充电头网拿到了意象的一款65W双口氮化镓充电器,这款充电器具有折叠插脚,整体小巧精致。充电器采用1C1A双接口设计,支持单口快充,USB-C口支持65W快充,能够为笔记本电脑充电,并支持PPS快充,对安卓手机快充也有不错的兼容性。
同时USB-A接口支持18W快充,具备主流快充协议支持,能够满足手机等设备的充电需求,双口输出时为45W+12W功率自动分配,USB-A口为5V2.4A输出。下面充电头网就对这款氮化镓充电器进行详细拆解,看看用料做工如何。
此前充电头网先后对意象40W 1A1C氮化镓充电器做过详细拆解,欢迎查阅。
意象65W氮化镓充电器外观
充电器采用方块造型设计,虽然镜头下看上去是白色,但外壳喷刷的是偏灰色金属漆,实际上的观感是比较精致的。

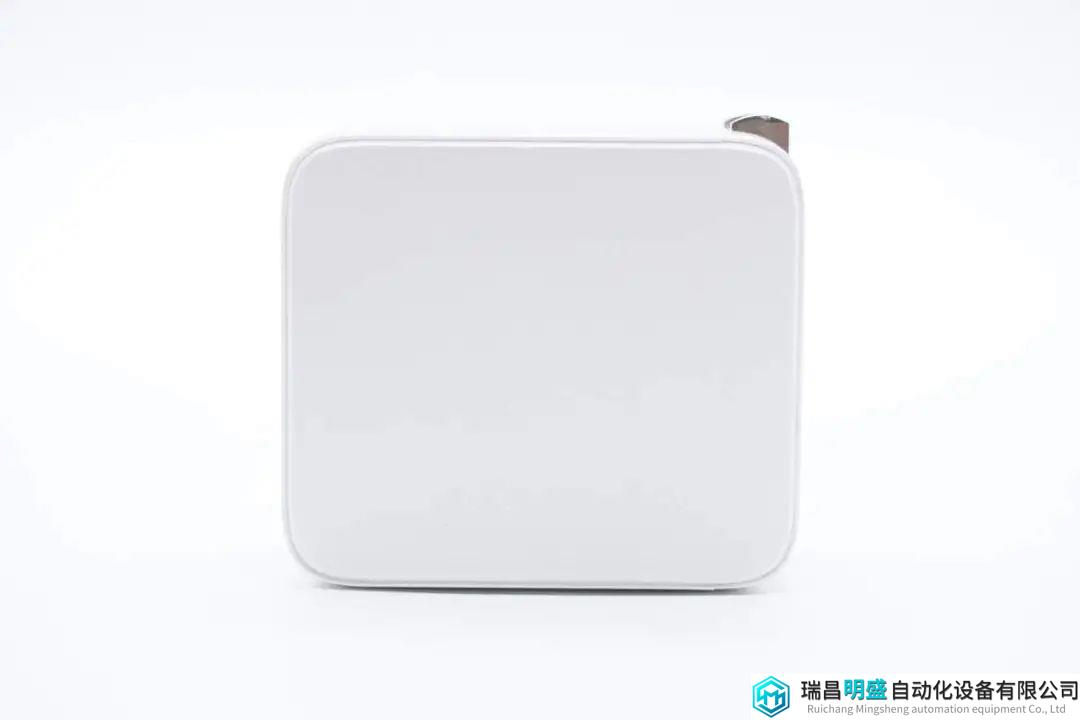

正背面边缘小一圈设计。

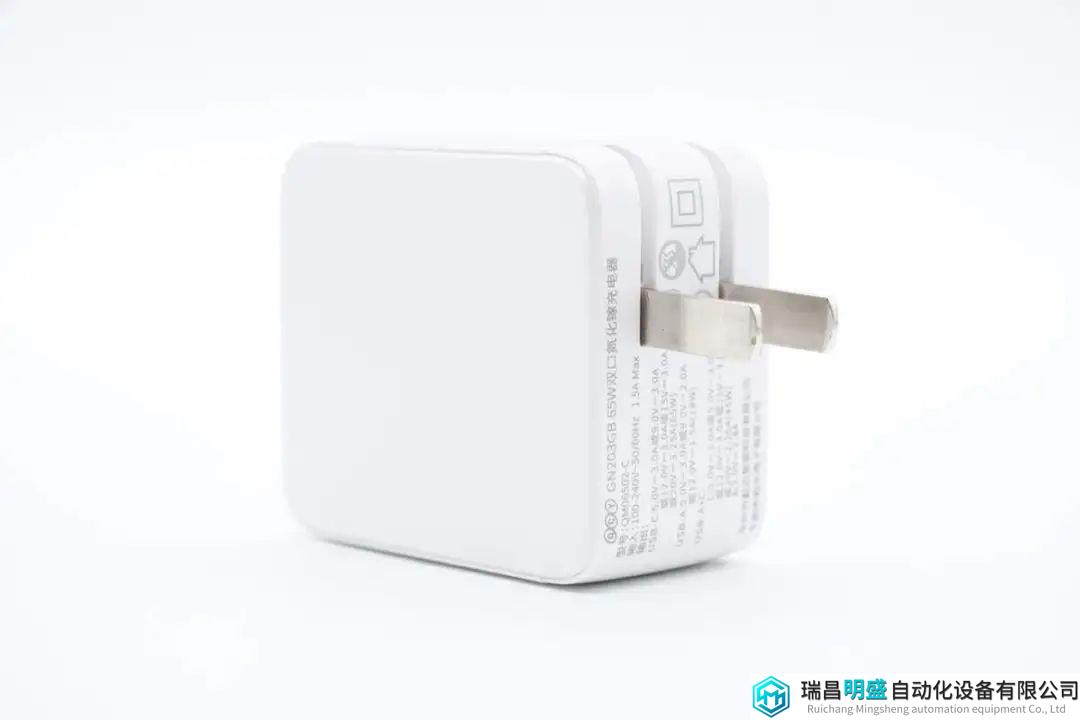

输入端配备可折叠国标插脚,搭配方块造型的小巧机身,十分便携。

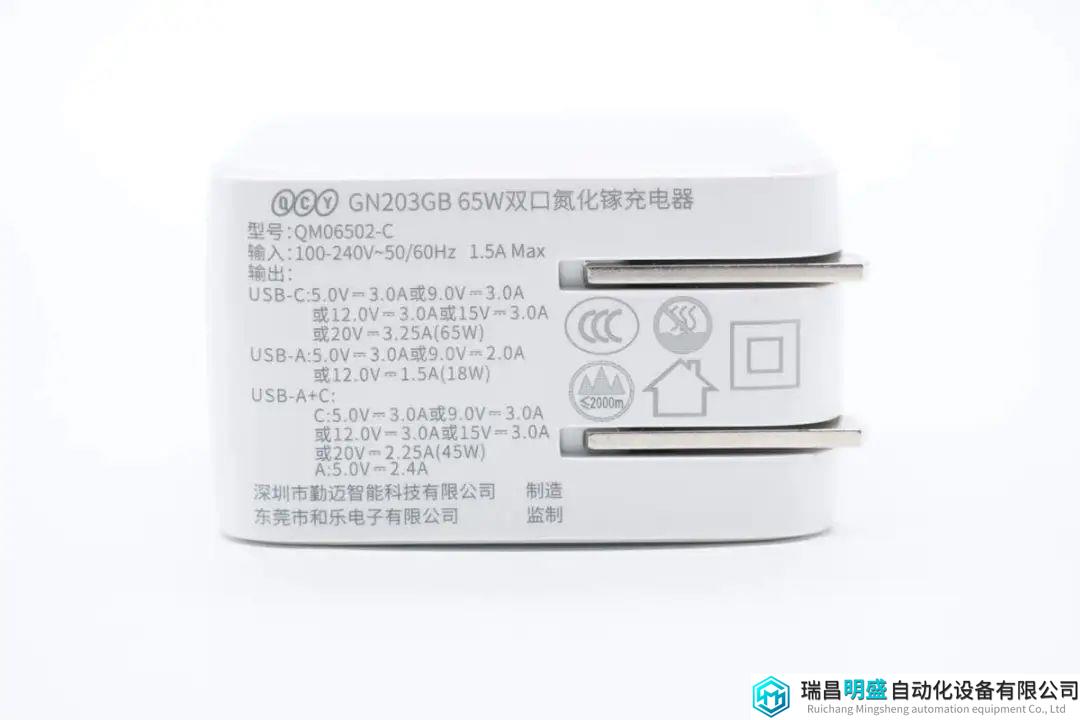

与插脚同侧外壳上印有充电器规格参数。
型号:QM06502-C
输入:100-240V~50/60Hz 1.5A Max
输出:
USB-C:5V3A、9V3A、12V3A、15V3A、20V3.25A(65W)
USB-A:5V3A、9V2A、12V1.5A(18W)
USB-A+C:12W+45W(
USB-C:5V3A、9V3A、12V3A、15V3A、20V2.25A
USB-A:5V2.4A)
制造商:深圳市勤迈智能科技有限公司
监制:东莞市和乐电子有限公司
充电器通过了CCC认证。

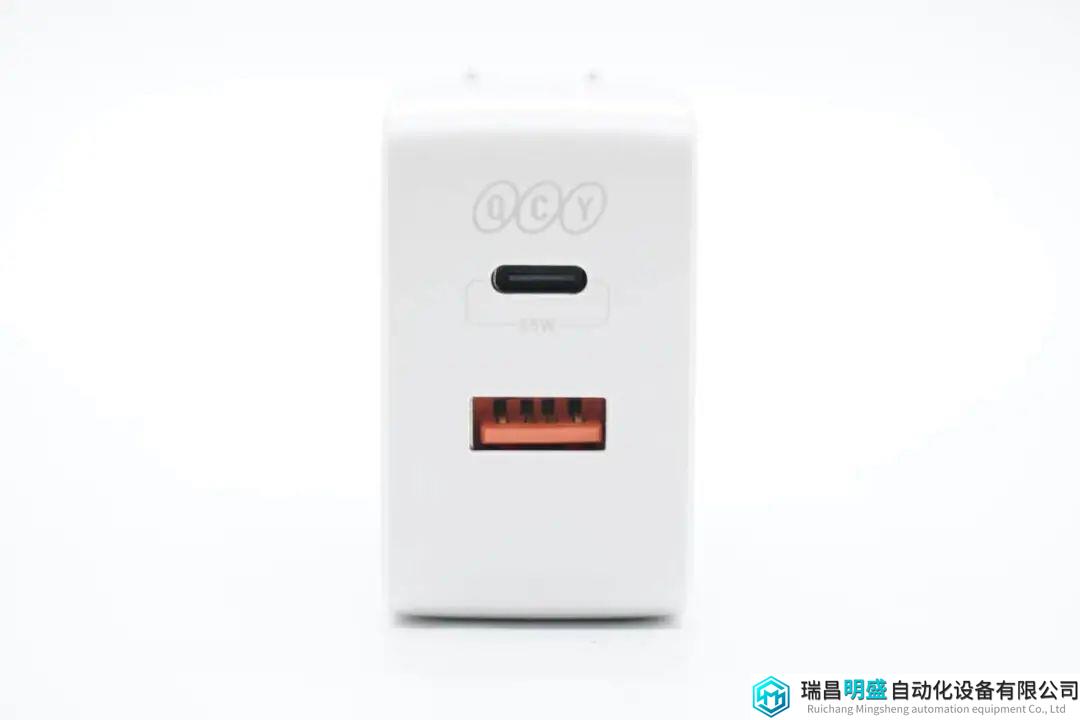

另一端配备1A1C双输出接口,接口上方外壳印有QCY品牌。
实测充电器机身长度为54.98mm。
宽度为49.44mm。
厚度为29.51mm。

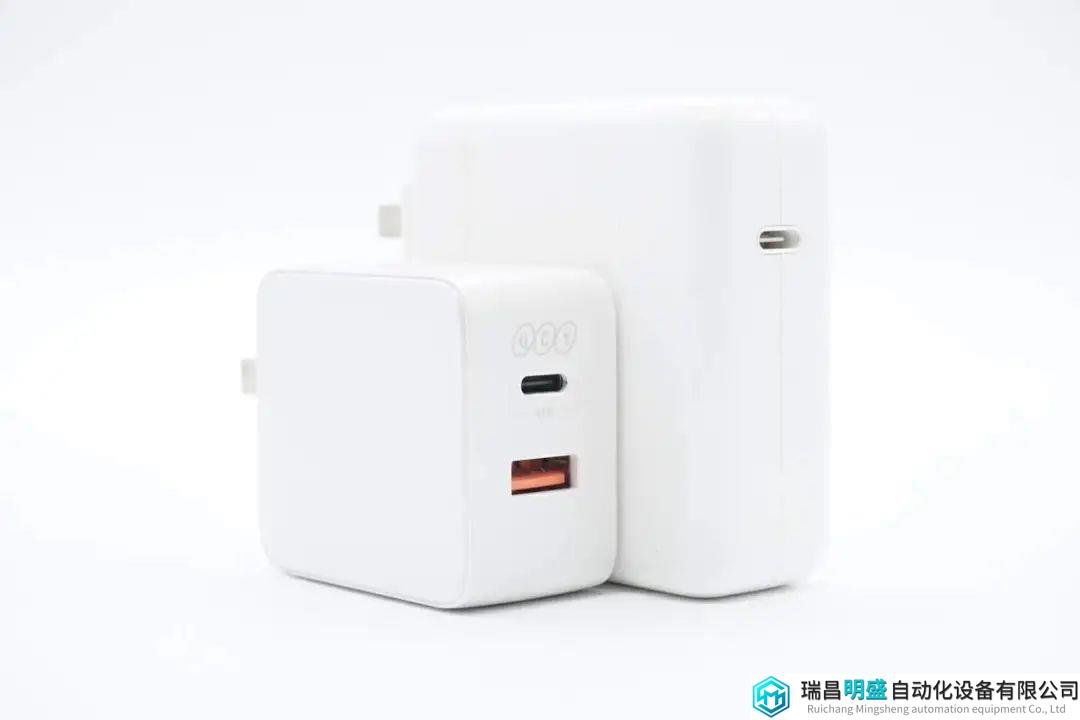

和苹果61W充电器对比,意象这款65W充电器要小很多。
充电器拿在手上的大小直观感受。

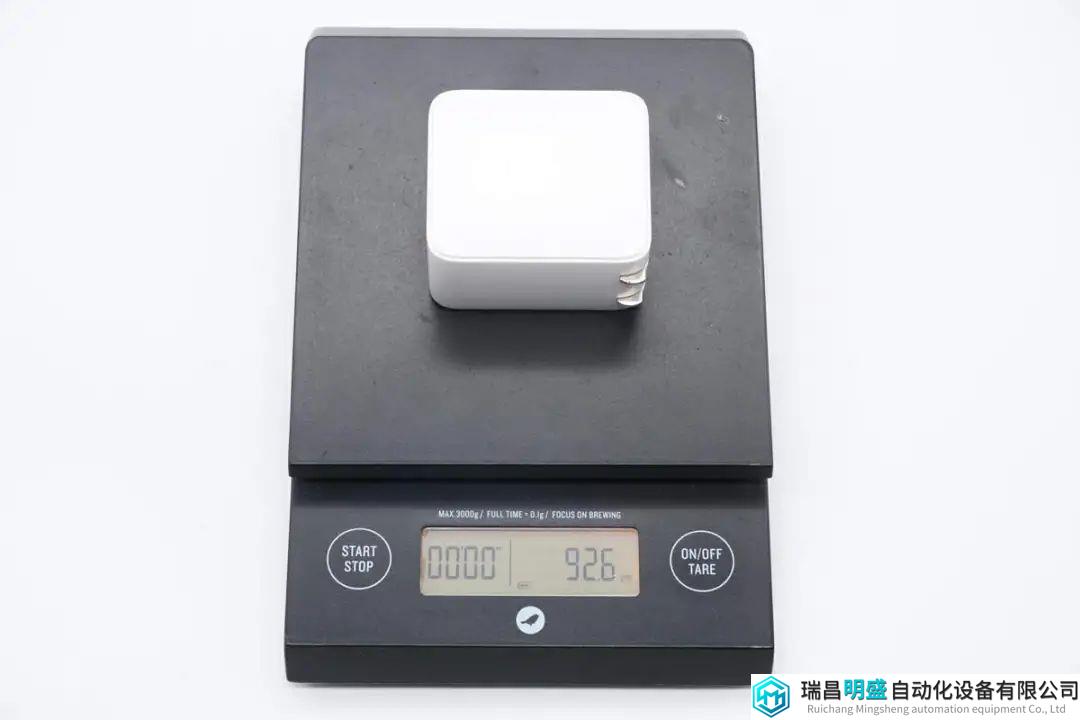

另外测得充电器净重约为93g。

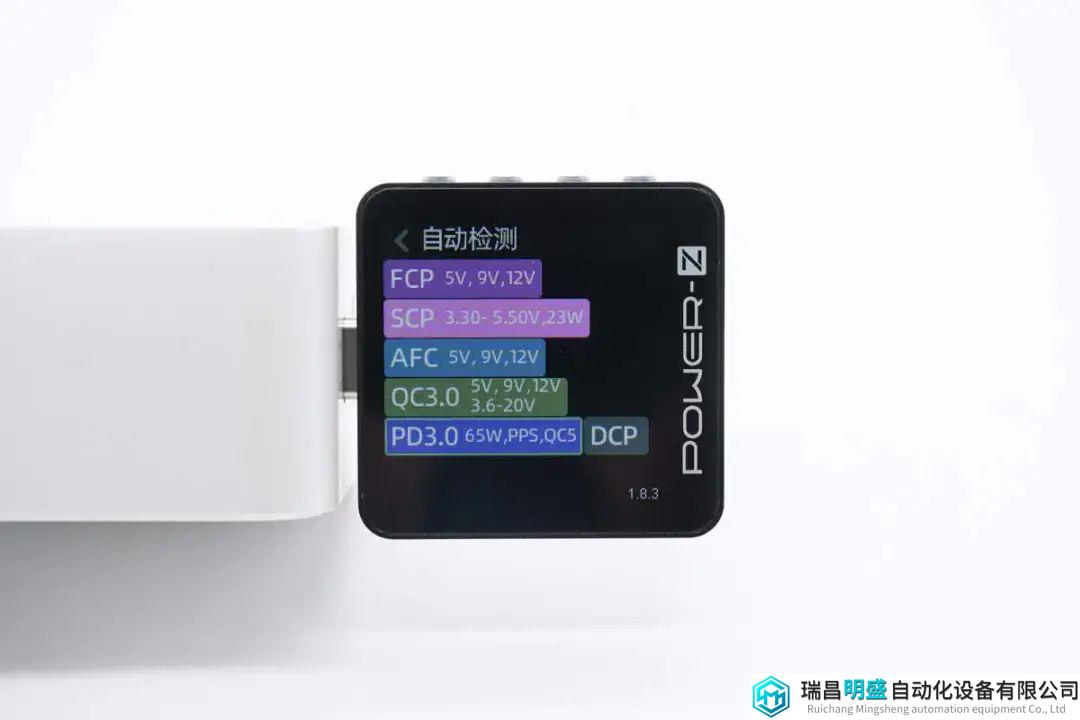

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP充电协议。
PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。

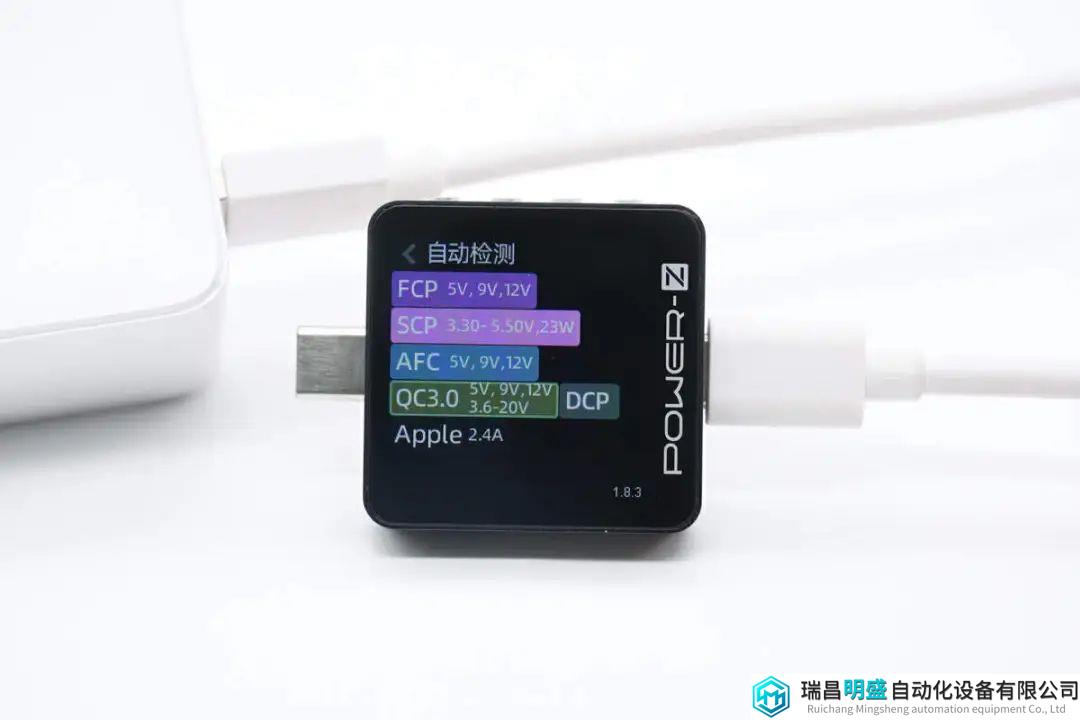

测得USB-A口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。
意象65W氮化镓充电器拆解
看完了意象这款氮化镓充电器的外观和测试,接下来就进行拆解,一起看看内部的用料和做工。

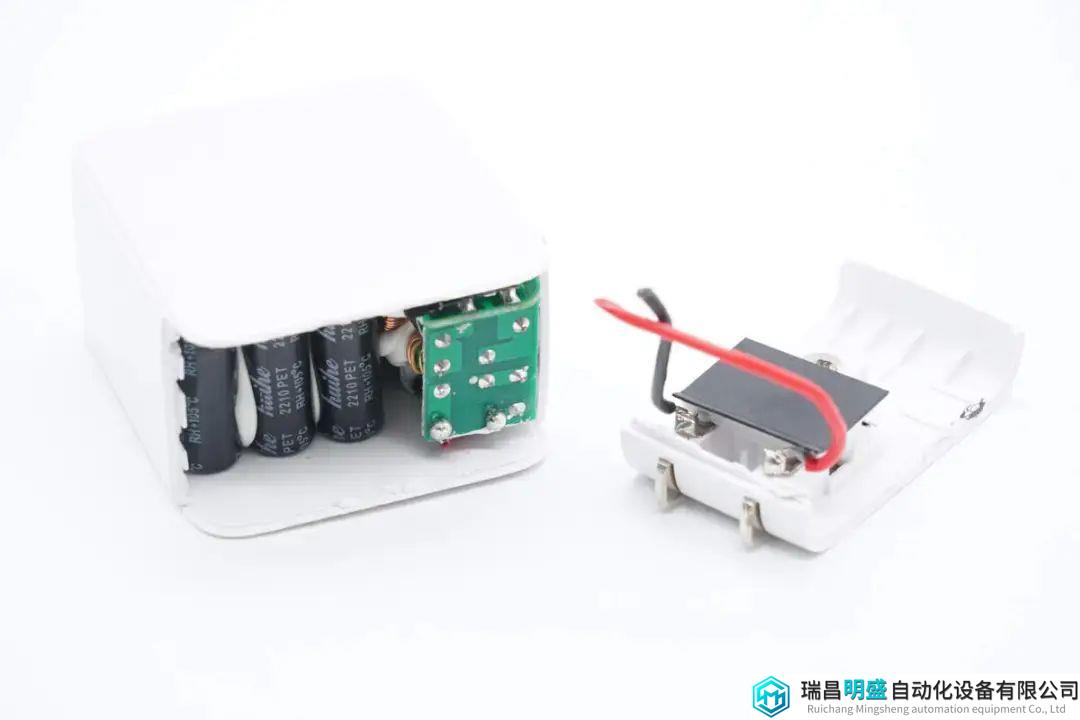

首先沿壳体接缝拆开充电器外壳,折叠插脚通过导线焊接连接供电。

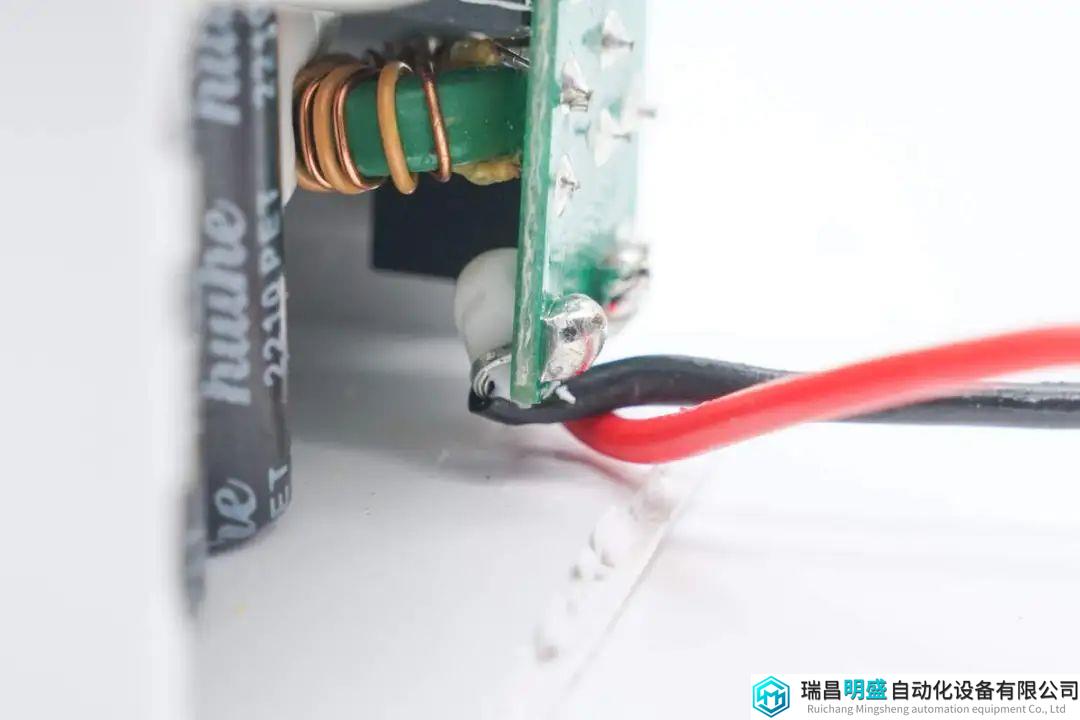

导线焊接连接到垂直小板上供电。
剪断连接导线,继续进行拆解。

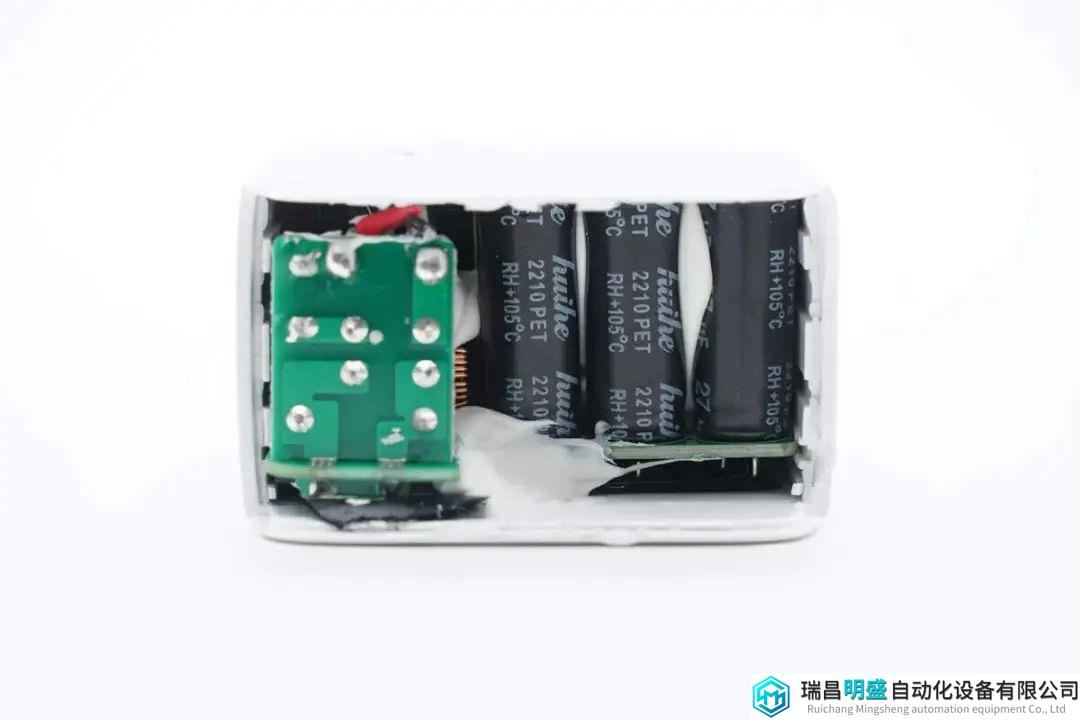

PCBA模块通过壳体内部卡槽固定。

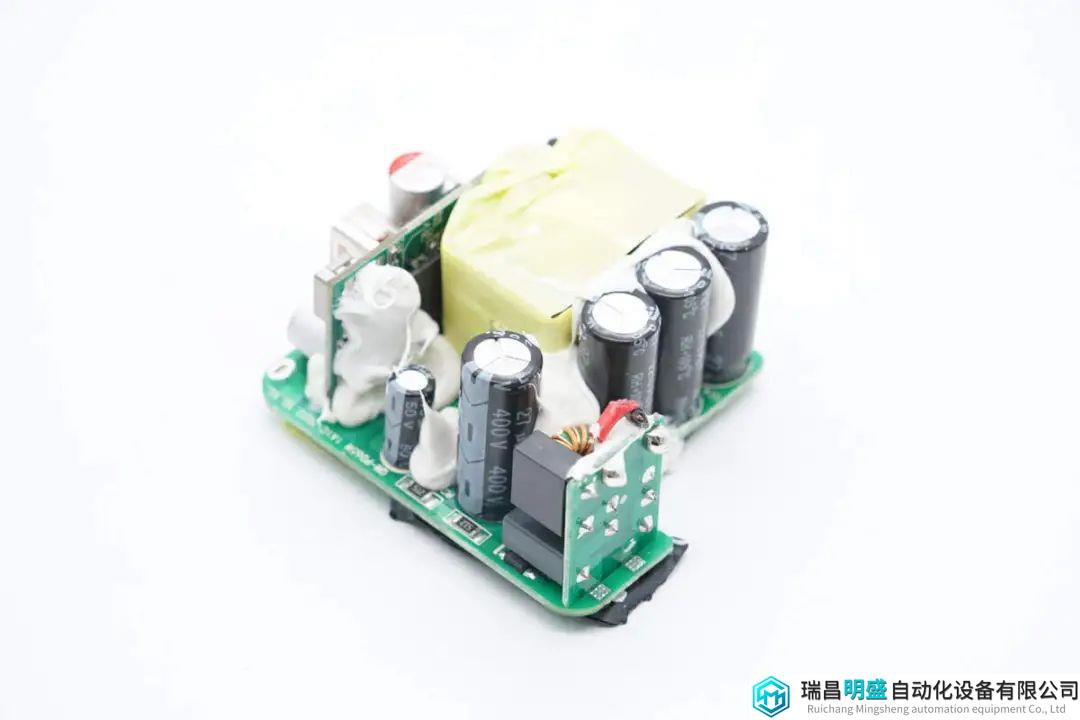

从壳体内部取出PCBA模块。
变压器与电解电容之间打胶加固。
输出侧焊接降压小板,初次级之间开槽插入隔离板绝缘。

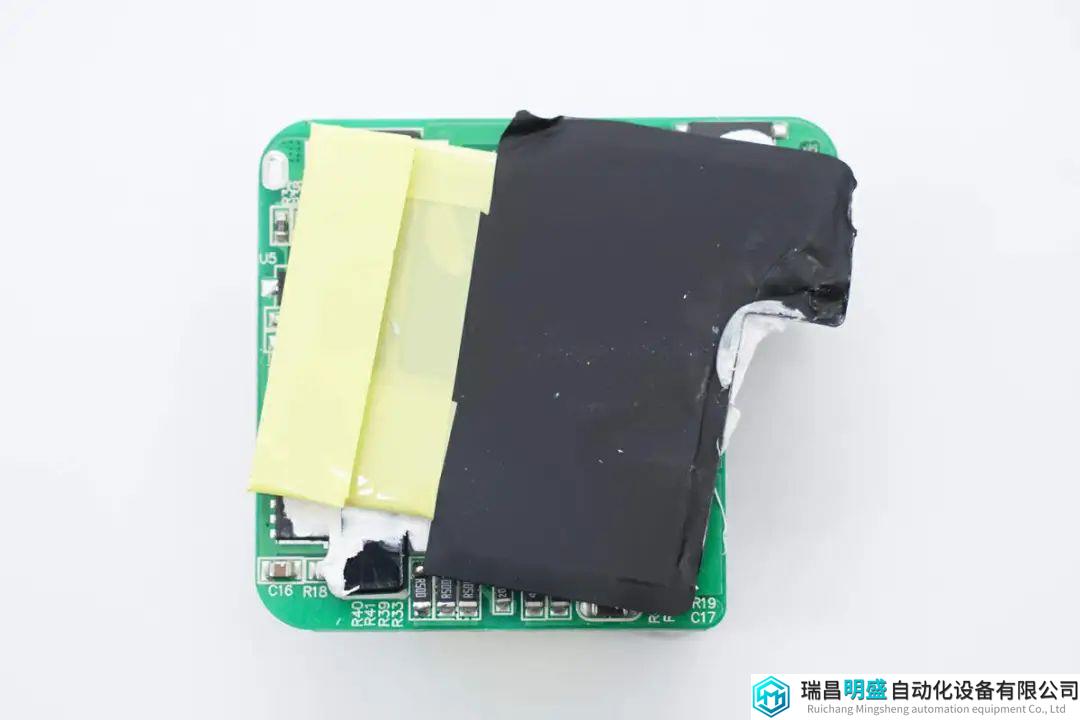

PCBA模块背面粘贴散热片和石墨导热垫。

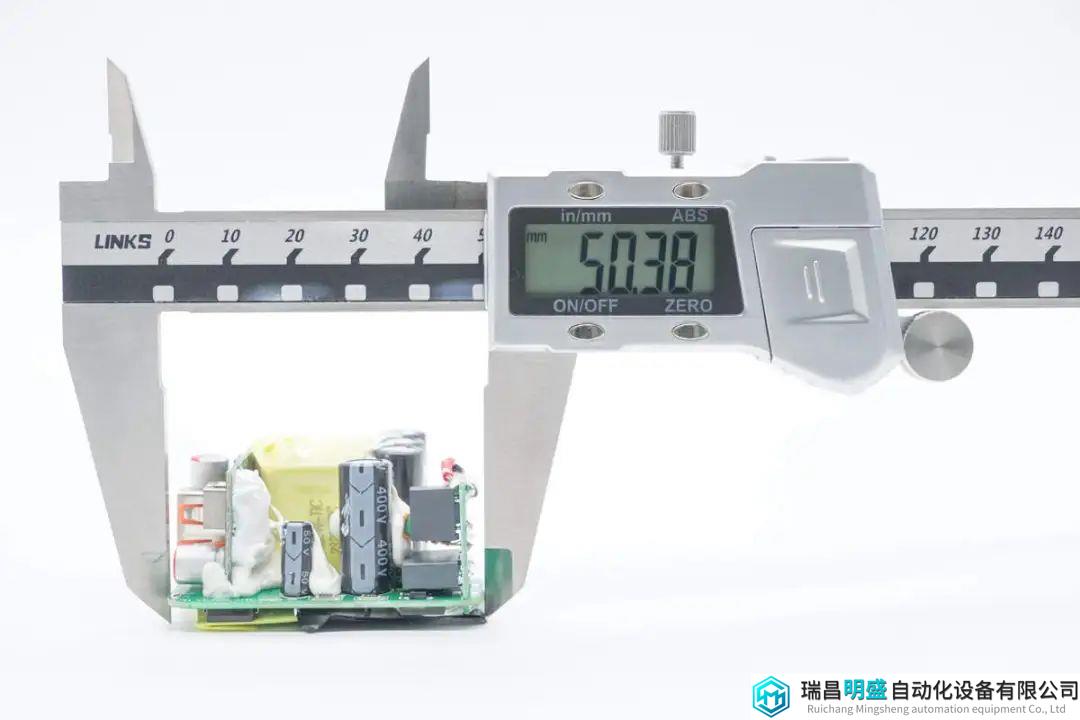

使用游标卡尺测得PCBA模块长度约为50.4mm。

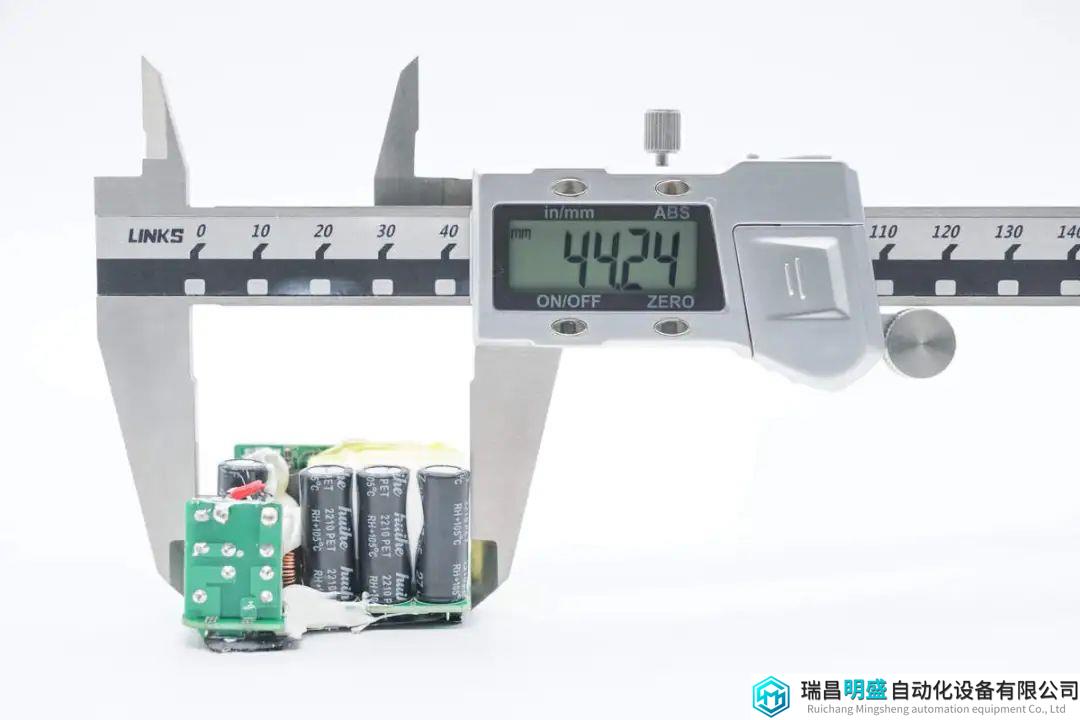

PCBA模块宽度约为44.2mm。

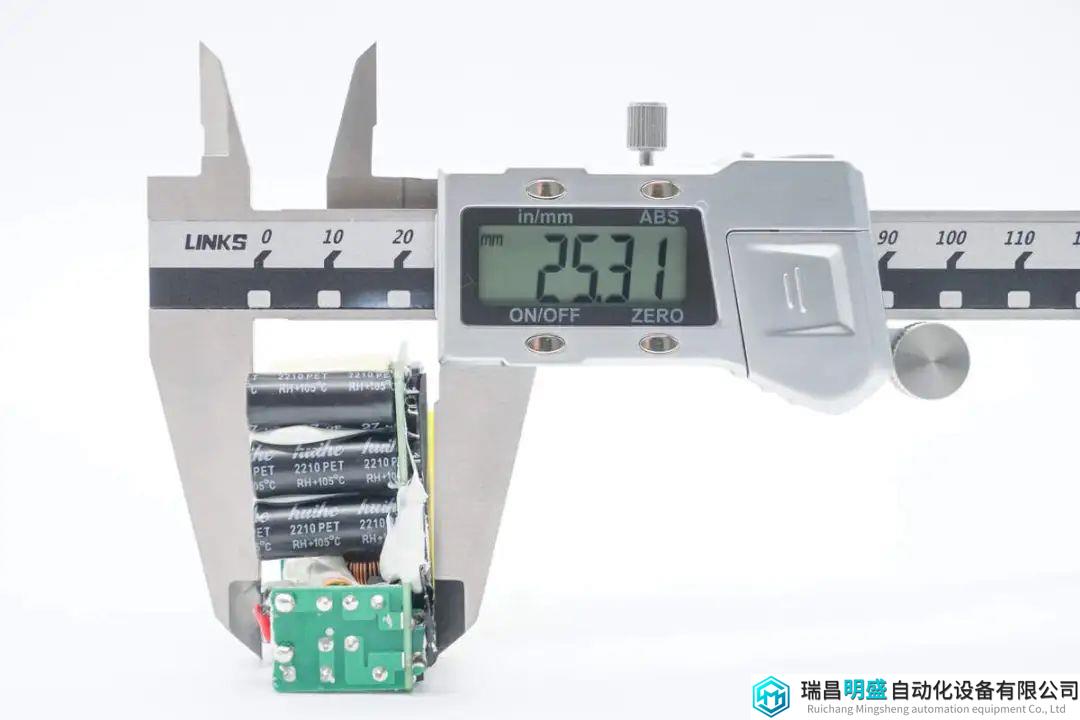

PCBA模块厚度约为25.3mm。

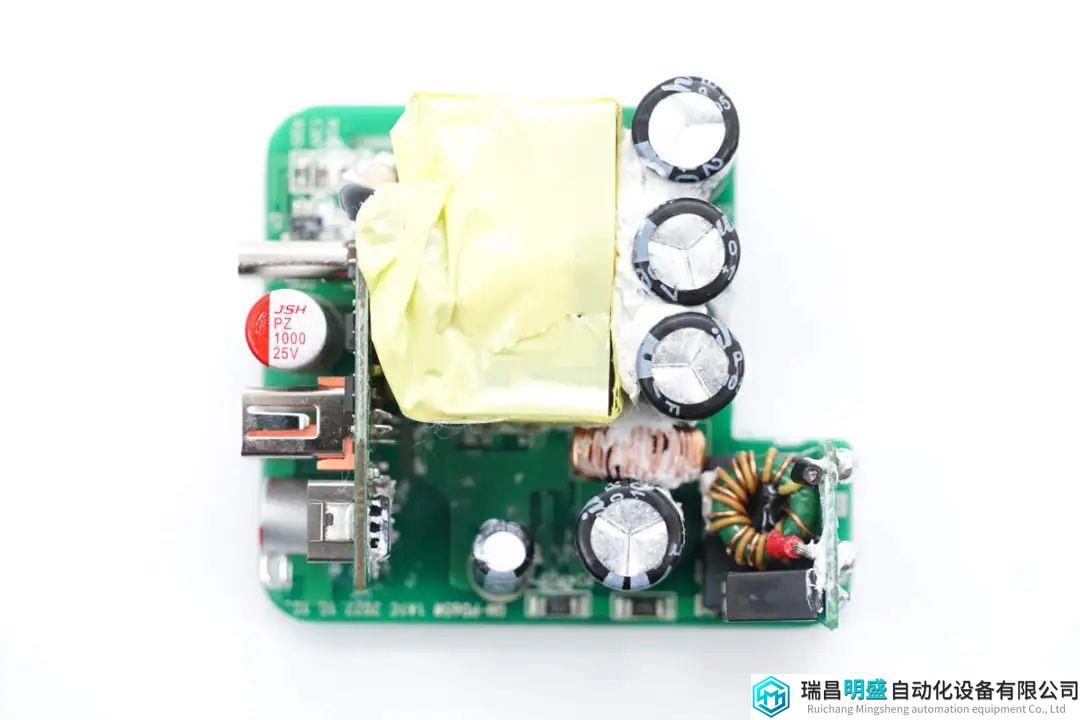

PCBA模块正面一览,右下角为交流输入端,焊接一块小板,焊接保险丝和共模电感。右侧上方焊接高压滤波电容,左侧焊接变压器。在变压器左侧为输出小板和滤波固态电容。
PCBA模块背面对应发热元件打胶加强散热。

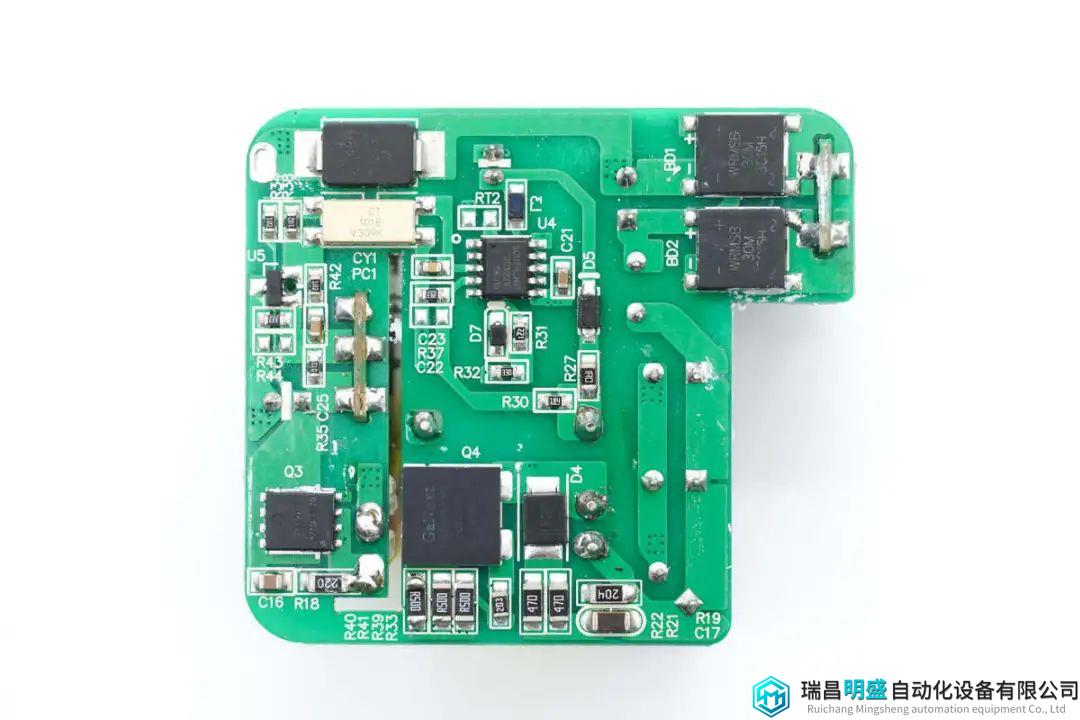

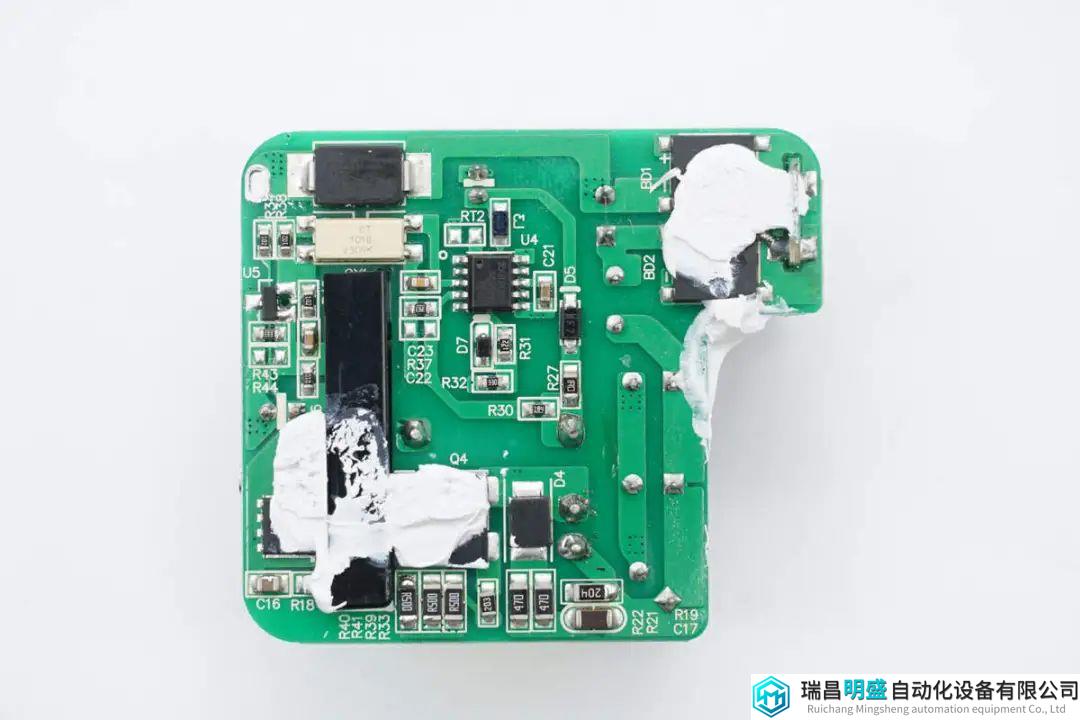

PCBA模块背面焊接右上角焊接整流桥,氮化镓主控芯片,氮化镓开关管,左下角焊接同步整流管。在左上角焊接贴片Y电容和反馈光耦。
通过对PCBA模块的观察发现,意象这款65W氮化镓充电器采用反激开关电源架构,同步整流。输出电压由协议芯片通过光耦进行反馈,进行宽范围电压输出。输出采用一路同步降压电路,实现双口快充输出以及功率自动分配。下面我们就从输入端开始了解整个充电器的设计和用料。

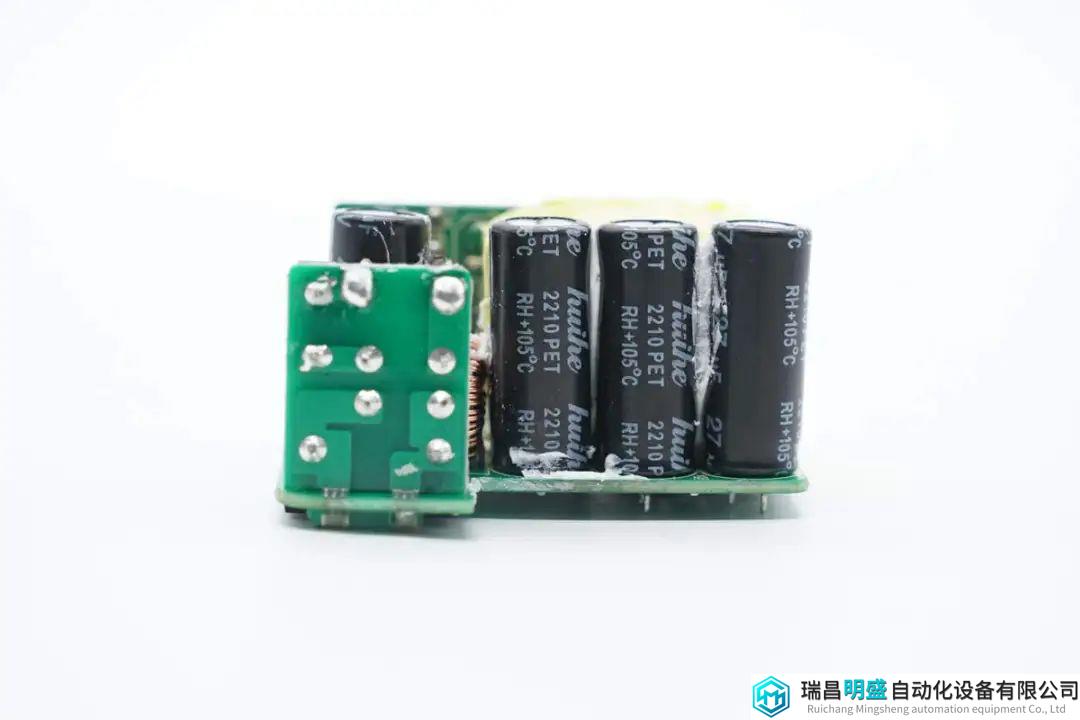

PCBA模块输入端焊接垂直小板和高压滤波电容。

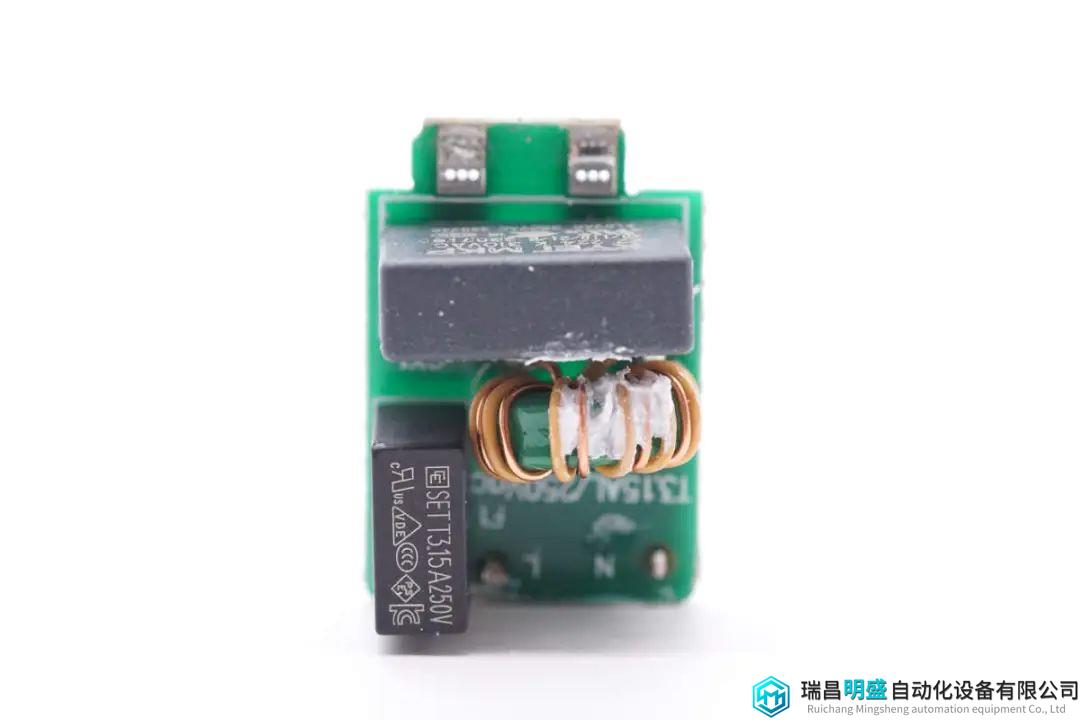

小板正面焊接保险丝,共模电感和安规X2电容。

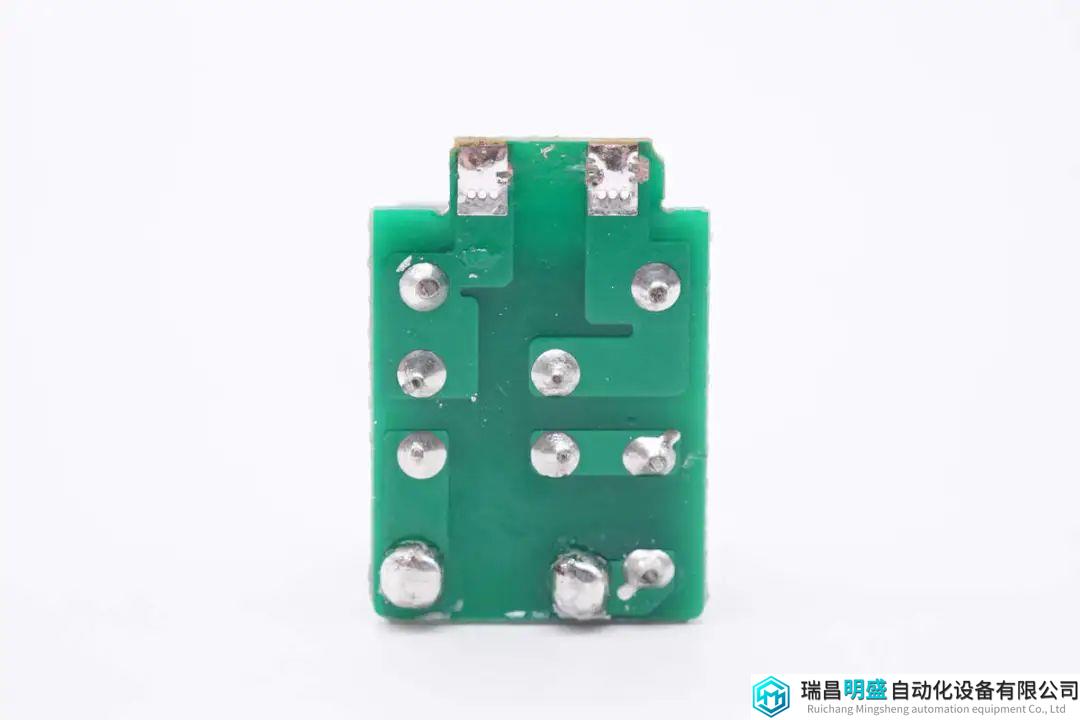

小板背面没有焊接元件。
输入端延时保险丝来自诚润电子,型号SET,规格为3.15A 250V。

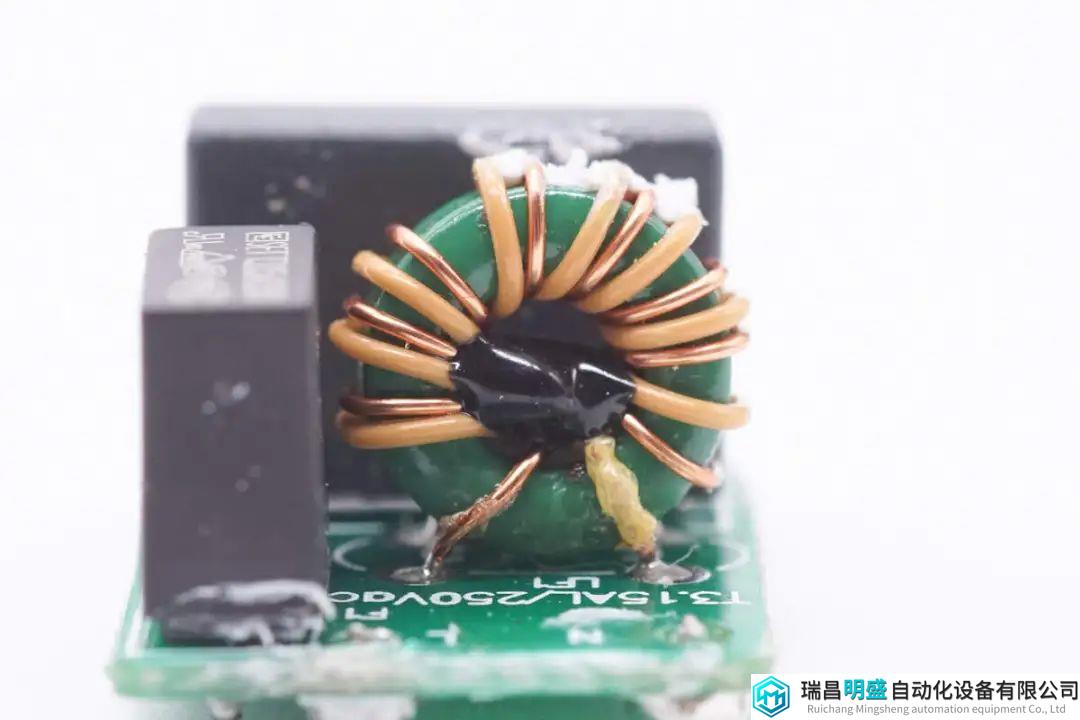

共模电感采用漆包线和绝缘线绕制。

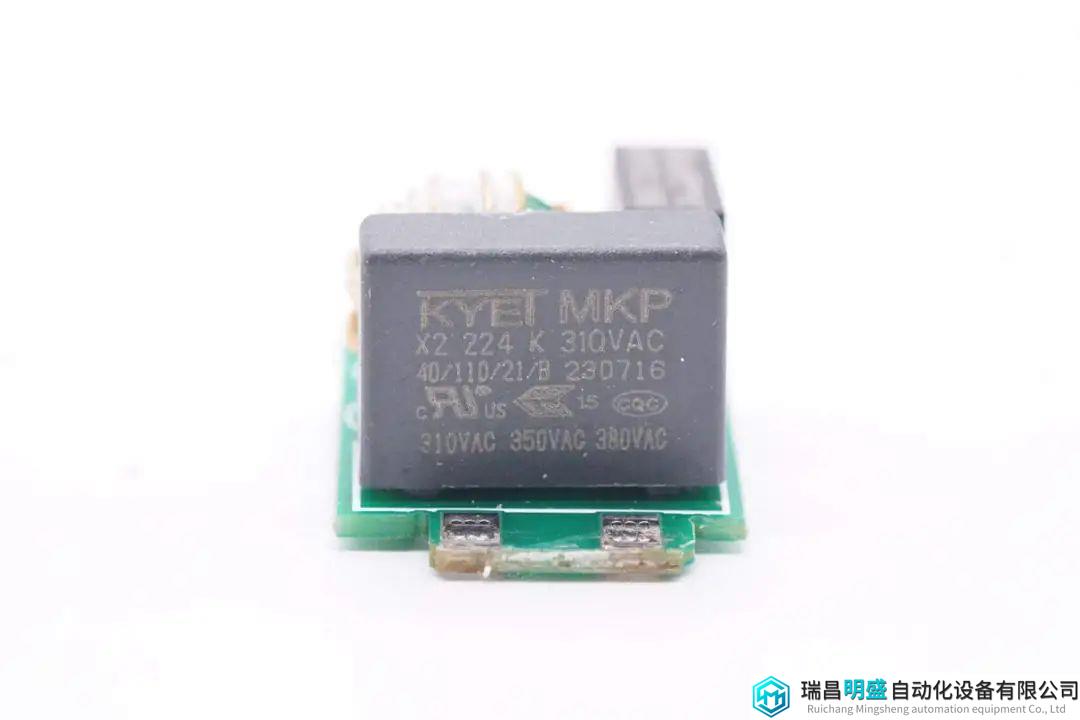

安规X2电容来自科雅,规格为0.22μF。
输入端整流桥来自深圳市沃尔德实业有限公司,型号为WRMSB30M,规格3A1000V。这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。

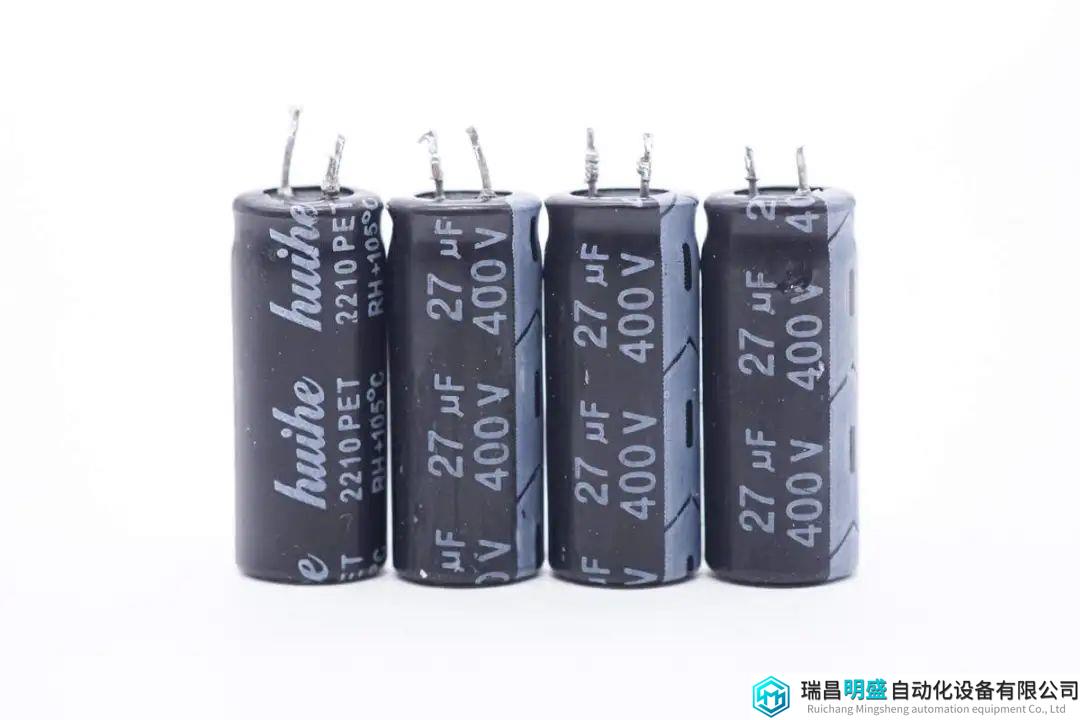

四颗高压滤波电容规格均为27μF400V。
差模电感采用磁环绕制。
开关电源主控芯片采用南芯科技SC3021C,满足各类高频QR快充需求。SC3021C专有GaN直驱设计,省去外置驱动器或者分立驱动器件。集成分段式供电模式,单绕组供电,无需复杂的供电电路。内置高压启动及交流输入Brown In/Out功能,集成了X-cap放电功能。SC3021C最高支持170KHz工作频率,适用于绕线式变压器。

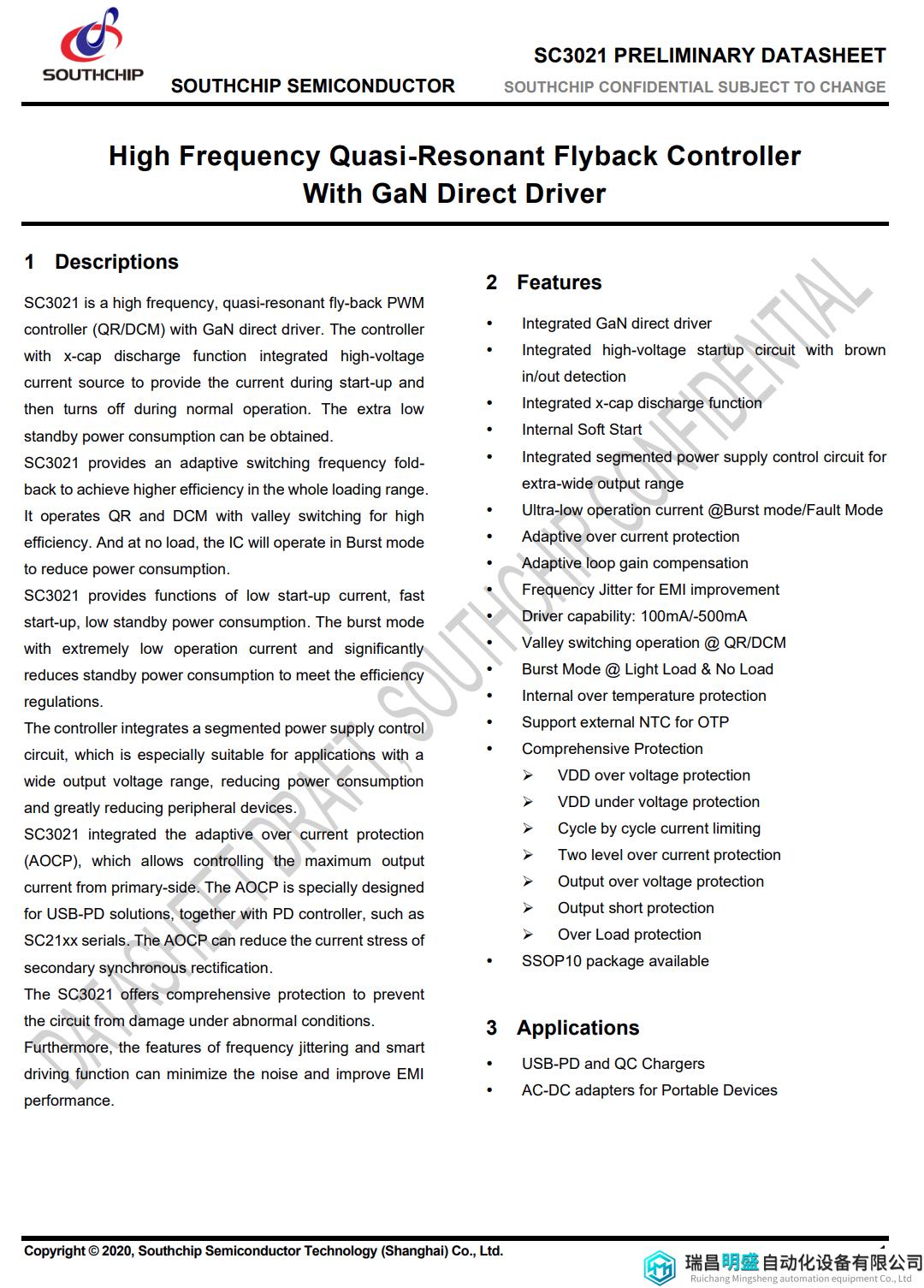

南芯科技SC3021资料信息。
充电头网拆解了解到,南芯SC3021x还被意象65W氮化镓充电器、努比亚30W氮化镓快充、古石科技迷你30W氮化镓快充、创富源迷你33W 1A1C氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓快充等数十款产品采用,品质获得客户高度认可。

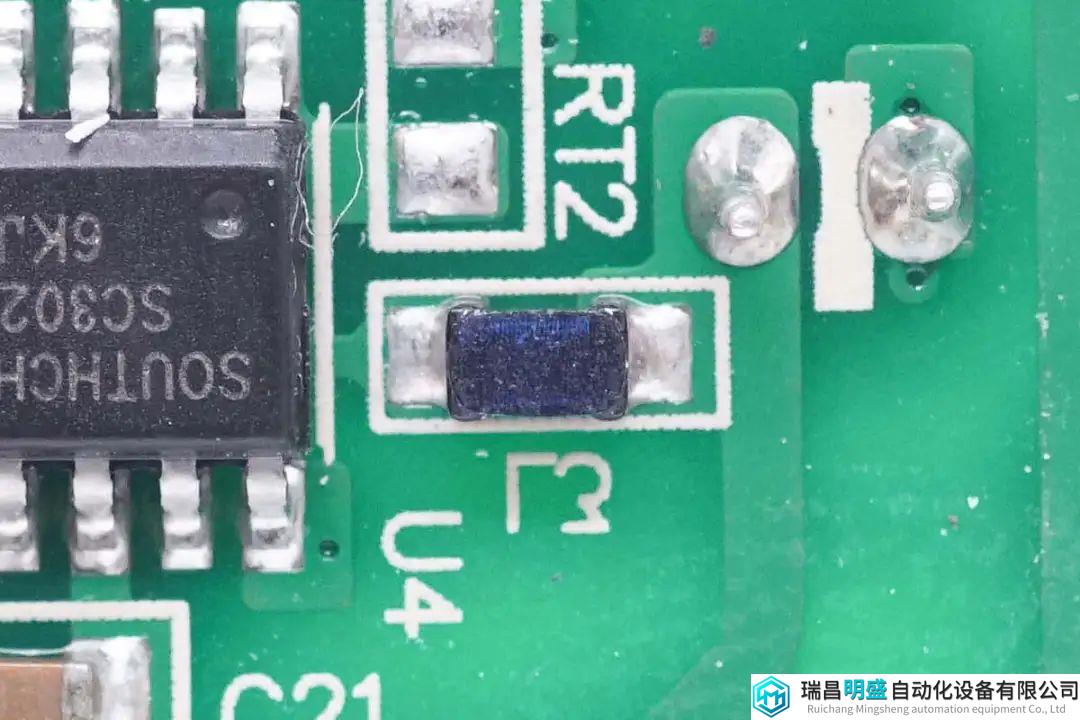

SC3021C外置的升压电感特写。

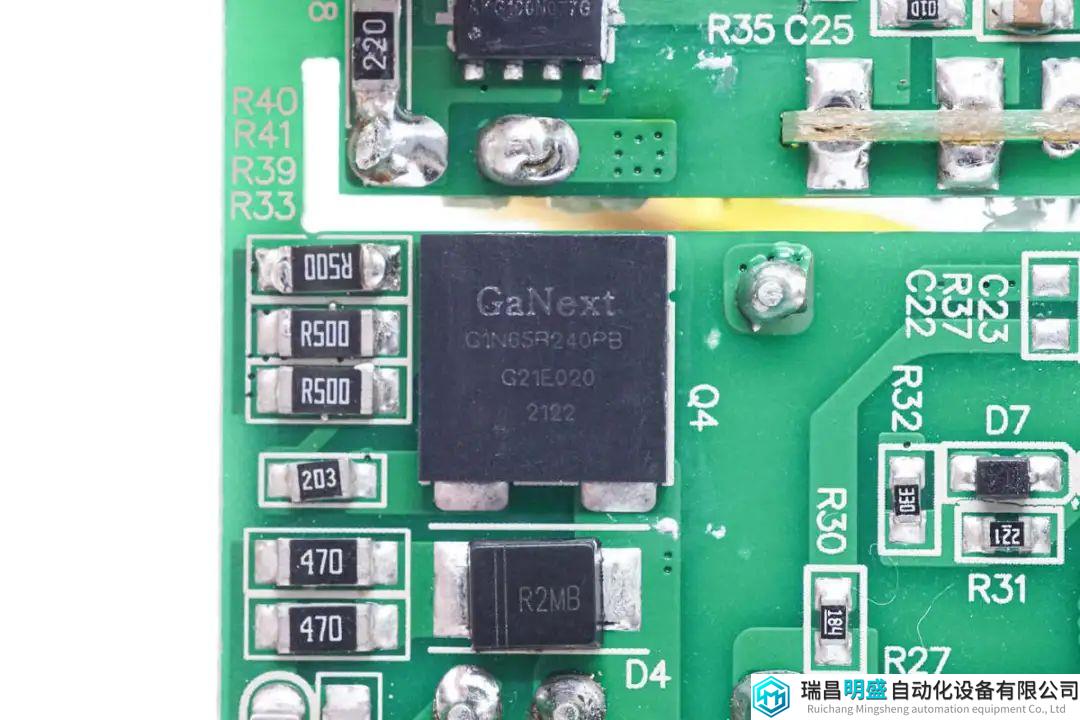

PFC氮化镓开关管采用镓未来G1N65R240PB,是一颗耐压650V的氮化镓功率器件,瞬态耐压800V,标称导阻240mΩ,栅极耐压支持±20V,可使用传统硅MOS驱动,相比增强型氮化镓,大大简化栅极驱动电路设计。采用PQFN8*8封装,散热焊盘为源极,减小高频走线面积,提升EMI性能。

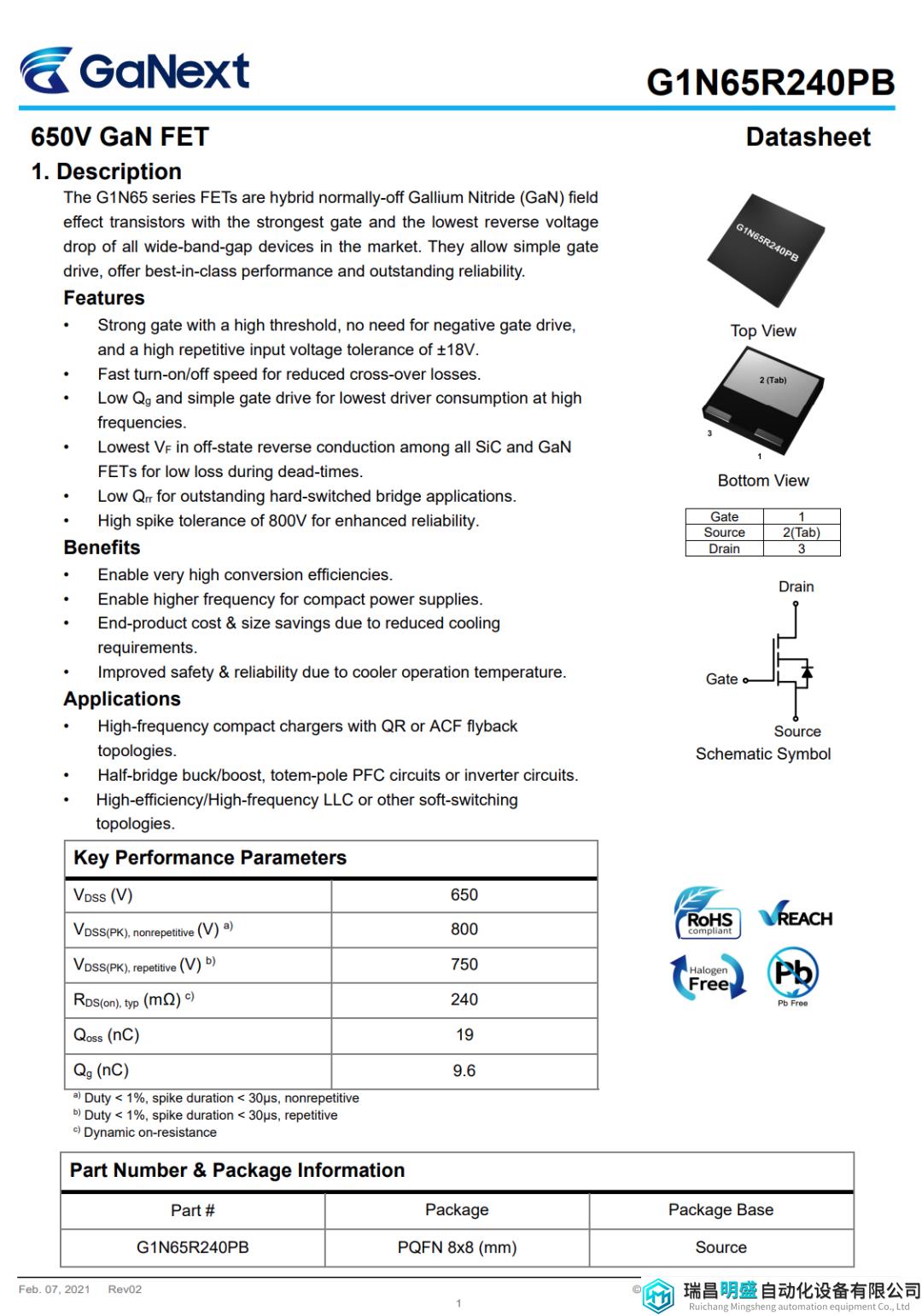

镓未来 G1N65R240PB 资料信息。
三颗500mΩ电阻并联,用于检测开关管电流。
为主控芯片供电的滤波电容规格为10μF50V。
变压器磁芯严密缠绕胶带绝缘。

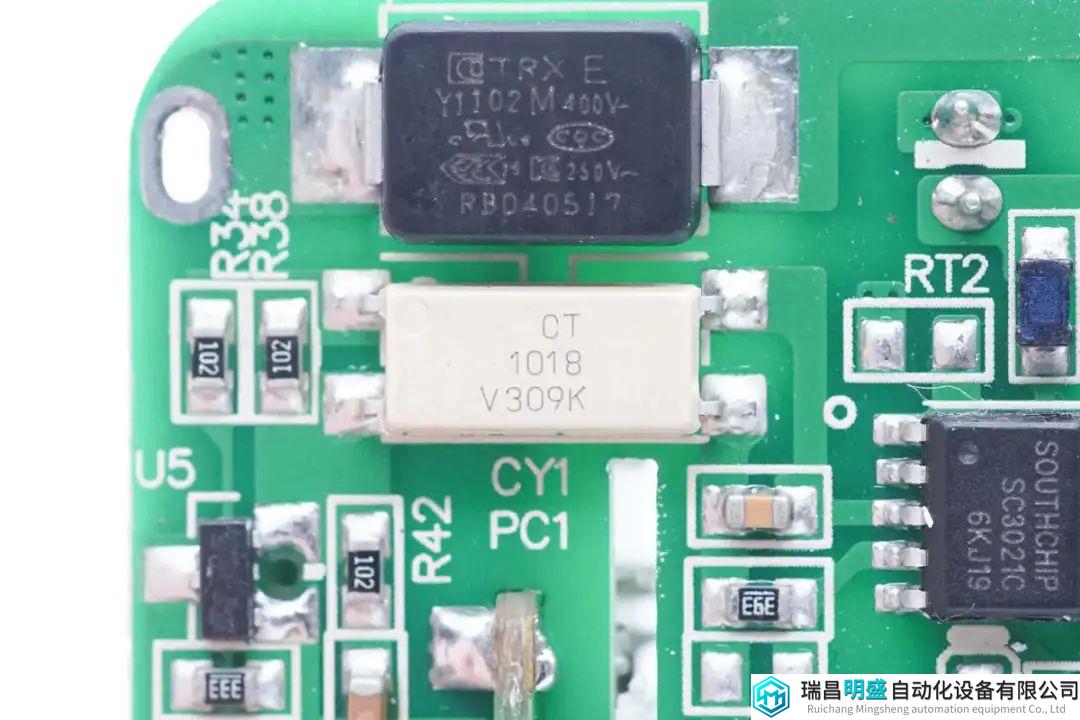

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中,料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。
充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上,性能获得客户一致认可。
CT1018光耦用于输出电压反馈。

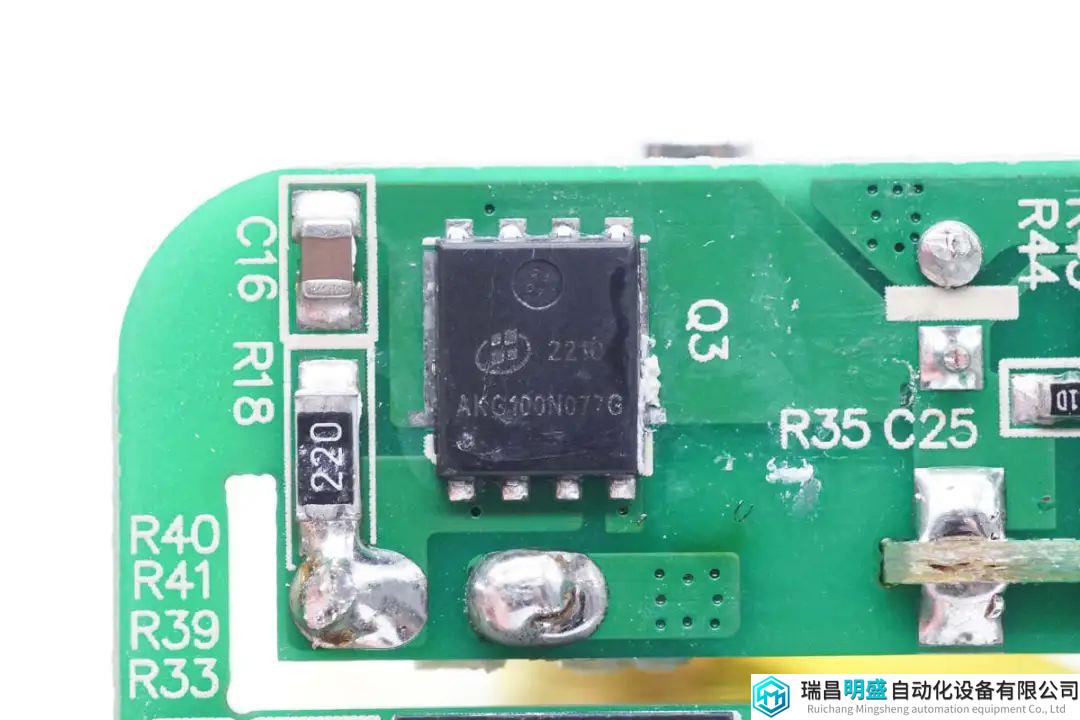

同步整流管来自瑶芯微,型号AKG100N077G,NMOS,耐压100V,导阻7.7mΩ,采用PDFN5*6-8L封装。
输出端焊接协议小板和滤波电容。
输出滤波电容来自万京源,PZ系列固态电容,规格为1000μF25V。

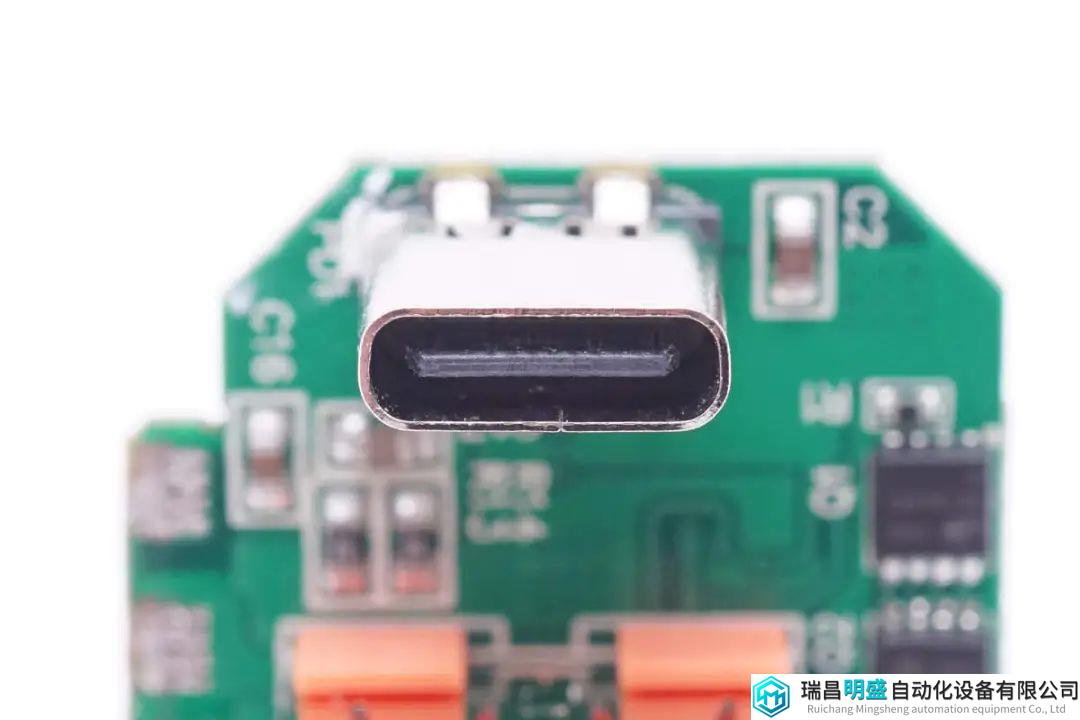

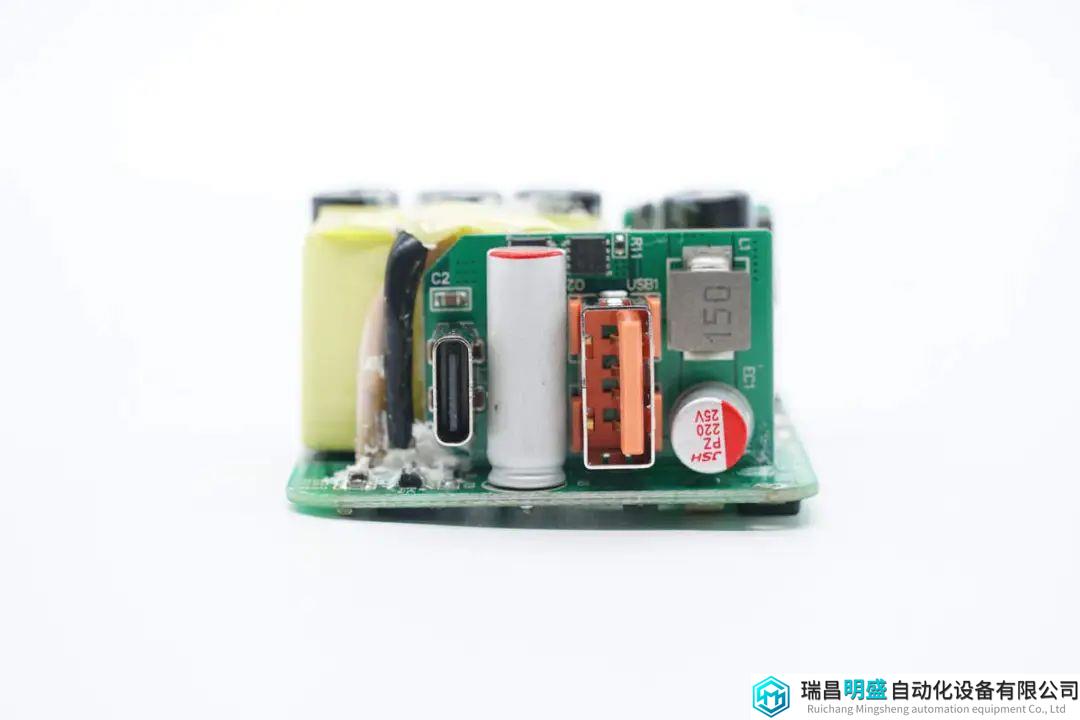

输出小板正面焊接USB-C母座和USB-A母座,还焊接VBUS开关管,合金降压电感和滤波固态电容。

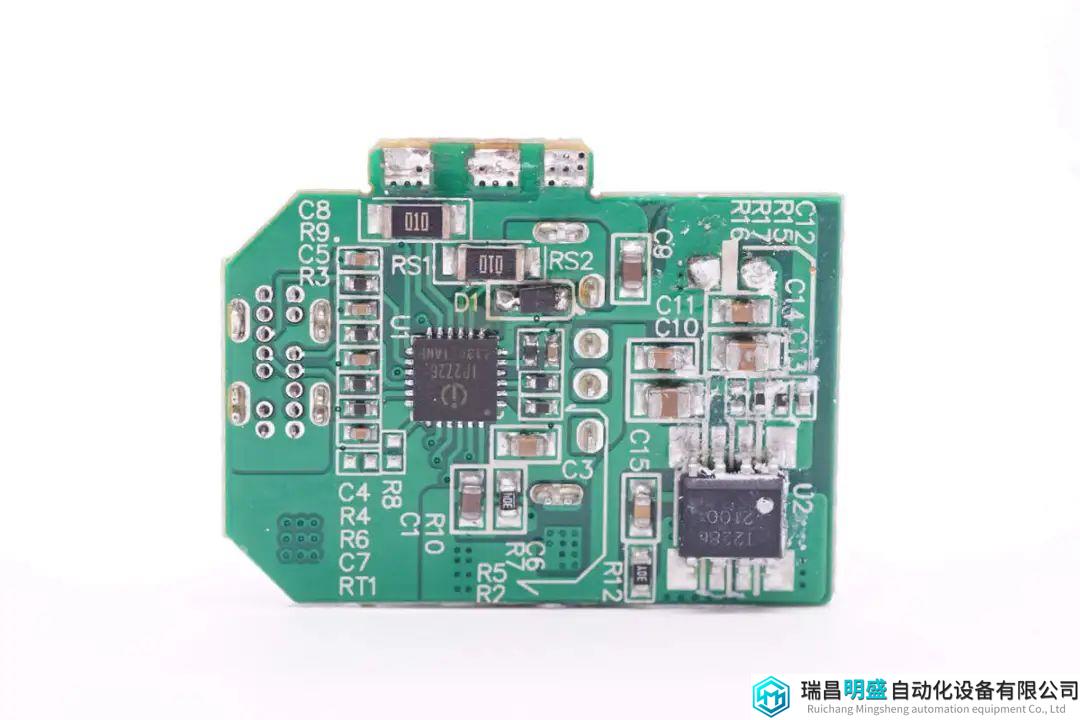

另一面焊接协议芯片和同步降压转换器。

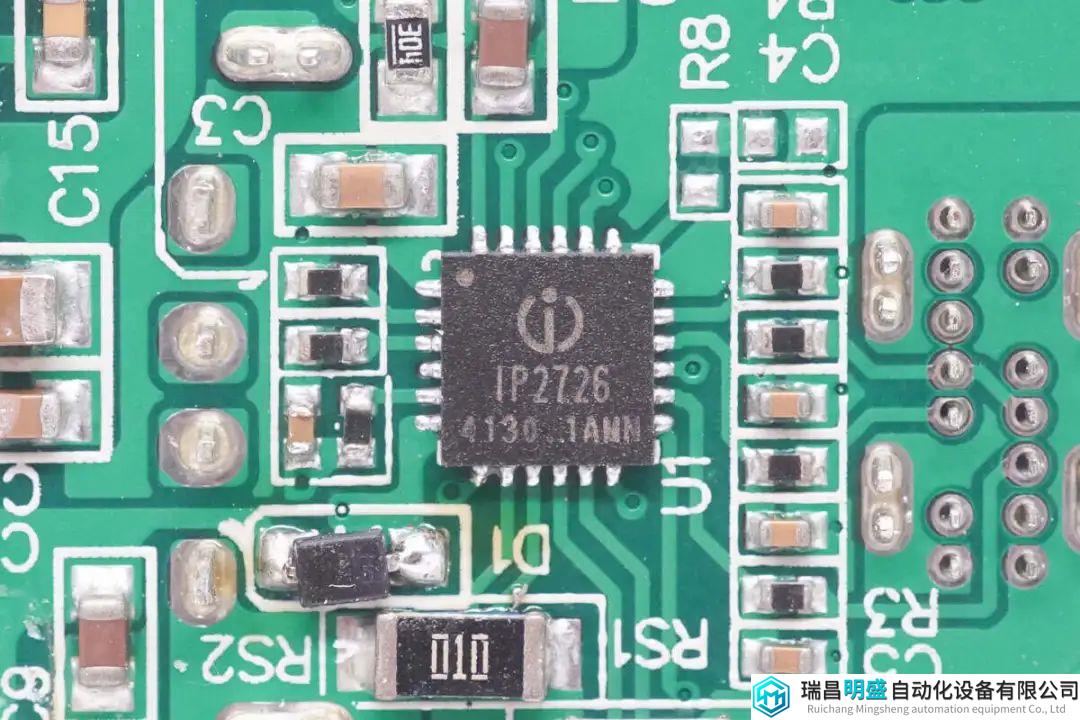

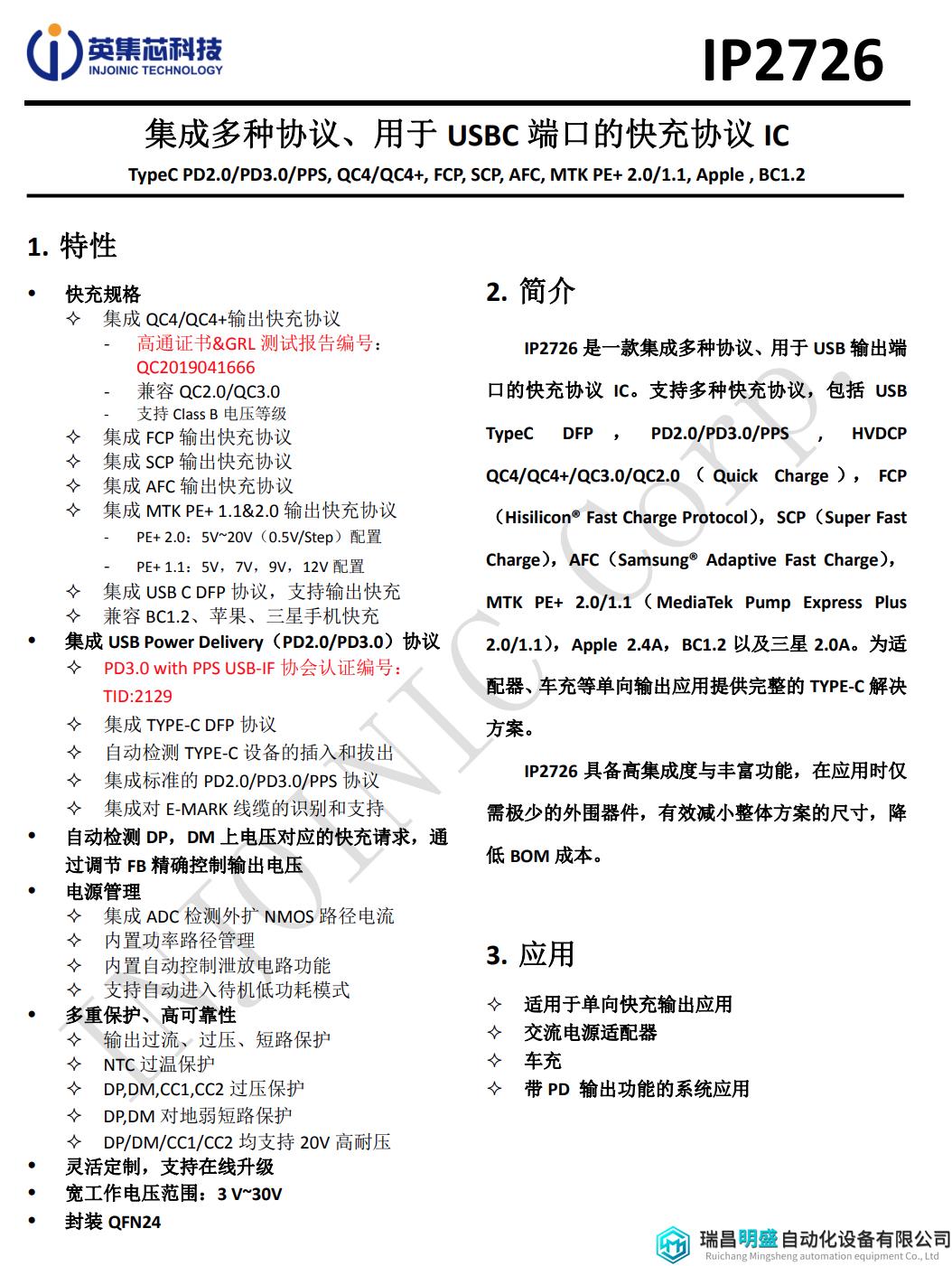

协议芯片采用英集芯IP2726,这是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC,支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。
充电头网了解到,英集芯IP2726已经通过了高通QC4+认证,拿到了中国大陆地区第一张QC4+认证证书。
充电头网了解到,英集芯IP2726此前已被公牛140W 3C1A氮化镓快充插座、MOMAX 140W 2C1A氮化镓充电器、mophie 120W 3C1A四口氮化镓桌面充、红米Note12 探索版原装210W氮化镓充电器、联想thinkplus迷你65W氮化镓充电器等大品牌产品采用,芯片性能质量获得客户高度认可。

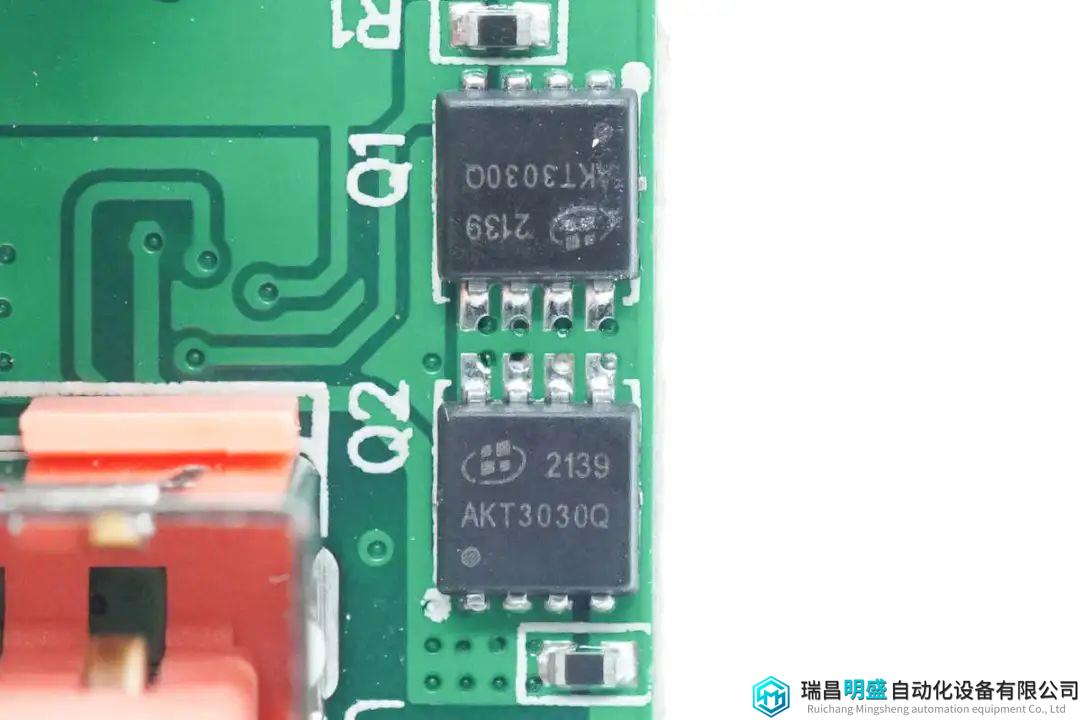

两颗VBUS开关管来自瑶芯微,型号AKT3030Q,用于输出VBUS控制。
两颗10mΩ电阻用于检测两个接口输出电流。

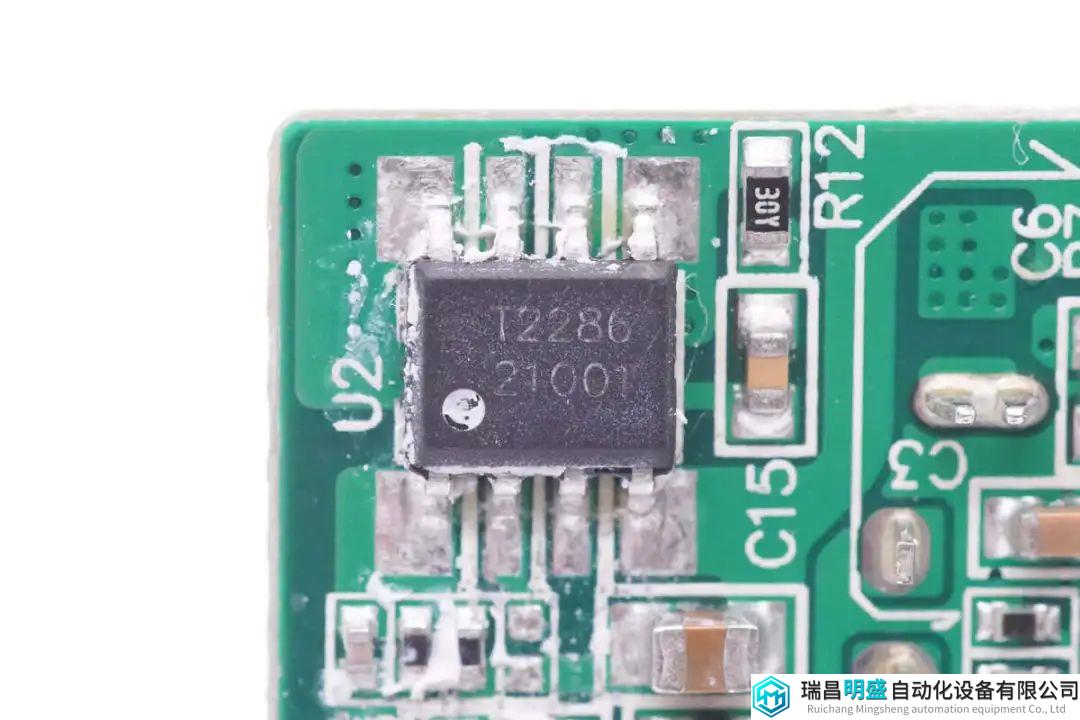

用于USB-A口的降压转换器来自拓尔微,型号TMI2286,是一颗耐压30V的同步降压转换器,内置开关管,支持内部环路补偿,支持输出线损补偿,内部集成软启动和过热关断,支持100%占空比,具备欠压关断,过热关断和软起动以及输入过压保护。
拓尔微 TMI2286 资料信息。
15μH合金降压电感特写。

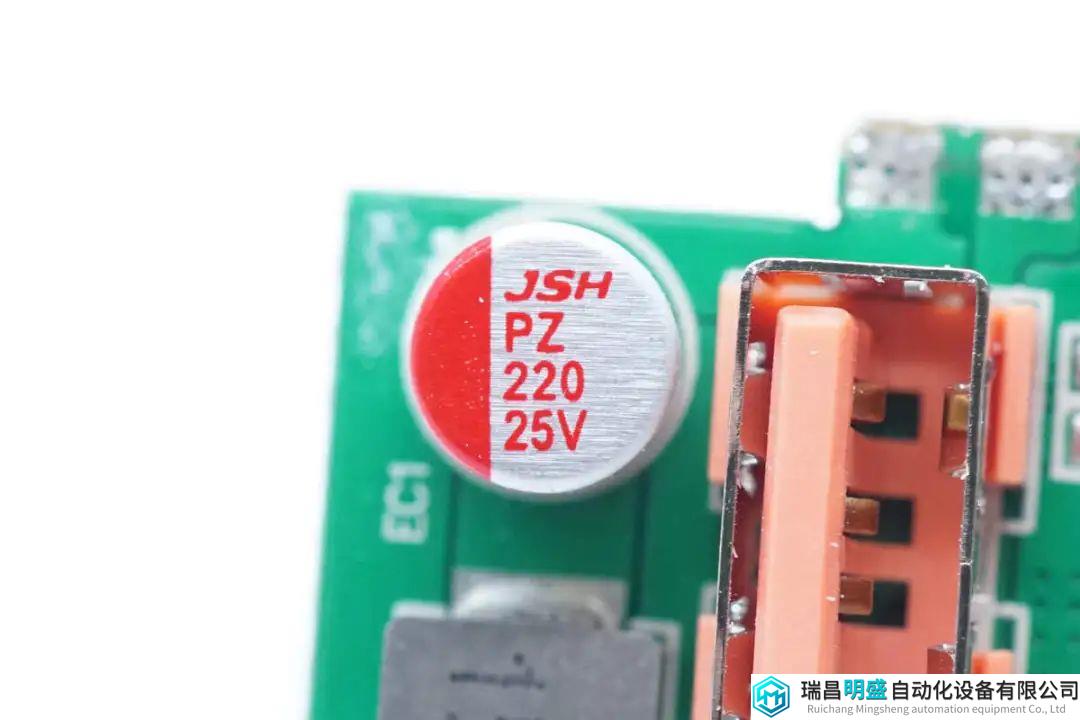

输出滤波电容规格为220μF25V。
USB-A母座采用过孔焊接固定,黑色胶芯不露铜。
输出USB-A母座采用橙色胶芯。

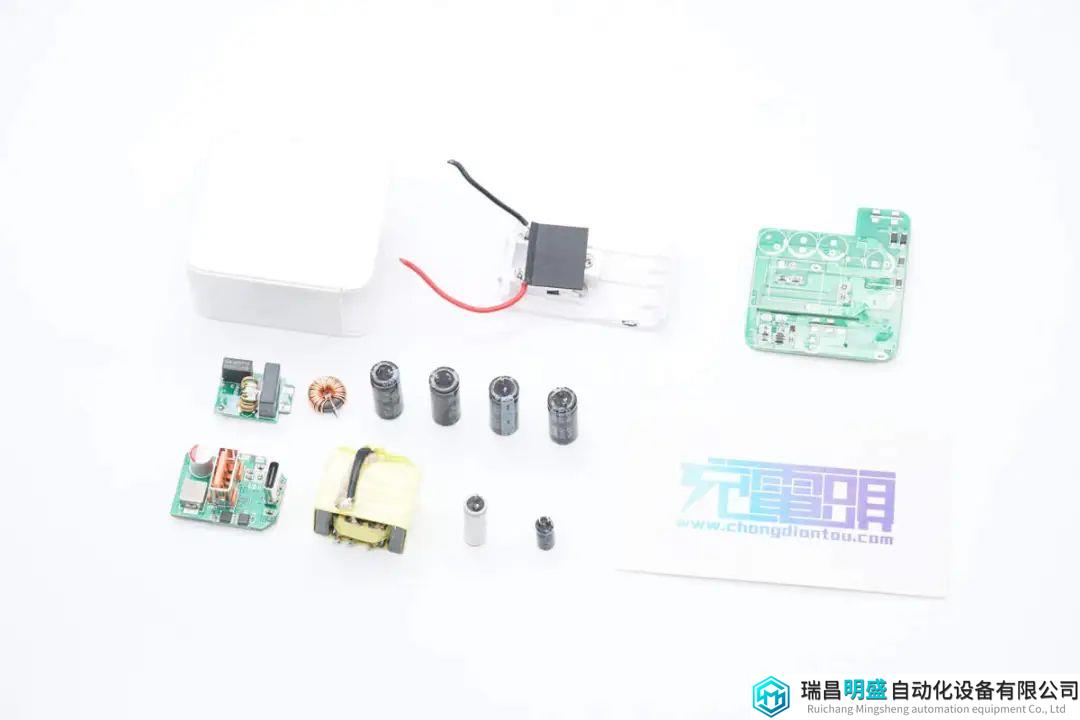

全部拆解一览,来张全家福。
充电头网拆解总结
意象这款氮化镓充电器采用白色外壳,并配有折叠插脚,便于日常携带收纳。充电器输出功率为65W,并具备1C1A快充接口。其中USB-C接口支持65W PD快充,支持PPS快充,USB-A口支持18W快充,并支持功率自动分配,能很好的兼容新老设备充电。
充电头网通过拆解了解到,这款氮化镓充电器采用南芯SC3021C氮化镓控制器搭配镓未来G1N65R240PB氮化镓开关管,并使用瑶芯微同步整流管和VBUS开关管。协议芯片采用英集芯IP2726,搭配使用拓尔微TMI2286同步降压转换器为USB-A口降压输出。充电器发热元件涂有导热胶粘贴散热片,输出采用固态电容滤波,内部做工和用料都很可靠。
