充客推出了一款超闪2号充电器，这款充电器采用前壳一体成型工艺，正背面还设有小凹面方便插拔。充电器为单USB-A接口配置，快充协议兼容全面，并具备多重安全保护功能。充电头网拿到的是充电器和数据线套装版本。
充电器套装内搭配一条1米长USB-A to USB-C数据线，满足主流手机充电需求。输出采用固态电容滤波，降低输出纹波，延长使用寿命，提高效率。并且内置智能识别芯片，自动匹配充电功率。下面充电头网就对这款充电器进行拆解，一起看看内部的设计和用料。
此前充电头网还拆解过充客6A USB-A to USB-C数据线、TRÜKE充客24W快充充电器、TRÜKE充客40W超级快充充电器等产品，欢迎查阅。
充客超闪2号快充充电器开箱
包装盒和此前拆解过的充客24W快充充电器的是相同风格设计，正面印有产品品牌、名称、充电器套装外观以及卖点标识等。

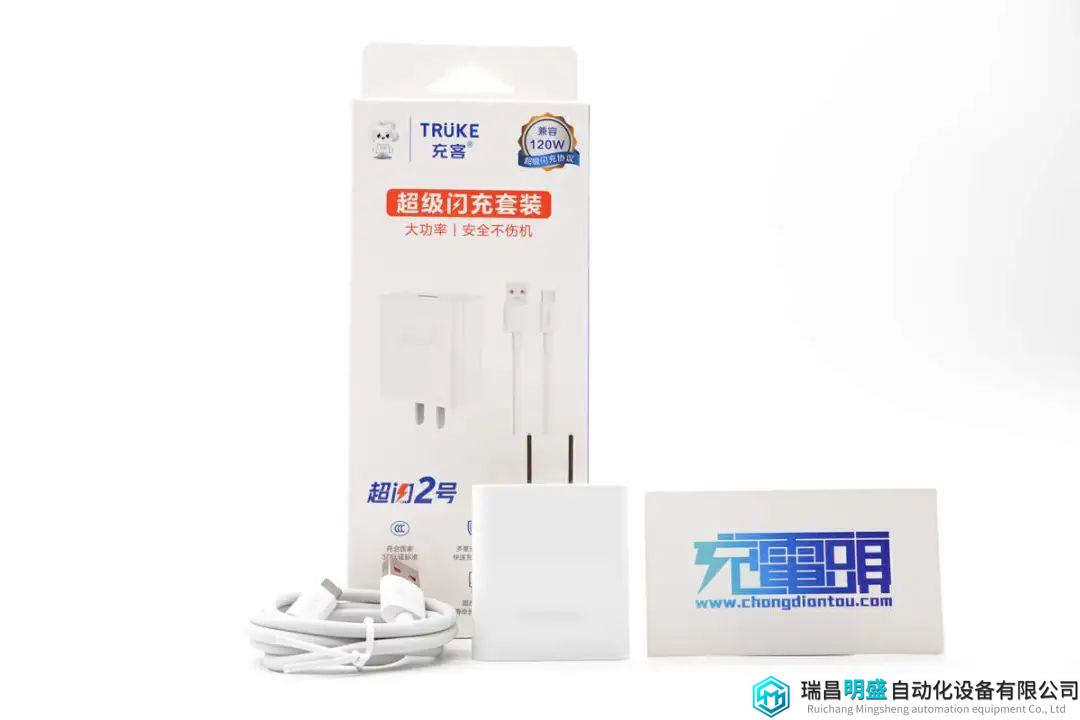

包装内含充电器以及数据线。

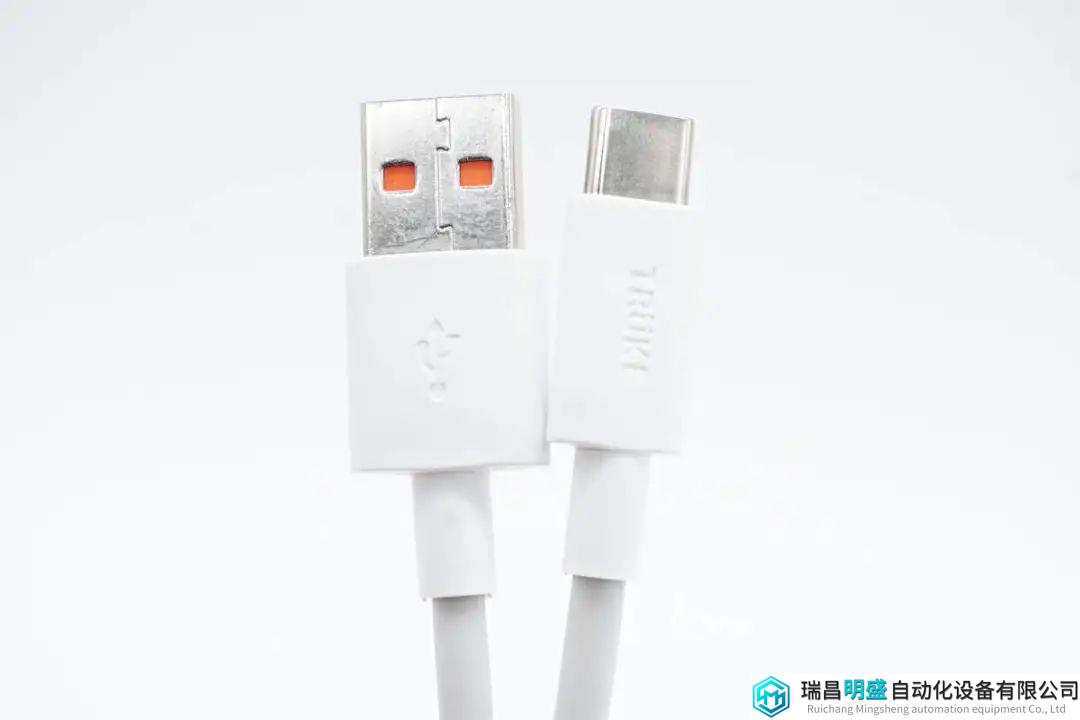

附带数据线是USB-A to USB-C数据线，线材两端外壳磨砂，插拔方便，外壳上分别设计有TRÜKE品牌。

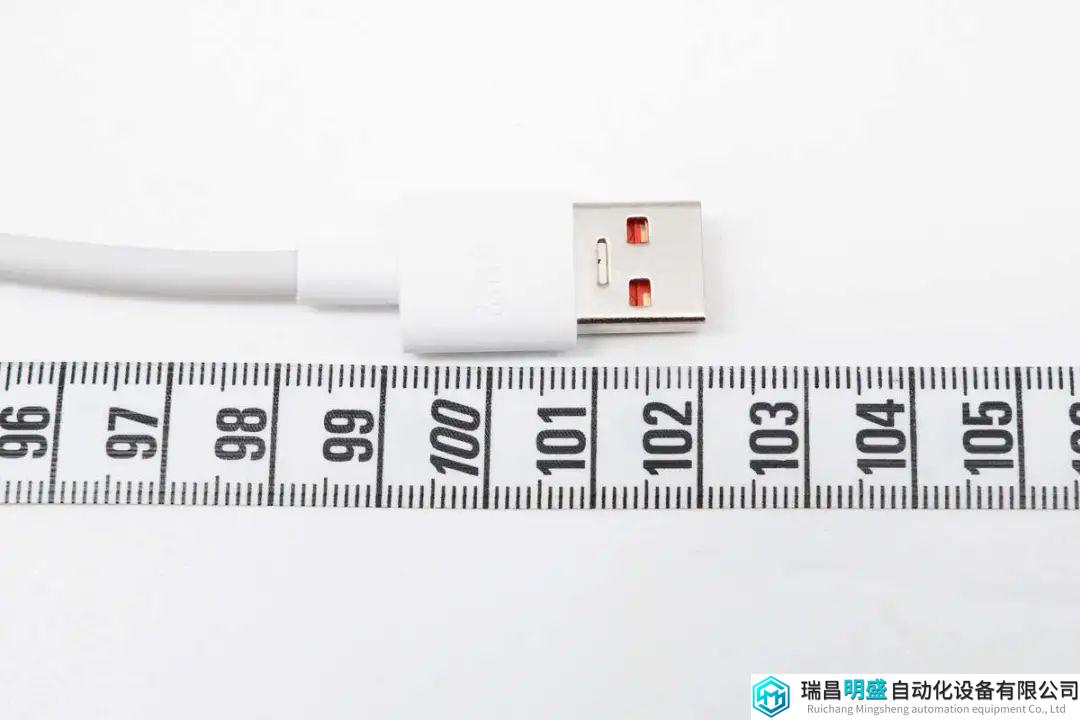

测得数据线长度约为102cm。
充电器为经典直板造型，两端平直切面边缘过渡明显，腰身亮面处理。

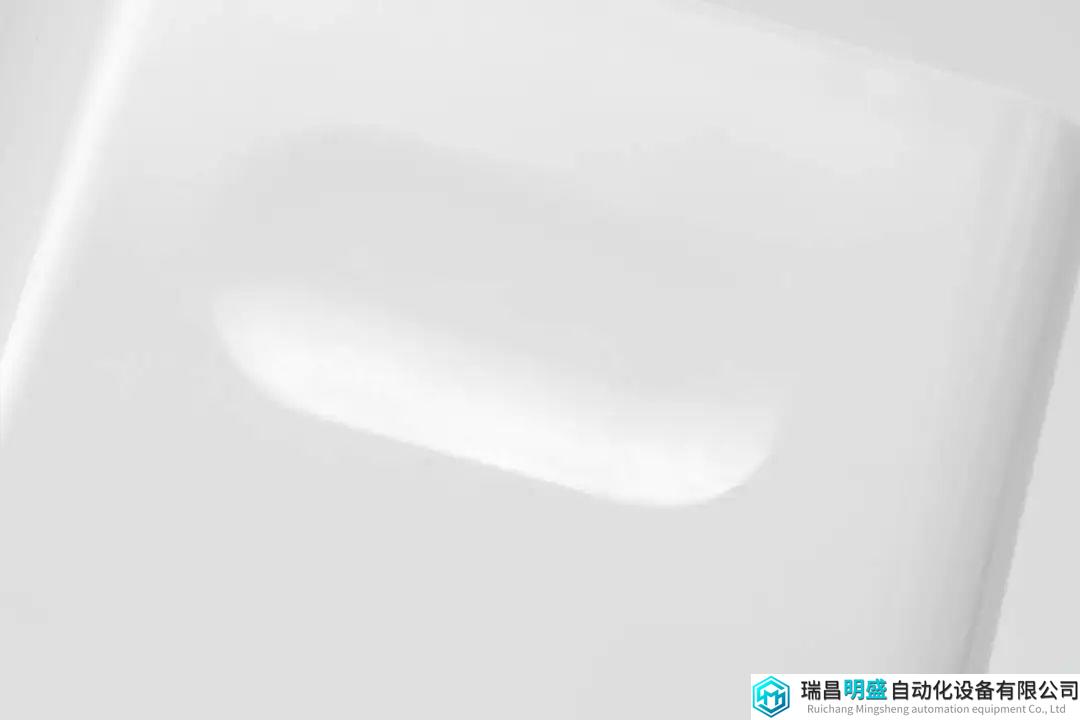

机身正背面设有小凹面，方便用户插拔使用。

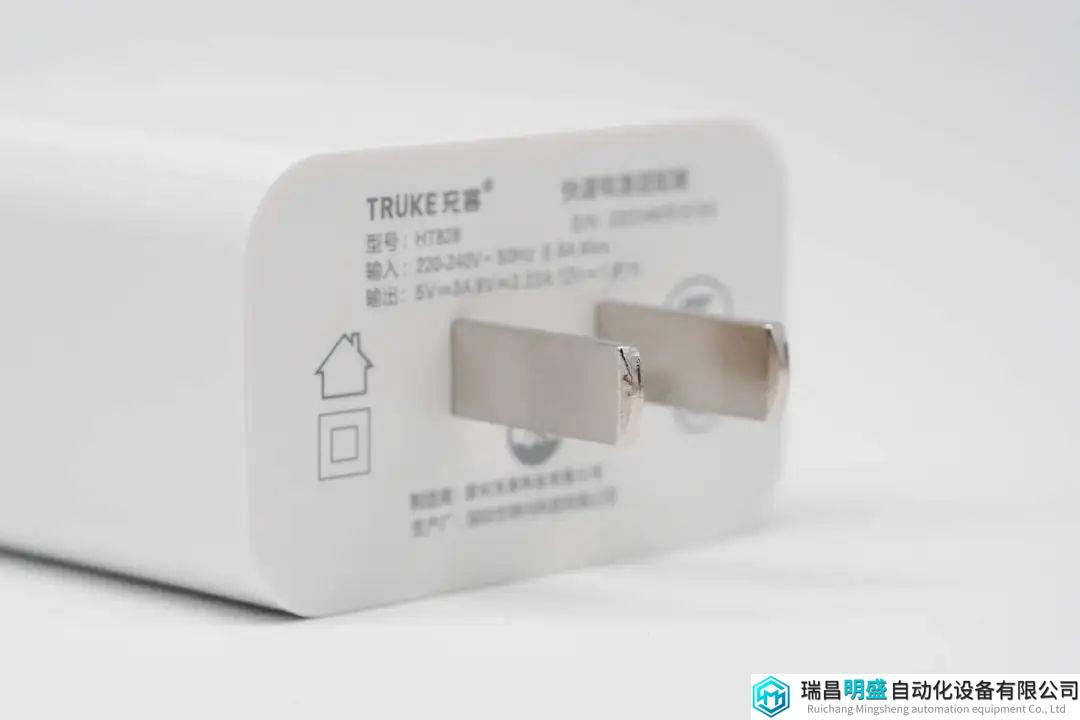

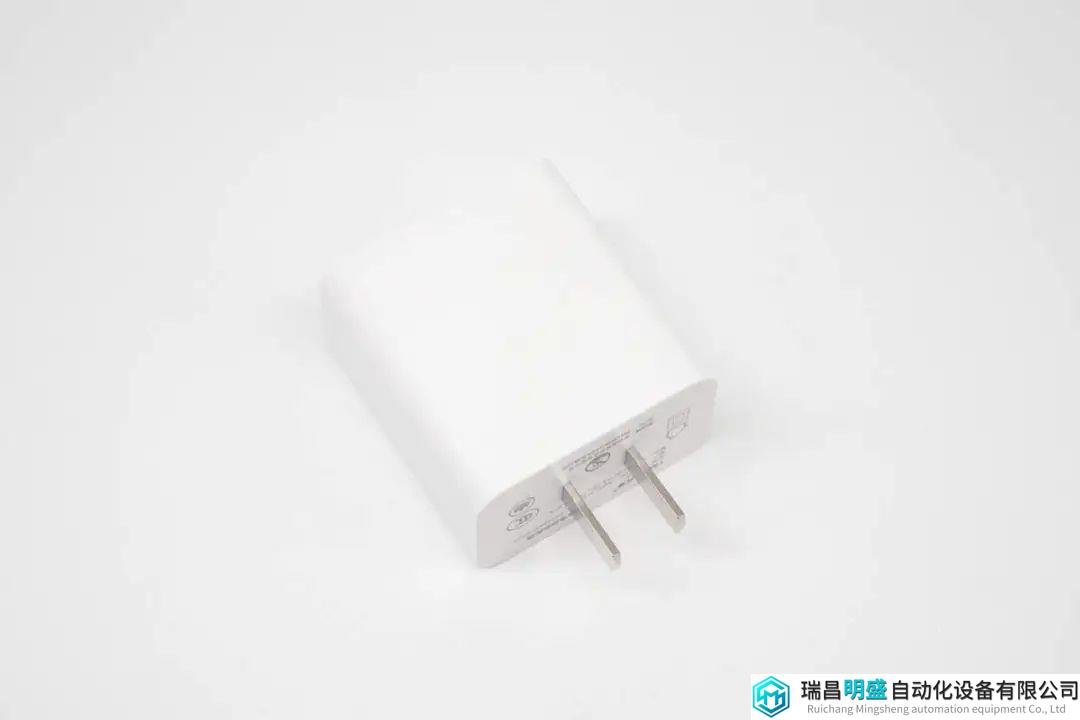

充电器配备固定式国标插脚。
输入端外壳印有充电器详细参数。

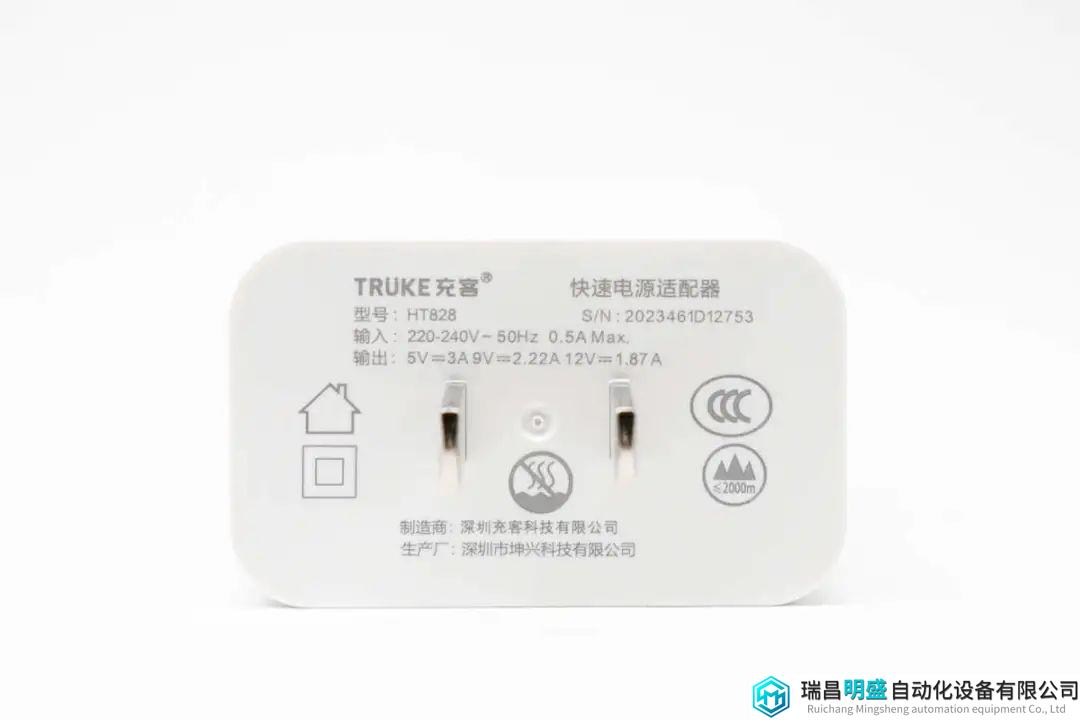

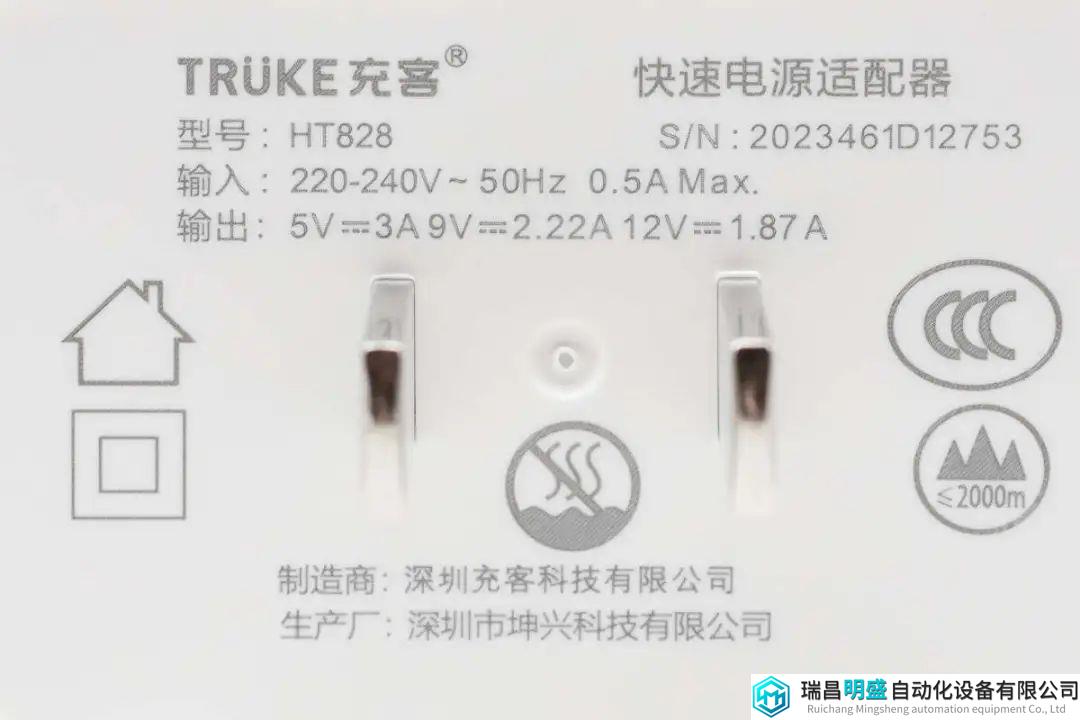

充电器参数特写
型号：HT828
输入：220-240V~50Hz 0.5A
输出：5V3A、9V2.22A、12V1.87A
制造商：深圳充客科技有限公司
生产厂：深圳市坤兴科技有限公司
充电器已经通过了CCC认证。

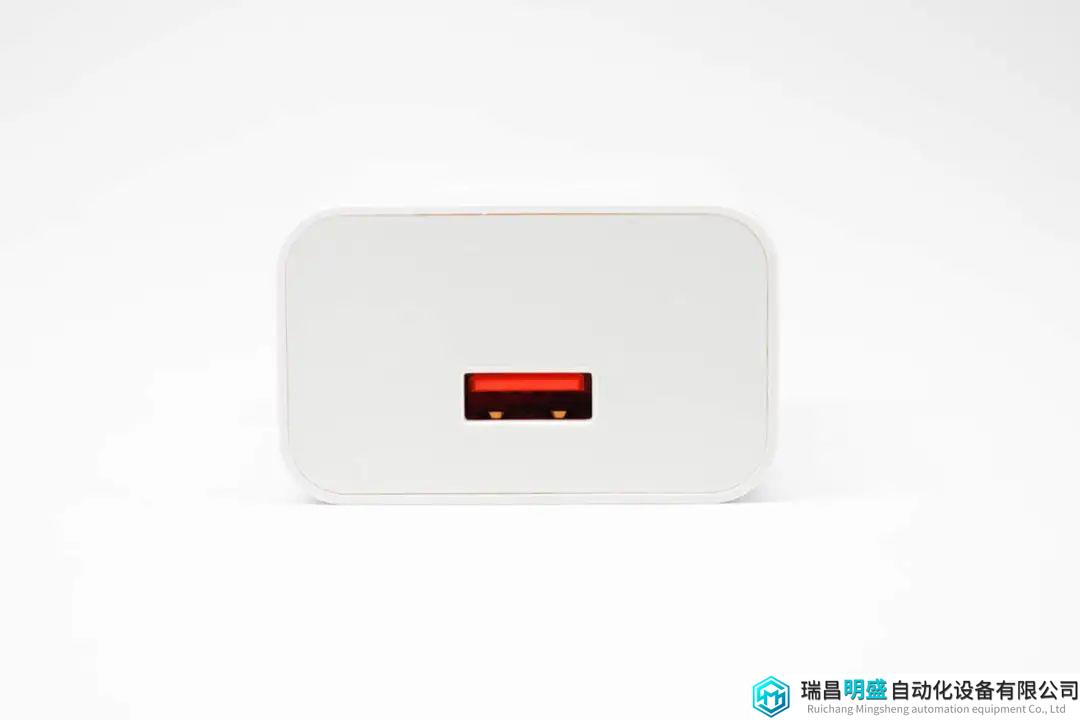

顶部配有单USB-A接口，靠一面边缘布局。

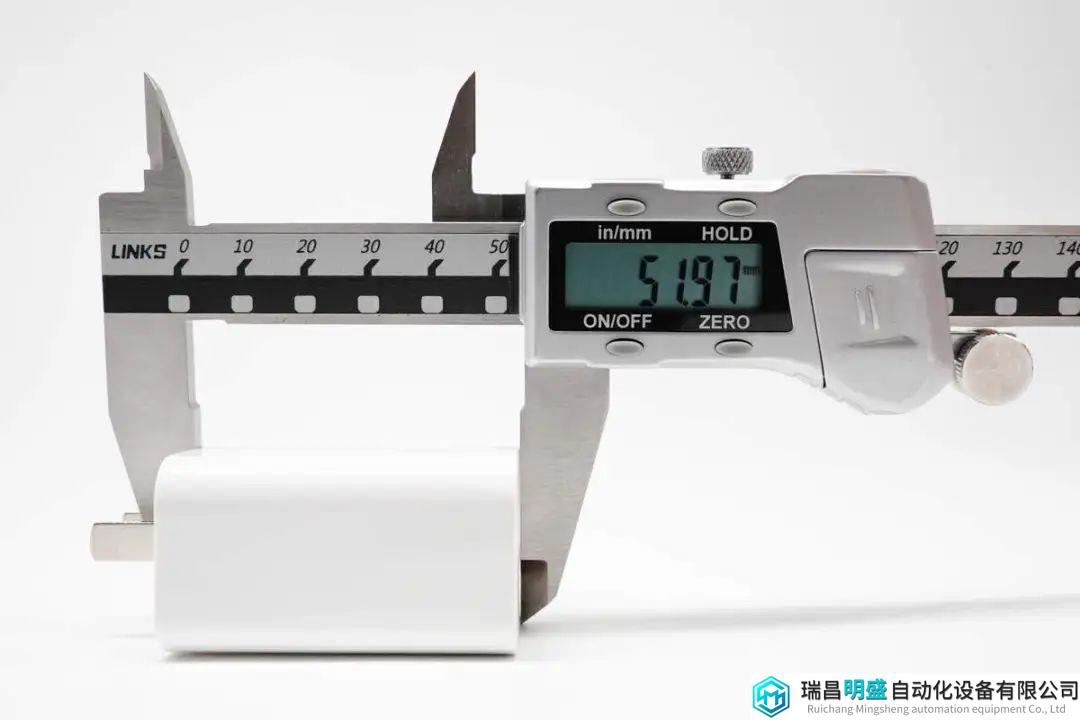

测得充电器机身长度为51.97mm。

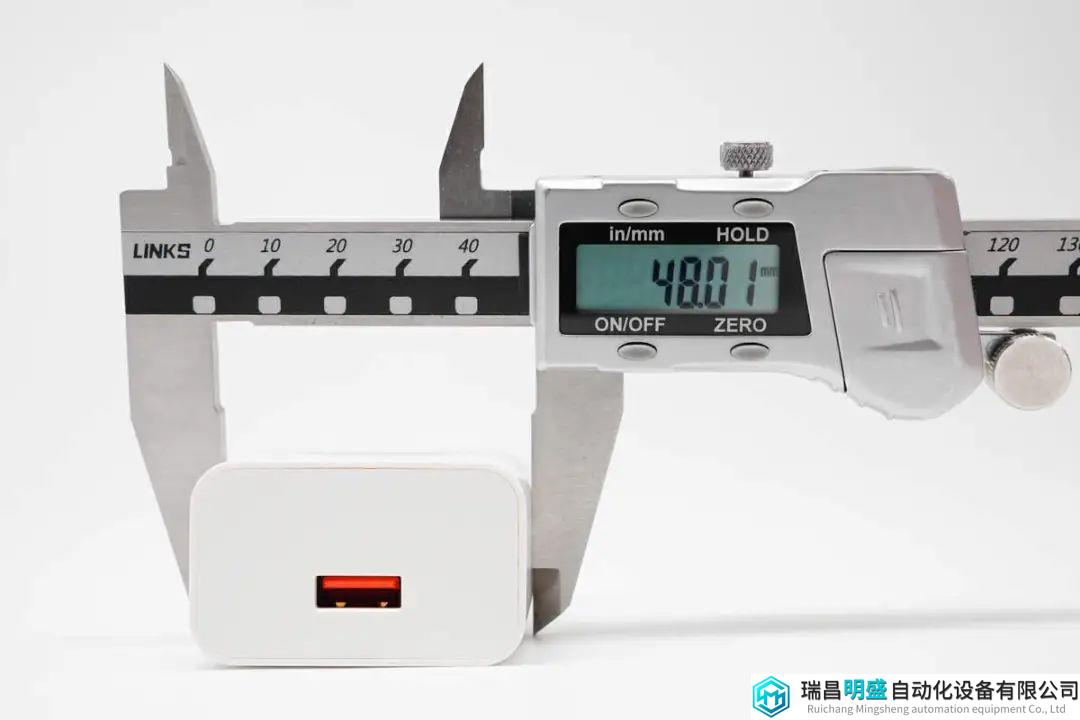

宽度为48.01mm。

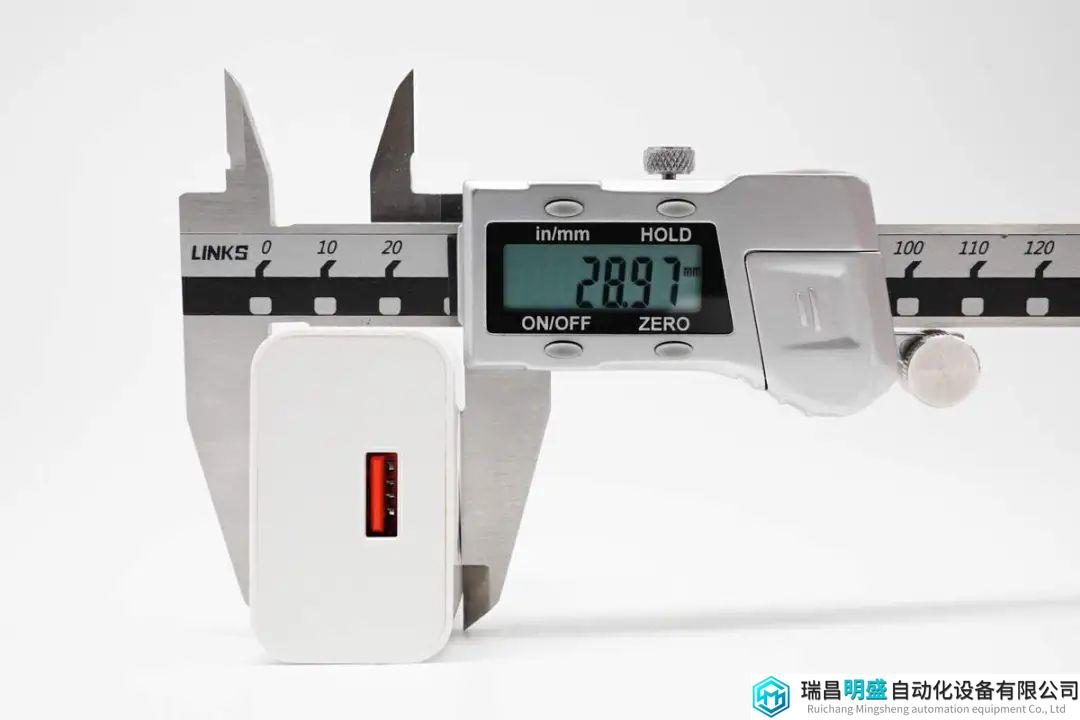

厚度为28.97mm。

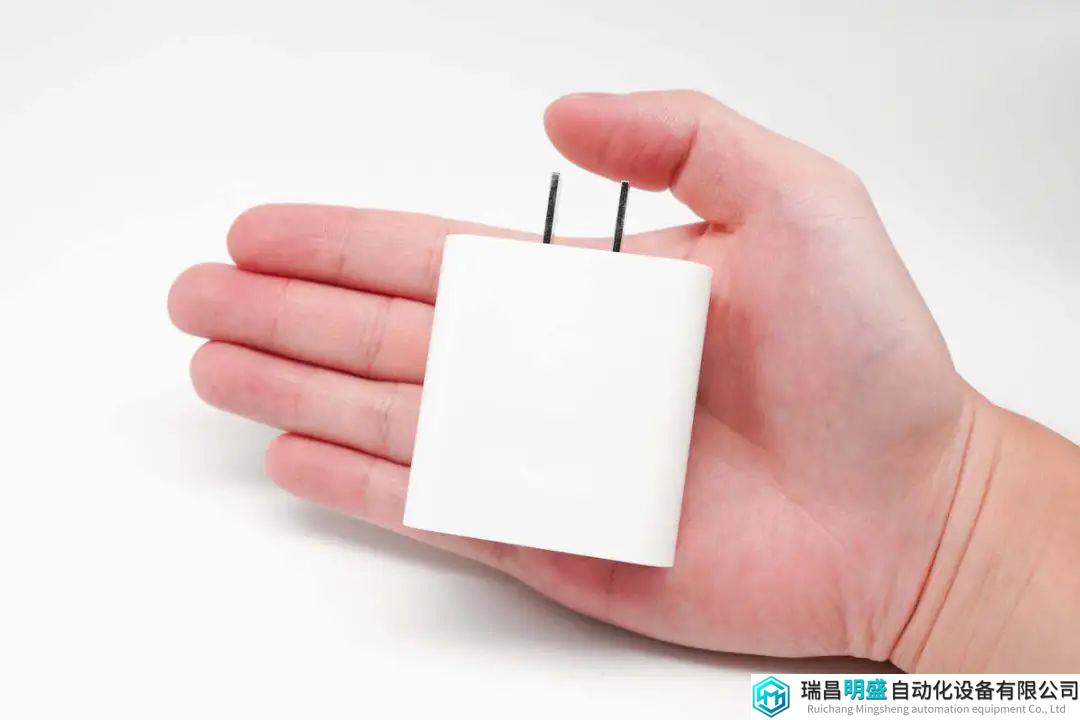

充电器拿在手上的大小直观感受。

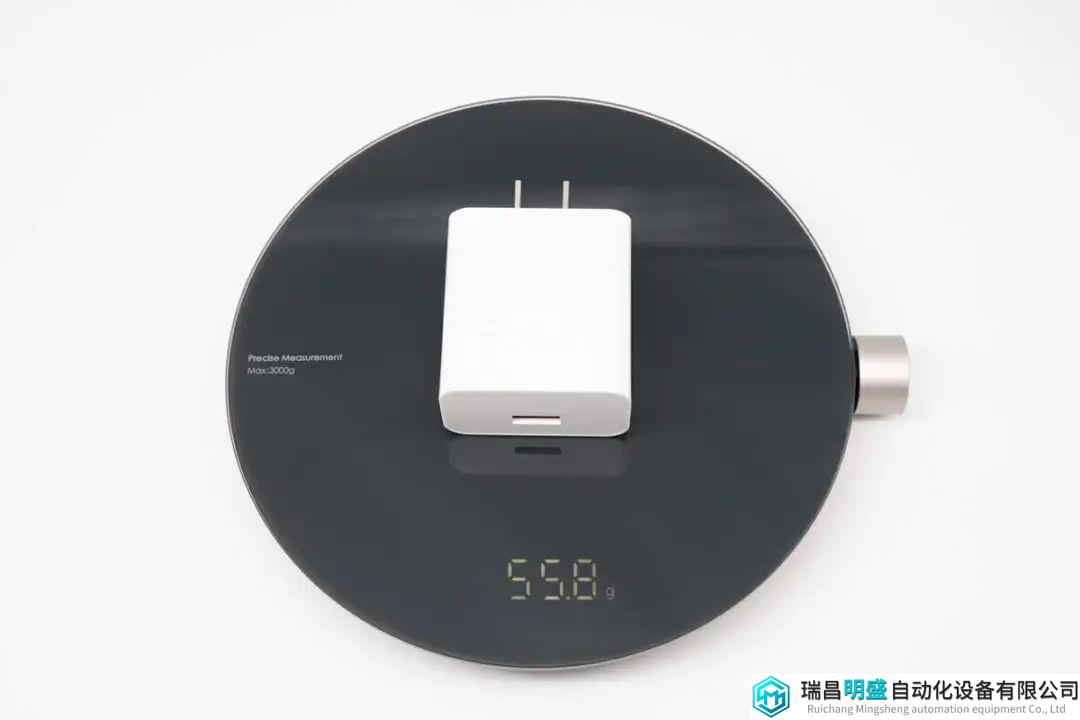

另外测得充电器净重约为56g。
充客超闪2号快充充电器拆解
看完了充客这款快充充电器的开箱，下面就进行拆解，一起来看看内部的方案和用料。

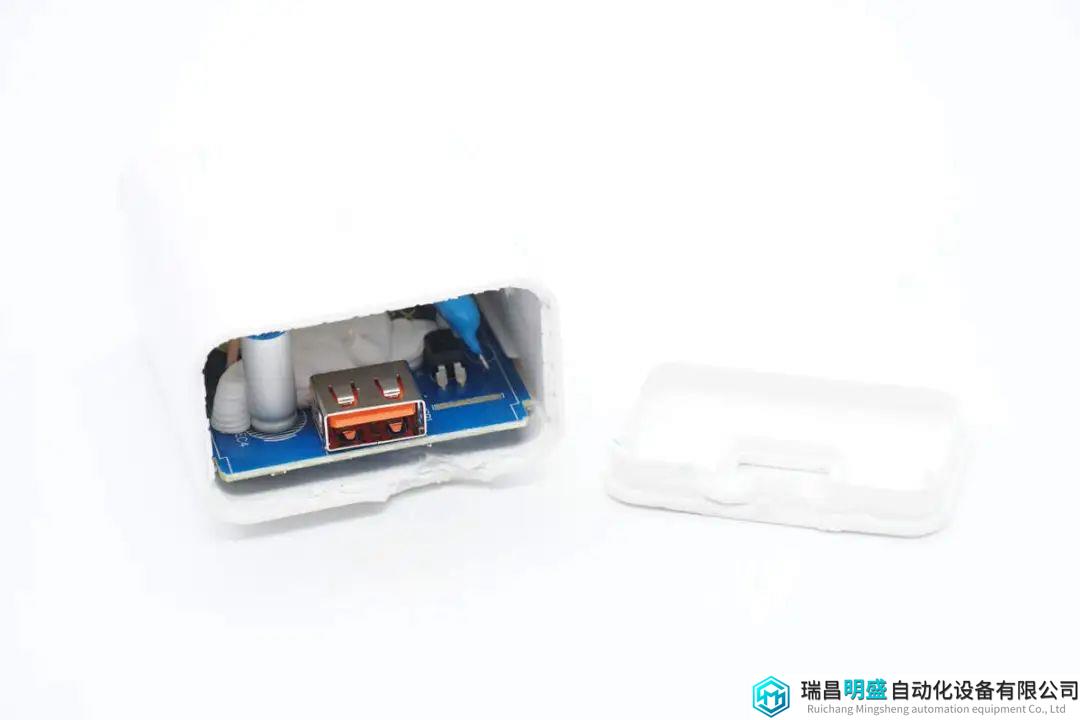

首先拆下充电器输出端外壳，采用超声波焊接固定。

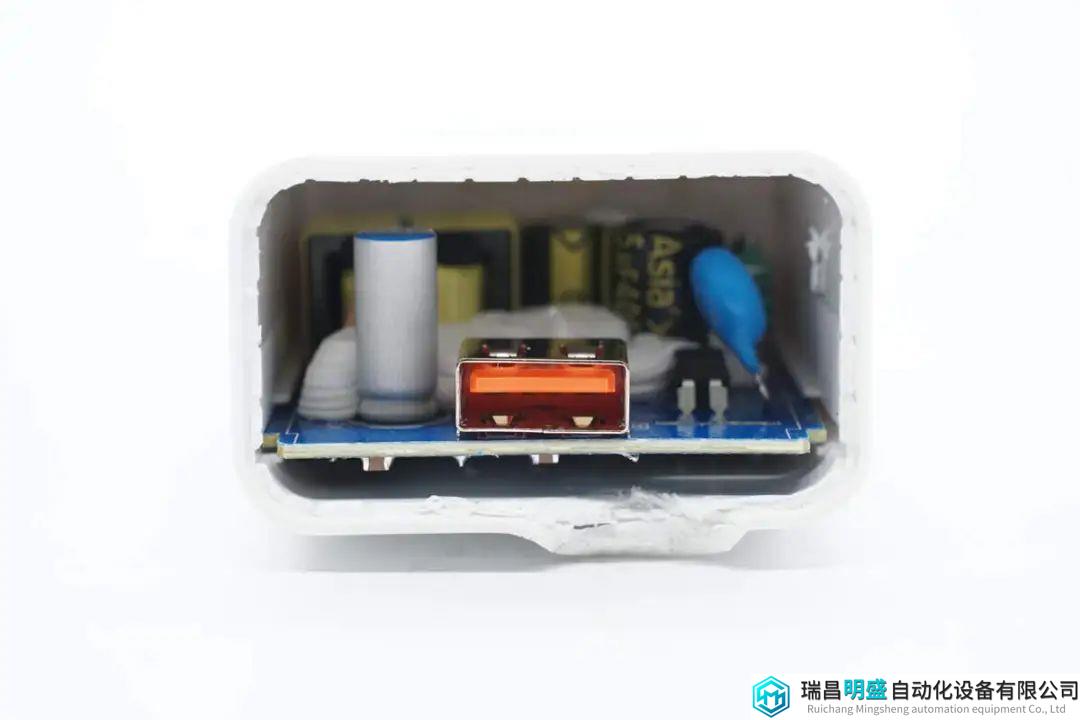

PCBA模块固定在壳体内部两侧的凹槽中。

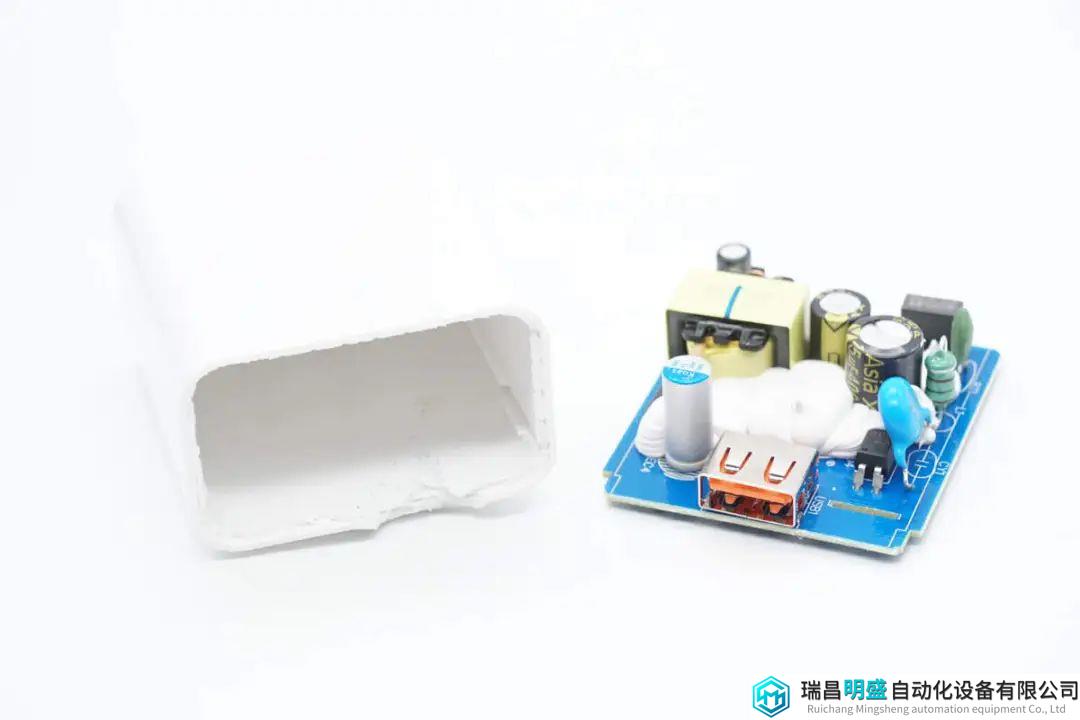

从壳体内部抽出PCBA模块。
PCBA模块高压滤波电容打胶加固，防止跌落。

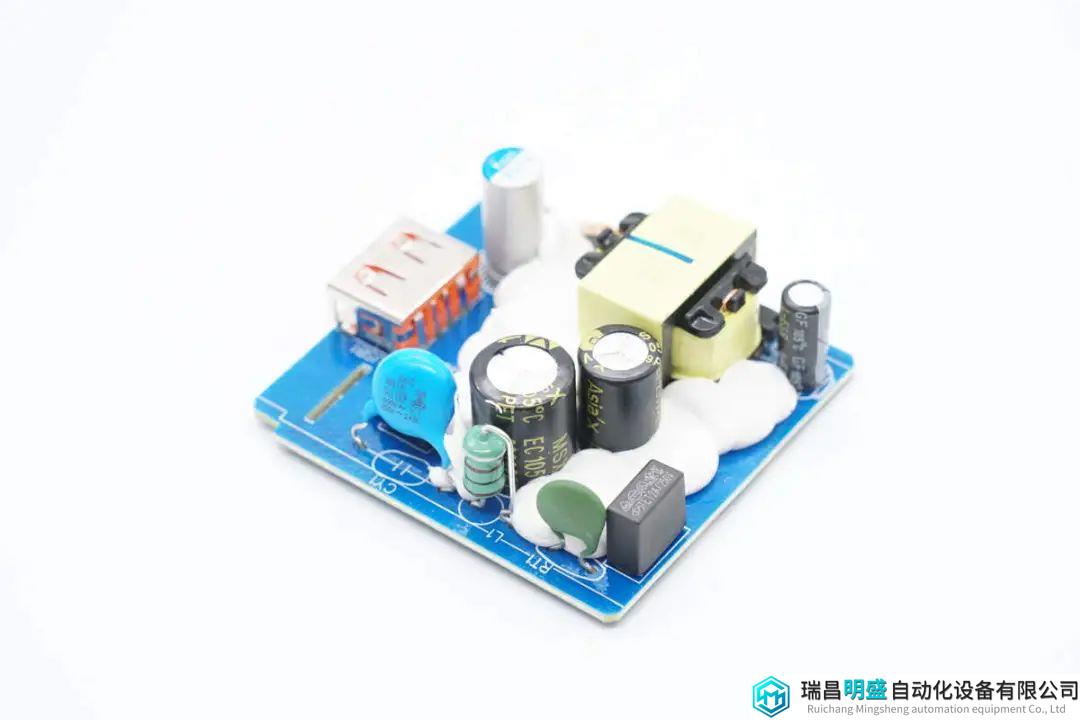

变压器也通过大量打胶加固，稳定防跌。

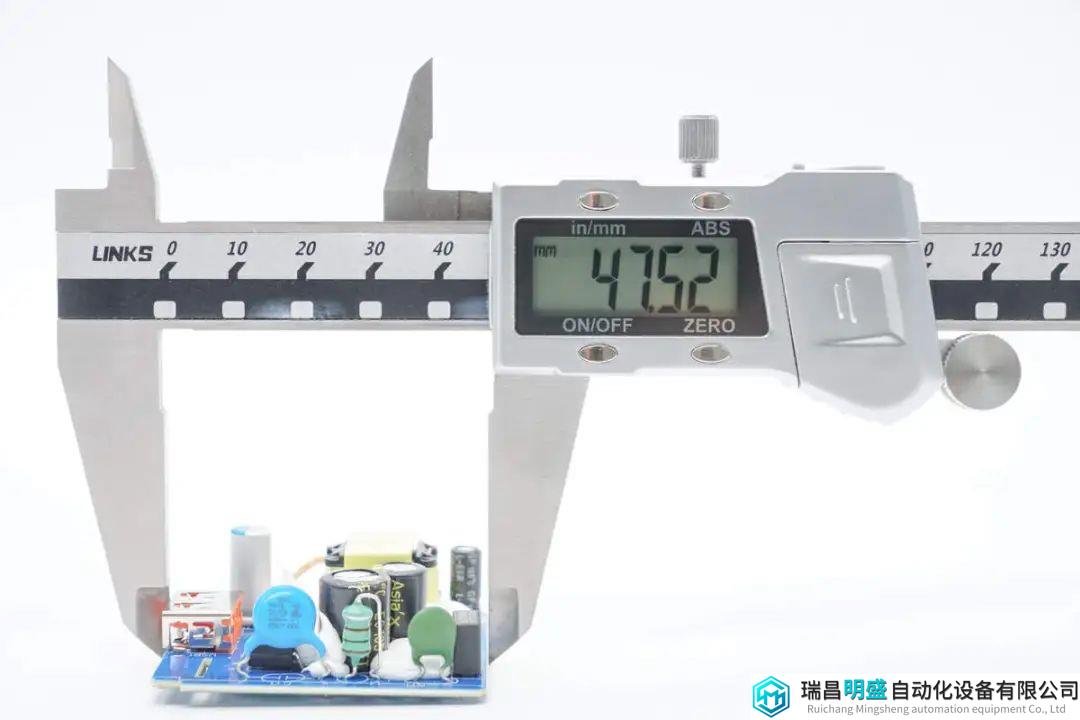

使用游标卡尺测得PCBA模块长度约为47.5mm。

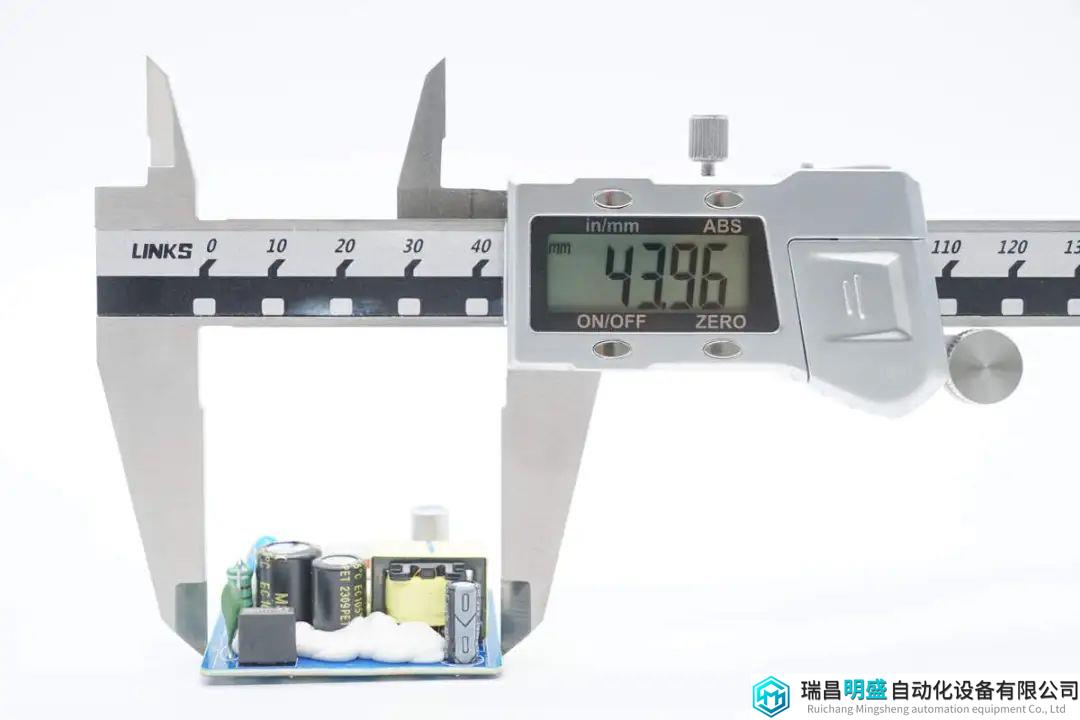

PCBA模块宽度约为44mm。

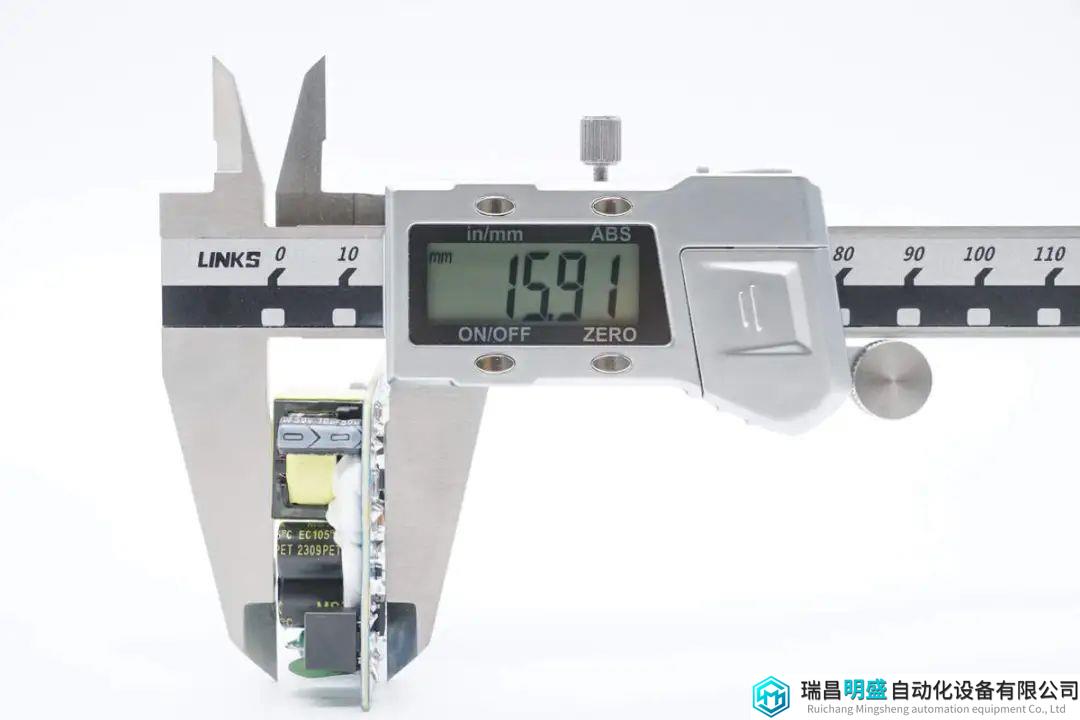

PCBA模块厚度约为16mm。

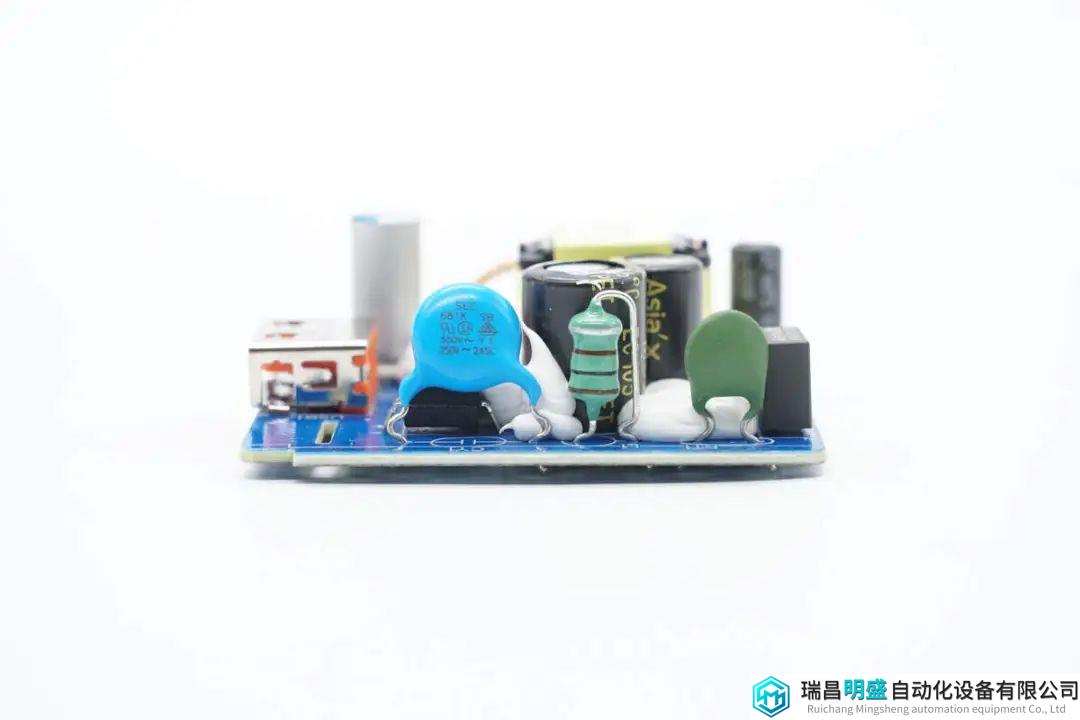

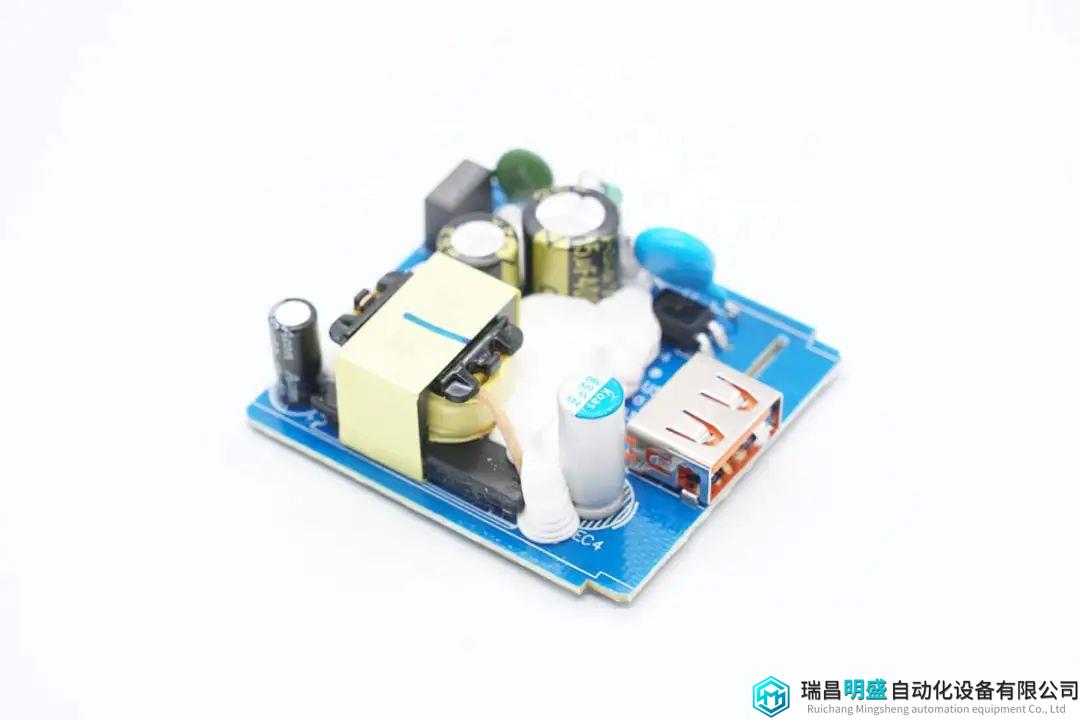

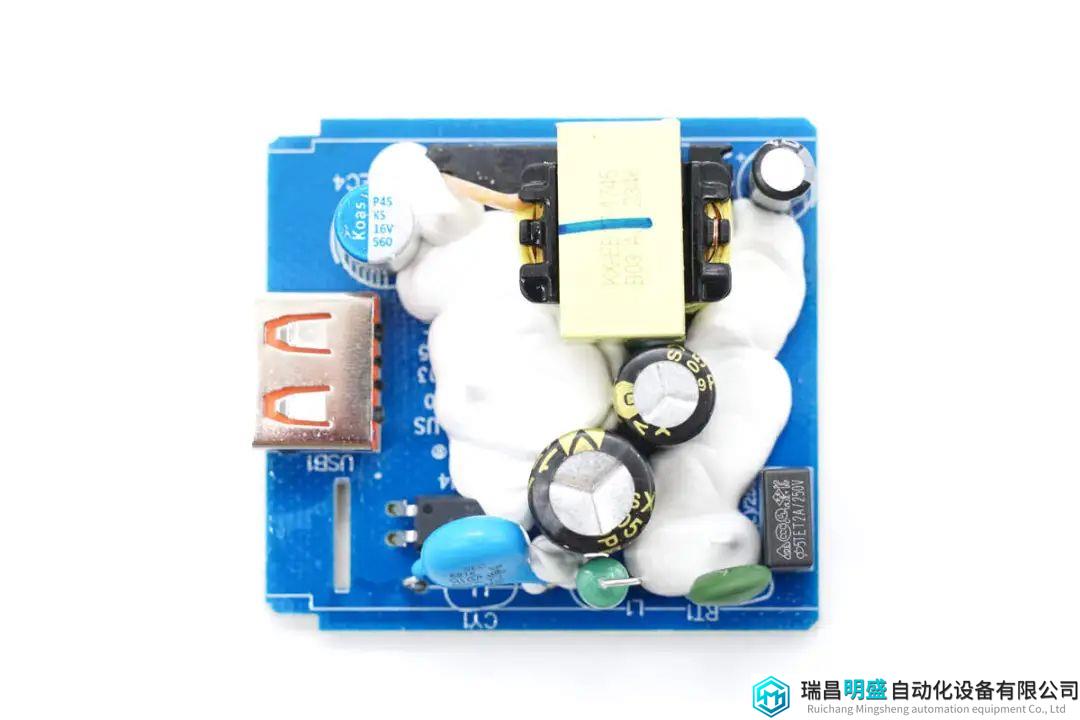

PCBA模块正面一览，右下角焊接保险丝，NTC热敏电阻，高压滤波电容和差模电感，左侧焊接反馈光耦和蓝色Y电容。左侧焊接USB-A母座，左上角焊接输出滤波电容，右侧焊接变压器，右上角焊接主控芯片供电滤波电容。

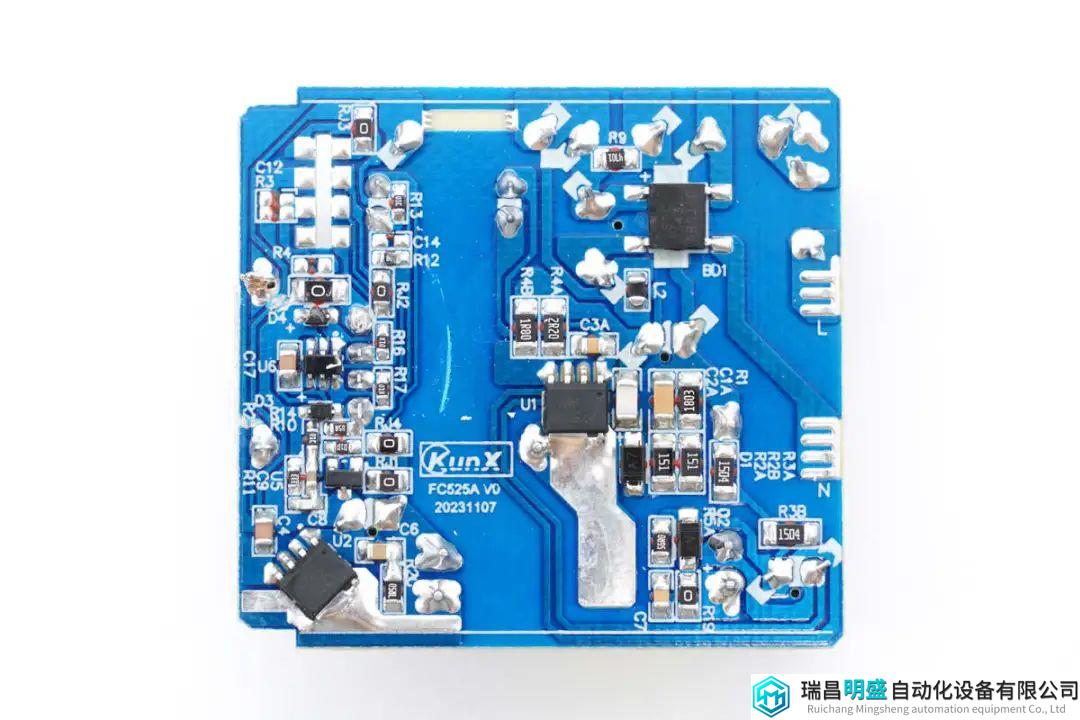

PCBA模块背面焊接整流桥，初级电源芯片，同步整流芯片和协议芯片，初次级之间分界明显。PCB为单层设计，采用大面积露铜加锡增强散热。
通过对PCBA模块的观察发现，充客这款充电器采用QR反激开关电源架构，同步整流，宽范围电压输出。输出电压由协议芯片通过光耦反馈调节。下面我们就从输入端开始了解各个元器件的信息。
充电器输入端一览，焊接保险丝和主控芯片供电电容。

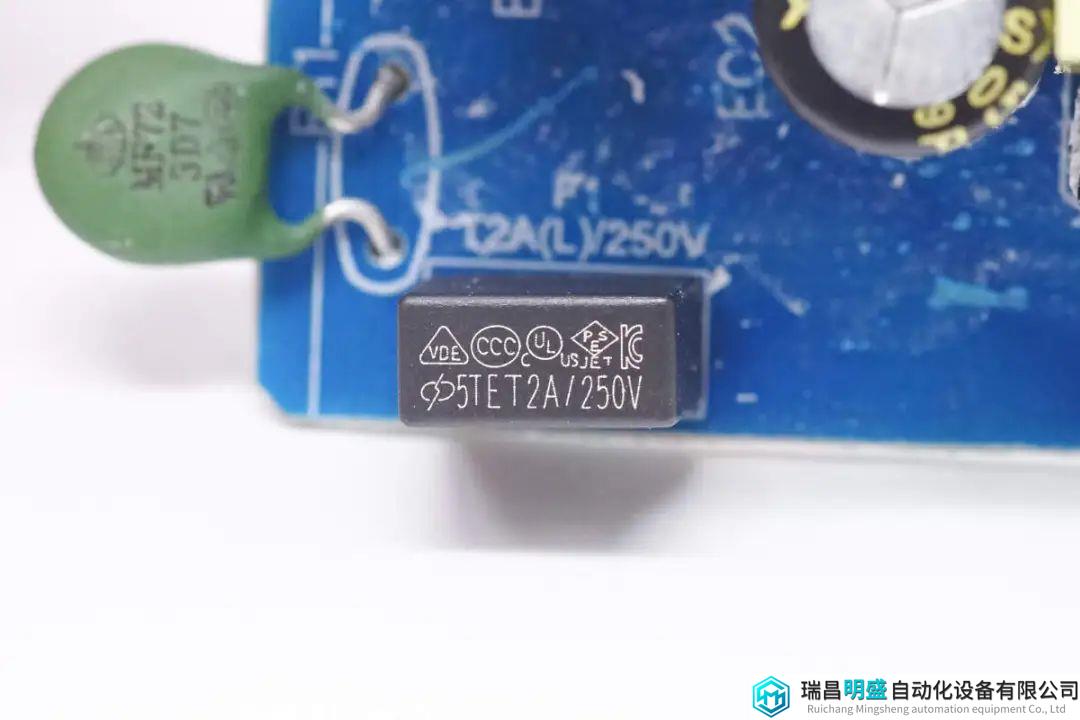

保险丝规格为2A 250V。
保险丝左侧焊接NTC热敏电阻，差模电感等元件。

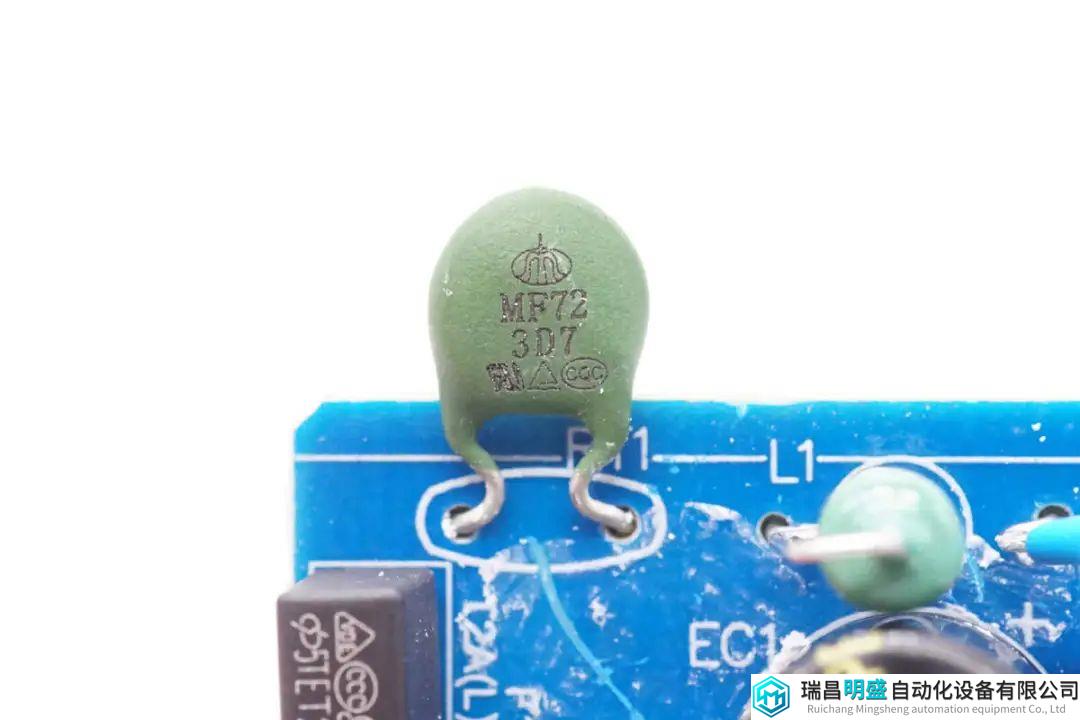

NTC热敏电阻用于抑制充电器上电的浪涌电流。

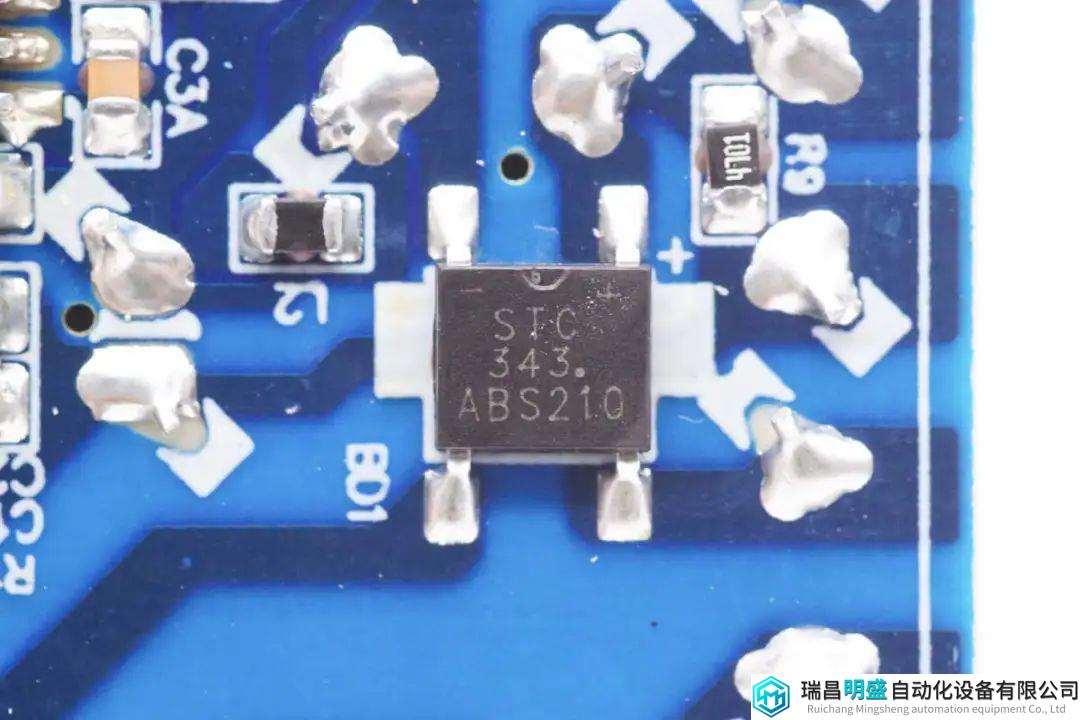

整流桥型号ABS210，规格为2A 1000V。

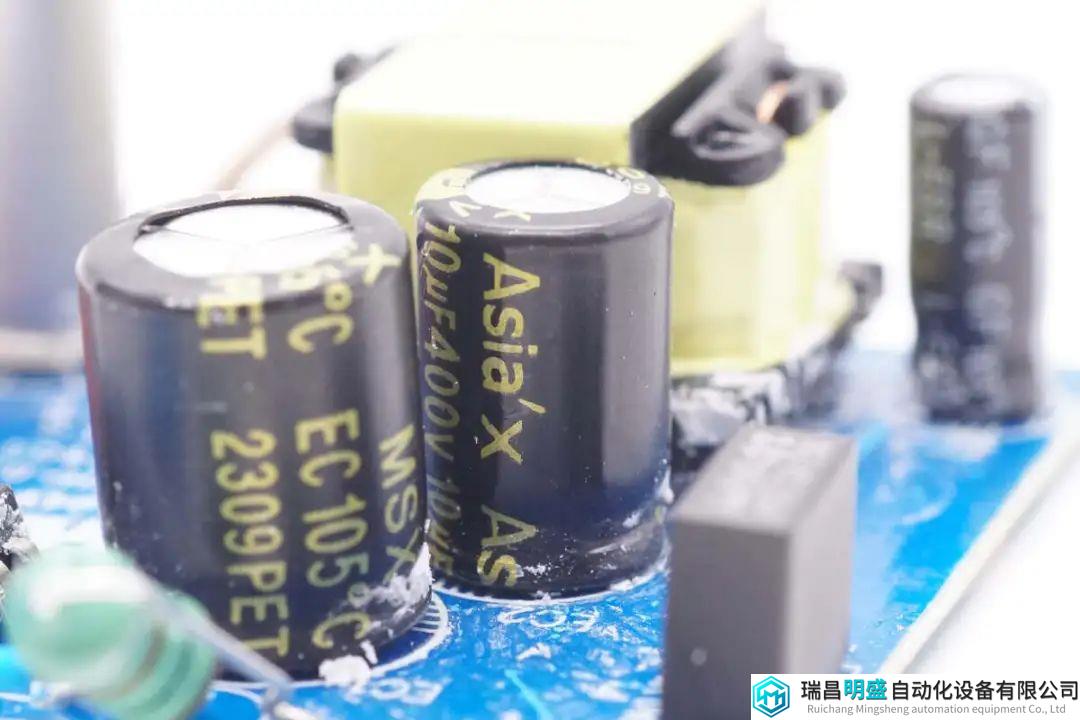

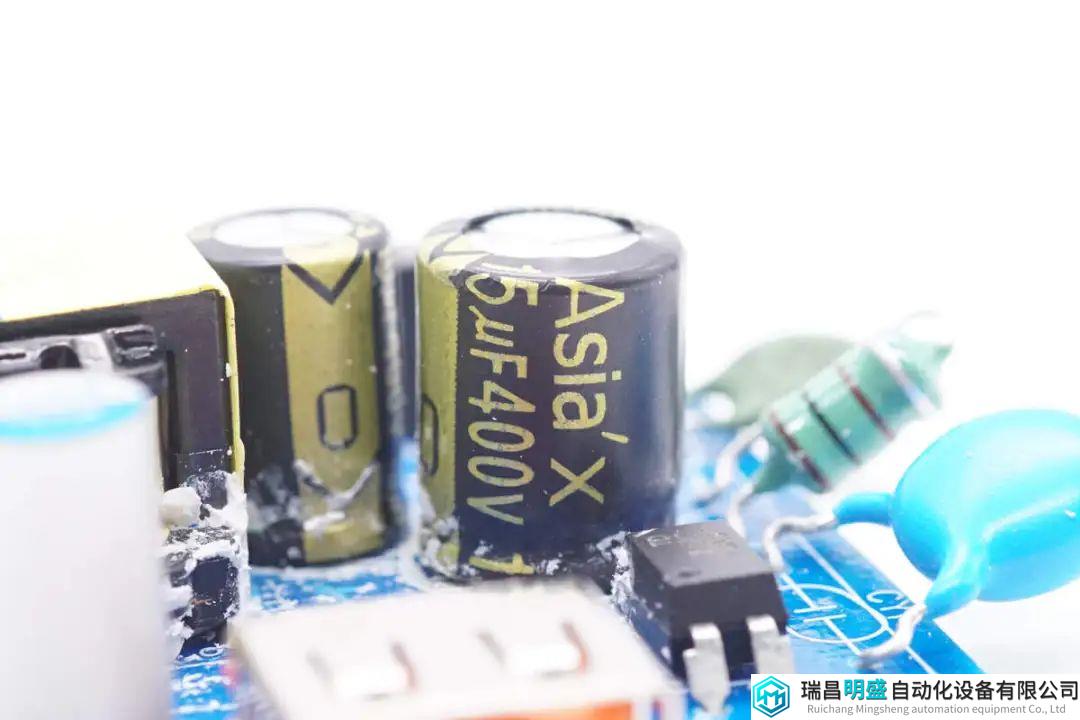

高压滤波电容来自Asia’x富之庆，规格为15μF400V。
色环差模电感特写。
另一颗规格为10μF400V。

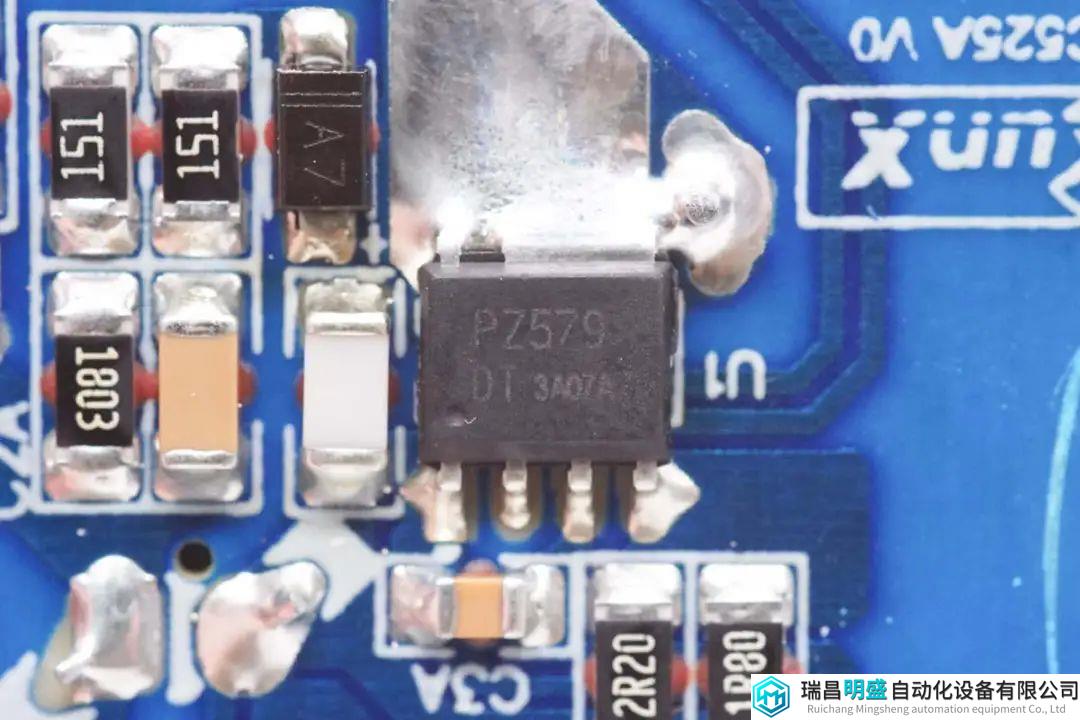

初级主控芯片丝印PZ579，通过大面积露铜散热。

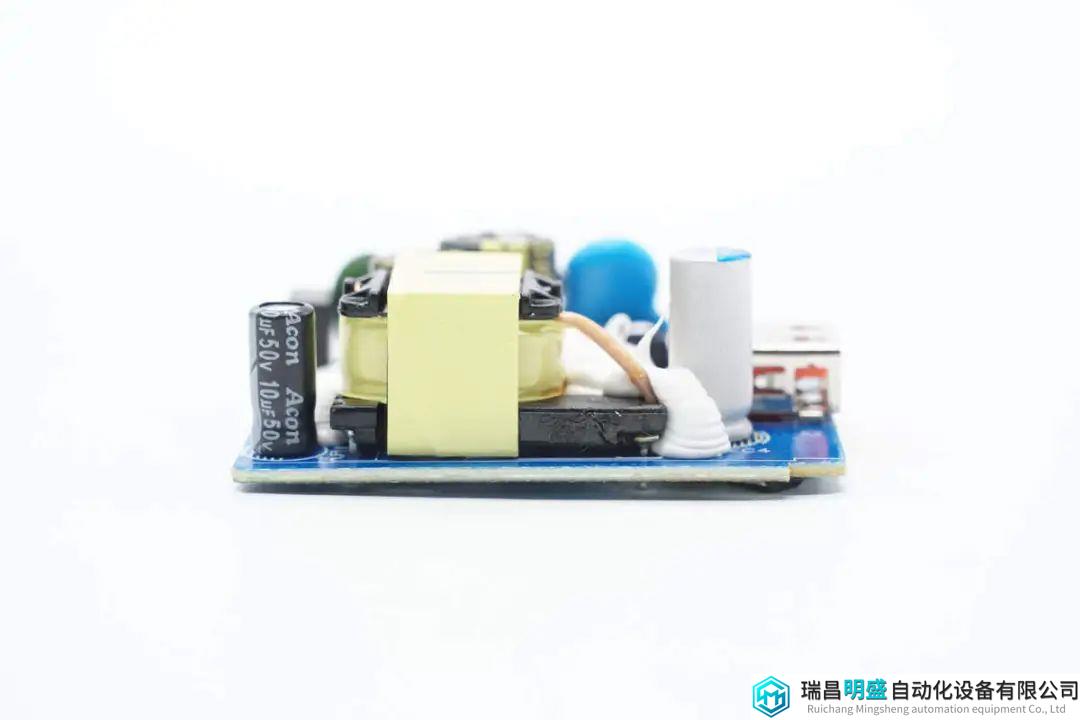

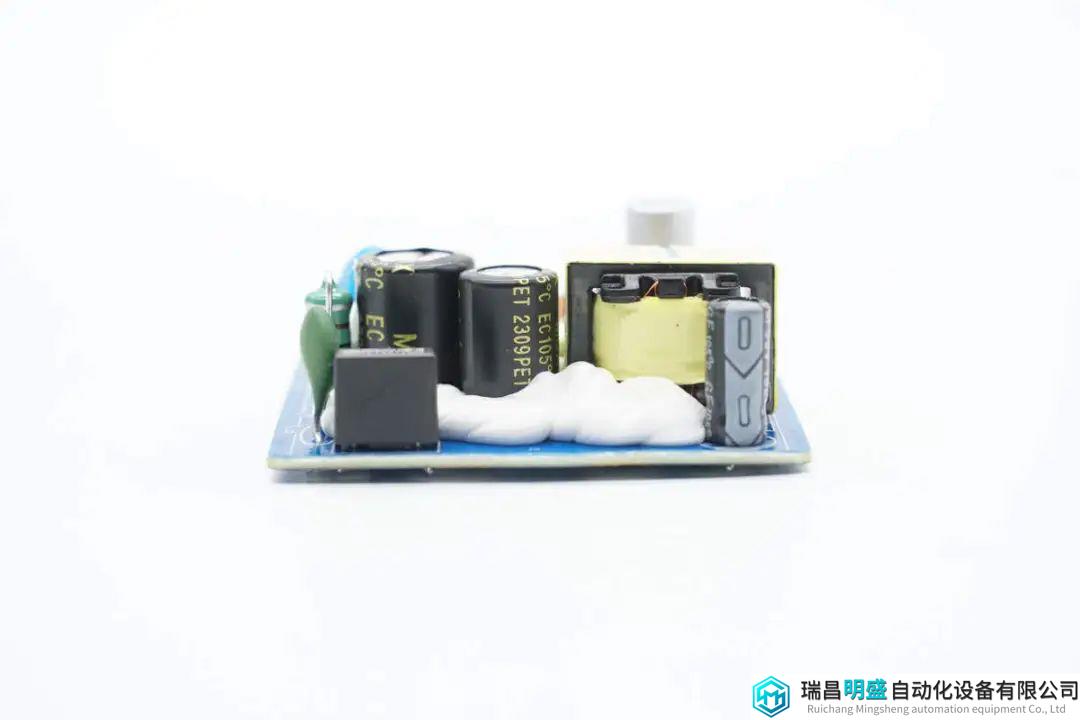

PCBA模块侧面焊接主控芯片供电电容，变压器和输出滤波电容。

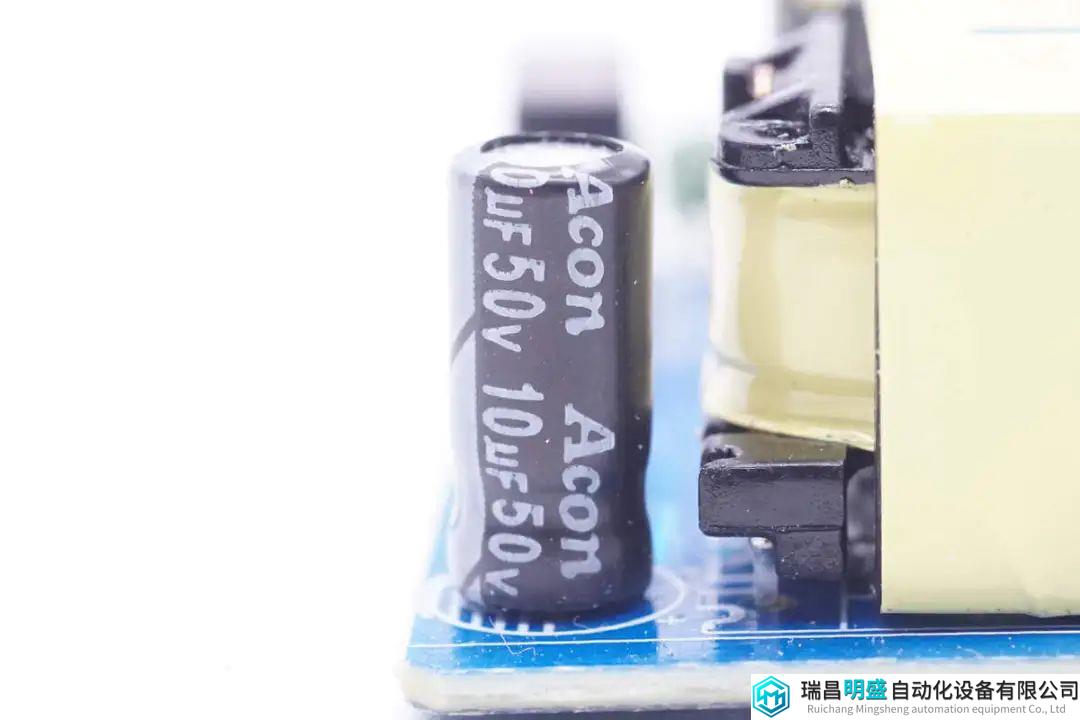

为主控芯片供电的滤波电容来自新中元，规格为10μF50V。

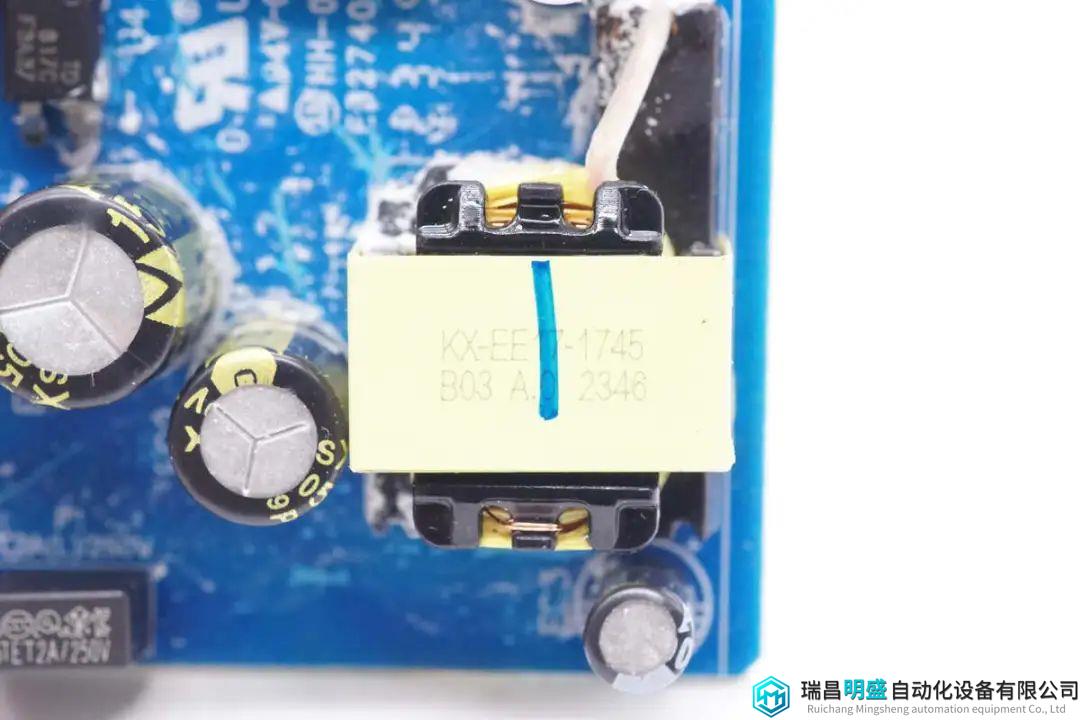

变压器采用EE17磁芯，次级使用铁氟龙套管，加黄色胶带缠绕，加强绝缘。

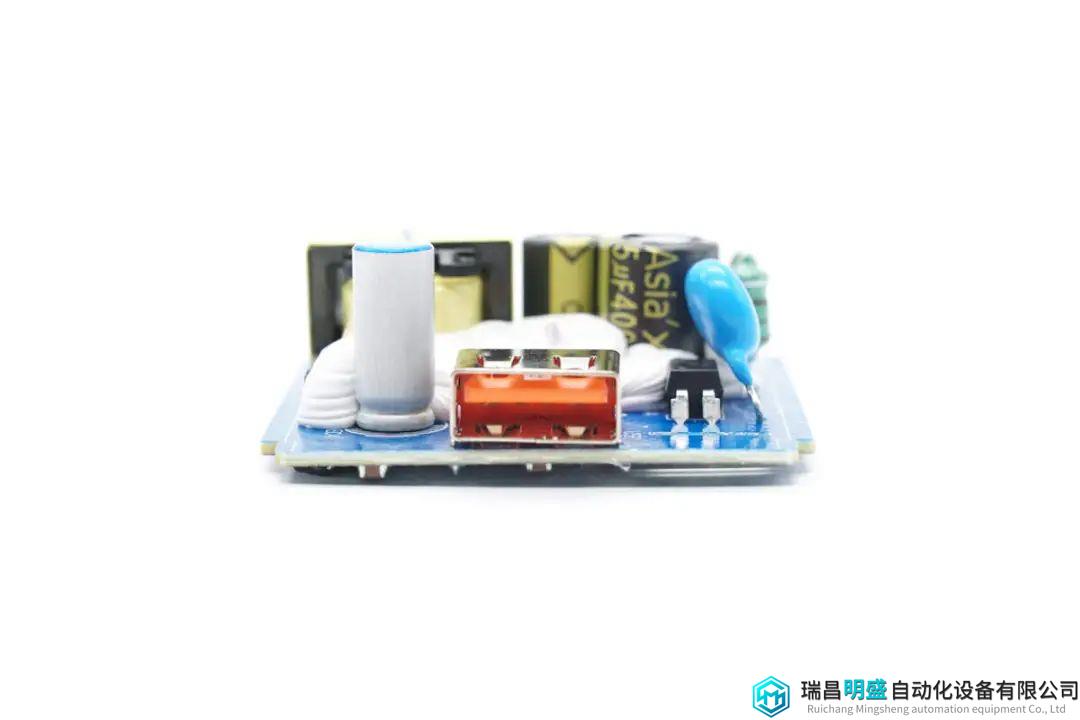

输出侧焊接固态电容，USB-A母座，反馈光耦和Y电容。

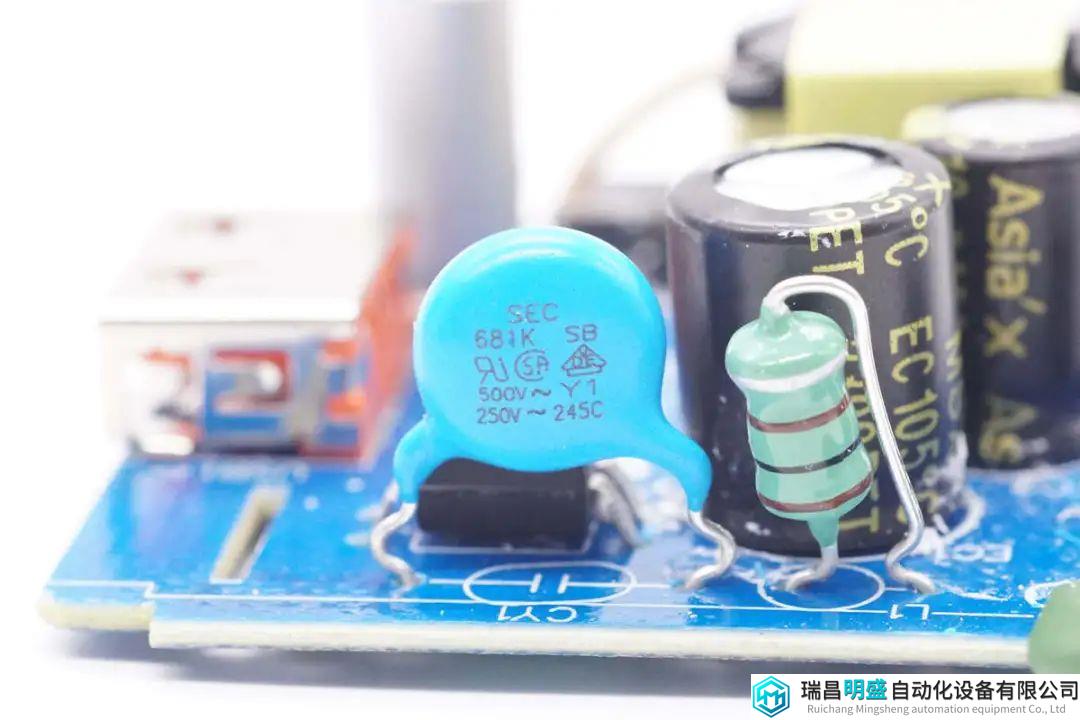

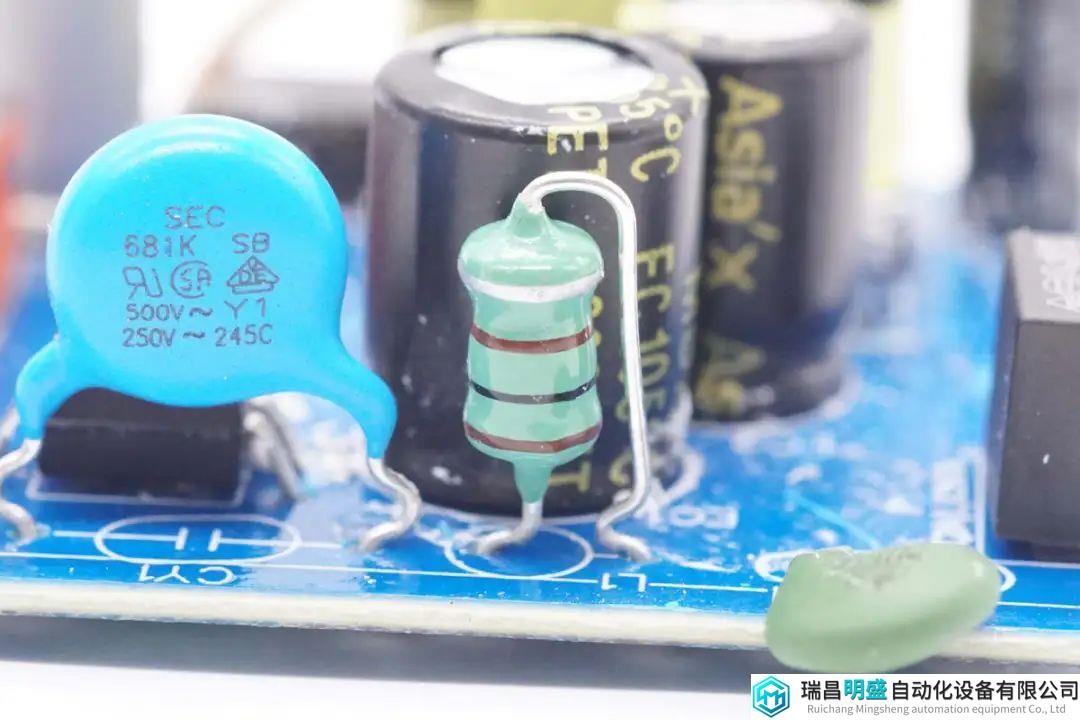

蓝色Y电容来自SEC成功工业。

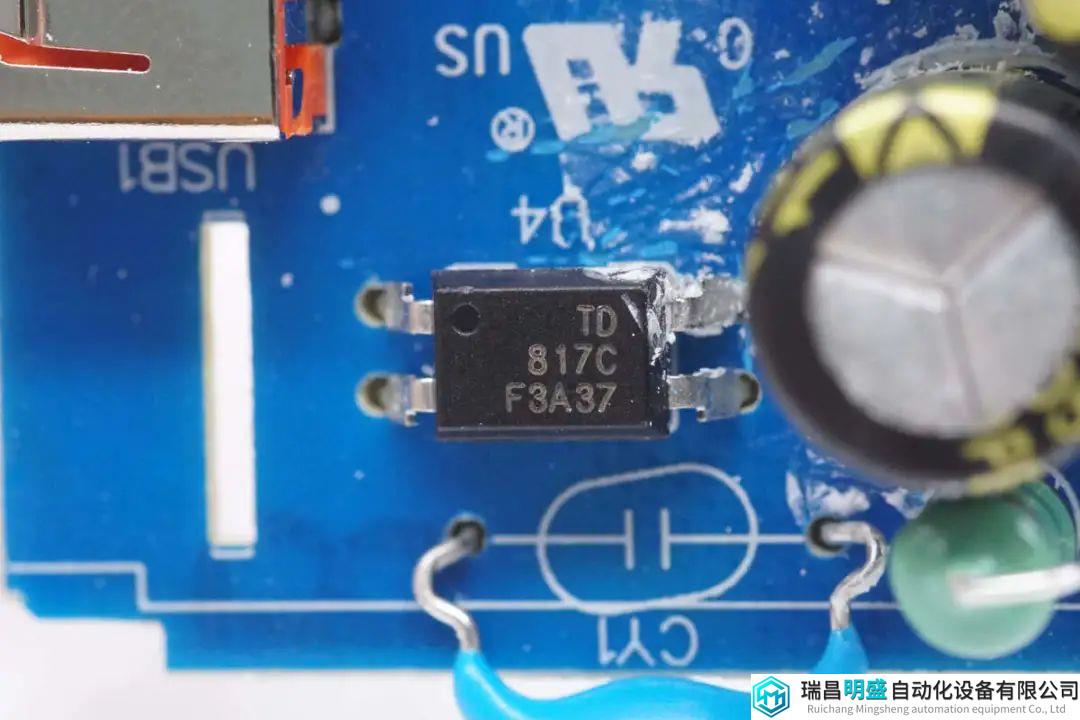

TD817C光耦用于输出电压反馈调节。

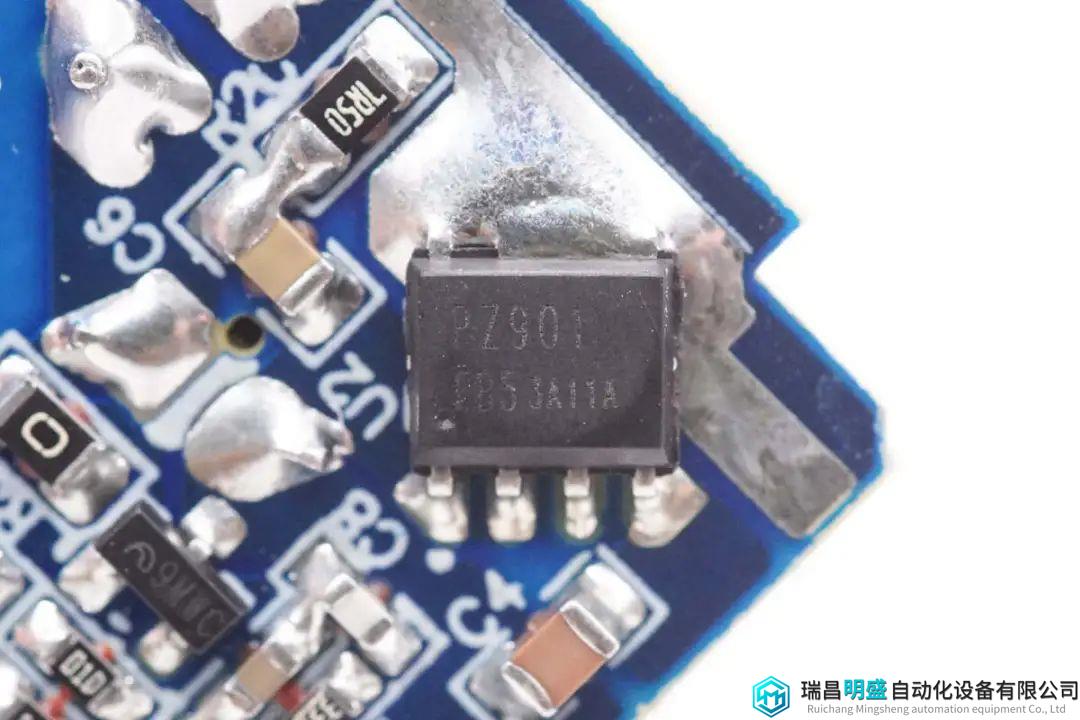

同步整流芯片丝印PZ901。

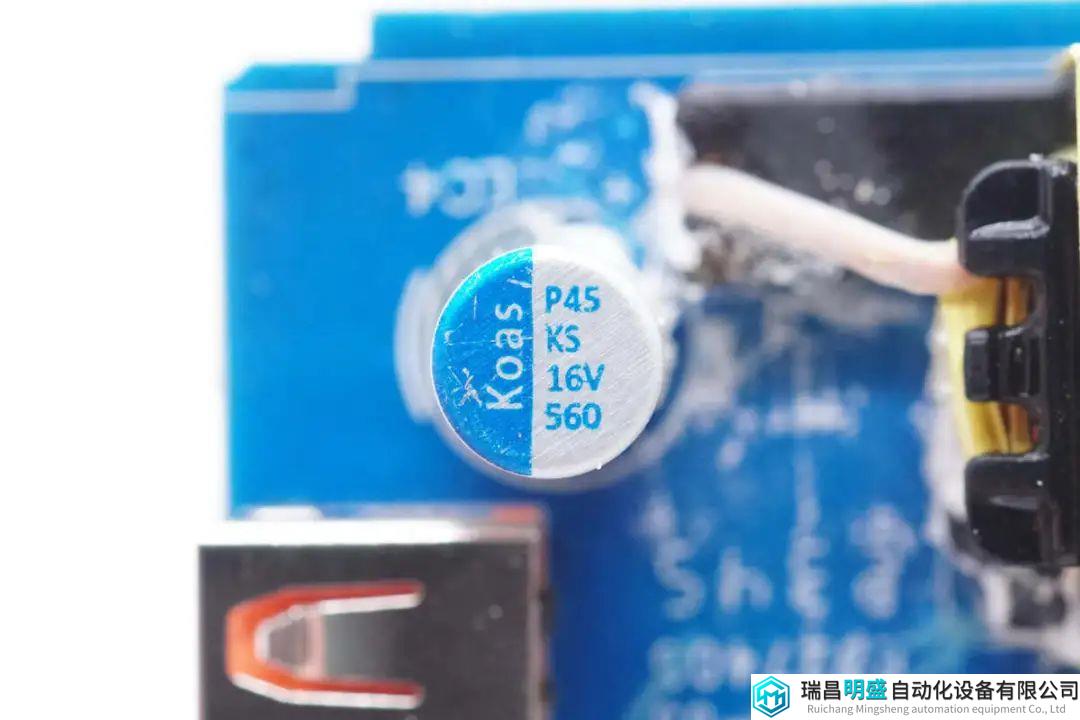

输出滤波电容来自东佳，为KS系列固态电容，规格为16V560μF。

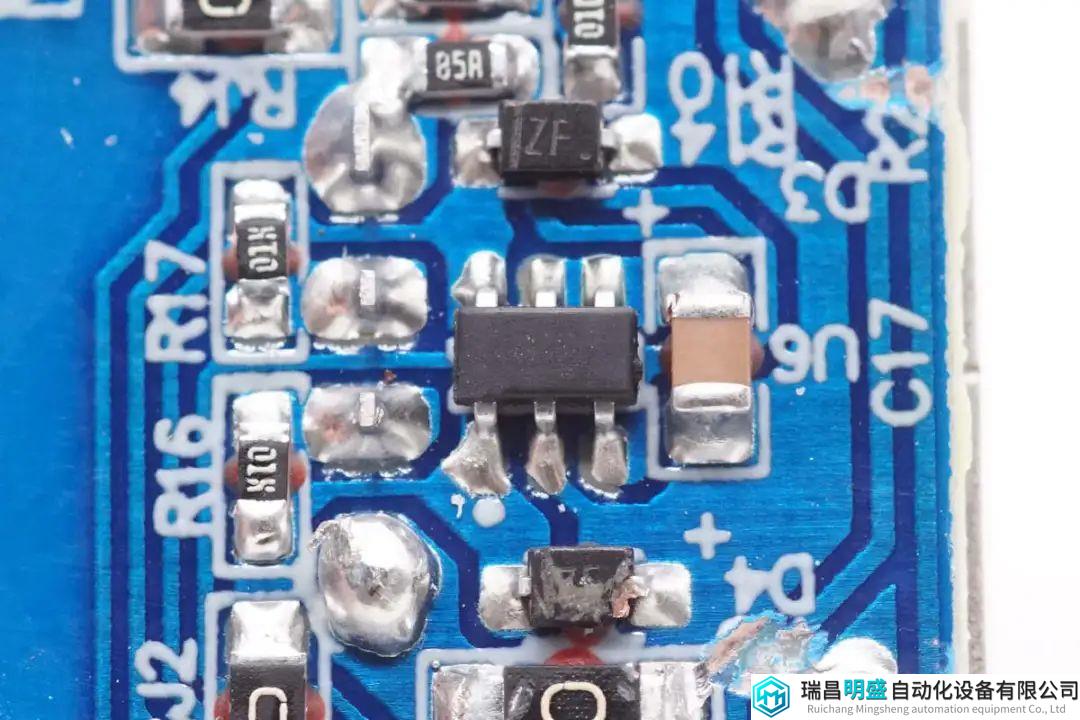

输出协议芯片配有电阻和TVS管进行静电保护。

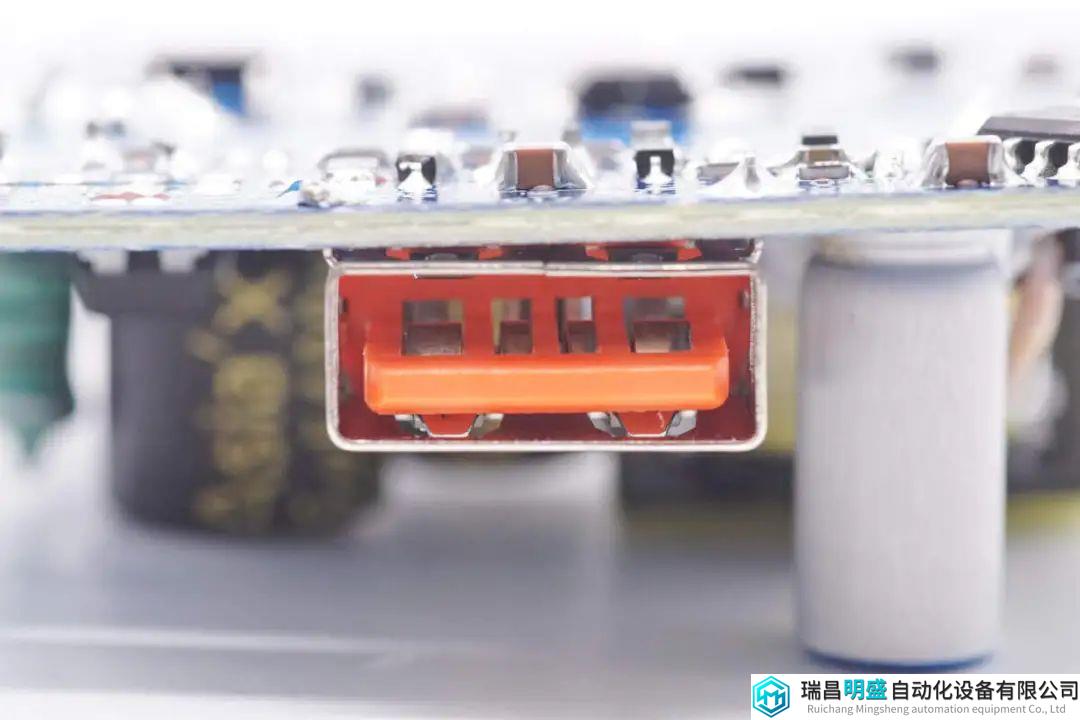

USB-A母座采用橙色胶芯，正负极加宽支持大电流快充。

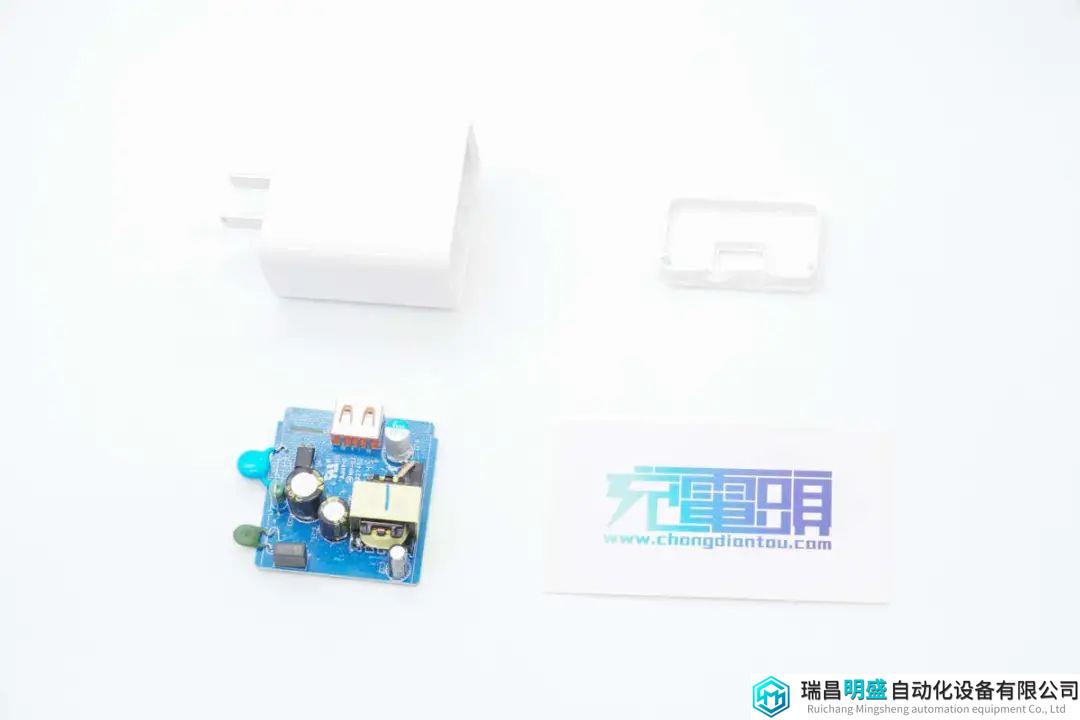

全部拆解一览，来张全家福。
充电头网拆解总结
充客超闪2号充电器套装为充电器和USB-A转USB-C数据线组合，购买到手即可直接使用，十分方便。充电器支持QC3.0，华为SCP，FCP和三星AFC快充，兼容主流手机充电。
充电头网通过拆解了解到，充客超闪2号充电器为反激开关电源架构，采用高集成主控芯片和同步整流芯片，使用富之庆高压电解电容和东佳固态电容。变压器与其他元件之间大量打胶填充加固，协议芯片配有TVS进行过压保护。
