充电头网拿到了MARSHALL马歇尔EMBERTON二代便携式音箱，这款音箱内置双扬声器系统，内置两个全频驱动单元和两个无源辐射器，并搭载Marshall特有的立体声技术，可打造360度环绕立体声。
EMBERTON二代便携式音箱具备IP67防水和防尘等级，具备音箱互联模式，单次充电可续航30小时，20分钟快速充电即可续航4小时，完整充电只需3小时。这款音箱采用蓝牙5.1技术，支持无线音乐播放。下面就带来马歇尔这款音箱的拆解，一起看看内部的用料和做工。
马歇尔EMBERTON Ⅱ音箱开箱
包装盒正面印有MARSHALL品牌、名称、卖点以及手持音箱的场景。

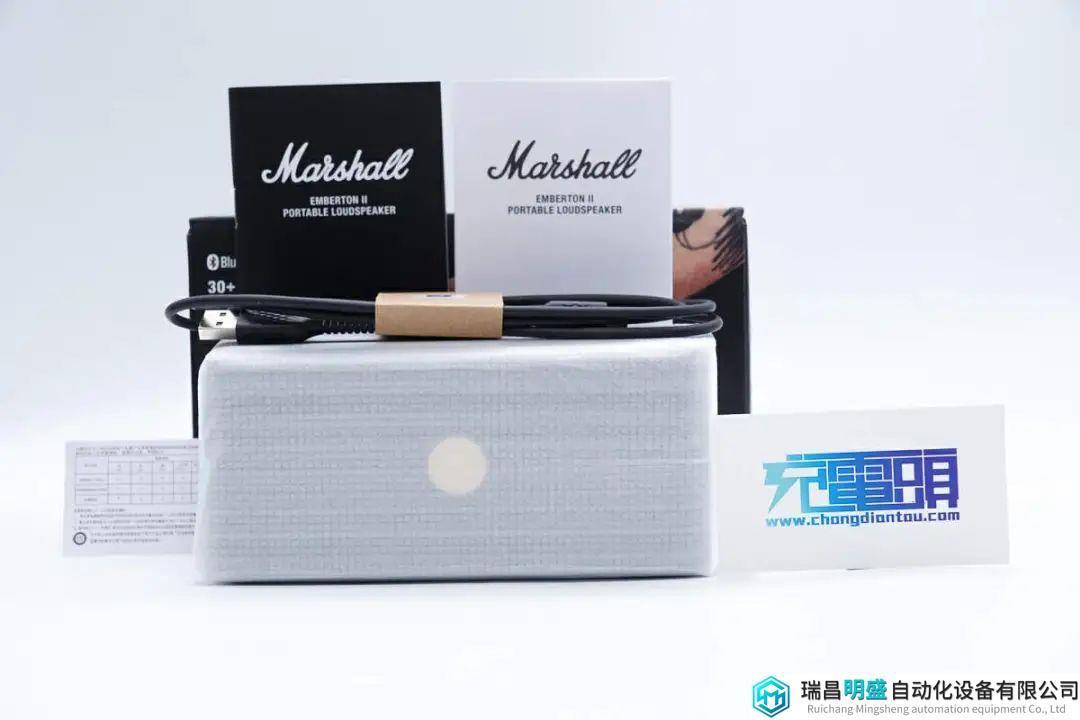

包装内含马歇尔EMBERTON Ⅱ音箱、数据线、说明书等。

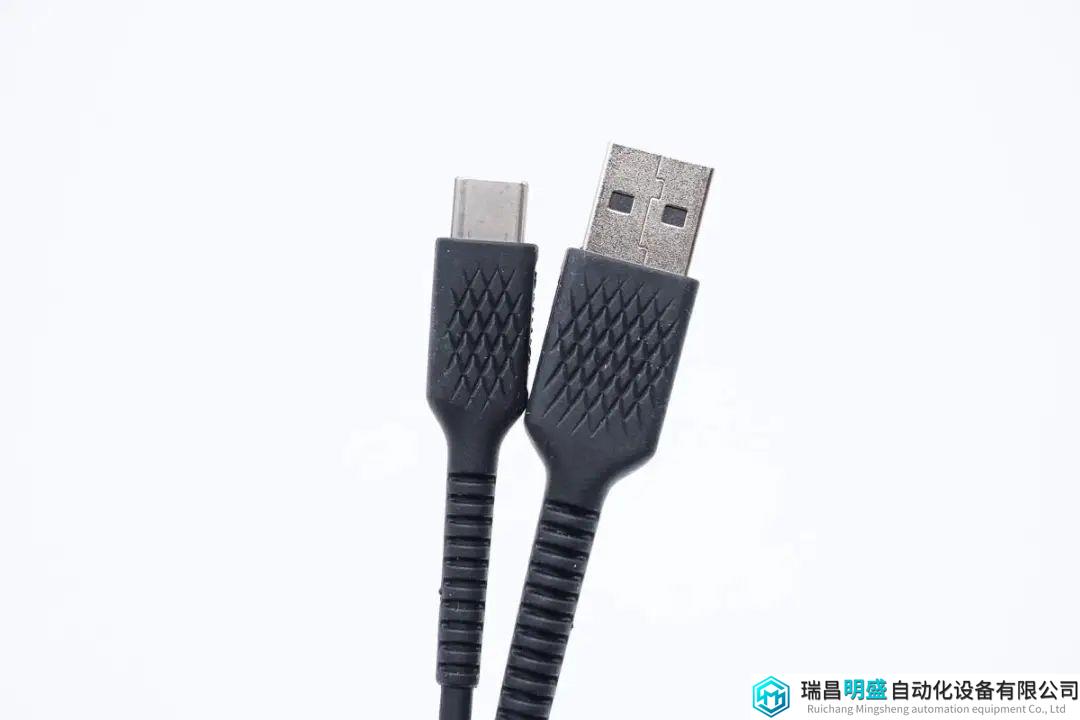

附带数据线为USB-A to USB-C线，线头外壳和网尾一体式设计，并设有斜网纹理，方便插拔。
另外测得数据线长度约为123.5cm。

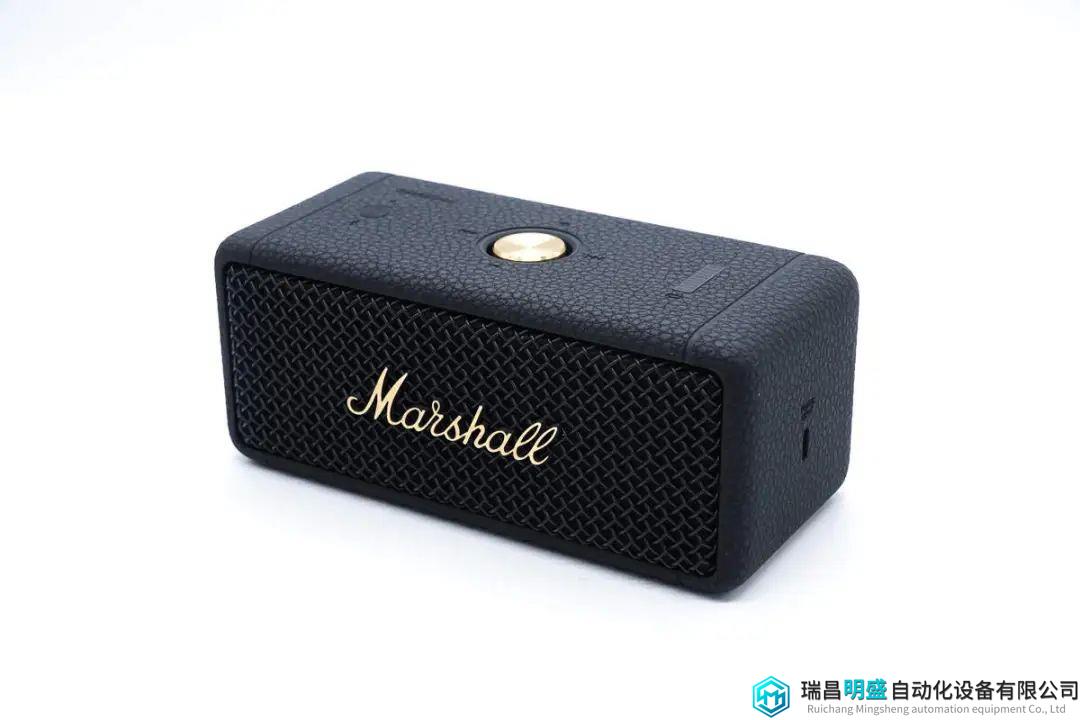

马歇尔EMBERTON Ⅱ音箱采用黑金配色，侧身表面采用皮革材质，功能键和MARSHALL品牌为金色，整体设计很有档次。

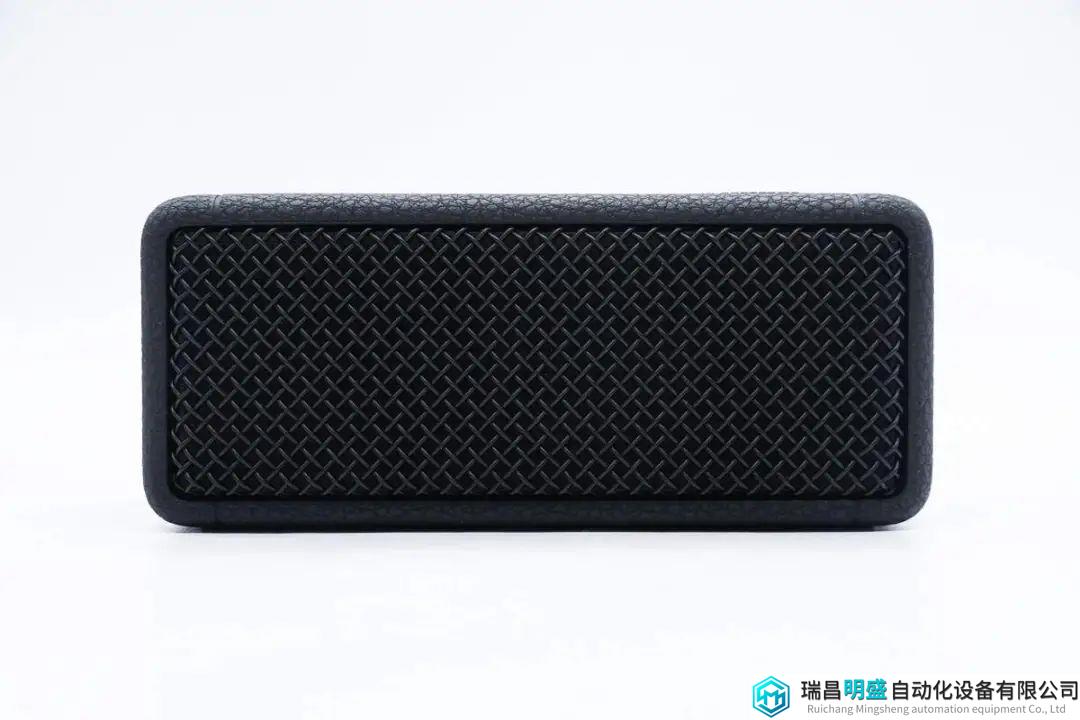

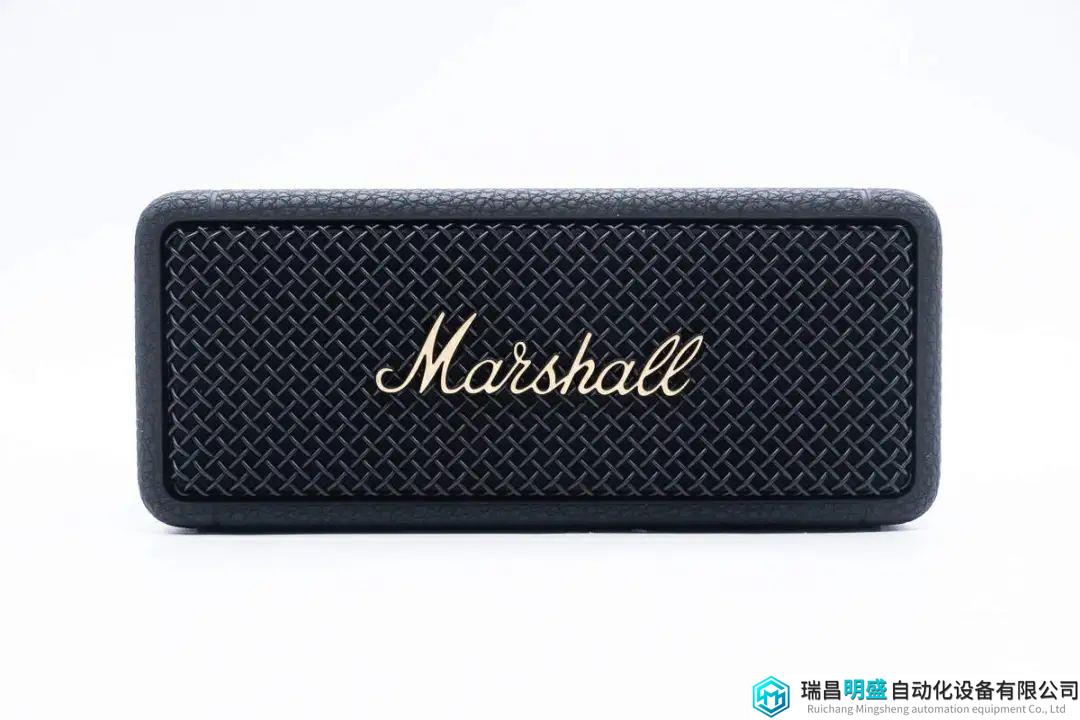

机身前端设有编织网，中心为MARSHALL品牌。
背面除没有MARSHALL品牌外，设计相同。

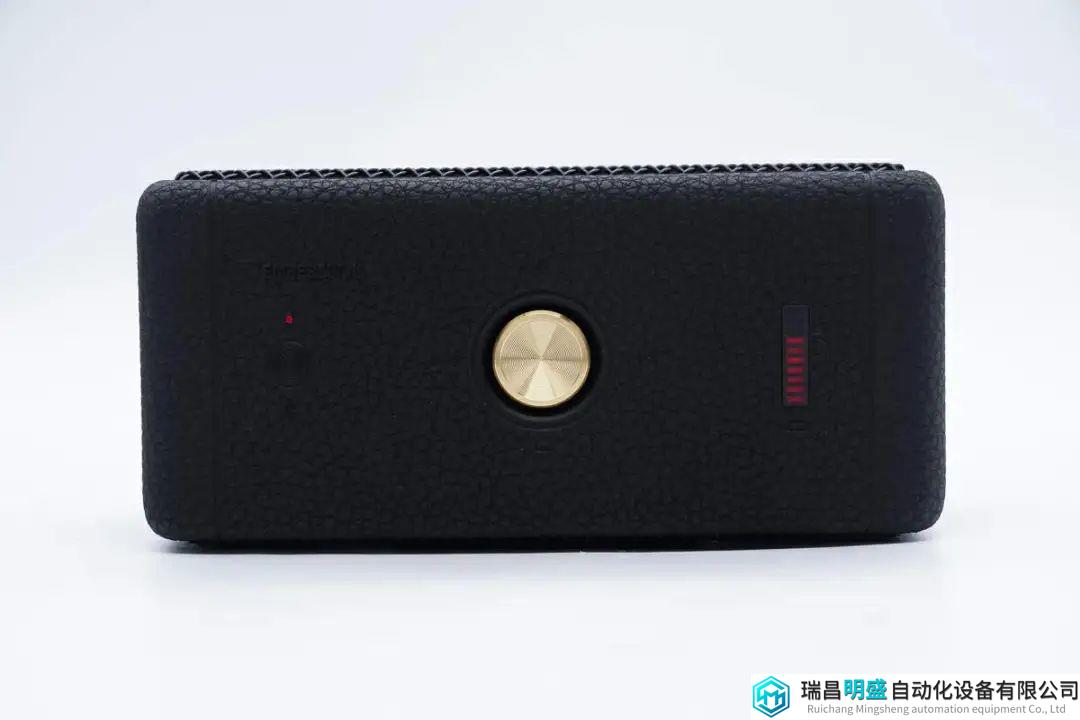

顶面设有蓝牙连接键以及对应指示灯、功能键以及电量指示灯。

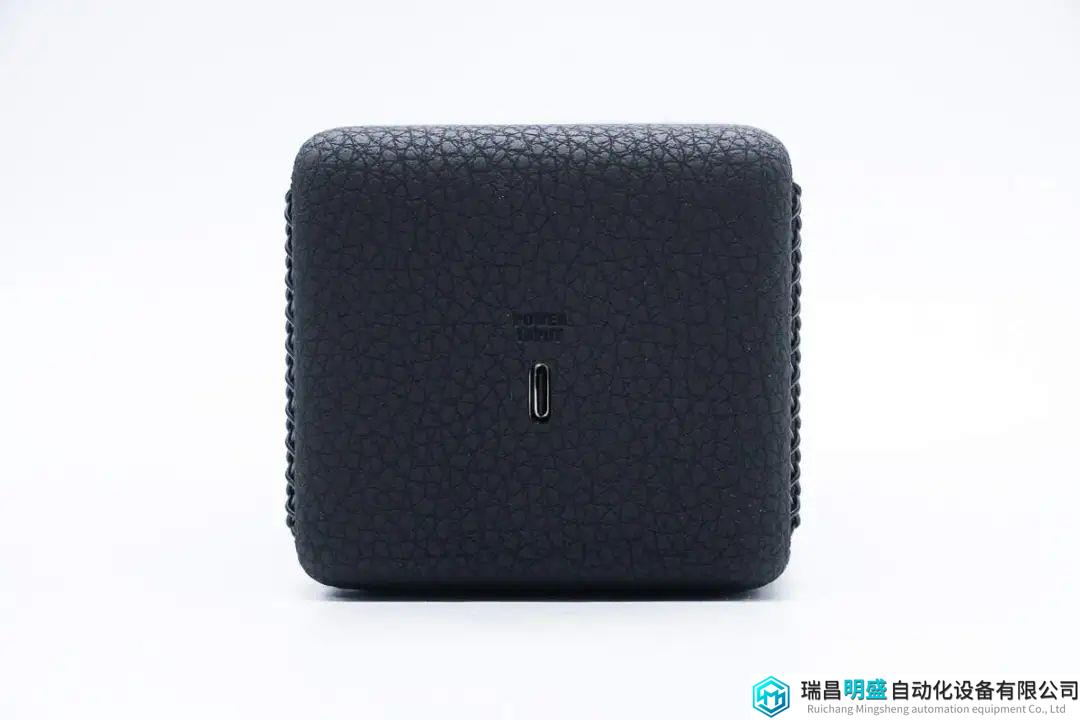

机身一侧设有USB-C接口。

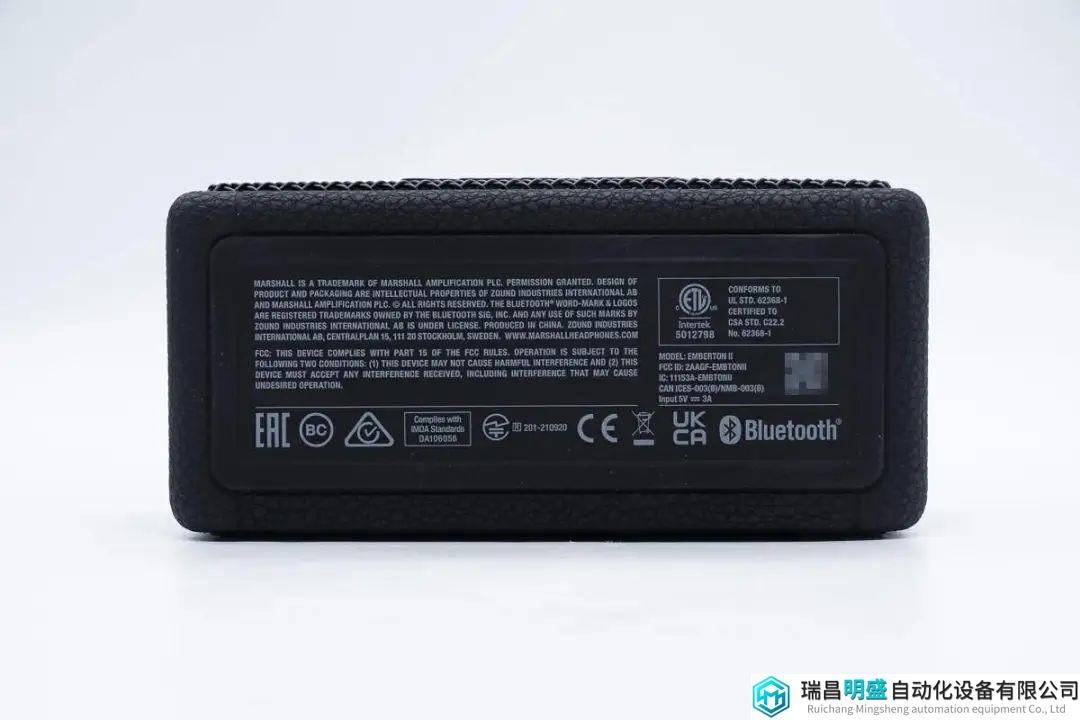

底部设有防滑垫，产品通过了CE、EAC、UKCA、ETL认证。

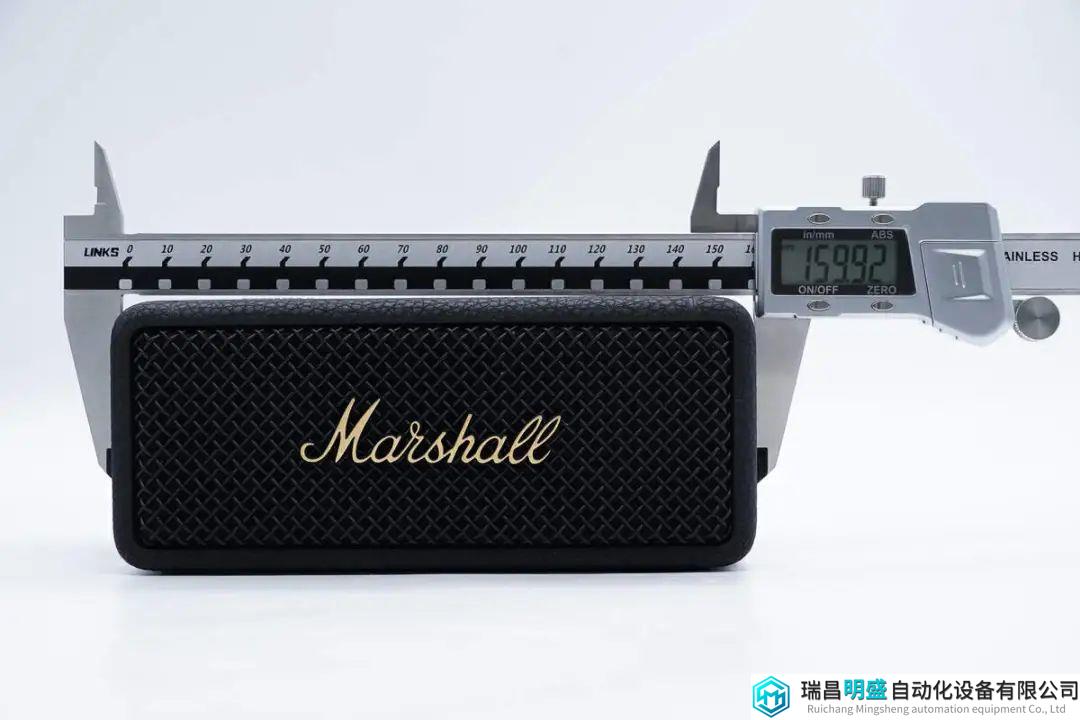

实测机身长度为159.92mm。

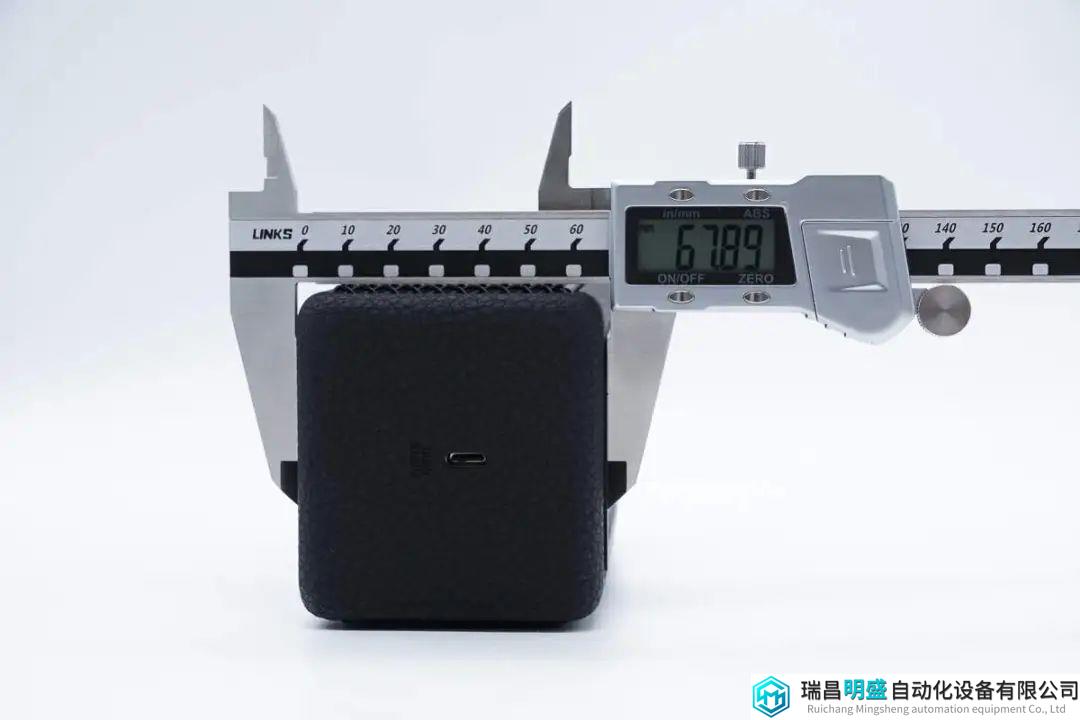

高度为67.89mm。

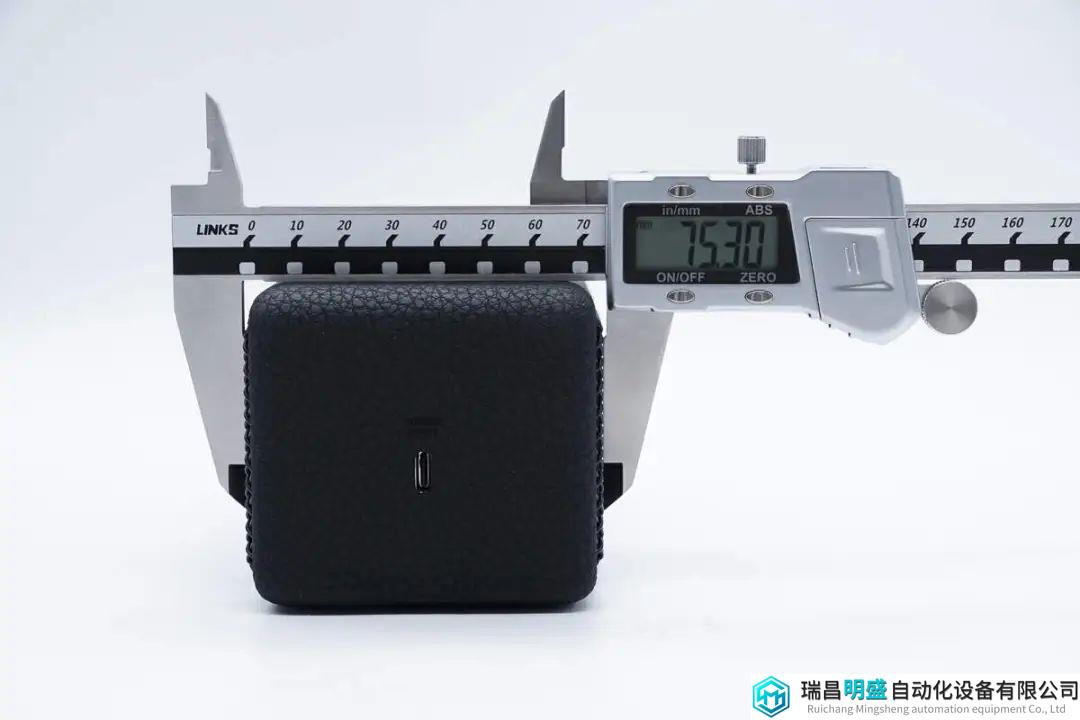

厚度为75.3mm。

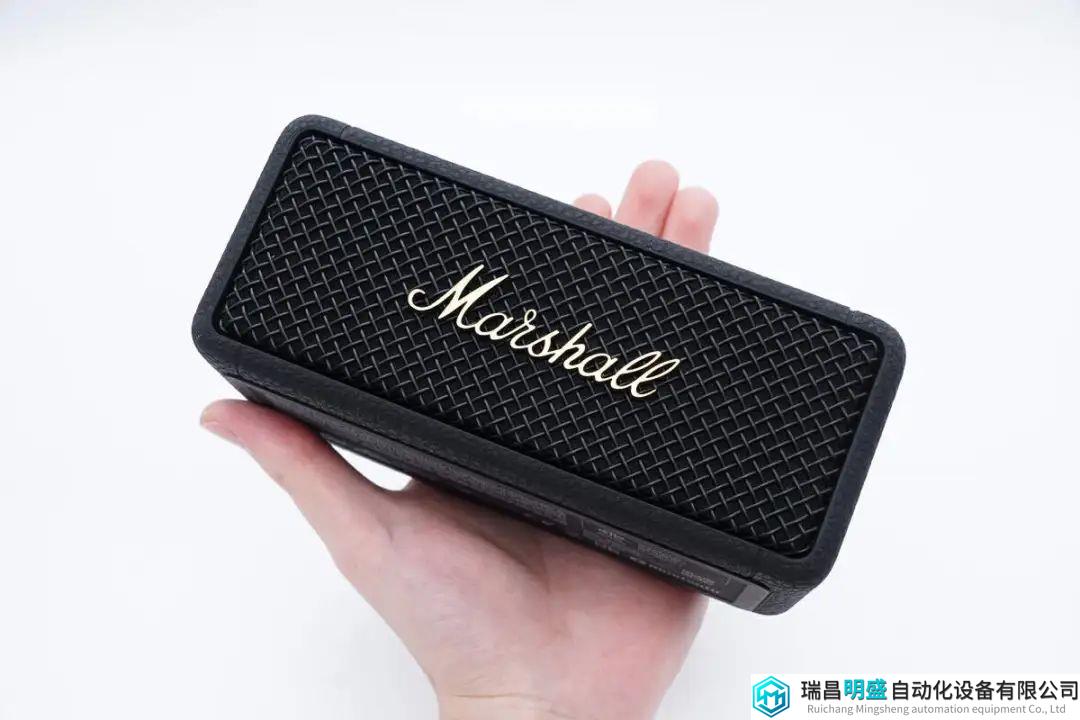

产品拿在手上的大小直观感受。

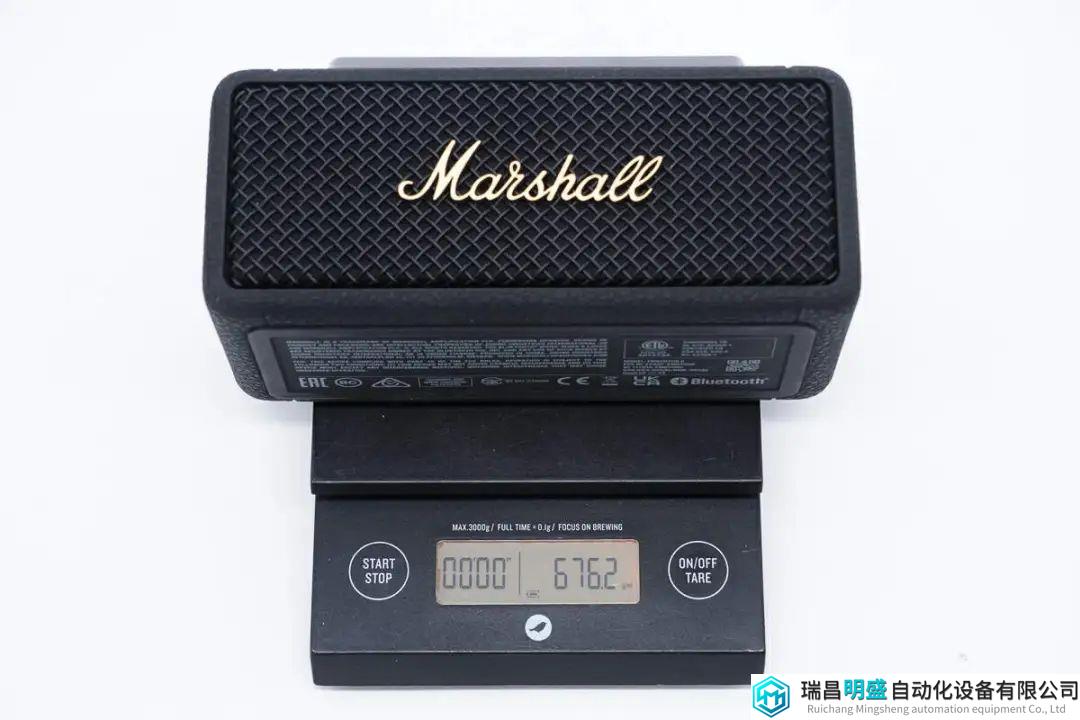

另外测得小音箱重量约为676g。
马歇尔EMBERTON Ⅱ音箱拆解
看完了马歇尔这款音箱的外观展示，下面就进行拆解，一起来看看内部的用料和做工。

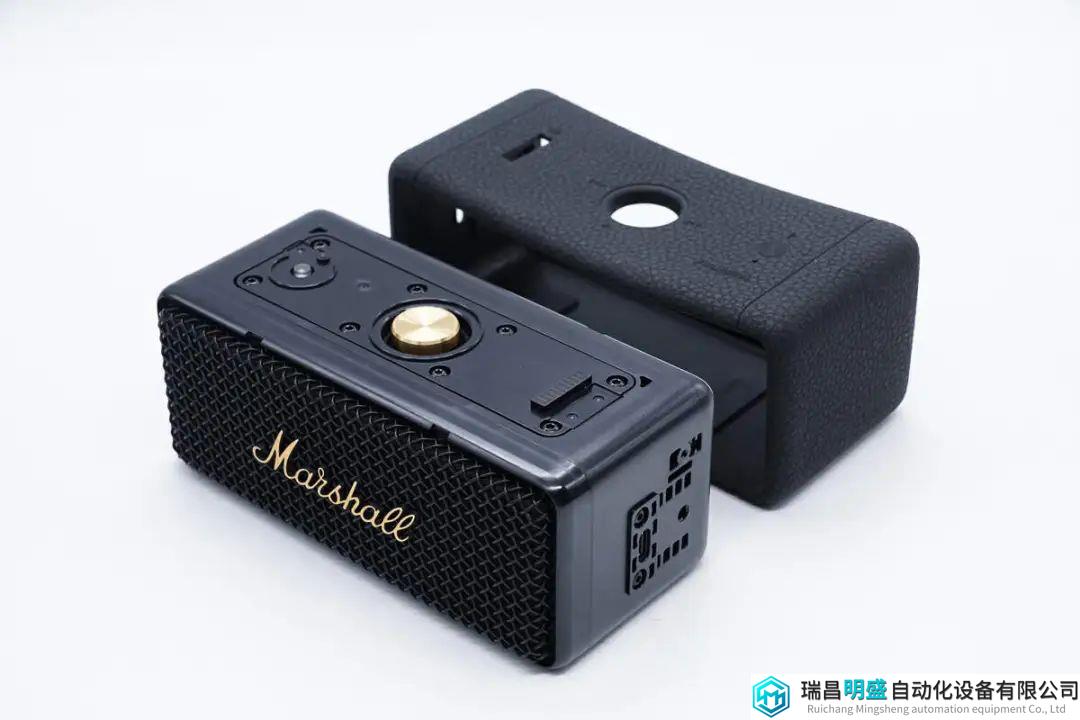

首先取下音箱外侧的橡胶保护套。

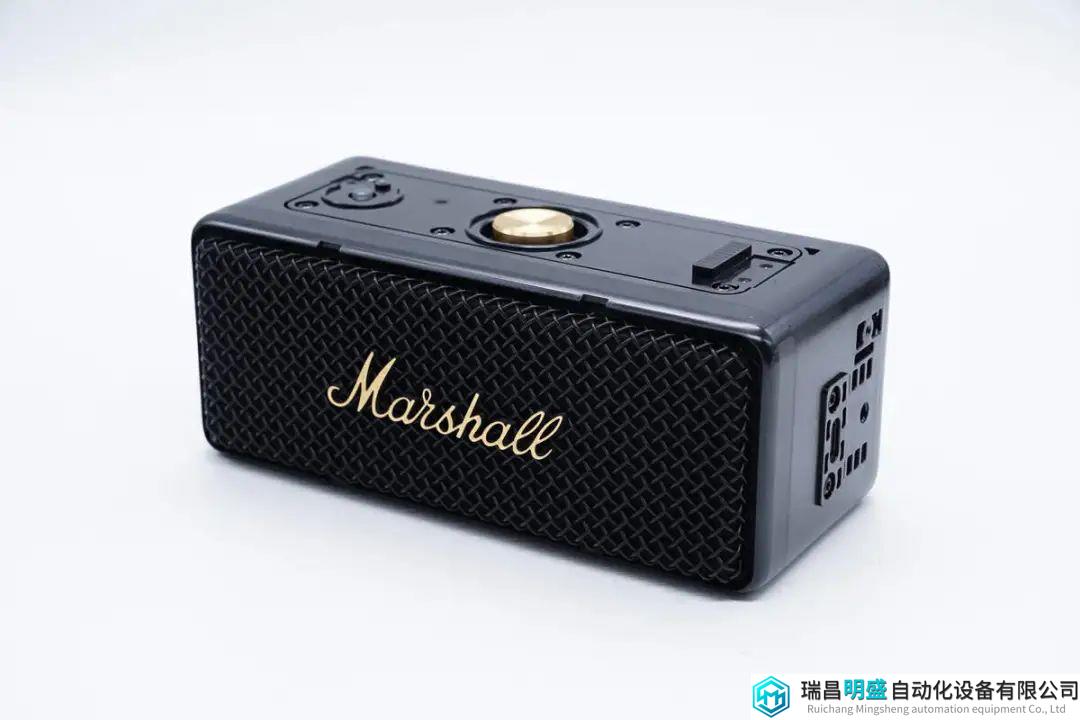

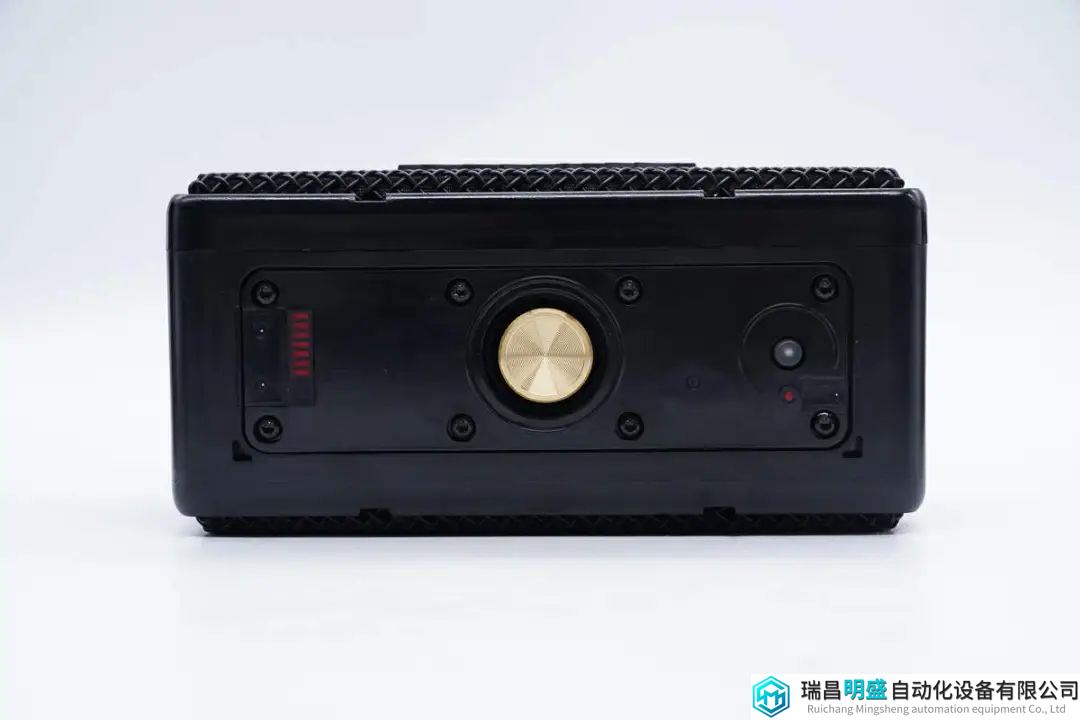

机身表面采用光滑塑料面板。
音箱控制面板通过螺丝固定。

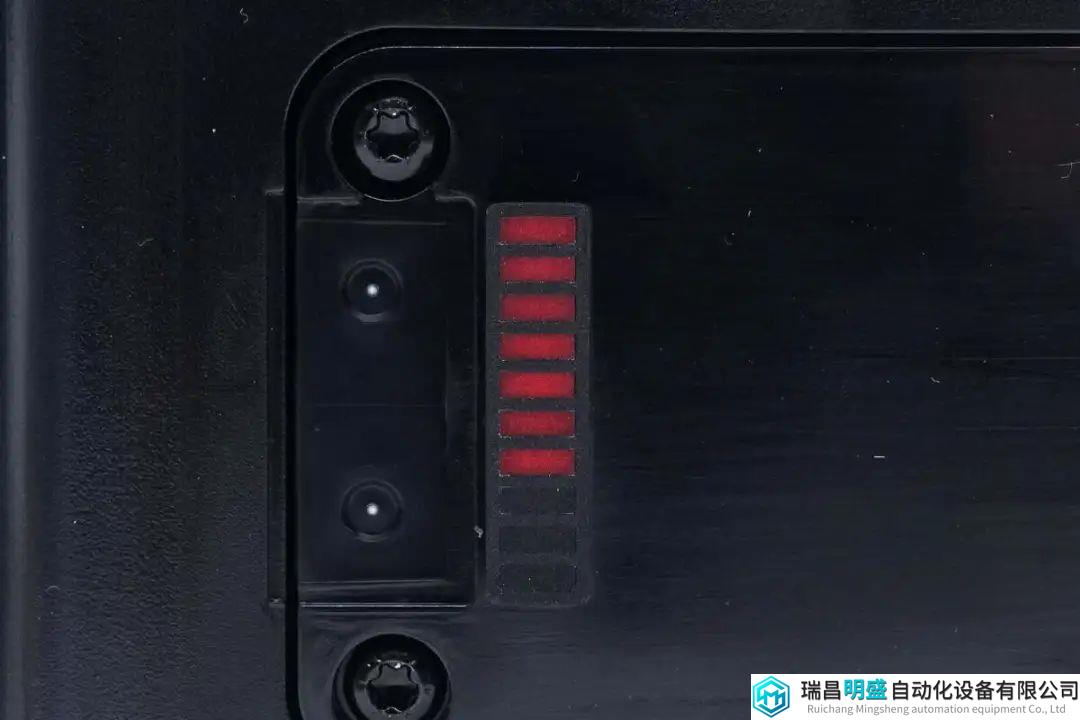

LED电量指示灯特写。

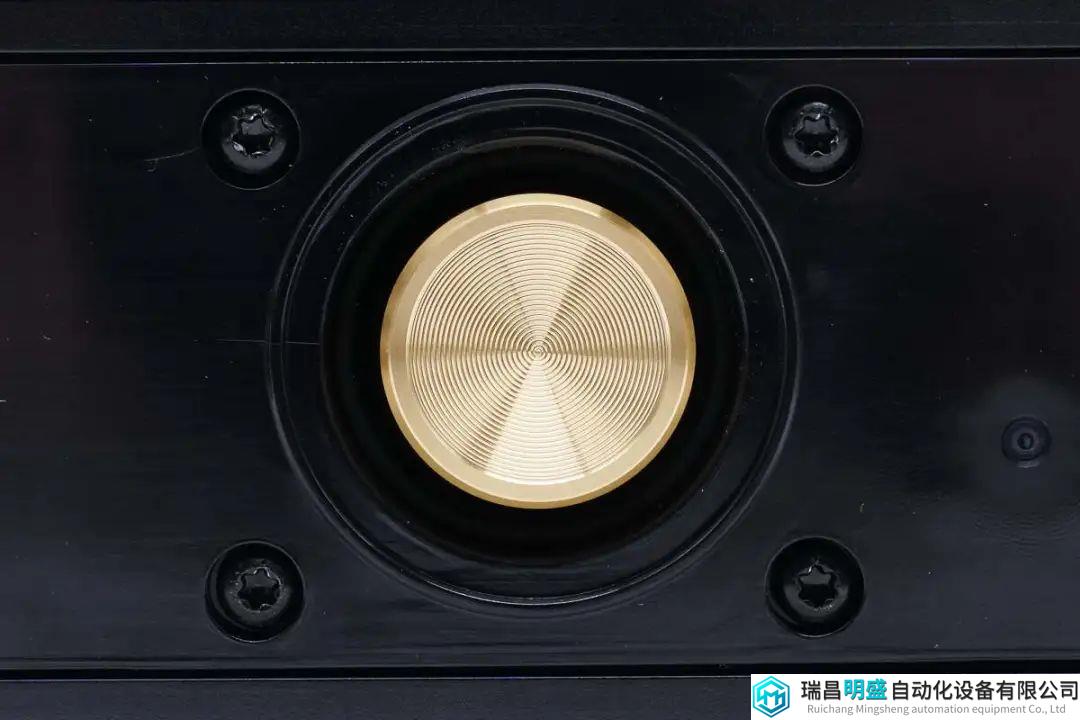

音箱多功能按键特写。

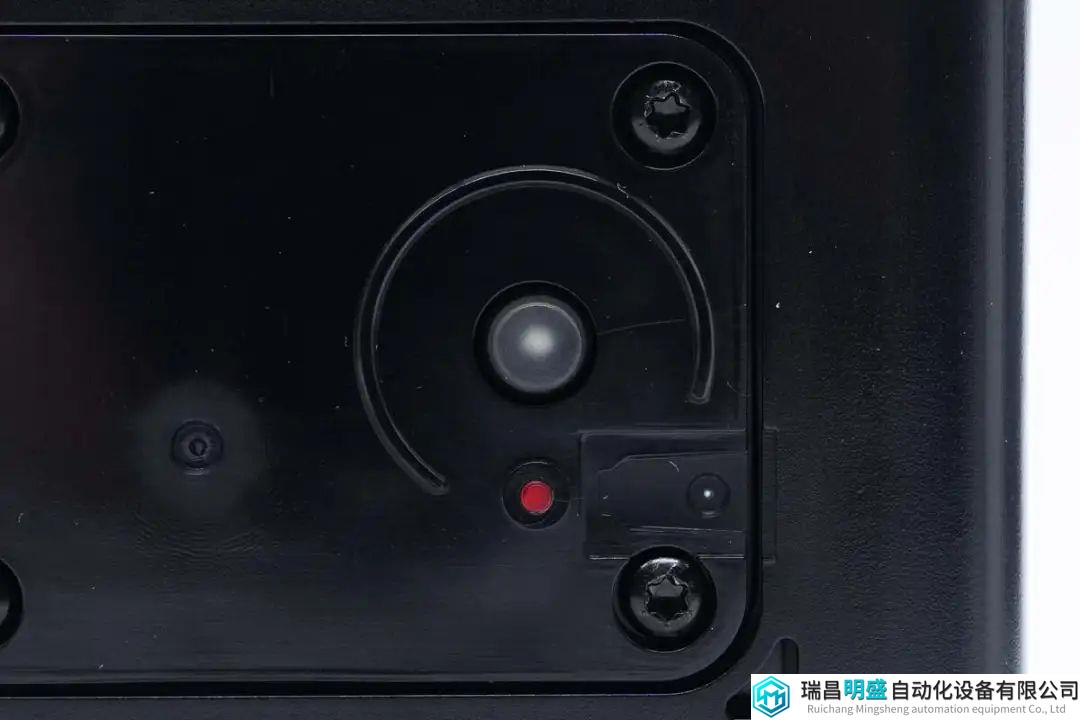

蓝牙配对按键和指示灯特写。
壳体表面凹陷用于固定橡胶保护套。

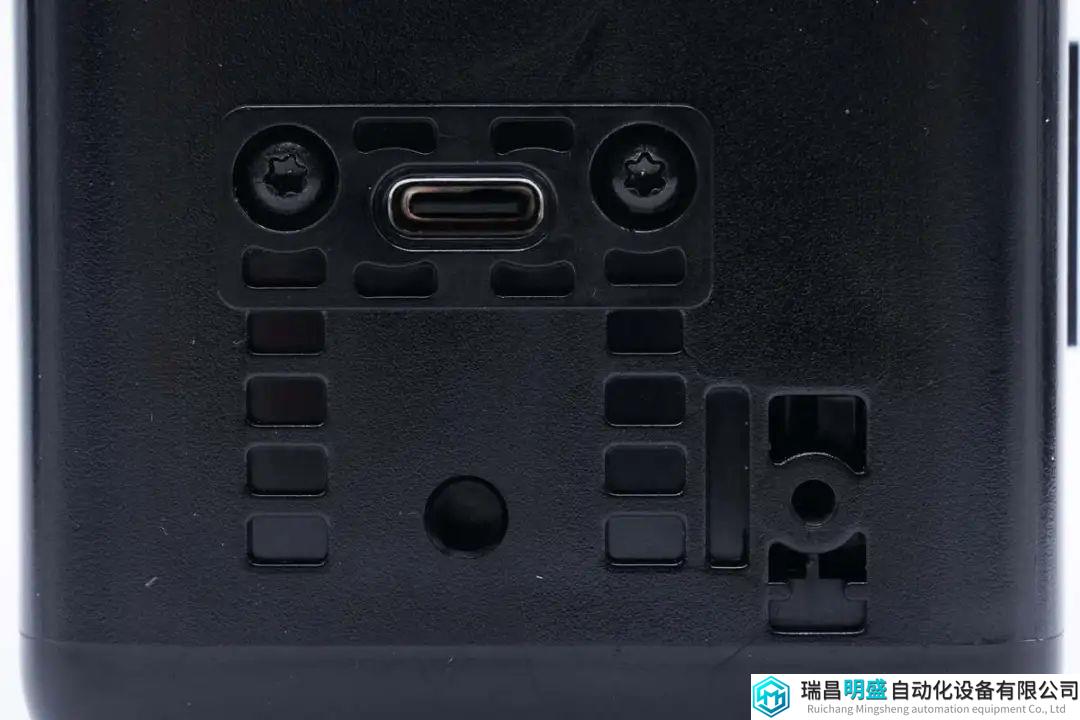

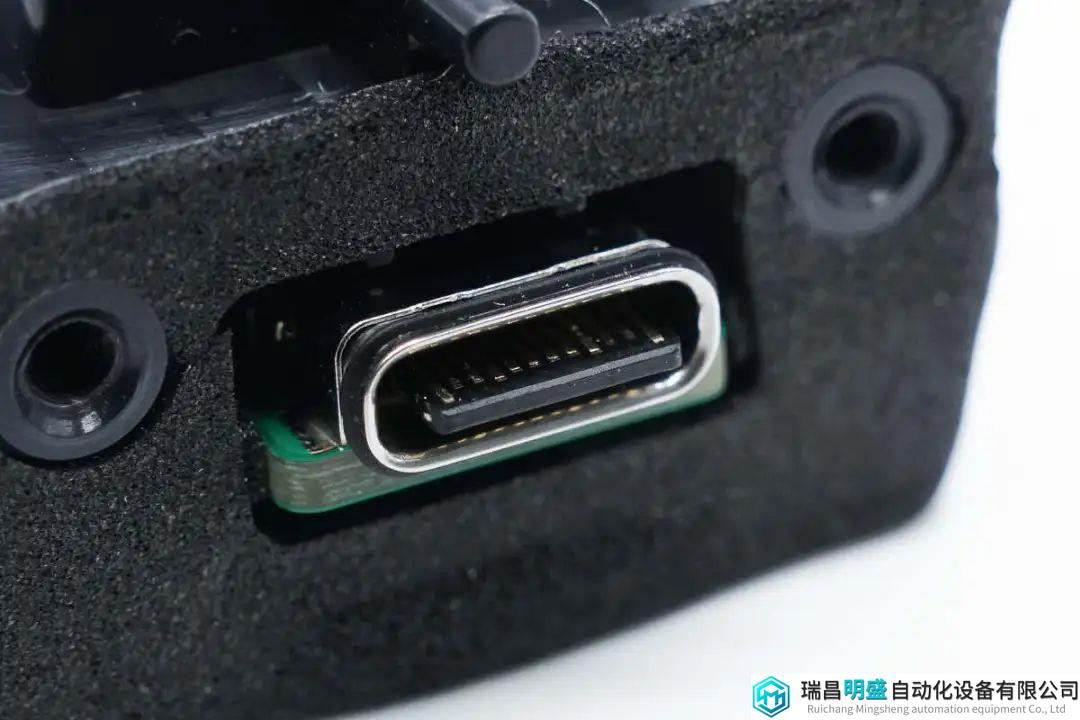

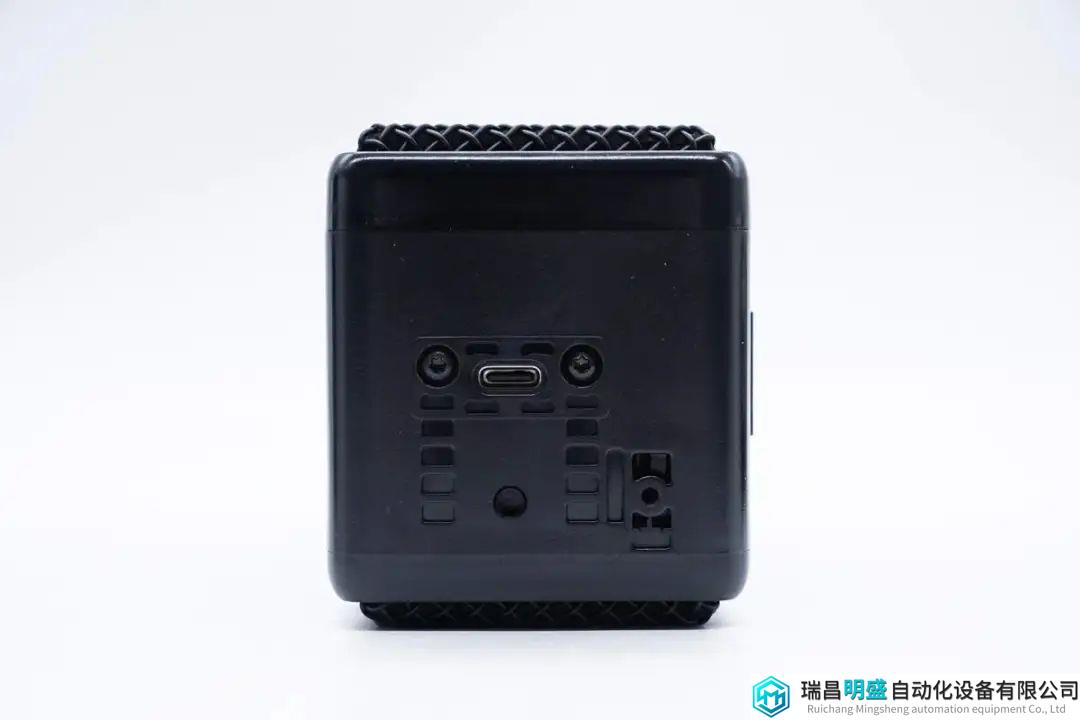

另一侧设有USB-C接口。
USB-C接口采用塑料压板固定。

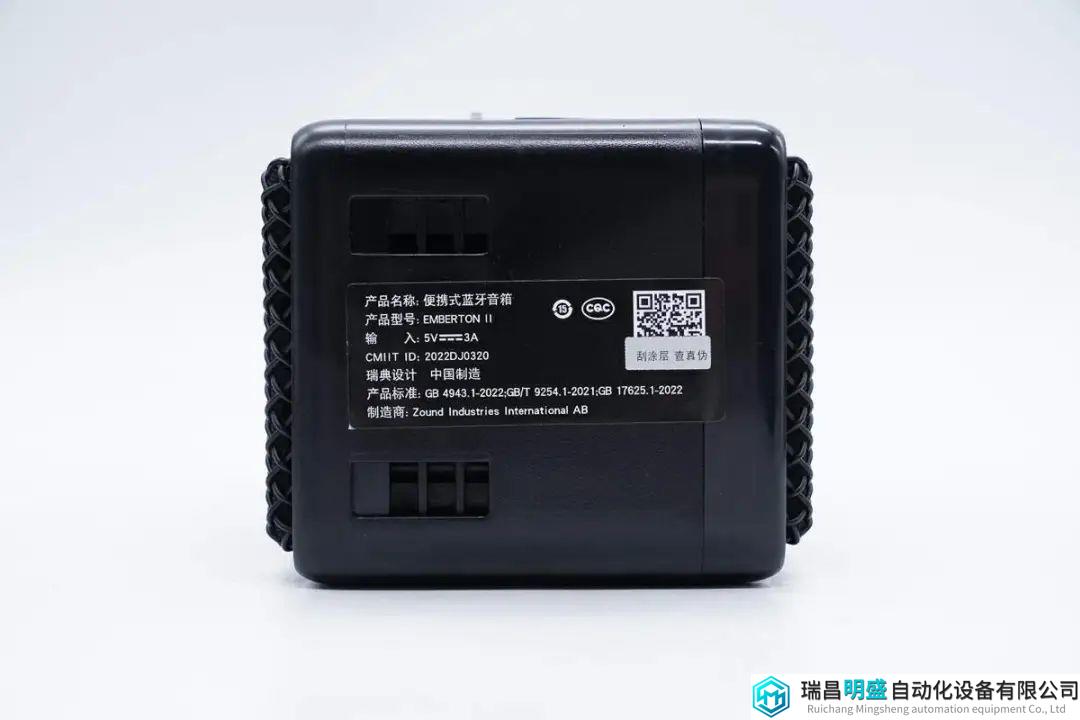

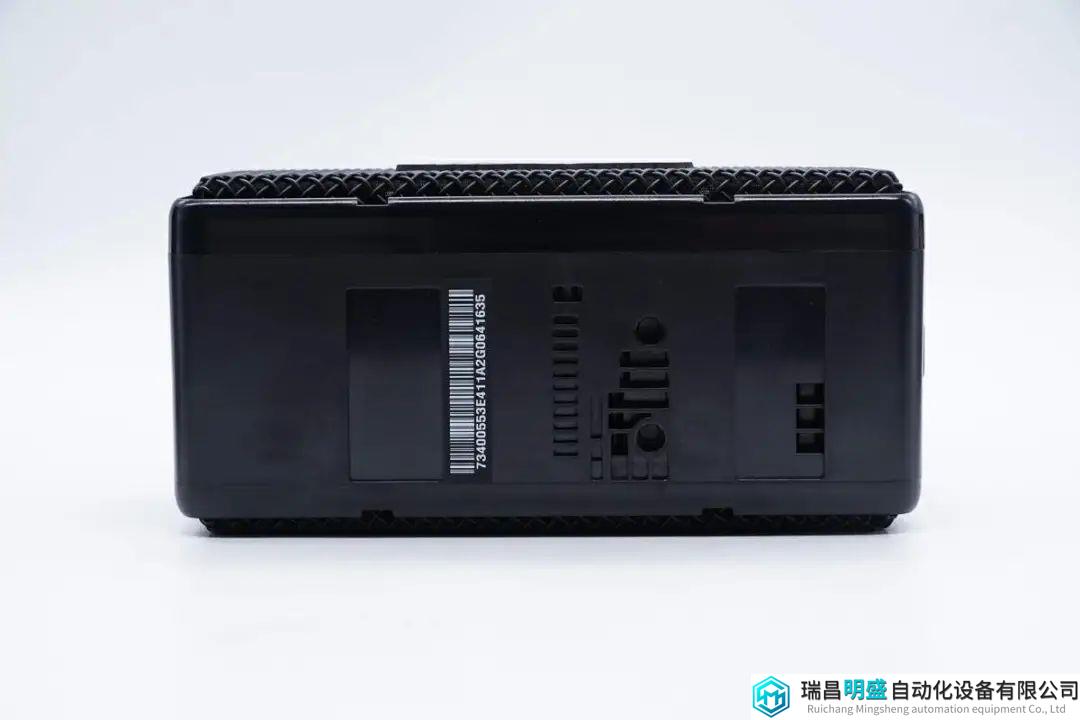

另一侧粘贴有音箱的信息标签。

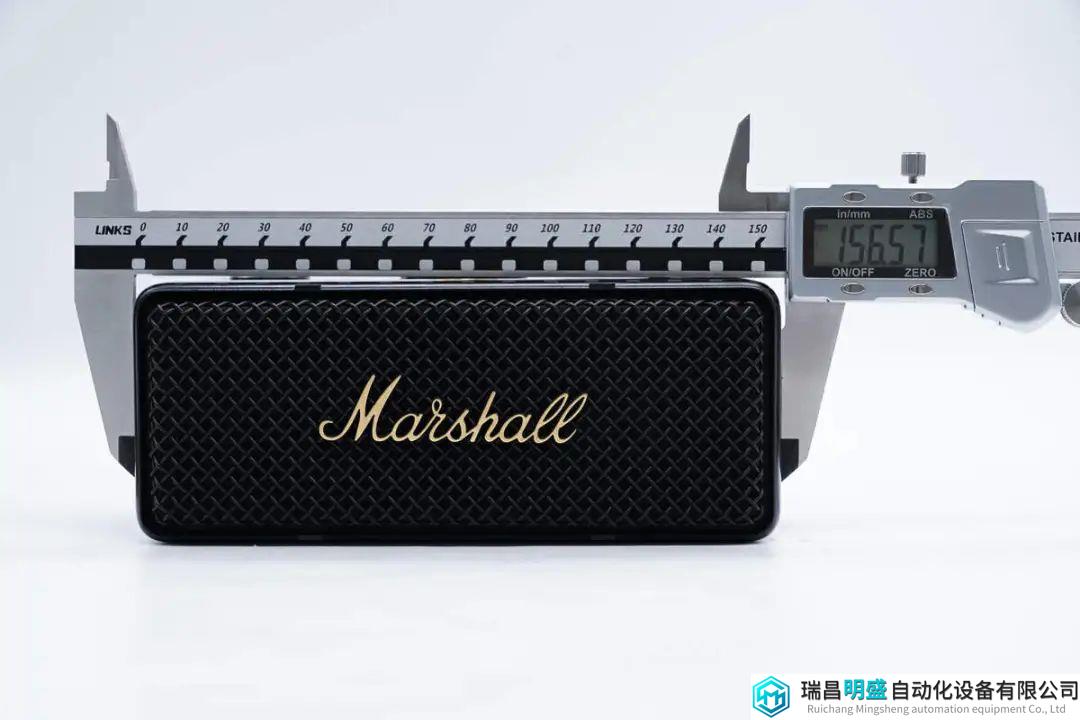

使用游标卡尺测得机身长度约为157mm。

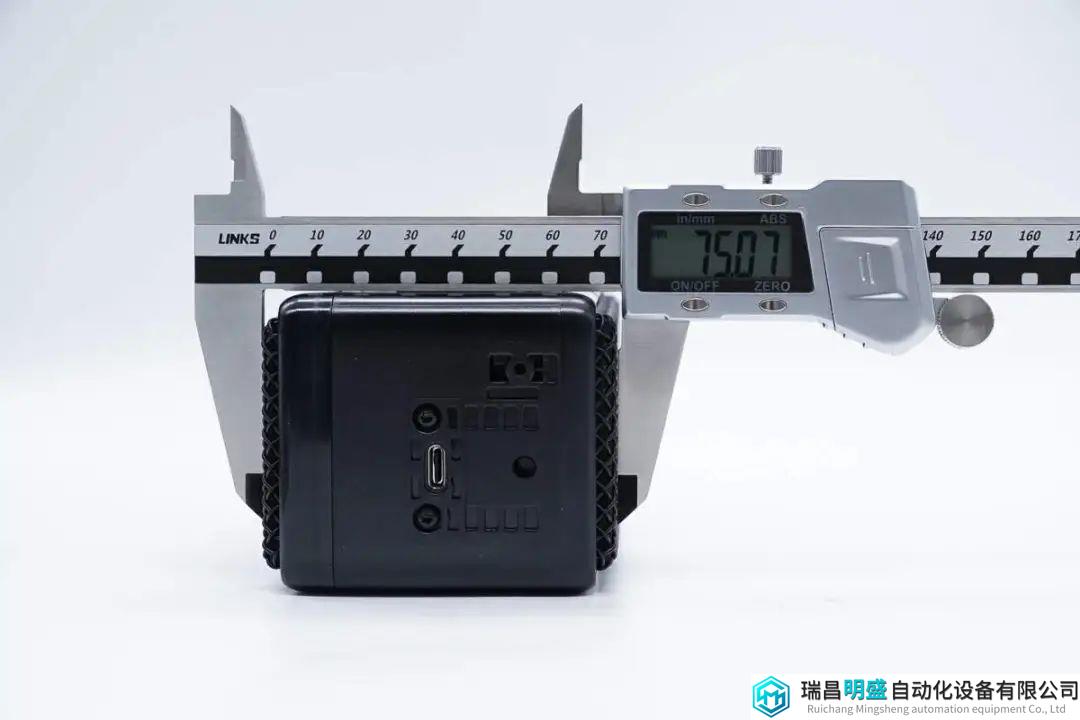

机身宽度约为75.1mm。
机身高度约为63.3mm。

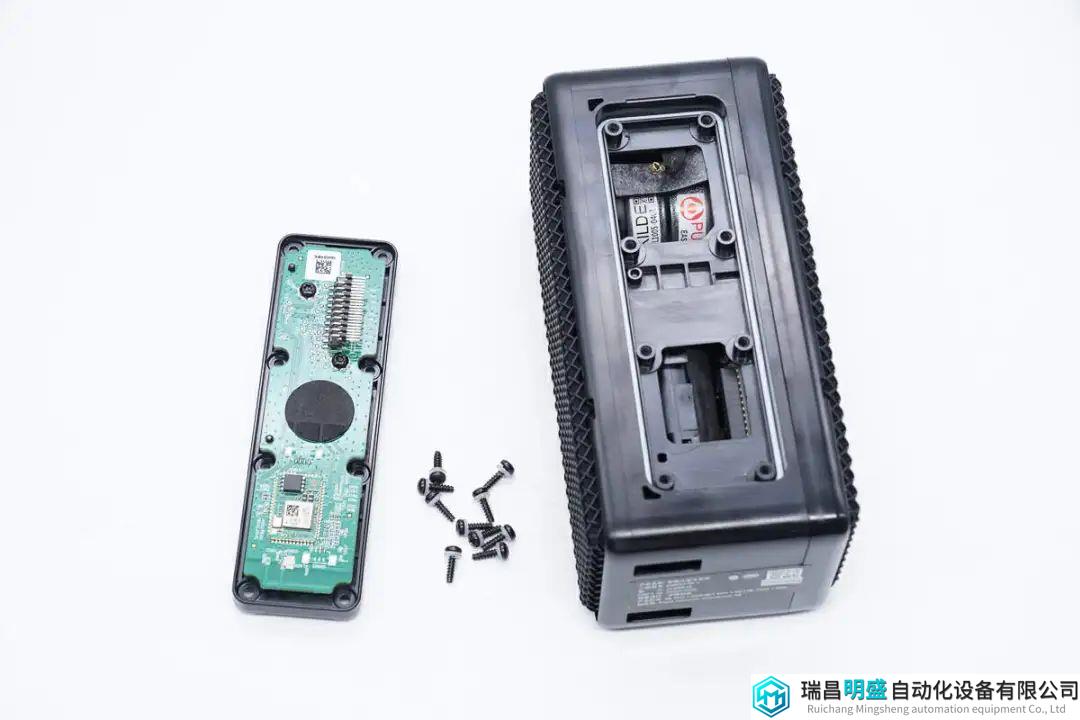

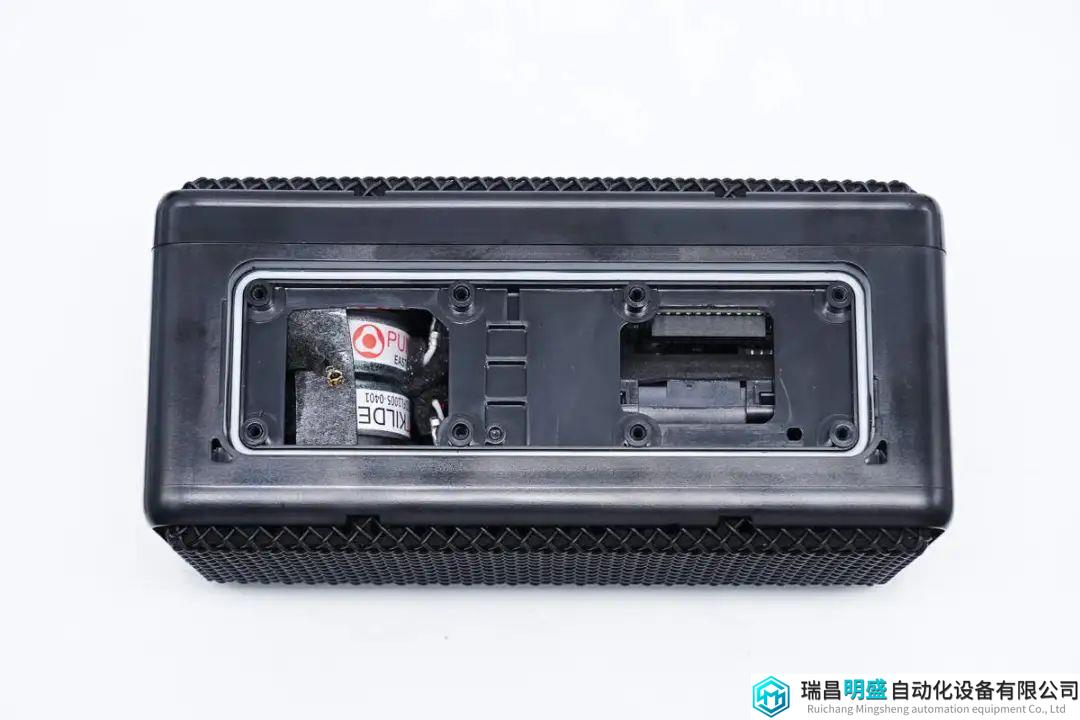

拧下固定螺丝，取出音箱控制面板。

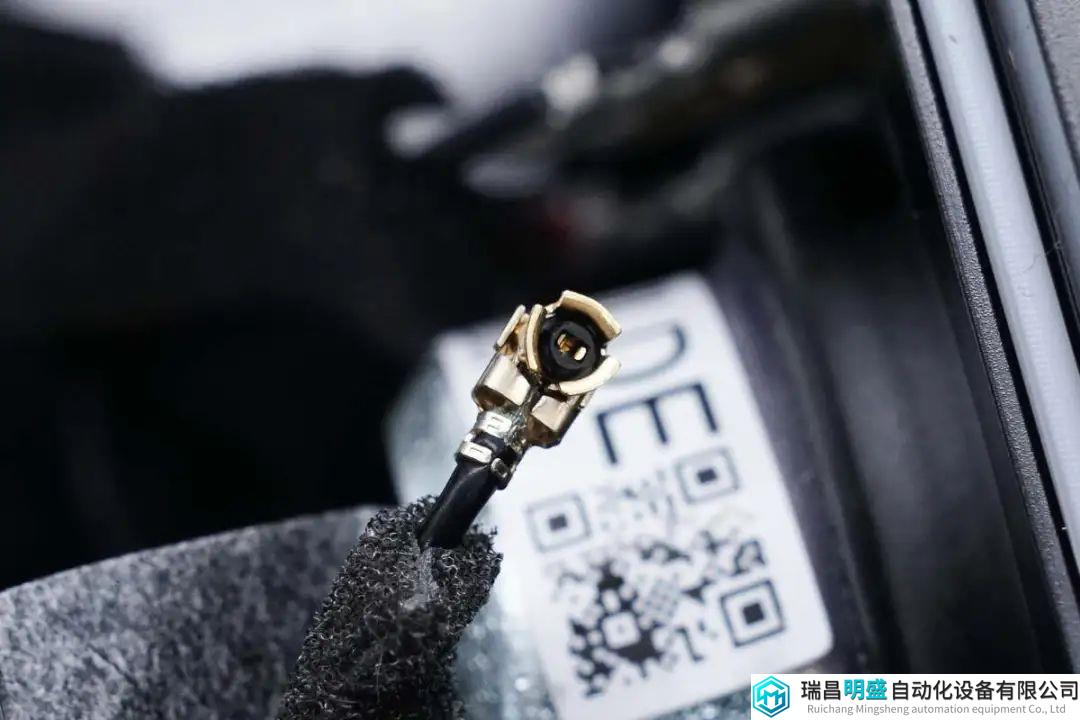

蓝牙天线通过同轴线连接。
在面板边缘设有白色胶圈用于密封。
拆下音箱侧面的网罩，内部设有全频扬声器和无源辐射器。

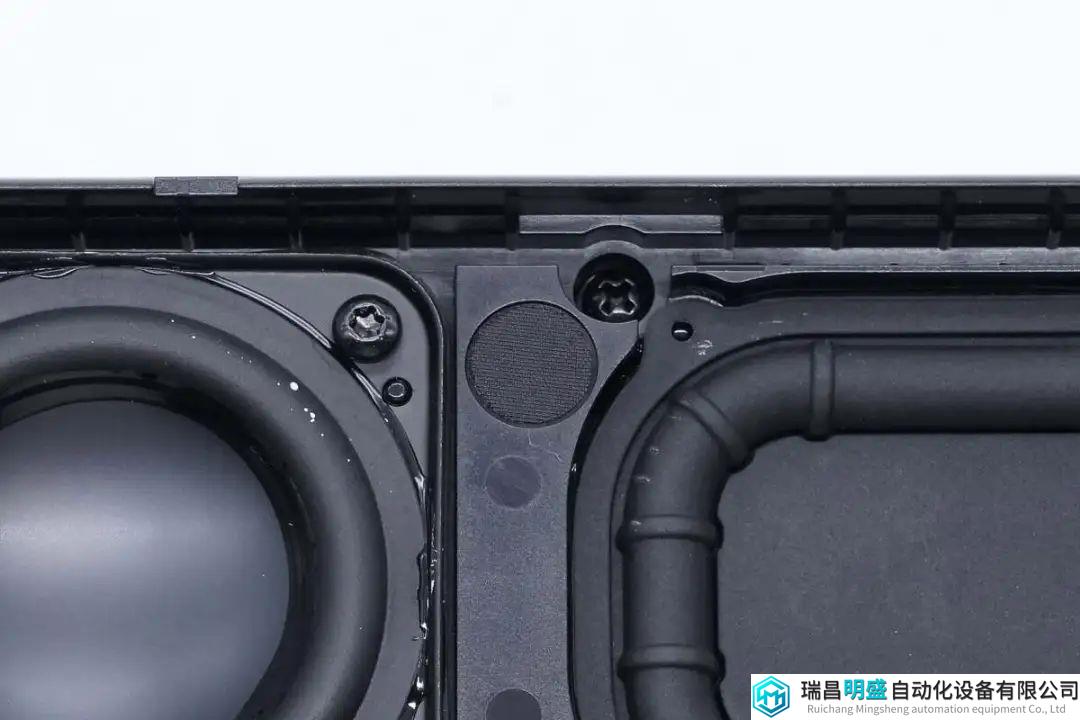

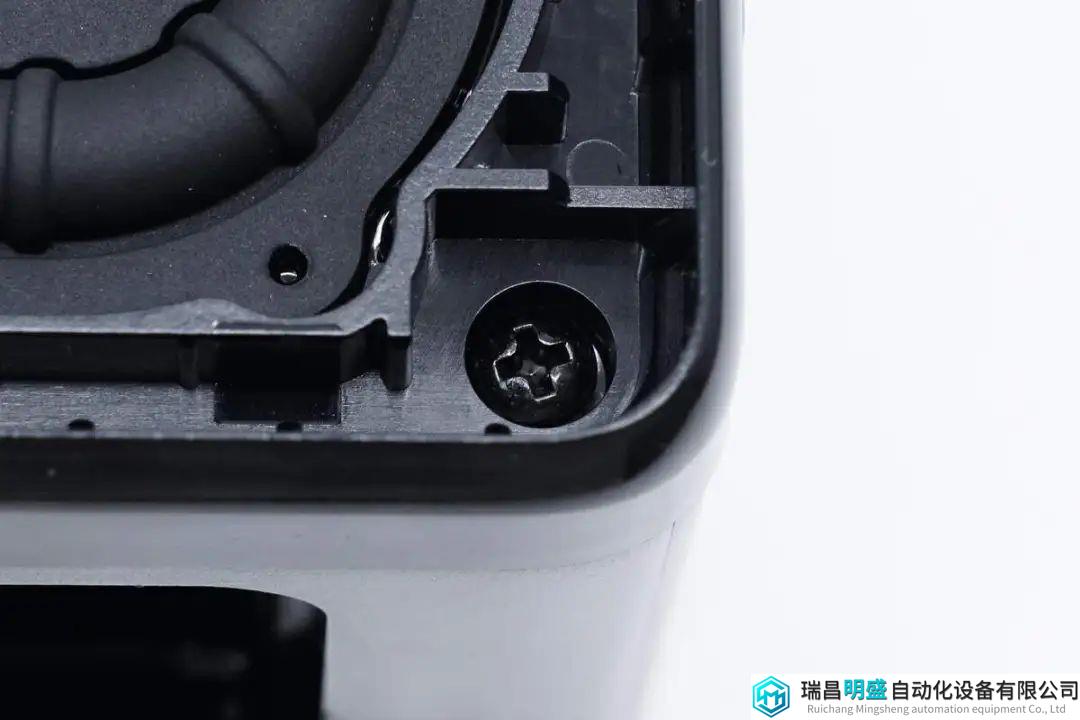

扬声器和无源辐射器通过螺丝固定。
机身也通过螺丝进行固定。
拧下固定螺丝，拆下侧面扬声器盖板。

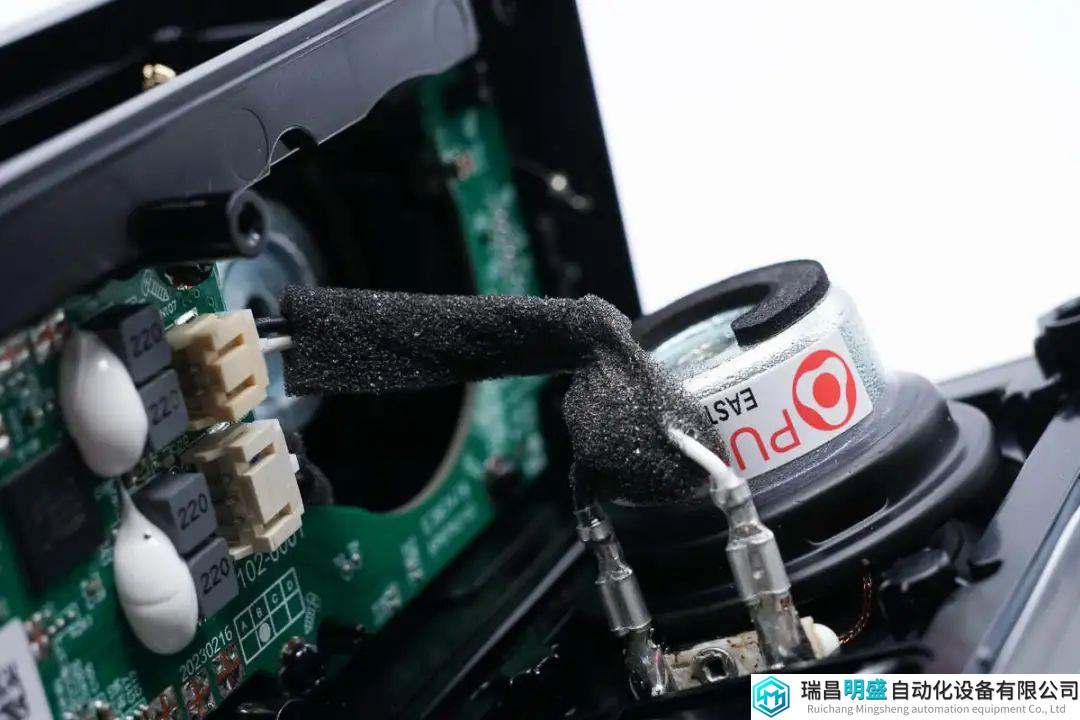

扬声器通过插接件连接。
连接线采用泡棉包裹，防止振动产生噪声。

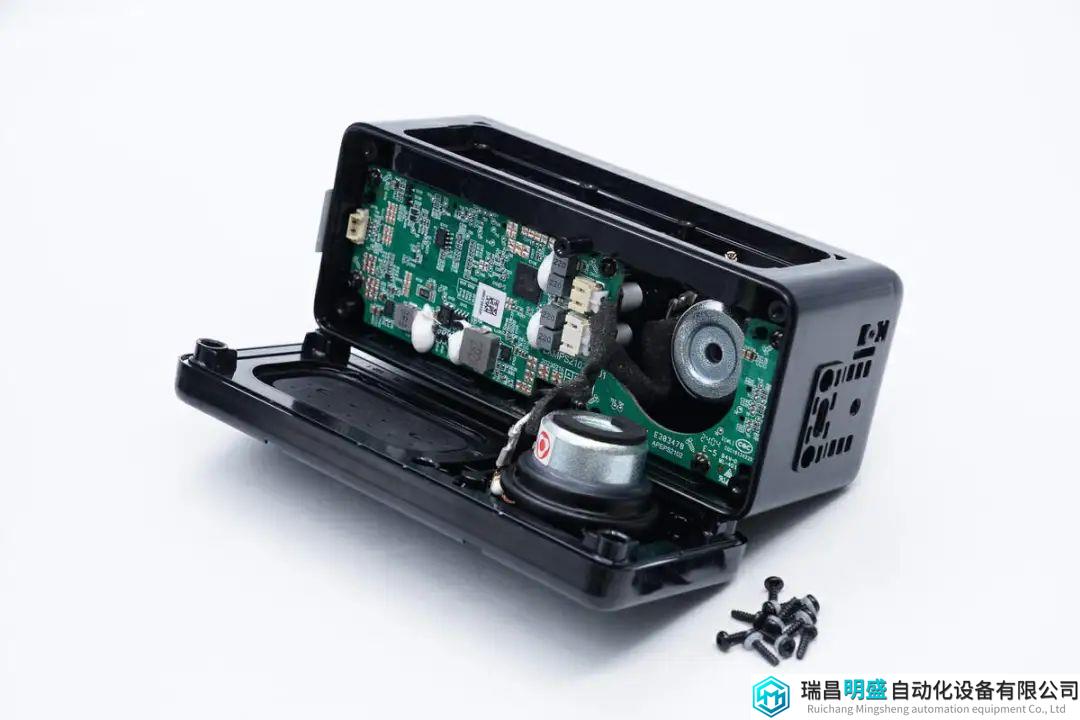

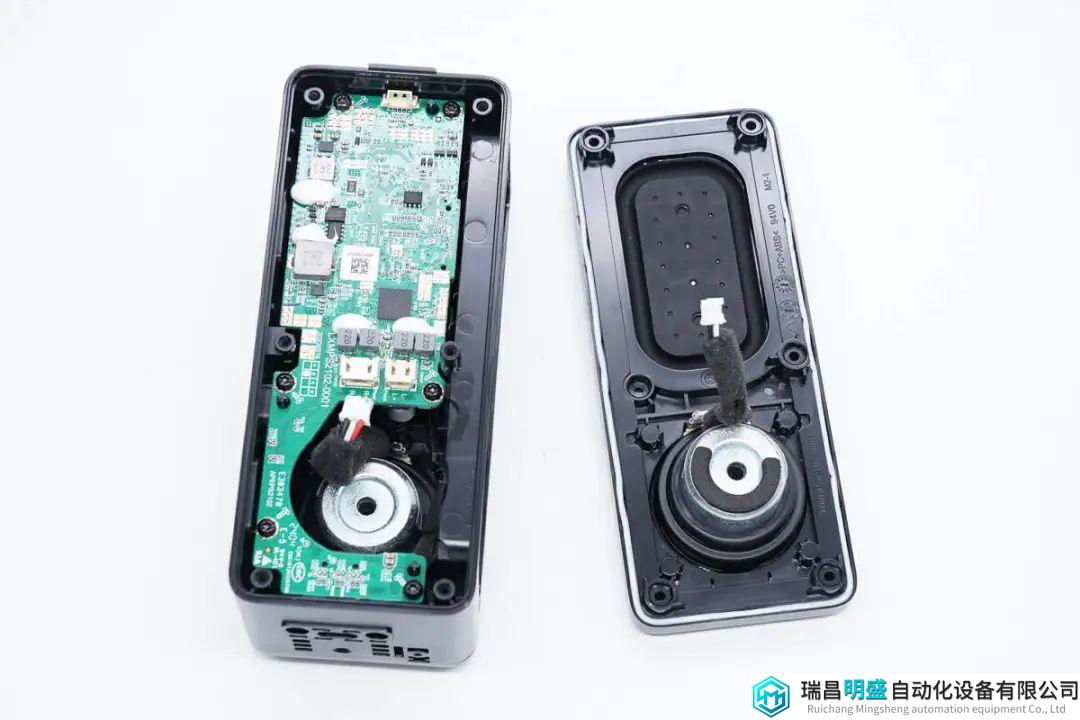

断开连接导线，拆解取下侧面盖板。

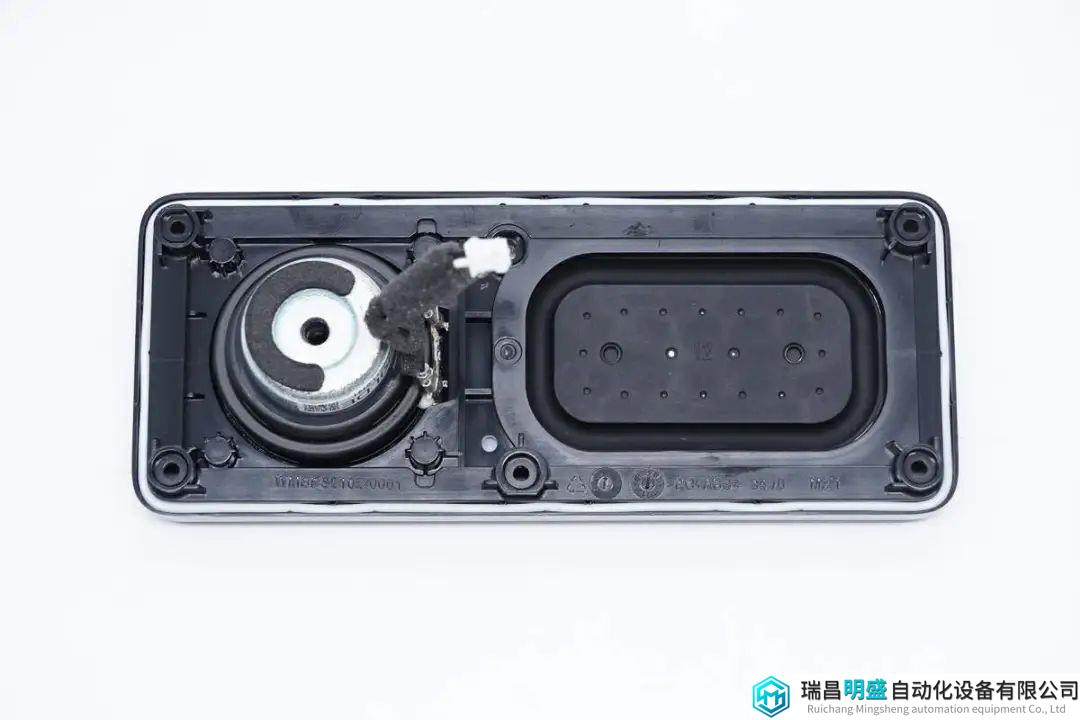

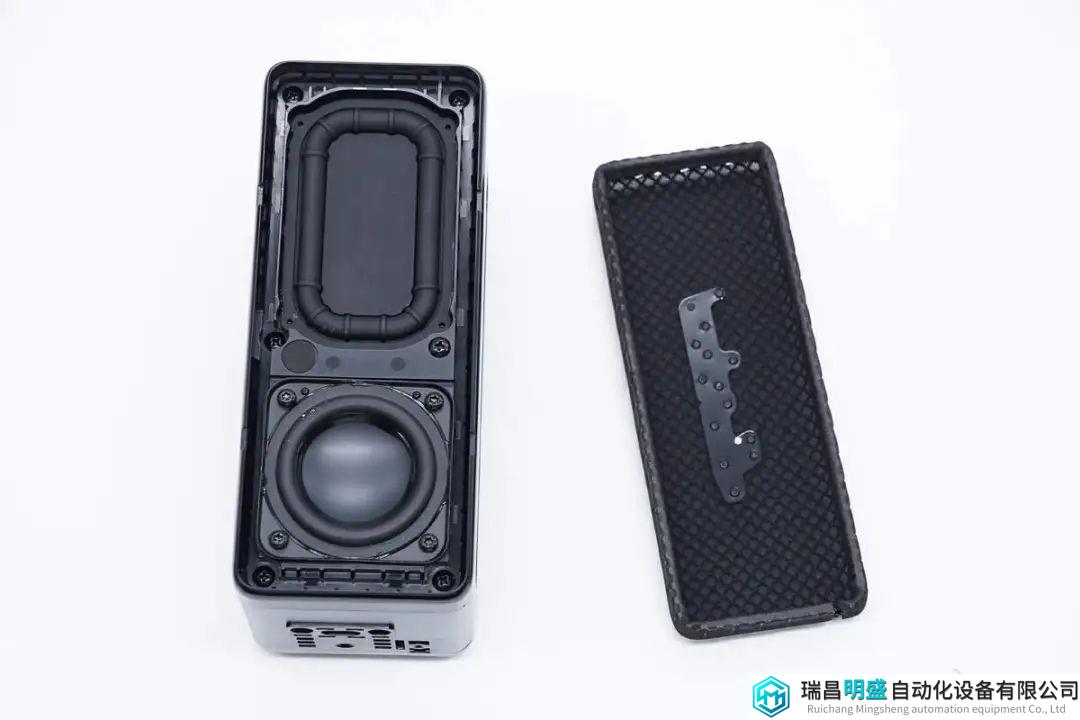

盖板内部扬声器和无源辐射器一览。
扬声器采用插接件连接，便于组装，并外套热缩管绝缘。

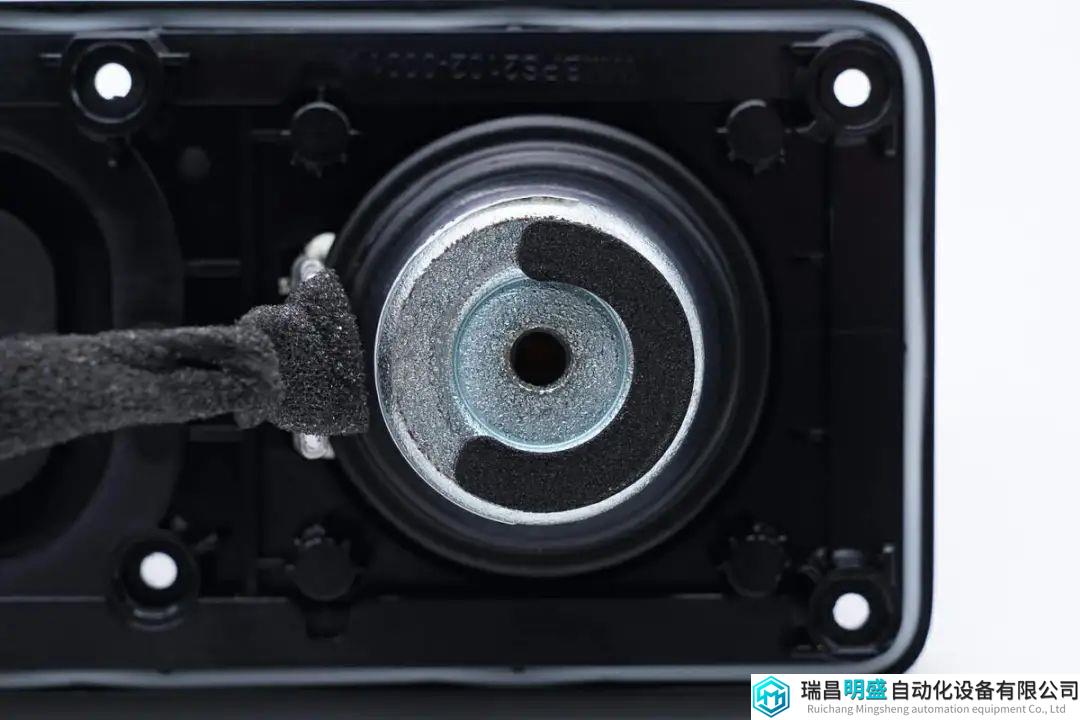

扬声器外壳上粘贴缓冲泡棉。

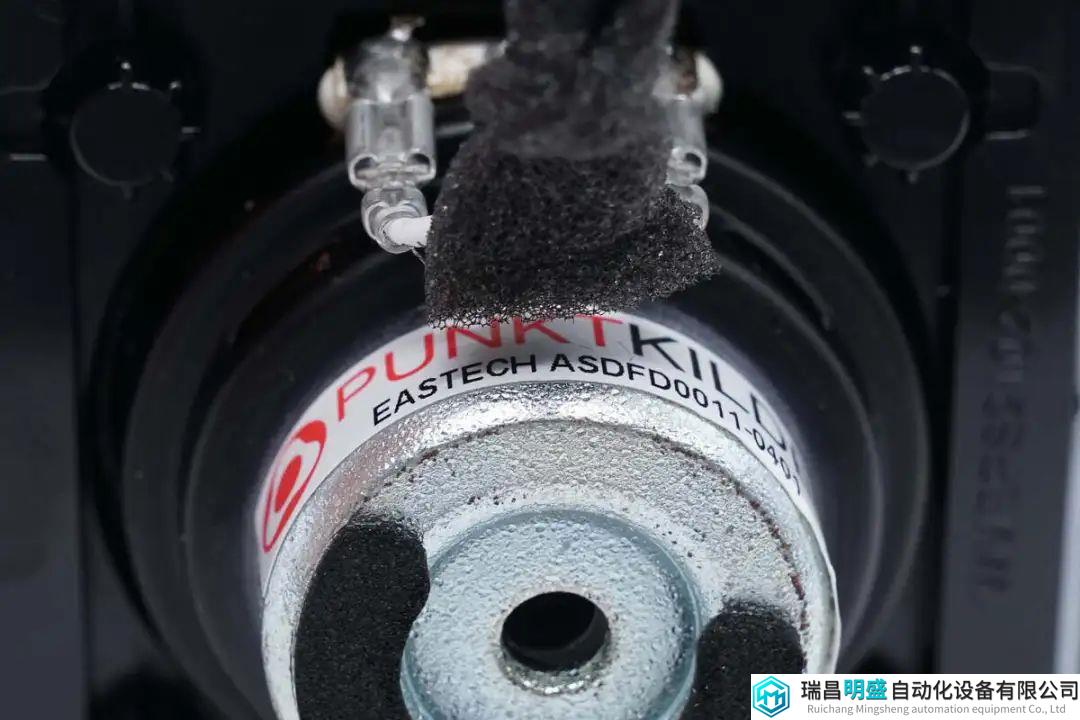

扬声器来自PUNKTKILDE兵奇雷。

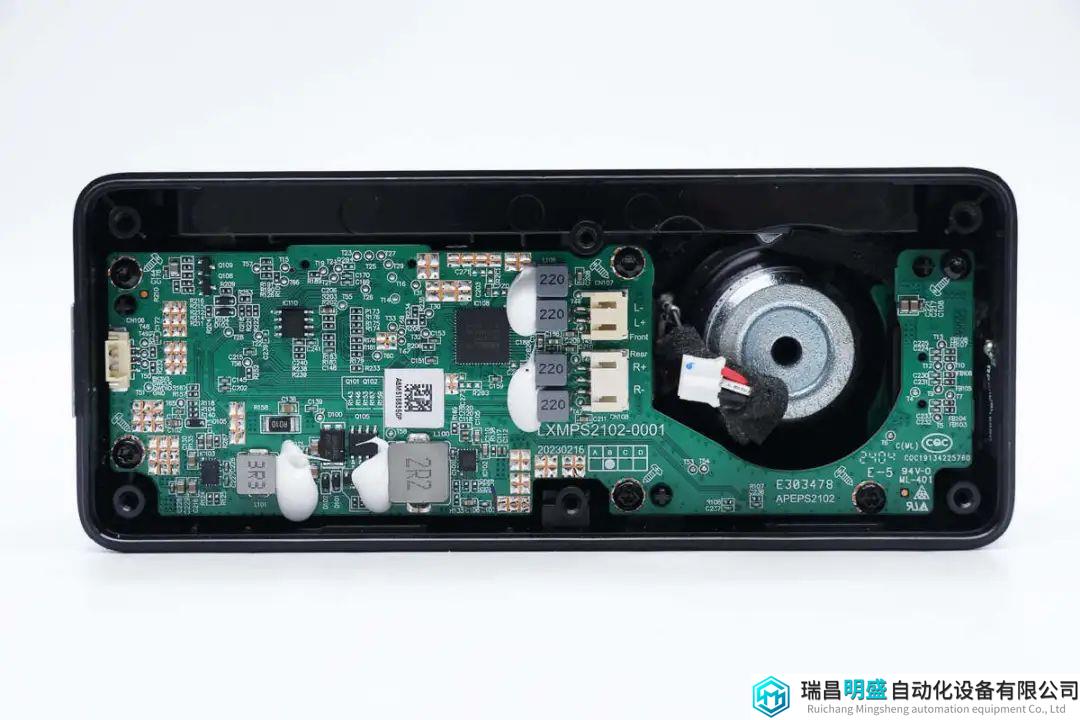

在壳体内部设有PCBA模块，通过螺丝固定。

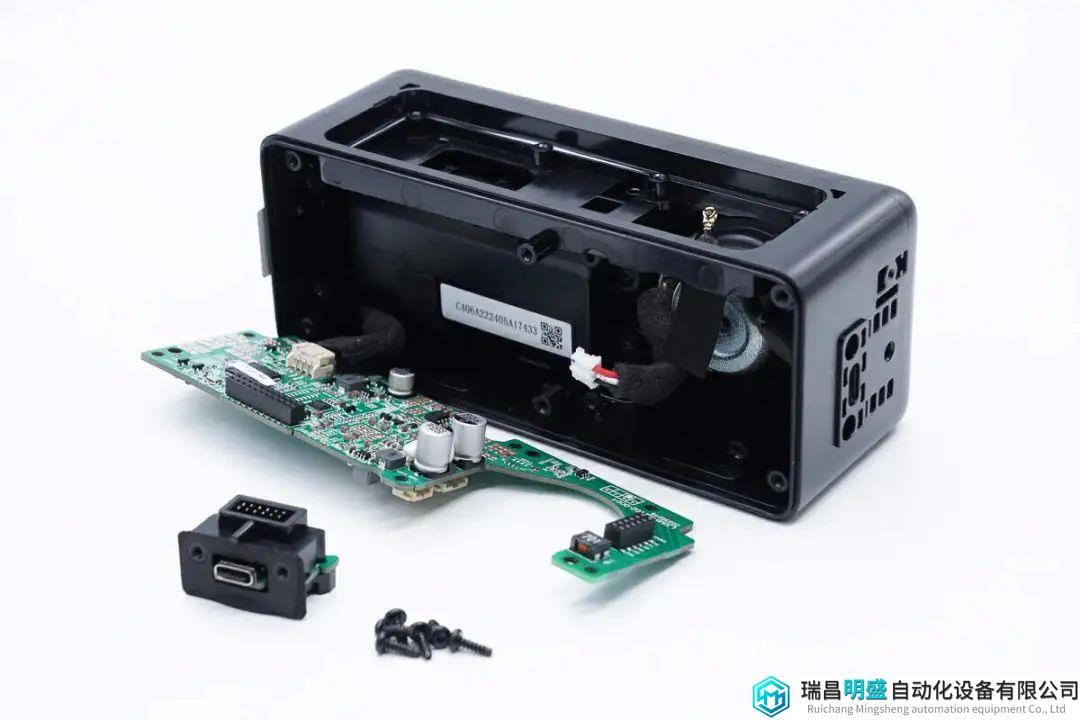

拧下固定螺丝，取出USB-C接口小板和音箱主板。

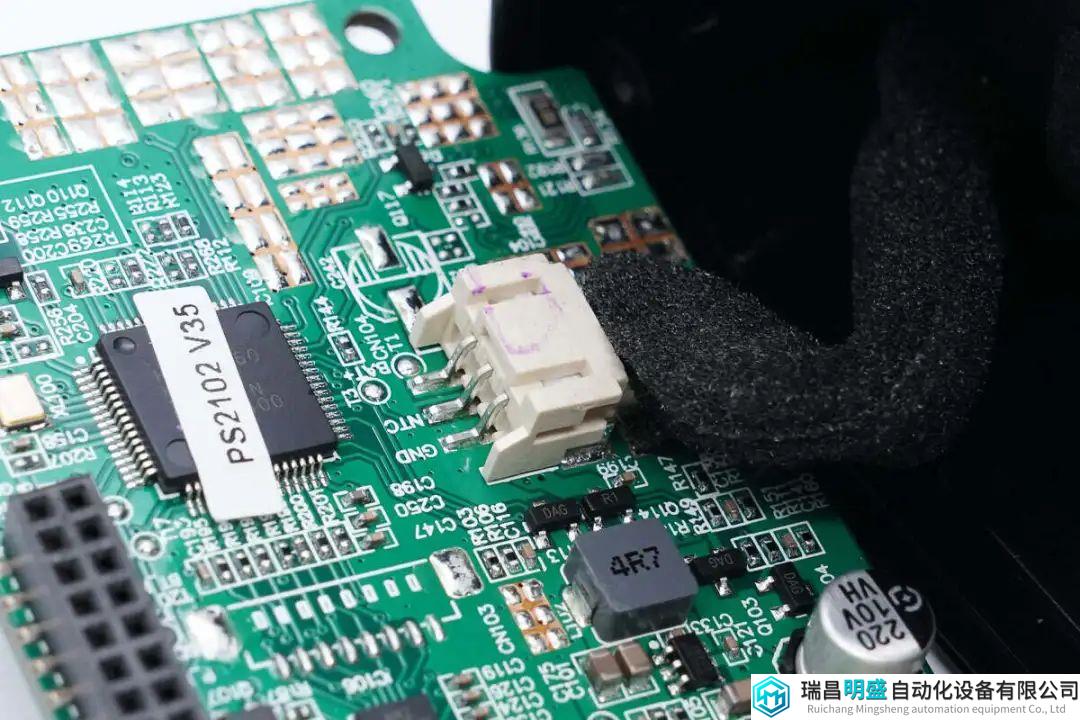

在主板另一面设有电池连接插座。

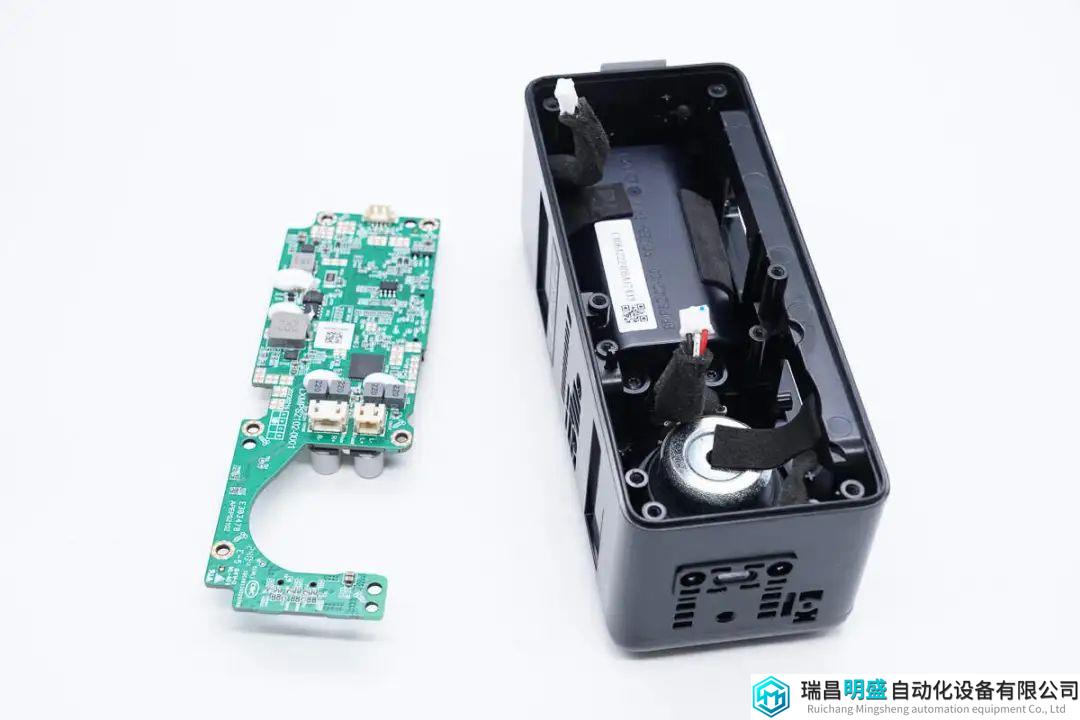

断开电池连接插座，取出音箱主板。

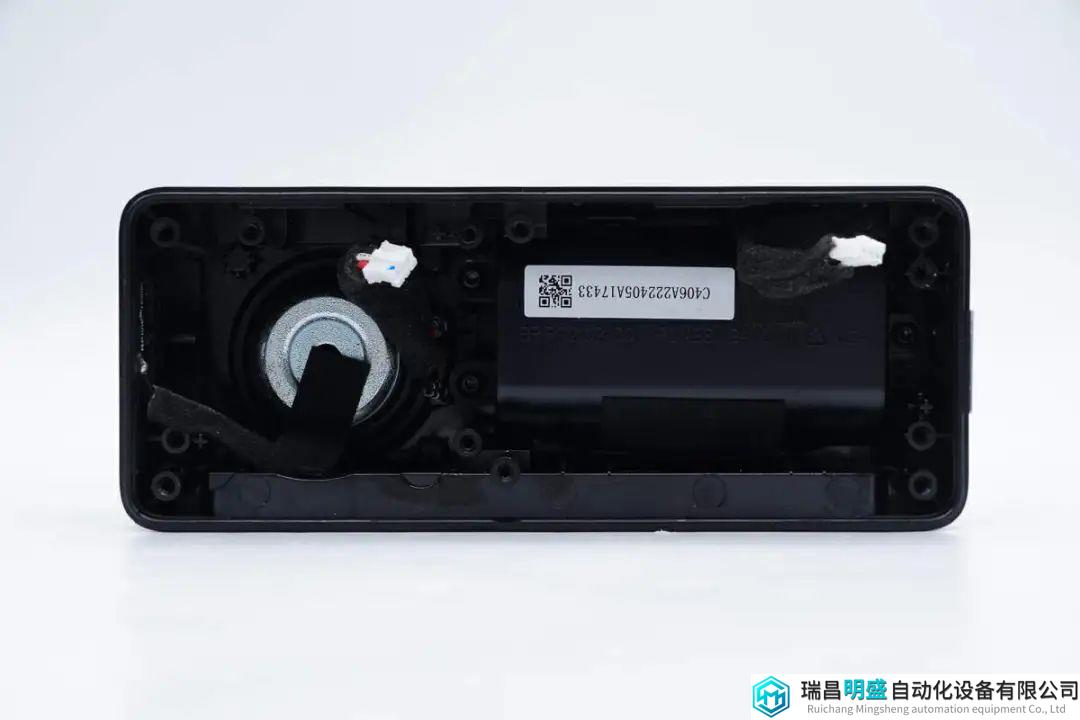

在音箱壳体内部设有扬声器和电池组。

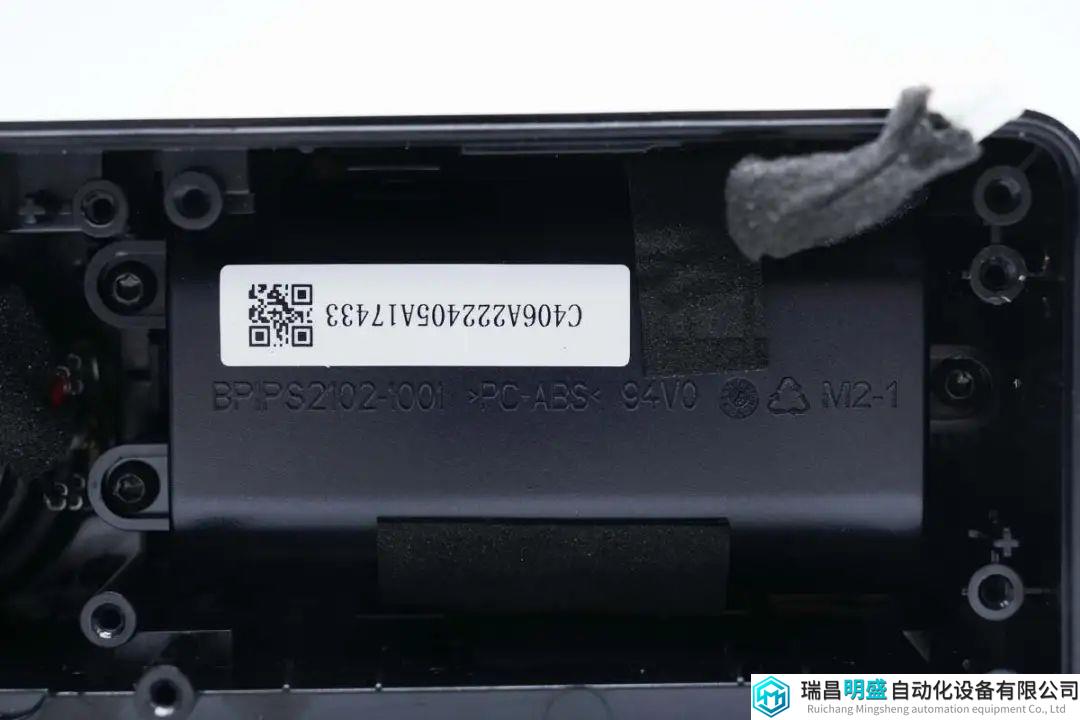

电池组设有塑料外壳，并通过螺丝固定。

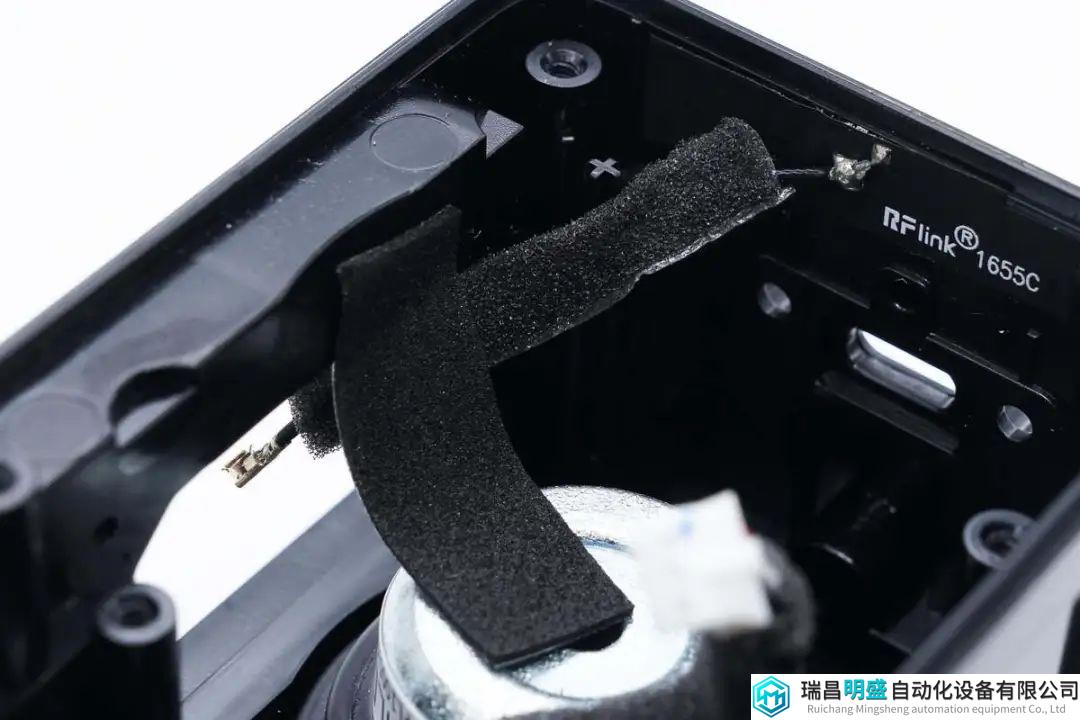

天线馈线也包裹泡棉，防止发出噪声。

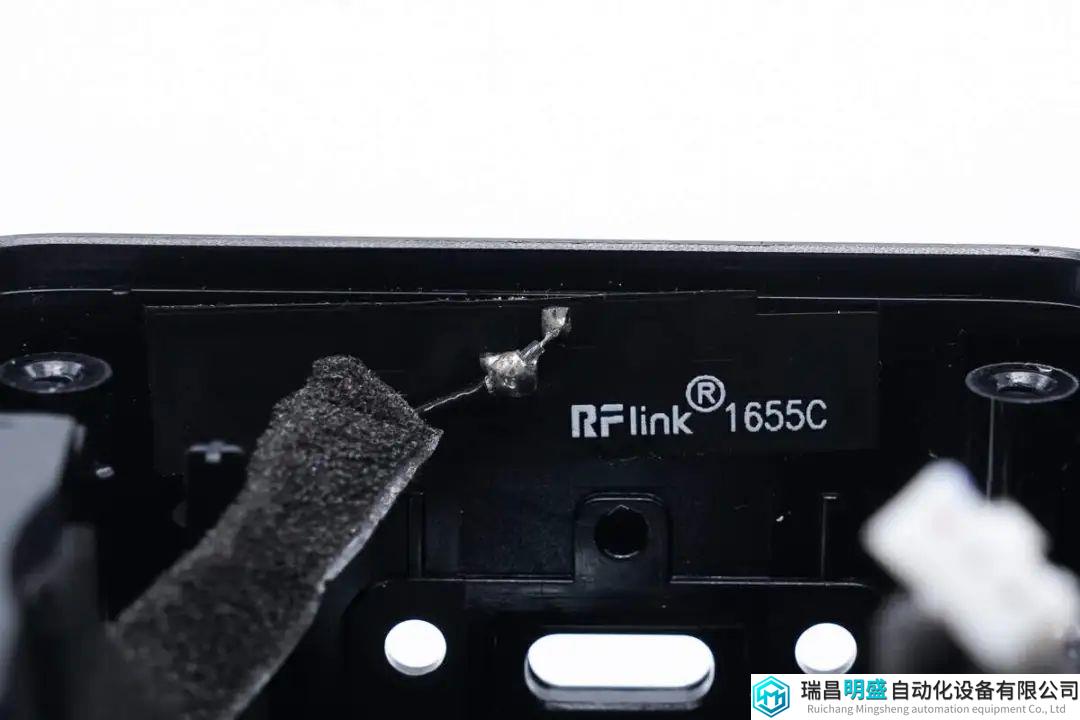

FPC天线来自RFlink仁丰电子。

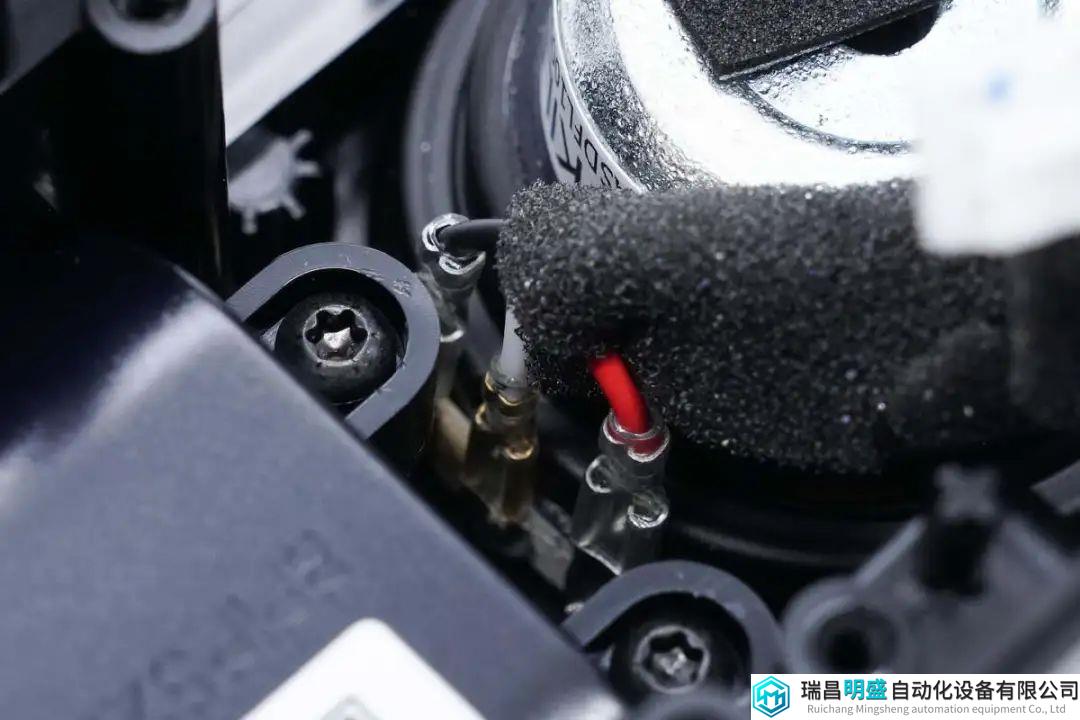

扬声器同样采用插接件连接。

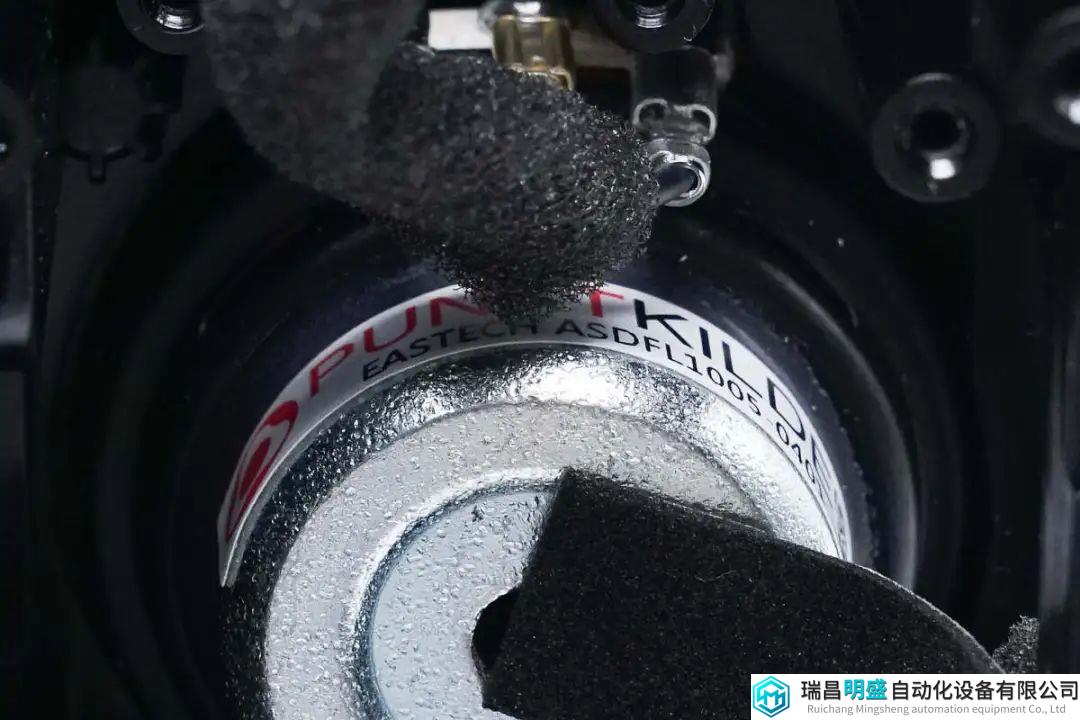

两个扬声器均来自PUNKTKILDE兵奇雷。

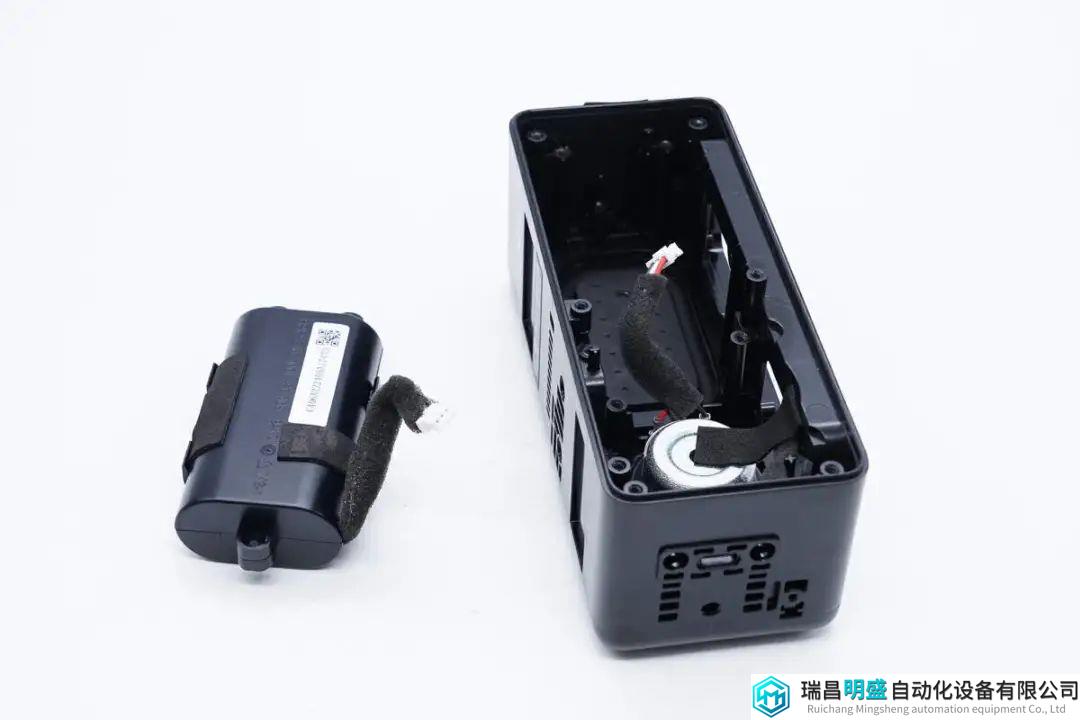

从壳体内部取出电池组。

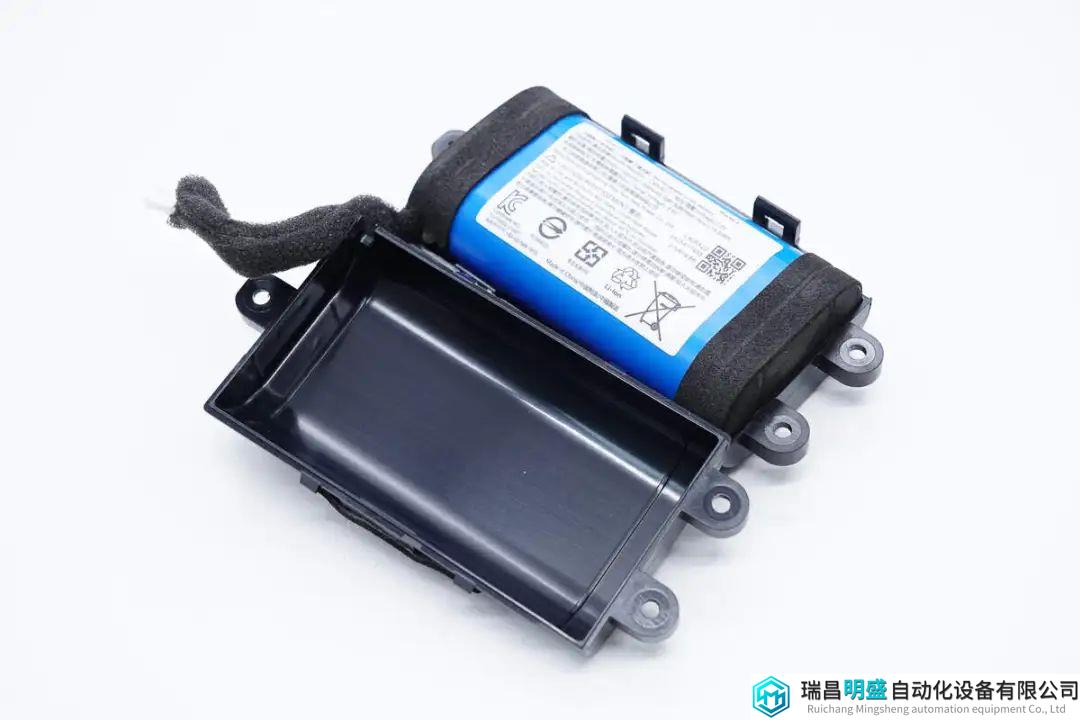

电池组采用密封塑料外壳保护。

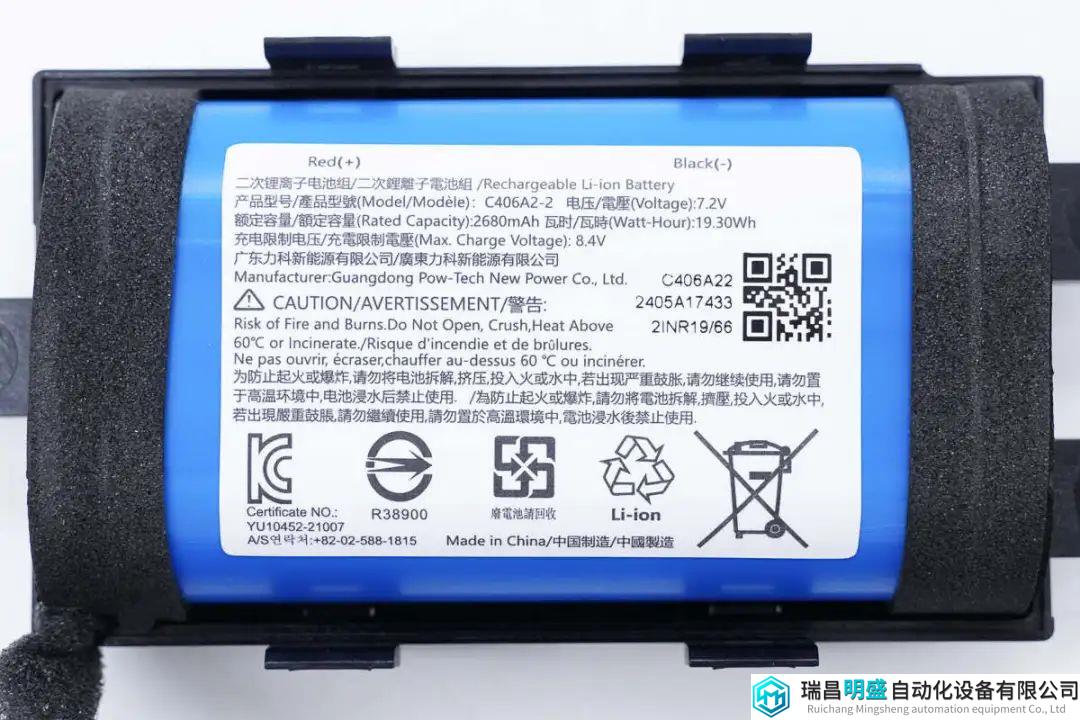

电池组来自广东力科新能源，电池组额定电压7.2V，充电限制电压为8.4V，电池组额定容量为2680mAh，能量为19.3Wh。

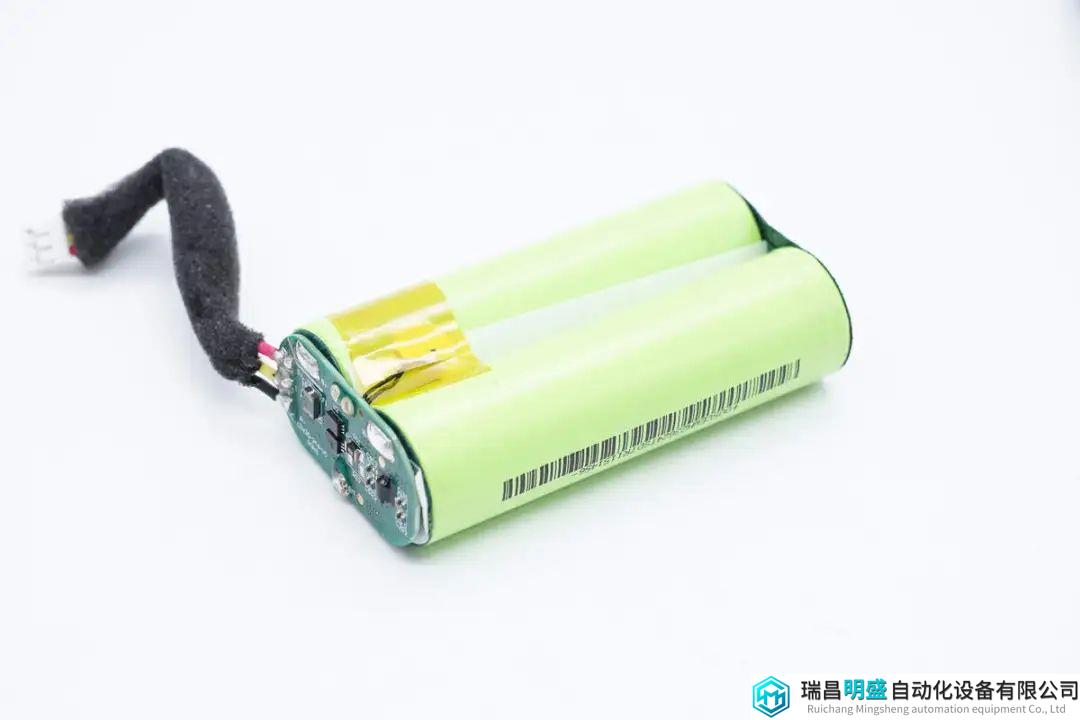

撕下电池组侧面的热缩封皮，在电池组侧面设有保护板。

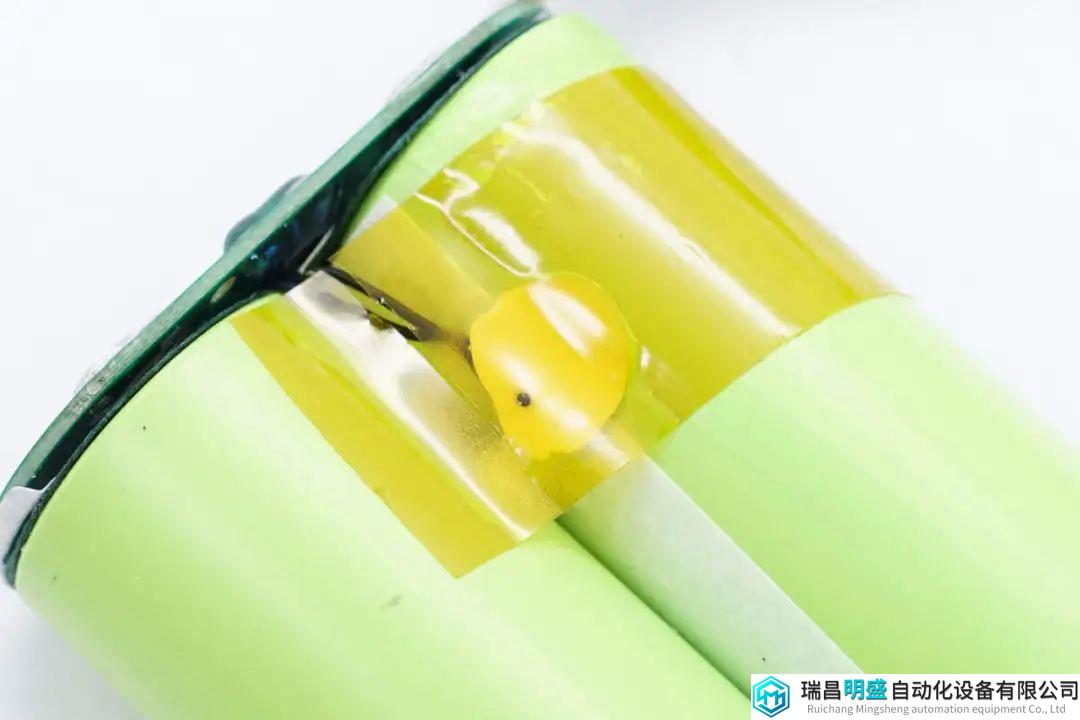

电池之间粘贴热敏电阻检测温度。
单体电压检测线通过青稞纸绝缘。

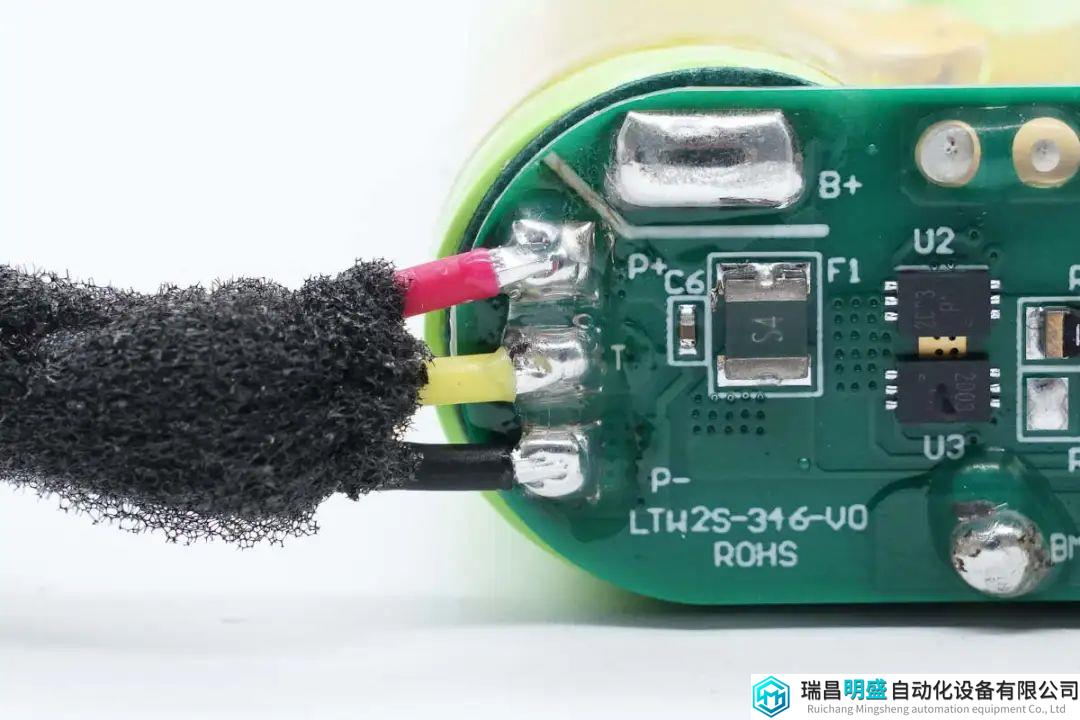

电池组侧面焊接保护板。
输出线通过焊接连接。

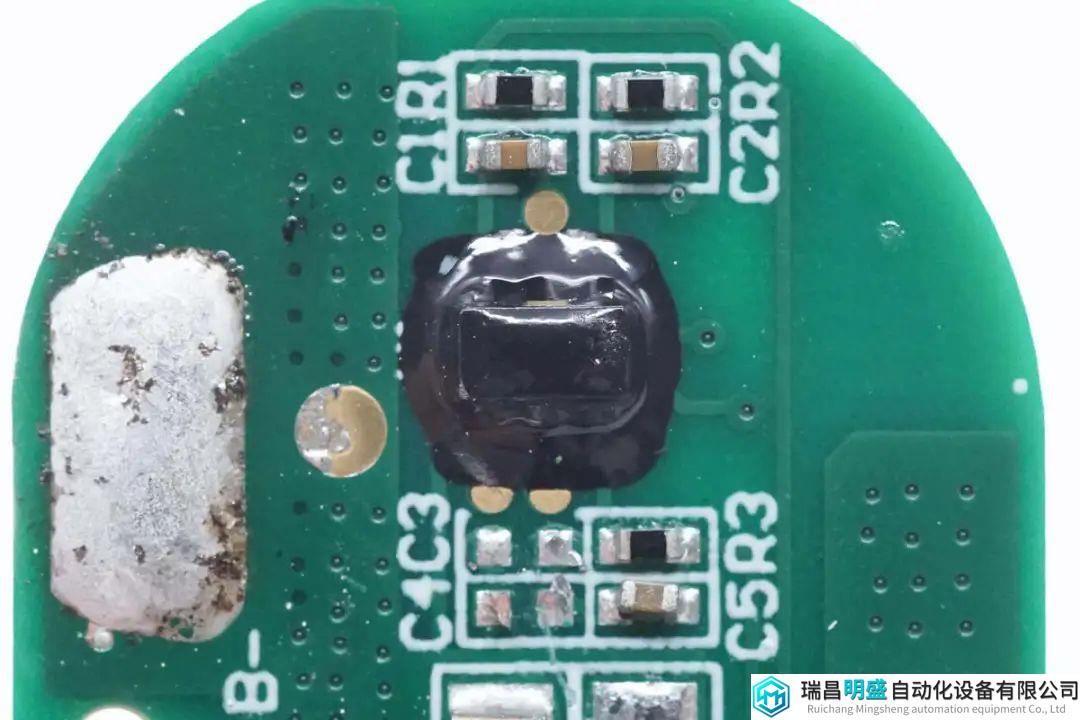

电池保护芯片通过胶水密封保护。

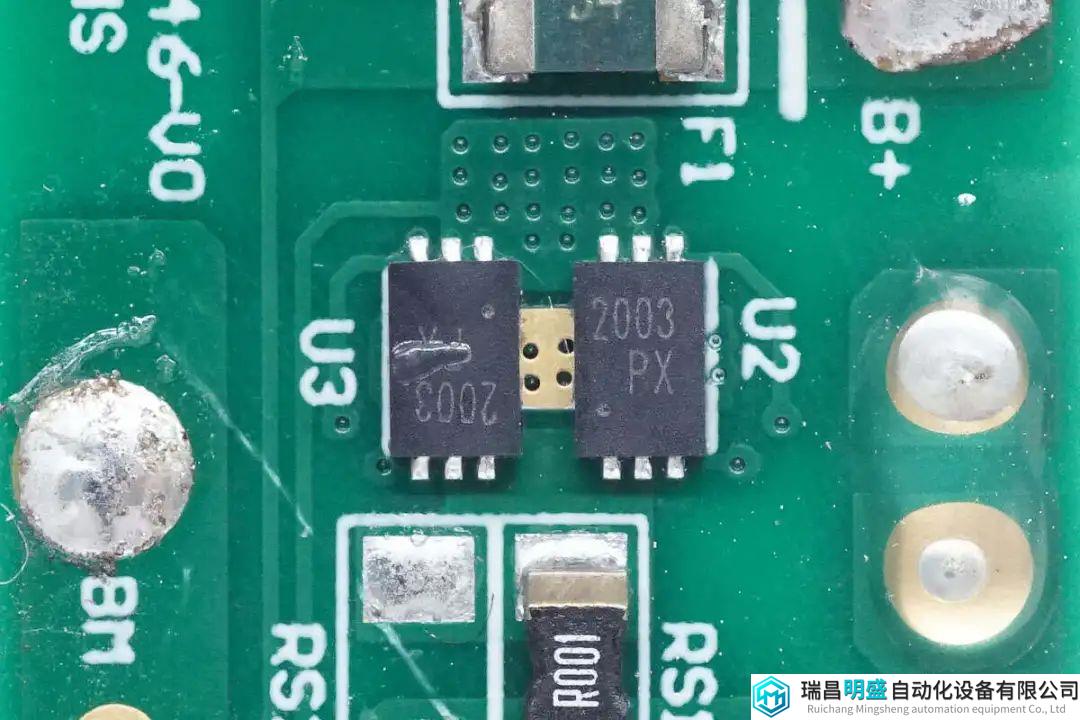

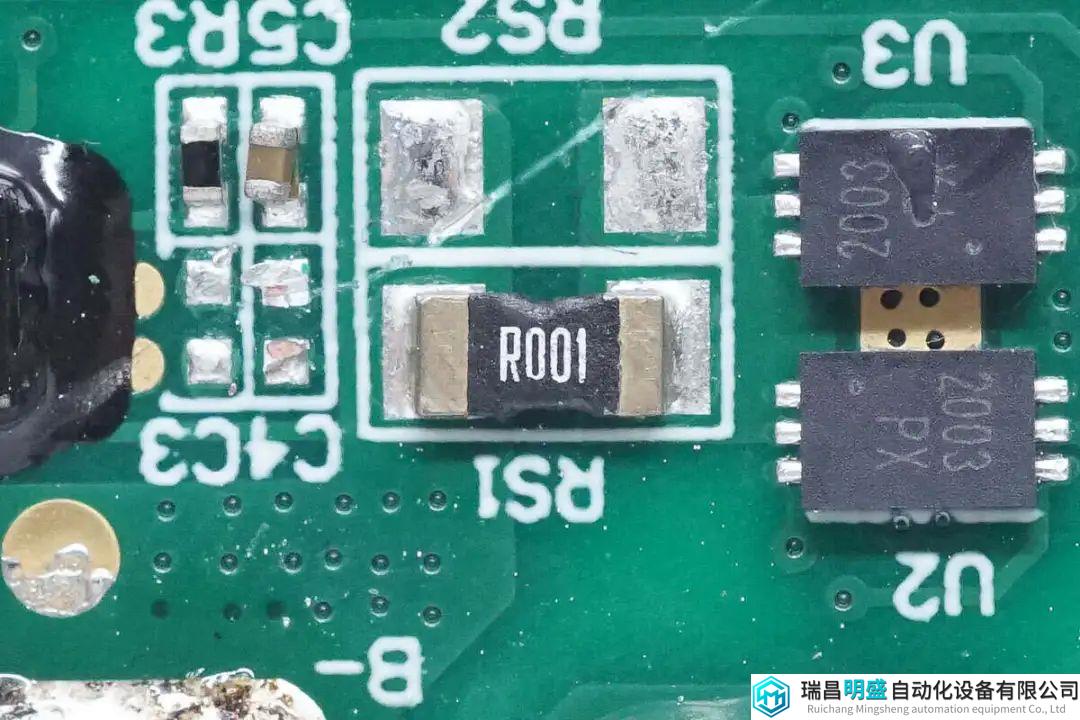

两颗电池保护管丝印2003。
1mΩ取样电阻用于检测电池组电流。

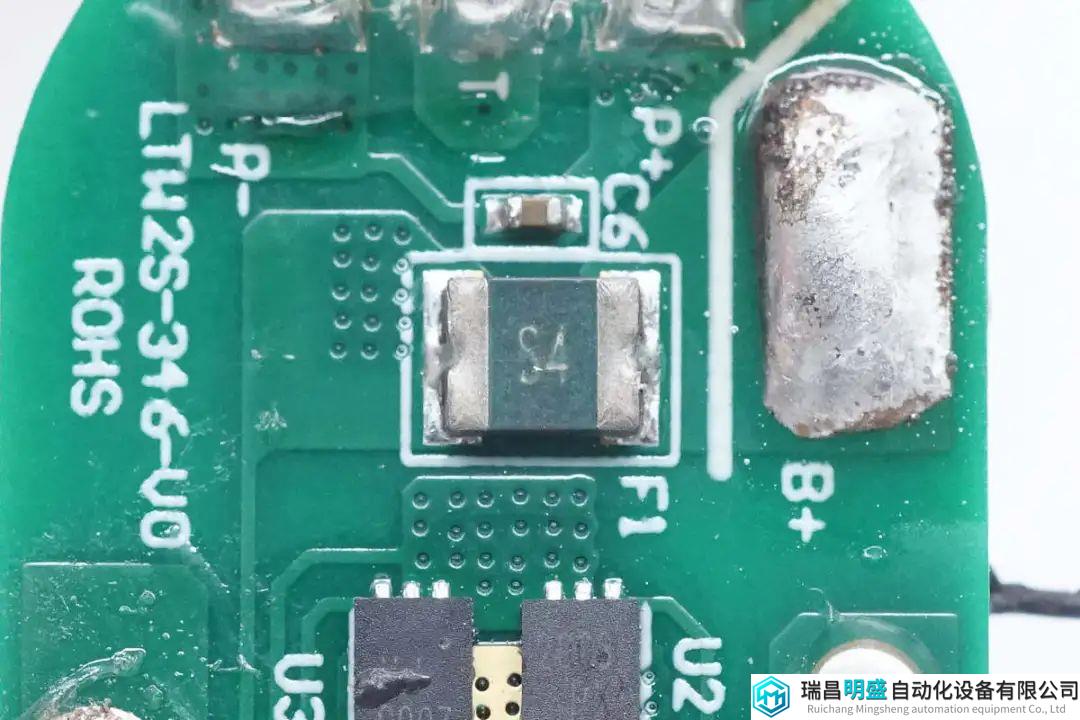

丝印S4的贴片保险丝特写。

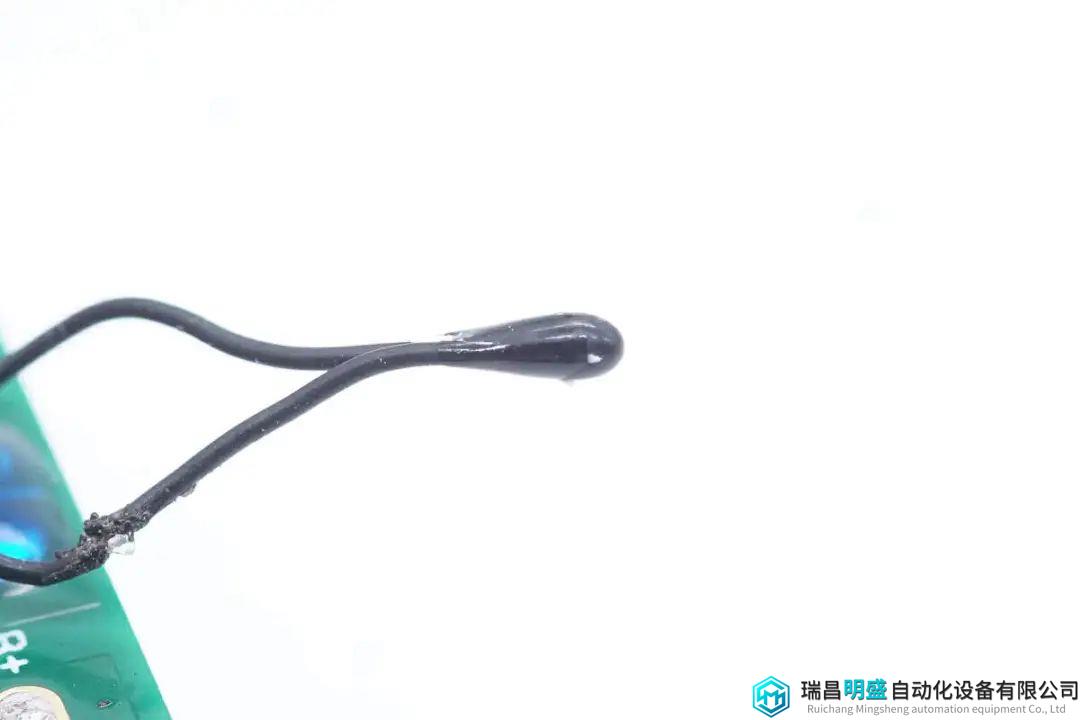

用于检测电池组温度的热敏电阻特写。

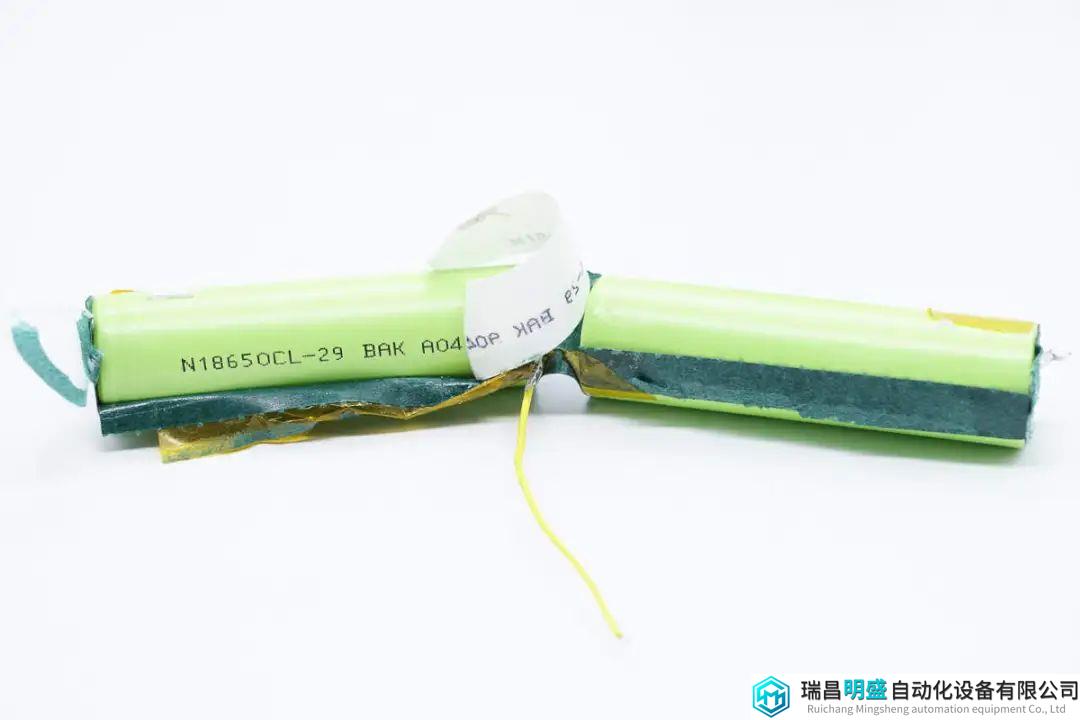

拆开电池组，在内部印有电池信息。

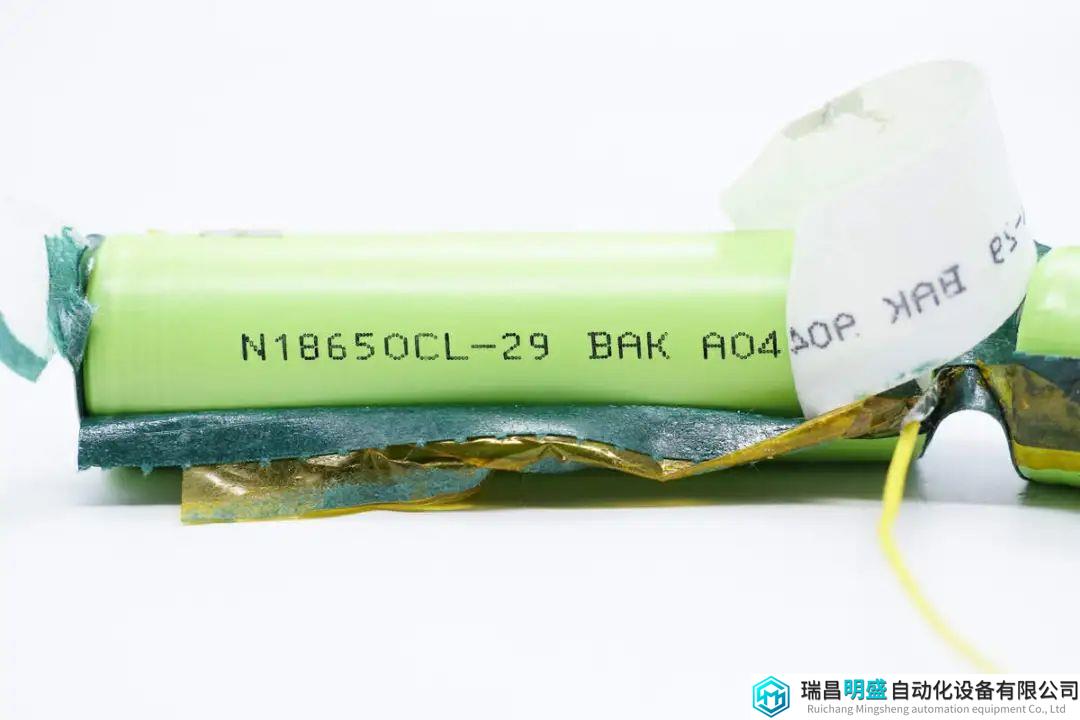

18650电池来自BAK比克，型号N18650CL-29，标称容量为2.9Ah，支持1C充电和3C放电。

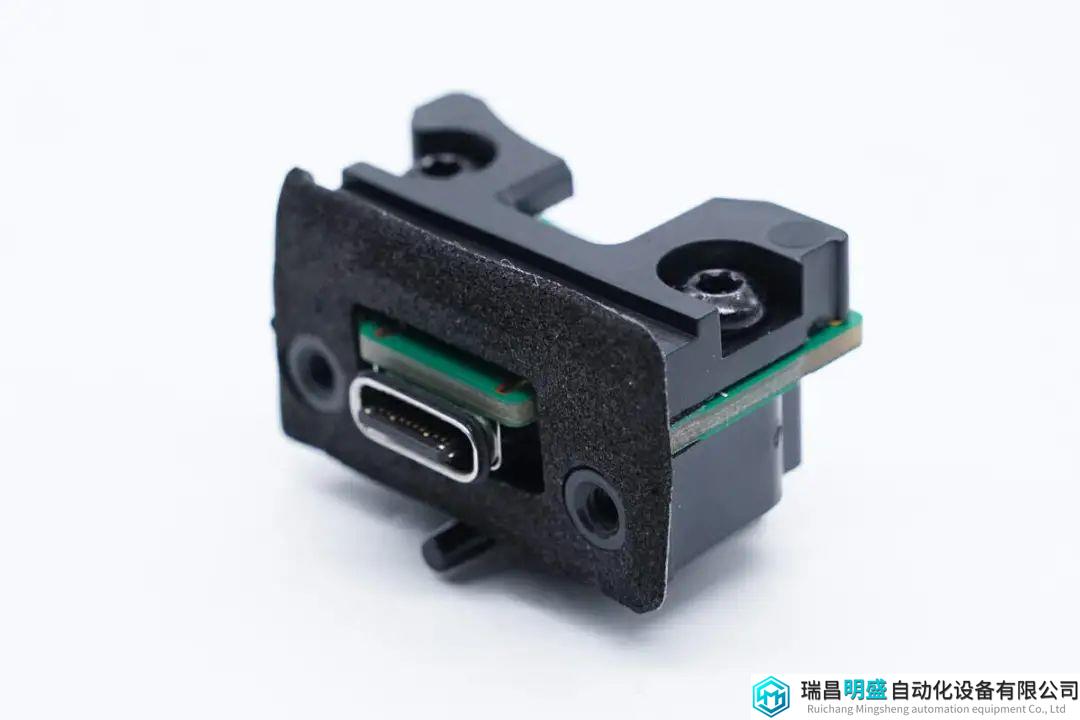

USB-C母座采用塑料框架固定。

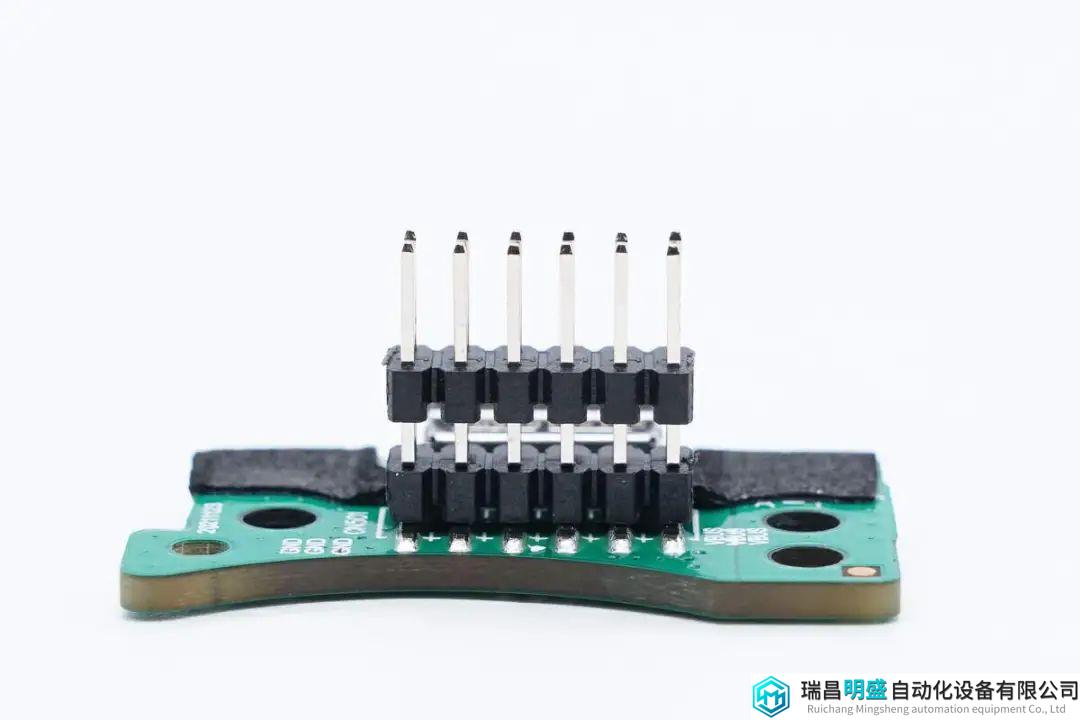

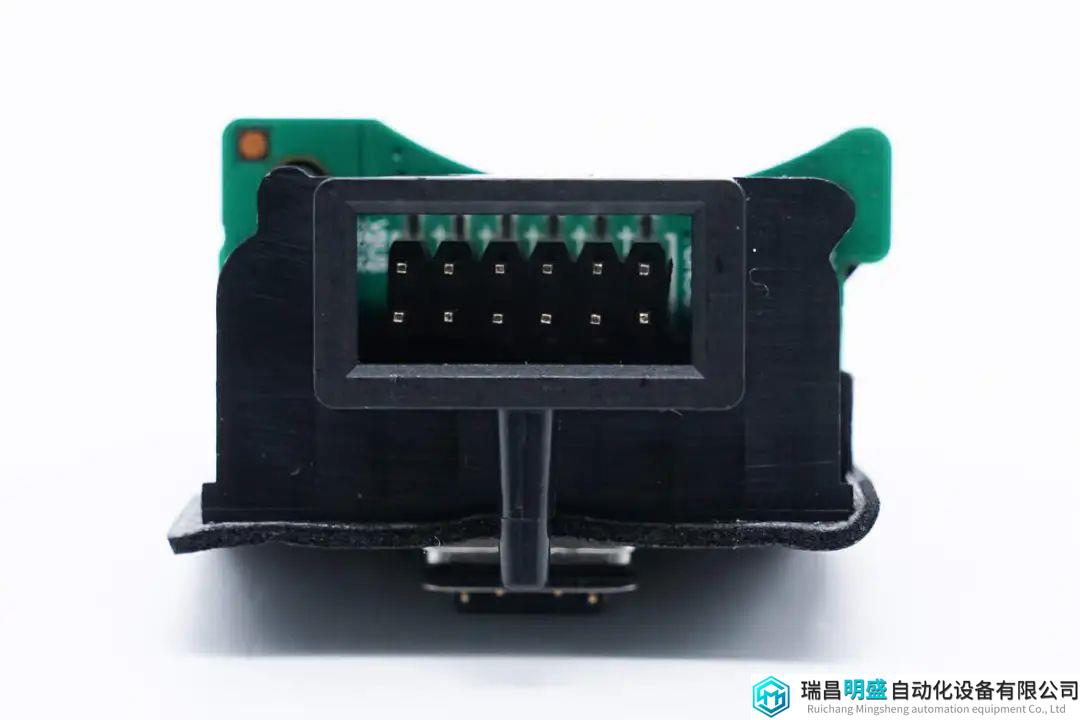

另一侧设有金属排针。
USB-C母座特写。

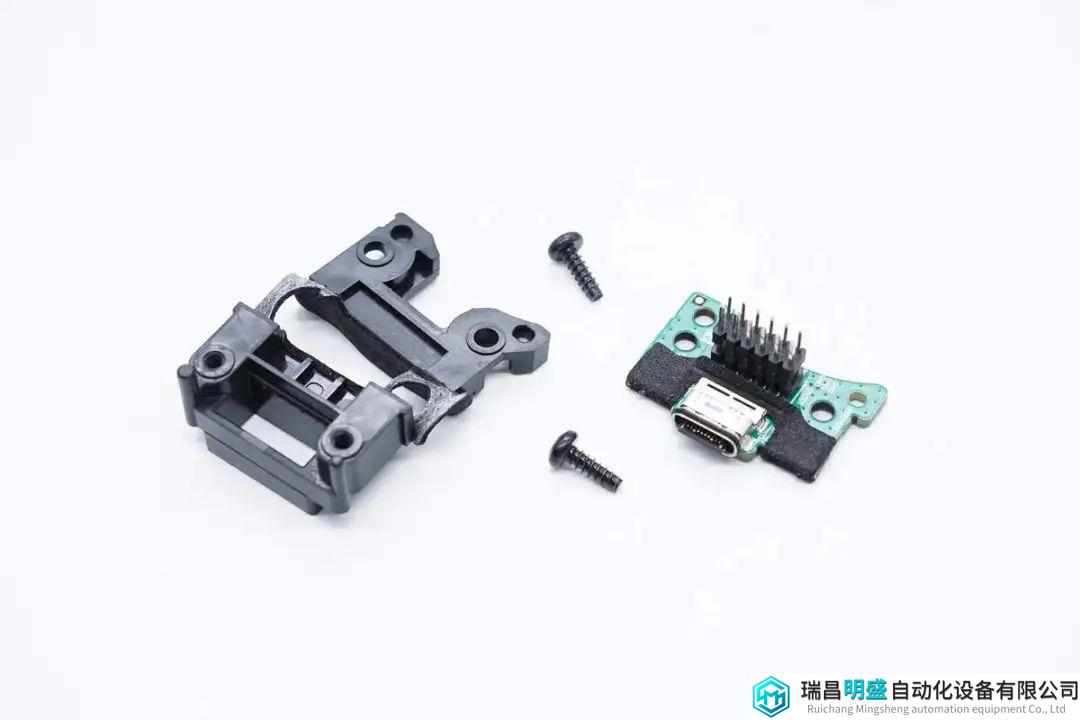

拧开固定螺丝，拆开USB-C母座外壳。

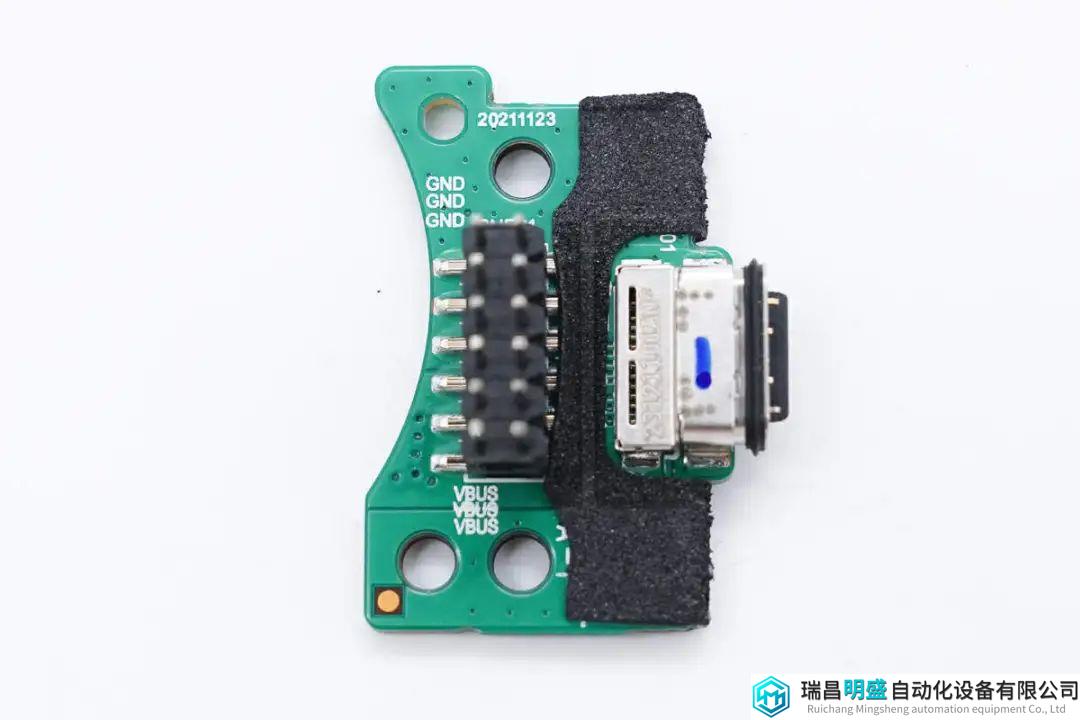

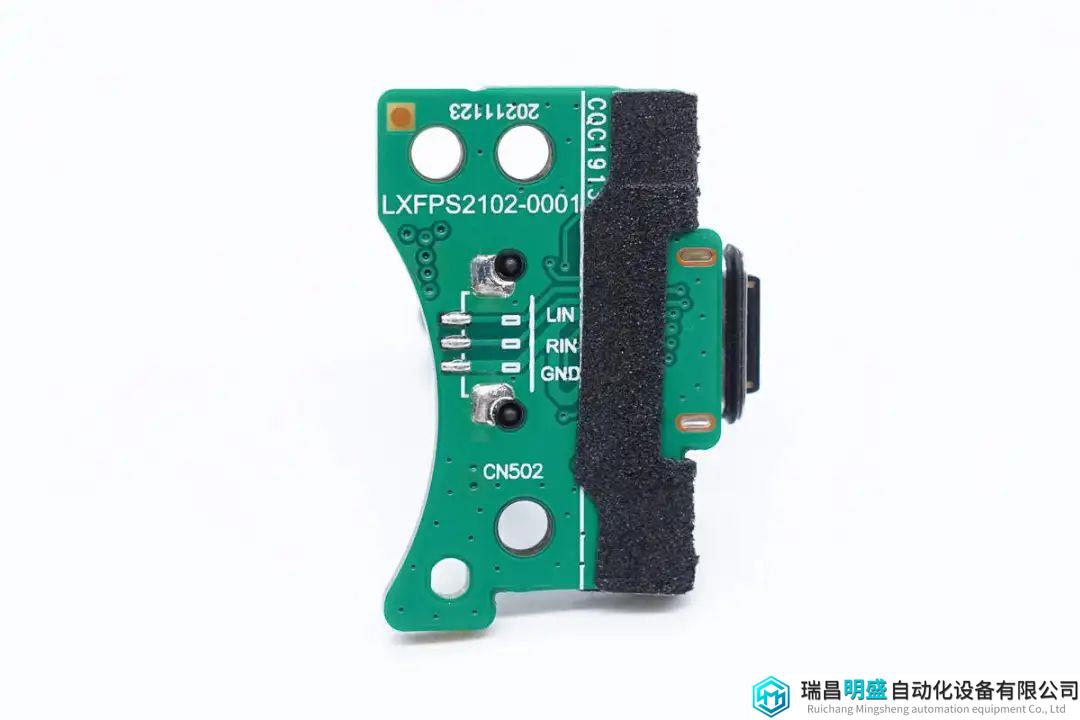

母座一面设有USB-C母座和连接排针。
另一面预留有连接插座位置。
排针采用贴片焊接。

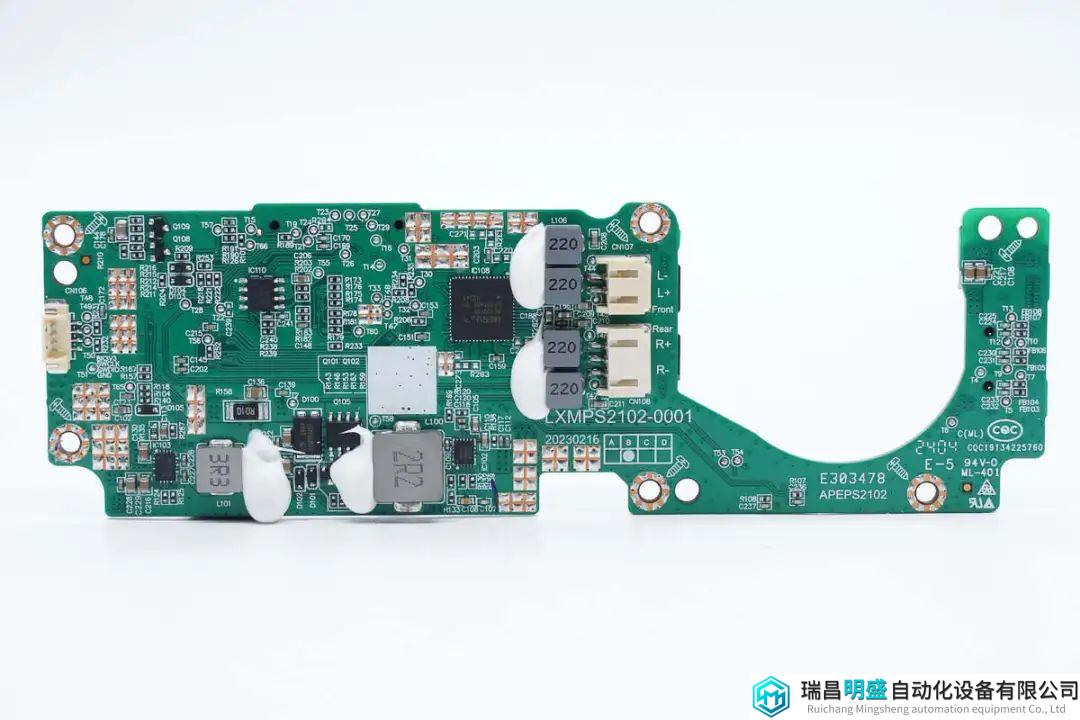

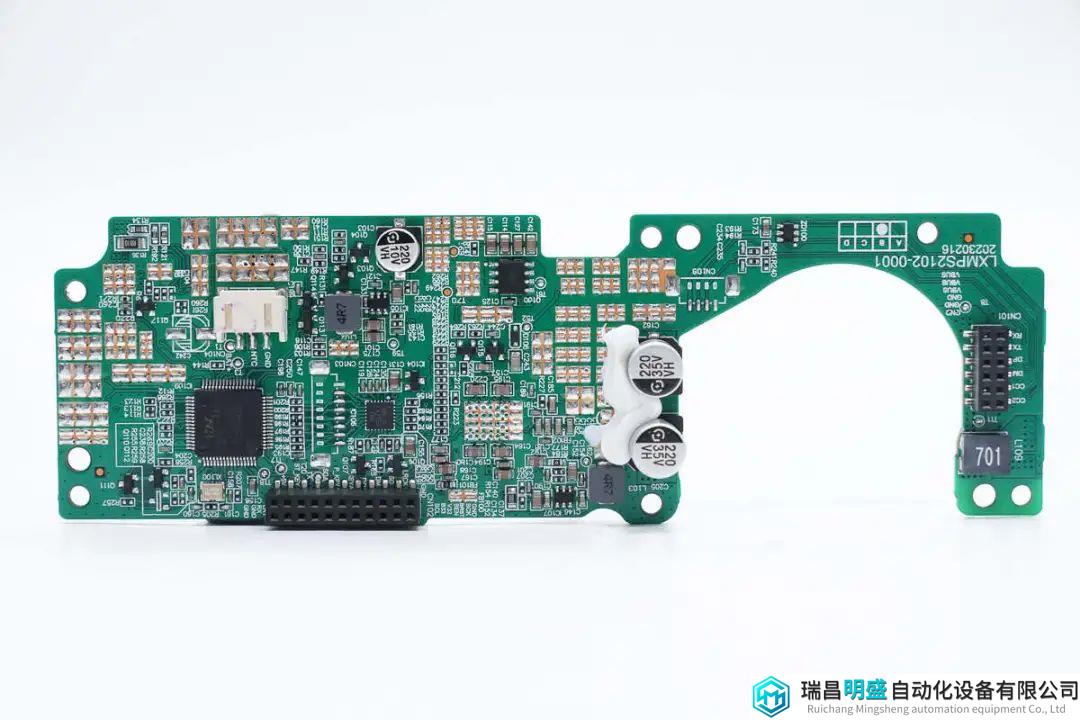

音箱主板正面一览，左下角焊接电池充电芯片，向右焊接为数字功放供电的升压芯片和升压电感，中间位置焊接数字功放芯片和滤波电感以及扬声器连接器，功率电感打胶加固。
在主板背面焊接主控MCU，音频DSP芯片和滤波电容，还焊接电池连接器，连接到控制面板和USB-C母座的插座。

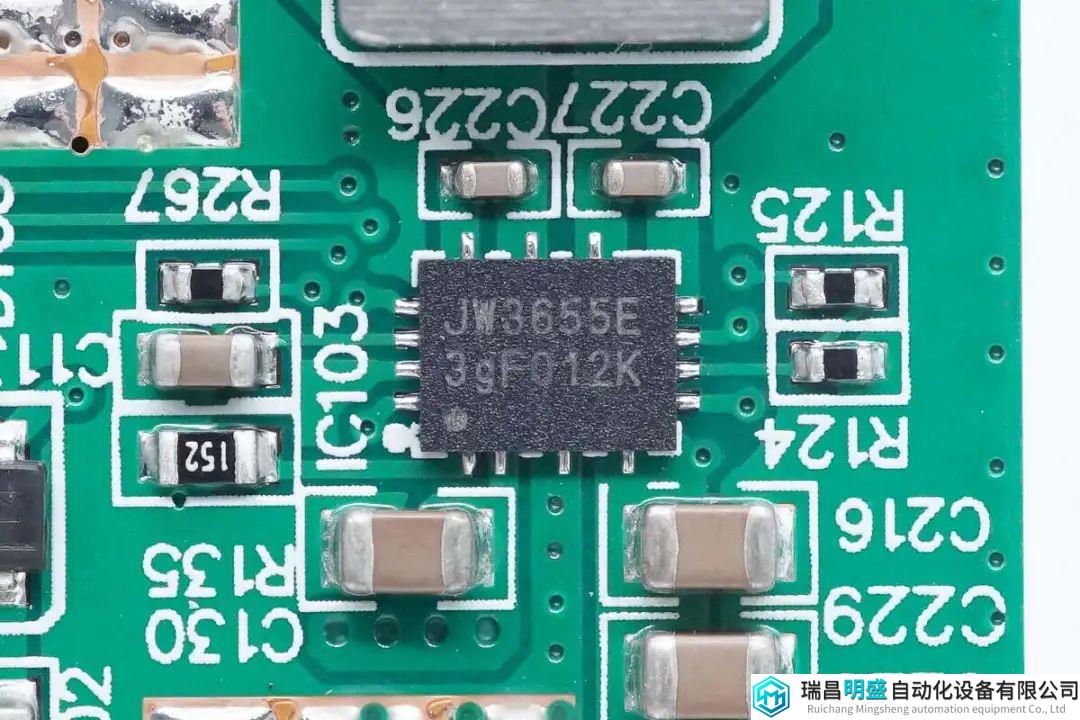

音箱电池充电芯片采用杰华特JW3655E，是一颗同步升降压多串锂电池充电器，芯片支持4.2-21V输入电压，支持为1-4串锂电池充电应用，充电电流可达3A，充满电压和充电电流可由外接电阻设置。
芯片内部集成H桥MOS管，减少占板面积并提高效率，内部集成环路补偿，简化电路设计，内部集成电池短路保护和电池过热保护功能，适用于移动电源，电池和超级电容备份系统，USB PD快充，汽车应用，采用QFN3*4-15封装。

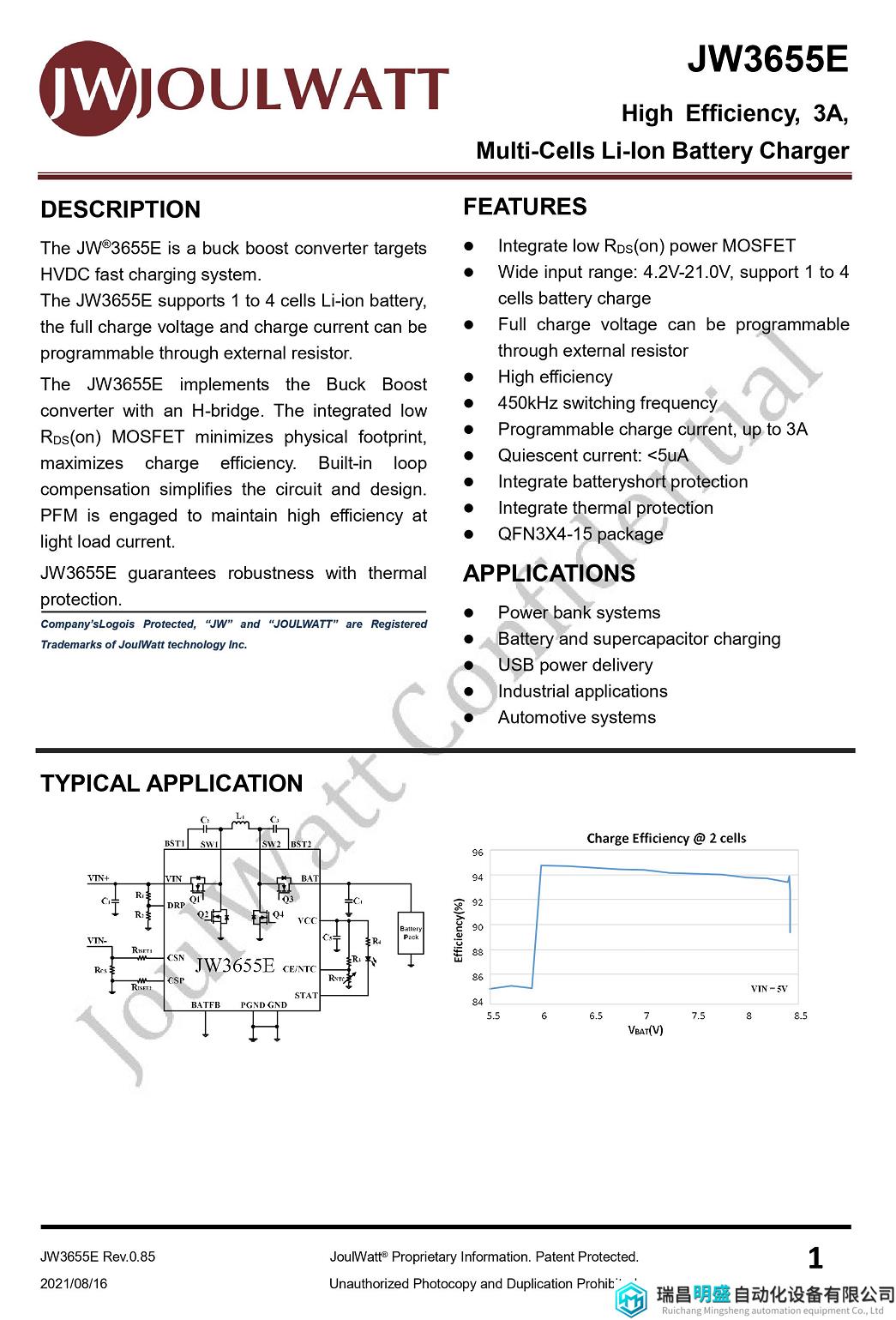

杰华特 JW3655E 资料信息。

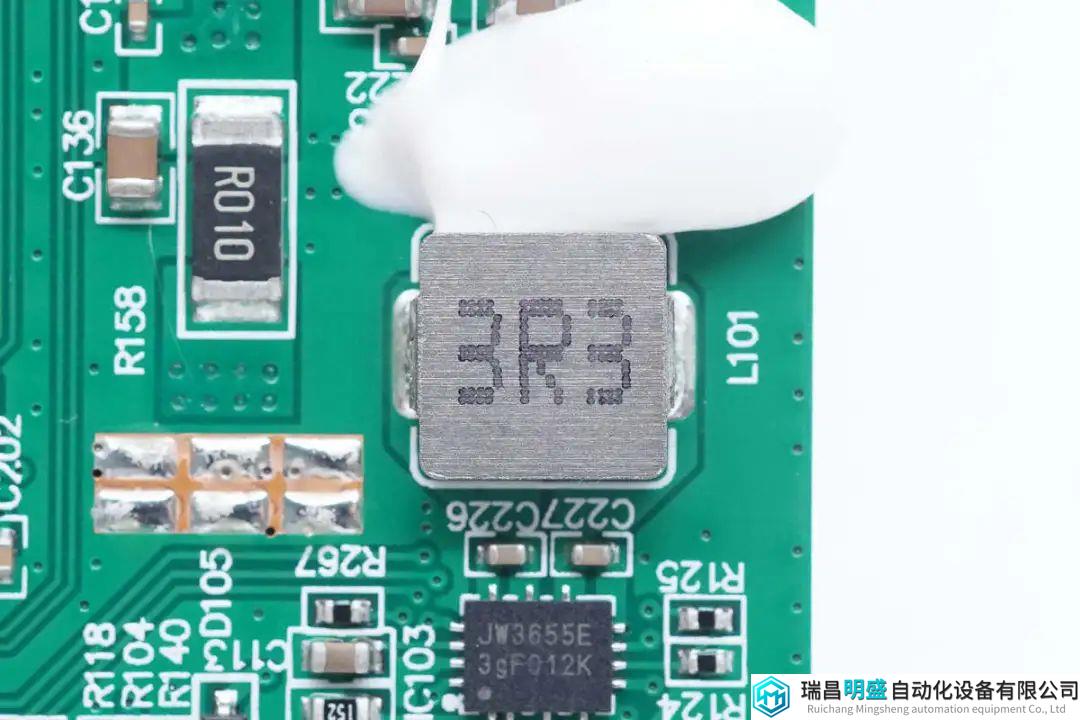

3.3μH合金电感配合充电芯片为电池充电。

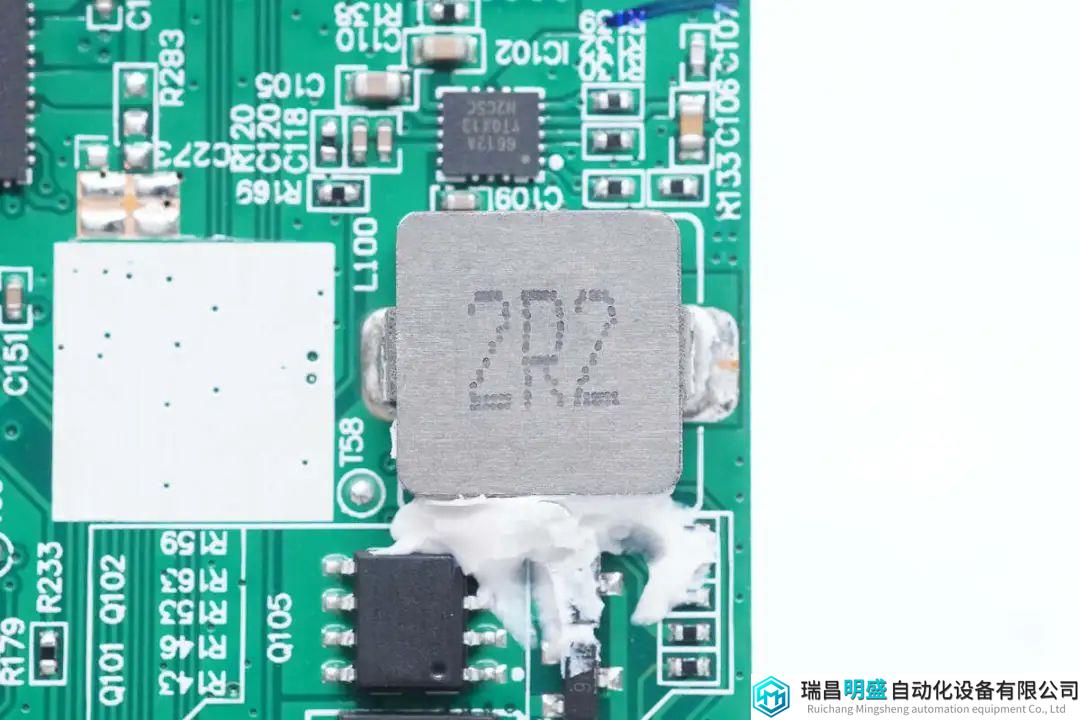

2.2μH升压电感特写。

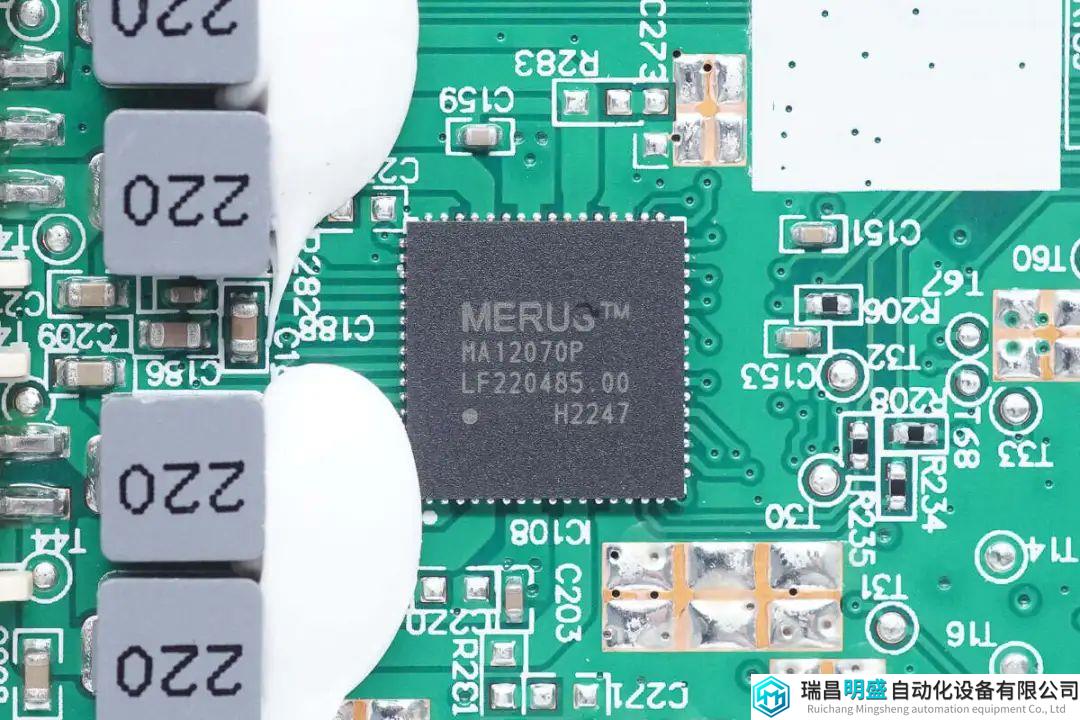

数字功放芯片来自英飞凌，型号MA12070P，是一颗高能效全集成的数字音频功放芯片，芯片支持4-26V输入电压，支持3电平和5电平调制，支持4声道，2.1和立体声以及单声道配置。
芯片支持欠压闭锁，芯片过热保护，短路和过载保护，功率级短路保护和直流保护，采用I2S数字接口用于音频输入，内部集成DAC，并使用I2C接口进行控制，采用64pin-QFN封装。

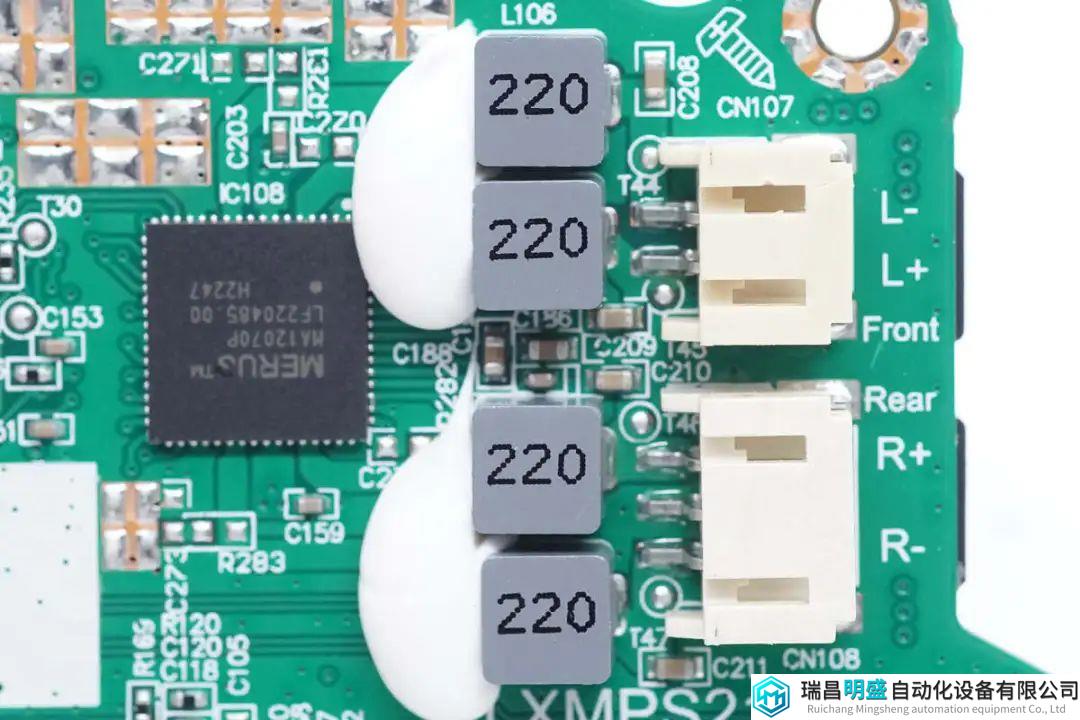

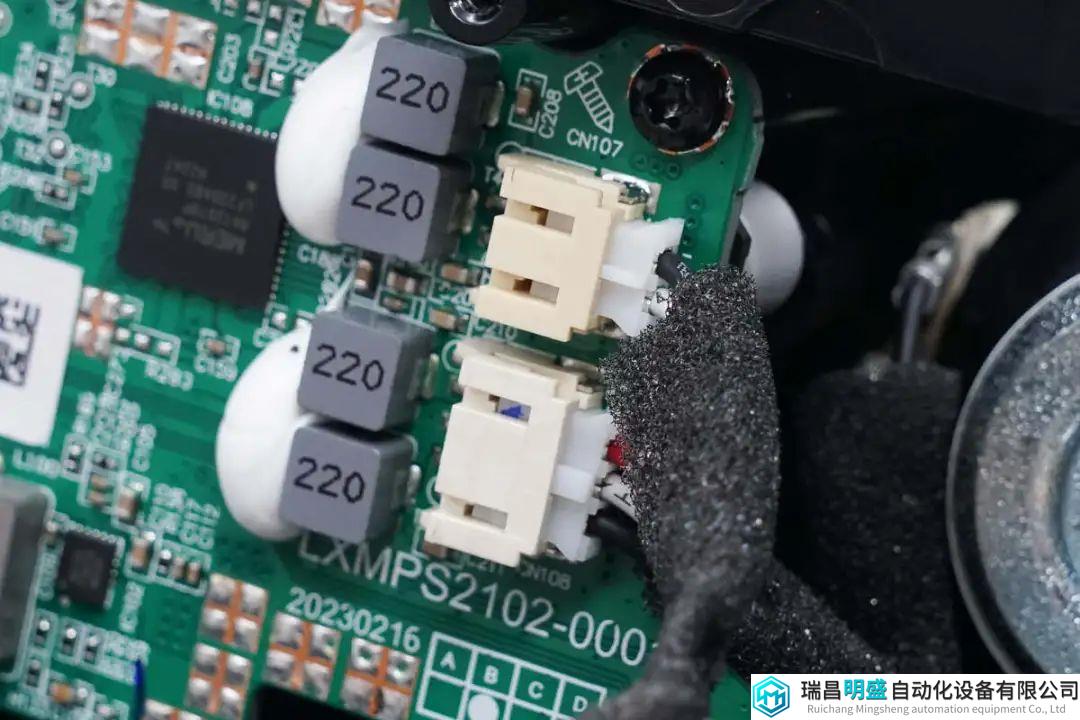

四颗22μH合金电感分别对应两个扬声器低通滤波。
两颗220μF35V电解电容为功放供电滤波。

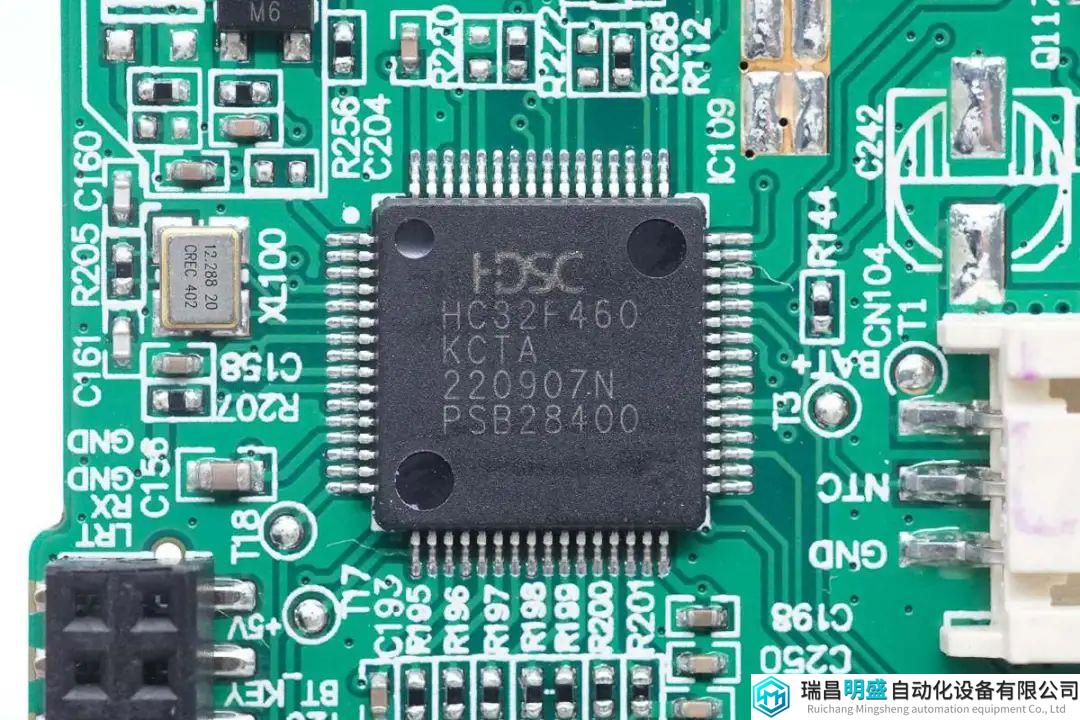

用于音箱整机控制的MCU来自HDSC华大半导体，型号HC32F460KCTA，芯片内部集成32位Cortex-M4 CPU，集成FPU和MPU，支持DSP指令，主频为200MHz。片内集成256KB FLASH和192KB SRAM，采用LQFP64封装。

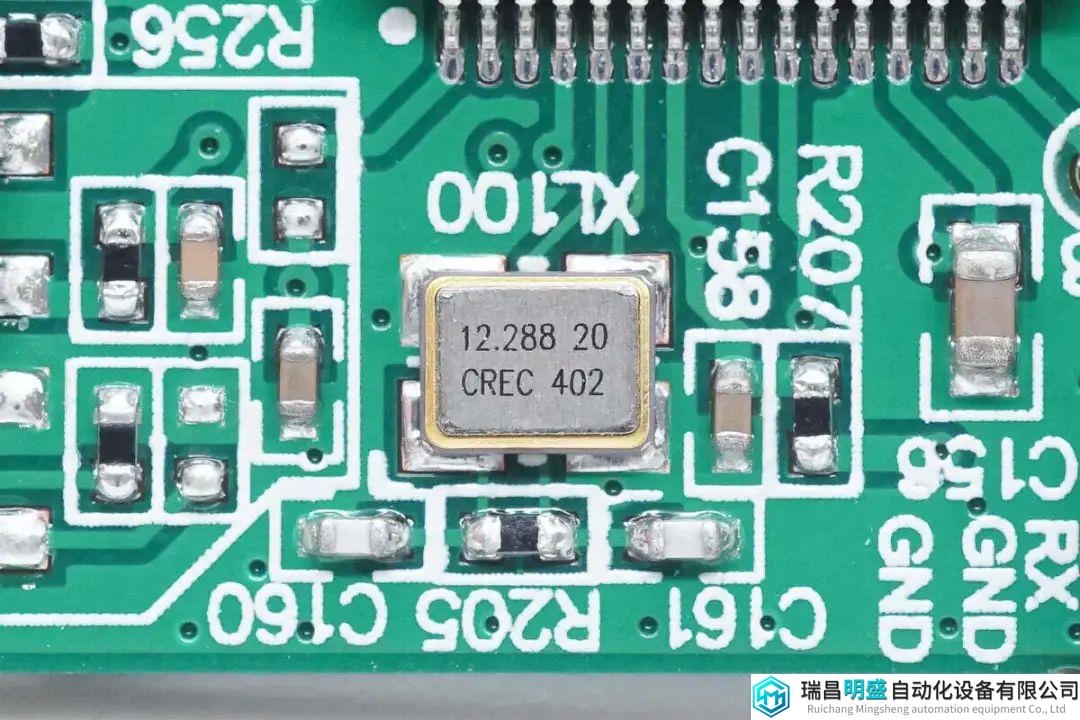

12.288MHz时钟晶振特写。

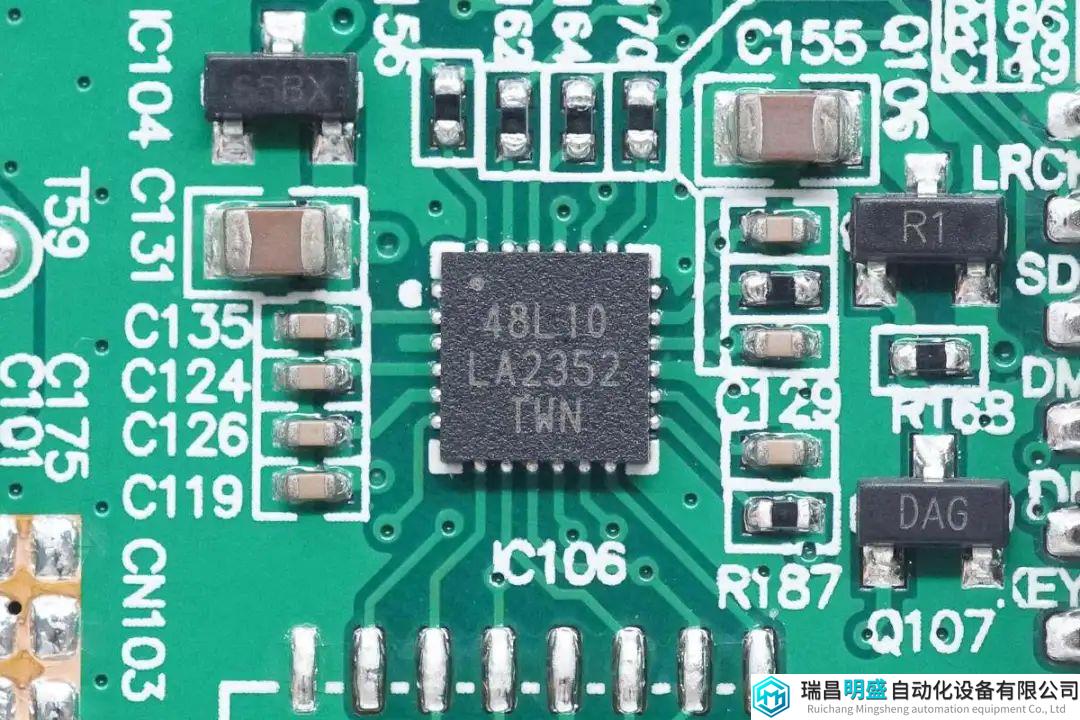

音频DSP芯片来自凌云逻辑，型号CS48L10，内置120MHz主频的32位DSP，支持串行音频输入/输出。

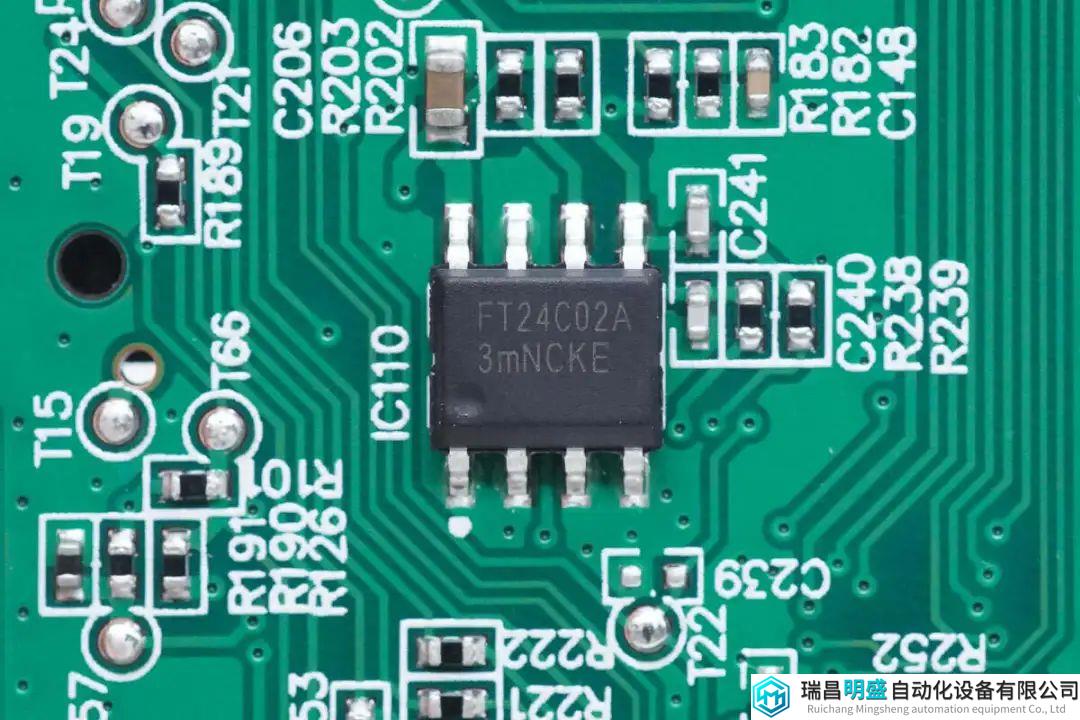

FT24C02A存储器用于存储配置信息。

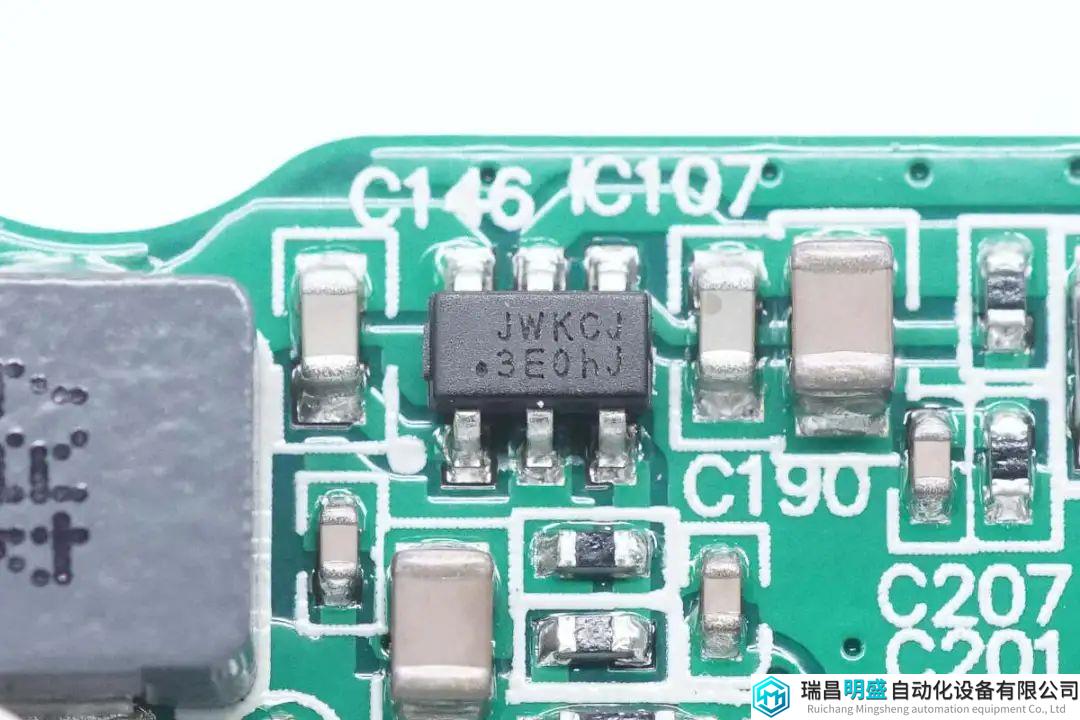

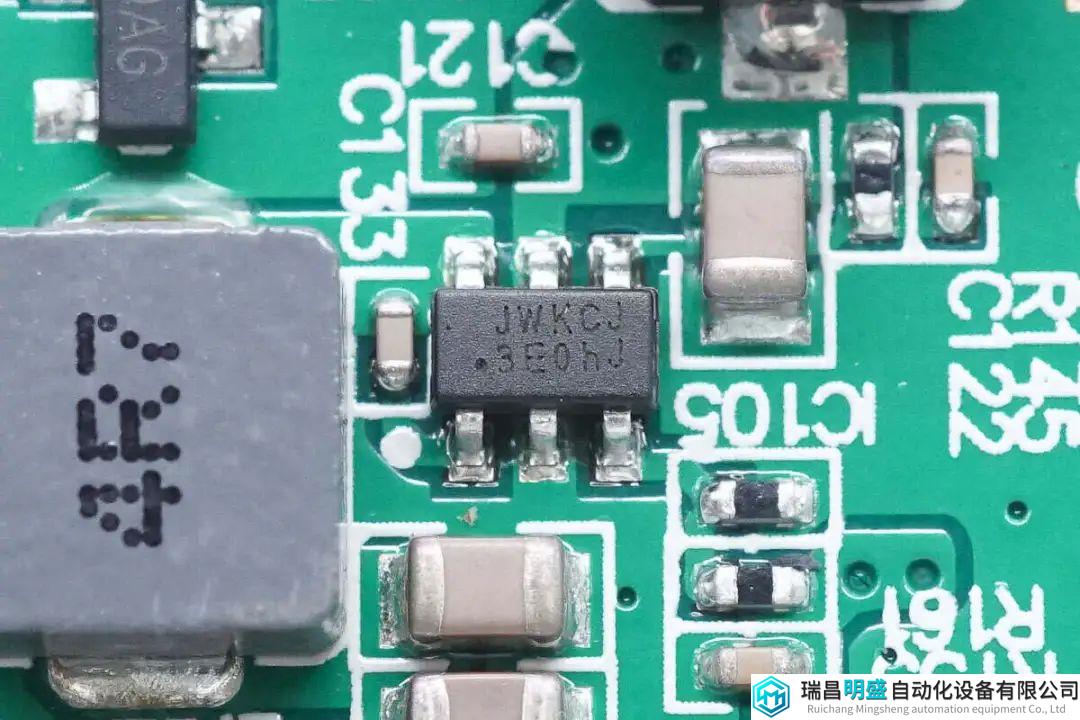

同步降压转换器来自杰华特，型号JW5027，是一颗电流模式降压转换器，芯片内部集成两个NMOS管，支持3.8-24V输入电压，输出电流2A。JW5027支持输入欠压闭锁，输出过电流保护，支持过热保护，采用SOT23-6封装。

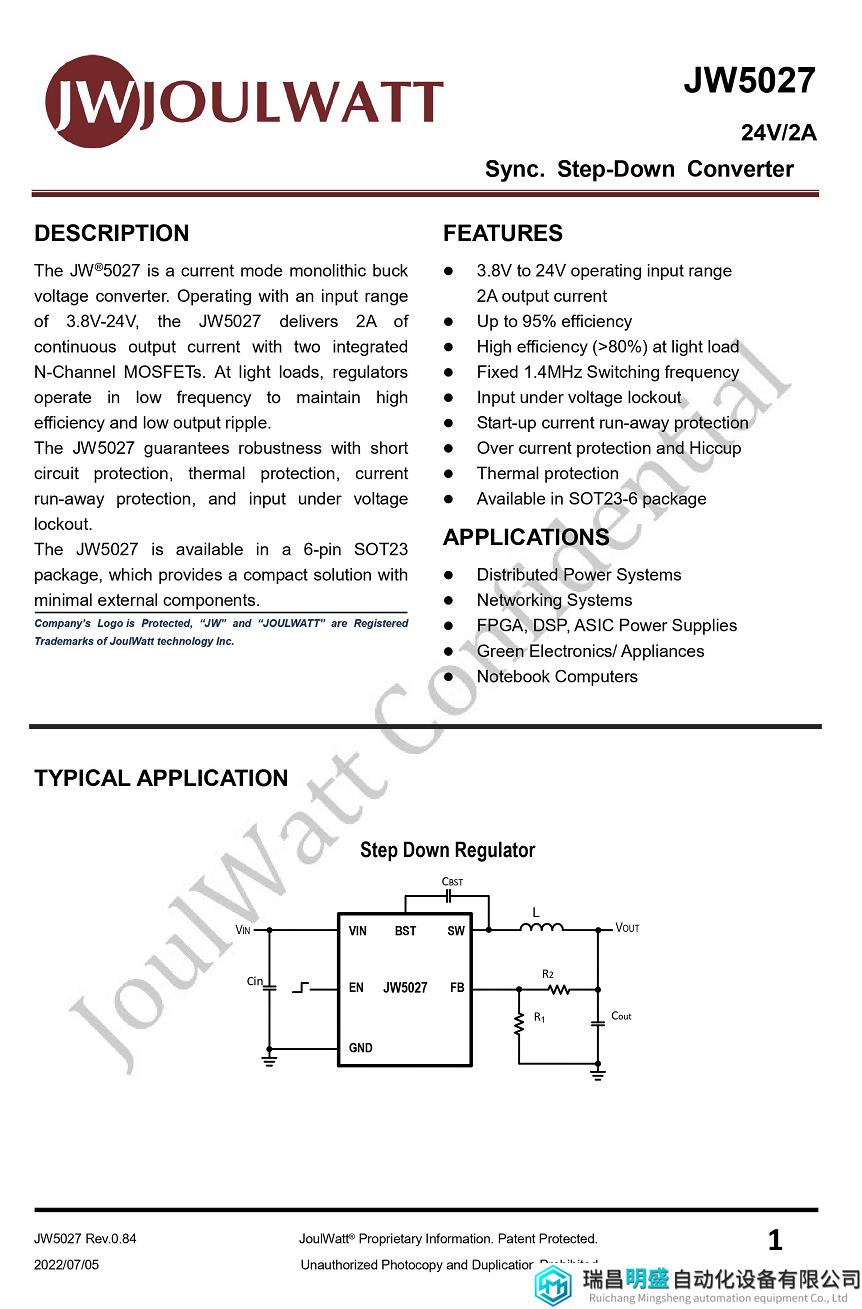

杰华特 JW5027 资料信息。

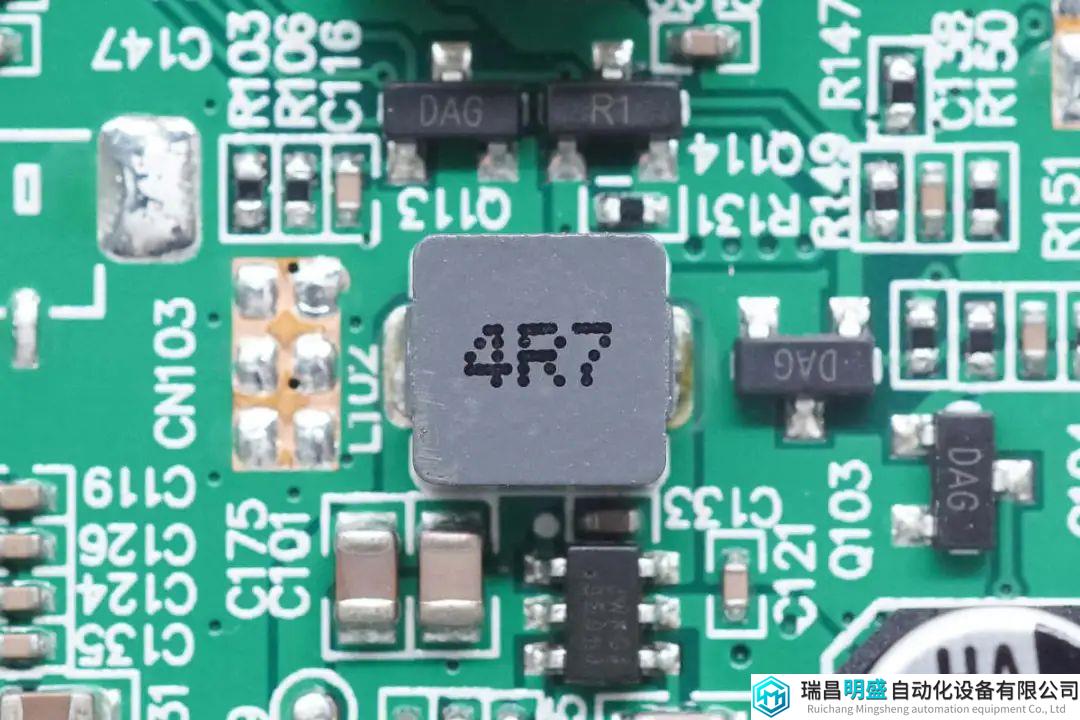

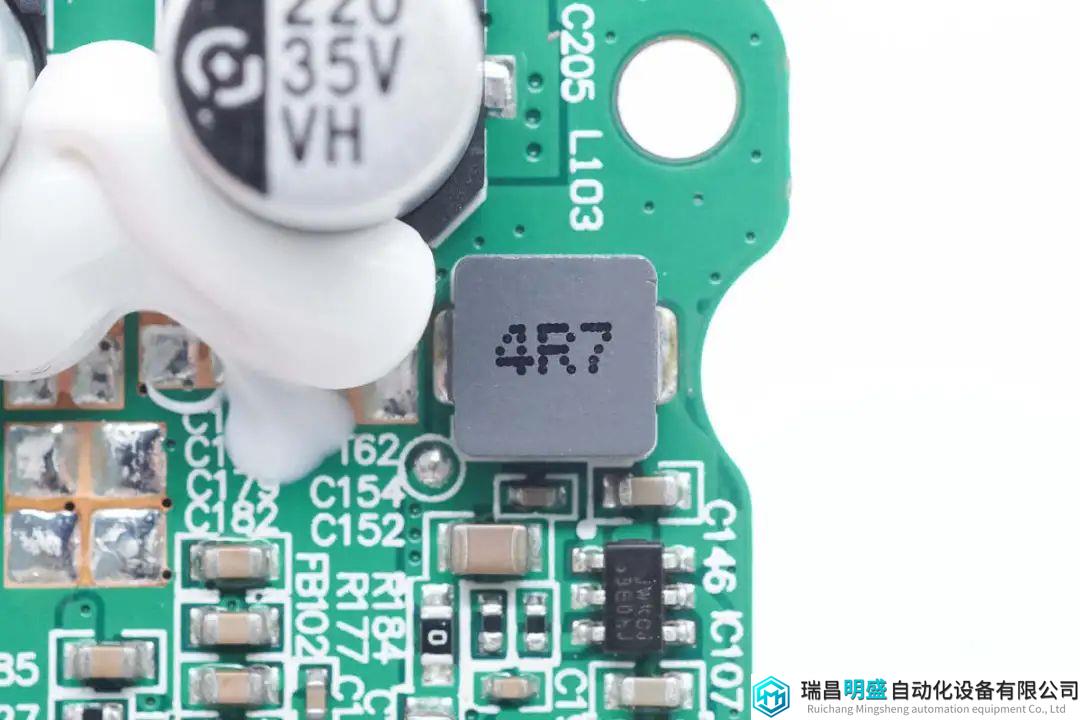

4.7μH合金降压电感特写。
另一颗杰华特JW5027同步降压转换器特写。
4.7μH合金电感特写。
USB-C母座连接器特写。

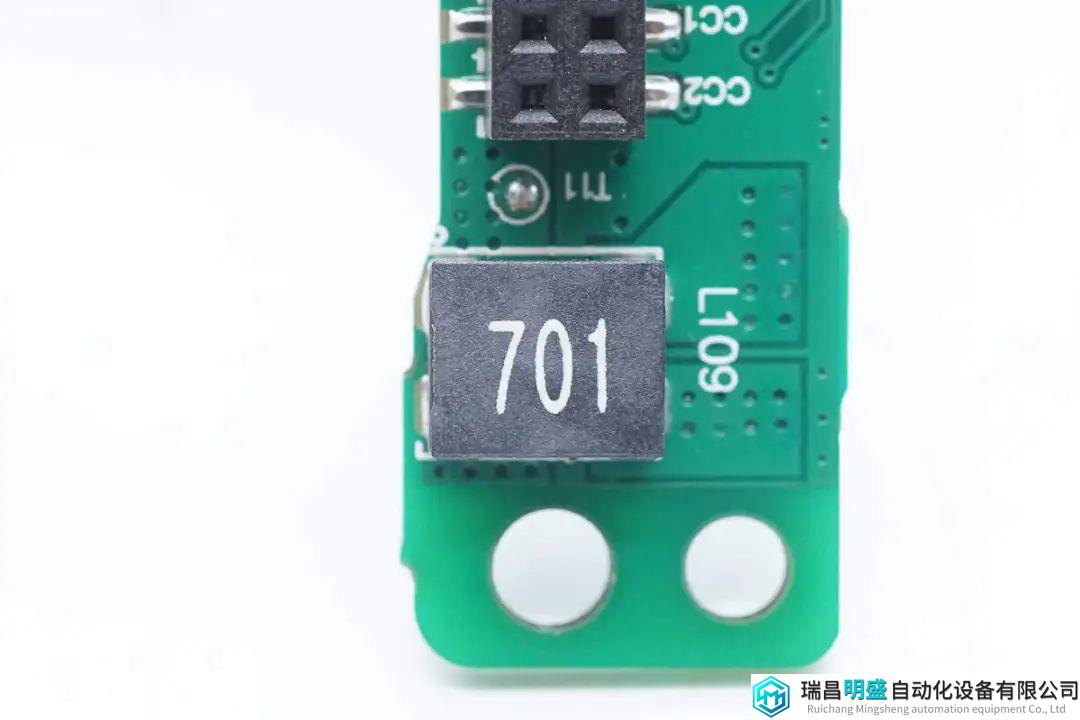

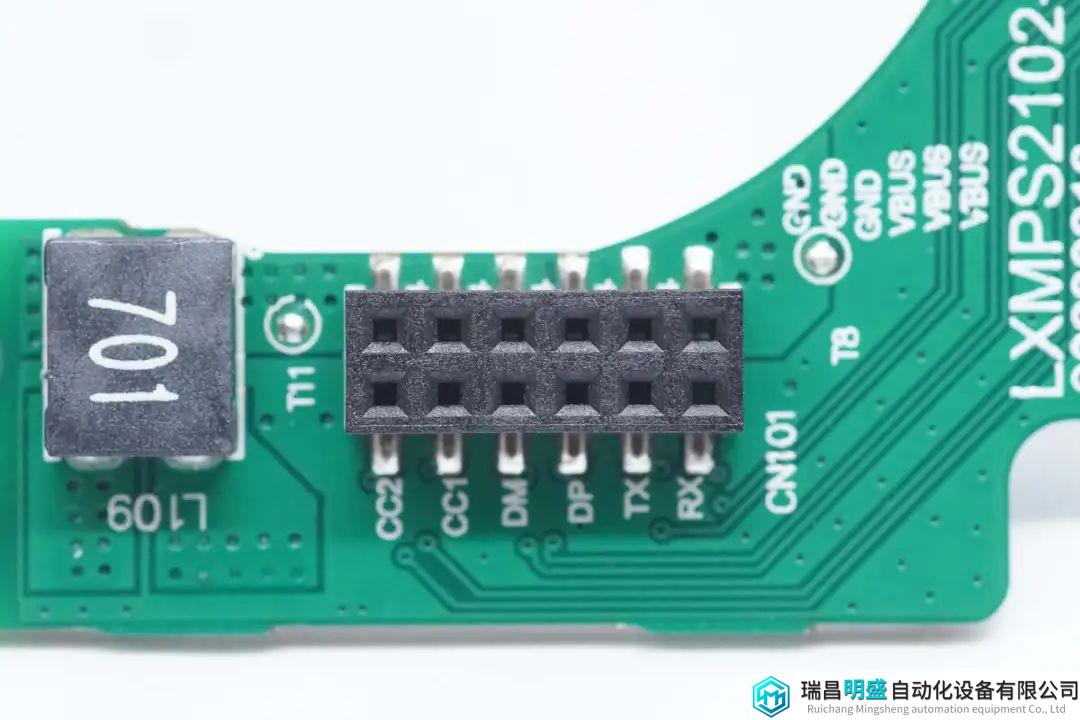

丝印701的滤波电感特写。

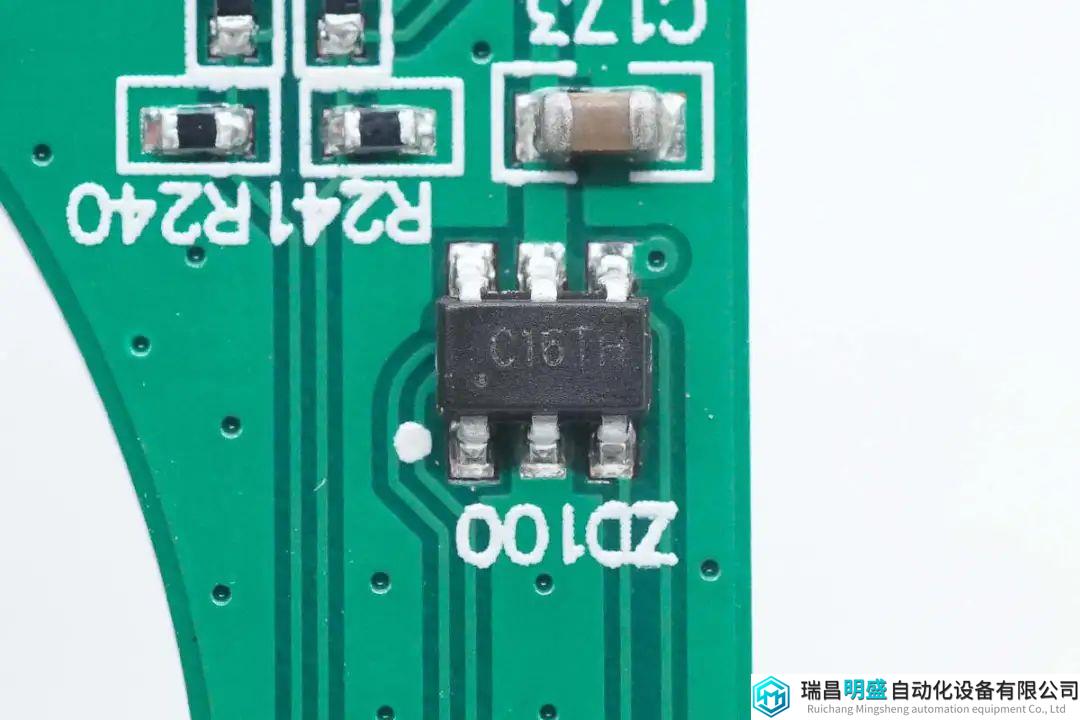

TVS二极管阵列丝印C16TH。
控制面板内部PCBA模块采用螺丝固定。

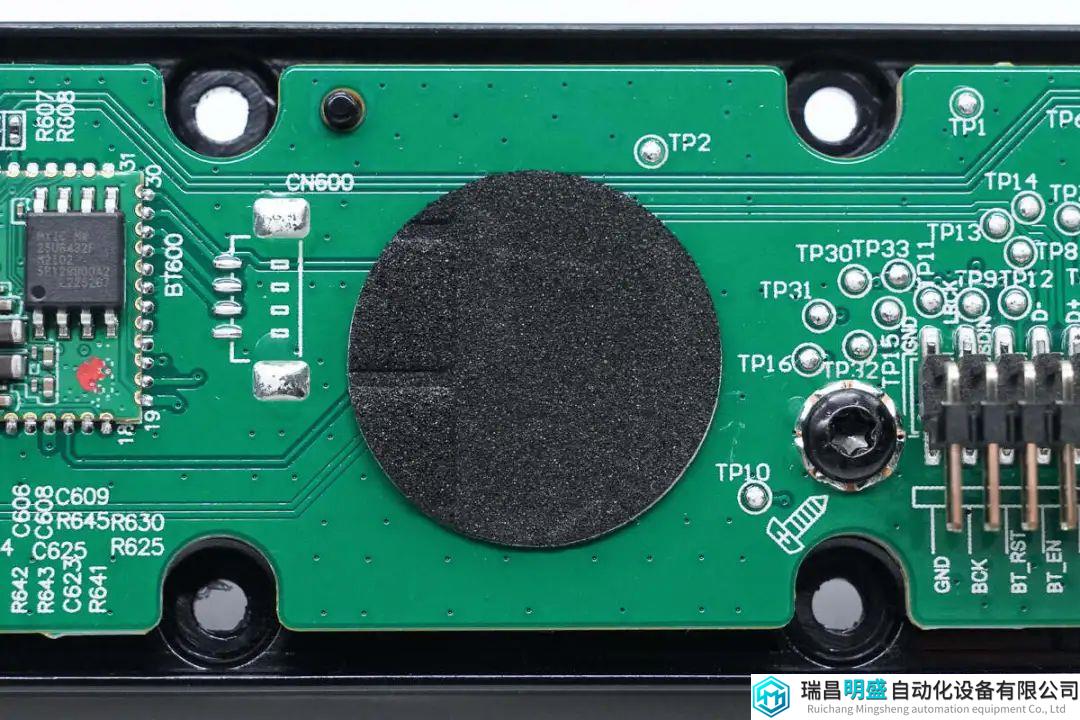

中间位置粘贴有缓冲泡棉。

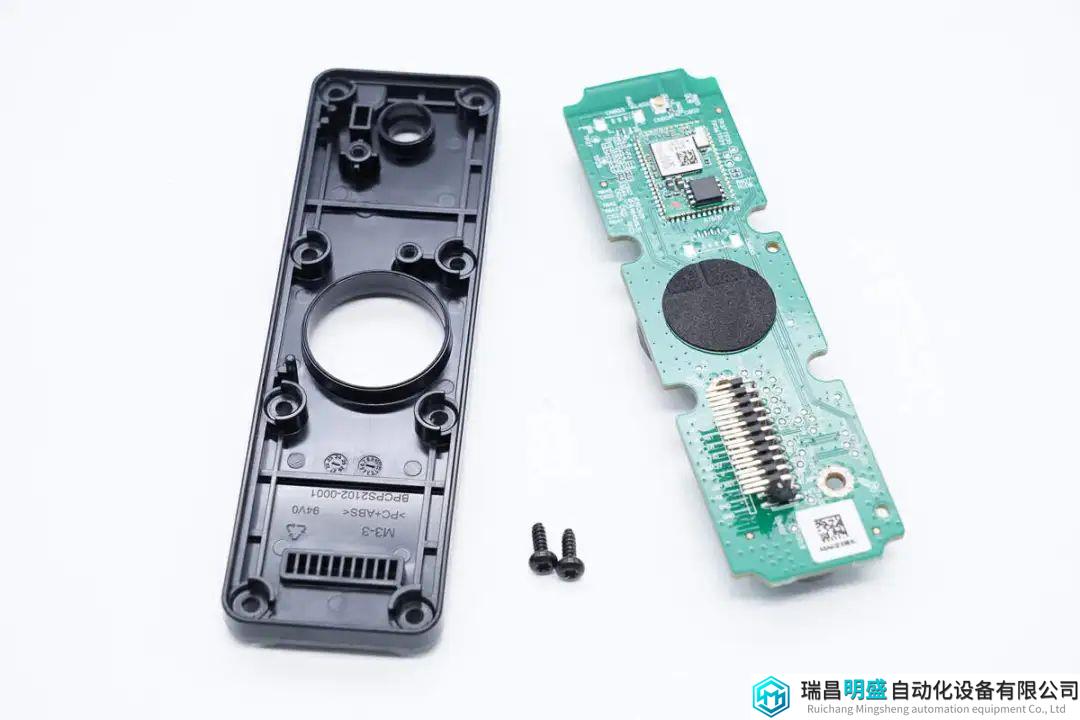

拧下固定螺丝，拆下PCBA模块。

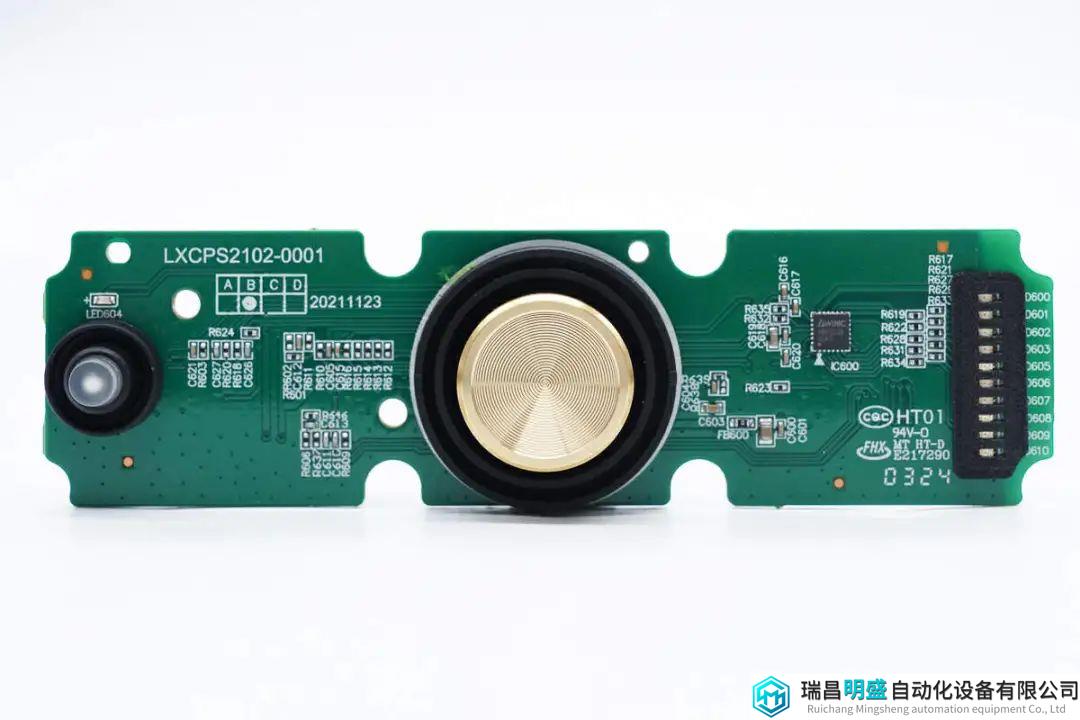

PCBA模块左侧设有LED指示灯和蓝牙配对按键，中间位置为导航键，在右侧设有LED电量指示灯和灯控芯片。

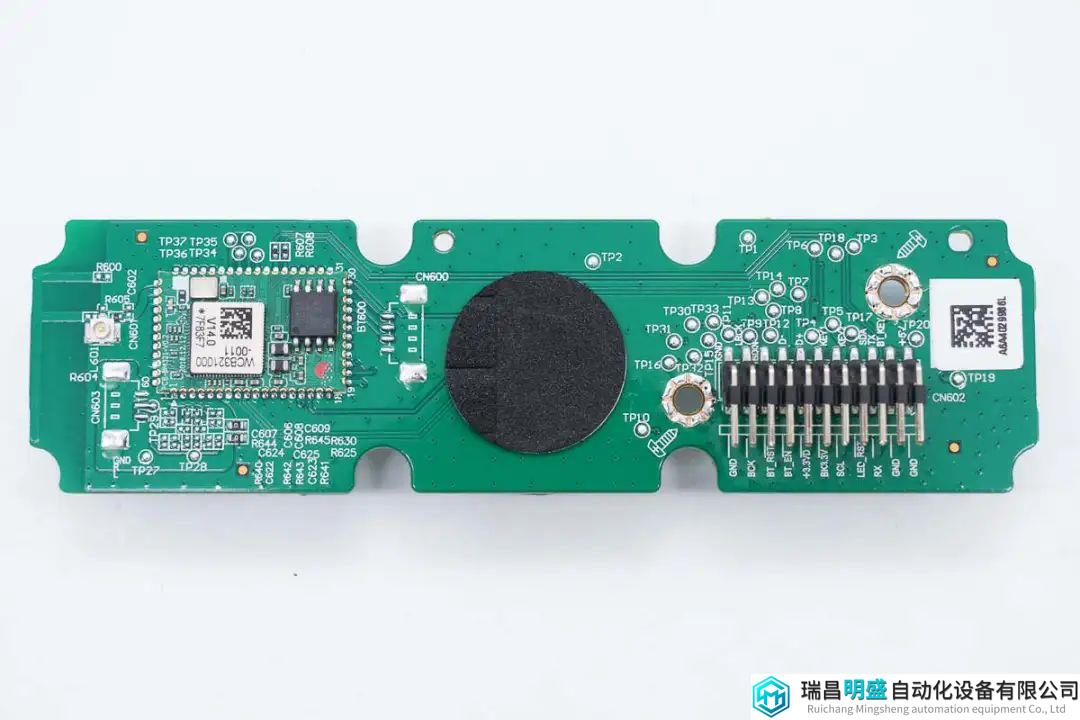

背面焊接蓝牙模块和连接排针。

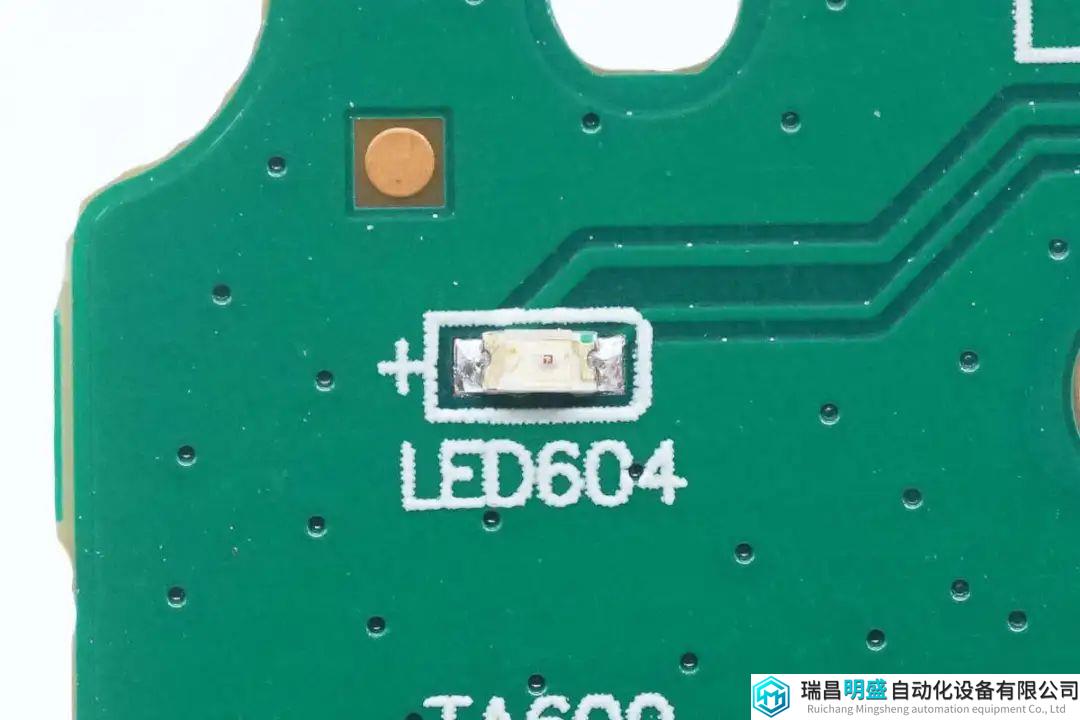

贴片LED指示灯特写。

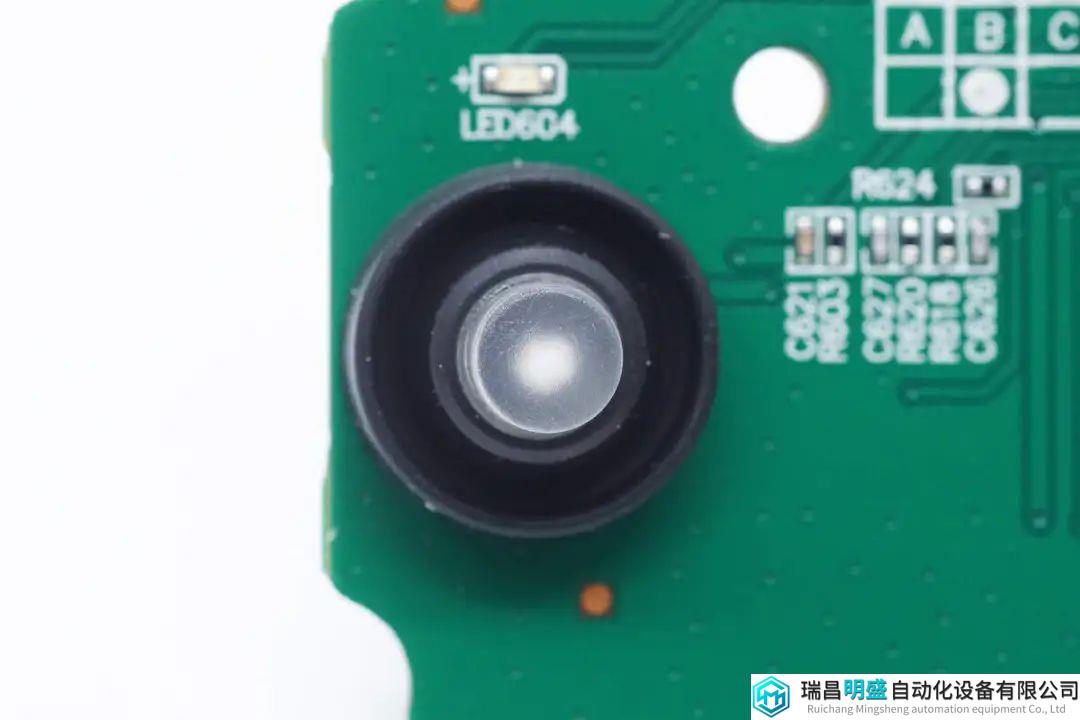

蓝牙配对按键设有按键帽。
内部为贴片按键。

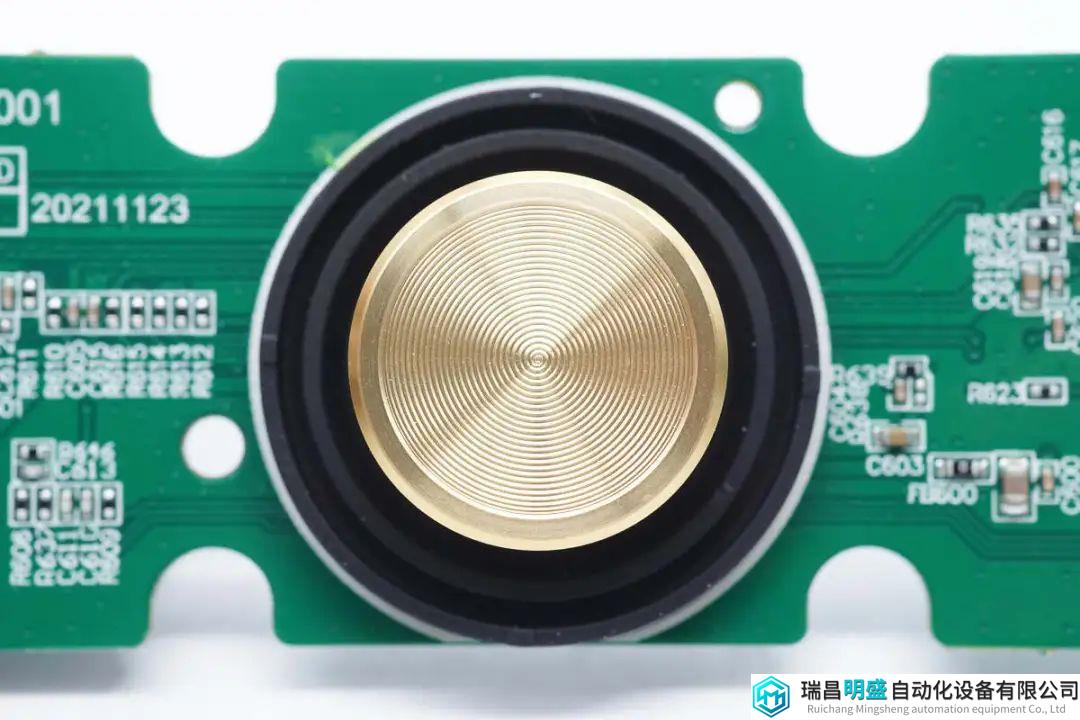

导航键按钮特写。

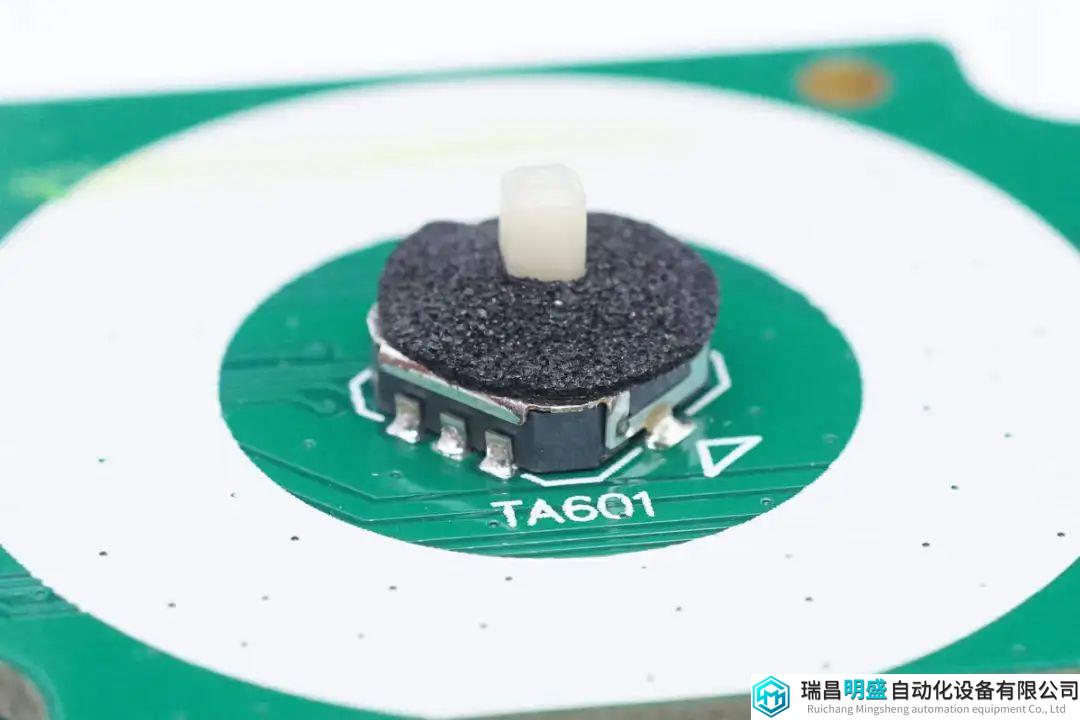

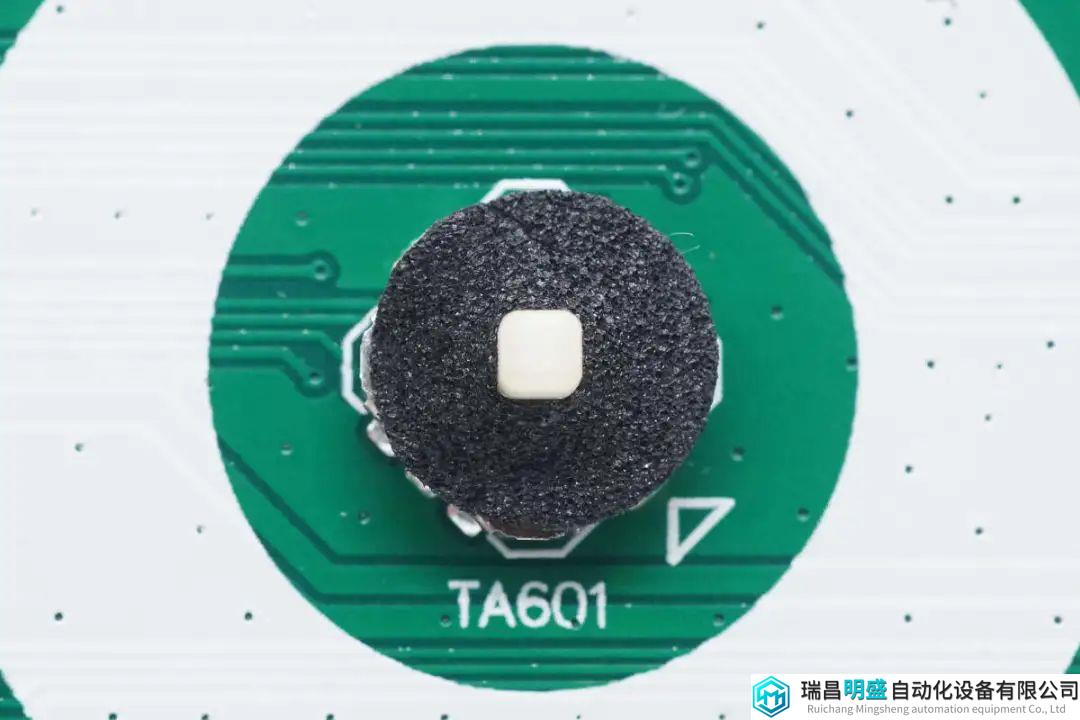

导航键采用泡棉进行密封。
导航键为贴片焊接。

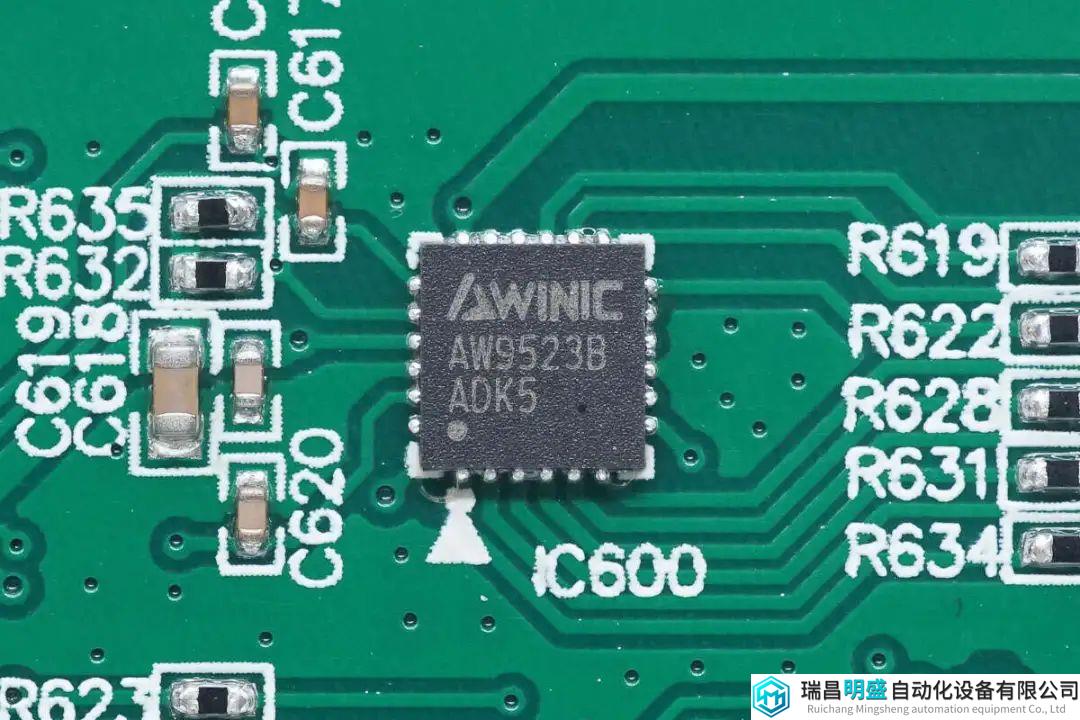

灯控芯片来自AWINIC艾为，型号AW9523B，为16灯恒流驱动，具备I2C接口，采用TQFN4*4-24L封装。

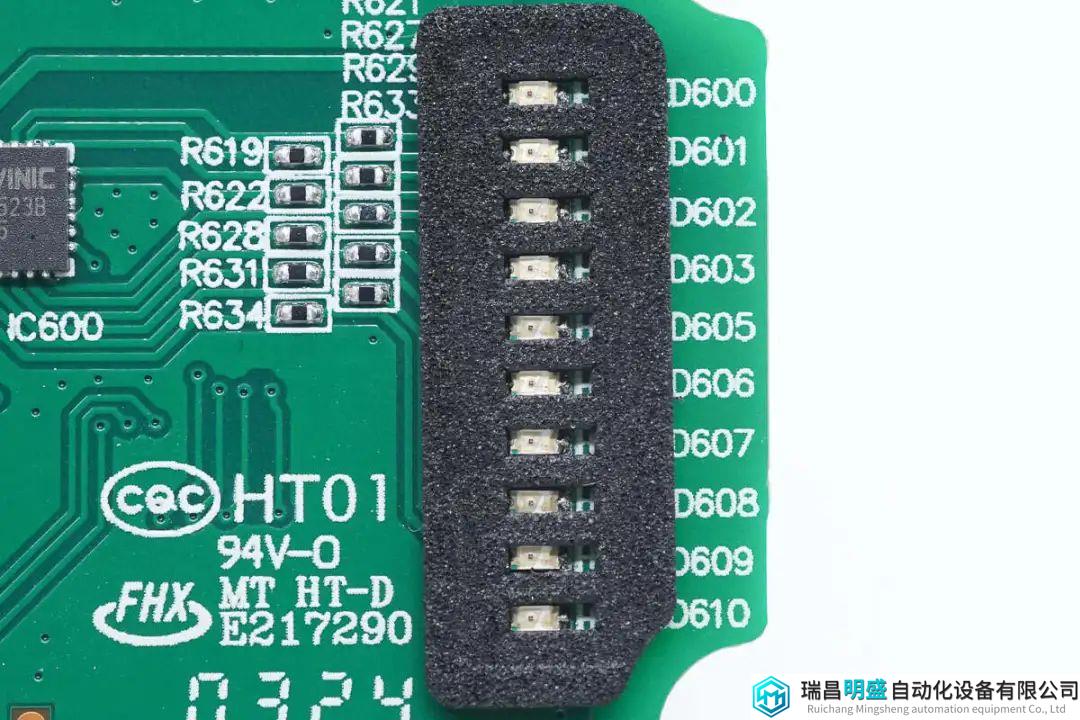

10颗贴片LED用于电量指示。

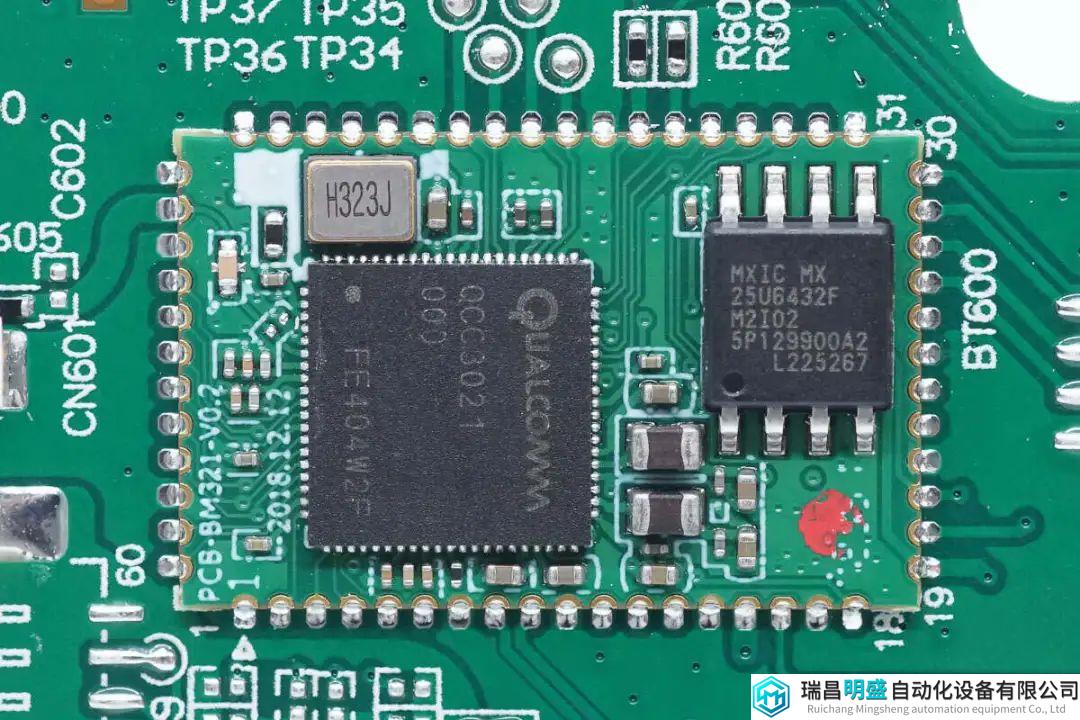

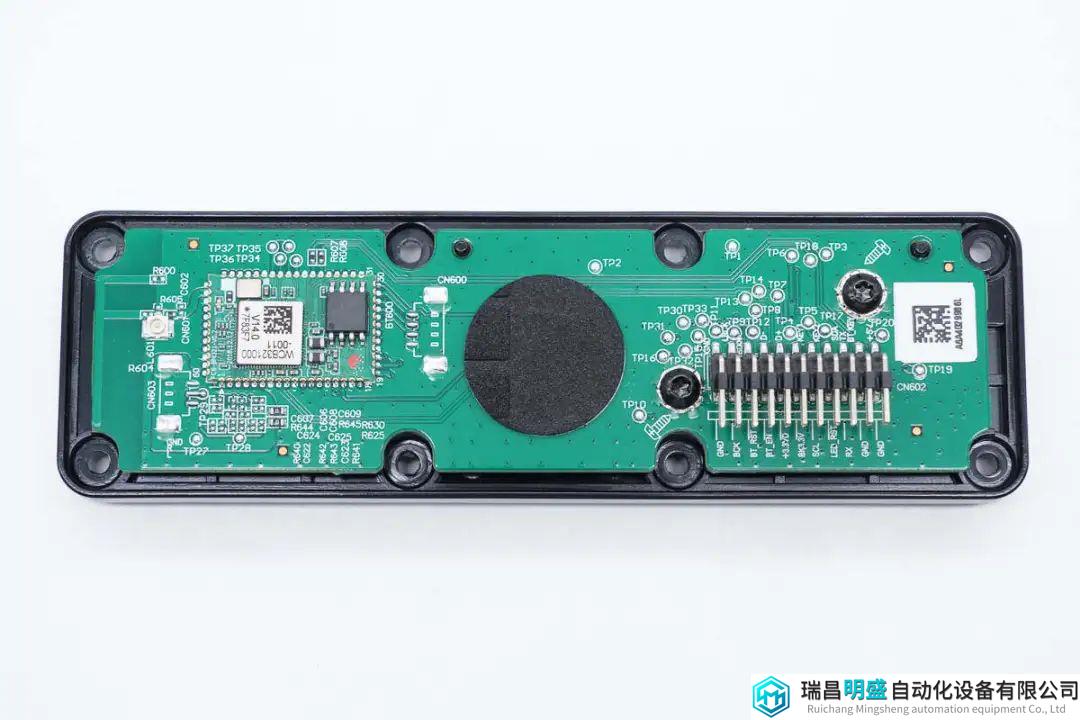

控制板背面设有蓝牙模块小板。

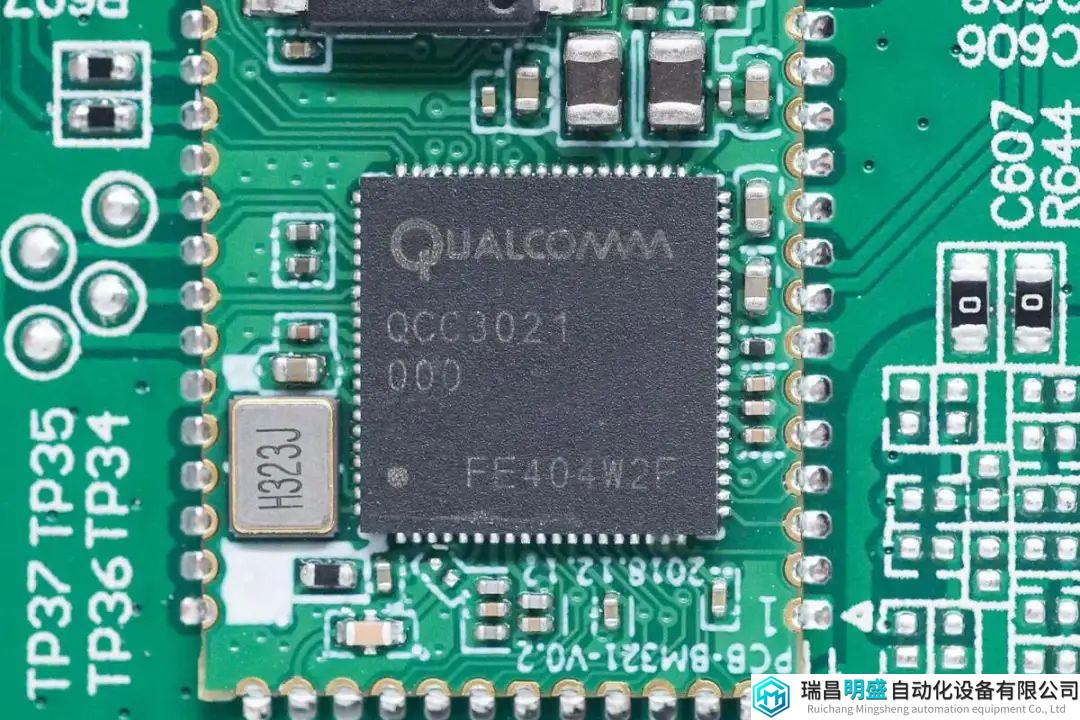

蓝牙芯片来自高通，型号QCC3021，是一颗低功耗蓝牙音频SOC，芯片内置32位CPU，主频为32MHz，还内置主频为120MHz的Kalimba DSP，支持蓝牙BLE，支持高通真无线技术，支持单声道和立体声应用。

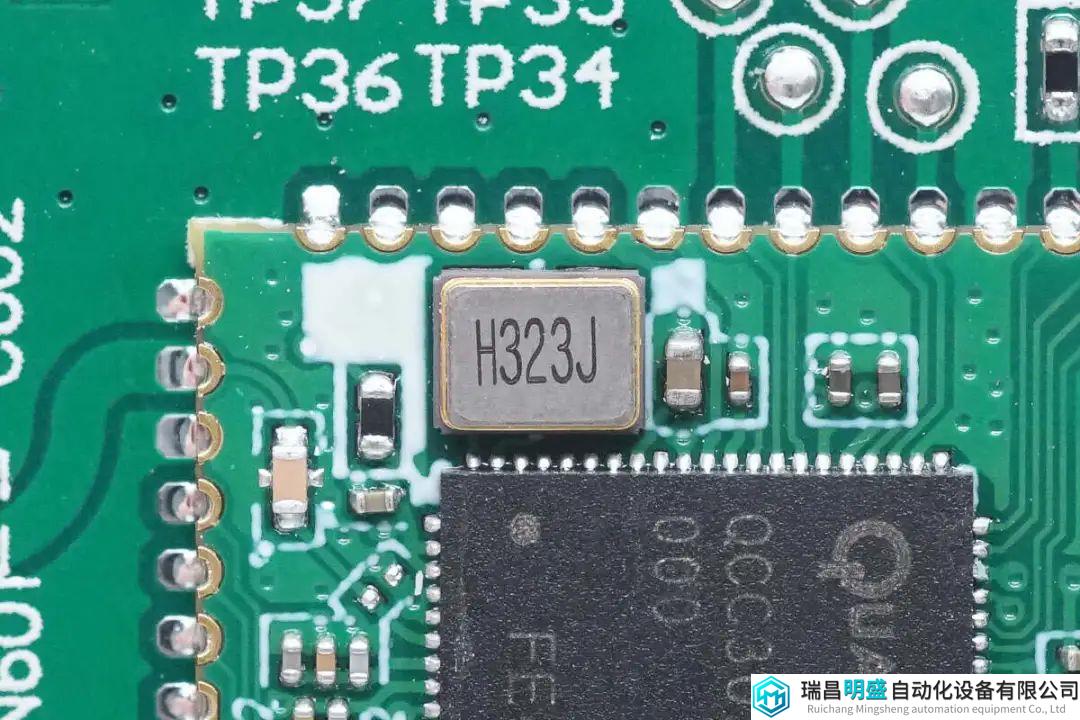

丝印H323J的时钟晶振特写。

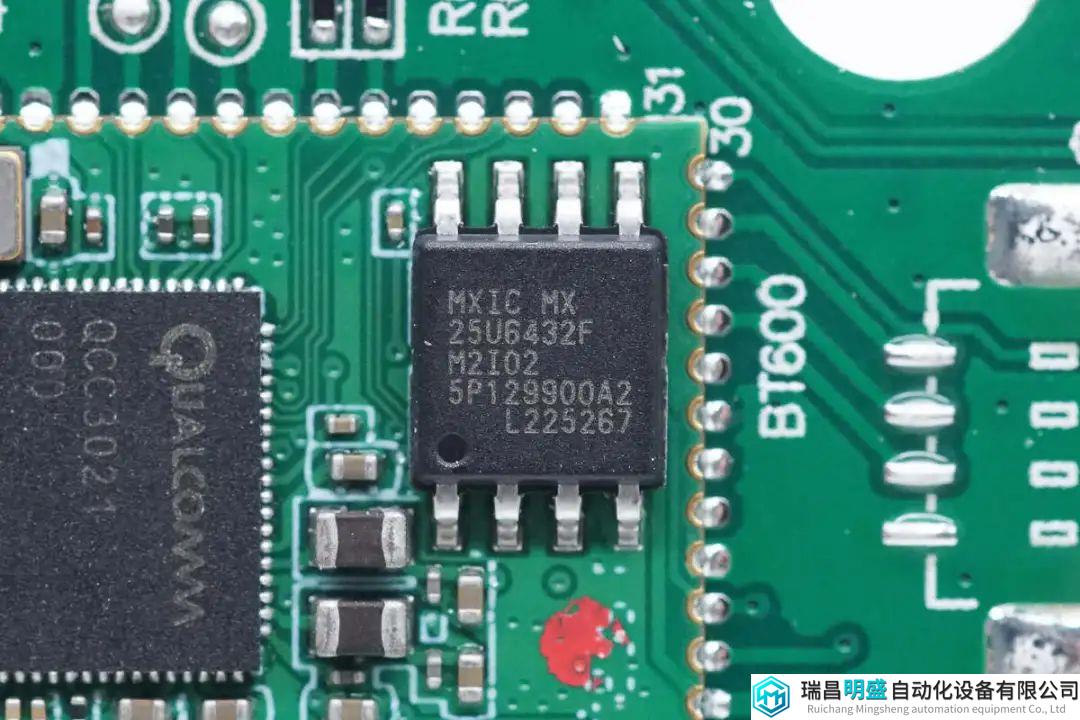

存储器芯片来自旺宏，型号MX25U6432F，容量为8MB。

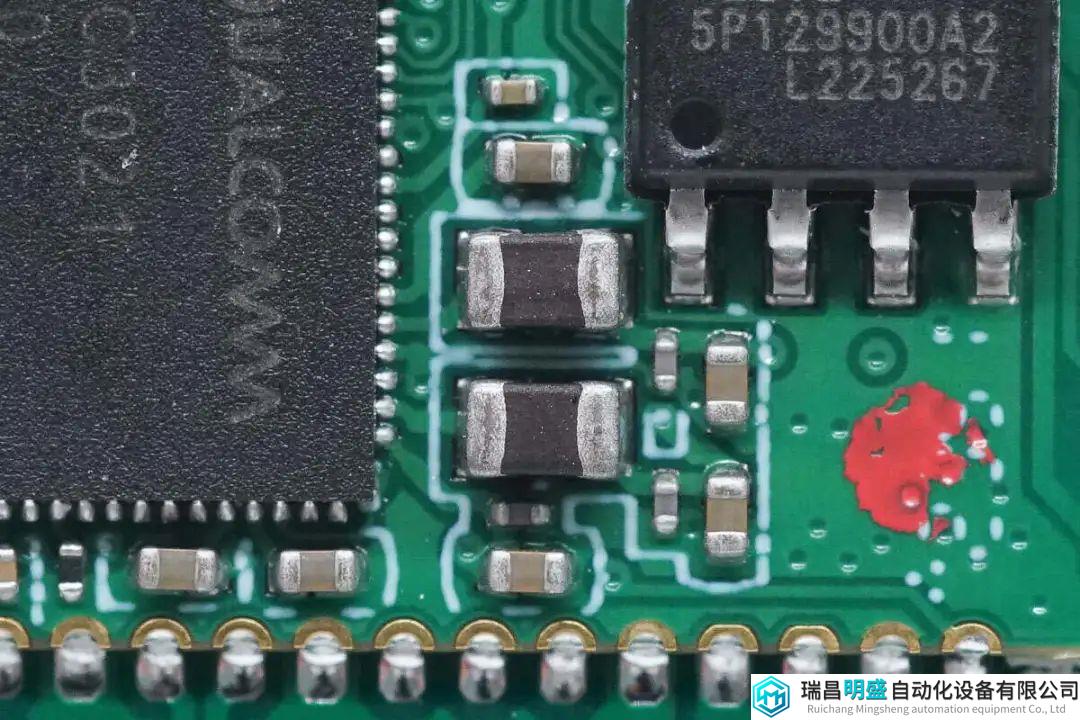

芯片外置两颗功率电感特写。

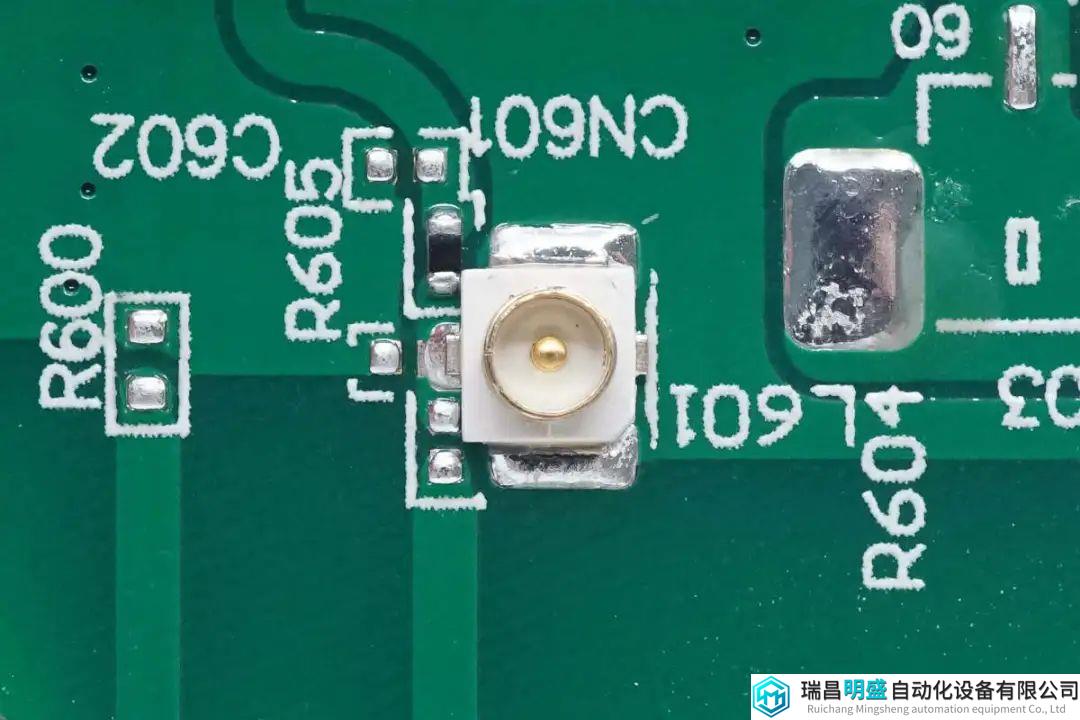

用于连接无线天线的连接器特写。

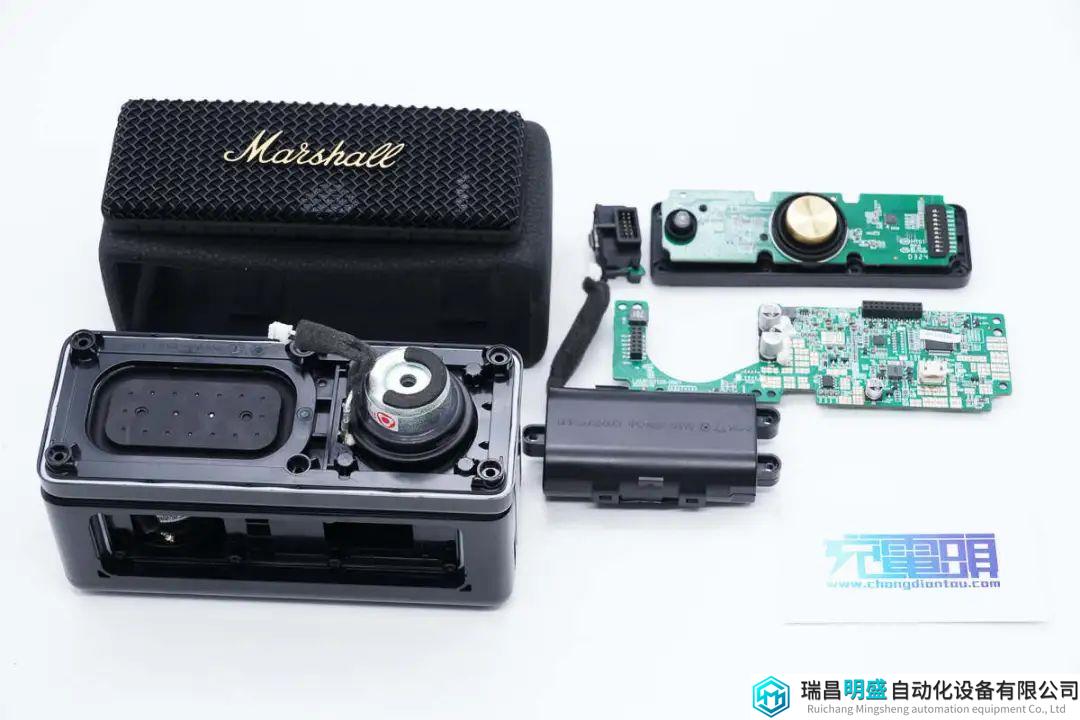

全部拆解一览，来张全家福。
充电头网拆解总结
MARSHALL马歇尔EMBERTON二代便携式音箱采用黑色橡胶外套，手感扎实可靠。音箱内置双扬声器系统，可打造360度环绕立体声。这款音箱还具备IP67防护等级，轻松应对户外使用。音箱还支持快充功能，通过USB-C接口充电，20分钟充电即可续航4小时，3小时完整充电可提供30小时以上续航。
充电头网通过拆解了解到，这款音箱内部采用多块PCB连接组合，蓝牙模块和操控按键PCB设置在盖板内部，使用高通QCC3021蓝牙芯片。主板使用华大半导体HC32F460KCTA进行整机控制，杰华特JW3655E同步升降压充电芯片用于为内置2串电池充电，还使用两颗JW5027同步降压转换器为MCU供电。
音箱内部使用英飞凌HA12070P数字功放用于扬声器驱动，并采用凌云逻辑CS48L10进行音频处理。内部使用比克18650电池，两节串联，配有保护电路，并使用密封外壳固定。音箱内部盖板均为密封设计，提供理想的声音效果。
