在EFT测试时，以直流电源供电的产品会发生复位的问题电路实例分析

01、前言

最近看了一个EFT测试整改的案例，觉得比较有参考意义，问题的发生和瞬态发生器CDN用于直流供电产品时，会在电源线上附加电感和电容有关，可能有些人都不太清楚，就分享一下。

02、问题分析

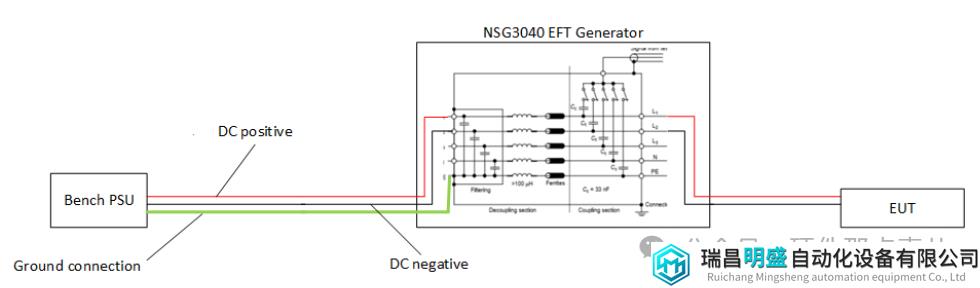

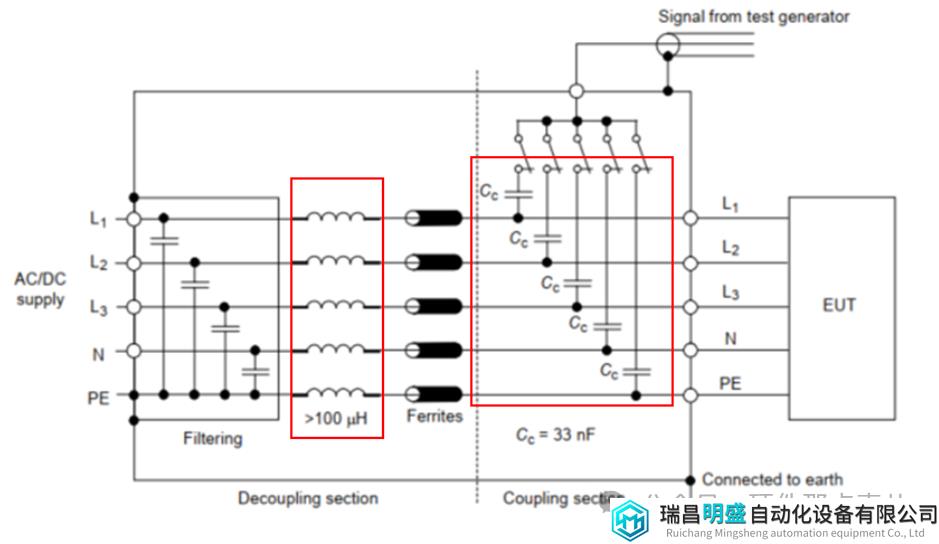

某产品在实验室测试EFT时会出现故障，故障模式是一旦启动EFT测试的，待测件EUT几乎会很快重新复位，并且无法维持当前的功能输出，并且待测件EUT需要重新上下电才能恢复功能。奇怪之处在于一旦按下EFT瞬态发生器上的“开始测试”按钮，待测件EUT基本会同步发生故障，所以推测可能和EFT瞬态发生器有关。为了弄清楚EFT瞬态发生器发生在初始化阶段发生了什么，查阅EN61000-4-4:2012第 6.3.1节发现EFT瞬态发生器的内部构成：

一旦按下EFT瞬态发生器上的“开始测试”按钮，33nF电容就会被切换到电路中；这就是EFT瞬态发生器在初始化阶段、往EUT施加任何瞬变之前所做的第一件事。那么对增加的电容进行充电就需要大量能量，该能量必须来自直流电源或EUT。

那么，到底是EFT瞬态发生器的电源还是EUT在对增加的电容进行充电呢？我们可以看到直流电源和电容之间由于去耦部分会串联有>100uH的电感，电感通直流，阻交流，所以从直流电源来的电流变化得很缓慢，所以对电容充电也充的比较慢，因此给电容充电的电流主要来自EUT。如果 EUT待测件在设计电源输入滤波电路时，输入电容容值较小，这就会导致 EUT输入端的电压快速下降。如果EUT具有欠压锁定 (UVLO) 电路，那么EUT就会复位，并且无法维持当前的功能输出。

03、总结

此故障虽然是在测试EFT时出现的问题，但此故障并不是由瞬态电压引起的，所以在EUT电源输入端添加足够的去耦电容很重要。
