充电头网拿到了一款LG品牌的氮化镓充电器，这款充电器型号为LP65WFC20P-NJ，采用黑色直板机身设计，配有固定美规插脚。充电器输入端支持100-240Vac输入，输出为单USB-C接口，支持65W输出功率。
实测这款充电器支持65W PD快充，还具备5-11V4A、5-16V4A、5-21V3.25A三档PPS快充，不仅可以满足为笔记本电脑快充，还能为安卓手机快充。下面就带来LG这款氮化镓充电器的拆解，一起看看内部的设计和用料。
LG 65W氮化镓充电器外观

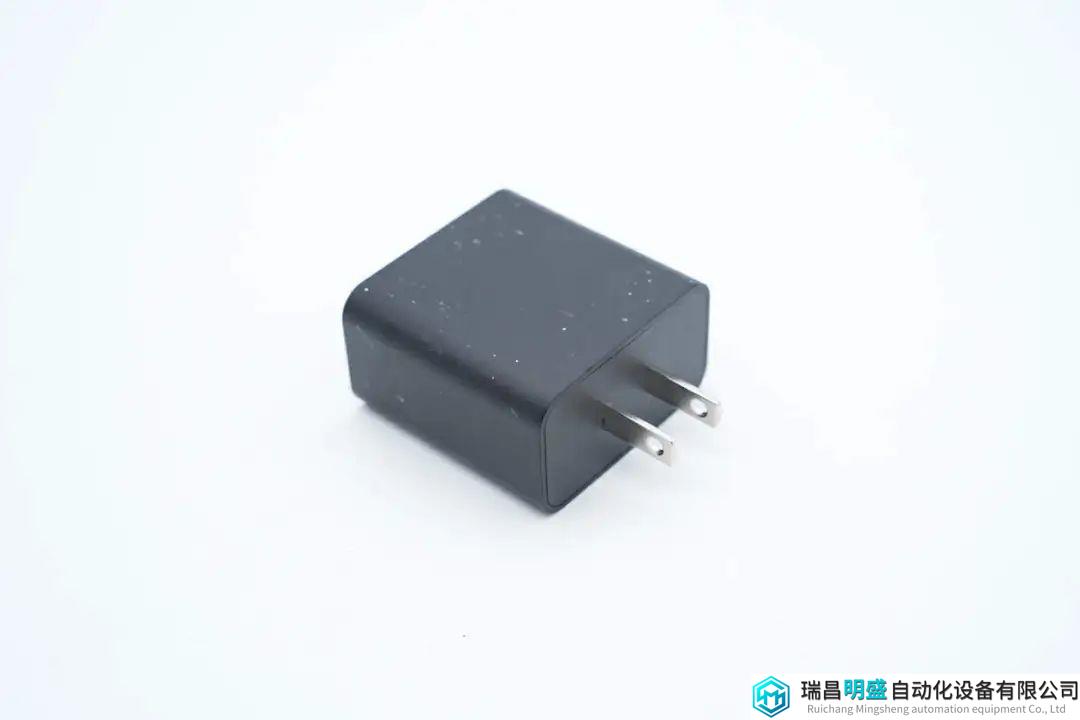

充电器为经典直板造型设计，采用PC防火材质塑料外壳，整体风格十分简约。

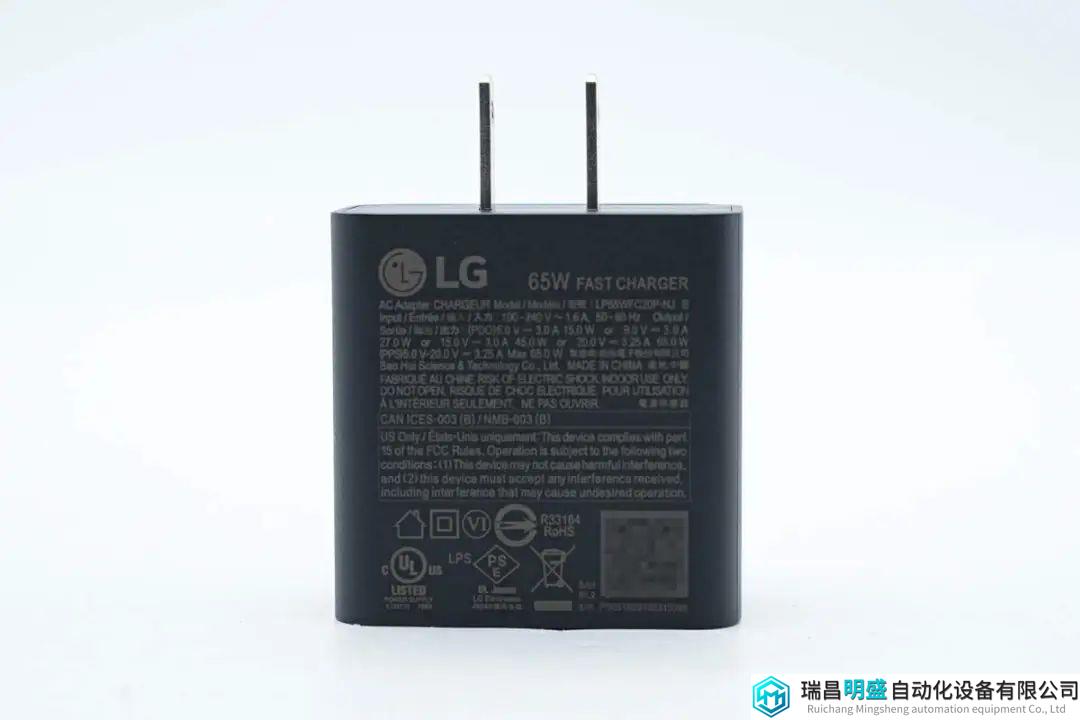

机身背面印有产品参数信息。

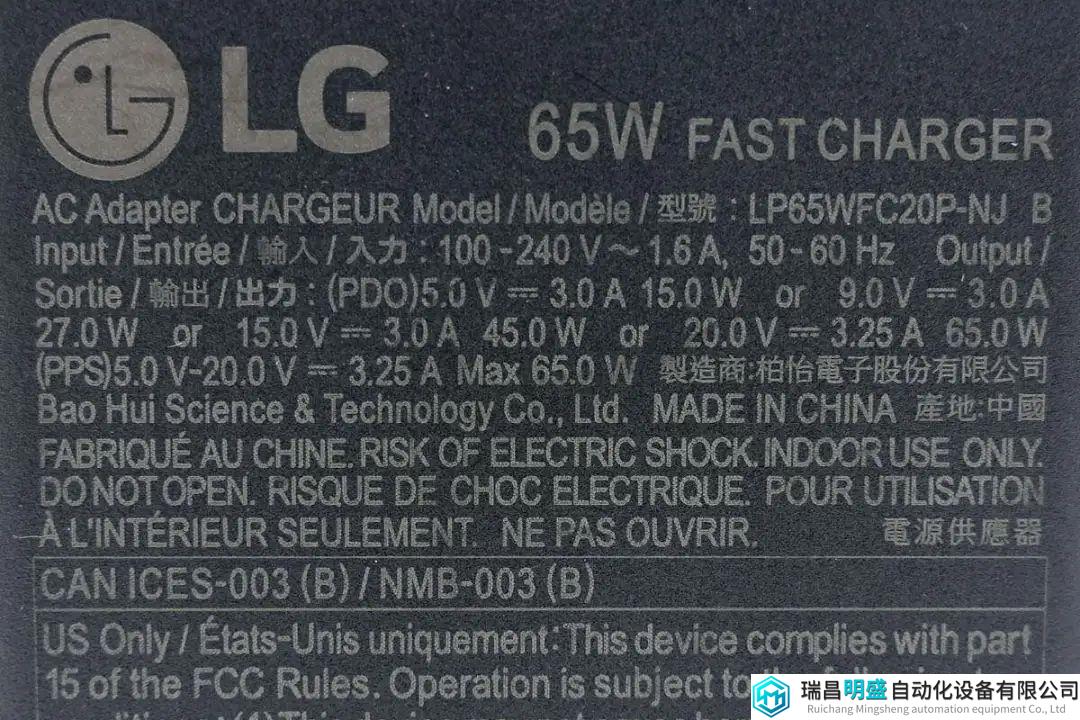

充电器铭牌特写
型号：LP65WFC20P-NJ
输入：100-240V~50/60Hz 1.6A
输出：5V3A、9V3A、15V3A、20V3.25A
PPS：5-20V3.25A
制造商：柏怡电子股份有限公司
充电器通过了UL、PSE认证，以及VI级能效认证。

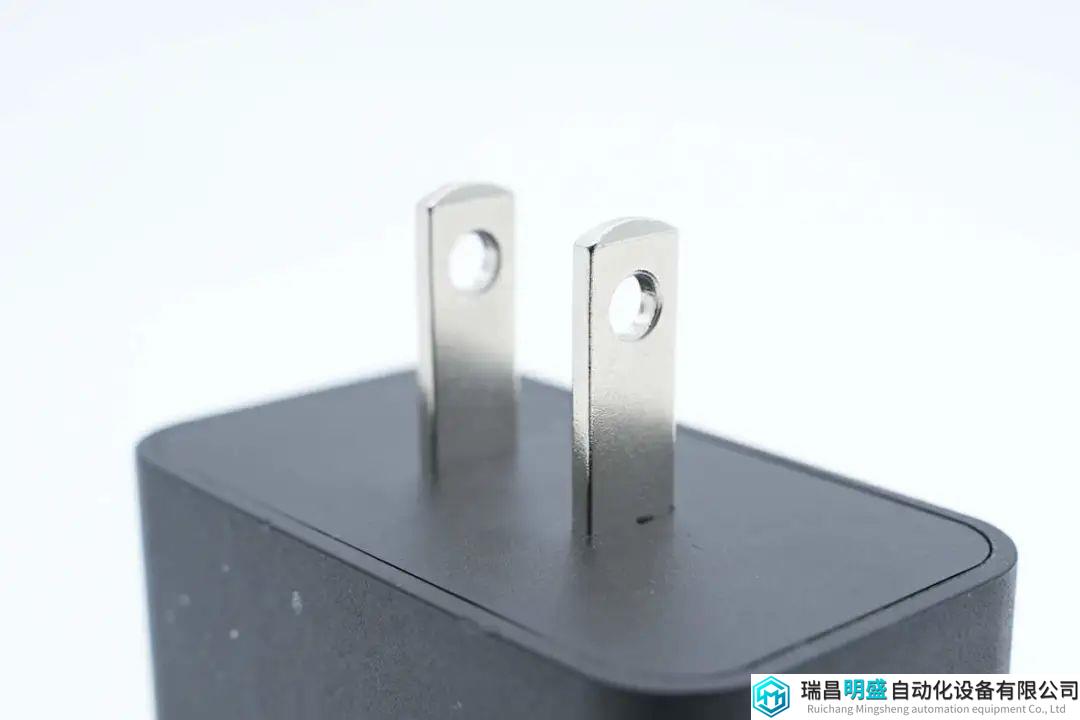

充电器配备固定式美规插脚。

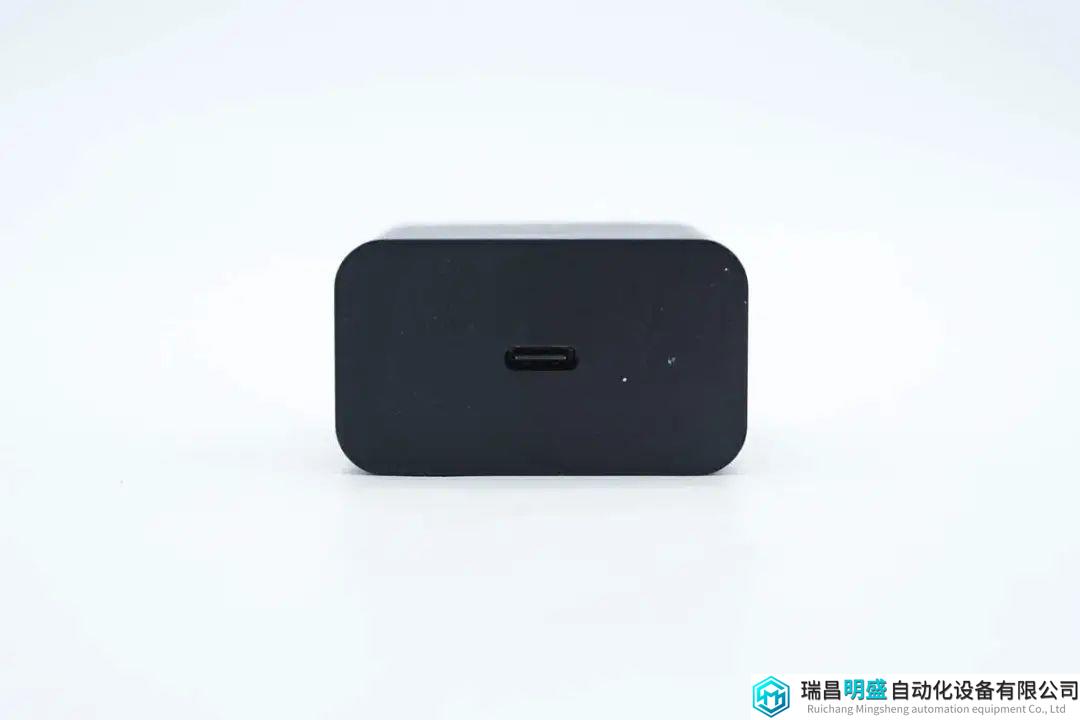

输出端配置单USB-C接口，居中布局。

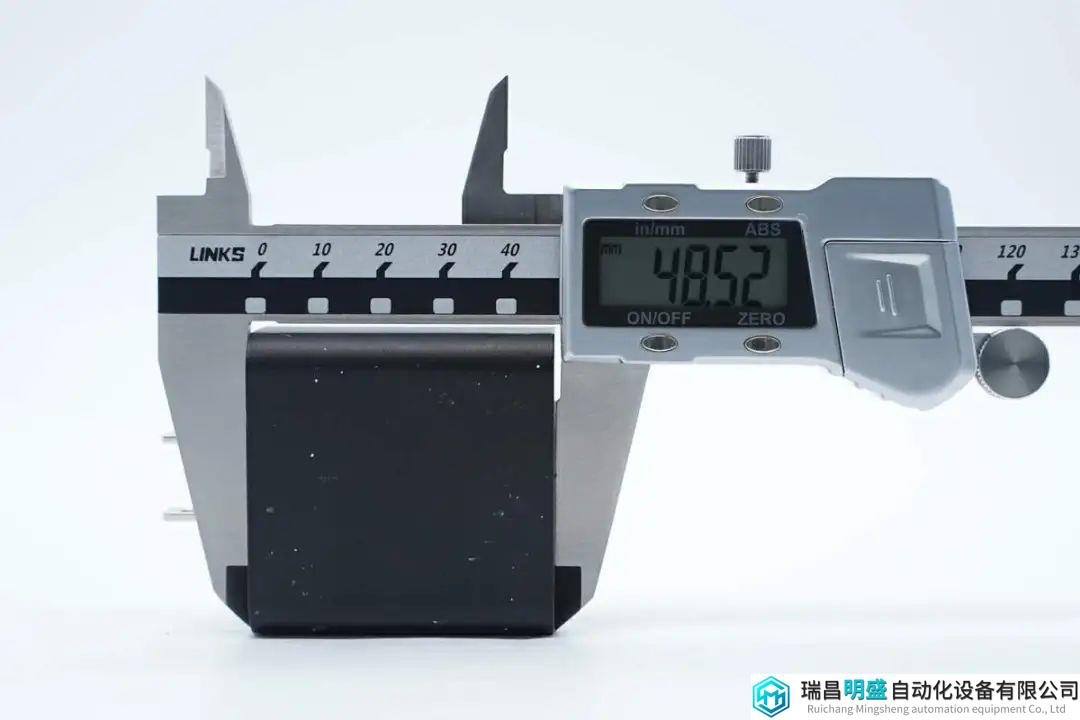

实测充电器机身长度为48.52mm。

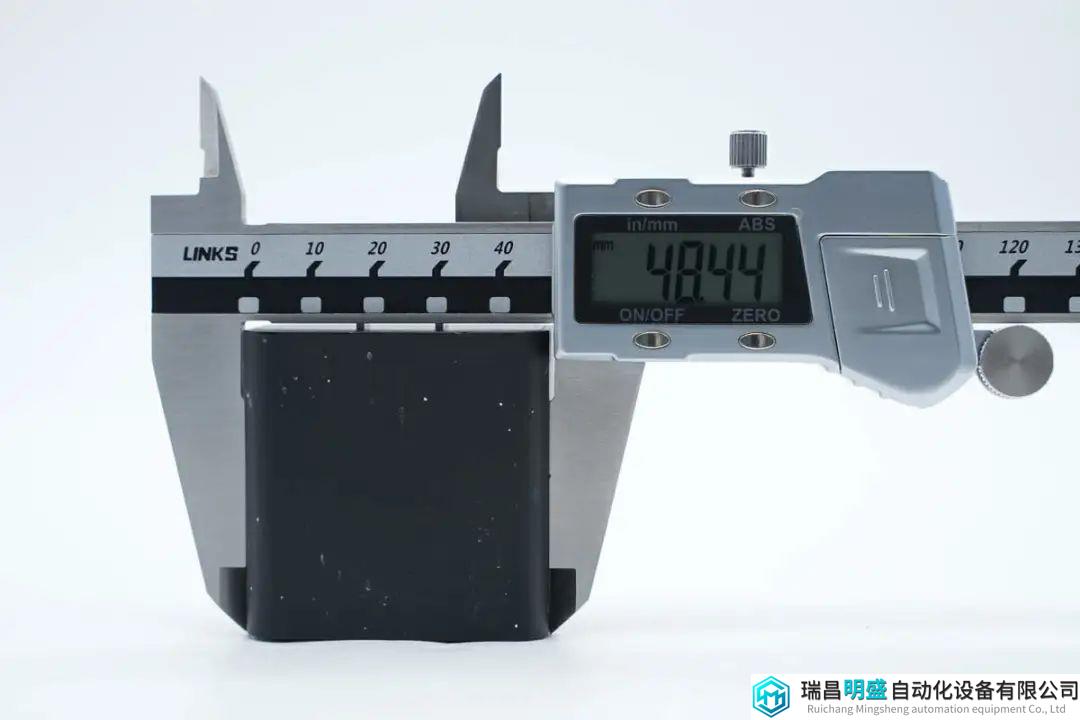

宽度为48.44mm。

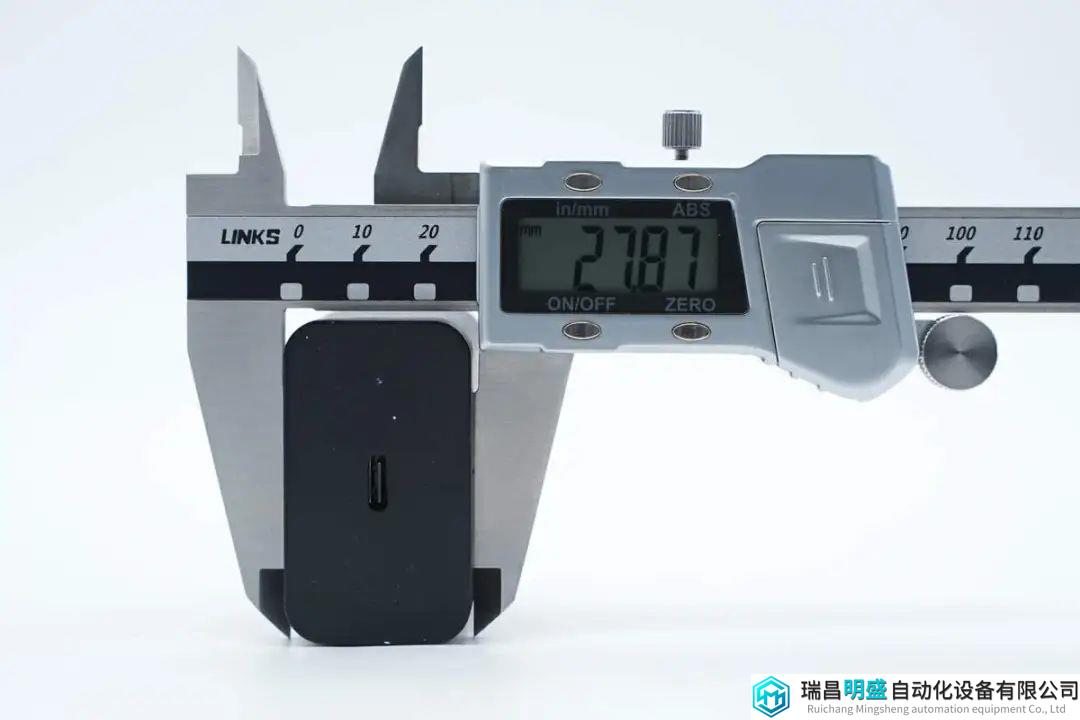

厚度为27.87mm。

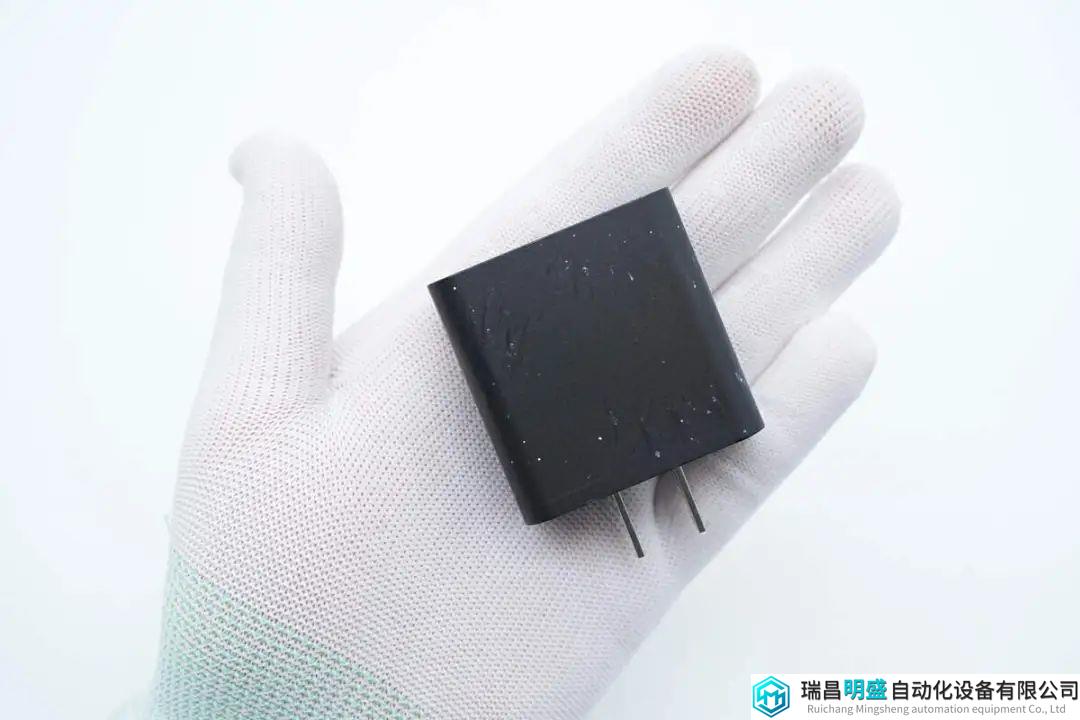

充电器拿在手上的大小直观感受。

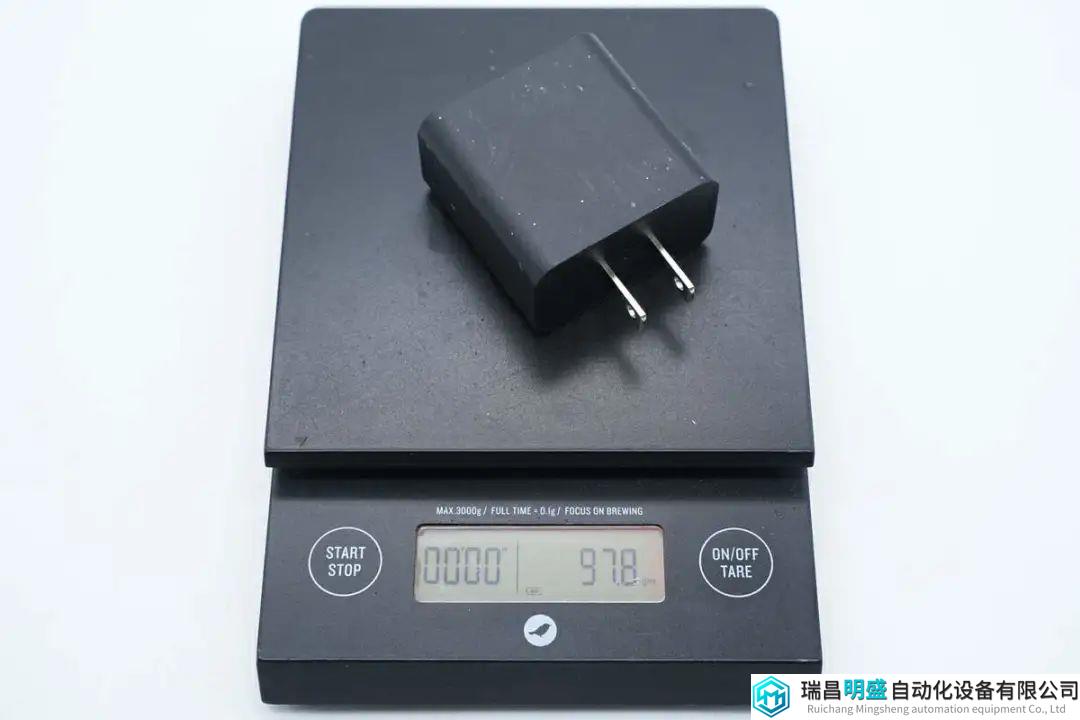

另外测得产品重量约为98g。

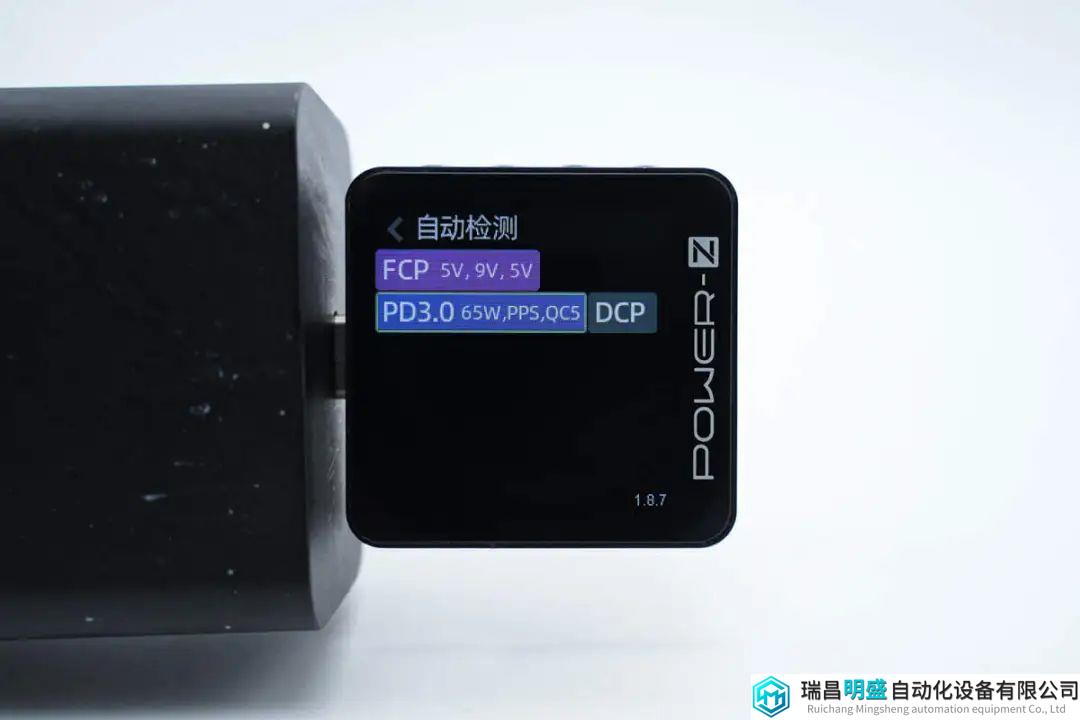

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、PD3.0、PPS、QC5、DCP充电协议。

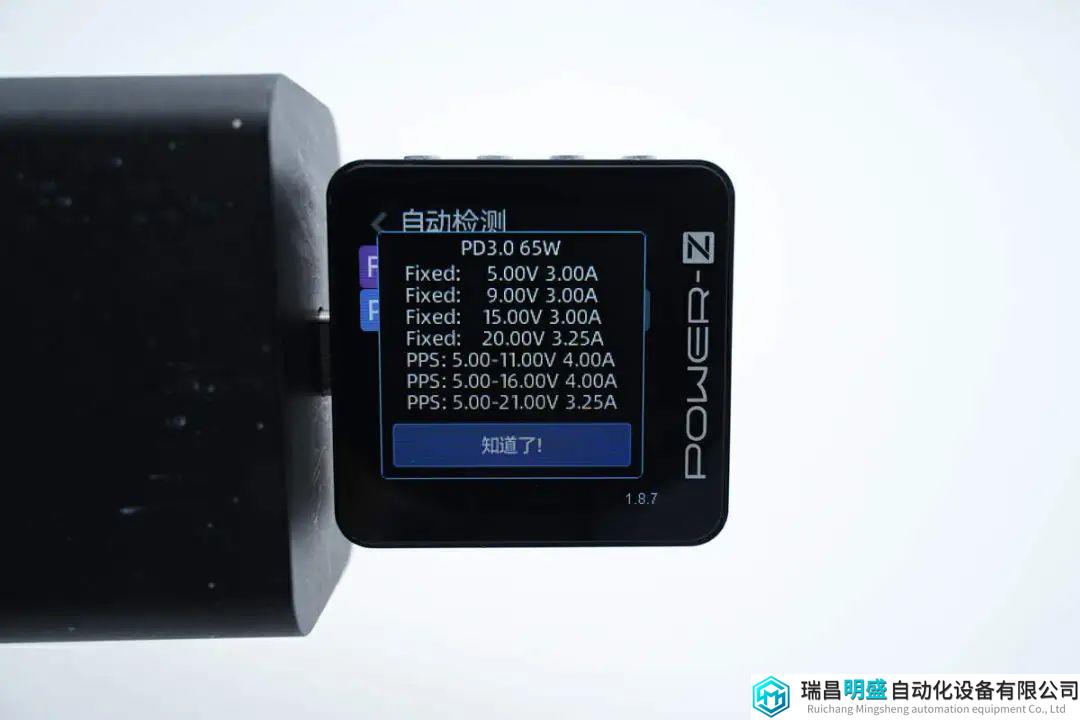

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及5-11V4A、5-16V4A、5-21V3.25A三组PPS电压档位。
LG 65W氮化镓充电器拆解
看完了LG这款氮化镓充电器的外观和测试，下面就进行拆解，一起来看看内部的设计和用料。

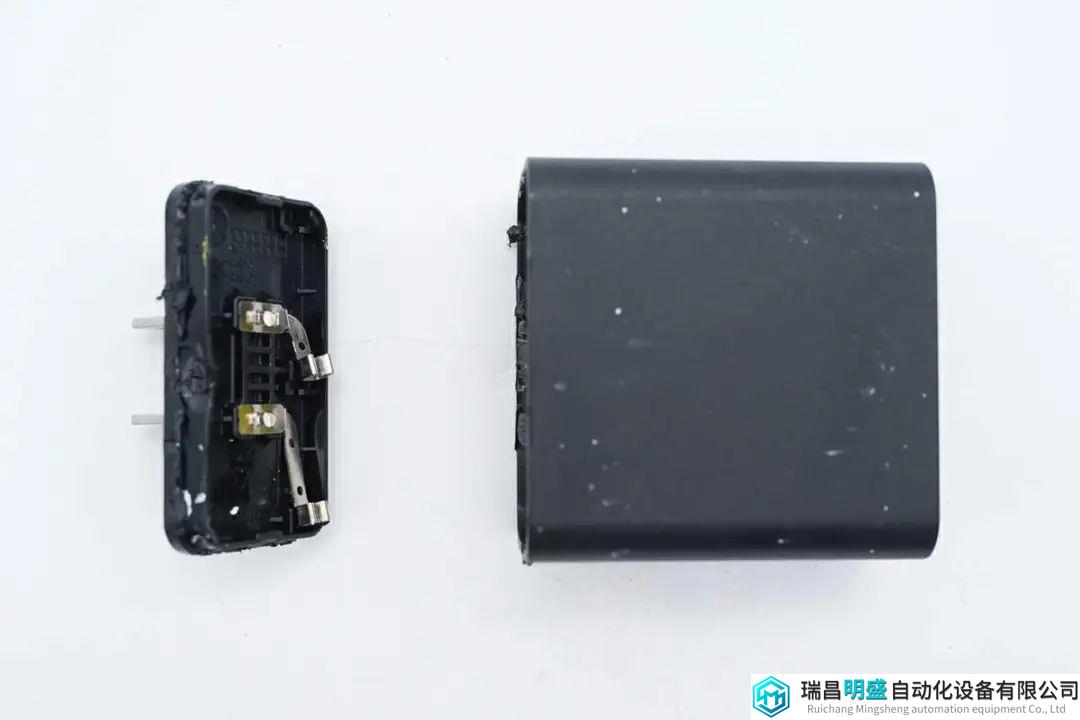

首先沿壳体接缝拆开充电器外壳。

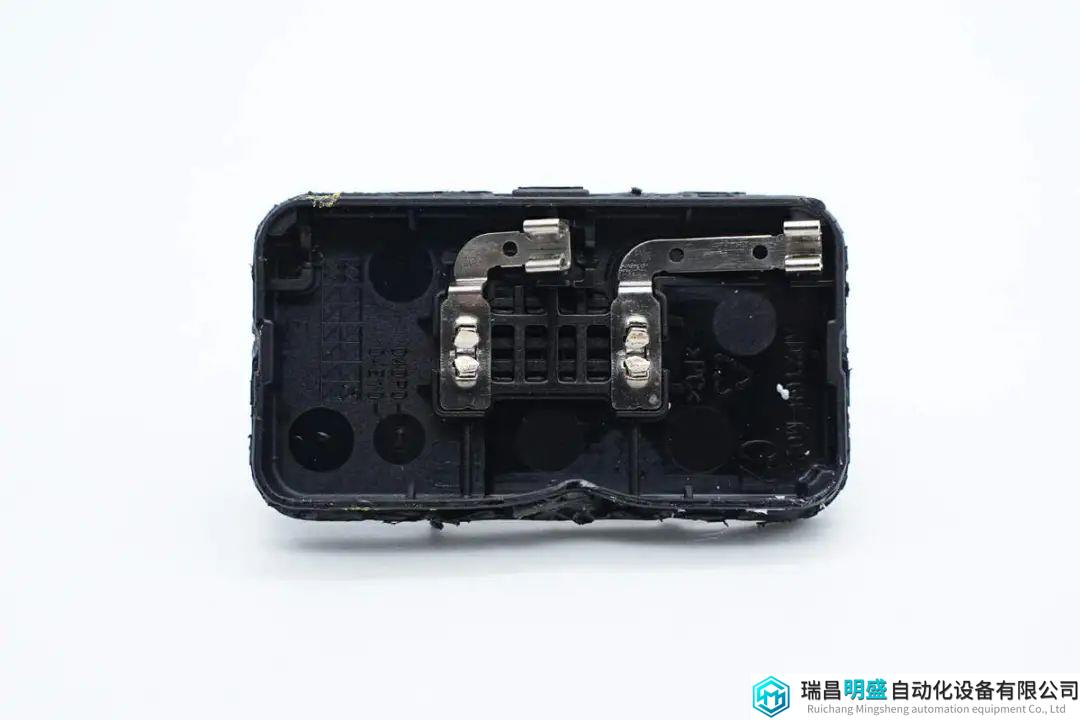

弹片通过压接与插脚固定。

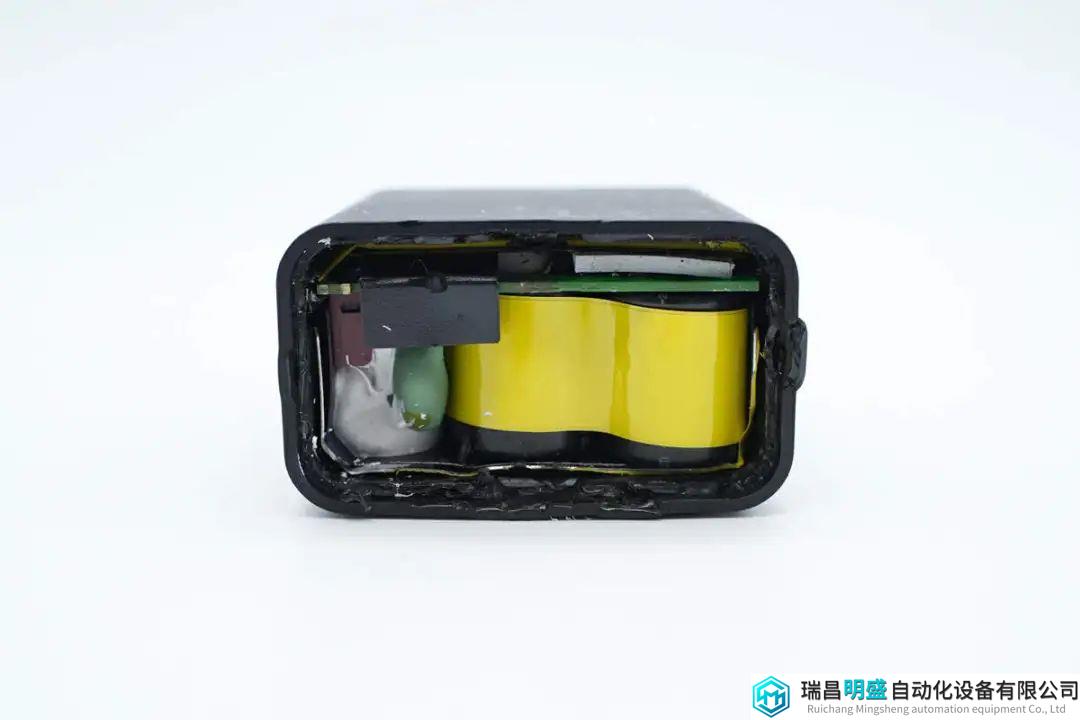

PCBA模块通过壳体内部开槽固定。

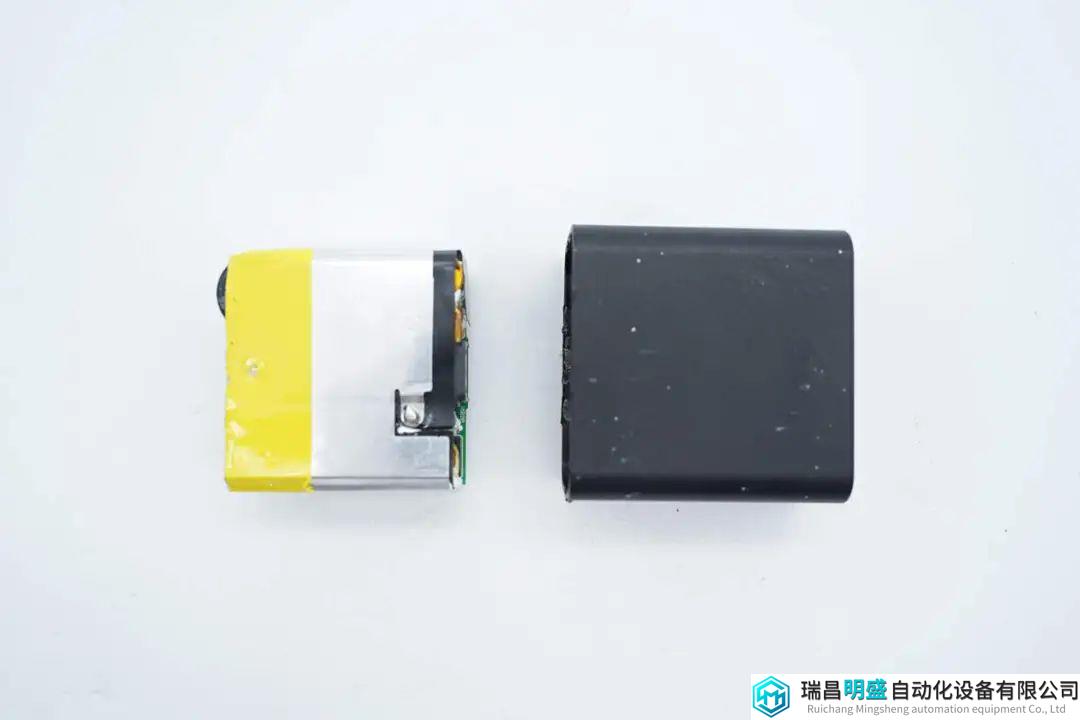

从壳体内部抽出PCBA模块。
PCBA模块正面覆盖散热片，通过焊接固定，侧面粘贴胶带绝缘。

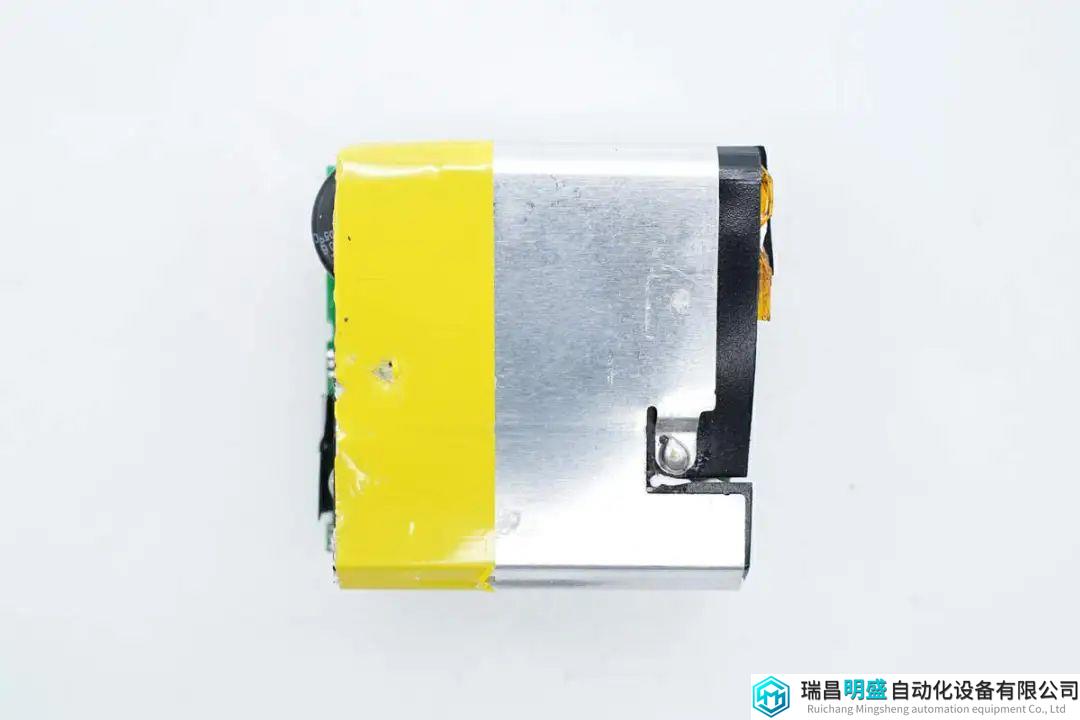

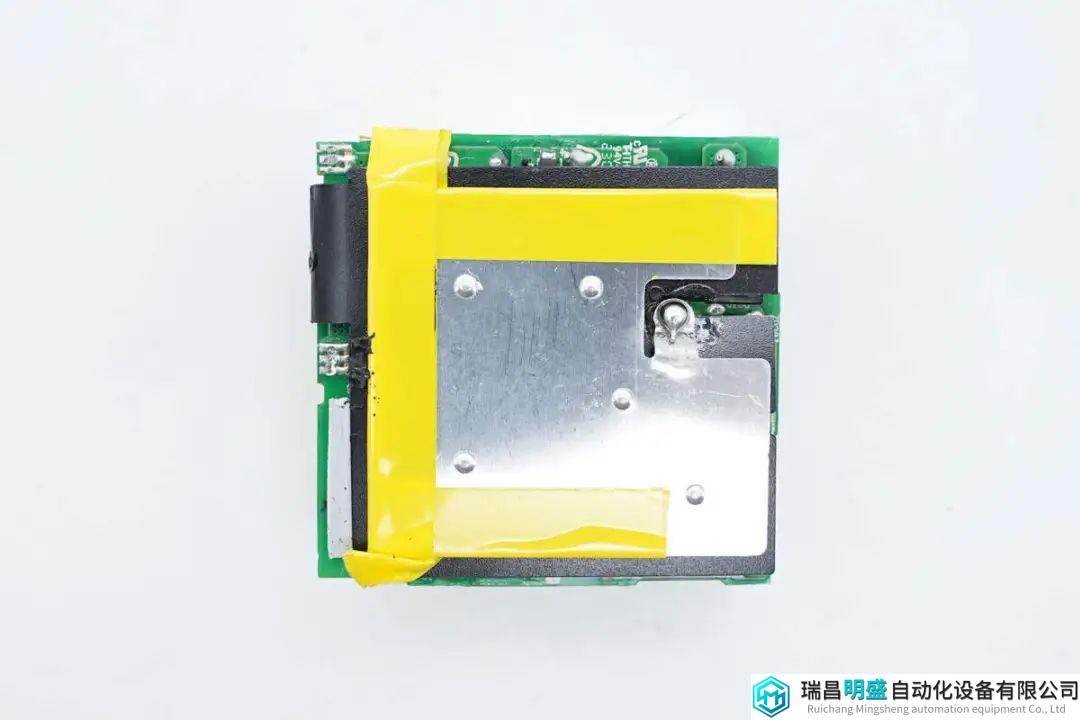

在PCBA模块背面也覆盖散热片，通过焊接固定，并粘贴黄色胶带。

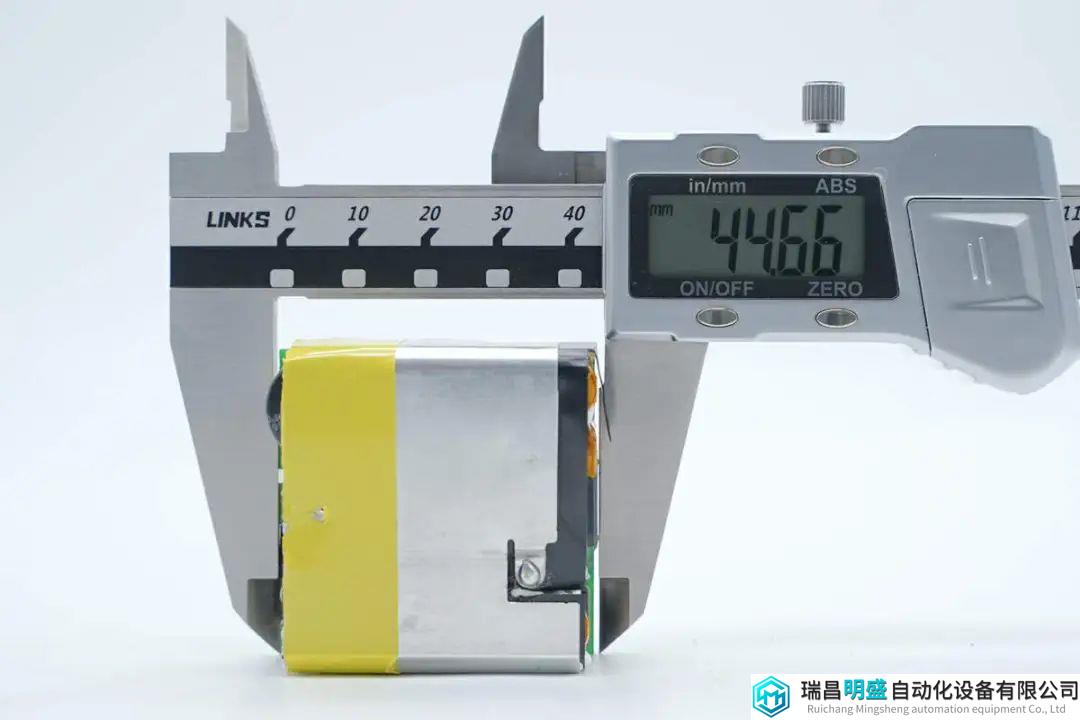

使用游标卡尺测得PCBA模块长度约为44.66mm。

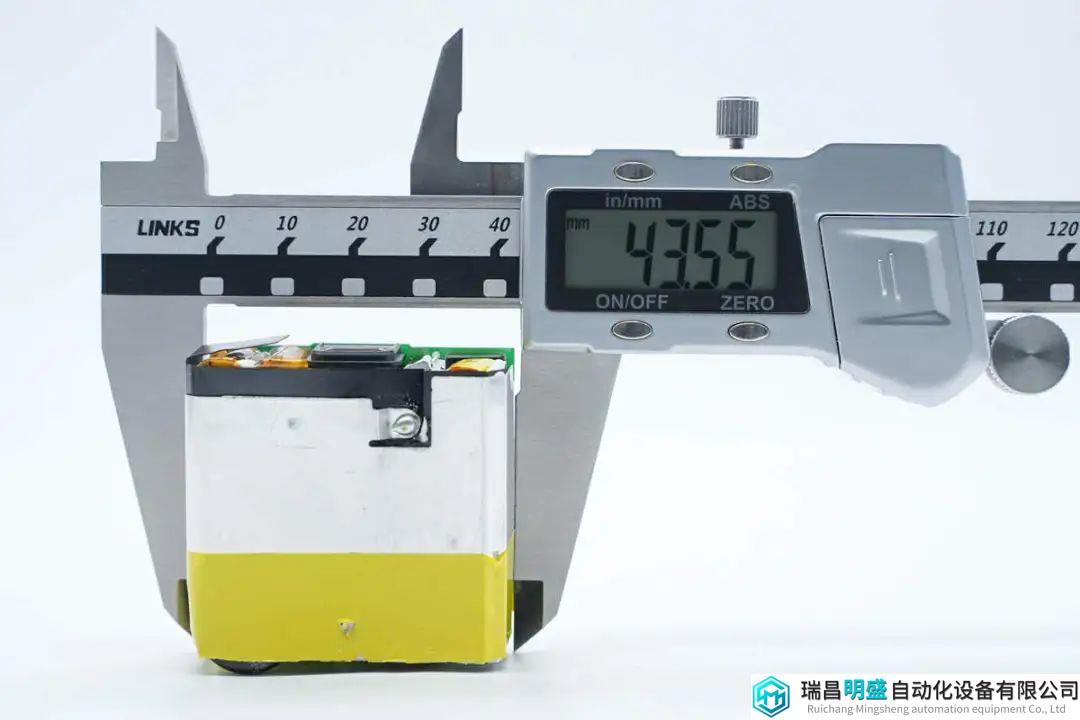

PCBA模块宽度约为43.55mm。

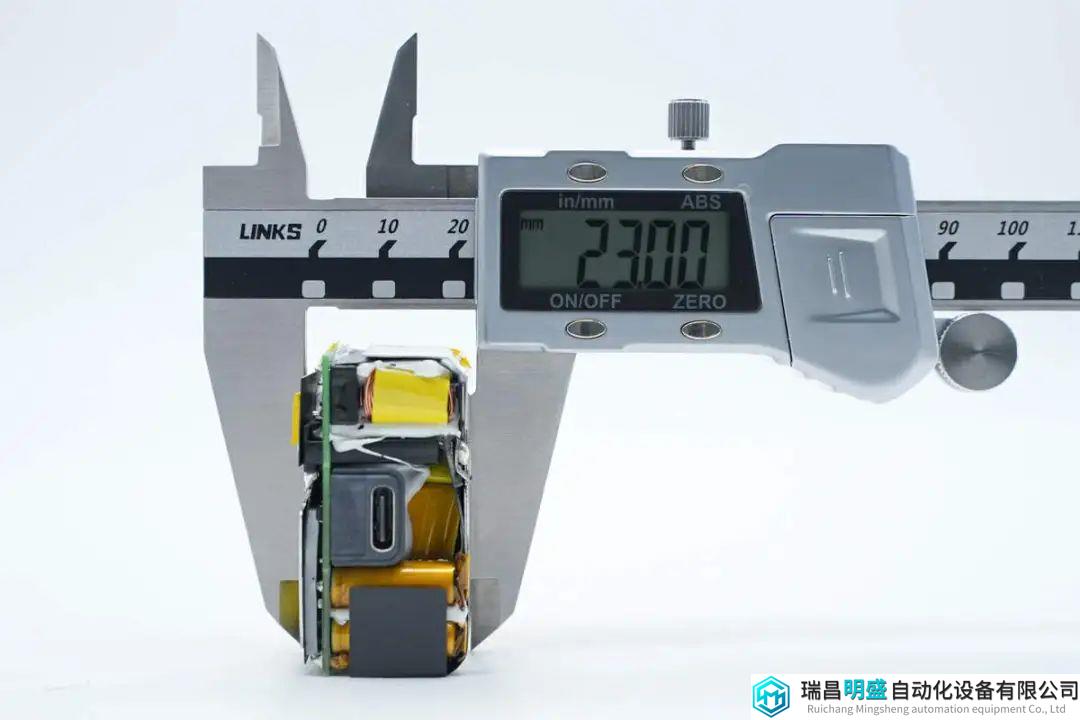

PCBA模块厚度约为23mm。

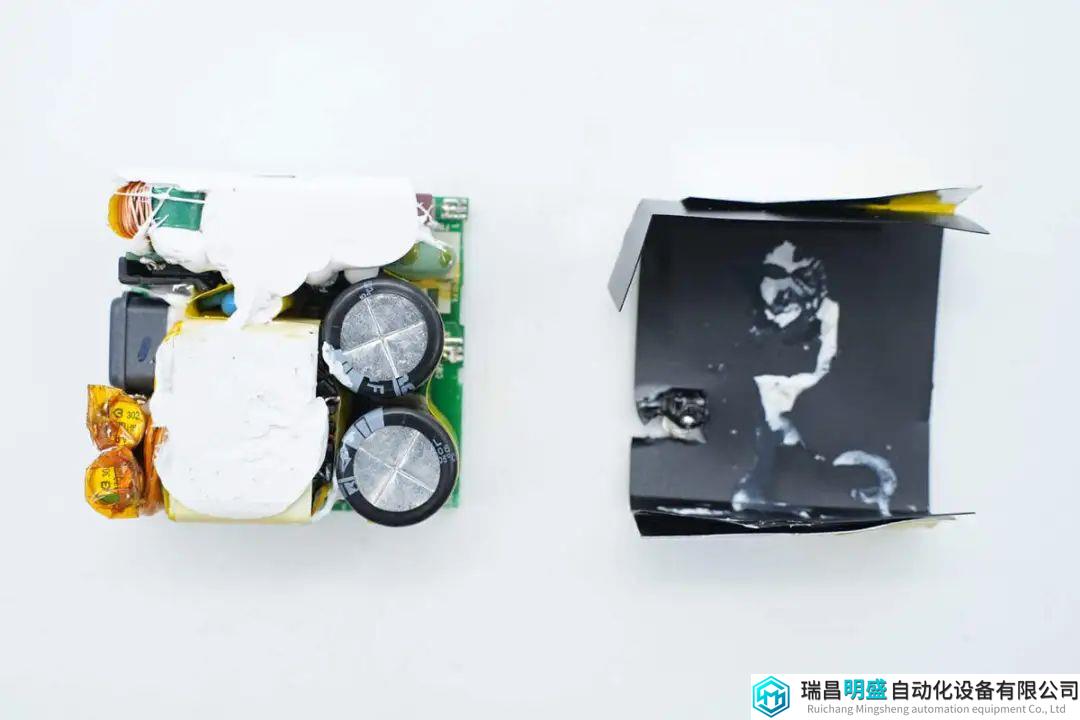

焊接拆下PCBA模块正面的散热片，在散热片内部设有黑色麦拉片绝缘，元件之间打胶加固。

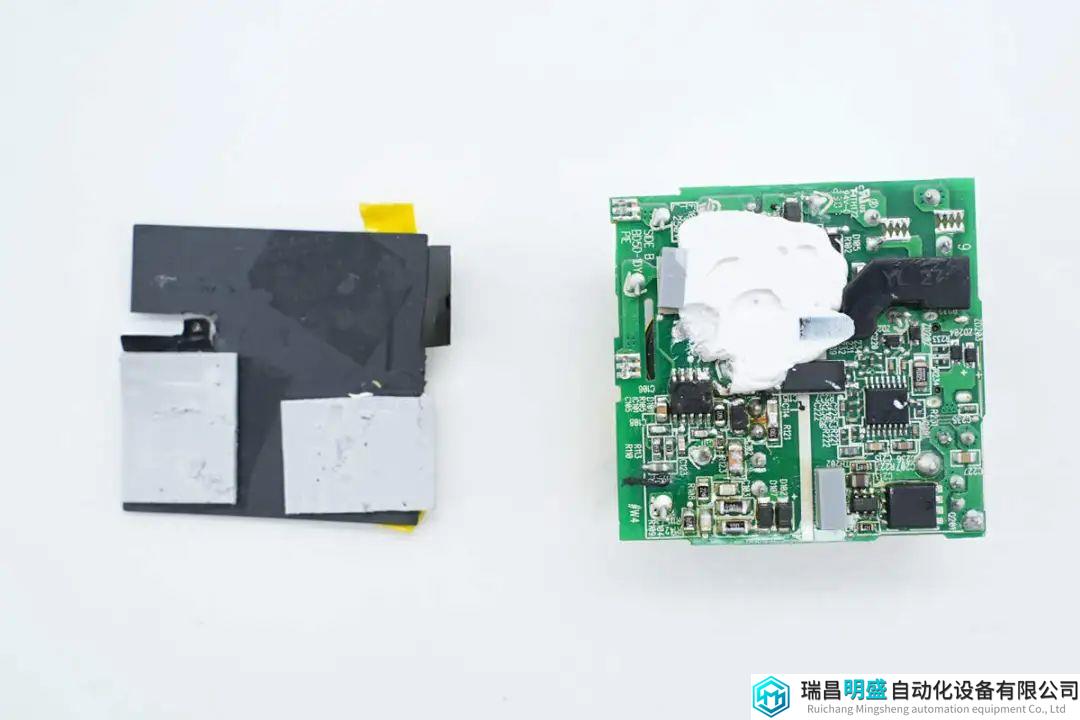

拆下PCBA模块背面的散热片，同样使用麦拉片绝缘，并设有导热垫加强散热，PCB开槽插入隔离板加强绝缘。

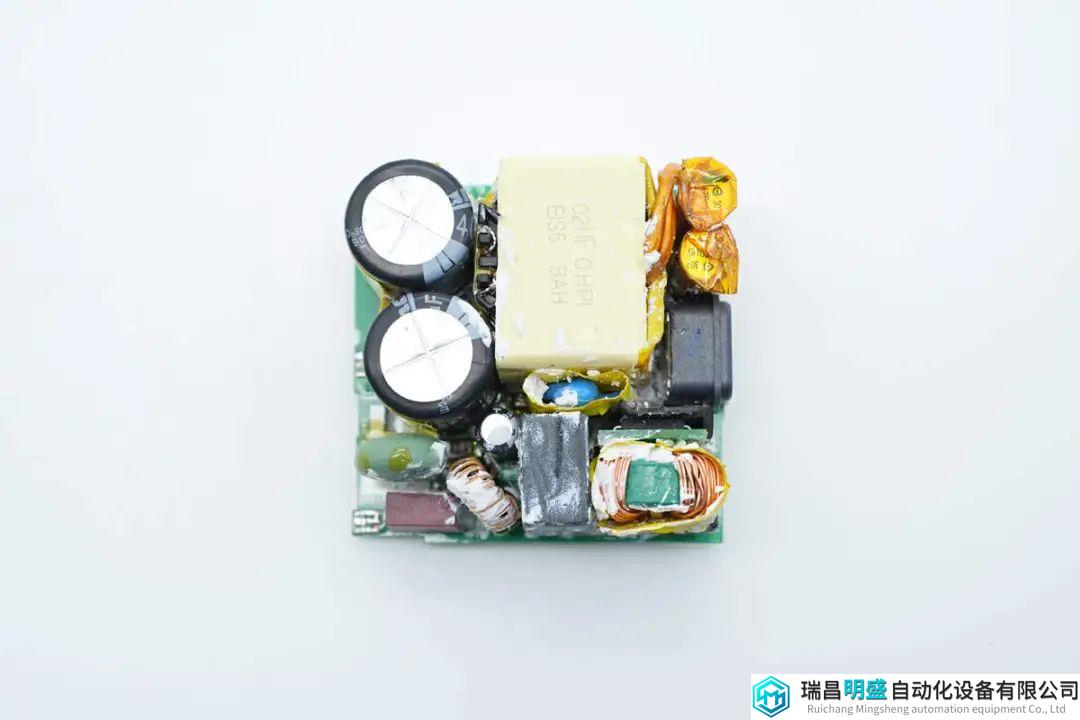

PCBA模块正面一览，在左下角设有保险丝，压敏电阻，共模电感，右侧焊接安规X2电容，共模电感。在共模电感上方设有整流桥小板。左上角焊接两颗高压滤波电容，右侧焊接变压器，在下方设有蓝色Y电容，缠绕高温胶带绝缘。右上角焊接两颗滤波固态电容，缠绕高温胶带绝缘，下方为USB-C母座，设有塑料外壳。

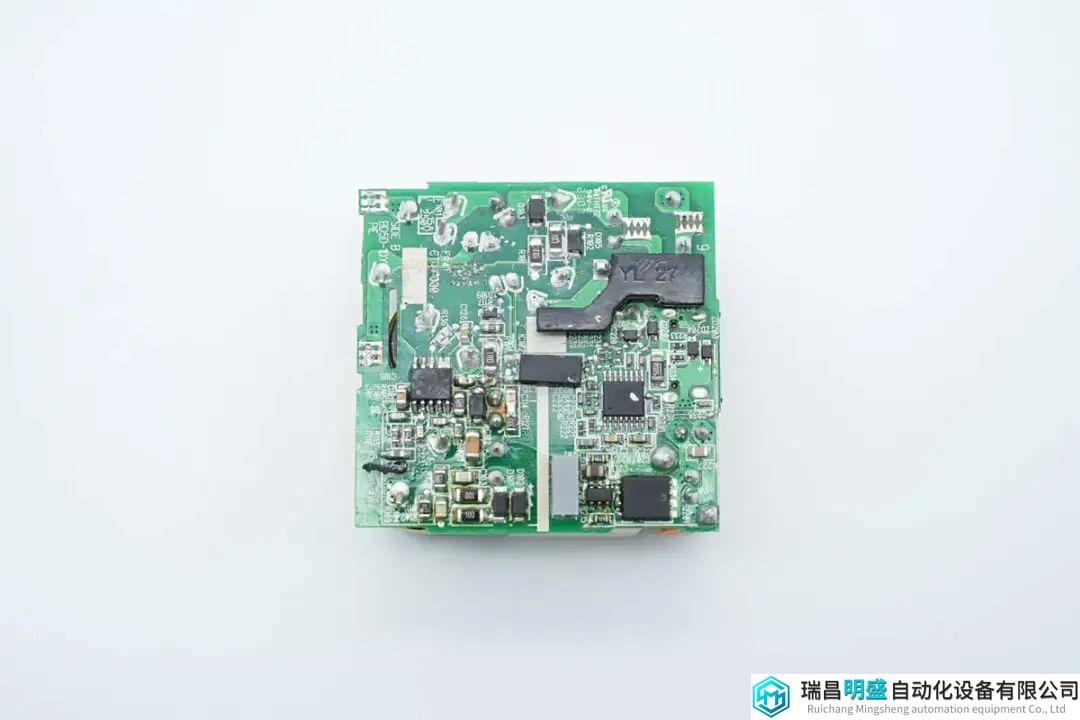

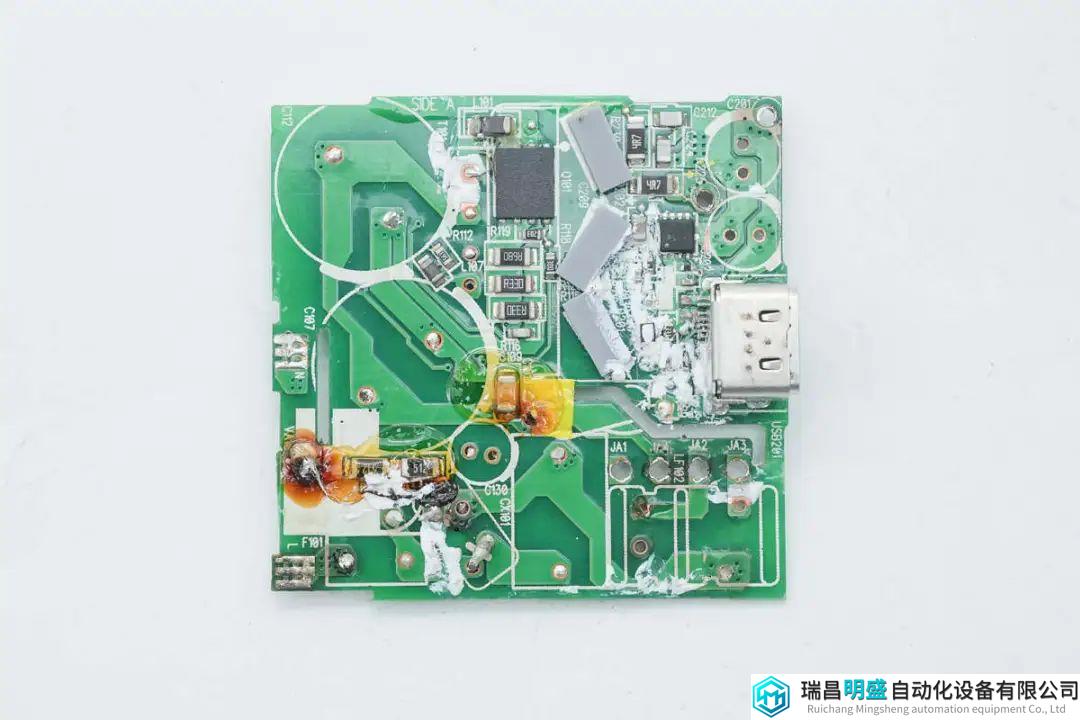

在PCBA模块背面焊接初级主控芯片，中间焊接反馈光耦，右侧焊接协议芯片，右下角焊接同步整流控制器和同步整流管。
通过对PCBA模块的观察发现，LG这款氮化镓充电器采用QR反激开关电源设计，宽范围电压输出，输出电压由协议芯片通过光耦进行反馈。下面我们就从输入端开始了解各个器件的信息。

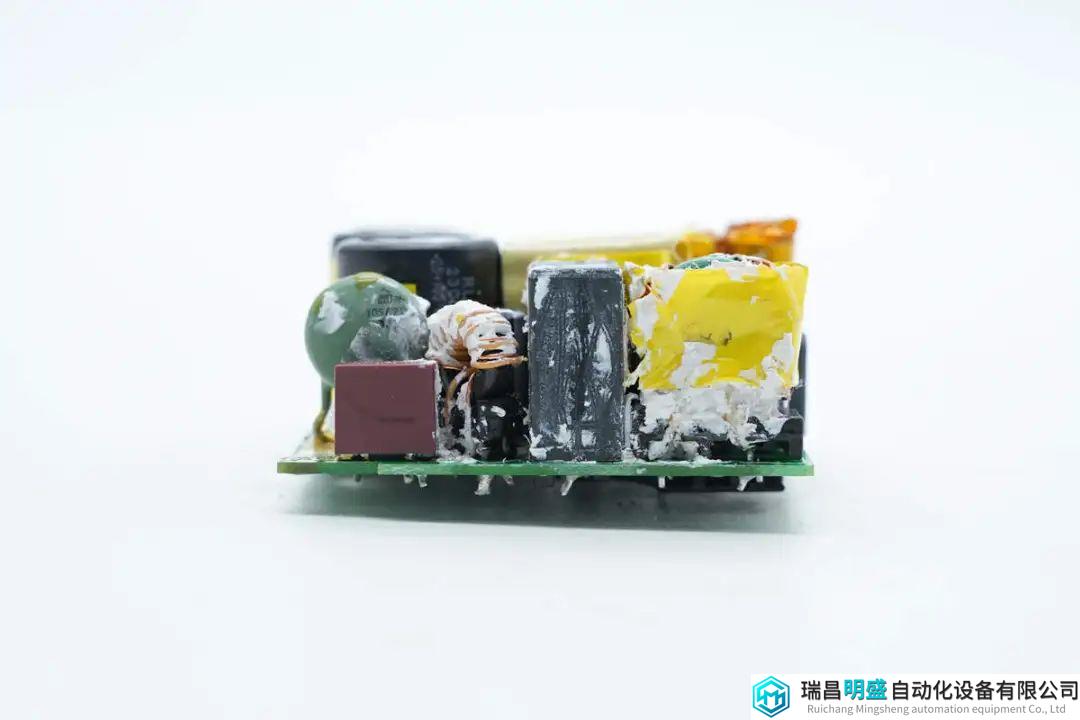

PCBA模块输入端一览，焊接保险丝，压敏电阻，共模电感和安规X2电容。
输入端保险丝来自贝特电子，出料号932，规格为3.15A250V。

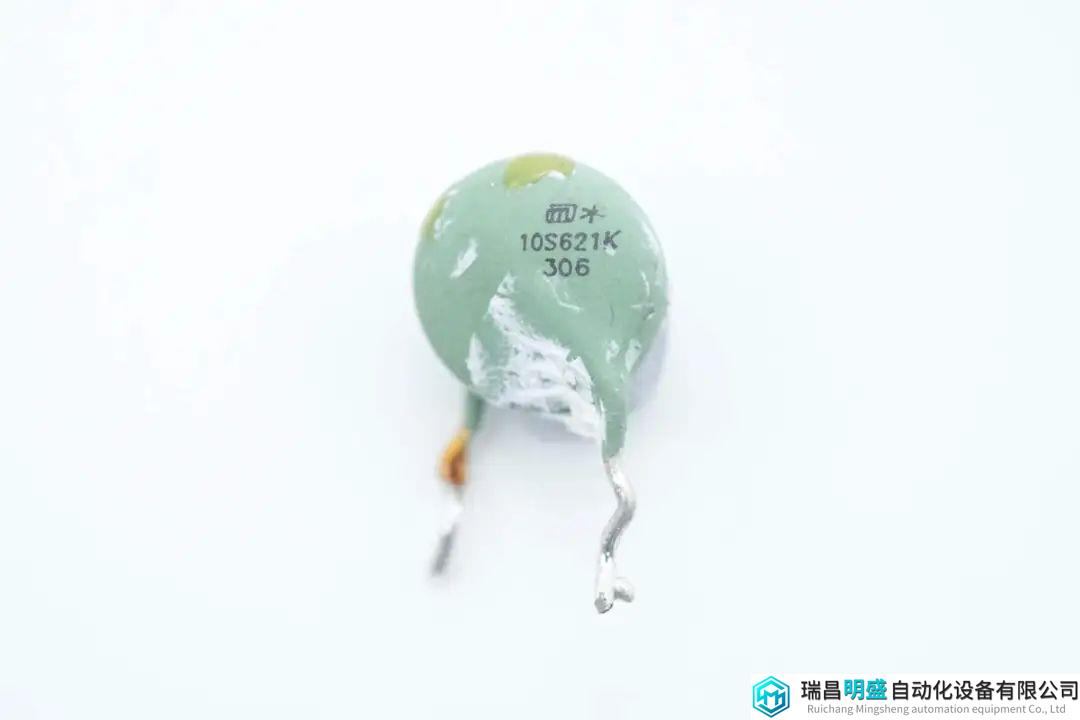

压敏电阻来自久尹，型号10S621K，用于过压浪涌保护。
共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架。

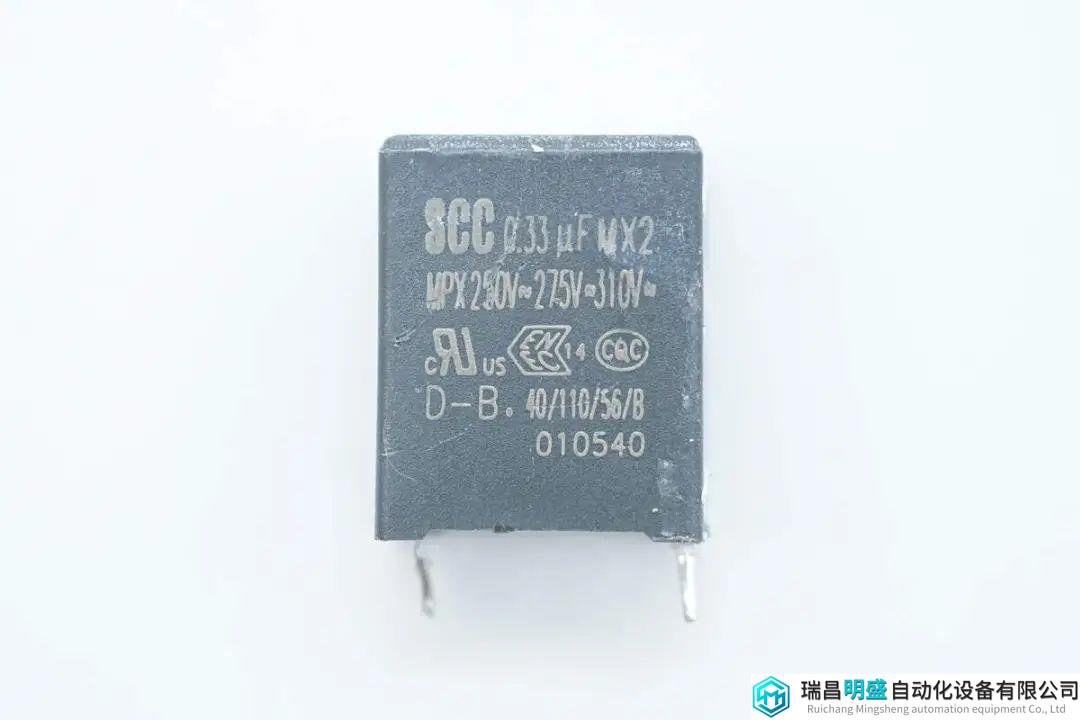

安规X2电容来自SCC实全电子，规格为0.33μF。

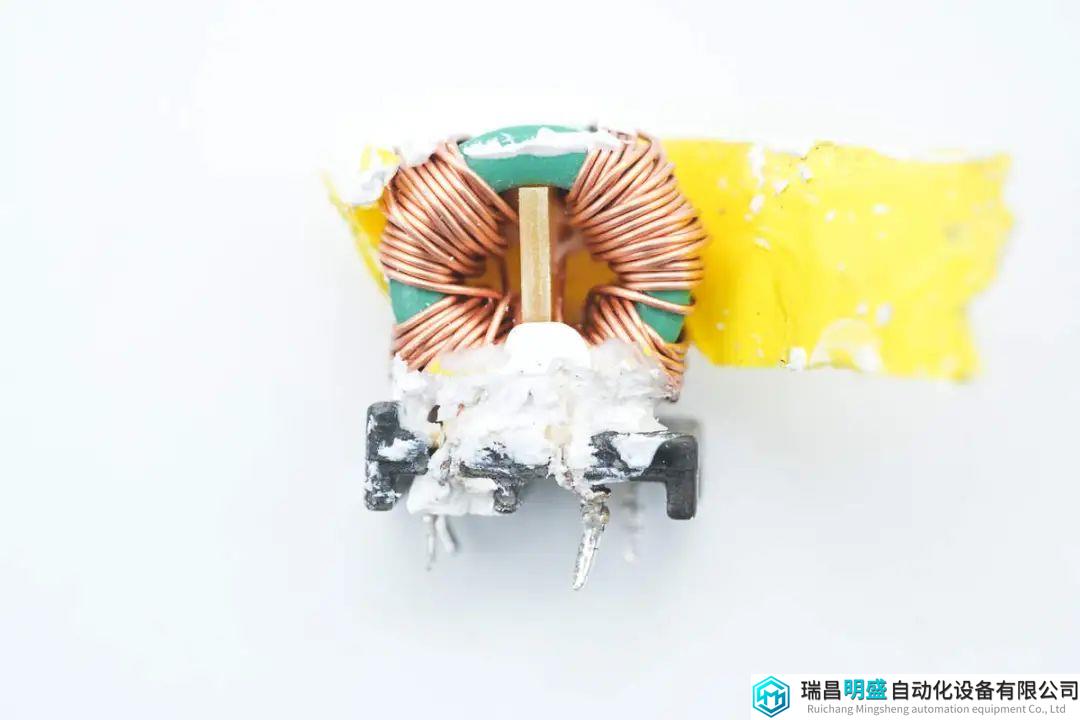

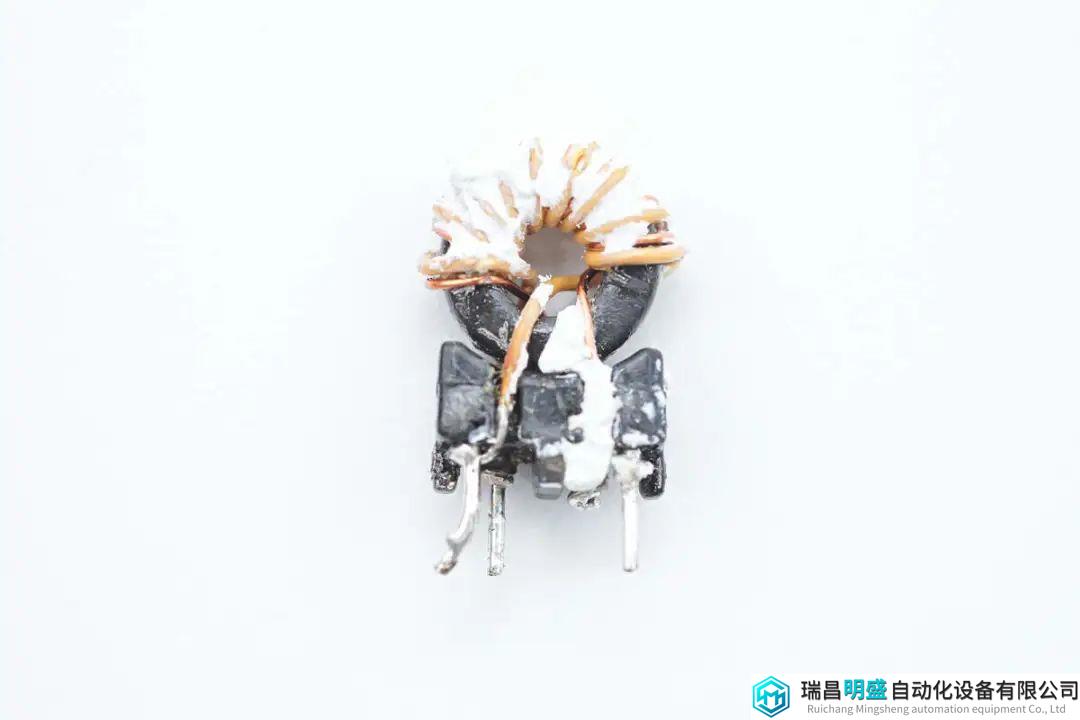

另一颗共模电感使用漆包线绕制在磁环上，缠绕高温胶带绝缘。

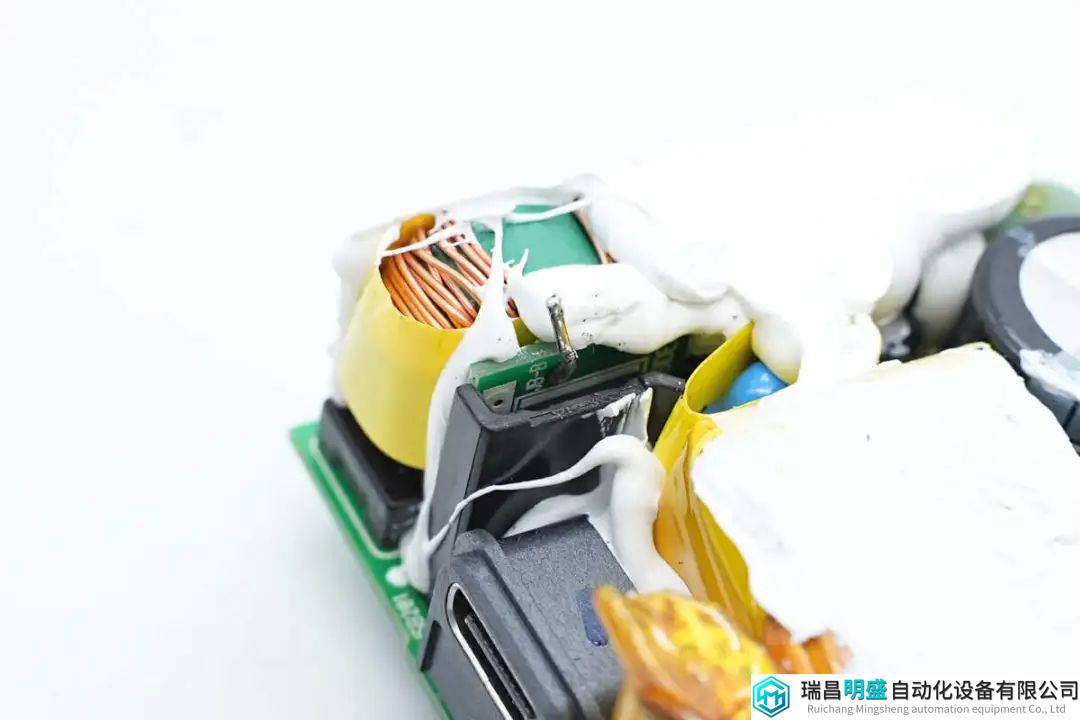

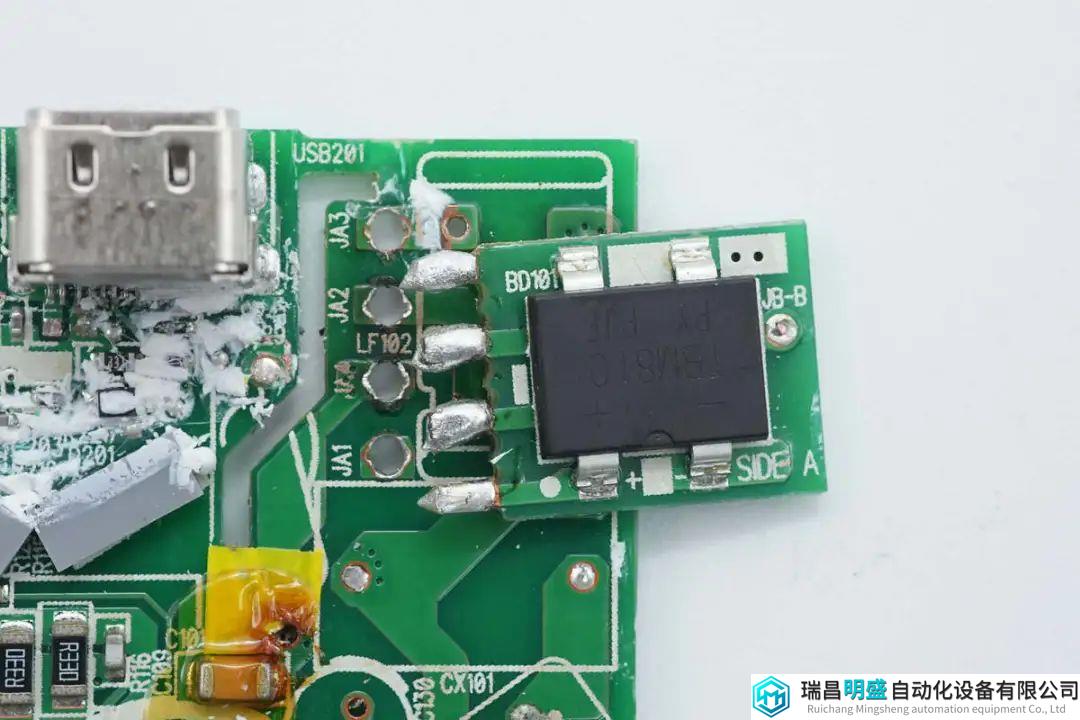

在共模电感侧面是整流桥小板，与USB-C母座之间设有塑料绝缘板。
焊接取下整流桥小板。

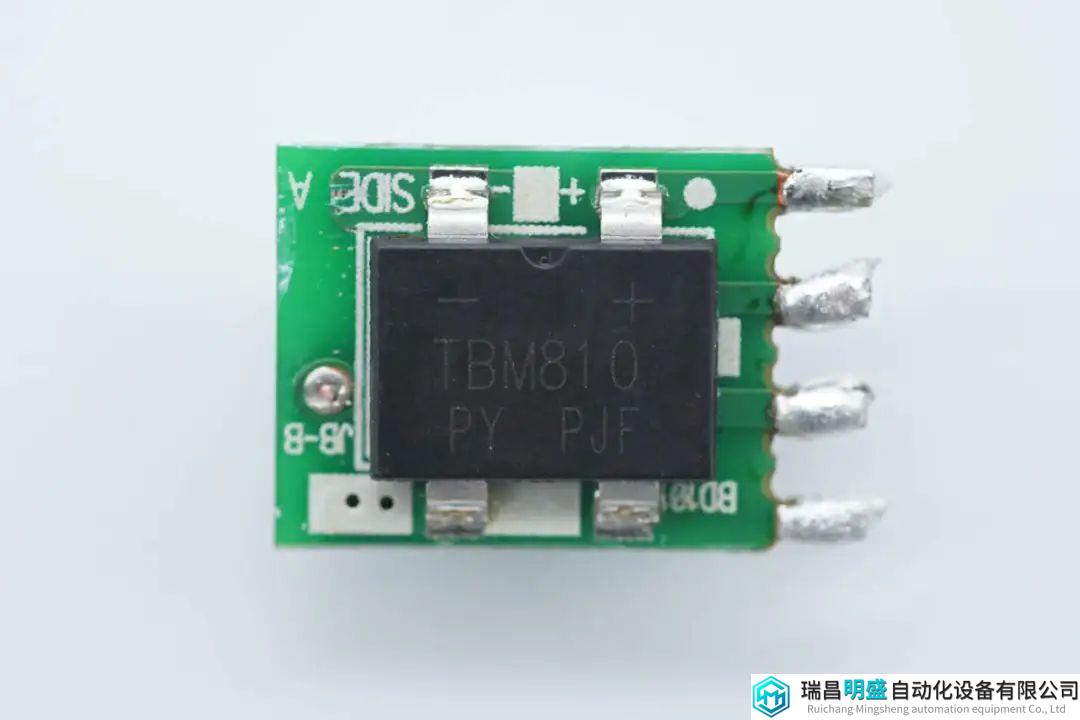

小板正面焊接一颗整流桥，来自PY平伟，型号TBM810，规格为8A1000V，采用TBM封装。

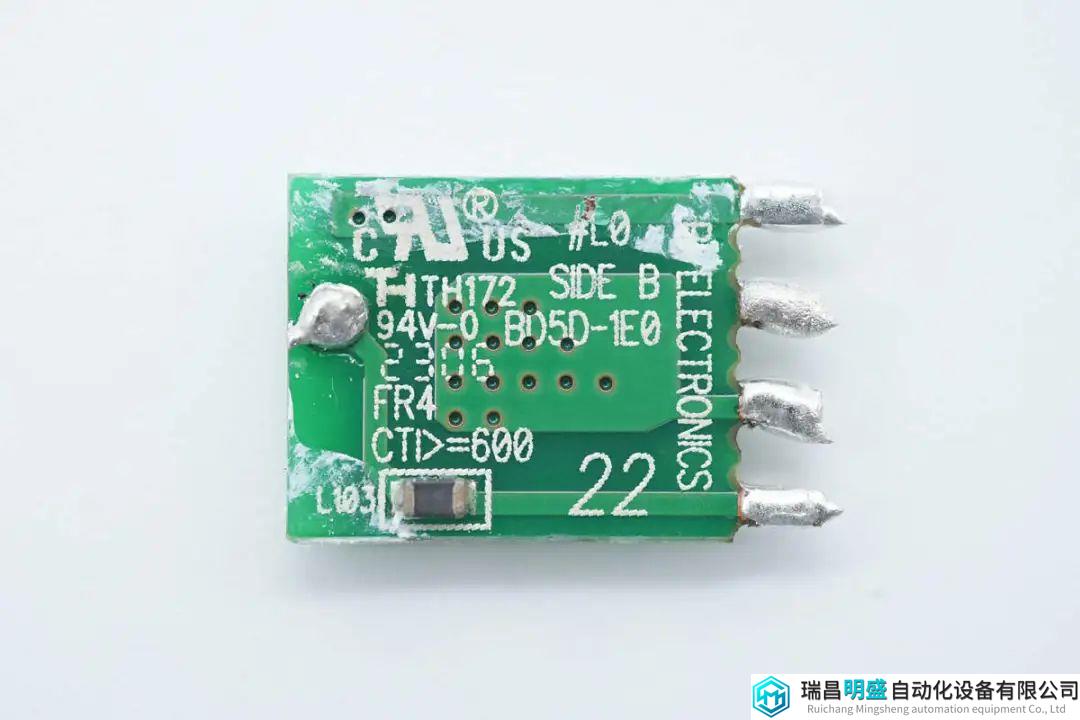

小板背面焊接一颗磁珠。

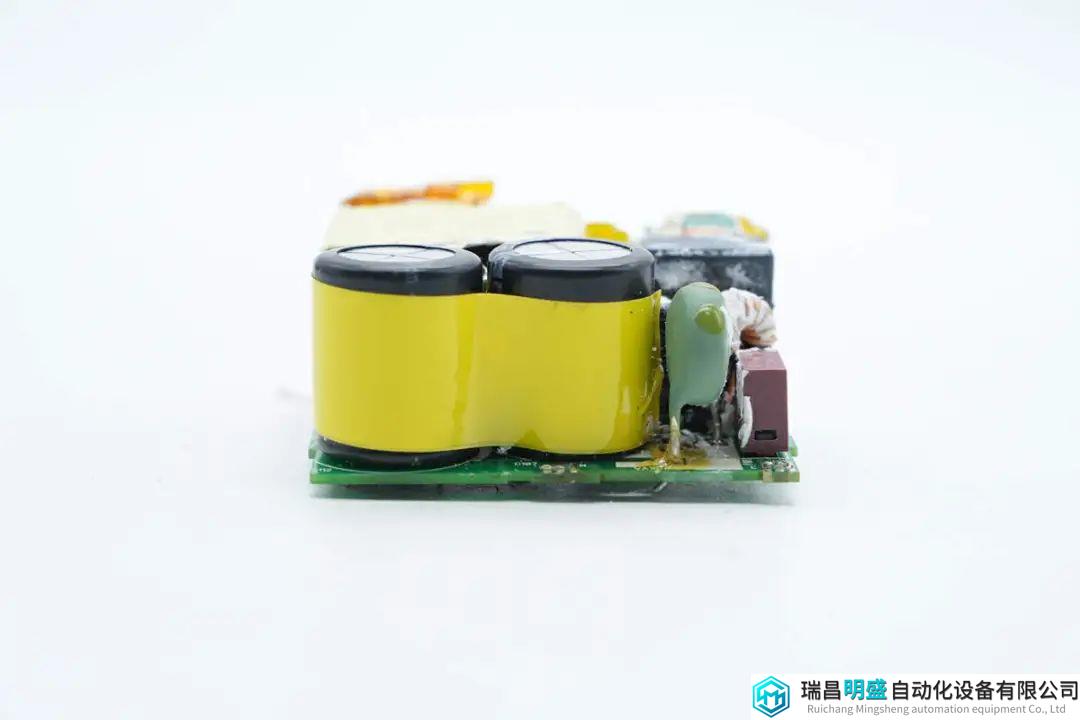

两颗高压电容粘贴胶带绝缘。

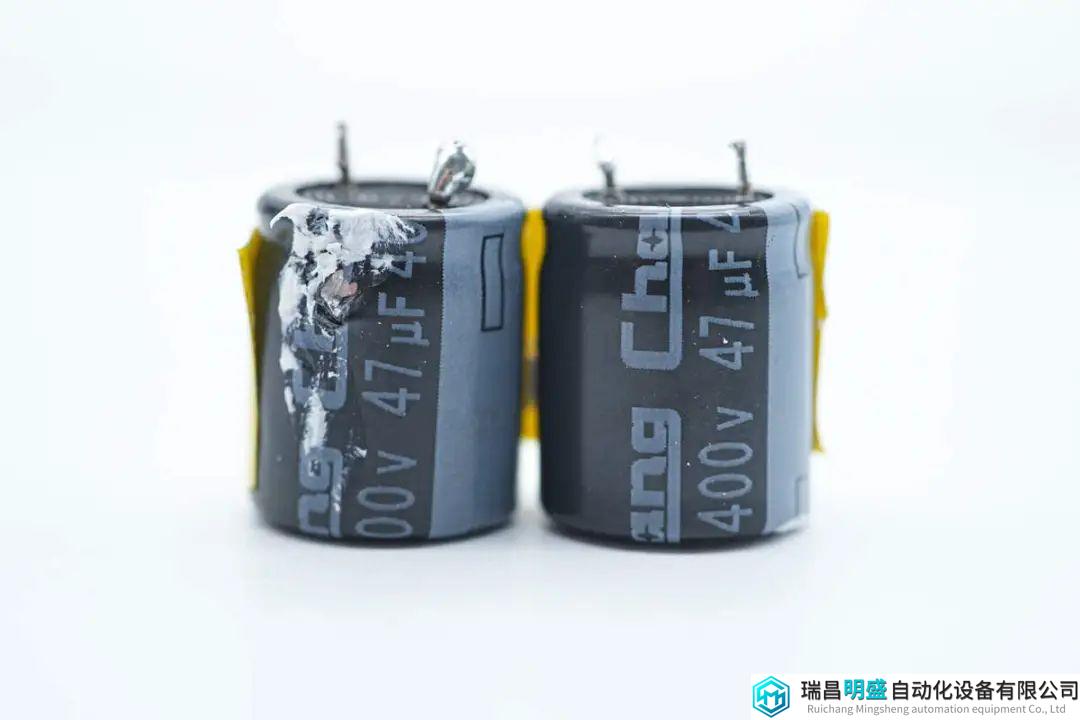

高压滤波电容来自华威，规格为47μF400V，两颗并联。

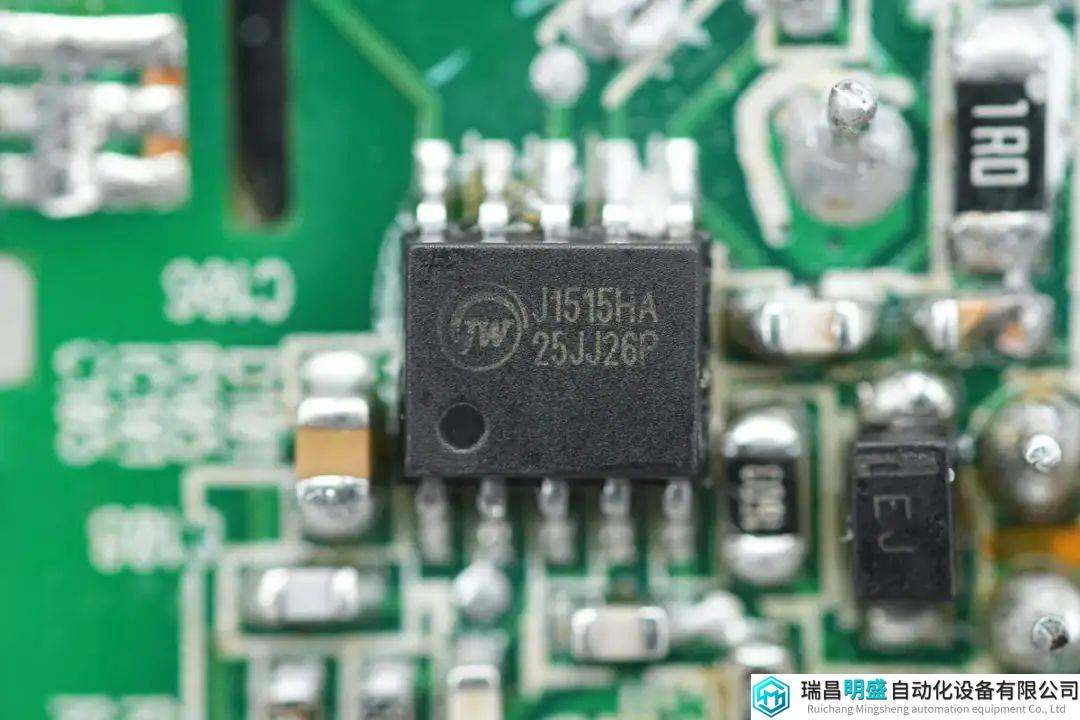

初级主控芯片来自杰华特，型号JW1515HA，是一颗高频QR氮化镓控制器，工作在准谐振模式下，其采用SSOP10封装，频率限制为170kHz，芯片采用负压电流采样，具备精确的6V驱动电压，可直驱氮化镓器件。支持7.5-90V宽电压供电，无需外置稳压和第二辅助供电绕组即可满足宽电压输出，有效节省空间。

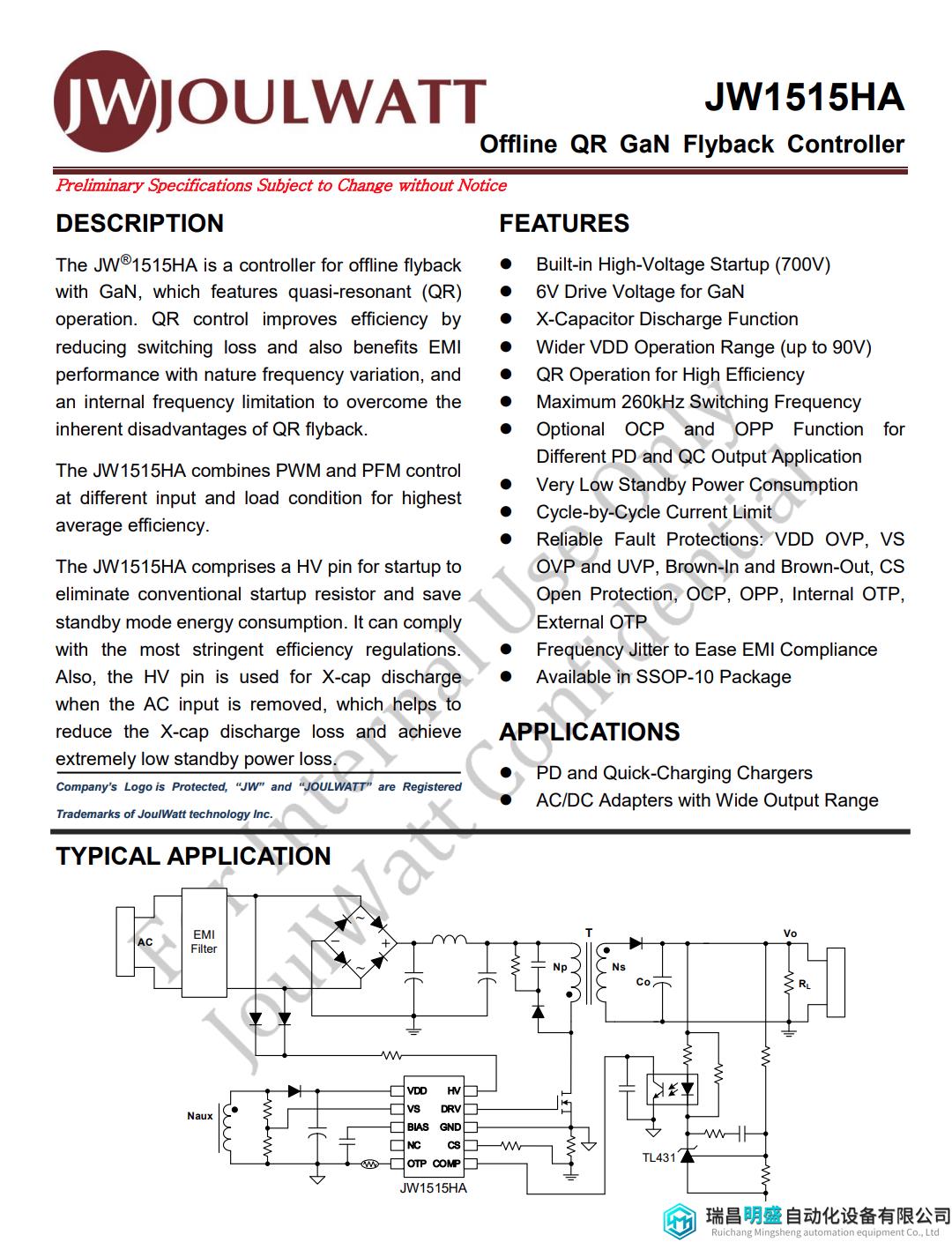

杰华特 JW1515HA 详细资料。

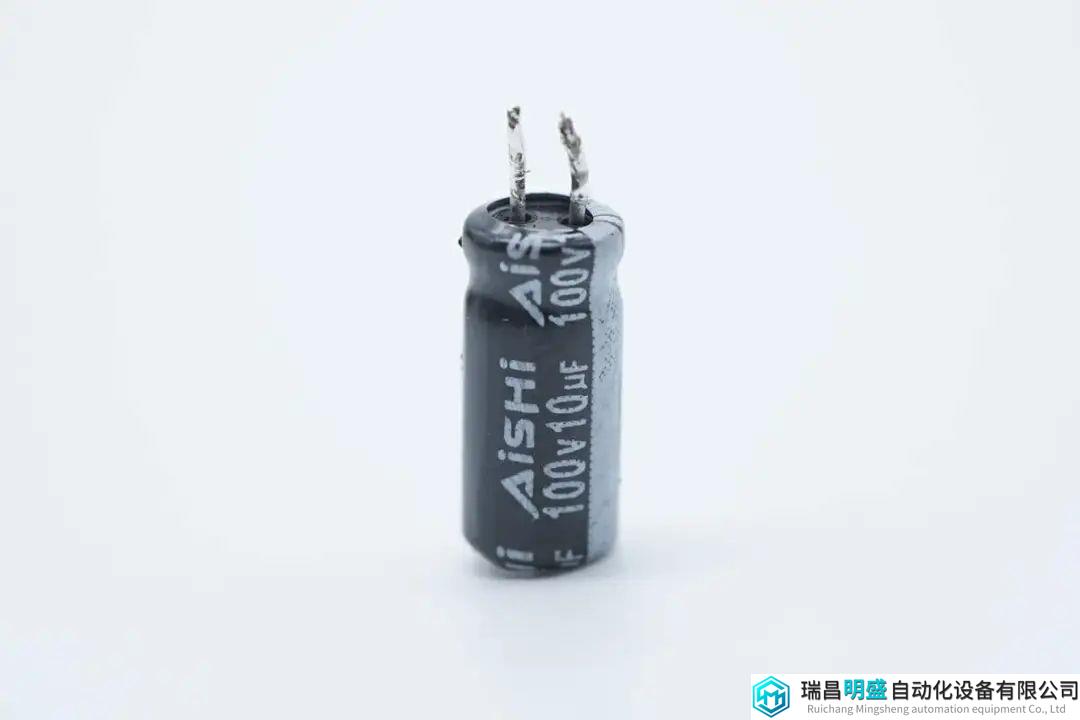

为主控芯片供电的滤波电容来自艾华，规格为100V10μF。
在PCBA模块正面焊接氮化镓开关管和VBUS开关管。

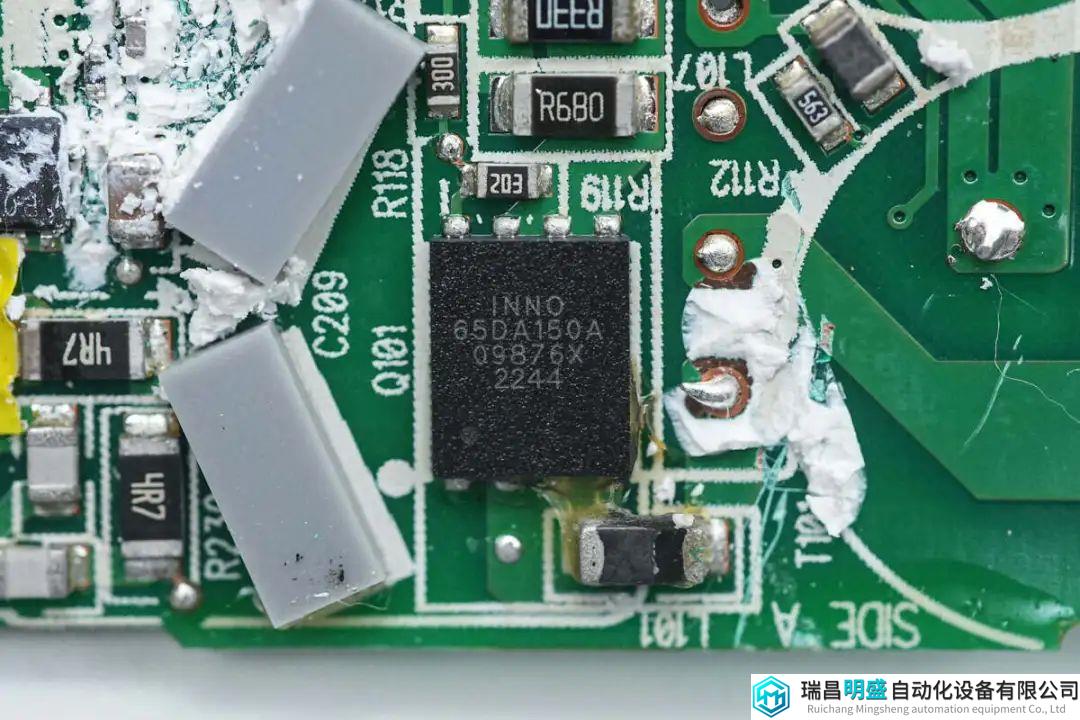

氮化镓开关管来自英诺赛科，型号INN650DA150A，是一颗耐压650V的增强型氮化镓开关管，导阻为150mΩ，采用DFN5*6封装。

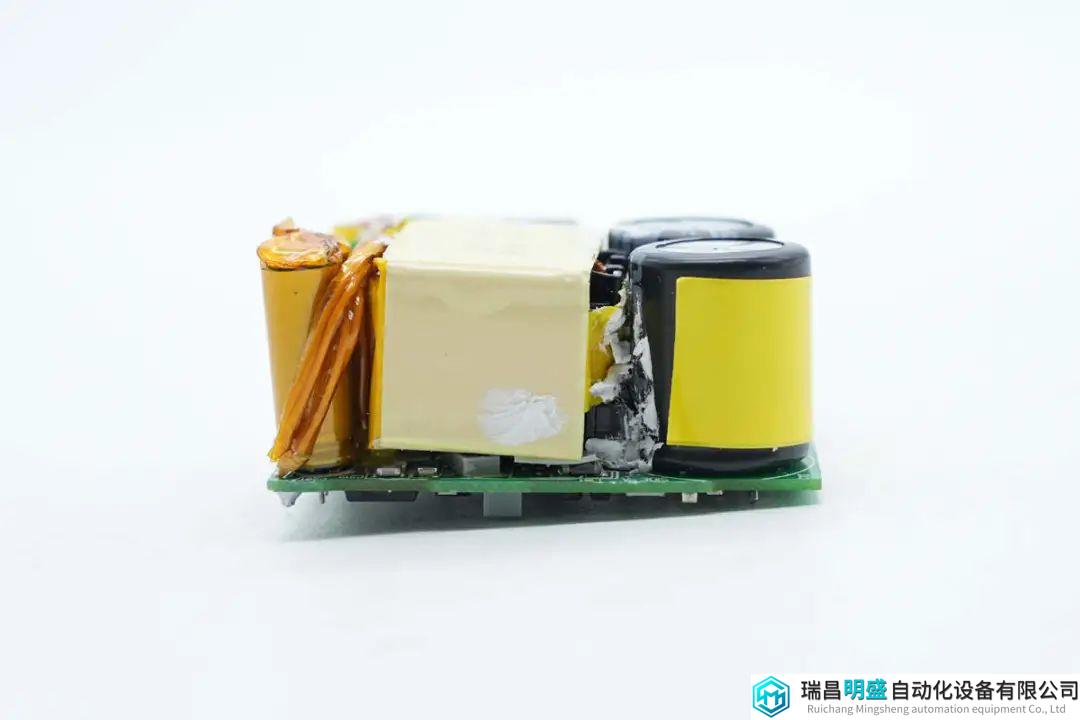

侧面焊接变压器和滤波固态电容，滤波固态电容缠绕高温胶带绝缘。

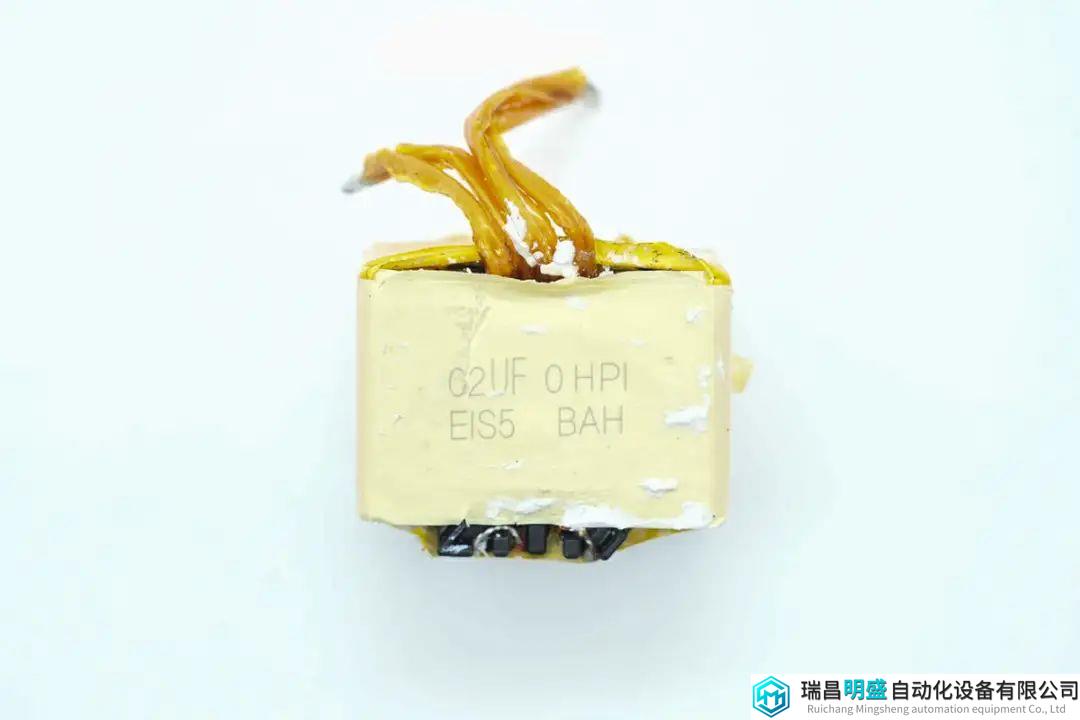

变压器输出线采用多层绝缘线绕制，并缠绕高温胶带绝缘。

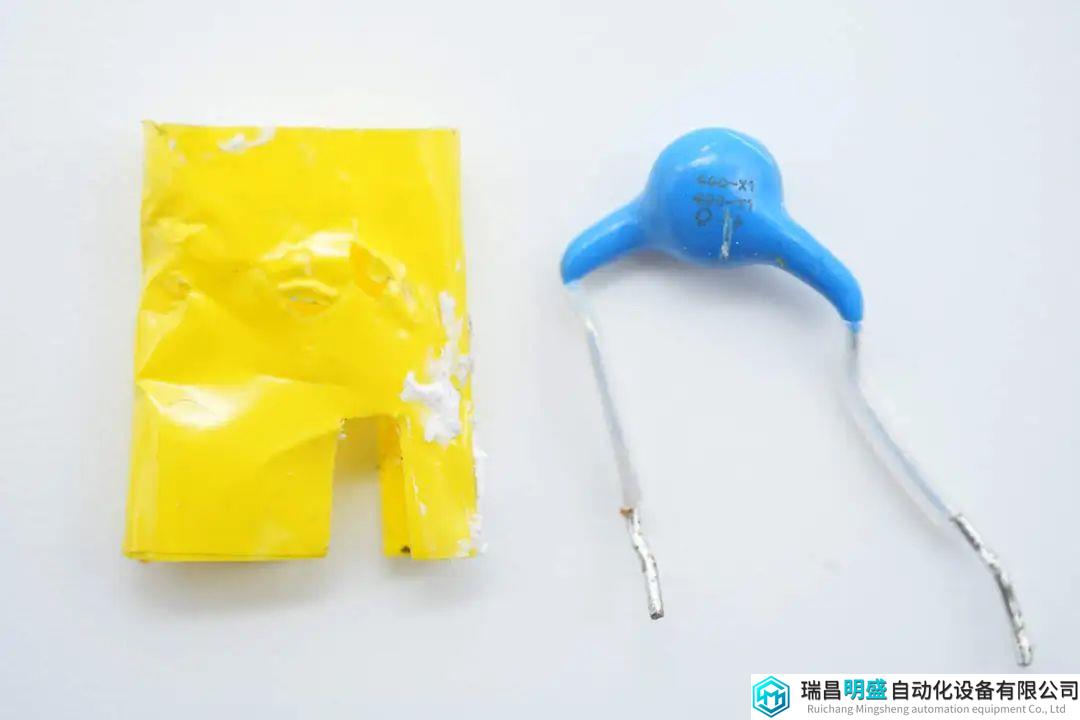

蓝色Y电容缠绕高温胶带绝缘。

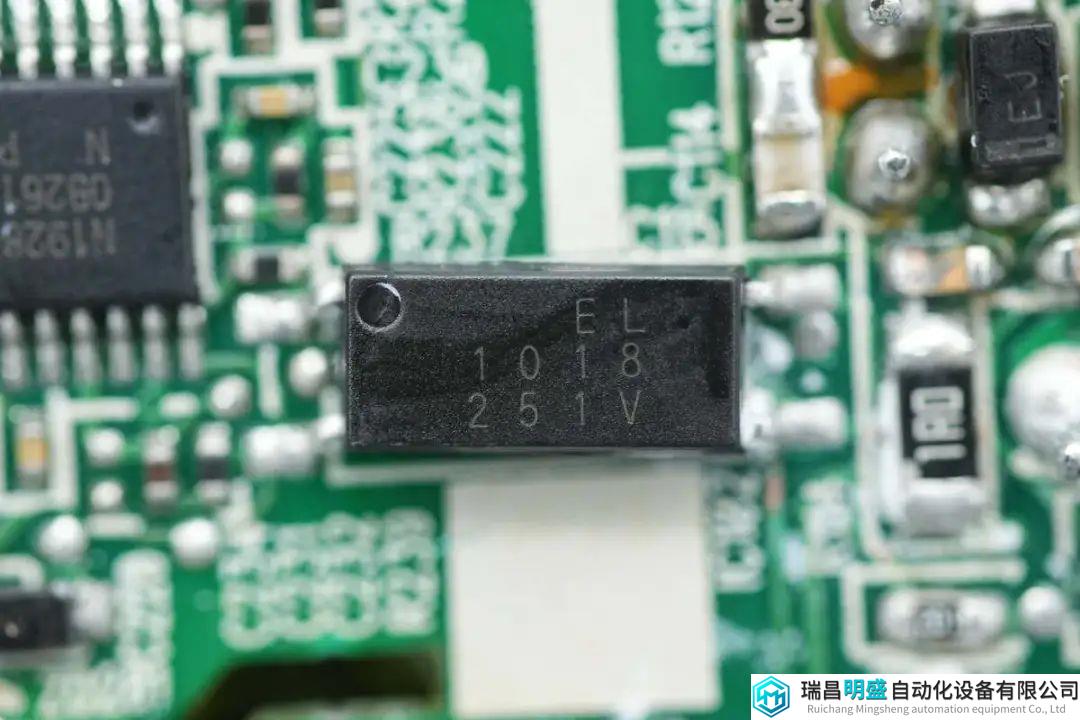

亿光EL1018光耦用于输出电压反馈调节。

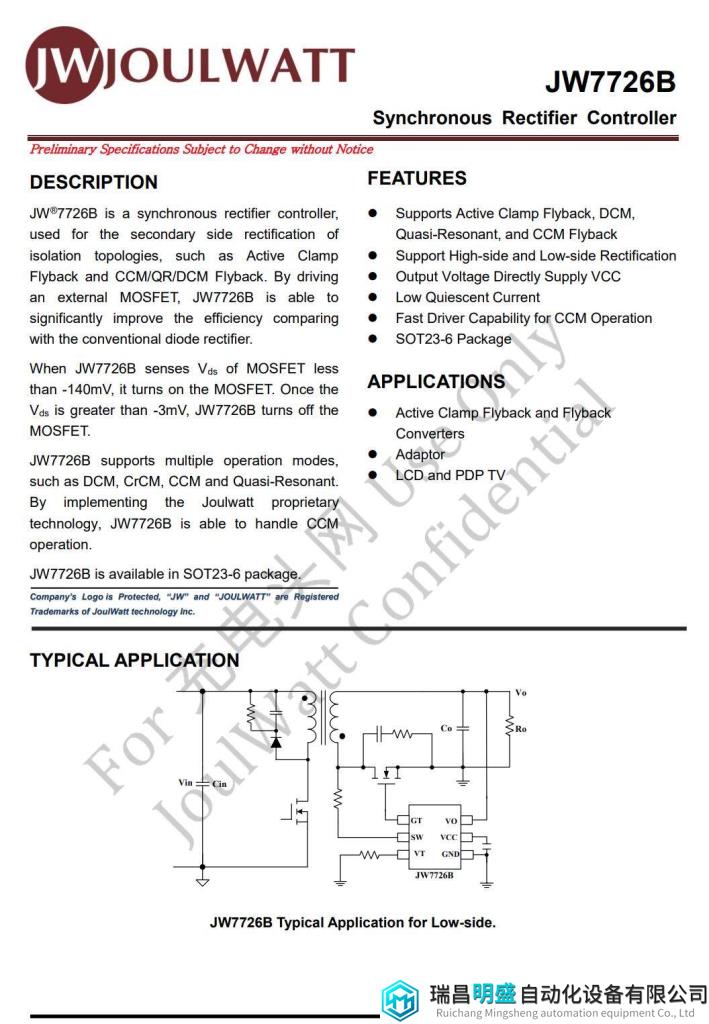

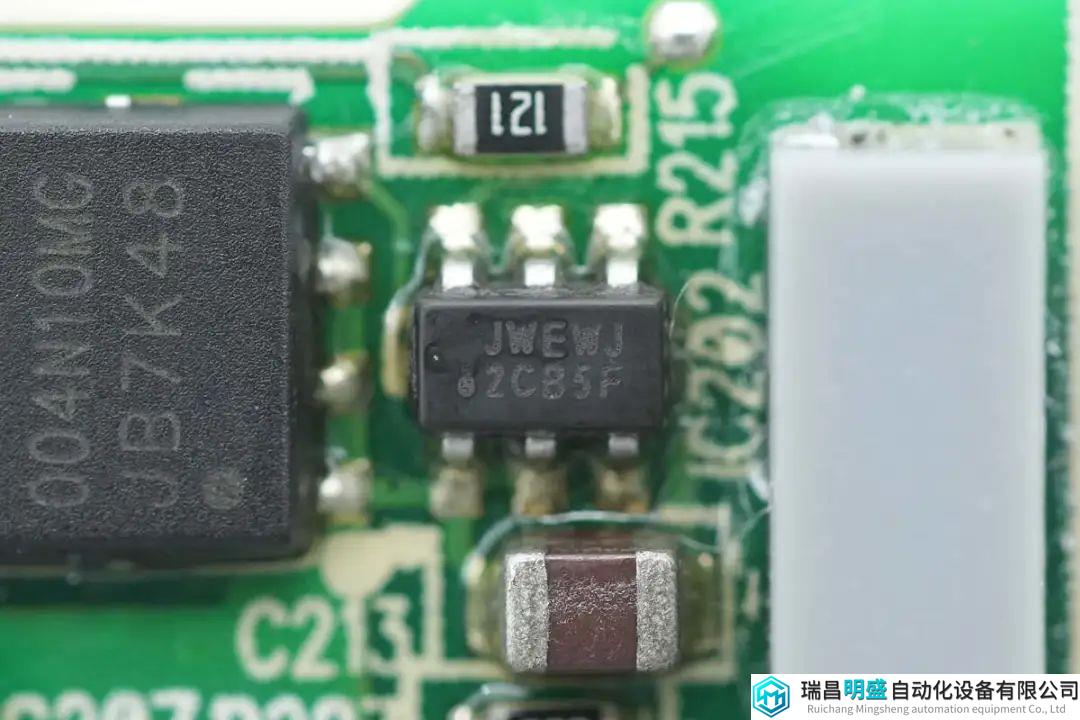

同步整流控制器来自杰华特，丝印JWEWJ，型号JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压，支持高侧和低侧同步整流应用，使用灵活。
杰华特JW7726B具有低静态电流，输出电压检测功能用于自动切换供电。当输出电压高于4.6V时，由输出电压供电，以降低稳压器上的损耗。当输出电压低于4.5V时，由开关引脚供电。JW7726B采用SOT23-6封装，外围器件精简。
充电头网拆解了解到，杰华特JW7726还被爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

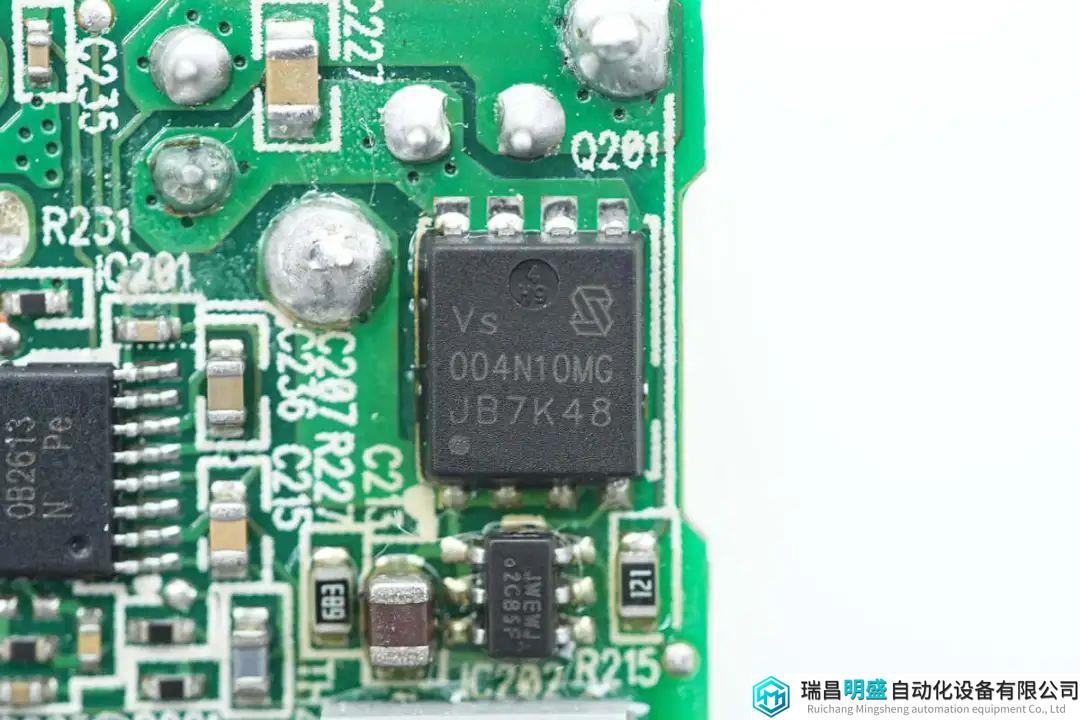

同步整流管来自威兆半导体，型号VSP004N10MSC-G，NMOS，耐压100V，导阻4.8mΩ，采用PDFN5060X封装。

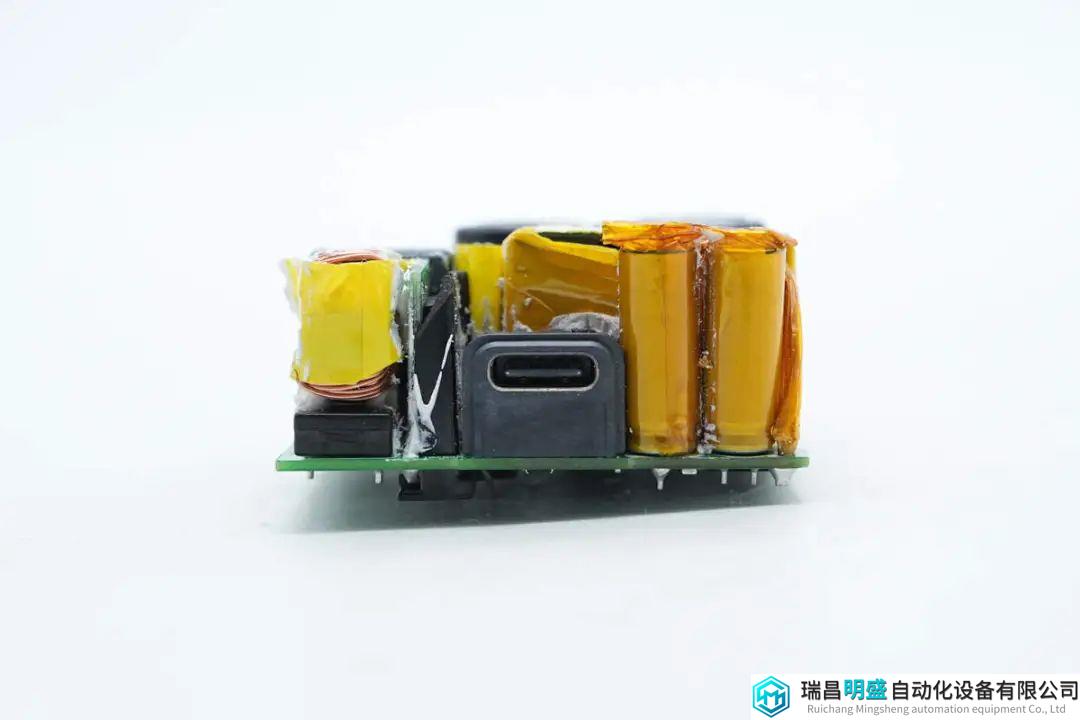

输出端焊接USB-C母座和滤波固态电容。
输出滤波电容来自BERYL绿宝石，为HB系列固液混合铝电解电容器，规格为470μF28V。

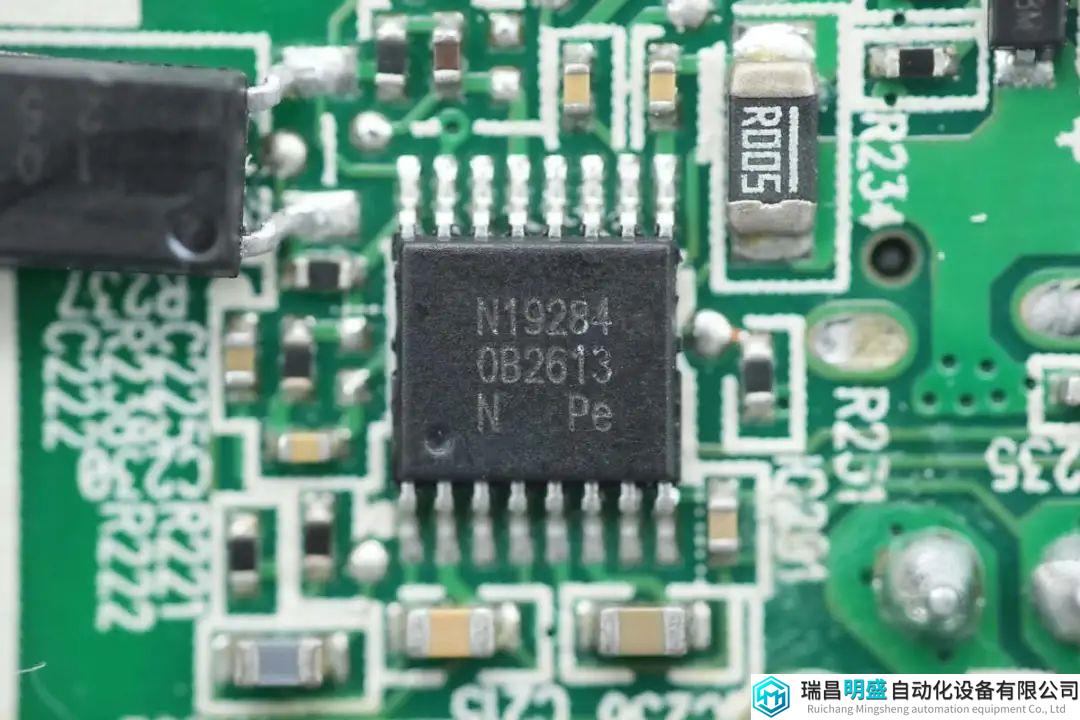

输出协议芯片来自昂宝，型号OB2613，支持PD3.0快充，支持PPS快充，华为FCP/SCP快充，支持高通QC4.0+快充。芯片还支持其他快充协议，具备完善的保护功能，采用TSSOP16封装。

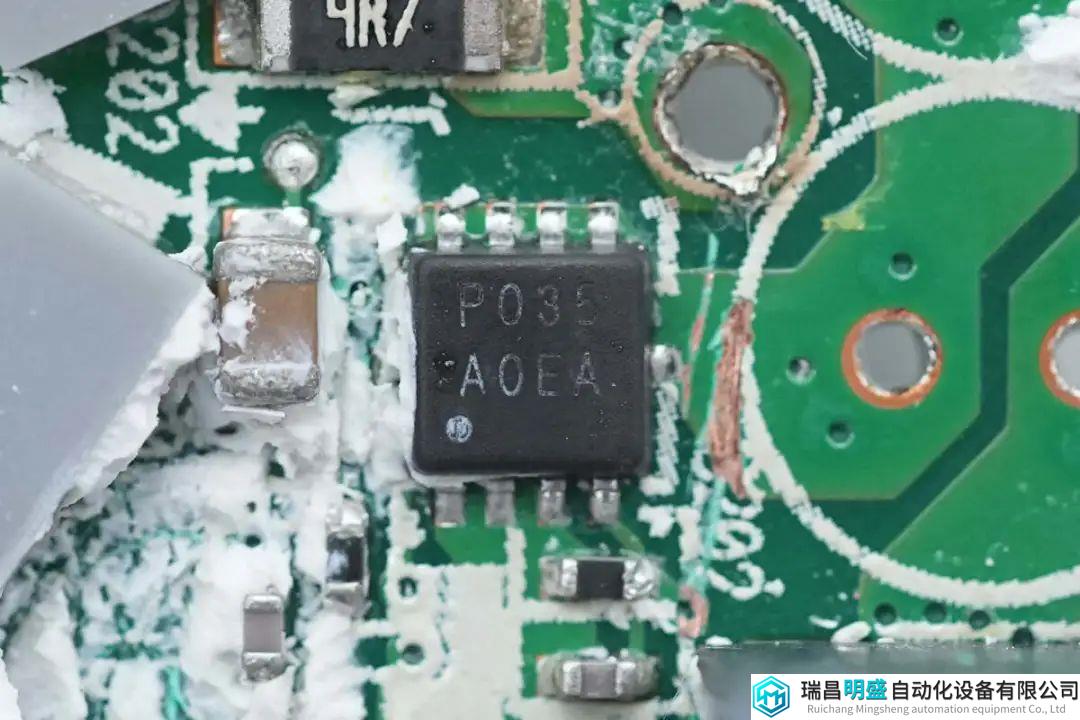

VBUS开关管丝印P035 A0EA。

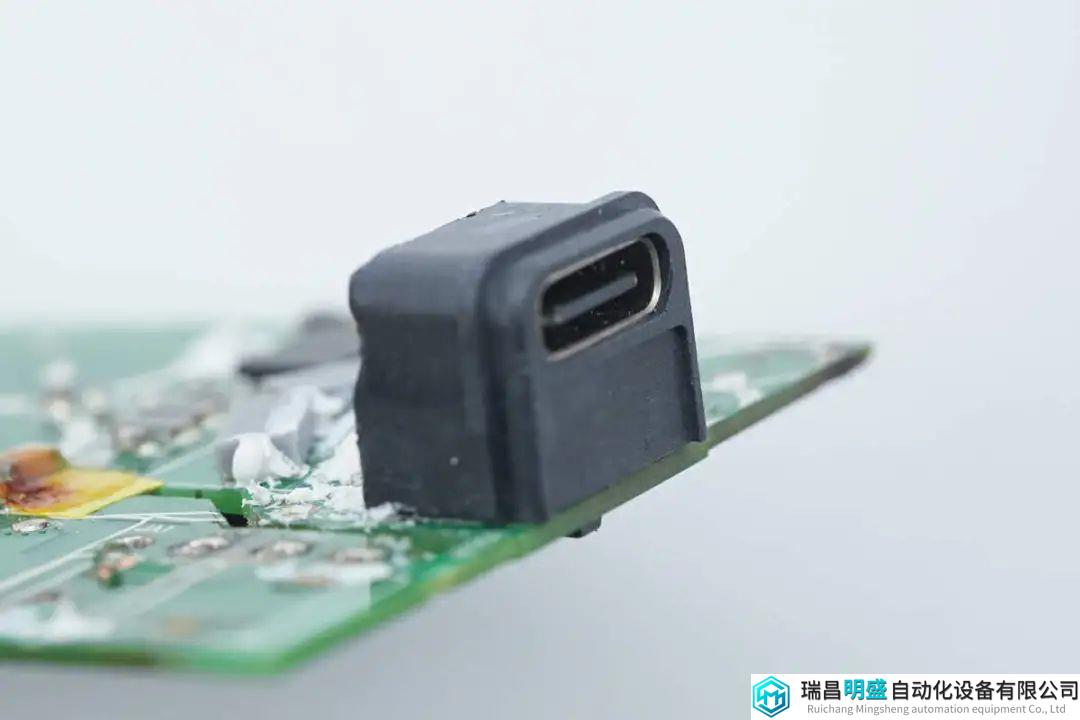

USB-C母座外套塑料壳绝缘。

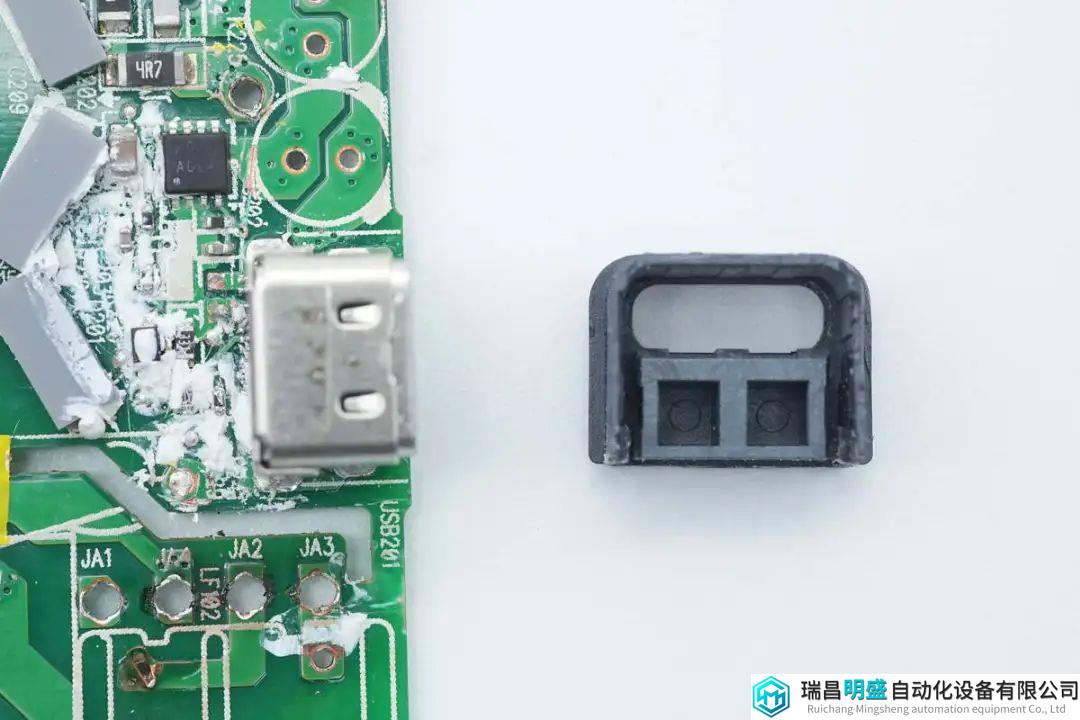

拆解取下绝缘塑料壳。

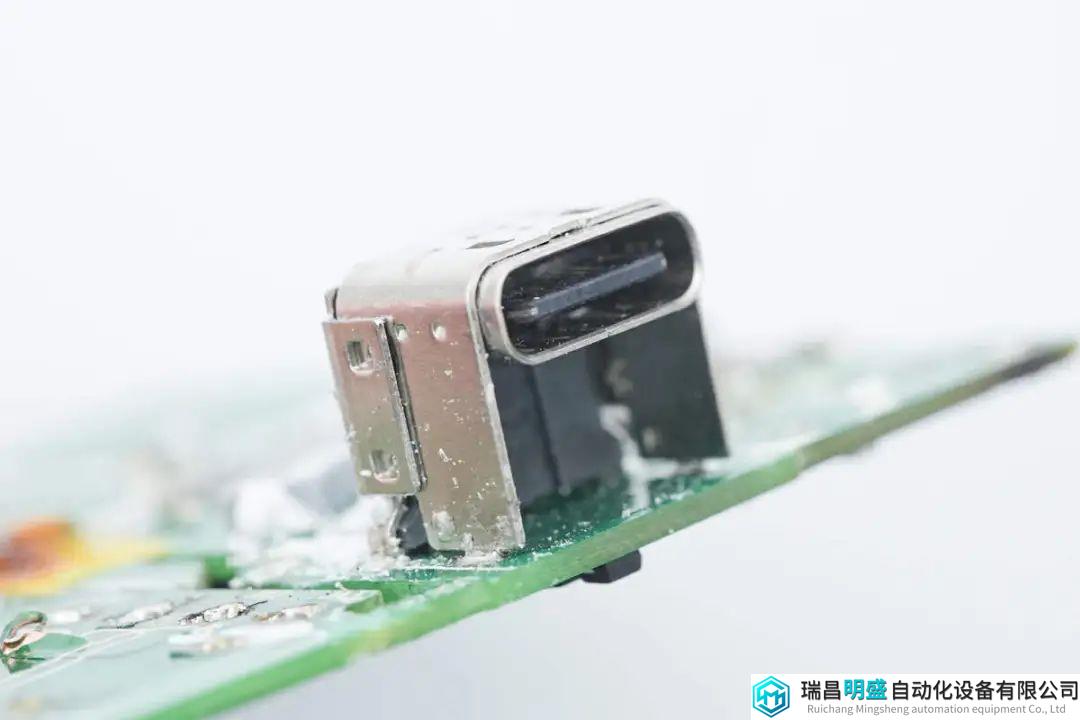

USB-C母座采用垫高设计，过孔焊接固定，黑色舌片不露铜。

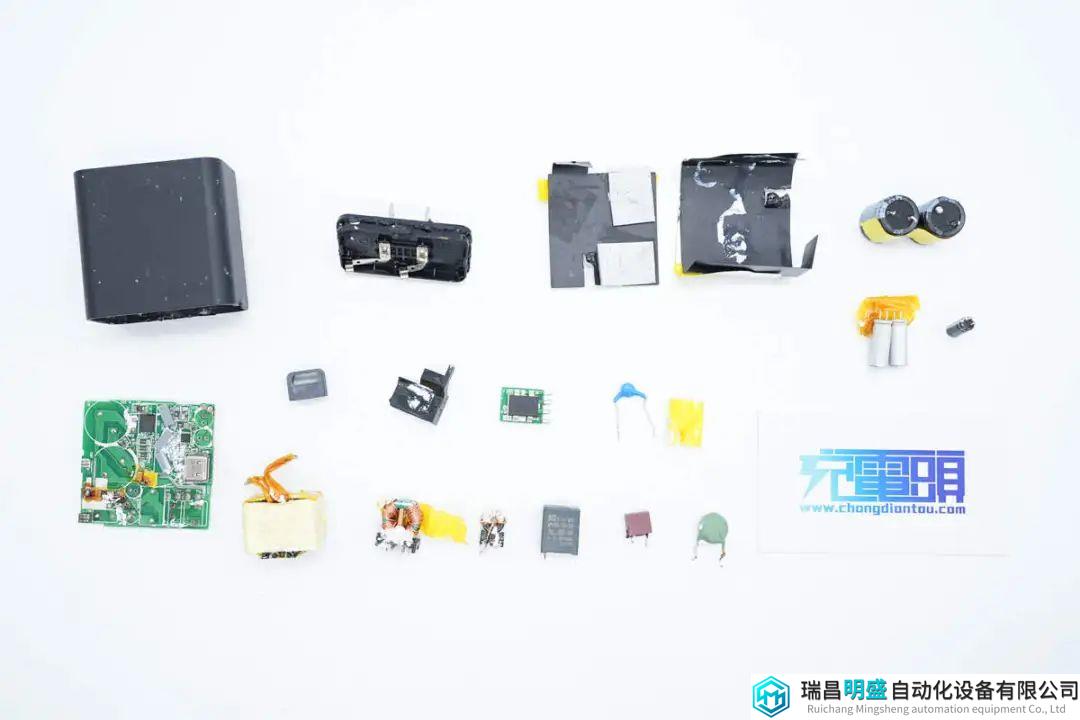

全部拆解一览，来张全家福。
充电头网拆解总结

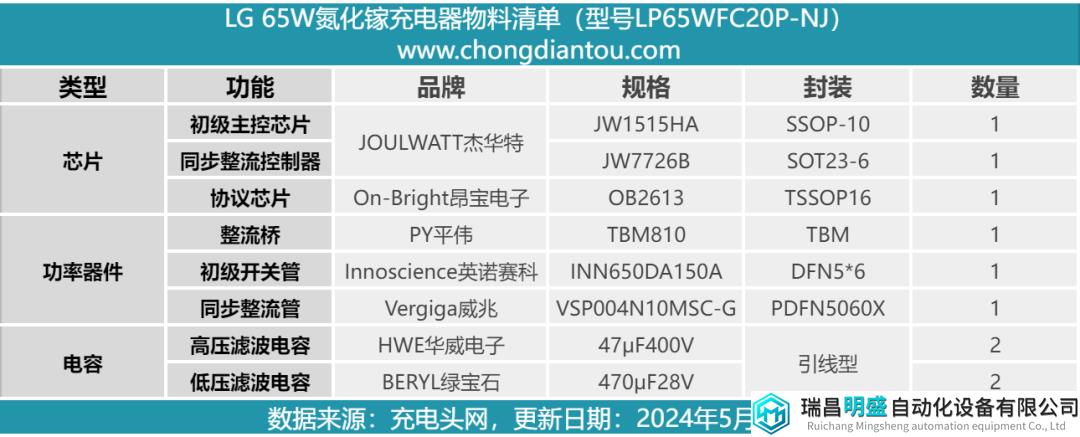

最后附上LG 65W氮化镓充电器核心器件清单，方便大家查阅。
LG 65W氮化镓充电器采用黑色机身设计，配有固定美规插脚。充电器输出侧设有USB-C母座，实测支持65W PD快充，并支持5-11V4A、5-16V4A、5-21V3.25A三档PPS快充，能够满足笔记本电脑和安卓手机的快充需求。
充电头网通过拆解了解到，LG这款充电器采用反激开关电源架构，同步整流，电源方案来自杰华特，使用JW1515HA初级主控芯片搭配JW7726B同步整流控制器，英诺赛科氮化镓开关管和威兆同步整流管。高压滤波电容来自华威电子，滤波固态电容来自绿宝石，PCBA模块正反面均设有散热片并打胶加强散热，内部做工扎实，用料可靠。
