充电器拆解报告：酷态科65W 2C1A氮化镓充电器

酷态科推出了一款65W氮化镓充电器，这款充电器采用方形机身设计，整体为灰色配色，输出端为黑色面板。充电器输入端配有国标折叠插脚，输出为2C1A接口配置。充电器支持110-240V宽电压输入，在110V输入下，多口输出功率会有小幅下降。

这款充电器的USB-C1接口支持65W快充，USB-C2接口支持33W快充，USB-A口支持22.5W快充，双口共同使用时支持45+20W功率分配，满足日常手机和笔记本电脑同时快充使用。下面充电头网就带来酷态科这款65W氮化镓充电器的拆解，一起看看内部的方案和设计。

酷态科65W氮化镓充电器外观

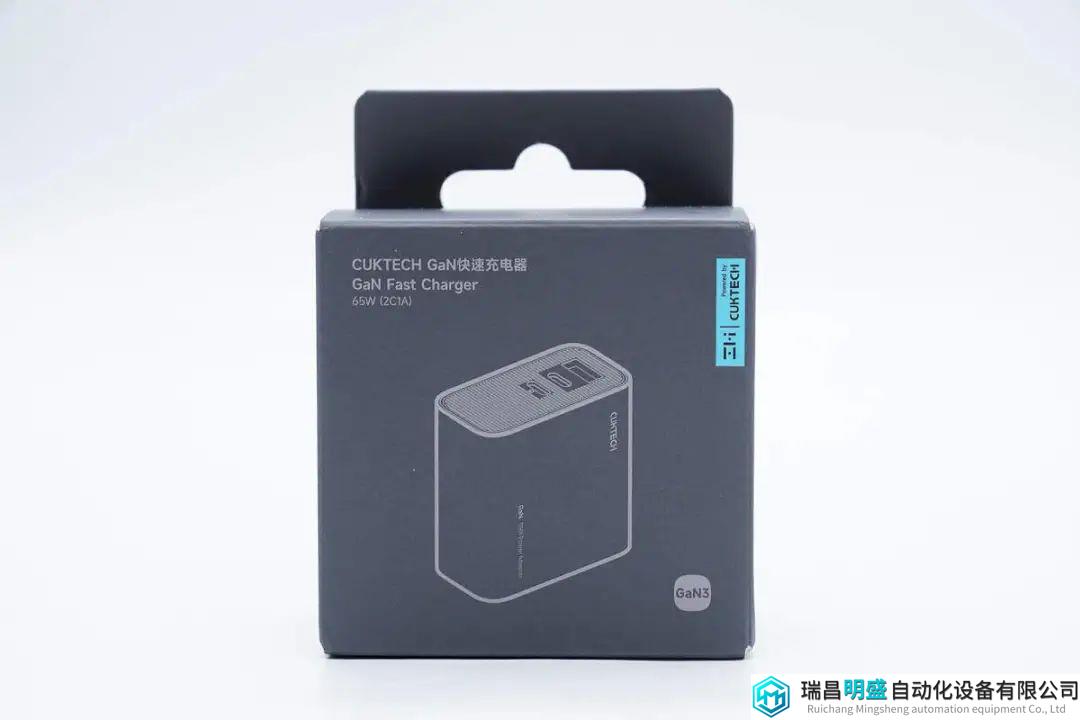

包装盒正面印有产品名称、外观简图以及ZMI和Powered by CUKTECH。

侧面印有产品三大卖点标识。

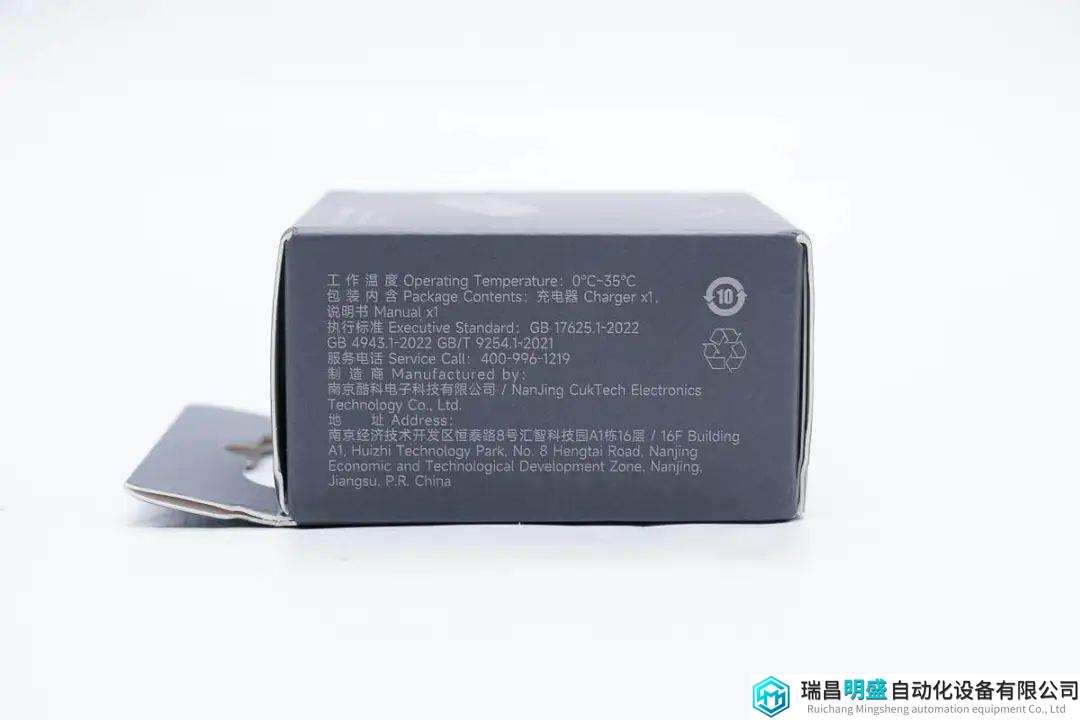

另一侧印有厂商相关信息。

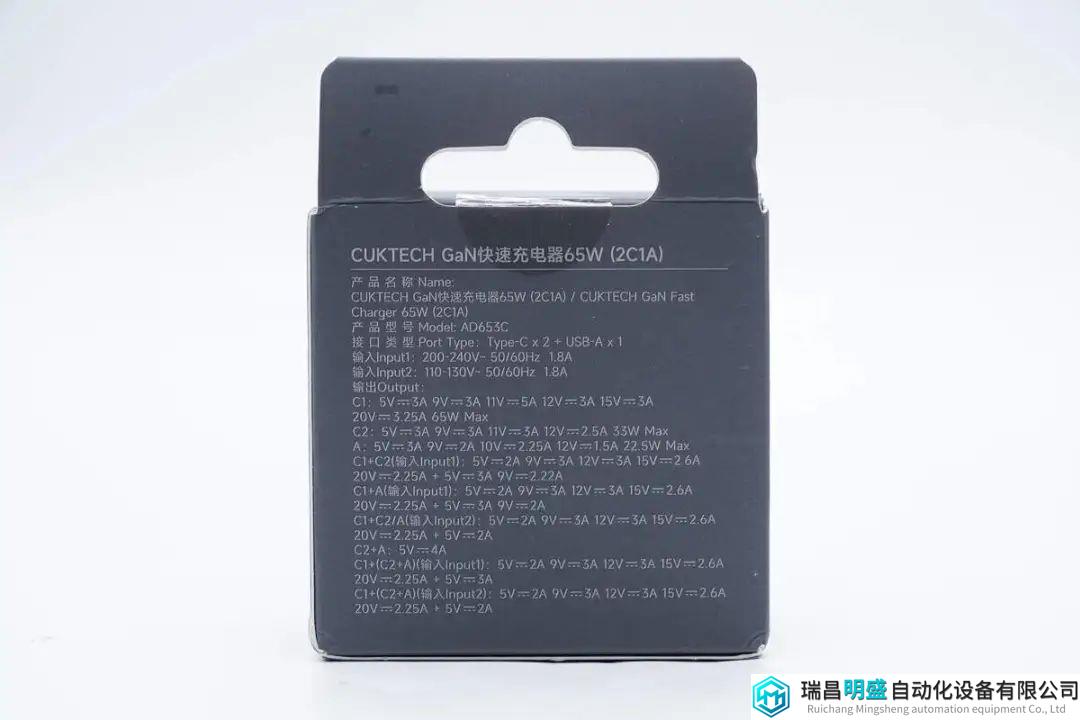

背面印有产品参数信息。

包装内含充电器和使用说明书。

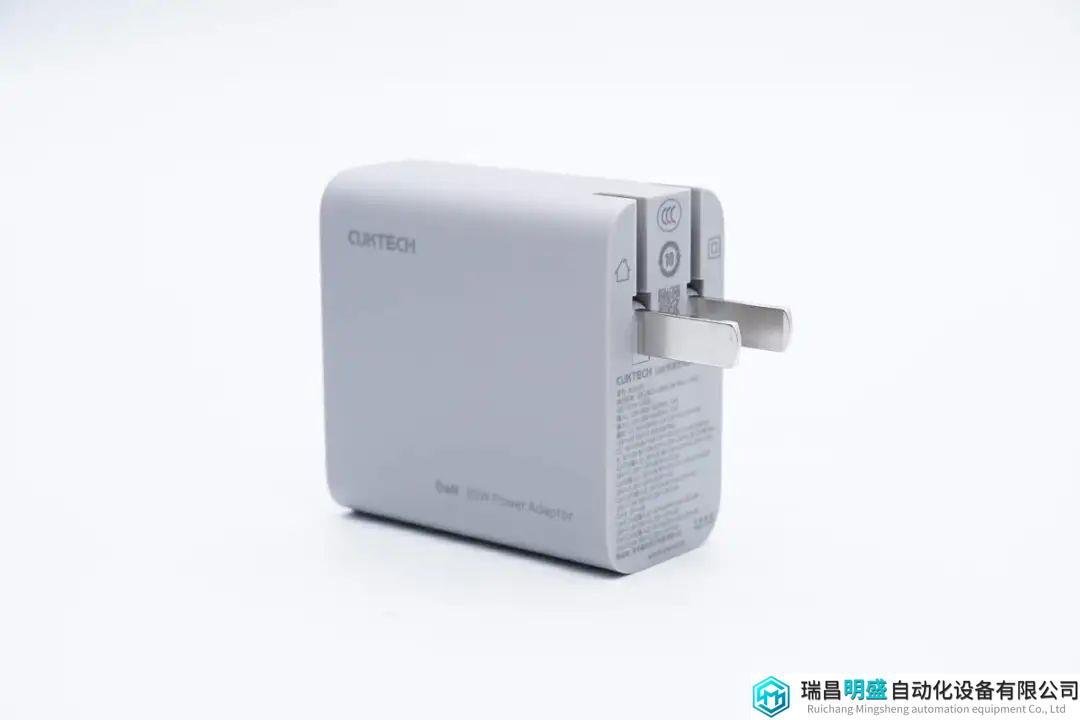

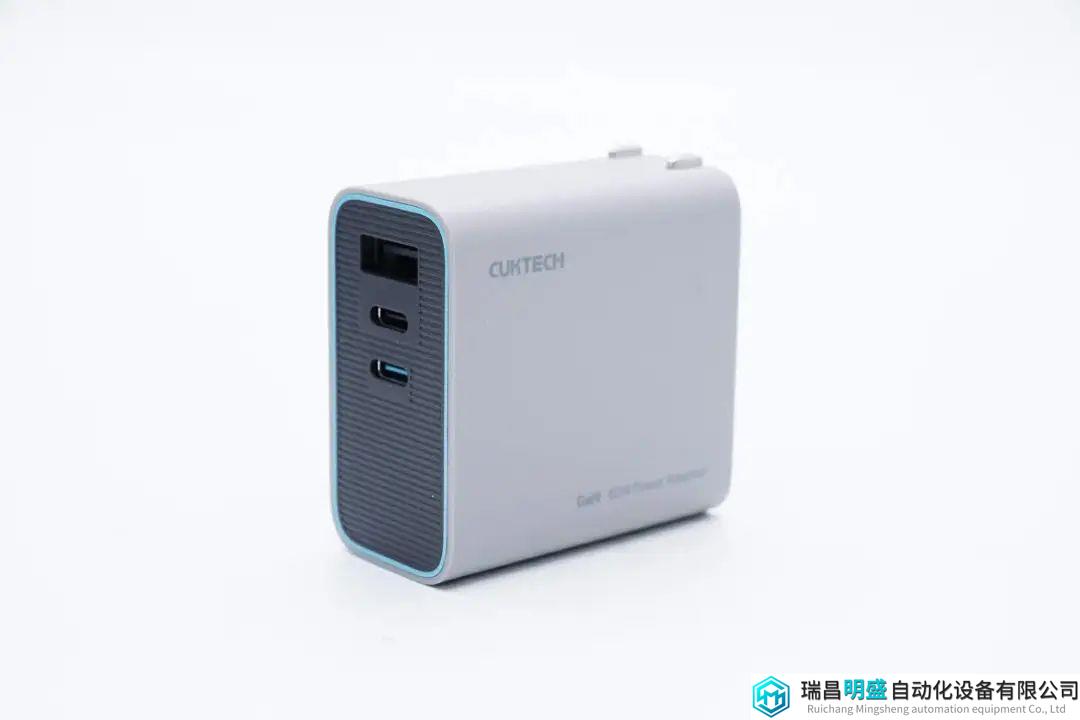

酷态科65W氮化镓充电器延续品牌旗下系列产品相同设计语言，主体为一体式灰色外壳，机身表面哑光工艺处理。

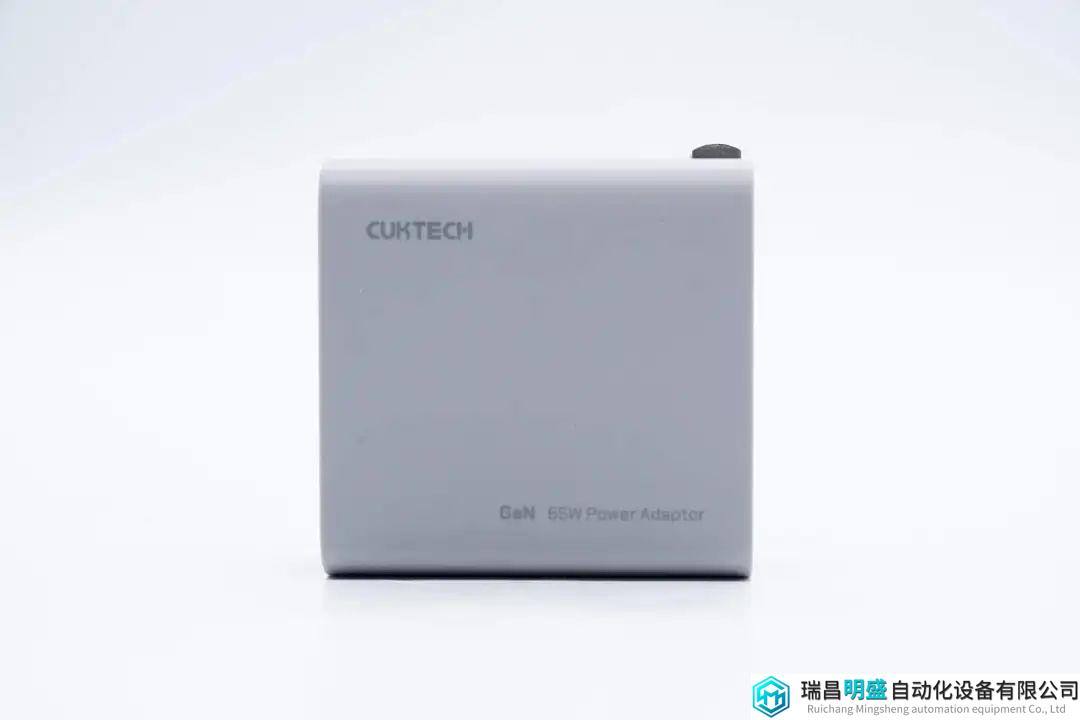

机身正面印有CUKTECH品牌和GaN 65W Power Adaptor。

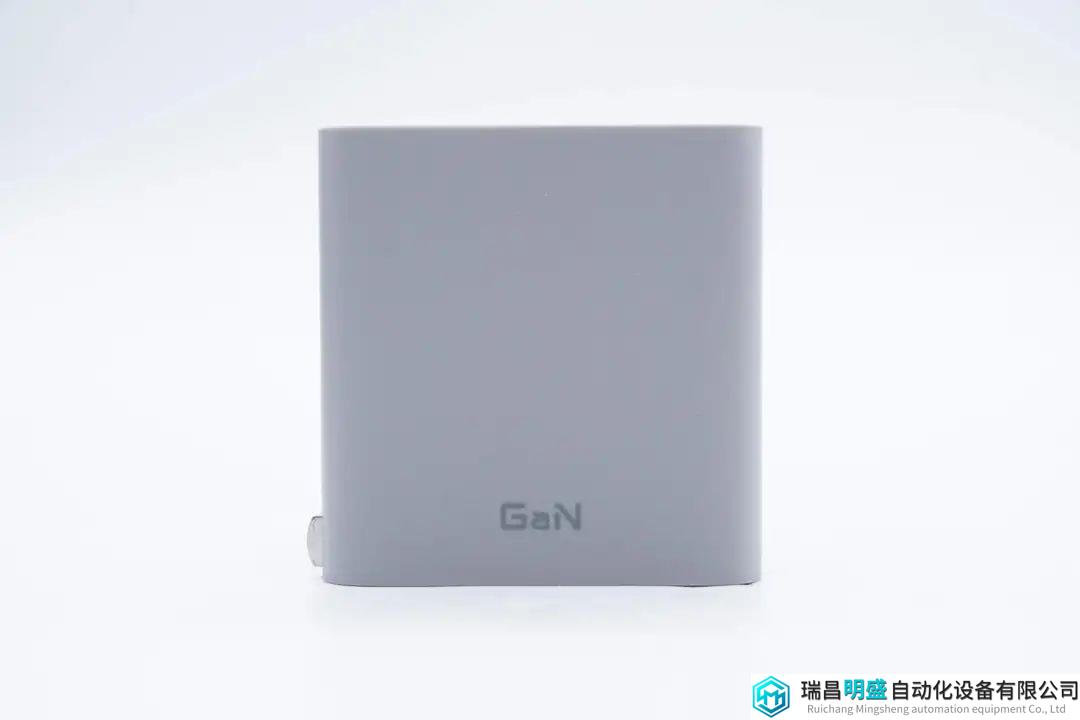

背面印有GaN标识。

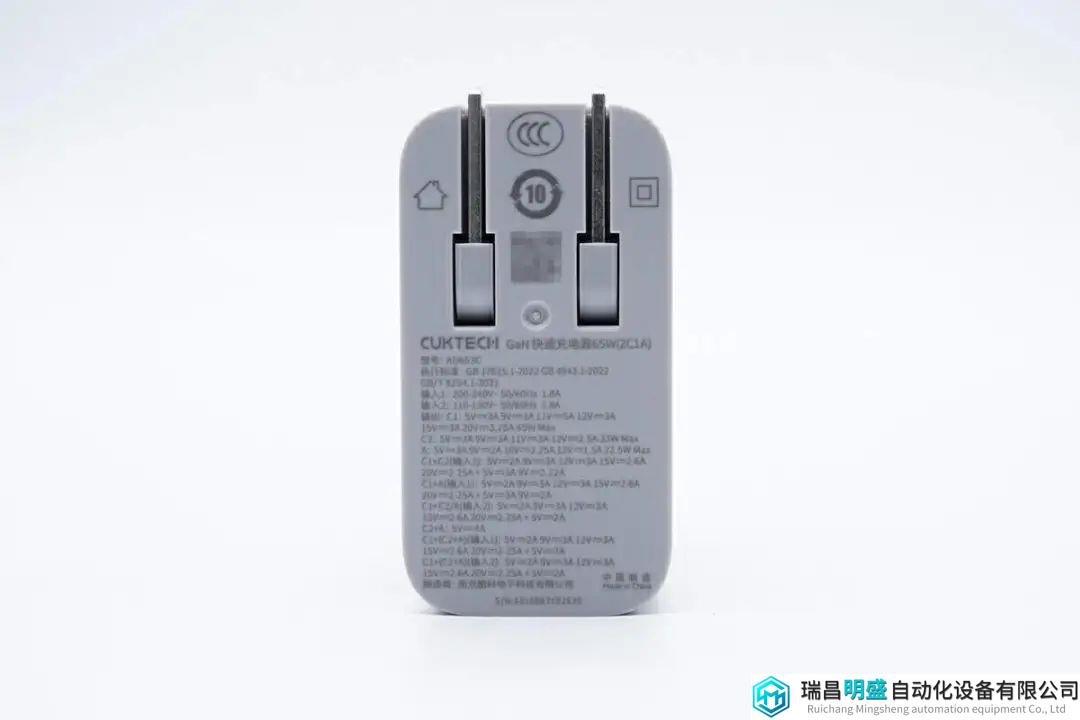

输入端外壳印有充电器参数。

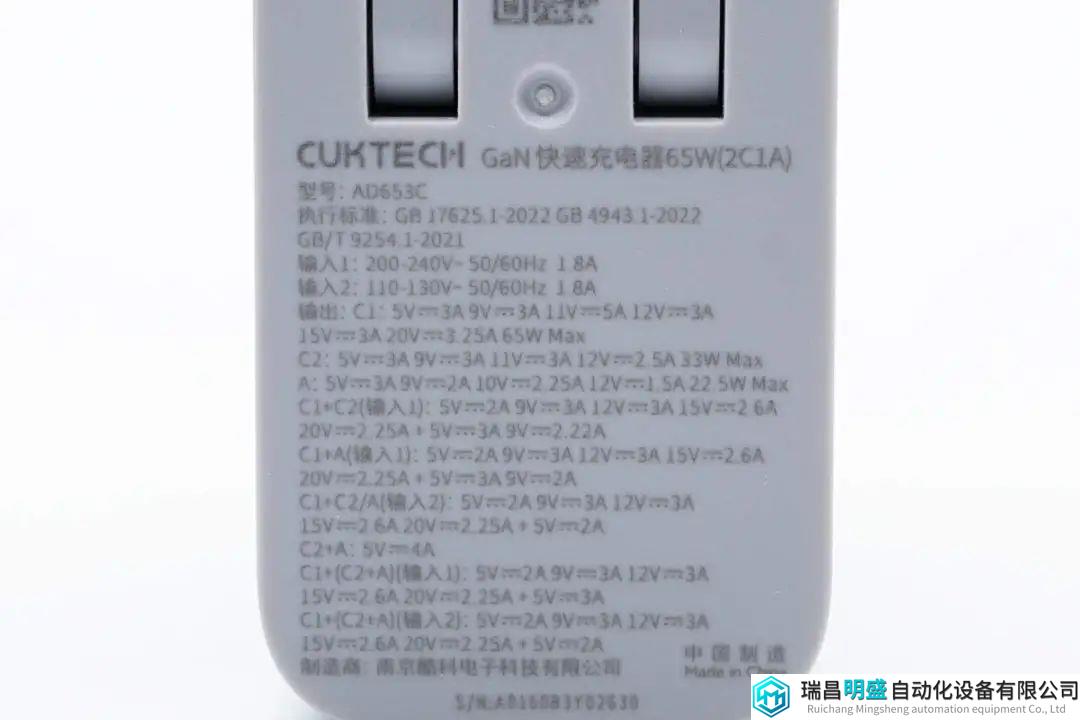

充电器参数特写

型号：AD653C

输入1：200-240V~50/60Hz 1.8A

输入2：110-130V~50/60Hz 1.8A

输出：

C1：5V3A、9V3A、11V5A、12V3A、15V3A、20V3.25A 65W Max

C2：5V3A、9V3A、11V3A、12V2.5A 33W Max

A：5V3A、9V2A、10V2.25A、12V1.5A 22.5W Max

C1+C2（输入1）：5V2A、9V3A、12V3A、15V2.6A、20V2.25A+5V3A、9V2.22A

C1+A（输入1）：5V2A、9V3A、12V3A、15V2.6A、20V2.25A+5V3A、9V2A

C1+C2/A（输入2）：5V2A、9V3A、12V3A、15V2.6A、20V2.25A+5V2A

C2+A：5V4A

C1+(C2+A)（输入1）：5V2A、9V3A、12V3A、15V2.6A、20V2.25A+5V3A

C1+(C2+A)（输入2）：5V2A、9V3A、12V3A、15V2.6A、20V2.25A+5V2A

制造商：南京酷科电子科技有限公司

充电器通过了CCC认证。

充电器配备可折叠国标插脚，收纳携带方便。

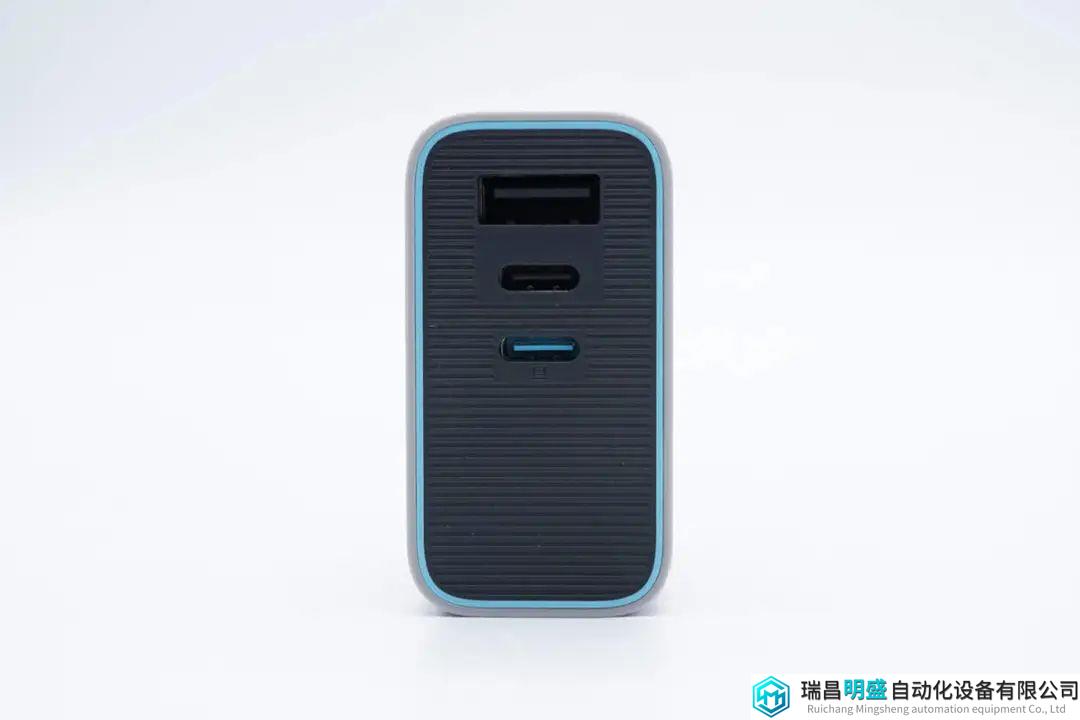

输出端配备2C1A三个USB接口，可同时为三个设备供电。

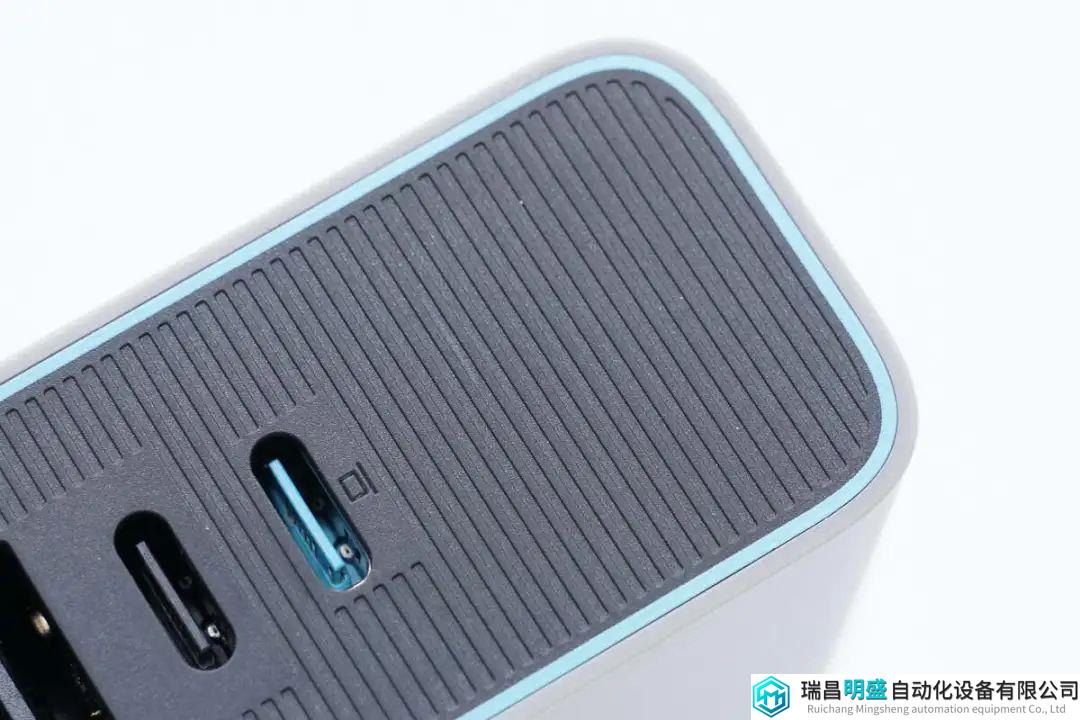

输出端面板凹凸纹理设计，提升整体辨识度。

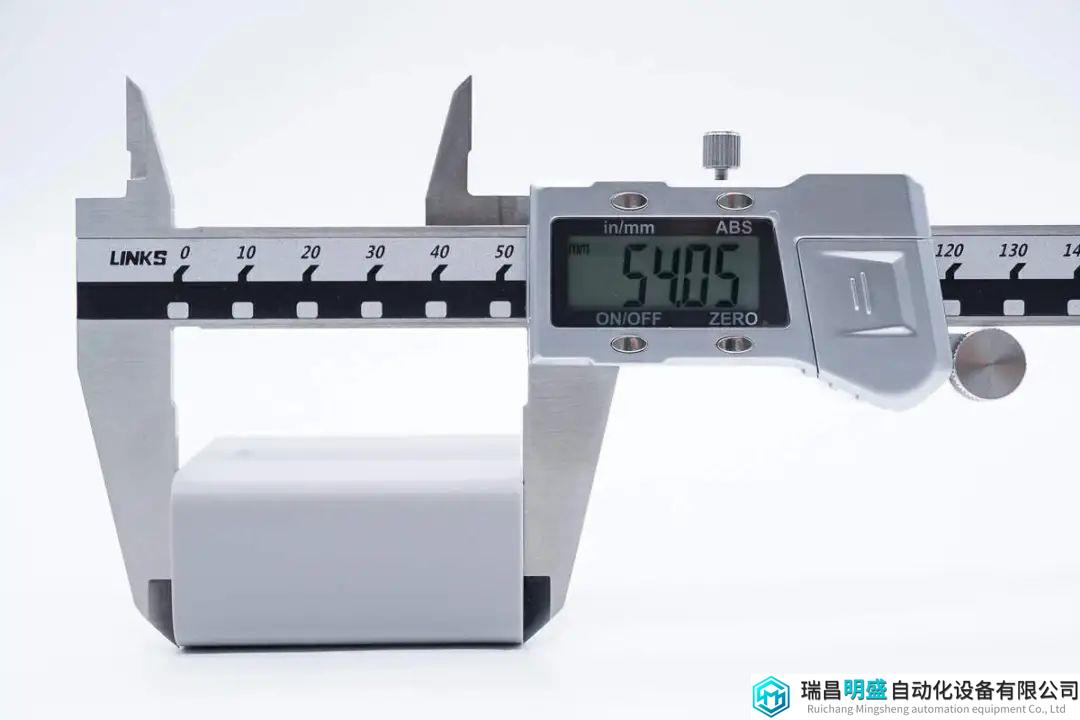

实测充电器机身长度为54.05mm。

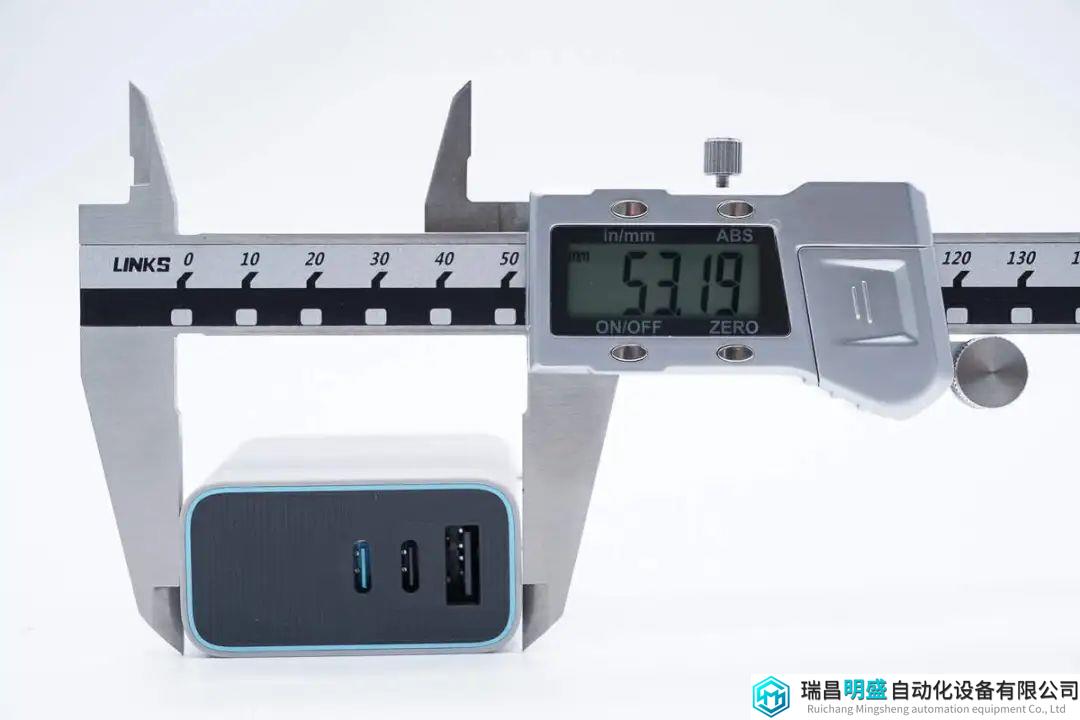

宽度为53.19mm。

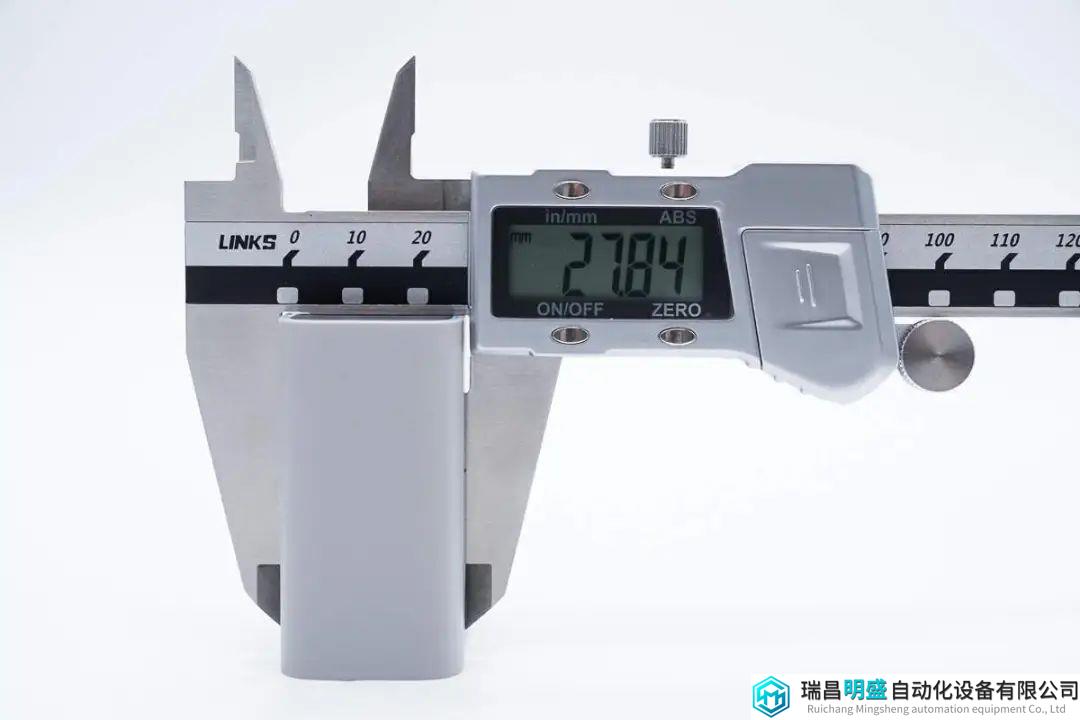

厚度为27.84mm。

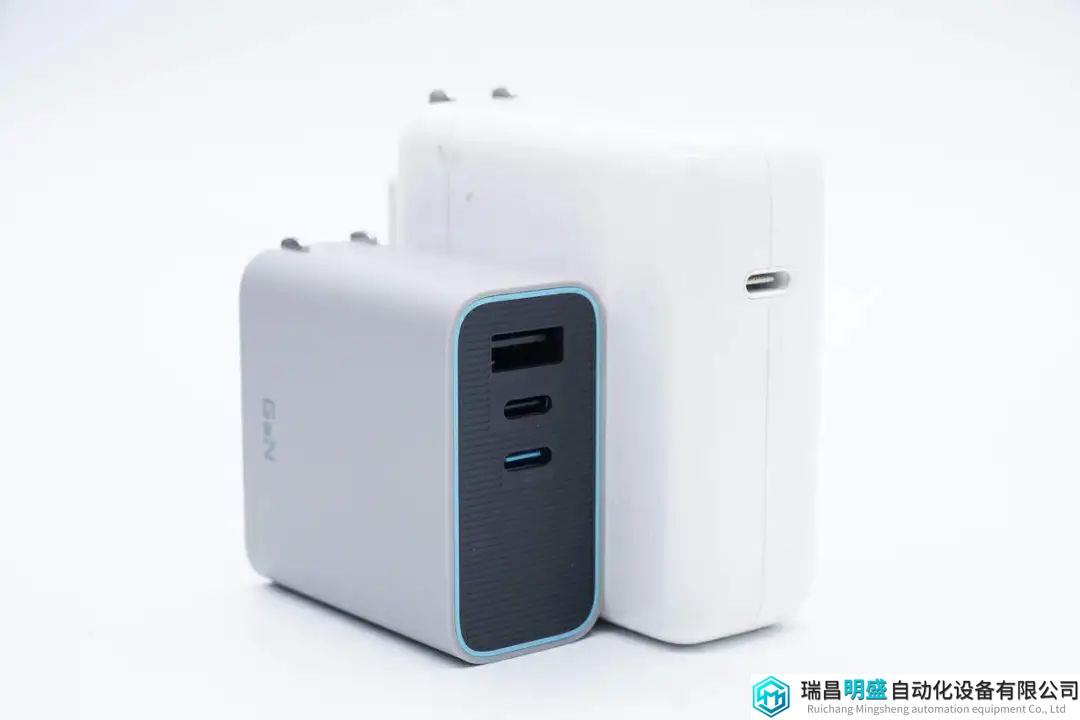

和苹果61W充电器对比，体积优势明显。

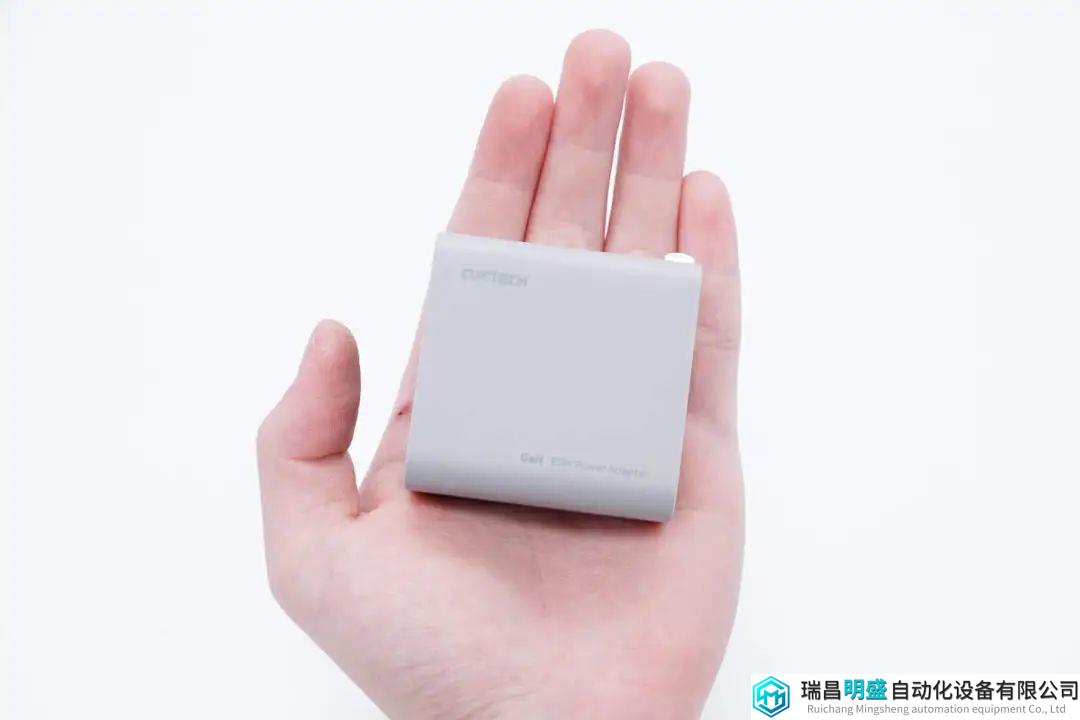

充电器拿在手上的大小直观感受。

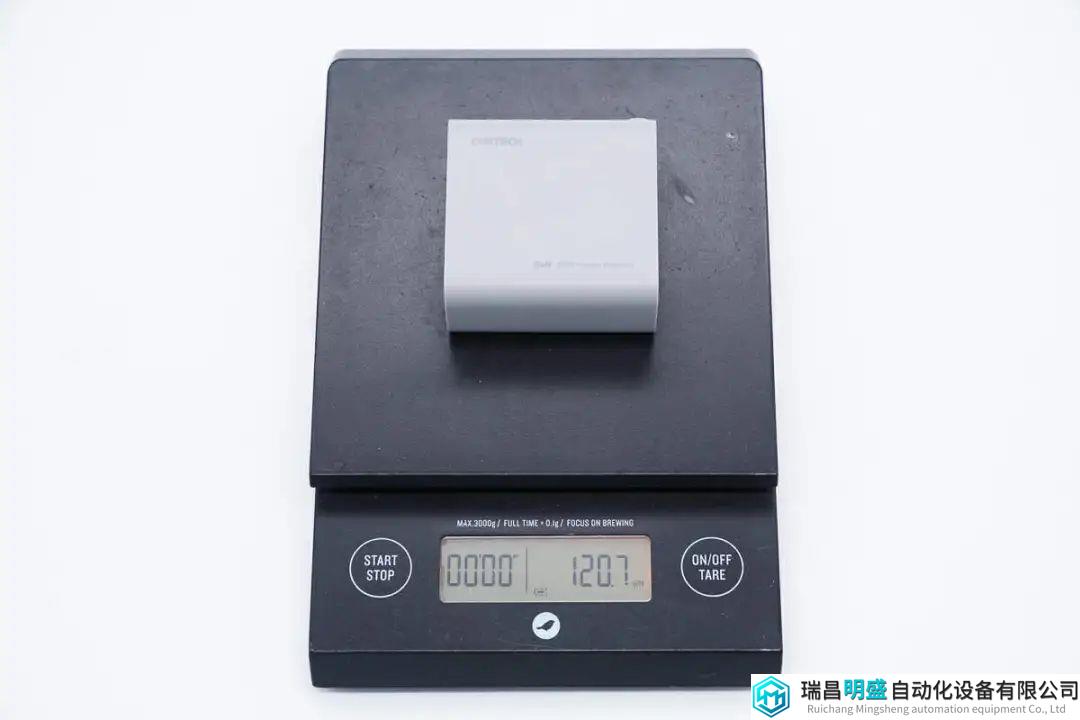

另外测得充电器重量约为121g。

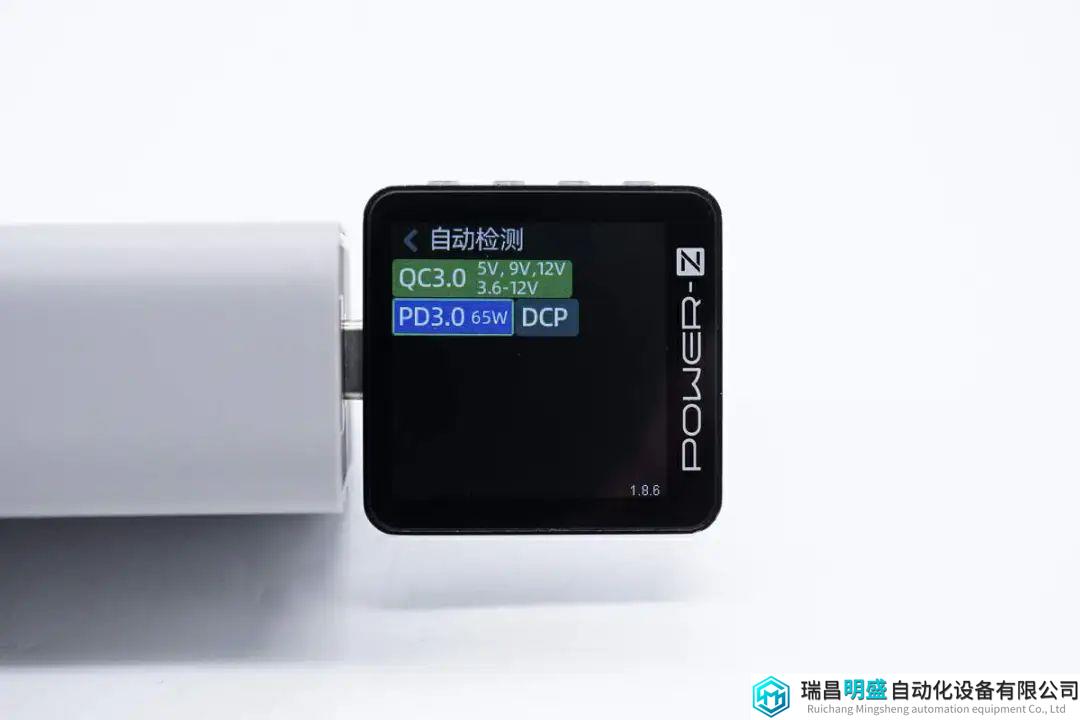

使用KM003C测得USB-C1口支持QC3.0、PD3.0、DCP充电协议。

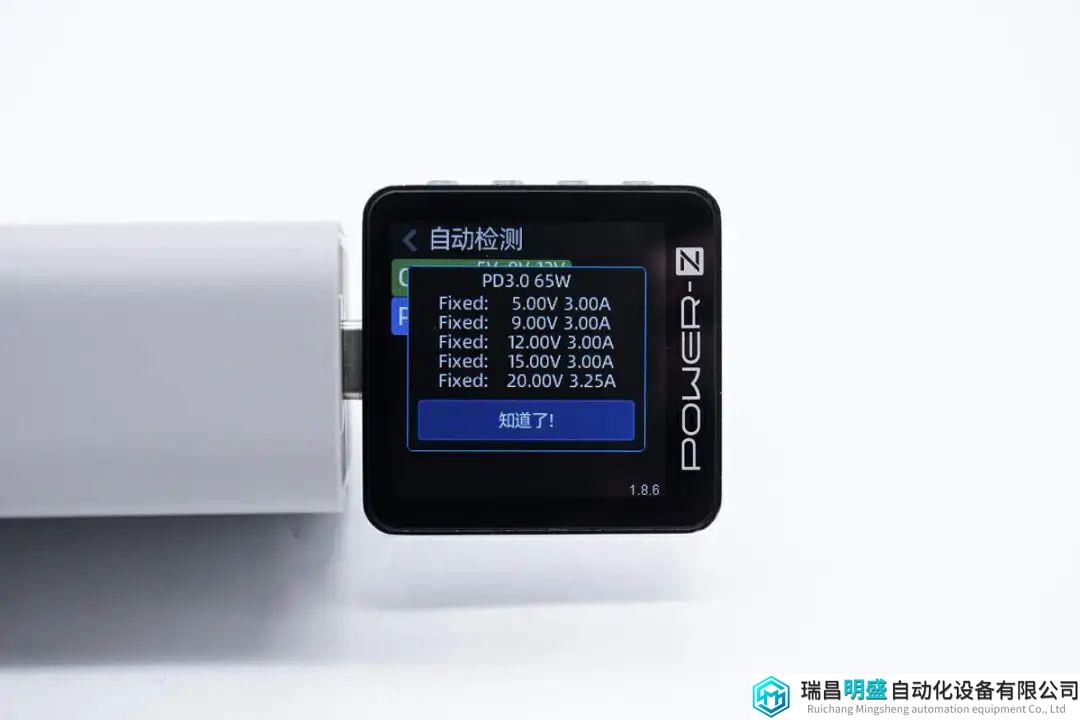

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

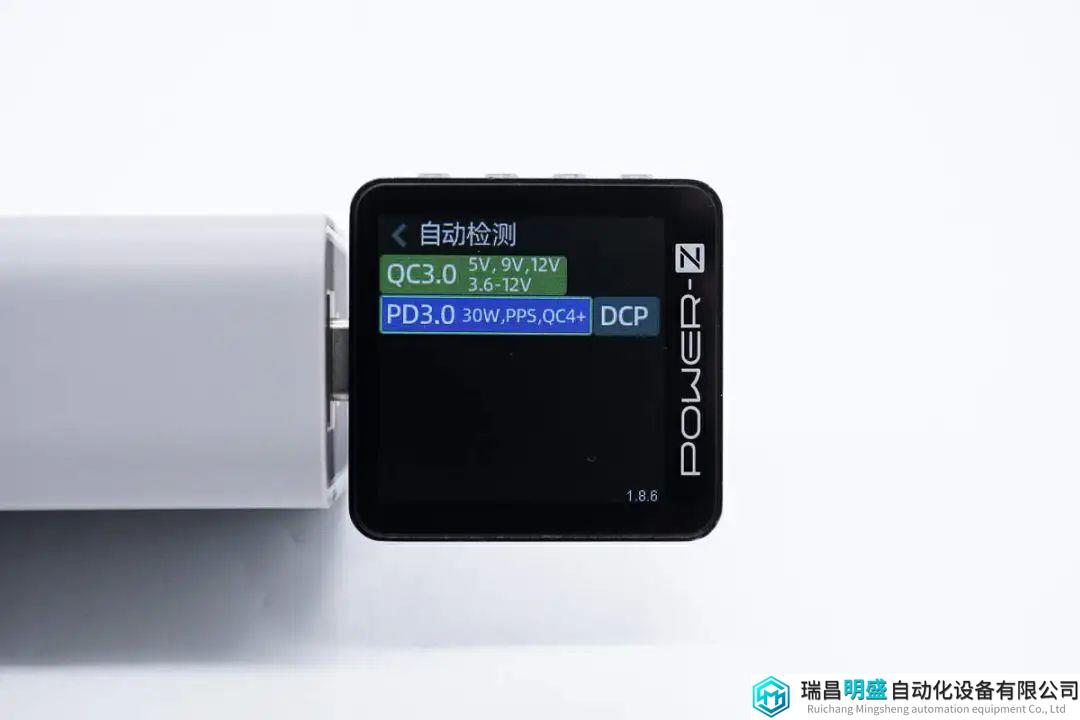

测得USB-C2口支持QC3.0、PD3.0、PPS、QC4+、DCP充电协议。

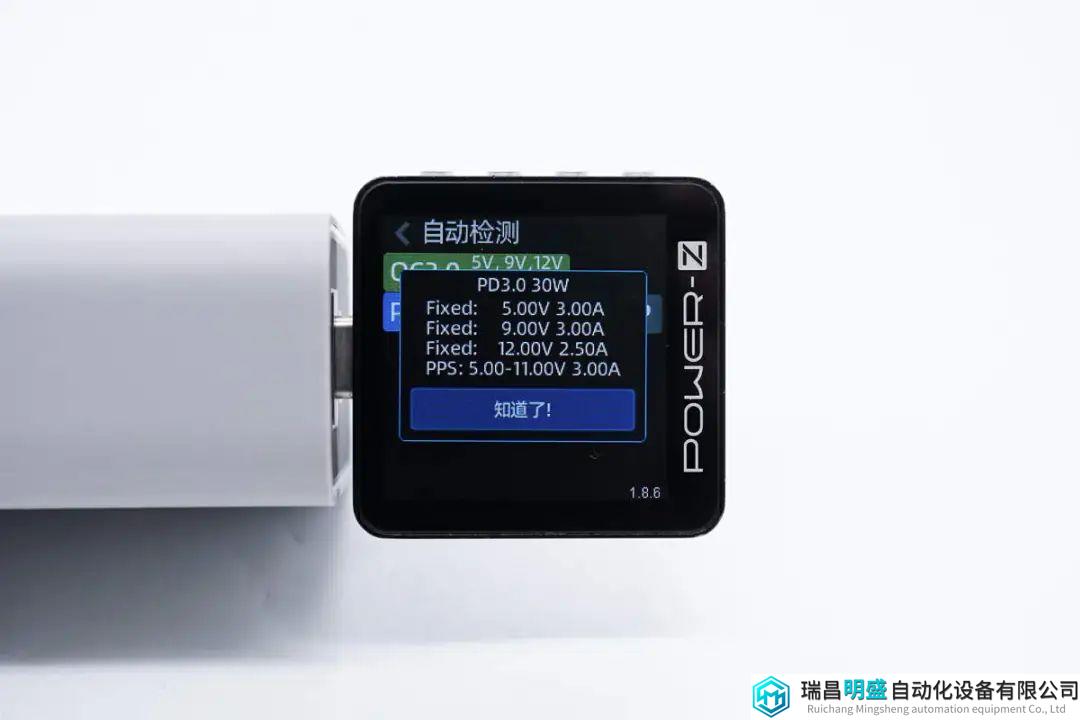

PDO报文显示USB-C3口还具备5V3A、9V3A、12V2.5A三组固定电压档位，以及5-11V3A一组PPS电压档位。

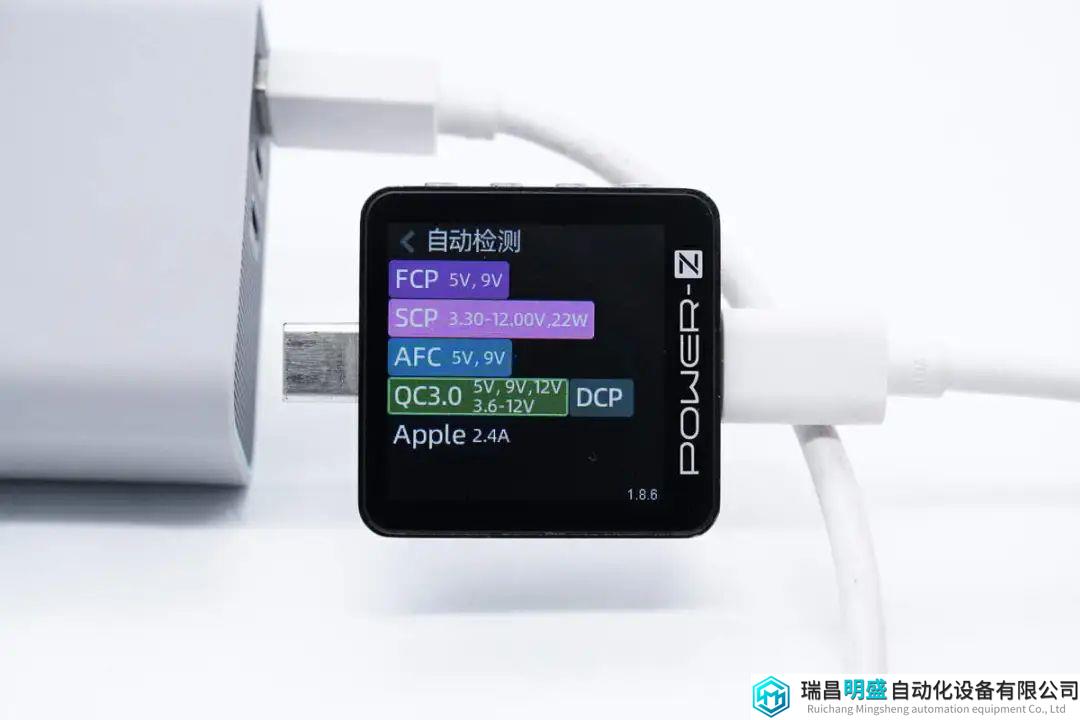

测得USB-A口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。

酷态科65W氮化镓充电器拆解

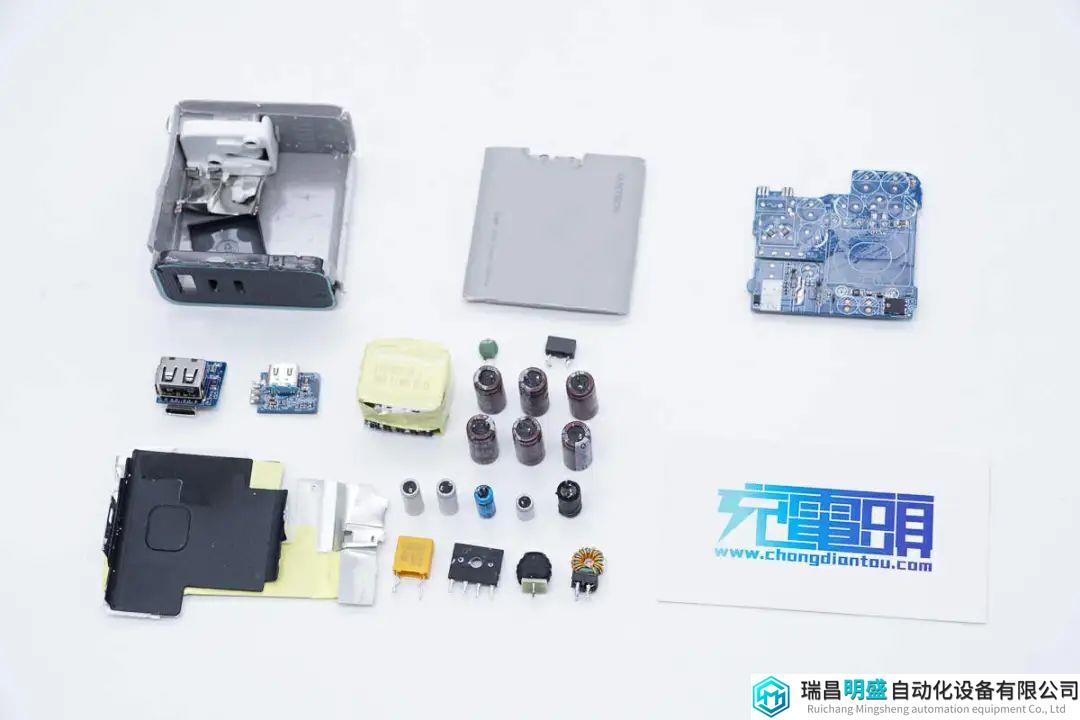

看完了酷态科这款氮化镓充电器的外观和测试，下面就进行拆解，一起看看内部的方案和设计。

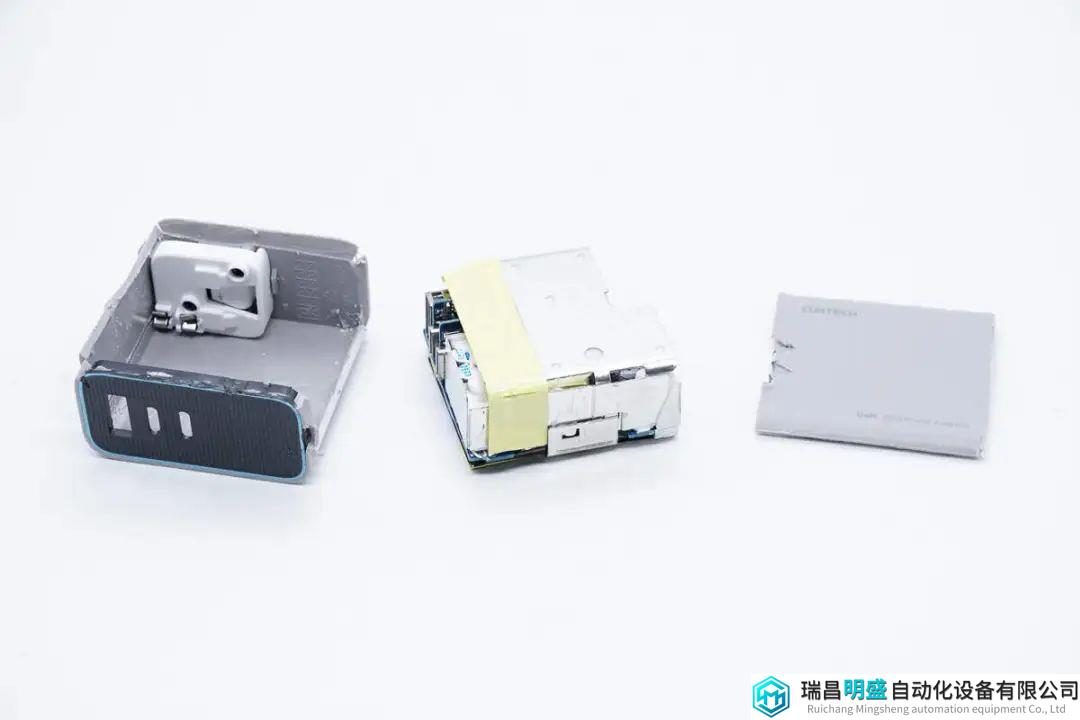

首先使用切割机切开外壳，取出内部PCBA模块。

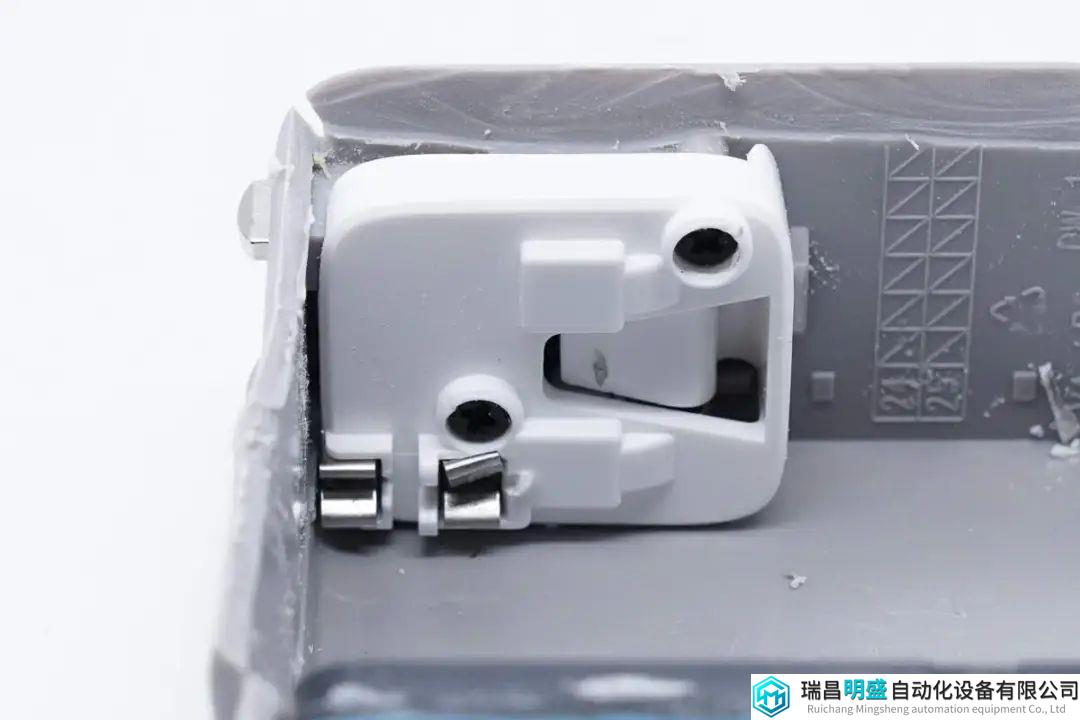

折叠插脚模块通过螺丝固定在壳体内部。

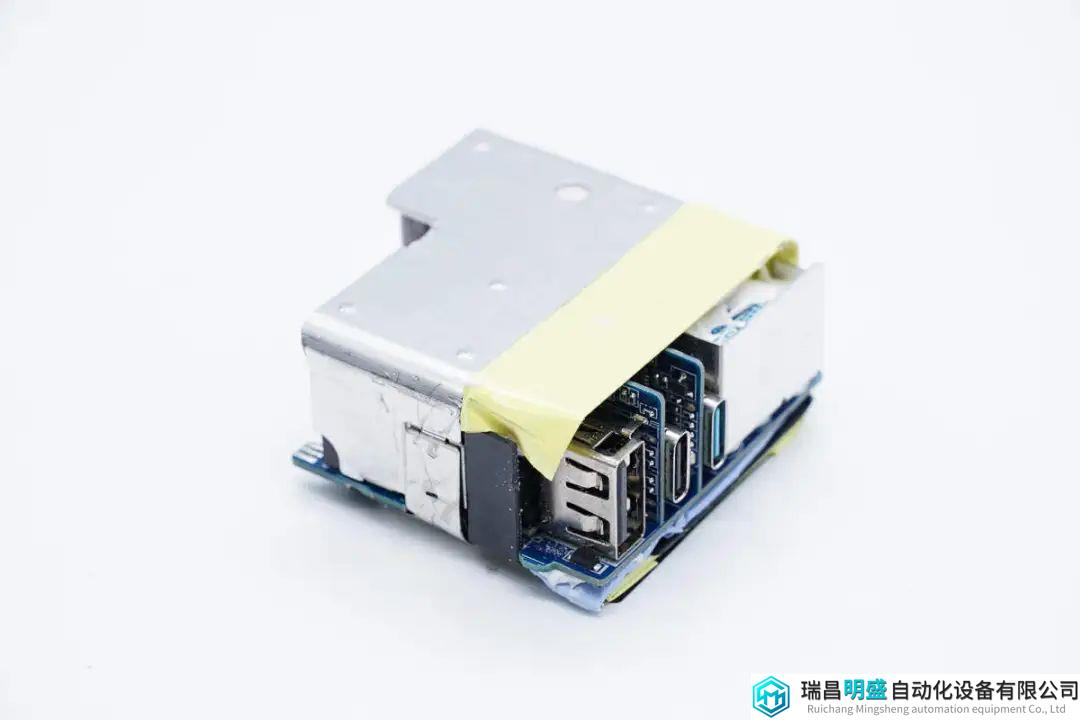

PCBA模块整体采用铝片包裹散热。

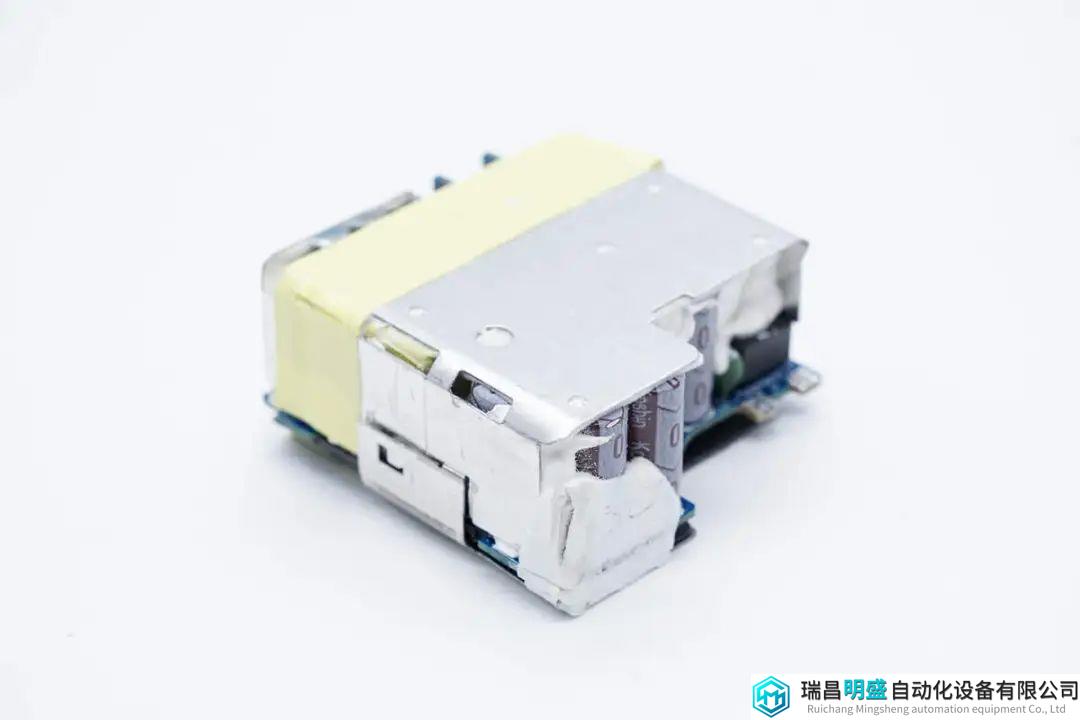

散热片通过卡扣搭接固定。

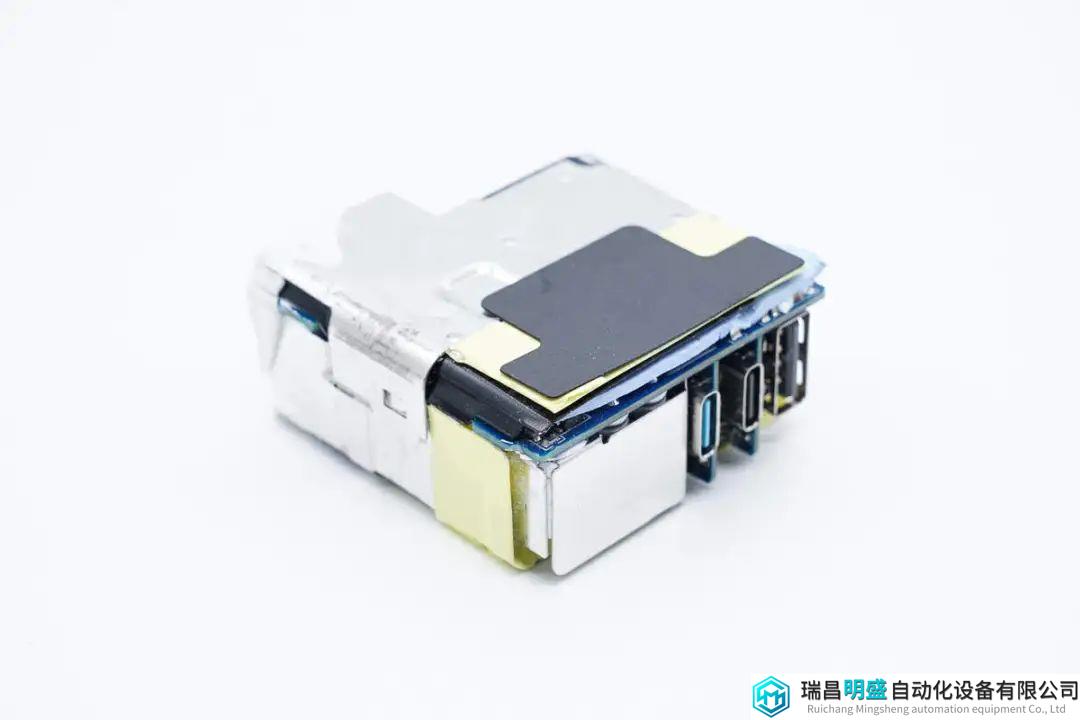

散热片与PCBA模块之间通过麦拉片和导热垫散热。

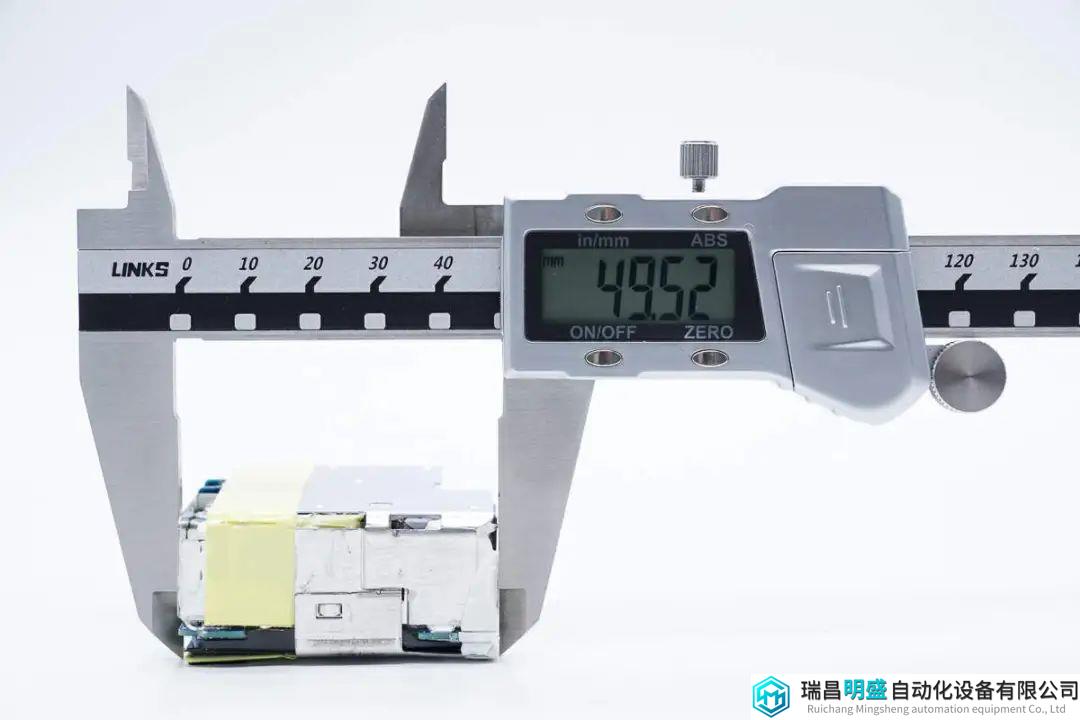

使用游标卡尺测得PCBA模块长度约为49.5mm。

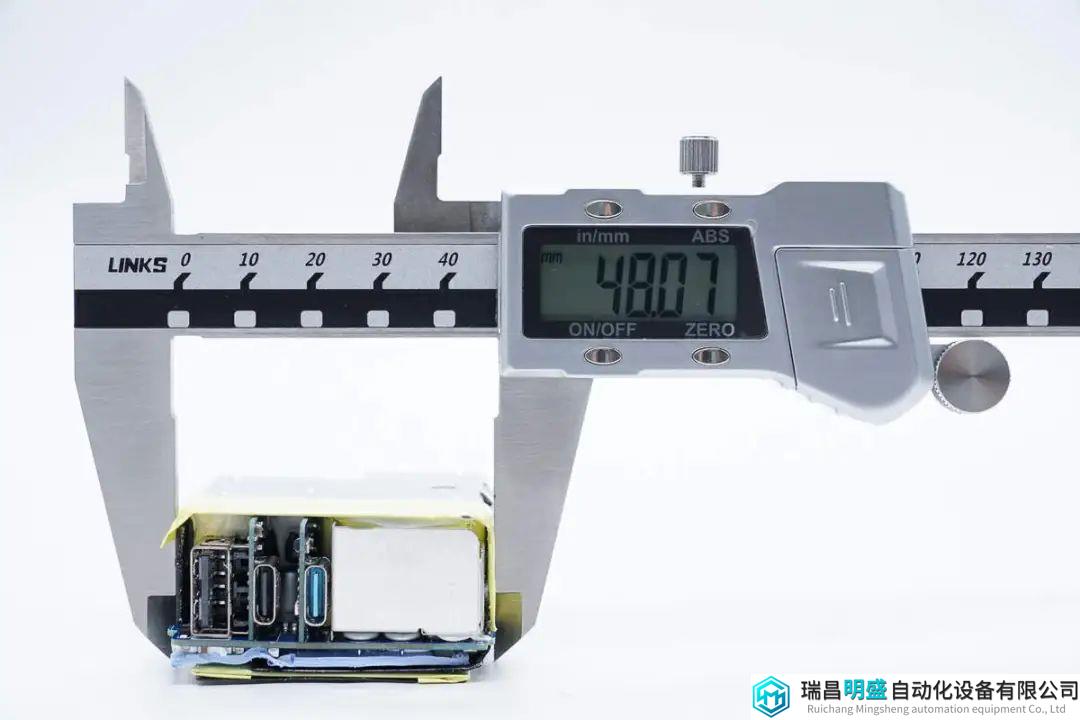

PCBA模块宽度约为48.1mm。

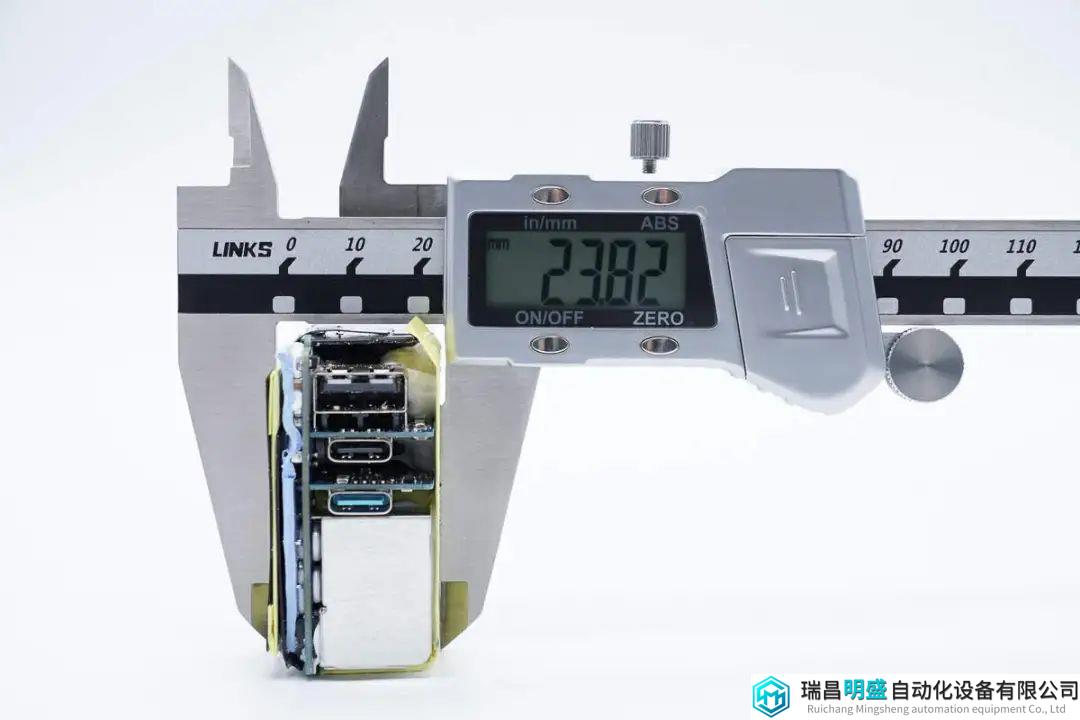

PCBA模块厚度约为23.8mm。

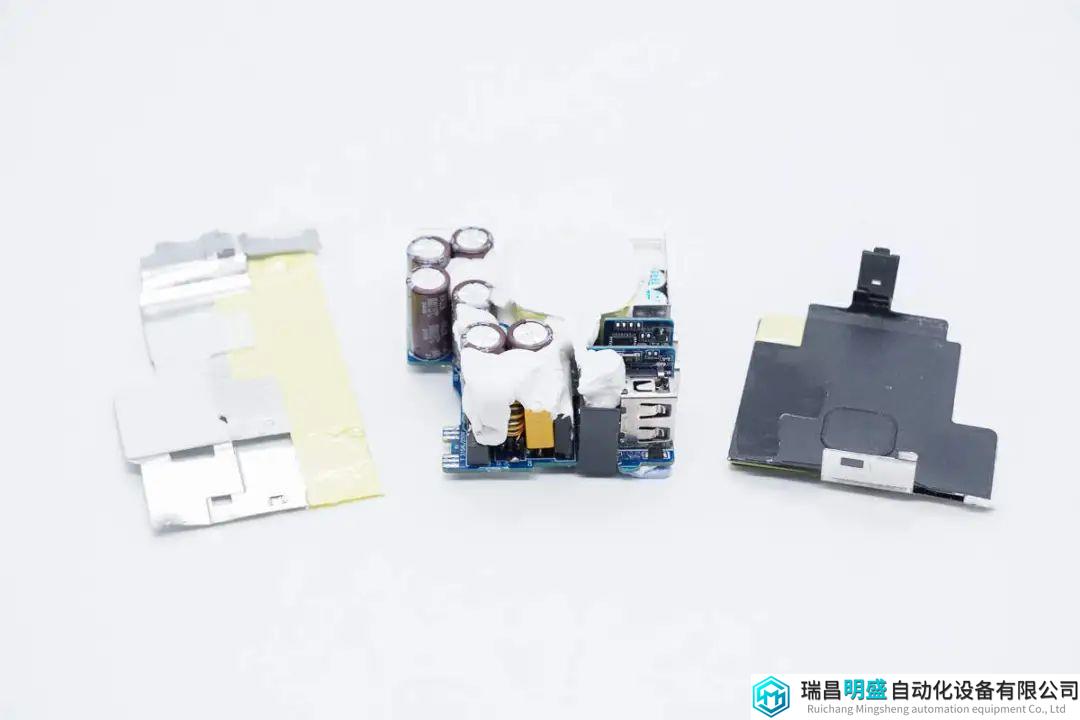

拆解取下PCBA模块表面的散热片，在散热片与PCBA模块之间设有黑色麦拉片绝缘，初次级之间还设有麦拉片，通过胶水固定。

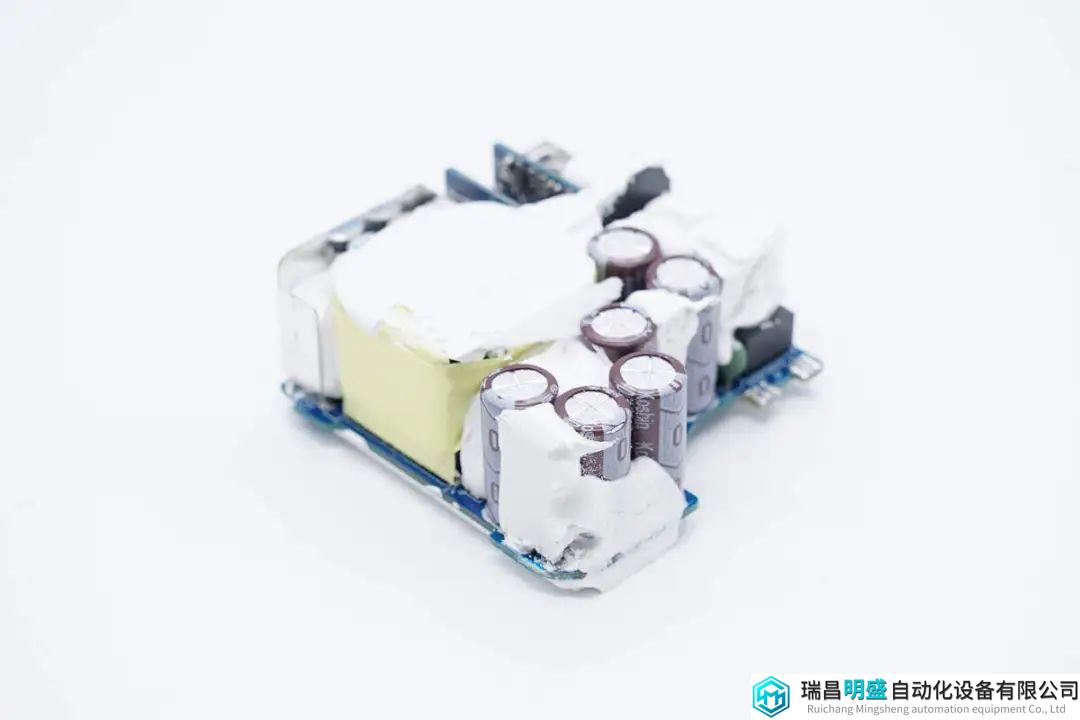

PCBA模块正面元件大面积打胶填充。

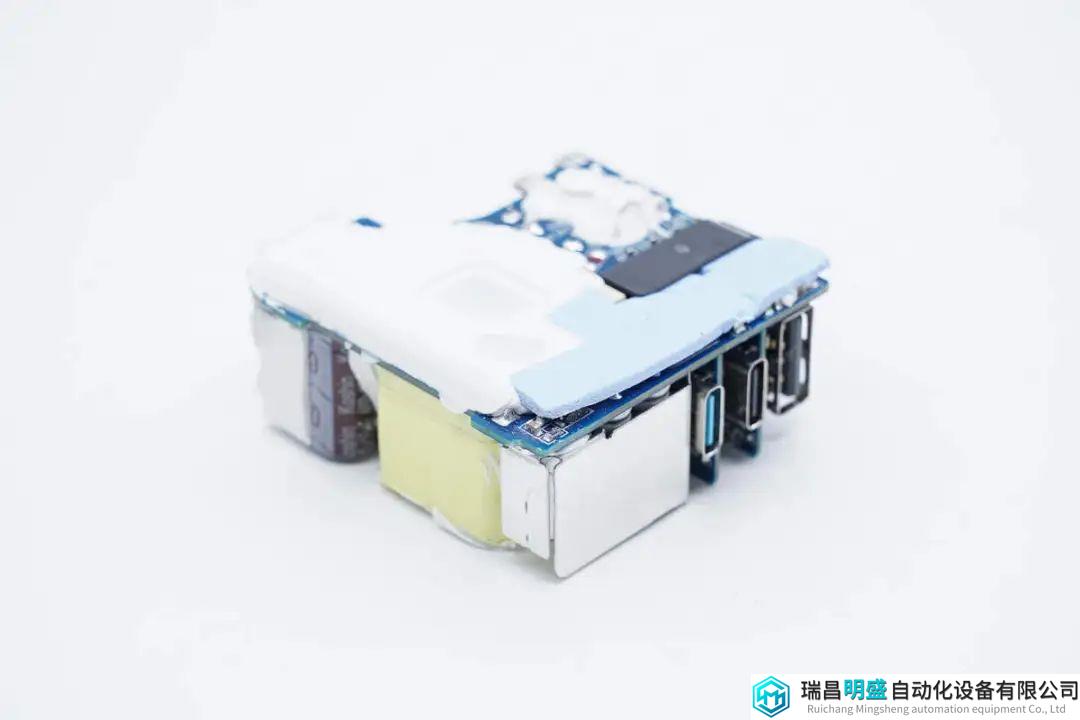

PCBA模块背面也打胶填充，并粘贴蓝色导热垫散热。

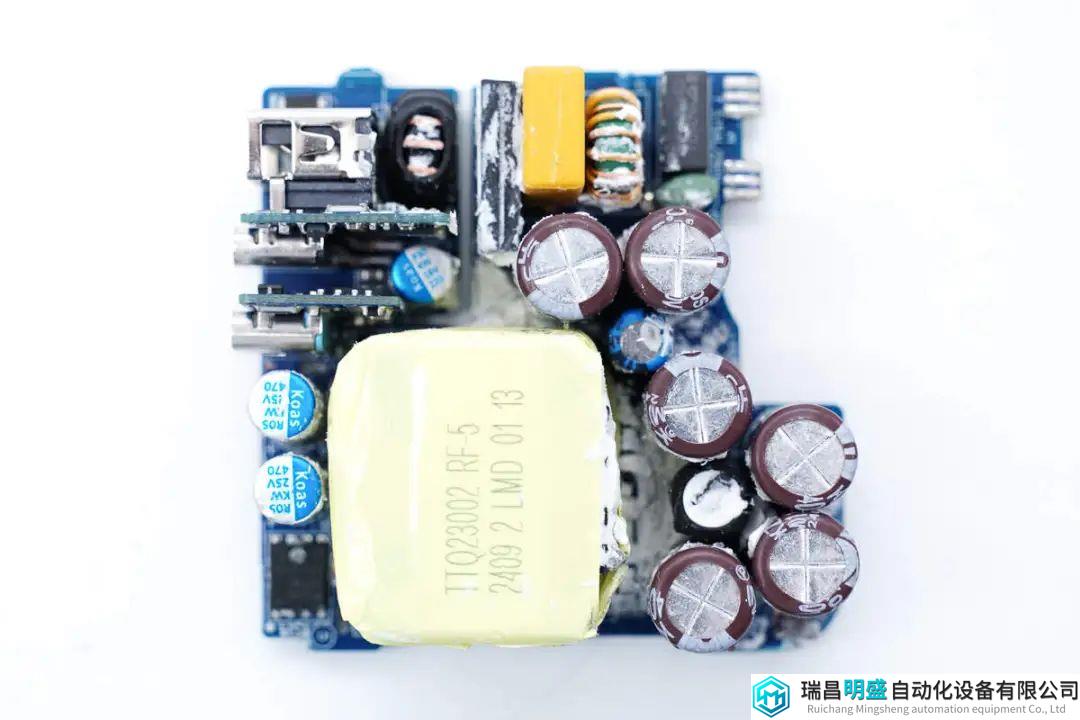

清理掉填充的导热胶，PCBA模块正面一览，其中右上角为电源输入端，焊接保险丝，NTC热敏电阻，共模电感，安规X2电容和整流桥。右侧下方设有高压滤波电容和差模电感。在底部中间位置为变压器，变压器左侧下方设有同步整流芯片，滤波固态电容。左上角设有USB-C和USB-A母座小板，磁环电感和滤波固态电容。

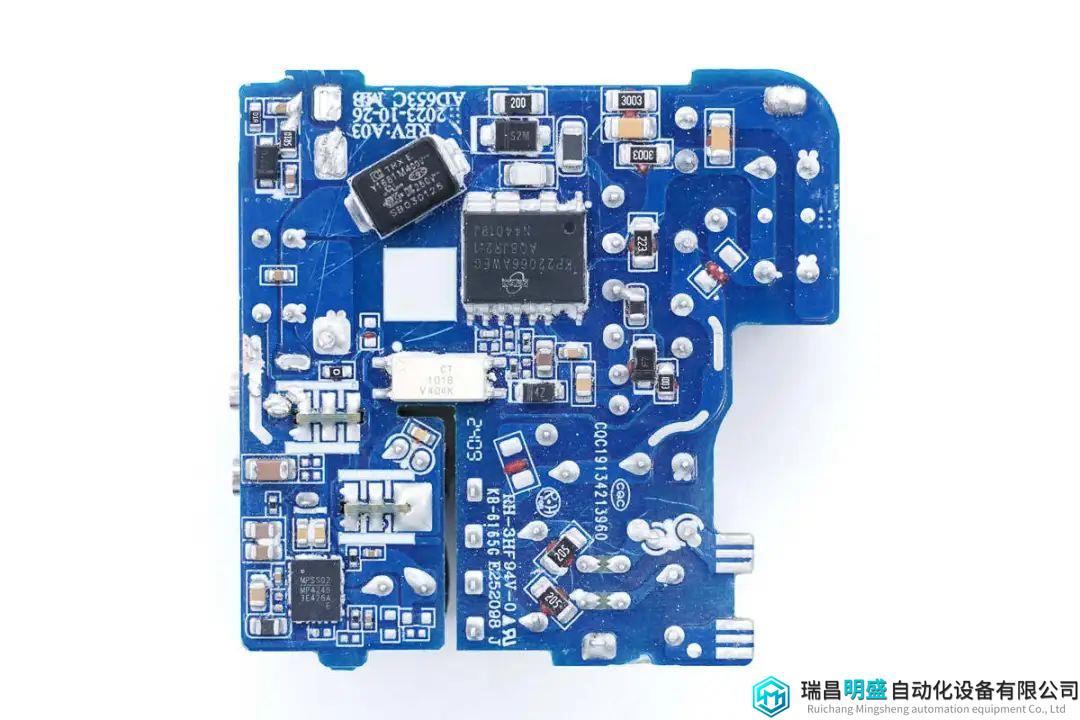

PCBA模块背面一览，在上方中间位置焊接一颗氮化镓合封芯片，左侧焊接贴片Y电容，左下方焊接反馈光耦，在左下角焊接同步升降压转换器。

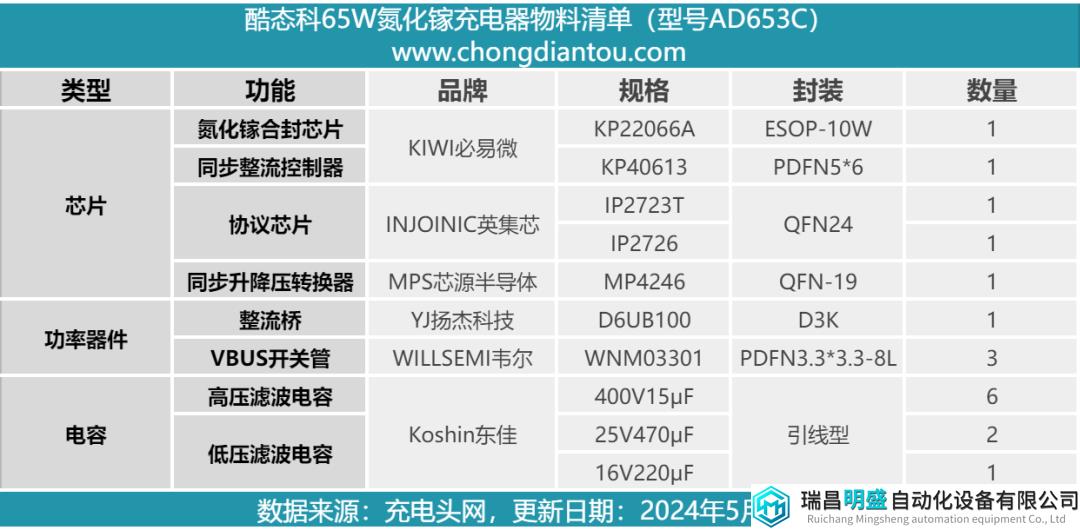

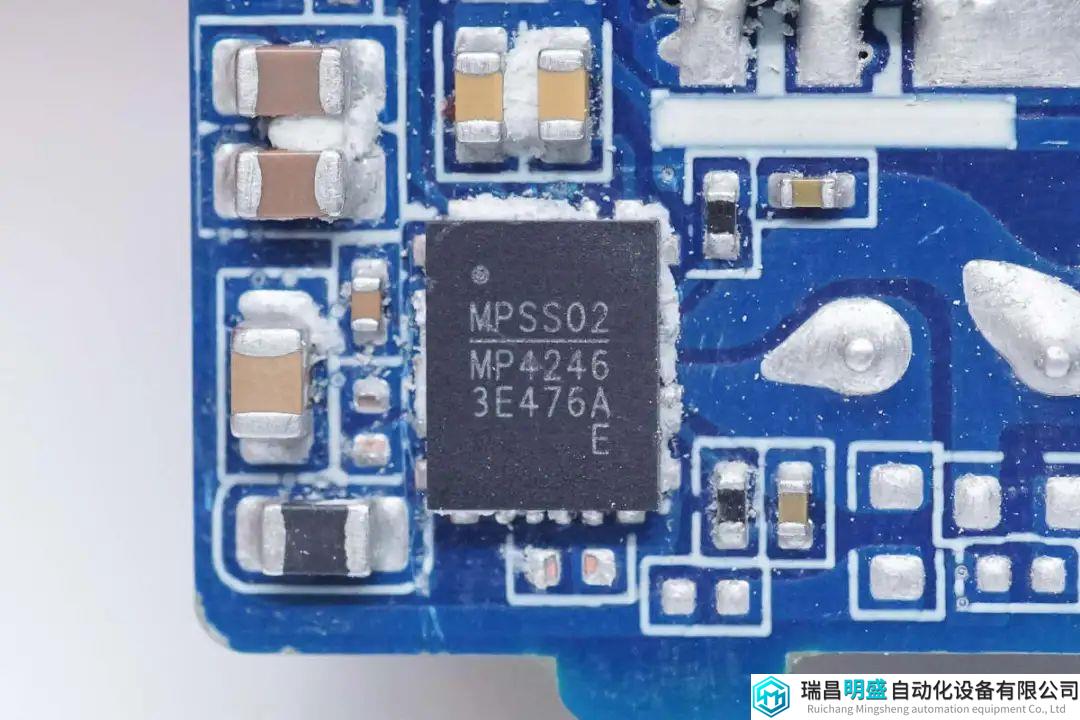

通过对PCBA模块的观察发现，酷态科这款65W氮化镓充电器采用必易微KP22066合封氮化镓芯片和KP40613同步整流芯片组成宽范围输出的反激开关电源，输出电压由协议芯片通过光耦进行反馈调节，另一路输出采用芯源半导体MP4246同步升降压转换器进行调节，实现双口同时快充输出。下面我们就从输入端开始了解各个器件的信息。

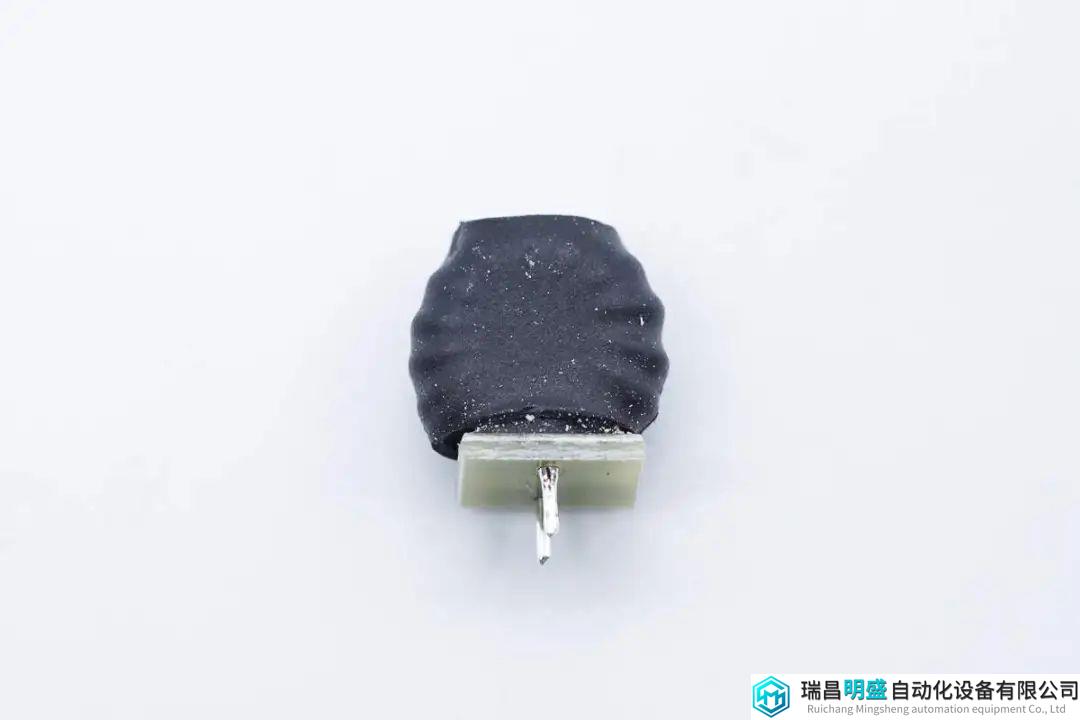

PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容和整流桥。右侧为磁环电感和USB-A母座小板。

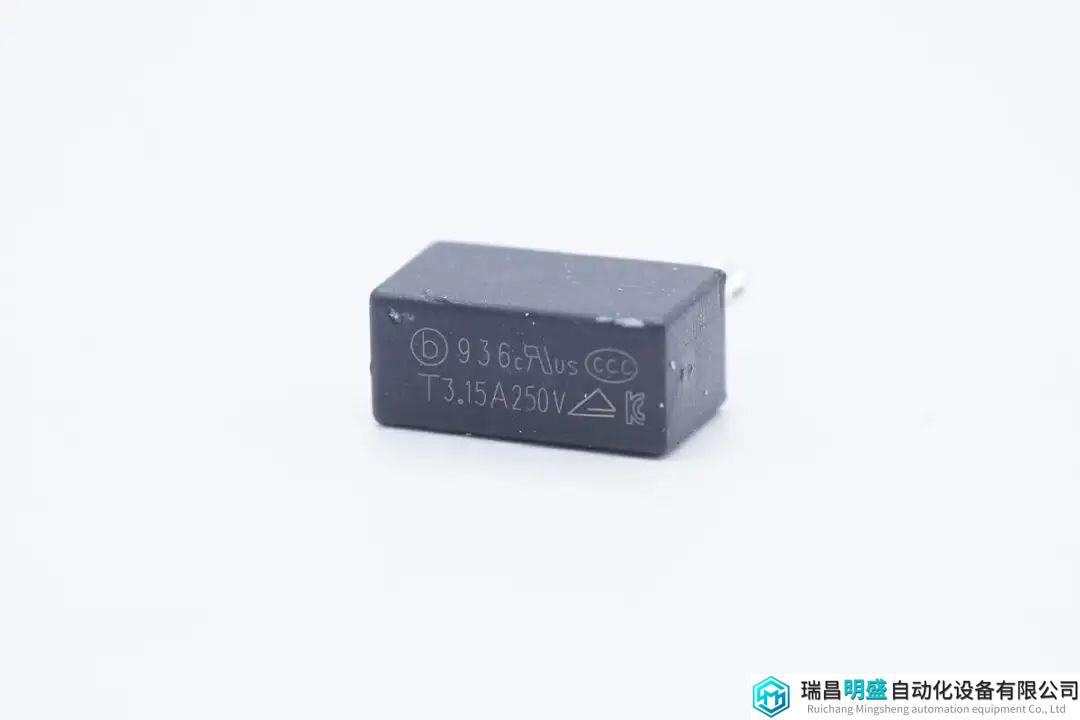

输入端保险丝来自贝特电子，出料号936，规格为3.15A250V。

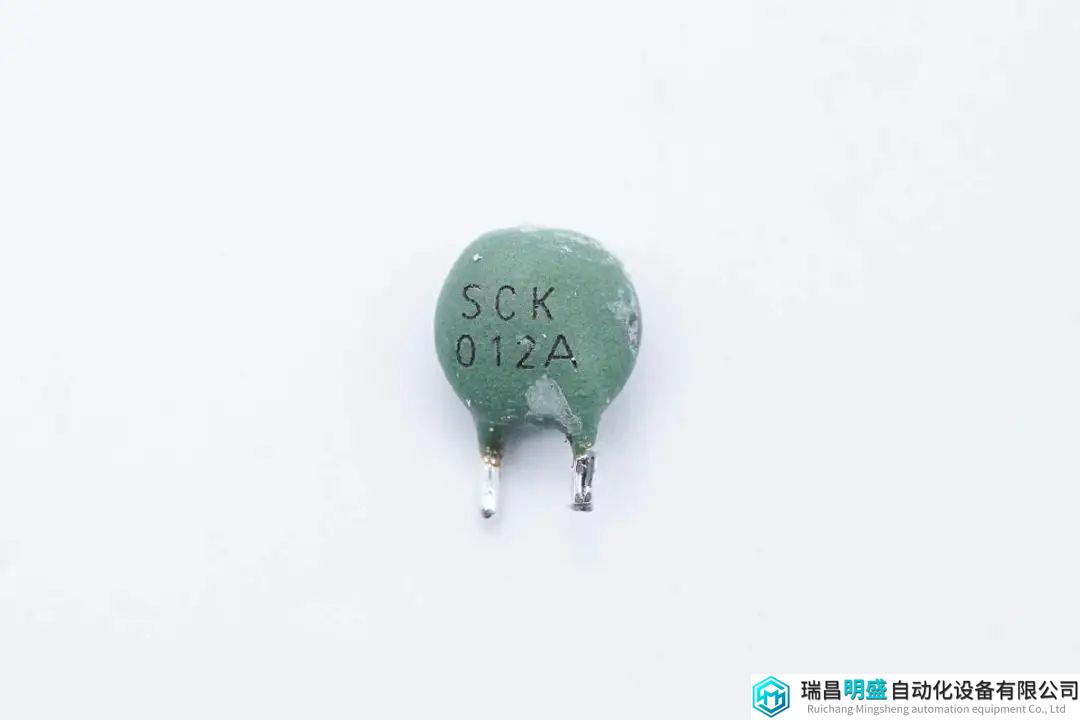

绿色NTC热敏电阻用于抑制充电器插电的浪涌电流。

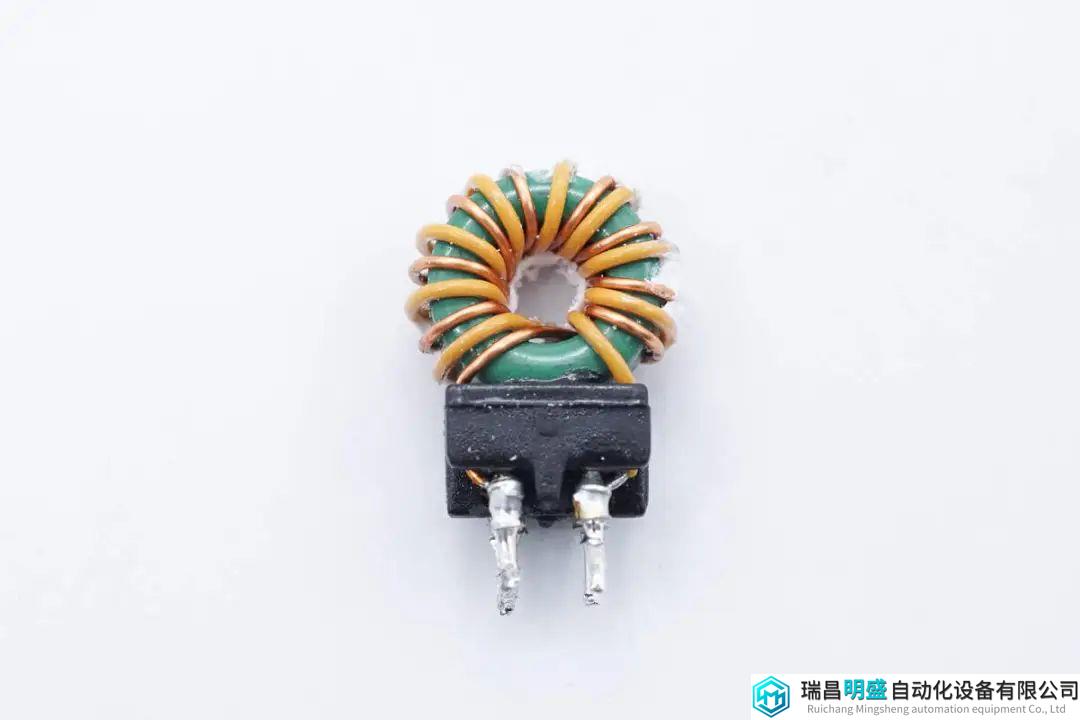

共模电感采用磁环绕制，底部设有绝缘支架。

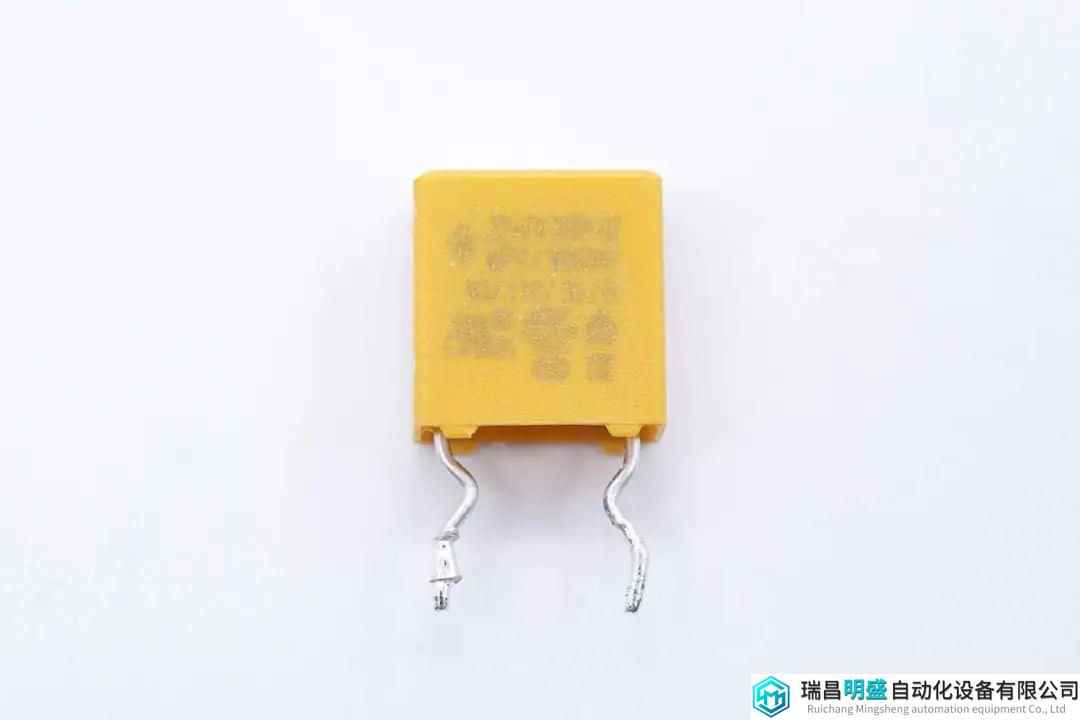

安规X2电容规格为0.22μF。

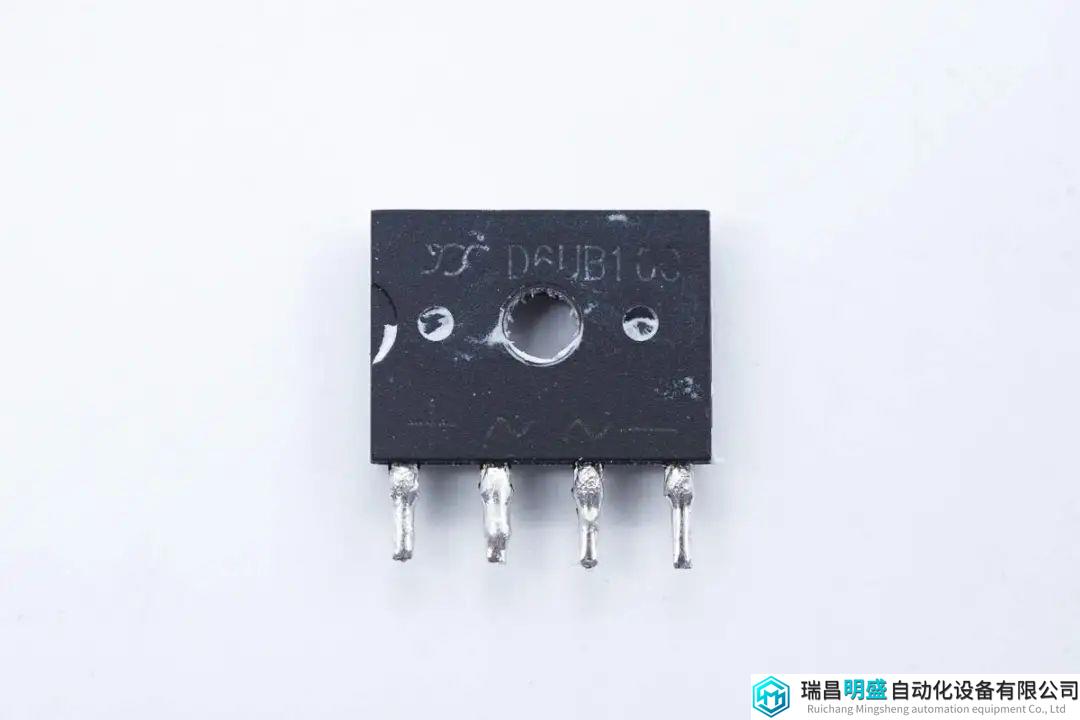

整流桥来自YJ扬杰科技，型号D6UB100，规格为6A1000V，采用D3K封装。

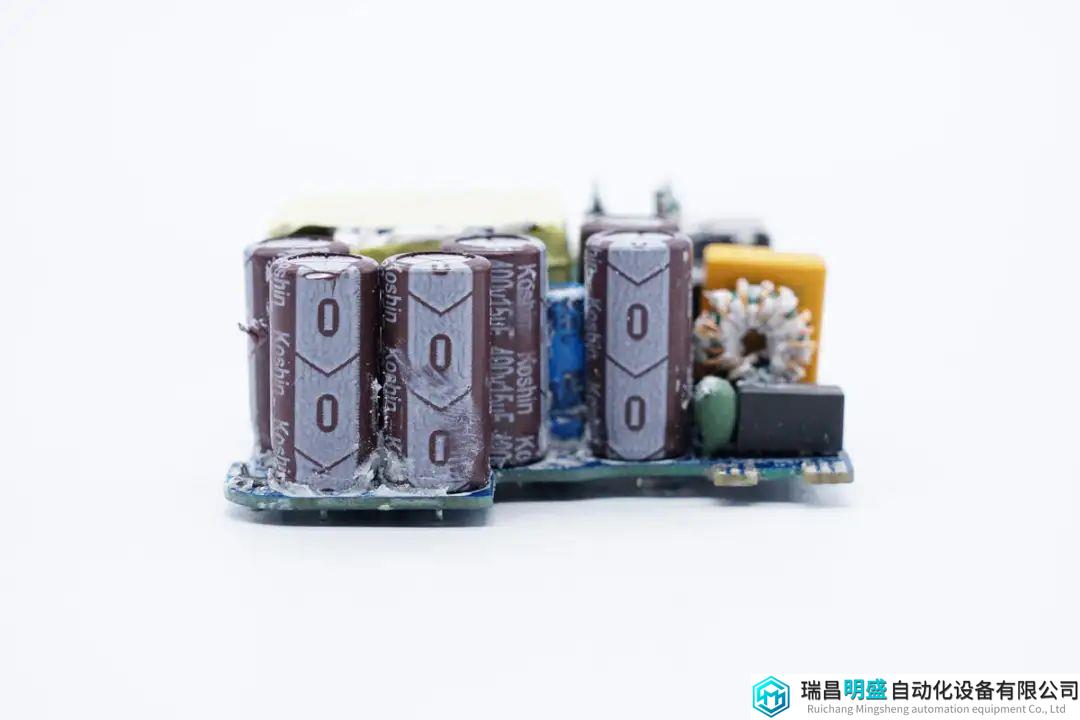

另一侧焊接高压滤波电容和为主控芯片供电的滤波电容。

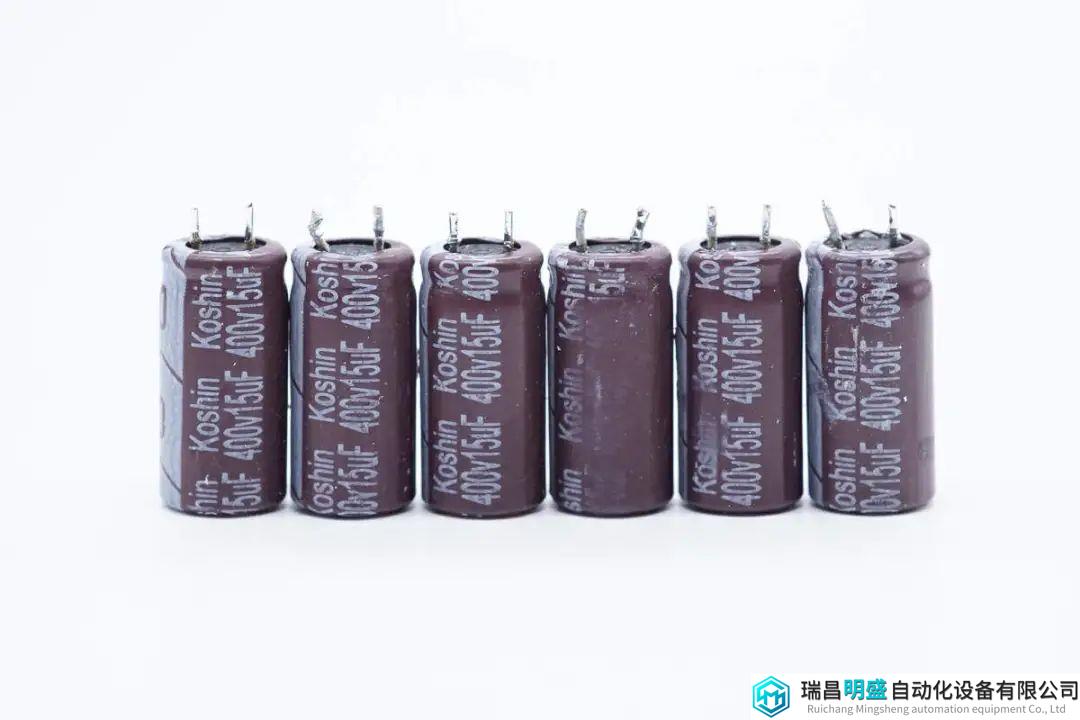

高压滤波电容来自东佳，规格为400V15μF，6颗共计90μF。

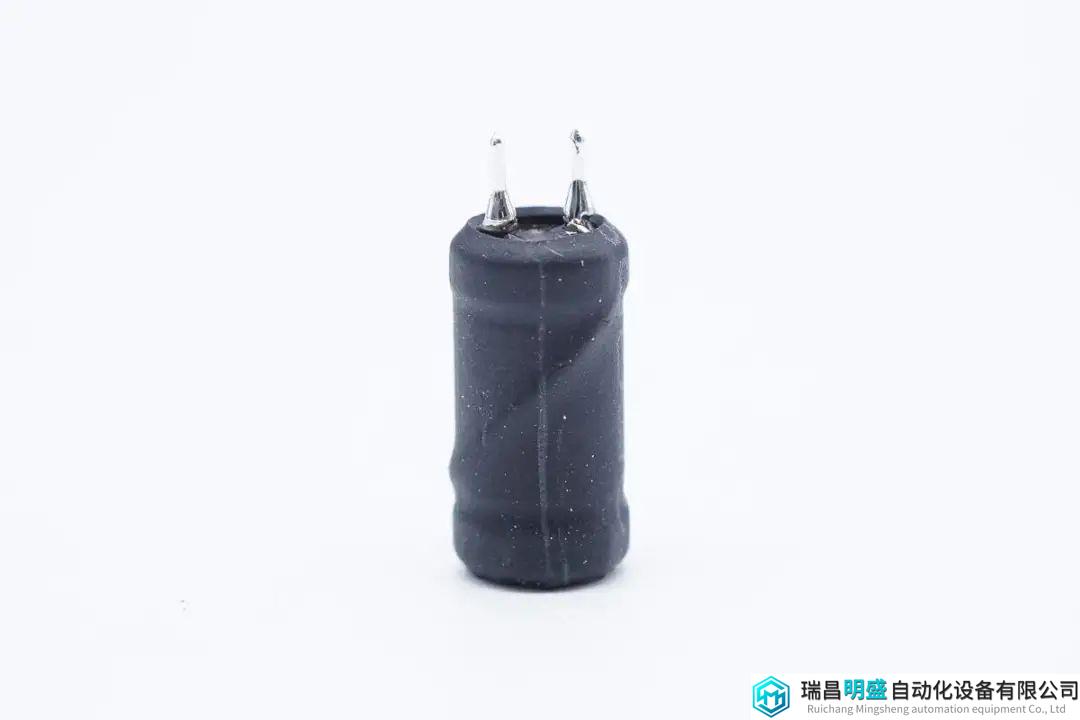

差模电感采用工字磁芯绕制，外套热缩管绝缘。

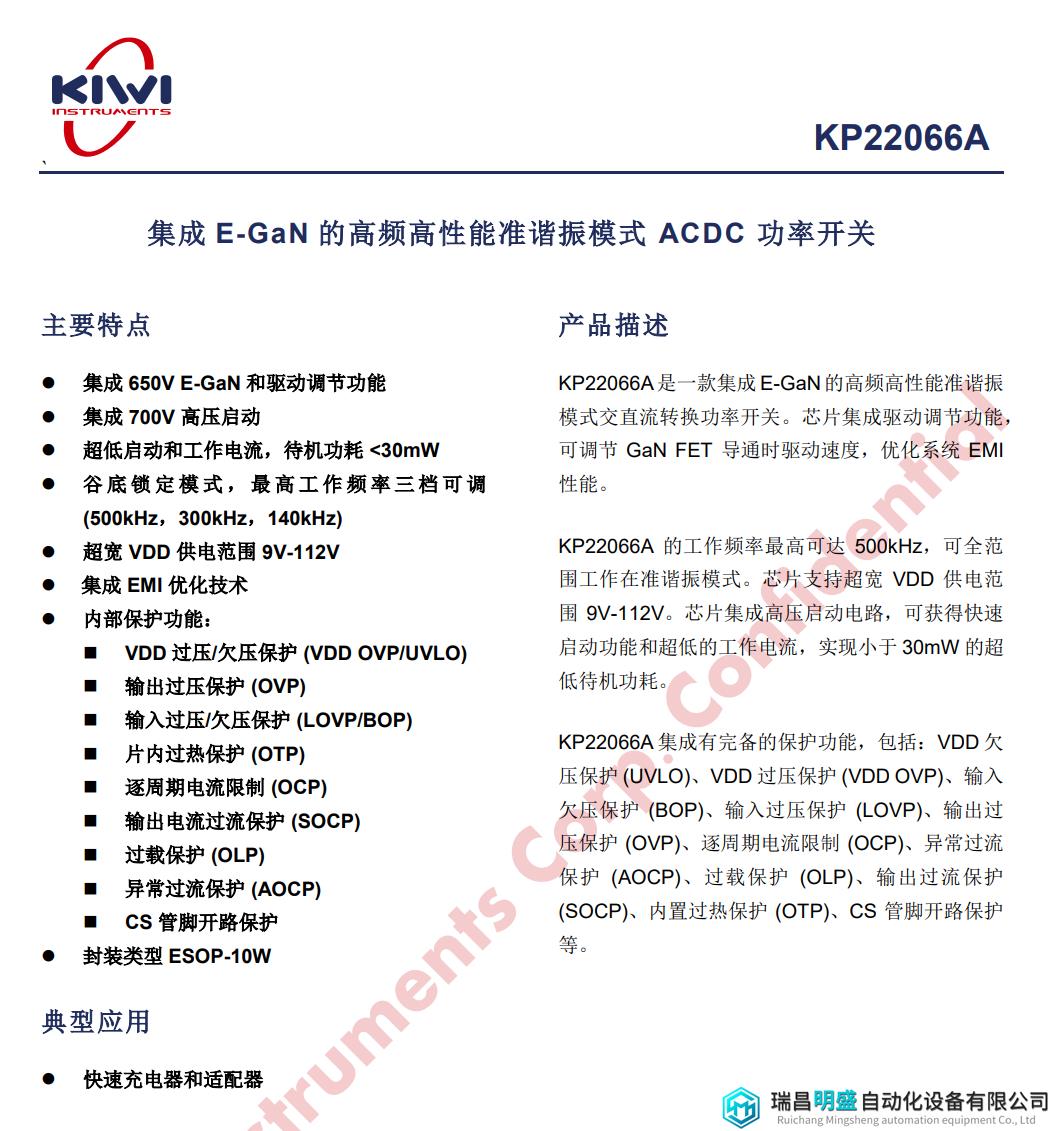

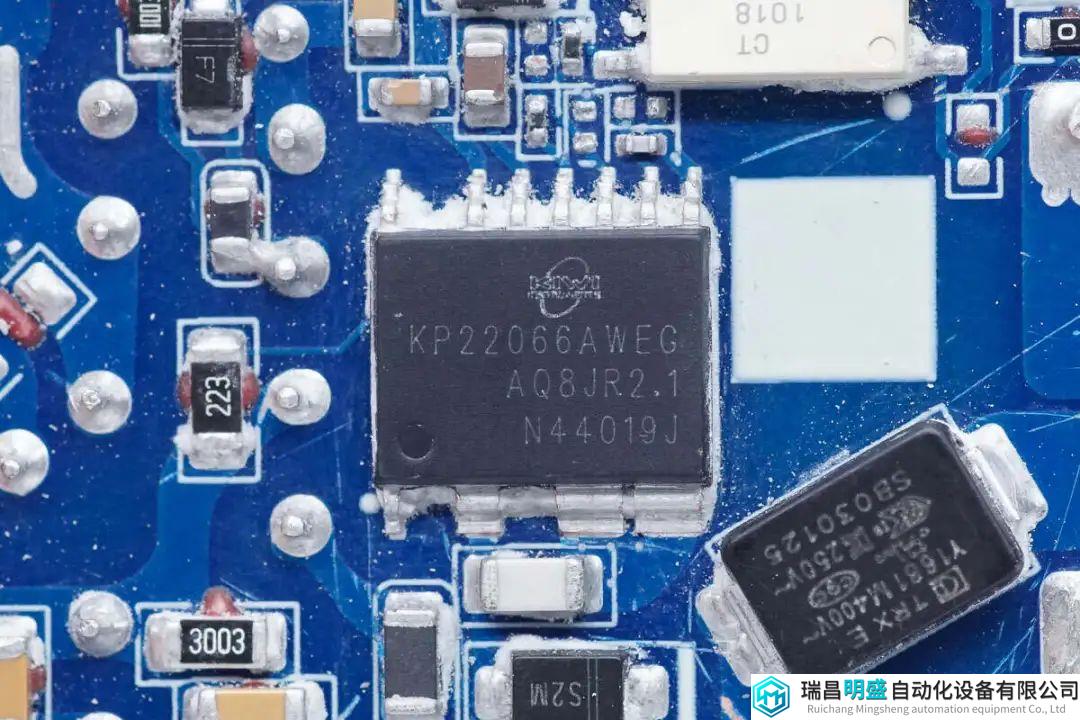

合封氮化镓芯片来自必易微，型号KP22066A，芯片内部集成165mΩ导阻的氮化镓开关管，反激控制器和可靠的驱动电路。芯片内部集成高压启动电路，可缩短启动时间并降低待机功耗。同时还集成了X电容放电功能，可进一步降低待机功耗。同时内置高可靠的氮化镓驱动，提供稳定的6.2V栅极驱动电压。

KP22066A具有三档工作频率可通过管脚配置，支持140kHz、300kHz、500kHz，支持9-112V供电电压，适配宽电压输出应用。芯片内集成了供电欠压/过压保护，输入欠压/过压保护，输出过压保护，逐周期电流限制，过载保护，过流保护，过热保护，电流取样电阻开路保护等保护措施。采用ESOP-10W封装。

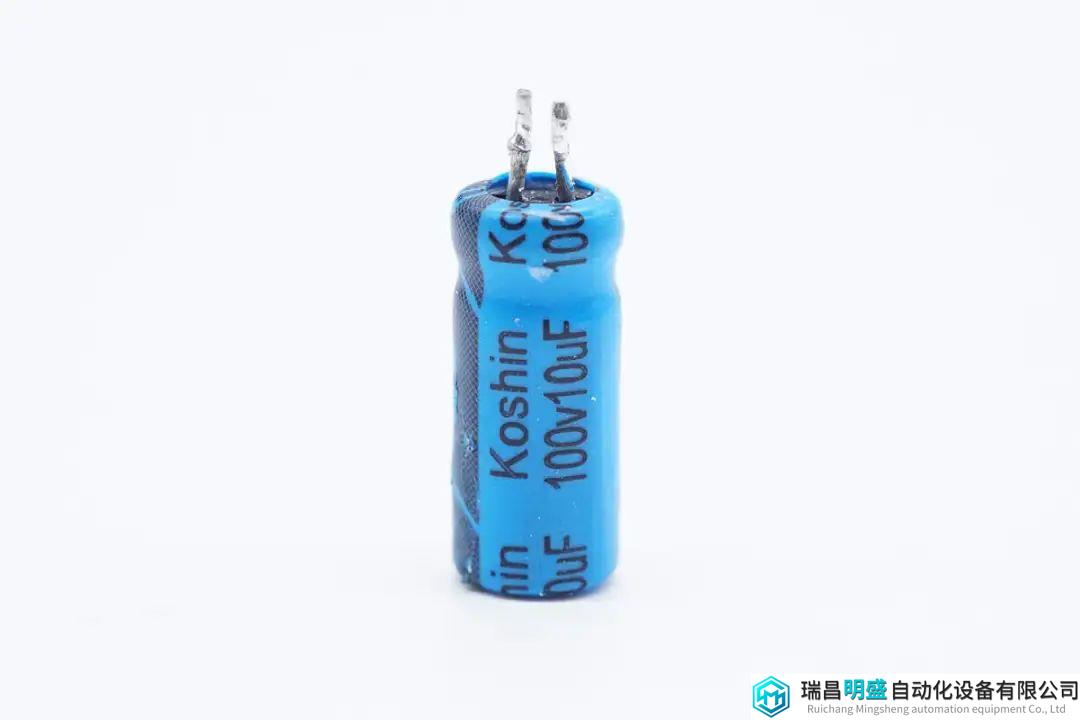

为主控芯片供电的滤波电容来自Koshin东佳，规格为100V10μF。

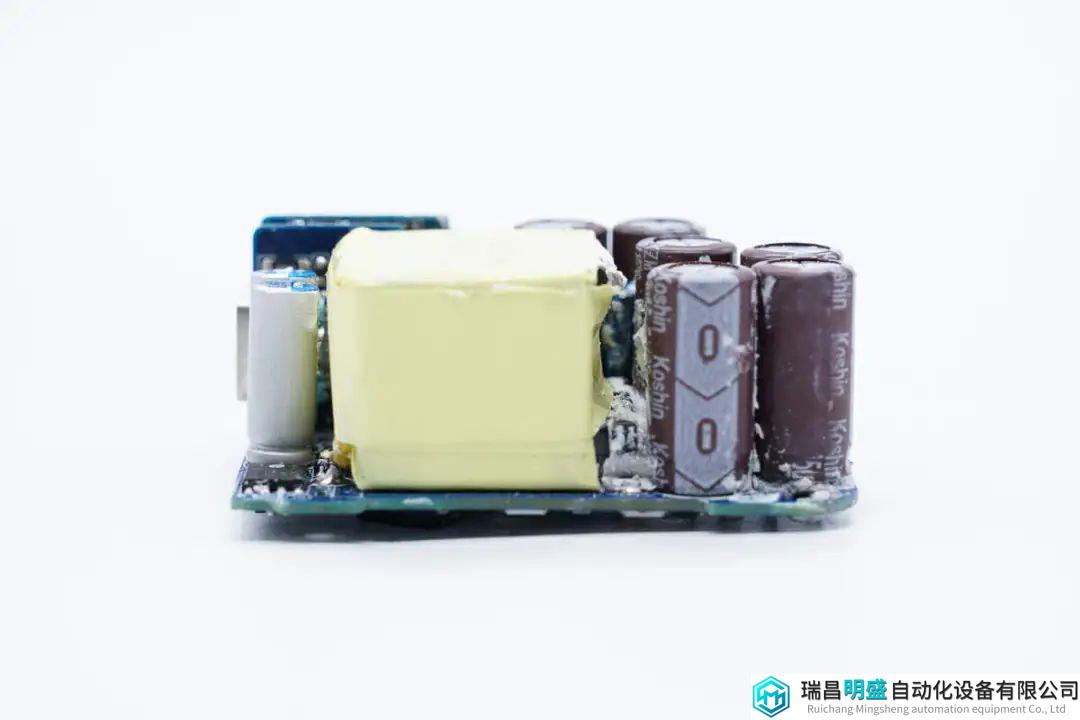

PCBA模块侧面焊接同步整流芯片，滤波固态电容和变压器。

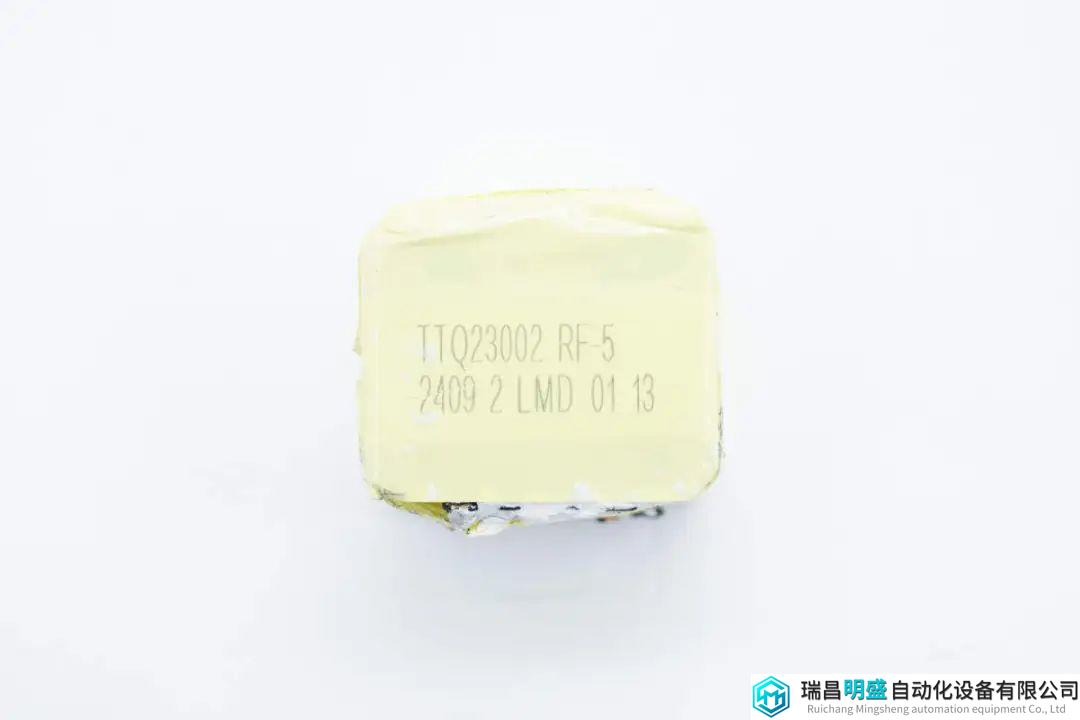

变压器严密缠绕胶带绝缘。

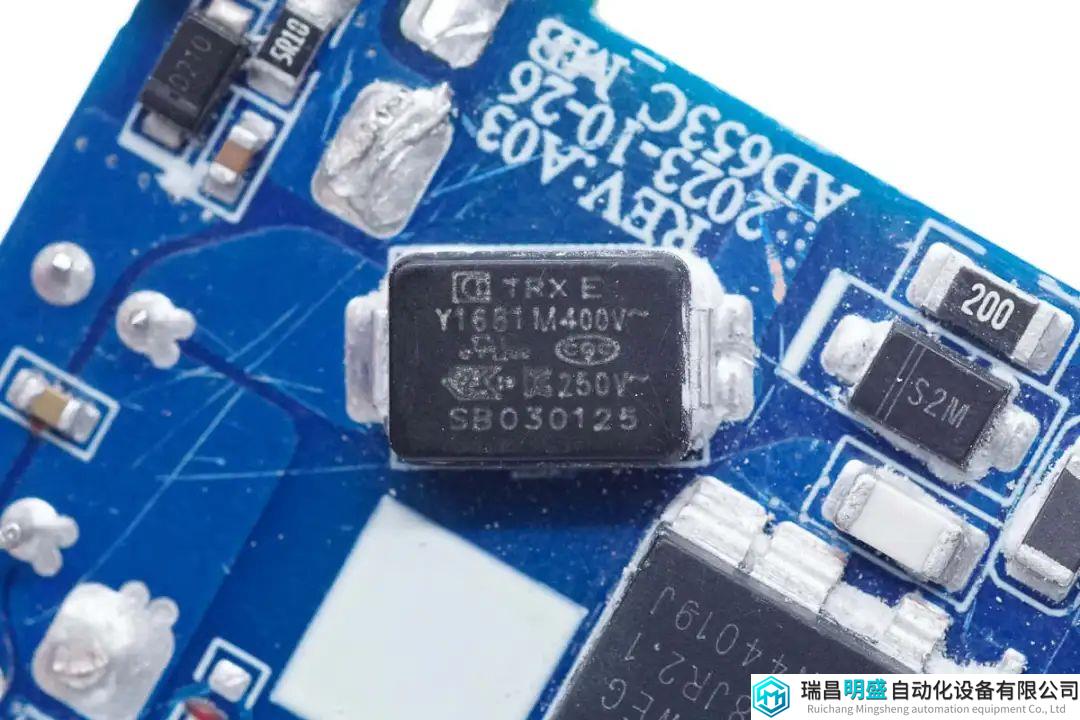

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1681M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

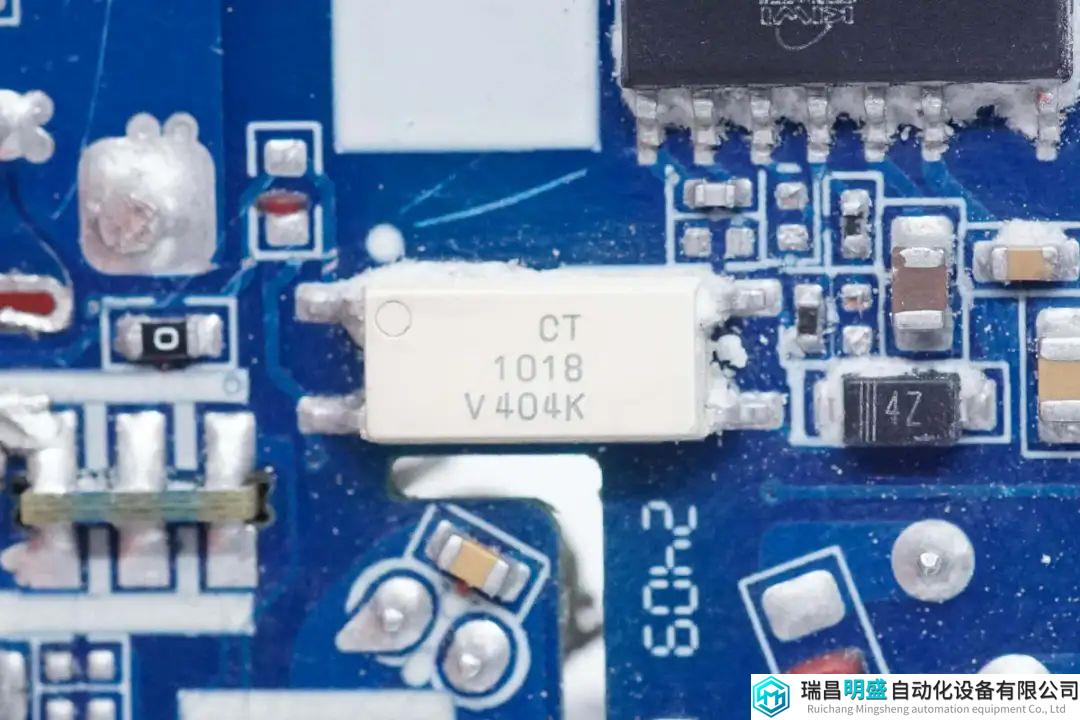

CT-Micro兆龙CT1018光耦用于输出电压反馈调节。

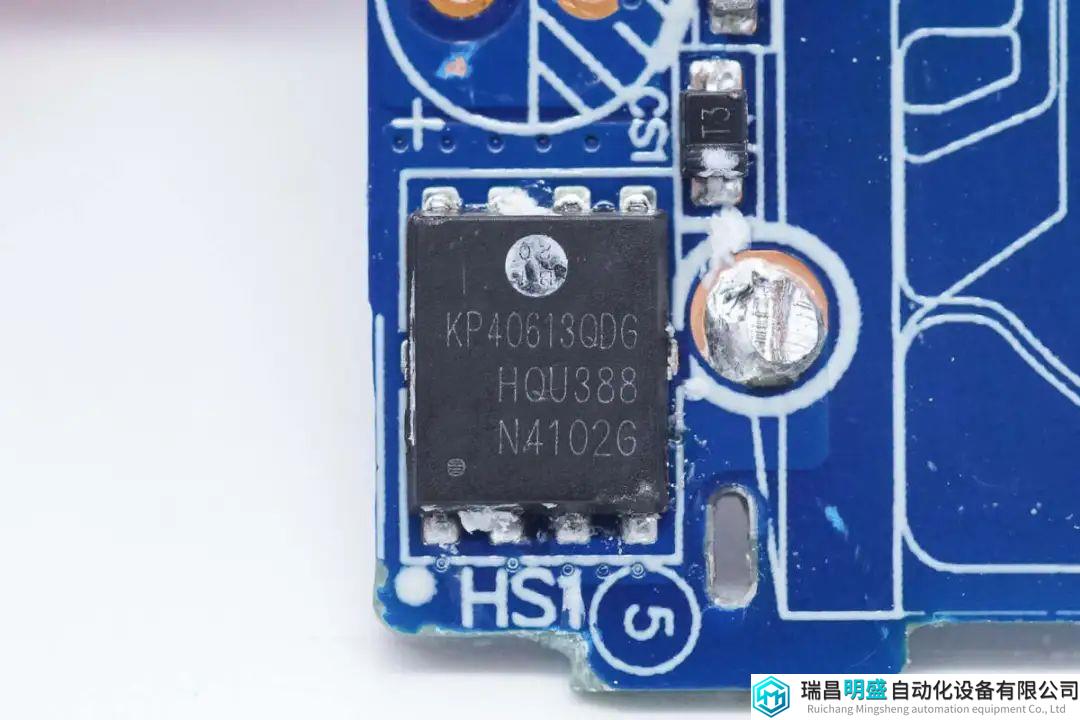

同步整流芯片来自必易微，型号为KP40613，是一颗内部集成100V 6mΩ整流管的同步整流芯片，支持反激，有源钳位反激，支持DCM，QR和CCM工作模式，支持高侧和低侧配置，支持宽输出范围，具备智能开通检测和智能过零检测，采用PDFN5*6封装增强散热，支持65W PD快充应用。

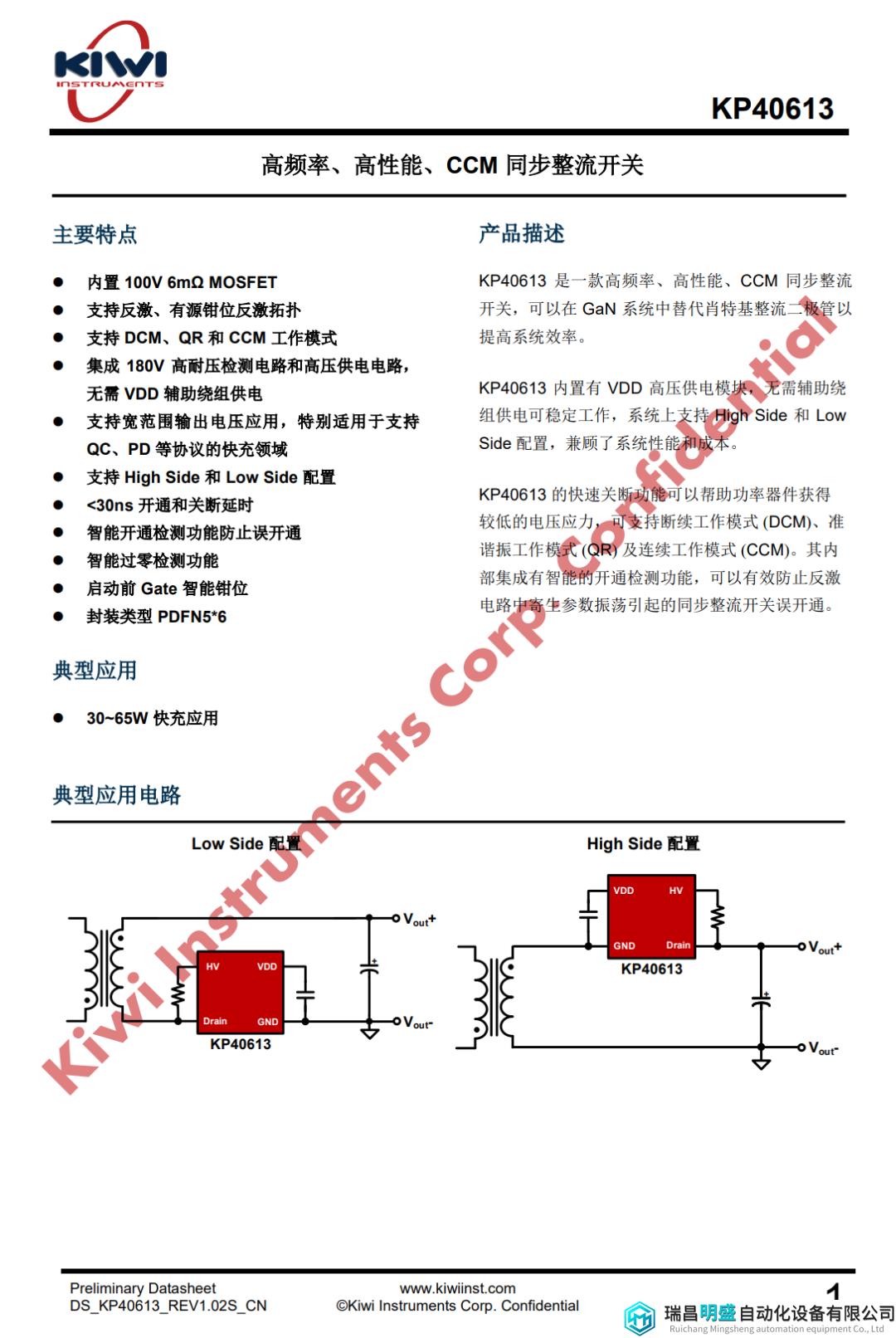

必易微 KP40613 资料信息。

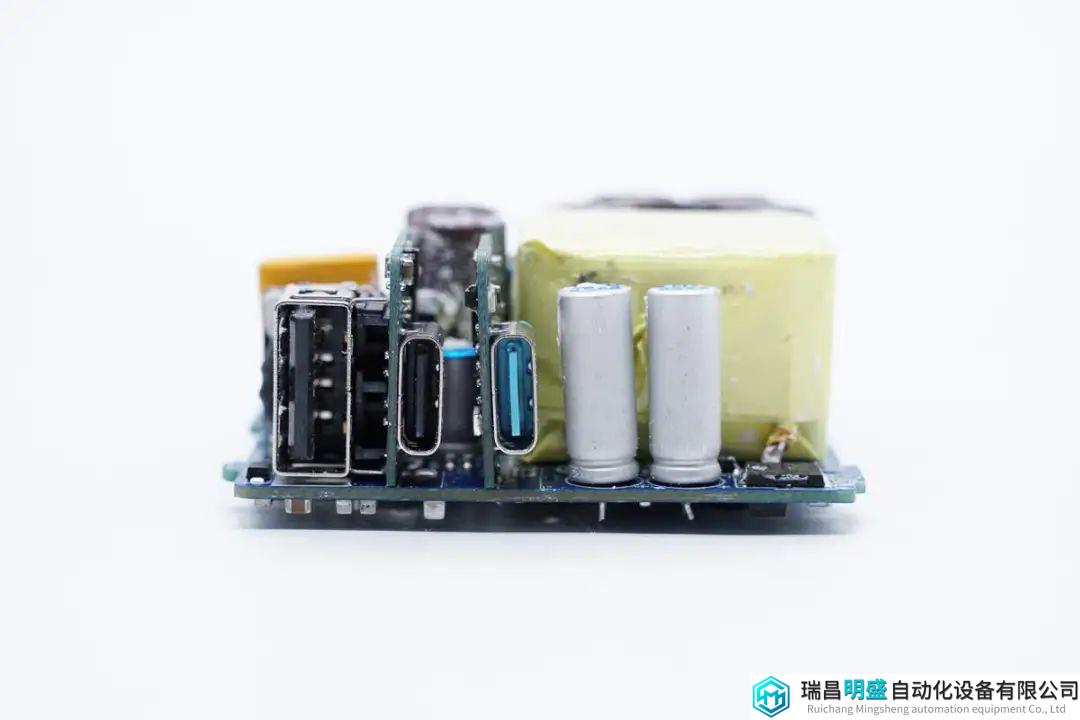

输出端焊接接口小板和滤波电容。

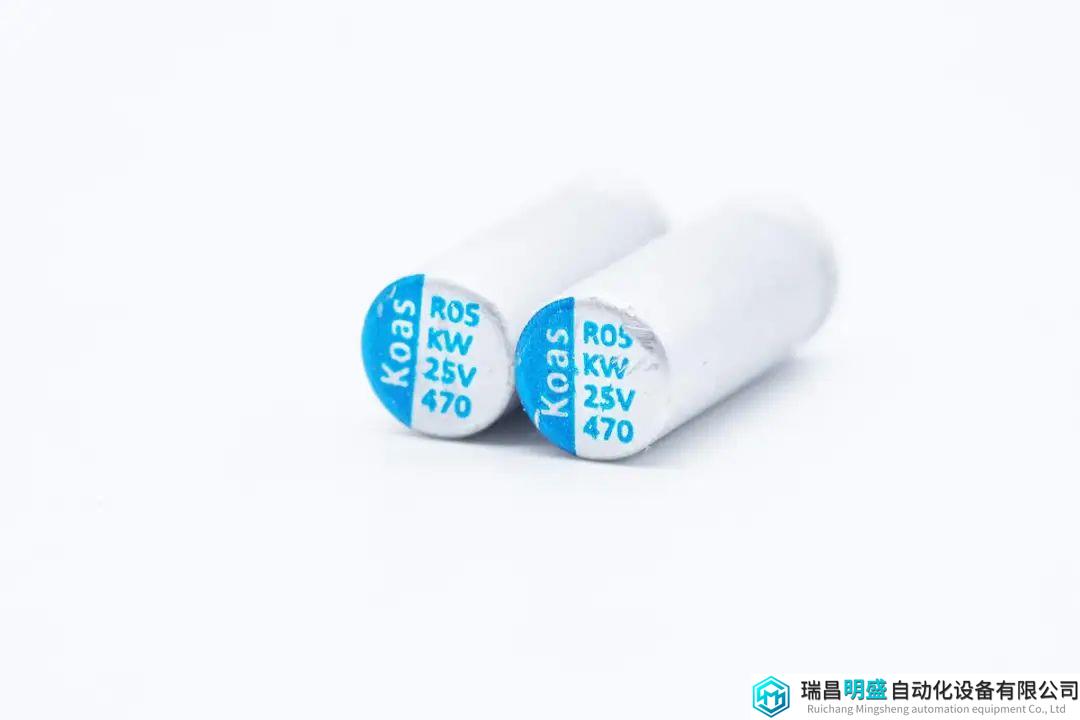

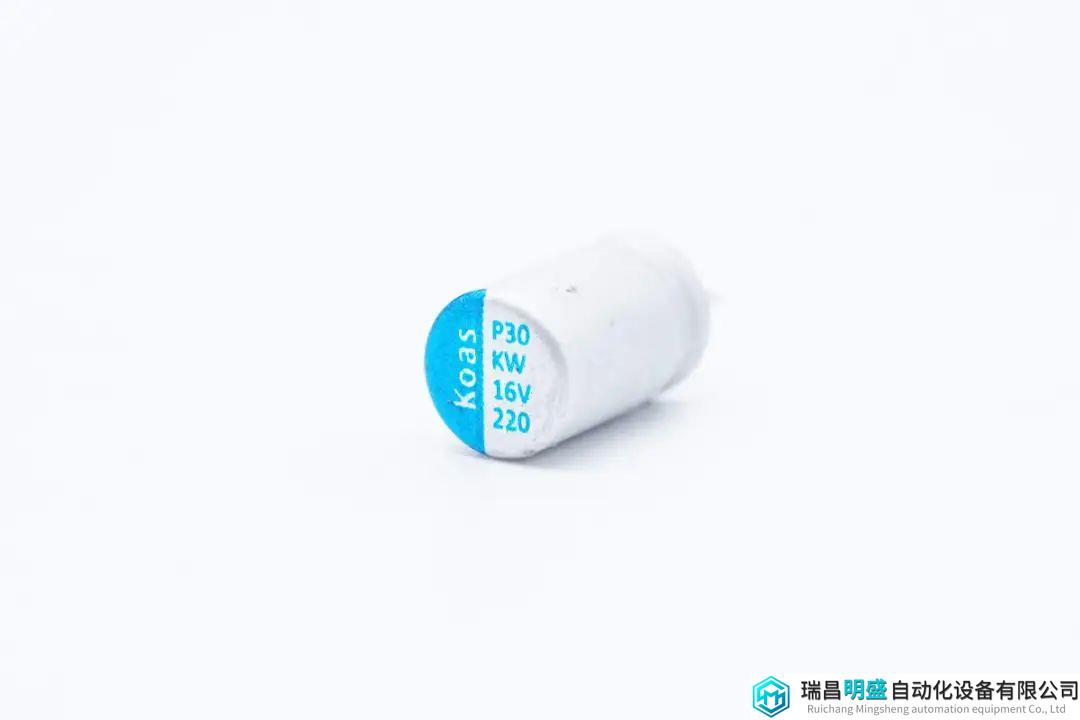

两颗滤波电容来自东佳，为KW系列125℃耐热固态电容，规格为25V470μF。

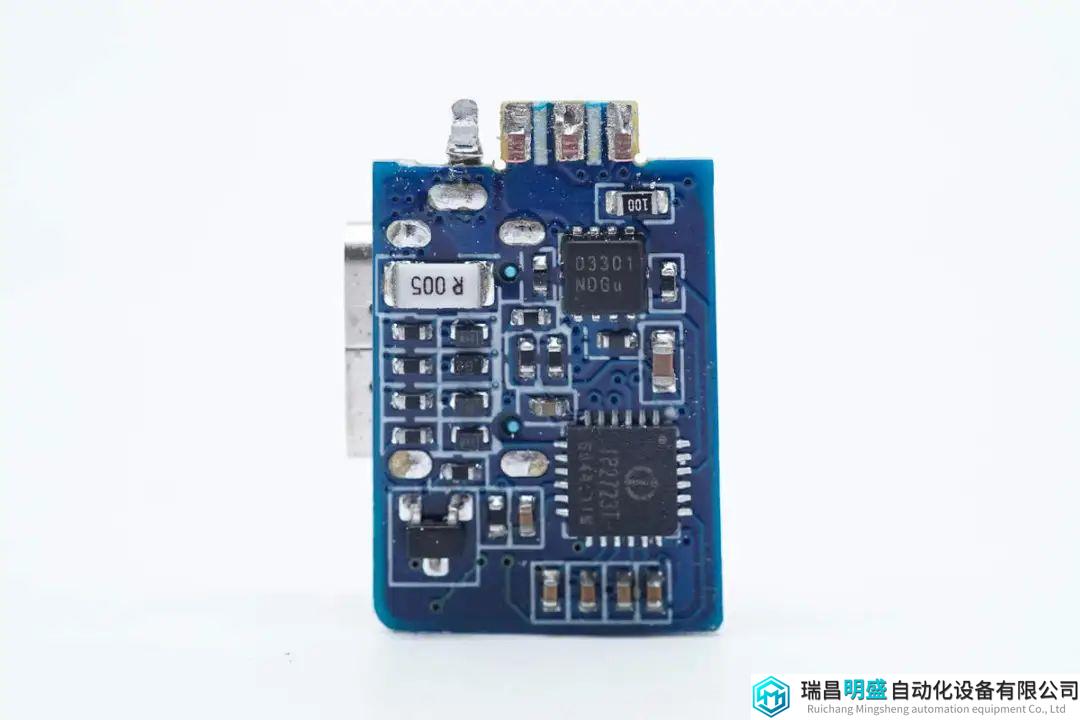

USB-C1接口小板正面焊接协议芯片，VBUS开关管，电流取样电阻和放电MOS管。

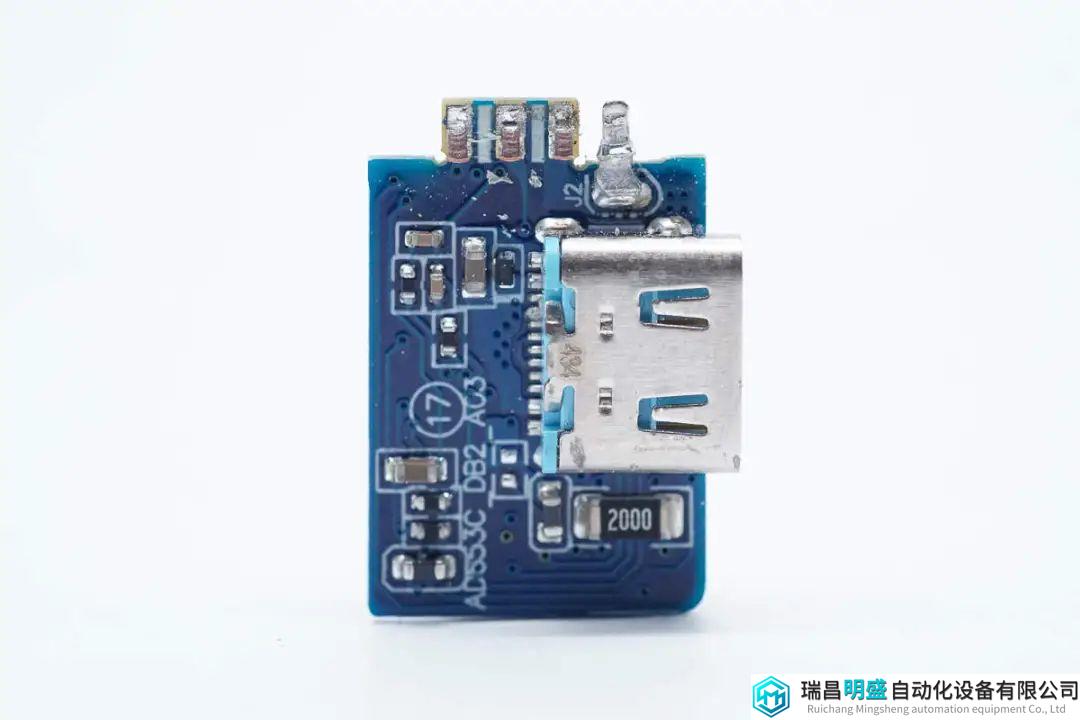

背面焊接USB-C母座和放电电阻。

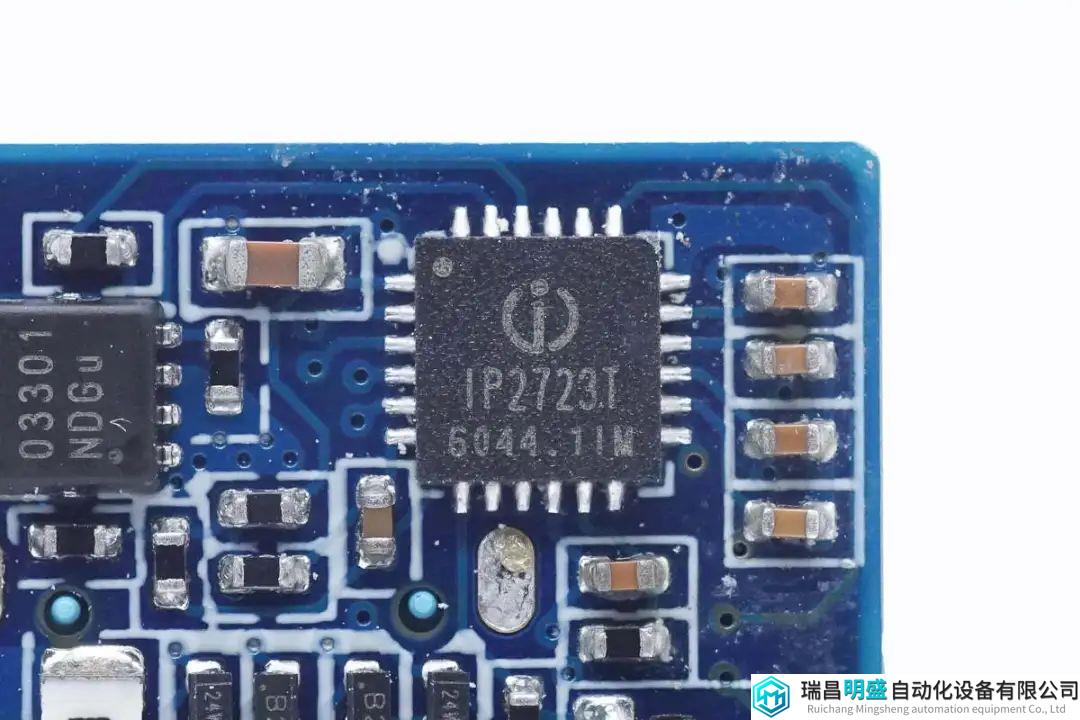

USB-C1口协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。

可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

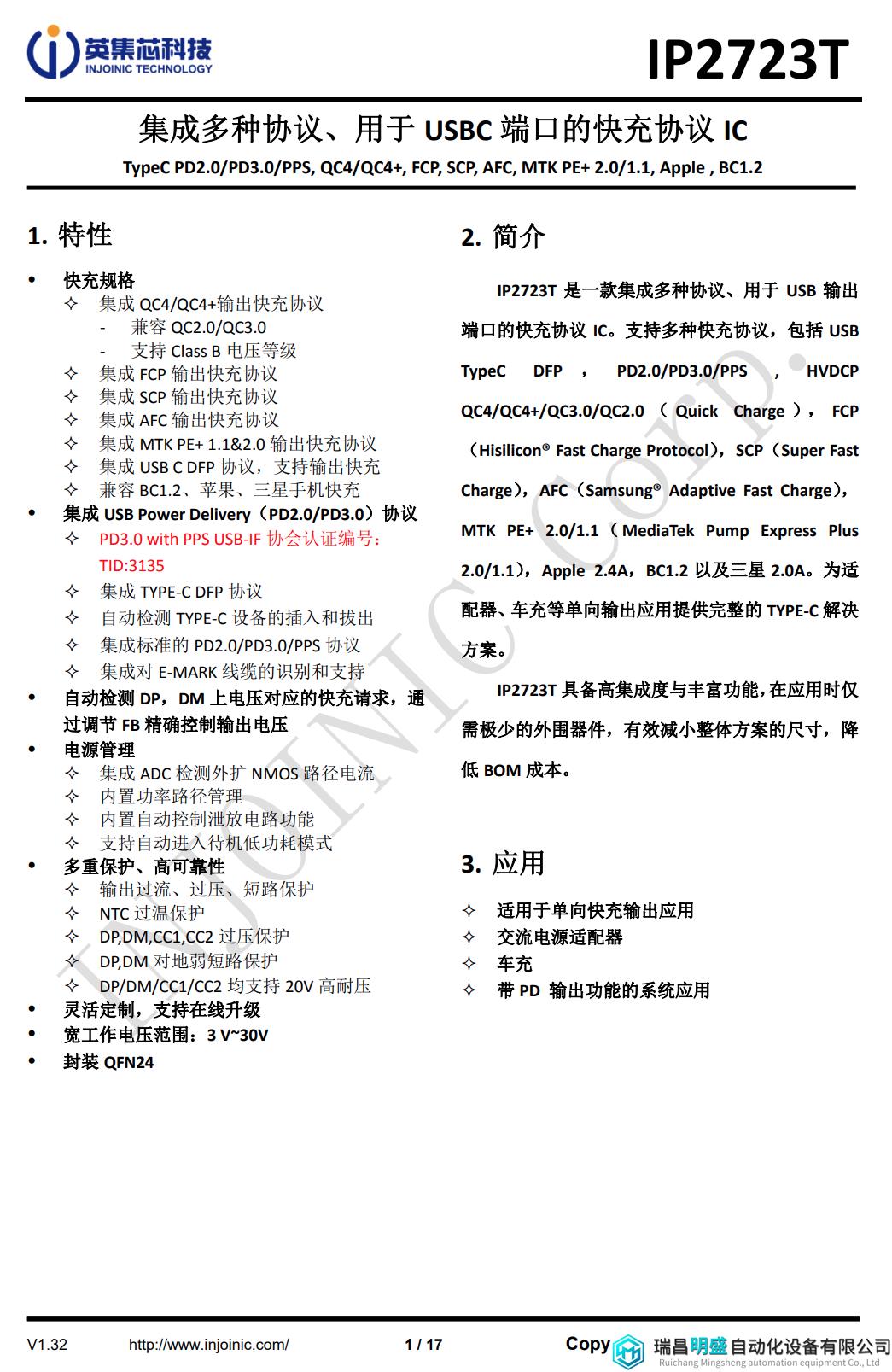

英集芯IP2723T资料信息。

充电头网拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

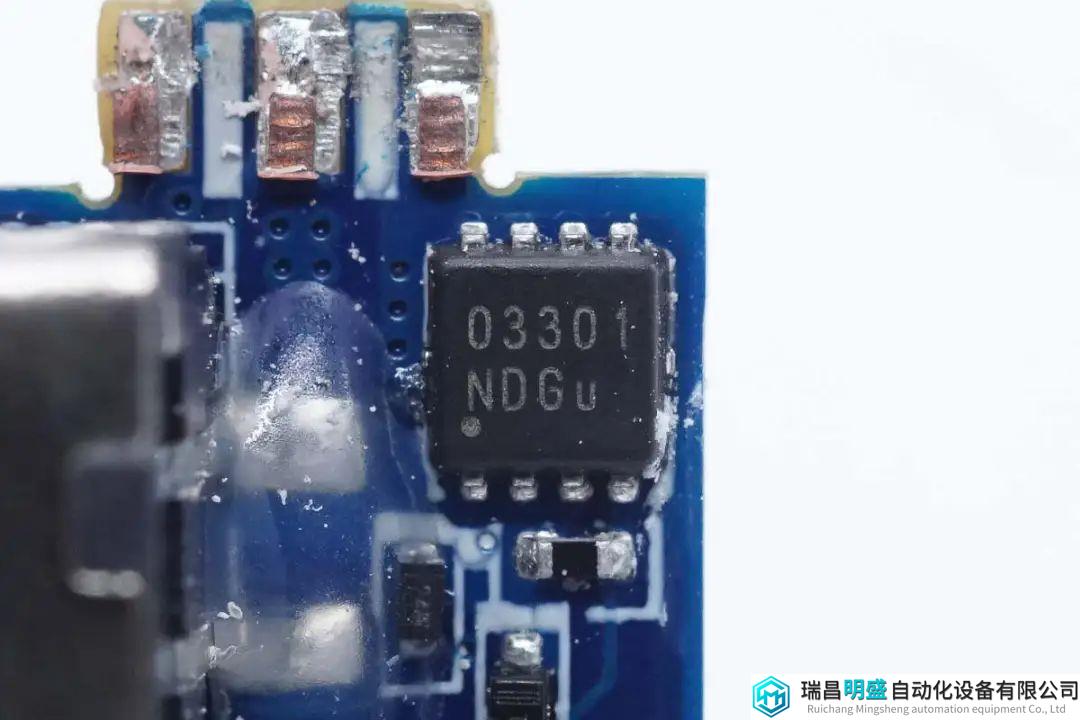

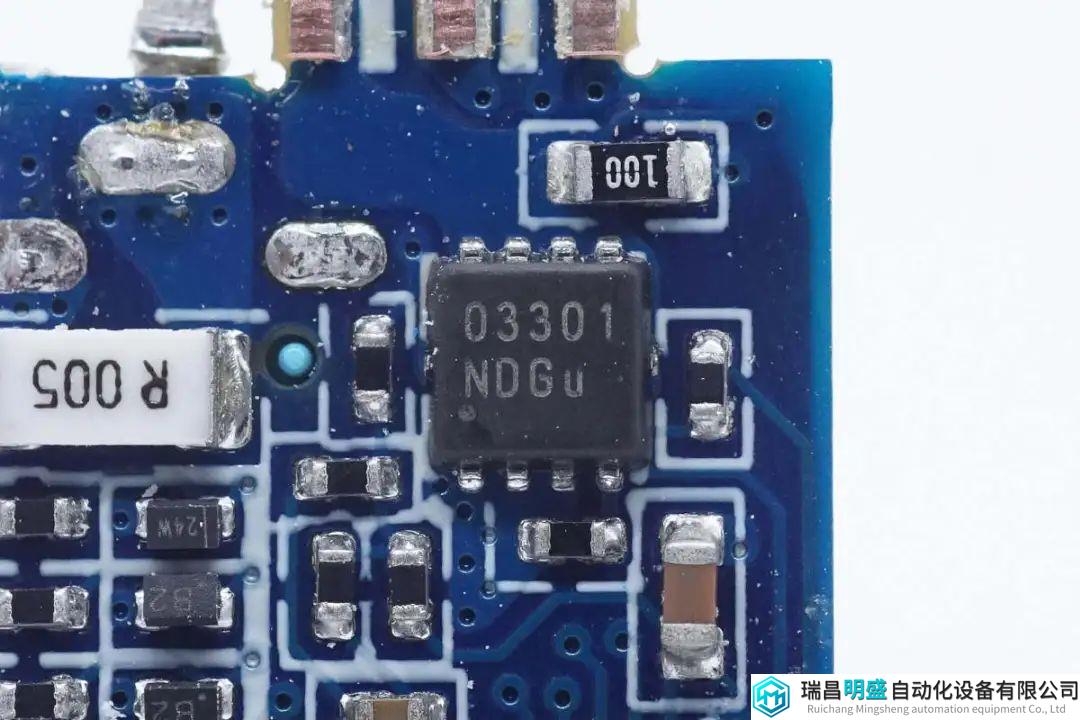

VBUS开关管来自韦尔，型号WNM03301D，NMOS，耐压30V，导阻4.3mΩ，采用PDFN3.3*3.3-8L封装。

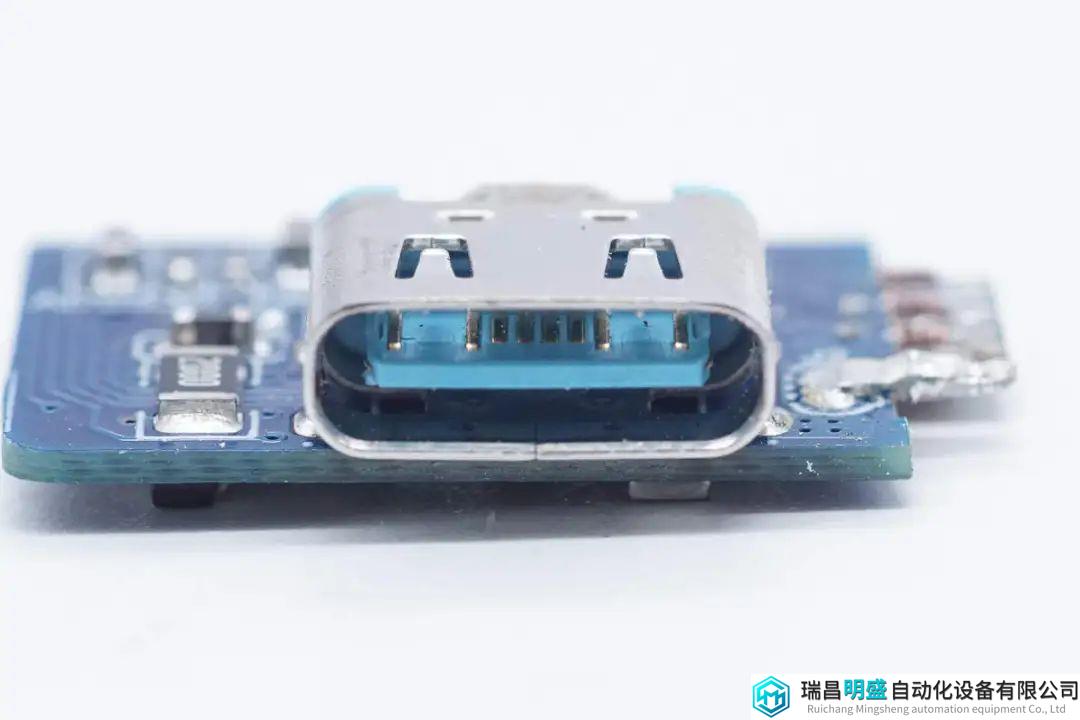

USB-C母座过孔焊接固定，采用蓝色舌片，表示支持快充。

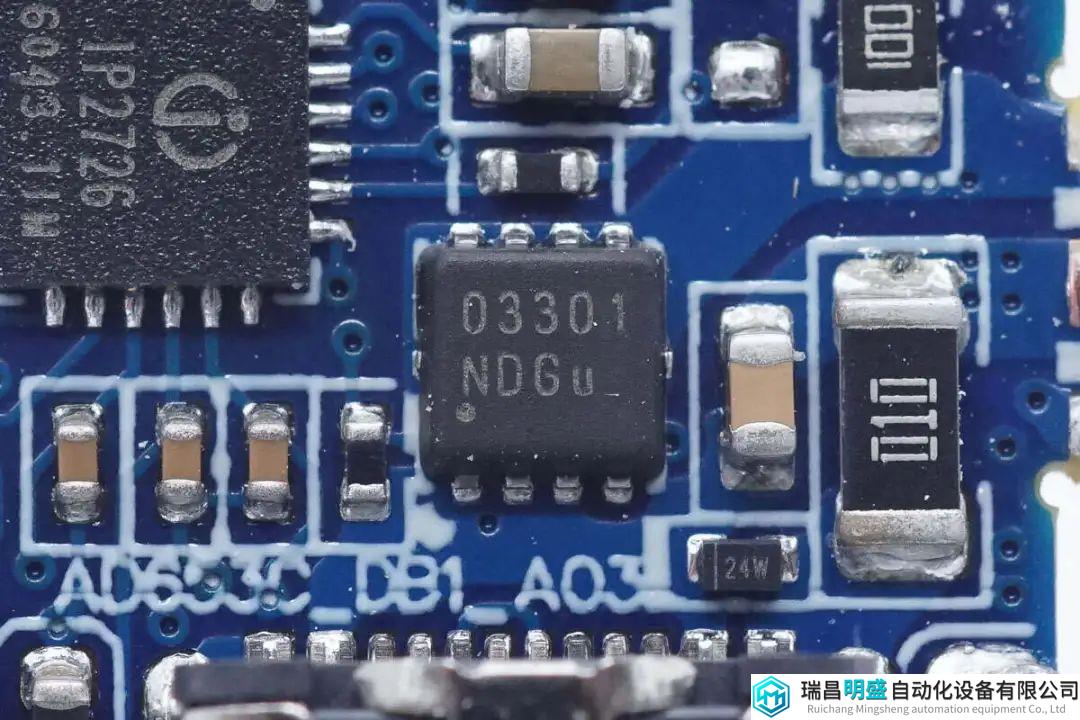

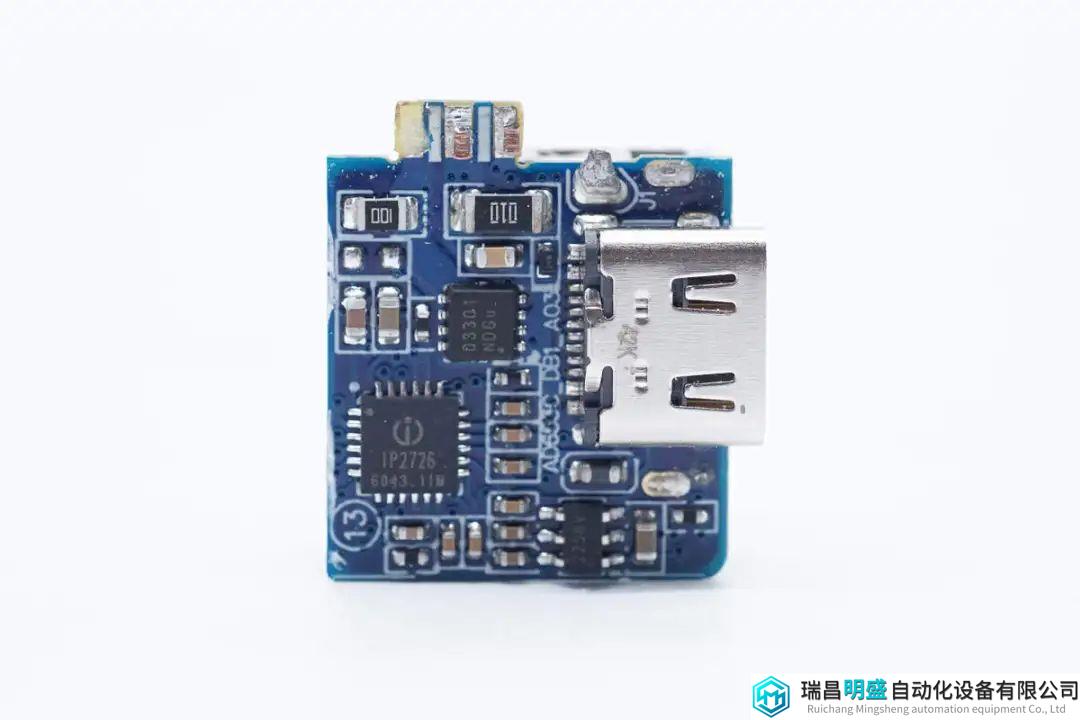

另一块小板一面焊接协议芯片，VBUS开关管，USB-C母座。

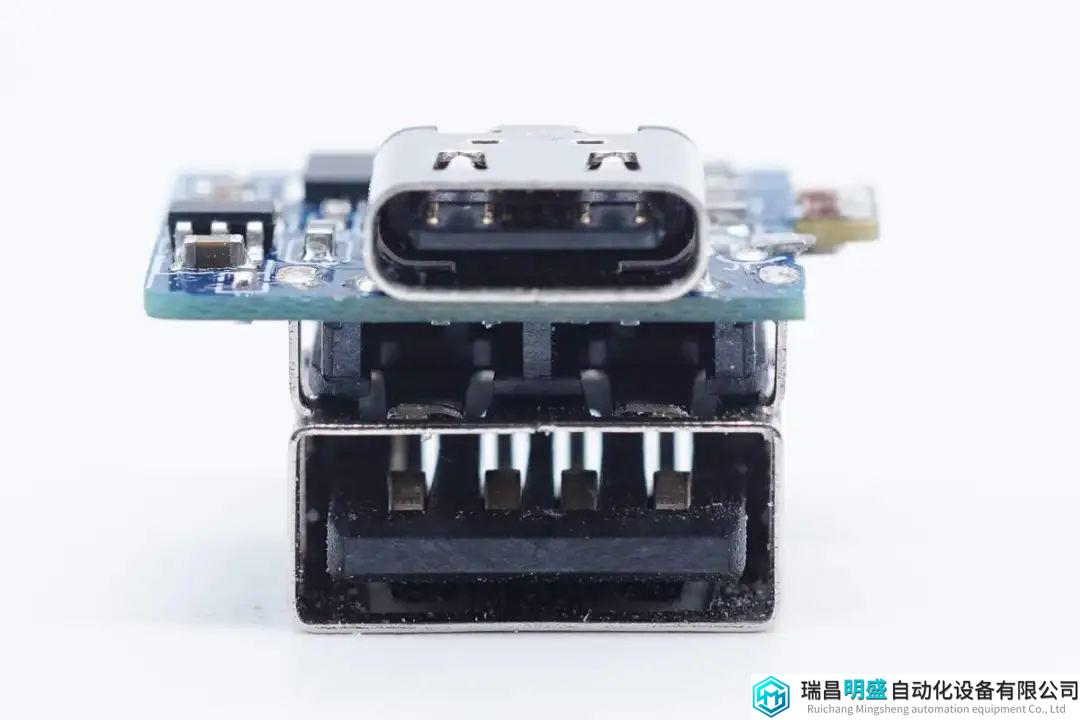

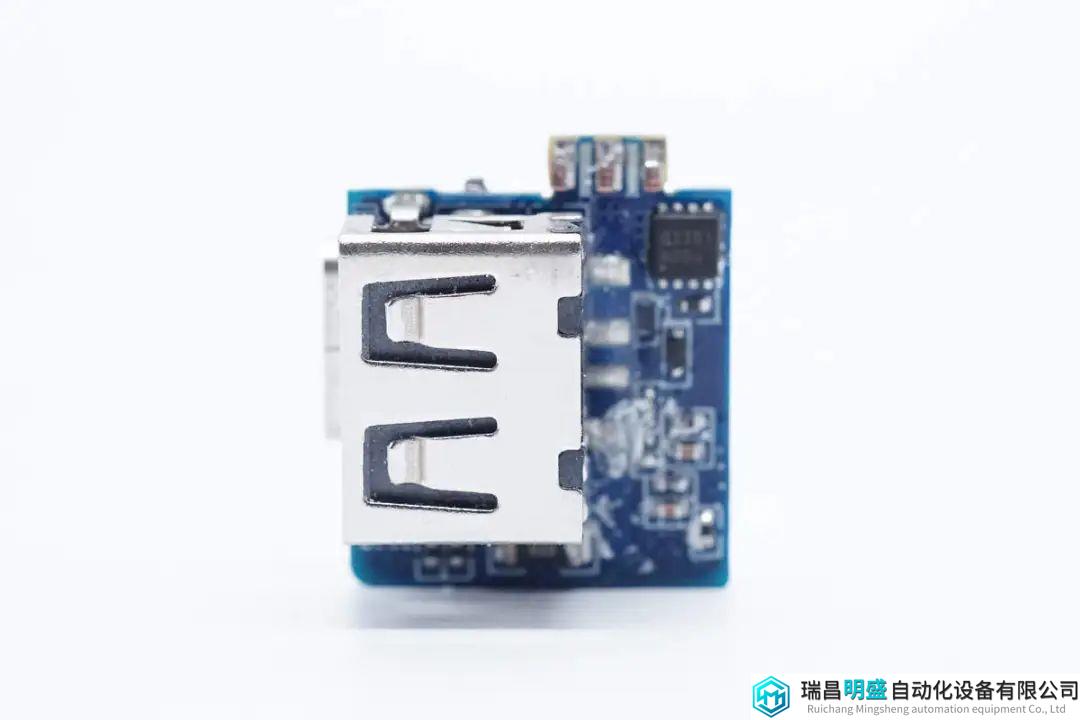

另一面焊接USB-A母座和另一颗VBUS开关管。

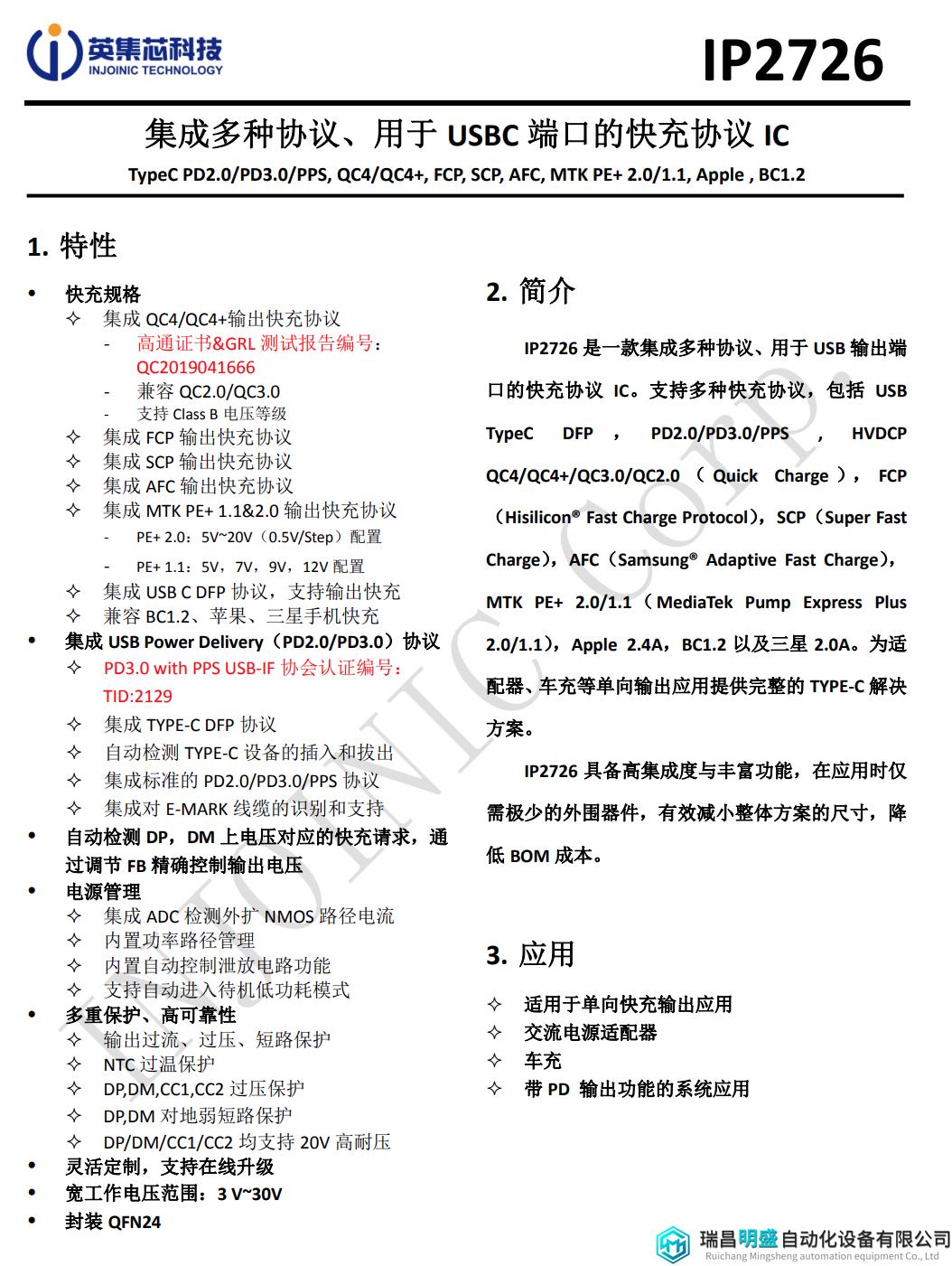

USB-C2和USB-A口协议芯片来自英集芯，型号为IP2726，是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
