EOCR-3DM2系列继电器的安装方式诠释供参考

上海韩施电气代理商EOCR保护器系列

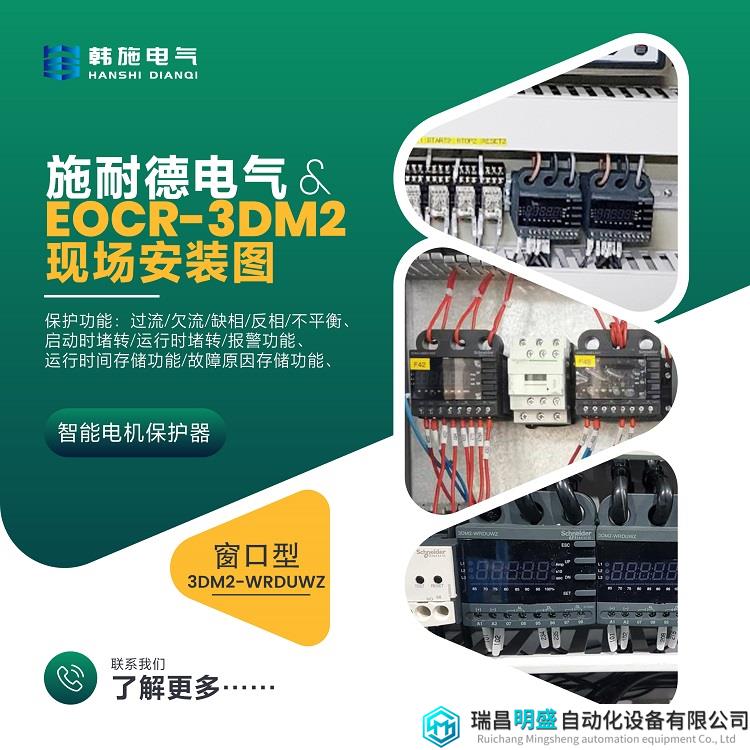

EOCR-3DM2系列继电器的安装方式非常灵活，主要采用了35mm导轨安装方式和螺钉固定方式。根据不同的控制电压范围：24VAC/DC和100-240VAC/DC以及主回路线缆穿过EOCR形式的不同分为窗口型，贯穿型和端子型。型号为EOCR3DM2-WRDUWZ(窗口型 控制电压:100-240VAC/DC),EOCR3DM2-WRDBWZ(窗口型 控制电压:24VAC/DC)，EOCR3DM2-WRDUHZ(贯穿型 控制电压:100-240VAC/DC)，EOCR3DM2-WRDBHZ(贯穿型 控制电压:24VAC/DC)，EOCR3DM2-WRDUTZ(端子型 控制电压:100-240VAC/DC),EOCR3DM2-WRDBTZ(端子型 控制电压:24VAC/DC)以下是具体的安装步骤和说明：

1. 35mm导轨安装：
   • 首先，确定继电器安装位置附近是否有合适的35mm导轨。这种导轨是工业控制领域中常见的安装标准，广泛应用于各类电气设备的安装。
   • 将继电器的安装部分（通常是底部的卡扣）对准导轨，然后轻轻推入，确保继电器稳固地卡在导轨上。
   • 如果需要，可以使用螺丝刀或其他工具稍微调整继电器的位置，确保其水平且稳定。
2. 螺钉固定方式：
   • 除了导轨安装外，EOCR-3DM2系列继电器还支持螺钉固定方式。这种方式通常用于需要更加稳固安装的应用场景。
   • 在继电器底部或侧面，通常会有预留的螺钉孔位。用户可以使用螺丝和螺母将继电器固定在安装面板或支架上。
   • 在安装过程中，请确保螺丝拧紧力度适中，不要过紧或过松，以免影响继电器的正常运行。
3. 主回路线缆连接：
   • 根据所选的继电器型号（窗口型、贯穿型或端子型），采用相应的方式连接主回路线缆。
   • 对于窗口型和贯穿型继电器，主回路线缆可以直接穿过继电器的窗口或贯穿孔进行连接。请确保线缆连接牢固，不会松动或脱落。
   • 对于端子型继电器，则需要使用螺丝或压线钳等工具将主回路线缆连接到继电器的接线端子上。同样要确保连接牢固可靠。
4. 控制线连接：
   • 根据继电器的接线图或说明书，将控制线连接到相应的控制端子上。这些控制线通常用于接收外部控制信号或输出故障信号等。
   • 在连接控制线时，请确保线的颜色、线径和连接方式都与接线图或说明书中的要求一致。
5. 安全注意事项：
   • 在安装过程中，请确保遵守相关的安全规定和操作规程，避免发生触电、短路等安全事故。
   • 在连接主回路线缆和控制线时，请确保电源已关闭或已采取其他安全措施，以避免发生电击危险。
   • 在安装完成后，请对继电器进行必要的检查和测试，确保其能够正常运行并发挥预期的保护功能。
   •
