充电头网拿到了酷态科新推出的一款20000mAh充电宝15号电能柱SE，型号为PB200，这款充电宝具备2C1A接口，支持65W输入功率，输出支持67W+33W，总最大输出功率为100W。其中USB-C1为双向接口，支持65W输入功率和67W输出功率。USB-C2与USB-A接口共享33W快充。
这款充电宝支持为笔记本电脑提供65W快充，或者为手机提供67W快充，在双口同时使用时均支持快充。充电宝内置大面积石墨散热铜箔和导热垫，避免过热降低充电功率。并兼容UFCS融合快充协议，对国产品牌手机具有很好的快充兼容性。充电宝内置九重安全盾保护，并支持小电流模式。下面就带来酷态科15号电能柱SE的拆解，一起看看内部的设计和用料。
此前充电头网还拆解过CUKTECH酷态科10号超级电能棒、酷态科CUKTECH 15号电能柱、CUKTECH 20号超级电能柱P23、CUKTECH 40000mAh 300W P+Series充电宝等产品，欢迎查阅。
酷态科15号电能柱SE外观

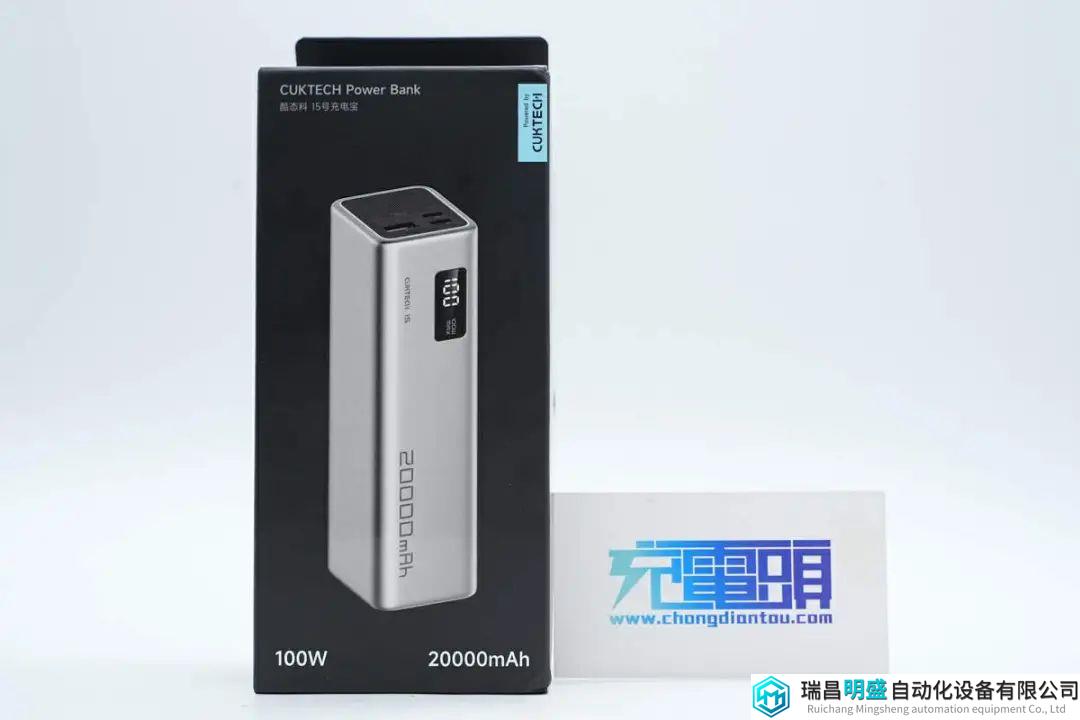

包装盒整体为黑色基调，正面印有产品名称、外观、100W、20000mAh以及Powered by CUKTECH。
背面印有产品应用场景、信息参数和商家信息。
包装盒上参数特写，下面到产品实物环节再详细介绍。

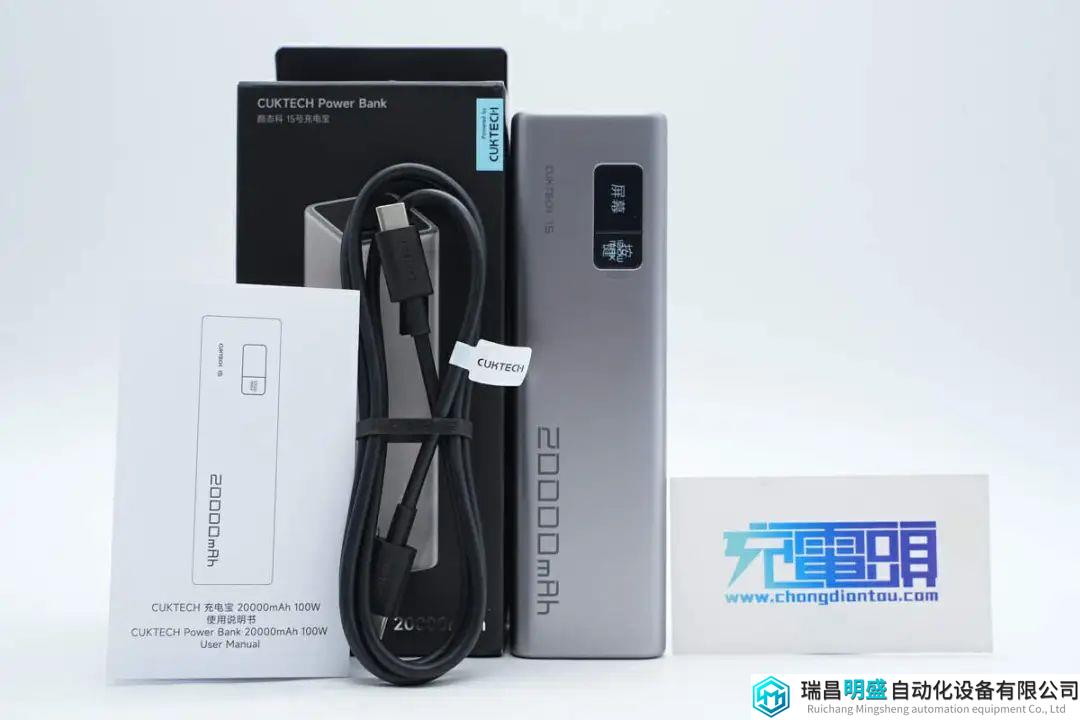

包装内含酷态科15号电能柱SE、数据线以及使用说明书，移动电源外套防尘塑料袋保护。

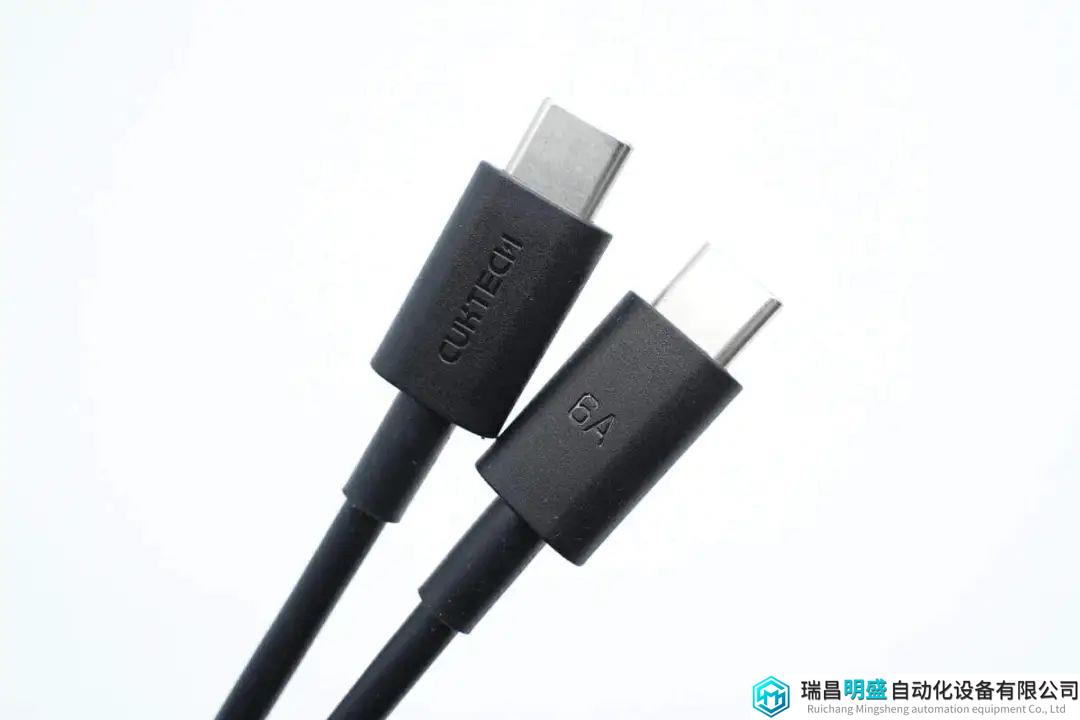

附带数据线是C to C线，两端外壳磨砂方便插拔，末端设有抗弯折网尾保护。同时两端外壳分别设计有CUKTECH品牌和6A字样。

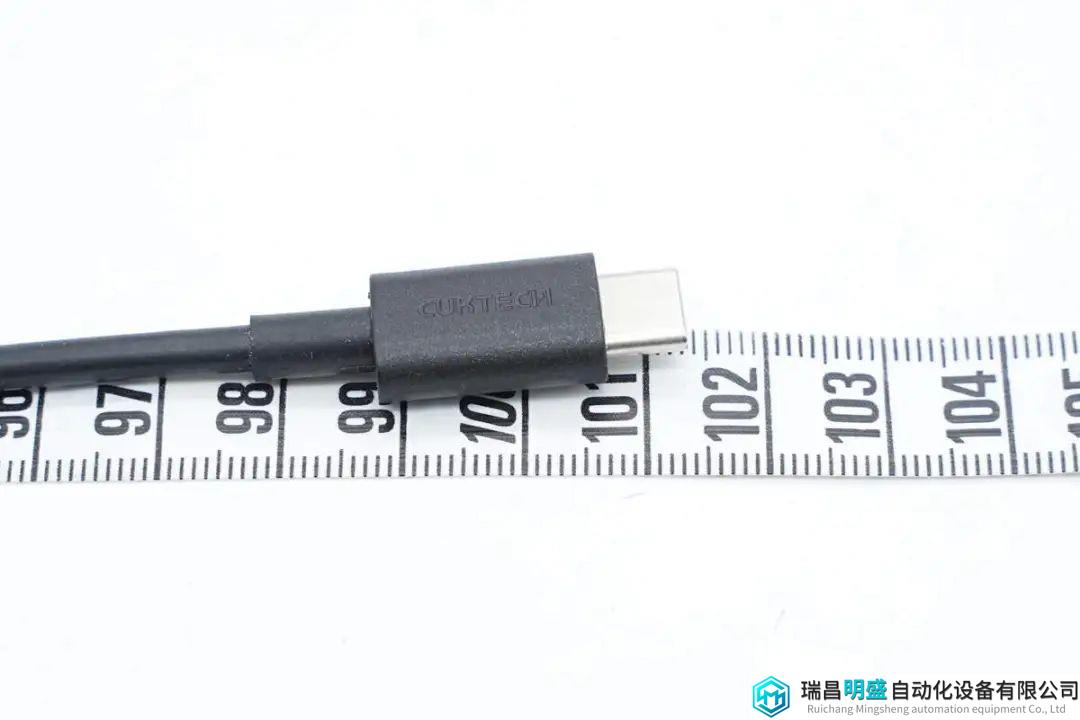

实测数据线长度约为101.3cm。

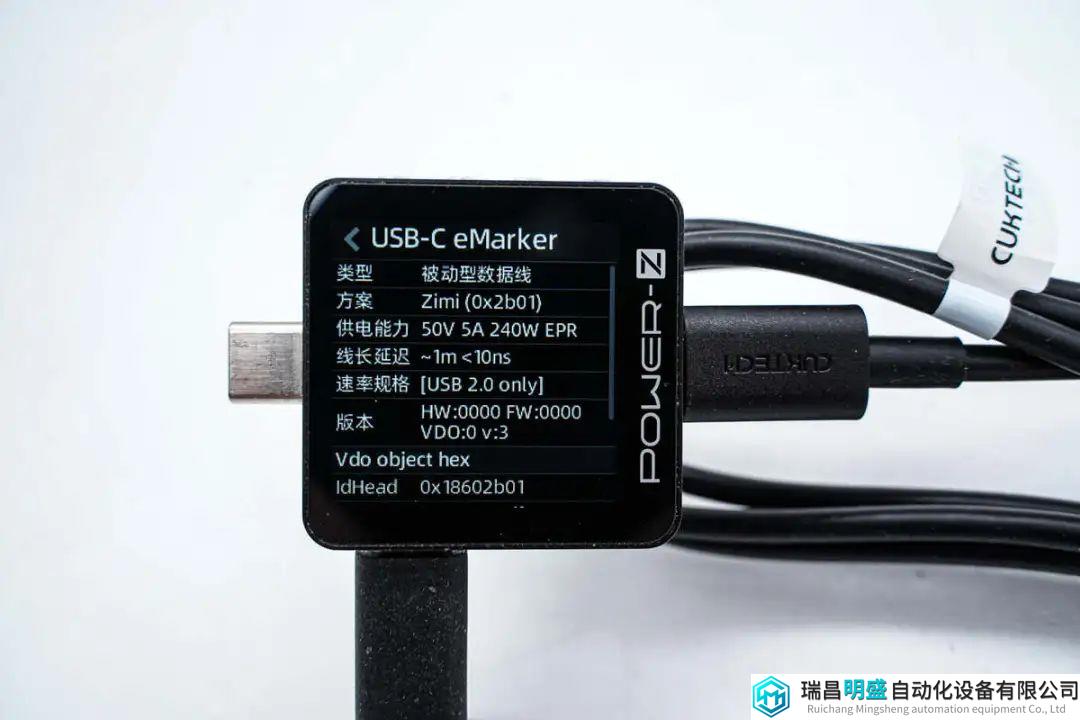

另外使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，支持USB PD3.1标准下的最高48V5A 240W快充，相当强悍。

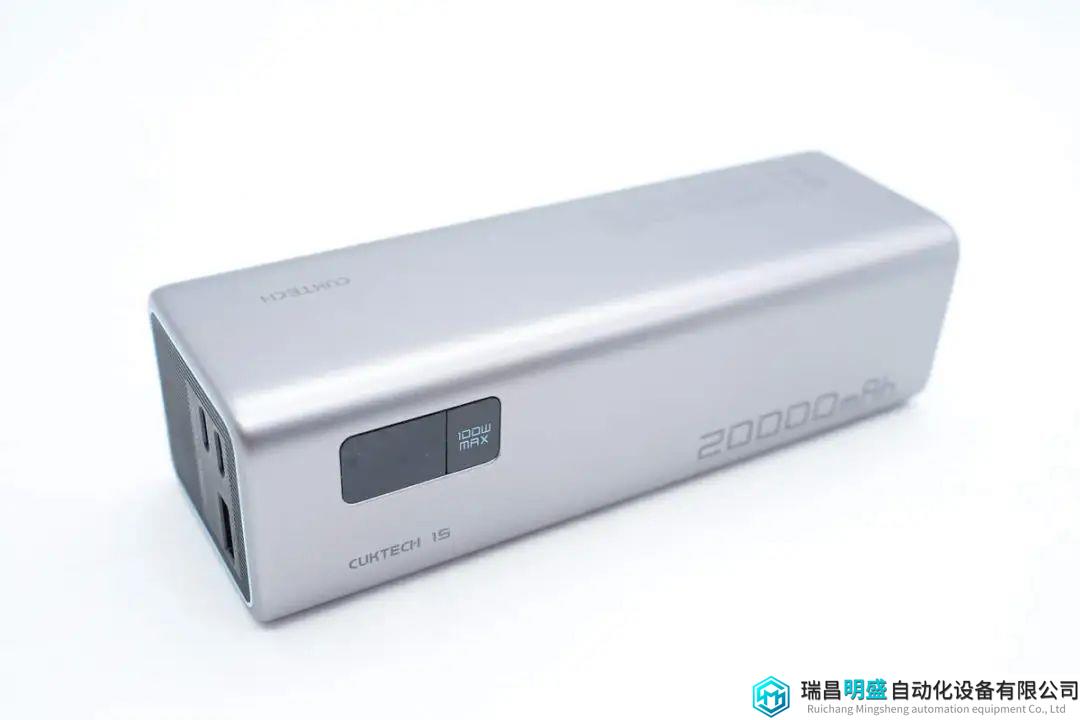

酷态科15号电能柱SE延续系列相同设计语言，长条柱状造型设计，采用PC防火材质外壳，正面两侧一体式外壳喷涂银灰色金属漆，整体美观时尚。

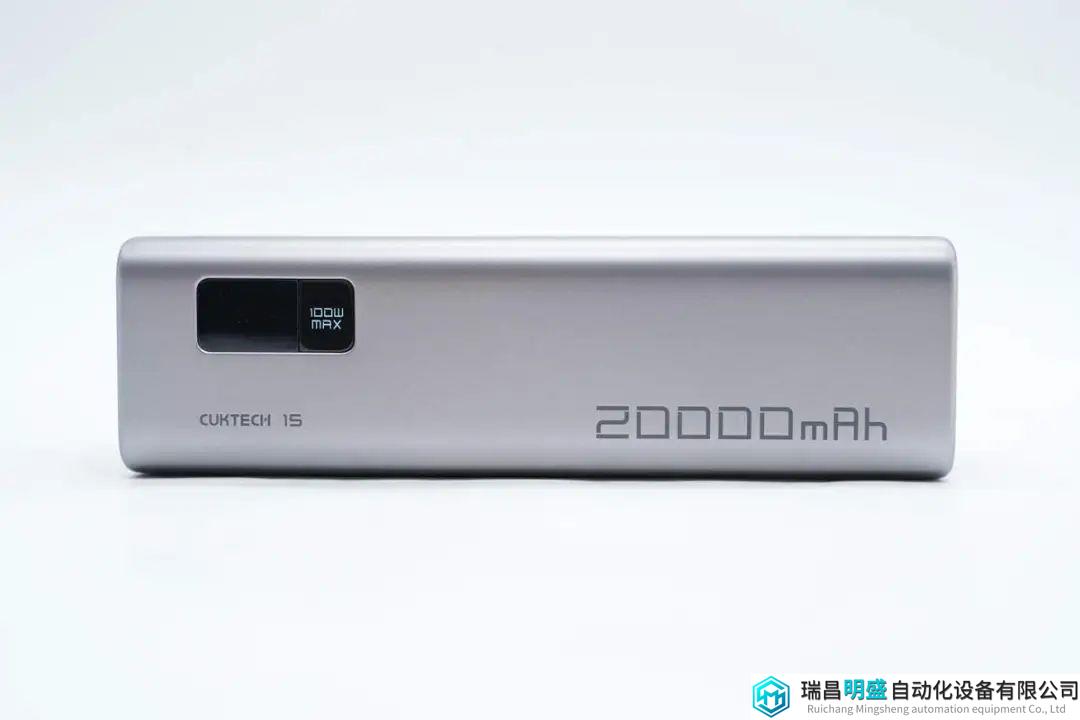

机身正面印有CUKTECH 15以及20000mAh。

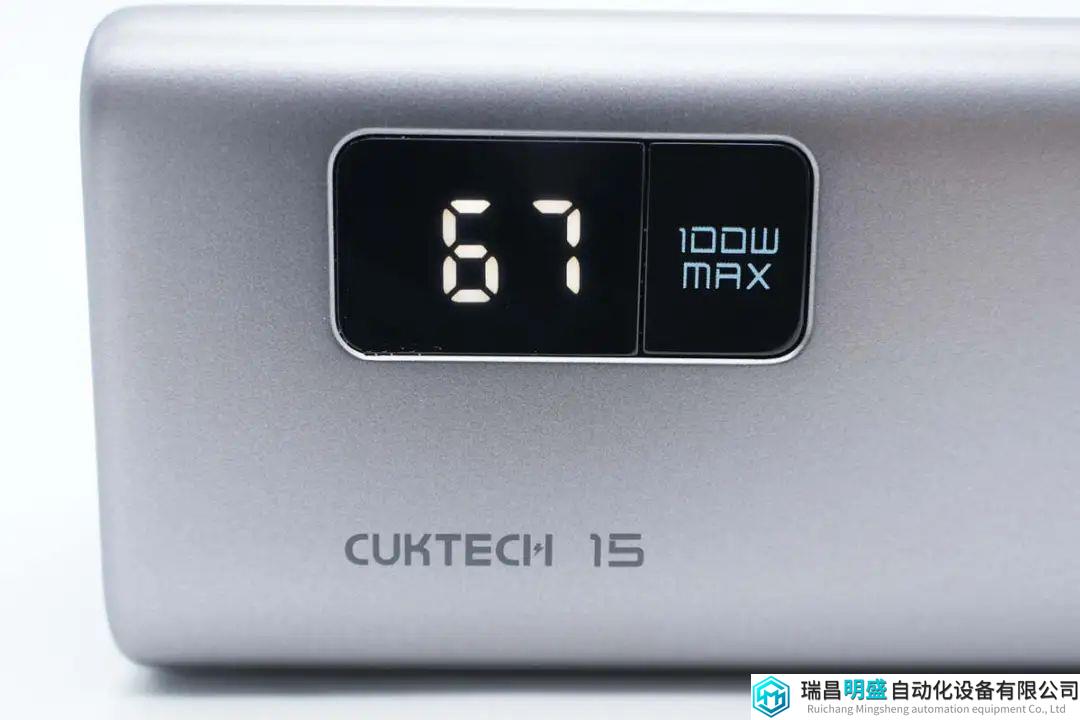

此外左上角设有电源键以及电量显示屏，按键上设计有100W MAX字样，让用户直观了解产品最大输出功率。

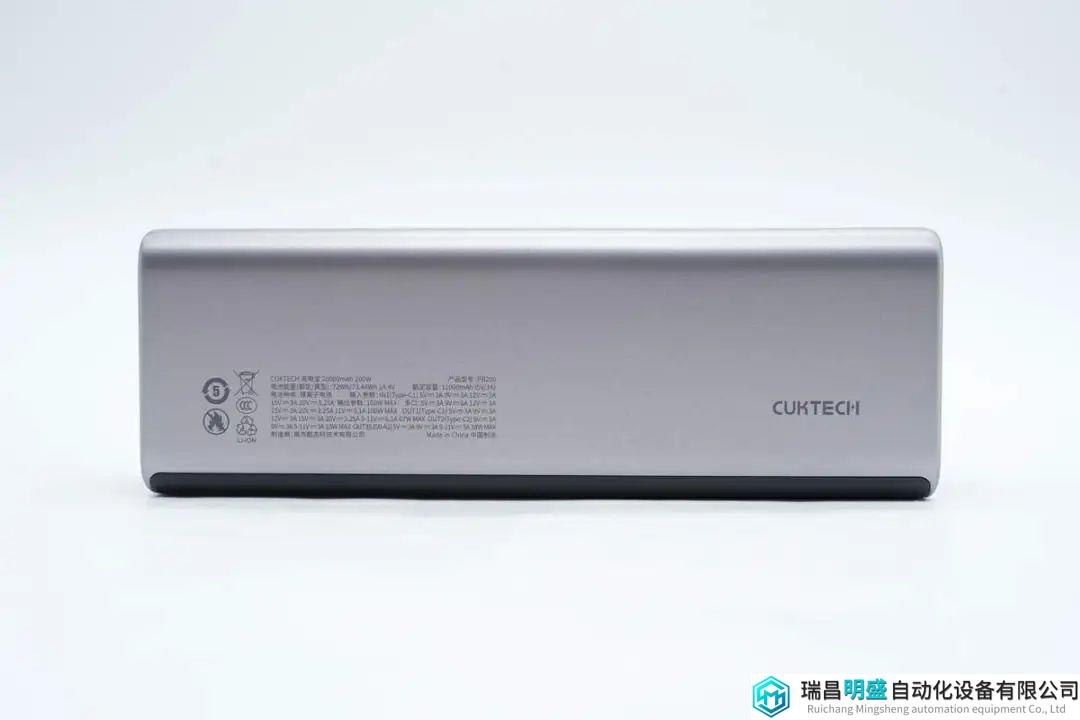

机身一侧印有CUKTECH品牌和移动电源详细参数信息。

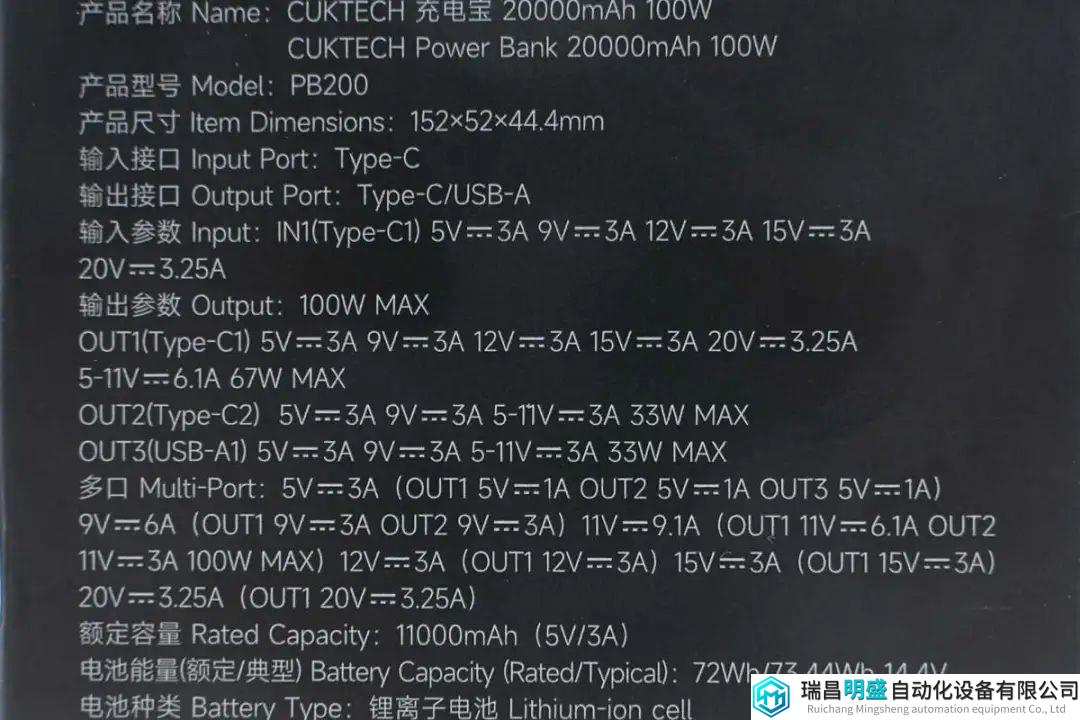

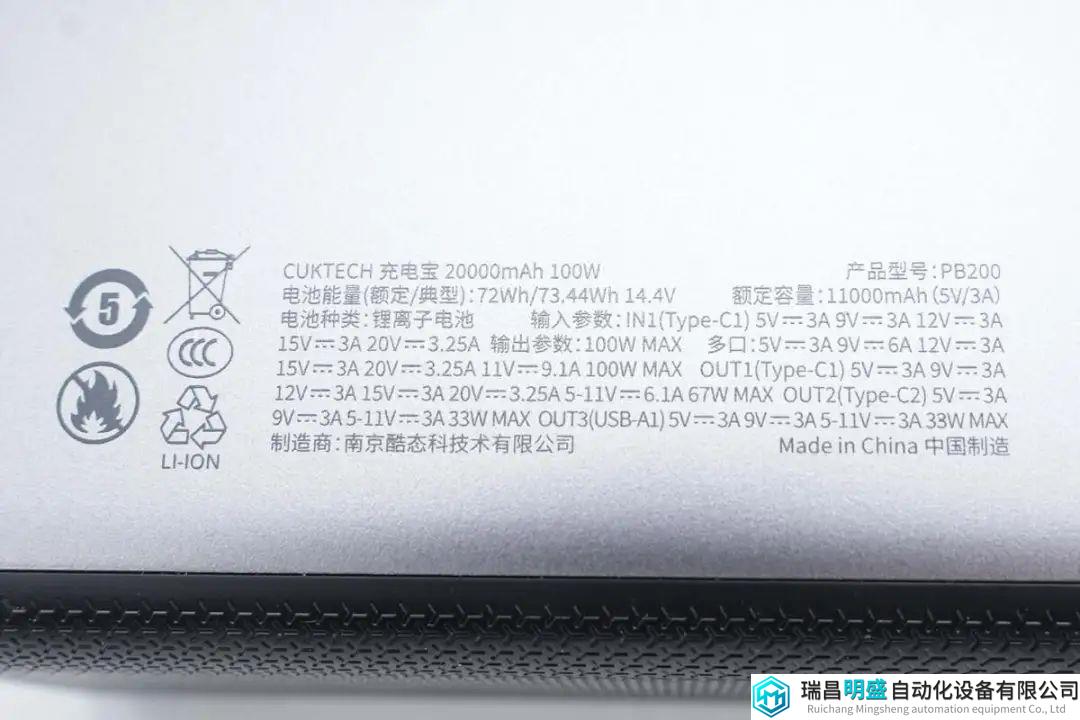

产品参数特写
产品名称：CUKTECH 充电宝 20000mAh 100W
产品型号：PB200
电池种类：锂离子电池
额定容量：11000mAh(5V3A)
电池能量（额定/典型）：72Wh/73.44Wh 14.4V
输入参数：
Type-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A
输出参数：100W MAX
多口：5V3A、9V6A、12V3A、15V3A、20V3.25A、11V9.1A
OUT1（Type-C1）：5V3A、9V3A、12V3A、15V3A、20V3.25A、5-11V6.1A
OUT2（Type-C2）：5V3A、9V3A、5-11V3A
OUT3（USB-A1）：5V3A、9V3A、5-11V3A
制造商：南京酷科电子科技有限公司

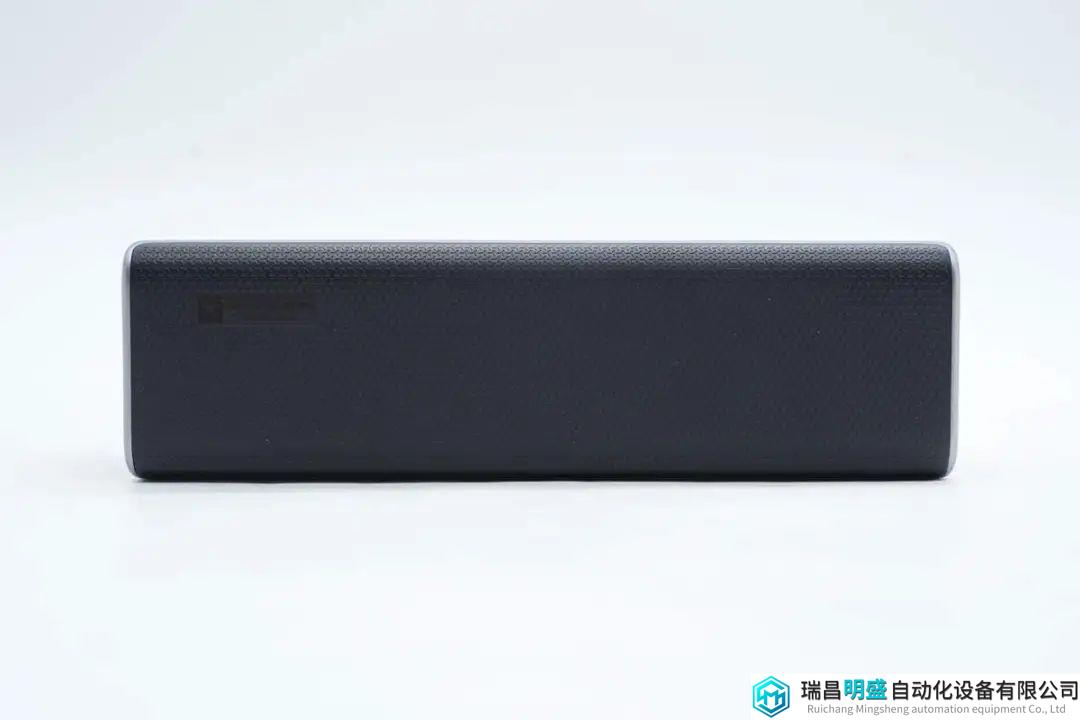

机身背面为黑色塑料外壳设计。

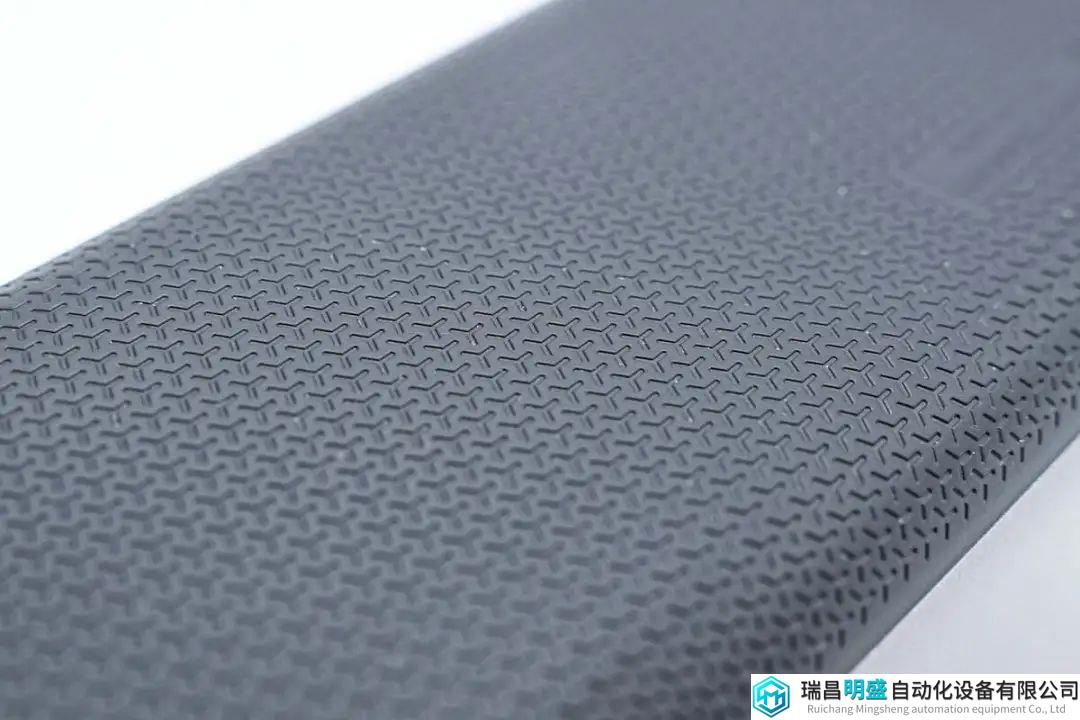

背面外壳表面做了Y字母的纹理设计，为用户带来舒适的持握手感。

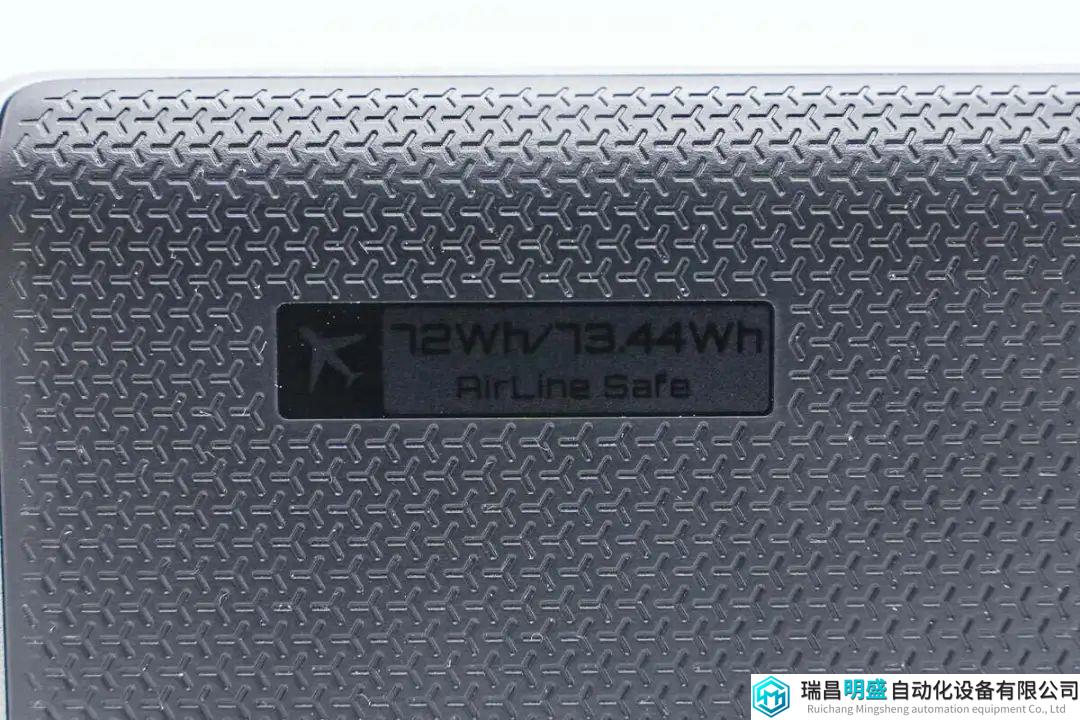

背面左上角印有72Wh/73.44Wh电池能量参数以及可上飞机标识。

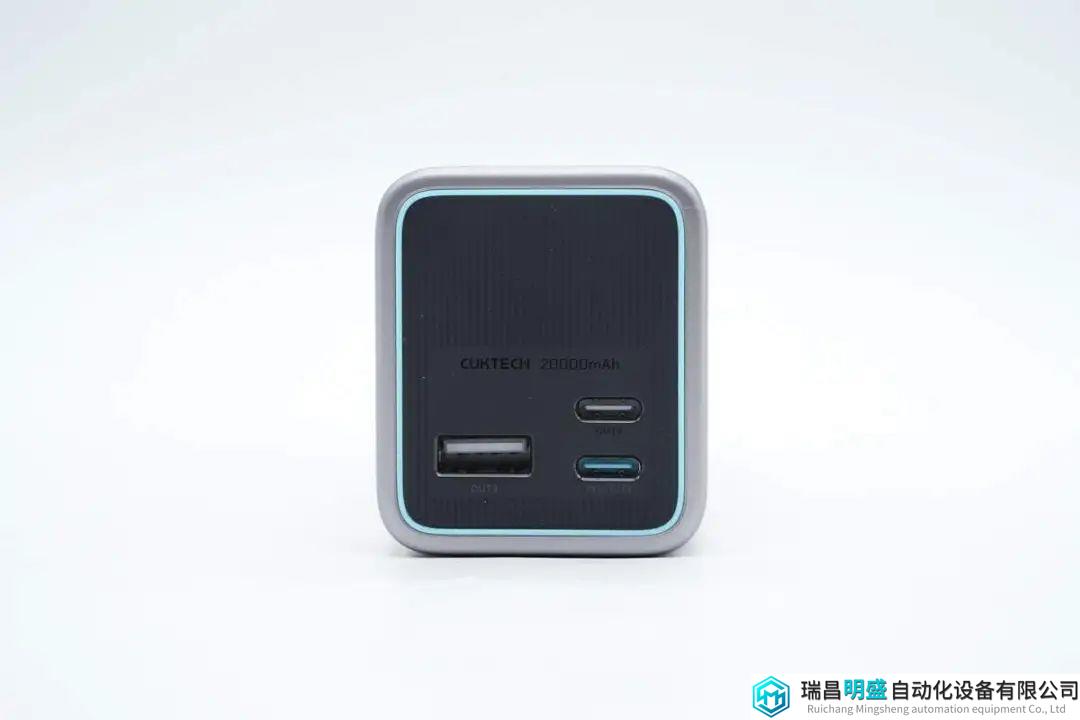

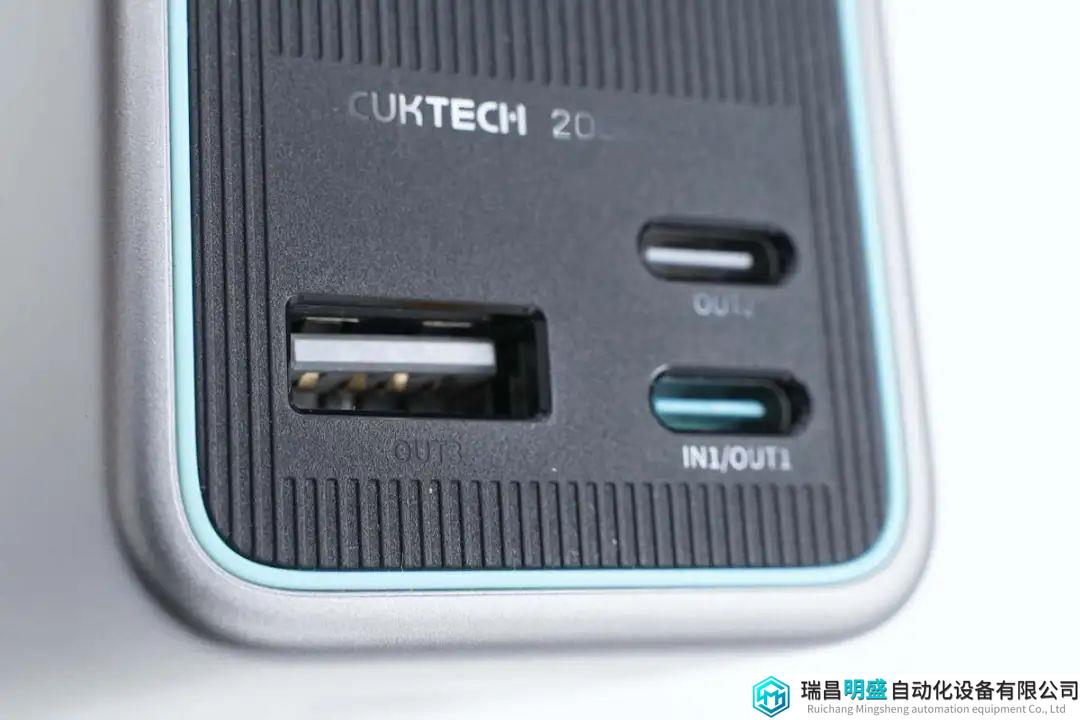

机身顶部配备2C1A三个USB接口，接口旁印有标识以及输入输出提示。
同时两端外壳也做了与系列相同的凹凸纹理设计。

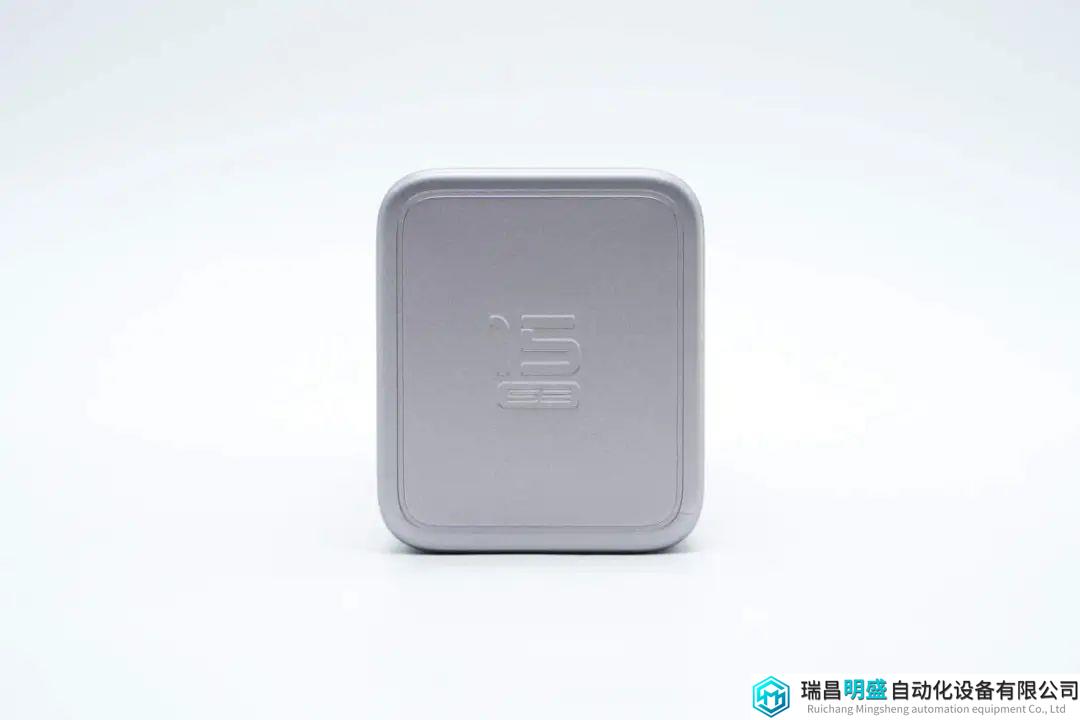

底部设计有15 SE字样。

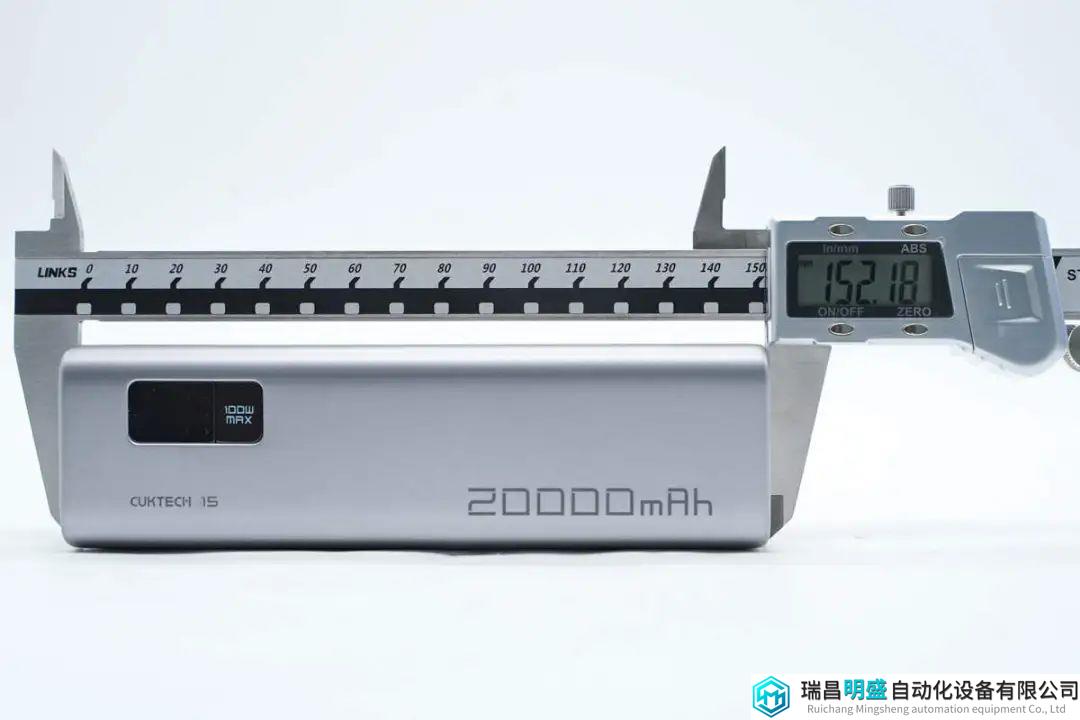

实测酷态科15号电能柱SE机身长度为152.18mm。

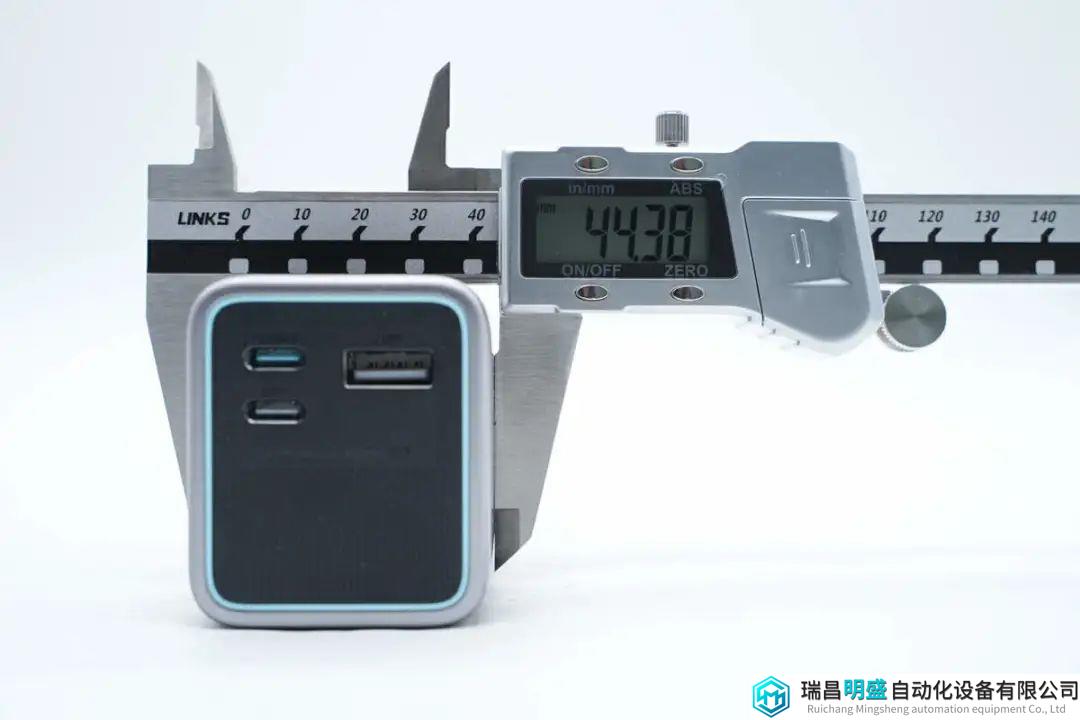

宽度为44.38mm。

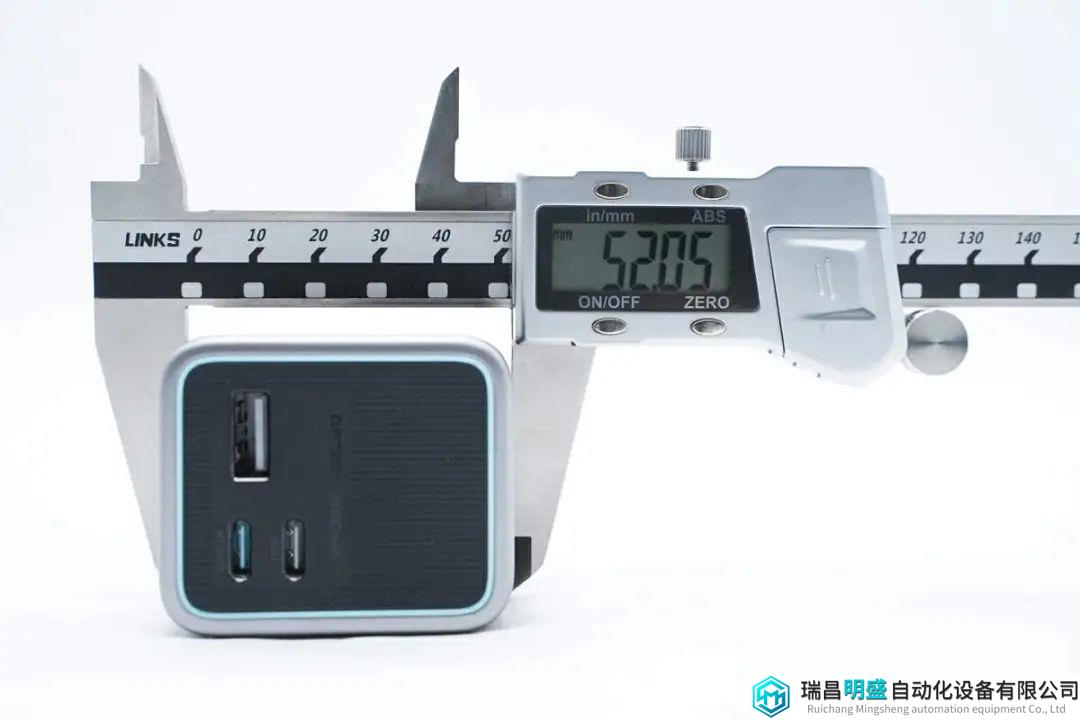

厚度为52.05mm。

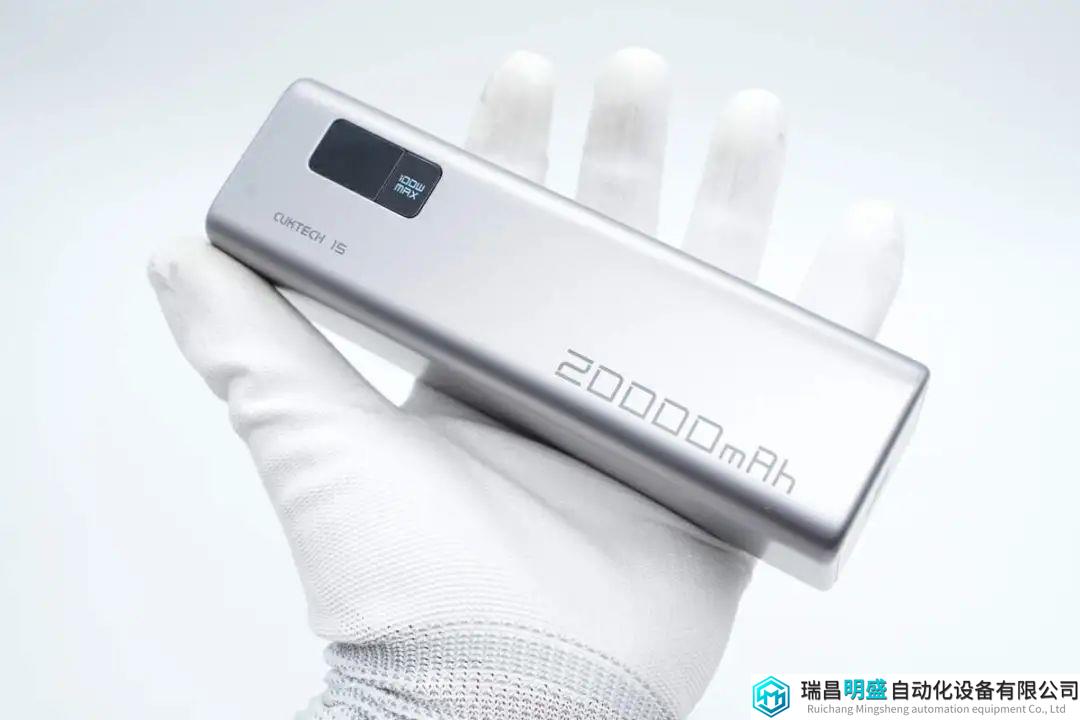

产品拿在手上的大小直观感受。
另外测得产品净重约为491g。

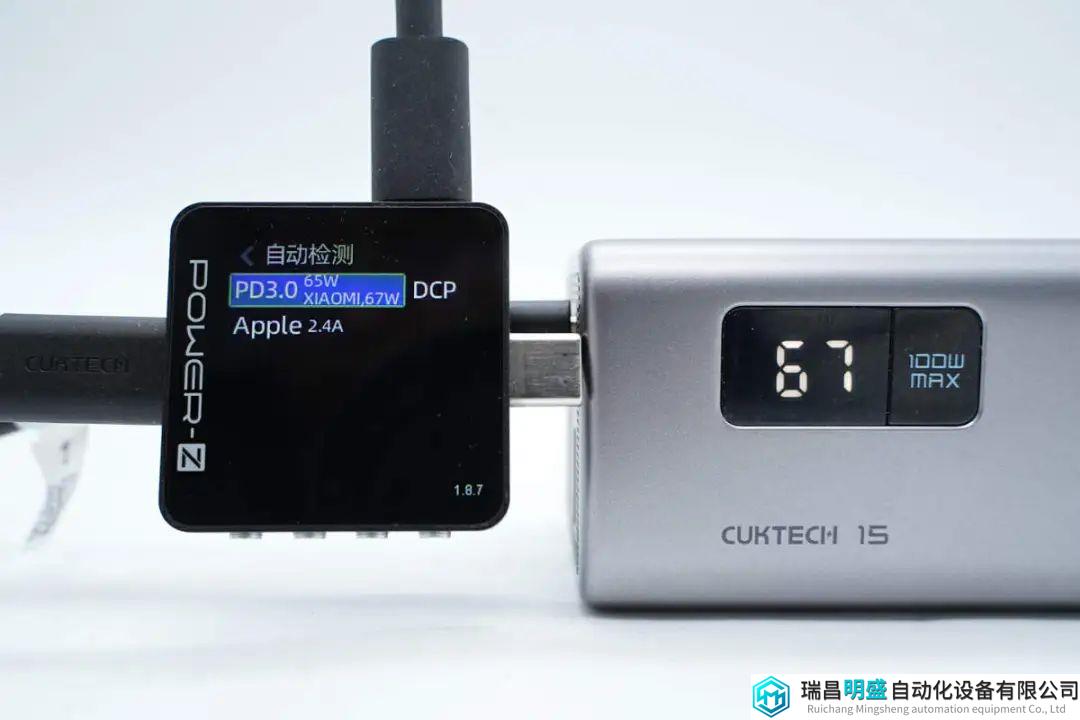

使用KM003C测得Type-C1口支持PD3.0、DCP、Apple 2.4A充电协议，以及小米私有快充协议。

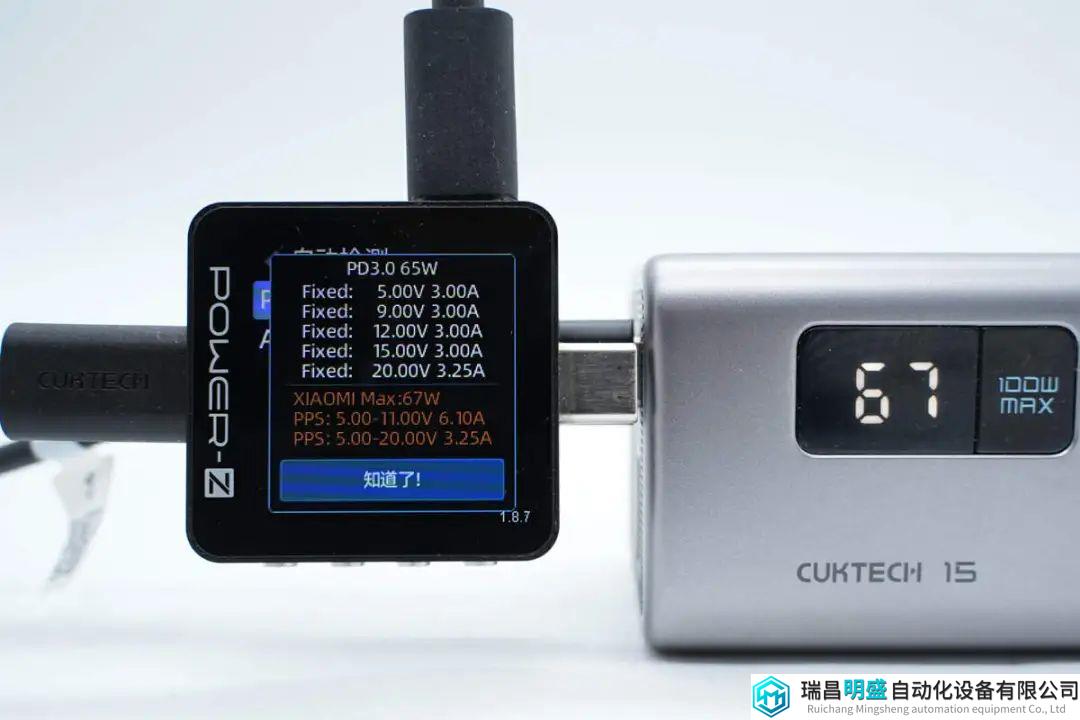

PDO报文显示Type-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V6.1A、5-20V3.25A两组小米私有快充档位。

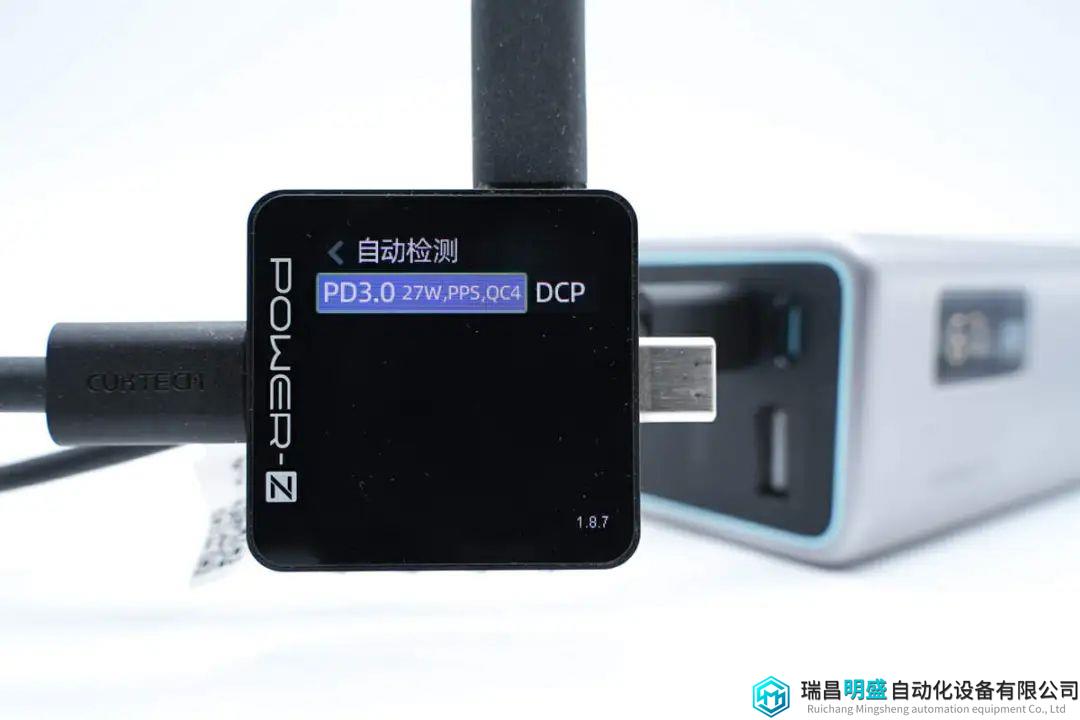

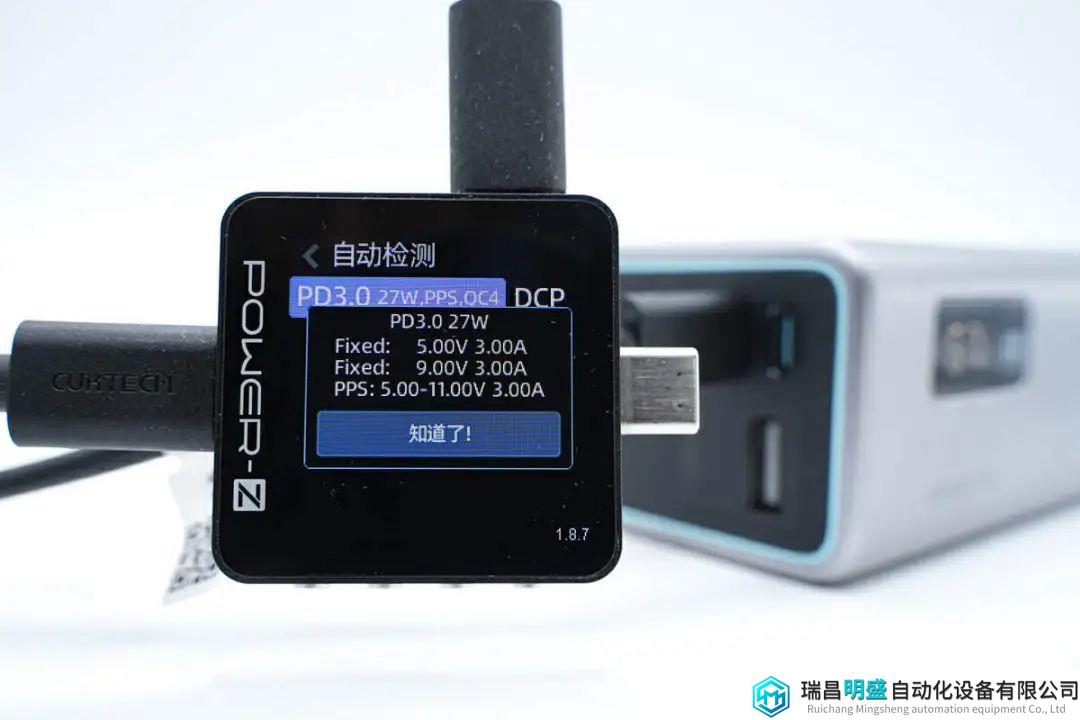

测得Type-C2口支持PD3.0、PPS、QC4、DCP充电协议。
并且具备5V3A、9V3A两组固定电压档位，以及5-11V3A一组PPS快充档位。

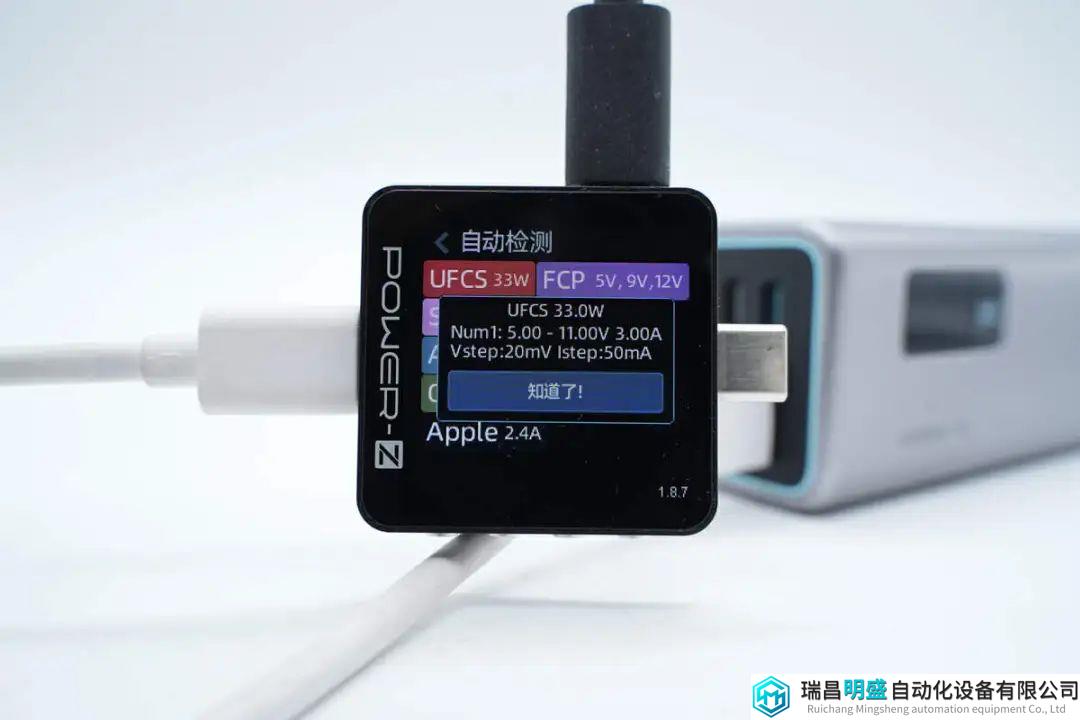

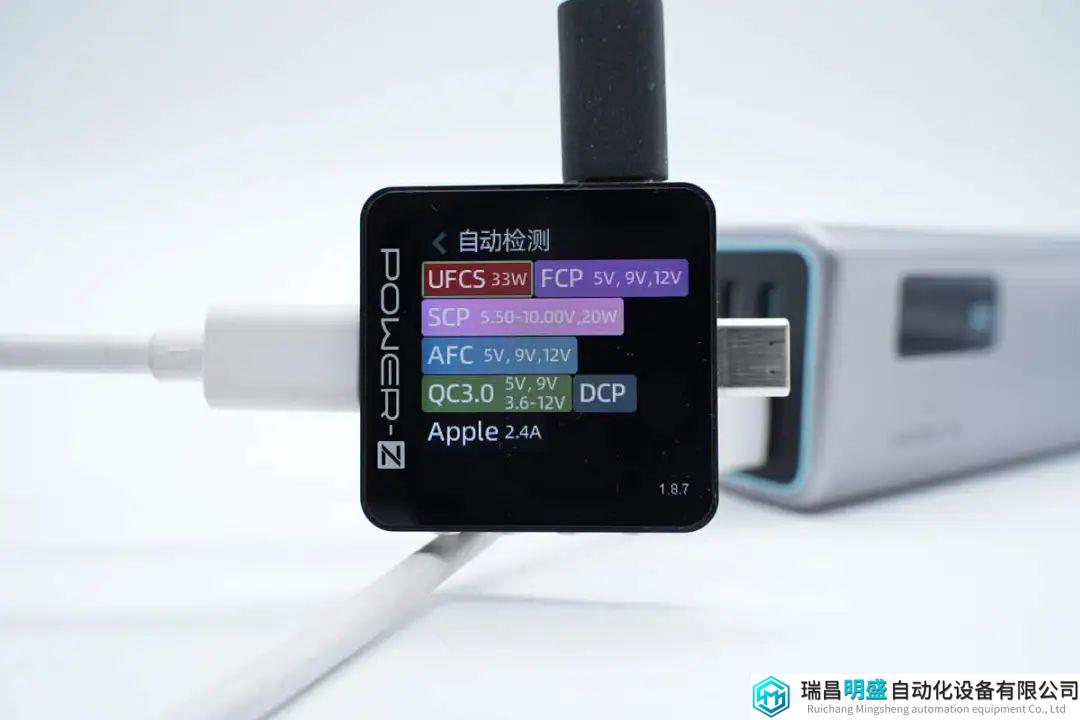

测得USB-A口支持UFCS、FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。
测得UFCS快充具备5-11V3A一组电压档位。
酷态科15号电能柱SE拆解
看完了酷态科15号电能柱SE的开箱与测试，下面就进行拆解，一起看看内部的做工和用料。
首先沿外壳接缝撬开后盖，后盖通过卡扣和胶水固定。

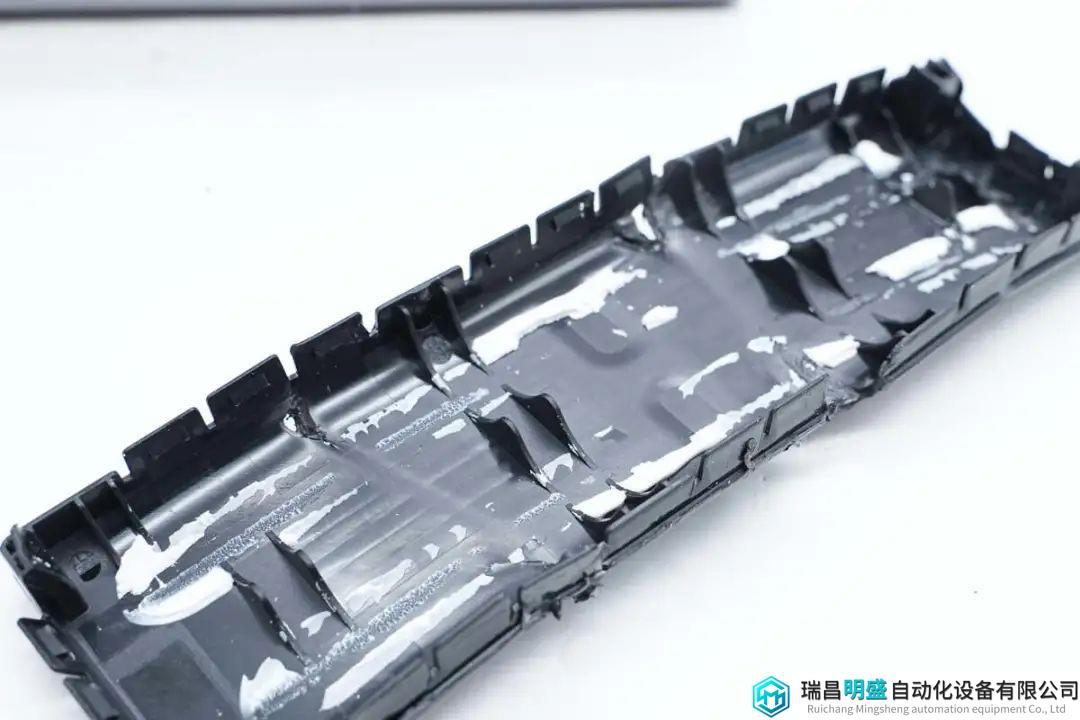

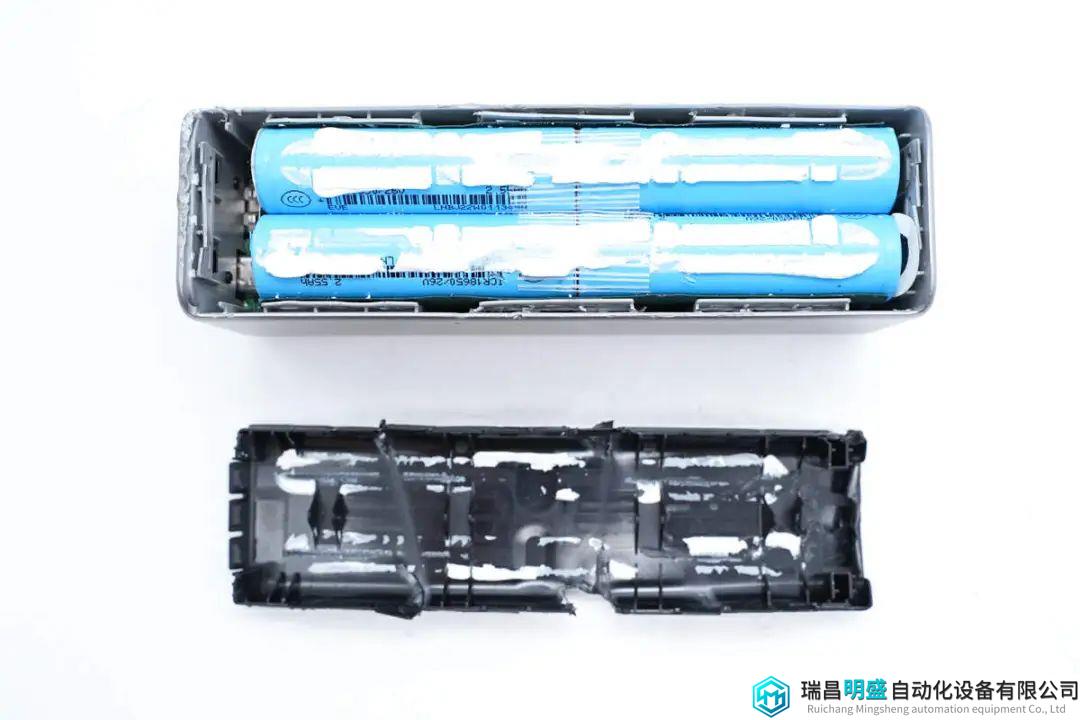

后盖内部涂胶水与电池固定。
在电池组底部为PCBA模块。

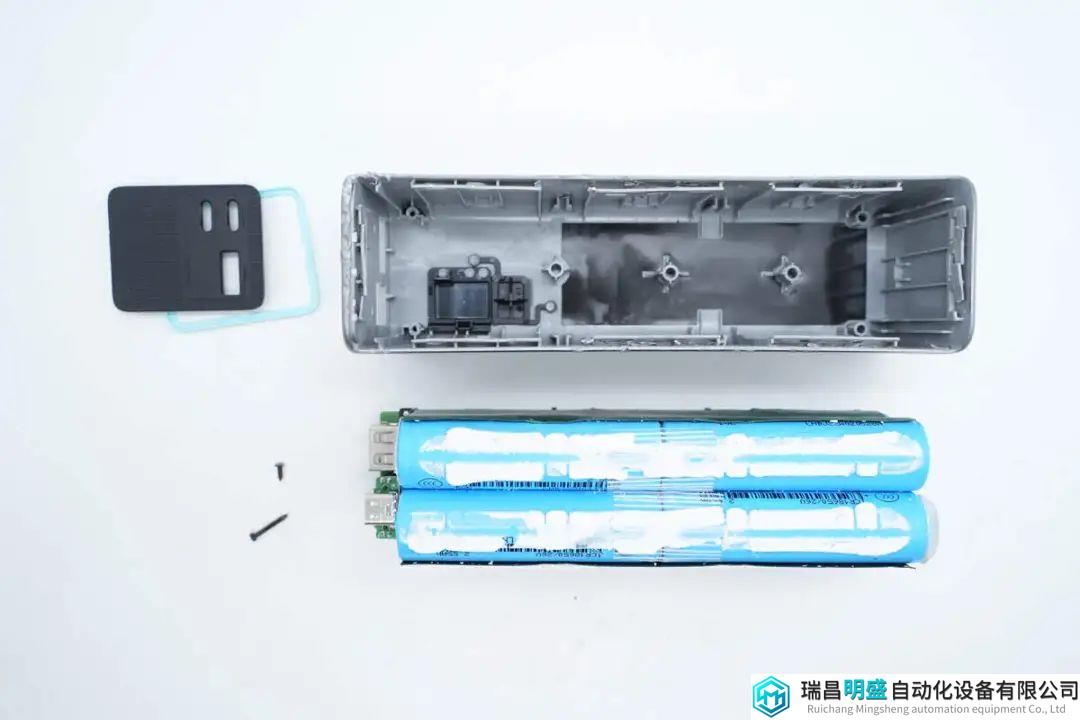

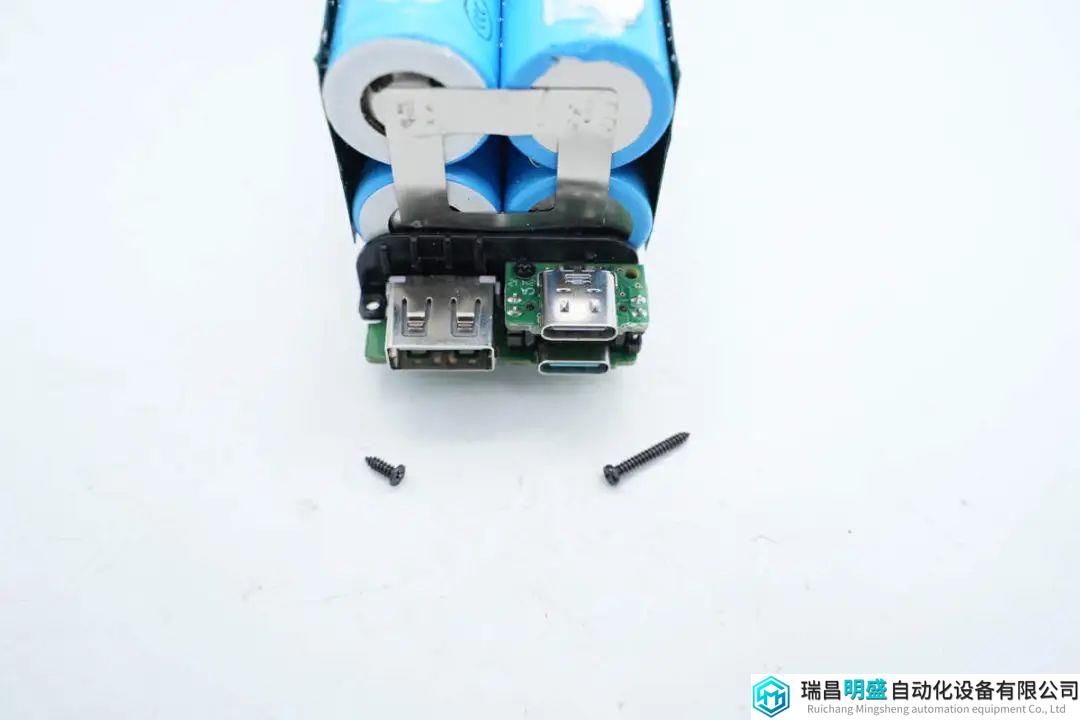

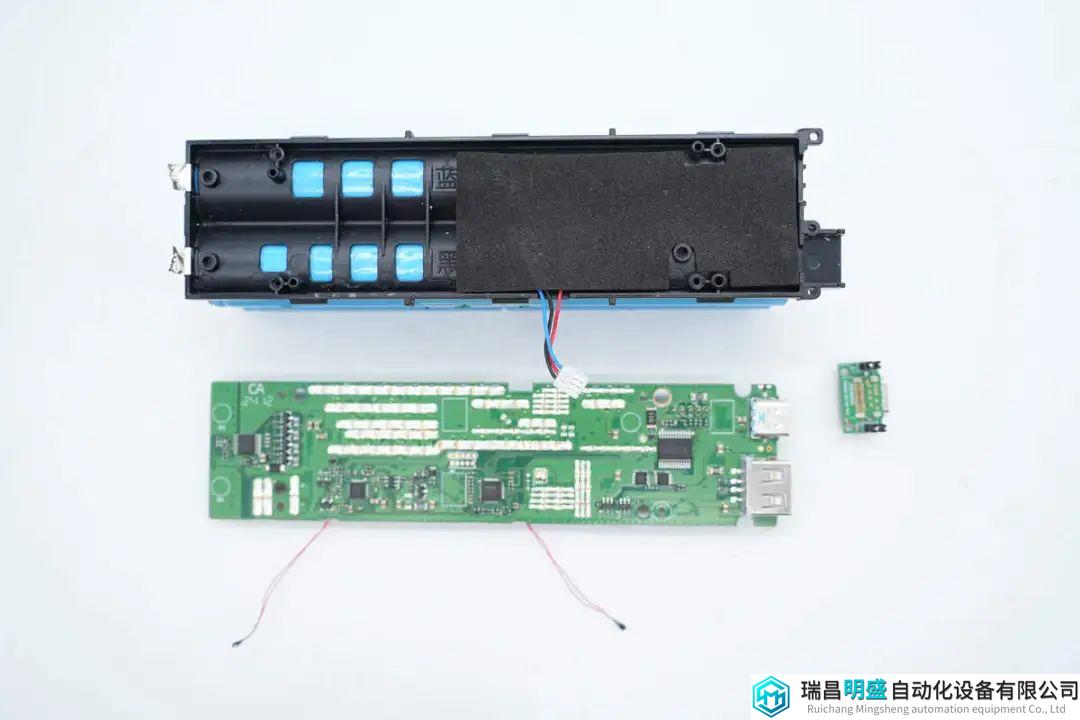

拧下固定螺丝，拆解取出内部PCBA模块和电池组。
电池组与PCBA模块通过塑料支架绝缘。

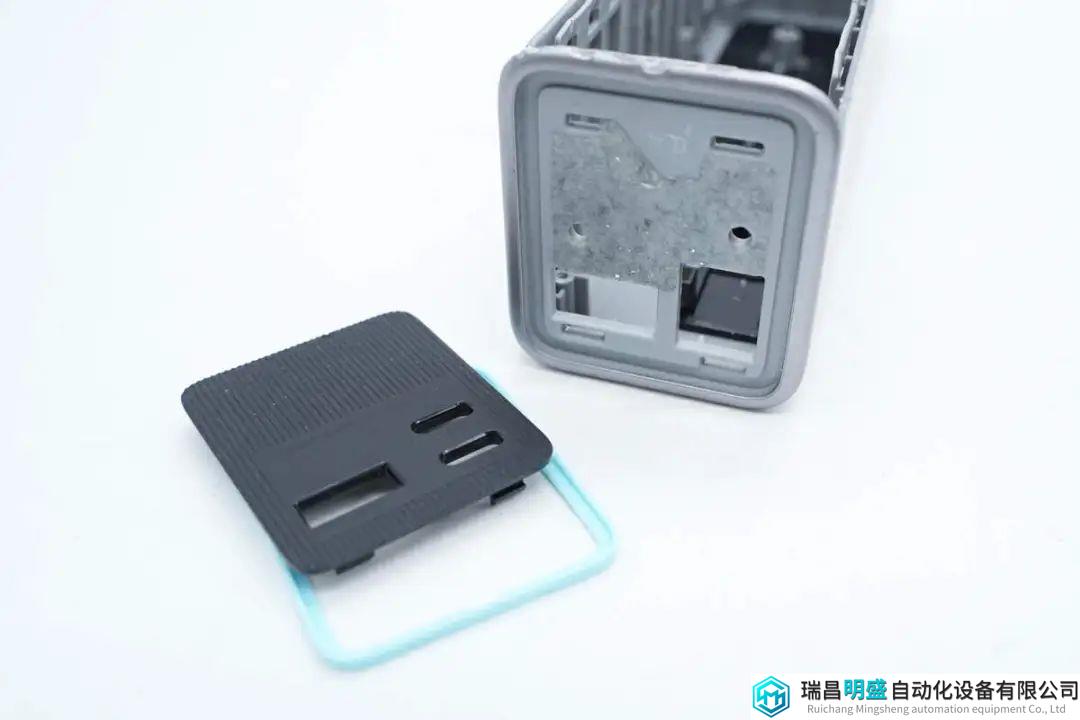

充电宝侧面黑色面板采用双面胶粘贴固定。

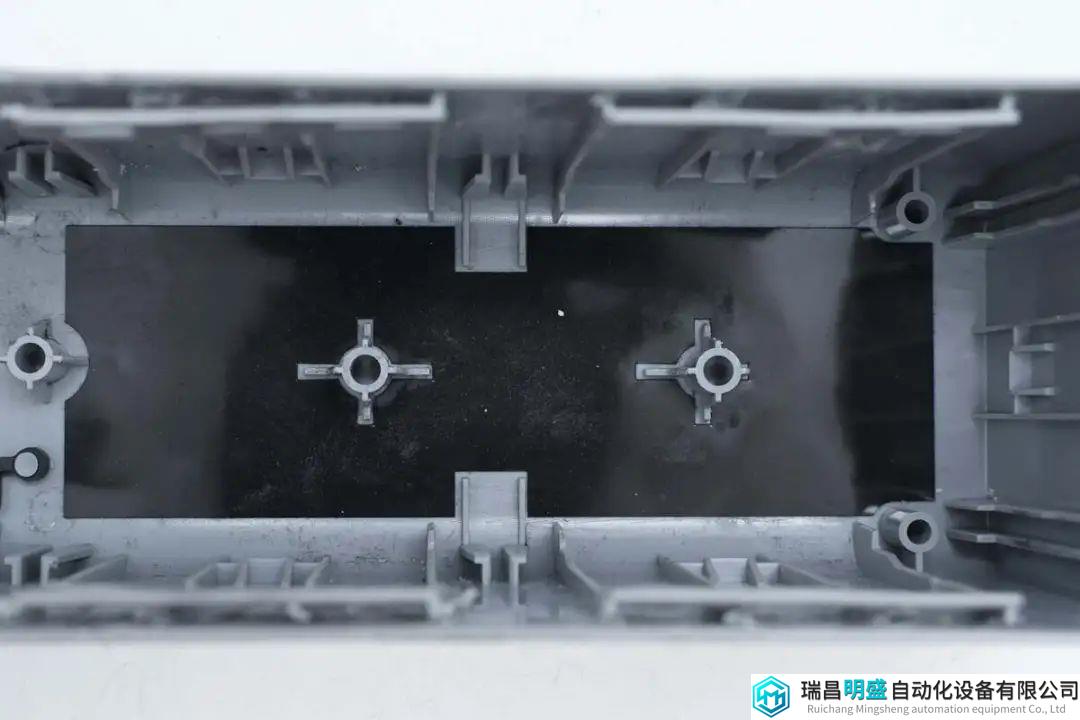

壳体内部LED数码管开窗特写。

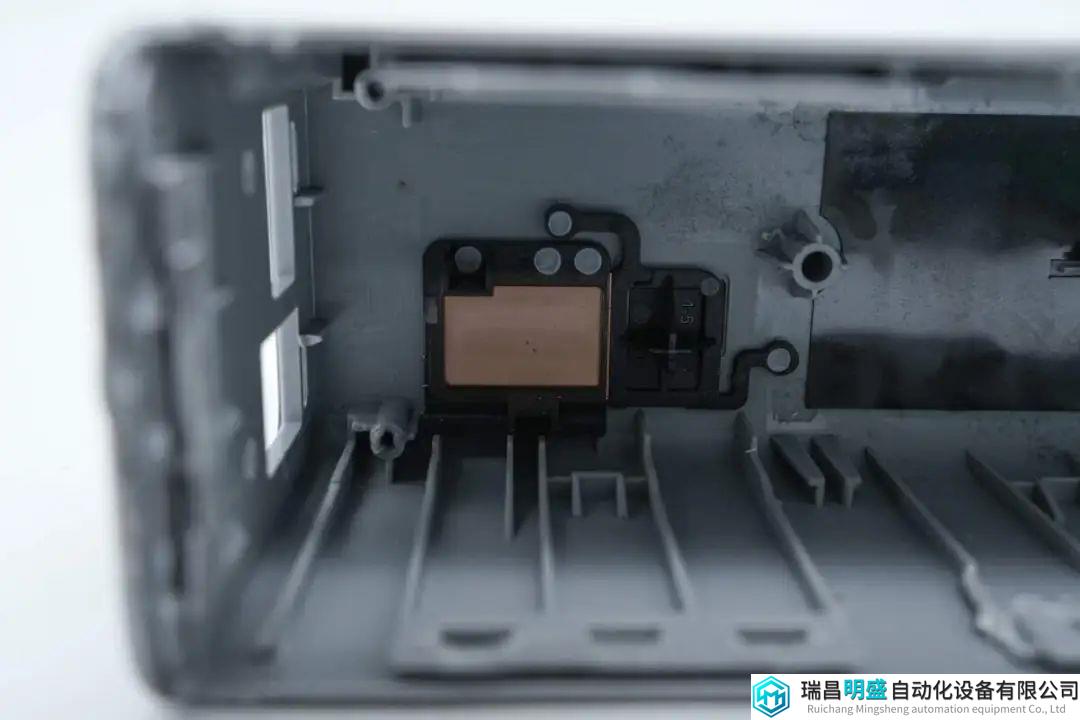

壳体内部粘贴的石墨散热铜箔特写。

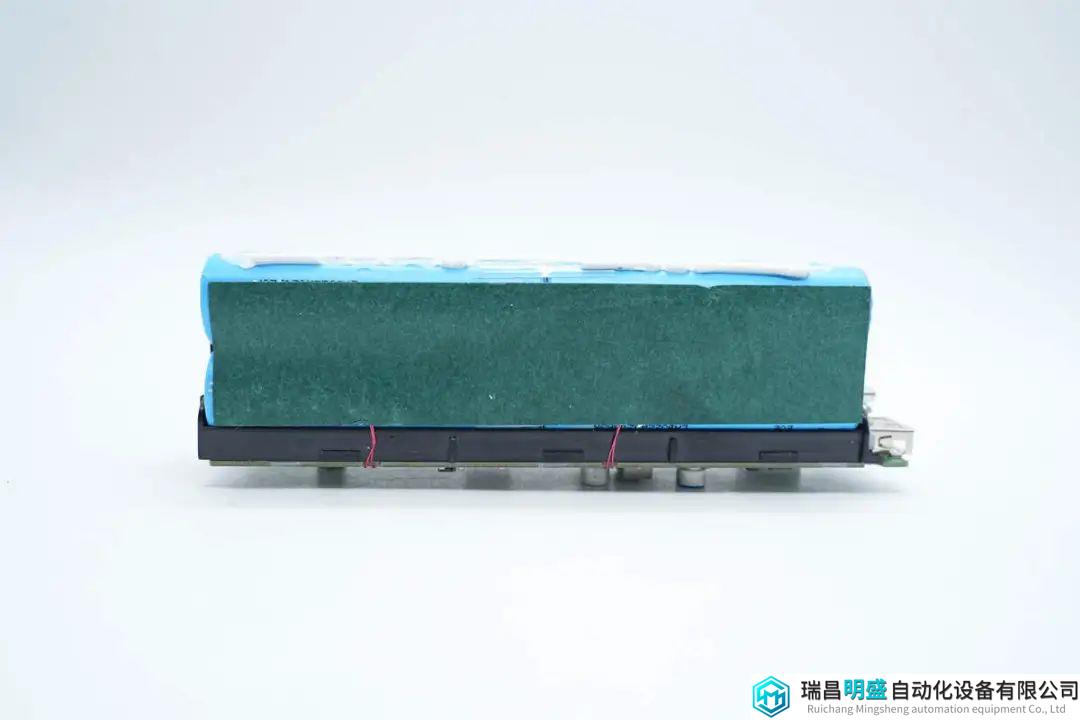

电池组侧面粘贴青稞纸绝缘。

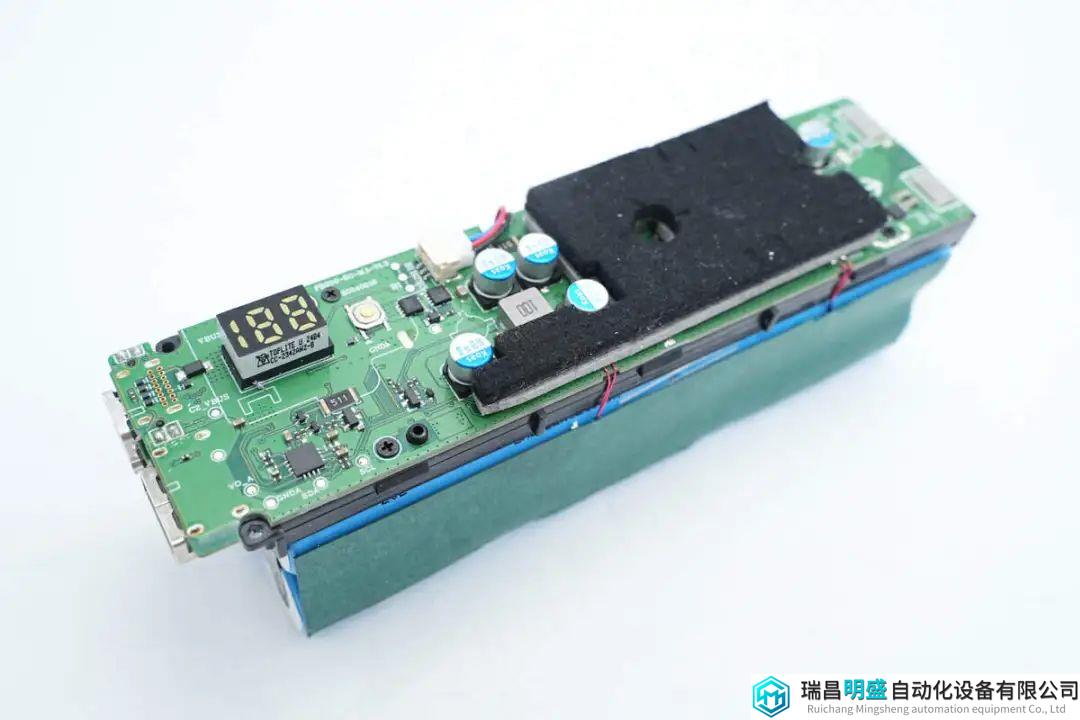

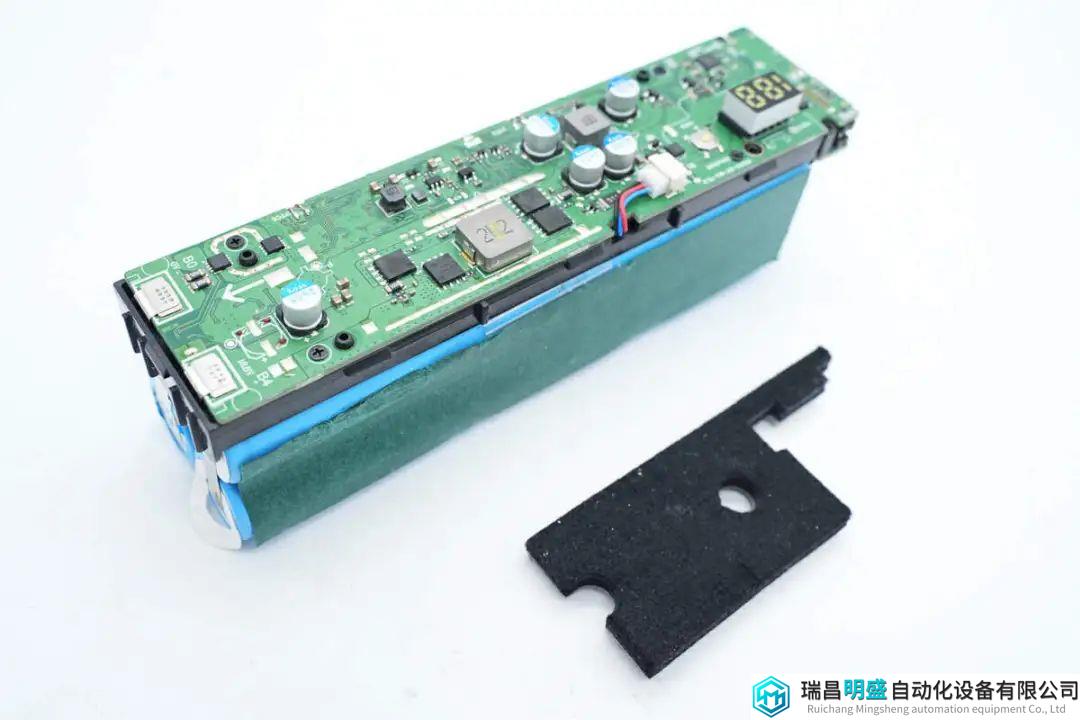

在PCBA模块上粘贴导热垫。
在PCBA模块和电池组之间设有塑料绝缘支架。
取下PCBA模块粘贴的导热垫。

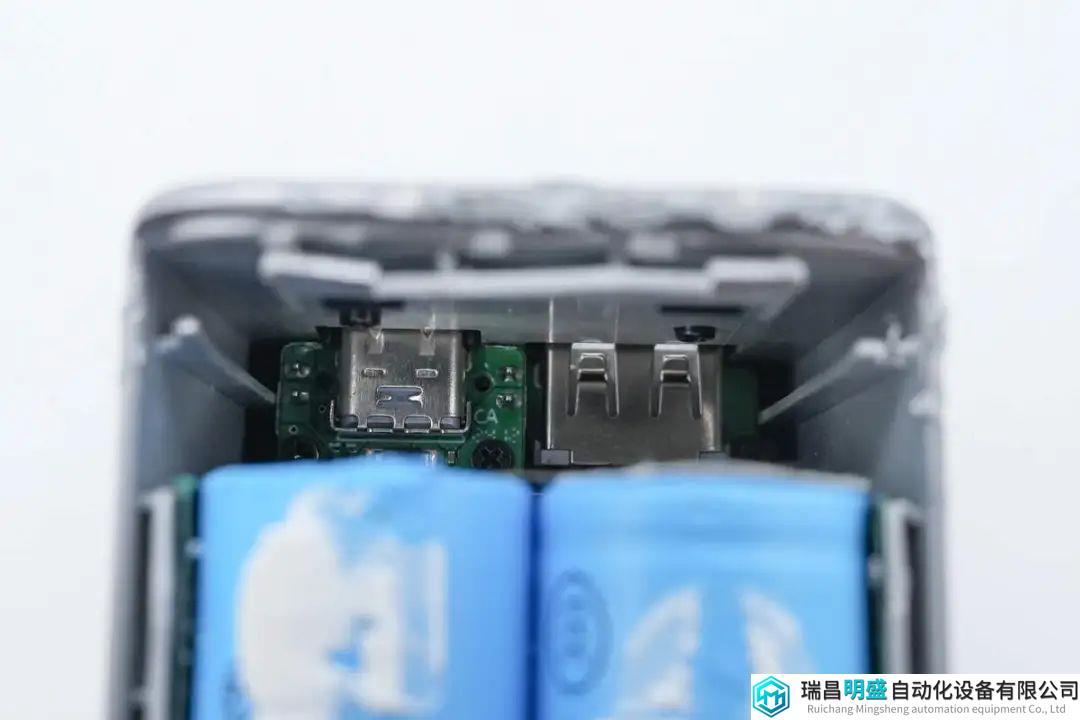

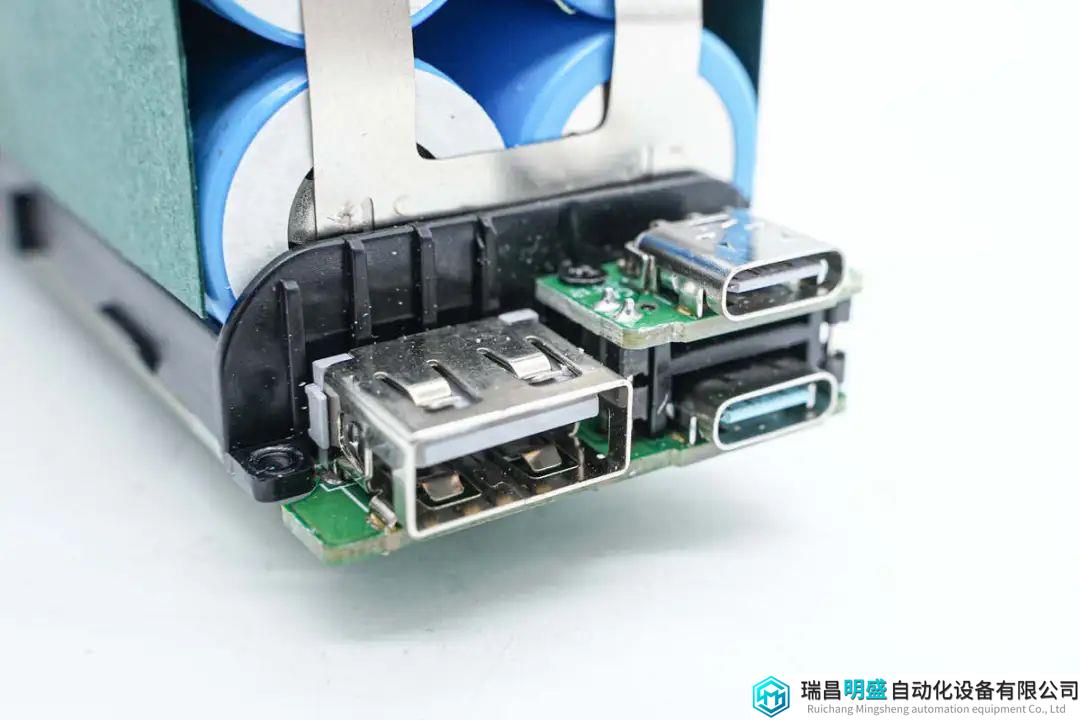

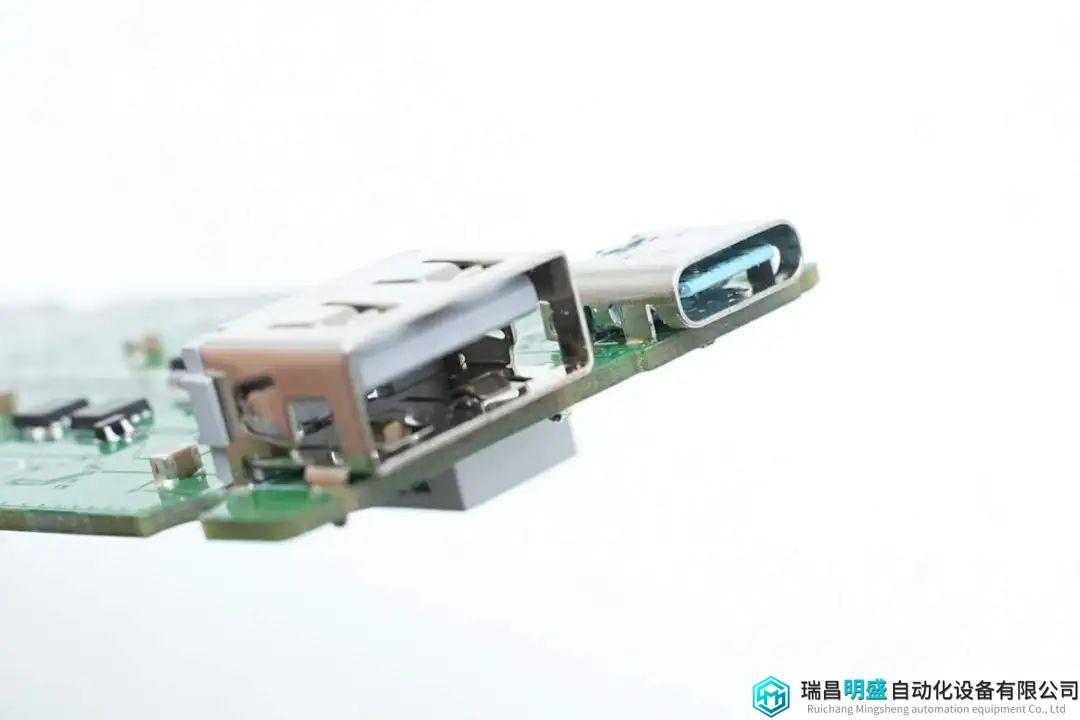

PCBA模块侧面设有USB-A和USB-C母座，其中一个USB-C母座通过小板连接。
小板通过排针焊接连接。

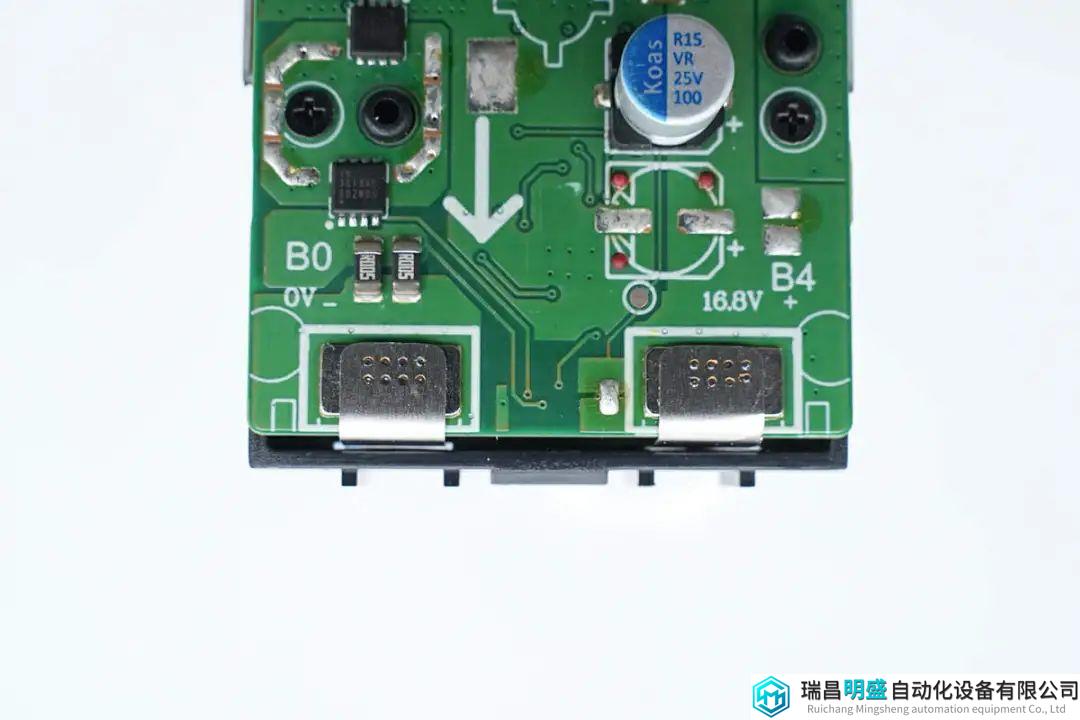

PCBA模块右侧焊接连接电池组，中部设有连接器，用于电池单体电压采样。

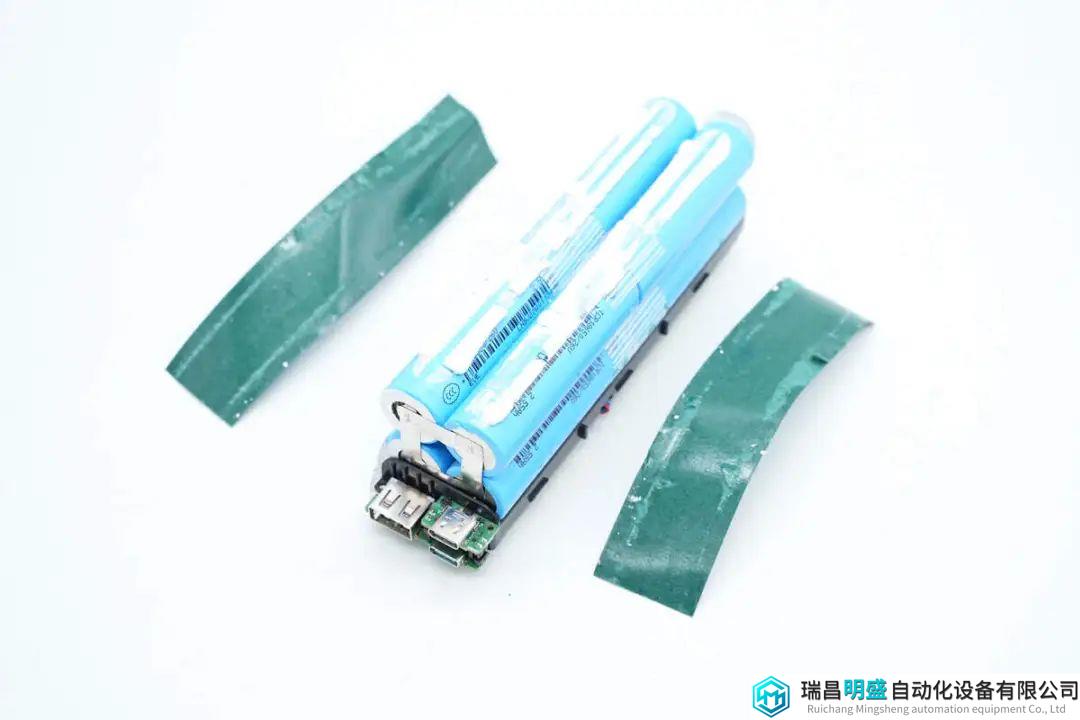

撕下电池组两面粘贴的绝缘青稞纸。

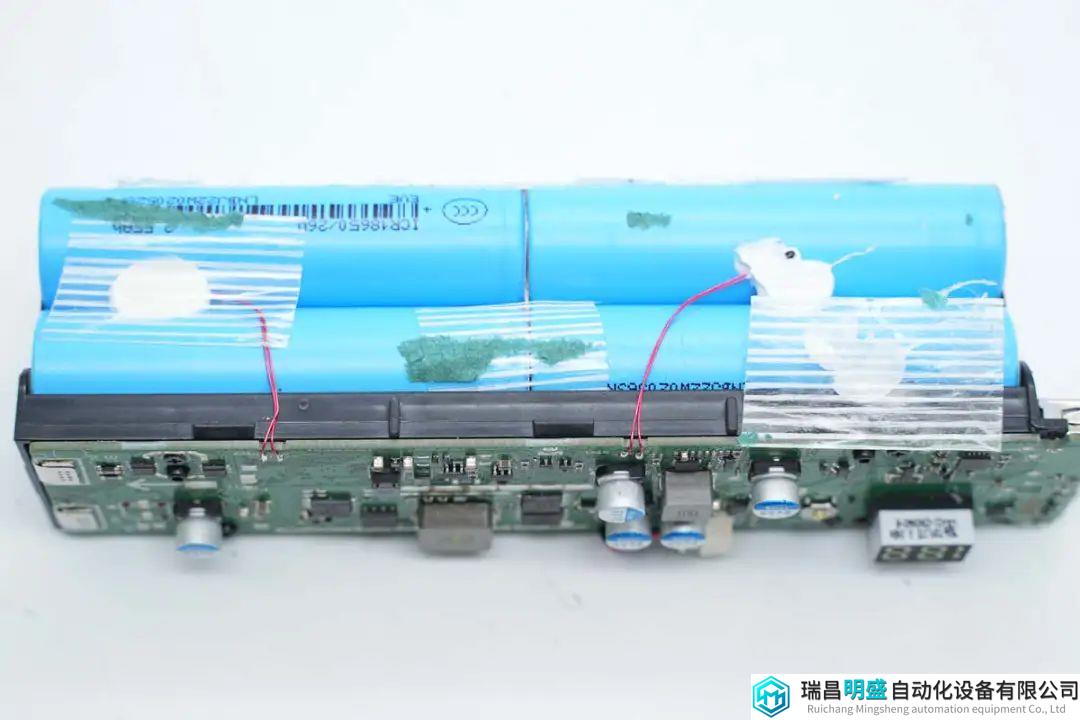

在电池组侧面设有两颗NTC热敏电阻，涂胶并粘贴胶带固定。

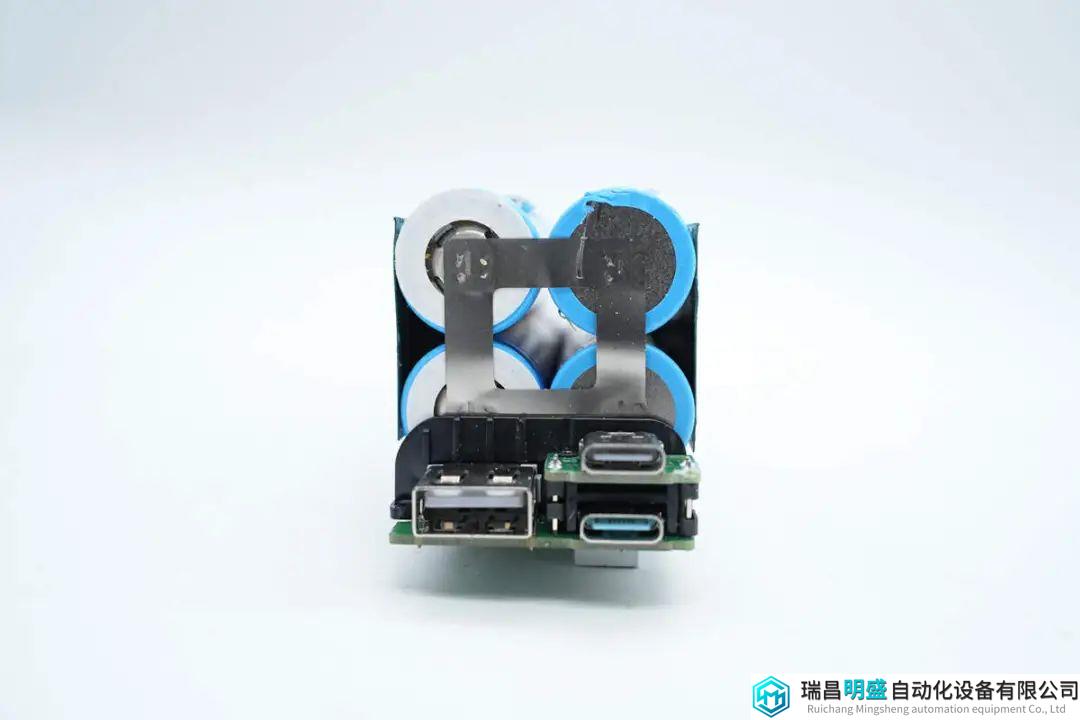

电池正负极镍带通过激光点焊连接。
两颗检测电池温度的热敏电阻特写。
断开电池组与PBCA模块的连接，继续进行拆解。

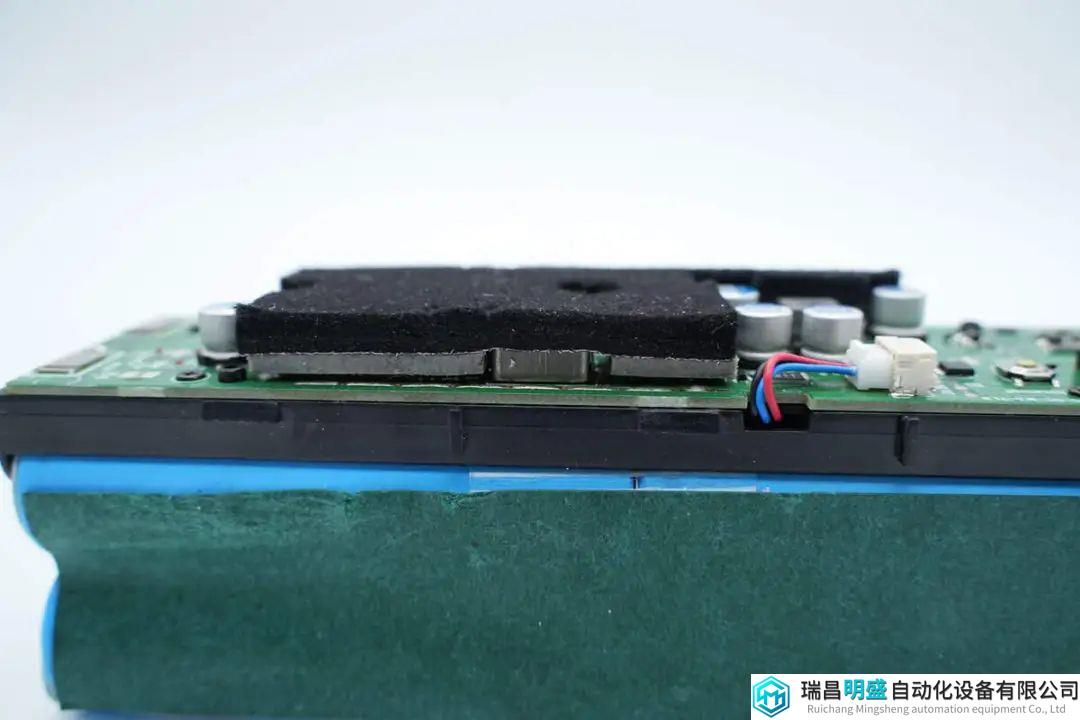

在PCBA模块与电池组之间粘贴泡棉胶。

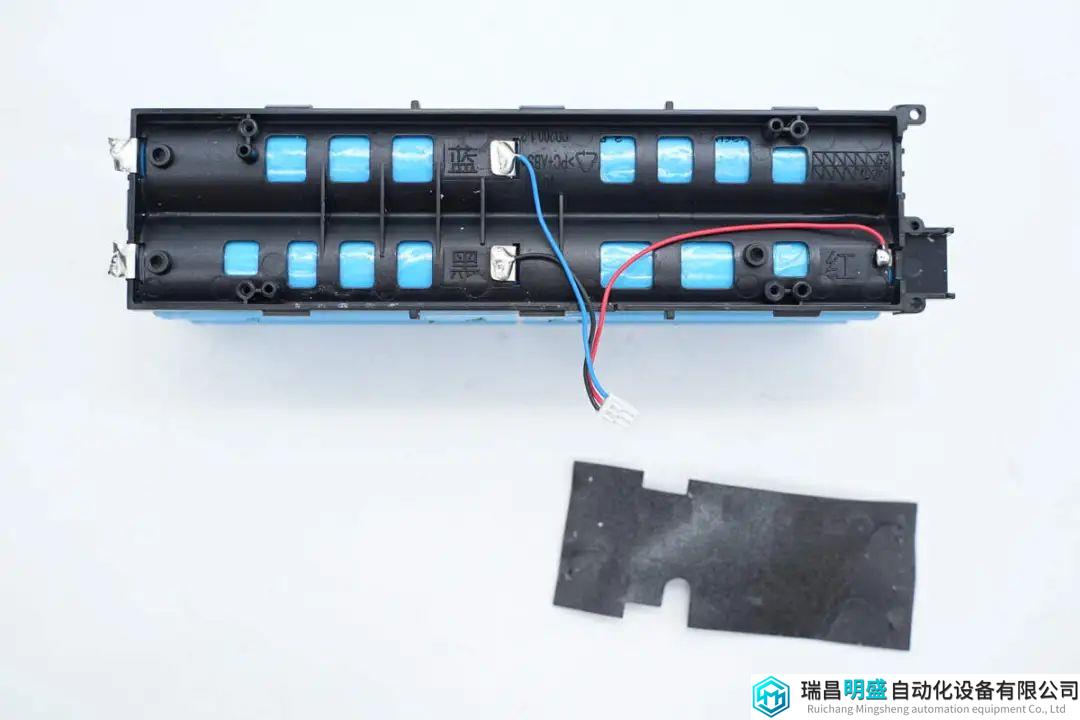

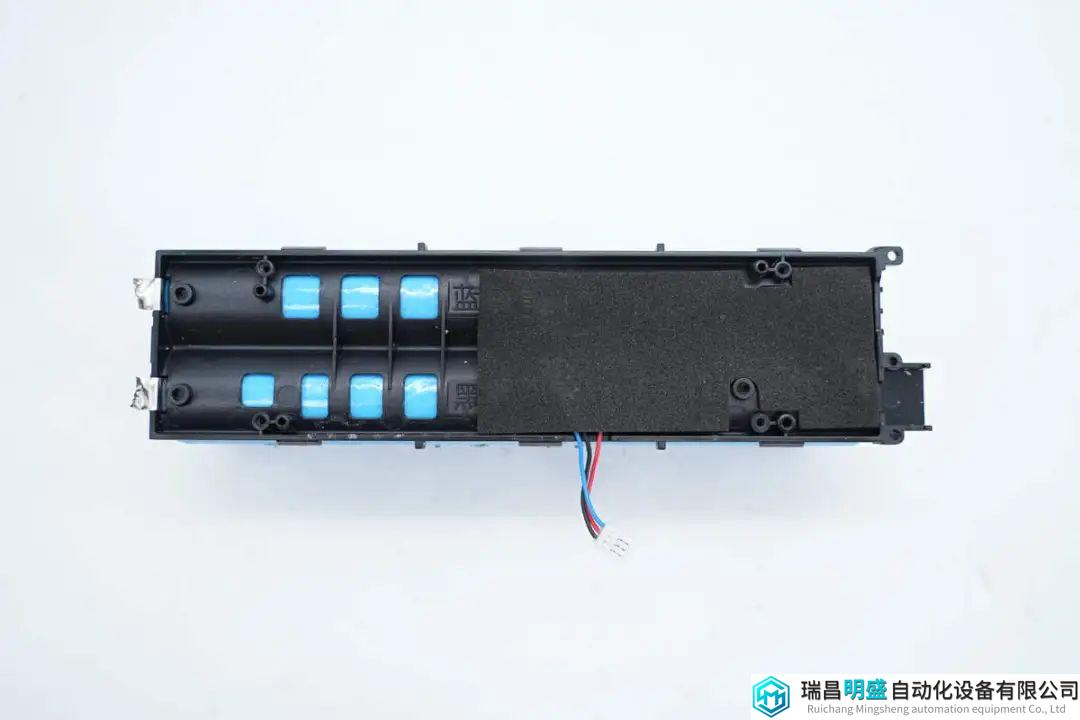

泡棉胶下方为电池组单体电压采样线，在支架上印有对应导线颜色。

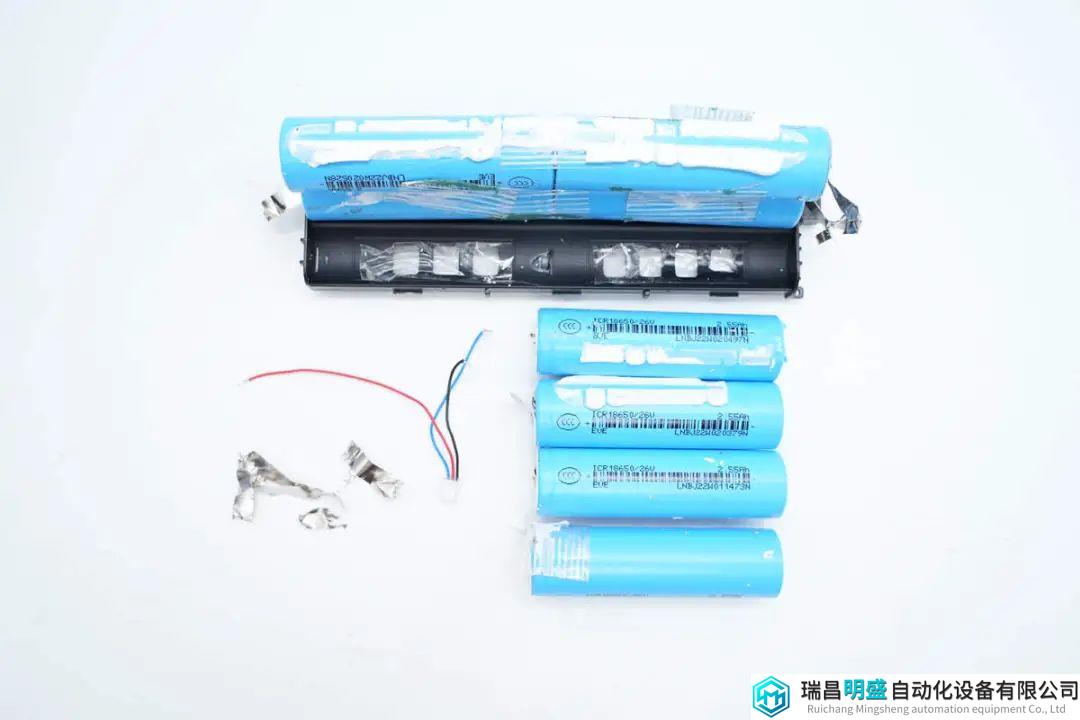

拆下四节电池进行观察。

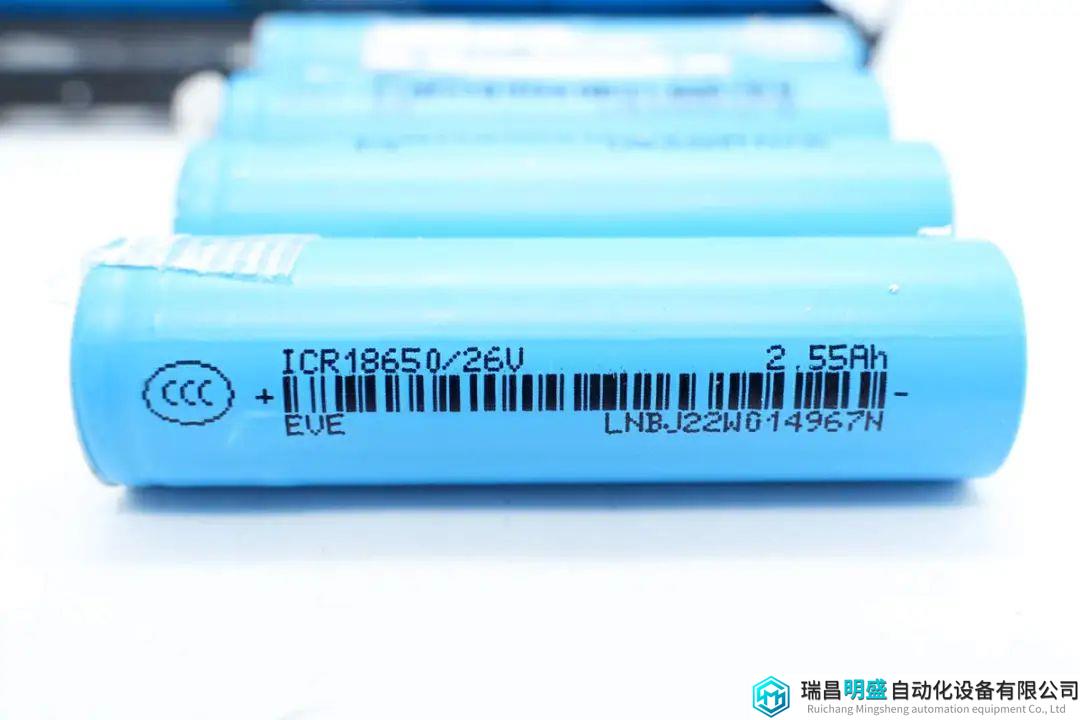

18650电池来自亿纬锂能，型号ICR18650/26V，标称电压为3.6V，标称容量为2550mAh，最大充电电流2.5A，最大连续放电电流7.5A，循环次数为1000次。电池组采用4串2并连接，共8节电池组成20000mAh容量。

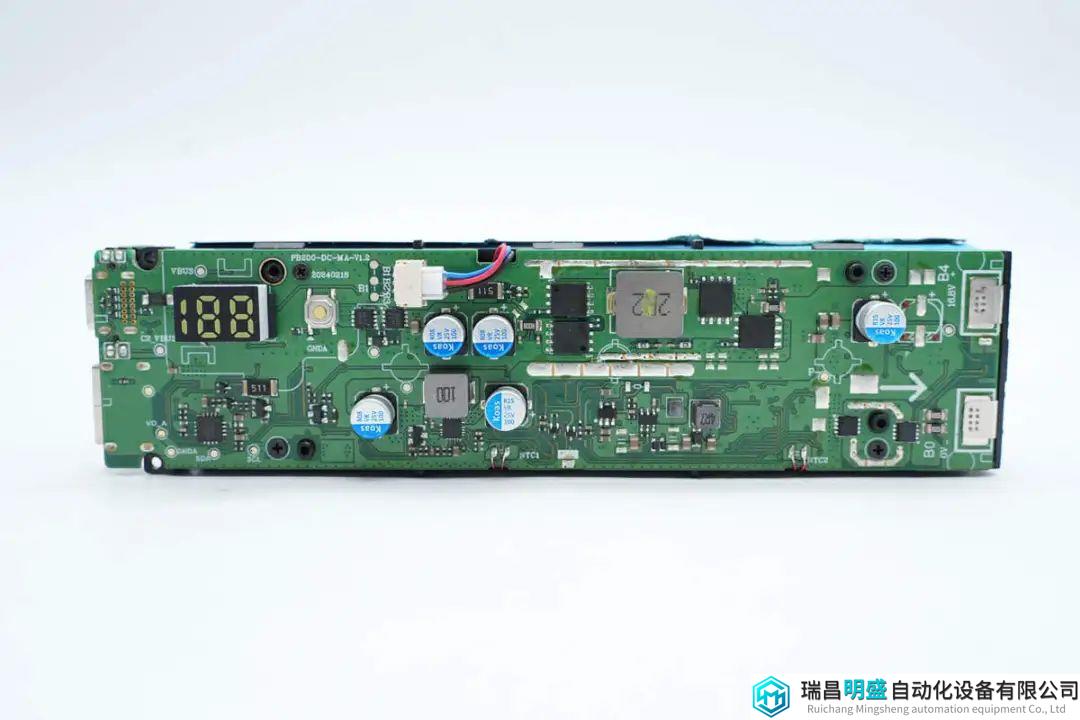

PCBA模块正面一览，在左上角焊接188LED数码管，下方焊接协议芯片，左侧下方为同步降压电路，右侧上方为同步升降压电路，在右侧为滤波电容和电池保护管。

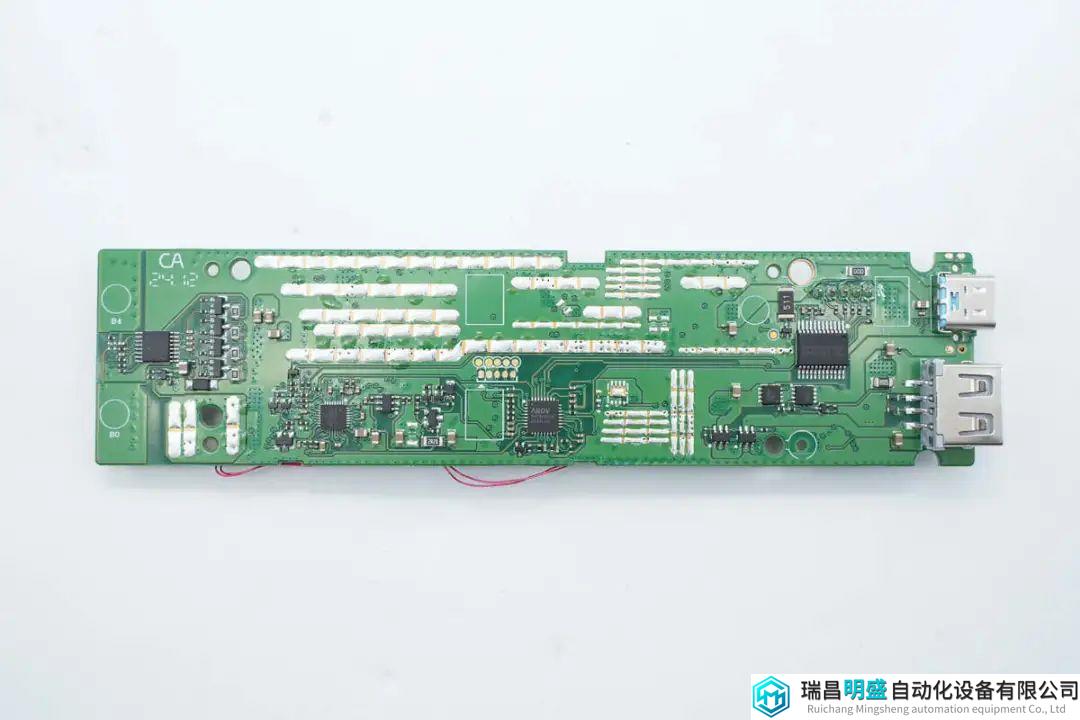

PCBA模块背面左侧焊接电池保护芯片和均衡电路，左侧下方焊接同步升降压控制器，右侧焊接协议芯片，右侧焊接屏幕显示驱动芯片，VBUS开关管和USB-C，USB-A母座。

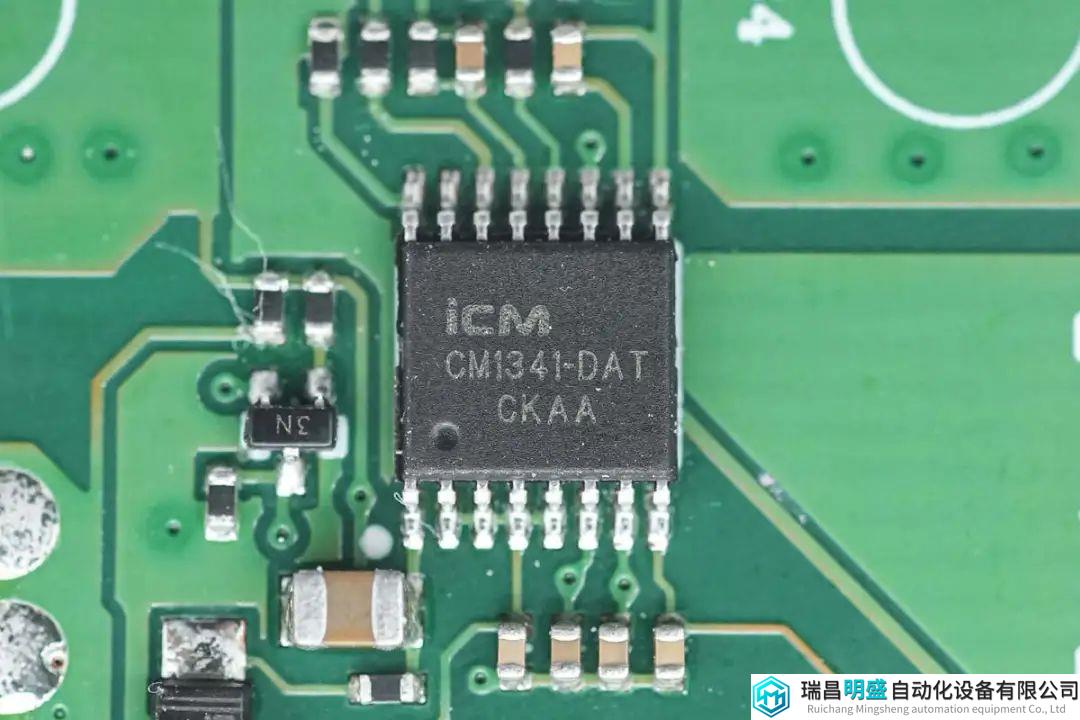

电池保护芯片来自创芯微，型号CM1341-DAT，是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

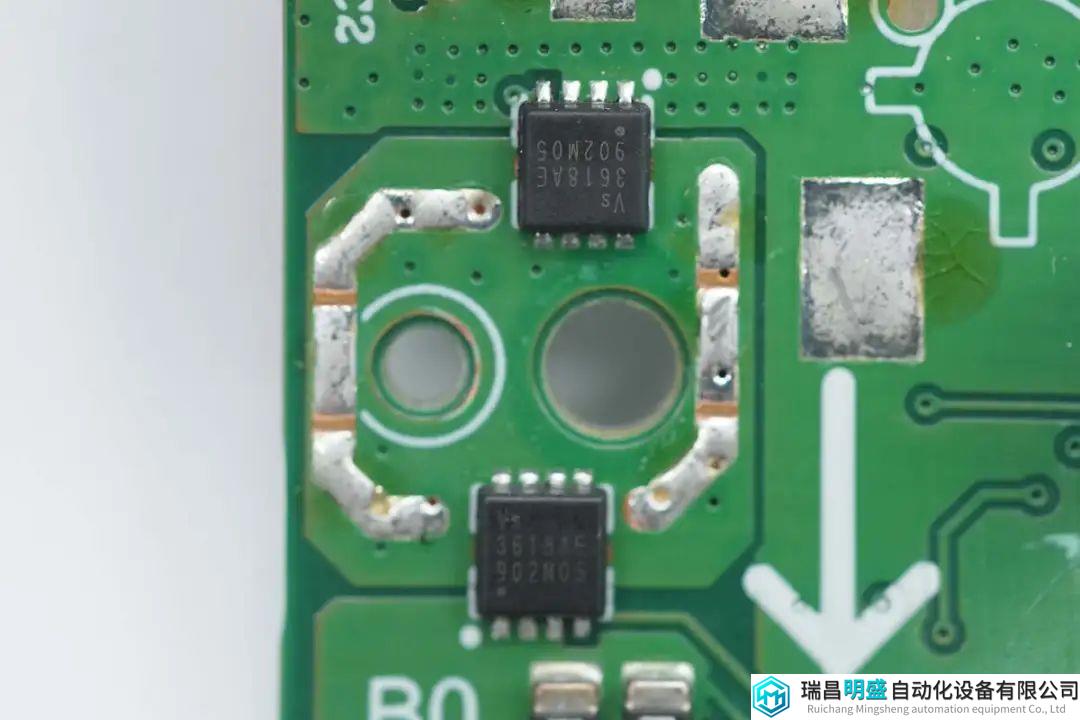

电池保护管来自威兆半导体，型号VS3618AE，是一颗耐压30V的NMOS，导阻6.4mΩ，采用PDFN3333封装。

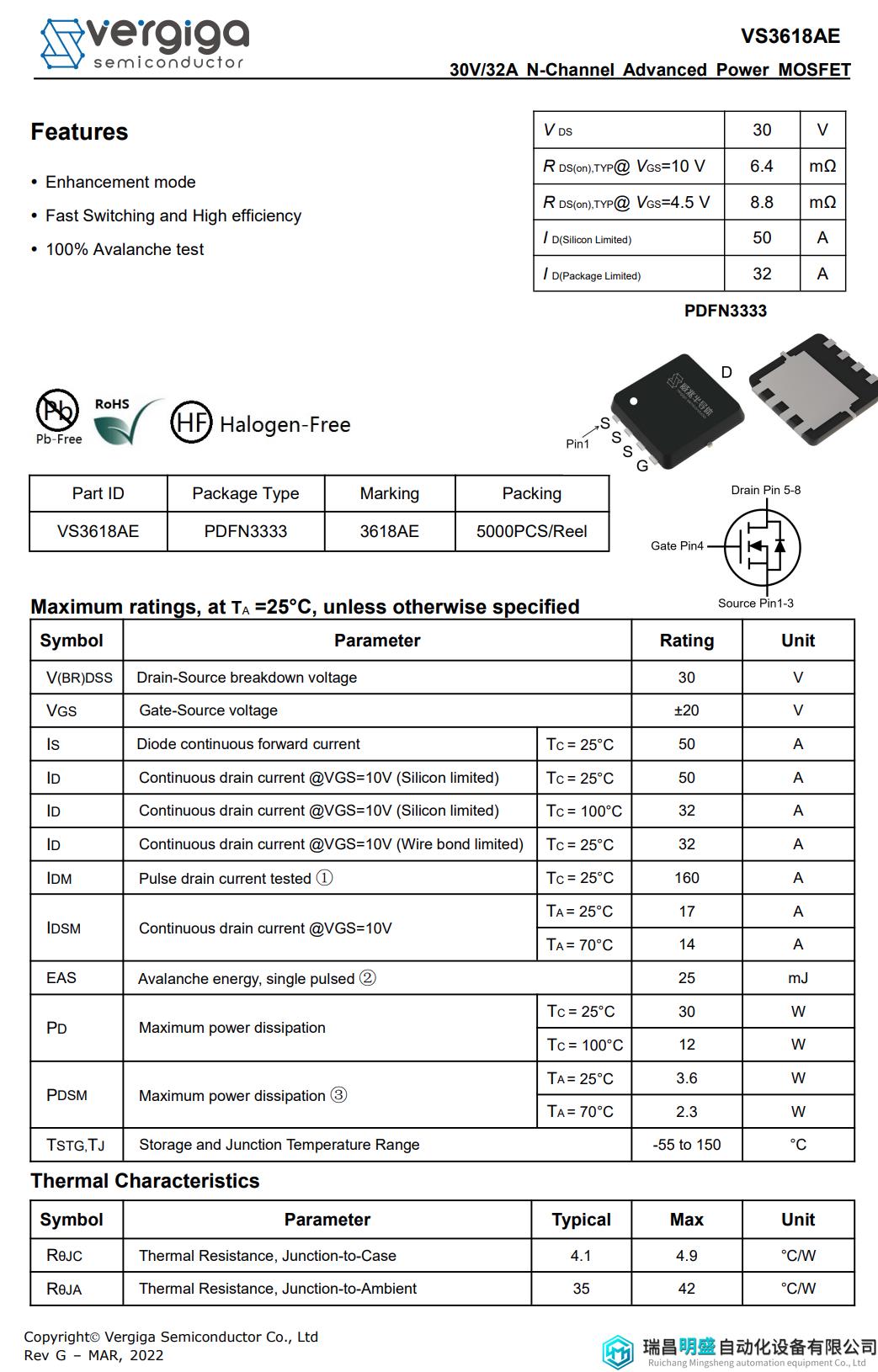

威兆半导体 VS3618AE 详细资料。
充电头网通过拆解了解到，采用威兆VS3618AE的产品还有华为27W超级快充无线车充、小米无线车充、小米无线充电宝、坚果饼式无线充电座、魅族无线充电器无线充电产品以及小米65W USB PD快充充电器、紫米10000mAh USB PD快充移动电源移动电源和充电器等，威兆MOS的产品性能也获得众多知名品牌认可。

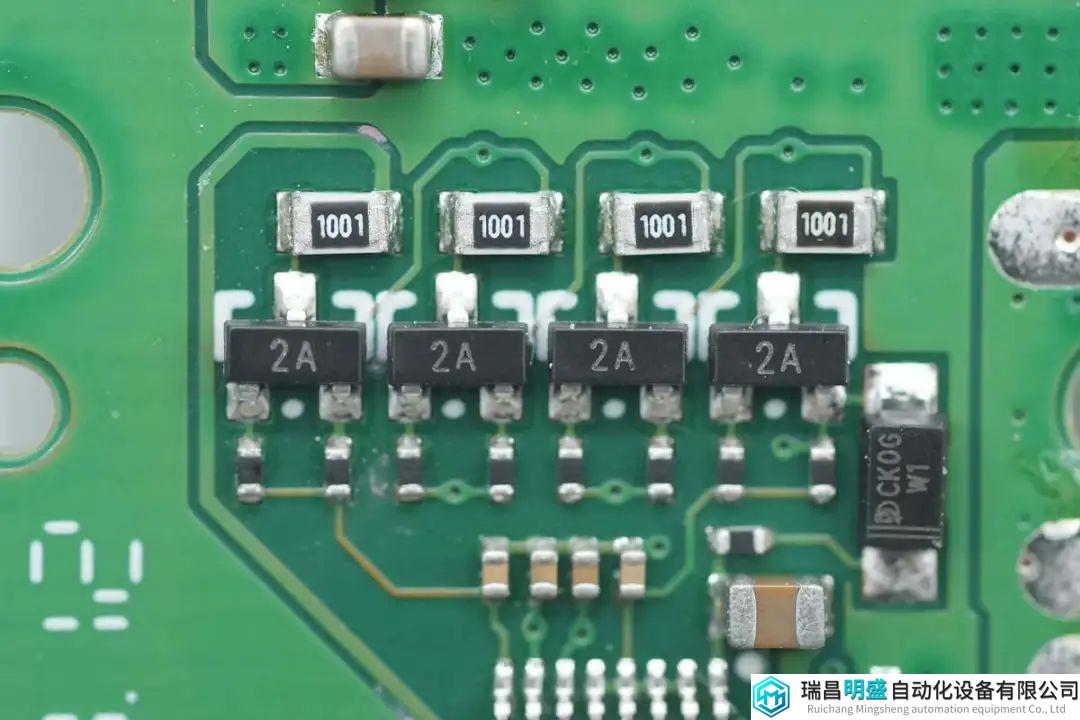

保护芯片外置的均衡开关管和均衡电阻特写。

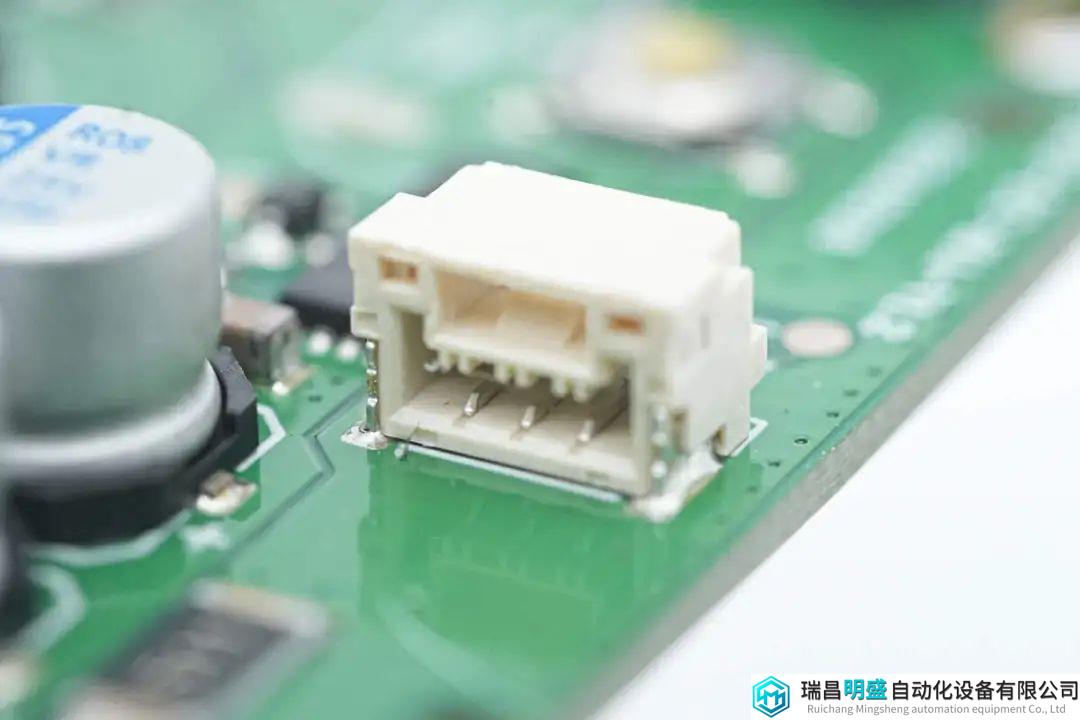

连接电池单体电压采样线的插座特写。

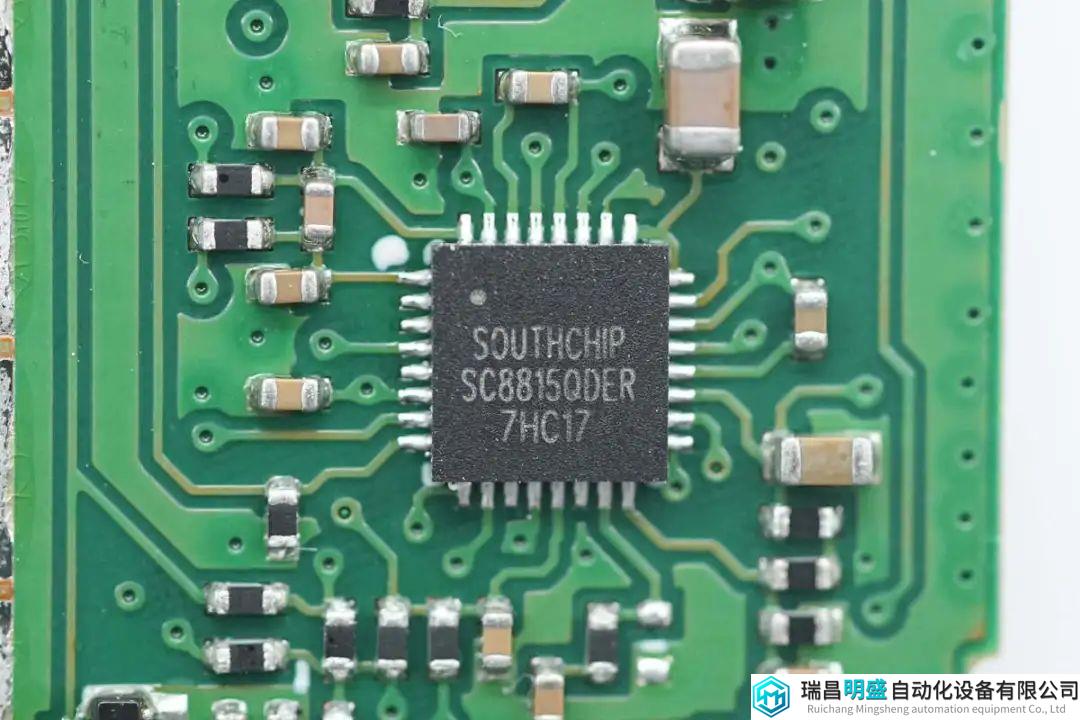

USB-C1口升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。
充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

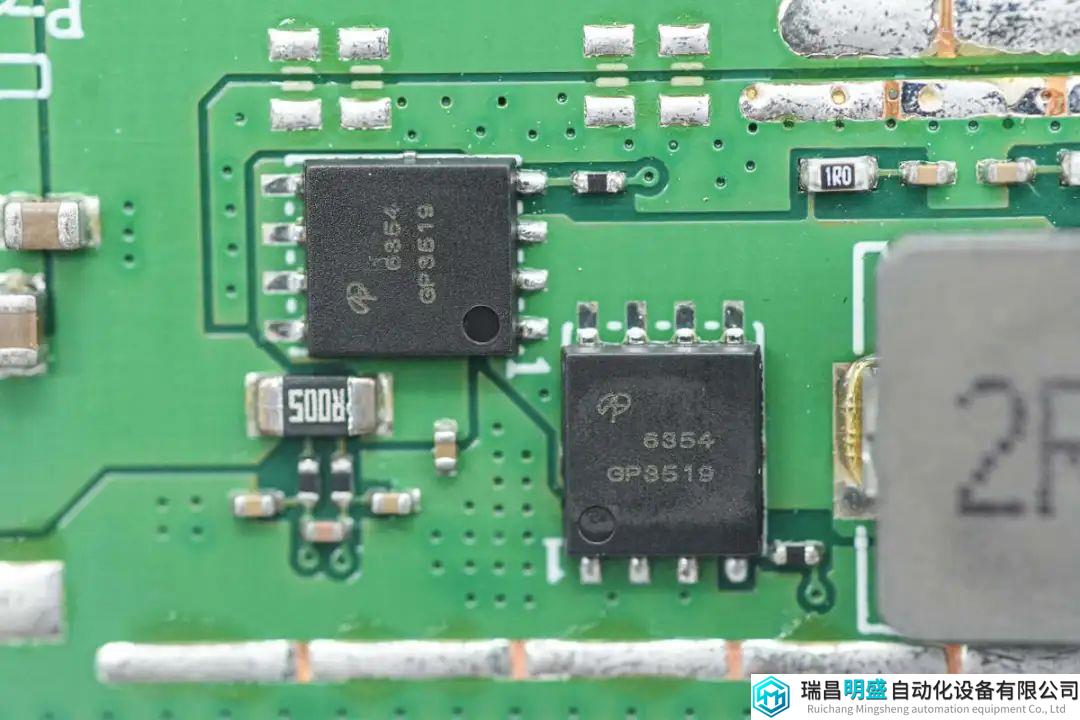

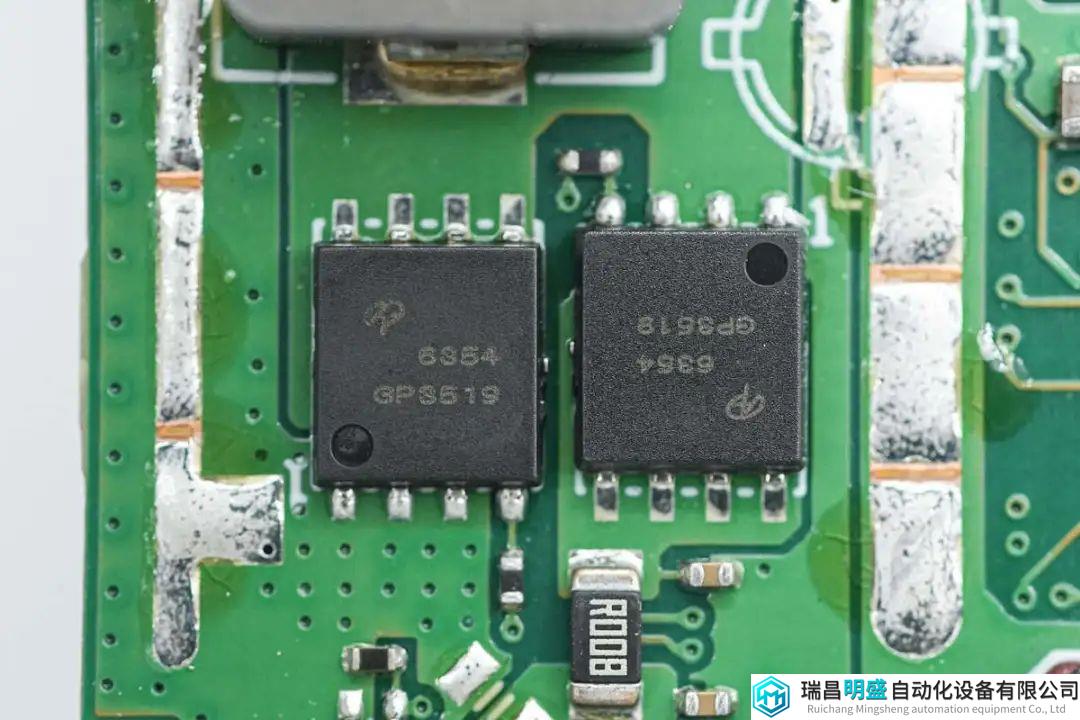

同步升降压MOS管来自AOS万国，型号AON6354，NMOS，耐压30V，导阻2.75mΩ，采用DFN5*6封装，为电池端半桥。
对应输出端半桥的同步升降压MOS管型号相同。

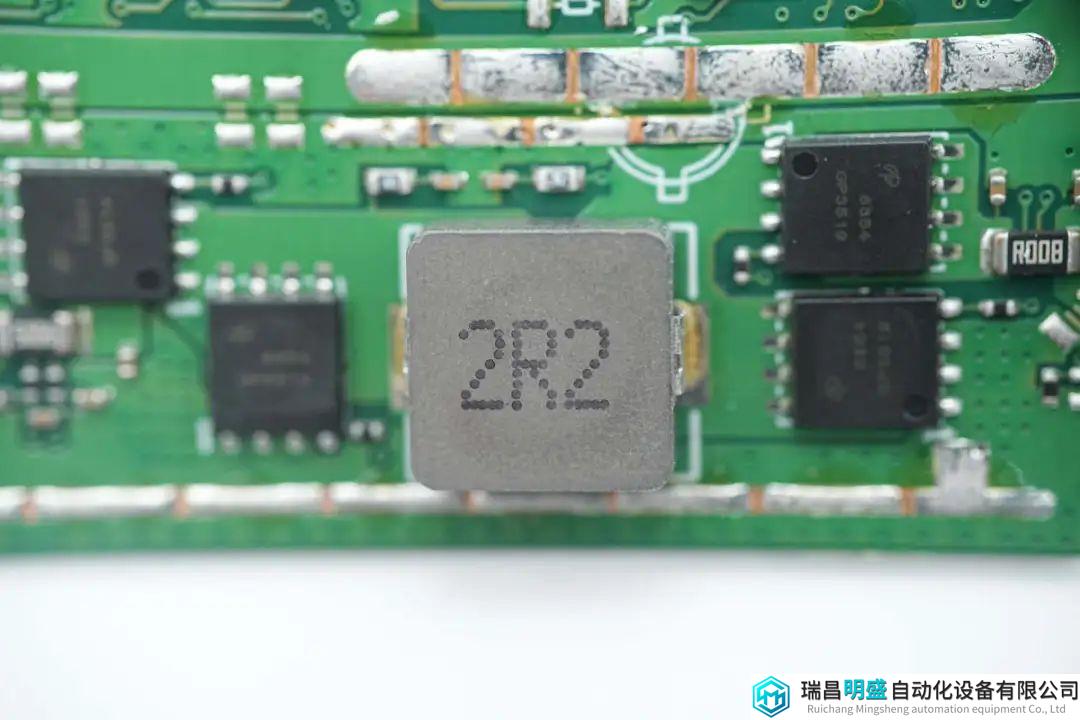

2.2μH合金电感特写。

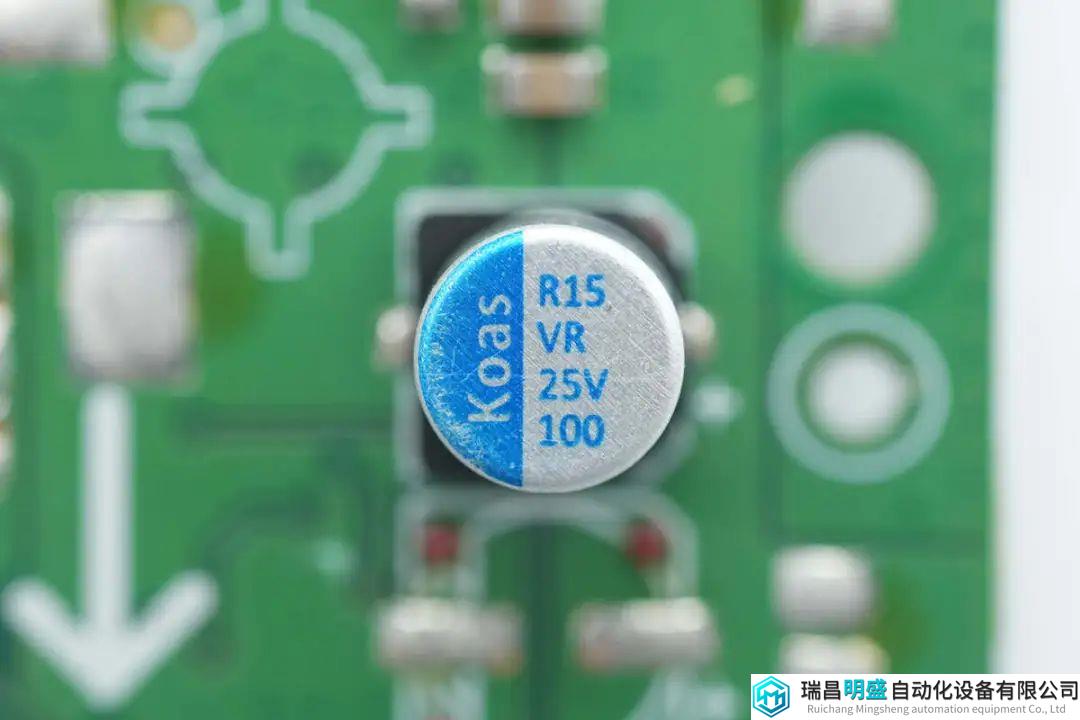

电池端滤波电容来自东佳，为VR系列贴片固态电容，规格为25V100μF。

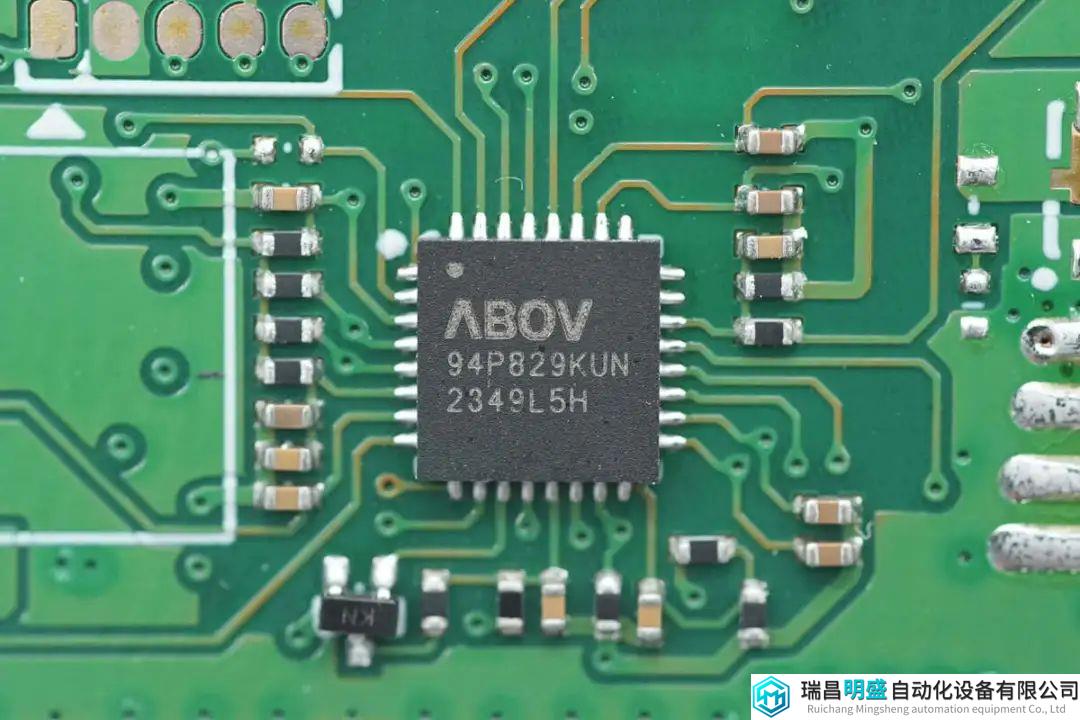

协议芯片来自ABOV现代单片机，型号A94P829KUN，是一颗支持PD3.1的协议芯片，支持两个USB-C接口和一个USB-A接口。芯片内置8051内核，快充协议支持广泛，采用32QFN封装。

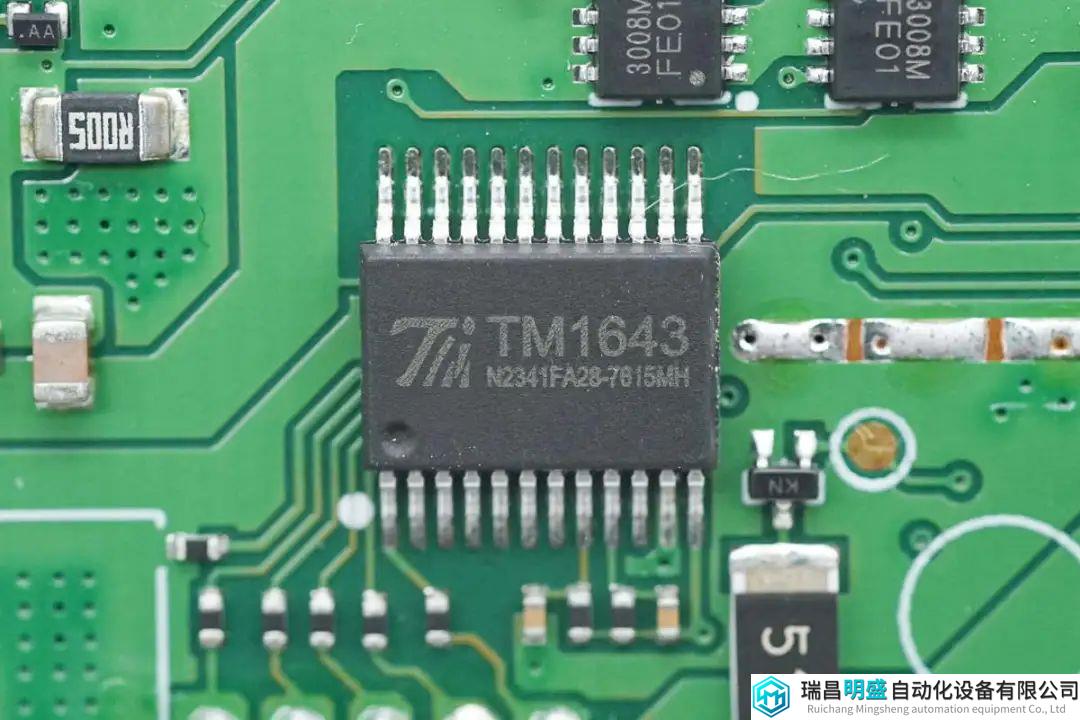

LED驱动芯片来自天微，型号TM1643，是一颗LED专用驱动芯片，支持16*8点 LED驱动，具备两线串行接口，支持占空比调节显示亮度。

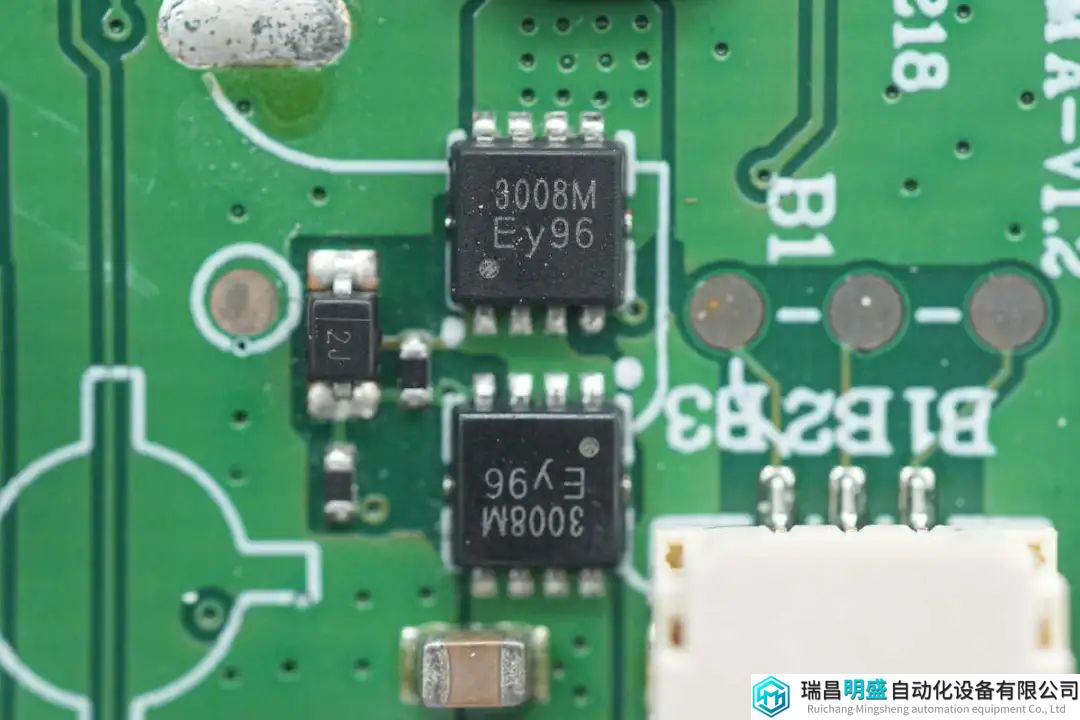

USB-C接口VBUS开关管来自芯电元，型号PED3008M，PMOS，耐压-30V，导阻9mΩ，采用PDFN3.3*3.3-8L封装。

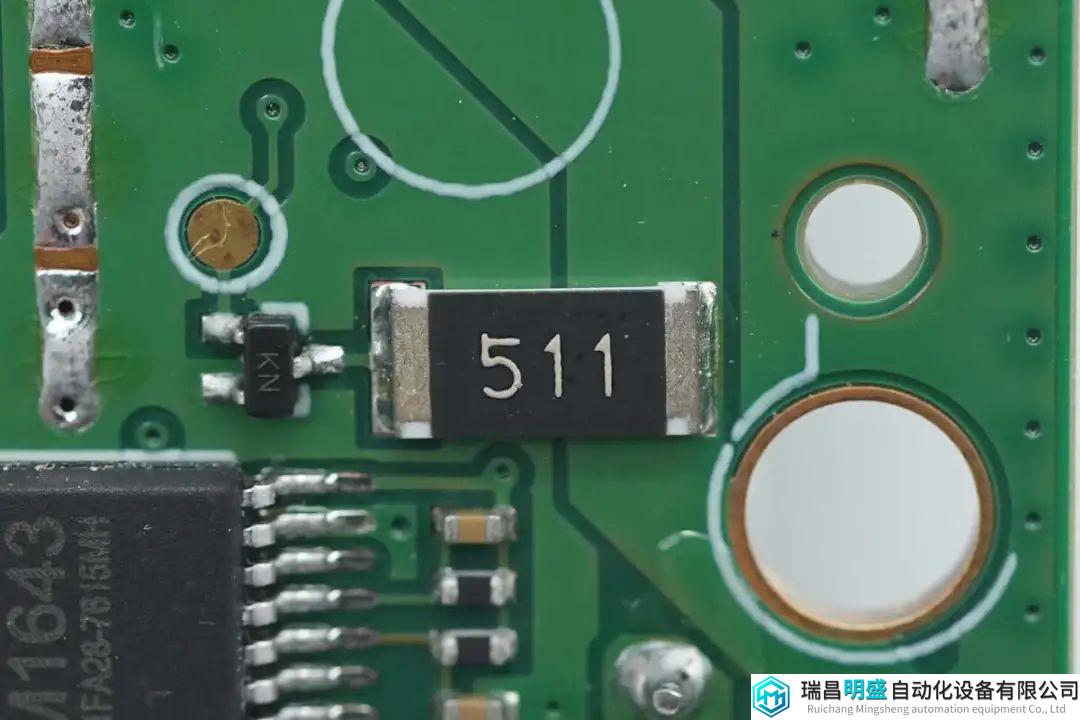

对应USB-C接口的放电电阻特写。

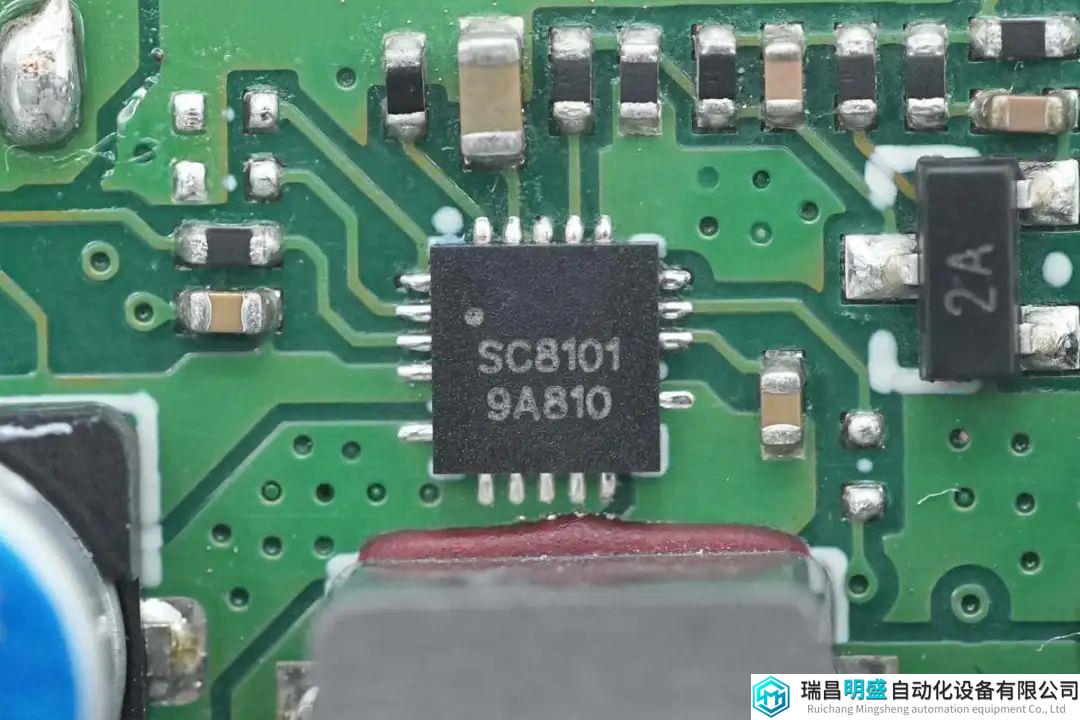

USB-C2和USB-A口采用南芯科技SC8101同步降压转换器进行降压输出。SC8101是一颗支持5V到32V宽电压范围输入，输出可达5V/5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简。

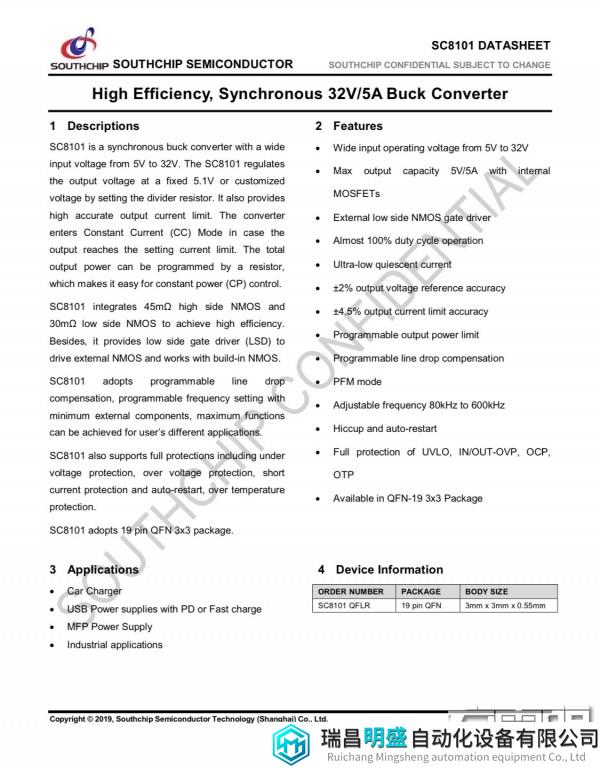

南芯科技 SC8101 详细资料。
充电头网了解到，南芯科技SC8101此前已被安克PowerHouse II 400户外电源、努比亚迈飞磁吸车载无线充电器、安克磁吸式双项无线充电器、华为P40手机保护壳、小米二合一充电器等产品采用。此外，南芯科技的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

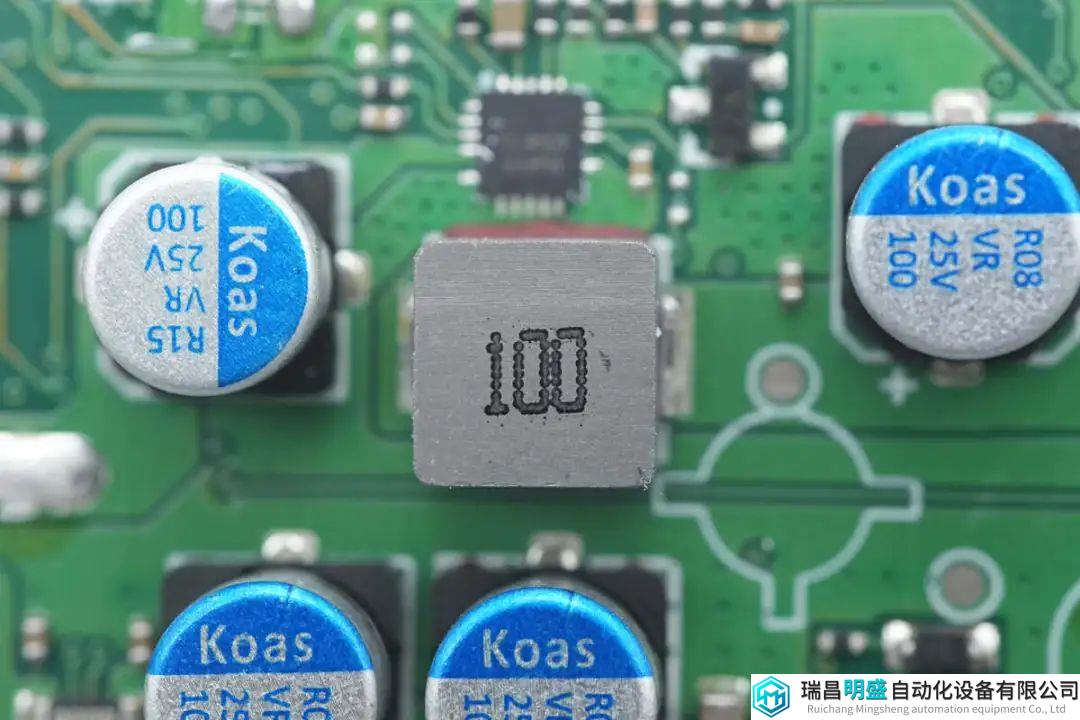

10μH合金降压电感特写。

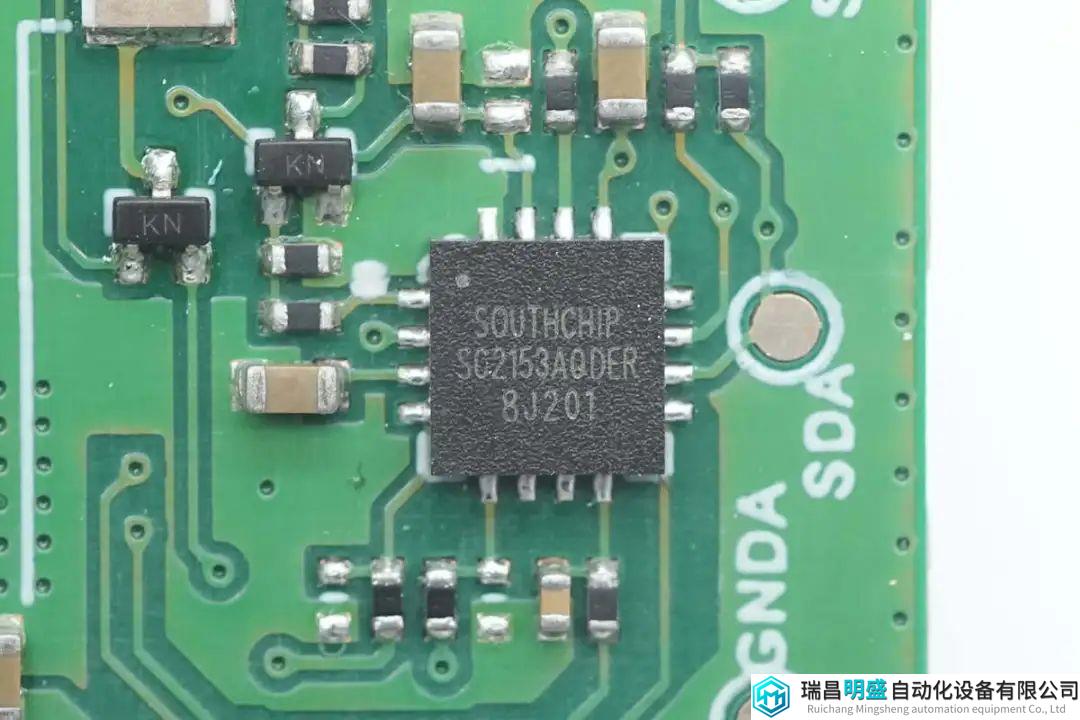

协议芯片来自南芯科技，型号SC2153A，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，同时还支持使用DP/DM接口的专有快充协议，适用于各类适配器应用。
SC2153A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。芯片支持丰富全面的保护功能，采用QFN4*4-16封装。

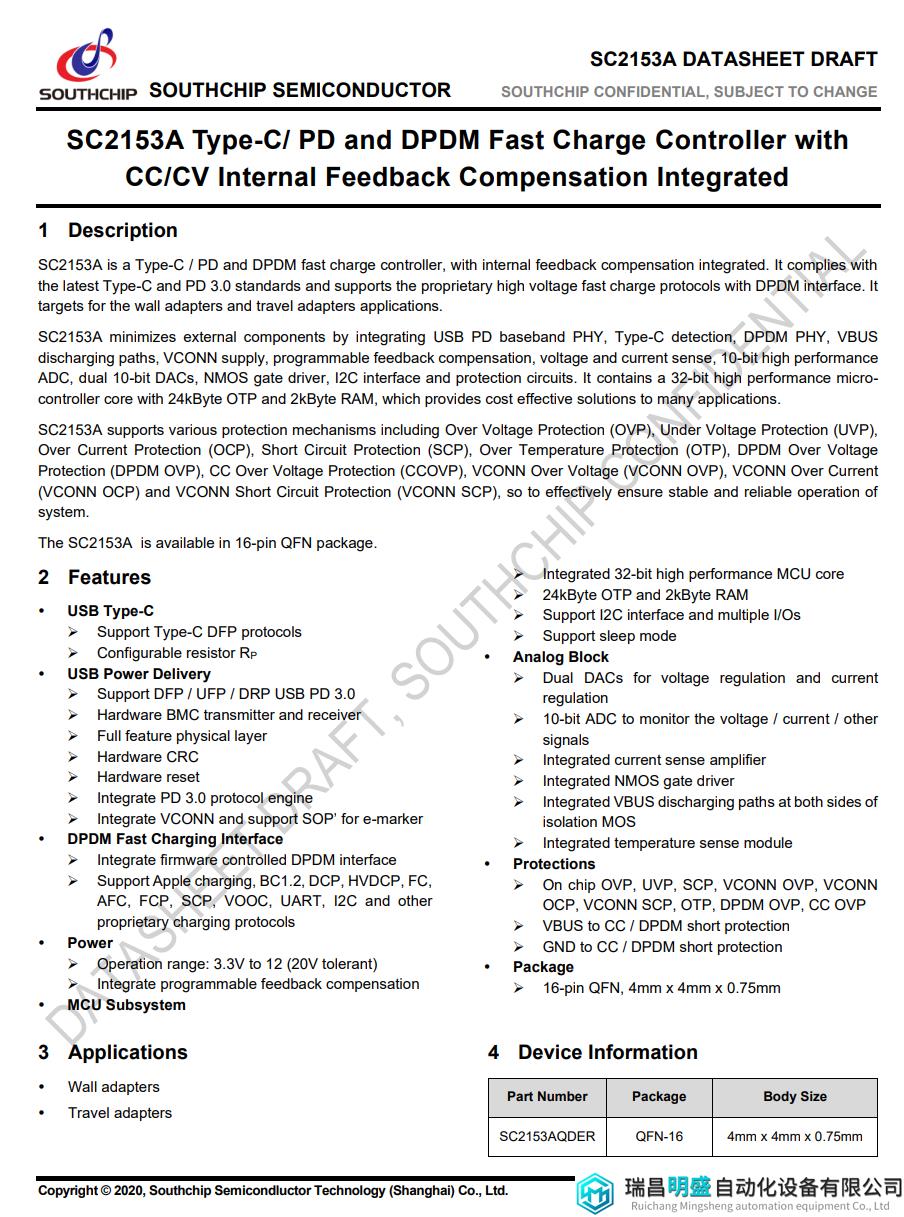

南芯科技 SC2153A 资料信息。

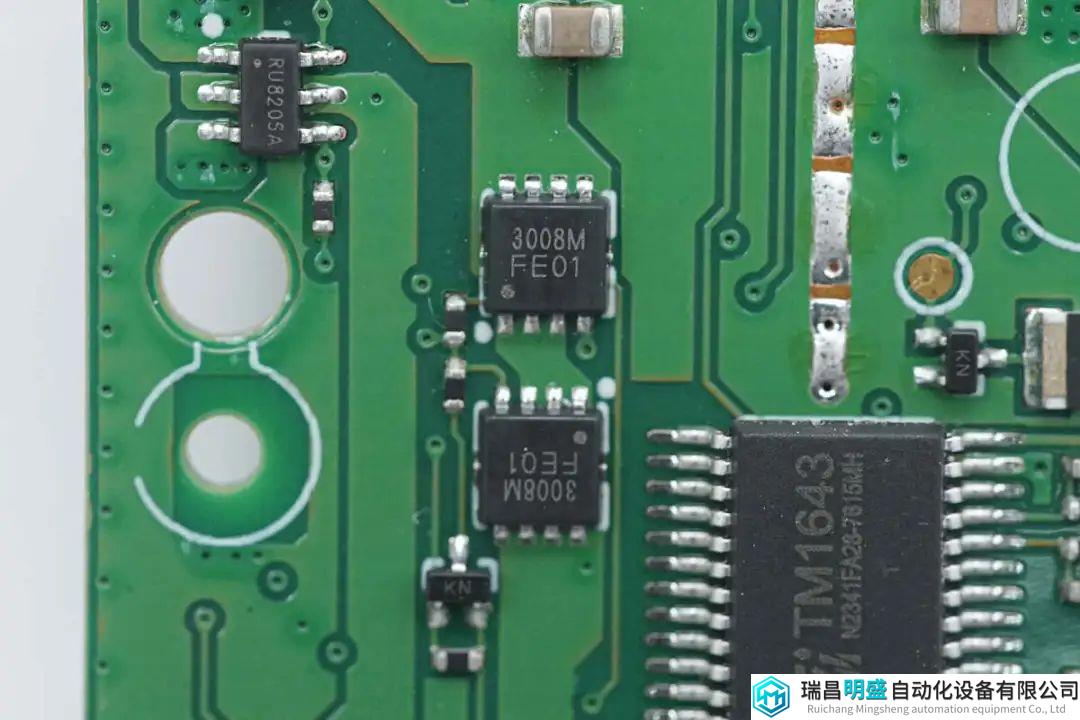

用于USB-C2接口的VBUS开关管为芯电元PED3008M。

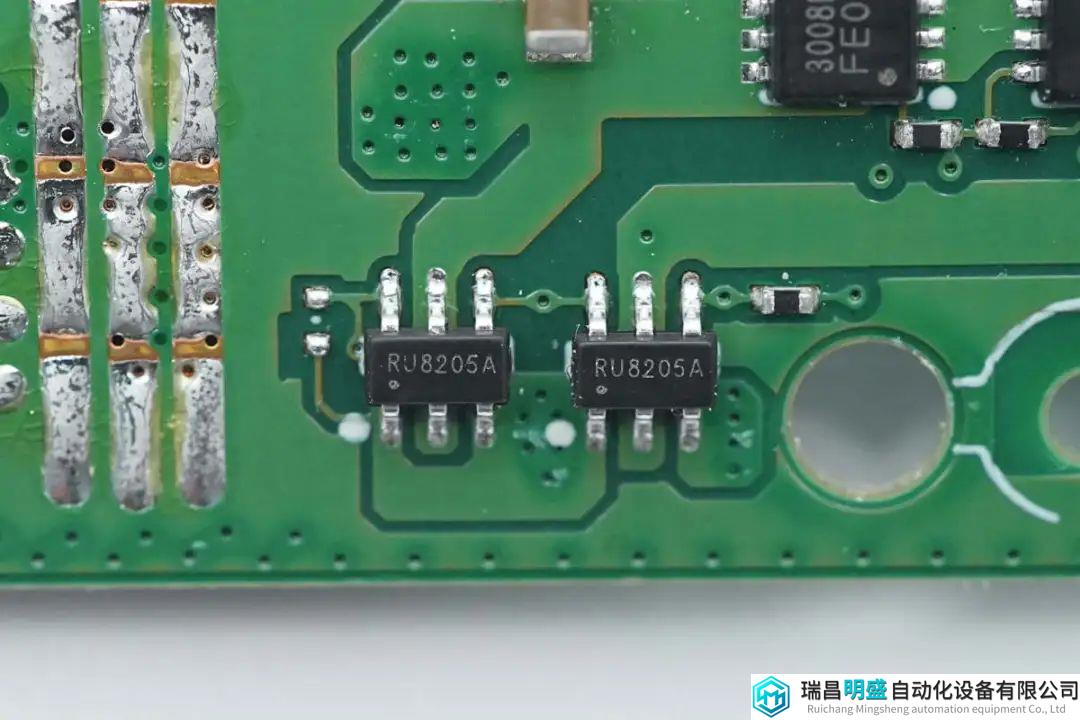

用于USB-A接口的开关管使用两颗锐骏半导体RU8205A。
同步降压芯片来自矽力杰，型号SY8301，芯片内部集成开关管，输入电压最高40V，输出电流1A，用于将电池组降压为MCU供电。

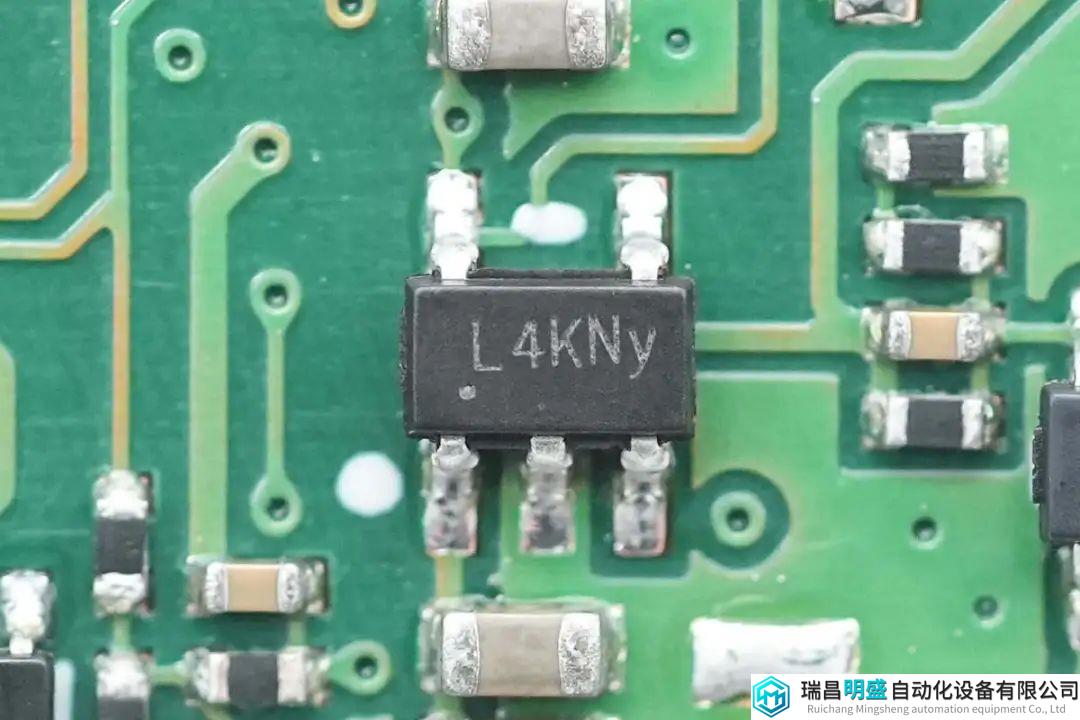

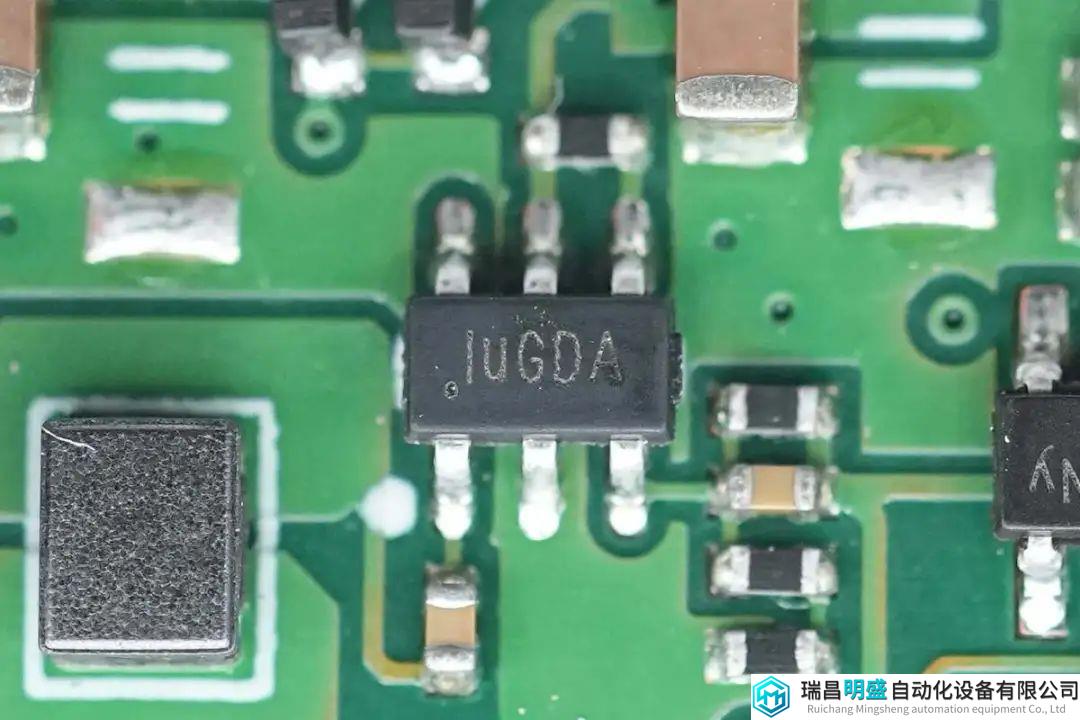

一颗稳压芯片丝印L4KNy。

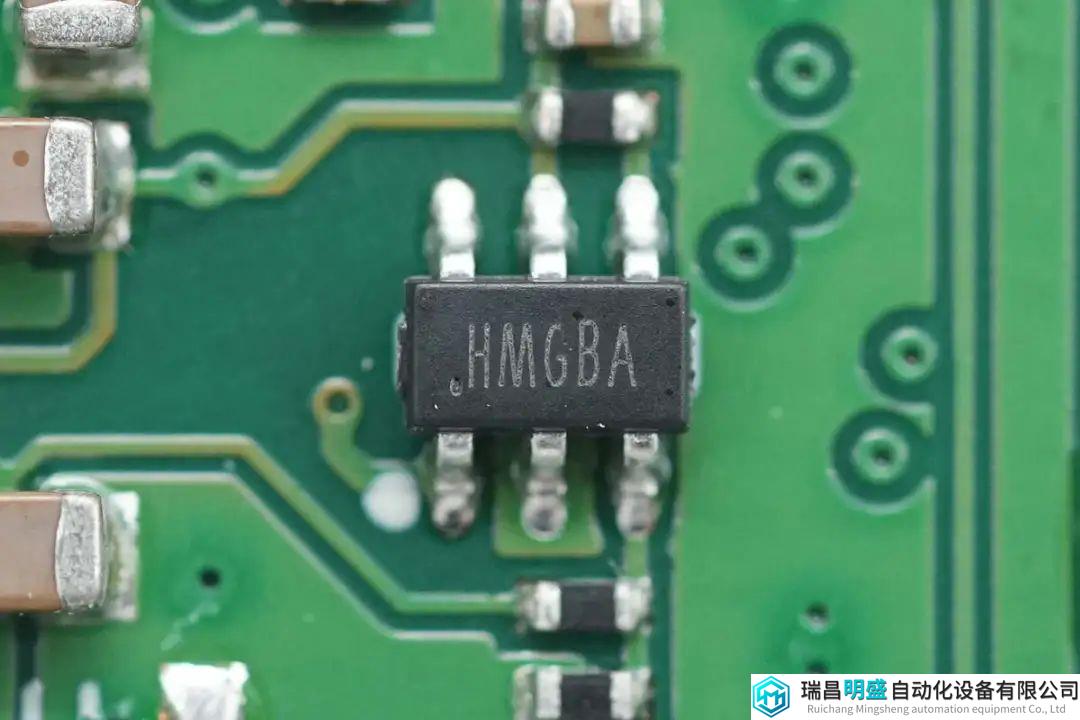

一颗稳压芯片丝印HMGBA。

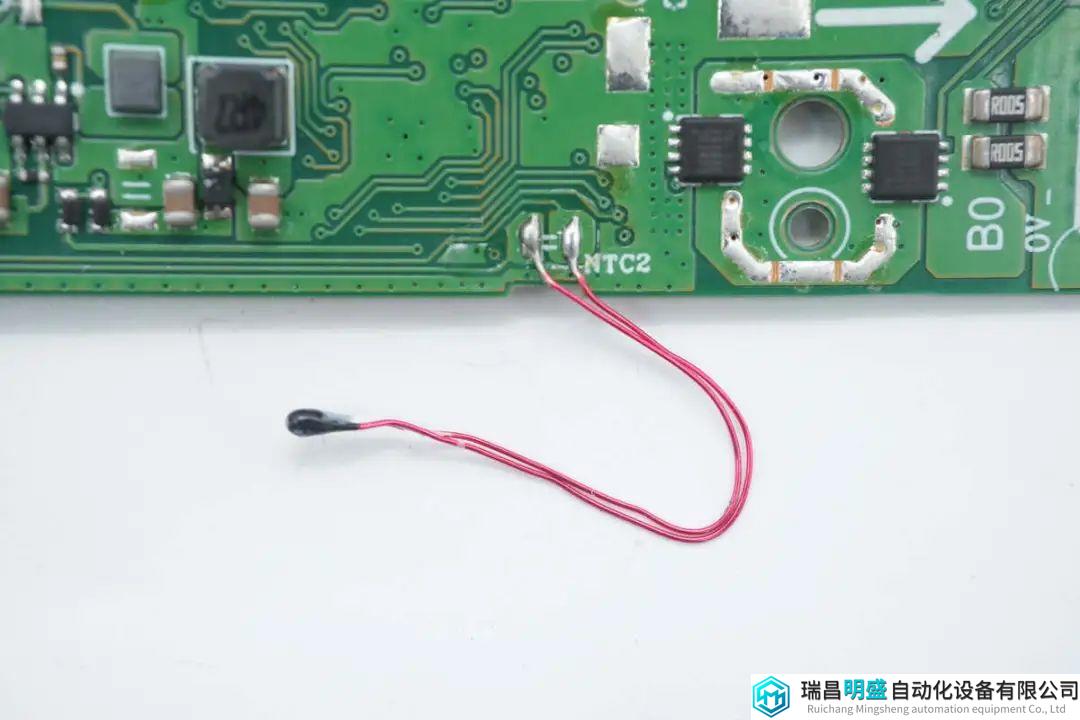

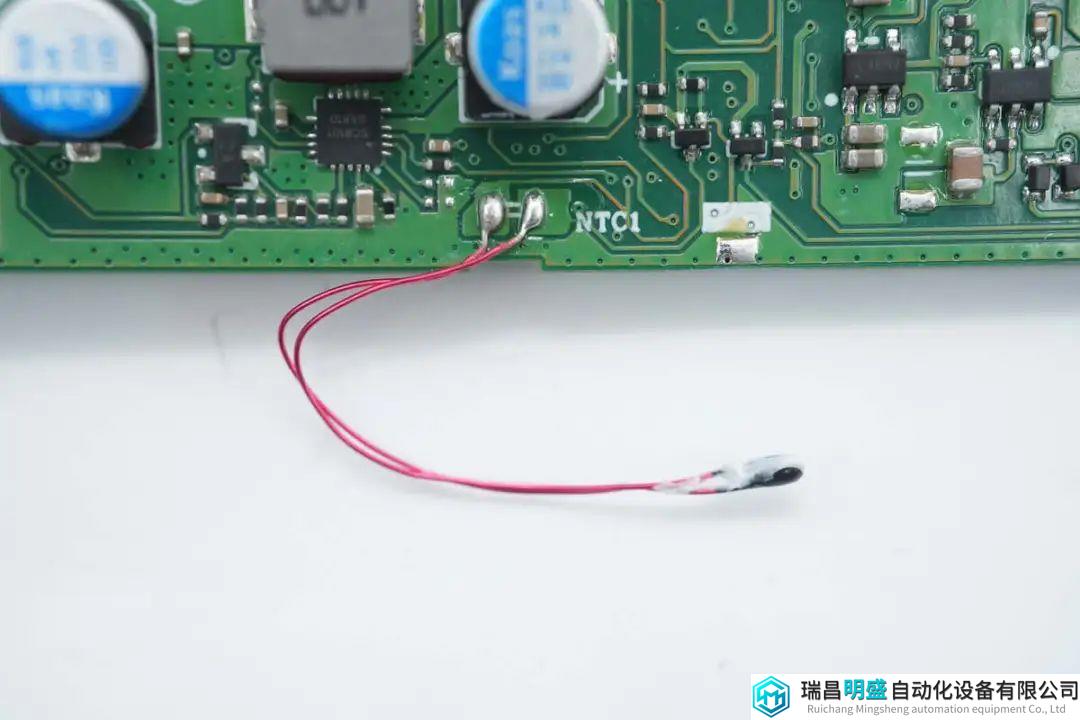

用于检测电池温度的热敏电阻特写。
另一颗检测温度的热敏电阻特写。

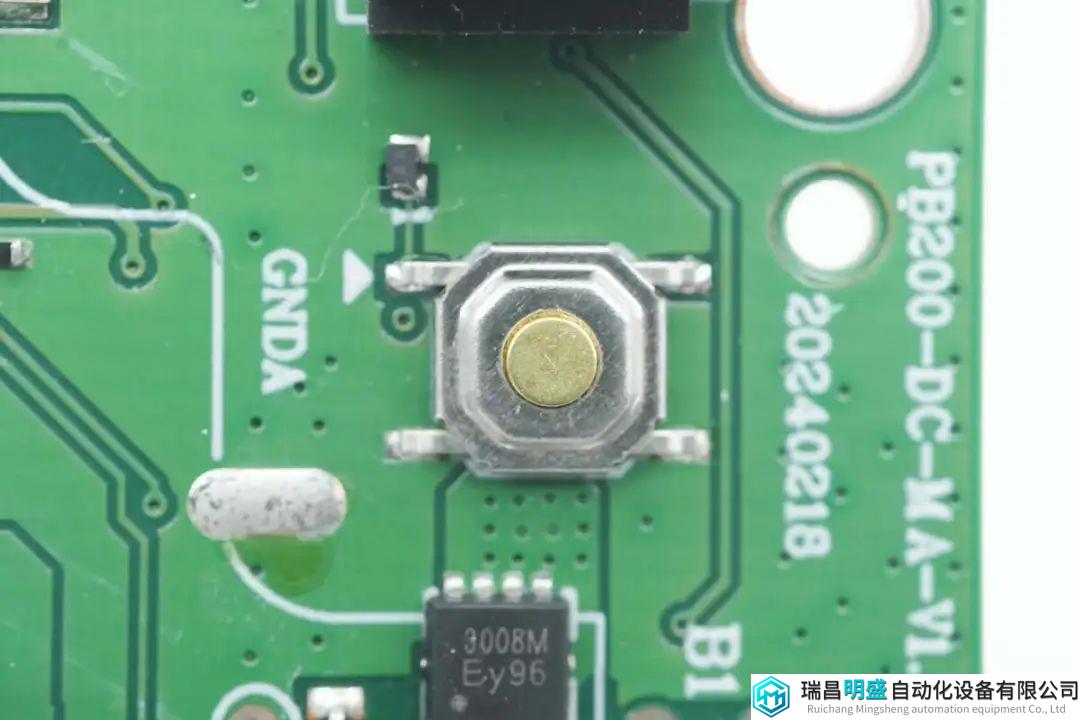

电量显示按键特写。

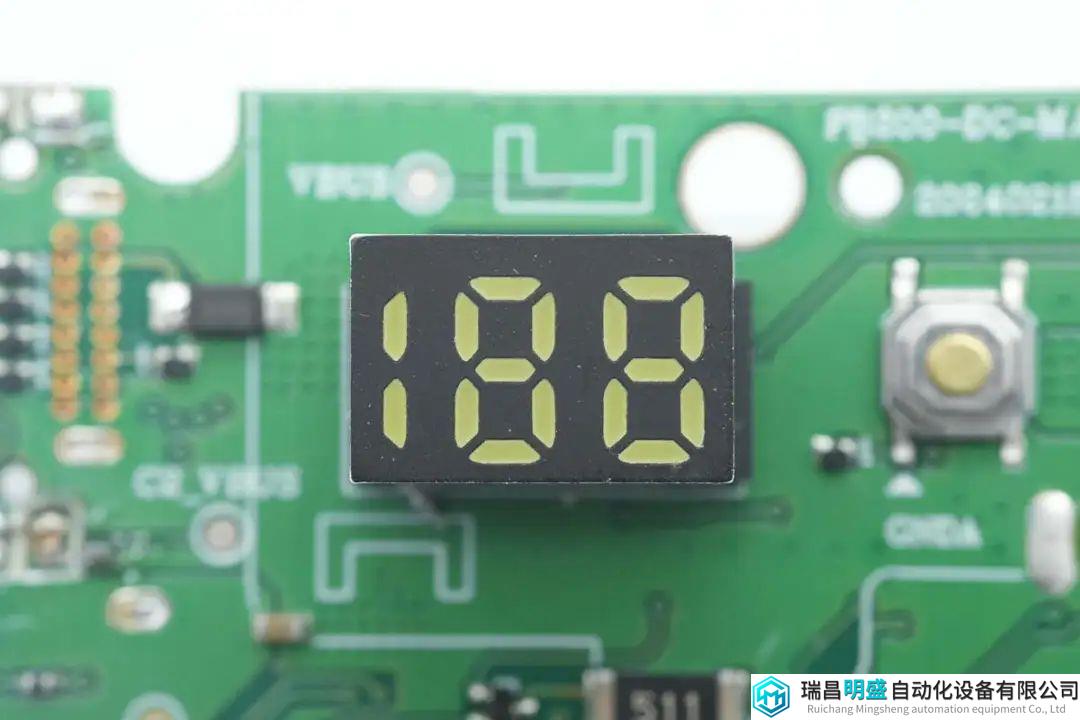

188 LED数码管特写。

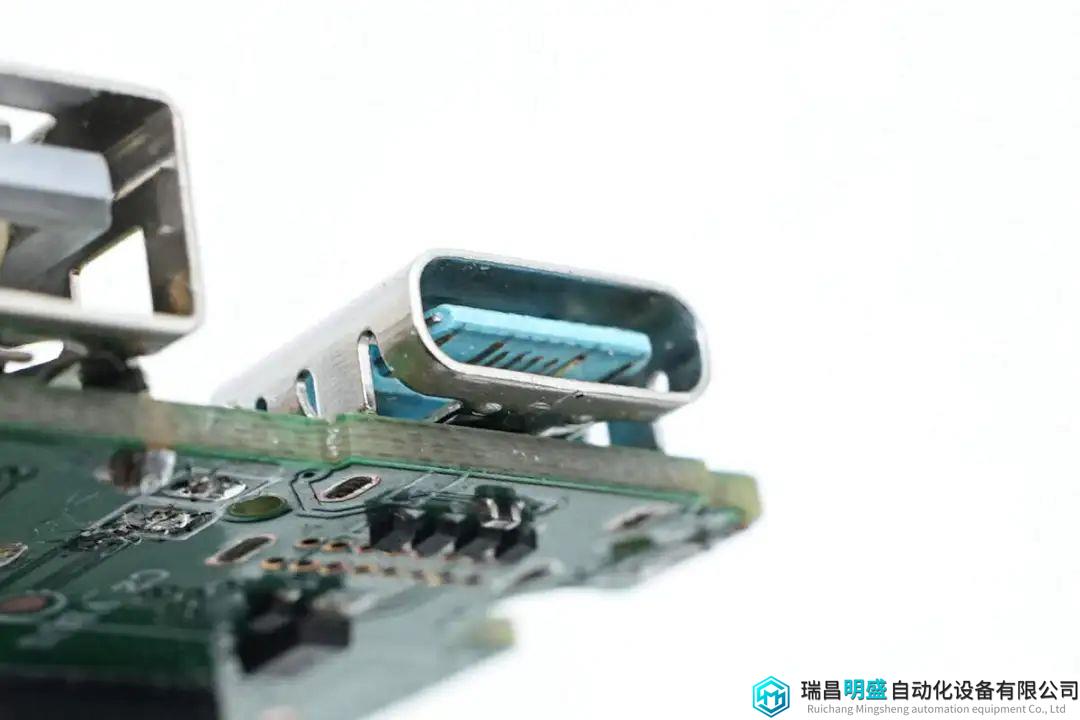

USB-C1母座采用过孔焊接固定，蓝色胶芯不露铜。

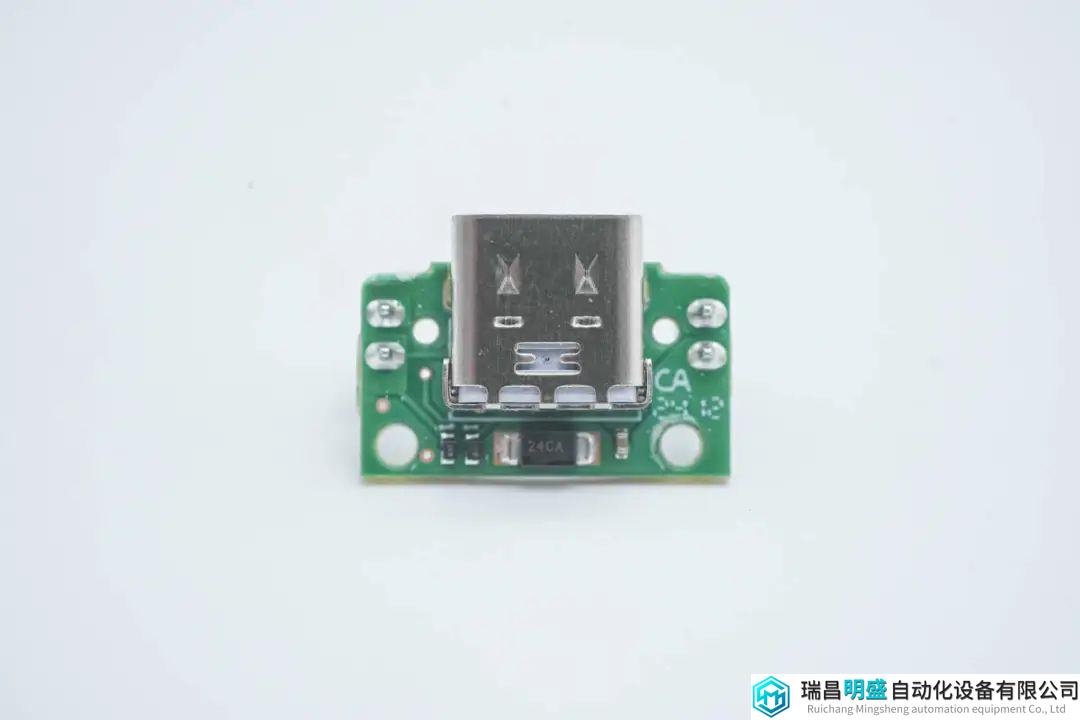

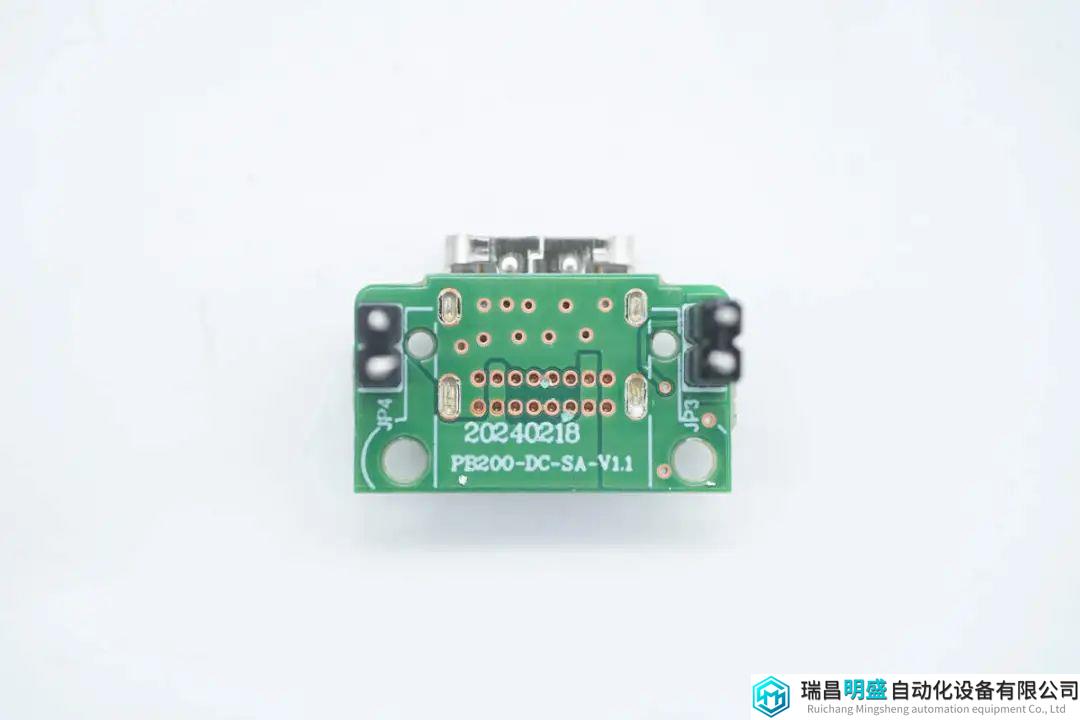

USB-C2母座焊接在小板上。
USB-C2母座采用过孔焊接固定。
USB-A母座采用过孔焊接固定，为白色胶芯。

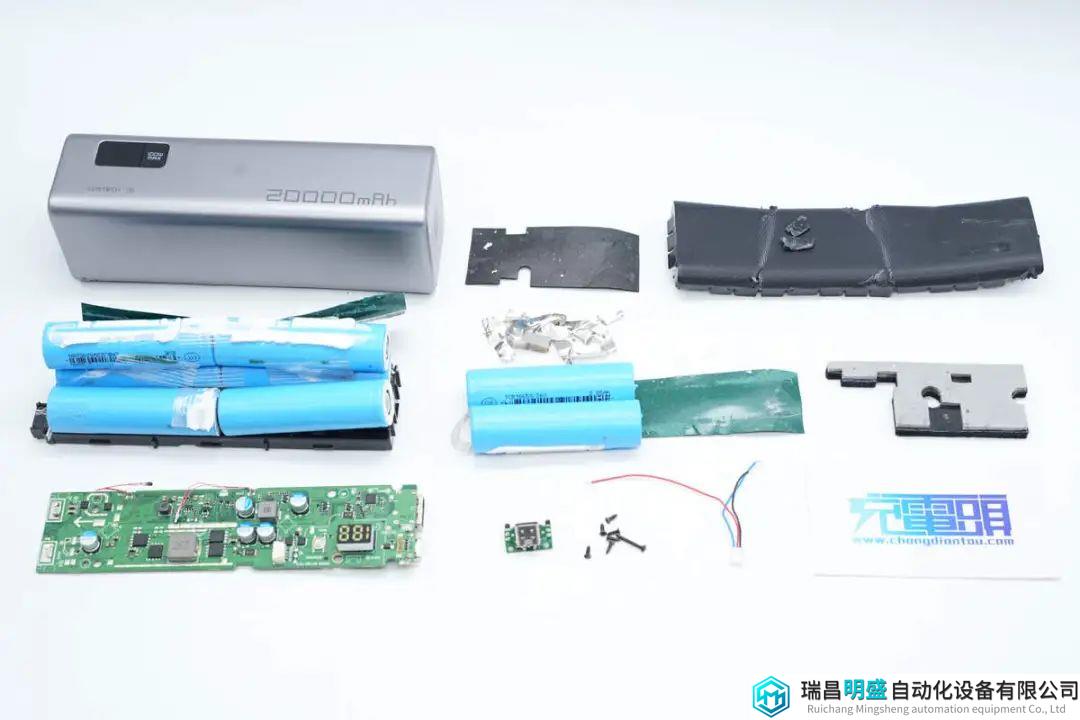

全部拆解一览，来张全家福。
充电头网拆解总结

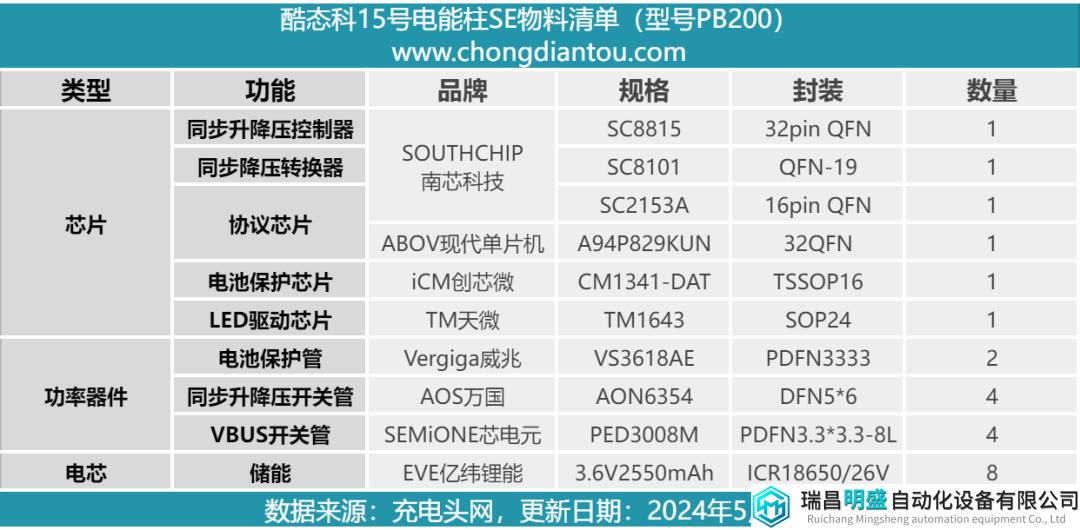

最后附上酷态科15号电能柱SE核心器件清单，方便大家查阅。
酷态科15号电能柱SE内置20000mAh电池，总输出功率为100W，其中USB-C1接口支持65W充电和67W放电，USB-C2和USB-A口共享33W输出功率。机身采用长条柱状设计，外壳为PC防火材质，喷涂银灰色金属漆，美观时尚。侧面设有188 LED数码管，支持电量百分比显示。
充电头网通过拆解了解到，酷态科15号电能柱SE内置8节18650电池，4串2并连接，来自EVE亿纬锂能，单节电池容量为2550mAh。PCBA模块设有一路双向同步升降压电路和一路降压电路，分别用于USB-C1接口充放电，USB-C2和USB-A口降压输出。
同步升降压电路使用南芯科技SC8815同步升降压转换器，搭配使用万国MOS管和ABOV A94P829协议芯片。降压电路使用南芯科技SC8101同步降压转换器，搭配使用SC2153A协议芯片。电池组使用创芯微CM1341电池保护芯片，并配有均衡电路。电池组采用塑料支架固定，内部结构和用料扎实可靠。
