引言：本文我们介绍下Xilinx SelectIO资源内部IDELAYE2资源应用。IDELAYE2原句配合IDELAYCTRL原句主要用于在信号通过引脚进入芯片内部之前，进行延时调节，一般高速端口信号由于走线延时等原因，需要通过IDELAYE2原语对数据做微调，实现时钟与数据的源同步时序要求。
1. IDELAYE2在SelectIO中的位置
7系列FPGA SelectIO中HR Bank和HP bank中都有IDELAYE2模块，其在SelectIO路径位置如下图所示。

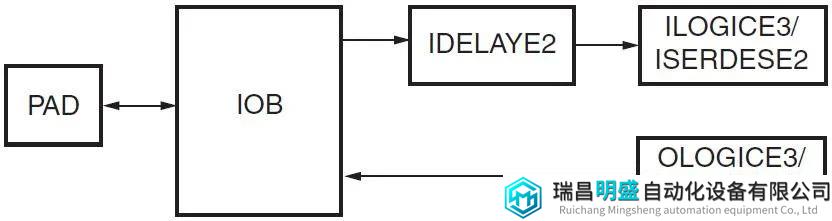

图1：7系列FPGA HP Bank I/O Tile
图2：7系列FPGA HR Bank I/O tile
2. IDELAYE2延迟特性
Kintex-7器件DC and AC 开关特性手册中介绍了IDELAY延迟分辨率及最大工作时钟，如下表所示。

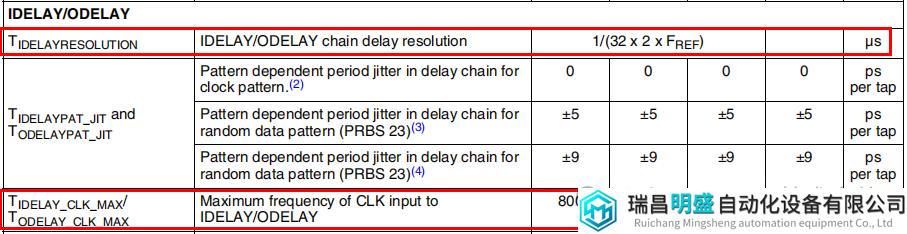

表1：IDELAY延迟分辨率及最大工作时钟
根据上图延迟分辨率，例如当参考时钟为200MHz时，根据公式计算：
平均抽头延迟单位为Tidelayresoluion=1/(32×2×200MHz)≈78ps。
需要说明的一点是：当抽头系数Tap=0时，输入和输出延迟时间并非为0ps，而是600ps；当抽头系数Tap=1~31时，TapDelayTime=600ps+Tidelayresoluion*Tap。
3. IDELAYE2原句
在Vivado Language Templates中搜索IDELAY，在Verilog目录中根据工程器件家族Kintex-7选择IDELAYE2原句模板，如下图所示。

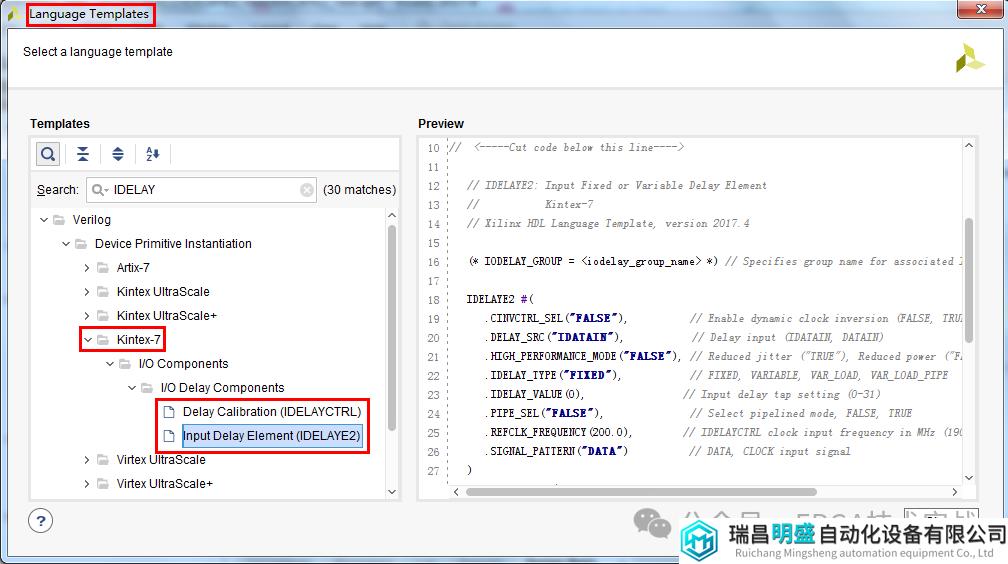

图3：IDELAYE2原句模板
(* IODELAY_GROUP = <iodelay_group_name> *) // Specifies group name for associated IDELAYs/ODELAYs and IDELAYCTRLIDELAYE2 #(.CINVCTRL_SEL("FALSE"), // Enable dynamic clock inversion (FALSE, TRUE).DELAY_SRC("IDATAIN"), // Delay input (IDATAIN, DATAIN).HIGH_PERFORMANCE_MODE("FALSE"), // Reduced jitter ("TRUE"), Reduced power ("FALSE").IDELAY_TYPE("FIXED"), // FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE.IDELAY_VALUE(0), // Input delay tap setting (0-31).PIPE_SEL("FALSE"), // Select pipelined mode, FALSE, TRUE.REFCLK_FREQUENCY(200.0), // IDELAYCTRL clock input frequency in MHz (190.0-210.0, 290.0-310.0)..SIGNAL_PATTERN("DATA") // DATA, CLOCK input signal)IDELAYE2_inst (.CNTVALUEOUT(CNTVALUEOUT), // 5-bit output: Counter value output.DATAOUT(DATAOUT), // 1-bit output: Delayed data output.C(C), // 1-bit input: Clock input.CE(CE), // 1-bit input: Active high enable increment/decrement input.CINVCTRL(CINVCTRL), // 1-bit input: Dynamic clock inversion input.CNTVALUEIN(CNTVALUEIN), // 5-bit input: Counter value input.DATAIN(DATAIN), // 1-bit input: Internal delay data input.IDATAIN(IDATAIN), // 1-bit input: Data input from the I/O.INC(INC), // 1-bit input: Increment / Decrement tap delay input.LD(LD), // 1-bit input: Load IDELAY_VALUE input.LDPIPEEN(LDPIPEEN), // 1-bit input: Enable PIPELINE register to load data input.REGRST(REGRST) // 1-bit input: Active-high reset tap-delay input);
IDATAIN为延时前的输入信号，DATAOUT为延时后的输出信号。REFCLK_FREQUENCY参数为IDELAYCTRL原语的参考时钟频率，一般为200Mhz，最大频率范围根据器件手册确定。IDELAY_VALUE参数用来设置延时的tap数，范围为1~31，每个tap数的延时时间和参考时钟频率有关。
4. IDELAYCTRL原句
IDELAYE2或者ODELAYE2原句例化时，IDELAYCTRL原句也必须例化。IDELAYCTRL通过参考时钟REFCLK来校准IDELAY2每个tap的延时值，减少处理、电压和温度的影响。该模块使用REFCLK时钟精细校准。
(* IODELAY_GROUP = <iodelay_group_name> *) // Specifies group name for associated IDELAYs/ODELAYs and IDELAYCTRLIDELAYCTRL IDELAYCTRL_inst (.RDY(RDY), // 1-bit output: Ready output.REFCLK(REFCLK), // 1-bit input: Reference clock input.RST(RST) // 1-bit input: Active high reset input);
5. IDELAYE2原句工程源码与仿真测试
5.1 开发环境
硬件平台：XC7Z035FFG676-2
软件环境：Vivado 2017.4
仿真软件：Vivado Simulator
5.2 软件代码
IDELAYE2工程源码：
module IDELAYE2_Test(input clk_in_50M, //时钟input rst_n, //复位input ld,input ce,input inc,input [4:0] tap_value_in, //设置延迟抽头系数input data_in_from_pins, //输入Pins数据output [4:0] tap_value_out,output delay_ctrl_rdy, //IDELAYCTRL 延迟校准ready信号output data_in_from_pins_delay //输出Pins延迟数据);wire pll_locked;wire clk_200M;wire clk_50M;wire REFCLK;wire RST;//IDELAYCTRL 时钟及复位assign REFCLK = clk_200M;assign RST = pll_locked ? ~rst_n : 1'b1; //复位DELAYCTRL原句// ======== 例化PLL时钟 ========clk_wiz_0 pll0(// Clock out ports.clk_out1(clk_200M), // output clk_out1.clk_out2(clk_50M), // output clk_out2// Status and control signals.locked(pll_locked), // output locked// Clock in ports.clk_in1(clk_in_50M)); // input clk_in1// ======== 例化 IDELAYCTRL 和 IDELAYE2 ========(* IODELAY_GROUP = "IODELAY_Test_IO" *) // 指定关联的IDELAY/ODELAY和IDELAYCTRL的组名IDELAYCTRL IDELAYCTRL_inst (.RDY(delay_ctrl_rdy), // 1-bit output: Ready output.REFCLK(REFCLK), // 1-bit input: Reference clock input.RST(RST) // 1-bit input: Active high reset input);(* IODELAY_GROUP = "IODELAY_Test_IO" *) //指定关联的IDELAY/ODELAY和IDELAYCTRL的组名IDELAYE2 #(.CINVCTRL_SEL("FALSE"), // Enable dynamic clock inversion (FALSE, TRUE).DELAY_SRC("IDATAIN"), // Delay input (IDATAIN, DATAIN).HIGH_PERFORMANCE_MODE("FALSE"), // Reduced jitter ("TRUE"), Reduced power ("FALSE").IDELAY_TYPE("VAR_LOAD"), // FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE 操作模式选择.IDELAY_VALUE(5'd9), // Input delay tap setting (0-31) 固定延迟Tap.PIPE_SEL("FALSE"), // Select pipelined mode, FALSE, TRUE.REFCLK_FREQUENCY(200.0), // IDELAYCTRL clock input frequency in MHz (190.0-210.0, 290.0-310.0).时钟常量.SIGNAL_PATTERN("DATA") // DATA, CLOCK input signal)IDELAYE2_inst (.CNTVALUEOUT(tap_value_out), // 5-bit output: Counter value output.DATAOUT(data_in_from_pins_delay), // 1-bit output: Delayed data output.C(clk_50M), // 1-bit input: Clock input,该时钟用于驱动IDELAYE2内部控制信号.CE(ce), // 1-bit input: Active high enable increment/decrement input.CINVCTRL(1'b0), // 1-bit input: Dynamic clock inversion input.CNTVALUEIN(tap_value_in), // 5-bit input: Counter value input.DATAIN(1'b0), // 1-bit input: Internal delay data input.IDATAIN(data_in_from_pins), // 1-bit input: Data input from the I/O.INC(inc), // 1-bit input: Increment / Decrement tap delay input.LD(ld), // 1-bit input: Load IDELAY_VALUE input.LDPIPEEN(1'b0), // 1-bit input: Enable PIPELINE register to load data input.REGRST(RST) // 1-bit input: Active-high reset tap-delay input);
IDELAYE2 Testbench部分源码：
initial begin//1. 测试IDELAYE2模式为"FIXED"--------.IDELAY_TYPE("FIXED")#10000 data_in_from_pins = 1'b1; //输入脉冲#20 data_in_from_pins = 1'b0;//2.测试IDELAYE2模式为"VARIABLE"--------.IDELAY_TYPE("VARIABLE")#200 ld = 1'b1; //控制信号#50 ld = 1'b0;#20 //"VARIABLE"模式下，使能ce和inc，Tap=Current Value + 1ce = 1'b1;inc = 1'b1;#40ce = 1'b0;inc = 1'b0;#20 data_in_from_pins = 1'b1; //输入数据#20 data_in_from_pins = 1'b0;//3.测试IDELAYE2模式为"VAR_LOAD"--------.IDELAY_TYPE("VAR_LOAD")#20 tap_value_in = 5'd5; //控制信号#100 ld = 1'b1; //"VARIABLE"模式下，使能ld，Tap= CNTVALUEIN值#50 ld = 1'b0;#20 data_in_from_pins = 1'b1; //输入数据#20 data_in_from_pins = 1'b0;#20 //“VAR_LOAD”模式下，使能ce和inc，Tap=Current Value + 1ce = 1'b1;inc = 1'b1;#40ce = 1'b0;inc = 1'b0;#20 data_in_from_pins = 1'b1; //输入数据#20 data_in_from_pins = 1'b0;end
5.3 仿真结果
1. IDELAY_TYPE=”FIXED”时，仿真结果如下图所示。

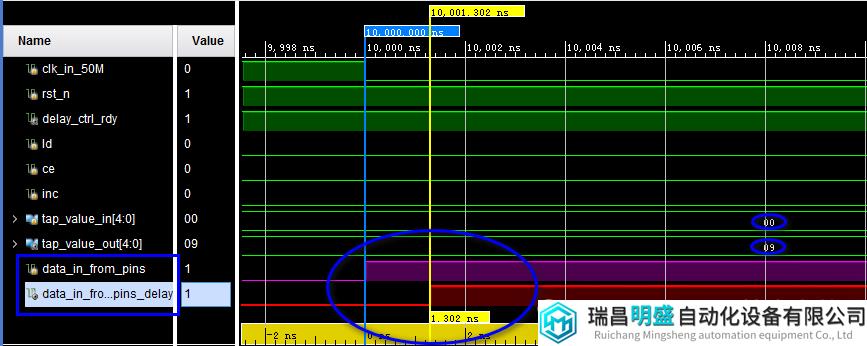

图4：IDELAY_TYPE=”FIXED”仿真结果
.IDELAY_TYPE("FIXED"), // FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE 操作模式选择.IDELAY_VALUE(5'd9), // Input delay tap setting (0-31) 固定延迟Tap
如图所示，当IDELAY_TYPE=”FIXED”时：
data_in_from_pins_delay信号延迟：TapDelayTime=600ps+78ps*9=1302ps2. IDELAY_TYPE=”VARIABLE”时，仿真结果如下图所示。
图5：IDELAY_TYPE=”VARIABLE”仿真结果
.IDELAY_TYPE("VARIABLE"), // FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE 操作模式选择.IDELAY_VALUE(5'd9), // Input delay tap setting (0-31) 固定延迟Tap
如图所示，当IDELAY_TYPE=”VARIABLE”时，控制信号正向触发一次，Tap值=Current Value + 1，如图tap_value_out = 10，故：
data_in_from_pins_delay信号延迟：TapDelayTime=600ps+78ps*10=1380ps3. IDELAY_TYPE=”VAR_LOAD”时，使能LD信号，仿真结果如下图所示。

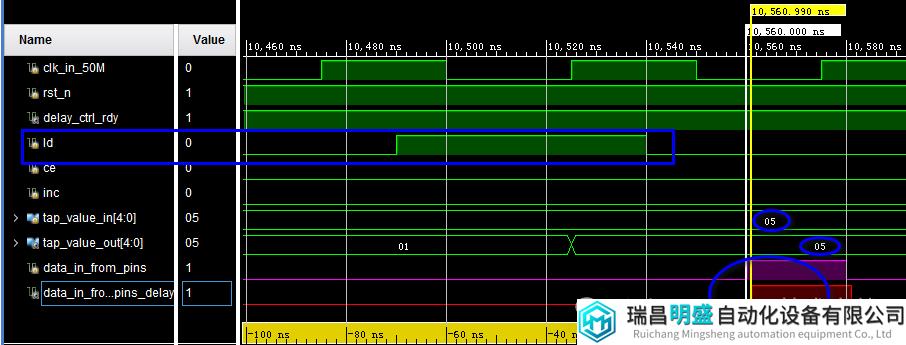

图6：IDELAY_TYPE=”VAR_LOAD”仿真结果
.IDELAY_TYPE("VAR_LOAD"), // FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE 操作模式选择.IDELAY_VALUE(5'd9), // Input delay tap setting (0-31) 固定延迟Tap
如图所示，当IDELAY_TYPE=”VAR_LOAD”时，使能ld，Tap= CNTVALUEIN（tap_valude_in）值，如图tap_value_out = 5，故：
data_in_from_pins_delay信号延迟：TapDelayTime=600ps+78ps*5=990ps4. IDELAY_TYPE=”VAR_LOAD”时，使能CE和INC信号，仿真结果如下图所示。

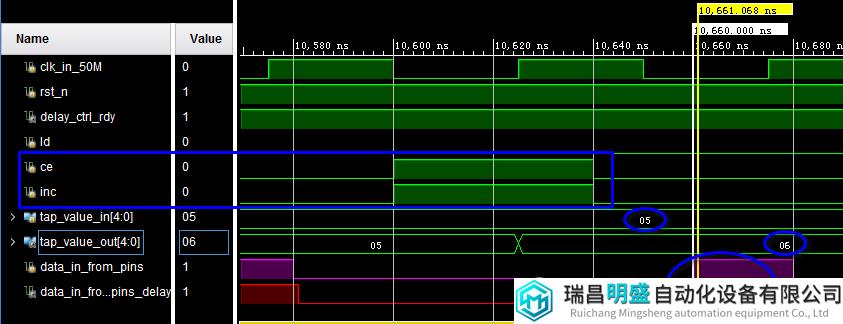

图7：IDELAY_TYPE=”VAR_LOAD”仿真结果
.IDELAY_TYPE("VAR_LOAD"), // FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE 操作模式选择.IDELAY_VALUE(5'd9), // Input delay tap setting (0-31) 固定延迟Tap
如图所示，当IDELAY_TYPE=”VAR_LOAD”时，使能ce和inc，Tap= Current Value + 1=6，如图tap_value_out = 6，故：
data_in_from_pins_delay信号延迟：TapDelayTime=600ps+78ps*6=1068ps.
