充电头网采购了贝尔金一款Qi2无线充电器，这款无线充电器具备两个无线充电线圈，其中一个输出功率为15W，具备磁吸无线充功能，支持为iPhone无线充电。另一个无线充电线圈输出功率为5W，支持为苹果耳机无线充电。
这款无线充电器采用USB-C接口供电，并自带1.5米长USB-C线缆。侧面还设有USB-C接口，用于连接手表无线充电器，实现苹果全家桶的无线充电功能。下面就带来贝尔金这款二合一磁吸无线充的拆解，一起看看内部的用料和设计。
此前充电头网还拆解过贝尔金MFM认证三合一磁吸无线充电板、贝尔金7.5W立式磁吸无线充、贝尔金磁吸无线充电器、贝尔金MFM认证二合一无线充20W、贝尔金15W无线充电器等产品，欢迎查阅。
贝尔金二合一磁吸无线充电器外观

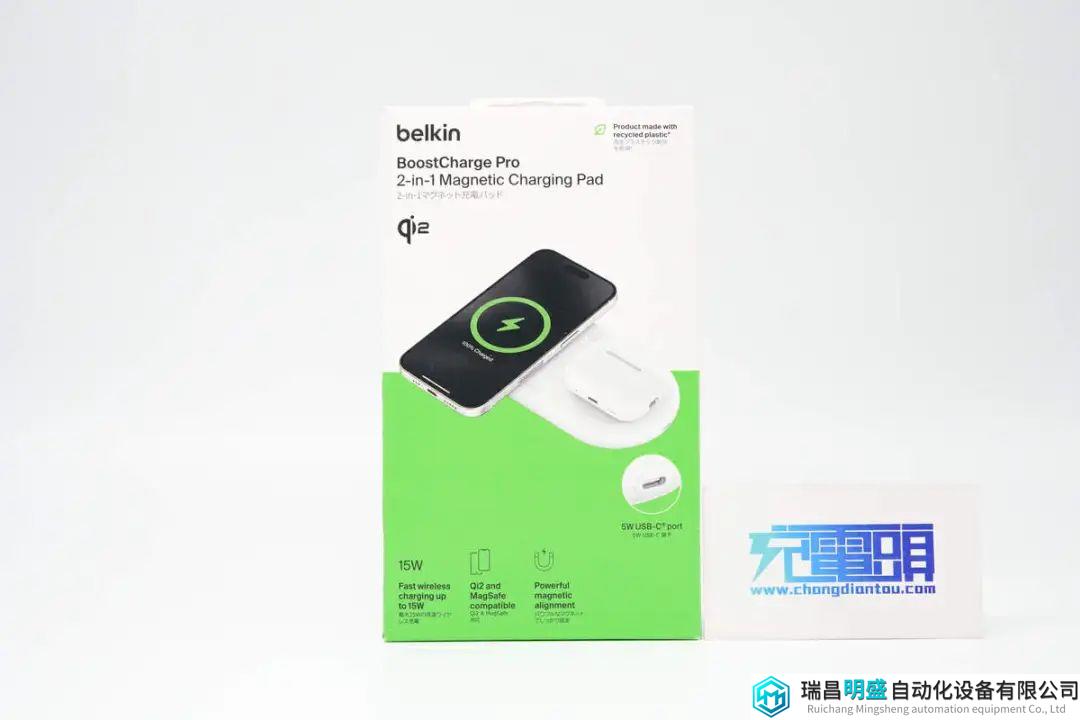

贝尔金充电器包装盒依旧为绿白分半配色的简约设计，除充电器磁吸充电场景图示外，最为重要的是拥有“Qi2”标识字样，其支持 iPhone 15W无线充电和5W USB-C输出。
背面印有相关充电器的特色要点及多语说明字样。

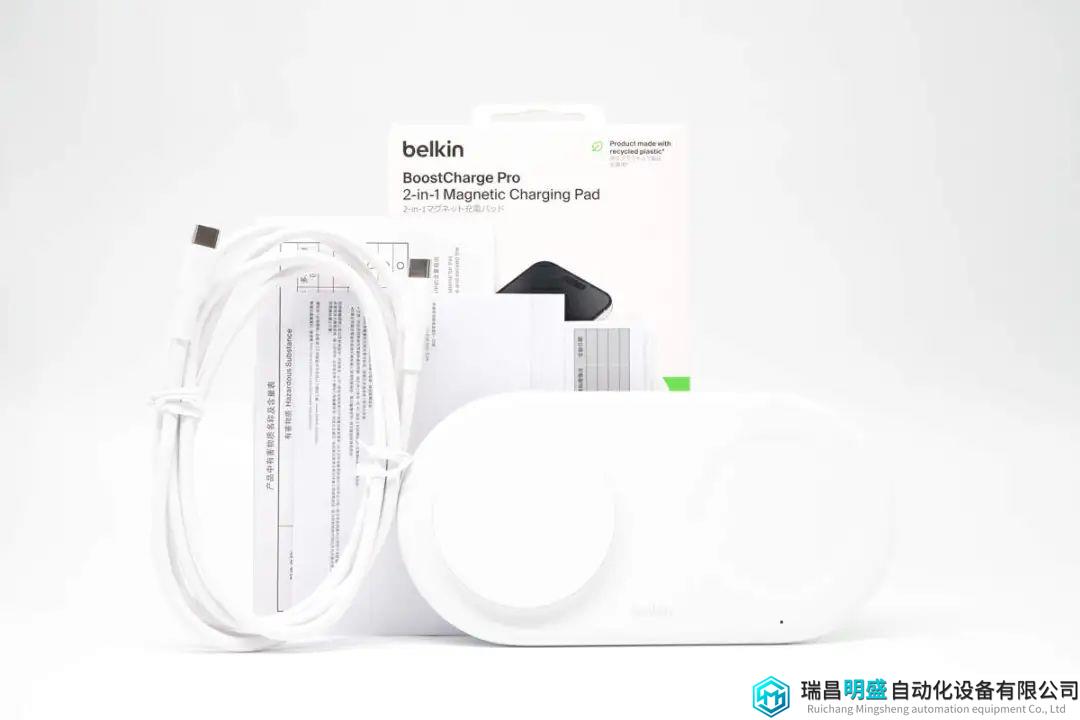

取出包装内所有物品，贝尔金Qi2二合一无线充电器、充电线材以及说明手册&保修卡等。
配套充电线材为USB-C to USB-C类型，拥有白色PC材质外被，子端外壳与线身拥有加厚注塑设计，且线材通过钢丝线圈捆绑固定。

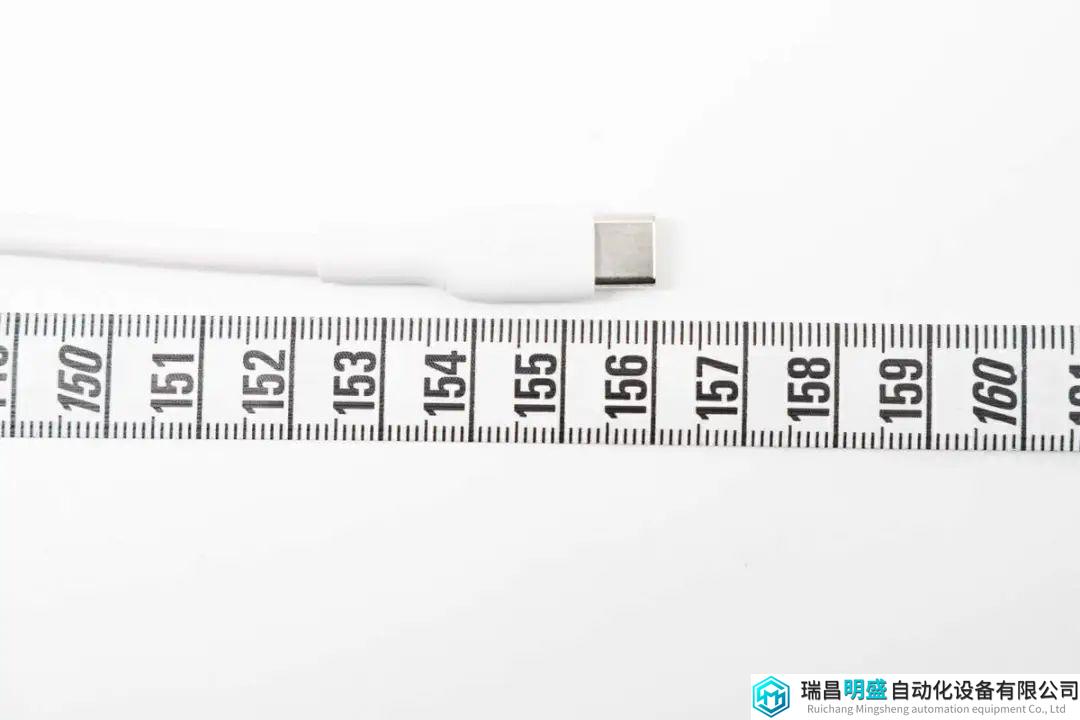

测得充电线长度约为156cm。

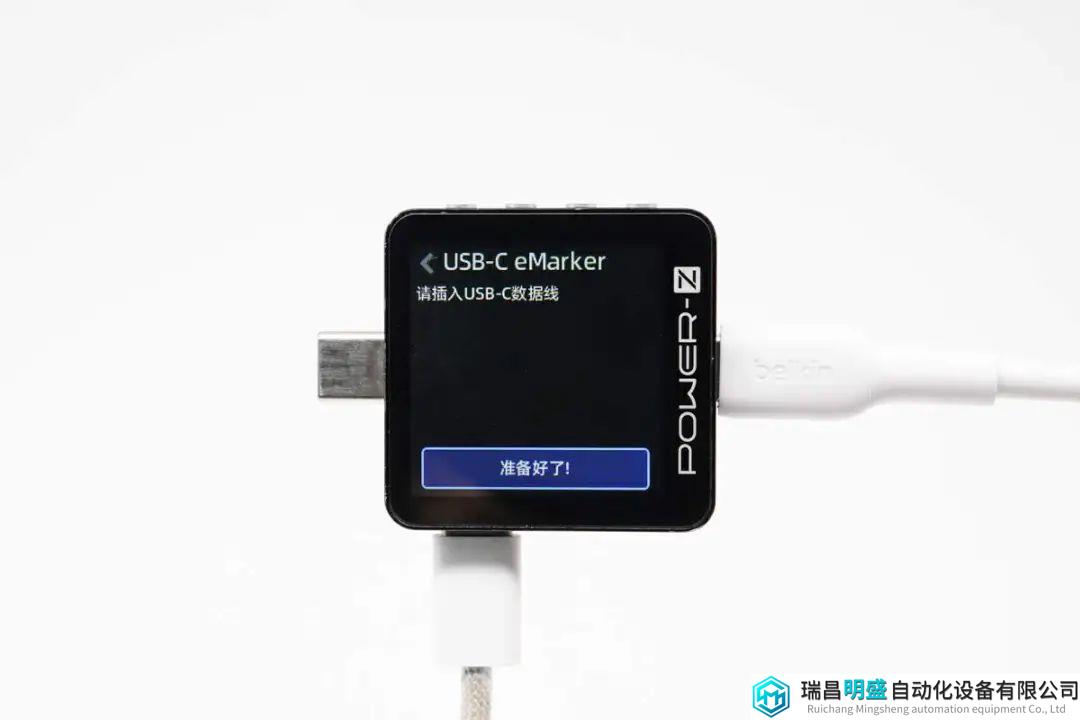

使用ChargerLAB POWER-Z KM003C测得线材没有带E-marker芯片。

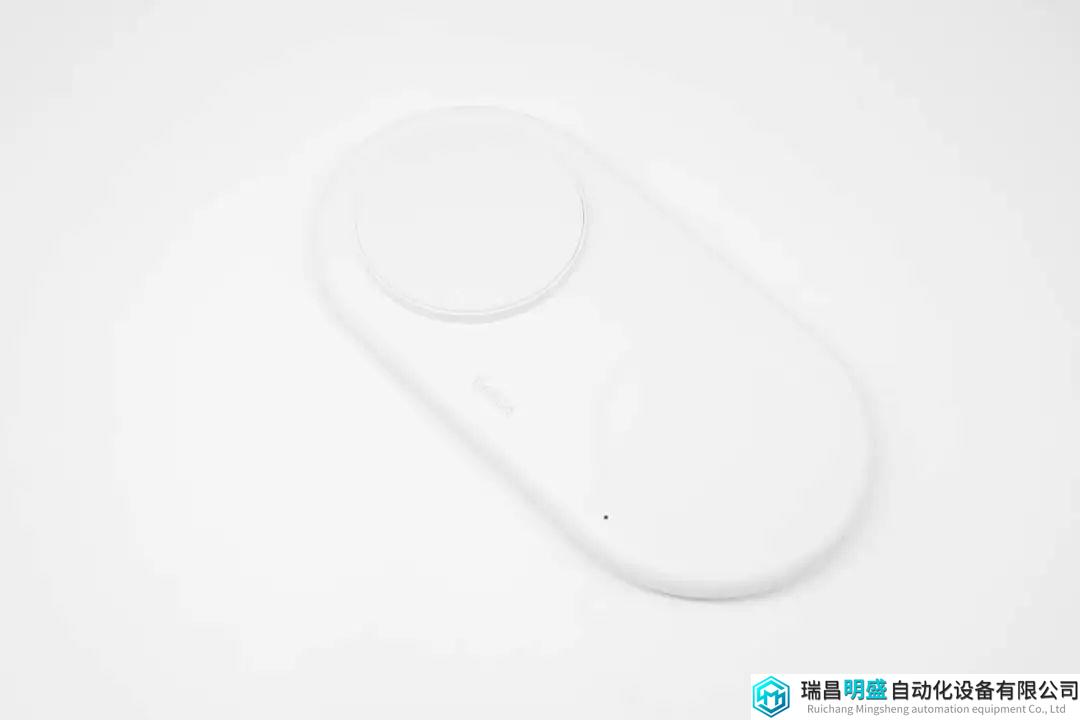

贝尔金Qi2二合一无线充电器为扁平式设计，整体采用 ABS+PC材质制作外壳，表面细纹磨砂处理，手感丝滑；同时，机身拥有两个无线充电区域，可对手机、耳机进行无线充电，且仅丝印“belkin”品牌字样，凸显简约观感。
充电器正面的磁吸无线充电模块与MagSafe充电器类似，采用亲肤质感的硅胶材质，手感柔软丝滑；在吸附充电时，与 iPhone内部的磁体之间可精准对齐，磁吸力强劲。此外，右侧圆形区域为下沉式设计，可支持AirPods等支持无线充电的耳机充电。
充电座在进行无线充电时，LED指示灯为冰蓝色灯效。
机身后方配置USB-C输入接口，胶芯为白色，接口旁印有“Input”字样。

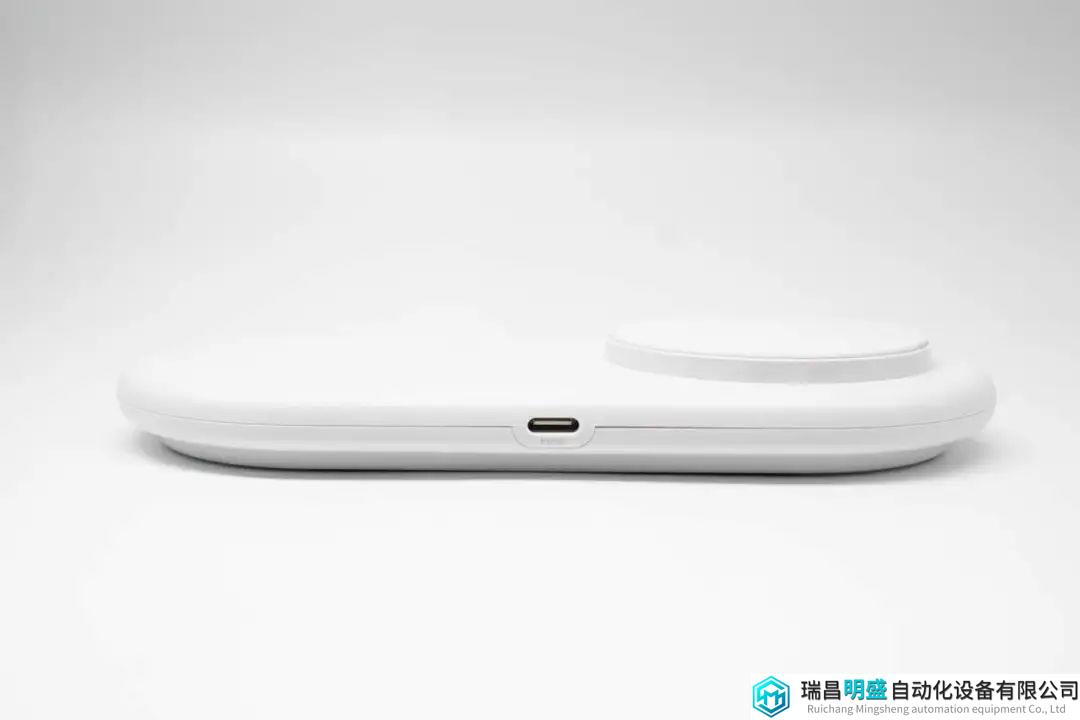

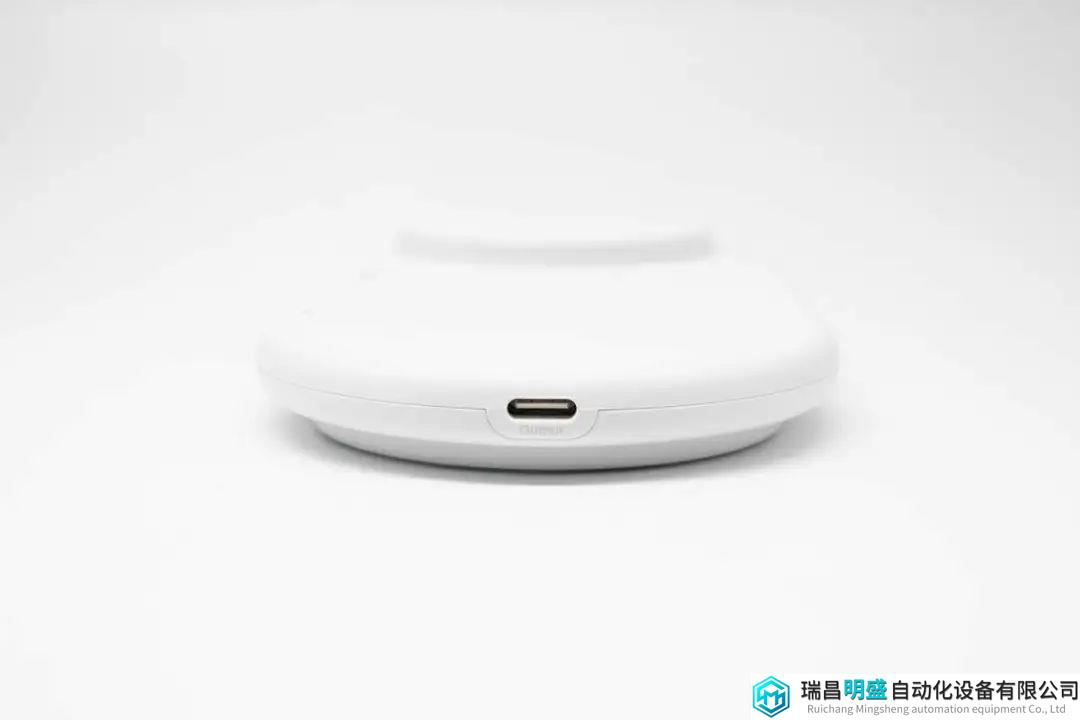

一端配置USB-C输出接口，接口旁印有“Output”字样。

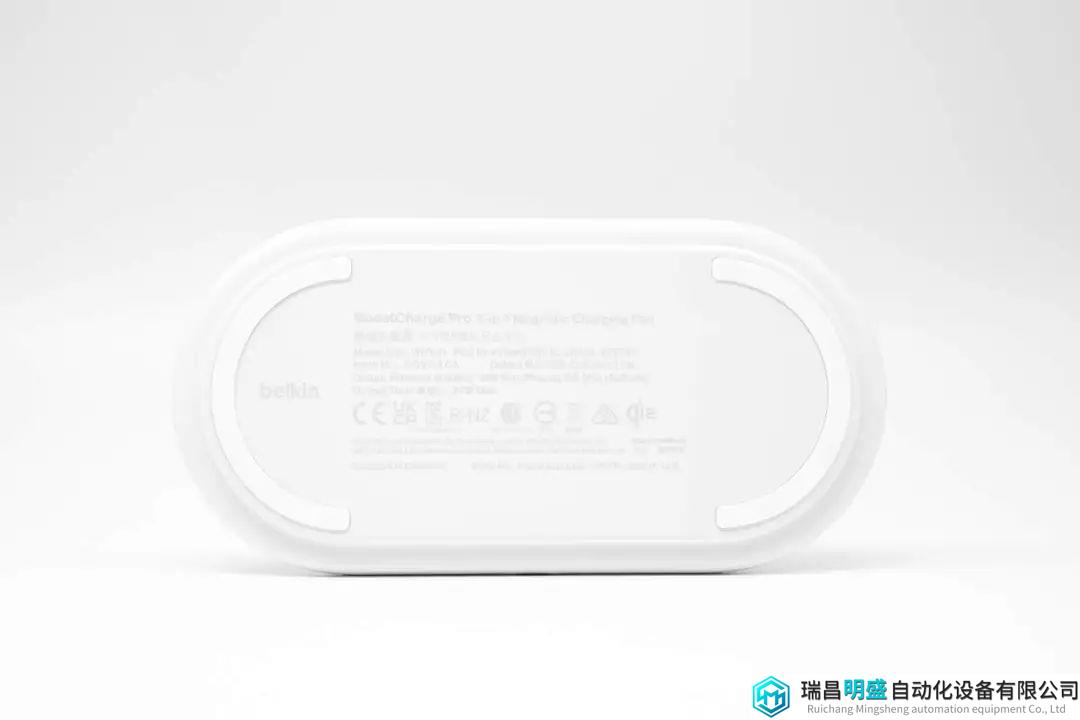

机身底部两侧贴有“C”型防滑硅胶垫，外壳上印有产品参数。
产品参数特写
型号：WIZ021
USB-C输入：9V3A
USB-C输出：5V1A
无线输出：15W Max（iPhone），5W Max（AirPods）；
总输出：20W Max
产品通过了CE、UKCA、KC、Qi2等认证。

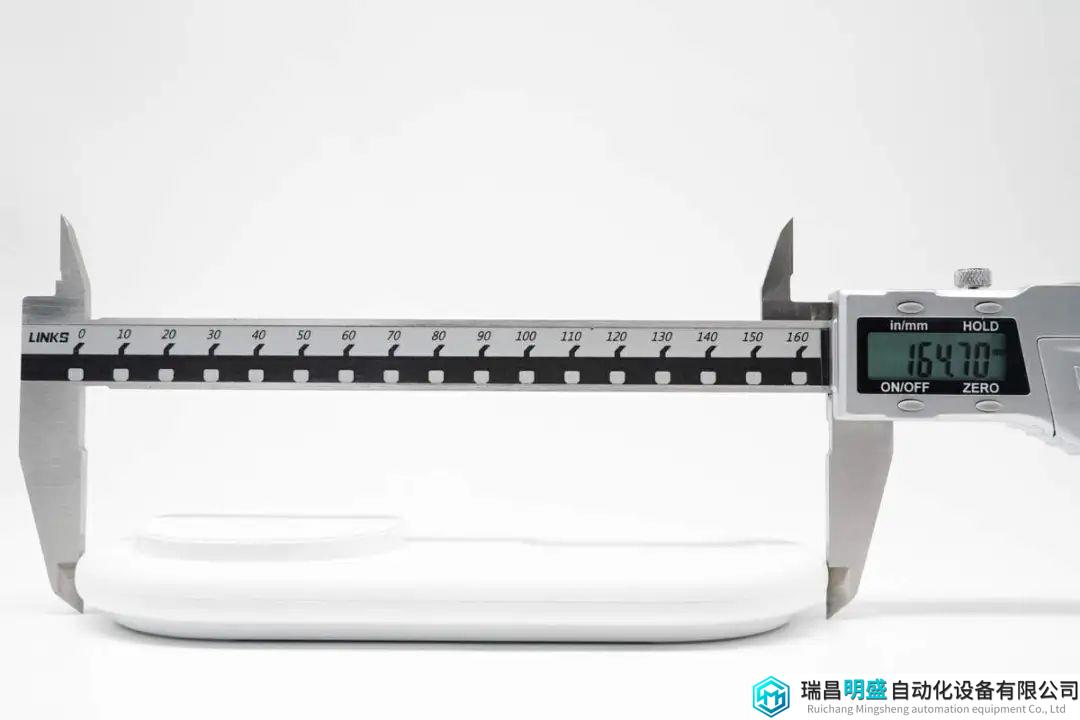

实测贝尔金Qi2二合一无线充电器长度为164.7mm。

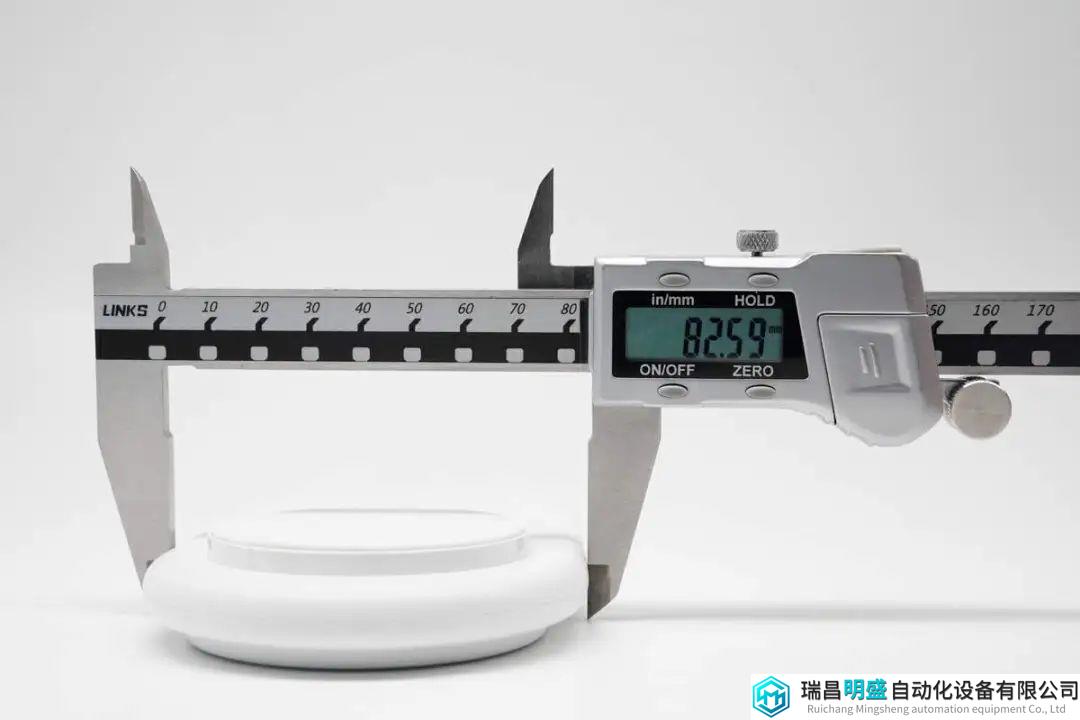

宽度为82.59mm。
厚度为20.18mm。
产品拿在手上的大小直观感受。

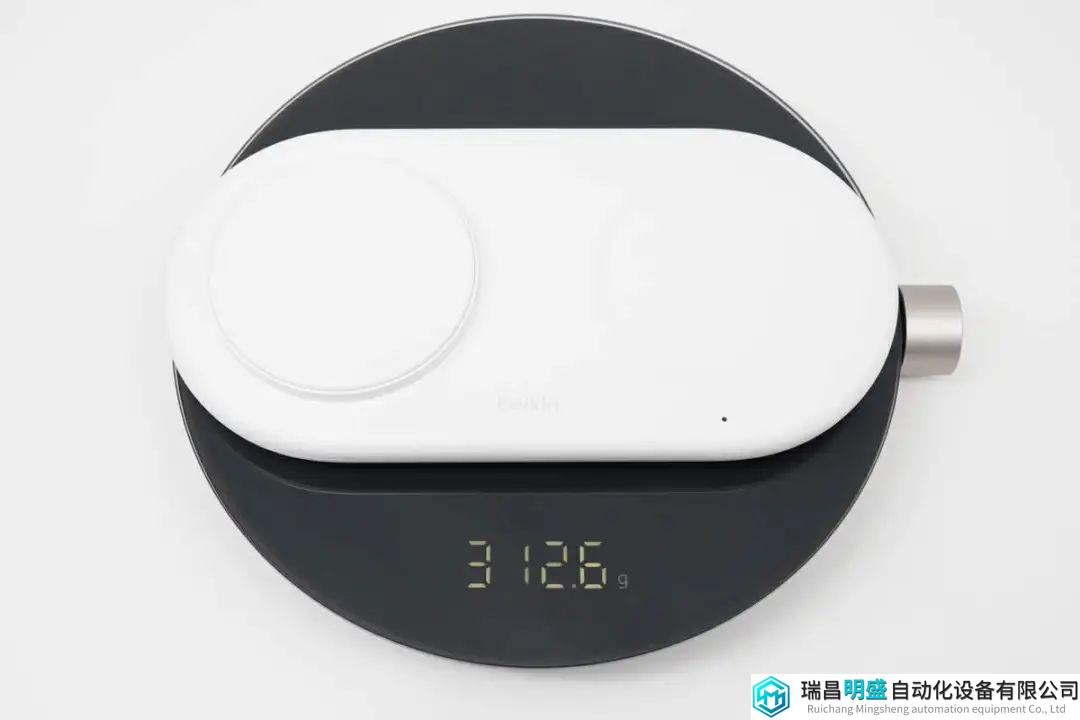

重量约为313g。

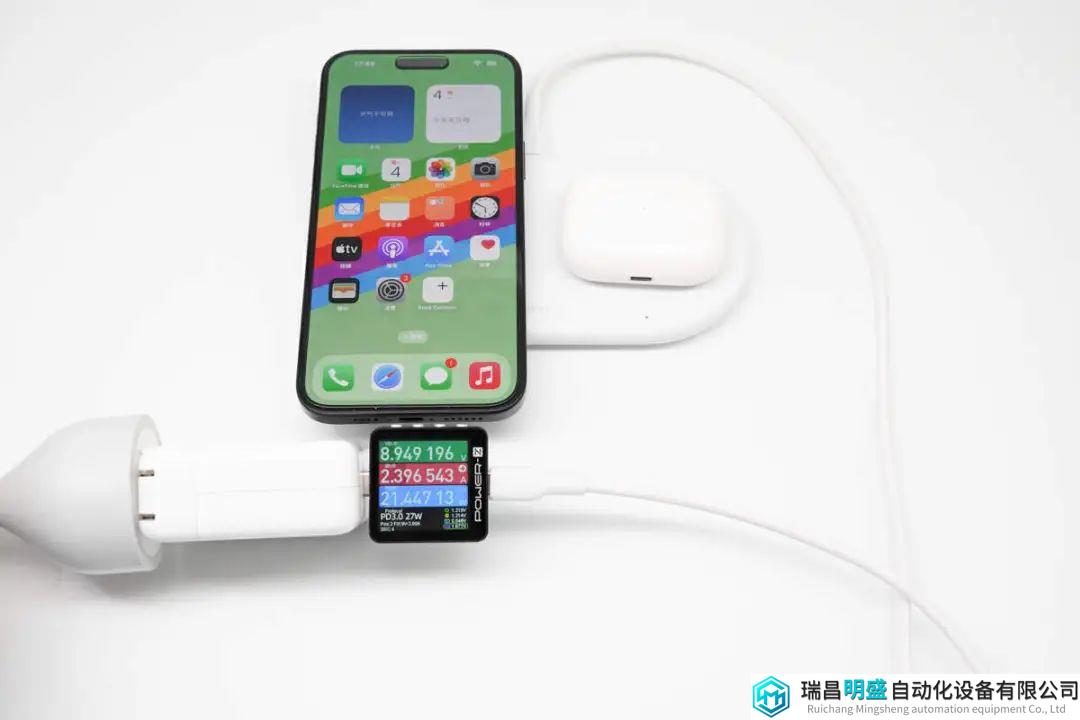

使用贝尔金Qi2二合一无线充电器给iPhone 15 Plus及AirPods充电，实测充电器端输入功率为21.45W。
贝尔金二合一磁吸无线充电器拆解
看完了贝尔金这款二合一磁吸无线充电器的开箱和展示，下面就进行拆解，一起看看内部的用料和设计。

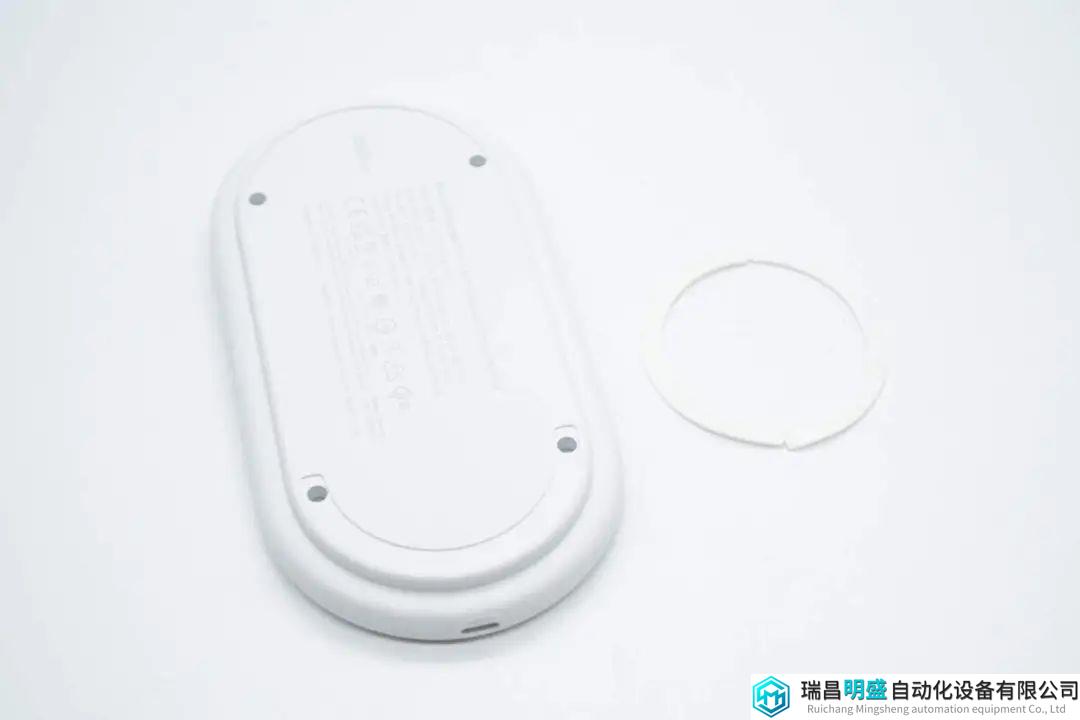

首先拆下底座两侧的防滑硅胶垫，在下面是固定螺丝。

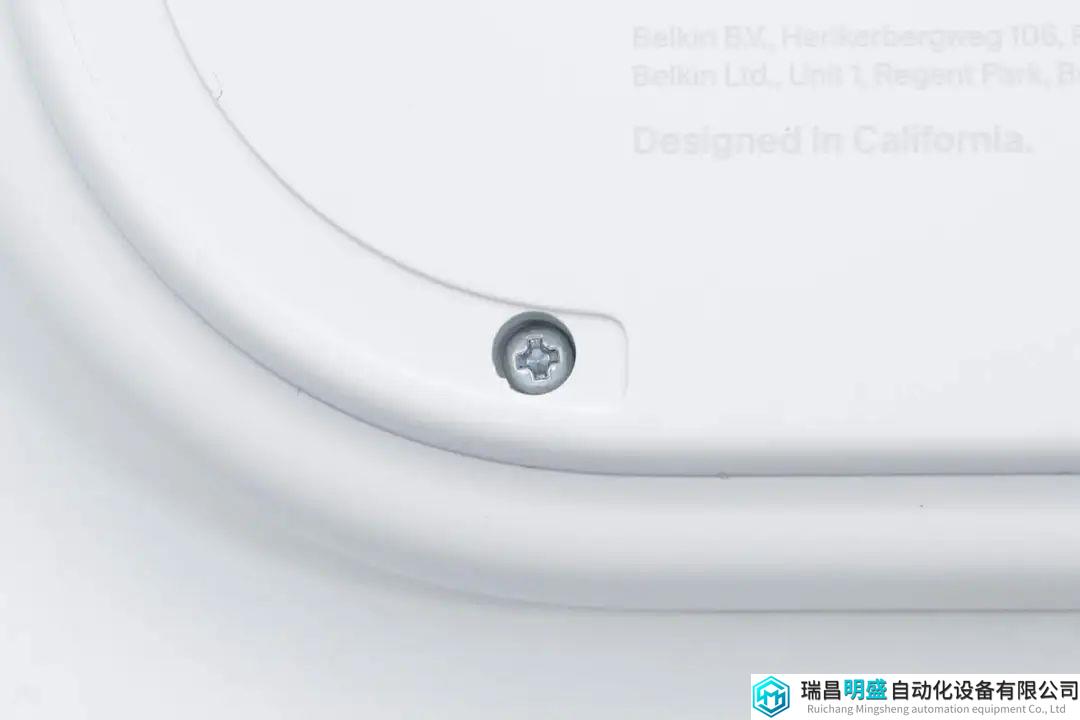

壳体使用十字螺丝固定。
拧开螺丝，拆开无线充电器外壳。

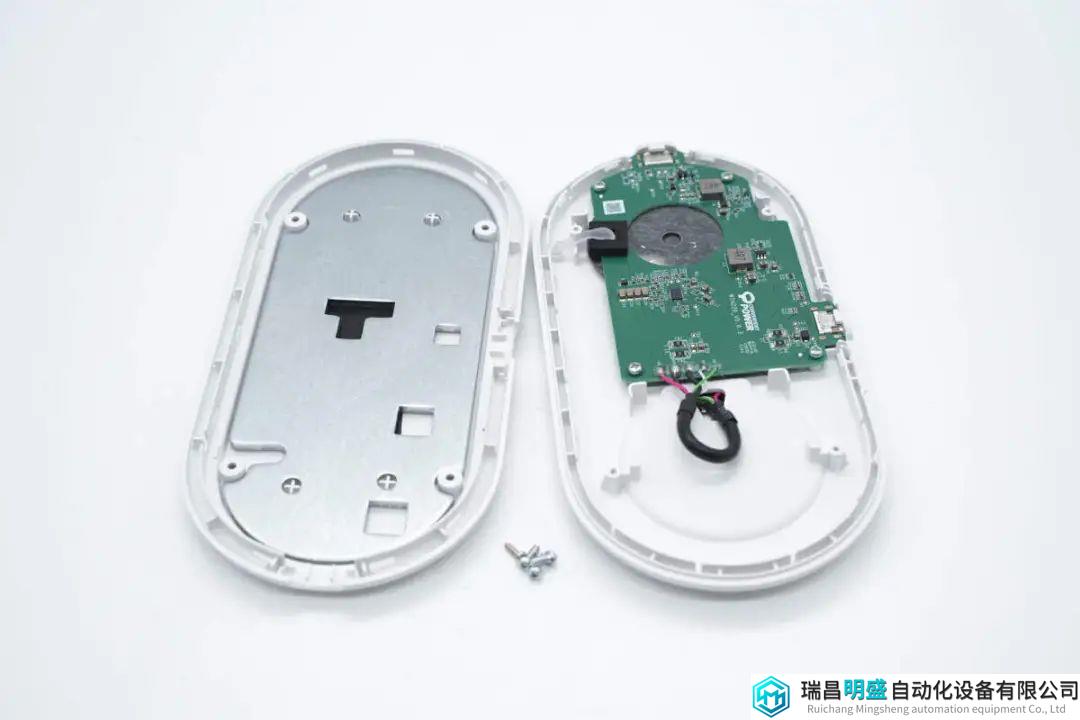

底部外壳内部设有铁板配重。

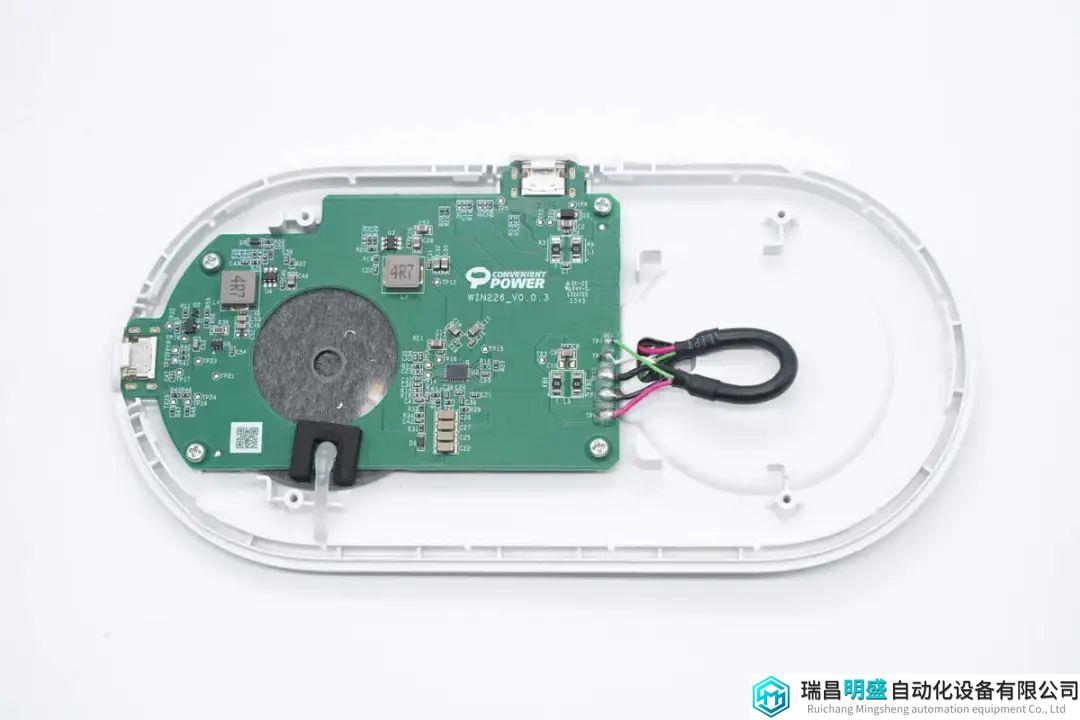

在壳体内部设有PCBA模块，通过螺丝固定在壳体内部，并使用导线连接到无线充电模块。
PCBA模块设有两路同步降压电路和无线充电主控。

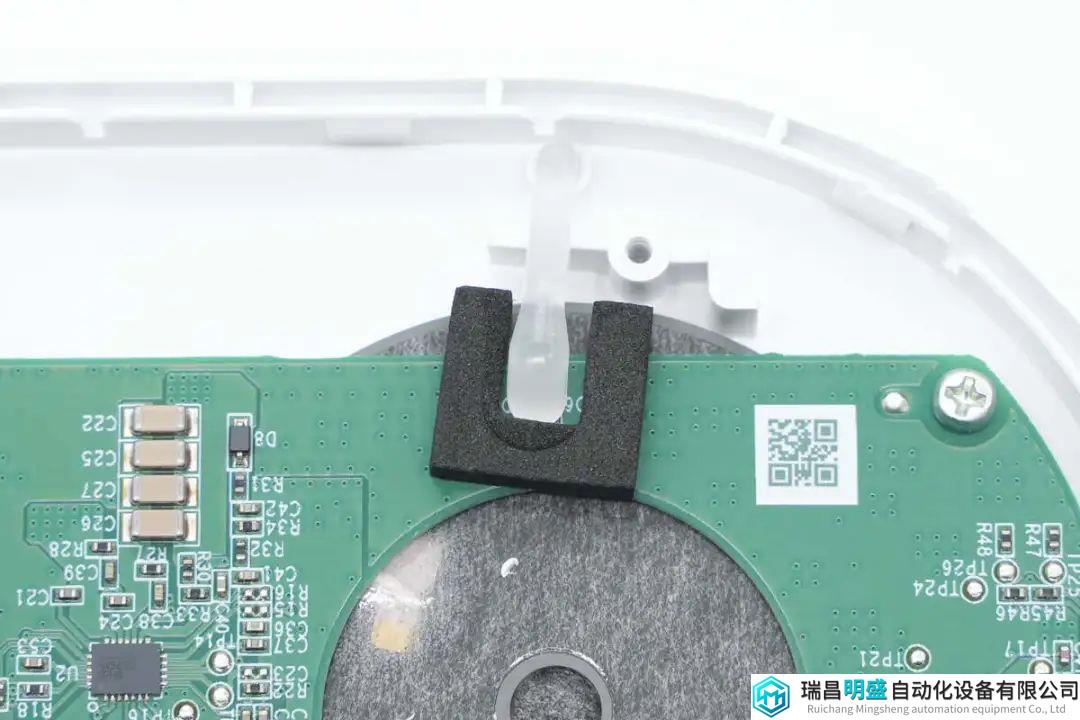

对应指示灯位置设有导光塑料和遮光泡棉。
拆解取下正面无线充电线圈盖板。

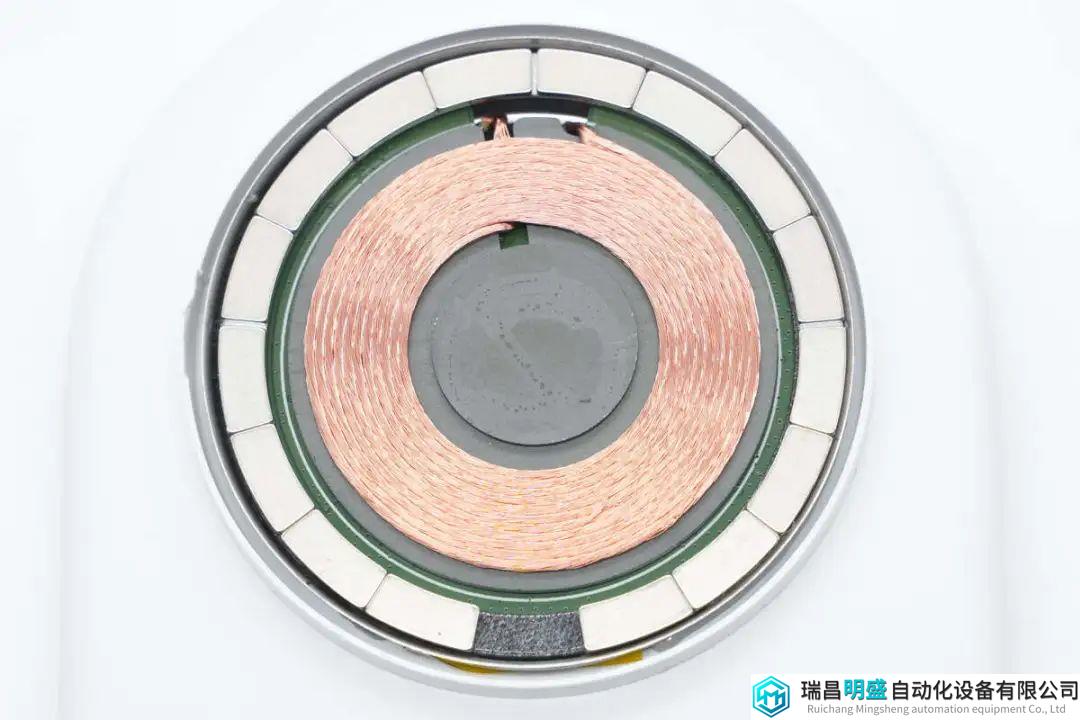

内部为无线充电线圈和吸附手机的磁铁。

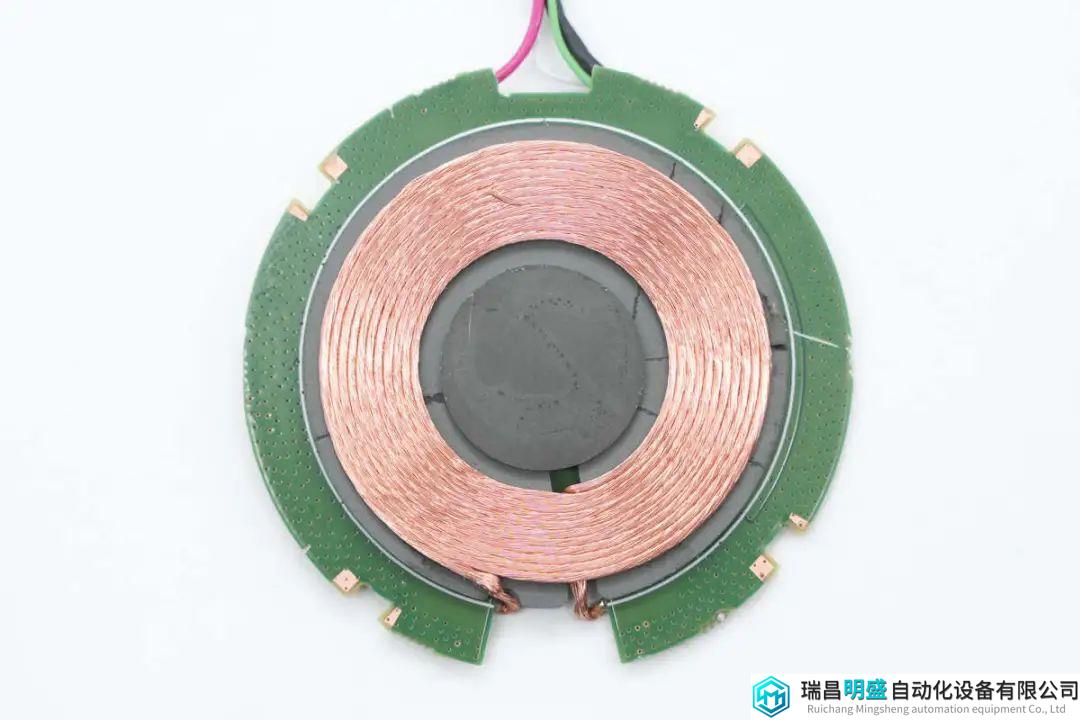

无线充电线圈采用利兹线绕制。
盖板内部通过胶水固定。
拧下固定螺丝，拆解取出PCBA模块和无线充电模块。
内部指示灯导光塑料特写。

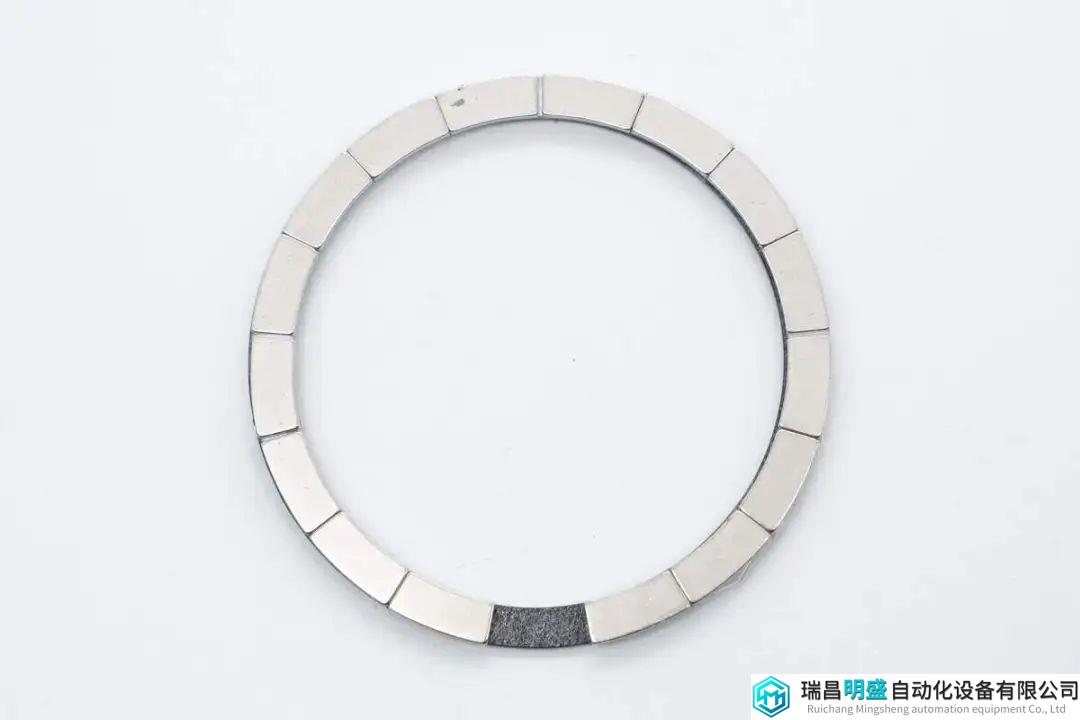

用于吸附手机的磁铁环特写。

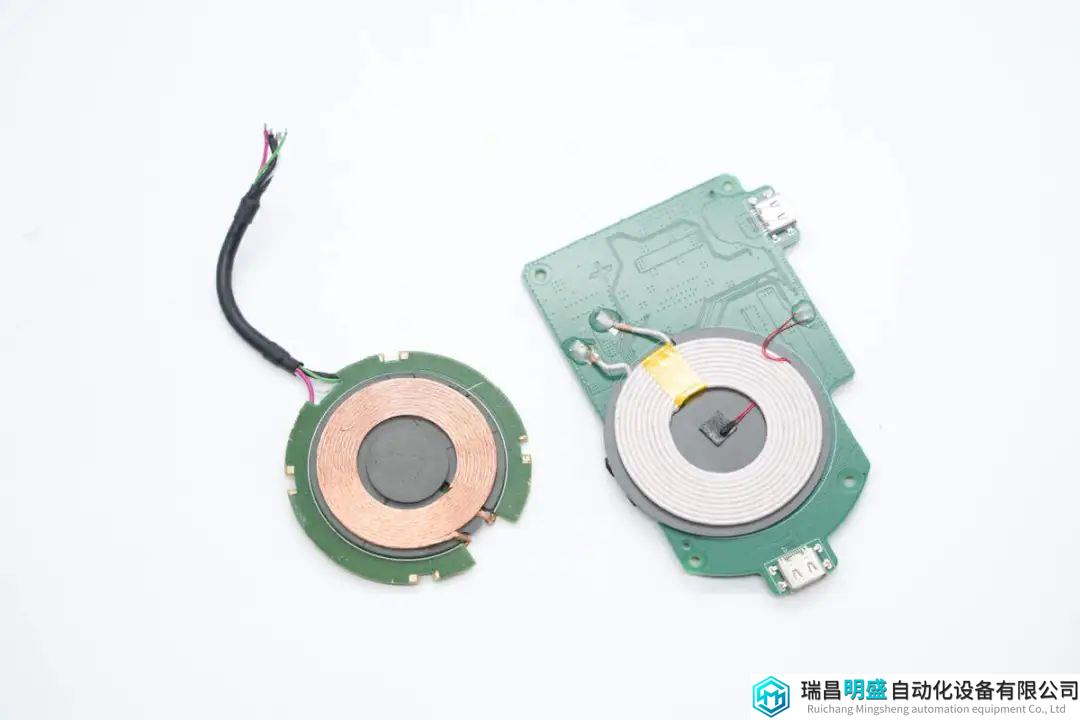

左侧为Qi2无线充电模组，支持15W无线充电。右侧PCBA为5W无线充电。
无线充电线圈粘贴在PCBA模块上。

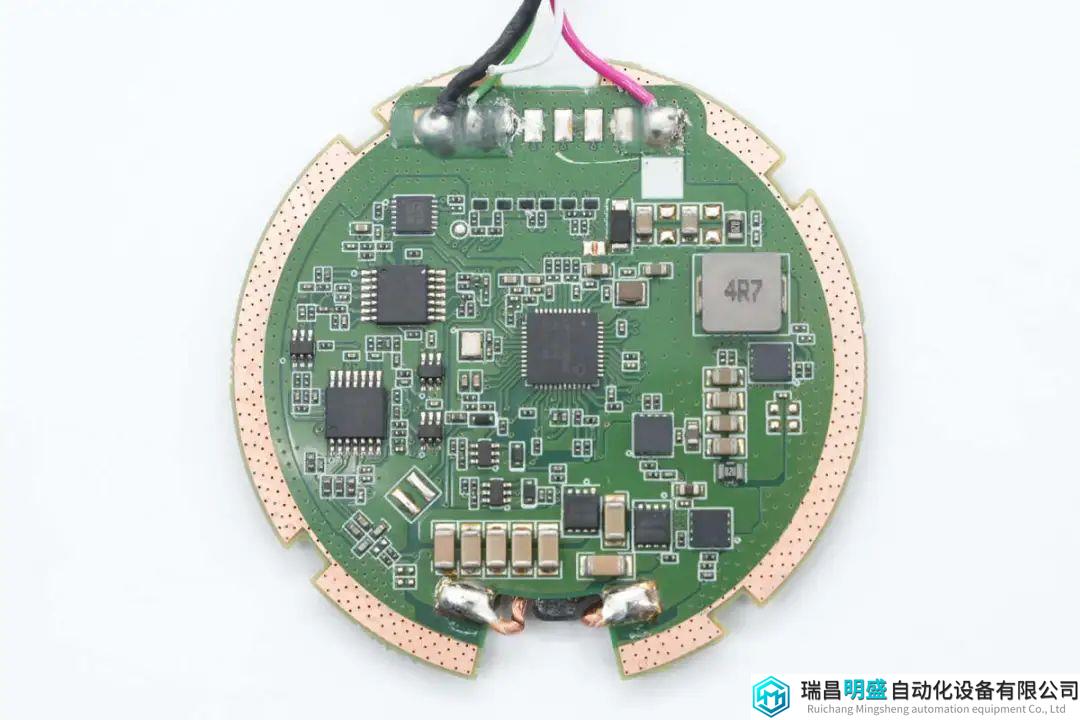

另一面设有无线充电主控，加密芯片，运放芯片，MOS管和合金电感。
无线充电模块通过导线焊接连接。
无线充电线圈通过焊接连接。
无线充电主控芯片来自易冲半导体，型号CPS8200，是一颗高度集成的无线充电发射芯片，芯片内部集成32位处理器，内置64+2KB MTP，32KB ROM 和 2KB SRAM，其中MTP支持读写保护，支持通过CC和DPDN编程。芯片具有两个I2C接口，具有两个UART接口。集成开关降压转换器，线性稳压器，DC-DC控制器，全桥驱动器和通信模块，多通道12位ADC。
易冲半导体CPS8200支持QC2.0/QC3.0/PD3.1/SCP/AFC快充，内部集成三对半桥驱动器，支持升压或降压转换，支持定频调压充电，只需搭配对应的MOS管即可实现完整的Qi2无线充电器成品。芯片支持24V供电电压，功率级支持45V供电电压，芯片集成过电压，过电流和过热保护功能。
易冲半导体 CPS8200 资料信息。

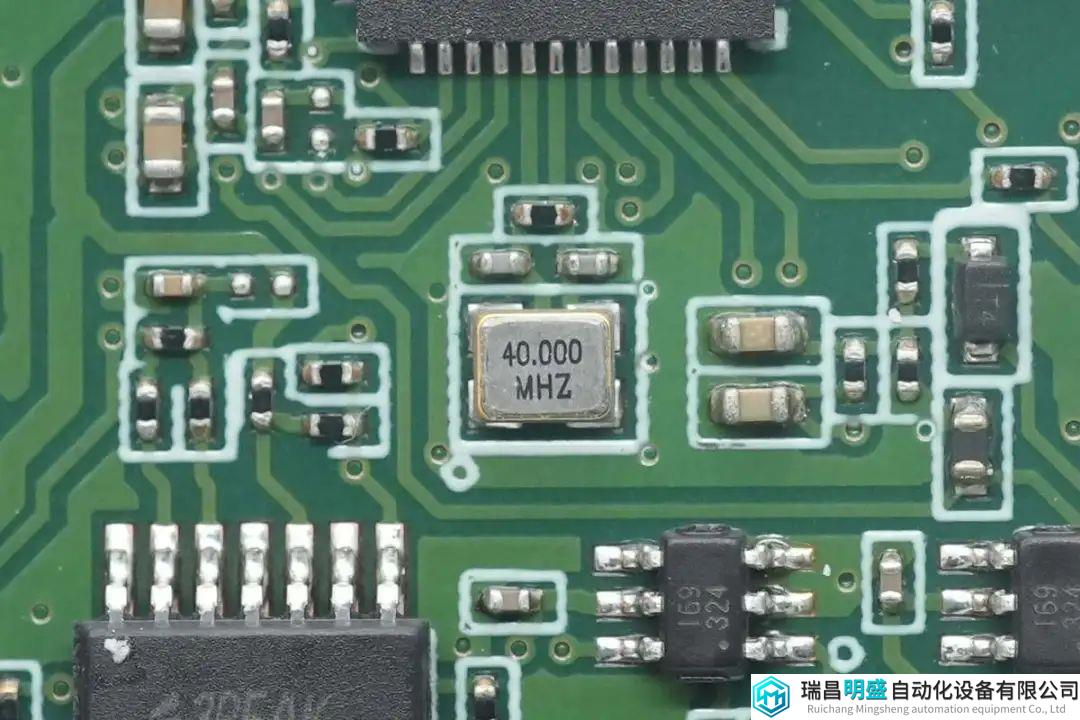

40.000MHZ无源时钟晶振特写。

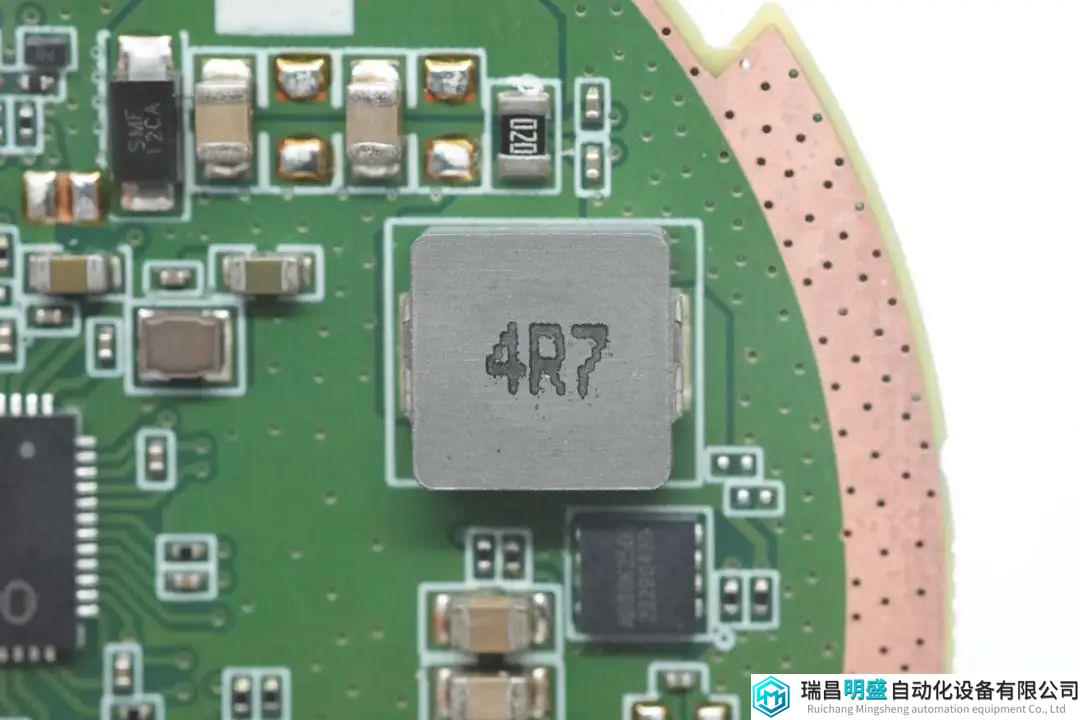

4.7μH合金电感用于输入升压。

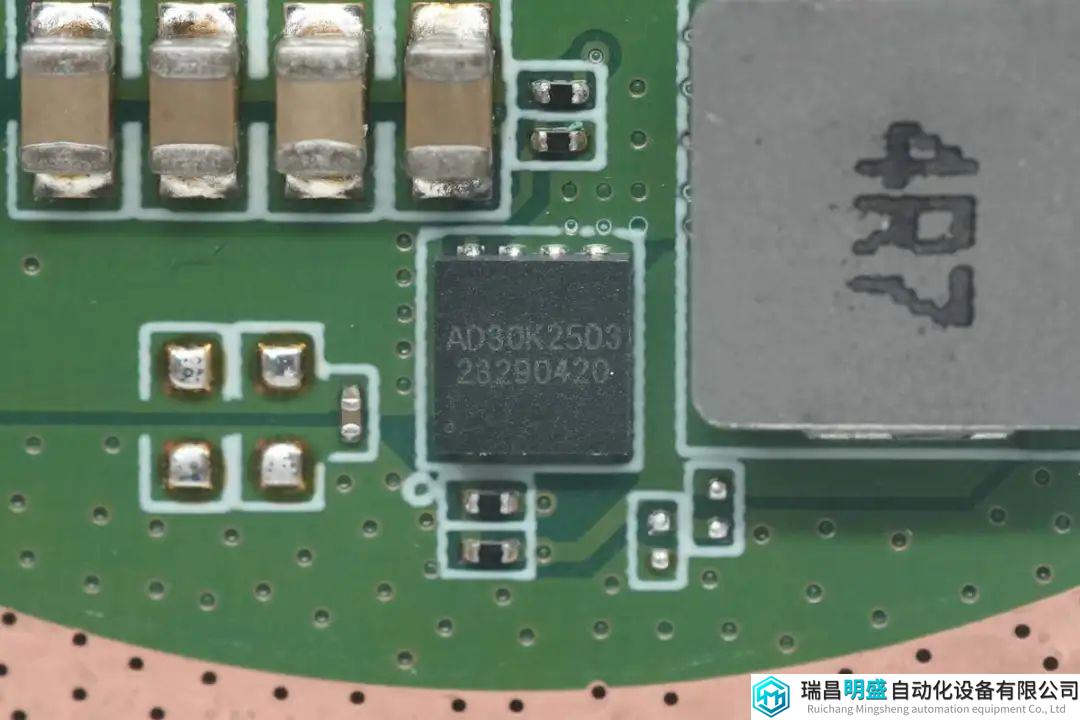

用于同步升压的MOS管来自砹德曼，型号AD30K25D3，双NMOS，耐压30V。

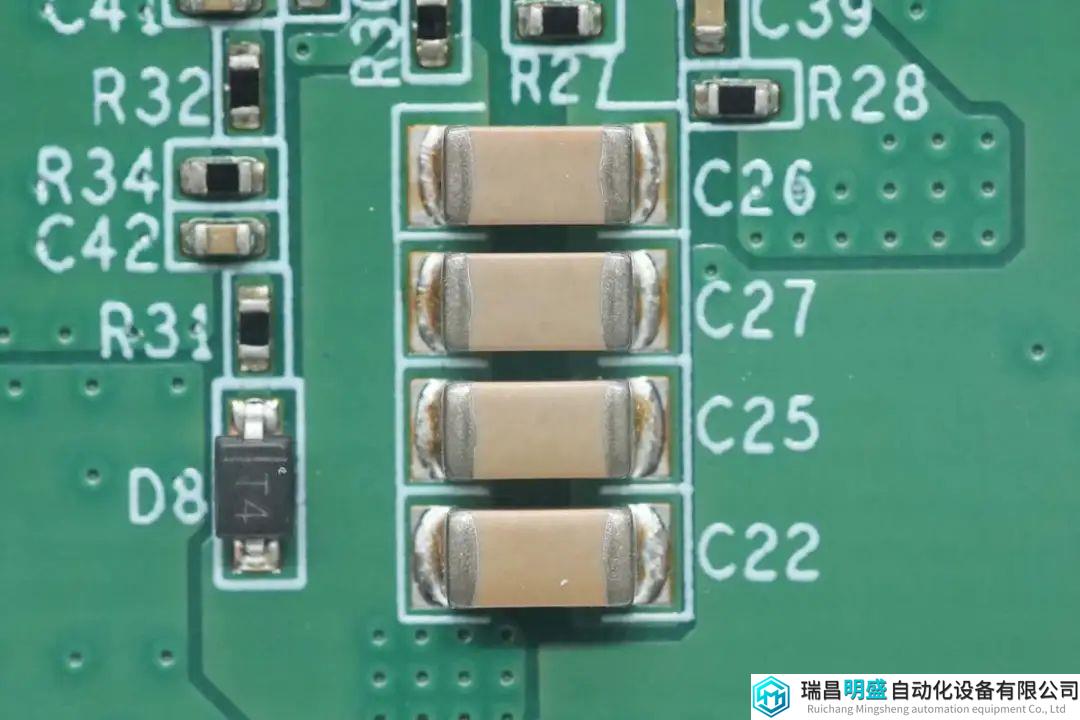

四颗并联的MLCC滤波电容特写。

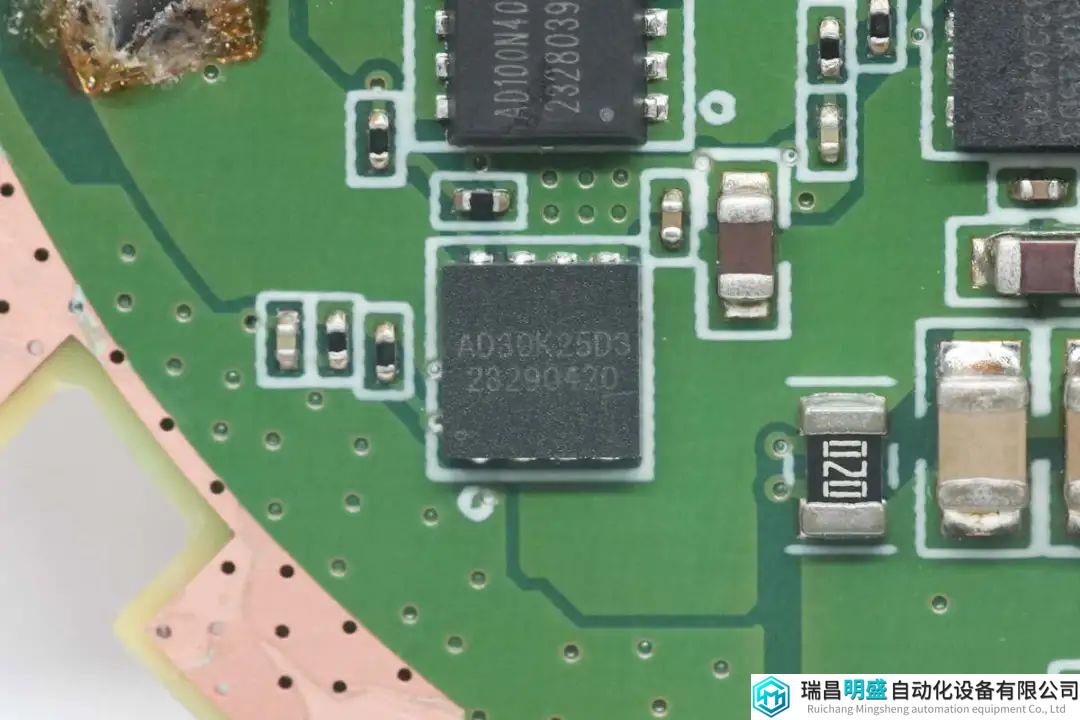

无线充电功率管也采用砹德曼AD30K25D3。
另一颗功率管型号相同。
用于谐振电容切换的MOS管来自砹德曼，型号AD100N40D3。

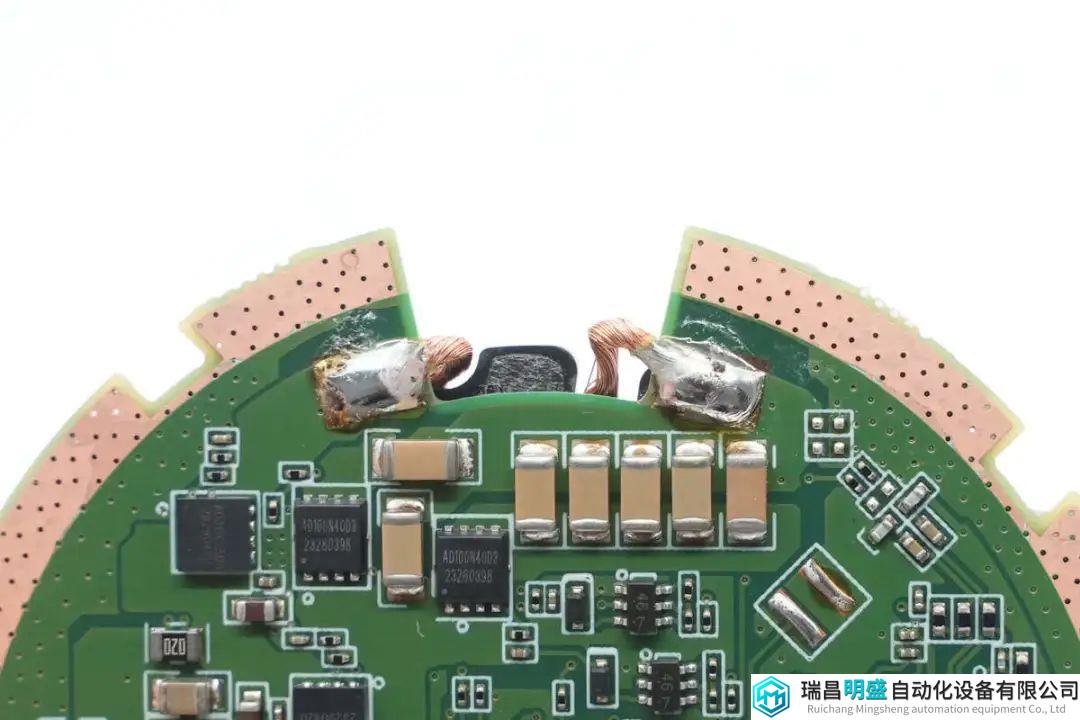

五颗并联的谐振电容特写。

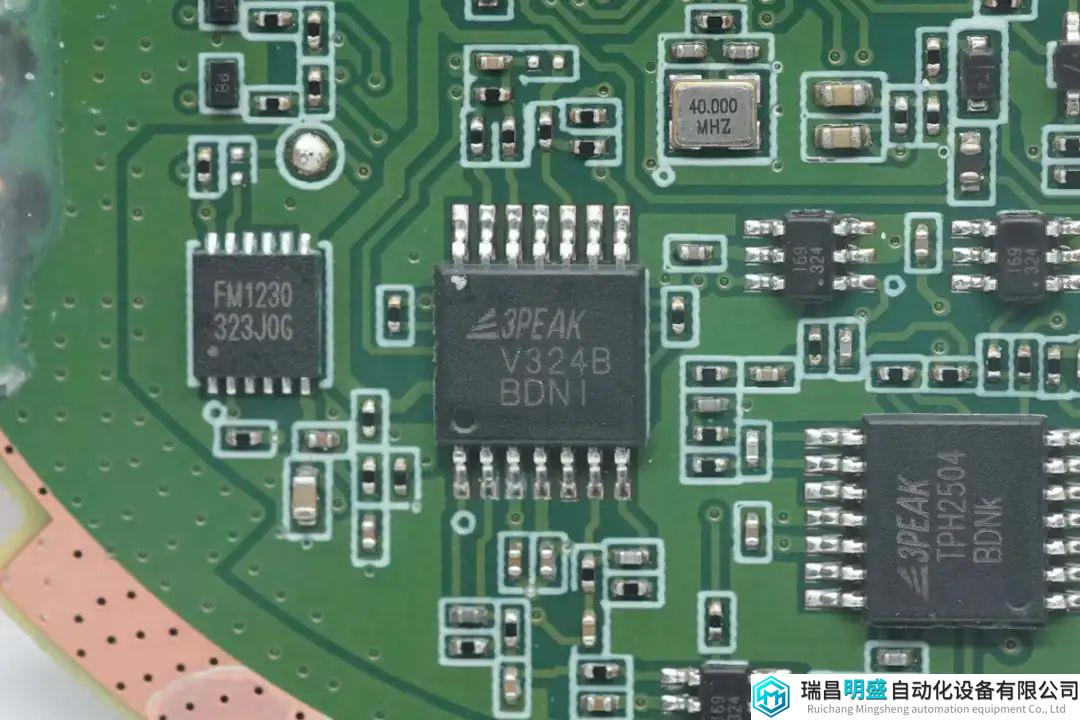

无线充电模组内置的安全芯片来自上海复旦微电子，型号FM1230，支持DES/TDES、AES、SM4对称算法，RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法，具备多种防护能力，支持对称和非对称加解密运算、安全存储、身份认证等功能，可用以接触式的ESAM/PSAM模块，SE安全模块等应用领域。
一颗四运放来自思瑞浦，型号LMV324B，具备100mA高输出电流能力，支持轨对轨输入和输出。

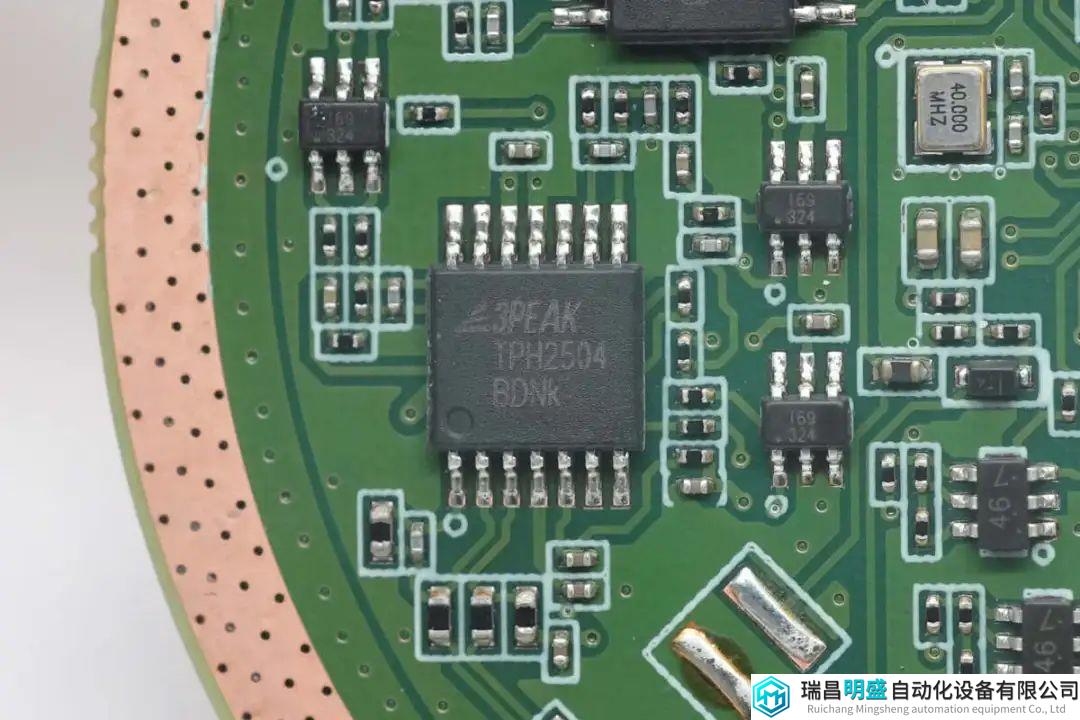

高速四运放来自思瑞浦，型号TPH2504，具备100mA高输出电流能力，支持轨对轨输入和输出。

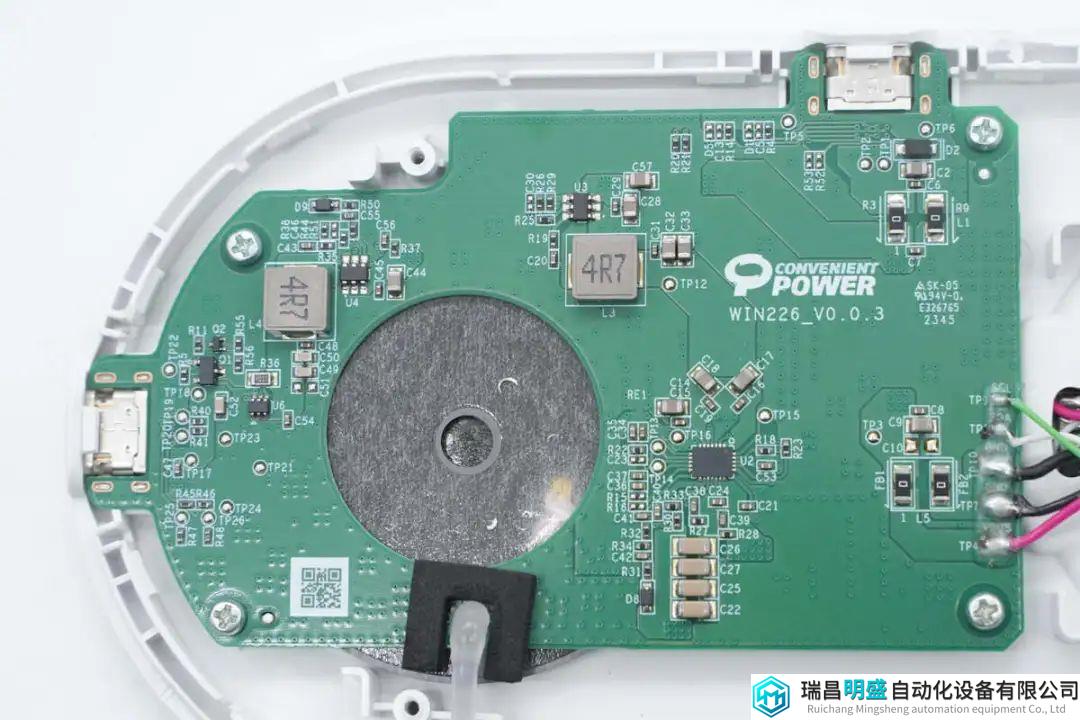

PCBA模块左侧设有一路同步降压电路，用于为USB-C接口供电，中间位置焊接同步降压电路和无线充电主控，用于无线充电。
PCBA模块背面焊接无线充电线圈和检测温度的热敏电阻。

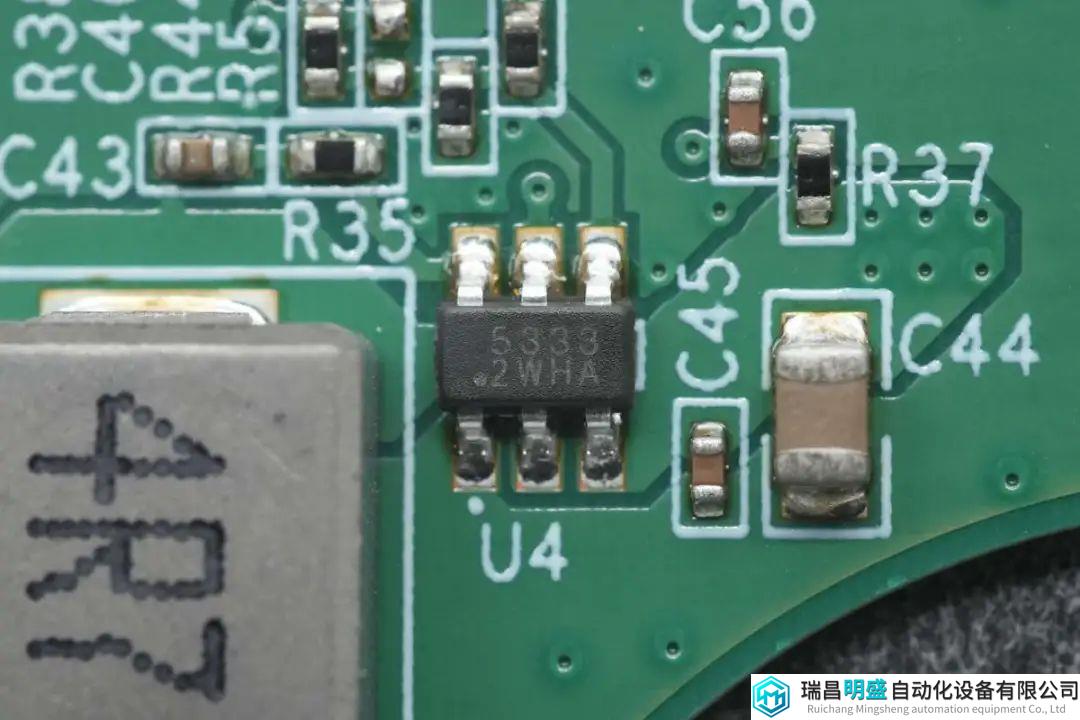

同步降压芯片来自易冲半导体，型号CPS5333，是一颗内部集成开关管的降压转换器。输入支持4.5-30V电压，最大输出电流为3A，支持99%占空比。CPS5333具有EN引脚用于开关控制，开关频率固定为750kHz，具备短路保护功能，输出过电流，欠压保护和过热关断保护，在轻载下采用PFM工作模式以可降低功耗。
易冲半导体 CPS5333 资料信息。

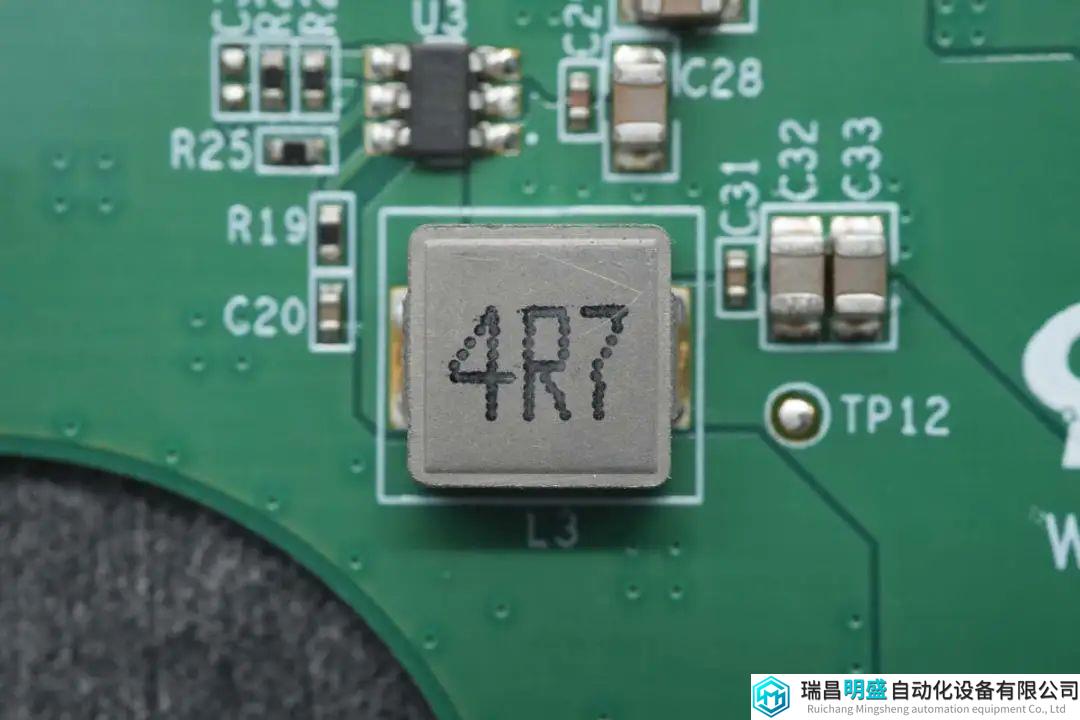

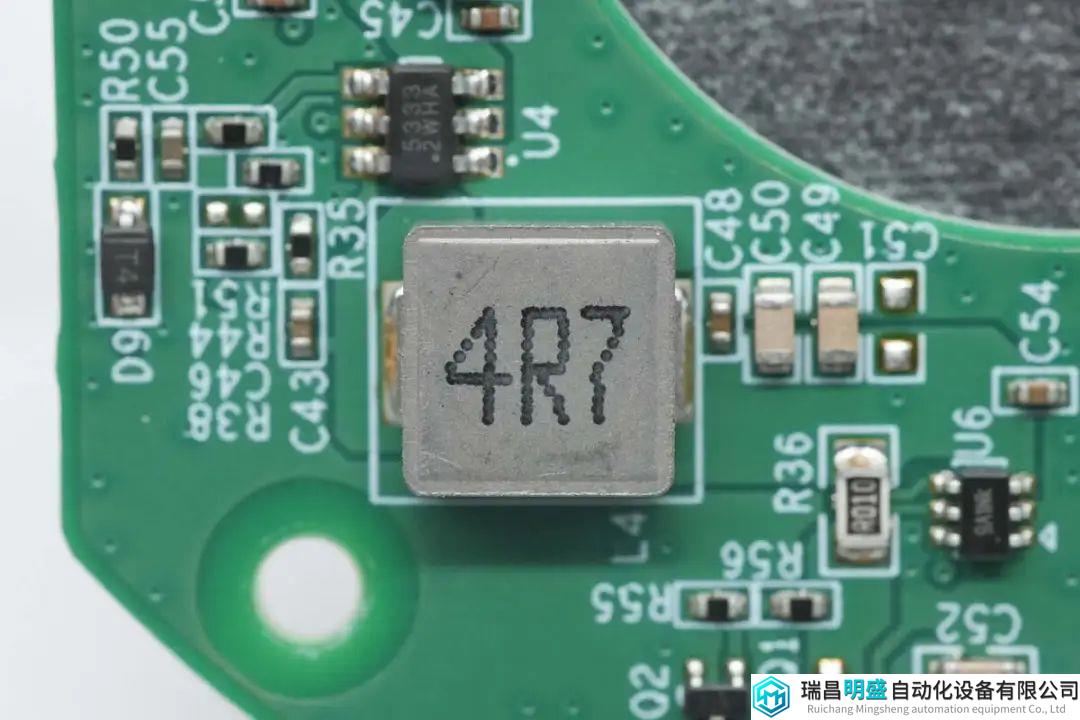

4.7μH合金降压电感特写。
无线充电芯片来自易冲半导体，型号CPS8601，是一款高能效的无线充电发射芯片，支持3.3-14V输入电压。支持WPC 1.3 EPP 15W，三星和苹果快速无线充电。芯片内部集成8051内核，256B RAM和3KB 外部RAM，16KB MTP和40KB ROM。
易冲半导体CPS8601内置17mΩ低阻开关管，支持死区时间调节，具备两个I2C接口和两个UART接口，支持睡眠模式和待机模式，具备过热保护和过电压保护。采用QFN3*4-24封装。
易冲半导体 CPS8601 资料信息。

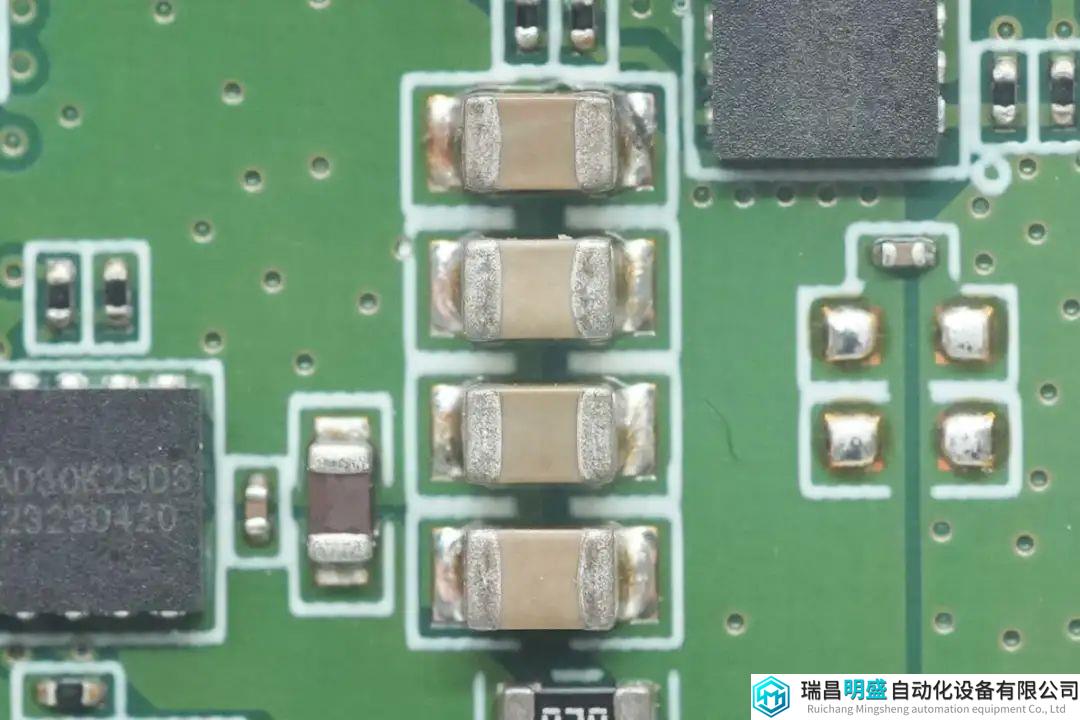

四颗并联的NPO谐振电容特写。

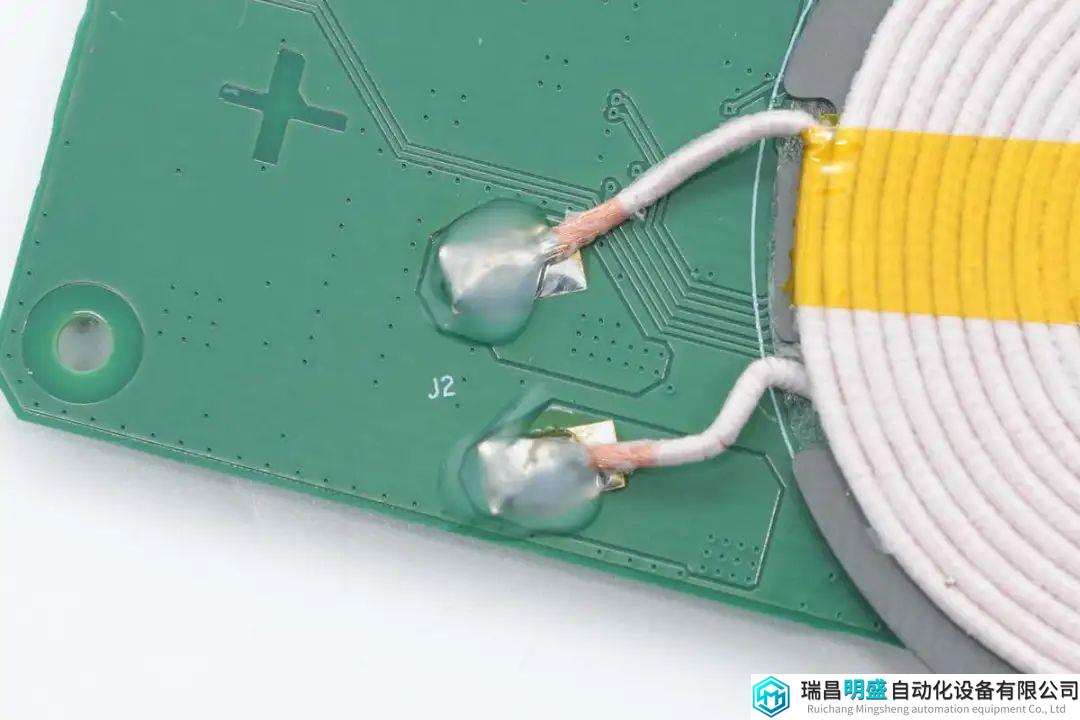

无线充电线圈通过焊接连接，焊点打胶加固绝缘。

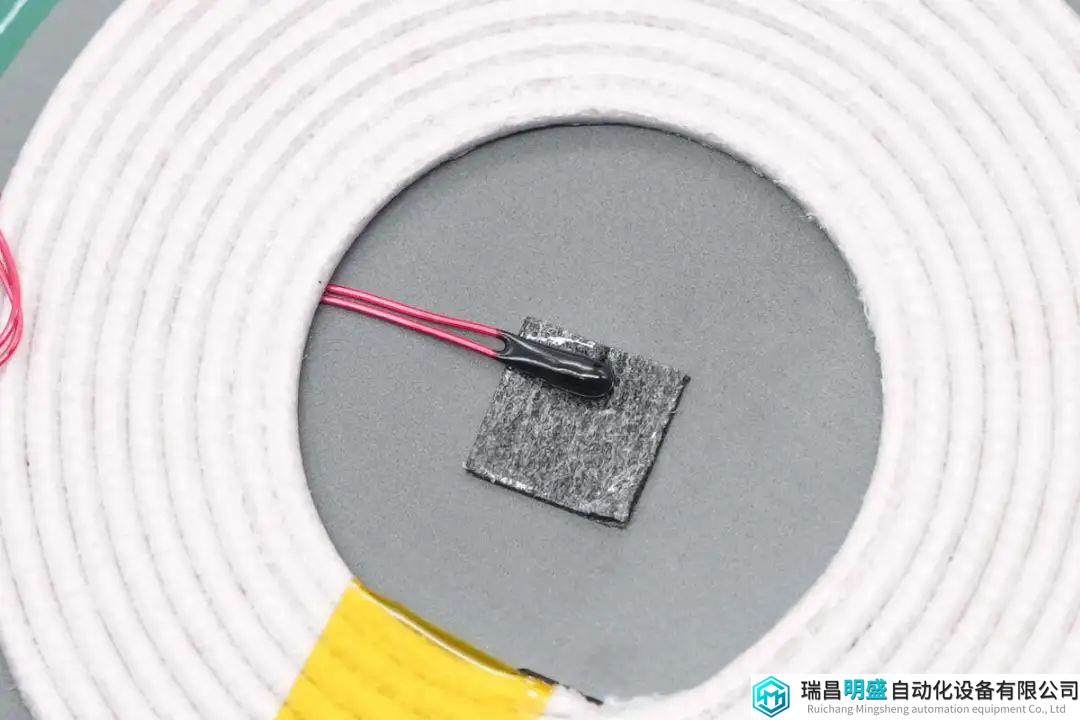

线圈中间设有热敏电阻，用于检测温升。
USB-C输出接口的同步降压转换器采用易冲半导体CPS5333。
4.7μH降压电感特写。
丝印9A1的电流检测放大器用于输出电流检测。

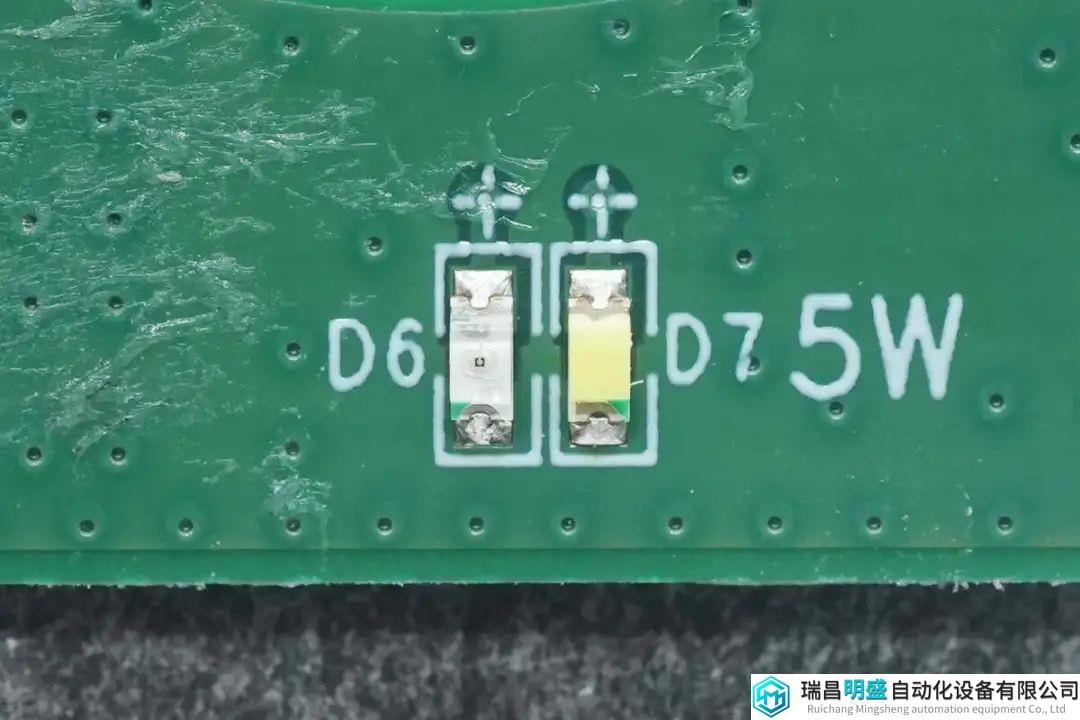

两颗指示充电状态的指示灯特写。

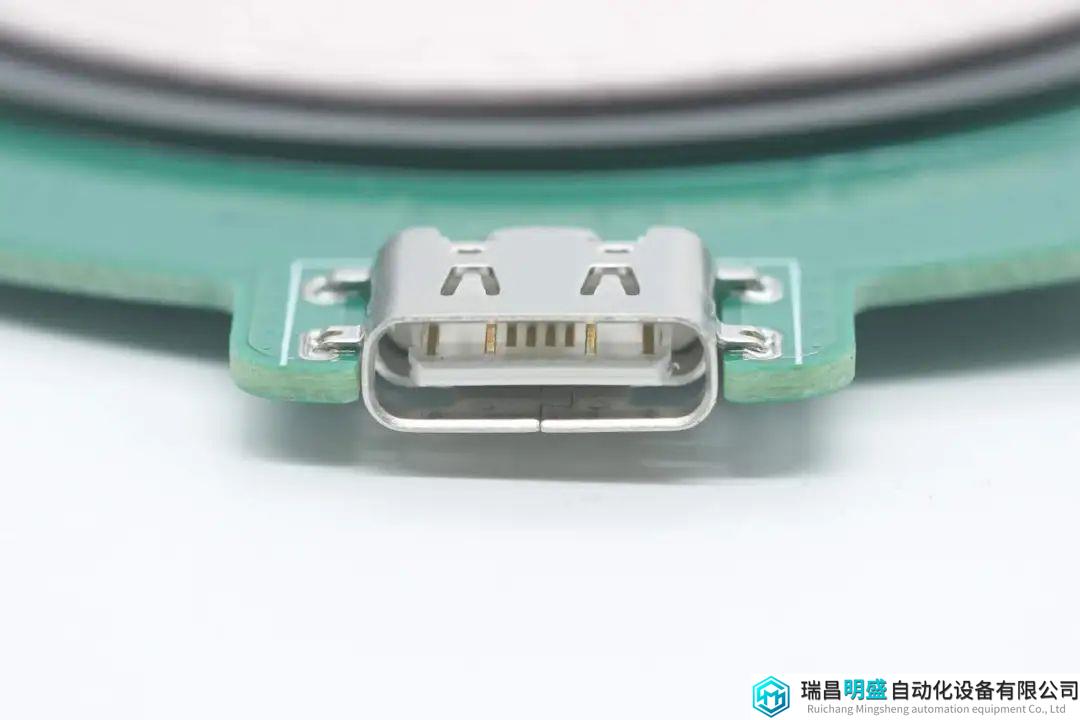

USB-C母座沉板过孔焊接固定，白色舌片不露铜。

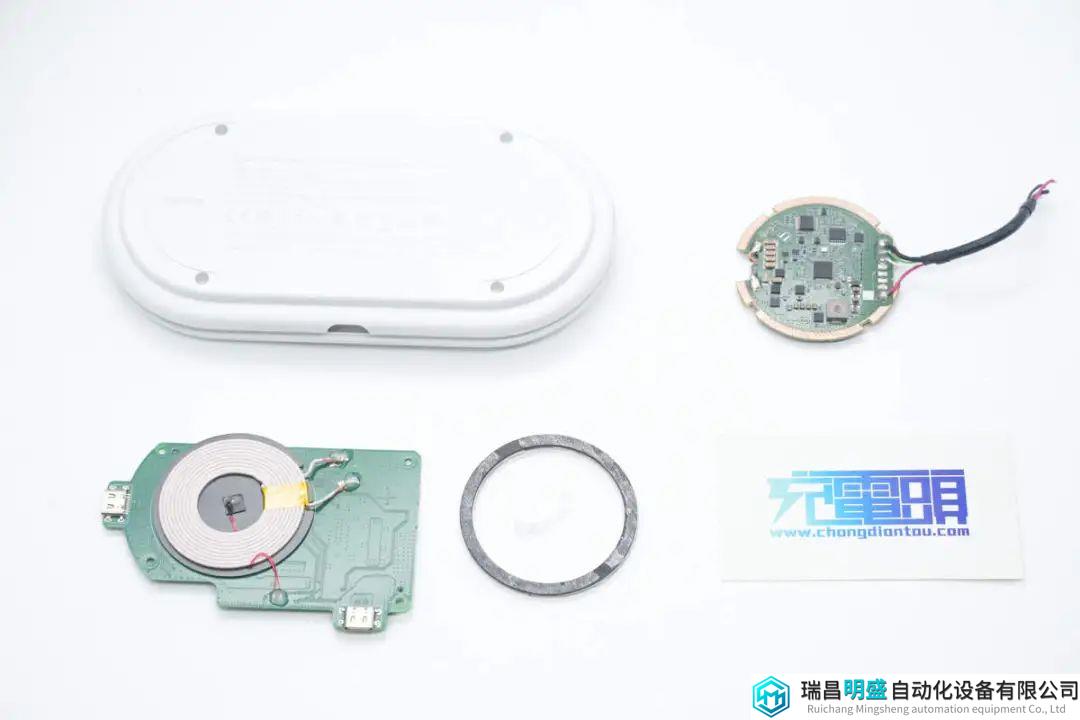

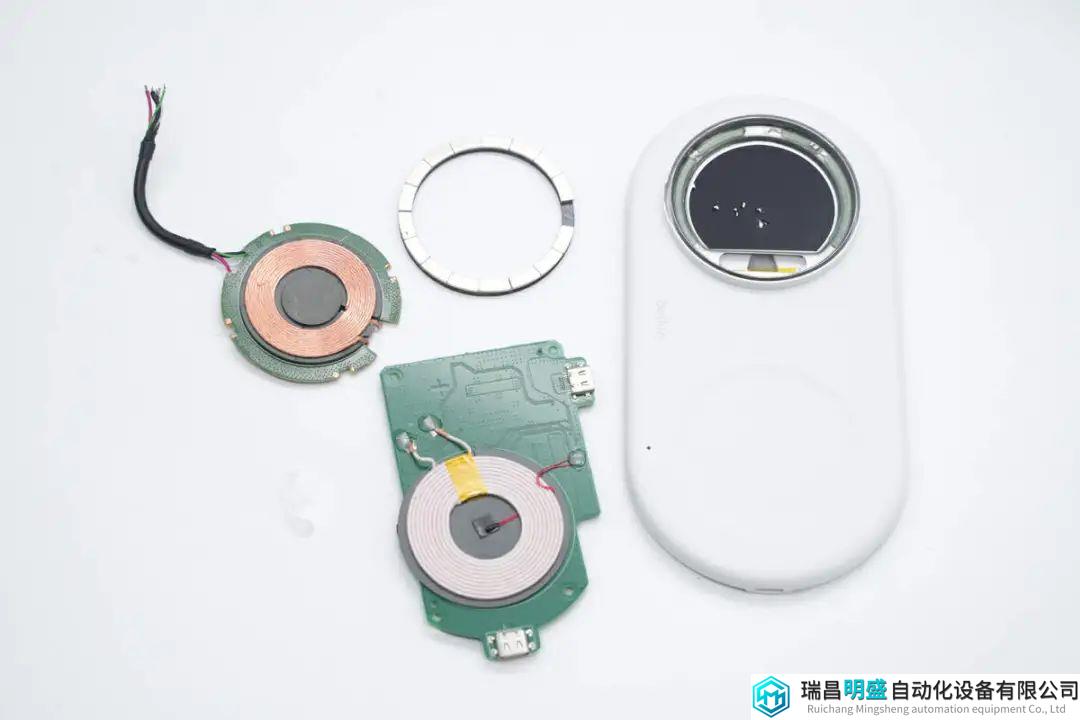

全部拆解一览，来张全家福。
充电头网拆解总结
贝尔金二合一磁吸无线充电器为平板设计，内置两个无线充电线圈。其中一个为Qi2技术，支持为iPhone进行15W无线充电，另一个线圈支持传统Qi 5W无线充电，用于为苹果耳机进行充电。无线充电器采用USB-C接口供电，侧面还设有一个USB-C接口，支持连接手表无线充电器，实现苹果全家桶无线充电。
充电头网通过拆解了解到，贝尔金这款二合一磁吸无线充电器内部芯片方案来自易冲半导体，Qi2无线充电模块采用CPS8200无线充电主控，5W无线充电采用CPS8601全集成无线充电芯片，并搭配使用两颗CPS5333同步降压芯片用于无线充电降压和5V降压输出。PCBA模块导线焊点均打胶加固绝缘，内部做工可靠，用料扎实。
