小米推出了一款120W小布丁氮化镓充电器，这款充电器为套装发售，内部包含120W小布丁充电器和1.5米长数据线，方便用户使用。充电器支持100-240V输入电压，当输入电压为110Vac时，支持65W输出功率，当输入电压为220Vac时，支持120W输出功率。
实测充电器支持65W PD快充，还支持33W UFCS融合快充，不仅可以满足小米手机的快充需求，还可以为笔记本电脑和其他品牌的安卓手机快充。下面充电头网就带来小米120W小布丁充电器的拆解，一起看看内部的方案和做工。
此前充电头网还拆解过小米13 Ultra原装90W氮化镓充电器、小米67W 1A1C UFCS氮化镓充电器、小米35W 1A1C UFCS融合快充充电器、小米100W USB-C氮化镓充电器、小米67W小布丁氮化镓快充等产品，欢迎查阅。
小米120W氮化镓小布丁充电器开箱
包装盒正面印有小米logo、产品名称以及套装外观图。

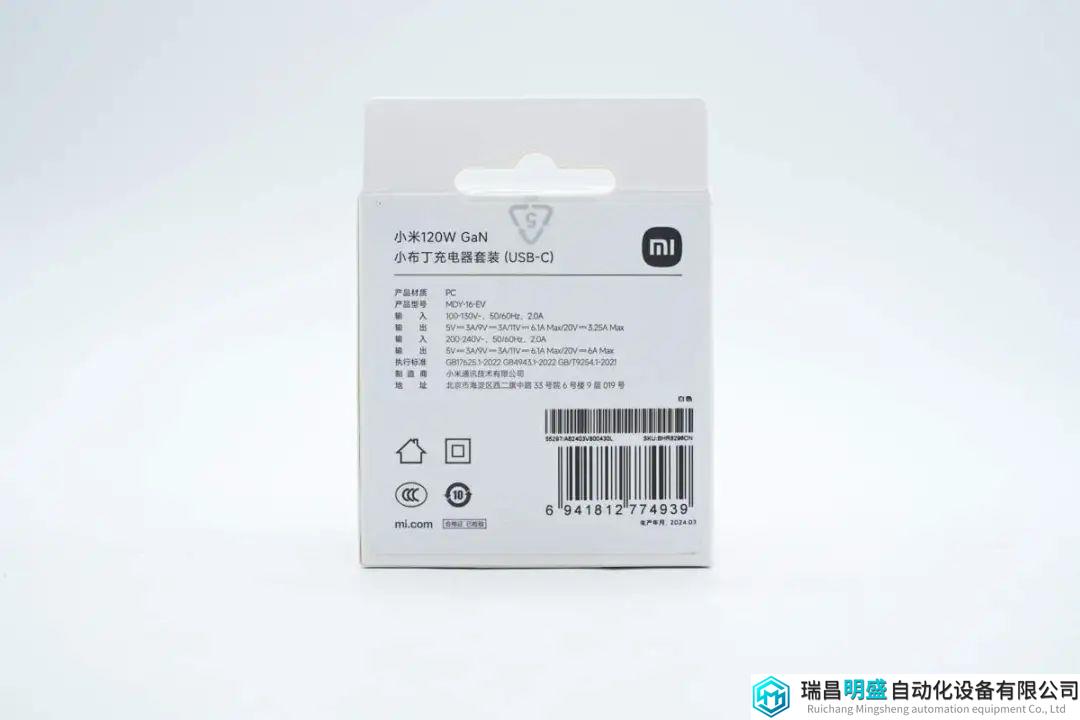

背面贴有产品信息贴纸。
背面产品规格参数特写。

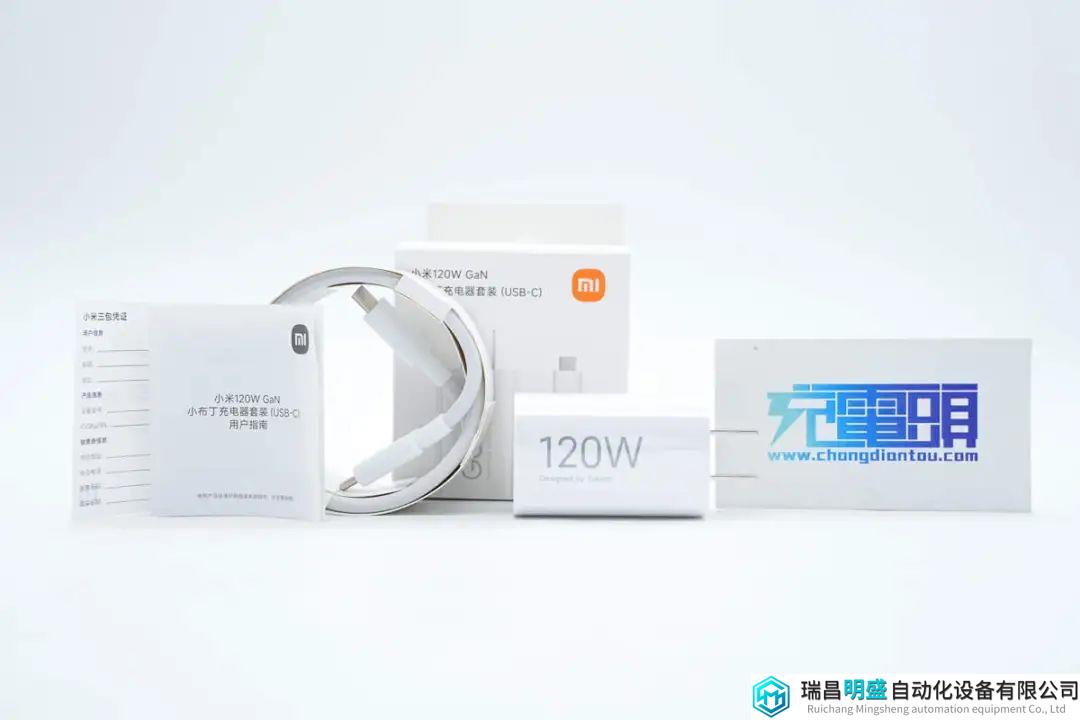

包装内含充电器、数据线、使用说明书以及三包凭证。

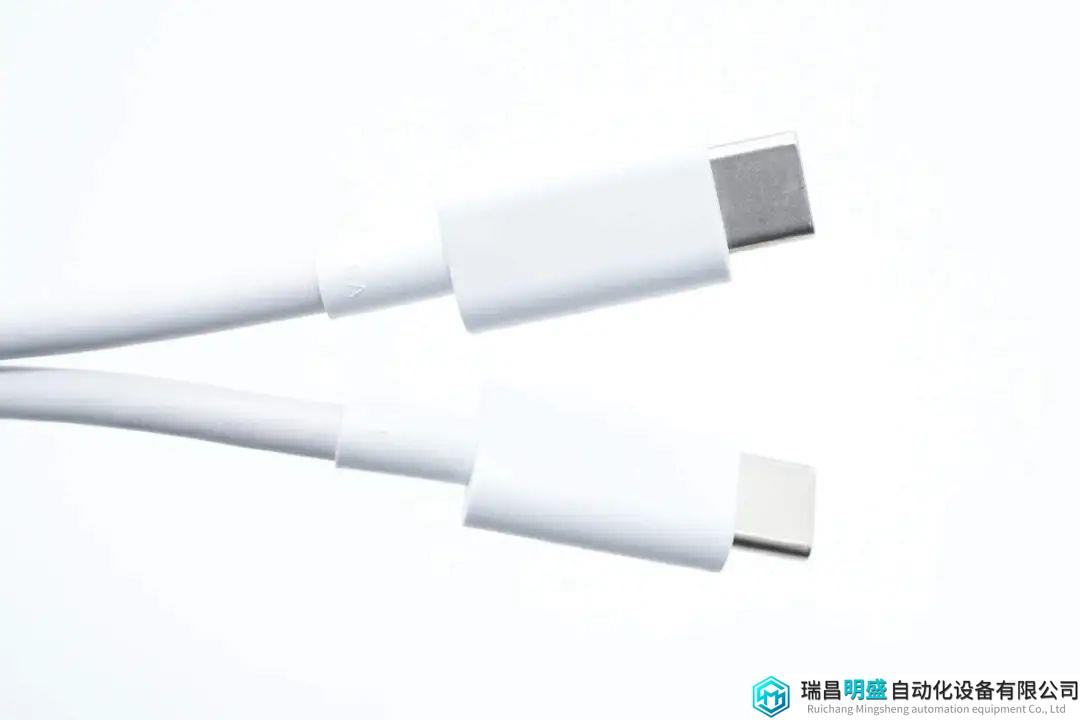

附带数据线为USB-C to USB-C线，网尾设计有6A字样，表明线材可过6A大电流。

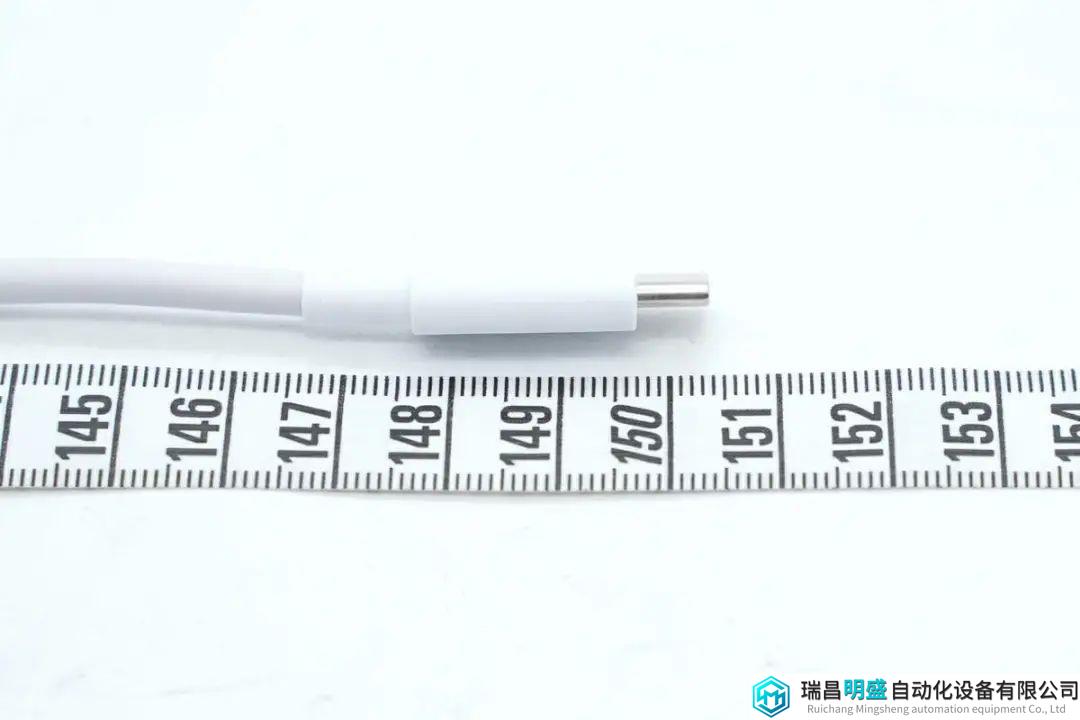

测得数据线长度约为150.3cm。

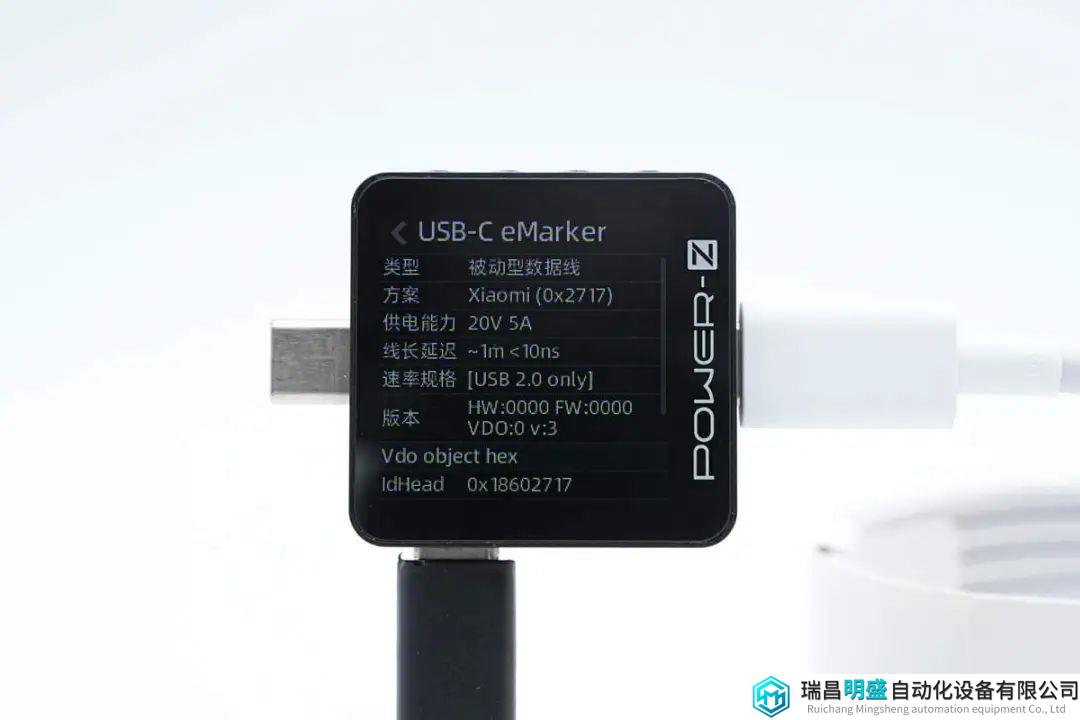

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，支持20V5A PD快充，数据传输能力为USB 2.0。

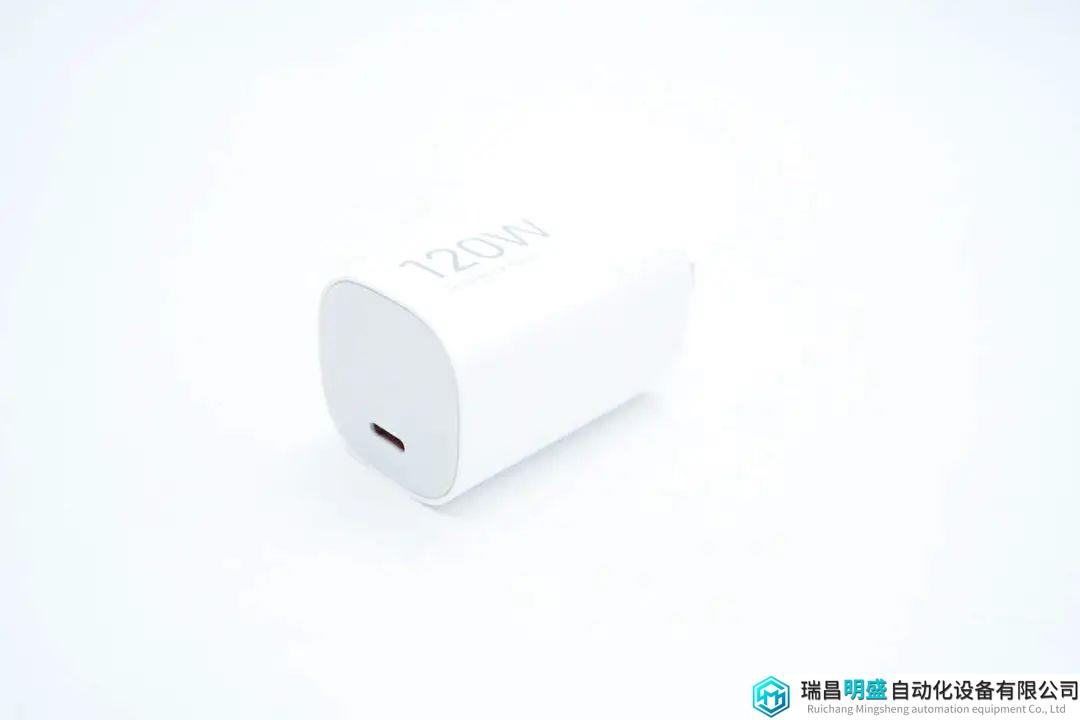

新款充电器延续小米上一代67W小布丁充电器设计语言，腰身高光亮面处理且过渡十分圆润。
机身正面印有120W以及Designed by Xiaomi字样。

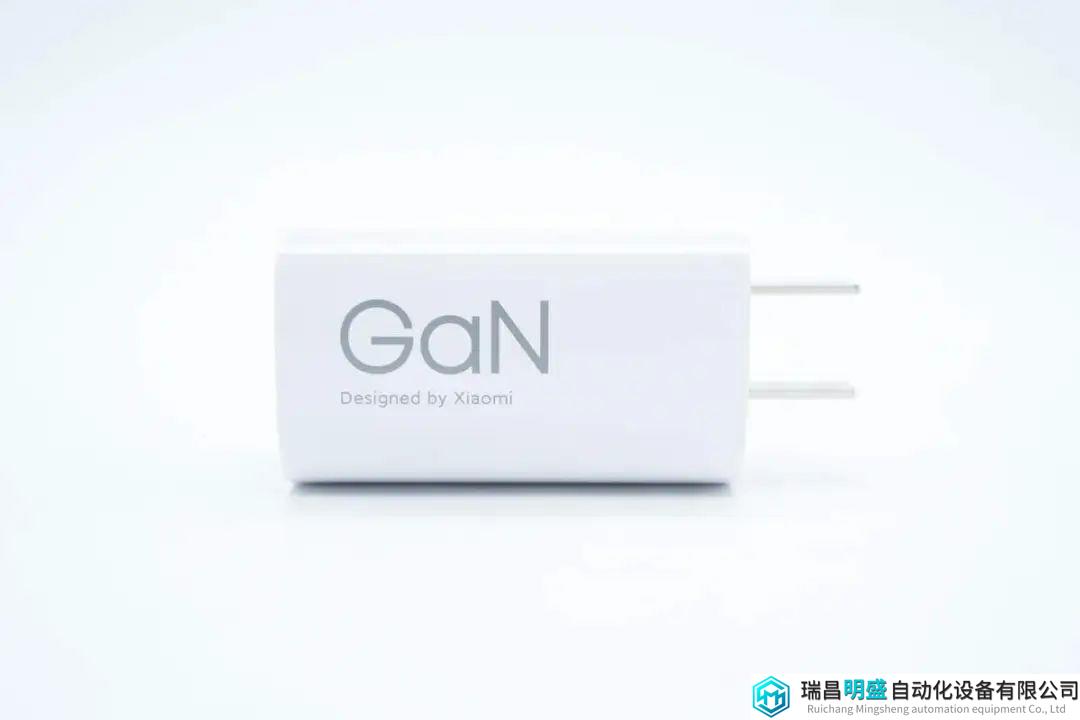

另一面印有GaN和Designed by Xiaomi。

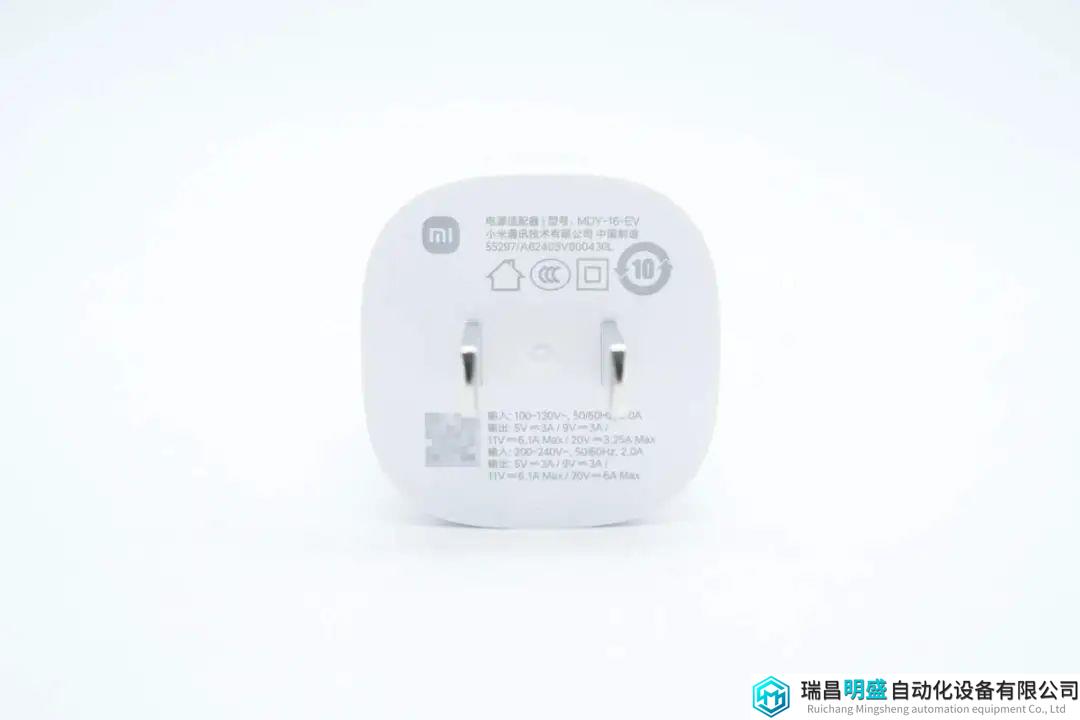

输入端外壳印有充电器参数信息。

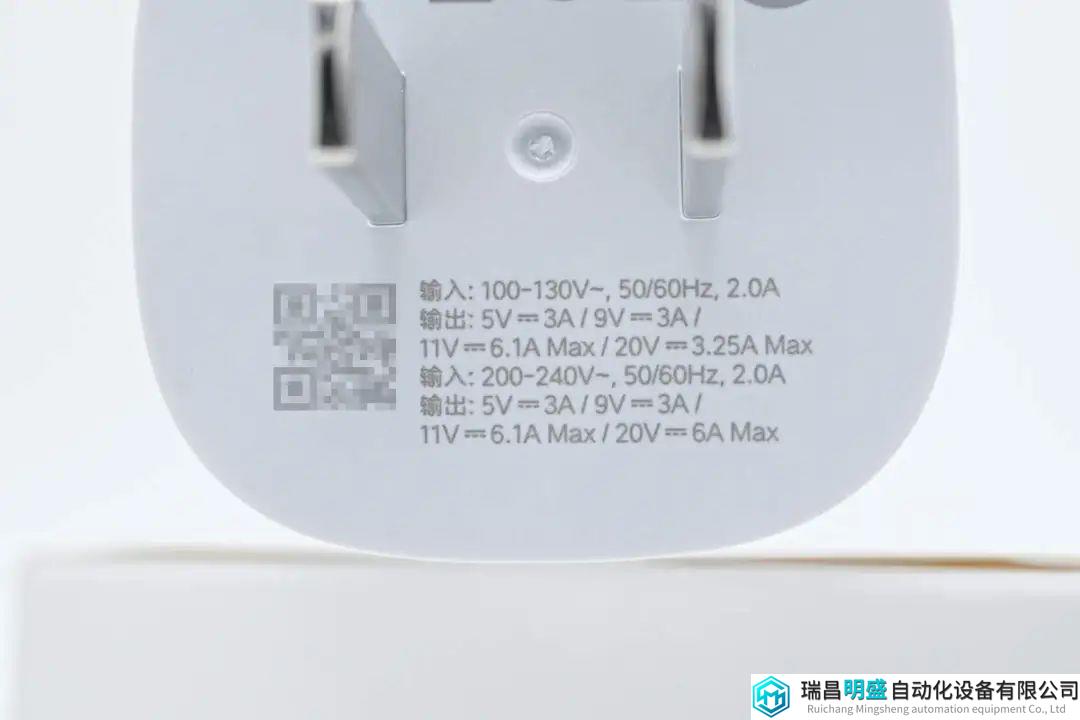

产品参数特写
型号：MDY-16-EV
输入：100-130V~50/60Hz 2.0A
输出：5V3A、9V3A、11V6.1A、20V3.25A
输入：200-240V~50/60Hz 2.0A
输出：5V3A、9V3A、11V6.1A、20V6A
充电器通过了CCC认证。

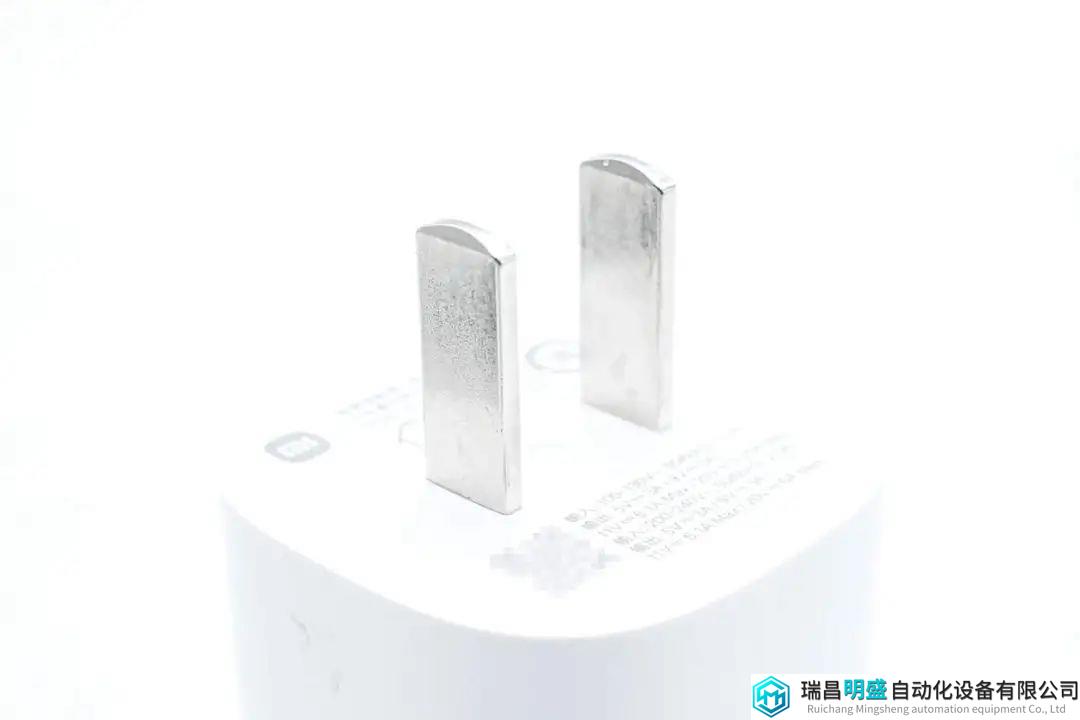

充电器配备固定式国标插脚。
输出端配置单USB-C接口。

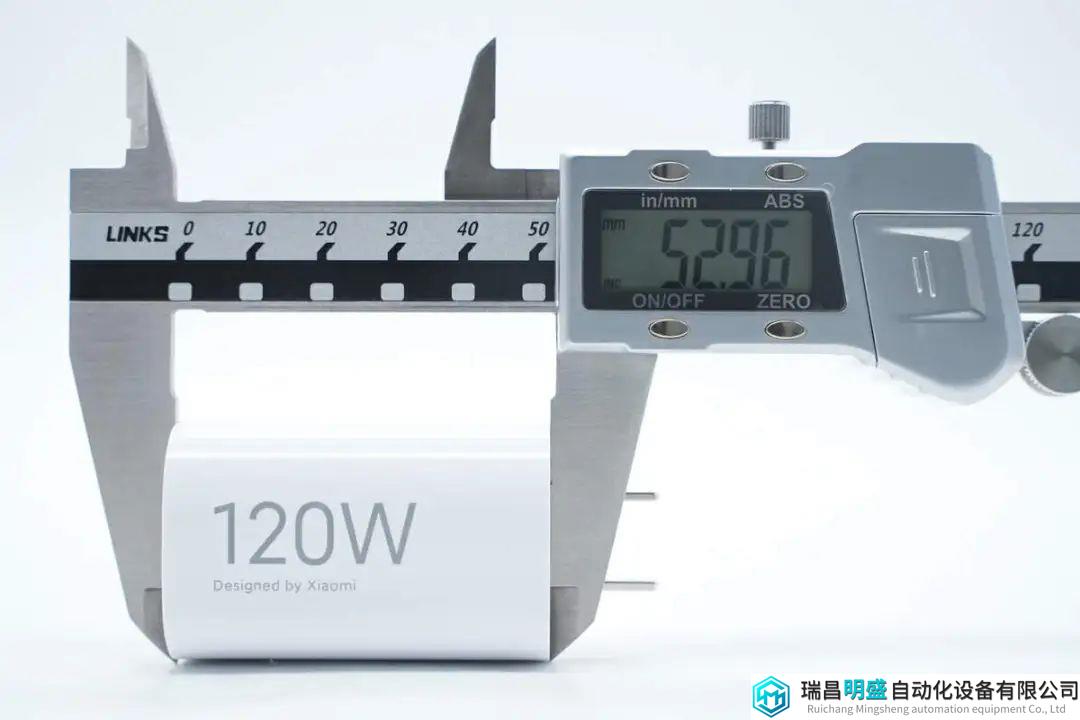

实测充电器机身长度为52.96mm。

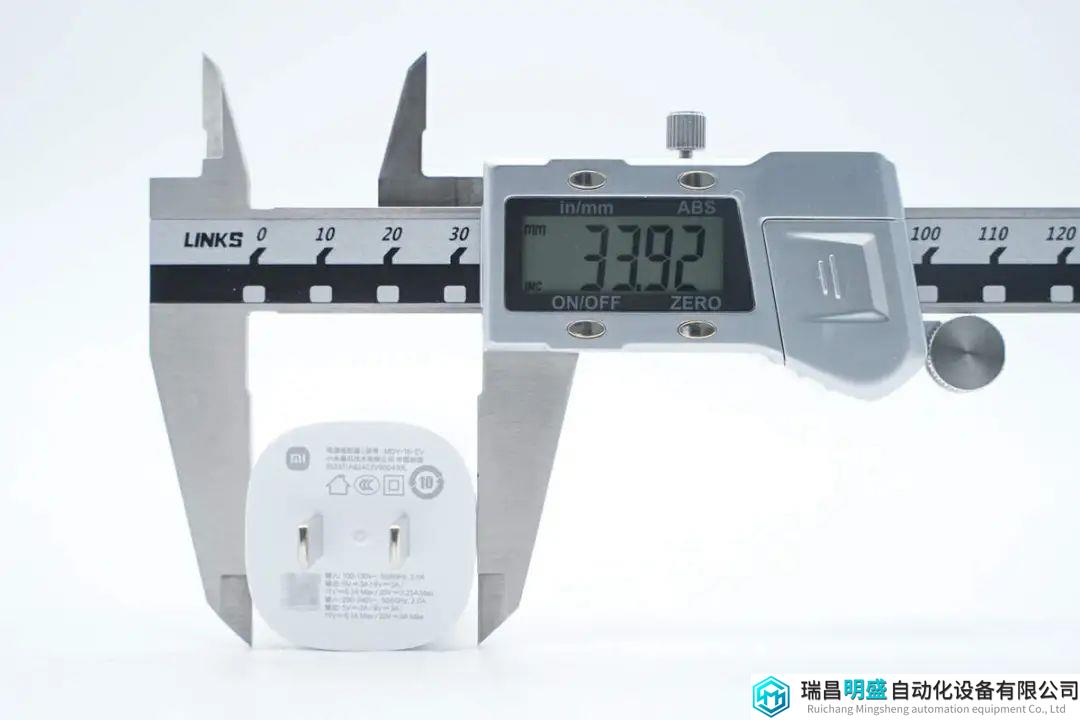

宽度为33.92mm。

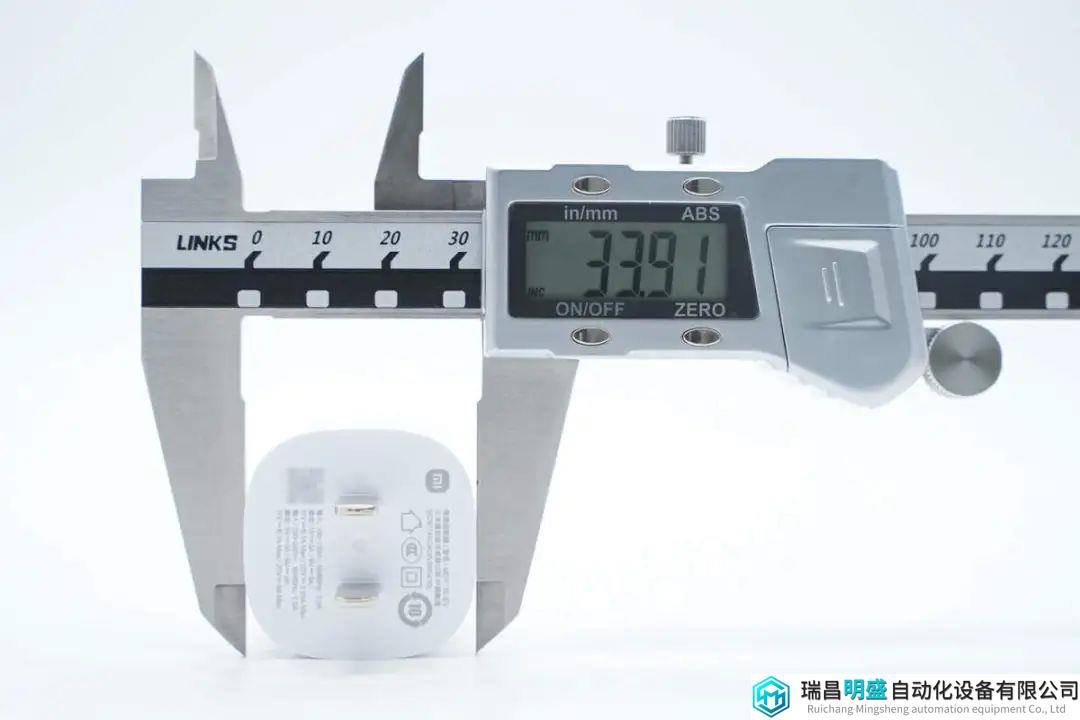

厚度为33.91mm。通过三维算得充电器体积约为60.92cm³，功率密度约为1.97W/cm³。
充电器拿在手上的大小直观感受。
另外测得充电器重量约为101g。

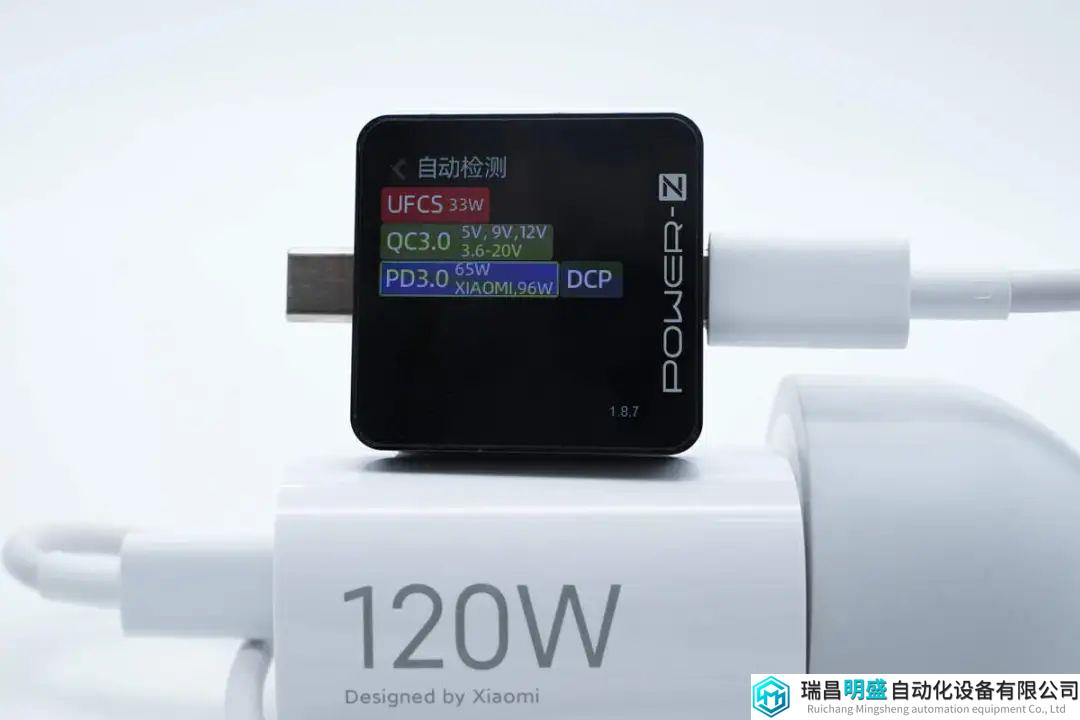

使用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持UFCS、QC3.0、PD3.0、DCP充电协议。

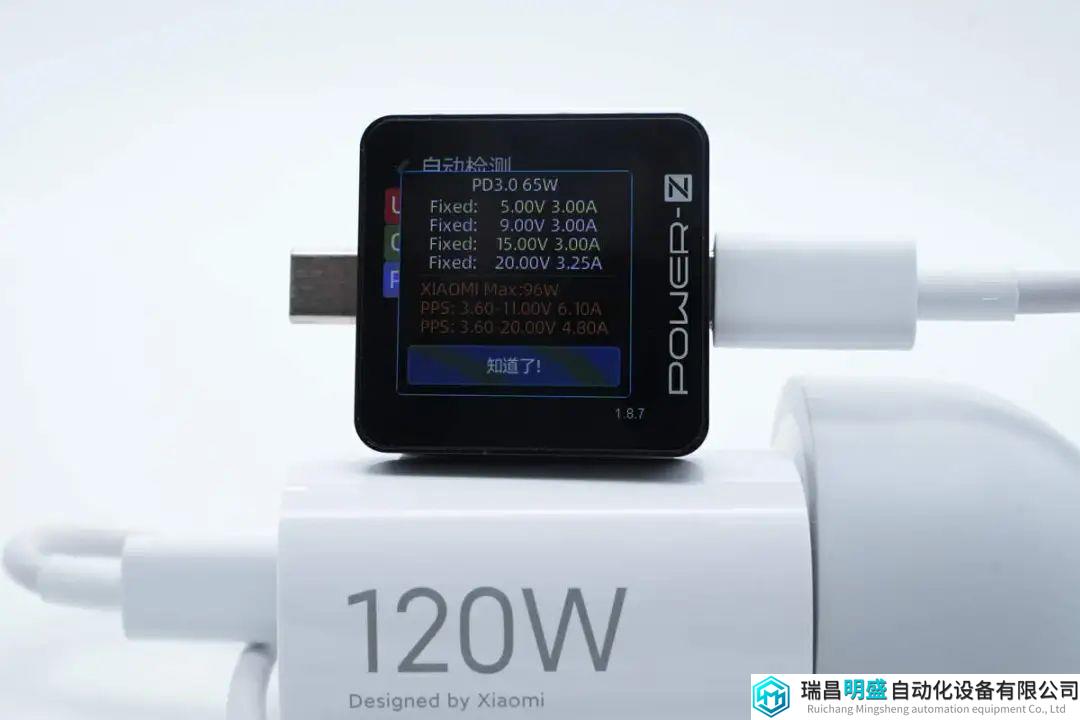

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及3.6-11V6.1A、3.6-20V4.8A两组小米私有快充档位。

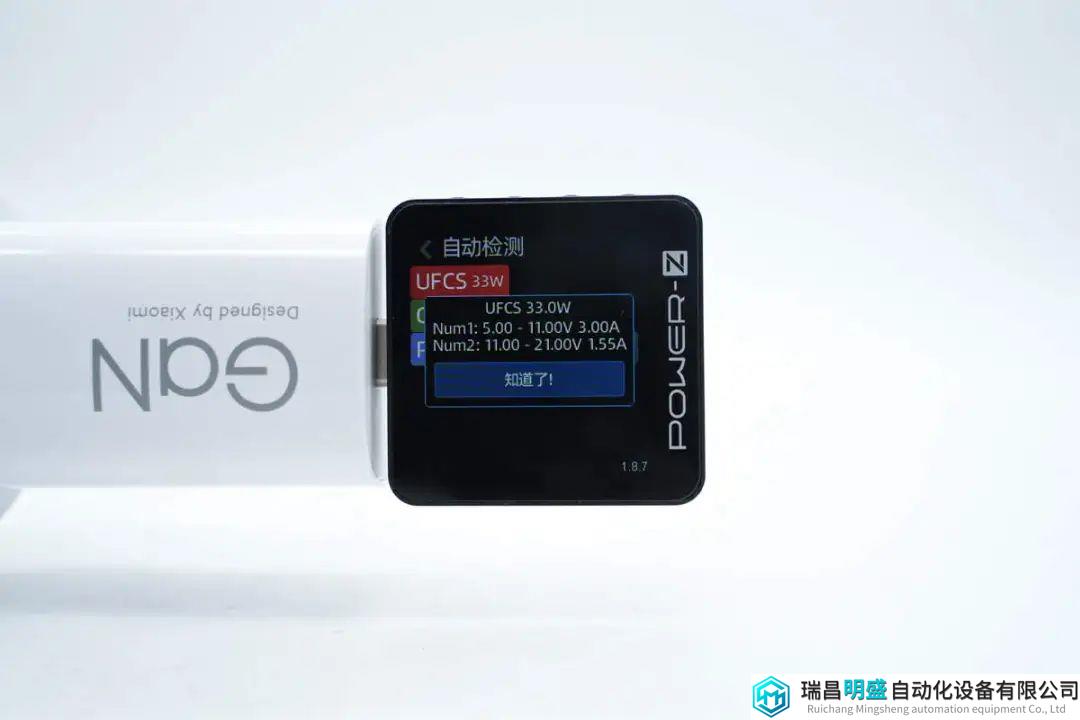

测得UFCS融合快充支持5-11V3A、11-21V1.55A两组电压档位。

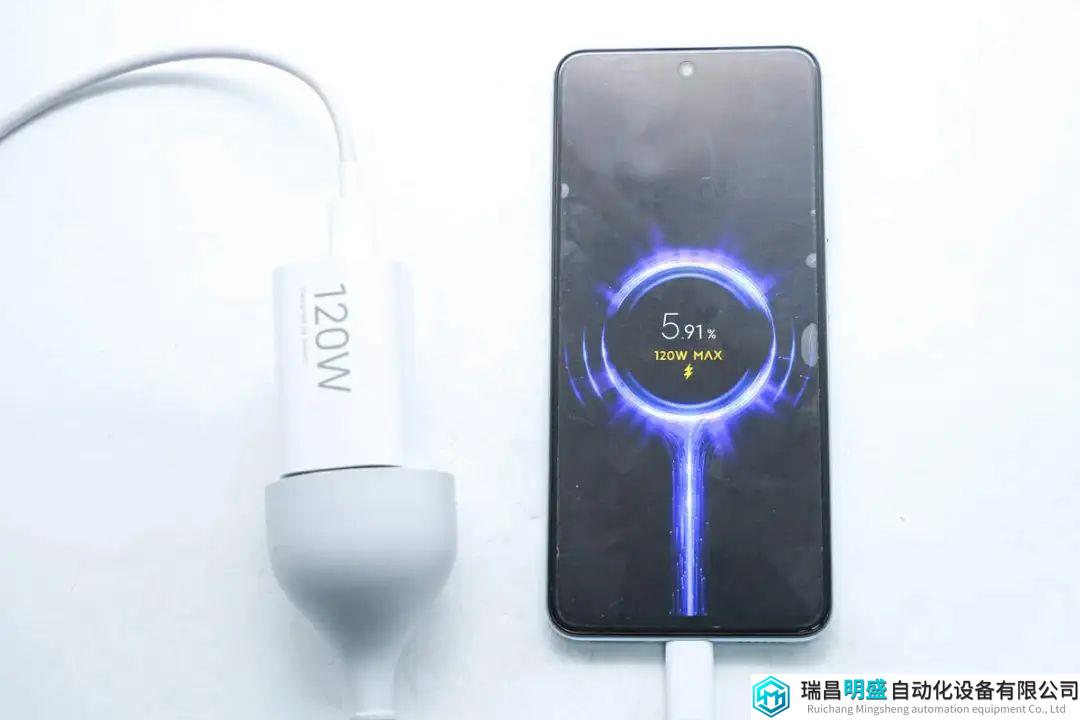

使用小米120W小布丁充电器给红米Note 11T Pro+充电，成功开启120W私有快充。
小米120W氮化镓小布丁充电器拆解
看完了小米120W小布丁氮化镓充电器的外观和测试，下面就进行拆解，一起看看内部的方案和做工。

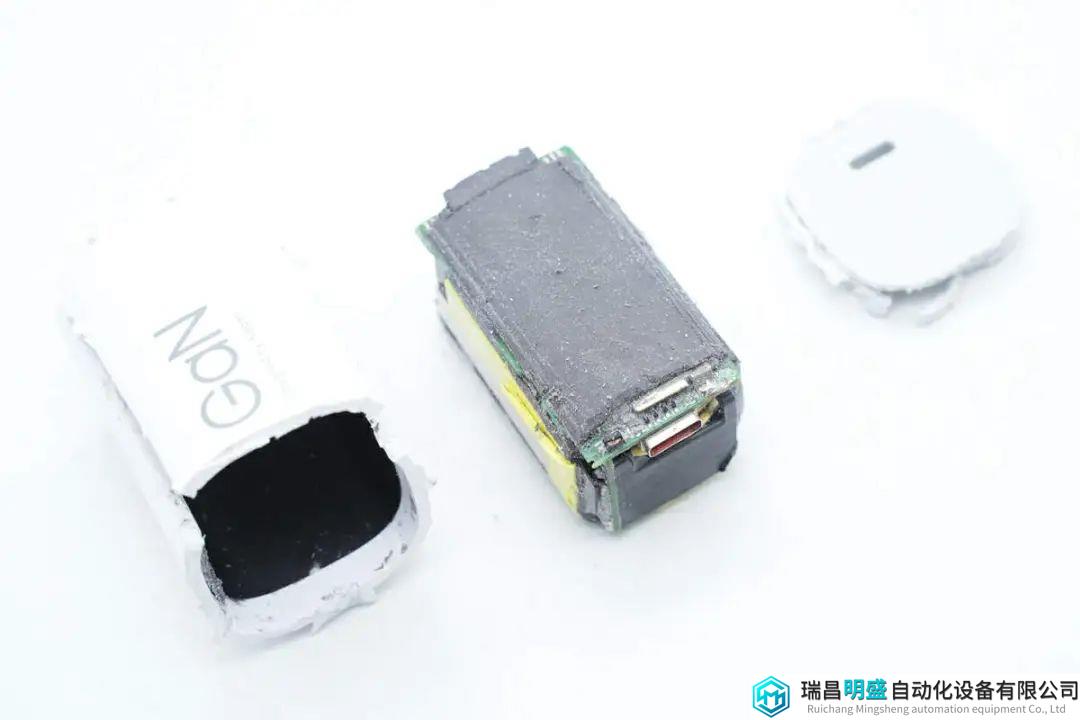

首先拆下充电器输出端外壳，由于内部灌封填充，使用切割机切开外壳，取出内部PCBA模块。

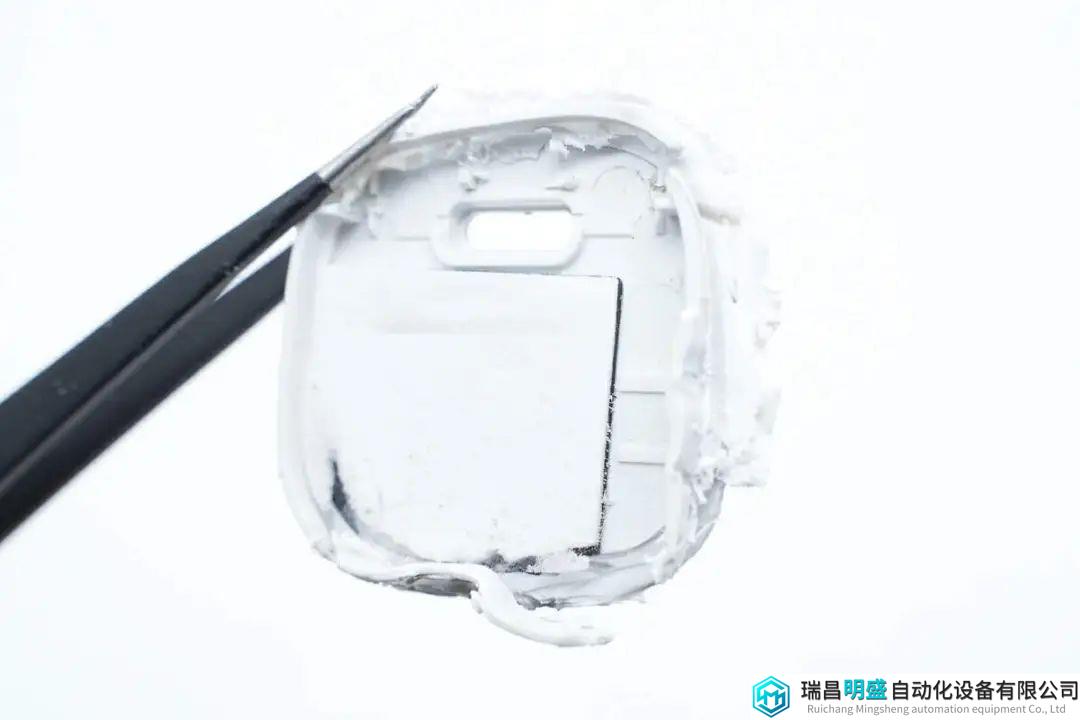

在充电器后盖内部粘贴泡棉隔热。

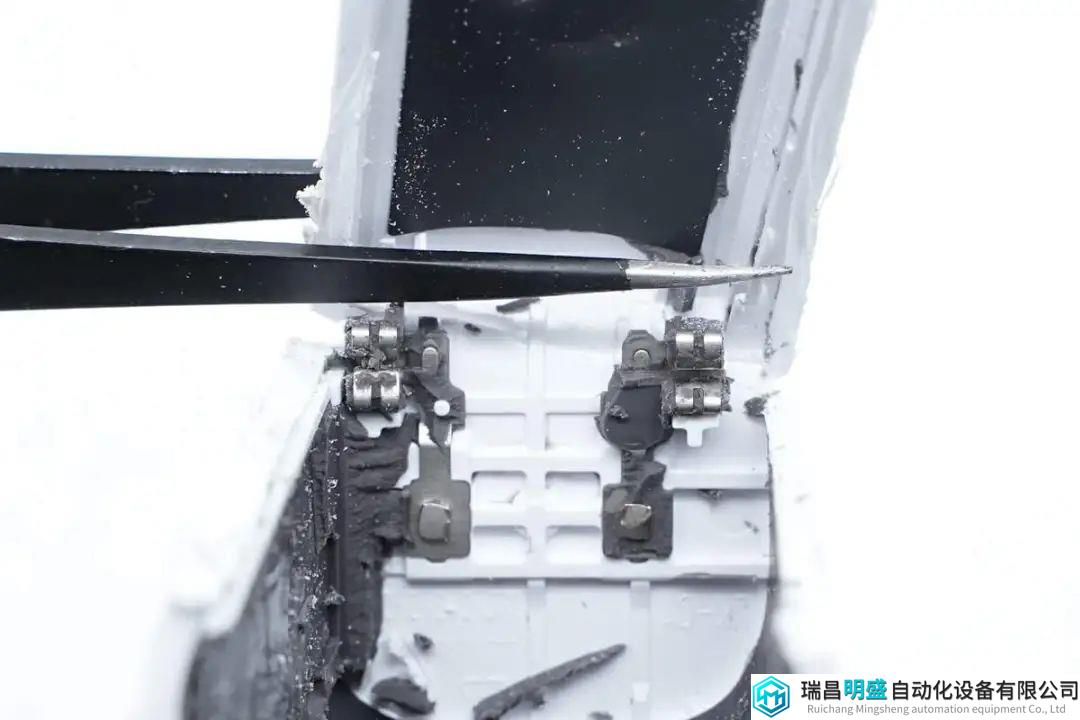

PCBA模块通过弹片压接到PCBA模块供电。
壳体内部粘贴石墨导热贴加强散热。
壳体内部石墨导热贴特写。

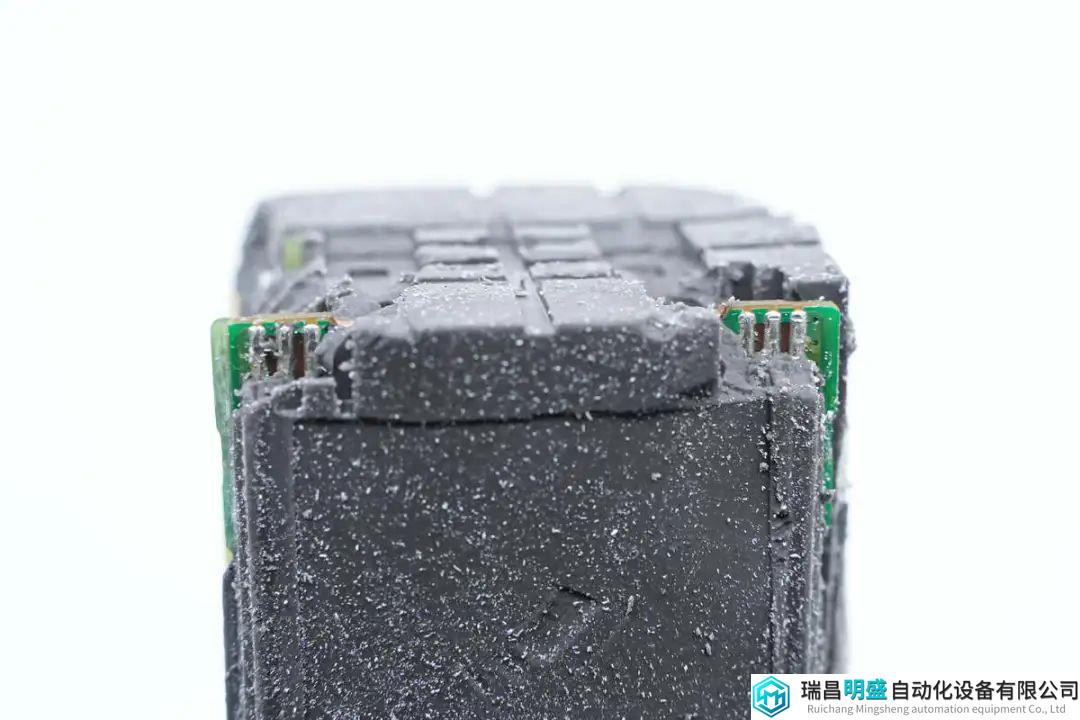

充电器PCBA模块采用导热胶灌封填充。

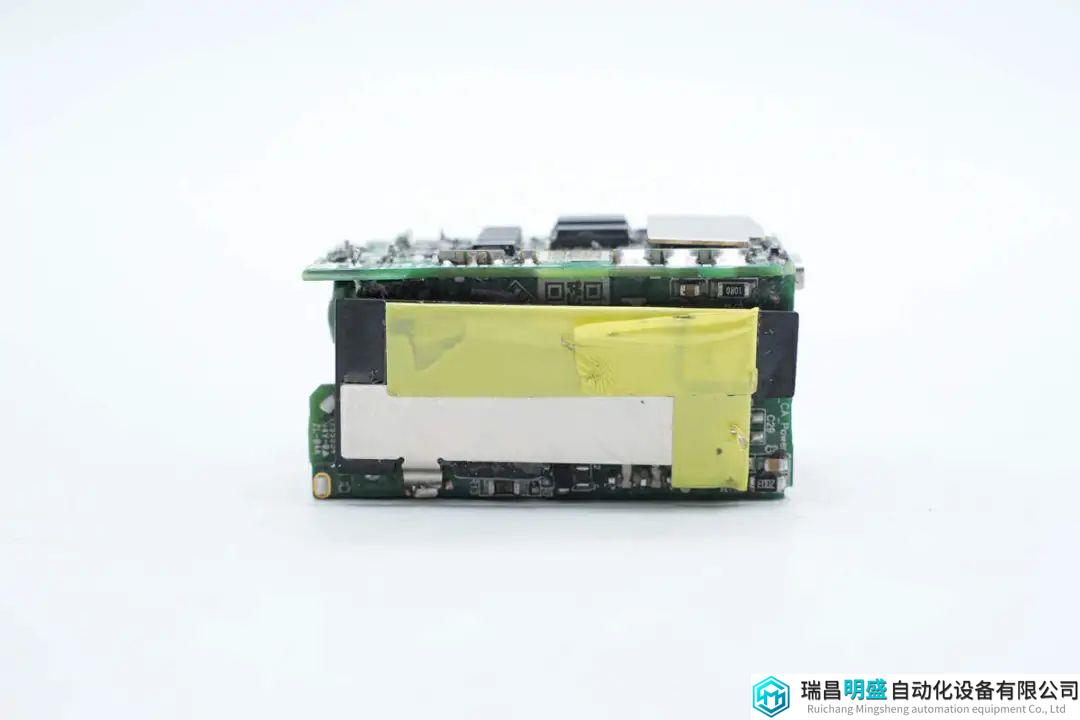

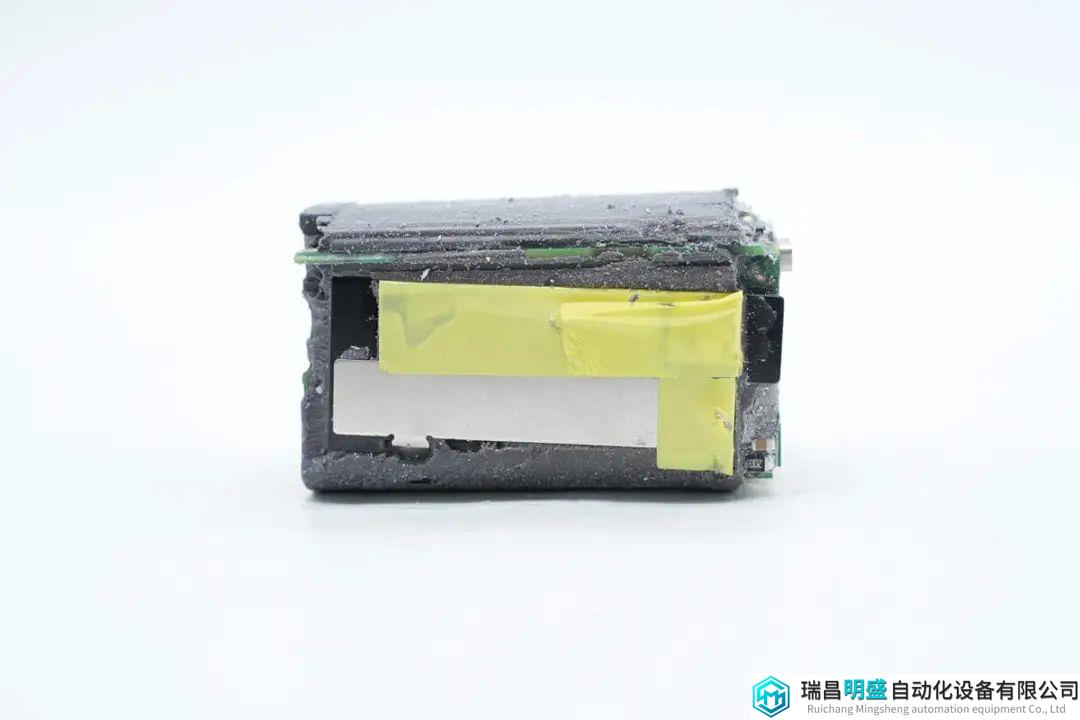

在PCBA模块侧面粘贴散热片，并粘贴胶带绝缘。

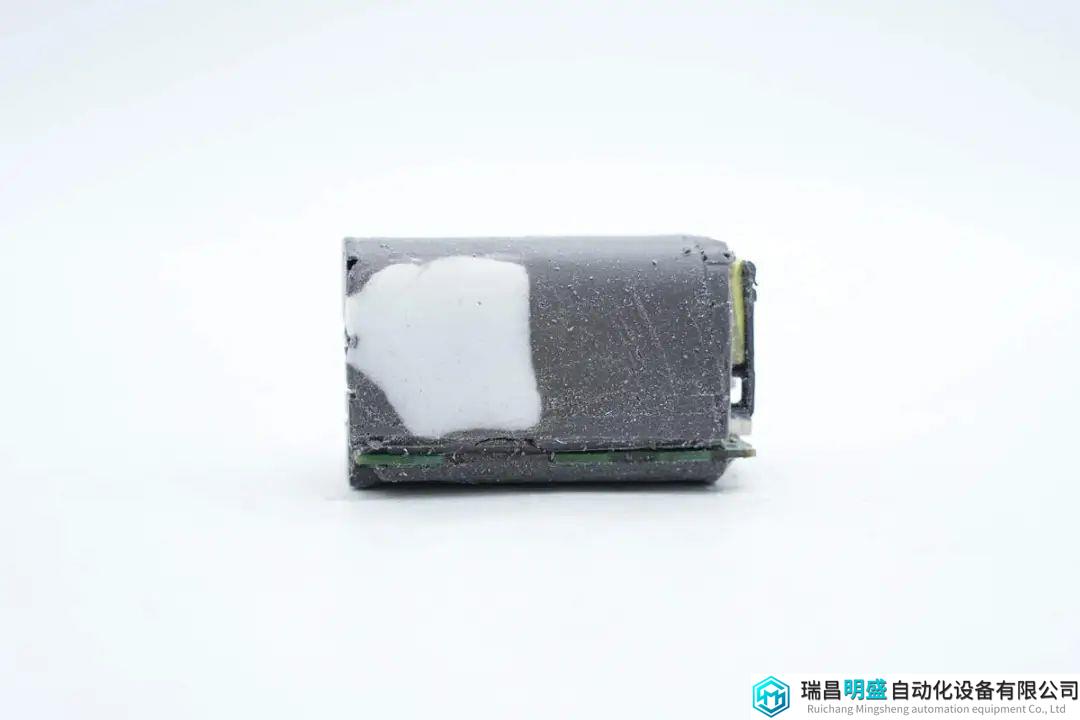

在另一侧粘贴有气凝胶隔热。
使用游标卡尺测得PCBA模块长度约为49.3mm。
PCBA模块宽度约为28.1mm。

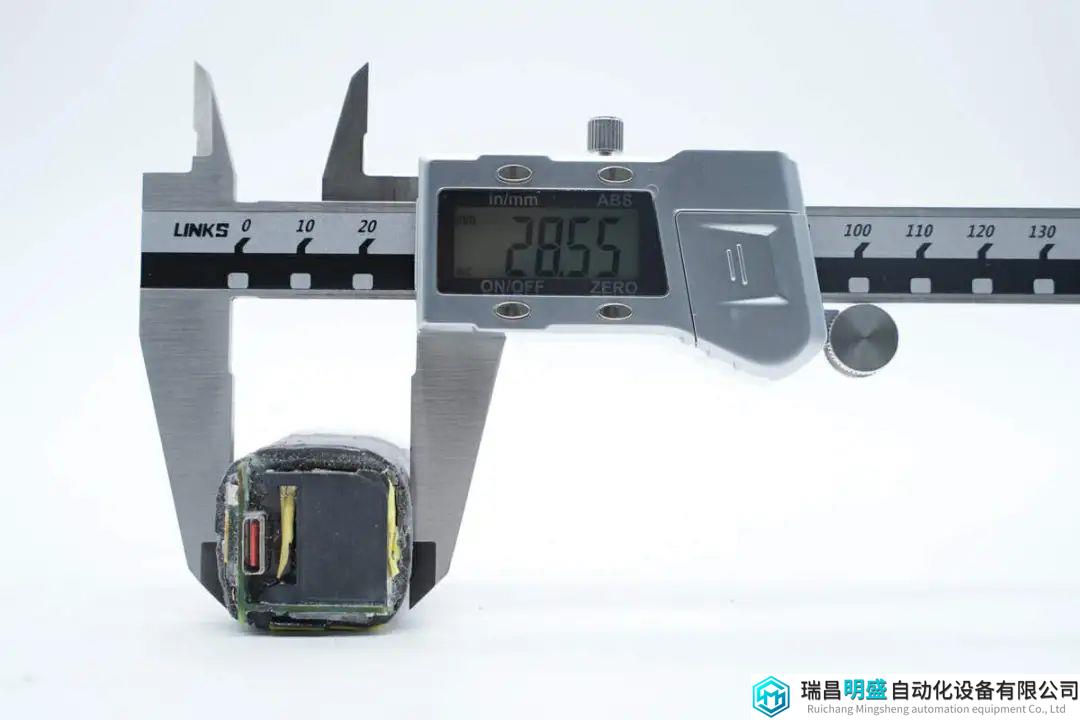

PCBA模块高度约为28.6mm。
PCBA模块由两块小板焊接组成，底部小板焊接整流管和同步整流管。
侧面小板设有散热片，用于为氮化镓合封芯片散热。
在两片PCB围成的空间内部焊接高压滤波电容和变压器等元件。
焊接取下侧面小板的散热片，下面为氮化镓合封芯片。
焊接拆分两片PCB，其中左侧为开关电源小板，右侧为整流及输出小板。
通过对PCBA模块的观察发现，小米120W小布丁氮化镓充电器为QR开关电源架构，同步整流，宽范围电压输出，输出电压由协议芯片通过光耦反馈，氮化镓快充电源方案来自杰华特。下面我们就从输入端开始了解各个器件的信息。

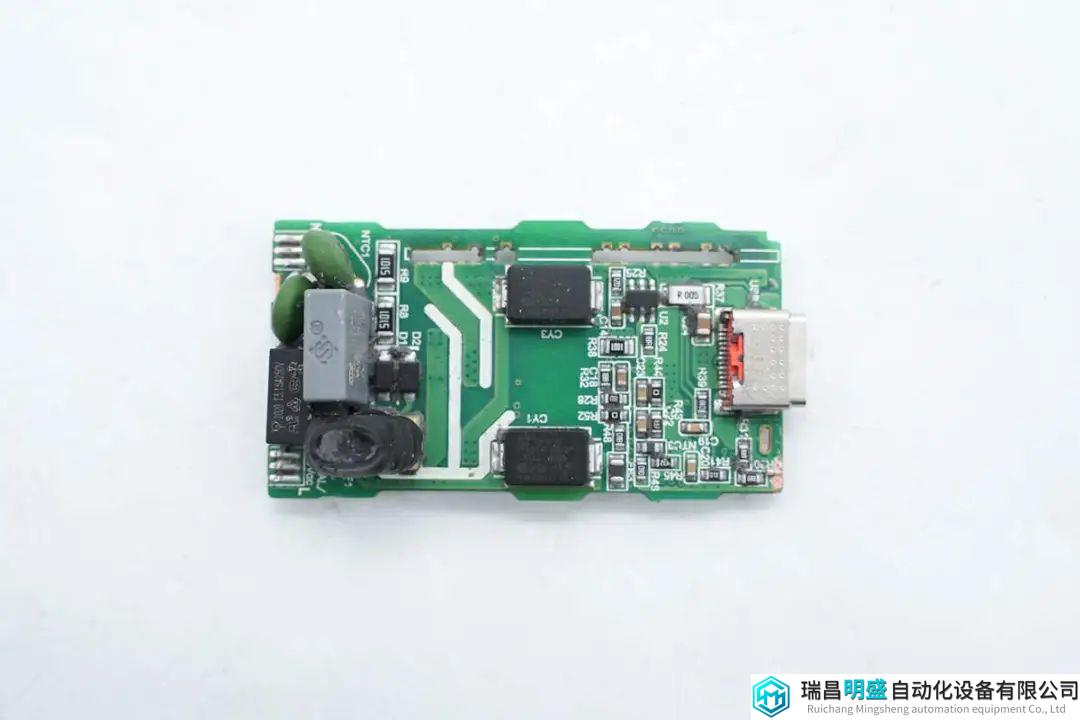

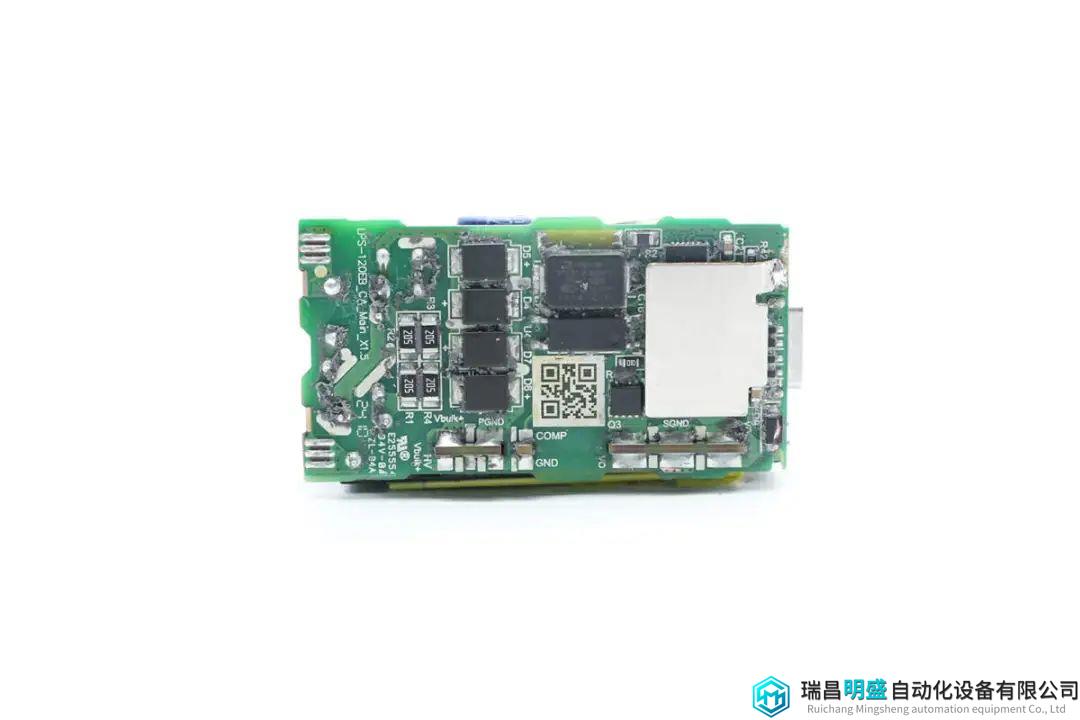

底部PCB一览，左侧为输入端，焊接保险丝，热敏电阻，安规X2电容，两颗贴片Y电容。右侧焊接同步整流控制器和USB-C母座。
背面焊接四颗整流二极管，贴片Y电容，贴片光耦，同步整流管，协议芯片和VBUS开关管。

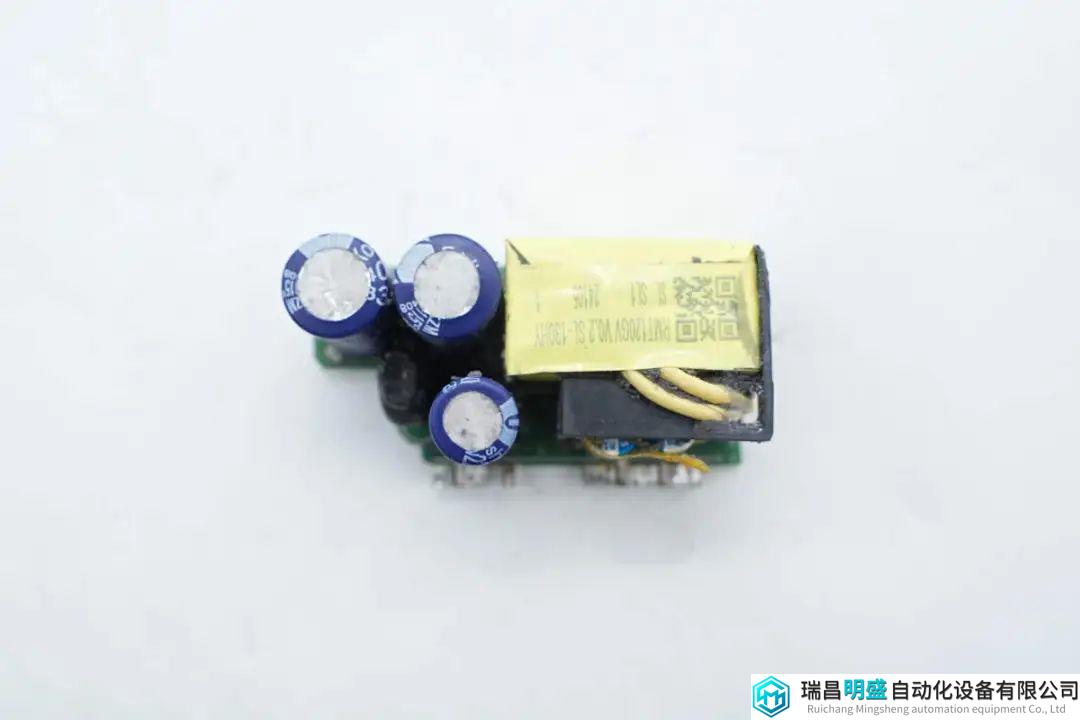

侧面小板正面焊接高压滤波电容，差模电感和变压器。
在变压器的绝缘框架内部焊接输出滤波电容。
小板背面焊接氮化镓合封芯片。

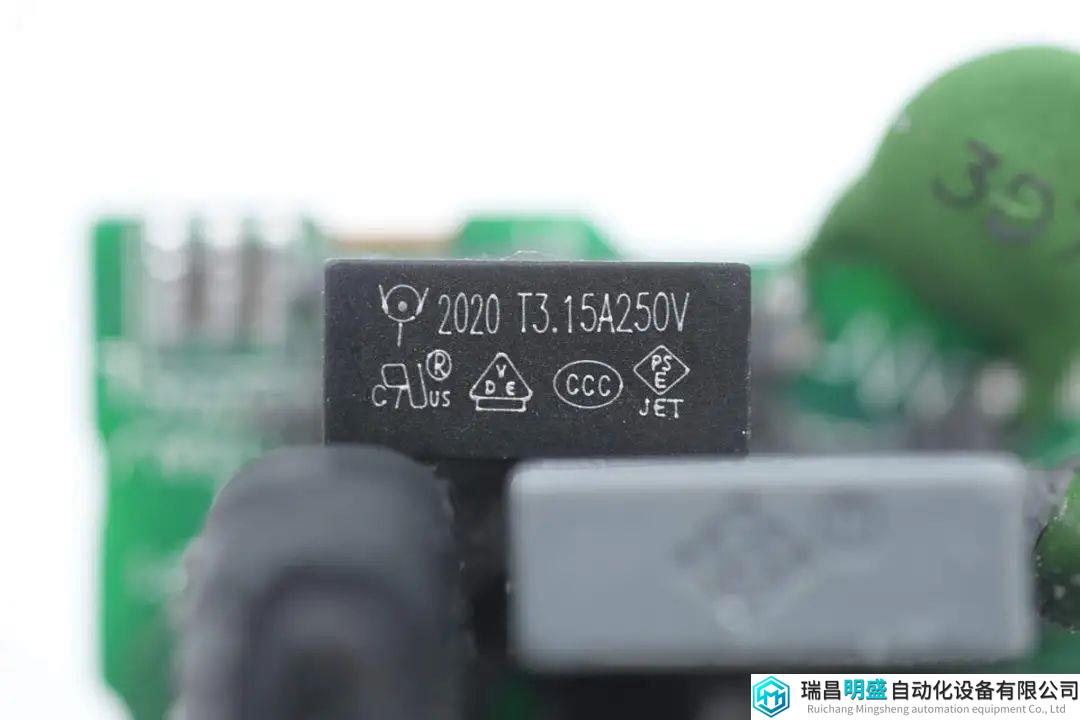

输入端保险丝来自华德电子，规格为3.15A 250V。

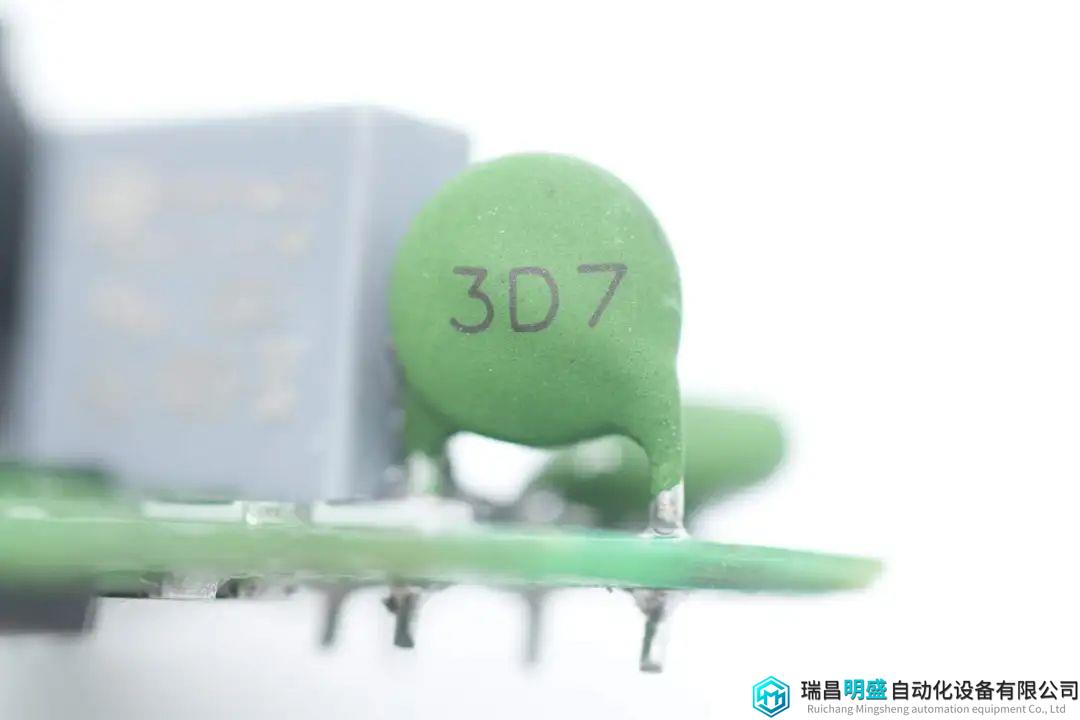

热敏电阻丝印3D7，用于抑制上电的浪涌电流。

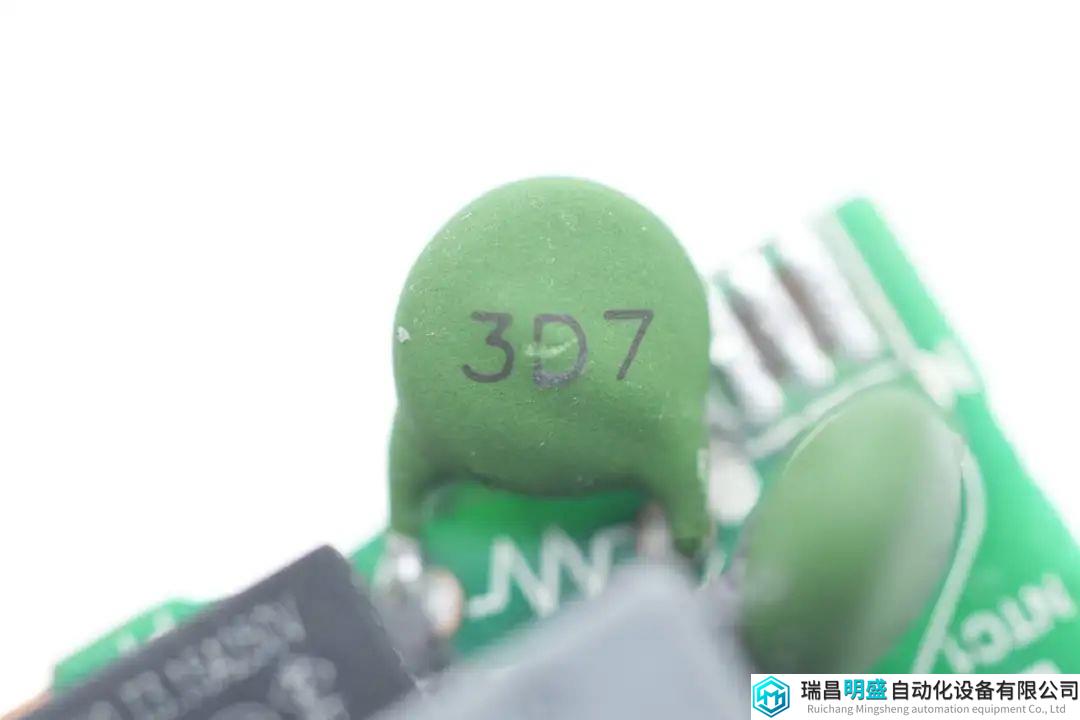

另一颗热敏电阻规格相同。
安规X2电容来自STE松田电子，规格为0.1μF。
共模电感采用磁环绕制，外套热缩管绝缘，底部设有电木板绝缘。
充电器输入端整流管来自PY平伟，型号RS4MBF，快恢复整流管，规格为4A 1000V。
高压滤波电容来自东佳，为KZM系列125℃耐热电容，其中两颗规格为400V33μF。

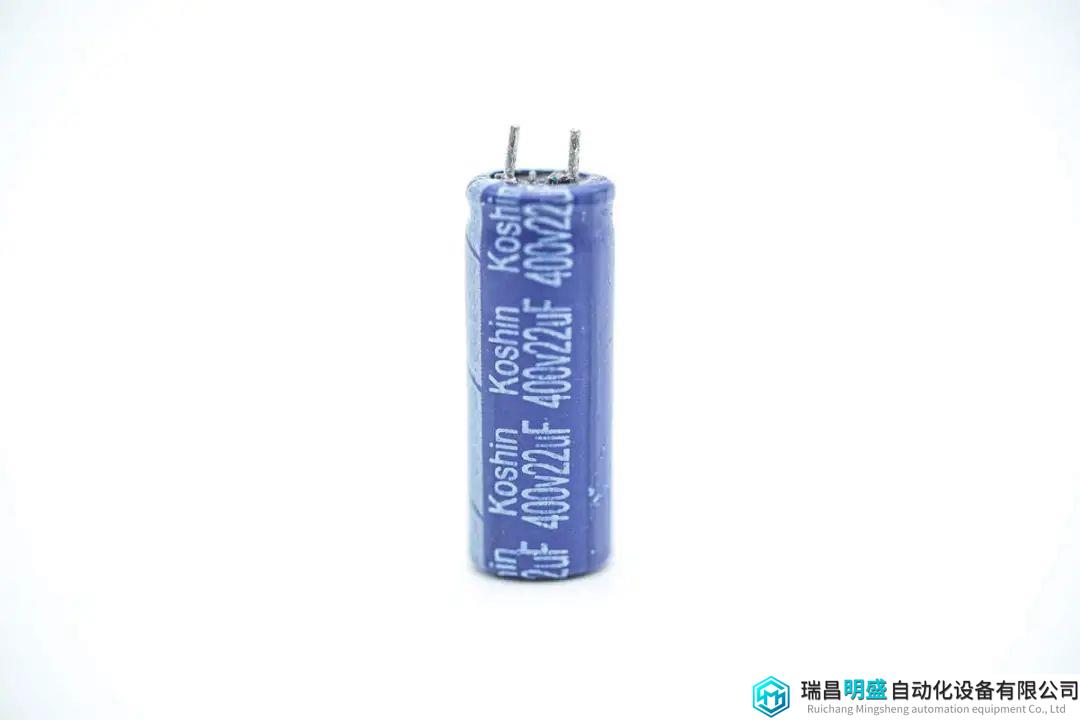

另一颗规格为400V22μF，总滤波电容容量为88μF。

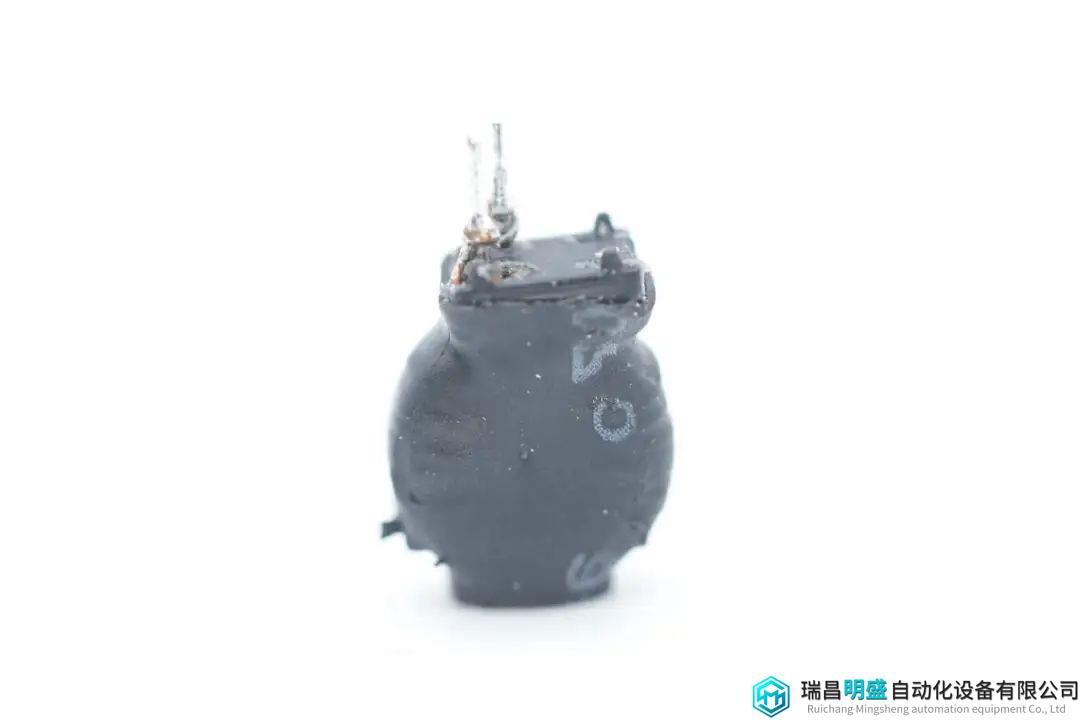

差模电感采用磁环绕制，外套热缩管绝缘。
氮化镓合封芯片来自杰华特，型号JW1565J，这款合封芯片将高频氮化镓直驱控制器，氮化镓功率管合封在一个封装内部，减小寄生参数对高频开关的影响，JW1565J内部集成高压启动和X电容放电功能，芯片内部集成700V耐压，165mΩ氮化镓开关管。
杰华特JW1565J具备宽供电电压范围，采用QR工作模式提升能效，芯片具备可选的过电流和过功率保护，用于不同的PD和QC快充应用。芯片具备超低的待机功耗，具备可靠的完善的保护功能，采用VDFN6*8-8L封装。
杰华特 JW1565J 资料信息。
变压器磁芯采用胶带严密缠绕绝缘，并固定塑料框架绝缘。

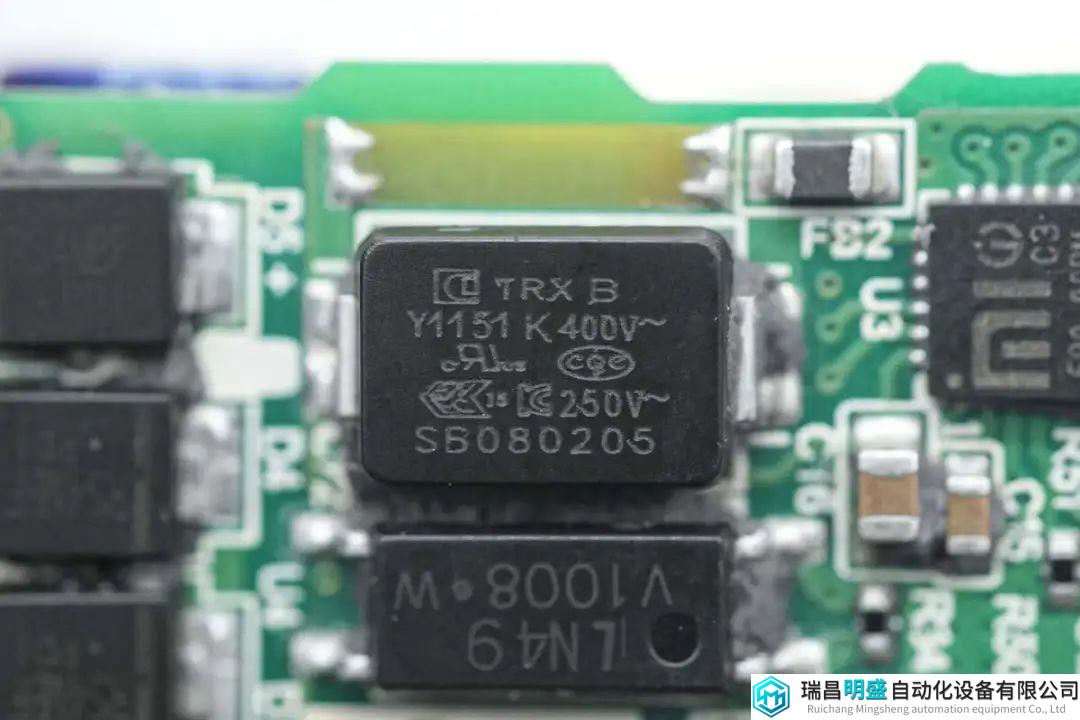

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1151K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

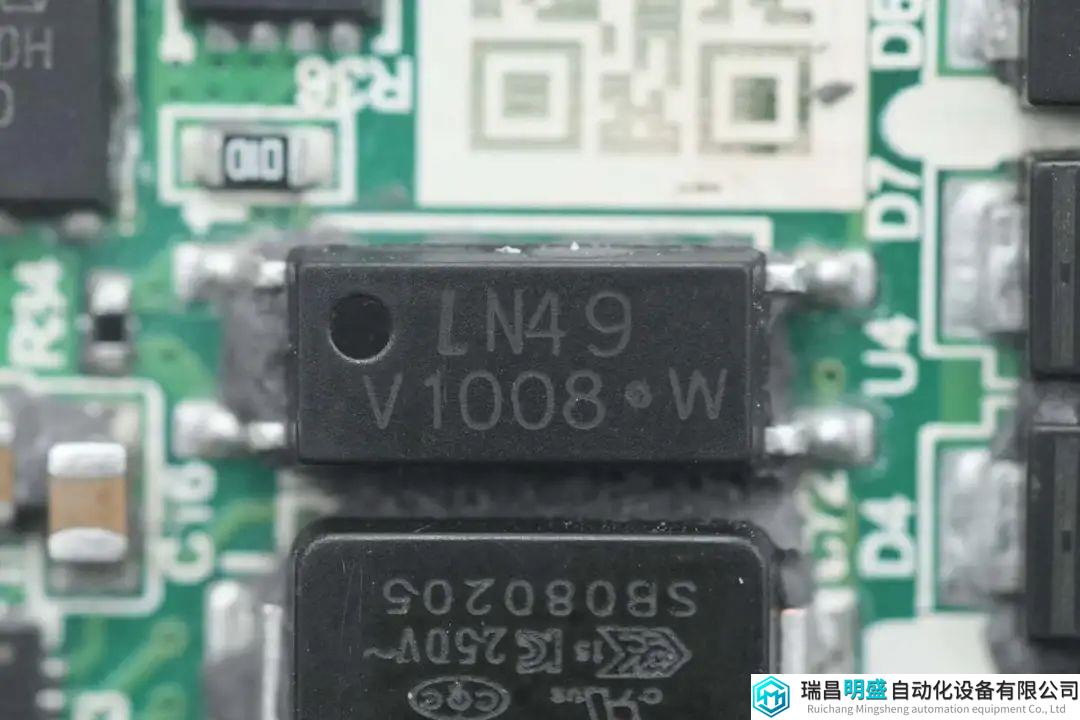

光宝LTV1008光耦用于输出电压反馈。
小板另外一面还焊接两颗贴片Y电容。
贴片Y电容料号为TMY1101K。
同步整流管来自威兆半导体，型号VSP003N10HS-G，NMOS，耐压100V，导阻为3.8mΩ，采用PDFN5*6封装。

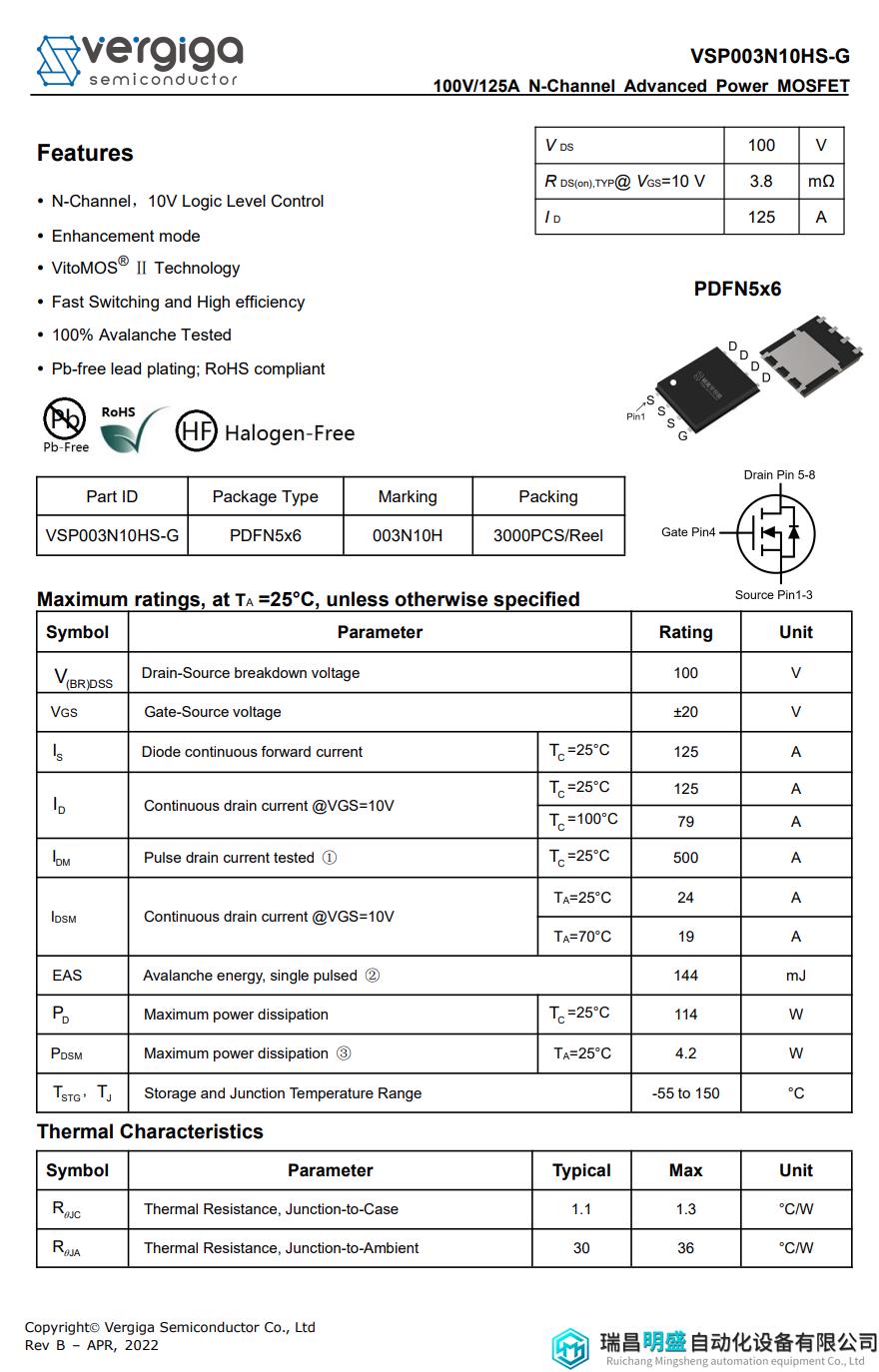

威兆半导体 VSP003N10HS-G 资料信息。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。
输出滤波电容来自东佳电子，为KW系列125℃耐热固态电容，规格为25V680μF。

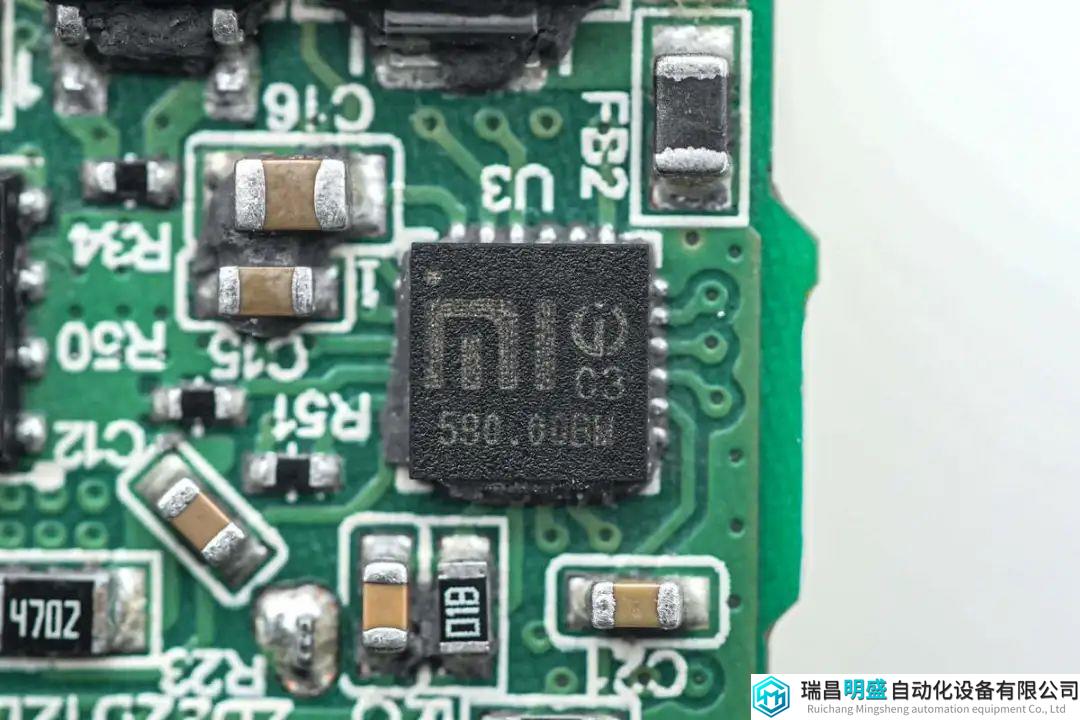

协议芯片由小米向英集芯定制，芯片丝印了小米和英集芯两家品牌的logo，还丝印有C3字样。

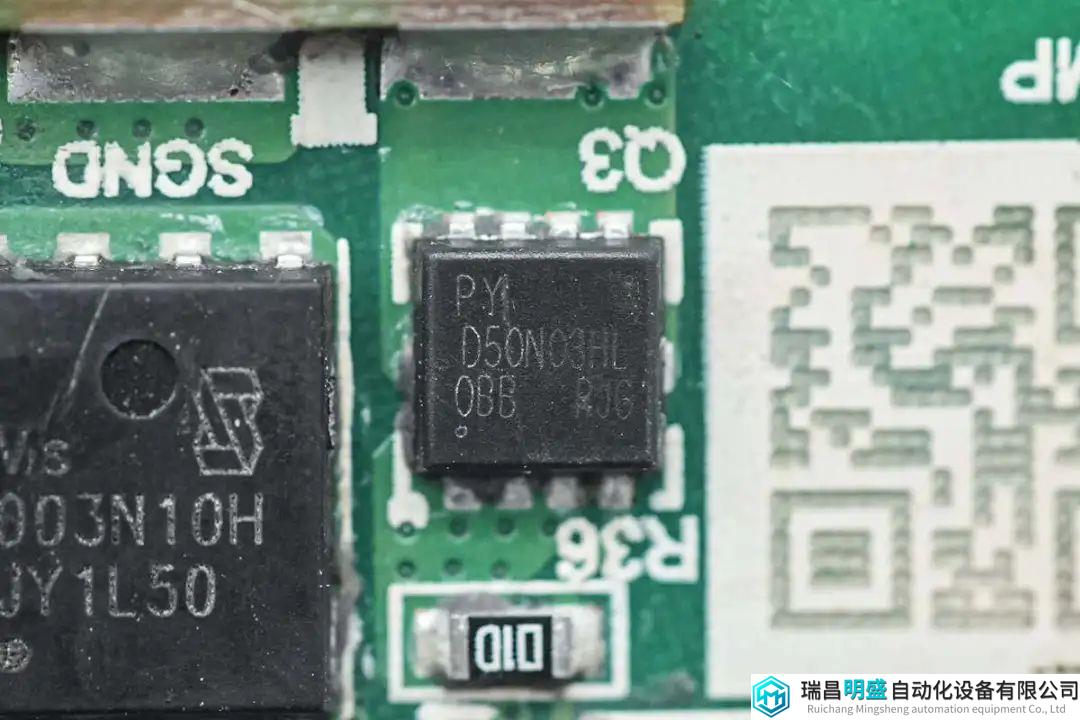

输出VBUS开关管来自PY平伟，型号D50N03HL，NMOS，耐压30V，导阻3mΩ，采用DFN3*3封装。

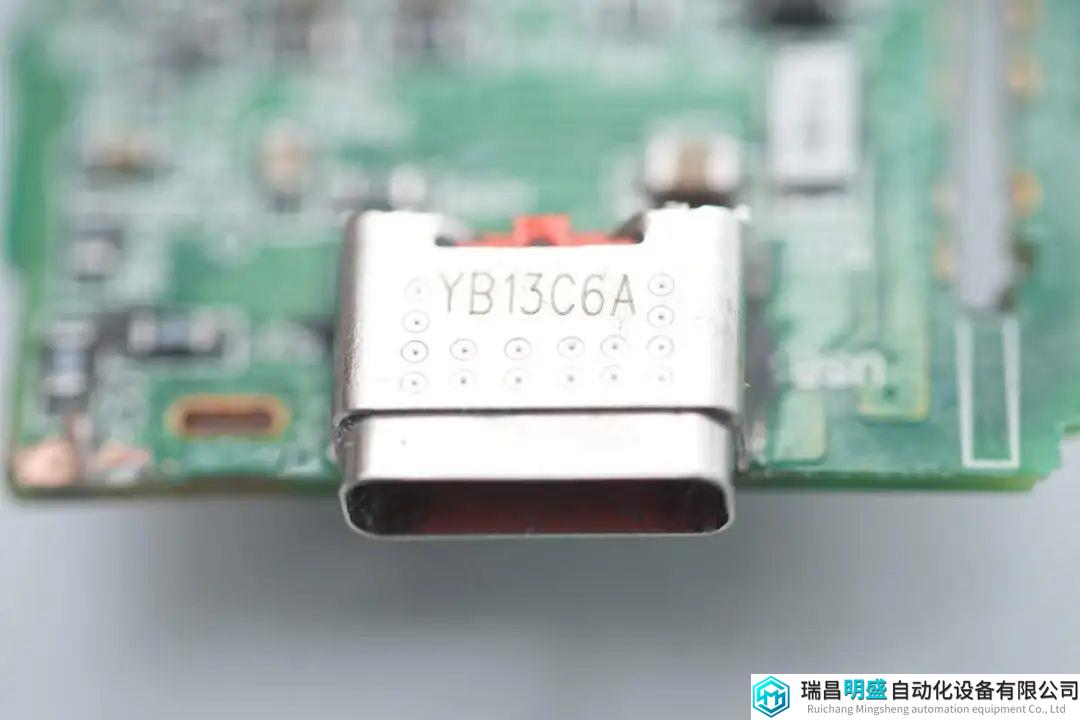

USB-C母座点焊钢套，过孔焊接固定。

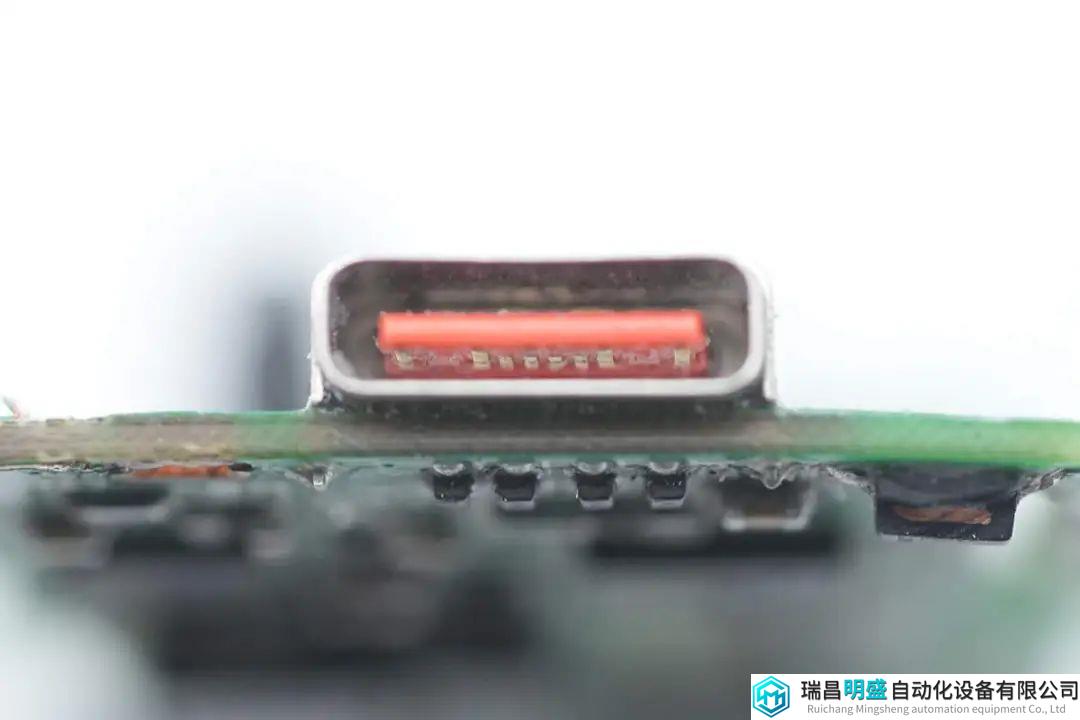

USB-C母座采用橙色舌片。

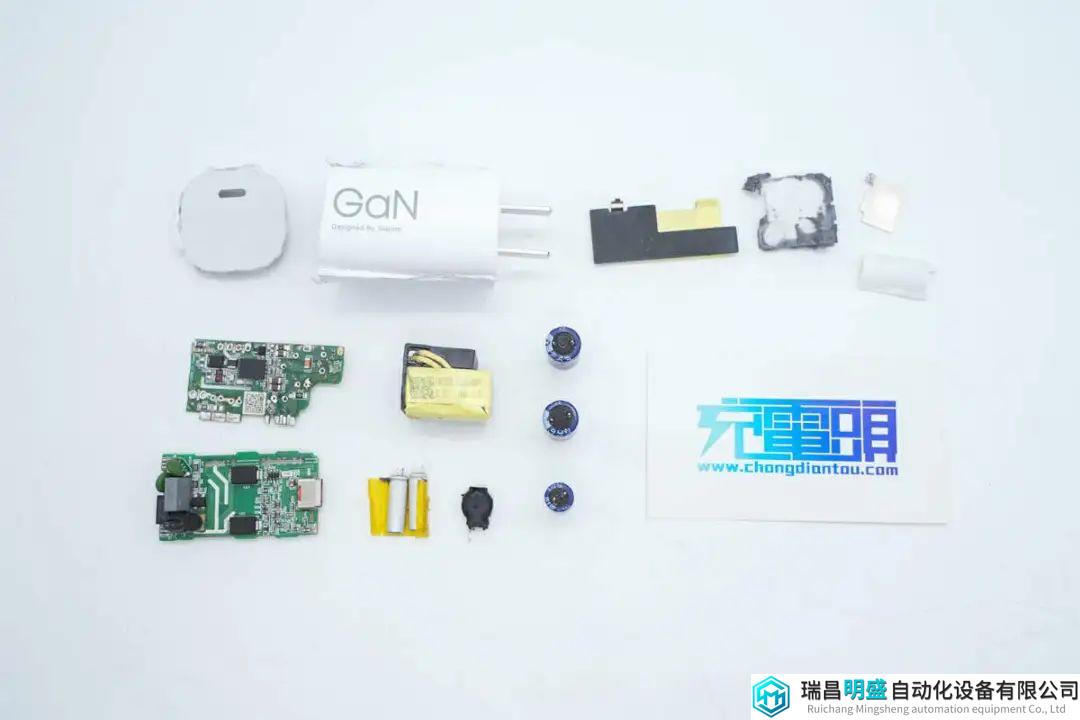

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上小米120W小布丁充电器核心器件清单，方便大家查阅。
小米120W小布丁充电器延续上一代67W小布丁的外壳设计，采用条形柱状造型，风格独特。充电器采用固定国标插脚，支持小米手机120W快充，还支持65W PD快充和33W UFCS快充，支持为笔记本电脑和其他品牌安卓手机快充，整体兼容性不错。
充电头网通过拆解发现，小米120W小布丁充电器内部采用灌封工艺，壳体内部粘贴石墨导热贴纸加强散热。内部PCBA模块采用两块焊接组成，充分利用空间，并将整流管，氮化镓合封芯片等元件分开布置，均摊发热，降低温升。

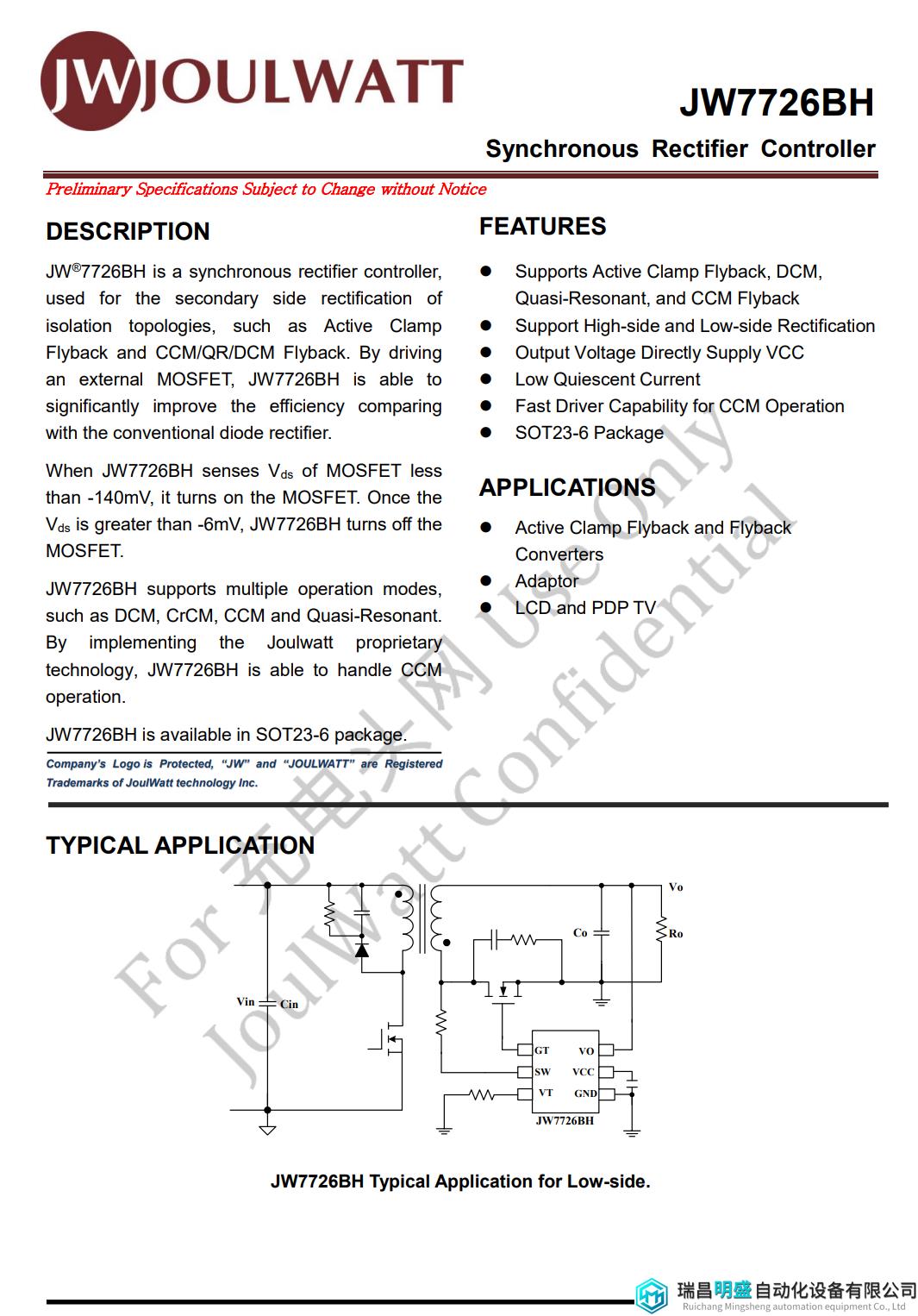

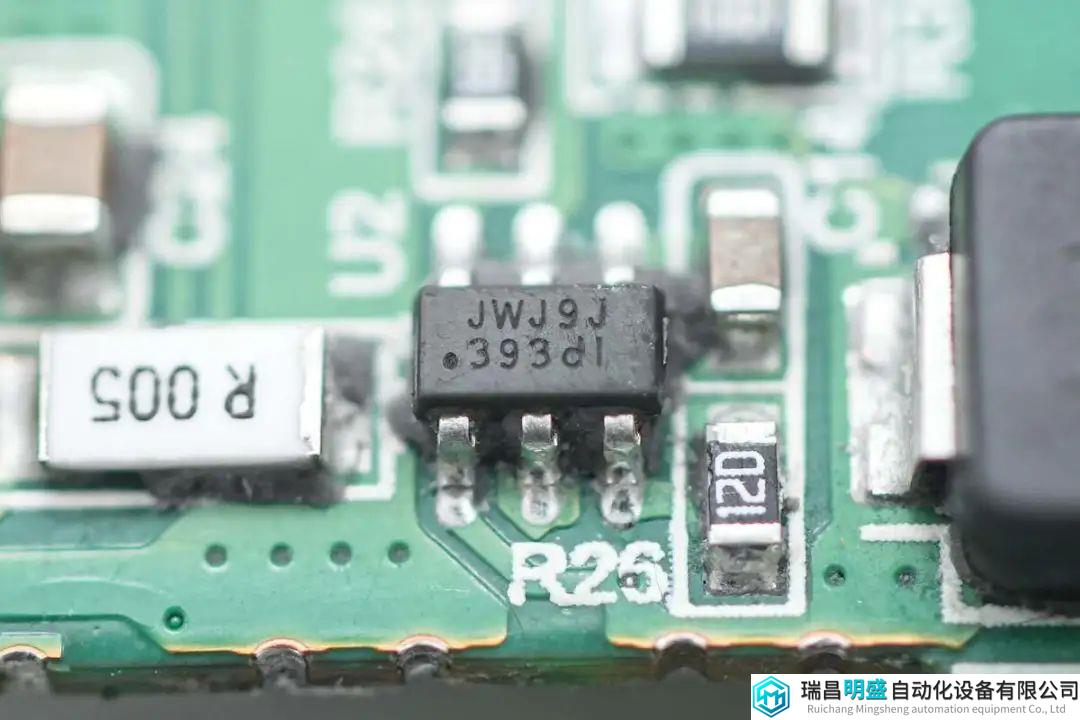

充电器内部氮化镓快充电源方案来自杰华特，采用JW1565J氮化镓合封芯片搭配JW7726BH同步整流控制器，同步整流管来自威兆半导体，整流管和VBUS开关管来自平伟。输入和输出滤波电容来自东佳，均为125℃耐热。充电器内部做工扎实，用料可靠。
