麦多多推出了一款四合一氮化镓快充插座，这款插座具有一个英规插孔和2C1A三个USB接口，能够满足供电延长扩展和手机及笔记本电脑的快充需求。插座为长条结构，在正面设有英规三脚插口，侧面设有2C1A快充接口。
插座设有1.5米长电源线，英规插头内部设有保险丝用于过流保护。插座内部还设有浪涌保护电路，侧面设有指示灯用于浪涌保护功能指示。下面充电头网就带来麦多多这款四合一氮化镓快充插座的拆解，一起看看内部的设计和用料。
此前充电头网还拆解过麦多多70W 2A2C六合一氮化镓快充插座，欢迎查阅。
麦多多四合一70W氮化镓快充插座开箱
包装盒延续麦多多70W 2A2C六合一氮化镓快充插座CH-459的相同样式设计，正面印有Mcdodo品牌、产品外观、英文名称以及卖点标识。
背面印有产品应用场景以及产品详细参数、商家信息等。
包装盒上参数特写，下面到产品实物展示环节再详细介绍。

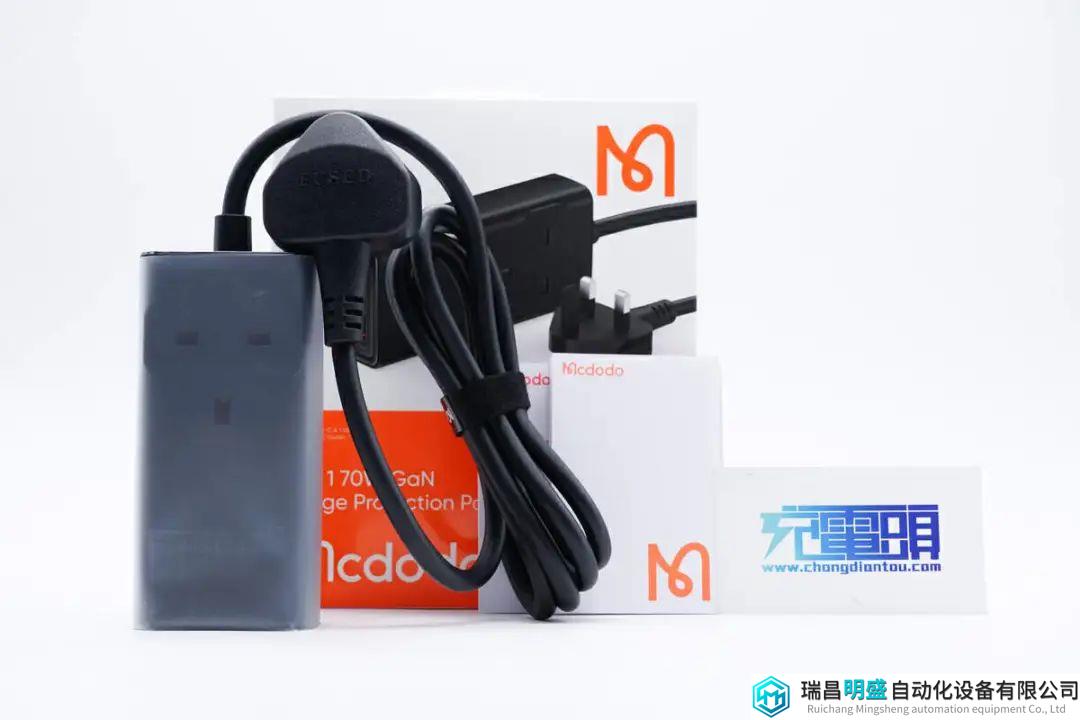

包装内含麦多多70W四合一氮化镓快充插座、使用说明书以及保修卡。产品插头插脚有塑料壳保护，机身外套塑料膜防刮。

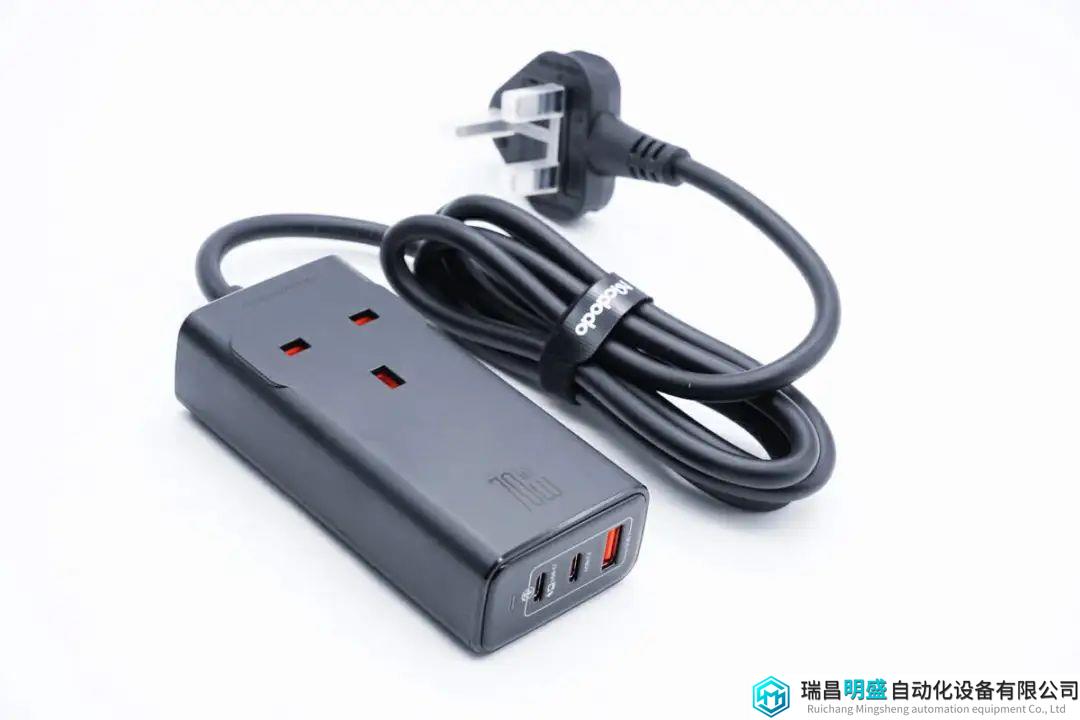

麦多多这款70W四合一氮化镓快充插座同样自带英规插脚电源线，机身也为长方体造型，不过采用的纵向设计，可以说相符元素很多，但也有自己的特点。

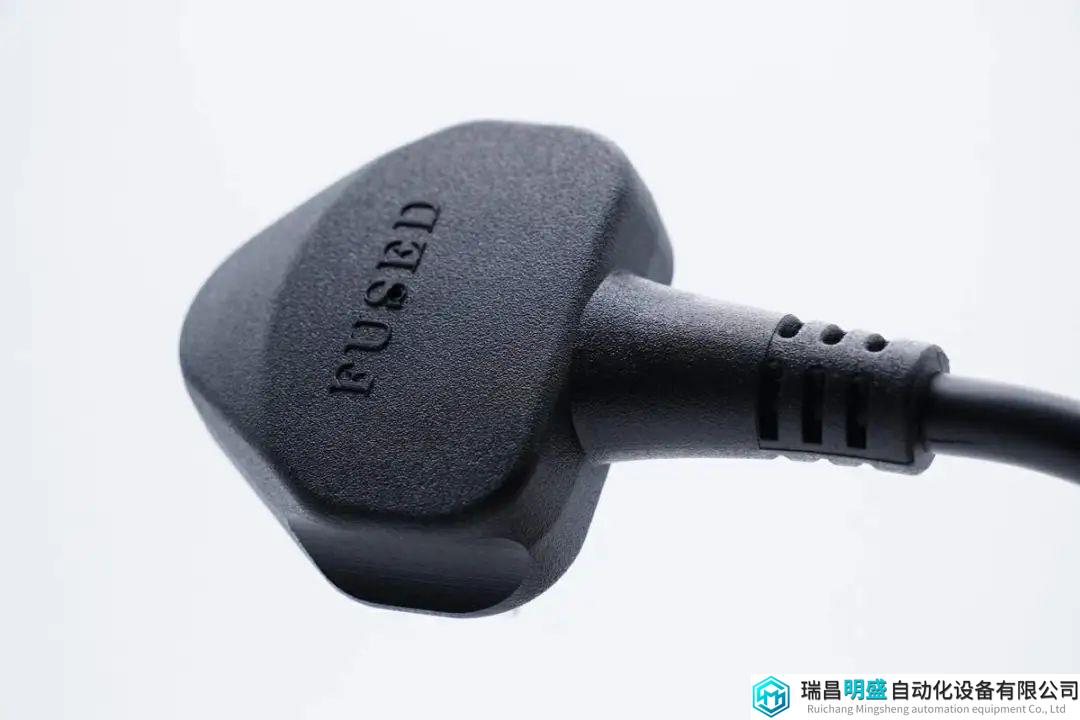

电源线插头表面磨砂工艺处理，方便用户插拔使用，顶面设计有FUSED字样。

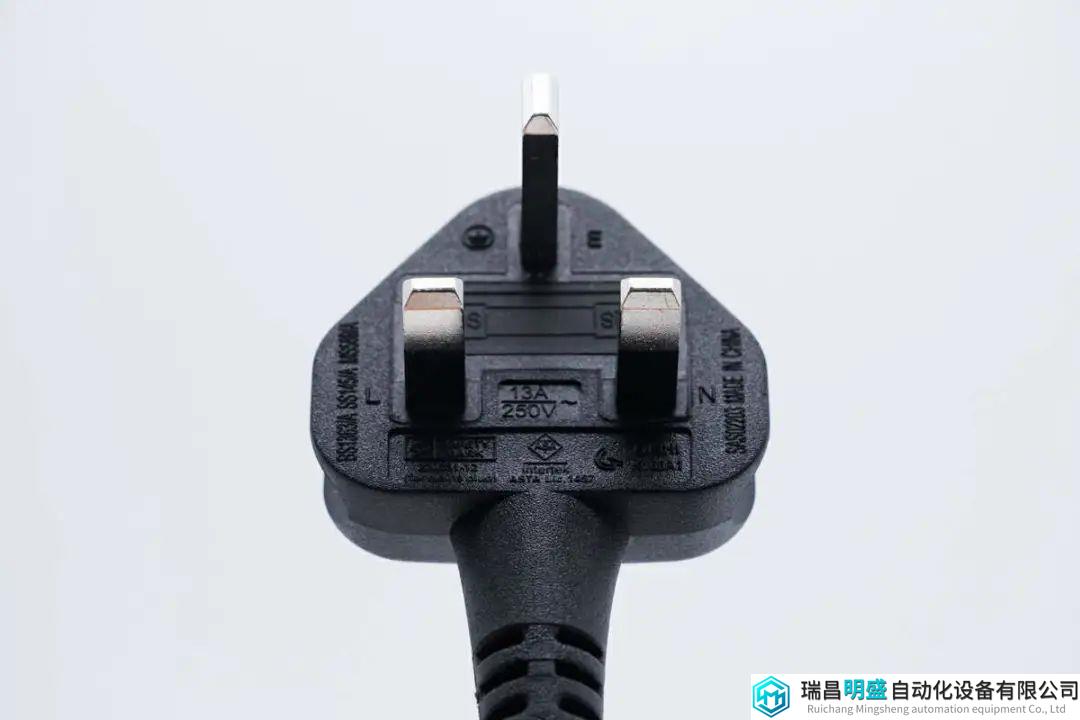

插脚为英规，内侧一面设有保险丝，发生意外不会损坏电源线以及插座本身，可以将损失降到最低。

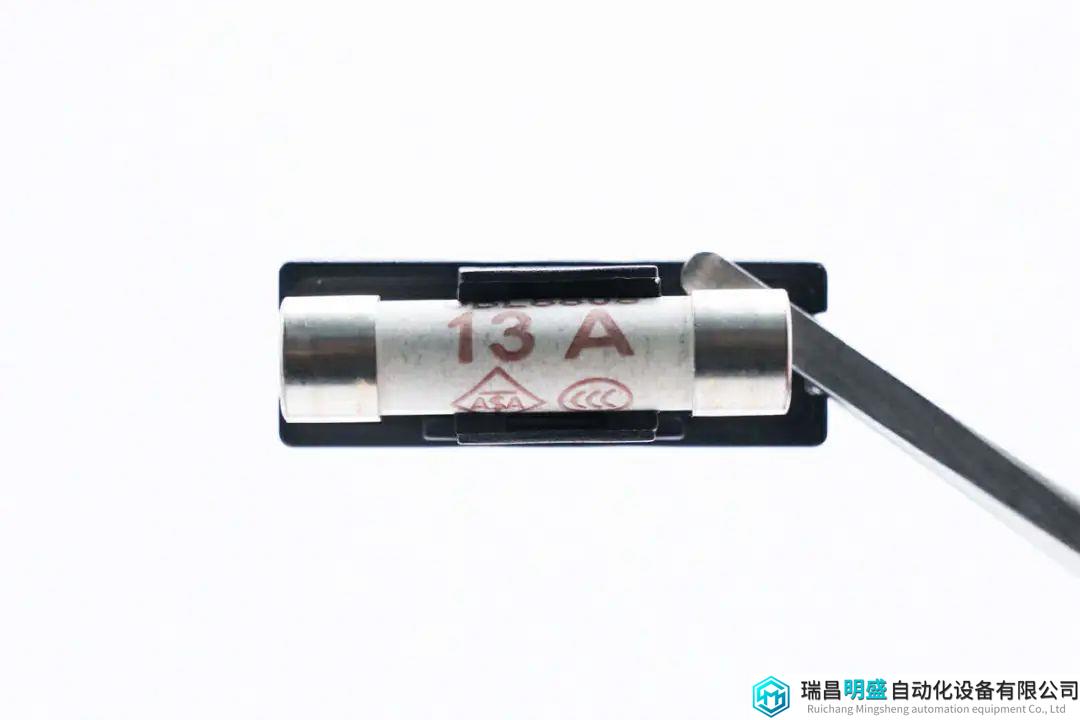

保险丝额定电流13A。

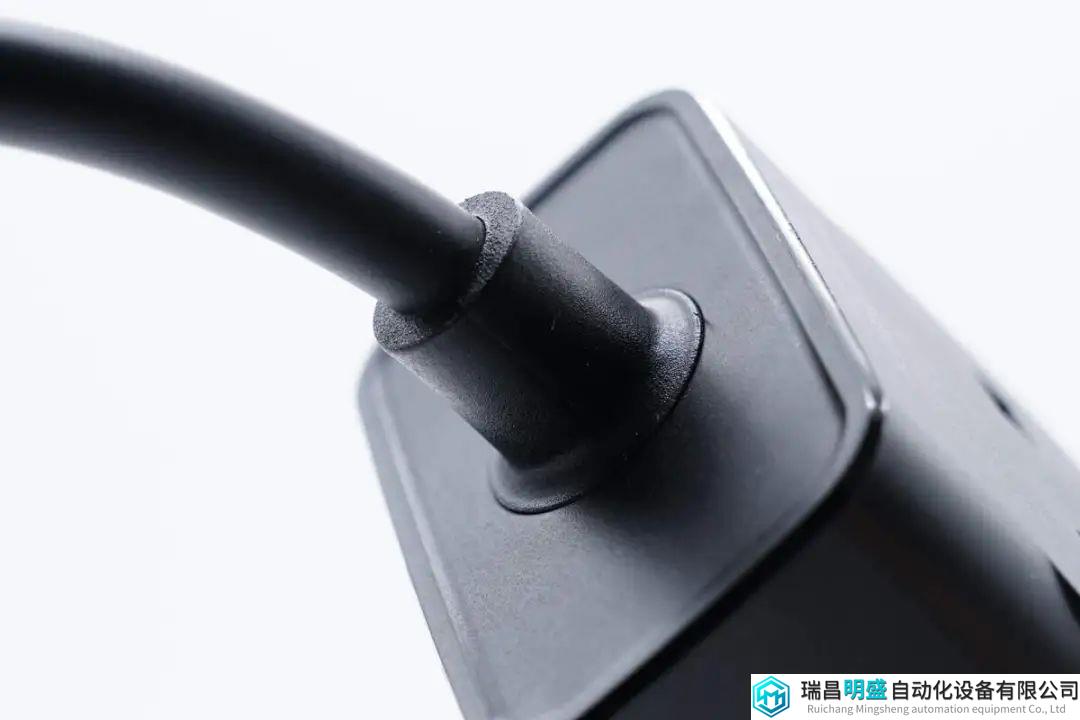

电源线与插座机身连接处设有胶套加强保护。

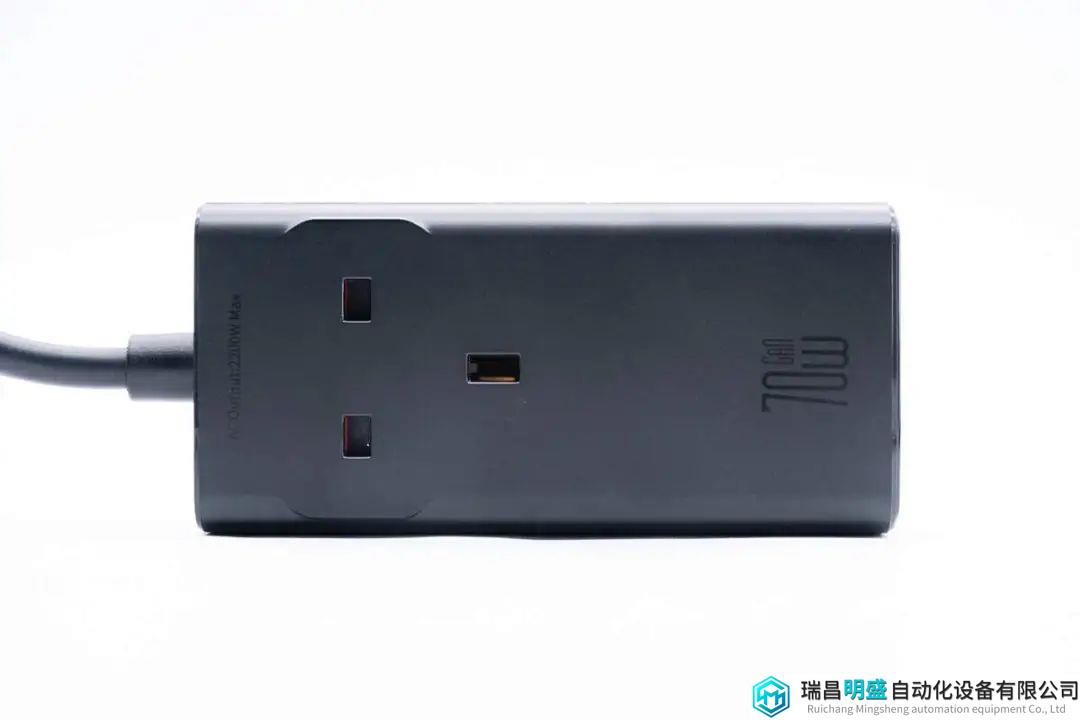

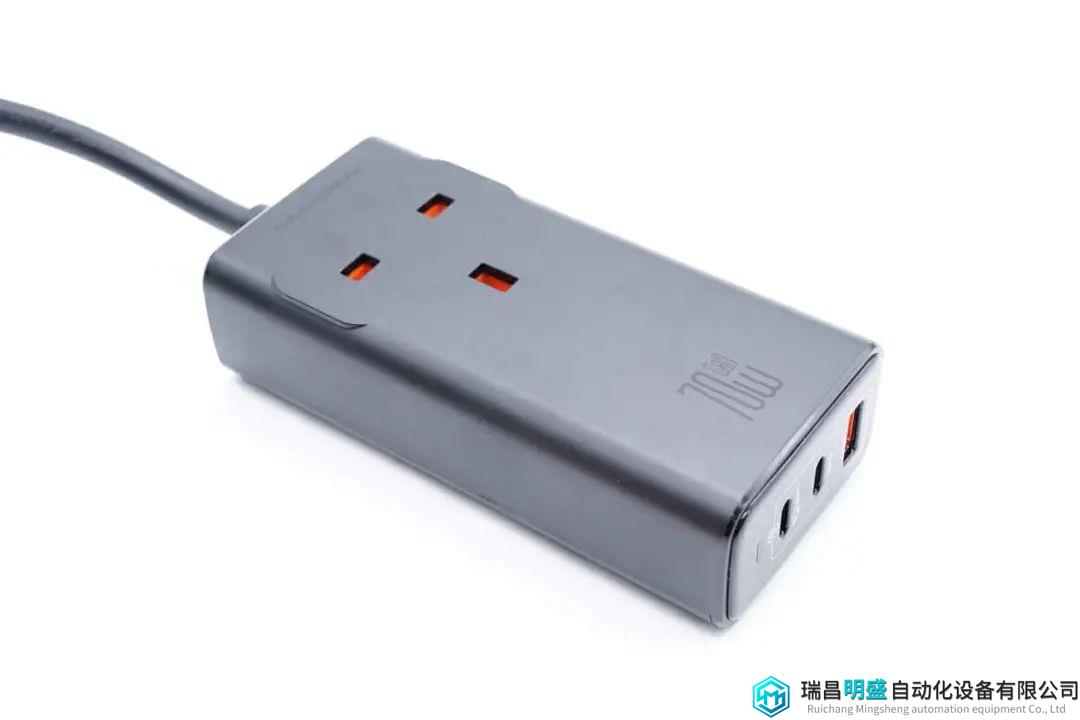

插座机身采用PC防火材质外壳，机身表面哑光抗指纹。机身纵向设计，让其更适合放置在一些狭小角落使用，更能满足特点场景、人群使用需求。

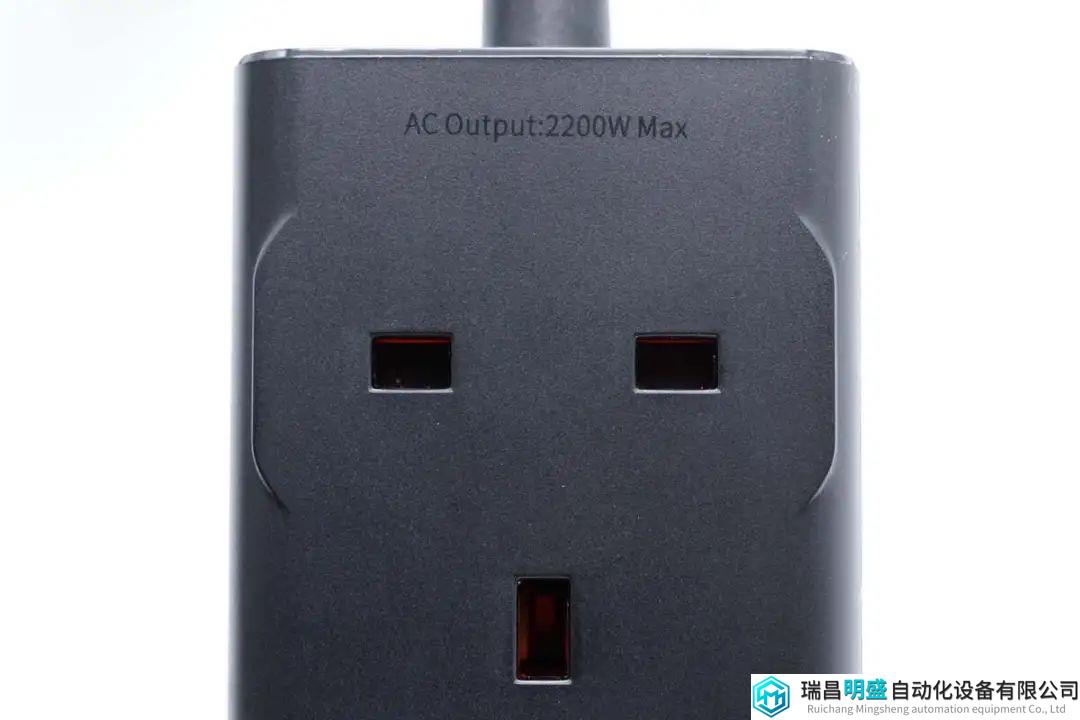

机身顶面配置英规三孔插口，同时区域做了双翼设计，让插头接入使用更加稳定。
插口旁印有AC Output：2200W Max，表明可承载最大功率，提示用户使用。

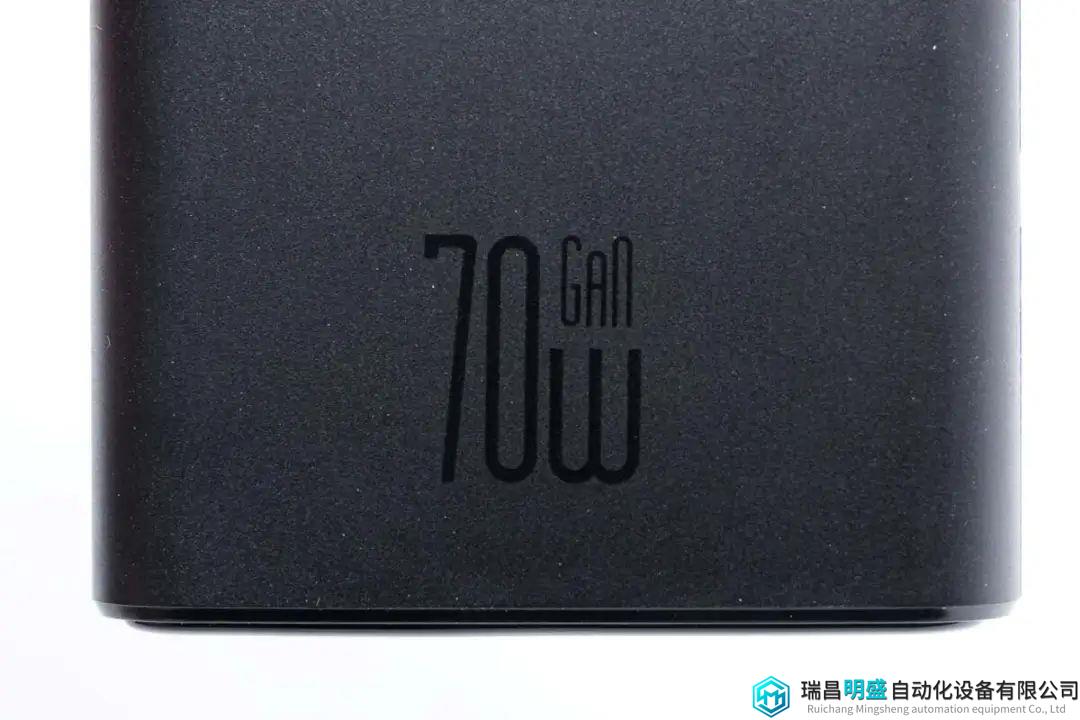

顶面靠近前端区域印有70W GaN字样。

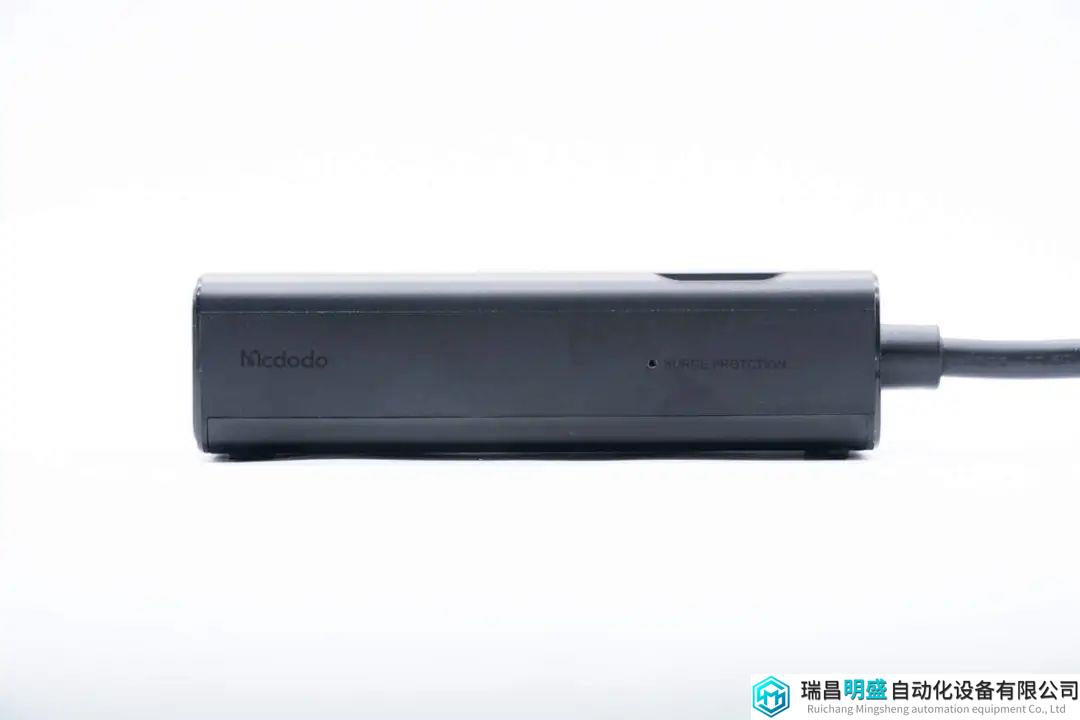

机身一侧分别印有Mcdodo品牌和配置浪涌保护指示灯。

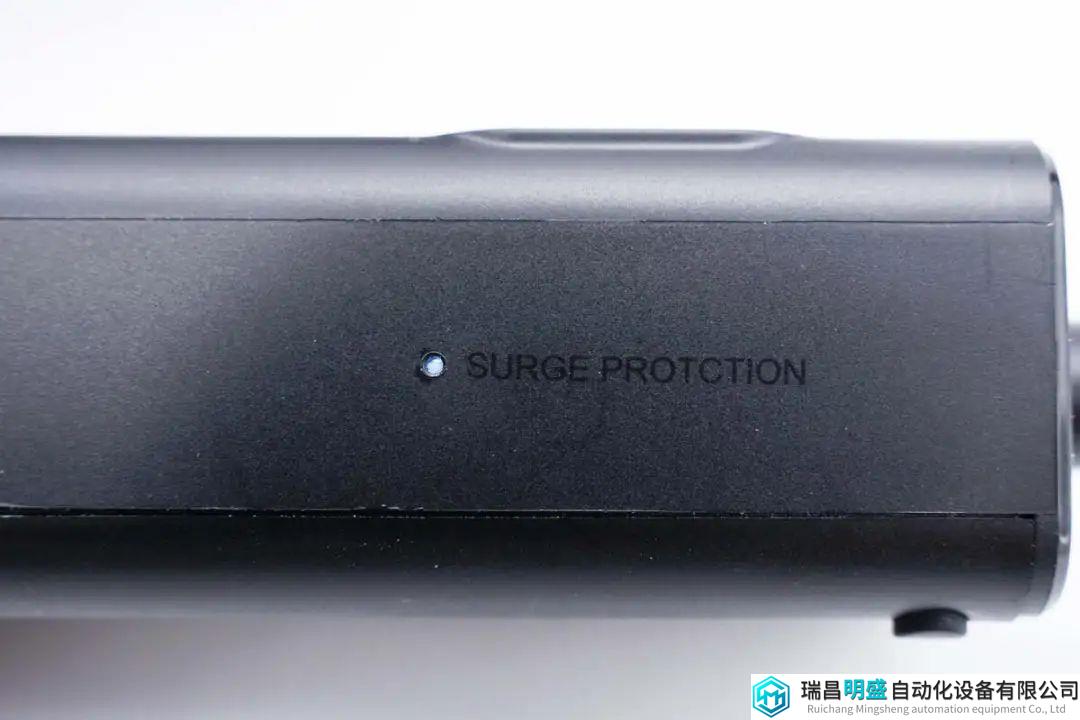

正常通电状态下，指示灯亮淡蓝色光，灯旁印有SURGE PROTCTION。

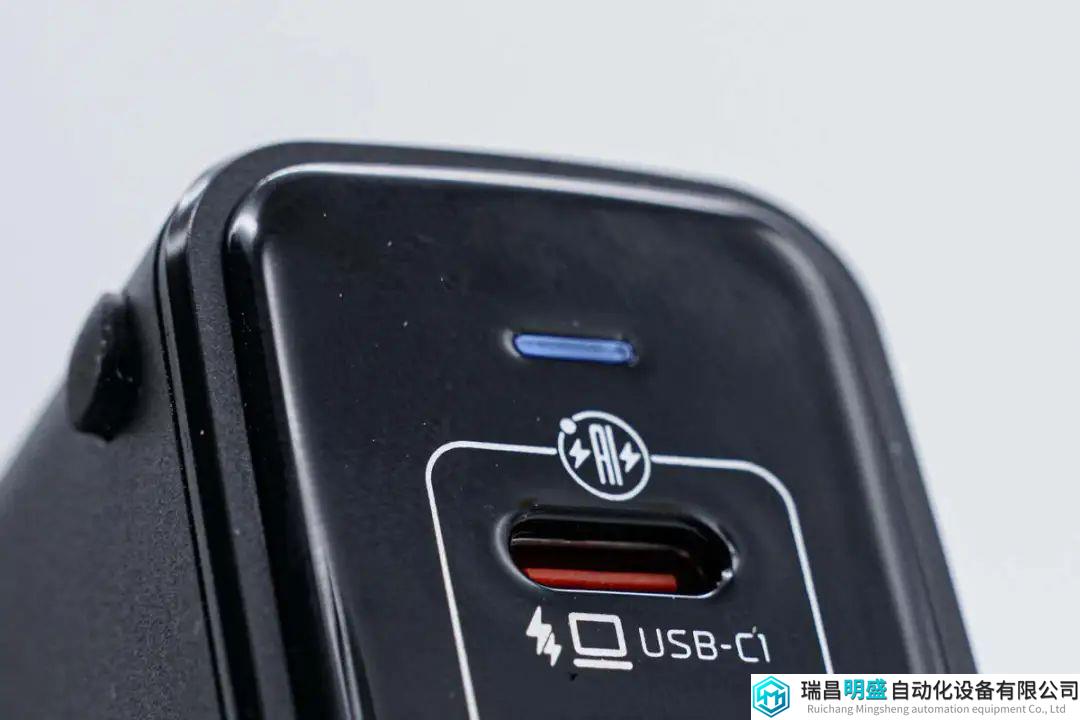

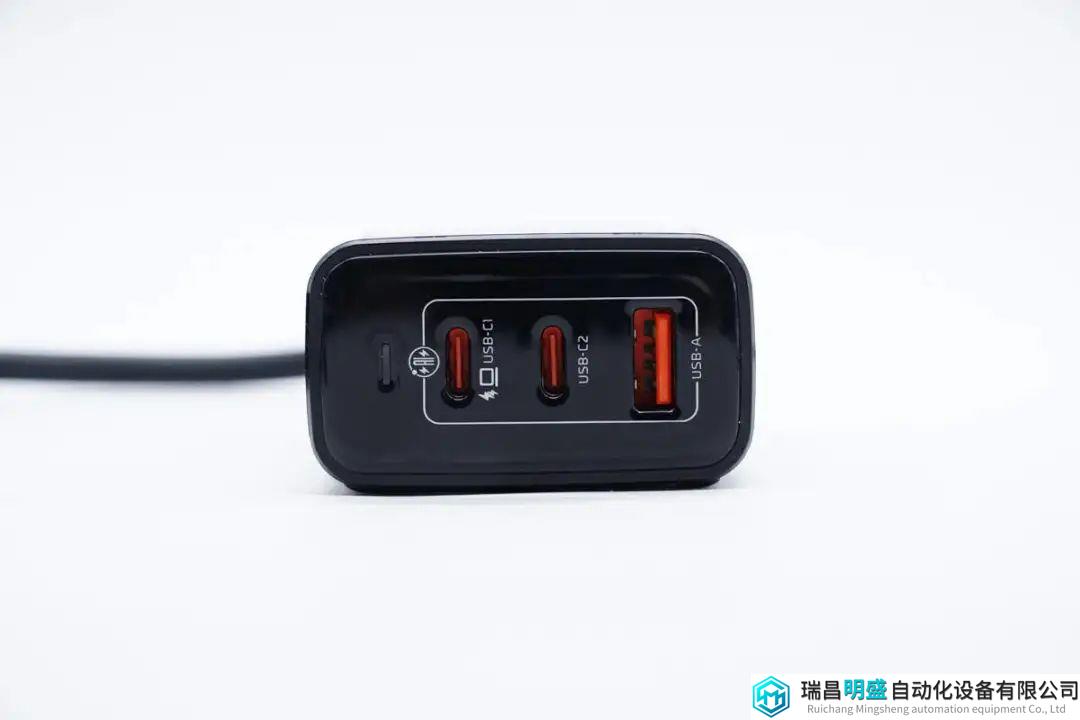

输出端外壳高光亮面处理，并配置有指示灯和2C1A三个USB接口，接口均采用橘黄色胶芯。

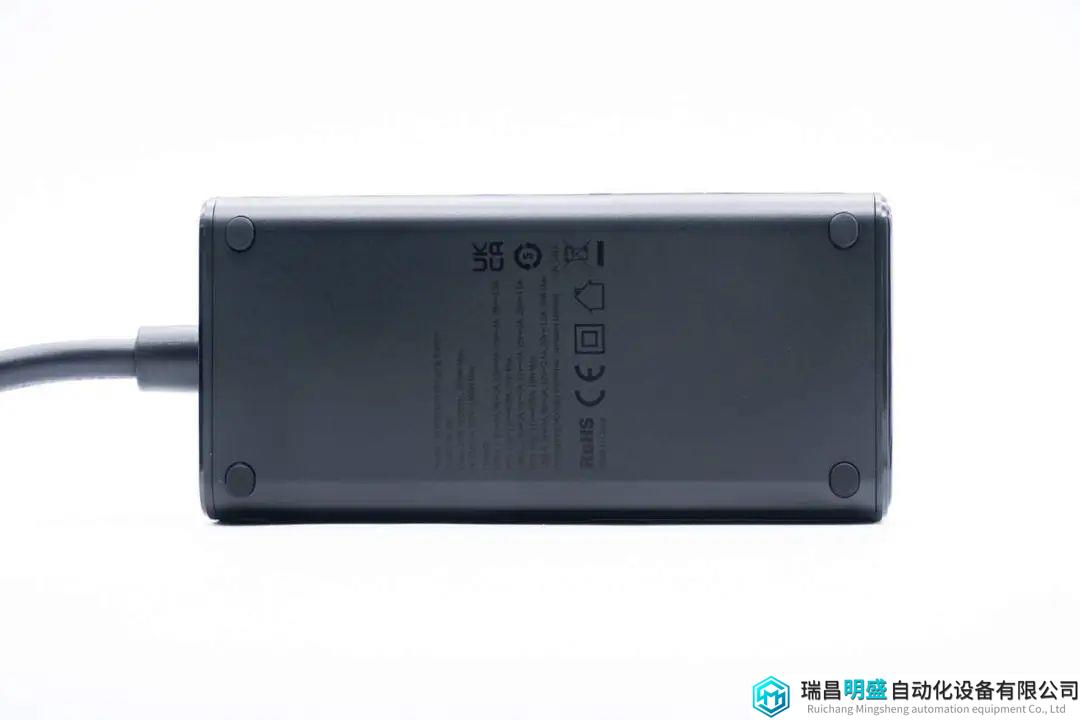

机身底部四端设有防滑垫，可以保证插座平稳使用，此外底部外壳印有产品参数信息。

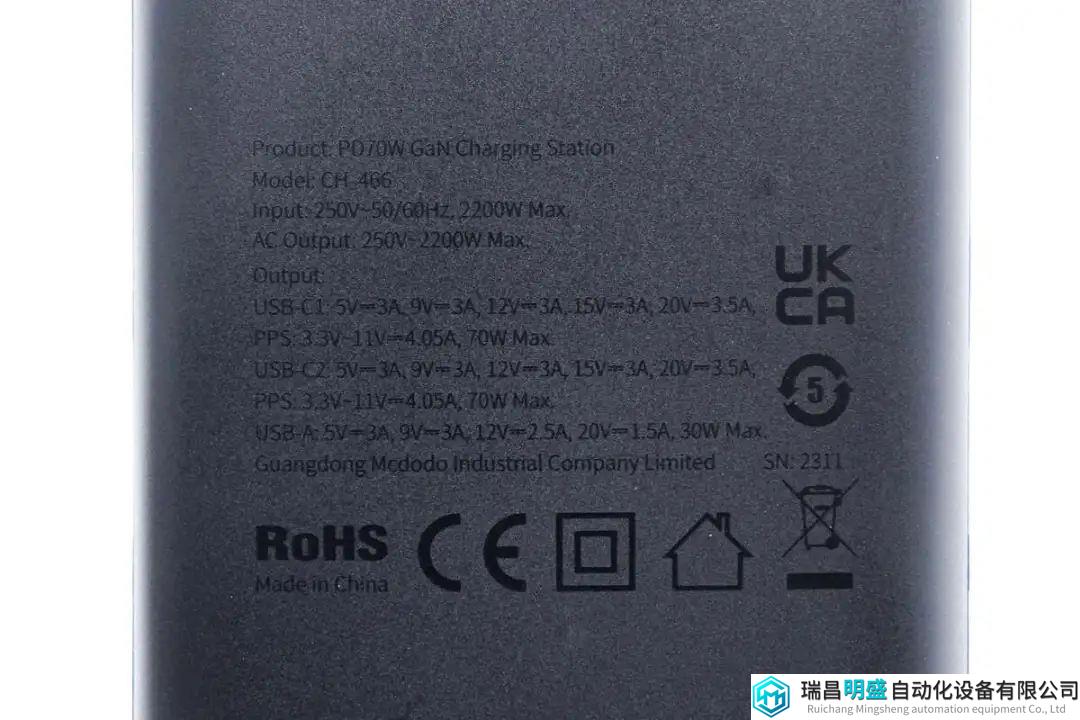

产品参数特写
型号：CH-466
输入：250V~50/60Hz，2200W Max
AC输出：250V~2200W Max
输出：
USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.5A
PPS：3.3V-11V4.05A 70W Max
USB-C2：5V3A、9V3A、12V3A、15V3A、20V3.5A
PPS：3.3V-11V4.05A 70W Max
USB-A：5V3A、9V3A、12V2.5A、20V1.5A 30W Max
产品通过了CE、UKCA认证。

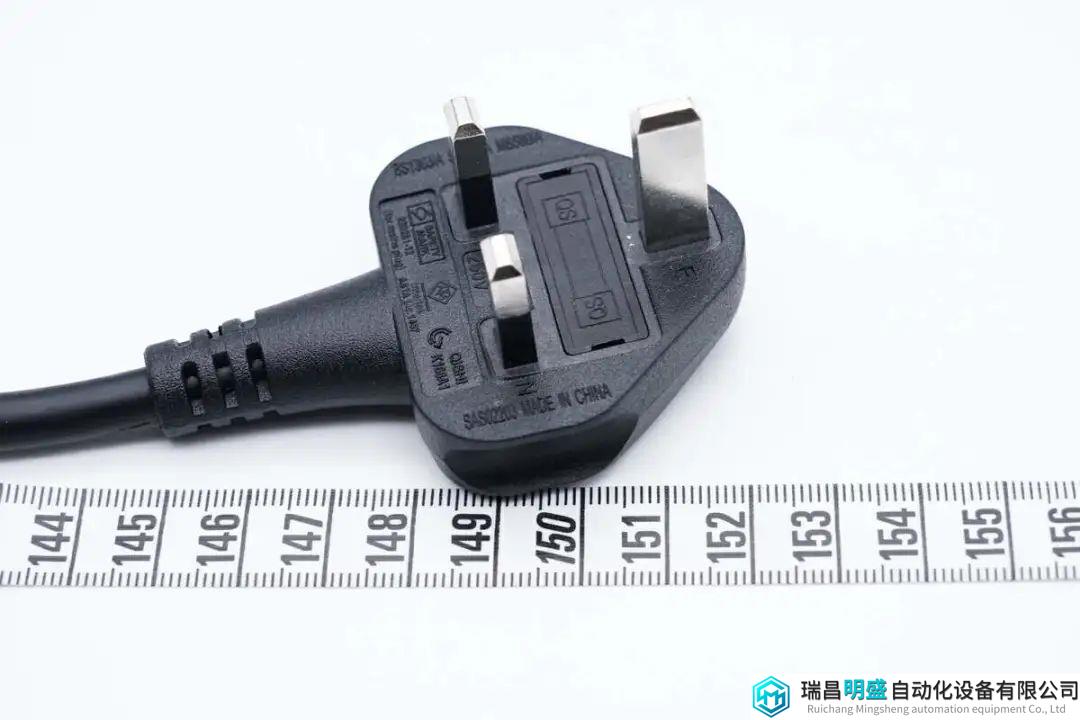

测得电源线加插座机身总长度约为152cm。

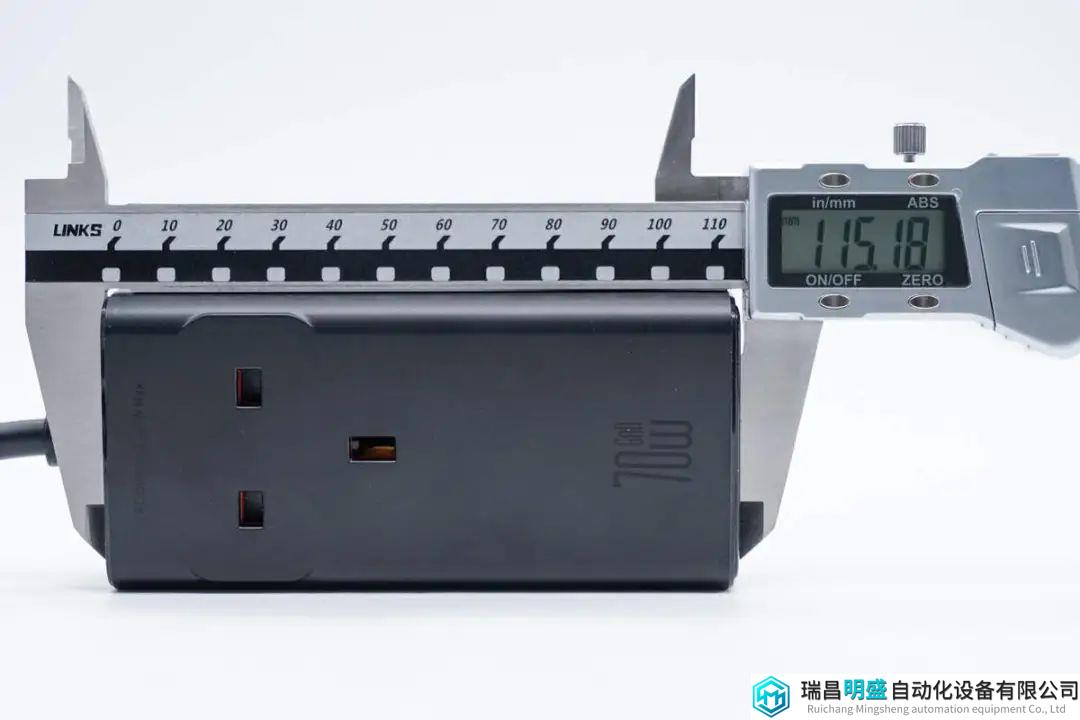

另外测得插座机身长度为115.18mm。

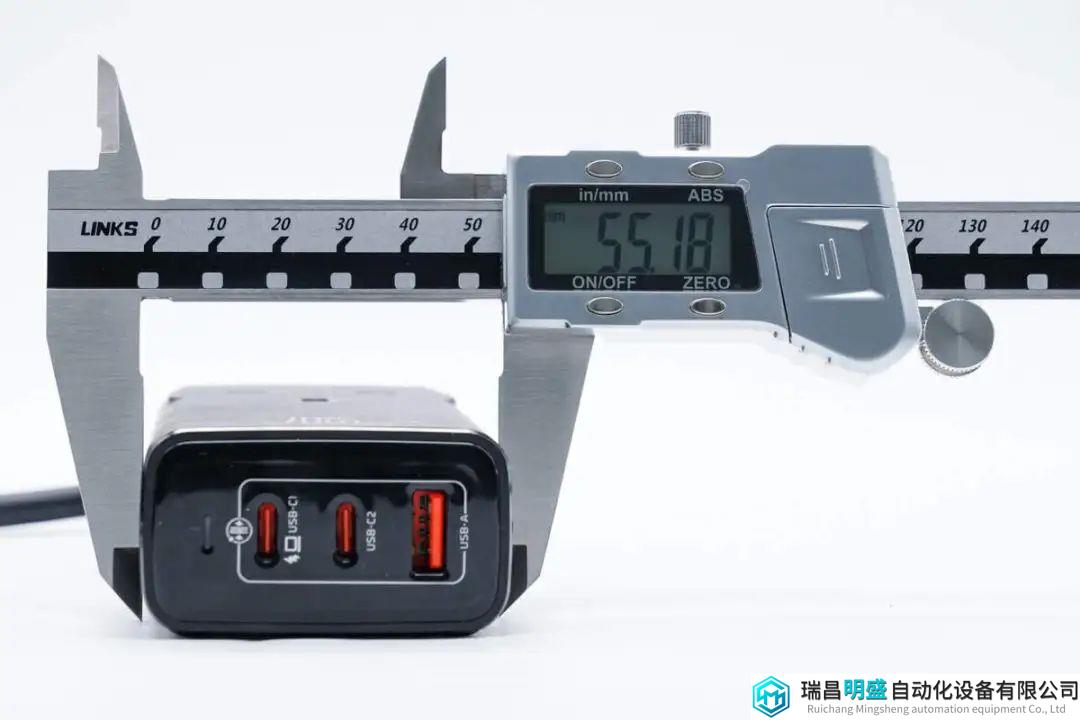

宽度为55.18mm。

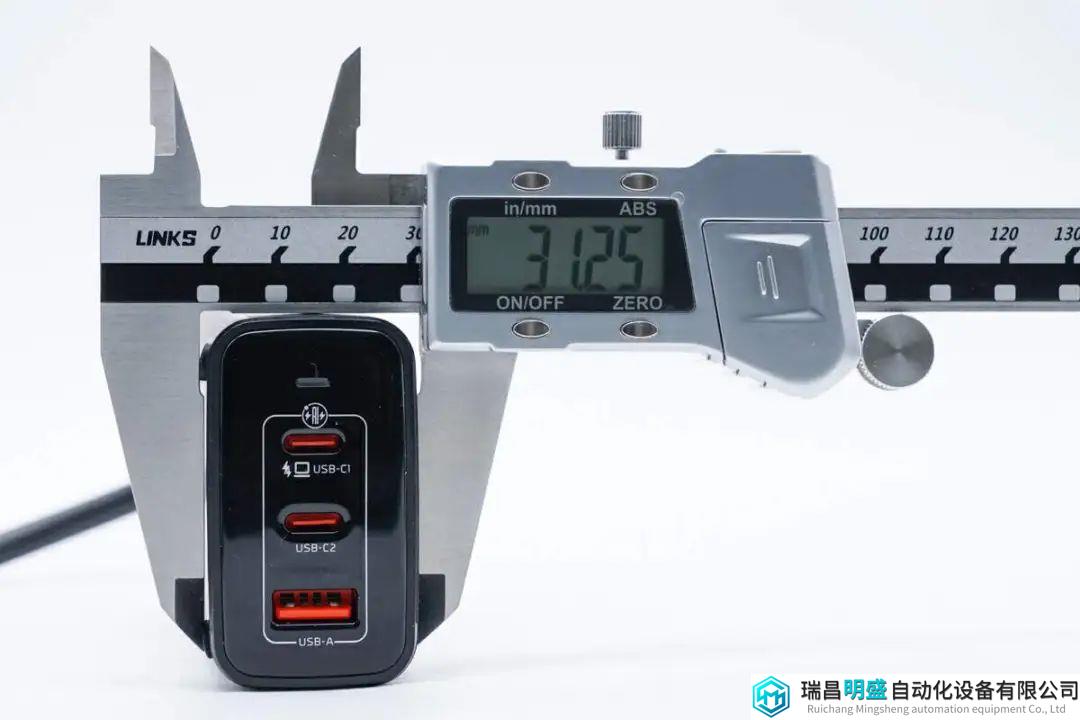

厚度为31.25mm。

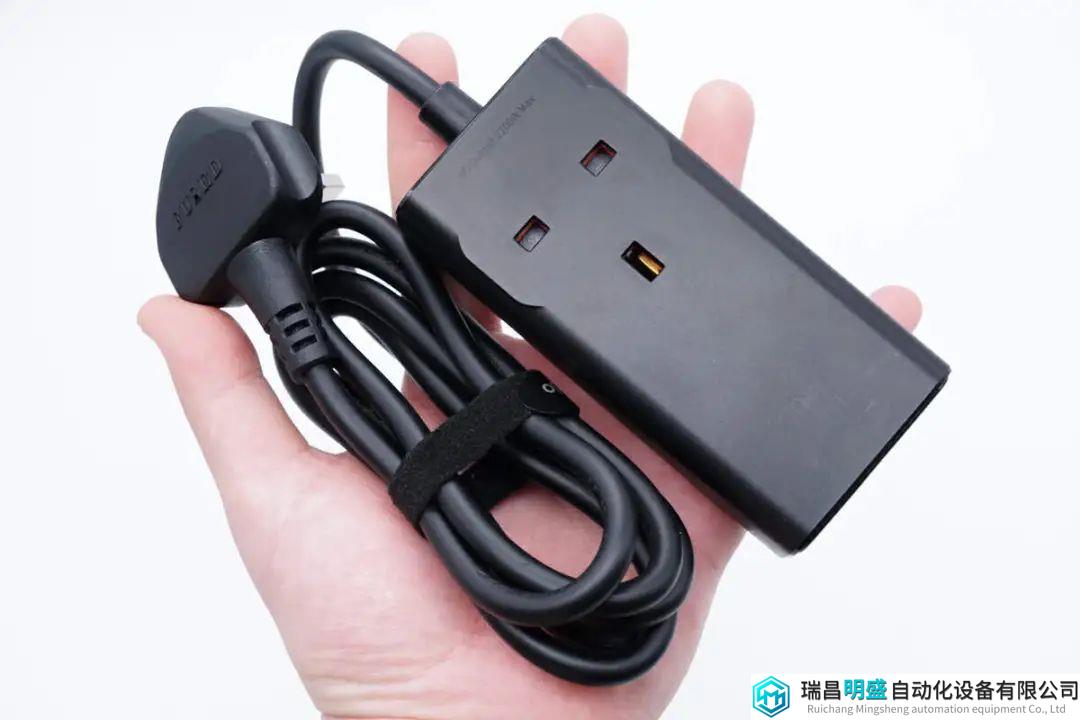

产品拿在手上的大小直观感受。

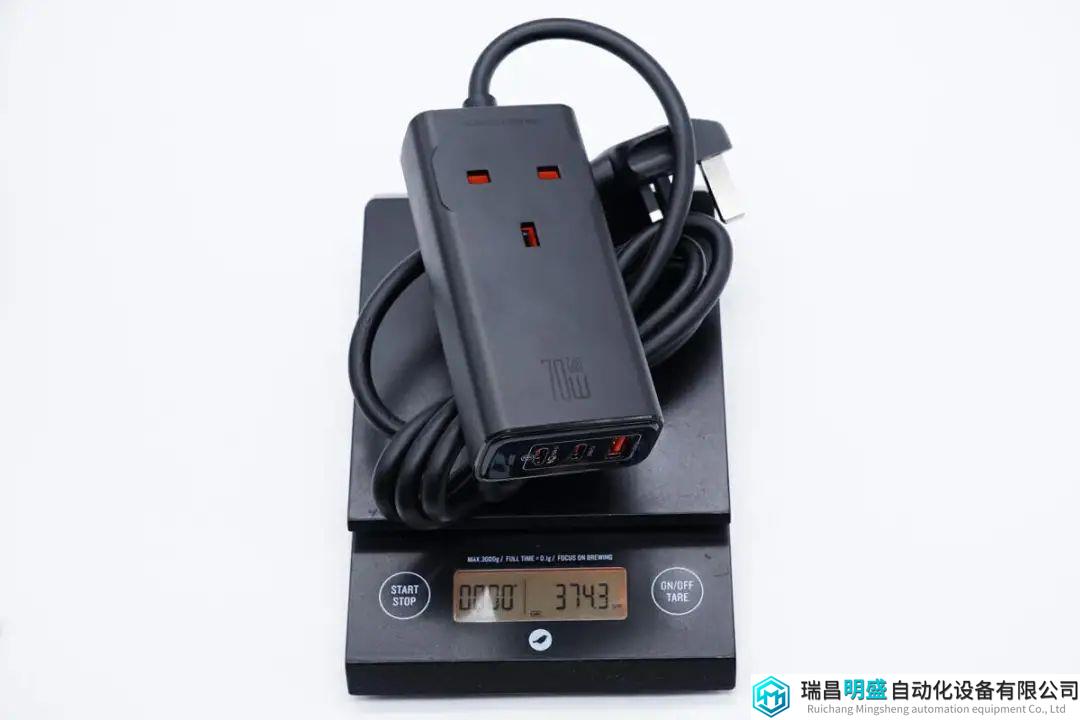

另外测得重量约为374g。
正常通电情况下，指示灯亮蓝光。

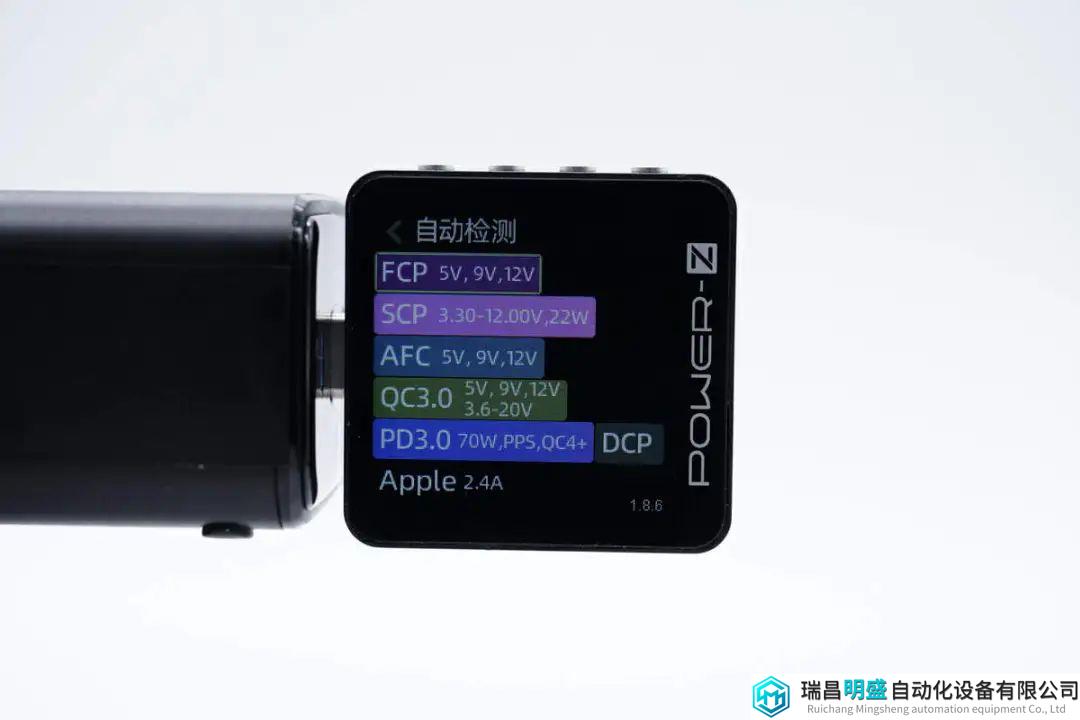

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

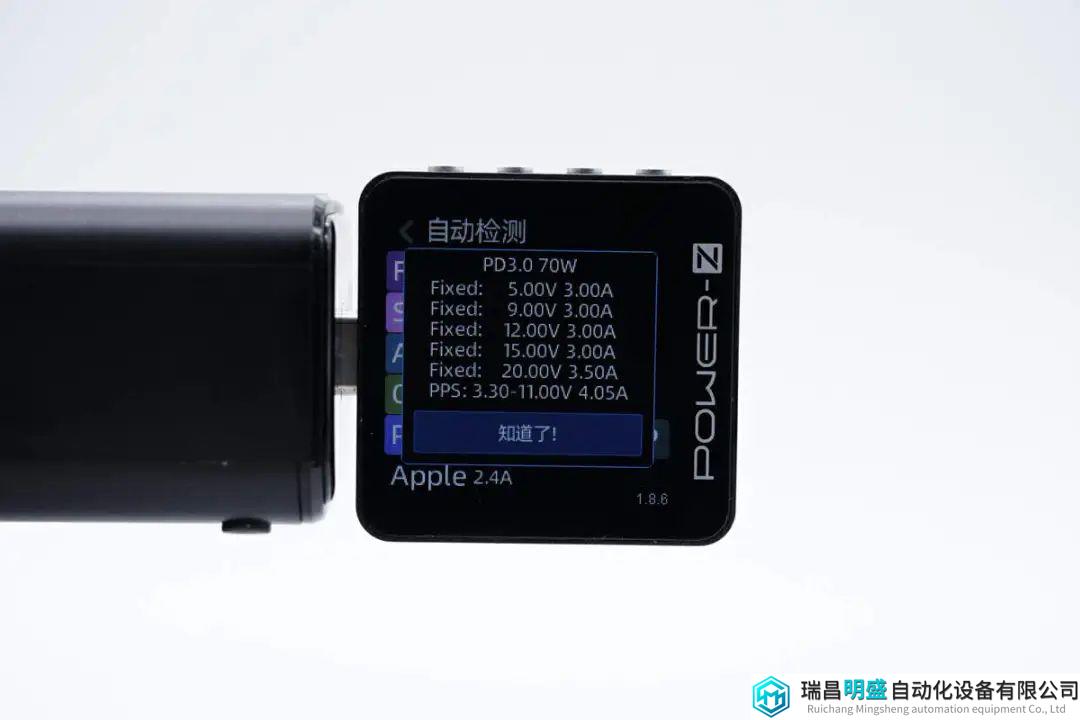

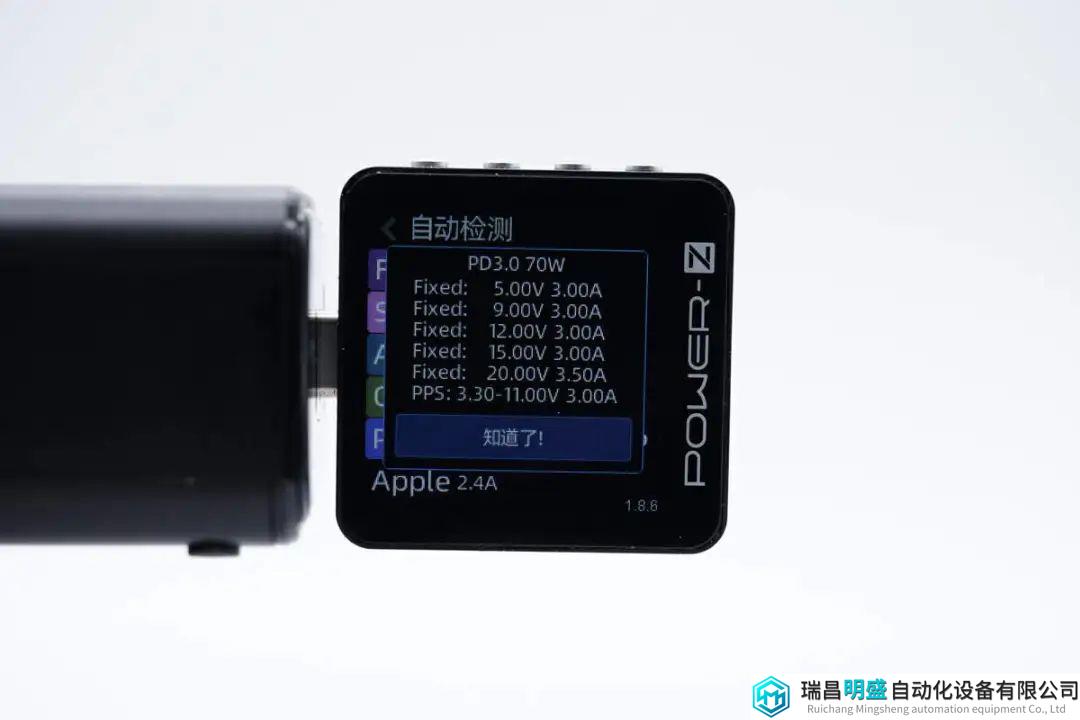

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.5A五组固定电压档位，以及3.3-11V4.05A一组PPS电压档位。

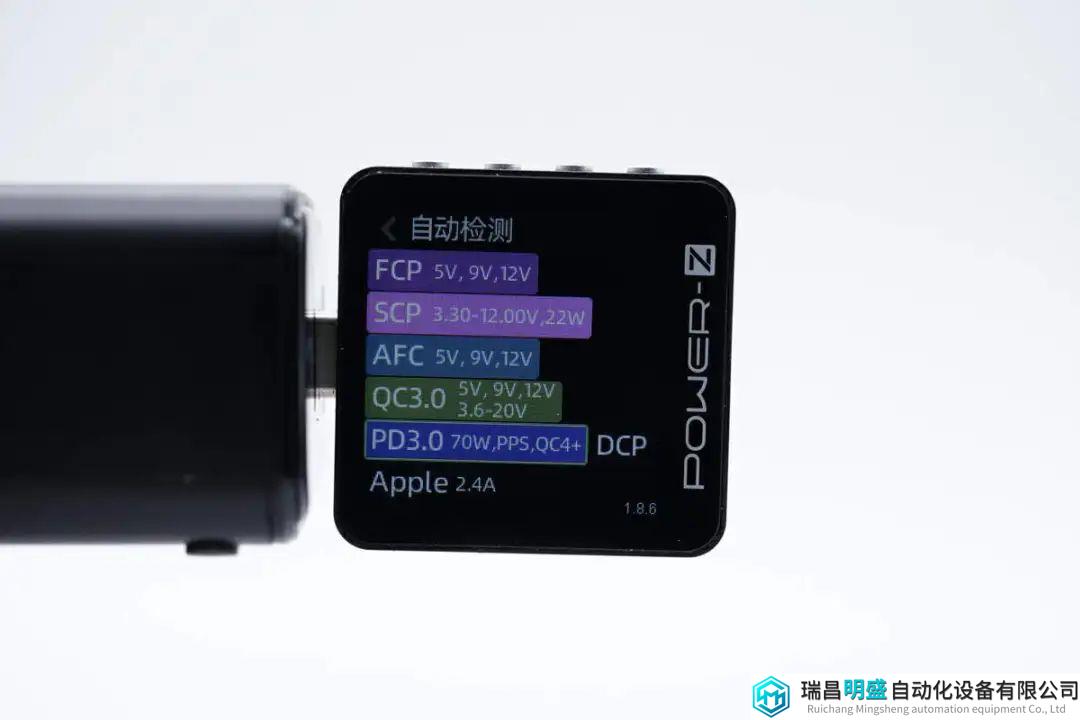

测得USB-C2口兼容协议和USB-C1口的一样。
此外PDO报文也相同，即两个USB-C口单口输出性能完全一样，支持功率盲插。

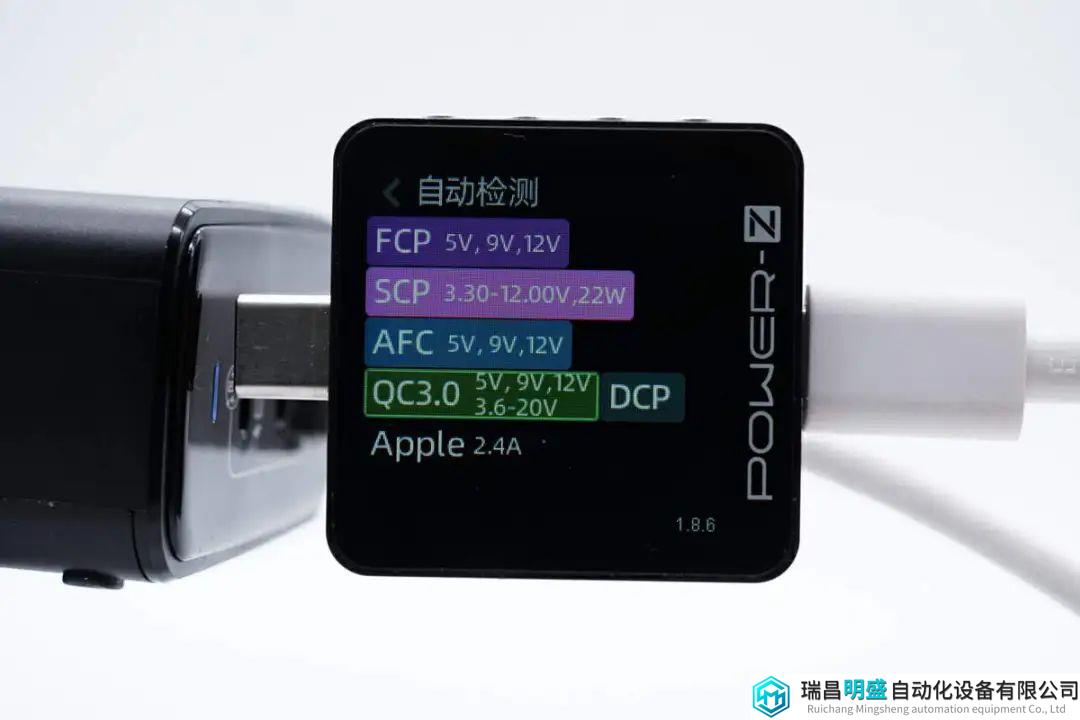

最后测得USB-A口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。
麦多多四合一70W氮化镓快充插座拆解
看完了麦多多这款氮化镓快充插座的开箱和测试，下面就进行拆解，一起看看内部的设计和用料。

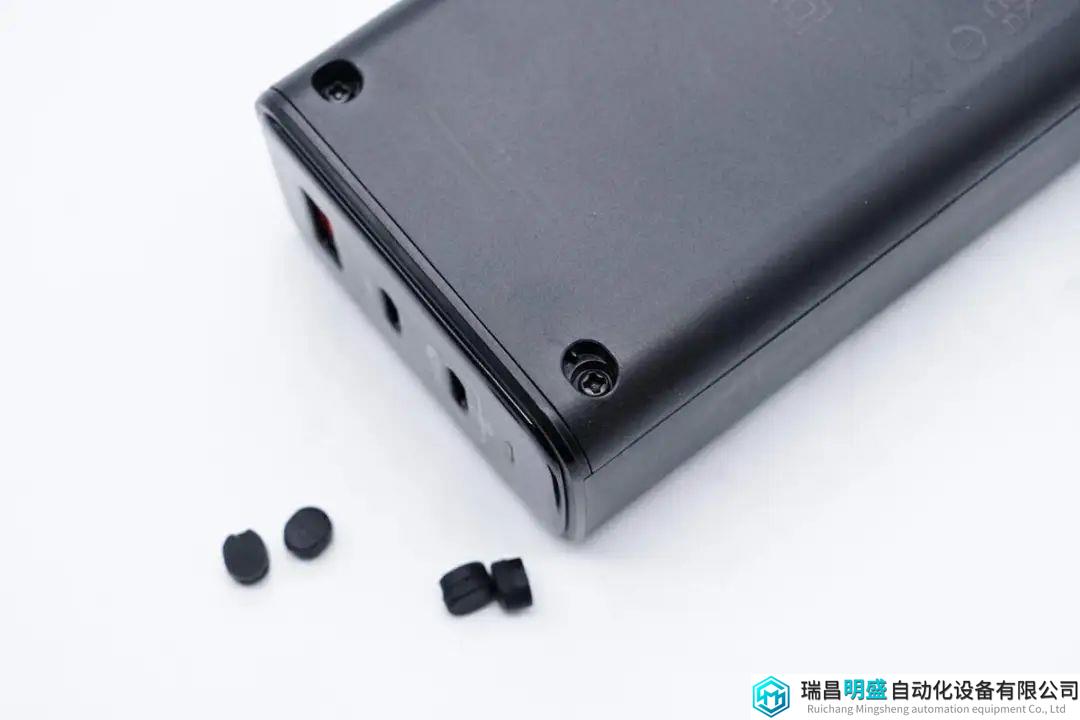

首先拆下插座底部的防滑胶垫，在内部为固定螺丝。

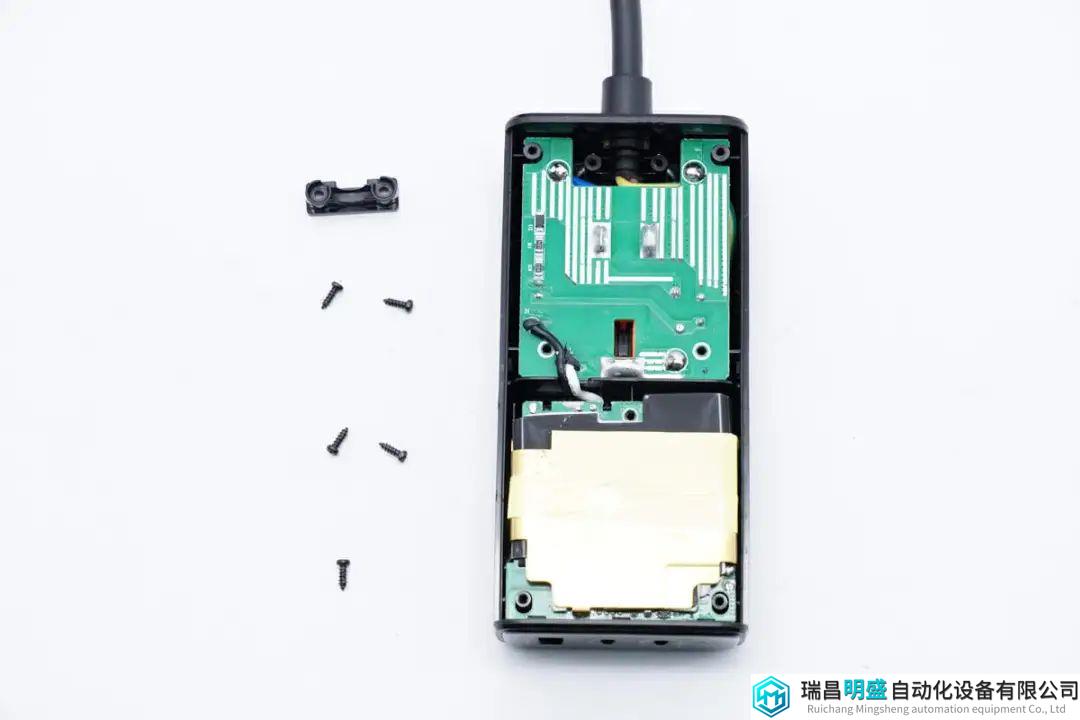

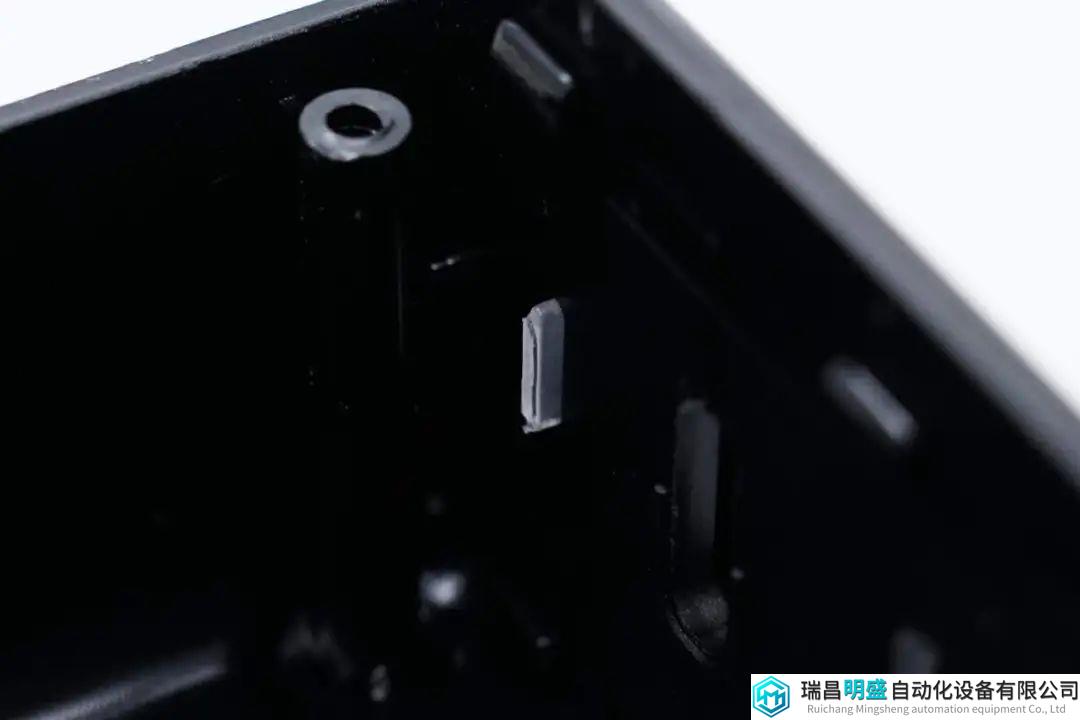

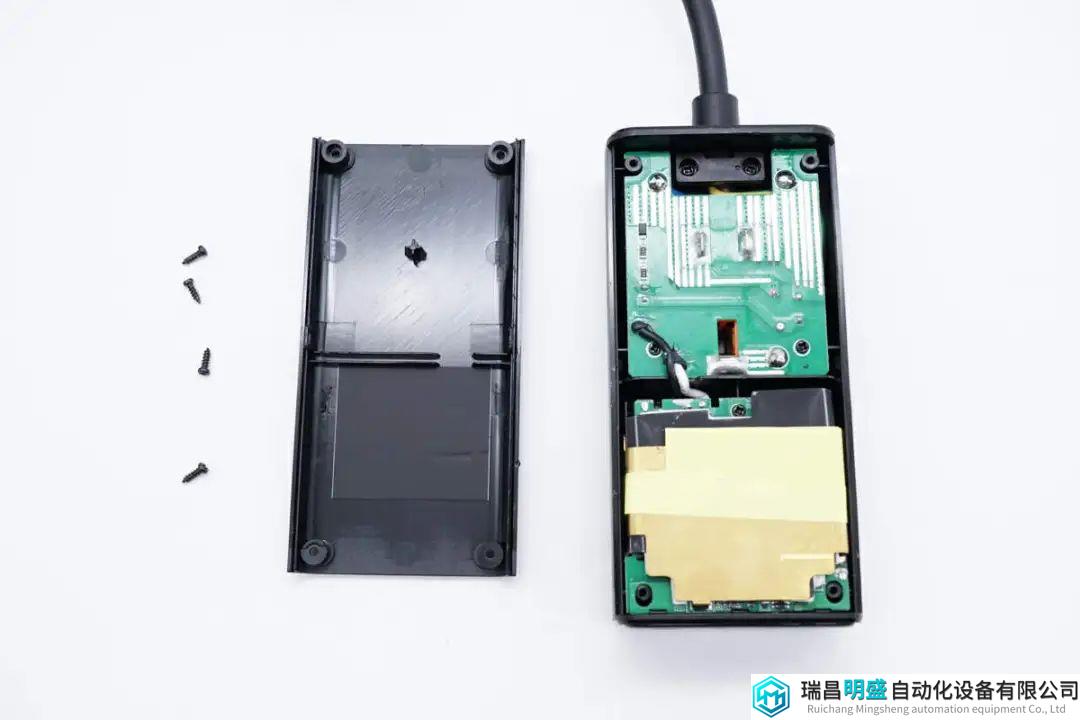

拧下固定螺丝，拆下插座后盖。在插座内部为插座模块和快充模块，壳体内部采用分区结构。
电源进线和插座模块通过螺丝固定。
拧下固定螺丝，继续进行拆解。

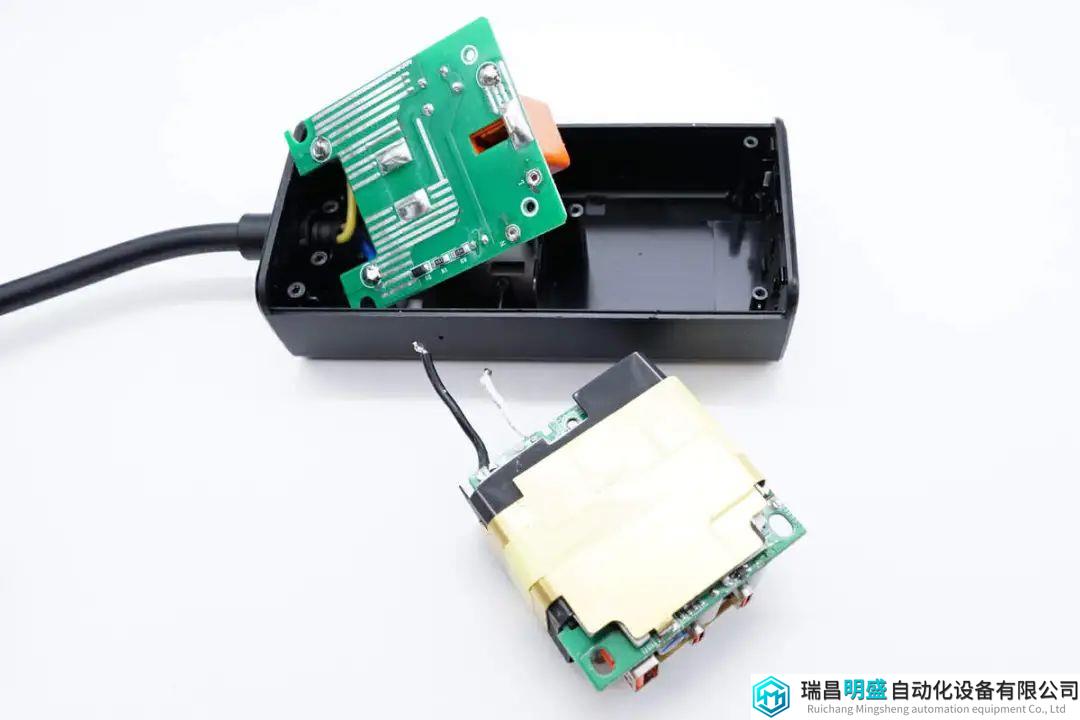

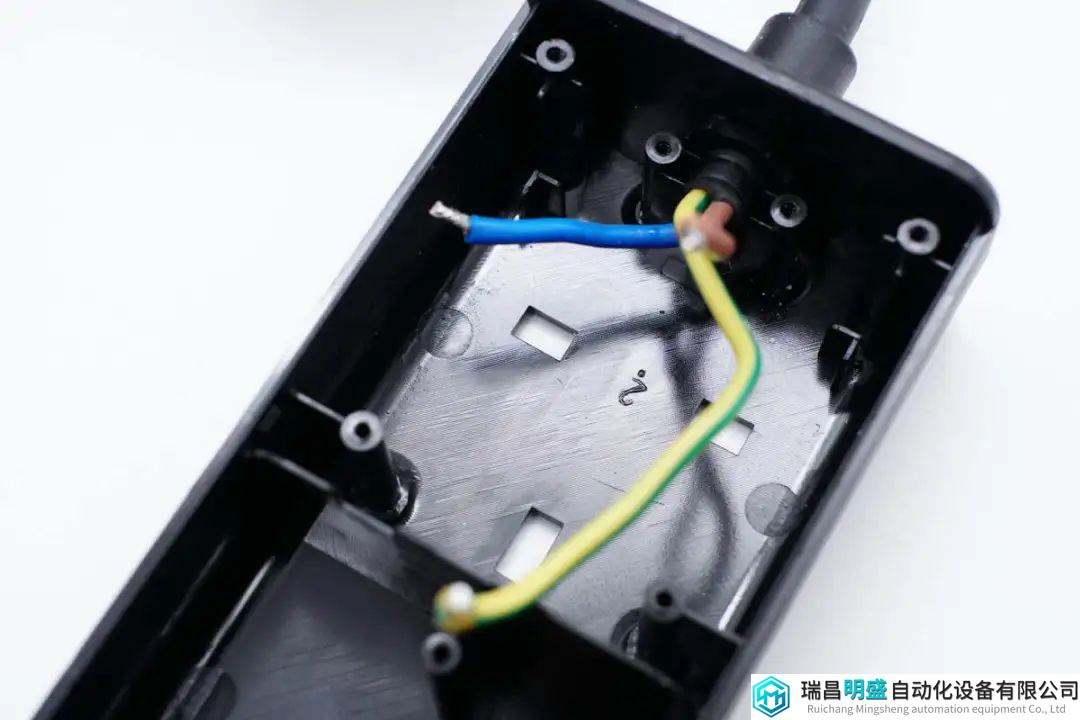

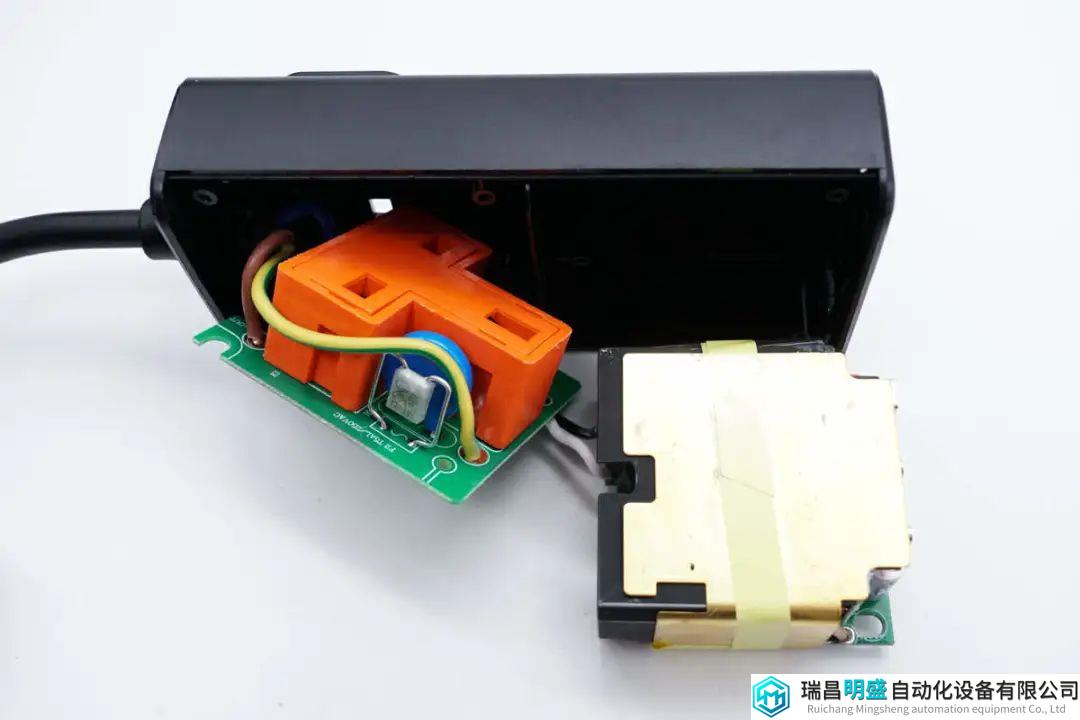

从插座外壳内部取出插座模块和PCBA模块。

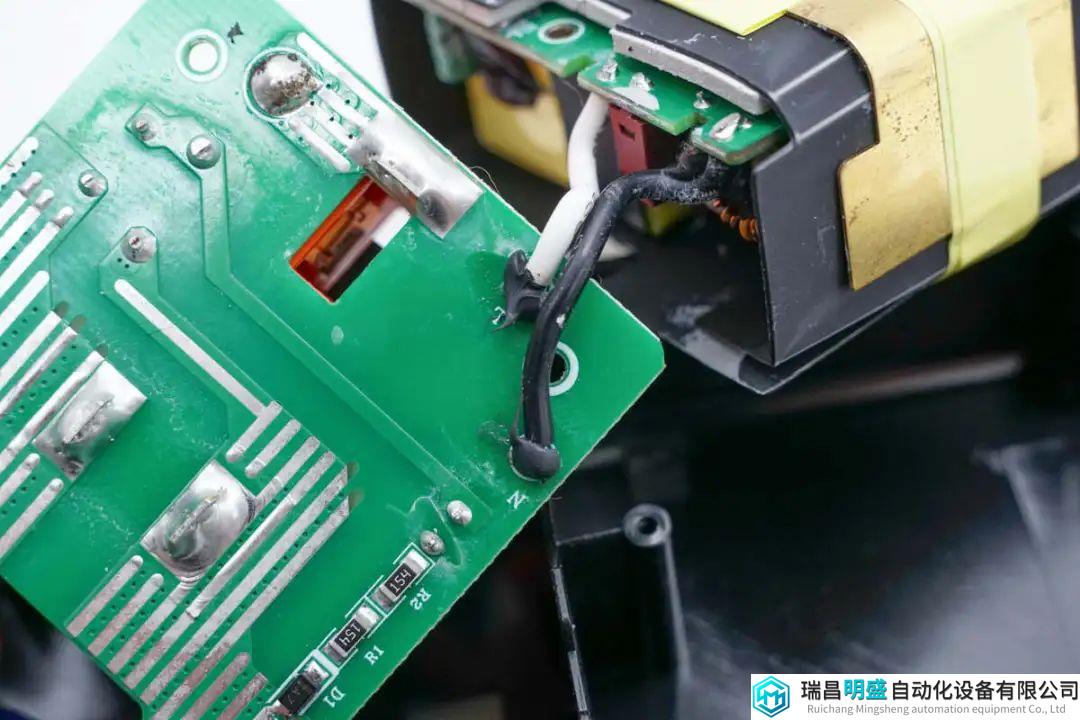

快充模块通过导线焊接连接到插座模块。
焊接断开快充模块与插座模块的连接。
焊接拆下电源线与插座模块的连接。
插座模块浪涌保护指示灯导光塑料特写。

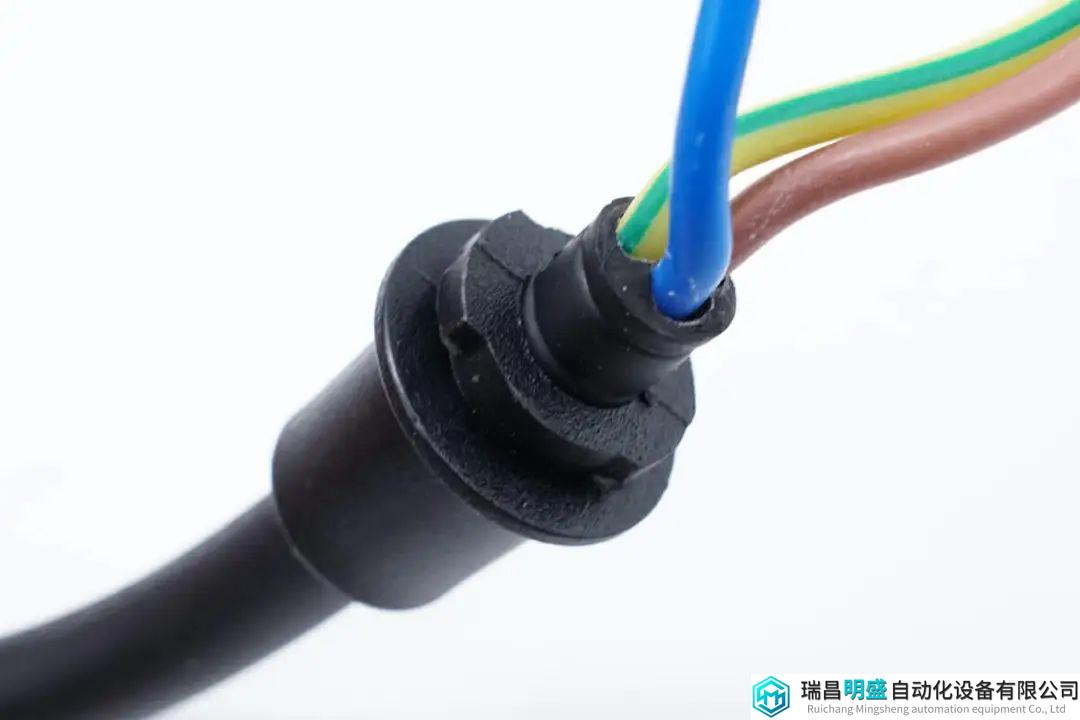

导线固定线套特写。

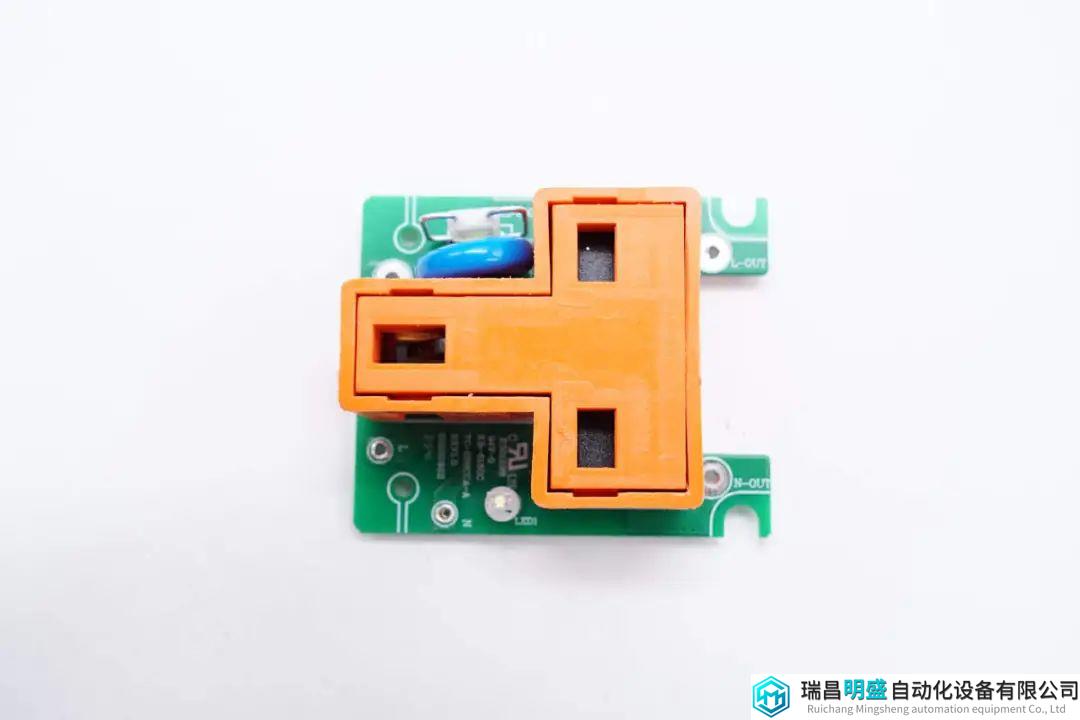

插座模块正面焊接橙色插座，左上方焊接用于浪涌保护的压敏电阻和温度保险丝，下方焊接指示灯。

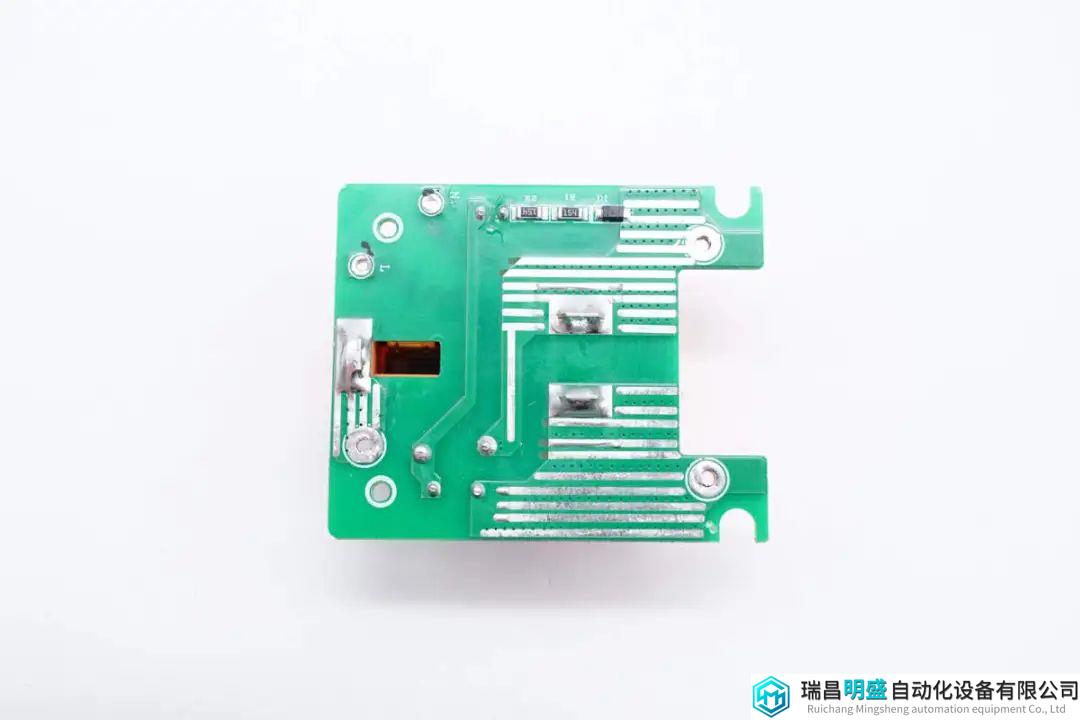

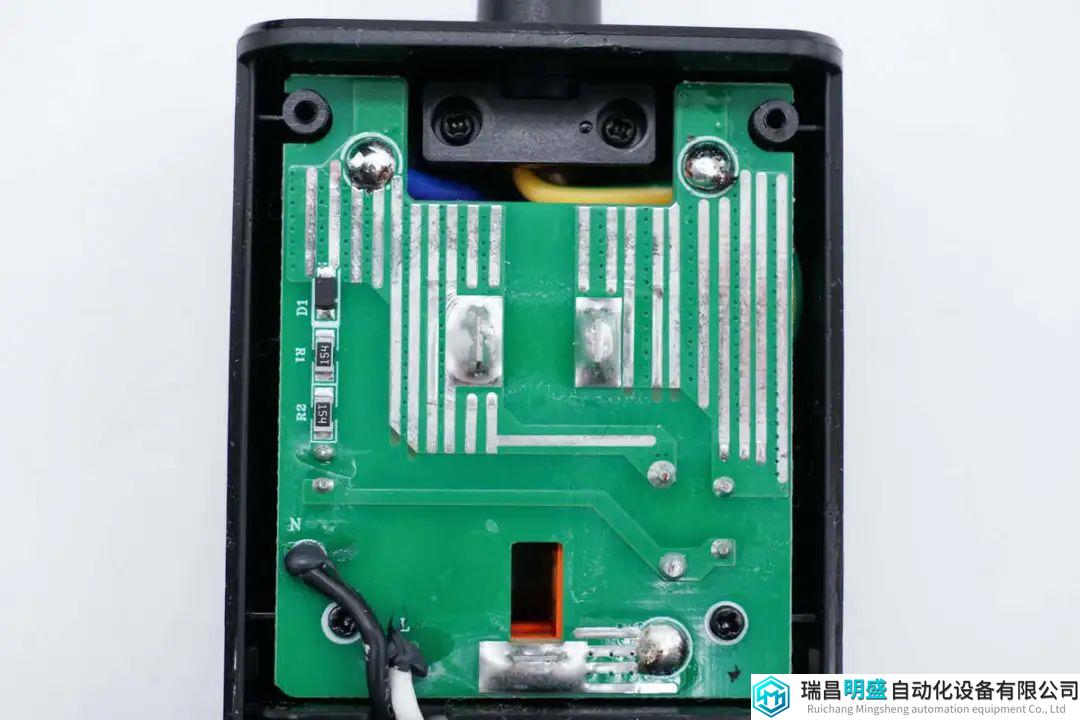

背面焊接插座铜片。

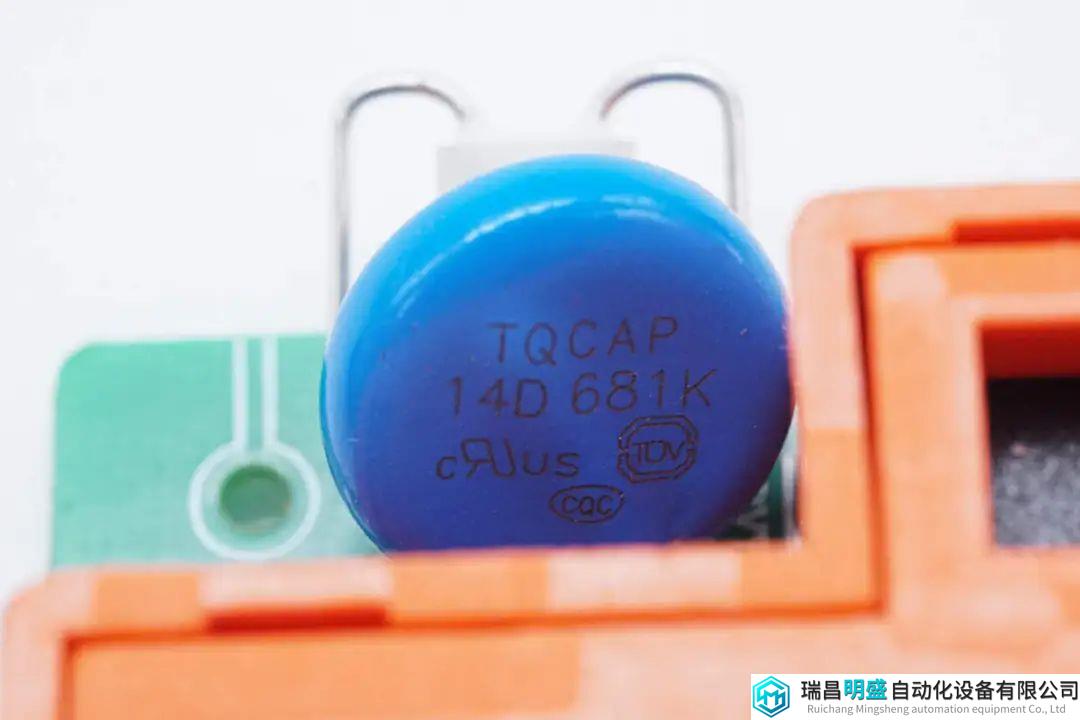

压敏电阻来自台强，规格为14D681K，用于浪涌过电压保护。

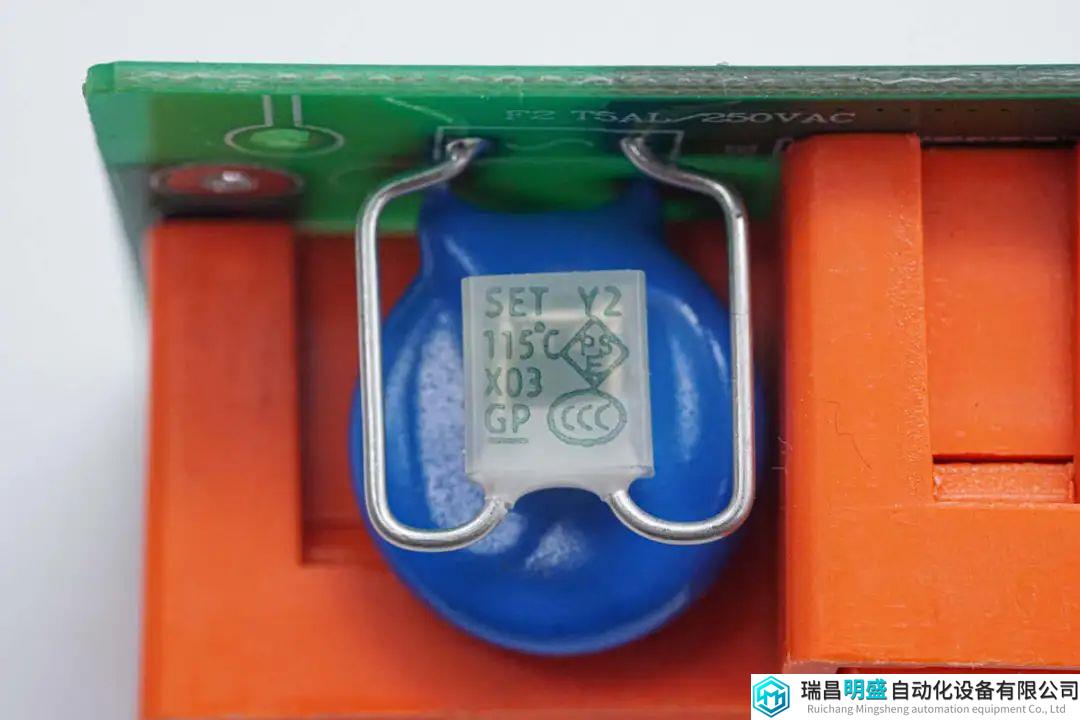

温度保险丝来自赛尔特，紧贴压敏电阻，用于压敏电阻过热保护。

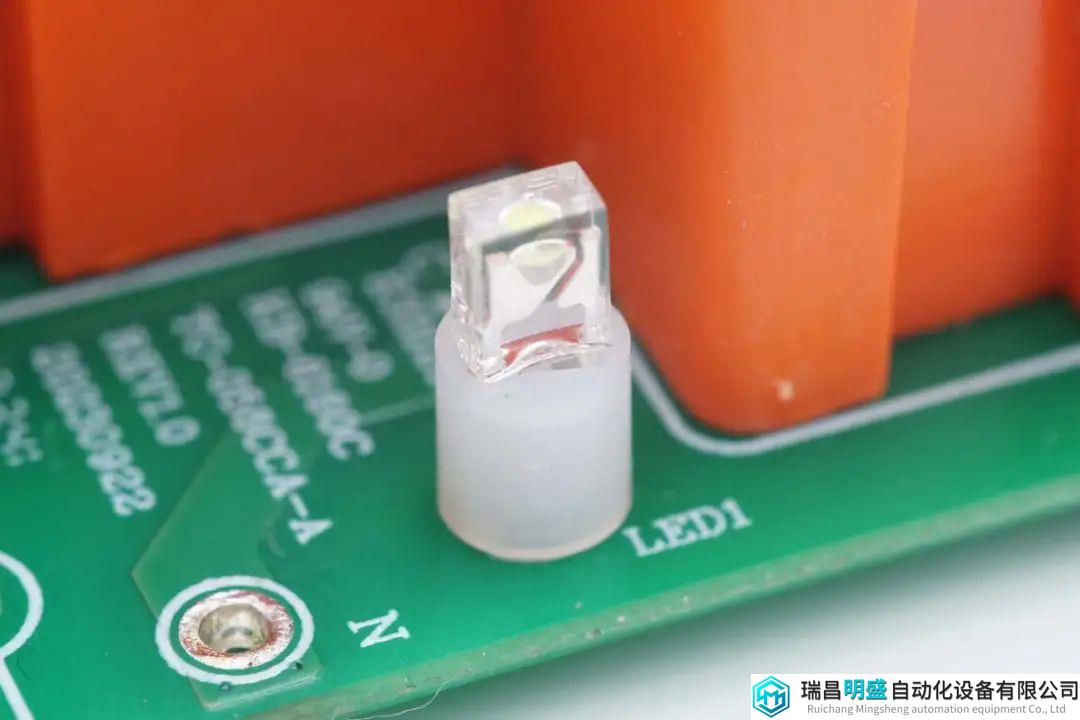

浪涌功能工作指示灯特写。

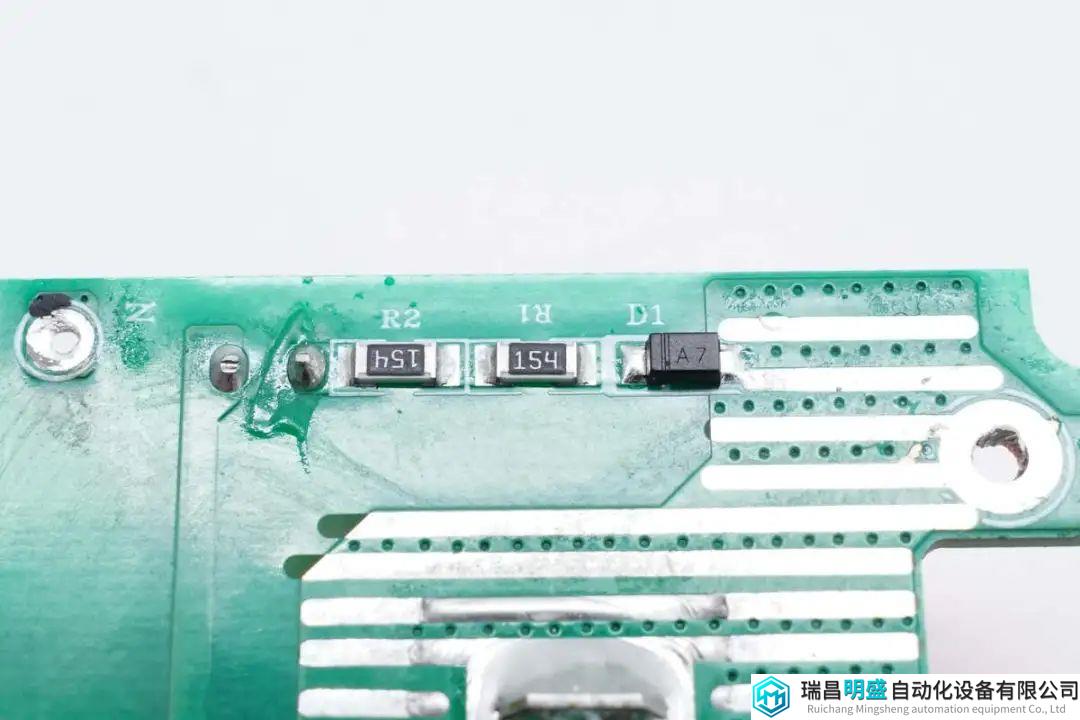

用于指示灯的限流电阻和二极管特写。

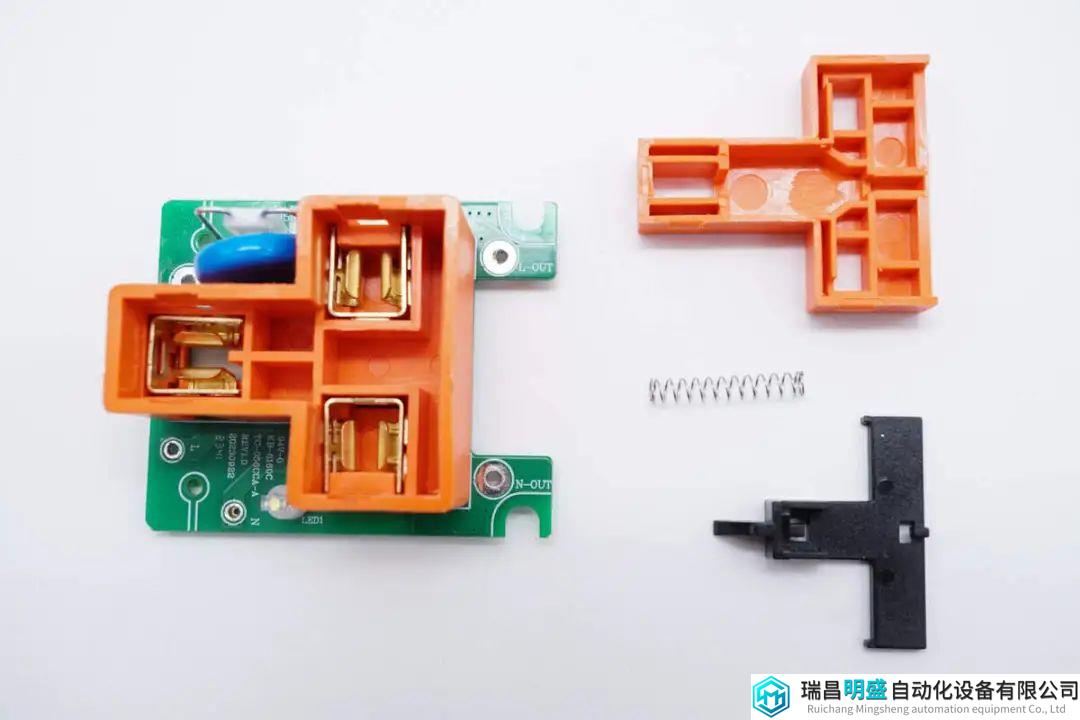

拆开橙色插座盖板，内部一体铜条，安全门和复位弹簧特写。

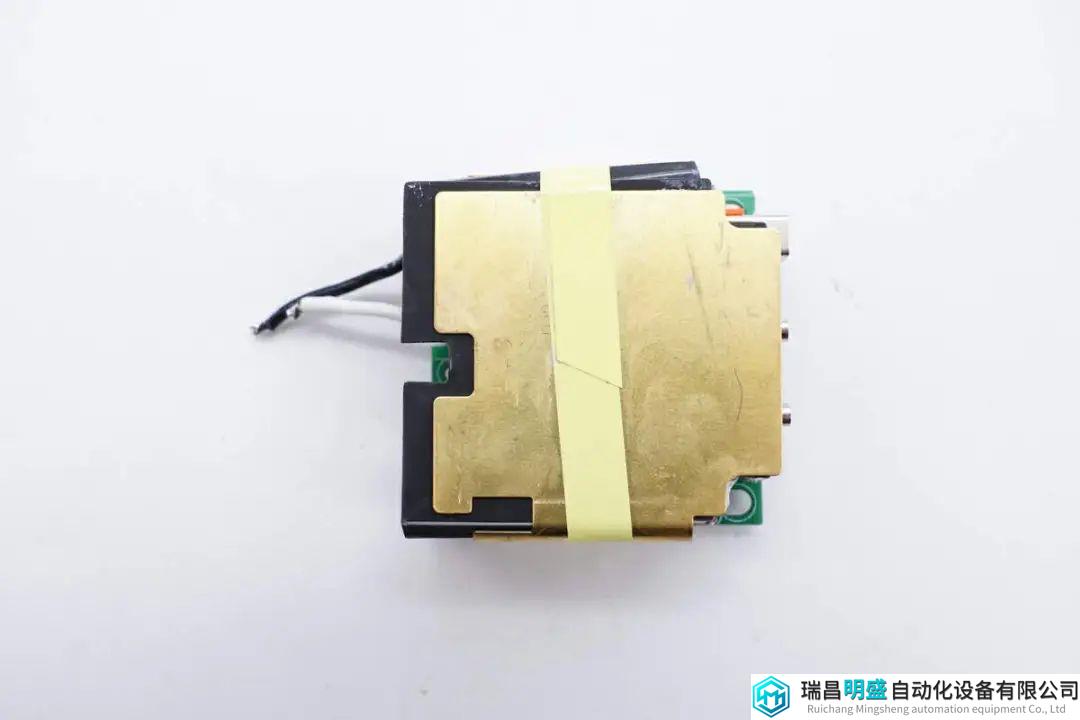

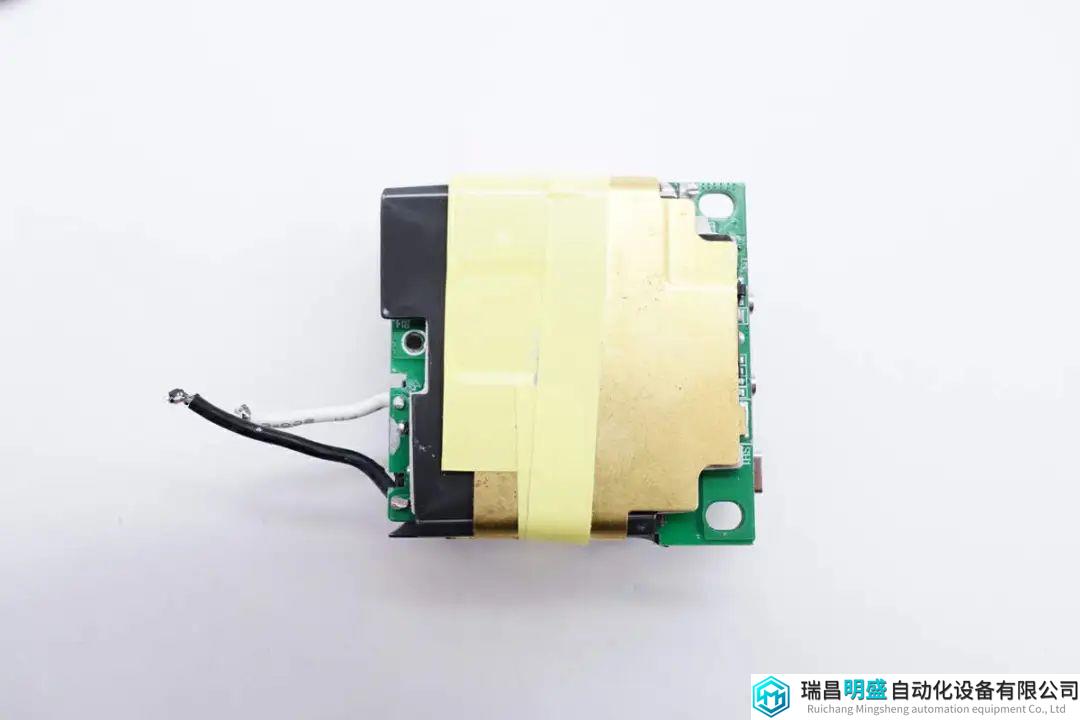

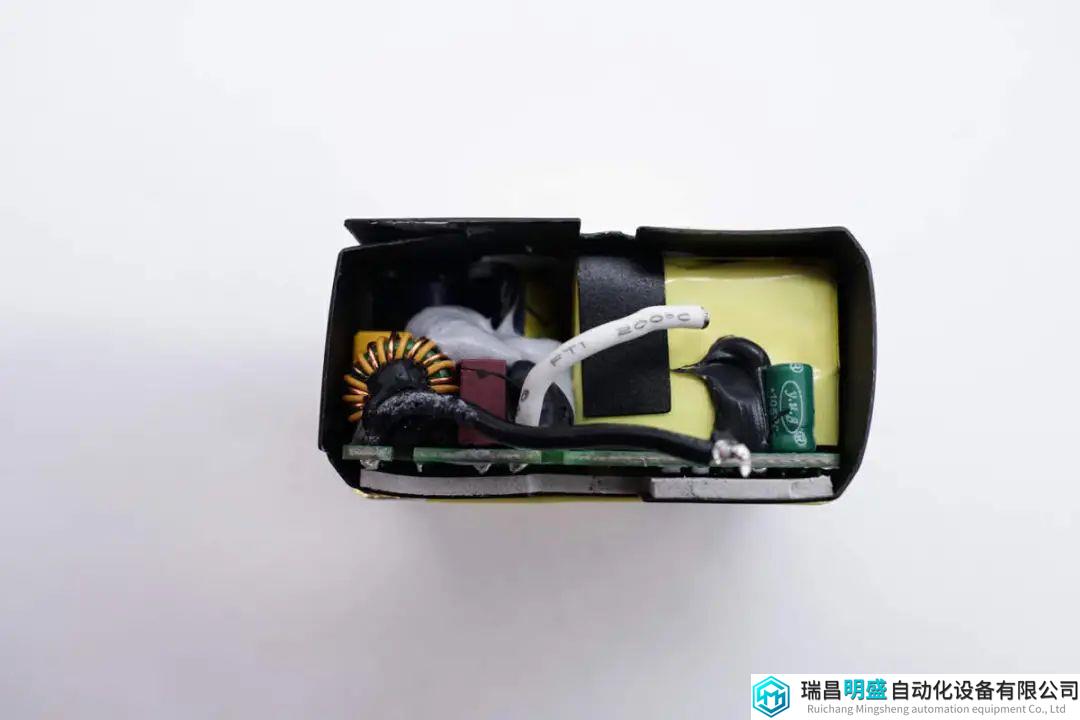

PCBA模块包裹黄铜散热片，并缠绕胶带固定。
散热片焊接到PCBA模块背面固定。
交流输入导线通过焊接连接。

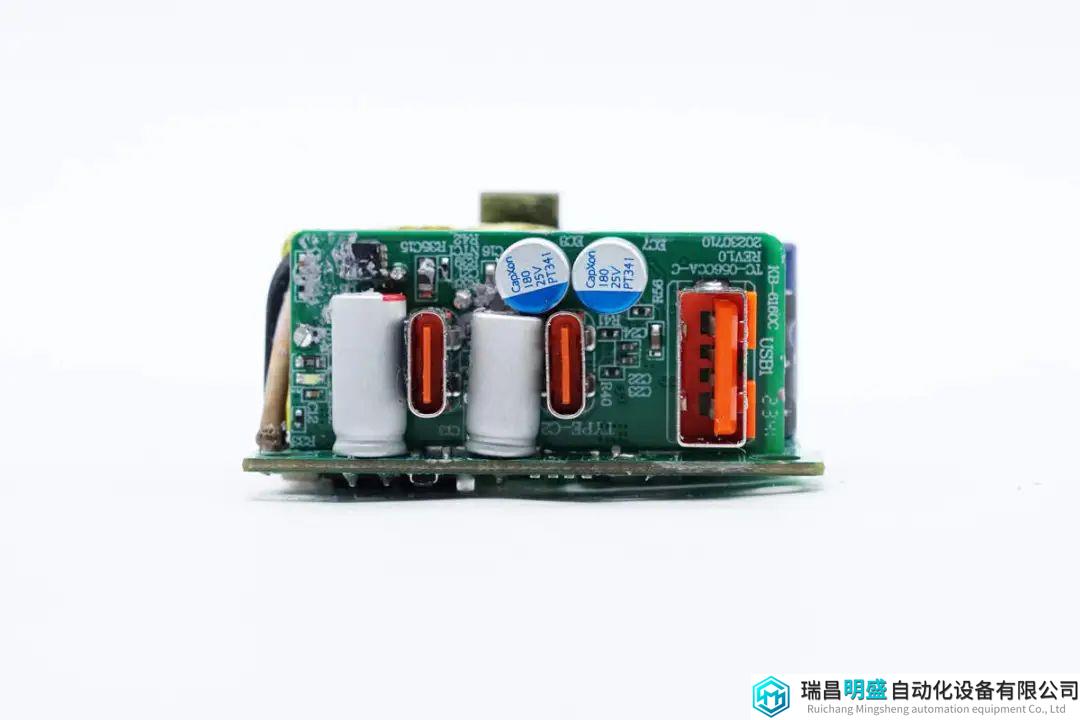

在输出端焊接垂直小板，焊接滤波电容与USB母座。

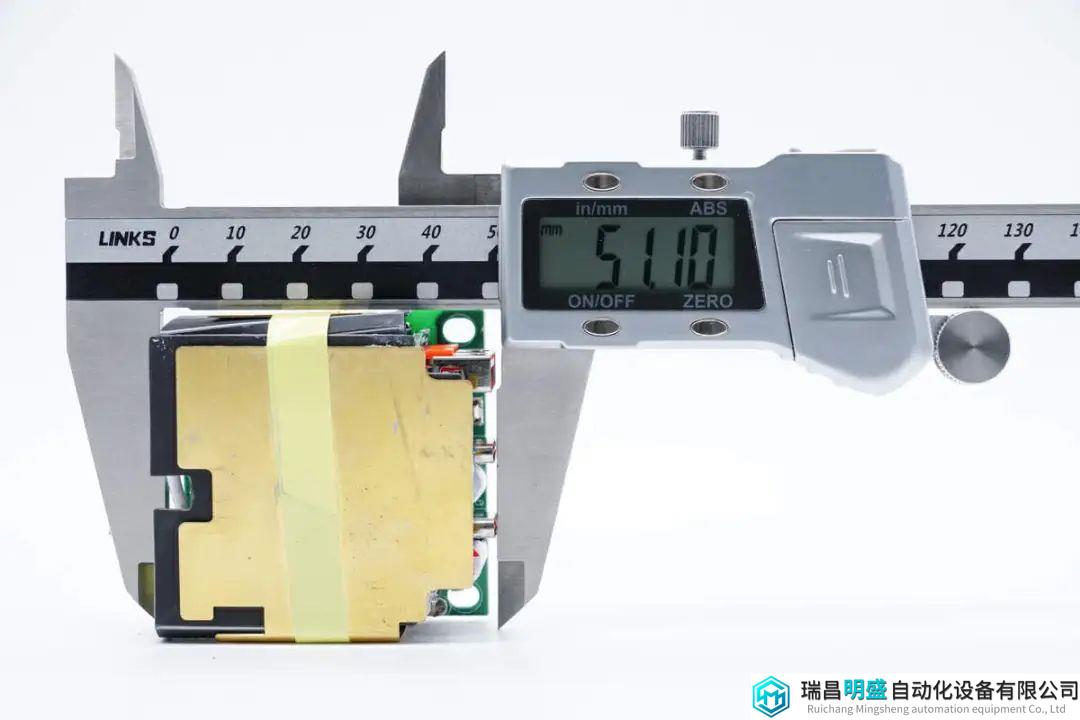

使用游标卡尺测得PCBA模块长度约为51.1mm。

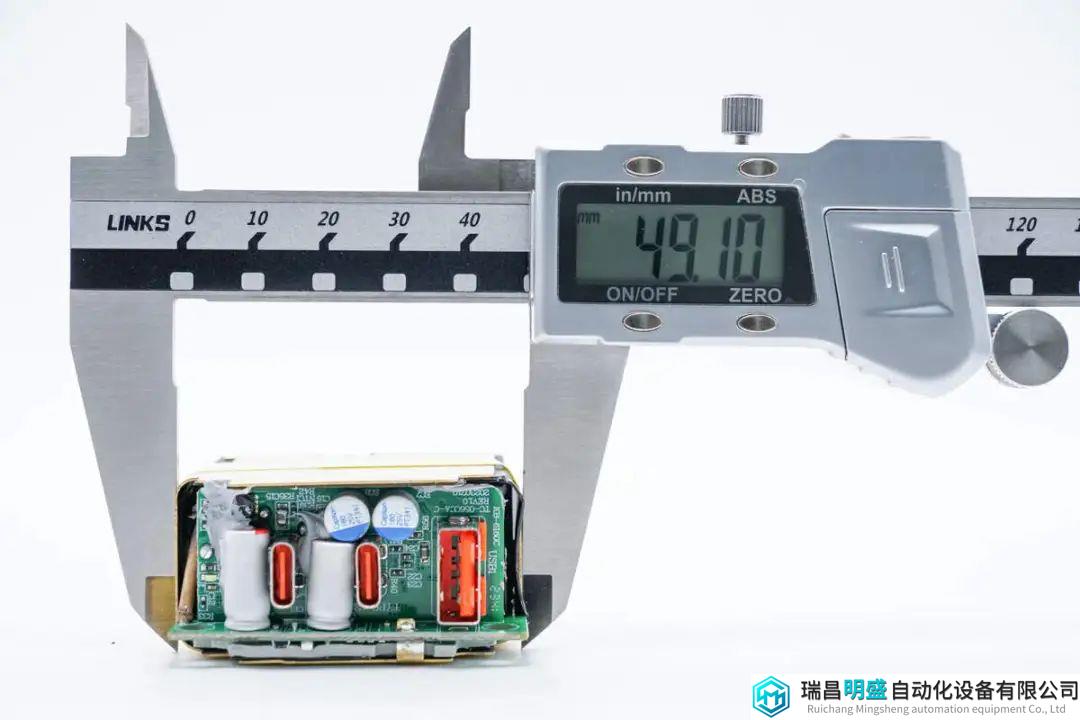

PCBA模块宽度约为49.1mm。

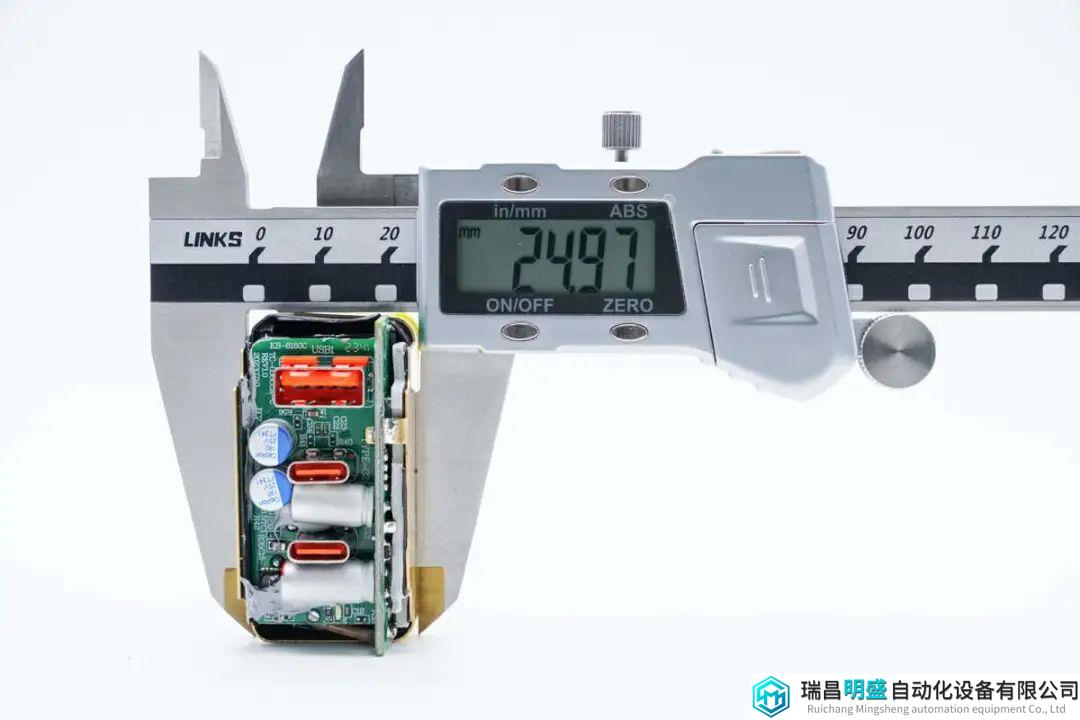

PCBA模块厚度约为25mm。

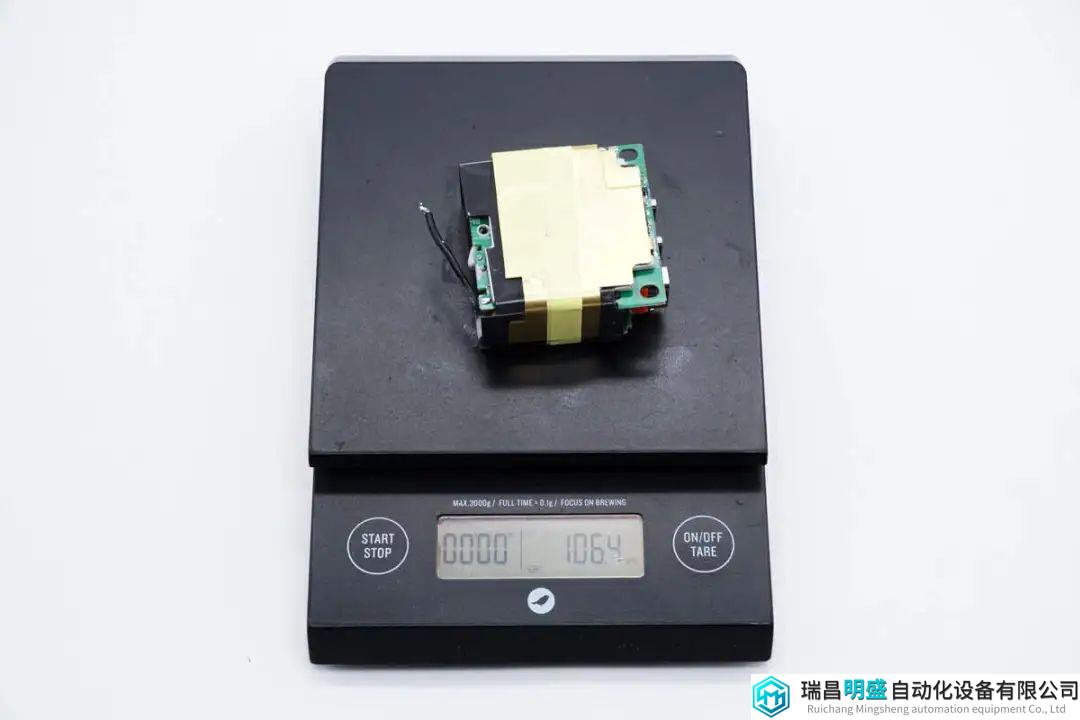

测得PCBA模块重量约为106g。

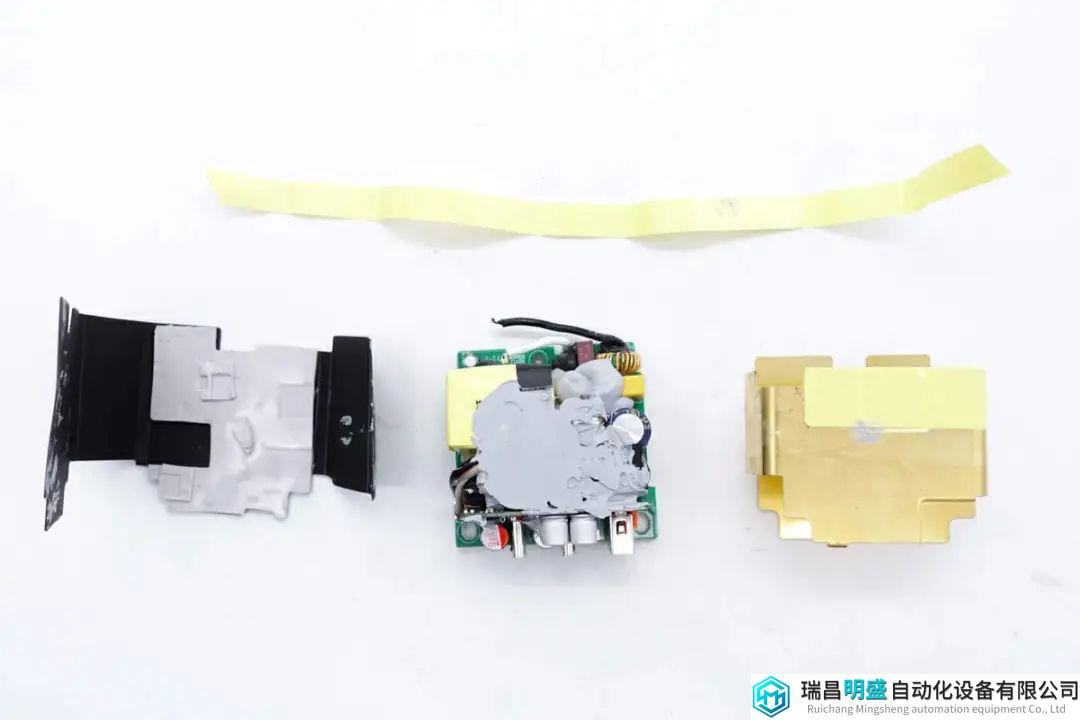

焊接取下PCBA模块包裹的黄铜散热片，内部采用打胶，并设有导热垫加强散热。

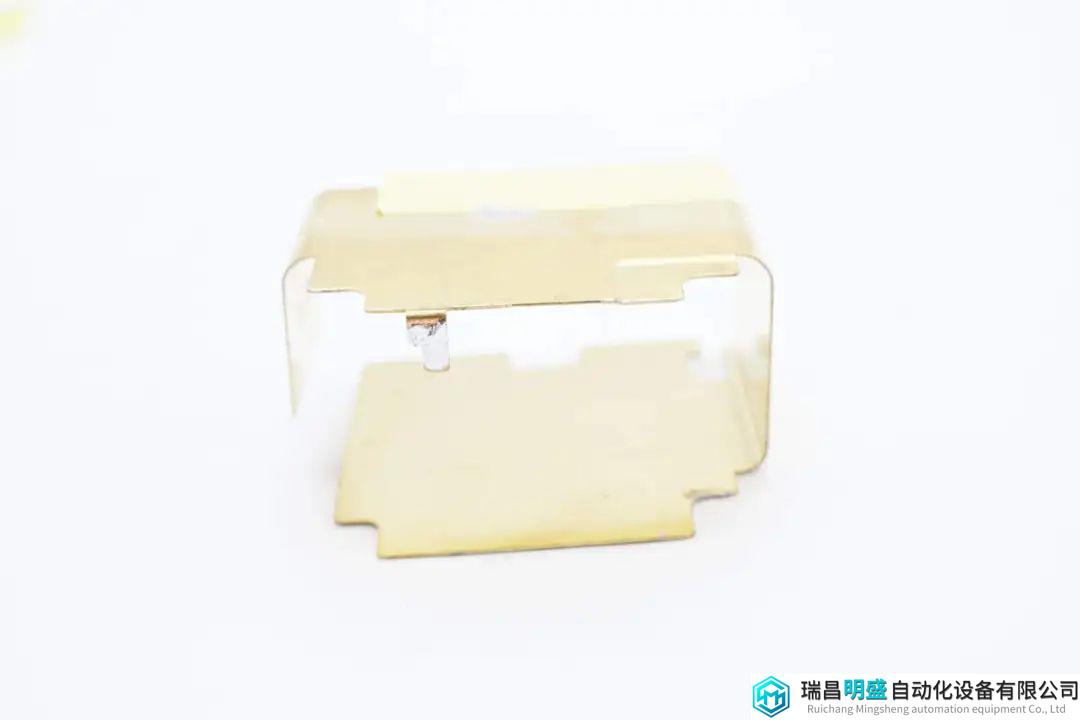

黄铜散热片特写。

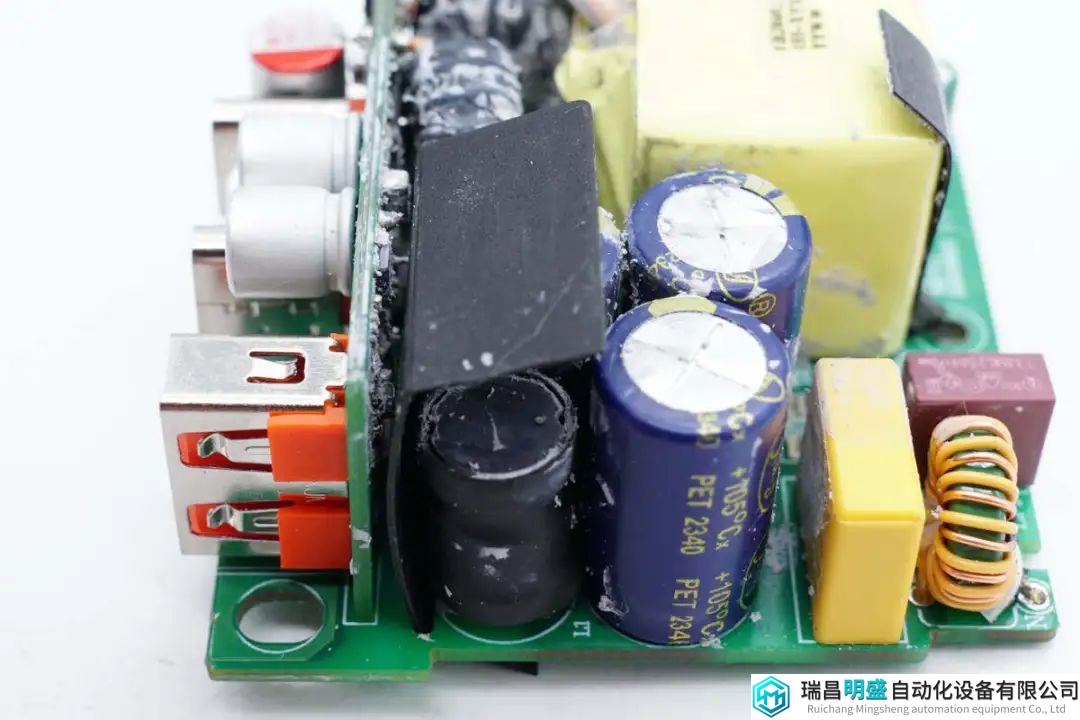

在输出小板与初级侧元件之间设有麦拉片绝缘。

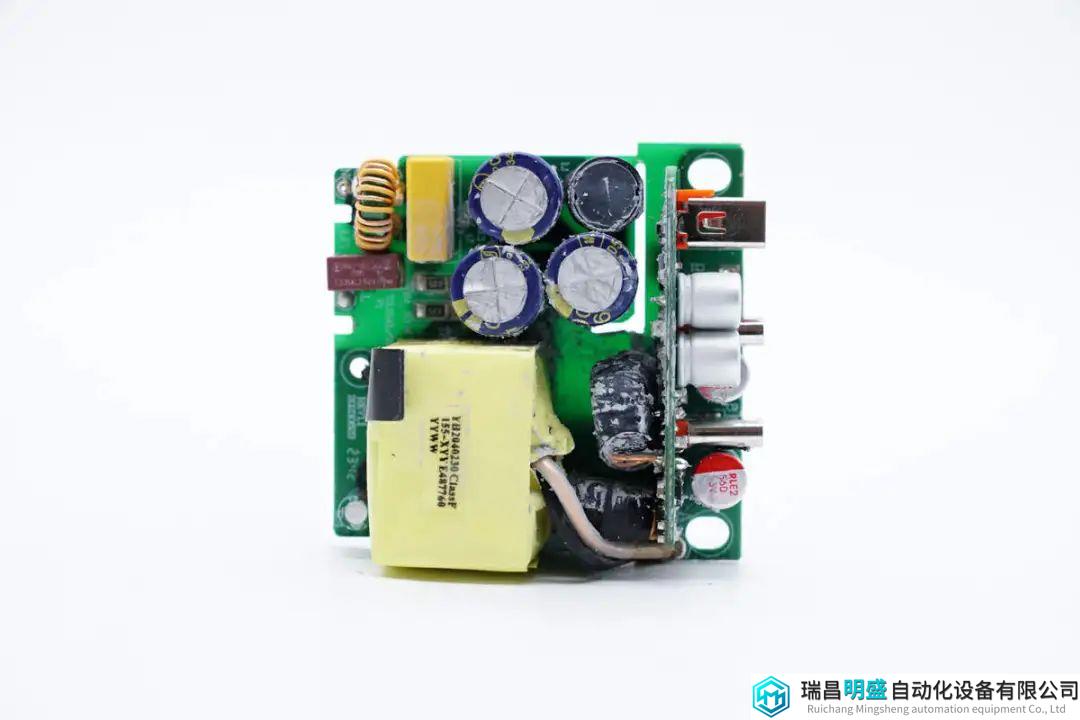

PCBA模块正面一览，左上角焊接保险丝，共模电感，安规X2电容，高压滤波电容和差模电感。下方焊接变压器，右侧焊接降压输出小板。

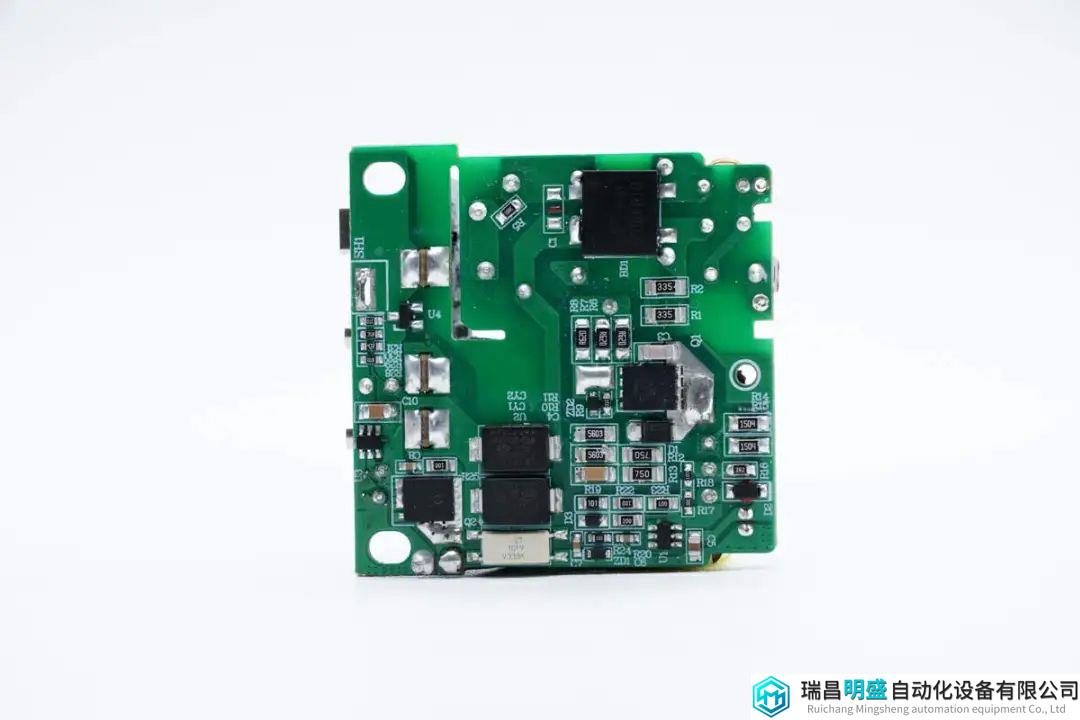

PCBA模块背面焊接整流桥，氮化镓主控芯片，氮化镓开关管，两颗贴片Y电容和反馈光耦，还焊接同步整流控制器和同步整流管。

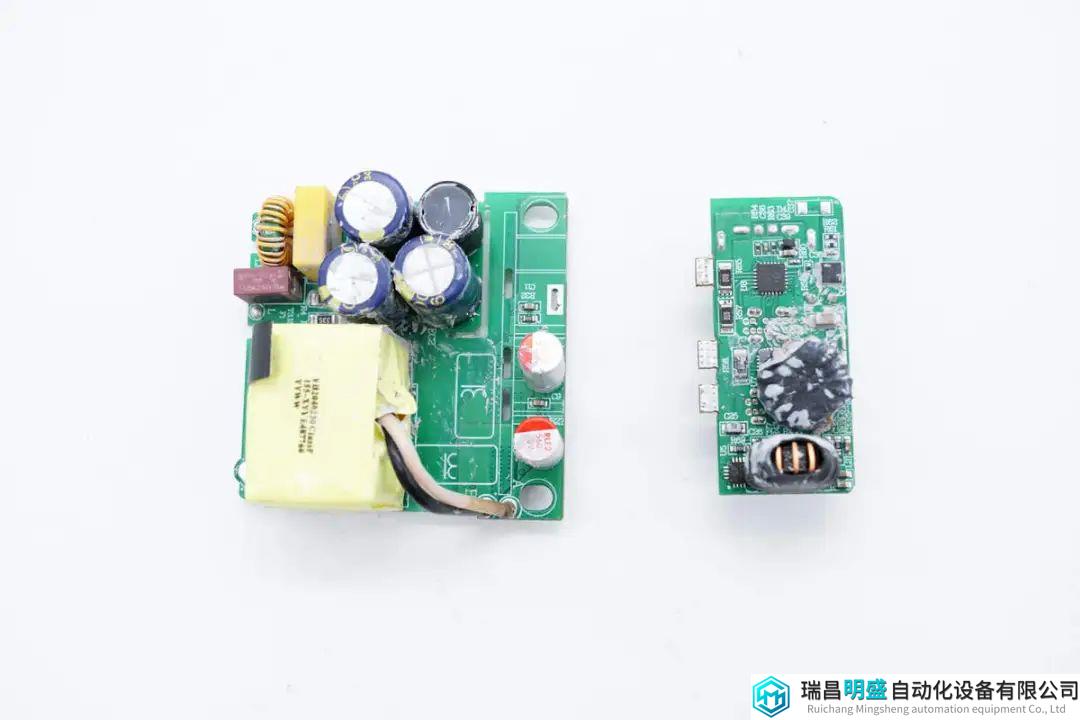

焊接取下降压小板，在降压小板背面焊接两颗磁环电感。
通过对PCBA模块的观察发现，麦多多这款氮化镓快充插座采用QR反激架构，同步整流，固定电压输出为降压输出小板供电。降压小板通过两路独立的同步降压电路，实现两个USB-C接口与USB-A接口的快充输出。下面我们就从输入端开始了解各个器件的信息。

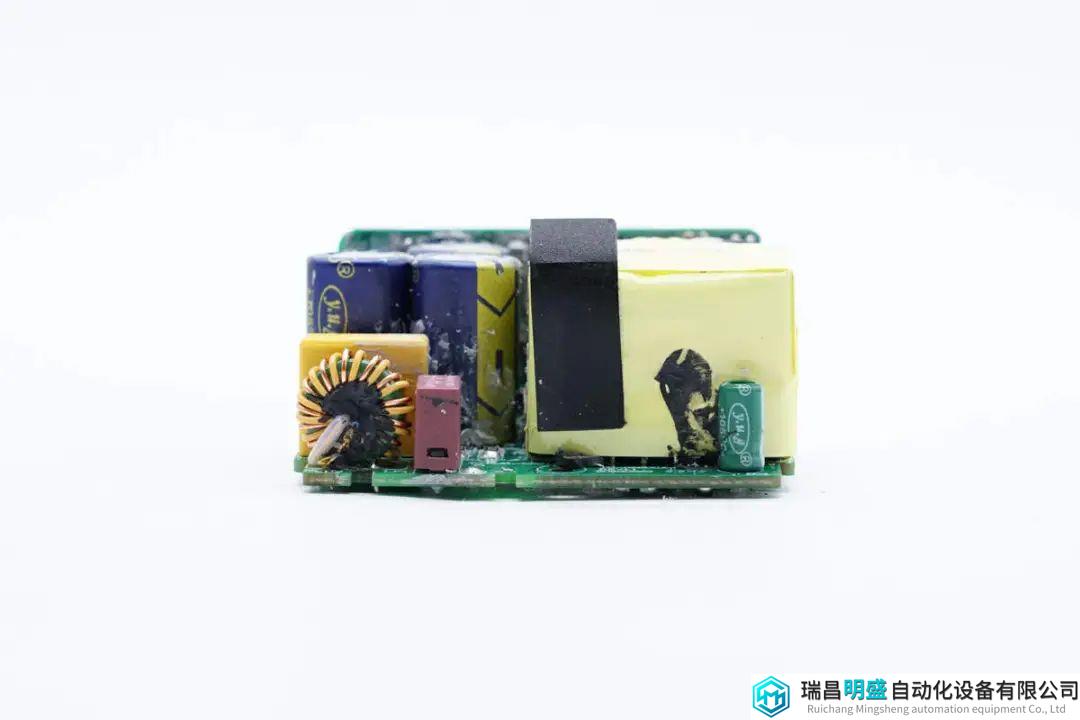

PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容和高压滤波电容，右侧焊接变压器和一颗小电容。

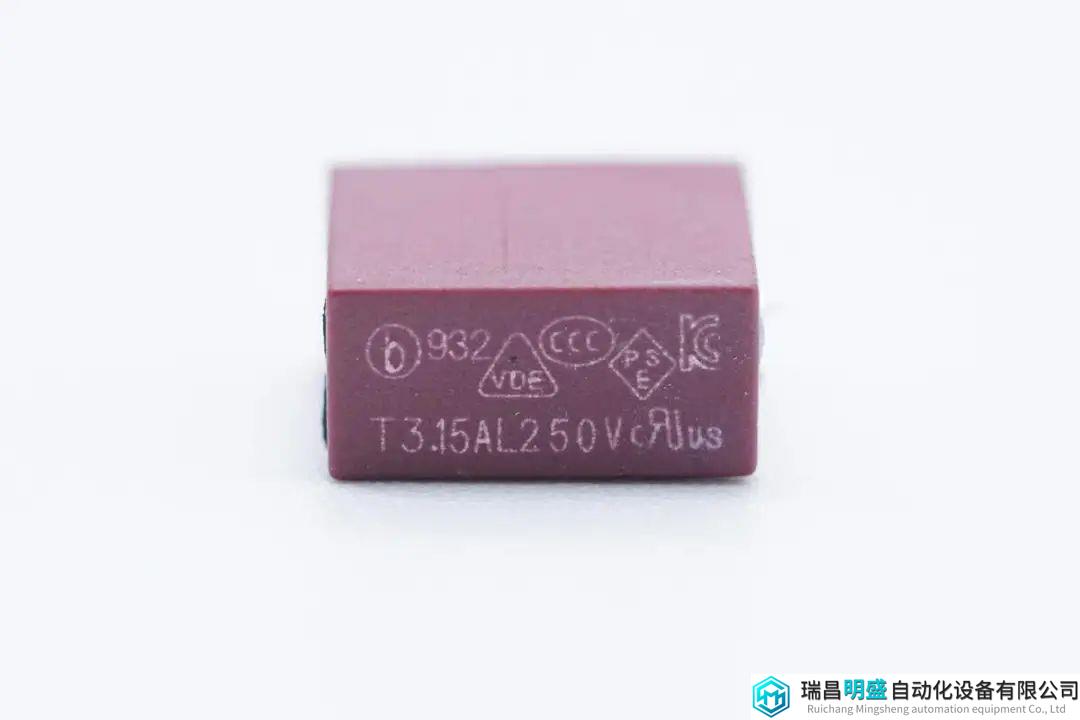

输入端保险丝来自贝特电子，出料号932，规格为3.15A 250V。

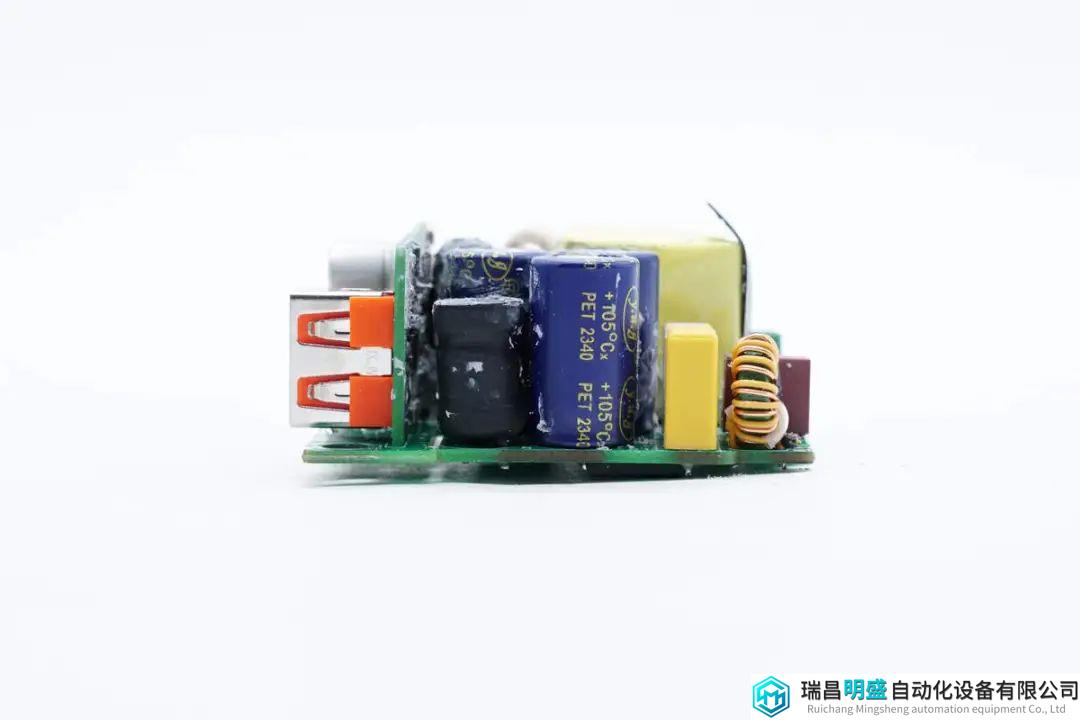

PCBA模块侧面一览，共模电感，安规X2电容，高压滤波电容和差模电感特写。

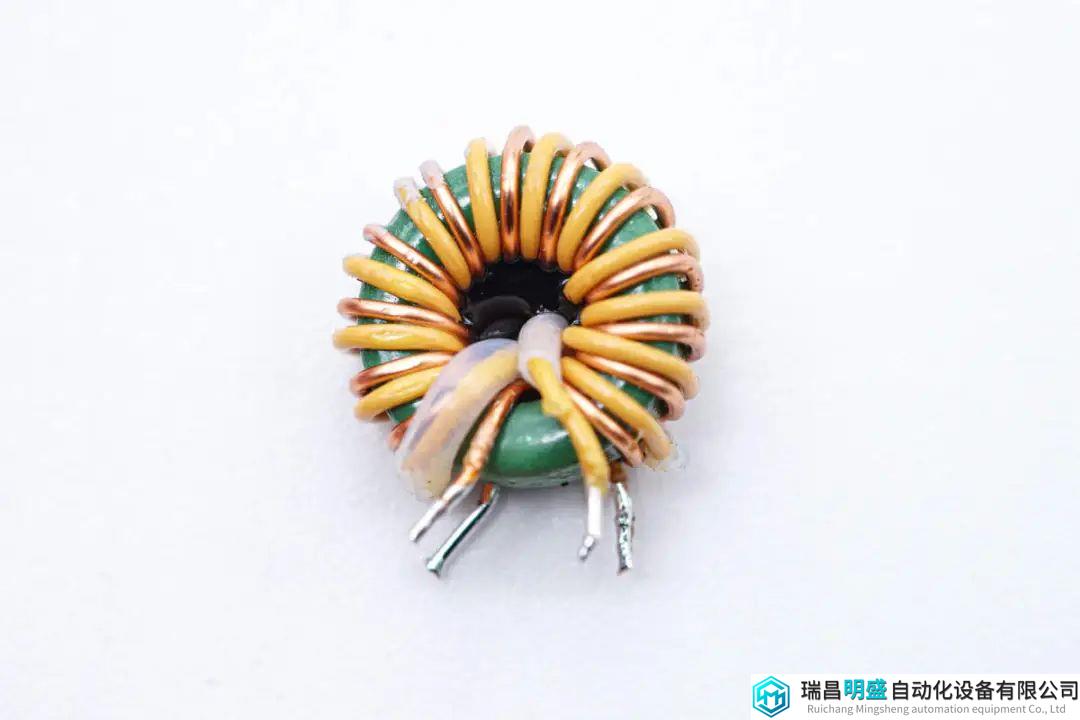

共模电感采用漆包线和绝缘线绕制。

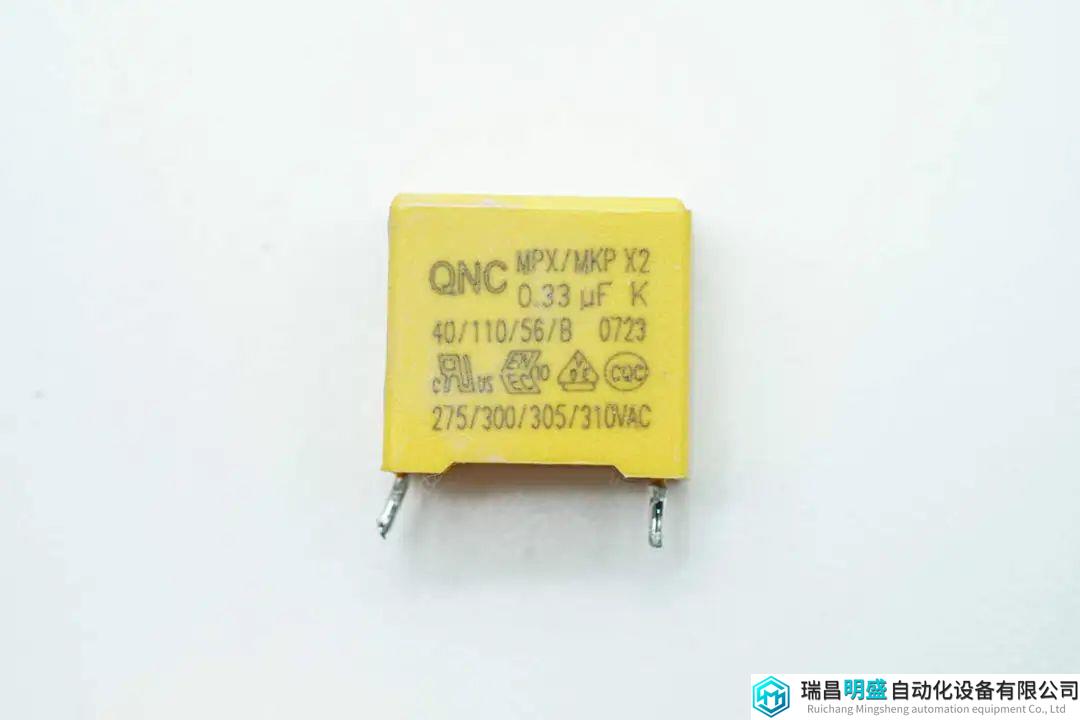

安规X2电容来自天那泰，规格为0.33μF。

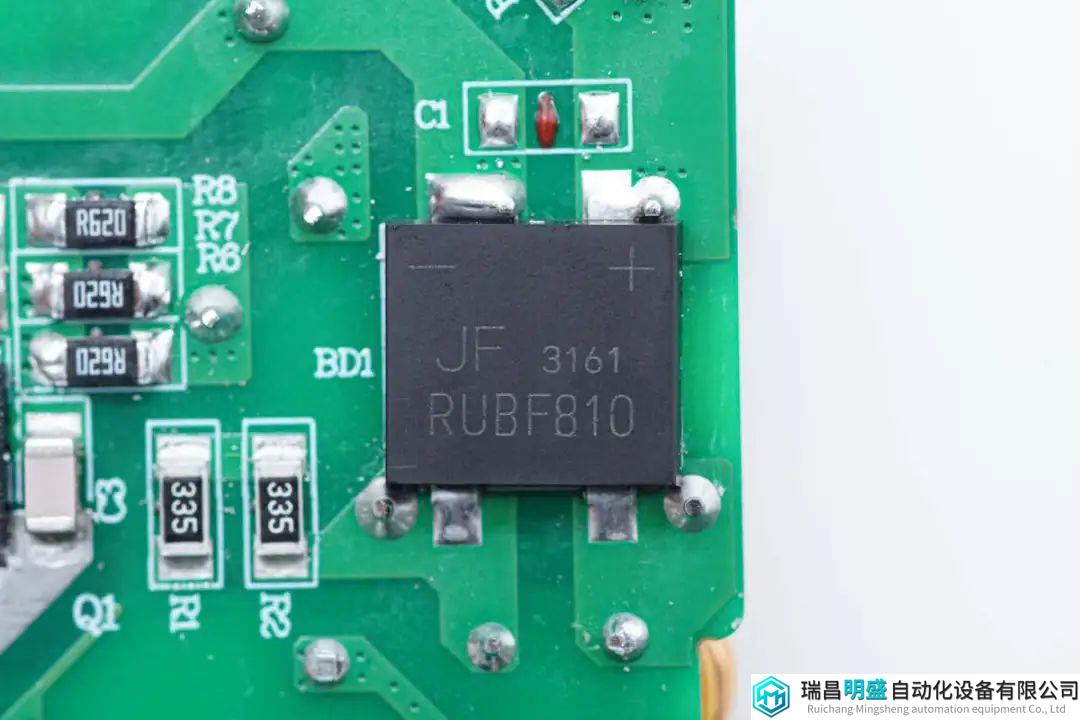

整流桥来自晶恒，型号RUBF810，规格为8A1000V。

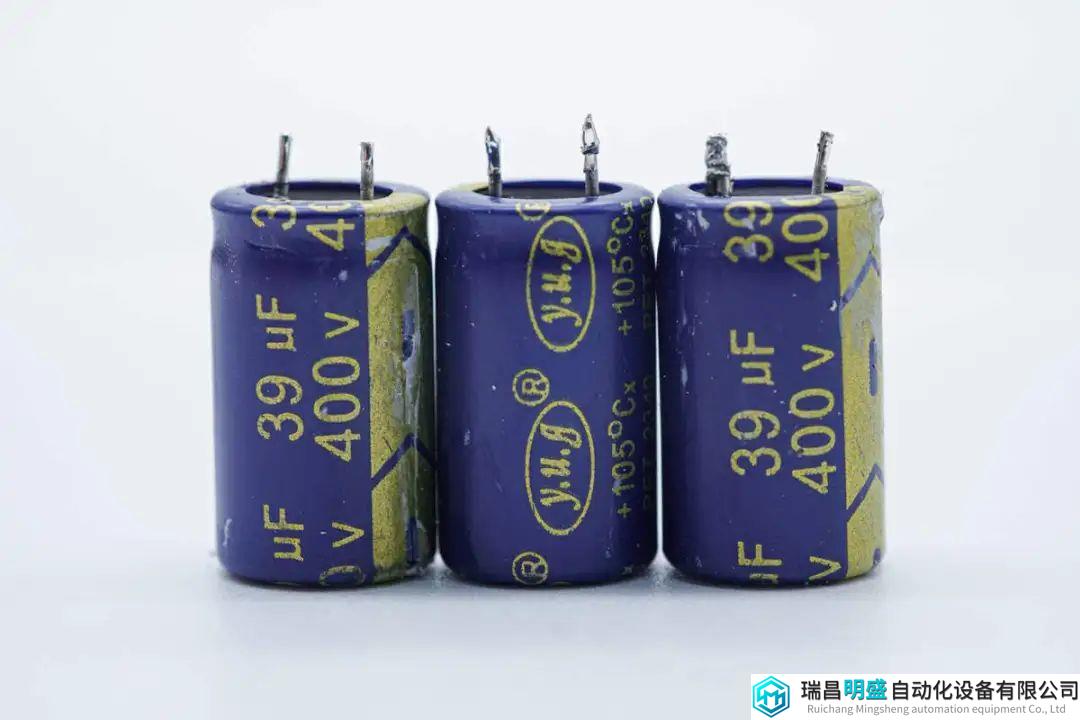

高压滤波电容来自昱光电子，规格为39μF400V，三颗总容量为117μF。

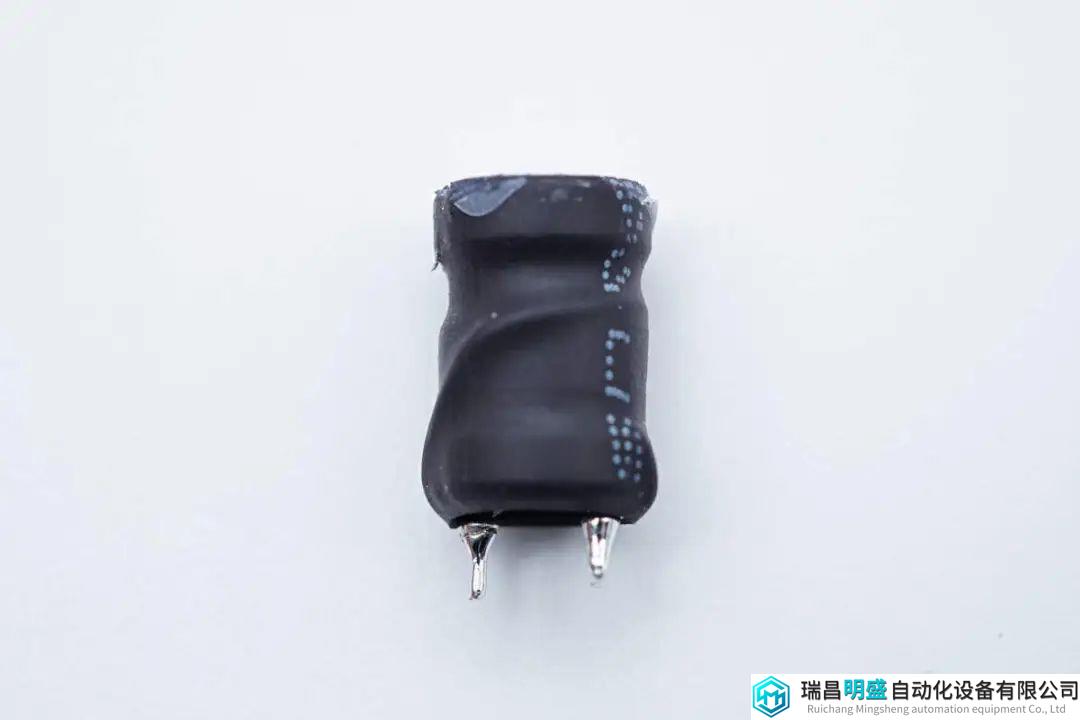

差模电感外套热缩管绝缘。

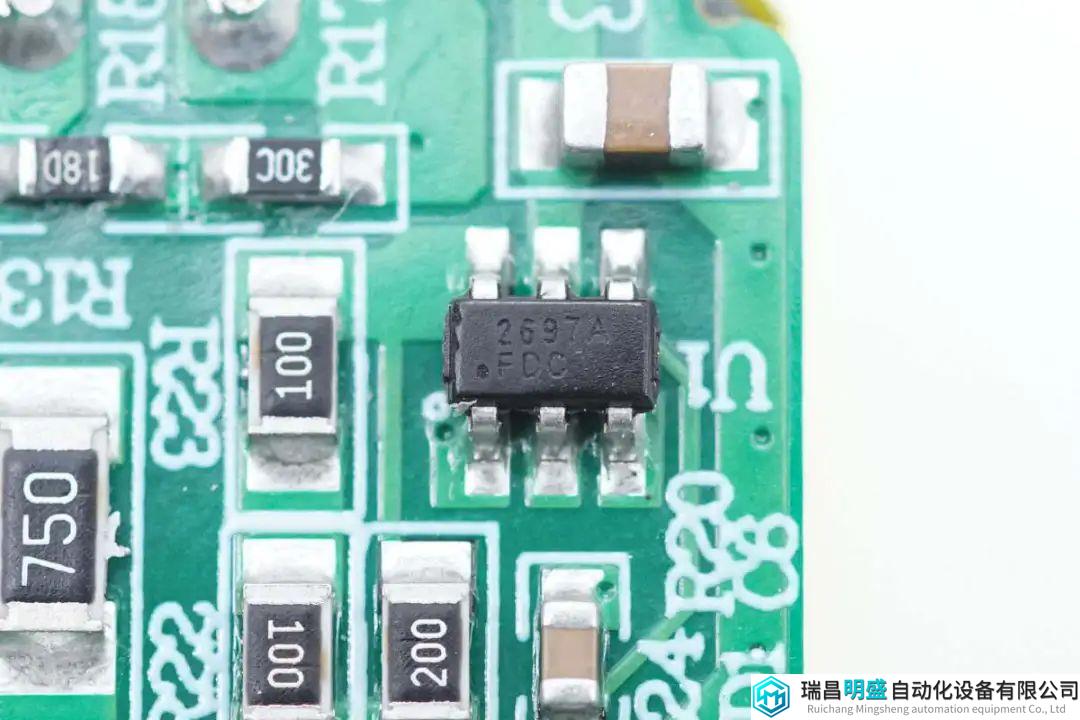

主控芯片采用茂睿芯MK2697A，这是专为PD/快充应用优化的QR PWM控制器。其很宽的VCC工作电压范围(9V-90V)可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路。
MK2697是针对于能效要求，由于PD/快充有多个不同的输出电压，因此采用了自适应的多模式。其在不同负载以及不同输出下，调整工作于DCM/QR。 在轻载时则会工作于burst模式，以提升效率。
MK2697A提供了全面的保护功能，有输出OVP，OPP，VCC OVP，BROWN-IN/OUT，还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等。

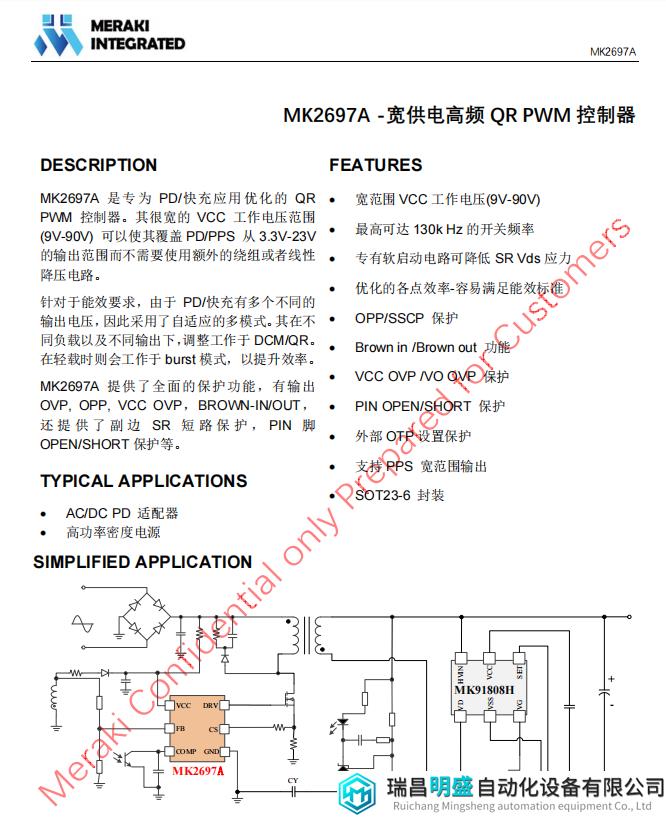

茂睿芯 MK2697A 资料信息。
充电头网拆解了解到，采用茂睿芯快充方案的还有华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器等产品采用。

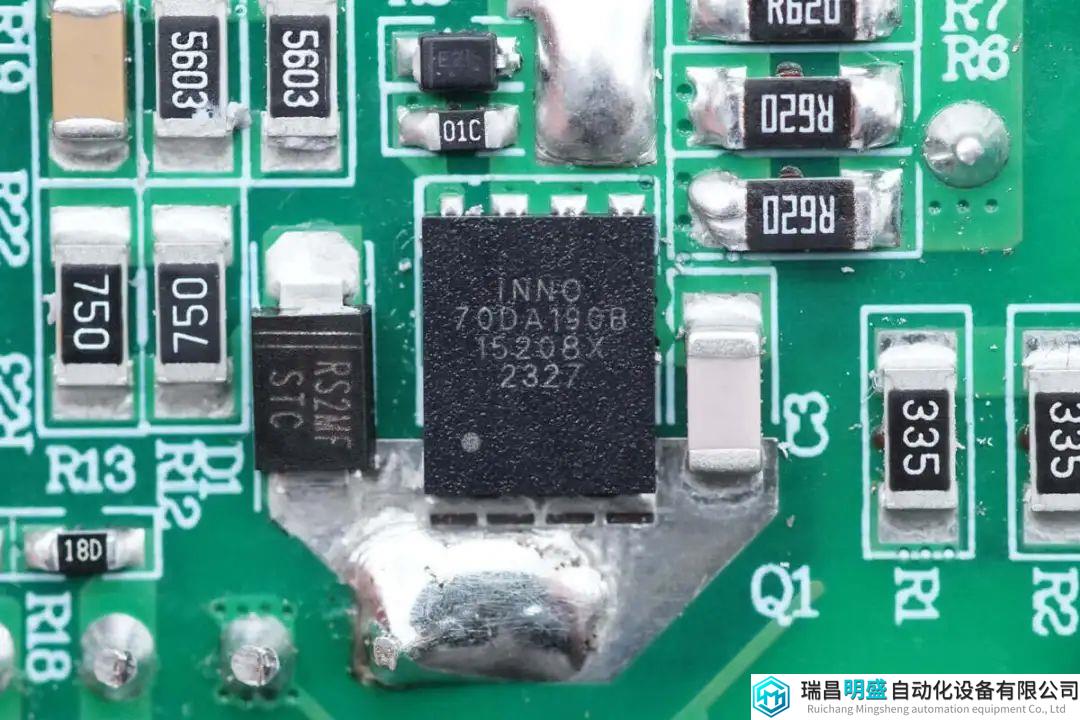

氮化镓开关管来自英诺赛科，型号INN700DA190B，是一颗耐压700V的增强型氮化镓开关管，导阻190mΩ，采用DFN5*6封装。

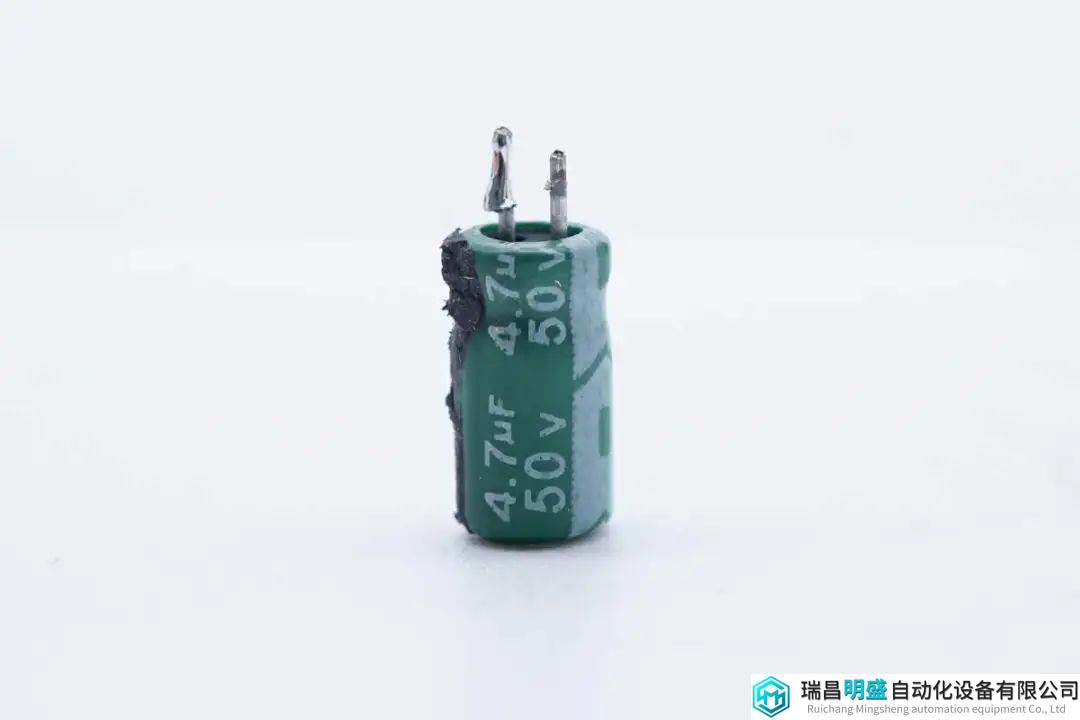

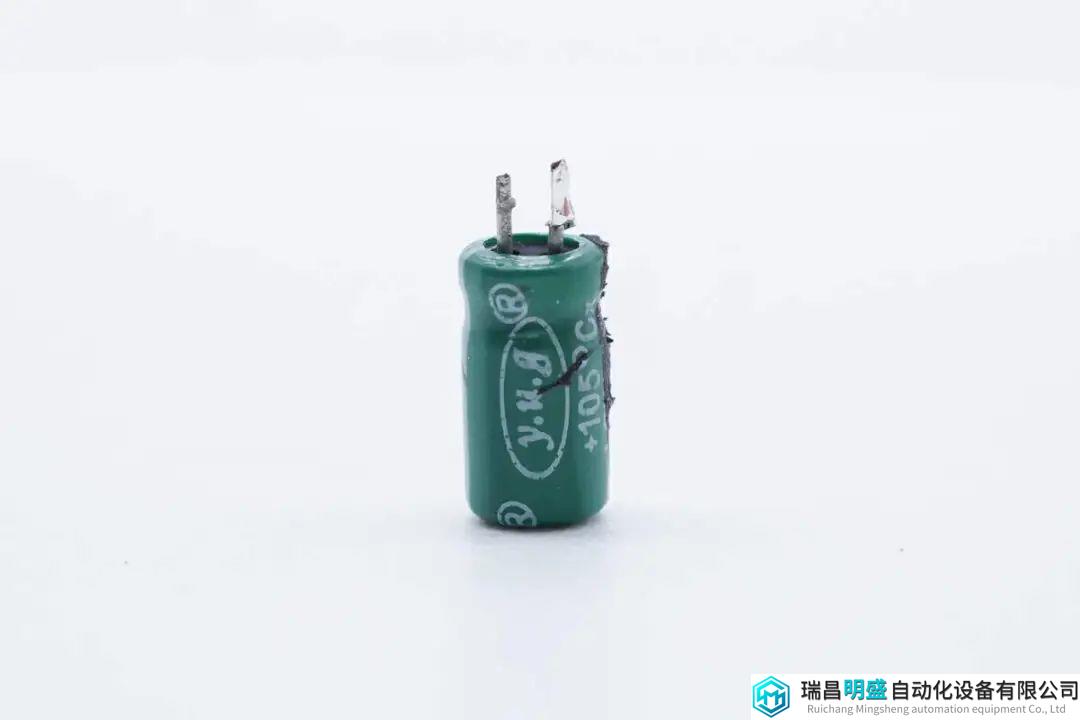

为主控芯片供电的电解电容来自昱光电子。
规格为4.7μF50V。

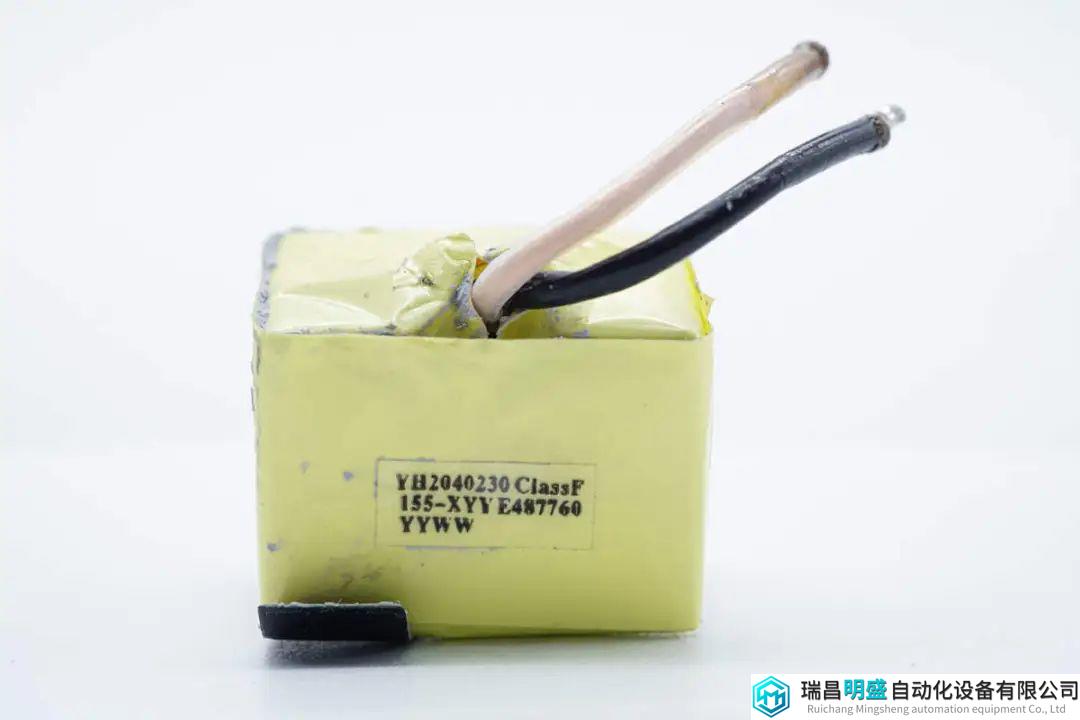

变压器磁芯采用胶带严密缠绕绝缘，次级采用多层绝缘线绕制。

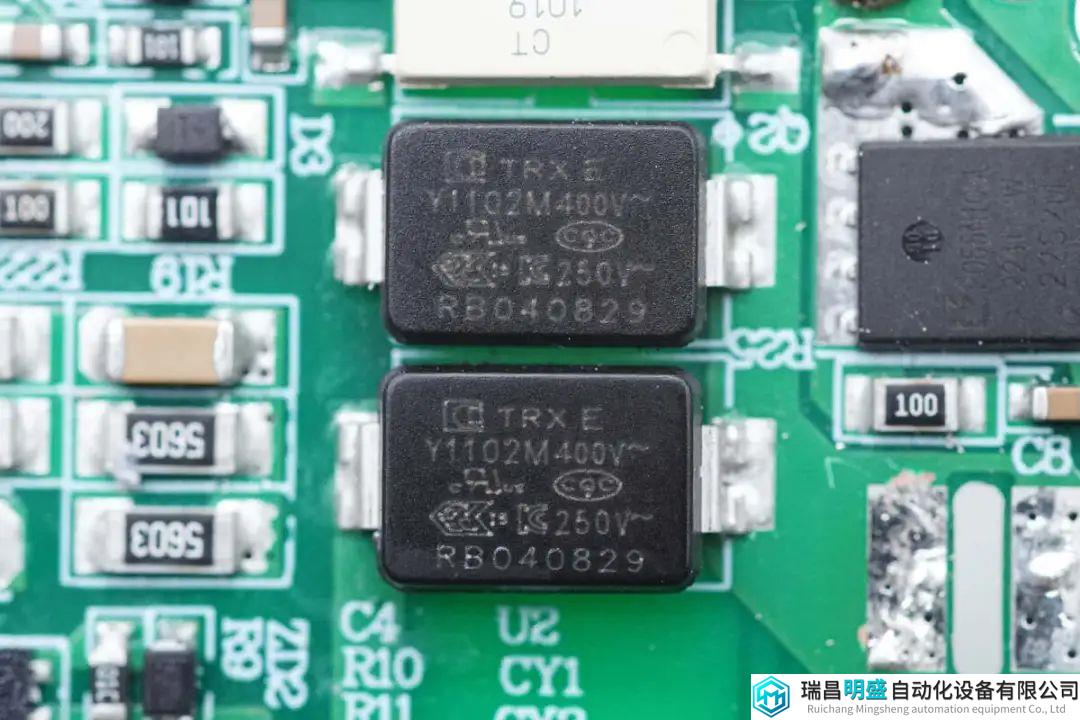

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

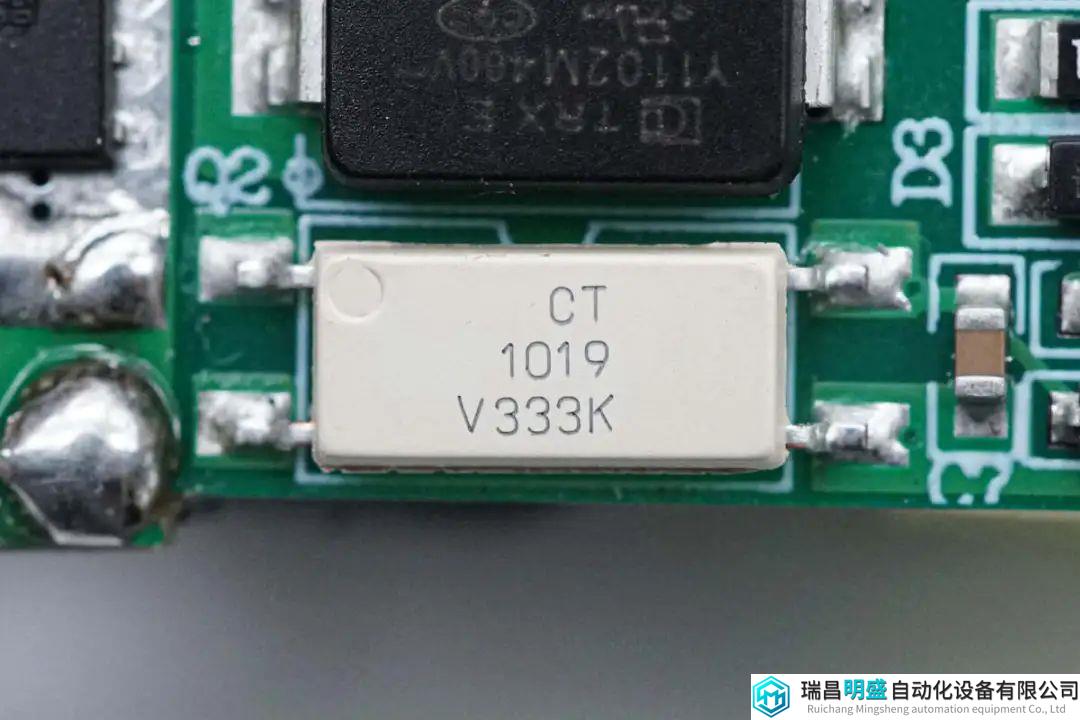

兆龙CT1019光耦用于输出电压反馈。

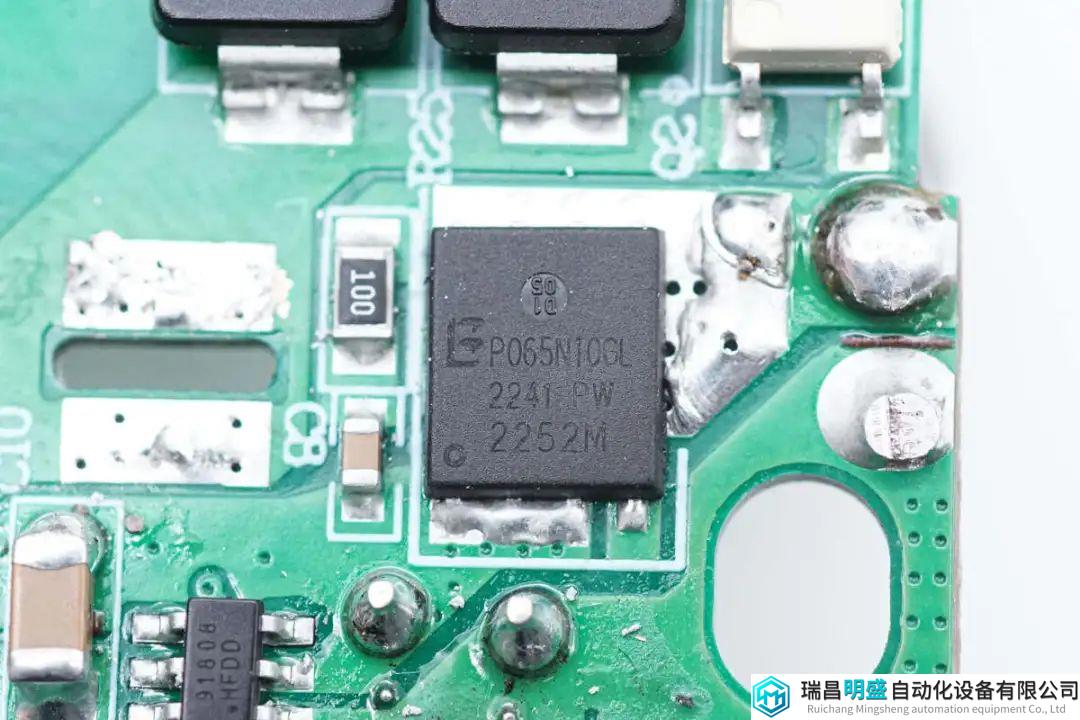

同步整流管来自上海贝岭，型号BLP065N10GL，NMOS，耐压100V，导阻6mΩ。
输出端焊接两颗滤波固态电容和输出降压小板。

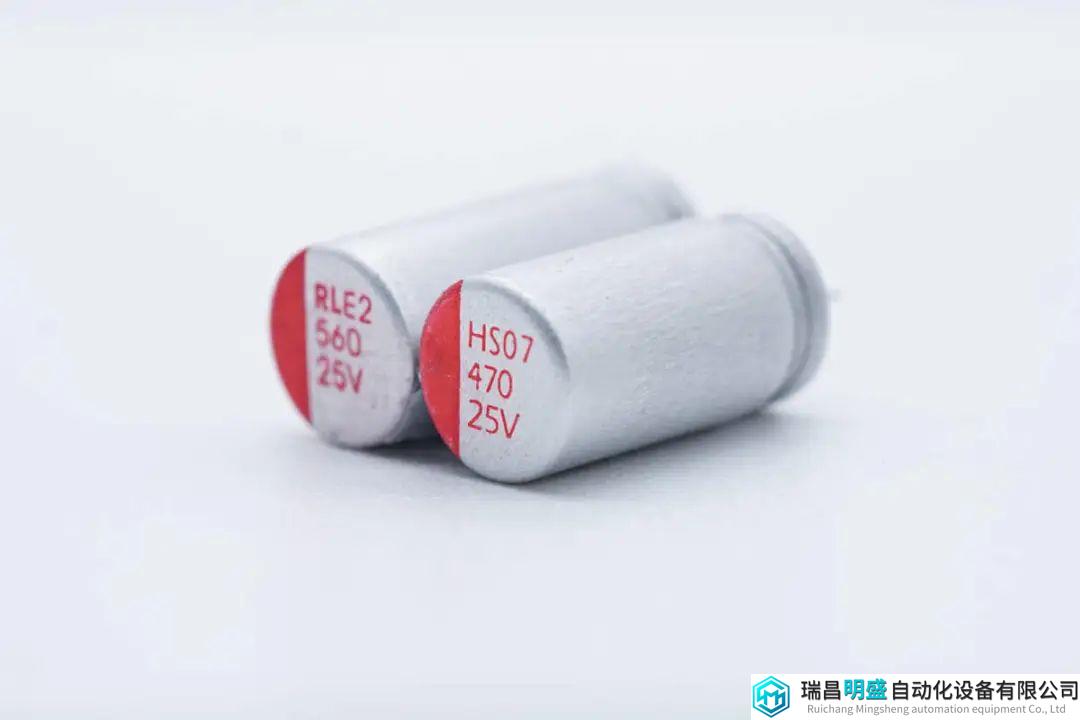

两颗滤波电容规格分别为560μF25V和470μF25V。

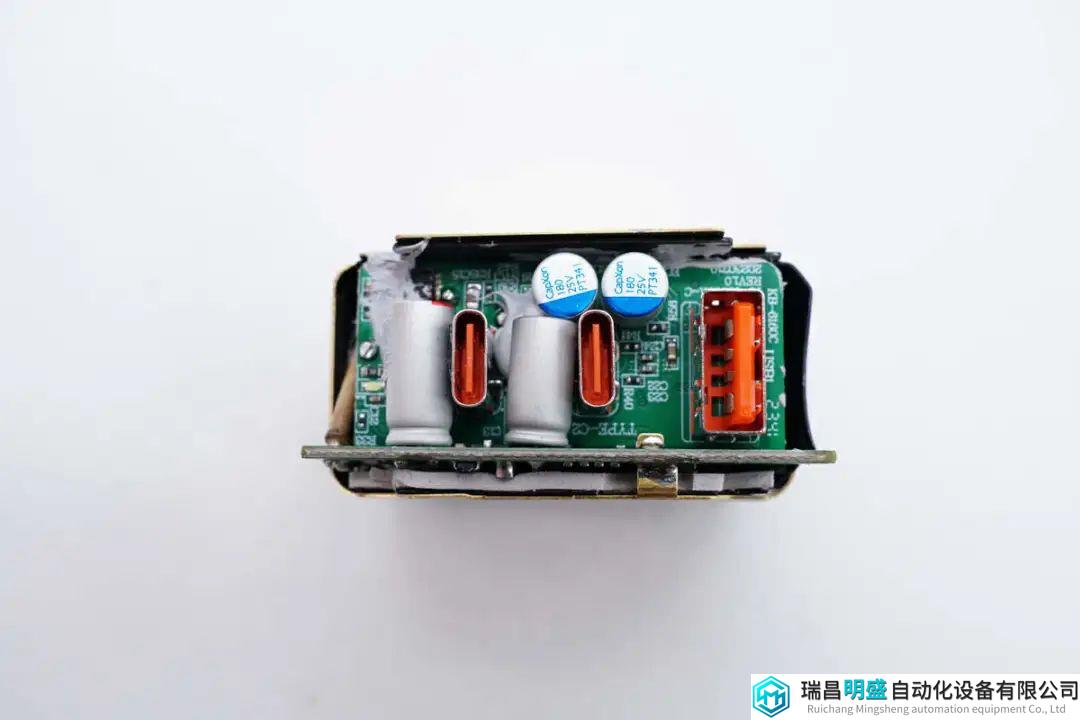

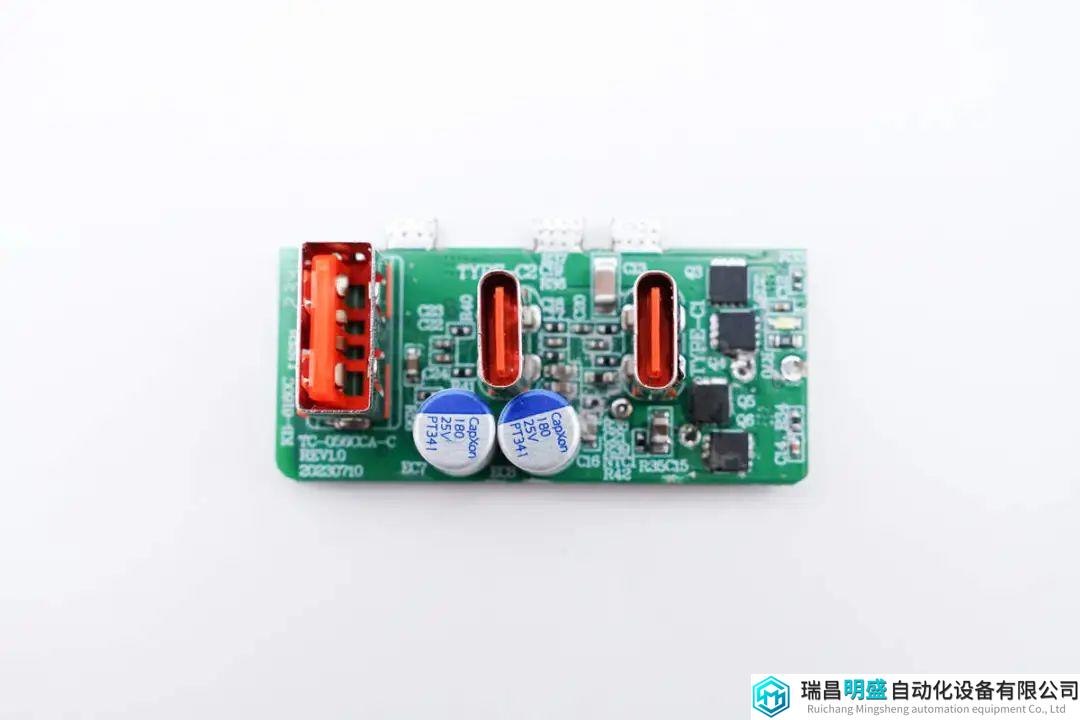

降压小板正面焊接USB-C母座，USB-A母座，同步降压开关管和两颗滤波电容。

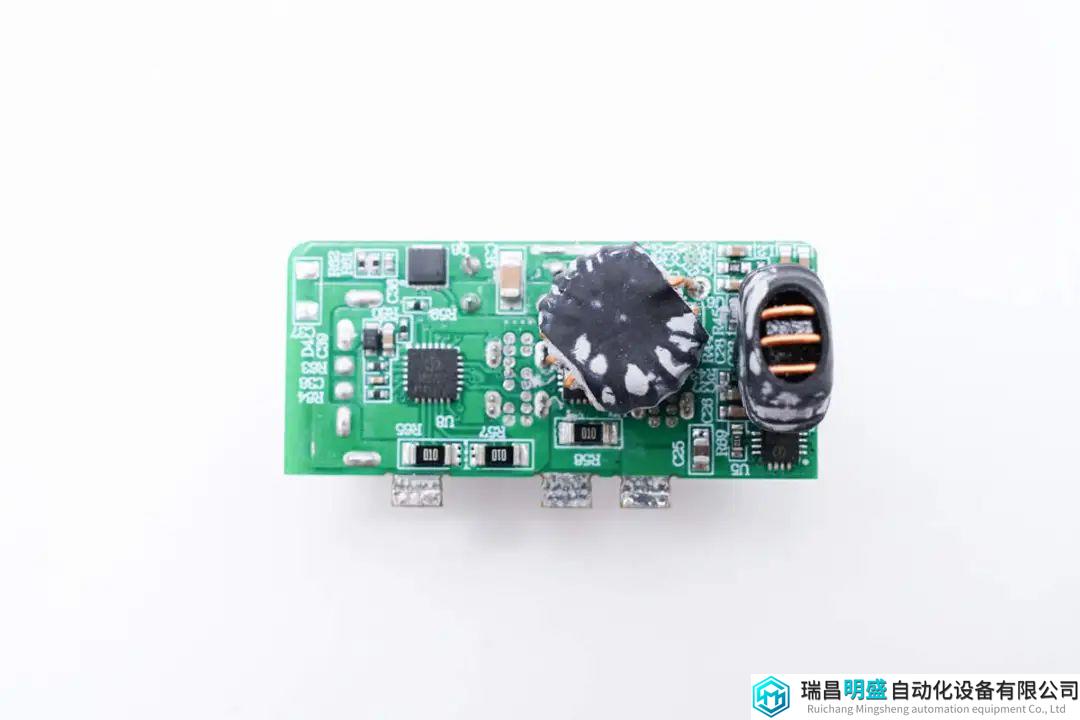

背面焊接协议芯片，VBUS开关管和两颗磁环电感。

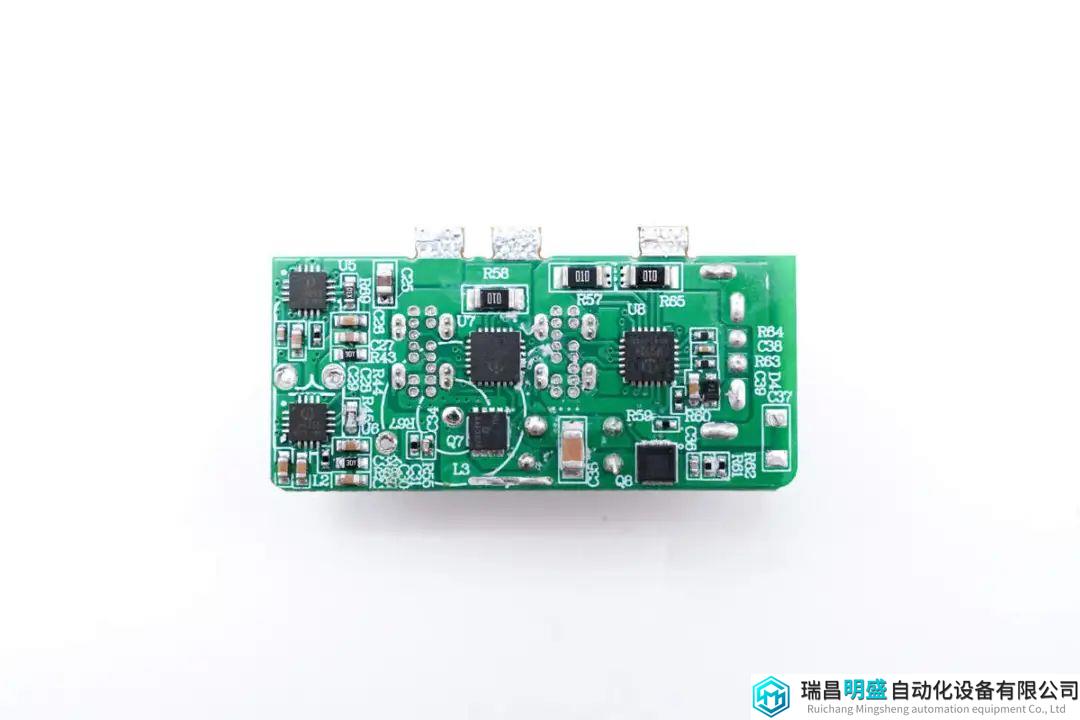

拆下磁环电感，在电感下方还焊接两颗同步降压控制器，协议芯片和对应的VBUS开关管。

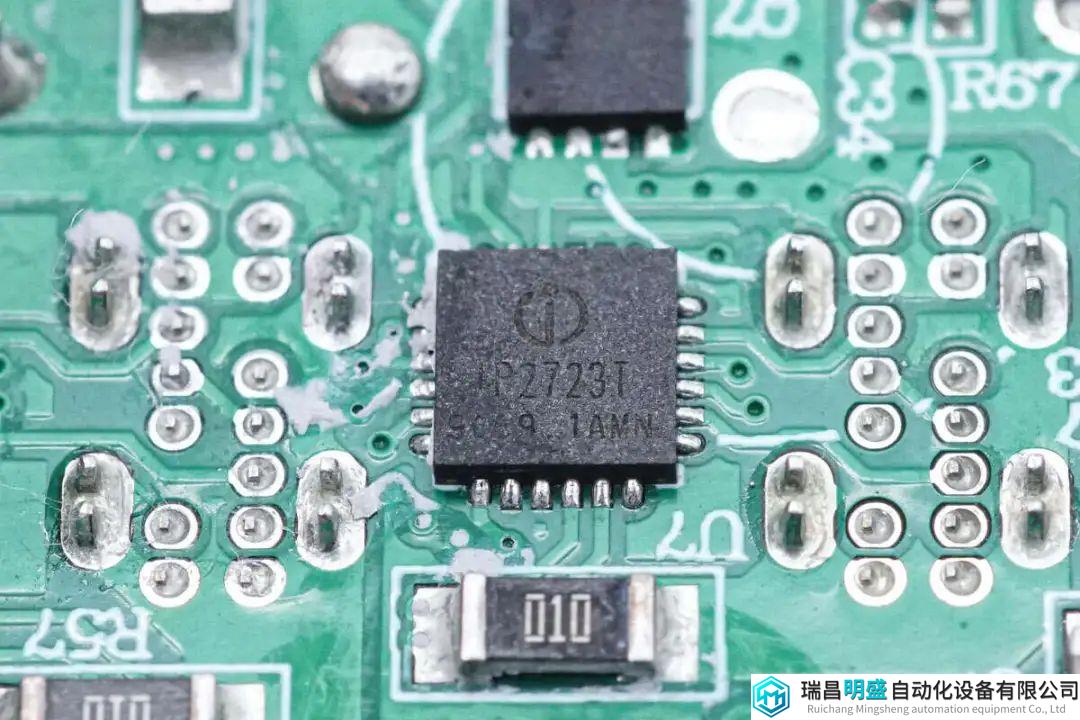

USB-C1口协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。
可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

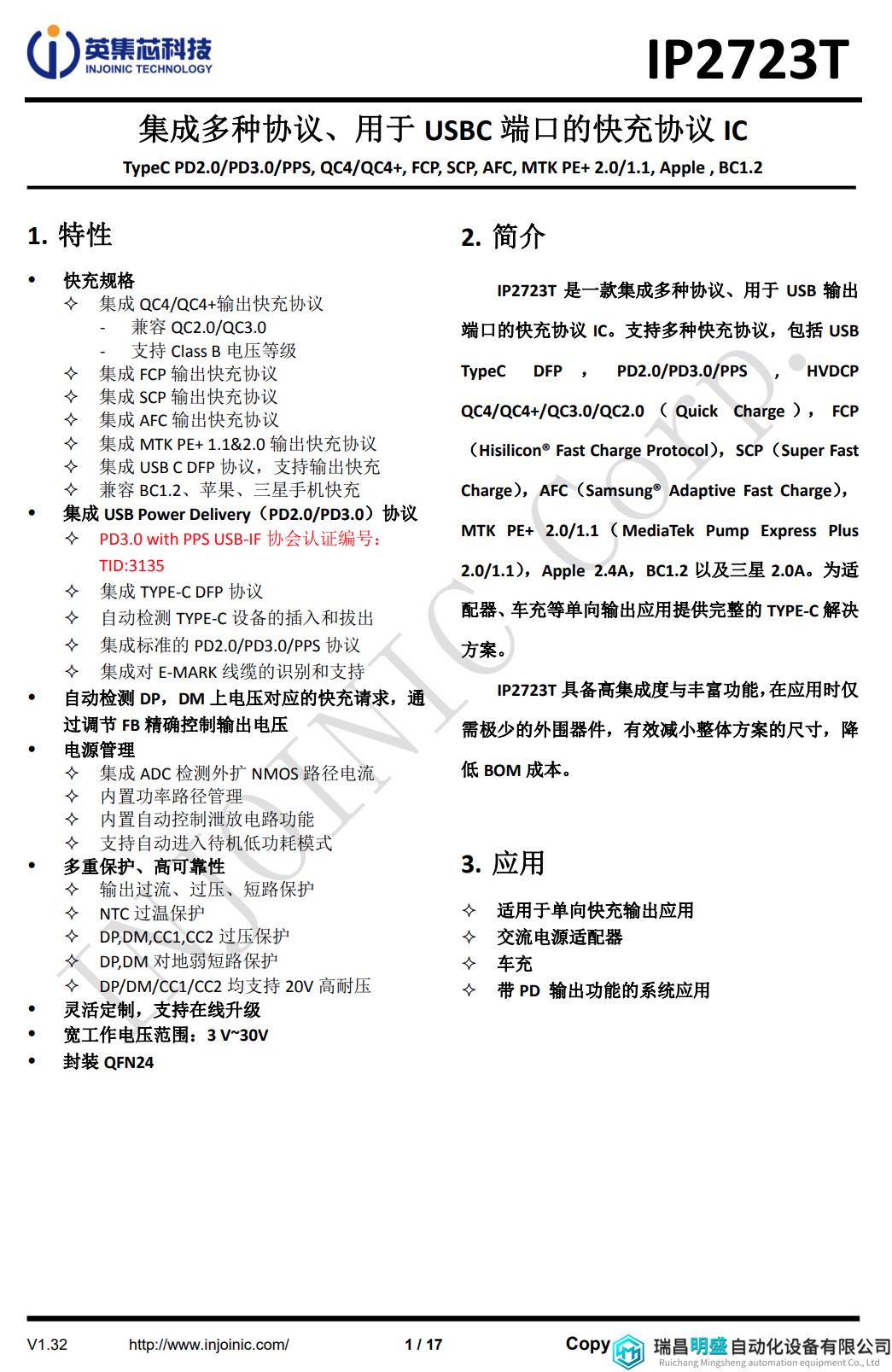

英集芯IP2723T资料信息。
充电头网拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

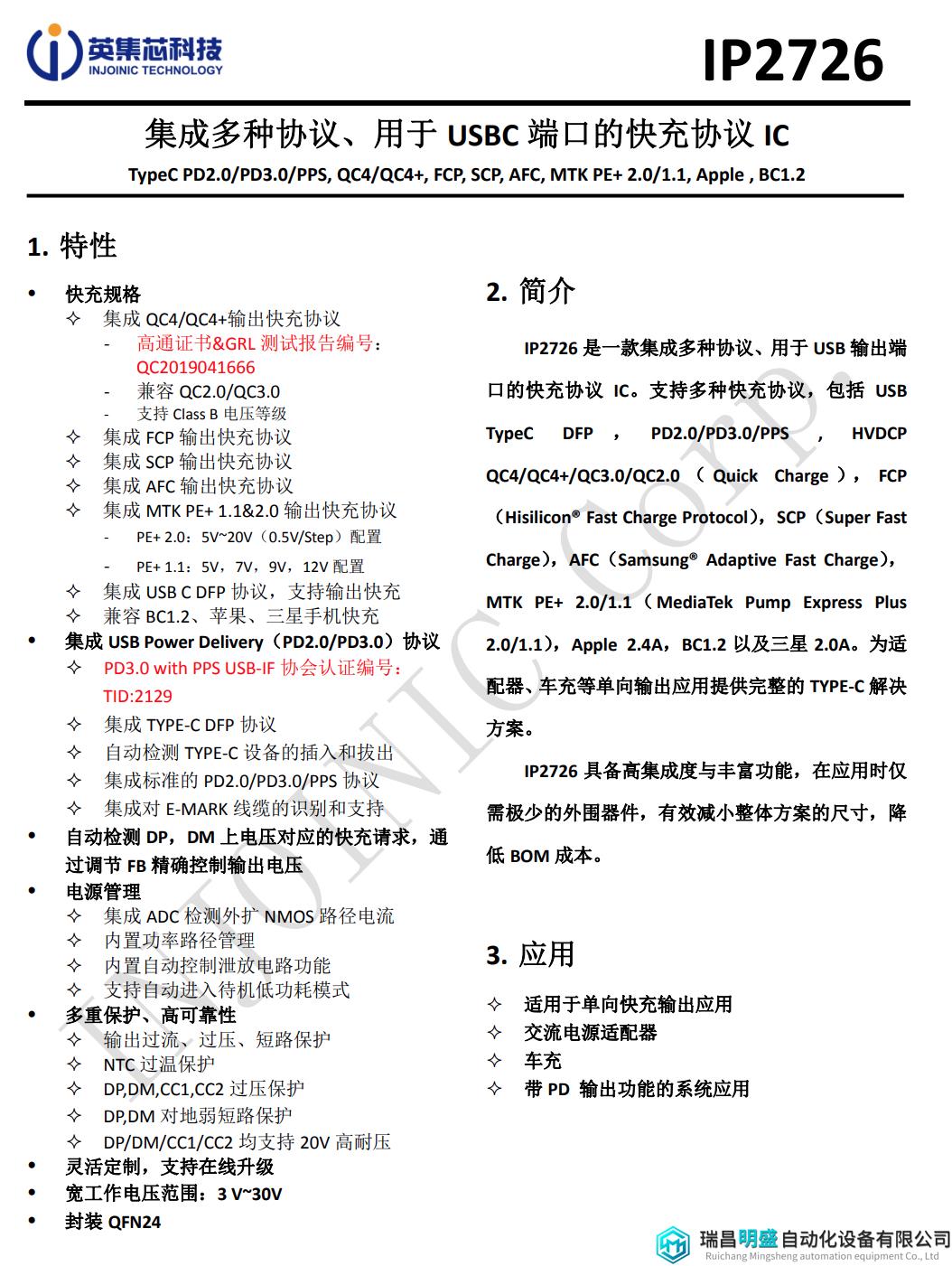

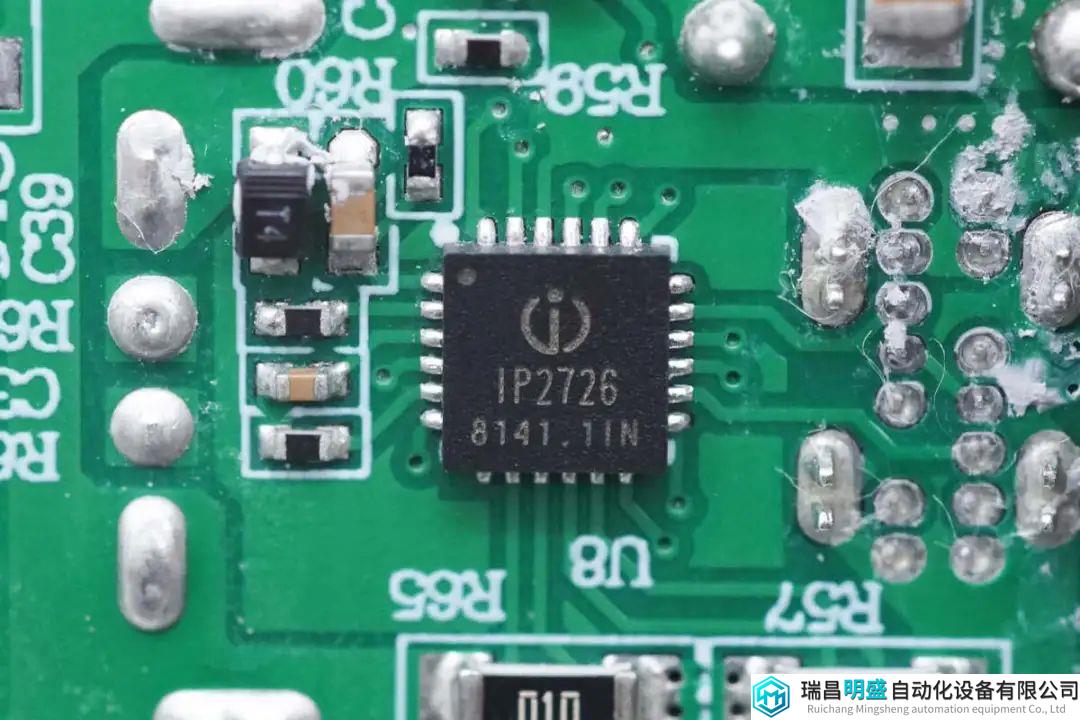

USB-C2和USB-A口协议芯片来自英集芯，型号为IP2726，是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。

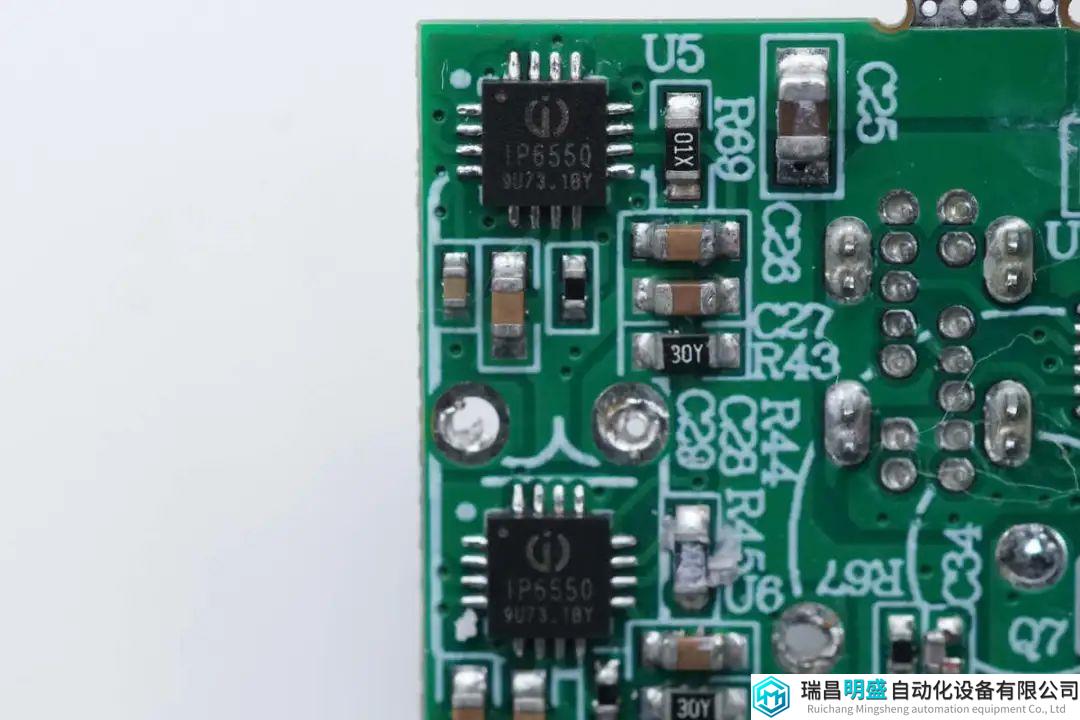

用于降压输出的同步整流降压控制器来自英集芯，型号为IP6550，是一款支持36V输入的同步降压控制器，内置NMOS管驱动，外置两个MOS管进行高效同步整流降压。IP6550通过反馈引脚调节输出电压。开关频率135KHz，输入端耐压48V，内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装，可实现简化的同步降压转换电路设计。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足USB PD3.1的应用。

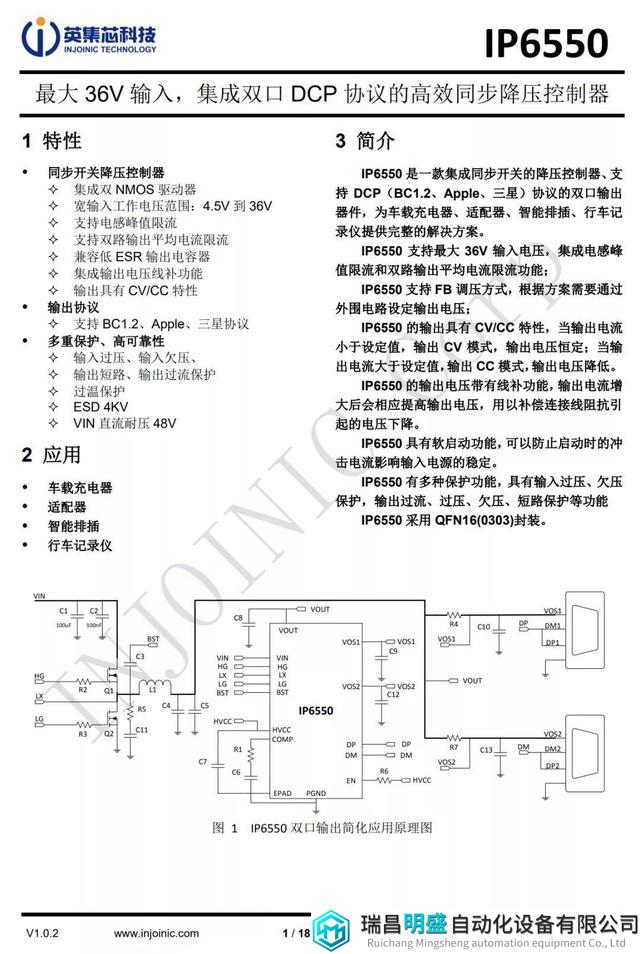

英集芯 IP6550 资料信息。

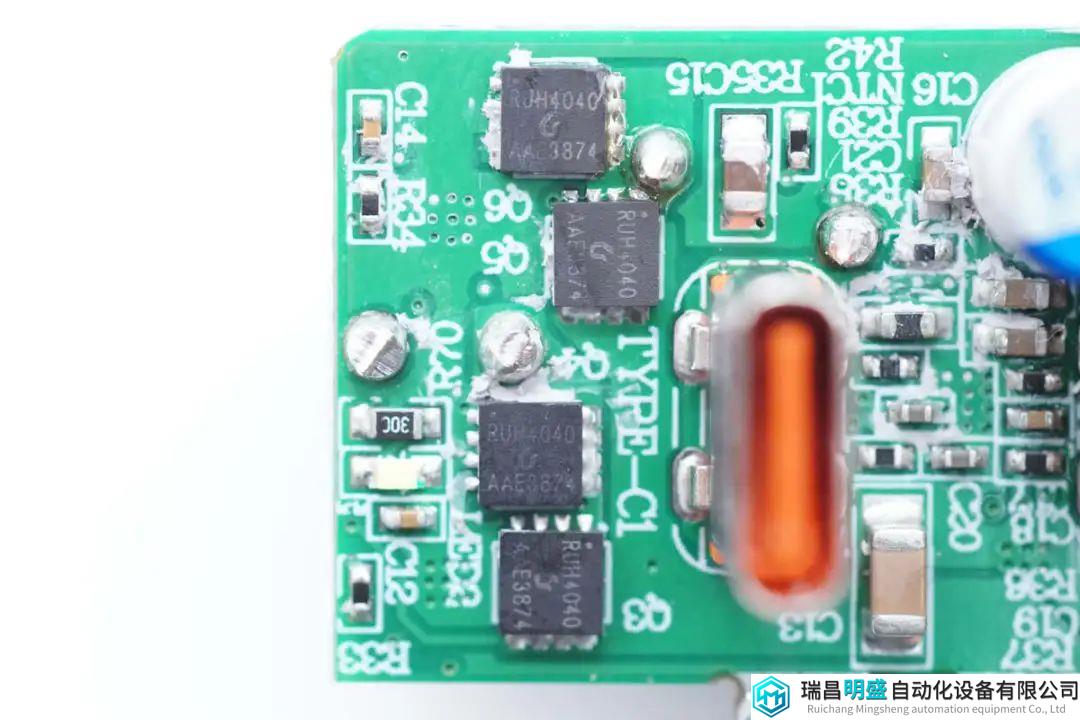

四颗MOS管用于同步降压，锐骏半导体RUH4040，NMOS，耐压40V，导阻8mΩ，采用PDFN3333封装。

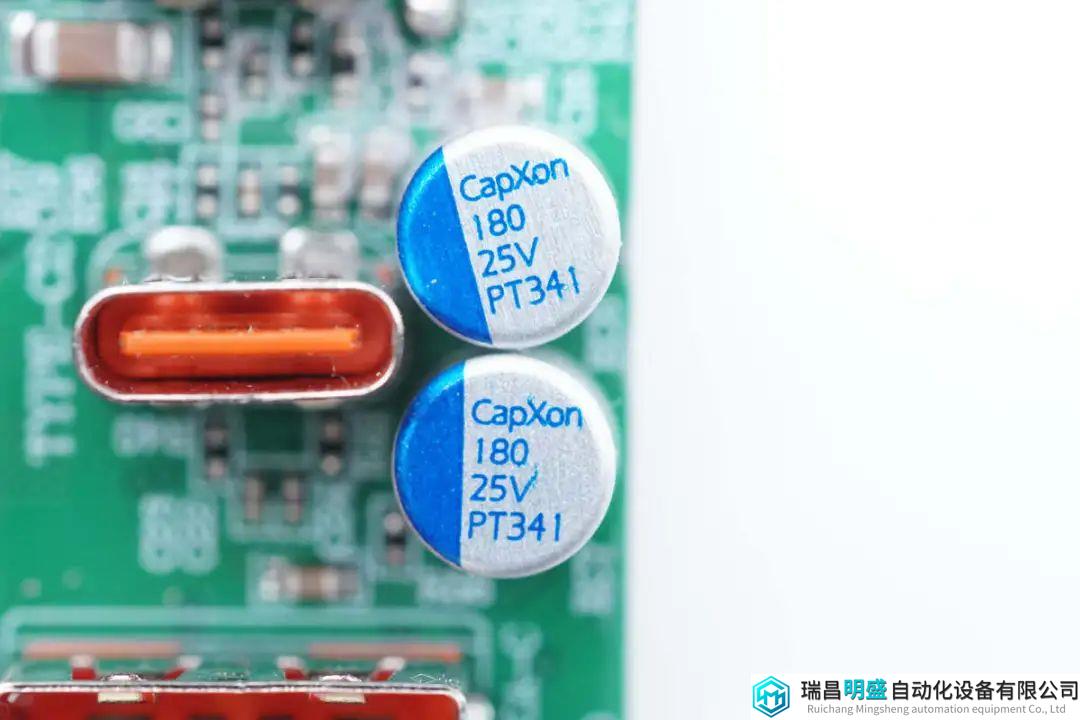

两颗输出滤波电容来自丰宾，为PT系列125℃耐热固态电容，规格为180μF25V。

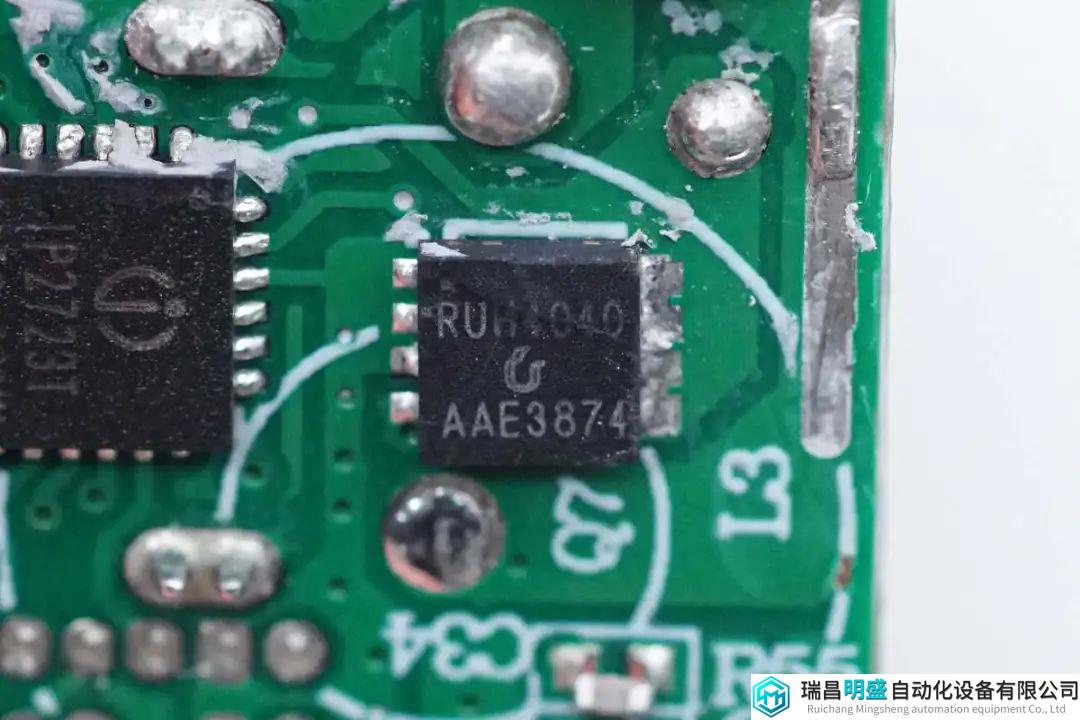

用于USB-C1接口的VBUS开关管采用锐骏半导体RUH4040。

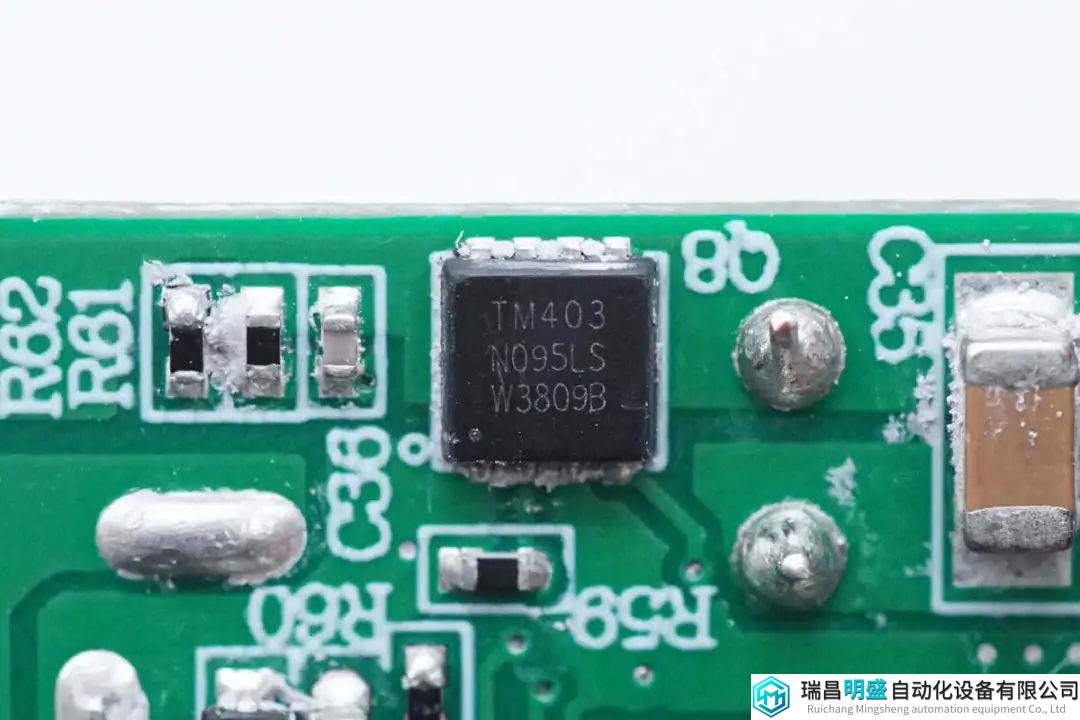

用于USB-C2和USB-A接口的VBUS开关管来自先科，型号为WTM403N095LS，是一颗耐压30V的双NMOS，导阻10.2mΩ，采用DFN3030封装。

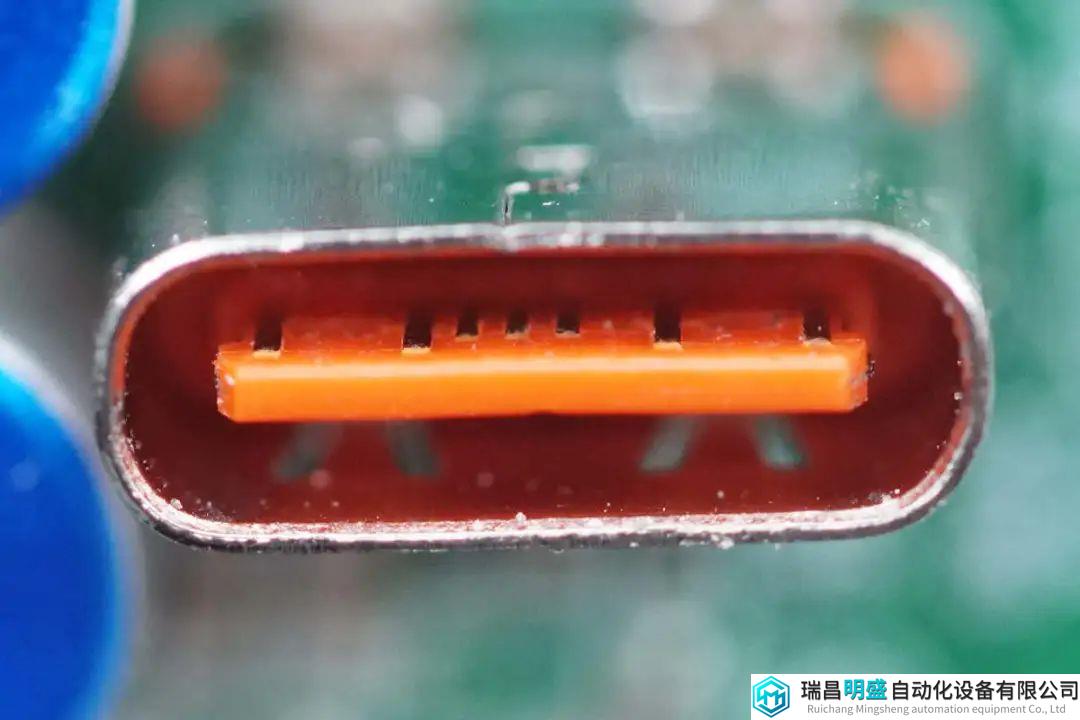

USB-C母座采用过孔焊接固定，橙色舌片不露铜。

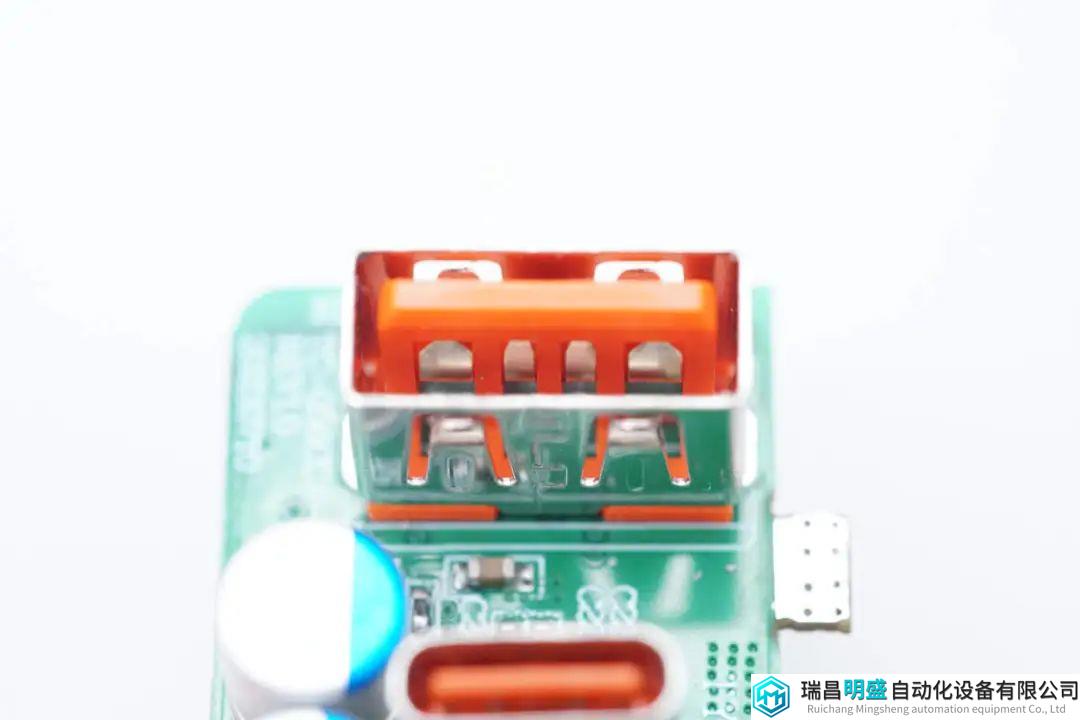

USB-A母座也采用橙色胶芯，正负极加宽支持大电流快充。

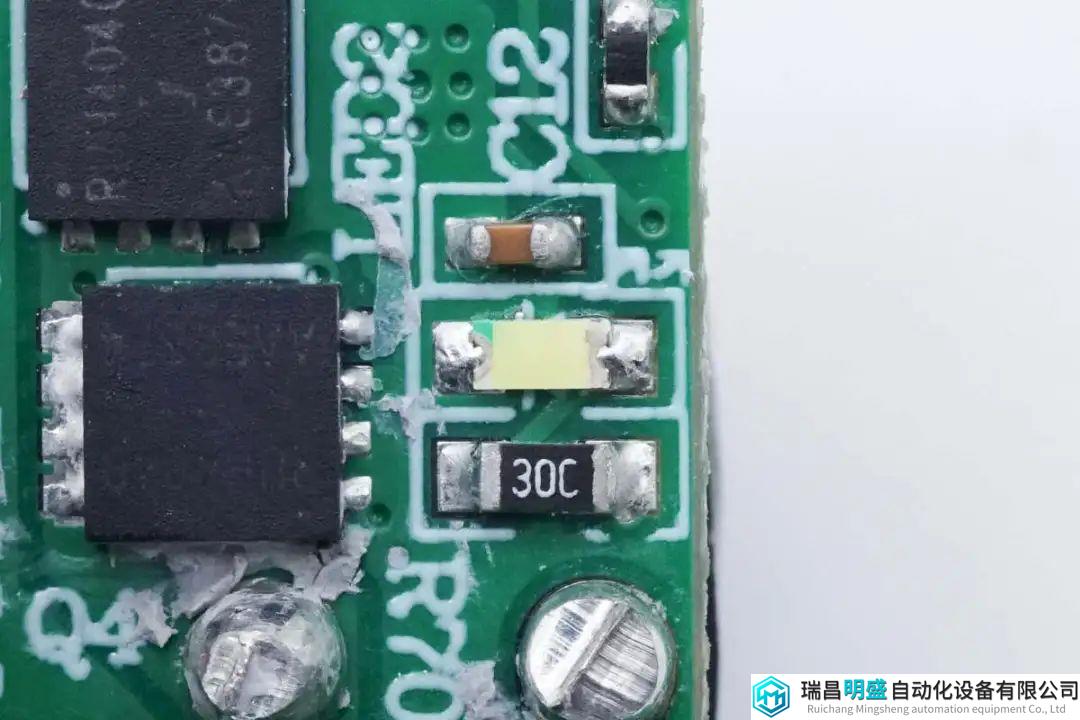

LED电源指示灯特写。

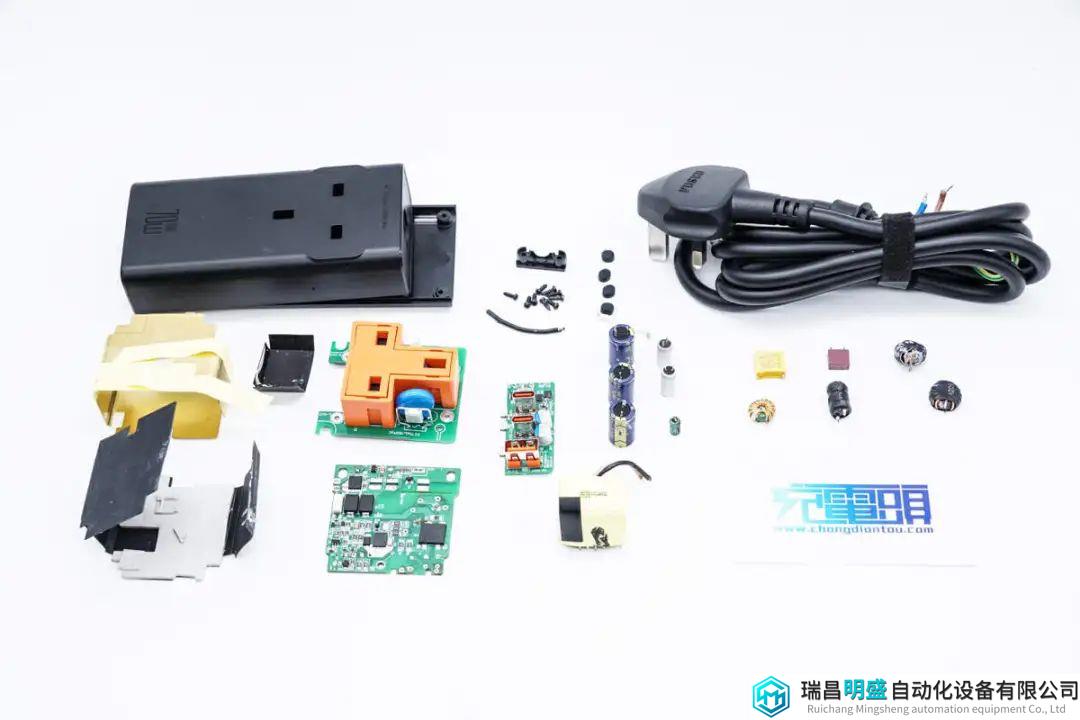

全部拆解一览，来张全家福。
充电头网拆解总结
麦多多四合一氮化镓快充插座自带1.5米长电源线，并配有一个英规插孔和2C1A三个USB快充接口，共计四个快充接口。插座配有浪涌保护电路，用于雷击保护。USB-C接口支持70W快充，USB-A接口支持30W快充，并支持功率自动分配，满足笔记本电脑和手机同时快充使用。
充电头网通过拆解了解到，麦多多四合一氮化镓快充插座内部为插座模块和快充模块分离式设计，壳体采用分区结构，通过导线焊接连接。插座模块设有安全门防止异物进入，并设有压敏电阻进行浪涌保护。
快充模块采用茂睿芯MK2697A主控芯片搭配英诺赛科INN700DA190B氮化镓开关管，同步整流管采用上海贝岭BLP065N10GL，协议芯片采用英集芯IP2723T和IP2726协议芯片，搭配IP6550同步降压控制器。快充PCBA模块内部电解电容来自昱光电子，输出采用丰宾固态电容滤波，PCBA模块设有导热垫，包裹黄铜散热片，内部用料扎实，做工可靠。
