绿联推出了一款总输出功率达300W的快充移动电源，这款移动电源内置48000mAh磷酸铁锂电池，具备3C2A接口，并设有LED屏幕用于显示电池电量和输入输出功率。移动电源机身设有便携提手，并在底面和背面设有防滑脚垫，支持立式和卧式放置。
移动电源整机最大输出功率为300W，USB-C1接口支持140W PD3.1双向快充，其余两个USB-C接口均支持100W快充输出。当三个USB-C接口同时使用时，三个接口均支持100W功率输出，搭配USB-A口使用时，USB-C1接口仍可支持140W PD3.1快充输出。
这款移动电源采用通过UL认证的汽车级磷酸铁锂电芯，使用寿命更长。移动电源具备过充保护，温度保护，过流保护，过功率保护，短路保护，过压保护，过放保护，欠压保护，低压保护和恢复保护共10种保护功能，确保使用安全。下面充电头网就带来绿联这款300W大功率快充移动电源的拆解，一起看看内部的设计和用料。
此前充电头网还拆解过绿联新款25000mAh 145W快充移动电源、绿联10000mAh磁吸无线充移动电源、绿联10000mAh磁吸无线充移动电源、绿联MFi认证10000mAh双向快充移动电源等产品，欢迎查阅。
绿联300W大功率快充移动电源开箱

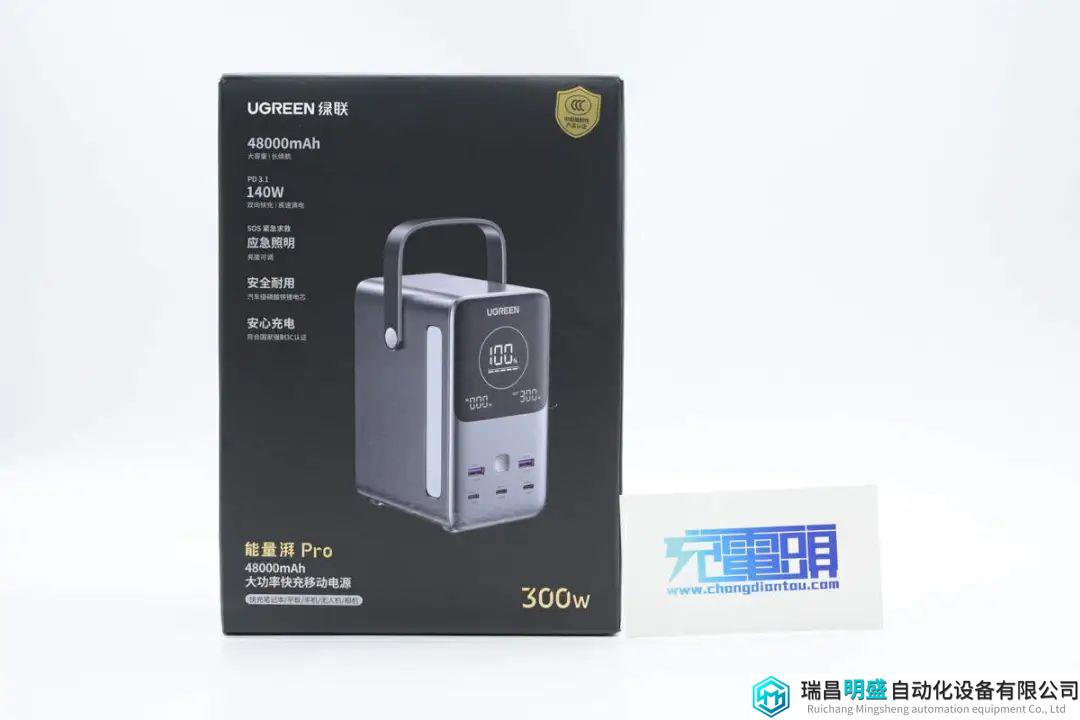

包装盒延续经典黑色基调设计，深邃沉稳。正面印有UGREEN绿联品牌、产品名称以及参数卖点等，右上角还印有关键的CCC认证标识，表明产品符合国家最新政策要求。
侧面印有产品两大使用场景，自带提手携带方便，且户外可同时为5个设备充电。
另一侧印有产品可适配设备标识，包括笔记本、平板、手机、露营灯、相机、无人机、耳机和Switch。

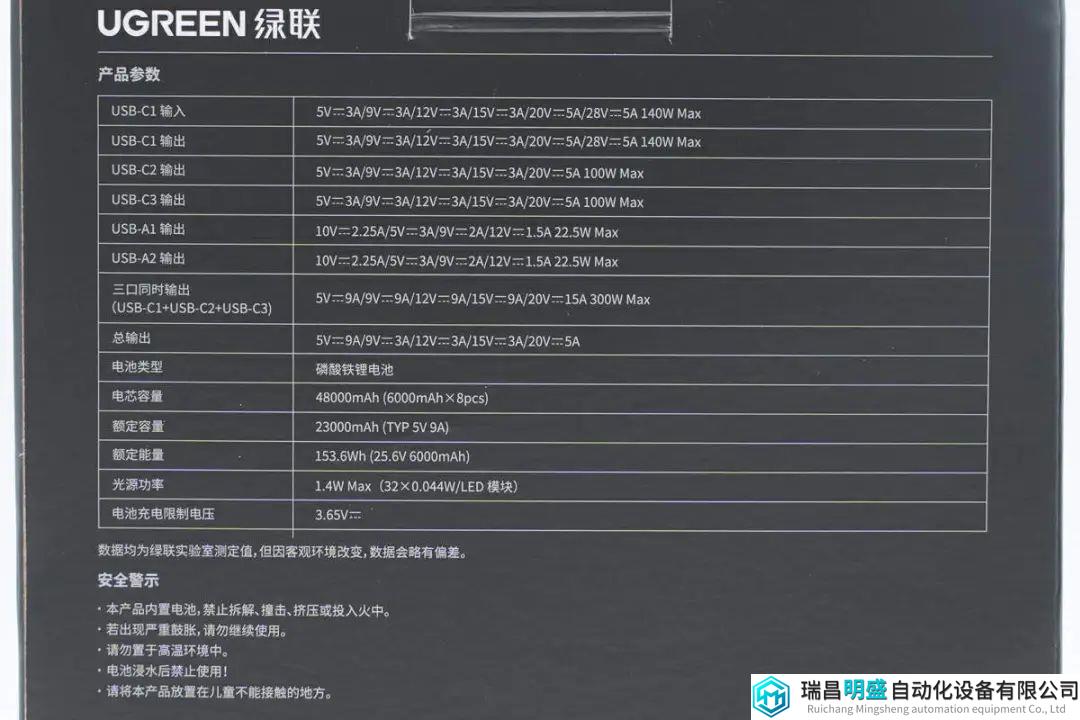

背面印有产品参数、注意事项以及商家信息，下面到产品实物展示环节再详细介绍。

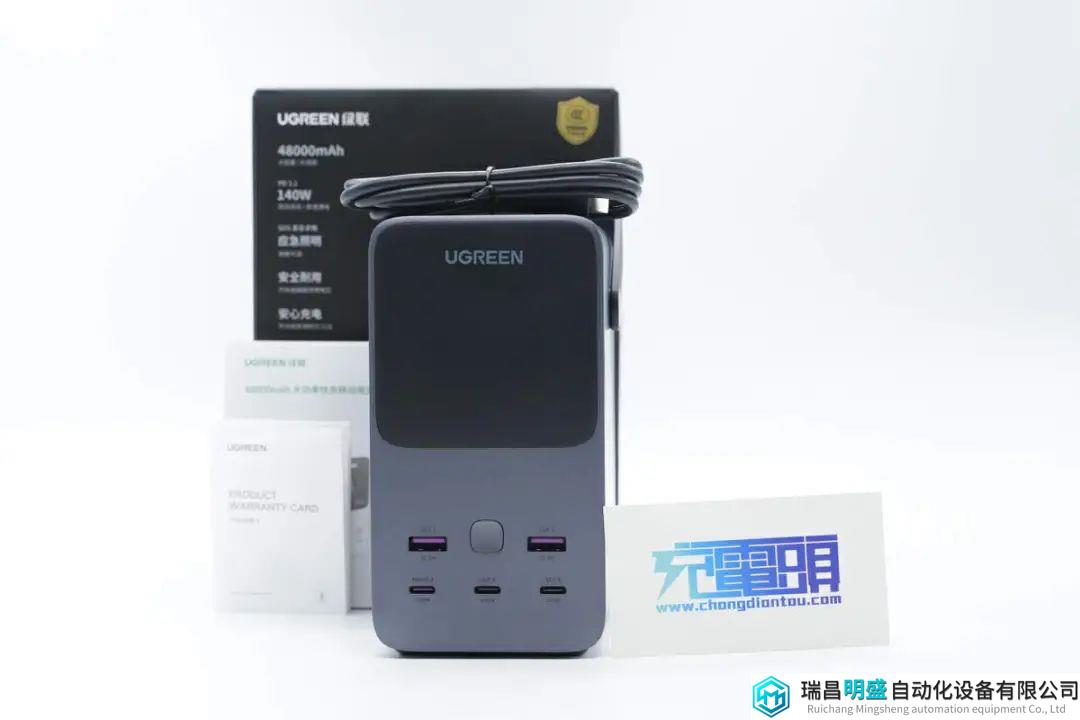

包装内含绿联300W大功率快充移动电源、数据线、使用说明书以及产品保修卡。

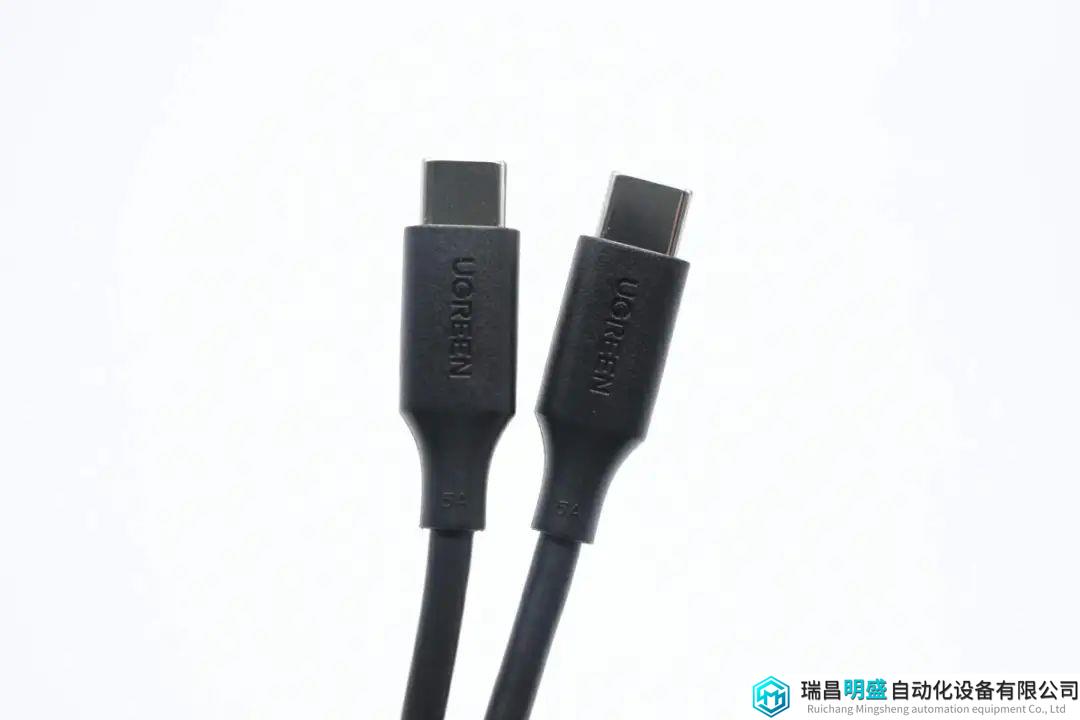

附带数据线为USB-C to USB-C线，线头外壳网尾一体式设计，并分别设计有UGREEN品牌和5A字样，表明线材可过5A大电流。

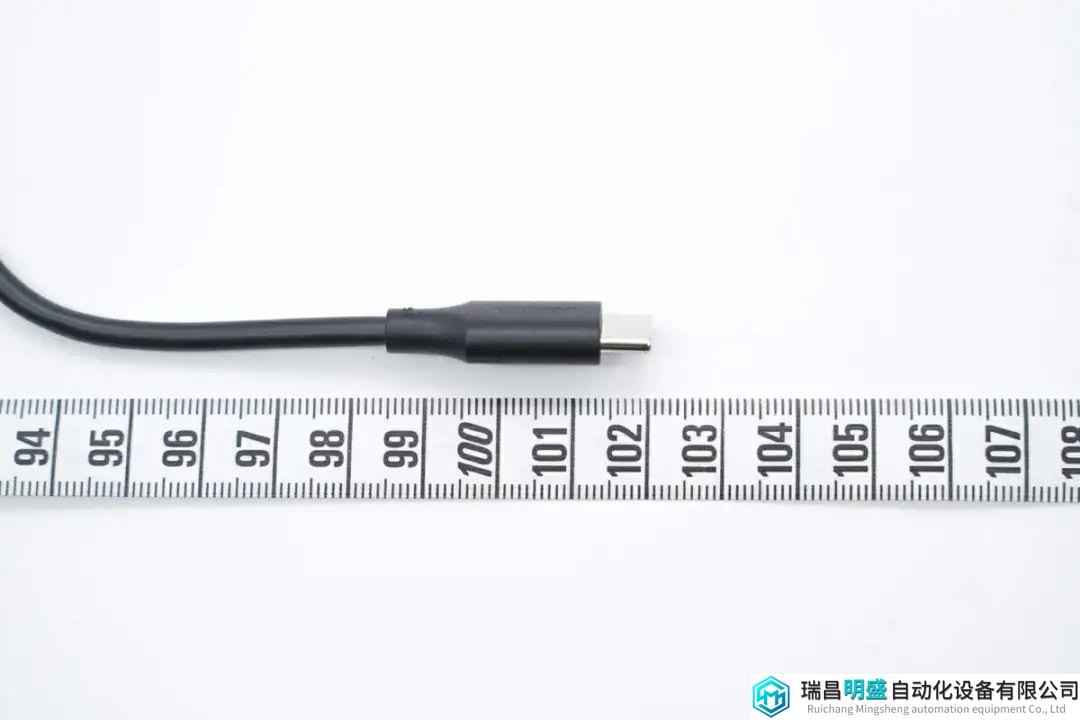

实测线材长度约为102cm。

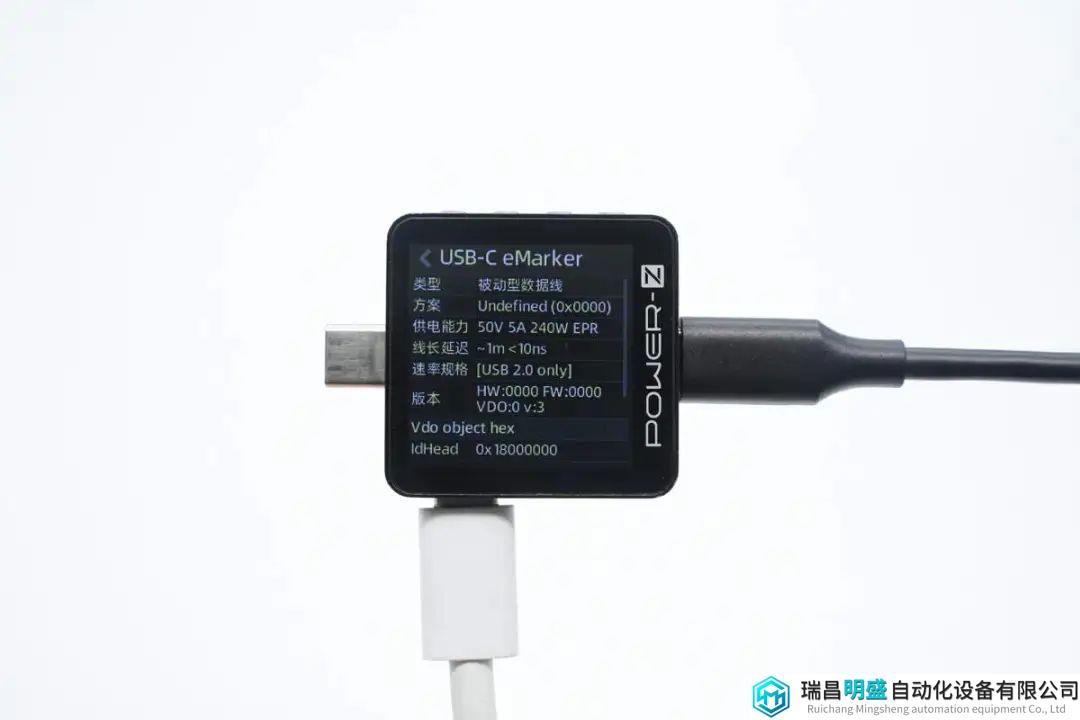

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

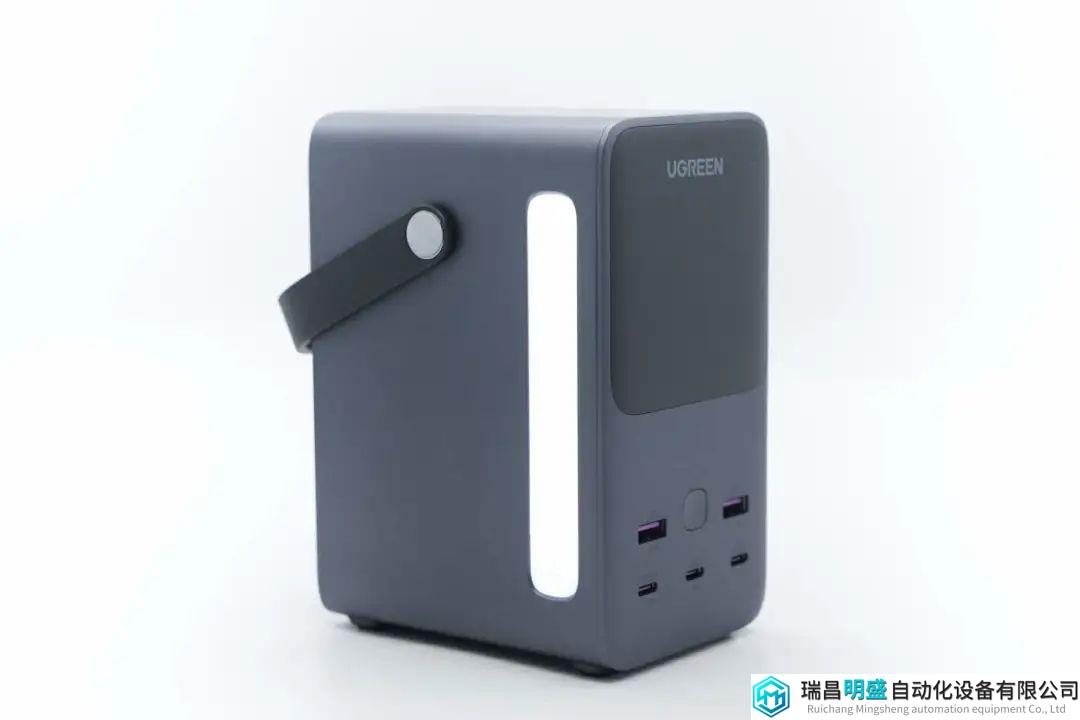

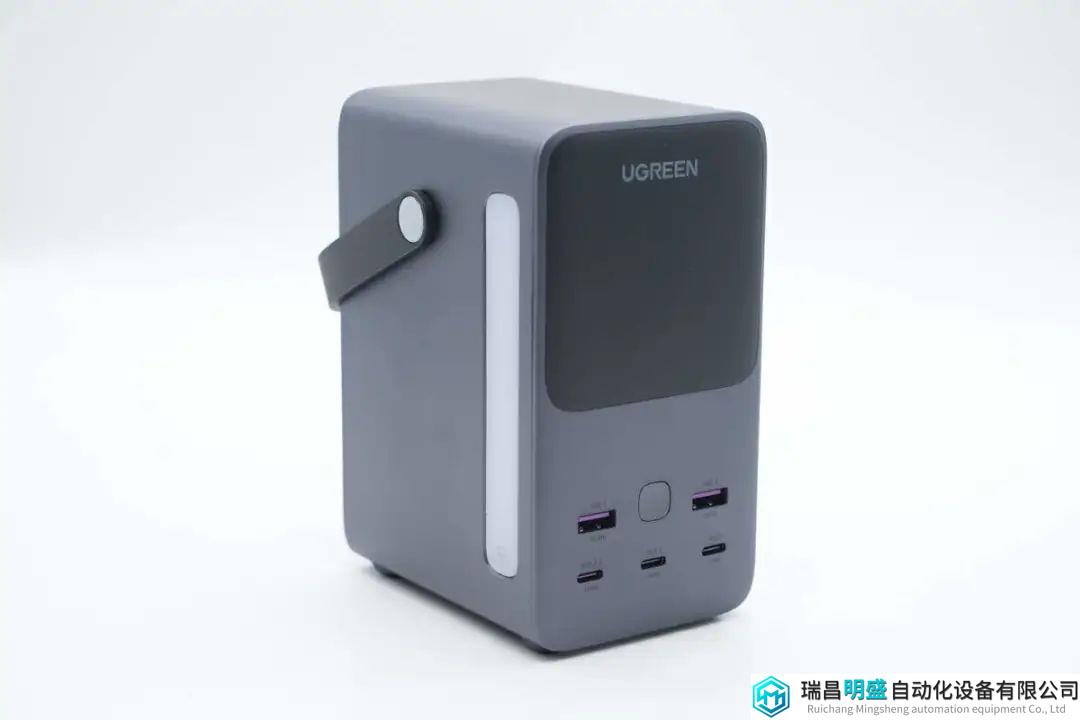

绿联300W大功率快充移动电源为立体造型设计，采用PC防火材质塑料外壳，机身喷涂经典银灰色金属漆，整体质感十足。

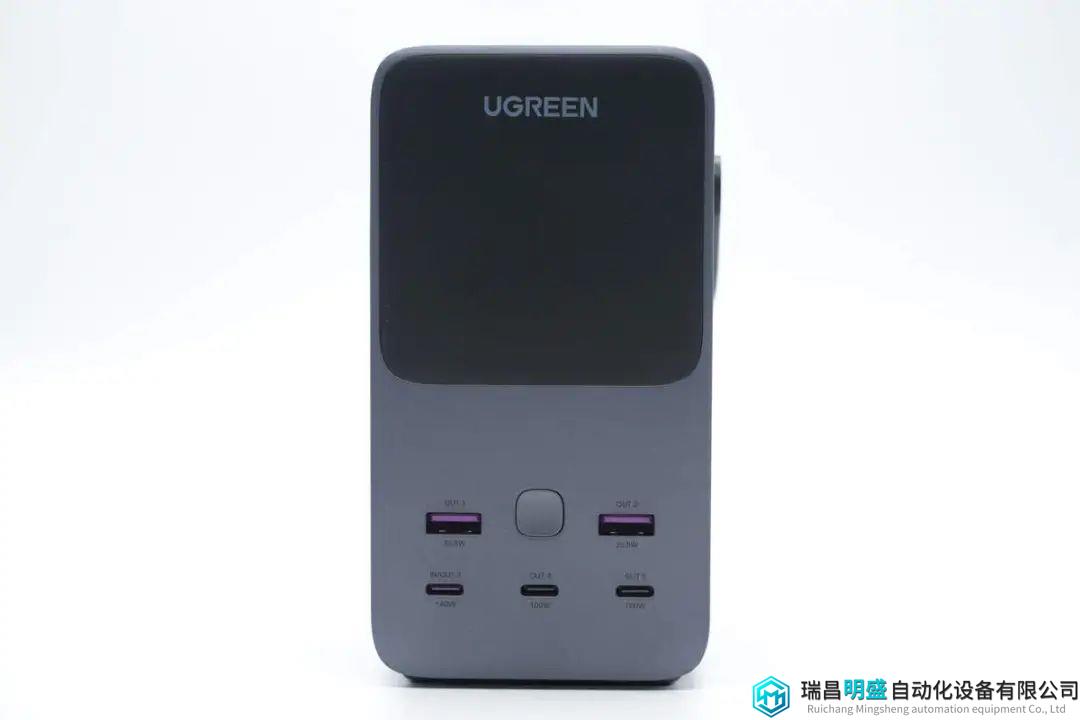

机身正面上方设有黑色装饰板，同时印有UGREEN品牌，下方设有功能键以及多个快充接口。
此外黑色面板区域还内置高清数显大屏，可实时显示移动电源剩余电量和输入、输出功率。

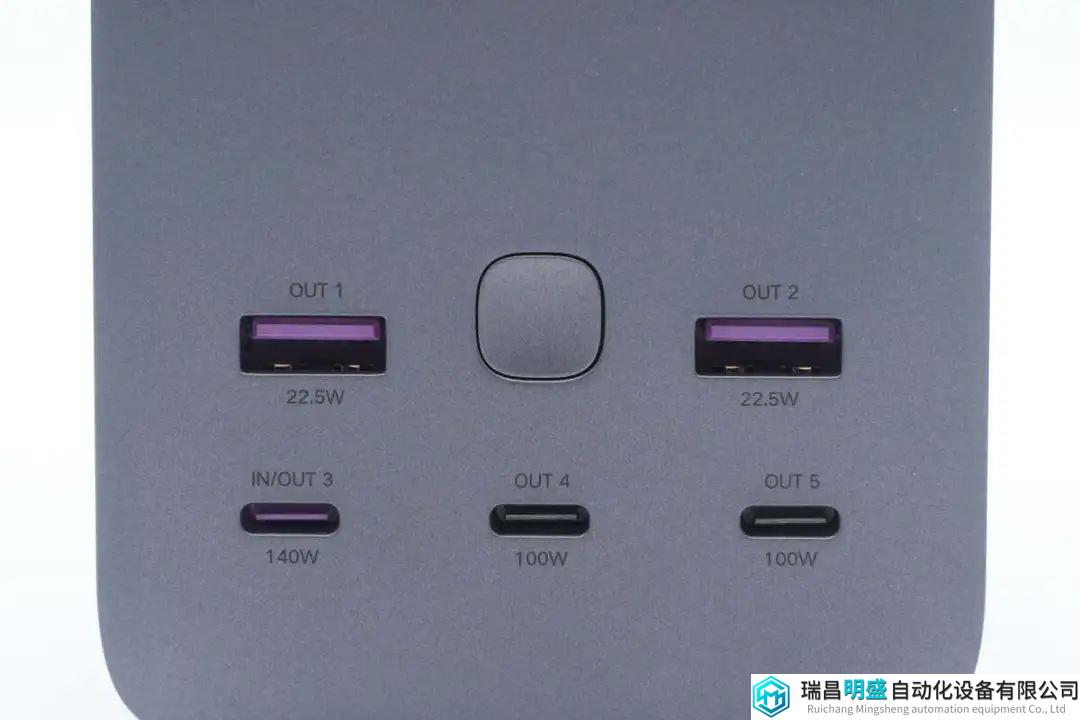

下方配置为电源键以及3C2A五个USB接口，每个接口旁都印有相应的标序和输出功率，方便用户选择使用。

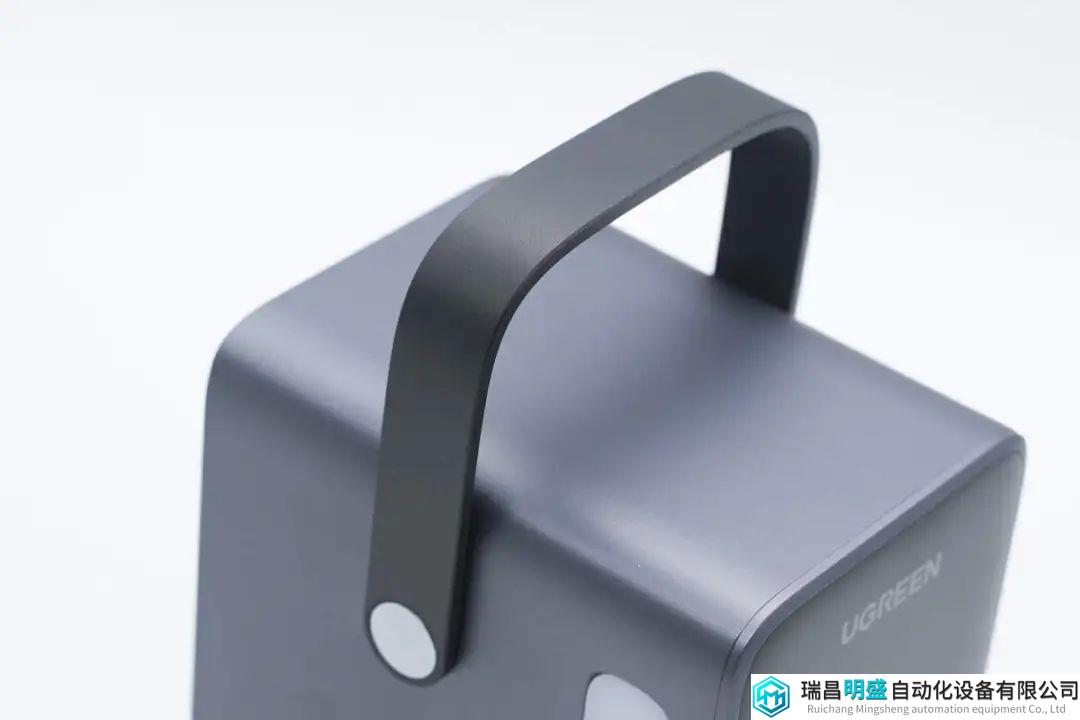

顶部配置手，橡胶材质，方便携带同时长时间拎提不咯手。

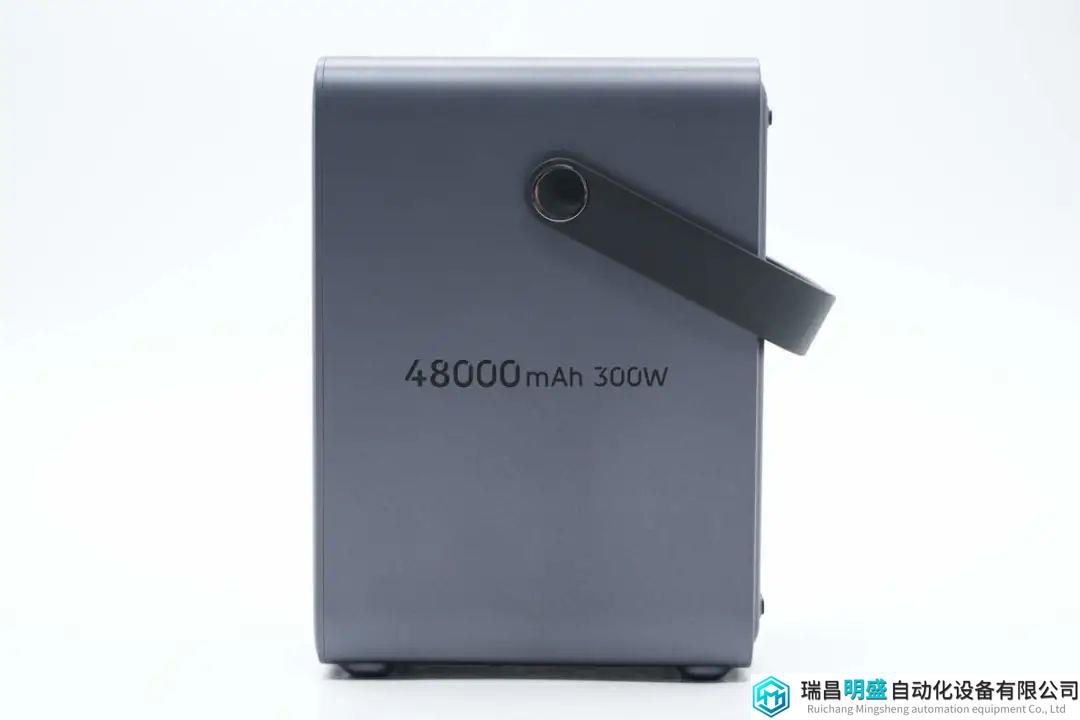

机身一侧印有48000mAh和300W两大核心参数。

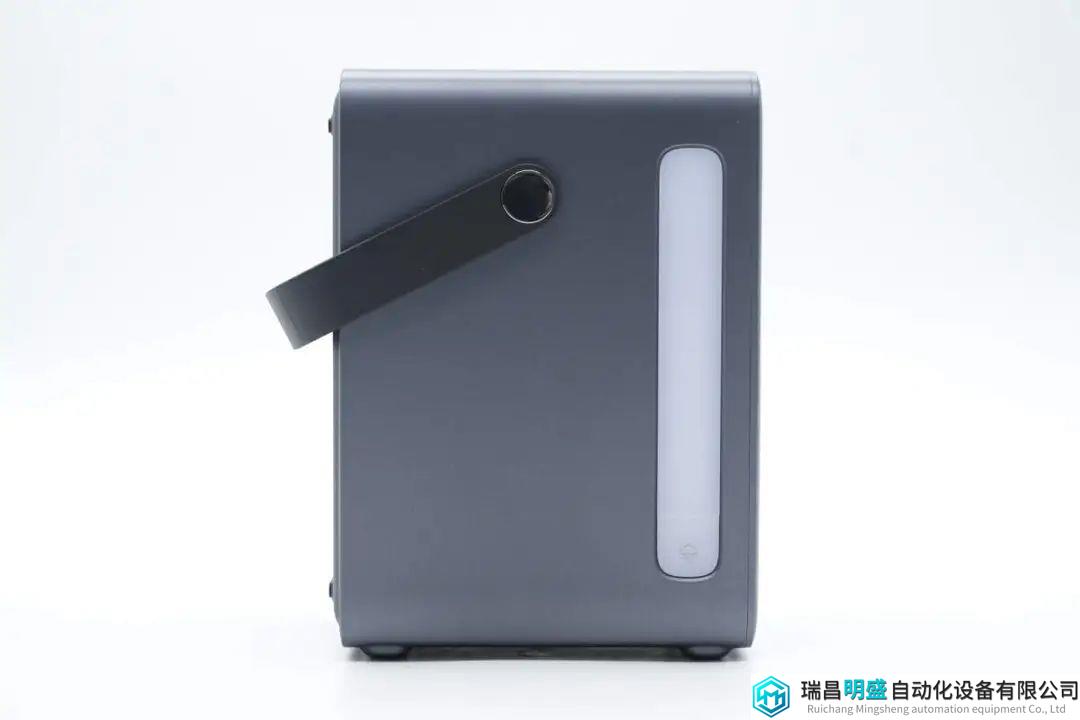

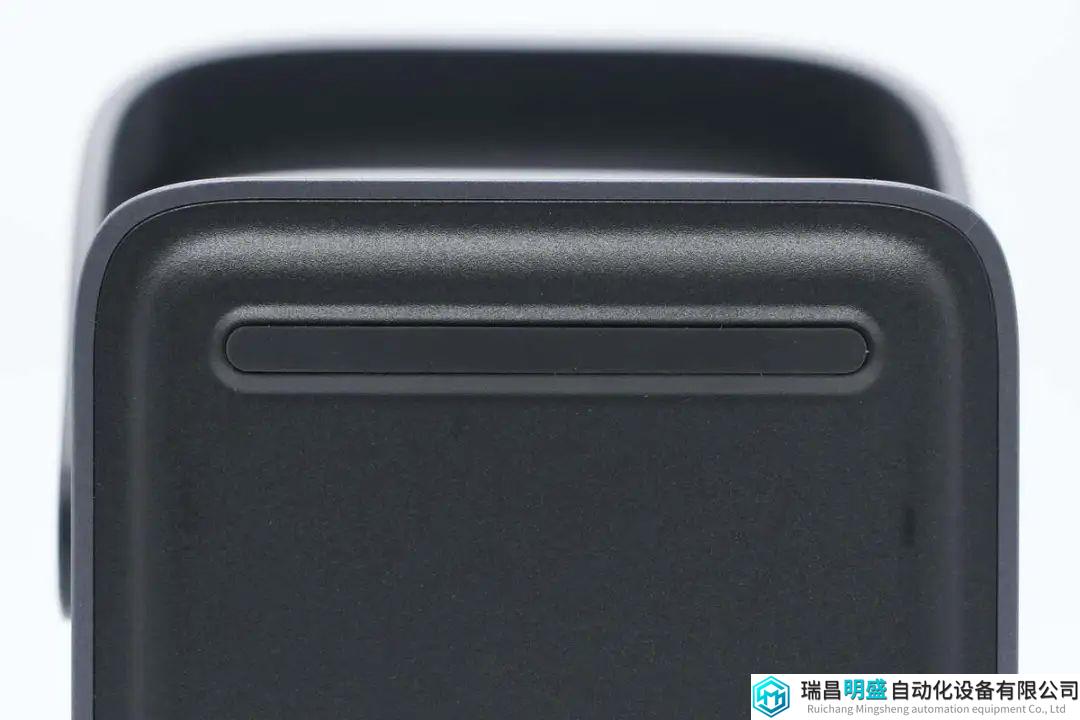

另一侧配置长条形LED照明灯。
有了这一LED照明灯，为夜间野外巡逻、夜钓等活动提供便利，大大提升产品实用性。

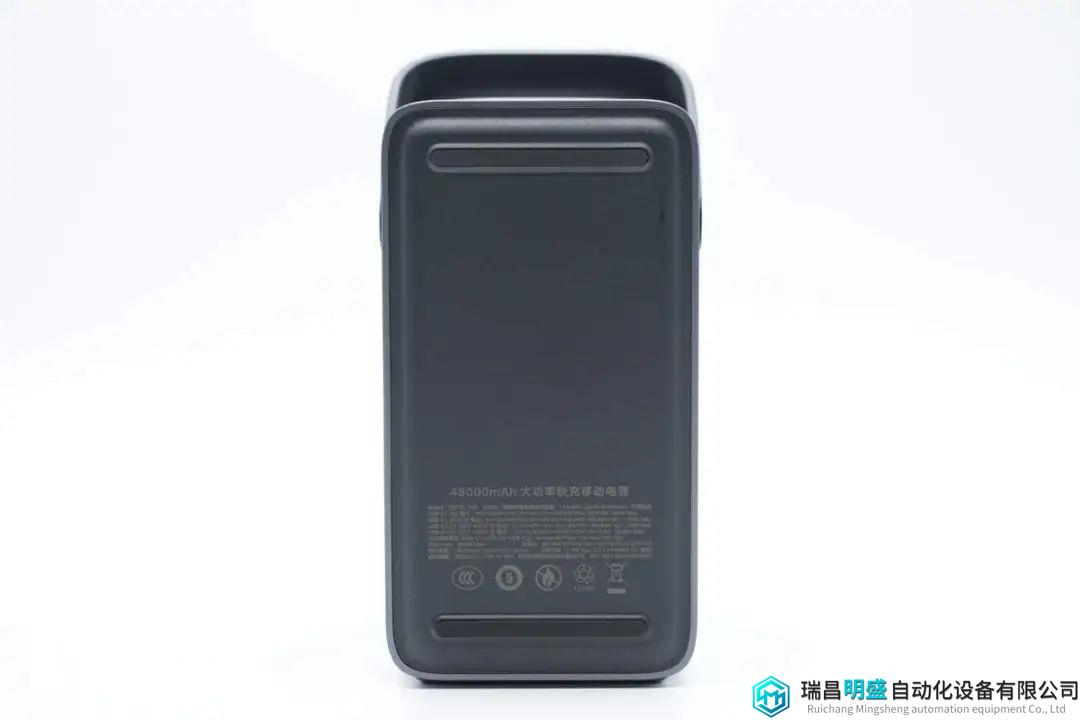

机身背面为黑色磨砂外壳，上下均设有防滑垫，下方区域还印有产品详细规格参数。
背面外壳主区域微凸设计，配置防滑垫使产品横放也能稳定使用。

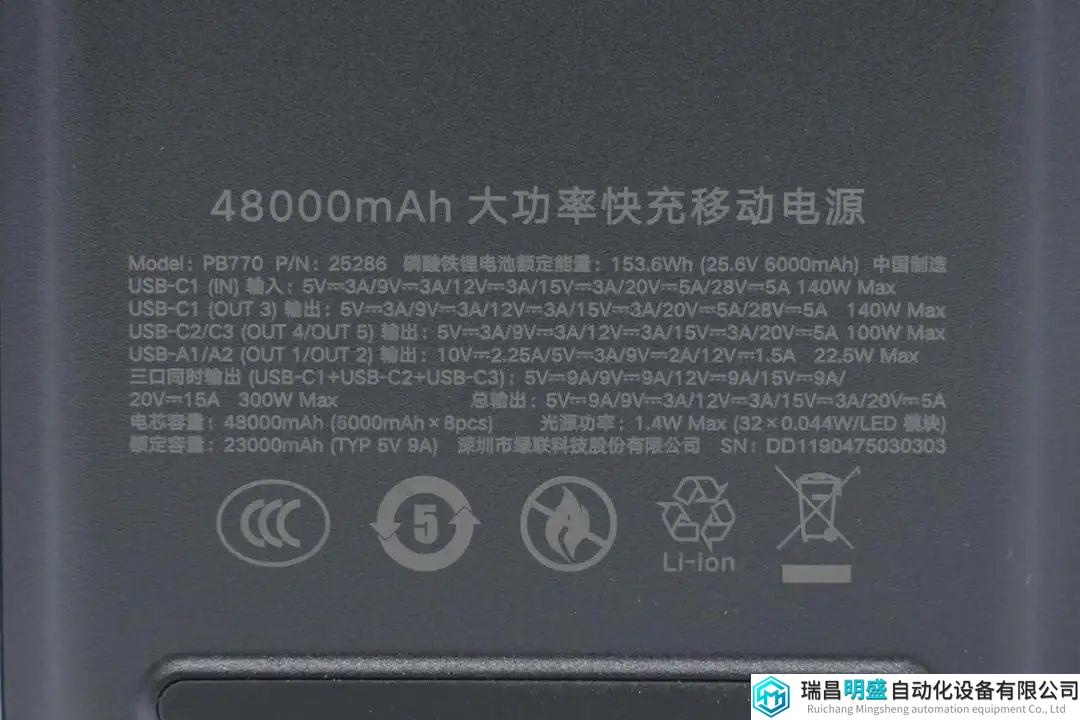

移动电源参数特写
型号：PB770
磷酸铁锂电池额定能量：153.6Wh（25.6V 6000mAh）
USB-C1输入：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140W Max
USB-C1输出：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140W Max
USB-C2/C3输出：5V3A、9V3A、12V3A、15V3A、20V5A 100W Max
USB-A1/A2输出：10V2.25A、5V3A、9V2A、12V1.5A 22.5W Max
USB-C1+USB-C2+USB-C3：5V9A、9V9A、12V9A、15V9A、20V15A 300W Max
总输出：5V9A、9V9A、12V3A、15V3A、20V5A
电芯容量：48000mAh（6000mAh x 8pcs）
光源功率：1.4W Max（32 x 0.044W/LED 模块）
额定容量：23000mAh（TYP 5V 9A）
深圳市绿联科技股份有限公司
产品通过了CCC认证。

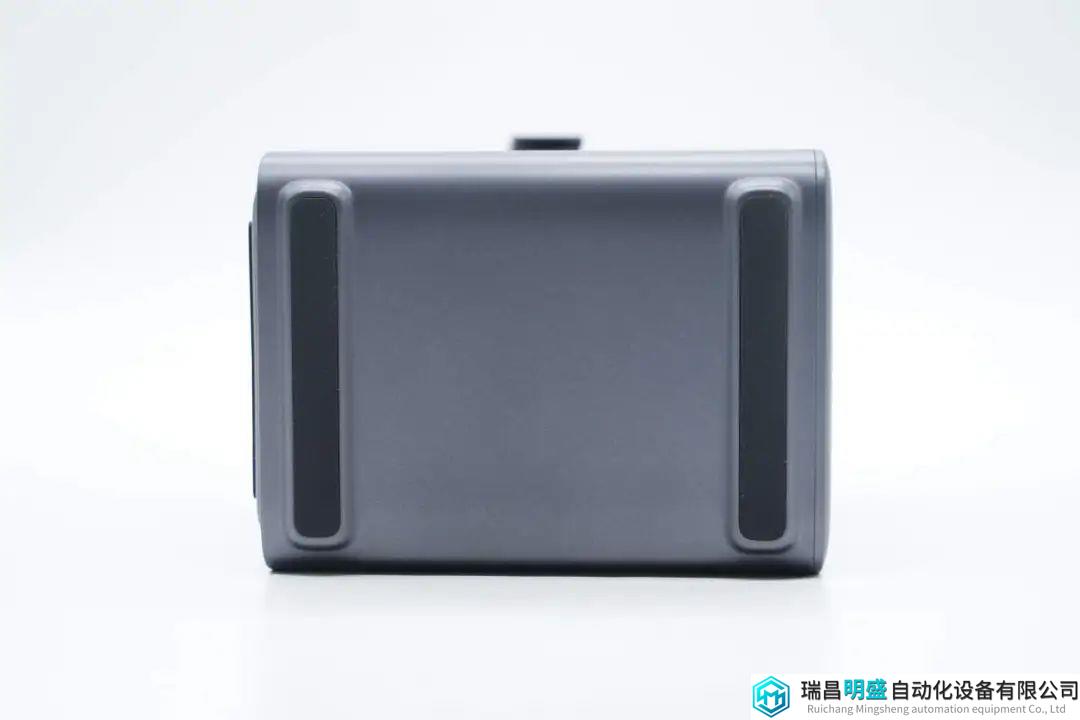

机身底部前后也设有防滑垫，保证产品竖放也可以稳定使用。

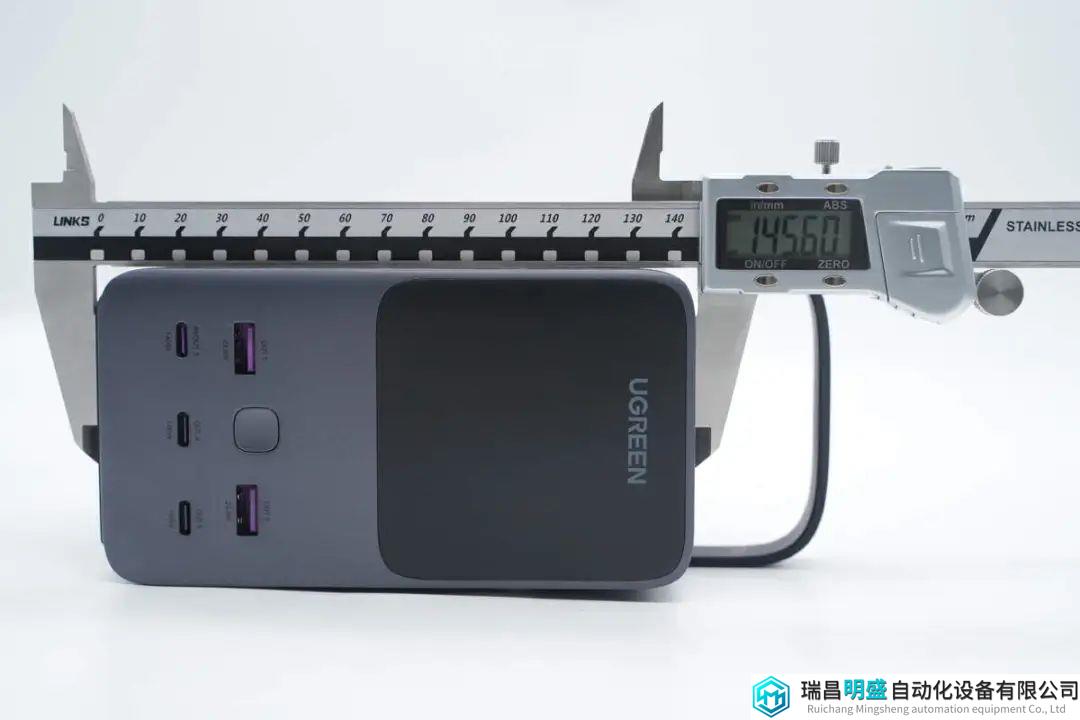

实测绿联300W大功率快充移动电源机身高度为145.6mm。

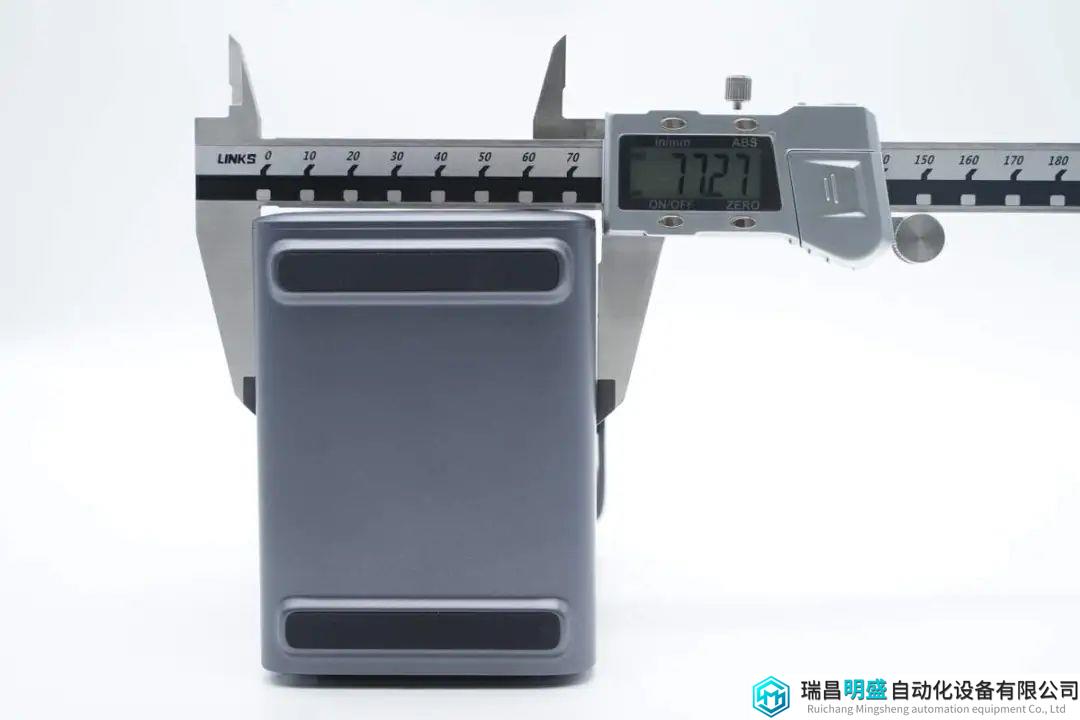

宽度为77.27mm。

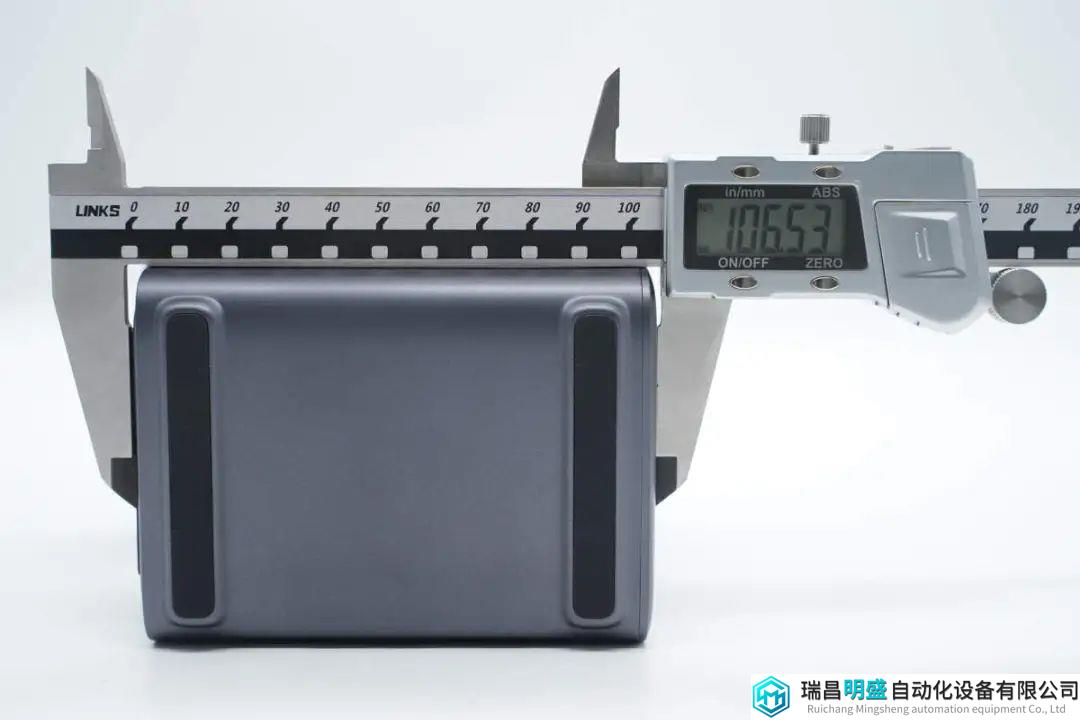

厚度为106.53mm。

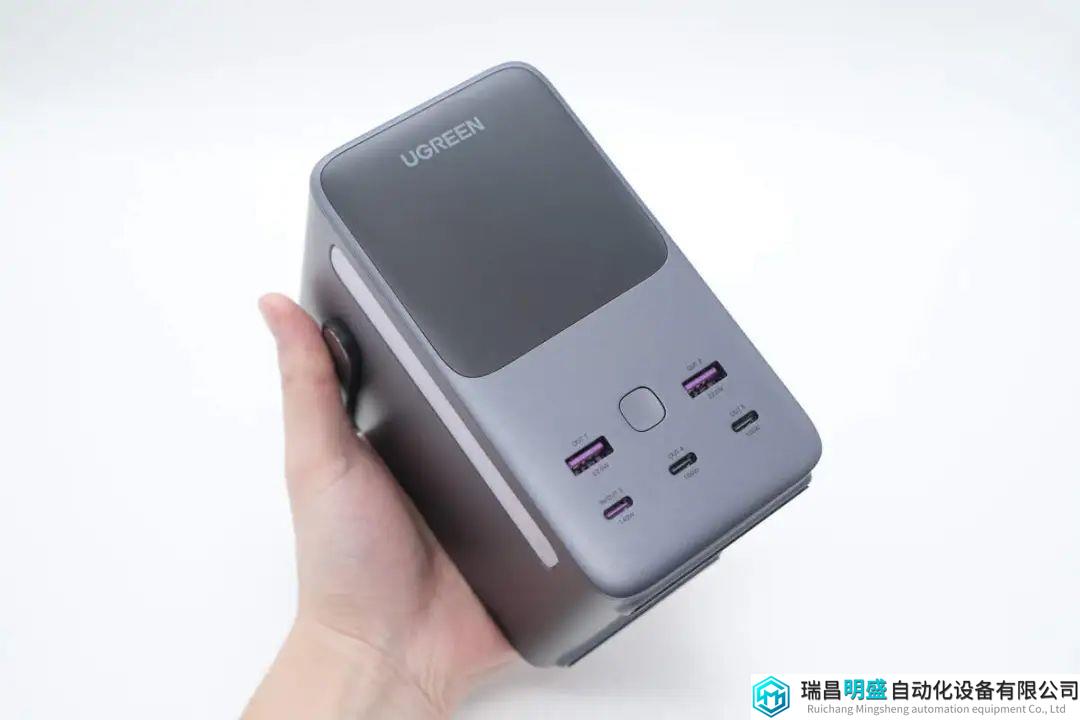

产品拿在手上的大小直观感受。
另外测得充电宝净重约为1634g。

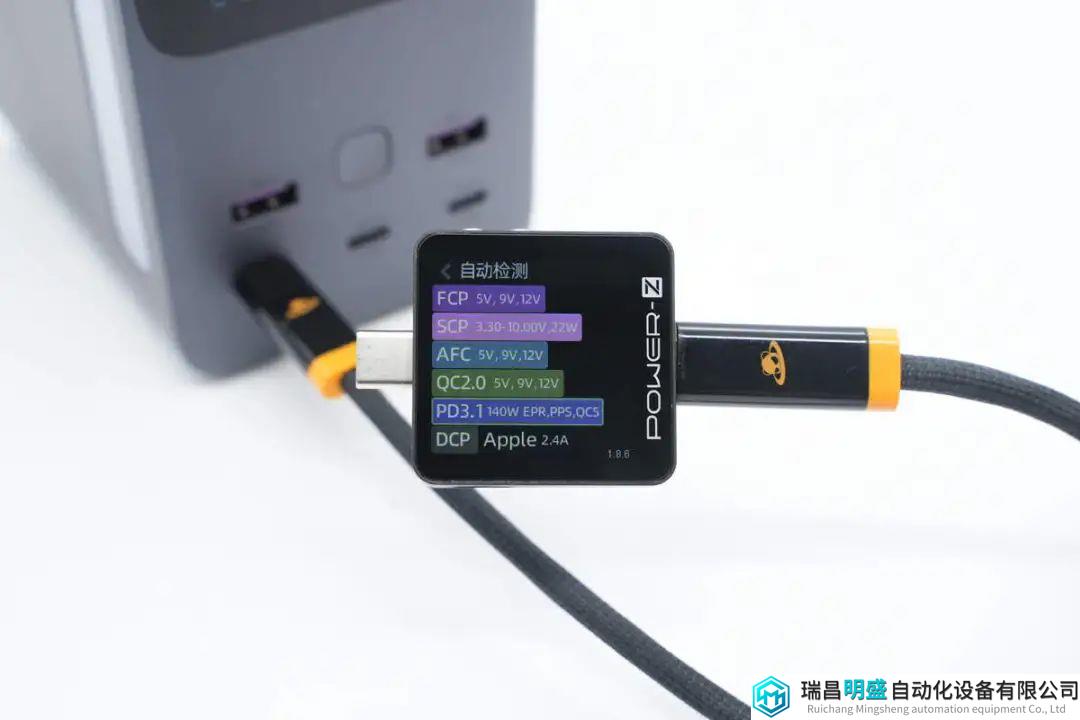

测得USB-C1口支持FCP、SCP、AFC、QC2.0、PD3.1、PPS、QC5、DCP、Apple 2.4A充电协议。

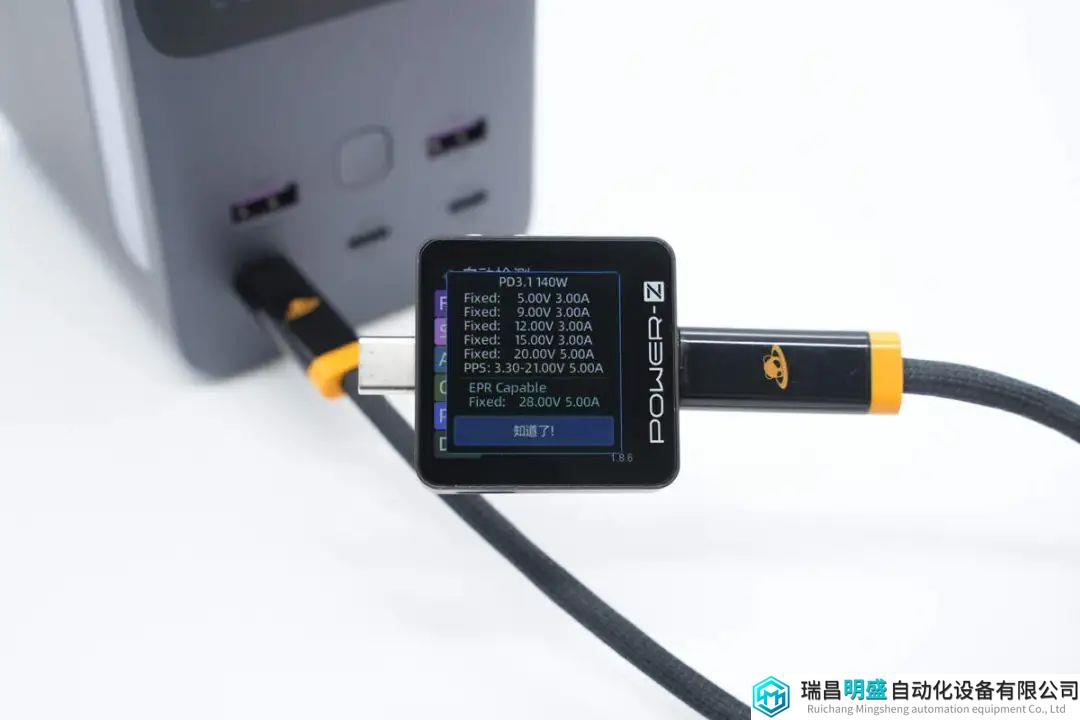

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及3.3-21V5A一组PPS电压档位。

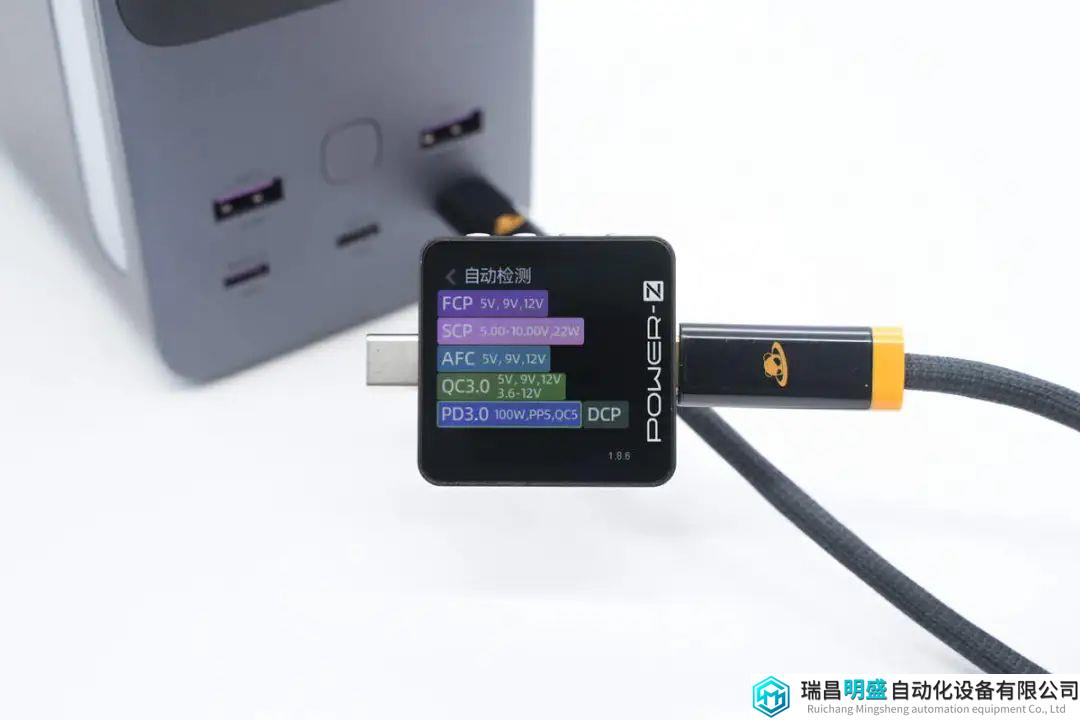

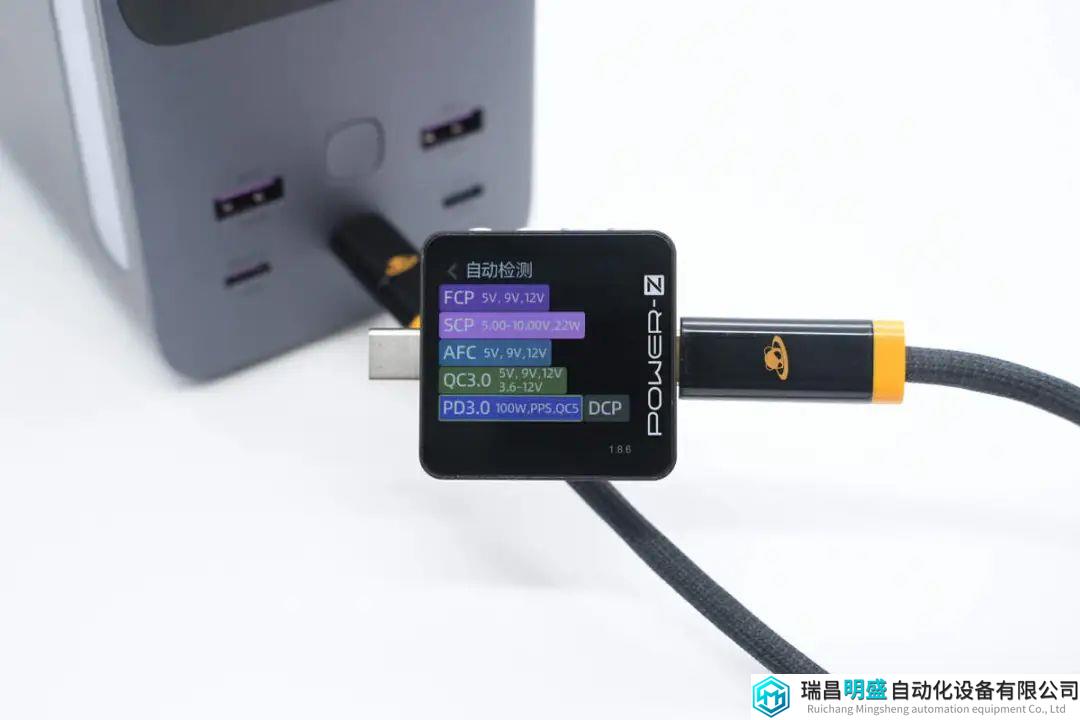

测得USB-C2口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC5、DCP充电协议。

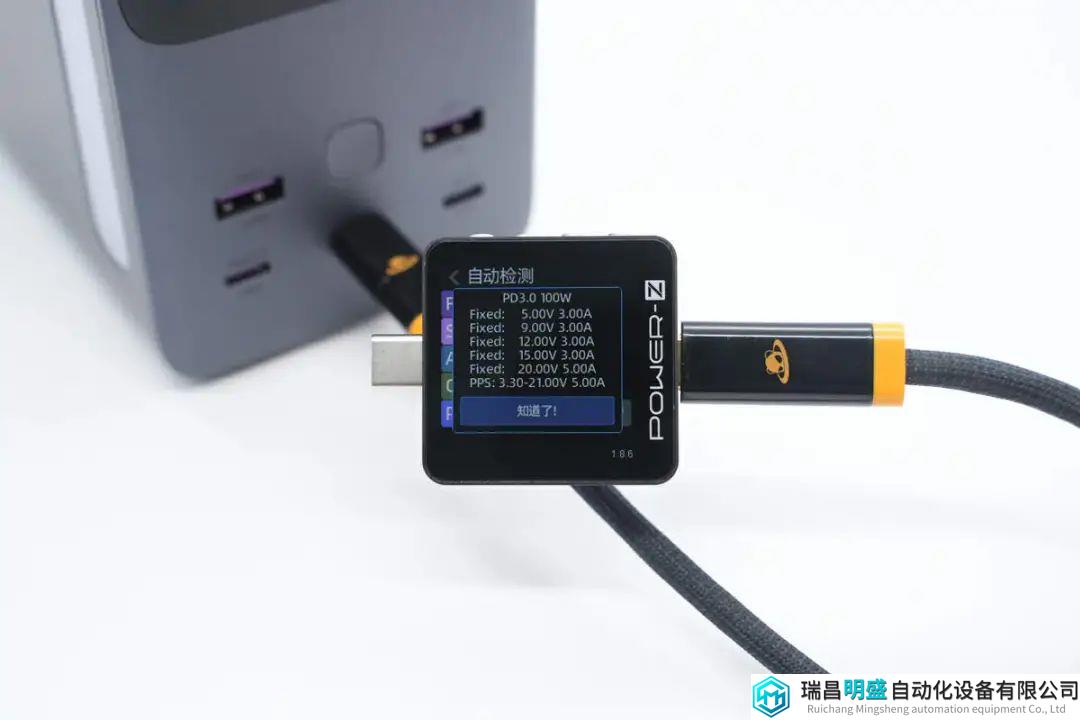

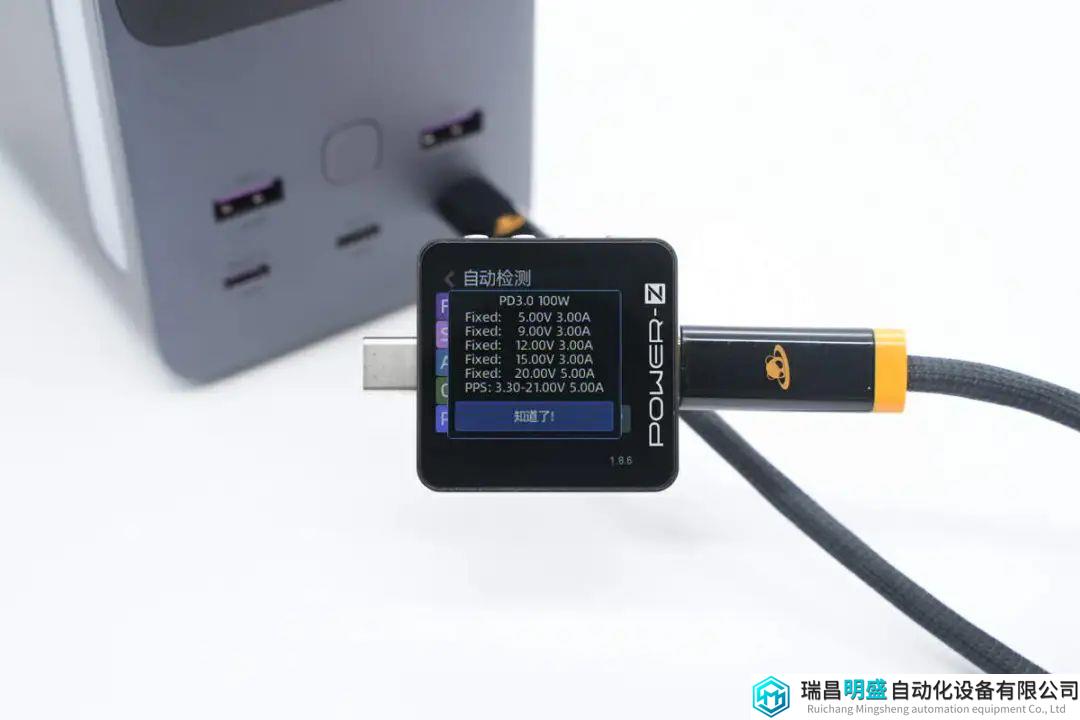

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。
测得USB-C3口兼容协议和USB-C2口的一样。
此外PDO报文也相同，即USB-C2和USB-C3口单口输出性能一样，支持功率盲插。

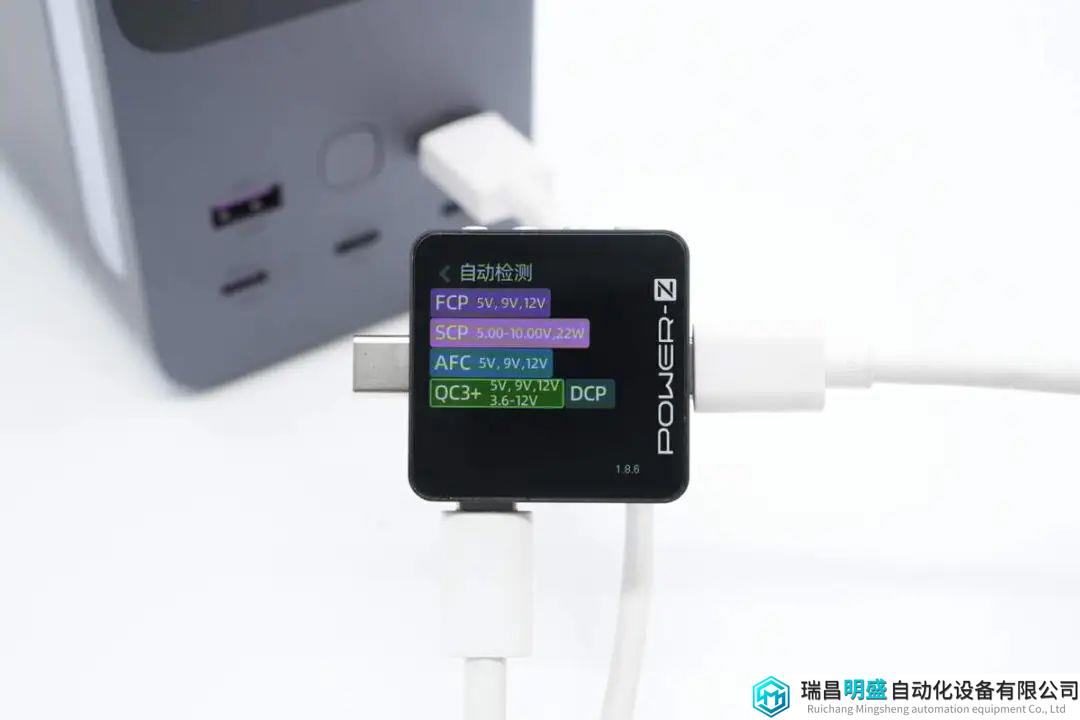

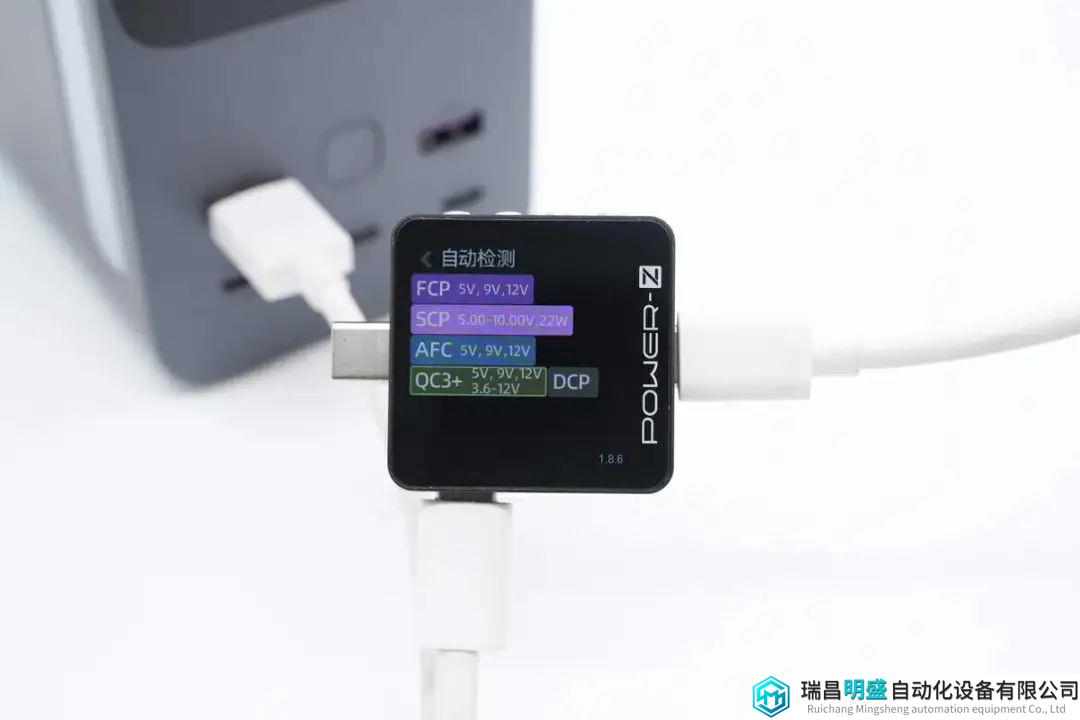

测得USB-A1口支持FCP、SCP、AFC、QC3+、DCP充电协议。
测得USB-A2口兼容协议和USB-A1口的一样，同样可盲插使用。
绿联300W大功率快充移动电源拆解
看完了这款移动电源的开箱和测试，下面就进行拆解，一起看看内部的设计和用料。

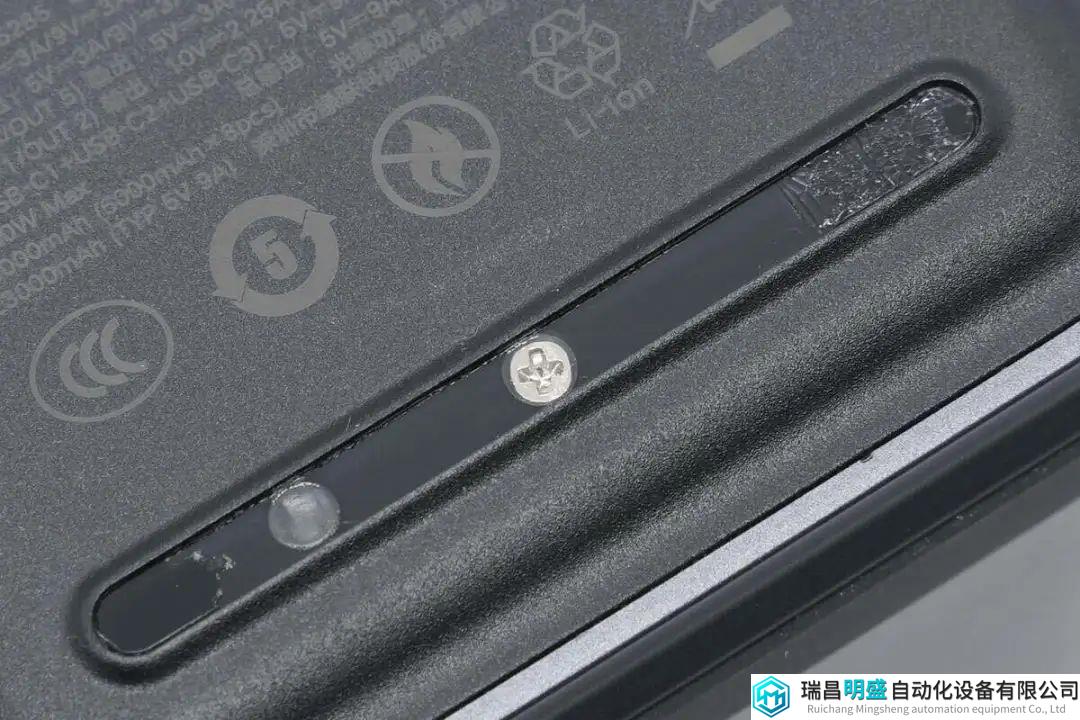

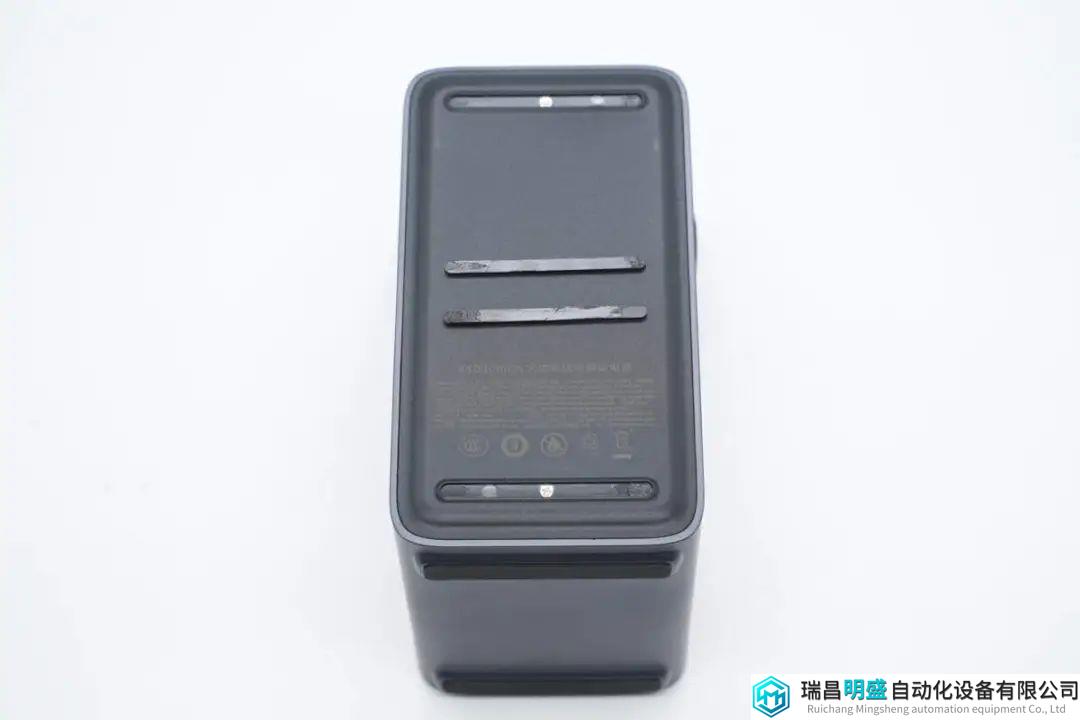

首先拆下移动电源背面的防滑胶条，在内部设有固定螺丝。

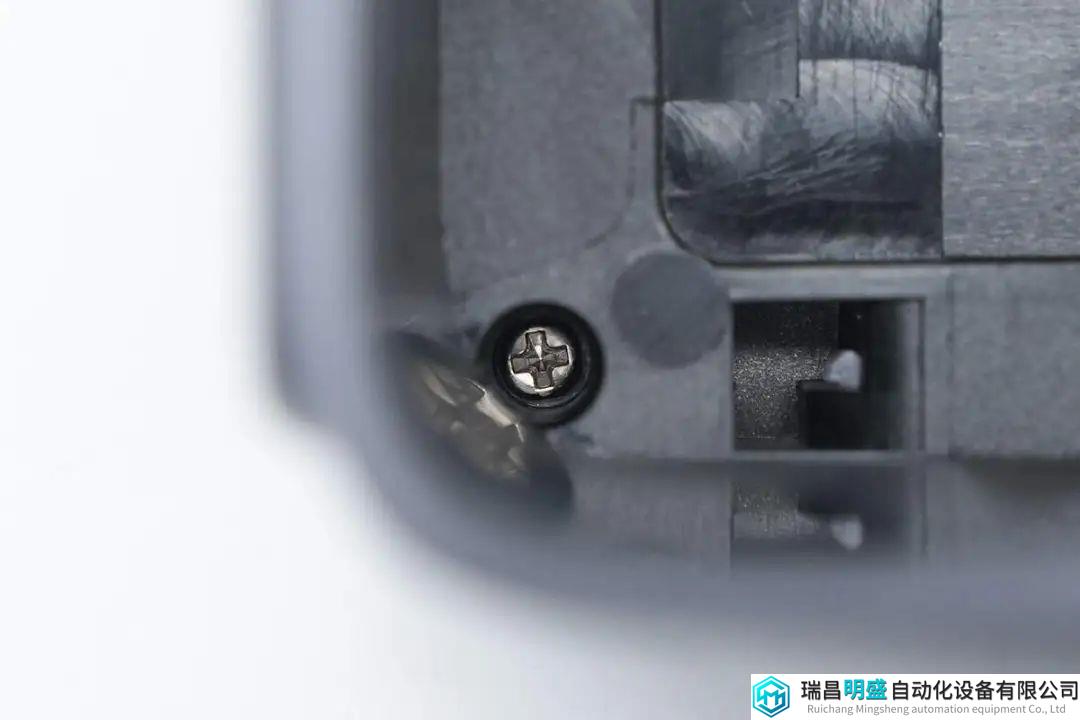

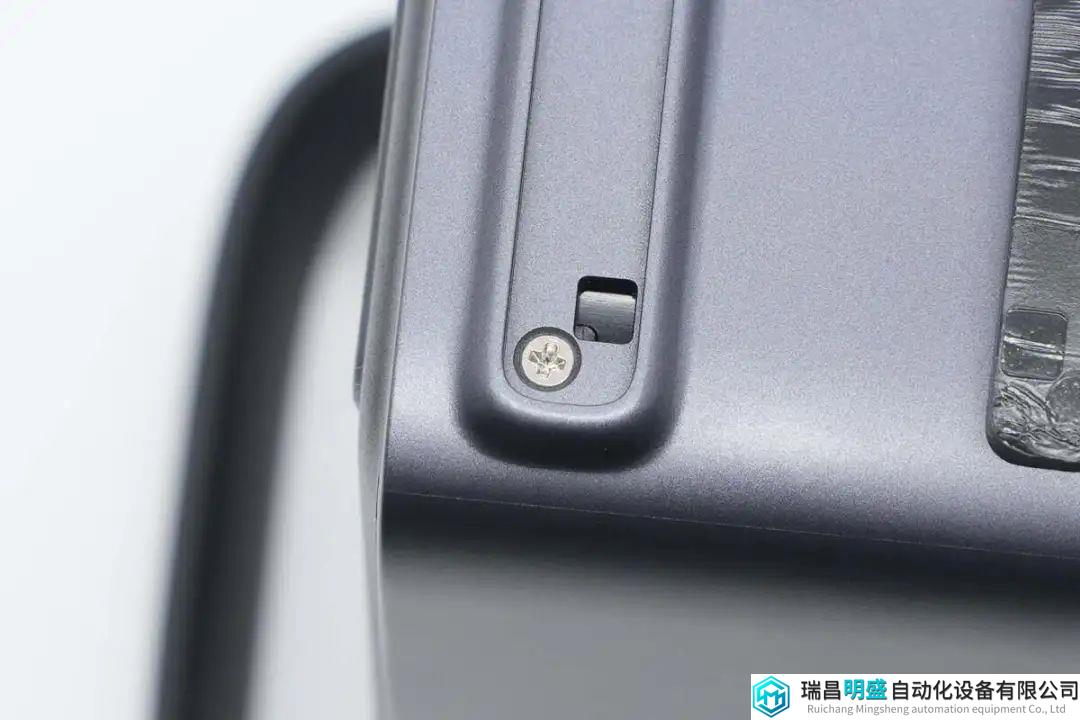

壳体内部的固定螺丝特写。

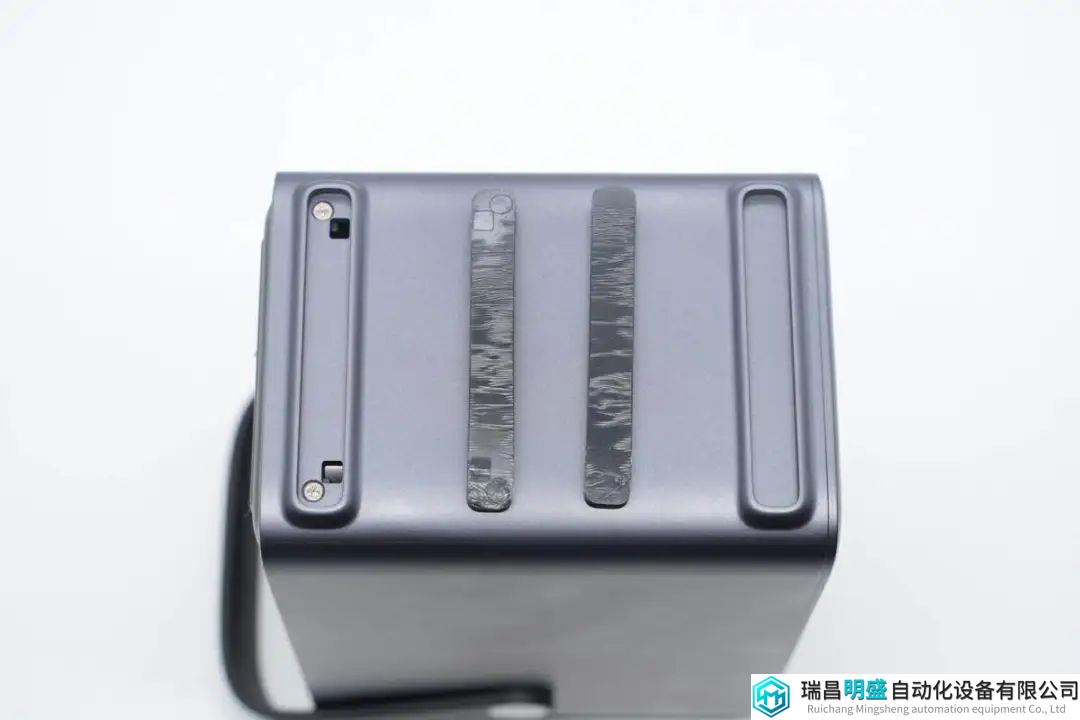

再撕下移动电源底部的防滑胶条。
内部同样设有固定螺丝。

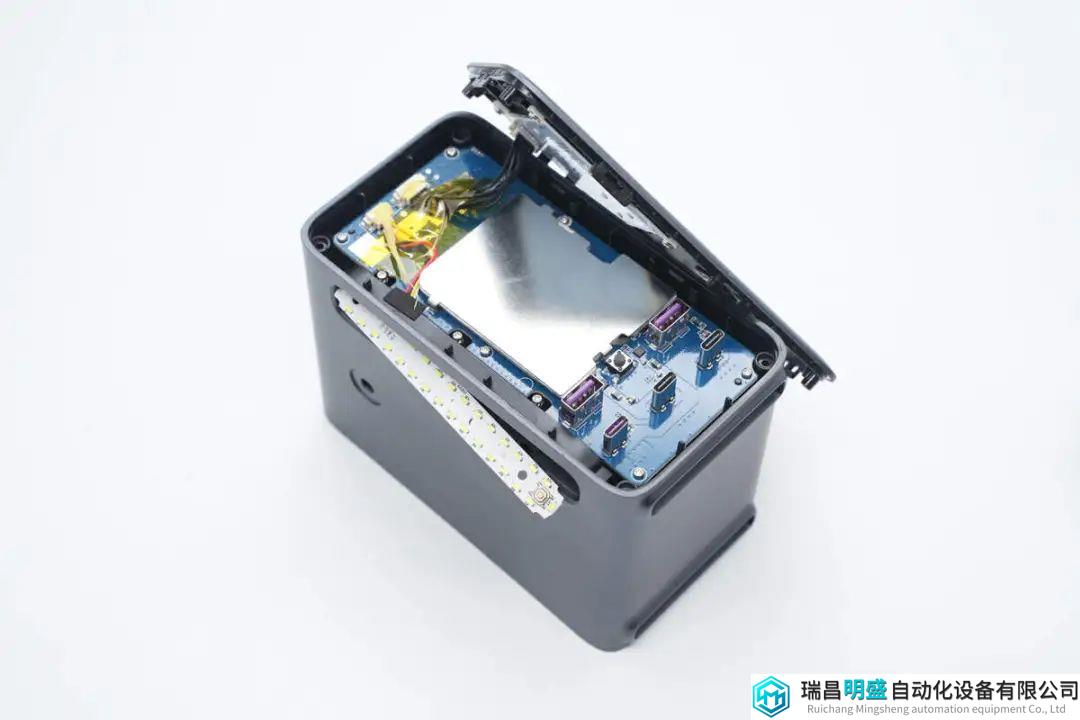

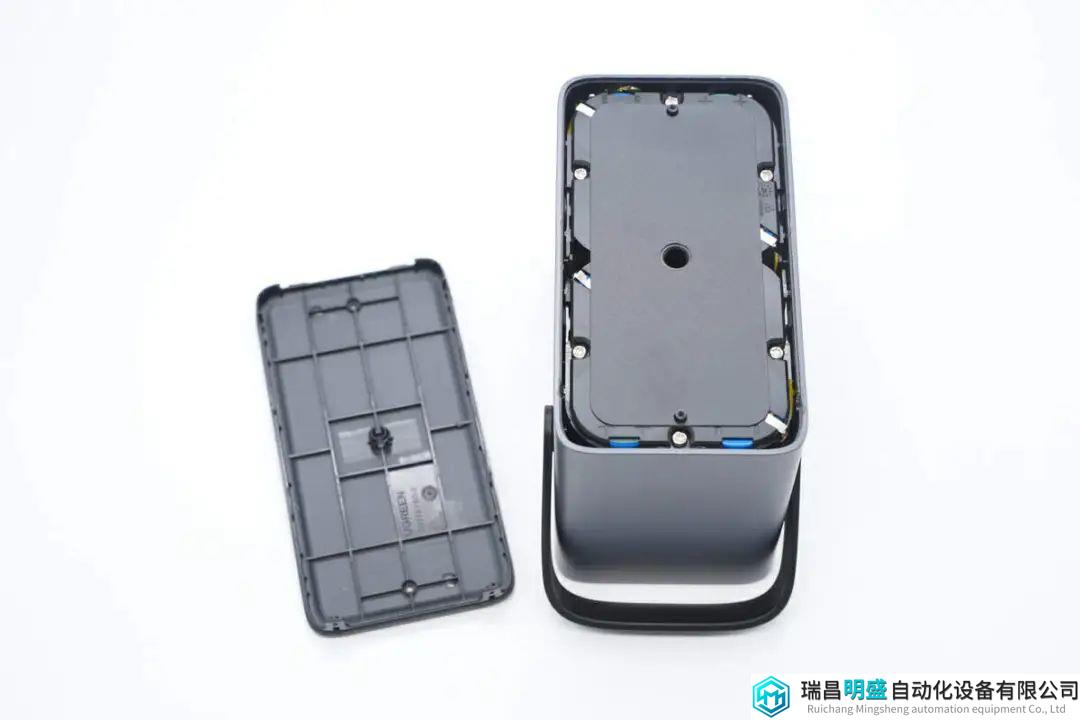

拧下固定螺丝，拆下移动电源后盖。

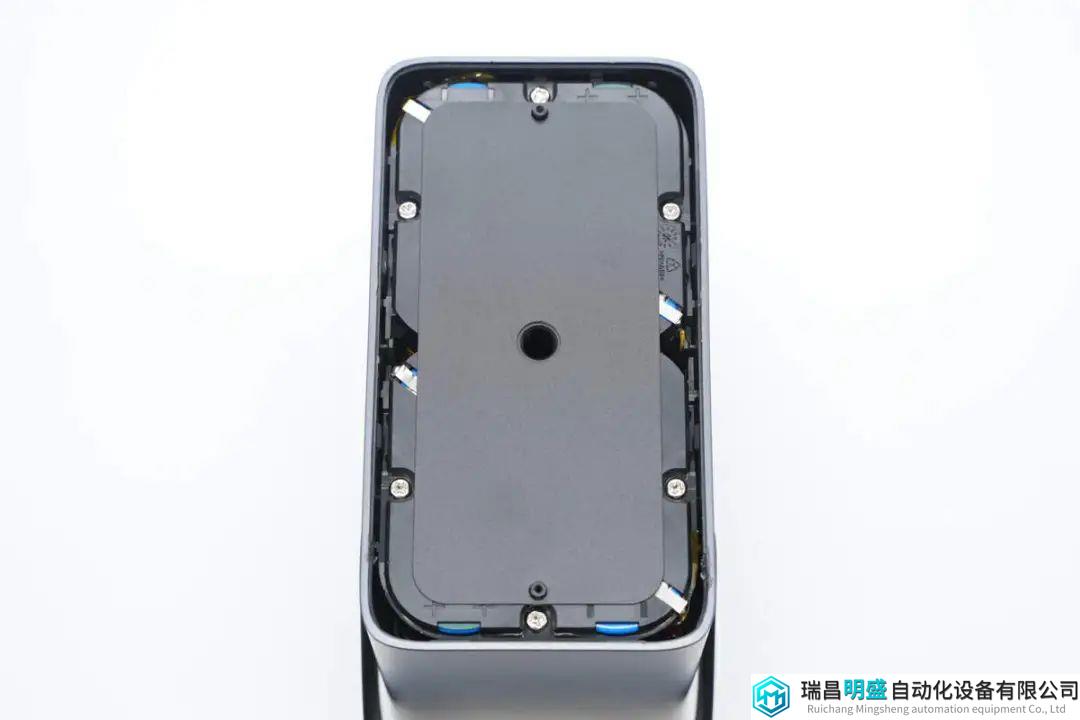

移动电源内部电池组通过螺丝固定在壳体内部。

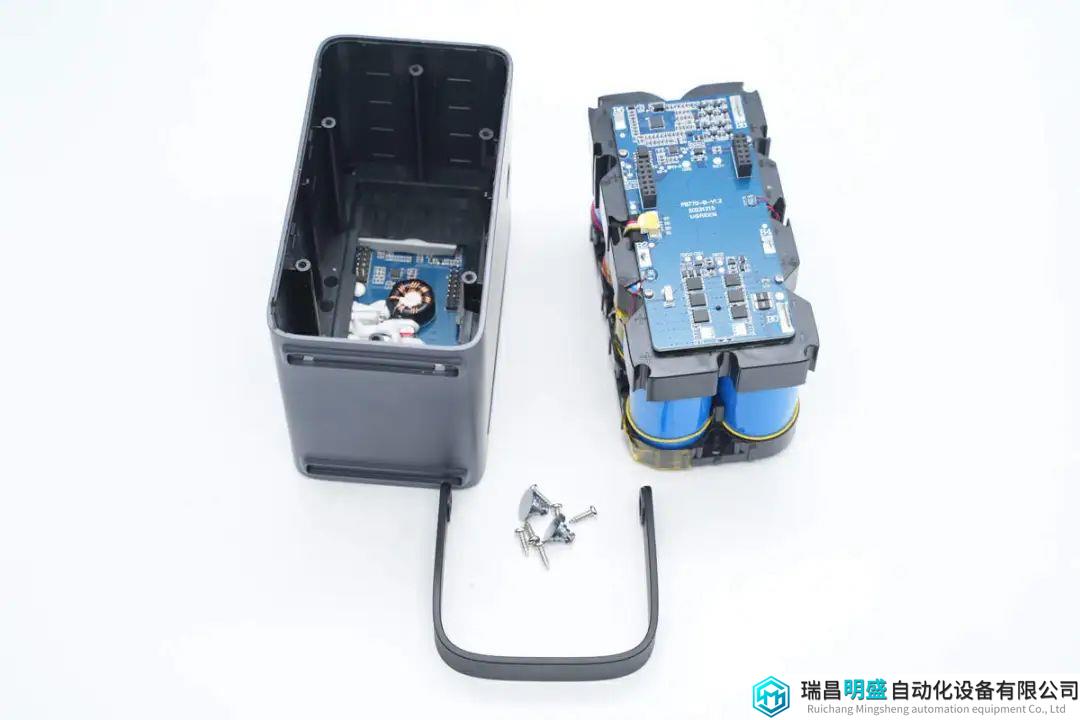

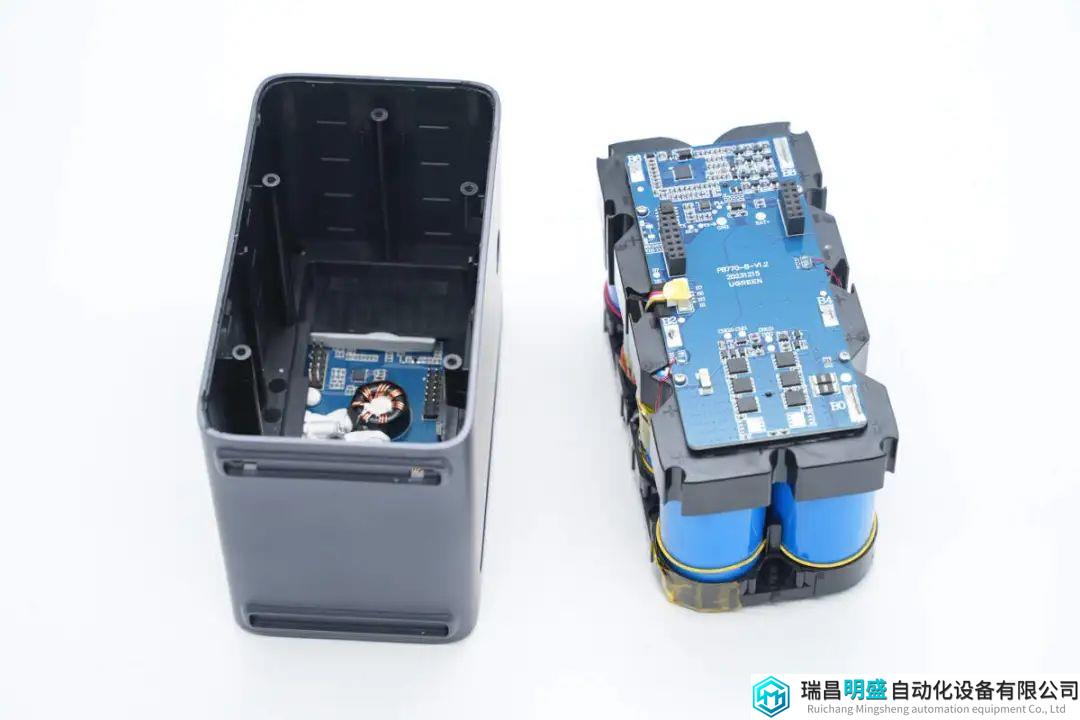

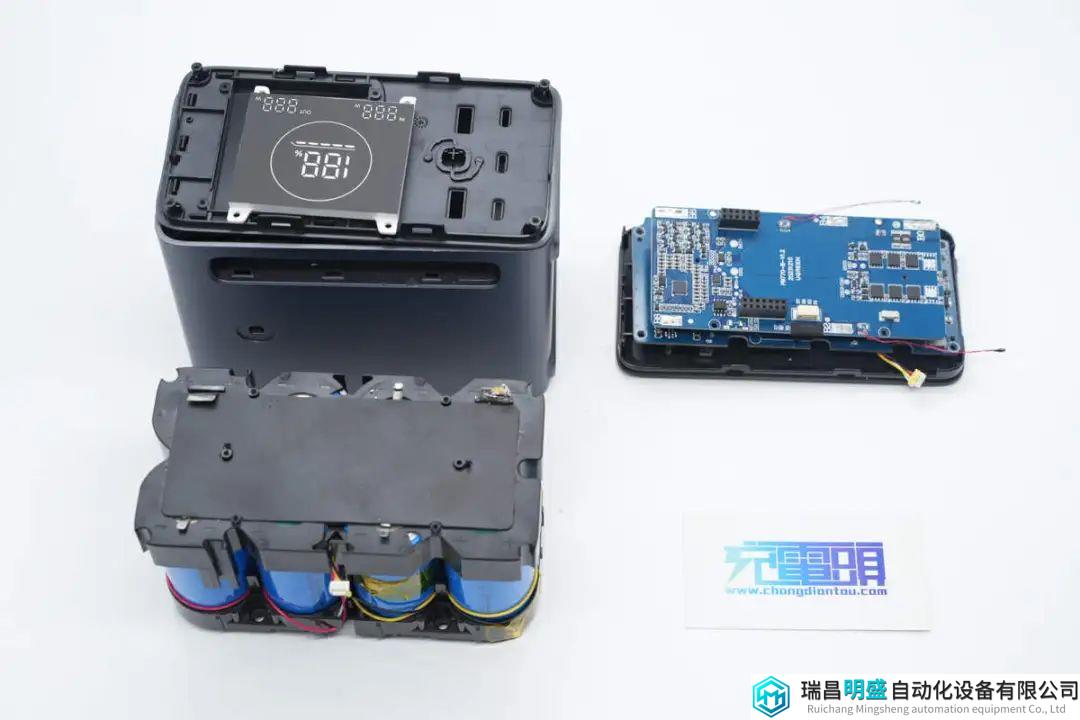

拧下固定螺丝和提手，拆解取出内部电池组。
电池组和PCBA模块通过插接件连接。

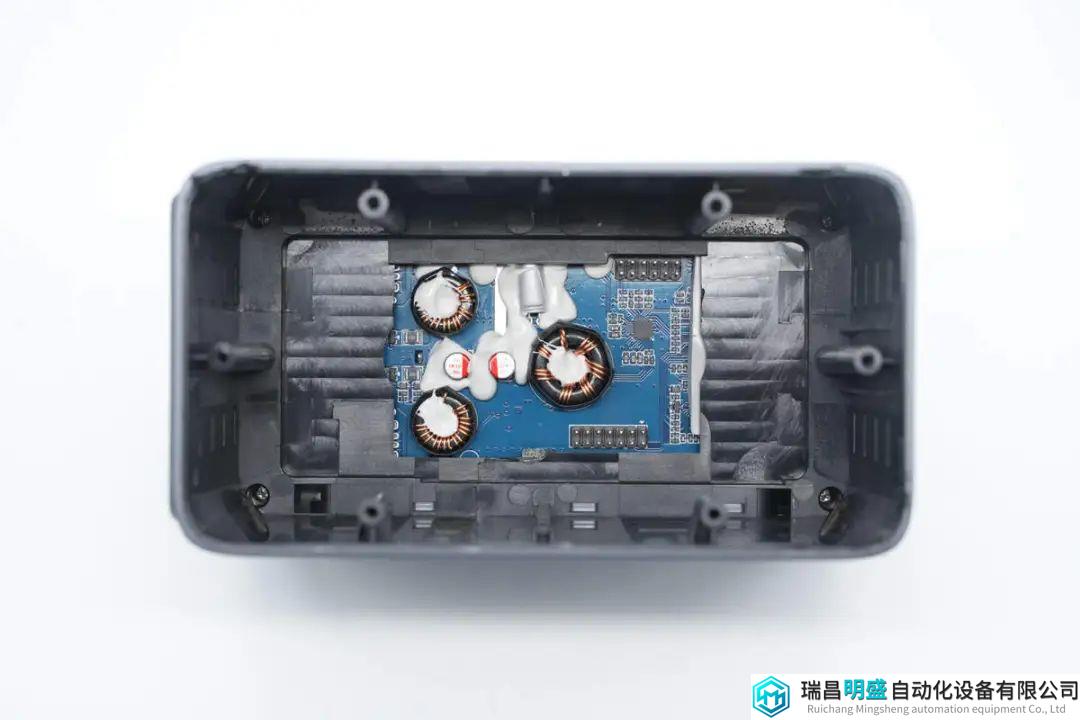

在壳体内部设有PCBA模块。
移动电源面板通过螺丝固定。

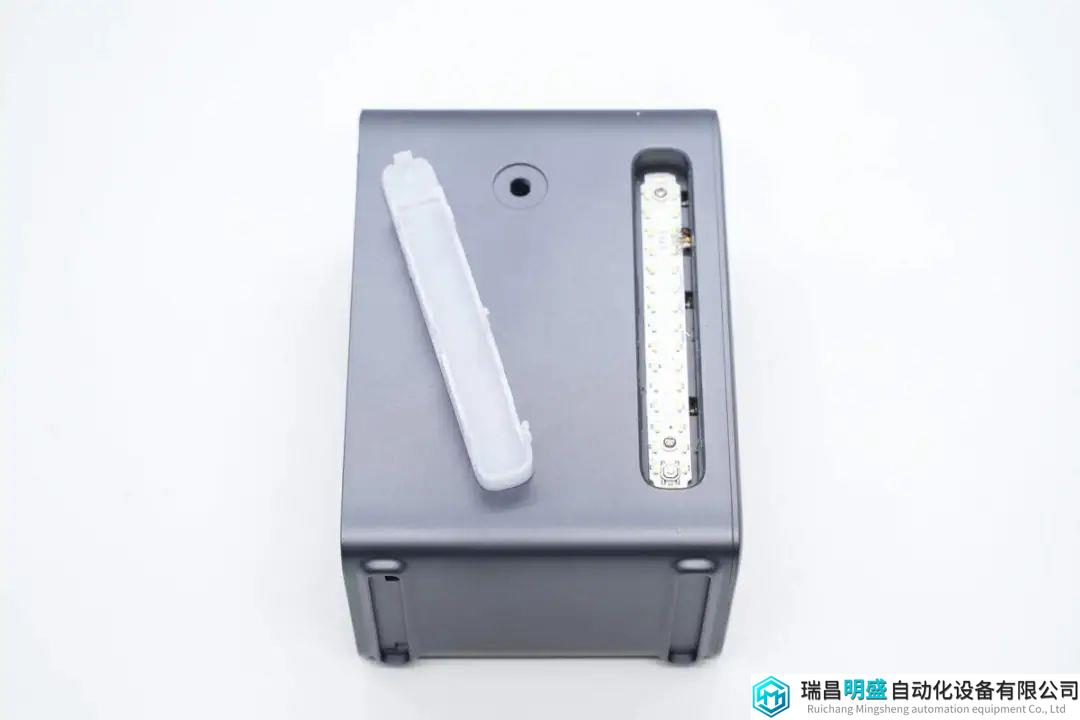

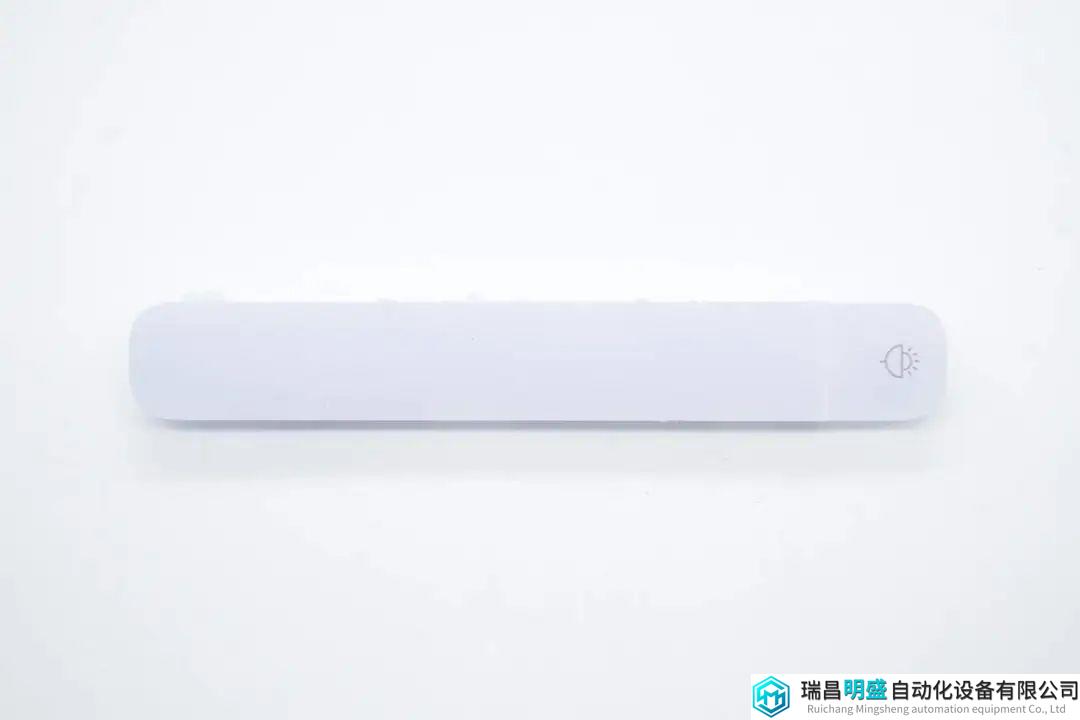

拆下壳体侧面的LED柔光罩。

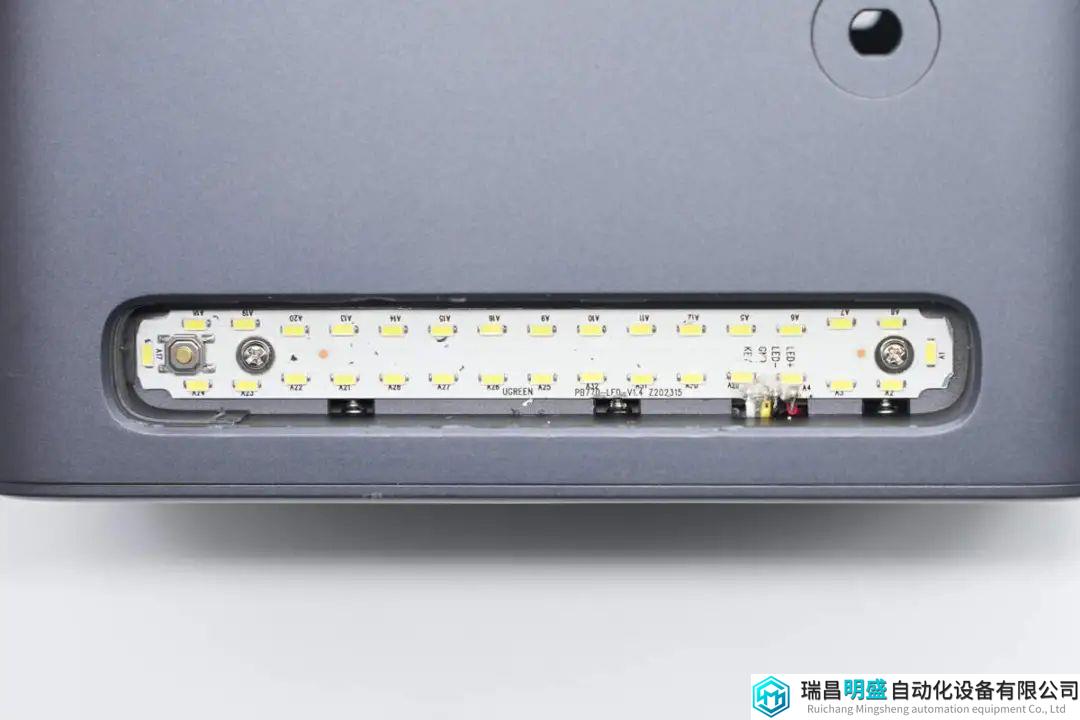

内部LED灯板通过螺丝固定在壳体内部，共计32颗灯珠。

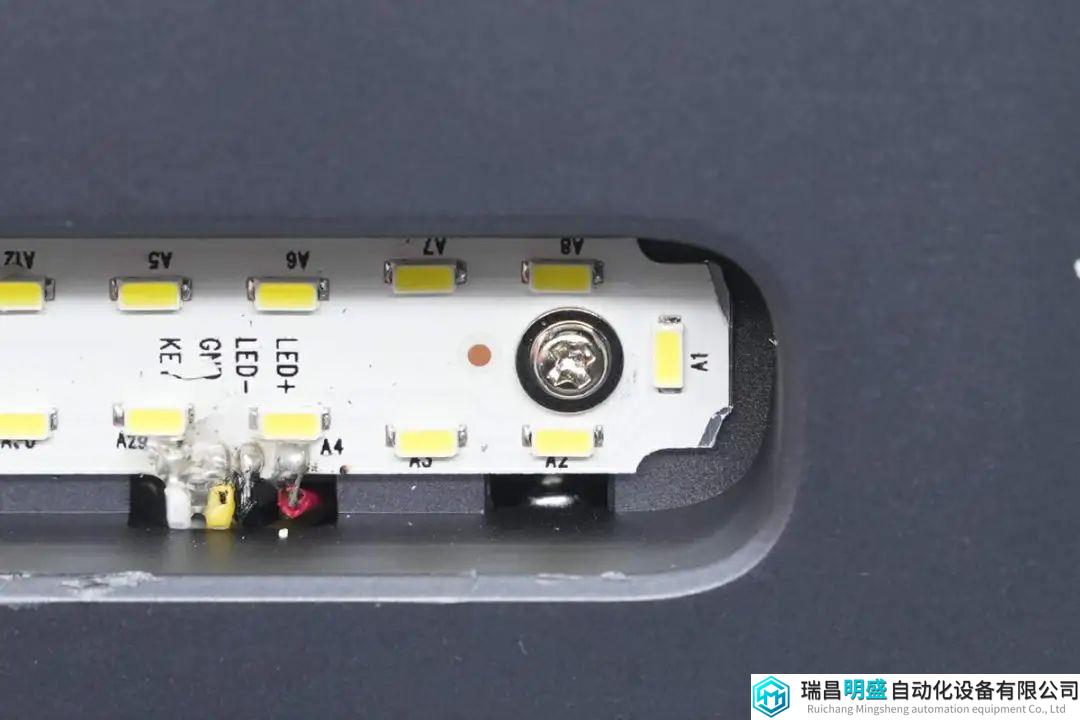

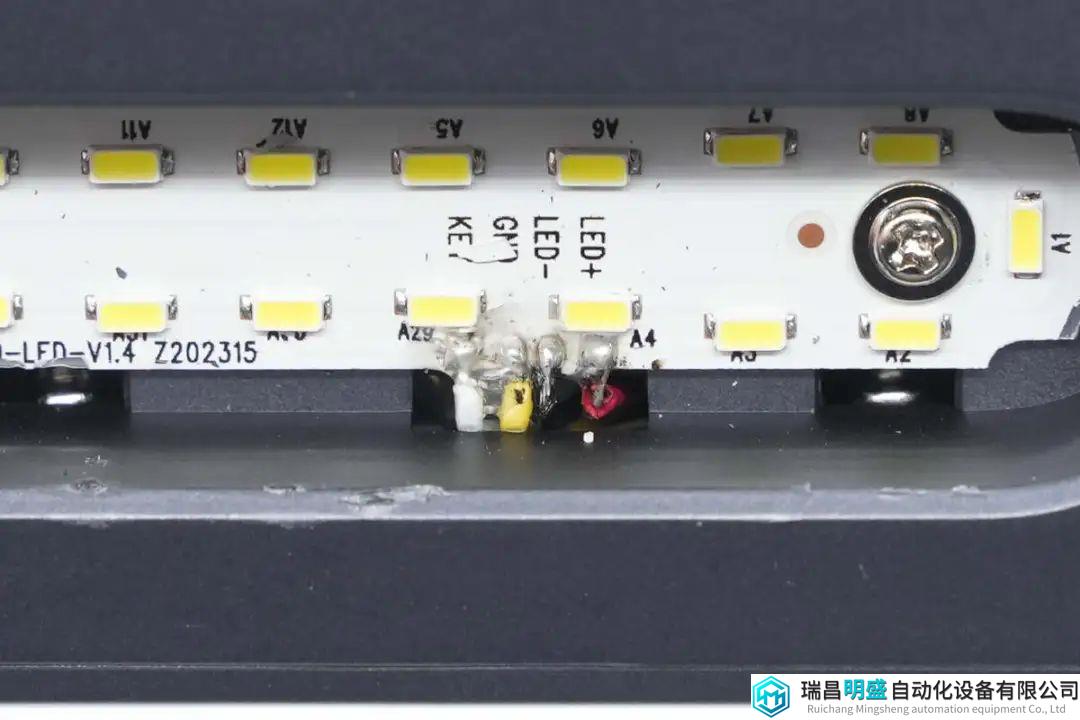

LED灯板通过导线焊接连接。
LED灯板固定螺丝特写。
在柔光罩下方设有电灯图标，用于指示按键区域。
拧下固定螺丝，取下移动电源正面面板。

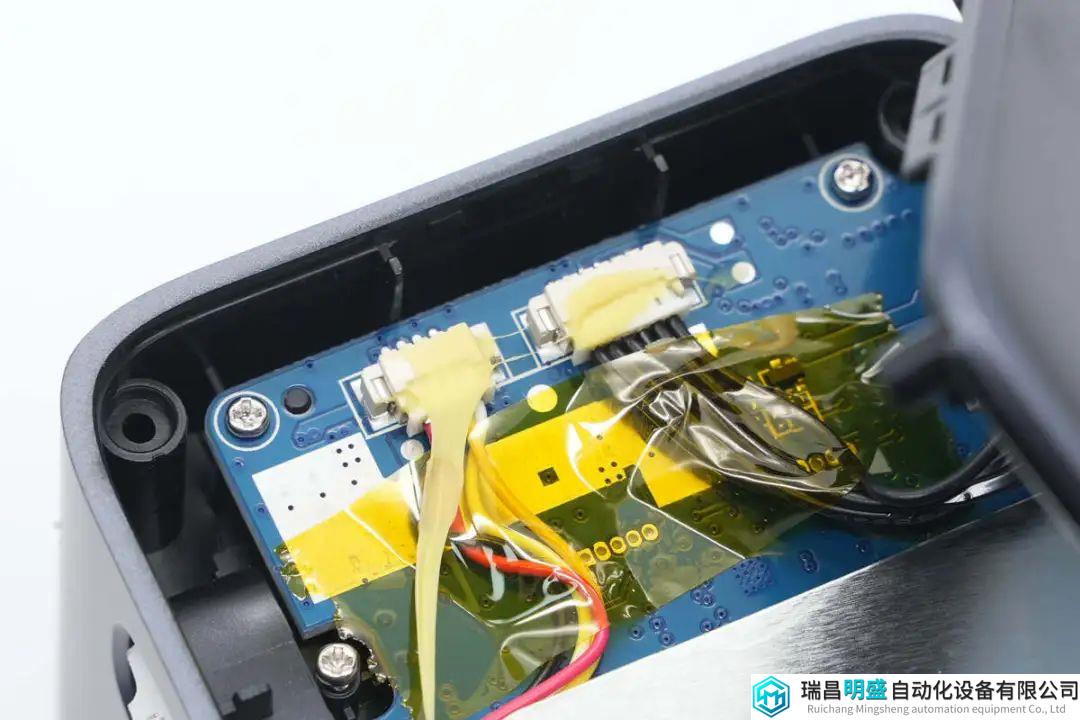

移动电源主板上设有两个连接器，分别对应侧面LED照明灯板和LED显示面板，并且打胶加固。

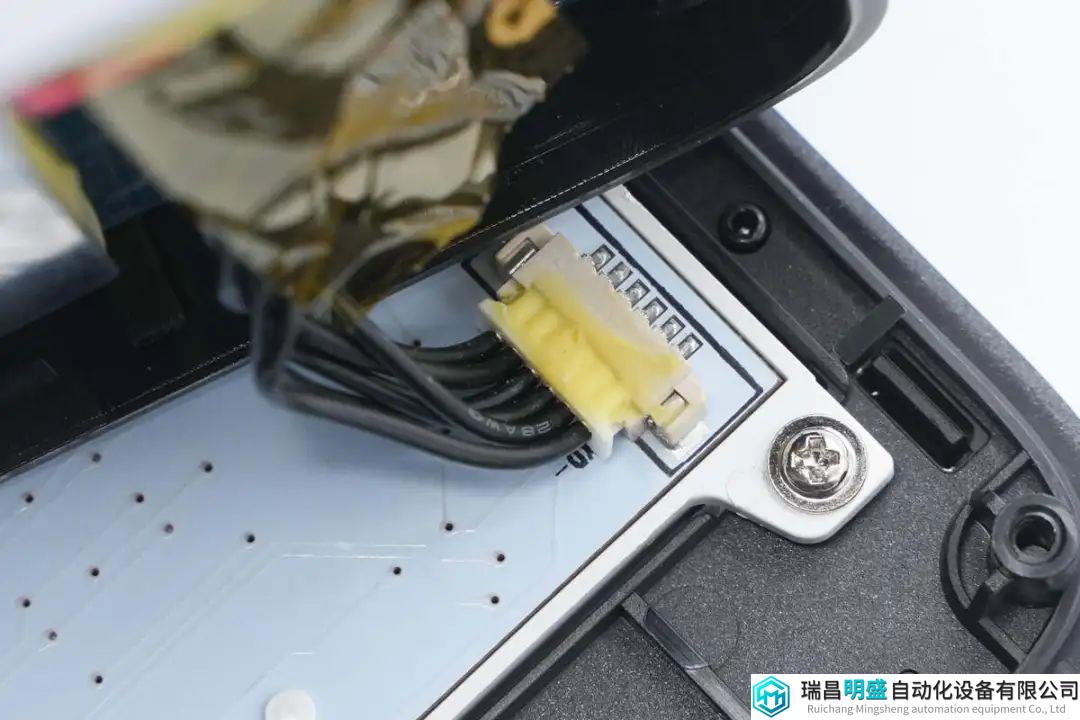

显示面板通过螺丝固定，采用连接器连接供电。

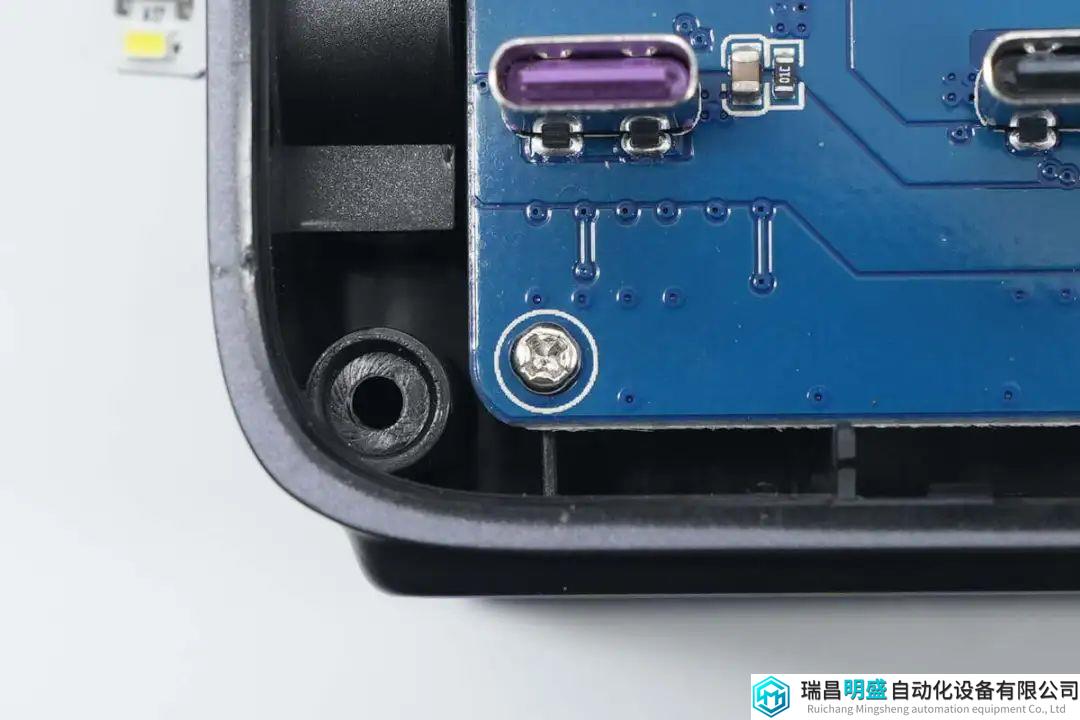

PCBA模块采用螺丝固定。

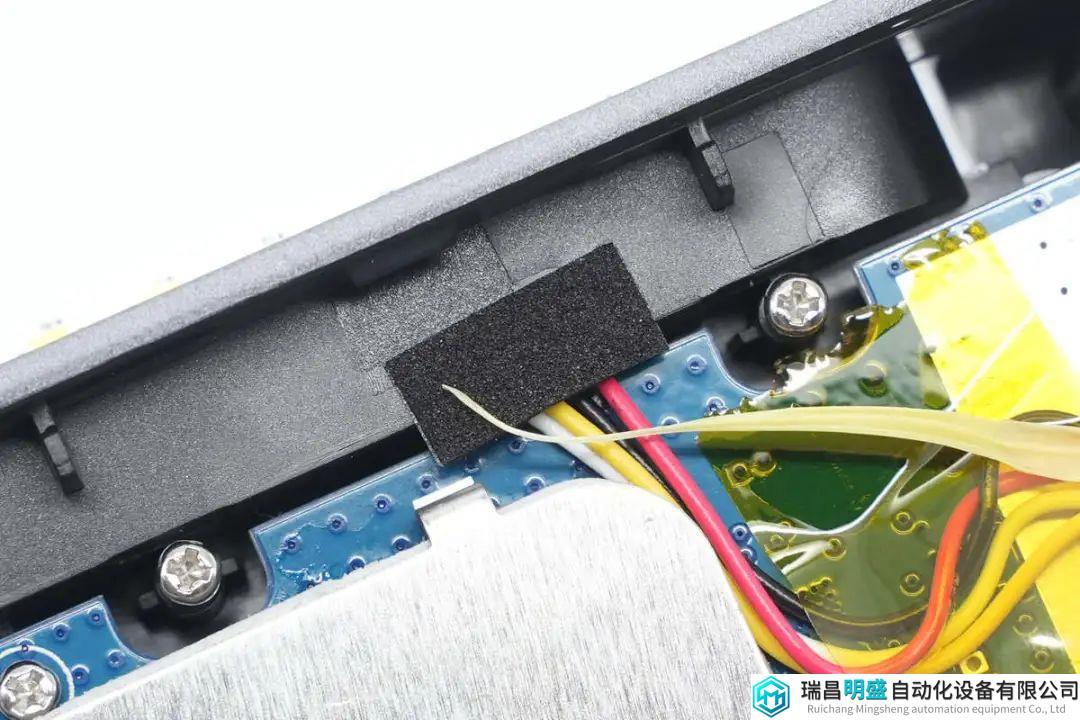

导线通过泡棉胶粘贴固定。
拧下固定螺丝，取出内部PCBA模块。

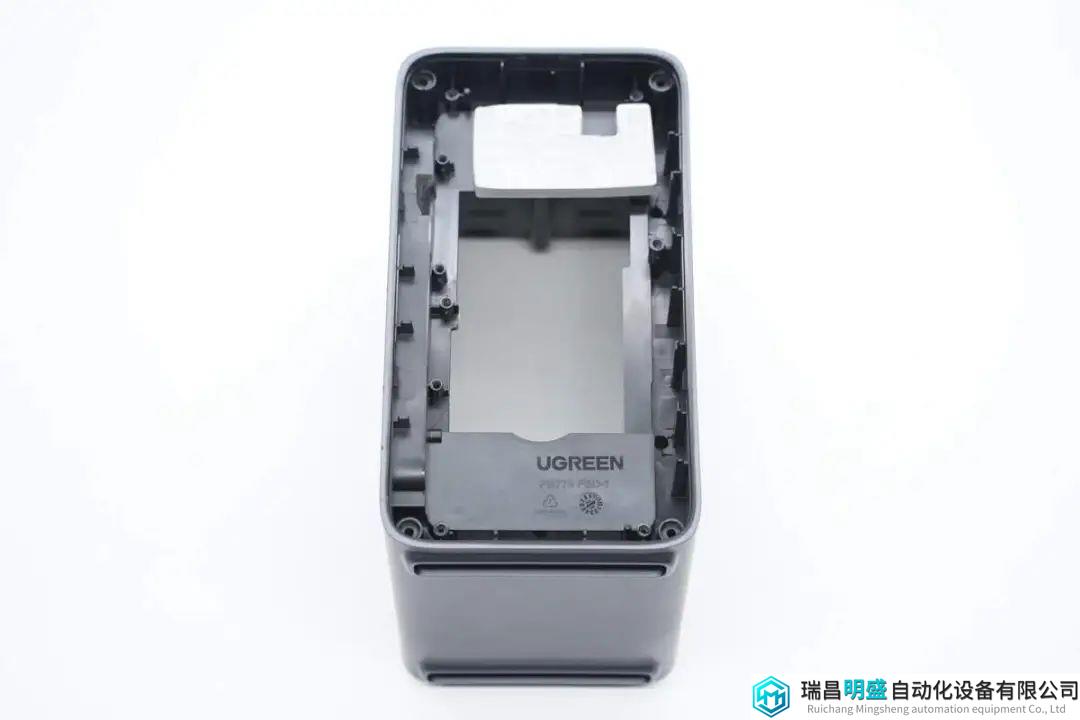

壳体内部对应PCBA模块的位置粘贴导热垫加强散热。

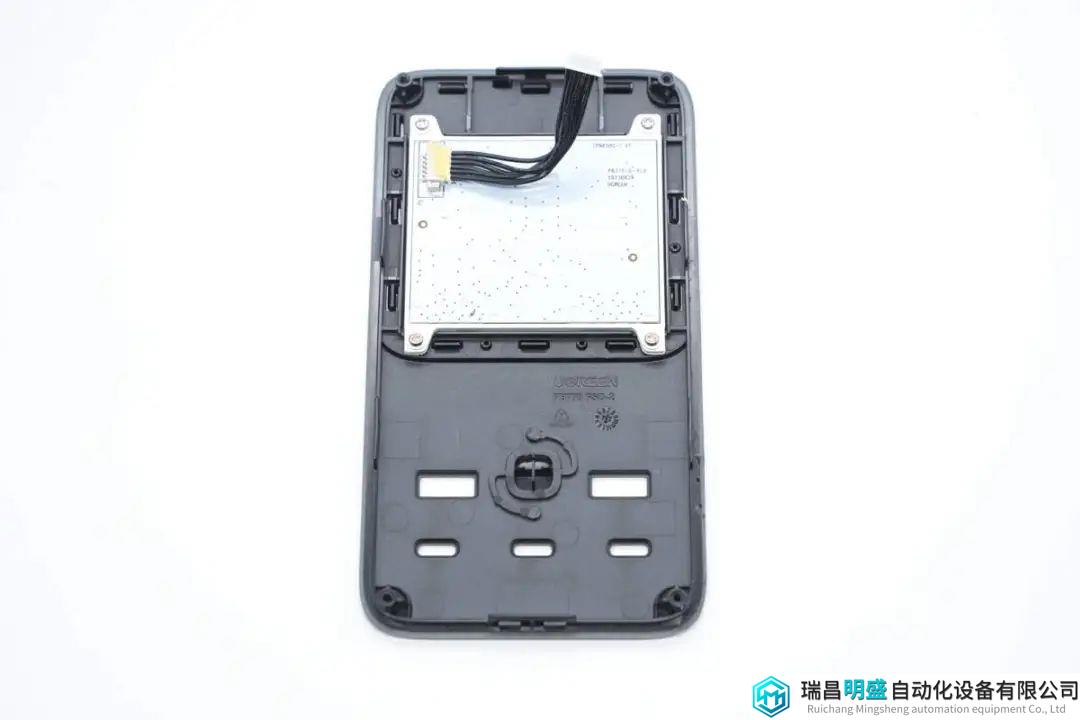

在面板内部设有LED显示面板。

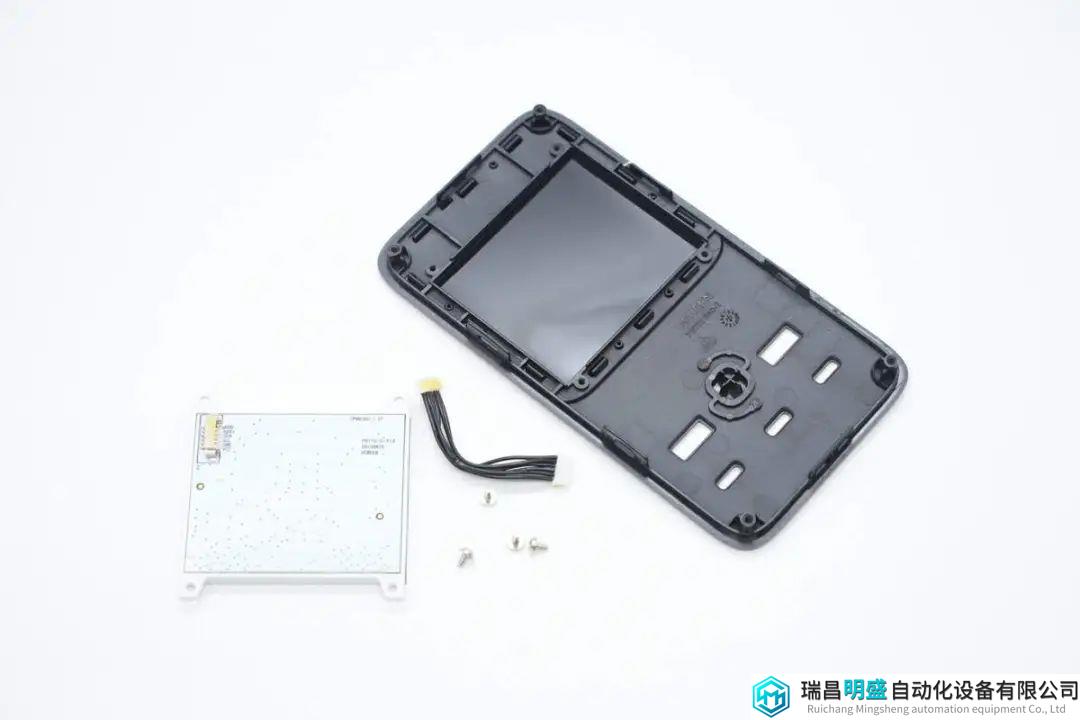

拧下固定螺丝，拆下显示面板。
面板内部为半透明设计，在不显示的时候隐藏屏幕。

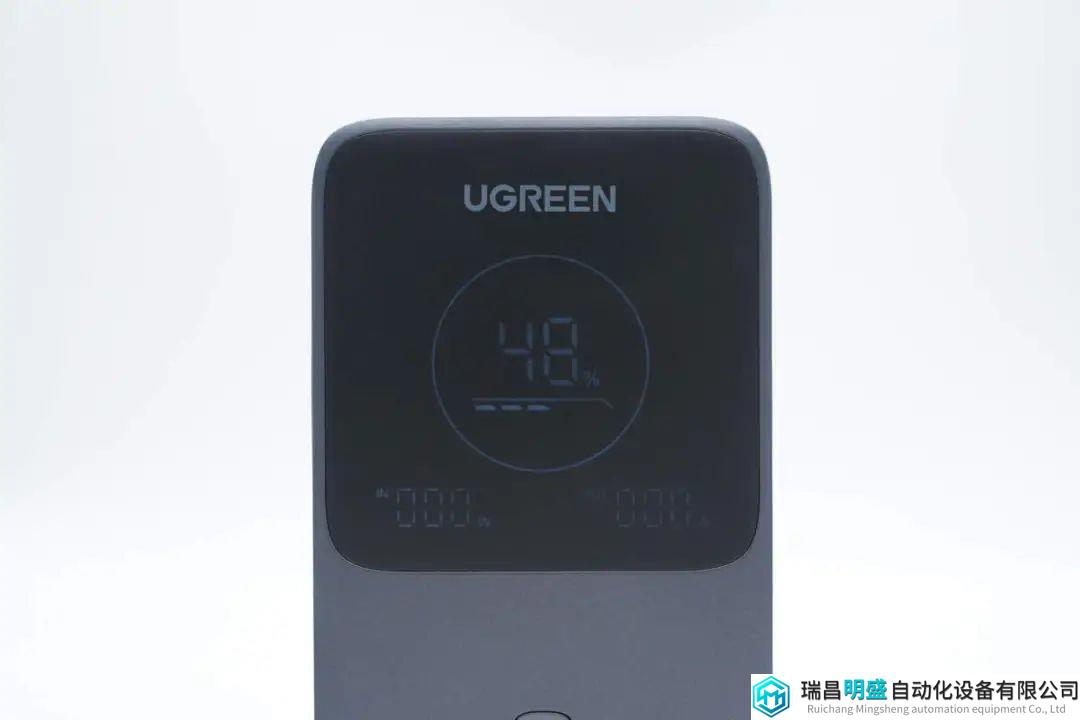

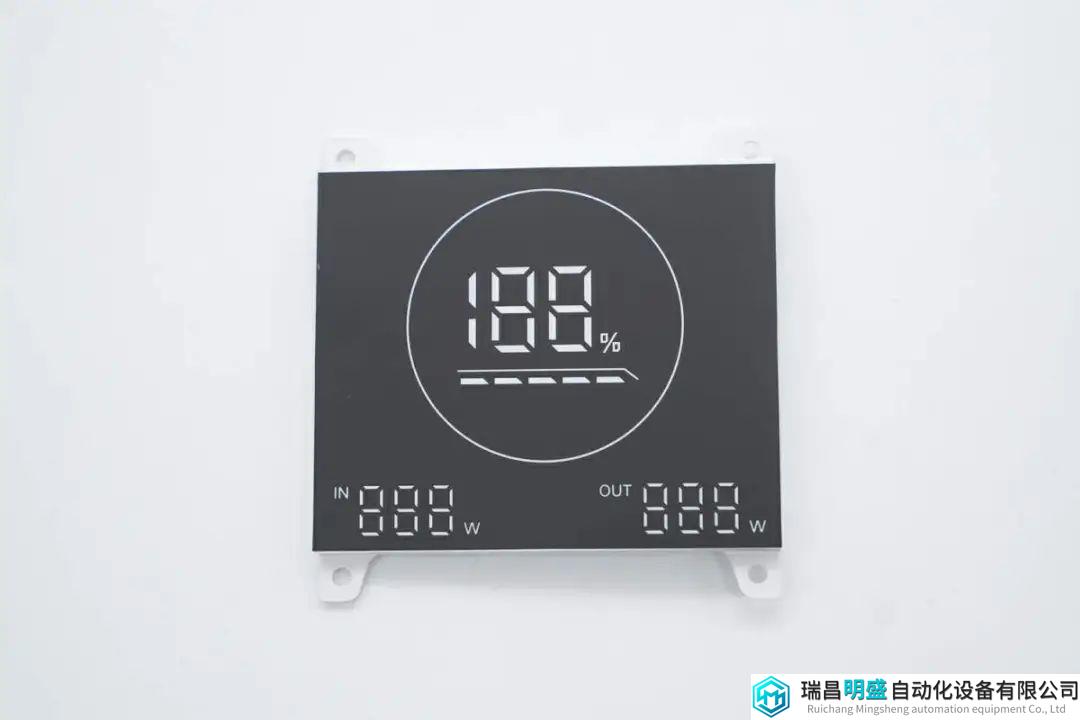

LED显示面板正面特写，左下角为输入功率显示，右下角为输出功率显示，在中间上方为电池电量百分比显示。

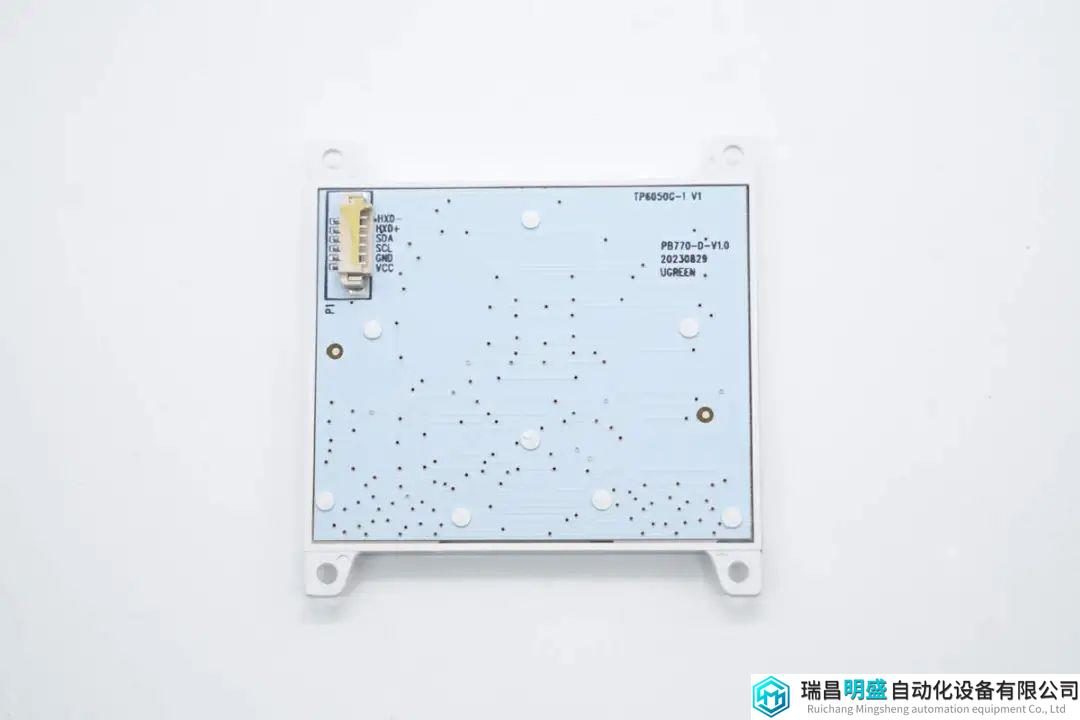

背面为热熔固定，在左上角设有连接器。

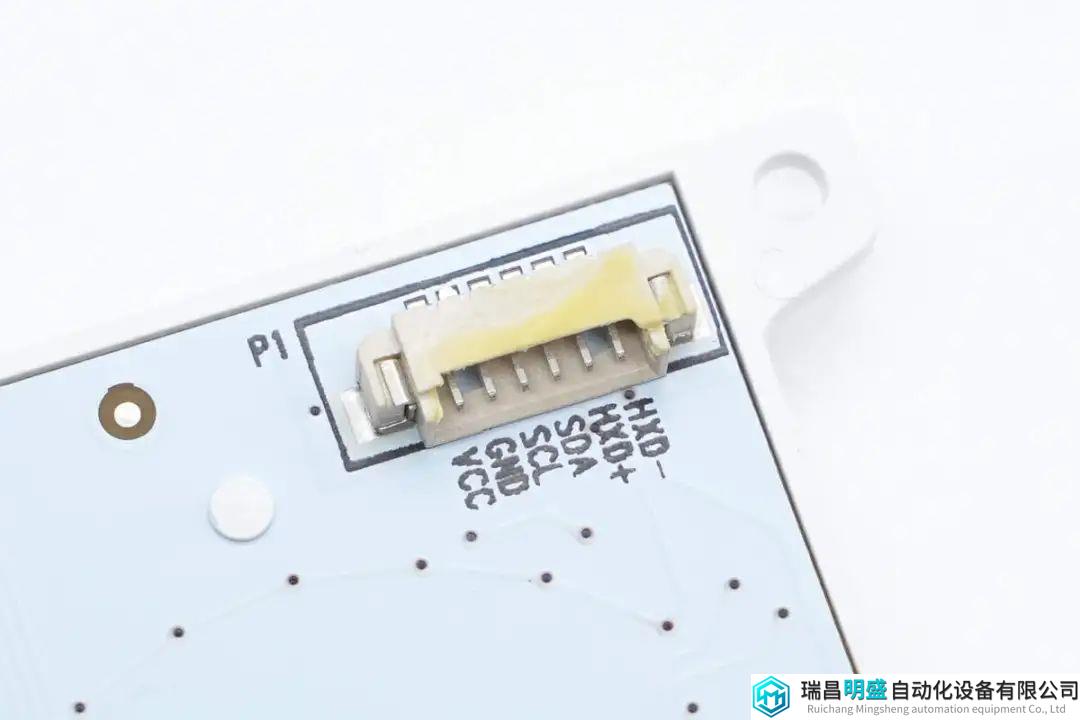

六针连接器用于供电和数据连接。

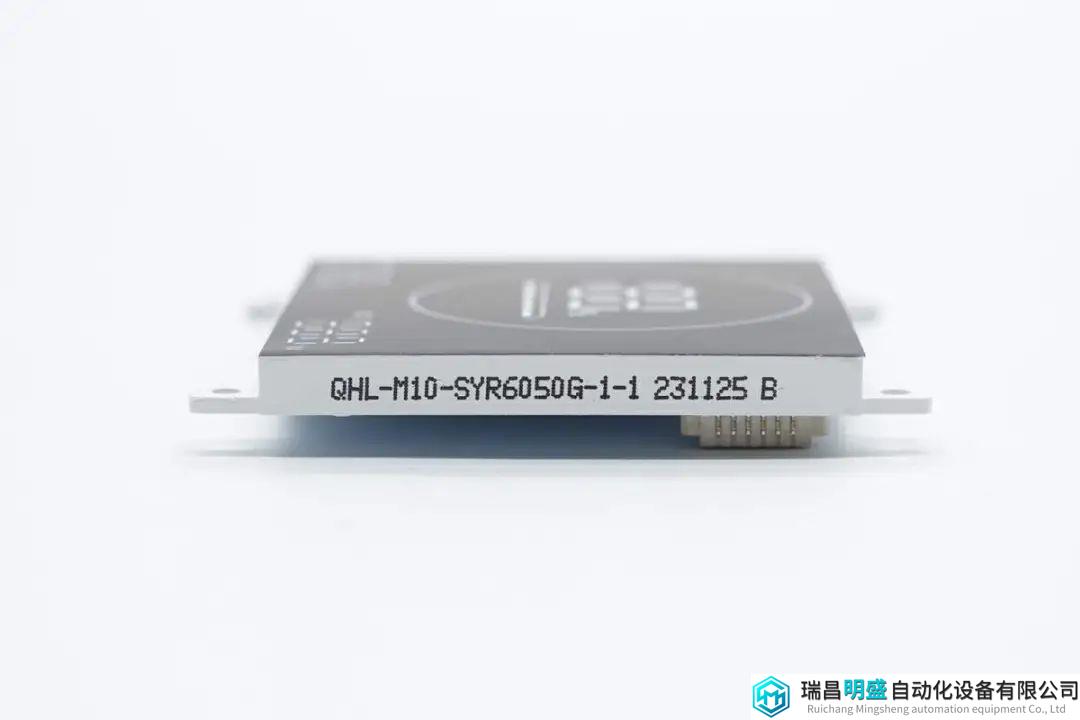

侧面喷码印刷型号。

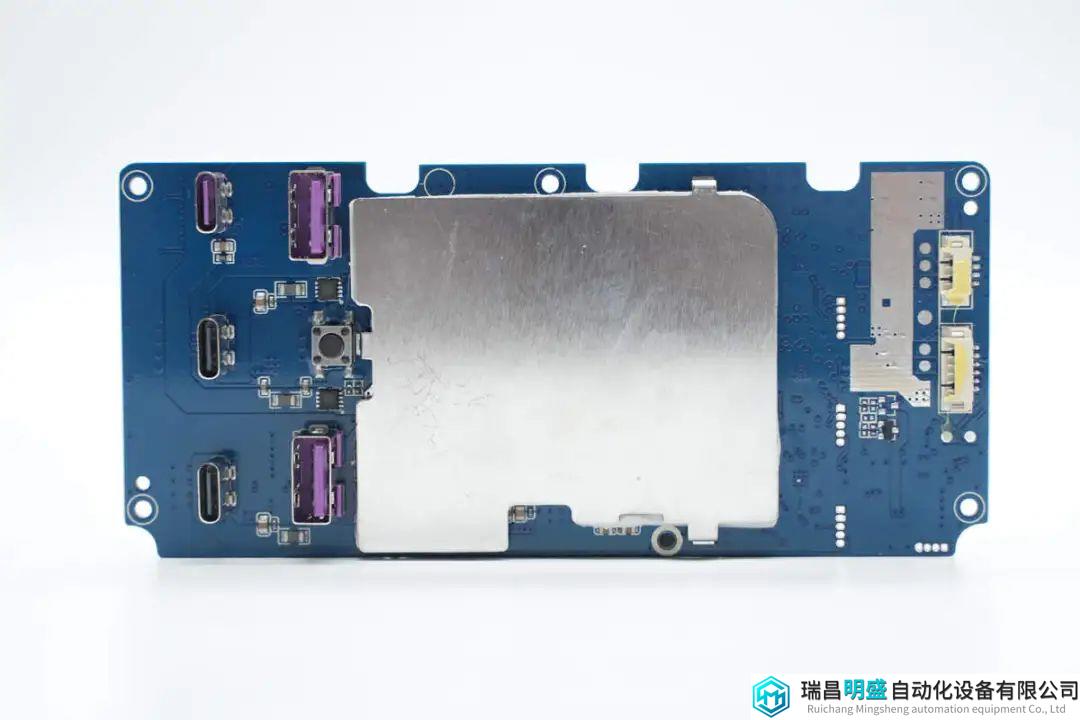

PCBA模块正面通过焊接固定散热片。
在PCBA模块背面设有磁环电感和滤波电容，采用白色胶水固定。

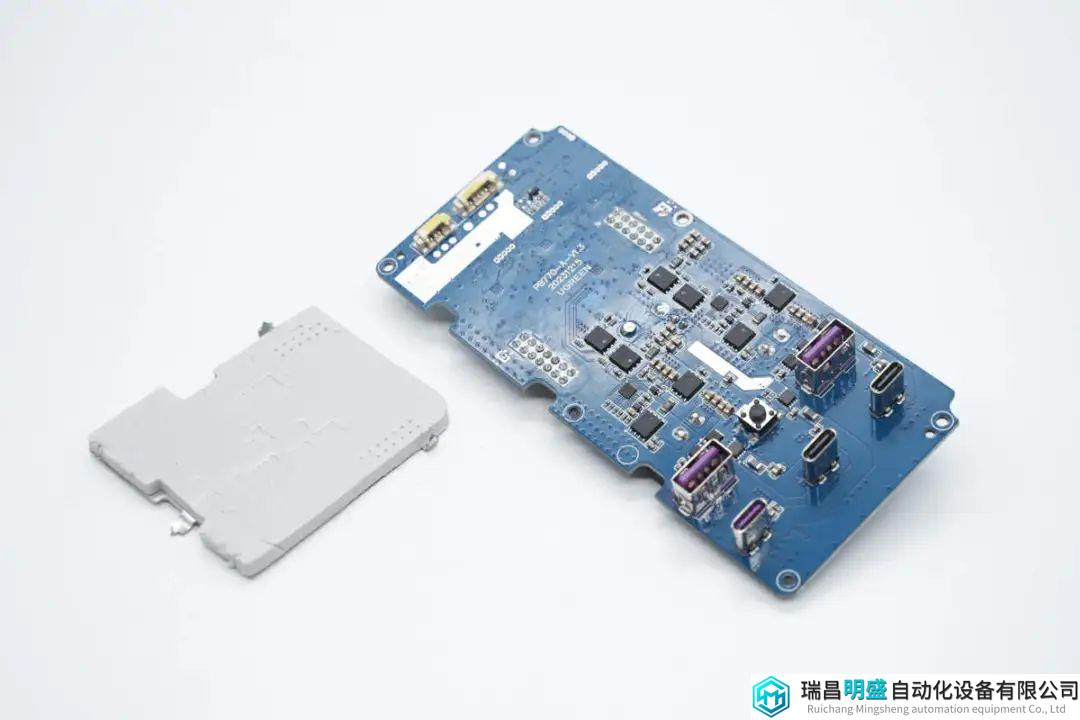

焊接取下散热片，在散热片和主板之间设有导热垫。

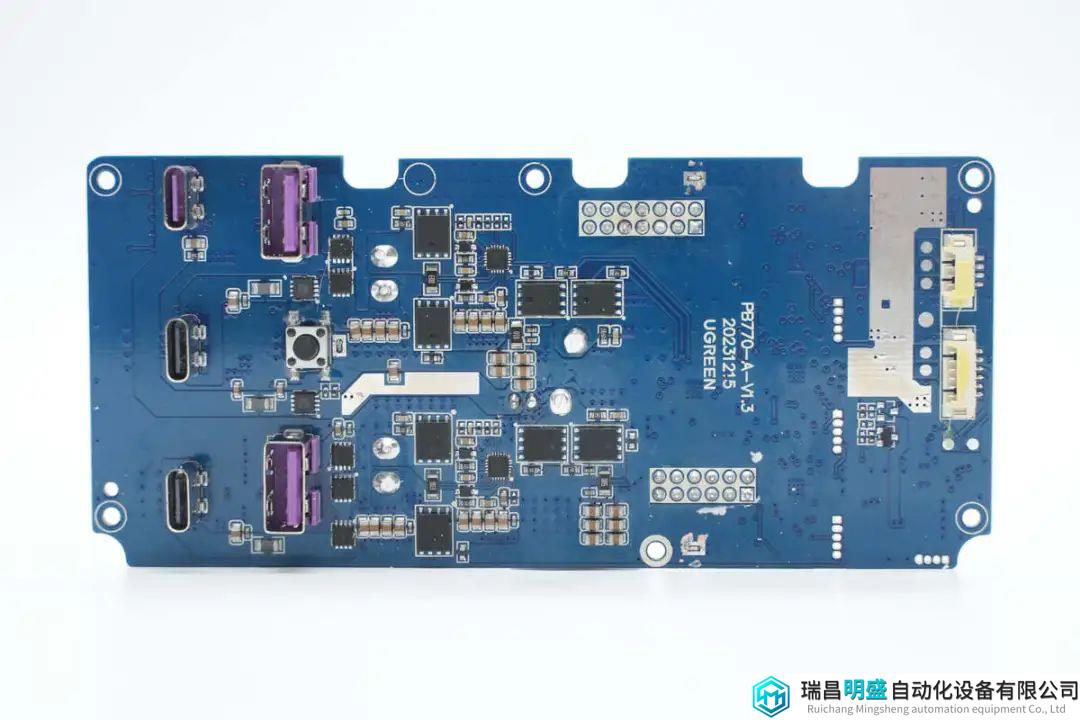

PCBA模块正面一览，在左侧设有USB-C和USB-A母座，VBUS开关管，同步降压控制器，同步降压开关管和同步升降压开关管。

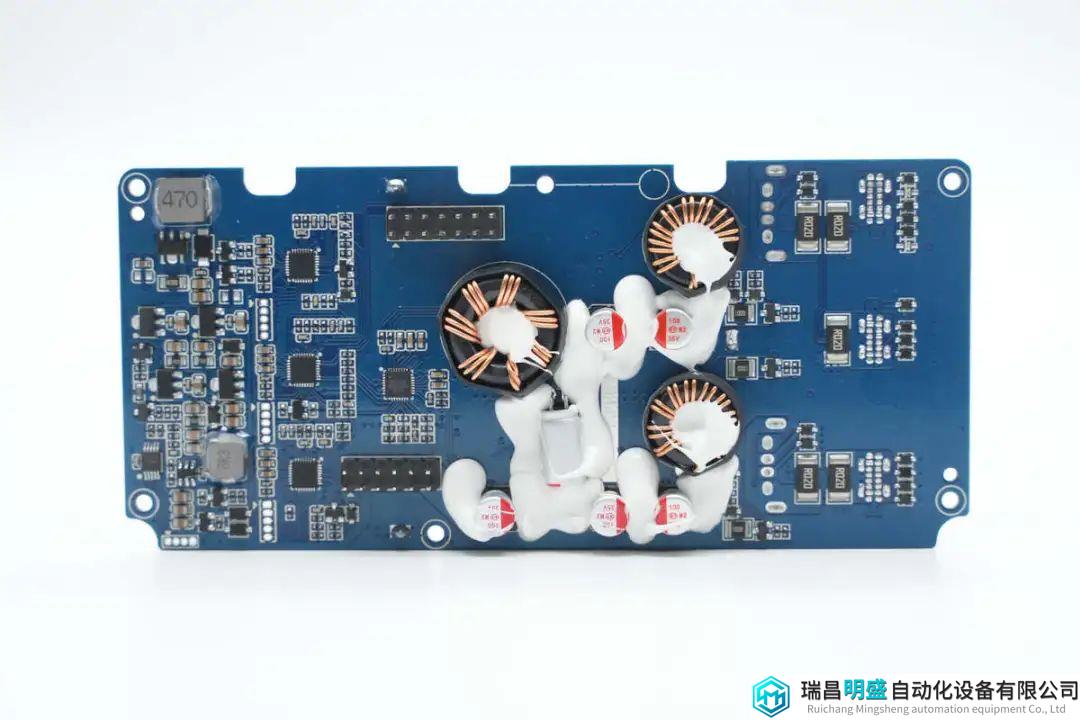

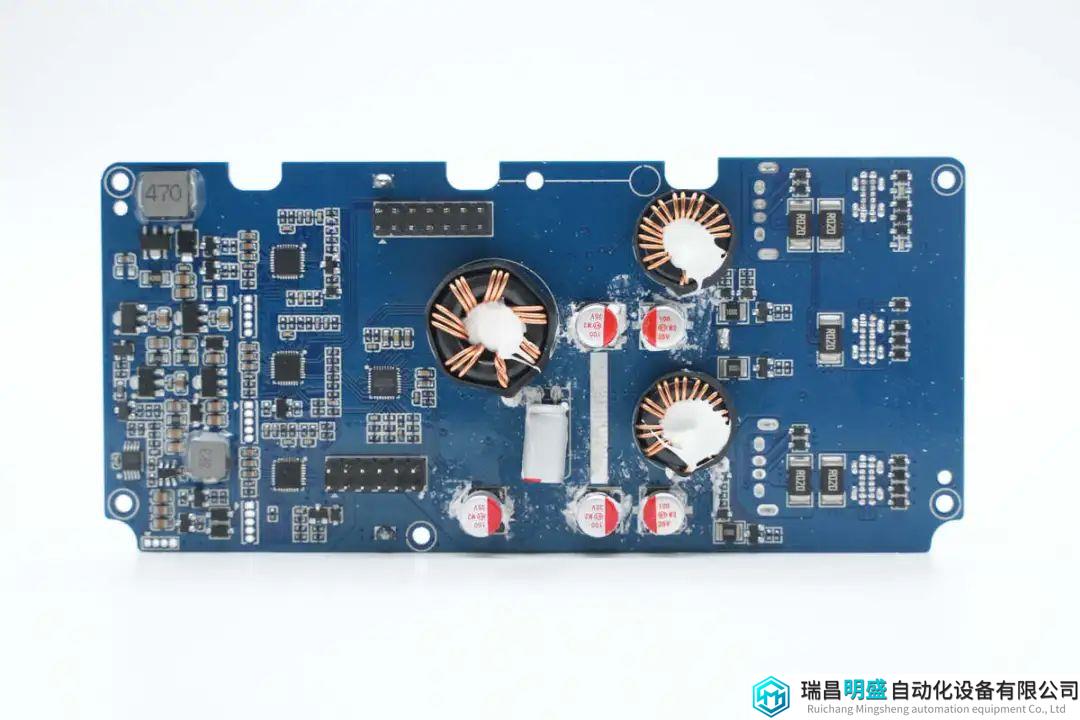

PCBA模块背面焊接协议芯片，同步升降压控制器，磁环电感，滤波电容和电流检测电阻。

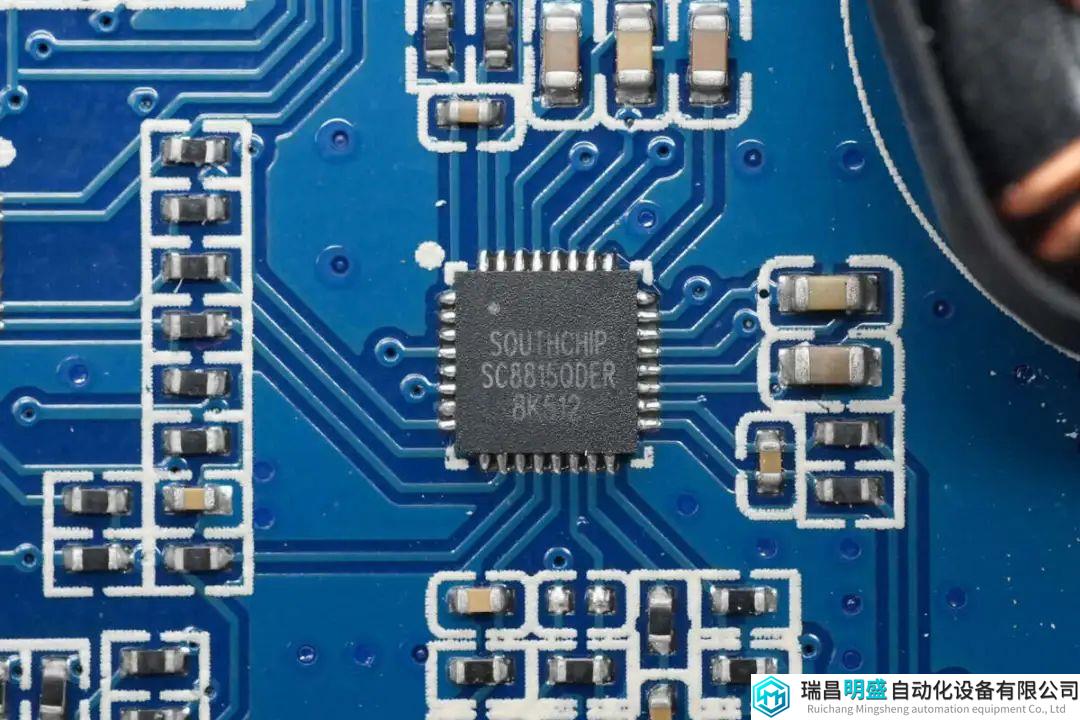

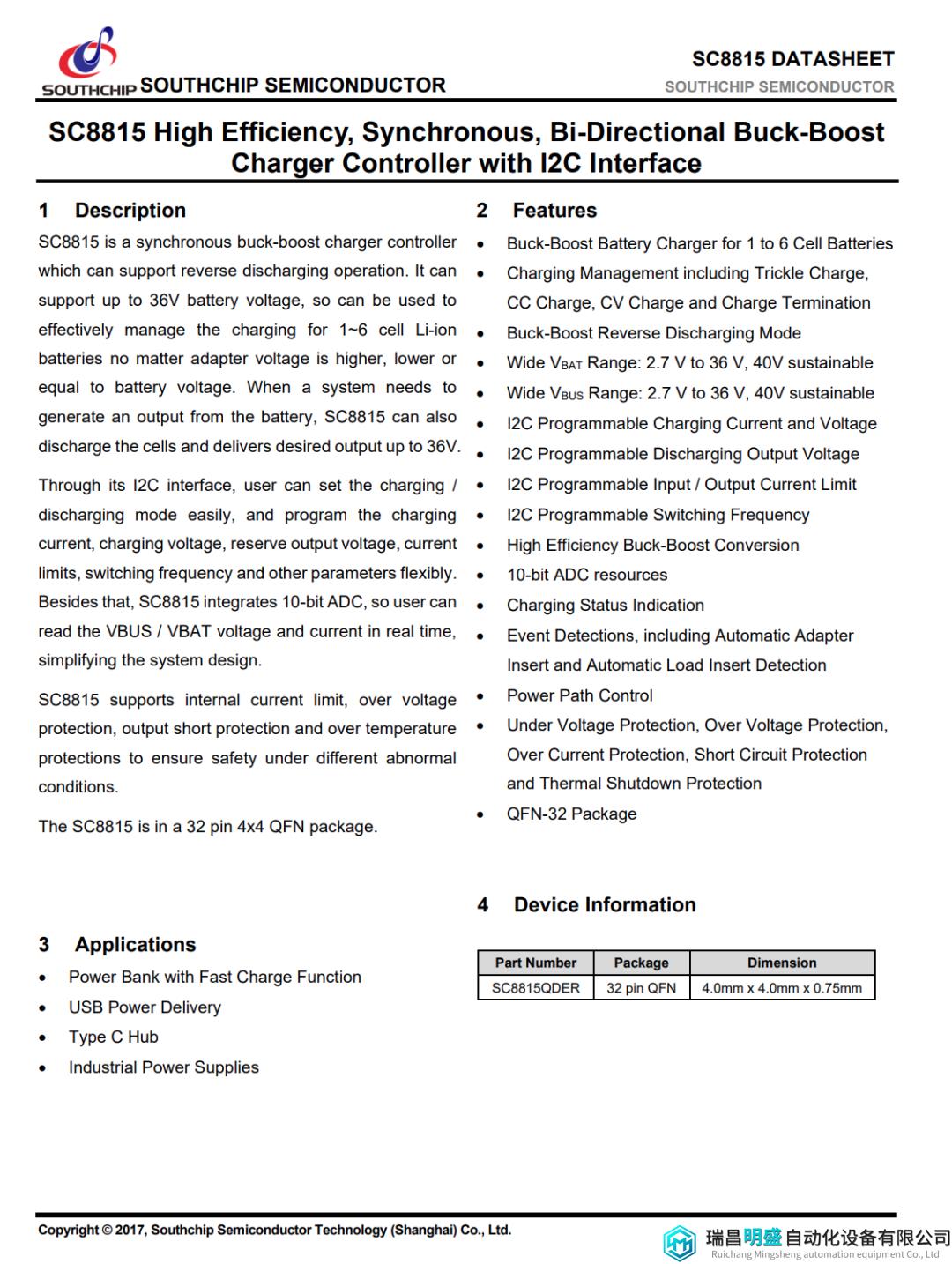

USB-C1路升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。
充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

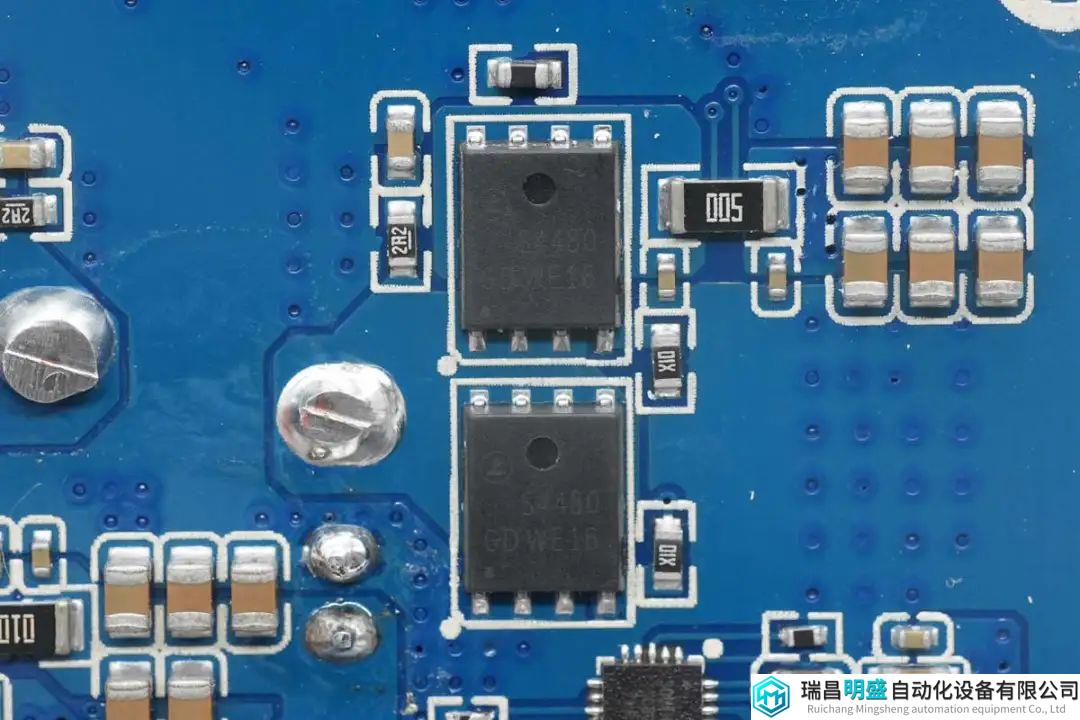

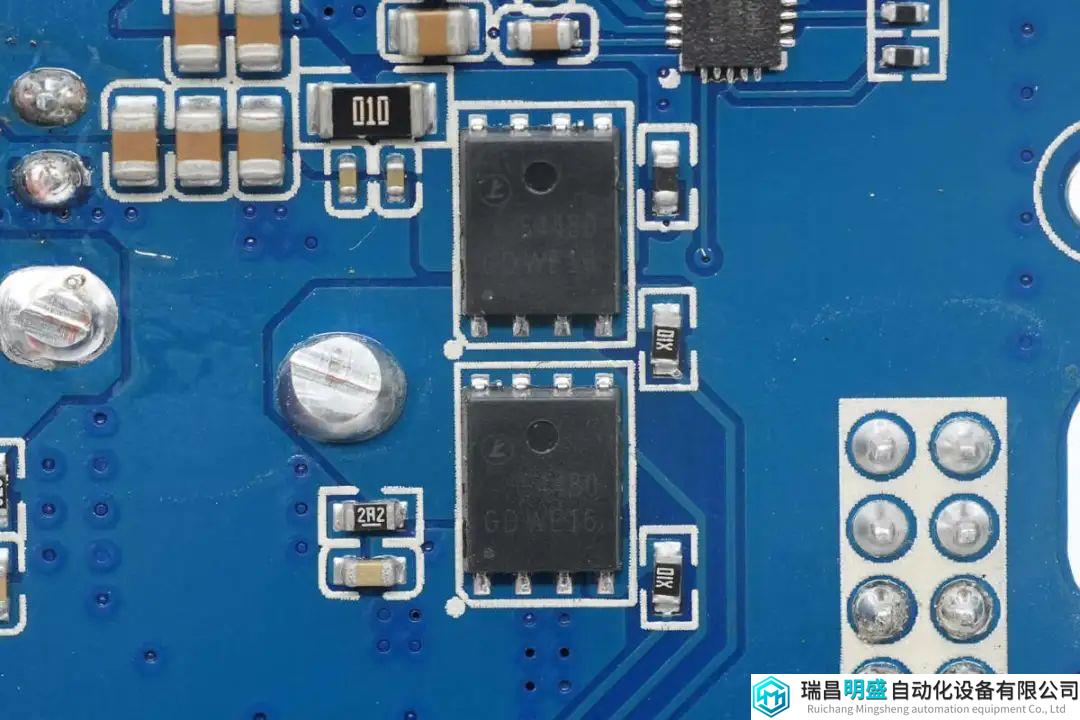

同步升降压开关管来自领泰半导体，丝印S4480。
另外两颗开关管型号相同。

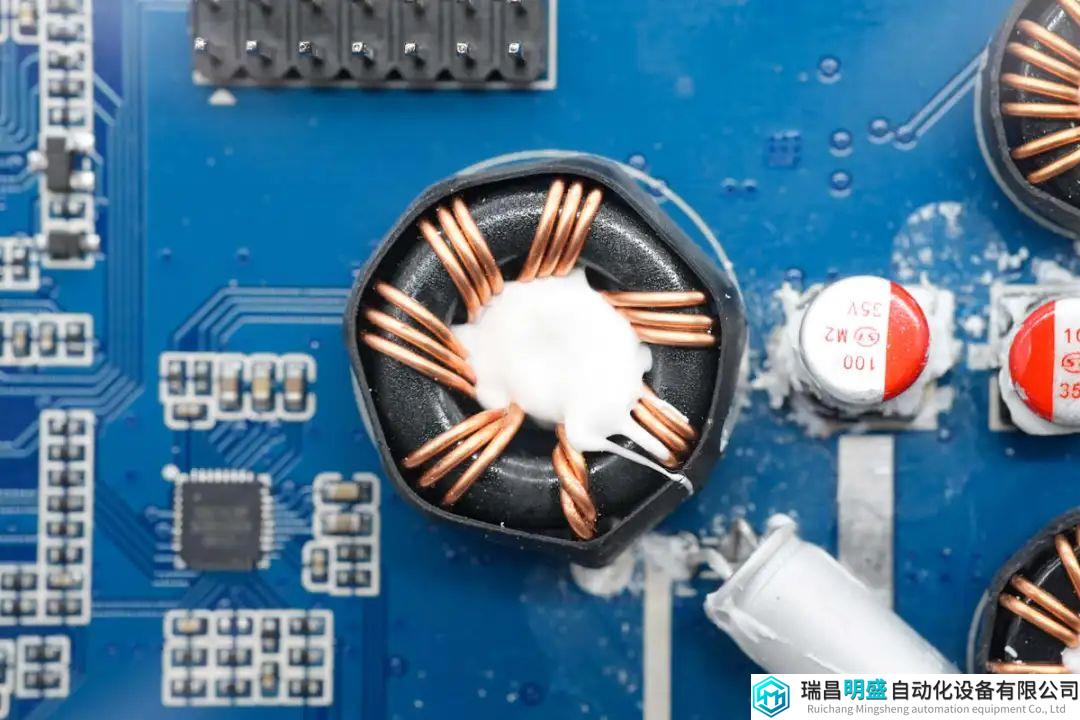

磁环升降压电感特写，外套热缩管绝缘。

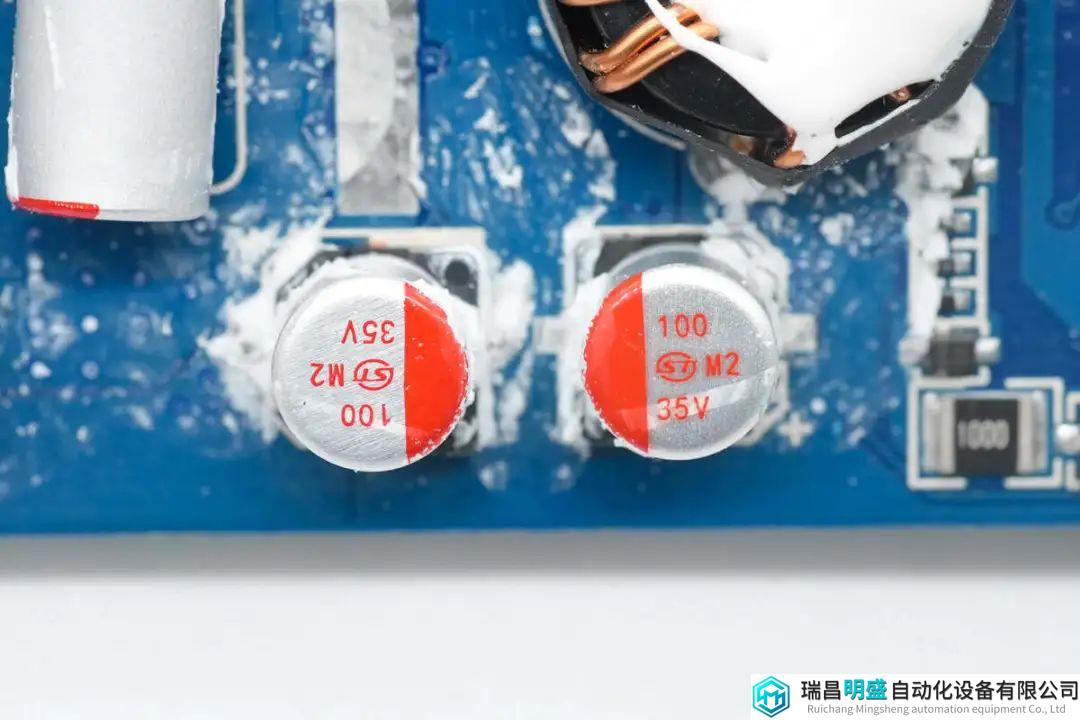

输入滤波电容来自盛通，为M2系列贴片固态电容，规格为100μF35V。

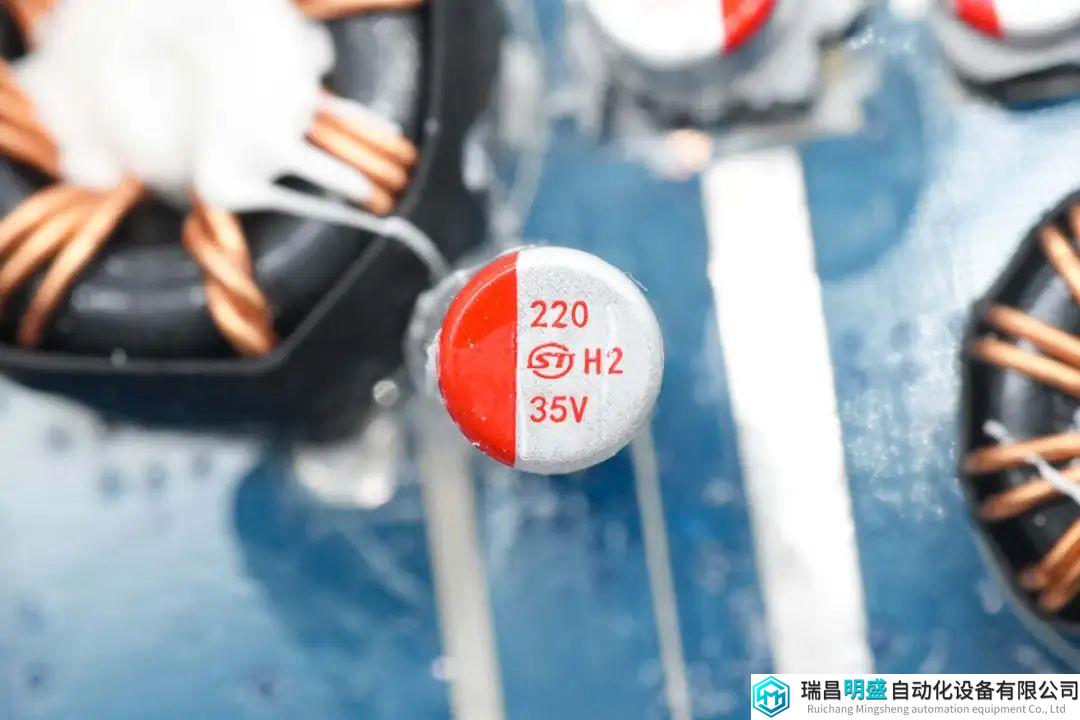

输出滤波电容为H2系列滤波电容，规格为220μF35V。

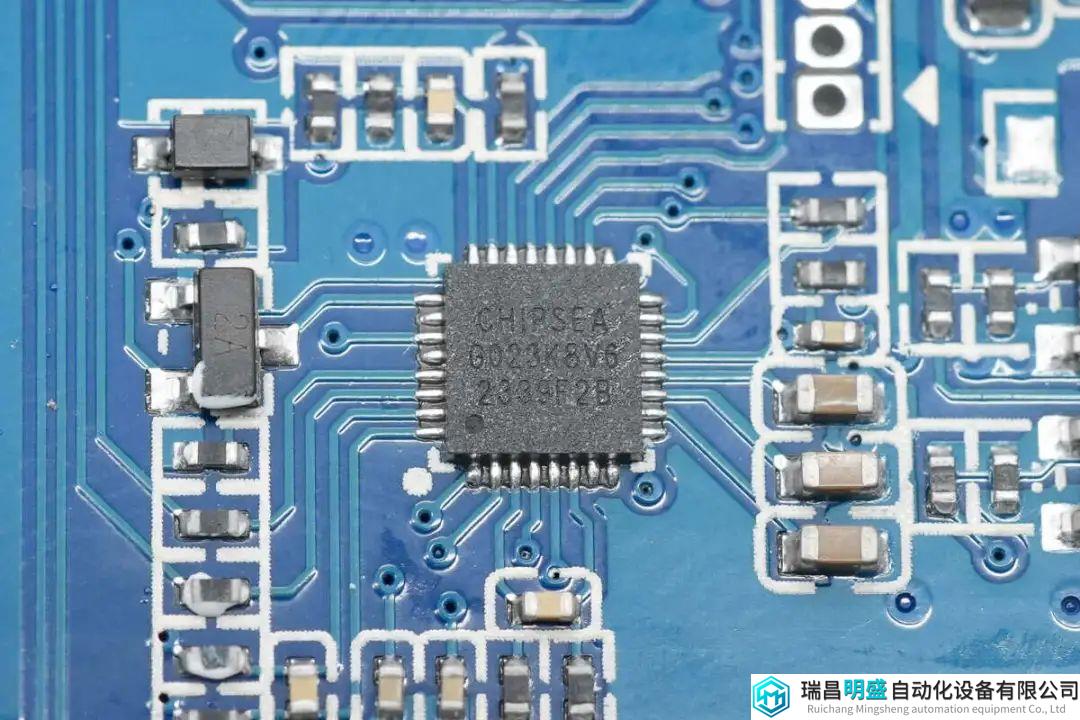

协议芯片来自芯海科技，型号CS32G023，支持PD3.1快充协议和PPS快充，还支持QC4.0+，华为SCP，FCP、三星AFC快充协议，支持VOOV快充协议。芯片内置M0内核，主频达48MHz，还设有64K FLASH和8K SRAM。
芯海科技CS32G023支持多种工作模式和多种低功耗策略，内置的Flash存储器具备多级保密策略，内置SRAM支持奇偶校验，芯片采用QFN32封装，支持移动电源，HUB和显示器应用。这款移动电源中共使用三颗。
VBUS开关管来自宜源，型号ET6303，PMOS，耐压-30V，导阻8.5mΩ，采用PDFN3333封装。

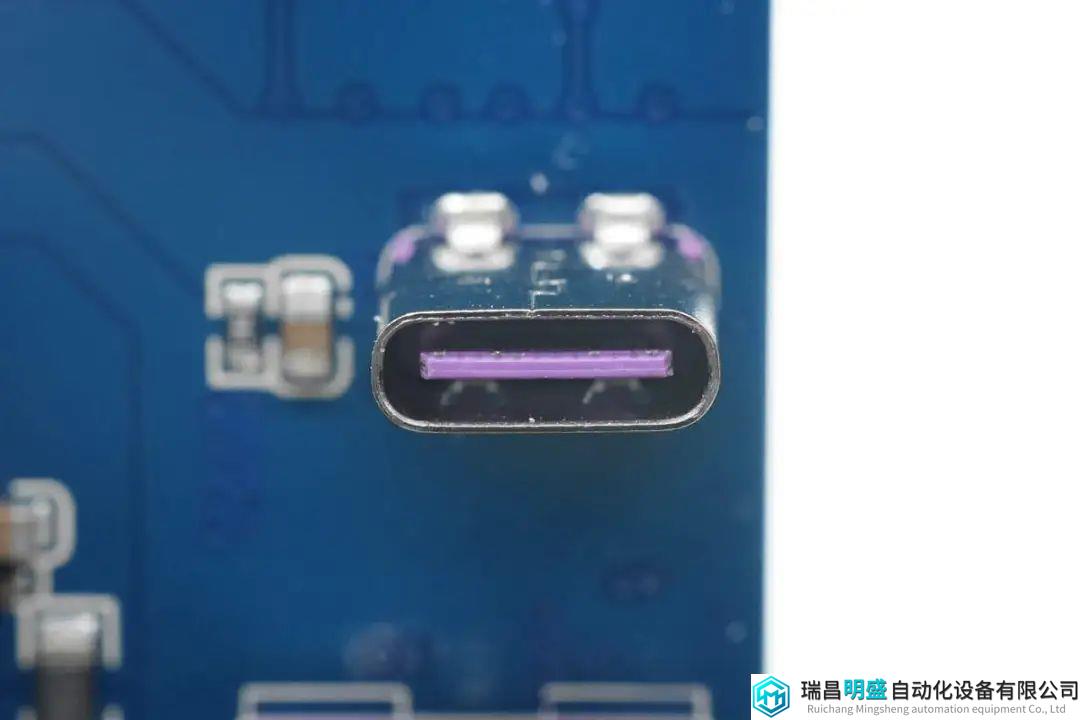

140W快充USB-C接口采用紫色舌片，表示支持PD3.1快充。母座采用过孔焊接，牢固可靠。

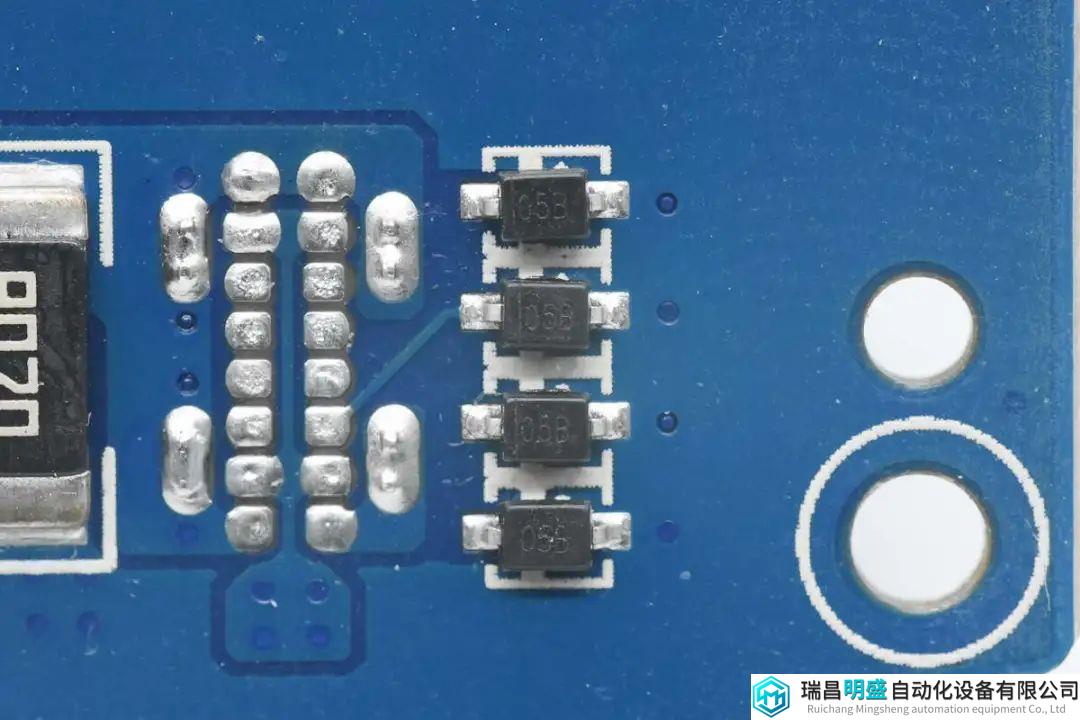

在USB-C接口的数据引脚设有TVS用于静电保护。

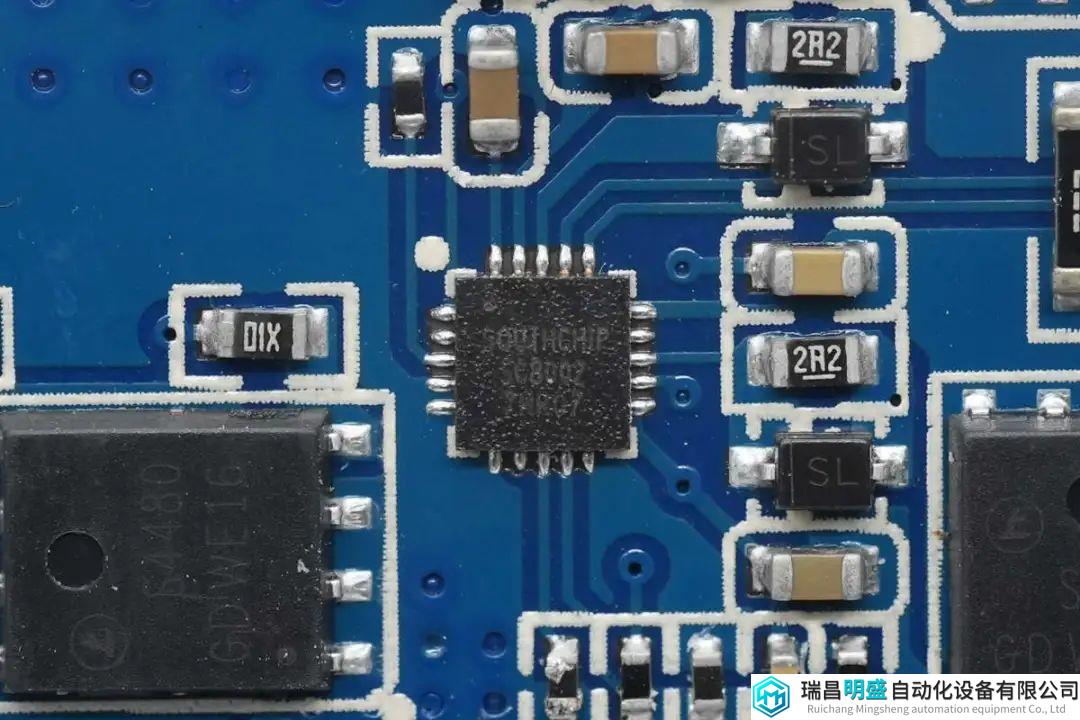

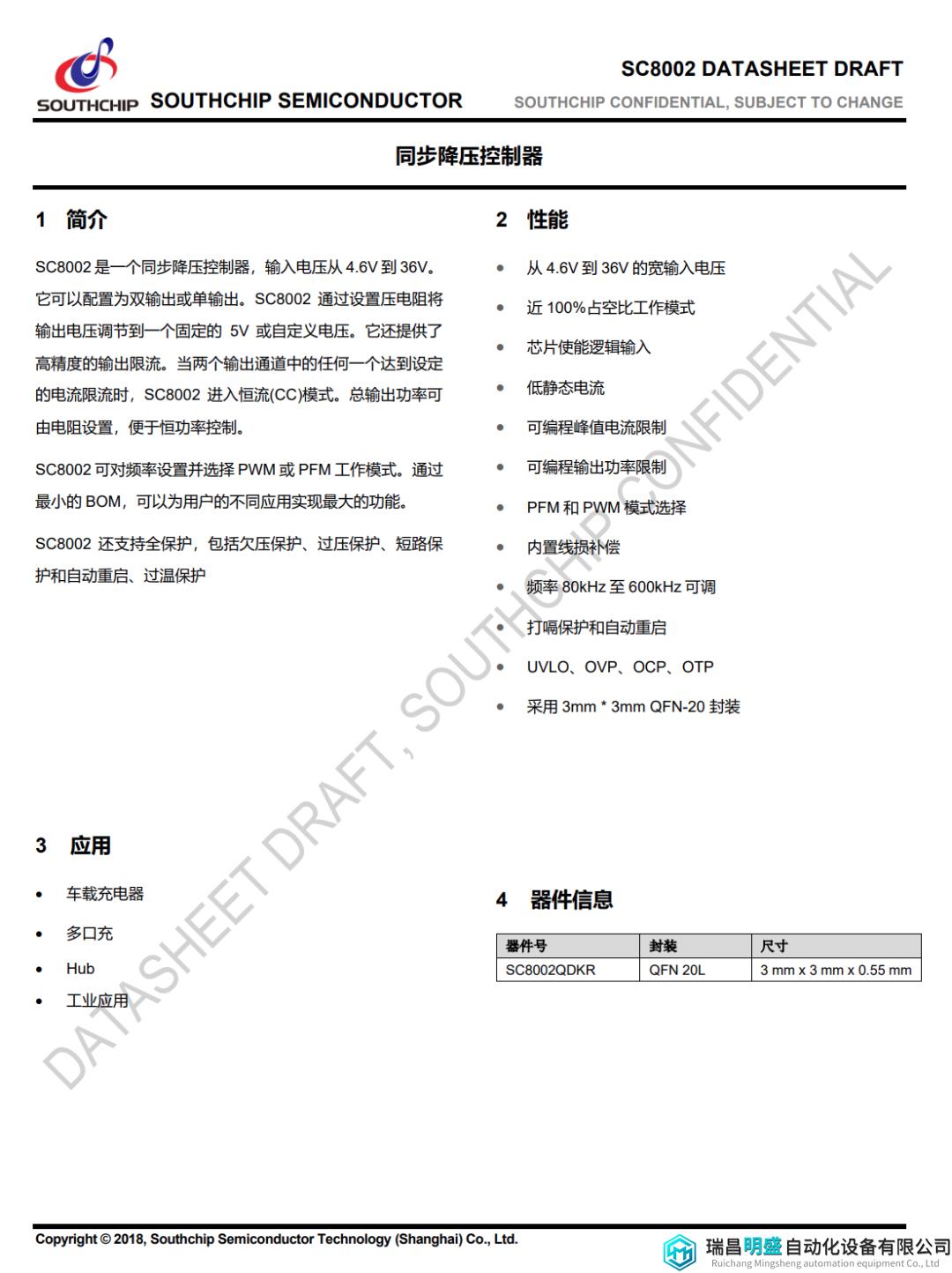

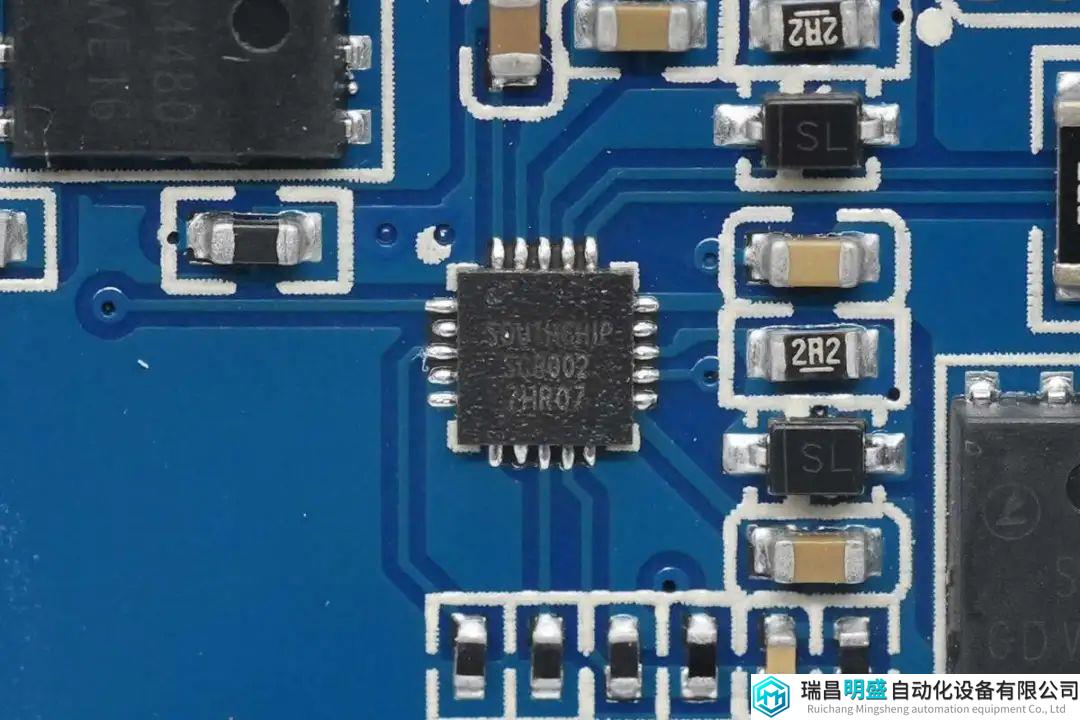

用于USB-C和USB-A接口降压输出的控制器来自南芯科技，型号SC8002，是一款同步降压控制器，可配置为双输出或单输出。SC8002通过设置分压电阻将输出电压调节到一个5V或其他电压。还提供了高精度的输出限流。当两个输出通道中的任何一个达到设定的电流限流时，SC8002进入恒流（CC）模式。总输出功率可由电阻设置，便于恒功率控制。
SC8002可对频率设置并选择PWM或PFM工作模式。通过最小的BOM，可以为用户的不同应用实现最大的功能。SC8002还支持全功能保护，包括欠压保护、过压保护、短路保护和自动重启、过温保护。SC8002主要应用于车载充电器，多组接口适配器，Hub ，工业电压转换等。
充电头网通过拆解了解到，南芯科技SC8002还被vivo X Fold原装80W双C口氮化镓闪充、阿卡西斯300W便携式储能电源、科讯65W 1A1C氮化镓快充、Aukey 100W氮化镓快充、摩米士65W 2C1A氮化镓快充等产品采用。

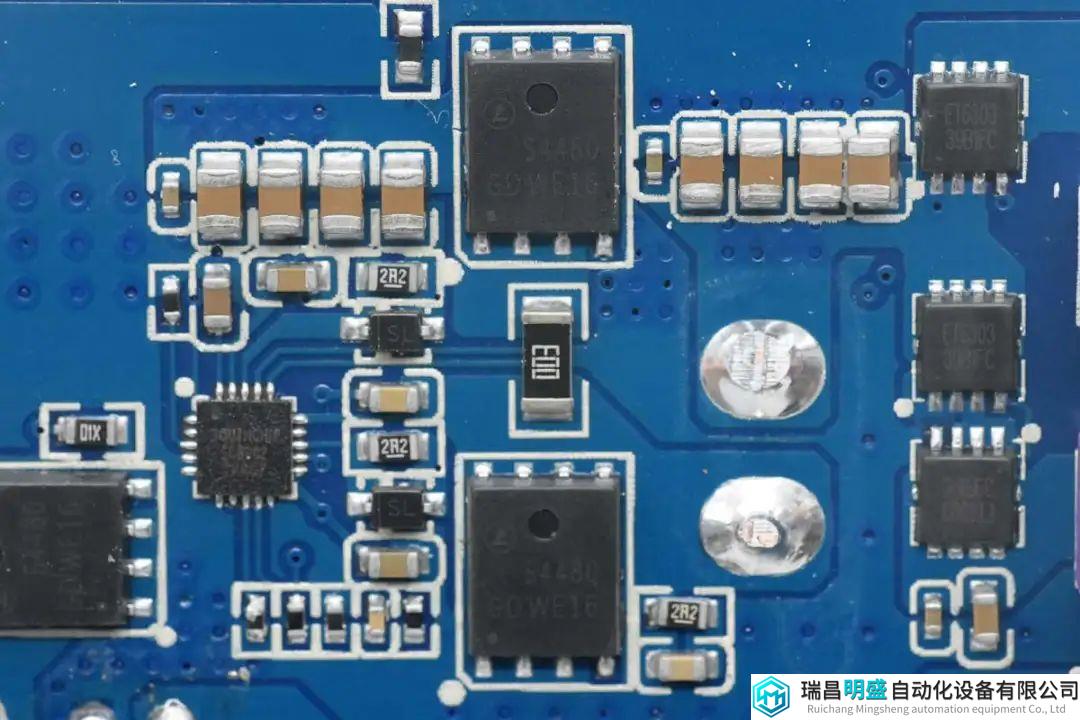

同步降压开关管来自领泰半导体，丝印S4480。

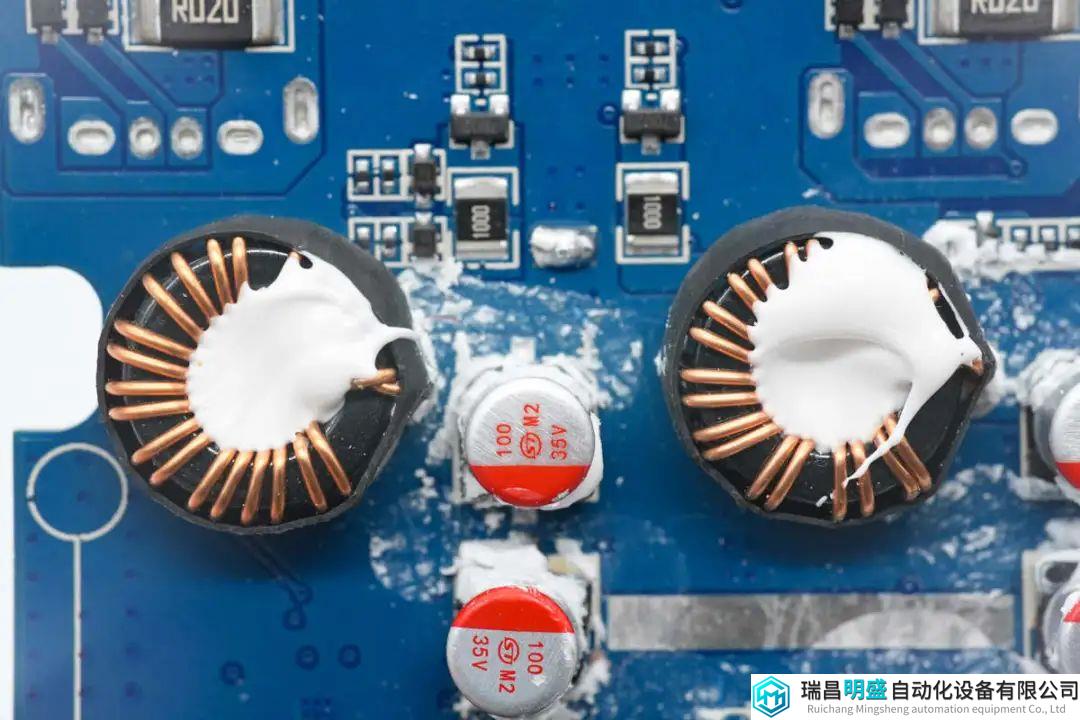

两颗降压电感采用磁环绕制，外套热缩管绝缘。

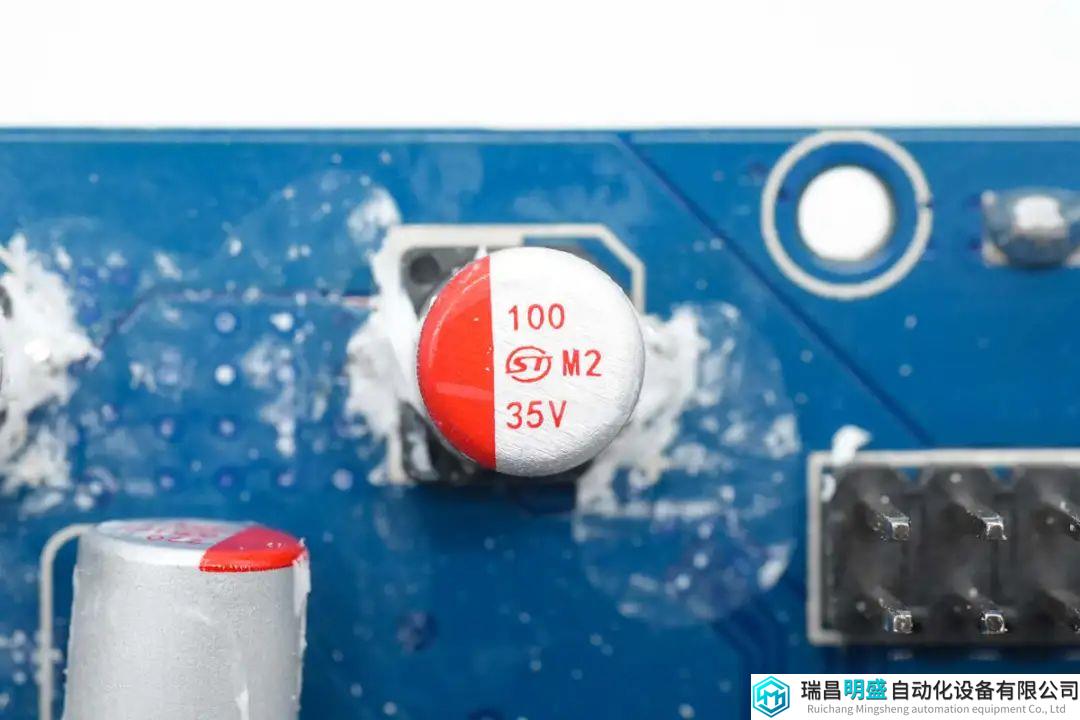

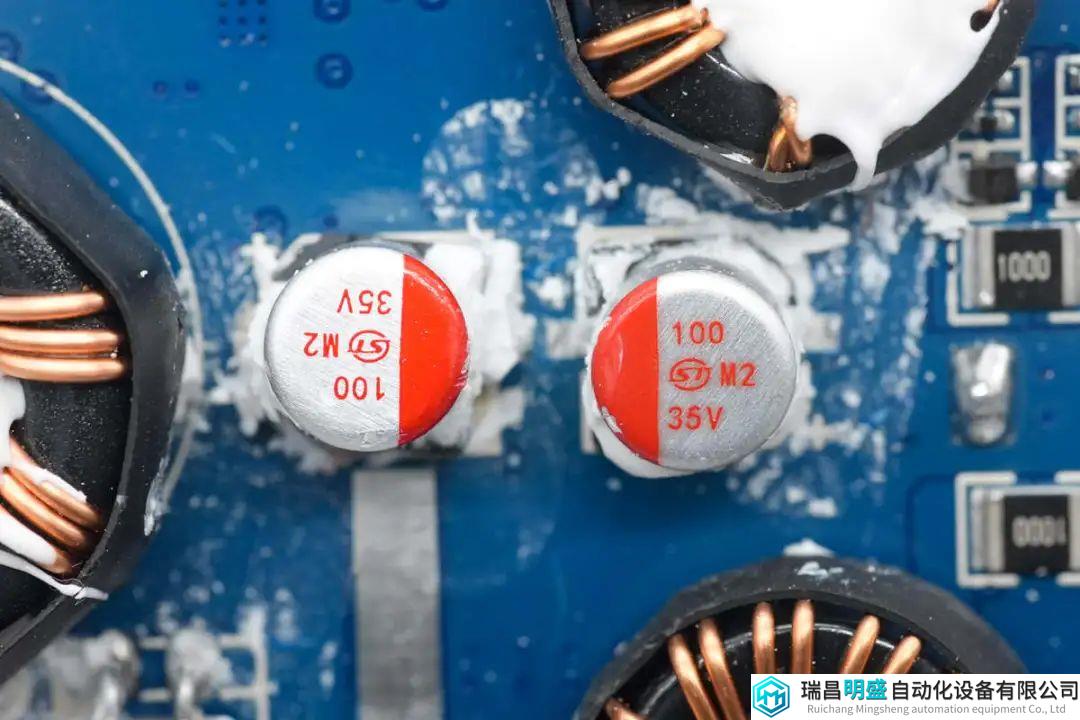

输入输出滤波电容来自盛通，为M2系列贴片固态电容，规格为100μF35V。
另一路输入输出滤波电容规格相同。

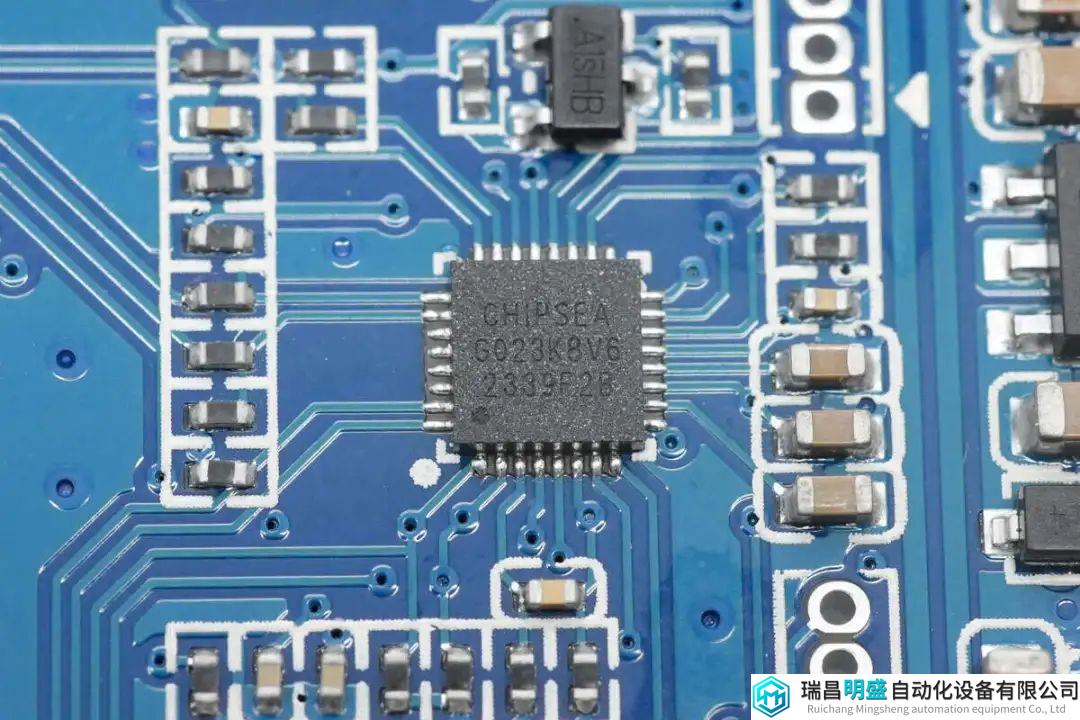

协议芯片采用芯海科技CS32G023。
另一路同步降压控制器也采用南芯科技SC8002。

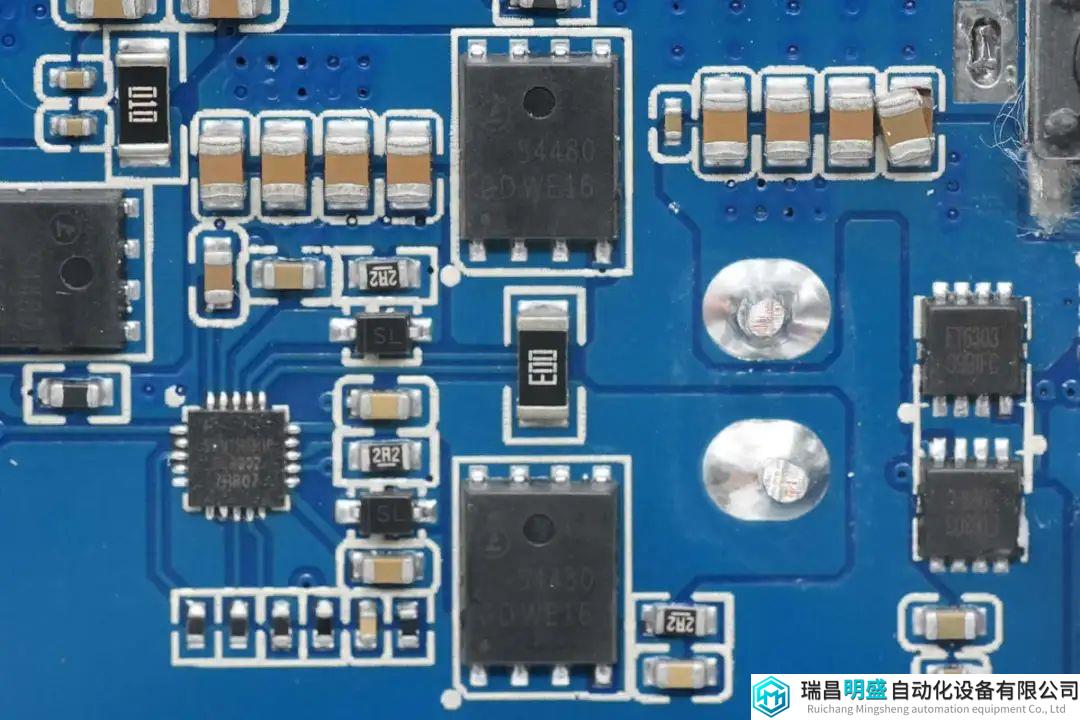

同步降压开关管来自领泰半导体，丝印S4480。

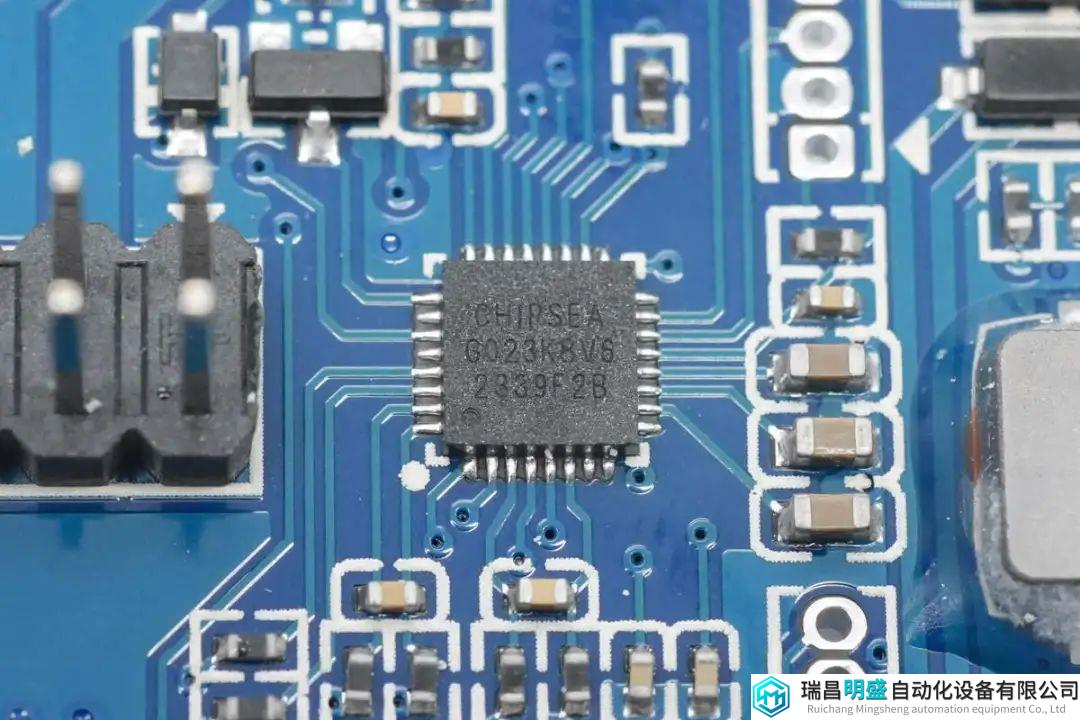

协议芯片采用芯海科技CS32G023。

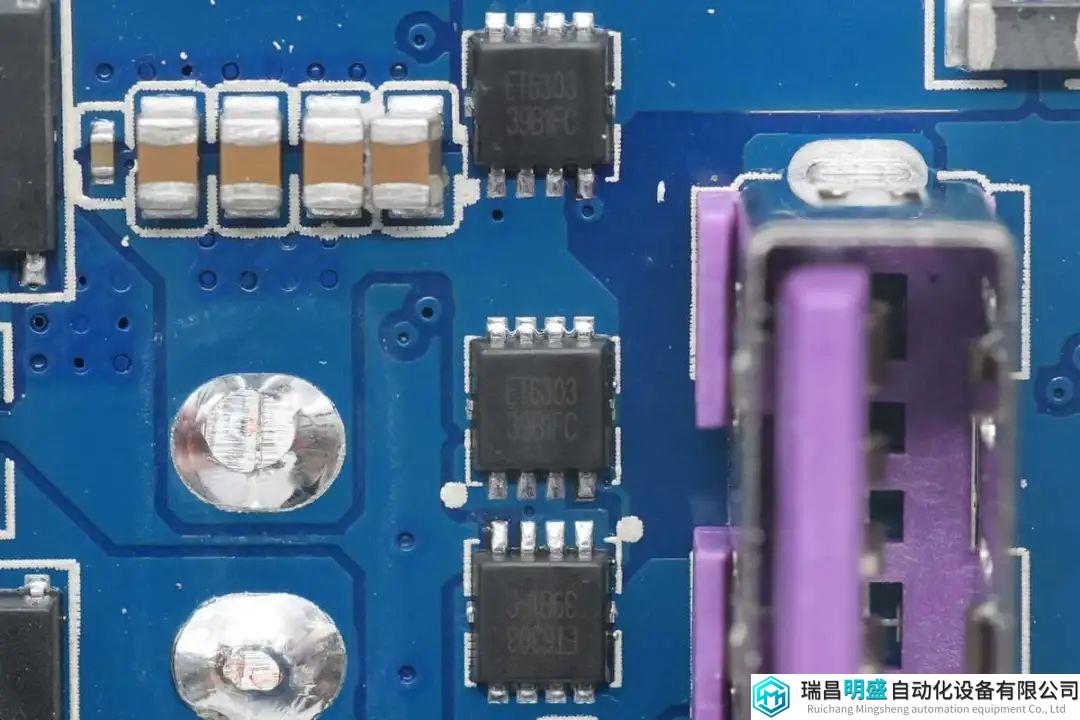

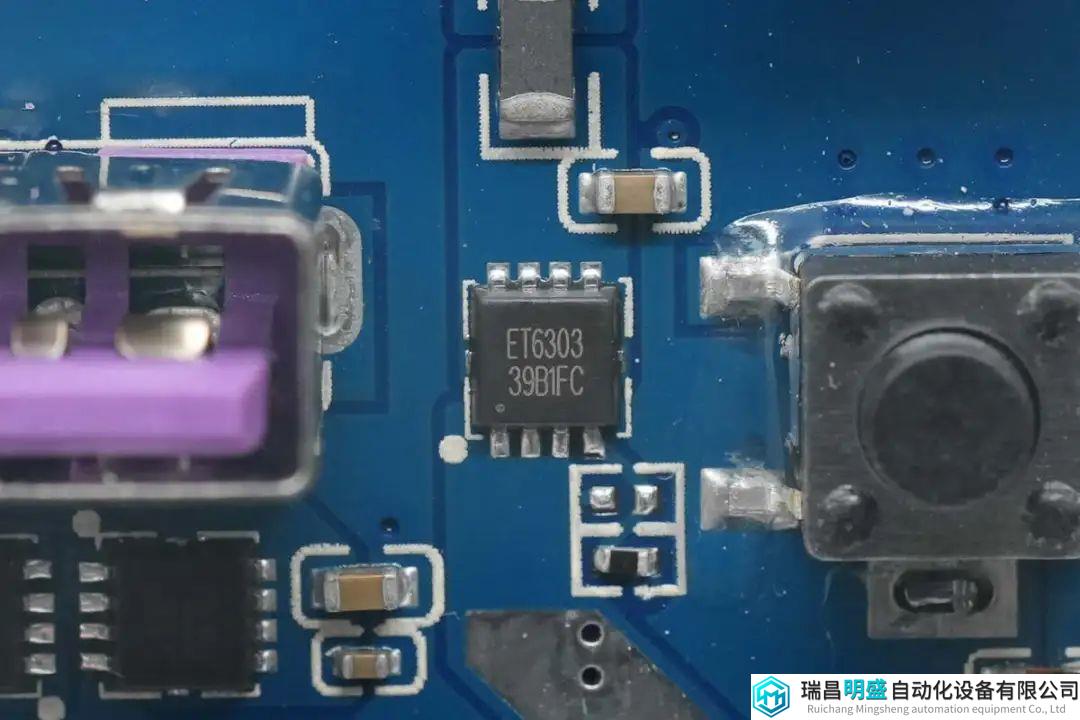

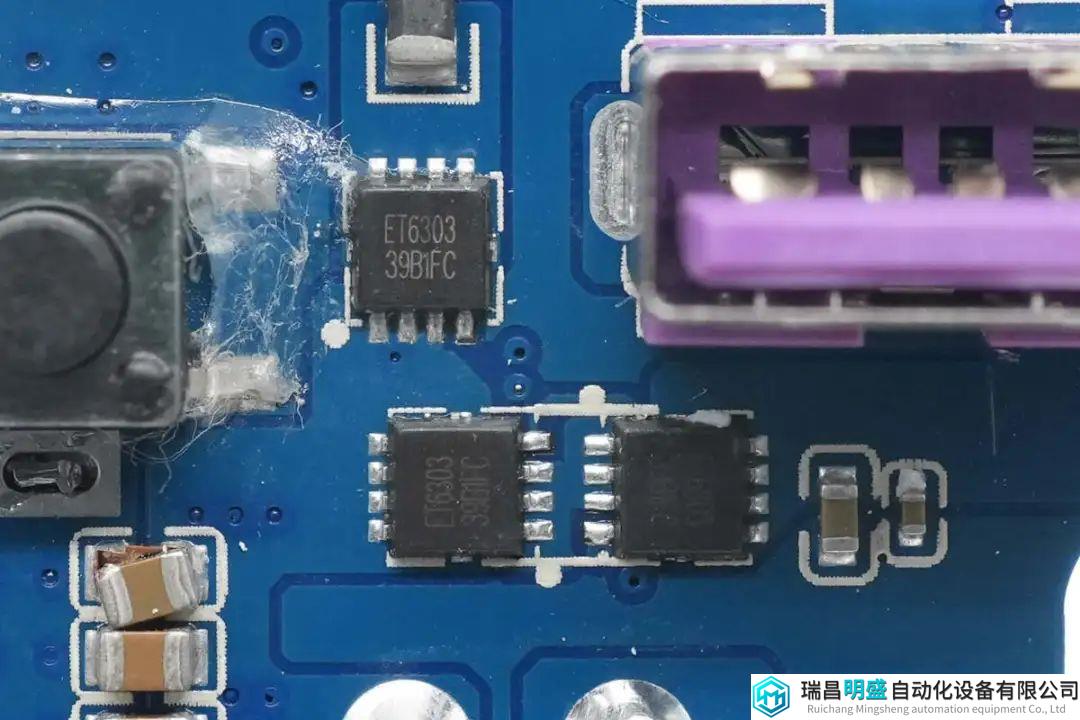

VBUS开关管采用宜源ET6303，用于USB-C和USB-A接口输出控制。
另外三颗用于另一路降压输出控制。

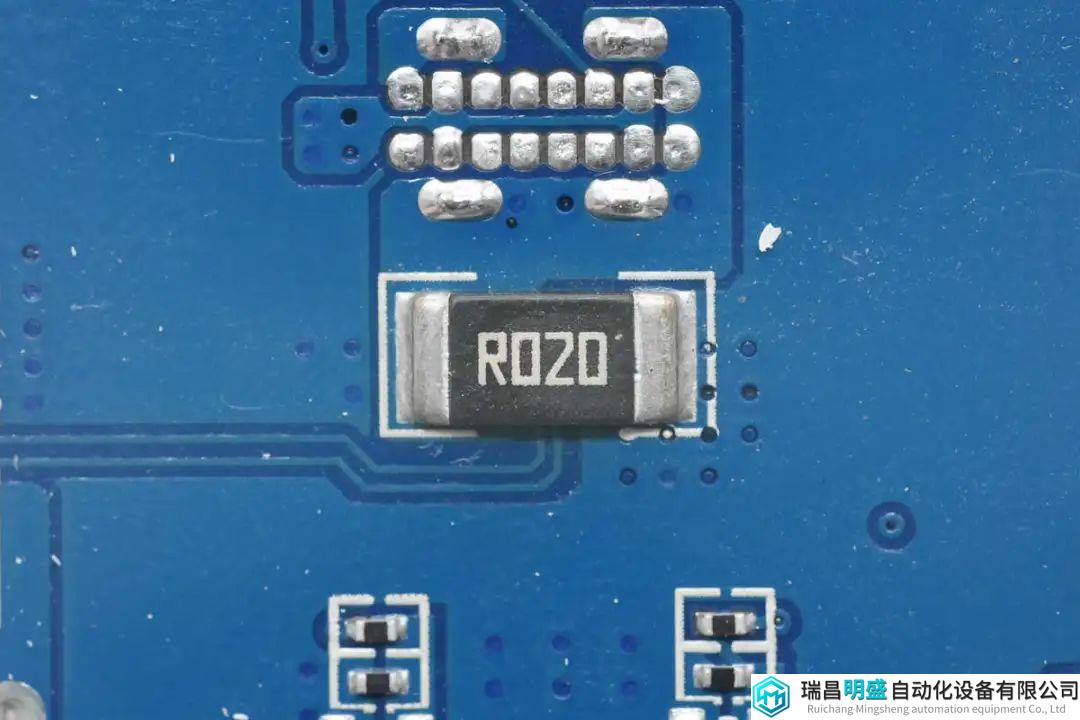

20mΩ取样电阻用于检测USB-C接口电流。

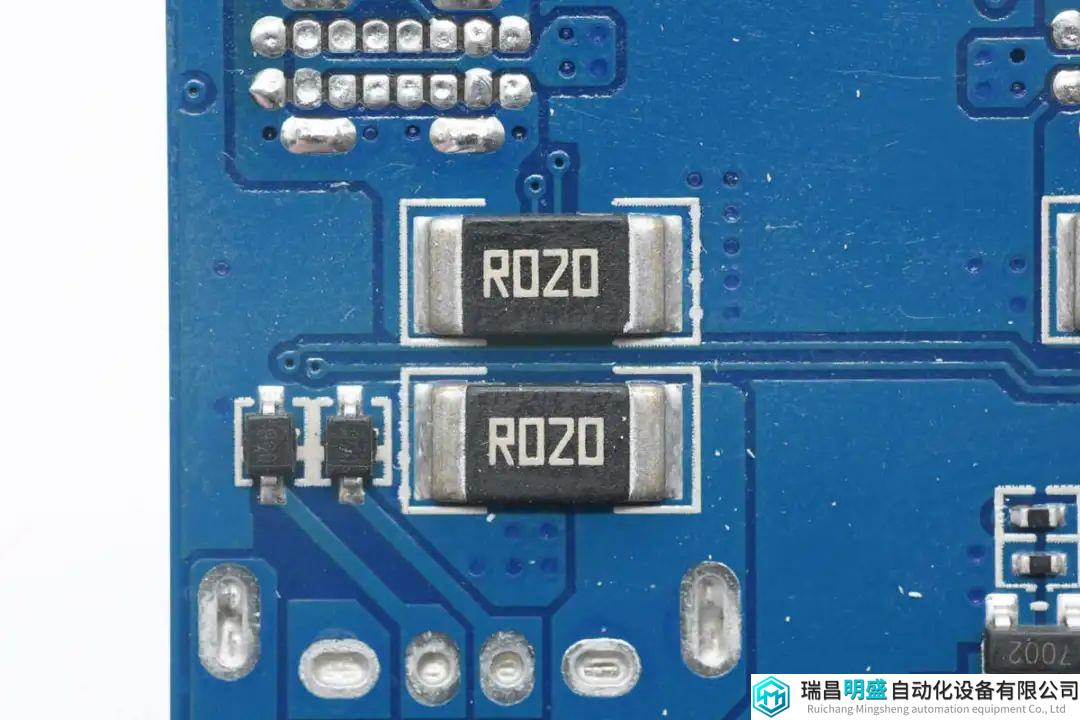

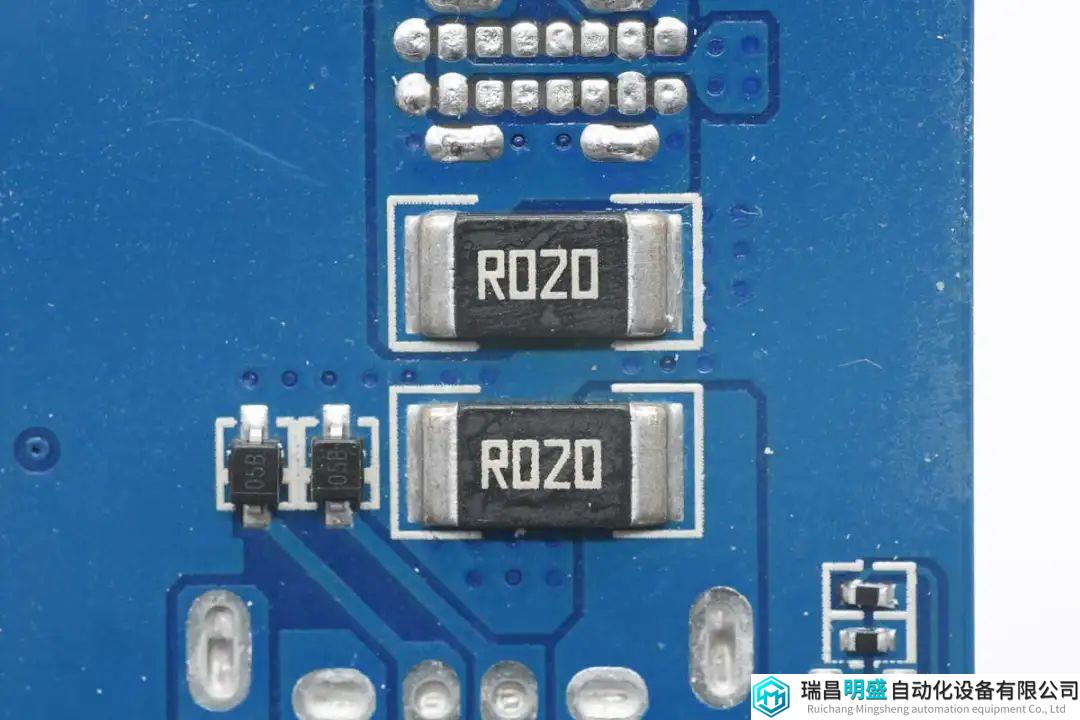

两颗20mΩ电阻分别检测USB-C和USB-A接口电流。
另外两颗20mΩ电阻特写，分别对应5个接口。

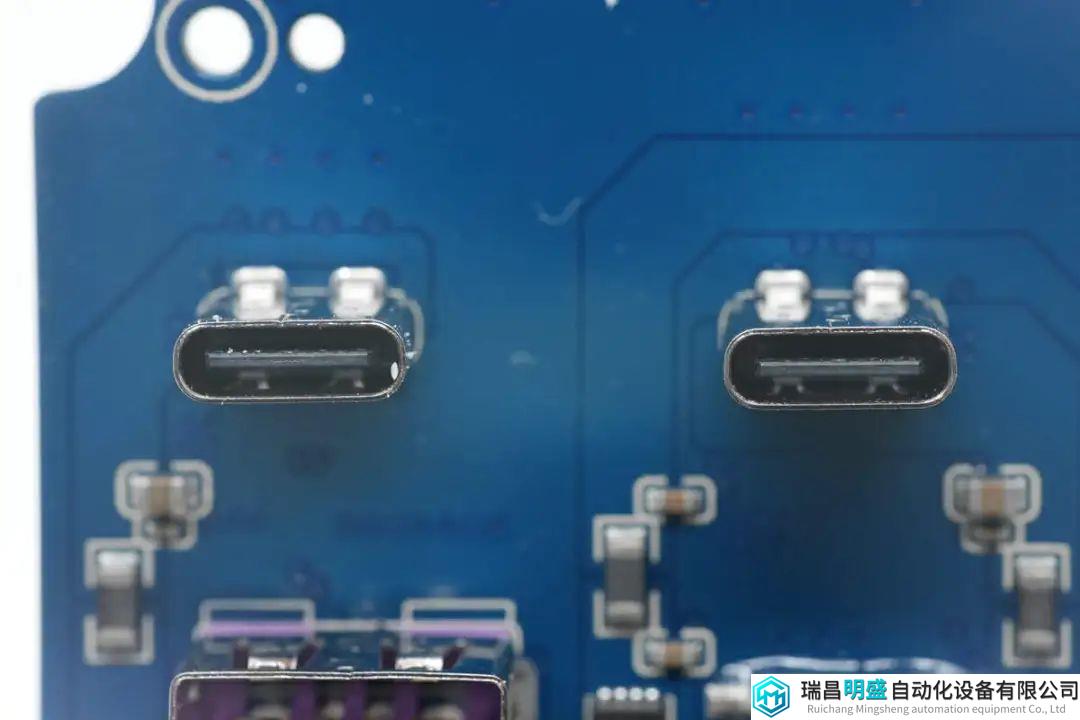

两个100W USB-C母座采用过孔焊接固定。

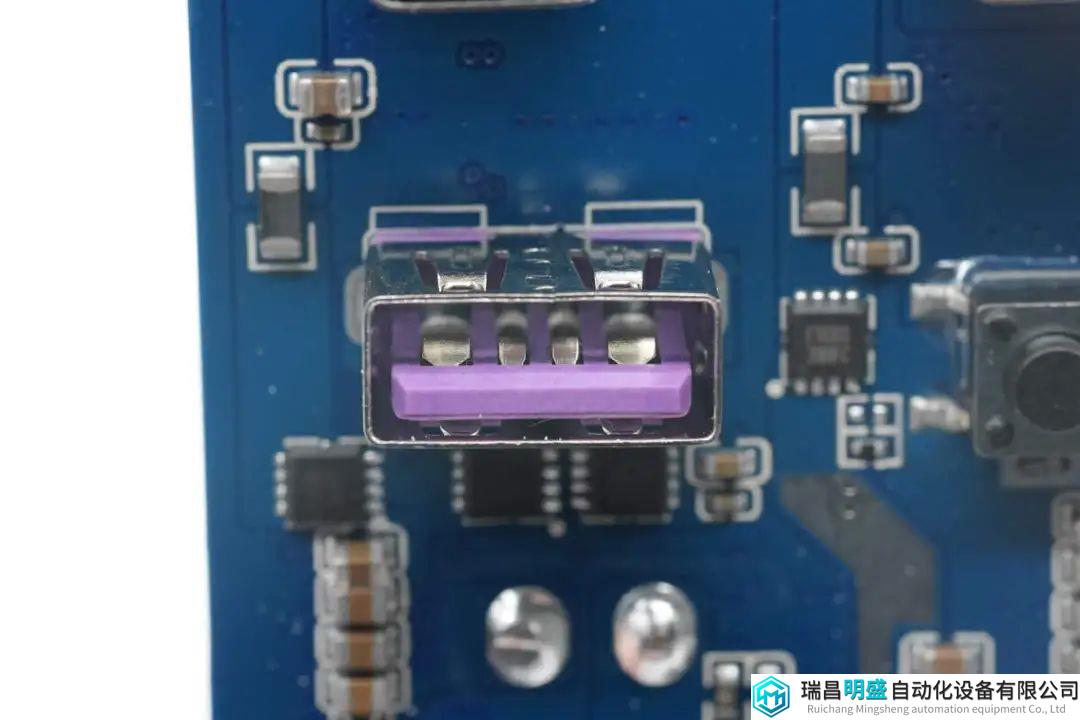

USB-A母座采用紫色胶芯，正负极加宽支持大电流快充。

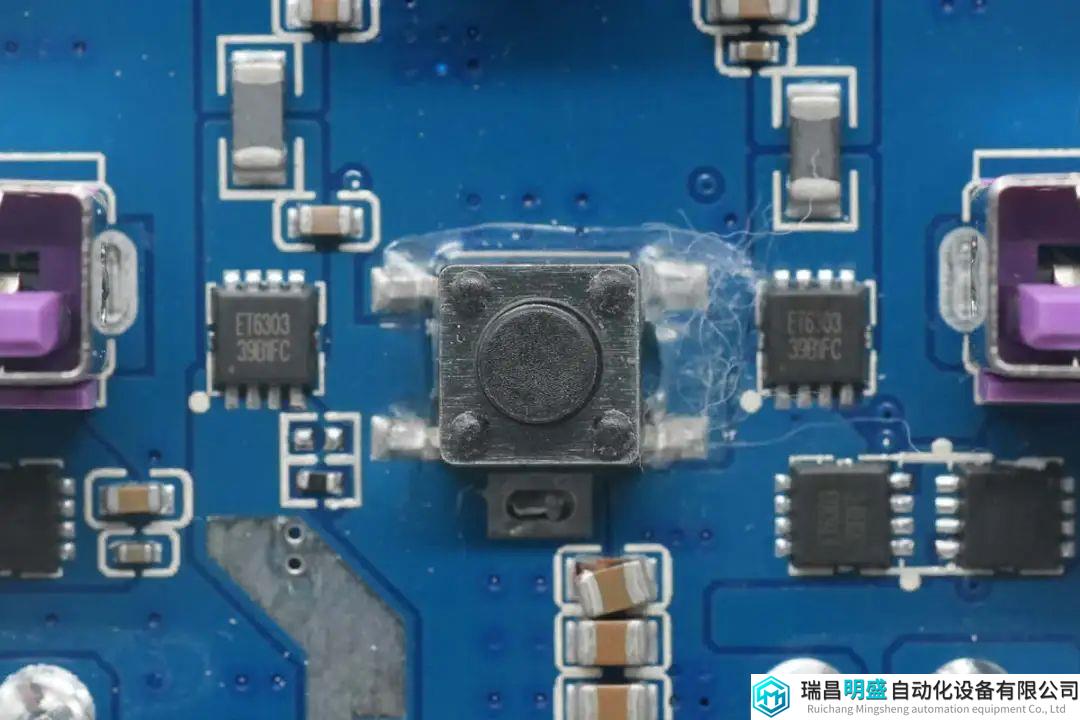

电量检测按键采用贴片焊接。

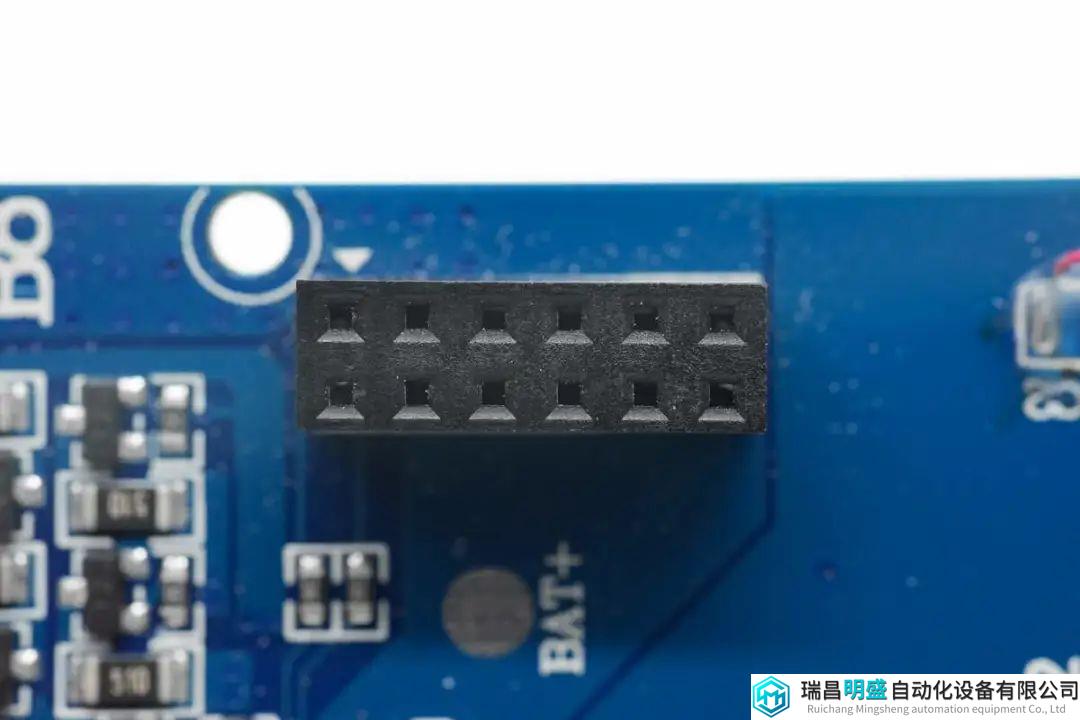

用于连接电池组的排针特写。

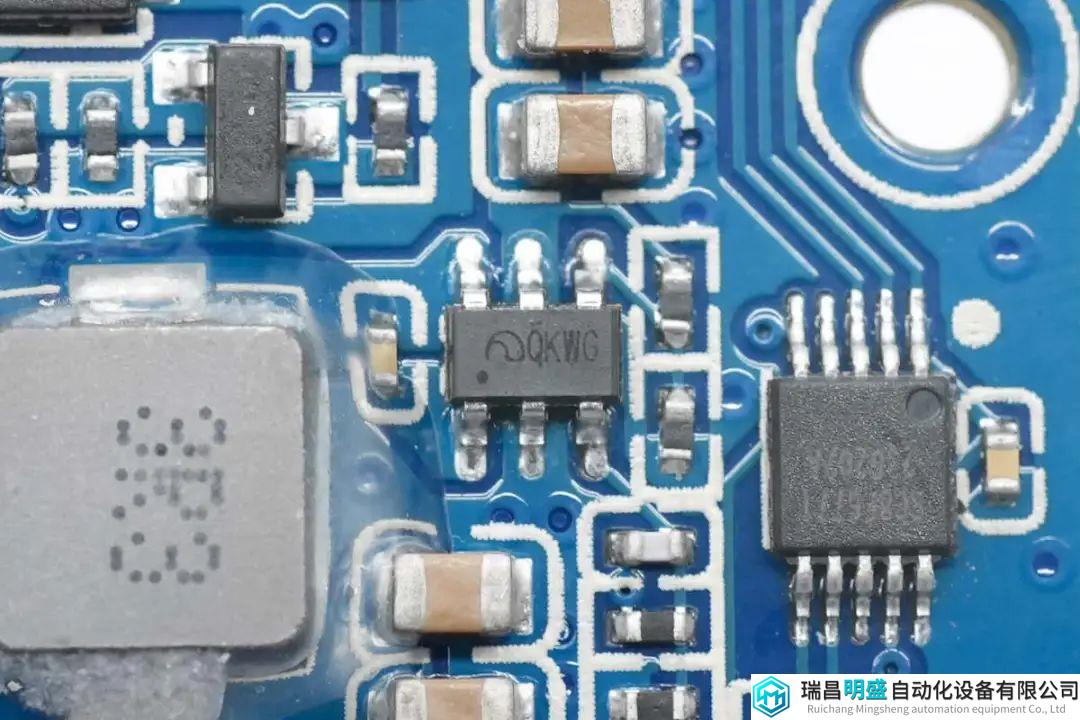

一颗降压芯片来自微盟，丝印QKWG，采用SOT23-6封装。

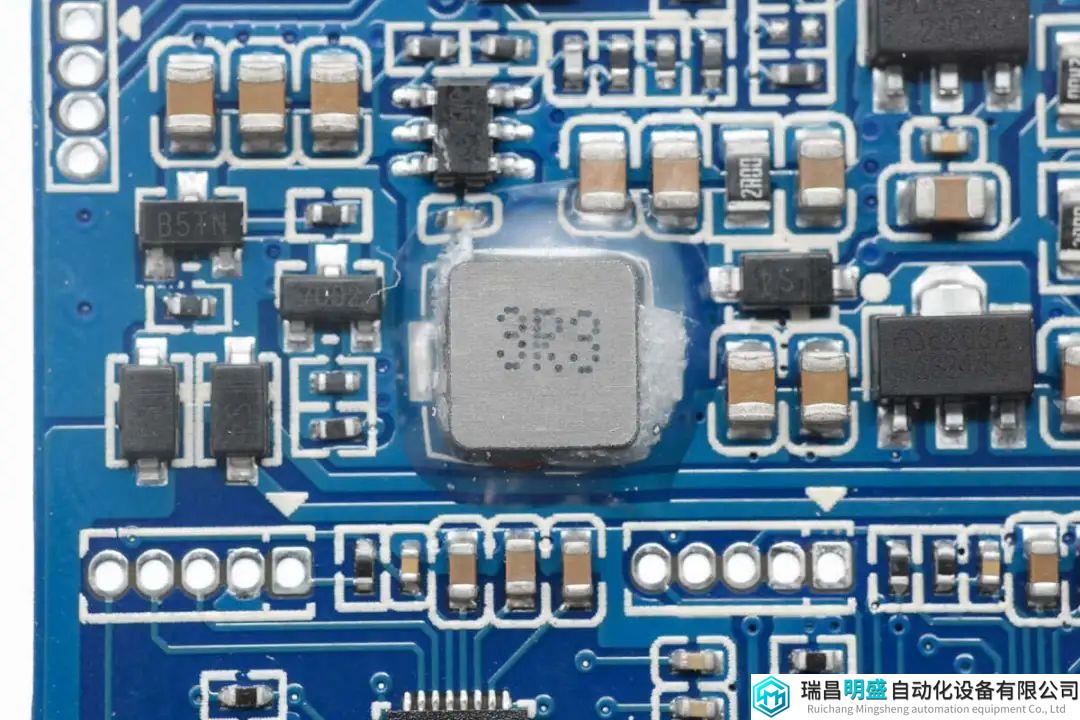

3.3μH合金电感特写。

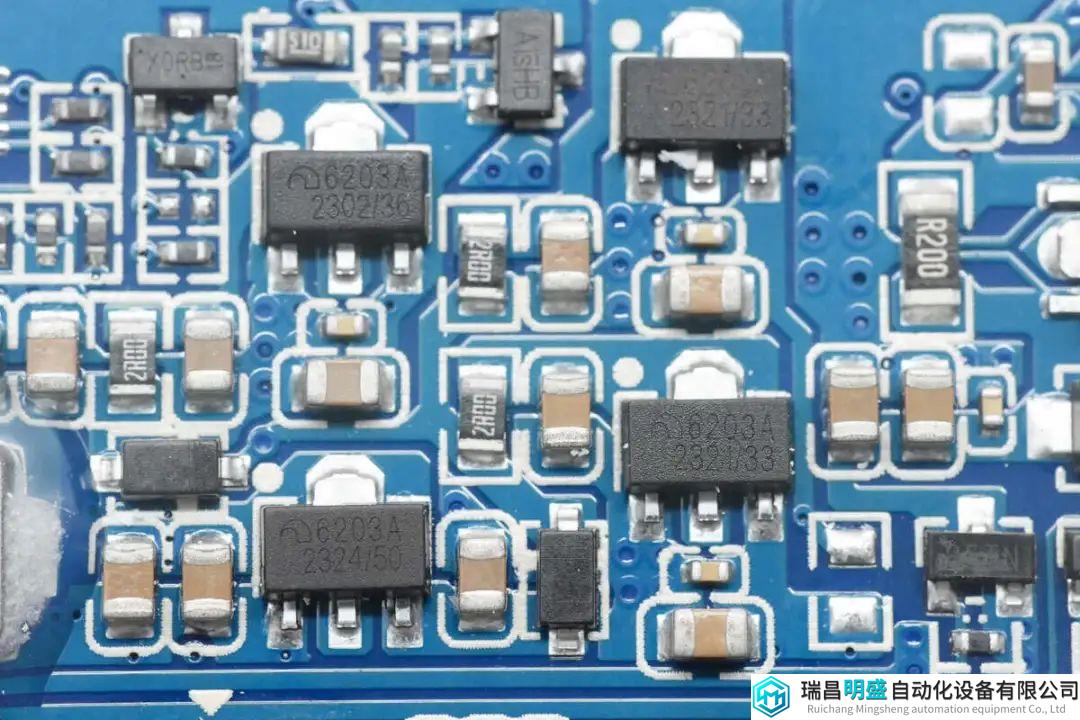

四颗稳压芯片均来自微盟，型号ME6203，左下角输出电压为5V，左上角输出电压为3.6V，右侧两颗输出电压为3.3V。

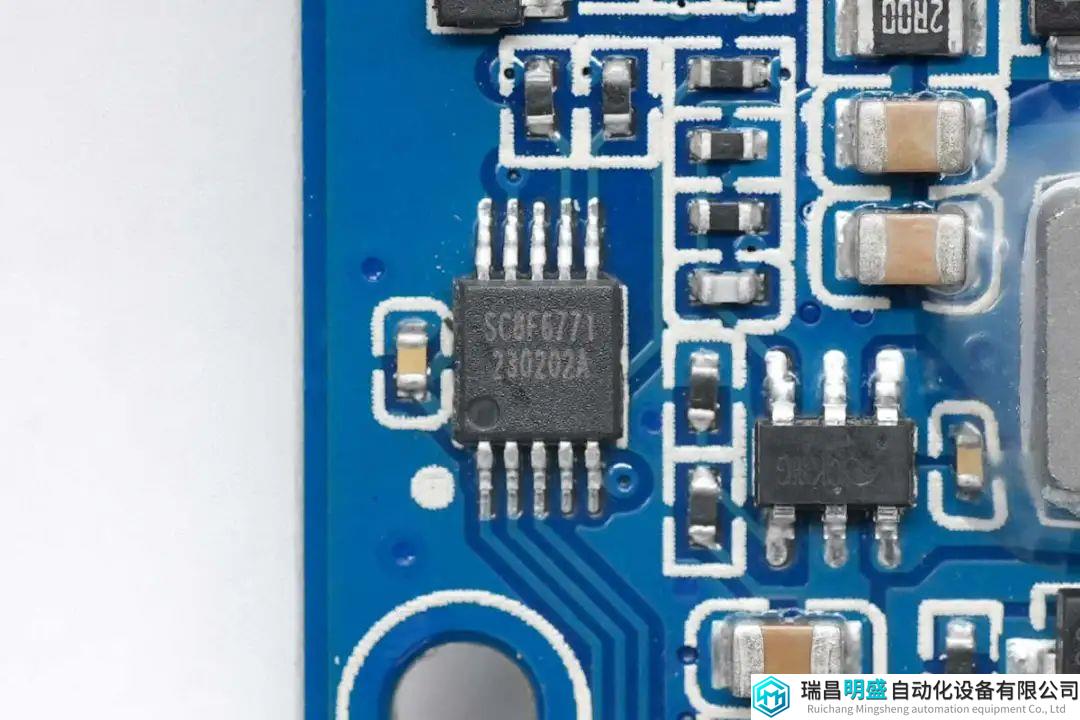

MCU来自中微，型号SC8F6771，是一颗增强型闪存8位CMOS单片机。

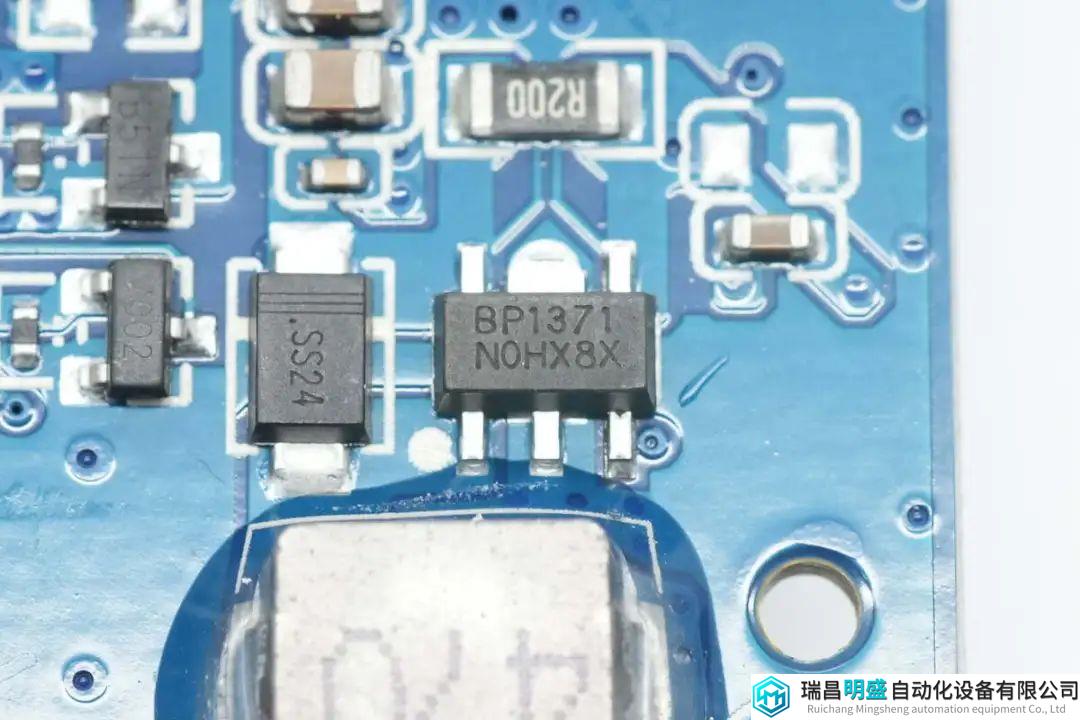

LED驱动芯片来自晶丰明源，型号BP1371，是一颗内置开关管的恒流降压驱动芯片，支持1.2A输出电流，支持40V输入电压。

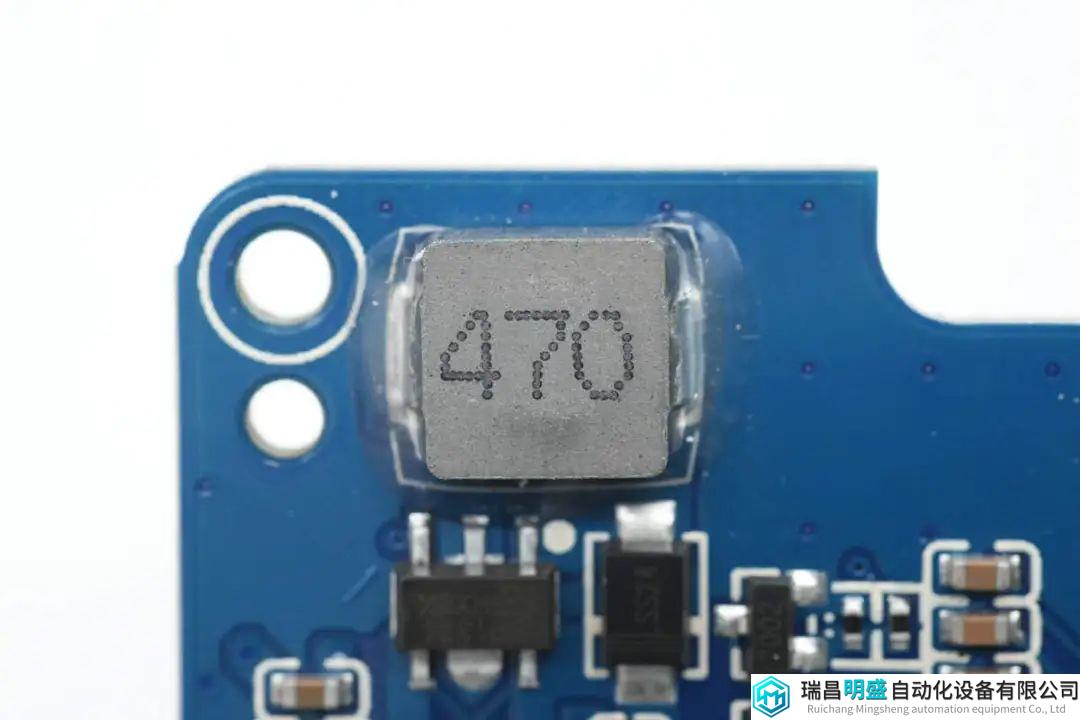

47μH合金电感特写。

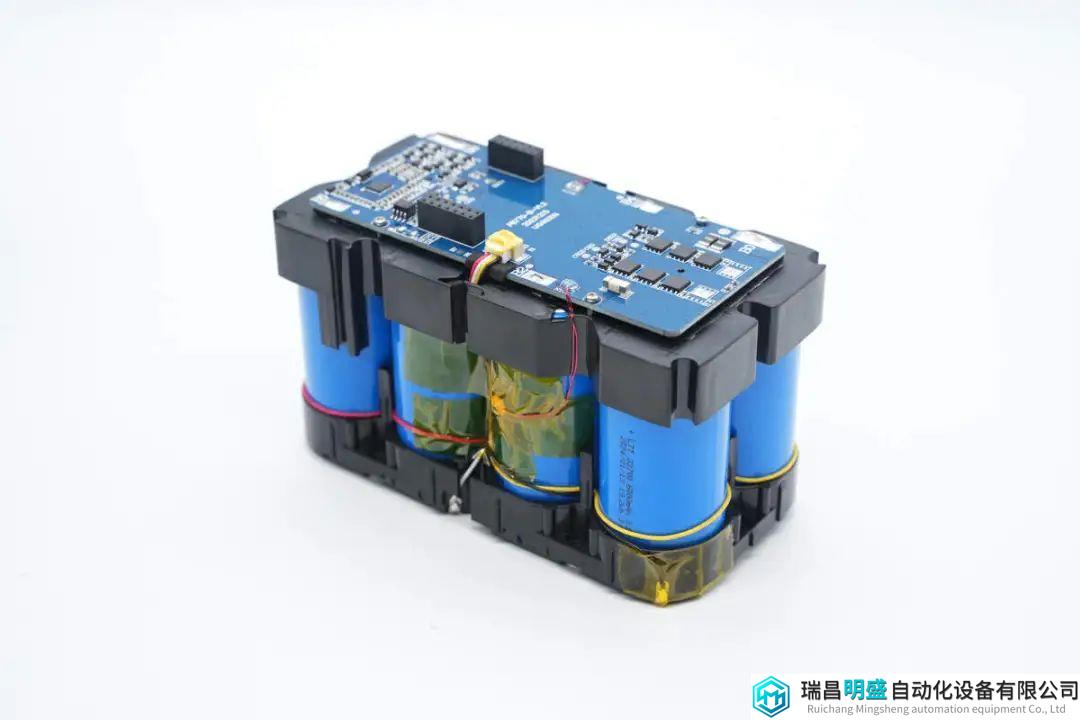

移动电源内部电池模块一览，在电池两侧设有支撑框架，上方还设有保护板。

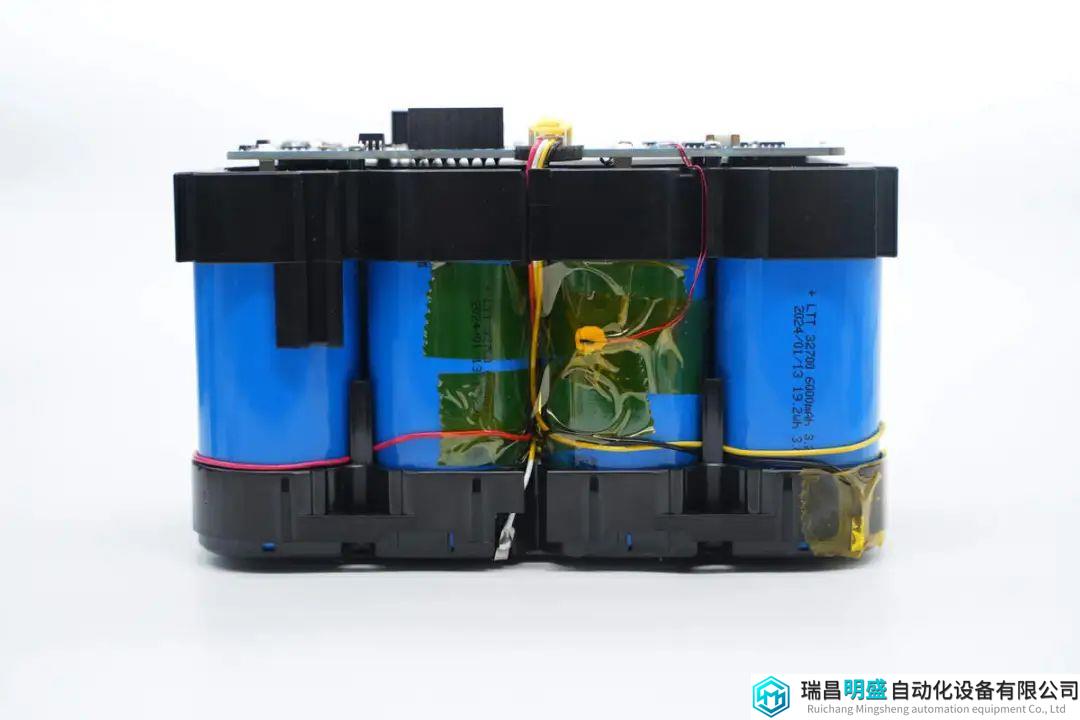

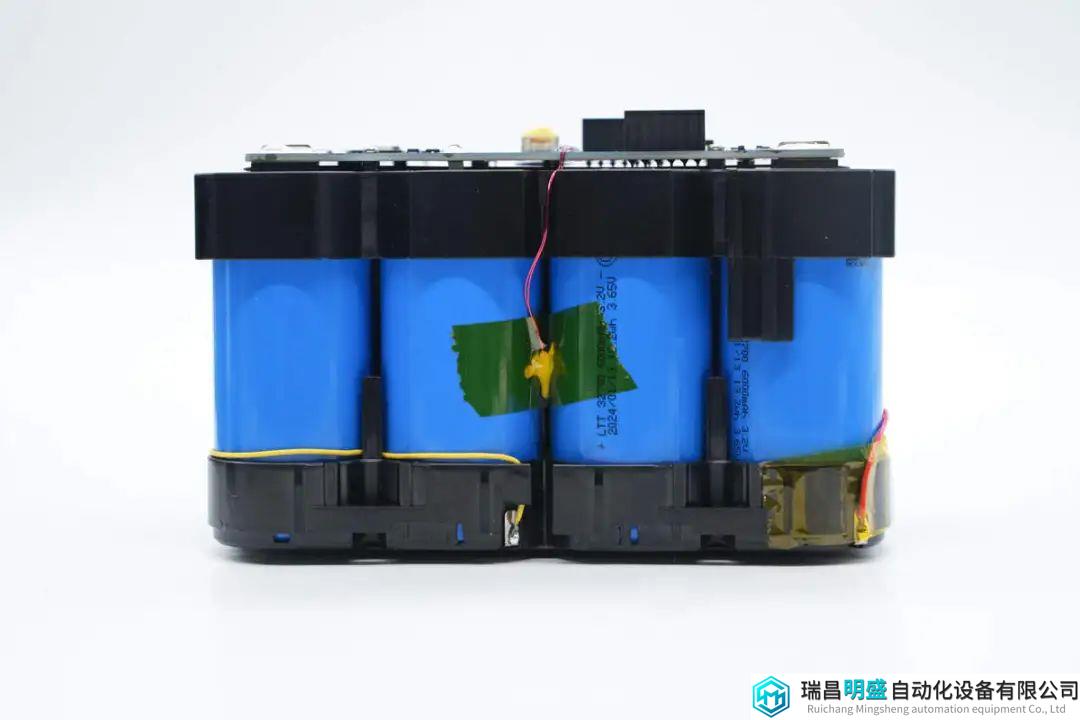

电池组侧面粘贴热敏电阻检测温升，分体电压检测线通过焊接连接。

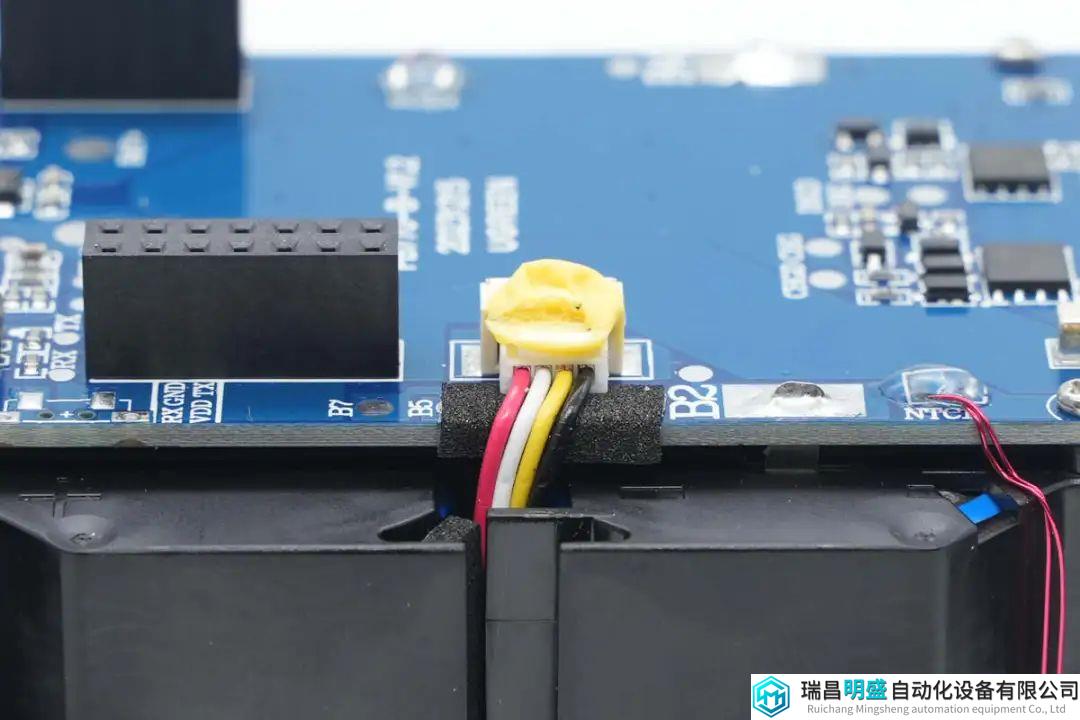

分体电压采样线通过连接器连接，便于组装。

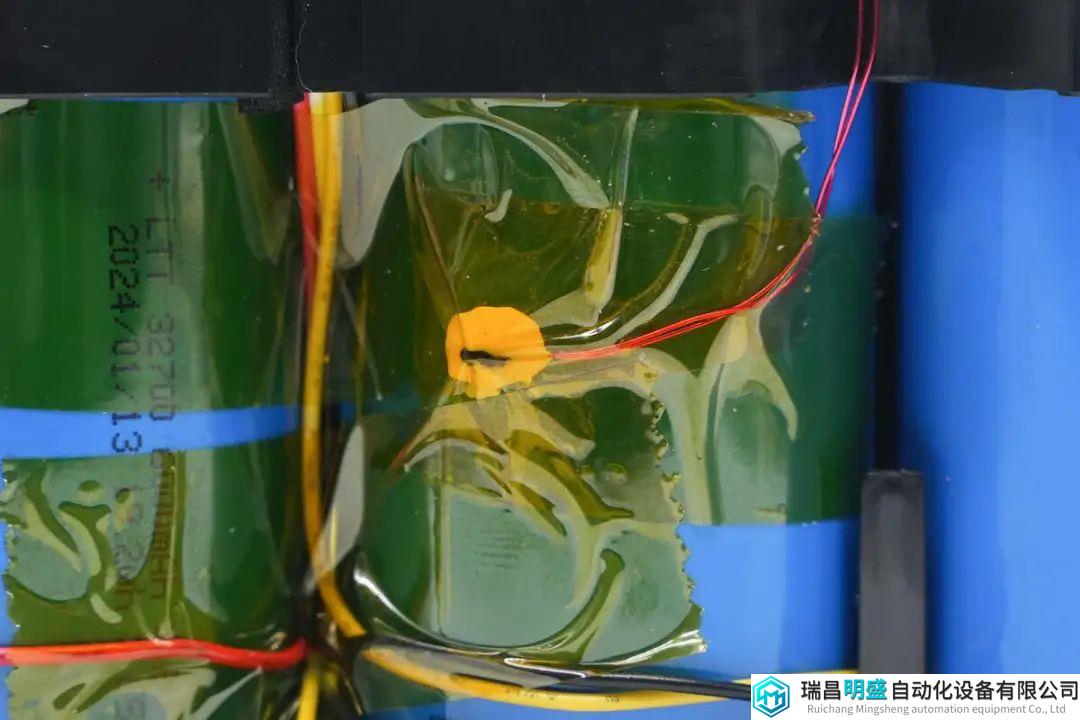

热敏电阻通过胶水粘贴固定。
另一侧同样粘贴一颗热敏电阻检测温度。

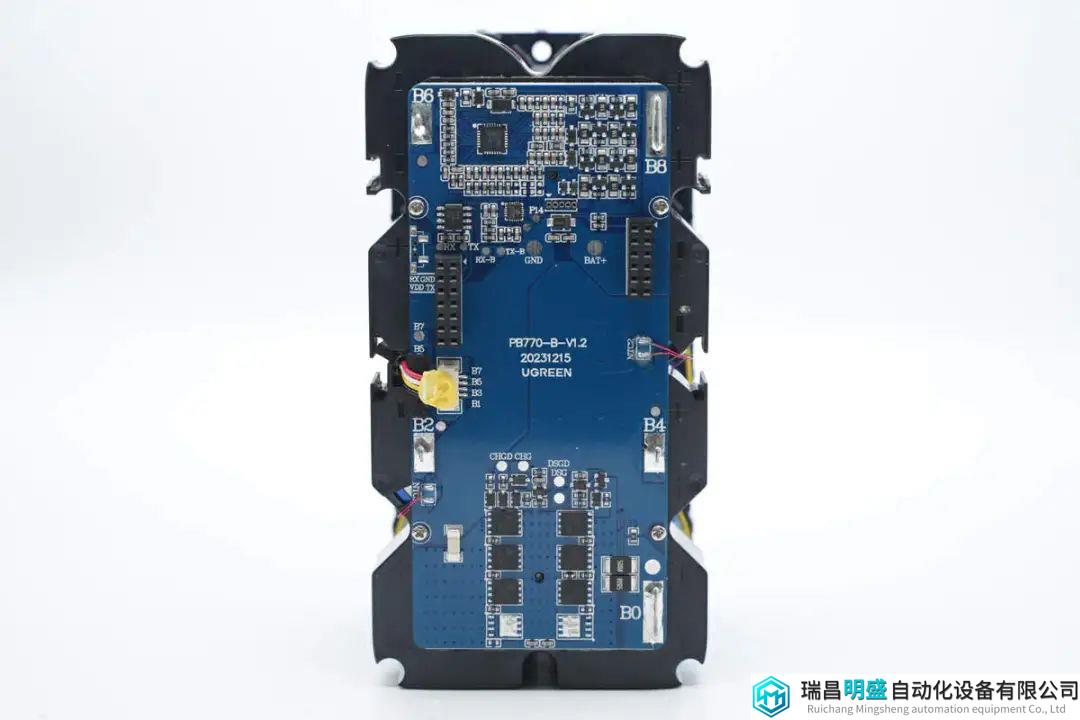

在电池组正面设有保护板，通过焊接与电池连接，并使用螺丝固定。

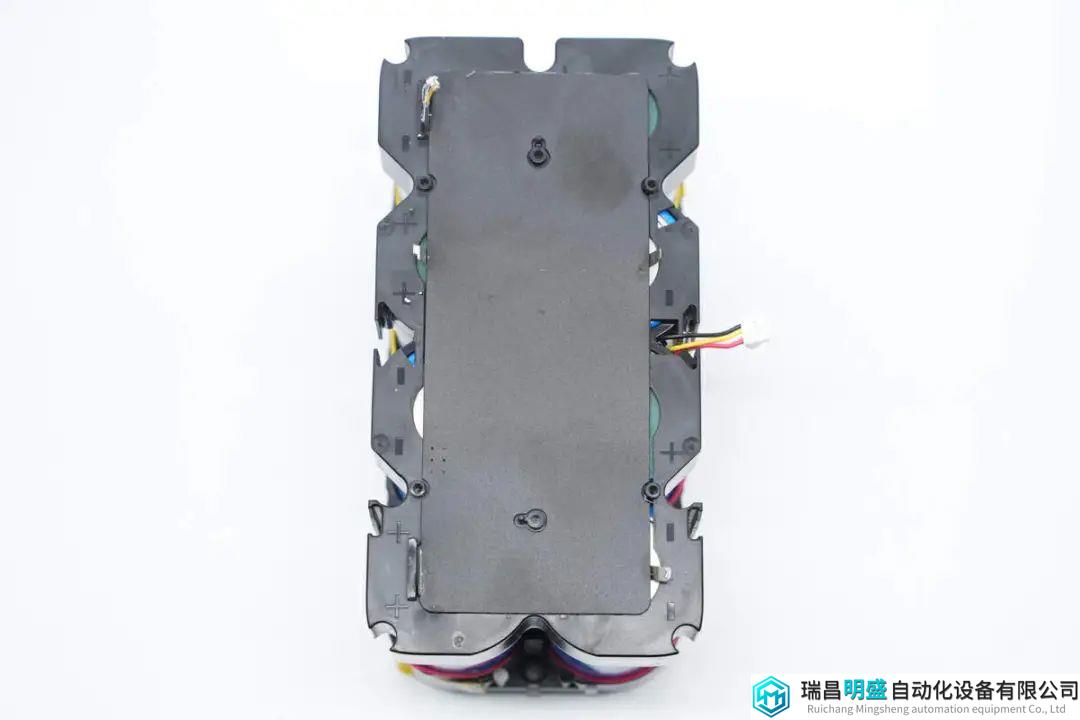

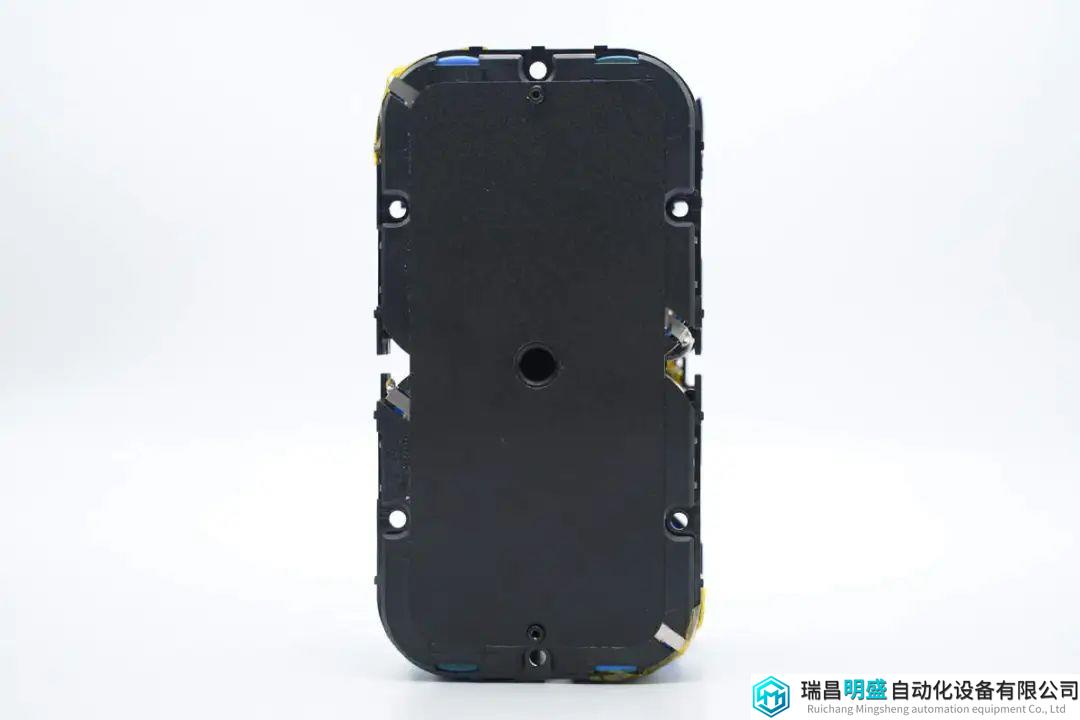

电池组背面粘贴麦拉片绝缘。

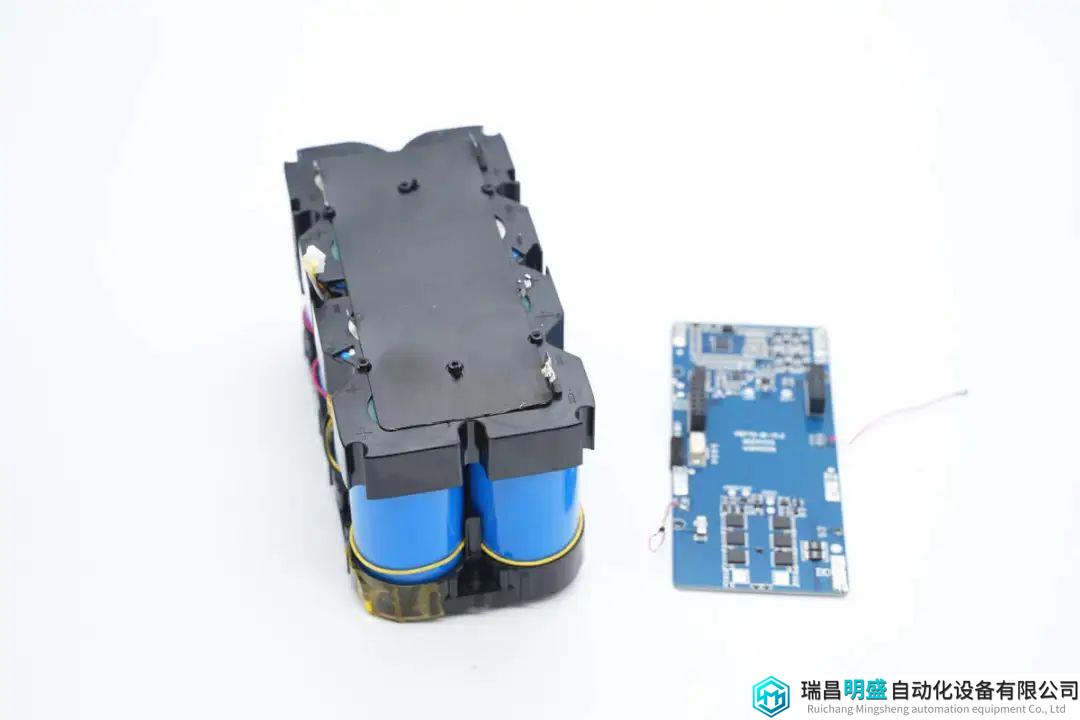

焊接拆下电池保护板。
电池镍片同样粘贴麦拉片绝缘。

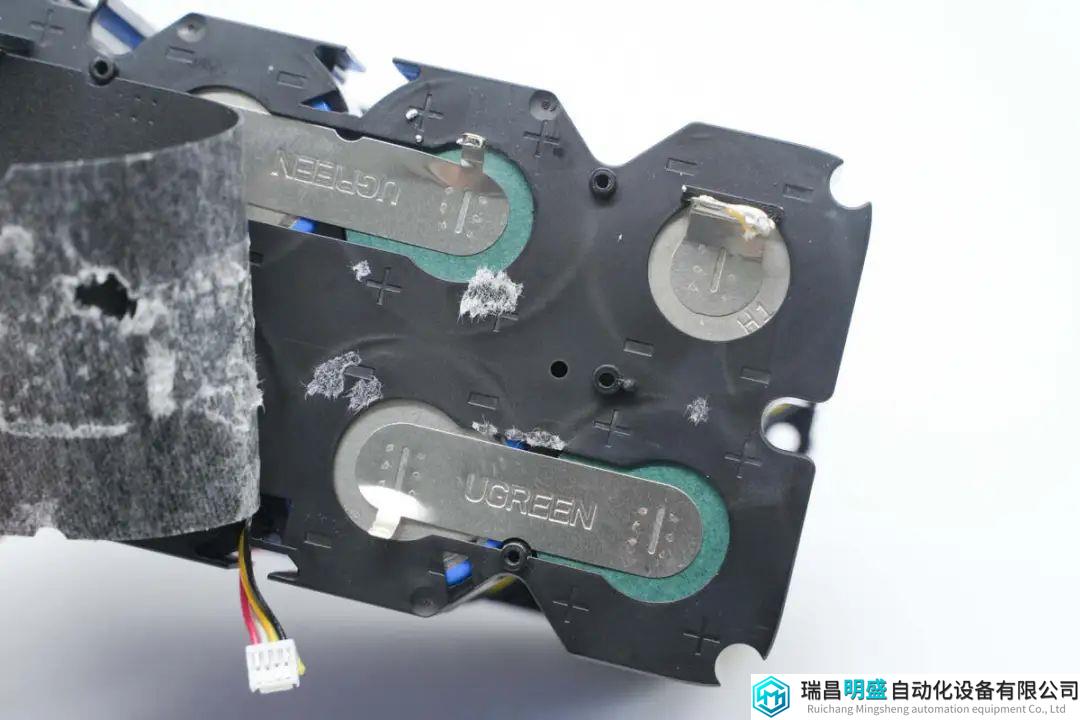

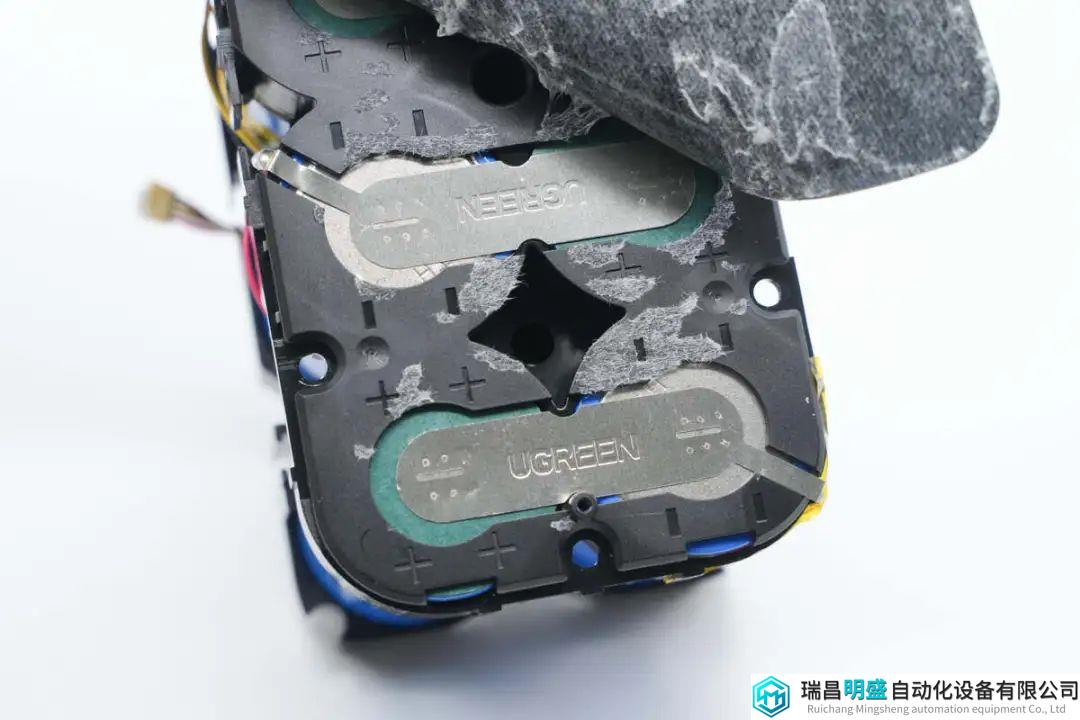

撕下绝缘麦拉片，电池正极粘贴青稞纸绝缘，框架上标注正负极，电池点焊镍片冲压有UGREEN字样。
电池组另一侧也是同样的工艺。

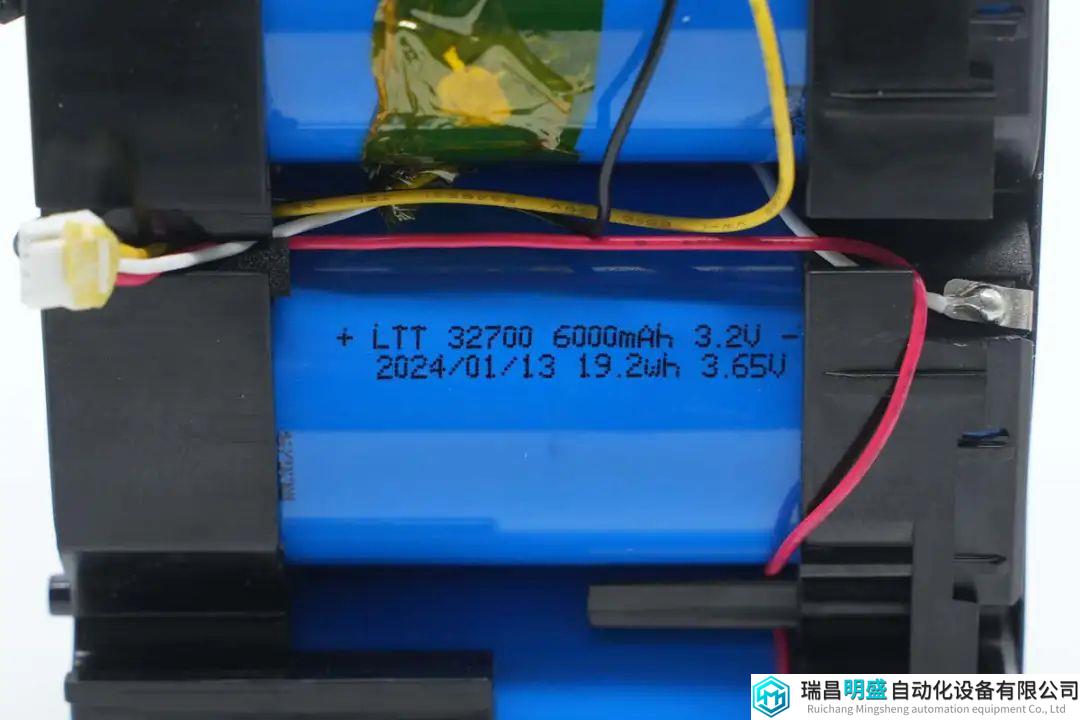

移动电源内置32700尺寸磷酸铁锂电池，电池容量为6000mAh，电池额定电压3.2V，能量为19.2Wh，充电限制电压为3.65V，共使用8节串联。

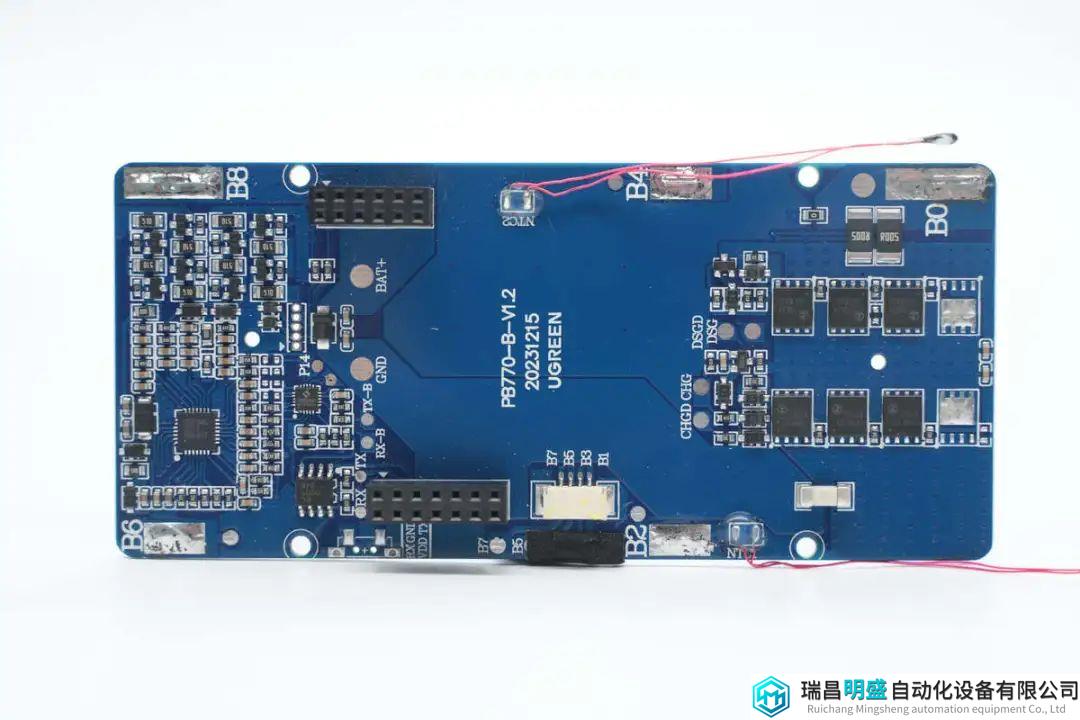

电池保护板正面一览，左侧为电池保护芯片和电池均衡电路，MCU，保险丝，电池保护管和电流检测电阻。

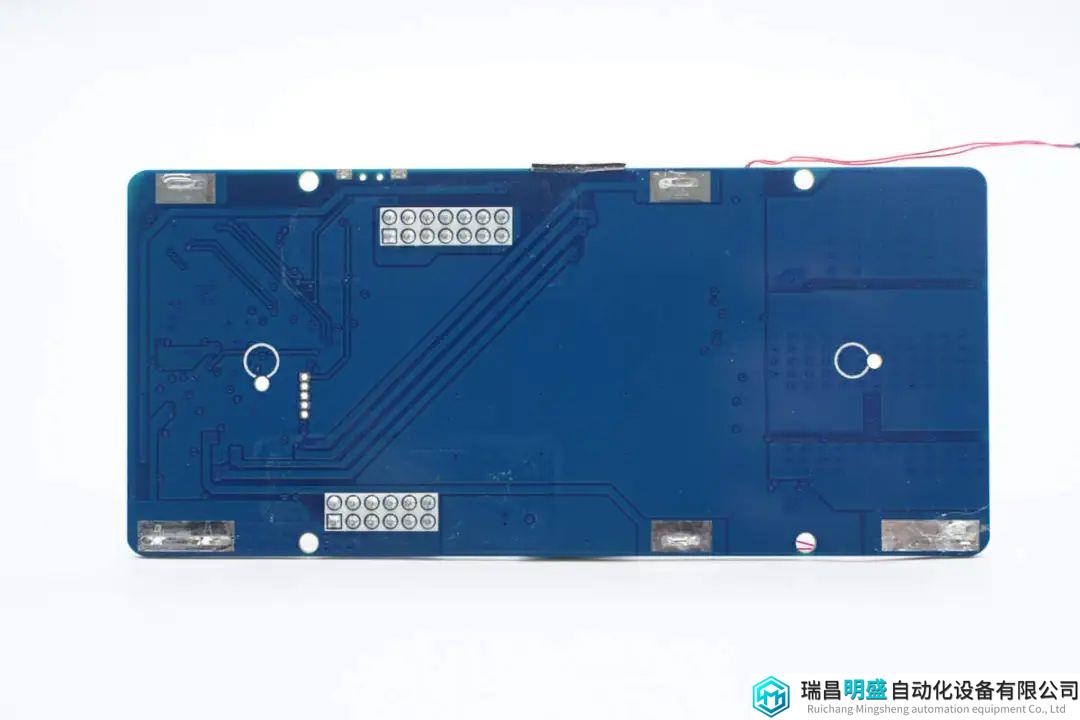

电池保护板背面没有焊接元件。

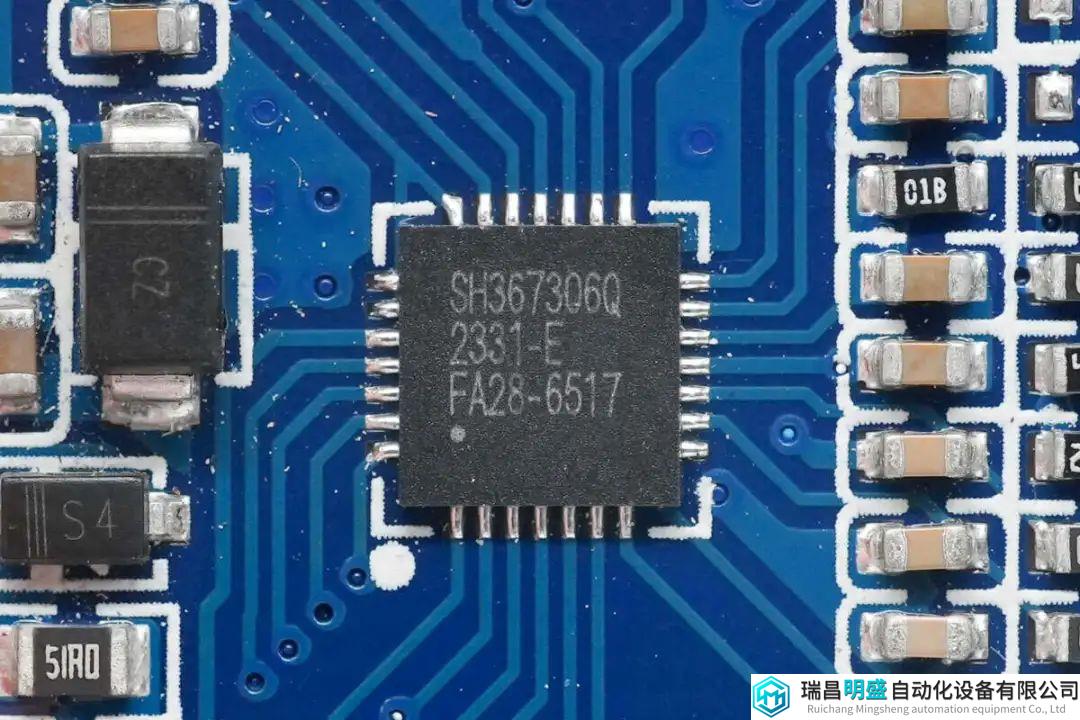

电池保护芯片来自中颖，型号SH367306，是一颗6-10串锂电池保护芯片，芯片内部集成硬件过充保护，集成硬件放电短路保护，内部集成均衡功能和负载检测功能，集成充放电状态检测和小电流唤醒，并集成看门狗，Reset和Alarm功能。
芯片内部集成NMOS驱动，支持电池乱序上电，支持两通道NTC温度检测，芯片内部集成LDO，支持3.3V稳压输出。

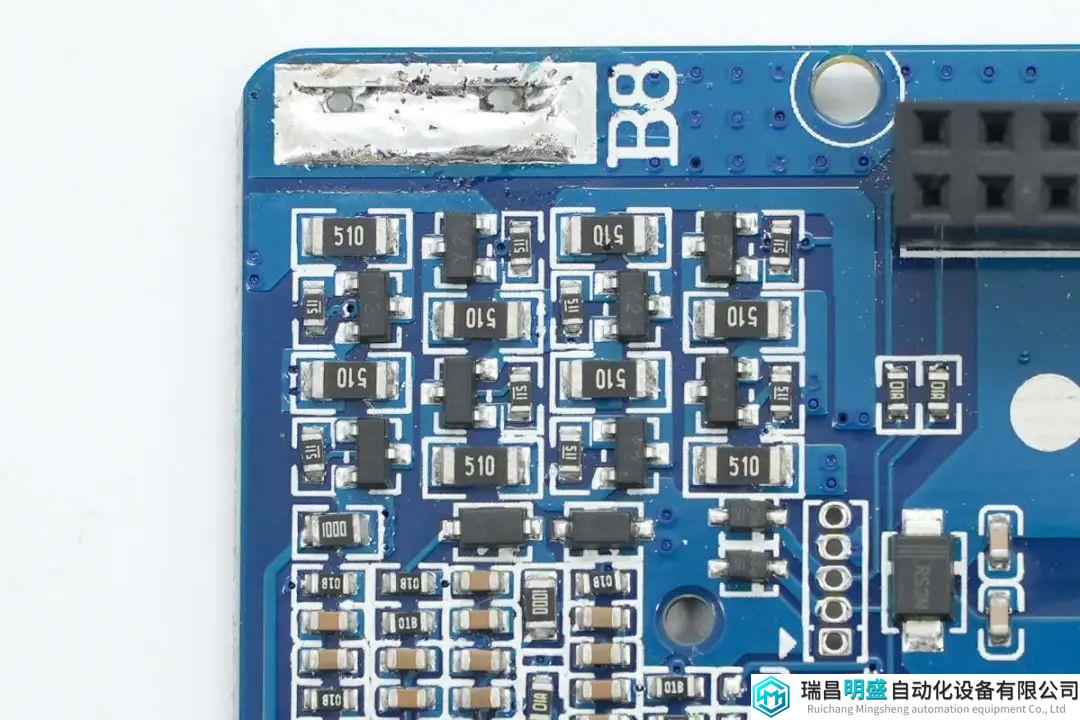

电池均衡电路特写。

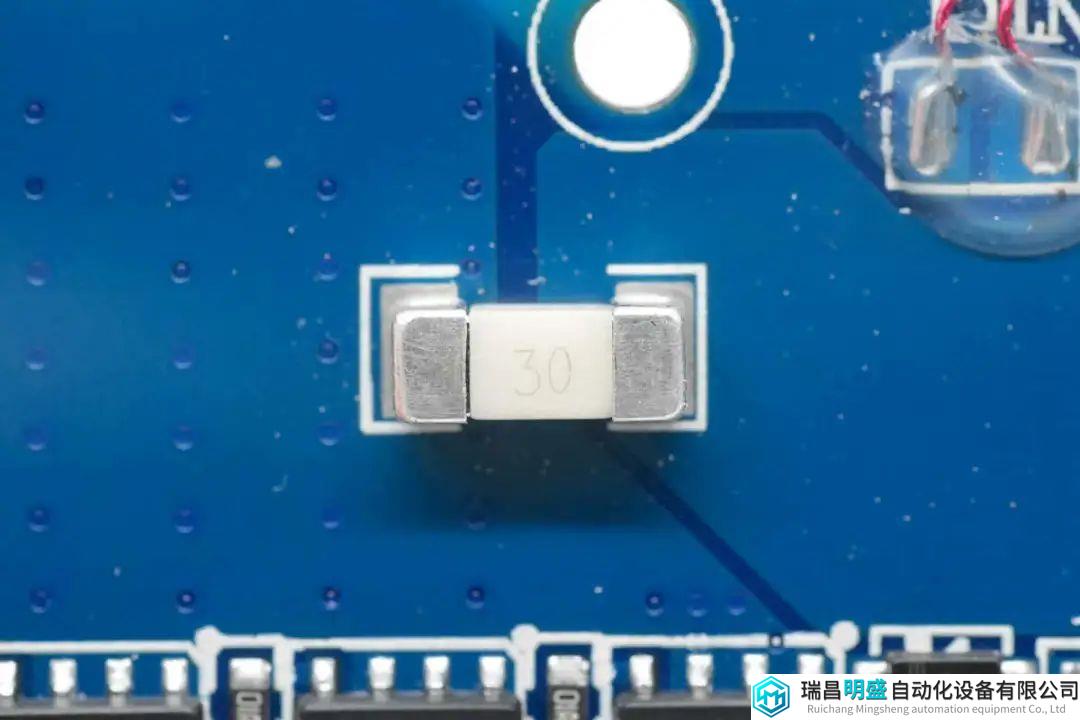

电池端贴片保险丝规格为30A。

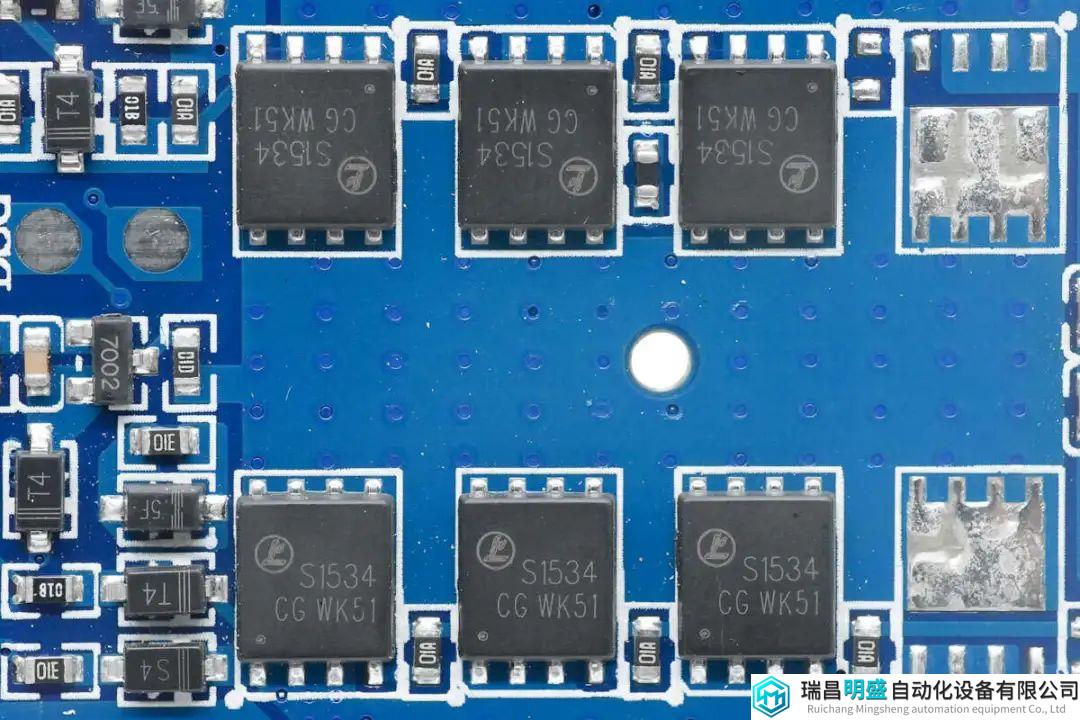

电池保护管来自领泰半导体，丝印S1534，三颗并联，对向串联。
两颗5mΩ电阻用于电流采样。

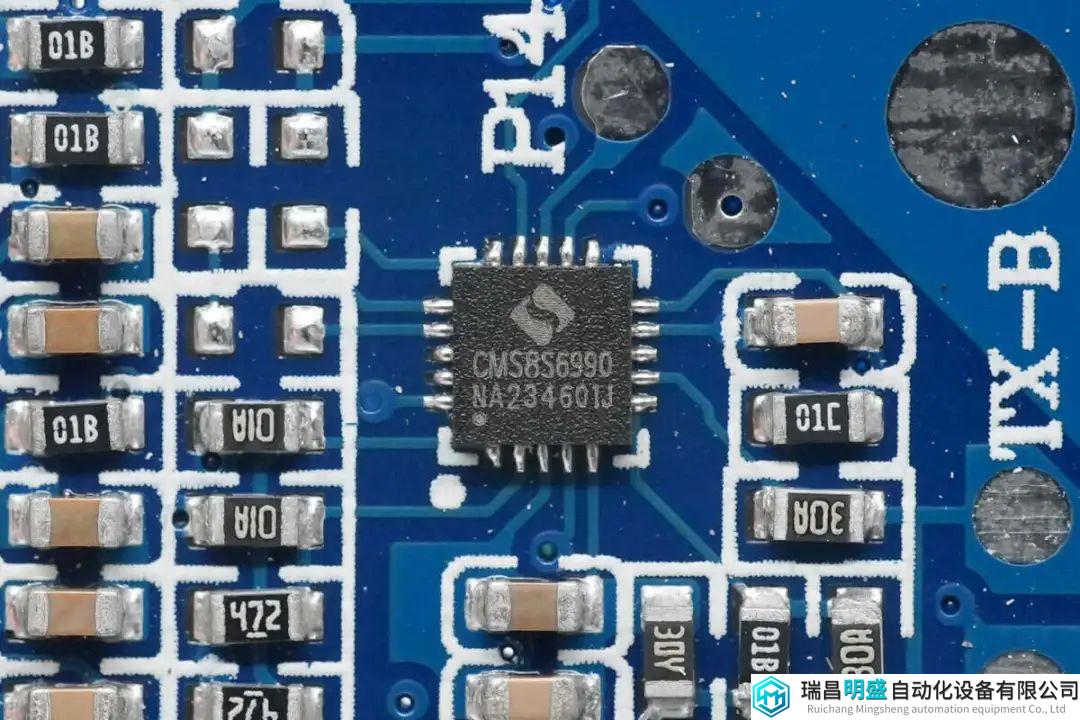

一颗MCU来自中微，型号CMS8S6990，用于通信功能。

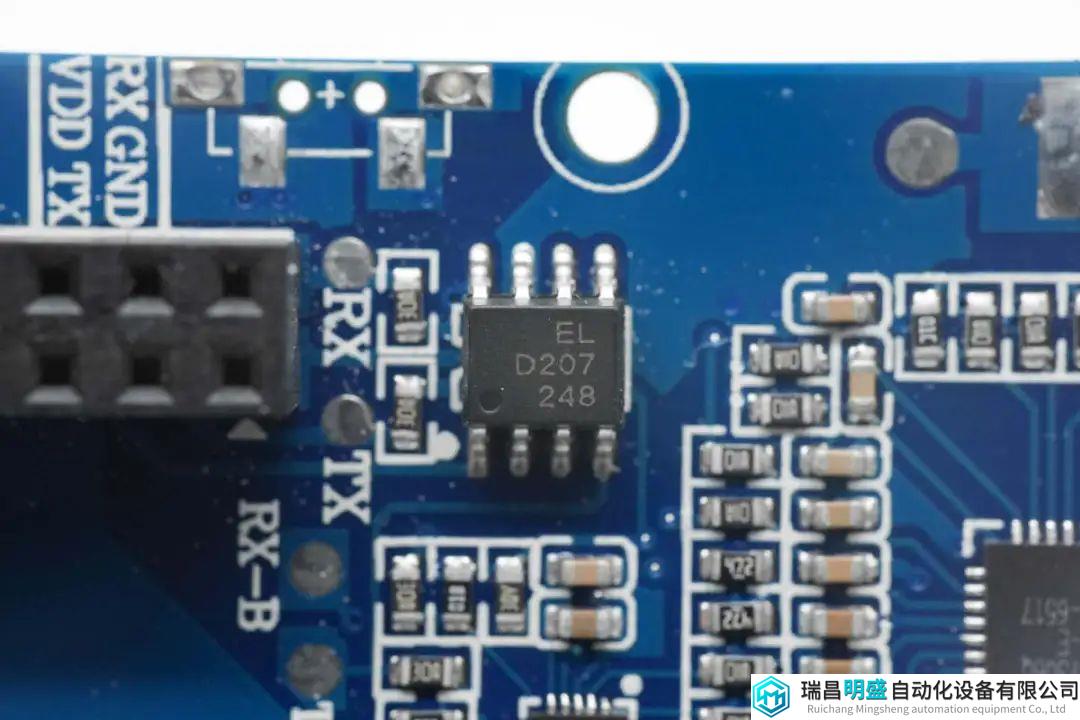

亿光ELD207隔离光耦用于电池组与移动电源PCBA模块通信。

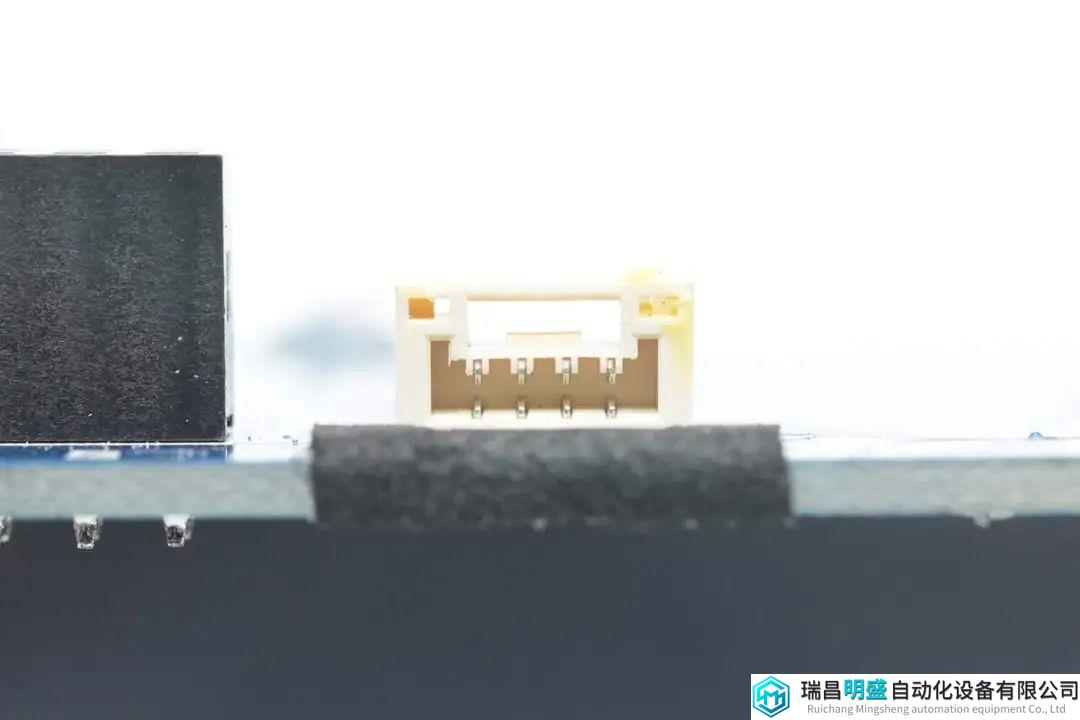

连接电池分体电压采样线的连接器特写。
电池正极输出插座特写。

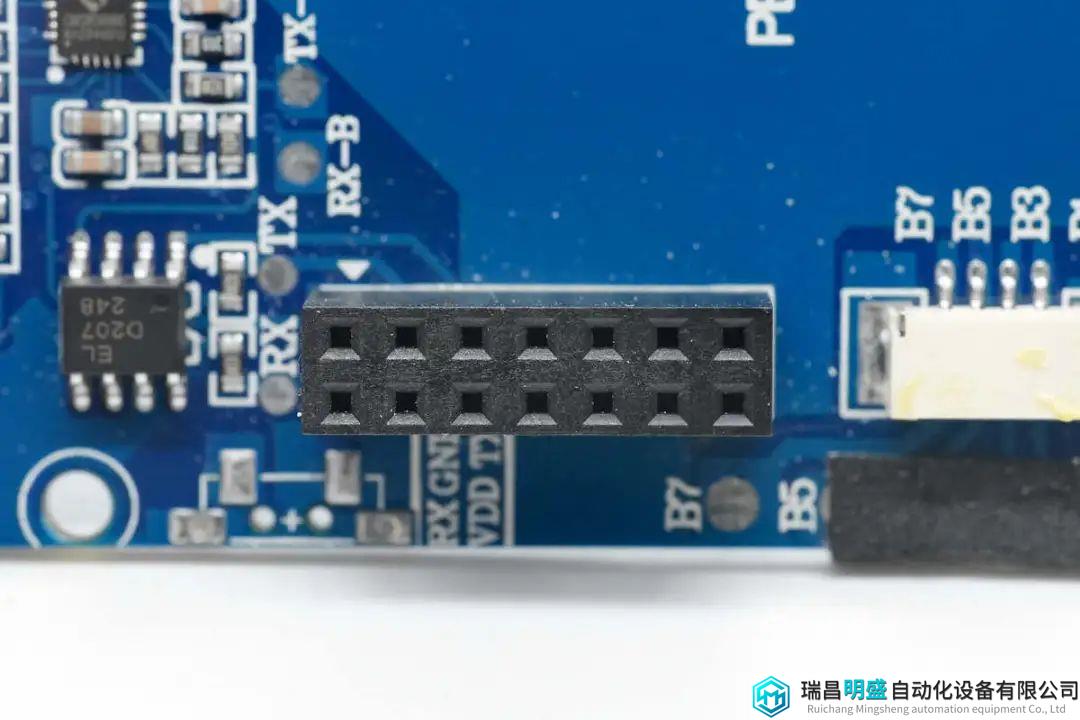

电池通信与负极插座特写。

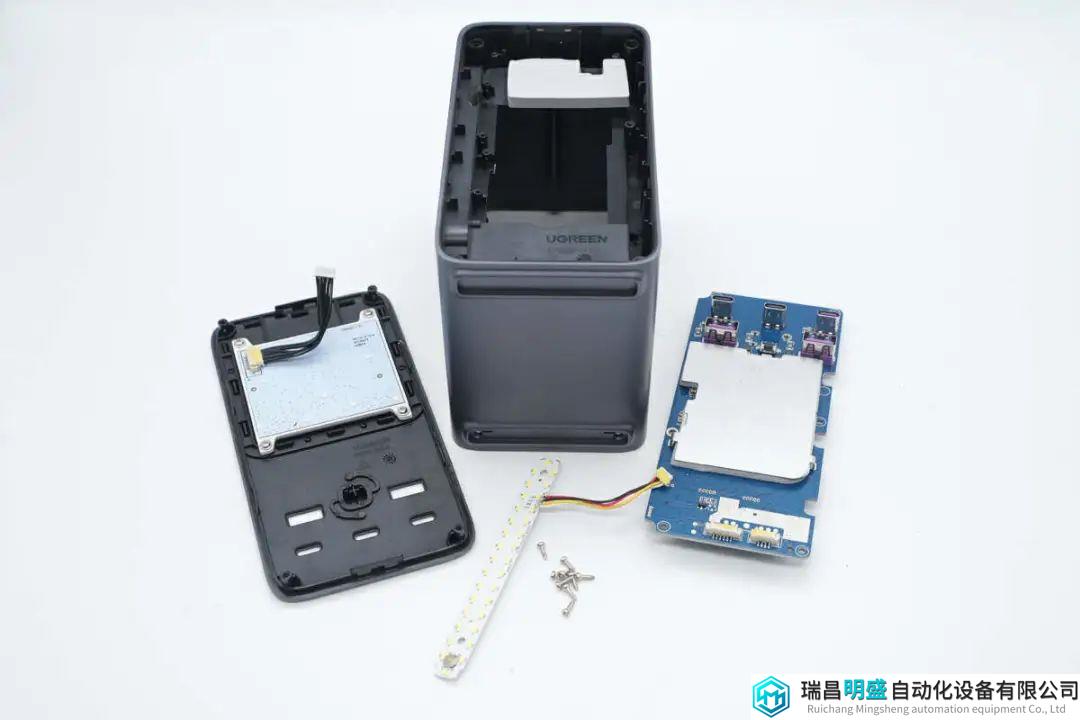

全部拆解一览，来张全家福。
充电头网拆解总结
绿联这款大功率快充移动电源内置48000mAh磷酸铁锂电池组，总输出功率达300W，其中USB-C1接口支持140W PD3.1双向快充，USB-C2和USB-C3接口支持100W快充，三个接口同时使用时均支持100W快充输出。移动电源正面设有LED屏幕，支持电池显示，输入和输出功率显示，便于了解移动电源使用状态。
充电头网通过拆解了解到，绿联这款移动电源内置8串32700磷酸铁锂电池，单节电池容量为6Ah，能量为19.2Wh。其中电池组和快充PCBA模块为分体式设计，通过插接件进行连接。电池保护板采用中颖SH367306保护芯片搭配中微CMS8S6990单片机，电池设有保险丝和热敏电阻进行安全保护。
快充PCBA模块设有一路双向同步升降压电路，采用南芯科技SC8815搭配芯海科技CS32G023协议芯片，支持140W双向快充。两路降压电路使用南芯科技SC8002同步降压控制器搭配芯海CS32G023协议芯片，支持100W快充输出。PCB开关管粘贴导热垫，并通过焊接散热片散热降低温升，移动电源内部做工扎实，用料可靠，满足快速大功率充放电需求。
