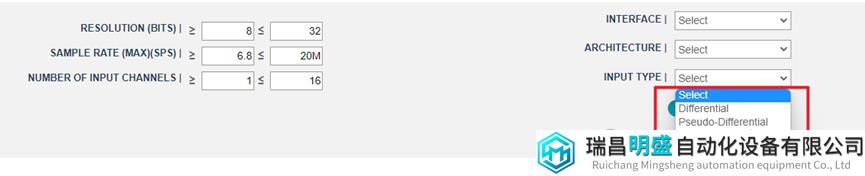

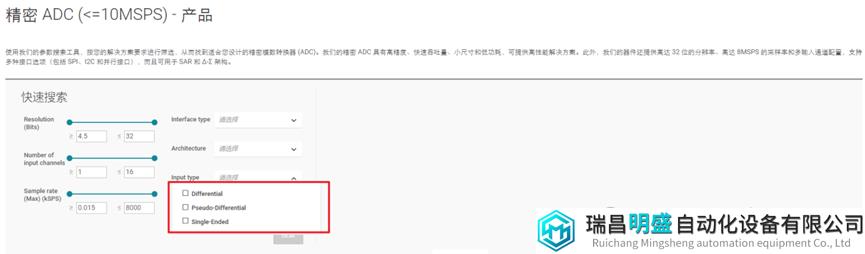

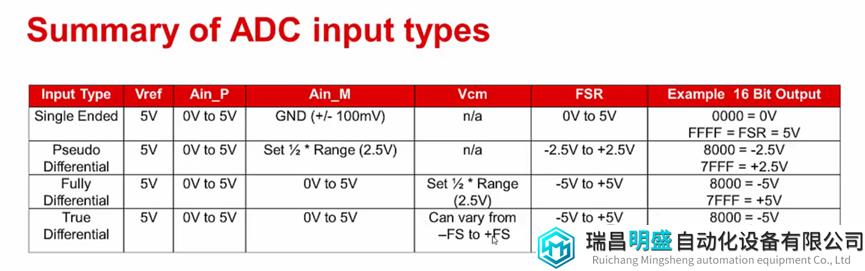

大家好，这里是大话硬件。这篇文章我们来聊聊ADC的输入类型。ADC的输入类型根据ADI的官网，分为了3种类型，单端，差分，伪差分。如下图快速选型的界面所示。
同时，TI的官网对ADC的输入类型划分也是同样的3种类型。
可见，两个器件厂家对ADC的输入类型都是这样定义的。为了减少ADC输入类型的种类，伪差分也可以归为差分类型。也就是ADC的输入类型整体上可以分为单端和差分两种。
1、单端输入
单极性信号是相对于地而言，是单极性的ADC。

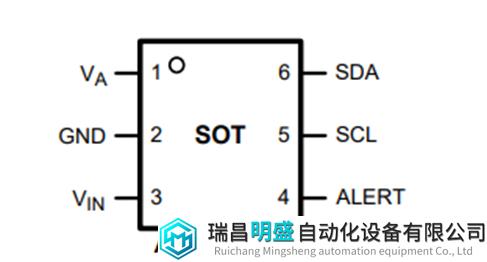

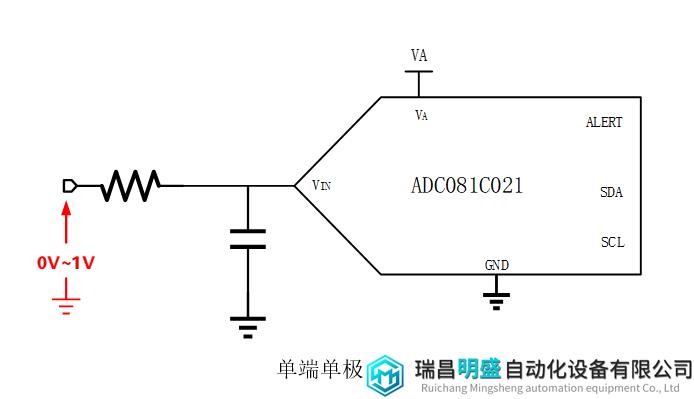

单端输入和差分输入是针对ADC的输入。对ADC的输入端而言，存在两种类型，一种是只有一个输入APM，电压信号相对地而言；另外一个是存在两个输入APM和APN，但是APN接地，这两种都属于单端类型的输入。如下图的ADC所示，ADC081C021的输入端端口只有一个输入引脚，

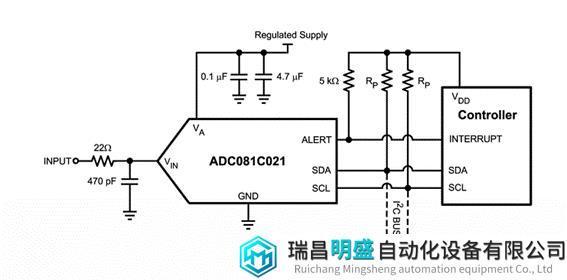

这种ADC的输入引脚只有VIN，输入信号和ADC供电电源的GND是统一的GND。另外一种也是单端类型的ADC，但是输入端口有两个，APM和APN，如下图单端型的ADC所示：
这种ADC的输入引脚有两个端口，但是其中AINN接地，这样的ADC也是属于单端类型的ADC。
2、差分输入

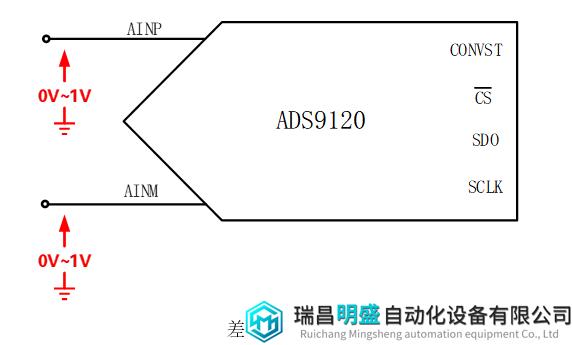

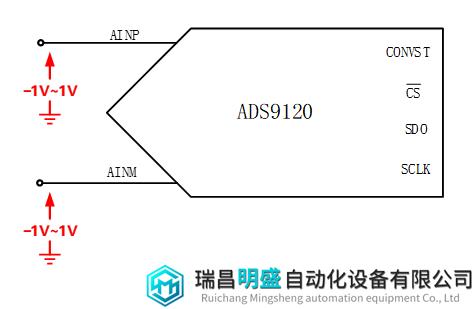

很明显是有两个端口，并且AINN引脚不接地，，如下面差分输入型ADS9120的ADC所示：
AINP和AINM都可以和输入信号链接。

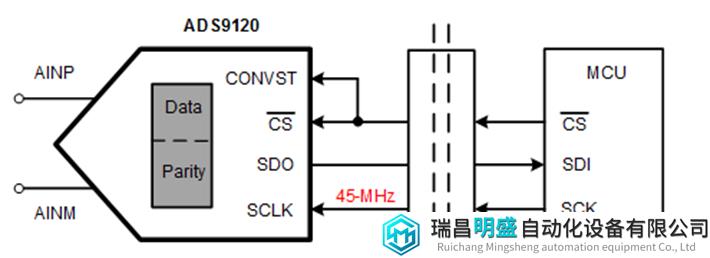

引脚上也有对应的信号输入管脚。
3、单极性输入和双极性输入

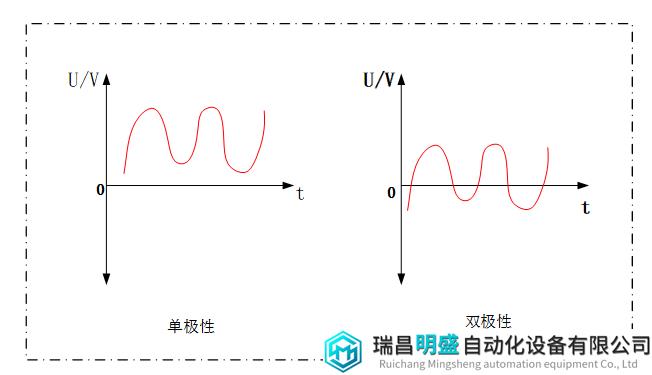

介绍完单端和差分输入后，还有一个容易混淆的概念是单极性输入和双极性输入。单极性和双极性是对电平信号的约束。单极性意味着电平信号为正。双极性意味着电平信既有正电压也有负电压。总结一下就是：信号和地之间是否有小于0的部分，如果没有就是单极性输入，如果有就是双极性输入。

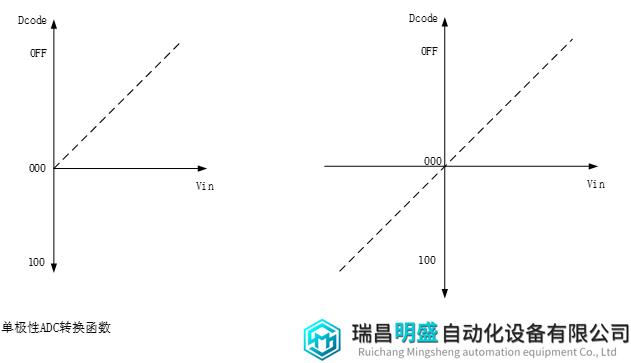

单极性和双极性的信号输入，对于ADC来说，转换函数存在比较大的区别，如下图所示：

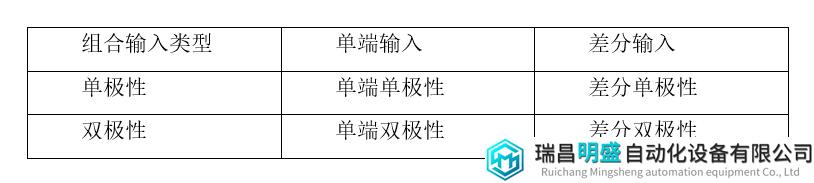

单极性的信号输入，ADC只需要转换0Vd电压以上的信号，转换函数在如左图所示。如果是双极性的信号输入ADC的需要转换0V以下的信号，在整个ADC的量程测量范围上具有较大的区别。信号有单极性和双极性之分，ADC的输入有单端和差分之分，两两组合存在四种可能性。

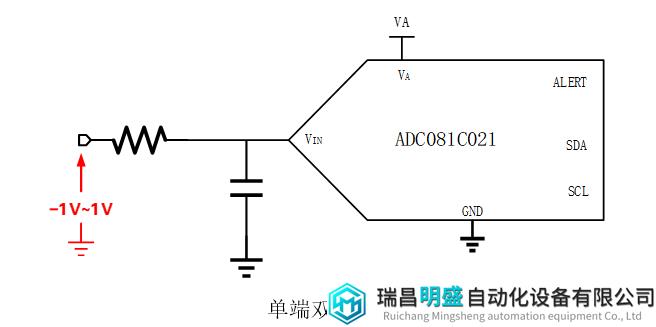

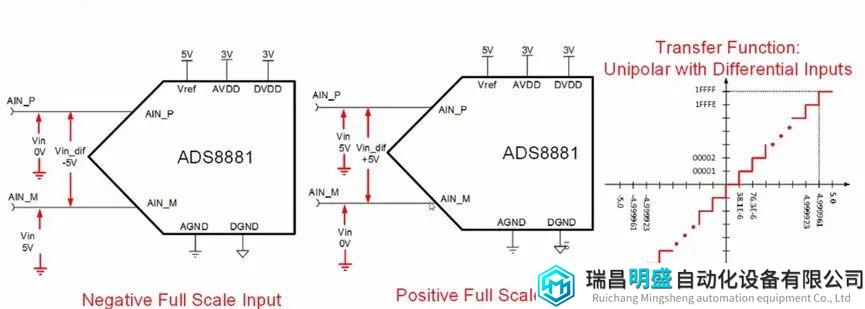

如果将上面四种类似的输入用在ADC的输入端表示，即为下图所示：
4、伪差分和真差分
ADC的差分输入从前面的ADI和TI的官方选型可以看出，输入类型存在伪差分这种类型。伪差分是相对真差分而言。
输入信号只要单个的信号称为单端信号，输入信号是差分时，被称为是差分信号。单端信号容易受到共模信号的干扰，不利于信号处理，而差分信号能有效避免共模信号的干扰，因此，为了尽可能降低对单端信号的干扰，引入了伪差分。

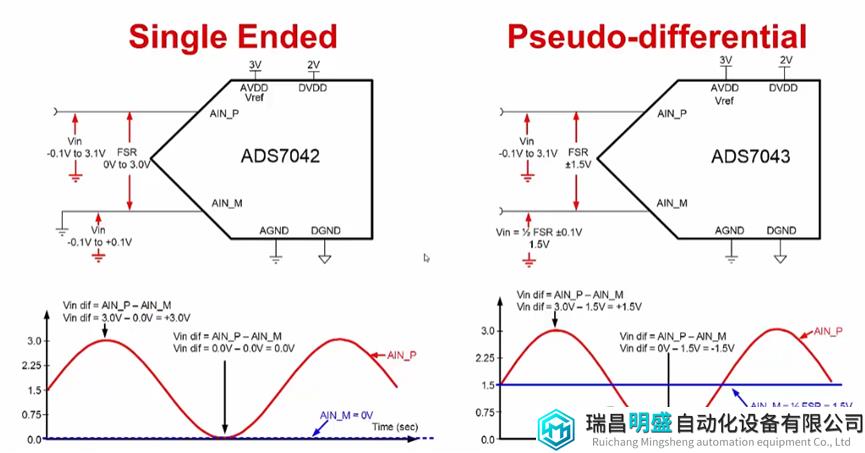

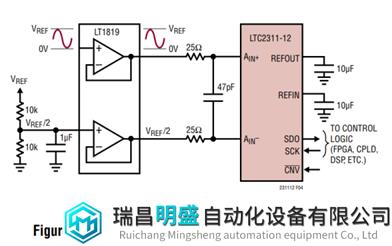

正常的差分信号是方向相反，大小相等的信号，这样的信号直接接在ADC的AINP和AINM上，而差分信号的AINM不是接差分信号，是接上1/2VREF，即固定电平。如下所示：

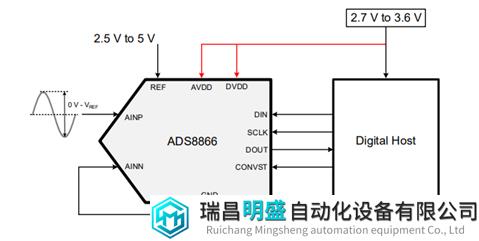

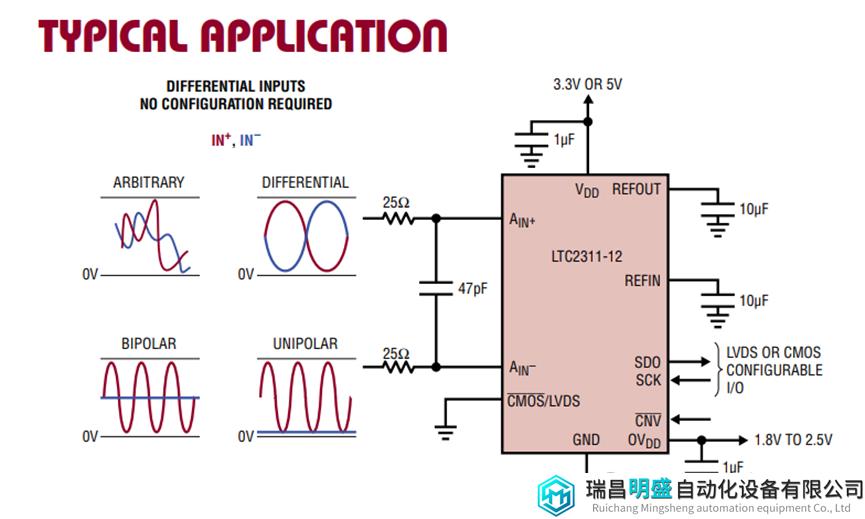

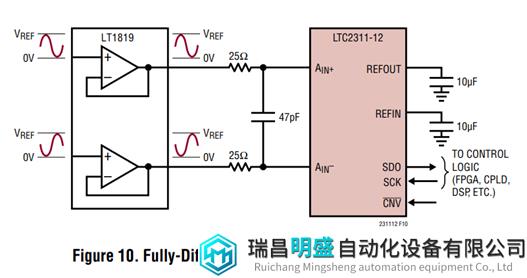

根据LTC2311器件的应用框架可知，全差分和伪差分的区别就在AINN引脚上的配置，当原始输入信号在时间轴上本身就是等大反向的差分信号，则可以直接采用差分输入，当输入的信号是单端的，但是为了降低共模干扰，可以采用伪差分。在实际电路设计时，如果使用伪差分电路，AINN端的直流电压大小一般设置在AINP端信号1/2VPP，从上面的图中可以看出，输入电压范围在0~VREF，AINN端的电压设定在1/2VREF。这样做的目的是为了充分利用ADC的输入能力。共模电压是固定的，共模电压对称。，共模电压必须为满量程的一半。真差分共模电压不是固定的，允许任意的共模电压范围。
