今天带来的是华为超级快充立式无线充电器的拆解，这款立式无线充与无线车充功率相同，最高充电功率为80W，充电器套装内附有华为100W超级快充充电器和1米长6A数据线，用于为无线充电器供电。
华为这款立式无线充电器内置两个充电线圈，支持手机水平放置和垂直放置，无线充内置散热风扇，用于加快散发无线充电产生的热量。下面充电头网就带来华为80W超级快充立式无线充电器的拆解，一起看看内部的用料和设计。
华为80W立式无线充电器开箱

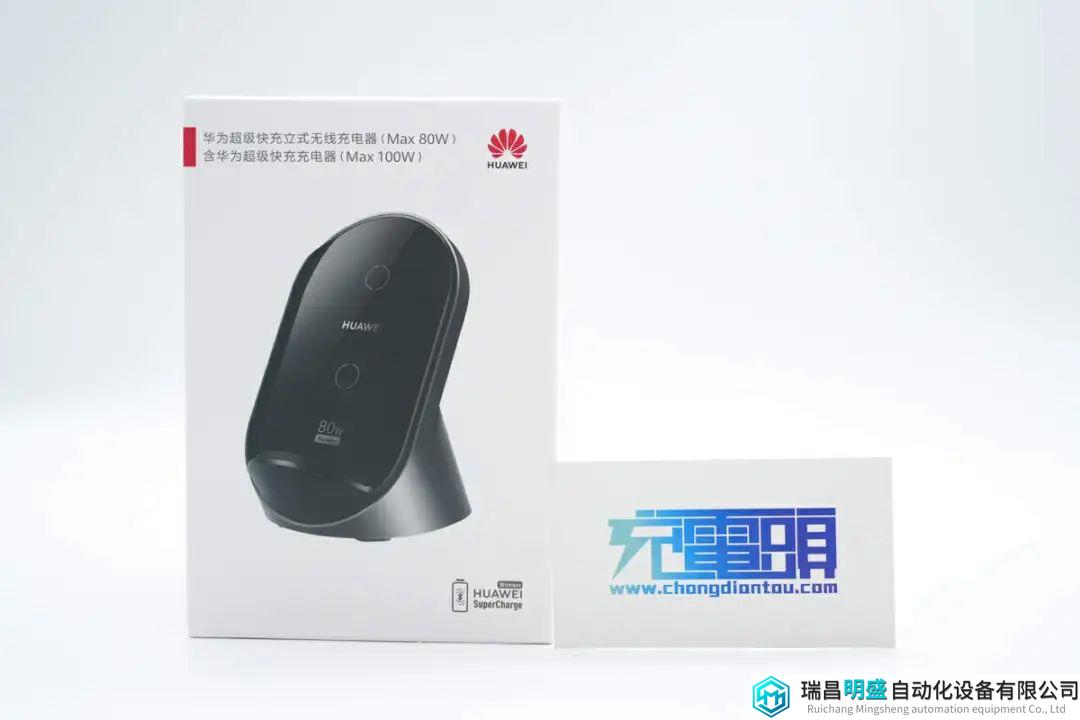

包装盒正面印有华为品牌logo、产品以及标配充电器名称、产品外观等。
背面印有产品六大特性以及规格、清单信息等。
产品参数特写，下面到实物展示环节再详细介绍。

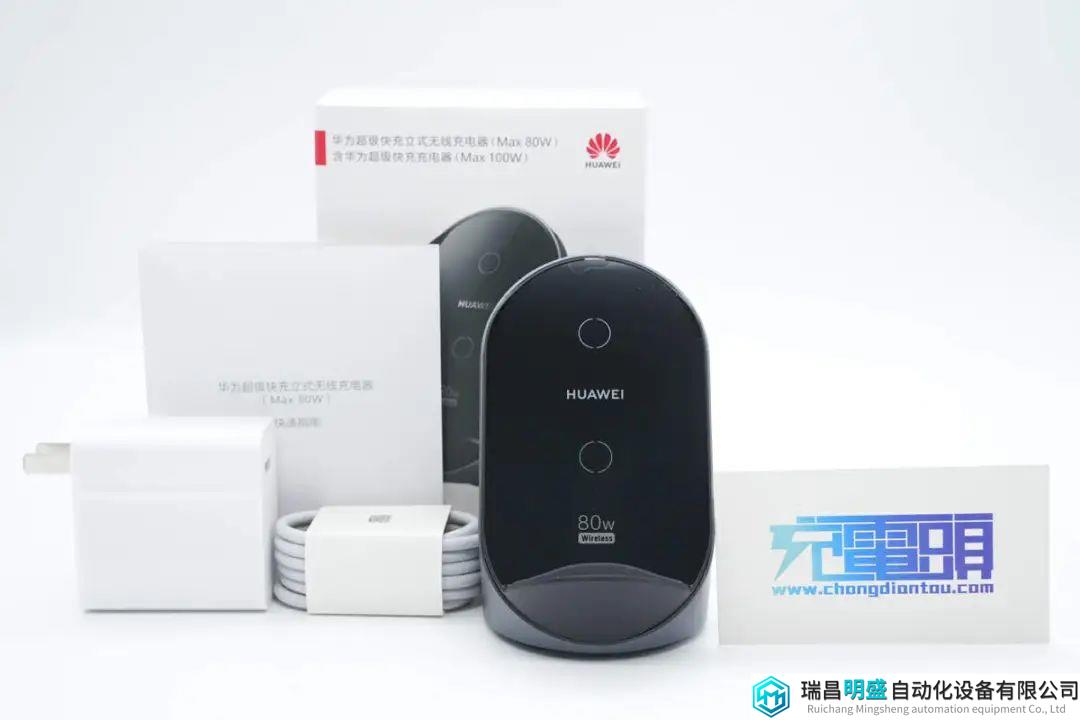

包装内含华为80W超级快充立式无线充电器、充电器、数据线以及快速指南。

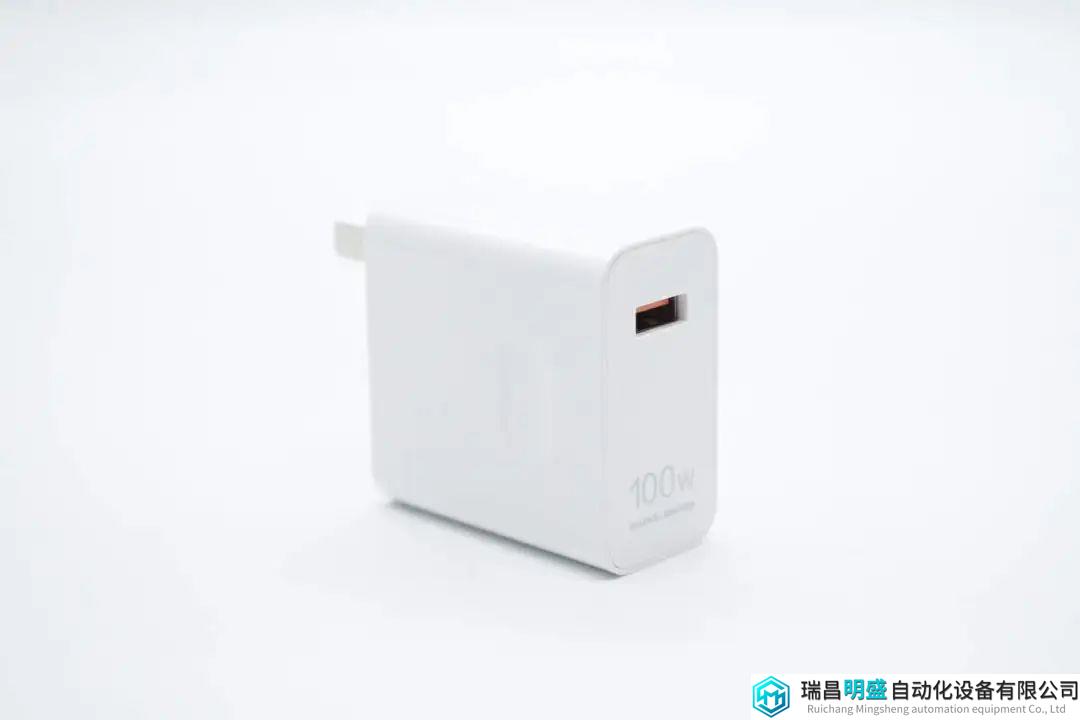

附带充电器为华为100W超级快充充电器，采用华为快充家族经典外观设计，正背面设有小凹面，输出端配置USB-A接口。

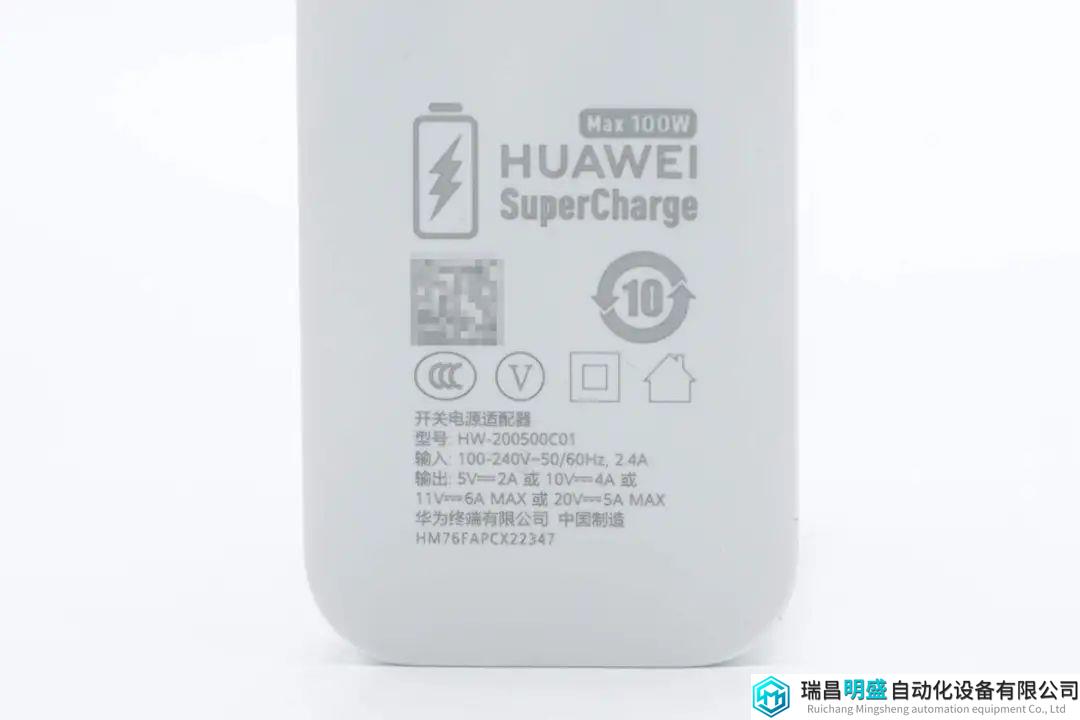

充电器铭牌特写
型号：HW-200500C01
输入：100-240V~50/60Hz 2.4A
输出：5V2A、10V4A、11V6A、20V5A MAX
充电器通过了CCC认证。

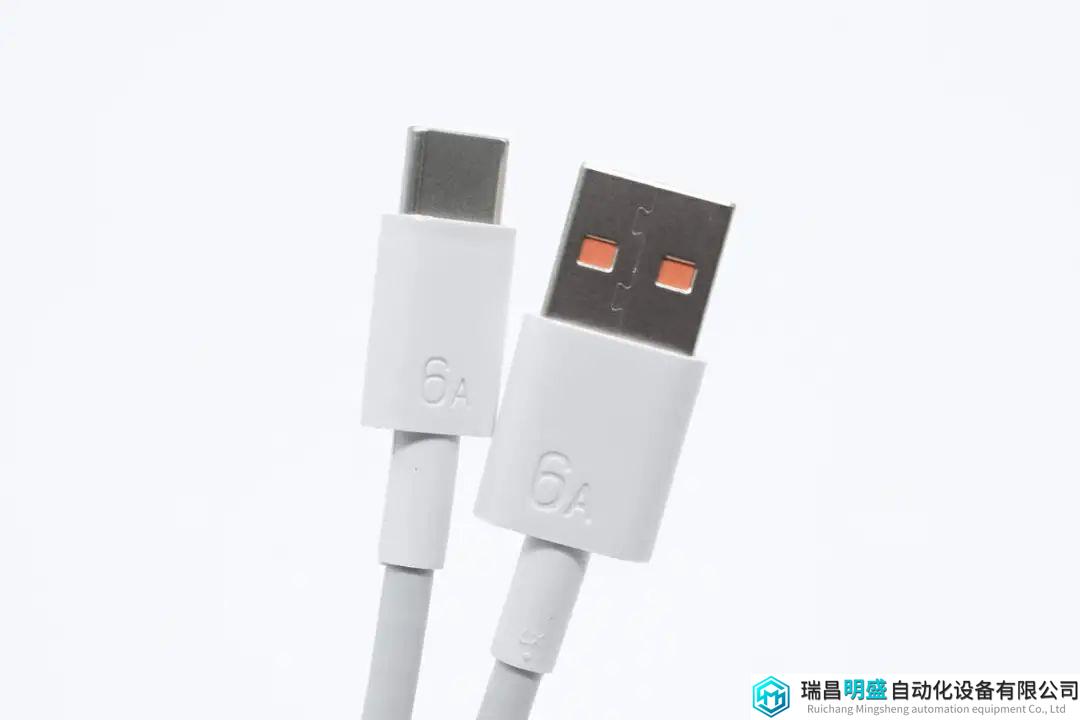

数据线为USB-A to USB-C线，可过6A大电流，搭配充电器还可为华为其它设备提供40W或66W超级快充。

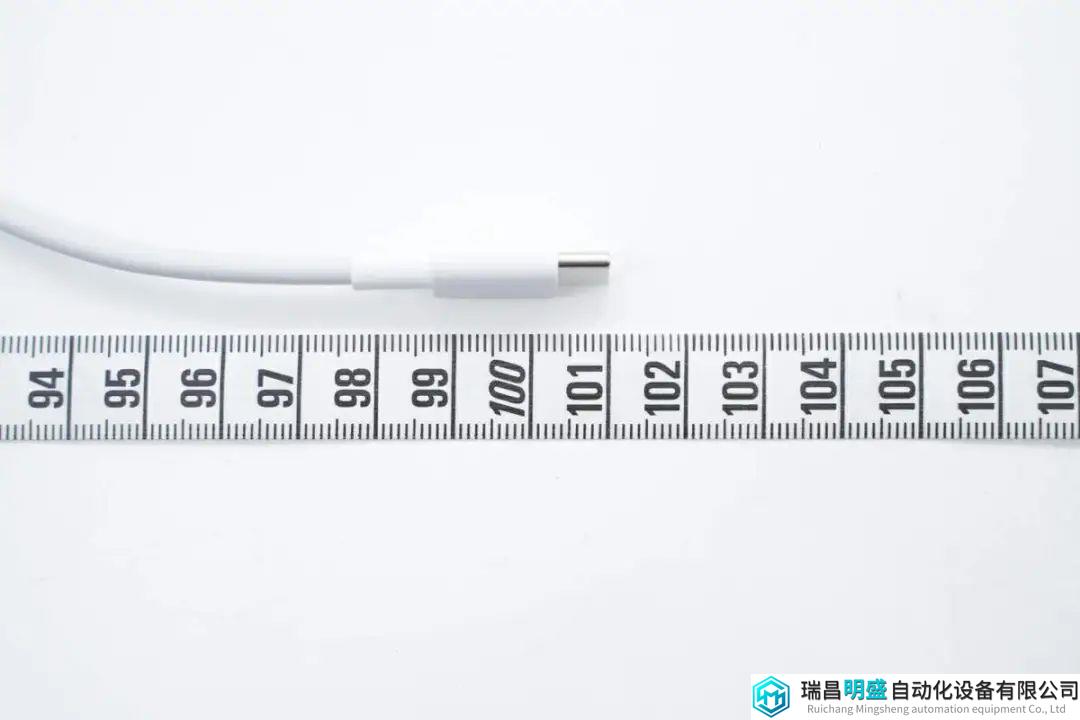

测得数据线长度约为101cm。

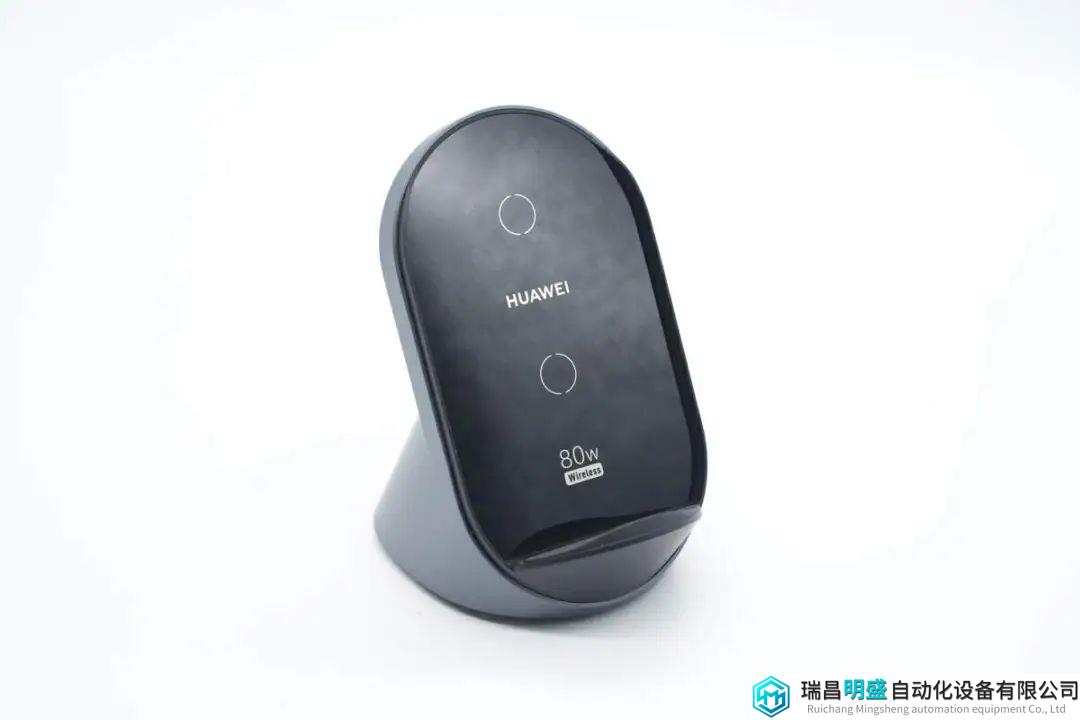

华为新款80W超级快充立式无线充电器延续了上一代外观设计，机身60°仰角带来很好的充玩体验。

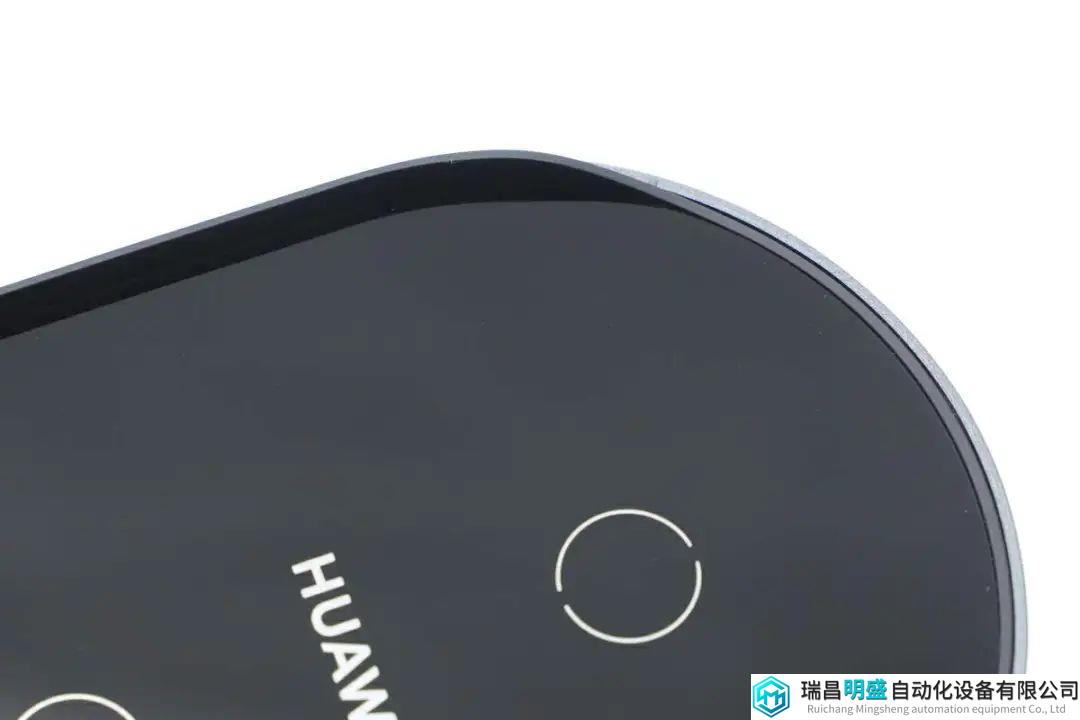

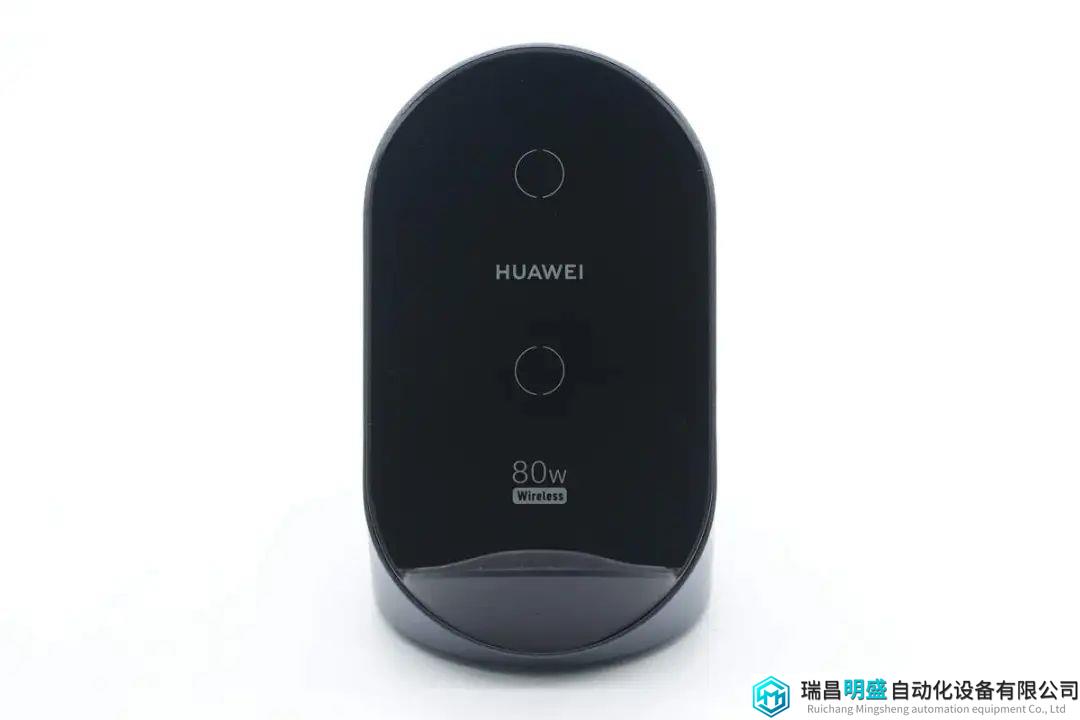

机身正面采用高光玻璃面板，并印有HUAWEI、80W Wireless以及对应无线充电线圈的两个圆圈标识，方便用户手机对齐使用。产品内置双线圈，手机横竖放置都能进行无线充电，边充边玩使用体验更好。

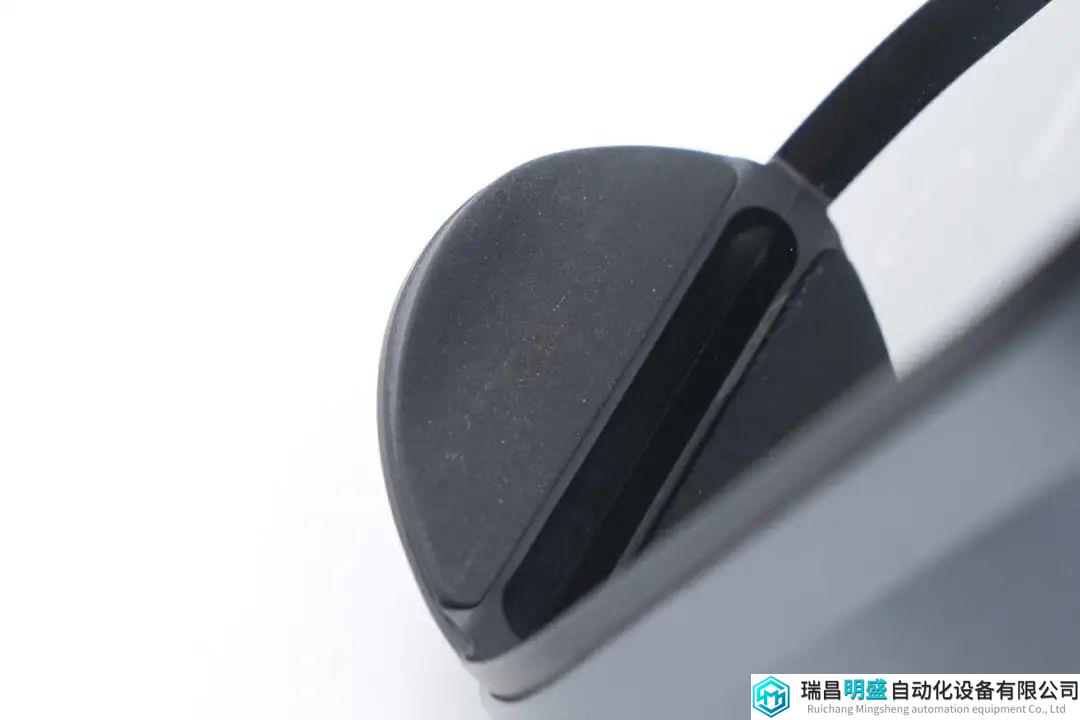

正面两侧设有凸起小板，手机放置时可将其与支撑板分隔，避免积热。
下方还设有出风口，内置风扇通过该口吹出冷风，为手机降温。支撑台贴有防滑胶垫，有效避免手机滑落。

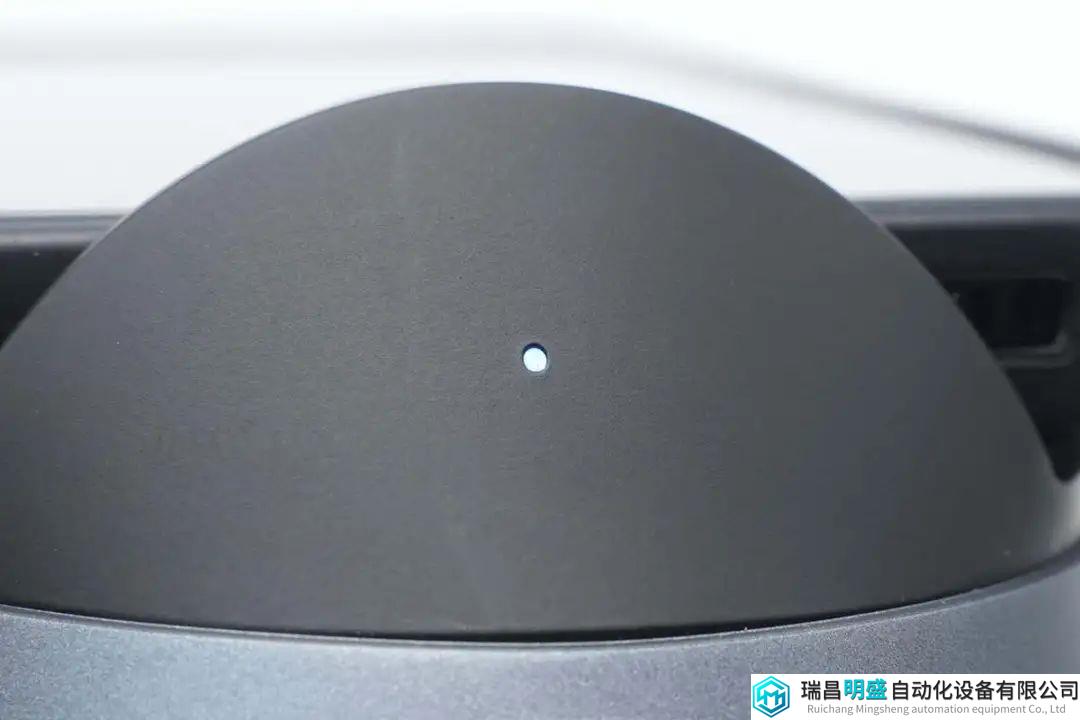

支撑台前端设有指示灯，支持异物检测，当有金属外物干扰时LED灯便会闪烁进行提示。
机身座体与支撑板外壳一体式设计，PC阻燃防火材质，表面喷涂金属漆，金属质感十足。

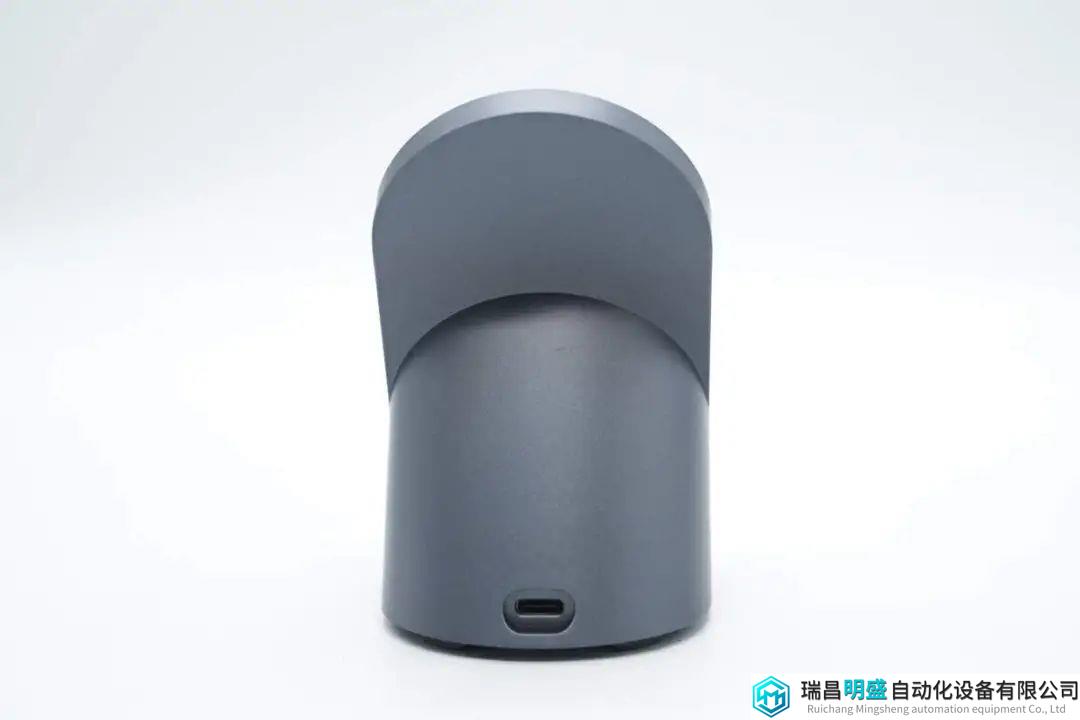

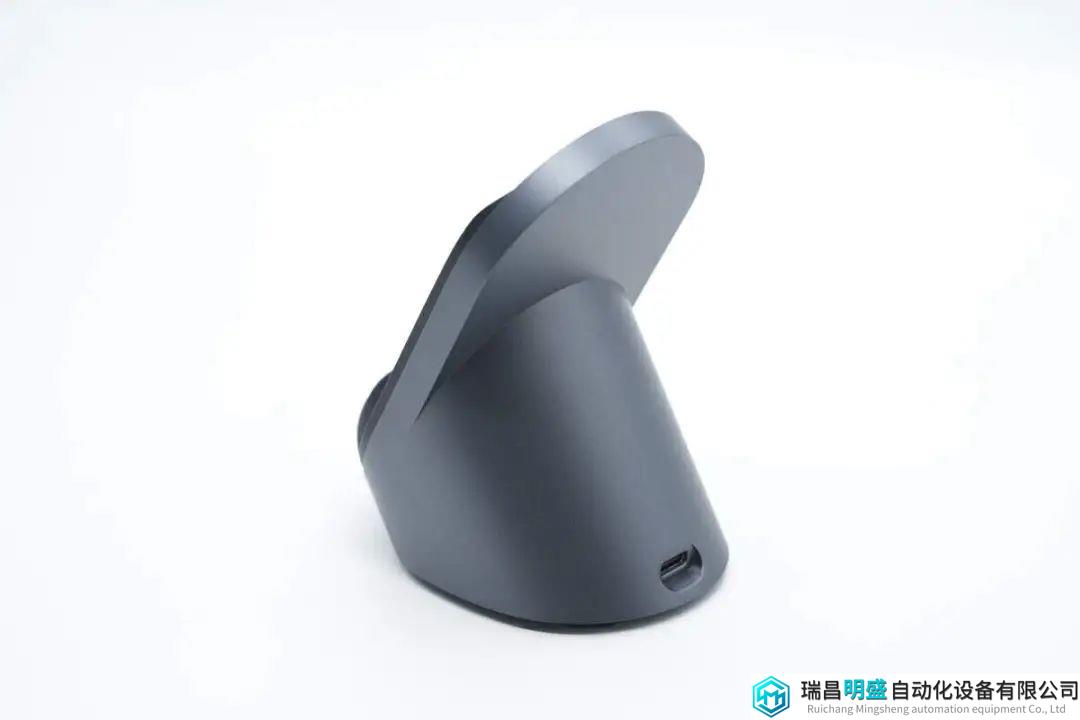

座体后方配置一个USB-C输入接口，接口旁凹槽设计，连接数据线供电更稳定，不易脱落。

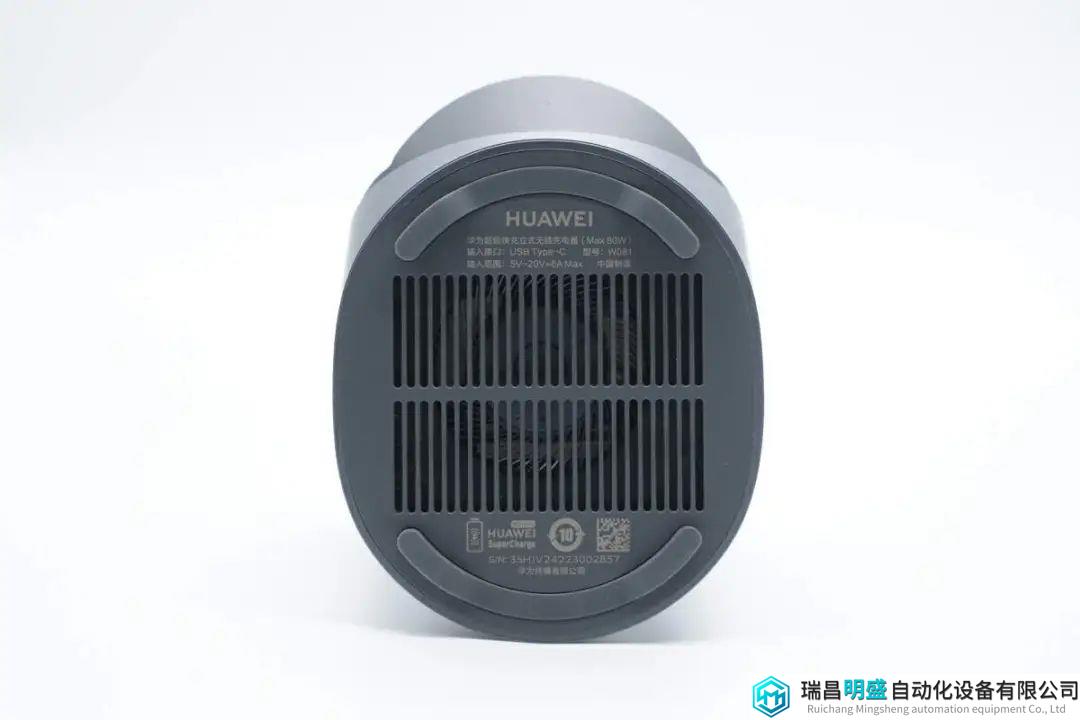

机身底部外壳格栅设计方便进气，边缘贴有防滑垫。

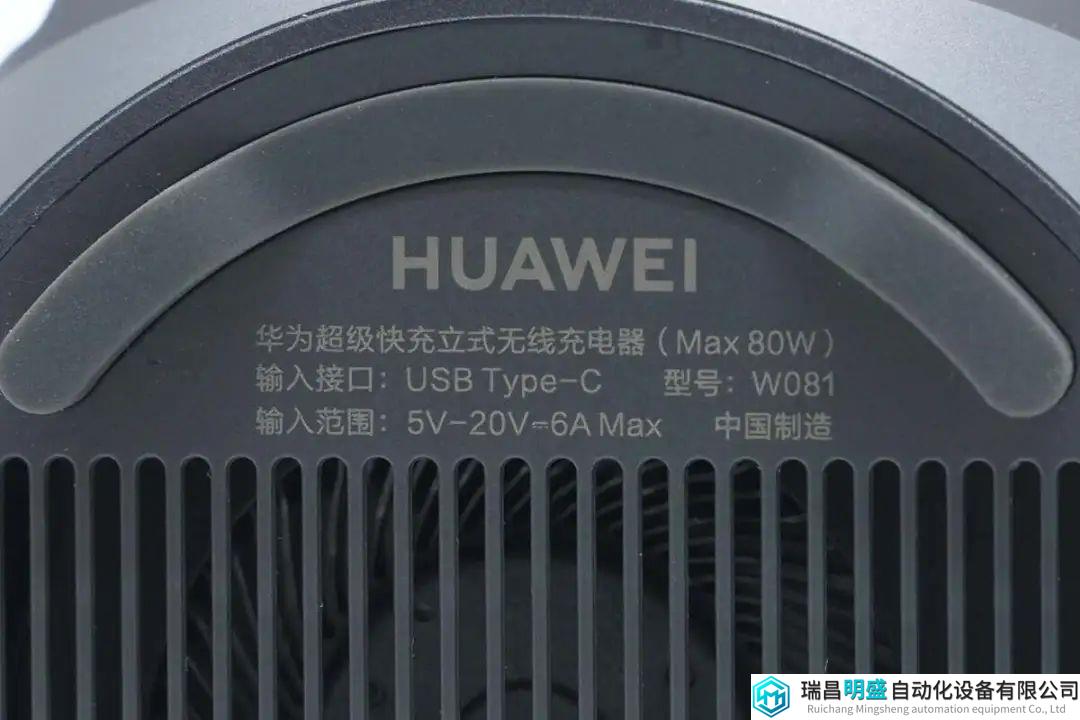

产品参数特写
名称：华为超级快充立式无线充电器（Max 80W）
型号：W081
输入接口：USB Type-C
输出范围：5-20V6A（Max）
华为终端有限公司

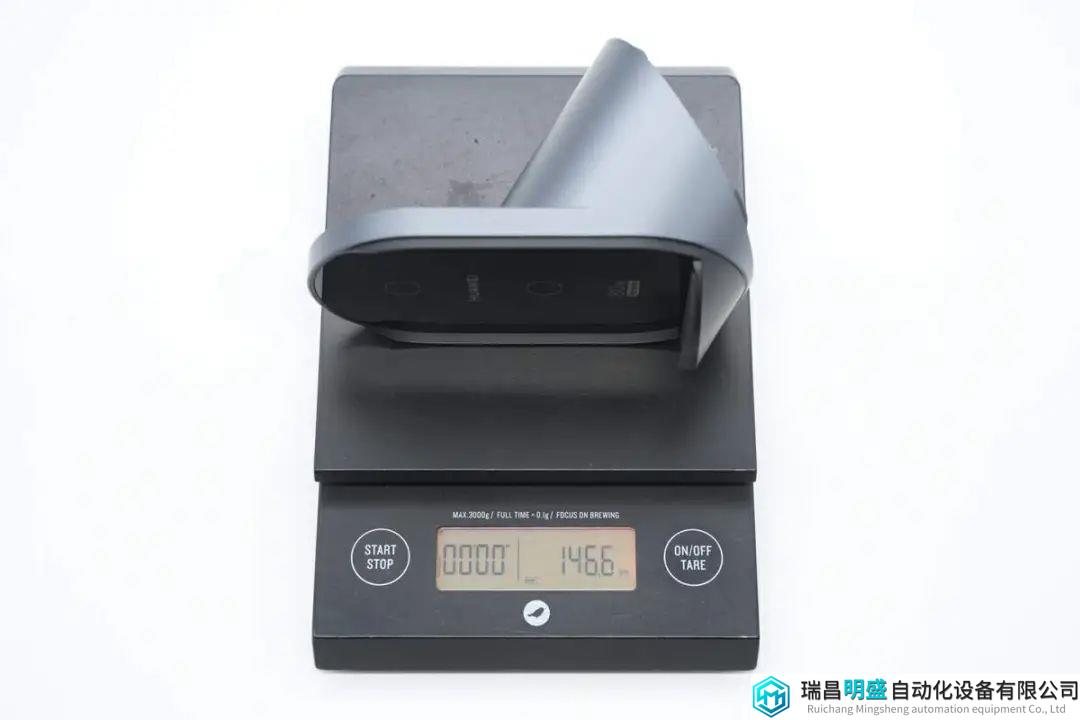

测得华为80W超级快充立式无线充电器重量约为147g。
华为80W立式无线充电器拆解
看完华为这款立式无线充的开箱和展示，下面就进行拆解，一起看看内部的用料和设计。

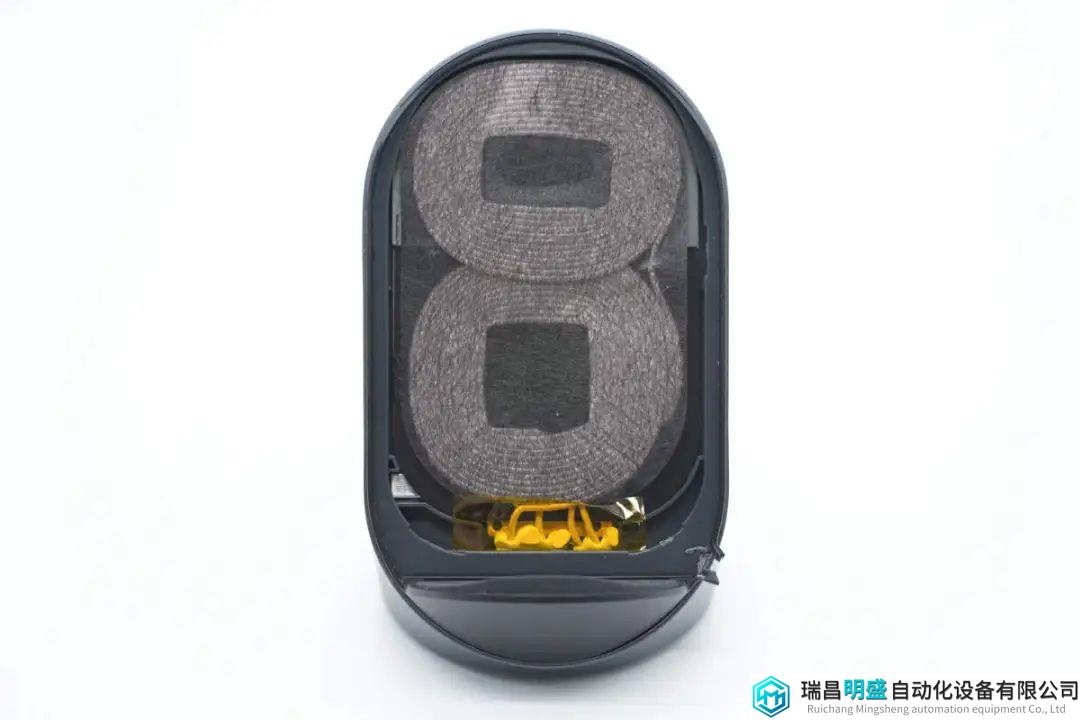

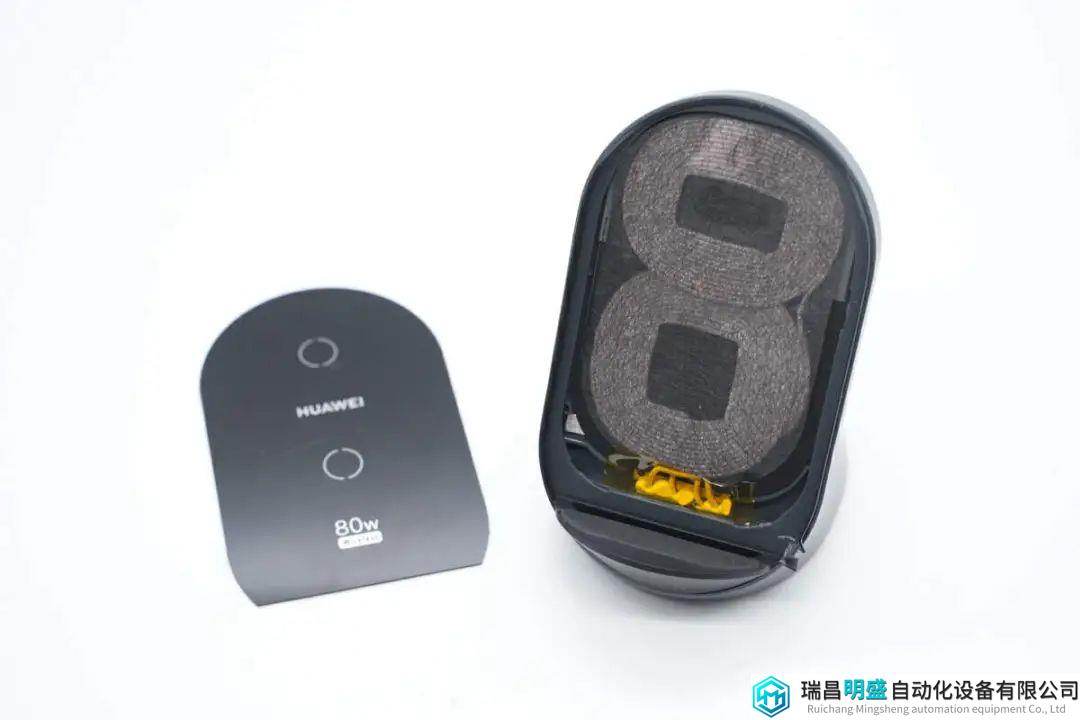

首先加热取下无线充正面的玻璃盖板，内部为两个无线充电线圈。
在无线充电线圈上面粘贴黑色纤维层。

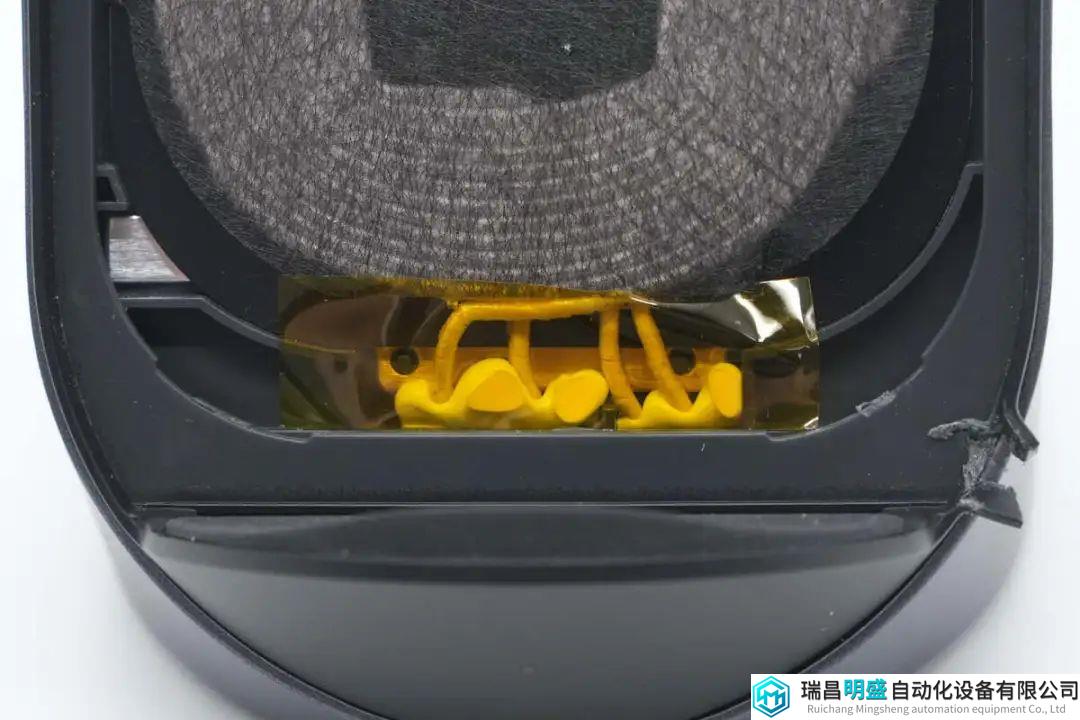

无线充电线圈焊点涂胶加固，并粘贴高温胶带绝缘。

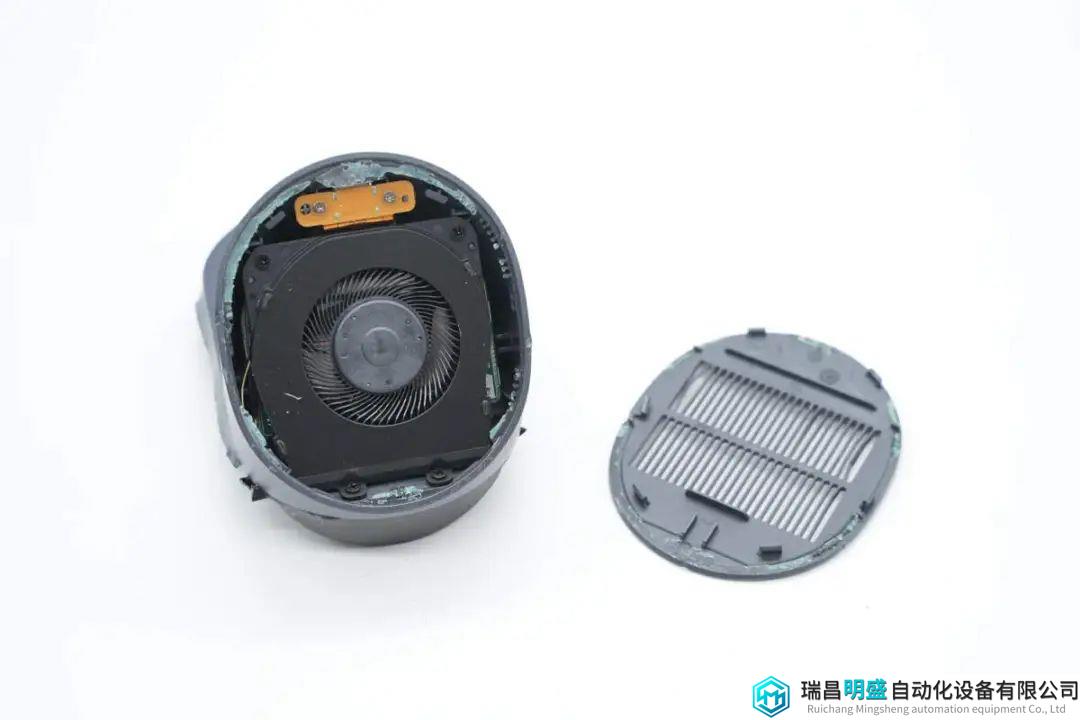

拆下无线充电器底部盖板，盖板通过卡扣和胶水固定。

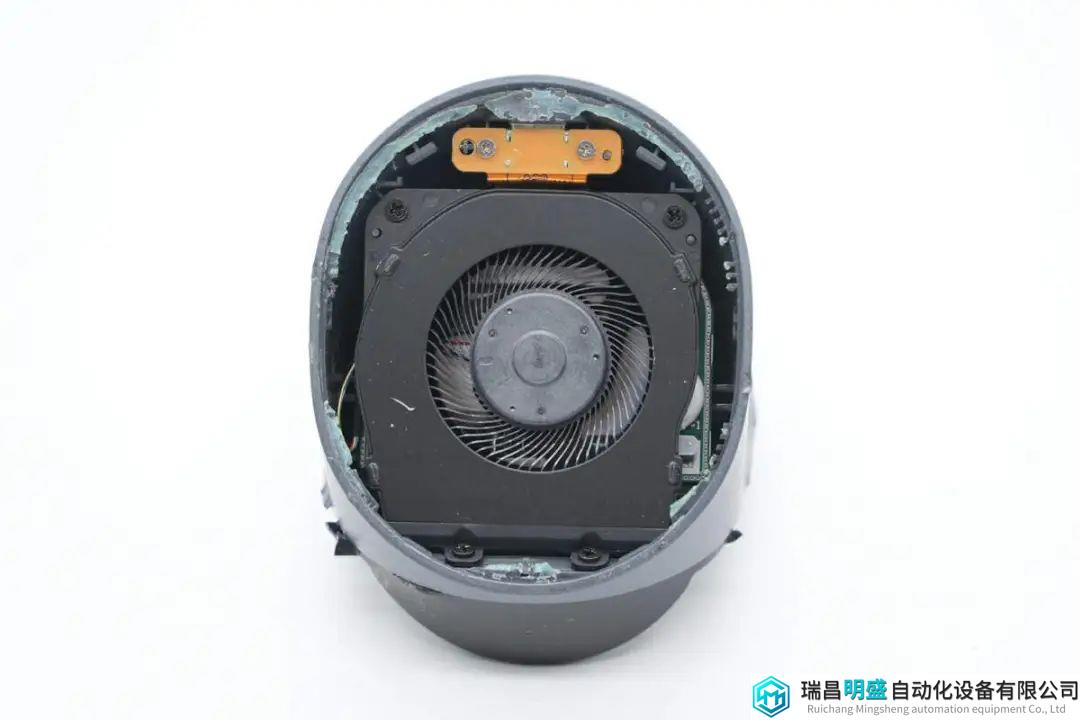

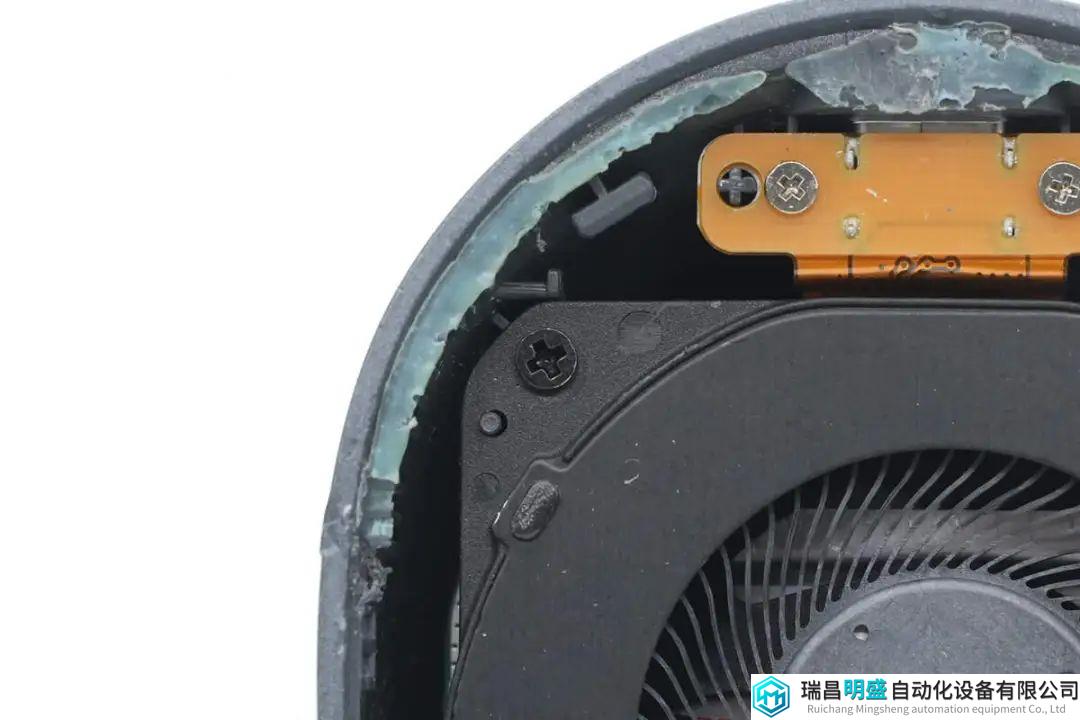

壳体内部USB-C端子和散热风扇均通过螺丝固定。

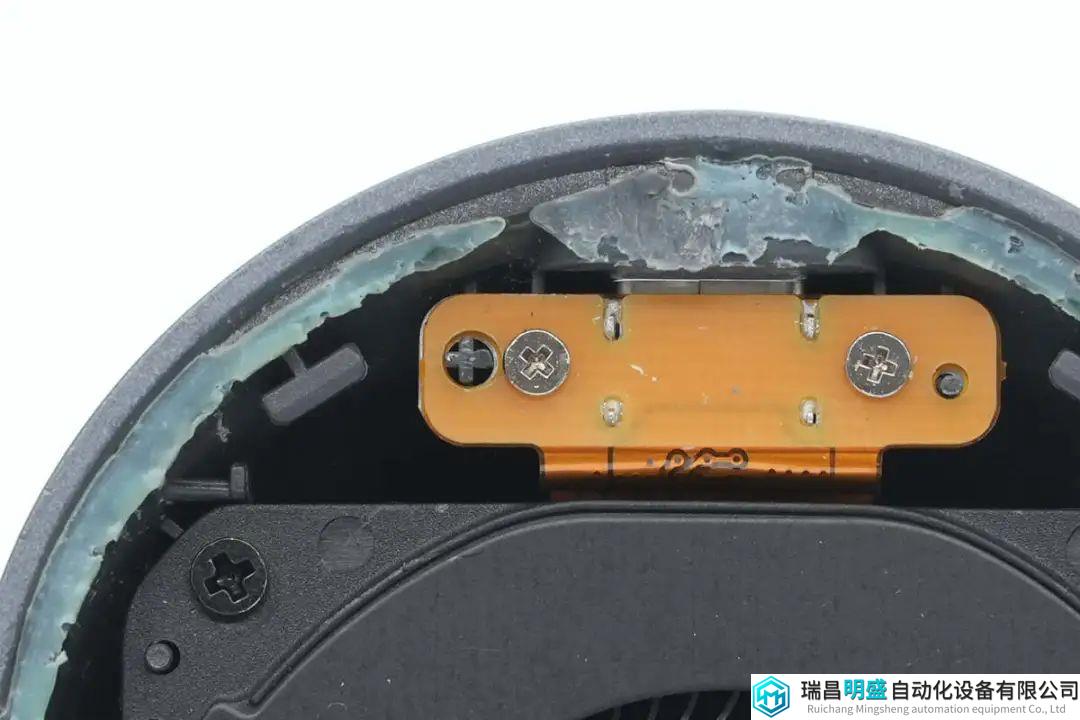

固定USB-C端子的螺丝特写。
固定散热风扇的螺丝特写。

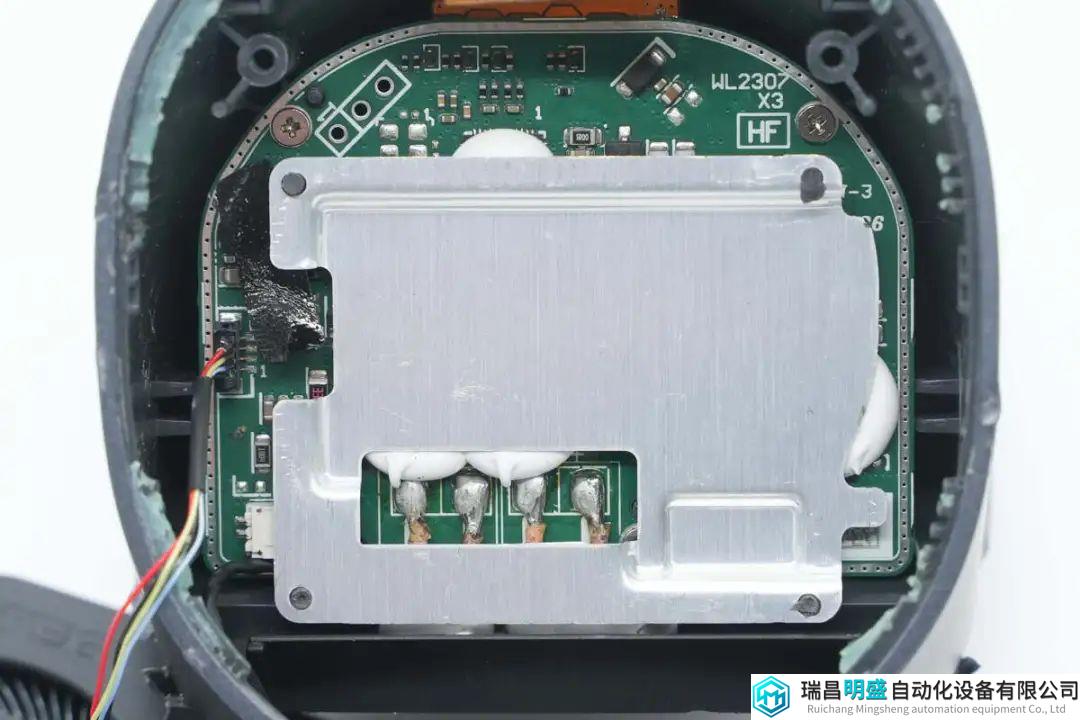

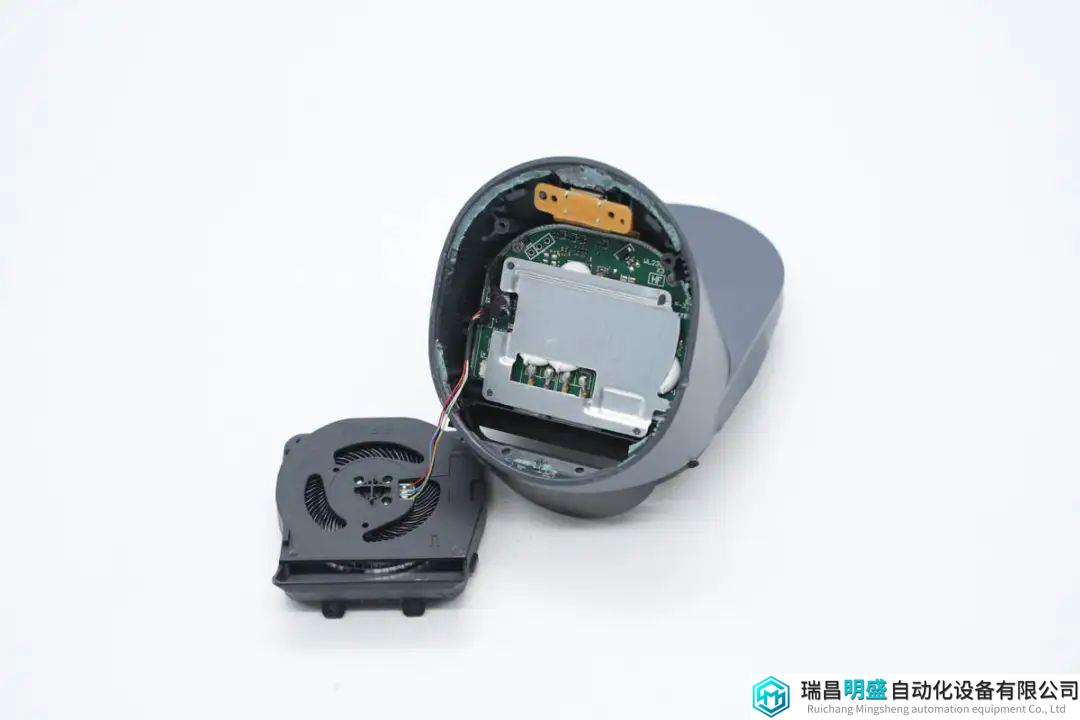

拧下固定螺丝，拆下散热风扇，在PCBA模块上覆盖铝片散热。

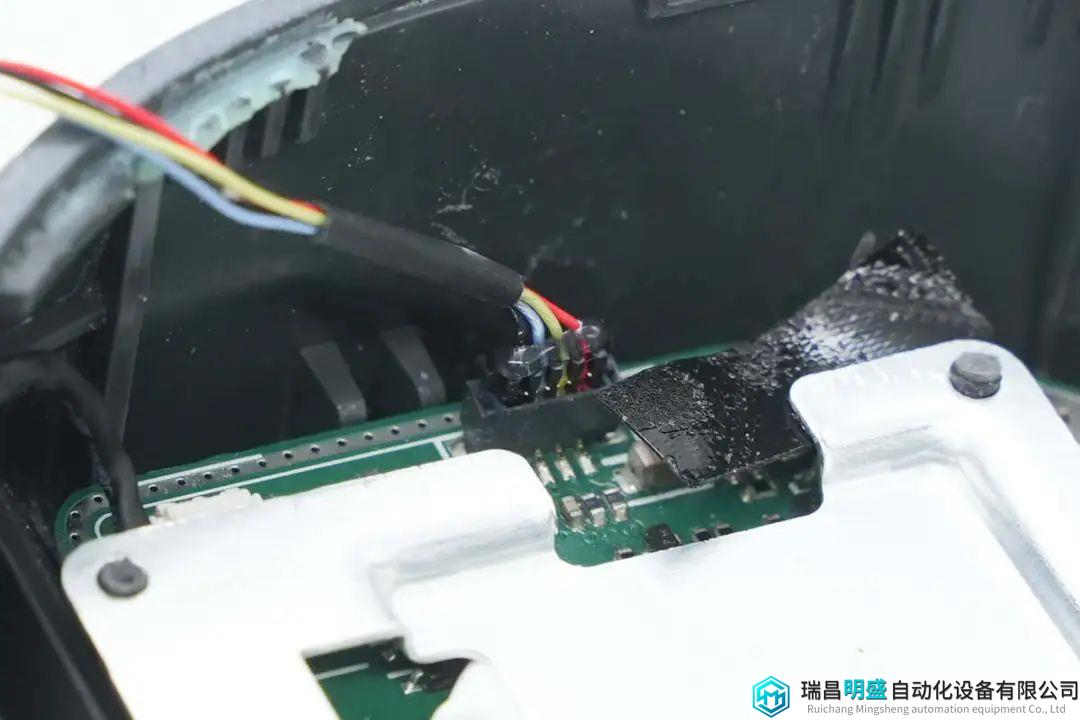

散热风扇通过连接器连接。
散热铝片通过塑料壳体热熔固定。

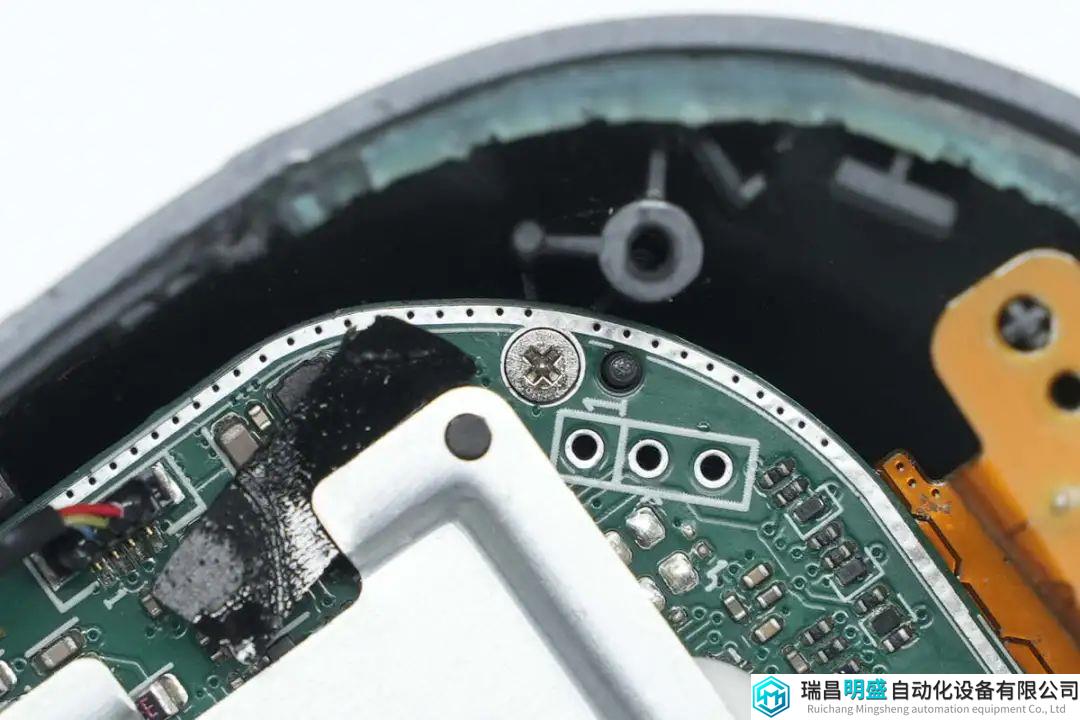

PCBA模块通过螺丝固定。

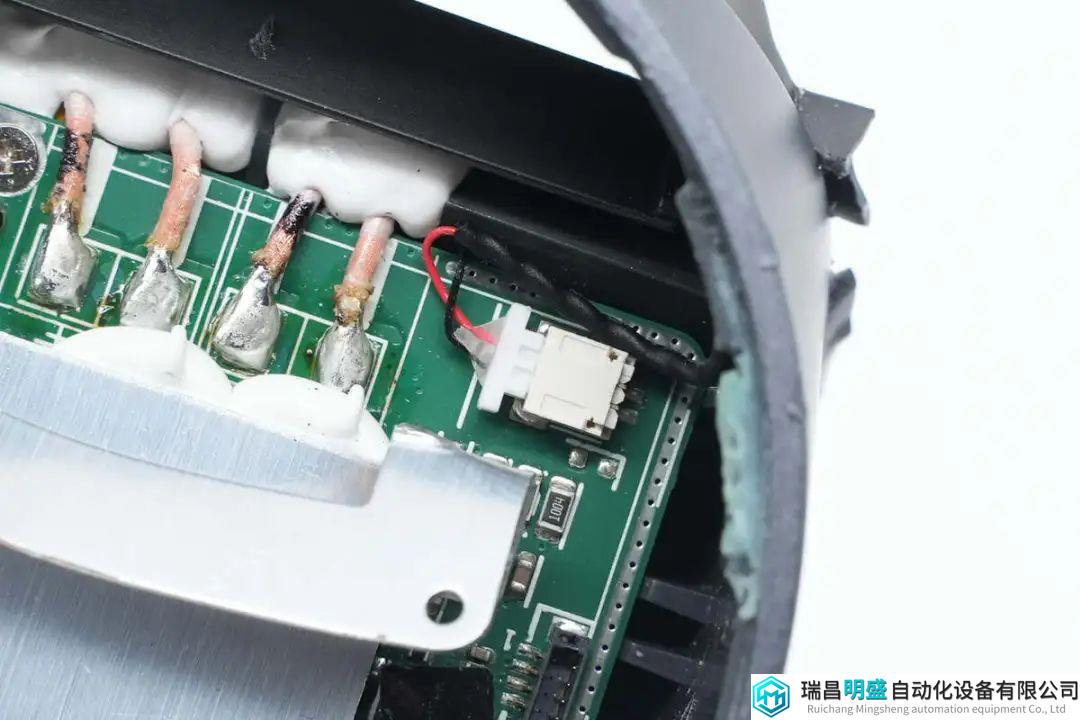

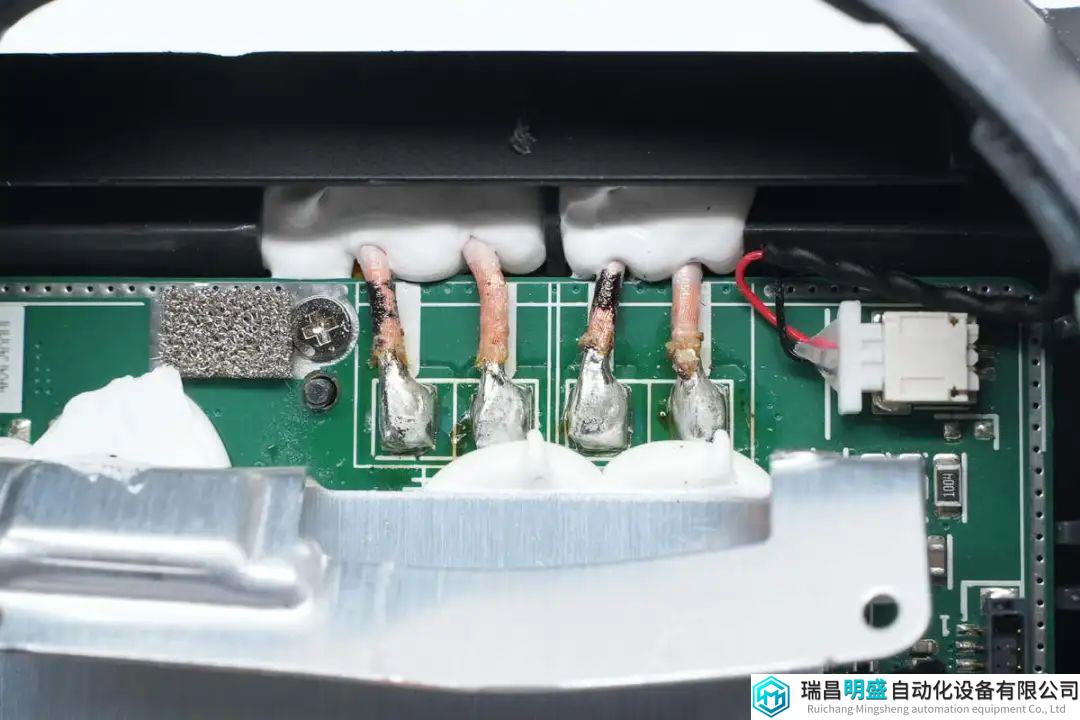

无线充电线圈通过焊接连接到PCBA模块。
指示灯通过连接器连接。
离心散热风扇特写。

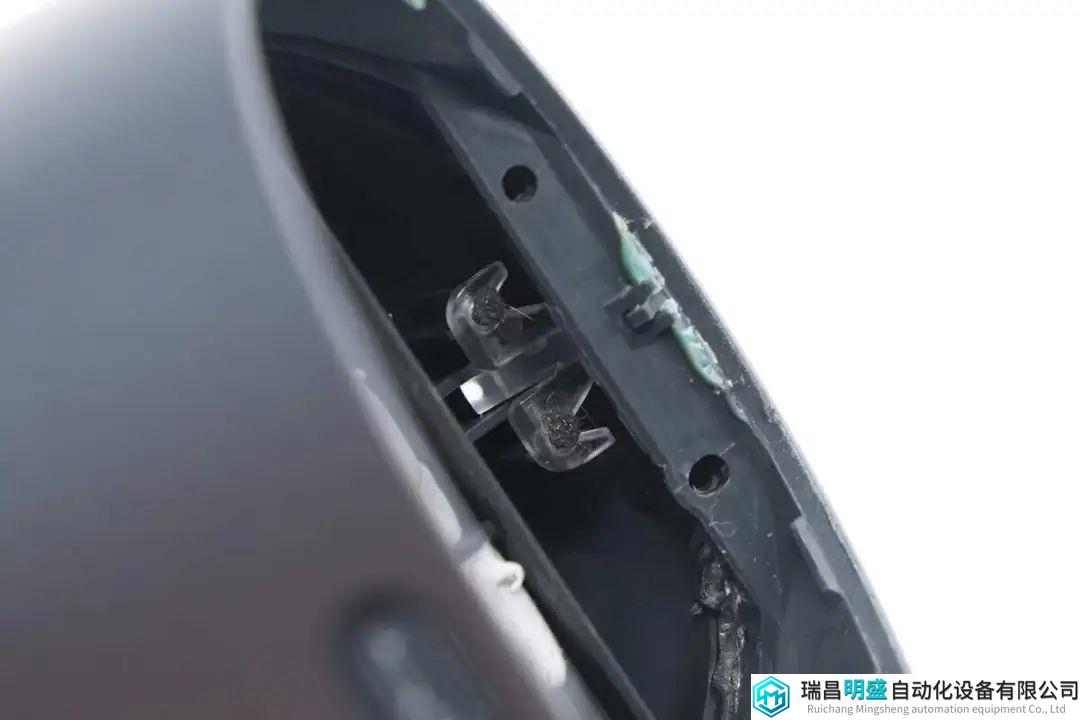

壳体内部指示灯导光塑料特写。
分开无线充电线圈与PCBA模块的连接，从壳体中取出PCBA模块。

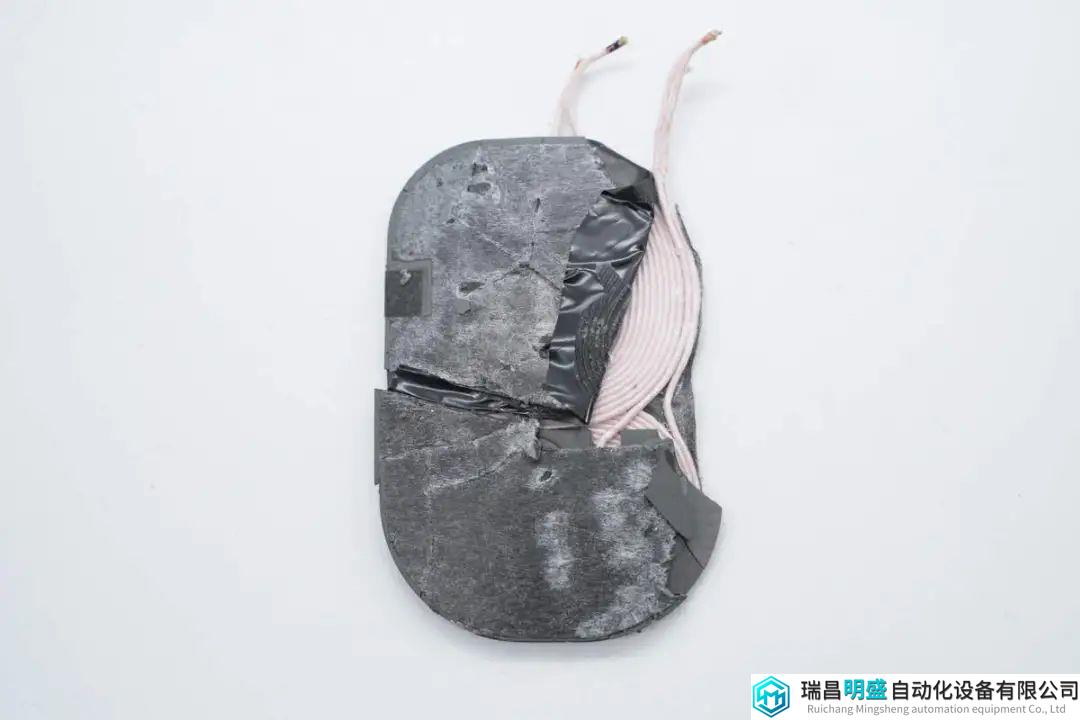

在无线充电线圈背面粘贴隔磁片。

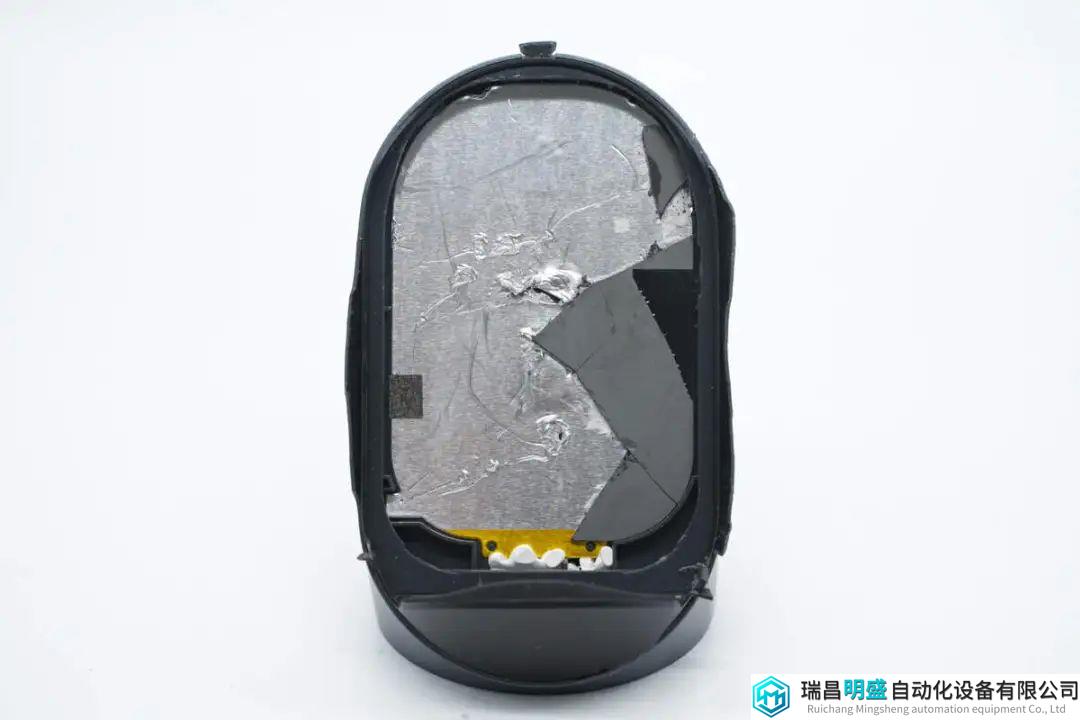

在隔磁片背面粘贴铝箔屏蔽。

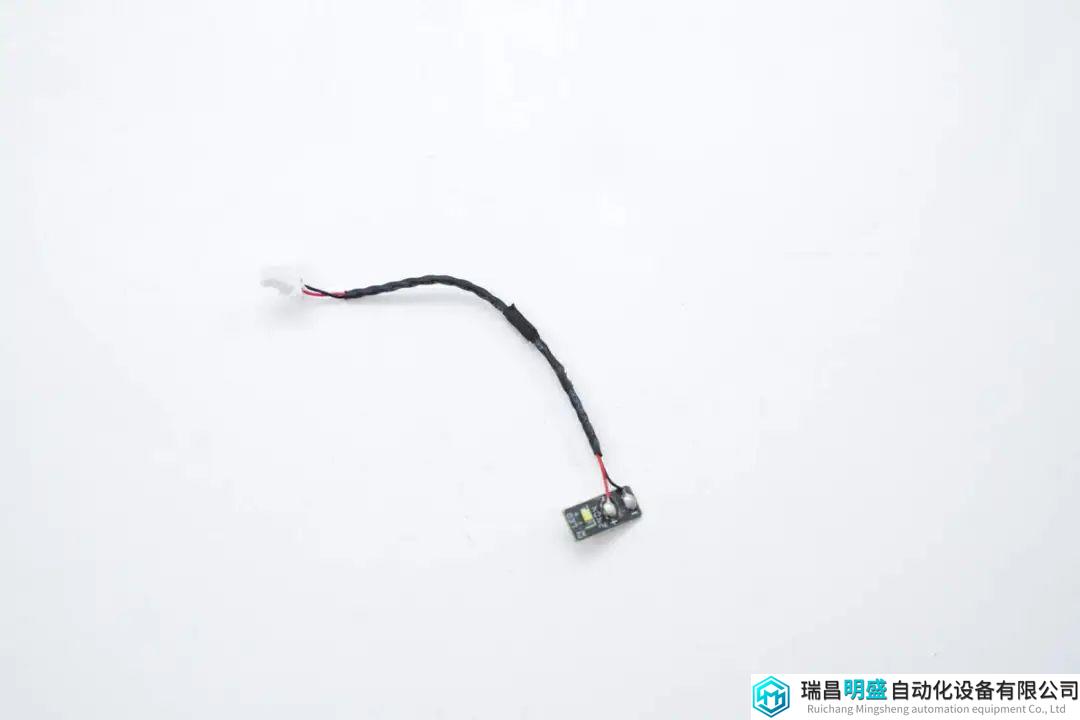

指示灯小板通过导线焊接连接。

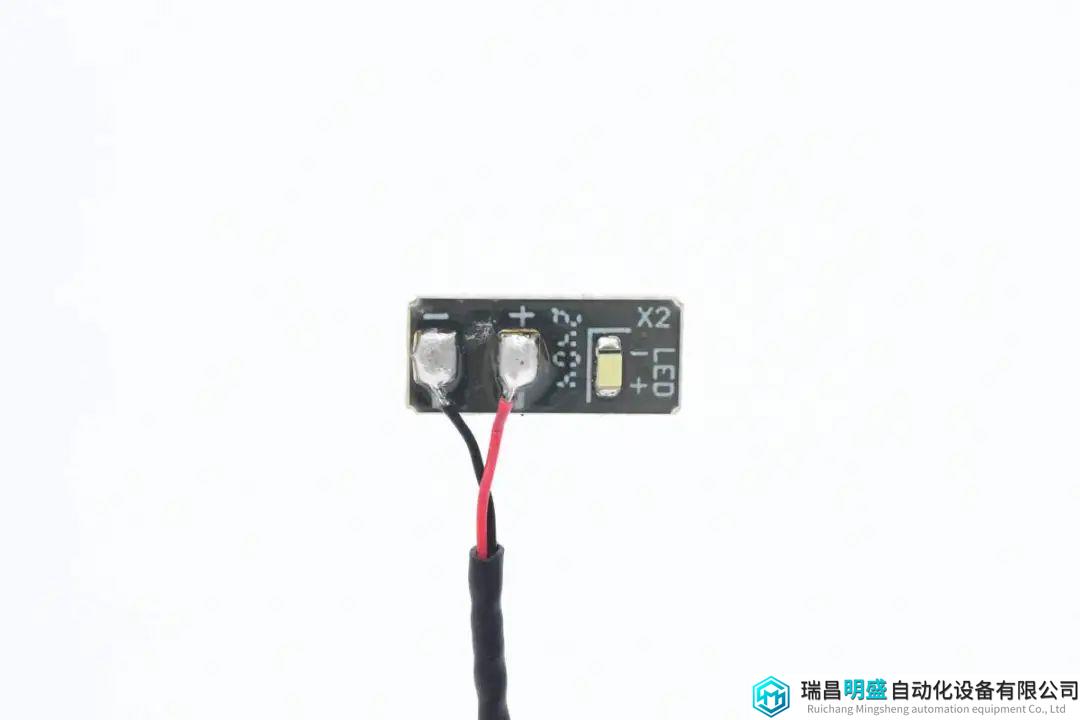

小板正面焊接连接导线和指示灯。

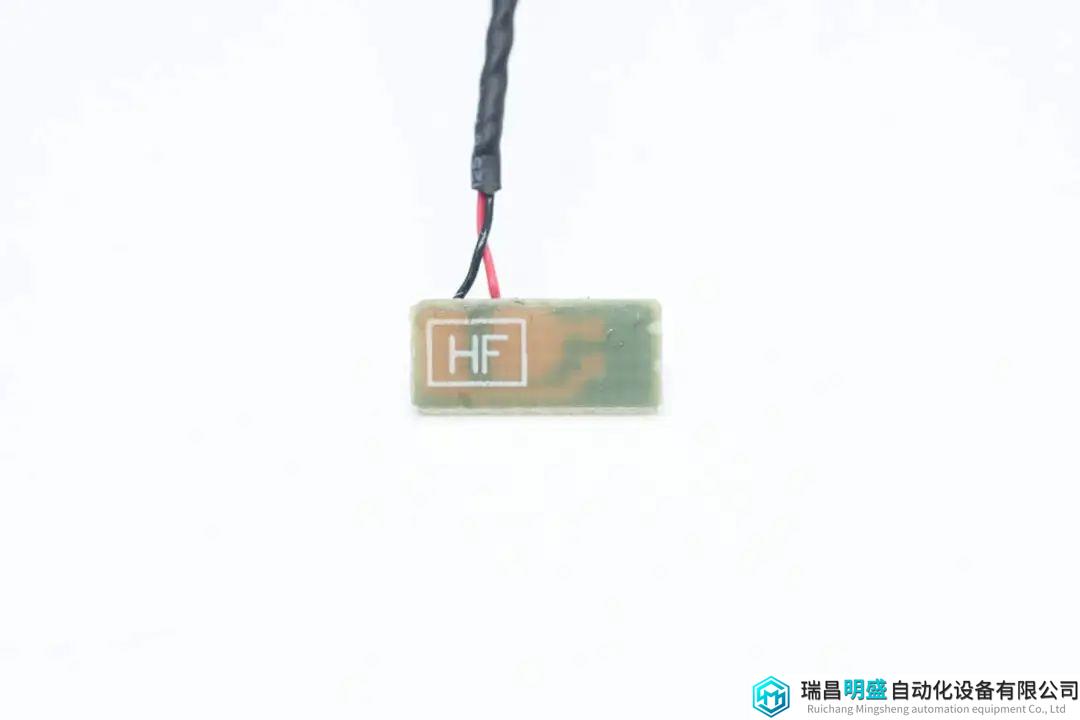

小板为单面板，背面没有元件。

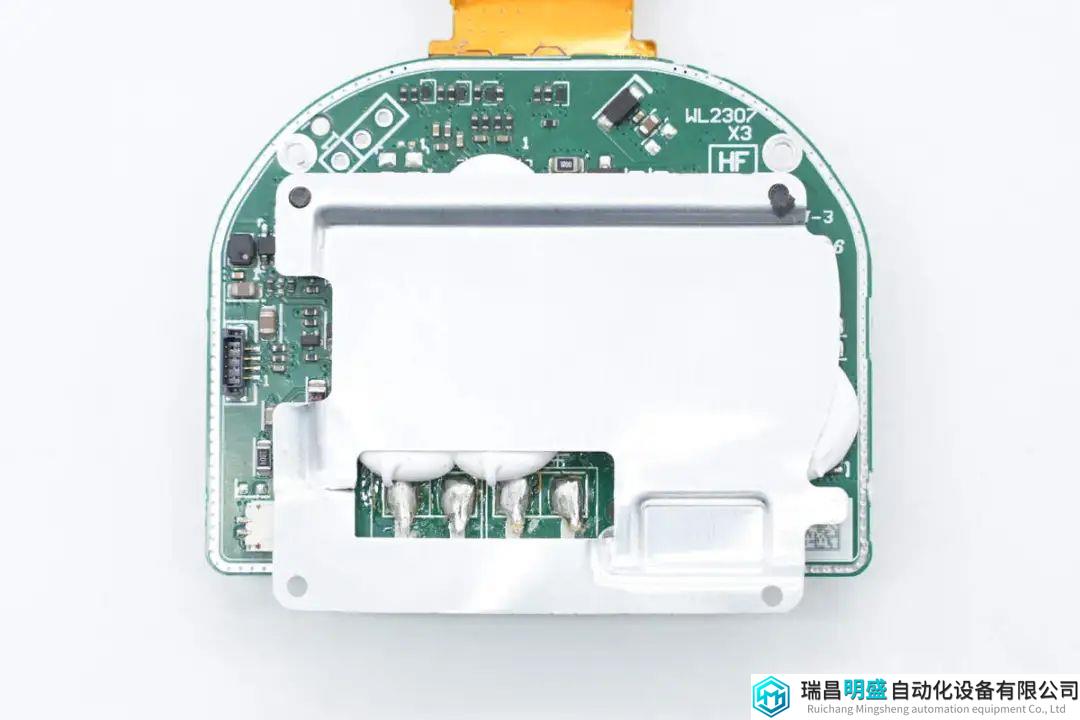

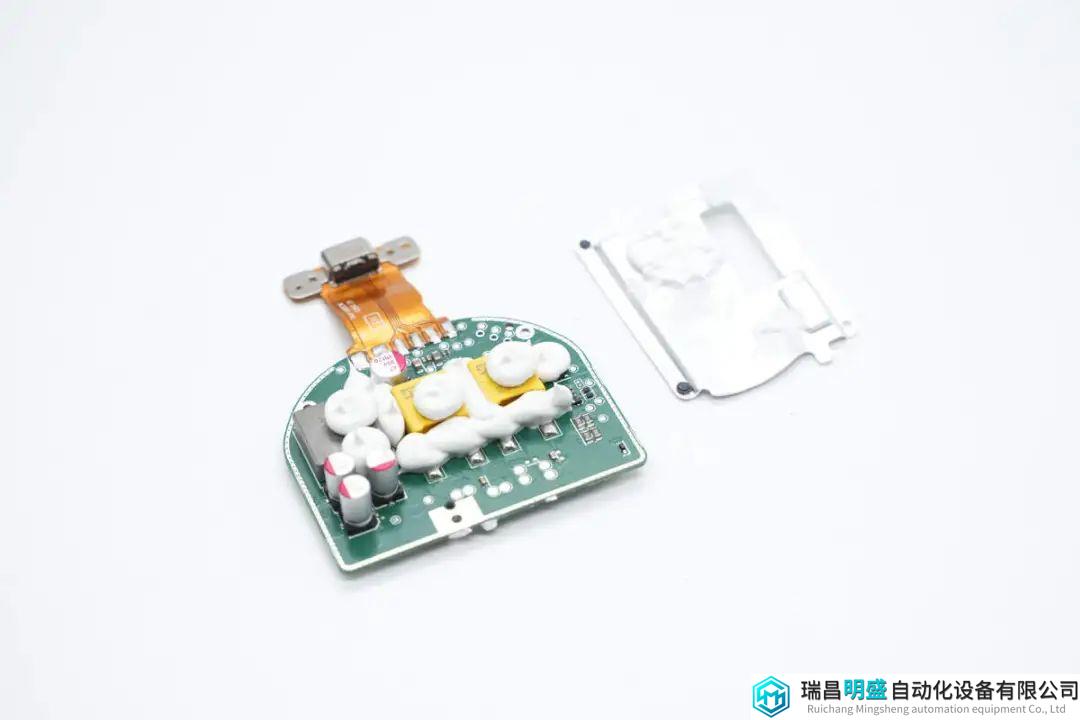

PCBA模块采用导热胶粘贴散热片。
拆下散热片，观察PCBA模块上面的元件。

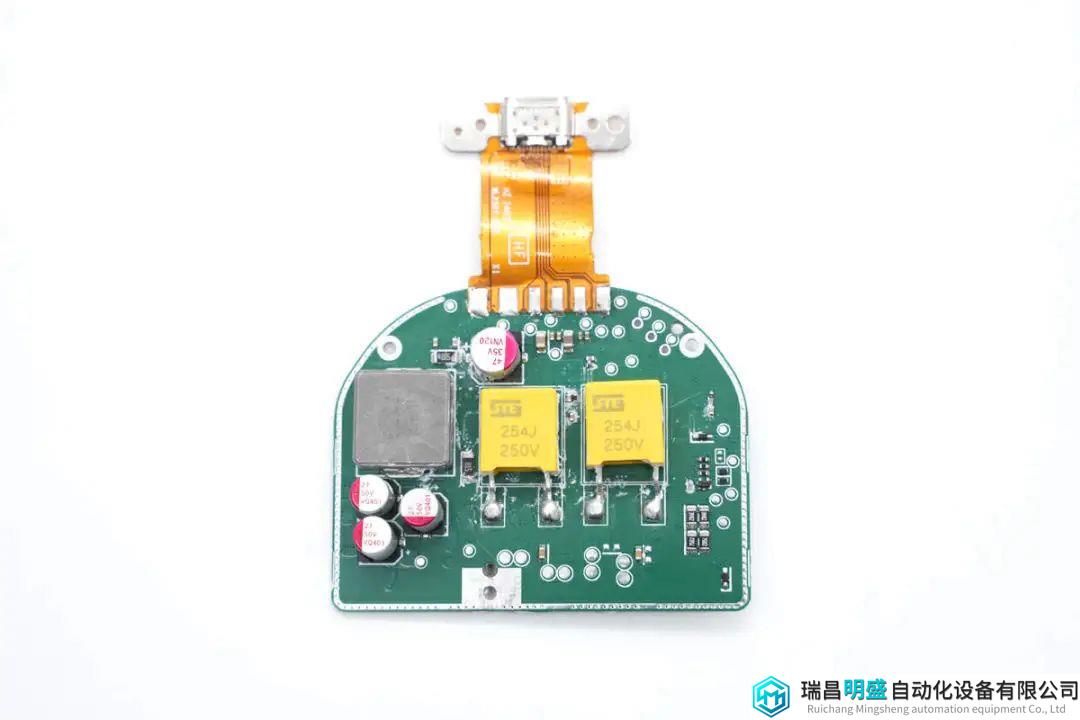

在上方焊接USB-C母座排线，下方焊接滤波固态电容。左侧焊接升压电感和滤波电容，右侧焊接两颗黄色谐振电容。

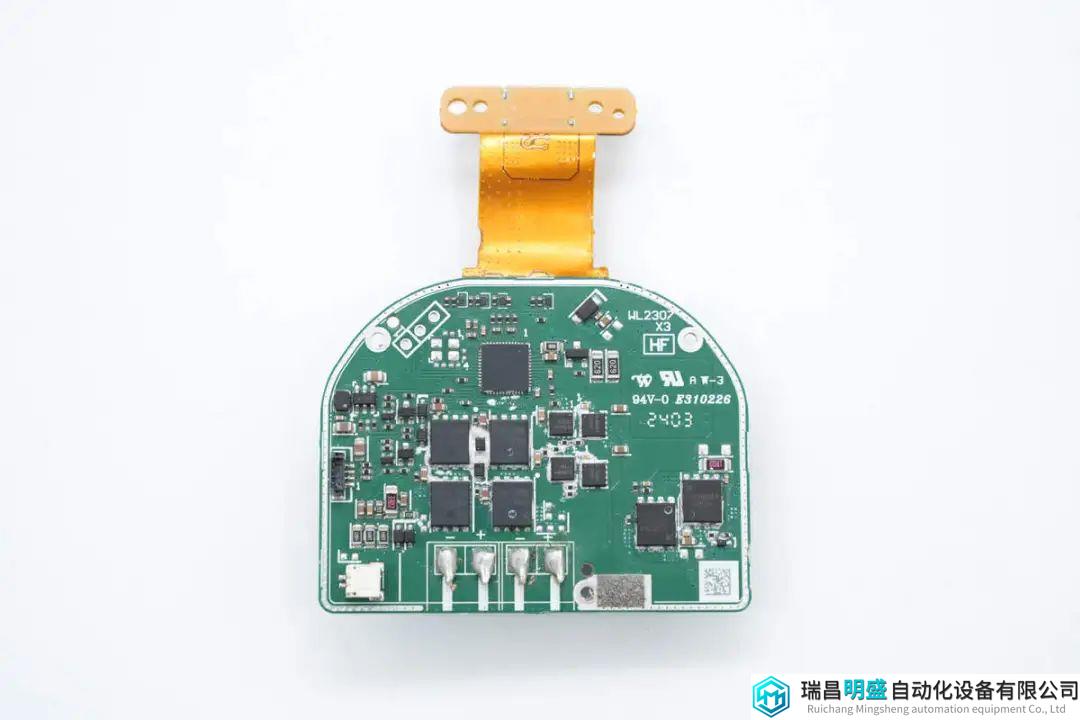

PCBA模块另一面焊接无线充电主控，下方焊接无线充电功率管和线圈切换开关管，左侧焊接同步升压开关管。

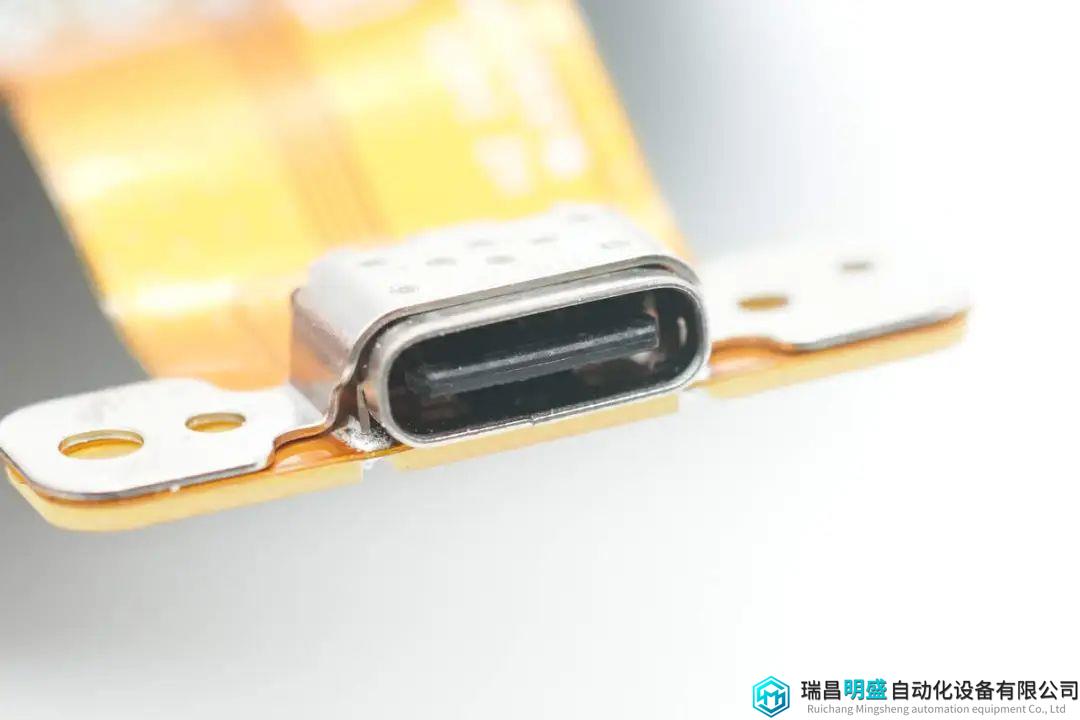

USB-C母座为过孔焊接，黑色舌片不露铜。

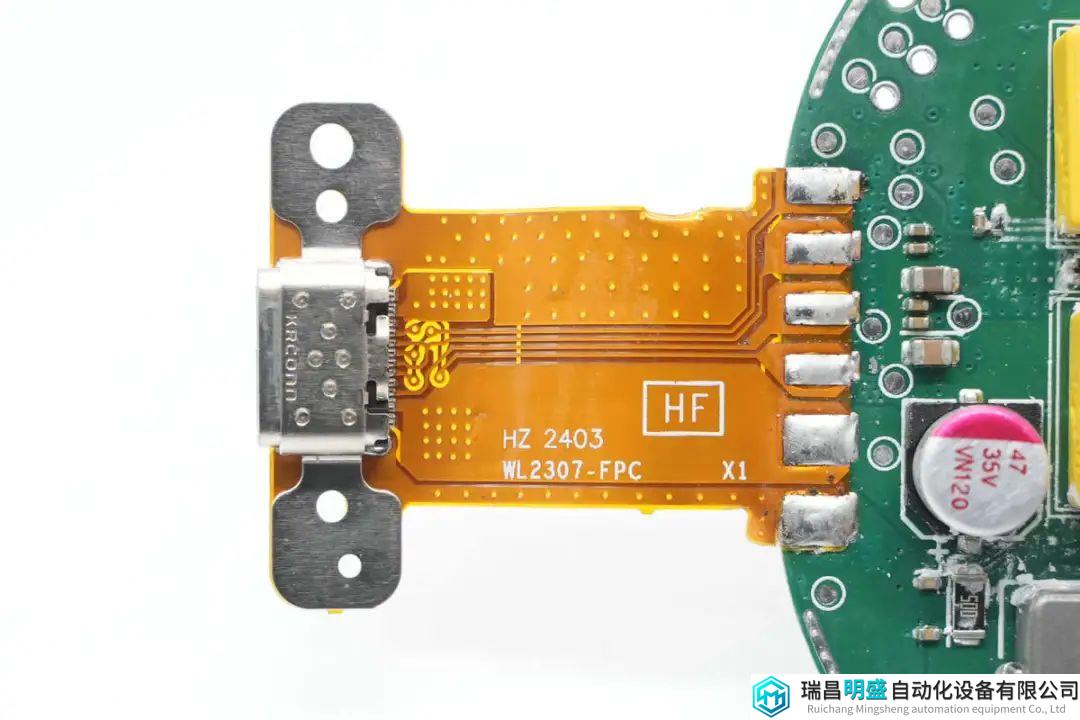

USB-C母座通过排线焊接连接供电。

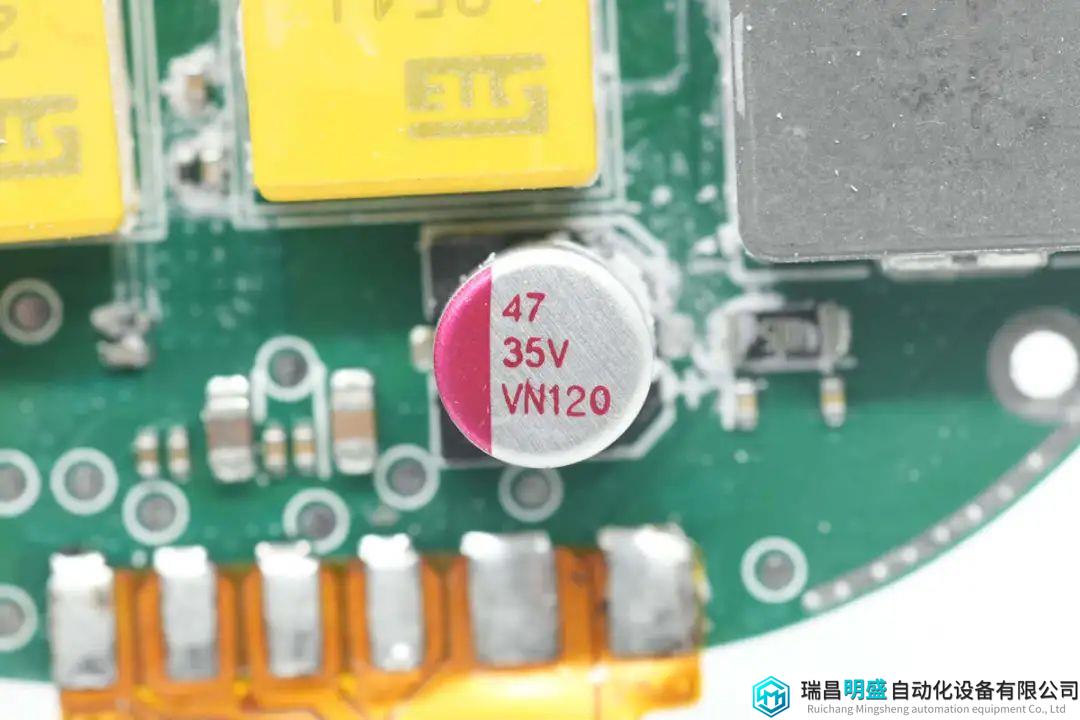

输入端滤波电容来自PolyCap柏瑞凯，为VN系列小型化固态电容，规格为47μF35V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

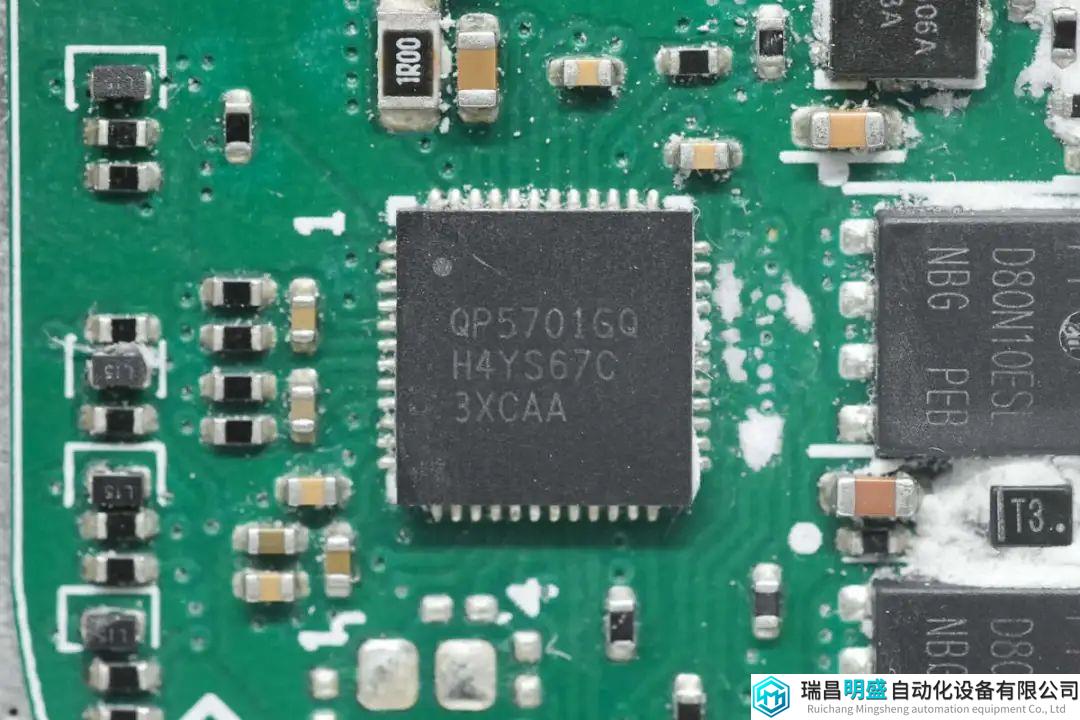

无线充电主控芯片来自易冲半导体，型号QP5701GQ，内置无线充电功率管驱动器。

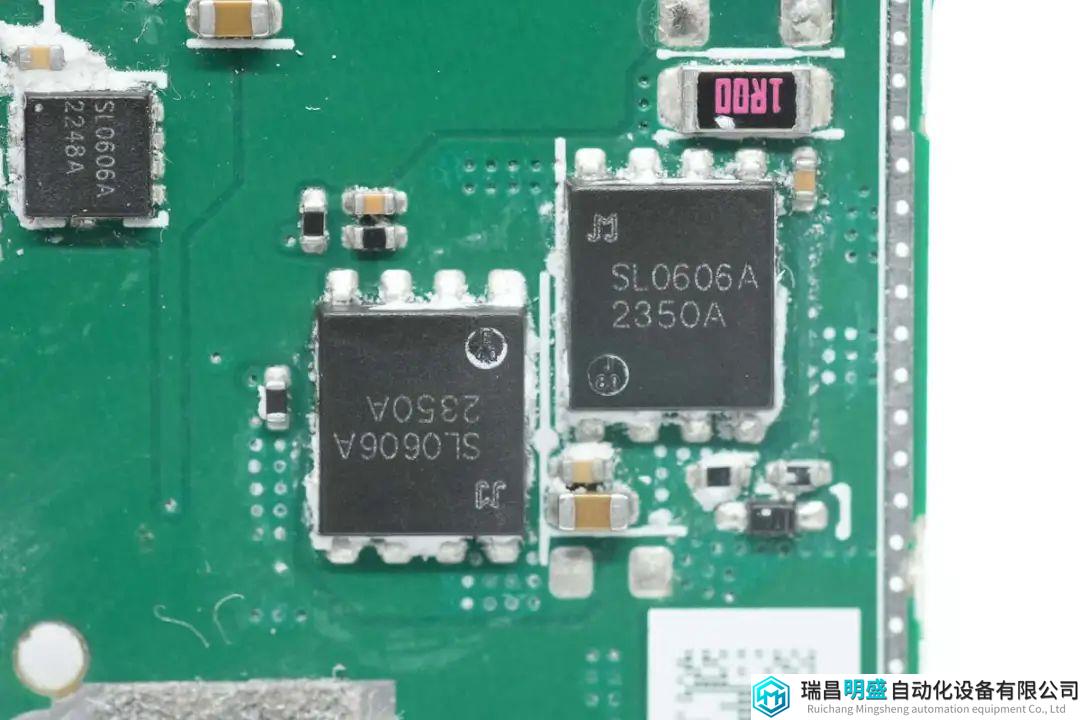

同步升压的两颗MOS管来自捷捷微，型号JMSL0606AG，NMOS，耐压60V，导阻4mΩ，采用PDFN5*6-8L封装。

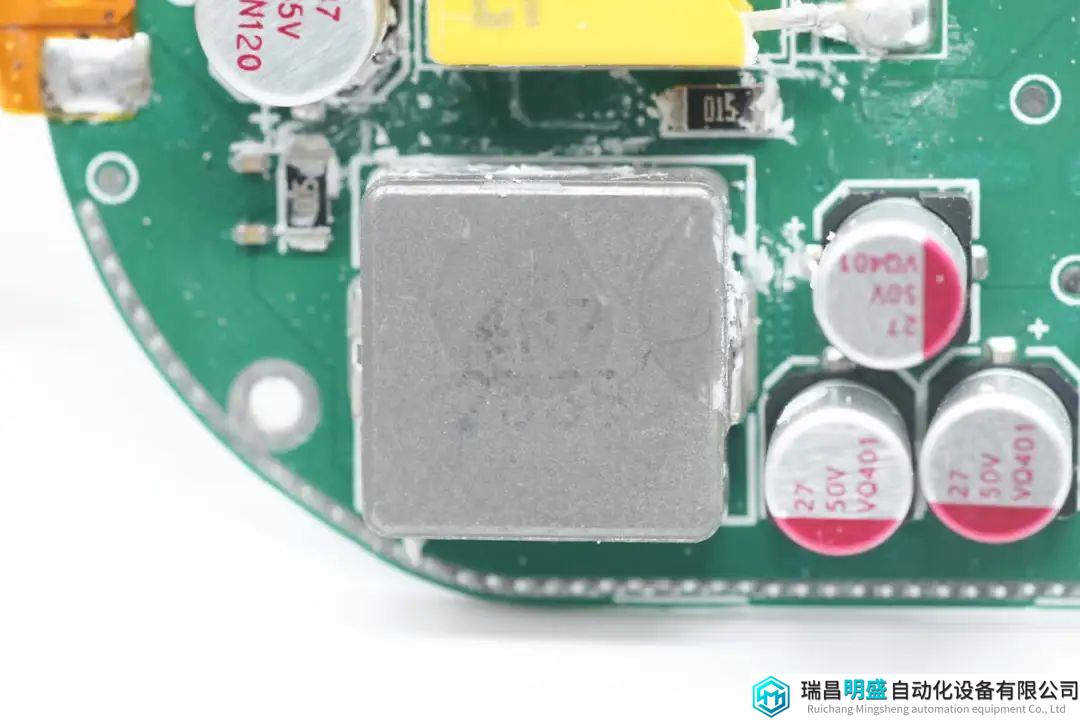

4.7μH合金电感用于升压。

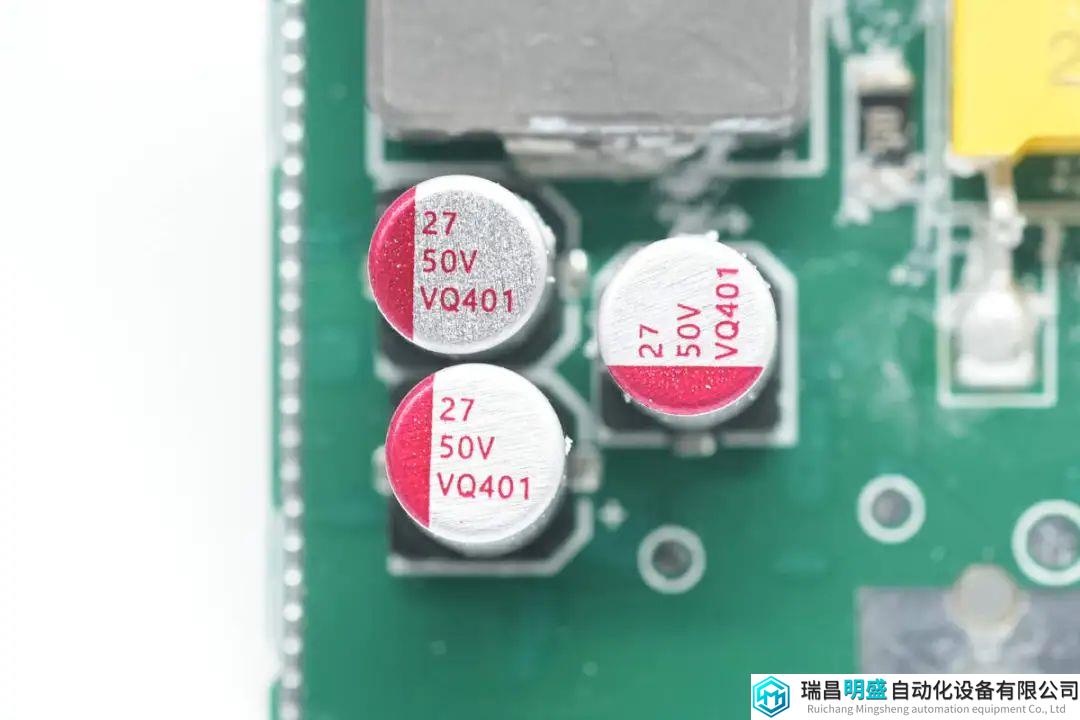

输出三颗滤波电容来自柏瑞凯，为VQ系列125℃耐热产品，规格为27μF50V。

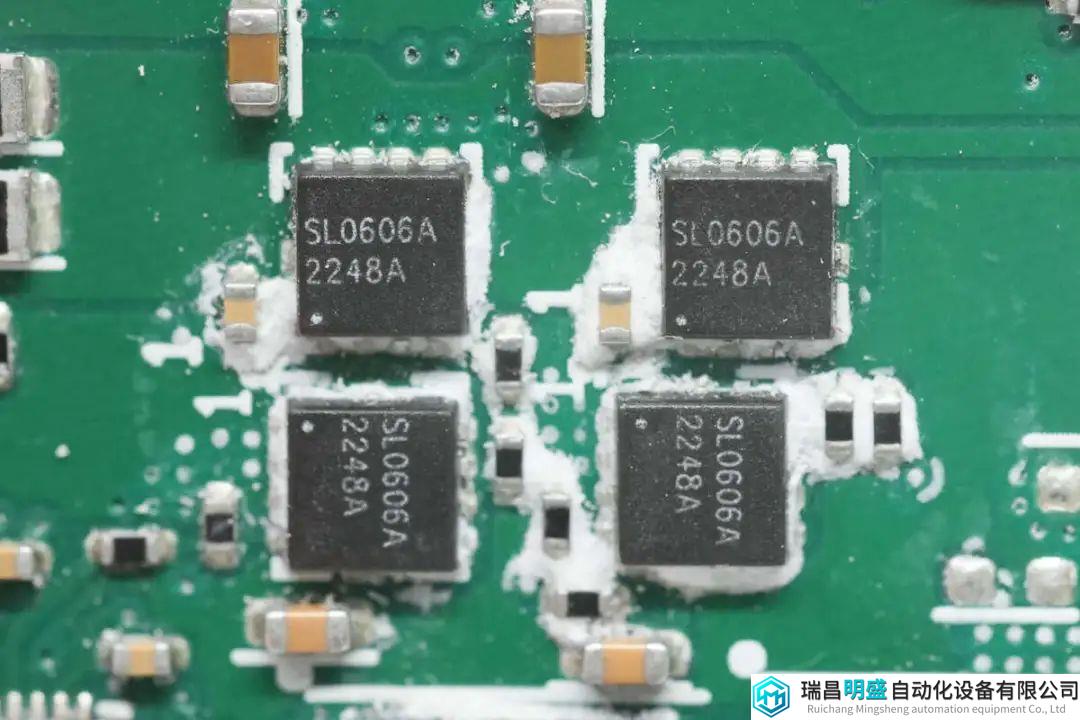

四颗无线充电功率管来自捷捷微，型号JMSL0606AU，NMOS，耐压60V，导阻5mΩ，采用PDFN3*3-8L封装。

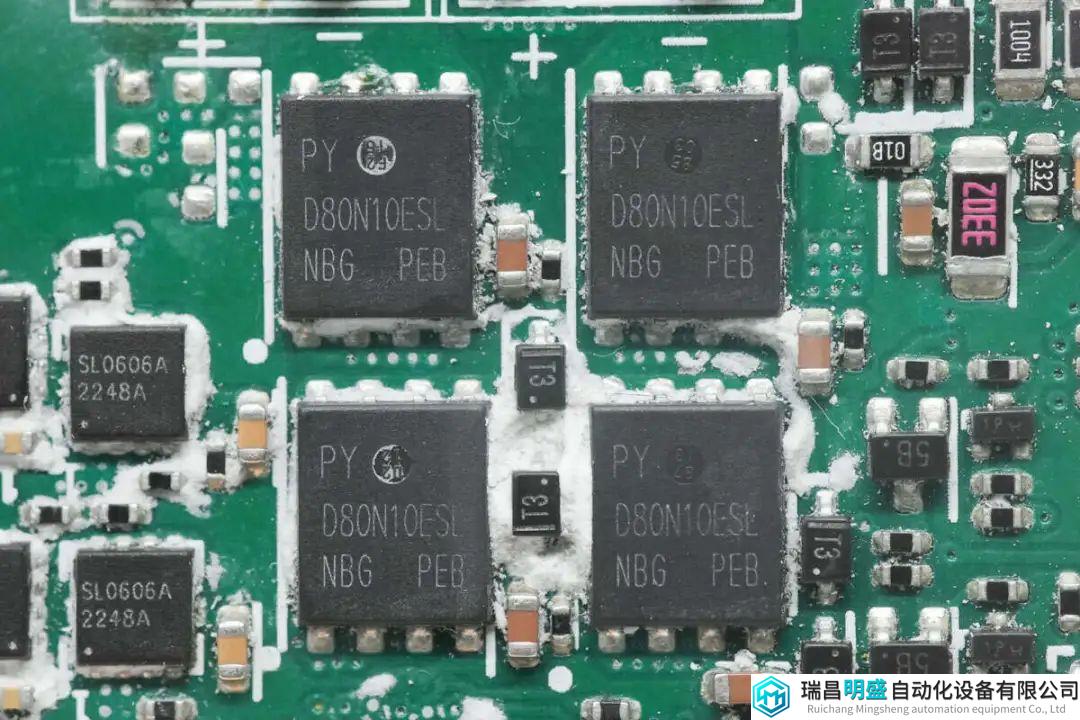

用于无线充电线圈切换的四颗开关管来自平伟，型号D80N10ESL，NMOS，耐压100V，导阻6mΩ ，采用DFN5*6封装。

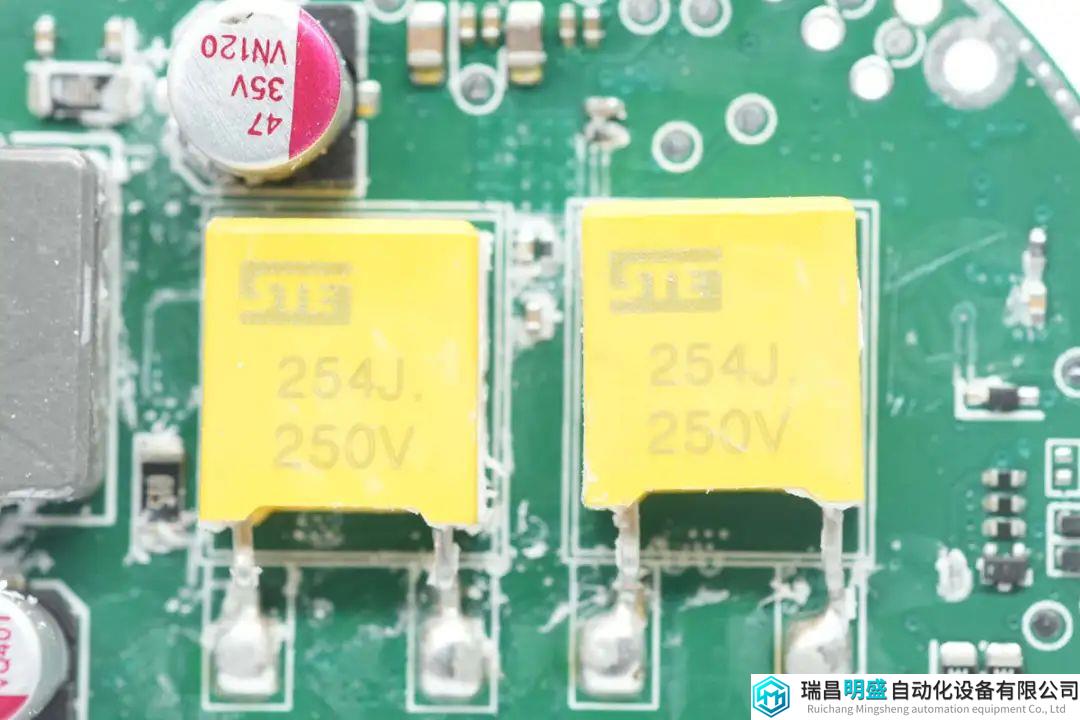

两颗薄膜谐振电容来自松田电子，规格为0.25μF250V。

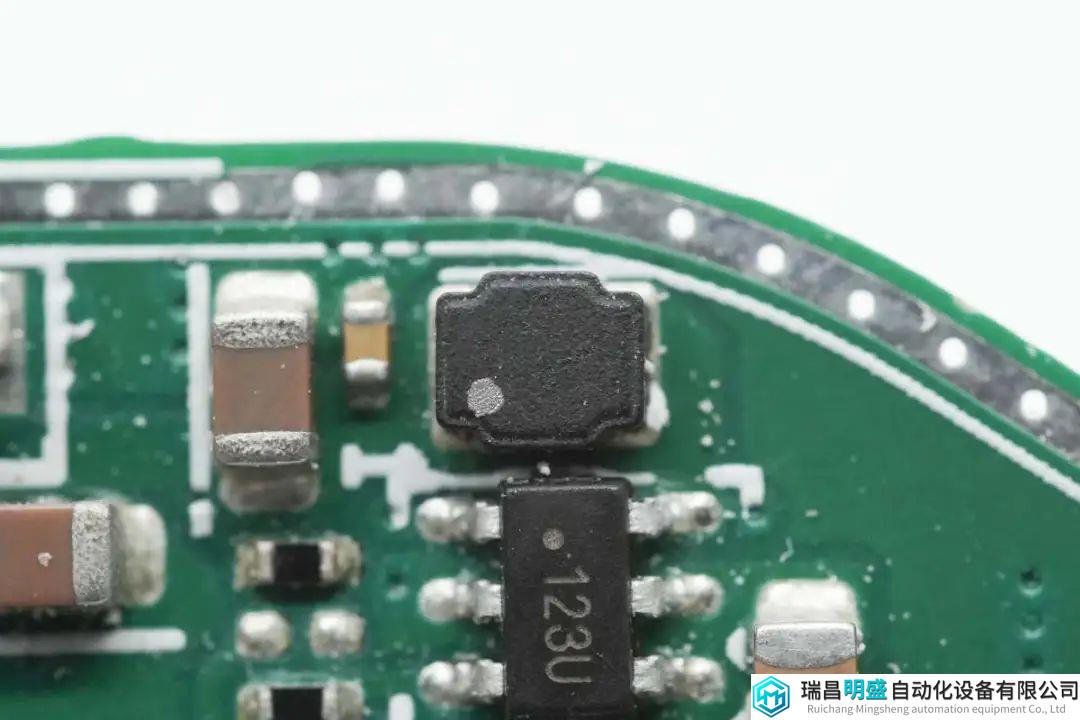

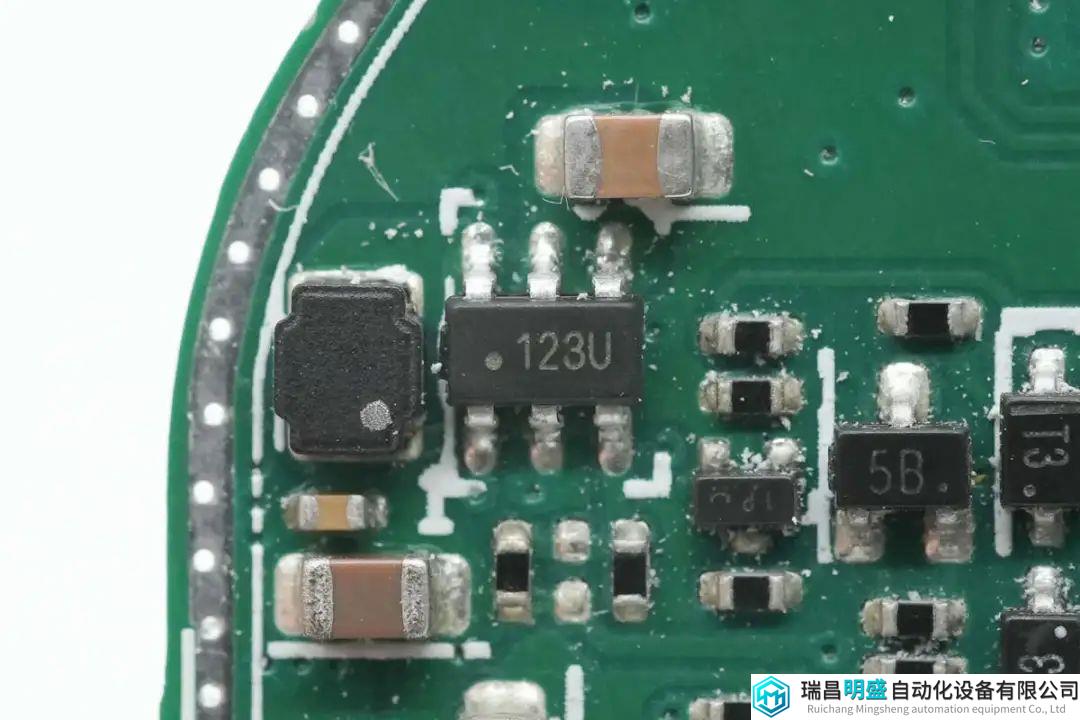

为主控芯片供电的降压芯片丝印123U。
降压电感特写。

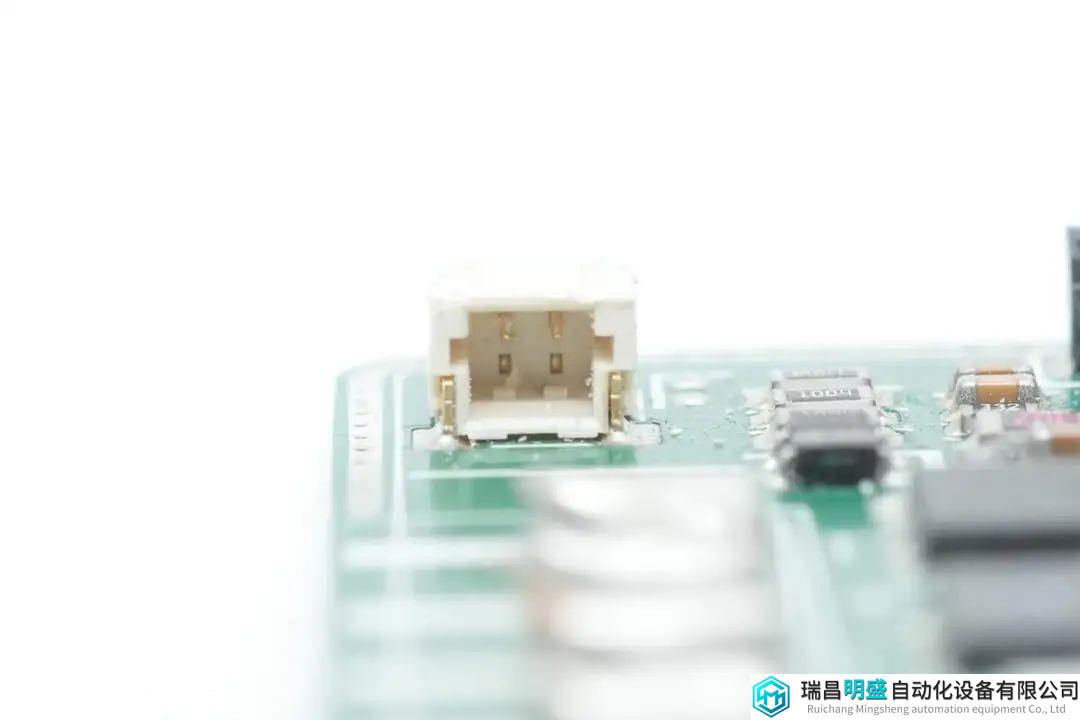

连接散热风扇的插座特写。

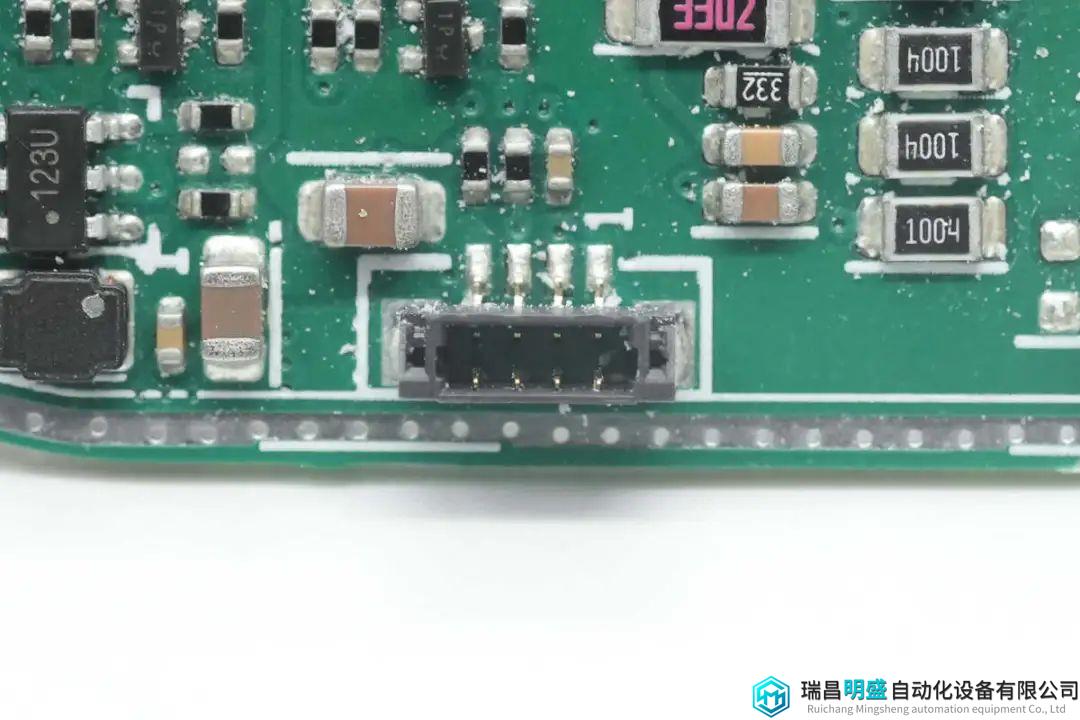

连接指示灯的插座特写。

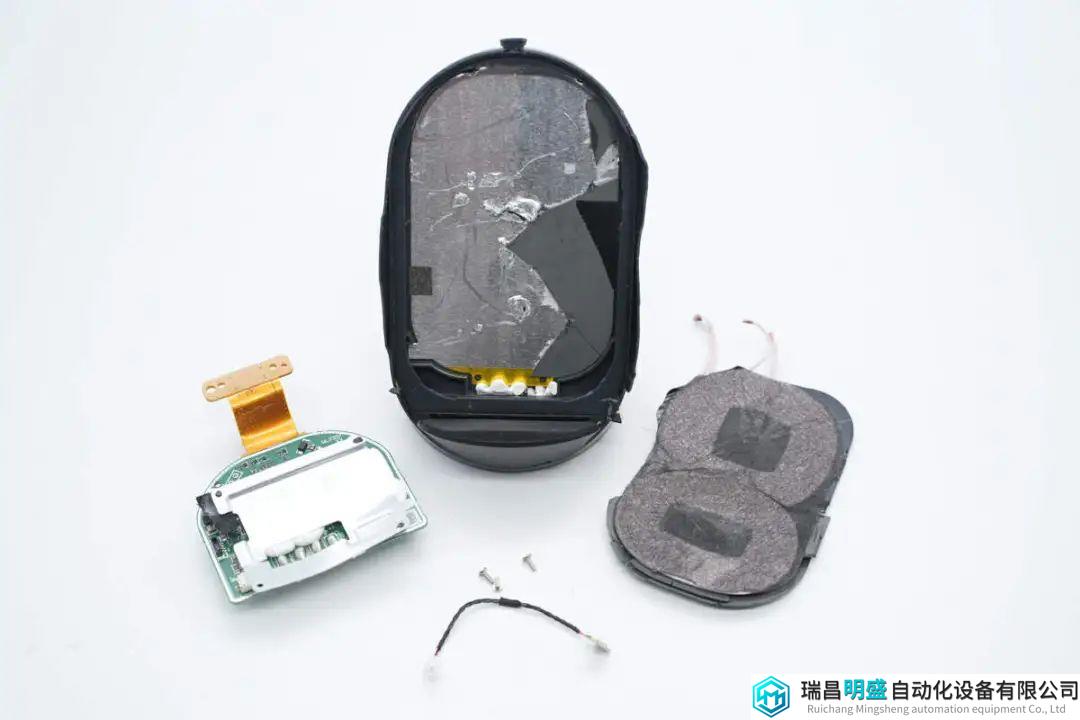

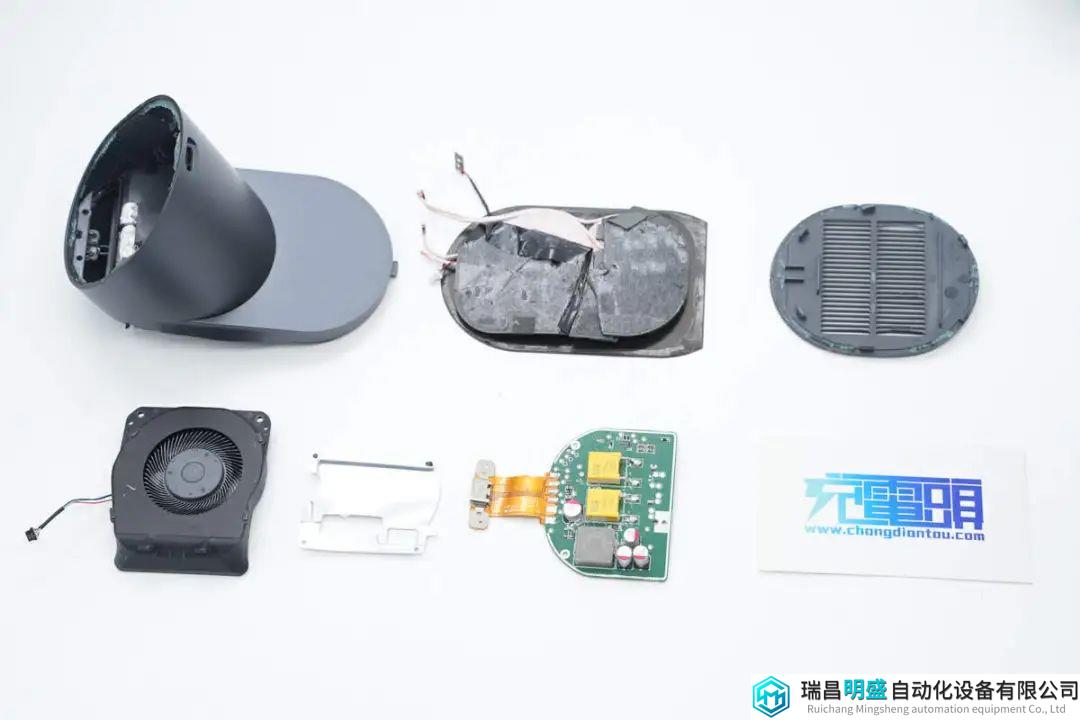

全部拆解一览，来张全家福。
充电头网拆解总结

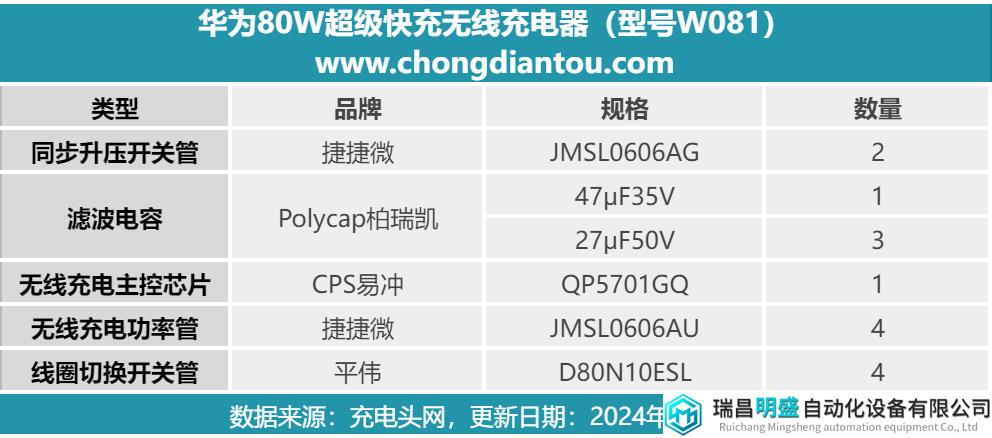

最后附上华为80W超级快充无线充电器核心器件清单，方便大家查阅。
华为80W立式无线充电器为黑色配色，正面设有黑色玻璃面板。无线充为套装发售，包装内附有华为100W超级快充充电器和1米长6A数据线，用于为无线充电器供电，并通用华为手机快充，无需额外采购。无线充内部设有两个线圈，支持水平和垂直放置手机。无线充内置散热风扇，有效降低无线充电的发热，充分利用碎片时间。
充电头网通过拆解了解到，华为80W立式无线充电器在底部设有PCBA模块，无线充电线圈通过焊接连接。无线充电主控来自易冲，型号QP5701GQ。其中同步升压开关管和无线充电功率管来自捷捷微，线圈切换开关管来自平伟。USB-C母座通过排线焊接连接到PCBA模块，PCBA模块打胶粘贴散热片增大散热面积，通过风扇带走热量。
