充电头网拿到了石龙富华推出的一款45W PD电源适配器UES45LCP-SPC,这款适配器为固定式可更换插脚,自带5个替换插脚,并具备90-264VAC交流输入,满足不同国家和地区使用。适配器采用黑色塑料外壳,在背面设有USB-C输出接口。

适配器具备45W输出功率,支持PD3.0,QC3.0,QC2.0和PPS快充,满足主流笔记本电脑,安卓手机以及平板电脑充电需求。下面就带来石龙富华这款45W电源适配器的拆解,一起看看内部的方案和用料。

石龙富华45W PD电源适配器外观

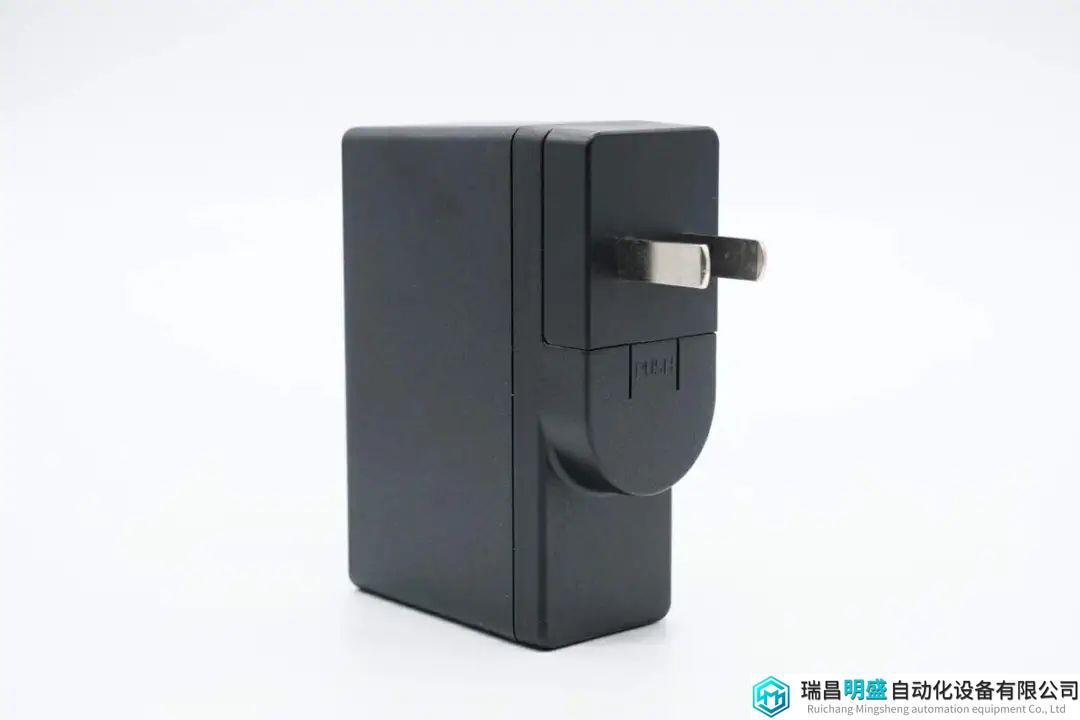

石龙富华45W PD快充电源适配器采用PC阻燃材质黑色外壳,机身表面哑光处理,可以有效抗指纹,设计上整体风格显得很简约。

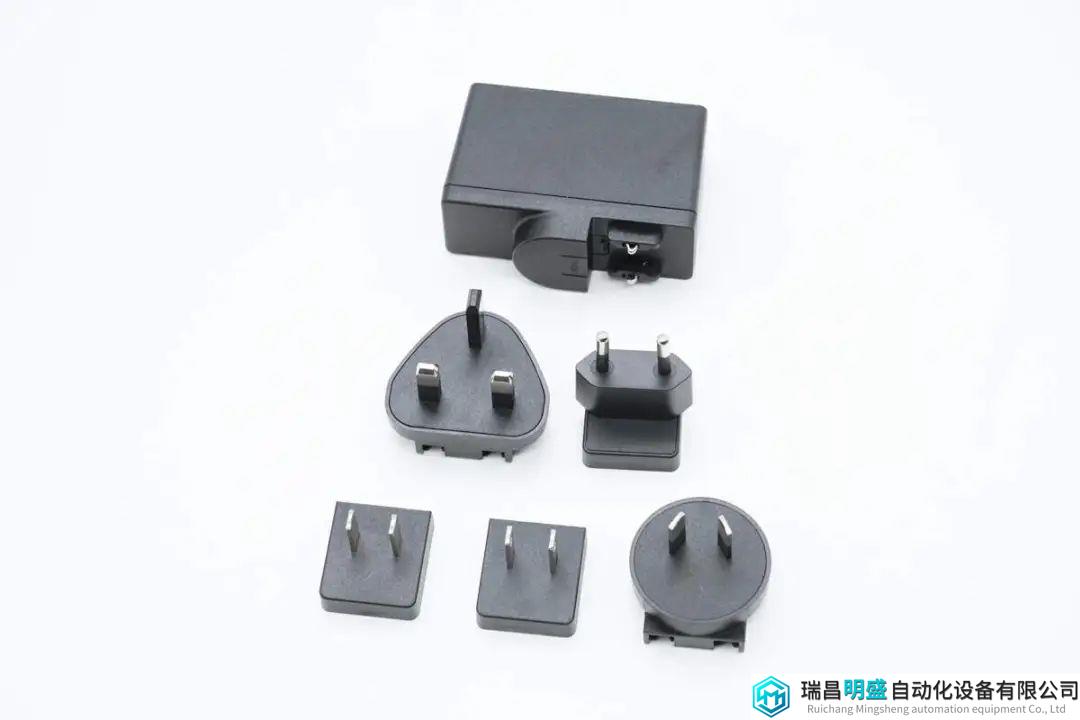

电源适配器输入端插脚为可拆卸设计,产品共配备有国标、美规、英规、欧规、澳规五类插脚,覆盖全球主要地区使用需求。

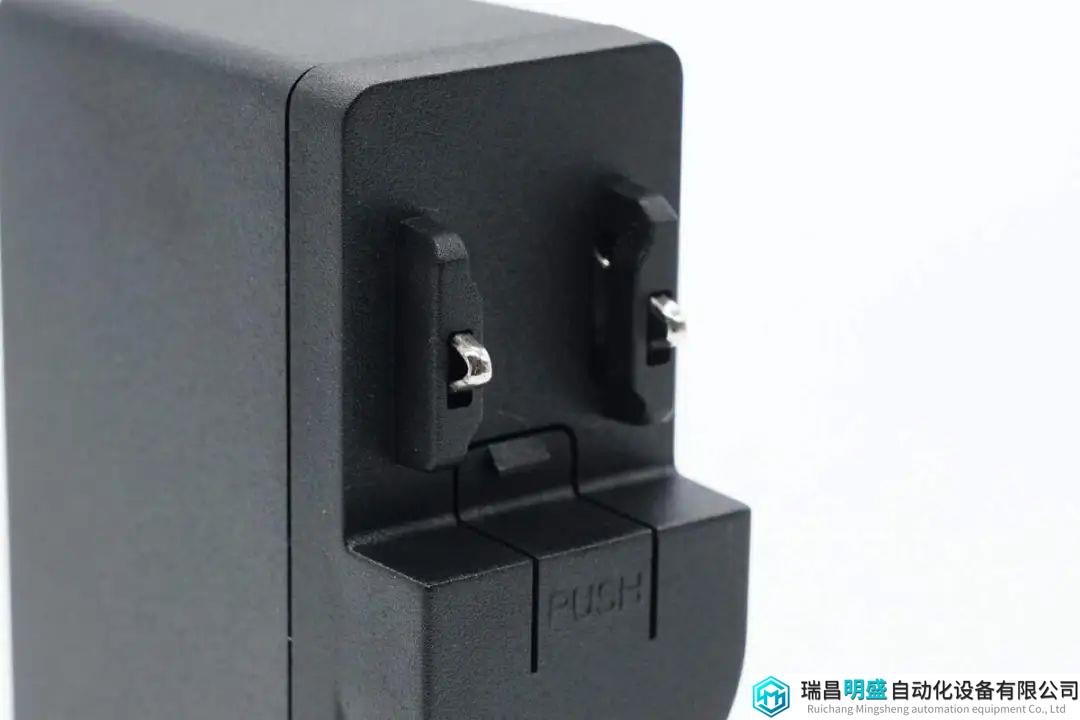

机身插脚端设有定位凸起以及固定卡扣,通过按压脱扣方式实现机身与插脚分离。





机身背面印有电源适配器详细参数信息,100-240V宽幅电压输入以及CCC、UL、CE、PSE、NOM等安规认证,为产品在各个地区正常使用提供支持。

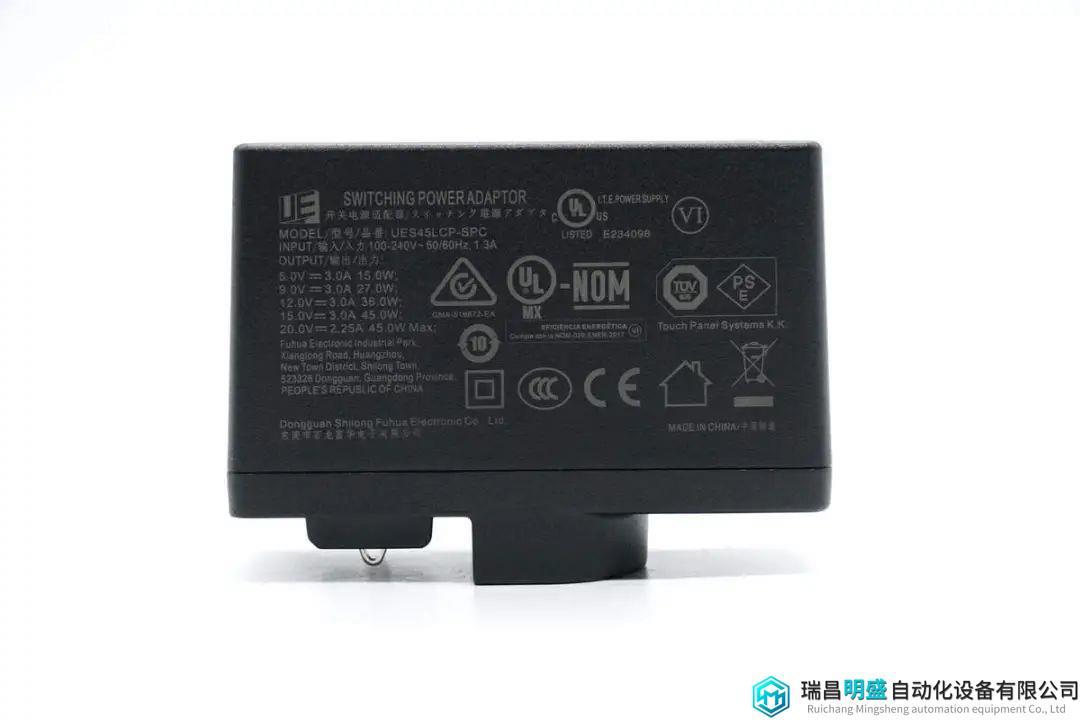

电源适配器参数特写

型号:UES45LCP-SPC

输出:100-240V~50/60Hz 1.3A

输出:5V3A、9V3A、12V3A、15V3A、20V2.25A

制造商:东莞市石龙富华电子有限公司

产品还通过了VI级能效认证,能效方面表现也非常好。

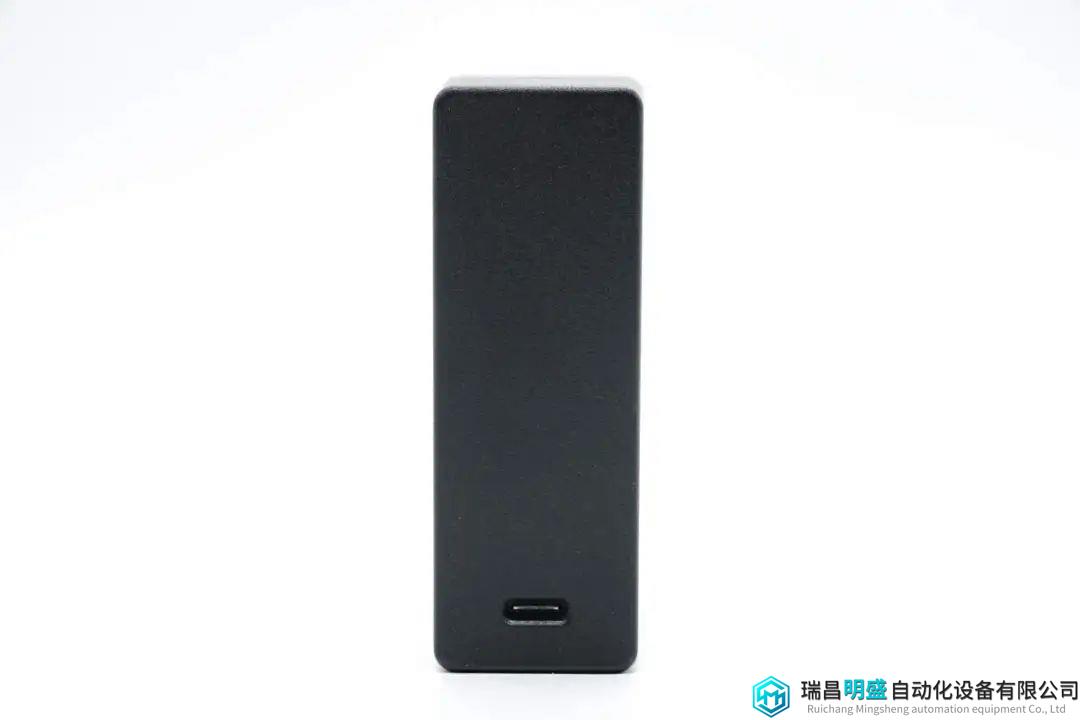

机身顶面配置单USB-C接口,靠一侧布局,方便用户插线使用。

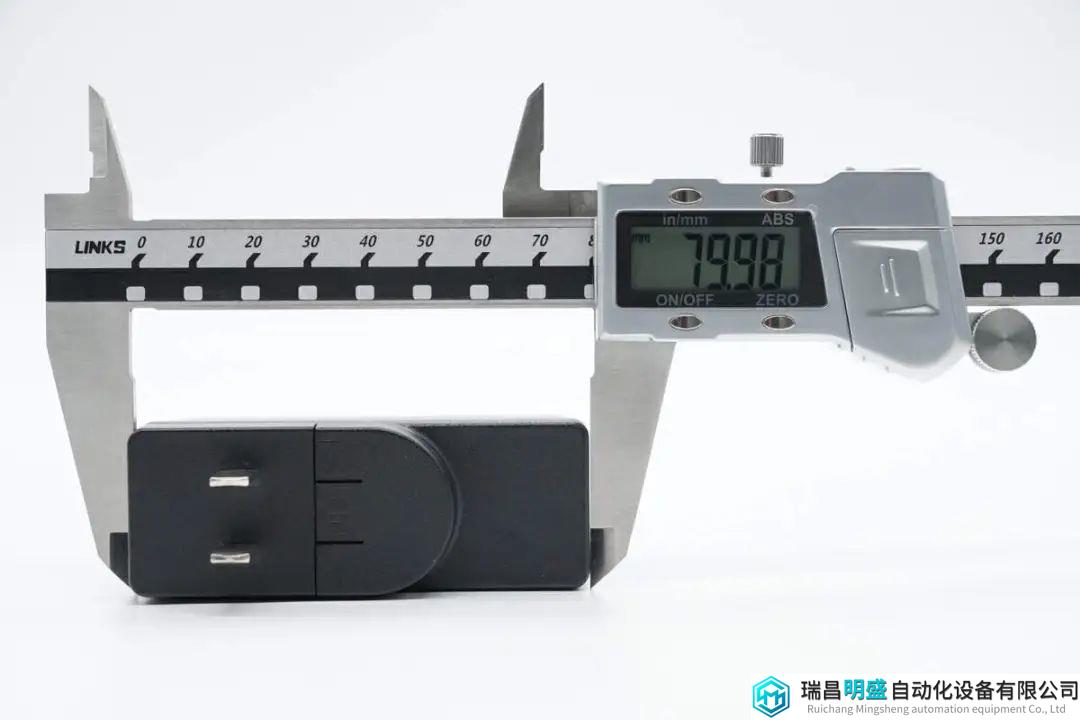

实测电源适配器机身长度为79.98mm。

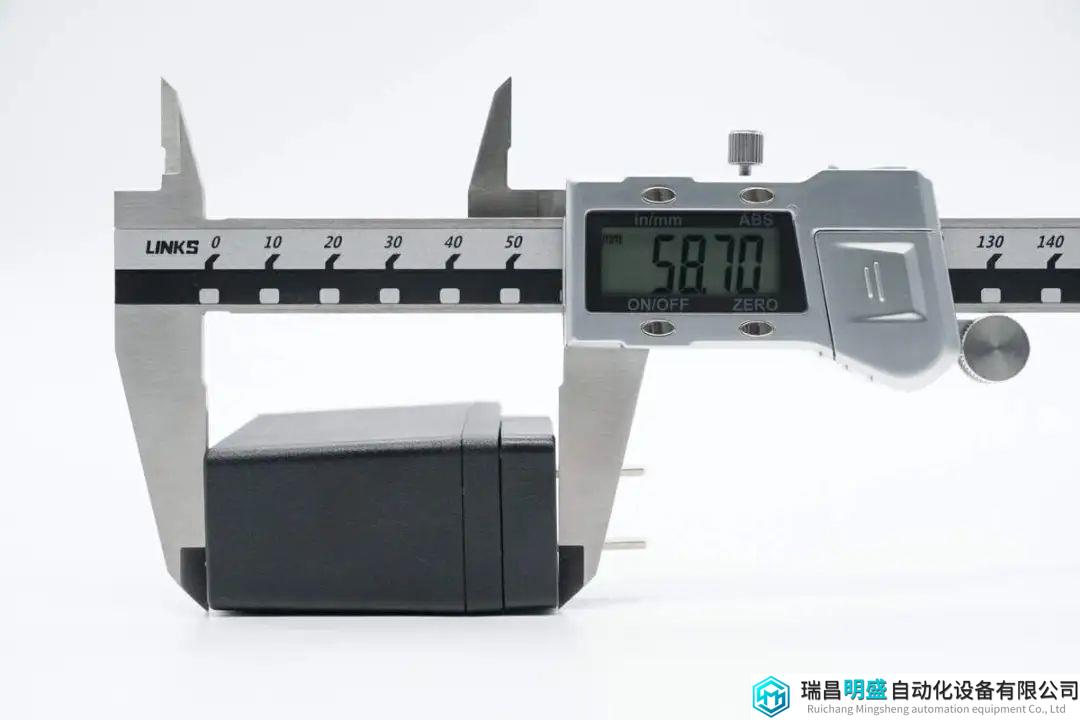

高度为58.7mm。

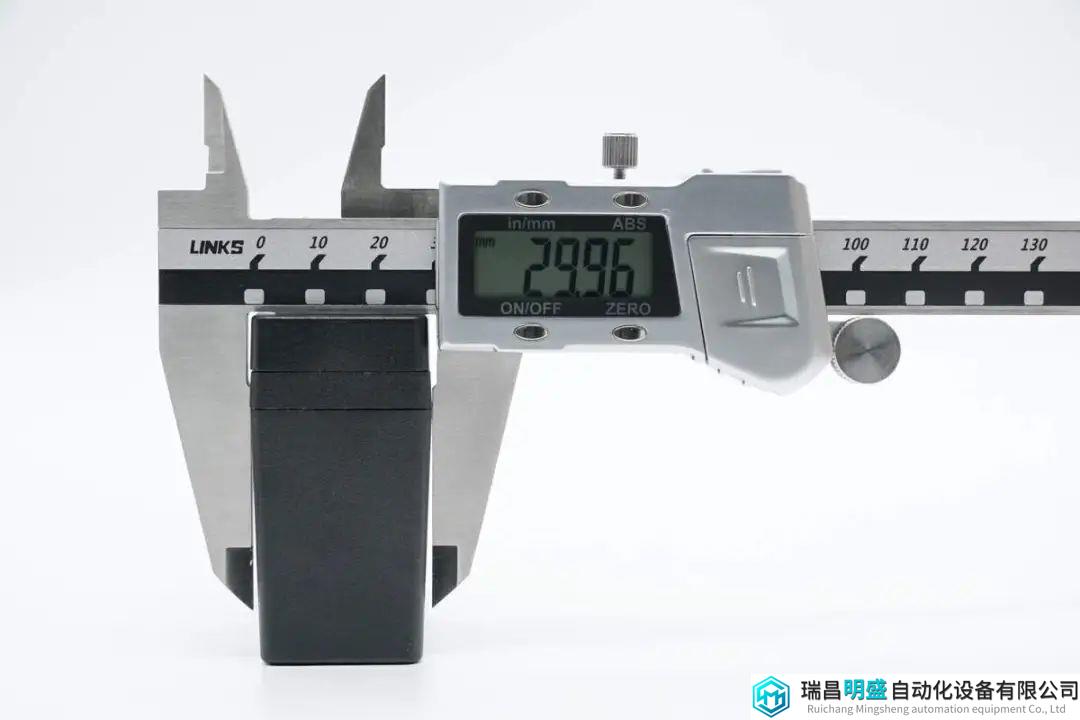

厚度为29.96mm。

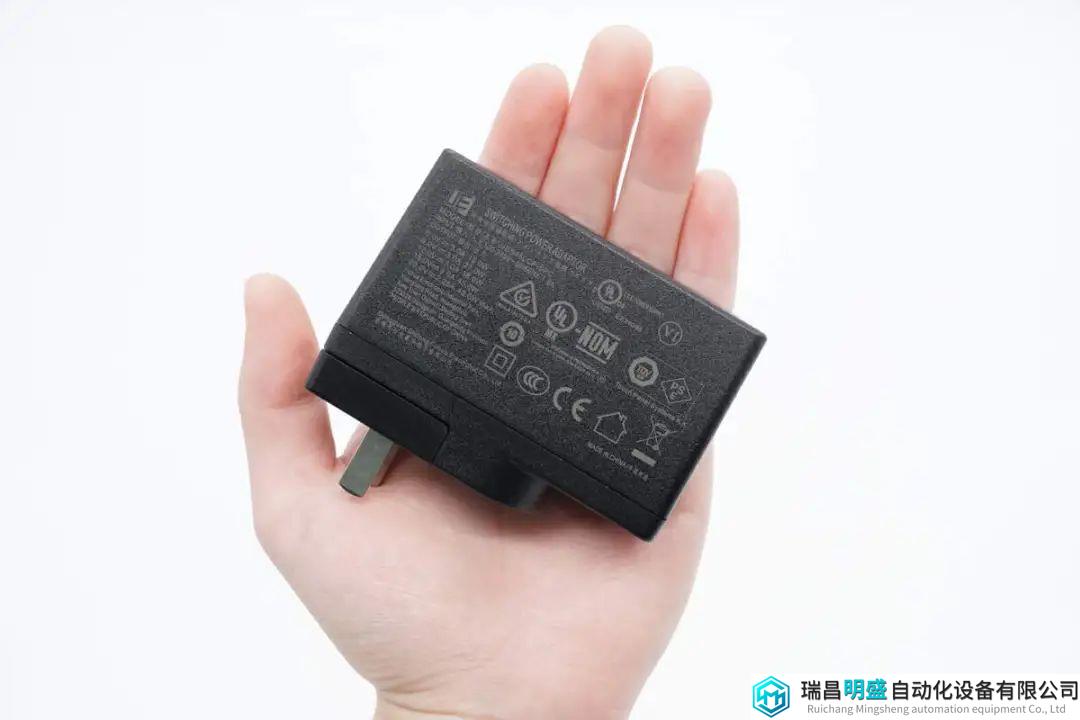

产品拿在手上的大小直观感受。

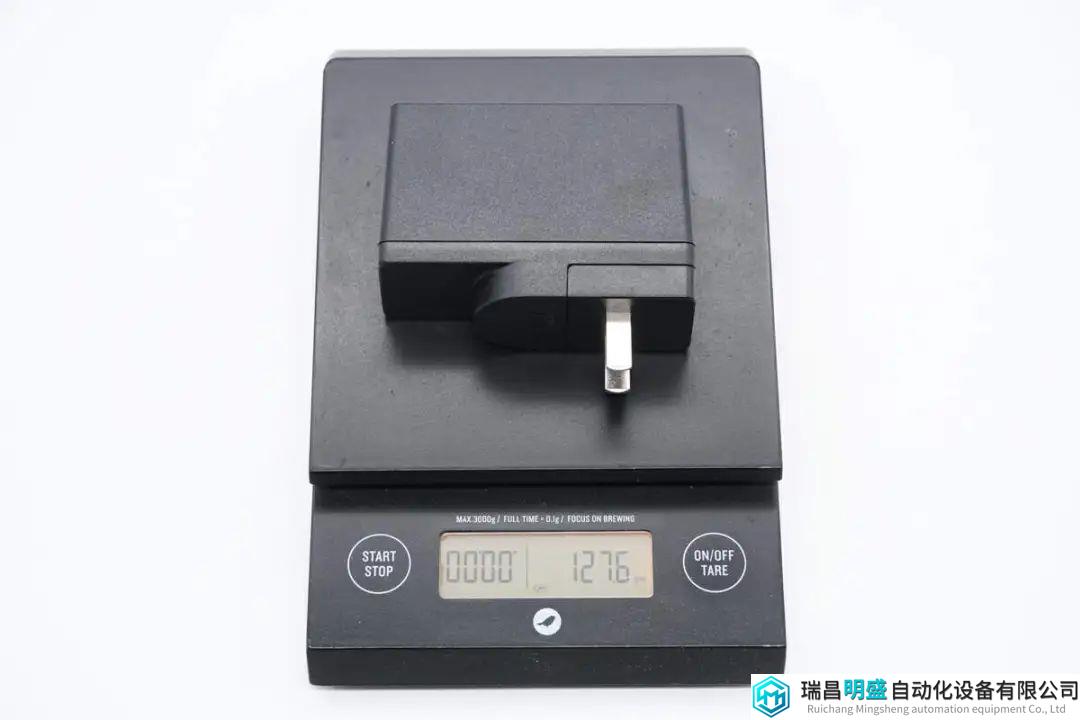

另外测得电源适配器带国标插脚重量约为128g。

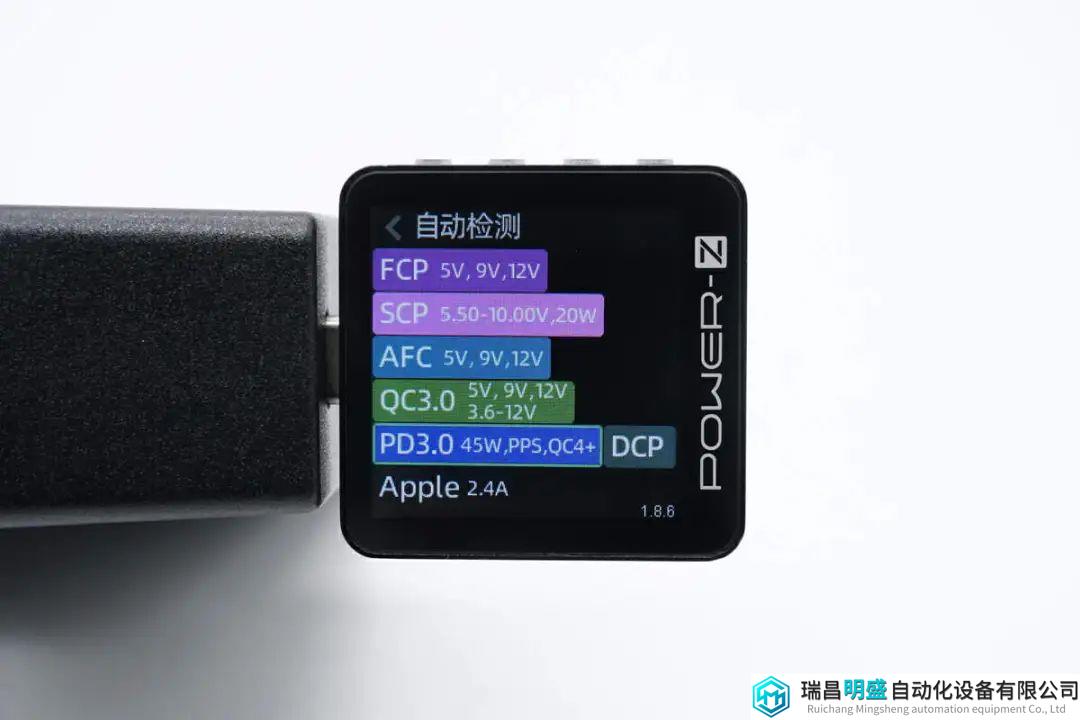

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

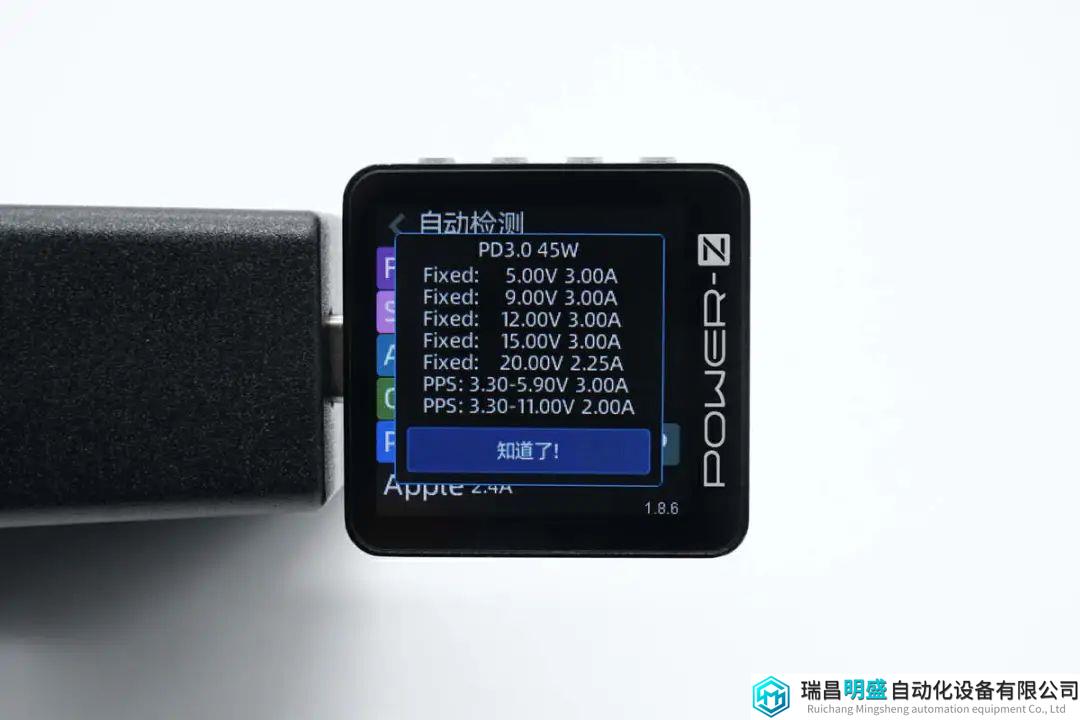

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位,以及3.3-5.9V3A、3.3-11V2A两组PPS电压档位。

石龙富华45W PD电源适配器拆解

看完了石龙富华这款45W PD电源适配器的外观和展示,下面就进行拆解,一起看看内部的方案和用料。

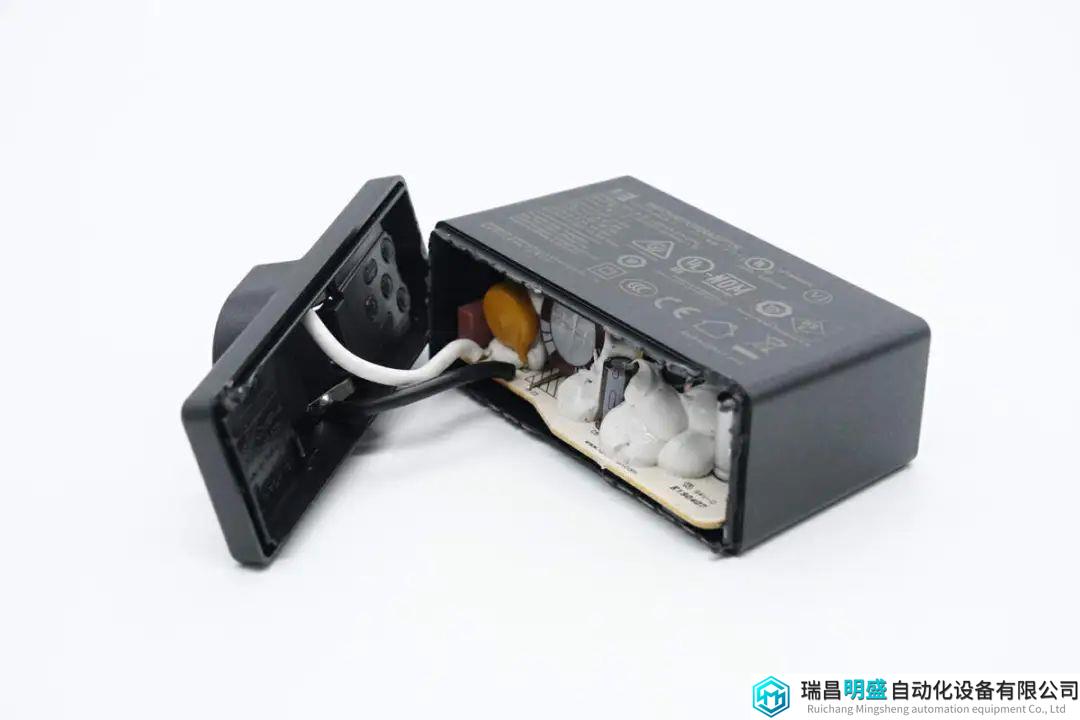

首先沿壳体接缝拆开电源适配器外壳。

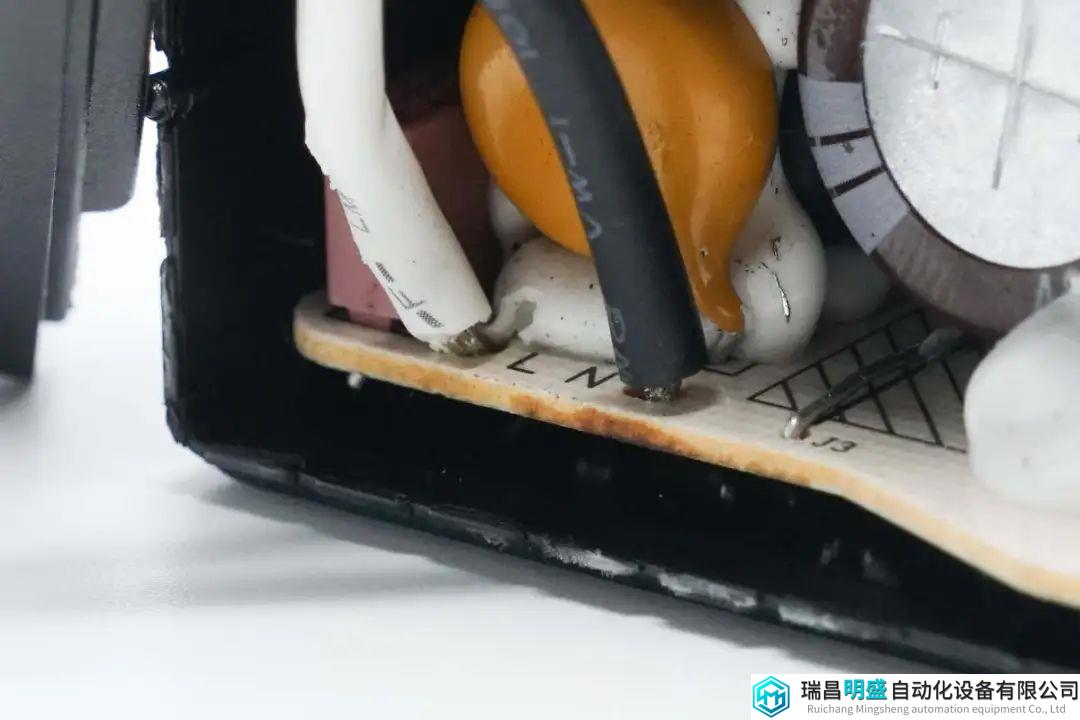

电源输入线通过导线焊接连接。





断开连接导线,分开插座模块与PCBA模块的连接。

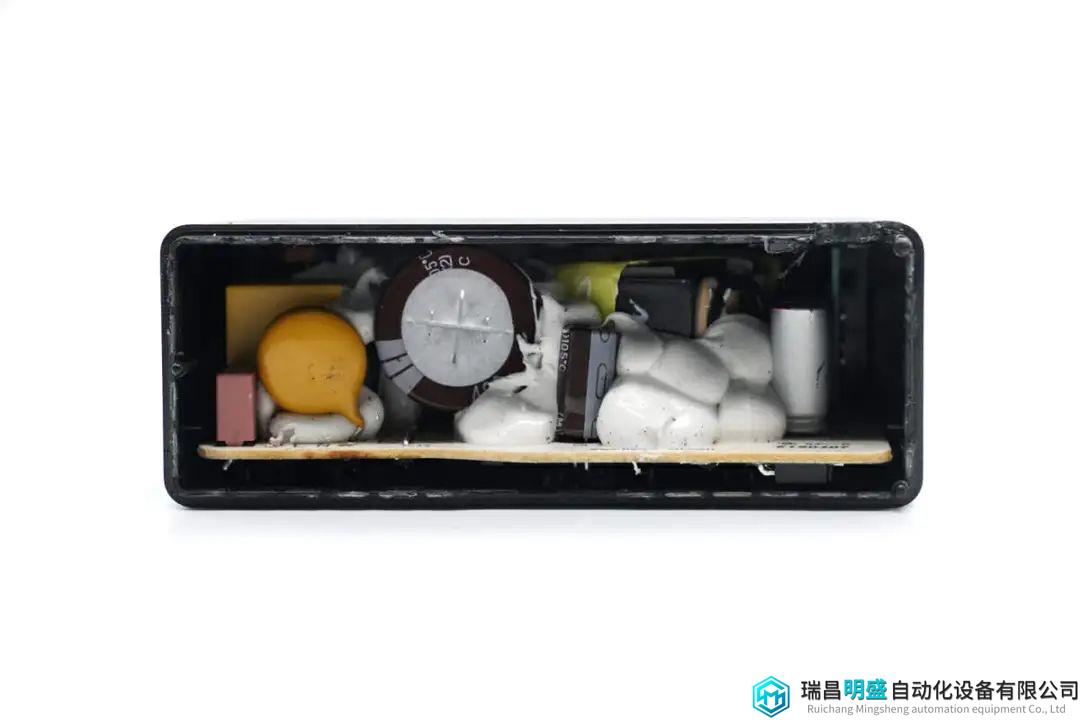

PCBA模块通过壳体内部开槽固定。

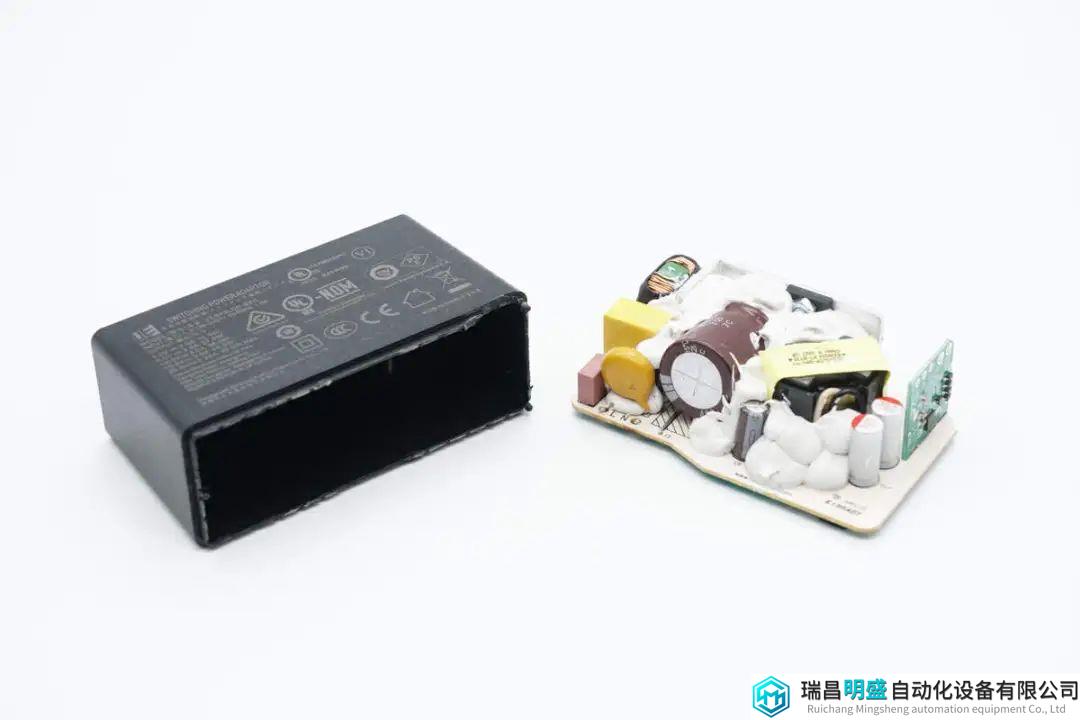

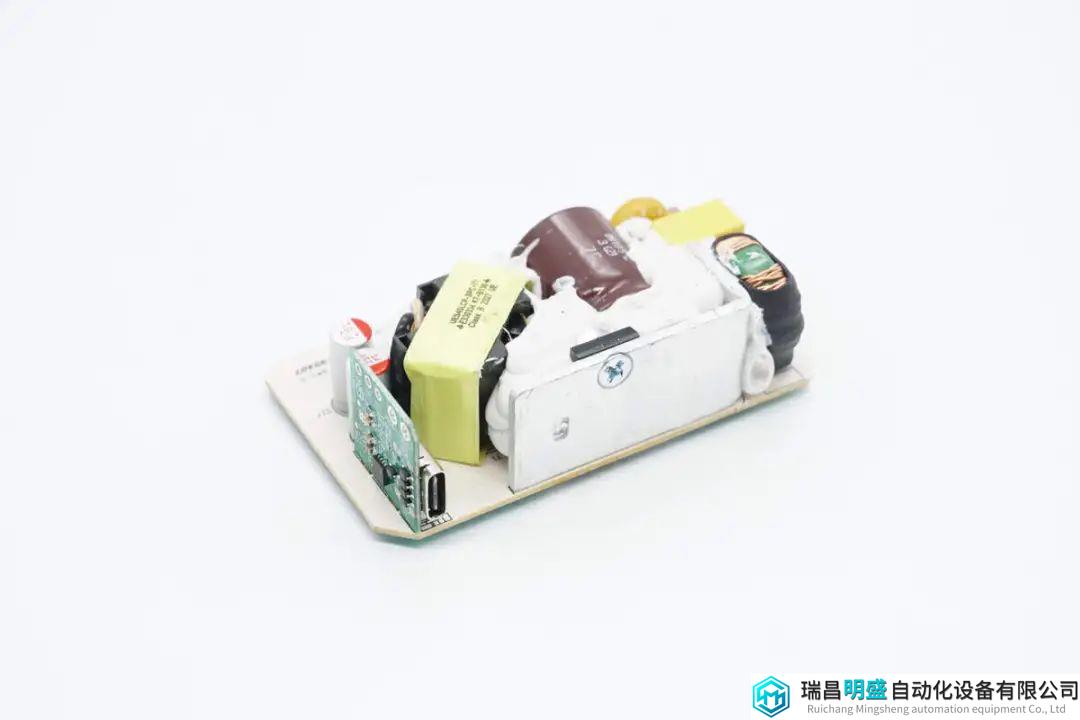

从壳体内部取出PCBA模块。

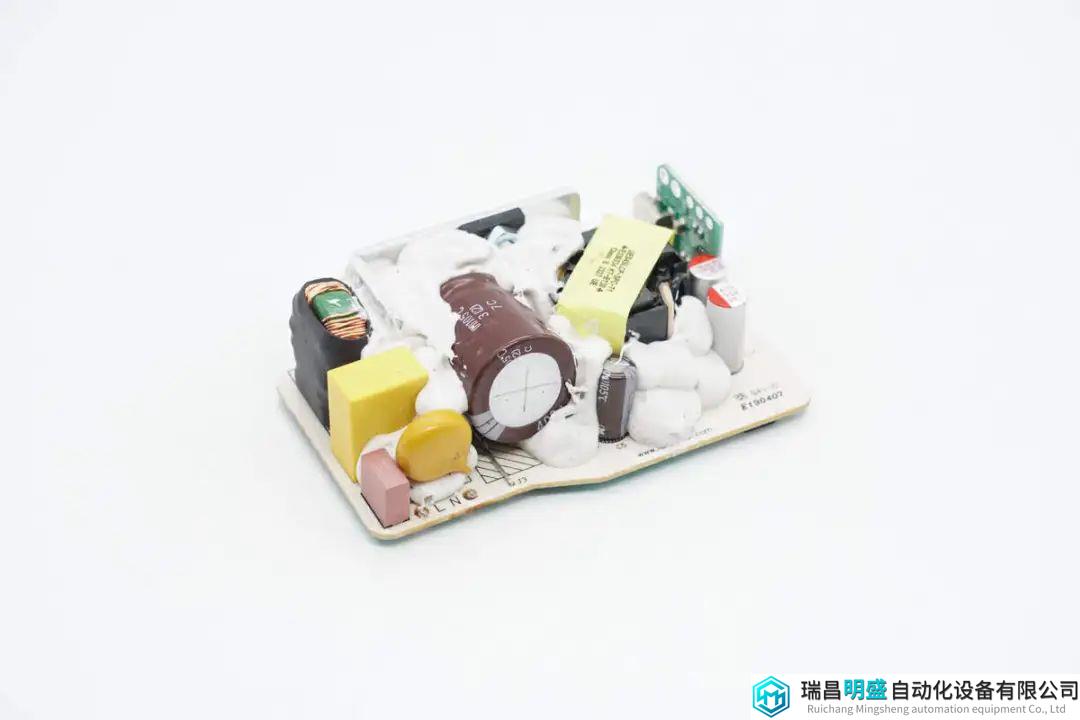

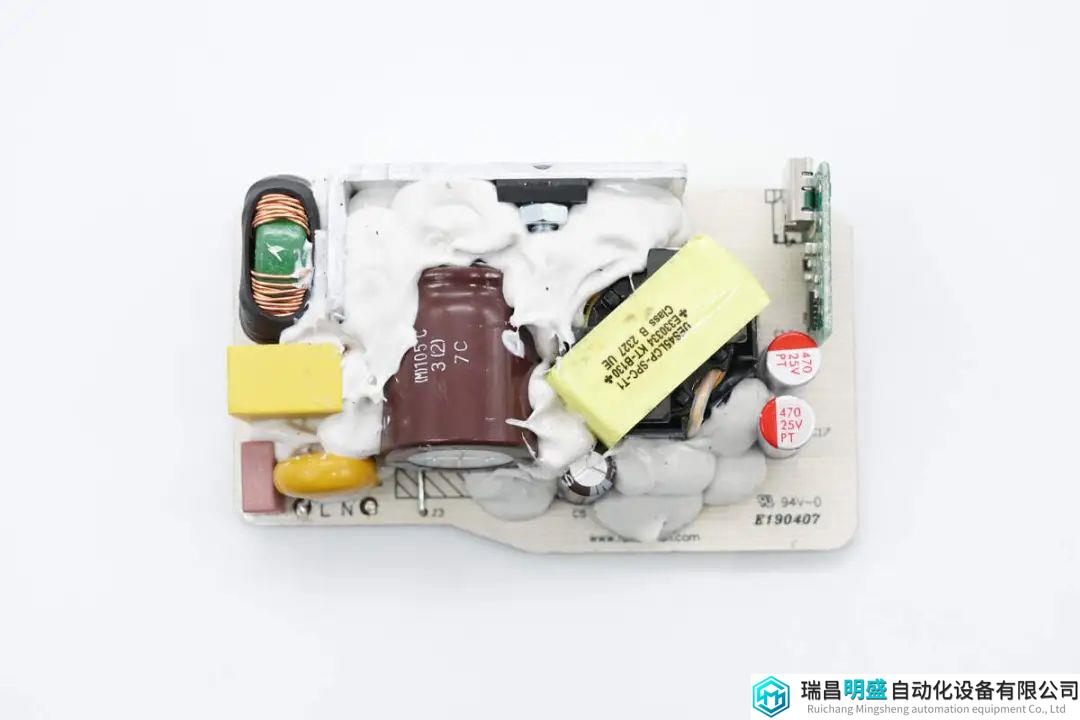

PCBA模块正面元件大面积打胶填充固定。





另一面设有铝制散热片为开关管散热。

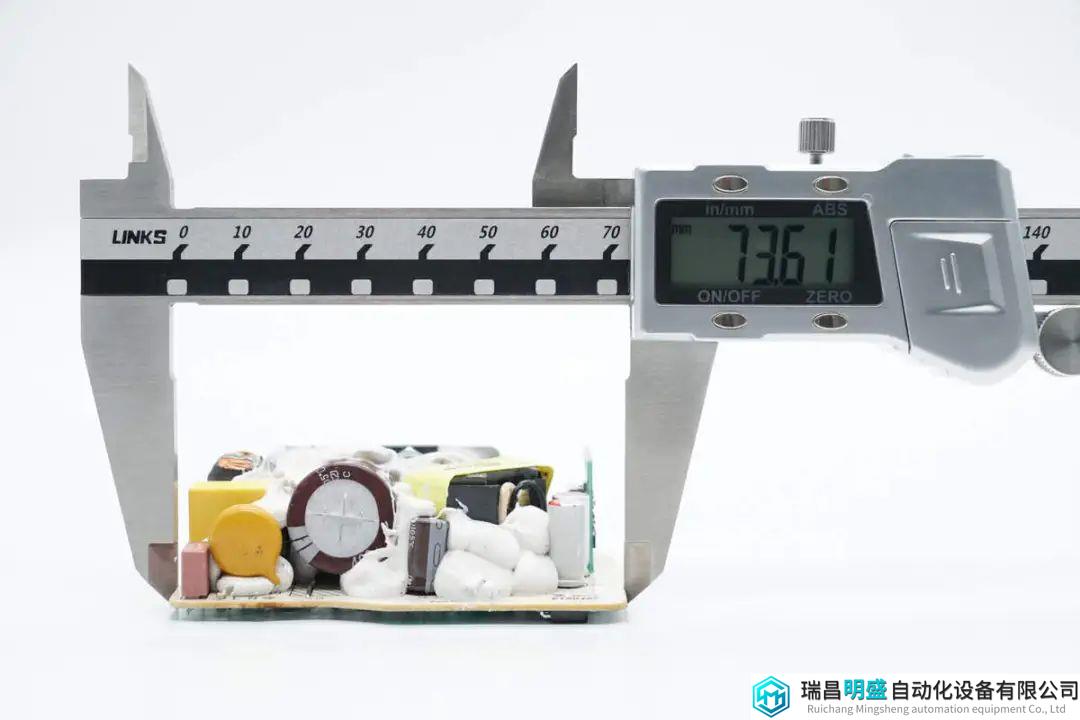

使用游标卡尺测得PCBA模块长度约为73.6mm。

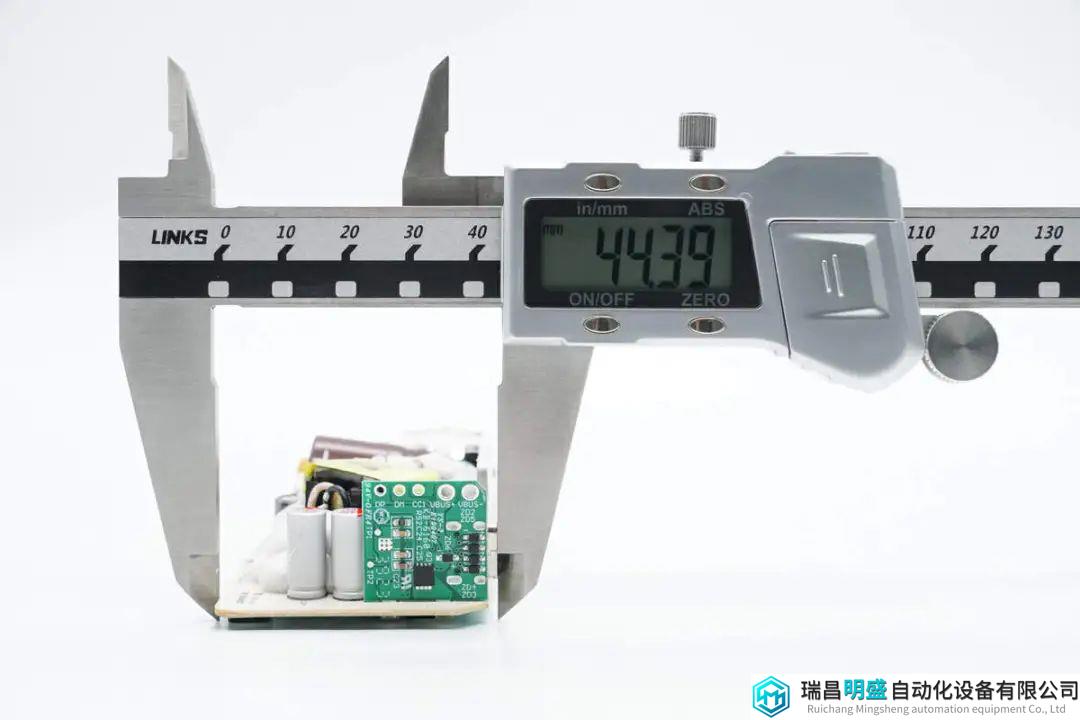

PCBA模块宽度约为44.4mm。

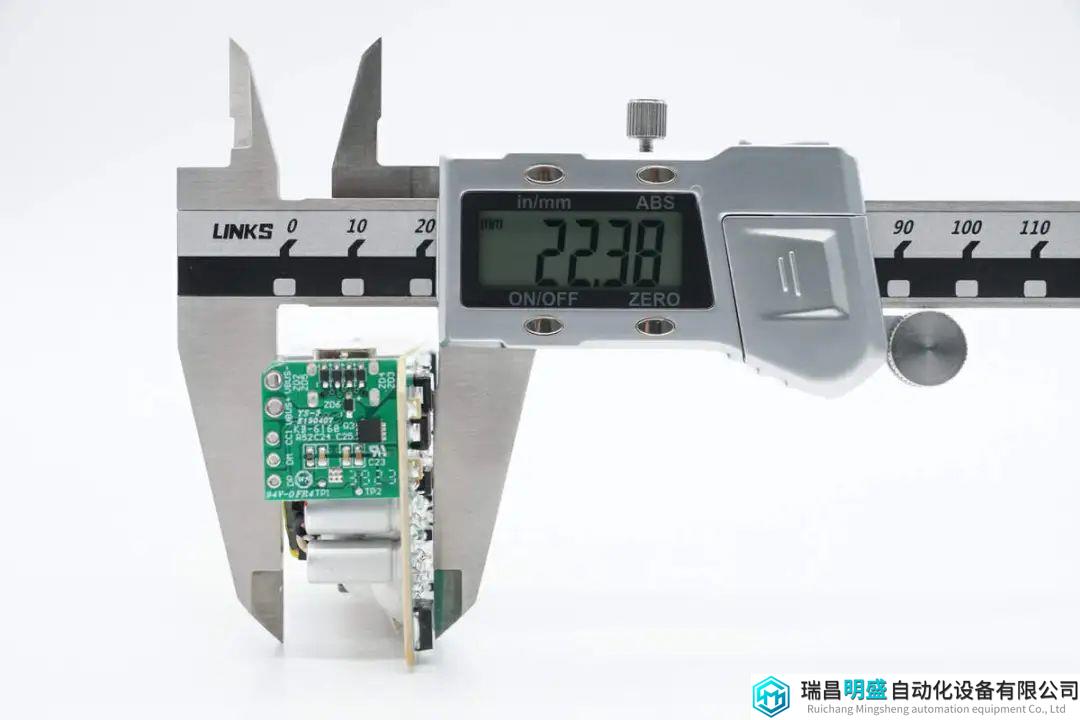

PCBA模块厚度约为22.4mm。

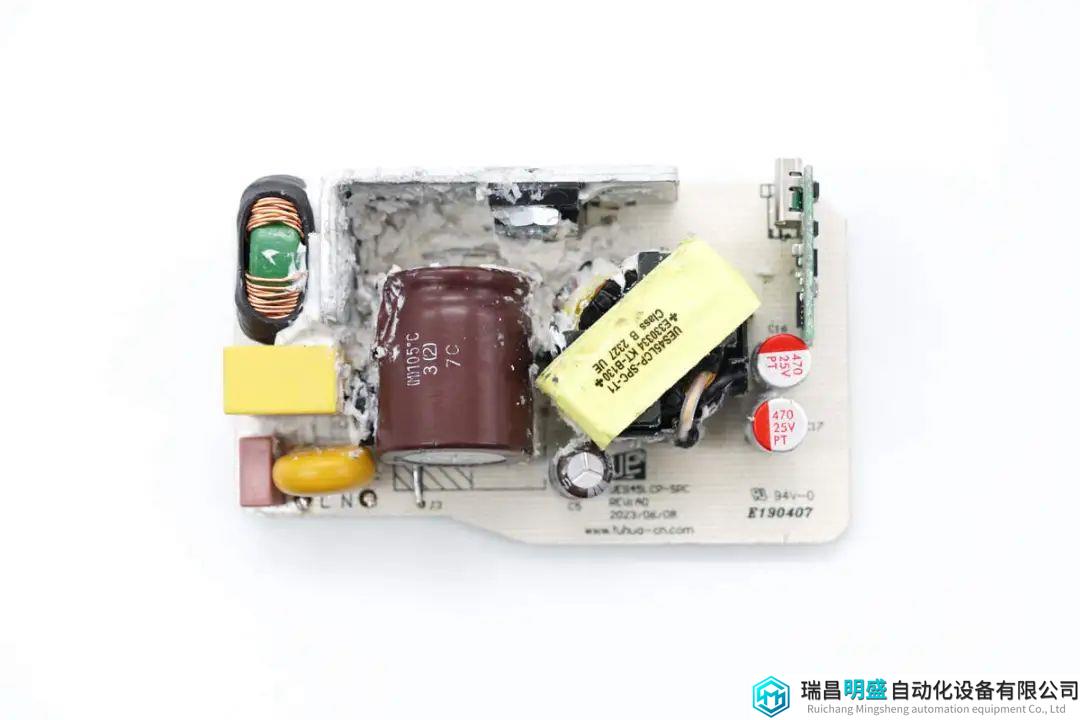

PCBA模块正面一览,左下角焊接保险丝,压敏电阻,安规X2电容。左上角焊接共模电感。右侧为高压滤波电容,变压器,上方为初级开关管。右侧焊接滤波固态电容和协议小板。





清理掉元件之间填充的导热胶。

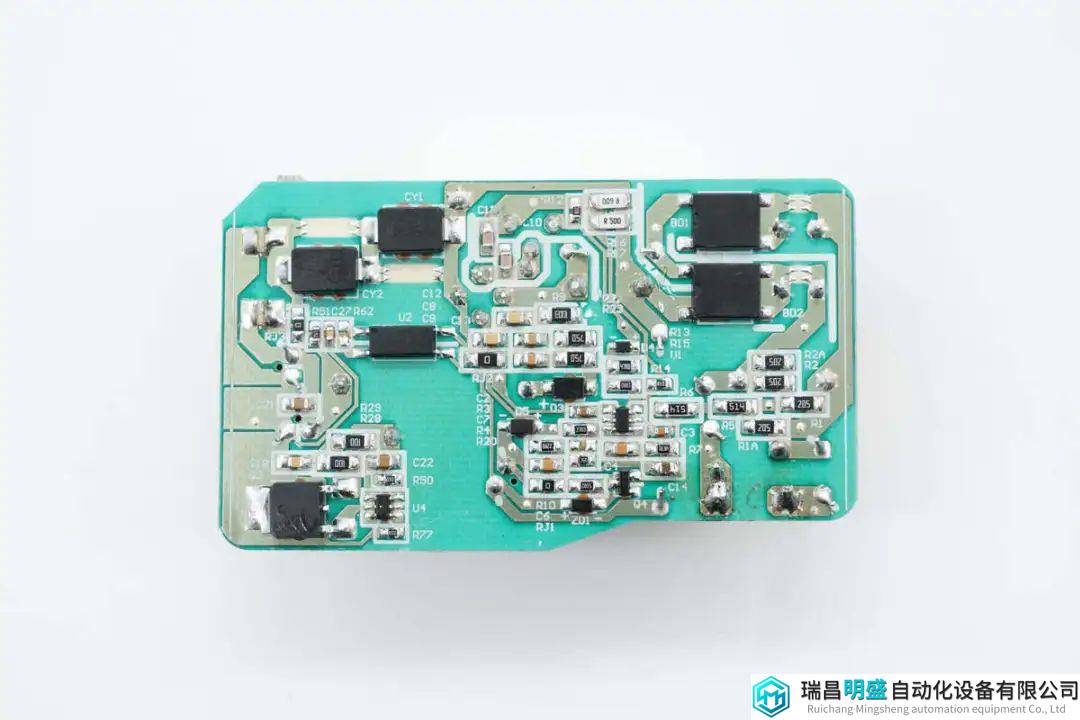

PCBA模块背面一览,右侧交流输入端焊接两颗整流桥,左下方焊接初级主控芯片,在左上角焊接两颗贴片Y电容,下方焊接反馈光耦。左下角焊接同步整流控制器和同步整流管。



通过对PCBA模块的观察发现,石龙富华这款45W电源适配器采用反激开关电源设计,宽电压范围输出。输出电压由协议芯片通过光耦进行反馈,下面我们就从输入端开始了解各个器件的信息。

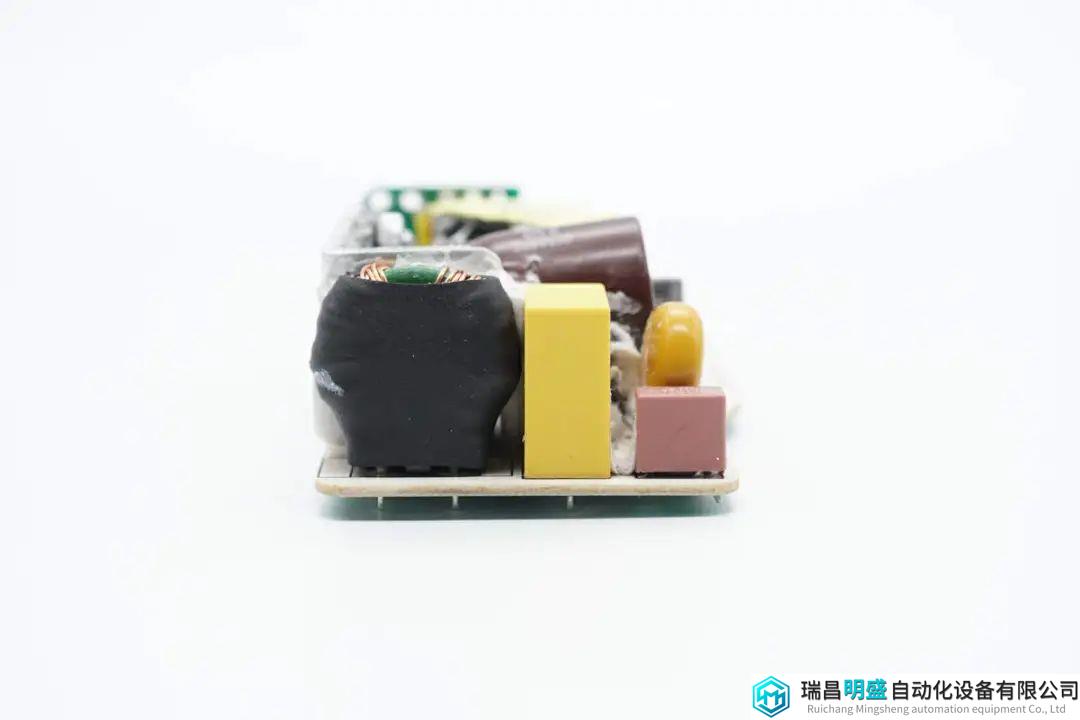

PCBA模块输入端一览,焊接保险丝,压敏电阻,安规X2电容和共模电感。

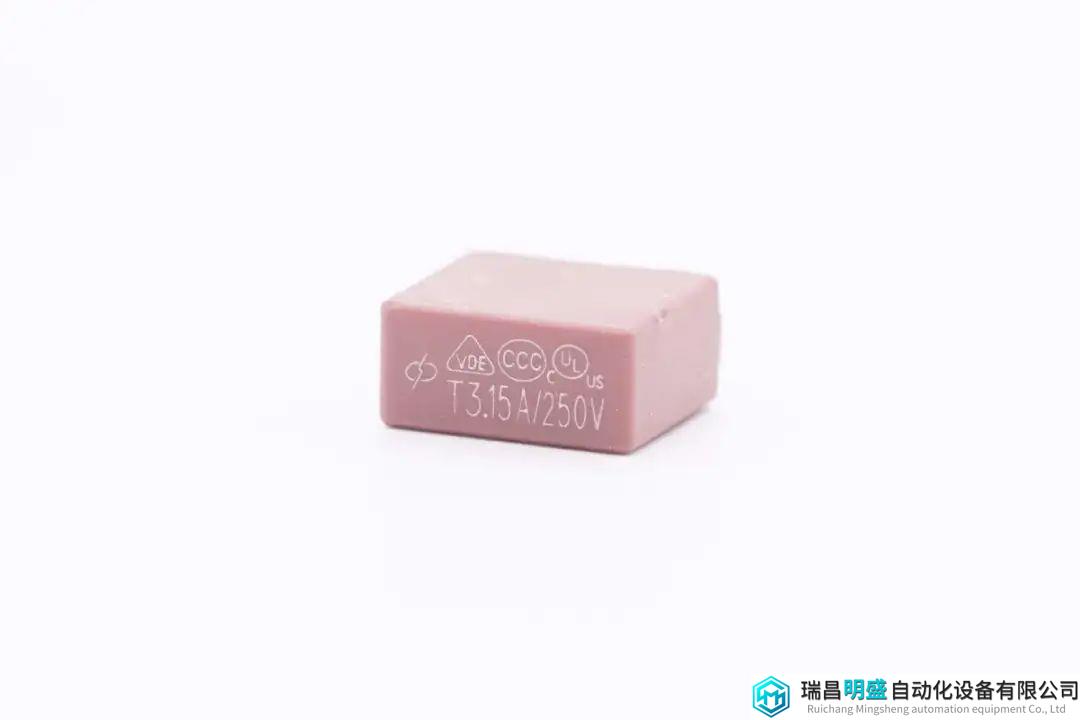

输入端保险丝规格为3.15A/250V。

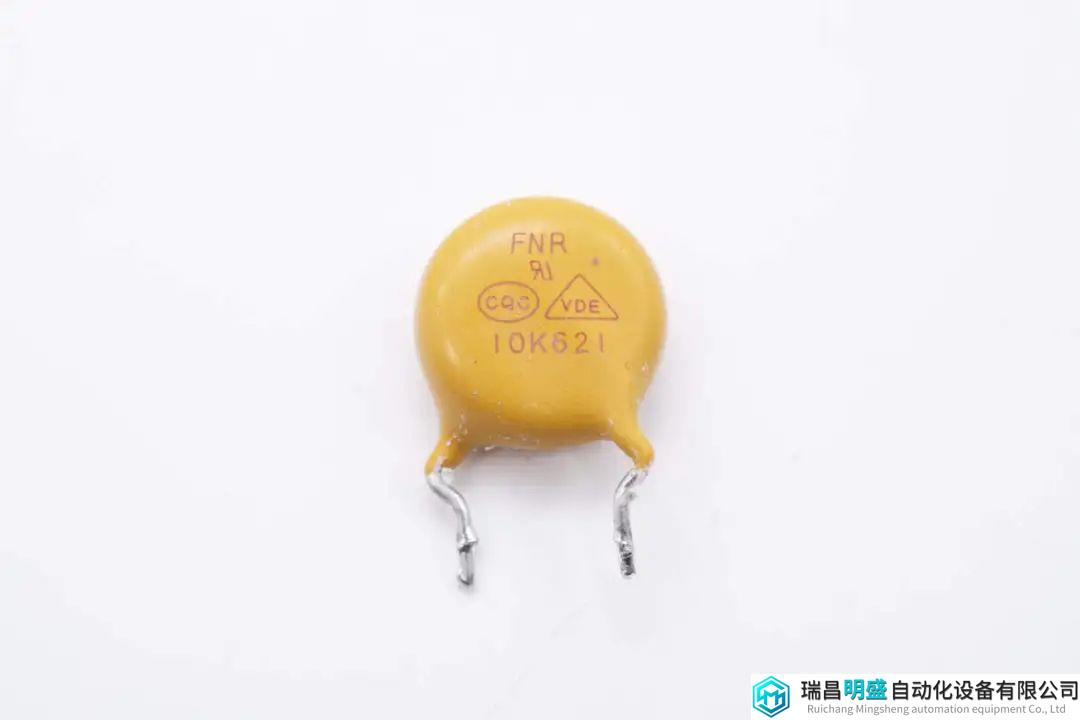

压敏电阻来自风华,型号FNR10K621,用于输入浪涌保护。

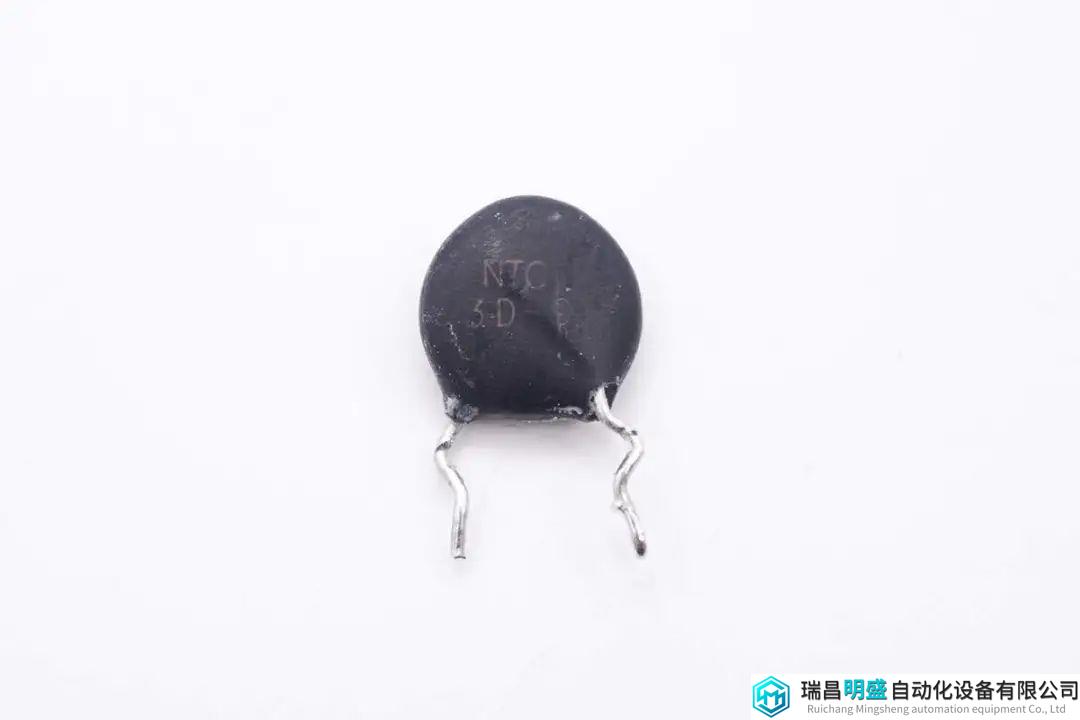

NTC热敏电阻丝印3D-9,用于抑制上电的浪涌电流。

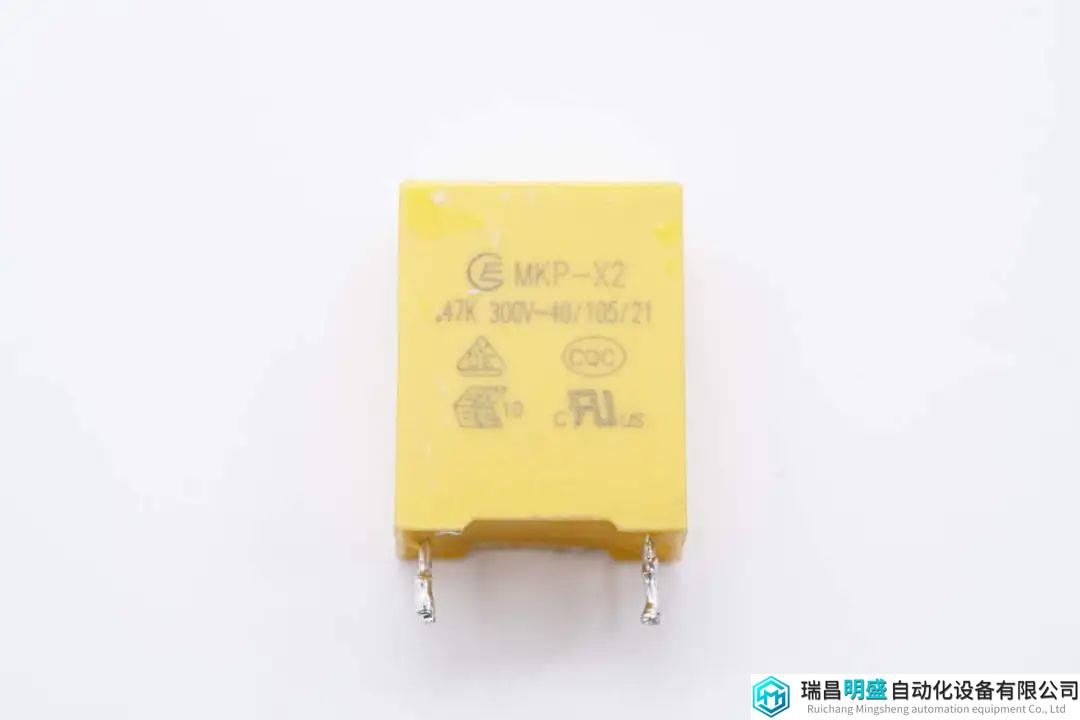

黄色安规X2电容规格为0.47μF。

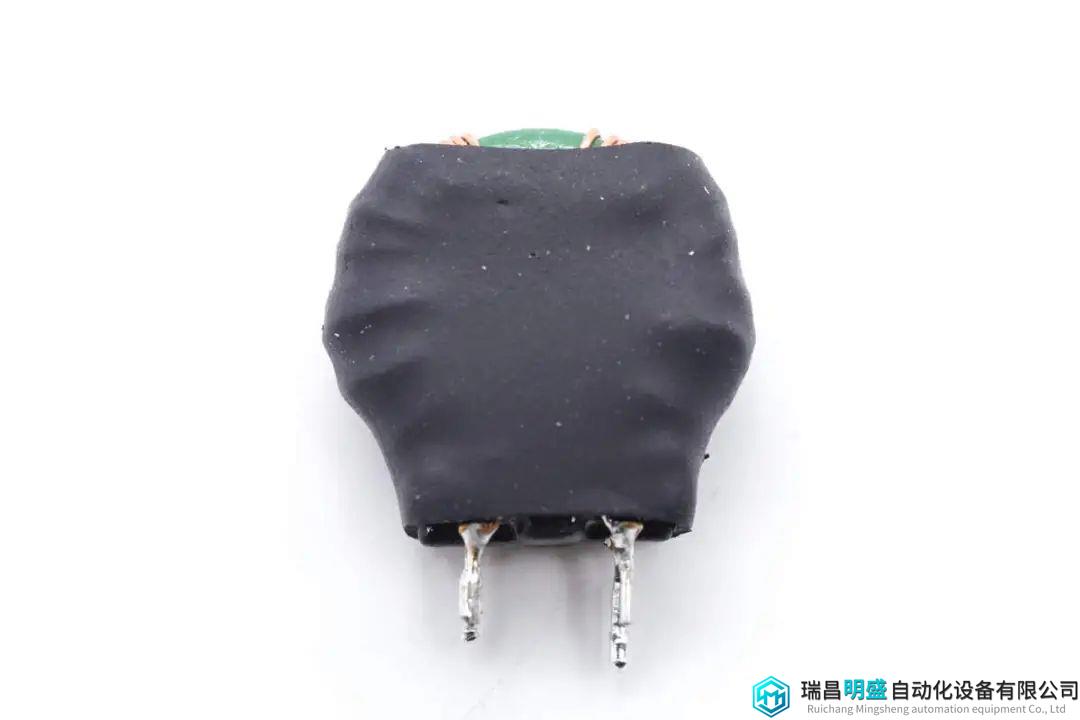

共模电感采用磁环绕制,底部焊接绝缘支架。

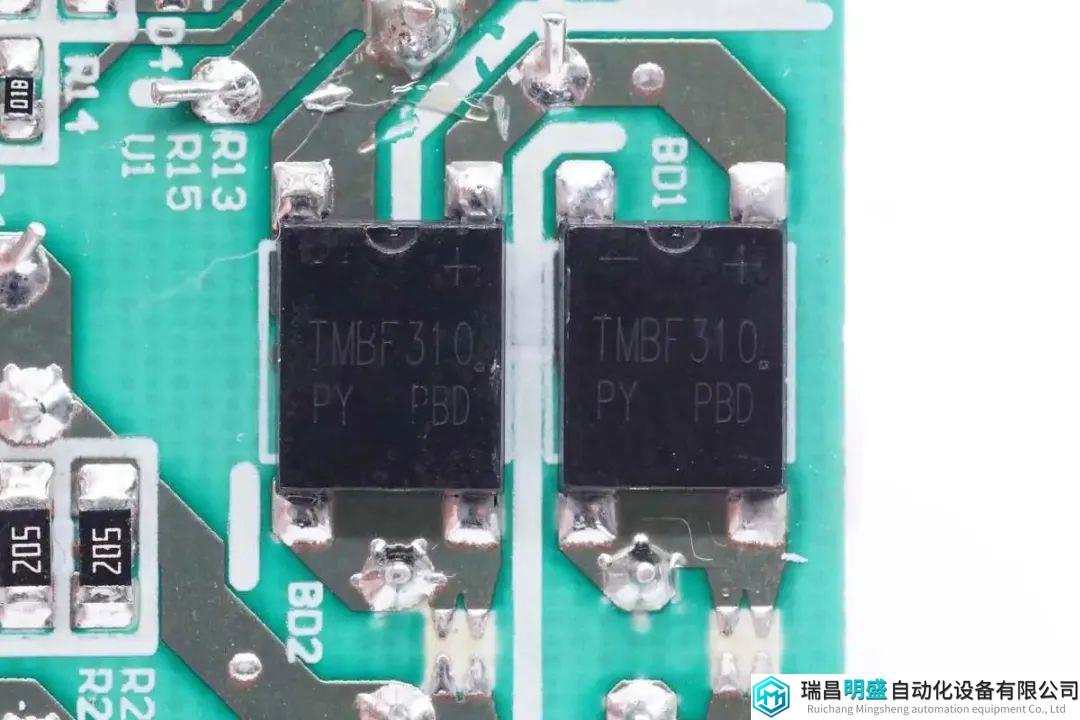

两颗整流桥来自平伟,型号TMBF310,规格为3A1000V,半桥接法均摊发热,降低温升。

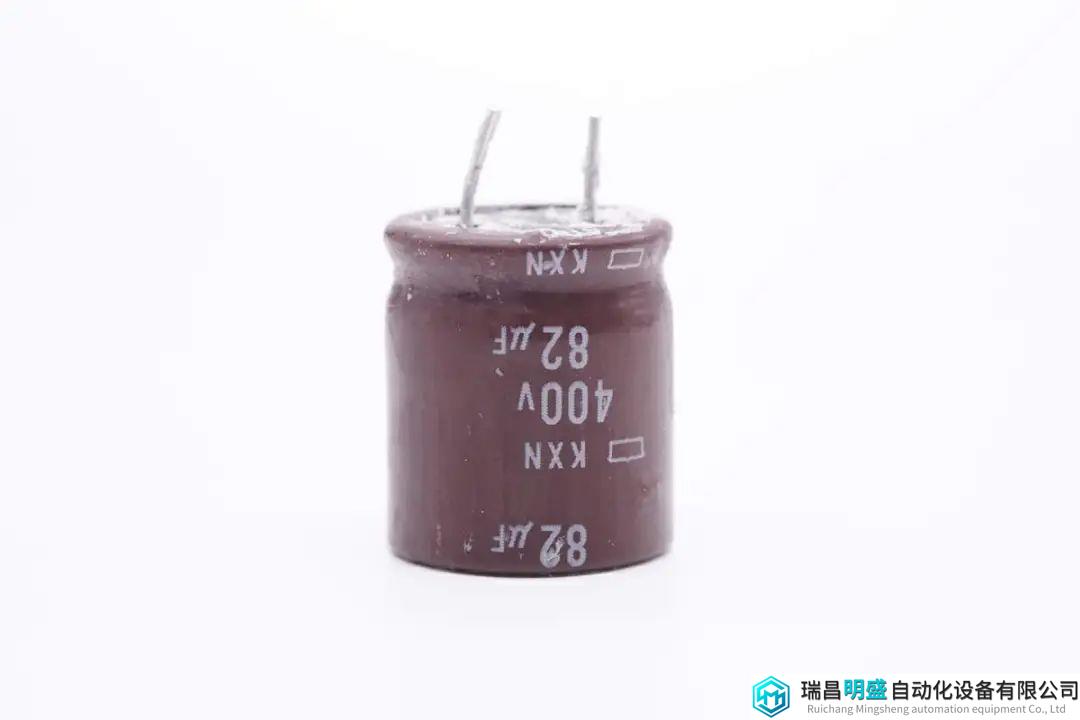

高压滤波电容采用日系电容,为KXN系列小型化高纹波长寿命电解电容,105℃下10000小时寿命,规格为400V82μF。

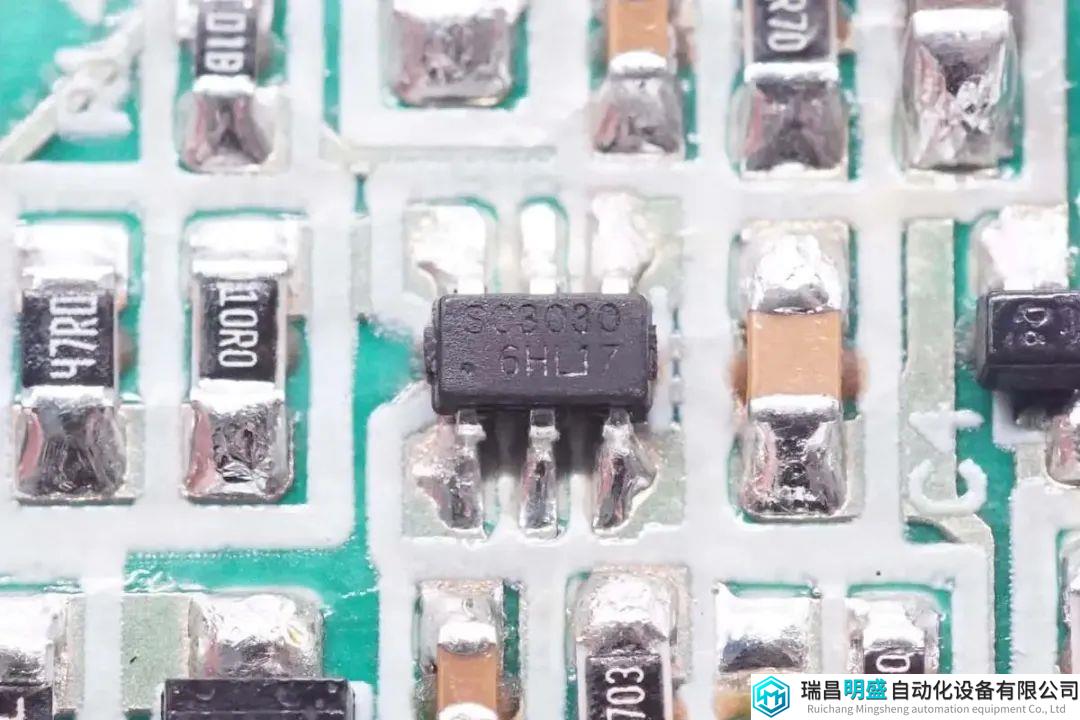

初级主控芯片来自南芯科技,型号SC3030,是一颗高性能反激控制器,支持CCM/QR/DCM工作模式。芯片具备自适应开关频率折返,用于提升全负载范围的转换效率。重载和满载时,以最高开关频率运行,轻载下通过谷底开通来获得高效率。空载时在低功耗模式下运行,从而降低系统的待机功耗。



南芯科技SC3030具备全面的保护功能,支持VDD过压保护,VDD欠压锁定,支持逐周期限流保护,支持双重过流保护,支持输出过压保护,过载保护等保护功能,采用小巧的SOT23-6封装。

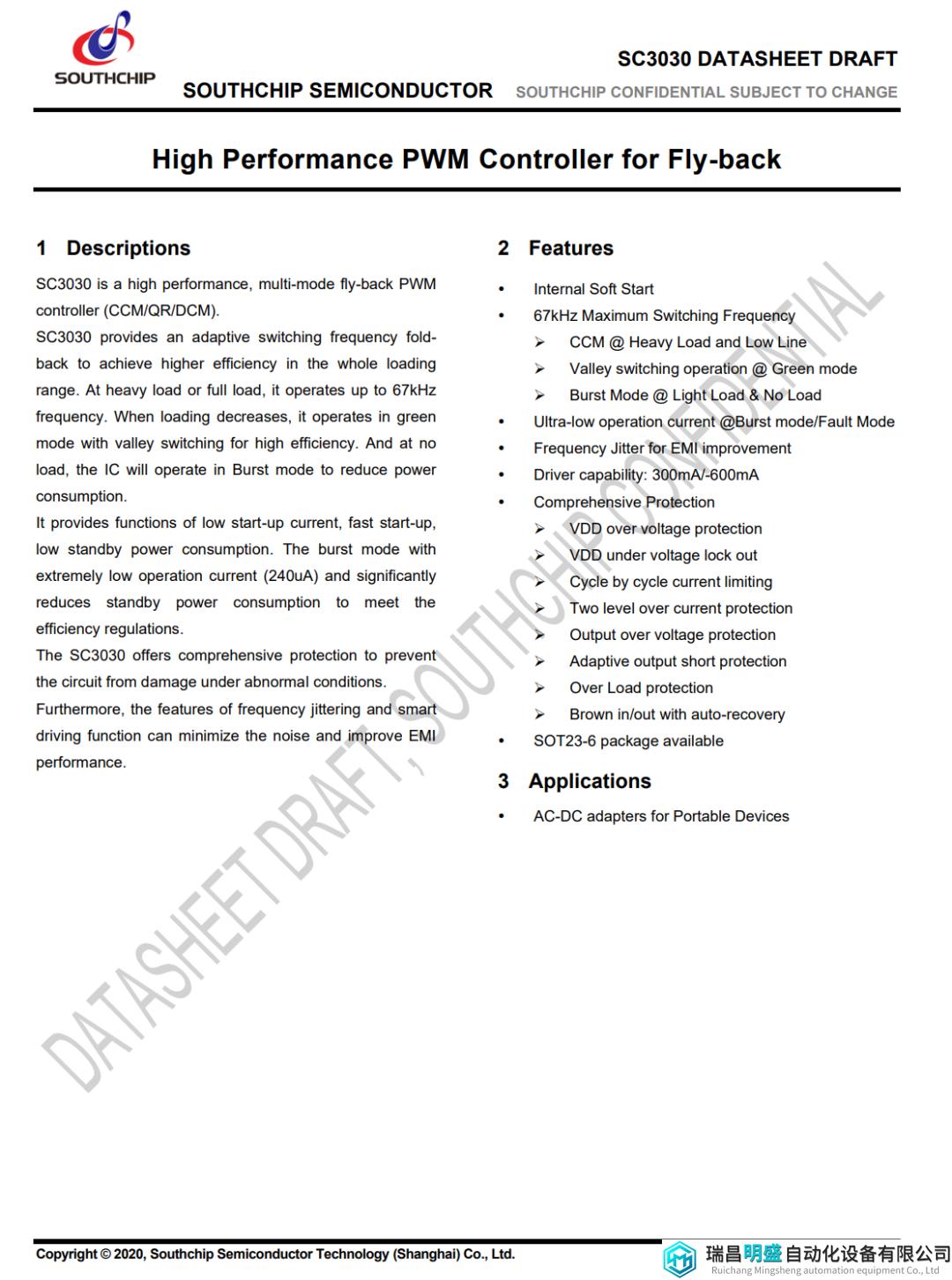

南芯科技 SC3030 资料信息。

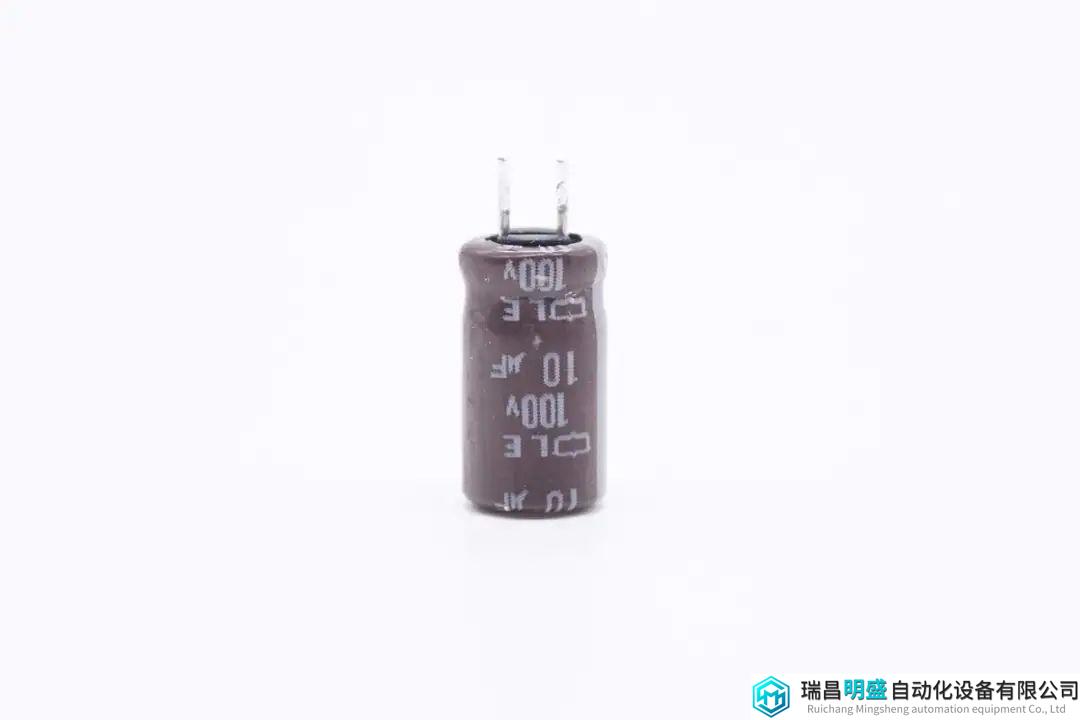

为主控芯片供电的滤波电容采用日系电容,为LE系列小型长寿命电解电容,105℃下10000小时寿命,规格为100V10μF。

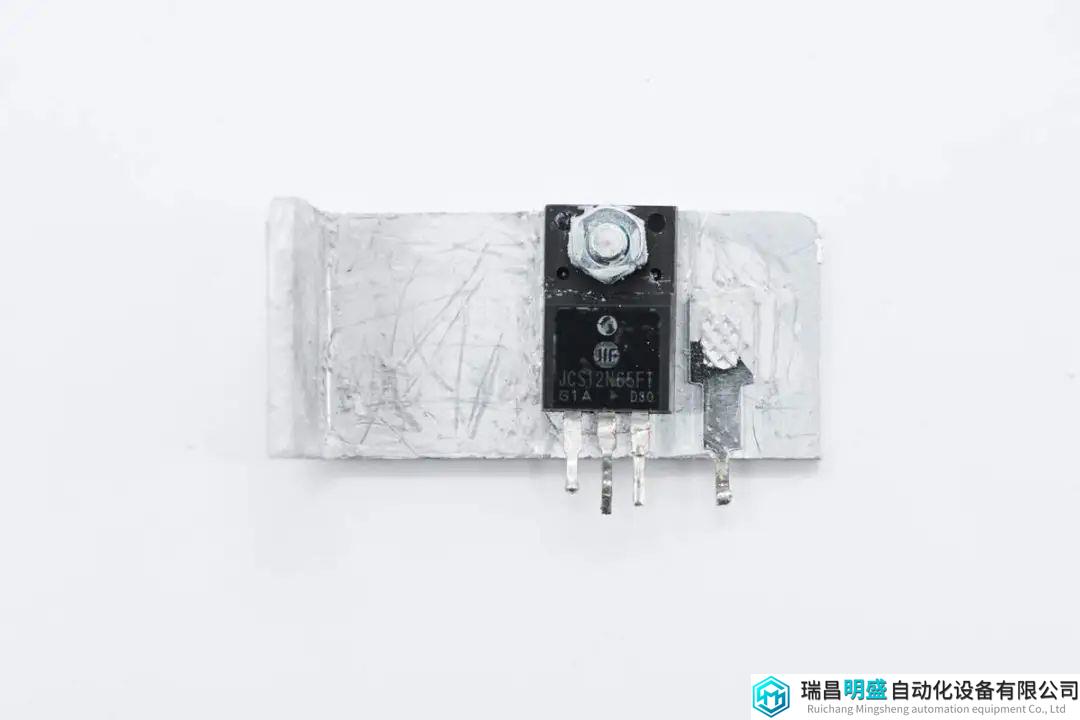

初级开关管采用螺丝固定在散热片上。

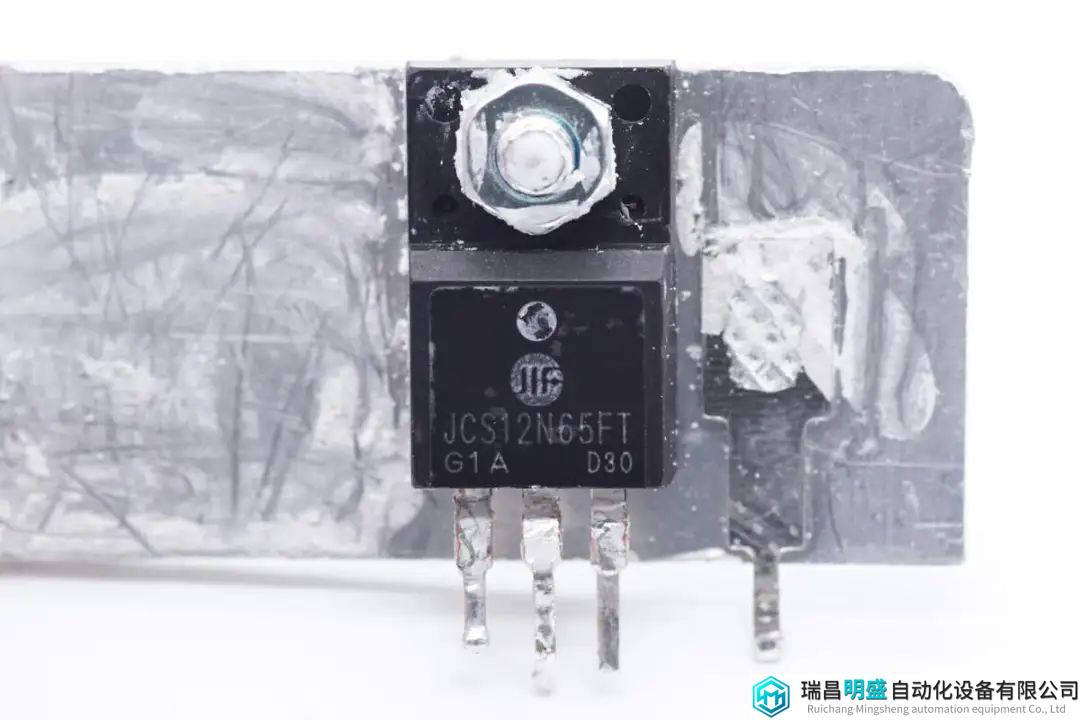

开关管来自吉林华微,型号JCS12N65FT,NMOS,耐压650V,导阻780mΩ,采用TO220MF封装。

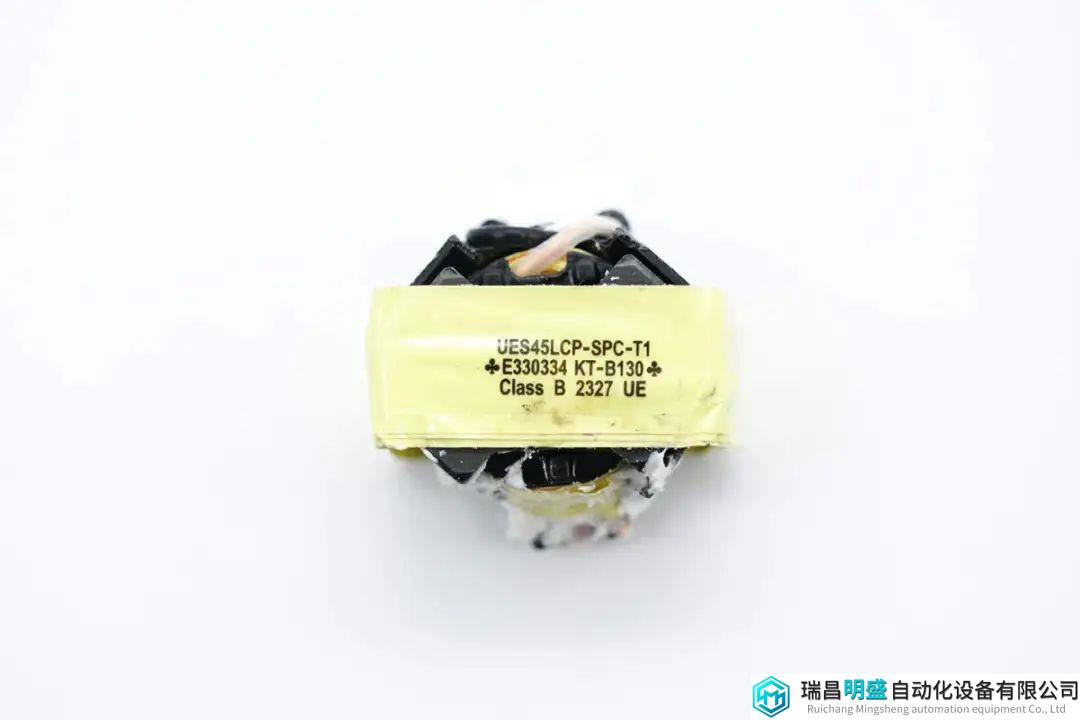

变压器磁芯粘贴胶带绝缘,标签标注充电器型号UES45LCP-SPC。

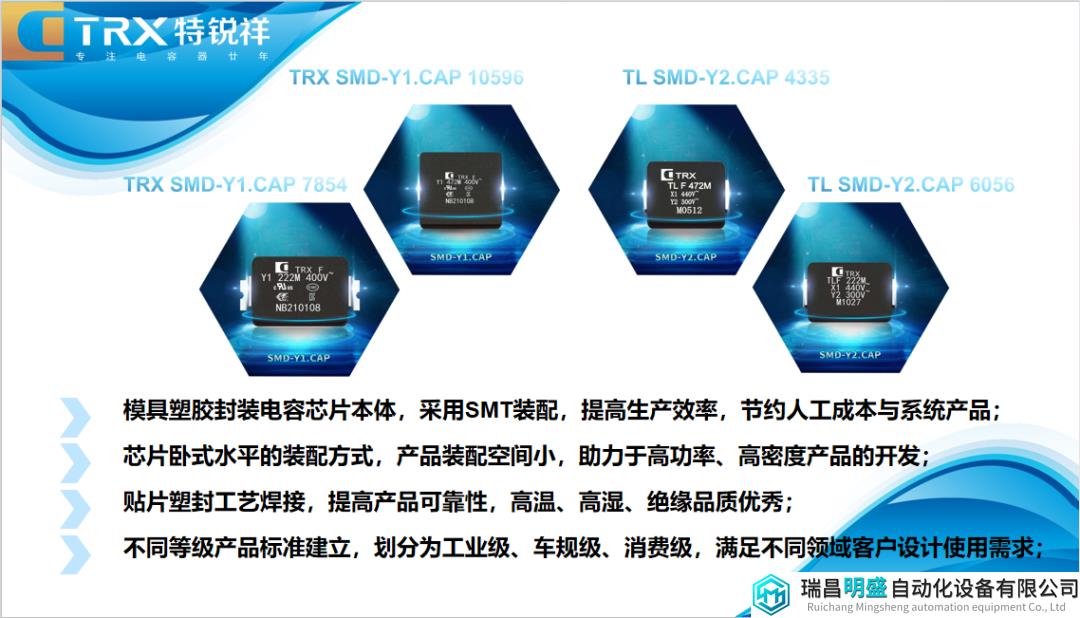

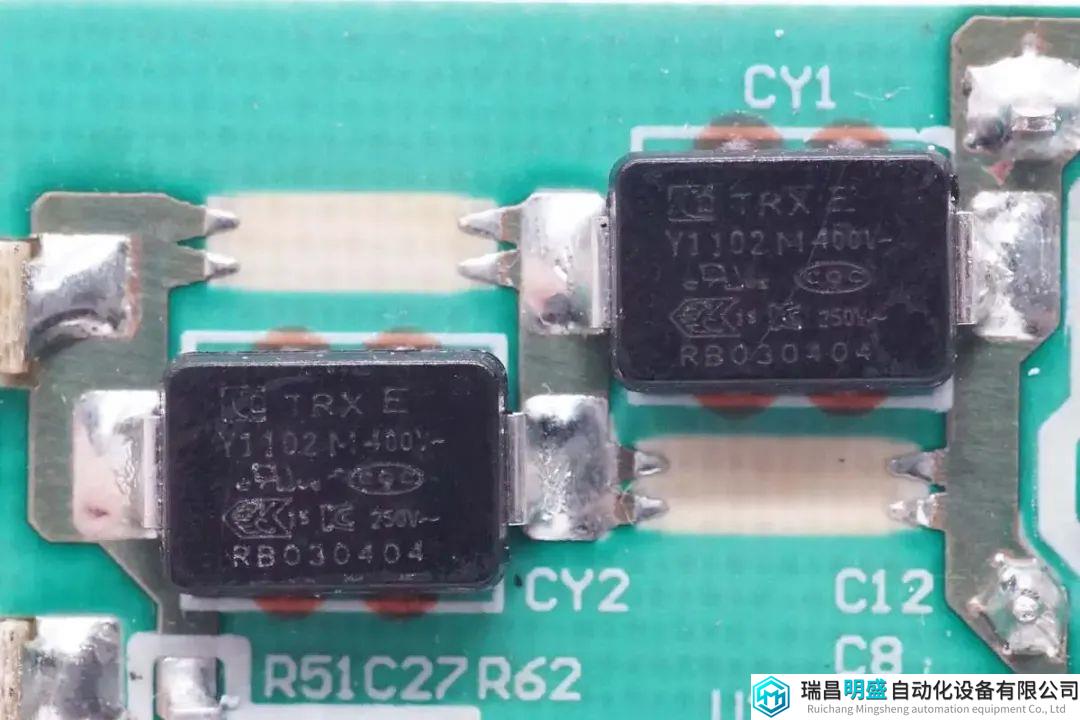

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被倍思高通QC5认证100W氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上,性能获得客户一致认可。

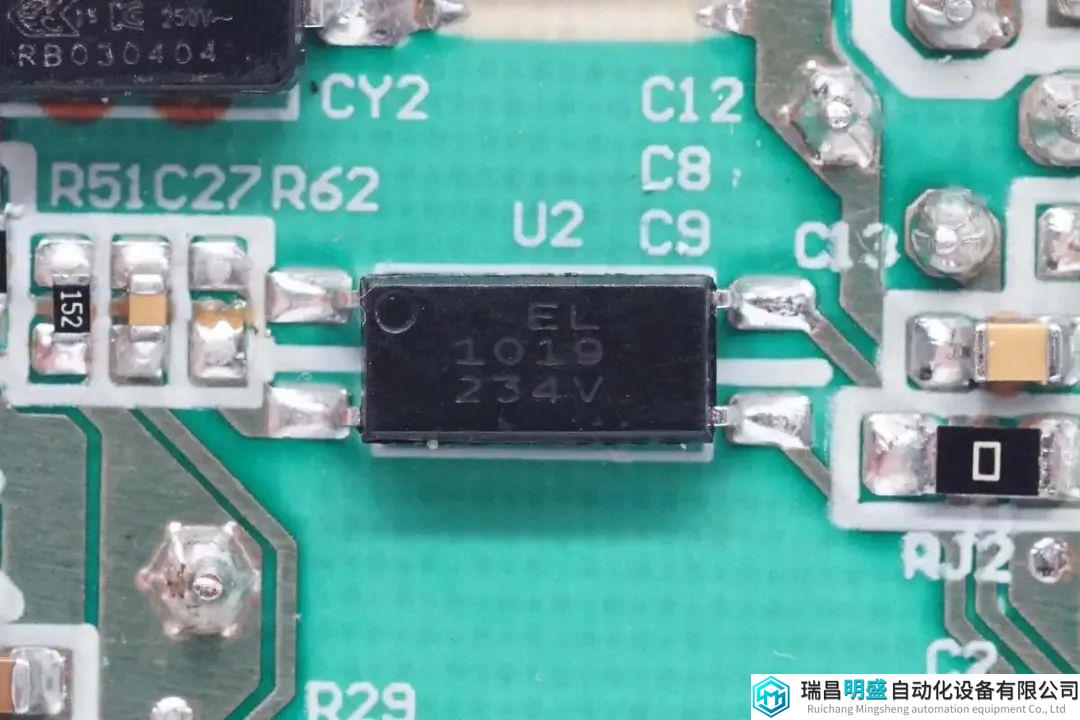

亿光EL1019光耦用于输出电压反馈调节。

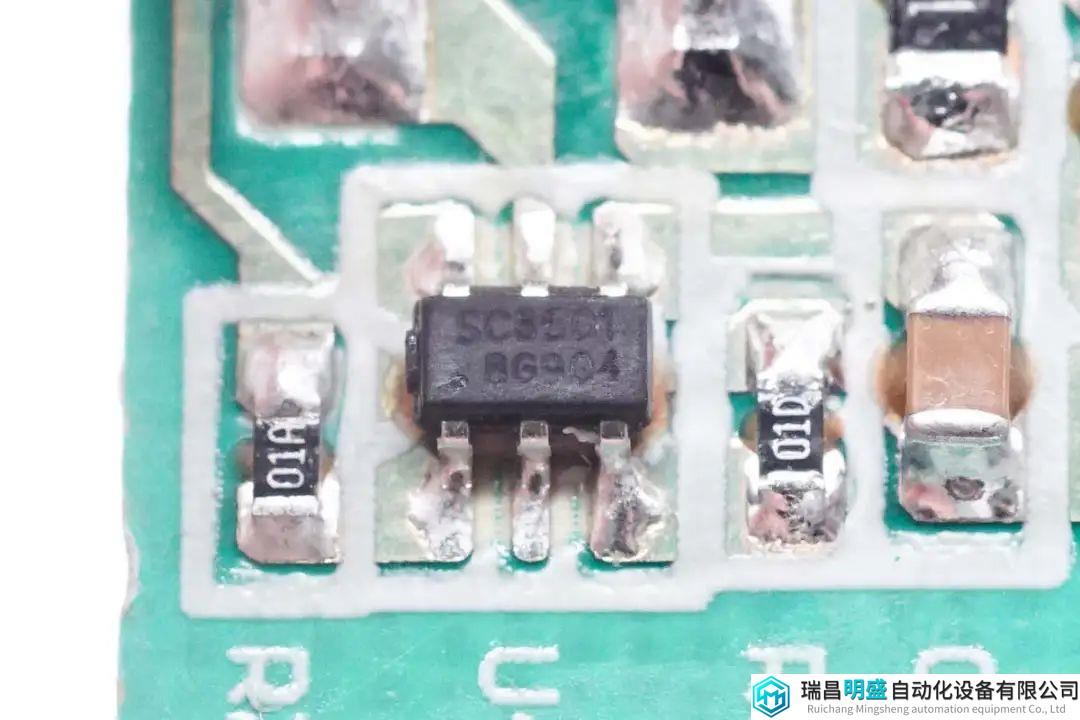

同步整流控制器来自南芯科技,型号SC3501,是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最高可达22V,最低可低至0V,满足PD快充应用。专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。

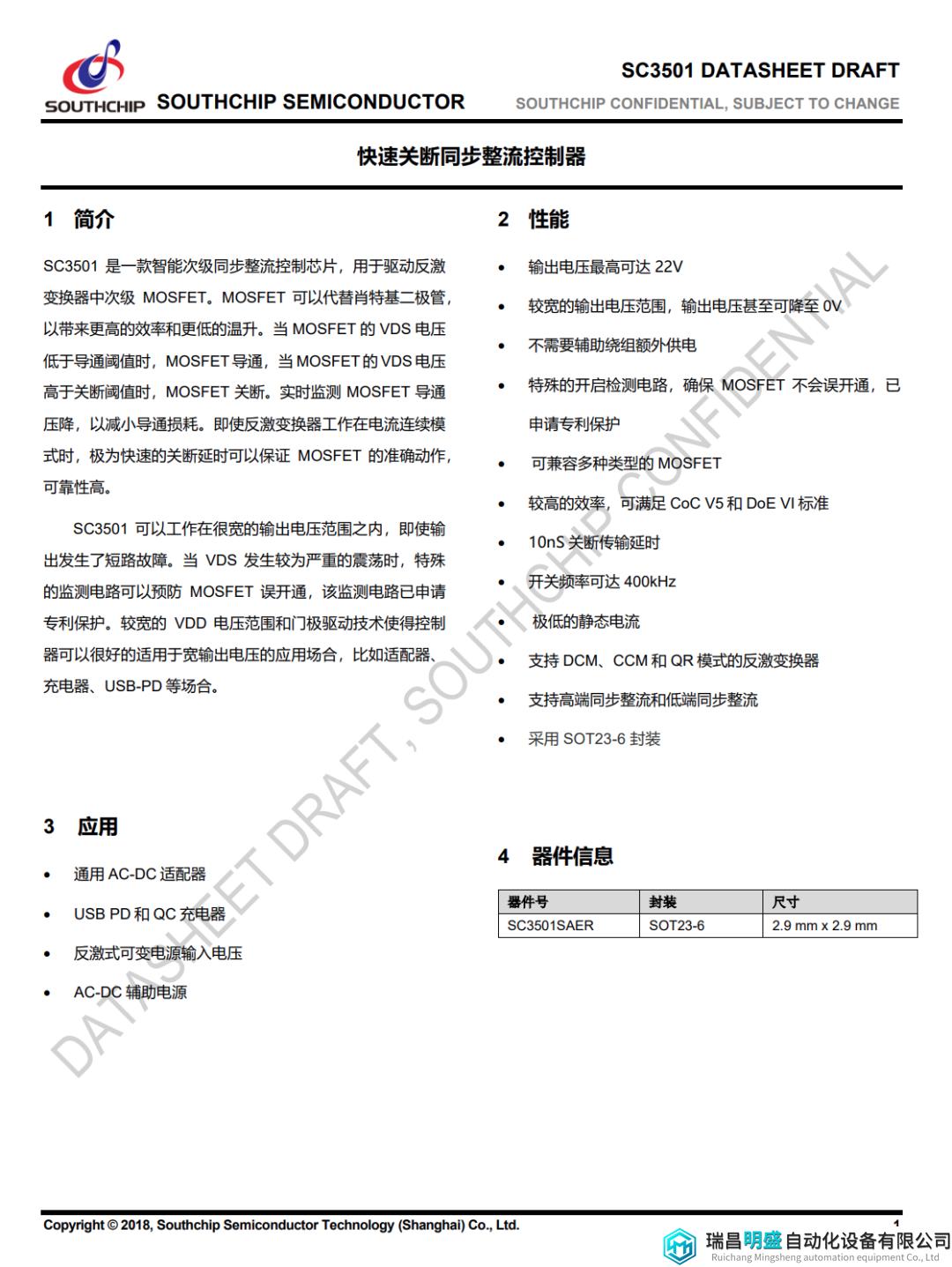

南芯科技 SC3501 详细资料。

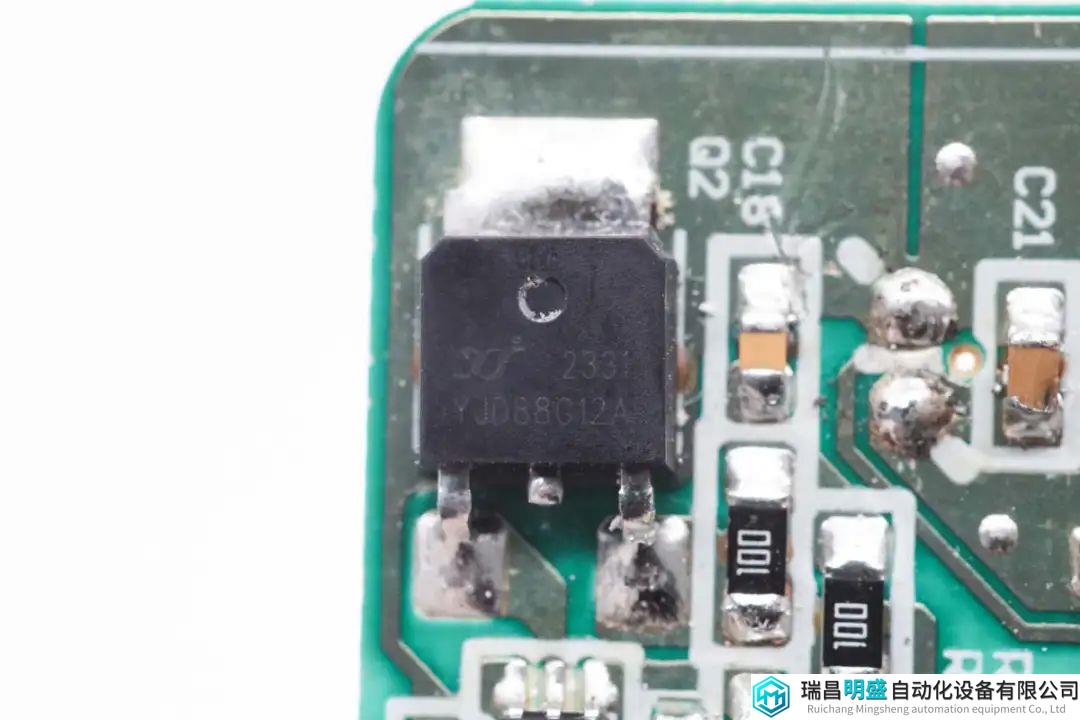

同步整流管来自扬杰电子,型号YJD88G12A,NMOS,耐压120V,导阻7.5mΩ,采用TO252封装。

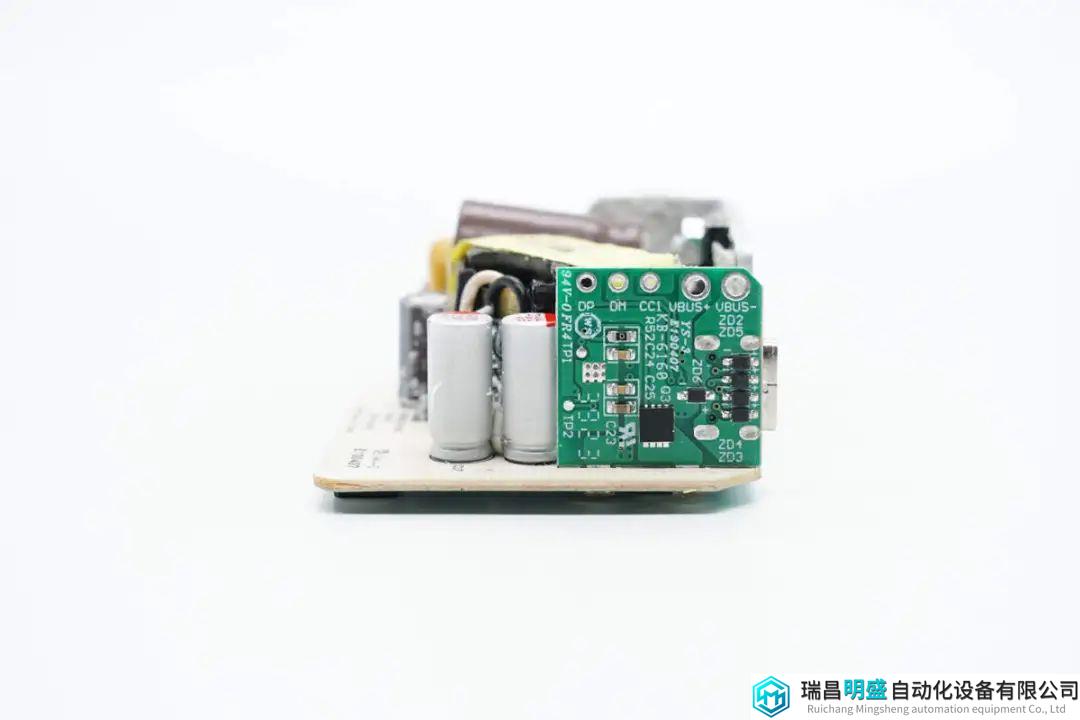

另一侧焊接滤波固态电容和协议小板。

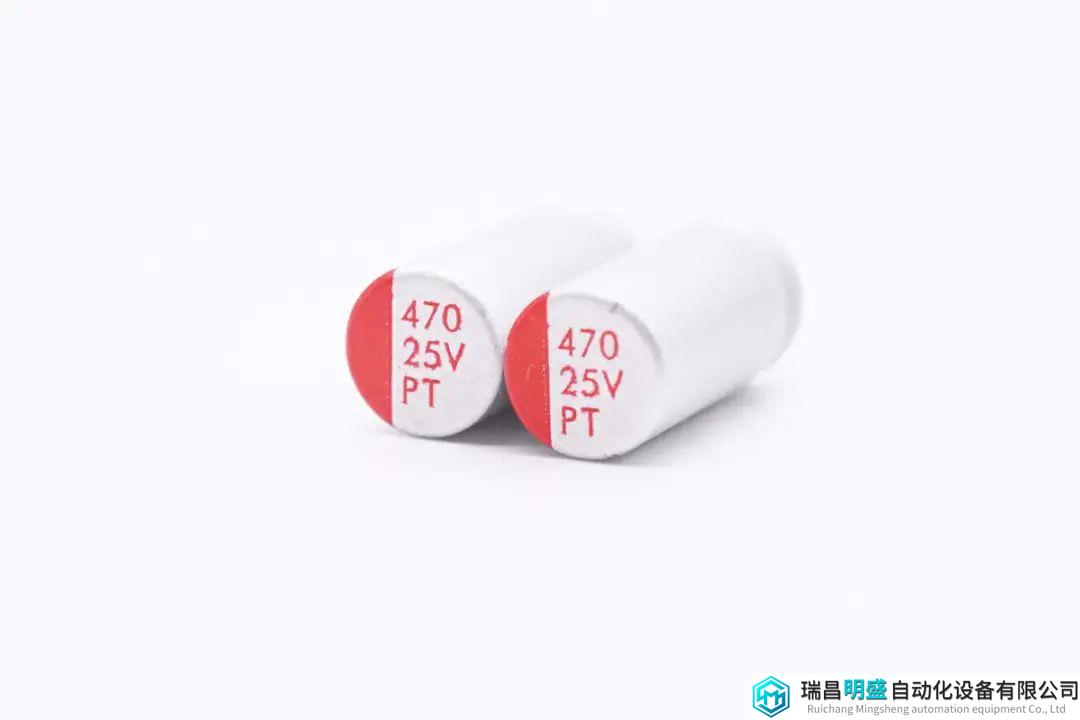

两颗滤波固态电容规格均为470μF25V。

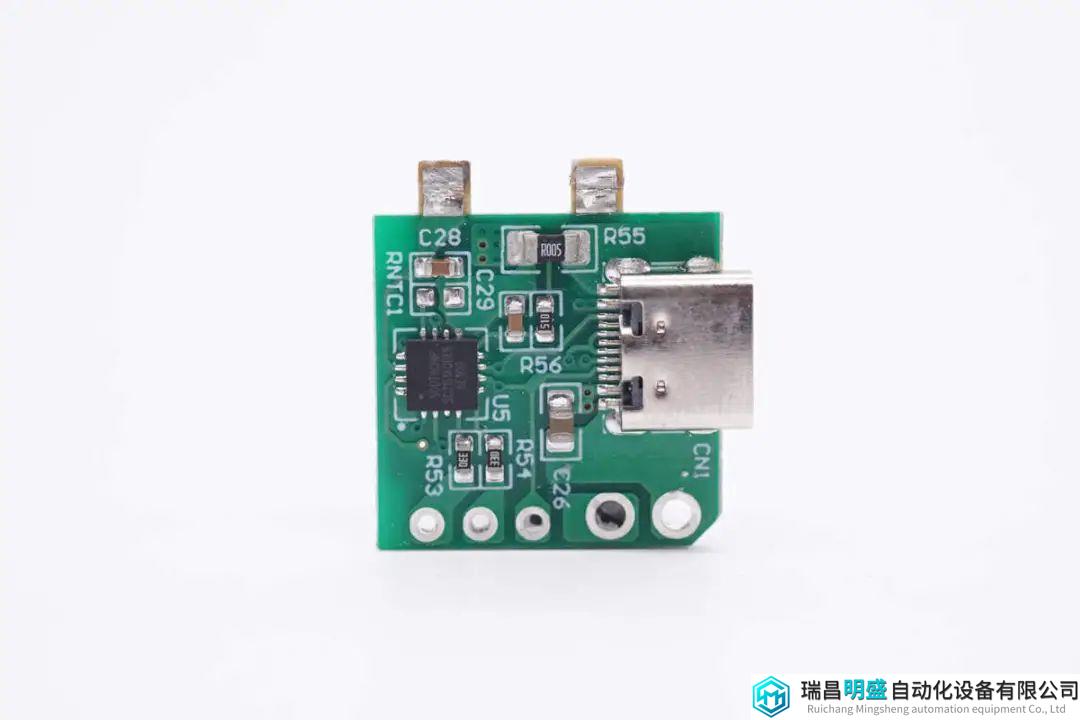

协议小板一面焊接协议芯片,电流检测电阻和USB-C母座。

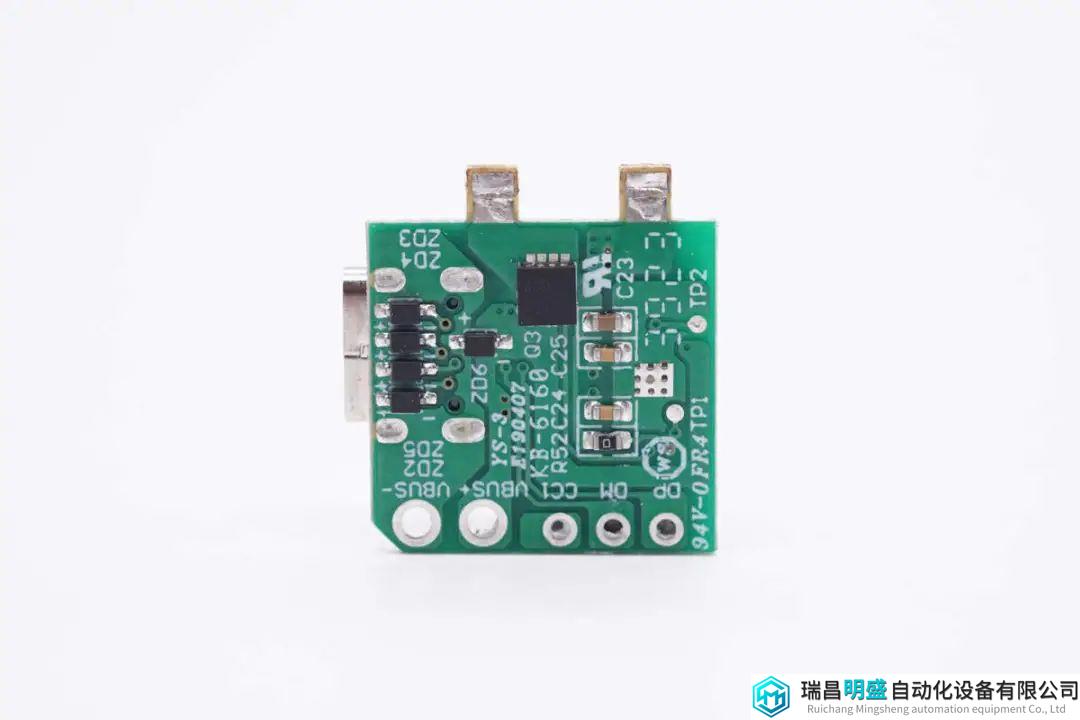

另一面焊接TVS二极管,VBUS开关管。小板预留了导线焊盘,支持不带线和带线适配器应用。

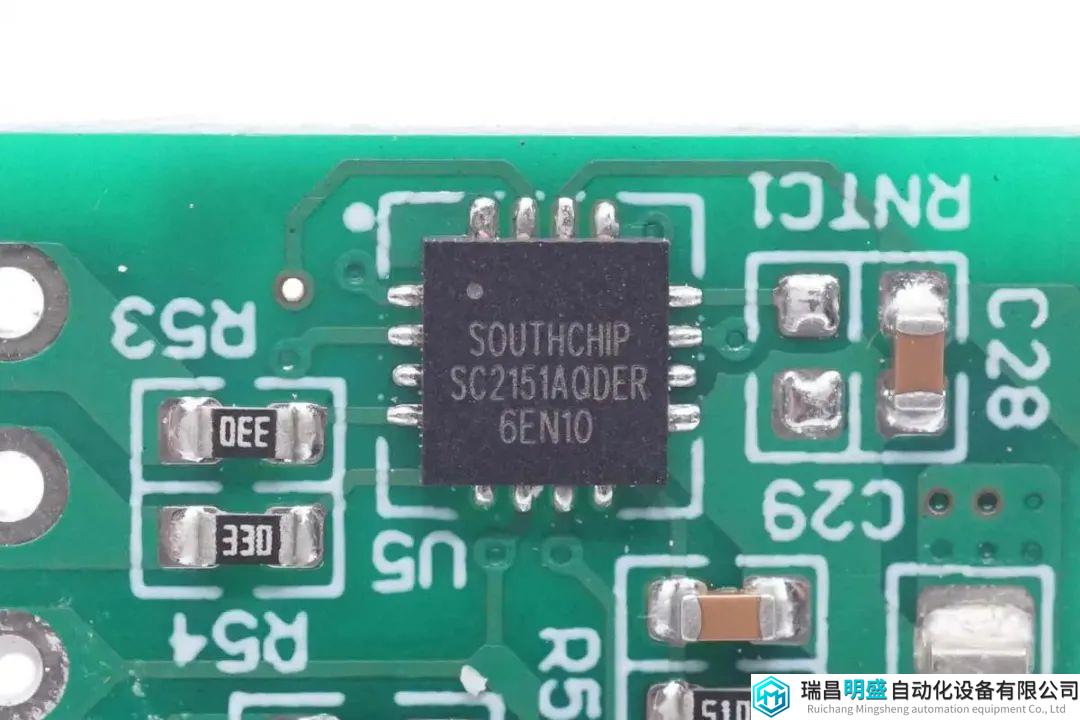

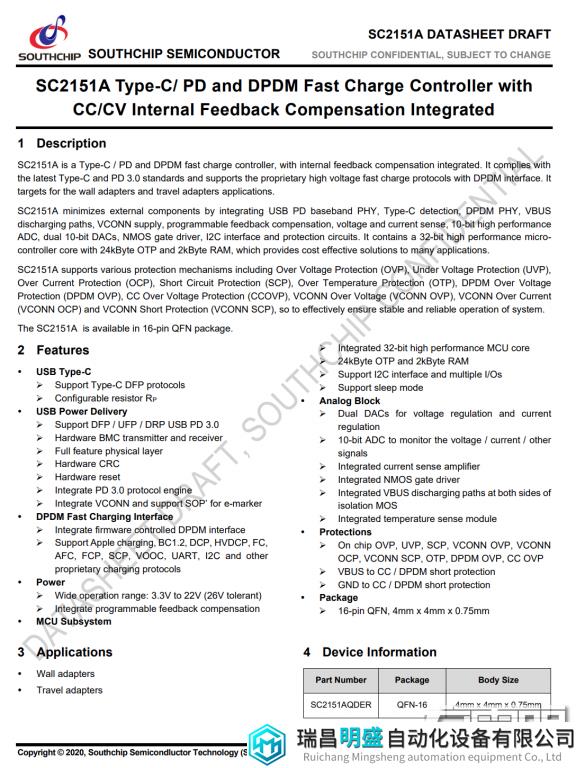

快充协议芯片同样来自南芯科技,型号为SC2151A。该芯片采用16-pin QFN 4*4mm封装,是一颗支持PD和DP/DM快充协议的控制器,内部集成反馈环路,支持最新的Type-C和PD3.0标准,同时还支持使用DP/DM接口的专有快充协议,适用于各类适配器应用。



南芯科技SC2151A内部集成了32位高性能MCU内核,集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层,VCONN供电。





此外,针对快充适配器方案内置了输出放电路径、内置可编程反馈补偿、电压电流检测、10bit高性能ADC、两个10bit DAC、NMOS通路管驱动、I2C通信接口以及丰富的保护电路,为适配器等应用提供了简单高效的协议控制器解决方案。据充电头网了解到,该芯片已经获得USB-IF PD3.0认证,TID:4869。



充电头网通过拆解了解到,南芯SC2151A协议芯片还被绿联30W PD快充氮化镓充电器、古石科技30W PD快充氮化镓充电器、安克30W迷你氮化镓快充、努比亚30W氮化镓快充充电器等知名品牌的数十款产品采用,产品质量获客户一致认可。

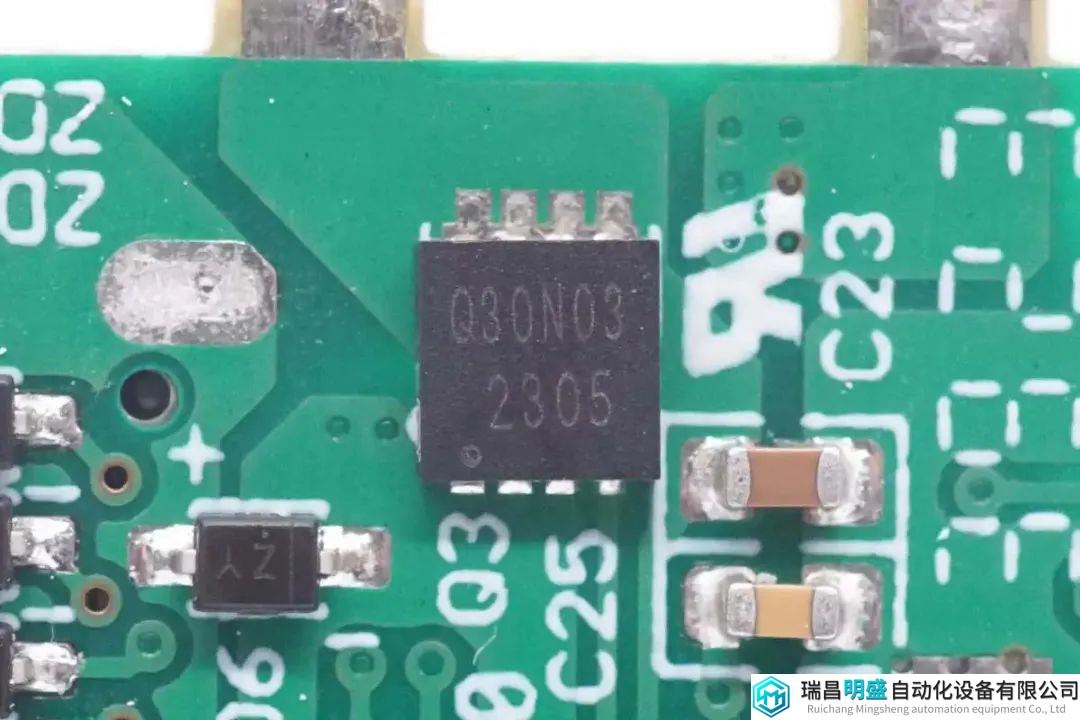

输出VBUS开关管来自扬杰电子,型号YJQ30N03A,NMOS,耐压30V,导阻8.5mΩ,采用DFN3.3*3.3封装。

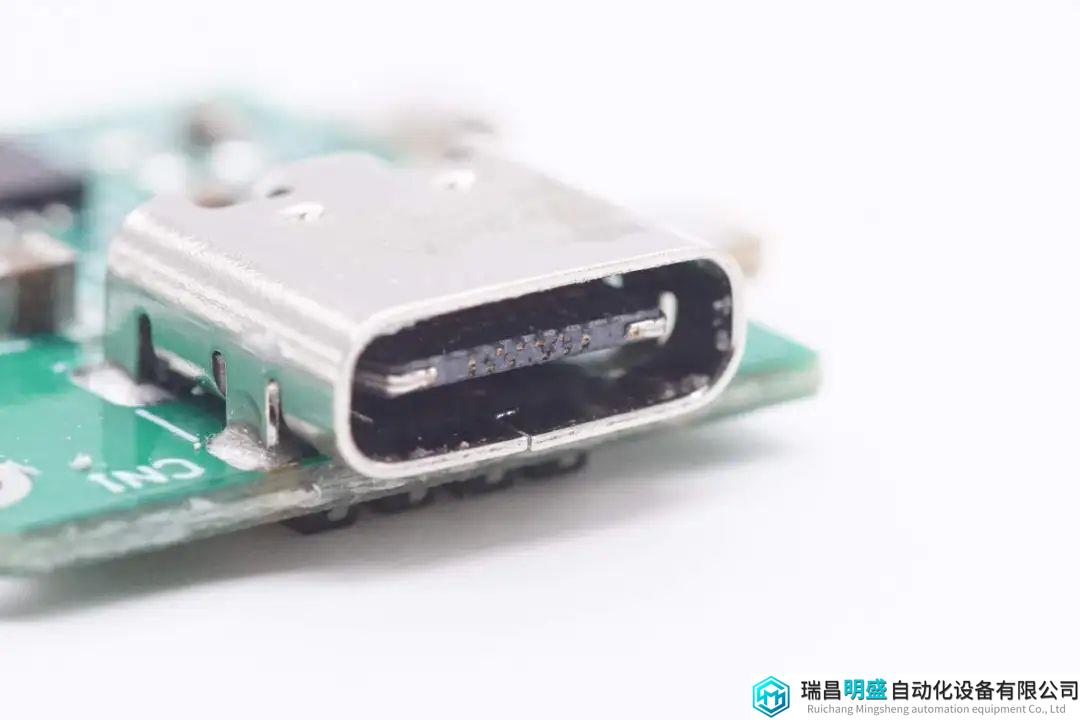

USB-C母座采用过孔焊接固定,黑色舌片内夹钢片。

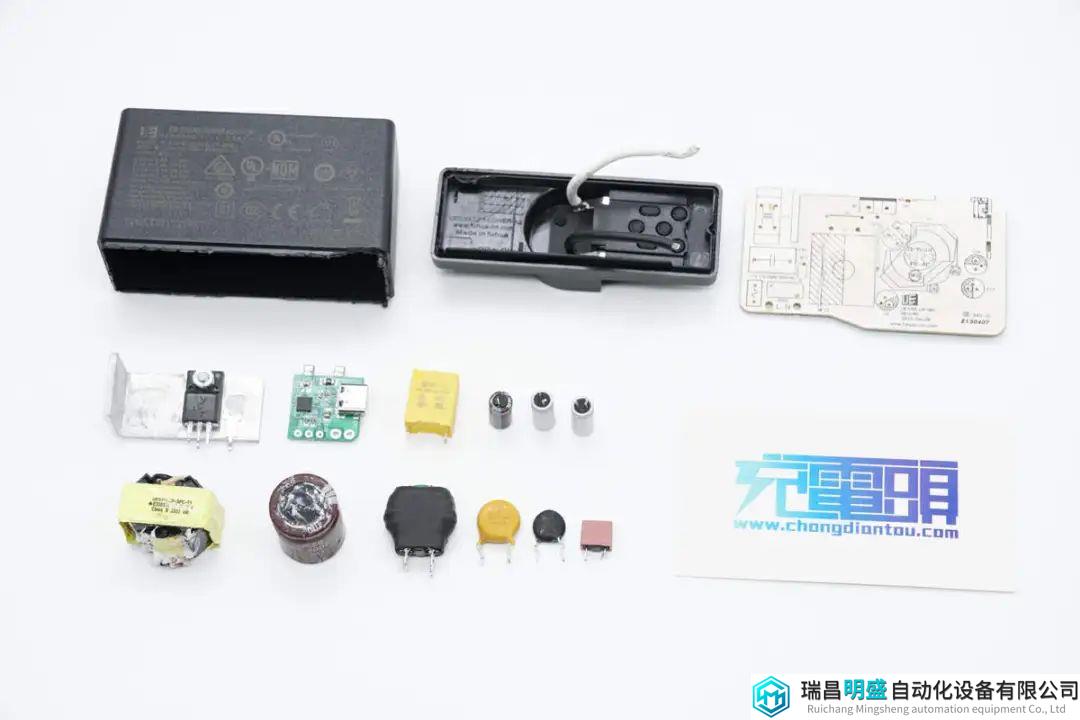

全部拆解一览,来张全家福。

充电头网拆解总结

石龙富华这款PD电源适配器具备45W输出功率,适配器设有多个可更换插脚供替换,并支持90-264V宽电压输入,满足不同国家和地区使用。适配器为单USB-C输出接口,支持PD3.0,QC3.0,QC2.0和PPS等快充协议,满足笔记本电脑和手机等设备充电需求。

充电头网通过拆解了解到,石龙富华这款45W适配器采用反激电源架构,初级控制器,同步整流控制器和协议芯片均来自南芯科技,采用SC3030+SC3501+SC2151A芯片组合,初级开关管来自吉林华微,同步整流管来自扬杰电子。内部采用日系电容滤波,均为10000小时长寿命系列,输出采用固态电容滤波,内部做工用料扎实。

东莞市石龙富华电子有限公司(UE Electronic),创立于1989年,位于中国广东松山湖高新科技产业区。UE Electronic研发、生产、销售全球医疗、通讯电源产品,是国家级高新技术企业、广东省省级企业技术中心、东莞市民营企业50强,每年为全球客户提供1亿台各类电源产品。UE Electronic自有厂区建筑面积超过120000m2,是现代化的智能型花园式工业园区。

UE Electronic 拥有ISO9001质量管理体系认证、ISO13485医疗器械质量管理体系认证、 OHSAS 18001职业健康安全管理体系认证、ISO14001环境管理体系认证等系列国际权威体系认证。并获得教育部技术发明奖二等奖、广东省科学技术奖励二等奖、东莞市政府质量奖、东莞市科技进步一等奖等诸多奖项。

UE Electronic电源产品功率涵盖5~500W,可实现模块化、标准化、智能化、定制化设计;具有防短路、防过流、防过压、防过载、防漏电五重保护,能满足+/-15KV抗雷击检测要求;符合医疗2MOPP标准及UL国际医疗认证第3.2版,符合六级能源之星标准,并通过cULus、CSA、TUV-GS、CE、BEAB、RCM、PSE-JET、KC-MARK、EAC、NOM、PSB、CCC、IRAM、CB、EMC、FCC及可靠度评定等各种认证,得到了业界同行与客户的高度认可。
