M3568-T核心板多屏同显、异显技术，提升效率与安全性。车载领域实现安全驾驶与娱乐并行；工业领域做到实时监控和快速响应。
M3568-EV-Board评估板（如图 1所示）是致远电子精心推出的集工控与评估于一身的评估底板。该评估底板可选搭配M3568-T系列核心板，根据核心板的选型提供丰富的外围接口做评估和扩展使用，方便灵活。该评估底板视频接口方面提供1路4通道MIPI-DSI显示接口、1路HDMI显示接口、1路DP显示接口和1路LVDS显示接口。
在实际使用过程中，可以根据需要配置单屏显示、双屏同显异显、三屏同显异显，可直接用于车载显示、医疗电子、工业控制、无人零售、人工智能、人机交互等应用场合。

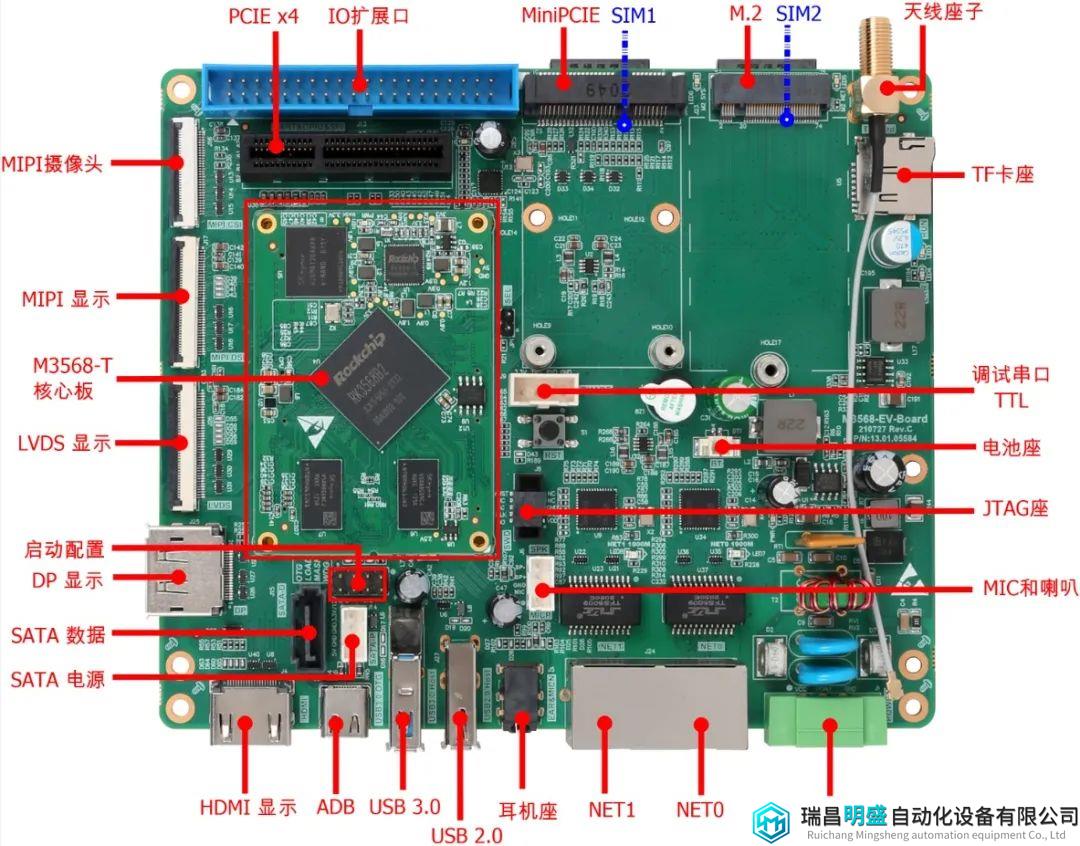

图1 M3568-EV-Board评估板
M3568-EV-Board将1路4通道的MIPI-DSI显示接口引出，数字信号通讯采用0.5mm 40Pin的FFC连接器，连接器如图2所示，信号定义如表格1所示。

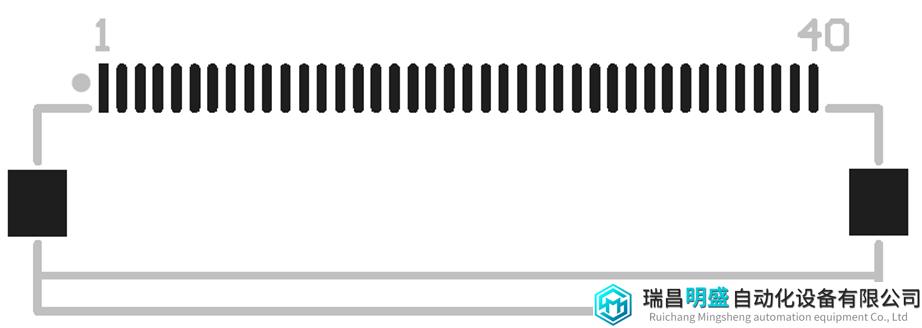

图2 MIPI-DSI接口

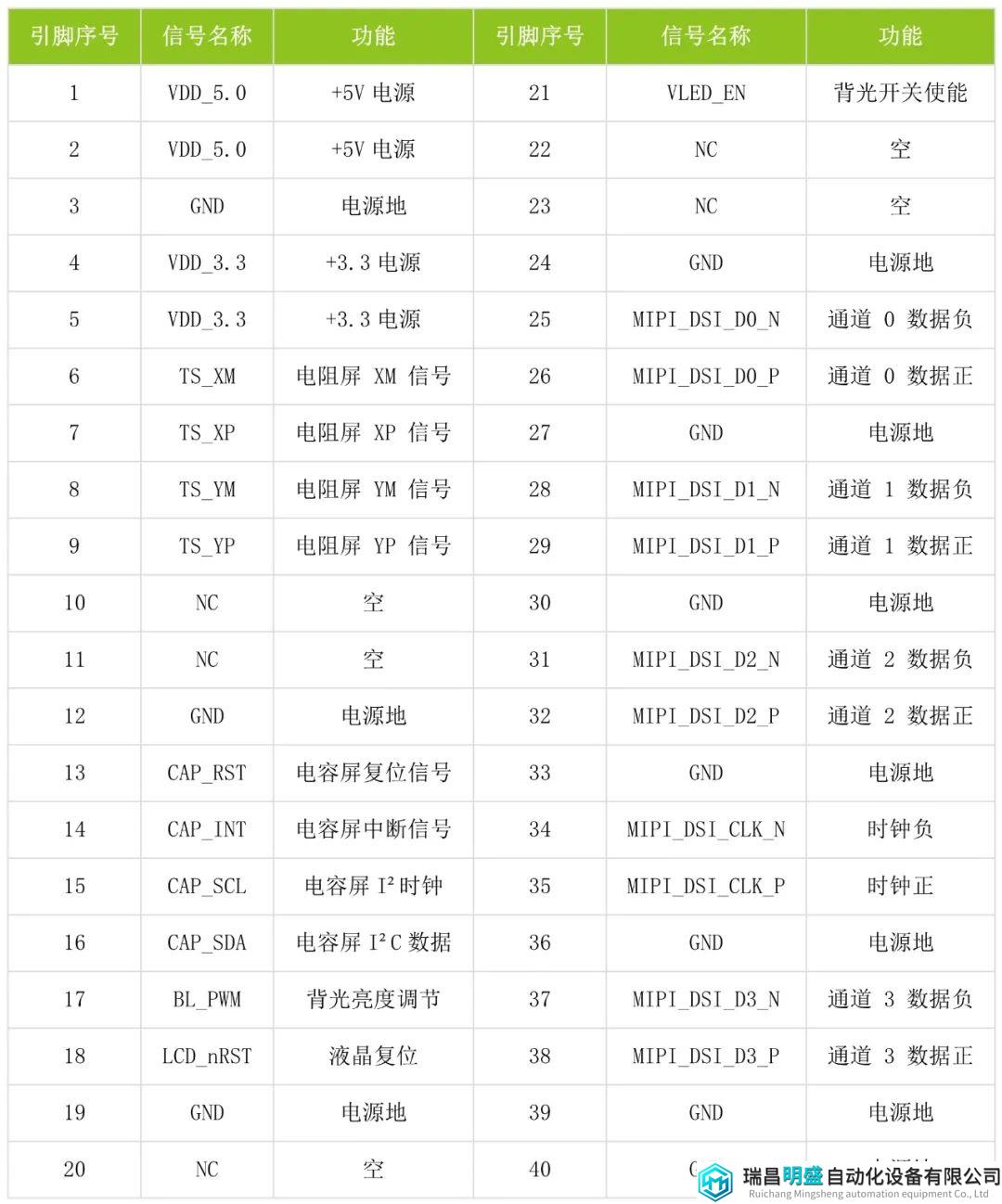

表格1 MIPI-DSI液晶屏接口引脚定义
M3568-EV-Board将1路标准HDMI显示信号引出，数字信号通讯标准HDMI连接器，连接器如图 3所示，信号定义如表格2所示。

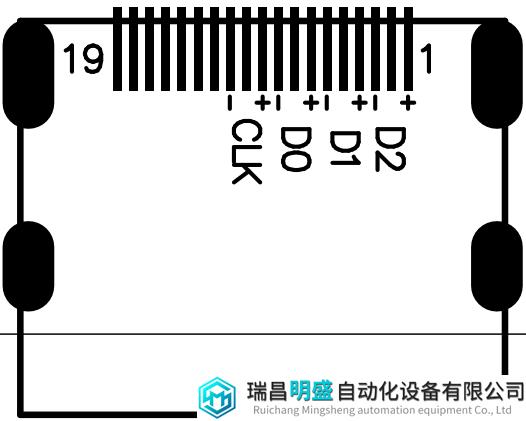

图3 HDMI接口

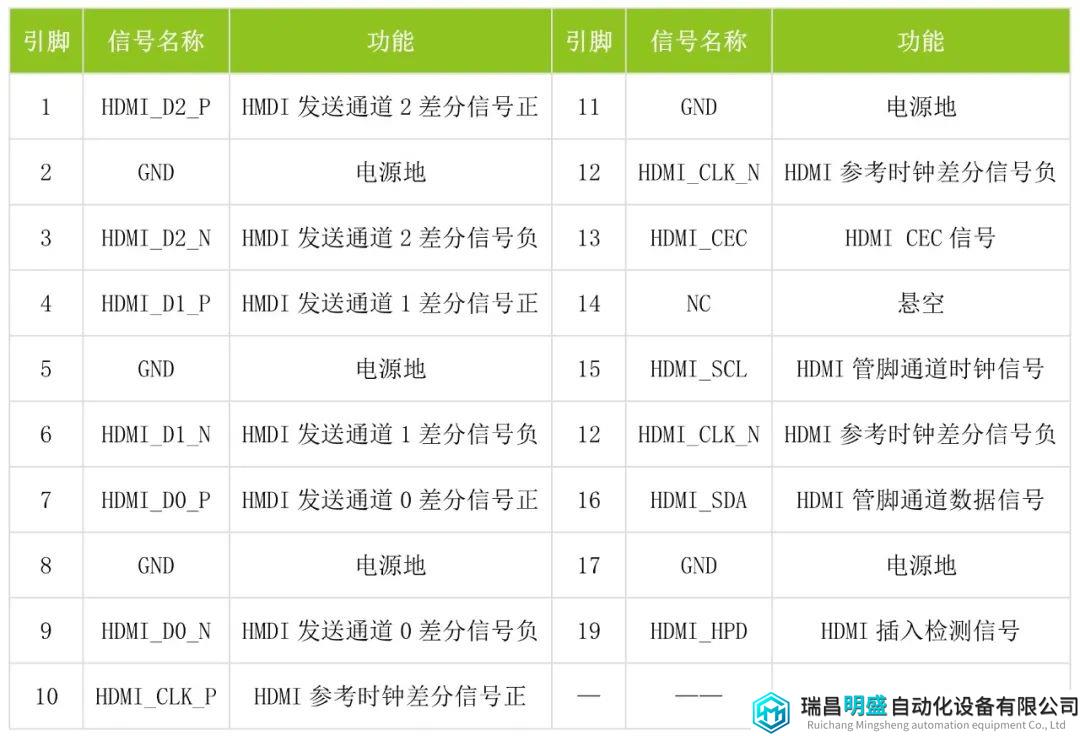

表格2 HDMI接口引脚定义
M3568-EV-Board将1路4通道的LVDS显示信号引出，数字信号通讯采用0.5mm 40Pin的FFC连接器，连接器如图4所示，信号定义如表格3所示。
图4 LVDS液晶屏接口

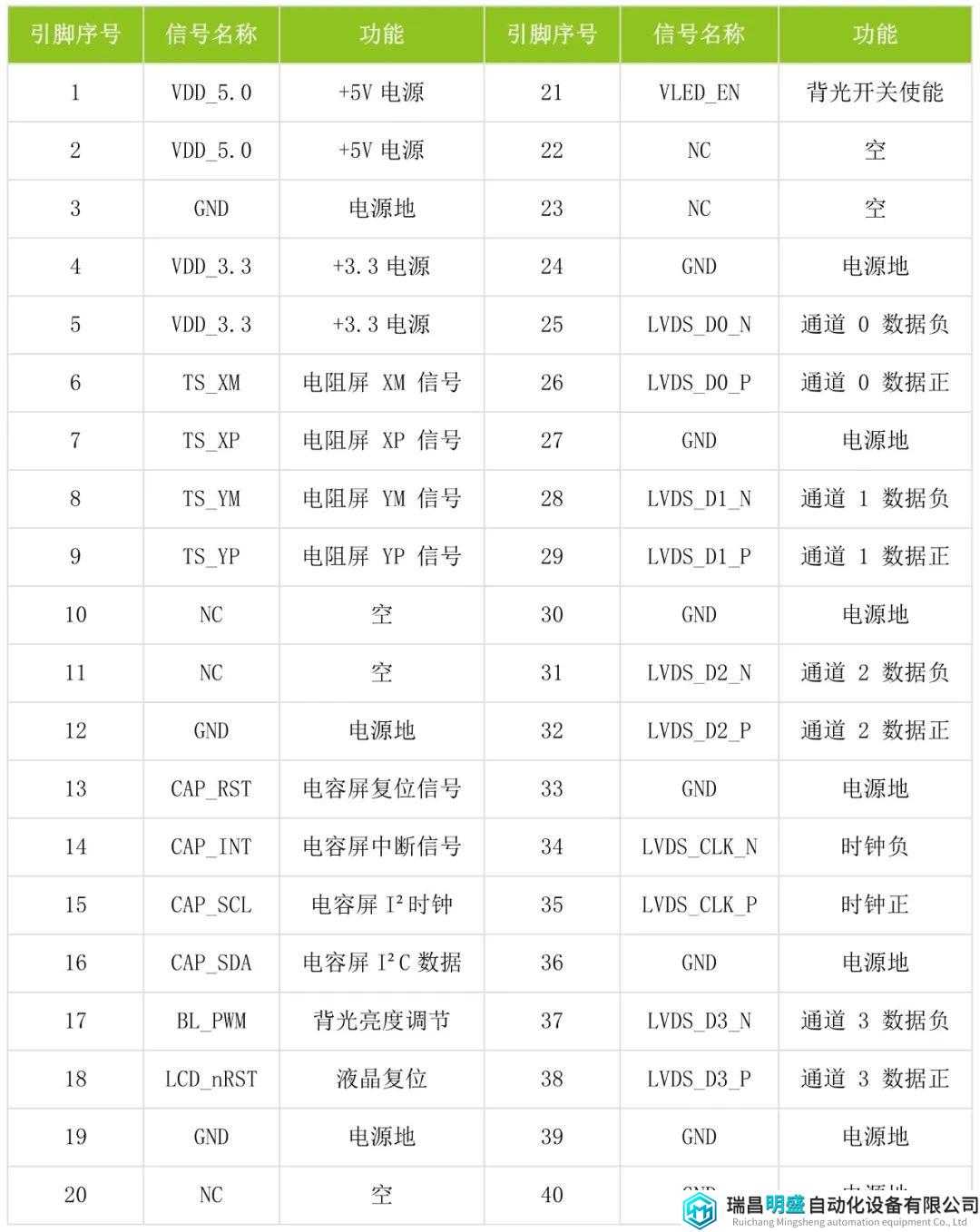

表格3 LVDS液晶屏接口引脚定义
M3568-EV-Board将1路标准DP显示信号引出，数字信号通讯标准DP连接器，连接器如图5所示，信号定义如表4所示。

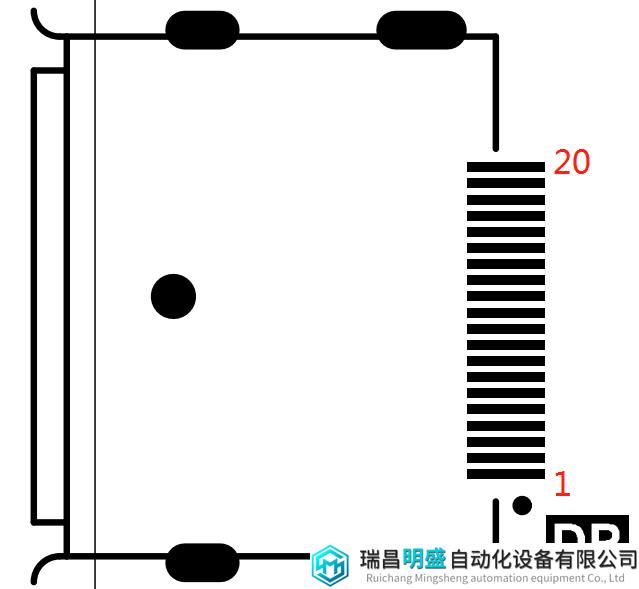

图5 DP接口

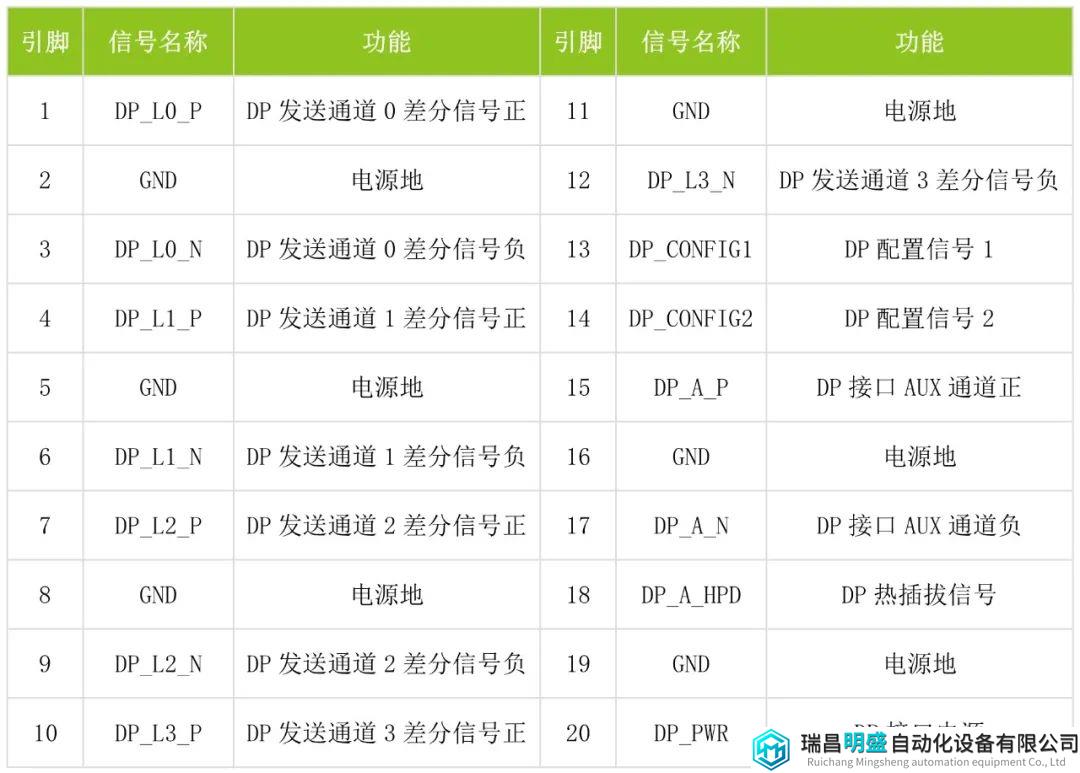

表格4 DP接口引脚定义
M3568-T系列产品视频使用Weston显示服务器，出厂默认情况下是配置多屏同显模式，M3568-EV-Board评估板最多可同时接上3个不同接口的屏幕（由于DP和DSI使用同一个VOP，所以用DSI时需要关闭DP，反过来也是如此）。
如图6所示为板子接上了3个屏幕HDMI、DSI、LVDS的效果。

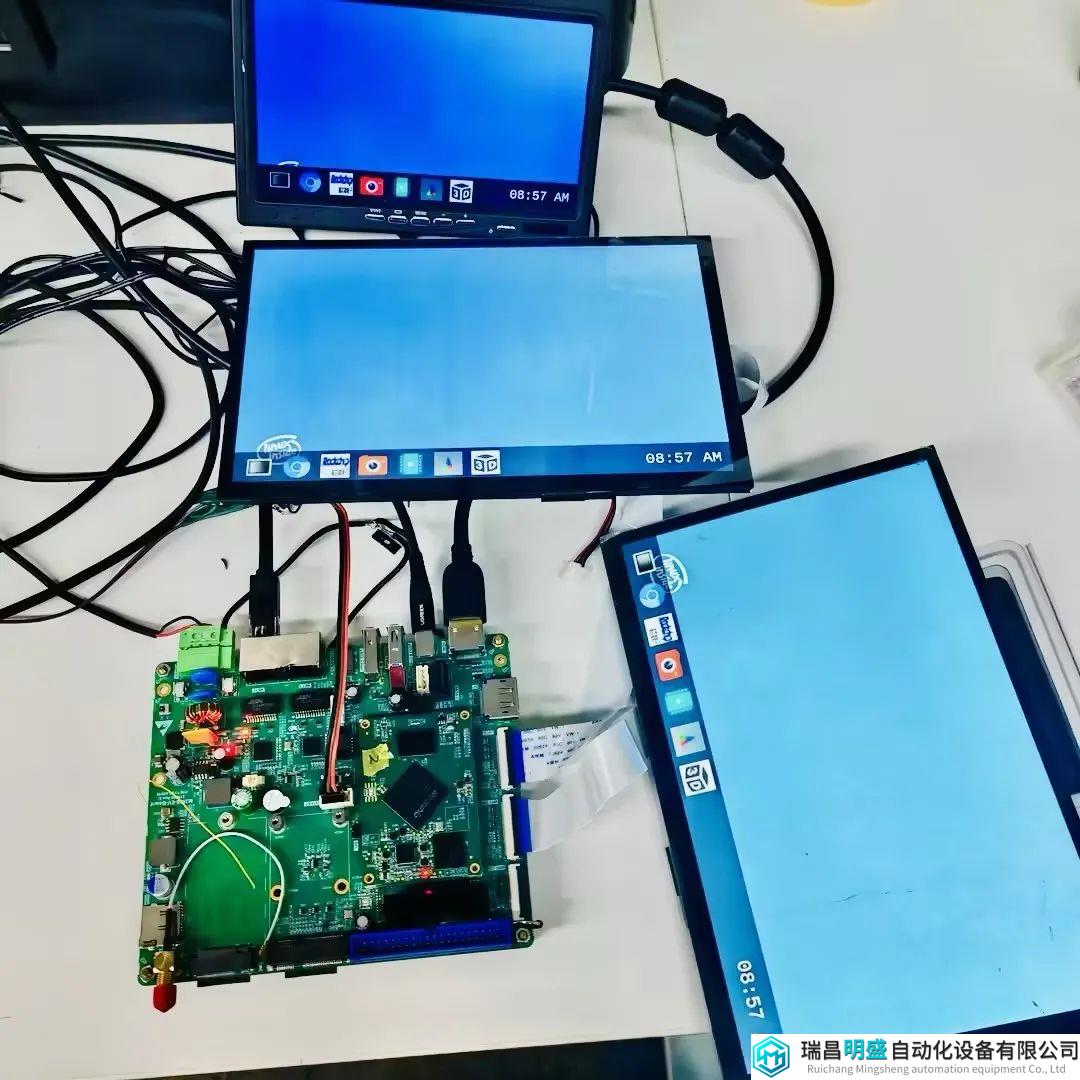

图6 M3568-EV-Board评估板三屏同显
如果需要使用多屏异显的功能，需要配置Weston显示服务器。
$ vim /etc/profile.d/weston.sh...#export WESTON_DRM_MIRROR=1export WESTON_DRM_CONFIG=/tmp/.weston_drm.conf...
#export WESTON_DRM_MIRROR=1这一行的意思是让副屏不再同步主屏数据，也就是多屏同显改为多屏异显。export WESTON_DRM_CONFIG=/tmp/.weston_drm.conf这一行是配置实时控制weston的文件，在.weston_drm.conf中实时输入控制命令，可以完成视频数据的个性处理。常用的实时命令如下：
$ echo "output:HDMI-A-1:primary" >> /tmp/.weston_drm.conf /* 配置HDMI-A-1为主屏 */$ echo "output:DSI-1:primary" >> /tmp/.weston_drm.conf /* 配置DSI-1为主屏 */$ echo "output:HDMI-A-1:prefer" >> /tmp/.weston_drm.conf /* 配置HDMI-A-1为接下来视频数据的输出屏幕 */$ echo "output:DSI-1:prefer" >> /tmp/.weston_drm.conf /* 配置DSI-1为接下来视频数据的输出屏幕 */$ echo "output:HDMI-A-1:pos=100,200" >> /tmp/.weston_drm.conf /* 配置HDMI-A-1画布开始位置为坐标（100,200） */$ echo "output:HDMI-A-1:size=1920x1080" >> /tmp/.weston_drm.conf /* 配置HDMI-A-1画布大小为1920x1080 */
播放3个不同视频数据播放到hdmi、dsi、lvds接口的命令如下：
//默认主屏为lvds$ gst-launch-1.0 videotestsrc ! video/x-raw, width=1280,height=800 ! autovideosink > /dev/null &$ echo "output:HDMI-A-1:prefer" >> /tmp/.weston_drm.conf$ gst-launch-1.0 videotestsrc pattern=colors ! video/x-raw, width=1024,height=600 ! autovideosink > /dev/null &$ echo "output:DSI-1:prefer" >> /tmp/.weston_drm.conf$ gst-launch-1.0 videotestsrc pattern=spokes ! video/x-raw, width=1280,height=800 ! autovideosink > /dev/null &
Hdmi、dsi、lvds三屏异显效果如所示。

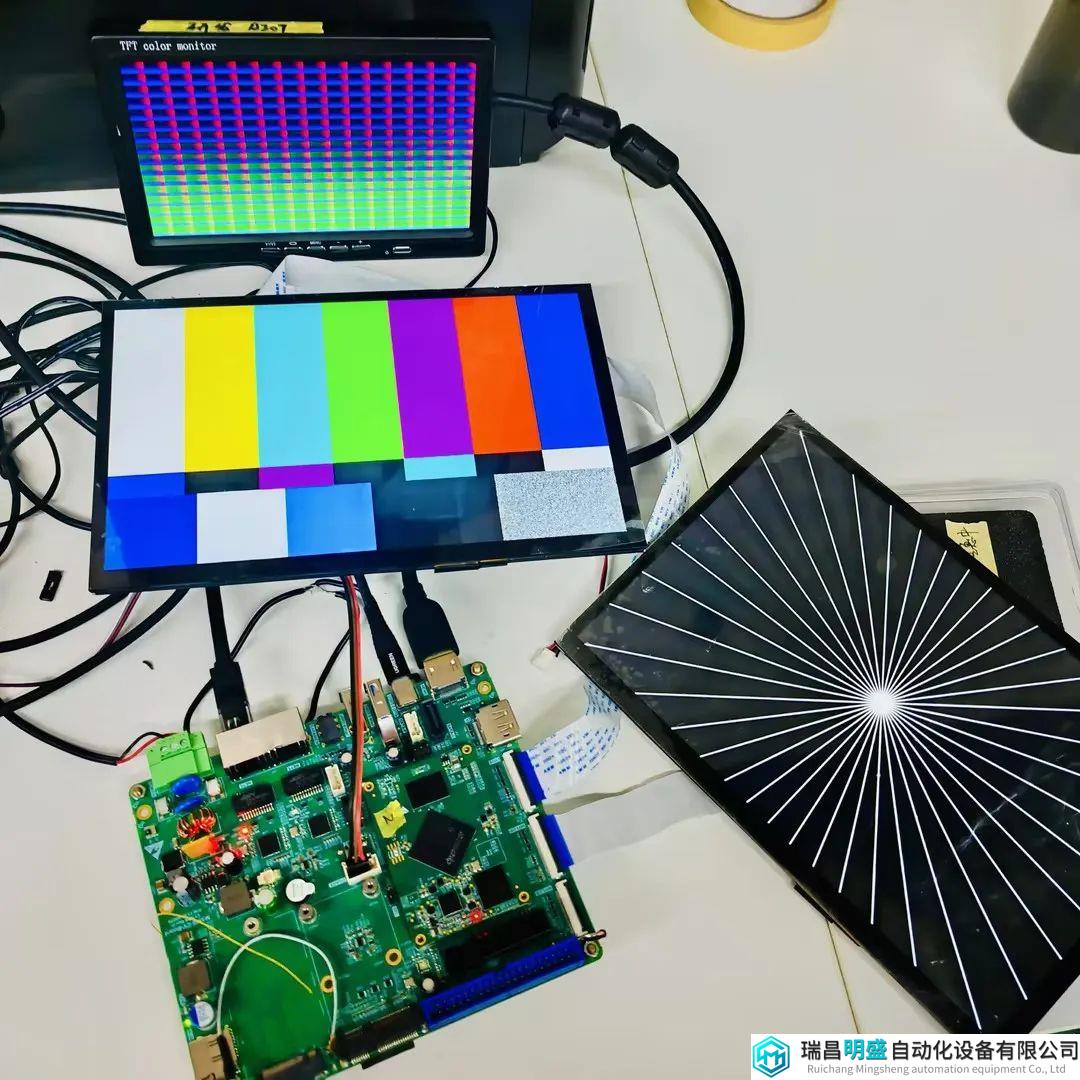

图7 M3568-EV-Board评估板三屏异显
双屏同显、双屏异显操作和三屏同显、三屏异显是一样的。
需要注意的是，在多屏异显模式中，软解码播放视频需要消耗很大CPU资源，尽量使用硬解码方式播放视频，否则CPU可能满载重启。
