充电头网采购了GEEKERA品牌推出的一款105W四口充电站，这款充电站具备3C1A输出接口，USB-C1接口支持100W快充输出，并在外壳上进行了标注，剩下两个USB-C口支持20W快充输出，USB-A口支持18W快充输出。
当三口同时使用时，充电器输出功率按照65+20+20W进行分配，这也是105W功率的由来。这款充电站自带1.5米长电源线，为美标插脚，不可拆卸，不可更换。下面就带来GEEKERA这款氮化镓桌面充电站的拆解，一起看看内部的用料和设计。
GEEKERA 105W氮化镓桌面充电站开箱
包装盒以白色为主色调，边缘蓝色点缀，正面印有产品英文名称、外观、型号以及GaN等卖点标识。
背面印有产品相关参数信息。
包装盒上参数特写，下面到产品实物环节再介绍。

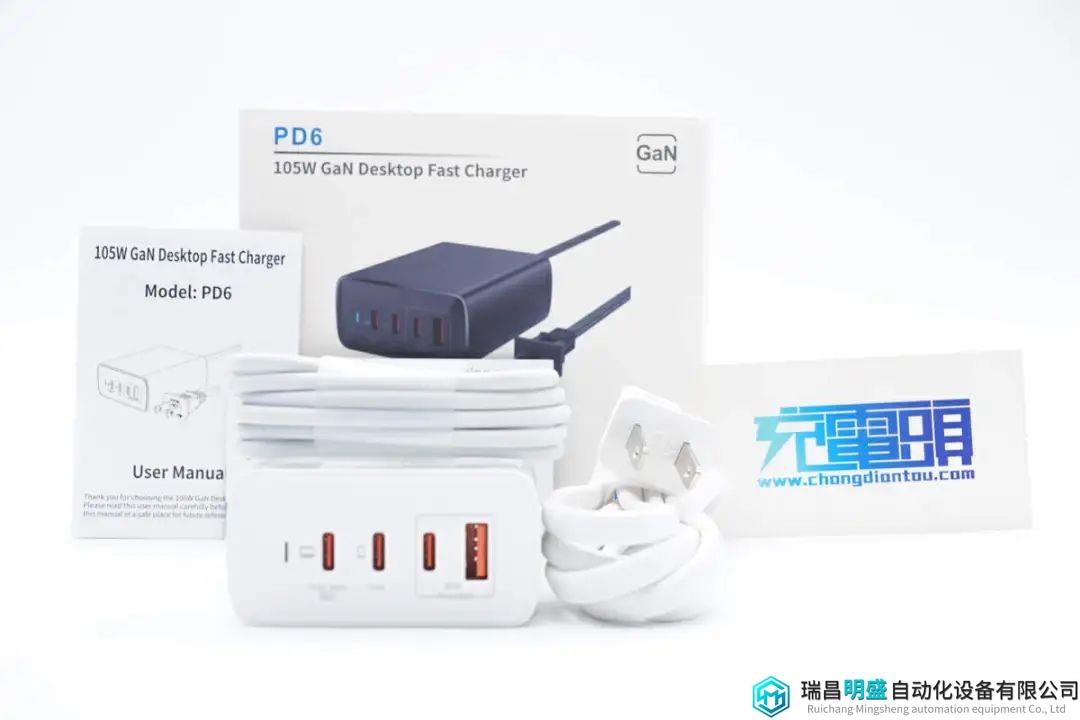

包装内含GEEKERA氮化镓桌面充电站PD6、数据线以及使用说明书。

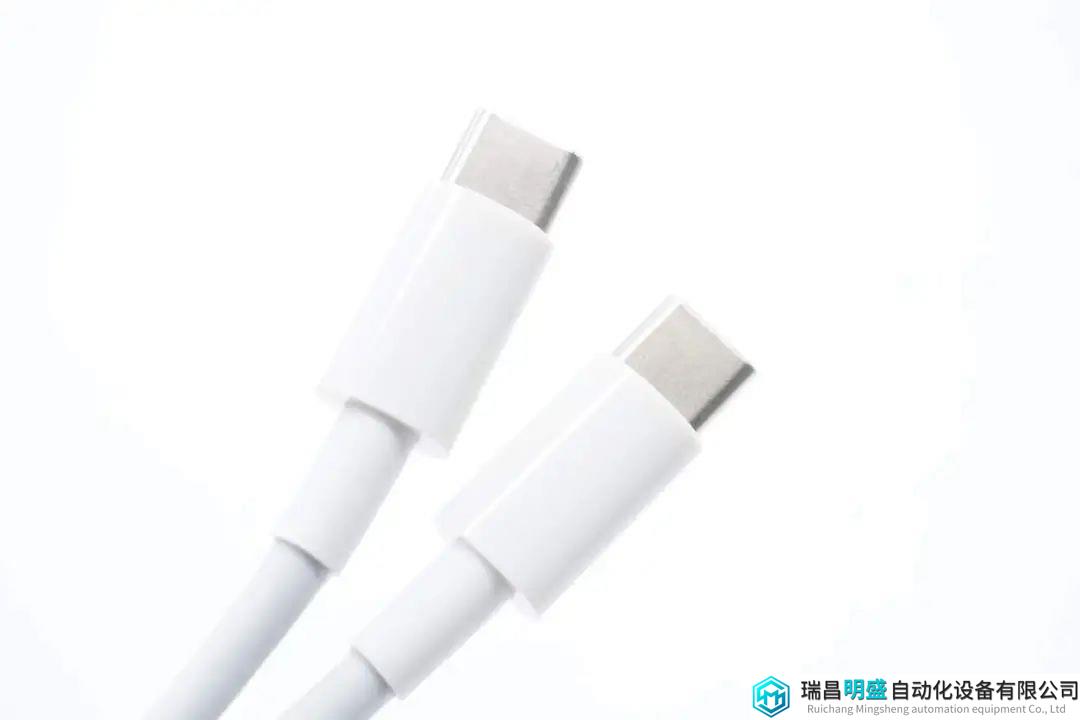

附带数据线为USB-C to USB-C线，常规白色配色，线头外壳两侧设计圆润，表面高光亮面处理，末端设有网尾进行抗弯折保护。

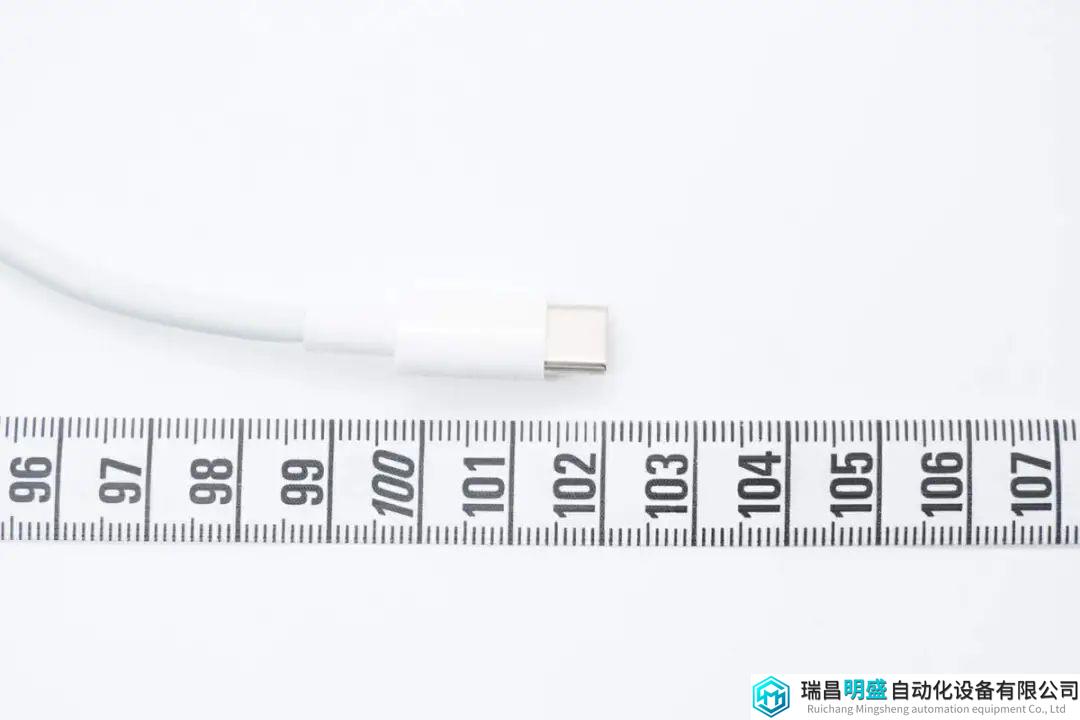

实测数据线长度约为102cm。

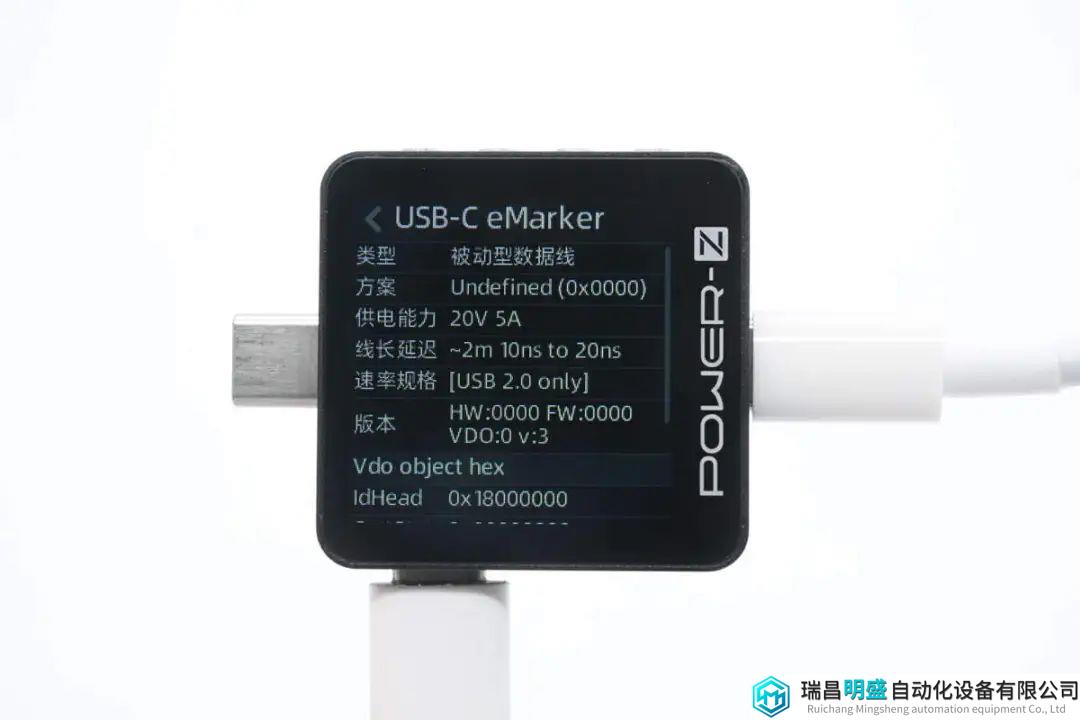

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。
GEEKERA 105W氮化镓桌面充电站实物通体白色，不过从包装盒上外观可以看出产品还有黑色款可以选择。产品自带电源线，且与机身为一体式设计。机身为平躺式设计，用户日常使用不会翻到。

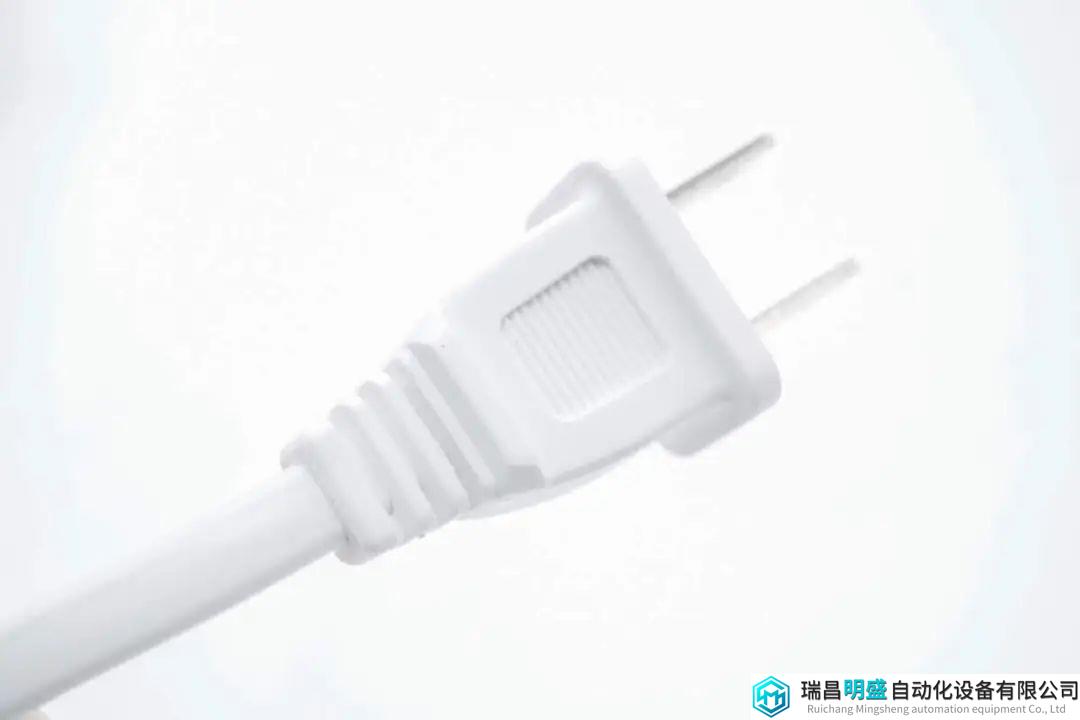

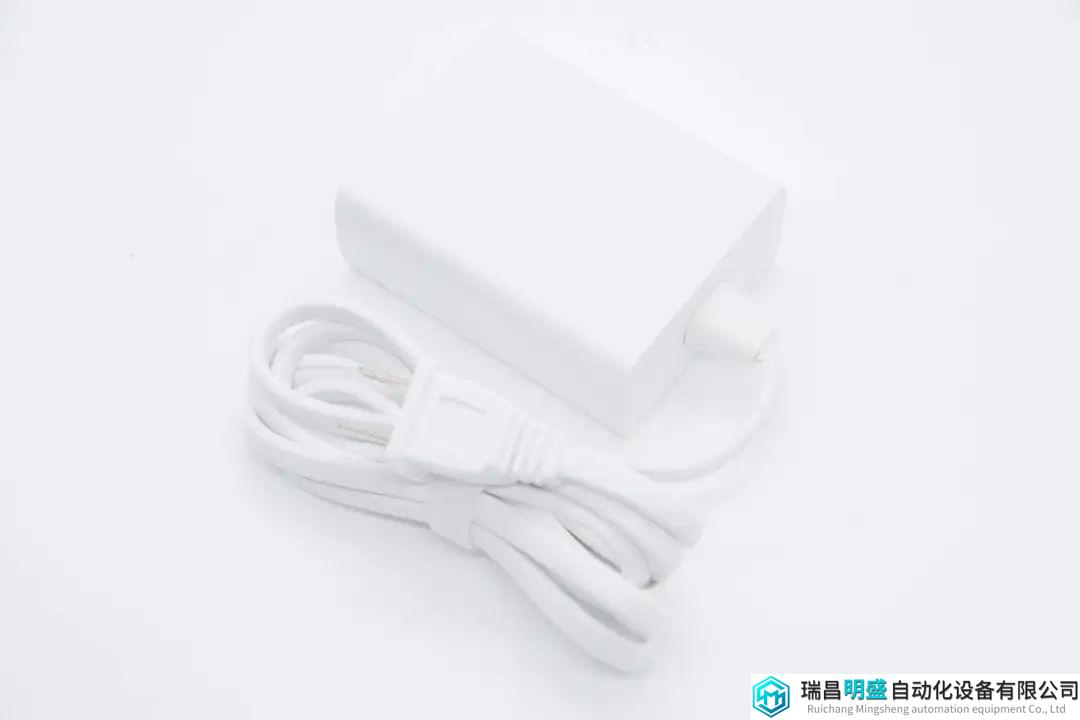

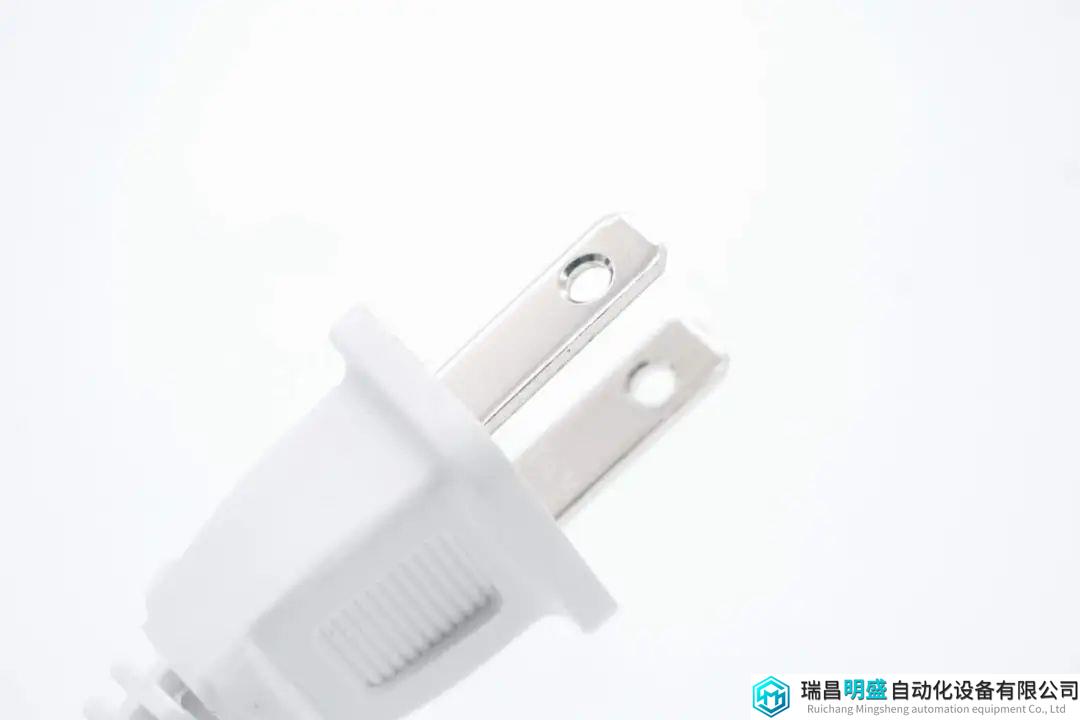

自带电源线插头为双脚，无接地处理，插头做了方便插拔设计。
插头插脚为美规。

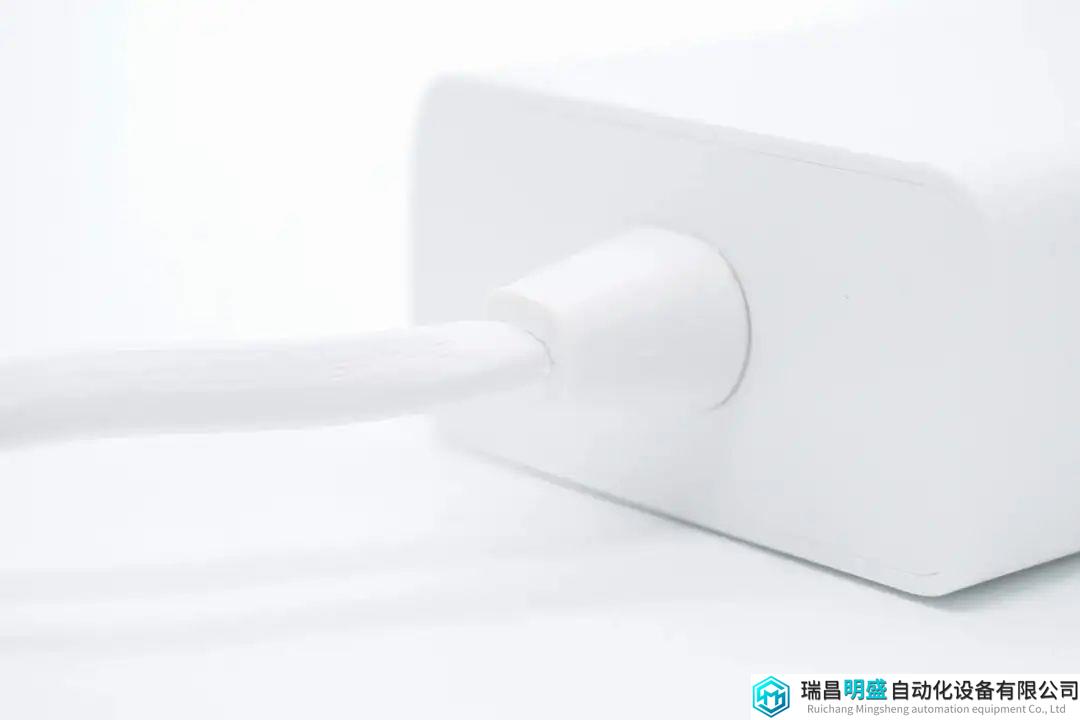

线缆与机身连接处做了保护处理。
GEEKERA 105W氮化镓桌面充电站机身采用PC防火材质白色外壳，整体设计风格十分简约。

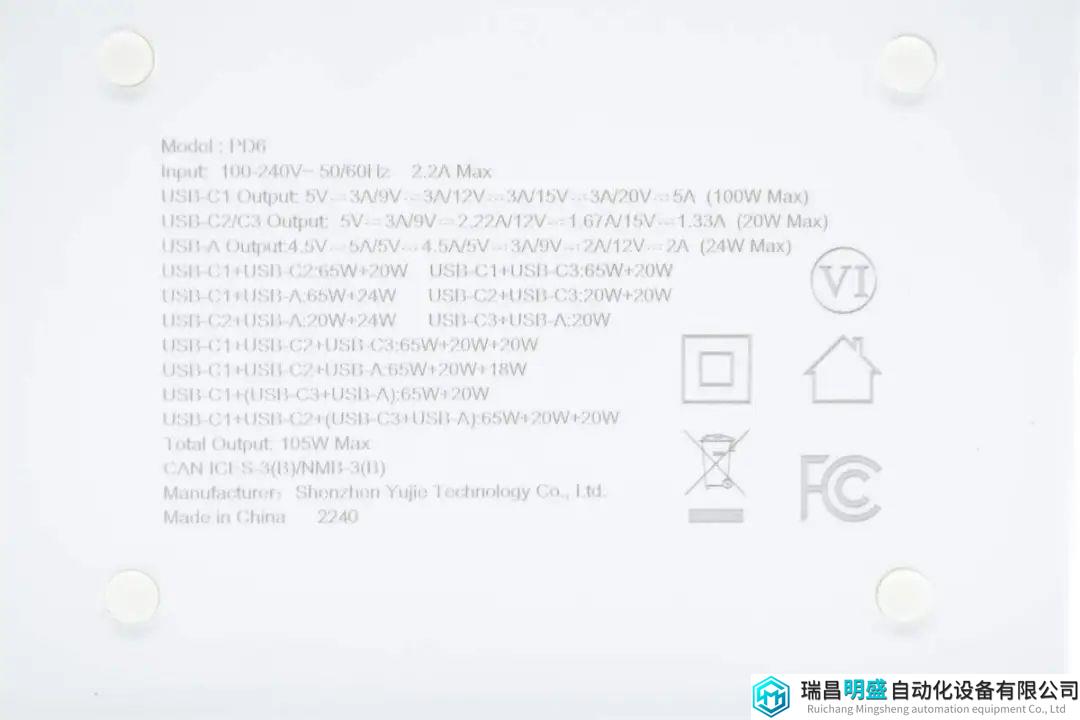

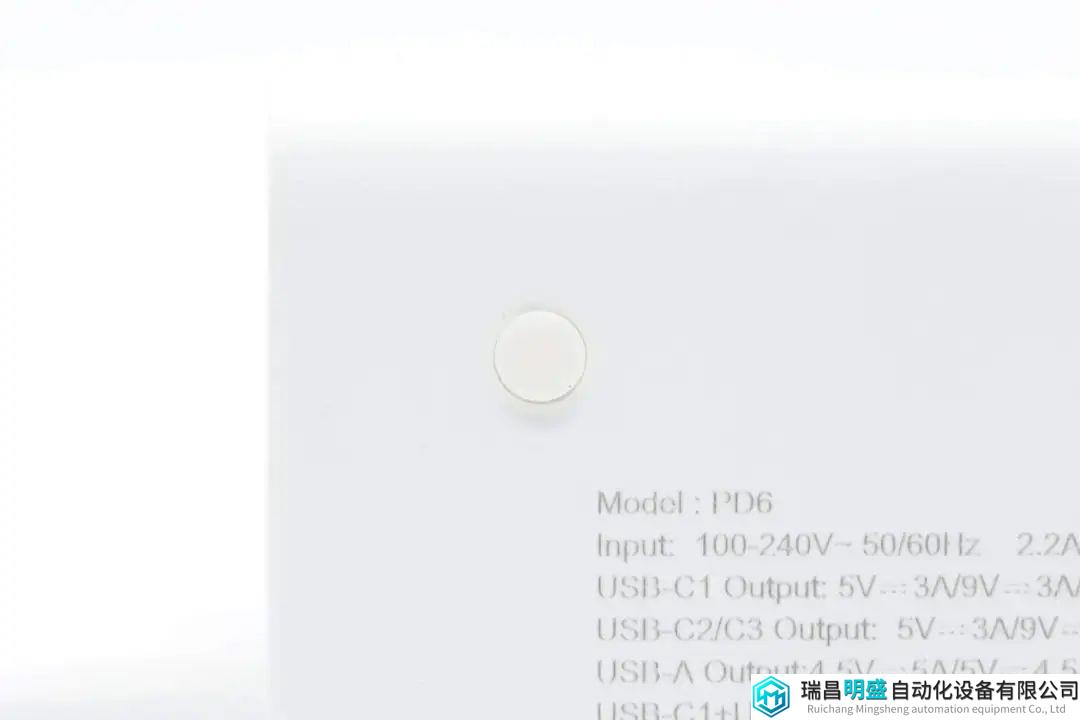

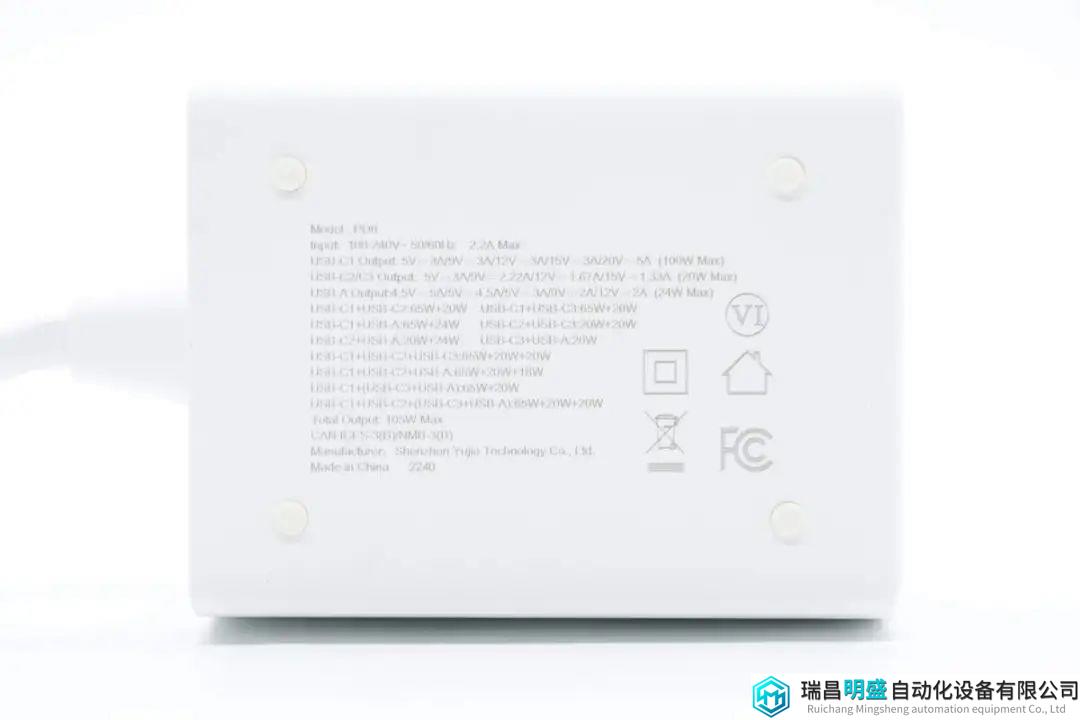

机身底部外壳印有产品详细参数信息。
GEEKERA 105W氮化镓桌面充电站参数特写
型号：PD6
输入：100-240V~50/60Hz 2.2A Max
输出：
USB-C1：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）
USB-C2/C3：5V3A、9V2.22A、12V1.67A、15V1.33A（20W Max）
USB-A：4.5V5A、5V4.5A、5V3A、9V2A、12V2A（24W Max）
USB-C1+USB-C2/C3：65W+20W
USB-C1+USB-A：65W+24W
USB-C2+USB-C3：20W+20W
USB-C2+USB-A：20W+24W
USB-C3+USB-A：20W
USB-C1+USB-C2+USB-C3：65W+20W+20W
USB-C1+USB-C2+USB-A：65W+20W+18W
USB-C1+（USB-C3+USB-A）：65W+20W
USB-C1+USB-C2+（USB-C3+USB-A）：65W+20W+20W
总输出：106W Max
产品通过了FCC认证，以及VI级能效认证。
底部四端还设有凸起的防滑垫，防滑同时避免底部参数信息磨损。

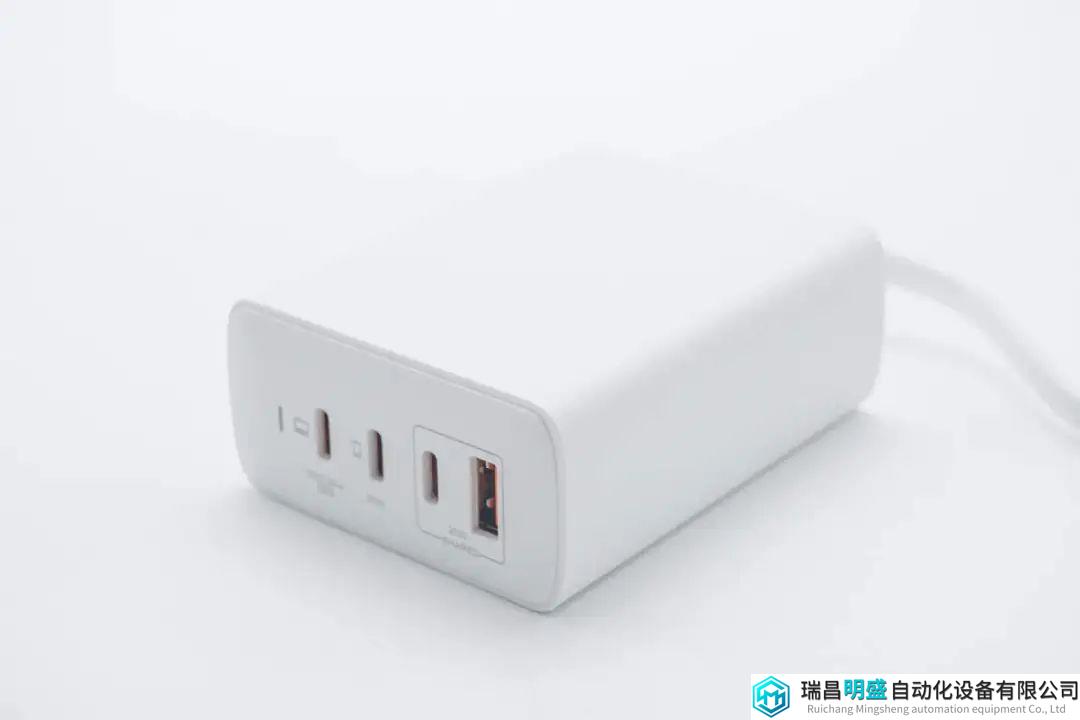

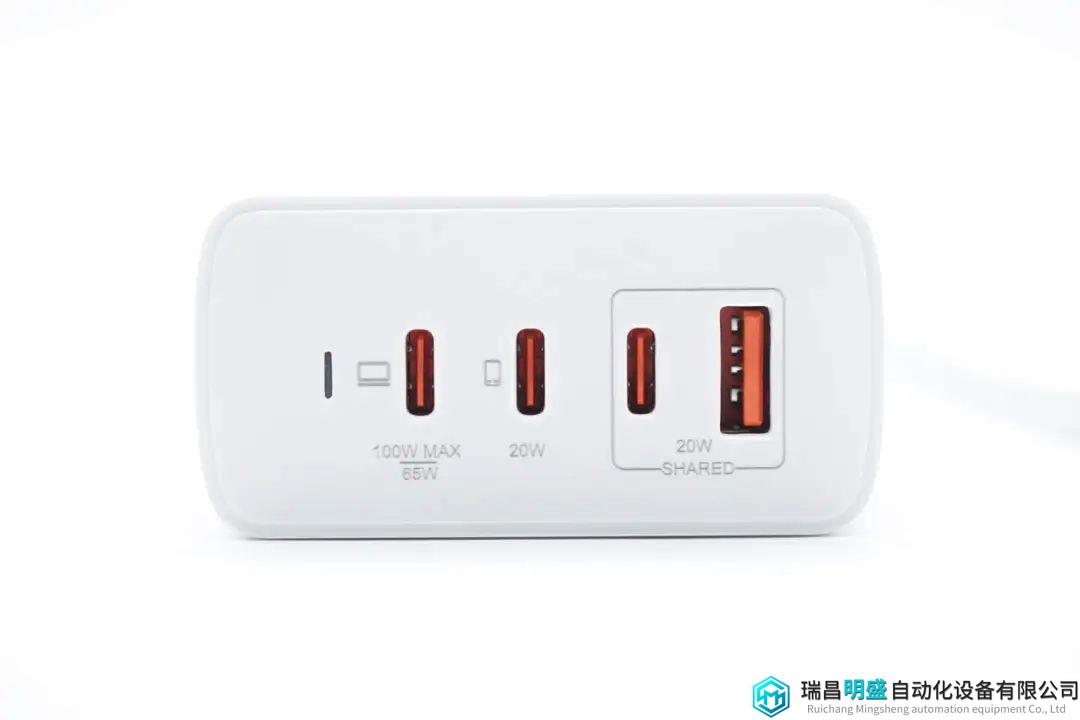

机身输出端配置指示灯以及3C1A四个USB接口，接口旁印有相应功率参数，方便用户使用。

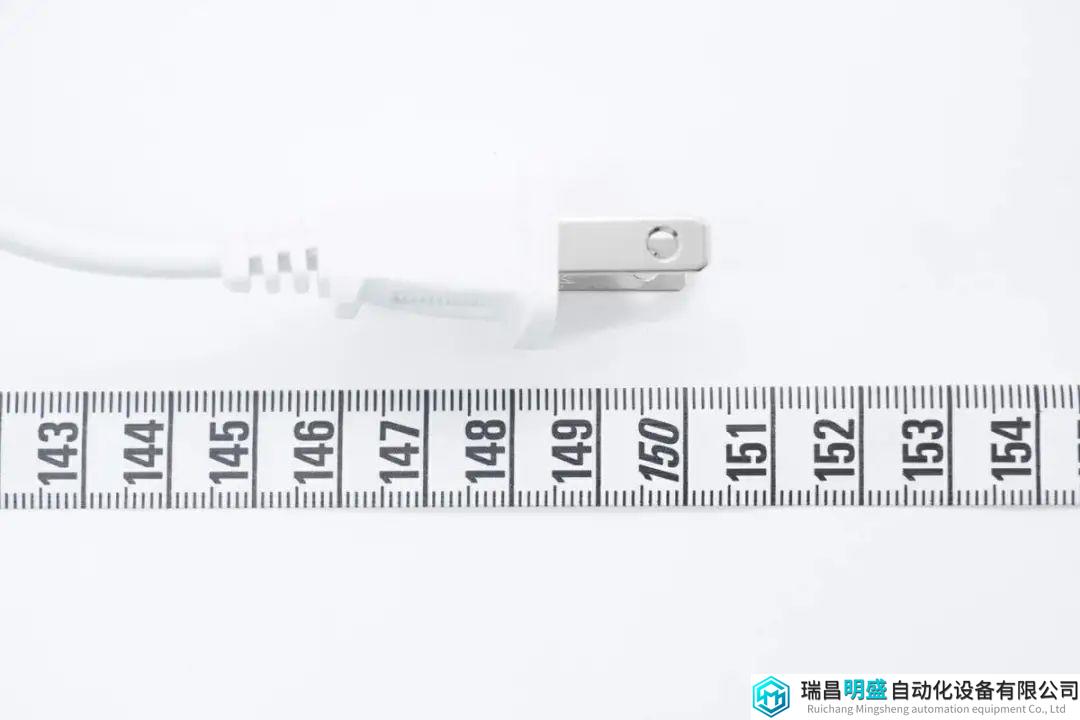

实测电源线长度约为1.5米。

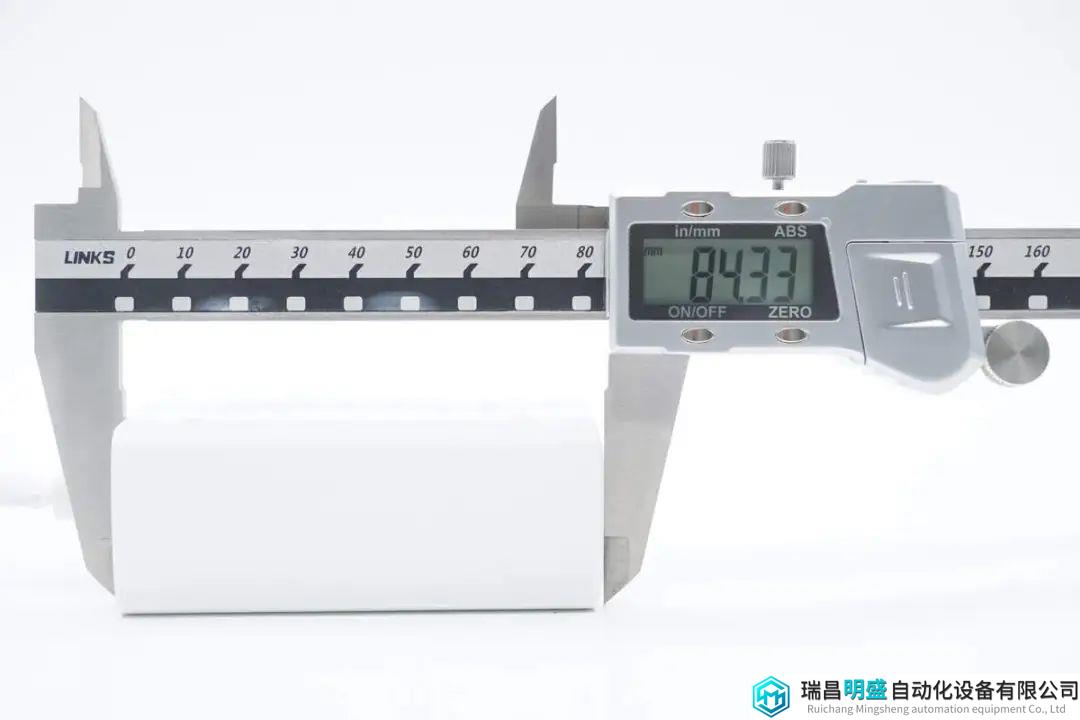

GEEKERA 105W氮化镓桌面充电站机身长度为84.33mm。

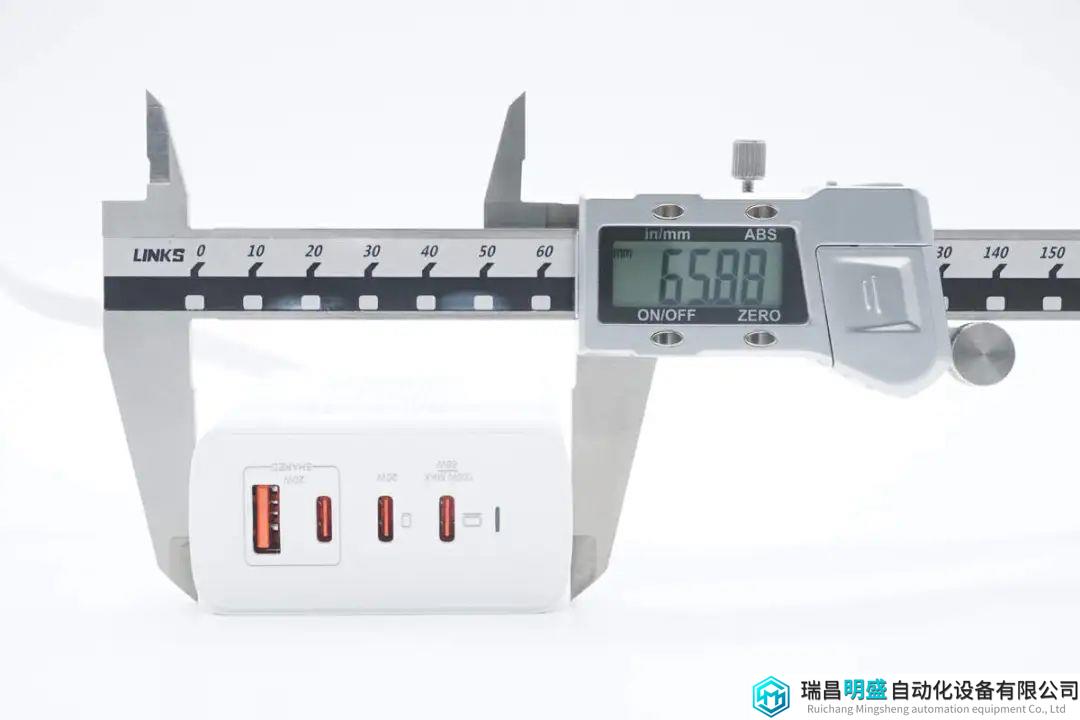

宽度为65.88mm。

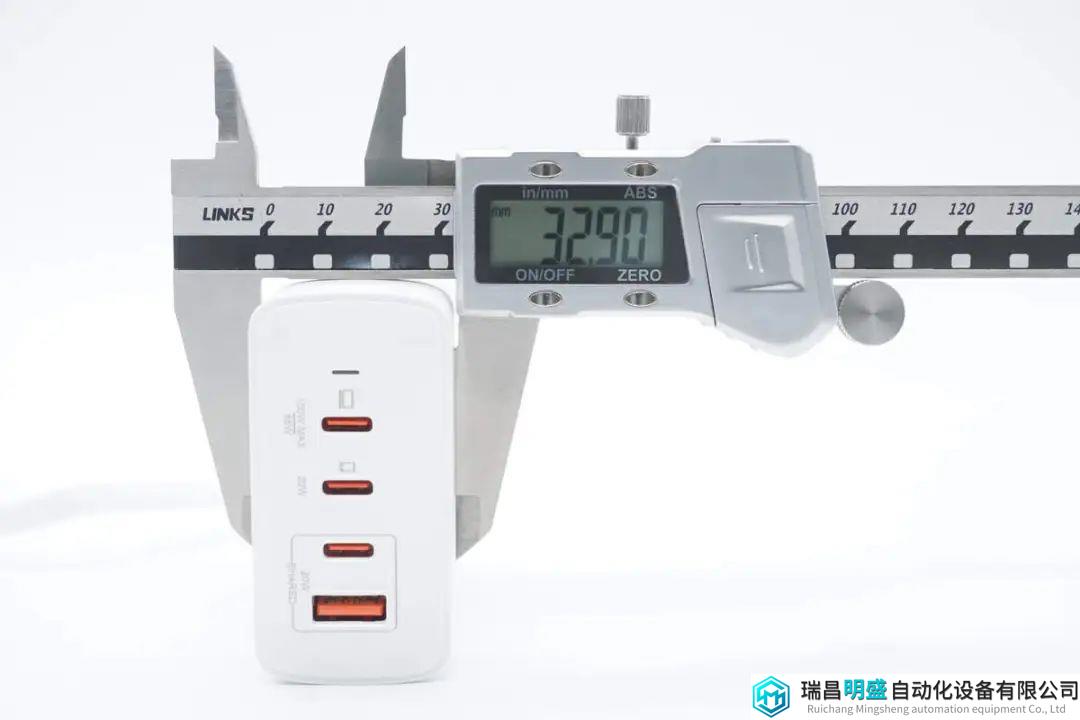

高度为32.9mm。

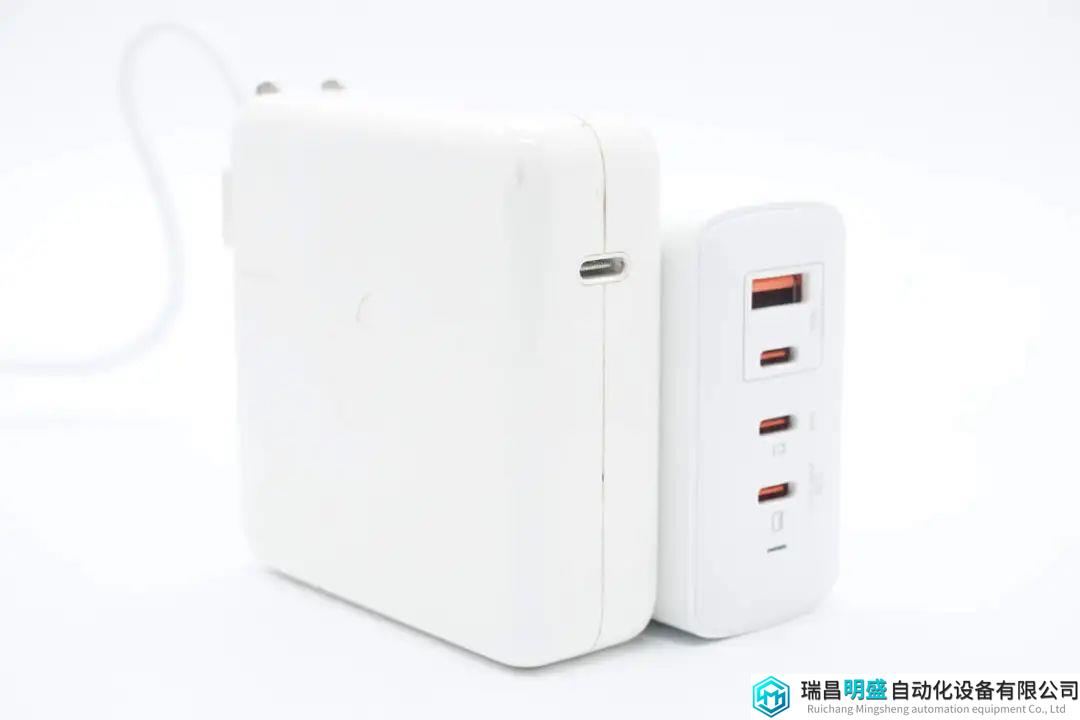

和苹果96W充电器对比，这款机身还要小一些。

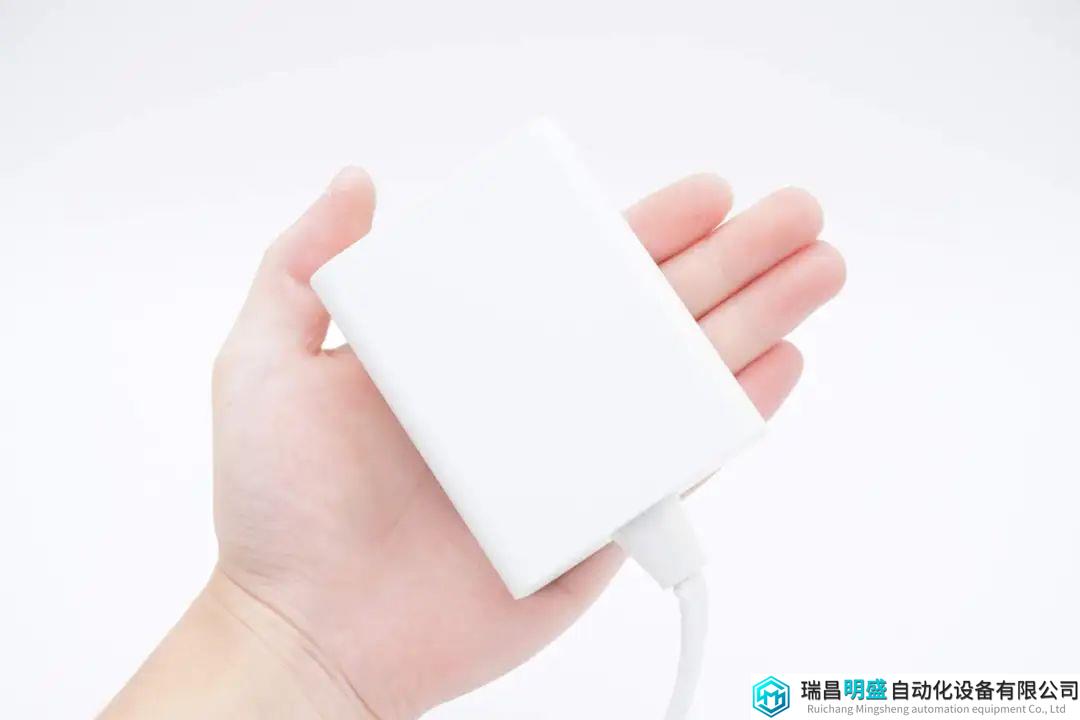

产品机身拿在手上的大小直观感受。

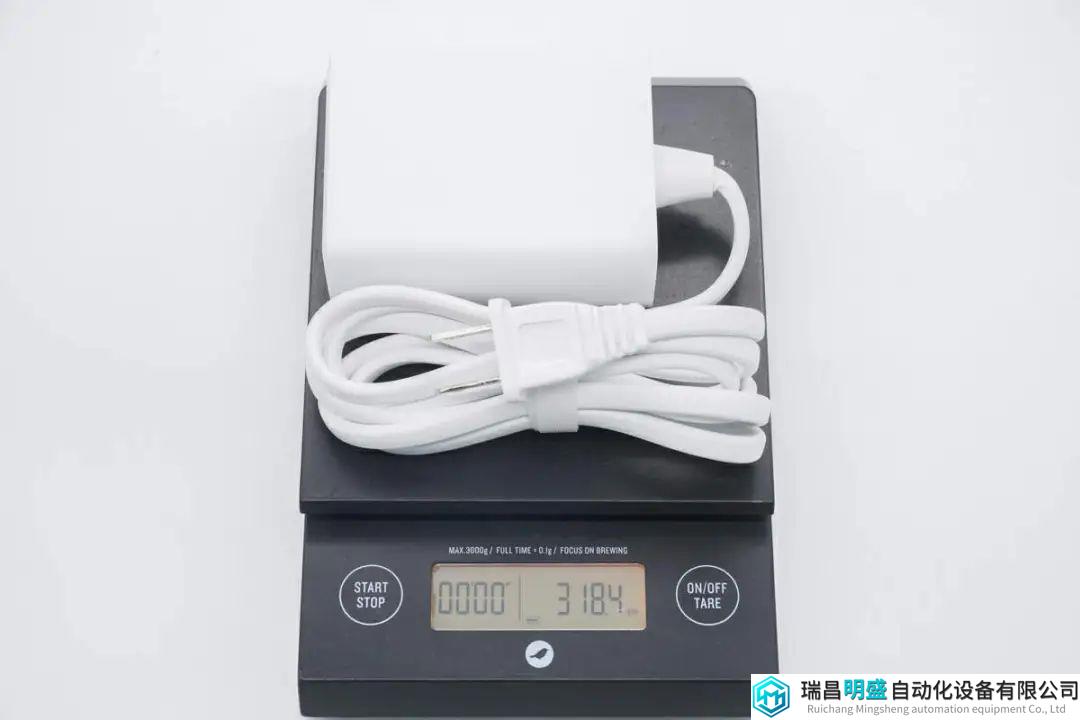

另外测得产品总重量约为318g。

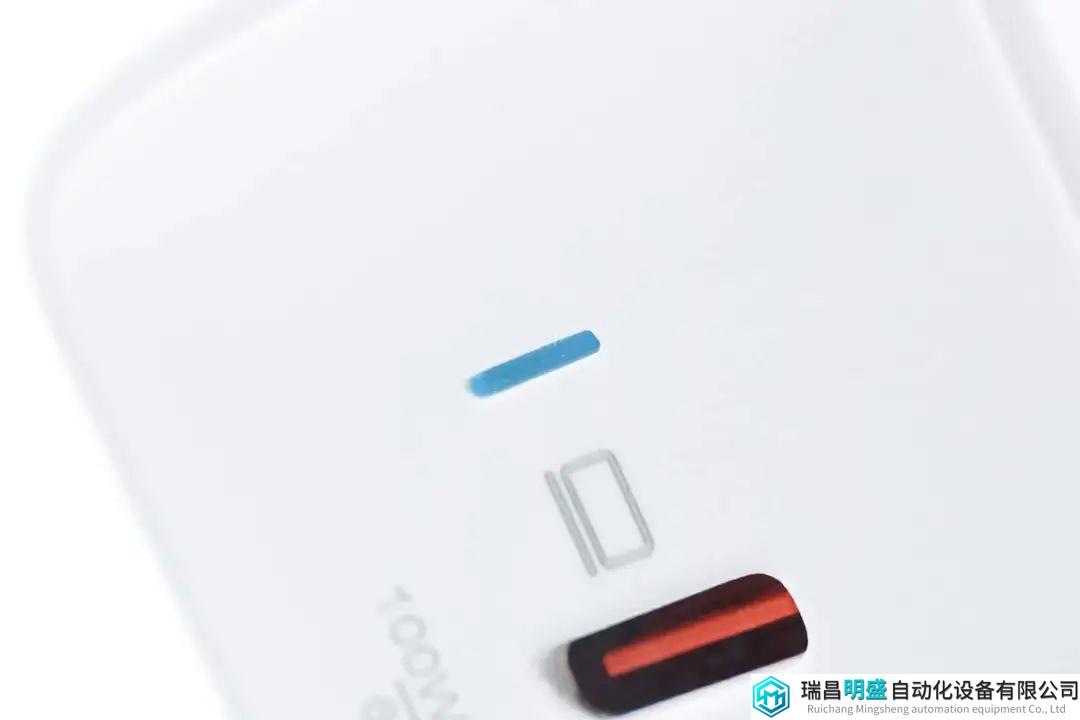

通电状态下，指示灯亮蓝光。

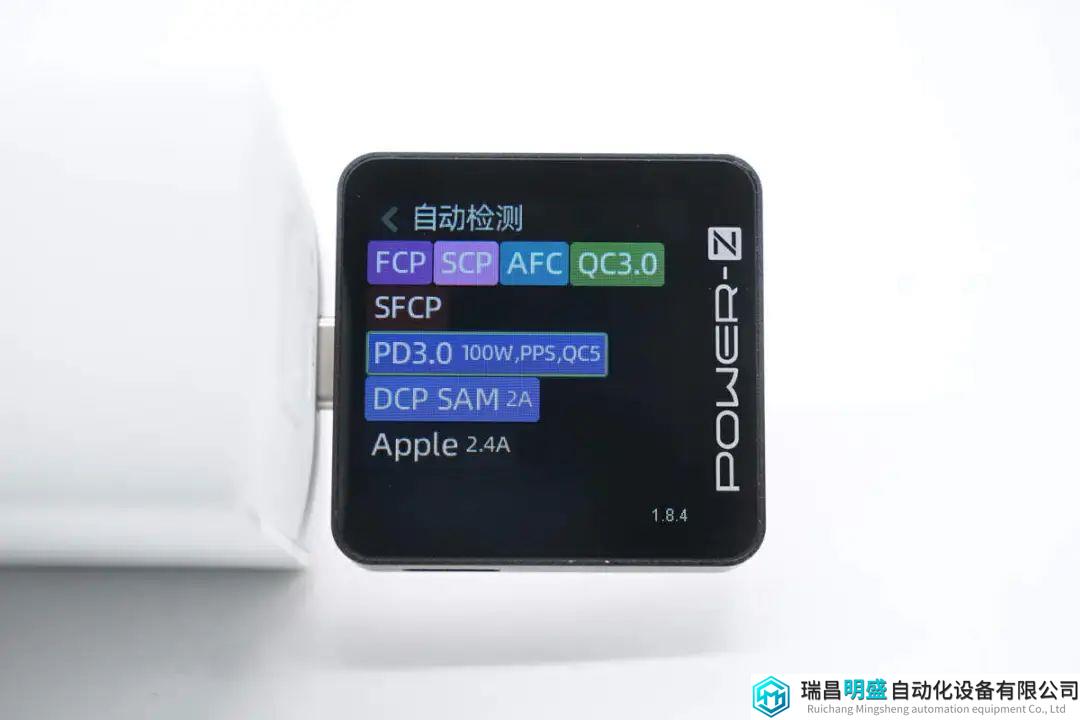

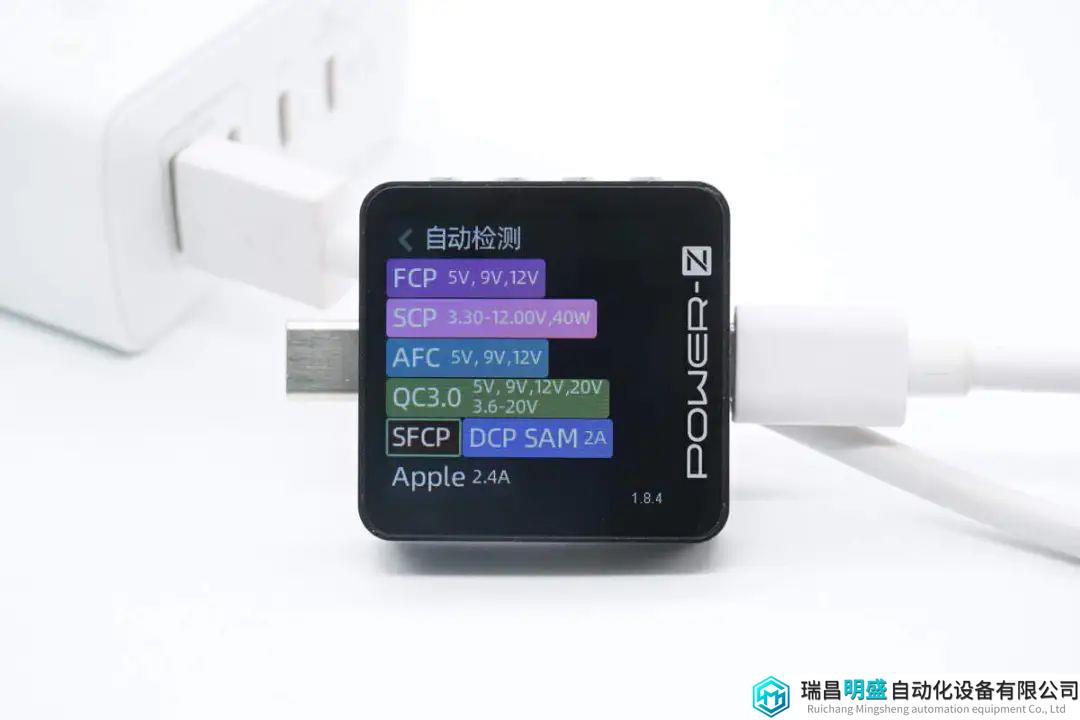

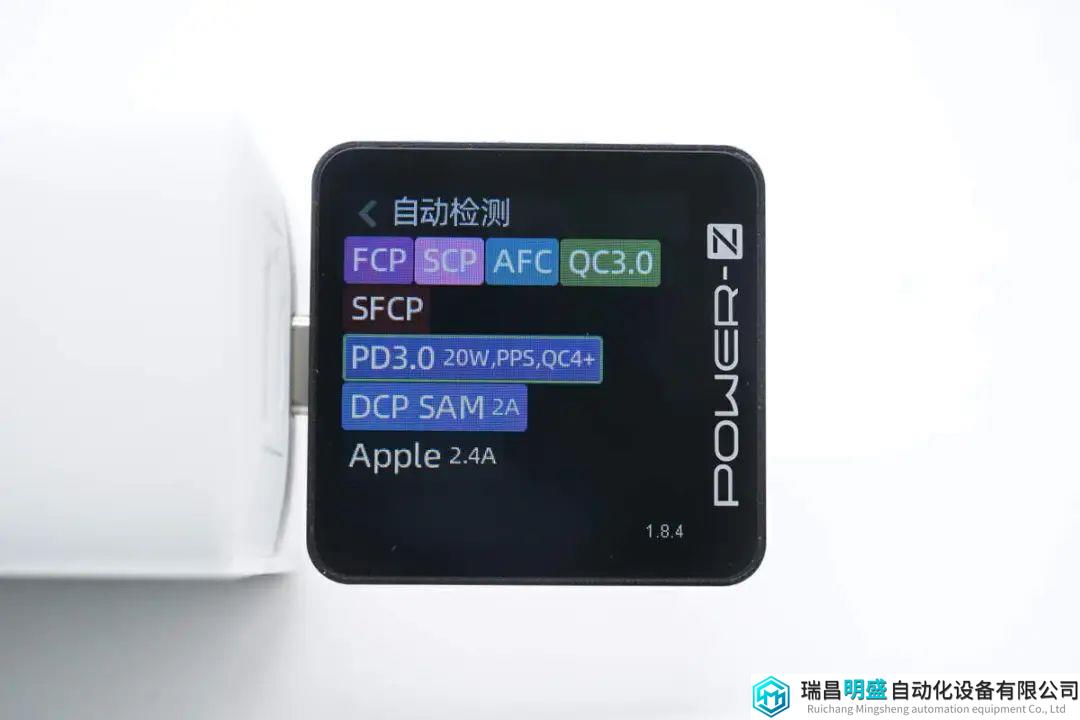

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
此外还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。

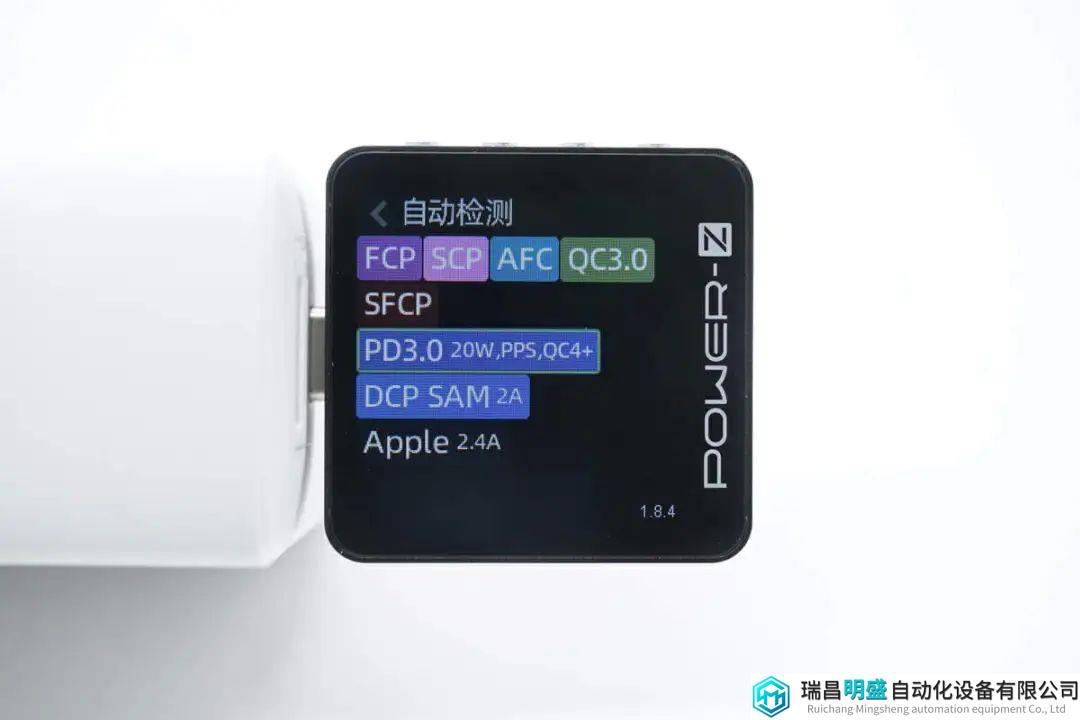

测得USB-C2口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

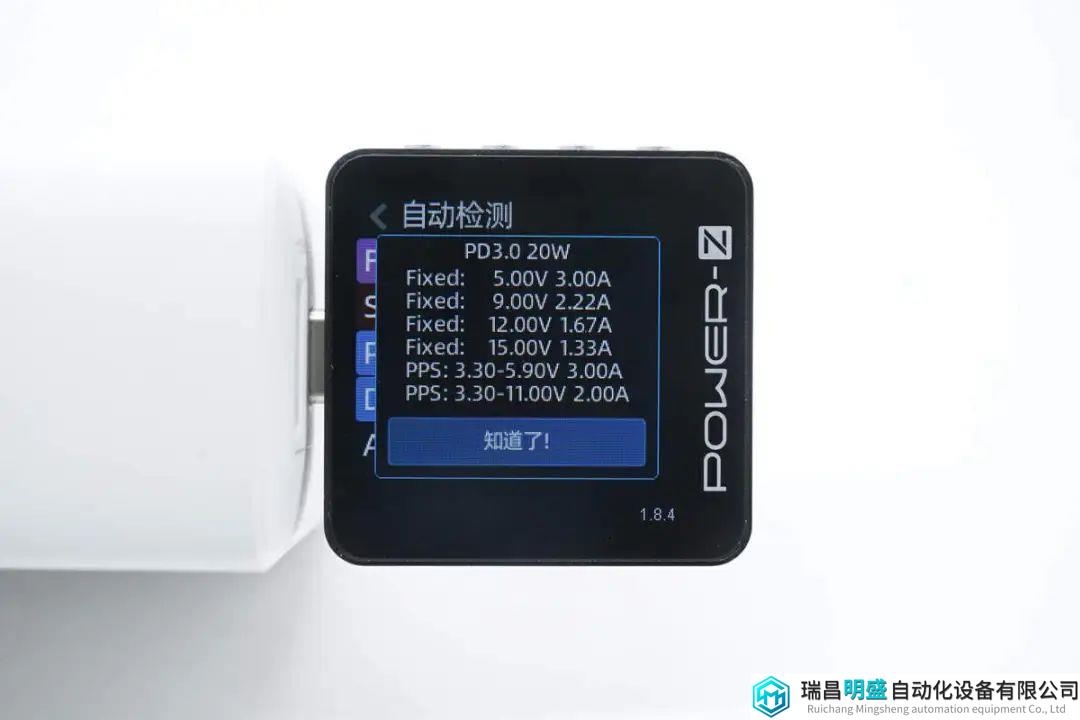

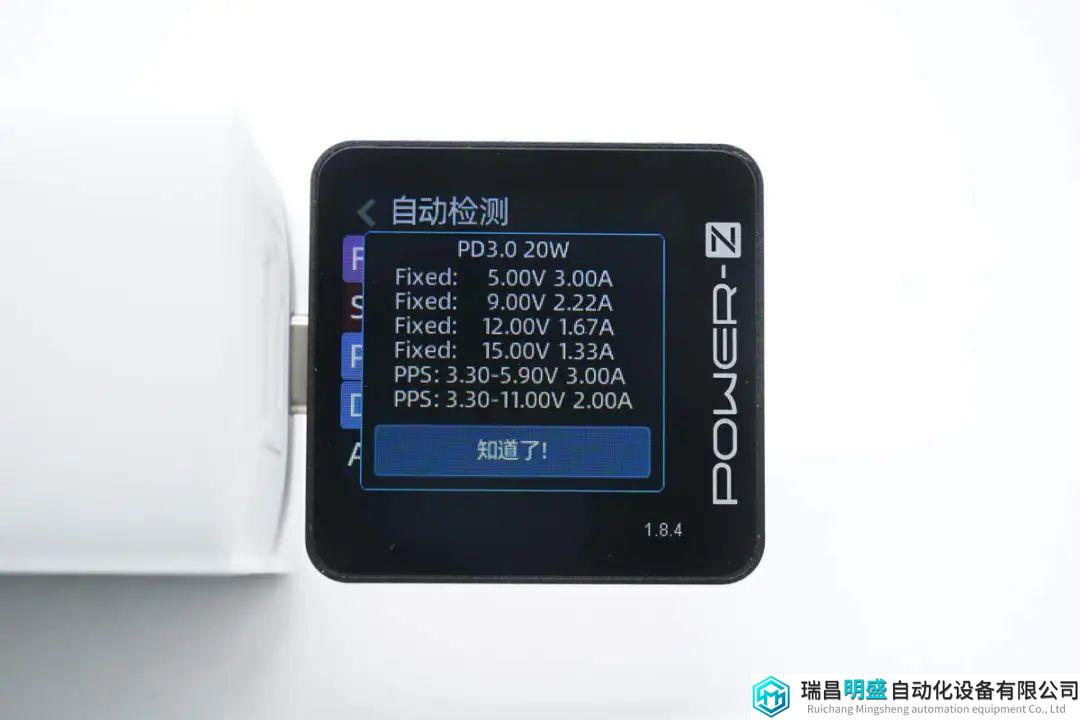

并且具备5V3A、9V2.22A、12V1.67A、15V1.33A四组固定电压档位，以及3.3-5.9V3A、3.3-11V2A两组PPS电压档位。
测得USB-C3口兼容协议和USB-C2口的一样。
此外PDO报文也相同，USB-C2和USB-C3口单口输出性能一样，支持功率盲插。
最后测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。
GEEKERA 105W氮化镓桌面充电站拆解
看完了GEEKERA这款充电器的外观展示和协议测试，下面就进行拆解，一起看看内部用料和设计。

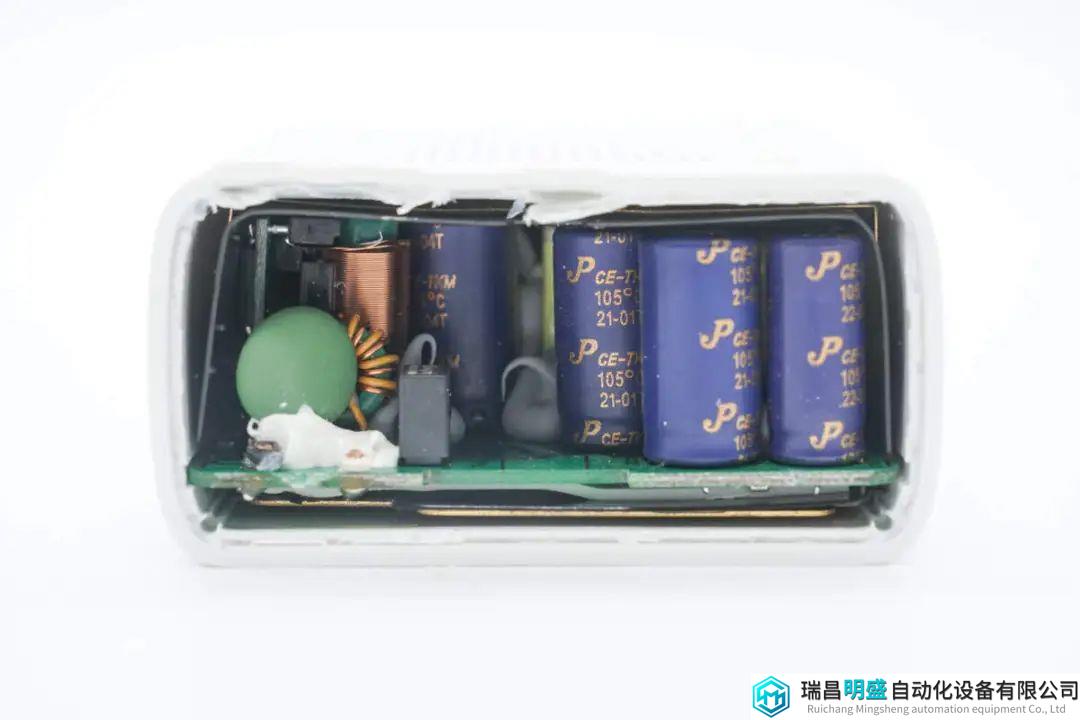

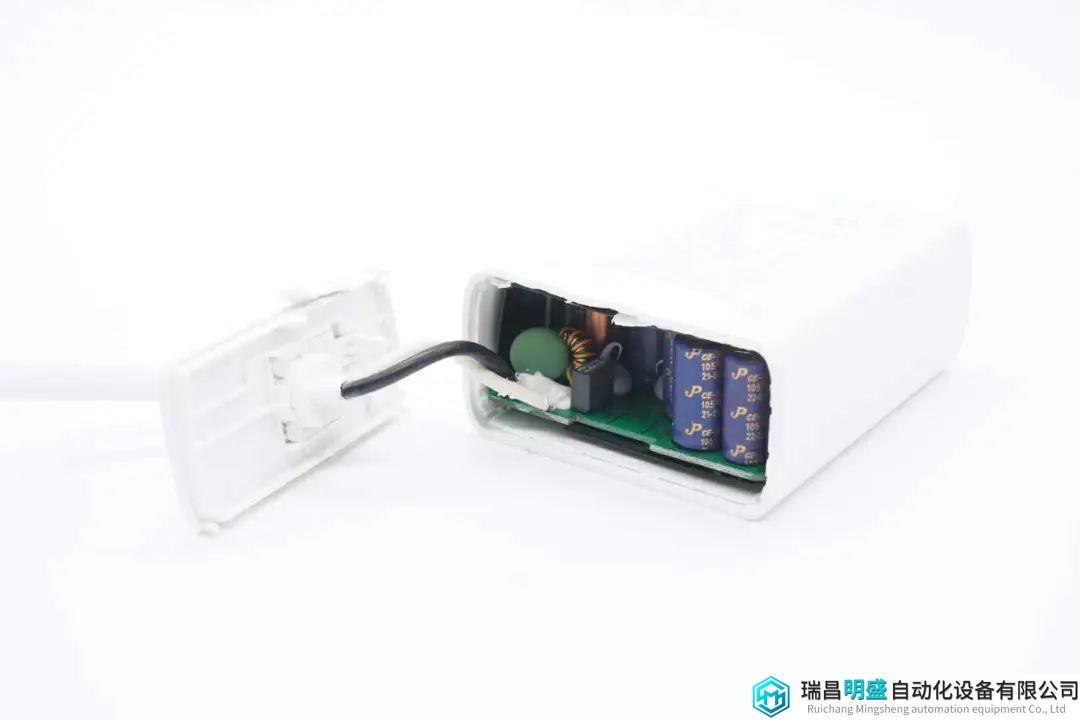

首先沿壳体接缝拆开充电器外壳。
供电导线通过焊接连接到PCBA模块。
PCBA模块通过壳体内部开槽固定。

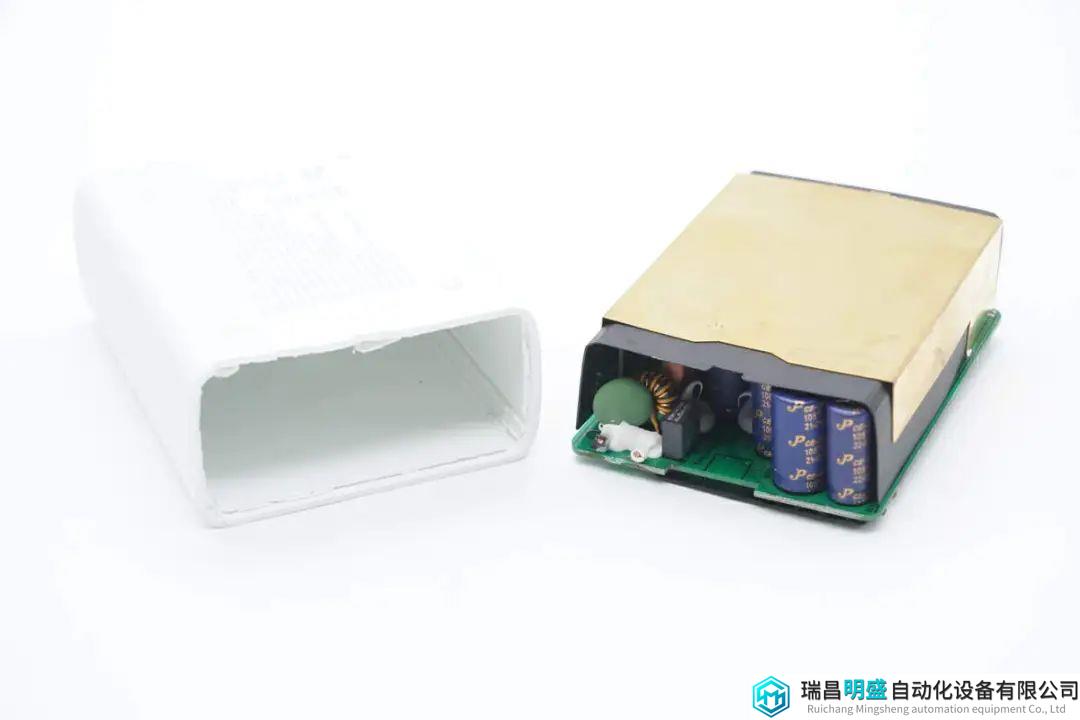

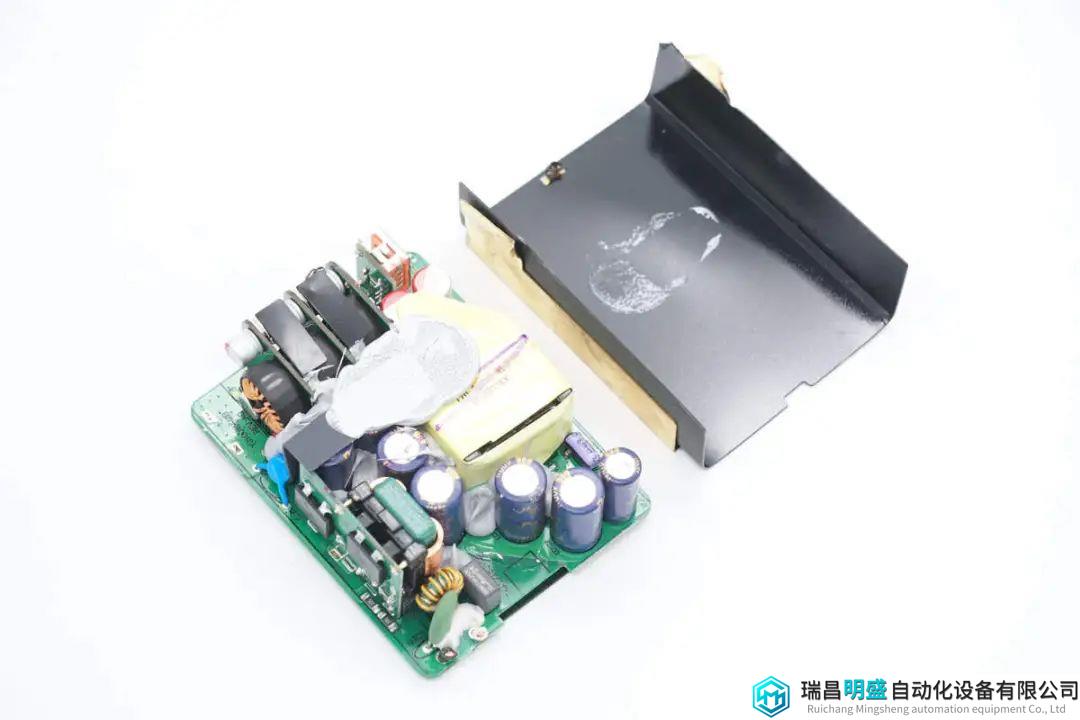

从壳体内部取出PCBA模块。

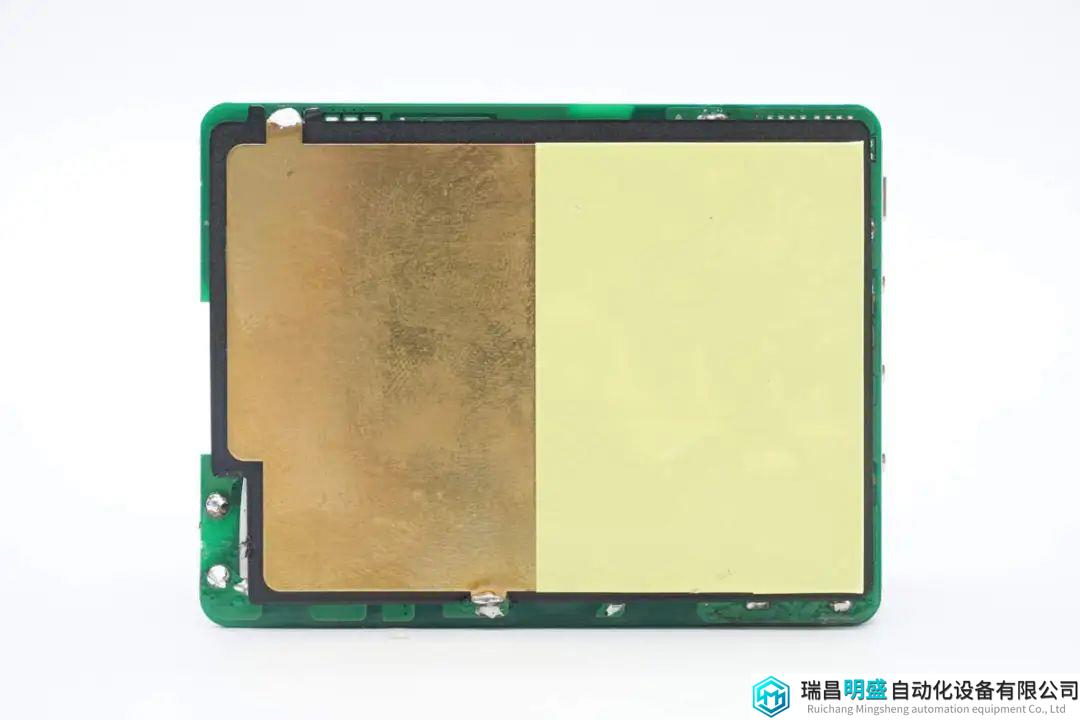

PCBA模块正面焊接固定黄铜散热片。

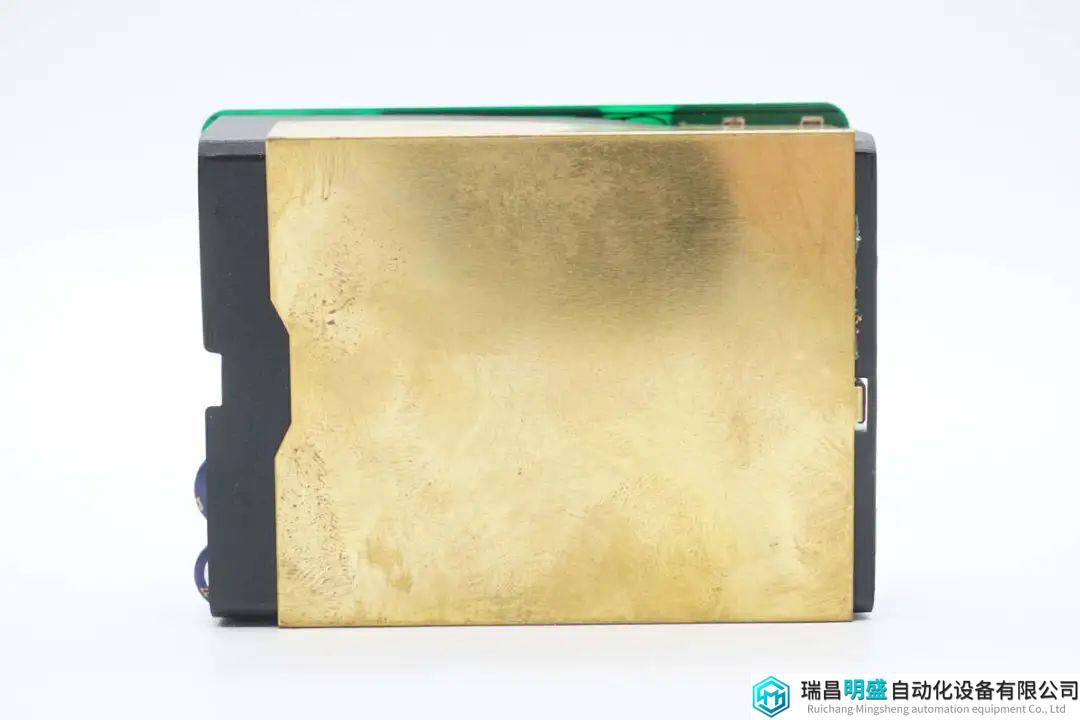

背面同样覆盖黄铜散热片。

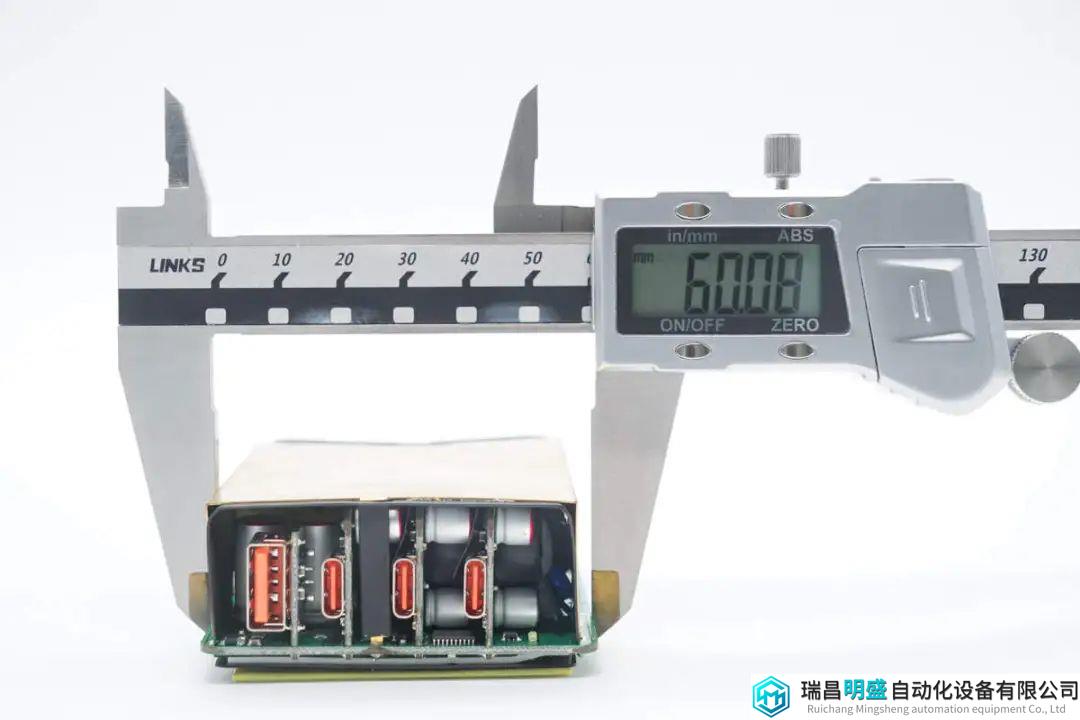

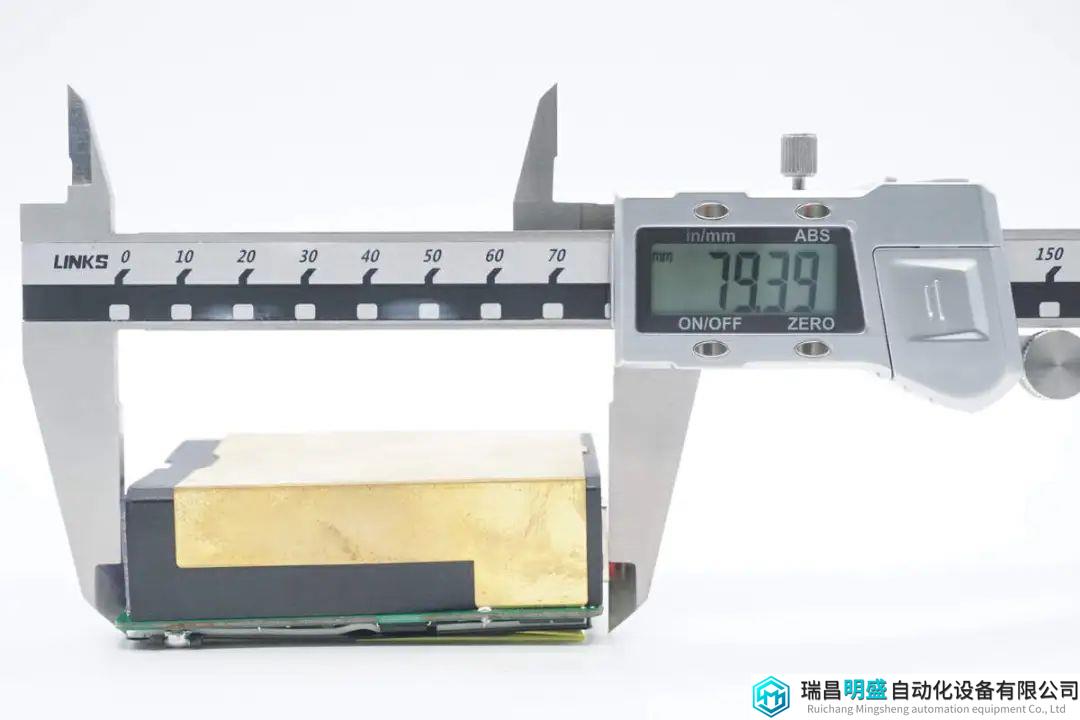

使用游标卡尺测得PCBA模块长度约为79.4mm。
PCBA模块宽度约为60.1mm。
PCBA模块厚度约为27.7mm。
焊接取下PCBA模块表面的散热片。

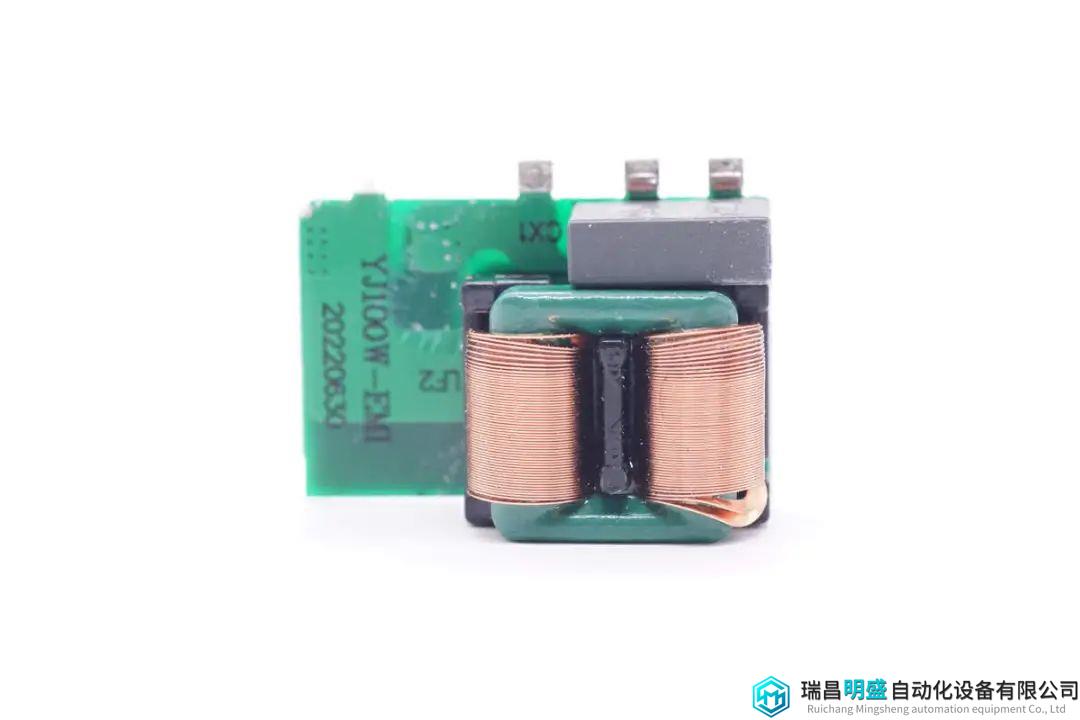

PCBA模块侧面设有小板，焊接整流桥，共模电感。
输出端降压小板采用麦拉片绝缘，对应变压器位置涂有导热胶散热。

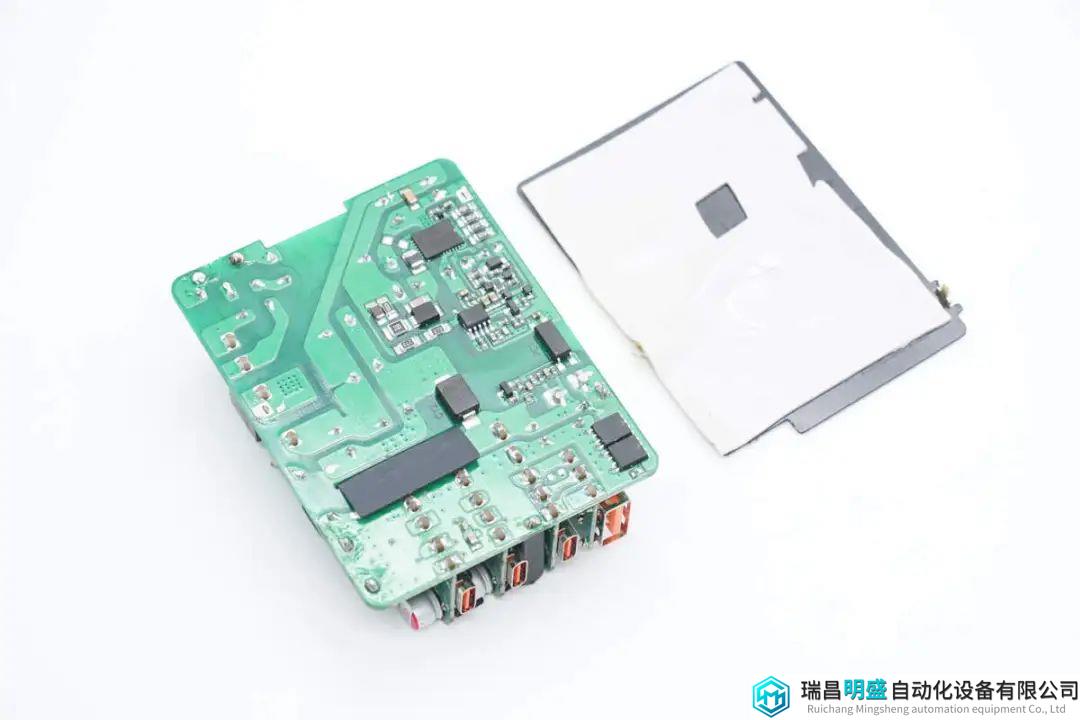

焊接取下PCBA模块背面的散热片，导热垫对应贴片Y电容的位置镂空降低厚度。

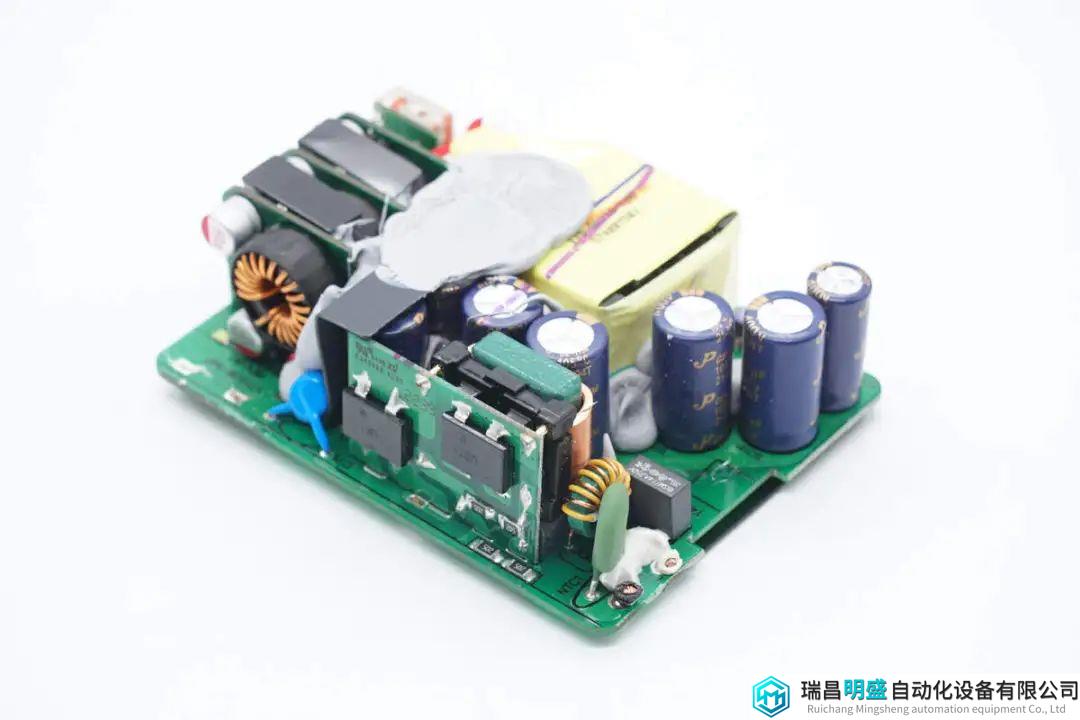

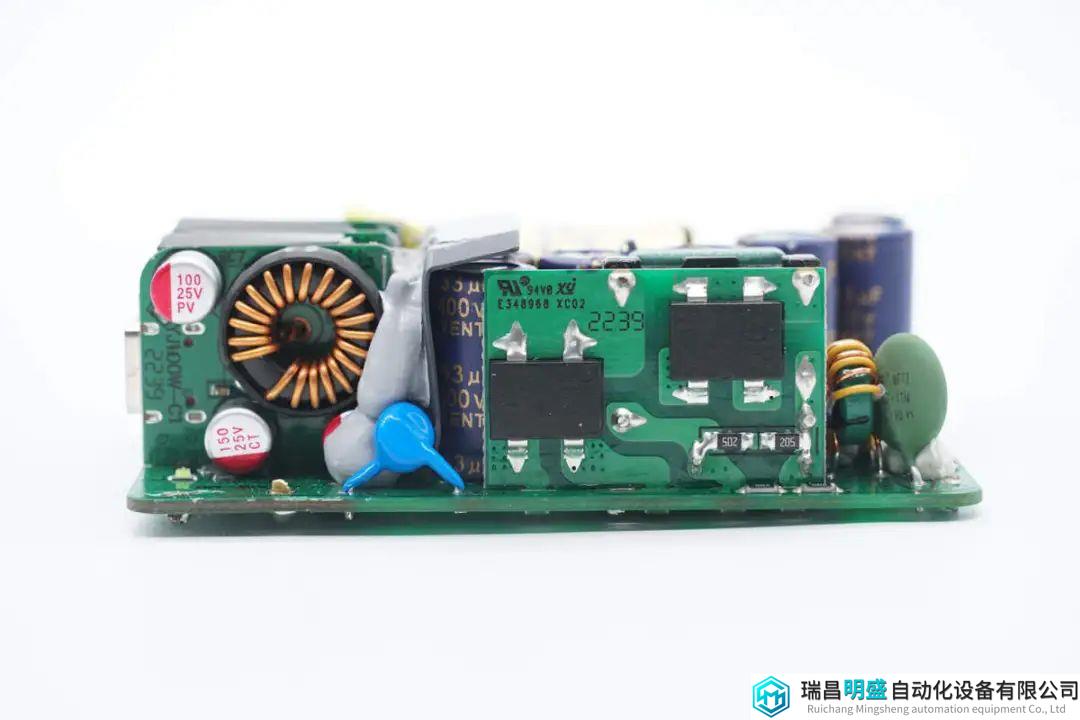

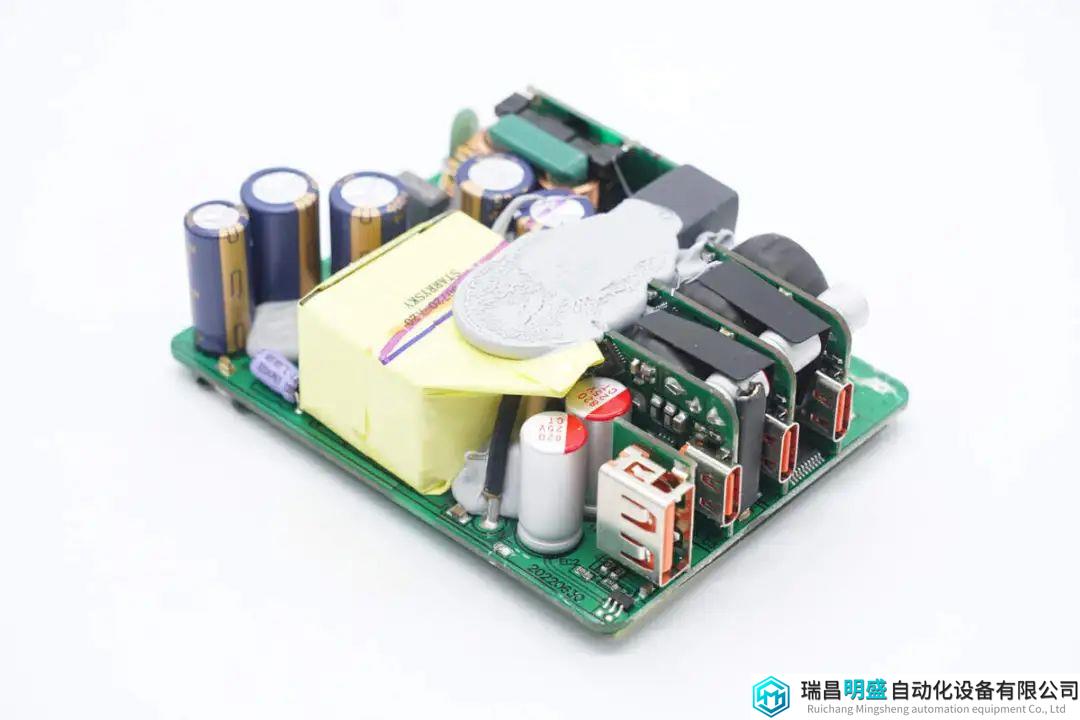

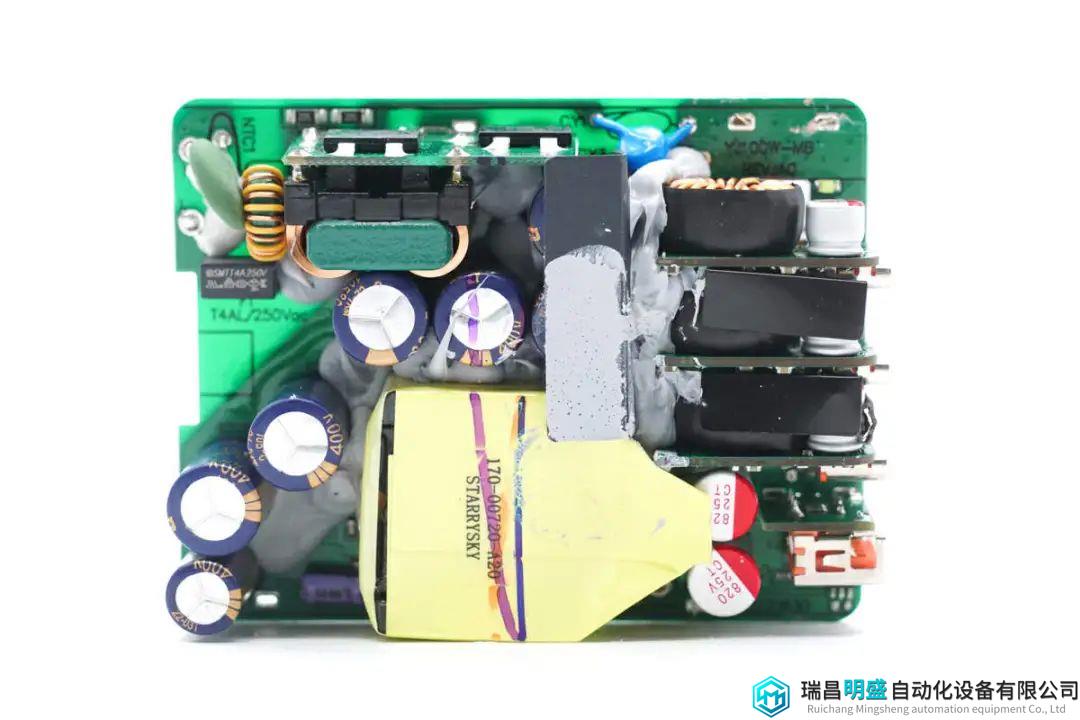

PCBA模块正面一览，左上角焊接NTC热敏电阻，保险丝，共模电感。上方小板焊接共模电感和整流桥，下方焊接高压滤波电容，变压器。右侧焊接输出滤波电容，上方输出降压小板。

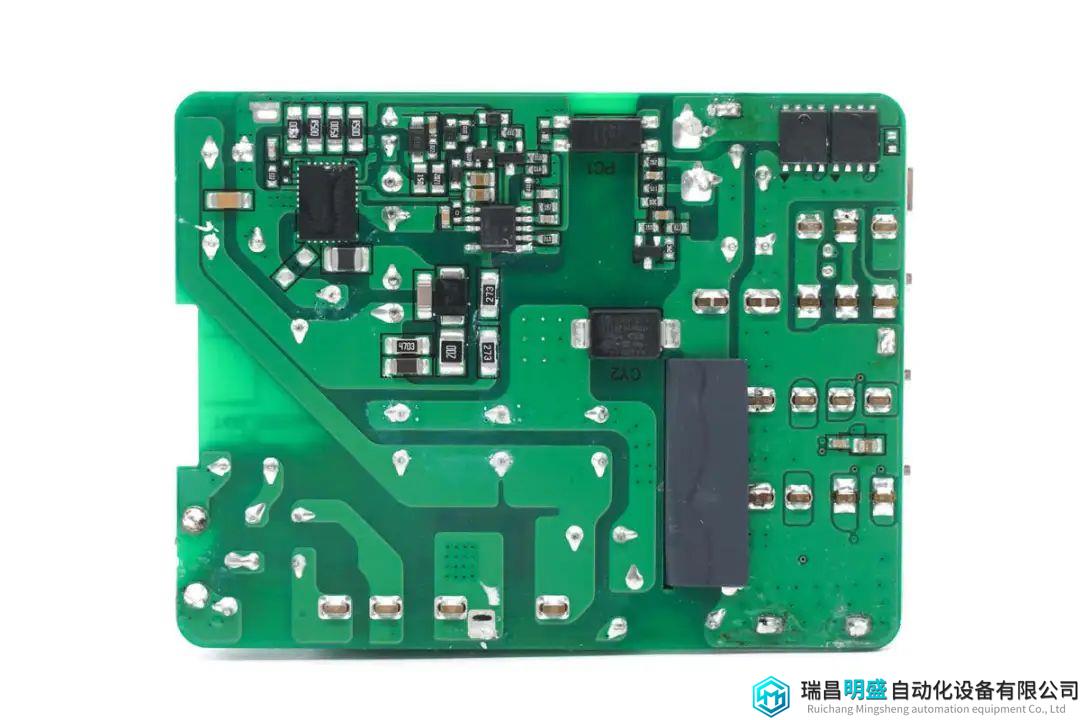

PCBA模块背面焊接氮化镓主控芯片，氮化镓功率芯片，反馈光耦，贴片Y电容，右上角焊接两颗同步整流管。
通过对PCBA模块的观察发现，GEEKERA这款充电器采用反激开关电源架构，使用安森美NCP1342主控芯片搭配纳微NV6127氮化镓功率芯片，同步整流，固定电压输出。输出通过三路独立的同步降压电路，实现四口快充输出和功率自动分配功能。下面我们就从输入端开始了解这款充电器的设计和用料。

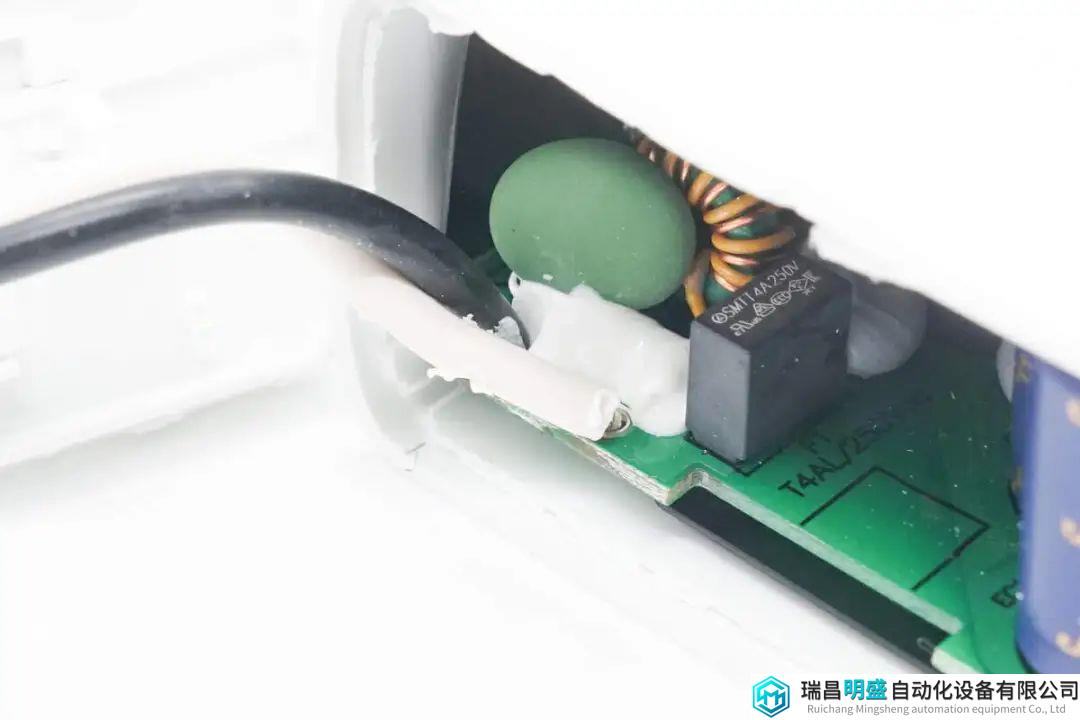

PCBA模块输入端焊接NTC热敏电阻，保险丝，共模电感，高压滤波电容。

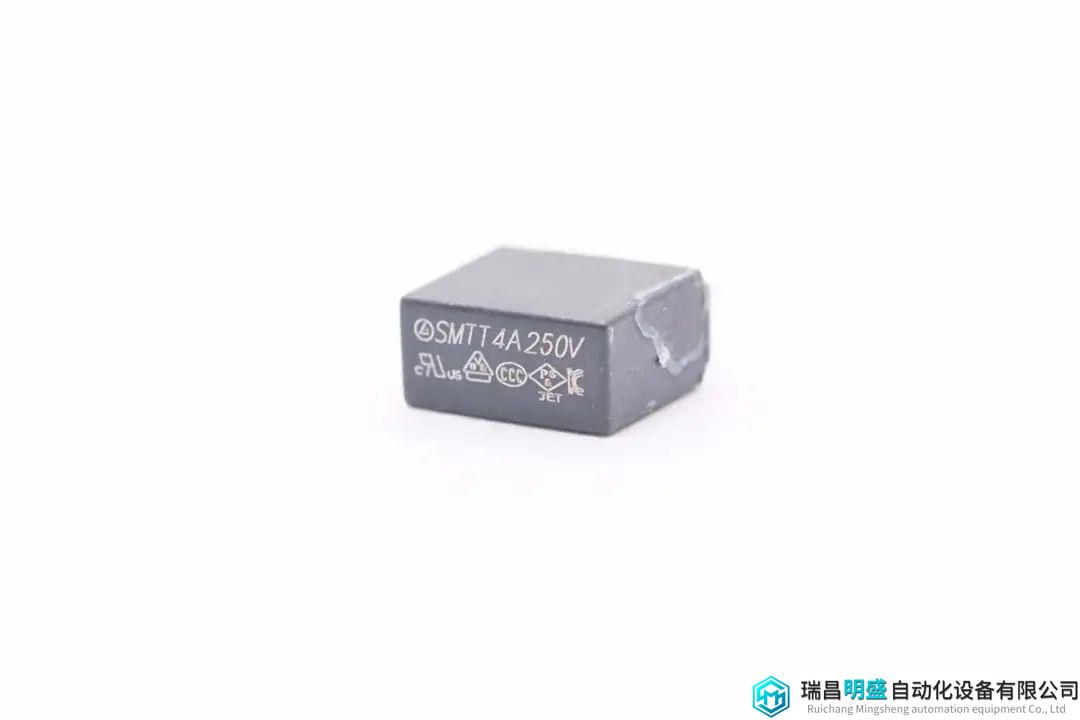

输入端保险丝规格为4A 250V。

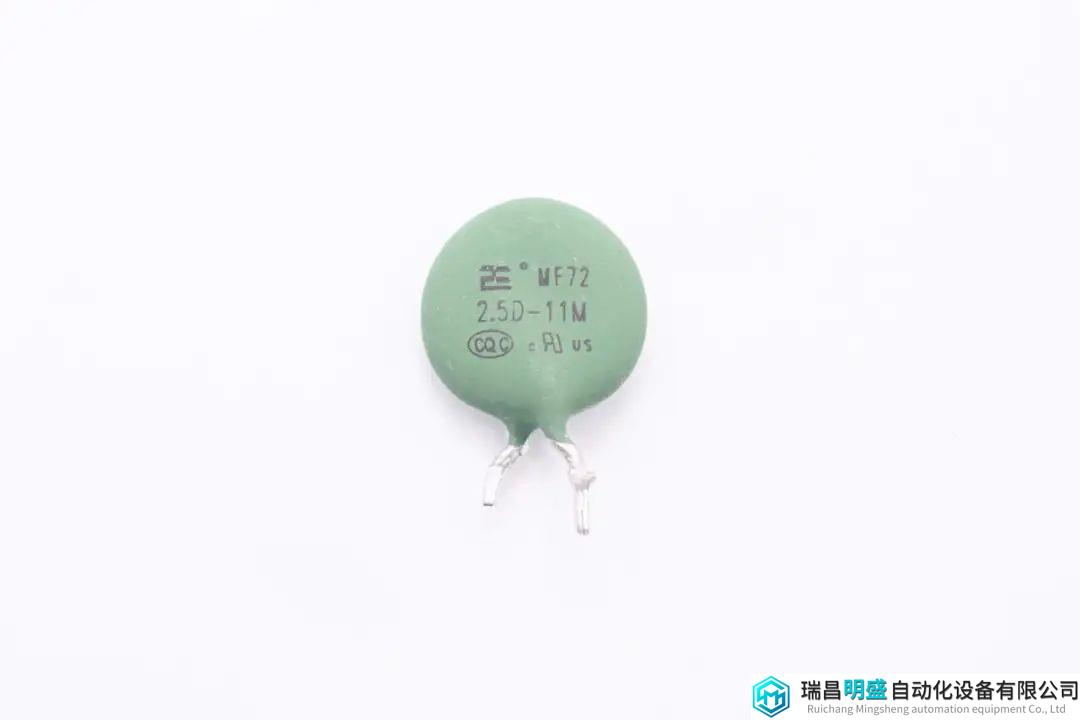

NTC热敏电阻用于抑制上电的浪涌电流。

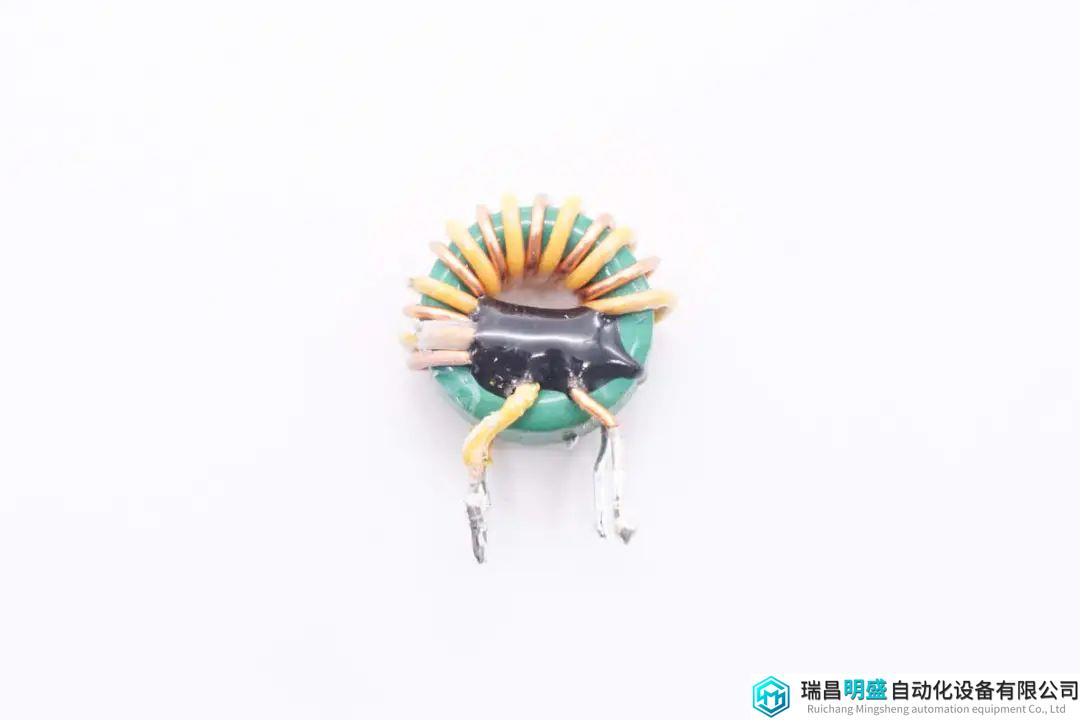

共模电感采用漆包线和绝缘线绕制。
PCBA模块侧面焊接输出降压小板和整流桥小板，输出降压小板与高压滤波电容之间通过麦拉片绝缘。
小板正面焊接安规X2电容和共模电感。

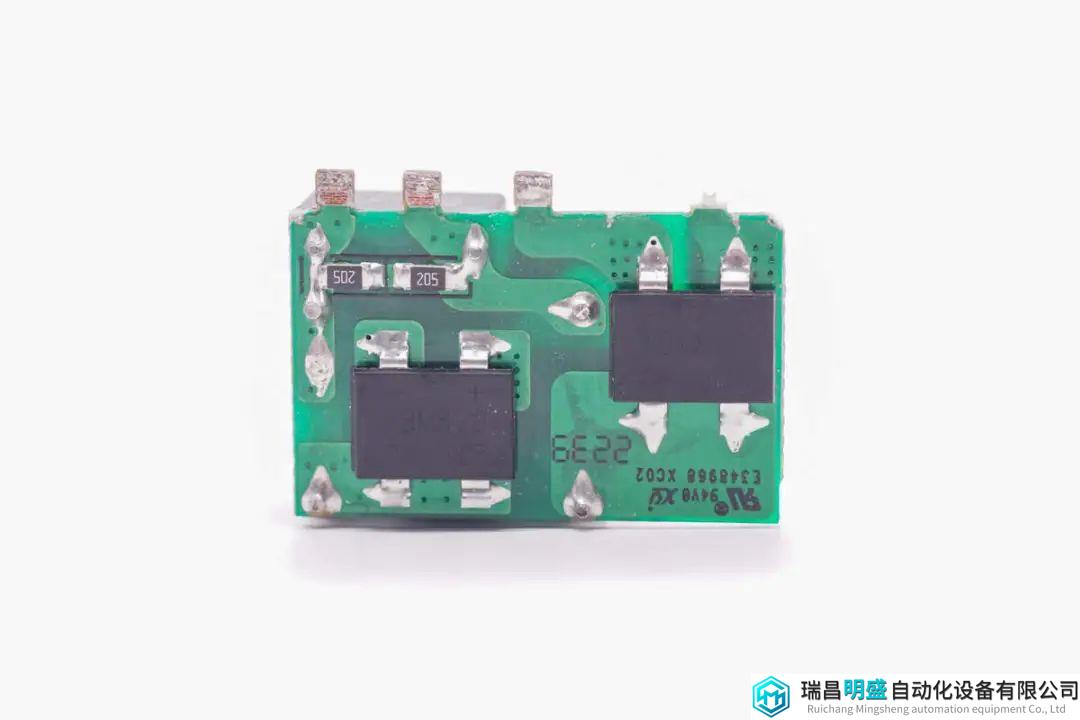

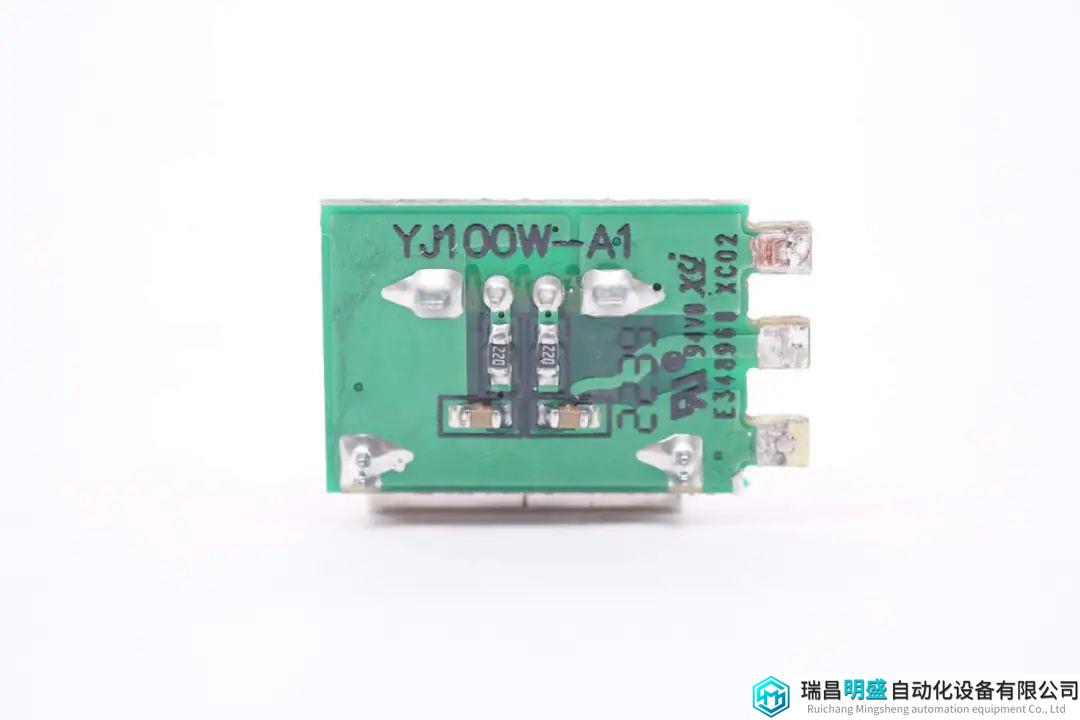

背面焊接两颗整流桥。

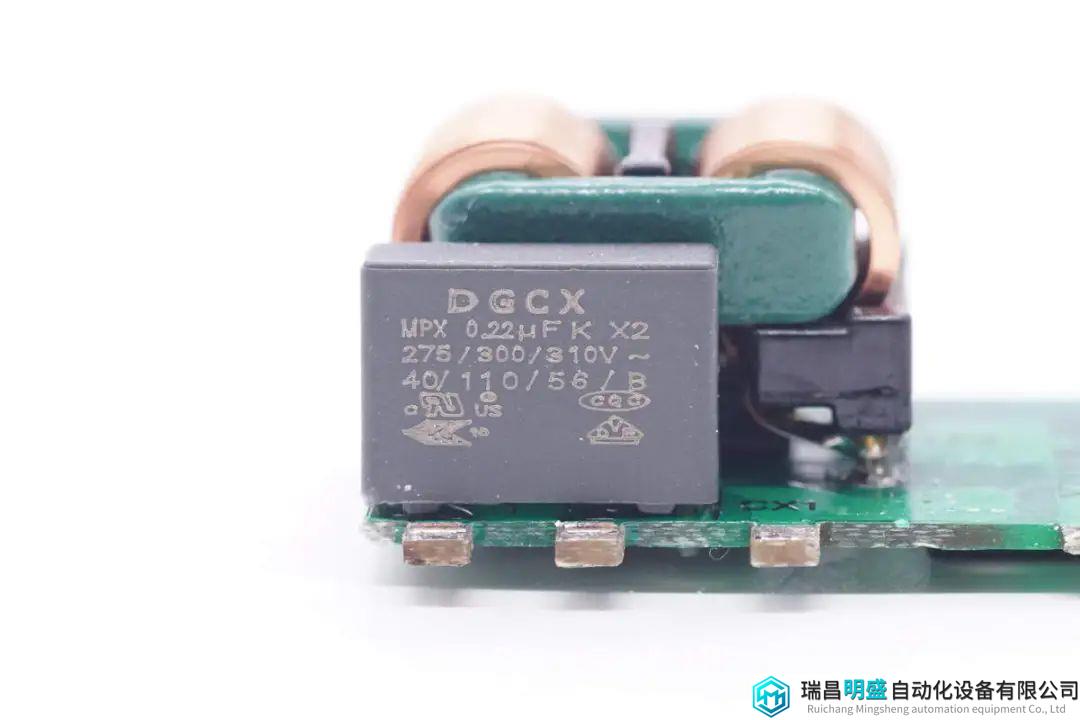

安规X2电容来自东莞成希，容量为0.22μF。

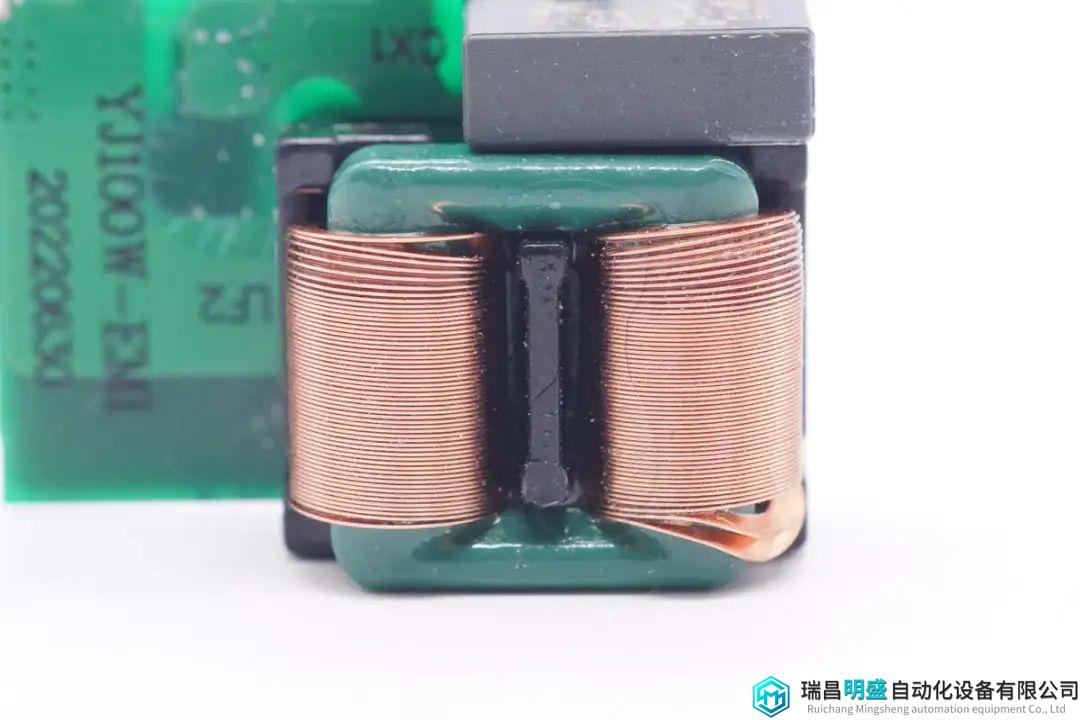

共模电感采用扁铜线绕制。

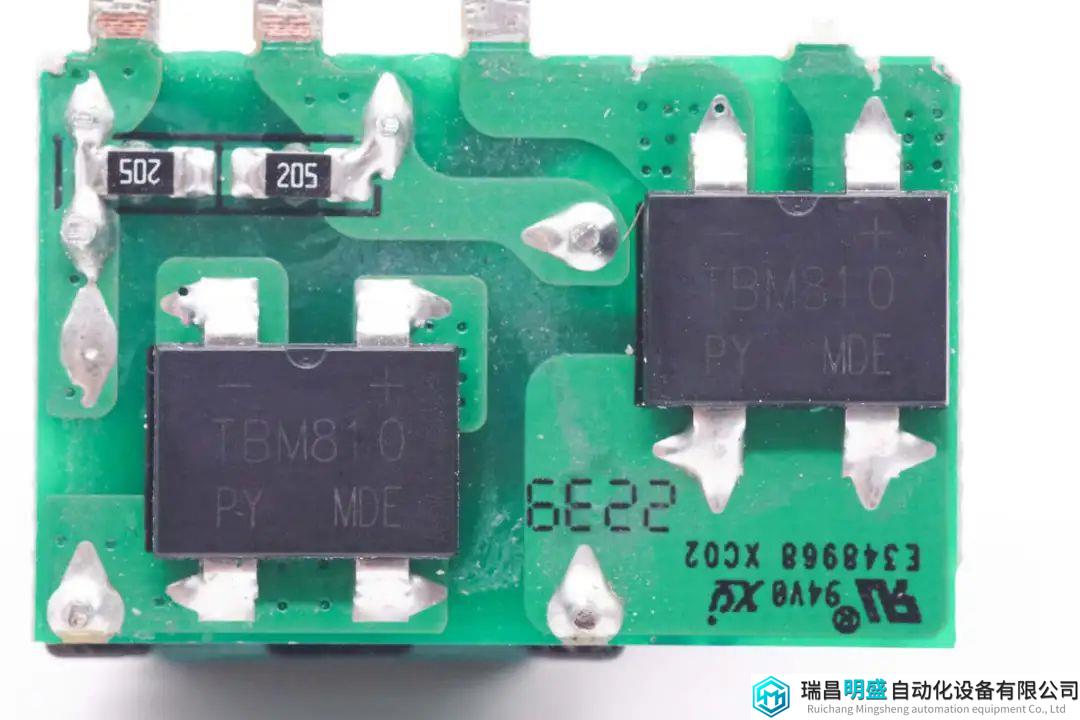

两颗整流桥来自平伟，型号TBM810，规格为8A 1000V，半桥连接均摊发热。

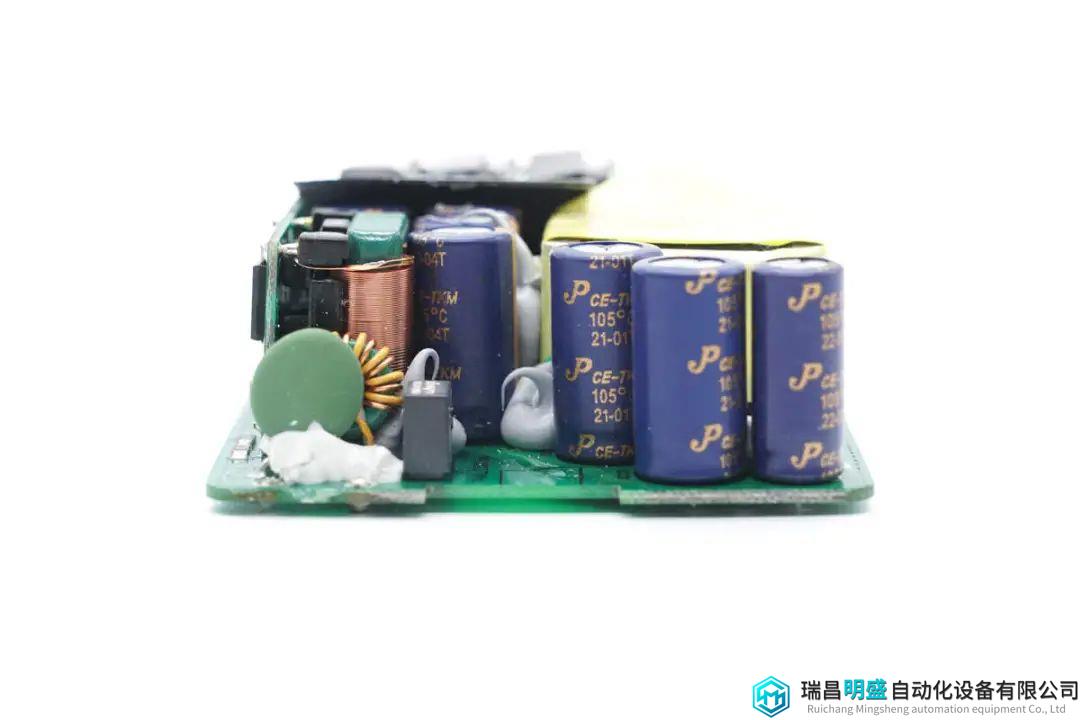

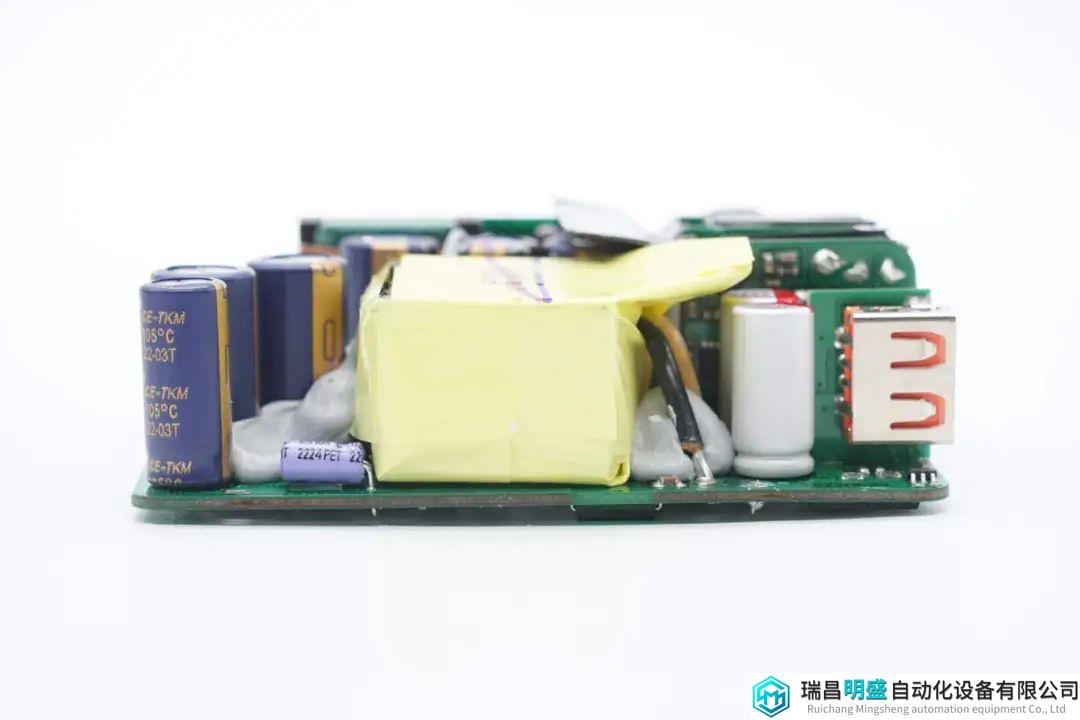

PCBA模块侧面焊接高压滤波电容，变压器，输出滤波电容。

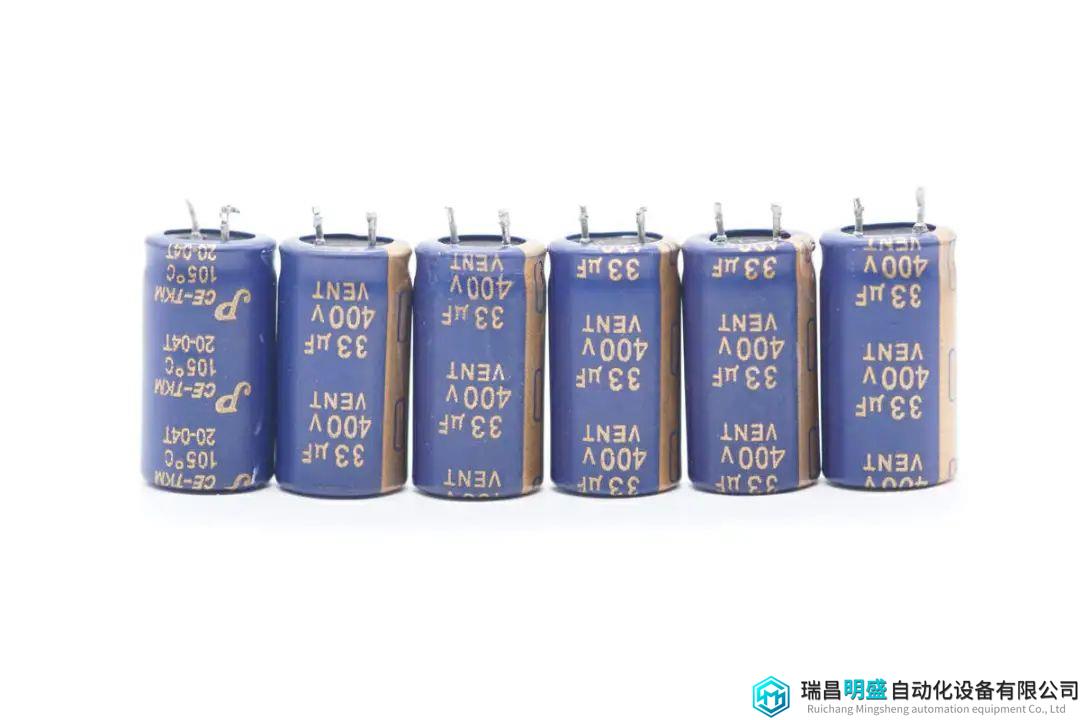

高压滤波电容特写，其中六颗规格为33μF400V。
另一颗规格为22μF400V。滤波电容总容量为220μF。

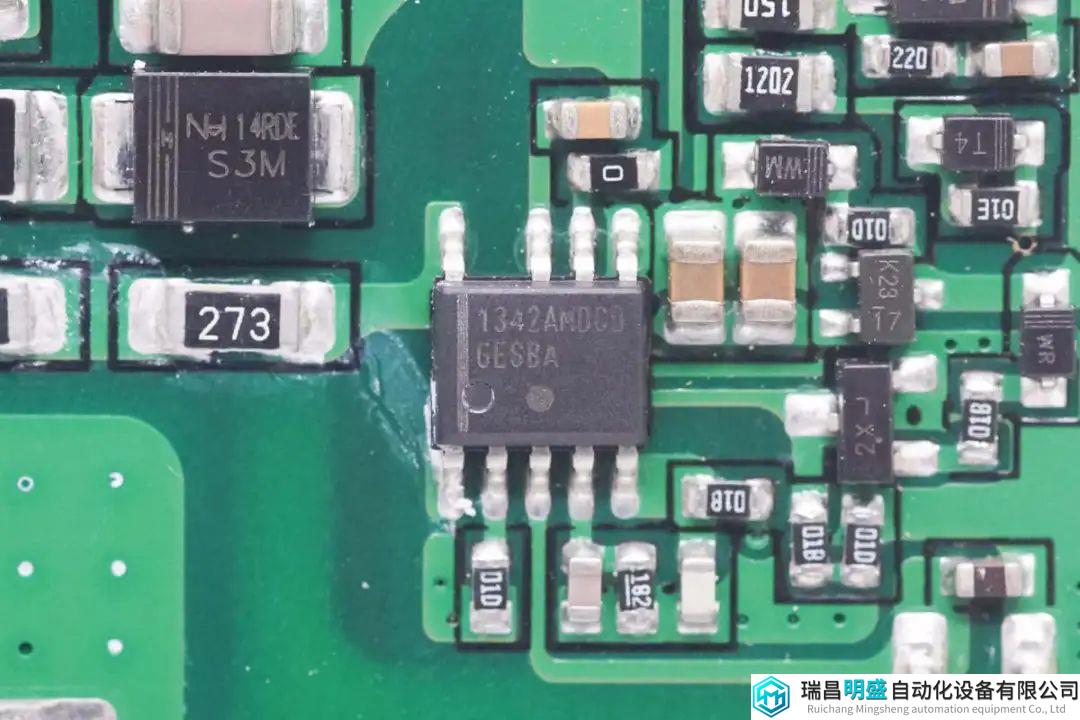

主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

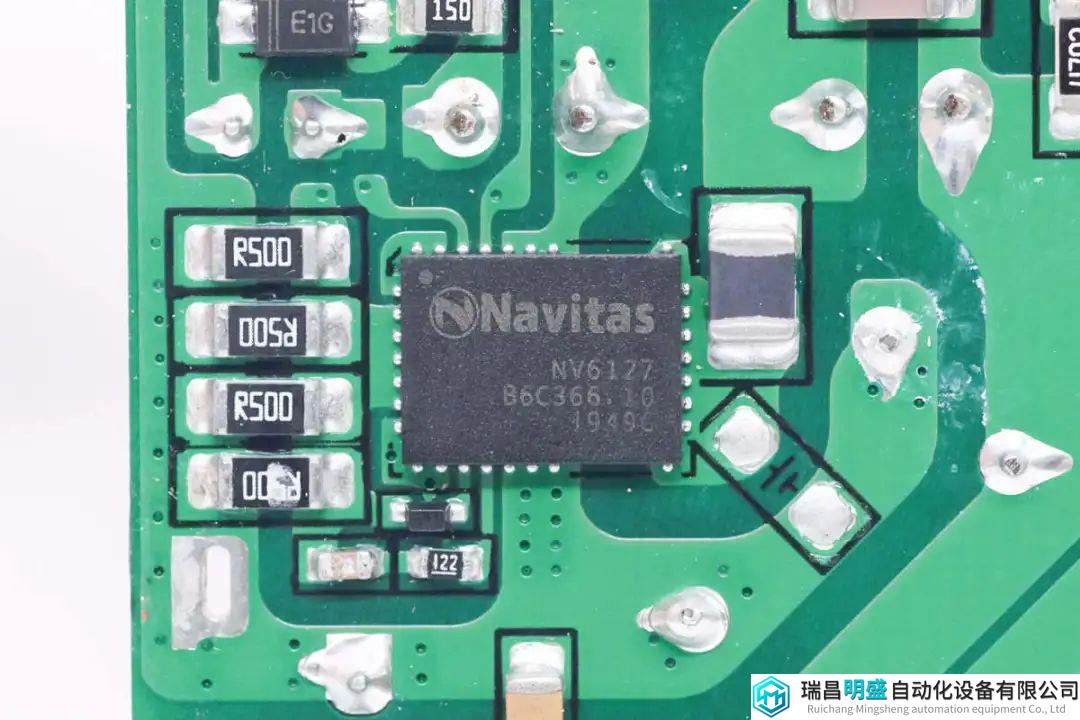

开关管采用纳微NV6127，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，应用简单。NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

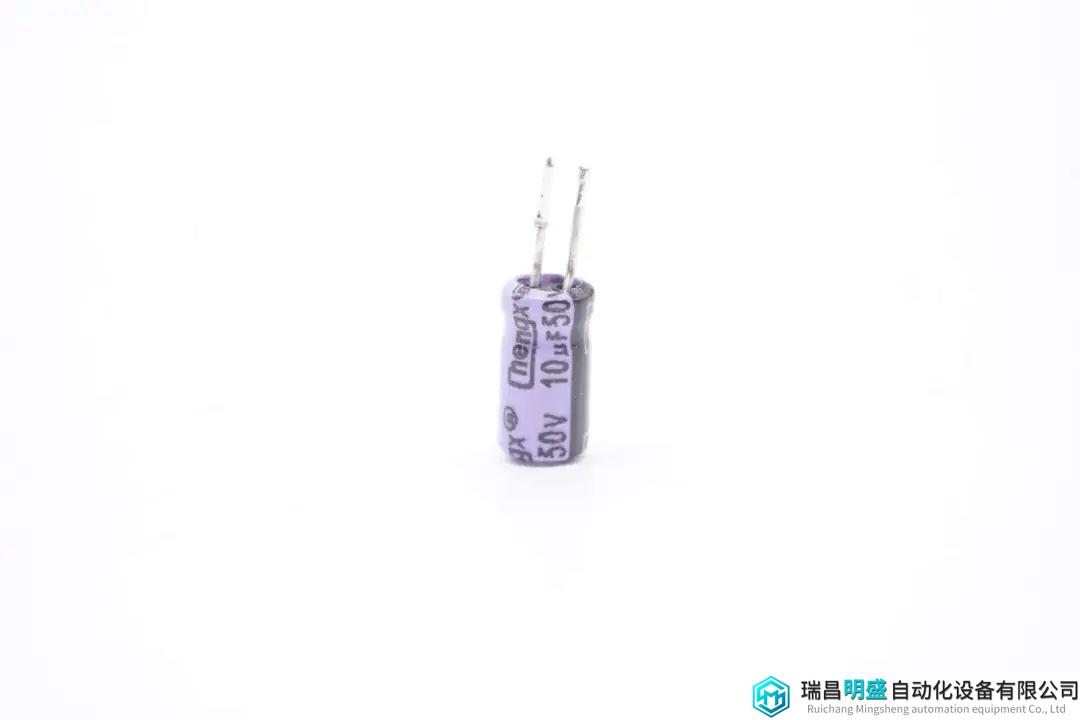

为主控芯片供电的滤波电容规格为10μF50V。

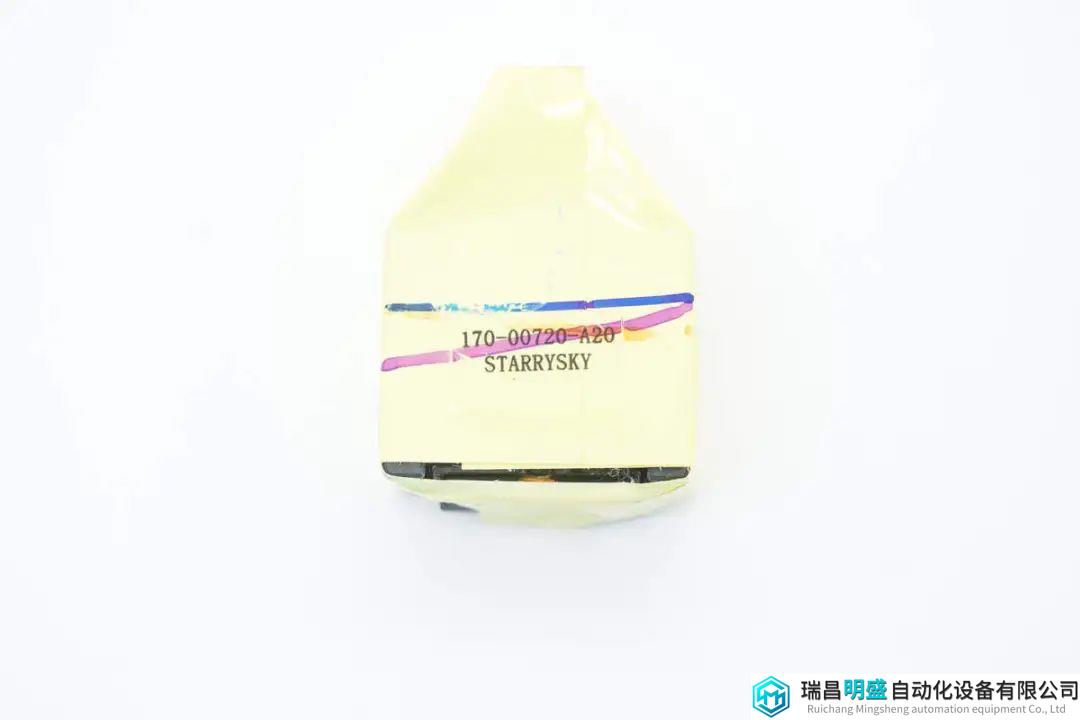

变压器磁芯采用胶带严密缠绕绝缘。

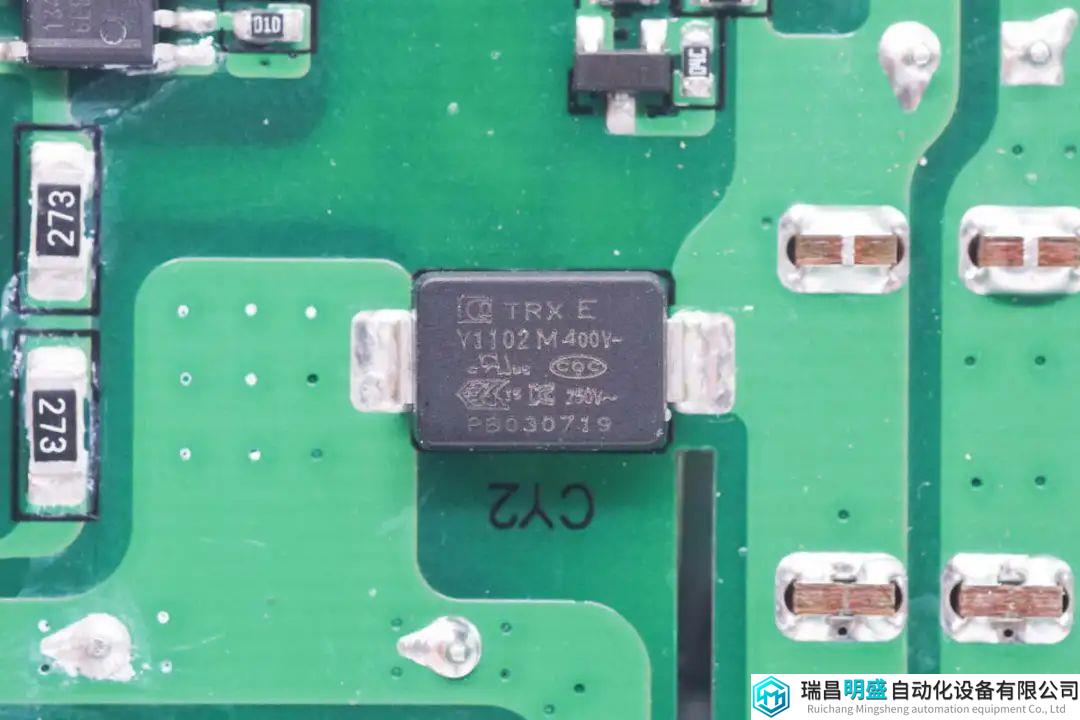

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

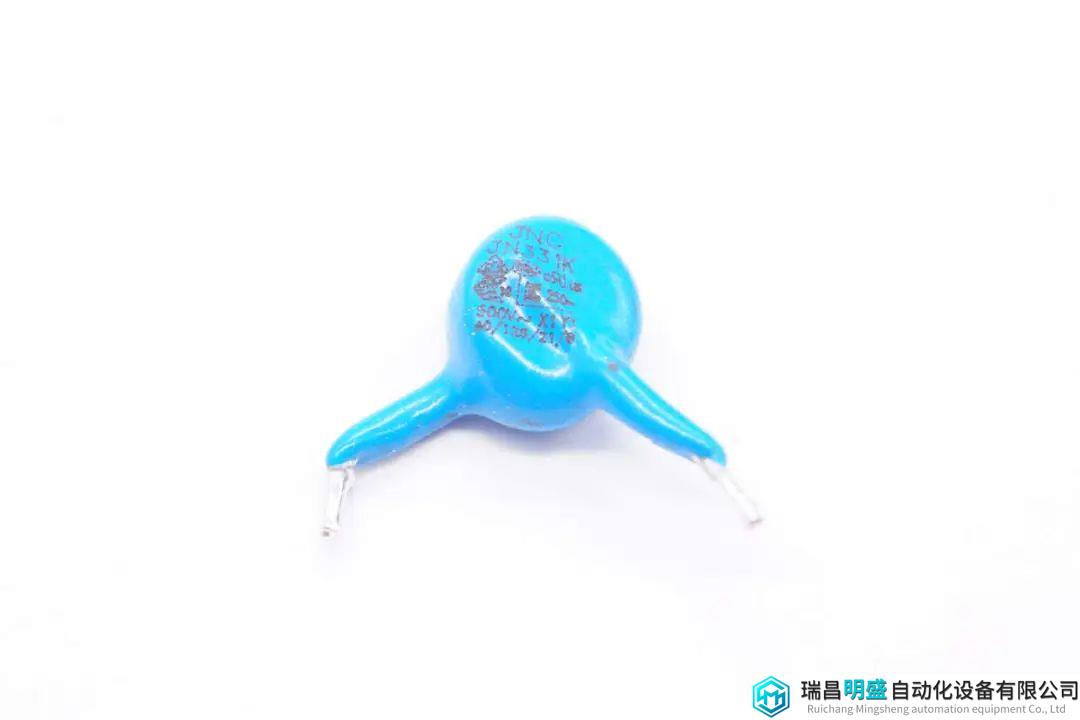

蓝色插件Y电容来自JNC嘉耐电子。

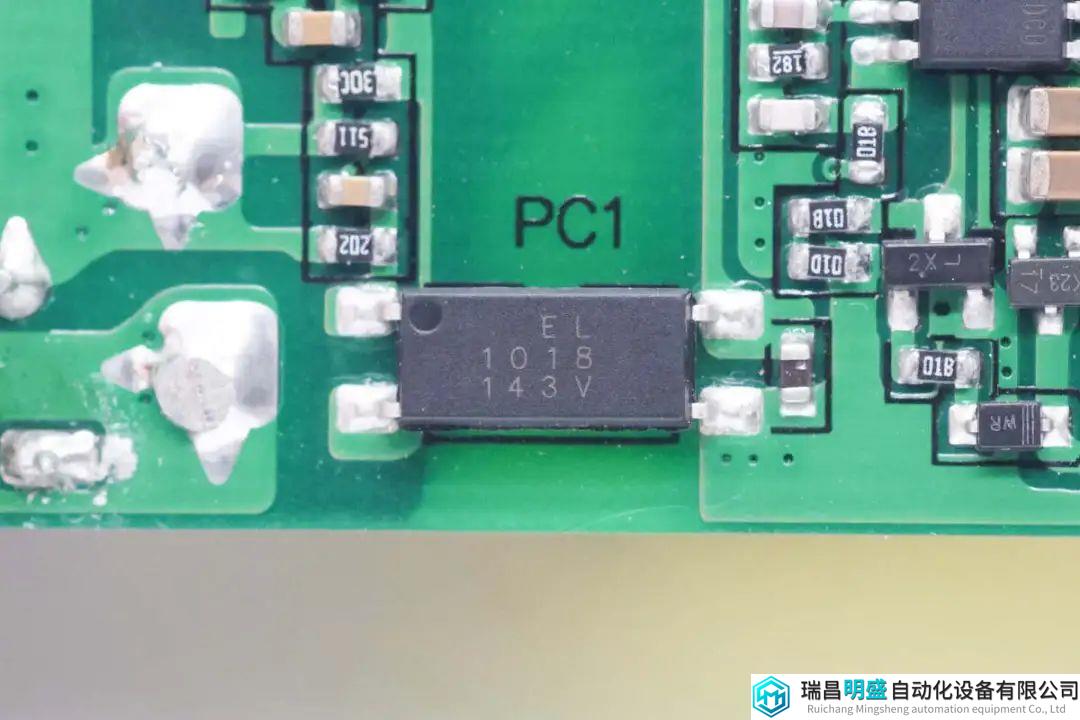

亿光 EL1018光耦用于输出电压反馈。

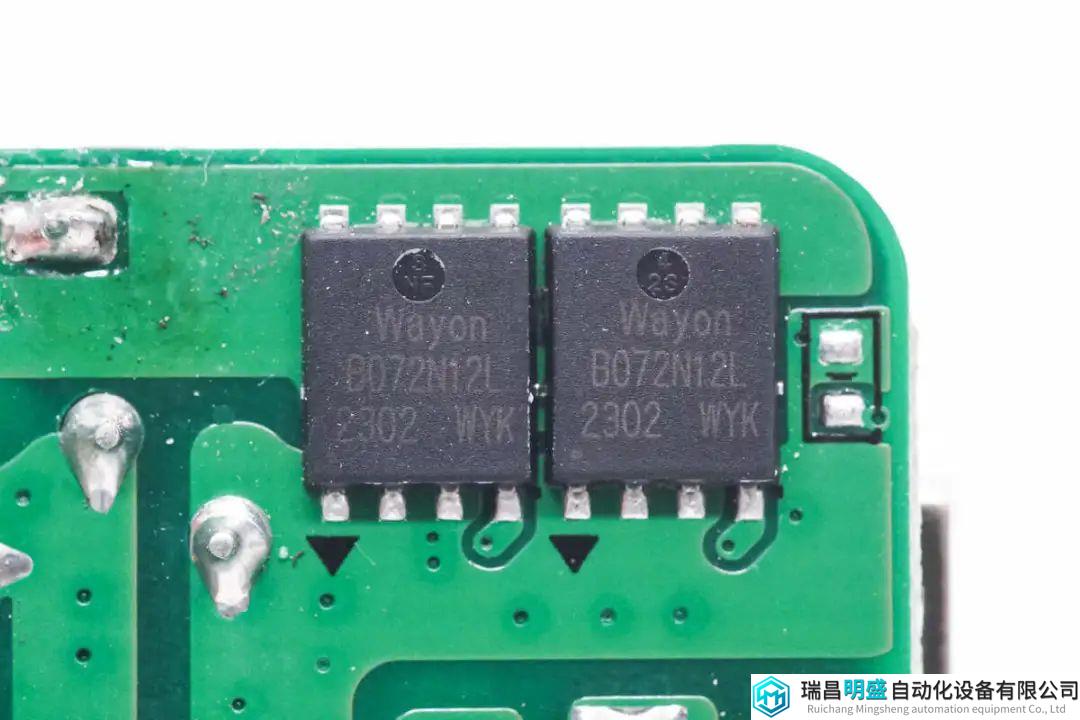

两颗同步整流管来自维安，型号WMB072N12LG2，NMOS 耐压120V，导阻5.4mΩ，采用PDFN5060-8L封装。

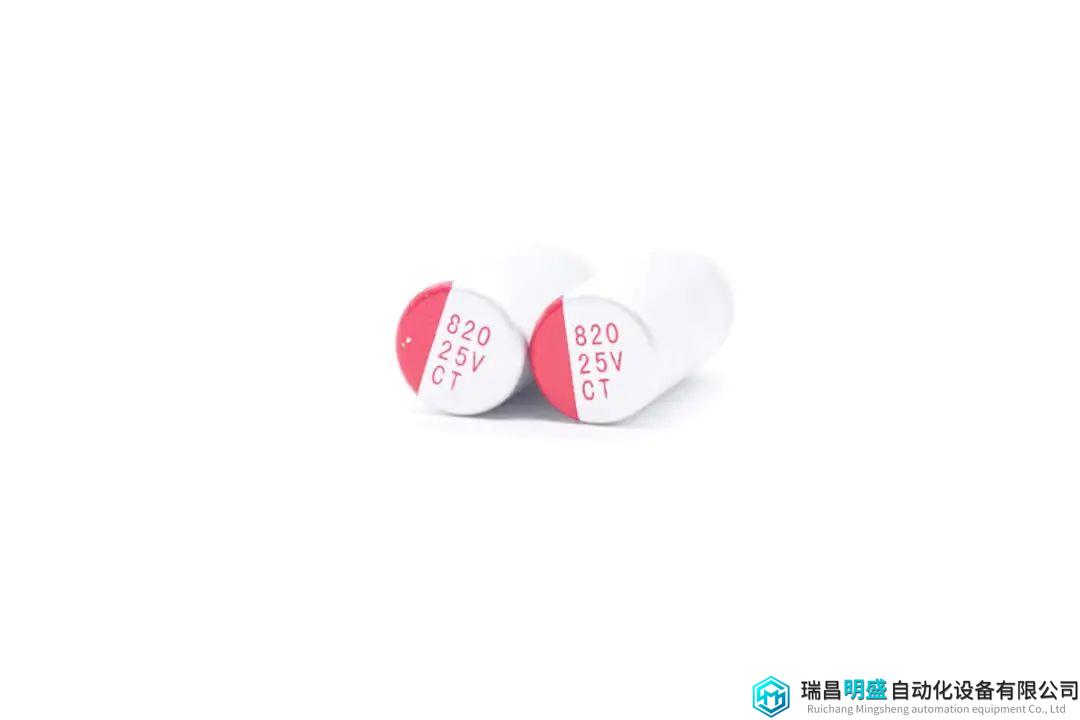

两颗输出滤波电容规格为820μF25V。
输出端焊接降压小板和用于功率自动控制的MCU以及LED指示灯。

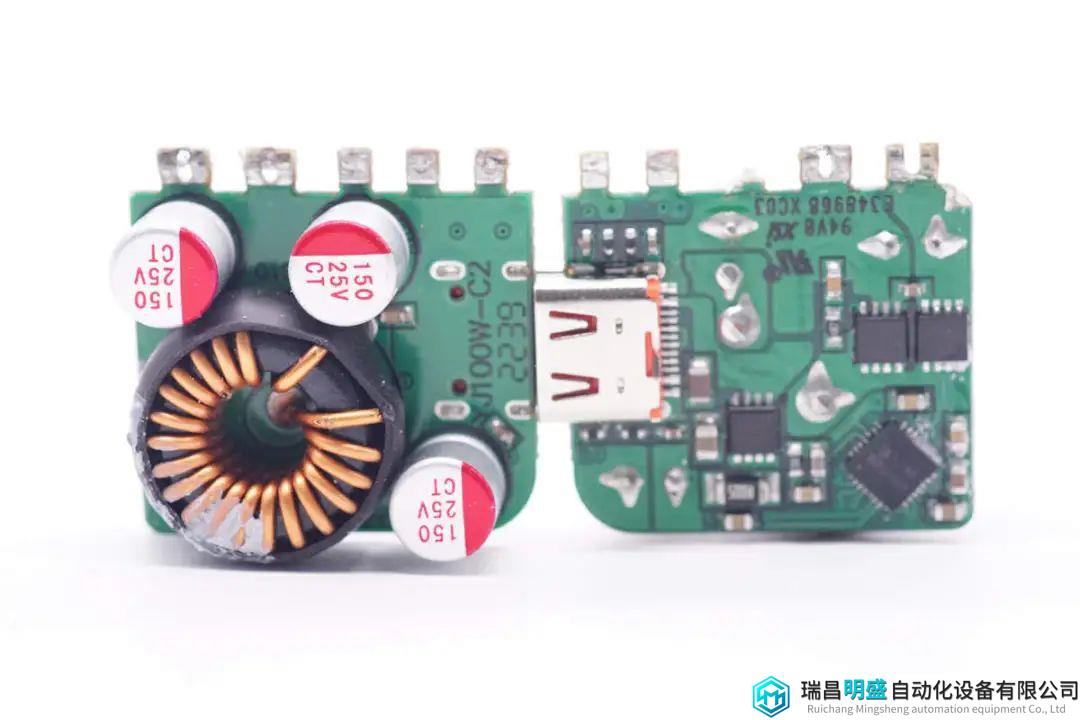

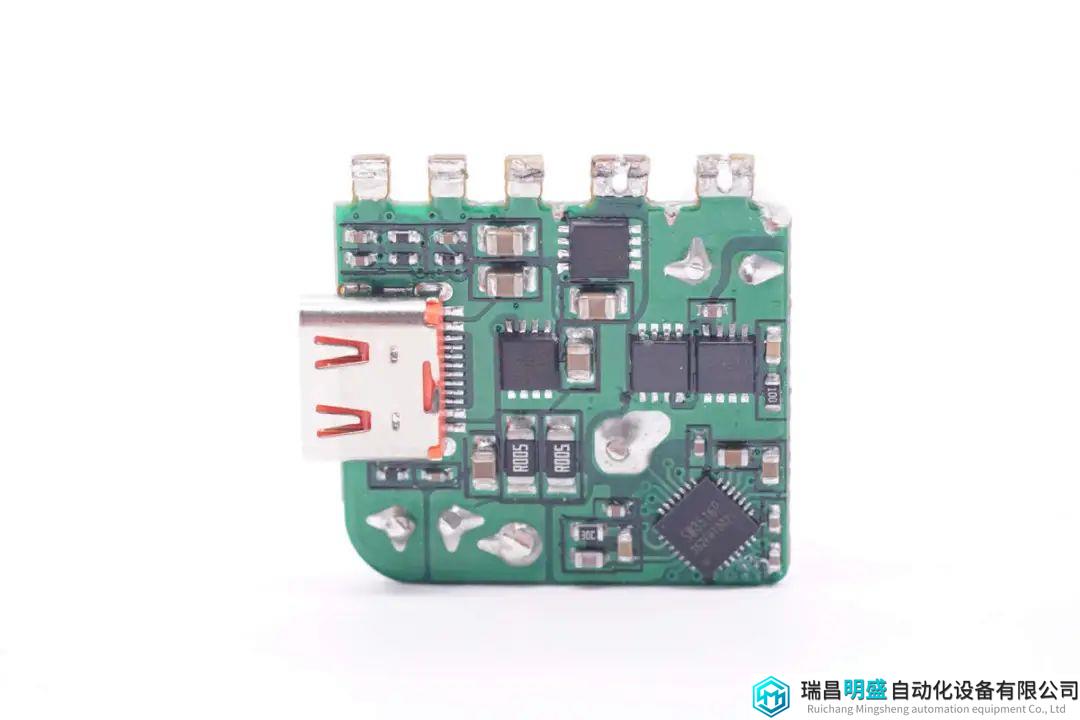

用于USB-C1和C2接口的降压小板正反面特写，其中一面焊接降压电感和滤波电容，另一面焊接降压控制器，降压开关管和VBUS开关管。

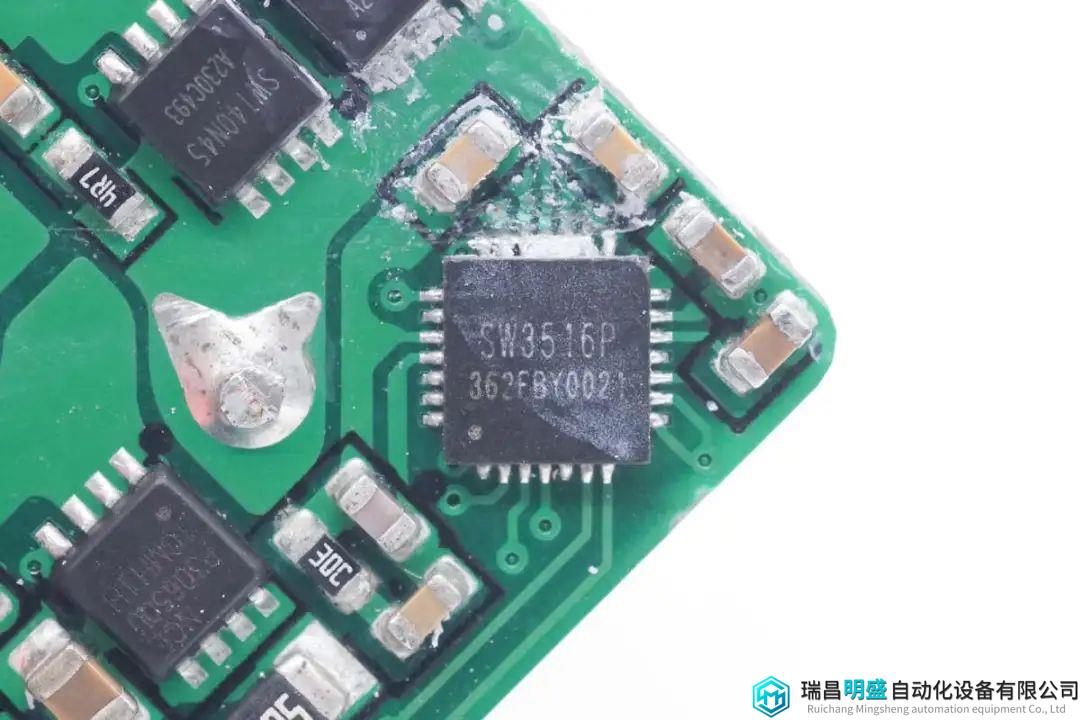

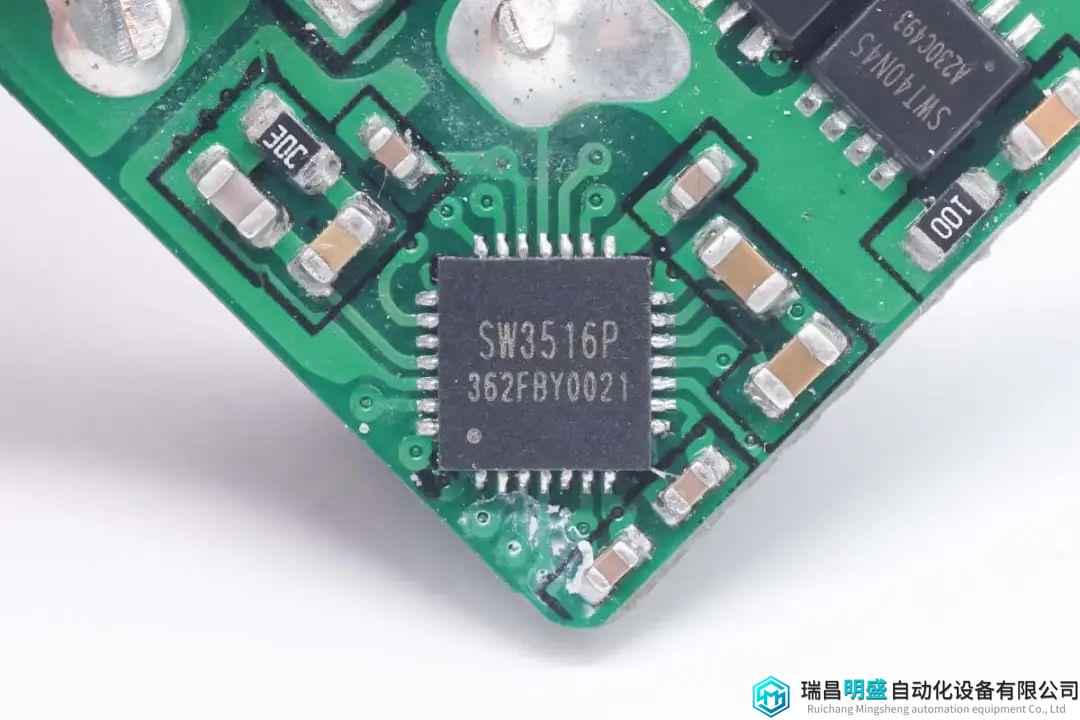

降压协议IC采用智融SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

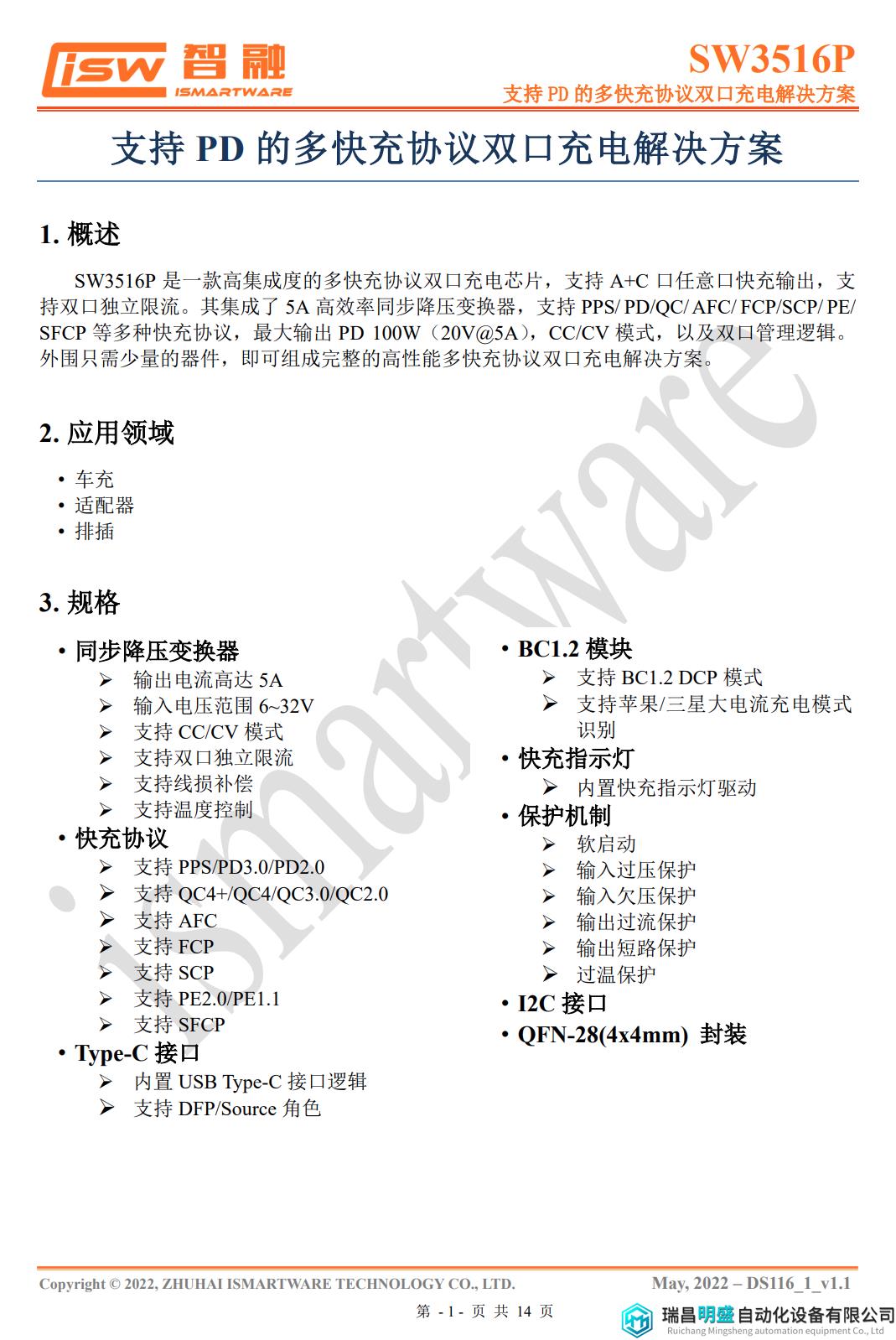

智融 SW3516P 详细资料。
充电头网拆解了解到，智融 SW3516P 此前还被闪极100W 3C1A氮化镓充电器、公牛67W 3C1A山峰安全快充插座、魅族PANDAER 67W 2C1A氮化镓变速箱潮充、绿联MFM认证100W二合一氮化镓充电站等产品采用，芯片性能质量获客户一致认可。

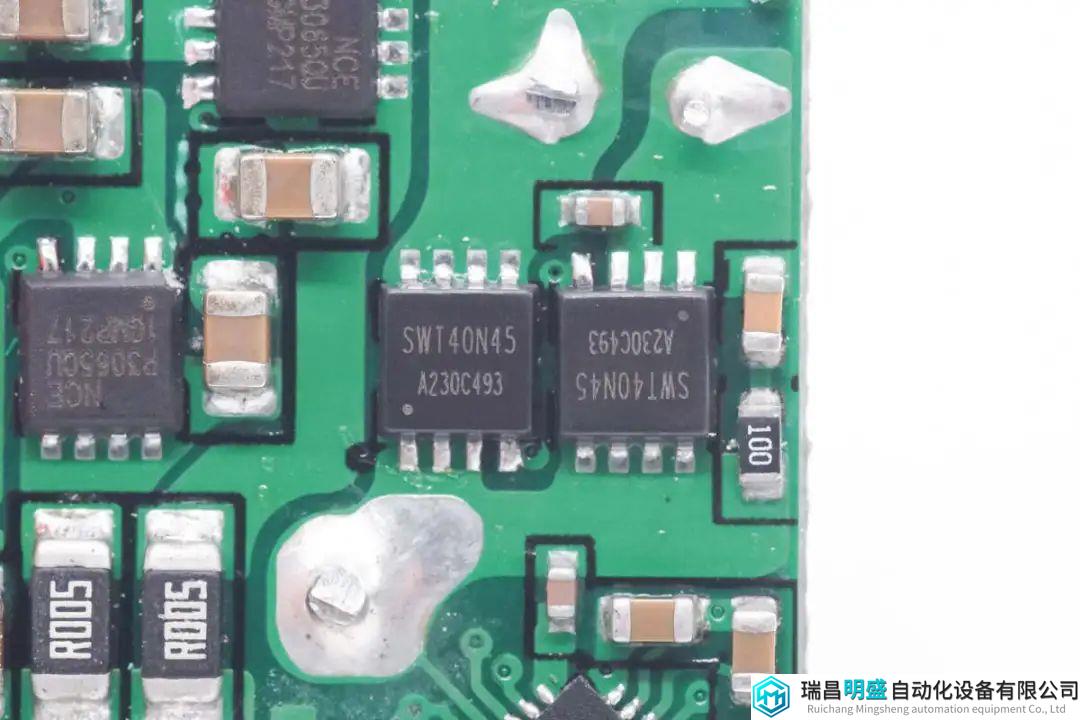

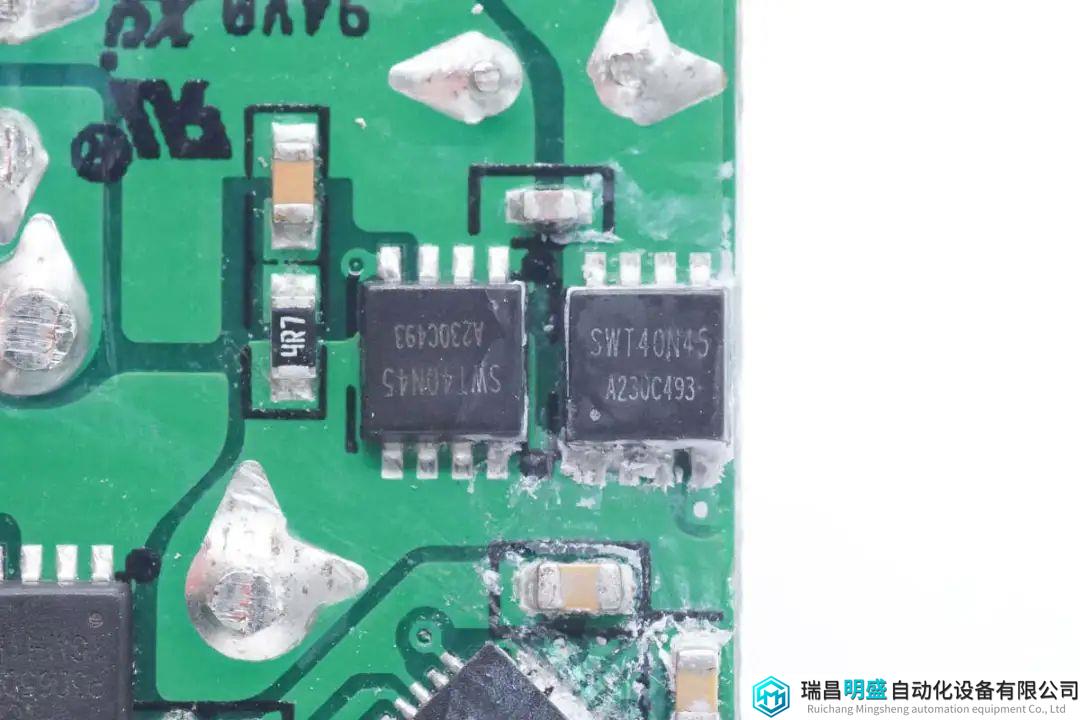

同步降压电路的MOS管来自智融科技，丝印SWT40N45。
降压电感外套热缩管绝缘。

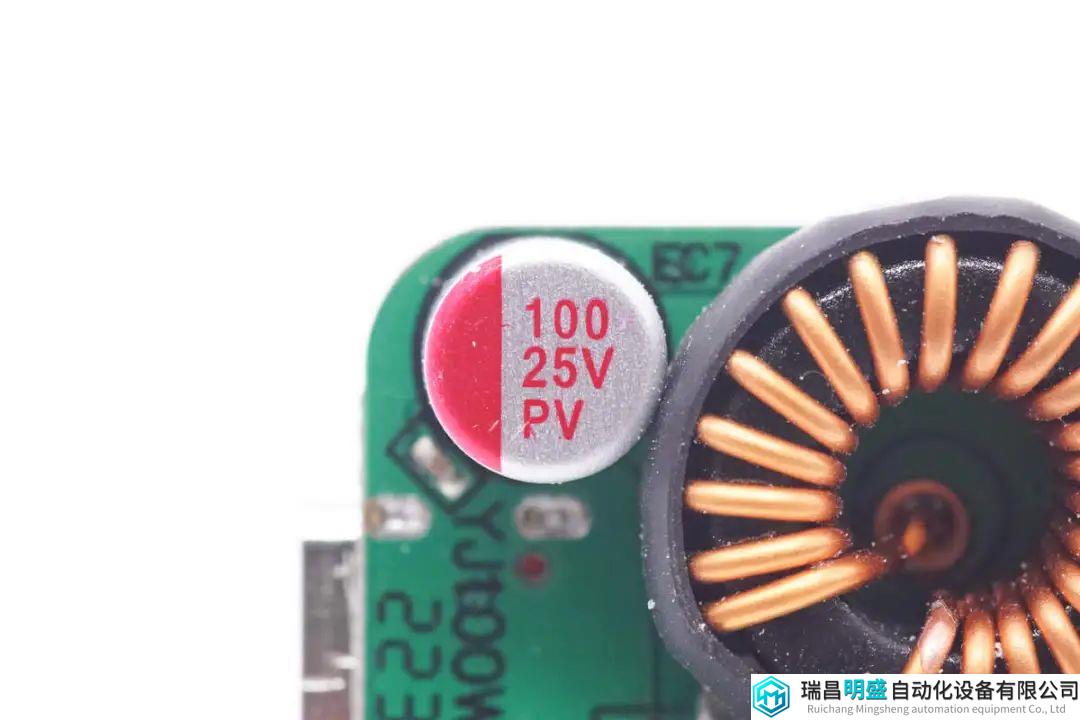

滤波电容规格为100μF25V。

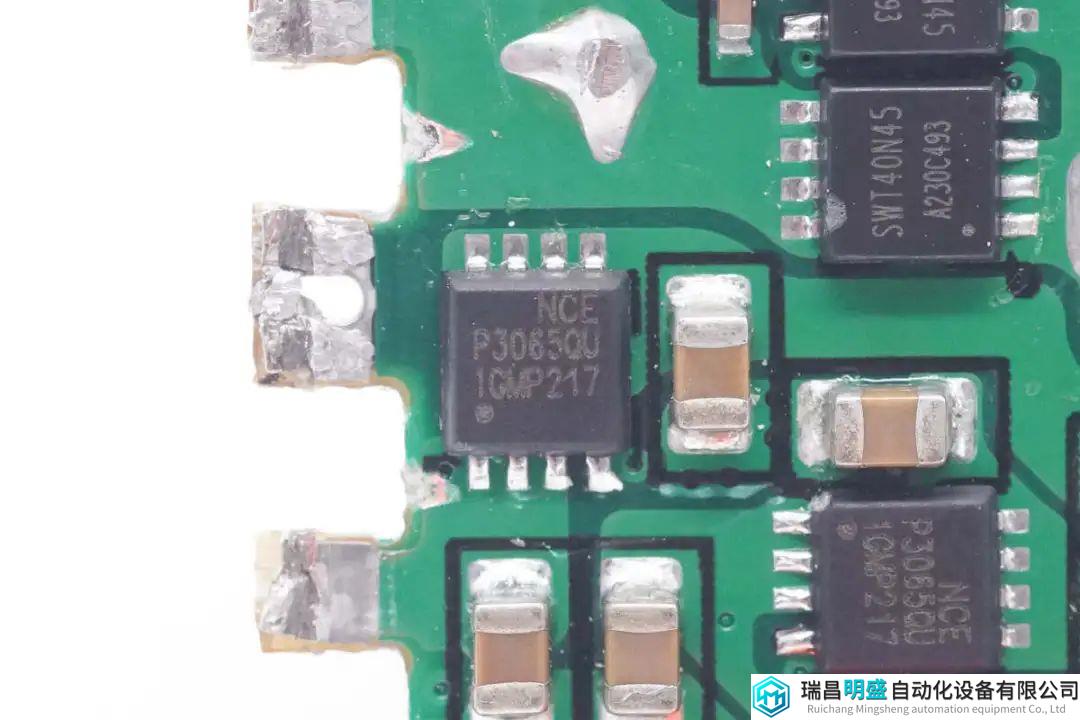

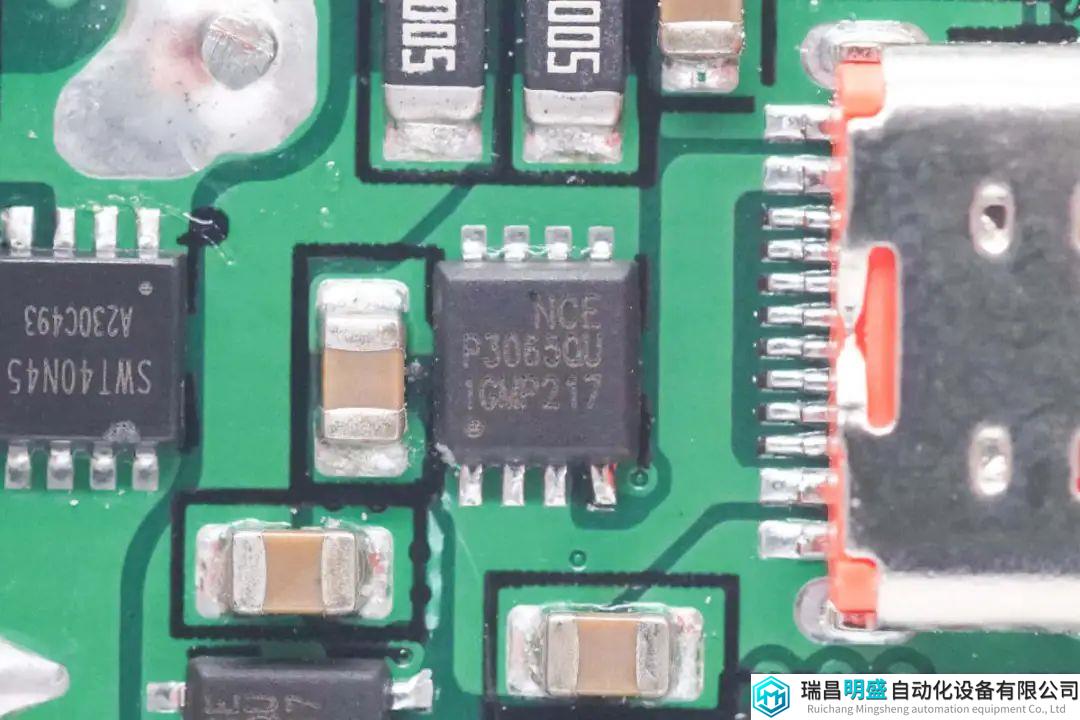

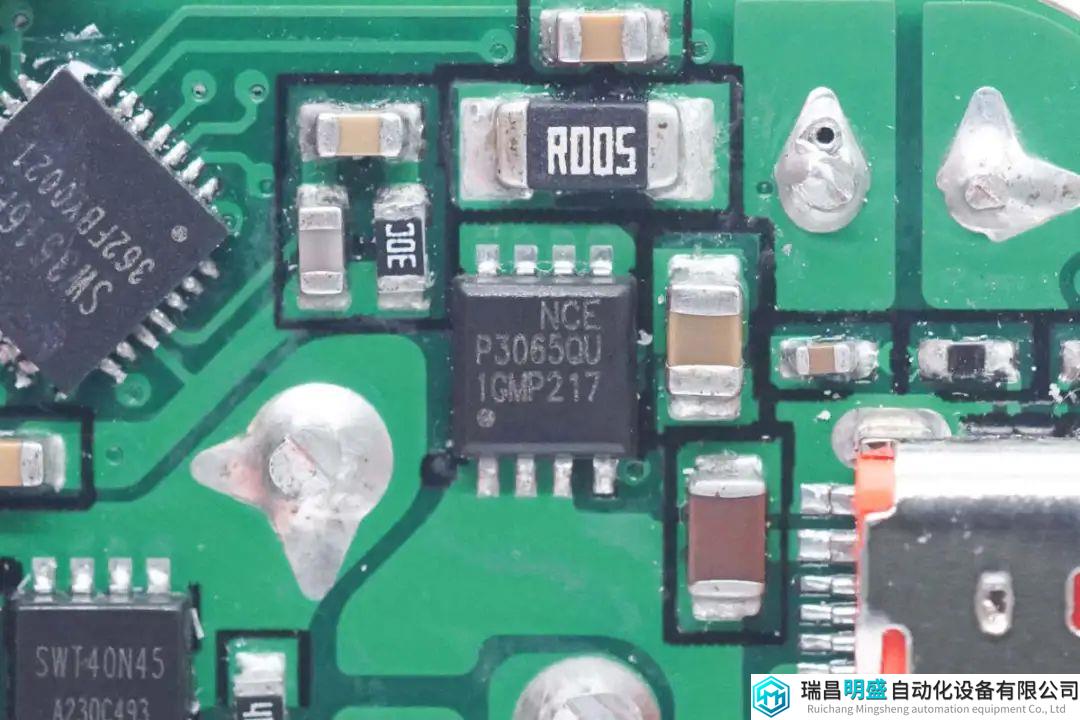

VBUS开关管采用新洁能NCEP3065QU，NMOS，耐压30V，导阻1.9mΩ，采用DFN3.3*3.3封装。

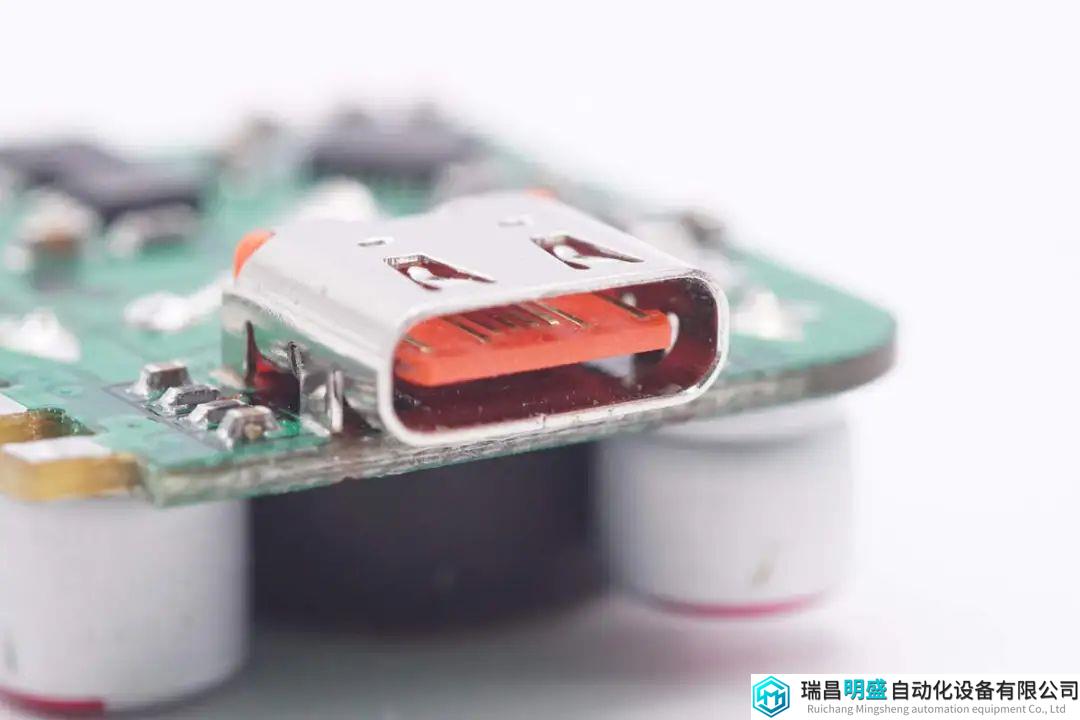

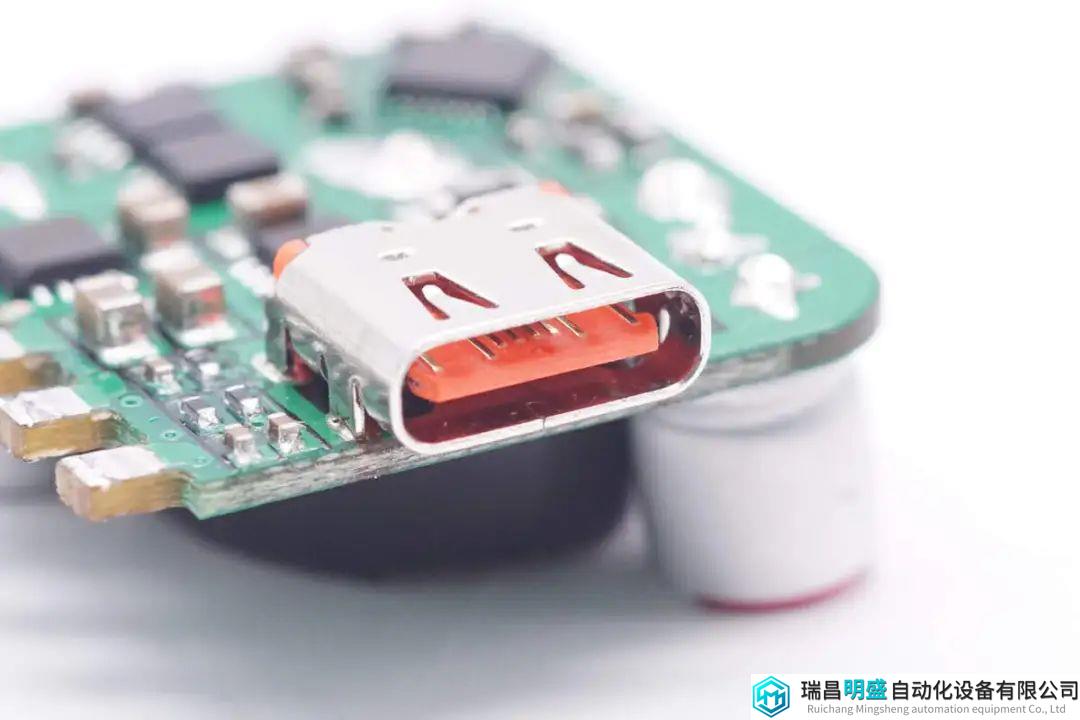

USB-C母座采用过孔焊接固定，橙色胶芯不露铜。

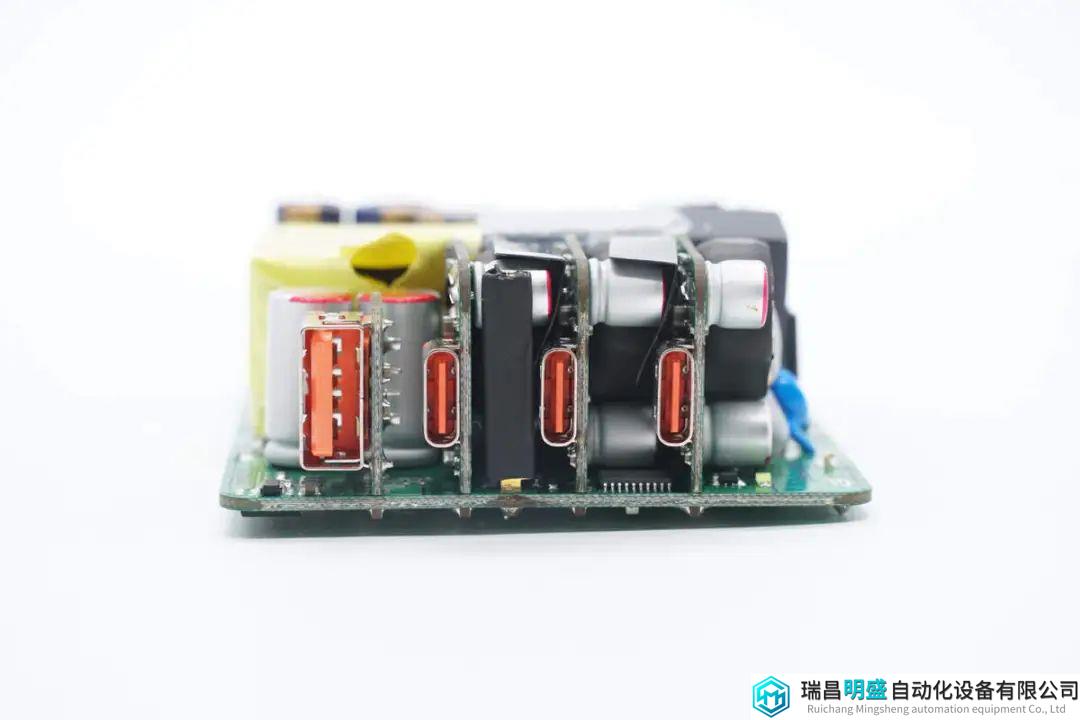

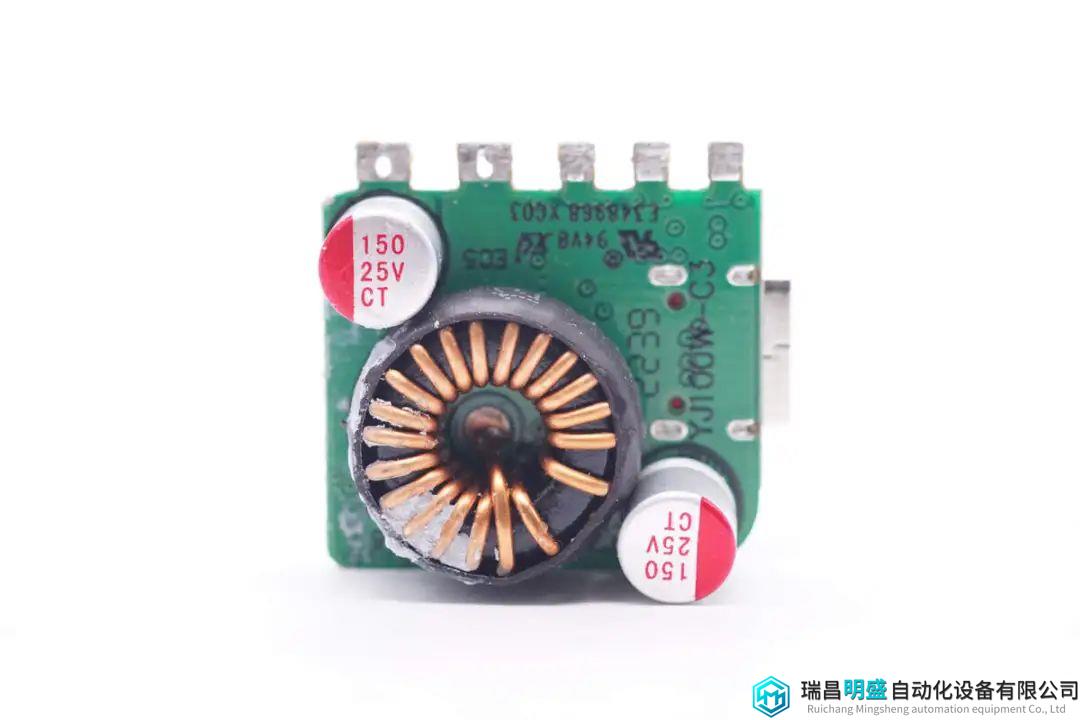

另一块小板用于USB-C3和USB-A口降压输出，正面焊接两颗滤波电容和降压电感。
另一面焊接降压控制器，降压开关管和VBUS开关管。
降压芯片采用智融科技SW3516P。
同步降压电路的MOS管来自智融科技，丝印SWT40N45。

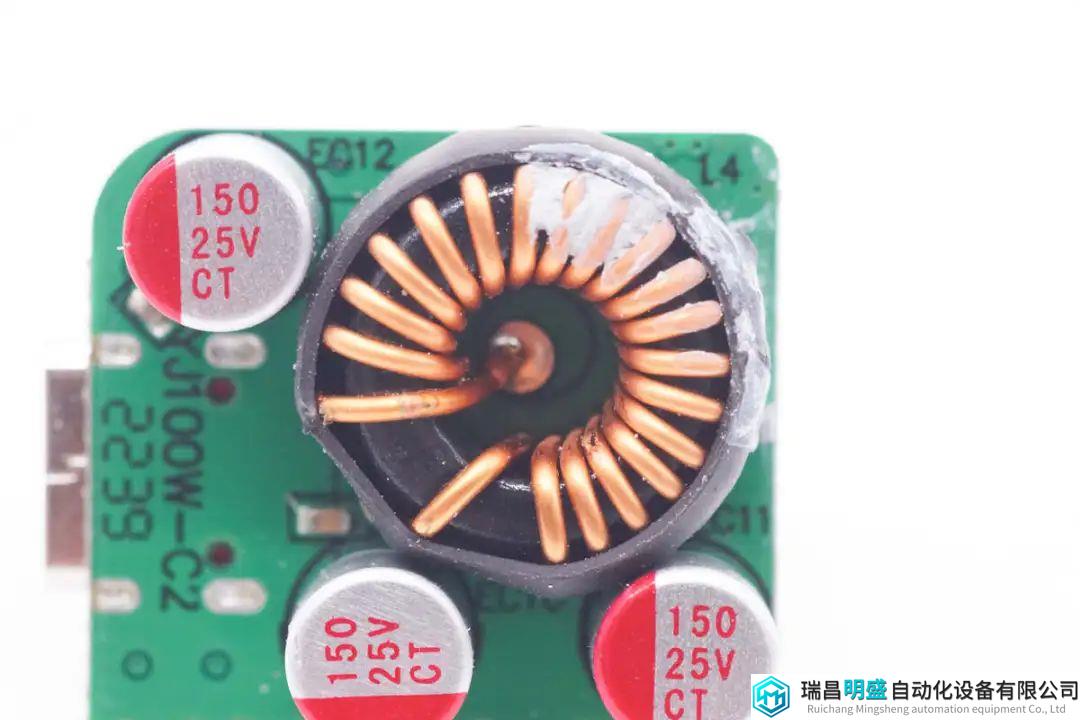

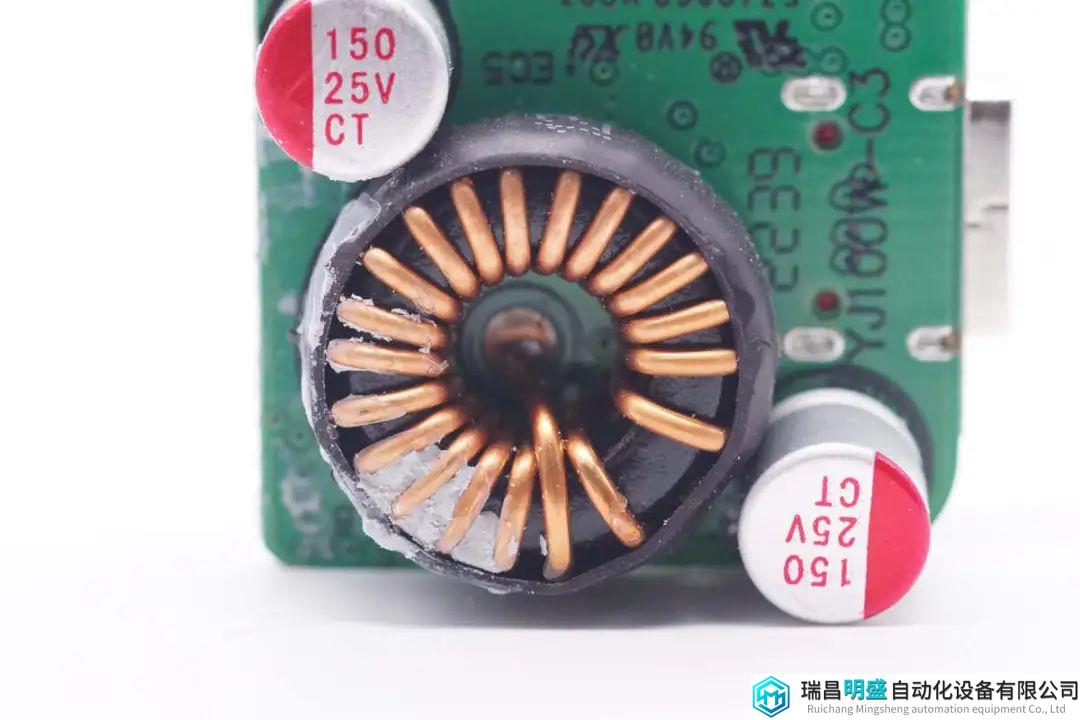

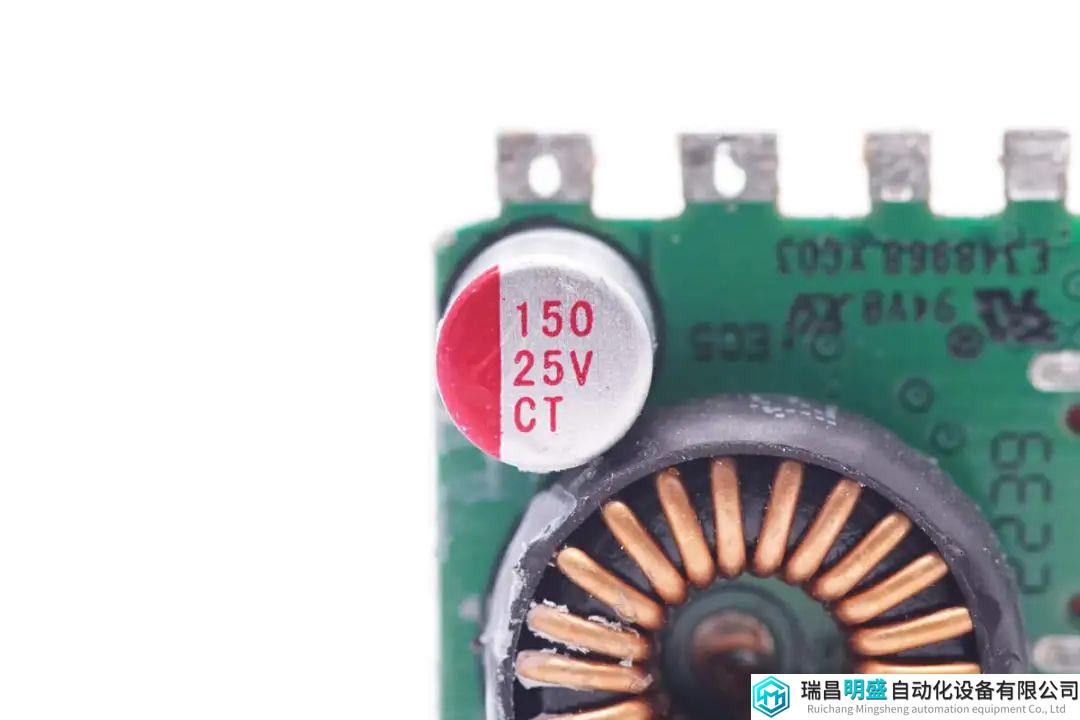

降压电感采用磁环绕制，外套热缩管绝缘。
两颗滤波电容规格均为150μF25V。
新洁能NCEP3065QU用于USB-C口VBUS控制。
另一颗用于USB-A口VBUS控制。
USB-C母座过孔焊接固定。

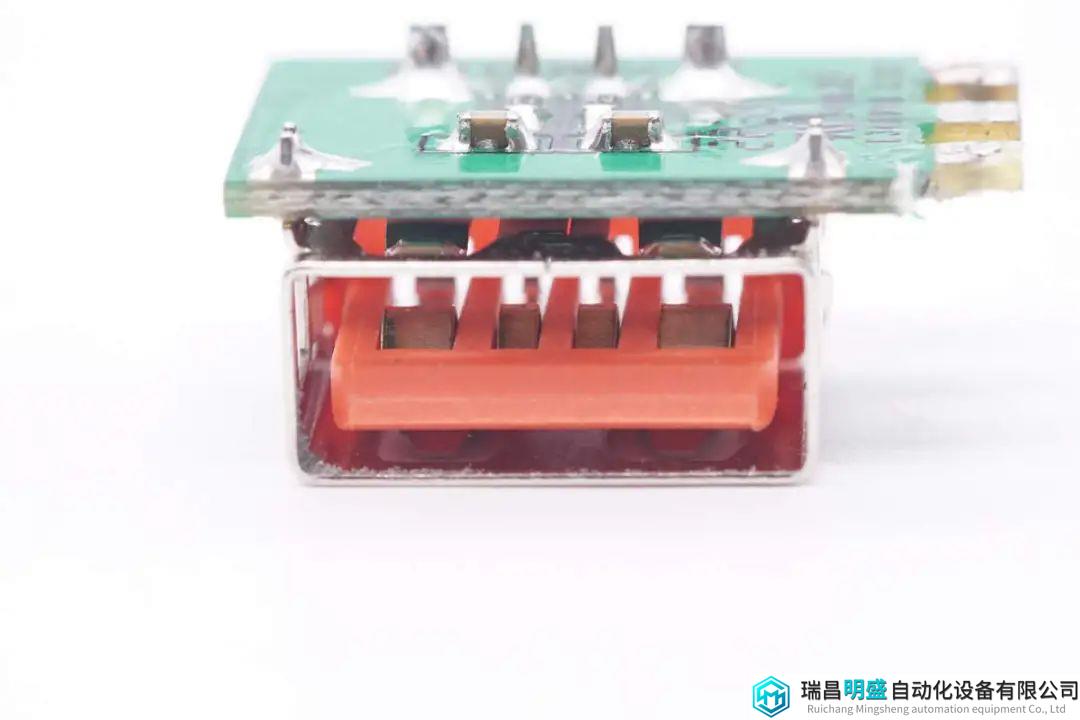

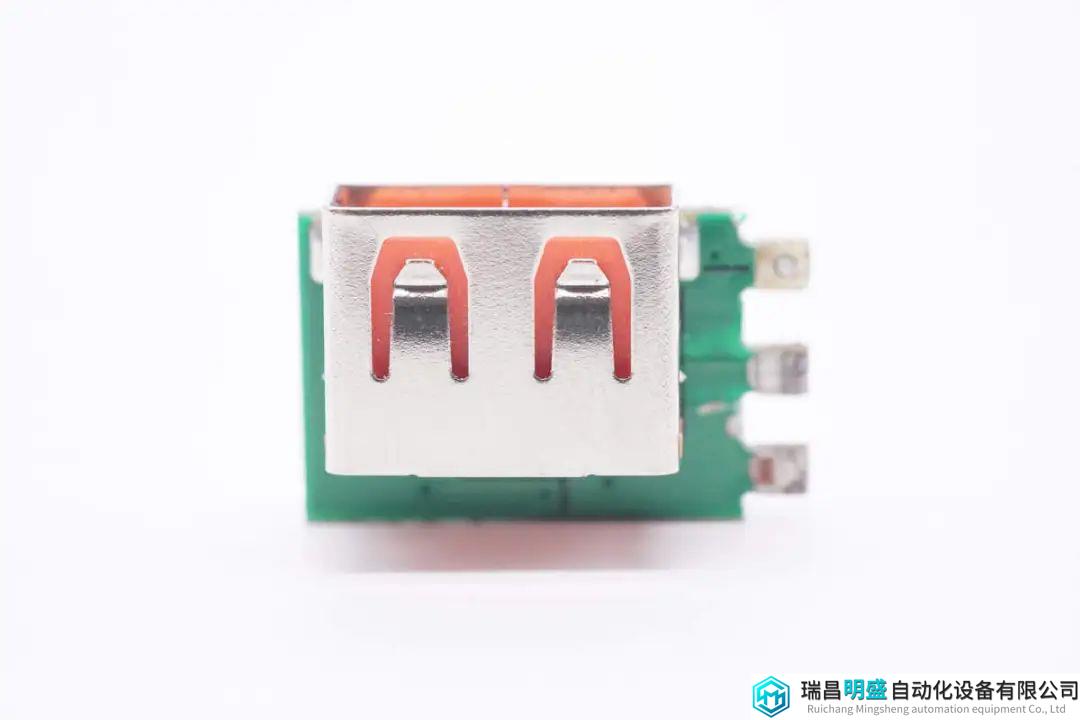

USB-A母座采用过孔焊接固定。
小板背面焊接电阻和电容元件。
USB-A母座正负极加宽，支持大电流快充。

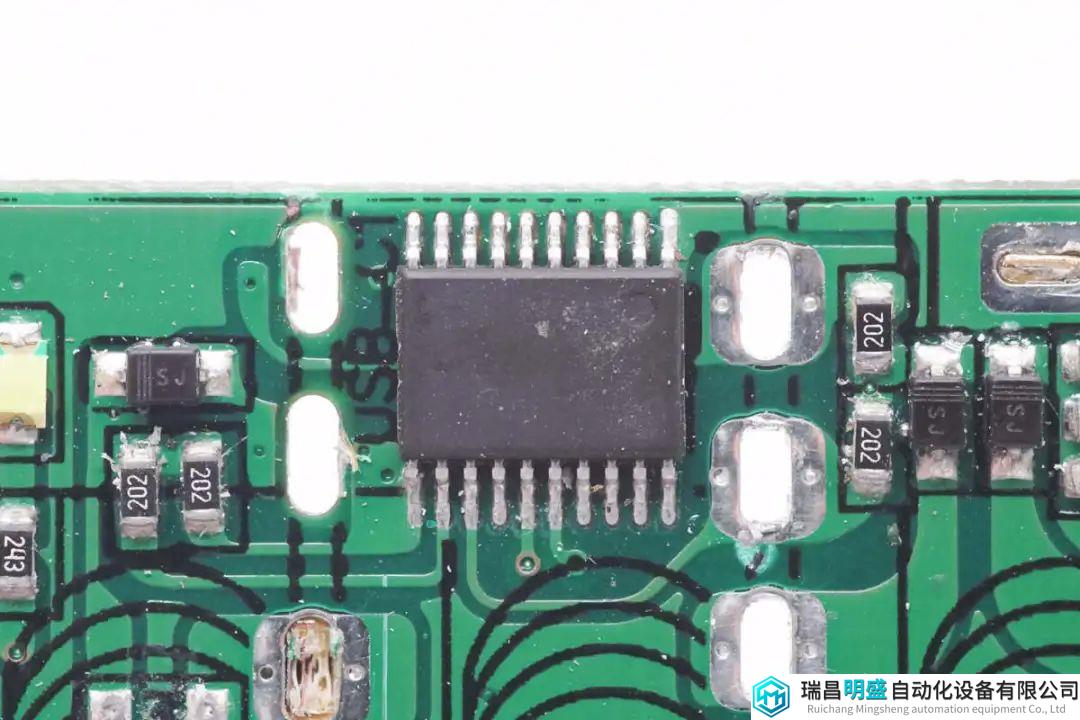

一颗无标MCU用于功率自动分配控制。

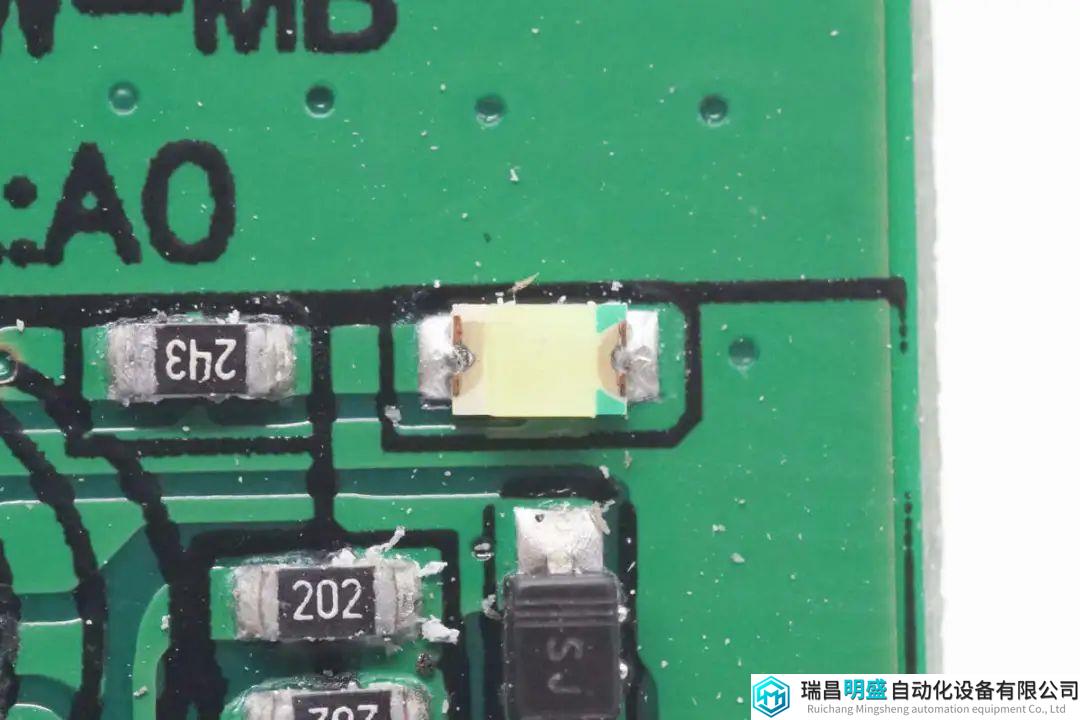

白色LED用于电源指示。

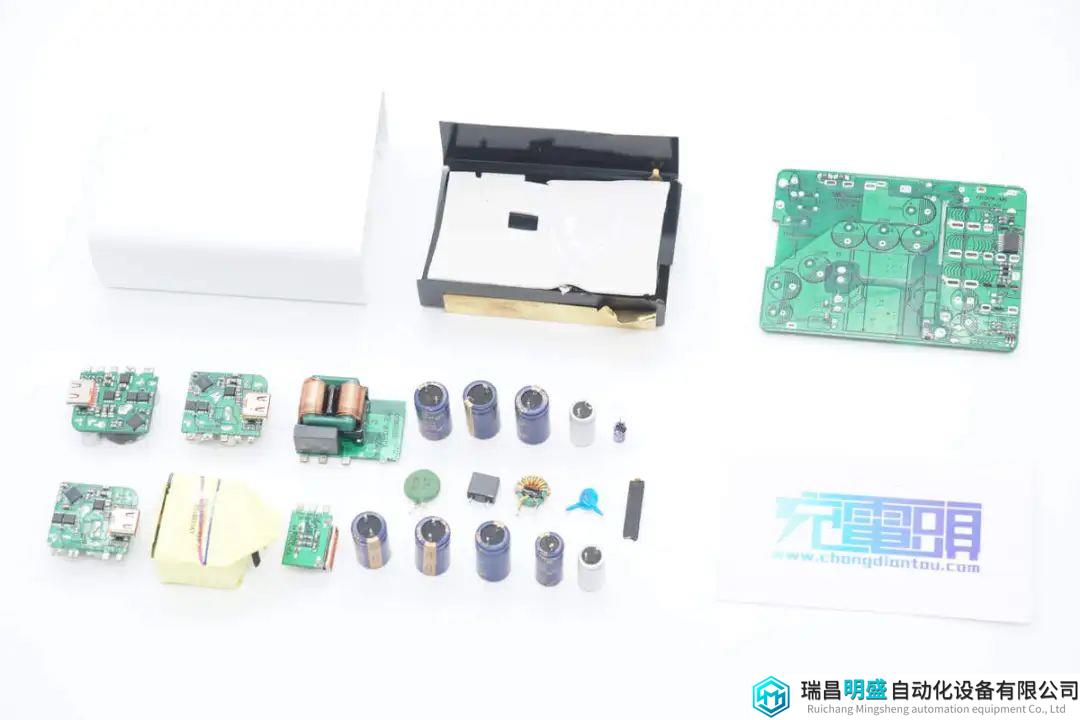

全部拆解一览，来张全家福。
充电头网拆解总结
GEEKERA这款105W四口充电站自带1.5米长电源线，配有美标插脚，兼容国标插脚，可以在国内正常使用。这款充电站配有3C1A输出接口，其中USB-C1接口支持100W输出，USB-C2和USB-C3接口支持20W输出，满足手机和笔记本电脑同时充电使用。
充电头网通过拆解了解到，这款充电站内部PCBA模块整体覆盖黄铜散热片，变压器涂有导热胶，发热元件通过导热垫散热。开关电源使用安森美NCP1342搭配纳微NV6127氮化镓功率芯片，固定电压输出，并采用三路智融SW3516P对应四路输出。内部元件打胶加固，并设有麦拉片绝缘，做工和用料扎实。
