充电头网拿到了中兴U10S Pro 4G随身WiFi终端，这款无线数据终端支持TD-LTE网络，支持WiFi6网络，支持32台设备连接。设备内置3000mAh电池，续航长达10小时，满足出差旅行和室外郊游使用。
中兴U10S Pro还配有圆形液晶屏幕，显示运行状态，速率，流量状态以及连接用户和管理内容查看。设备具备nano SIM卡槽，采用USB-C接口充电。下面就带来中兴这款随身WiFi终端的拆解，一起看看内部的方案和设计。
此前充电头网还拆解过中兴5G随身WiFi6 Pro Max，欢迎查阅。
中兴4G随身WiFi开箱

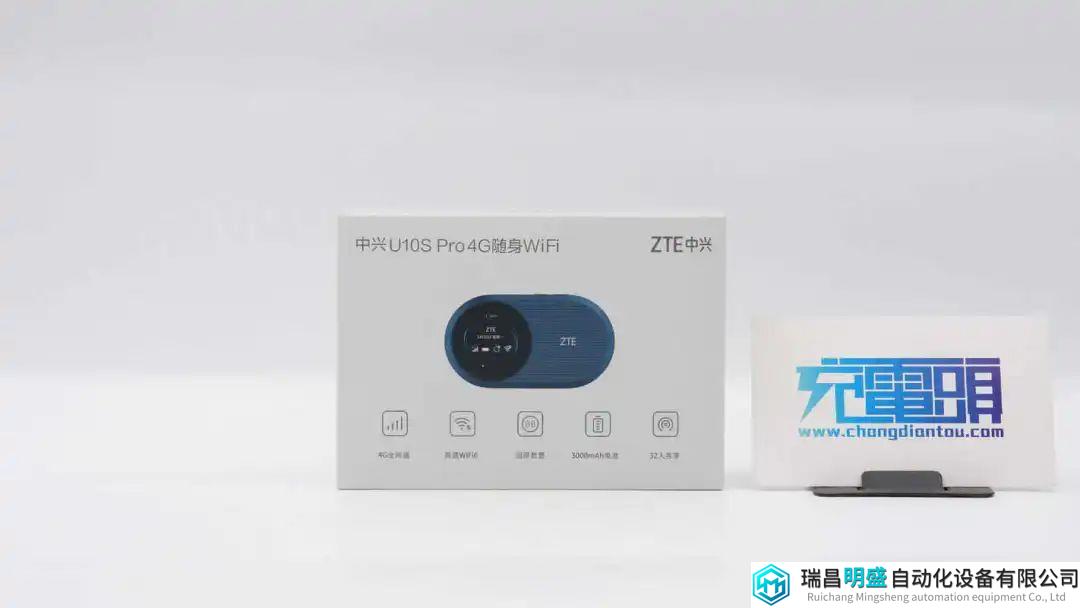

包装盒正面印有ZTE中兴品牌、产品名称、外观以及五大卖点：4G全网通、高速WiFi6、圆屏数显、3000mAh电池、32人共享。

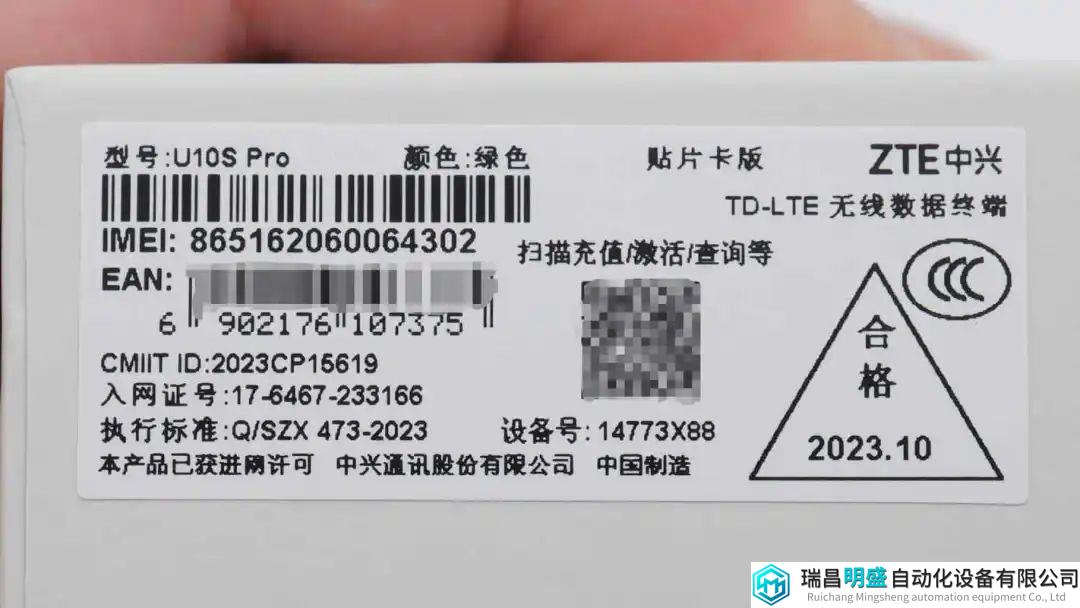

包装盒信息贴纸上印有产品型号（U10S Pro）、配色等信息，生产日期为2023年10月，通过了CCC认证。
底部印有中兴通讯股份有限公司的地址、邮编、客户服务热线等信息。

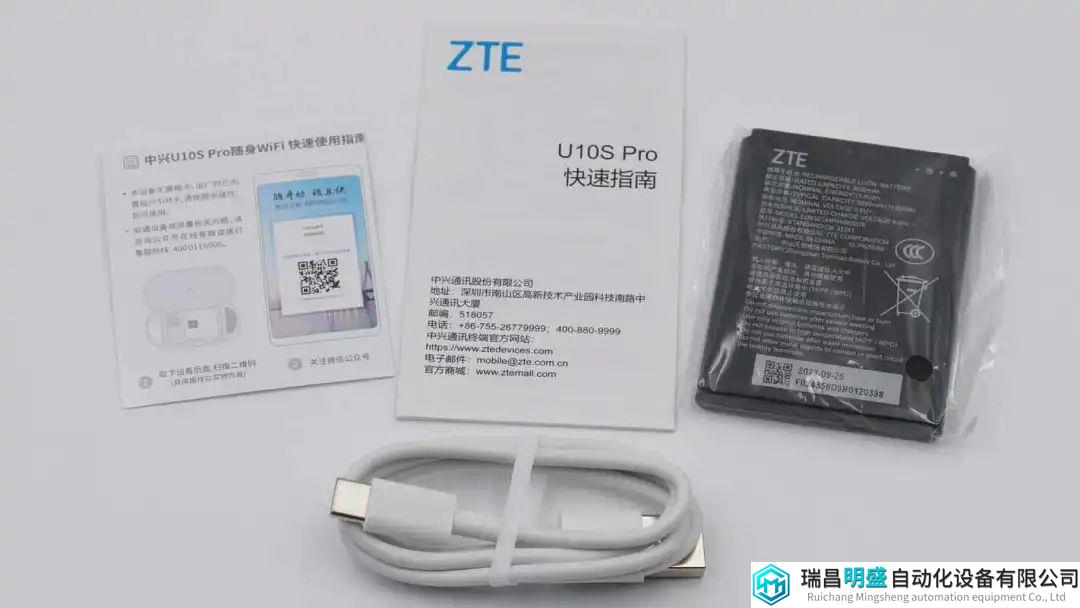

包装内除中兴U10S Pro 4G随身WiFi本体外，还有数据线、电池以及快速指南等。

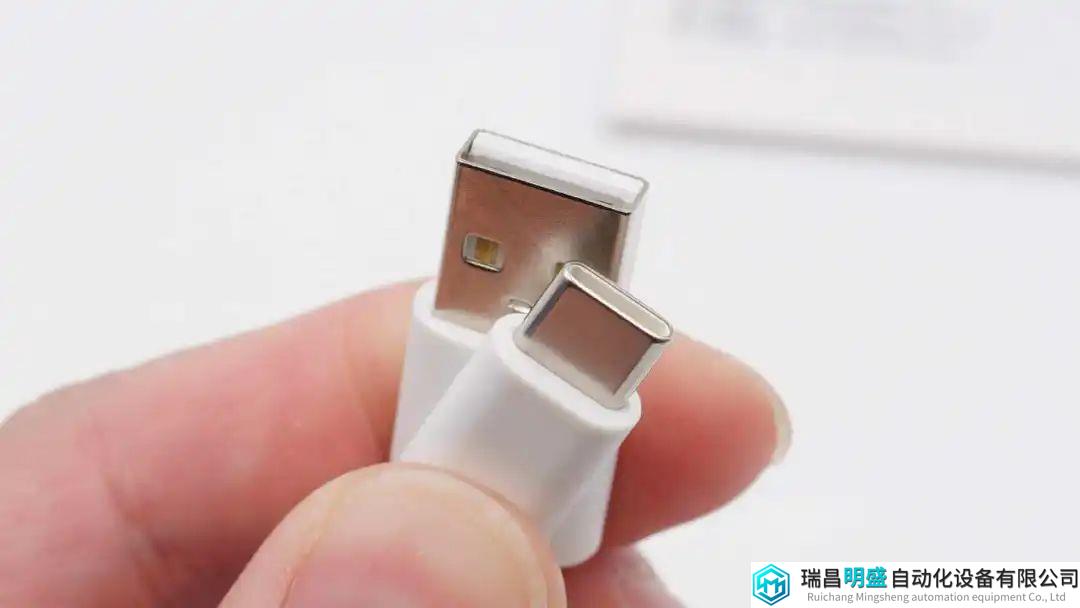

附带数据线为USB-A to USB-C线，常规配线，用于支持用户日常充电。

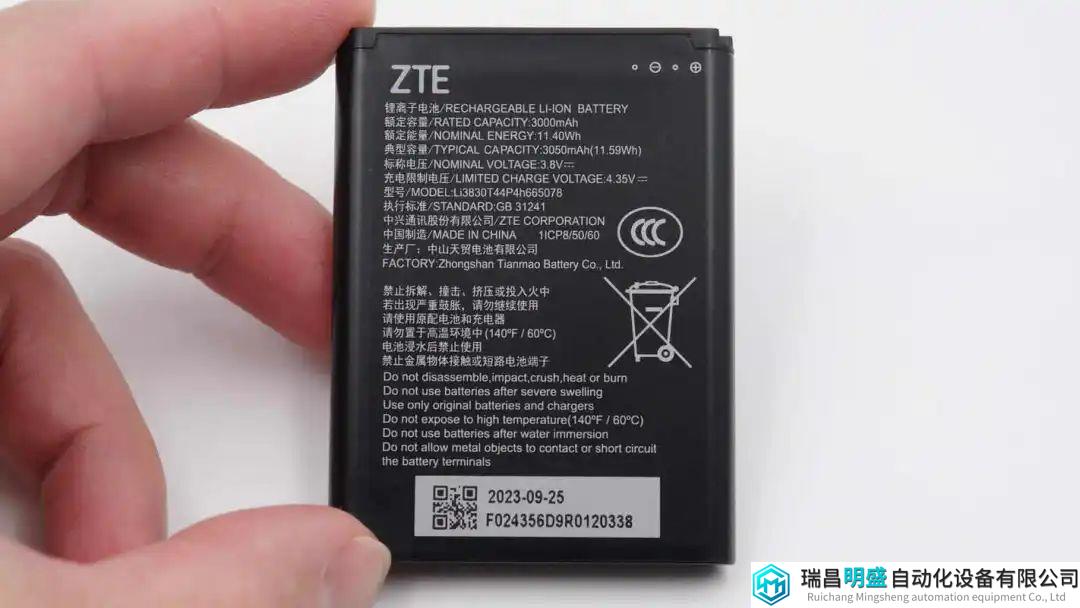

电池为可充电锂离子电池，额定容量3000mAh，额定能量11.4Wh，典型容量3050mAh（11.59Wh），标称电压3.8V，充电限制电压4.35V。电池生产厂为中山天贸电池有限公司，通过了CCC认证。

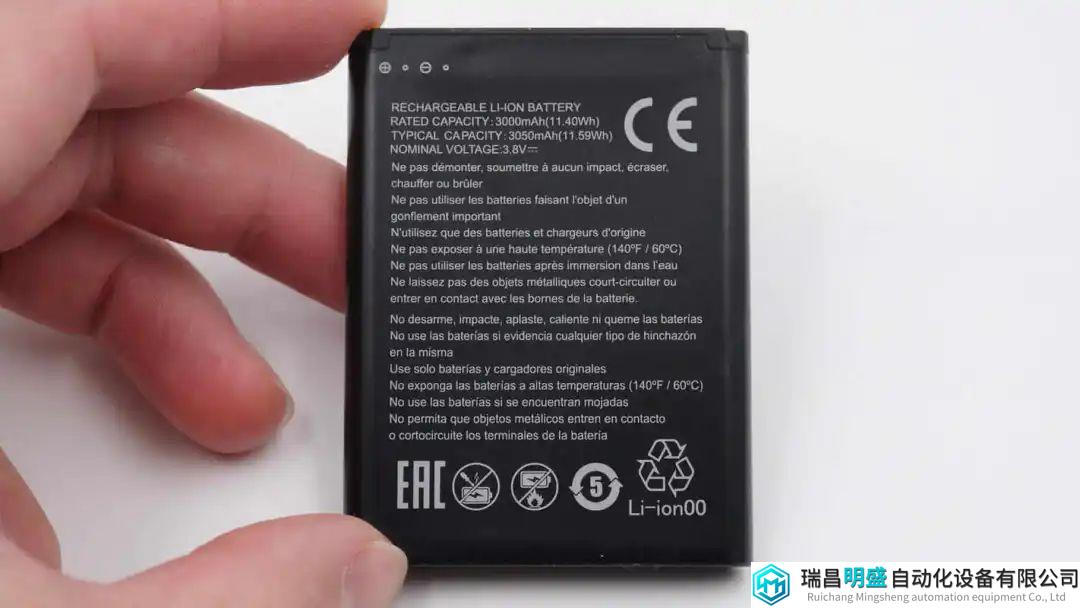

另一面是电池信息英文版，电池还通过了CE、EAC认证。

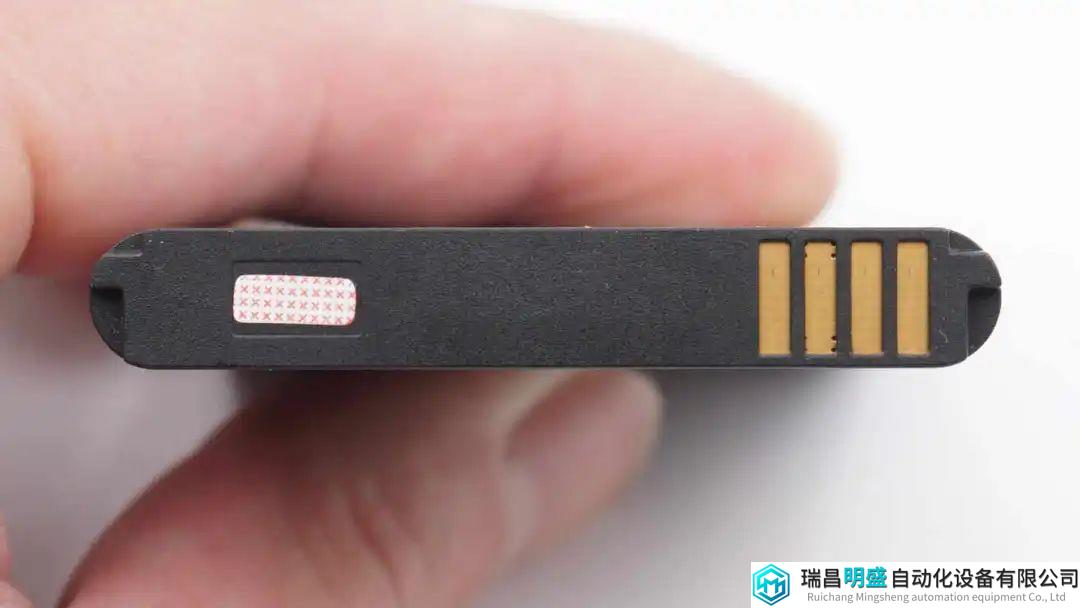

电池端部特写，模块化设计方便拆卸。

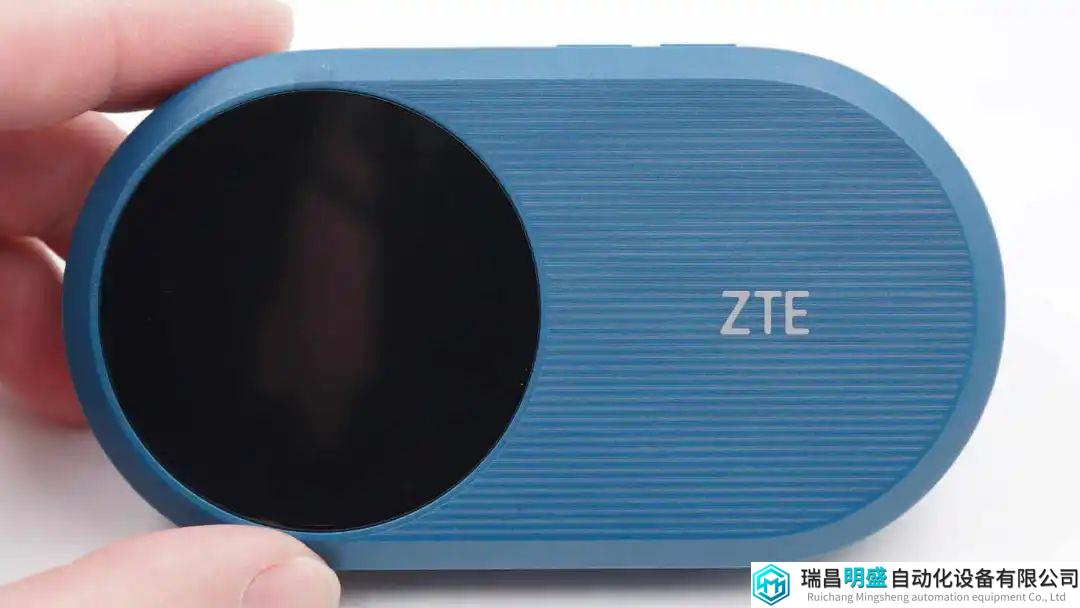

中兴U10S Pro 4G随身WiFi机身小巧扁平易携带，机身正面有凹凸纹理设计，右侧印有ZTE品牌，左侧配置圆形智能显示屏。

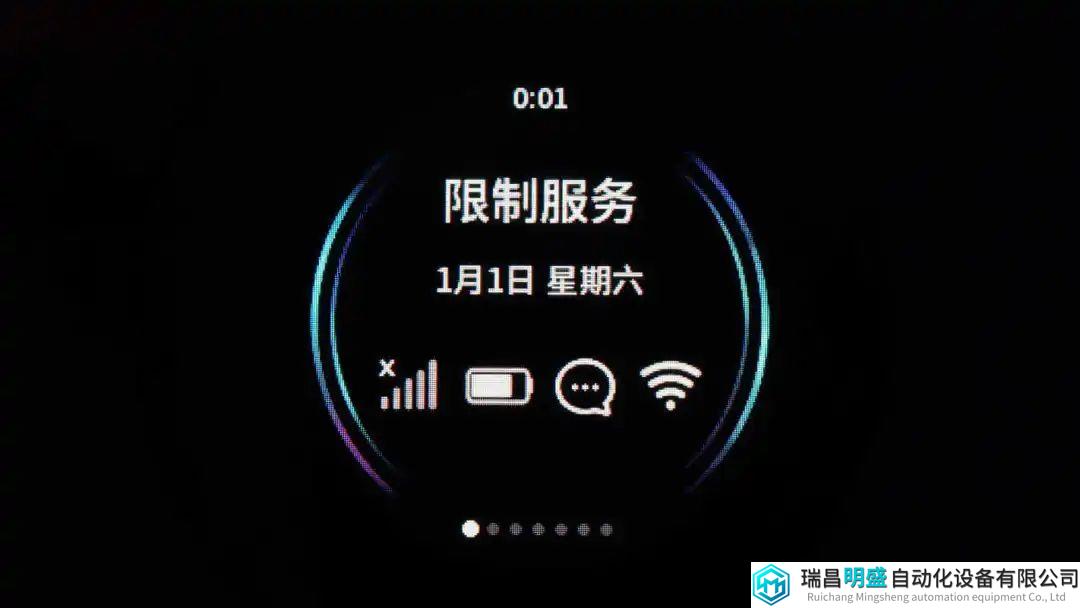

显示屏拥有多个功能界面，如界面1可显示日期、电量、信号、服务区情况等信息。

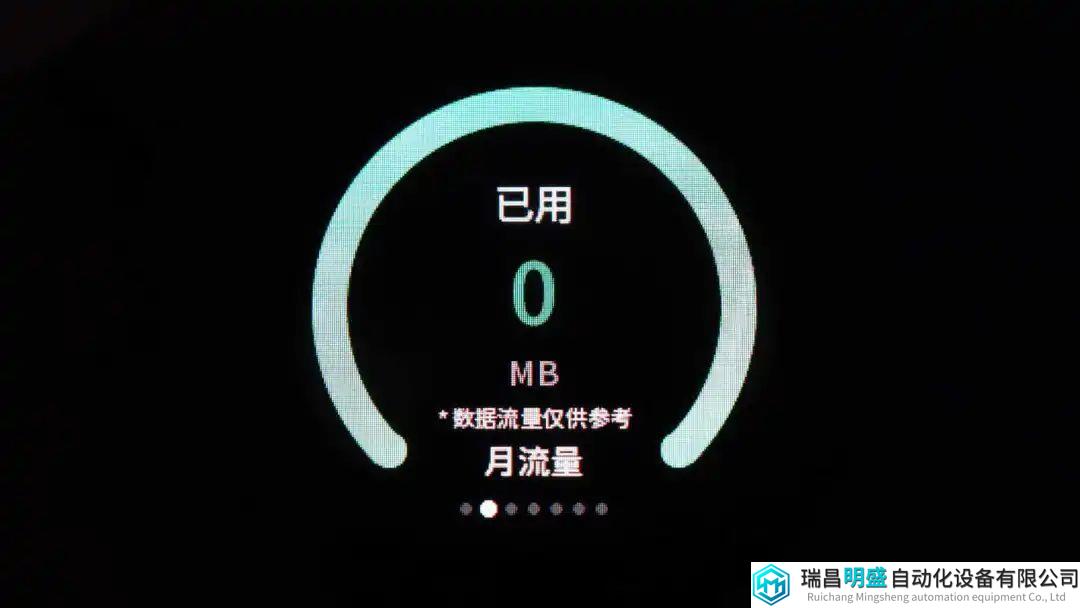

界面2可显示已用流量信息。

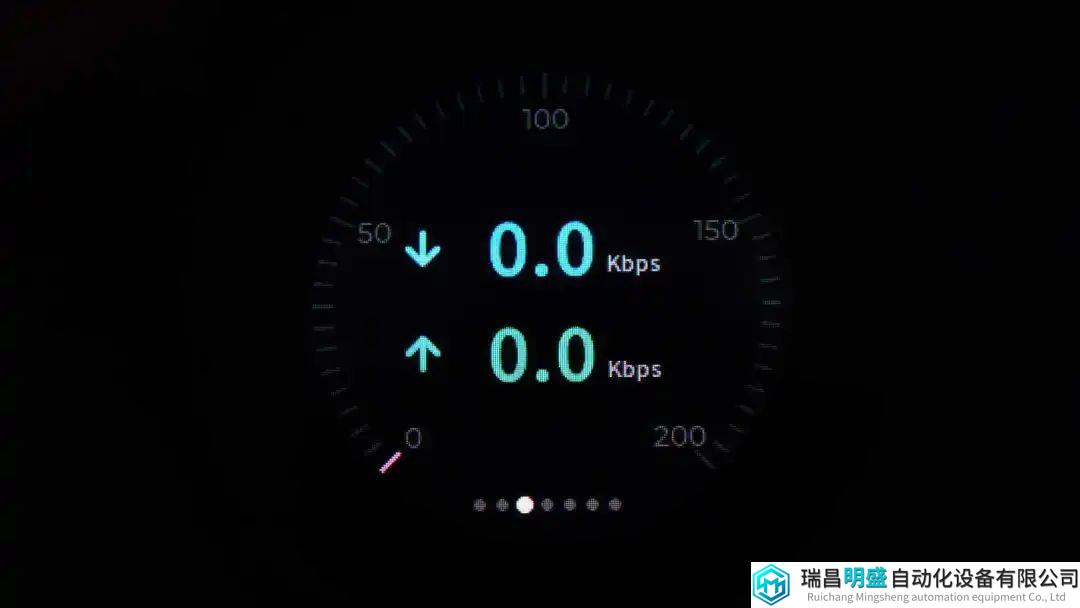

界面3可实时显示上传和下载的网速。

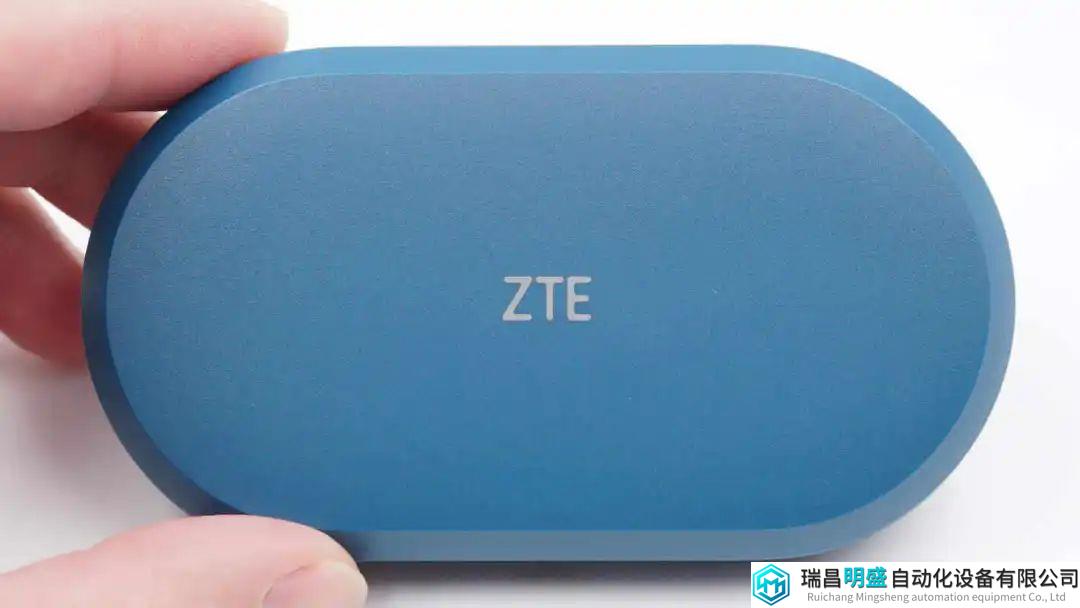

机身另一面中心印有ZTE品牌。

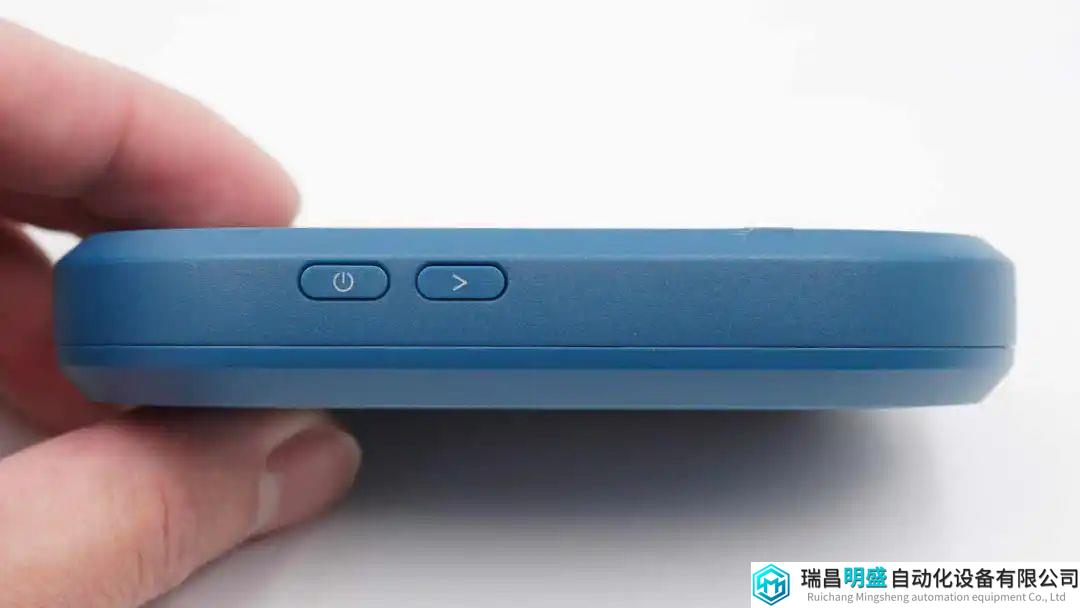

机身一侧配置开/关机键以及切换界面的功能键。

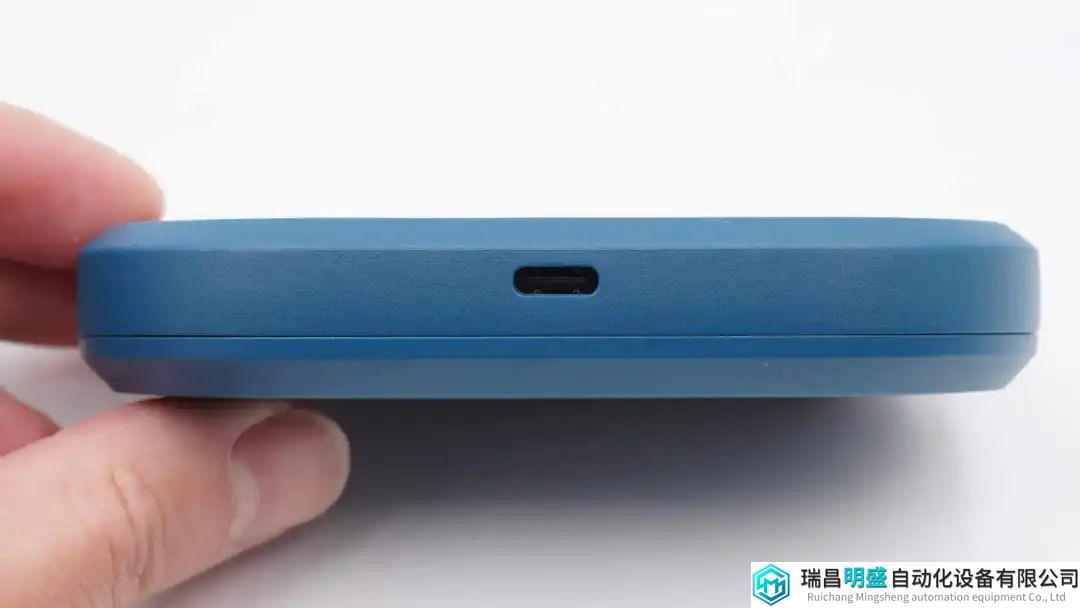

另一侧配置时下主流USB-C充电接口，适配性广泛，更能减少用户外带线材数量。

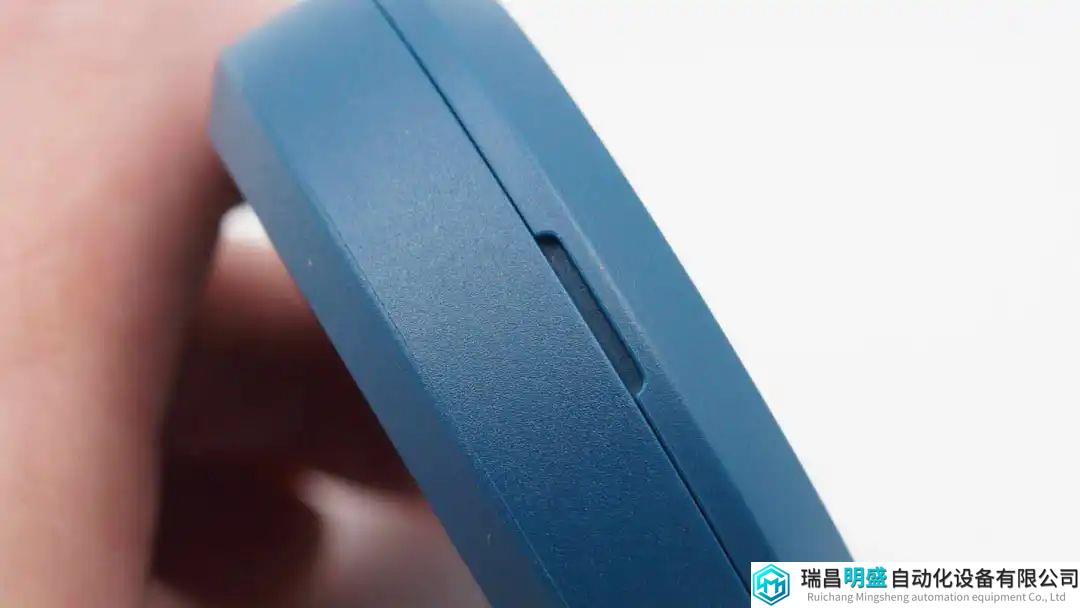

一端设有一个内凹槽，方便用户打开更换电池。

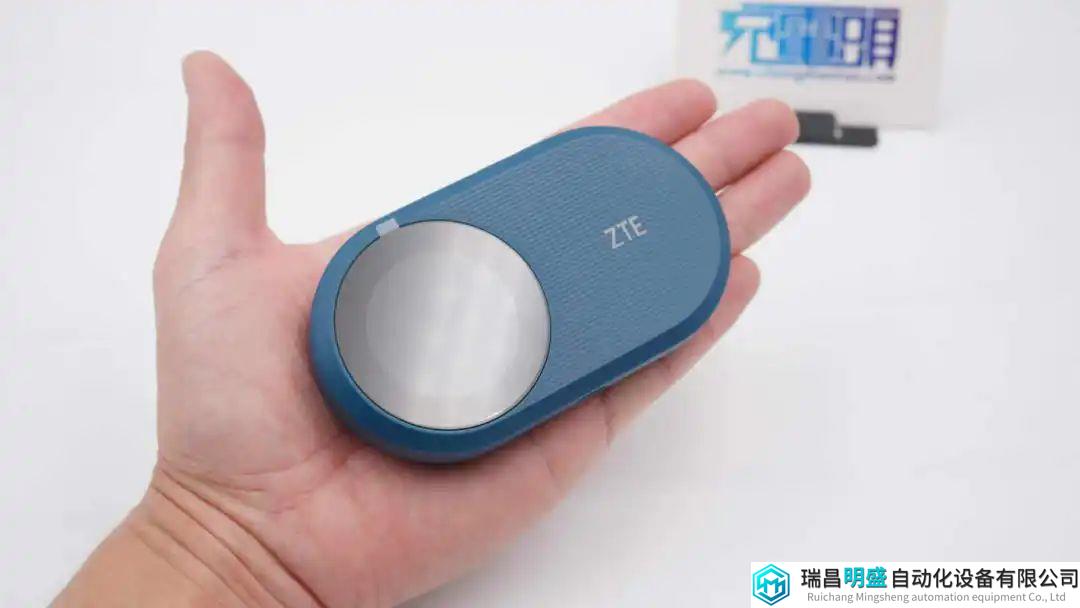

产品拿在手上的大小直观感受。

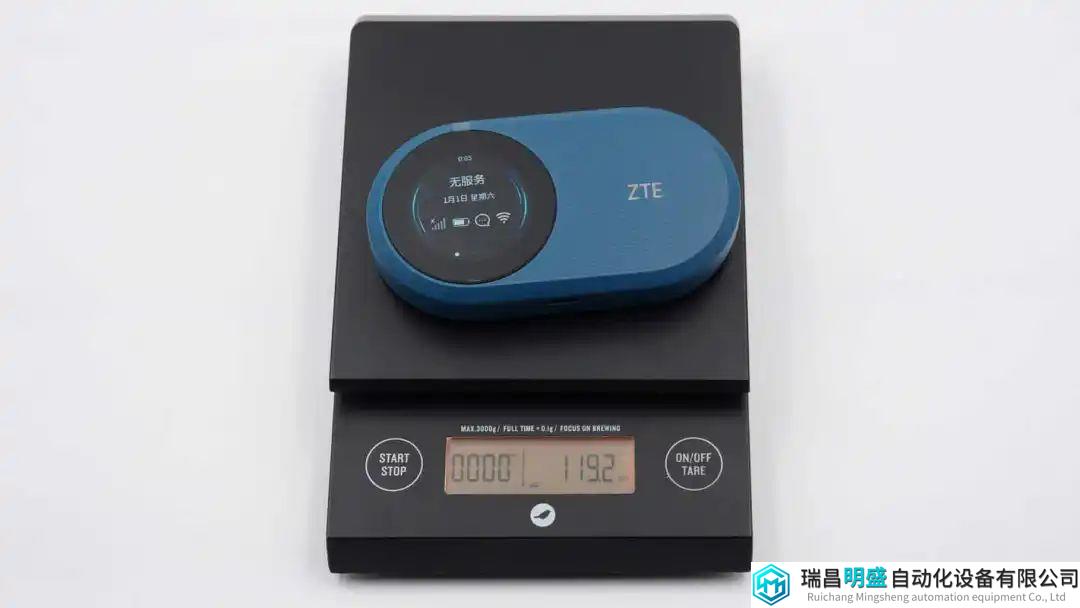

另外测得净重约为119g。

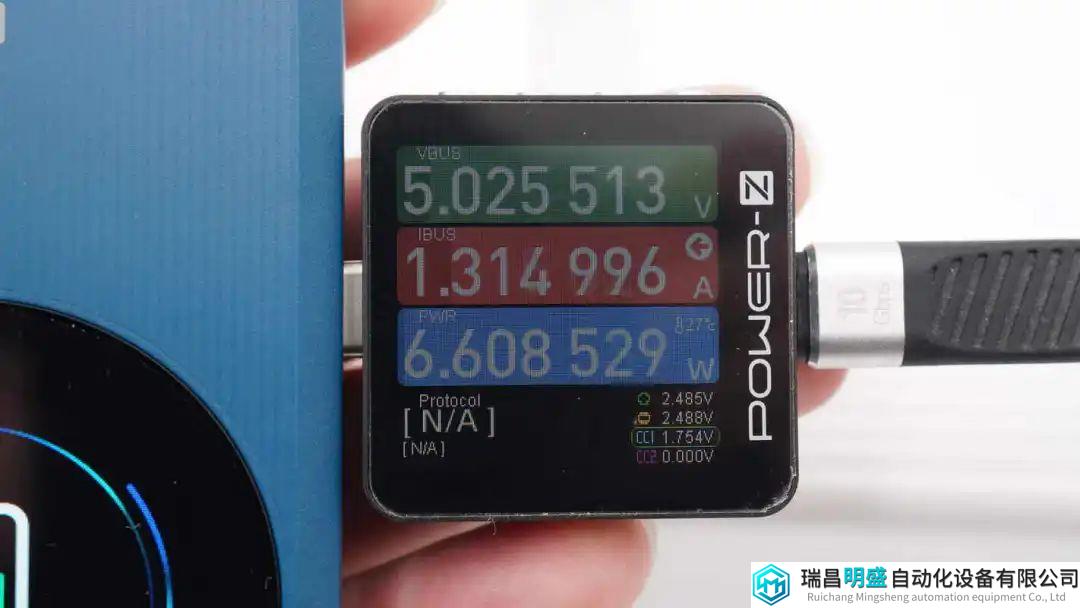

4G随身WiFi简单充电，使用ChargerLAB POWER-Z KM003C测得输入功率约为6.61W。
中兴4G随身WiFi拆解
看完了中兴这款随身WiFi的开箱和展示，下面就进行拆解，一起来看看内部的方案和设计。
首先拆下卡扣固定的后盖。

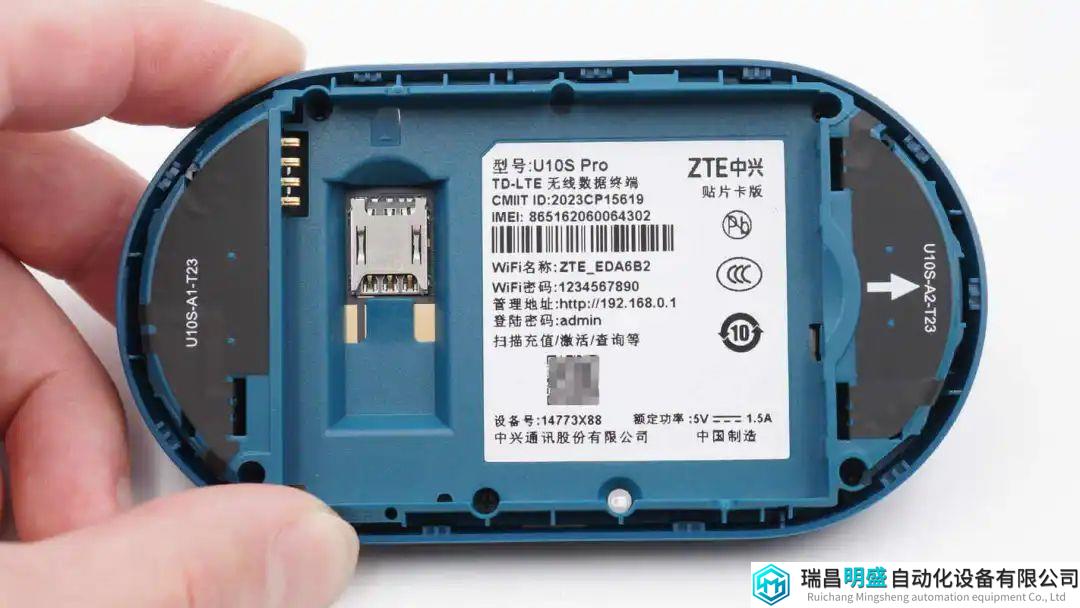

机身内部粘贴信息标签，在两侧设有无线天线。

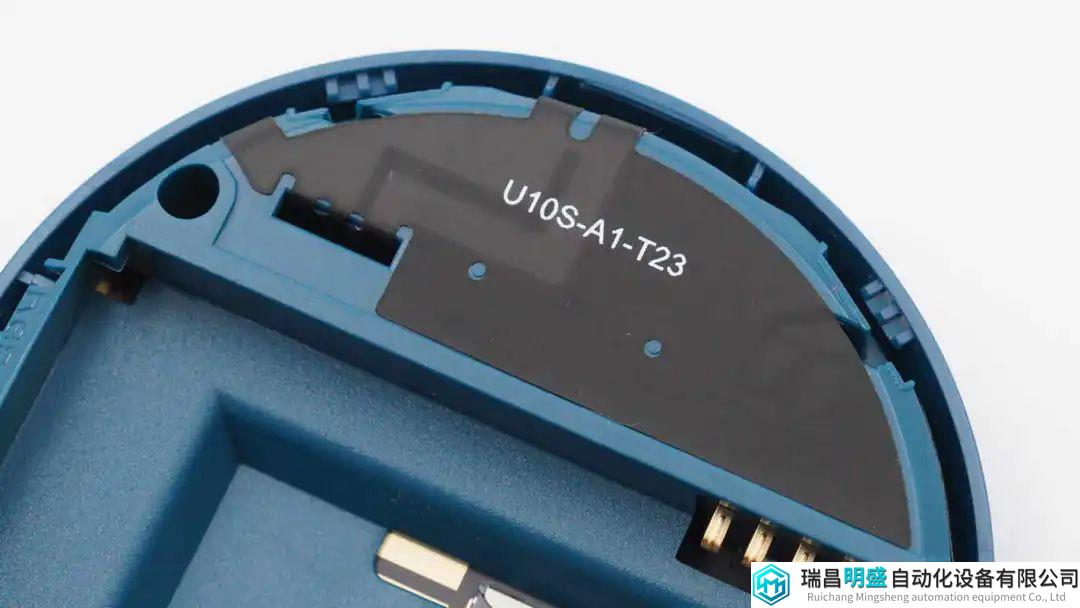

机身一侧的天线标注A1。

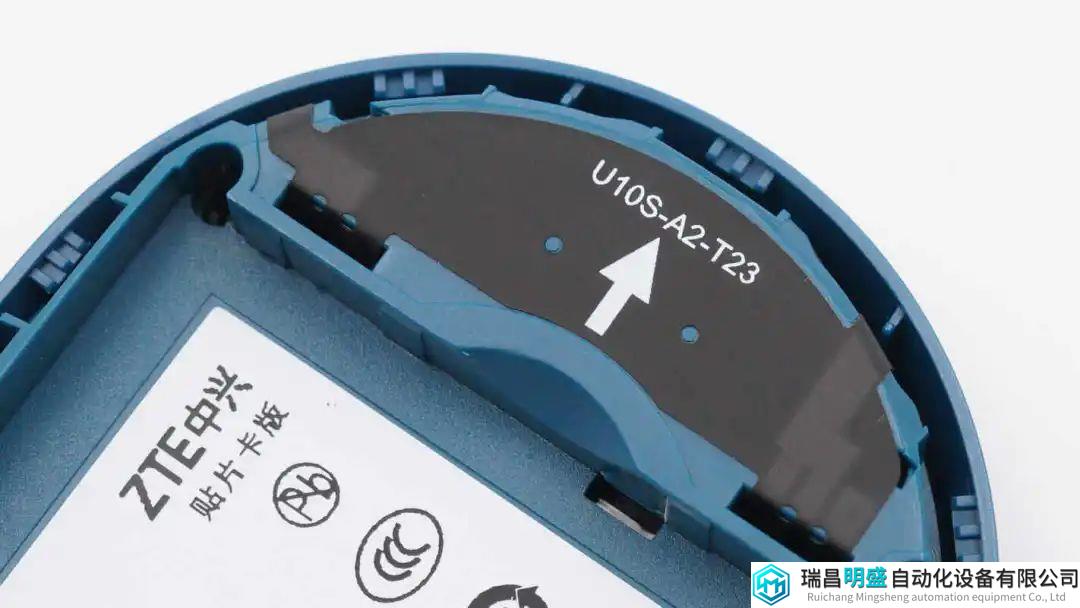

另一侧的天线标注A2。

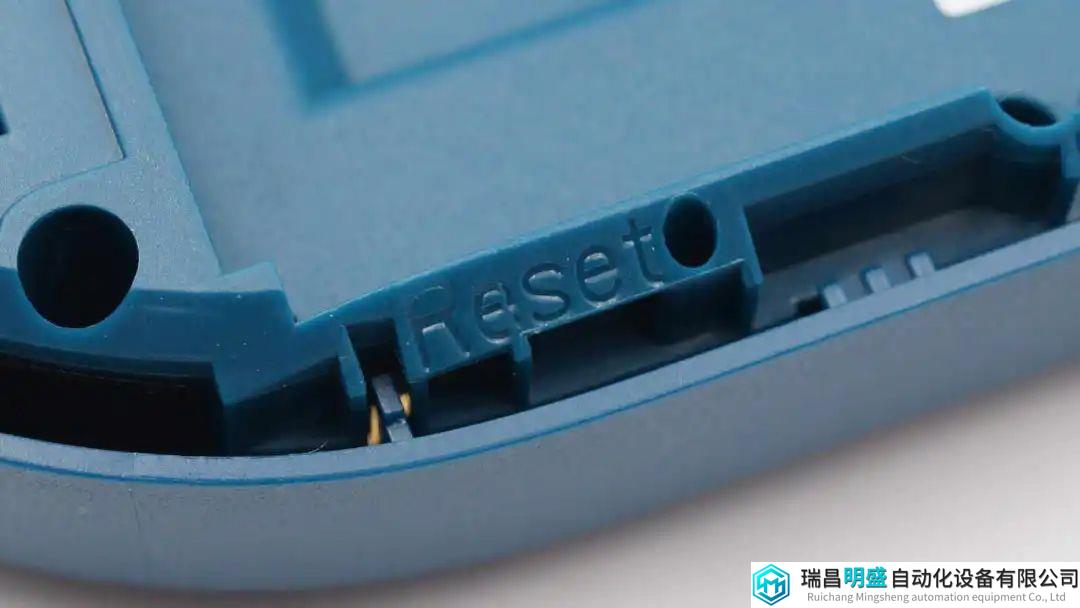

用于复位的reset按键开孔特写。

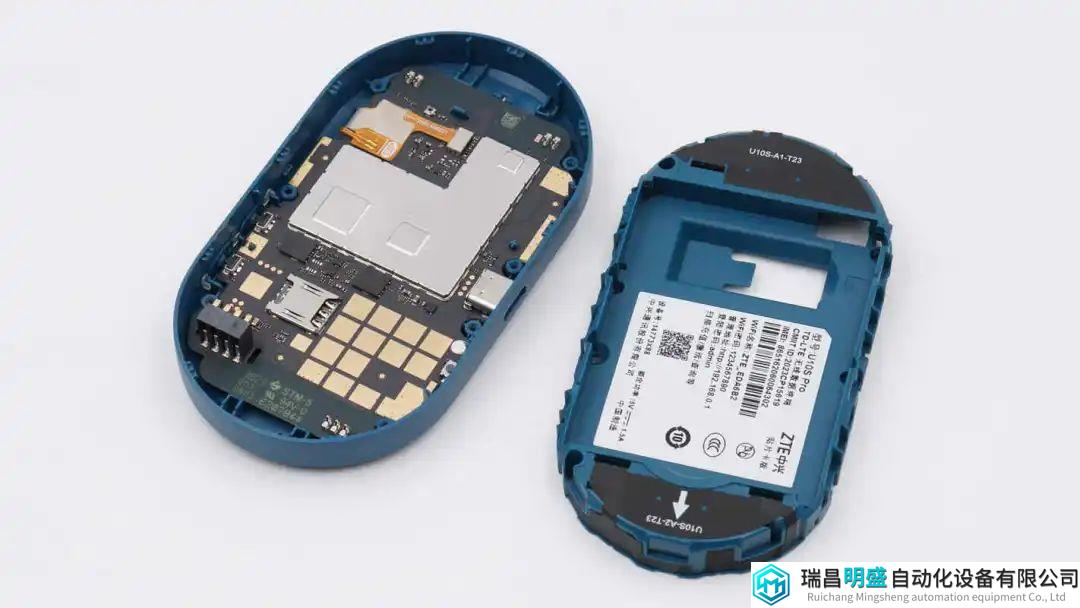

拧开固定螺丝，拆开后盖。

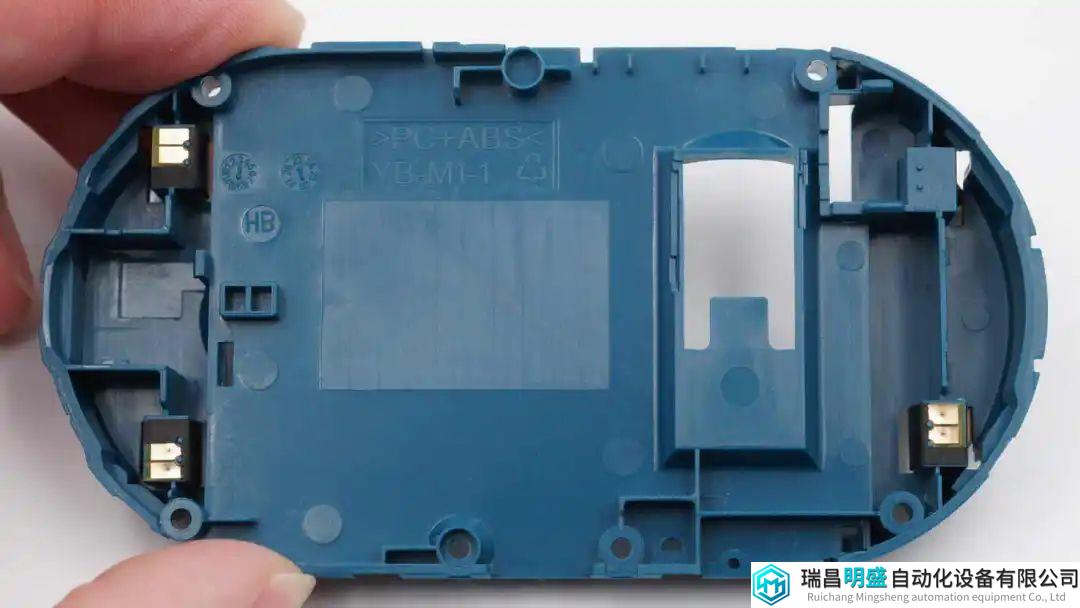

后盖两侧设有天线连接触点。

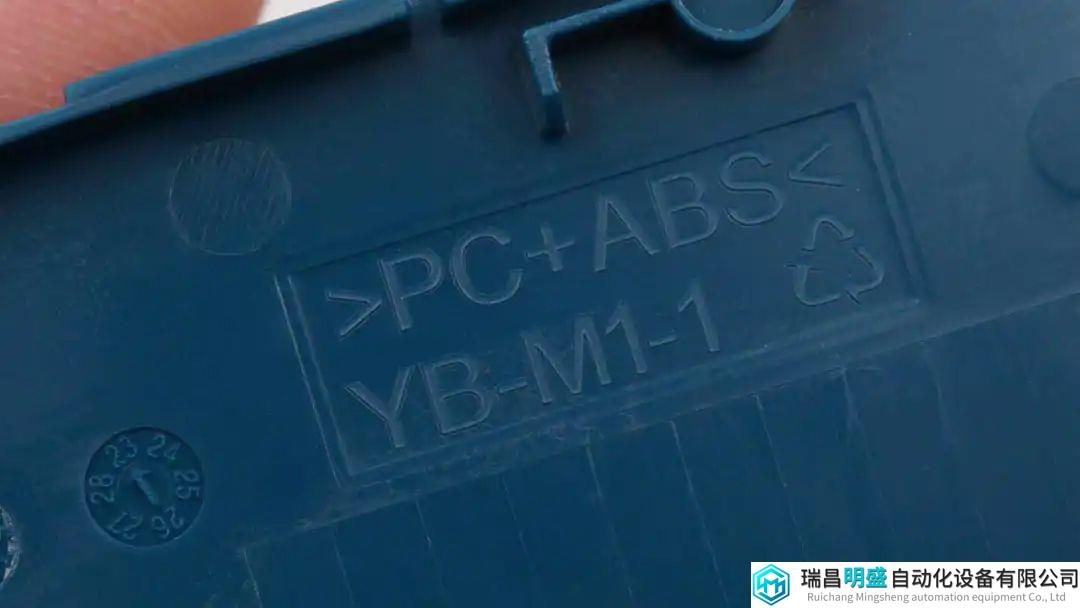

壳体采用PC+ABS材质制成。
壳体内部设有PCBA模块。

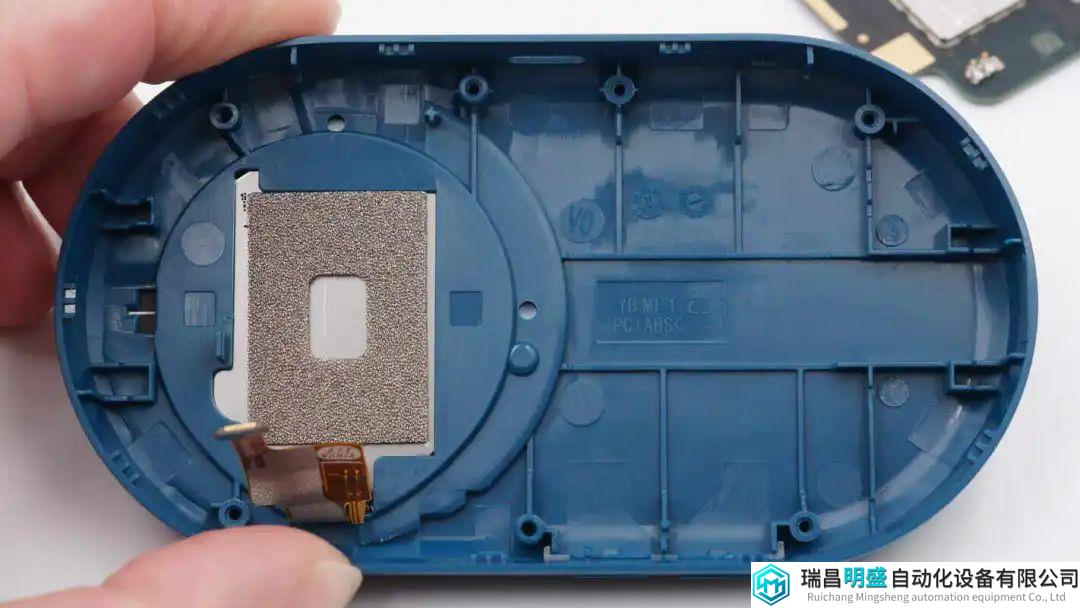

取出PCBA模块，在壳体内部为液晶屏幕。

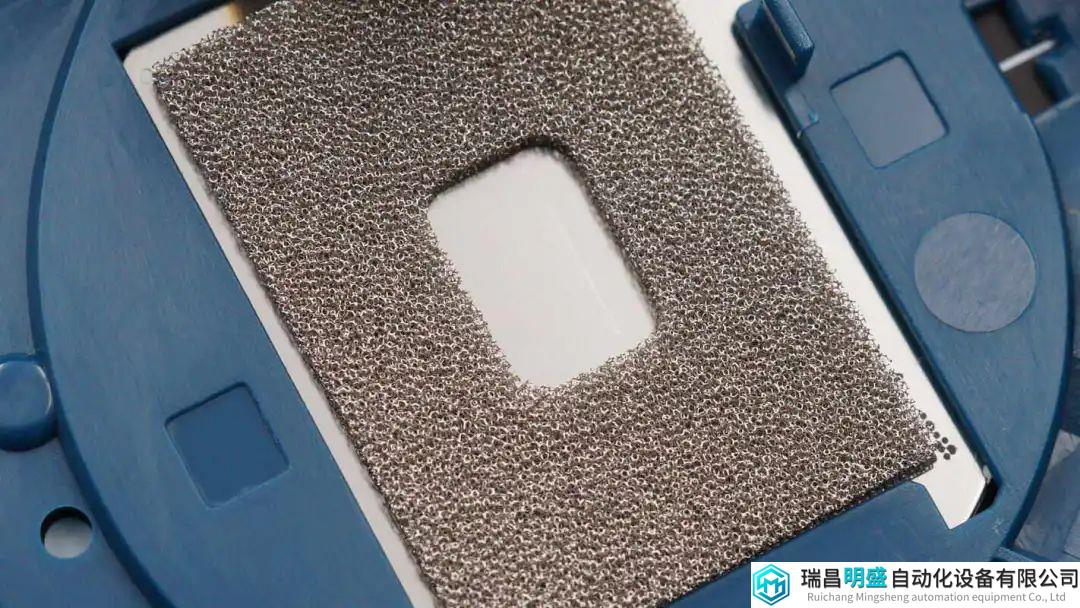

屏幕金属外壳背面贴有金属泡棉。

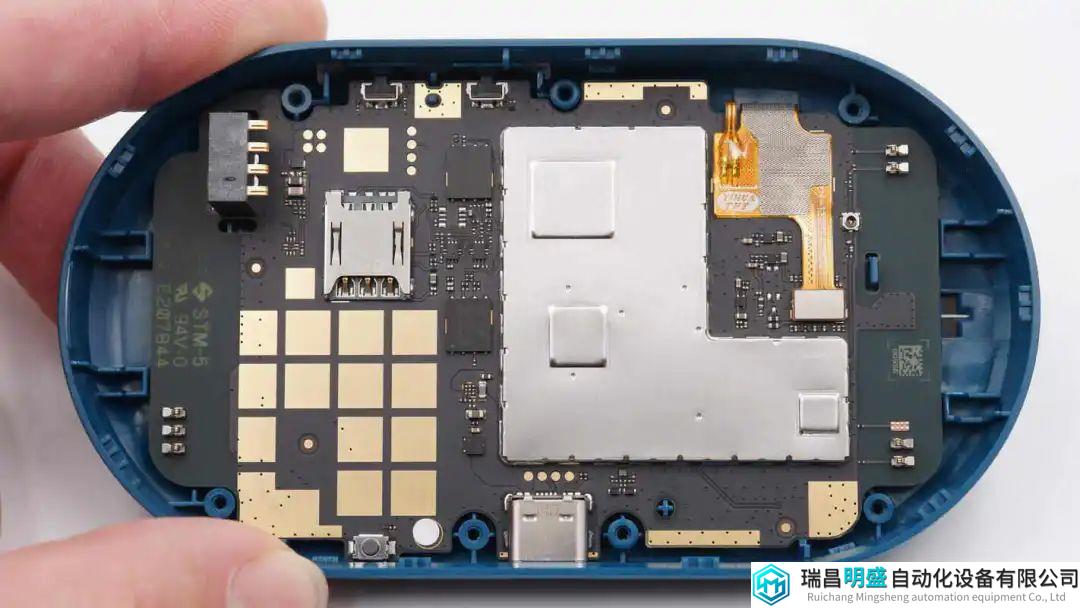

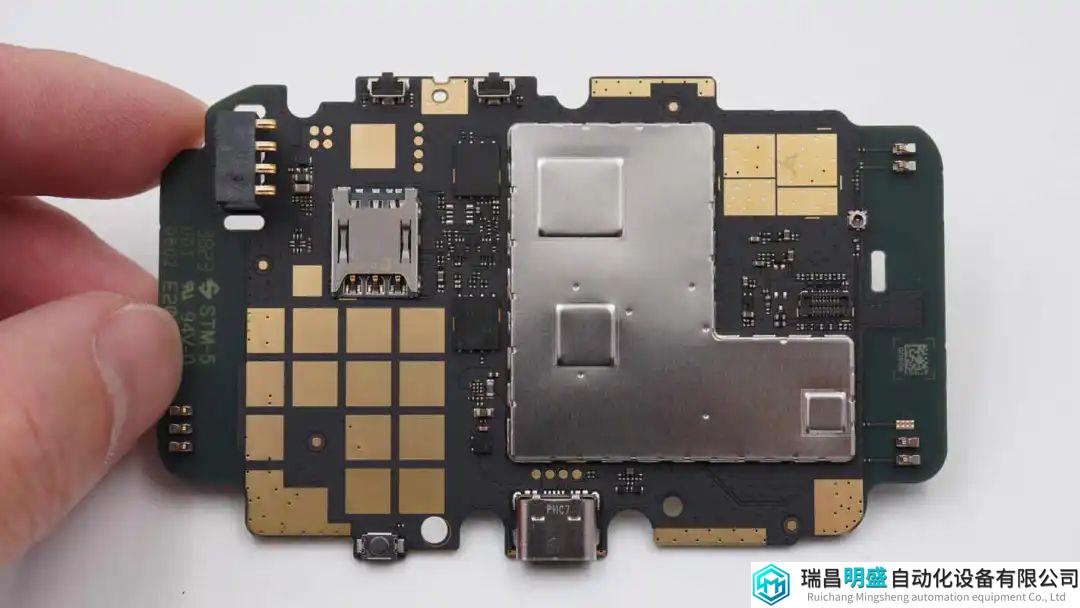

PCBA模块背面一览，设有电池连接器，SIM卡槽，在左上角设有两颗贴片按键，左下角设有复位按键，底部设有USB-C母座，右侧设有大面积屏蔽罩。

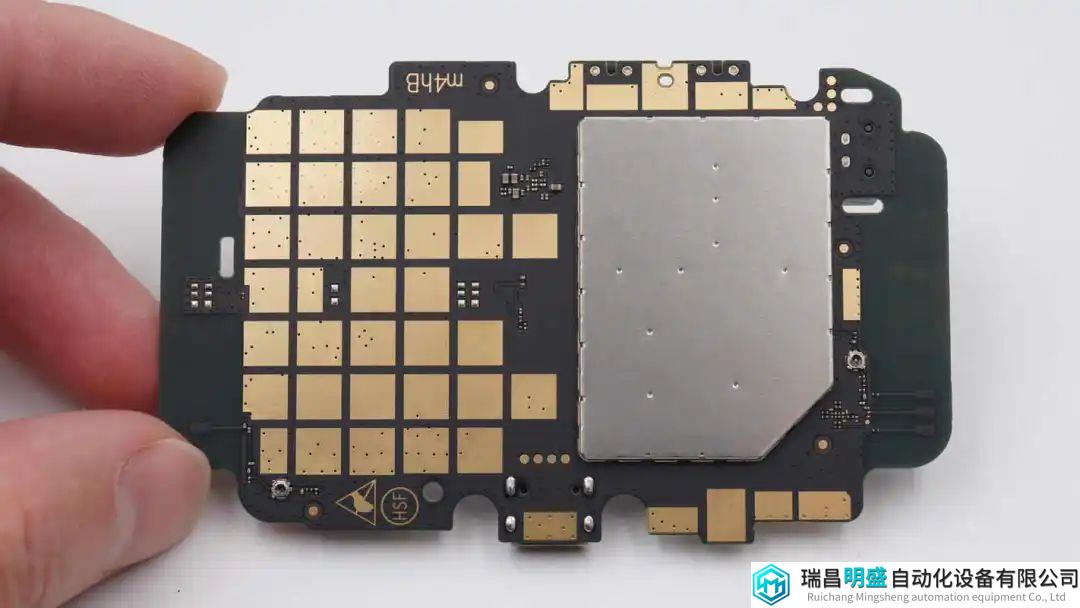

PCBA模块正面右侧设有屏蔽罩，PCB大面积露铜沉金加强散热。

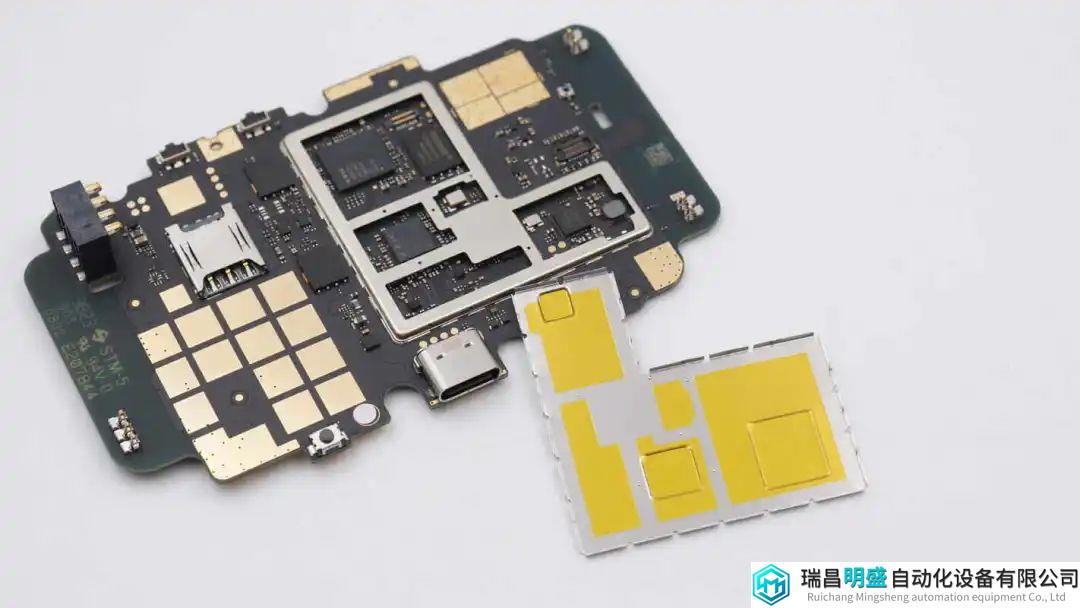

拆解取下主板背面的屏蔽罩。

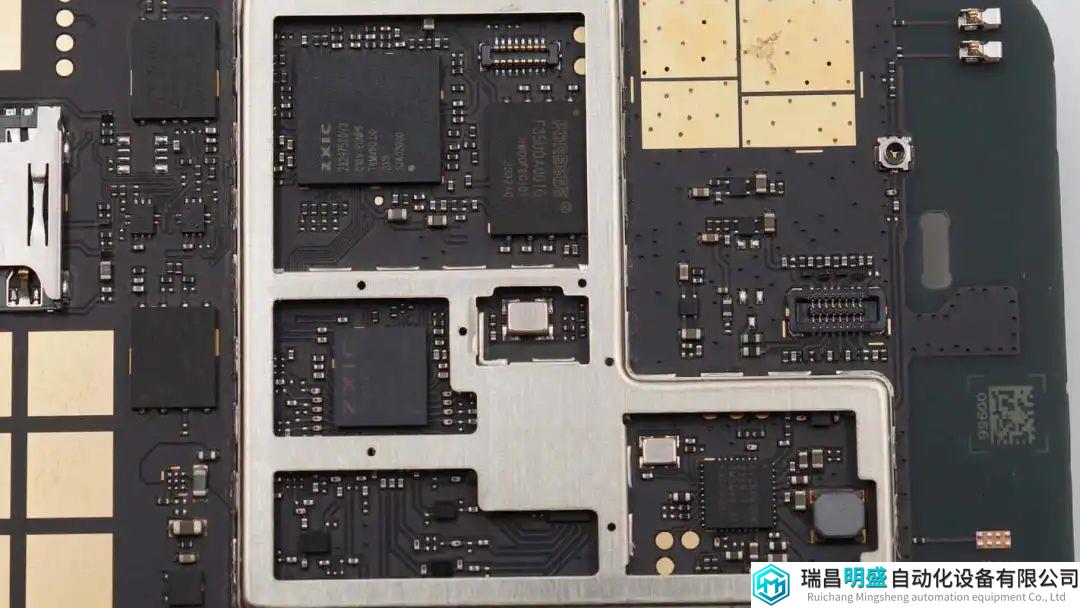

屏蔽罩内部电路一览，焊接基带处理器和存储器，射频收发芯片，WiFi芯片。

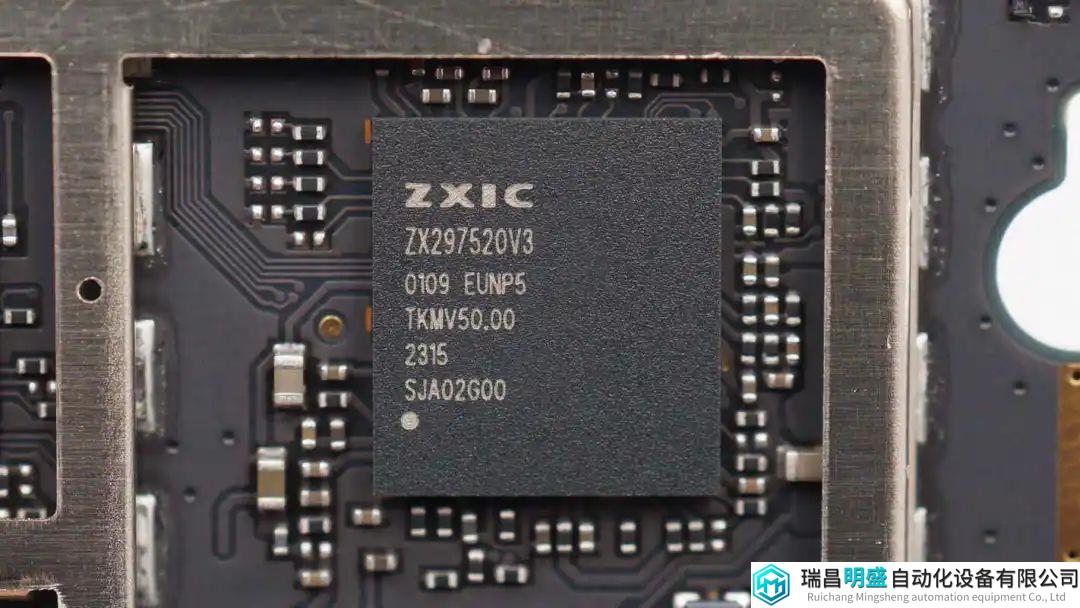

基带处理器来自ZXIC中兴微电子，型号ZX297520V3，是一颗支持TD-LTE、FDD-LTE等五种网络模式的基带处理器，采用28nm工艺，适用于移动终端等设备使用，具有低功耗，高性价比和高集成度优势。

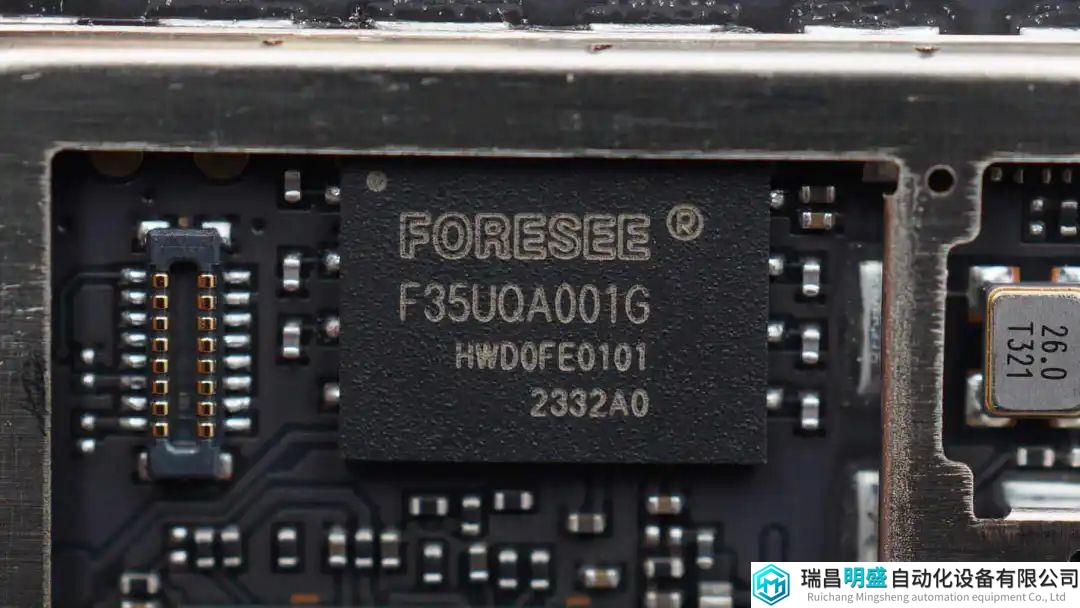

存储器来自江波龙，型号F35UQA001G，为SLC NAND，容量128MB，SPI接口。

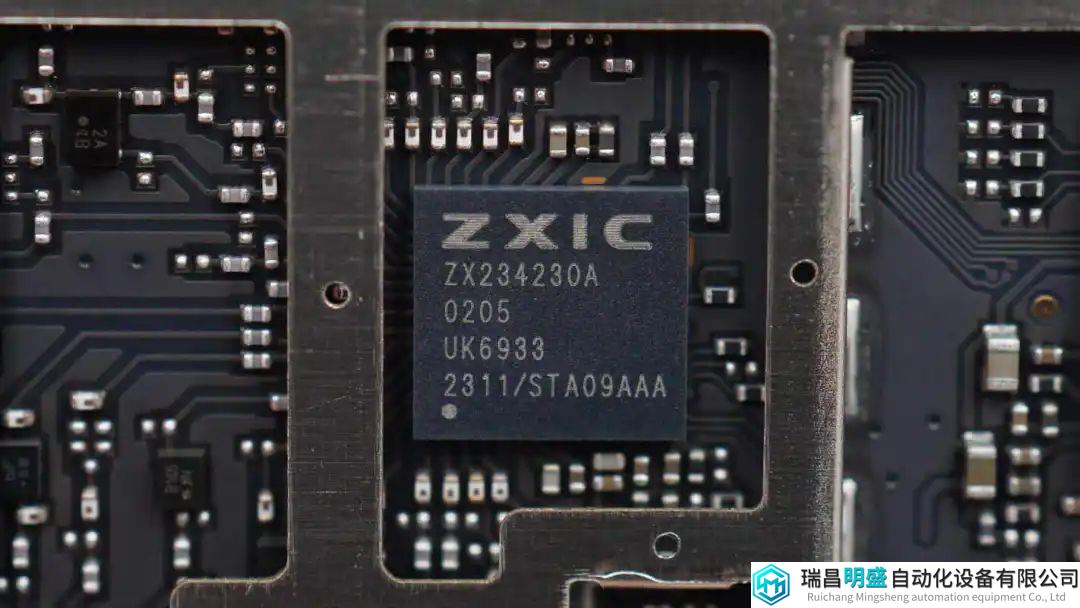

射频收发芯片同样来自ZXIC中兴微电子，型号ZX234230A。

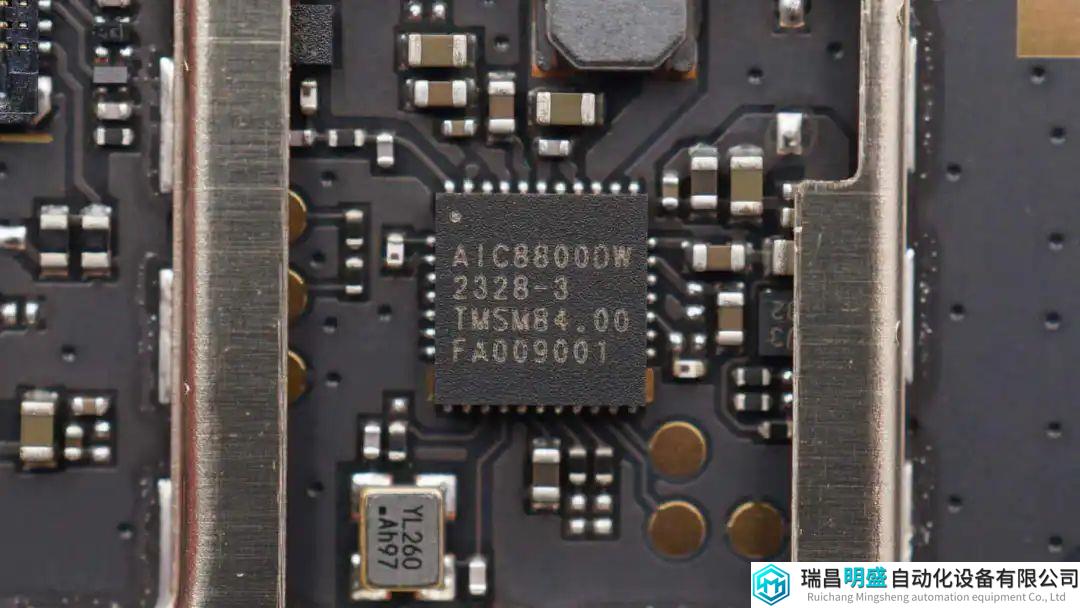

WiFi芯片来自爱科微，型号AIC8800DW，支持WiFi6无线网络。

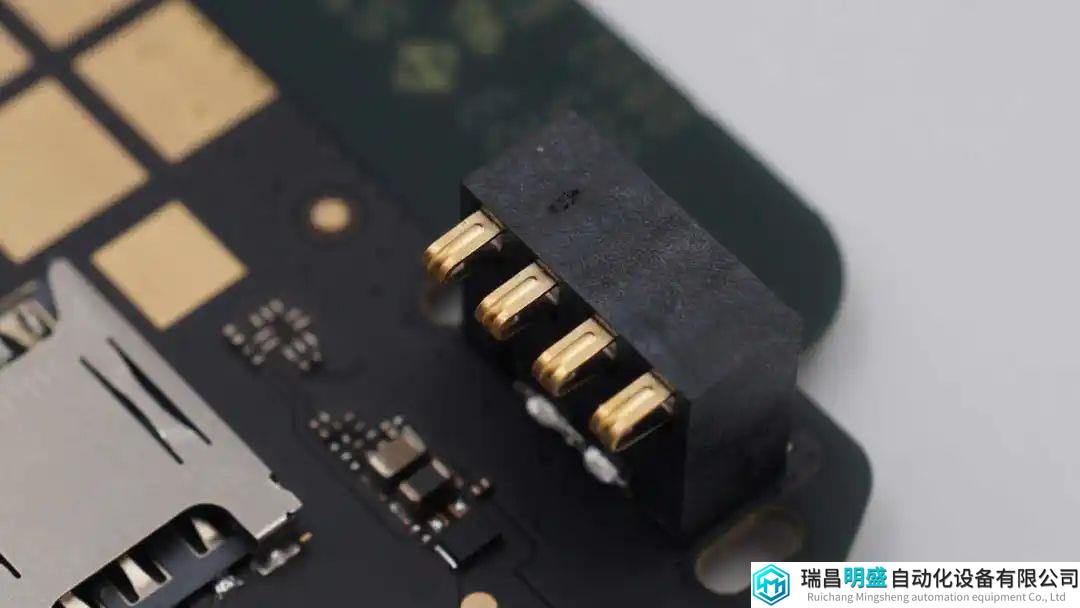

电池连接器特写，采用镀金弹片。

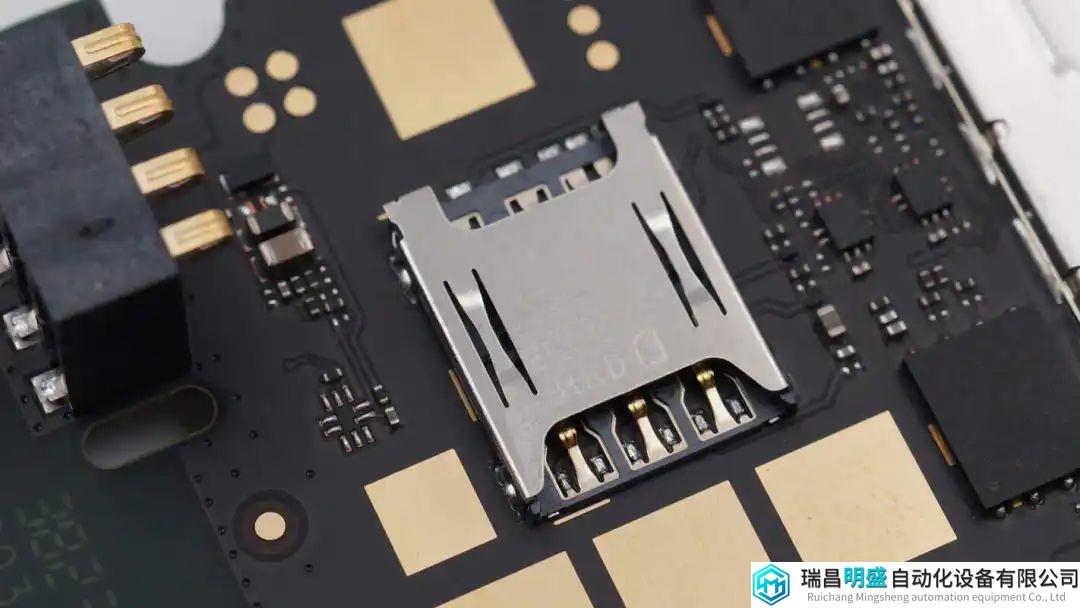

SIM卡槽采用贴片焊接。

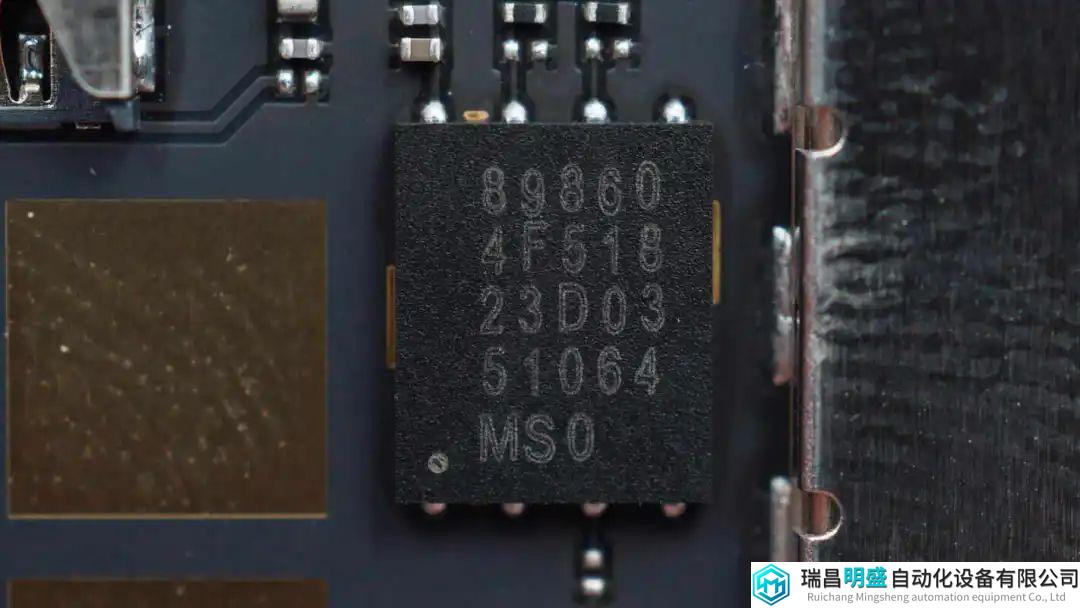

在SIM卡槽旁焊接ESIM卡芯片。

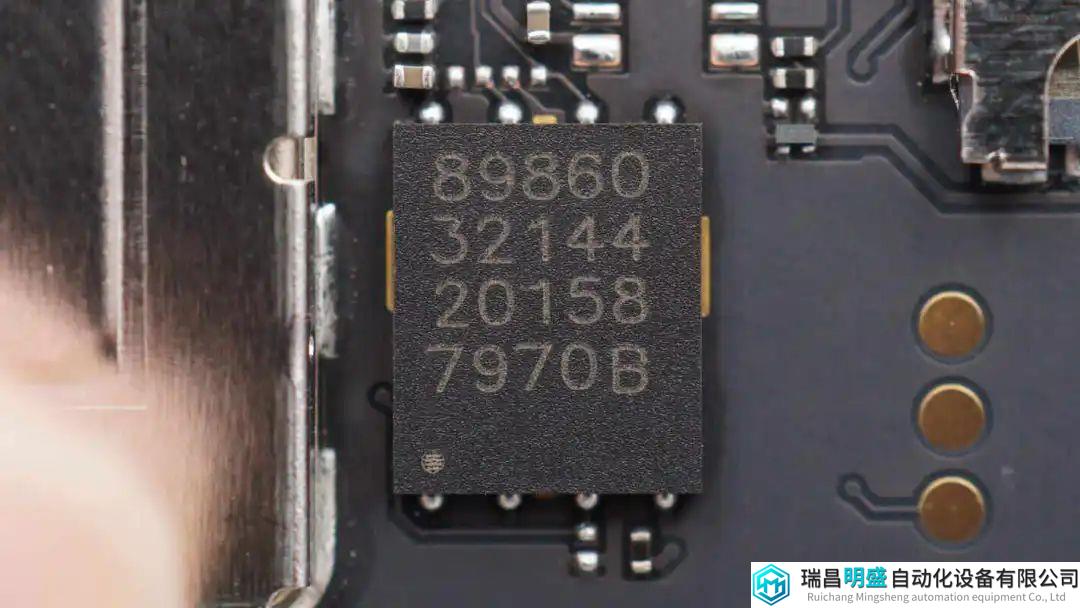

另一颗ESIM卡芯片特写。

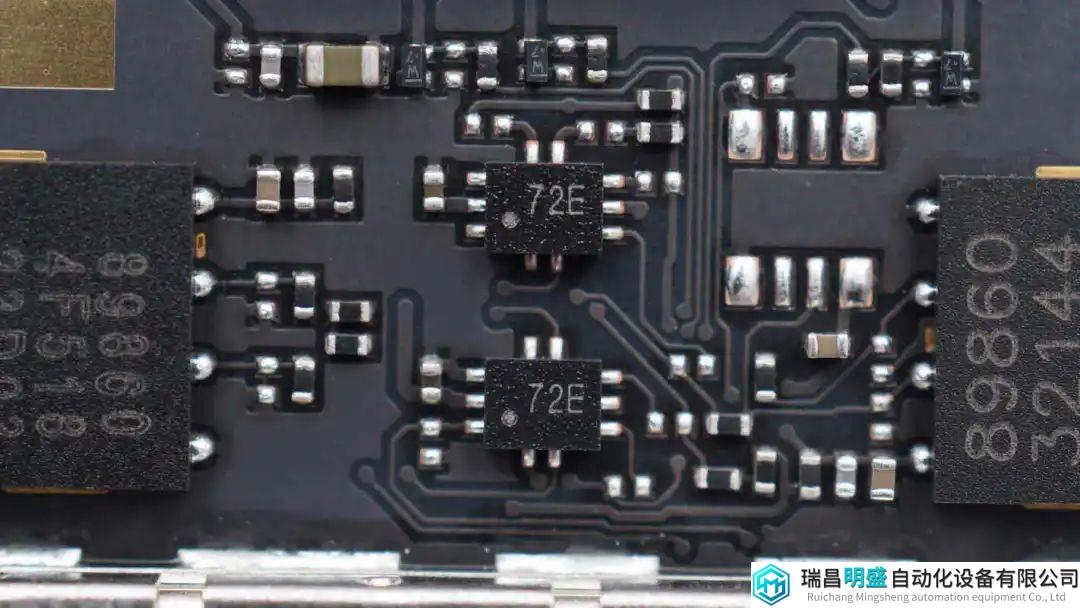

ESIM卡通过丝印72E的切换开关进行切换。

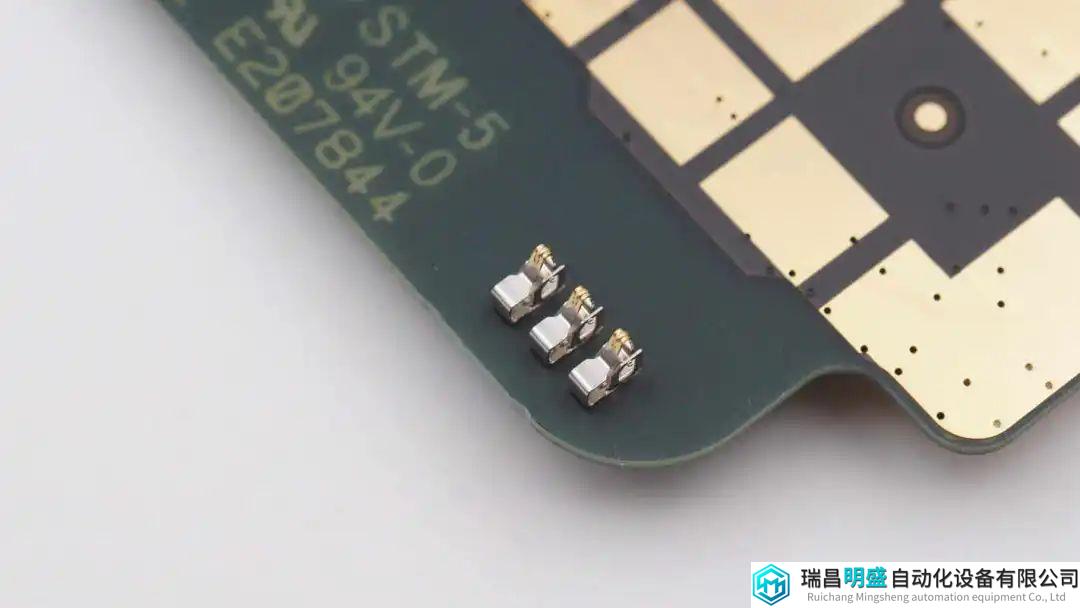

连接天线的镀金弹片特写。
贴片焊接的侧键特写。

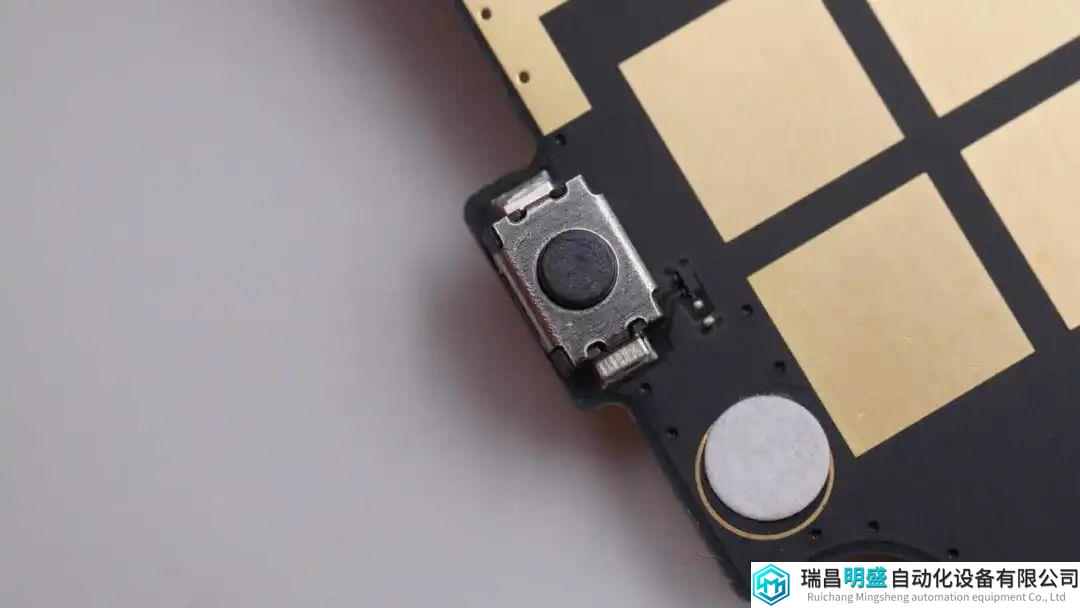

贴片焊接的复位按钮特写。

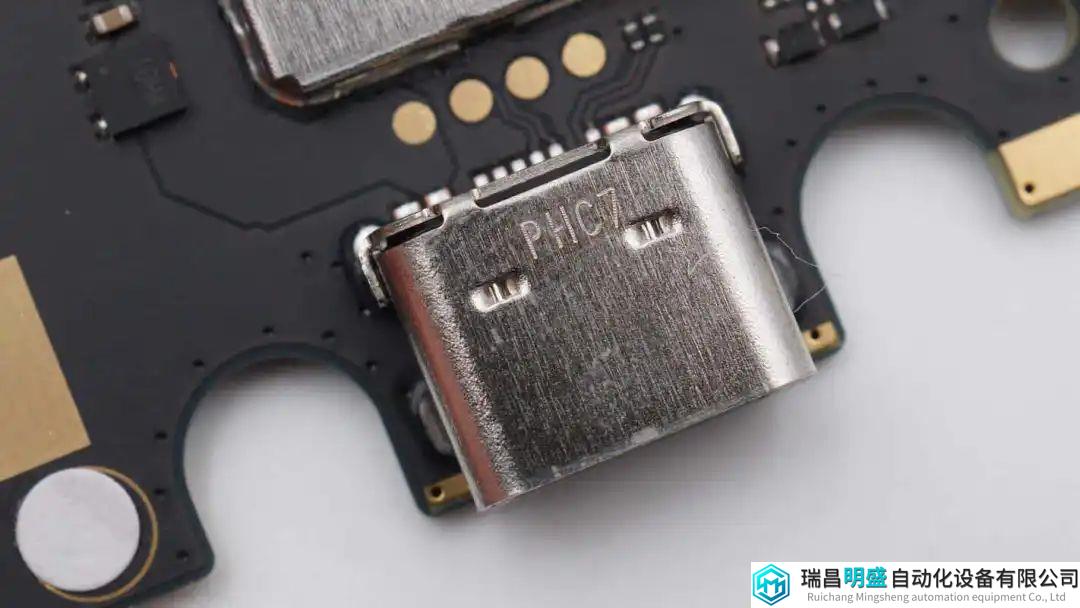

USB-C母座采用过孔焊接固定。

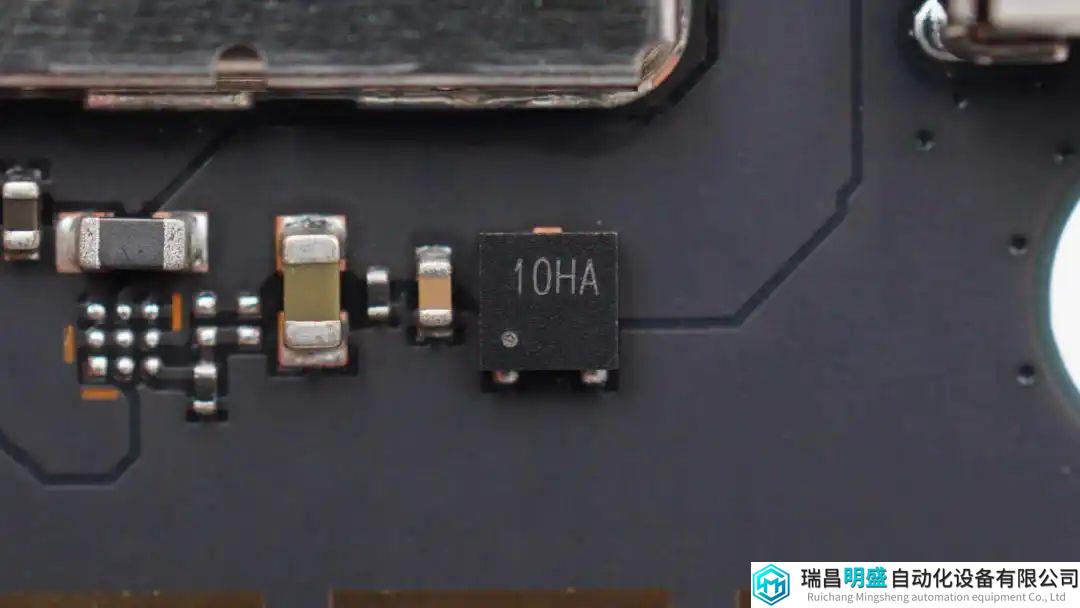

用于输入过压保护的TVS丝印10HA。

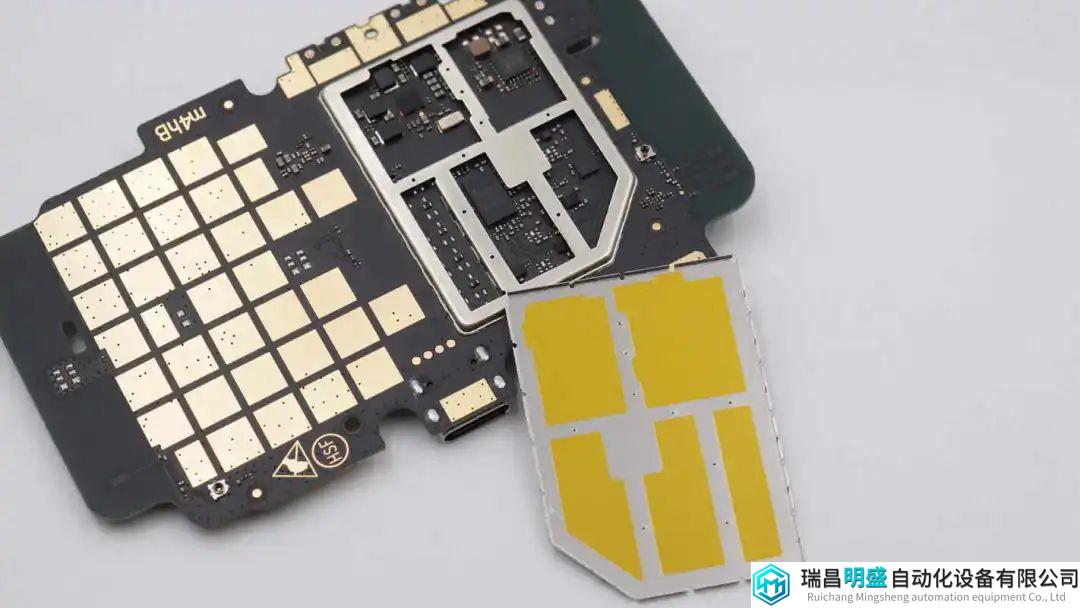

拆解取下主板正面的屏蔽罩。

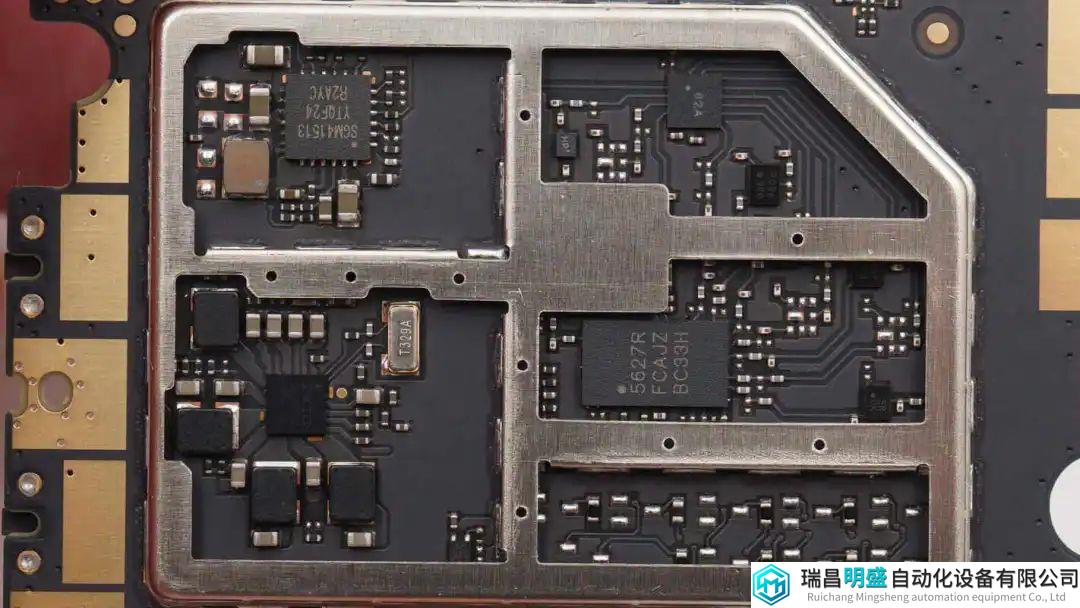

在另一侧的屏蔽罩内部焊接PMIC，充电芯片和功放芯片。

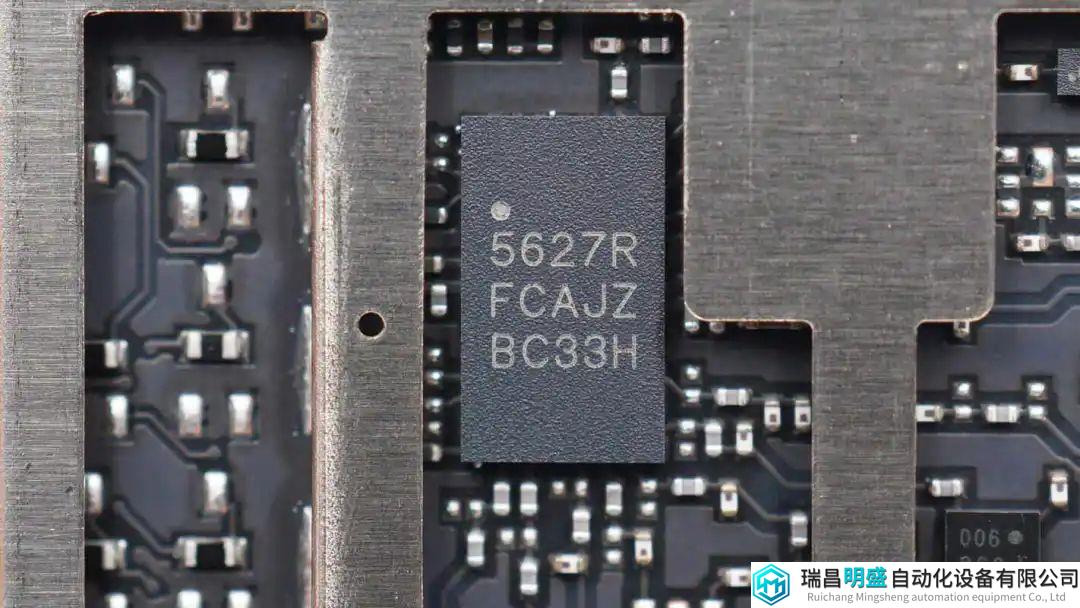

功放芯片丝印5627R。

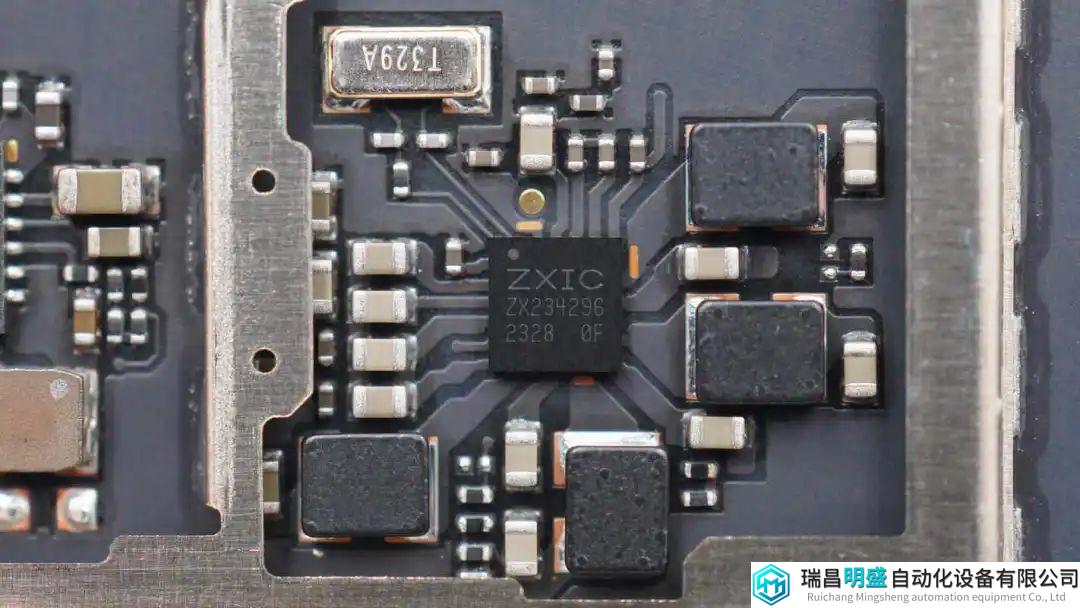

PMIC同样来自ZXIC中兴微电子，型号ZX234296，外置四路电感，左上角是时钟晶振。

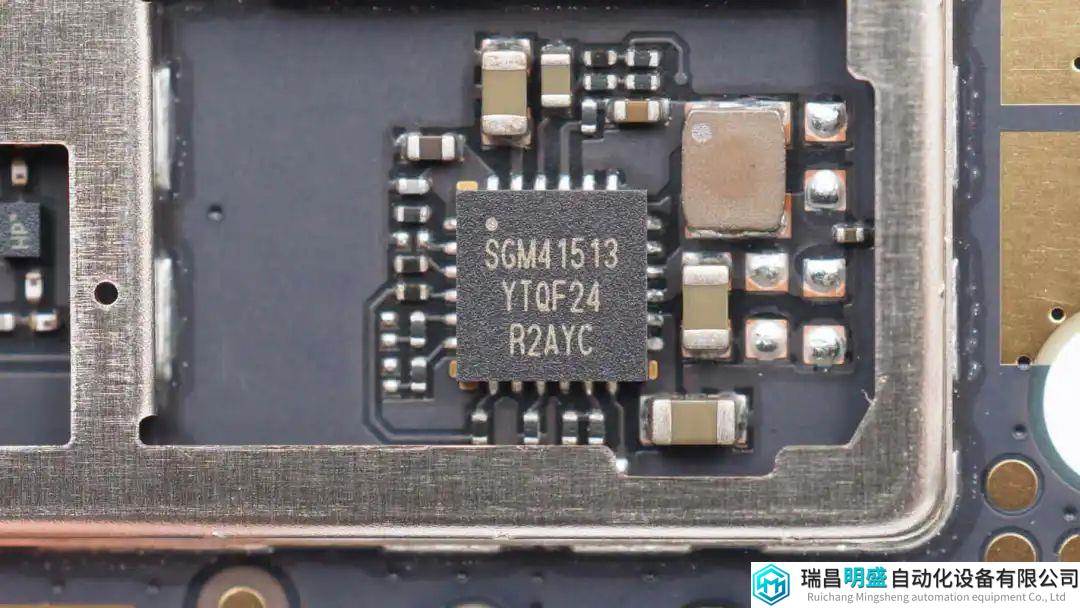

内置电池充电芯片来自圣邦微，型号SGM41513，支持3.9-13.5V输入电压，支持3A充电电流，并且具备NVDC路径管理。

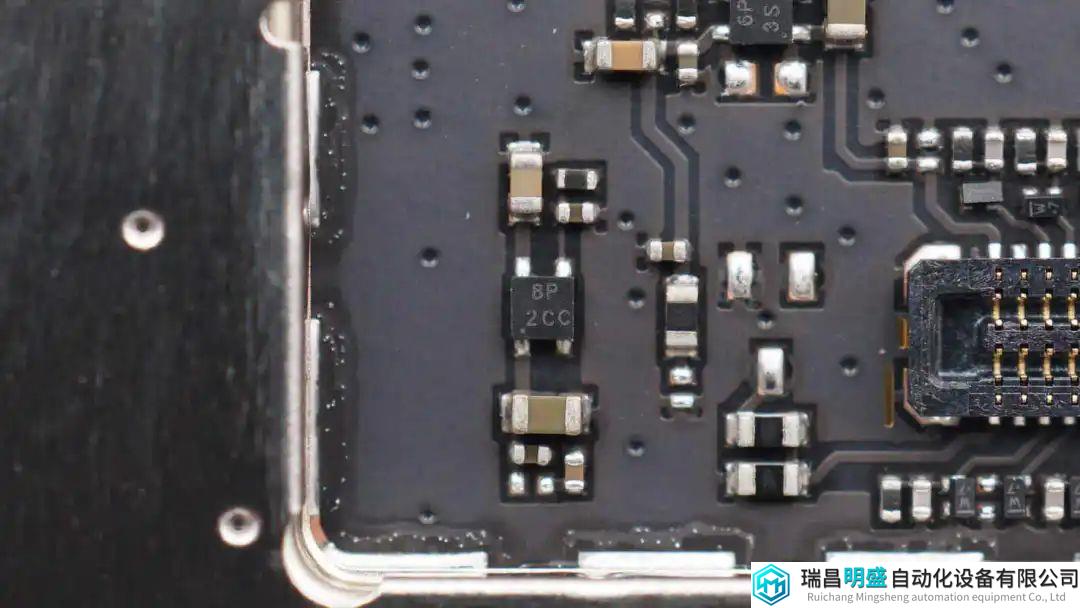

一颗丝印8P的稳压芯片特写。

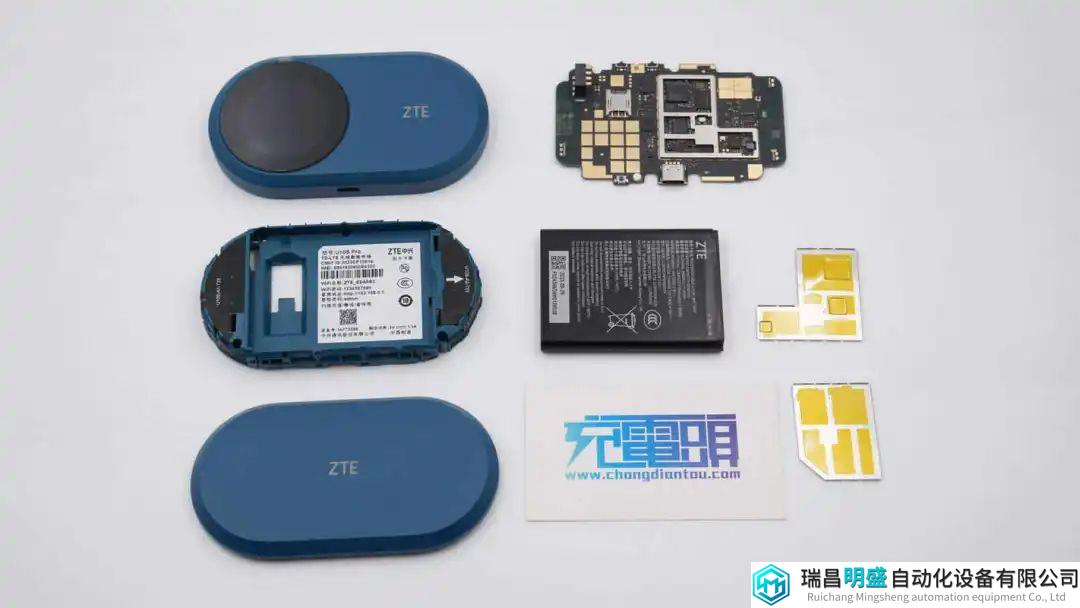

全部拆解一览，来张全家福。
充电头网拆解总结
中兴 U10S Pro 随身WiFi终端内置3000mAh大容量电池，支持10小时续航，能够很好的满足日常生活中的使用需求。这款随身WiFi终端配有彩色液晶屏幕，大大方便了消费者了解设备运行状态，以及流量消耗等信息。机身设有nano SIM卡槽，可以安装更换流量卡，并采用USB-C接口充电，与手机的充电器通用。
充电头网通过拆解了解到，中兴这款随身WiFi终端采用全套中兴解决方案，基带芯片，射频收发芯片和PMIC全部由中兴微电子提供。存储器来自江波龙，WiFi芯片来自爱科微，电池充电芯片来自圣邦微。PCB板采用沉金工艺，两面均设有屏蔽罩。电源输入端还设有TVS进行浪涌保护。整机做工精细，功能实用。
