充电头网拿到了一款罗技品牌的充电宝，这款充电宝采用透明外壳，并搭配自带线设计和挂绳设计。移动电源配有Lightning输出线和USB-C输出线，并设有USB-A插头连接充电器充电。在移动电源机身端面上还设有Micro-USB接口和USB-C接口，另一端设有两个USB-A接口。
这款移动电源采用醒目的黄色配色，配合透明外壳可以观察到内部的PCBA模块。在外壳上设有电量指示灯和电源按键，并在两侧设有LED照明灯。下面充电头网就带来这款充电宝的拆解，一起看看内部的用料和方案。
罗技10000mAh充电宝开箱

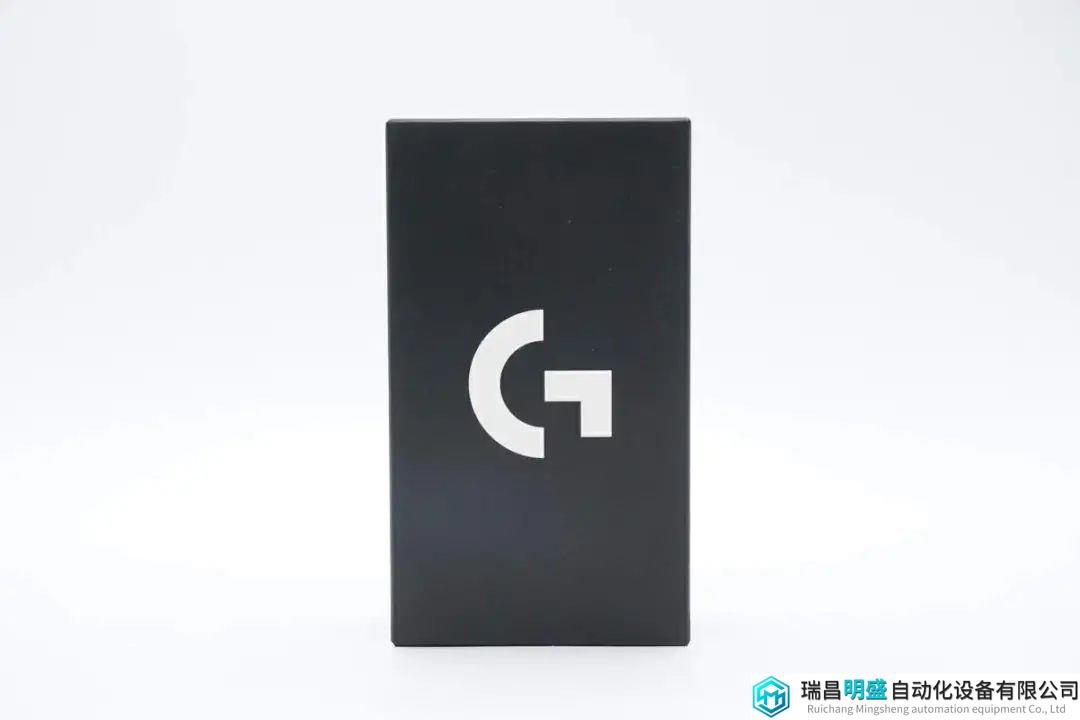

包装盒以黑色为主色调，正面中心印有罗技品牌logo。
侧面印有Logitech罗技品牌和logo。

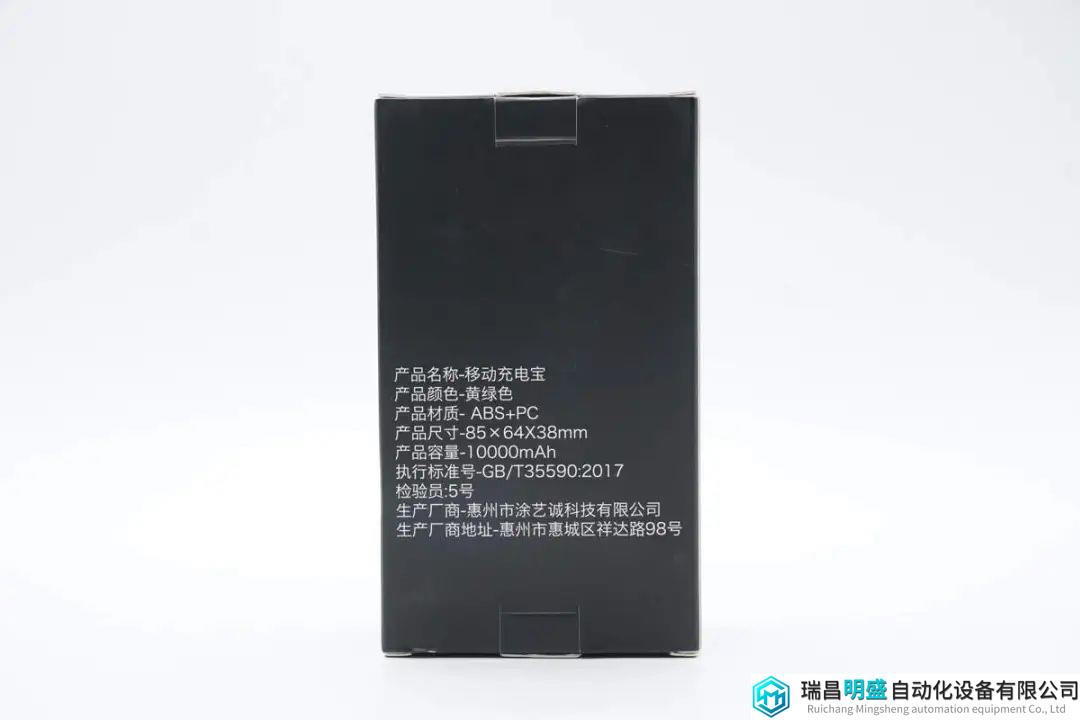

背面印有产品名称、配色、外壳材质、三围、容量以及商家信息，生产厂商为惠州市涂艺诚科技有限公司。

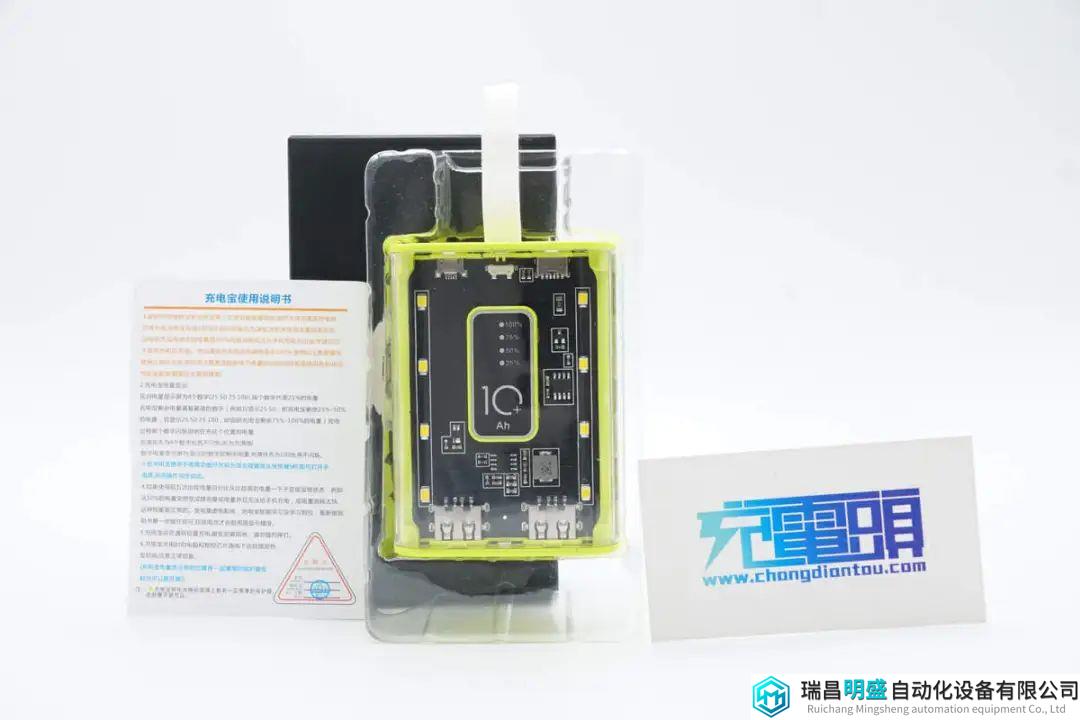

包装内含移动电源以及产品使用说明书。
移动电源主体为黄绿色外壳，同时正面为时下比较热门的透明风格设计，此外顶部设有提绳，方便用户携带。

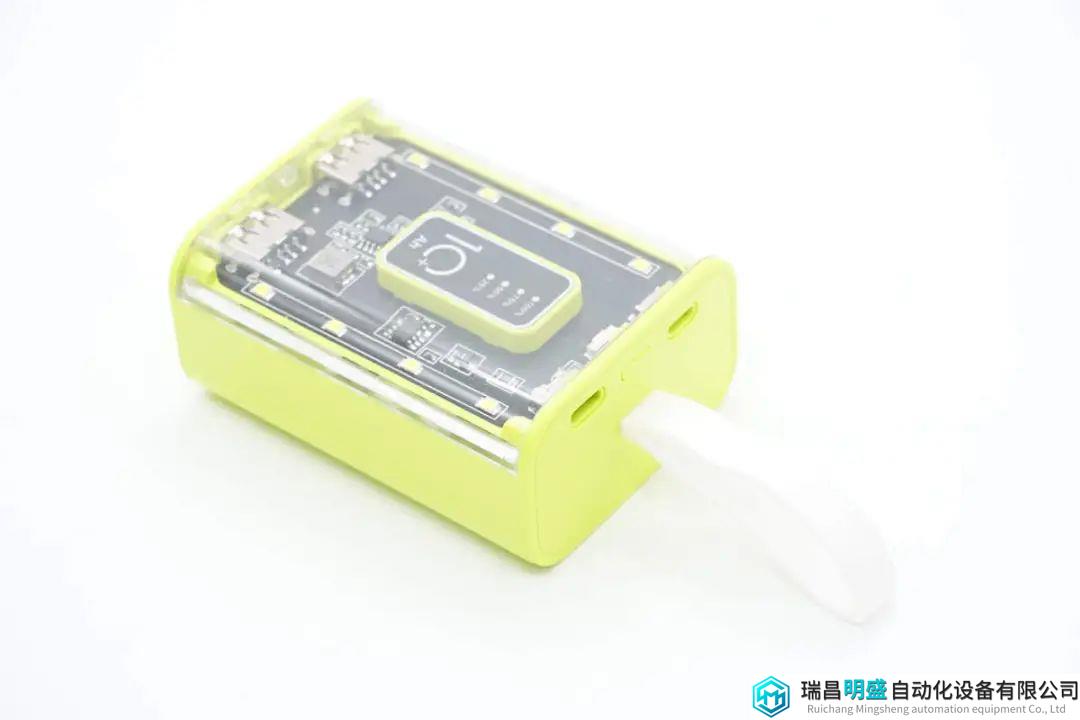

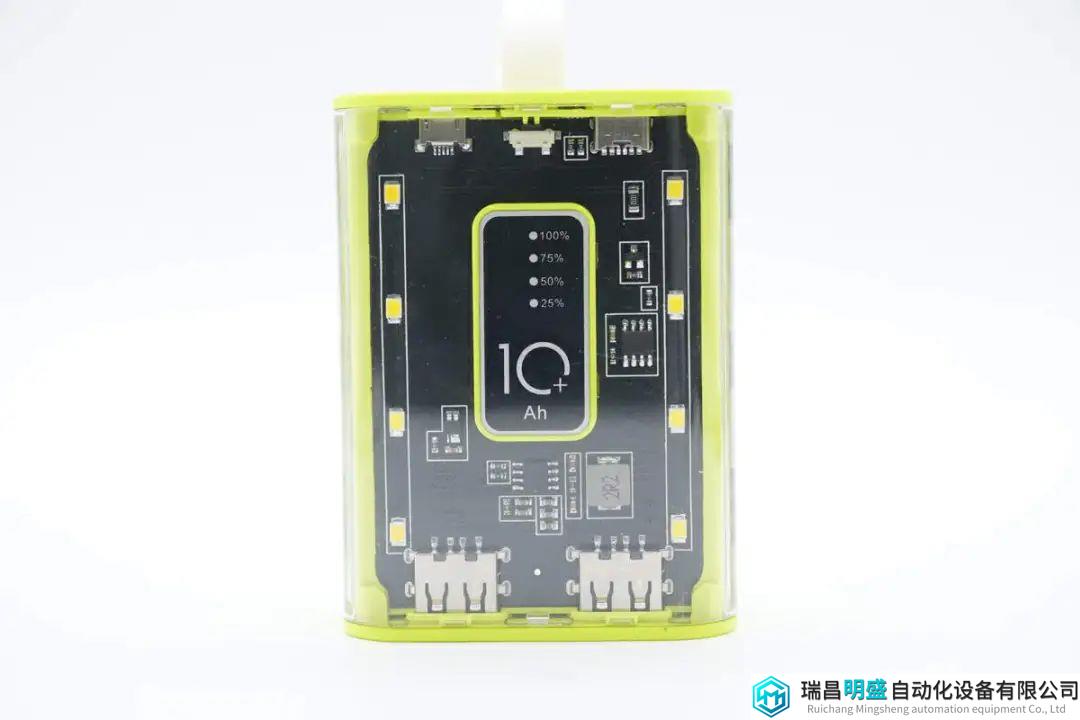

透过正面外壳可见移动电源内部两侧设有LED灯，中心区域还设有电量指示灯。

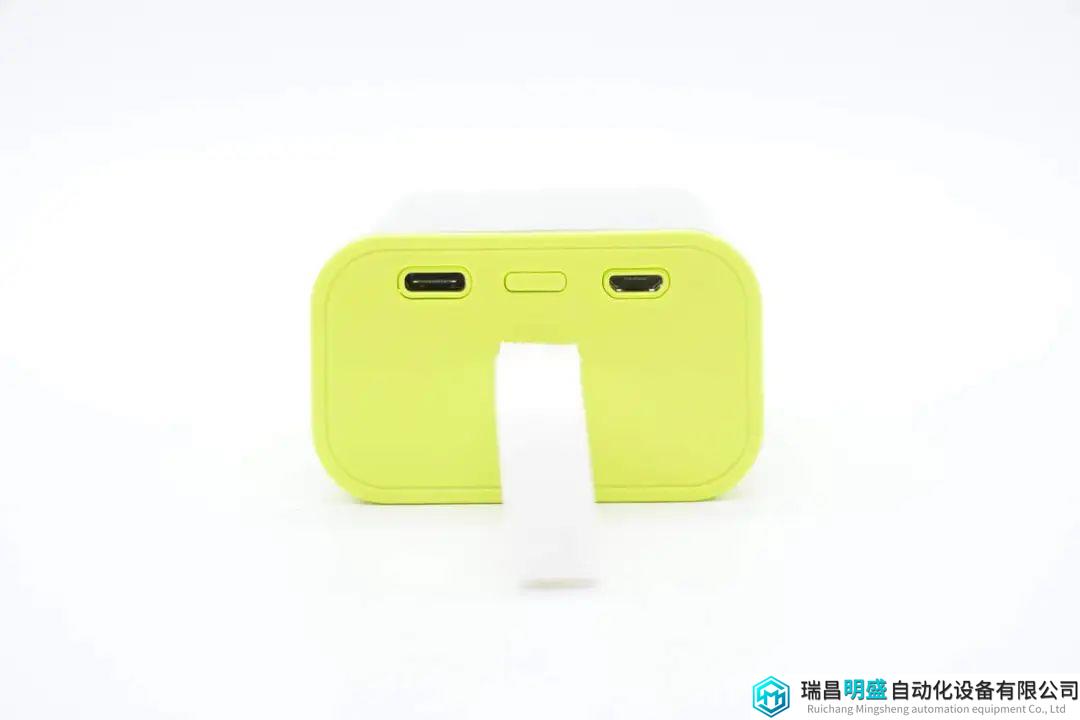

机身顶部配置有电源键、USB-C以及Micro USB接口，两个接口均只支持输入。

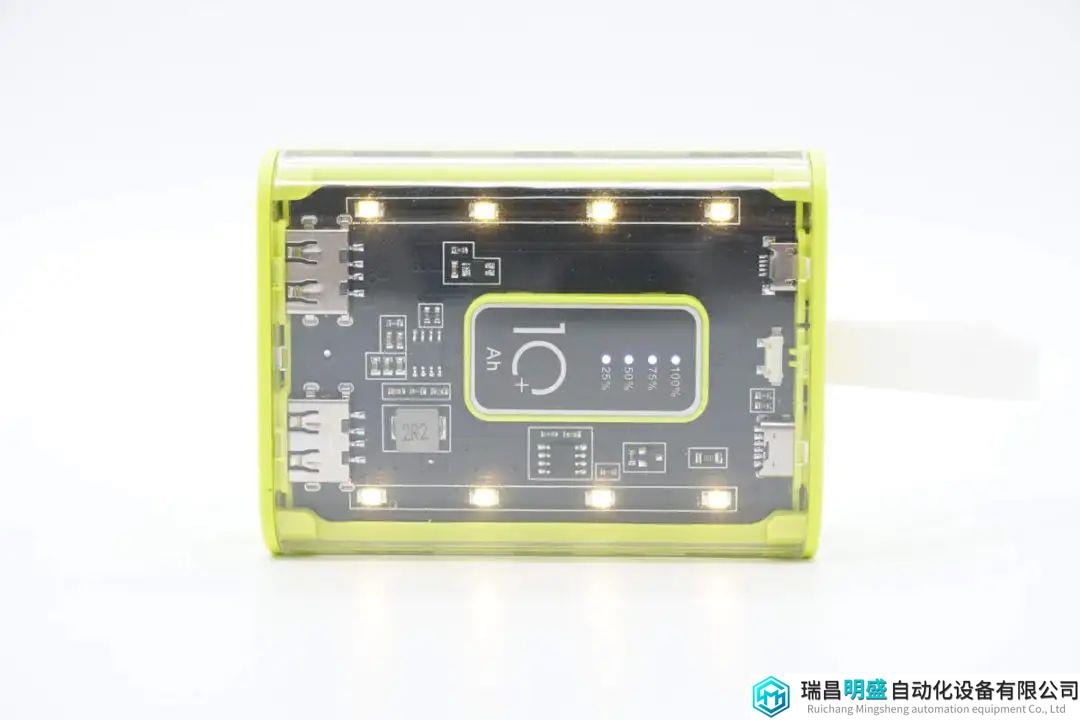

按下电源键，机身正面两侧指示灯亮黄光。

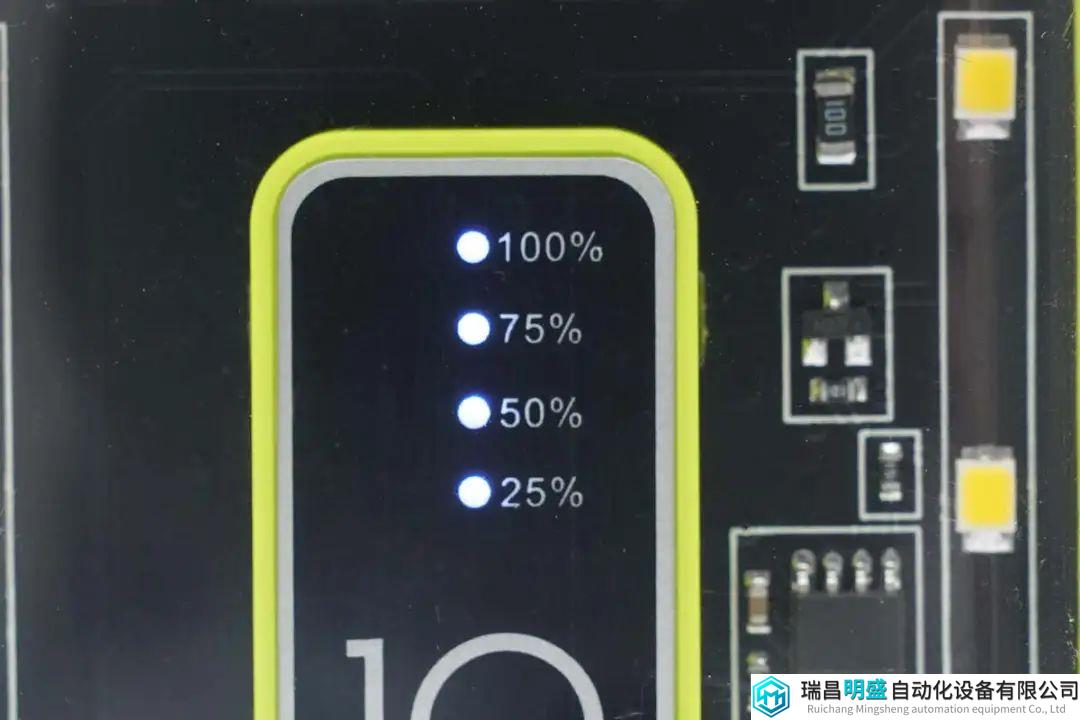

电量指示灯亮白光，四颗指示灯每颗代表25%电量，右侧还印有每一阶段的剩余电量值，更加直观明了。

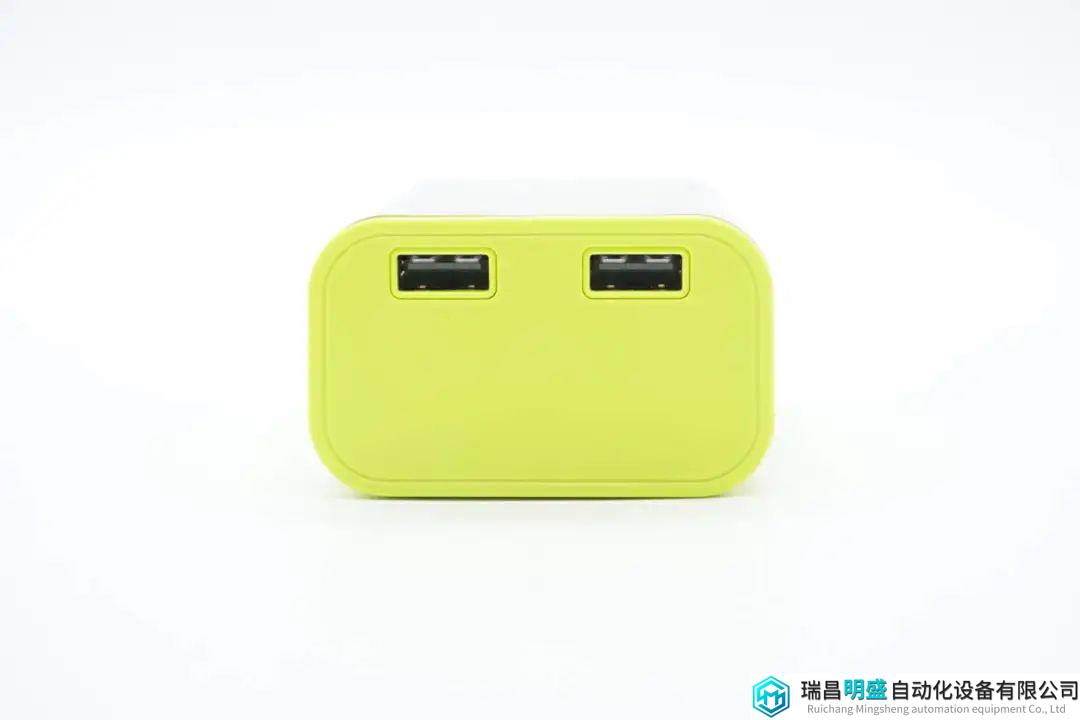

机身另一端配置两个USB-A接口。

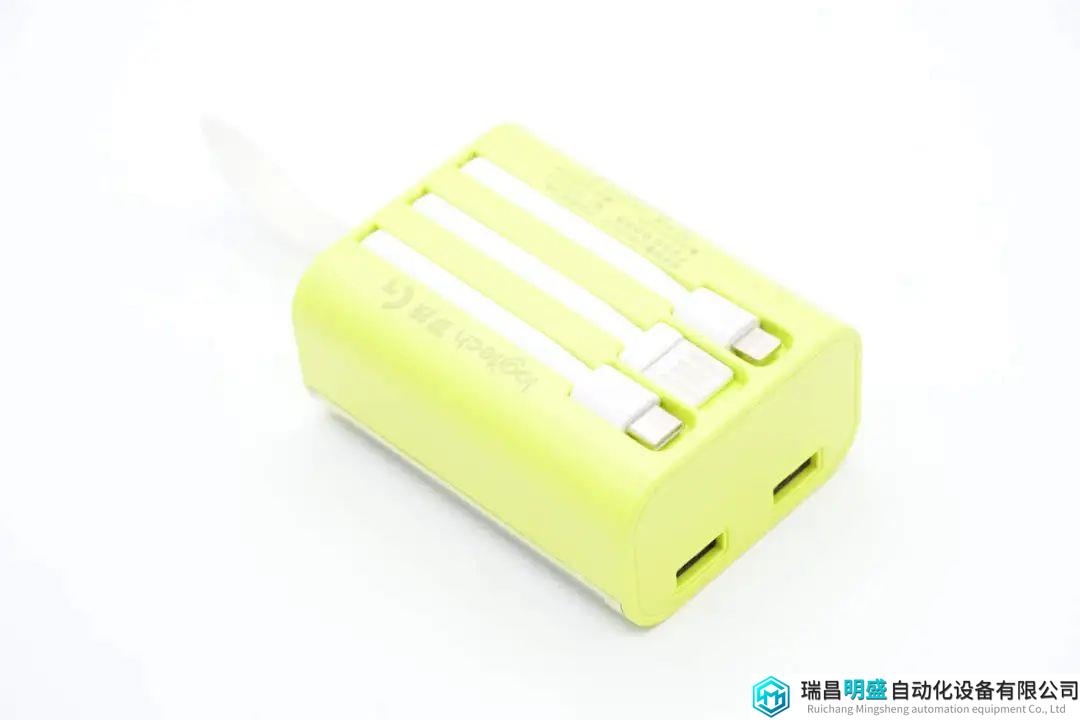

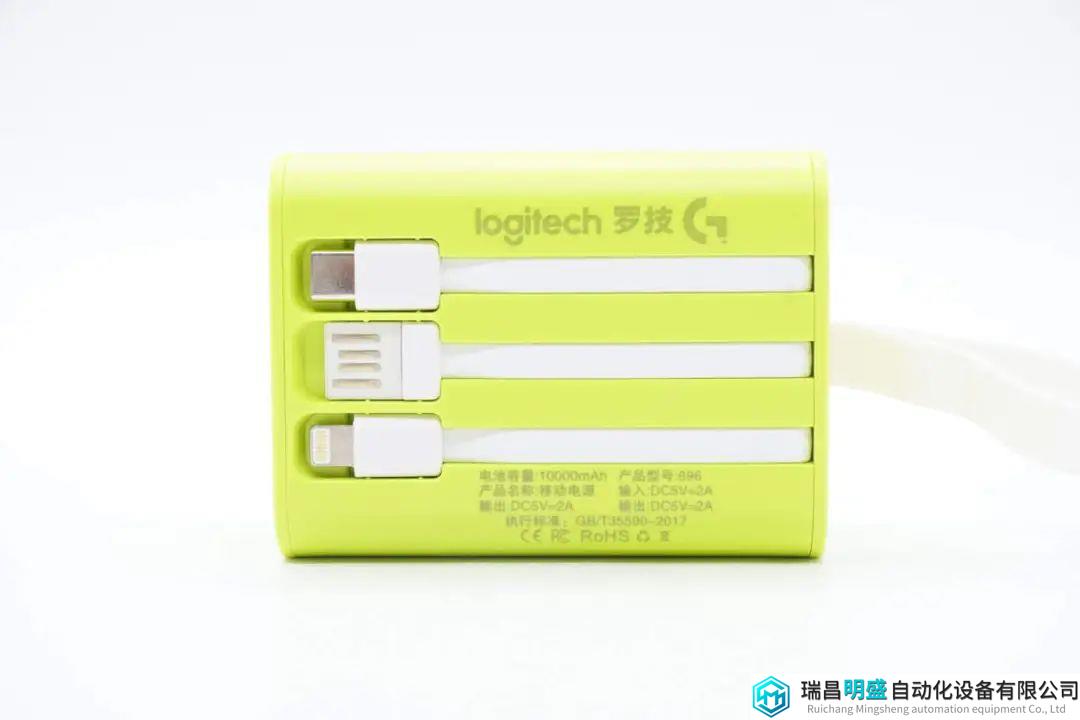

机身背面设有Lightning、USB-C输出线以及USB-A输入线，并且机身背面外壳有相应的理线槽设计，用于收纳整理。

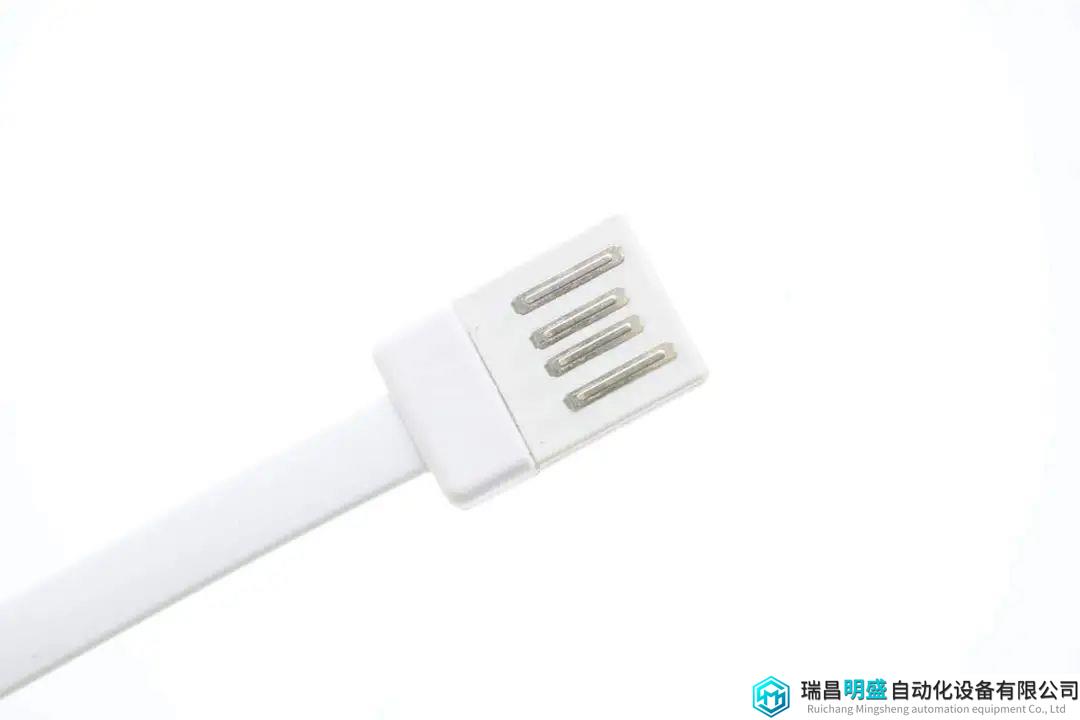

其中USB-A线用于输入，这一设计放在如今可以说相当少见了。

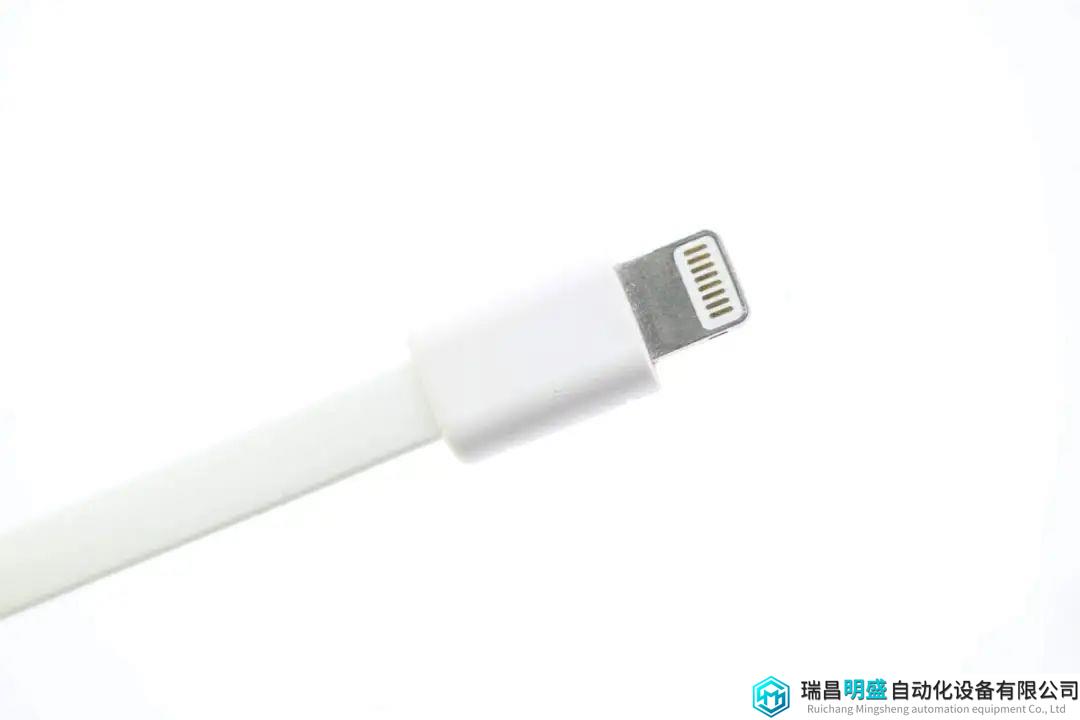

另外使用ChargerLAB POWER-Z MF001测得Lightning线端子非原装。

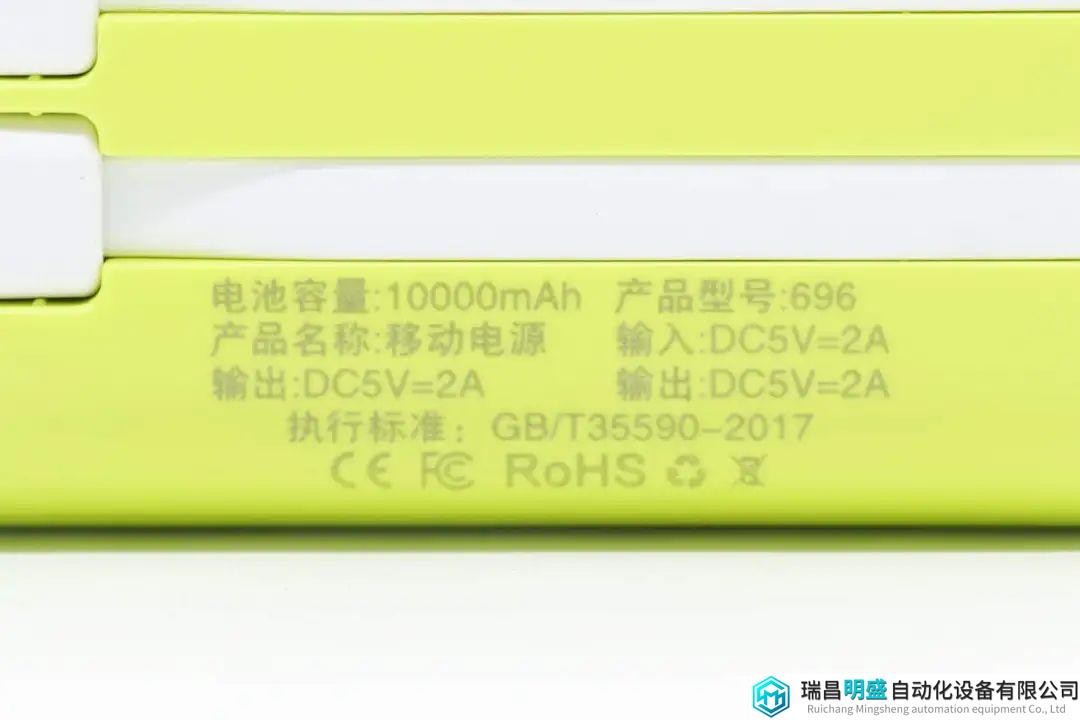

机身背面两侧印有Logitech罗技品牌和移动电源参数信息。
这款移动电源型号为696，容量为10000mAh，输入输出均只支持5V2A，另外产品通过了CE、FCC认证。

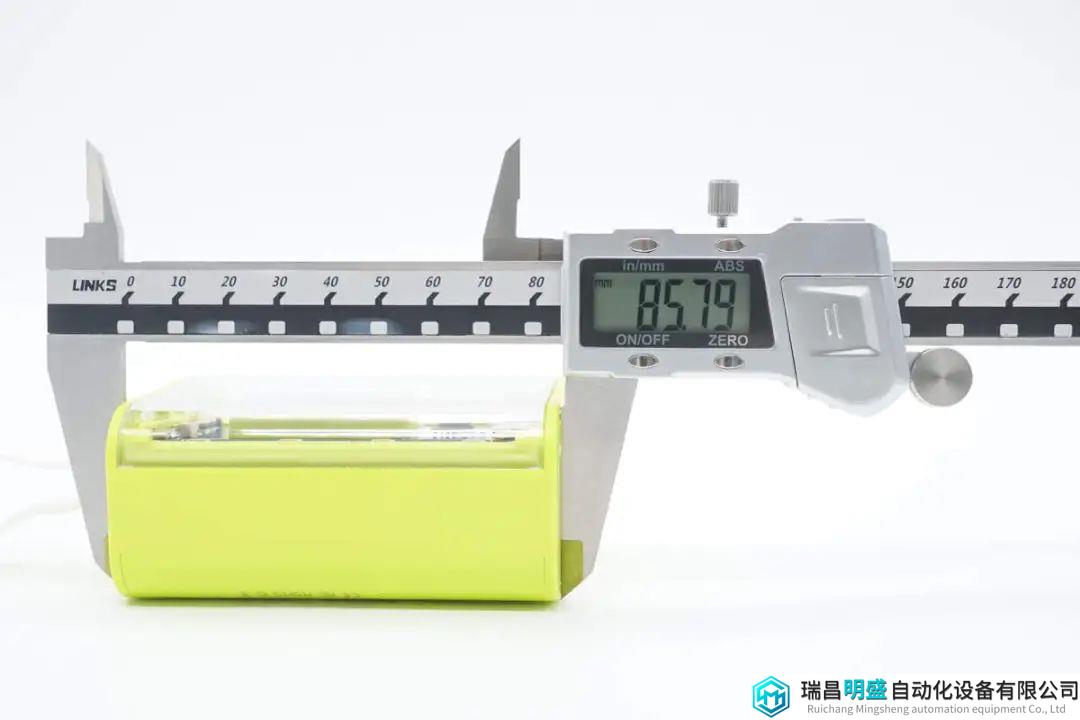

实测罗技这款移动电源机身长度为85.79mm。

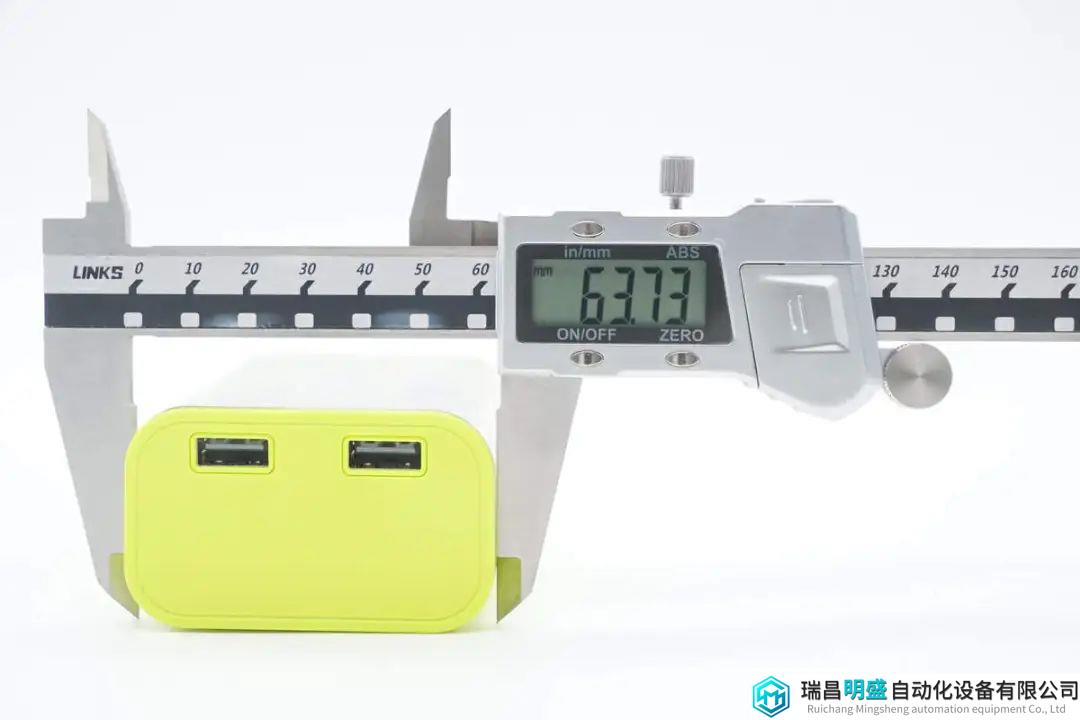

宽度为63.73mm。

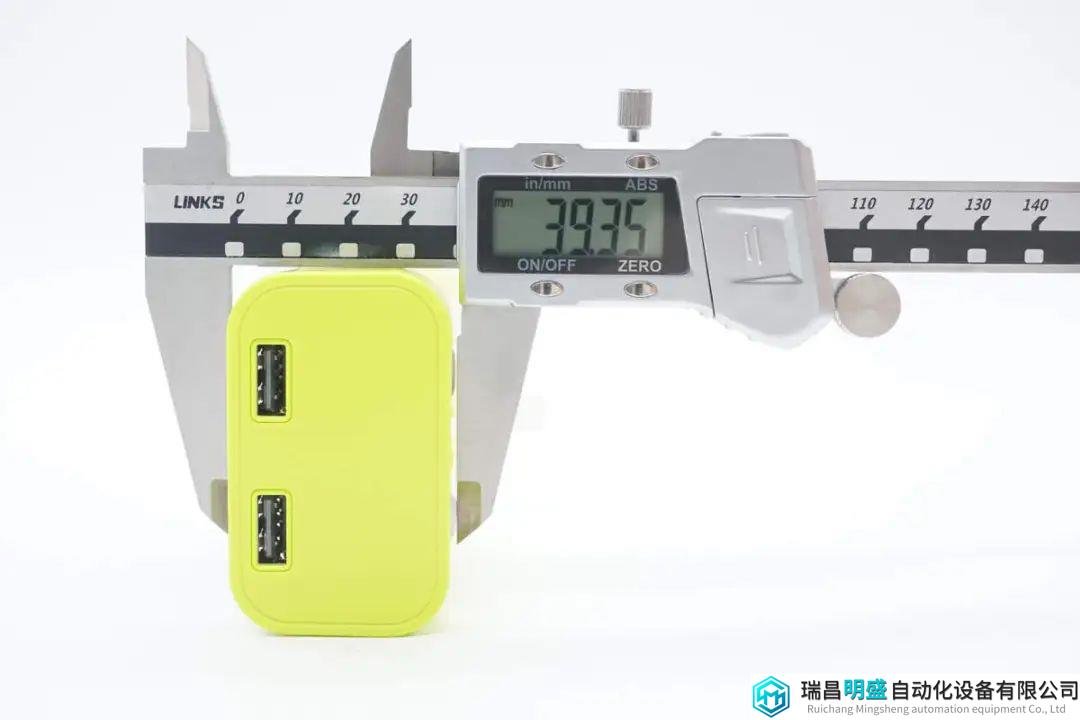

厚度为39.35mm。

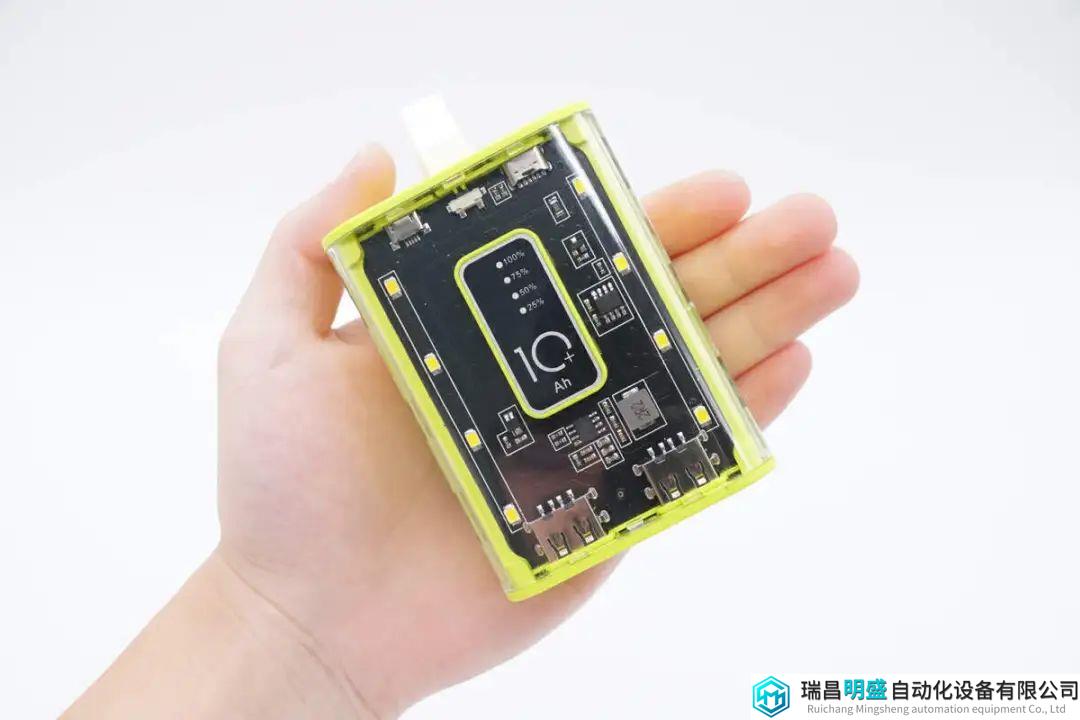

产品拿在手上的大小直观感受。

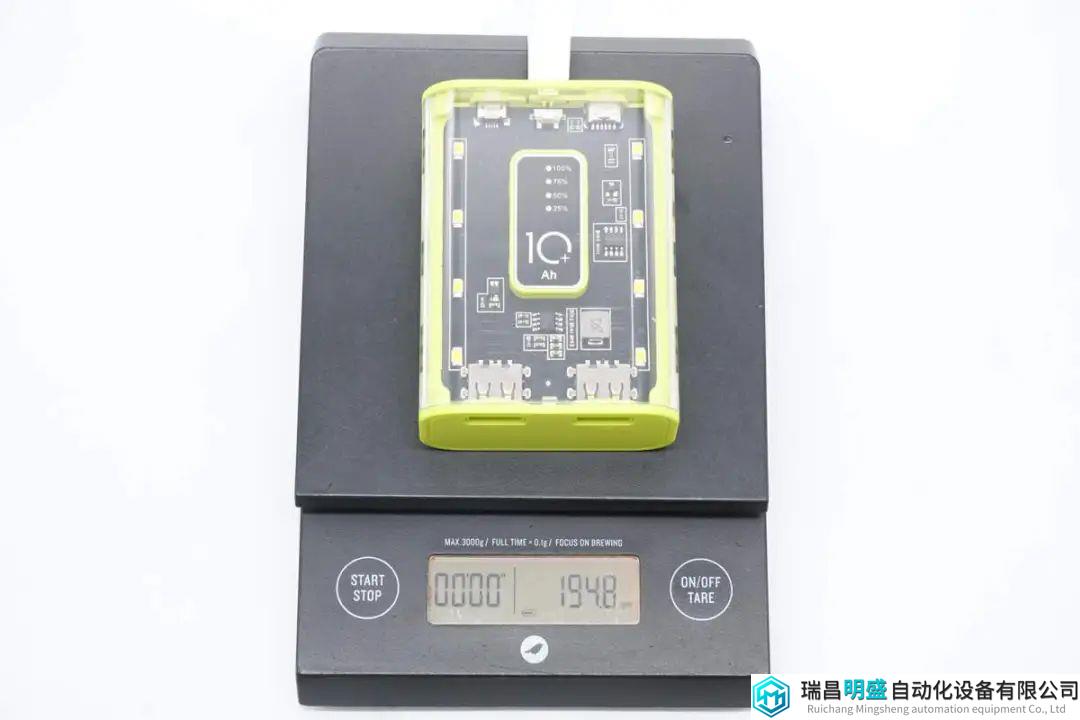

另外测得移动电源净重约为195g。
使用ChargerLAB POWER-Z KM003C测得两个USB-A口输出均只支持DCP充电协议。

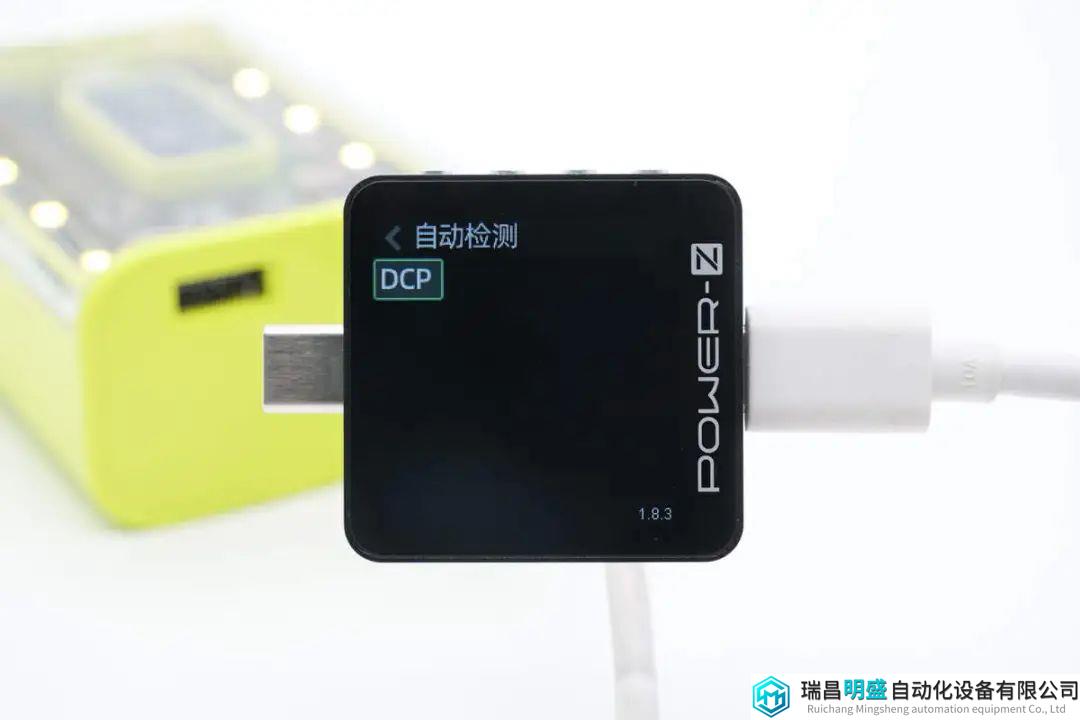

测得USB-C输出线也只支持DCP充电协议。
罗技10000mAh充电宝拆解
看完这款透明移动电源的开箱和测试，下面就进行拆解，一起看看内部的设计如何。

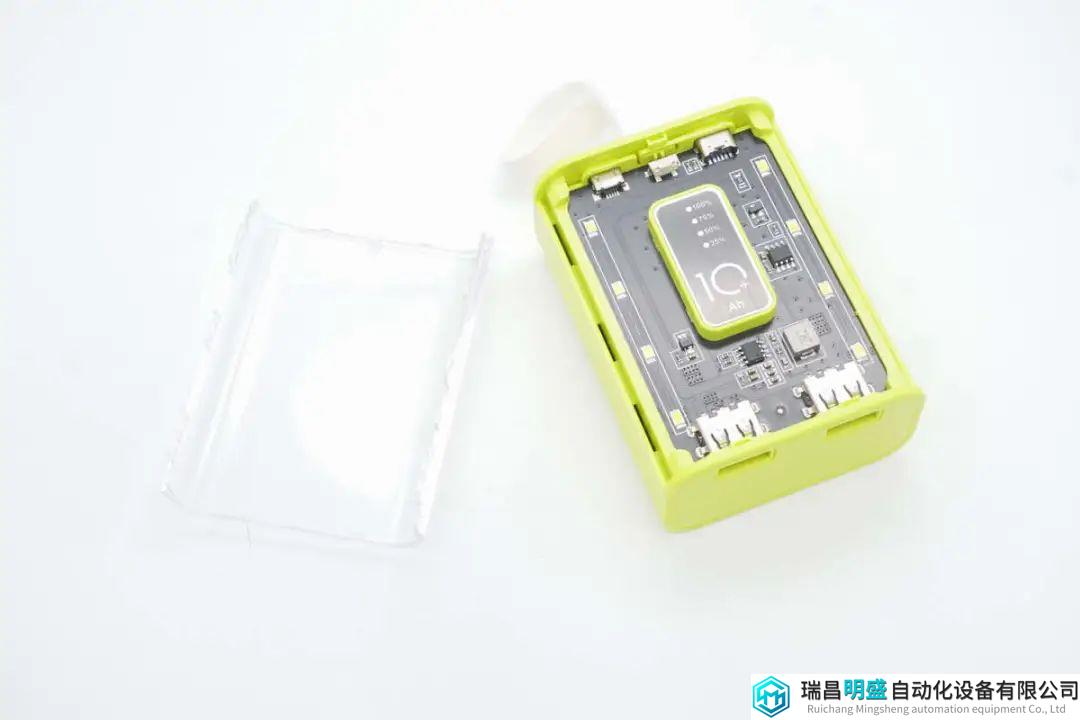

移动电源透明外壳采用卡扣固定。

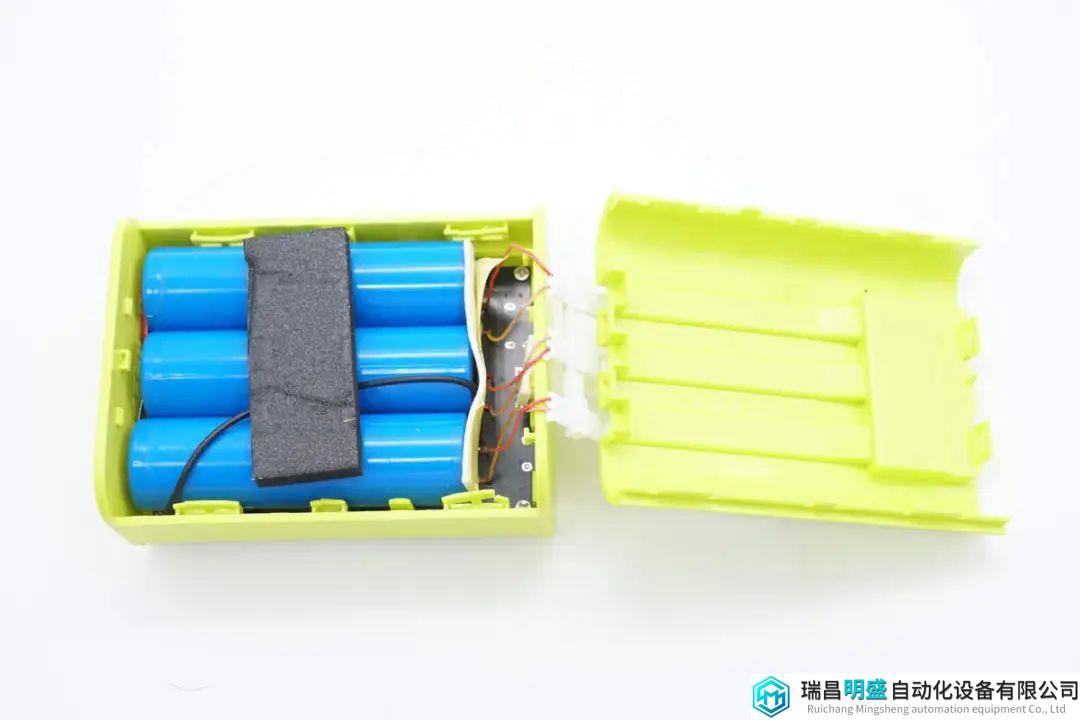

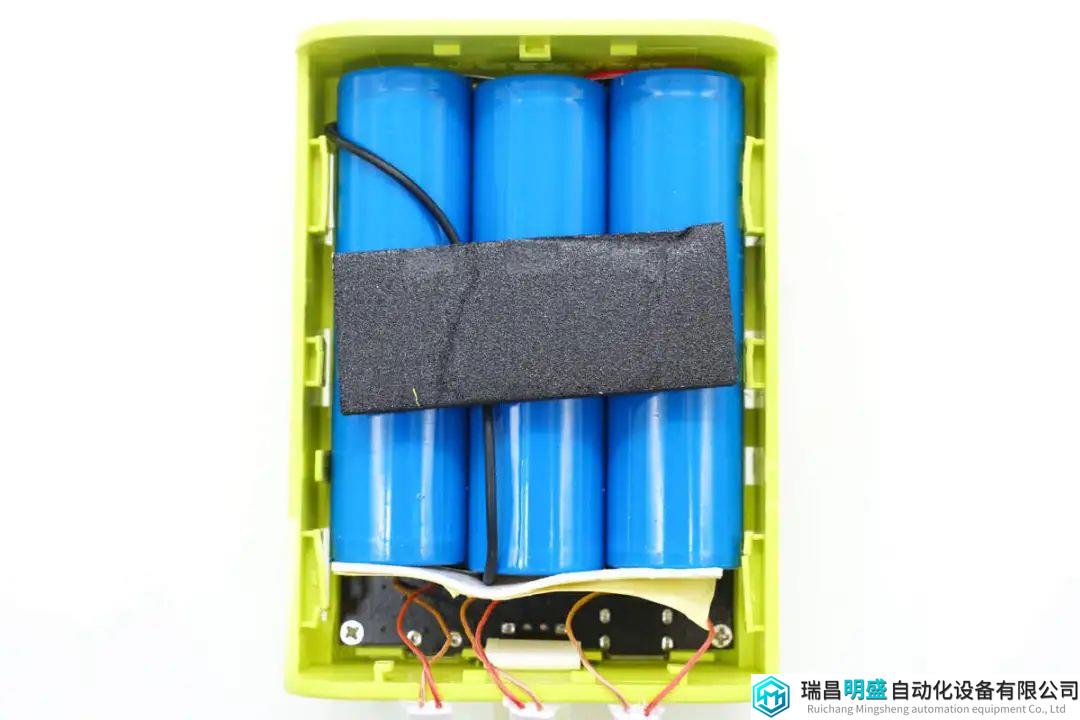

接下来撬开移动电源外壳，内部电池组粘贴泡棉胶带缓冲。

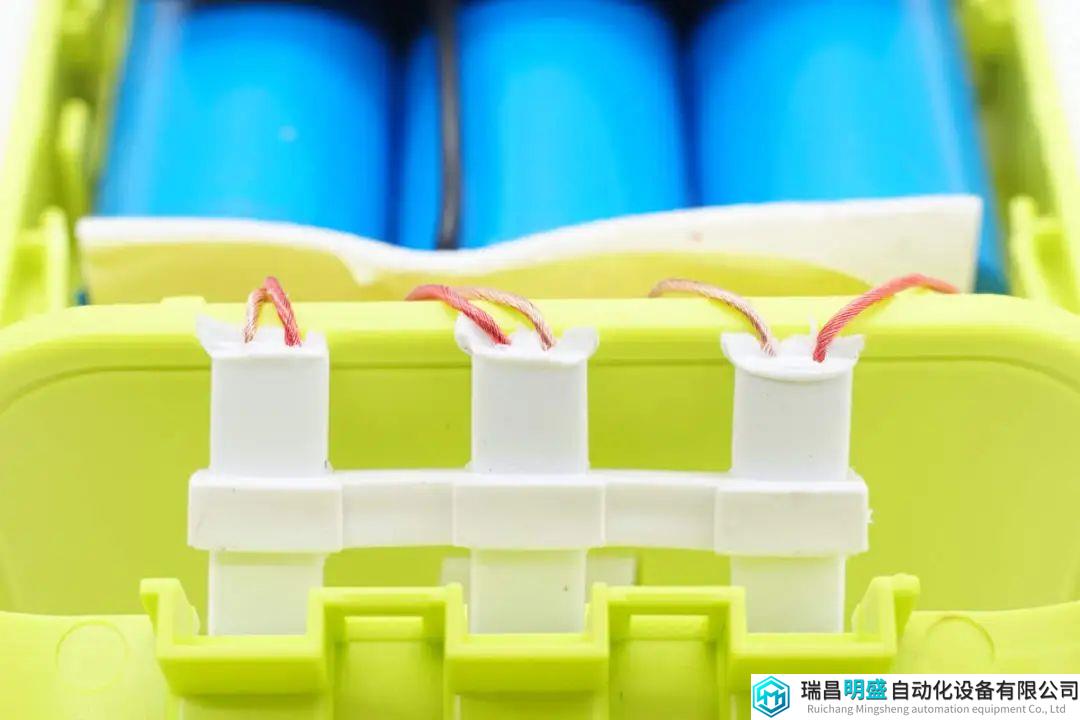

移动电源自带线特写，均只有正负极两根导线。
壳体内置三节18650电池，通过导线焊接连接。

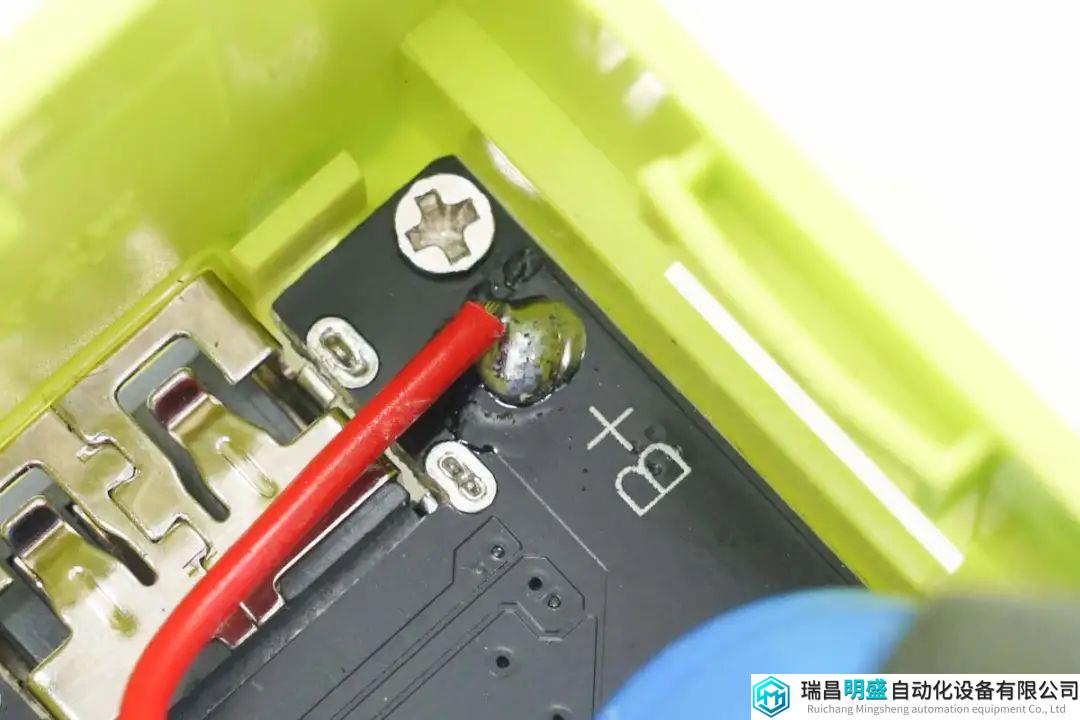

电池正负极导线焊接到PCBA模块上连接供电。

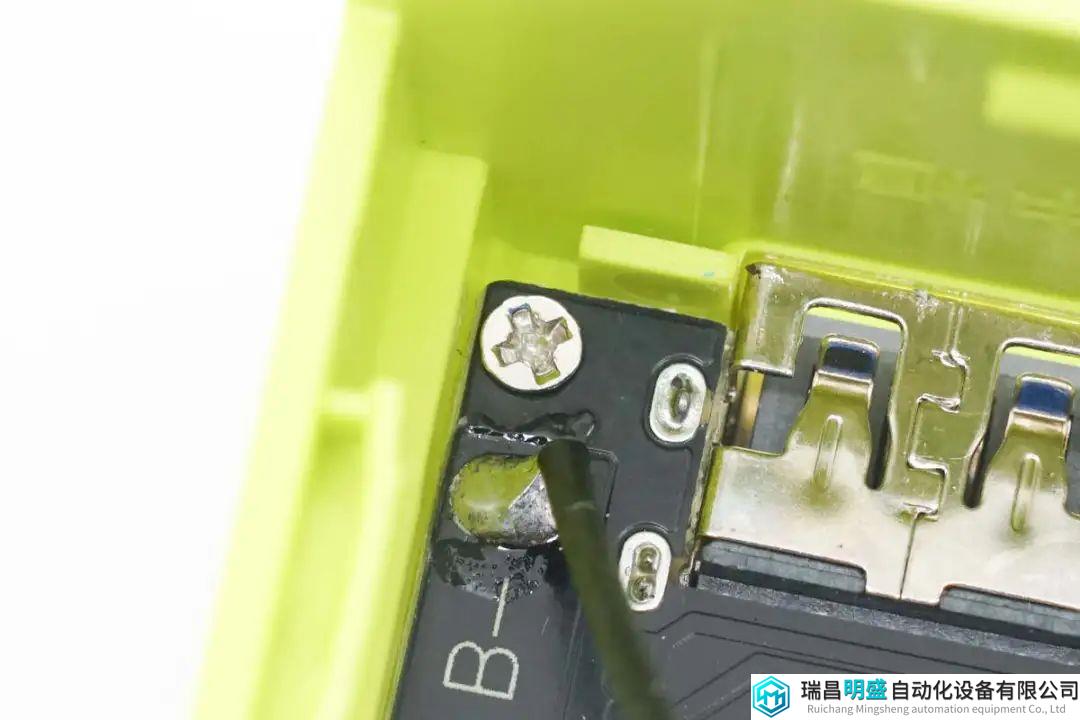

PCBA模块使用螺丝固定在壳体内部。

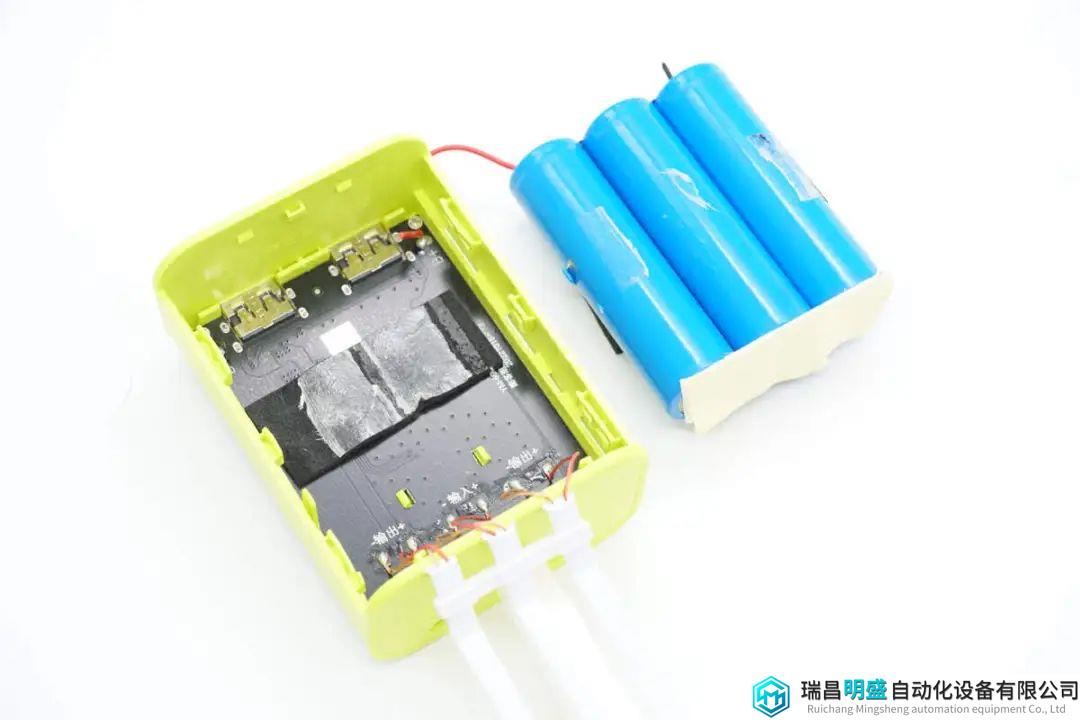

从壳体内部取出电池组，电池组采用双面胶粘贴固定。

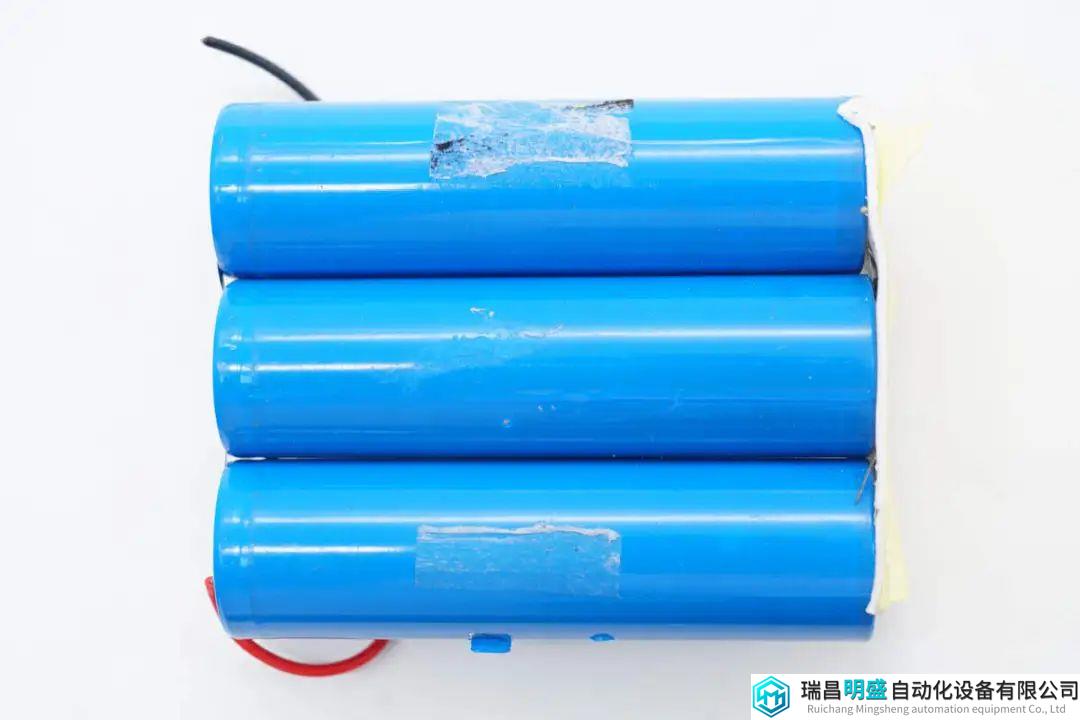

三节18650电池并联连接，电池外皮无任何信息。

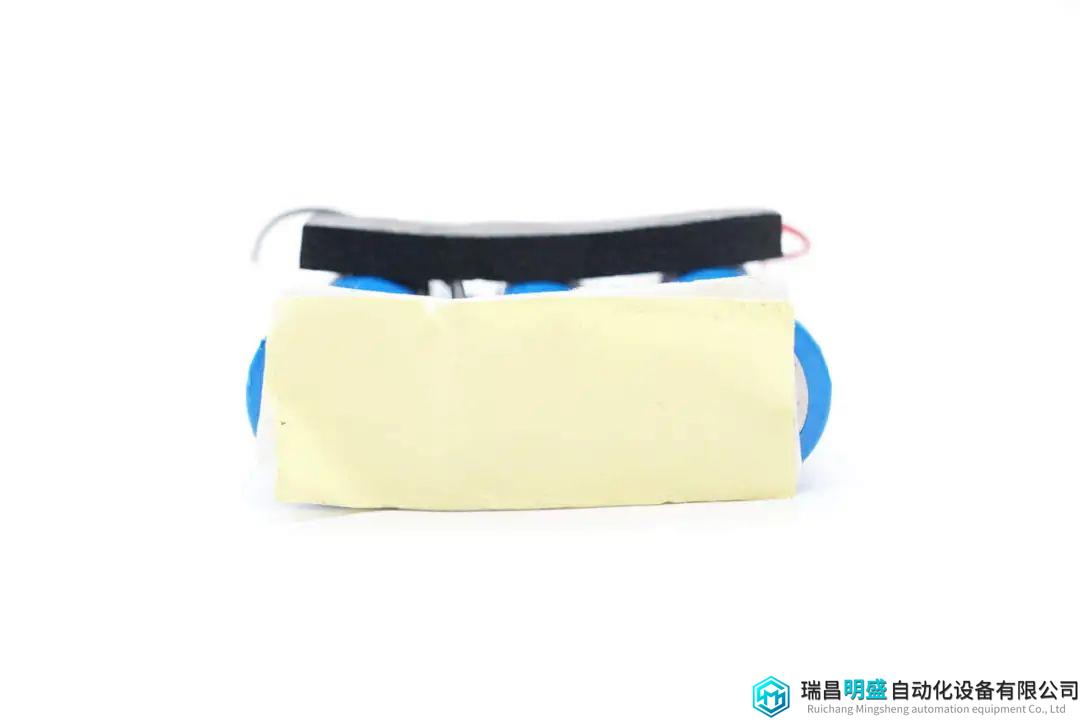

电池负极粘贴双面胶。
PCBA模块导线焊点标注输入和输出。

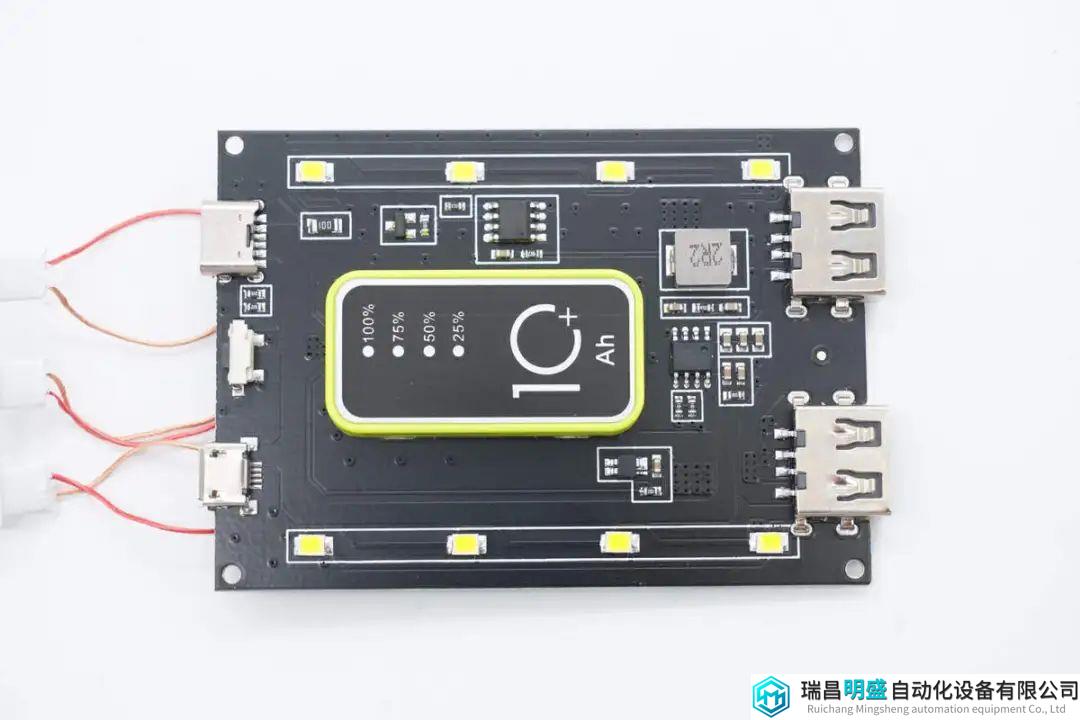

从壳体内部取出PCBA模块，PCBA模块正面焊接一颗MCU，电量检测按键，移动电源主控芯片，升降压合金电感和一体化电池保护芯片。

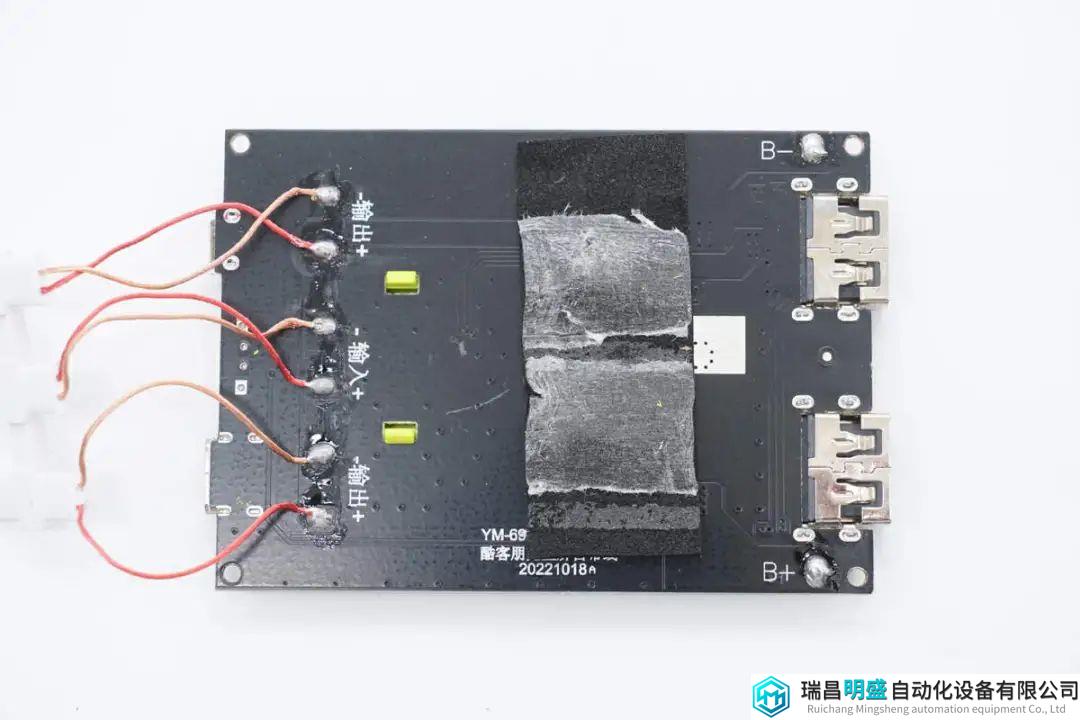

PCBA模块背面焊接输入输出导线和电池正负极接线。

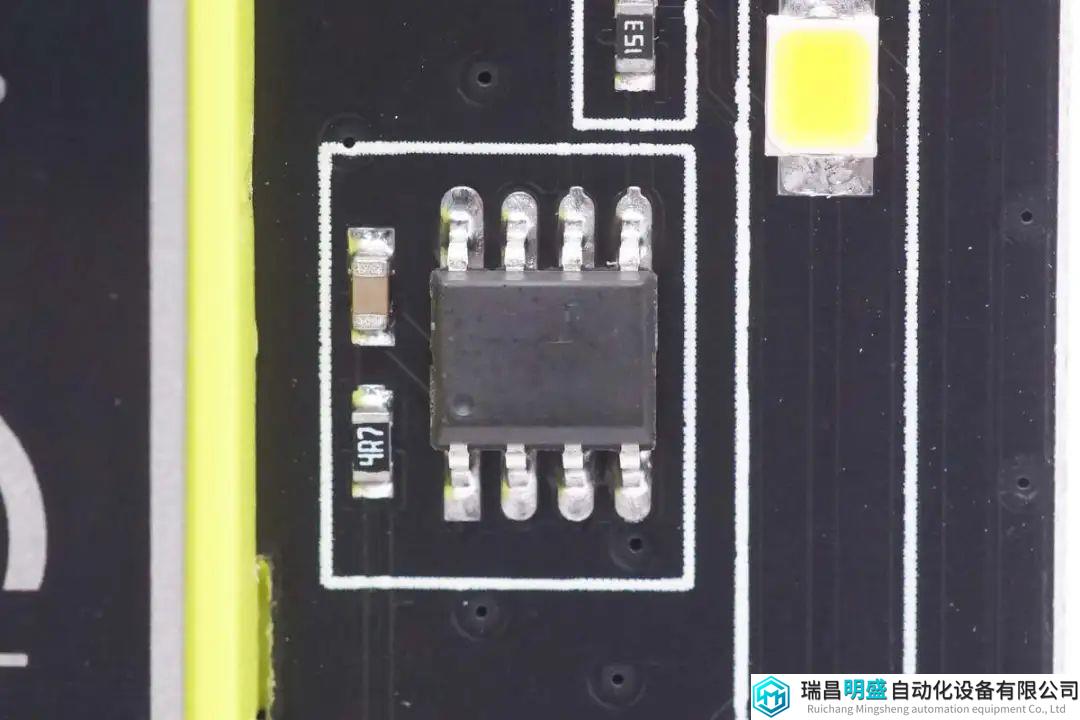

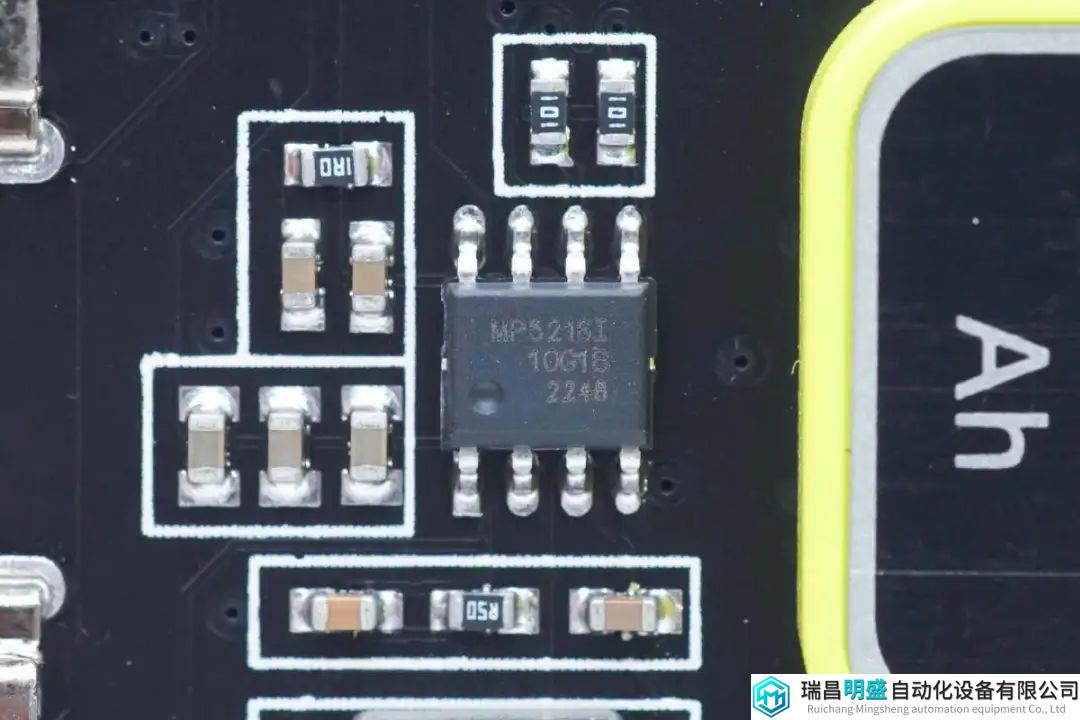

移动电源主控芯片来自思远半导体，型号MP5216，是一颗单芯片移动电源解决方案。芯片内部集成了开关充电管理模块，LED电量显示模块，同步升压放电管理模块。最大充电电流可达2A，放电电流为2.1A，支持轻载自动关机功能。芯片采用ESOP8封装，外围元件精简。

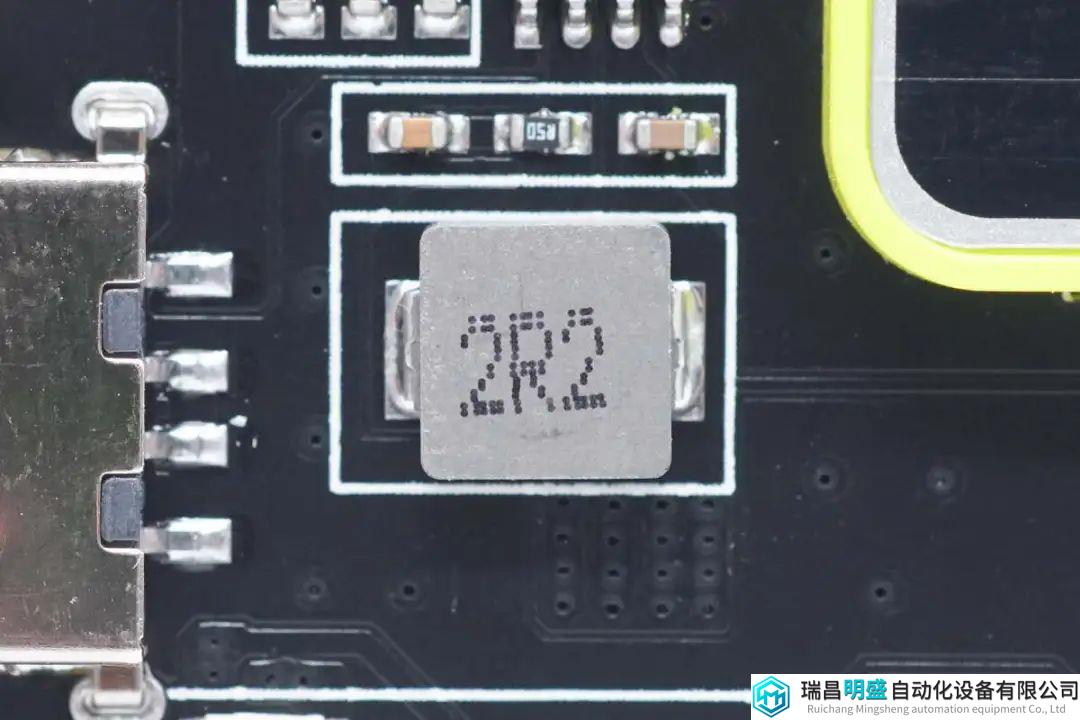

2.2μH合金电感配合主控芯片实现升降压。

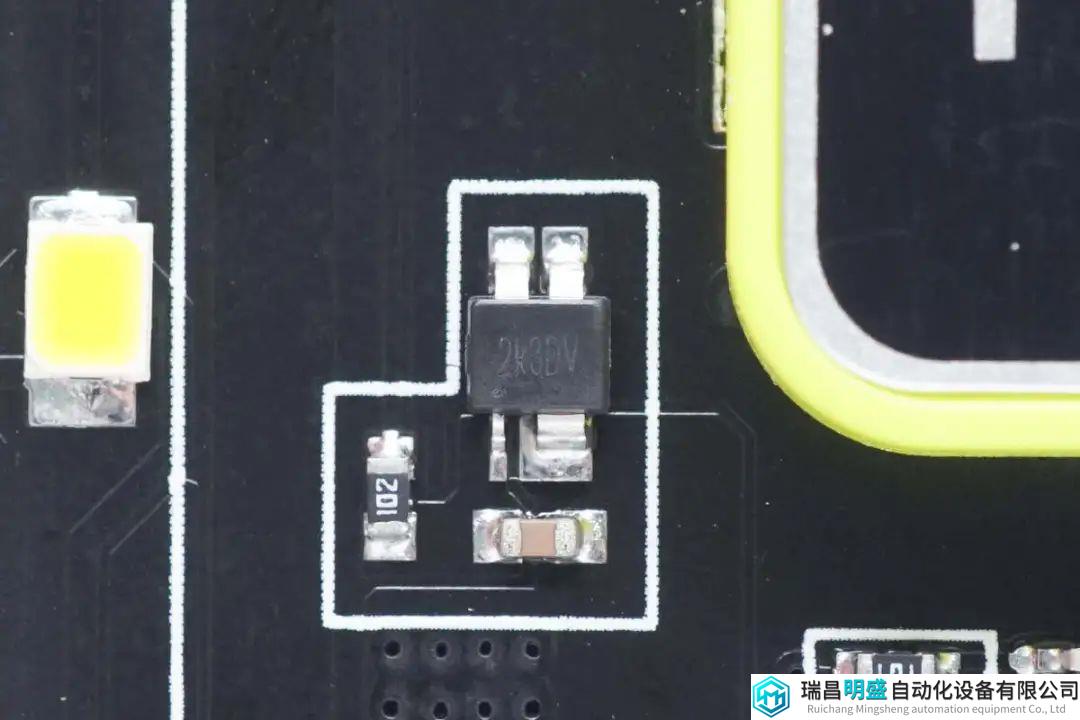

一体化电池保护芯片丝印2K3DV。
无标MCU用于照明灯控制。

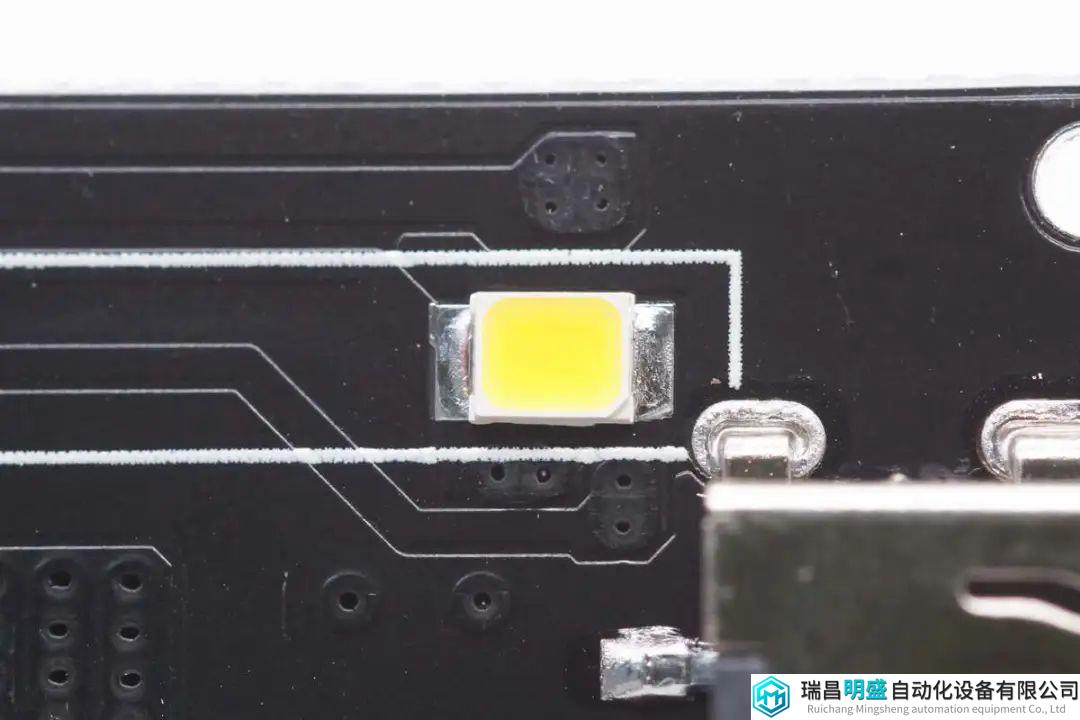

贴片LED照明灯特写。

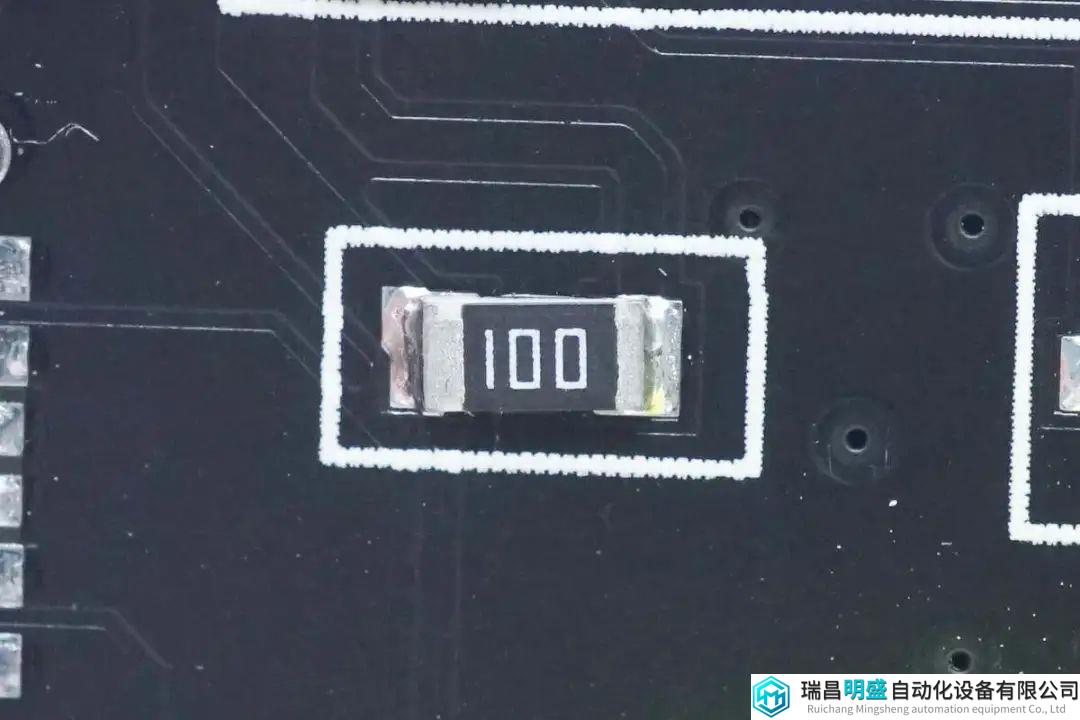

10Ω限流电阻特写。

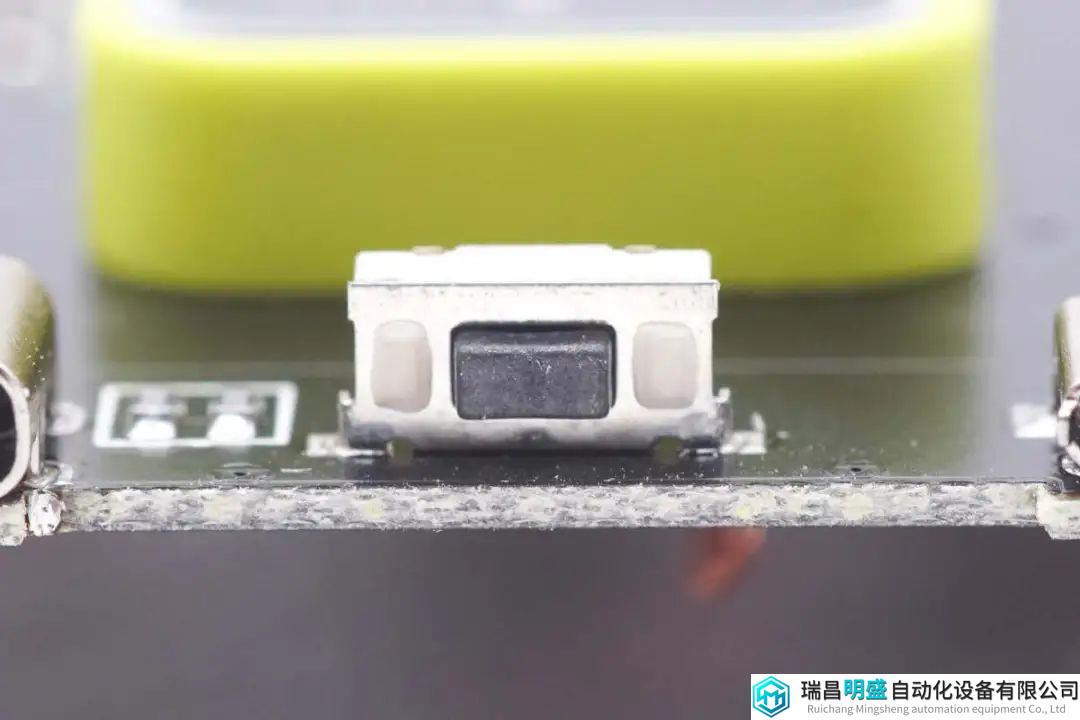

贴片电量检测按钮特写。

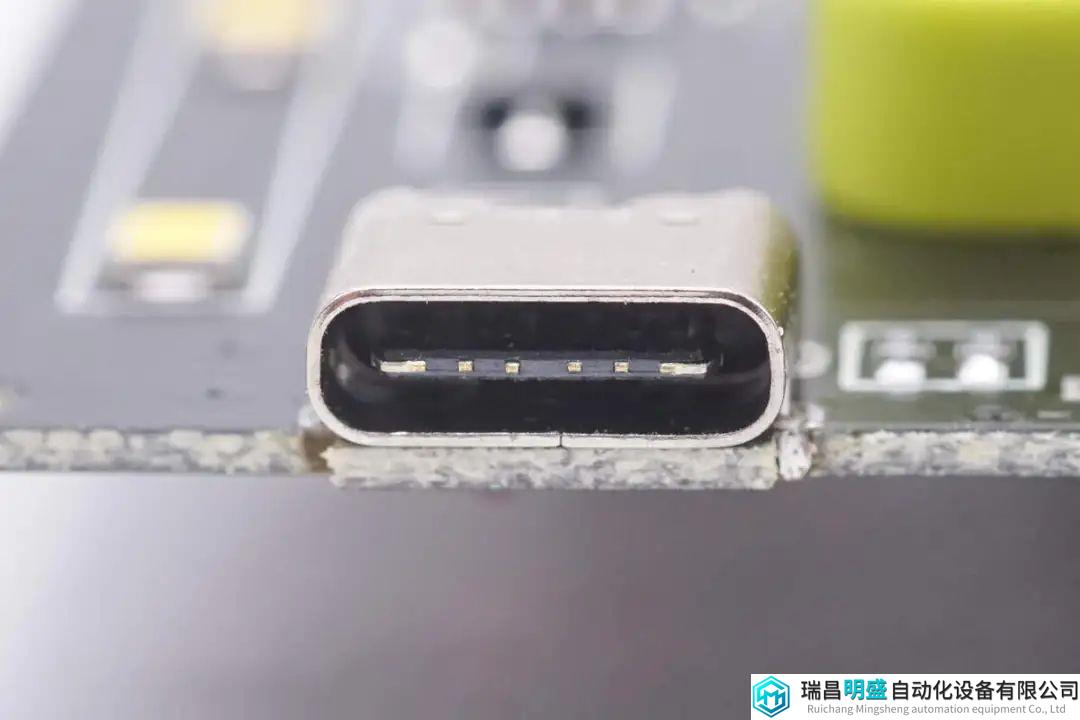

USB-C母座采用过孔焊接固定。

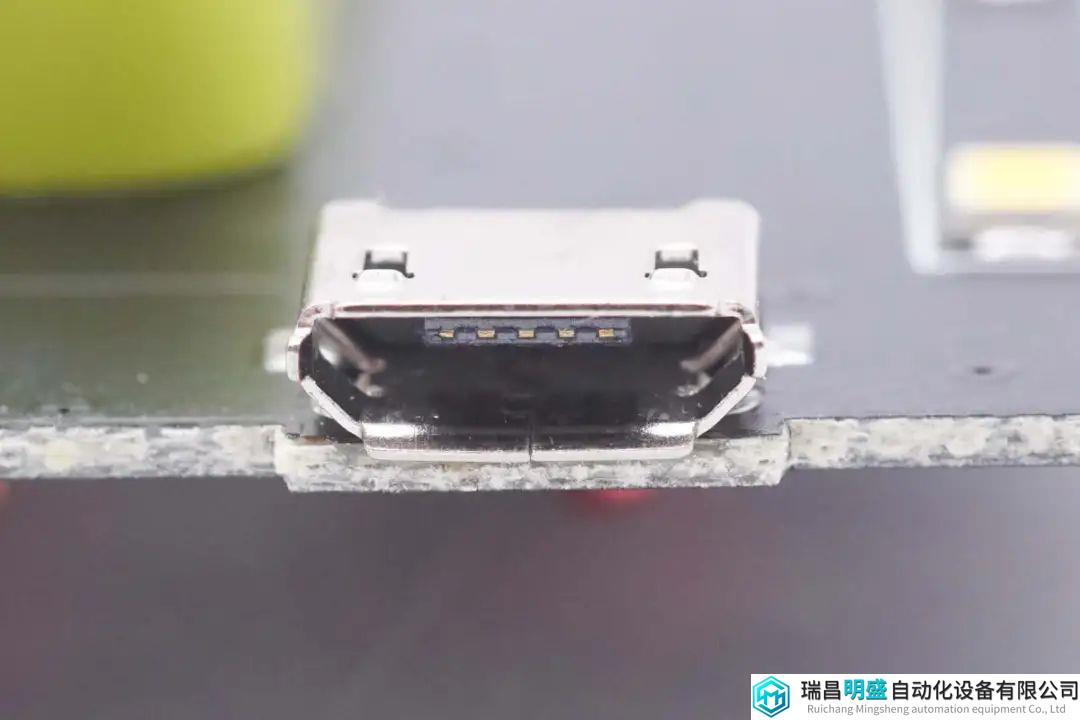

Micro-USB母座特写。

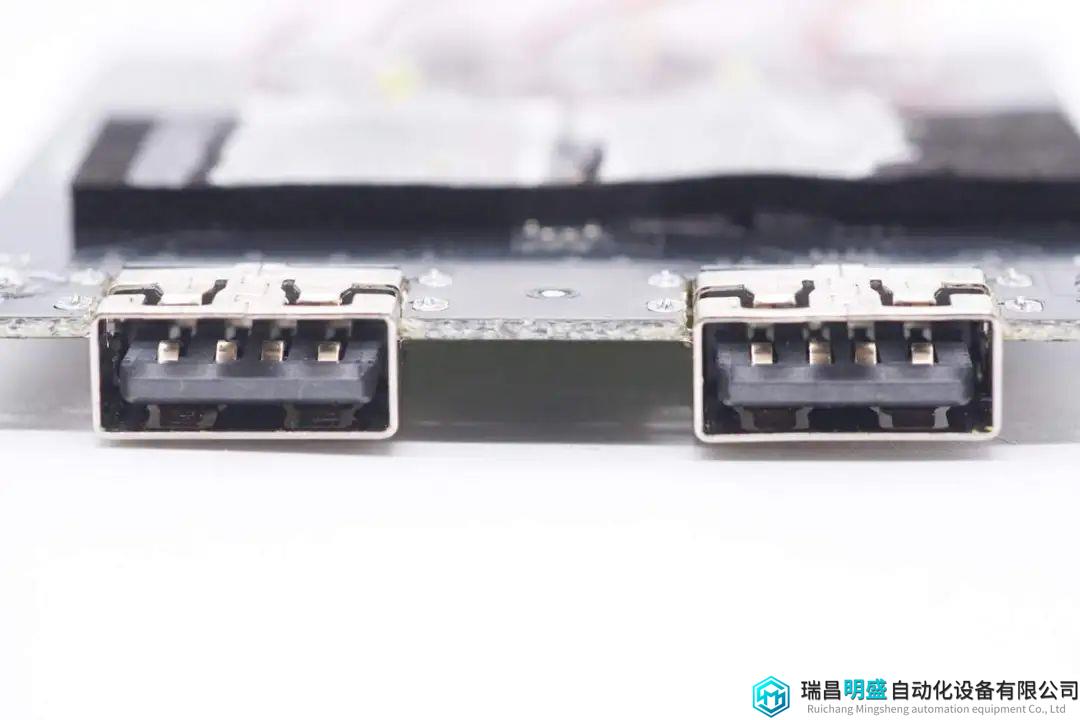

两个USB-A母座采用沉板过孔焊接，降低厚度。

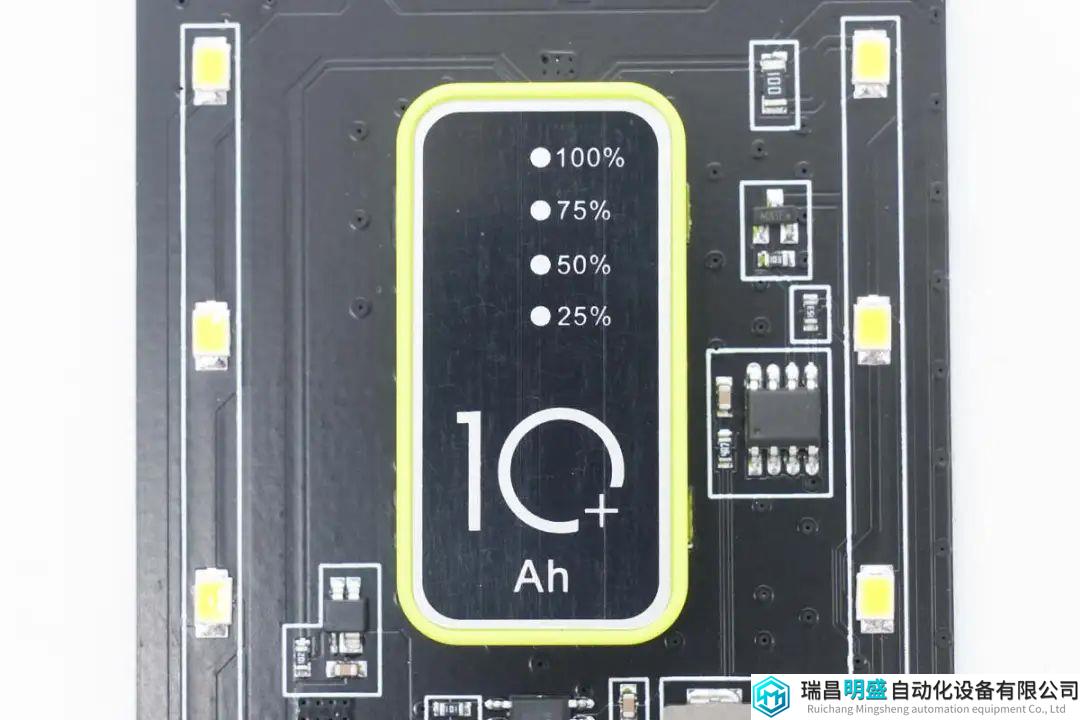

在PCB中间设有四颗电量指示灯的遮光罩，标注电量百分比和10Ah字样。

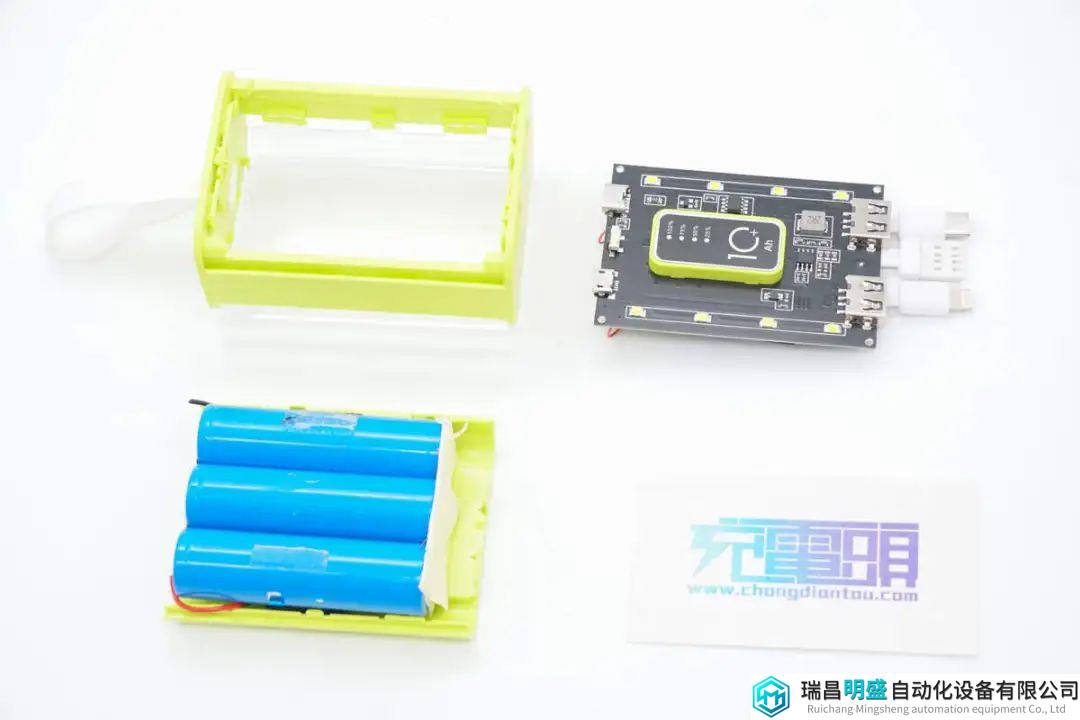

全部拆解一览，来张全家福。
充电头网拆解总结
本次拆解的这款充电宝虽然在包装盒上印有罗技品牌，但是通过拆解发现，这款充电宝实质上属于山寨产品。壳体设计使用的是21700电池，内部实际采用了三颗无标18650电池，并使用双面胶填充空间。移动电源内部PCB采用思远MP5216一体化移动电源芯片，搭配使用一颗一体化电池保护芯片。内部无标18650电池安全性没有保障，存在安全隐患。
