充电头网采购了古瑞瓦特推出的一款无线电流互感器，这款产品通过使用电流互感器，来检测电路中的交流电流，并通过无线通信，将采集到的电流信息传送至中控设备，用于功率计算。无线电流传感器采用IP65防水金属外壳，并采用220Vac供电。
模块采用RF433无线通信，在壳体上设有电源线，电流互感器接口和无线天线接口。包装内部配有安装螺丝，用于悬挂安装。下面充电头网就带来古瑞瓦特SP-CT无线电流传感器的拆解，一起看看内部的方案和设计。
此前充电头网还拆解过古瑞瓦特PID补偿箱、古瑞瓦特无线监控配件Shine4G-X2等产品，欢迎查阅。
古瑞瓦特SP-CT无线电流传感器开箱
产品采用牛皮纸盒包装，顶面印有GROWATT品牌和产品英文名称。

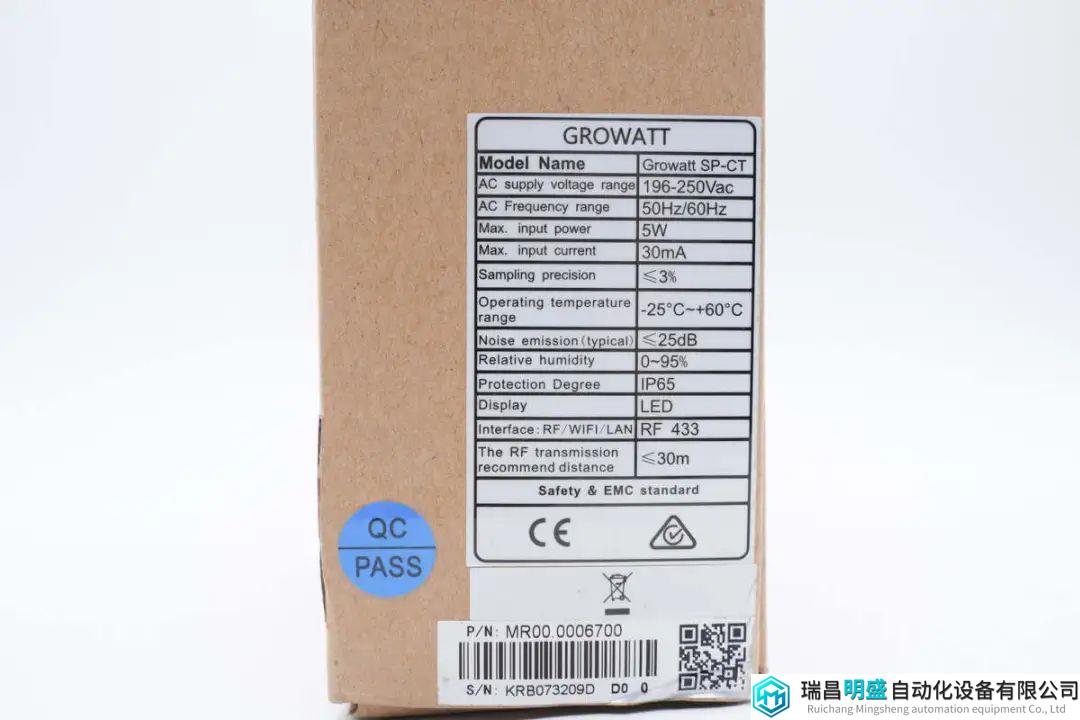

在包装侧面粘贴有信息贴纸，标注有设备供电参数，规格以及序列号信息。

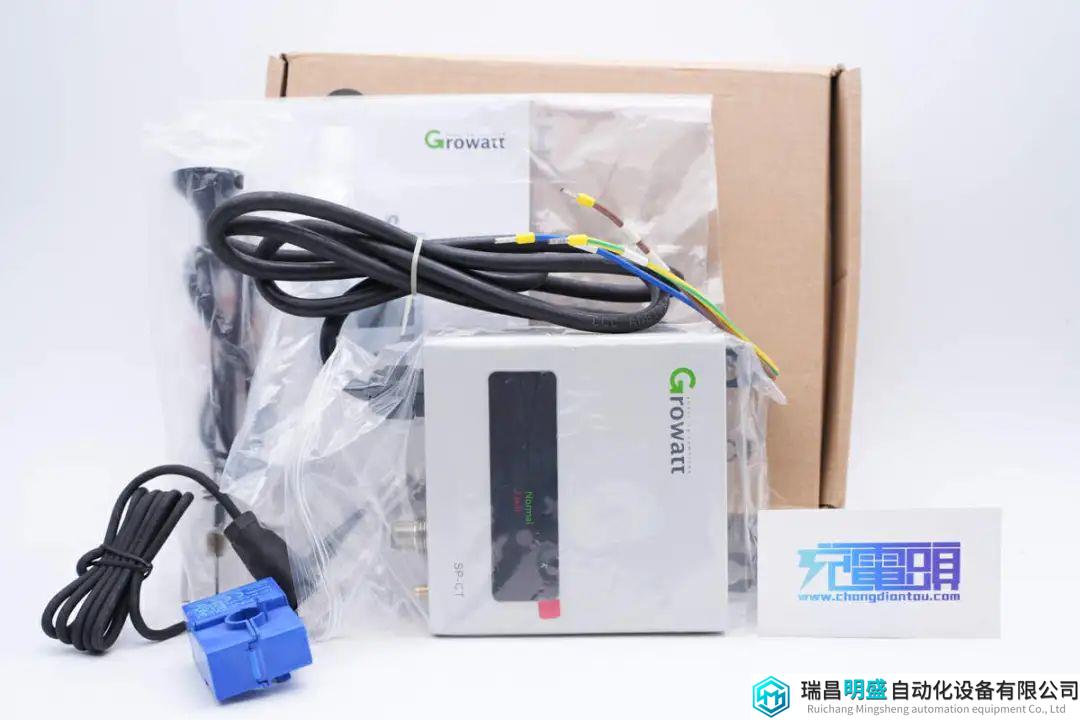

包装内含传感器主机，电流互感器和天线等附件。

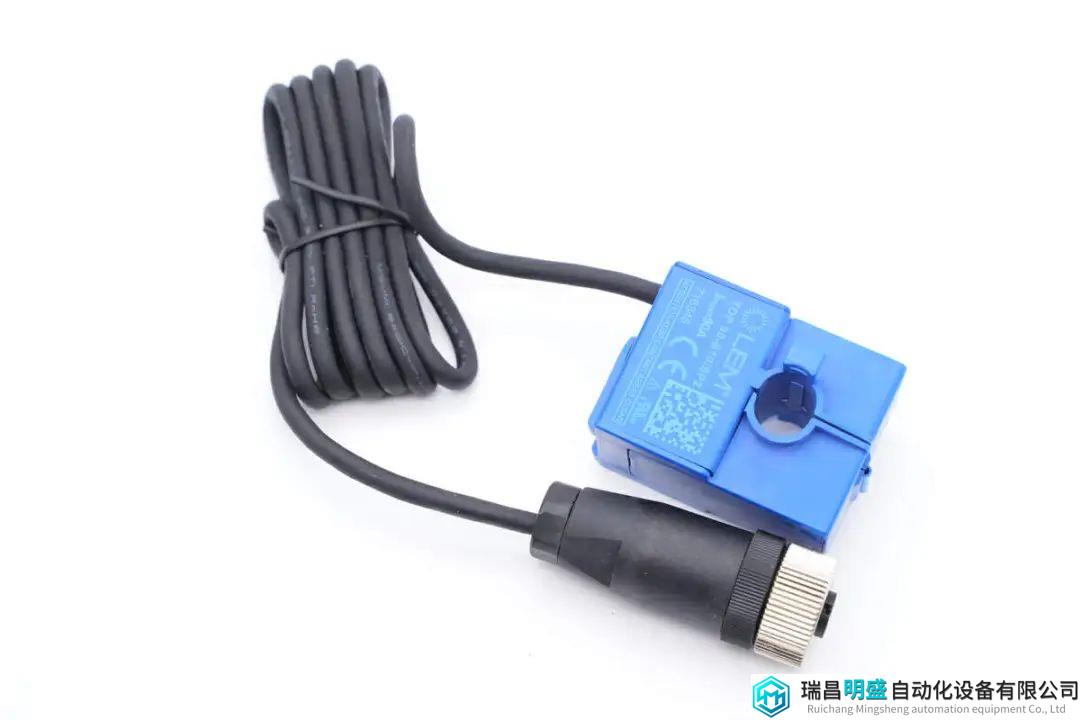

电流传感器特写，传感器探头和插座通过导线连接。

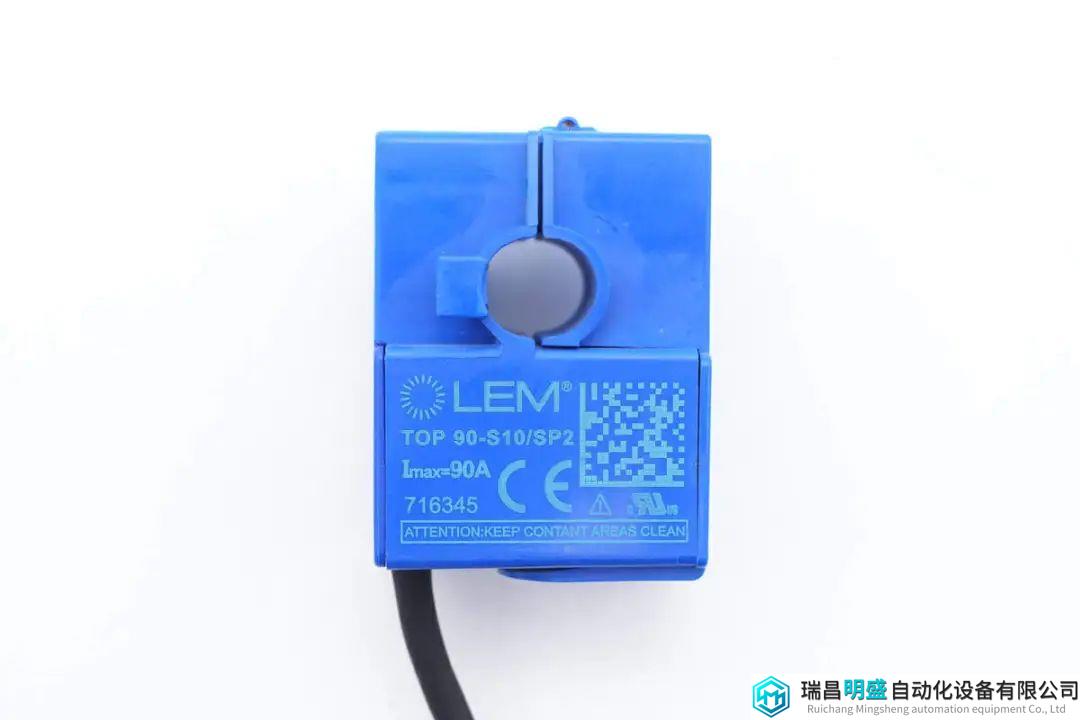

电流传感器来自莱姆，型号TOP 90-S10/SP2，最大电流为90A。

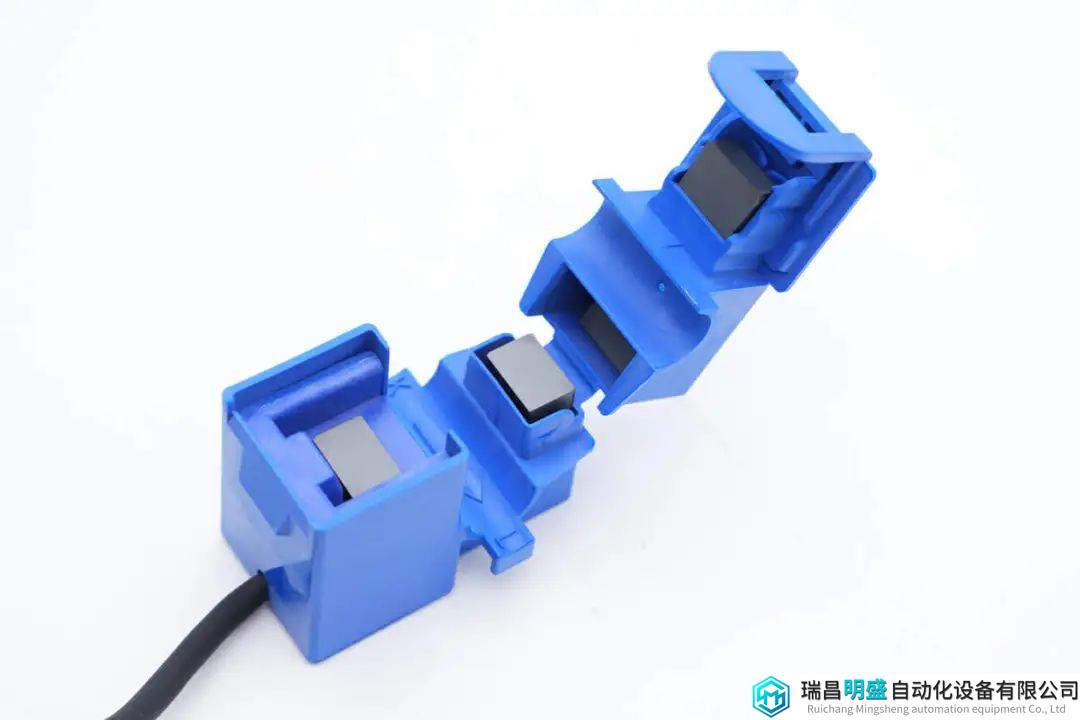

互感器磁芯可以打开，放入待测导线，无需剪断导线或重新拆装导线。

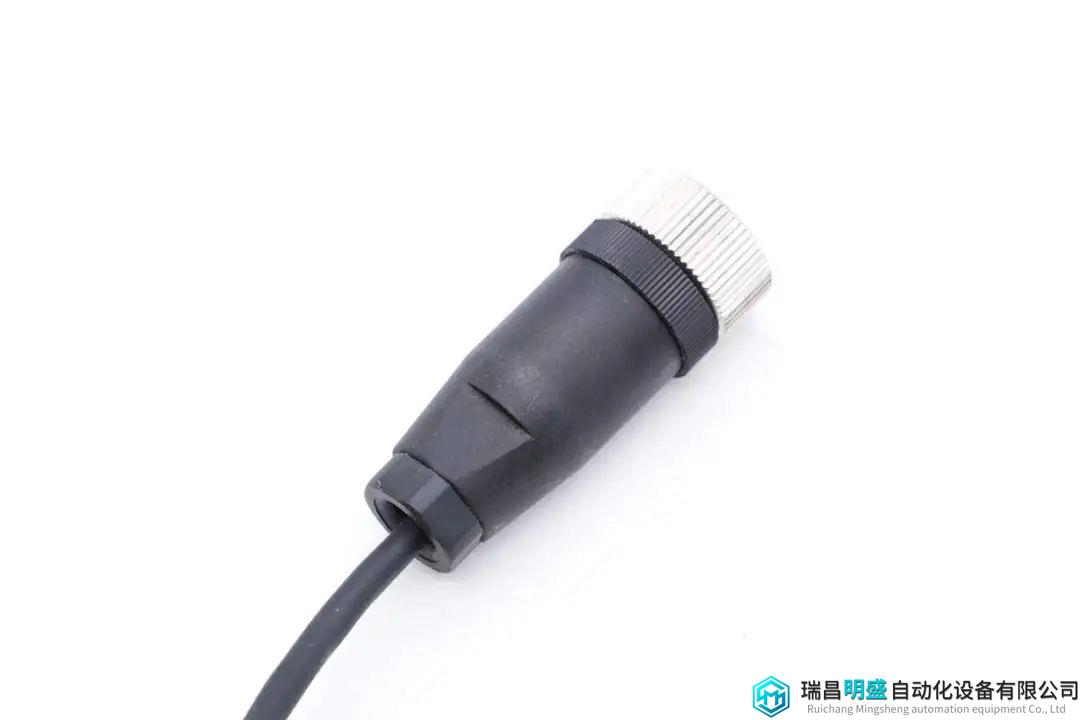

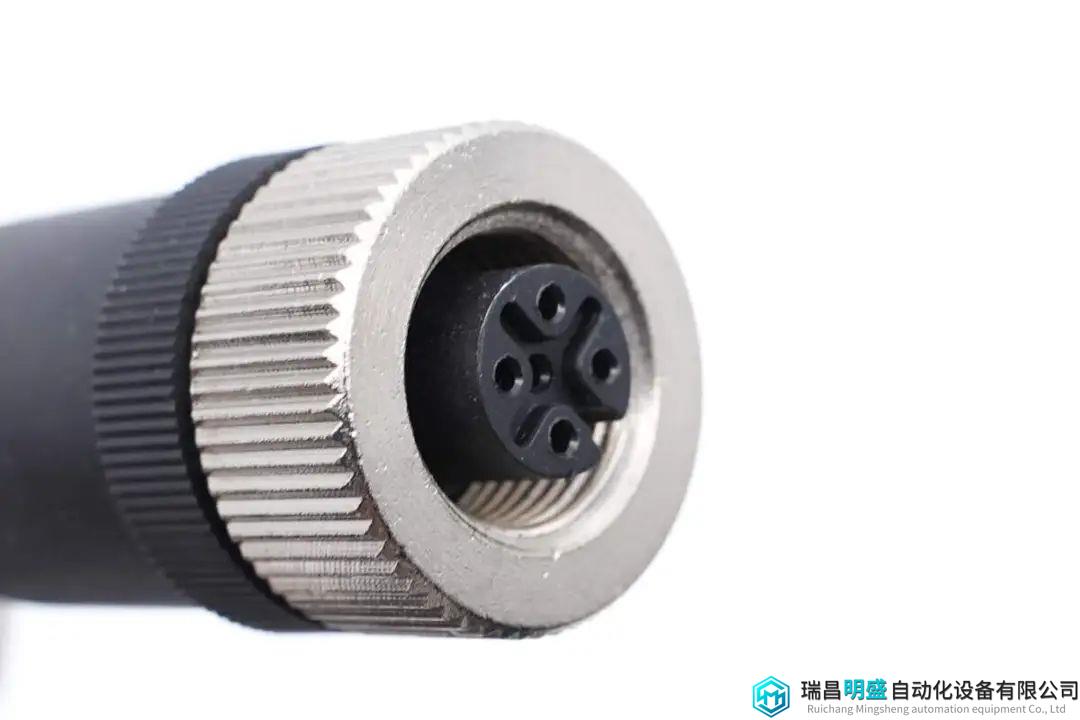

电流传感器插头特写。
插头通过螺旋固定。

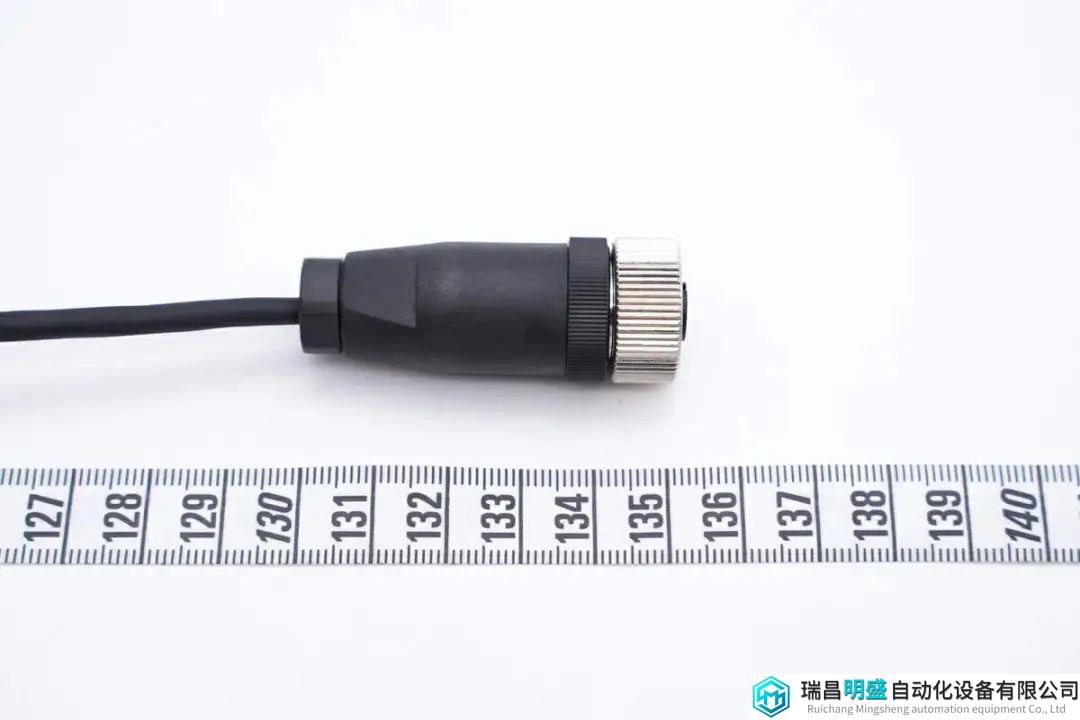

实测电流传感器导线长度约为1.3米。

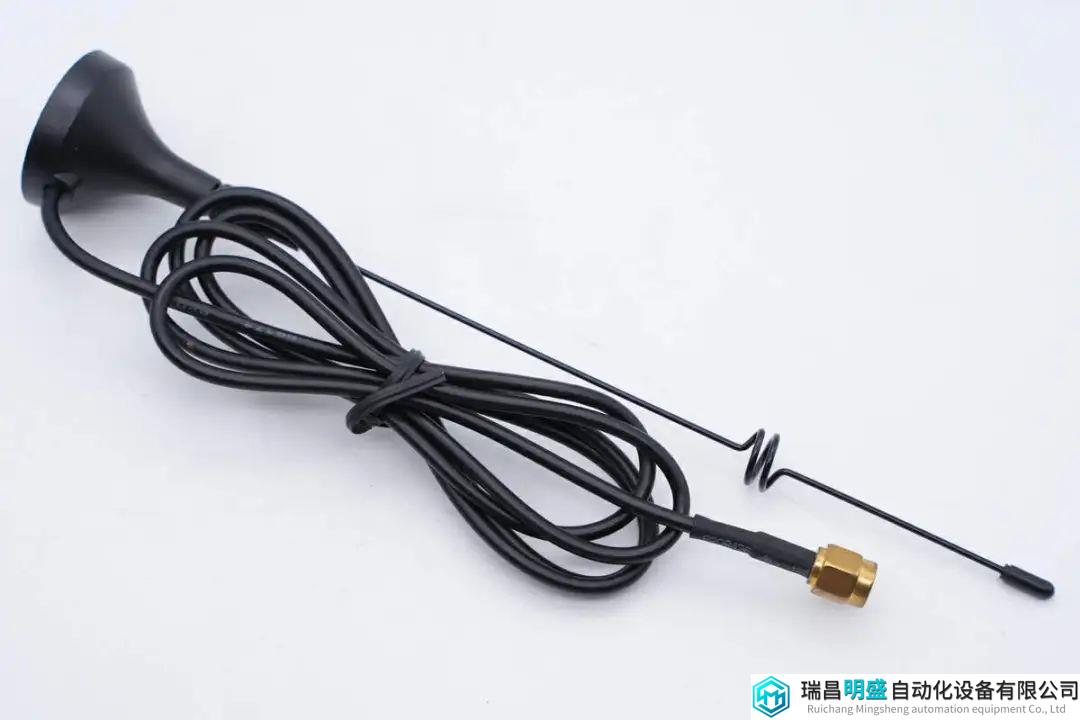

吸盘天线特写。

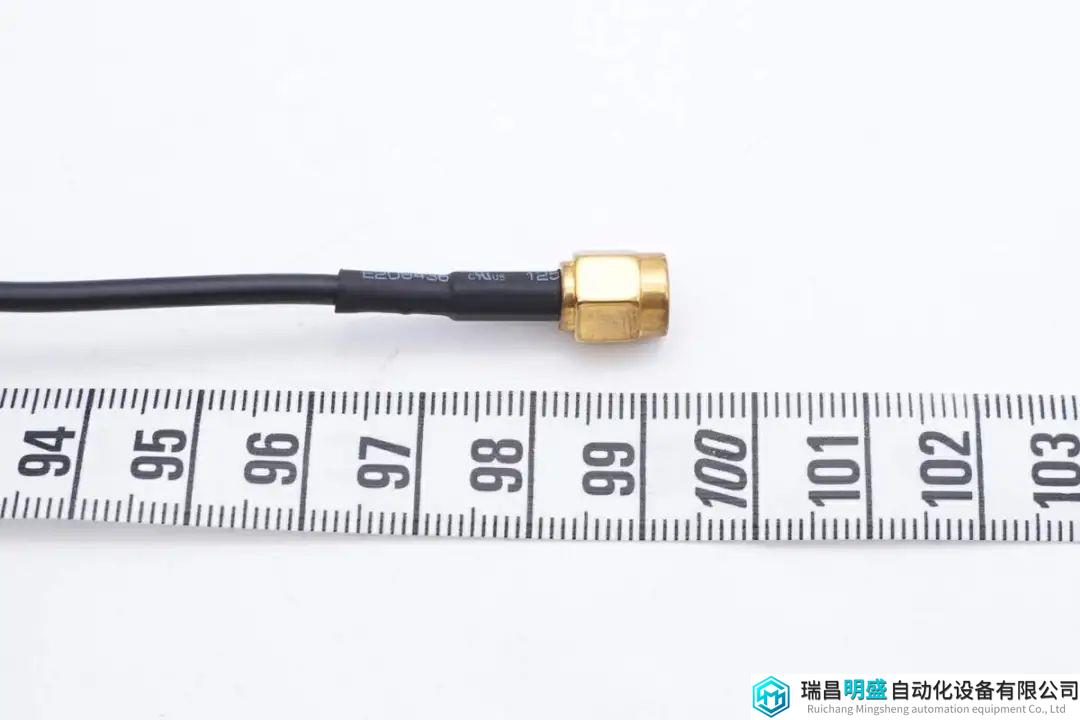

天线馈线长度约为1米。

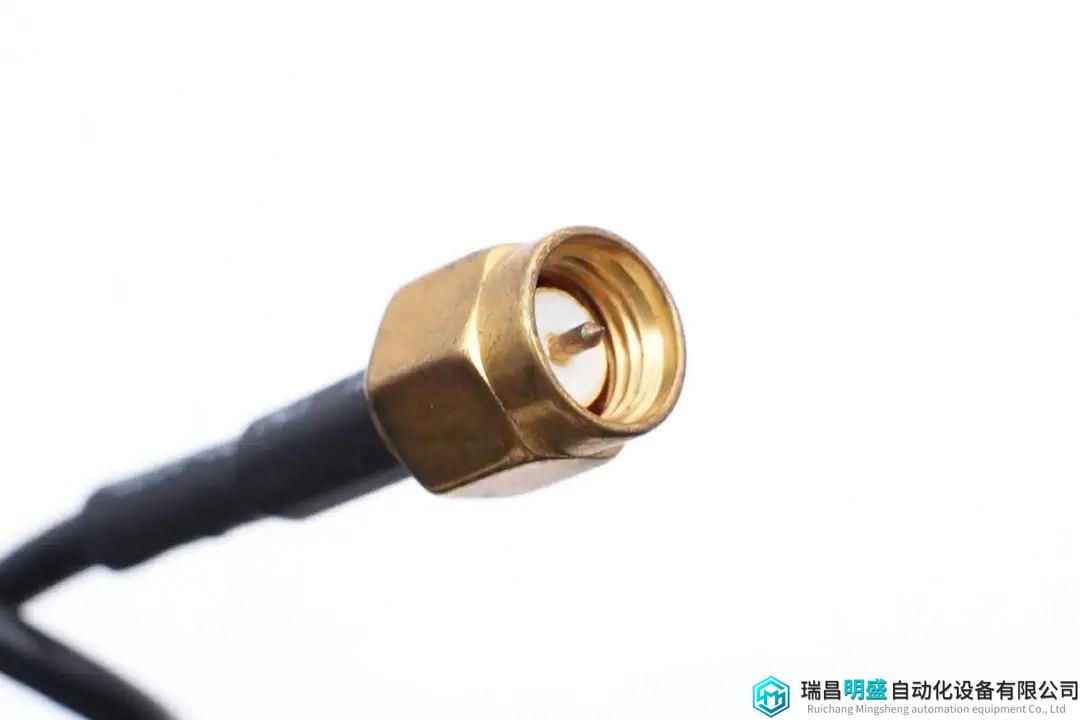

镀金SMA连接器特写。

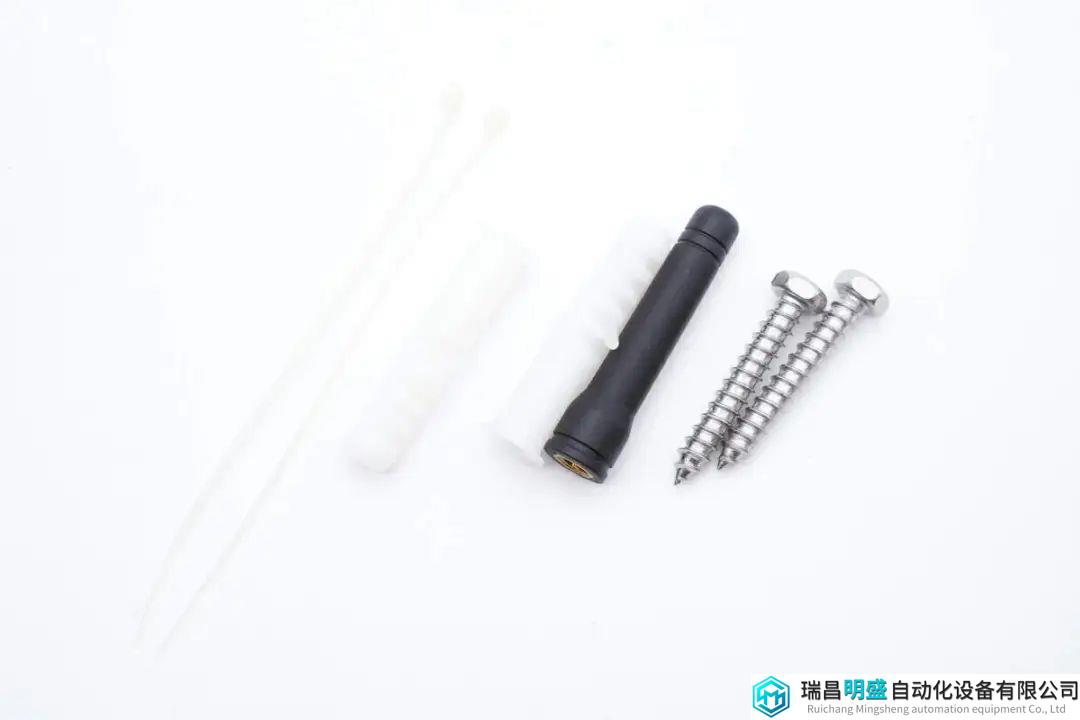

包装内部附赠的扎带，膨胀螺丝和天线特写。

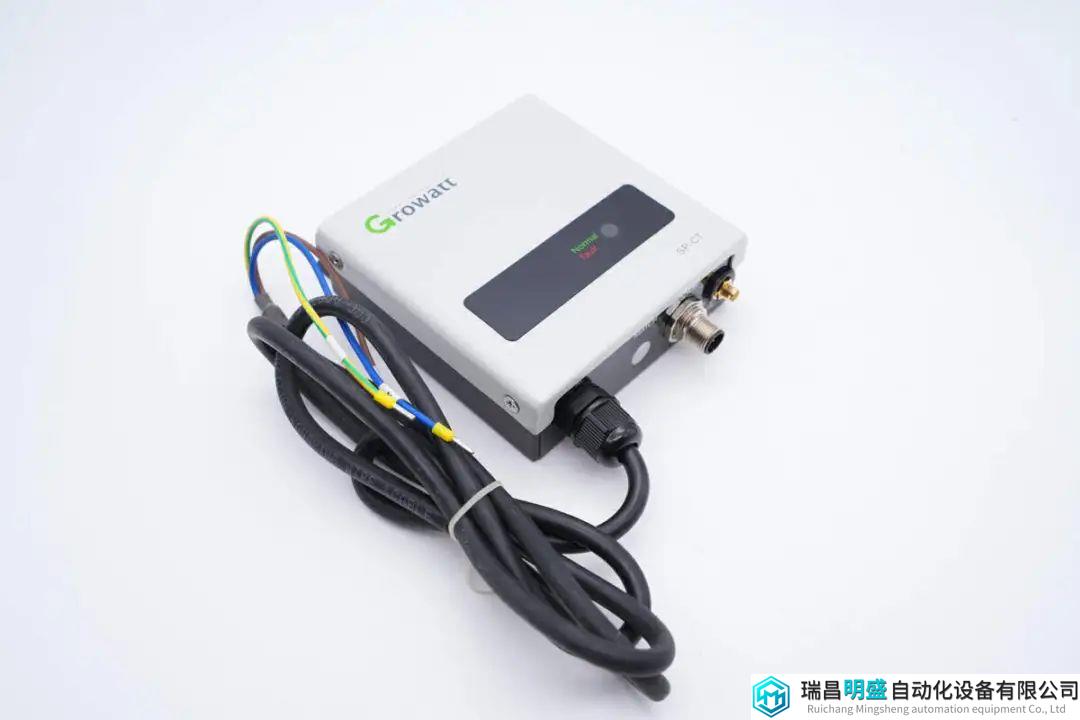

无线电流传感器主机一览，左侧为捆扎固定的供电导线。

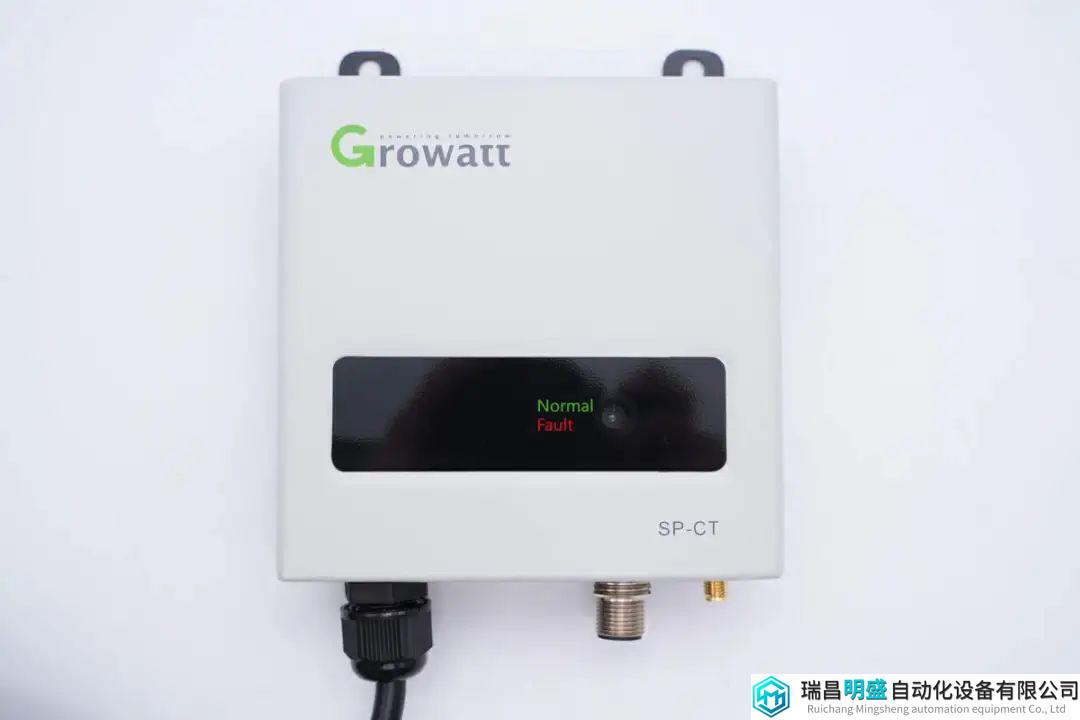

主机机身左上角设有Growatt品牌，在中间黑色区域设有工作指示灯，右下角印有SP-CT无线电流传感器产品名称。

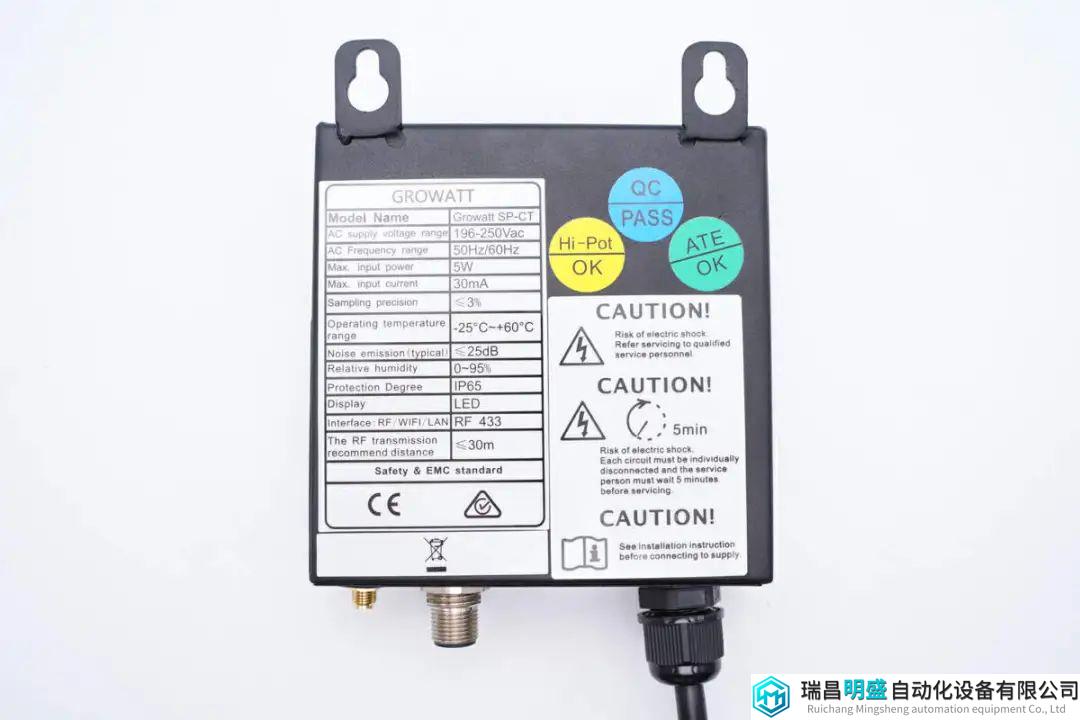

背面贴有产品铭牌，右上方黄绿蓝三色标识表明产品通过了Hi-Pot、ATE、QC测试。

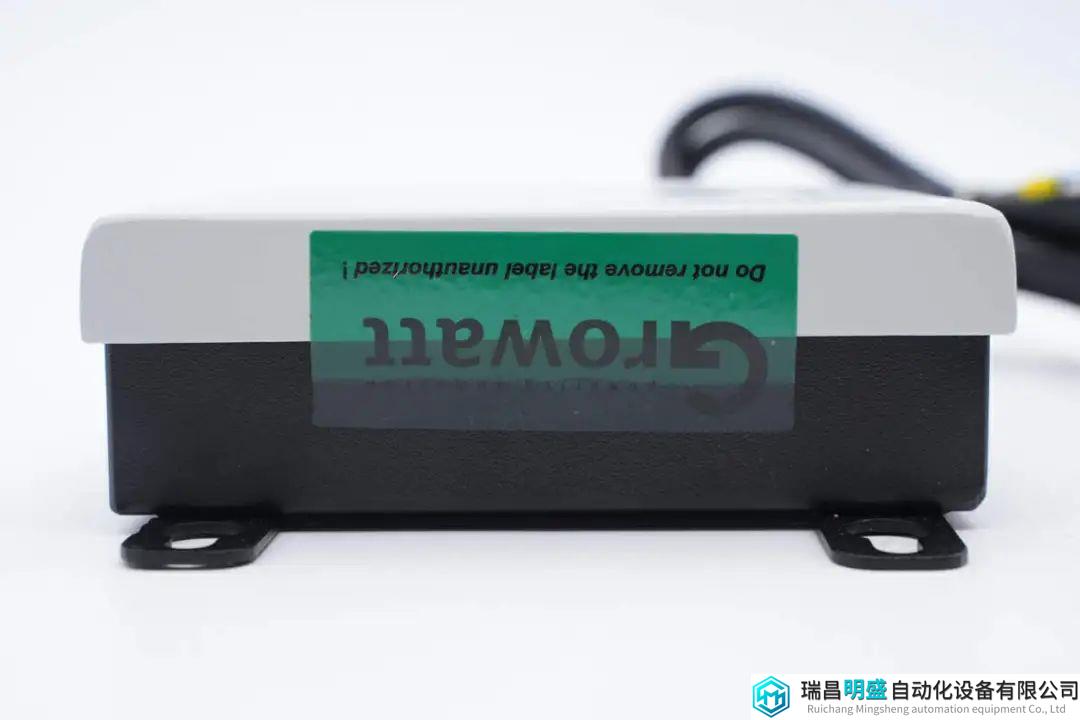

在主机顶部贴有防拆贴纸。

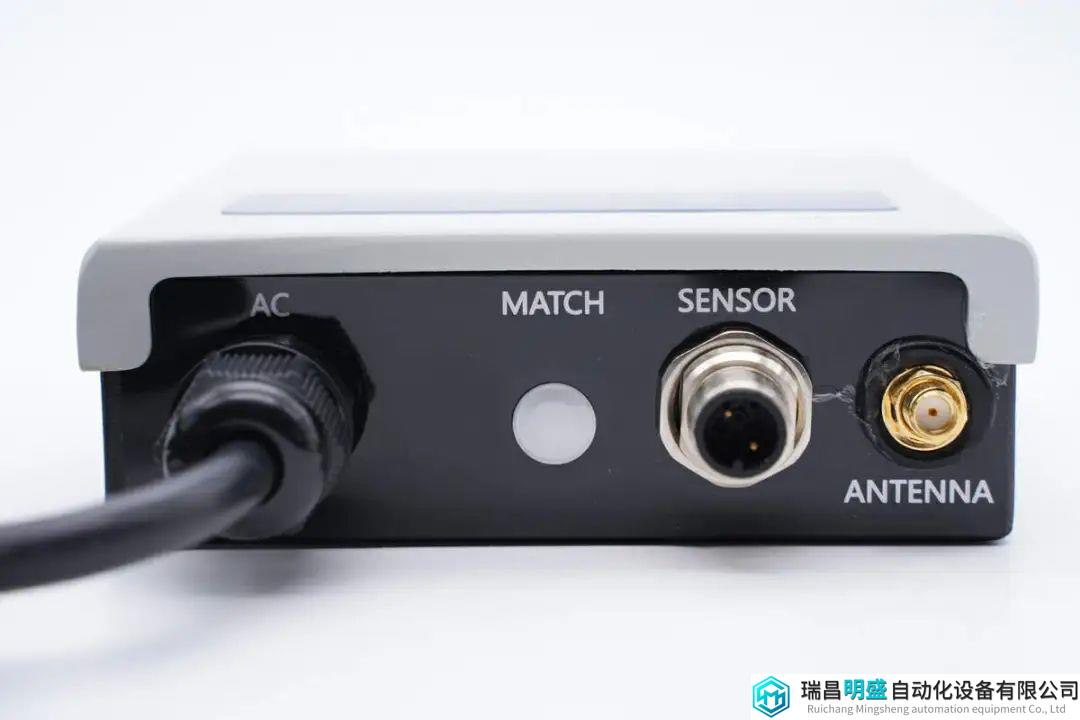

底部为电源接线，配对按钮，传感器接口和天线接口。

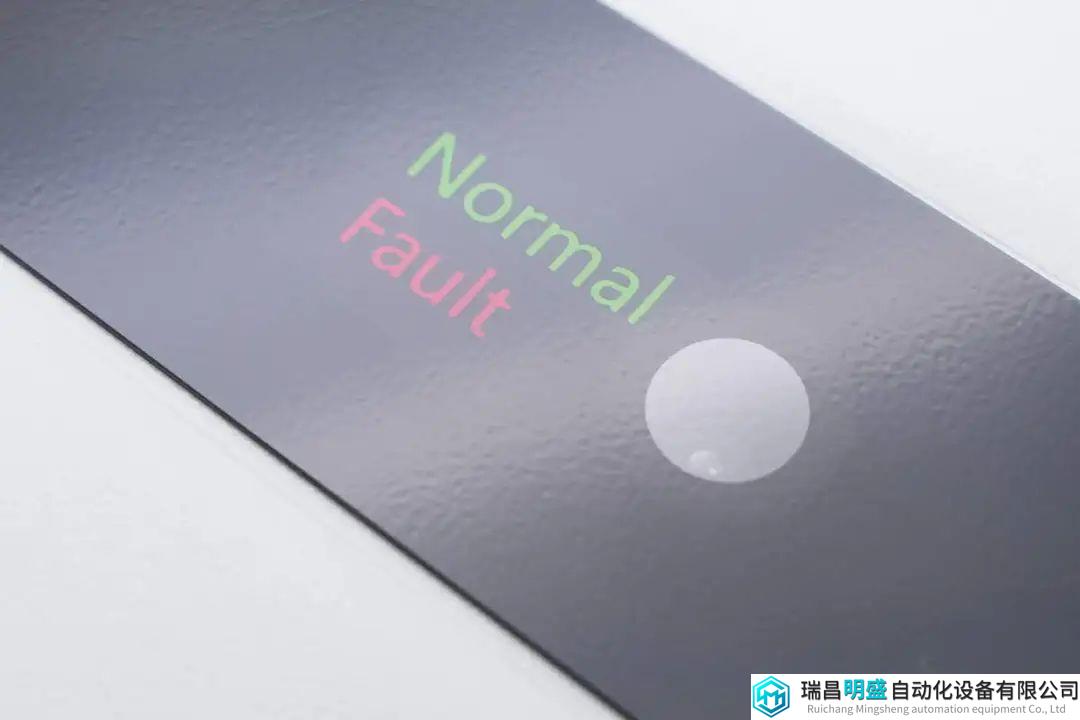

工作指示灯和故障指示灯特写。

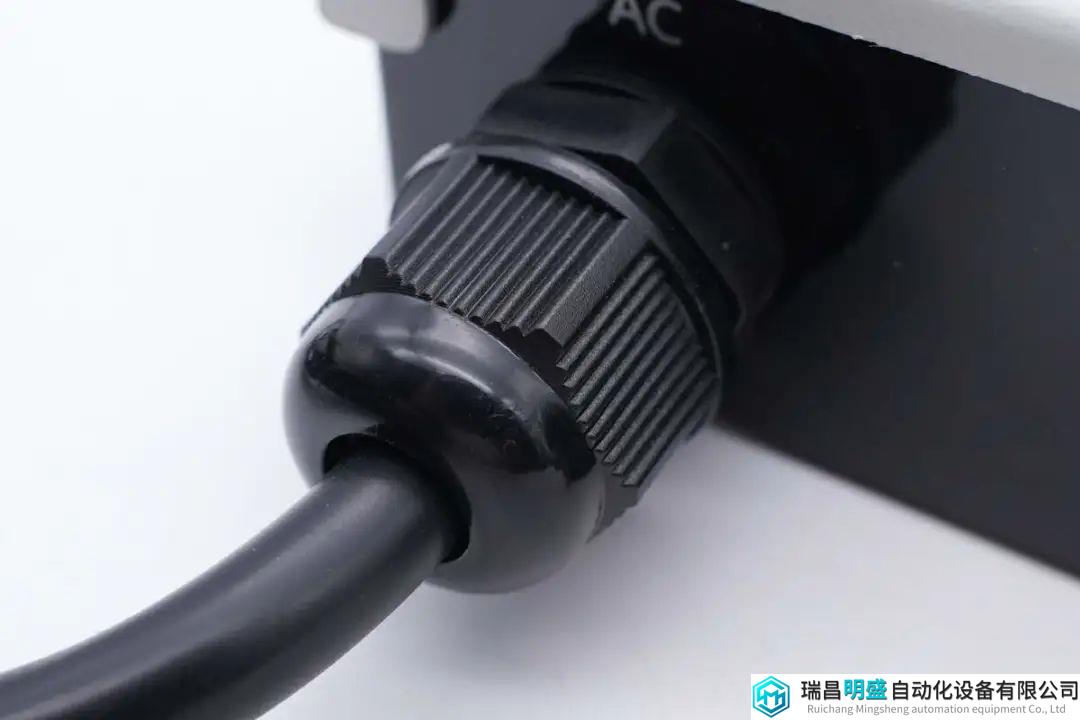

电源线防水密封端子特写。

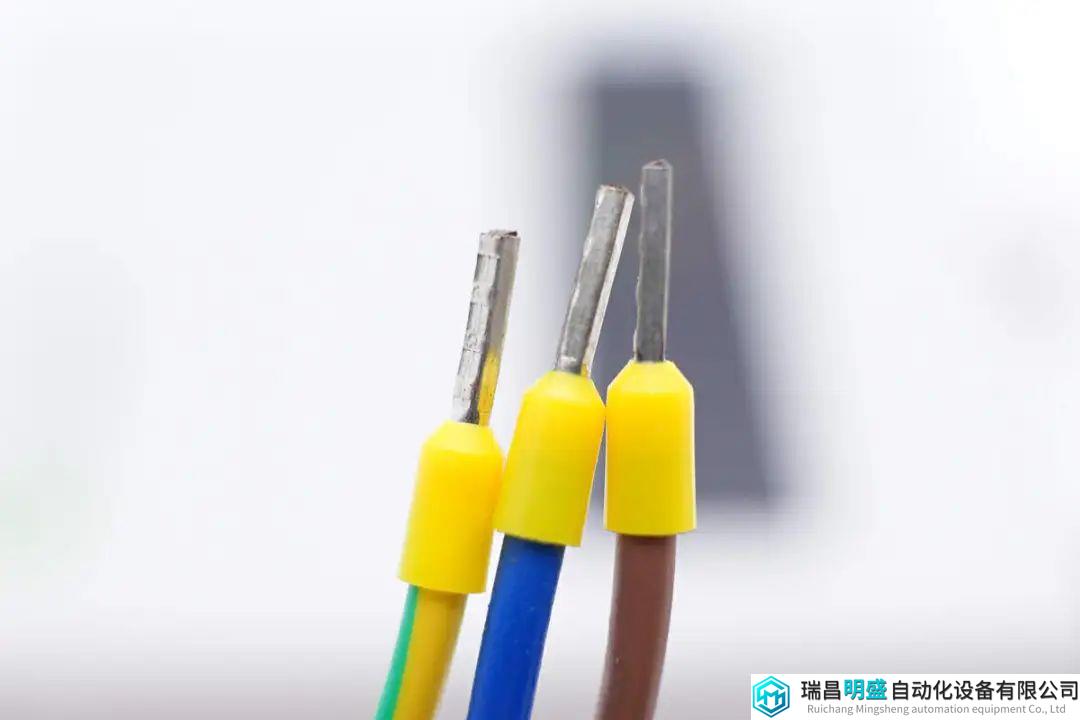

电源线压接端子便于安装。

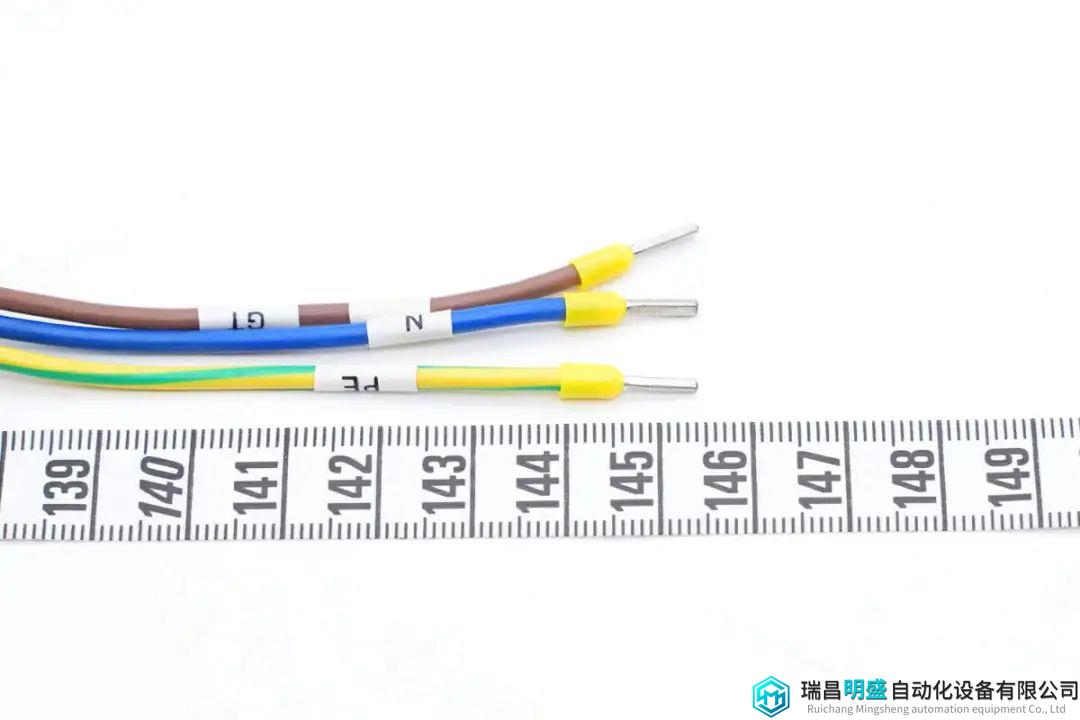

实测电源线长度约为1.5米。

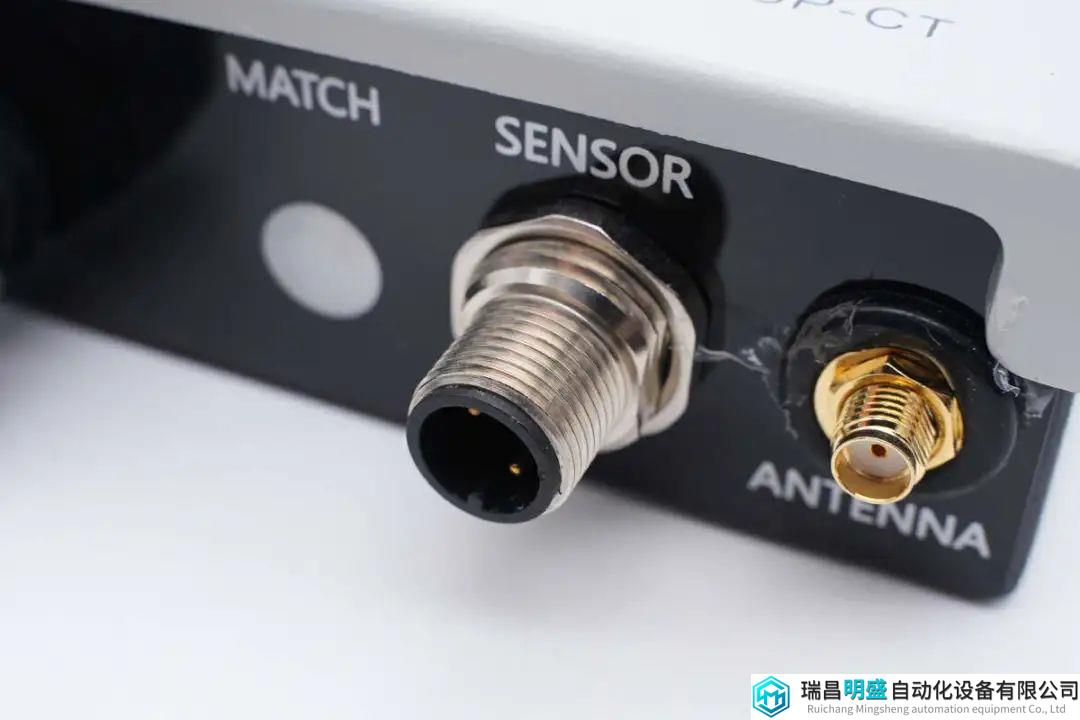

连接传感器的接口特写。

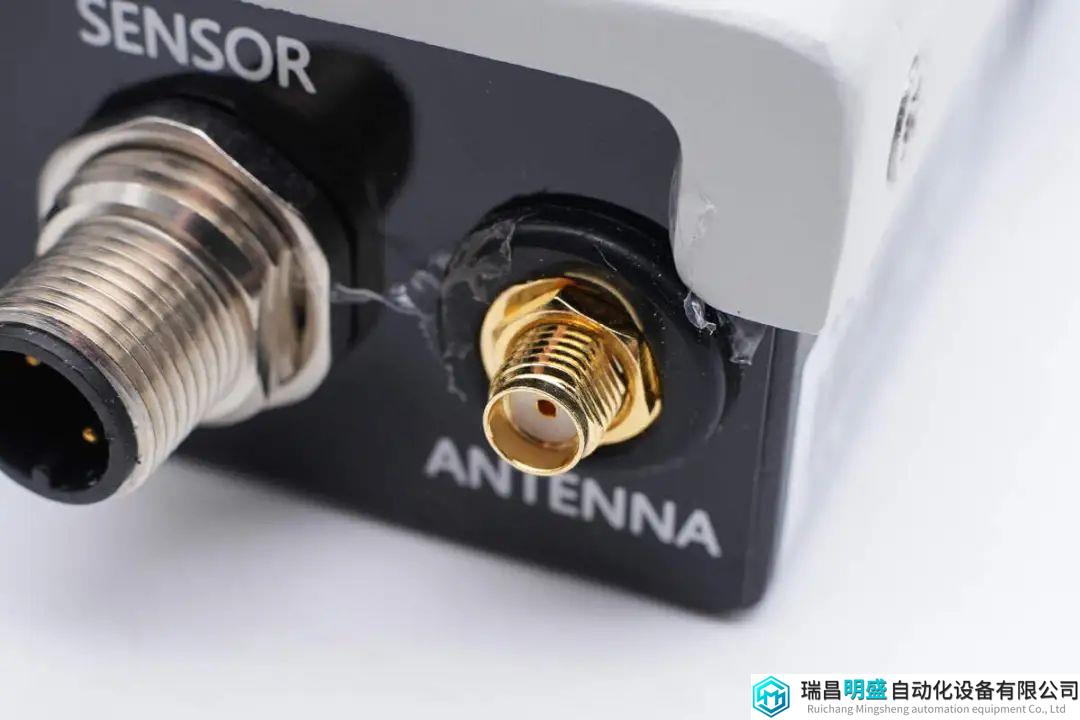

连接无线天线的接口特写。

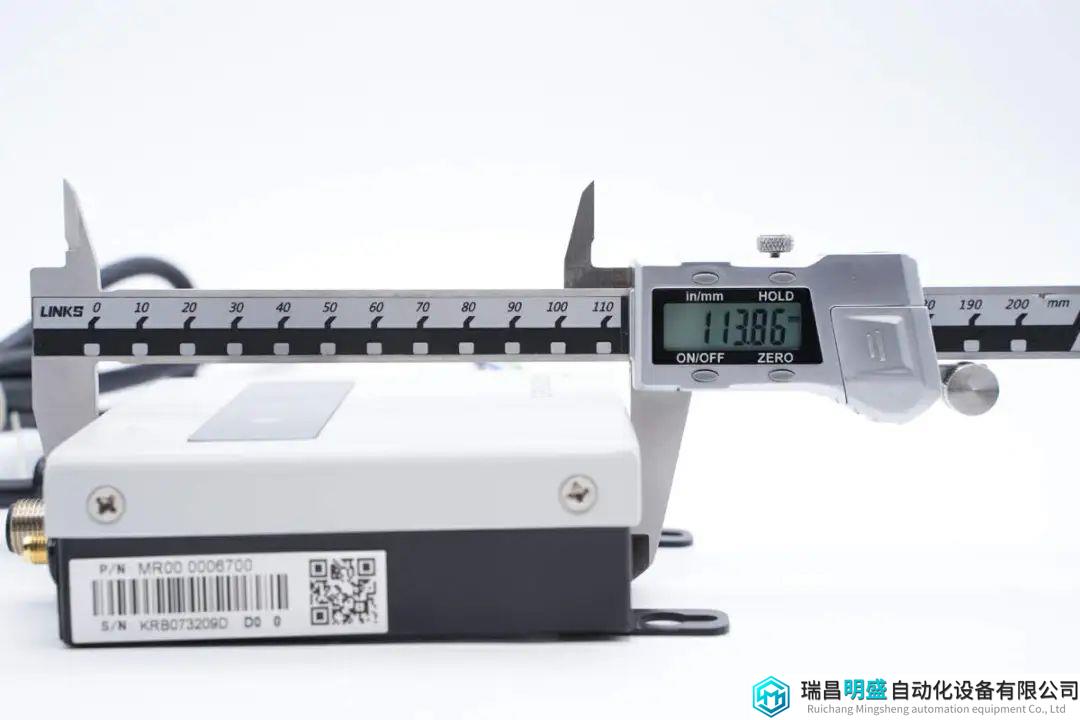

使用游标卡尺测得主机机身长度约为113.9mm。

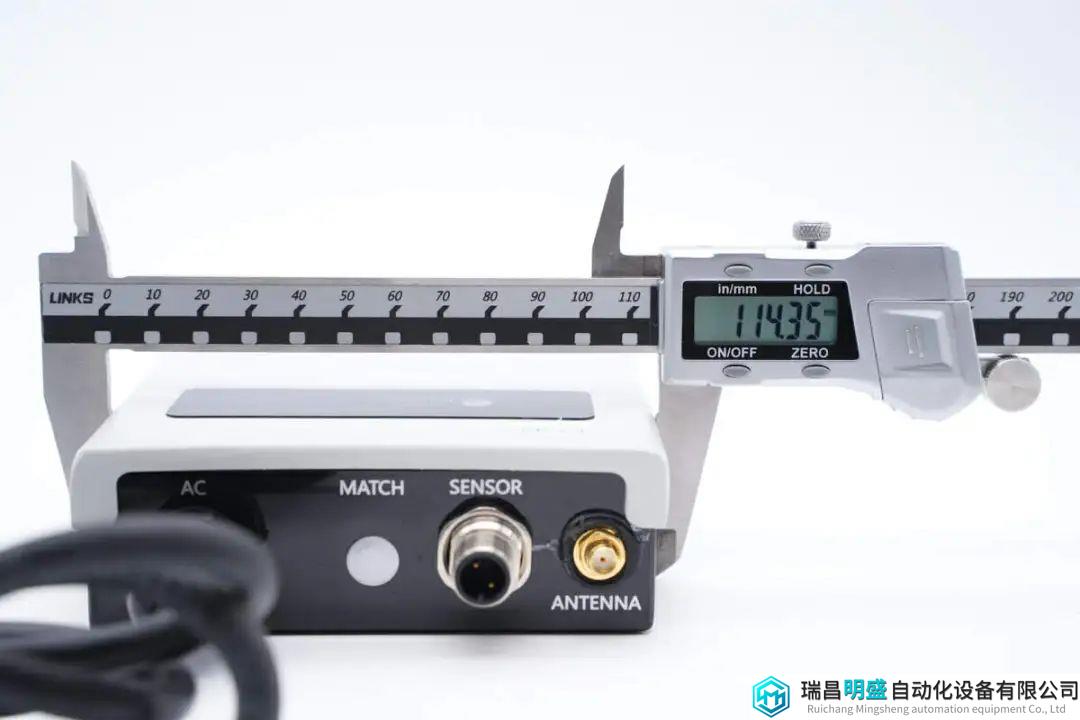

主机机身宽度约为114.4mm。

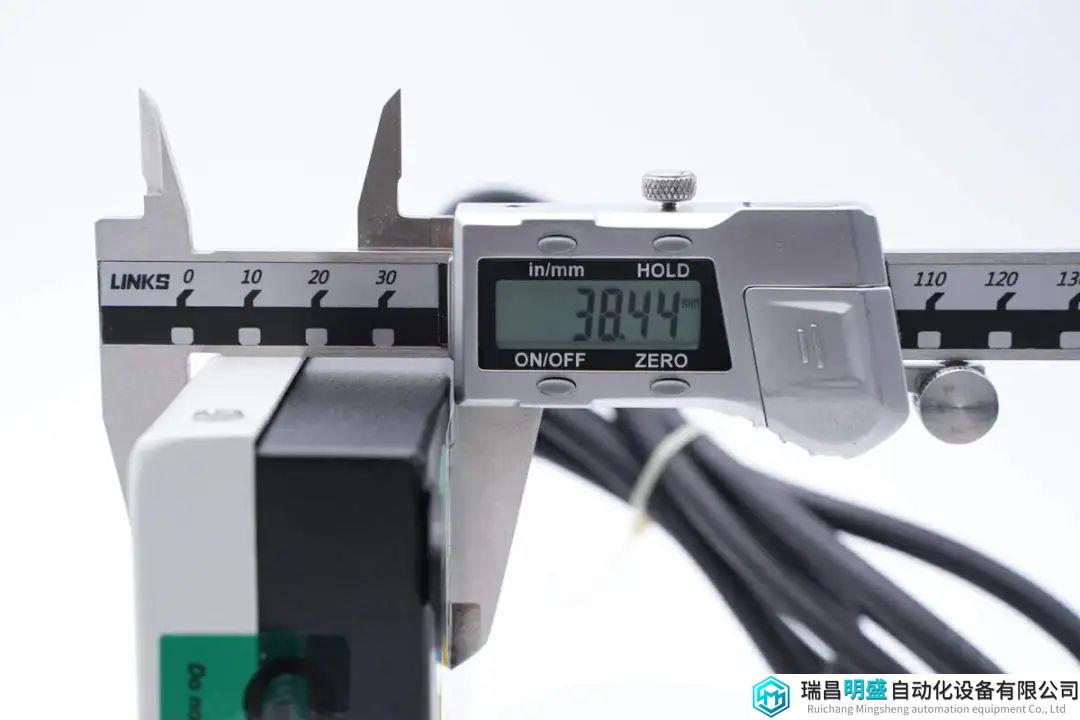

机身厚度约为38.4mm。

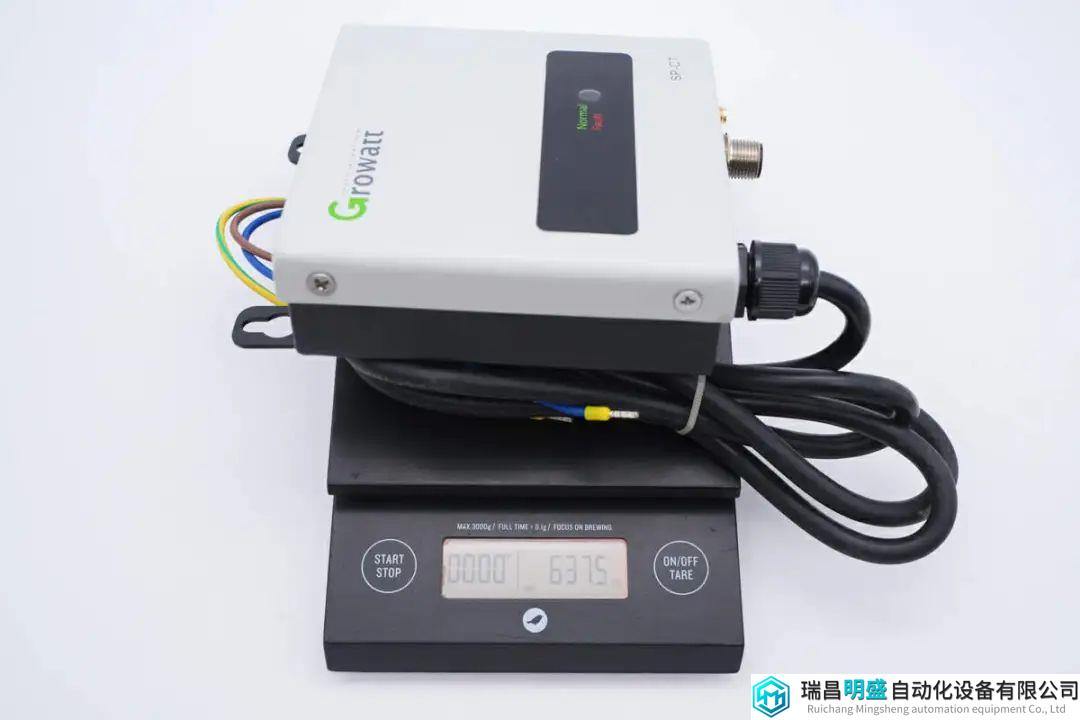

整机重量约为637.5g。
古瑞瓦特SP-CT无线电流传感器拆解
看完这款无线电流传感器的外观，下面就进行拆解，一起看看内部的方案和设计。
首先拧下盖板的固定螺丝，拆开箱体。
箱体盖板连接黄绿色接地线。
盖板内部开孔透过指示灯灯光，并使用螺丝固定接地线。

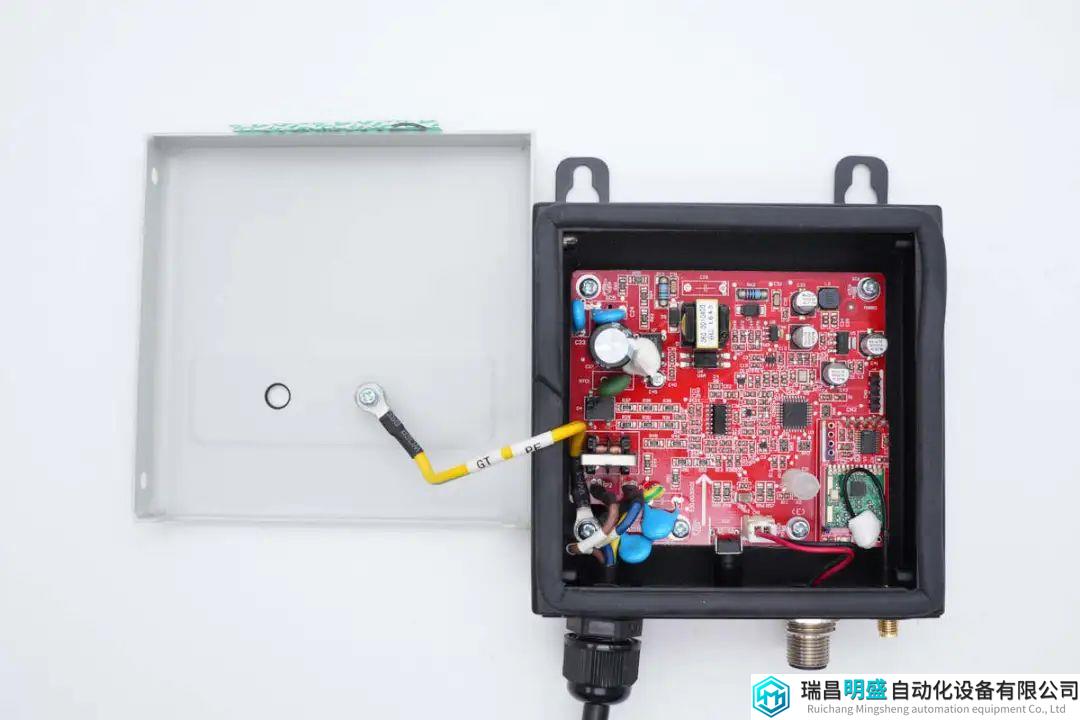

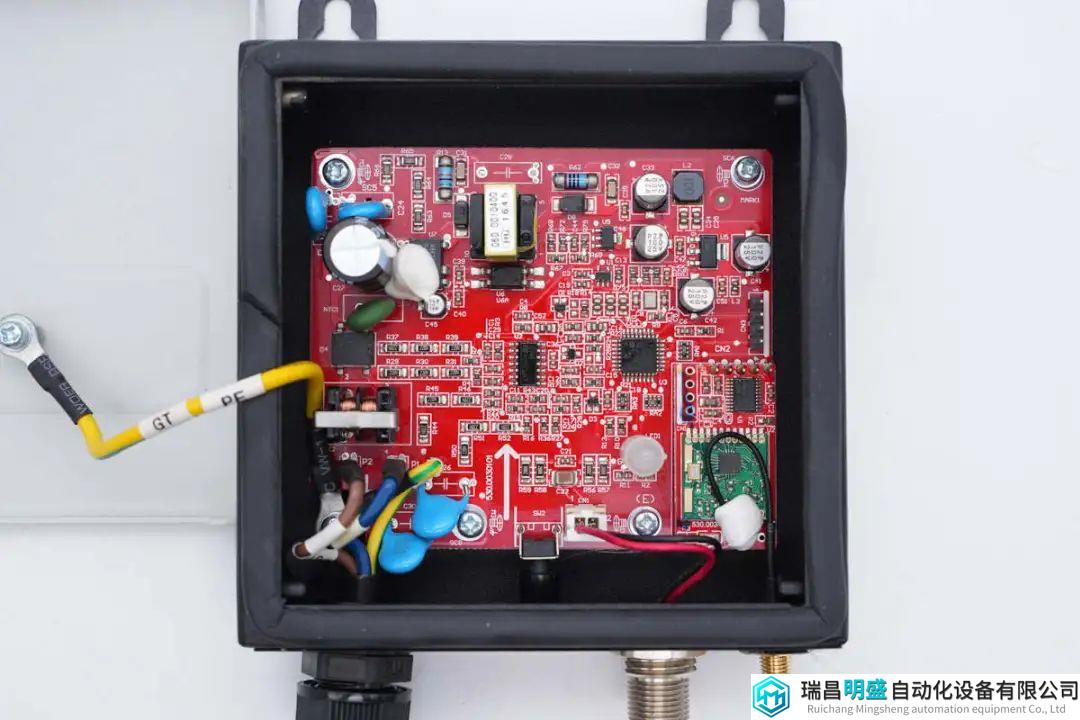

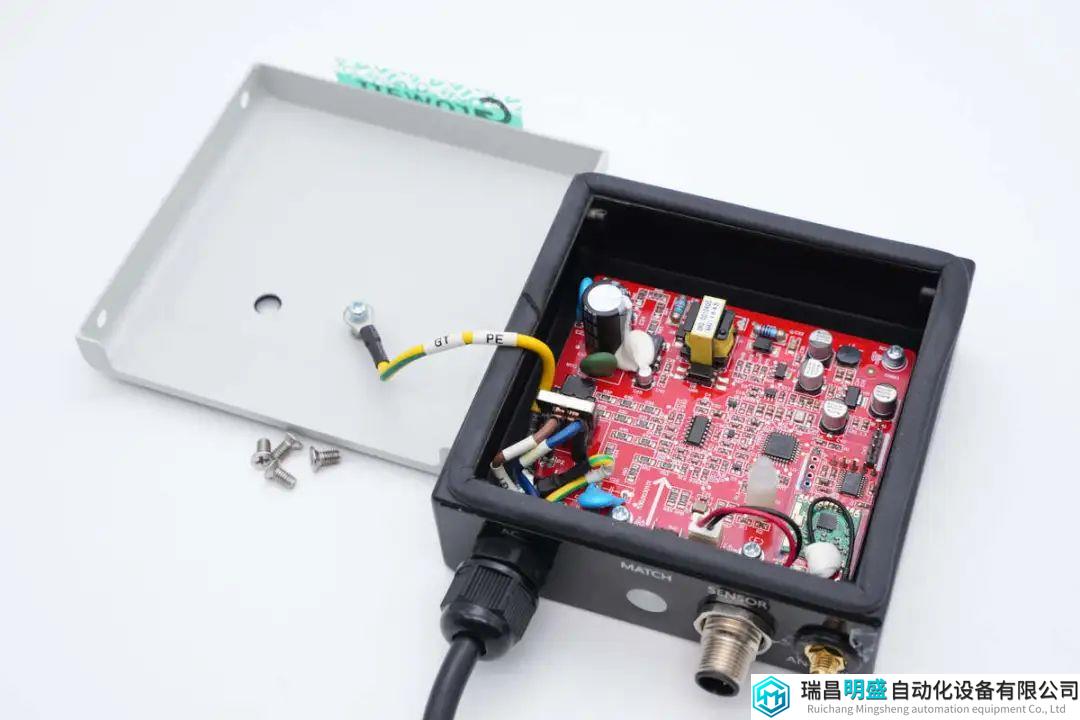

壳体内部设有PCBA模块，电源线与电流互感器接线均通过连接器连接，便于组装。

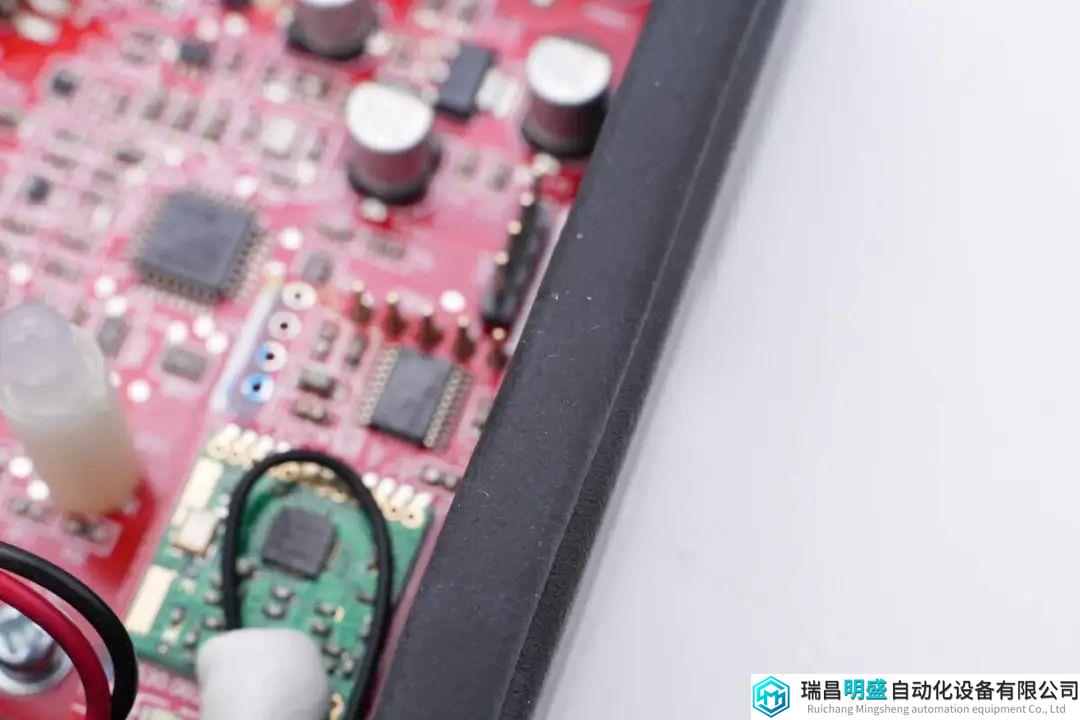

壳体边缘设有密封胶条。
PCBA模块通过螺丝固定。

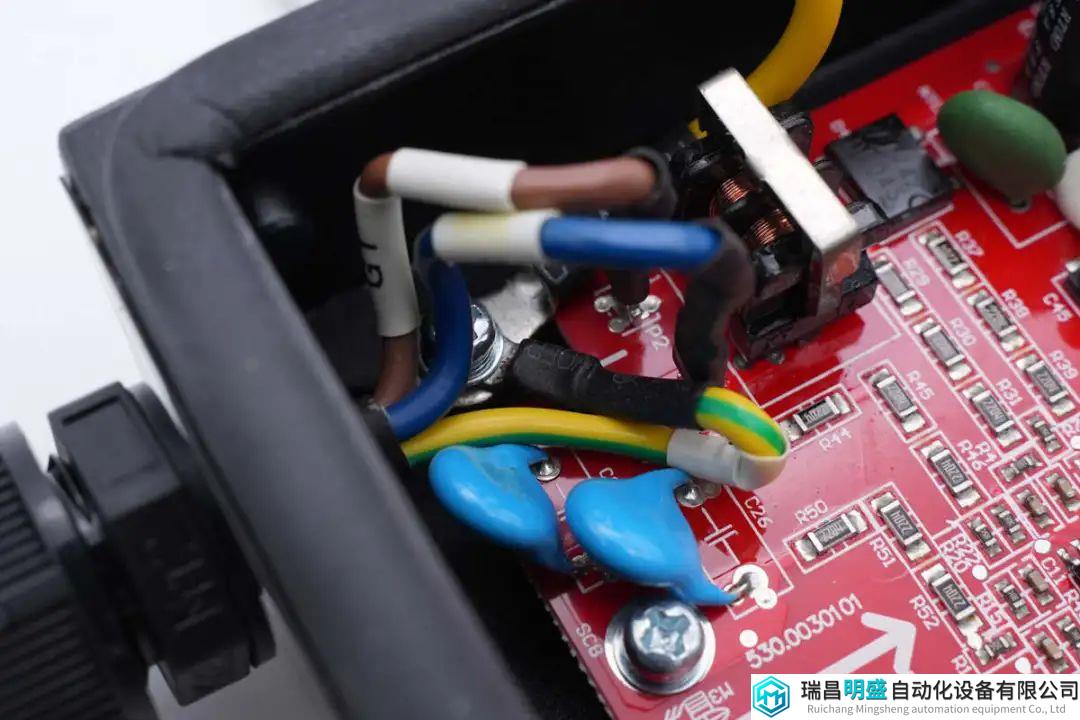

电源线通过插接件固定。

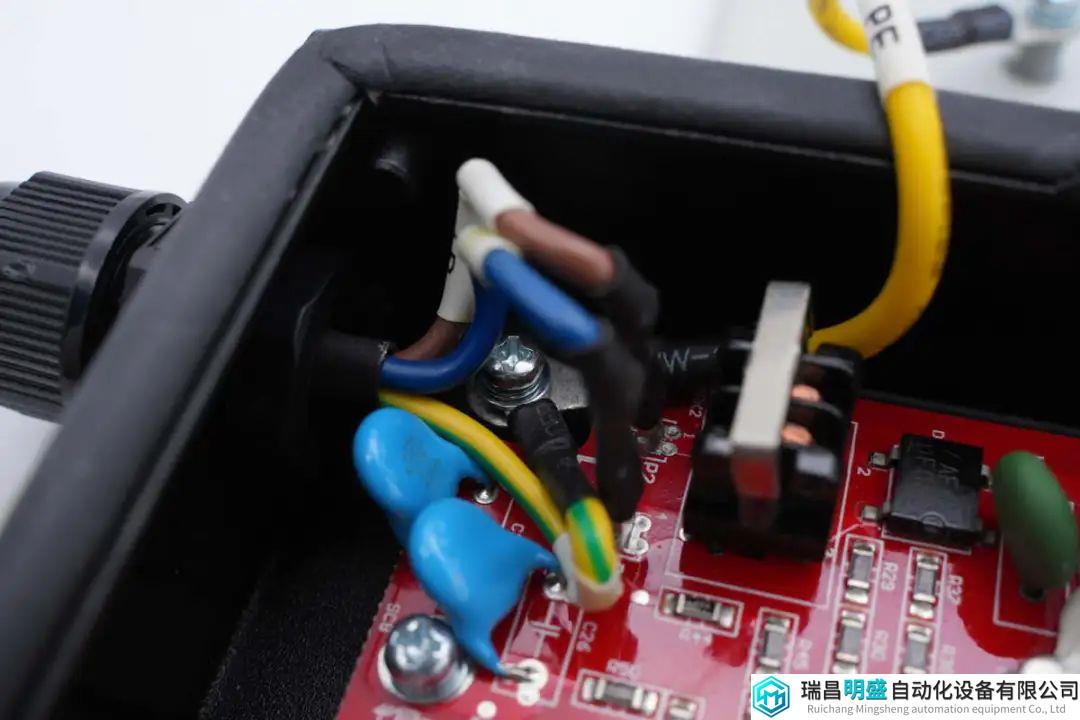

接地线通过螺丝固定。

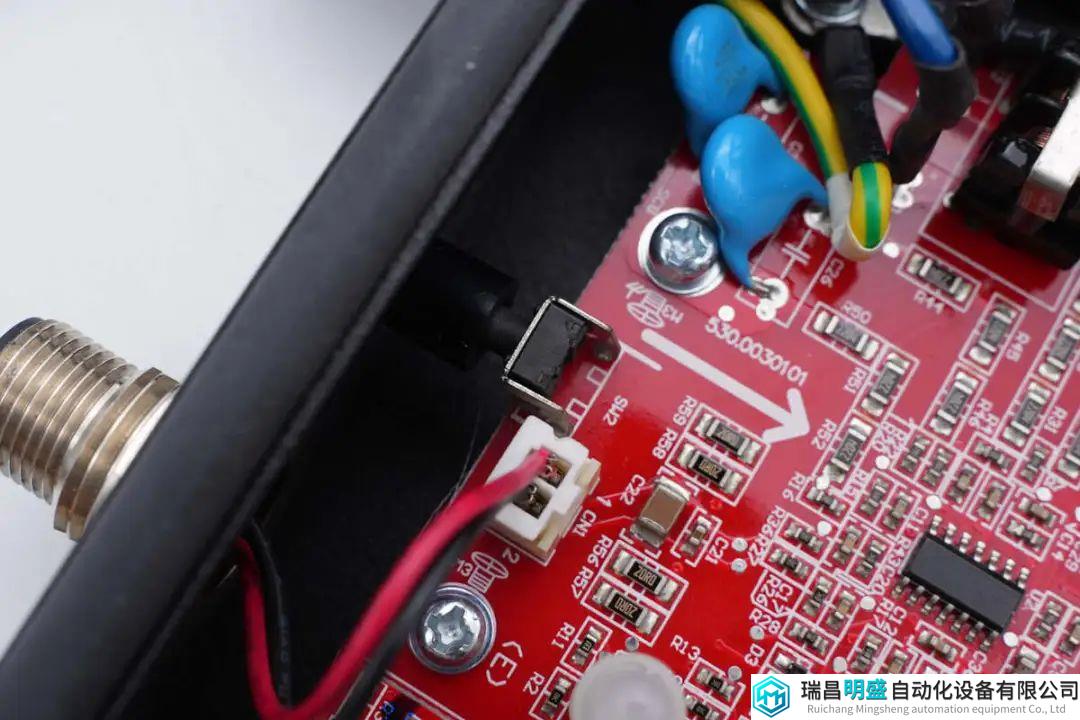

用于与主机无线连接的对码开关特写。

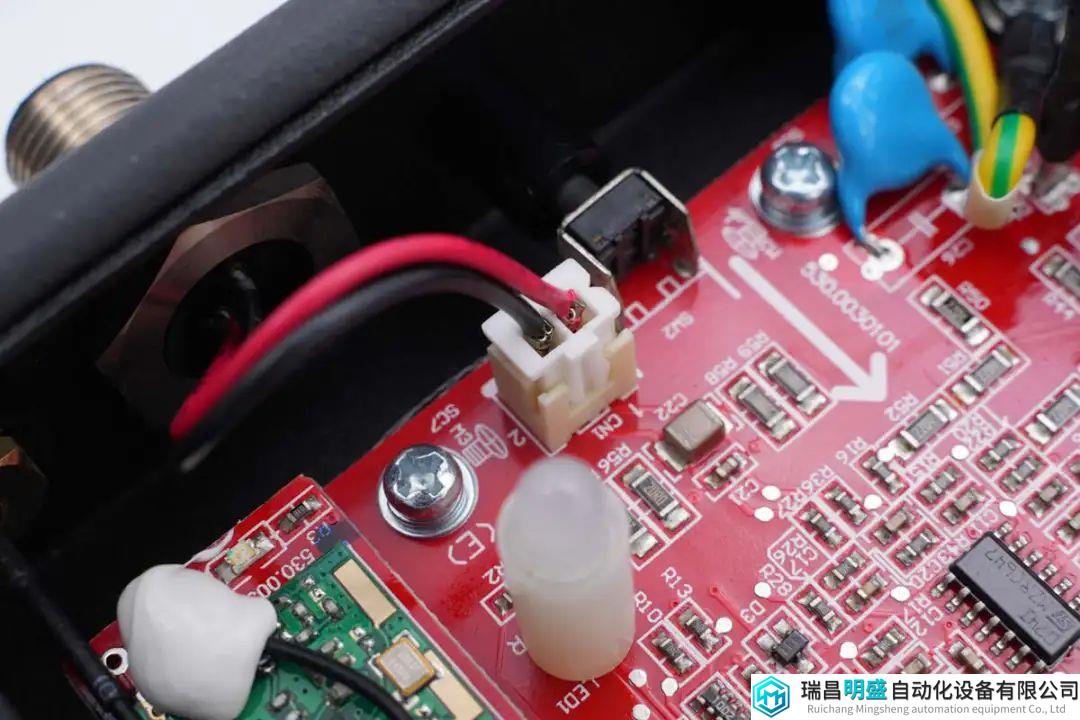

电流互感器使用插接件连接。

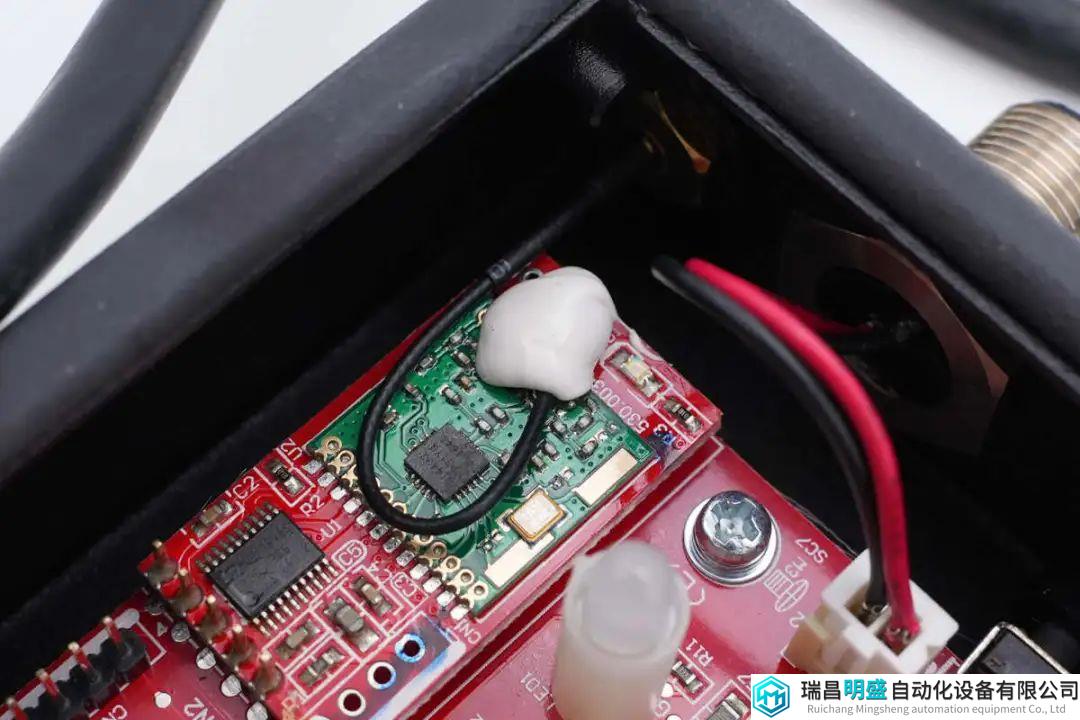

无线连接的馈线打胶固定。

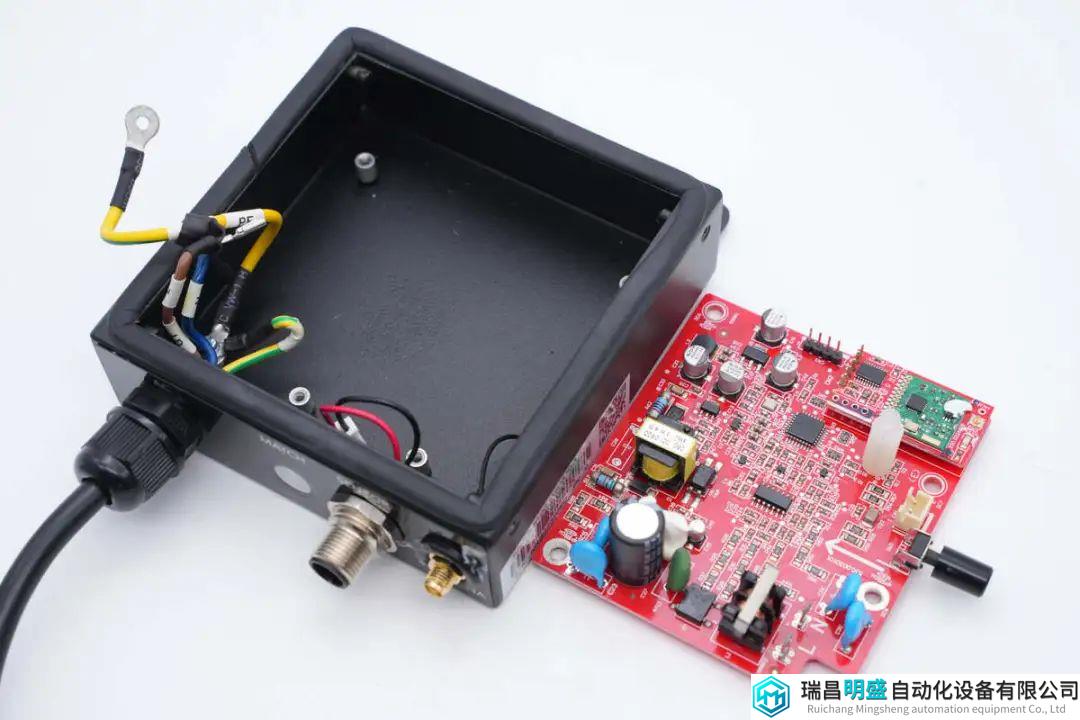

拧下固定螺丝，断开连接导线，取出内部PCBA模块。

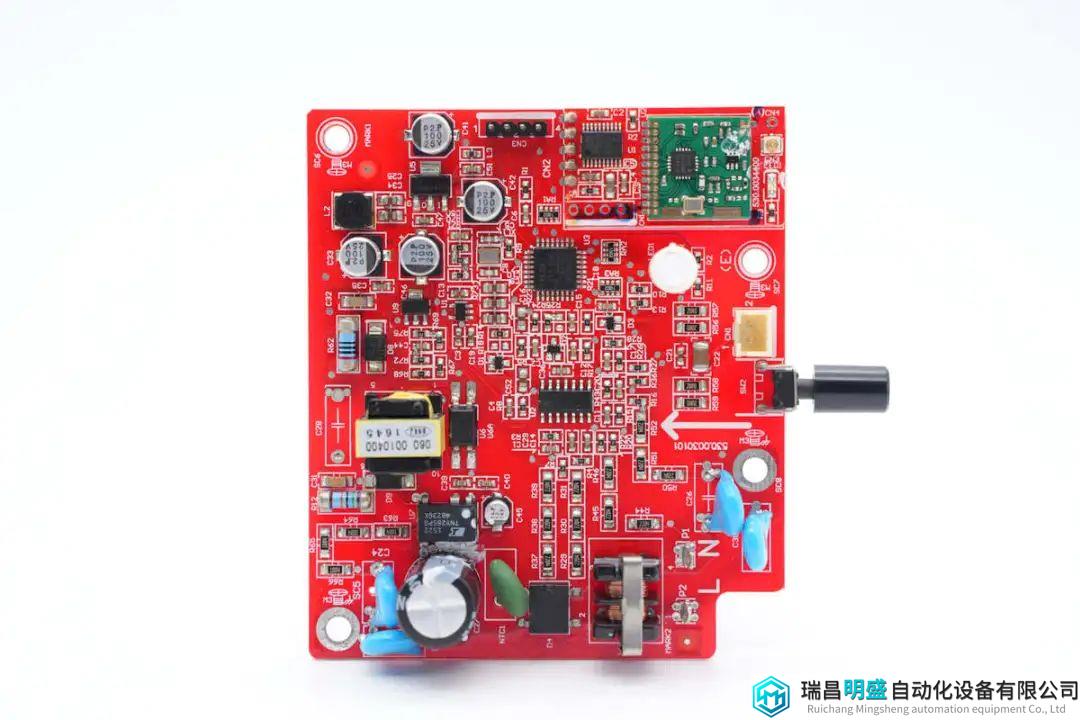

PCBA模块正面一览，底部与左侧为开关电源部分，焊接接线端子，整流桥，NTC热敏电阻，高压滤波电容和电源主控芯片。左侧焊接变压器，滤波电容。右上角焊接无线连接模块，中间位置焊接主控MCU。

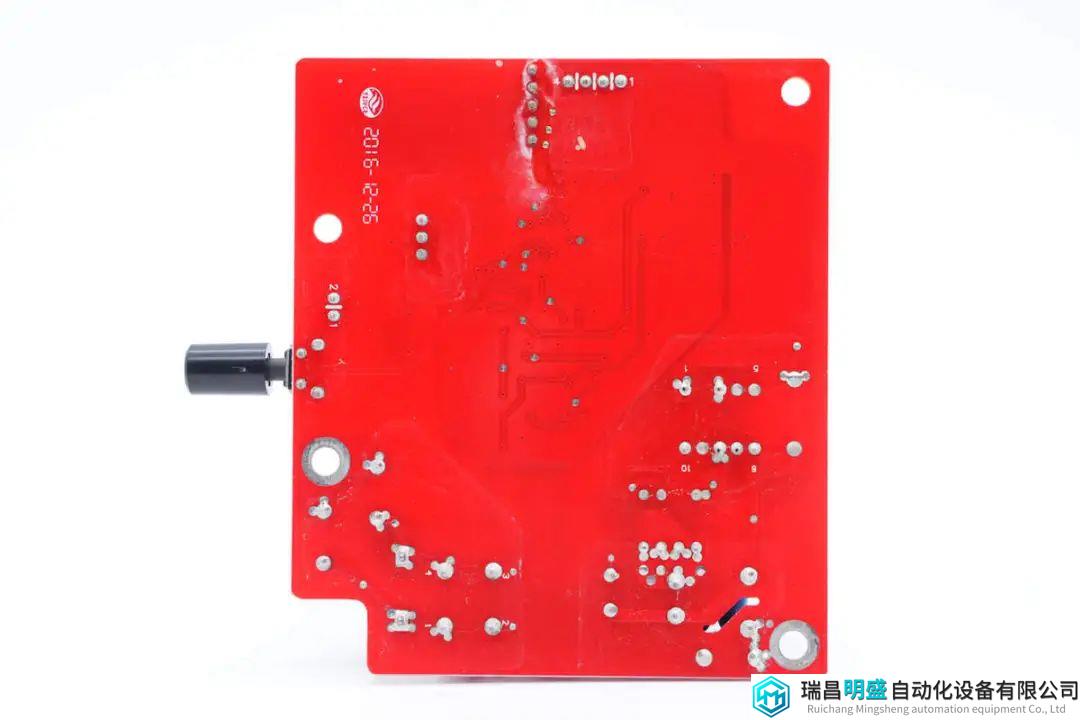

PCBA模块背面没有焊接元件。

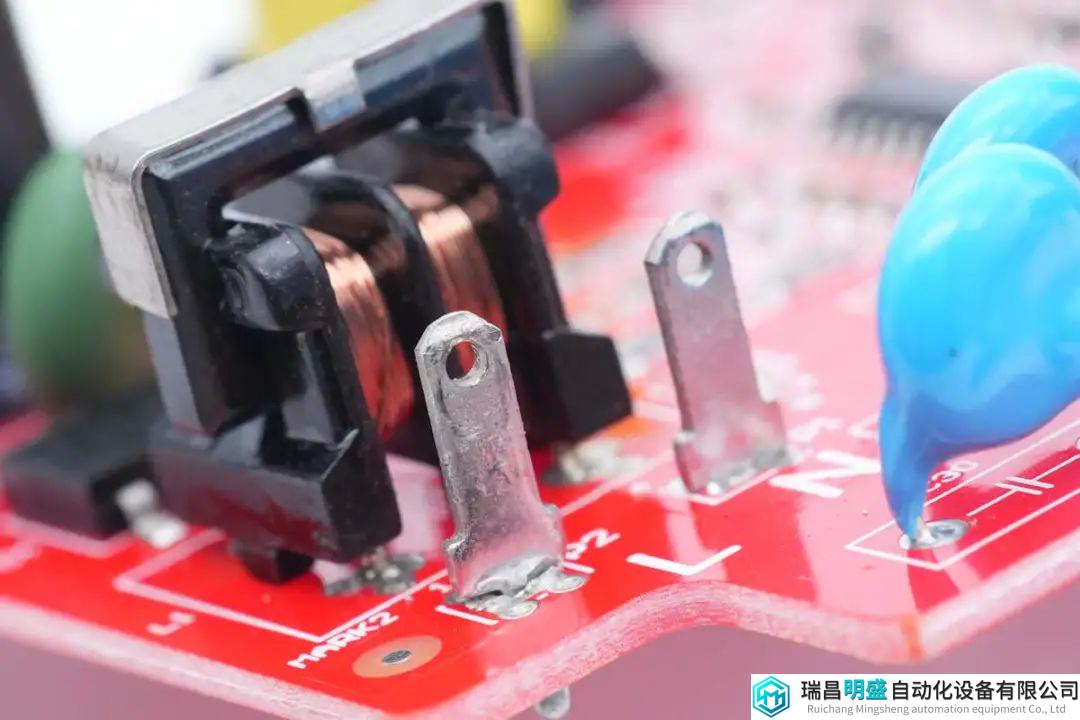

交流输入端插接件特写。

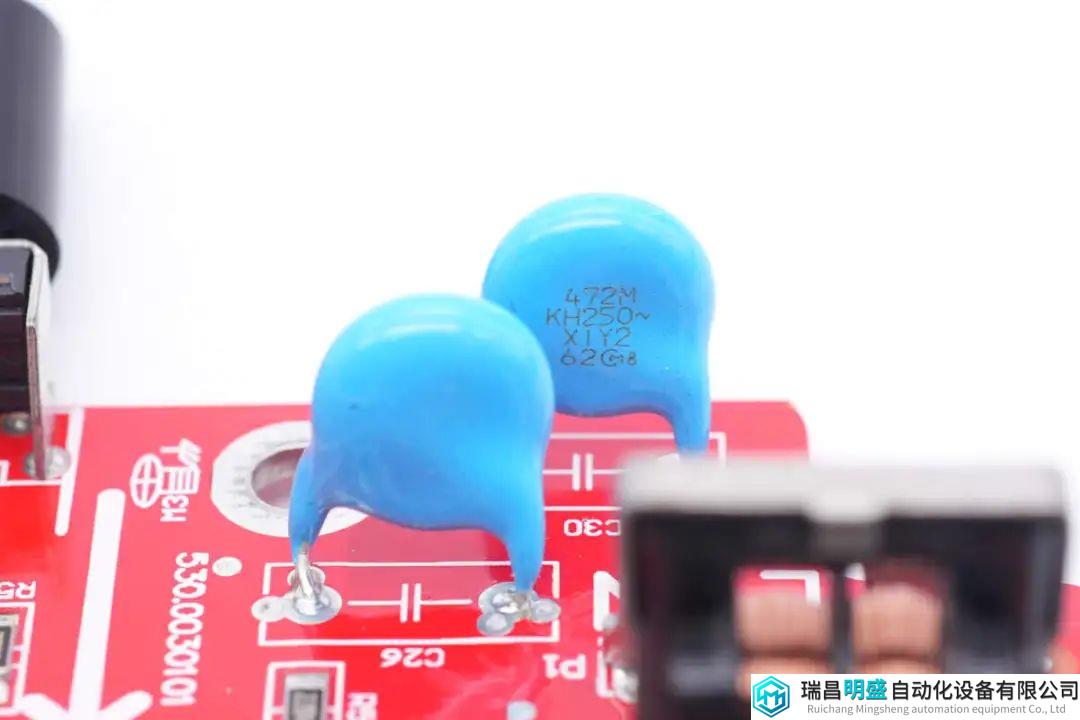

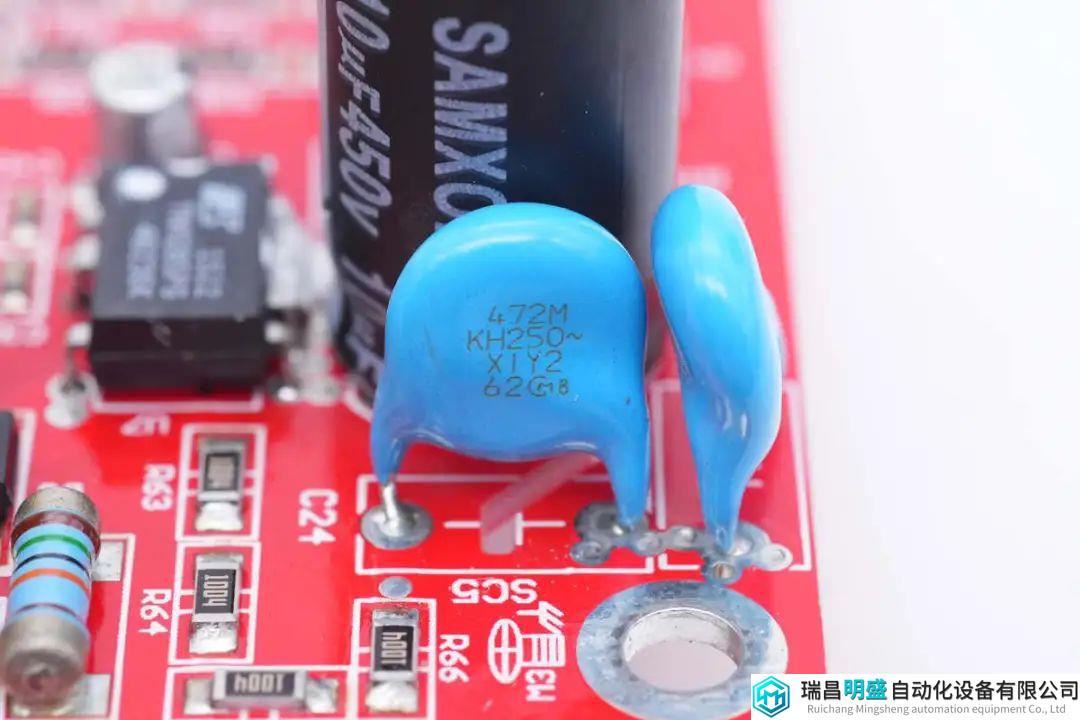

两颗蓝色Y电容来自村田。

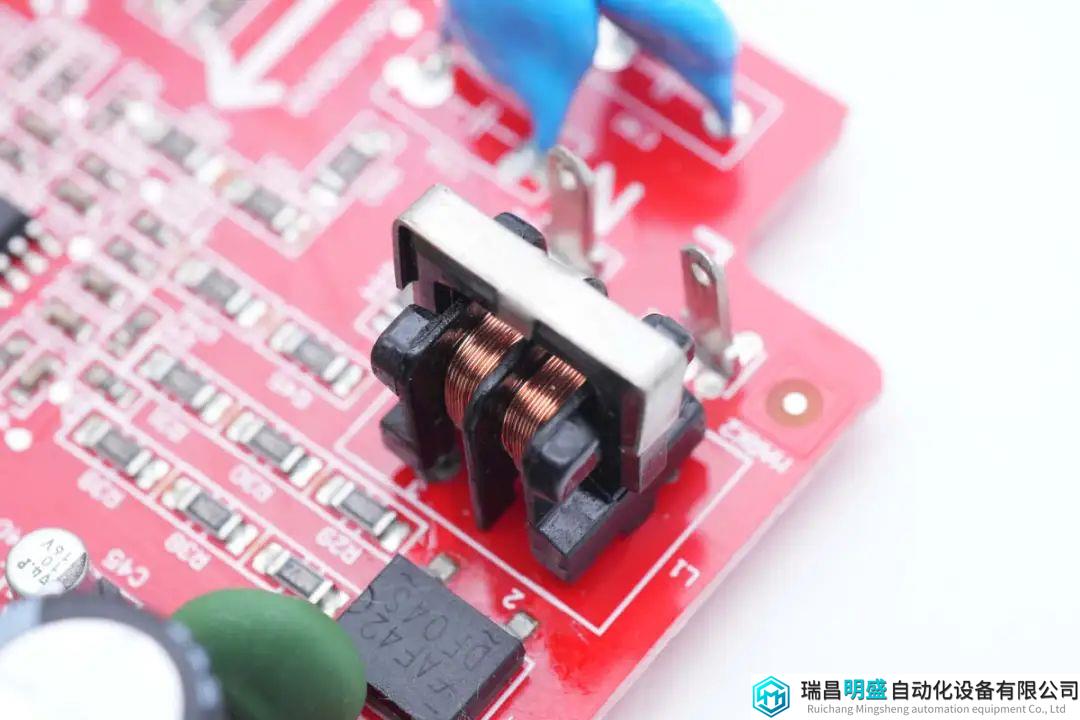

共模电感磁芯采用不锈钢片固定。

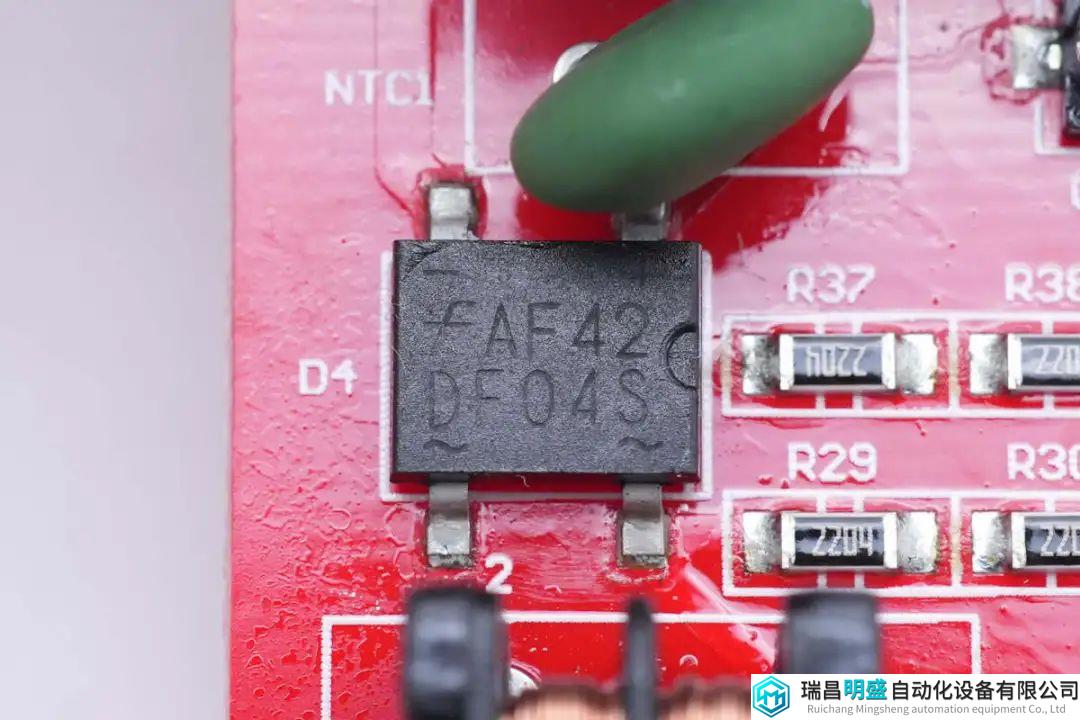

贴片整流桥来自安森美，型号DF04S，规格为400V 1.5A。

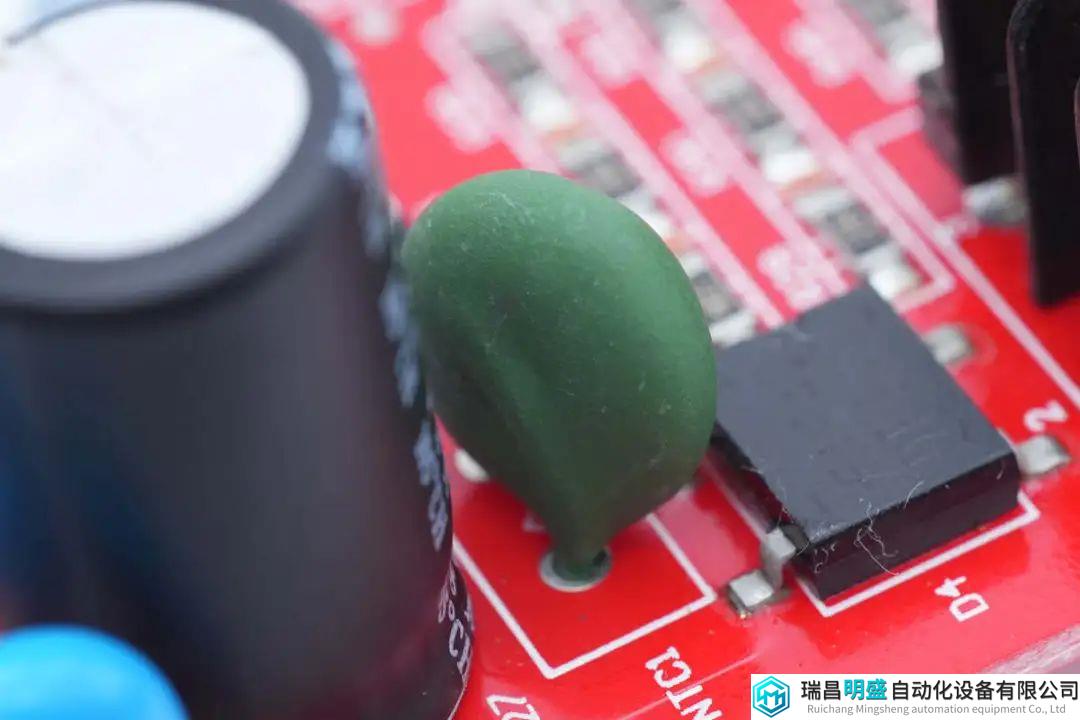

绿色NTC热敏电阻用于抑制上电的浪涌电流。

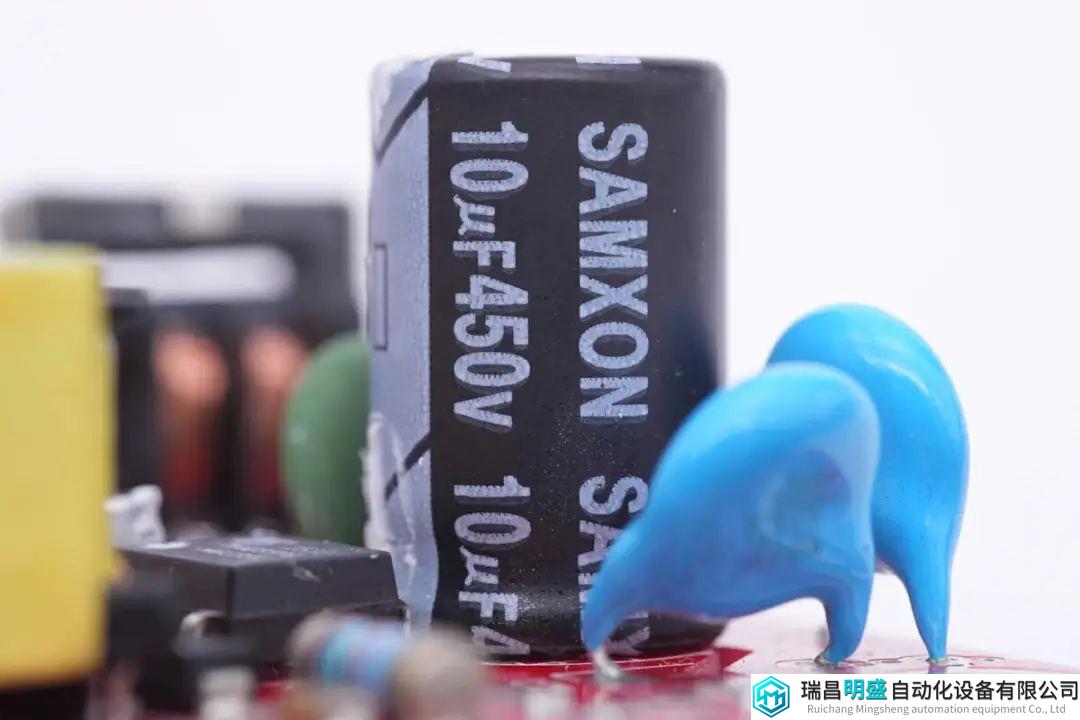

高压滤波电容来自万裕，规格为10μF450V。

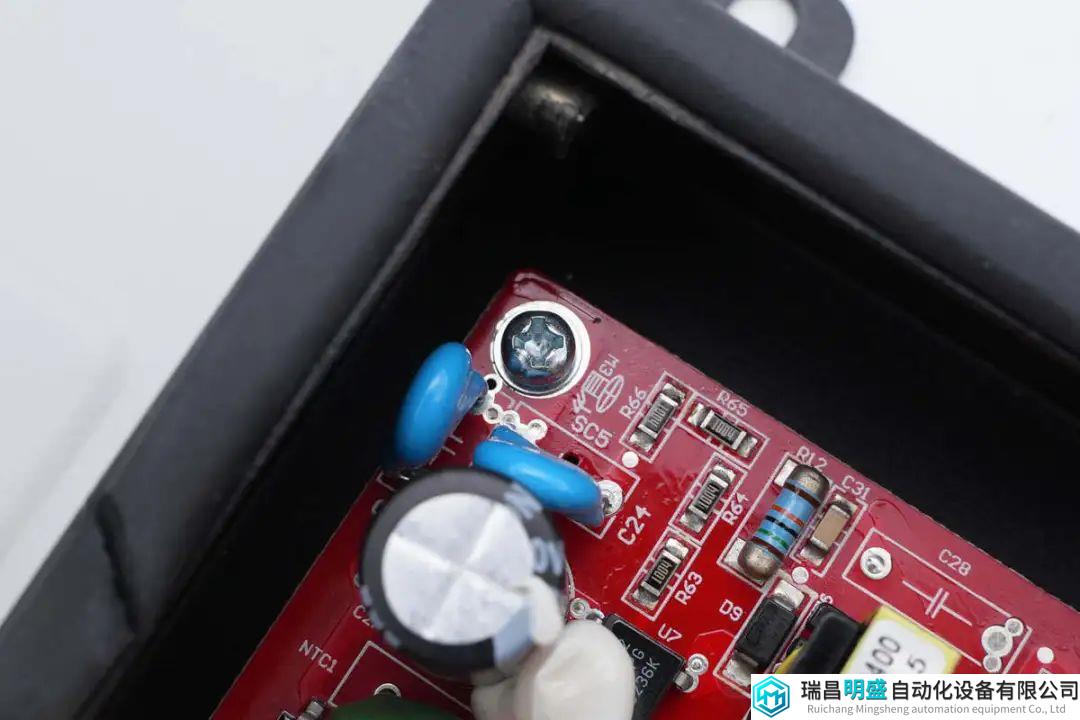

两颗蓝色Y电容来自村田。

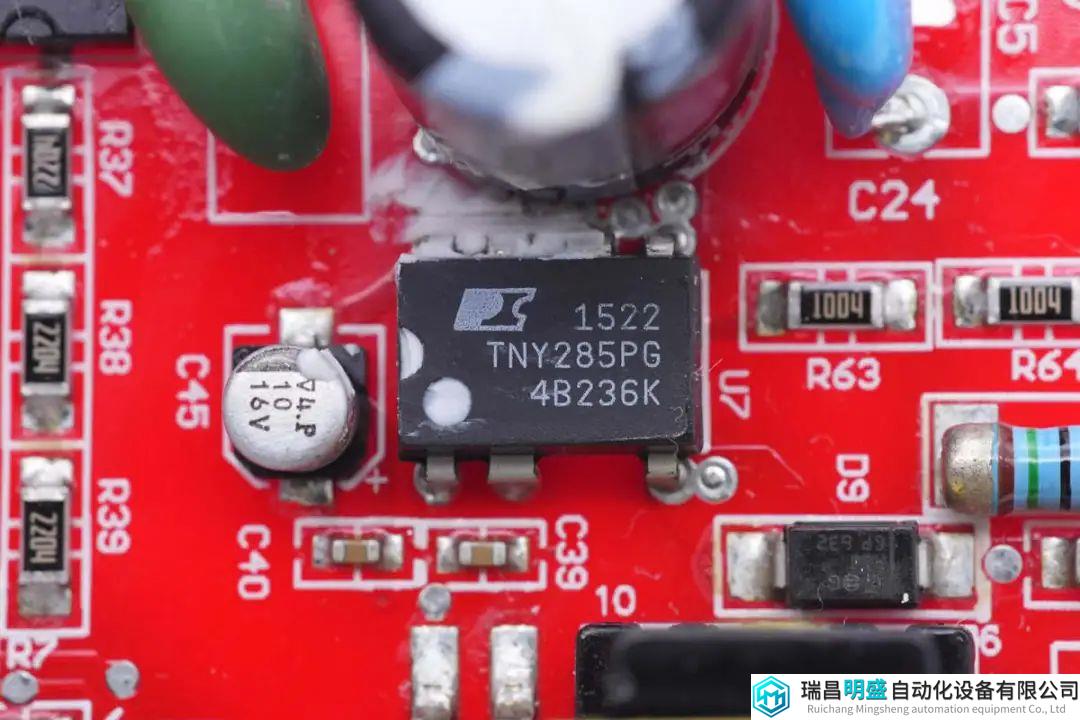

电源主控芯片来自PI，型号TNY280PN，为TinySwitch3家族，是一颗高效离线开关电源芯片，具备增强的灵活性和增强的功率范围。TNY280P在230Vac输入下，适配器环境支持8.5W输出功率。

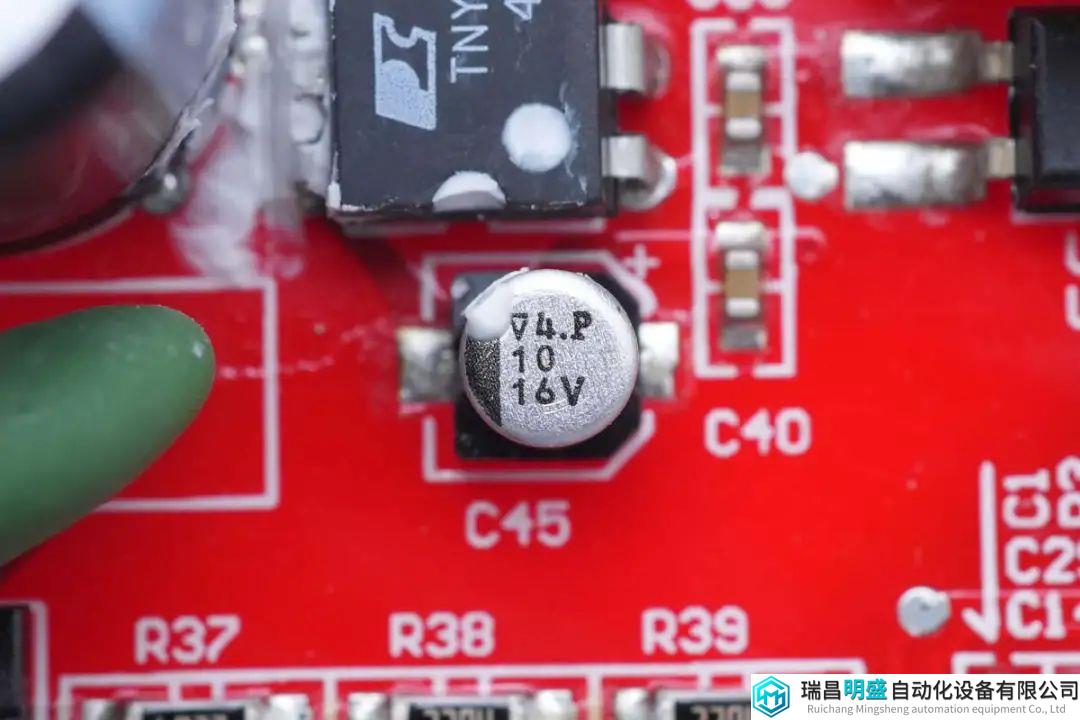

为主控芯片供电的滤波电容规格为10μF16V。

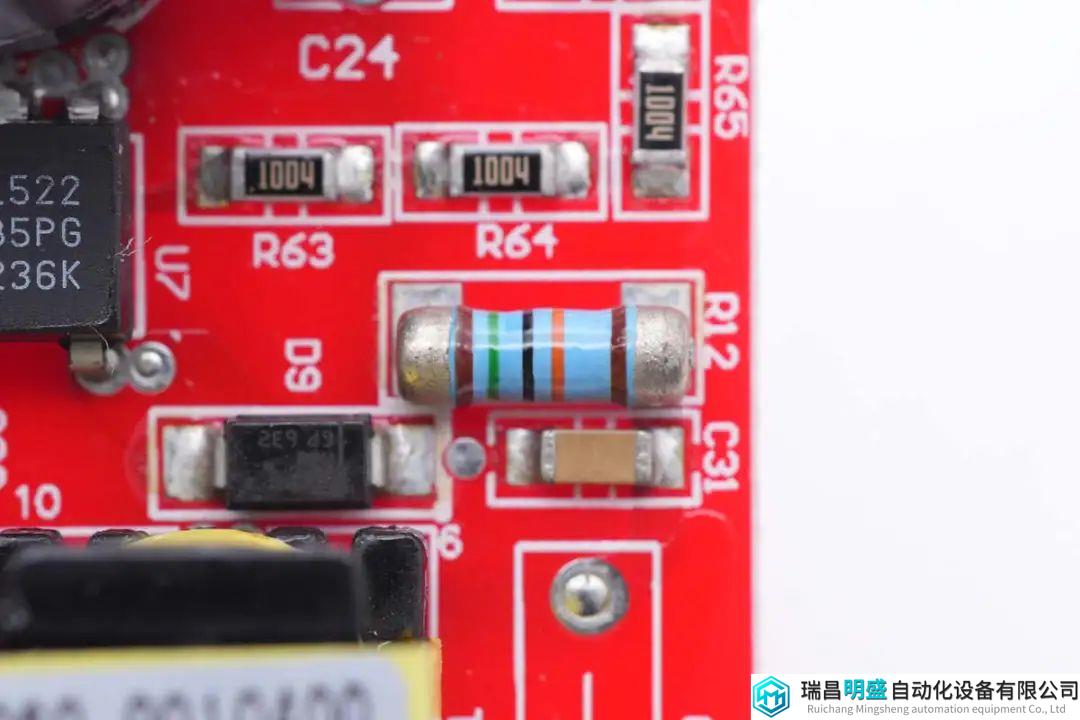

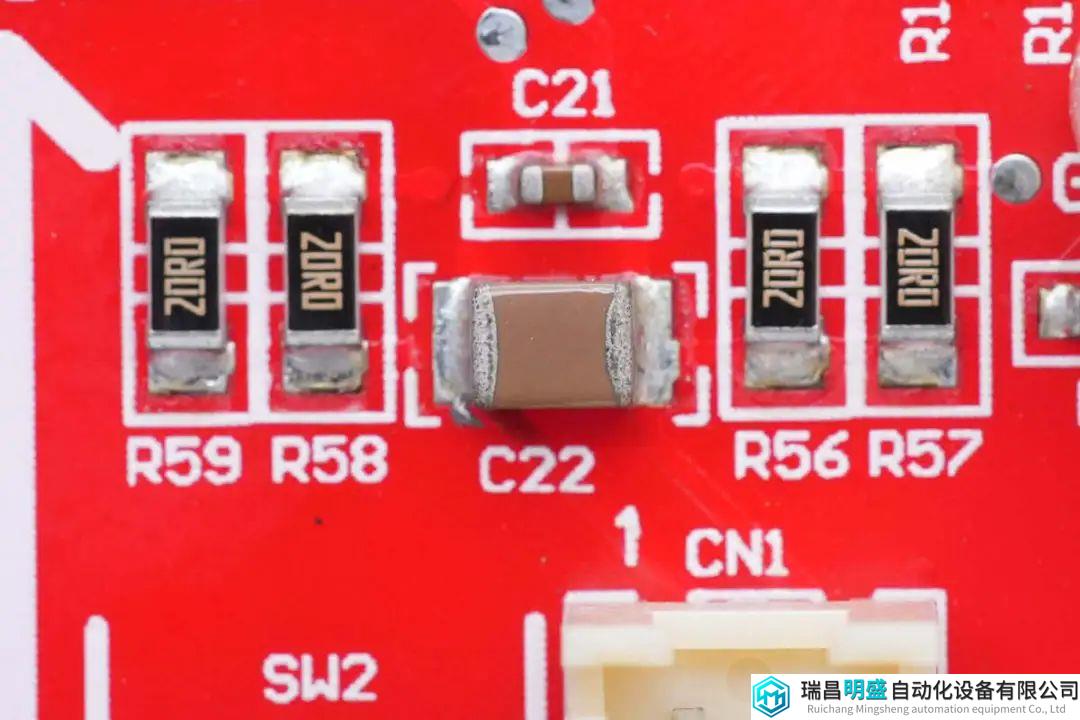

用于RCD吸收电路的二极管，贴片电阻和贴片吸收电容特写。

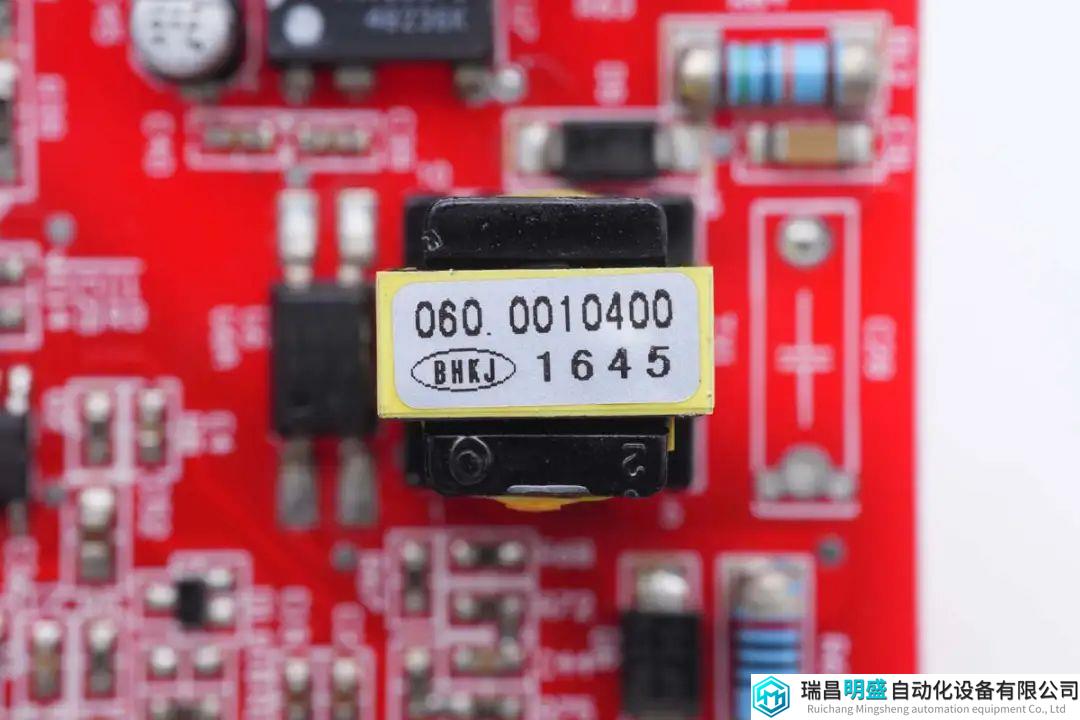

电源变压器由惠州市宝惠电子科技生产。

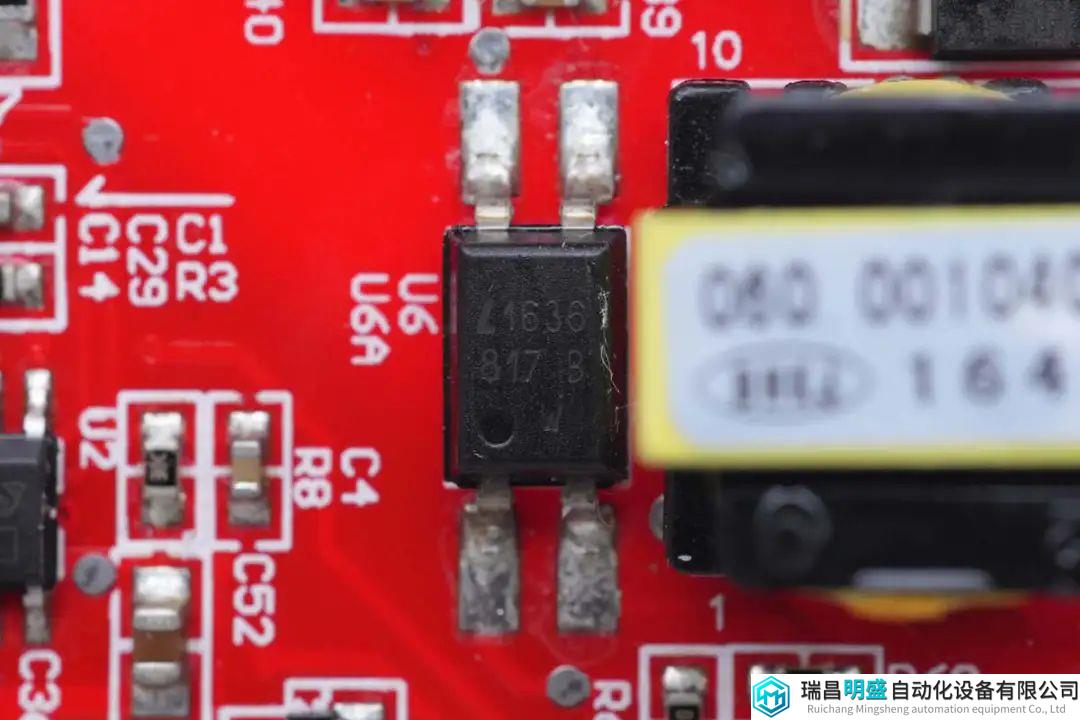

LTV-817光耦用于输出电压反馈。

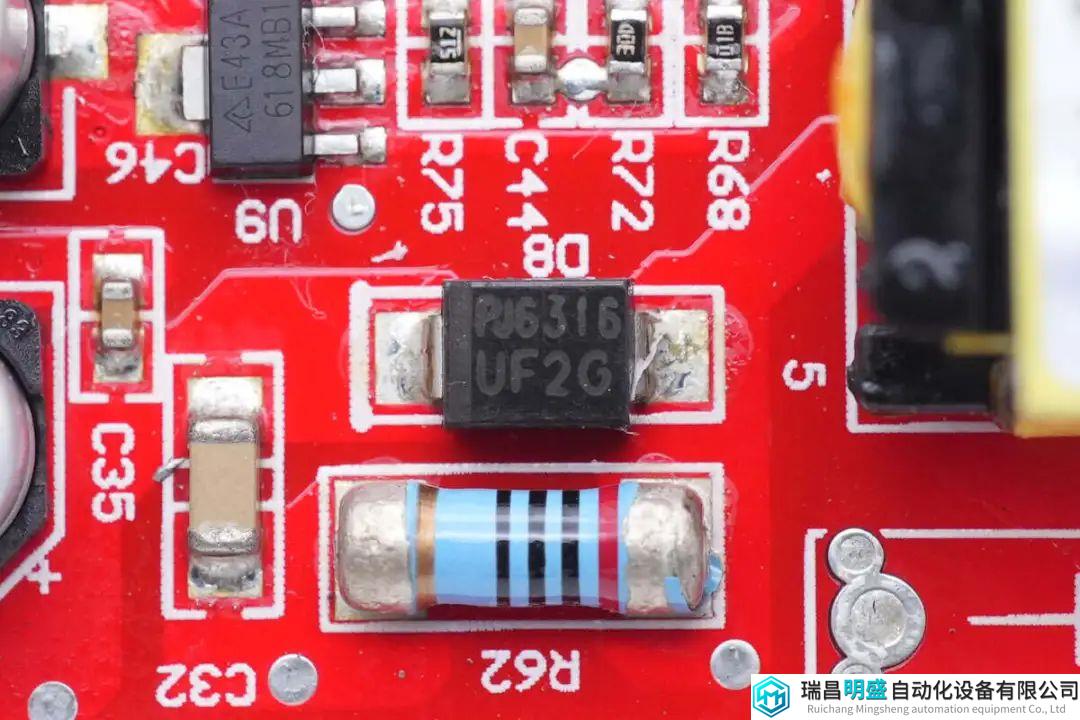

整流二极管型号UF2G，规格为2A 400V。

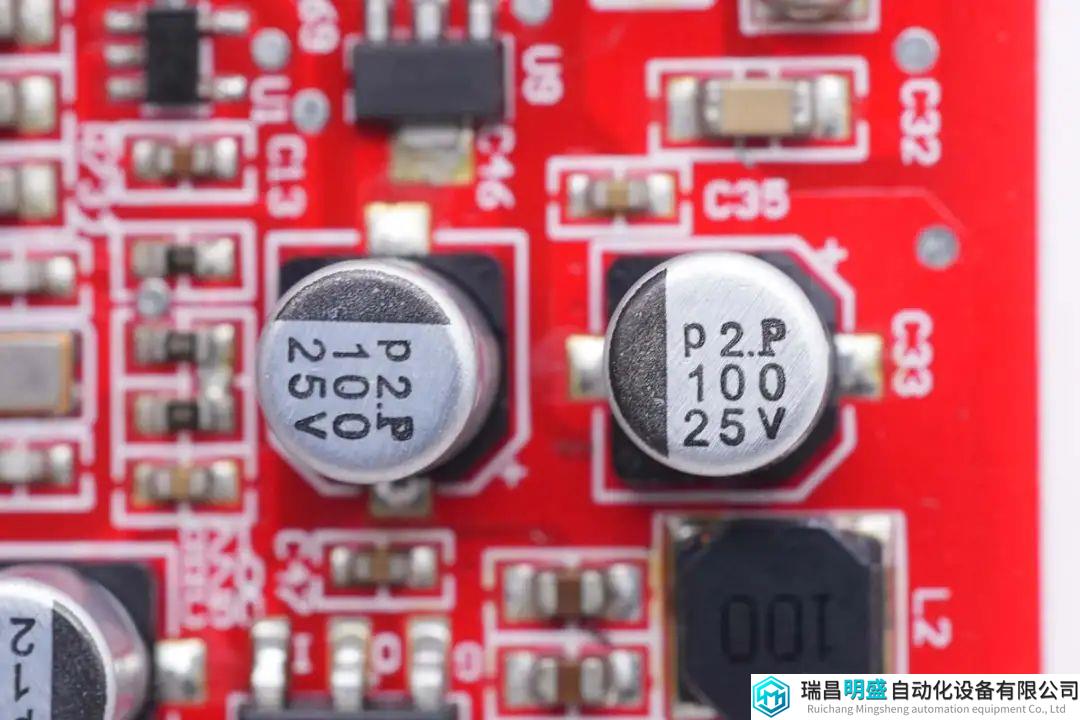

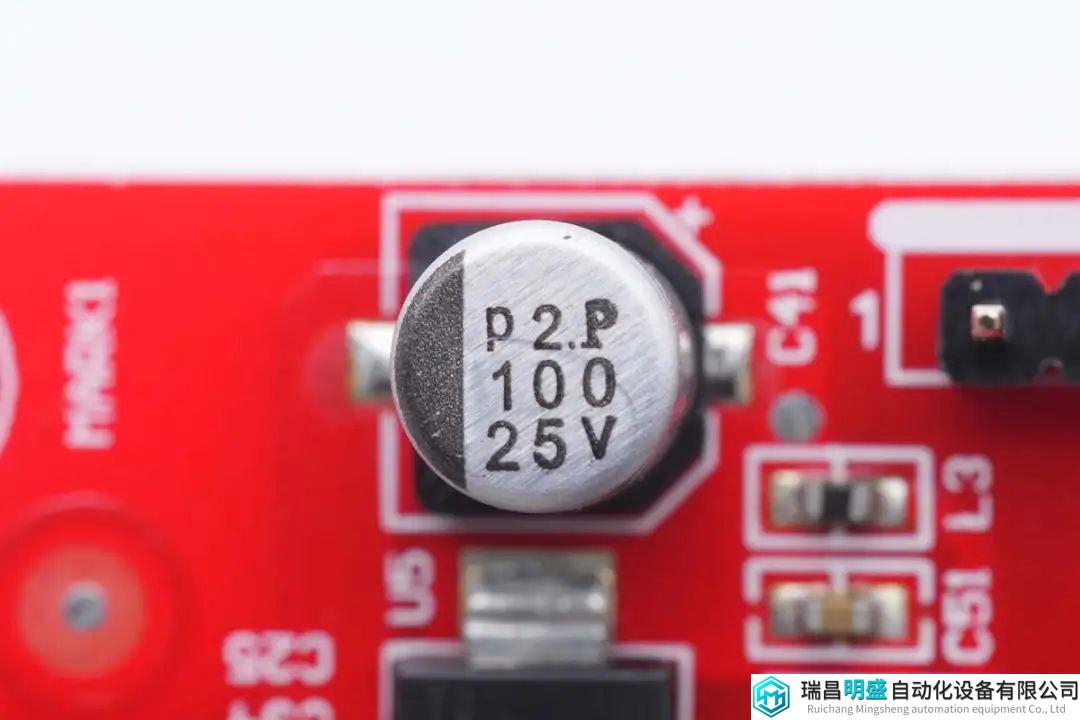

两颗滤波电容规格为100μF25V。

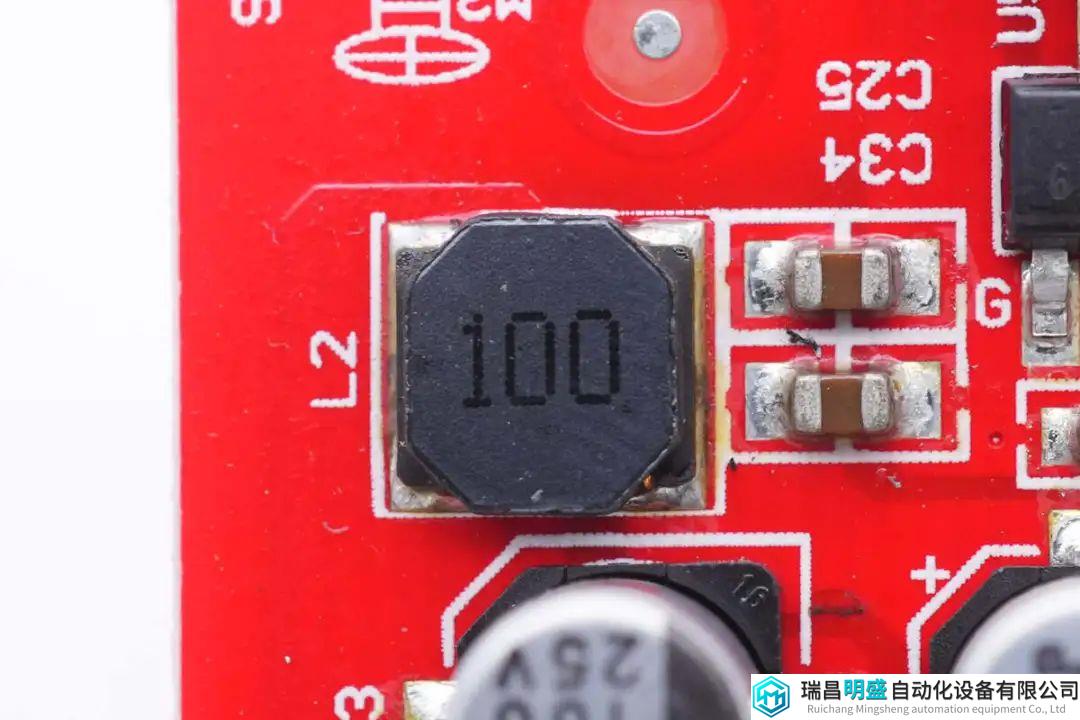

10μH滤波电感特写。
431电压基准用于输出电压反馈

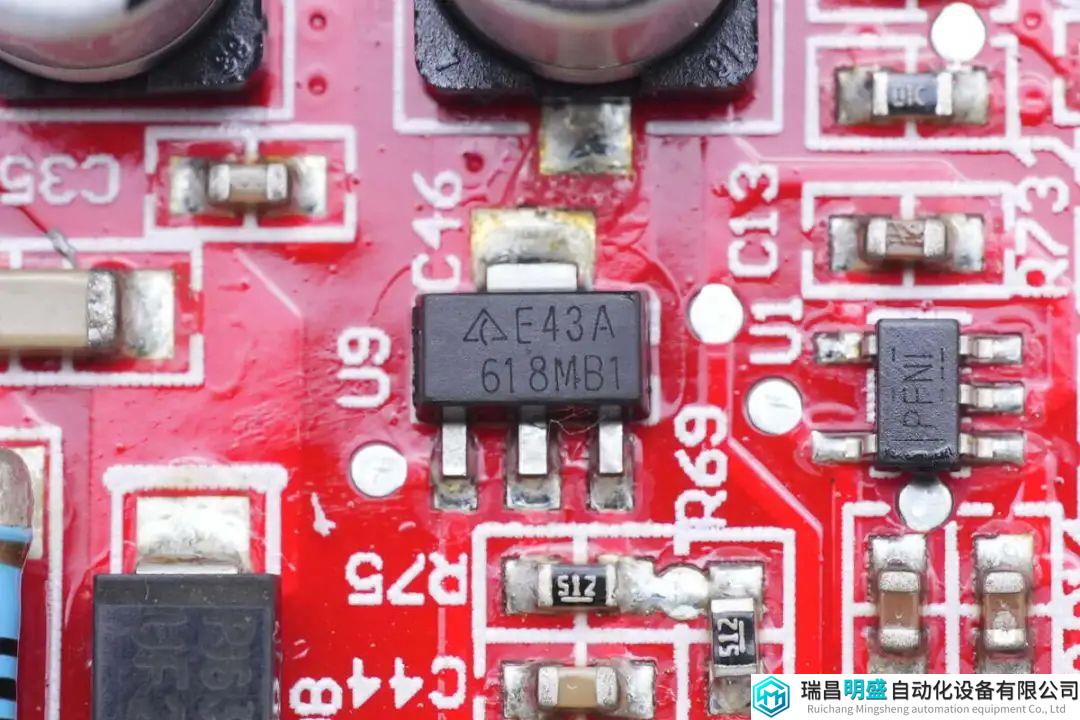

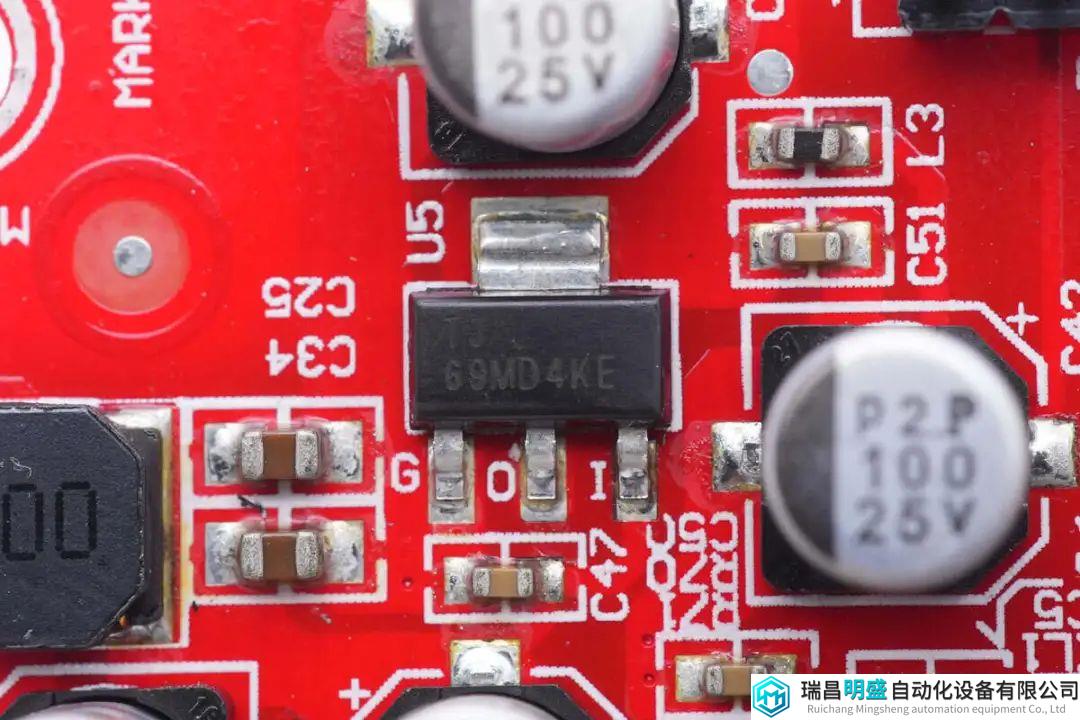

一颗三端稳压器特写。
输出滤波电容规格为100μF25V。

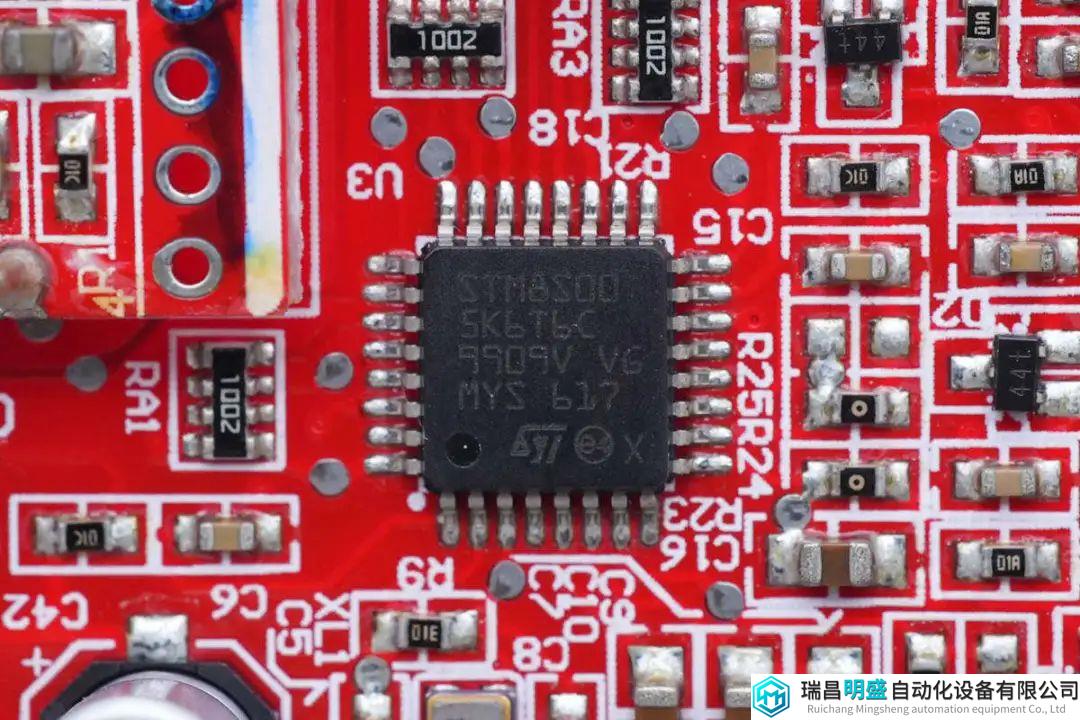

主控MCU来自意法半导体，型号STM8S005K6T6，是一颗8位MCU，主频为16MHz。集成32KB Flash和128B E2PROM，2KB RAM。用于参数采集和整机控制。

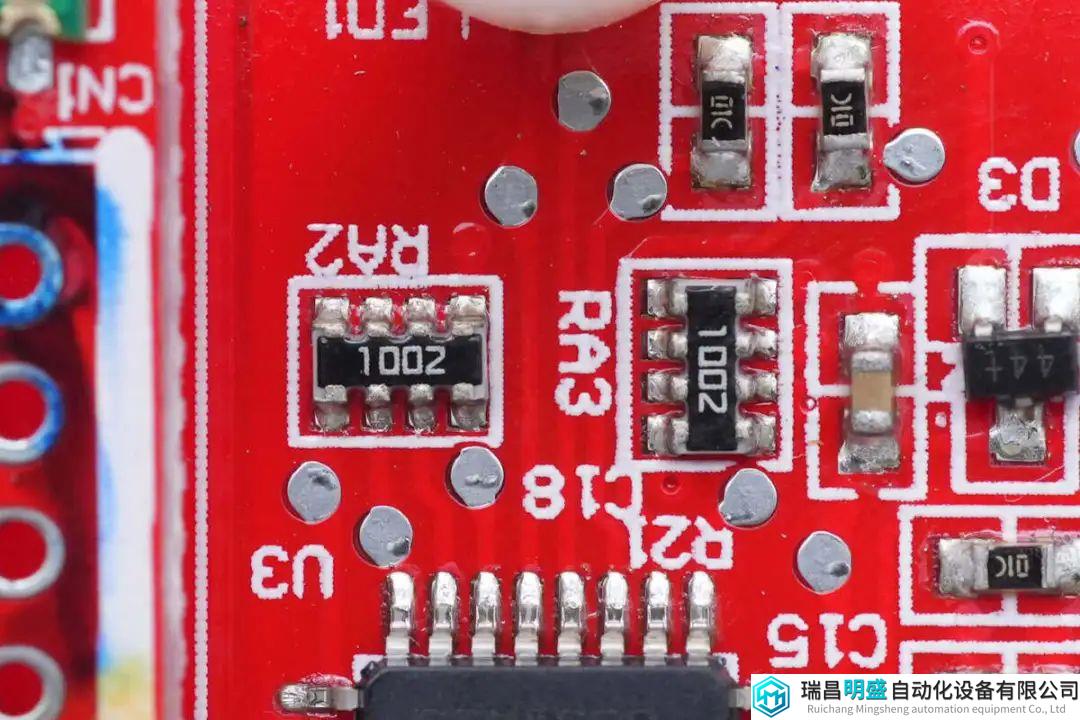

两颗10KΩ排阻特写。
用于指示工作状态的指示灯特写。

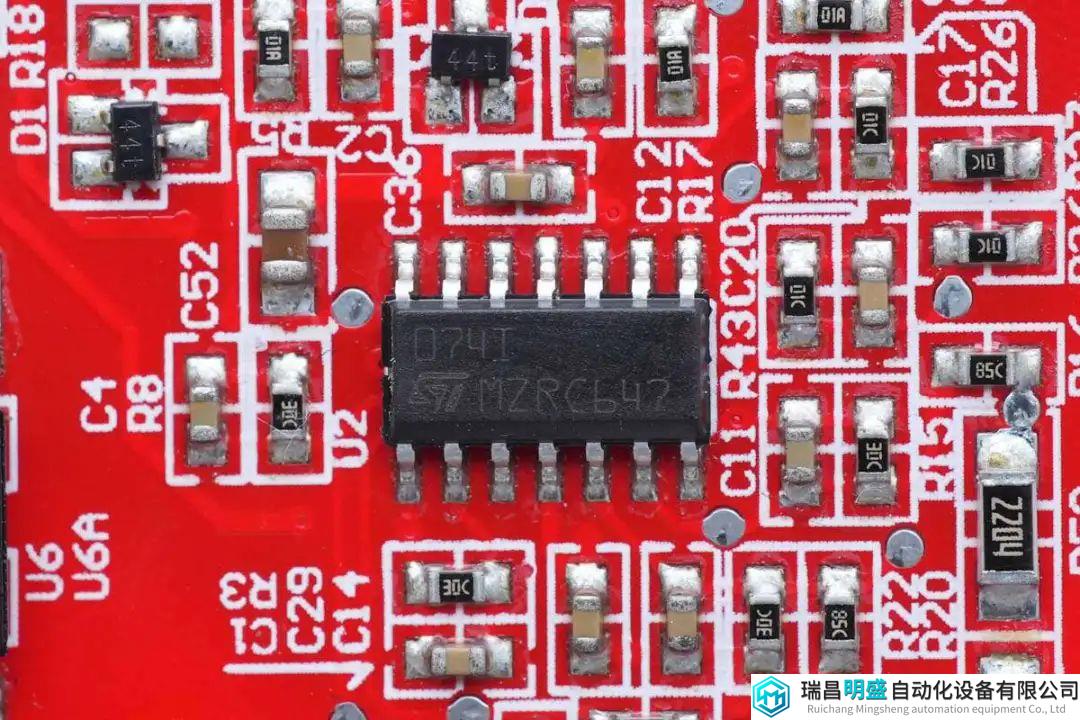

意法半导体 TL074I 低噪声四运放用于信号采集放大。
电流互感器接口特写。
电流互感器负载电阻特写。

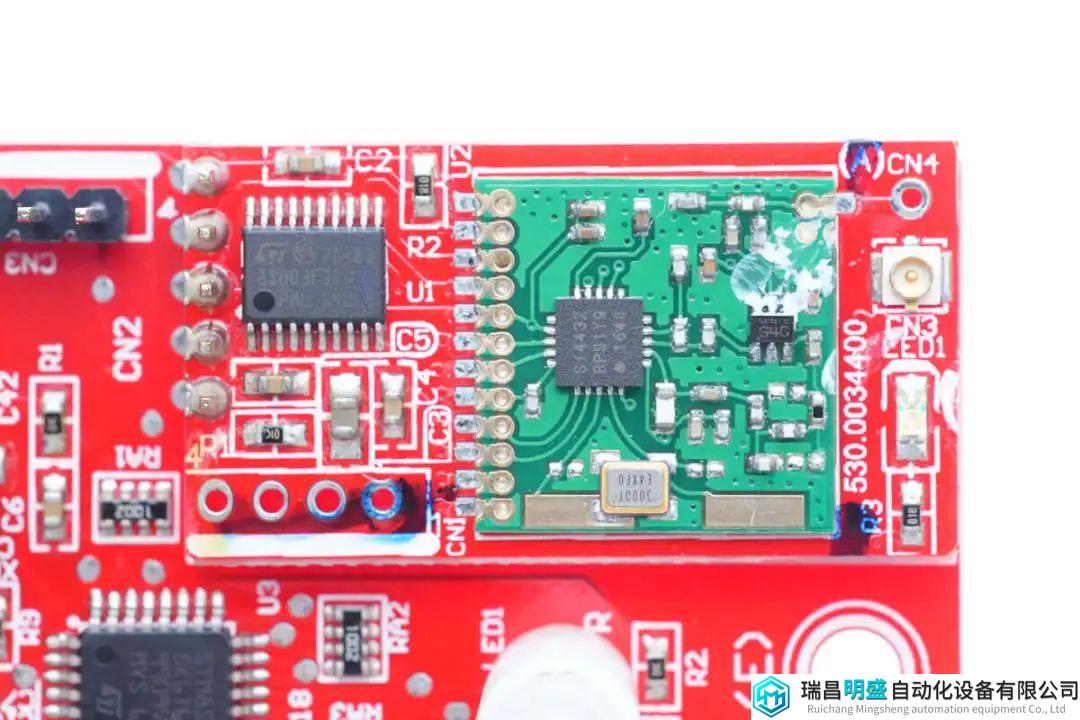

无线通信小板特写，焊接MCU和通信模块。

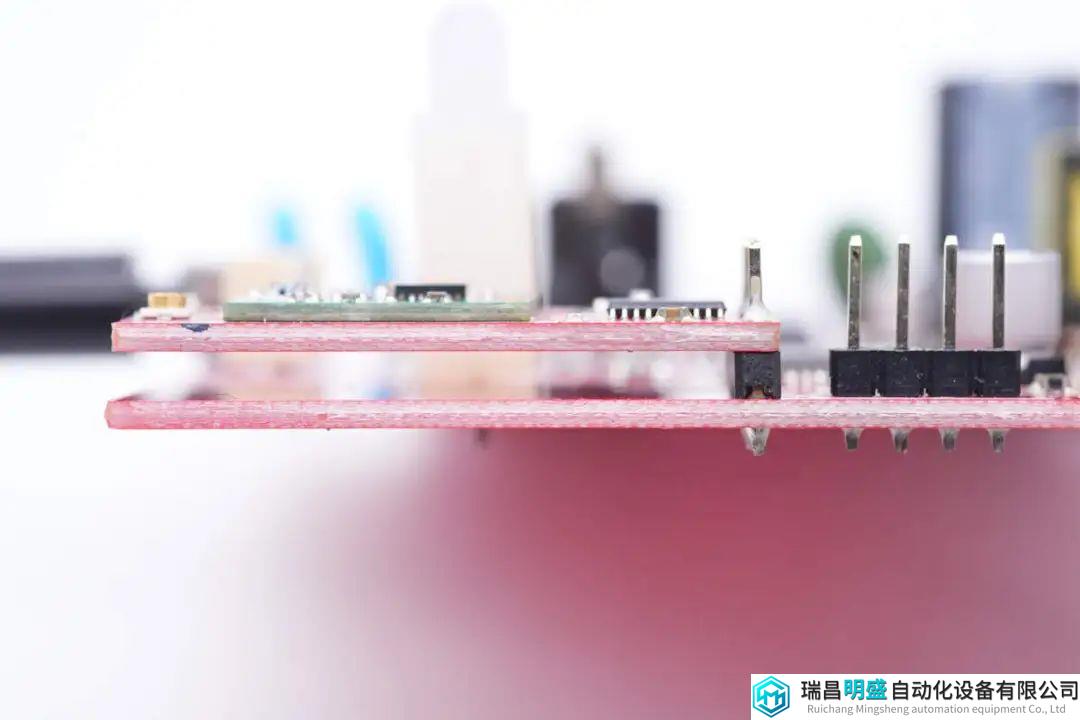

无线通信小板采用悬空焊接。

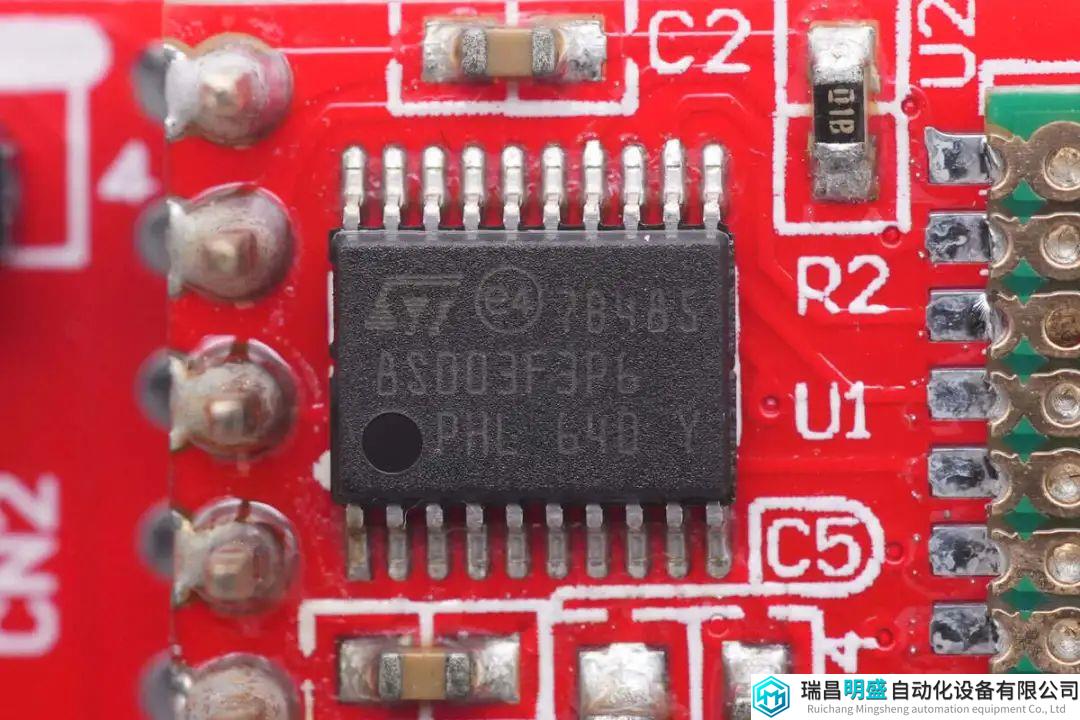

意法半导体 STM8S003F3P6 MCU 用于通信控制。

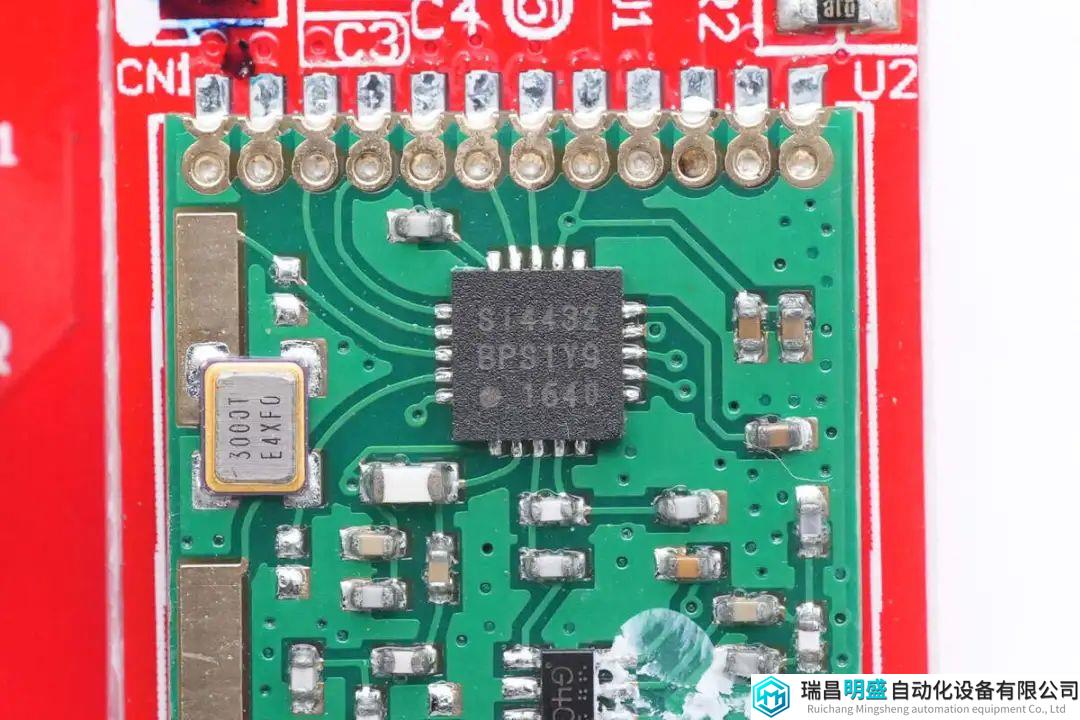

无线收发器芯片来自芯科科技，型号Si4432，用于主机无线通信功能。

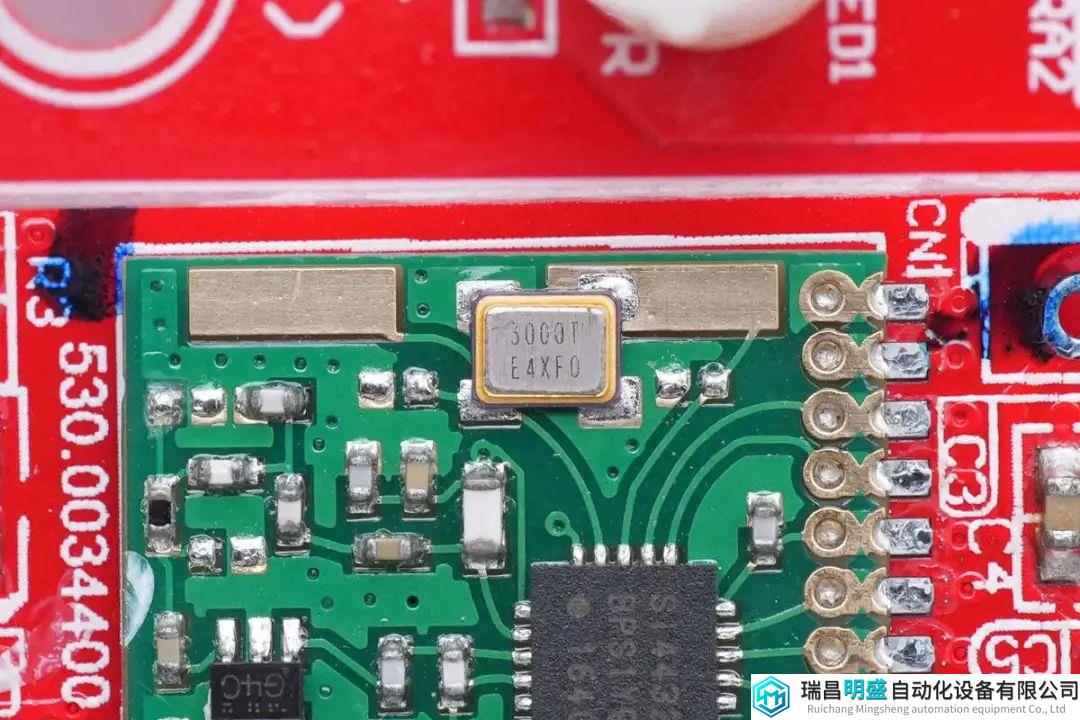

外置贴片时钟晶振特写。

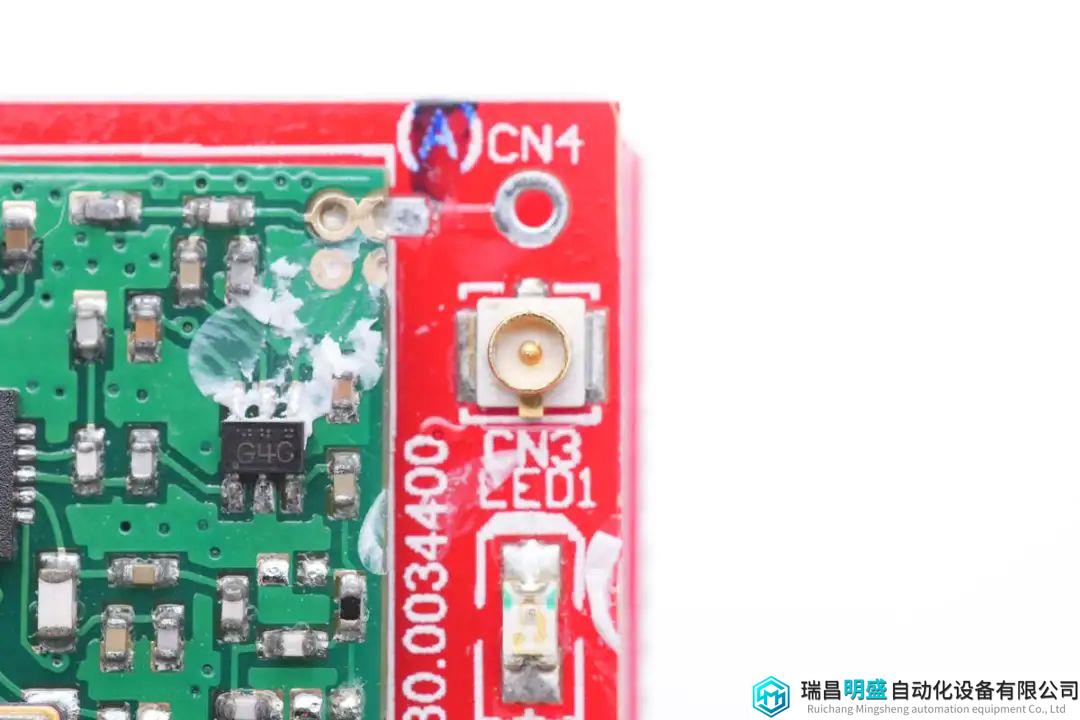

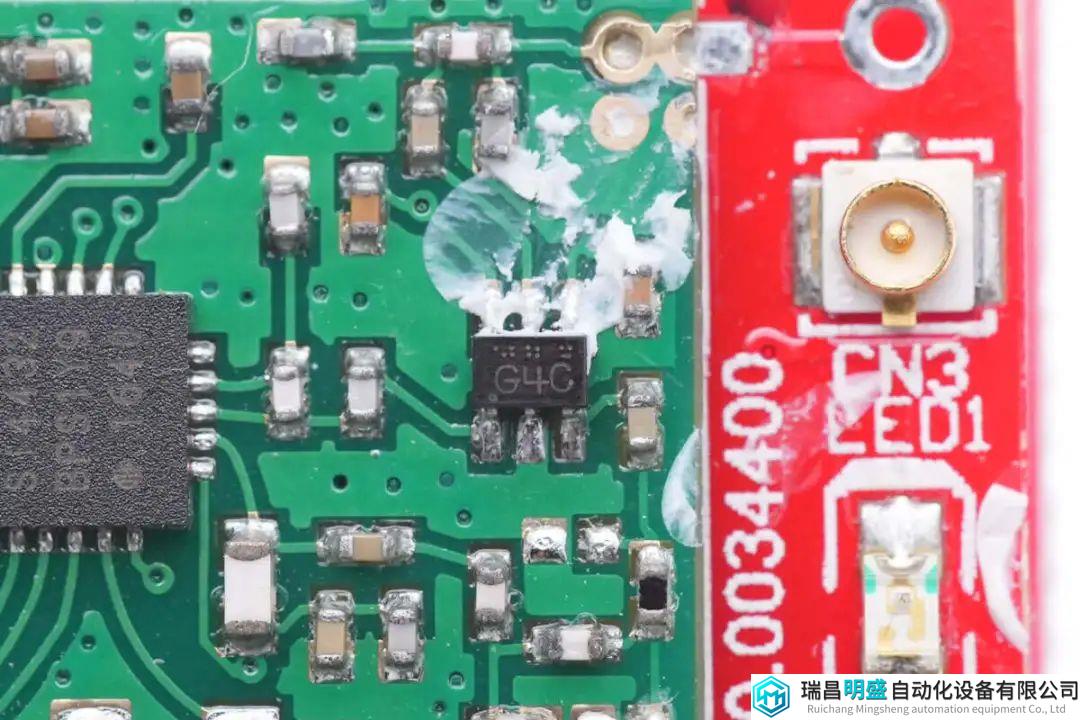

丝印G4C的天线开关芯片特写。
天线连接器特写。

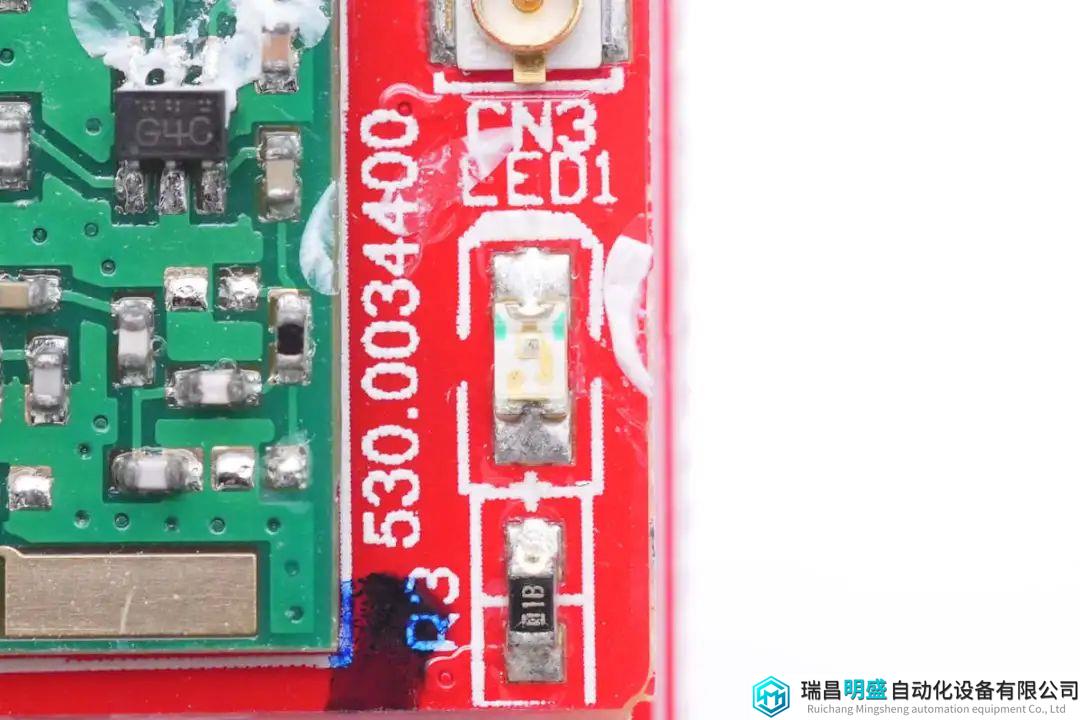

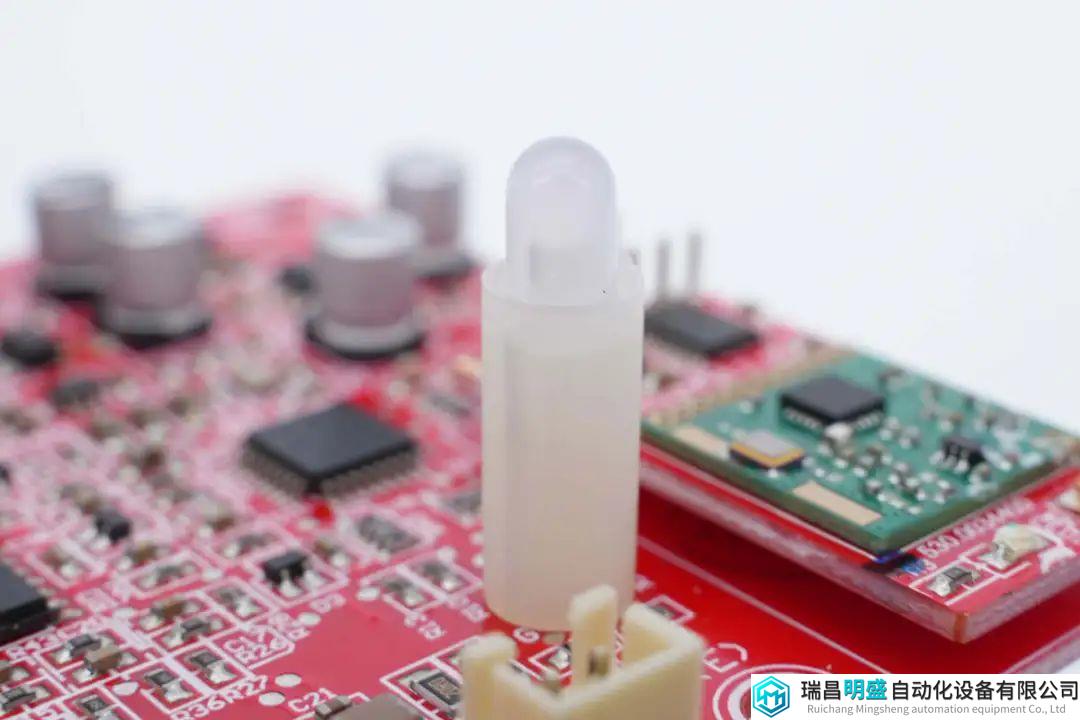

下方焊接一颗工作指示灯。

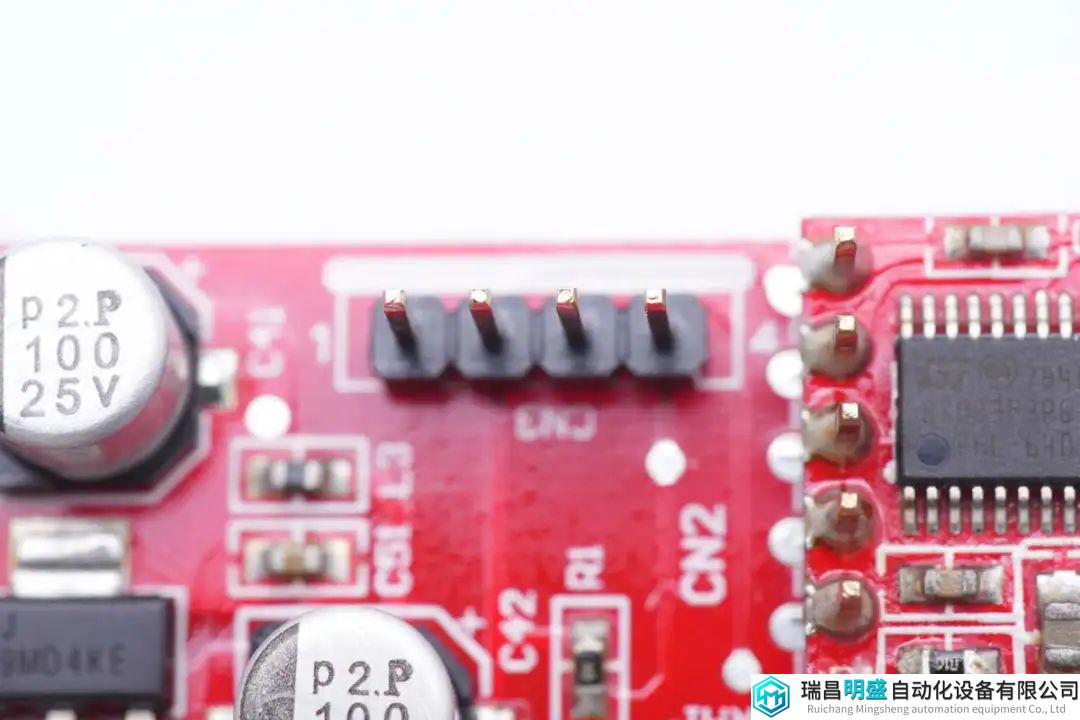

预留的通信端子特写。

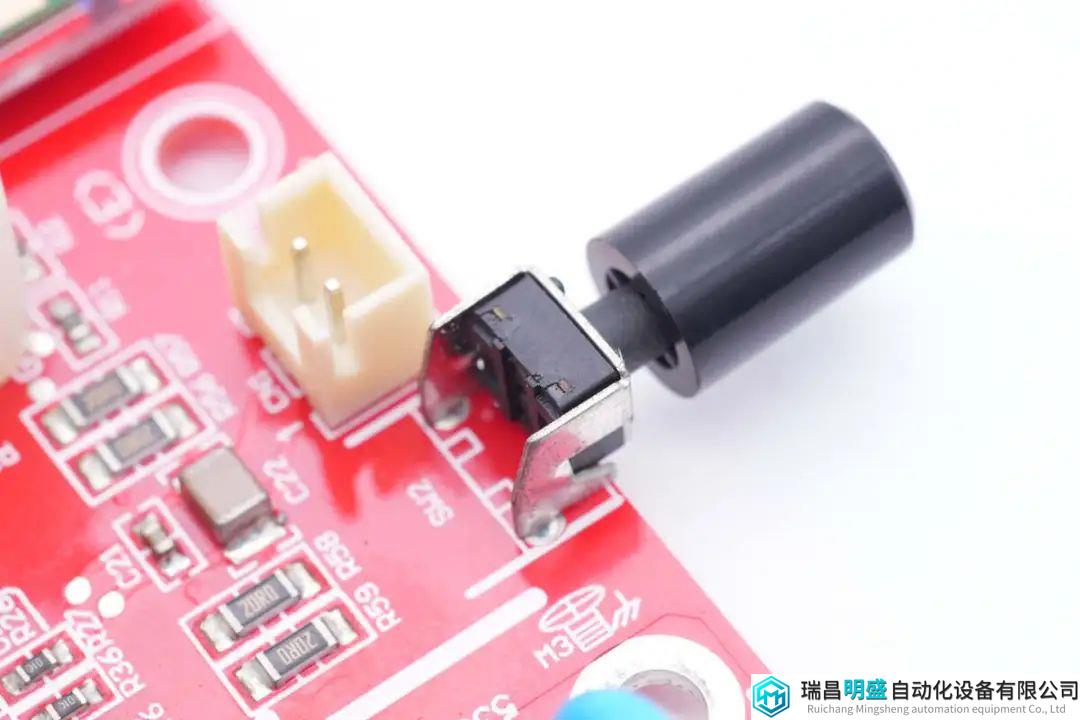

用于配对的按钮开关特写。
全部拆解一览，来张全家福。
充电头网拆解总结
古瑞瓦特SP-CT这款无线电流互感器通过检测外置电流互感器的电流信息，通过无线传输至中控设备，实现光伏系统中电流信息采集。其搭配使用莱姆电流互感器，互感器具备开口设计，安装方便。主机采用防水金属外壳，并配有两根天线，用于不同场合使用。
充电头网通过拆解了解到，无线电流互感器在金属外壳内部设有PCBA模块，设有开关电源，主控MCU和通信模块。其中开关电源采用PI TNY285PG 电源芯片，主控MCU采用意法半导体 STM8S005K6T6，无线通信模块采用意法半导体 STM8S003F3P6 MCU和芯科 Si4432 无线收发器芯片。互感器采集的交流信息，经过主机处理，通过无线传输。
