充电头网淘到了一款来自华为的750W服务器电源，这款电源输出电压为12V，输出电流为62.5A，待机电源输出电压12V，输出电流为2.5A。电源总输出功率为750W，并通过了80PLUS 白金标准。相较其他品牌的电源由代工厂代工，华为这款服务器电源为自家生产。
电源交流输入端设有风扇和指示灯，输出端采用PCB金手指连接。电源内置的散热风扇从金手指连接器位置格栅吸入空气，从交流输入端吹出，带走电源工作时产生的热量。下面就对这款电源进行拆解，一起看看内部的用料和设计。
此前充电头网还拆解过华为OptiX OSN500光传输系统60W电源、华为3000W服务器电源，欢迎查阅。
华为750W服务器电源外观

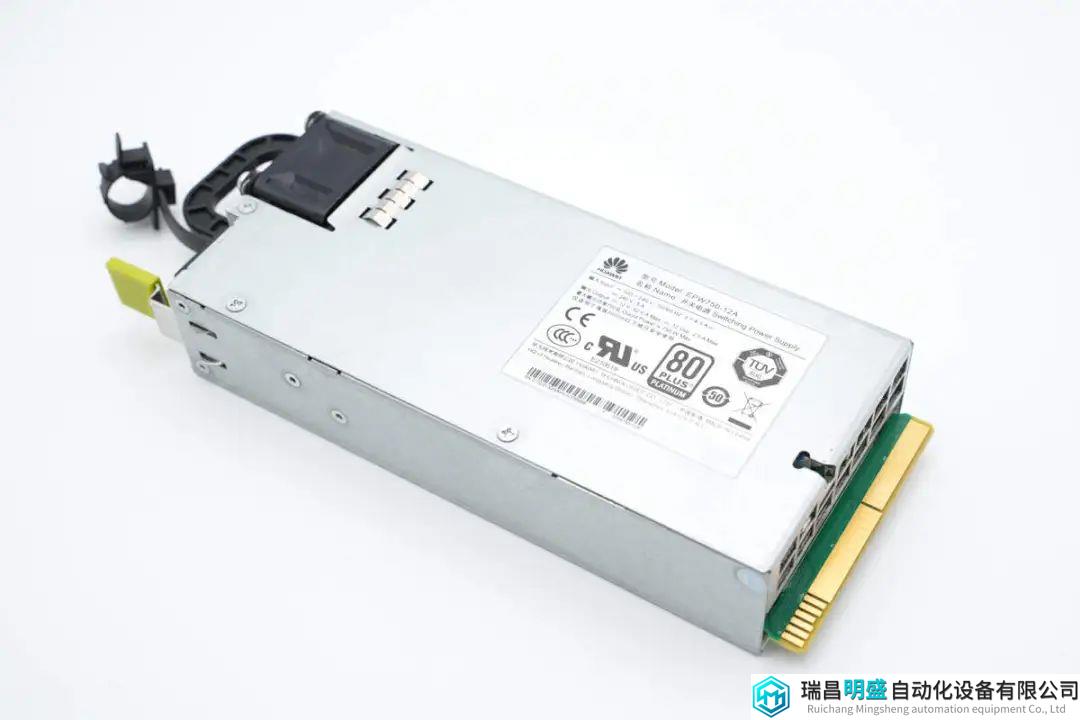

华为750W白金牌服务器电源为经典“板砖”造型，采用金属材质外壳，通过多个螺丝进行固定。

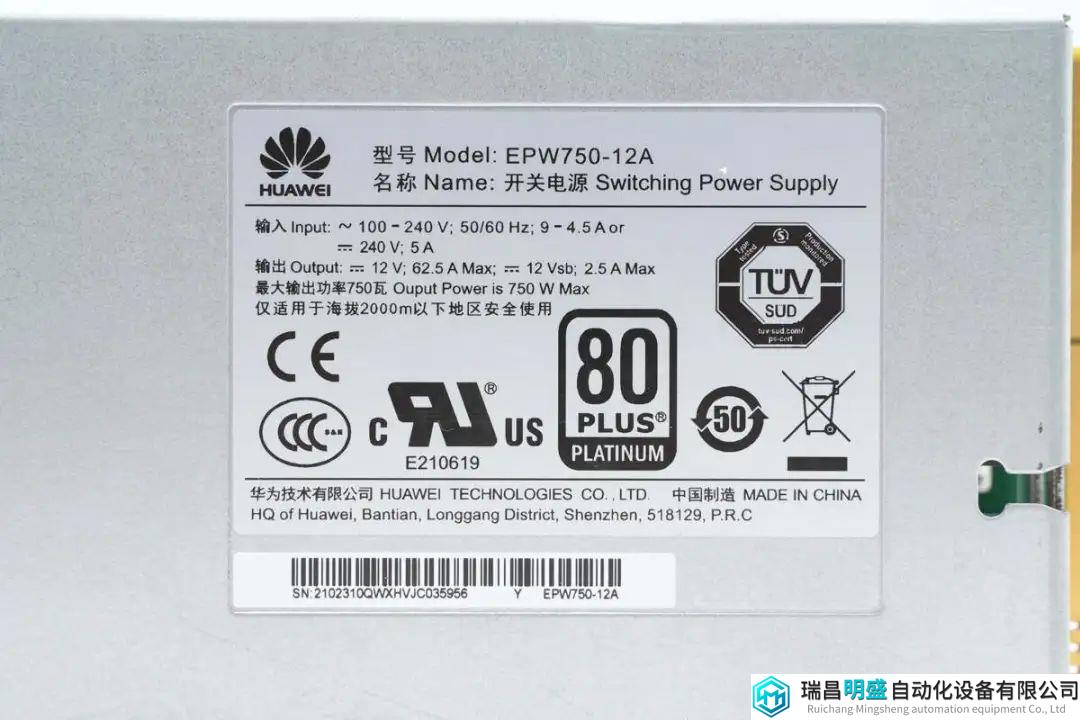

电源机身上铭牌特写
型号：EPW750-12A
电源额定值：
输入：~100-240V；50/60Hz；9-4.5A或240V5A
输出：12V62.5A Max；12Vsb2.5A Max
最大输出功率：750W
仅适用于海拔2000m以下地区安全使用
电源通过了CE、CCC、TUV认证，以及80 PLUS白金标准。

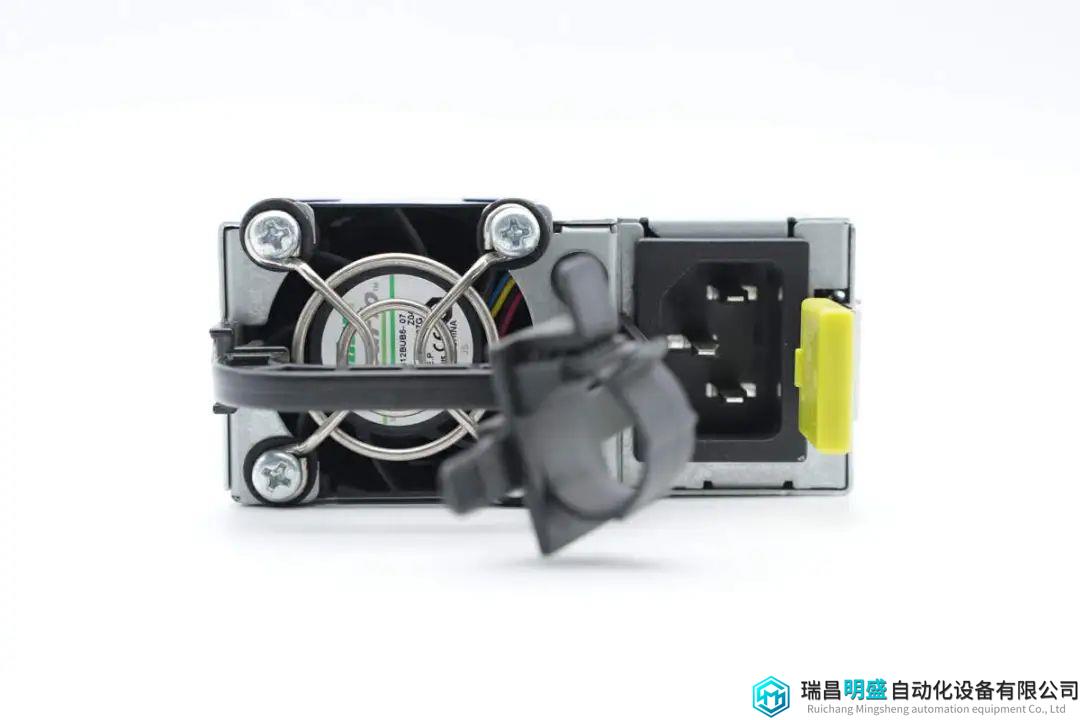

机身一端设有提手、风扇、电源指示灯以及品字电源线插槽，提手上套有自锁式扎带，风扇使用四颗螺丝固定。

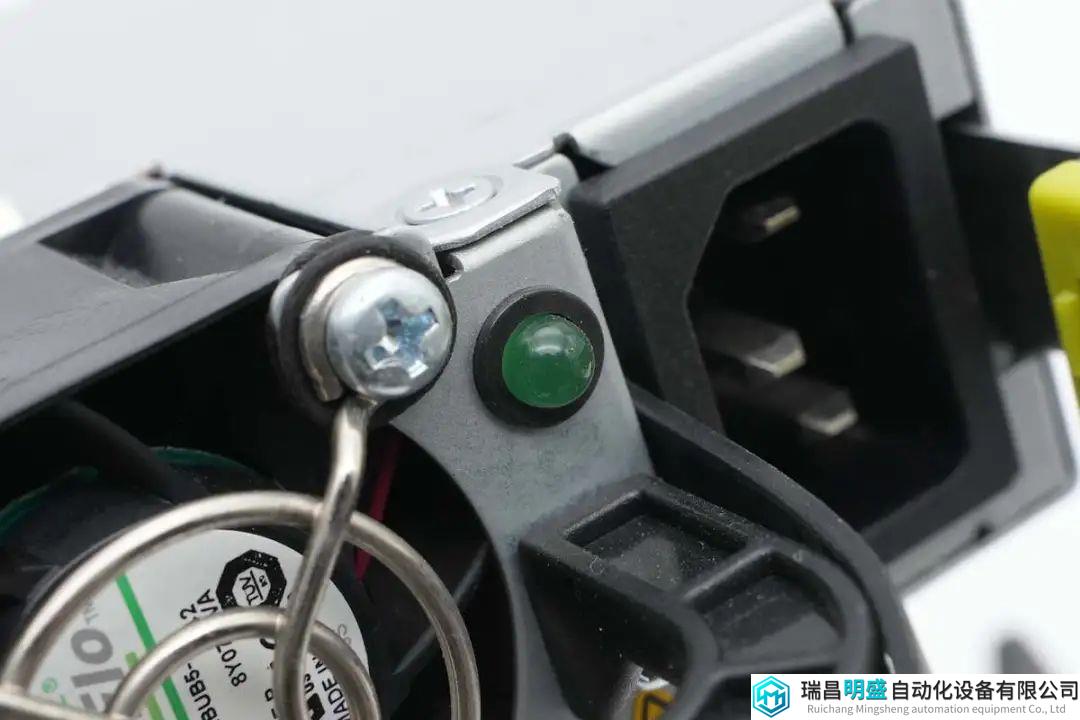

指示灯特写。

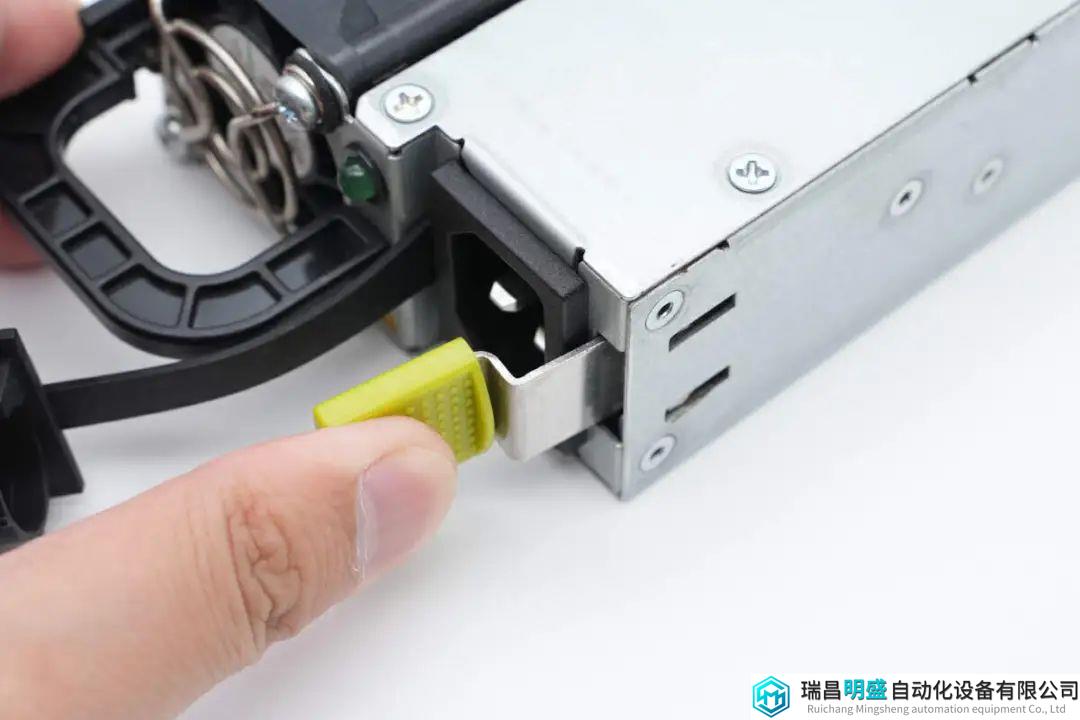

侧边还设有电源快拆把手，向提手方向按压即可实现脱扣取出电源。

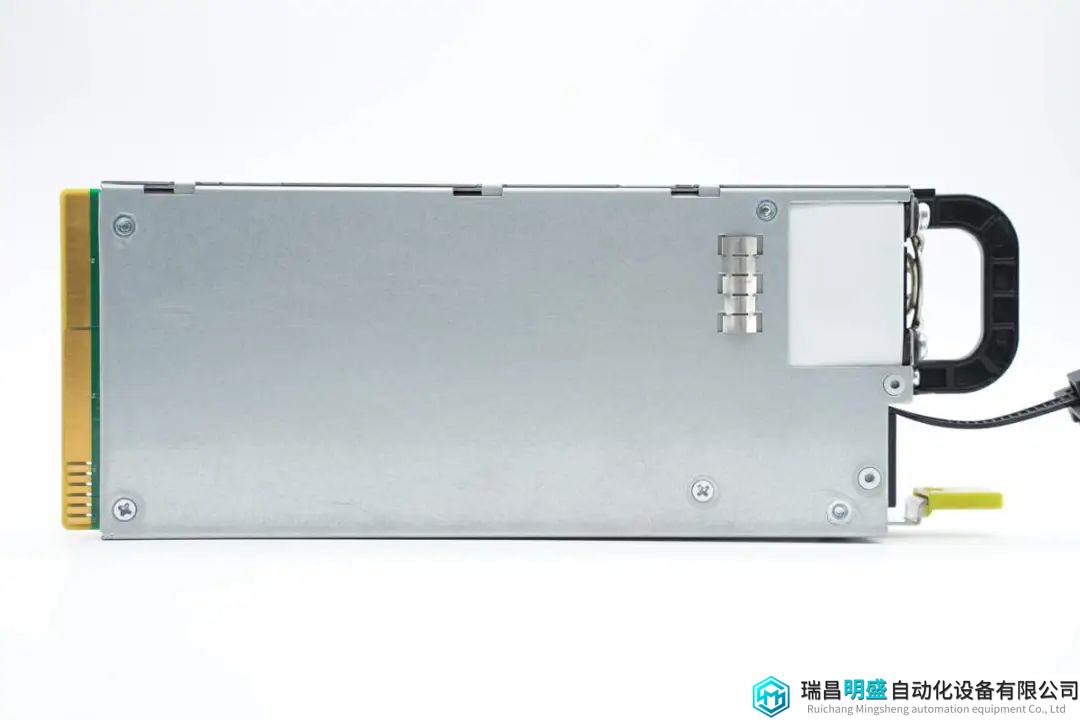

机身底部一览，设有固定PCB板的螺丝以及其他螺丝孔。

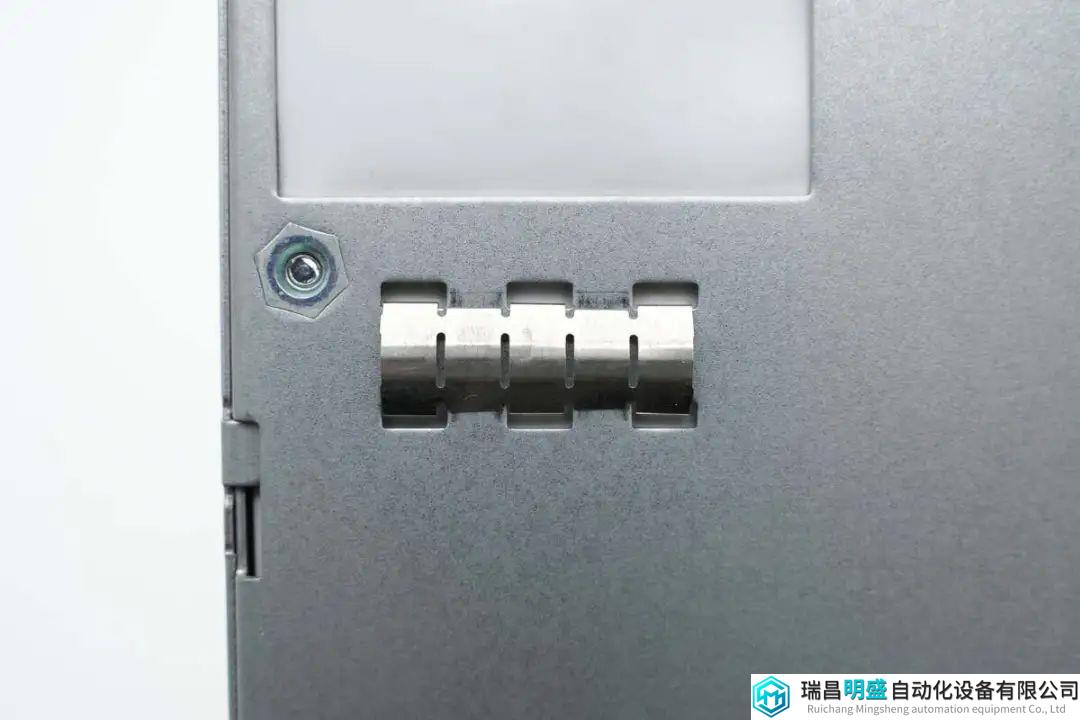

风扇处有外露的一体式白色塑料隔离板，旁边有凸起弹片。

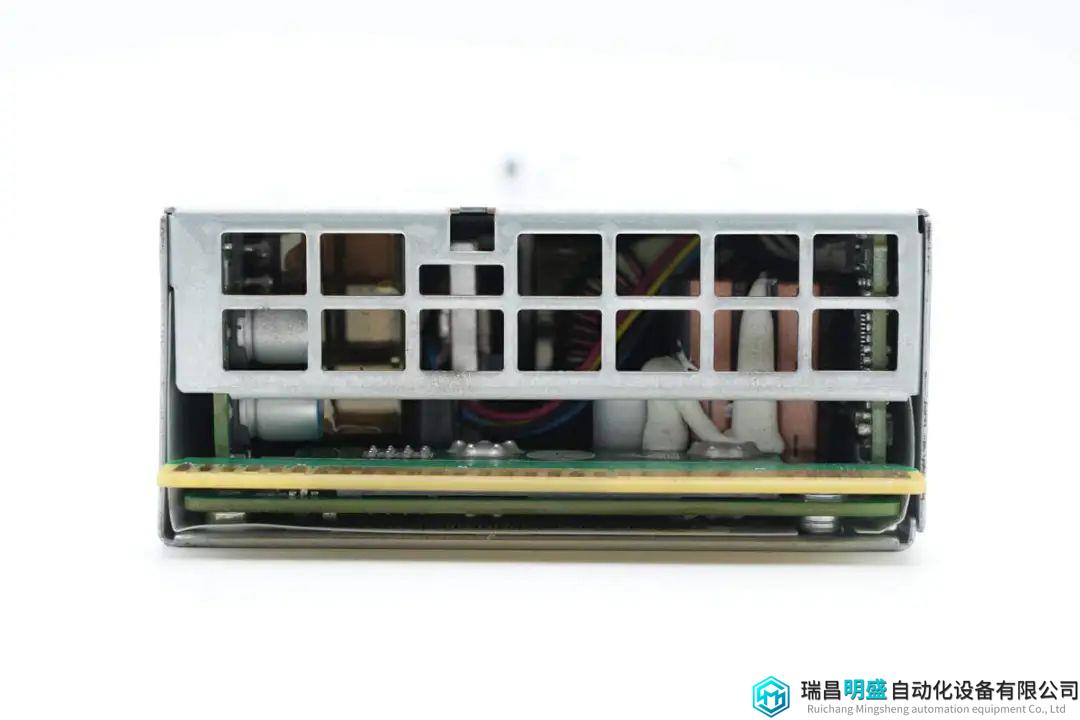

输出端外壳镂空有散热窗口，金手指部分采用独立小板设计。

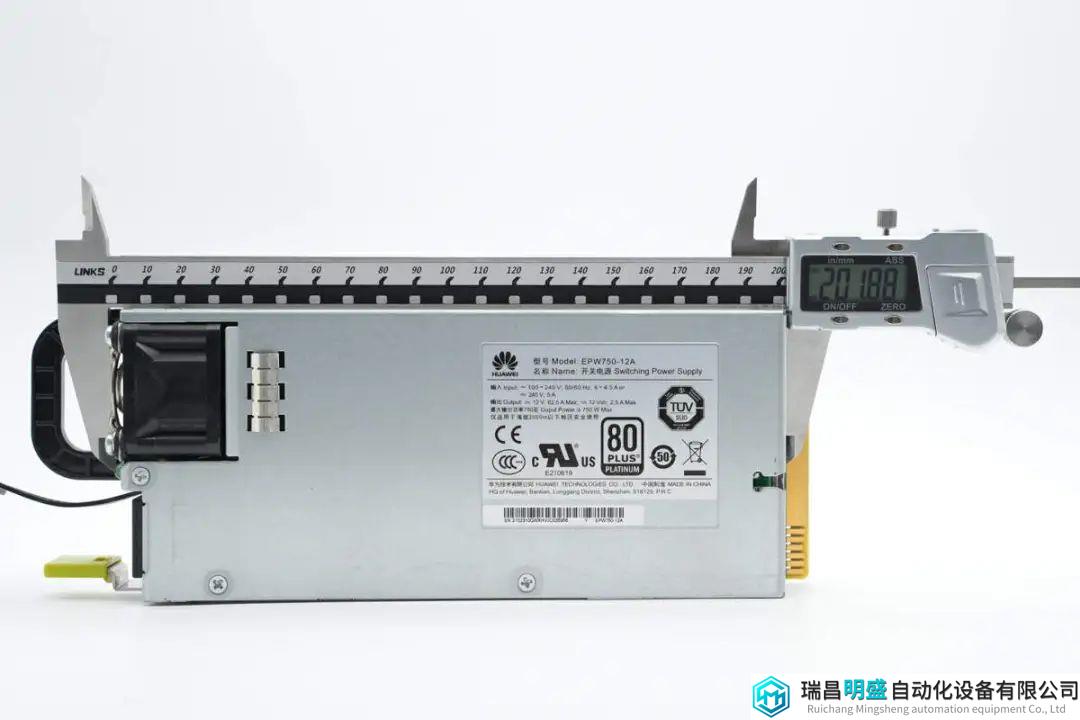

测得华为这款电源机身长度约为20.2cm。

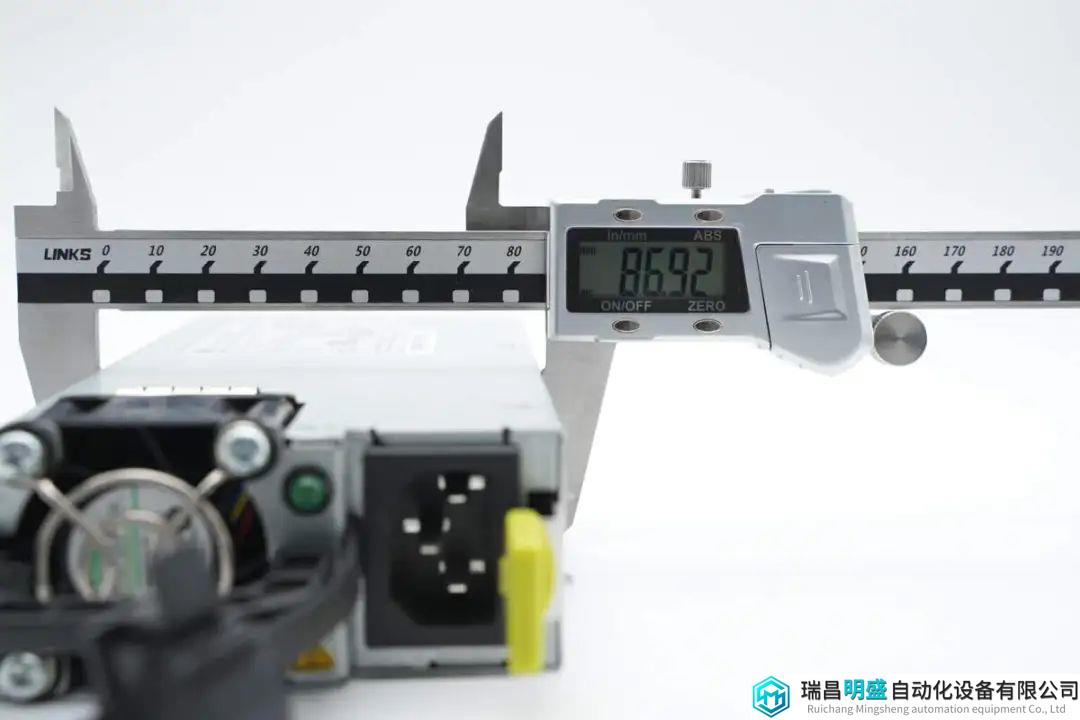

宽度为86.92mm。

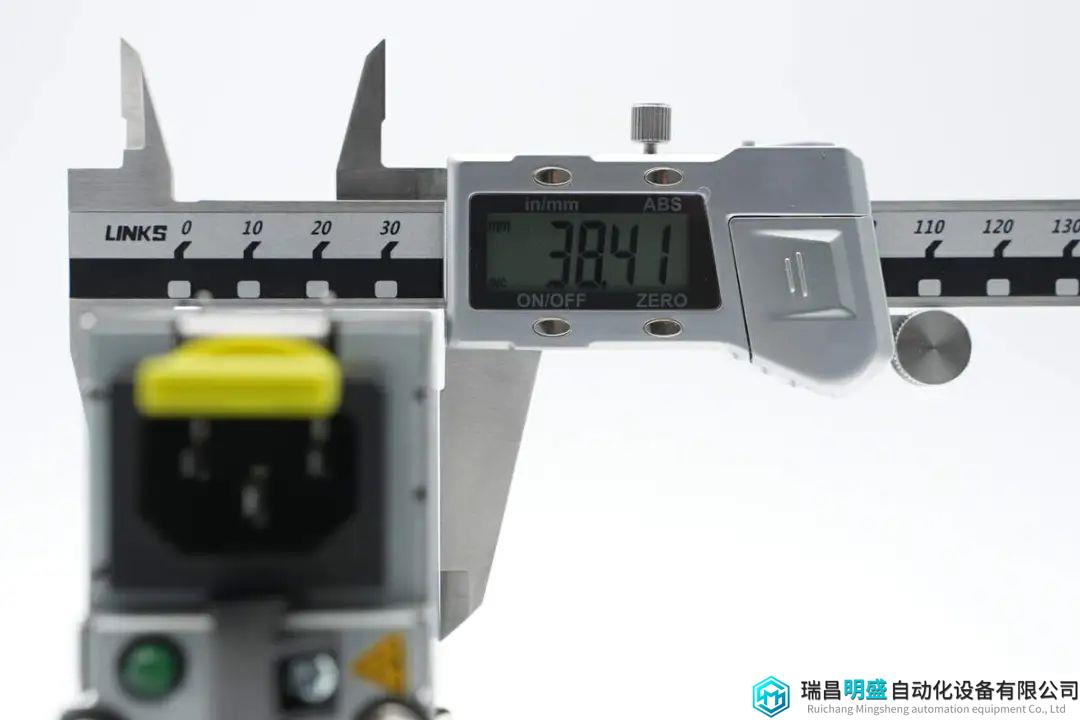

厚度为38.41mm。

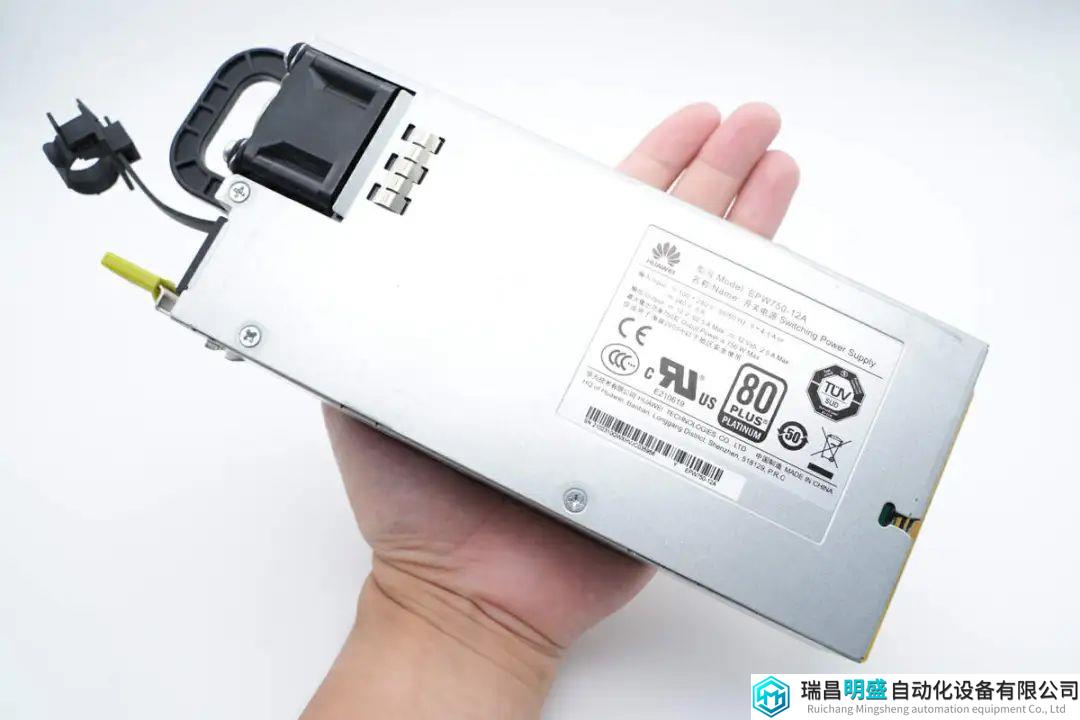

电源拿在手上的大小直观感受。

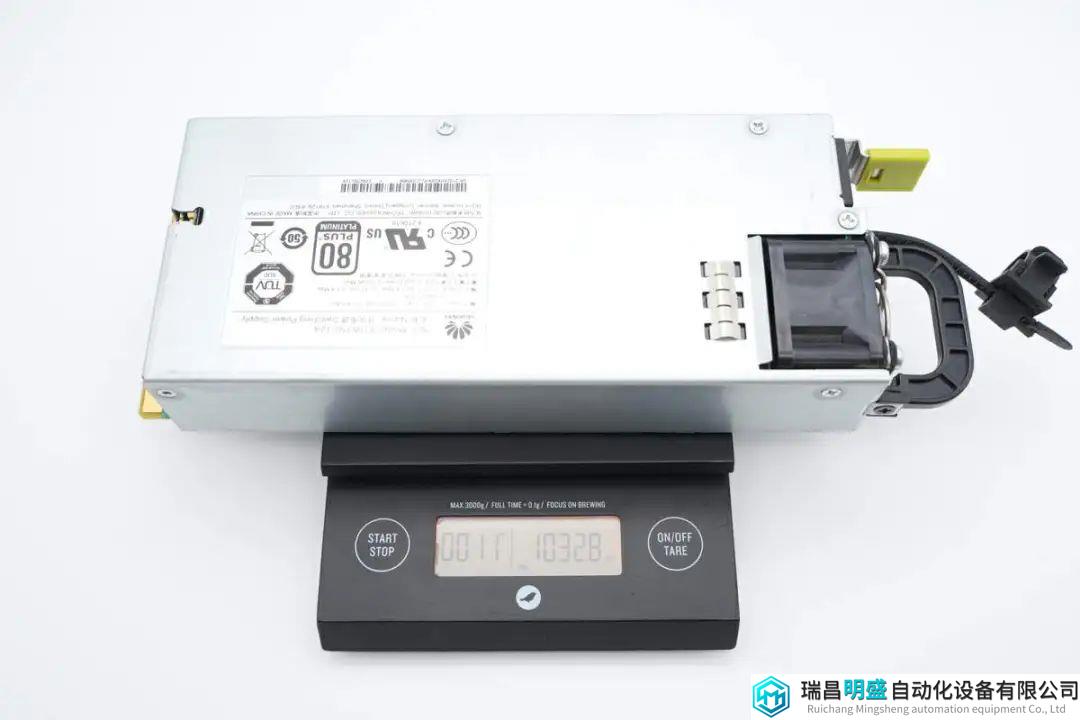

另外测得电源重量约为1033g。
华为750W服务器电源拆解
看完了华为这款服务器电源的外观，下面就进行拆解，一起看看这款电源内部的工艺与用料。

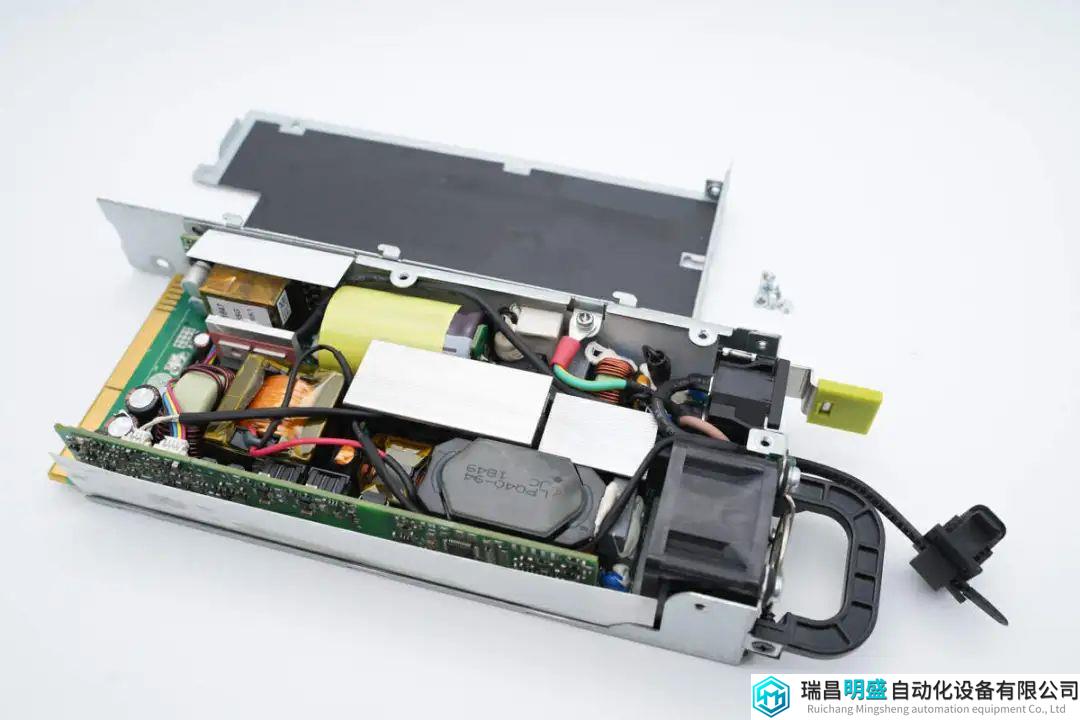

首先拧下螺丝，拆下电源上盖，内部PCBA模块采用白色麦拉片与外壳之间绝缘。

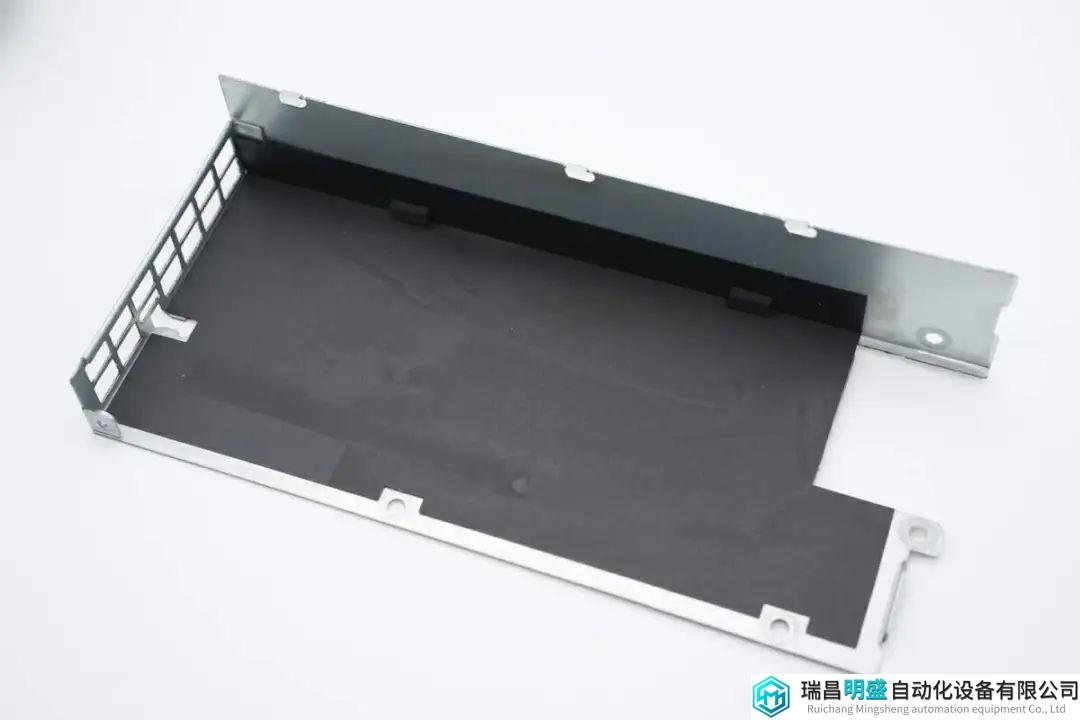

上盖内部粘贴黑色麦拉片绝缘。

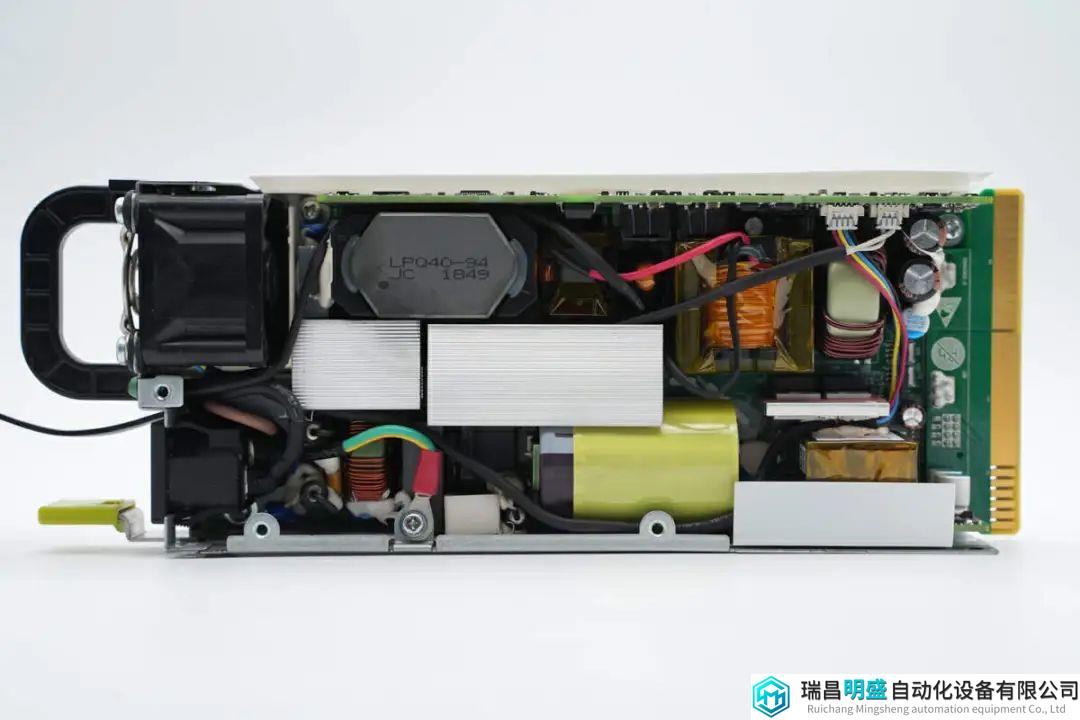

PCBA模块通过螺丝固定到金属外壳上。

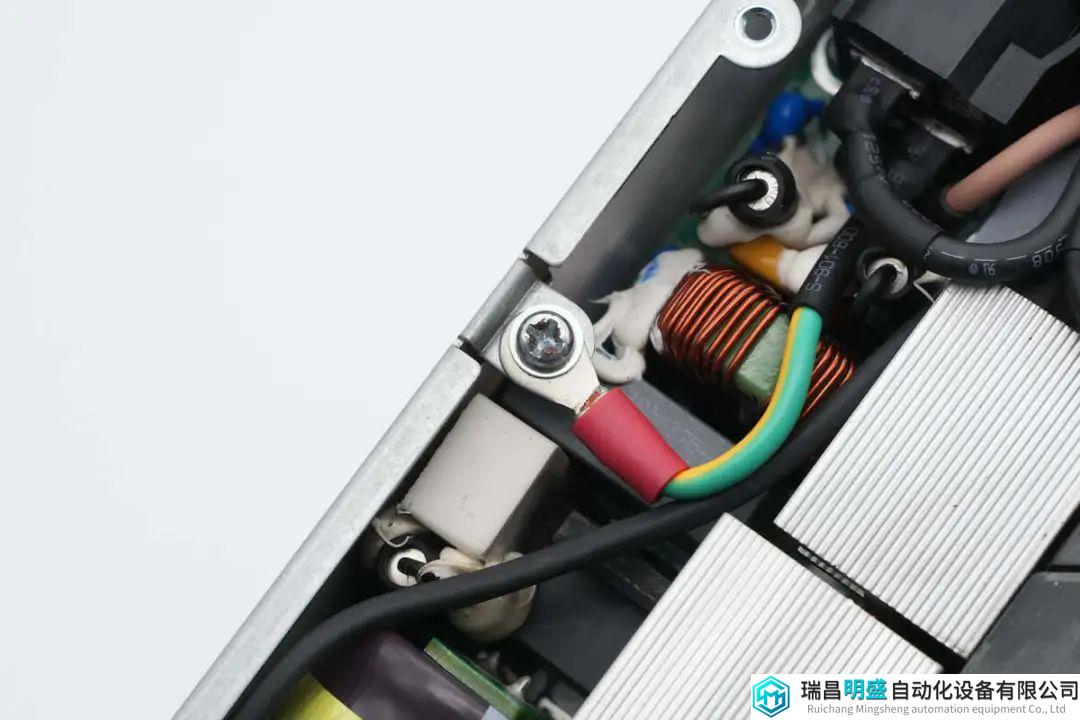

接地线压接端子，通过螺丝固定到外壳上。
接下来拧下所有固定螺丝，继续进行拆解。

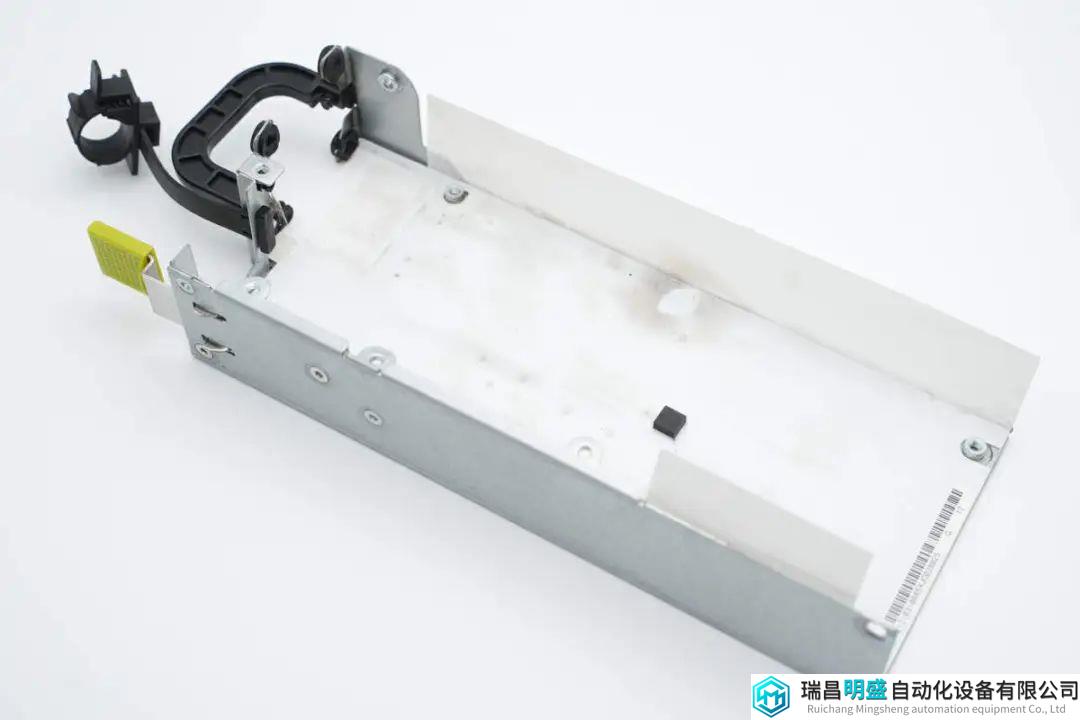

壳体内部采用白色麦拉片绝缘。

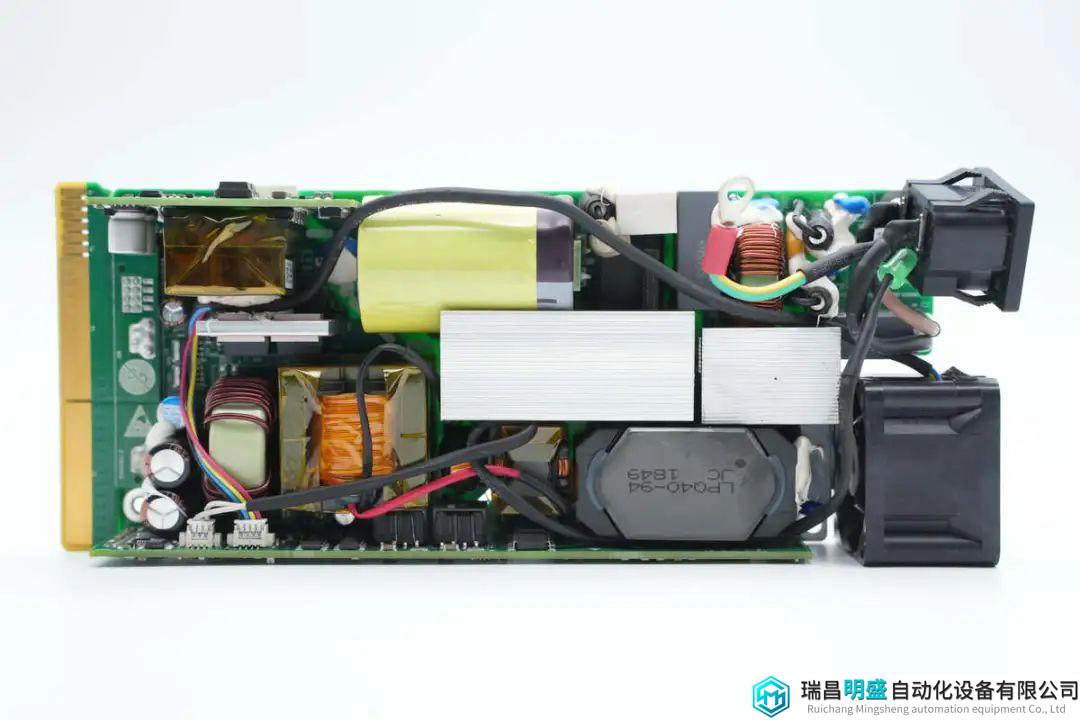

PCBA模块正面一览，右上角为输入EMI滤波电路，右下角焊接交错PFC升压电感。在电源中间位置设有整流桥以及开关管的散热片。高压滤波电容粘贴黄色胶带绝缘。左上方小块PCB用于辅助电源，底部长条PCB用于电源PFC和LLC以及同步整流控制。

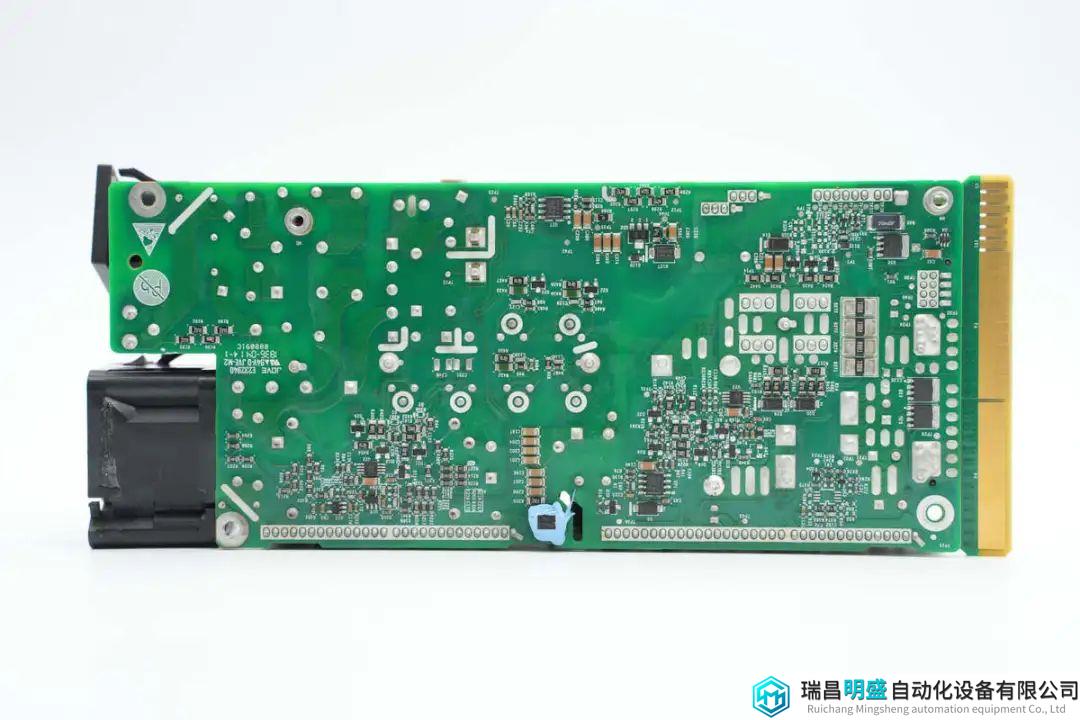

PCBA模块背面焊接降压芯片，电流取样电阻和VBUS开关管。
电源输入端设有两颗保险丝，通过热缩管包裹绝缘。

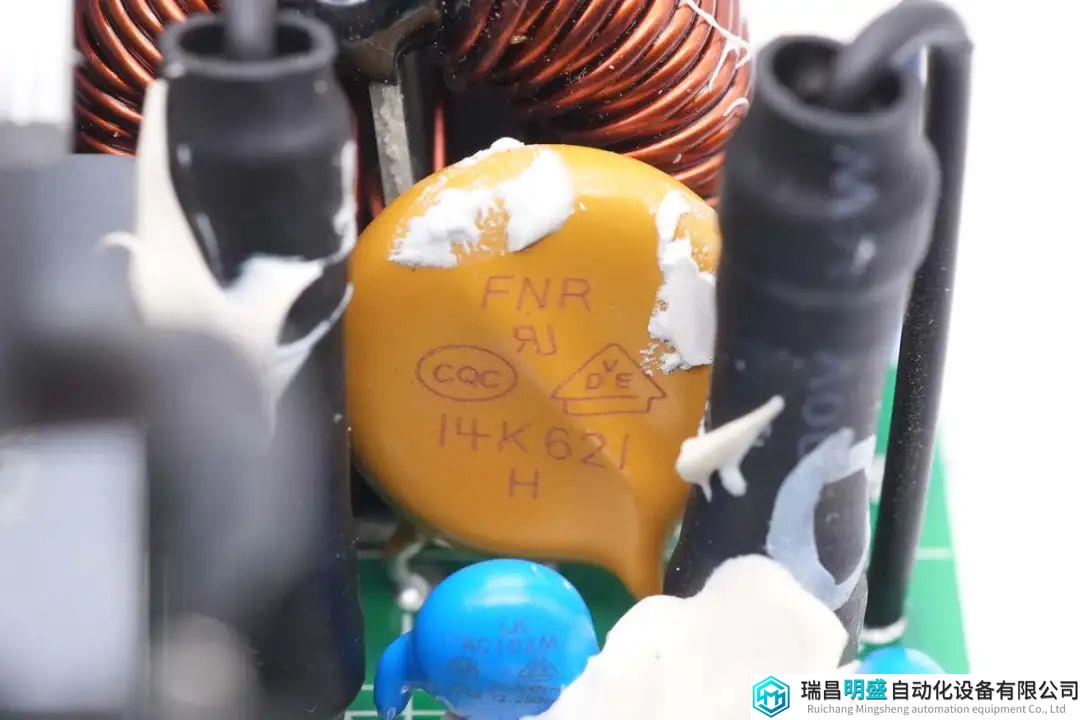

风华 FNR14K621 压敏电阻用于输入浪涌保护。

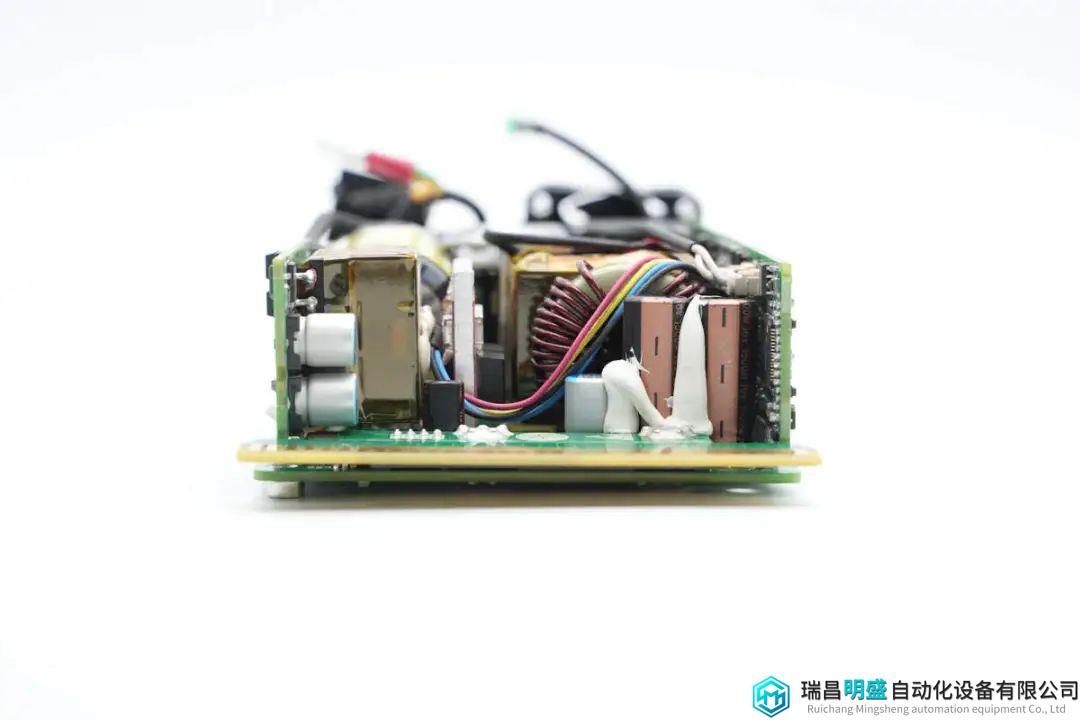

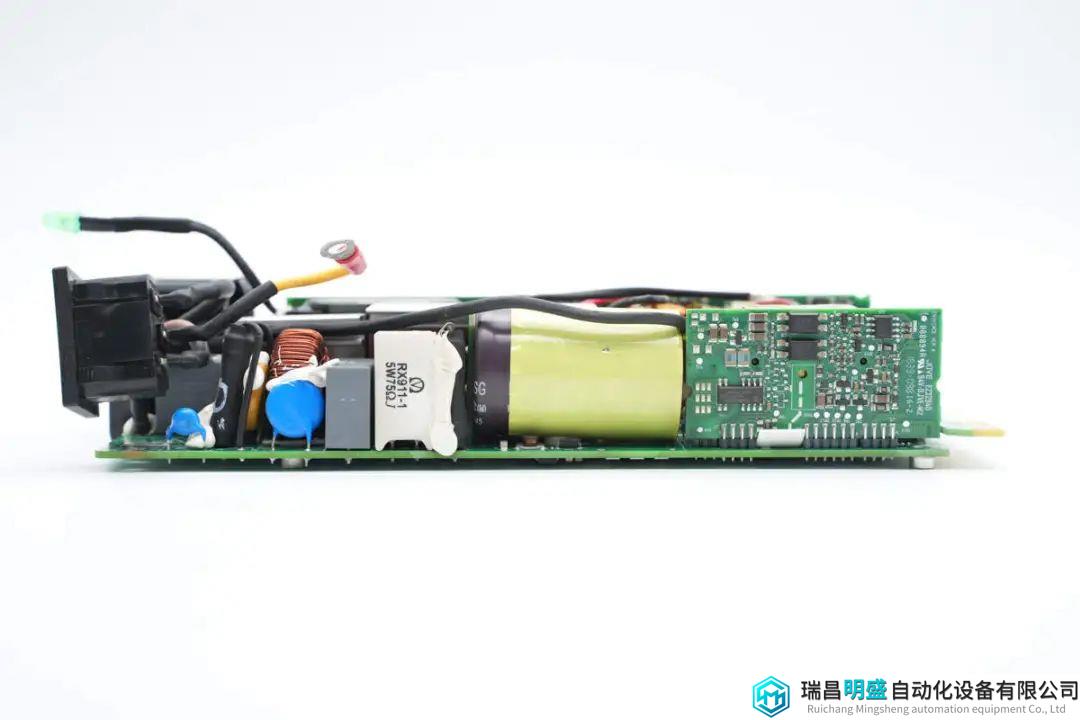

PCBA模块侧面焊接蓝色Y电容，薄膜电容，线绕电阻，高压滤波电容和辅助电源小板。

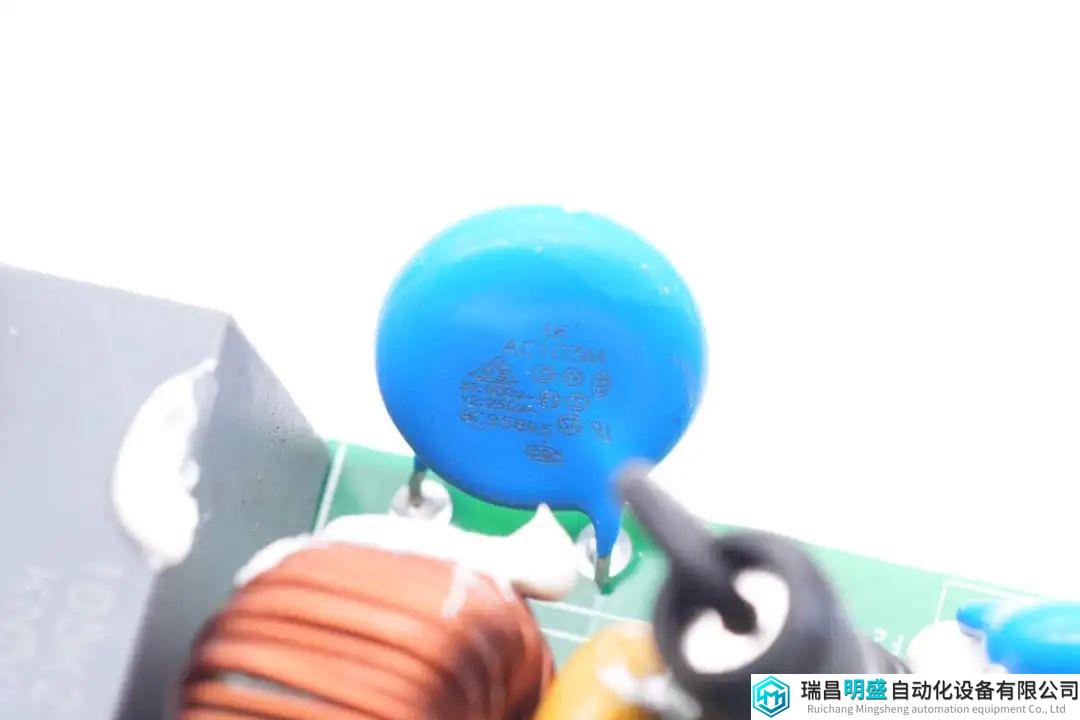

蓝色Y电容特写。

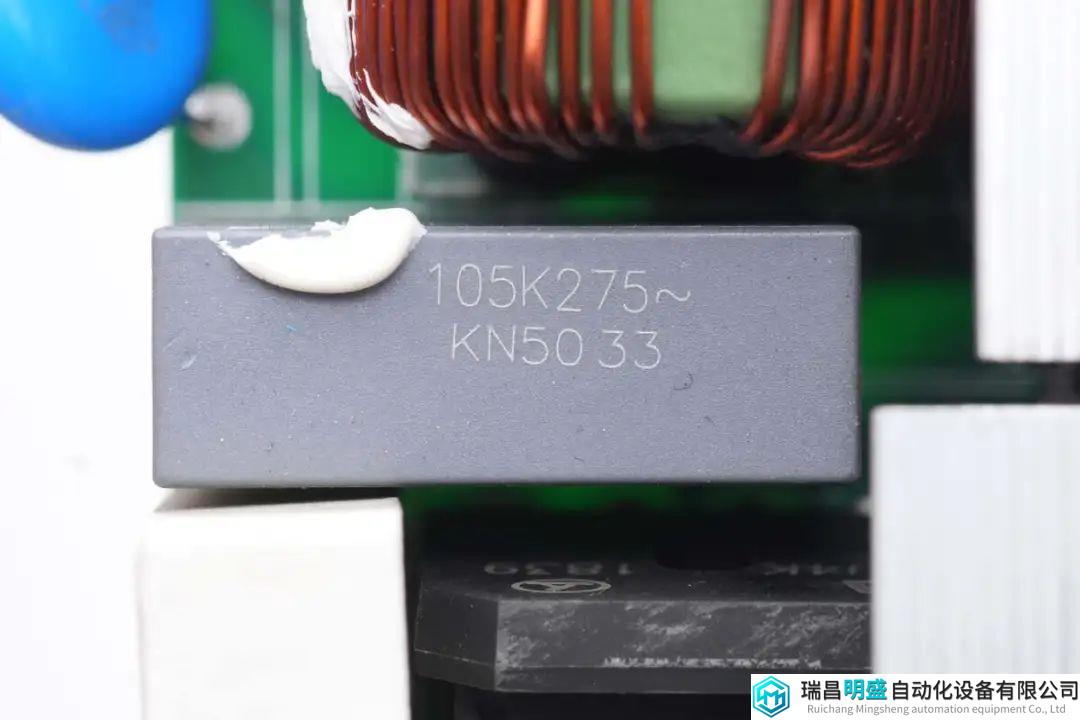

安规X2电容规格为1μF。

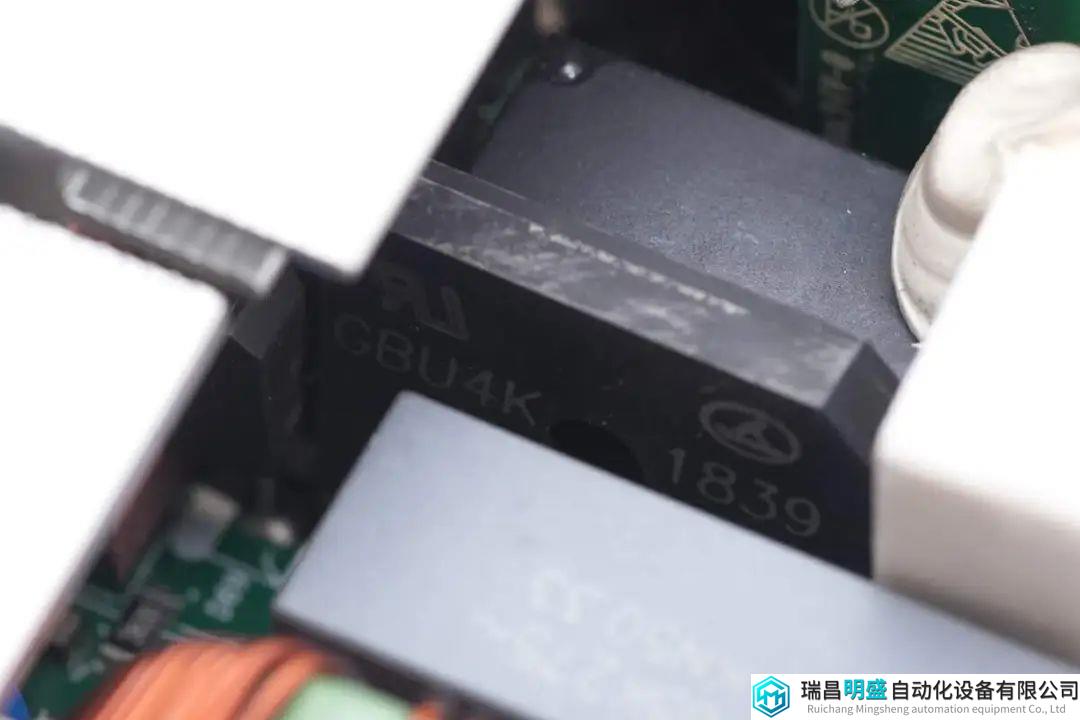

一颗整流桥型号GBU4K，规格为4A 800V。

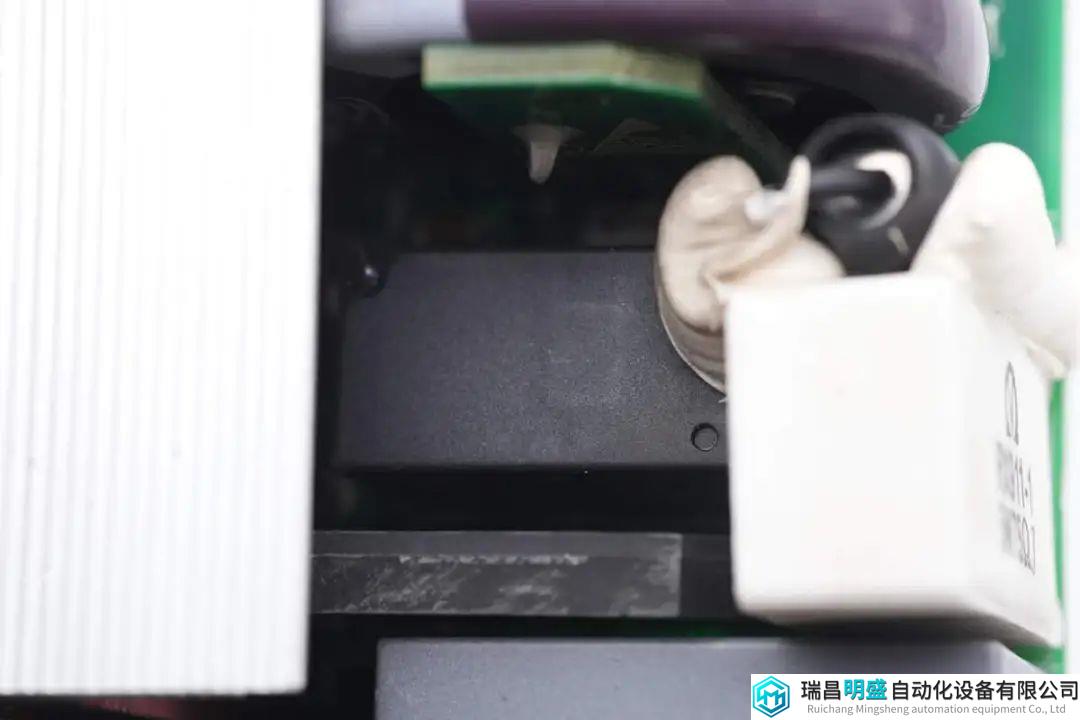

用于电源软启动的继电器特写。

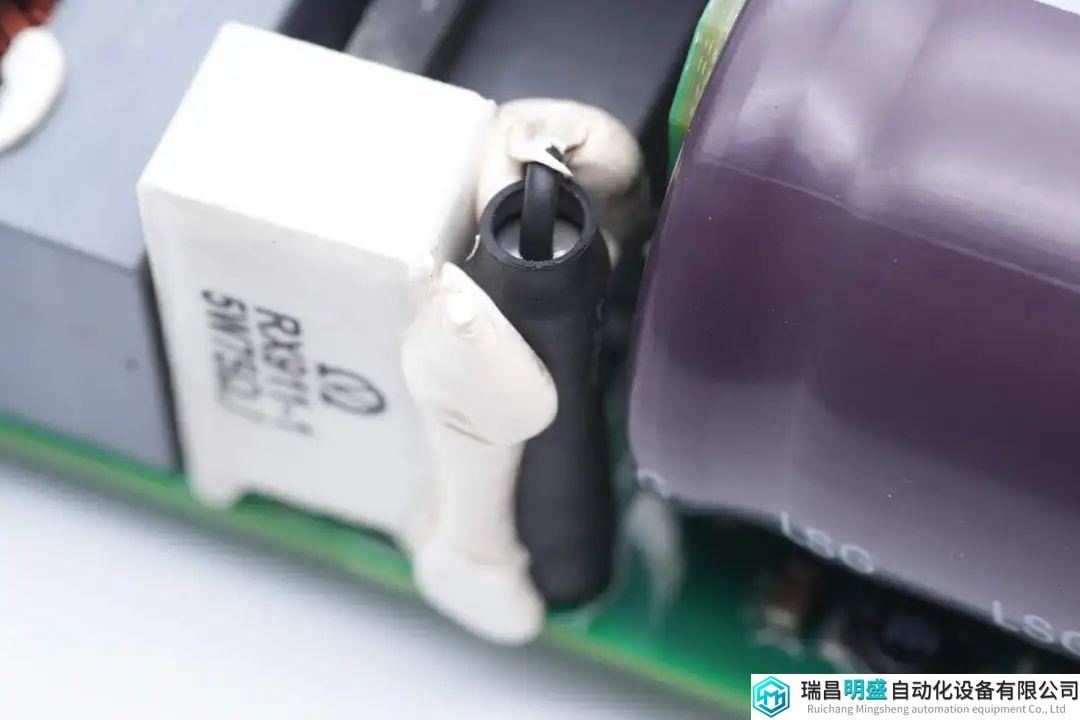

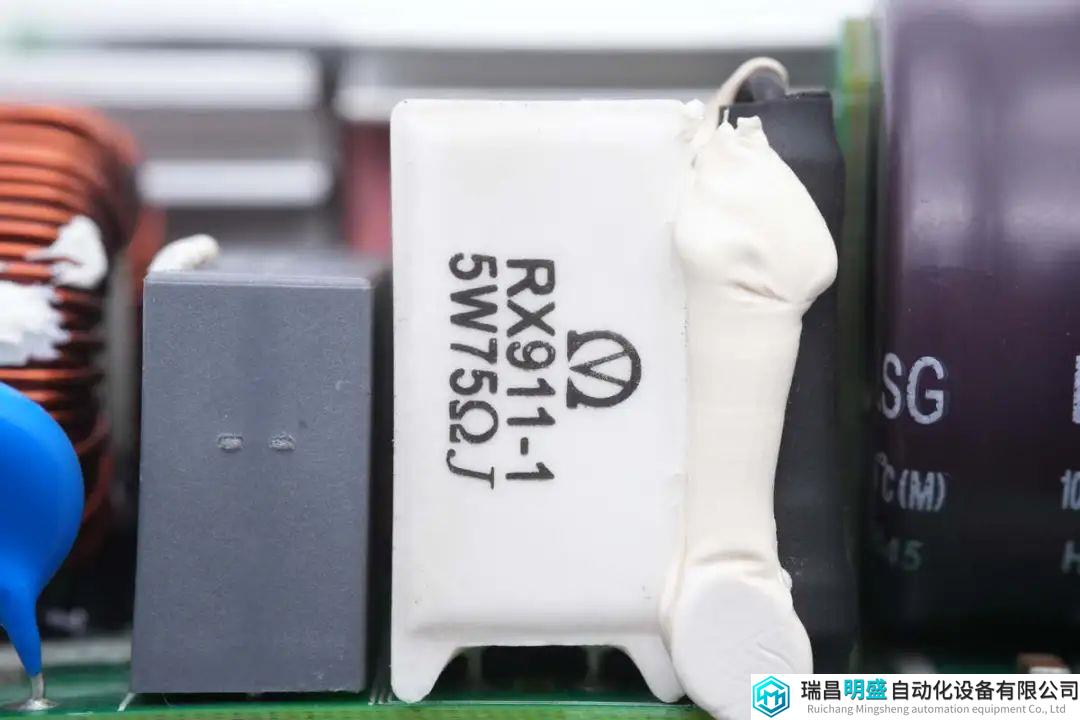

线绕电阻来自永星电子，规格为5W 75Ω。
一颗保险丝外套热缩管绝缘。

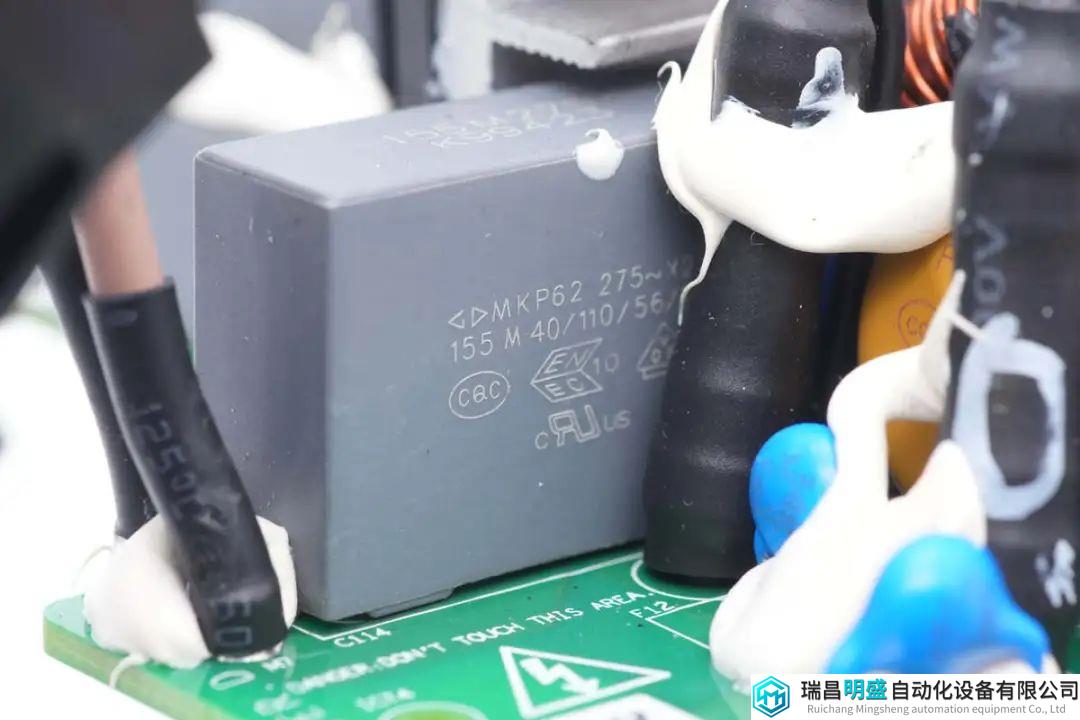

一颗薄膜电容来自厦门法拉电子，规格为1.5μF。
整流桥使用螺丝固定在散热片上。
交错PFC升压电感特写。

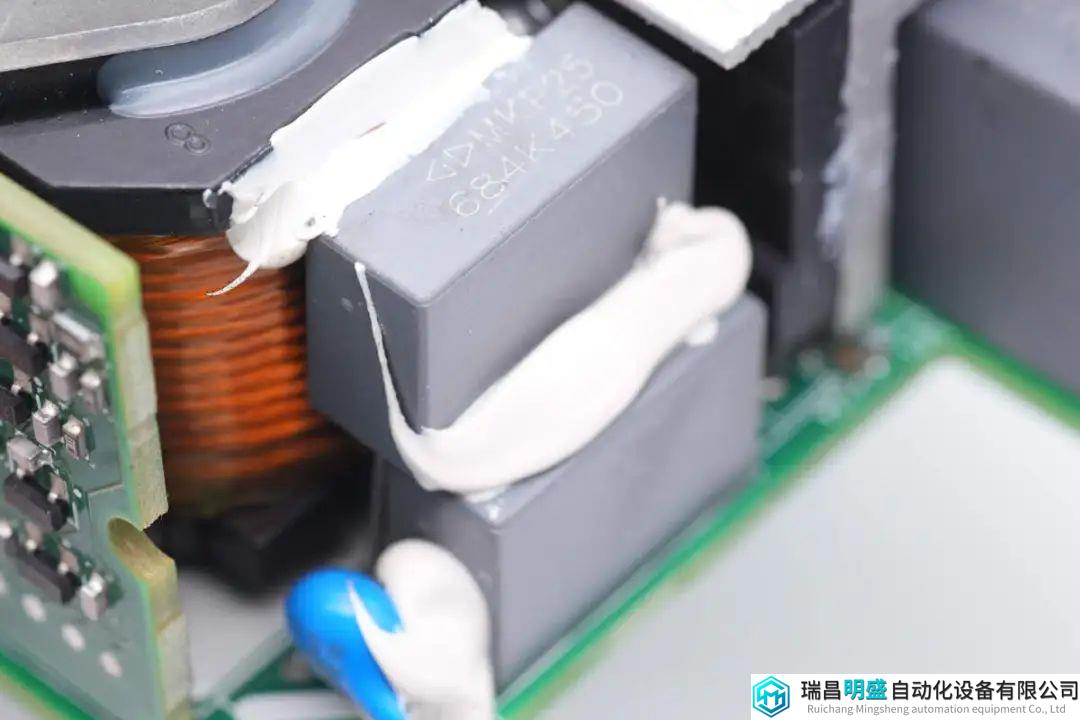

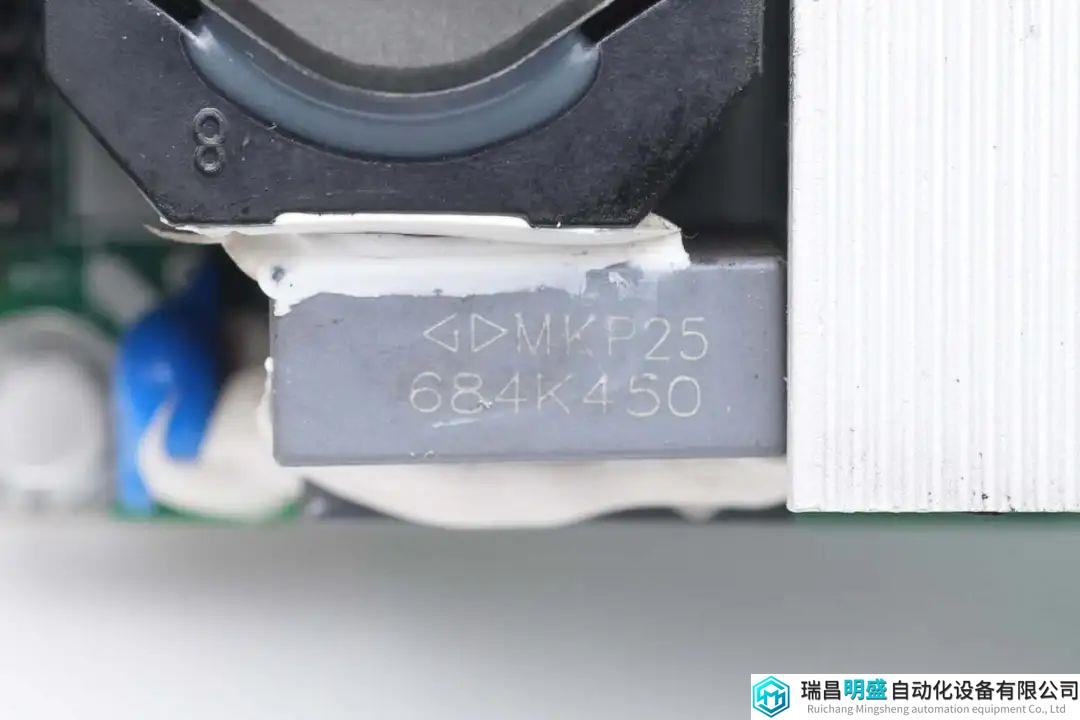

薄膜滤波电容来自厦门法拉电子，规格为0.68μF450V。

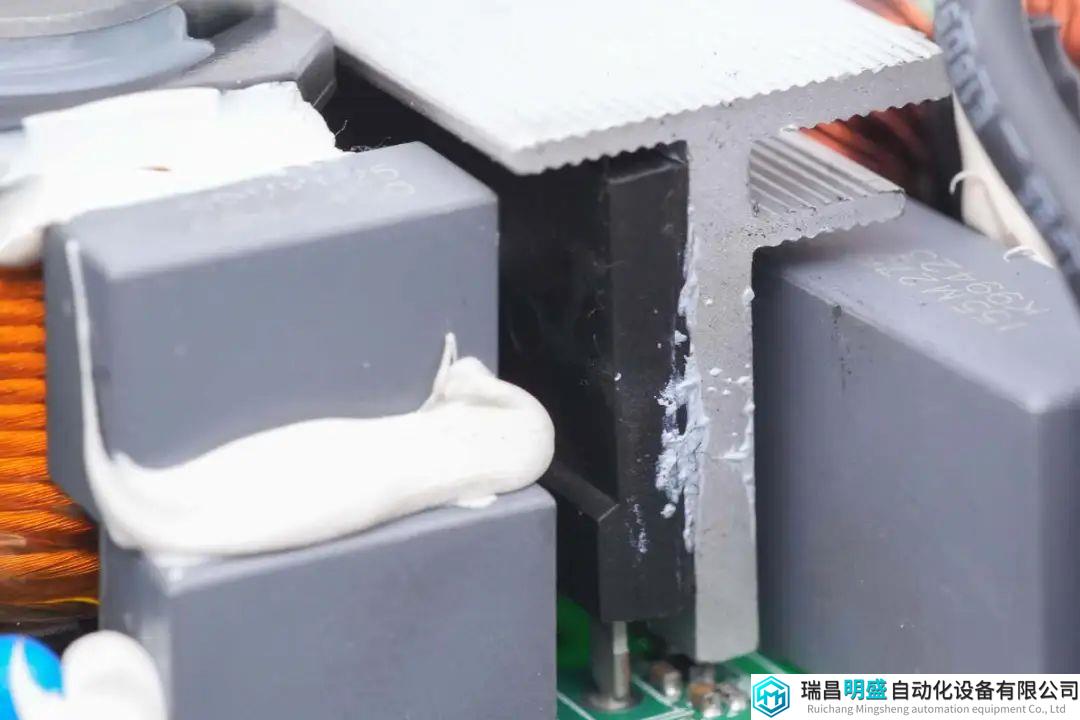

电容使用两颗并联，并且打胶加固。

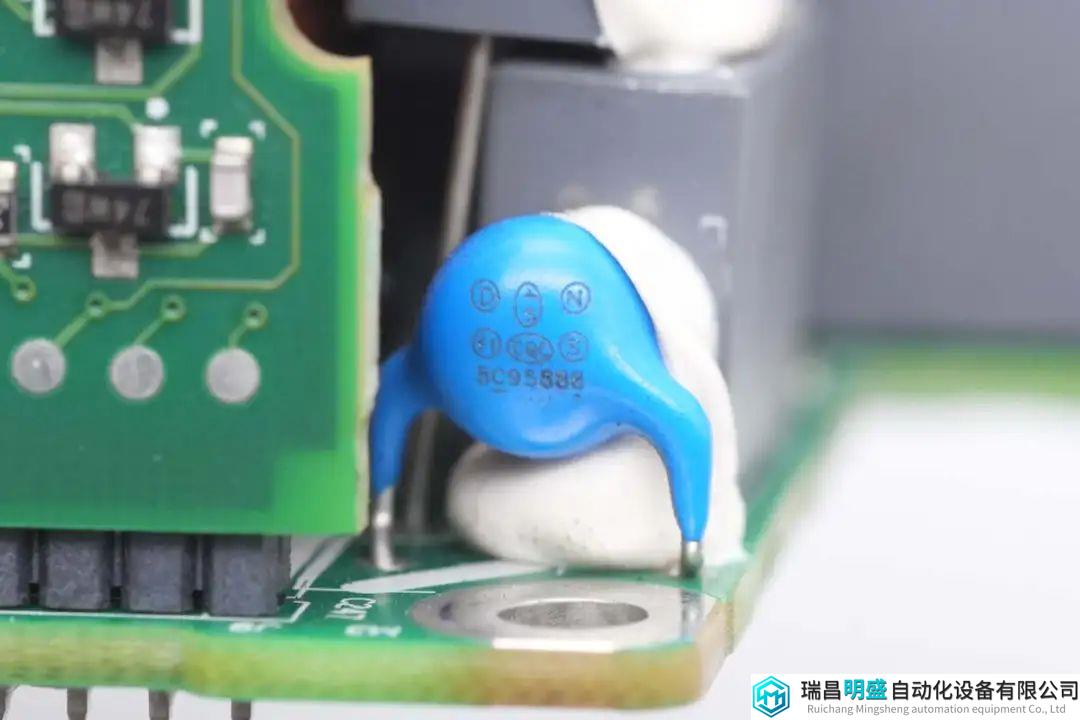

蓝色Y电容特写，打胶加固。

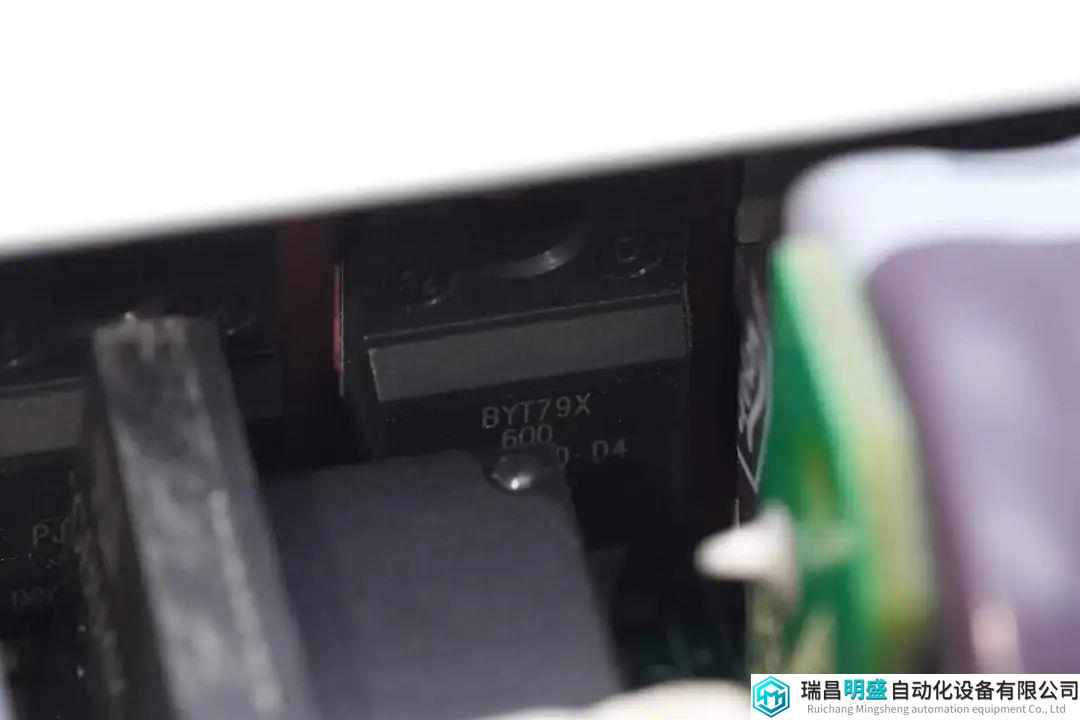

在散热片上固定开关管和整流管，超快整流管来自恩智浦，型号BYT79X-600，规格为15A 600V，采用TO220F封装。

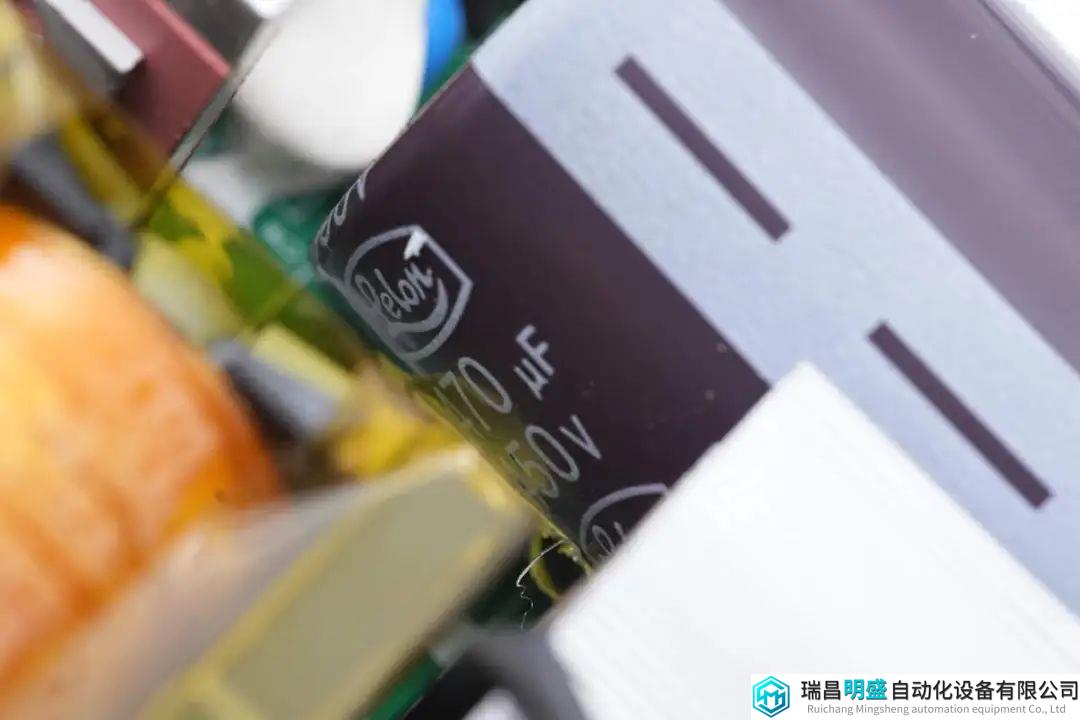

高压滤波电容来自立隆，规格为470μF450V。

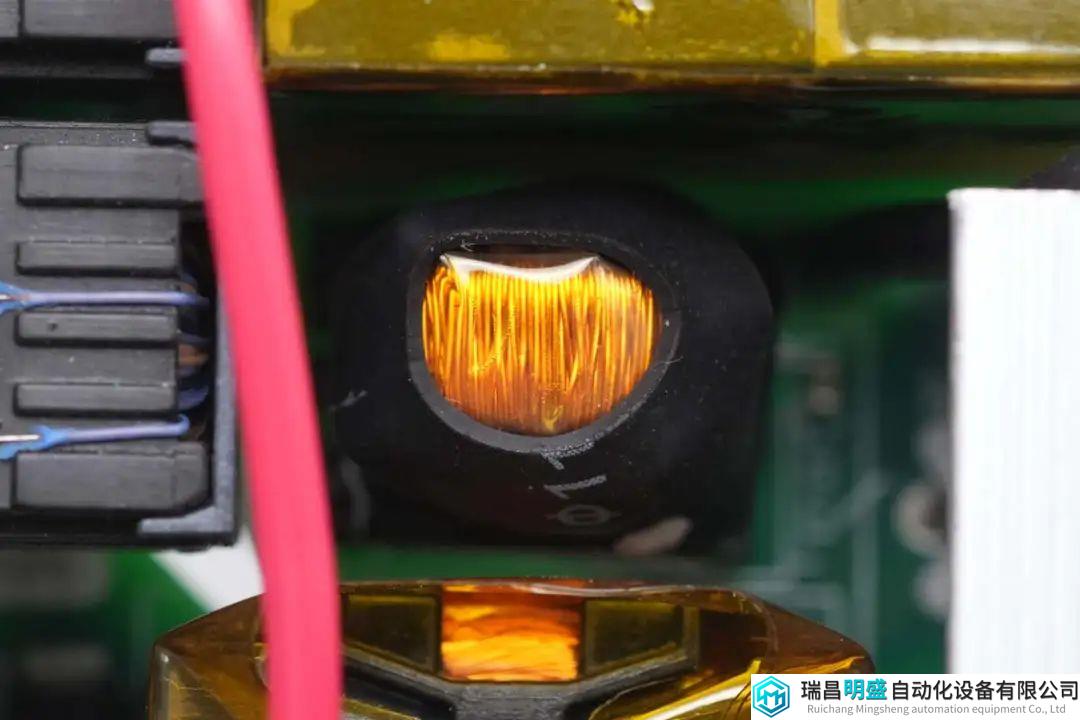

电流互感器外套热缩管绝缘。

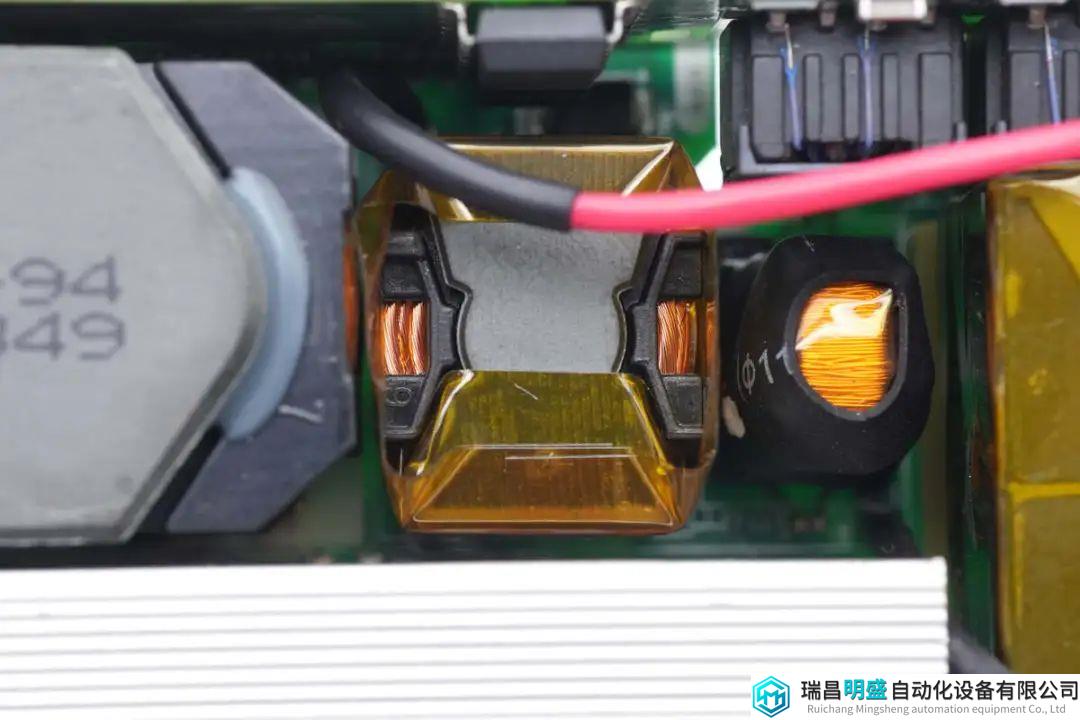

谐振电感采用胶带缠绕绝缘。
变压器磁芯采用高温胶带严密缠绕绝缘。

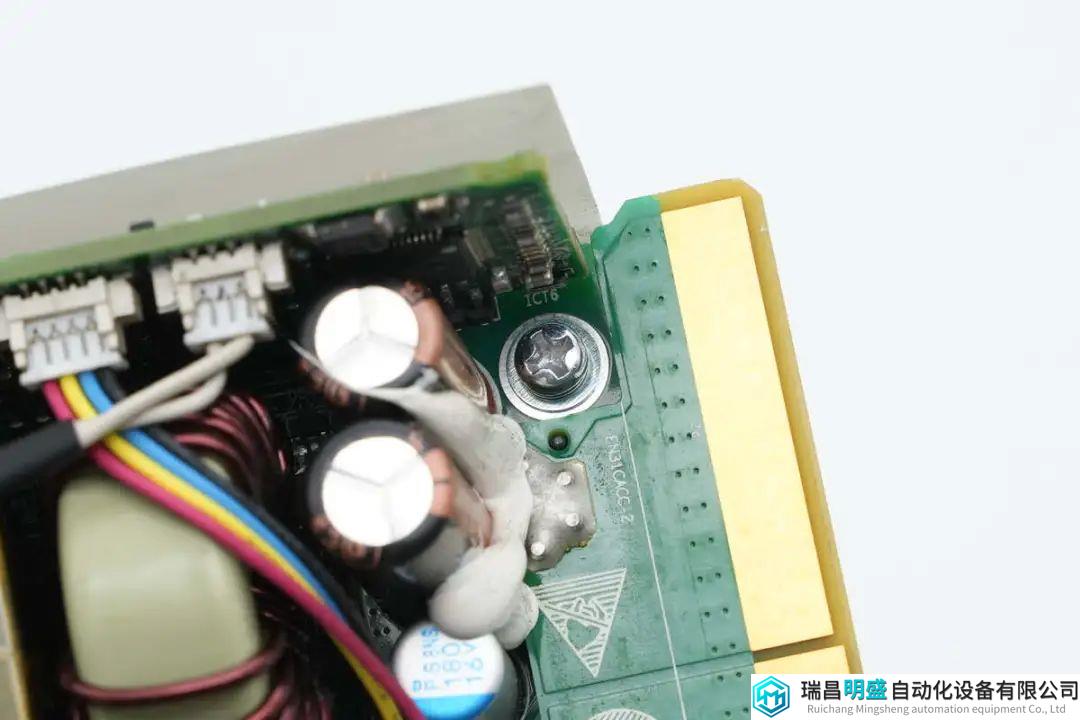

输出端左侧焊接辅助电源变压器和滤波电容，右侧焊接输出滤波电容。

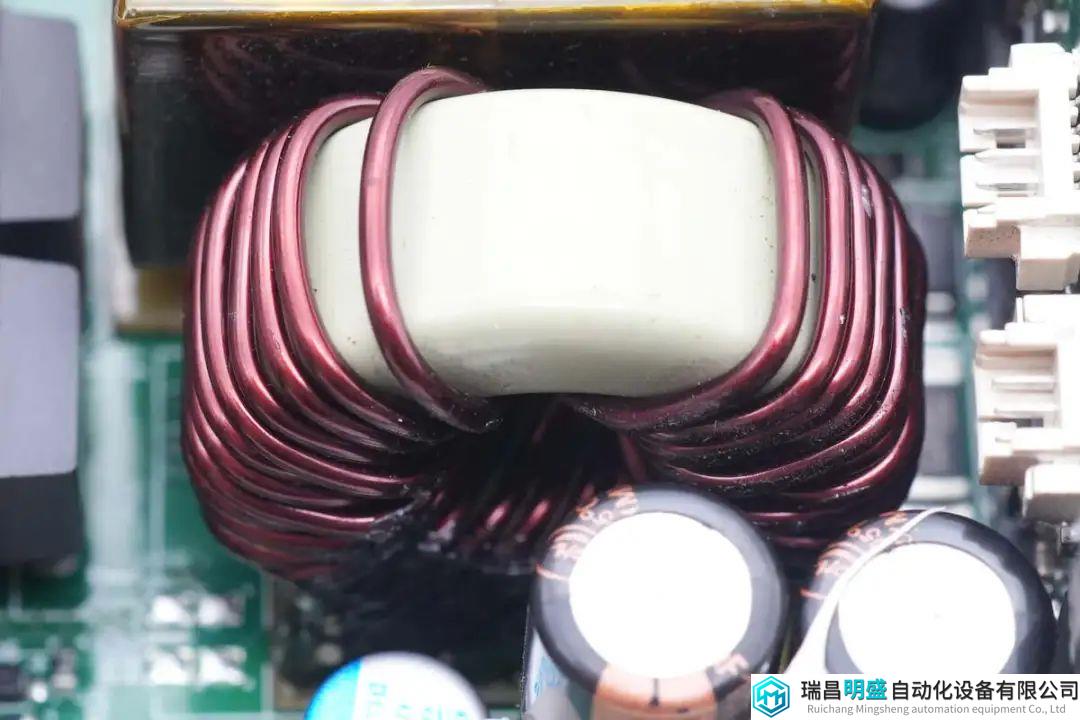

输出滤波电感采用磁环绕制。

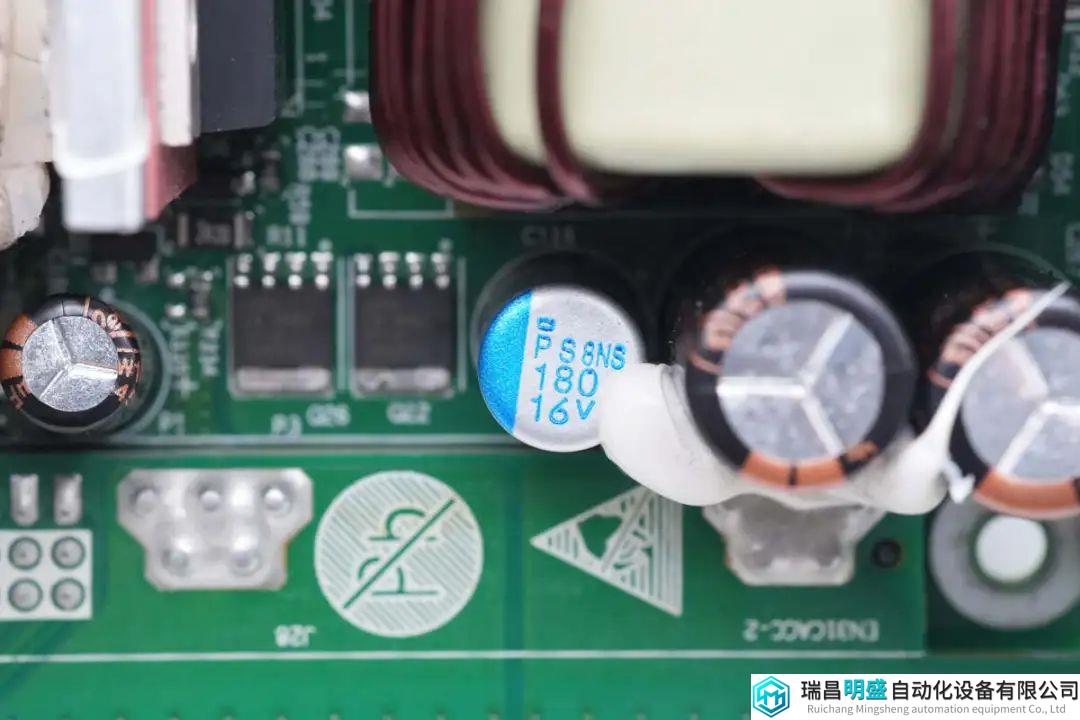

一颗输出滤波电容规格为180μF16V。

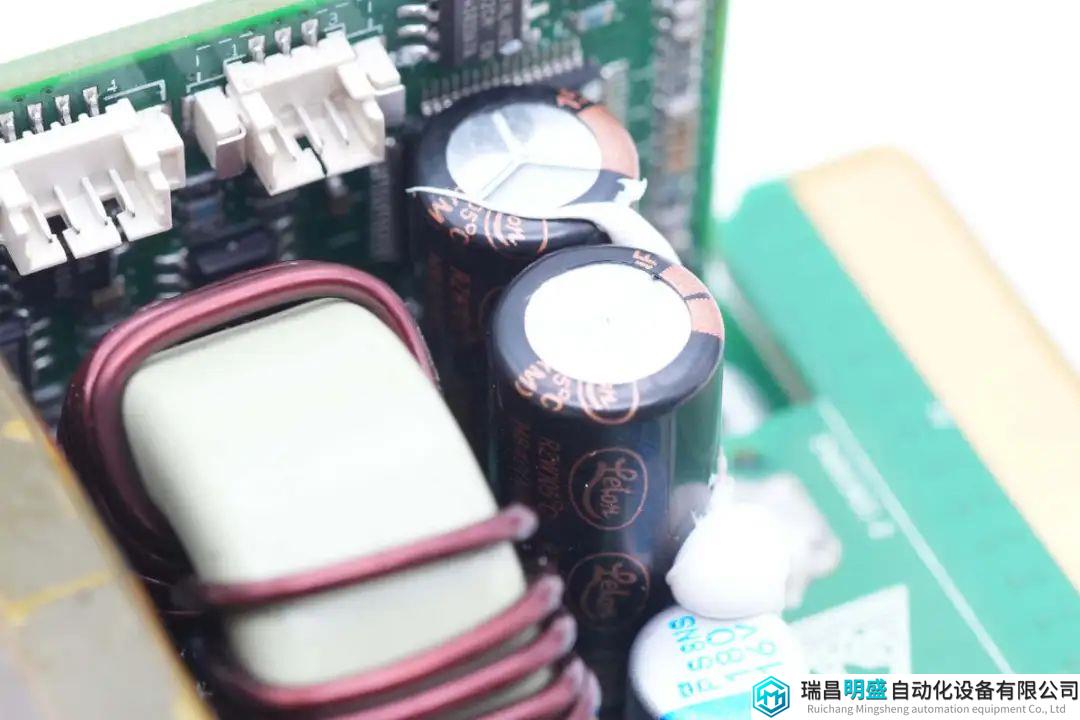

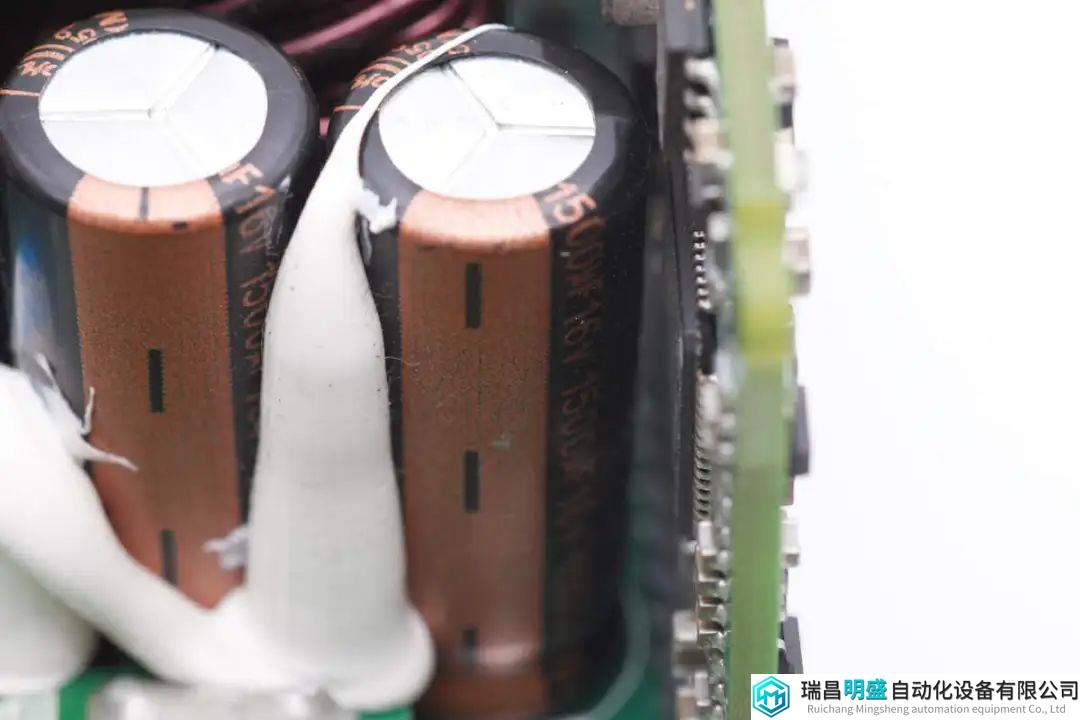

两颗输出滤波电容来自立隆。
规格为16V1500μF。

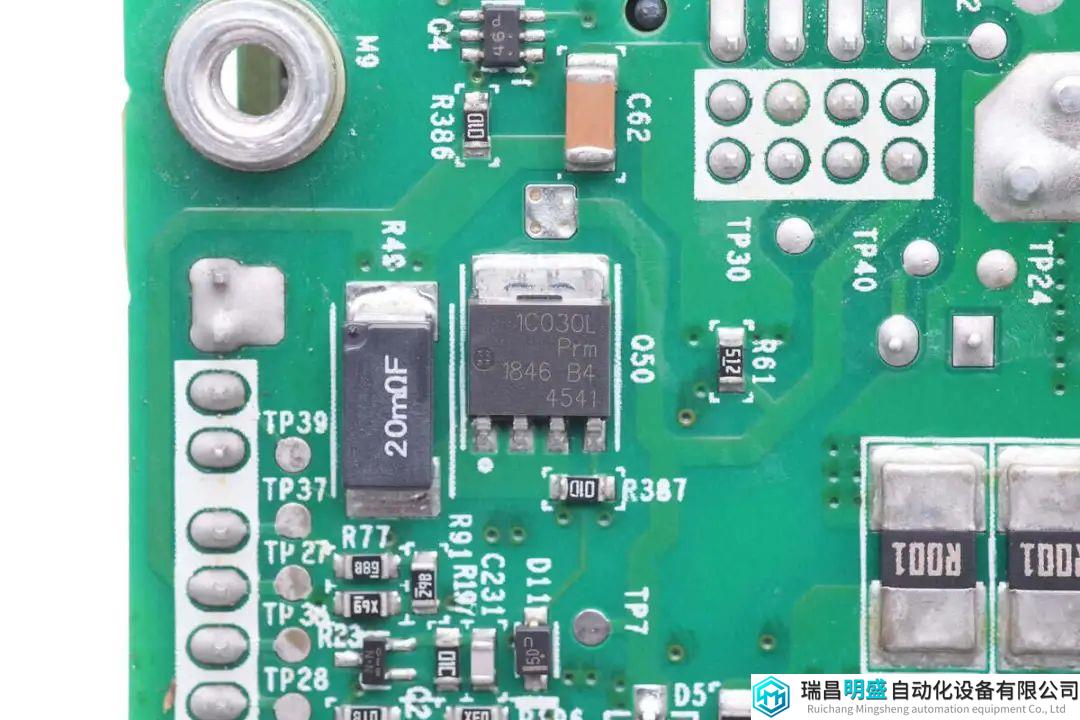

输出VBUS开关管来自安世半导体，型号PSMN1R0-30YLC，NMOS，耐压30V，导阻0.85mΩ，采用LFPAK56封装。

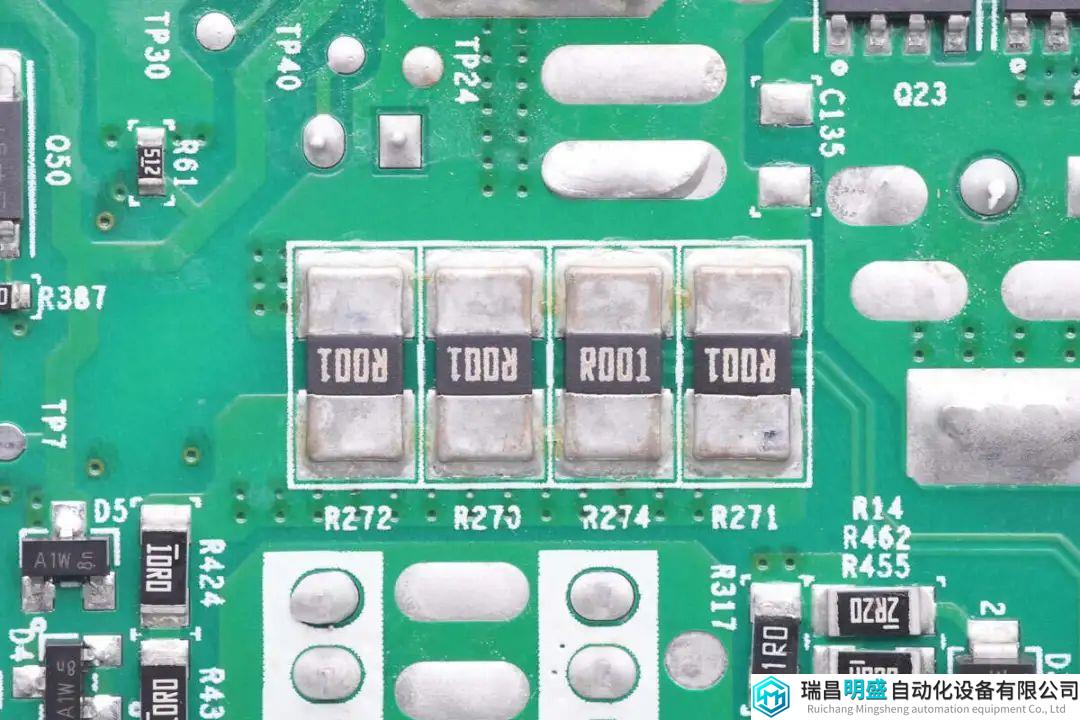

4颗1mΩ电阻并联，用于检测电源的输出电流。

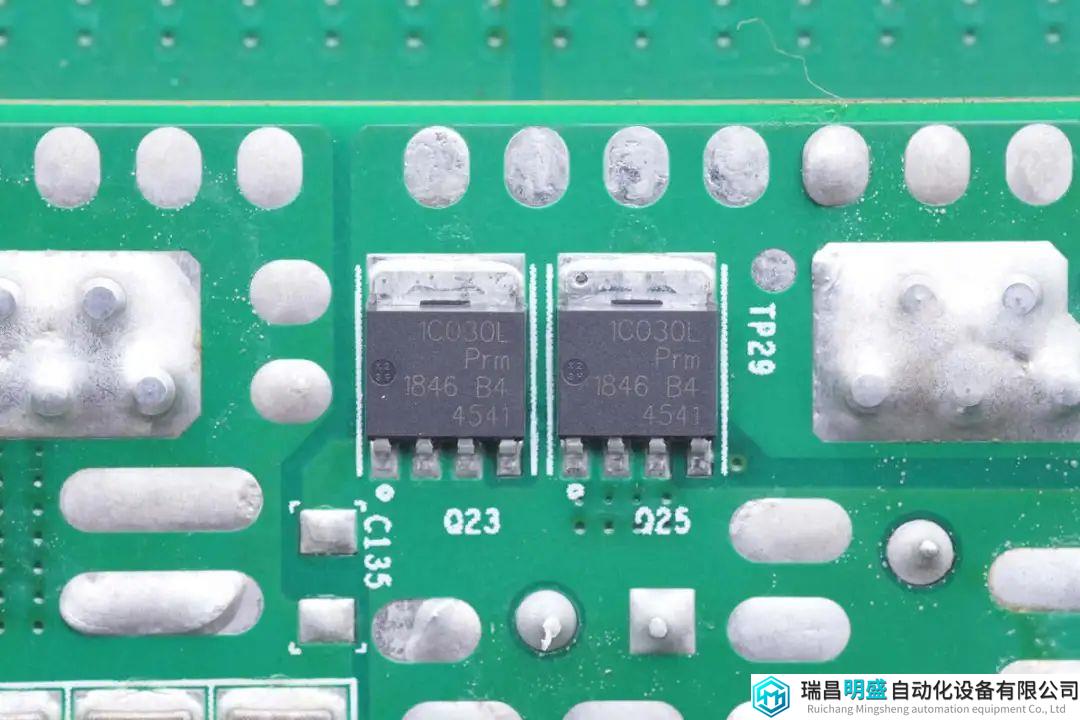

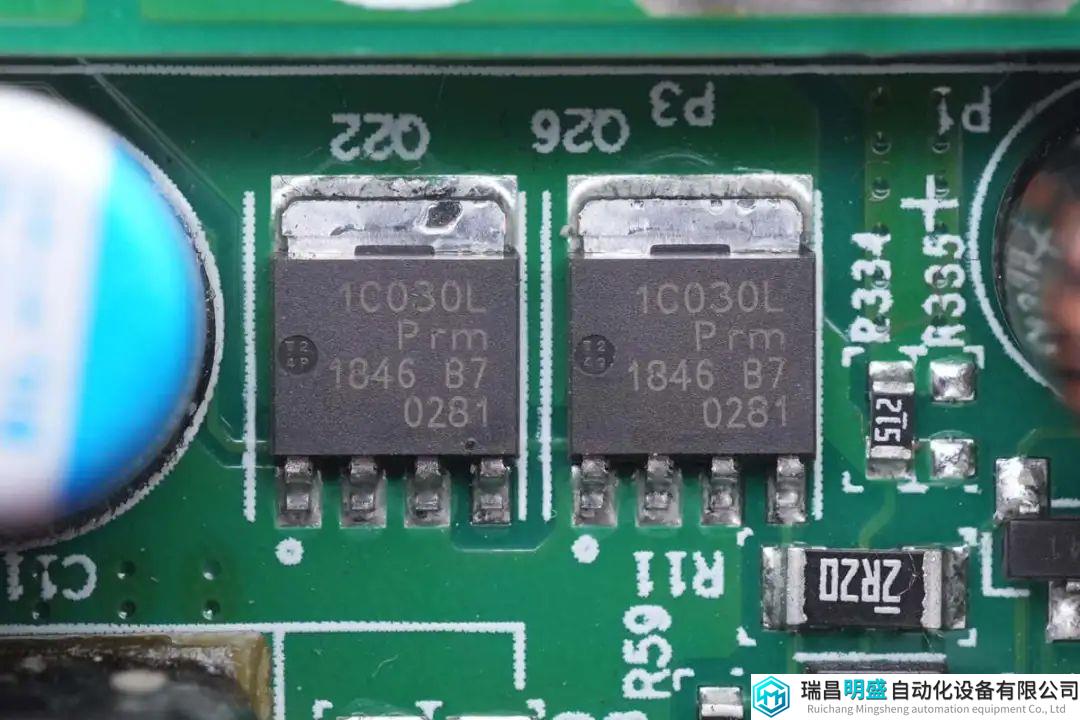

正面两颗VBUS开关管型号相同。
侧边一颗同型号的VBUS开关管用于辅助电源VBUS控制。

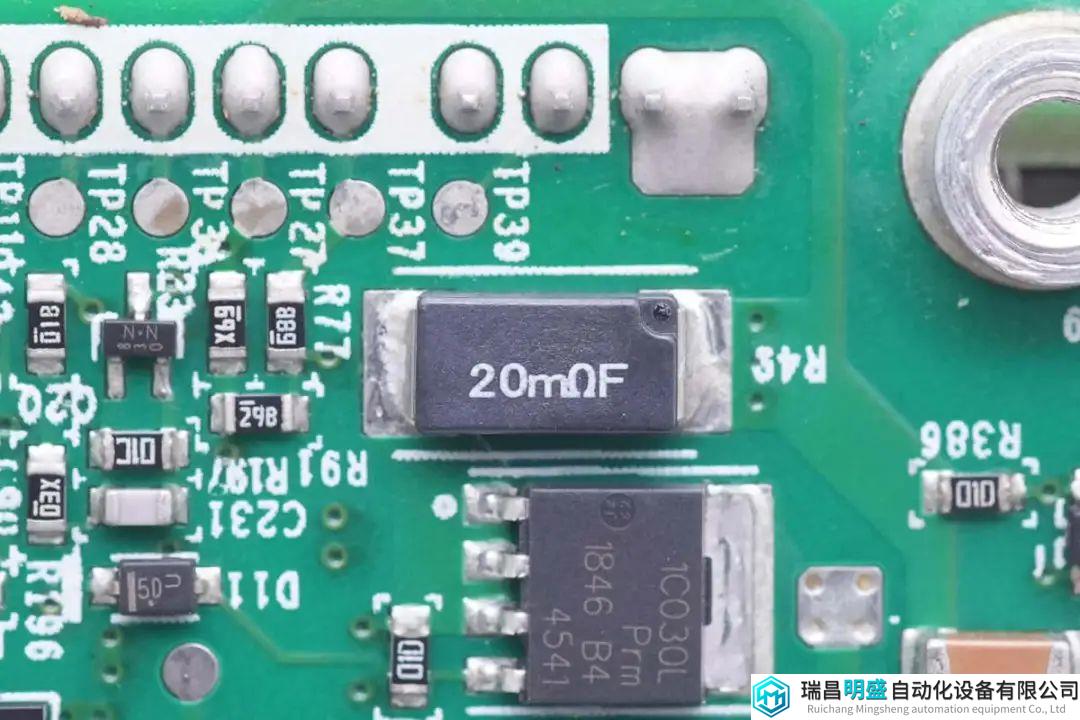

20mΩ取样电阻特写。

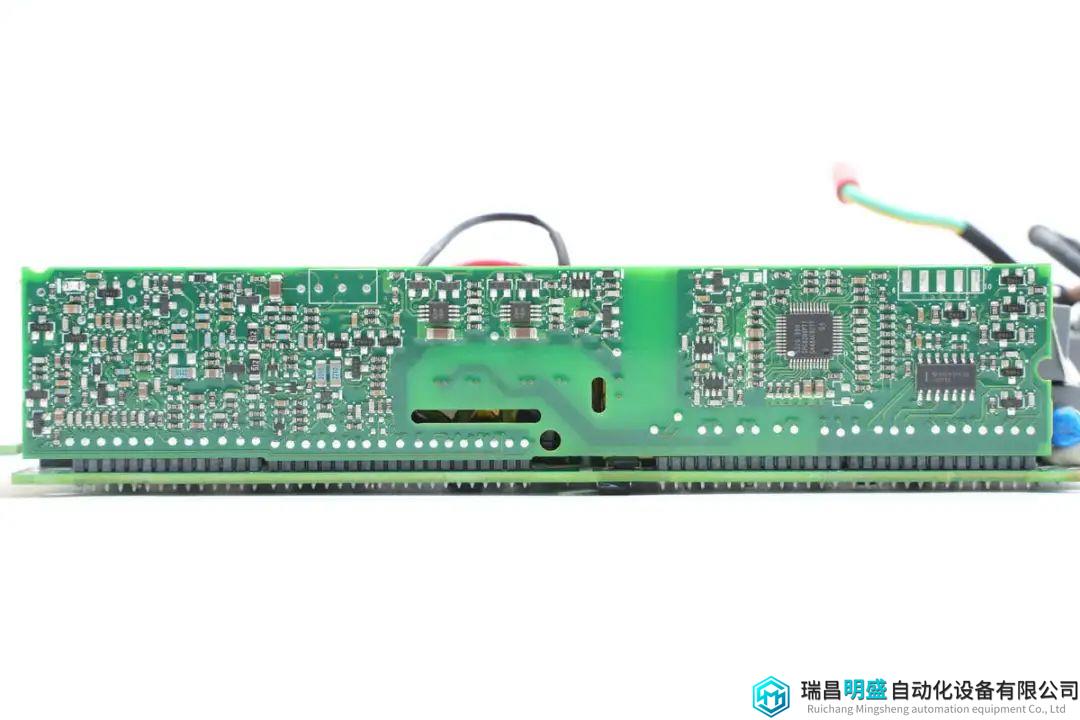

在PCBA模块侧面设有控制板，右侧为交错PFC控制电路。

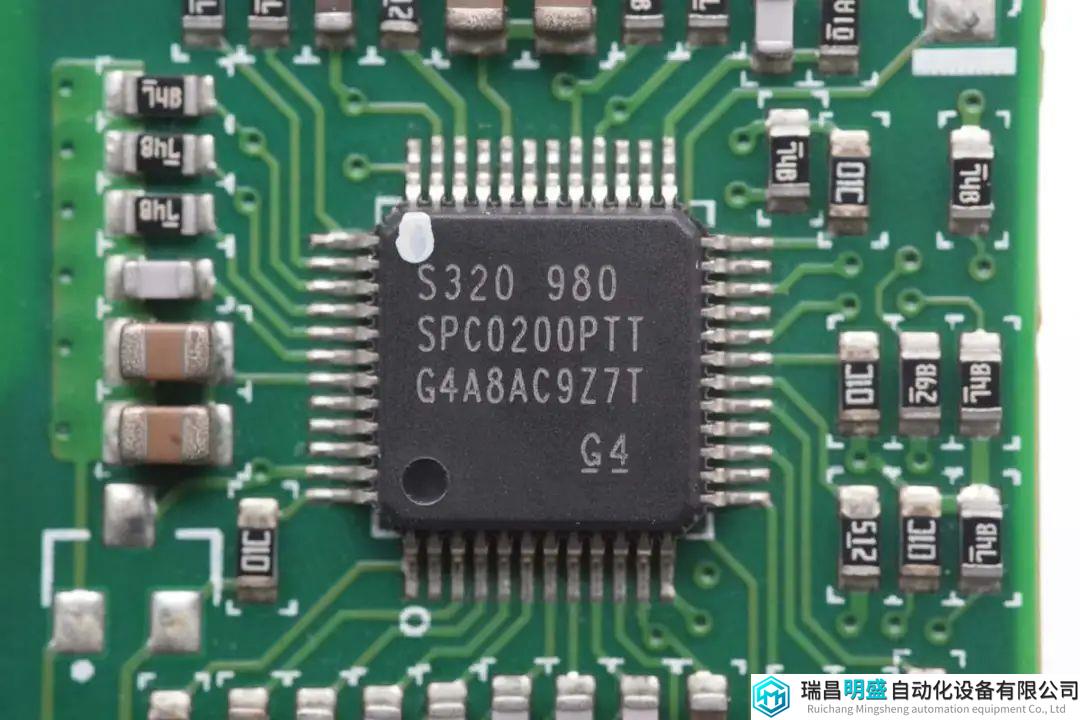

DSP芯片来自TI德州仪器，丝印S320 980 SPC0200PTT，用于交错PFC控制。
DSP芯片侧面焊接一颗与门芯片，来自TI德州仪器，型号SN74LVC08AD，内置四个与门通道。

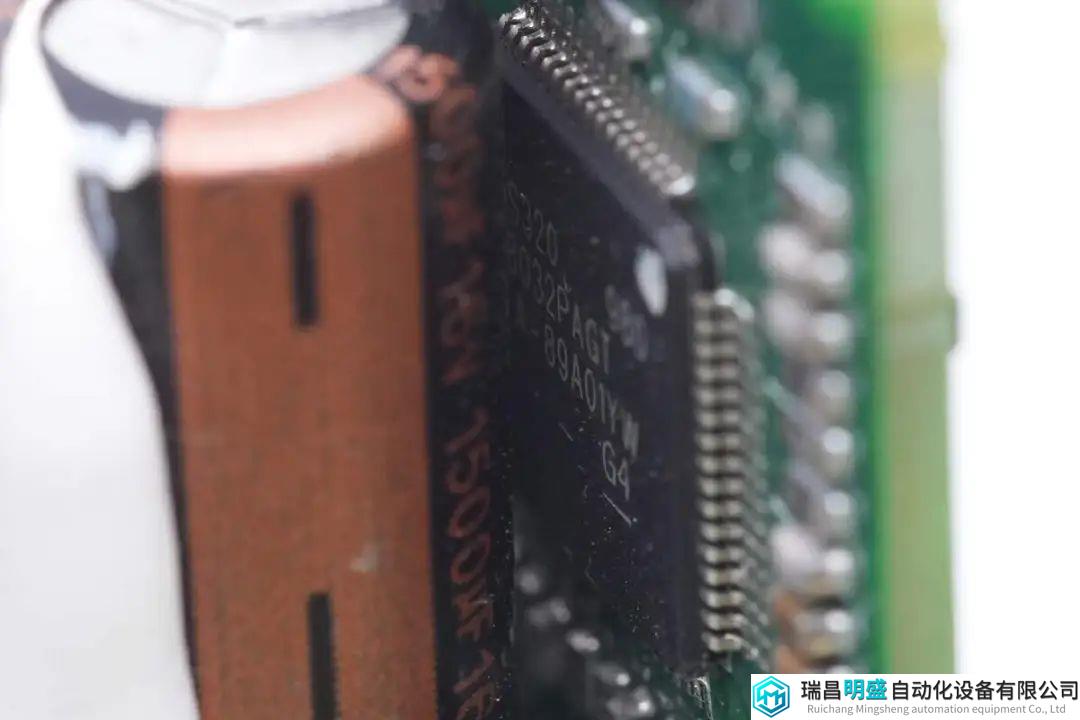

另一颗DSP芯片用于电源全桥LLC和同步整流控制，丝印TMS320 980 SPC032PAGT。
芯片外置存储器特写。
光耦用于初次级之间通信。

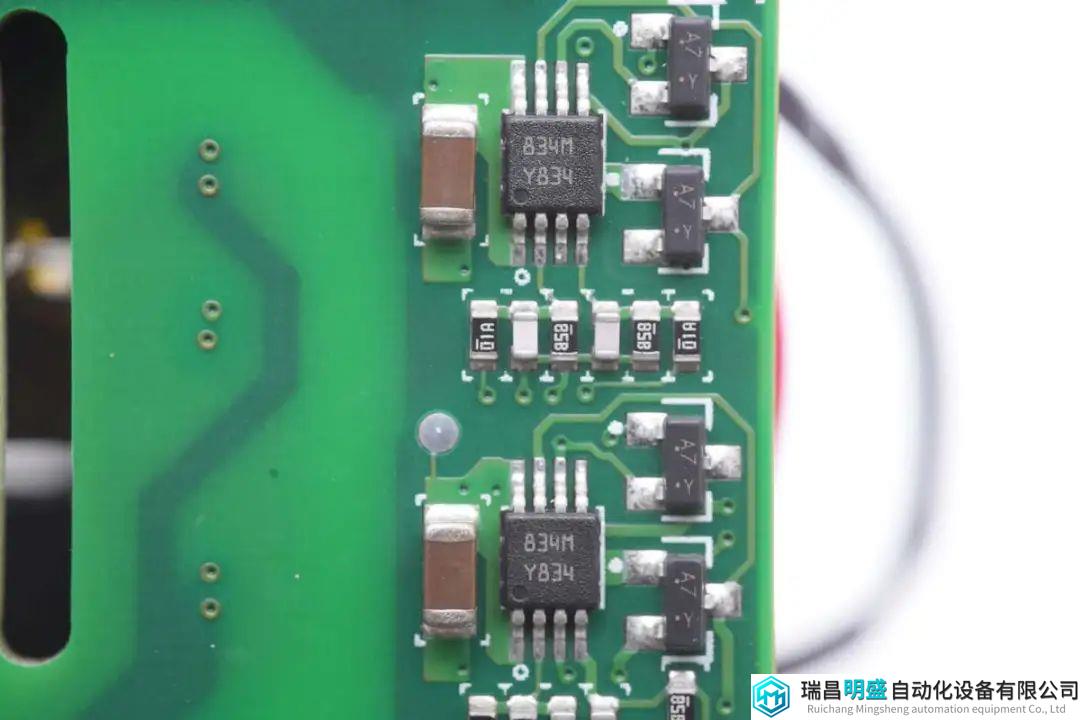

用于驱动隔离变压器的驱动器丝印834M。
隔离变压器特写。

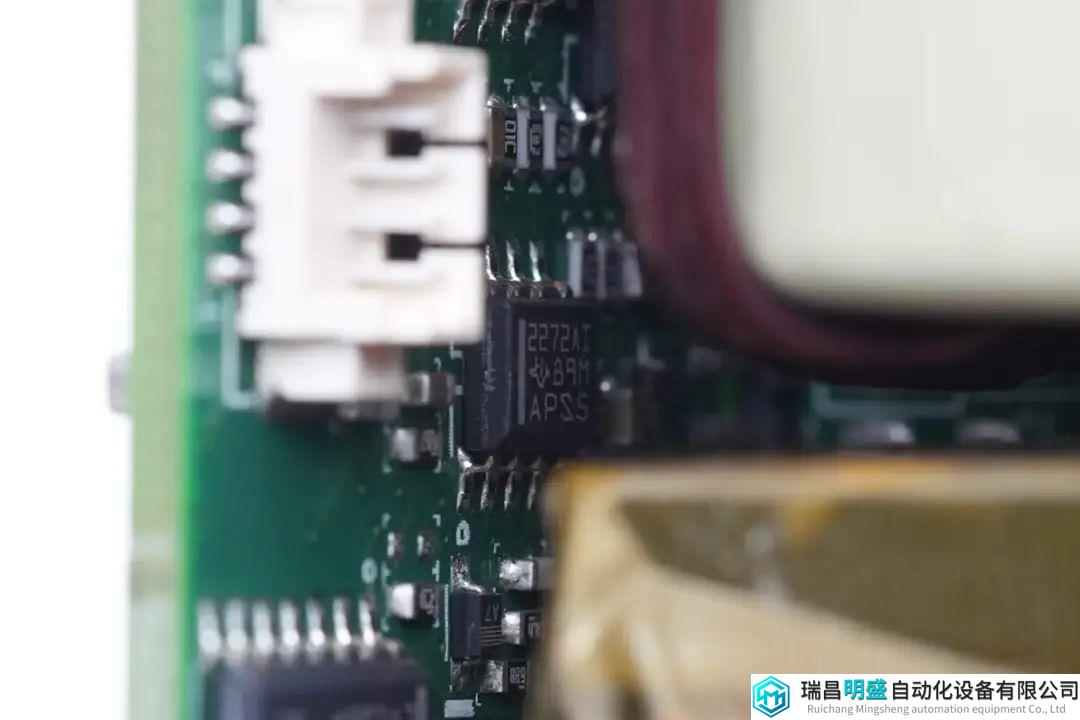

运放芯片来自德州仪器，型号TLC2272A，是一颗低噪声双运放，支持轨对轨输出。

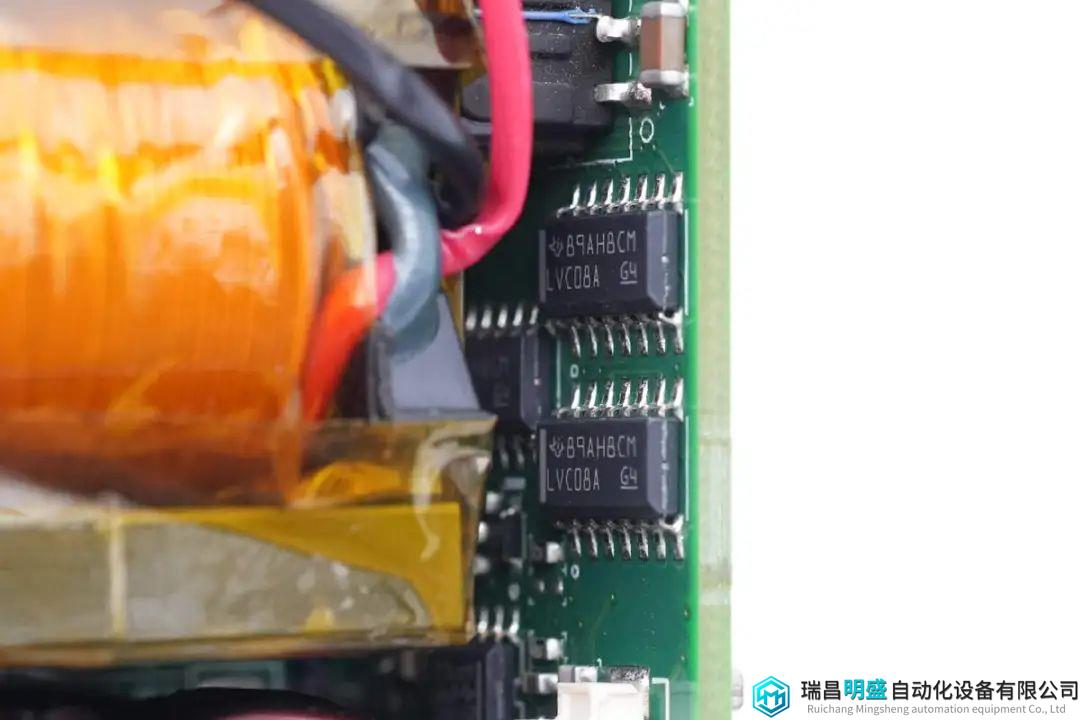

两颗与门来自TI德州仪器，型号SN74LVC08AD，内置四个与门通道。

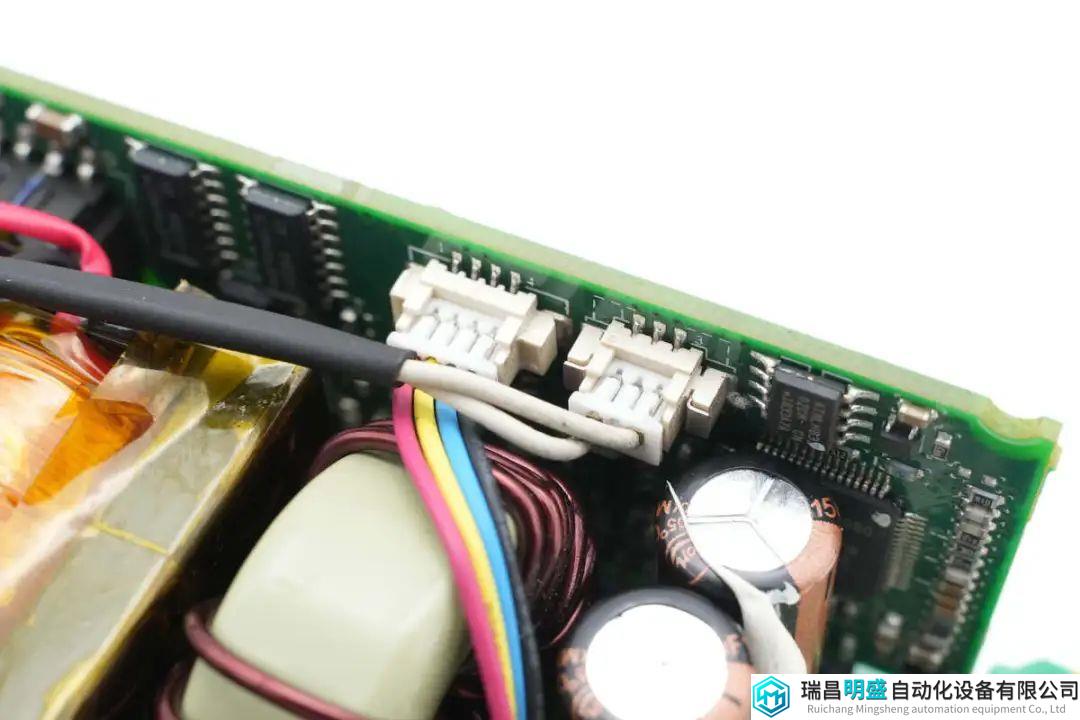

连接散热风扇和指示灯的导线特写。

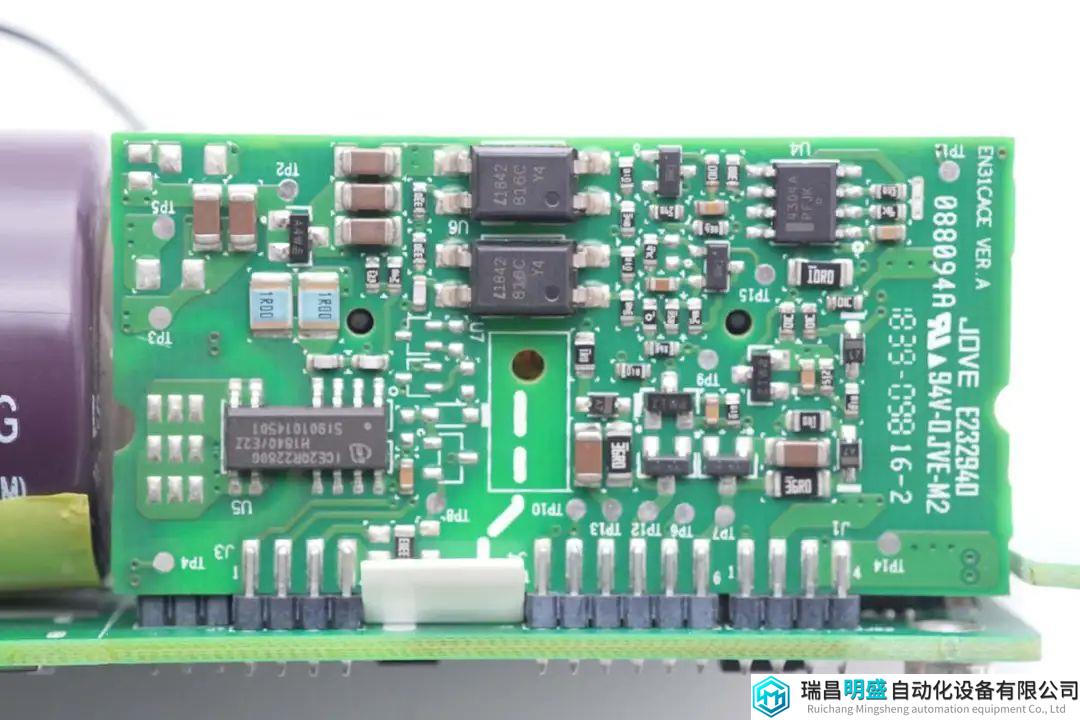

辅助电源小板焊接初级电源芯片，反馈光耦和同步整流控制器。

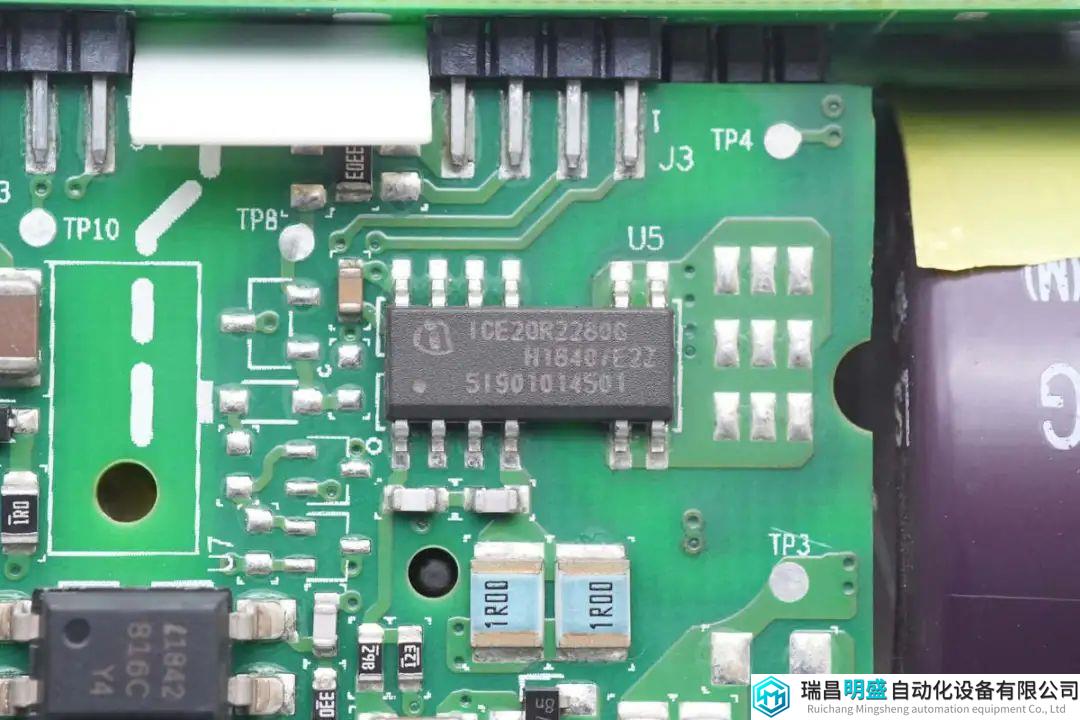

初级电源芯片来自英飞凌，型号ICE2QR2280G，是一颗集成开关管的电源芯片，内置800V CoolMOS管，85-265Vac输入支持30W输出功率。芯片内置逐周期电流限制和折返校正，并支持数字软启动和有源突发模式。

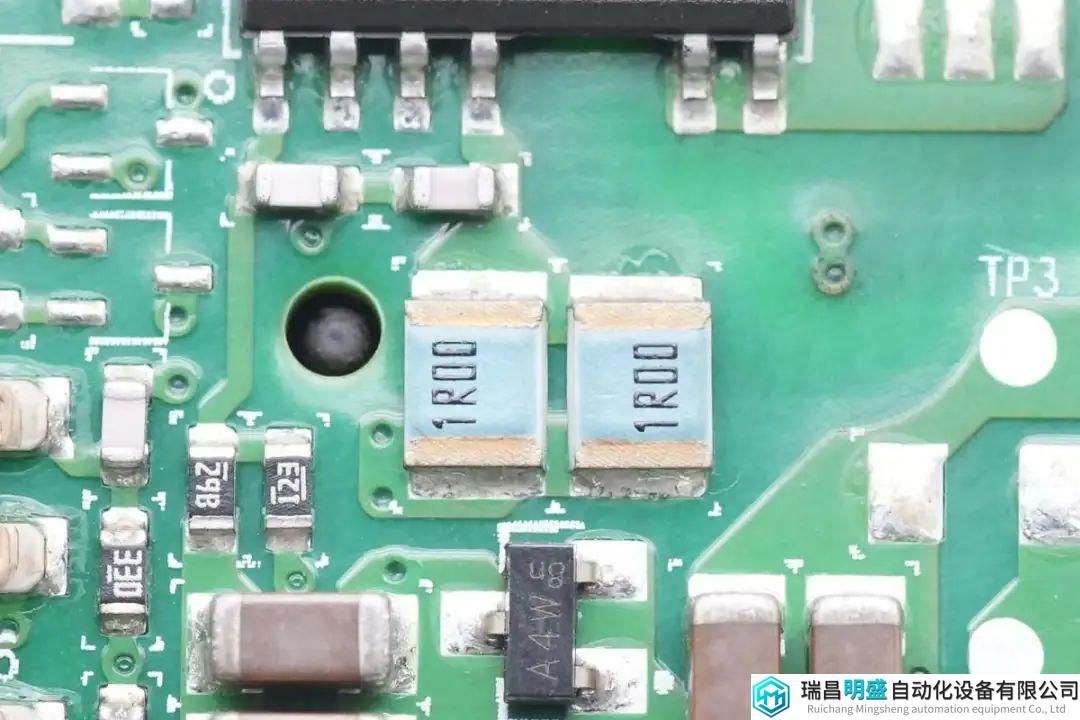

两颗1Ω电阻并联，用于检测初级电流。

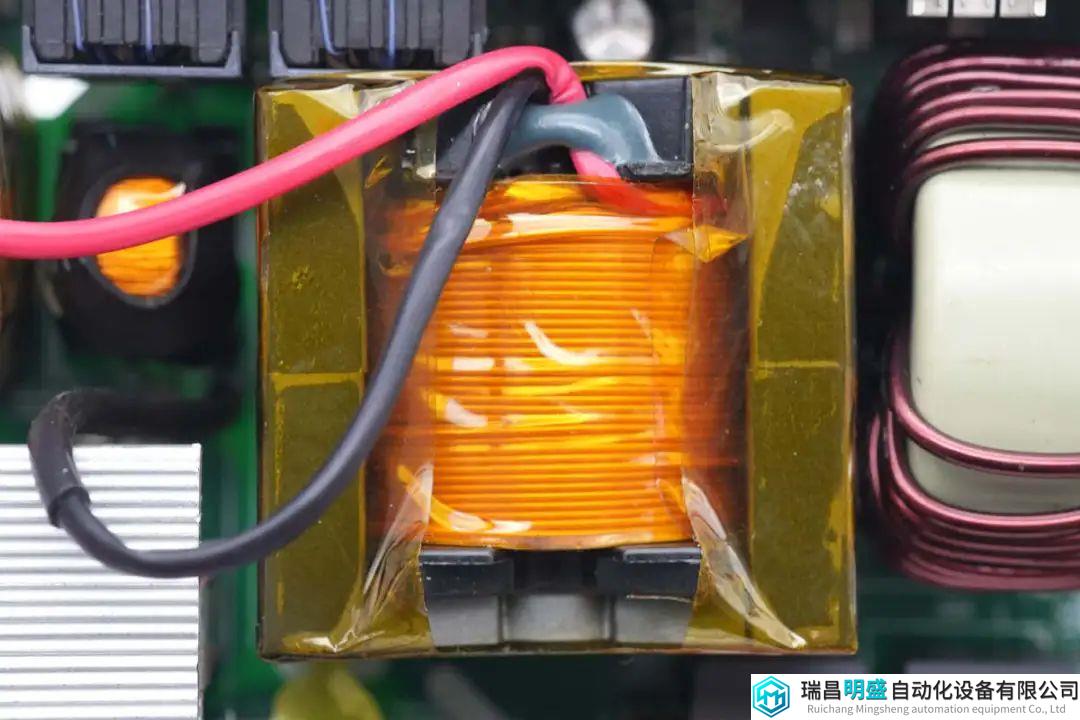

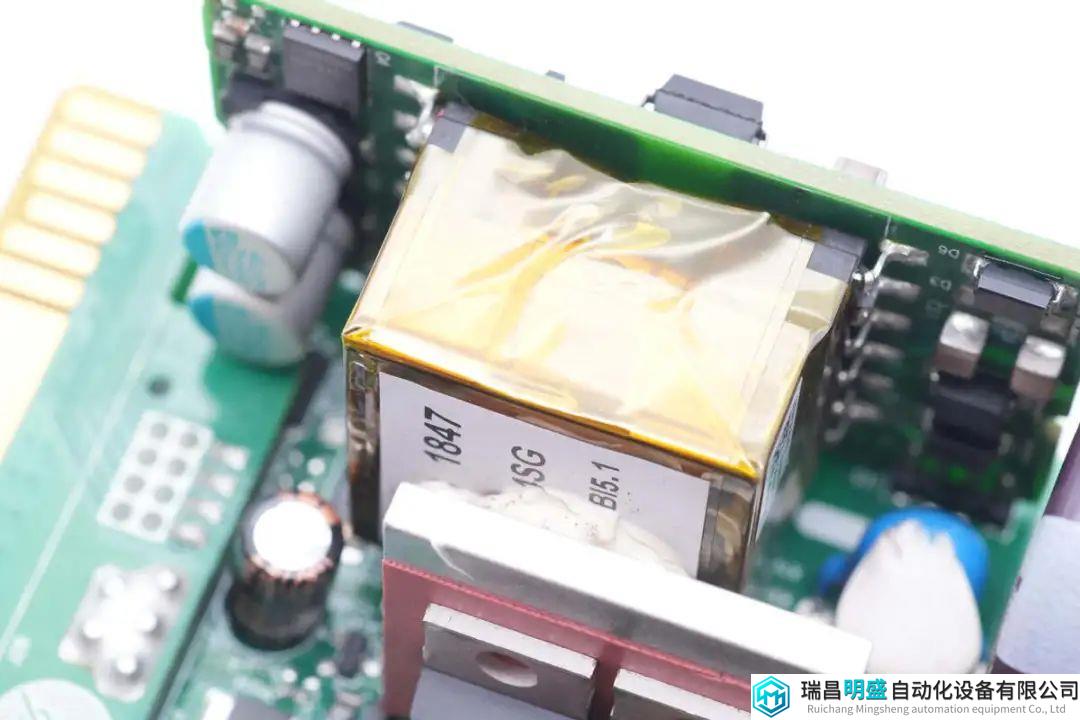

变压器磁芯采用高温胶带缠绕绝缘。

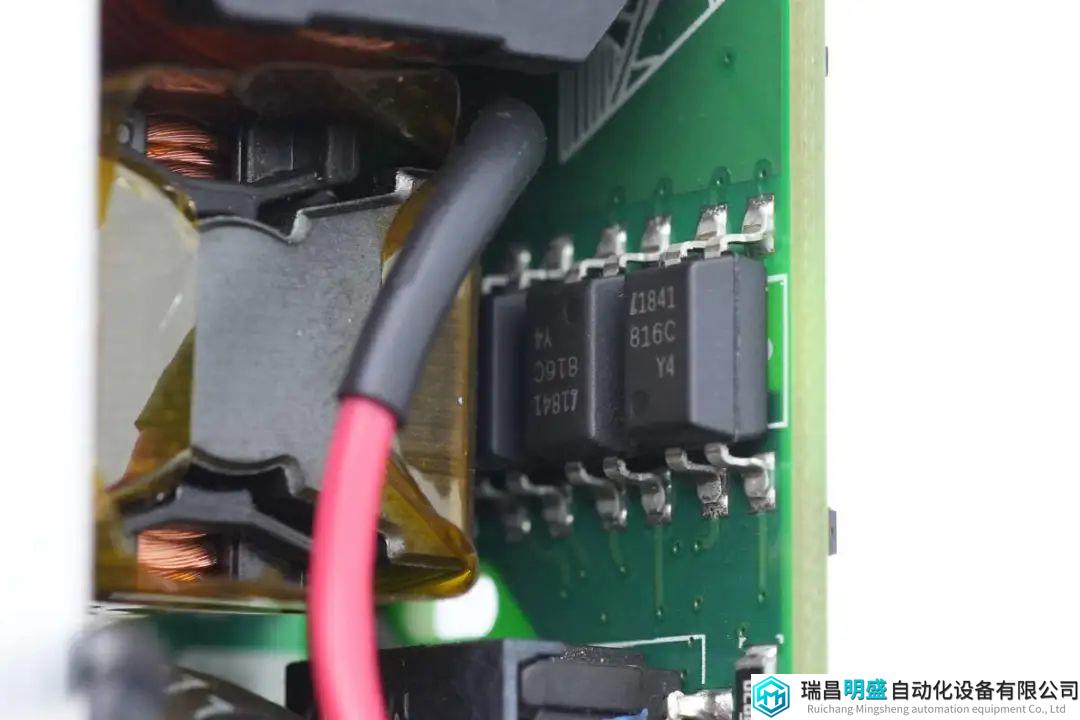

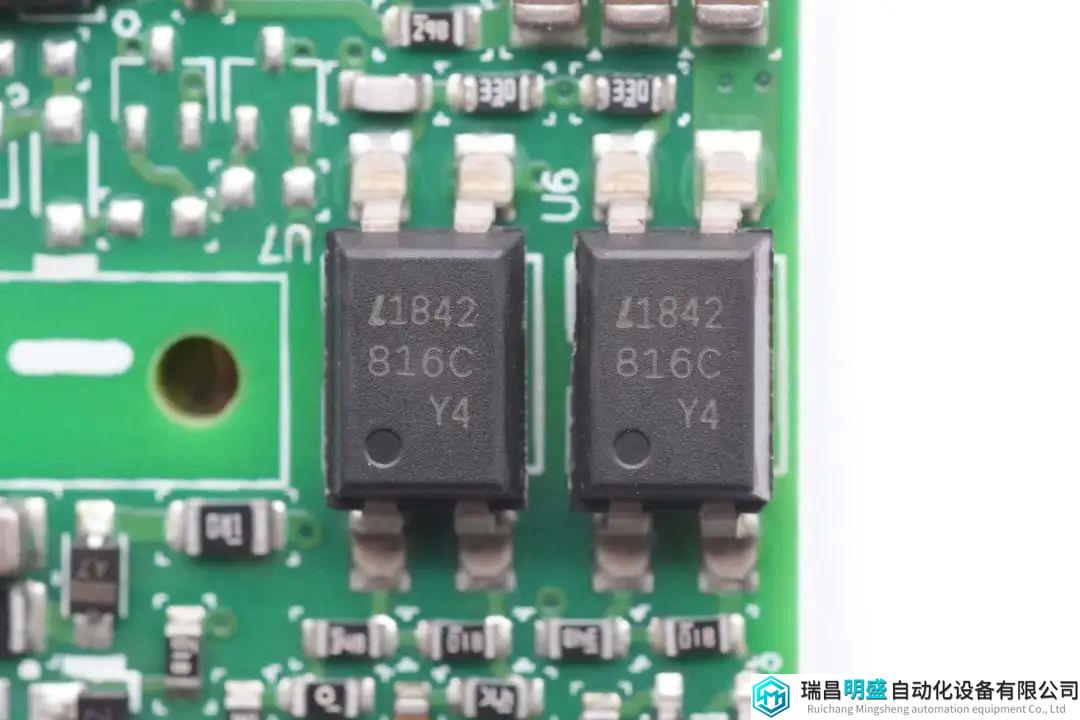

光宝 LTV-816C光耦用于输出电压反馈。

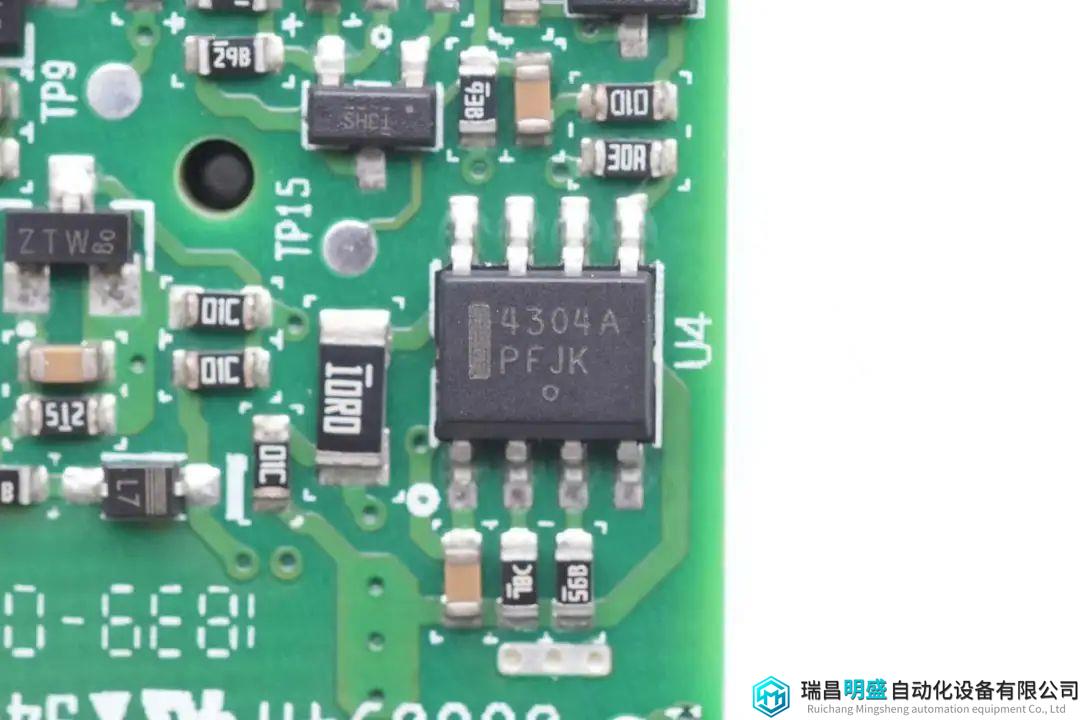

同步整流控制器来自安森美，型号NCP4304A，适用于正激，反激和LLC同步整流，最短开关时间可设置，内置12V栅极驱动钳位，最高工作频率为500kHz，采用SOIC-8封装。

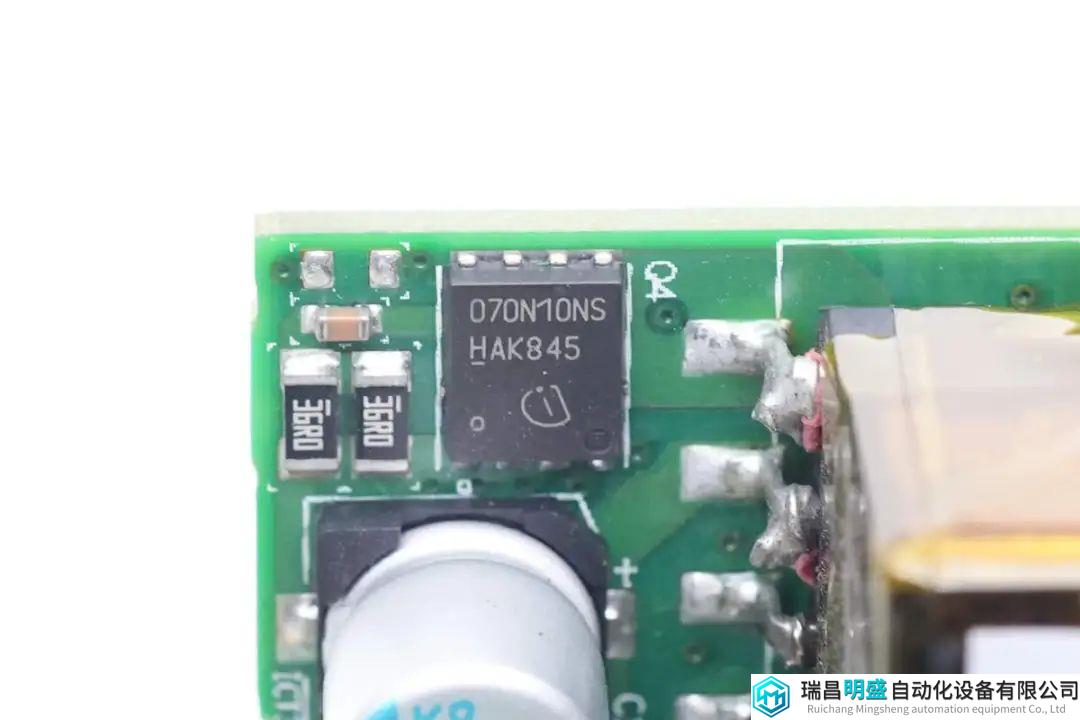

同步整流管来自英飞凌，型号BSC070N10NS3 G，NMOS，耐压100V，导阻7mΩ，采用PG-TDSON-8封装。

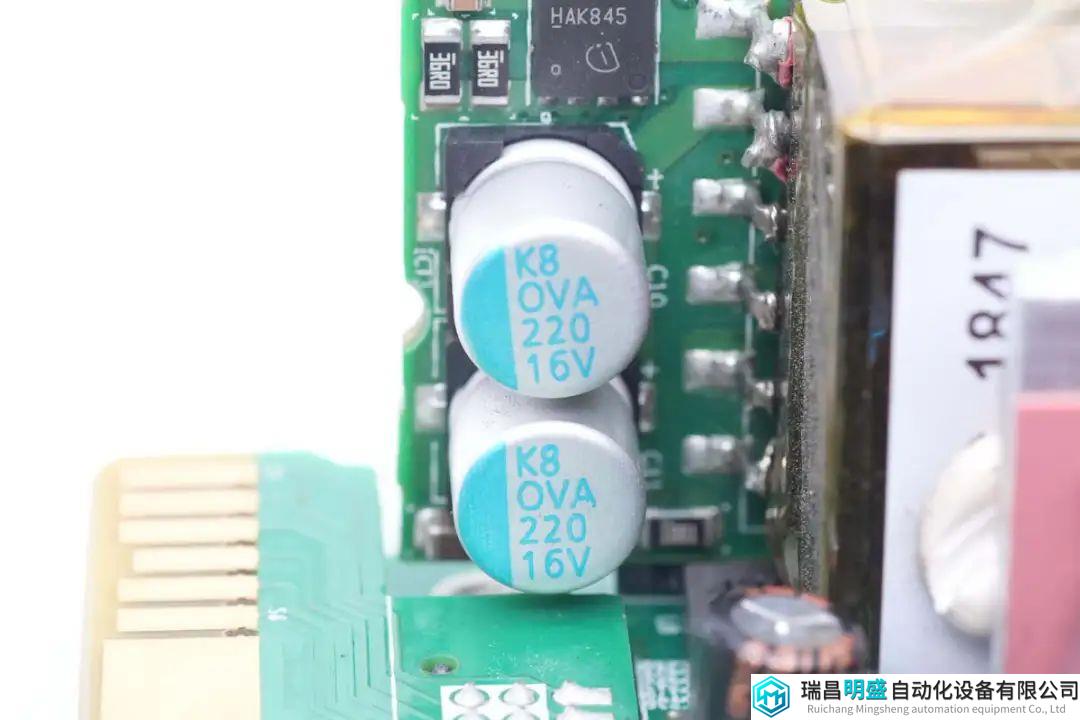

两颗输出滤波电容规格为220μF16V。

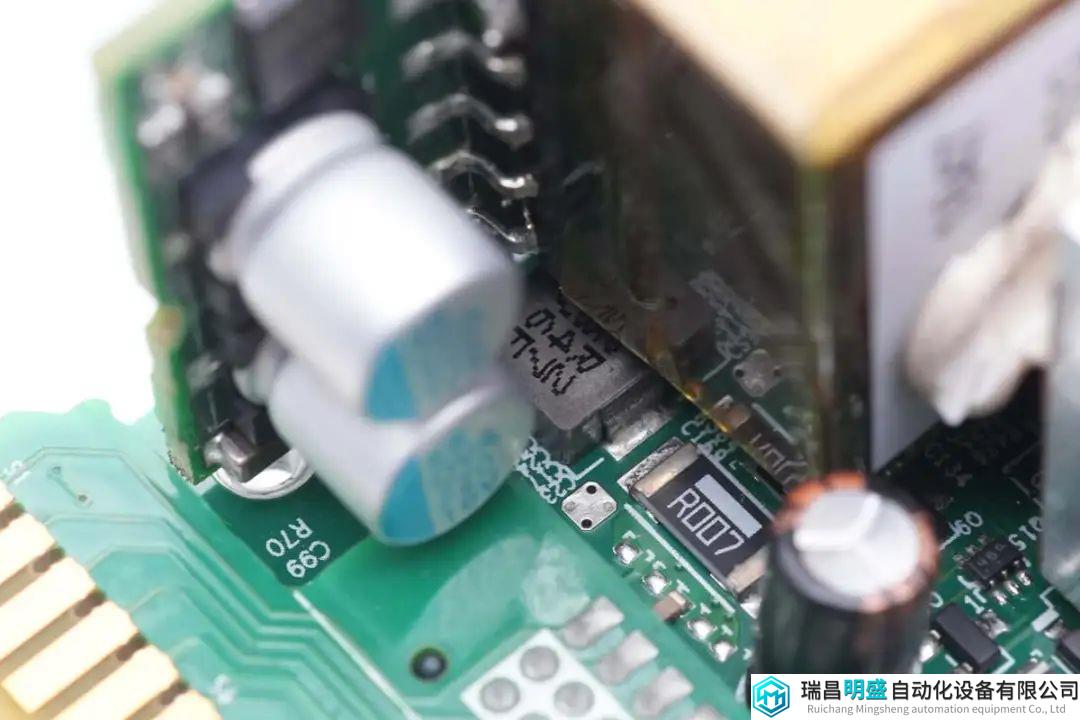

2.2μH合金电感特写。

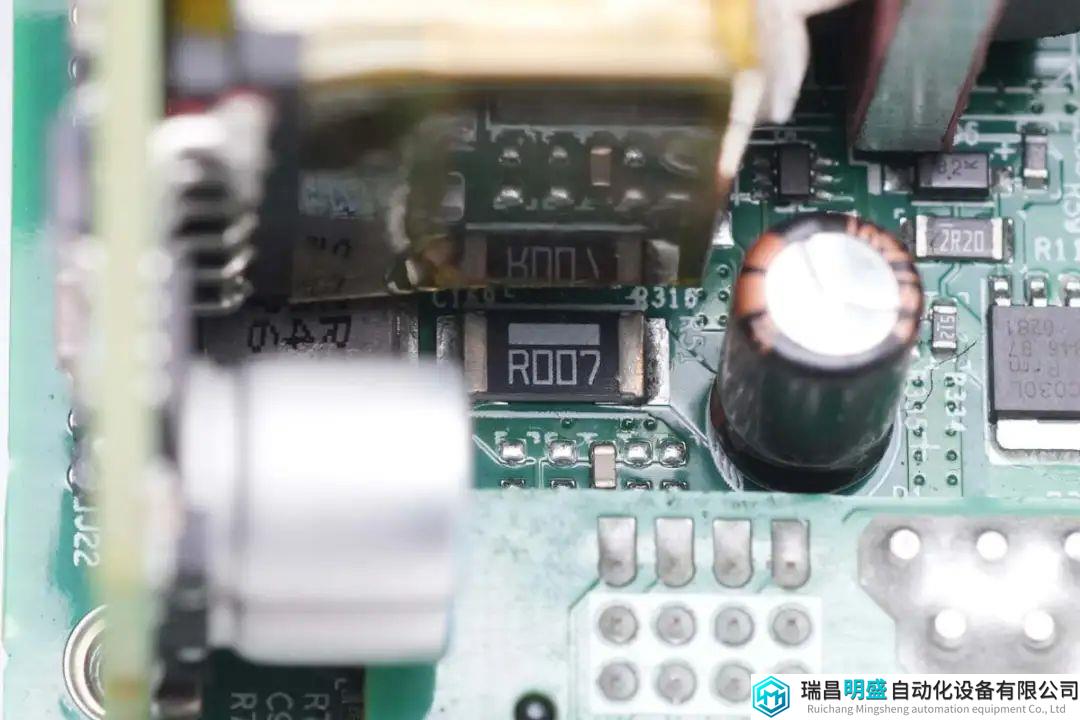

7mΩ电流检测电阻特写。

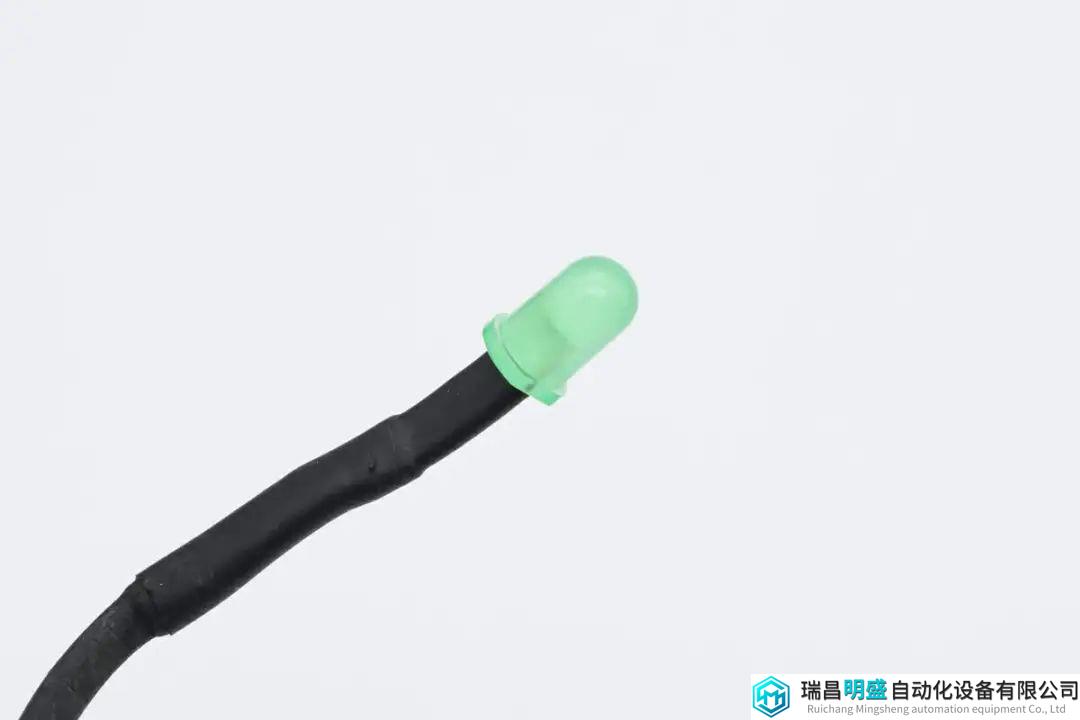

LED指示灯特写。

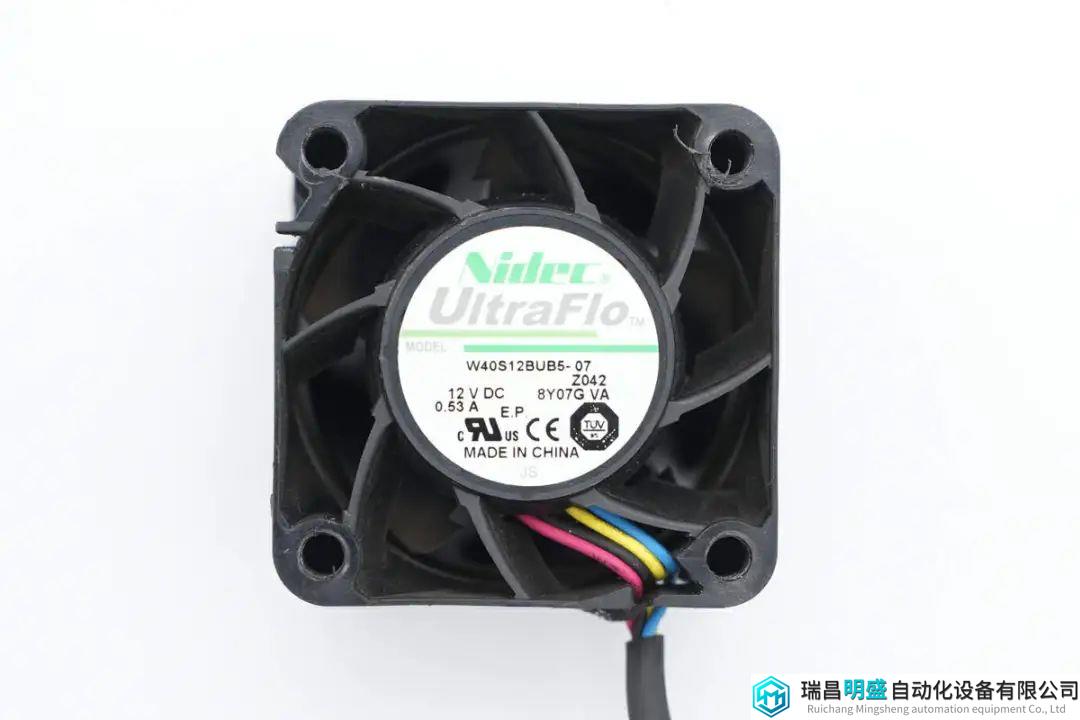

电源散热风扇来自尼得科，规格为12V0.53A，中国制造，并配有静叶片。

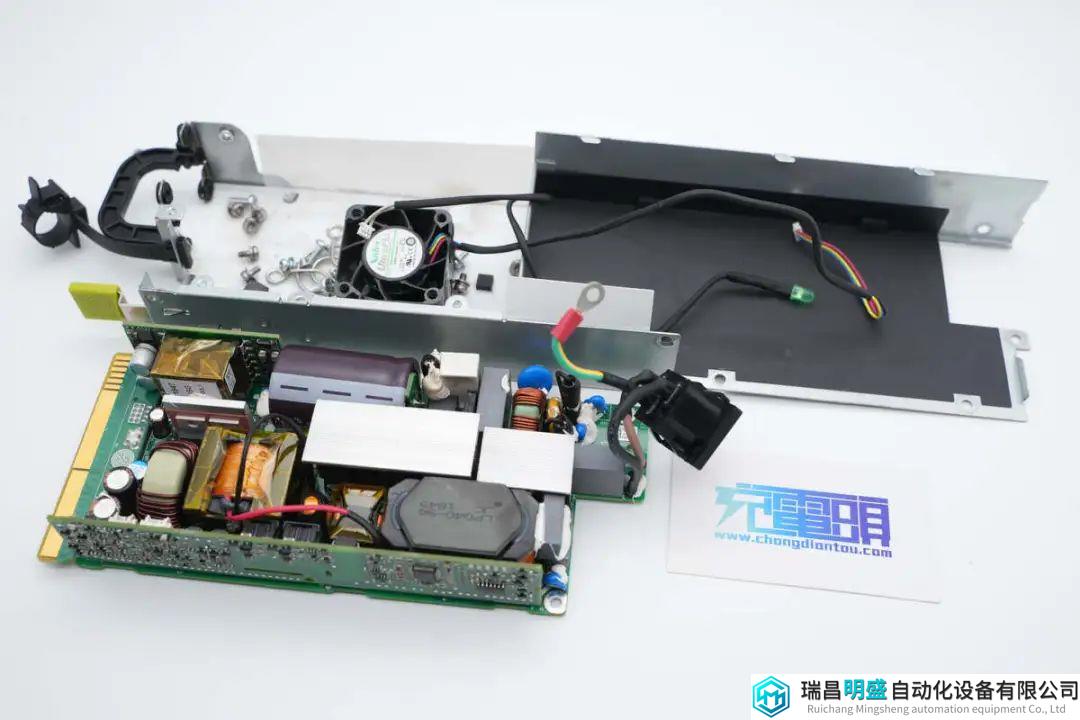

全部拆解一览，来张全家福。
充电头网拆解总结
华为这款服务器电源型号为EPW750-12A，输出功率为750W，在模块外侧设有交流电源插座，工作指示灯和散热风扇，输出采用PCB金手指连接。电源输出电压为12V，输出电流为62.5A，并且由华为自家生产。
充电头网通过拆解了解到，华为这款电源模块采用交错式PFC+全桥LLC架构。电源主控芯片来自TI德州仪器，辅助电源芯片来自英飞凌。电源内部全部采用立隆电解电容，内部用料均为一线品牌。整体做工可靠，用料豪华。
