橙果电子是一家专业的电源适配器，快充电源和氮化镓充电器的制造商，公司具有标准无尘生产车间，为客户进行一站式服务。橙果电子推出了一款30W的氮化镓充电器，这款充电器采用白色外观设计，配有国标折叠插脚，小巧精致，便于携带。
充电器输出端设有单USB-C接口，支持20V输出电压和3.3-11V3A PPS快充，能够很好的满足笔记本电脑，平板电脑，手机的快充需求。下面充电头网就对橙果电子这款30W充电器进行拆解，一起看看内部的用料和设计。

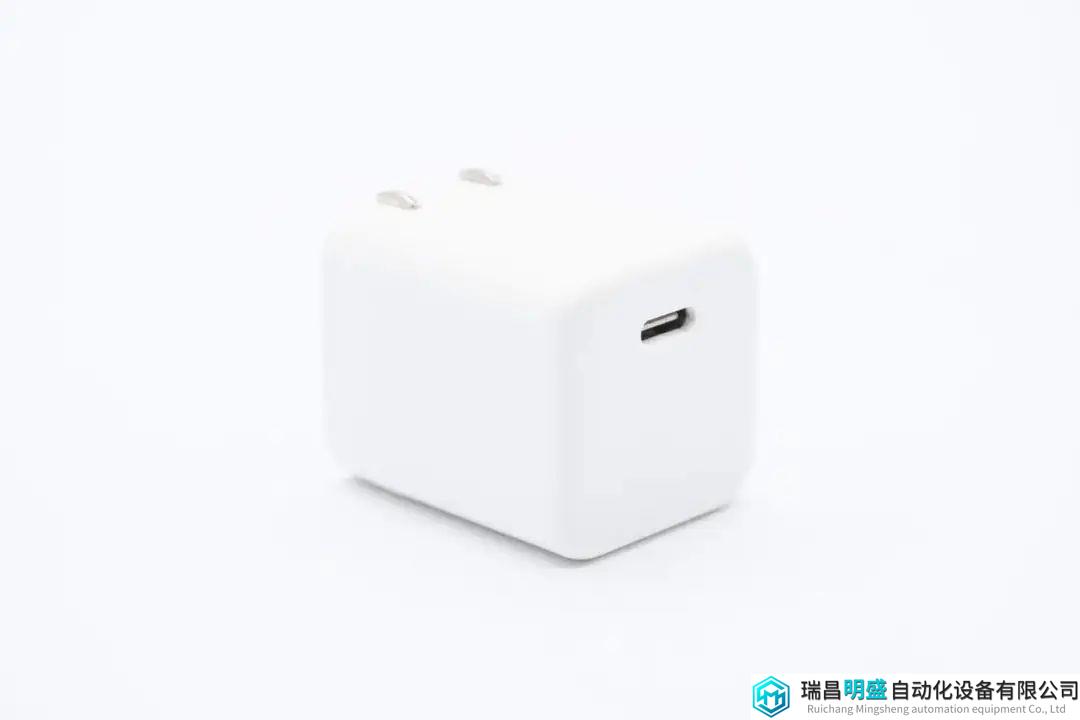

橙果30W氮化镓充电器外观
橙果这款30W氮化镓充电器设计得相对小巧，机身采用PC防火材质白色外壳，表面钢琴烤漆工艺处理十分光滑，同时腰身和顶面边缘过渡圆润，用户插拔使用时不硌手。

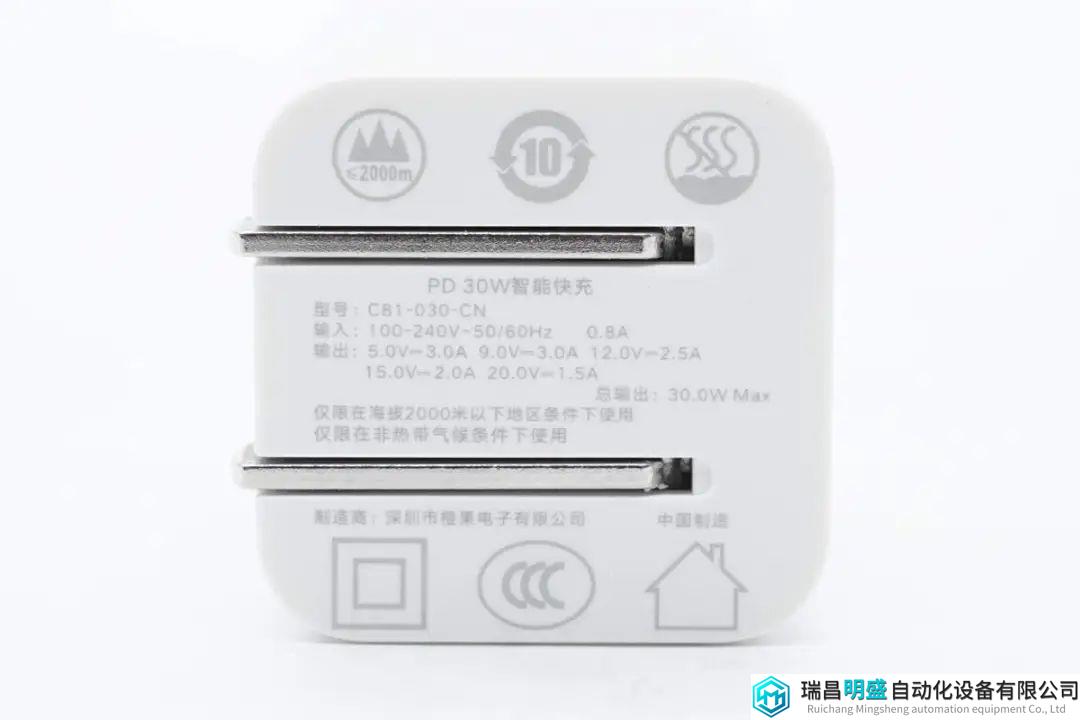

底部外壳印有充电器参数信息
型号：C81-030-CN
输入：100-240V~50/60Hz 0.8A
输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
总输出：30W Max
制造商：深圳市橙果电子有限公司
充电器通过了CCC认证。

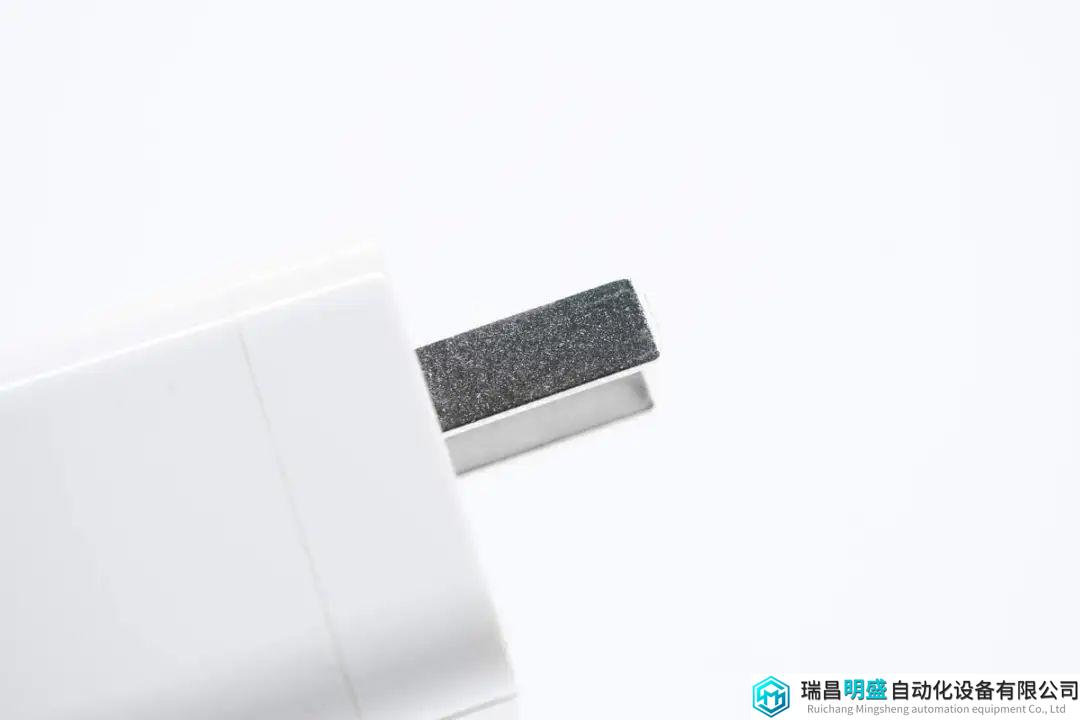

此外充电器配备可折叠国标插脚，搭配小巧机身，外出携带非常方便。

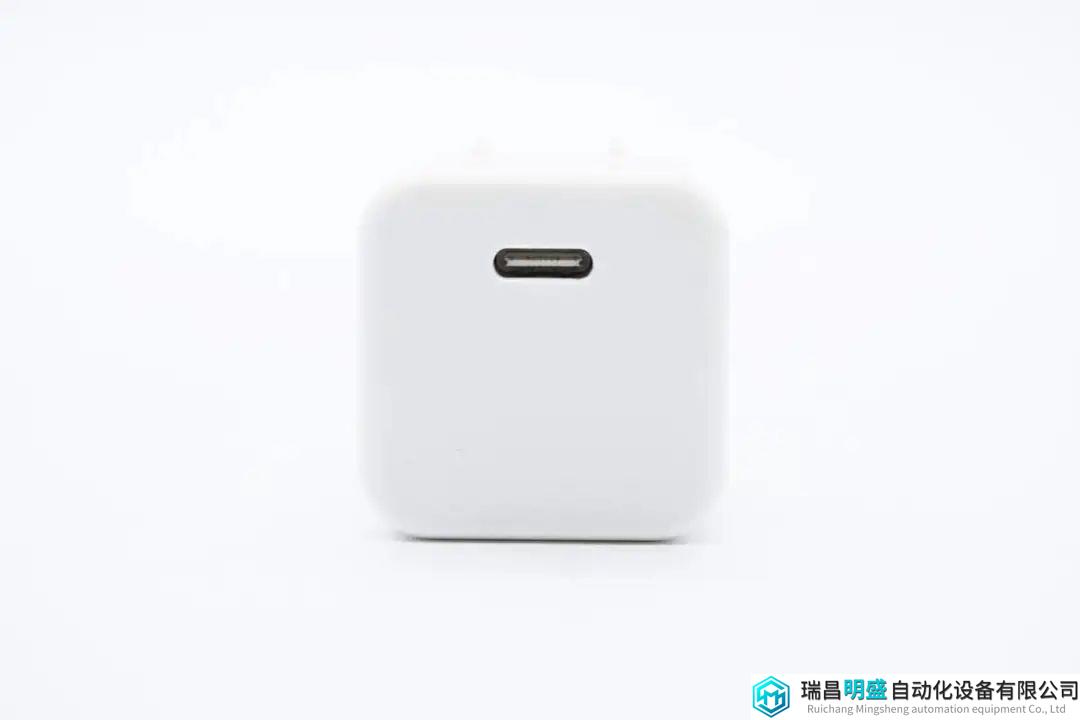

顶面配备单USB-C接口，靠一侧边缘布局。

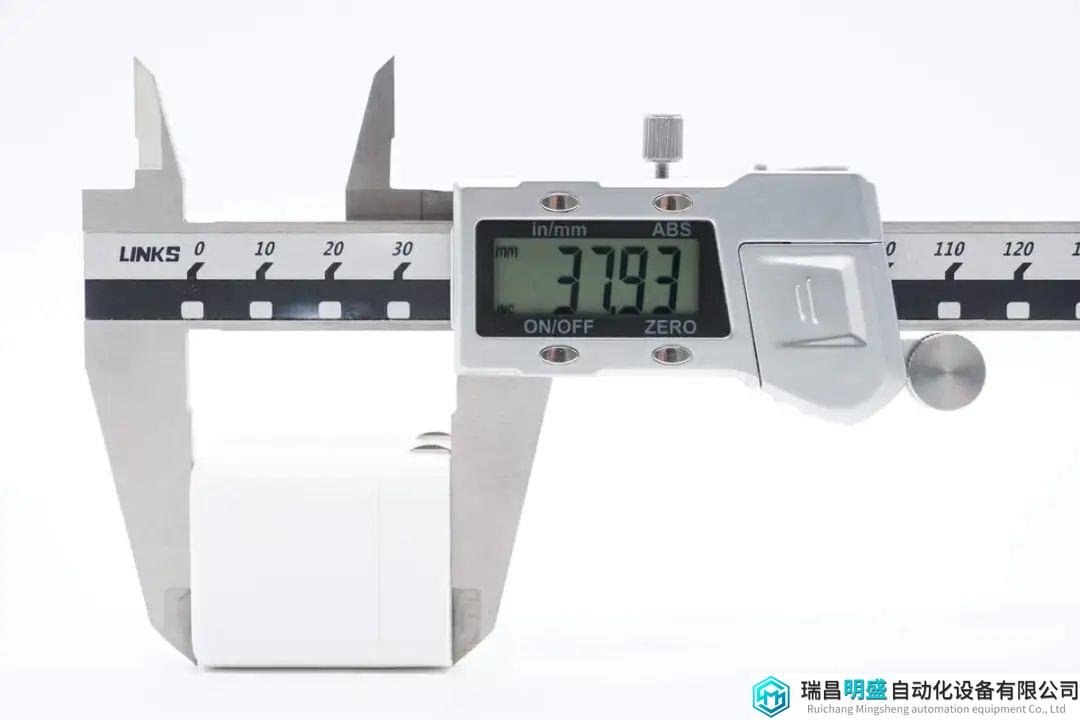

测得充电器机身长度为37.93mm。

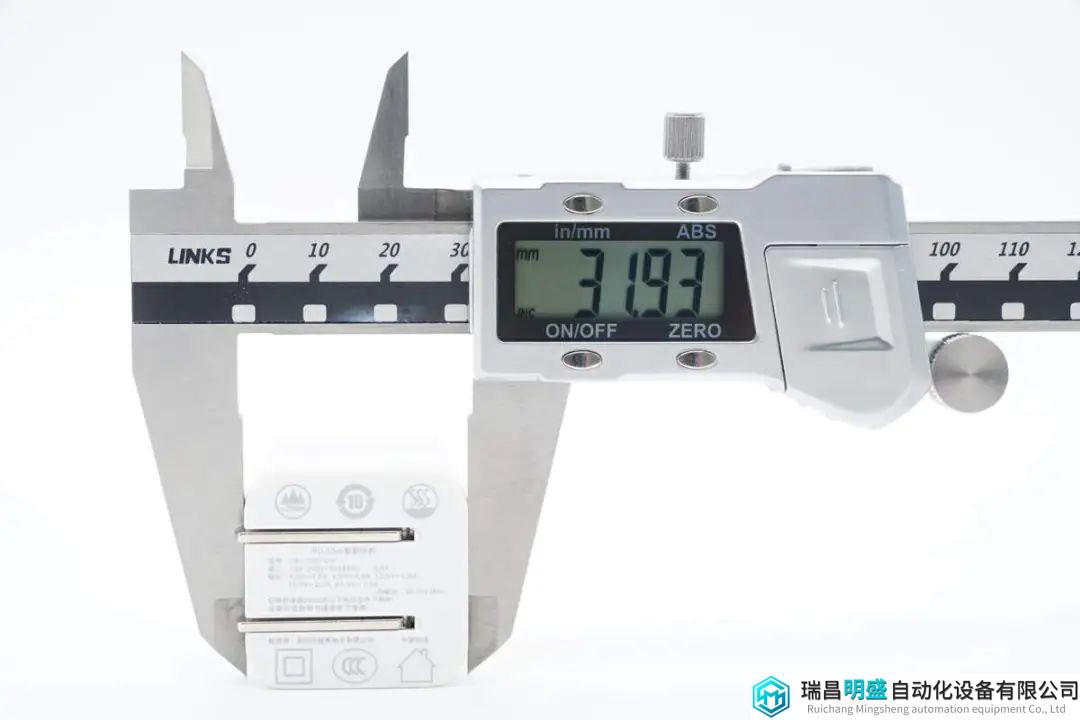

宽度为31.93mm。

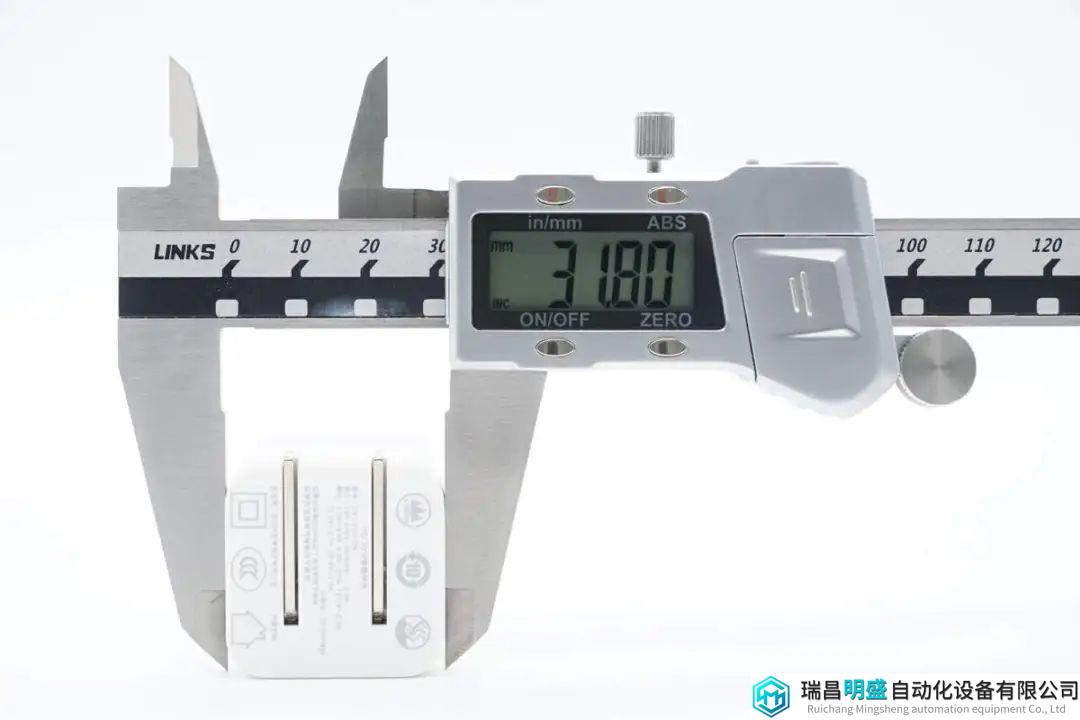

厚度为31.8mm。

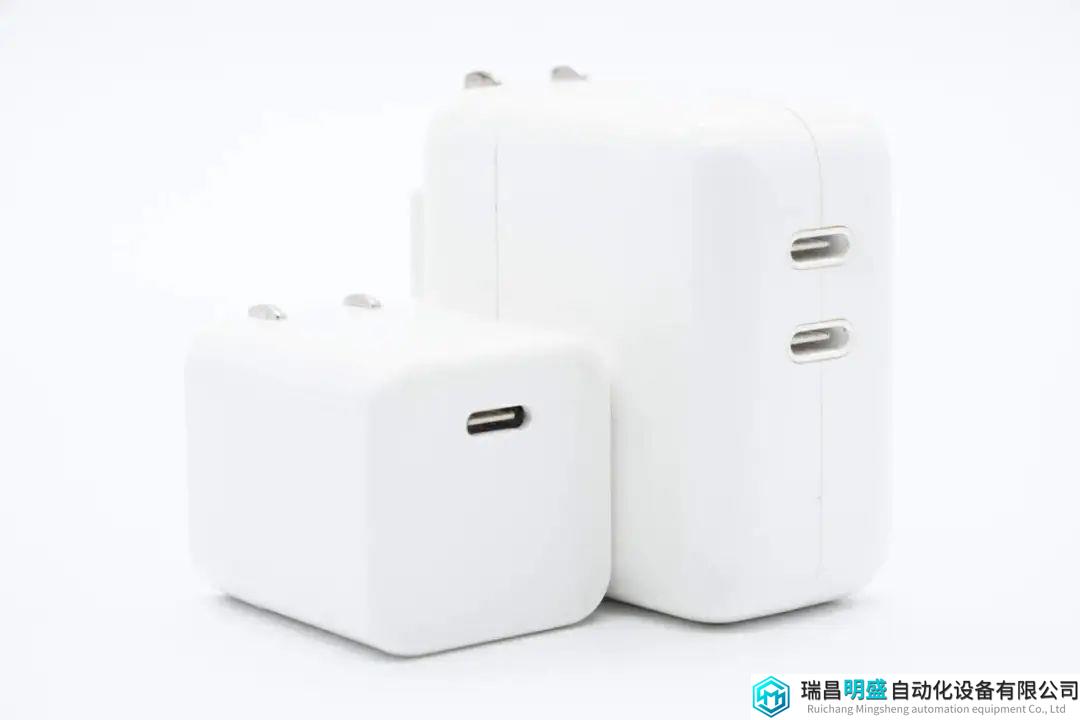

和苹果原装35W充电器对比，体积优势明显。

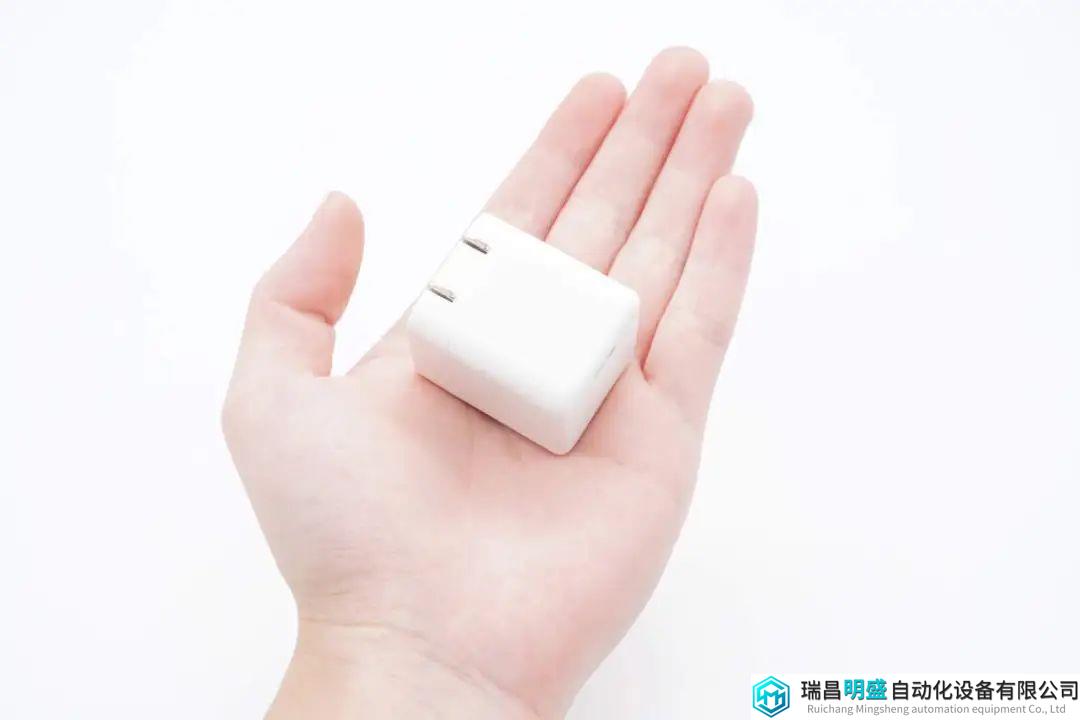

另外充电器拿在手上的大小直观感受，相当小巧。

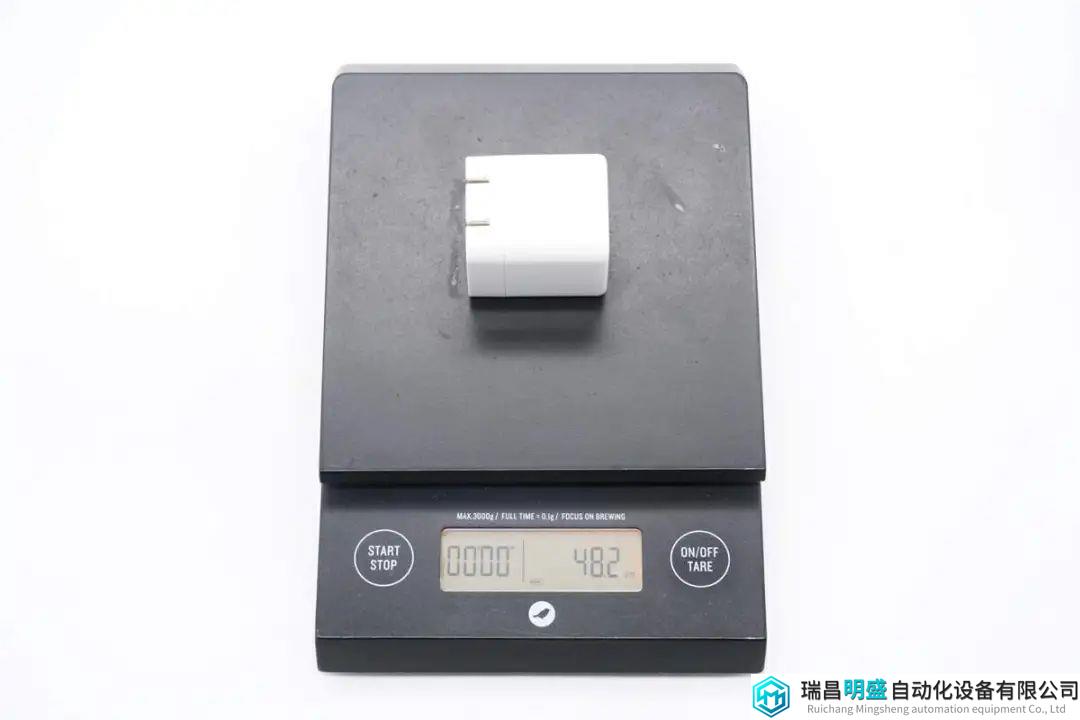

测得充电器净重约为48g。

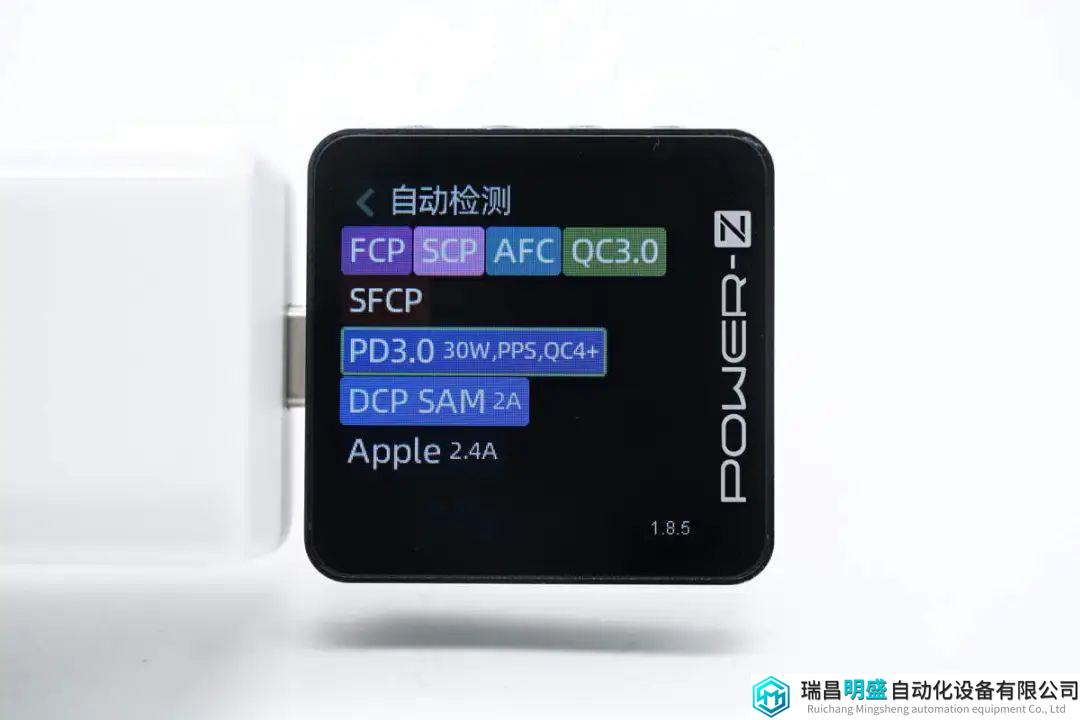

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

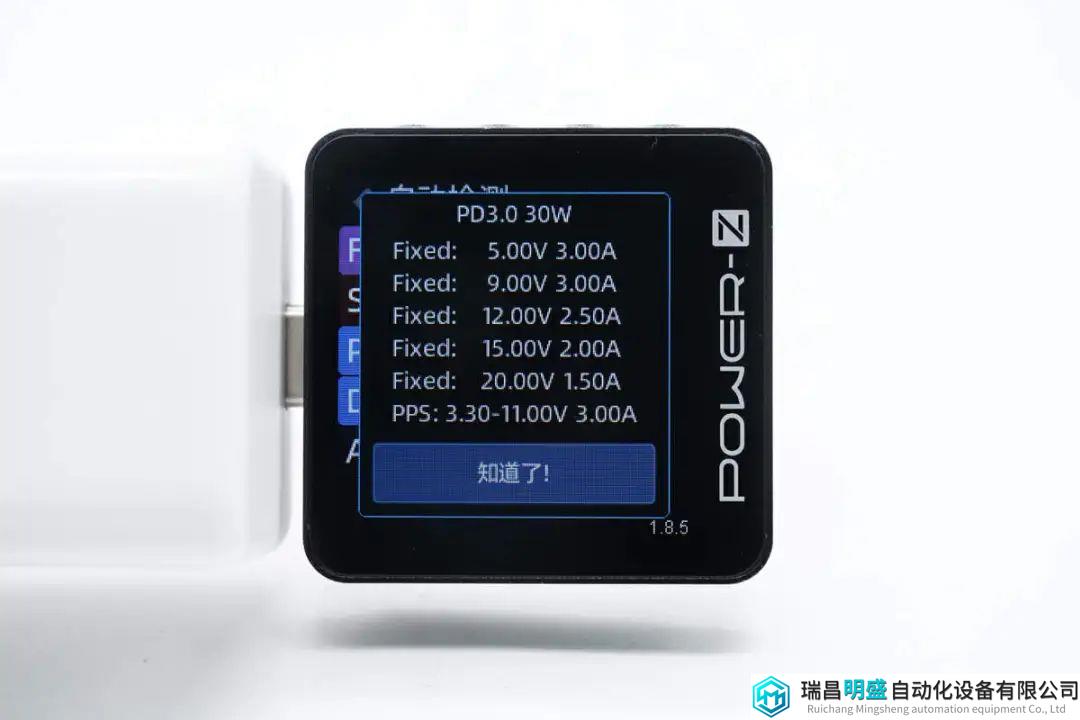

PDO报文显示还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
橙果30W氮化镓充电器拆解
看完了橙果电子这款充电器的开箱和测试，下面就进行拆解，一起看看内部的用料情况。

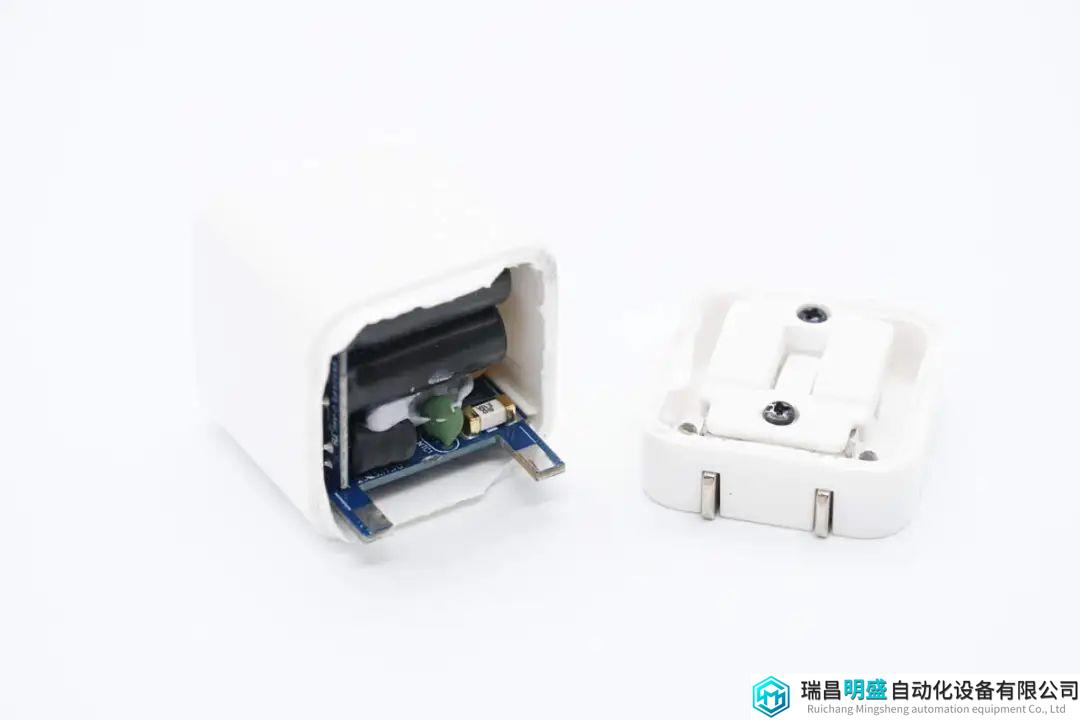

首先沿外壳接缝撬开充电器外壳。

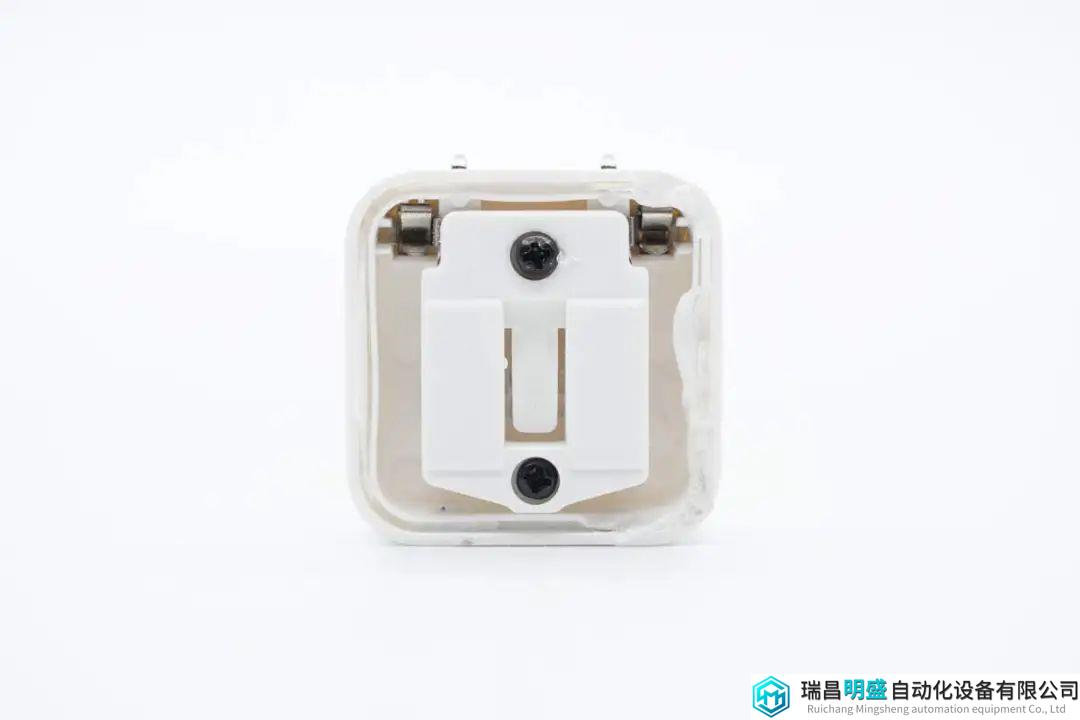

壳体内部折叠插脚通过螺丝固定。

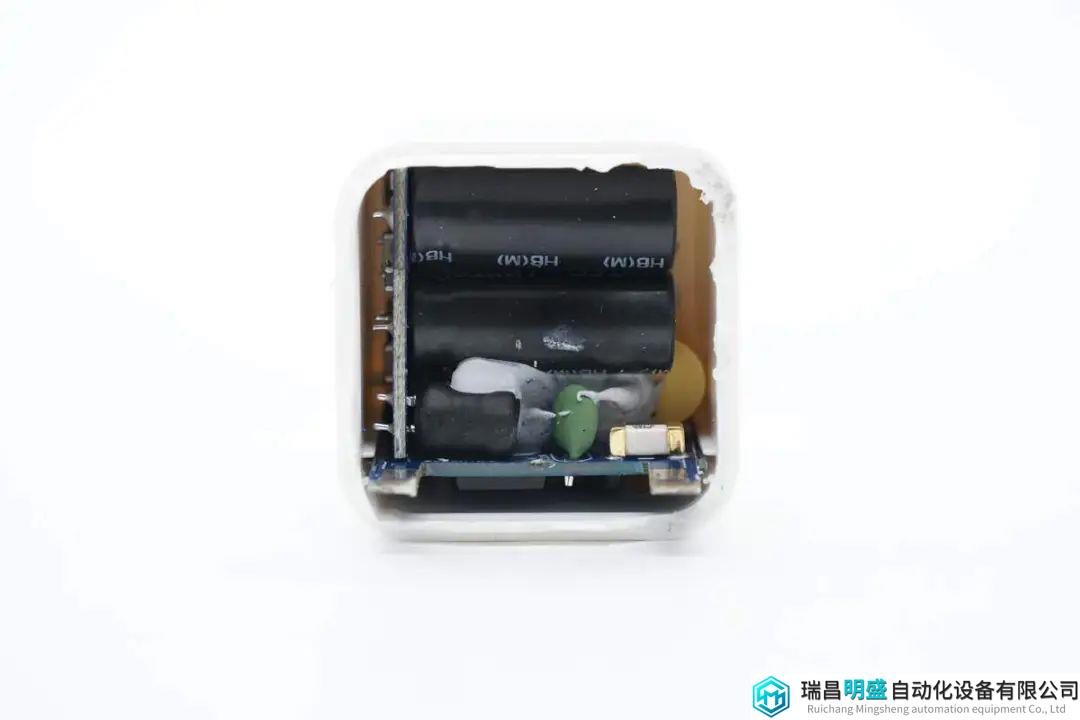

PCBA模块通过壳体内部开槽固定。

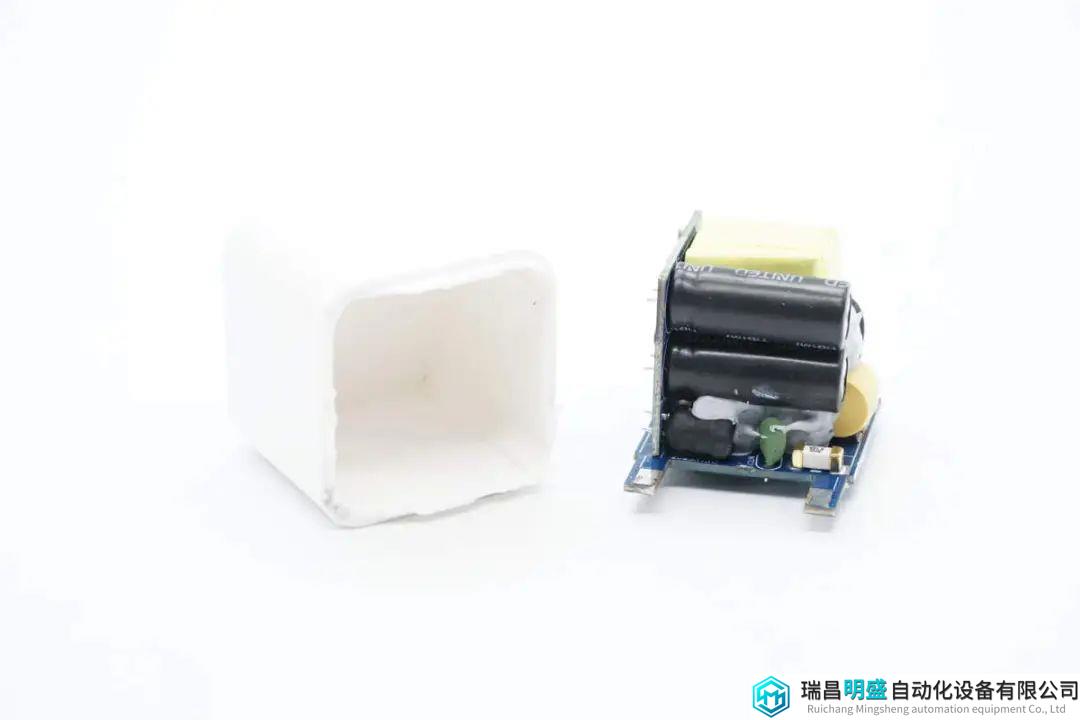

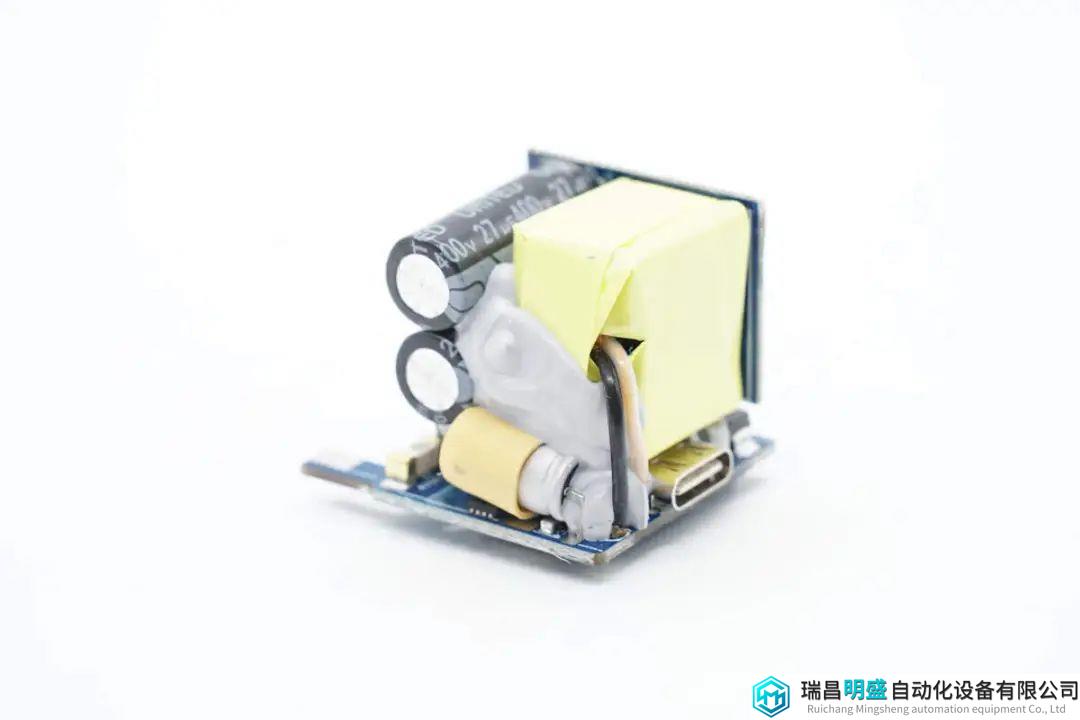

抽出PCBA模块，模块由两块PCB焊接组成。

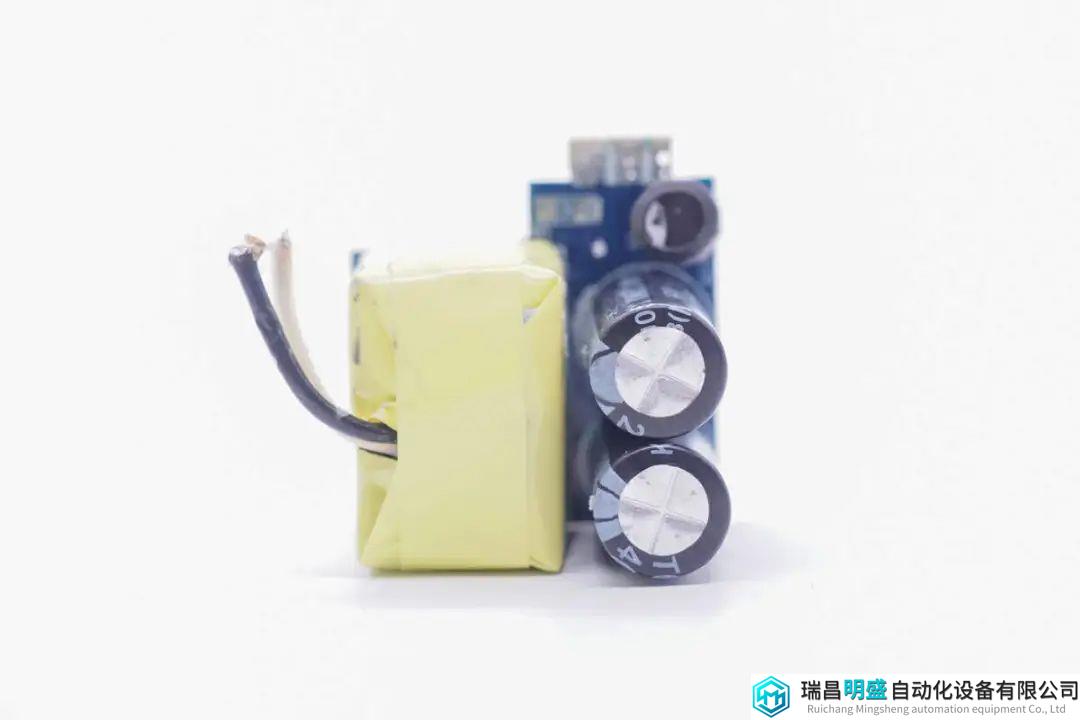

在两片PCB内部的空间内部焊接电容，变压器，元件之间打胶填充固定，滤波固态电容包裹黄色硅胶套绝缘。
初次级之间设有塑料隔离板进行绝缘。

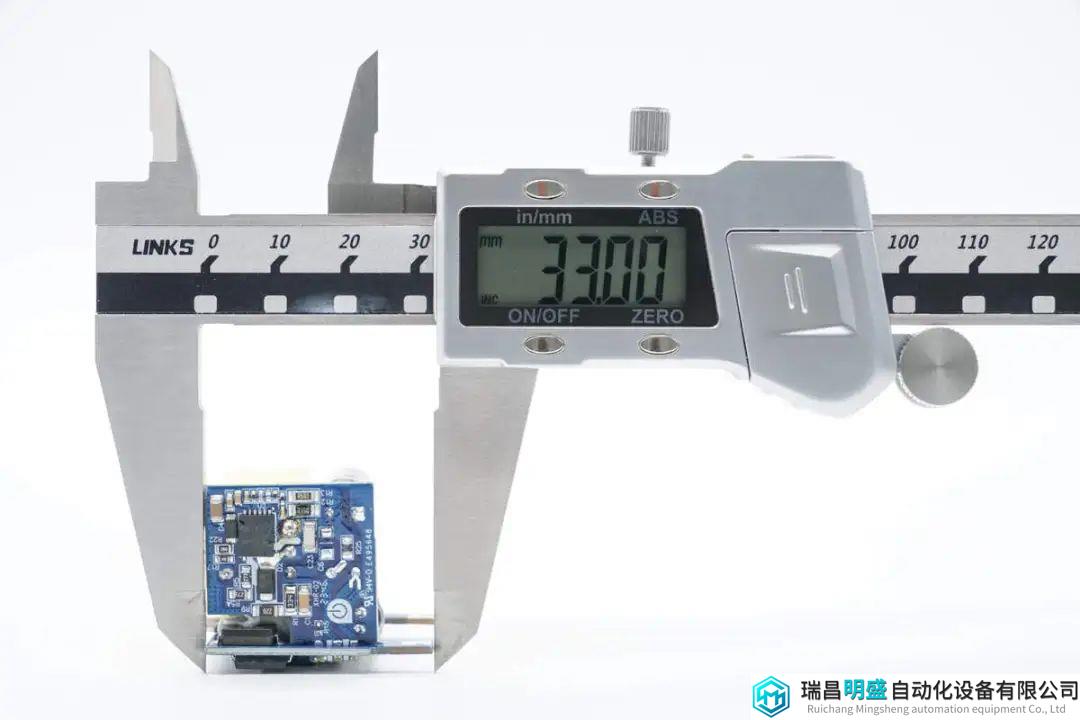

使用游标卡尺测得PCBA模块长度约为33mm。

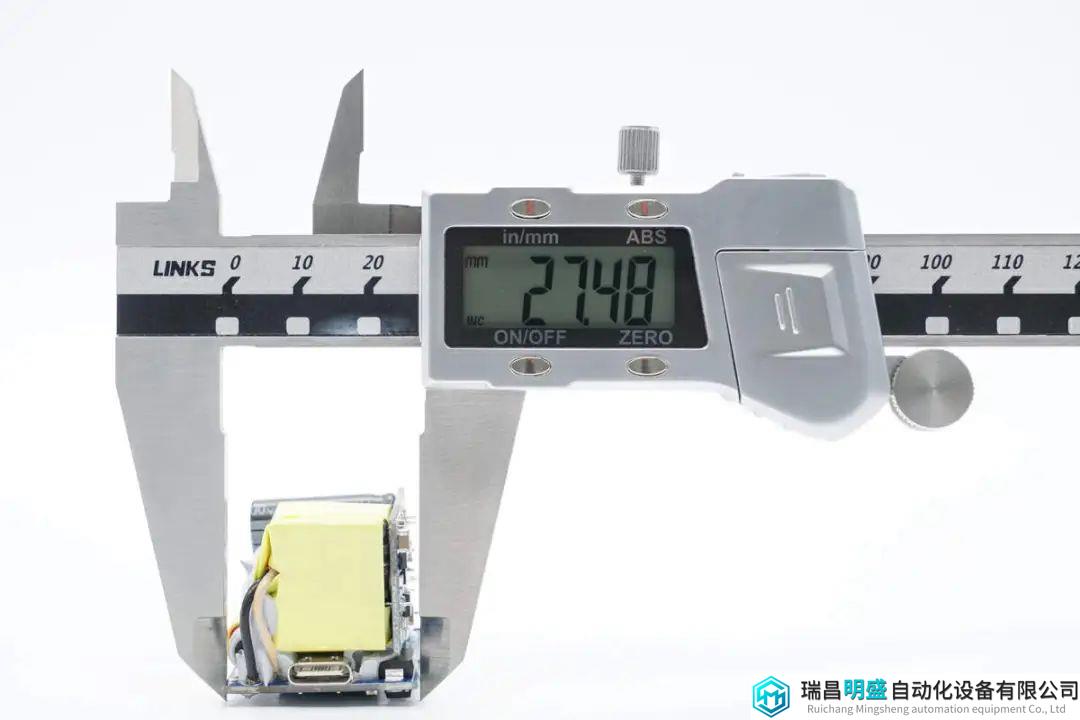

PCBA模块宽度约为27.5mm。

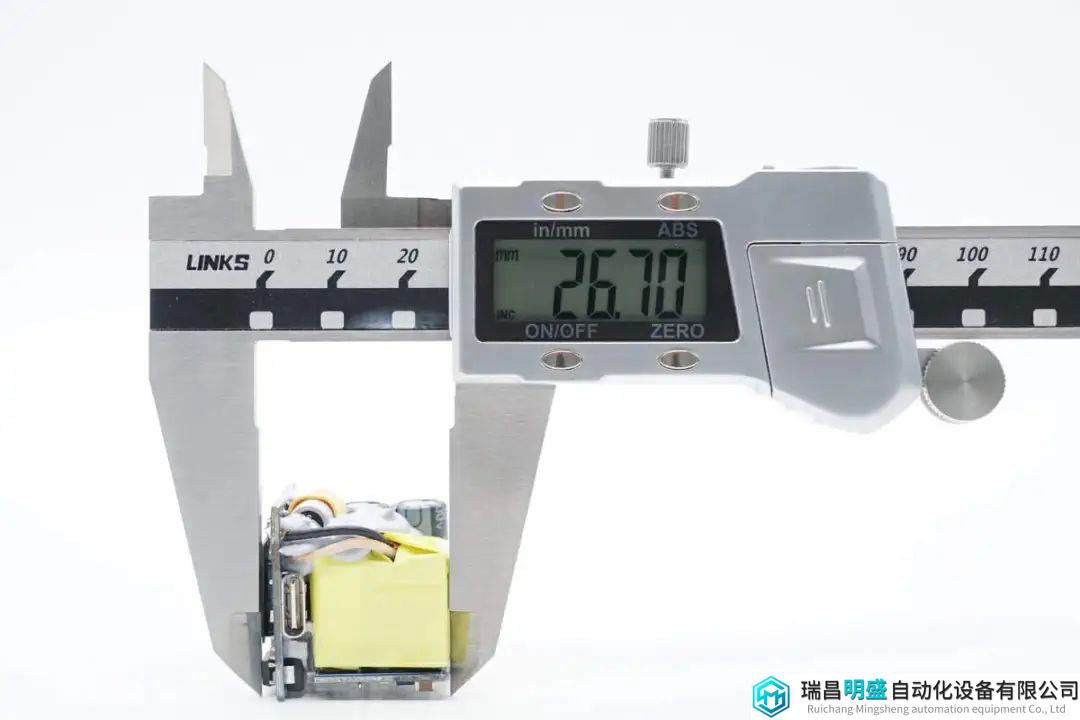

PCBA模块高度约为26.7mm。

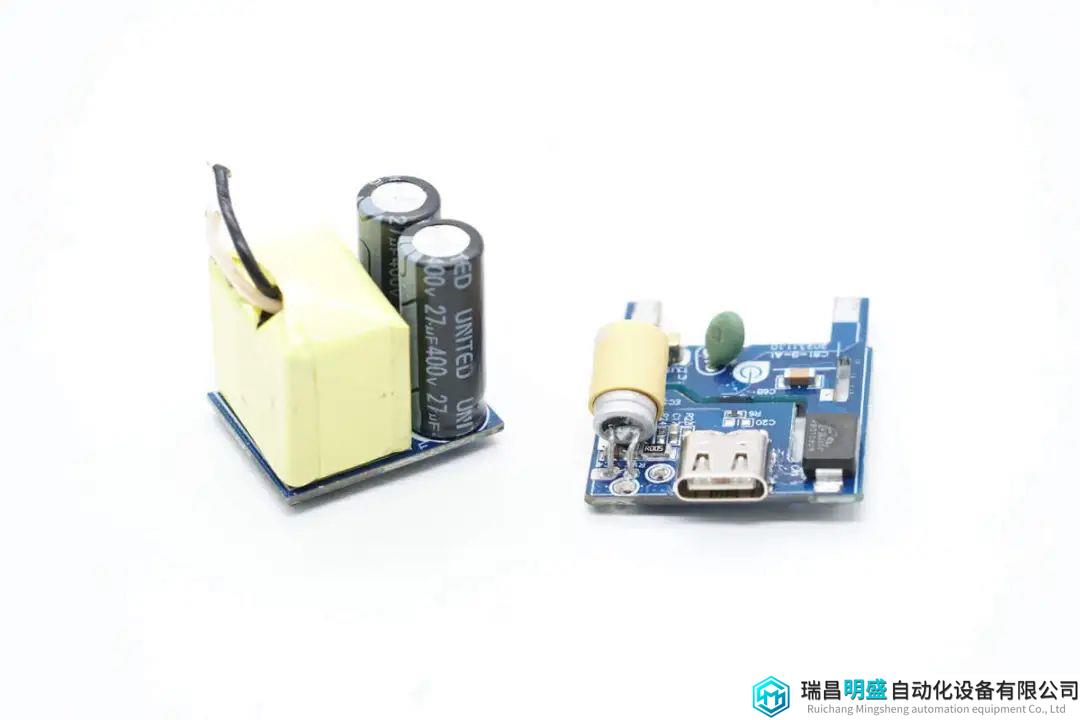

焊接拆分两块PCB，通过观察发现，橙果电子30W氮化镓充电器采用必易微KP22062A合封氮化镓芯片和KP40612同步整流芯片组成宽范围输出的反激开关电源，输出电压由智融科技SW2301协议芯片通过光耦反馈调节。

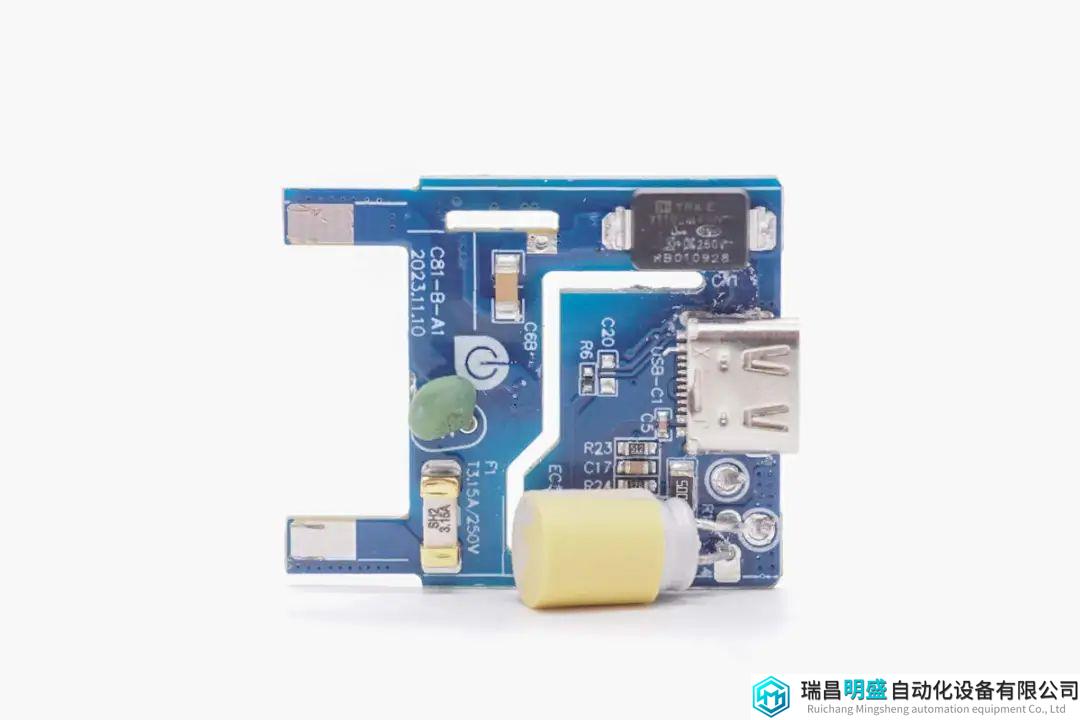

底部小板为电源输入和次级同步整流及协议，焊接保险丝，NTC热敏电阻，贴片Y电容，次级焊接滤波固态电容和USB-C母座。

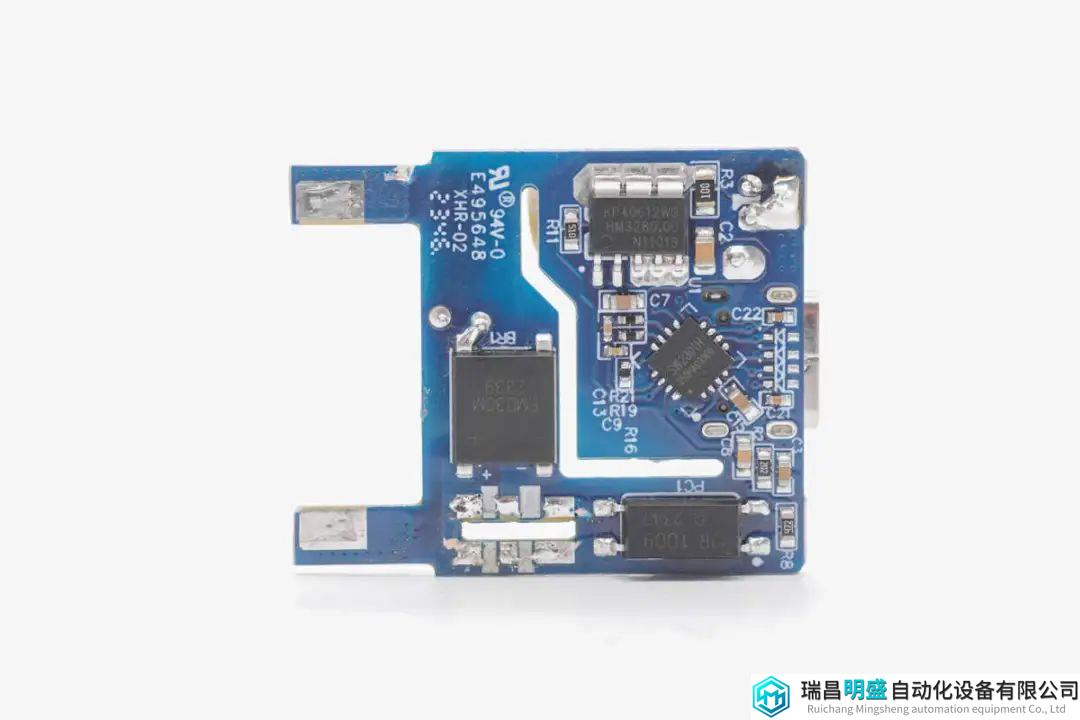

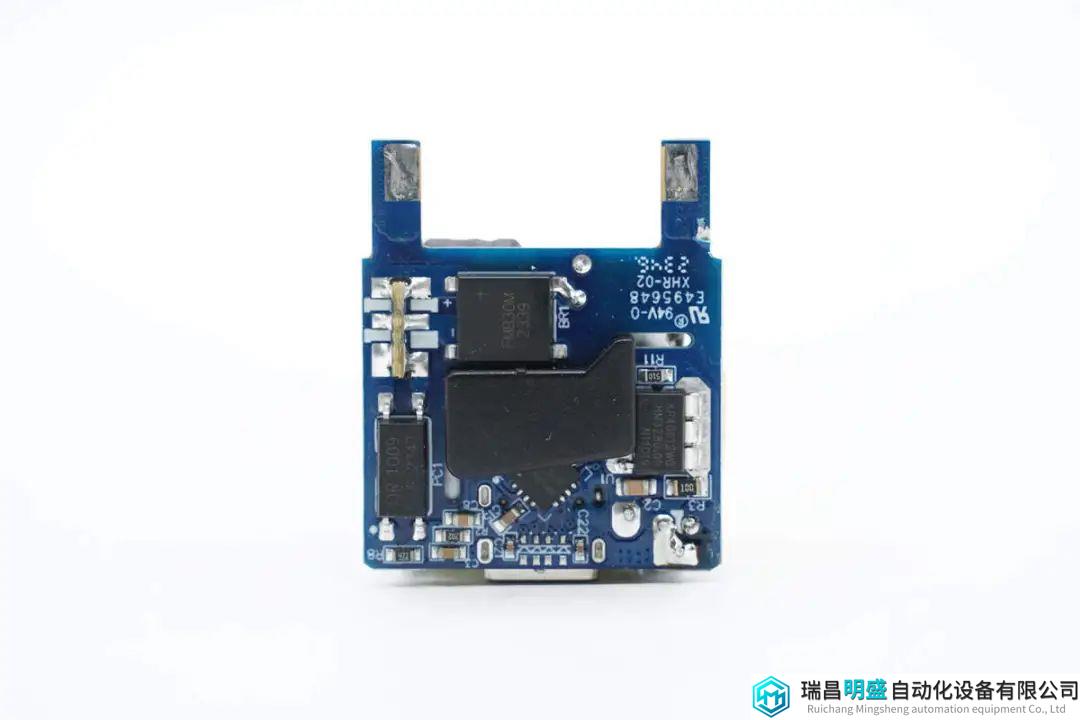

小板背面焊接整流桥，反馈光耦，同步整流芯片和协议芯片。
侧面小板焊接高压滤波电容，差模电感和变压器。

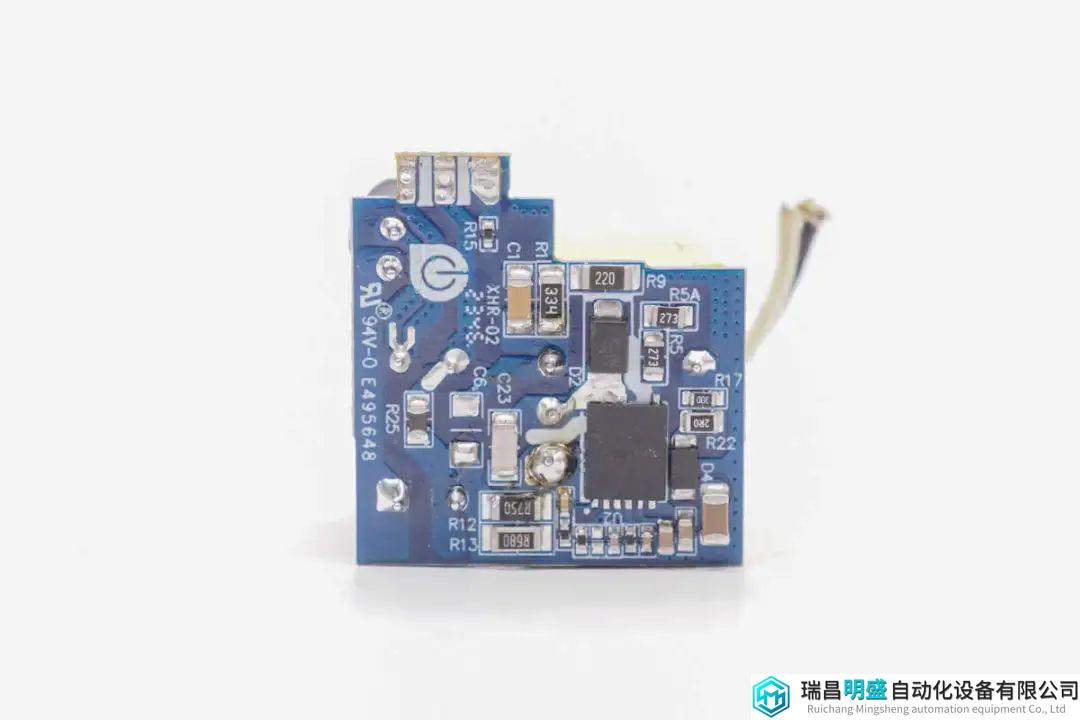

另一侧焊接合封氮化镓芯片，下面我们就从输入端开始了解各个元器件的信息。

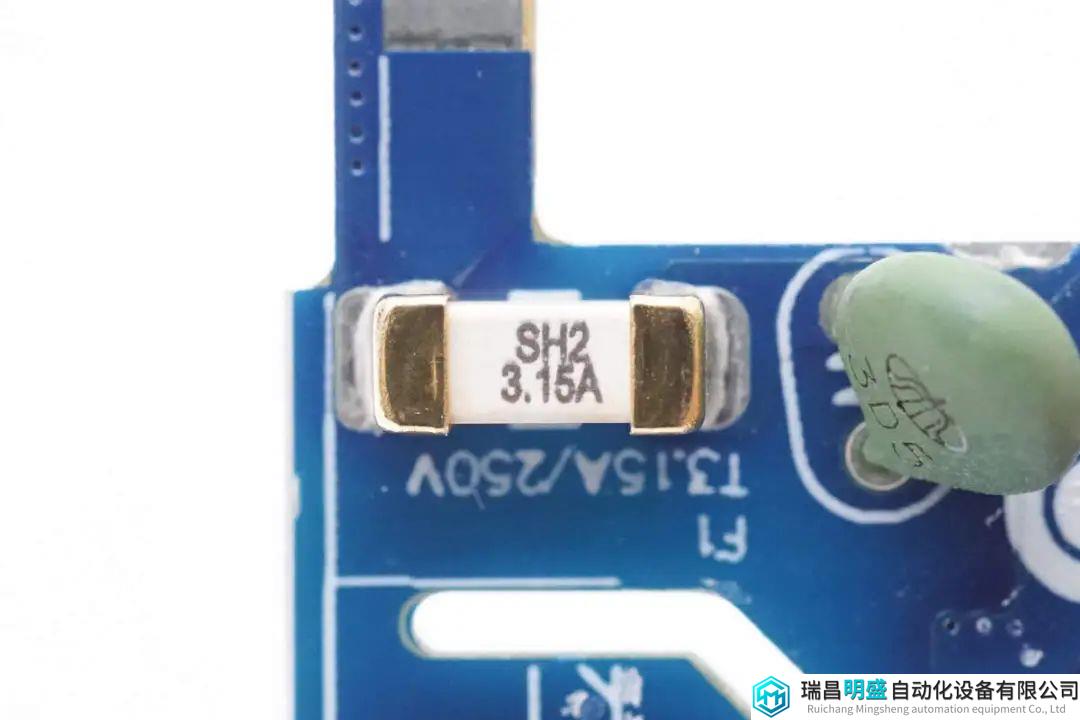

在PCBA模块正面焊接贴片保险丝，规格为3.15A 250V。

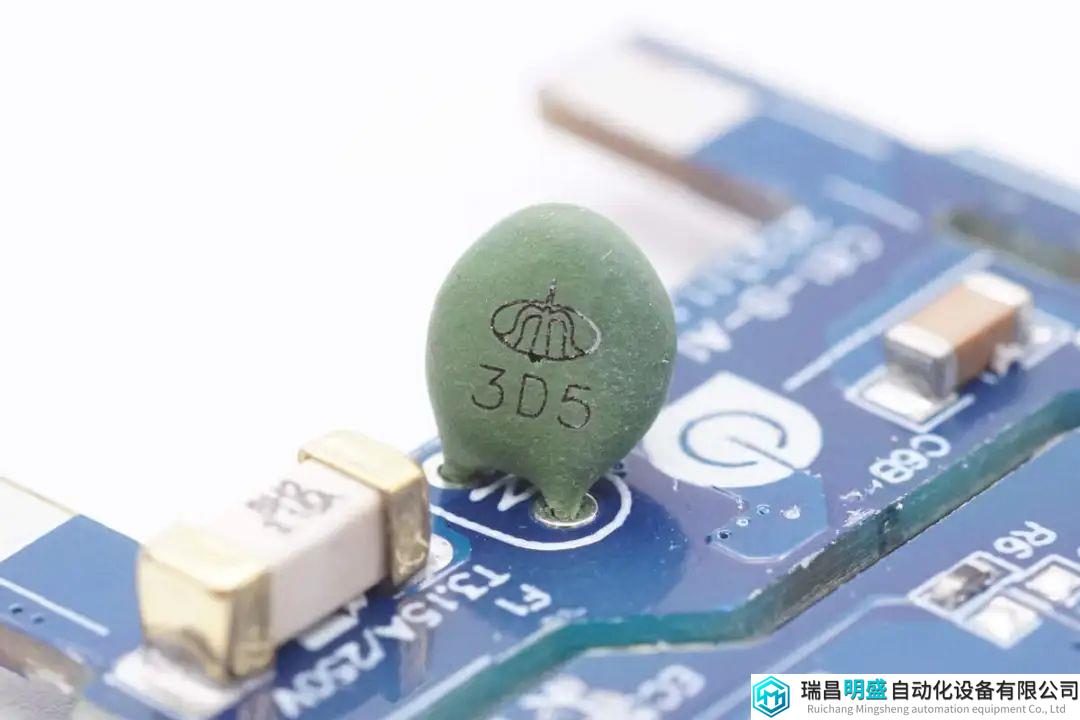

NTC热敏电阻来自时恒电子，丝印3D5，用于抑制上电的浪涌电流。

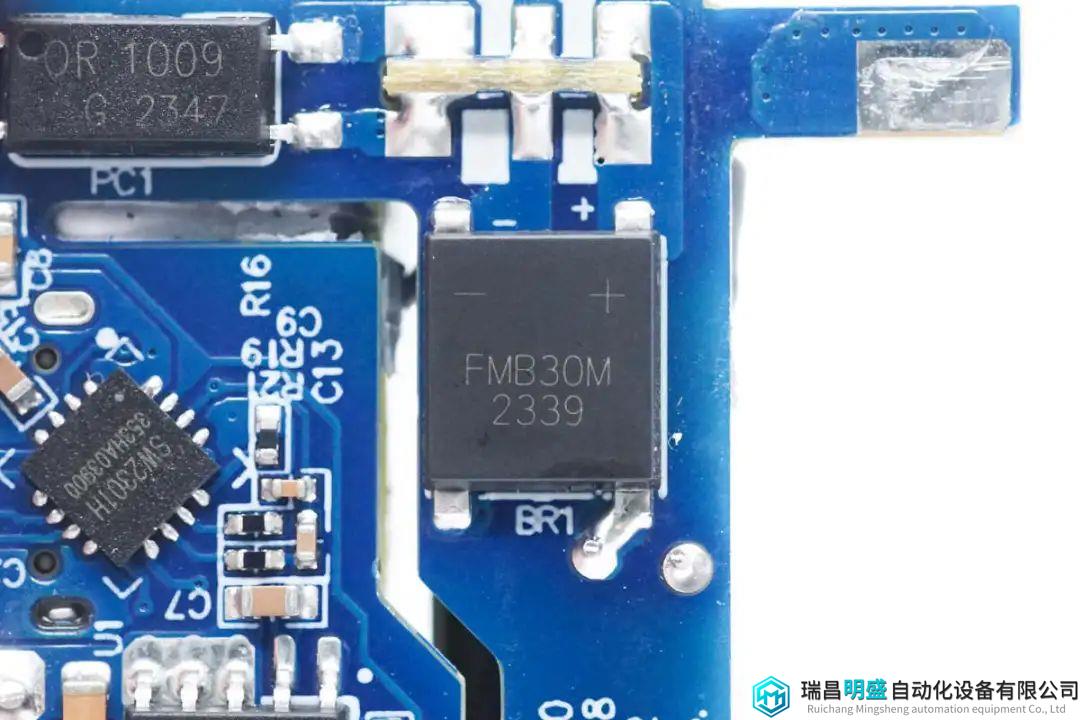

整流桥焊接在PCBA模块背面，型号FMB30M，规格为3A 1000V。

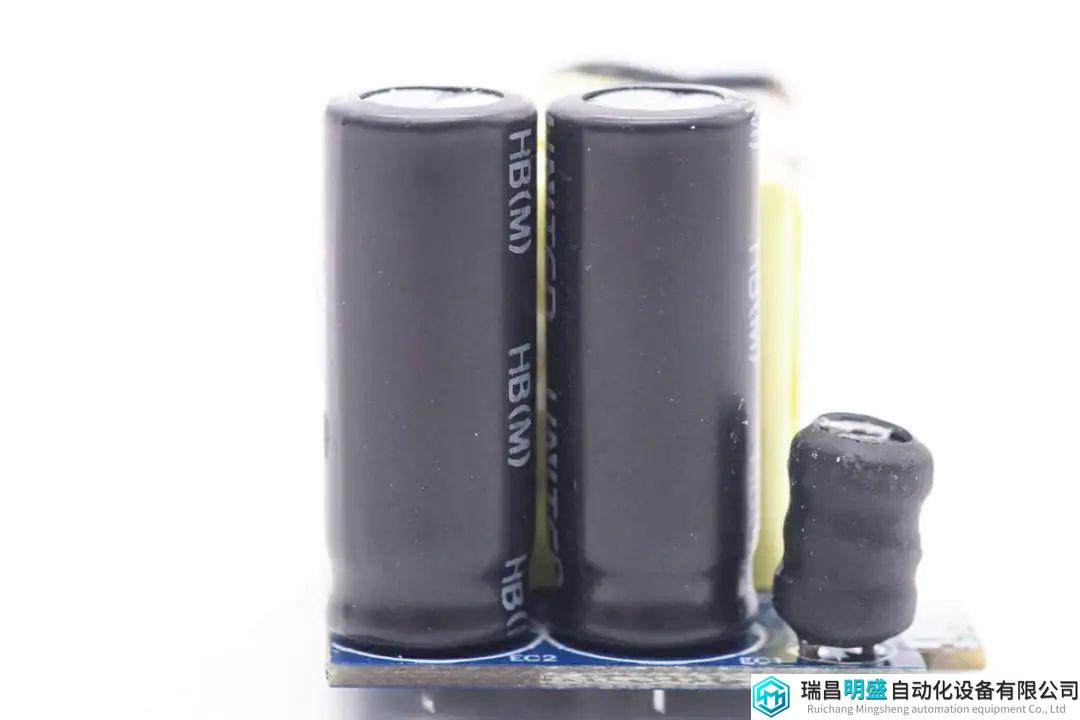

PCB侧面焊接高压滤波电容和差模电感。

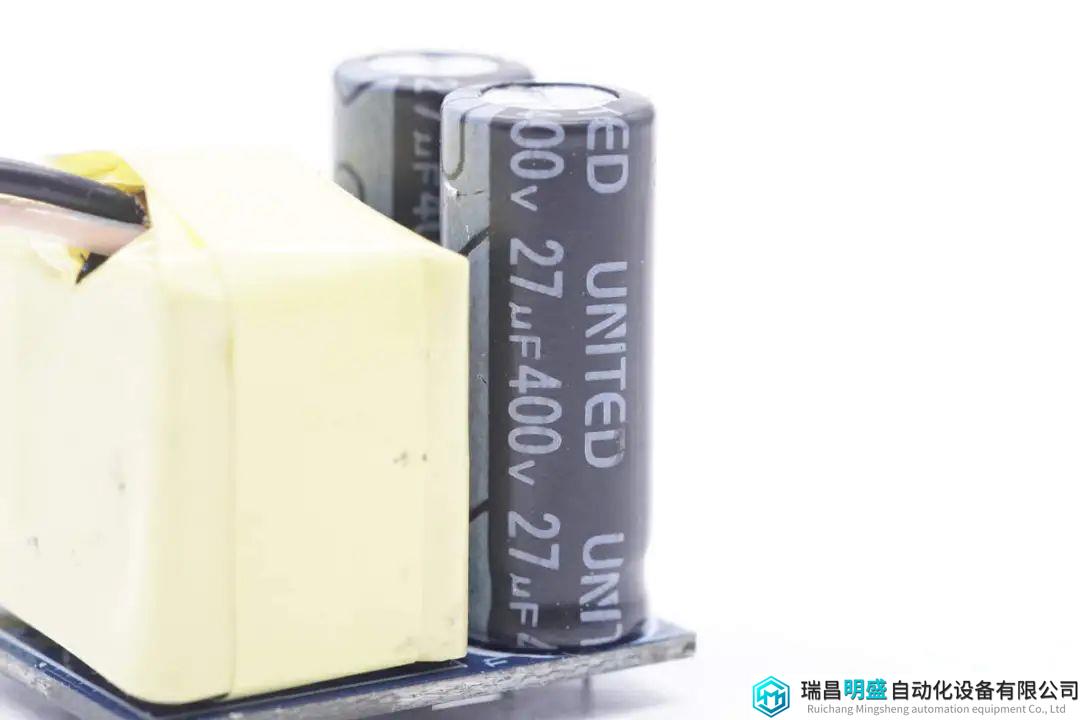

两颗高压滤波电容来自怡德，规格为27μF400V。

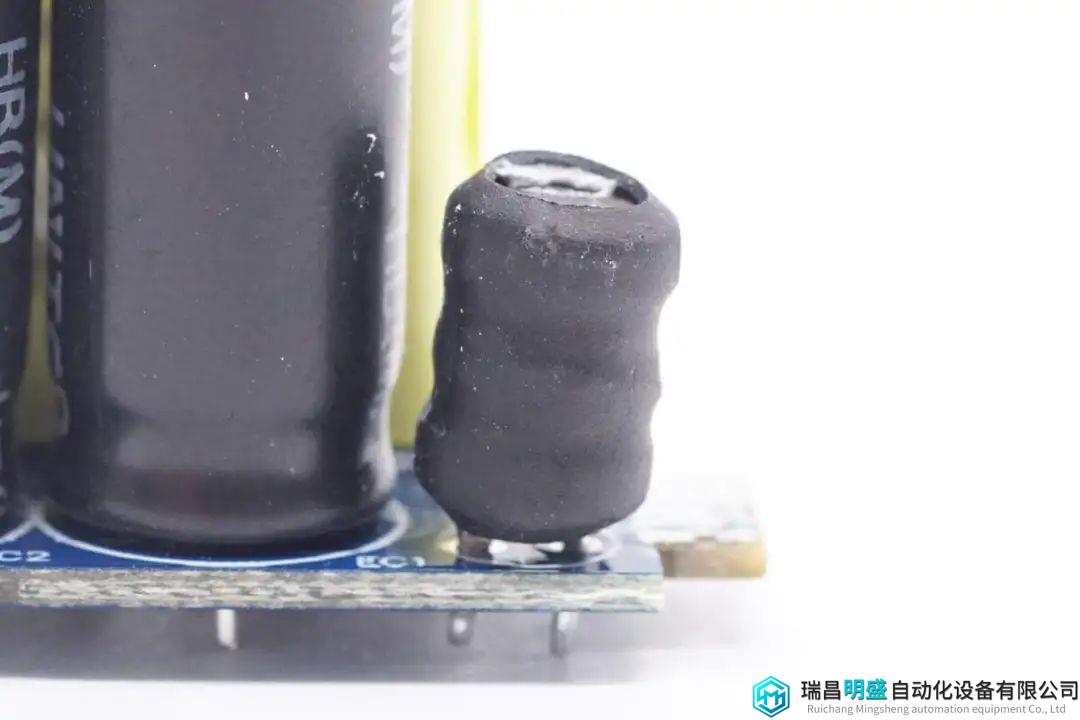

差模电感外套热缩管绝缘。
合封氮化镓芯片来自必易微，型号KP22062A，内部集成650V 360mΩ氮化镓开关管。芯片集成驱动调节功能，可调节开关管导通时驱动速度，优化系统EMI性能。KP22062的工作频率最高可达500kHz，可全范围工作在准谐振模式。
芯片支持超宽VDD供电范围9V-112V，支持140/300/500kHz开关频率。芯片直接检测交流输入电压，支持快速启动功能，X电容放电功能和小于30mW的待机功耗，满足六级能耗要求，并集成完善全面的保护功能。

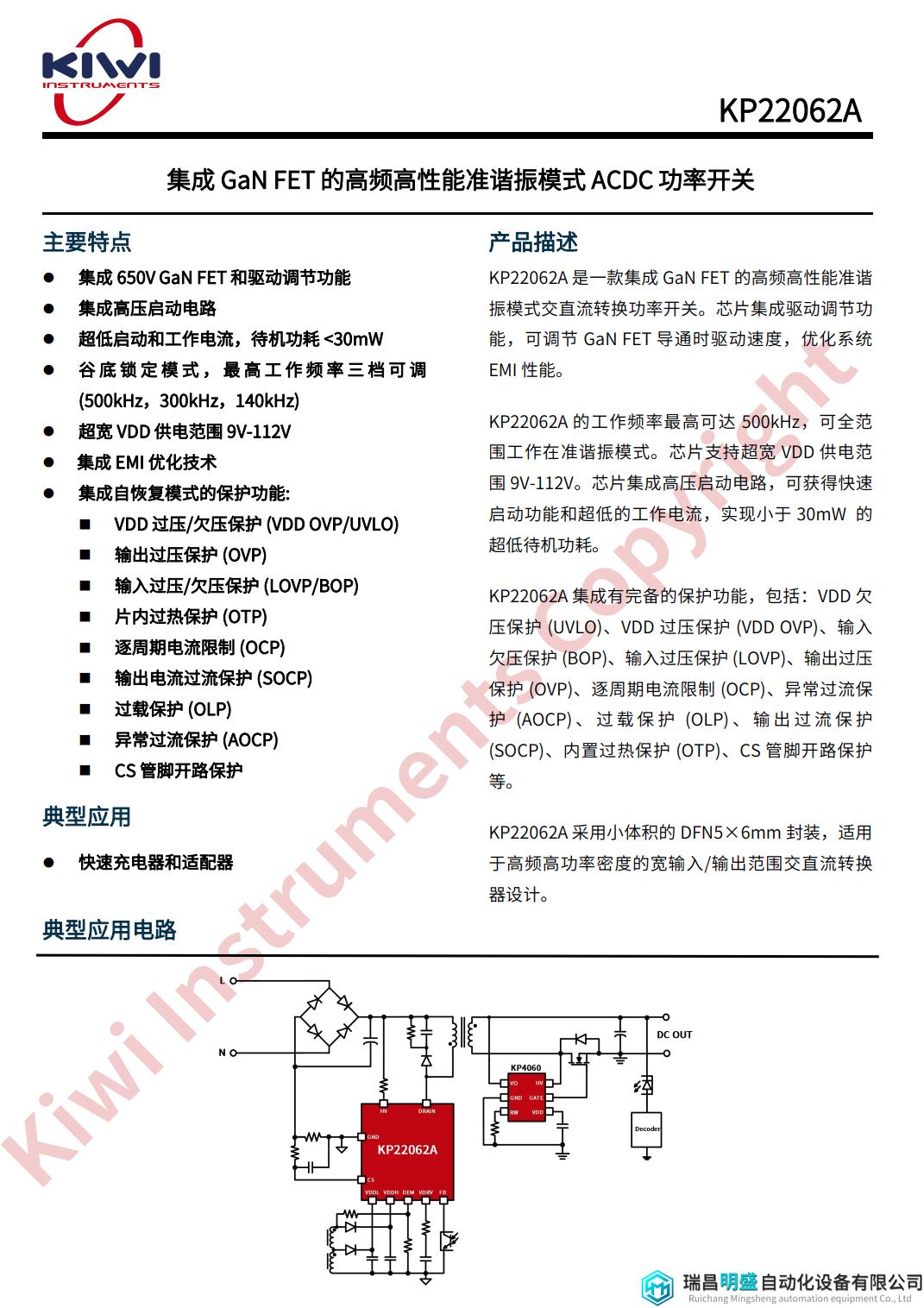

必易微 KP22062A 资料信息。

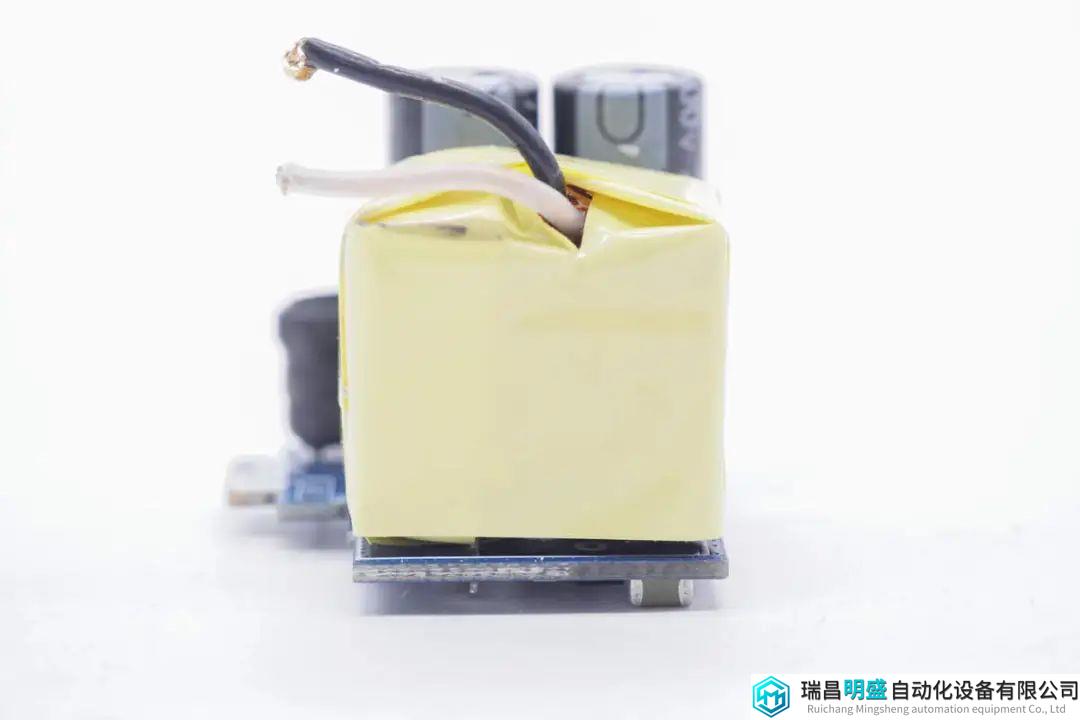

变压器磁芯采用胶带严密缠绕绝缘。

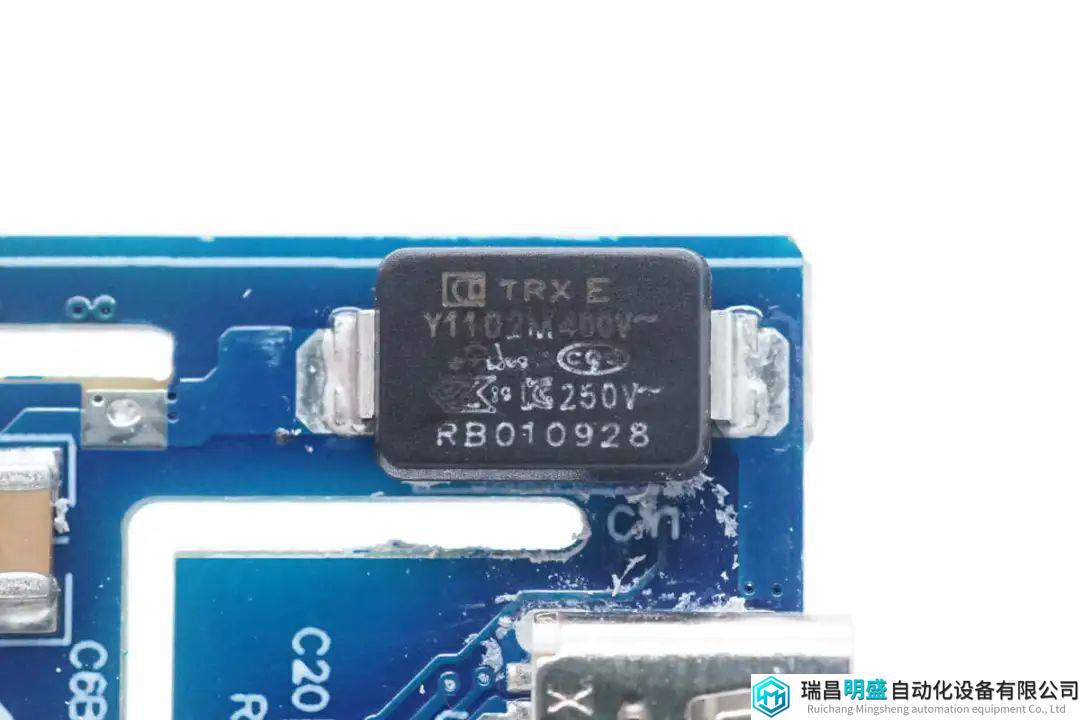

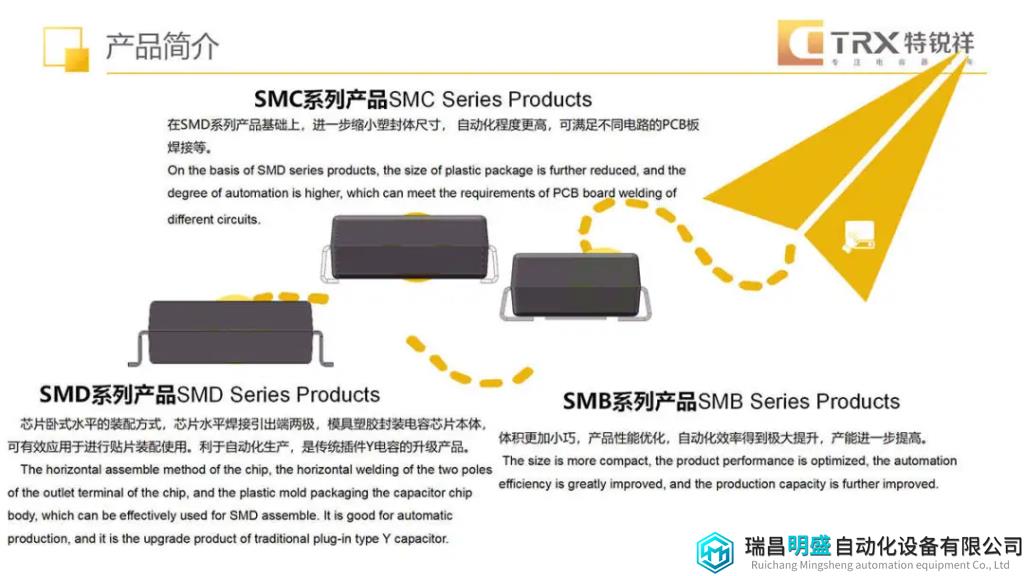

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

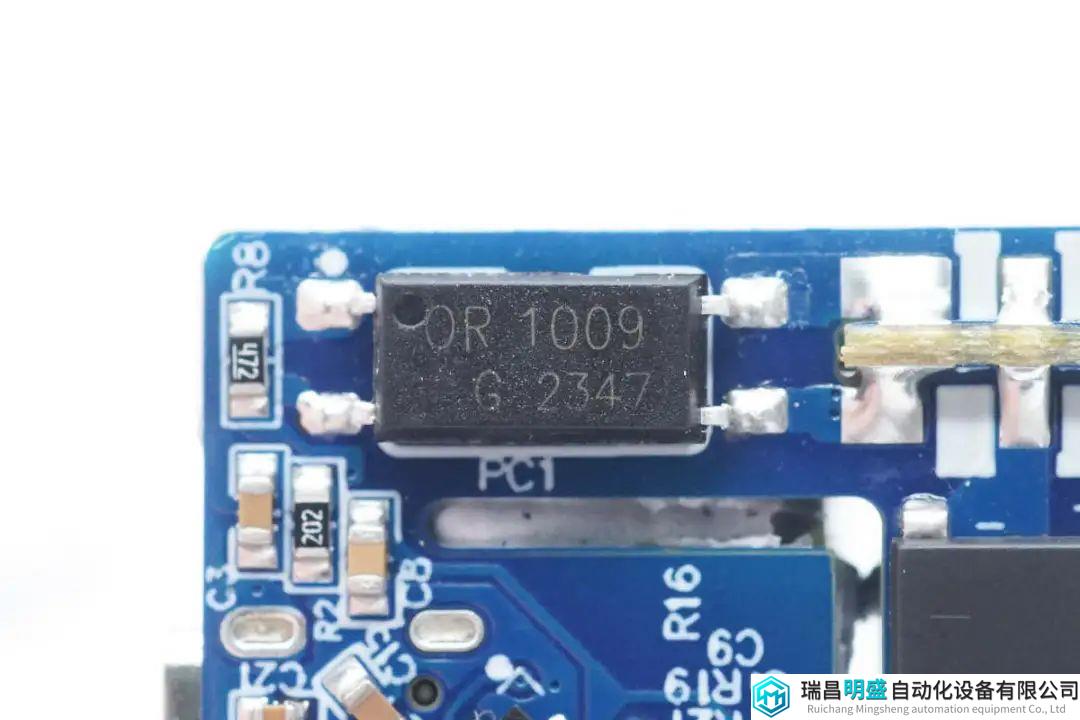

OR-1009光耦用于输出电压反馈。

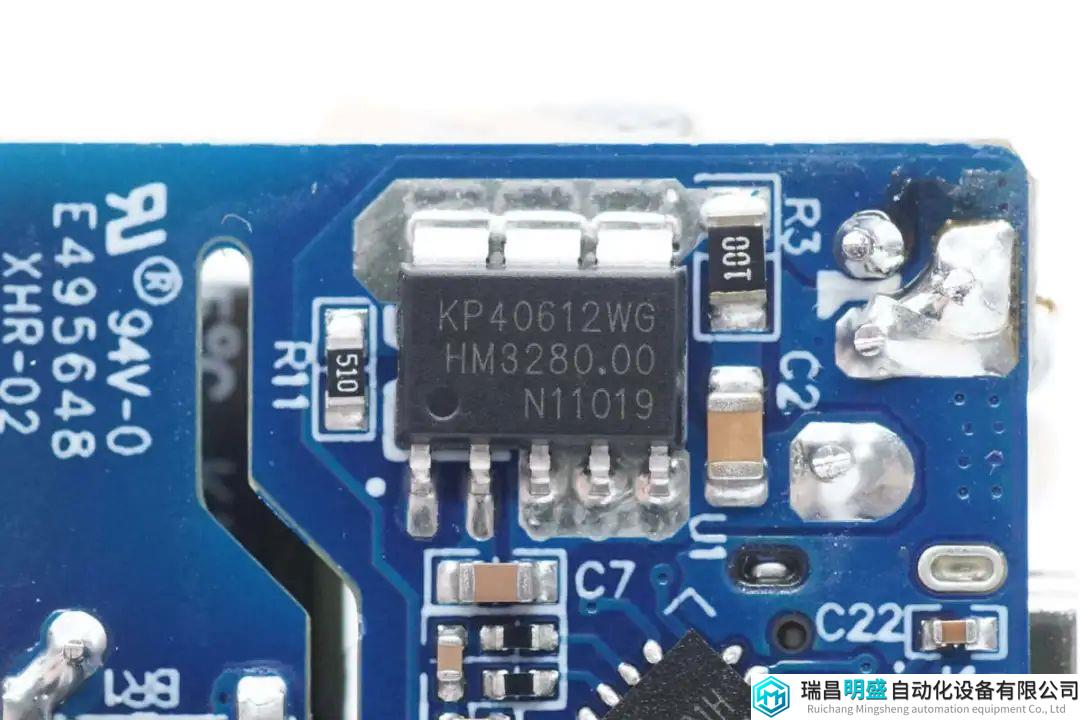

同步整流芯片来自必易微，型号KP40612，是一颗内部集成100V 10mΩ同步整流管的整流芯片，支持反激，有源钳位反激，支持DCM，QR和CCM工作模式，支持600kHz开关频率，支持高侧和低侧配置，支持宽输出范围电压，具备智能开通检测和智能过零检测，采用ASOP-6封装增强散热。
必易微 KP40612 资料信息。

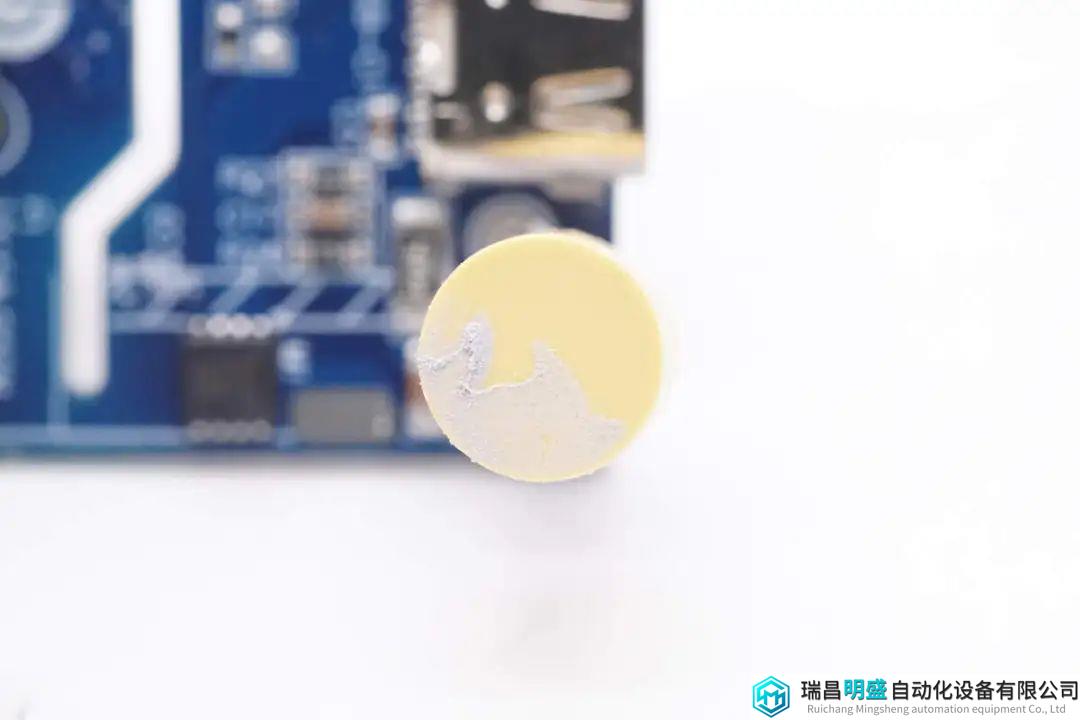

滤波固态电容外套黄色胶套绝缘。

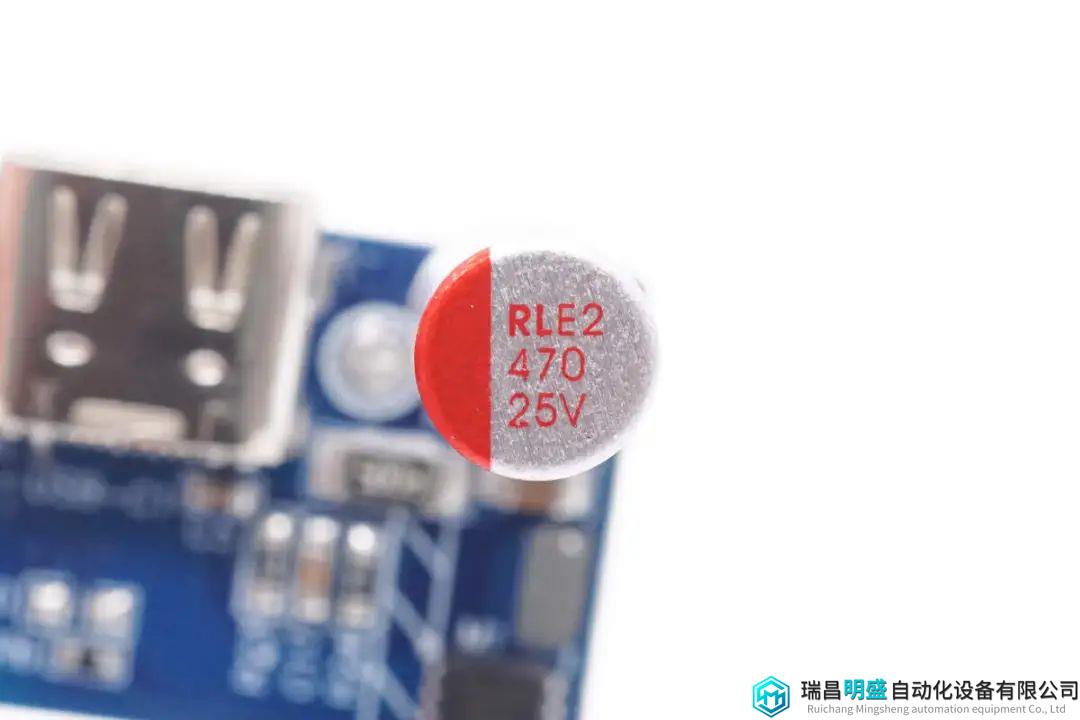

滤波电容来自瑞隆，为E2系列固态电容，规格为470μF25V。

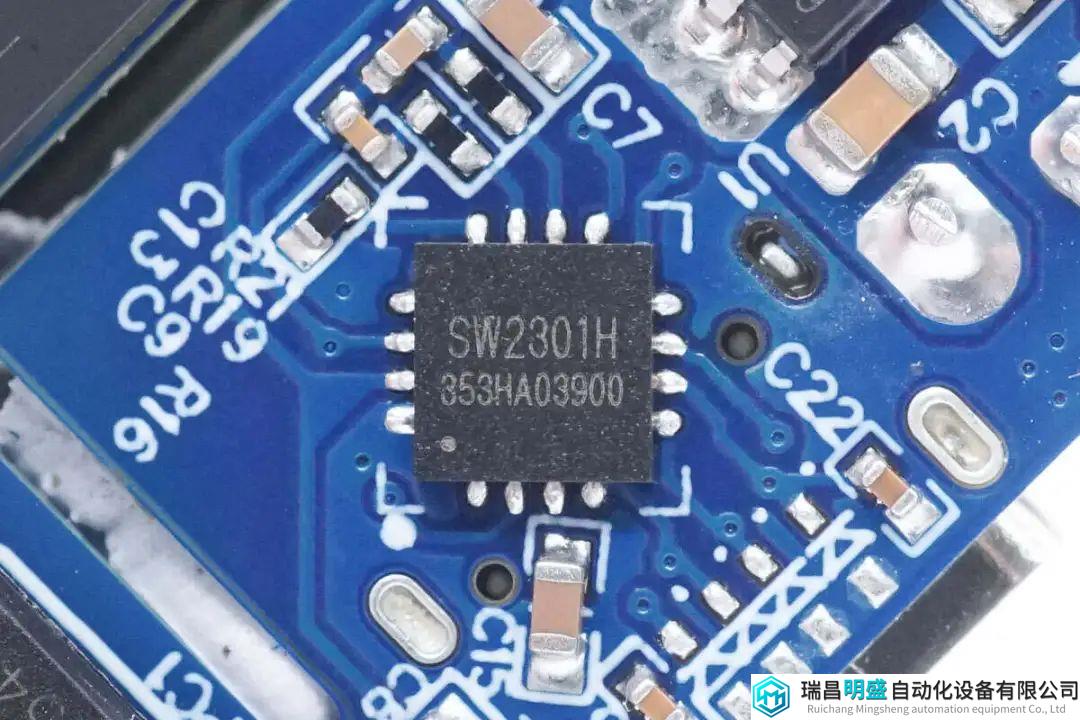

协议芯片来自智融科技，型号SW2301，这是一款高集成度的 Type-C 口/Type-A 口快充协议芯片，支持 PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。
SW2301 集成了 CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的Type-C 口/Type-A 口快速充电解决方案。

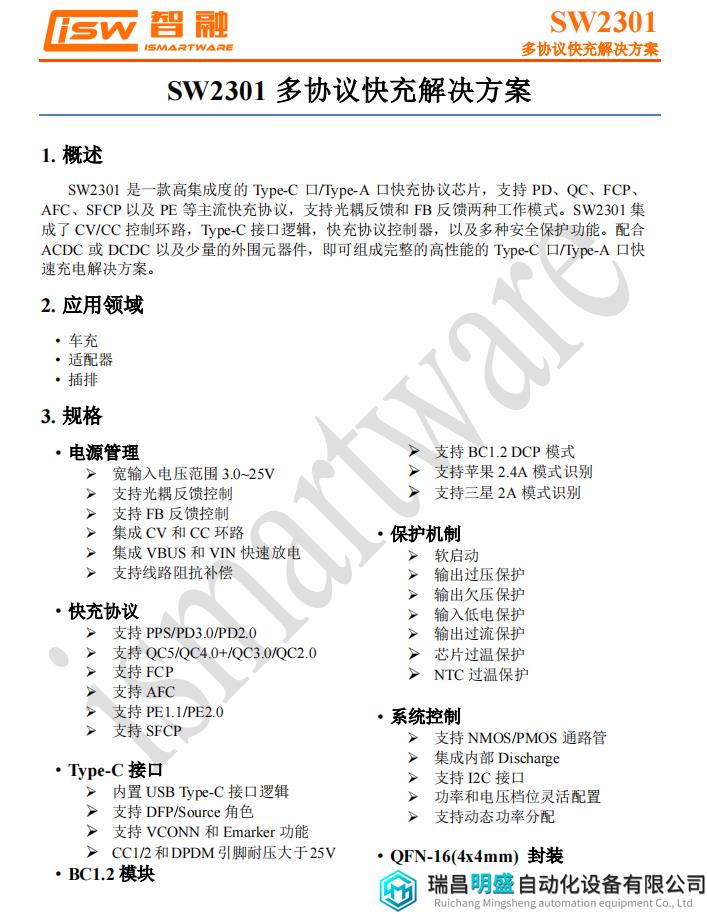

智融科技 SW2301 资料信息。

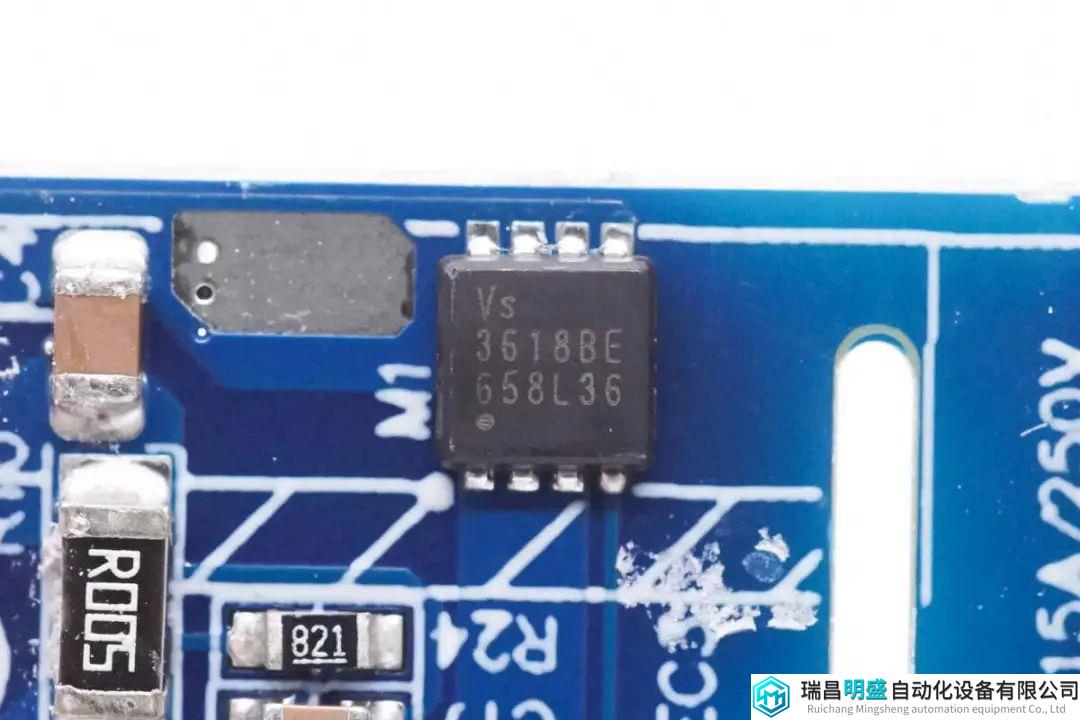

输出VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。

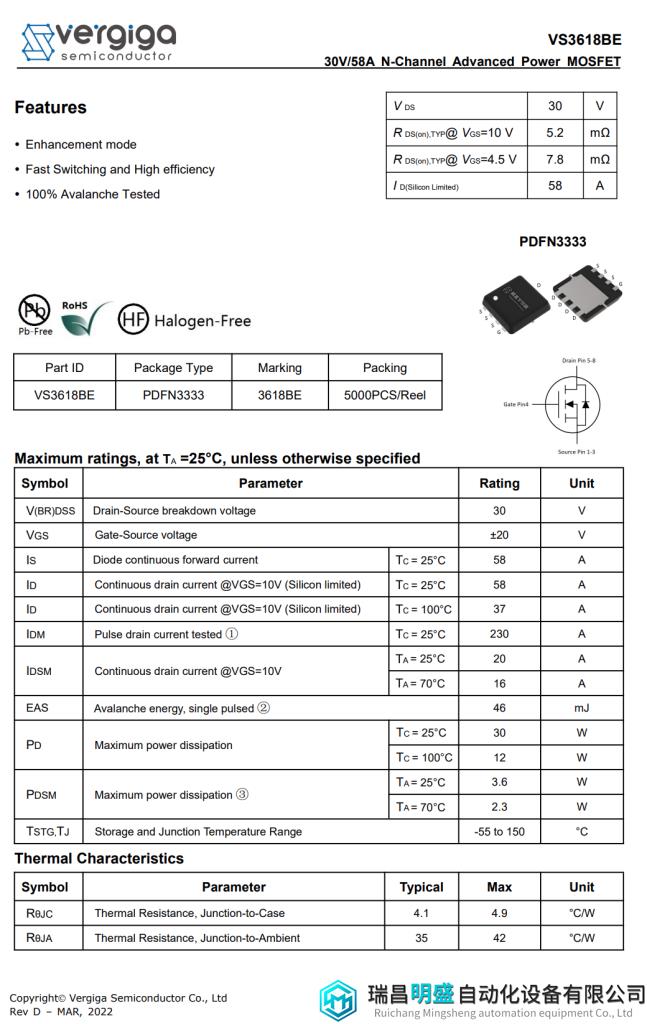

威兆半导体 VS3618BE 详细资料。
充电头网通过拆解了解到，采用威兆 VS3618BE的产品还有努比亚20W PD快充充电器、小米11原装55W氮化镓充电器、航嘉55W USB PD快充充电器、小米33W PD快充、小米手机原装30W快充等，威兆MOS的产品性能也获得众多知名品牌认可。

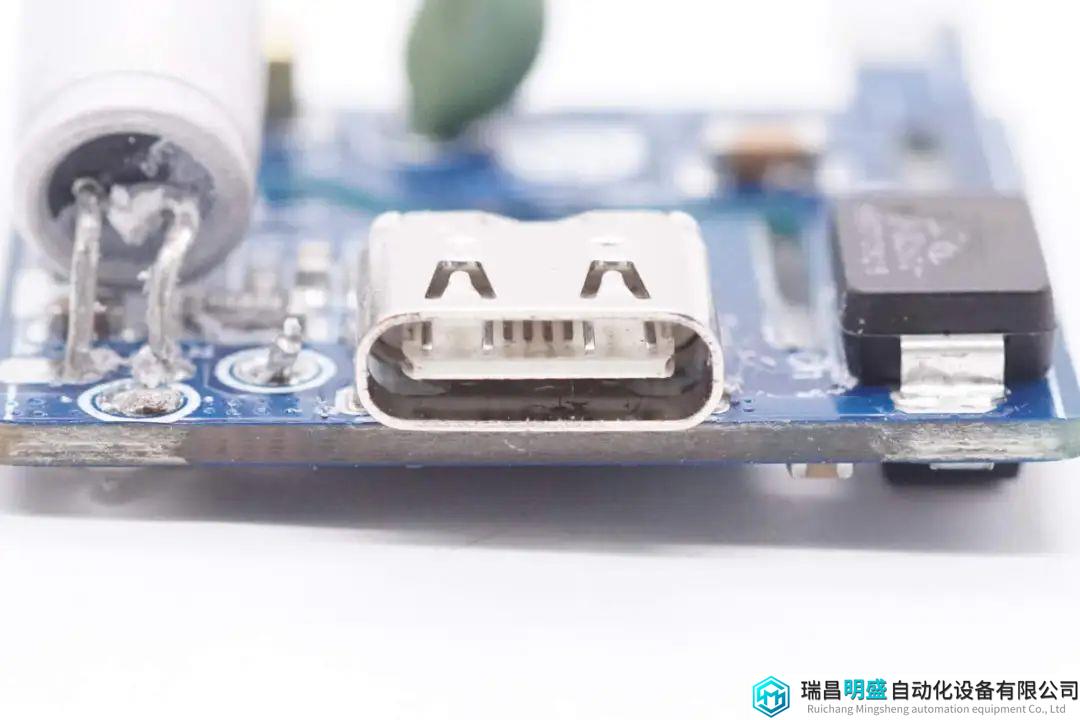

USB-C母座采用过孔焊接固定，白色胶芯不露铜。

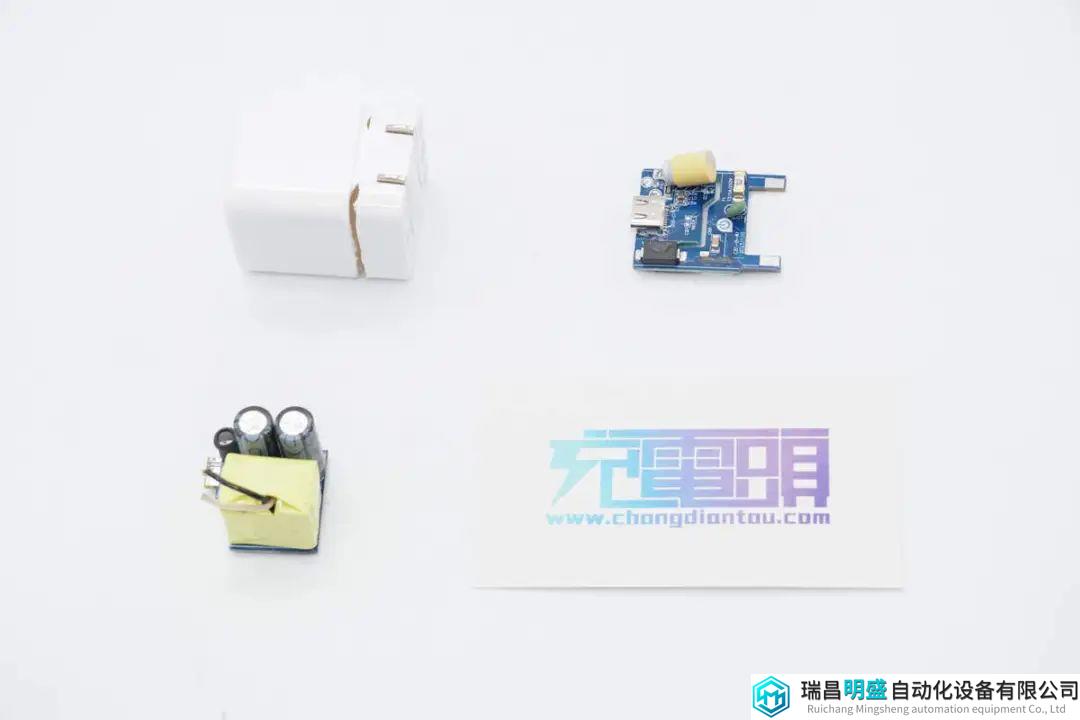

全部拆解一览，来张全家福。
充电头网拆解总结
橙果电子这款30W氮化镓充电器采用白色机身，并配有折叠插脚，机身小巧便携。充电器配有单USB-C接口，具备20V输出档位，并具备3.3-11V3A PPS快充，可以满足苹果手机，笔记本电脑，iPad和安卓手机的快充需求，整体兼容性很好。
充电头网通过拆解了解到，这款充电器内部采用了必易微的合封氮化镓方案，采用KP22062合封氮化镓芯片搭配KP40612同步整流芯片，芯片功能全面，外围元件精简。采用智融科技SW2301协议芯片进行输出电压控制。内部采用两块小板组合焊接，元件之间打胶填充加固，内部用料扎实，做工细致。
