背景

本文基于innovus工具讨论。基于block level的设计进行时序分析,如果在SDC和flow脚本中对clock 没有设置source clock latency 和network  clock latency,在ccopt之前clock模式是ideal的,所有的clock latency都是按照0计算。

当cts完成之后,clock模式切换为propagate ,工具会计算到达每个sink 点的clock latency 长度,但是工具依然看不到IO port上的clock latency信息。此时如果依然将IO port的clock latency视为ideal模式,则对于in2reg path,从block level看到的时序将会乐观很多;对于reg2out path从block level看到的时序将会悲观很多。无论是乐观还是悲观,block level看到的IO时序将和top level看到的该path的时序产生巨大的gap,可能导致相关时序path很难收敛,迭代成本会很高。

update_io_latency

为了解决这个问题,可以在时钟树综合完成后使用update_io_latency去刷新IO port上的clock latency。

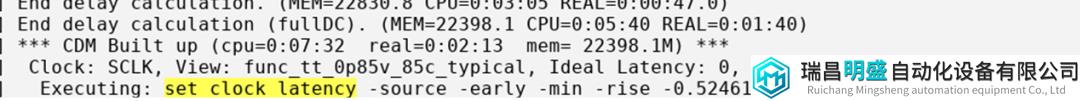

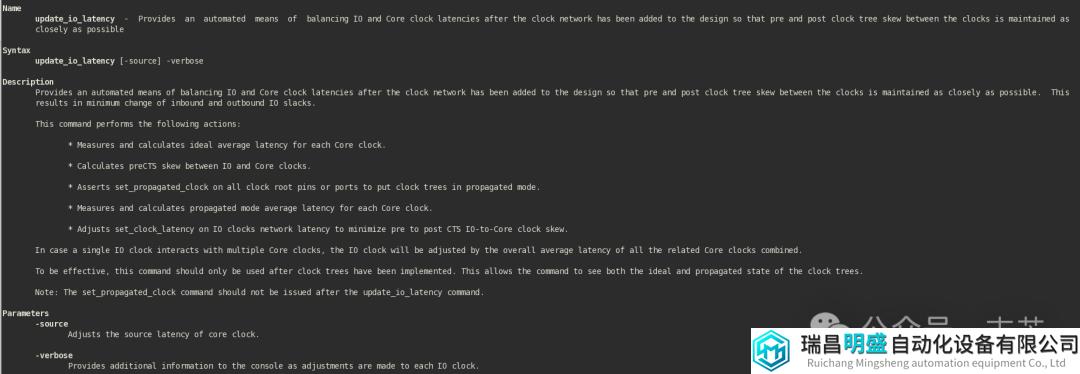

在user guide中,描述了update_io_latency命令主要有两个作用:一是时钟树综合完成后自动去平衡IO port和block core之间的clock latency,二是让pre cts和post cte阶段的clock skew尽可能接近。第二个作用是第一个作用的结果,第一个作用是通过将实际的clock的平均latency标定到IO port上实现的,如下图的log所示。

从block内部来说这么做的好处是:pre cts和post cte阶段的clock skew尽可能接近。

从top level来说这么做的好处是:让top level和block level看到的该IO path的时序尽可能接近,及时发现时序问题并进行修复,防止问题被掩盖导致后期迭代。

Input delay

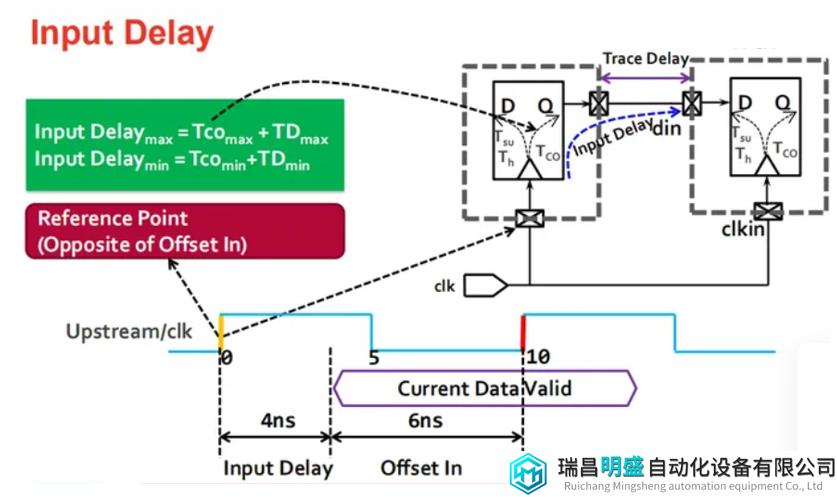

我以前认为input delay应该是应包括下图中的Tco,Trace Delay以及不在图中的Tskew;其中Tco是寄存器的内部数据传播延迟,Trace Delay是寄存器间的组合逻辑延迟,Tskew就是额外设想的可能的前后级寄存器间的clock skew。但实际上,input delay和output delay应该是不会体现Tskew信息。对于IO path,Clock skew引入的偏差可以通过加大uncertain体现,时钟树长好后可以使用update_io_latency来体现。

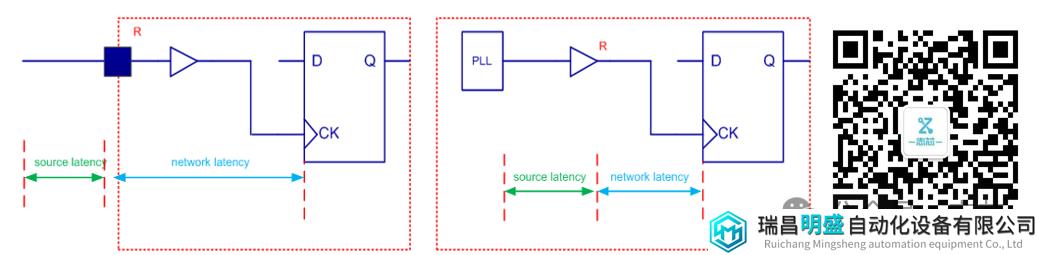

Top level如何体现sub block内部的clock latency

传统方法是使用insertion_delay ,将top level设置的insertion_delay 和sub block内部的update_io_latency自动设置的source clock latency保持一致,这样基本能使得top level和block level看到的IO timing接近。

set_ccopt_property sink_type stop -pin [get_pins
CK]

set_ccopt_property insertion_delay -pin [get_pins
CK] 0.53
