充电头网拿到了力德诺推出的一款140W氮化镓桌面充电器，这款充电器配有延长线和可更换插脚，支持桌面使用，也支持随身携带，满足不同场景使用。充电器配有3C3A快充接口，USB-C接口最大输出功率为100W，任一USB-C接口均支持100W输出，USB-A口支持30W快充，并支持功率自动分配。
这款充电器还自带数字显示屏，能够实时显示各个接口的充电功率。并且还设有电源开关，可以控制全局输出，免去插拔线的麻烦。下面充电头网就带来力德诺这款140W 氮化镓桌面充电器的拆解，一起看看内部的方案和用料。
力德诺140W氮化镓桌面充电器开箱
包装盒正面除印有LDNIO品牌、产品外观、型号和特性标识外，左下角还印有国标、英规和欧规三种插脚和电源线插头外观，可见产品可以通过更换插脚在国内和欧洲等地区使用。
背面还印有产品更换插脚图示以及同时为笔电、平板、Switch以及三部手机同时充电的应用场景，性能可以说相当强大。

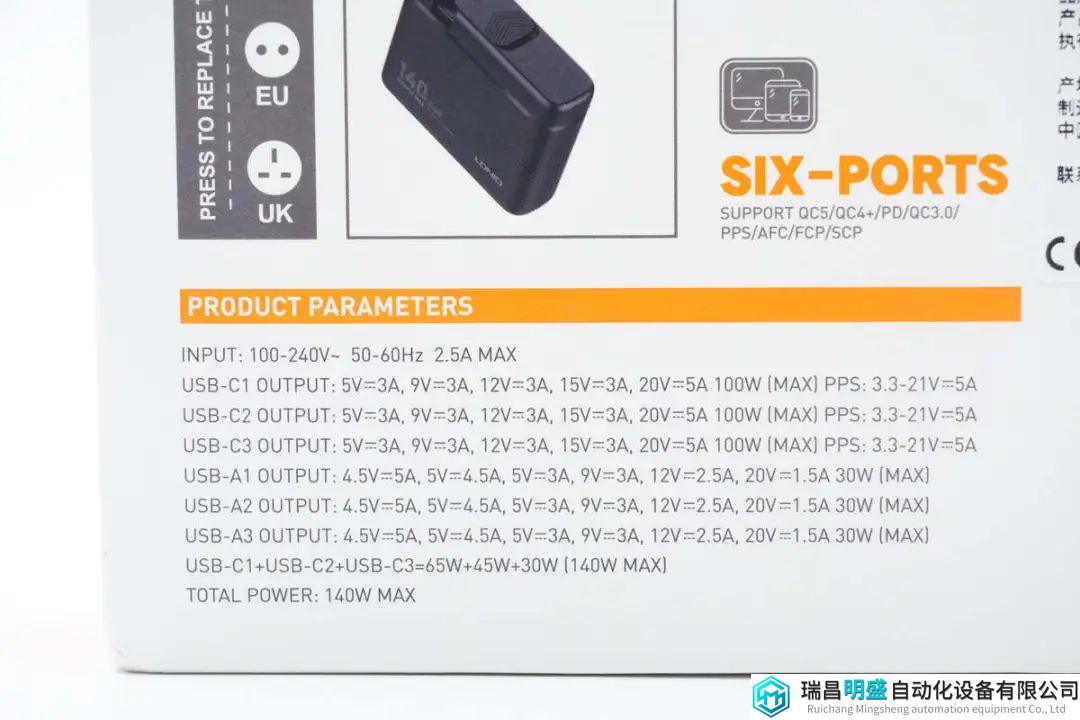

背面左下角还印有这款桌面充的详细参数信息，下面到产品实物环节再介绍。

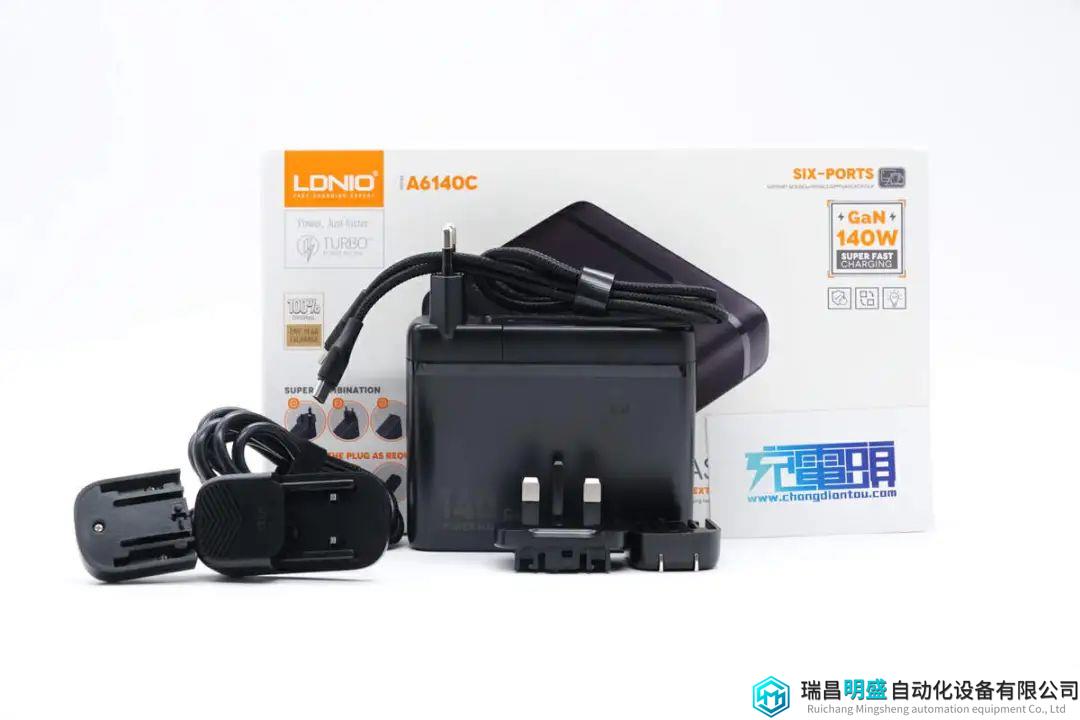

包装内含充电器、插脚、电源线以及数据线。

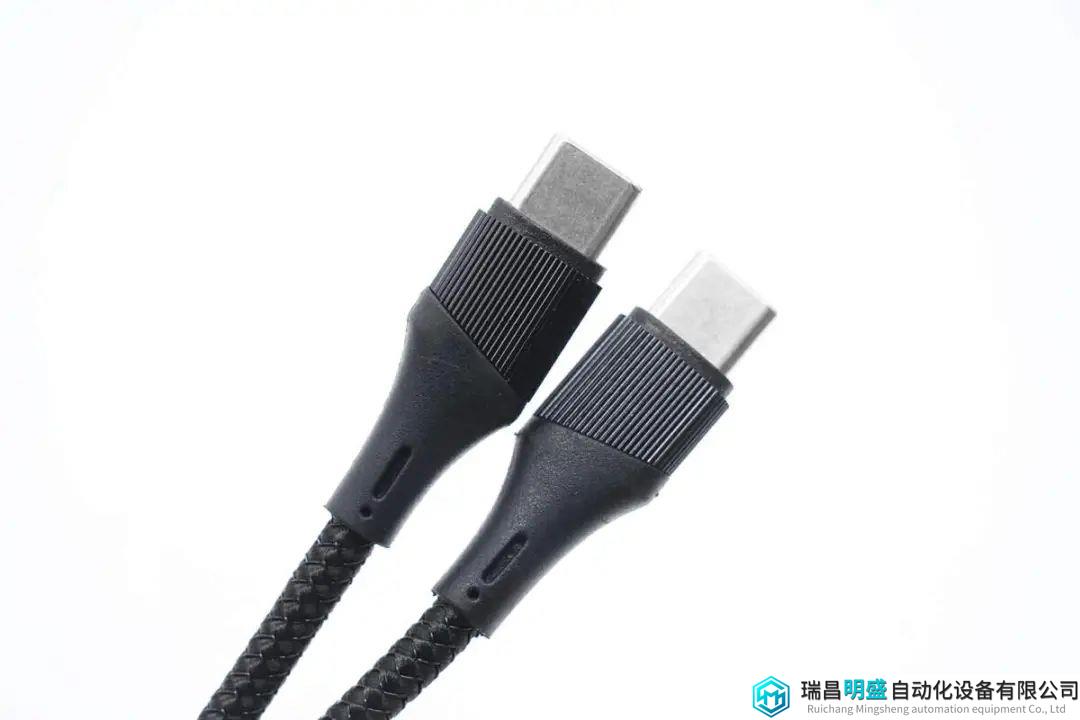

附带数据线是一款USB-C to USB-C编织线，线头外壳上设有凹凸纹理方便插拔，末端设有一体式网尾进行抗弯折保护。

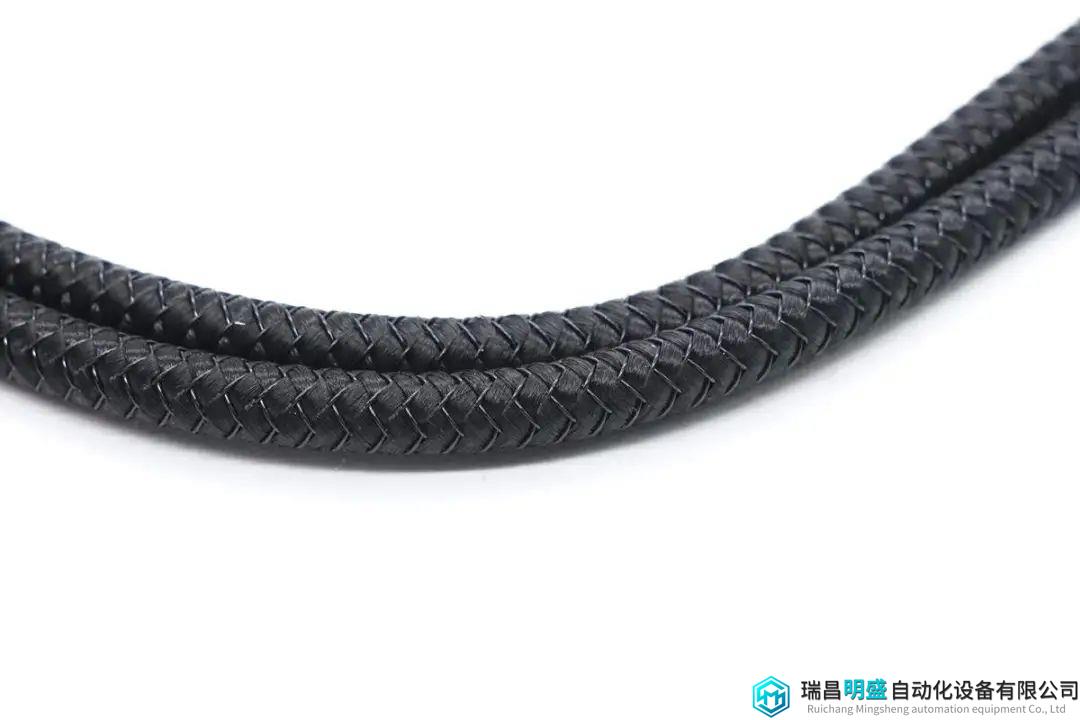

此外编织外衣设计也很有特点，其中加入了硬质的塑料细绳进行束缚，有效避免外衣易起毛问题，同时提升颜值和手感。

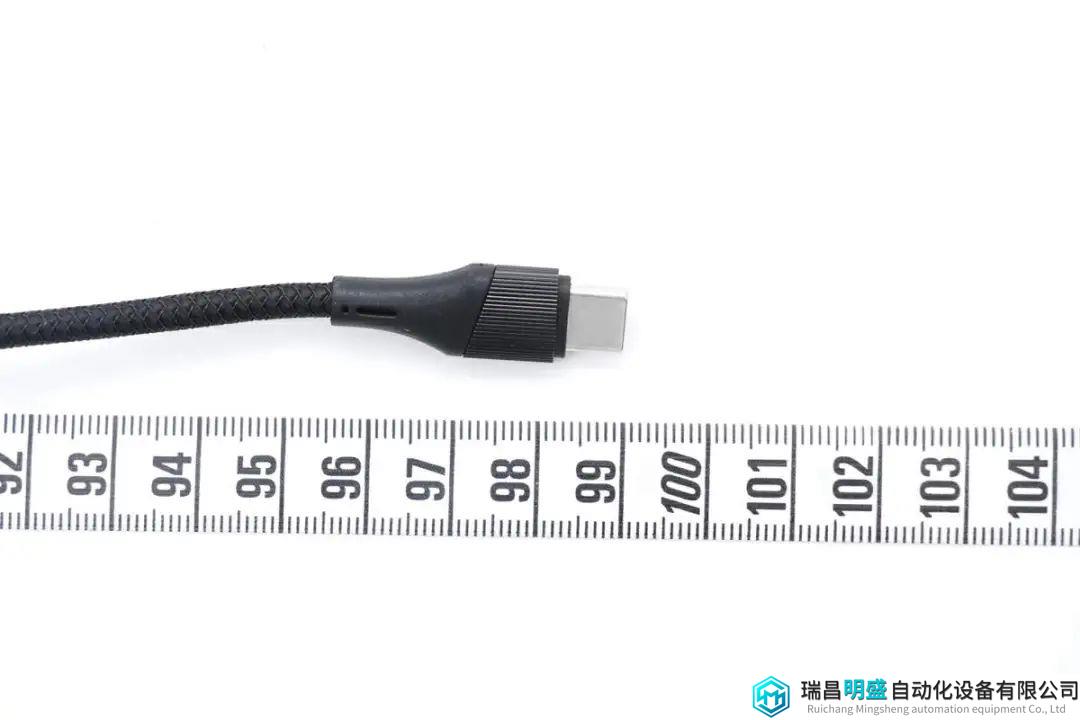

测得数据线长度约为99cm。

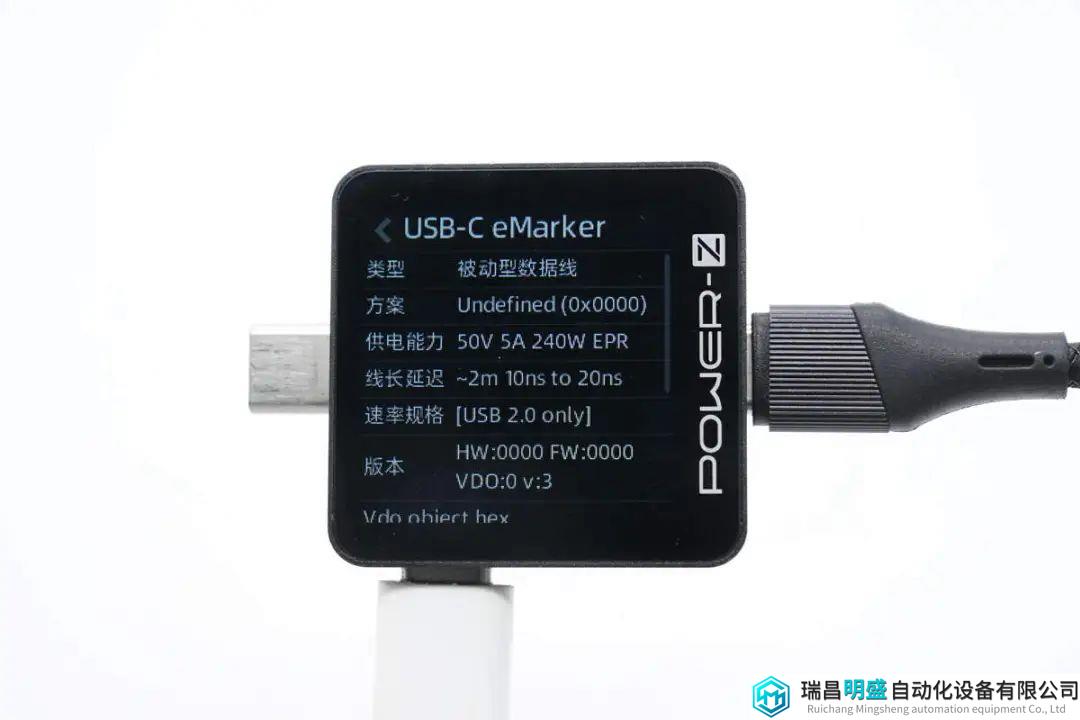

此外使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，数据传输能力为USB 2.0，电力传输能力为50V5A，支持USB PD3.1 240W快充。充电性能一步到位，让用户免去另购线的烦恼。

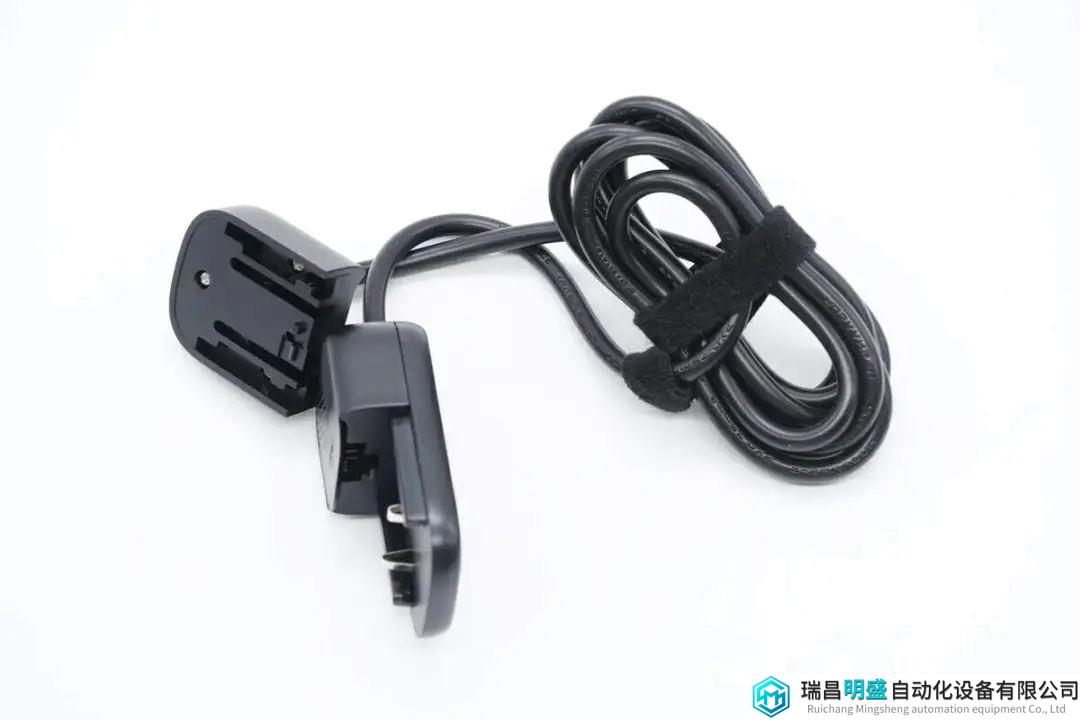

附带电源线设计也很巧妙，输入端为卡扣固定装置设计，可以将充电器机身上取下的插脚装在电源线这一端接着用，可以有效降低用户的外带成本。

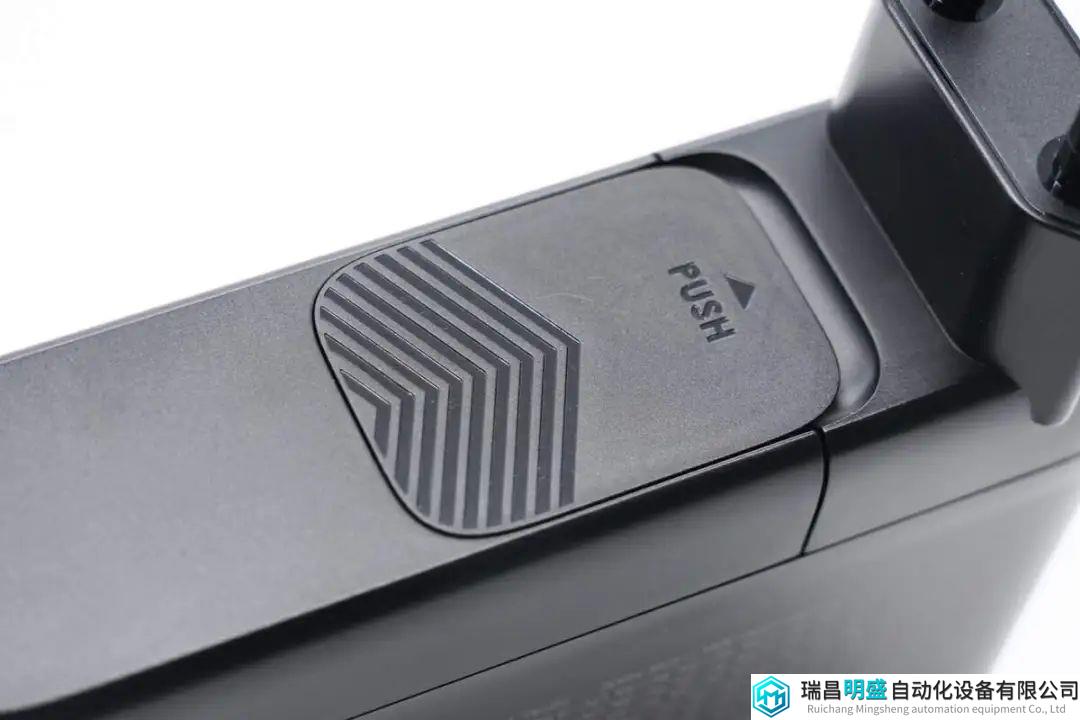

模块上设有滑动脱扣按板，并设计有PUSH字样及相应箭头提示。

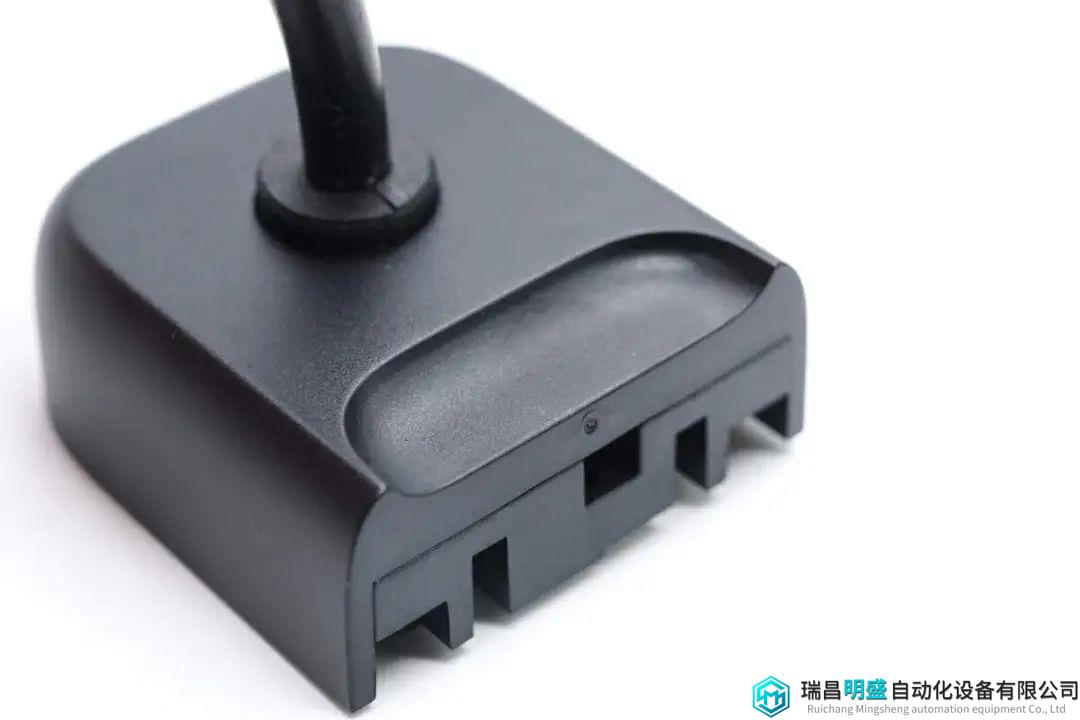

电源线另一端模块边缘设有凹槽，方便用户将线缆和充电器机身分离。

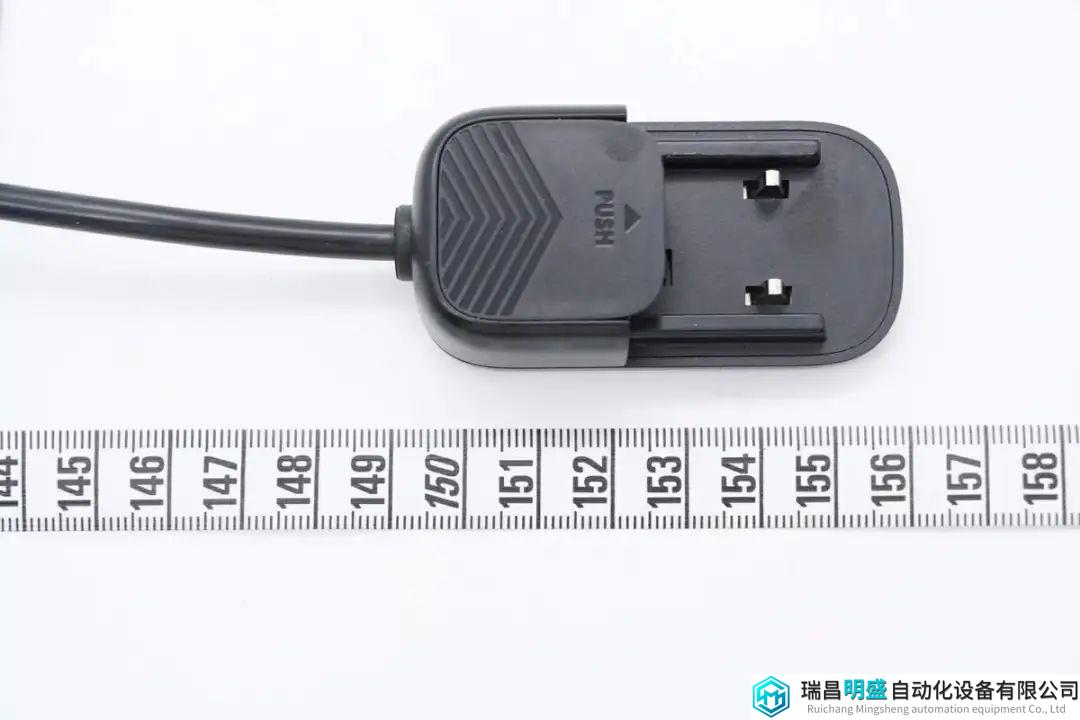

测得电源线端到端长度约为156cm。

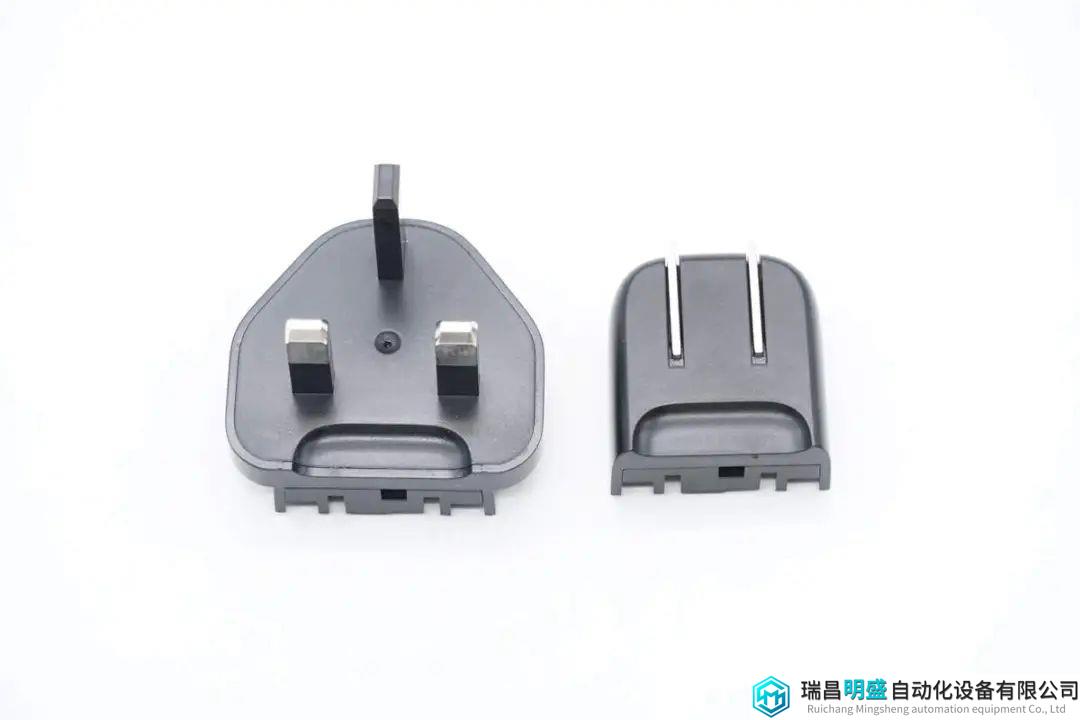

附带的国标、英规、欧规插脚均为扁平可拆卸设计，模块边缘也都设计有方便拆卸的凹槽。其中欧规插脚直接装在充电器上。

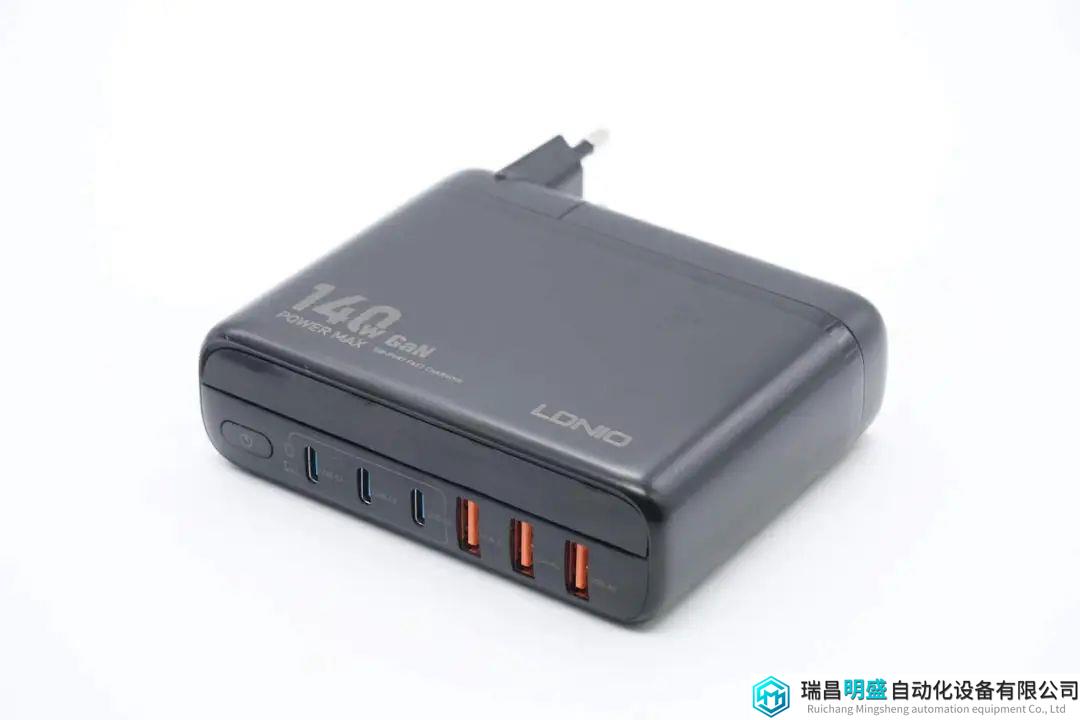

充电器采用PC帮会材质黑色外壳，机身外壳哑光处理，边角过渡圆润。

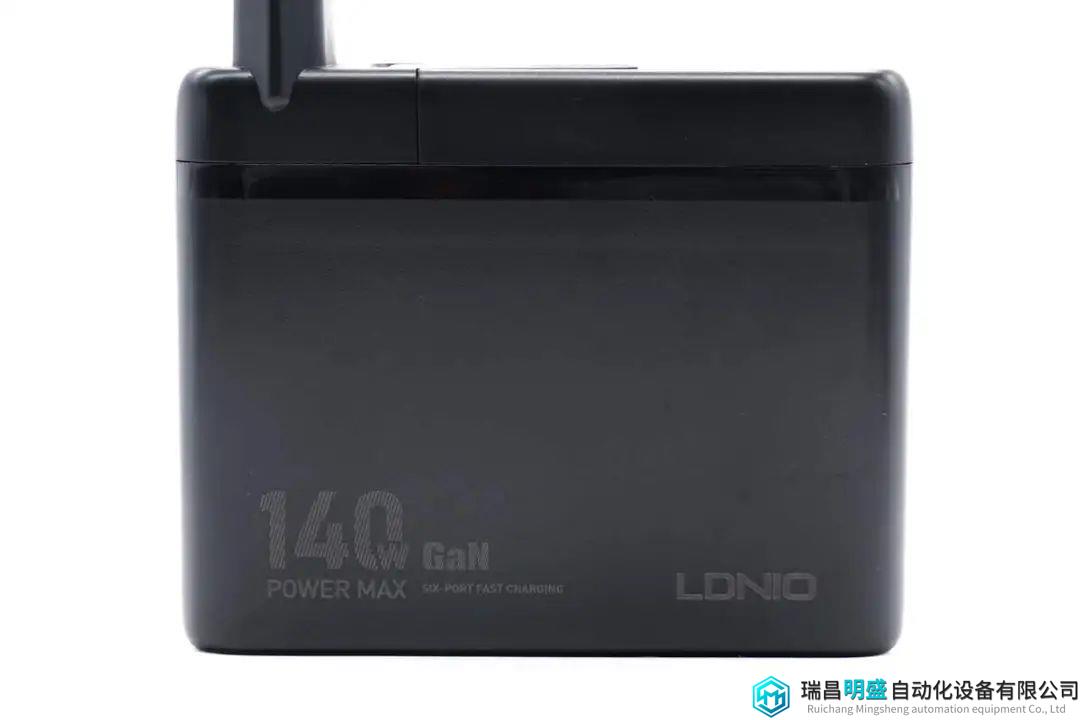

机身正面印有LDNIO品牌以及140W GaN等字样。

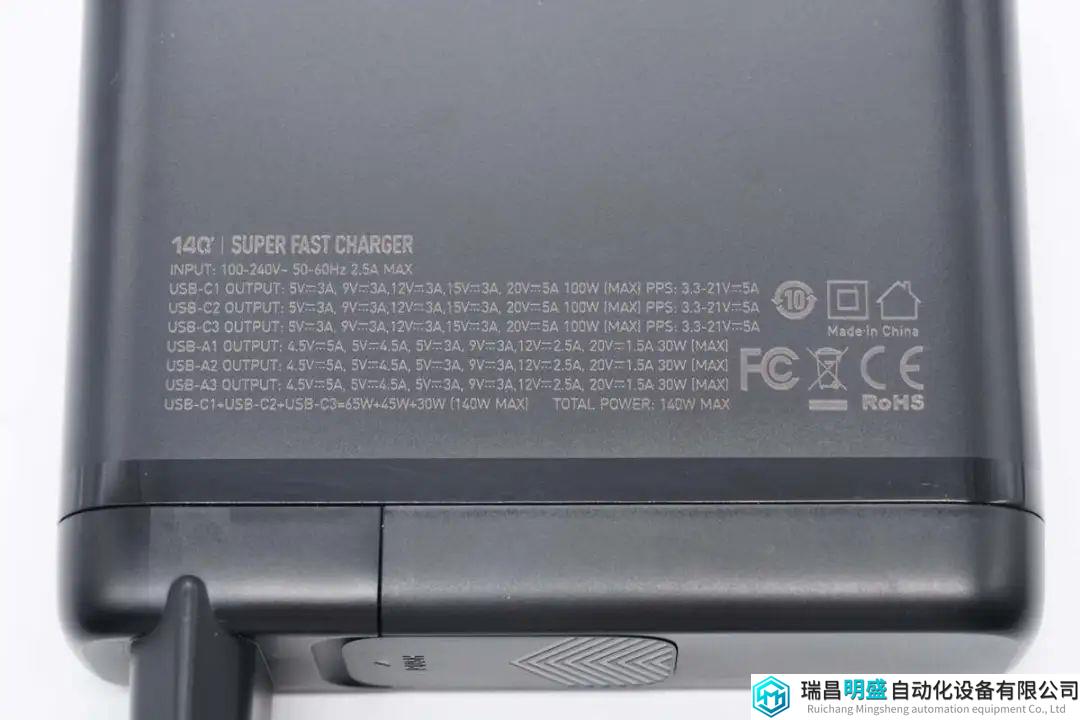

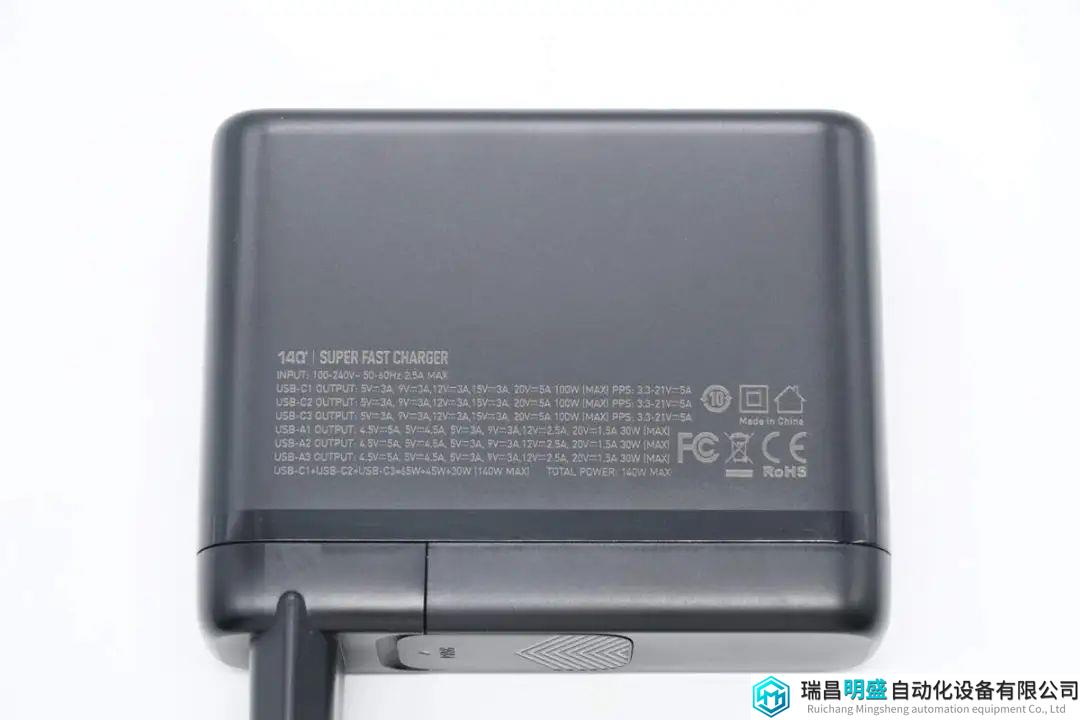

背面印有充电器详细参数信息。
产品参数特写
输入：100-240V~50/60Hz 2.5A Max
输出：
USB-C1/2/3：5V3A、9V3A、12V3A、15V3A、20V5A 100W MAX
PPS：3.3-21V5A
USB-A1/2/3：4.5V5A、5V4.5A、5V3A、9V3A、12V2.5A、20V1.5A 30W MAX
USB-C1+USB-C2+USB-C3：65W+45W+30W（140W MAX）
总输出：140W MAX
产品通过了CE、FCC认证。

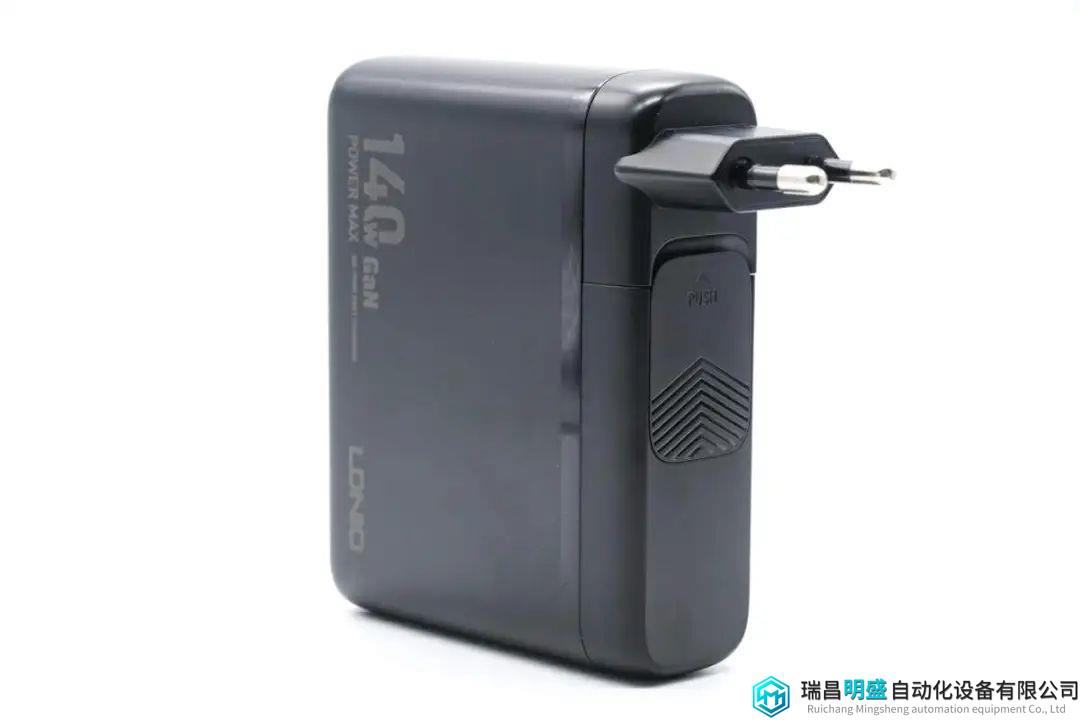

机身输入端配备欧规插脚。
并且也做了和电源线输入端模块一样的卡扣结构设计，可以有效避免机身与插脚非人为分离，保证充电过程的使用体验。

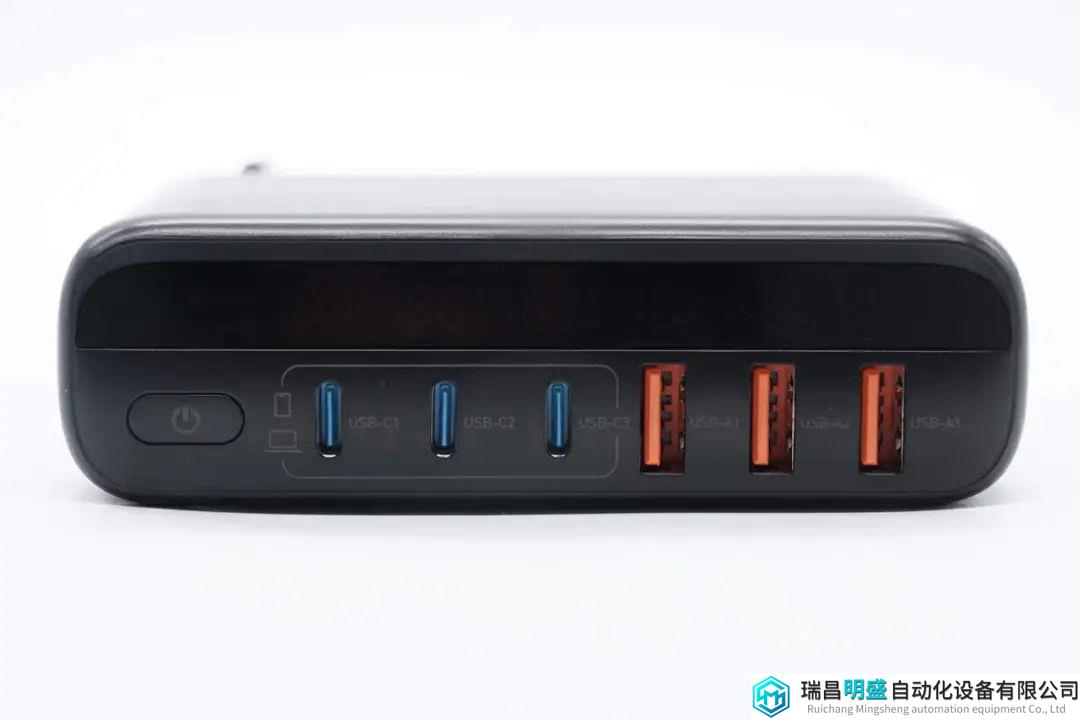

机身输出端设计是产品一大亮点，作为一款桌面充，不仅配备3A3C六个USB接口，并且还设有一块能实时显示每个接口输出功率的数显屏。

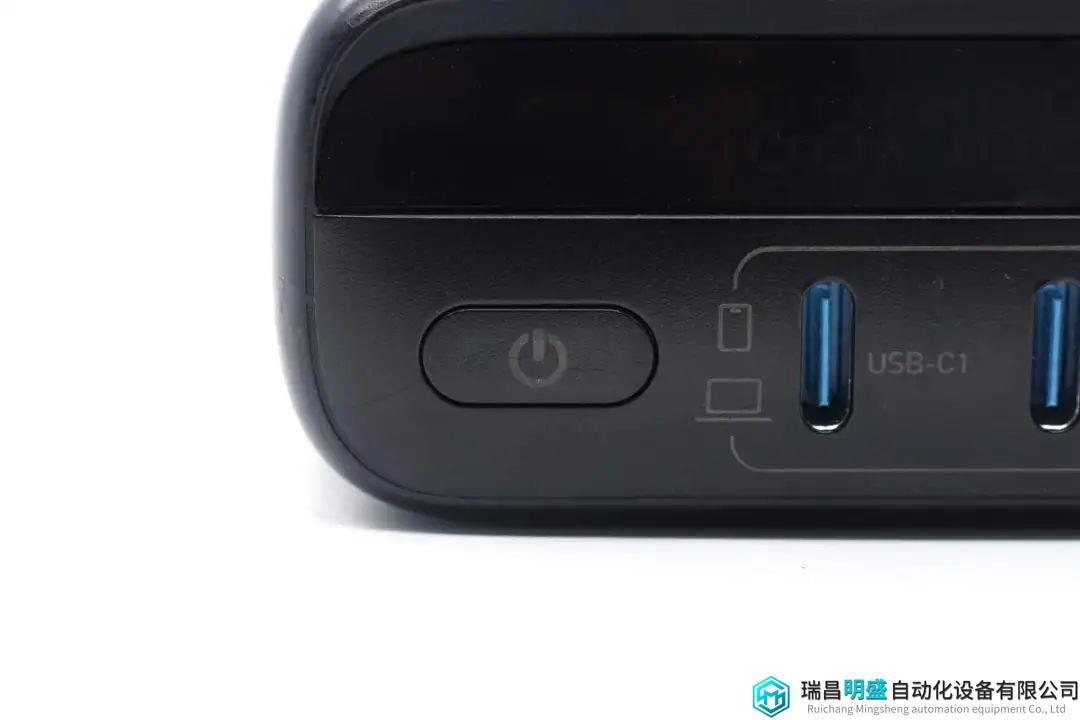

输出端左下角设有数显屏唤醒按键。

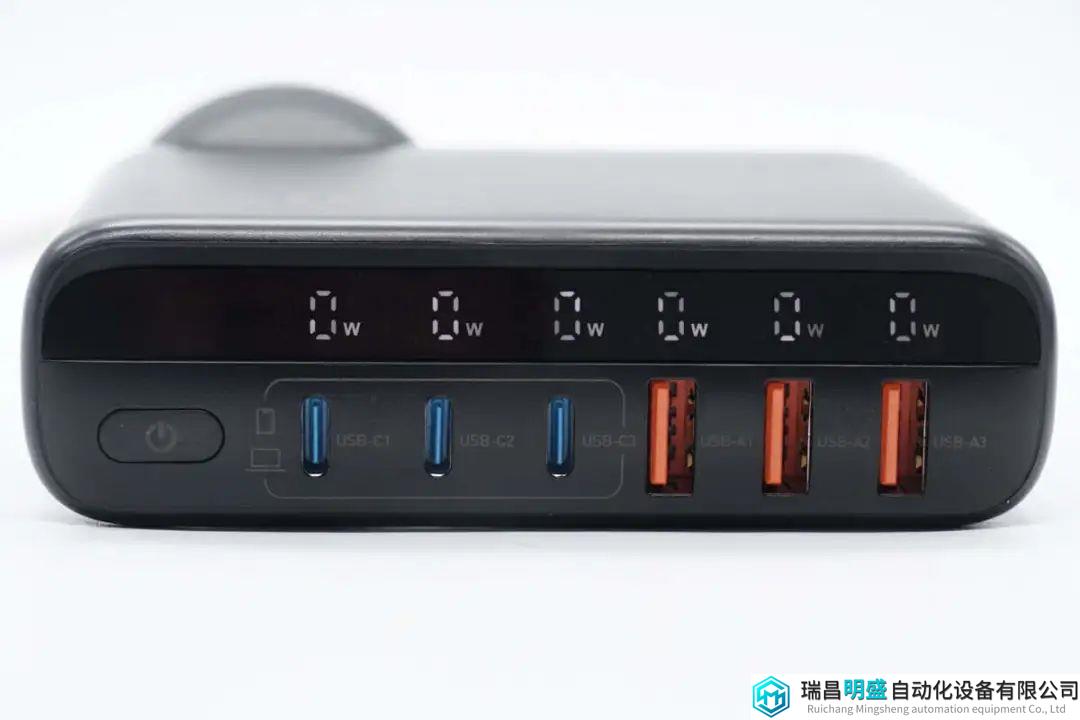

如图给充电器通电时按下按键唤醒数显屏，可以实时显示每个接口的输出功率情况，各个接口快充与否一目了然。

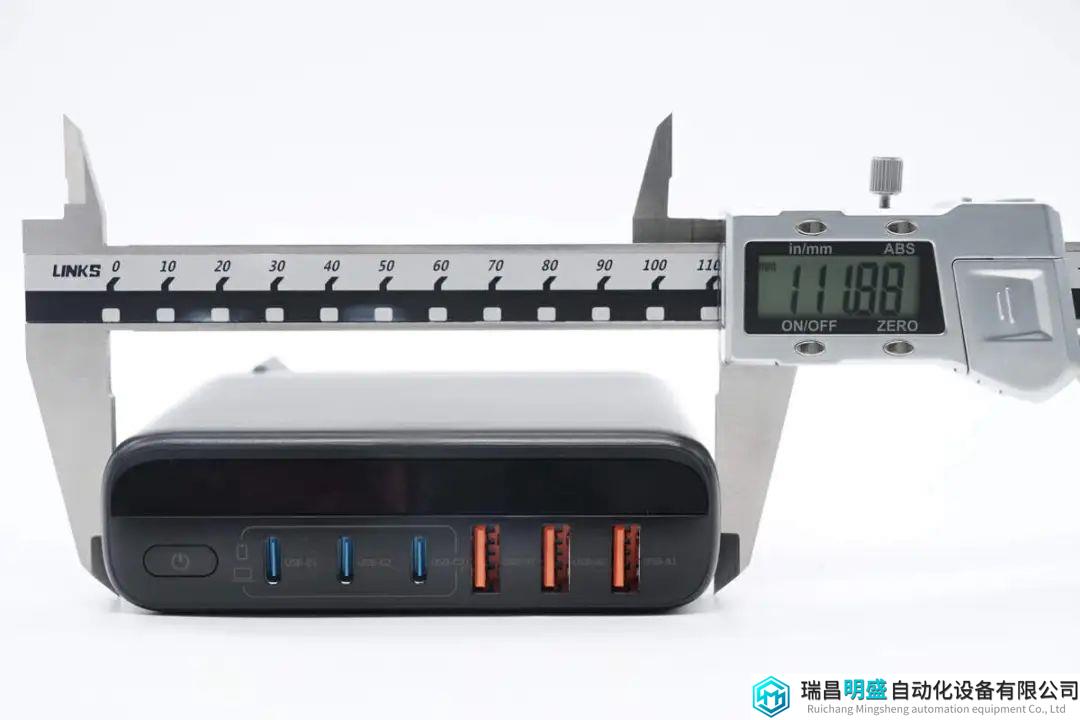

实测充电器机身长度为111.88mm。

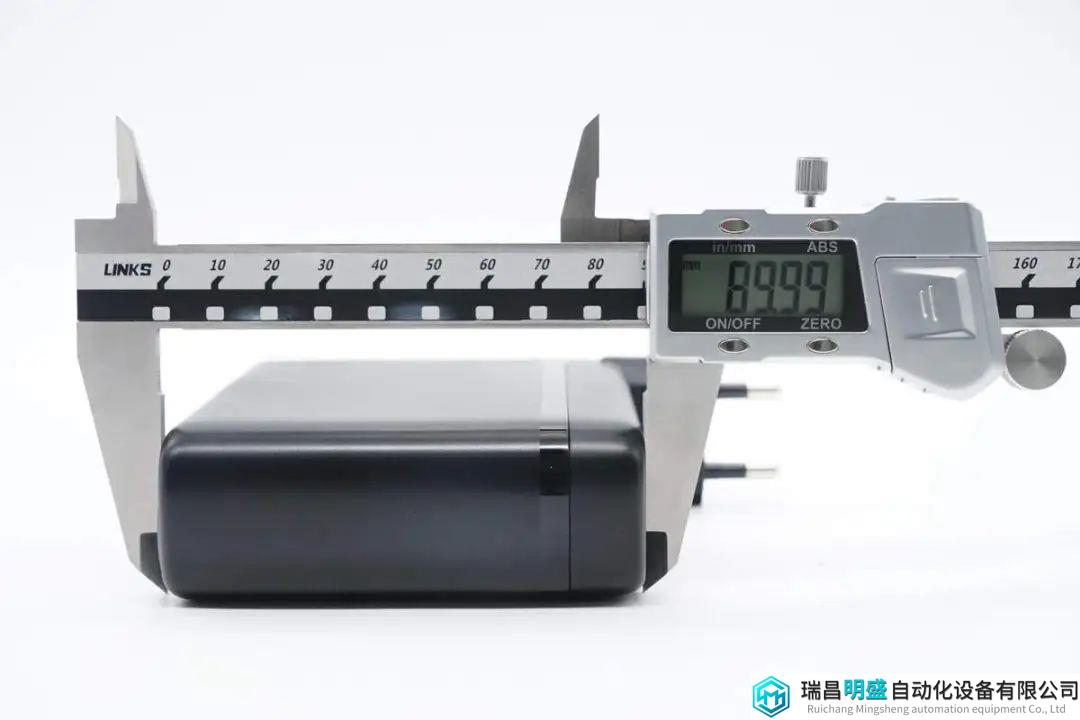

高度为89.99mm。

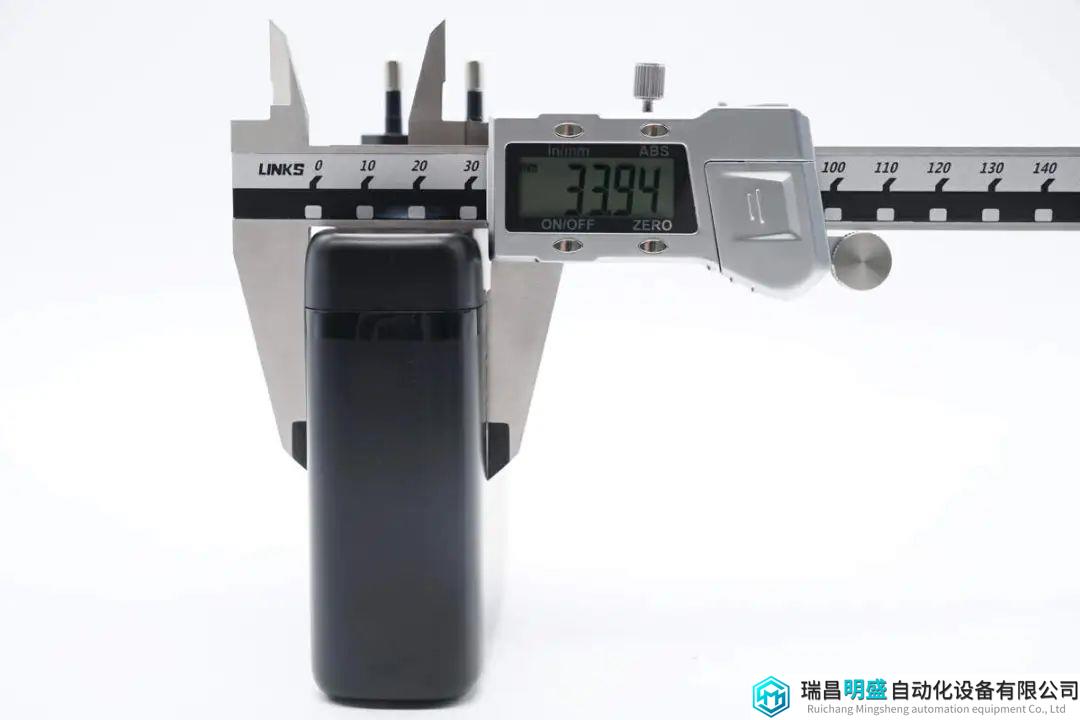

厚度为33.94mm。

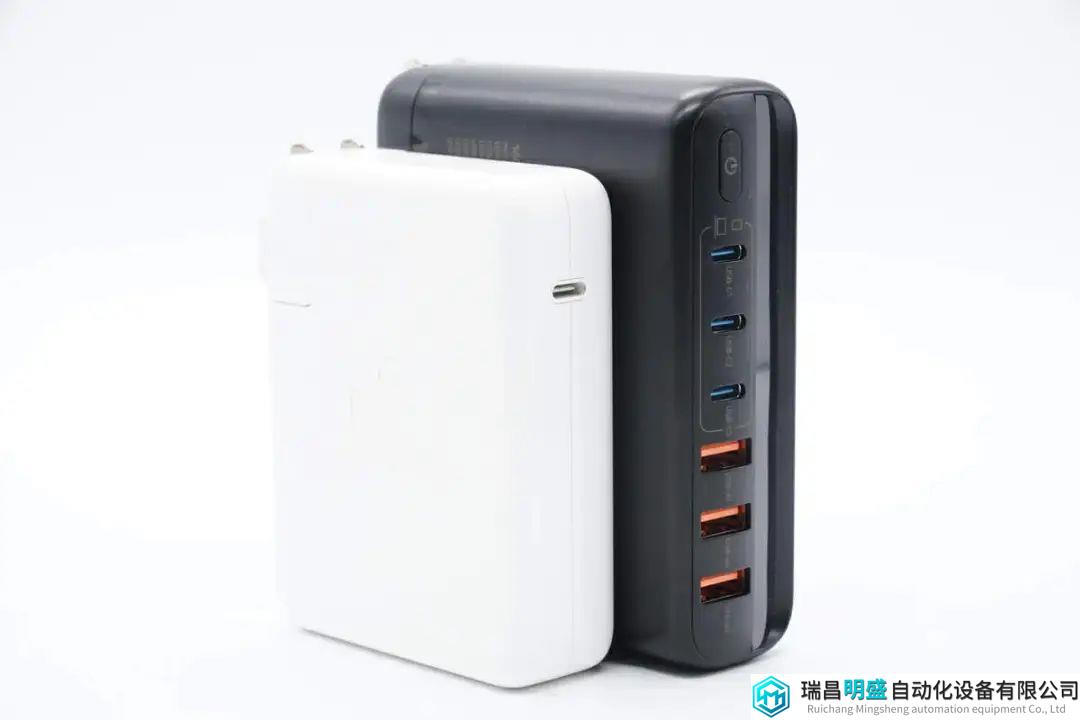

和苹果140W氮化镓充电器对比，力德诺这款要稍大一些。

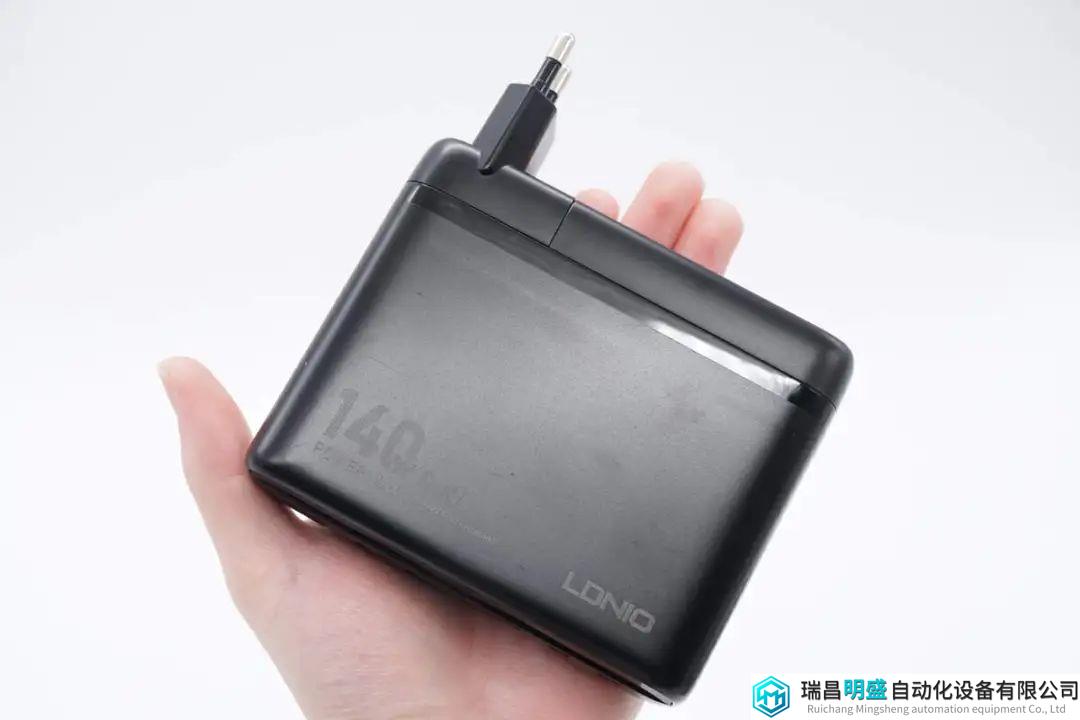

产品拿在手上的大小直观感受。

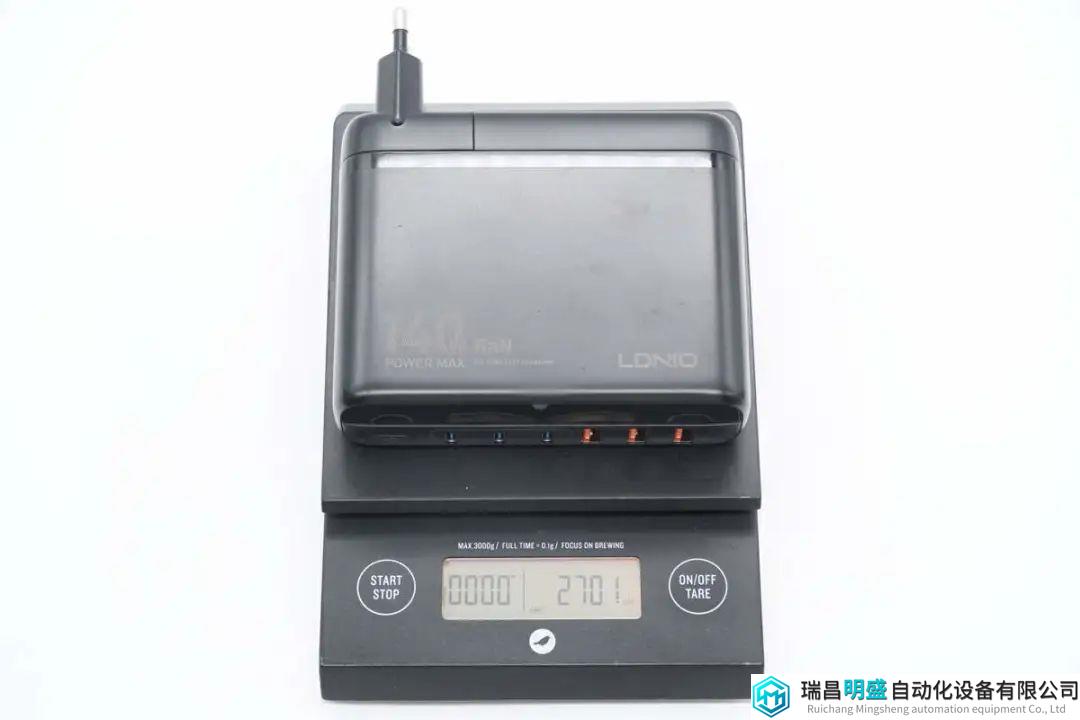

另外测得充电器重量约为270g。

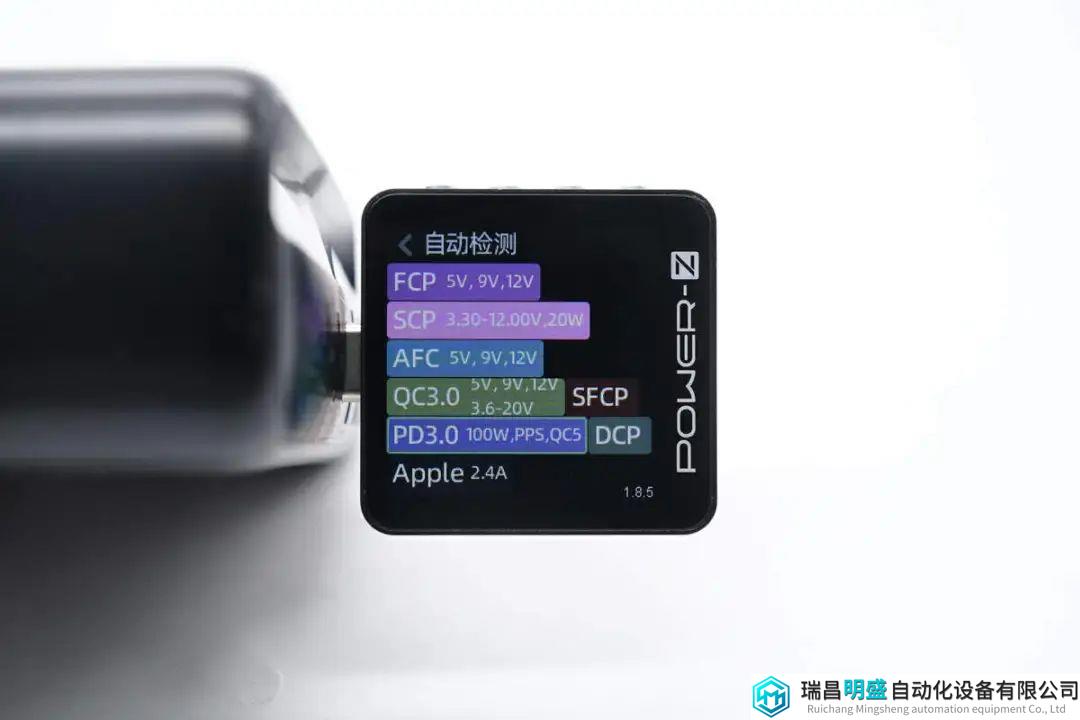

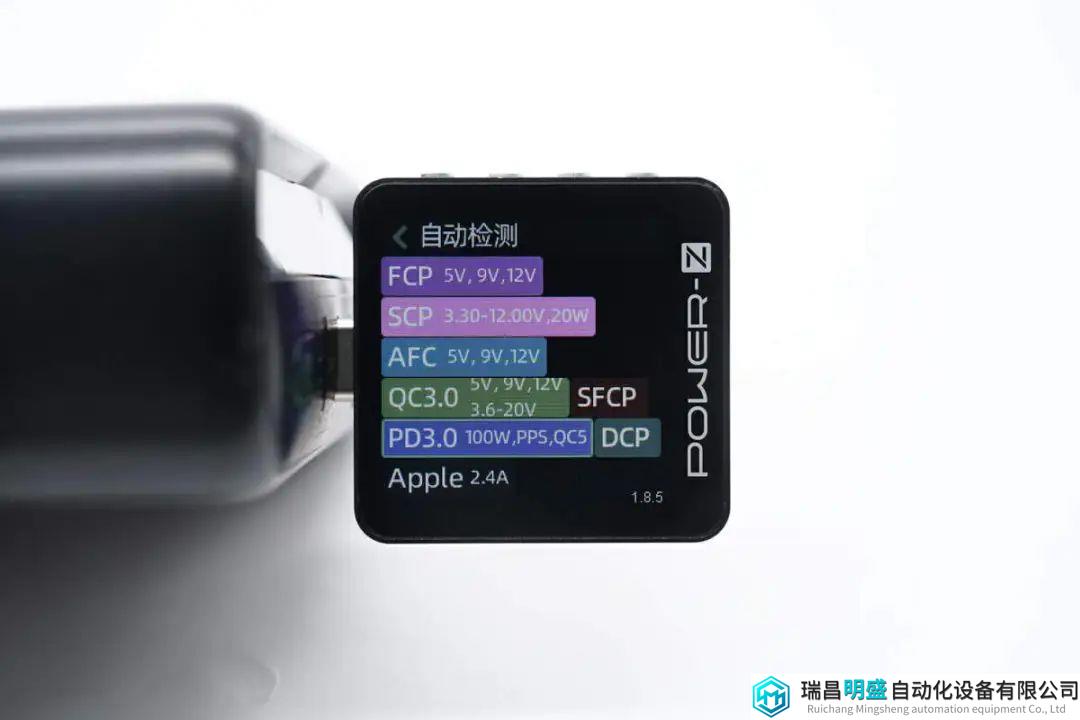

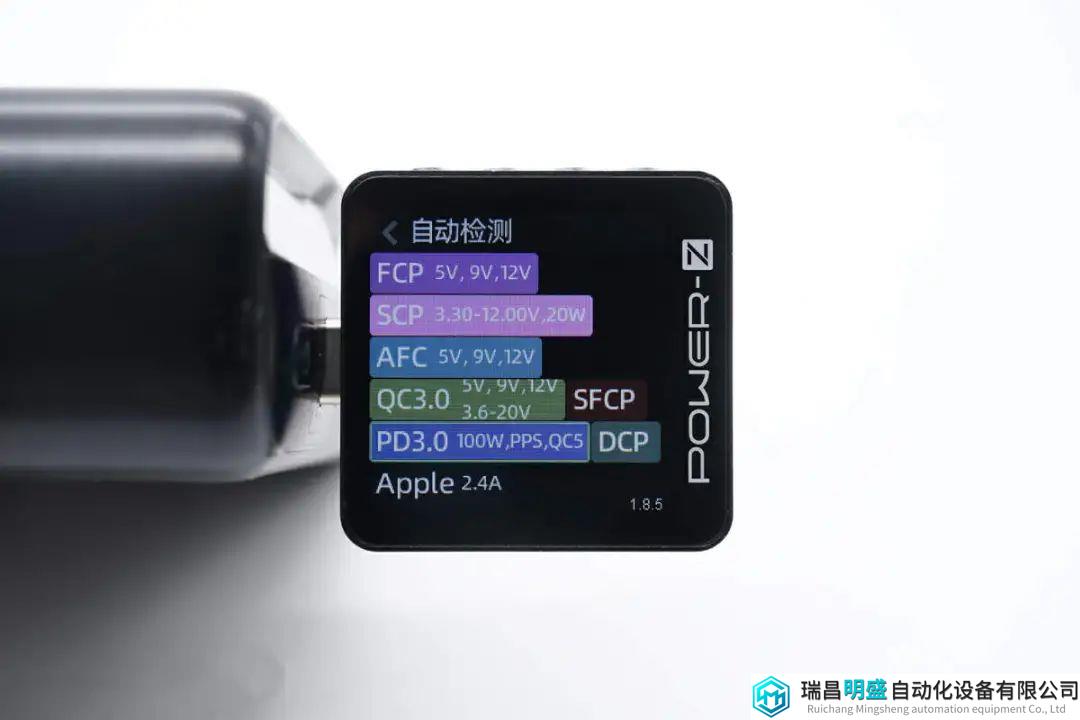

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、SFCP、PD3.0、PPS、DCP、Apple 2.4A充电协议。

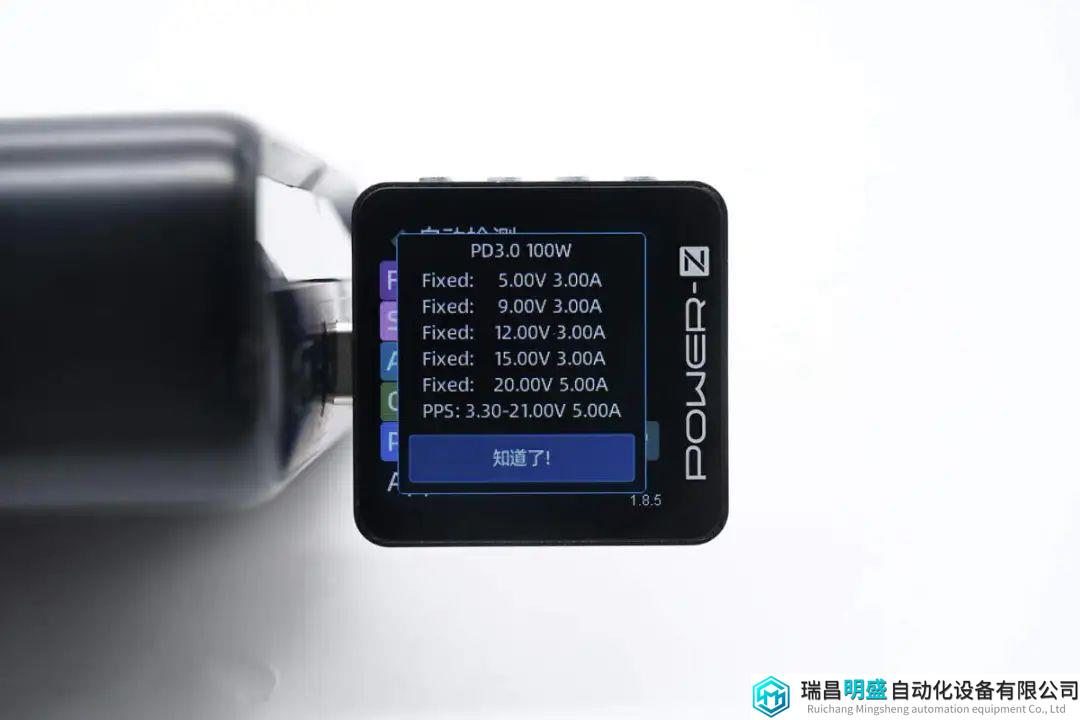

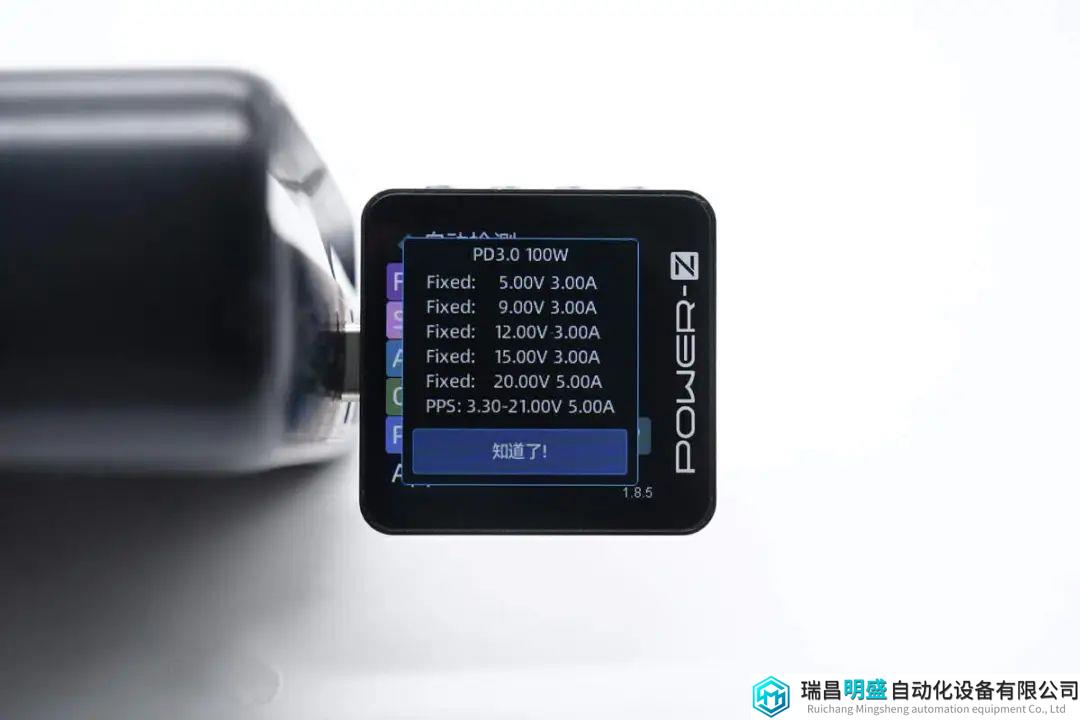

PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的一样。
此外PDO报文也完全一样，
测得USB-C3口兼容协议也相同。
此外PDO报文也一样。即USB-C1、USB-C2以及USB-C3这三个接口单口输出性能一样，支持功率盲插。

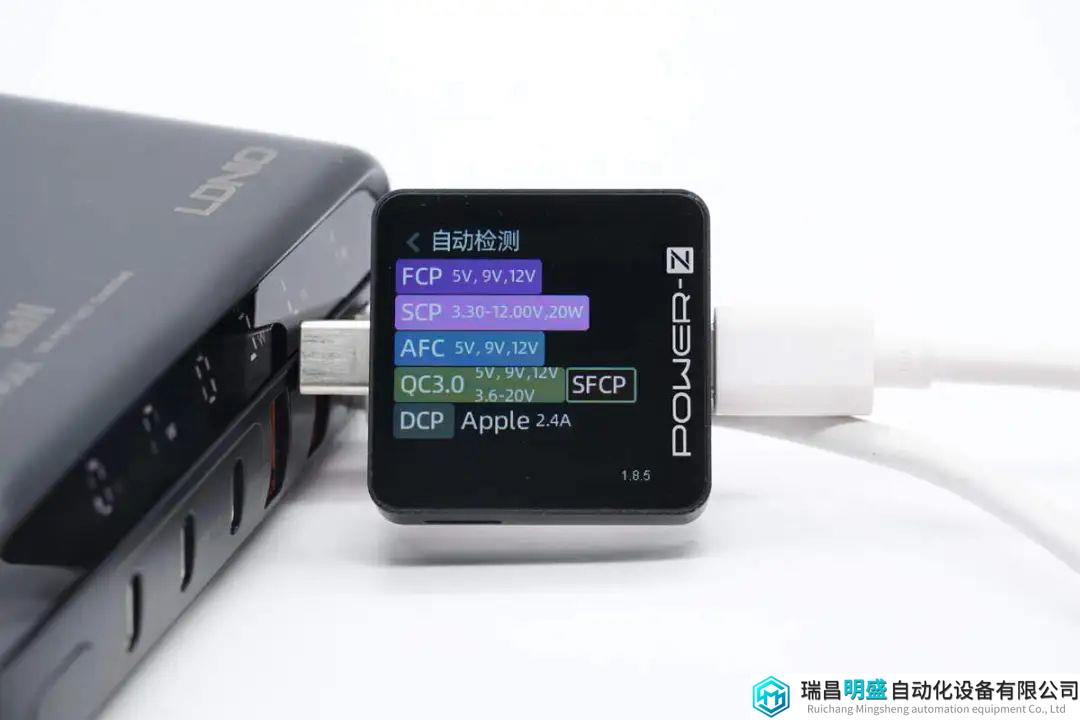

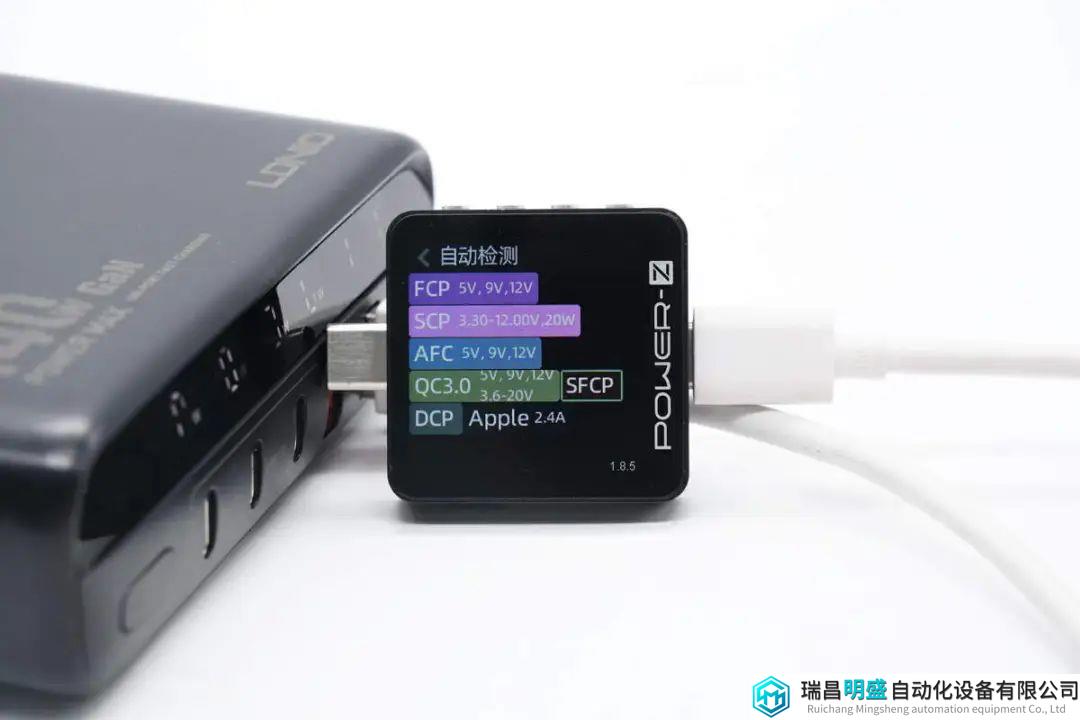

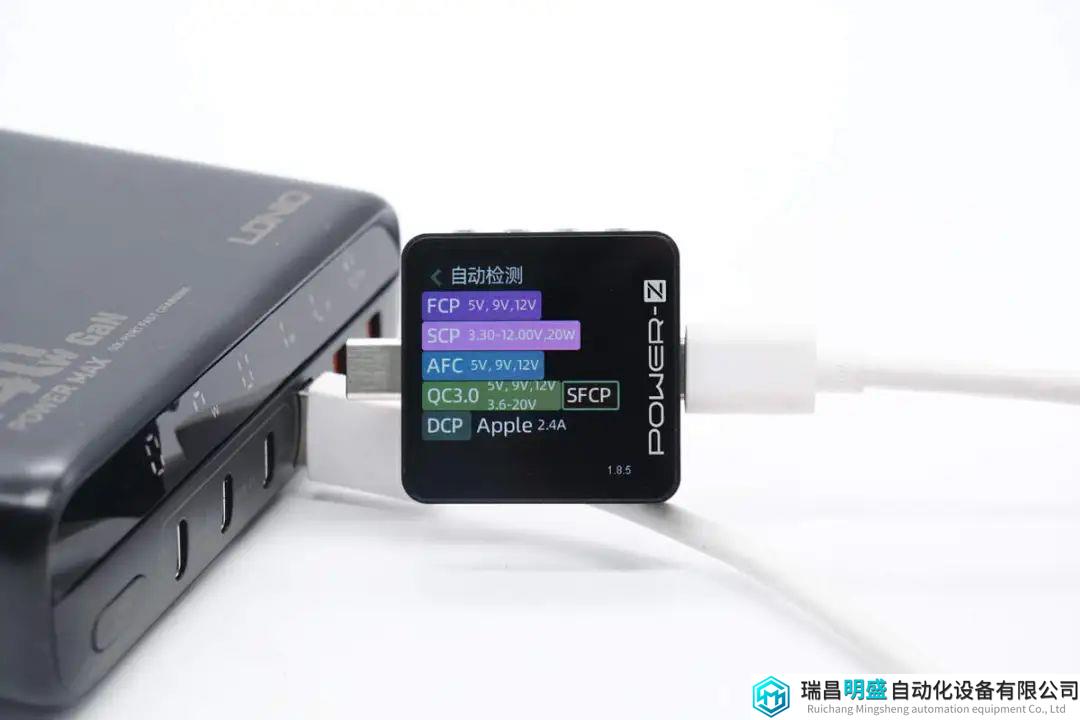

测得USB-A1口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、Apple 2.4A充电协议。
测得USB-A2口兼容协议相同。
测得USB-A3口兼容协议也一样，三个USB-A口也支持单口盲插使用。
力德诺140W氮化镓桌面充电器拆解
看完了这款氮化镓桌面充电器的外观和测试，下面就进行拆解，一起看看内部的方案和用料。
首先沿壳体接缝拆开充电器外壳。

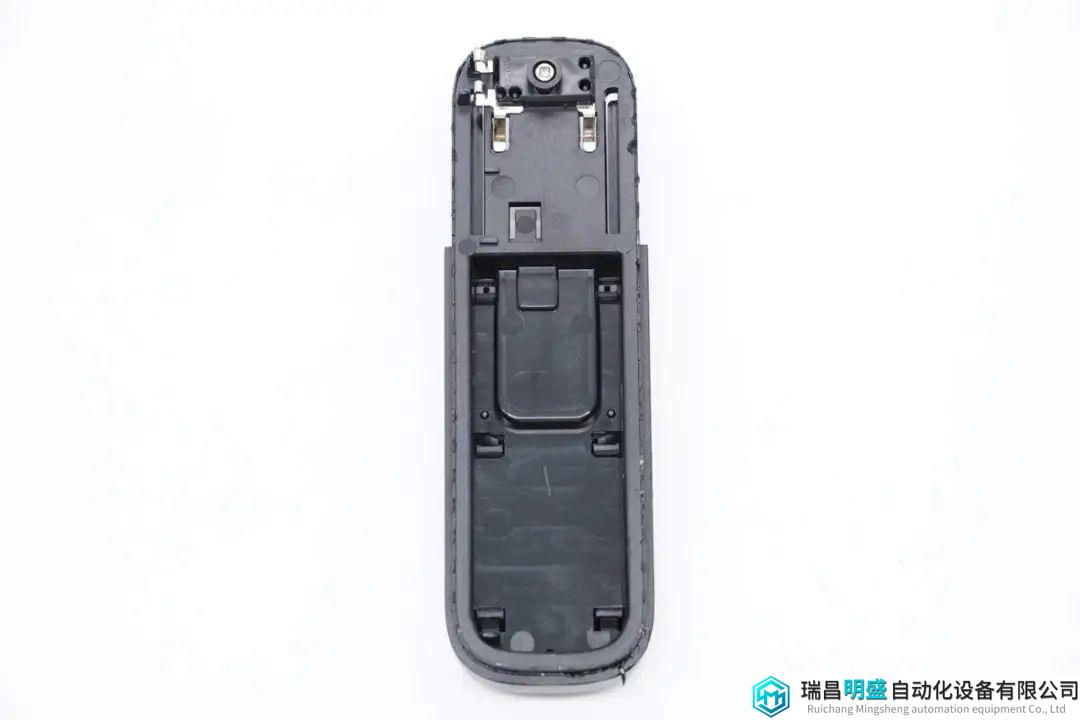

可更换插脚模块采用弹片压接到PCB供电。
PCBA模块通过壳体内部开槽固定。

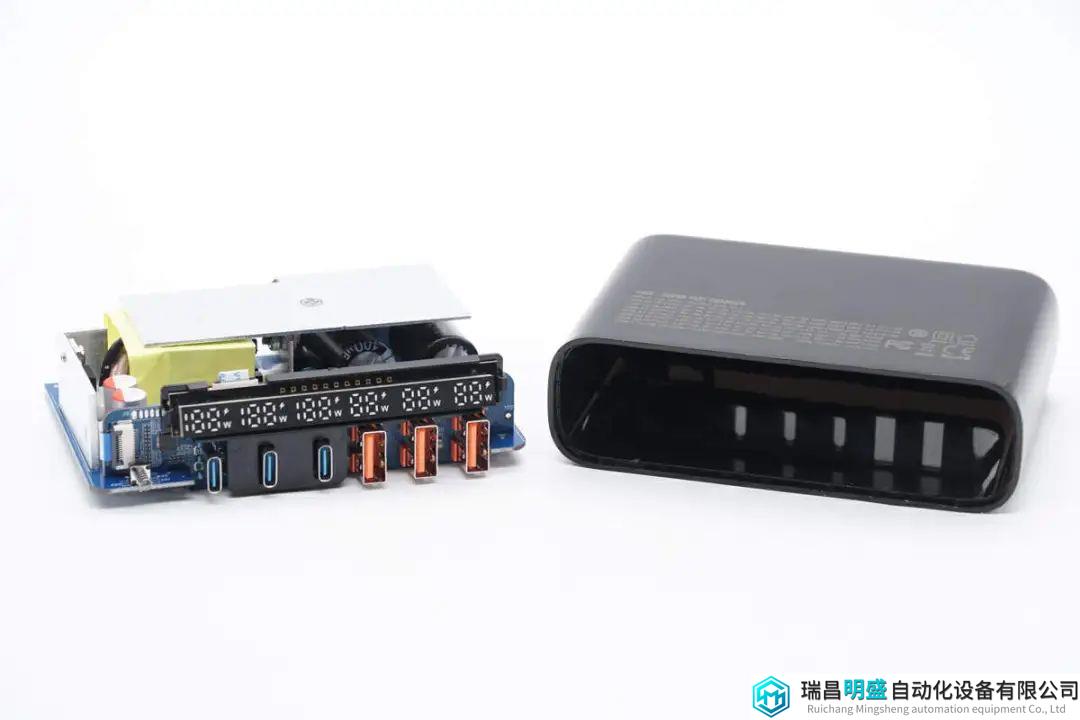

从壳体内部取出PCBA模块。

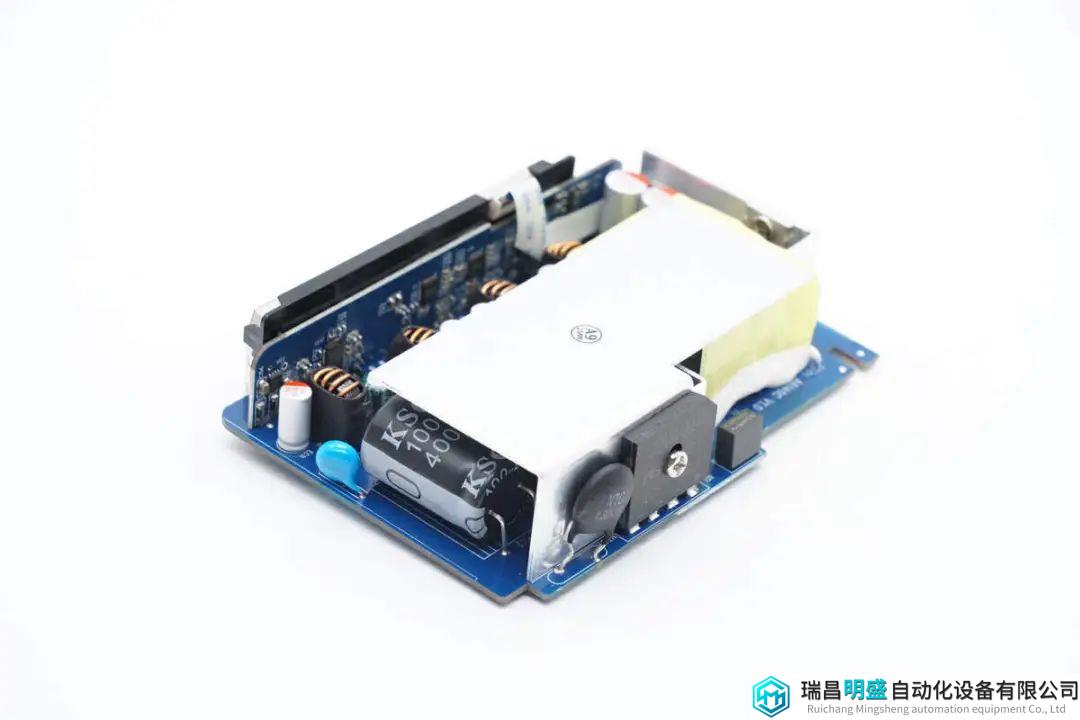

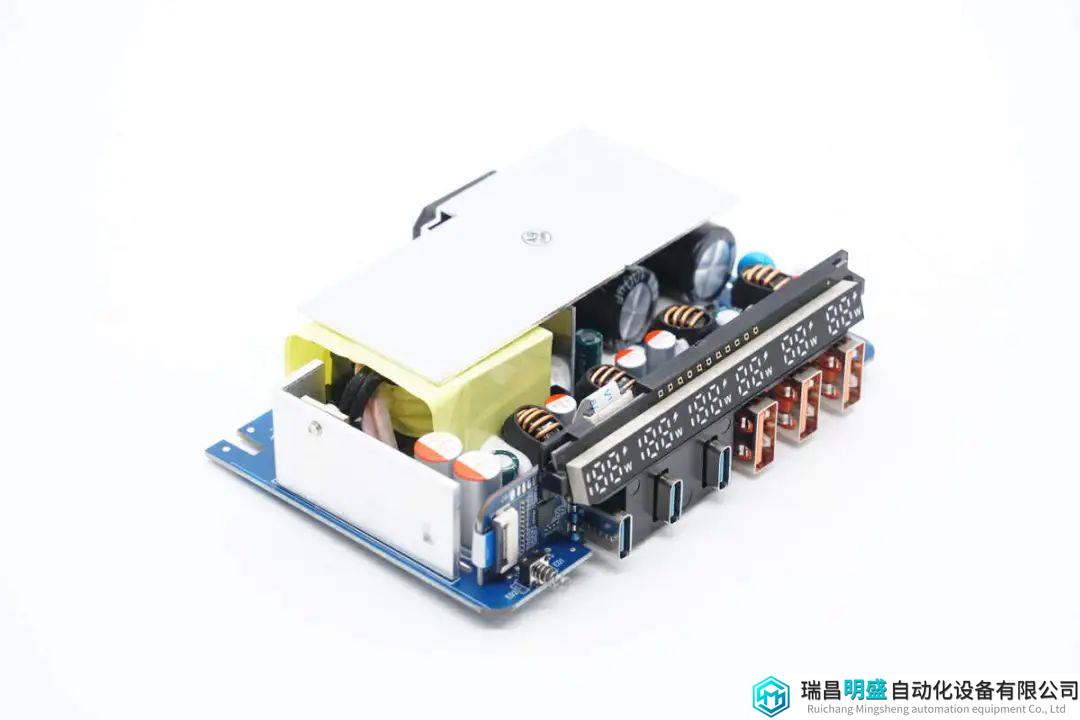

PCBA模块设有散热片，为整流桥和开关管散热。在散热片下方设有滤波电容和变压器。
输出侧设有小板，焊接输出母座和数显屏幕。

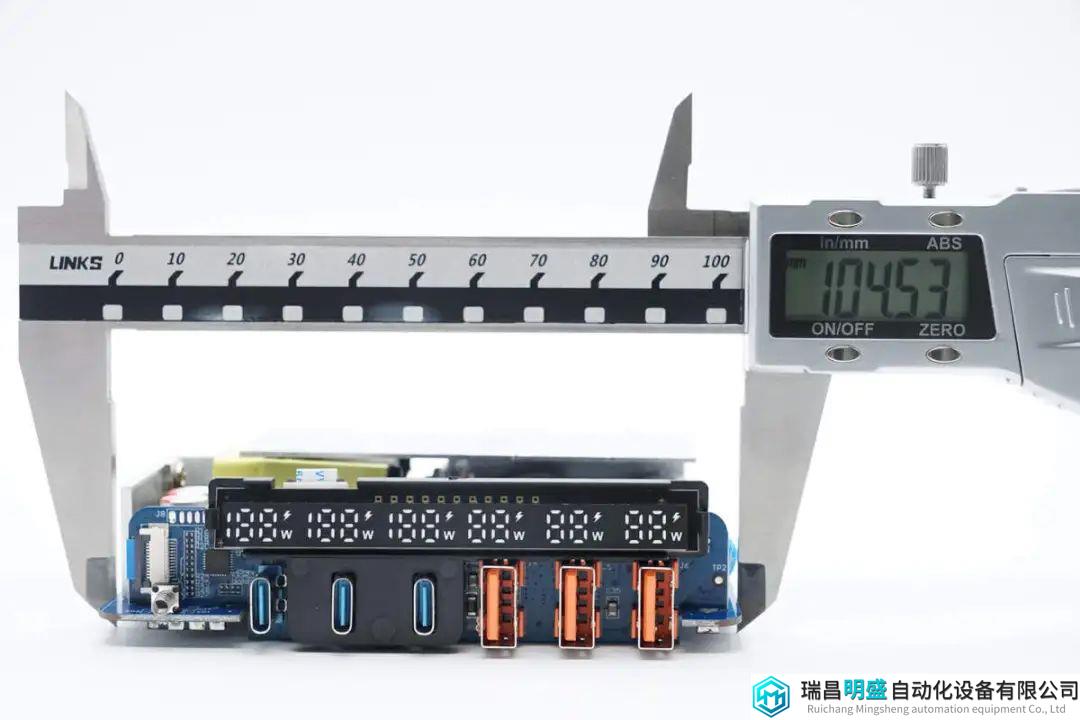

使用游标卡尺测得PCBA模块长度约为104.5mm。

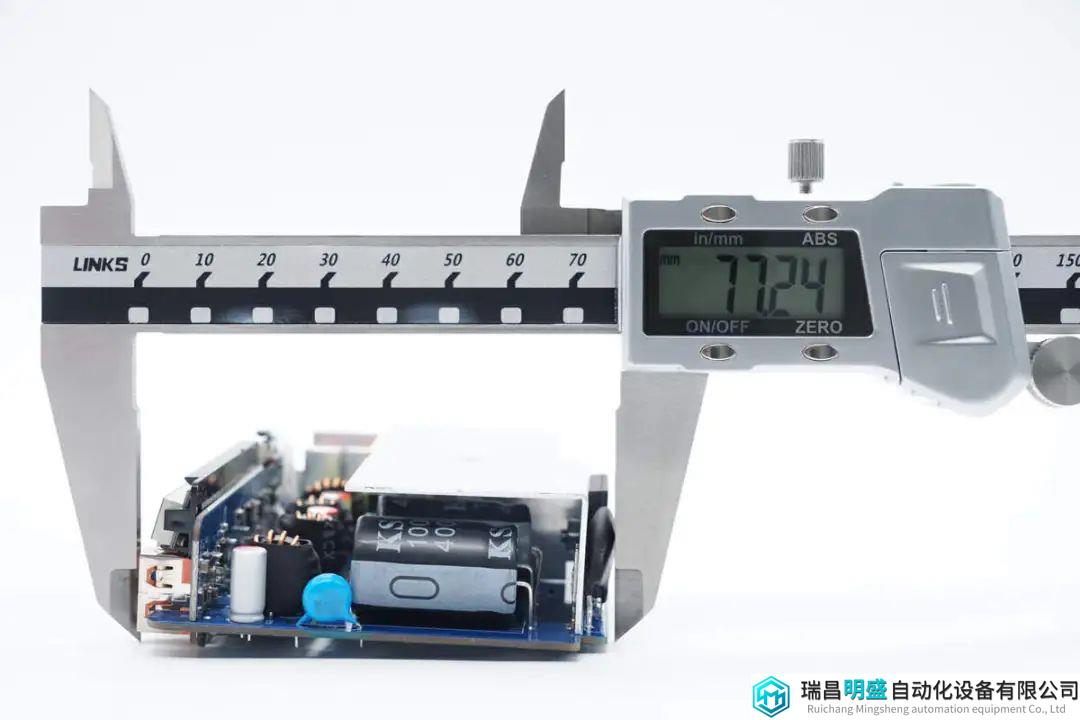

PCBA模块宽度为77.2mm。

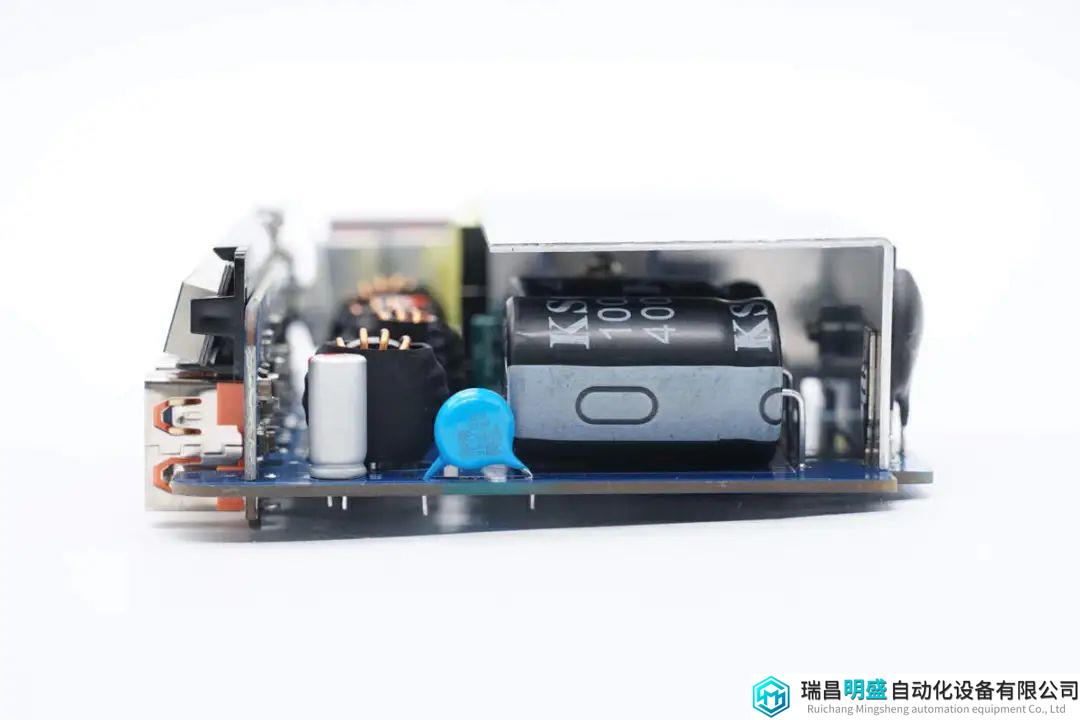

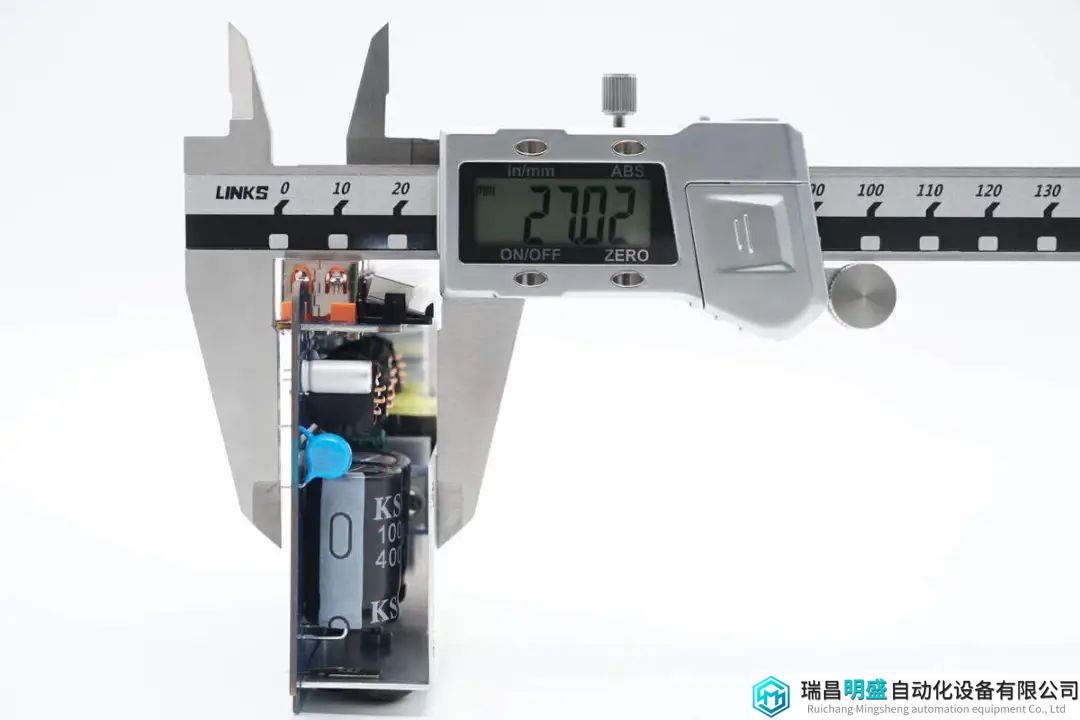

PCBA模块厚度约为27mm。

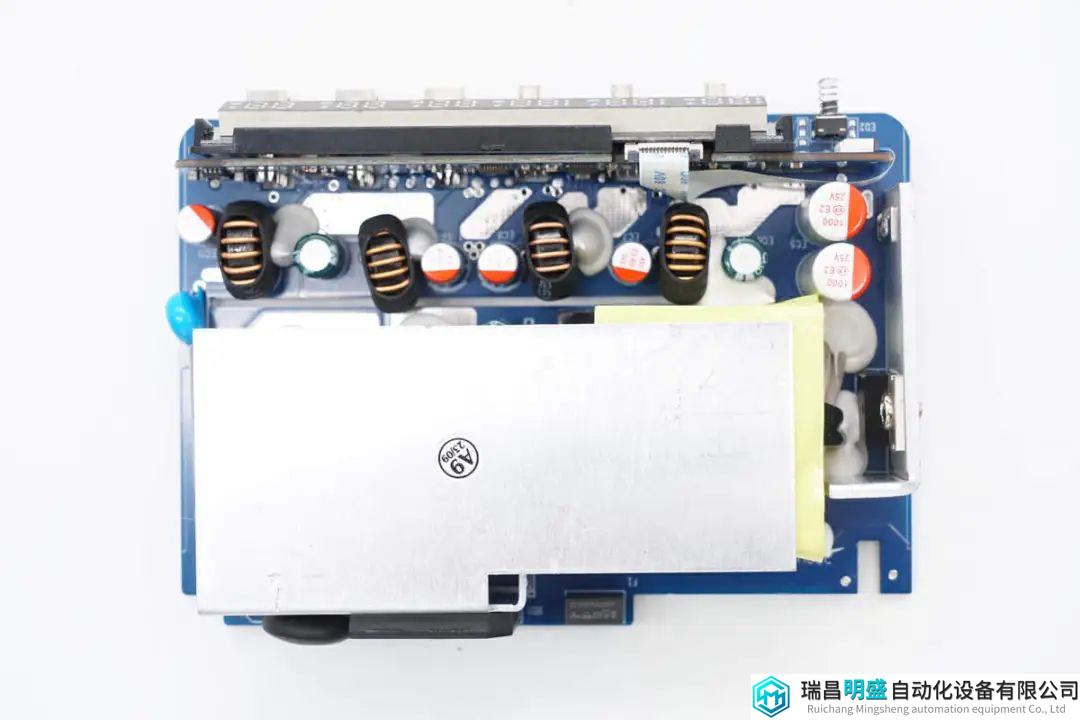

PCBA模块正面一览，底部焊接保险丝，整流桥和NTC热敏电阻，在散热片下方焊接高压滤波电容和变压器。右侧焊接同步整流管，滤波固态电容，上方焊接降压电感和输出滤波电容。

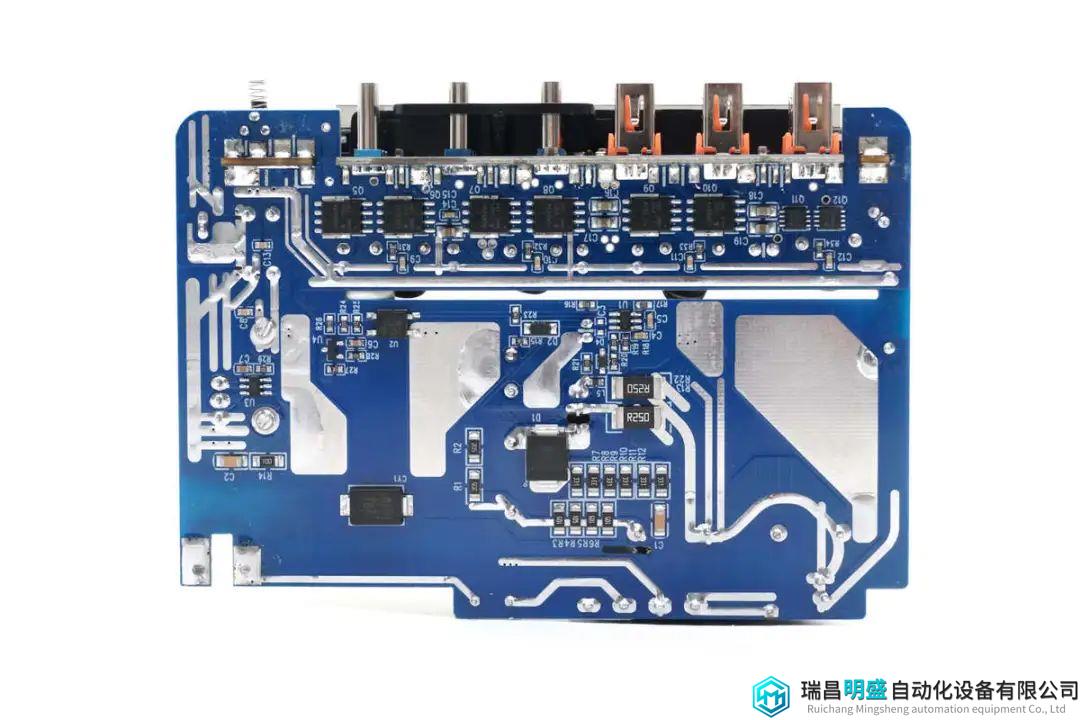

PCBA模块背面一览，焊接初级主控芯片，同步整流控制器，贴片Y电容和反馈光耦。上方焊接同步降压开关管和输出小板。
通过对PCBA模块的观察发现，力德诺这款140W氮化镓充电器采用反激开关电源设计，搭配同步整流，固定电压输出。输出采用四路独立的降压电路，实现六口快充输出和功率自动分配功能。下面我们就从输入端开始了解各个器件的信息。

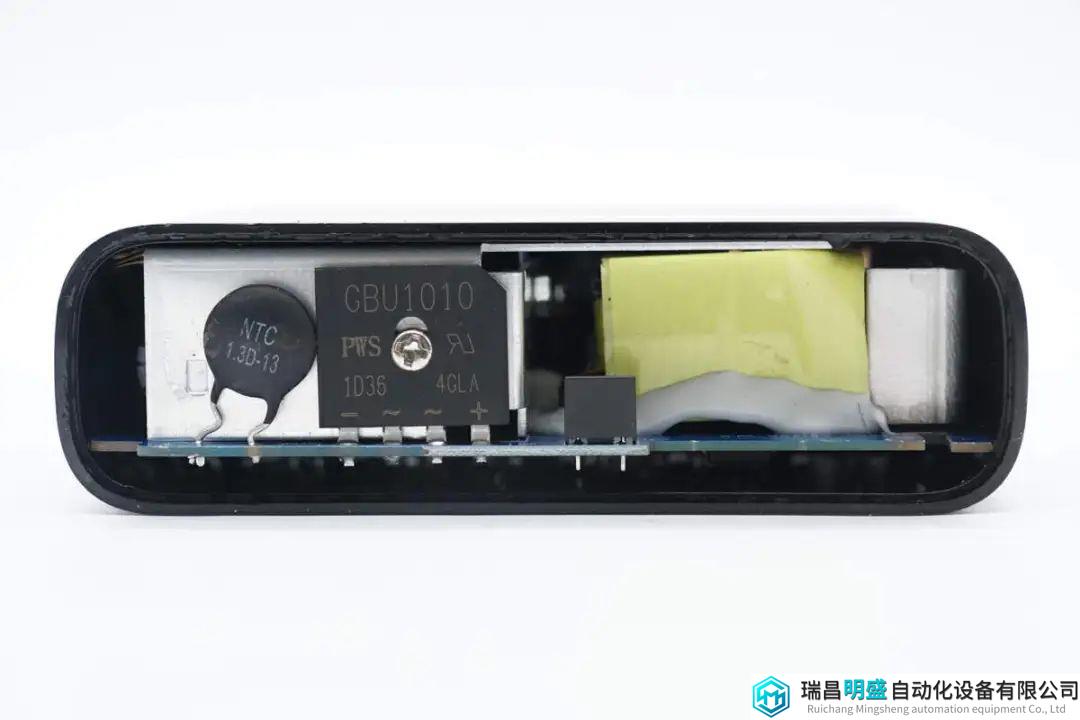

PCBA模块输入端焊接保险丝，整流桥和NTC热敏电阻。

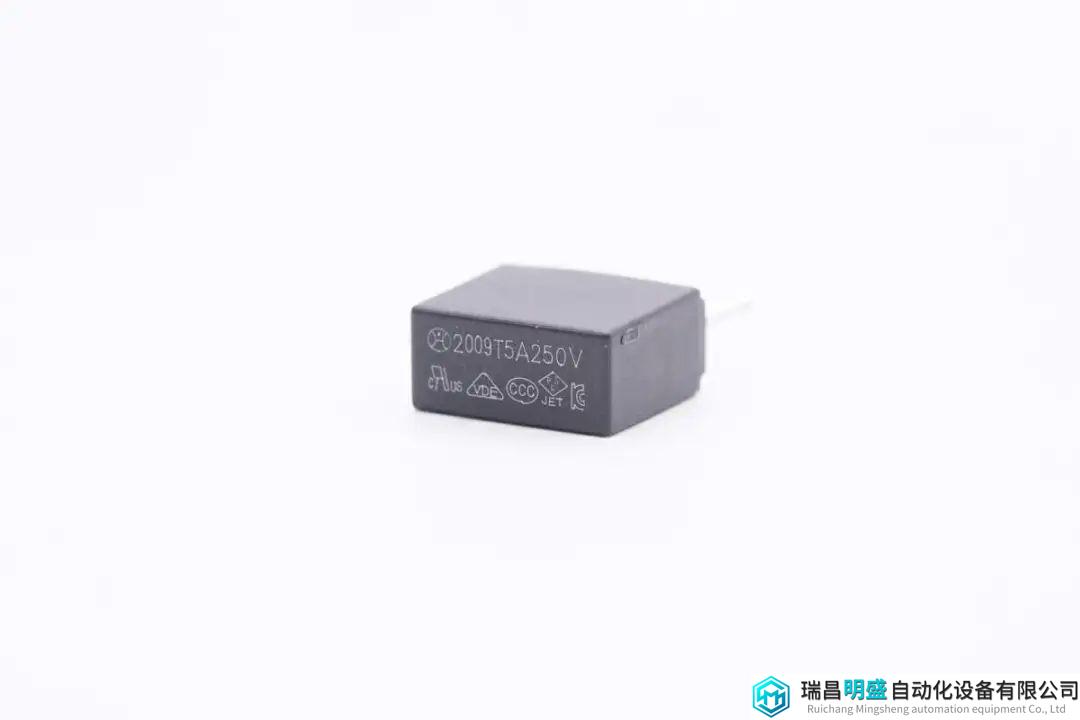

输入端保险丝规格为5A 250V。

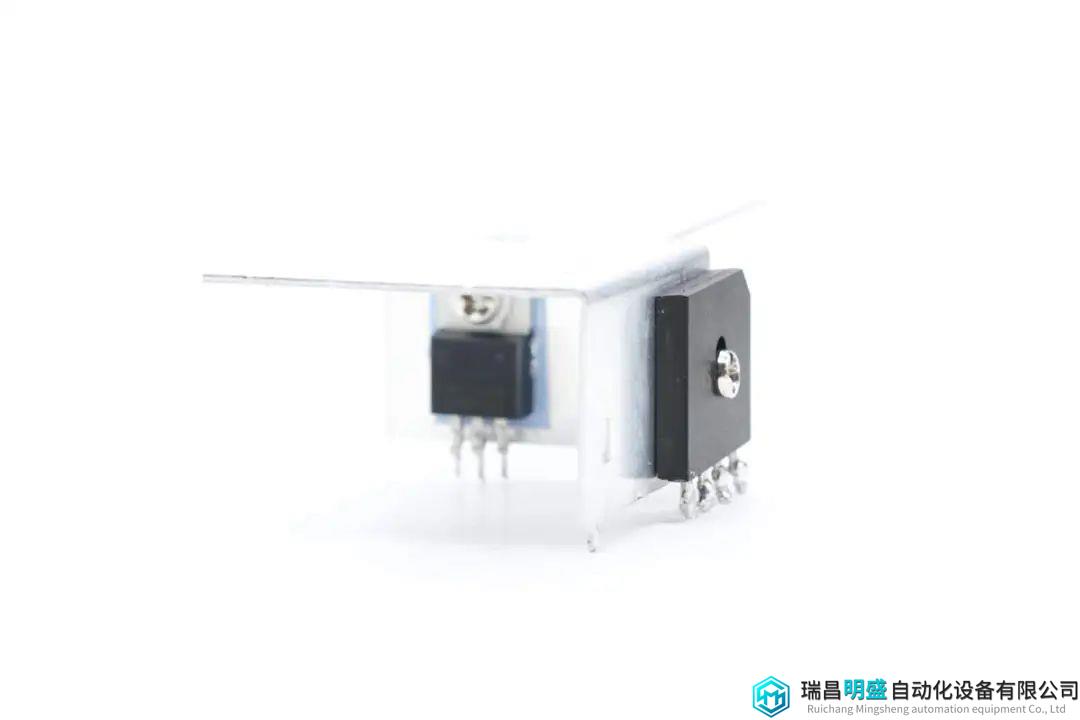

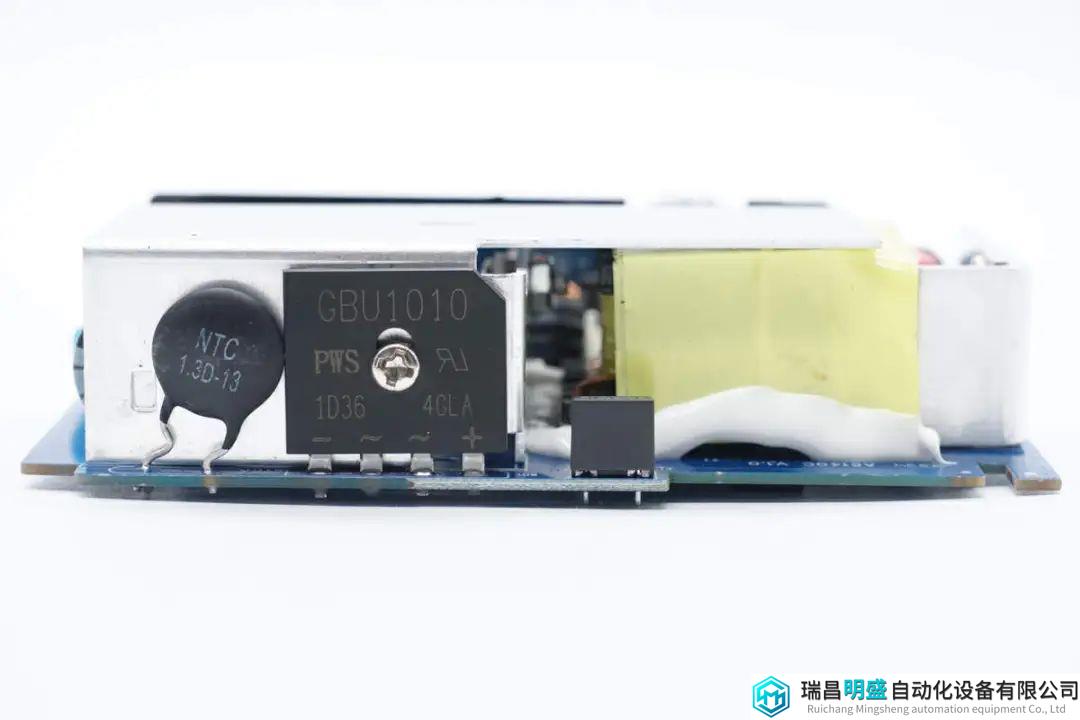

在散热片上固定初级开关管和整流桥。

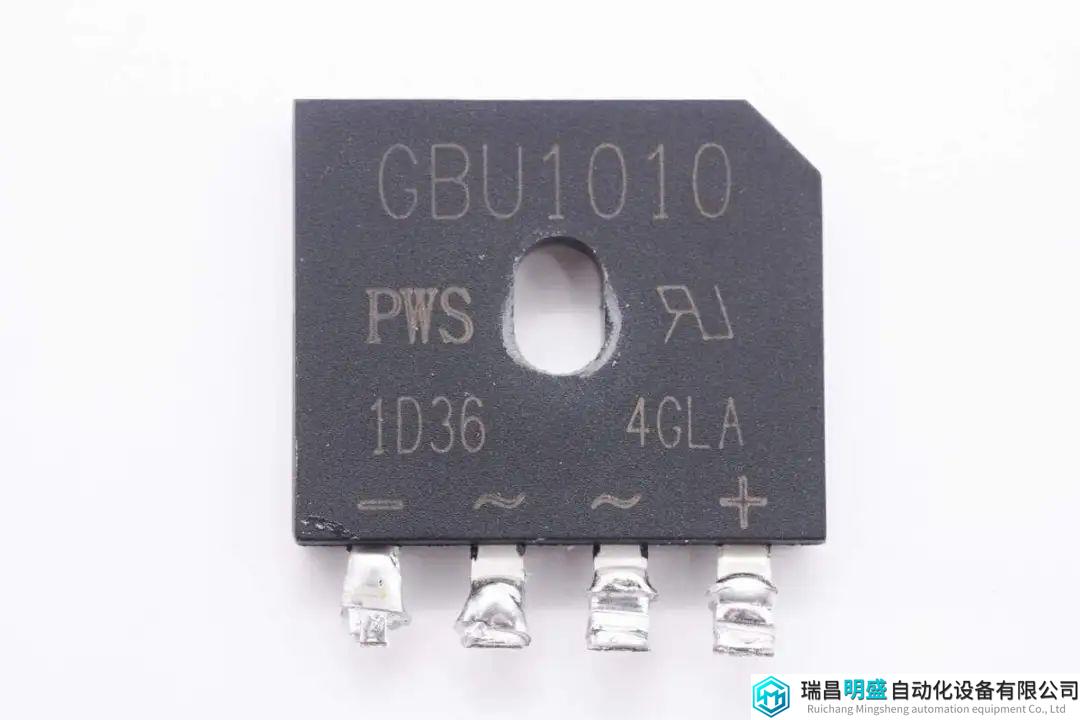

整流桥型号为GBU1010，规格为1000V 10A。

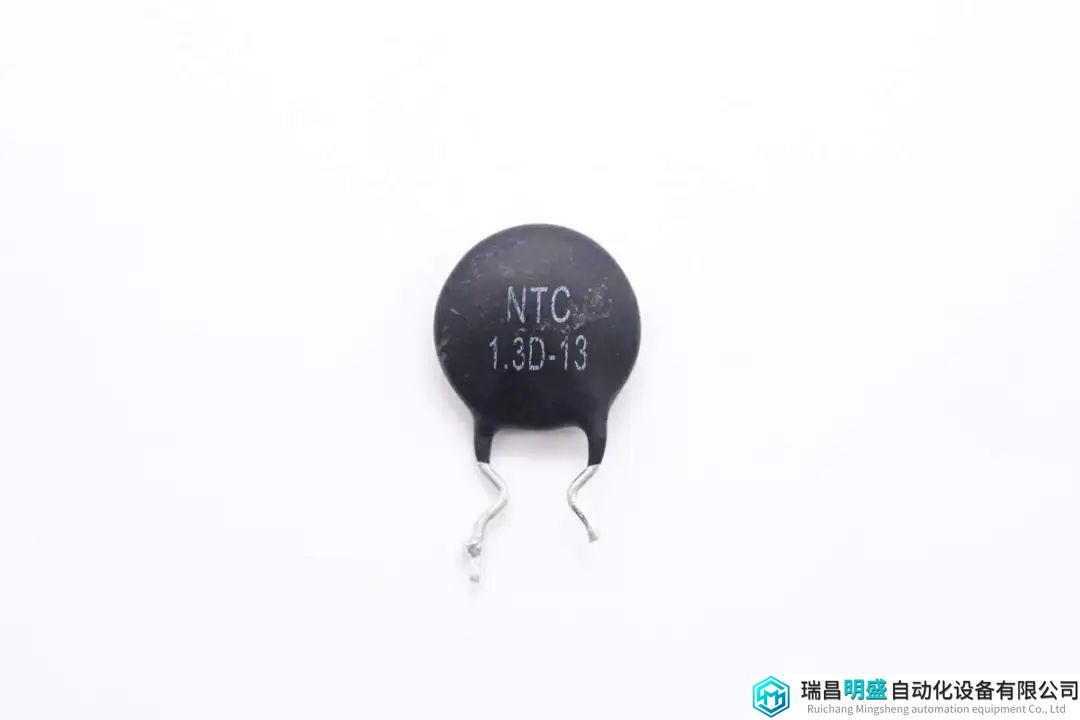

NTC热敏电阻用于抑制充电器上电的浪涌电流。
在散热片下方设有高压滤波电容。

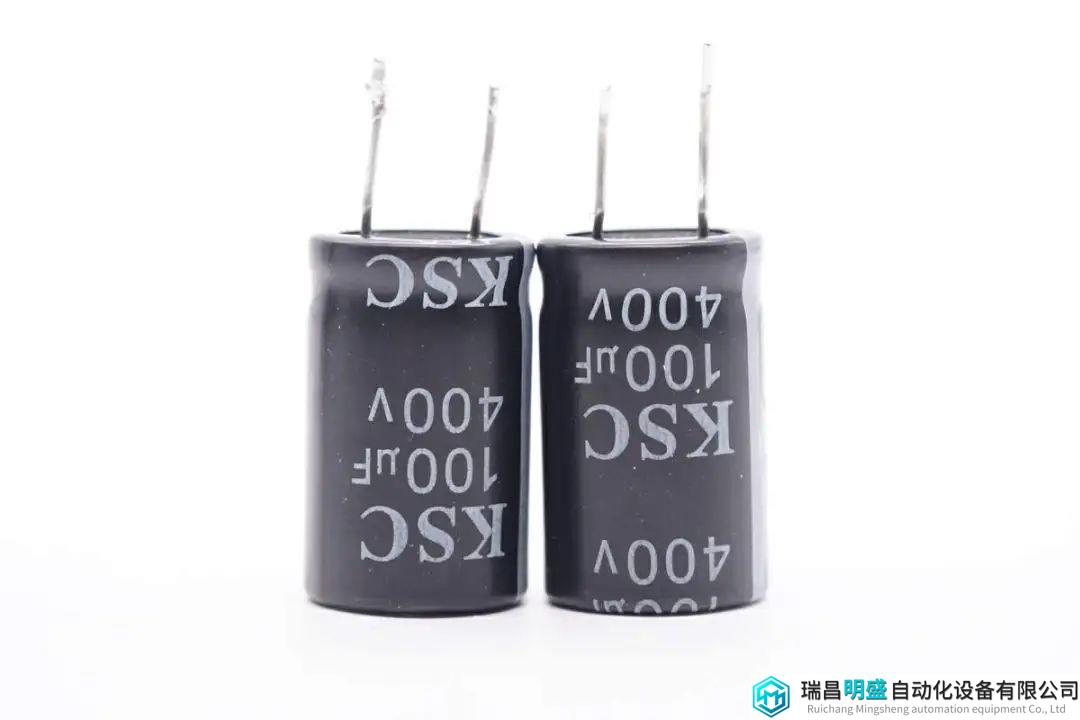

两颗高压滤波电容为KSC品牌，规格为100μF400V。

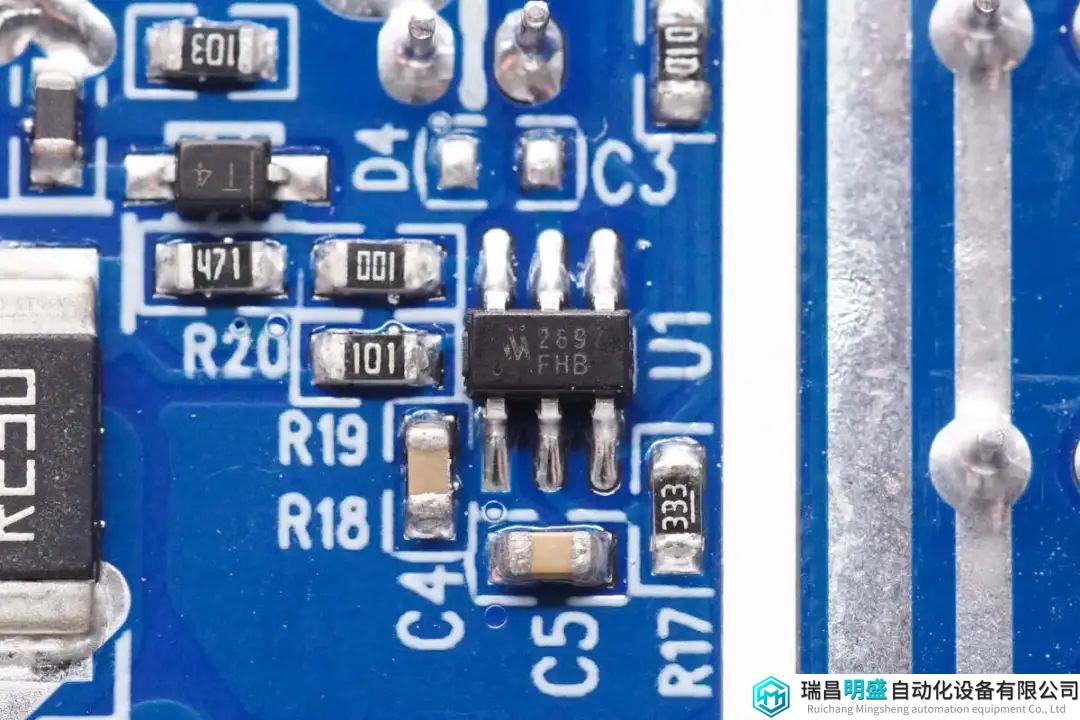

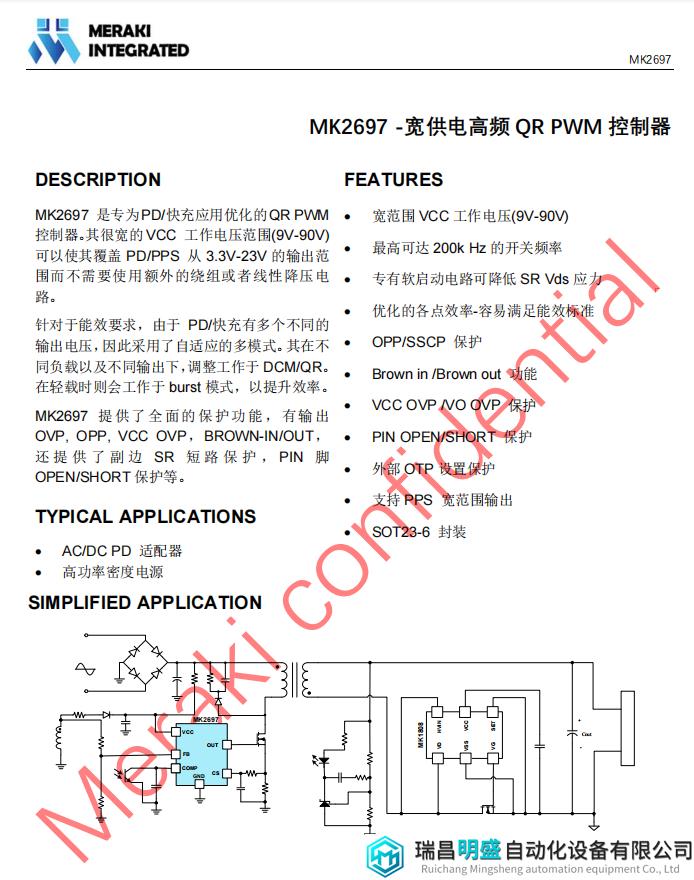

开关电源主控芯片采用茂睿芯MK2697，这是专为PD/快充应用优化的QR PWM控制器。该控制器宽VCC工作电压范围(9V-90V) 可以使其覆盖PD/PPS从3.3V-23V的输出范 围而不需要使用额外的辅助绕组或者线性降压电路。
MK2697采用了茂睿芯自主知识产权的驱动技术，同步优化初级和次级功率管电压应力。高达200kHz的工作频率，支持高频小体积的PD快充电源设计。
针对于能效要求，由于PD/快充有多个不同的输出电压，因此MK2697采用了自适应的多模式。其在不同负载以及不同输出下，调整工作于不同频率的QR模式。在轻载时则会工作于burst模式，以提升效率。
MK2697提供了全面的保护功能，有输出OVP、OPP、VCC、OVP、BROWN-IN/OUT， 还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等丰富的保护功能。
充电头网拆解了解到，采用茂睿芯快充方案的还有爱莎瓦特65W 2A1C氮化镓快充、倍思QC5 100W氮化镓充电器、REMAX 20W 1A1C快充充电器、air-J 18W 1A1C快充充电器、诺基亚20W PD快充、海陆通20W PD快充、大麦20W PD快充等产品采用。

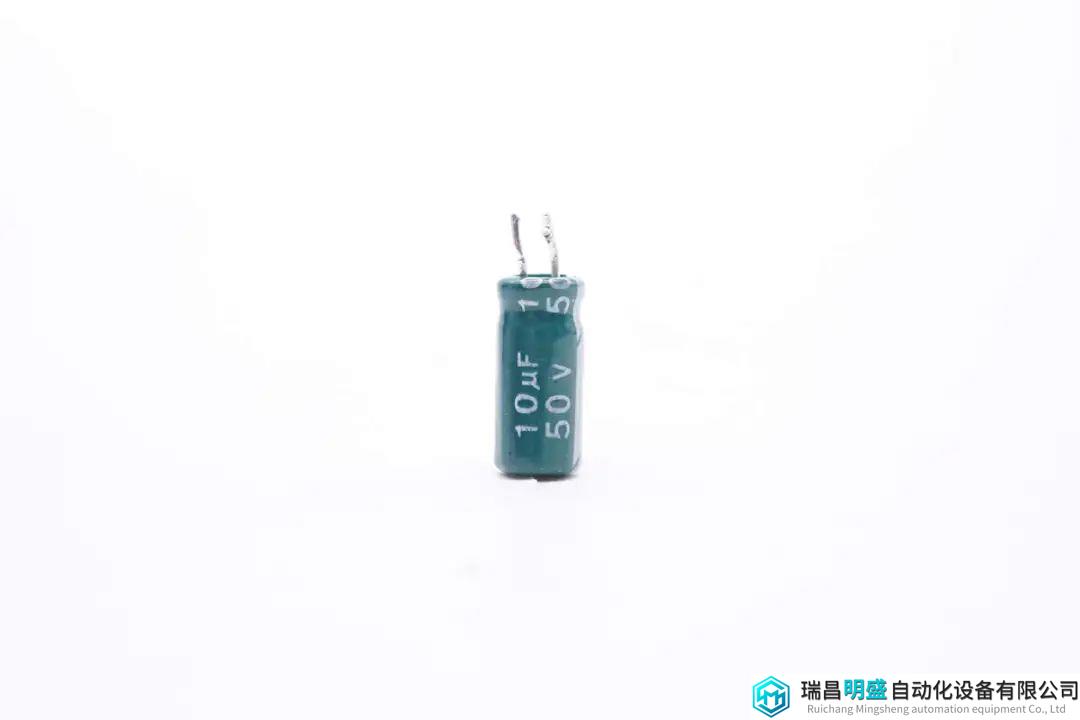

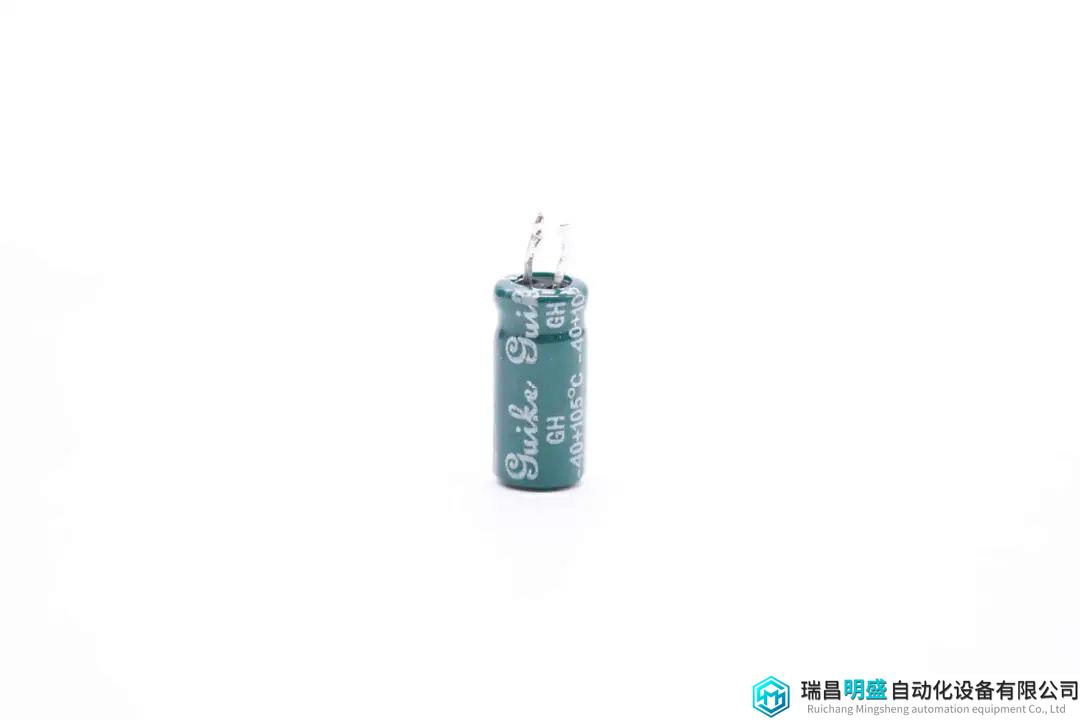

为主控芯片供电的滤波电容来自癸科电子。
规格为10μF50V。
氮化镓开关管来自能华，型号CE65H110TOAI，为耗尽型级联器件，耐压650V，导阻110mΩ，采用TO220封装。

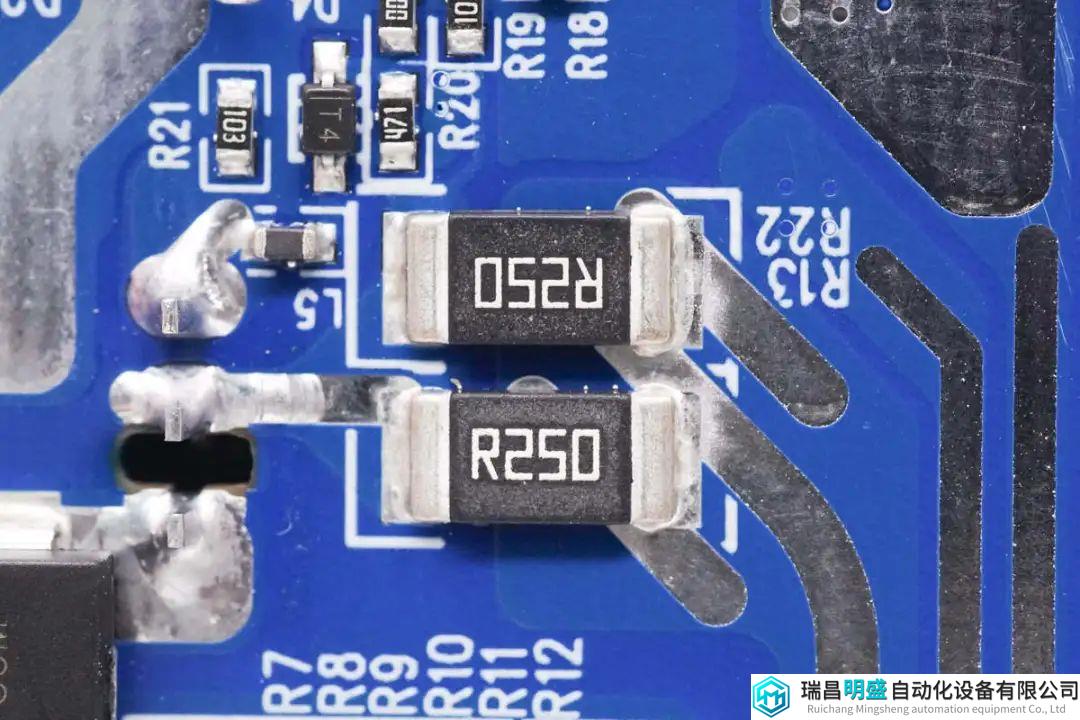

两颗250mΩ取样电阻用于初级电流检测。

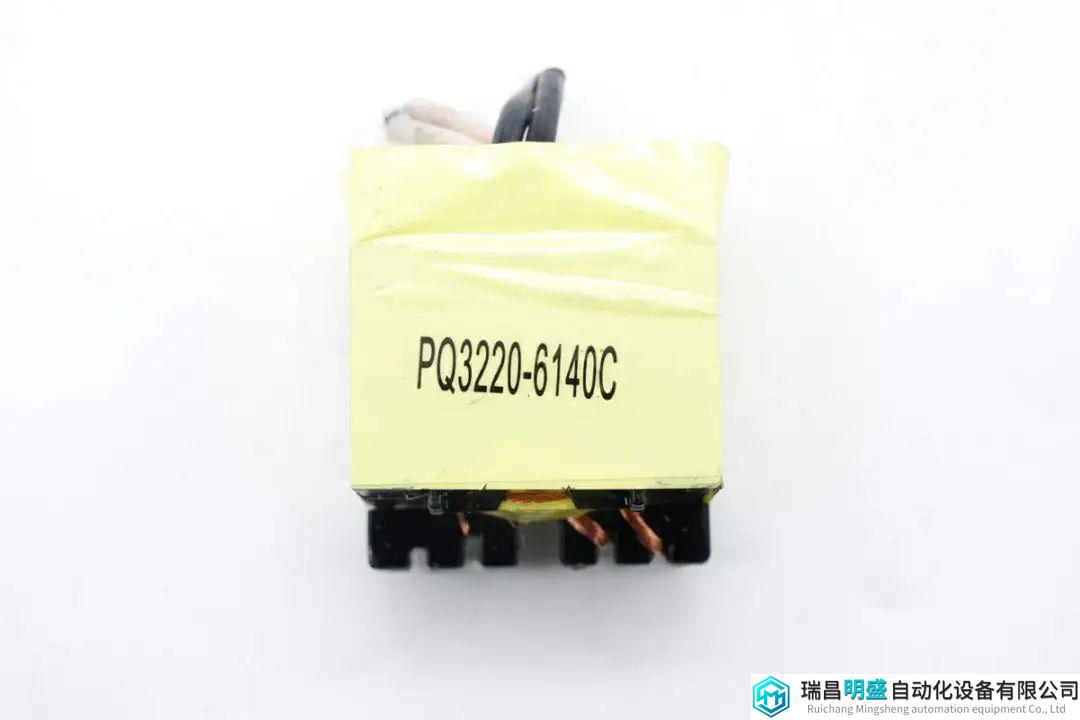

变压器采用PQ3220磁芯，严密缠绕胶带绝缘。

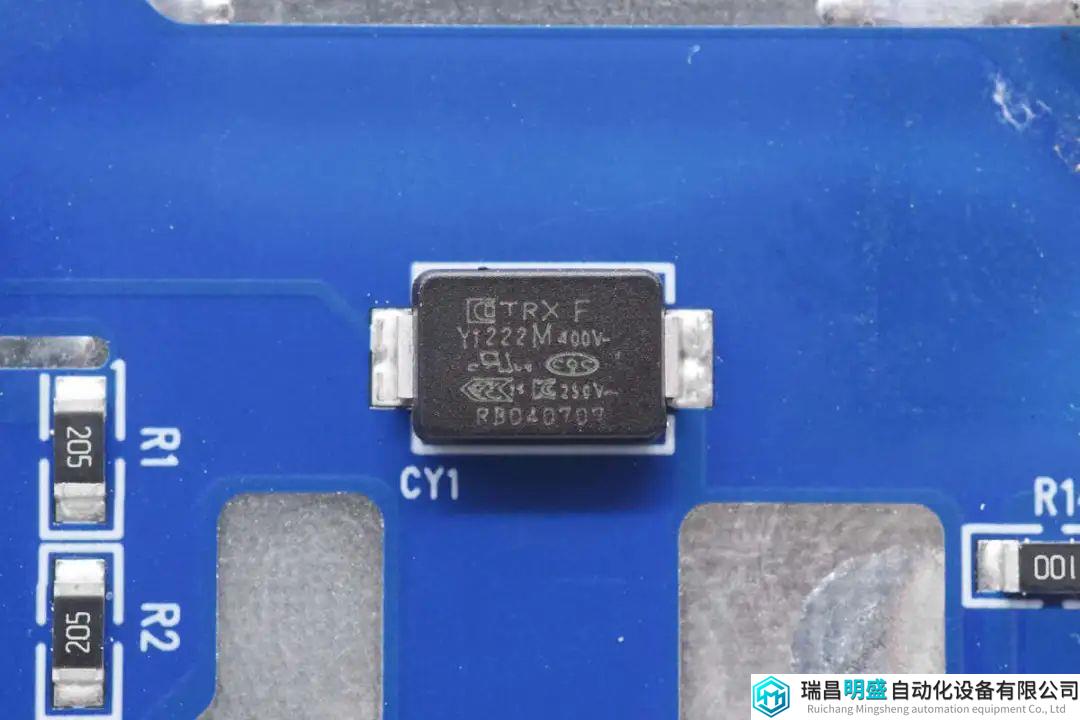

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1222M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

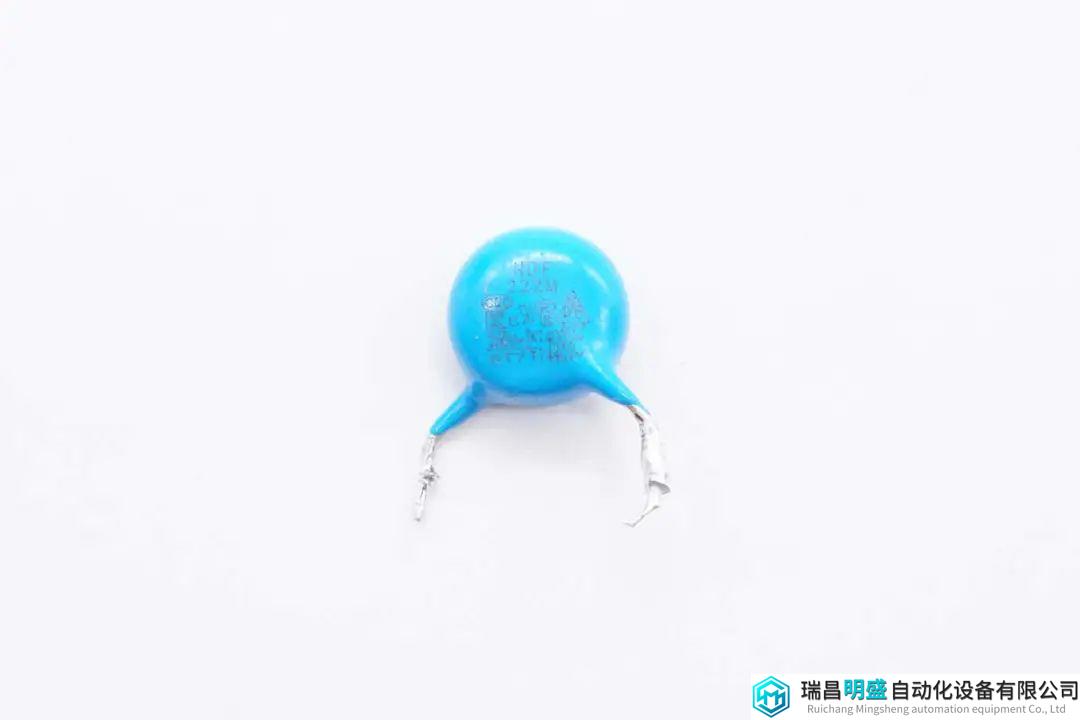

一颗蓝色Y电容来自达孚。

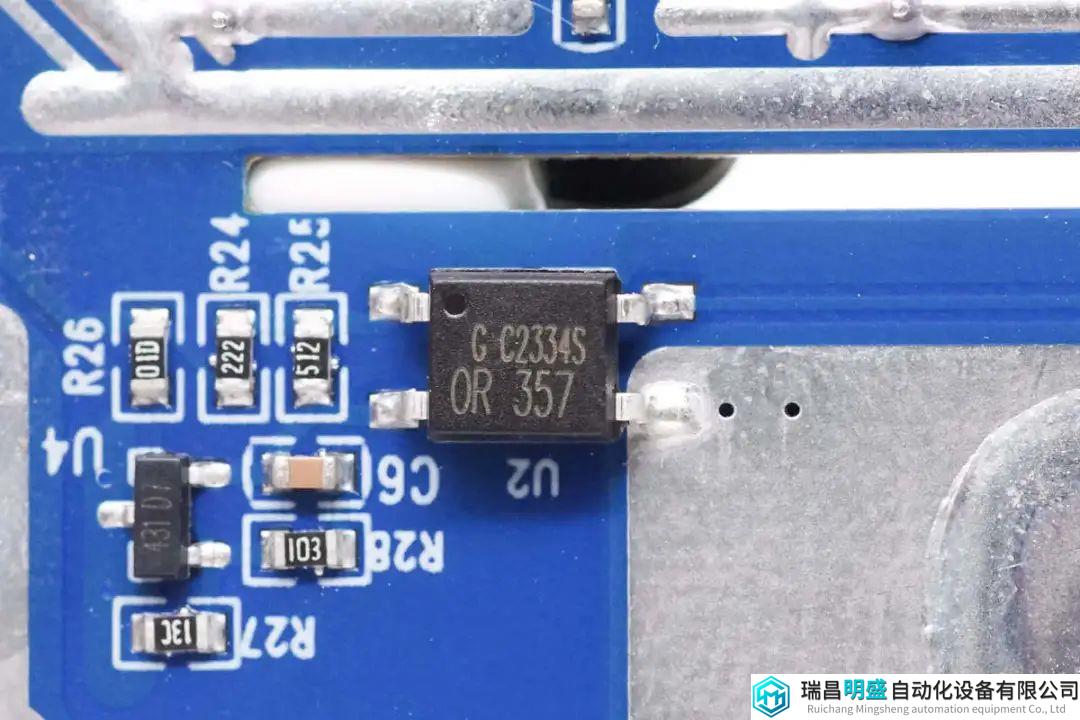

奥伦德 OR 357 光耦用于输出电压反馈。

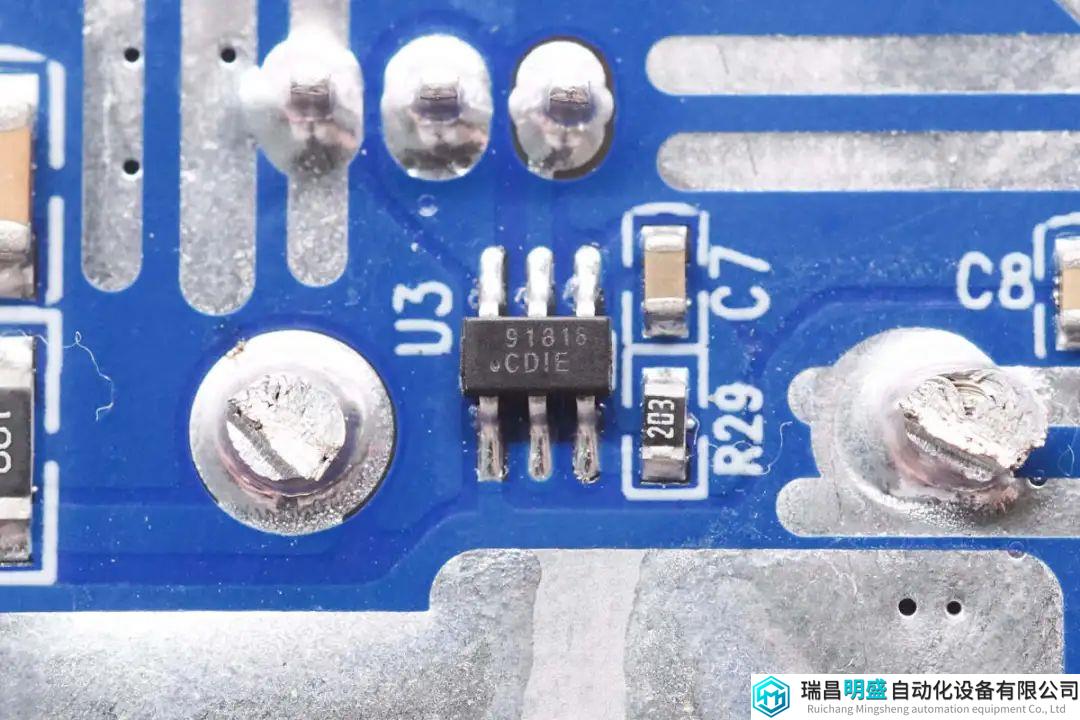

同步整流芯片来自茂睿芯，型号MK91816，支持反激拓扑应用，兼容CCM，DCM和QR工作模式。芯片采用自主知识产权的自供电技术为VCC供电，可以直接置于正端应用而无需辅助绕组。
MK91816的10nS的关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式。其自主知识产权的开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率。并且自主检测DCM振铃，防止误开通。

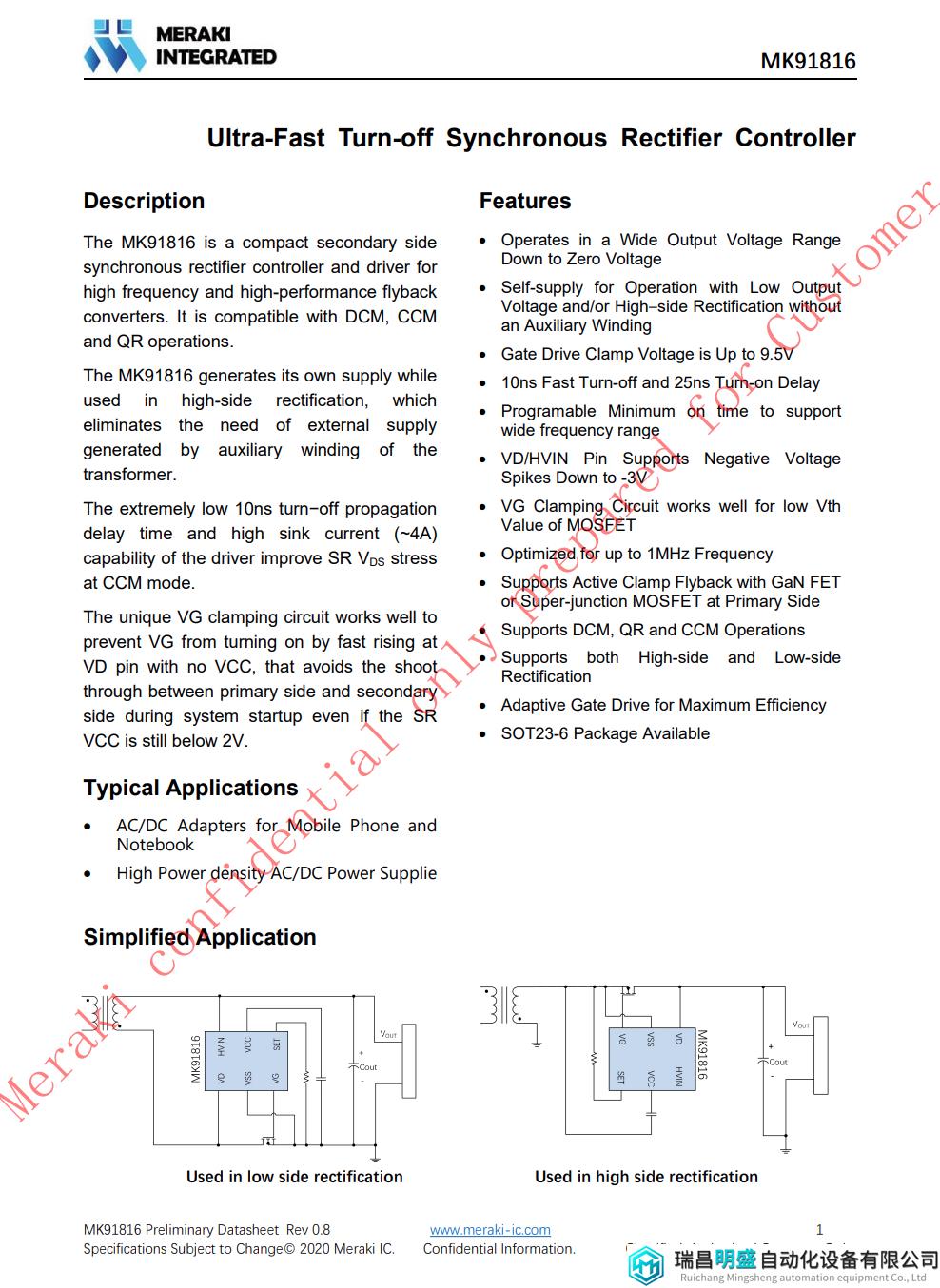

茂睿芯 MK91816 资料信息。

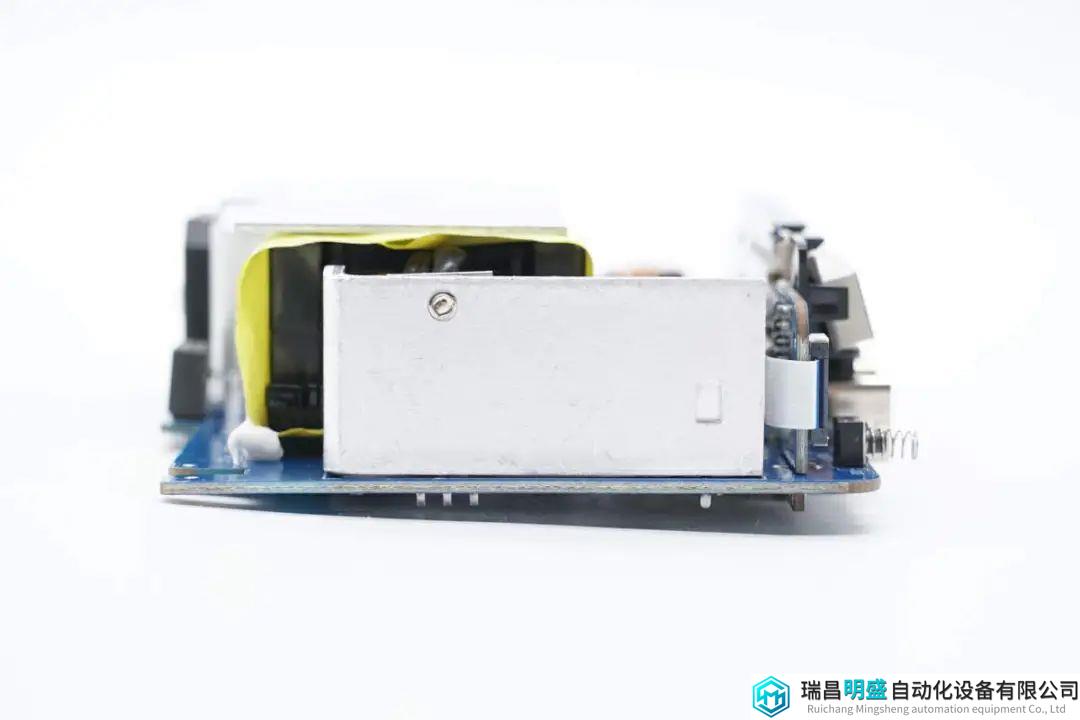

PCBA模块侧面设有同步整流管的散热片。

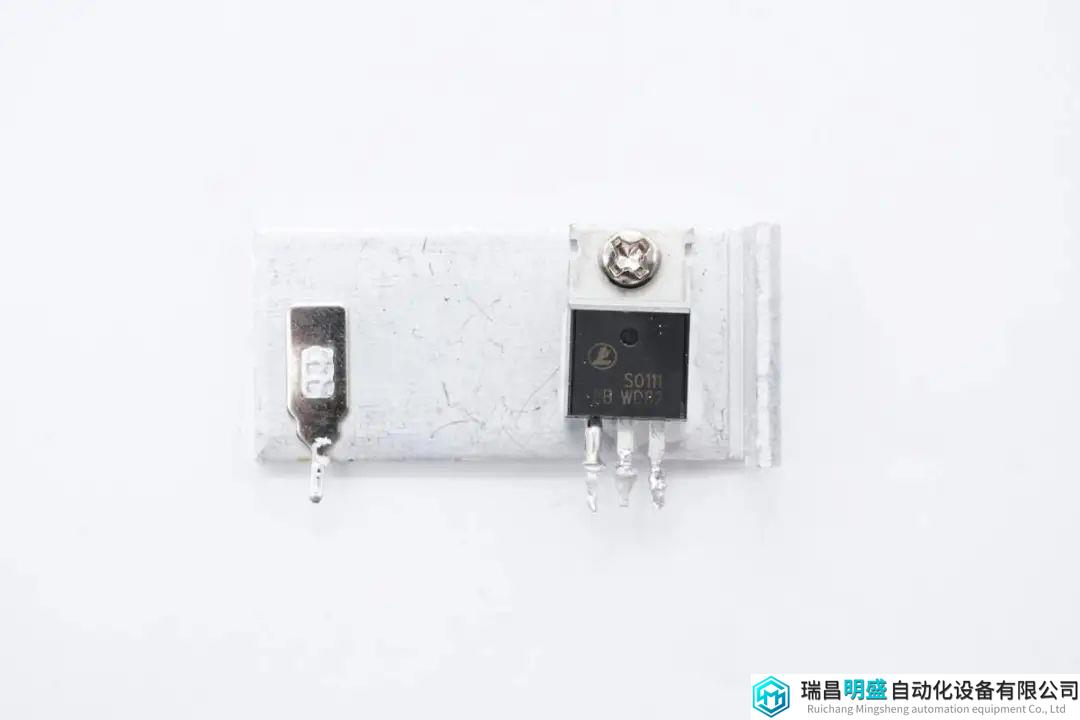

同步整流管使用螺丝固定在散热片上。

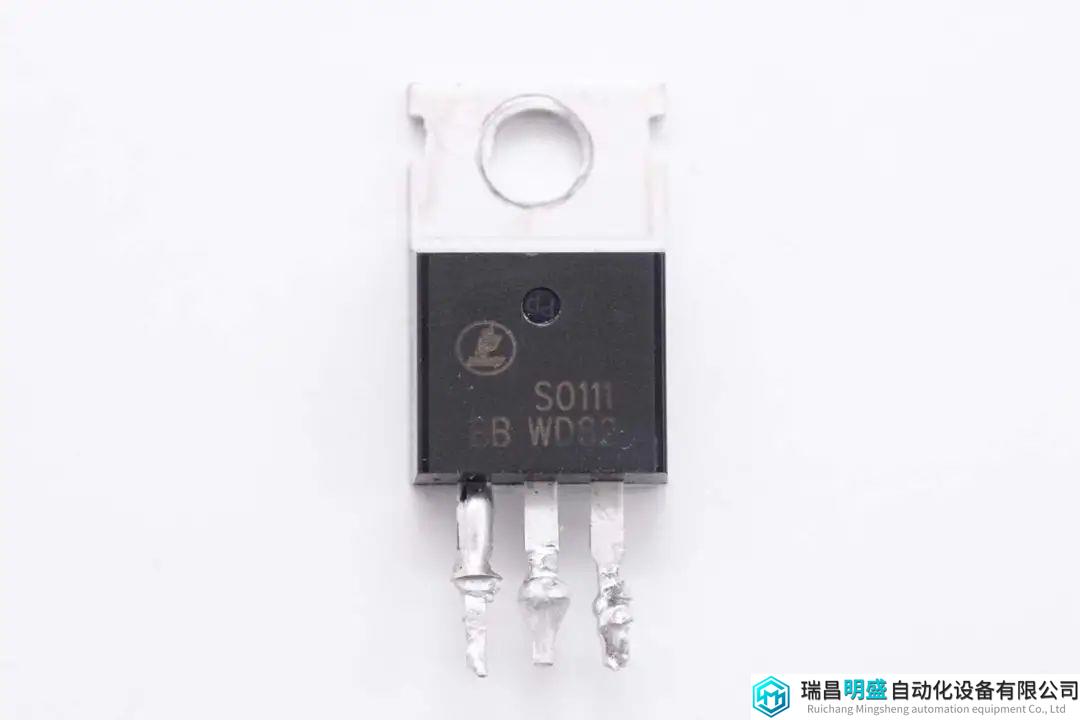

同步整流管来自领泰半导体，丝印S0111，采用TO220封装。

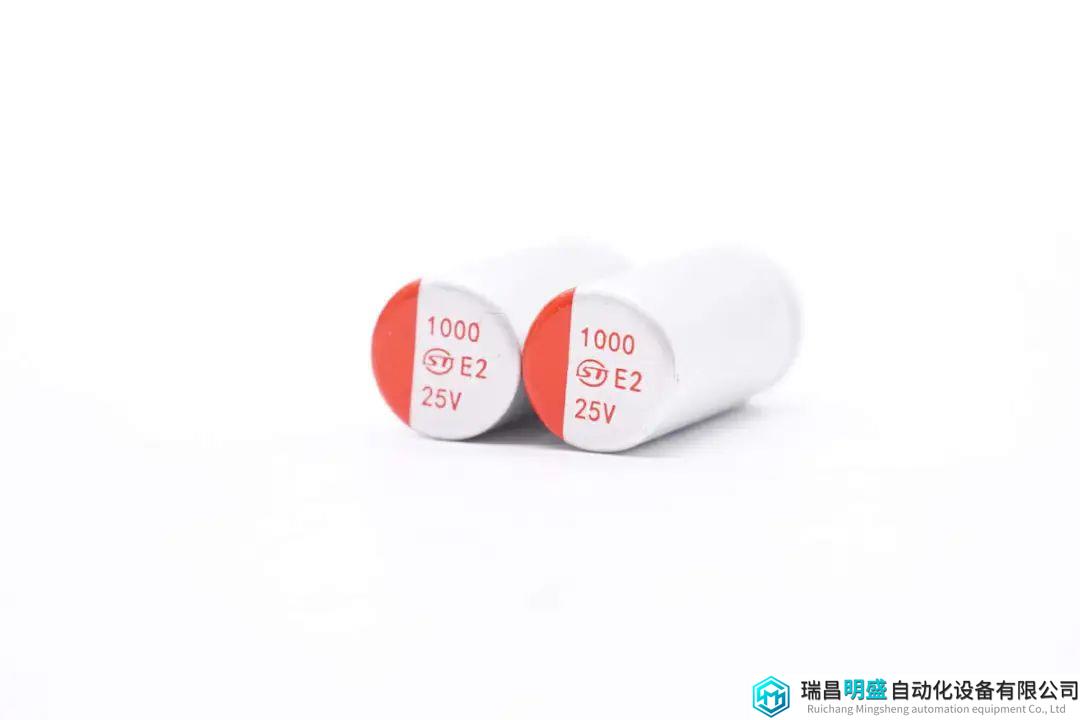

两颗输出滤波电容来自湖南盛通，E2系列固态电容，规格为1000μF25V。

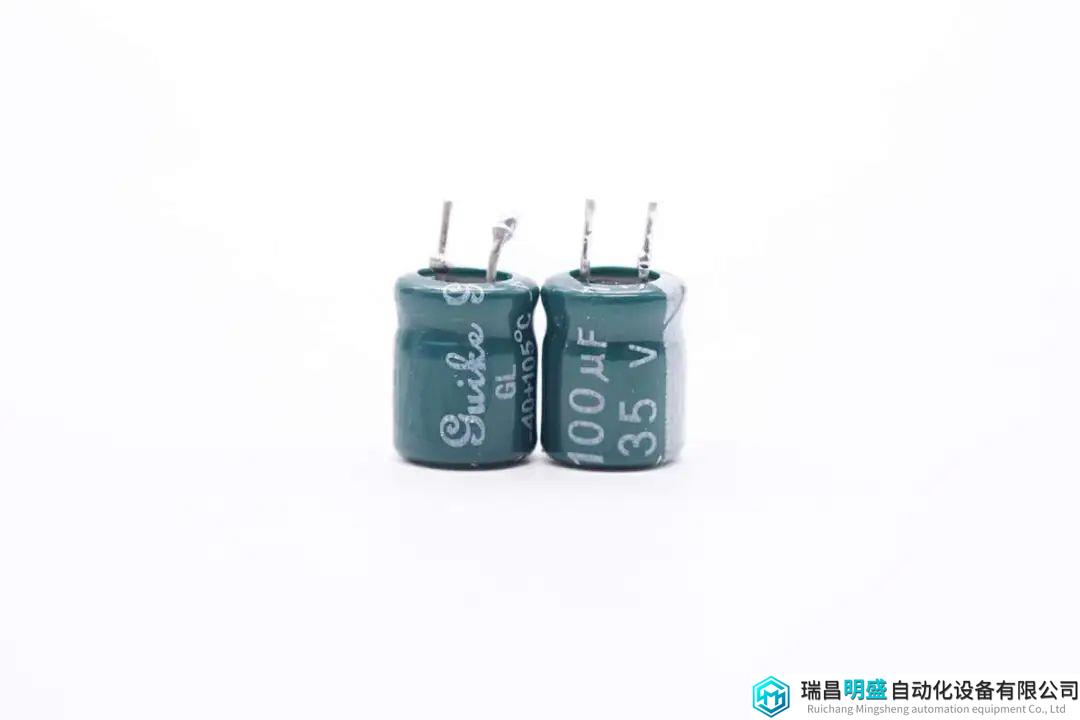

两颗电解电容来自癸科电子，规格为100μF35V。
在输出侧设有功率显示屏幕和USB接口，数字显示下面对应各个接口。
电源开关采用过孔焊接。

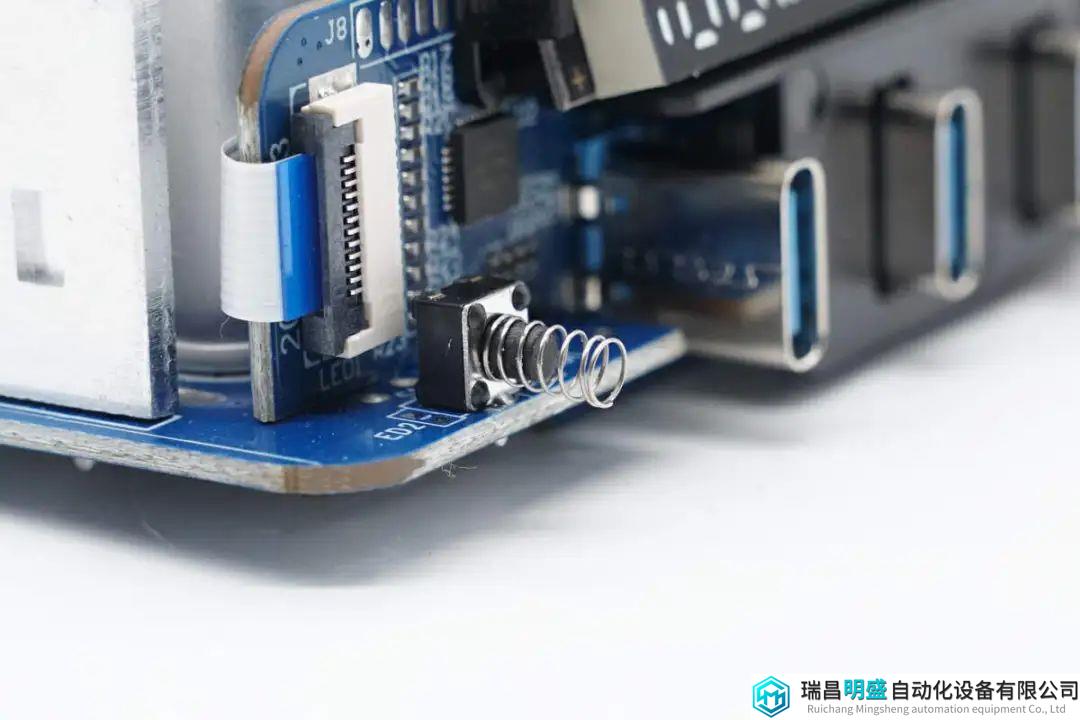

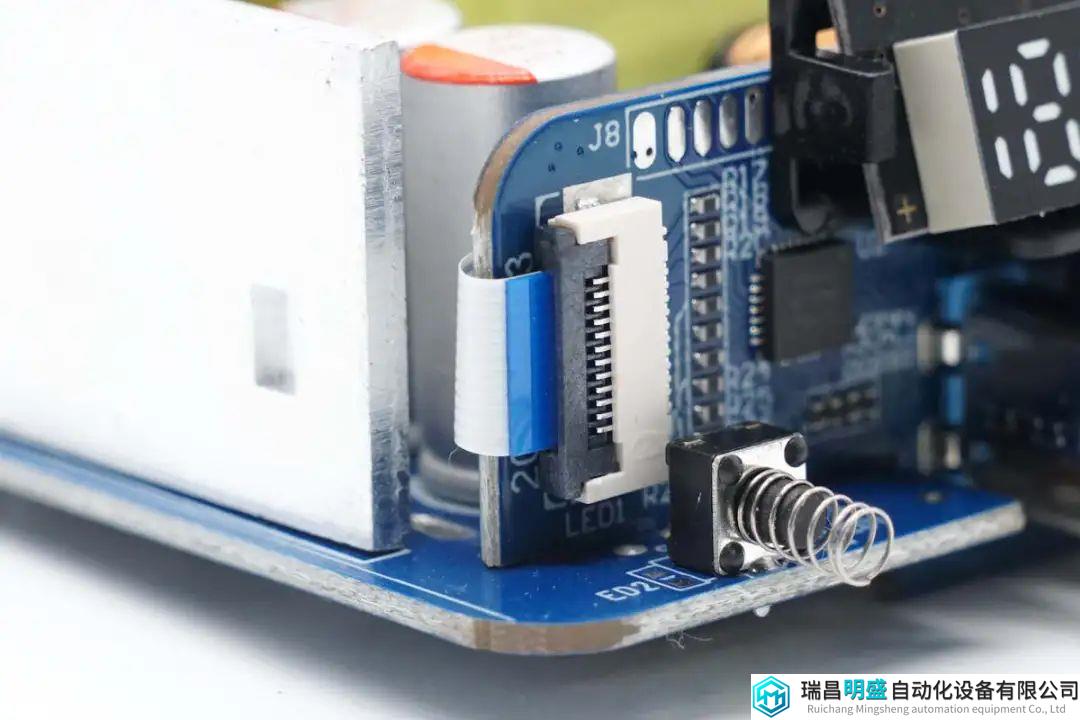

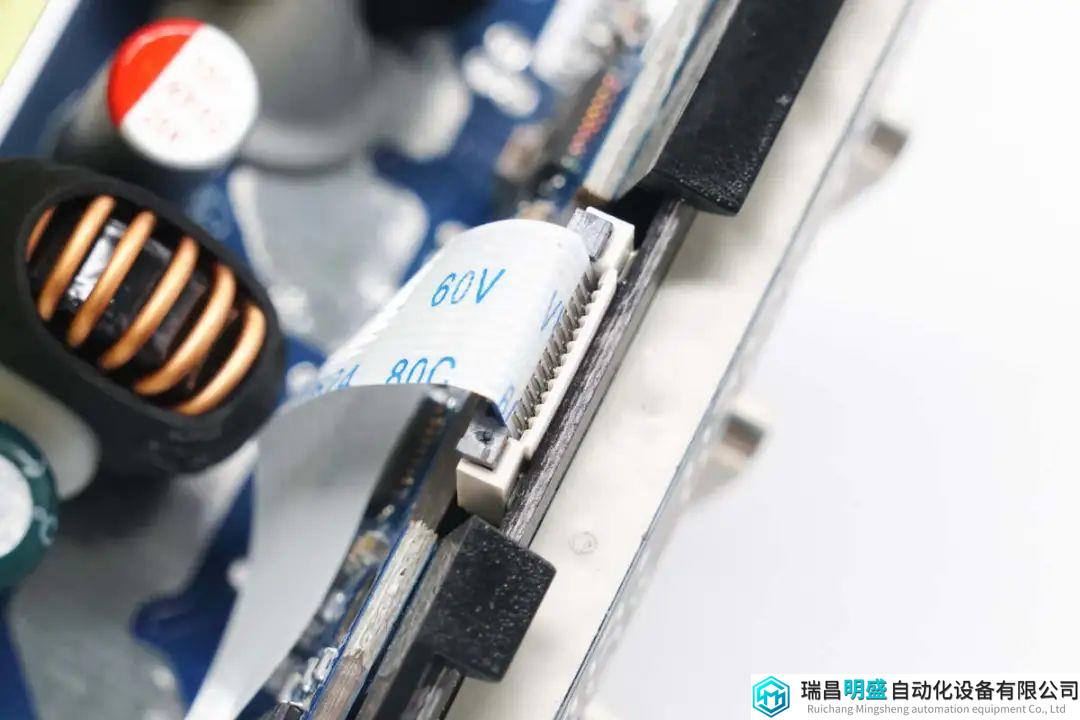

在输出小板上设有排线用于连接功率显示屏幕。
排线另一端连接到功率显示屏幕。

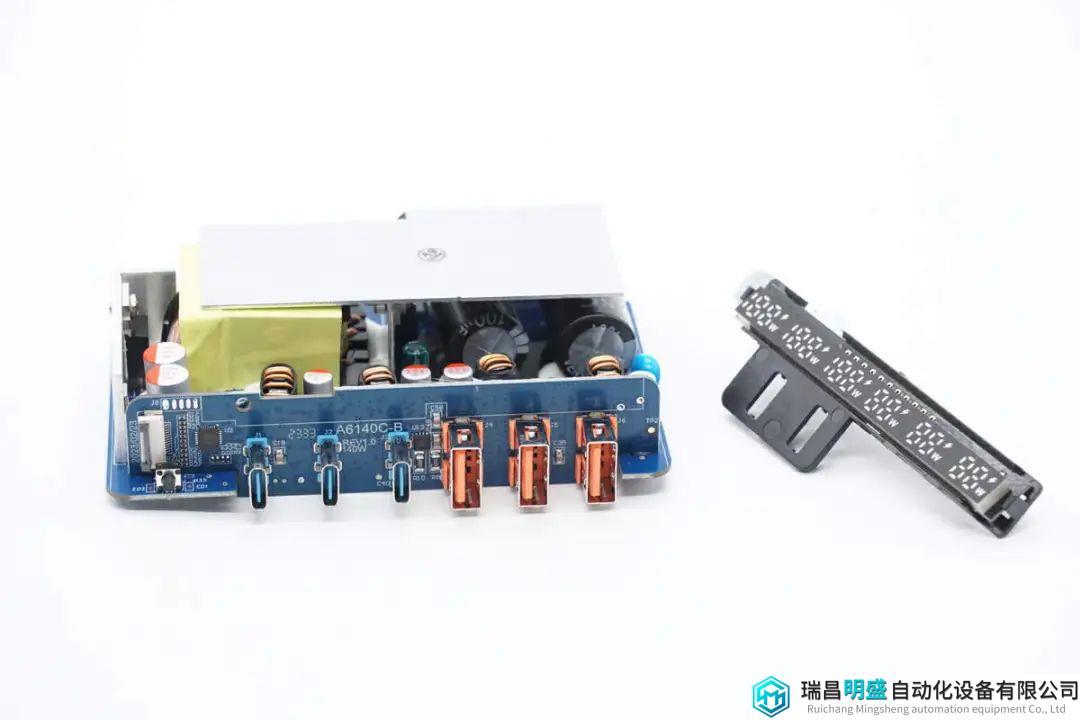

拆下功率显示屏幕。

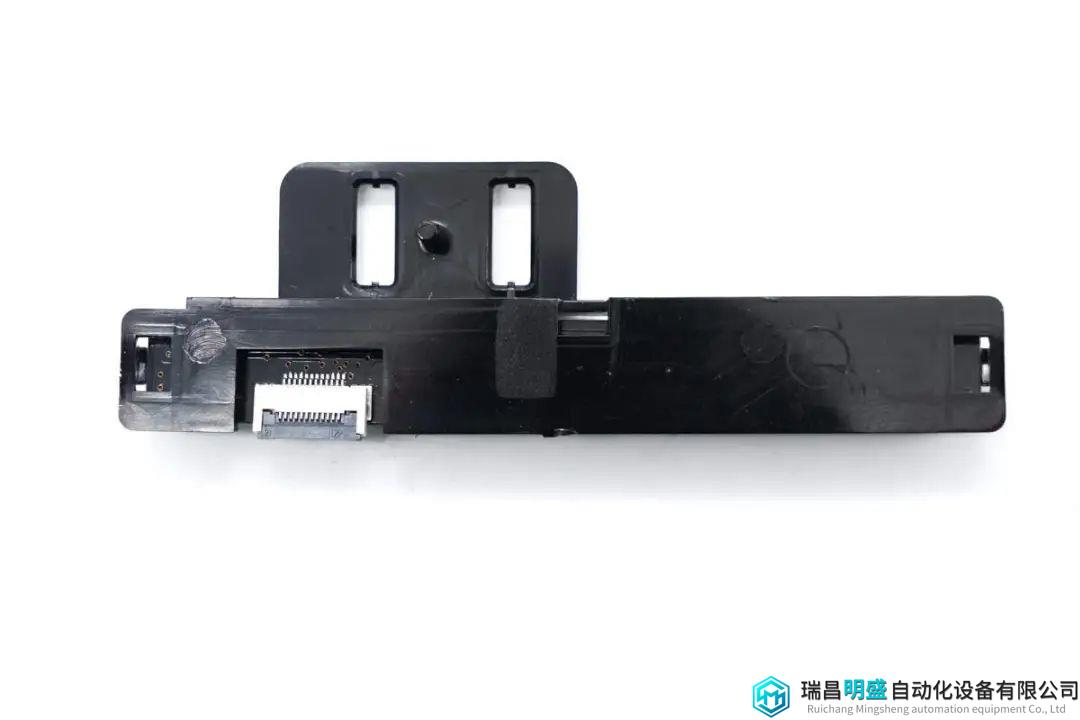

功率显示屏幕固定在塑料支架上。
塑料支架设有卡扣固定PCB。

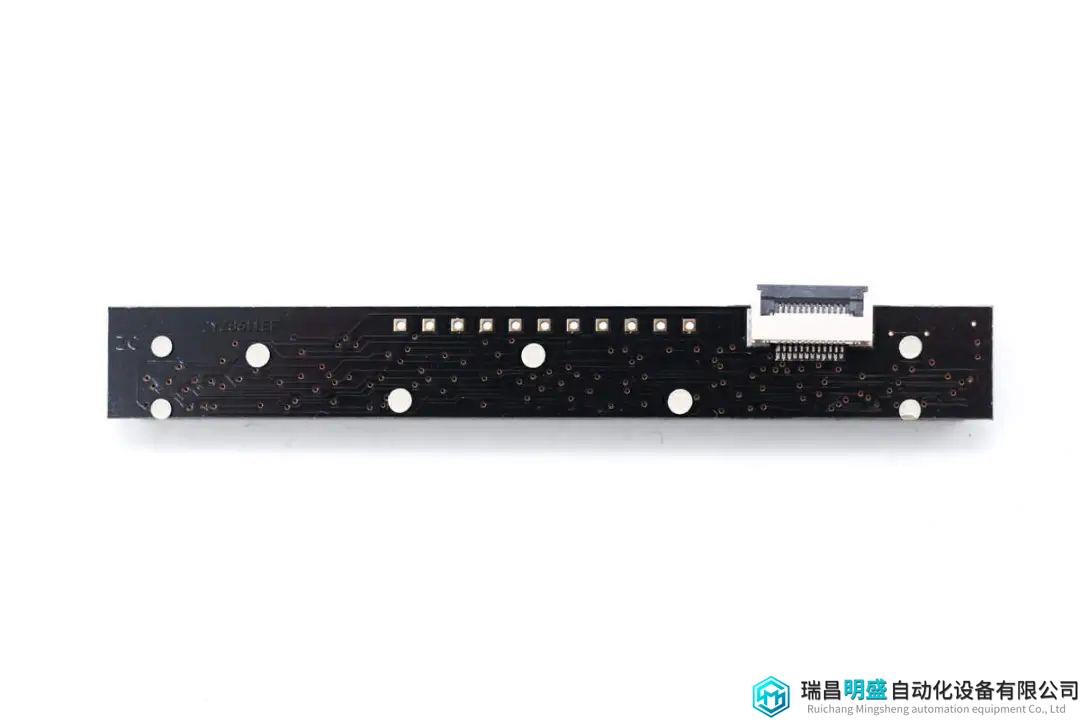

取出显示屏幕PCB，显示格栅通过热熔固定。
输出小板焊接连接到PCBA模块。

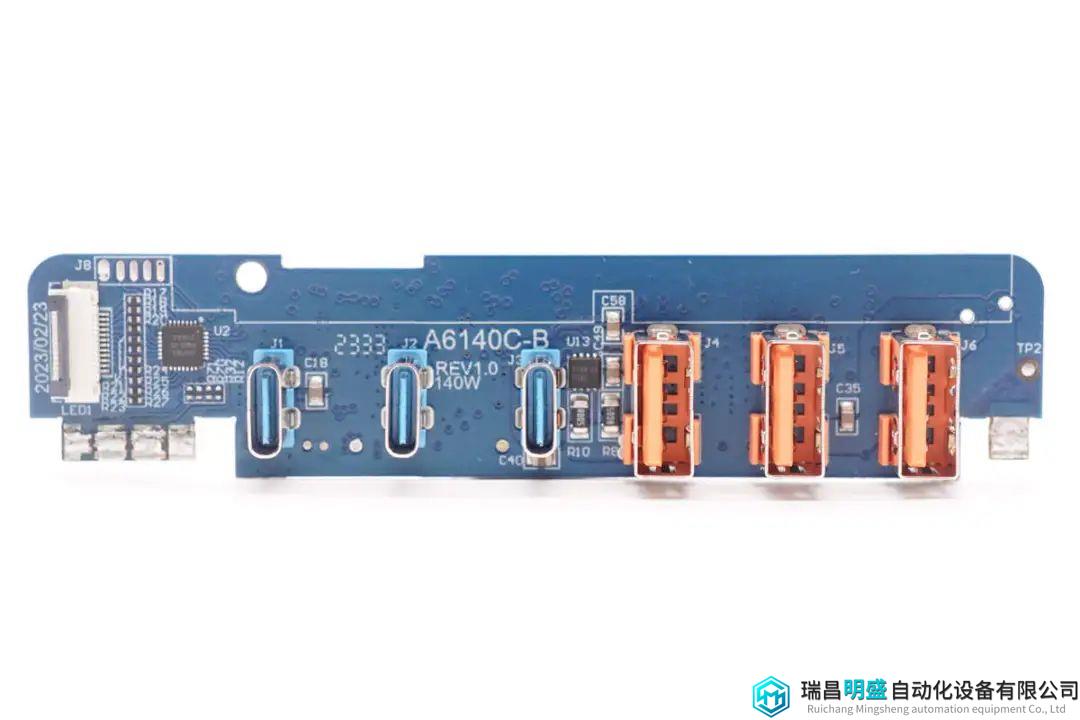

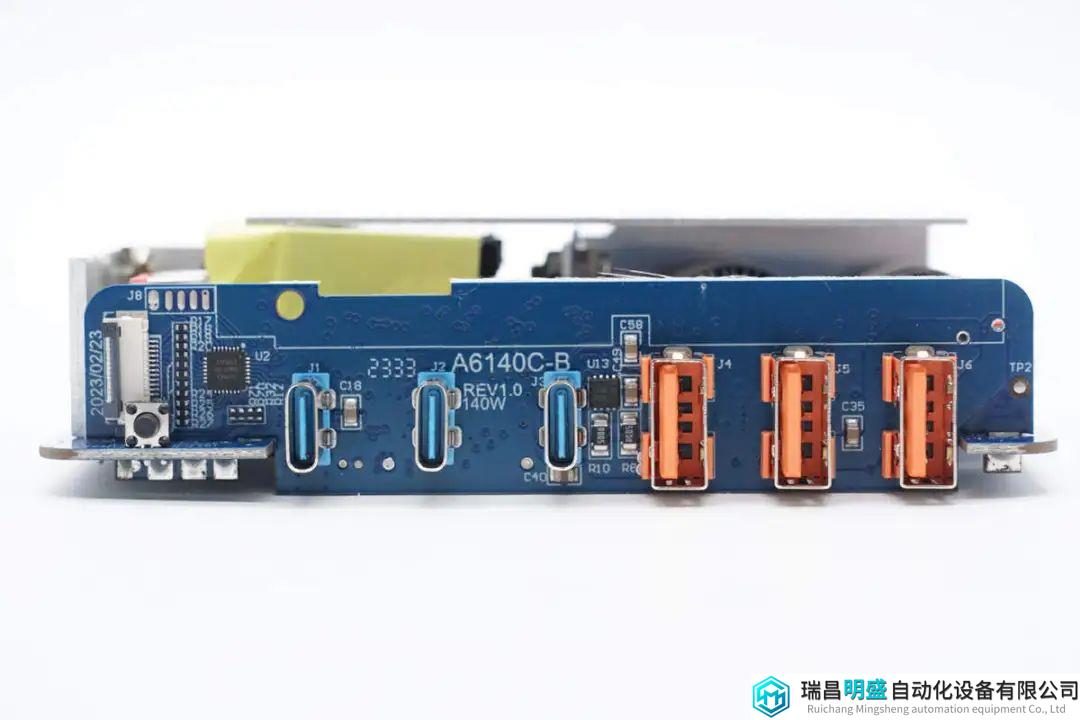

焊接取下输出小板，在小板正面焊接一颗MCU，USB-C母座和USB-A母座，以及一颗VBUS开关管。

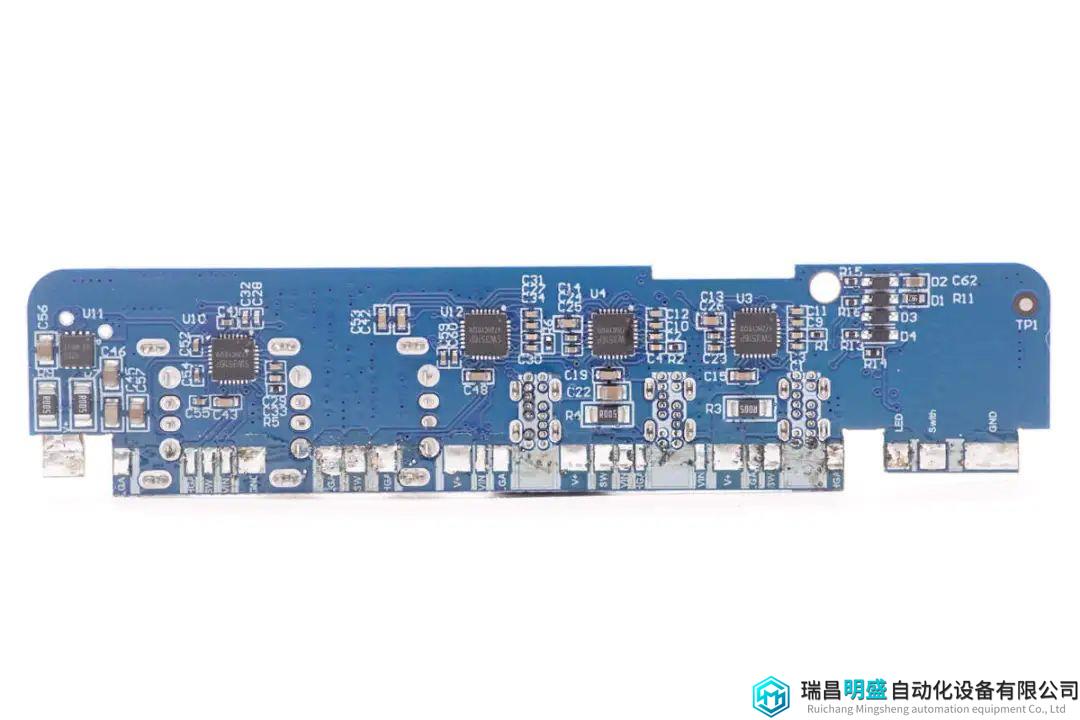

小板背面焊接四颗降压协议芯片和一颗VBUS开关管。

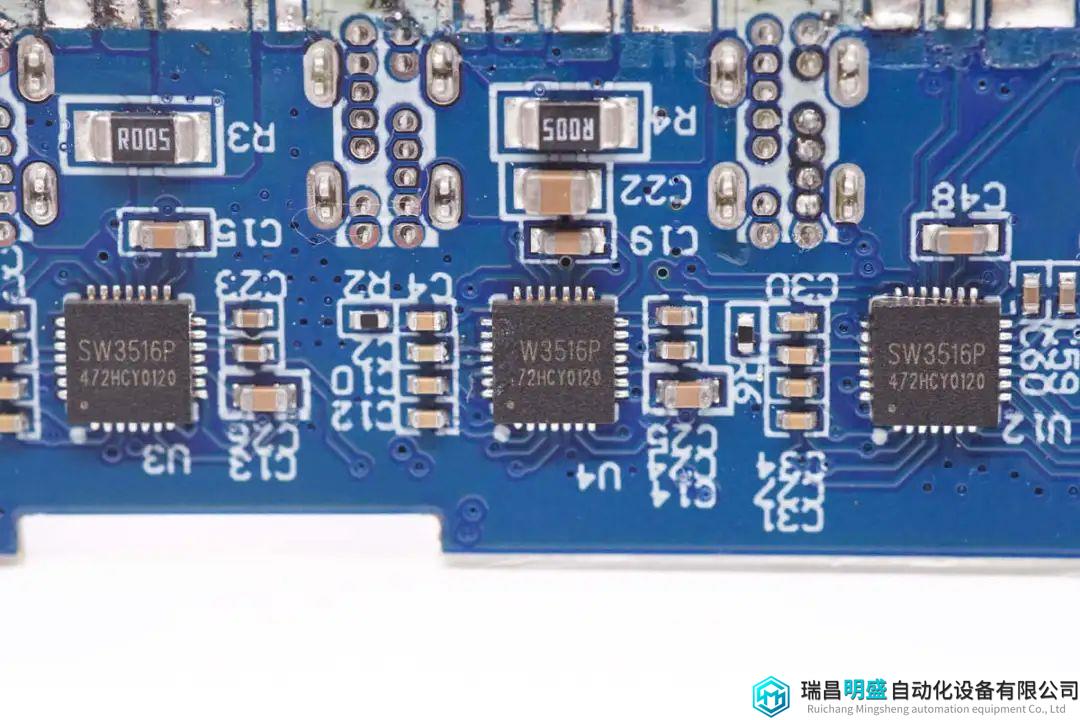

三个USB-C接口的降压协议IC采用智融SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

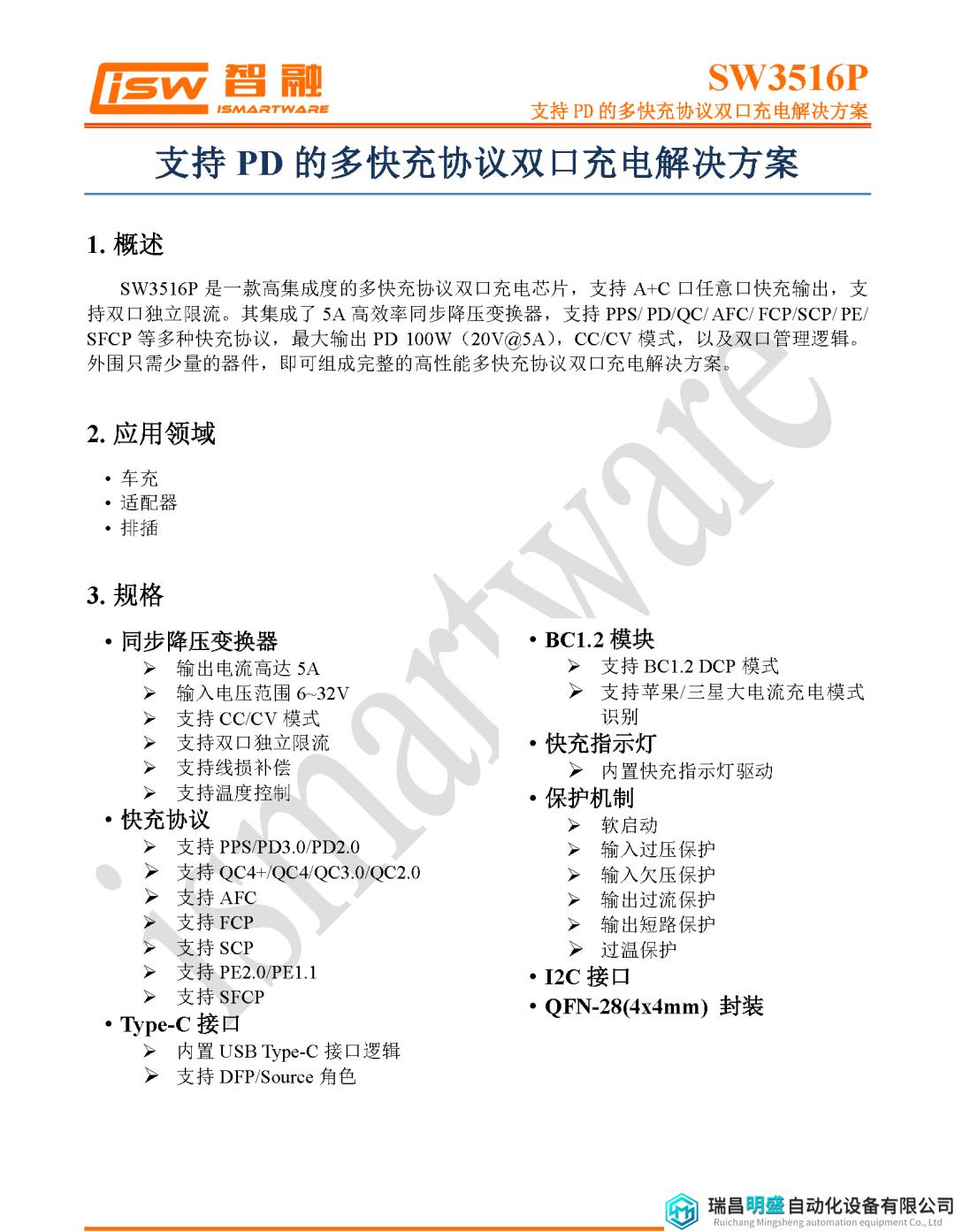

智融 SW3516P 详细资料。
充电头网拆解了解到，智融 SW3516P 此前还被闪极100W 3C1A氮化镓充电器、公牛67W 3C1A山峰安全快充插座、魅族PANDAER 67W 2C1A氮化镓变速箱潮充、绿联MFM认证100W二合一氮化镓充电站等产品采用，芯片性能质量获客户一致认可。

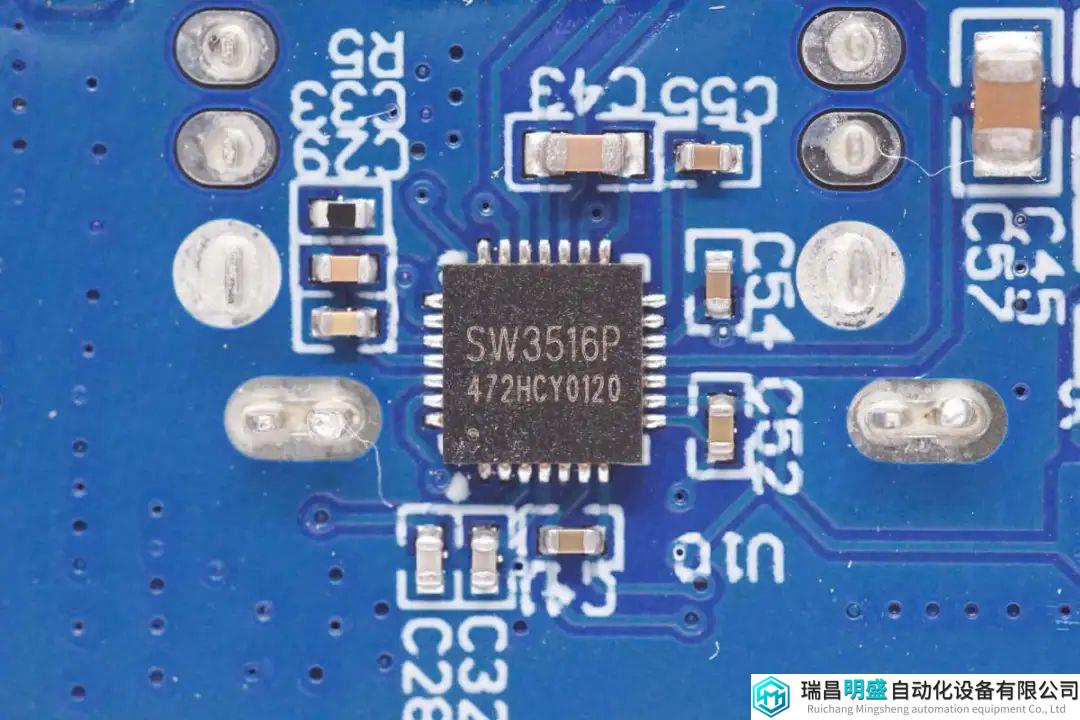

用于USB-A口的降压协议芯片也采用智融SW3516P。
用于三个USB-C接口的六颗同步降压开关管特写。
同步降压开关管来自芯控源，型号AGM303A，NMOS，耐压30V，导阻2.7mΩ，采用DFN5*6封装。

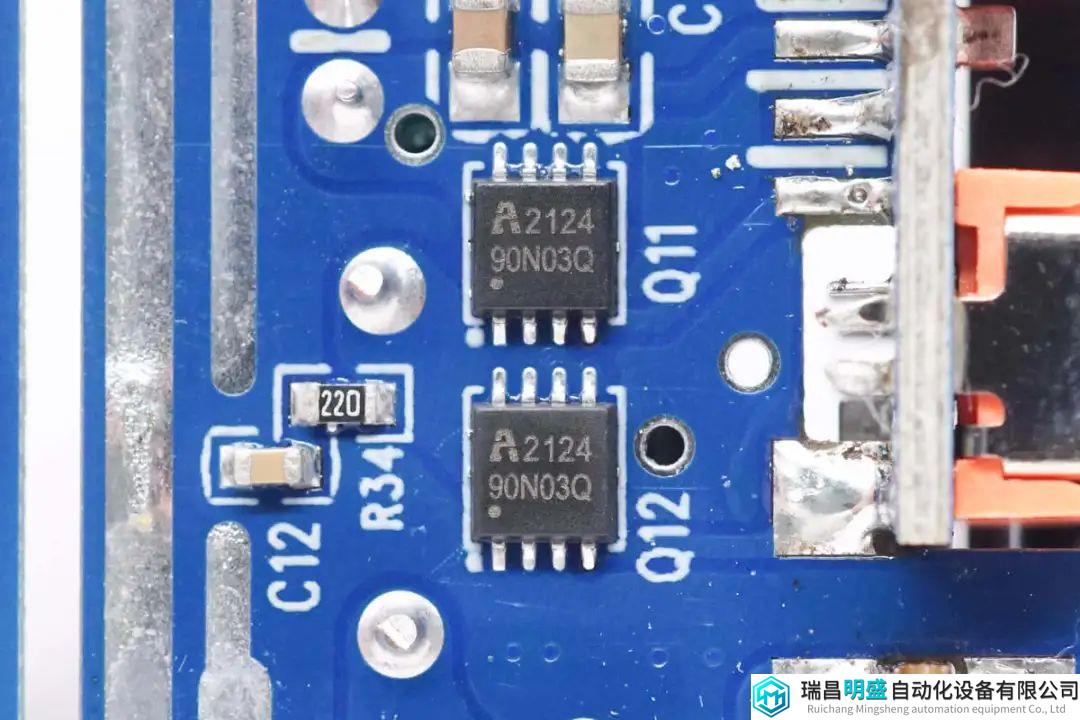

用于USB-A口的同步降压开关管来自铨力，型号AP90N03Q，NMOS，耐压30V，导阻4.2mΩ，采用PPAK3*3封装。

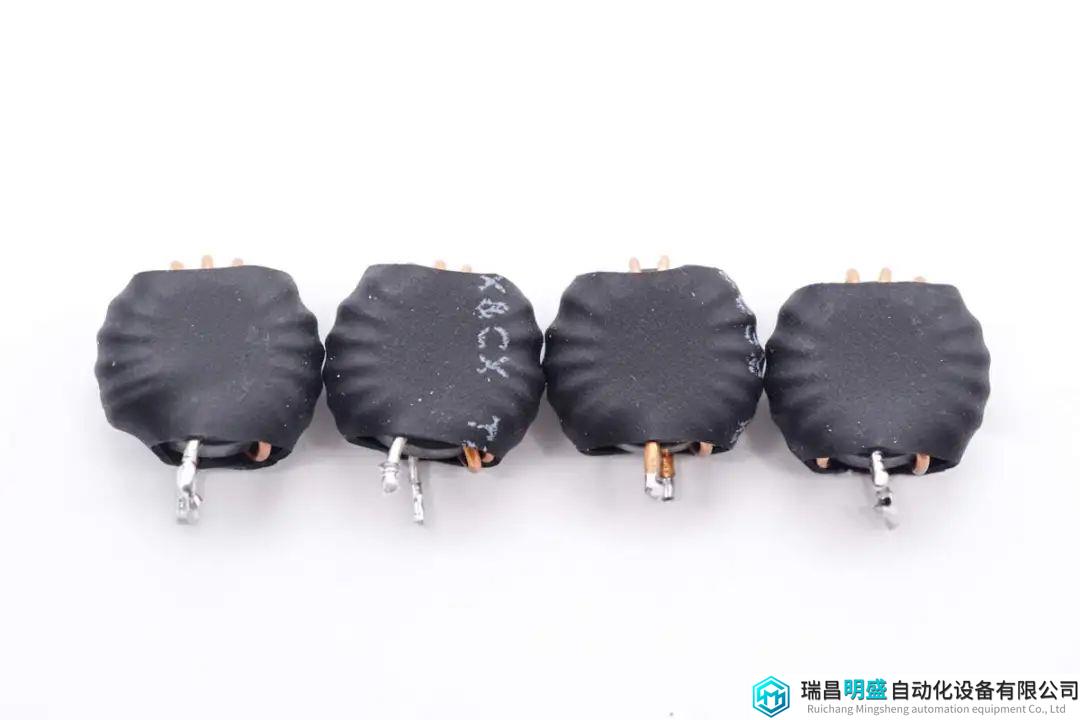

四颗降压电感分别对应四路降压输出。
输出滤波电容来自盛通，E2系列固态电容，规格为330μF25V，四颗对应四路输出滤波。

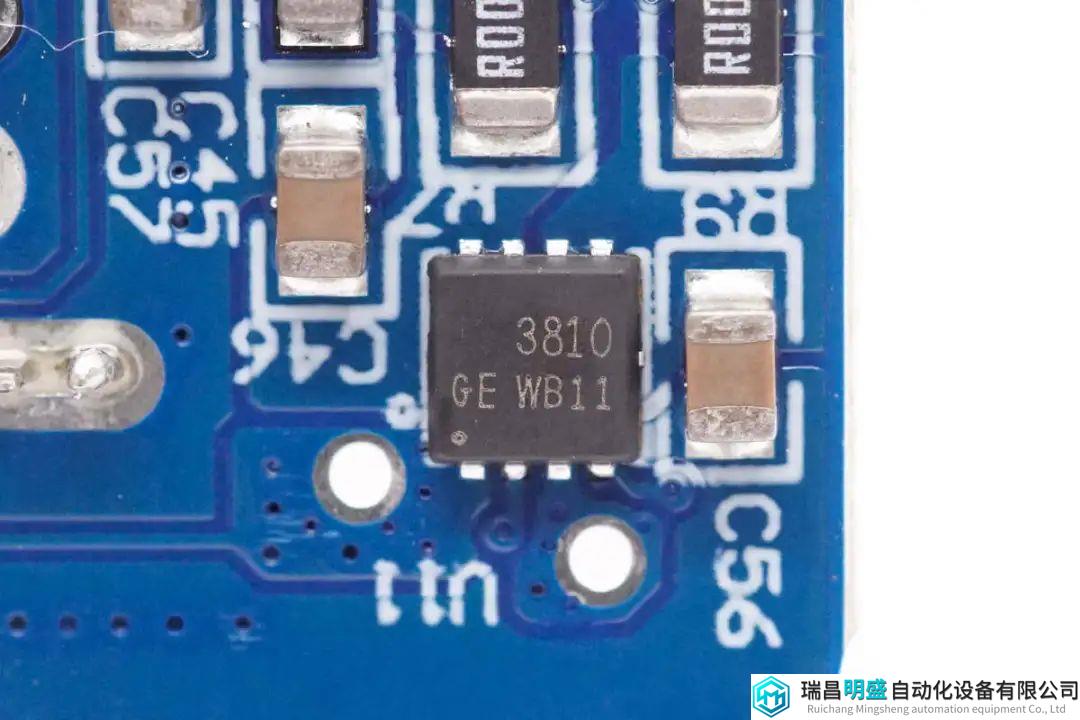

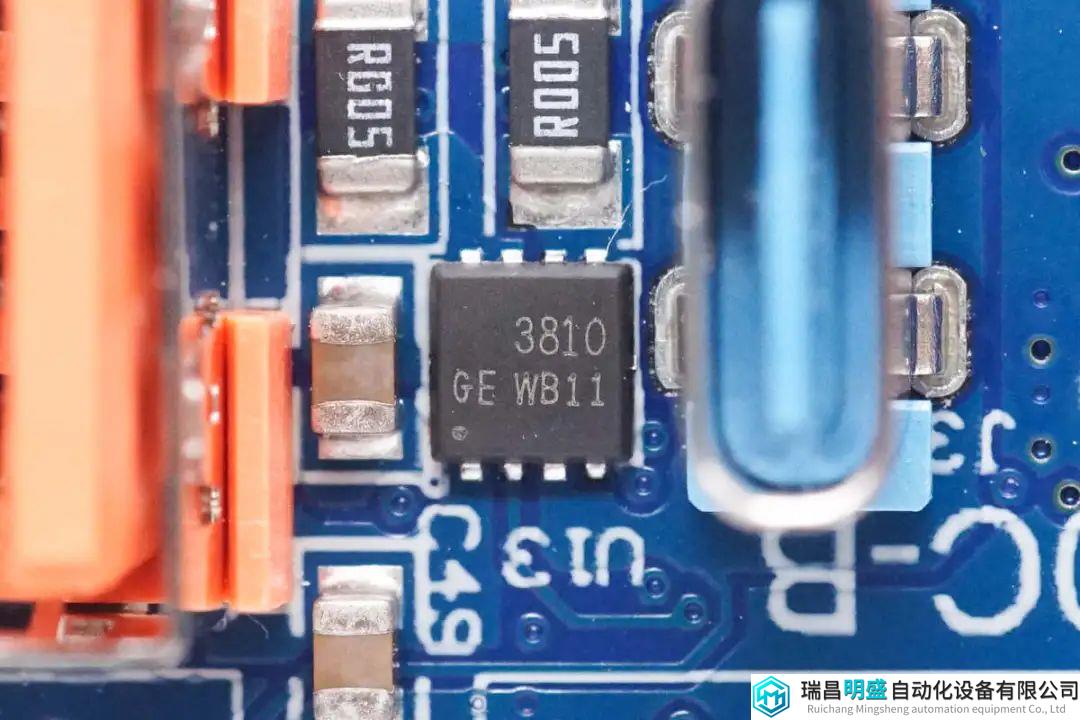

VBUS开关管丝印3810，为双NMOS管。
另一颗VBUS开关管型号相同。

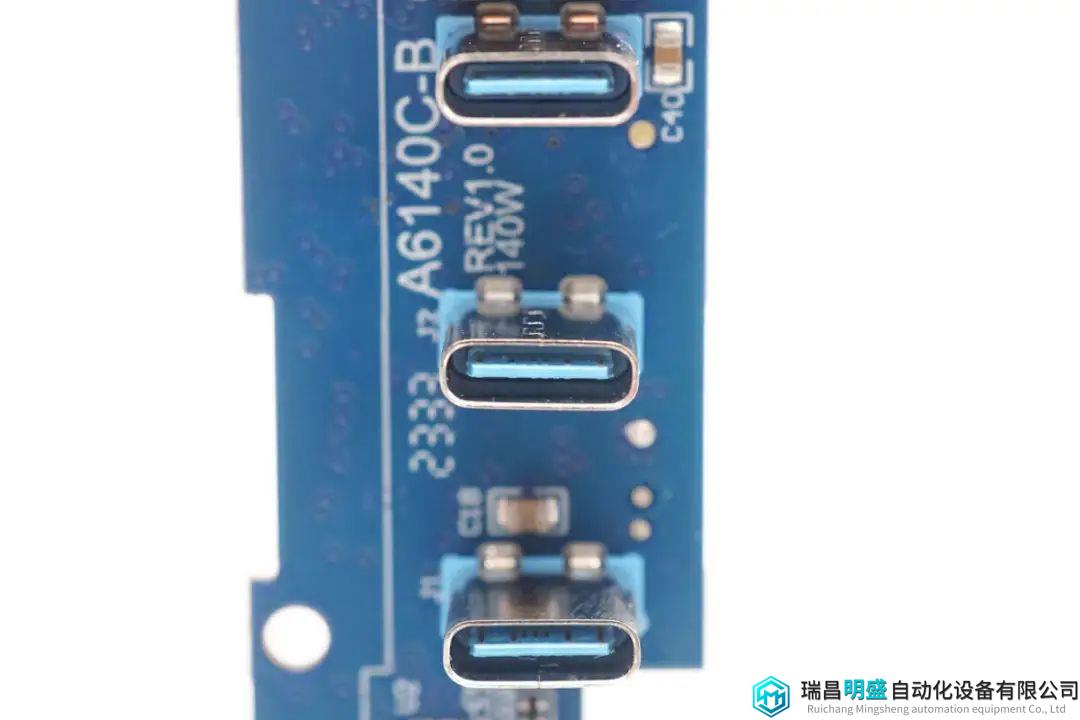

USB-C母座采用过孔焊接固定，蓝色胶芯不露铜。

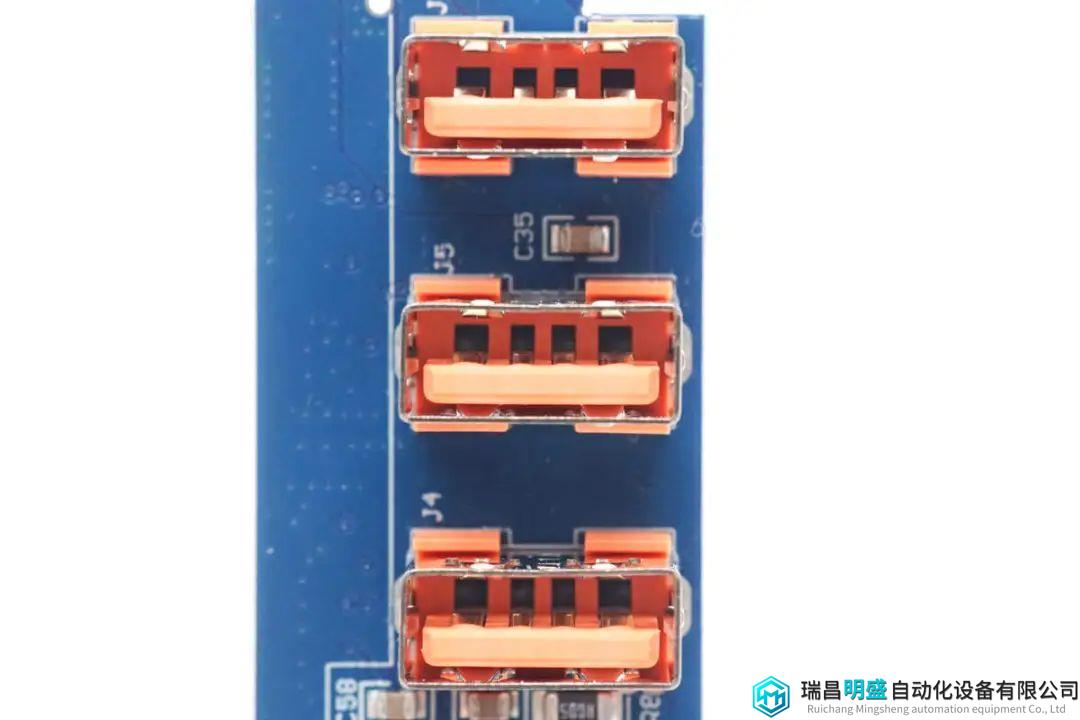

三个USB-A母座特写，采用橙色胶芯，正负极加宽支持大电流快充。

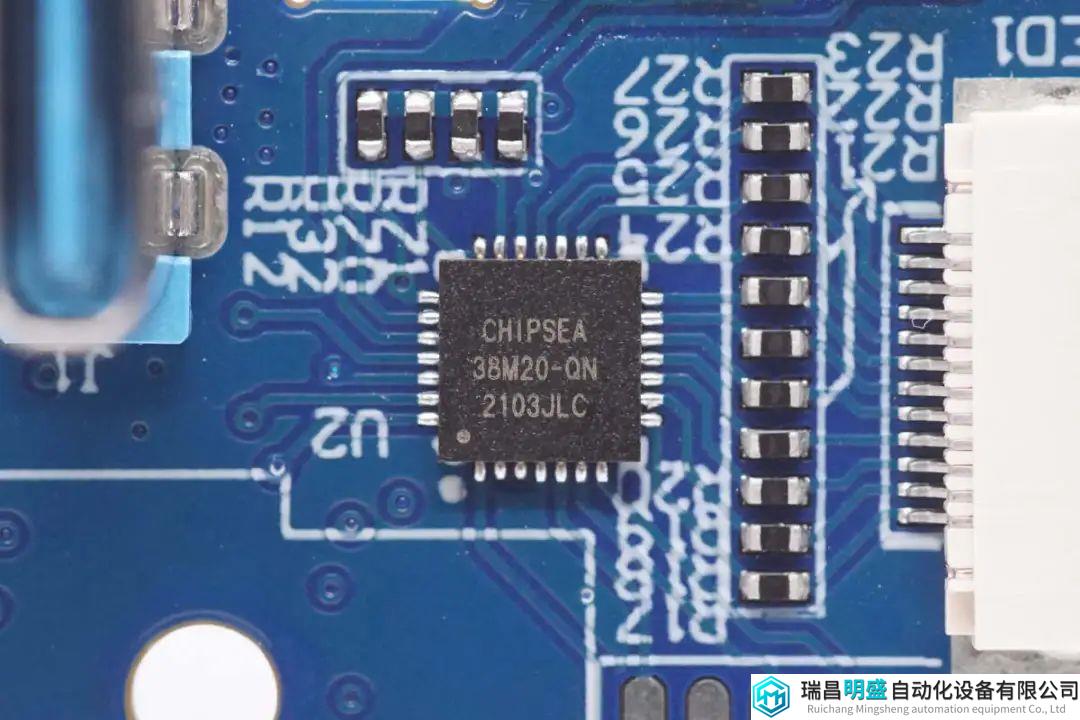

用于屏幕显示和功率自动控制的MCU来自芯海科技，型号CSU38M20，芯片内置高性能8位MCU，内置12位ADC，内置8K×16位程序存储器MTP、1K字节数据存储器（SRAM）、256字节的E2PROM、只有43条单字指令、8级PUSH和POP存储堆栈。具备I2C，SPI接口和UART接口。

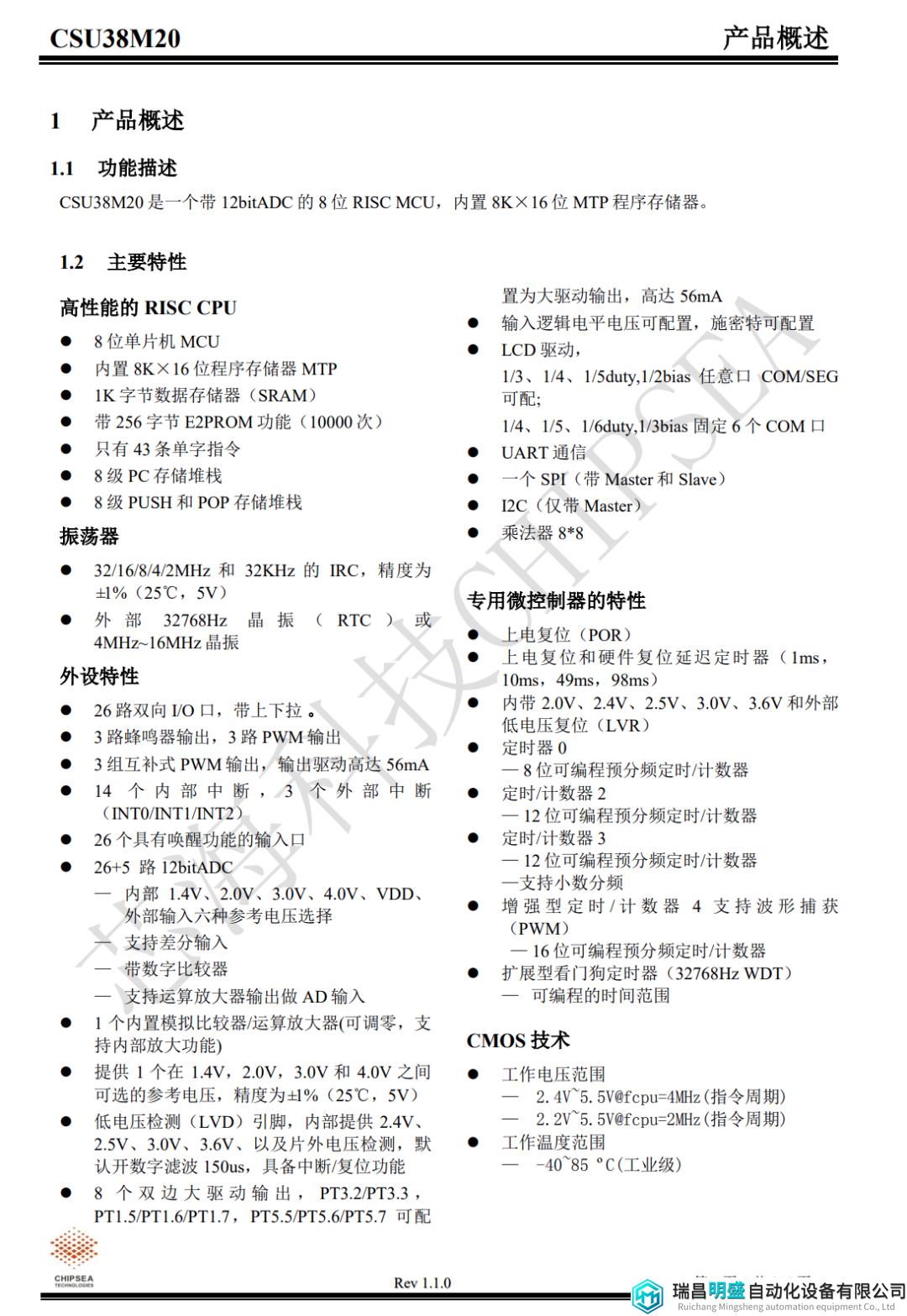

芯海科技 CSU38M20 资料信息。

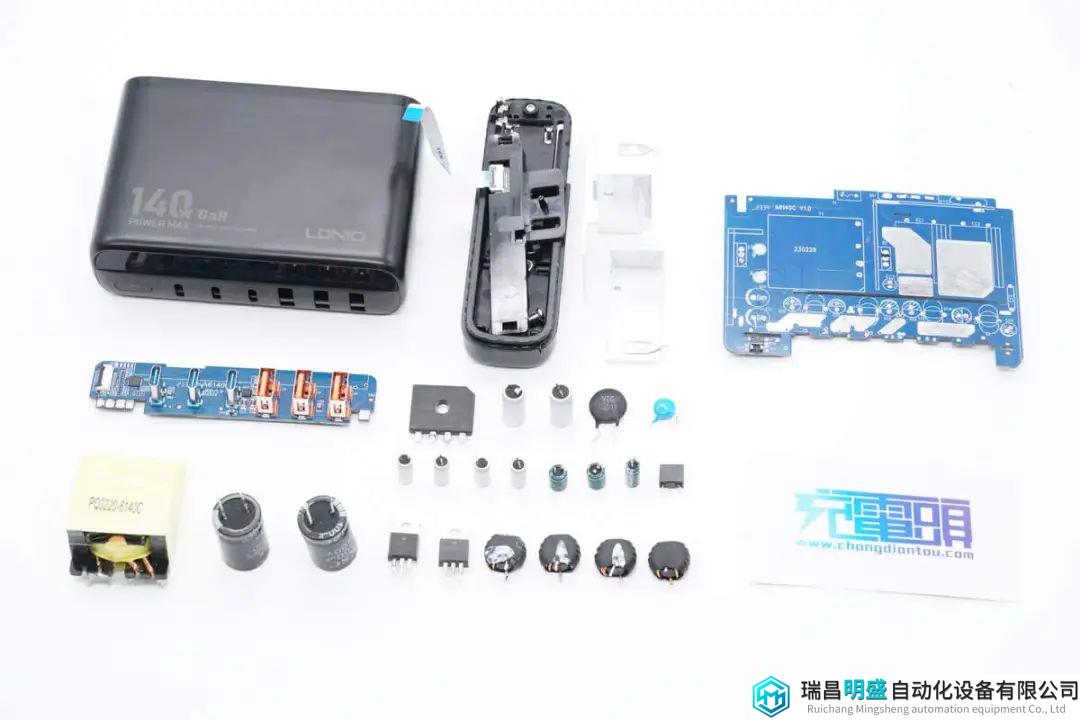

全部拆解一览，来张全家福。
充电头网拆解总结
力德诺推出的这款140氮化镓充电器配有延长线以及可更换插脚，支持作为桌面充电器使用和日常携带。充电器配有LED屏幕可以显示当前接口的实时输出功率，方便了解设备的充电状态。充电器的三个USB-C接口均支持100W功率输出，USB-A口支持30W快充，能够满足手机和电脑的同时快充需求。
充电头网通过拆解了解到，力德诺这款140W氮化镓充电器采用茂睿芯开关电源方案，使用MK2697初级主控芯片+MK91816同步整流控制器，使用能华CE65H110TOAI氮化镓开关管，组成固定电压输出的反激开关电源。
输出采用四路智融SW3516P进行降压输出，其中三颗用于三个USB-C接口和一个USB-A接口，还有一颗对应两个USB-A接口。充电器内部采用盛通固态电容用于输出滤波，并采用芯海科技CSU38M20用于读取输出功率以及显示驱动。充电器内部开关管设有大面积散热片，变压器等元件涂胶加固，元件之间留有空隙，提升散热性能。
