Design-Con 2023的现场产品演示展现了Samtec Flyover®高速电缆组件和Rohde & Schwarz®ZNA矢量网络分析仪的杰出PCIe 6.0性能。
在本期的视频中，Rohde & Schwarz公司的VNA产品规划经理Greg Vaught和Samtec公司的技术营销经理Matt Burns带领我们完成了设置，并描述了产品和测量结果。
【演示细节】

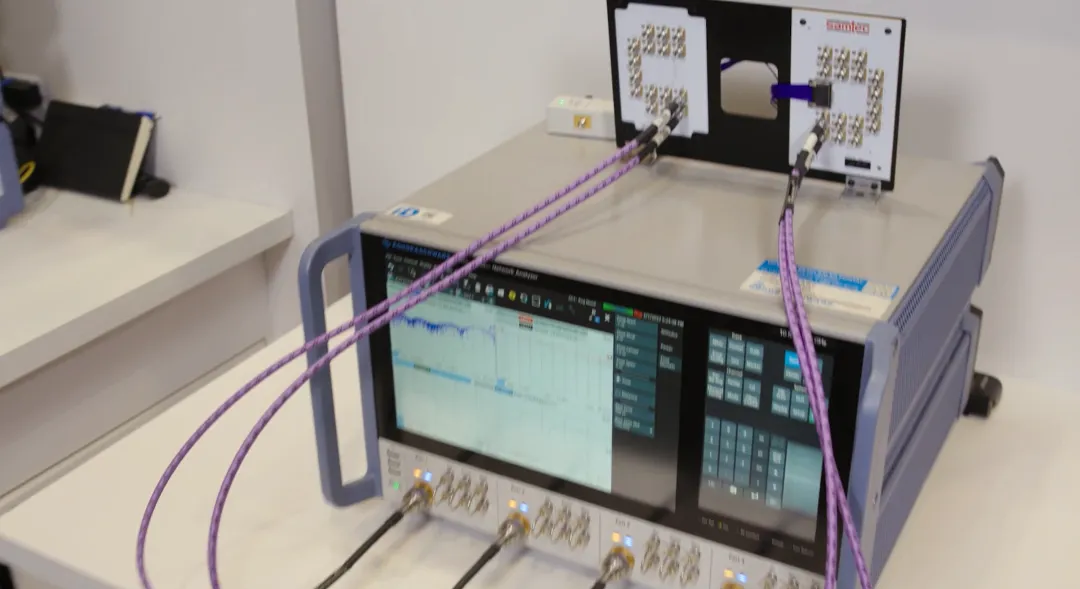

一台Rohde & Schwarz公司的ZNA 67矢量网络分析仪与Samtec Si-Fly™ SI评估套件相连，在一条Eye Speed®超低Skew twinax电缆上进行差分输入和差分输出测量。

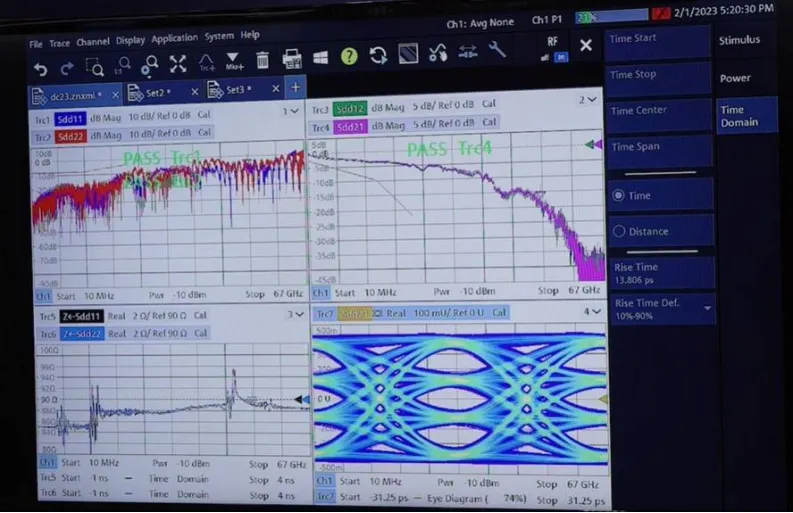

图1：Rohde & Schwarz公司的ZNA67提供了频域测量和时域概况
ZNA 67显示了插入损耗（IL）和回波损耗（RL）等频域测量，频率高达 67 GHz。这两项测量都通过了PCIe 6.0规范中定义的配置文件。
在时域，我们看到一个TDR测量，帮助我们定位信号路径上的连接器和电缆过渡。睁开的眼图显示了沿Si-Fly™低剖面电缆系统的开放信号路径。(见图1)。

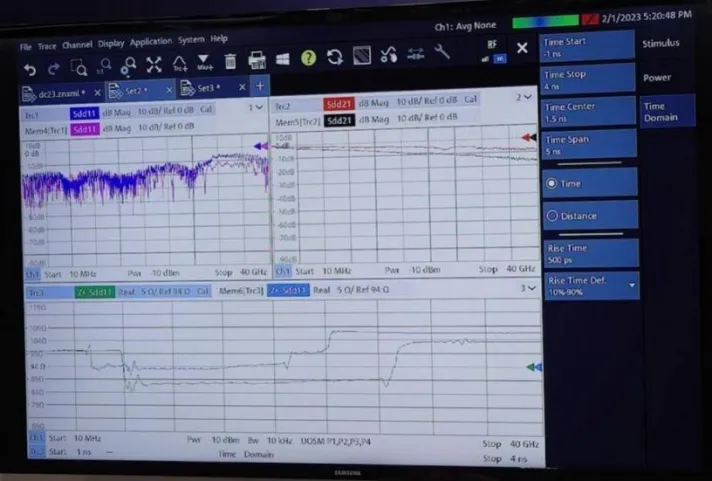

图2：ZNA67的去嵌功能，显示了开启和关闭的结果
Greg还讨论了ZNA的去嵌功能，显示了去嵌开启和关闭的结果（见图2）。这消除了夹具的影响，如插入损耗和反射，只显示Samtec电缆组件本身的插入损耗、回波损耗和时域结果，而没有夹具。
DUT（Device Under Test）是一个Samtec Si-Fly™ SI评估套件。它采用了Samtec Flyover® Cable技术，特别是Si-Fly连接器系统。Si-Fly™被设计成一个ASIC相邻的互连系统。它允许设计者直接断开将从ASIC到Si-Fly™的互连信号，然后使用我们的超低Skew Eye Speed® twinax电缆将高速信号–如112 Gbps PAM4，或PCIe 6.0（64 GTs）–传输到前面板或背板。
Si-Fly™是一个超低轮廓的电缆组件。它在板上只有3.8mm高，而且可以放在散热器或其他冷却硬件下面。它最多可提供16个差分对，每条通道的额定速度为112 Gbps PAM4。
