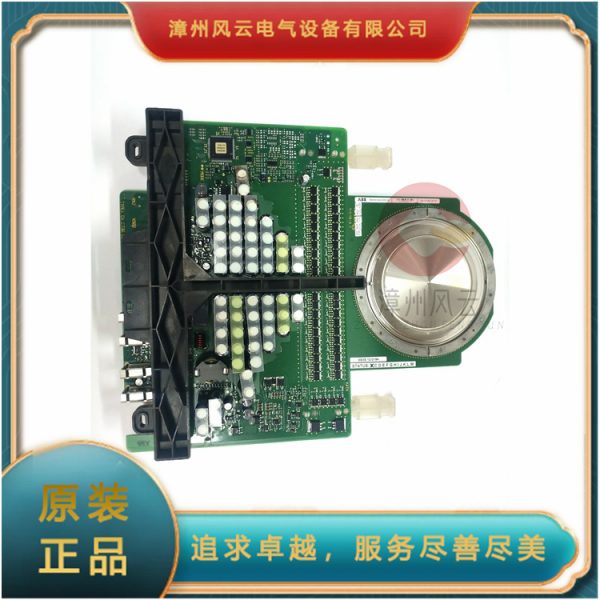

ABB 5SHY6545L0001 控制器模块

Description

(1)差动保护装置：比率制动式差动保护、二次谐波制动、差动速断保护和CT断线闭锁差动保护。
(2)后备保护装置：复合电压闭锁方向过流(压)保护、过负荷保护和零(间)序(过流、过压)保护。
(3)电量保护装置：瓦斯保护(本体重/轻瓦斯)、有载调压保护。
辅助保护主要包括：
TA断线自锁、PT断线告警、故障录波断路器分、合操作、开关状态显示，风机启停控制、测量功能、电能计量功能。
该装置配置了2个完全相同的CPU插件，分别实现监控和保护功能。CPU共用交流变换与模数转换插件、开关量输入、输出插件、人机对话插件、跳闸与逻辑插件、告警和信号插件以及电源插件。该装置采用多机并行工作、模拟量输入、开关量输入、输出通道共享的硬件结构形式，具有抗干扰能力强、硬件冗余度好、速度快、硬件自检能力强等优点。该装置采用三屏设计，即保证了当某一线路出现故障时，变压器仍然能正常工作，这点无论对于变压器出现故障或变压器的检修都是非常重要的。

通常，在实现其功能的前提下，变压器主变保护装置的硬件设计应遵循以下几个原则：多用高集成度的元件，少用分立元件；多用通用元件，少用特殊元件；尽量采用低功耗器件；模块化设计，便于硬件发生故障后的检测和修复。按照这个原则，本文设计的主变双重CPU保护装置的硬件构成如图2所示，该装置以TMS320LF240TA芯片为核心。时钟芯片用于向系统提供当前时间，并为保存系统参数提供了空间。使用光电耦合器使系统的主要部分与外界电气信号无直接的电气连接，保证了系统在大电压、大电流环境下的安全运行。
