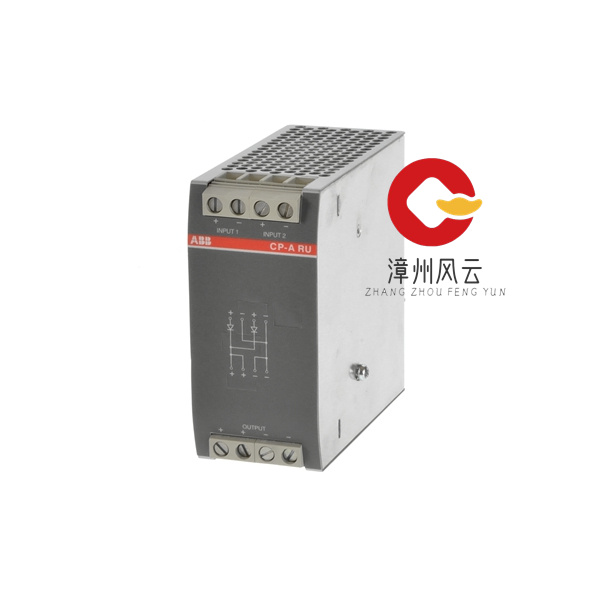

ABB CP-A RU 电源单元

具有2个输入的CP电源单元去耦，每个输入/通道最高20 A

输出高达40 A

两个并联电源100 %去耦，实现真正的冗余

2个集成二极管，用于去耦最高20 A的2个开关模式电源控制模块CP-A CM(附件)用于监控两个输入的欠压情况。两者之一当输入端检测到欠压时，继电器输出断电。阈值是可调的从14伏到28伏。CP-A CM插在CP-A RU装置的前面。

冗余电路用于增加操作可靠性和消除电源中断。可能导致电源故障的事件包括：接线错误、保险丝熔断或单个电源。如果第一个电源电路发生故障(称为初始故障),则向所有负载供电然后由第二(冗余)电源供电。因此，两个电源都必须大小适合处理所有负载的总电流需求。主电源和冗余电源通过CP-ARU单元相互解耦。出现故障后，它会自动从主电源切换到冗余电源。它解耦了冗余电源的故障电源输出，防止初始故障短路或危及冗余电源的输出。这样，对所有负载的不间断供电保证。如果可能，两个电源应连接到不同的输入电压相位，以避免电源初级侧的保险丝熔断导致断电。
