充电头网拿到了思科8832会议电话的PoE注入器，这款注入器在其中一面设有RJ45有线网络接口和USB-C供电接口，另一面设有单个USB-C接口，用于连接电话机。通过使用注入器，通过USB-C接口，同时为会议电话供电以及连接有线网络。
这款PoE供电器采用灰色塑料外壳，两端设有USB-C接口，并在接口旁印刷标签，标识接口功能，方便安装使用。下面充电头网就带来思科这款PoE注入器的拆解，一起看看内部的用料和做工。
思科USB-C+RJ45 PoE注入器外观
和此前拆解的思科USB-C电源适配器一样，这款二合一转换器也是采用相同材质配色外壳，机身表面磨砂工艺处理可以有效抗指纹。

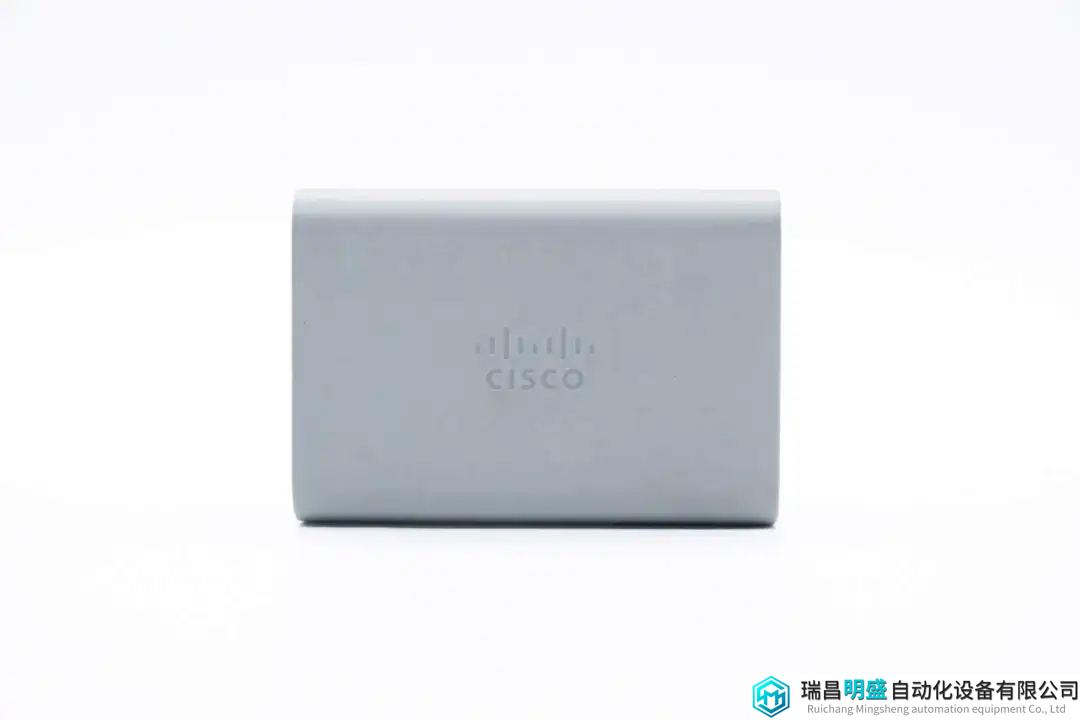

机身顶面中心设计有CISCO品牌。

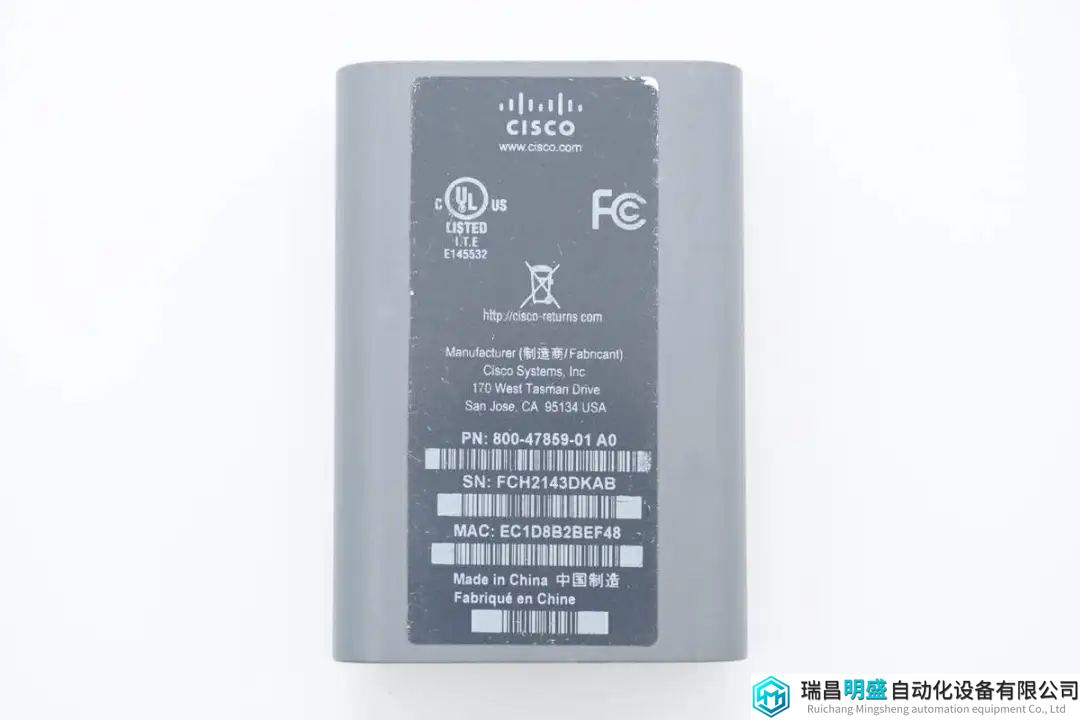

底部贴有产品相关信息贴纸，可以看出产品通过了UL和FCC认证。

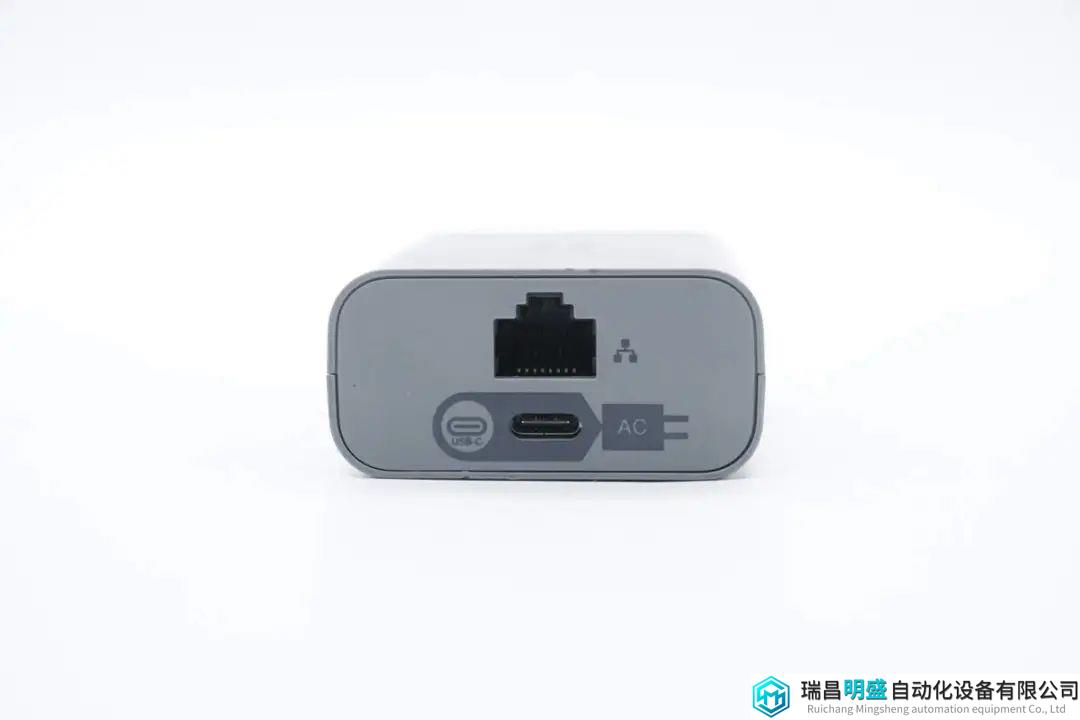

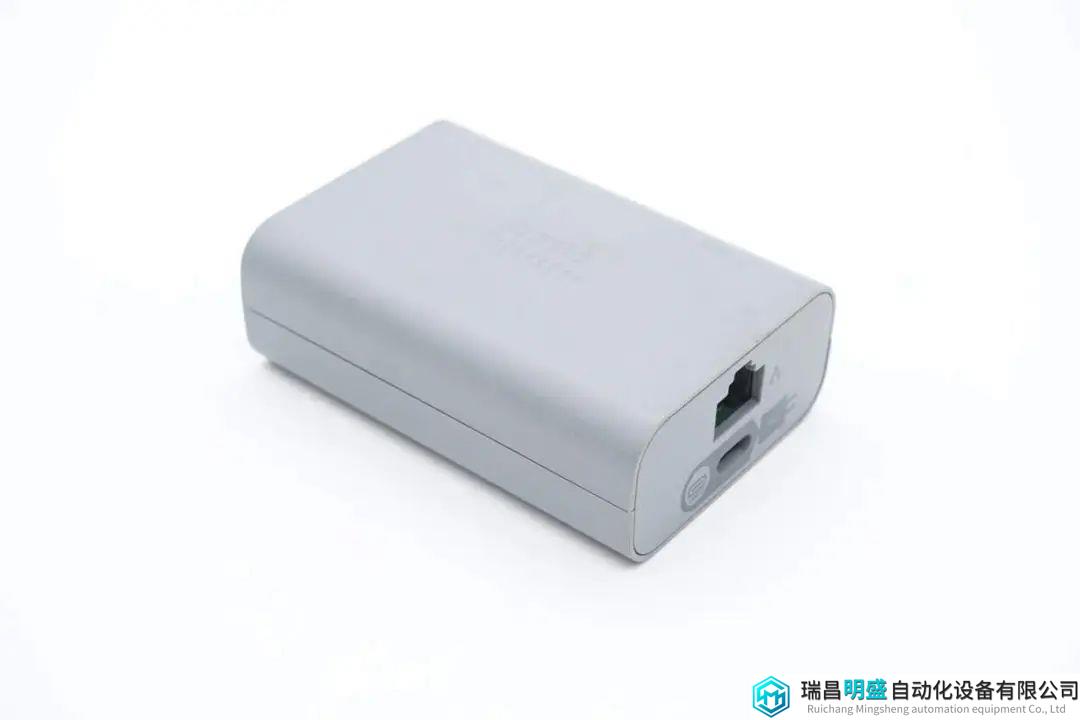

机身一端配置USB-C供电接口和RJ45网络接口。

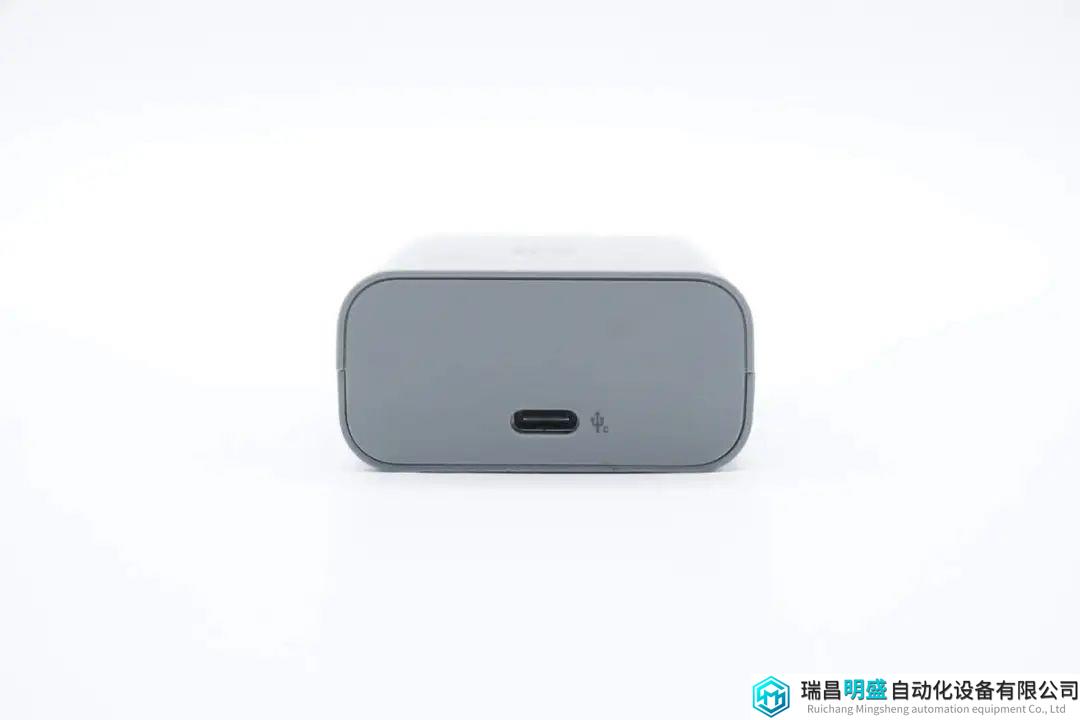

另一端配置USB-C接口，从这端输出为设备供电和网络。

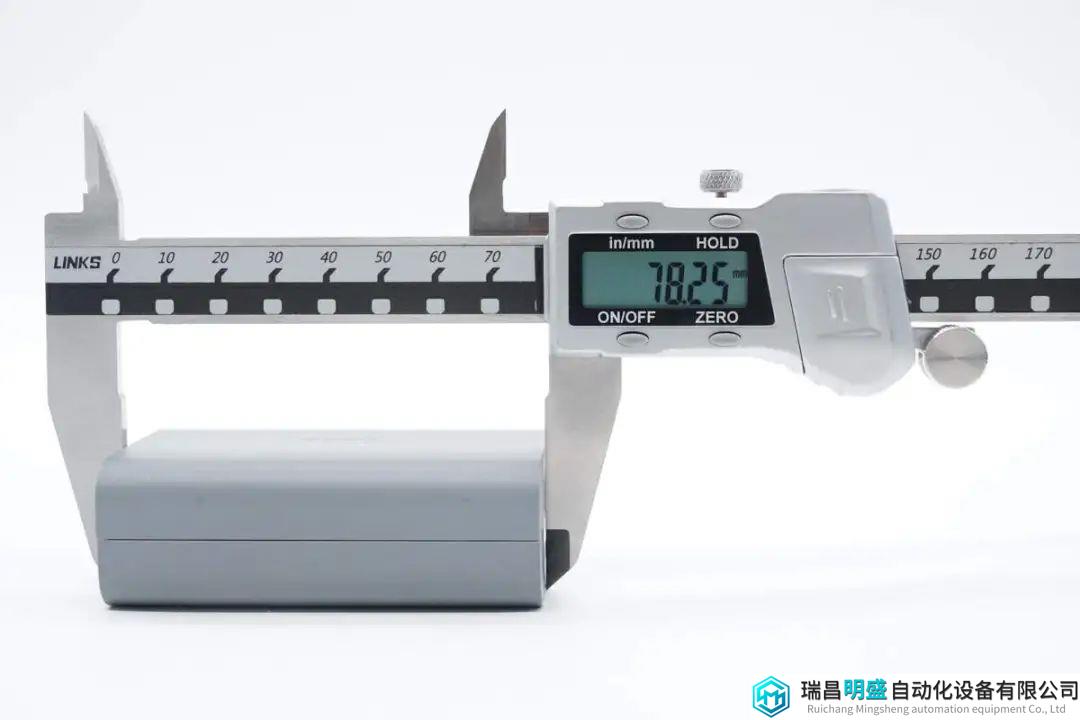

实测产品机身长度为78.25mm。

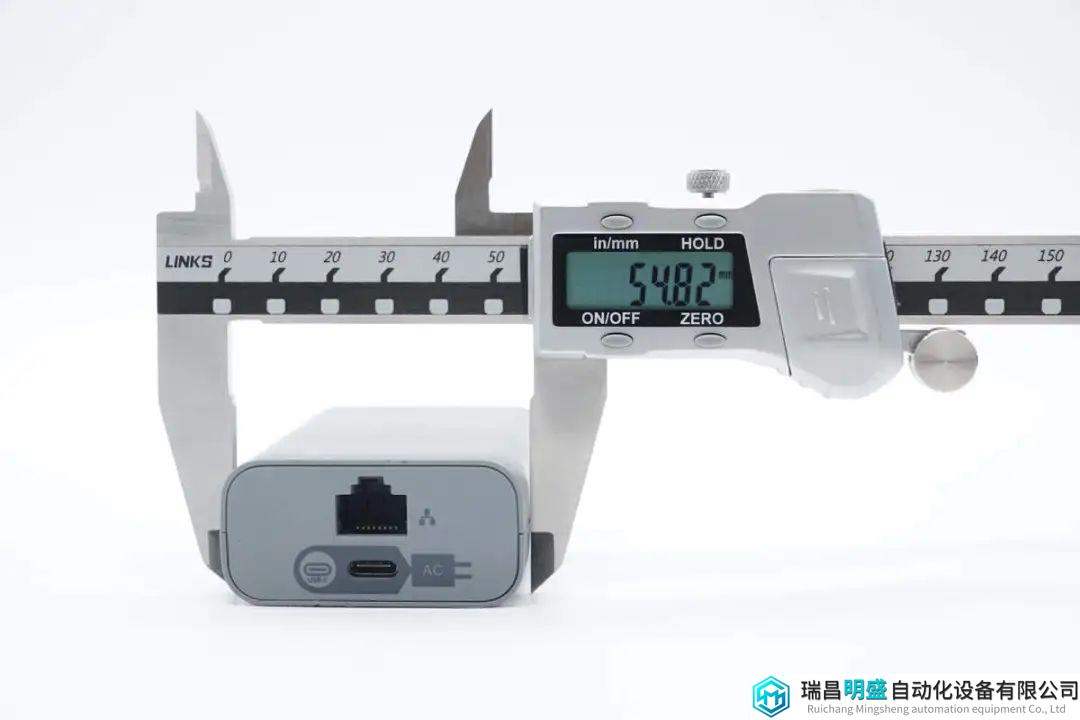

宽度为54.82mm。

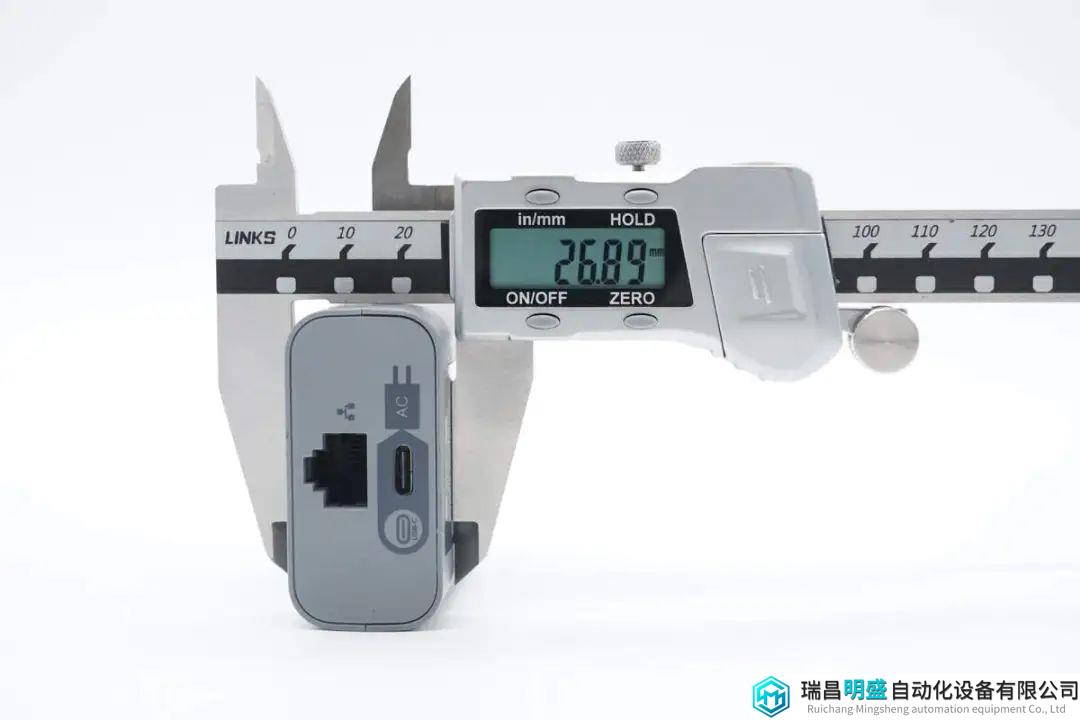

厚度为26.89mm。

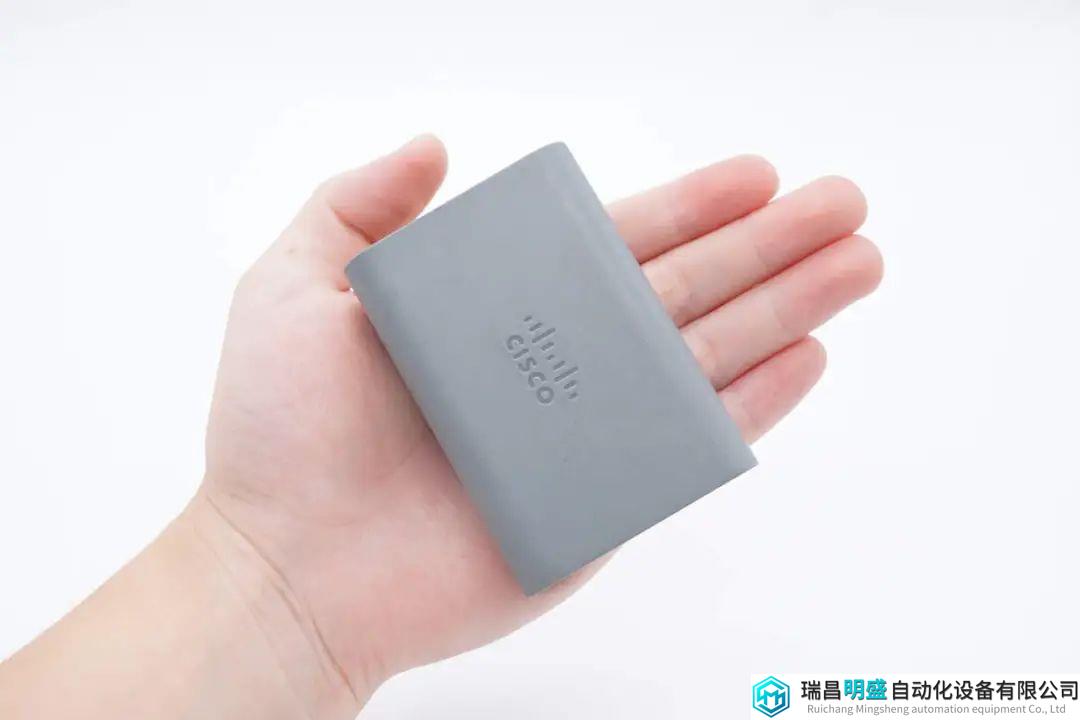

产品拿在手上的大小直观感受。

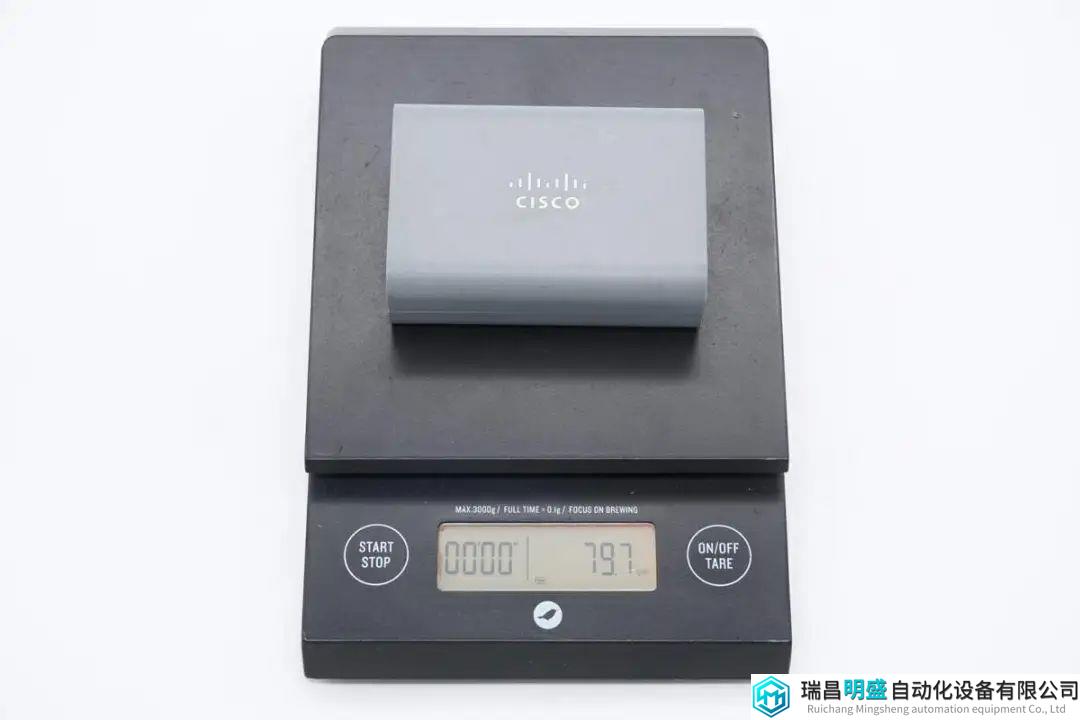

另外测得其净重约为80g。
思科USB-C+RJ45 PoE注入器拆解
看完了思科这款PoE注入器的外观，下面就开始拆解，一起看看内部的用料和设计。

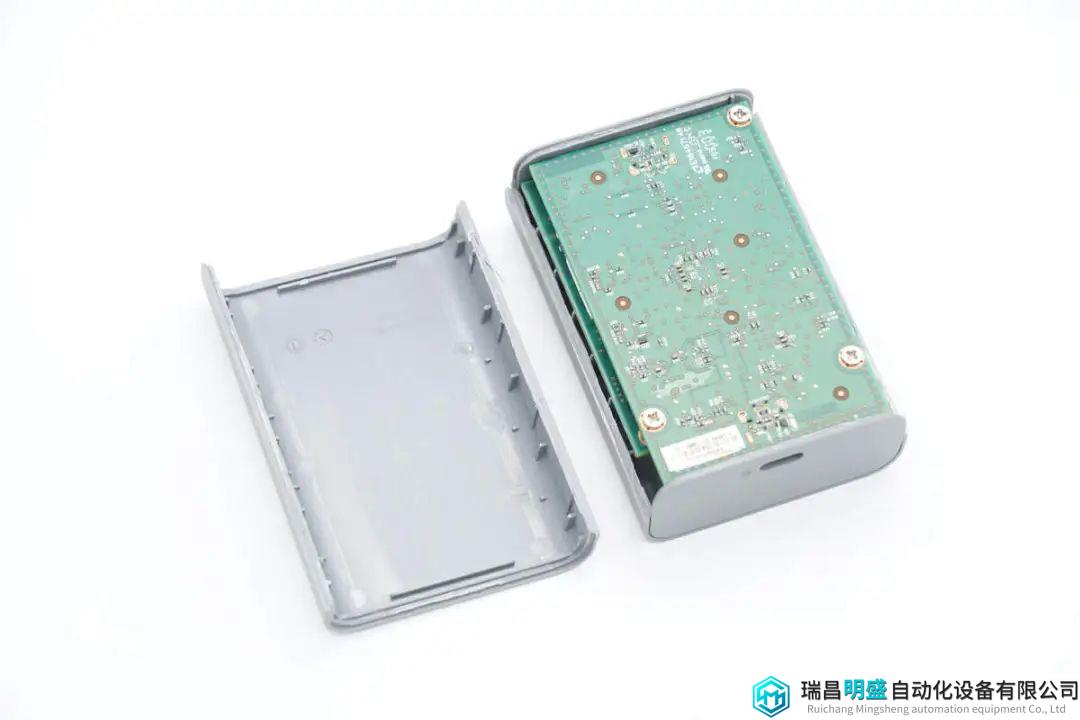

沿壳体两侧接缝拆开注入器外壳，外壳通过超声波焊接。

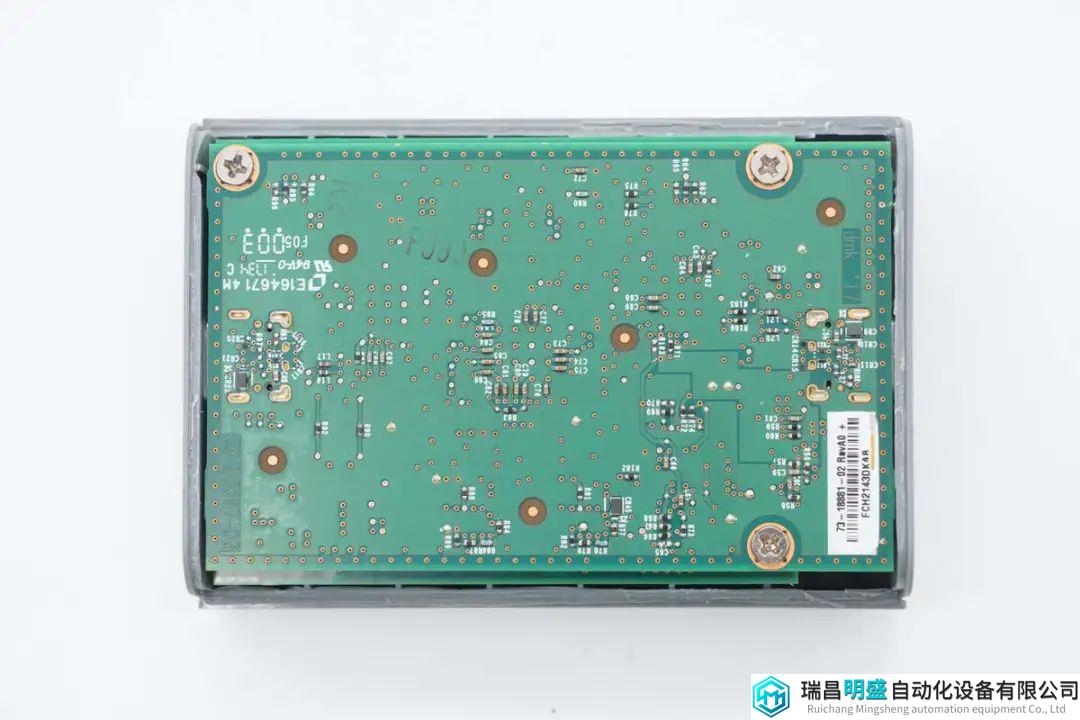

内部PCBA模块通过螺丝固定。

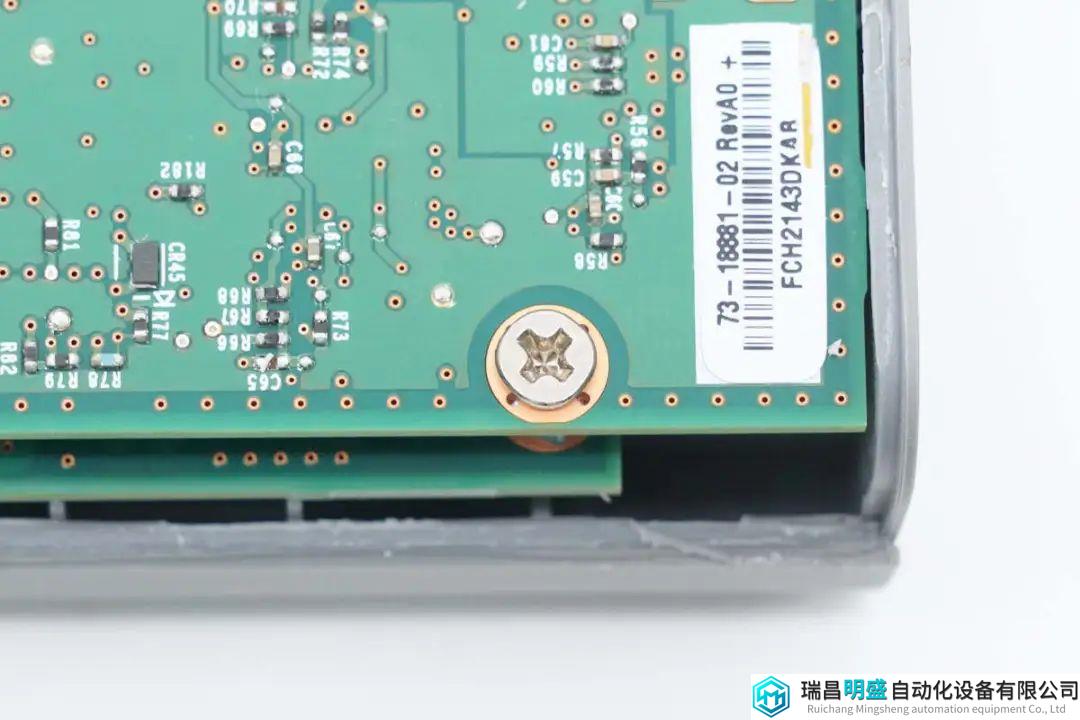

十字固定螺丝特写。

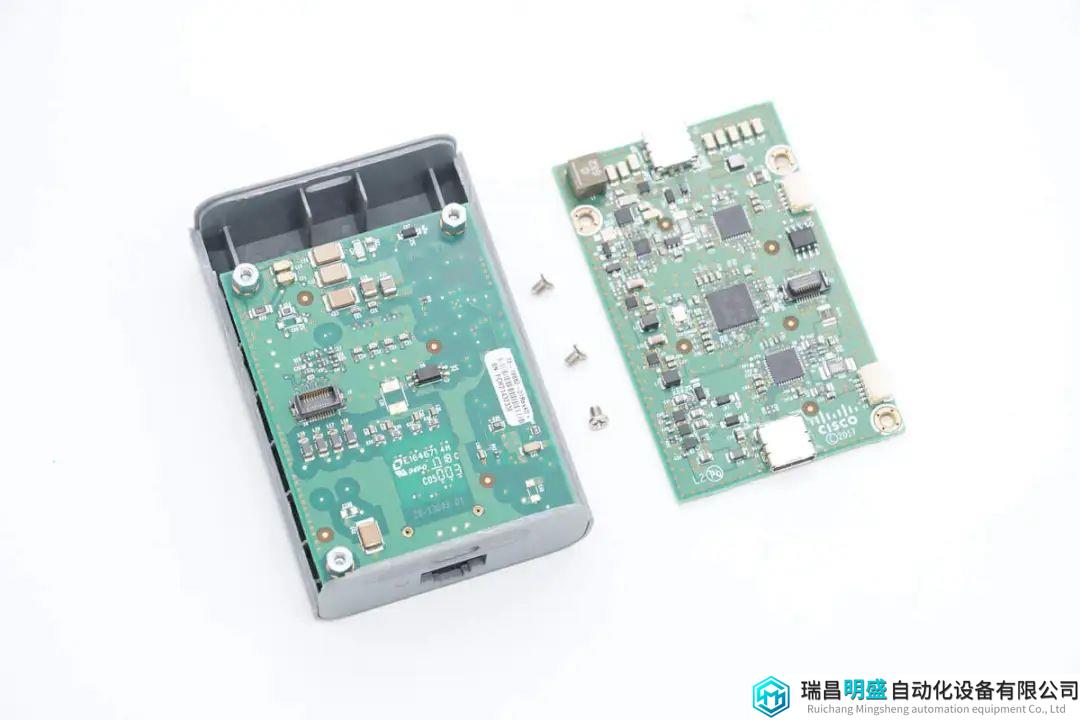

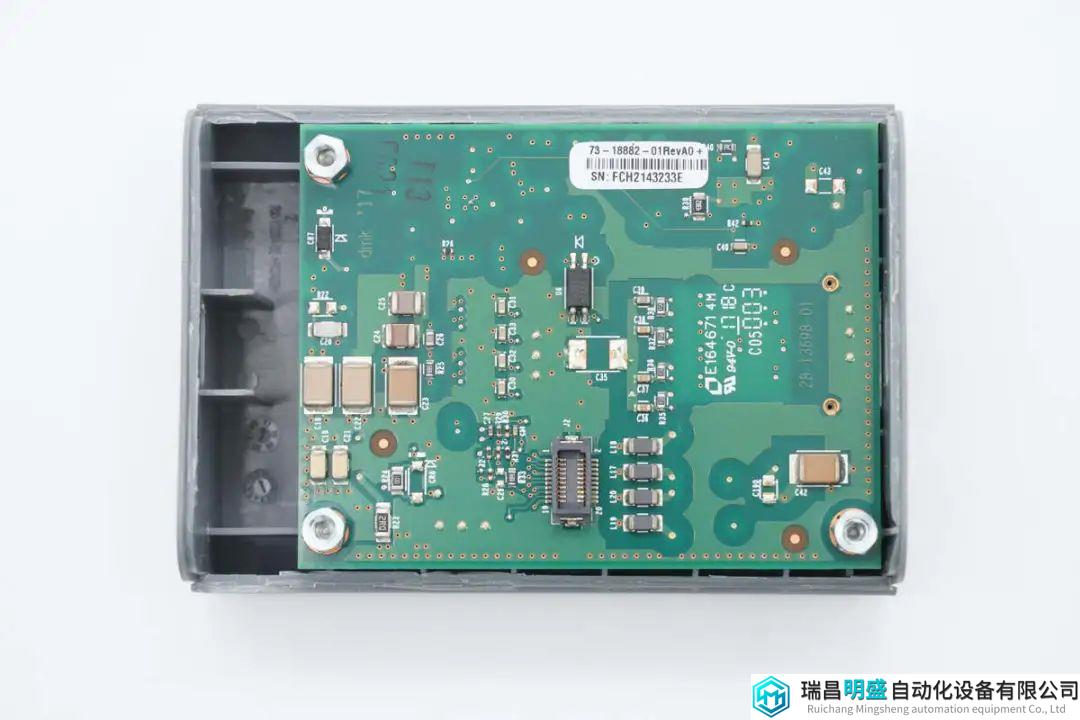

拧下固定螺丝，分离上层PCBA模块。
在底部还有一层PCBA模块。

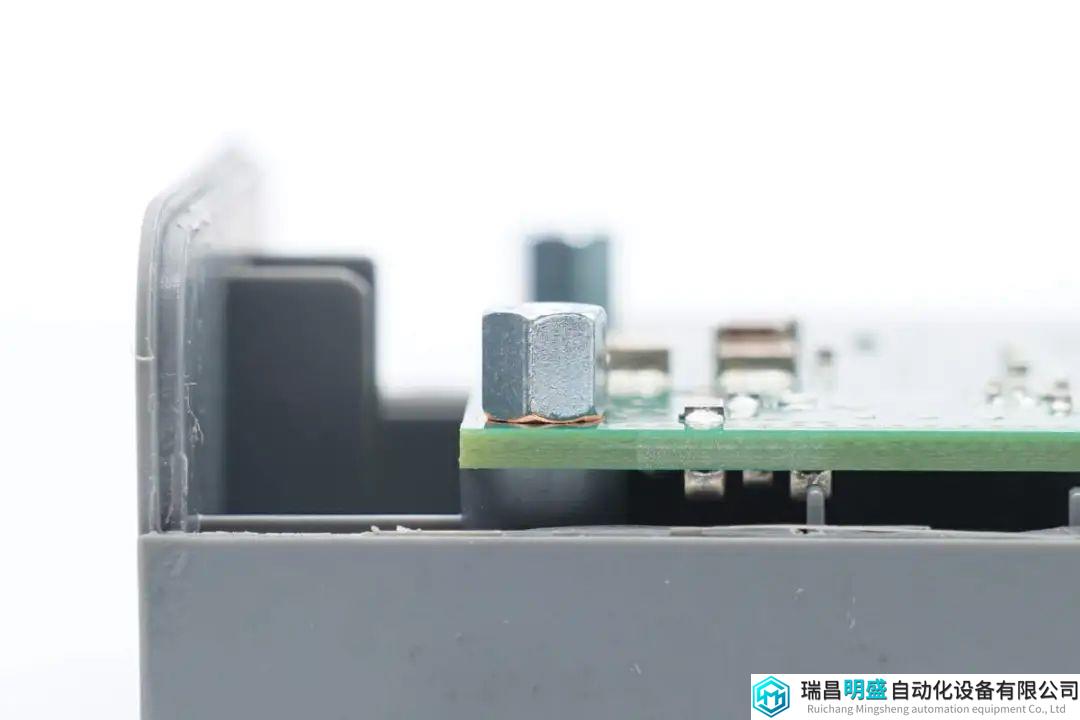

固定底层PCBA模块的螺柱特写。

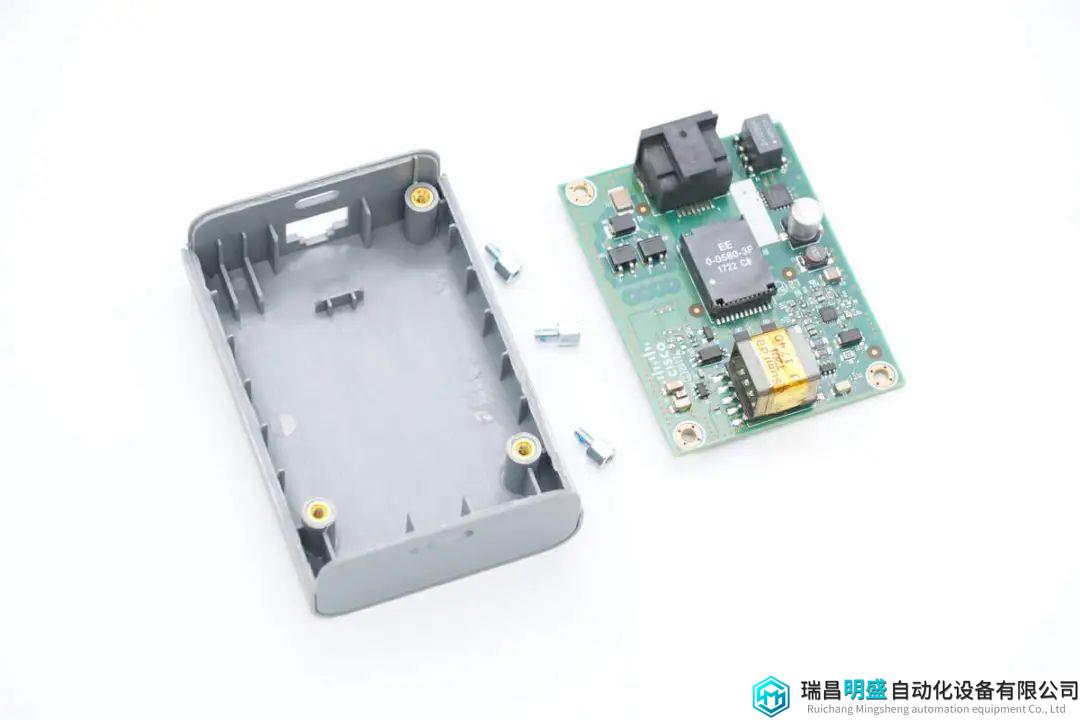

拧下固定螺柱，取出底层的PCBA模块。

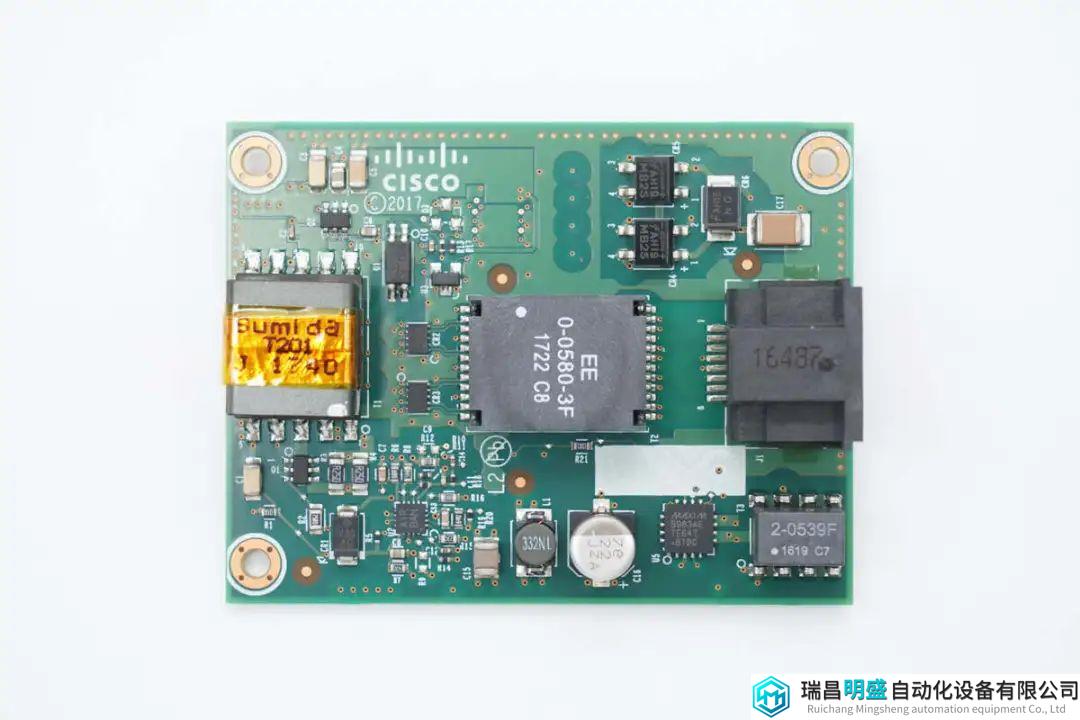

底部PCBA模块焊接供电变压器，网络隔离变压器，整流桥和网线插座以及控制芯片。

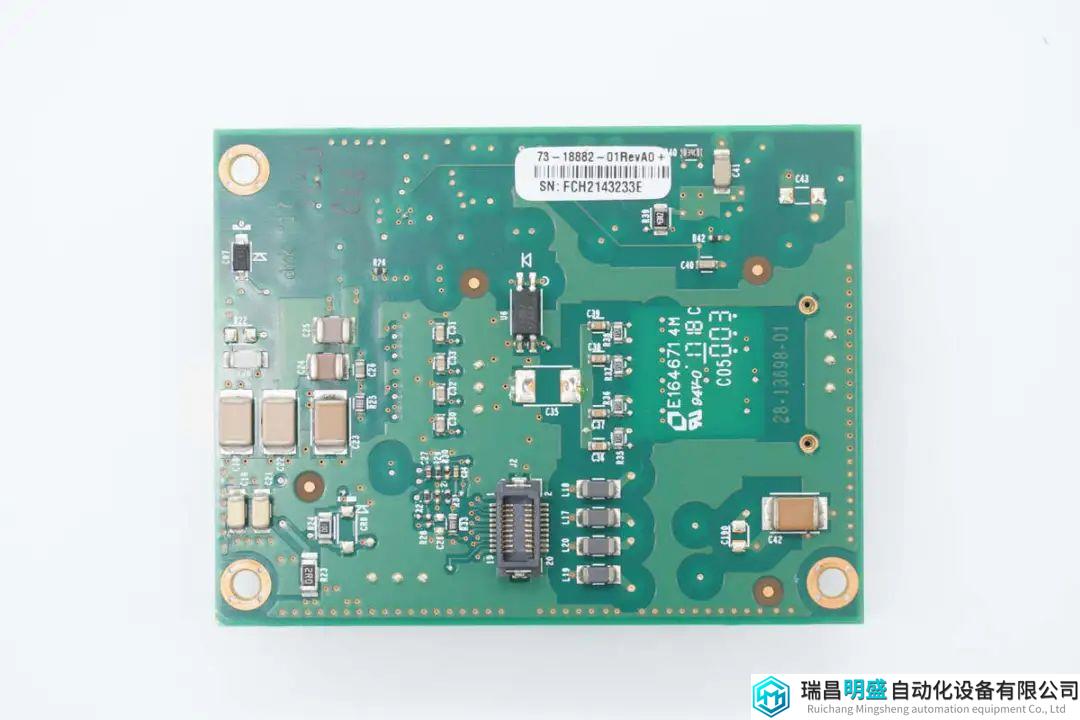

PCBA模块背面焊接滤波电容，贴片光耦和连接器插座。
网线接口采用塑料外壳，贴片焊接。

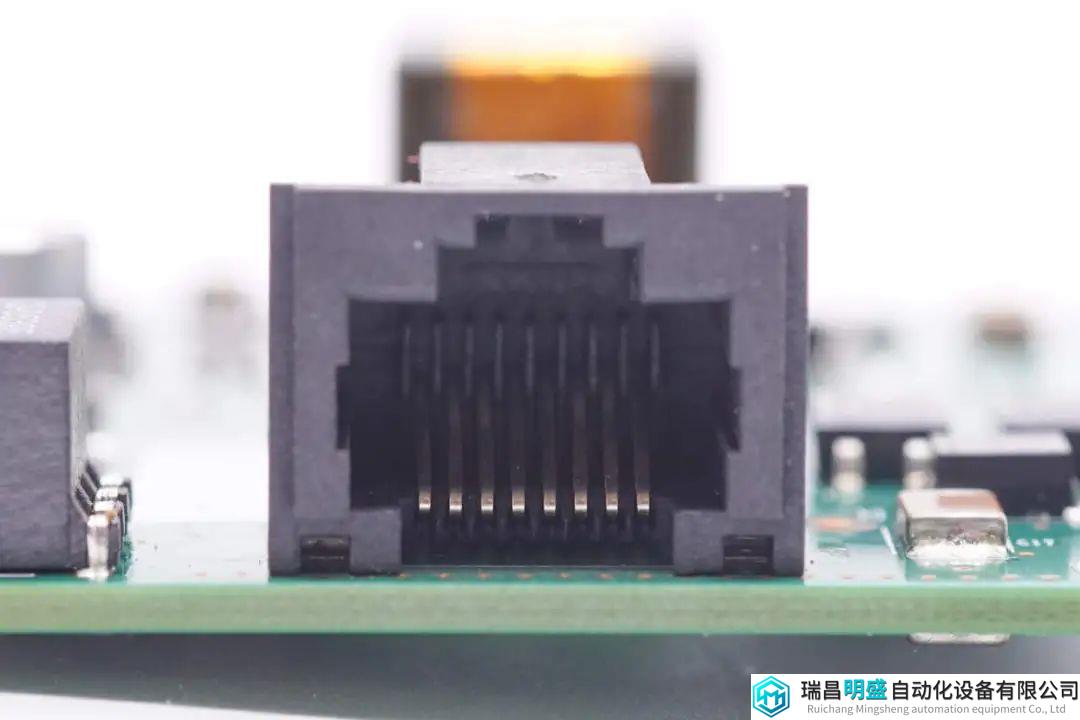

接口内部设有八根针脚。
网络隔离变压器特写。

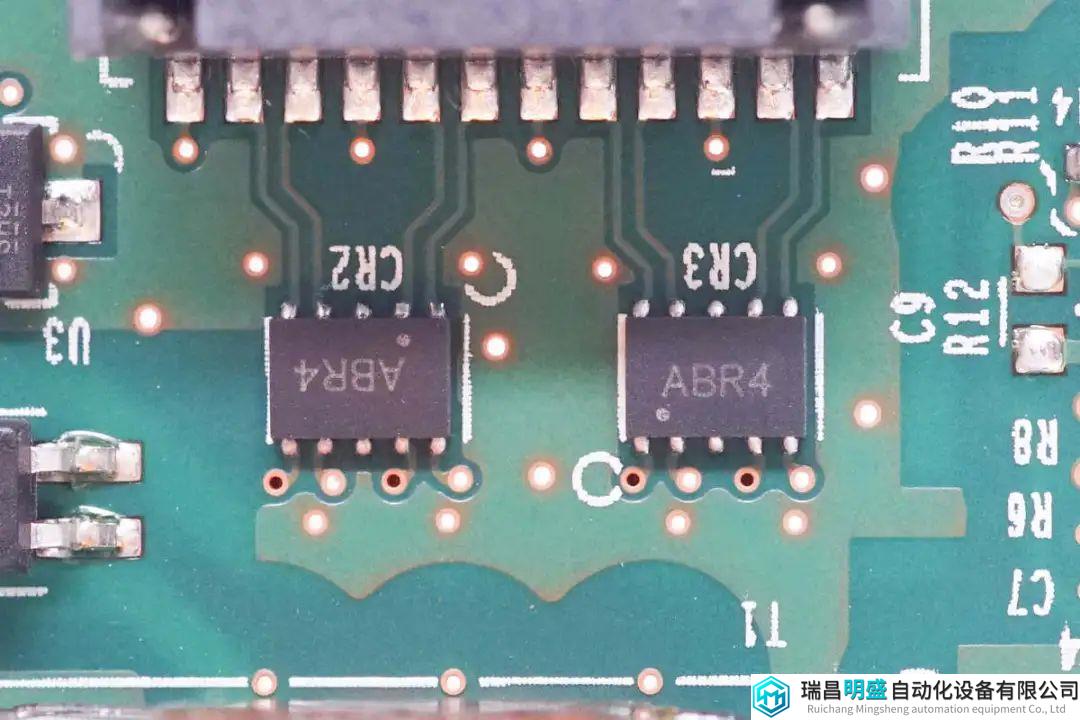

两颗TVS阵列用于网线接口浪涌保护。

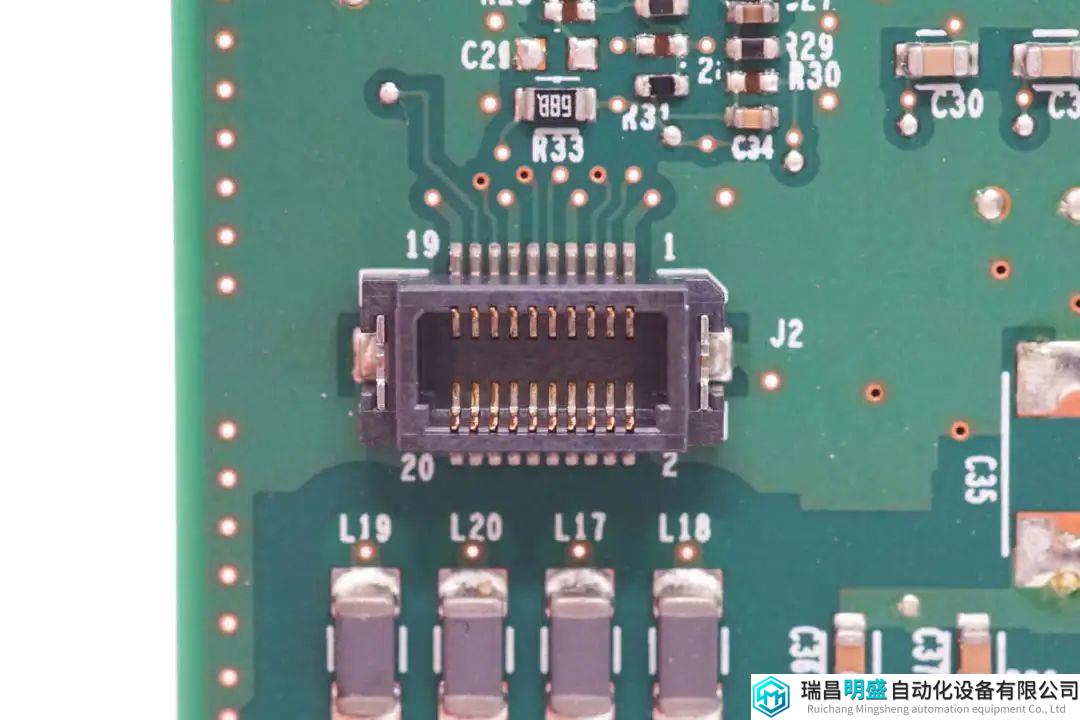

连接两层PCBA模块的连接器特写。

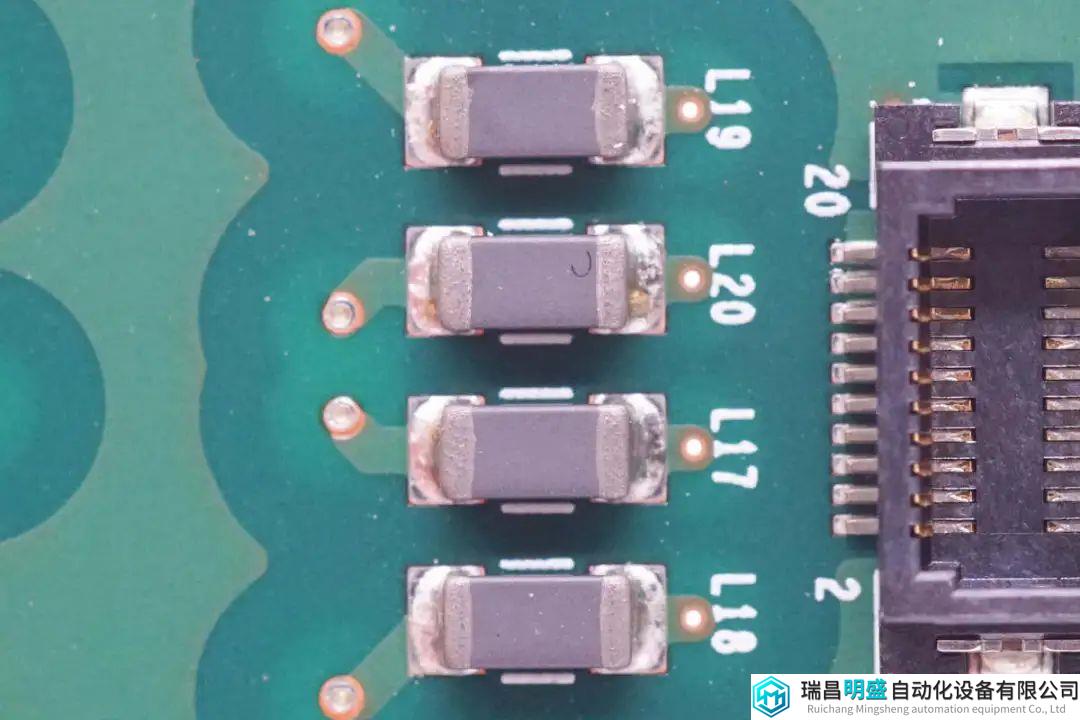

四颗滤波电感特写。

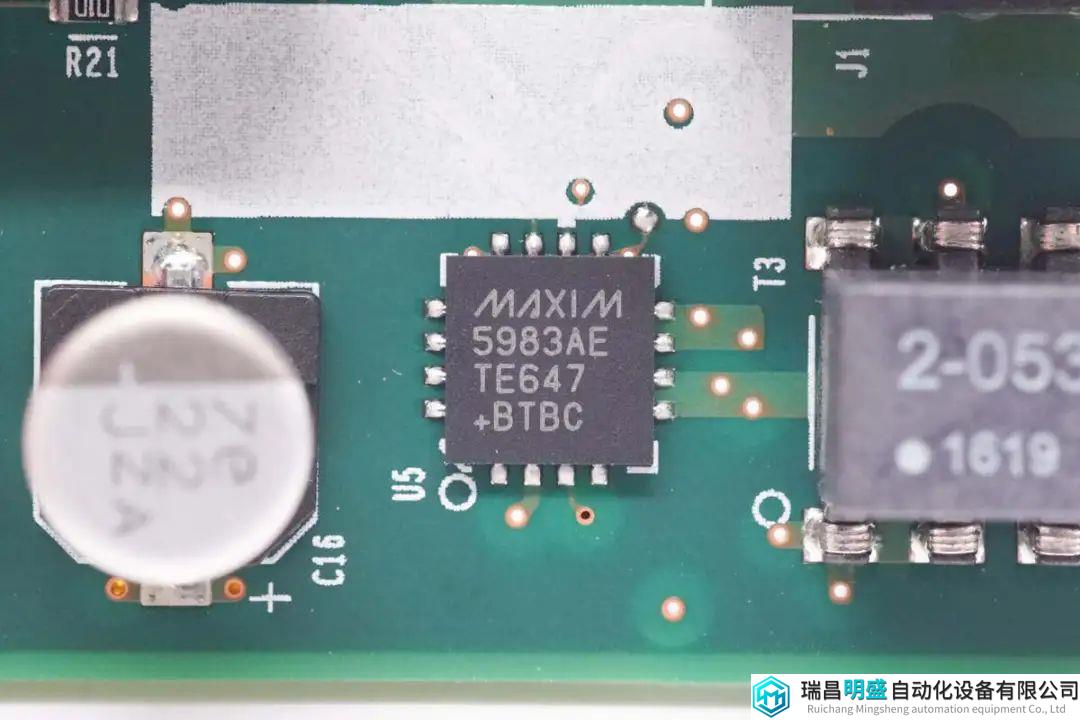

一颗芯片来自美信，型号MAX5983AE，用于热插拔控制。

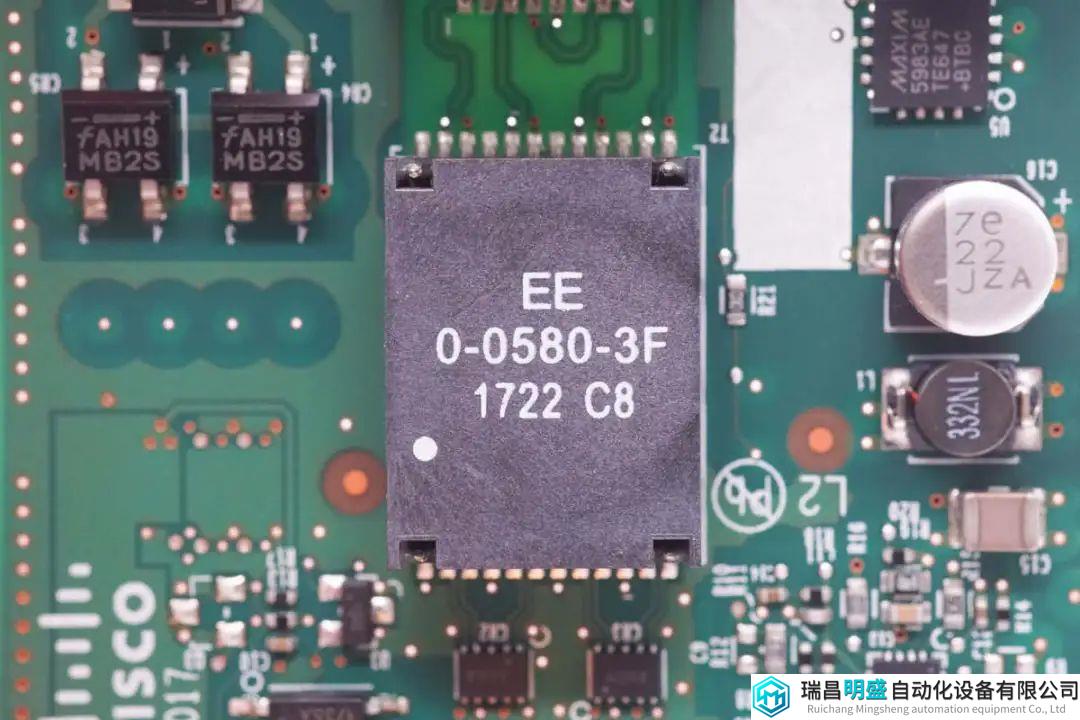

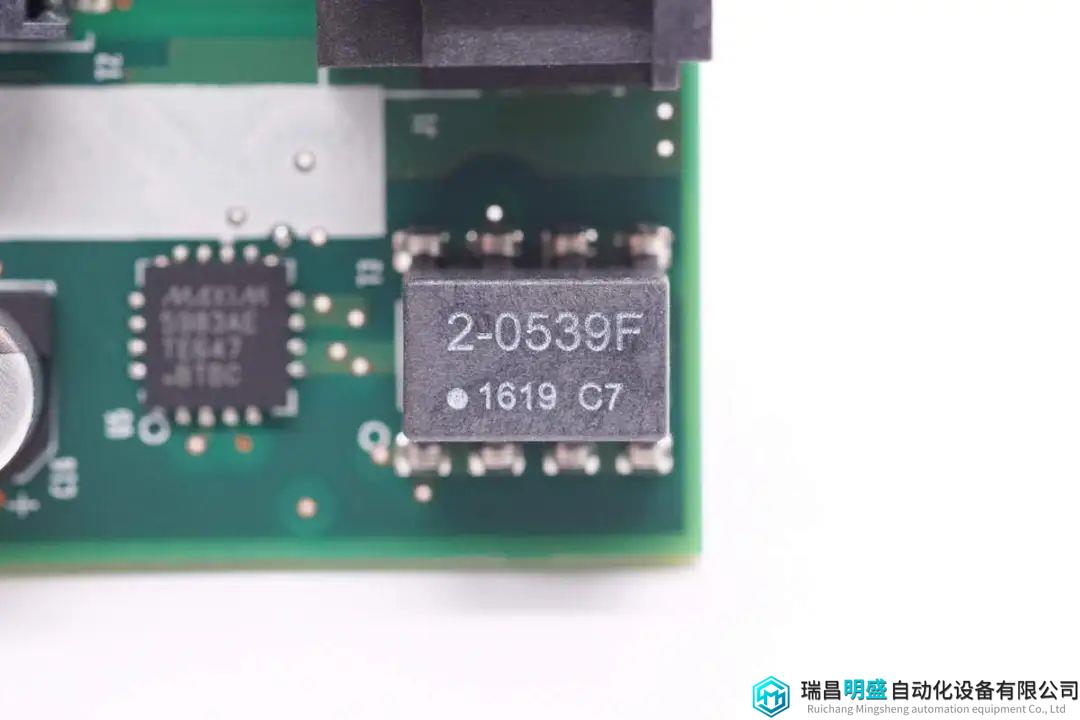

搭配使用的变压器特写。
两颗丝印MB2S的整流桥特写。

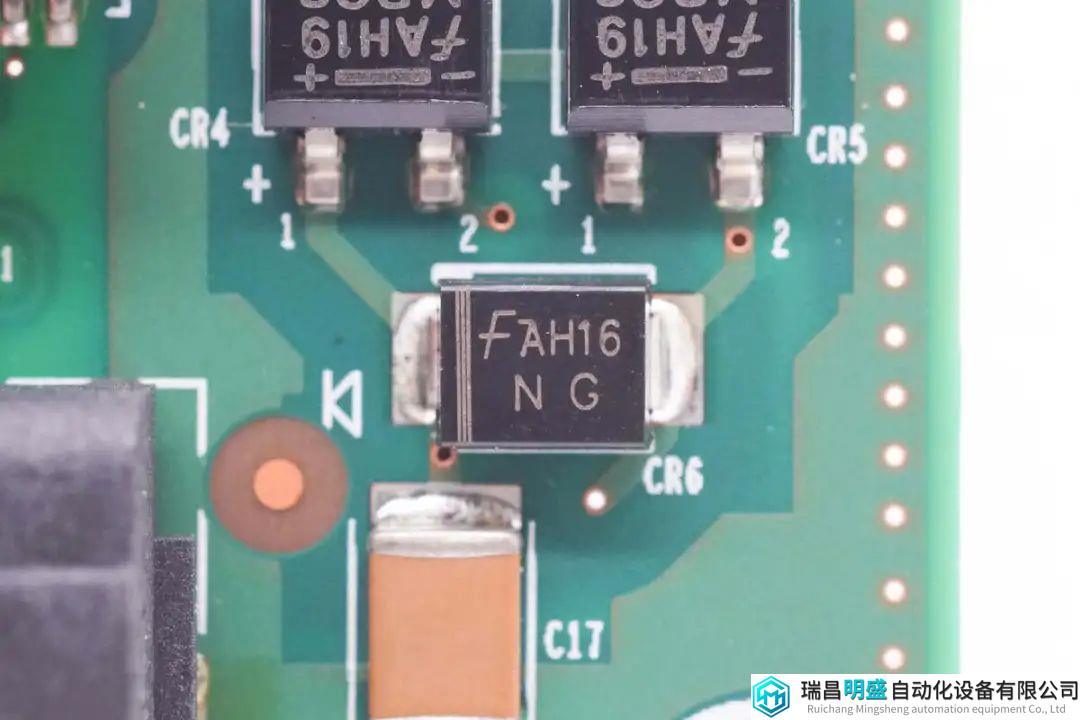

一颗丝印NG的TVS二极管用于过压保护。

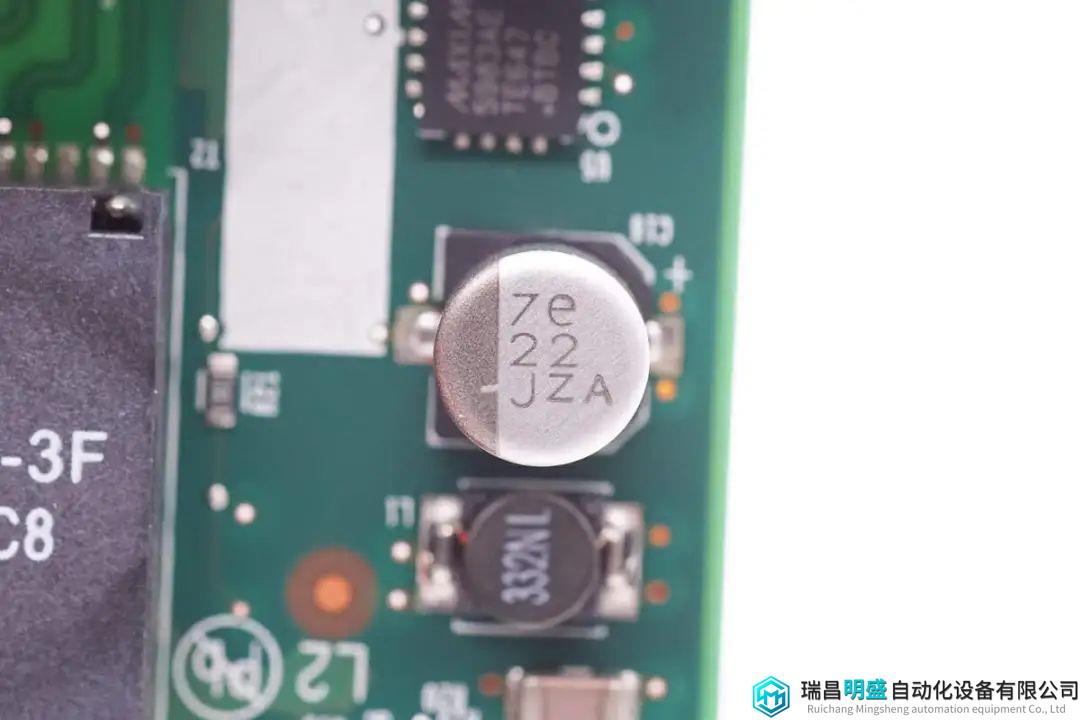

一颗滤波电容规格为22μF 6.3V。

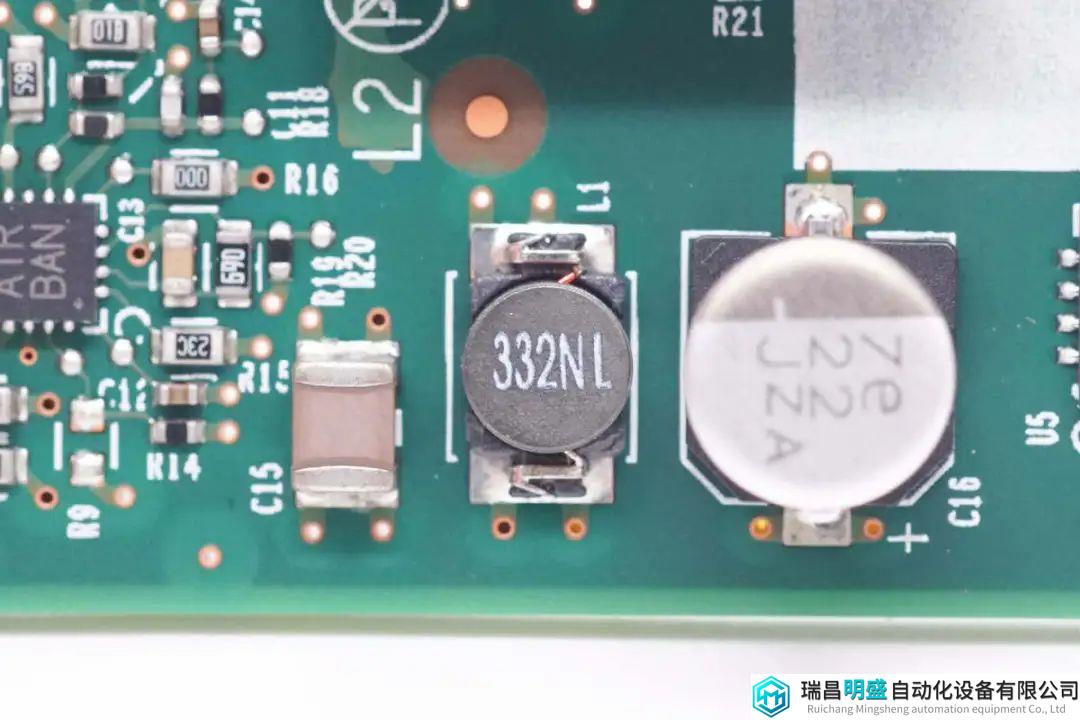

一颗丝印332NL的电感特写。

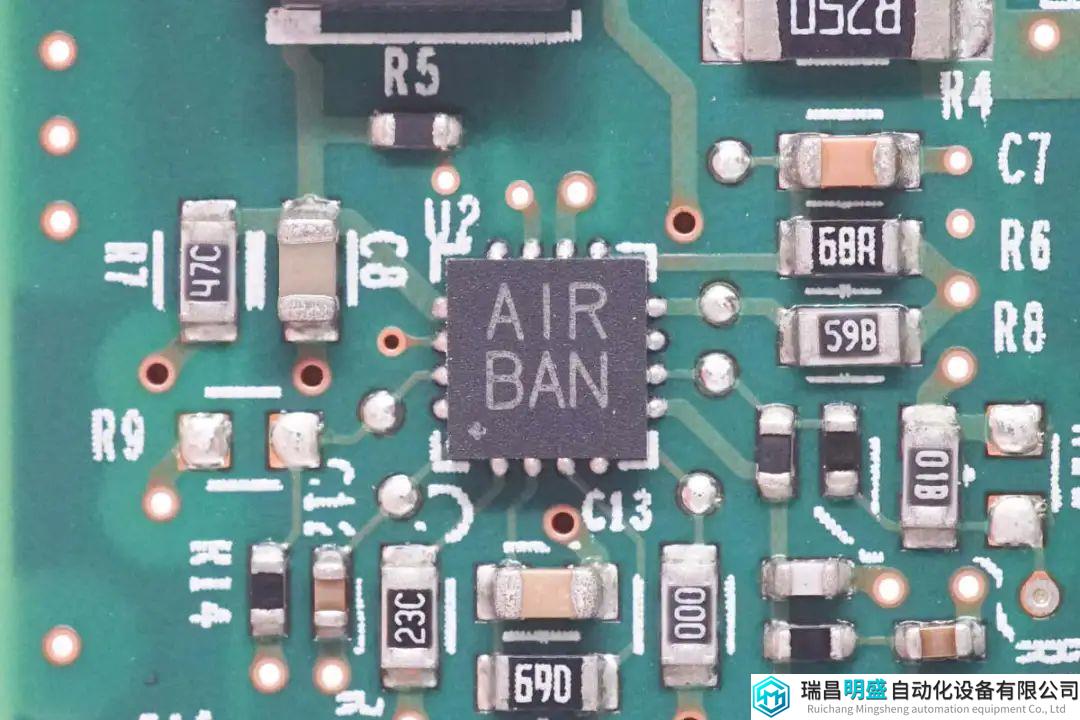

一颗控制器丝印AIR BAN。

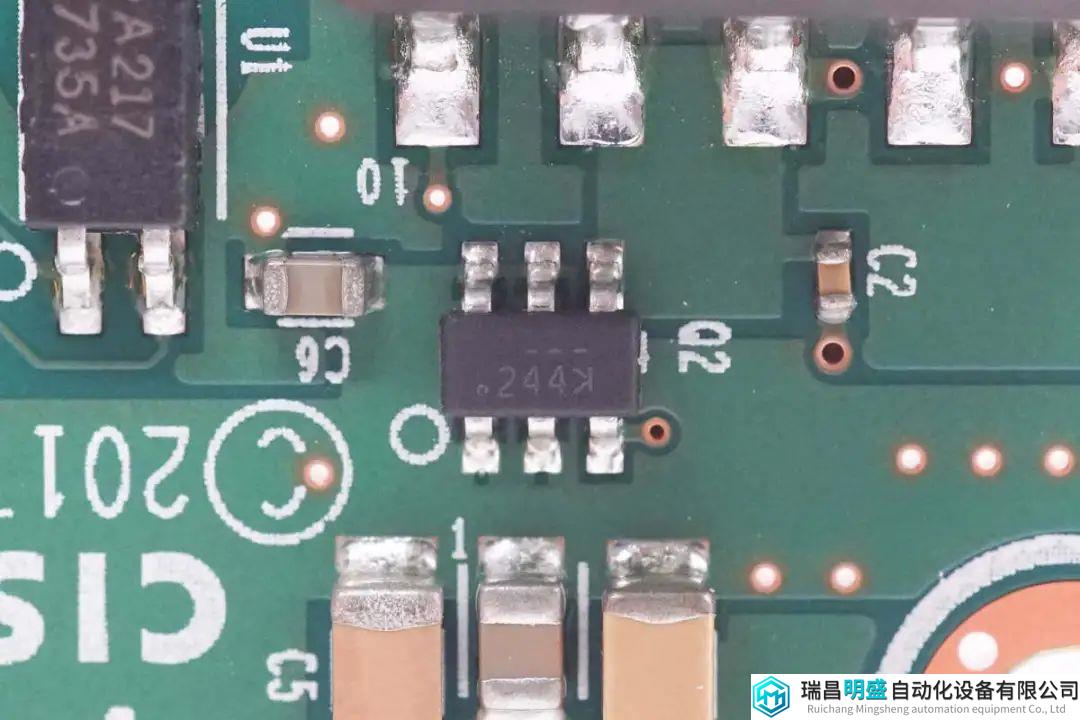

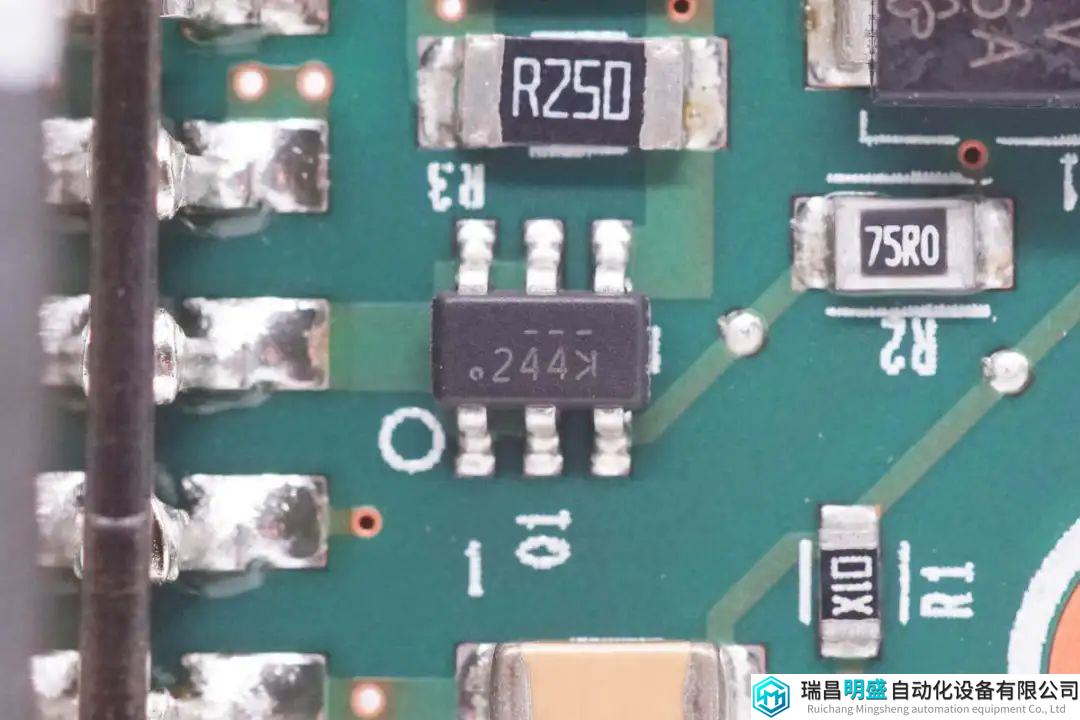

一颗开关管丝印244。

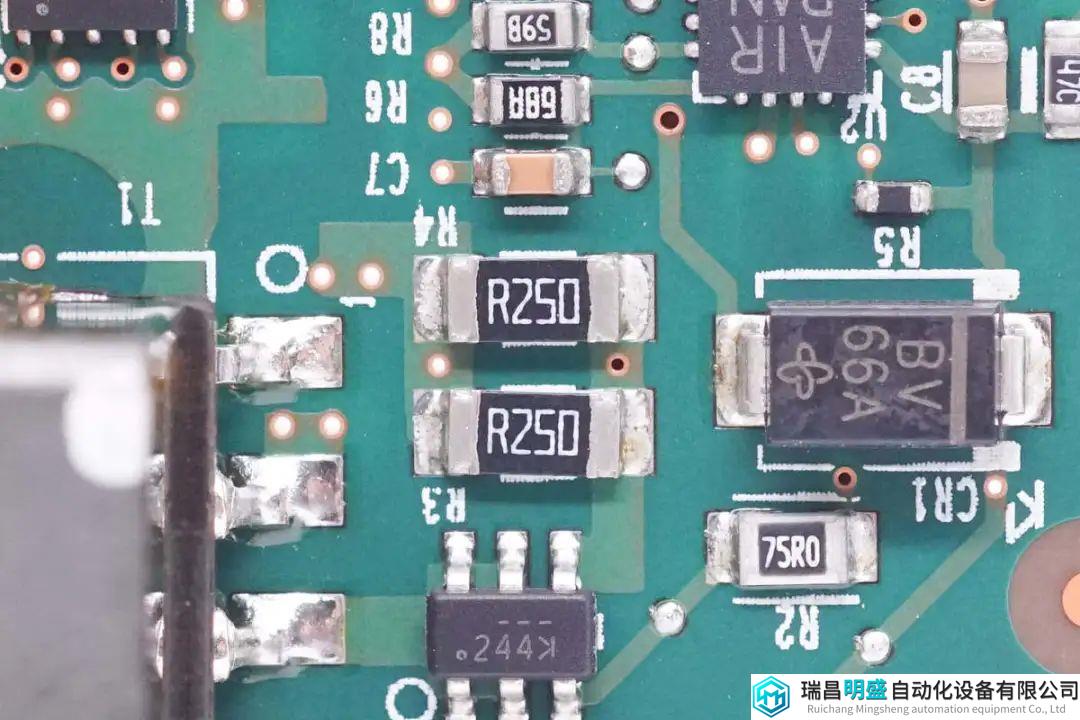

两颗250mΩ电阻用于检测电流。
另一颗开关管型号相同。

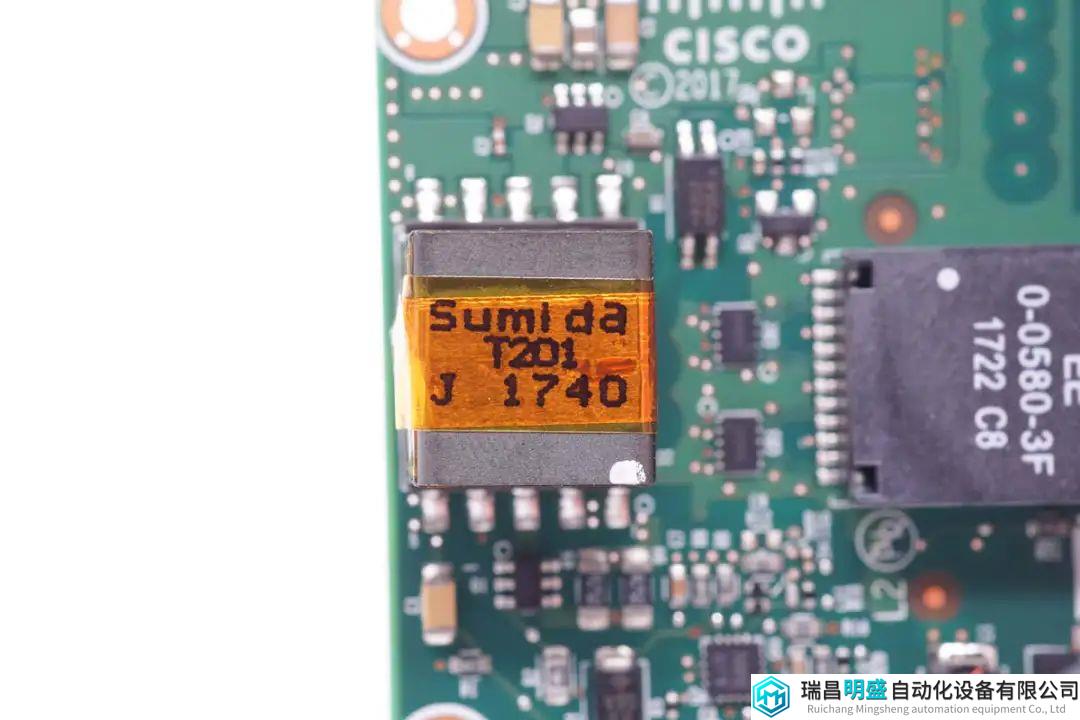

用于供电的变压器来自胜美达，磁芯缠绕铜箔屏蔽。

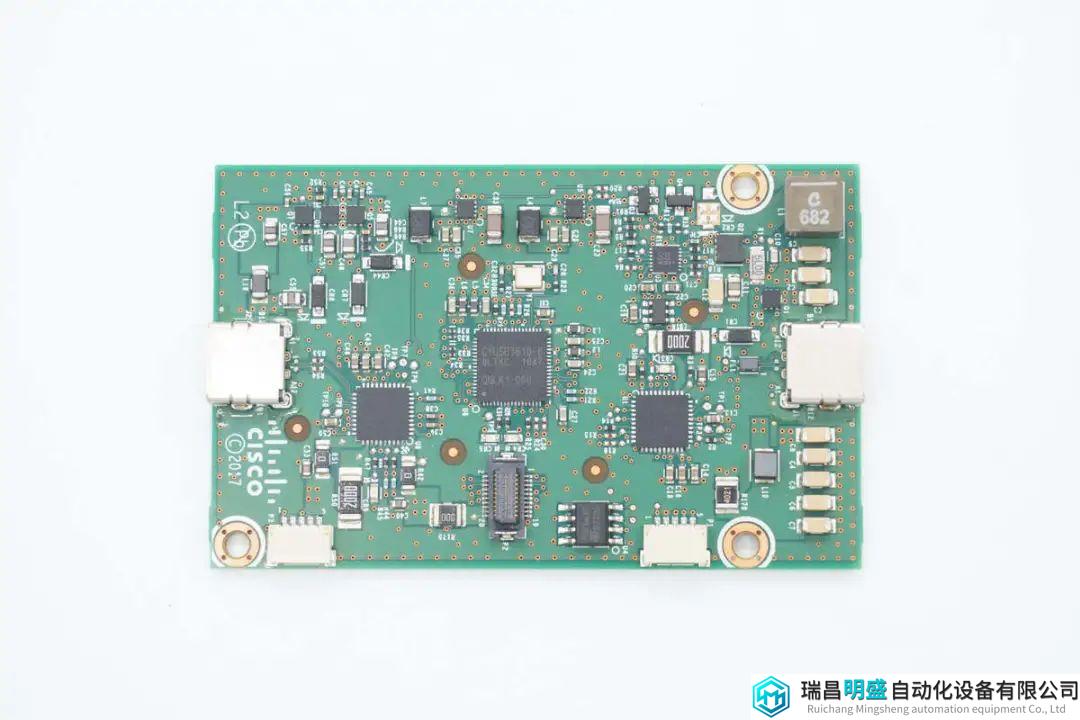

另一块PCB上焊接两个USB-C母座，两个USB-C接口控制器，USB转千兆以太网控制器和滤波电容等。

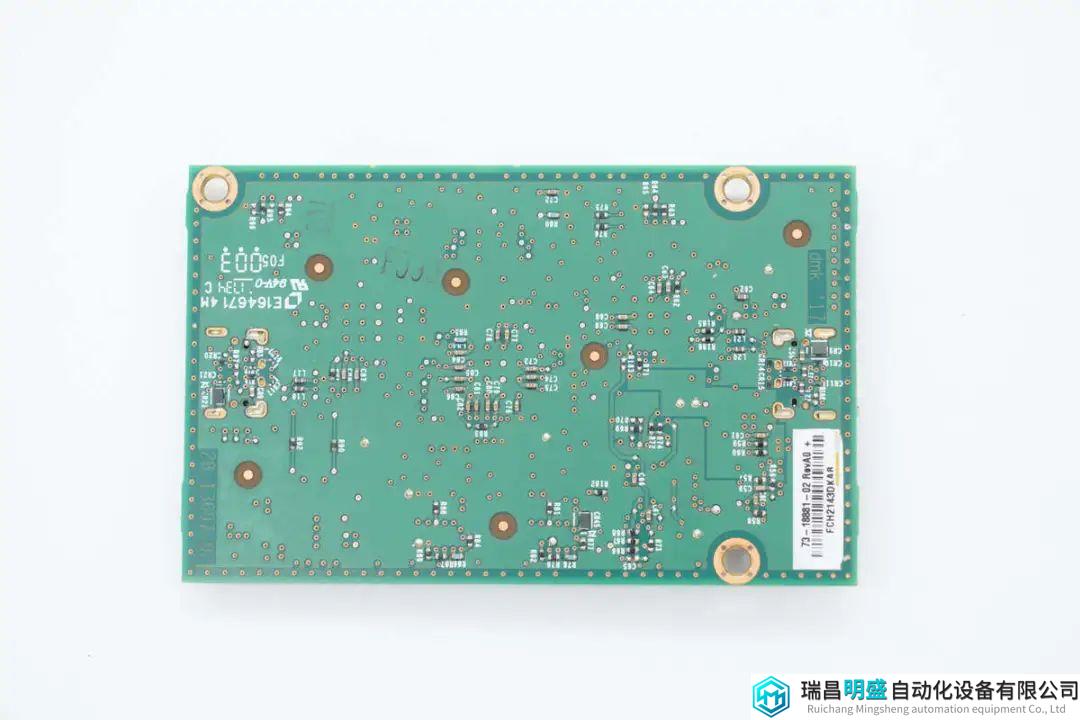

小板背面没有焊接元件。

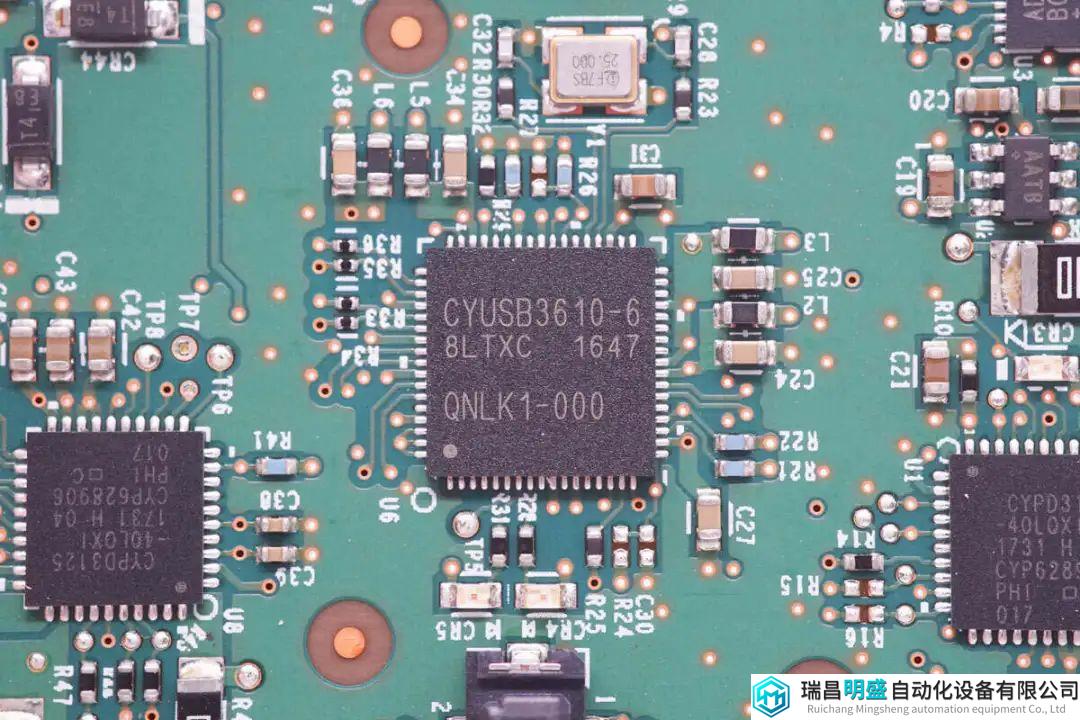

桥接芯片来自英飞凌，型号CYUSB3610，是一颗USB3.0转千兆以太网的转换器，芯片内部集成USB3.0物理层和控制器，支持节能模式，支持高级电源管理和网络唤醒功能。

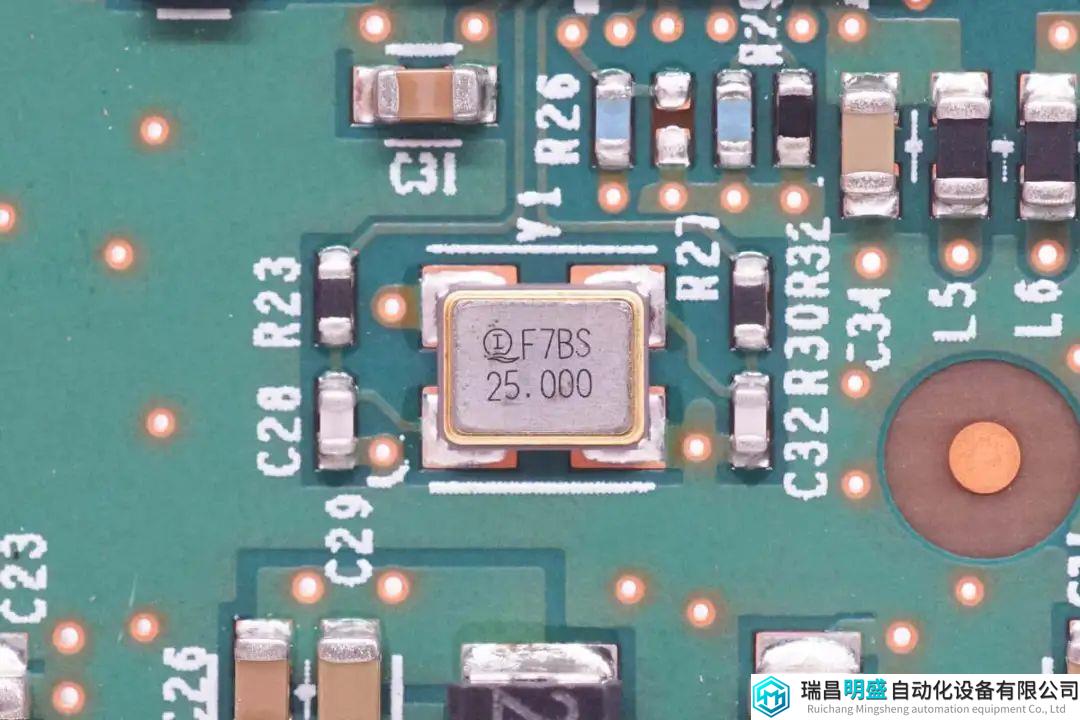

25.000MHz时钟晶振特写。
两颗贴片LED特写。

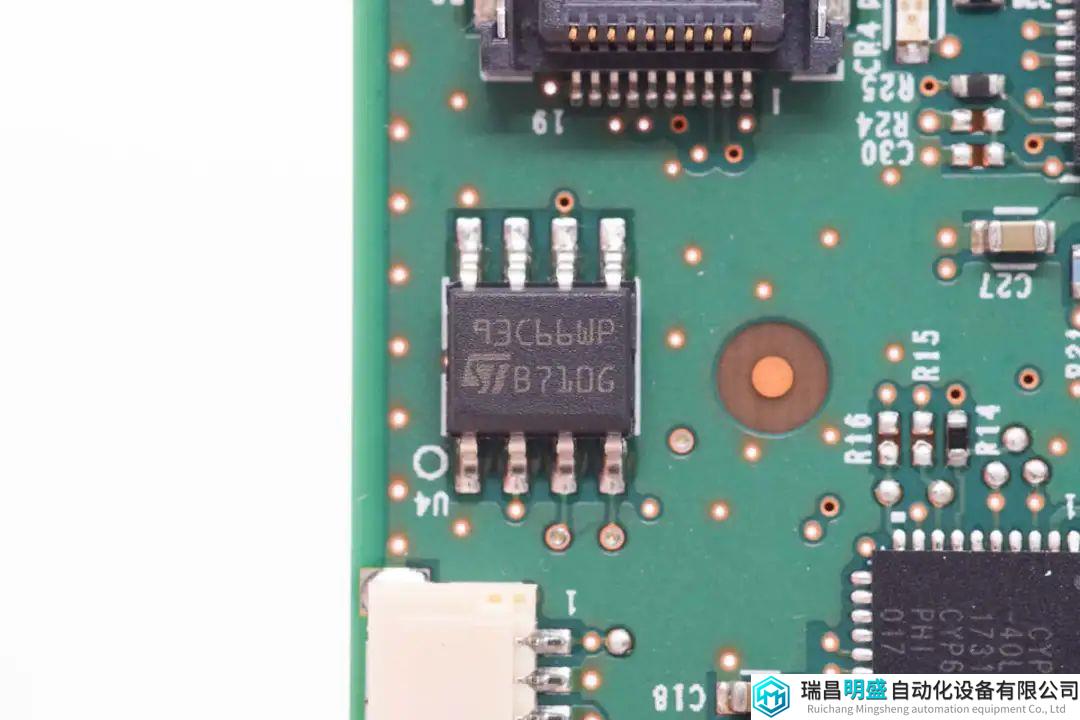

存储器来自意法半导体，型号93C66WP。

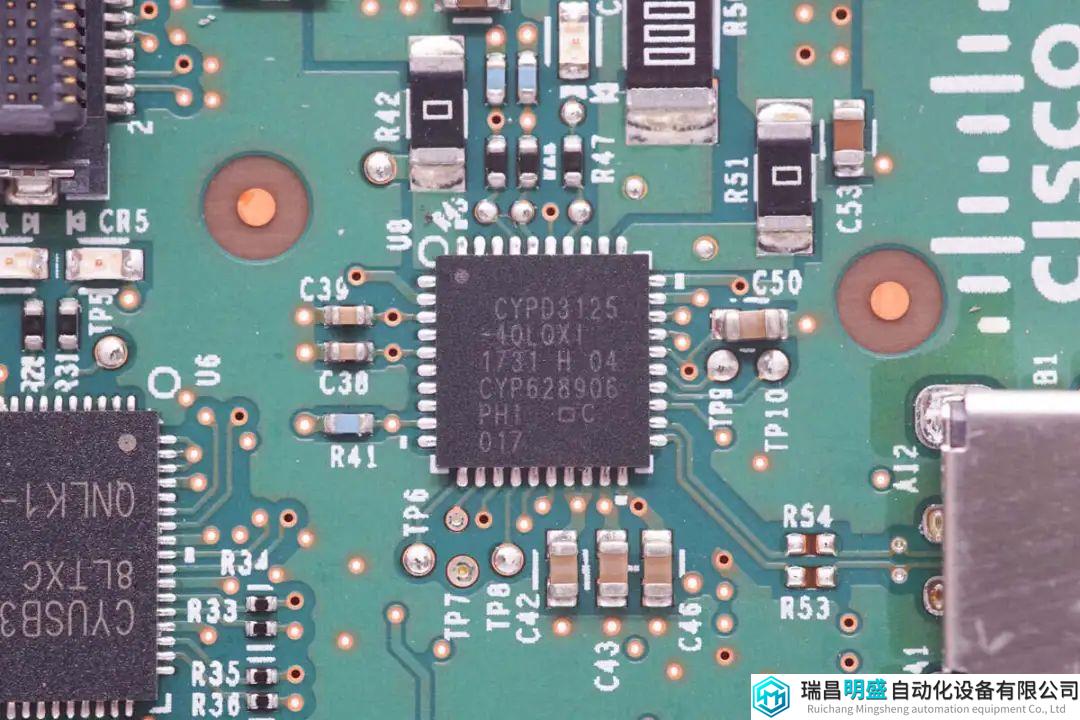

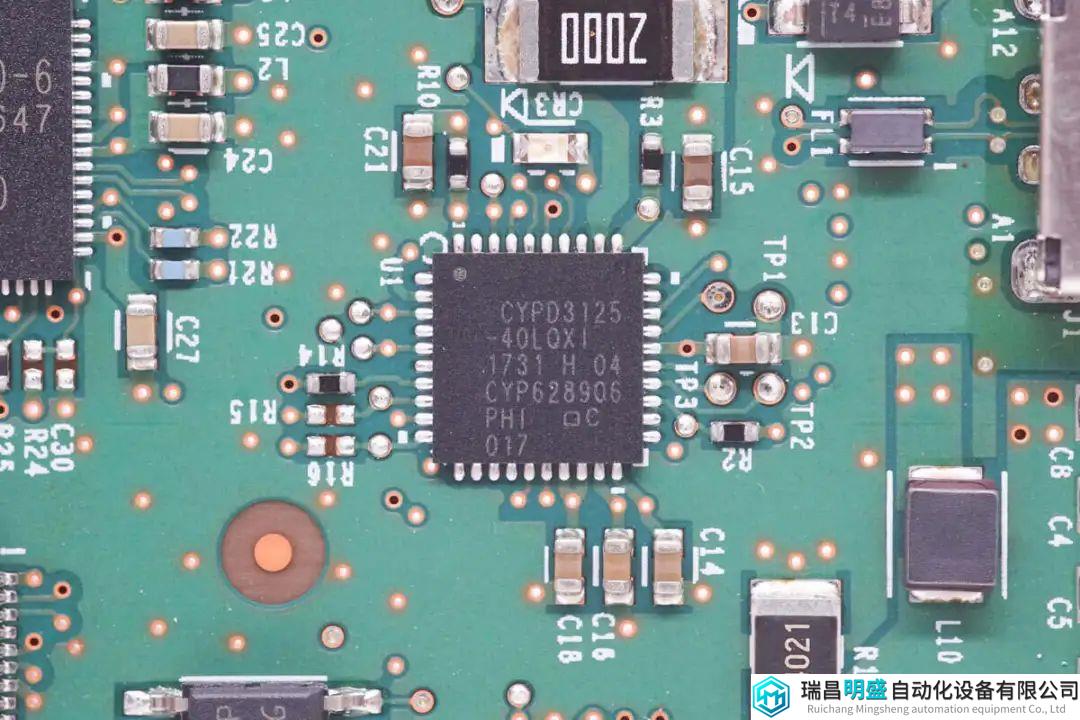

USB-C接口控制器来自英飞凌，EZ-PD CCG3系列，型号CYPD3125-40LQXI，是一颗完整的USB-C和USB-PD接口控制方案，适用于笔记本电脑，显示器，扩展坞和适配器应用。
共使用两颗分别对应两个USB-C接口。
芯片外置的泄放电阻特写。

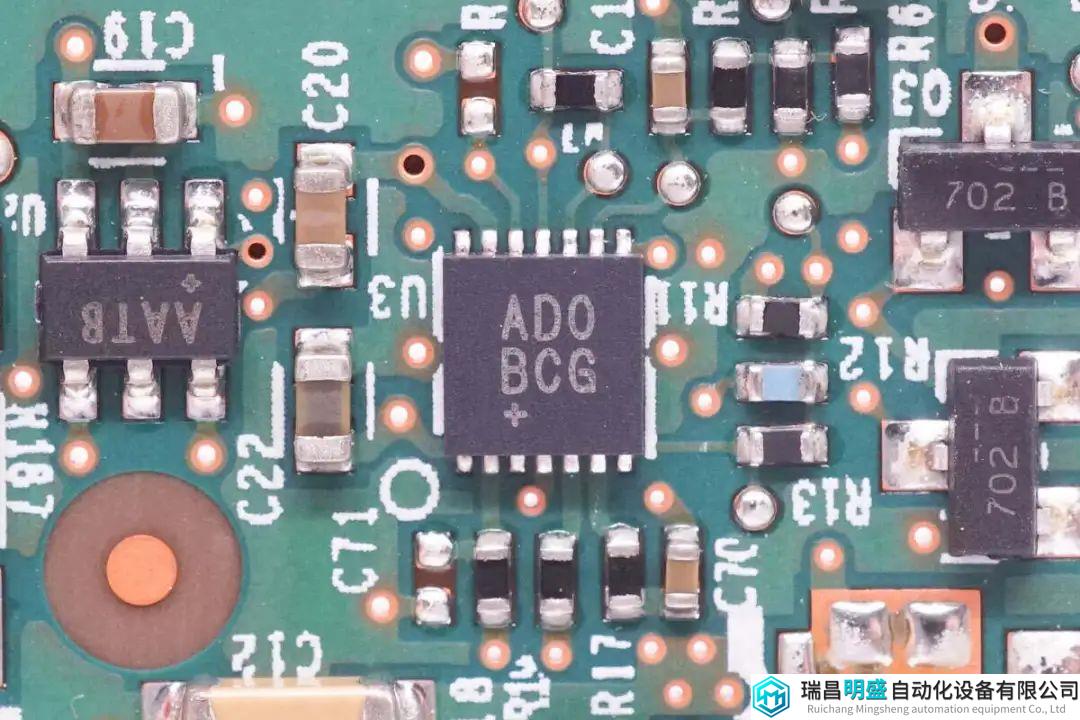

一颗丝印ADO的芯片。

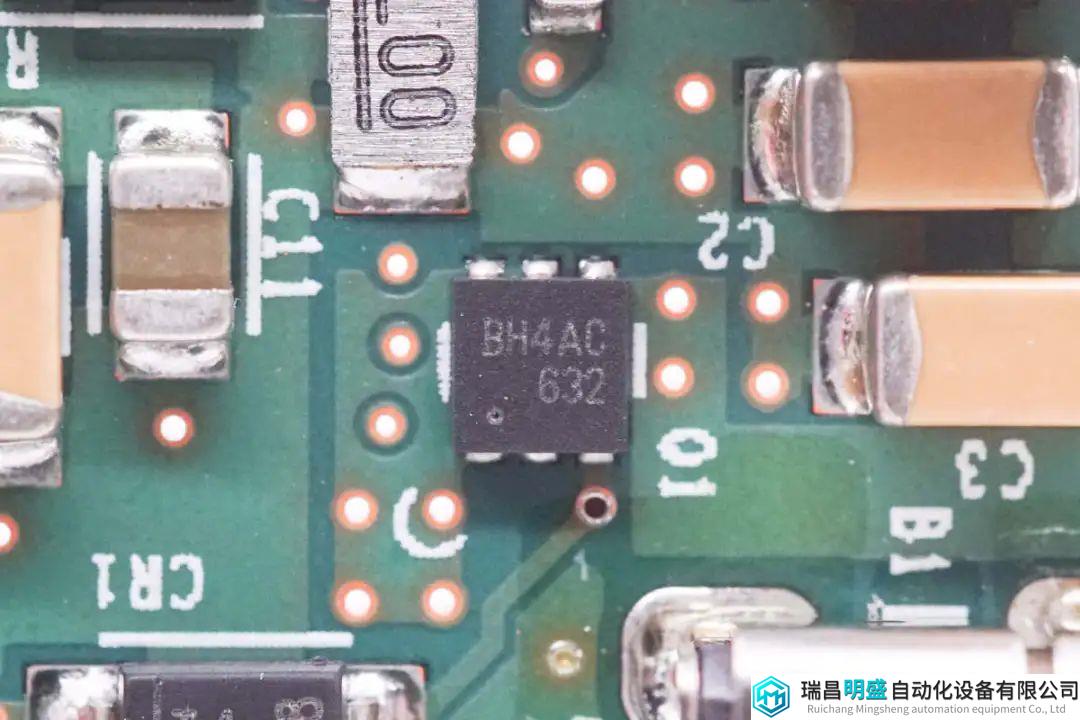

一颗VBUS开关管丝印BH4AC。
5mΩ检流电阻用于检测输出电流。

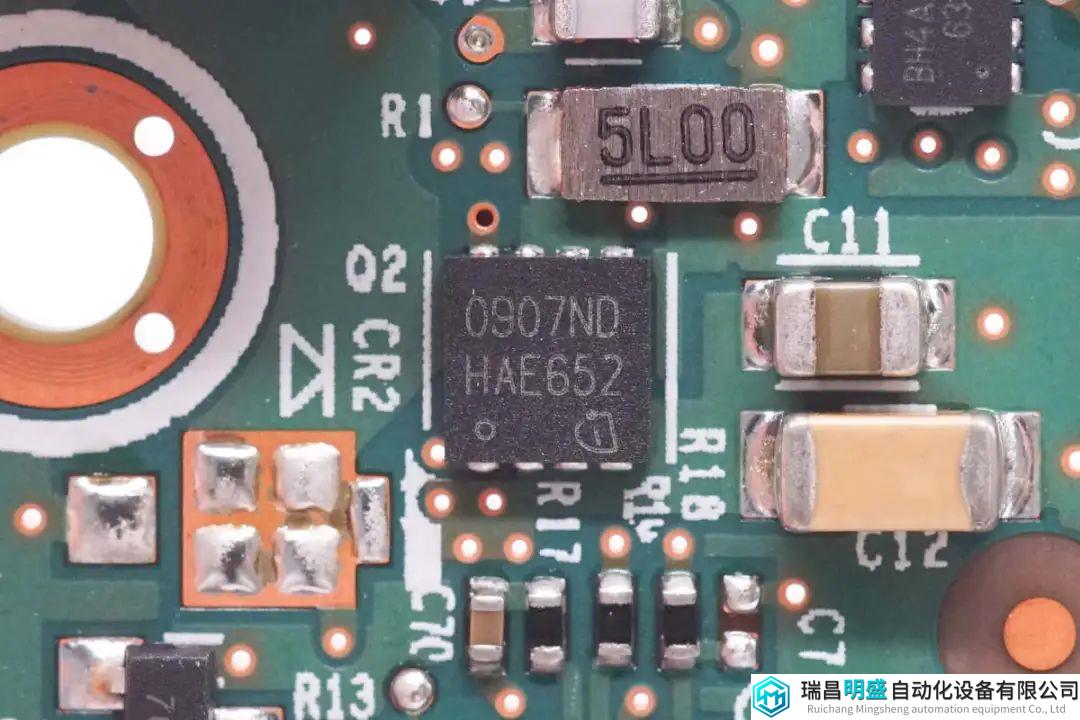

一颗VBUS开关管来自英飞凌，型号BSZ0907ND，双NMOS，耐压30V，导阻分别为9.5mΩ和7.2mΩ，为串联半桥连接。

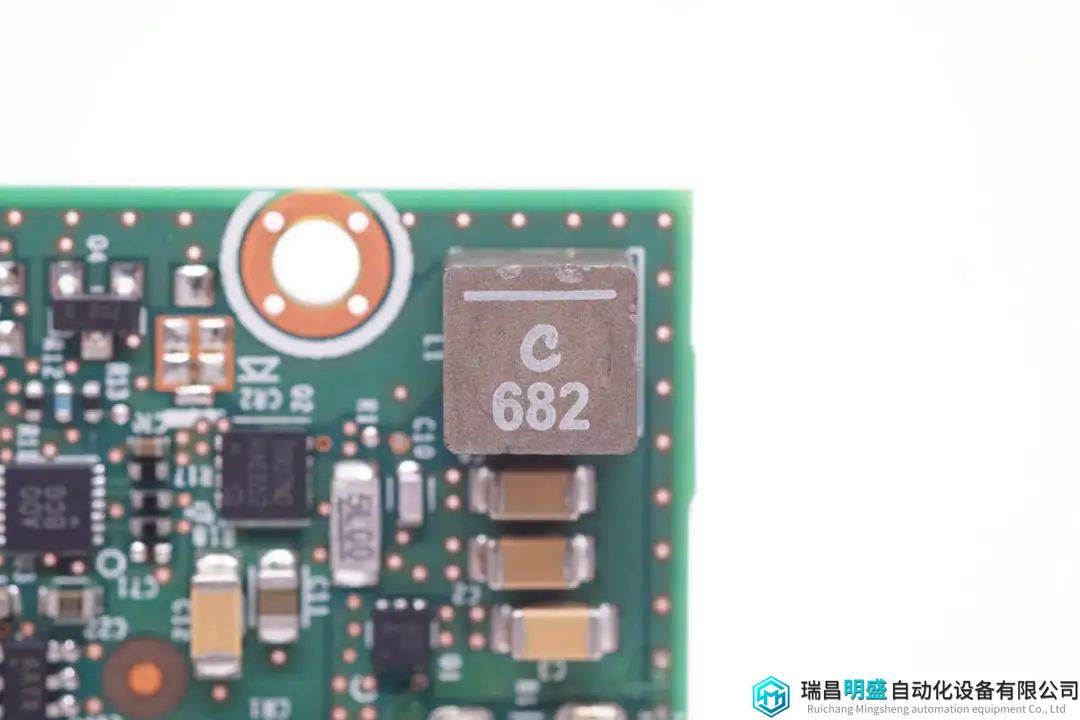

合金电感来自Colicraft。
三颗并联的MLCC电容特写。

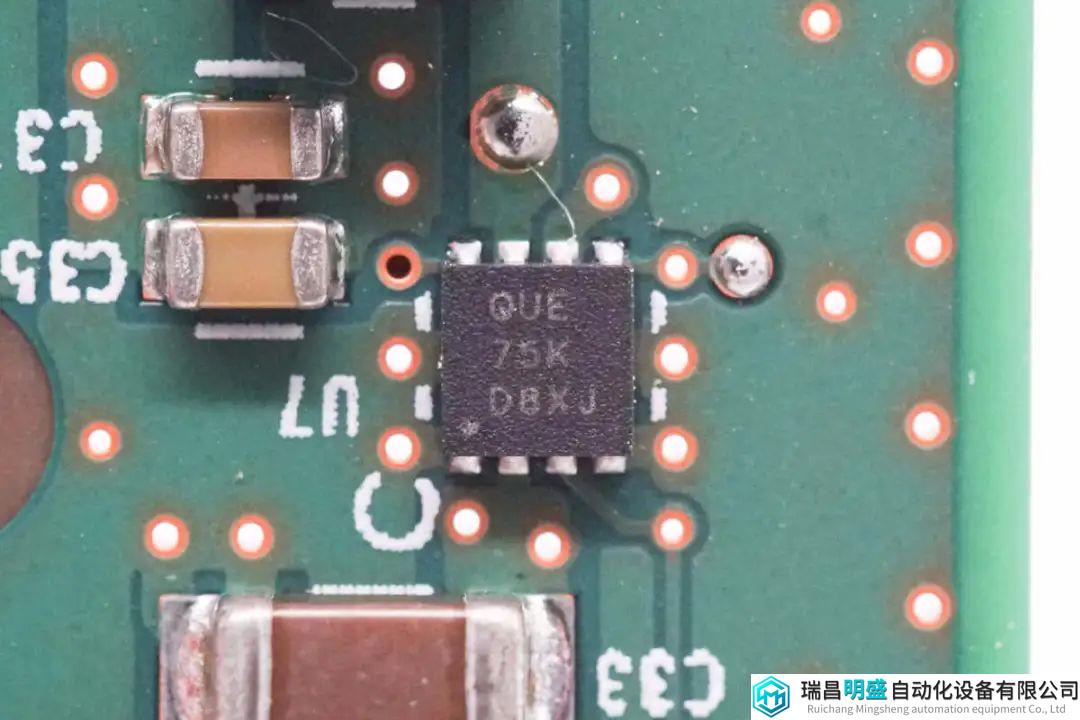

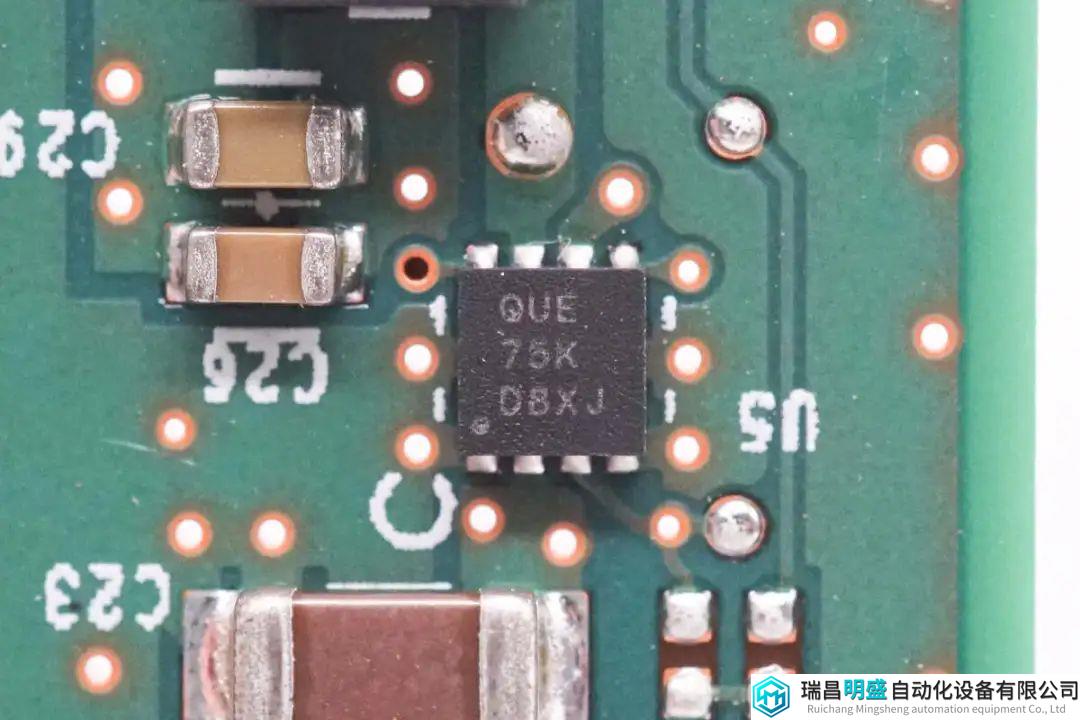

同步降压转换器来自德州仪器，丝印QUE，型号TPS62170，是一颗17V输入电压，500mA输出电流的同步降压转换器，芯片内部集成开关管。

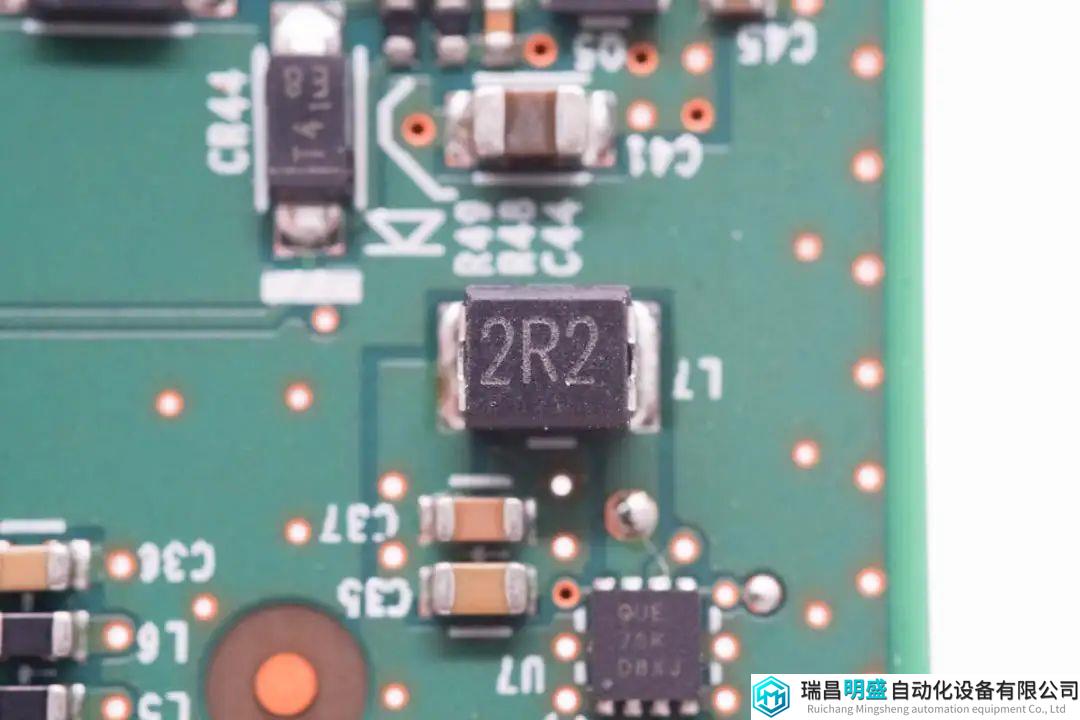

2.2μH降压电感特写。
另一路降压转换器特写，用于为以太网桥接芯片供电。

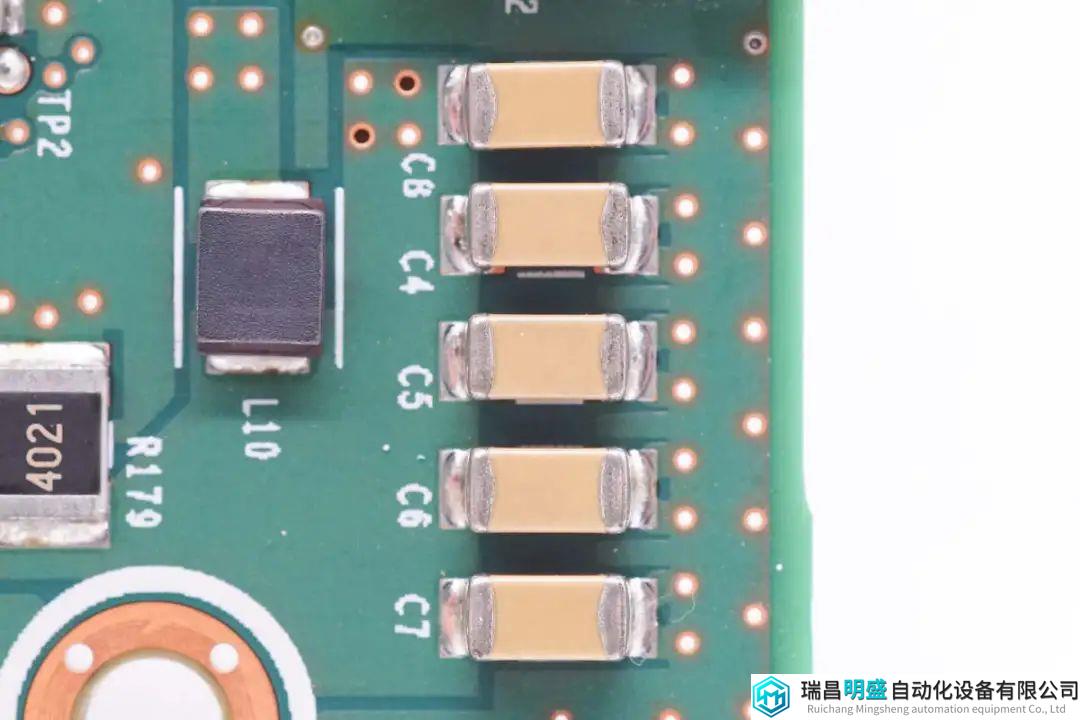

五颗并联的MLCC滤波电容特写。

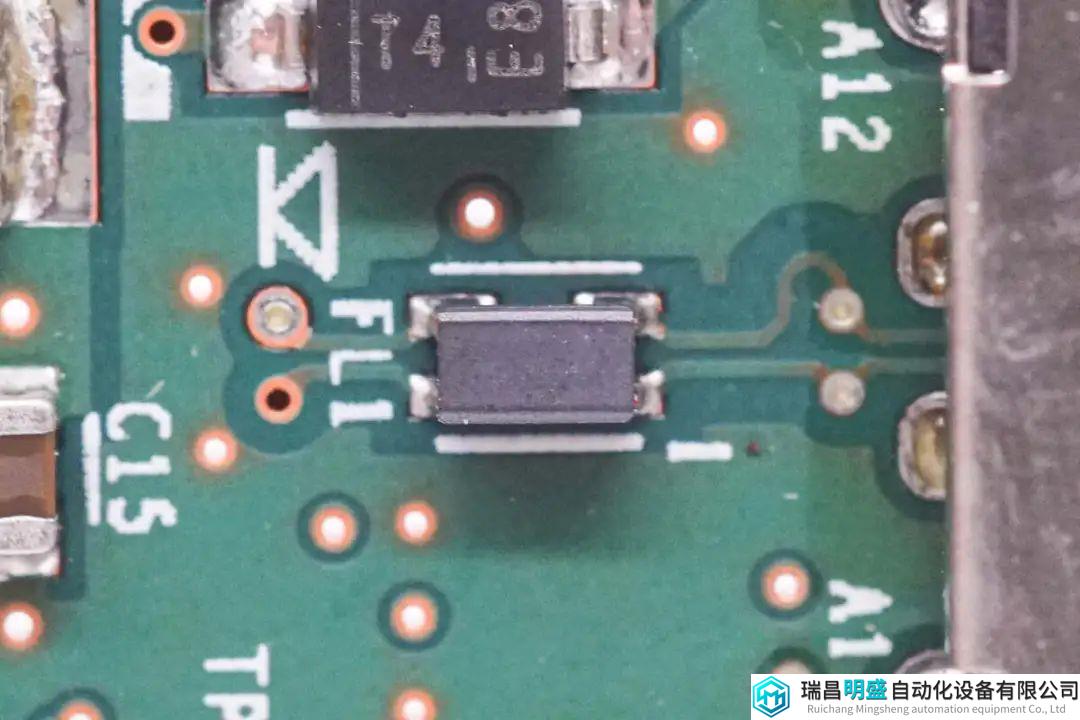

USB数据线设有滤波电感。

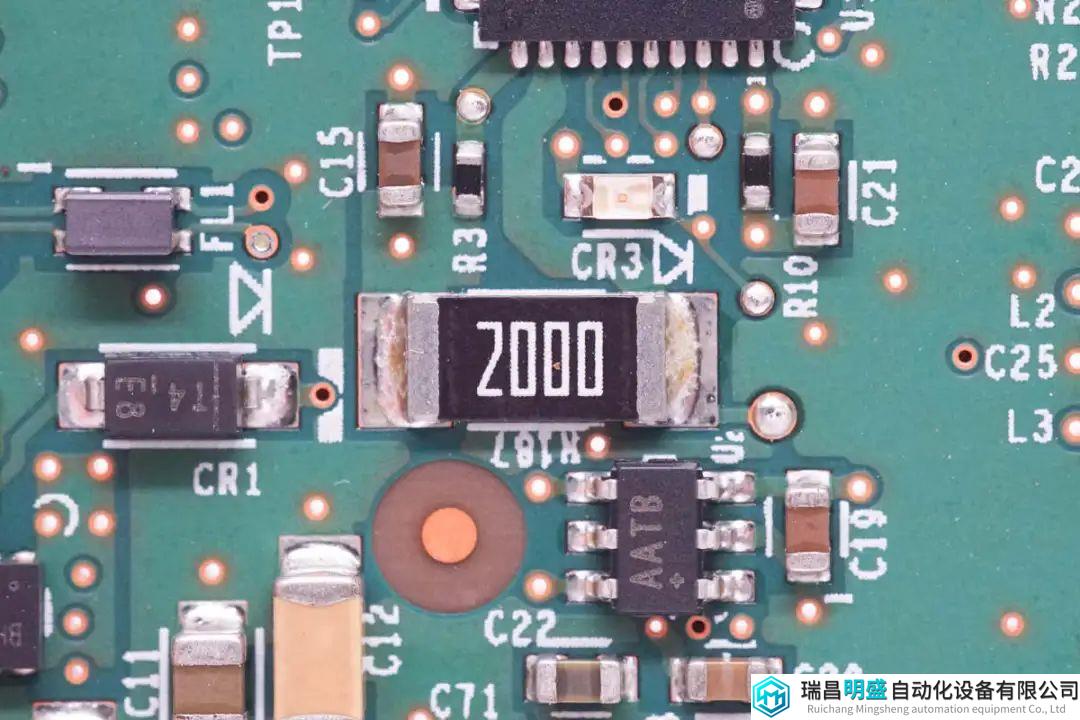

一颗芯片丝印AATB。

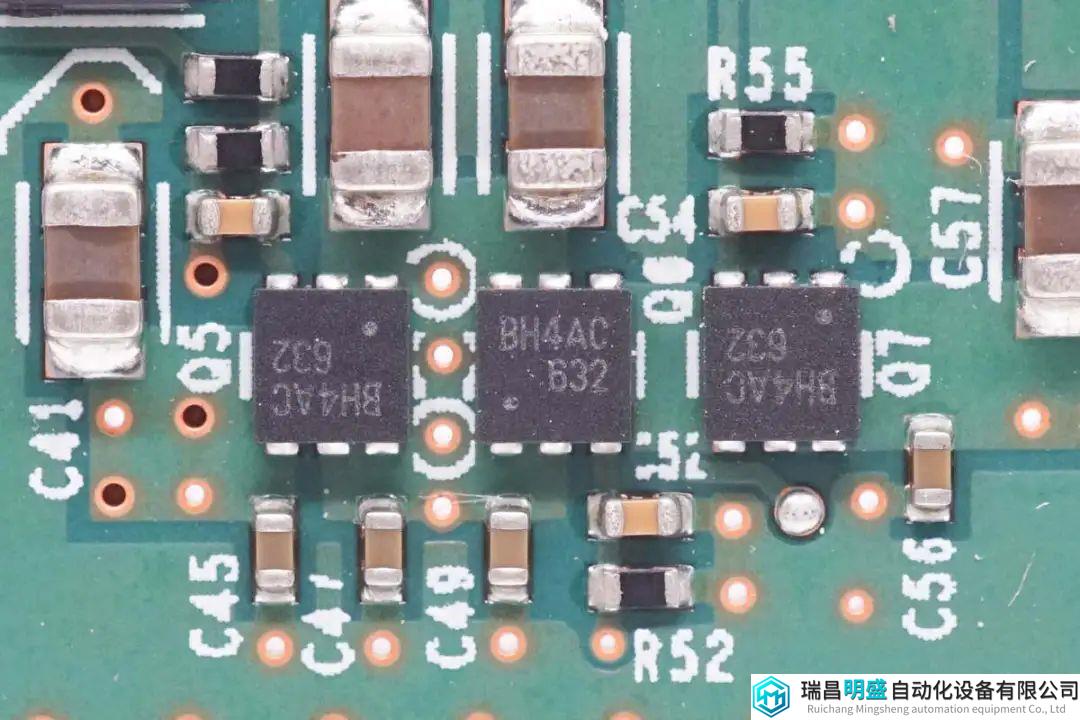

三颗VBUS开关管丝印BH4AC。

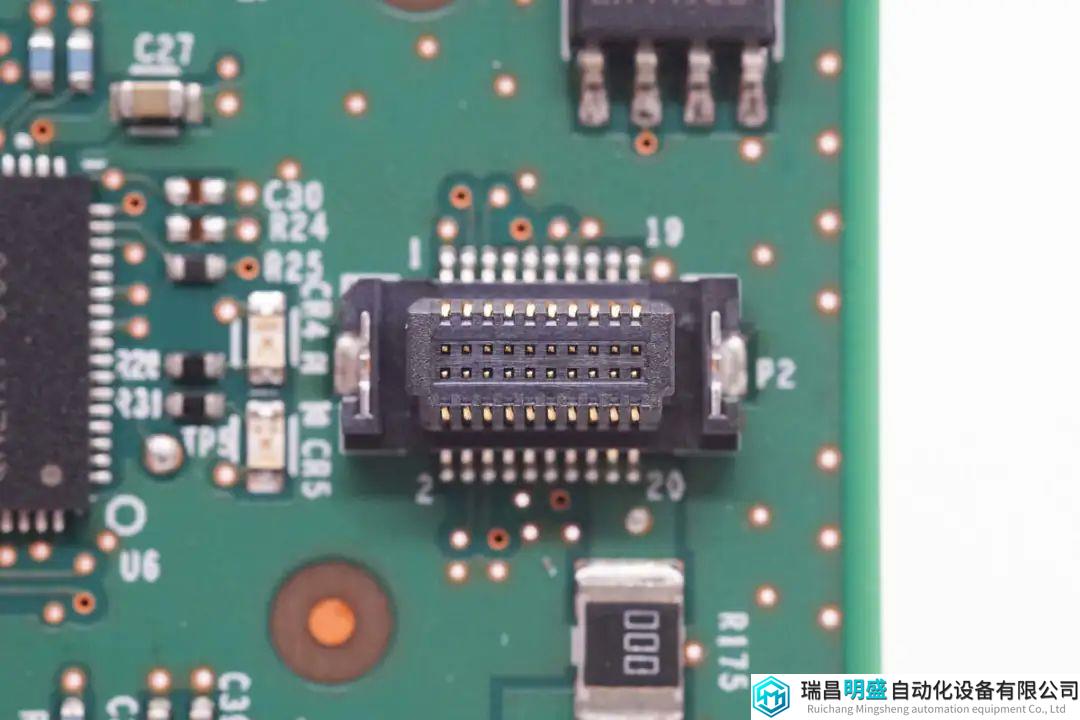

连接到底部PCB的连接器特写。

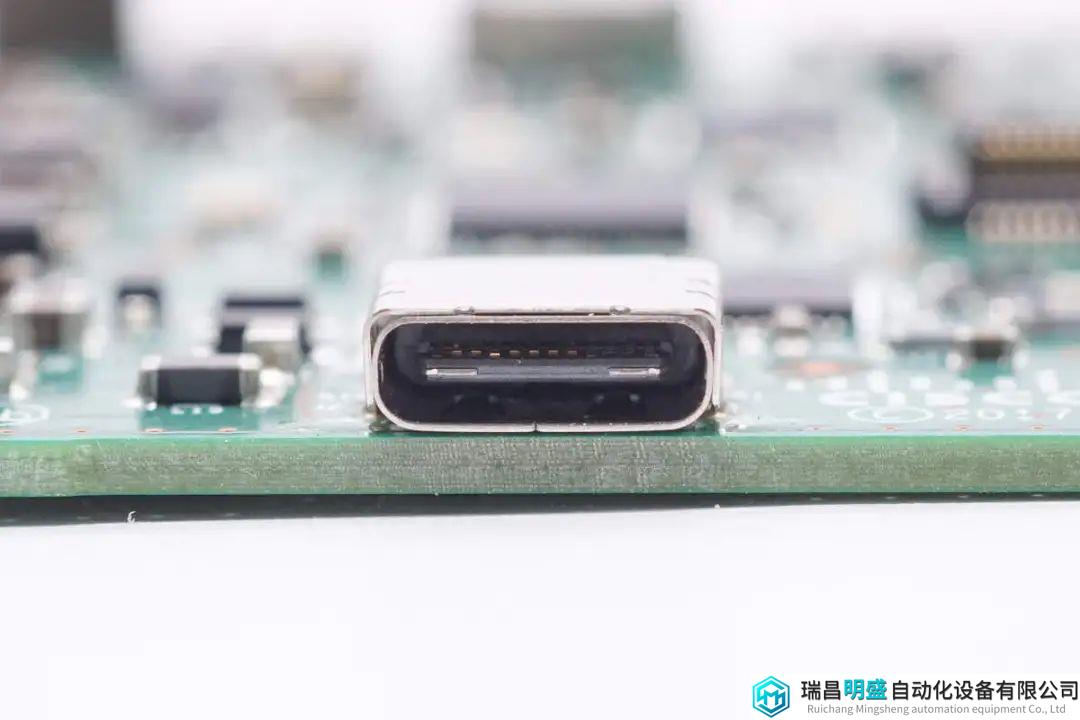

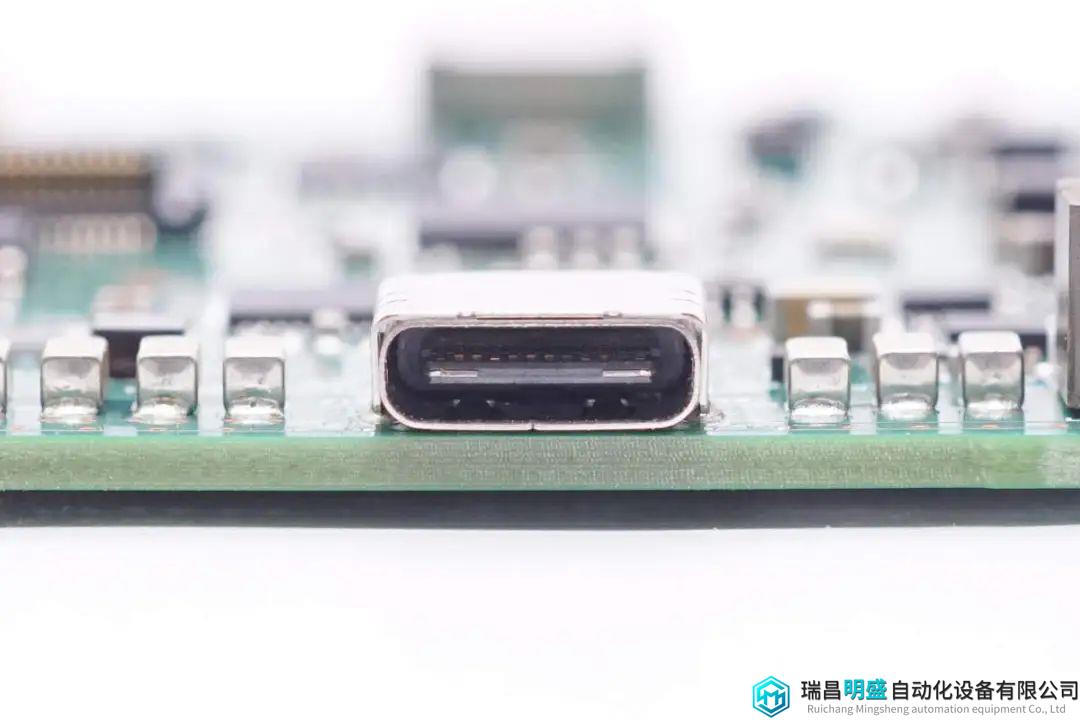

USB-C母座采用过孔焊接固定，黑色胶芯内部夹钢片增加强度。
另一头的USB-C连接器为同样的设计。
壳体内部预留的连接器特写。
另一颗连接器外观相同。

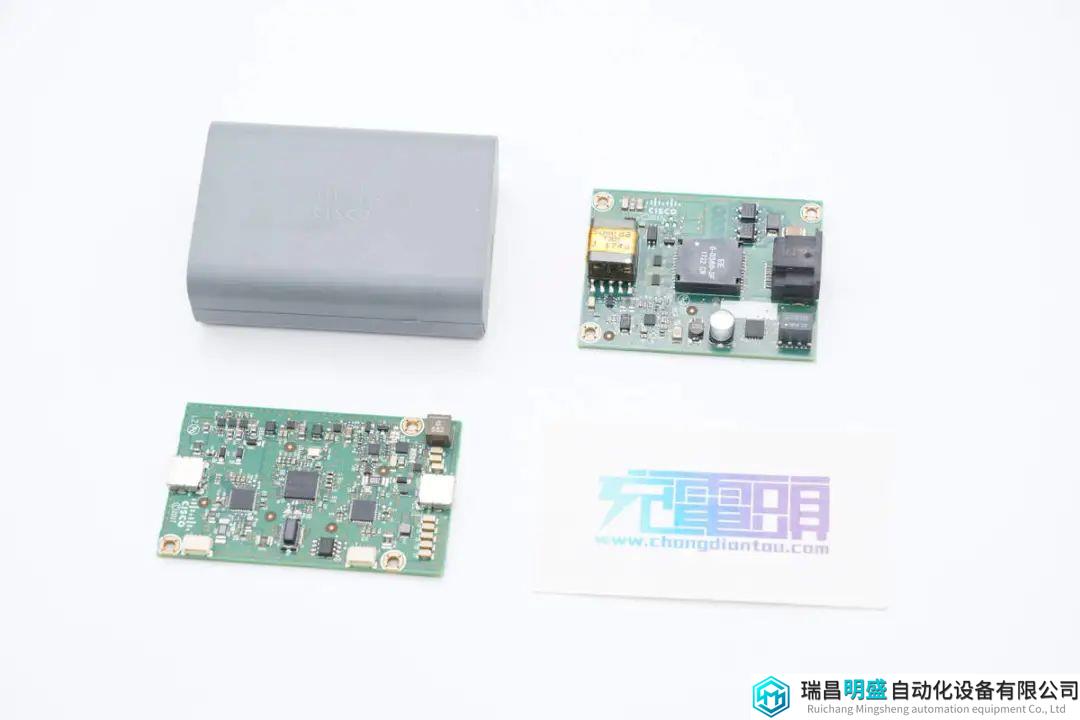

全部拆解一览，来张全家福。
充电头网拆解总结
思科这款PoE注入器采用灰色塑料外壳，坚固耐用。其中一面设有RJ45有线网络接口和USB-C供电接口，另一面设有USB-C接口，两面接口分别具有标识，提示所连接的设备。通过使用注入器，即可通过电话机自带的USB-C接口实现供电和有线网络连接。
充电头网通过拆解了解到，这款注入器采用两片PCBA模块组成，在其中一块PCBA上设有供电转换芯片和网络变压器，另一块PCBA上设有网络桥接芯片和PD控制芯片。其中两个USB-C接口的控制器均来自英飞凌，型号CYPD3125，桥接芯片也来自英飞凌，型号CYUSB3610。这款注入器内部用料均为一线品牌，做工扎实可靠。
