近年来，随着新能源的发展，太阳能作为清洁能源的一种，得到了广泛应用。充电头网拿到了天技新能源推出的一款微型逆变器，这款逆变器型号为Tiger-1.2KW2E1P，最大持续输出功率为1200W，峰值输出功率为3600W。
逆变器具备两路太阳能输入，最大直流输入电压为60V，MPPT工作电压范围为25-50V，最大输入电流为每路15A。逆变器支持三台并机输出，采用铝合金外壳自然散热，逆变器具备IP67防护能力。下面充电头网就带来天技新能源这款微型逆变器的拆解，一起看看内部的用料和设计。
天技新能源1200W微型逆变器开箱
包装盒正面印有TENTEK品牌、产品简图以及英文名称Microinverter等。

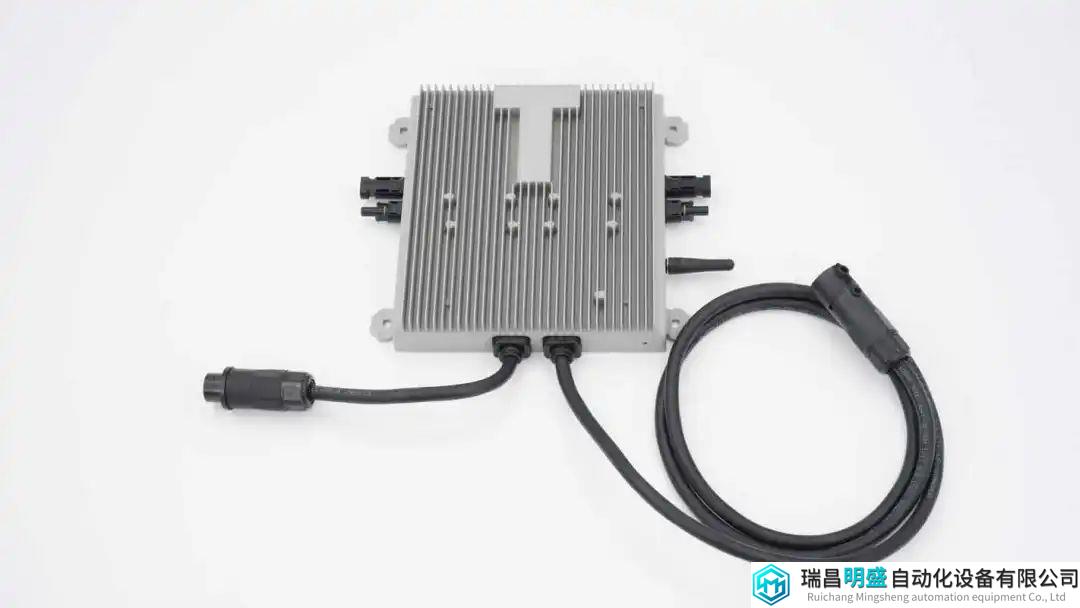

天技新能源1200W微型逆变器采用全金属材质外壳，同时正面还做了增加表面积的凹槽设计，保护性好的同时提供优秀散热表现。

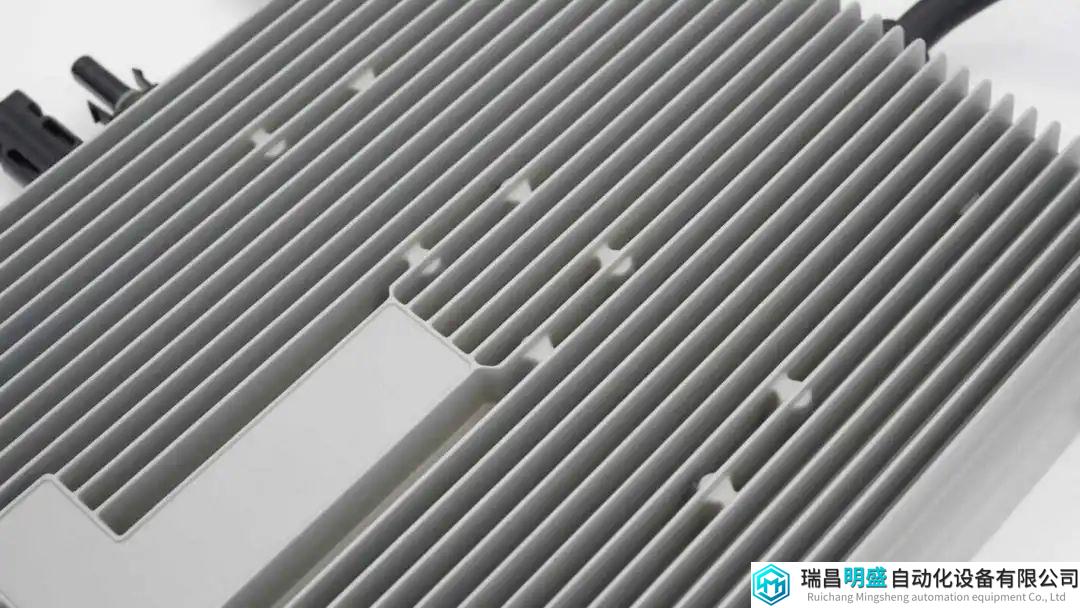

机身正面散热凹槽特写。

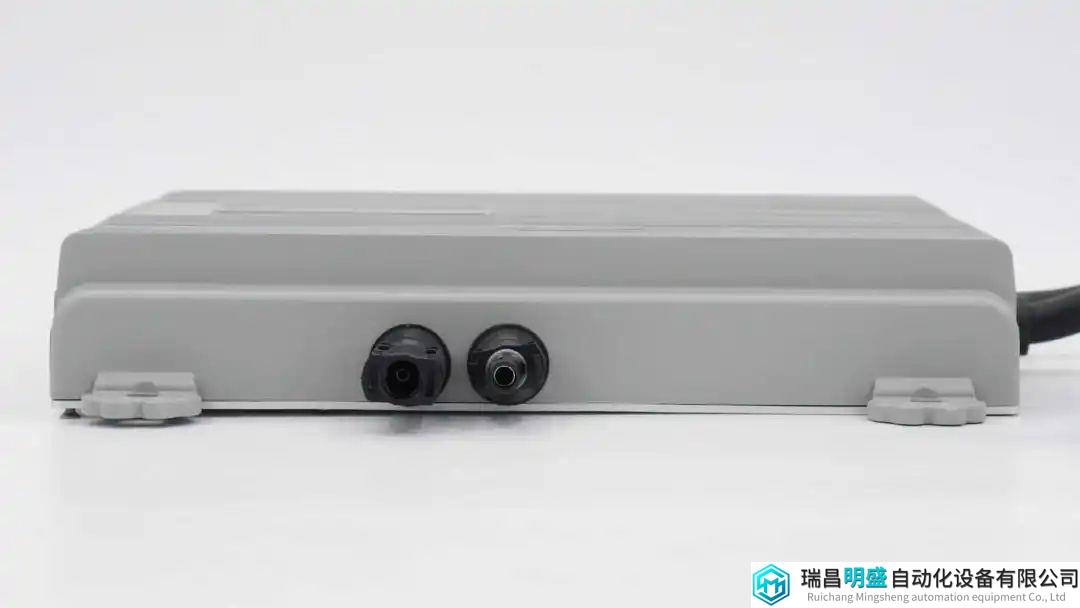

机身两侧设有用于安装固定的圆孔以及MC4直流端子。

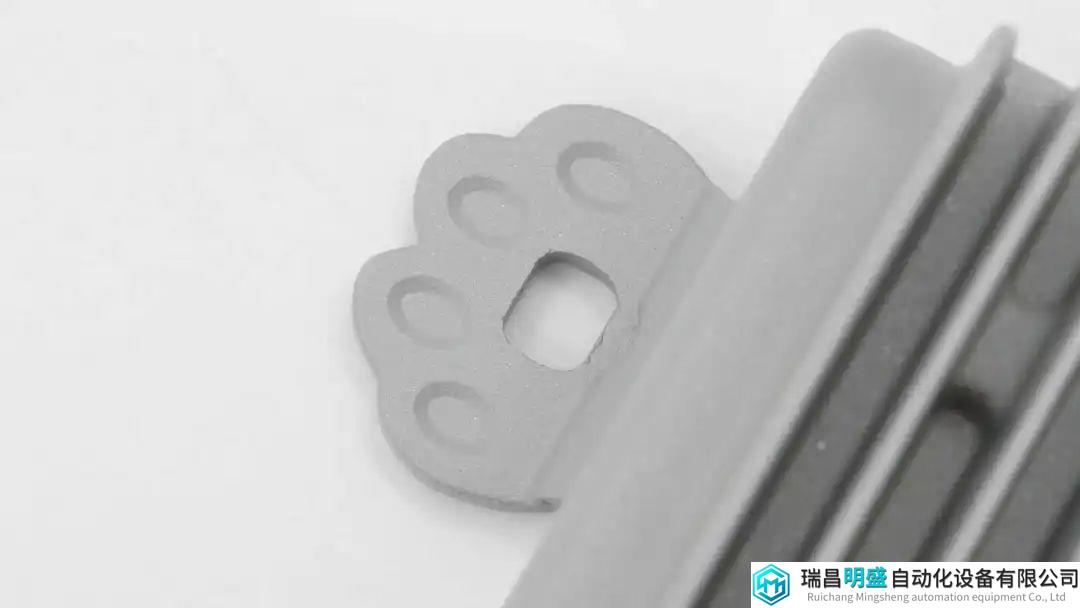

机身上延展固定金属板特写，中心镂空圆孔。

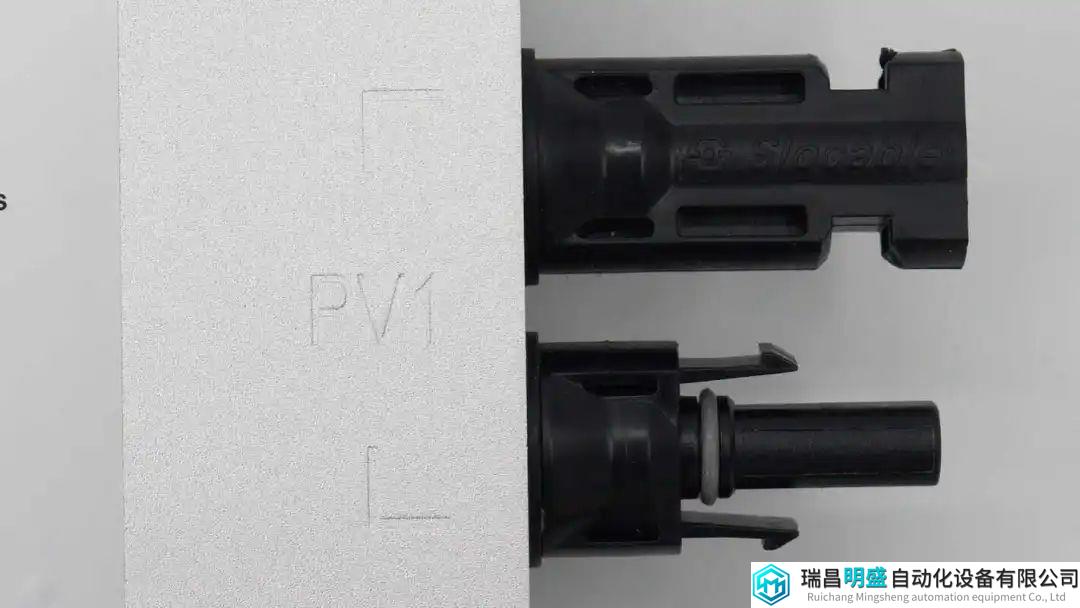

MC4直流端子特写。

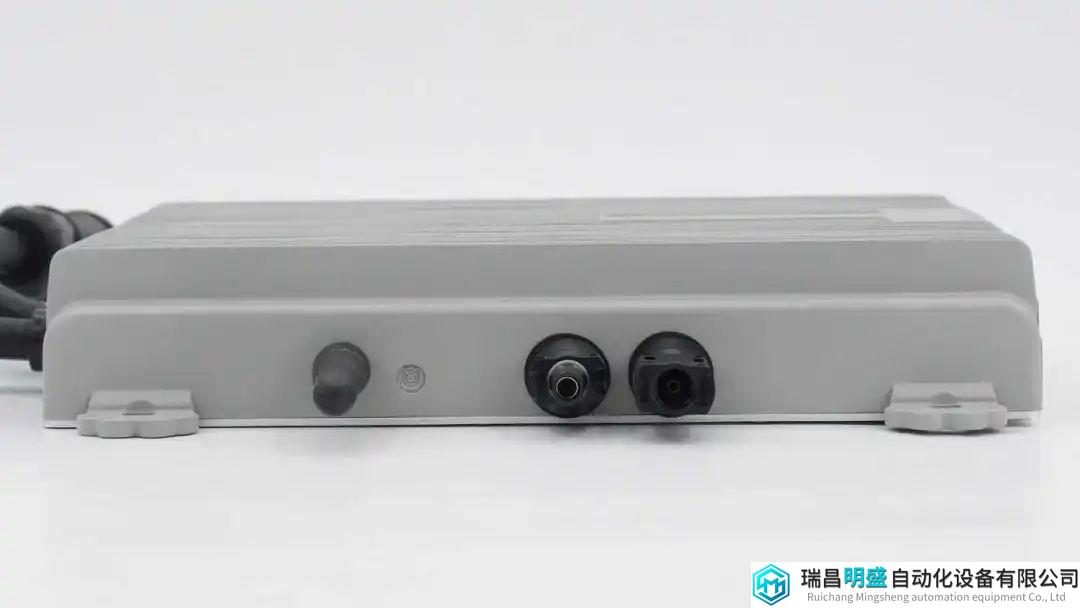

另一侧相比之下，还多配制了LED指示灯以及WiFi天线。

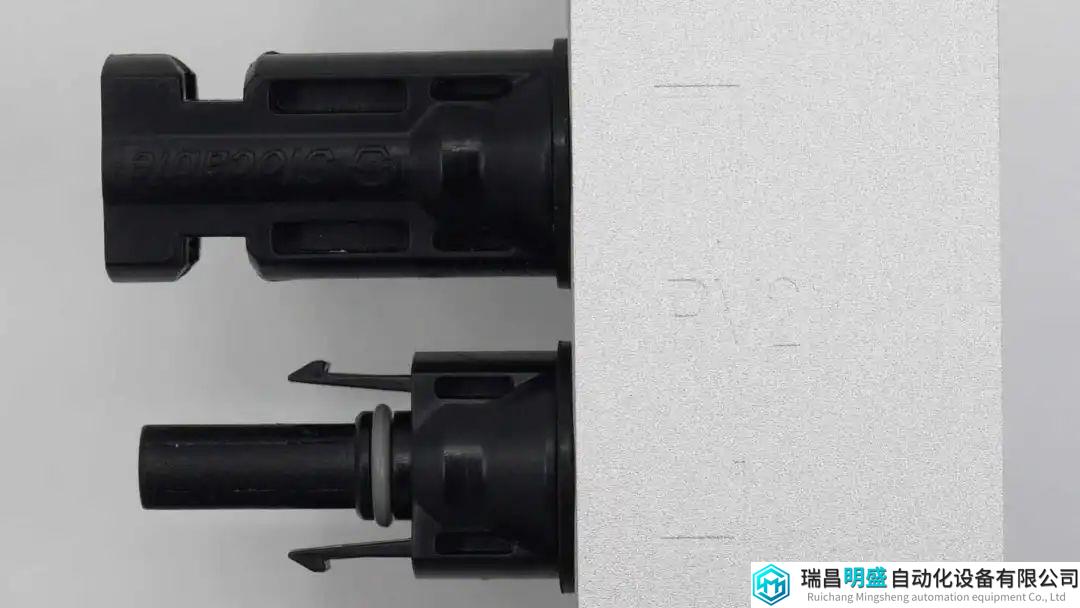

另一侧MC4直流端子特写。

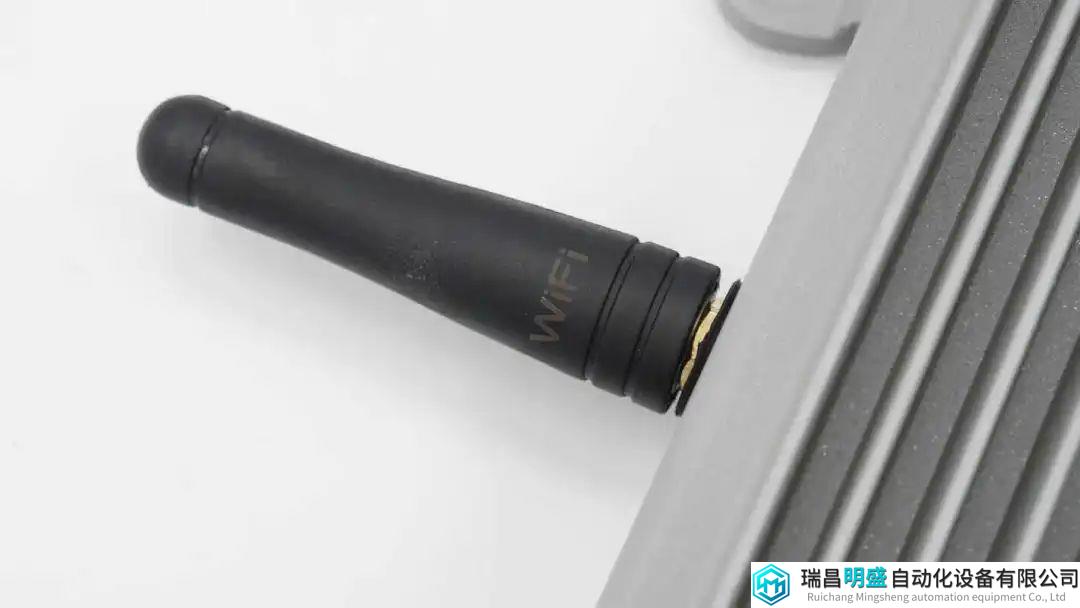

外置WiFi天线特写，产品支持TENTEK Cloud的网页和移动APP远程监控。

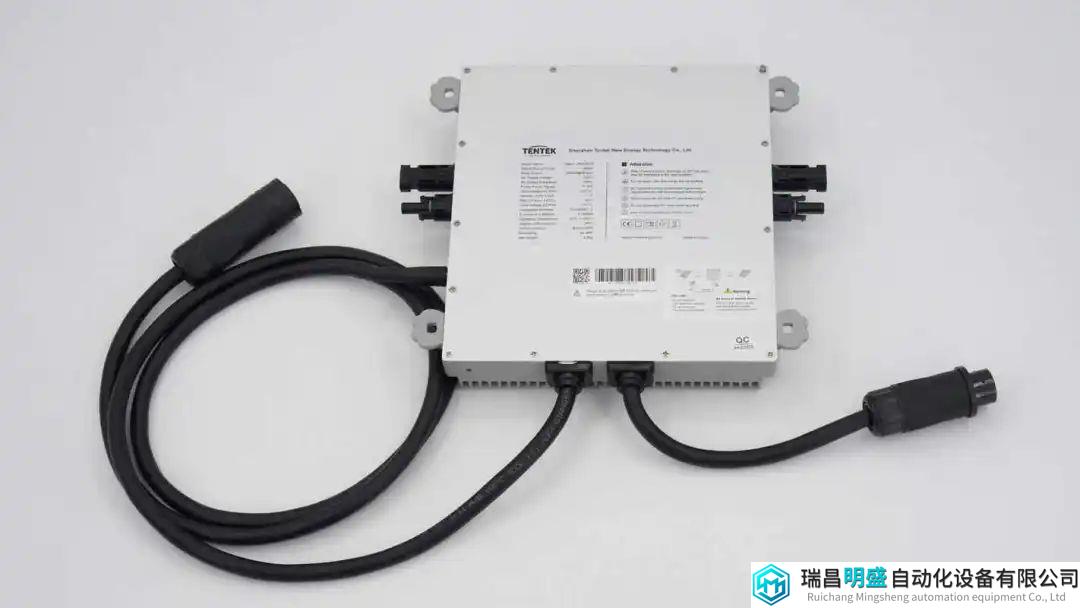

机身背面盖板采用螺丝固定封装，周边布满了固定螺丝。此外，盖板上贴有产品铭牌和组装示意图等。

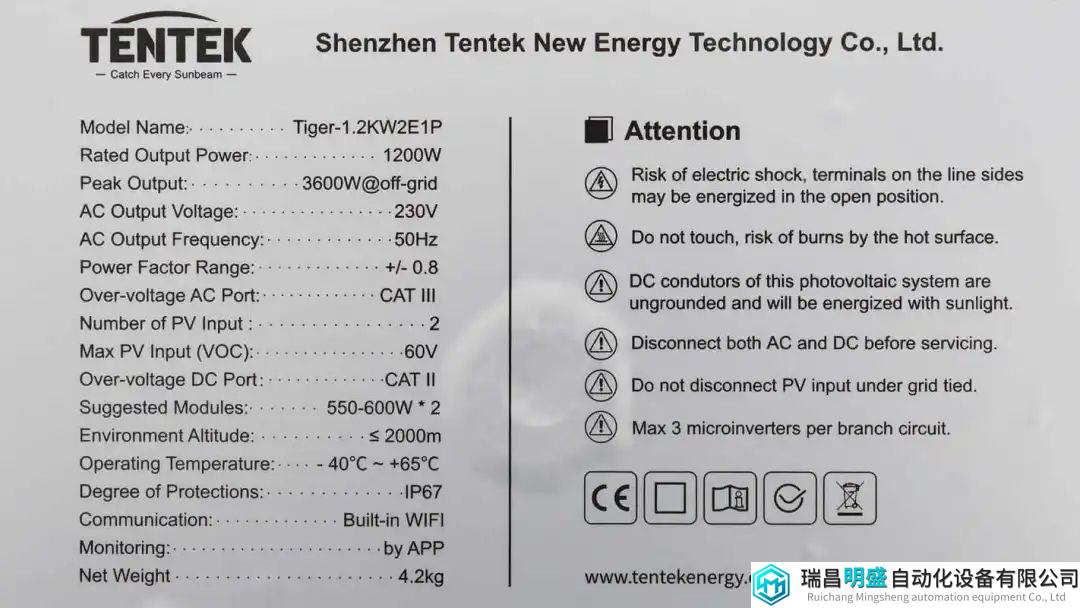

产品铭牌特写
型号：Tiger-1.2KW2E1P
额定功率：1200W
峰值输出：3600W@off-grid
交流输出电压：230V
交流输出频率：50Hz
功率因数范围：+/- 0.8
过电压交流端口：CAT Ⅲ
PV输入数量：2
最大PV输入（VOC）：60V
过电压直流端口：CAT Ⅱ
推荐组件：550-600W*2
环境海拔高度：≤2000m
工作温度：-40℃~+65℃
防护等级：IP67
通信：内置WiFi
监控：APP
净重：4.2kg
产品通过了CE认证。

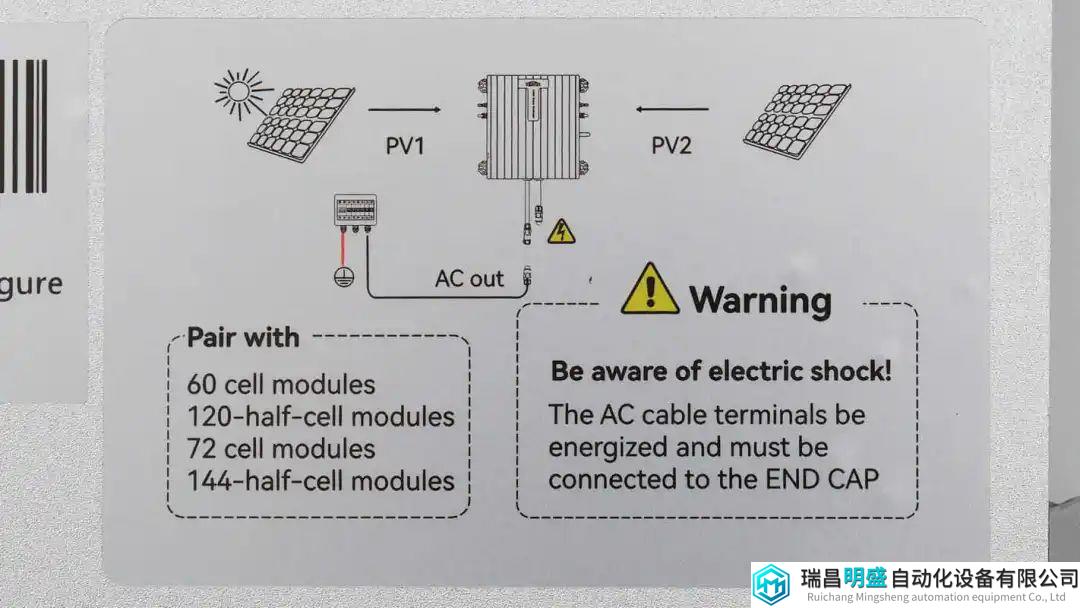

另一贴纸印有产品组装示意图、可配组件数量以及注意事项。
交流输出端子来自CNNT康奈特。

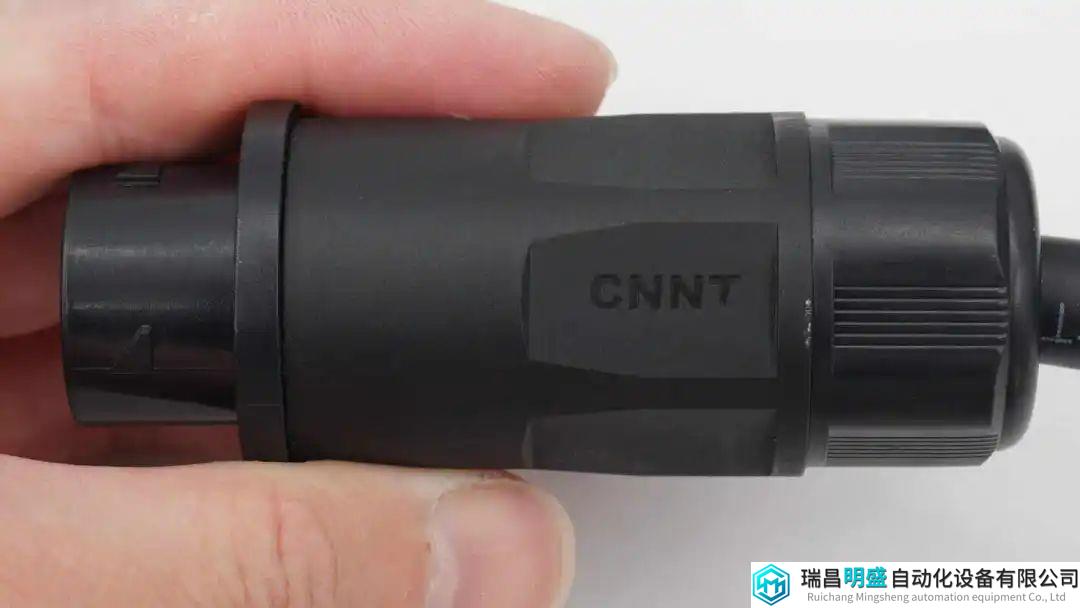

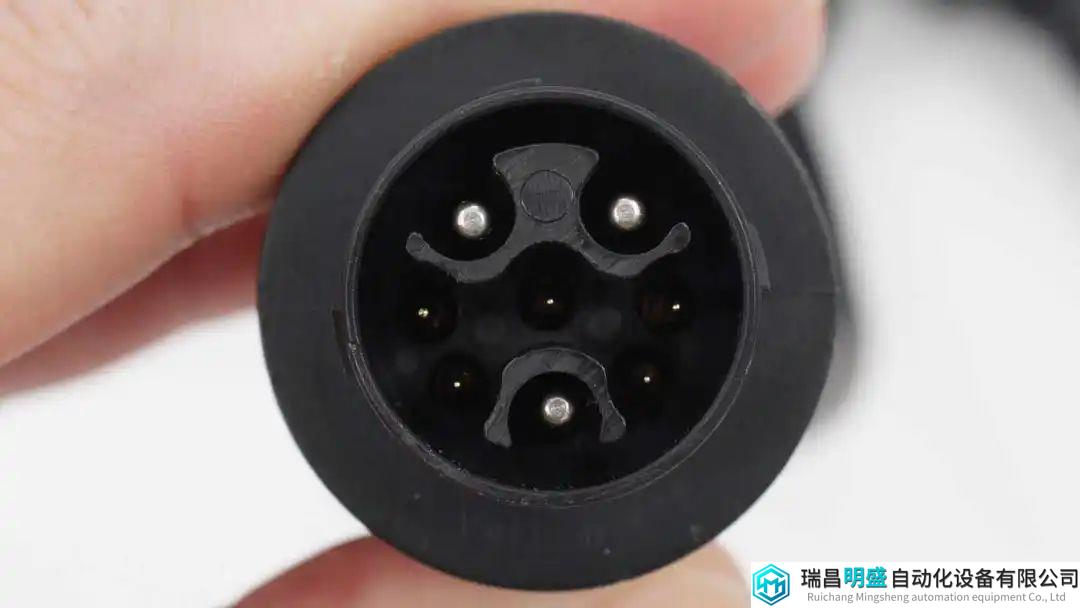

端子插头特写。

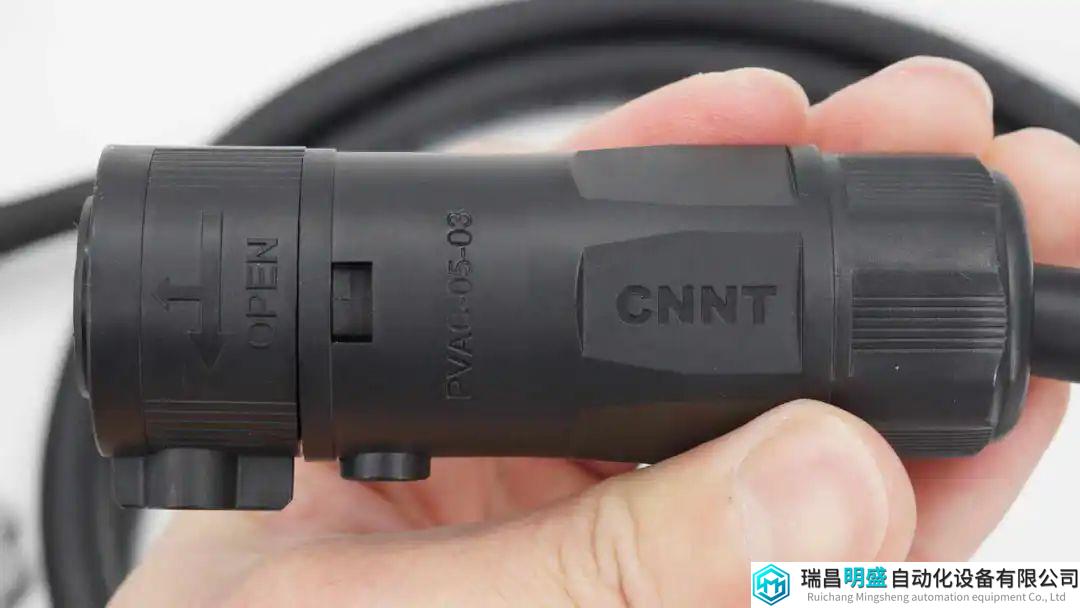

另一个端子同样来自CNNT康奈特，并且前端设有连接器。

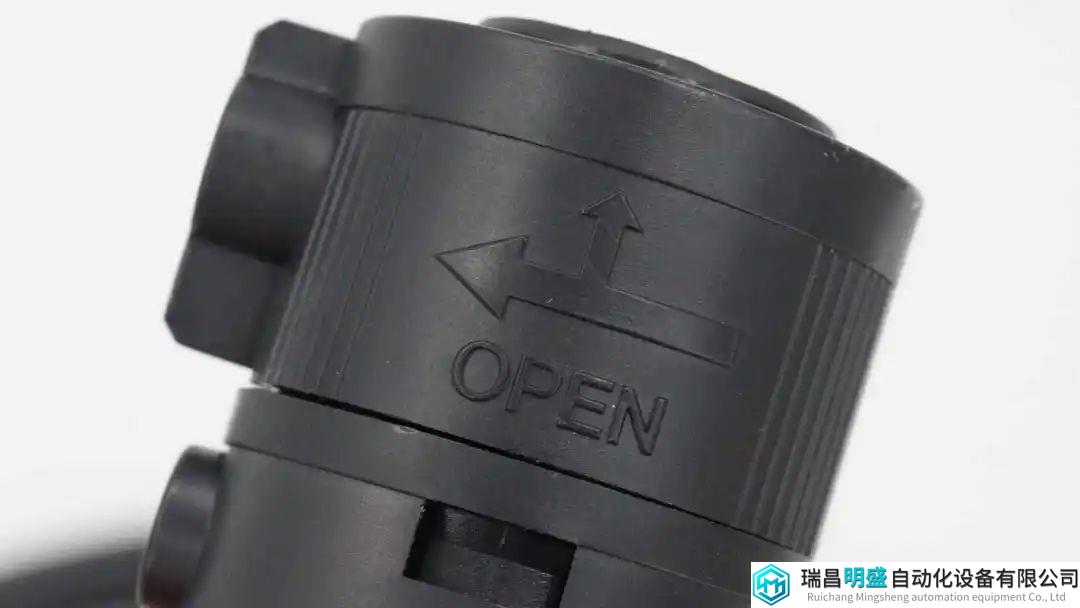

连接器通过旋转打开。

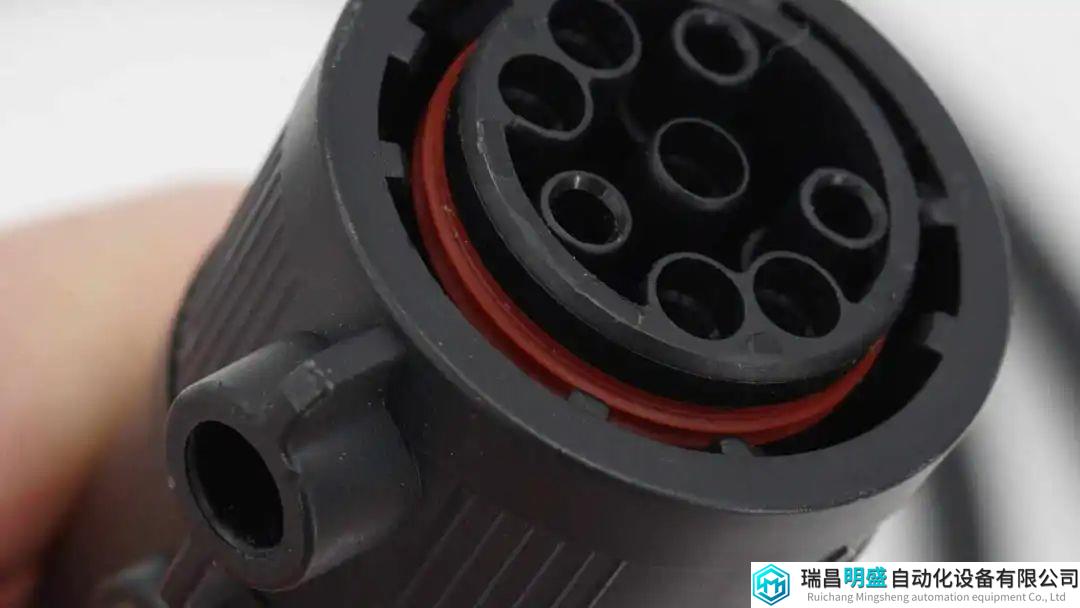

连接器内部设有红色防水胶圈。

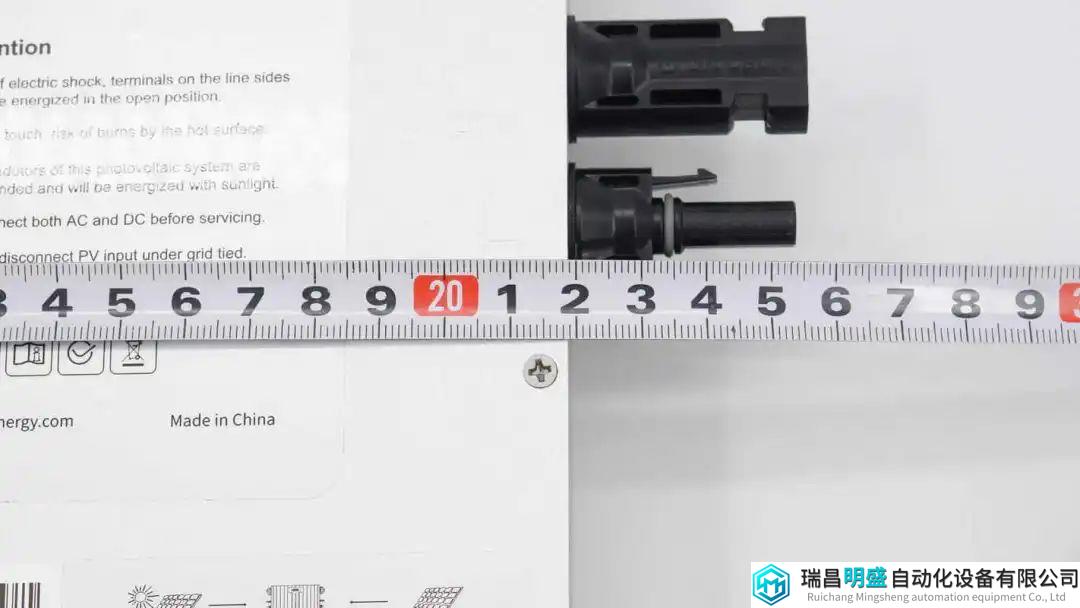

实测天技新能源1200W微型逆变器机身长度约为24.5cm。

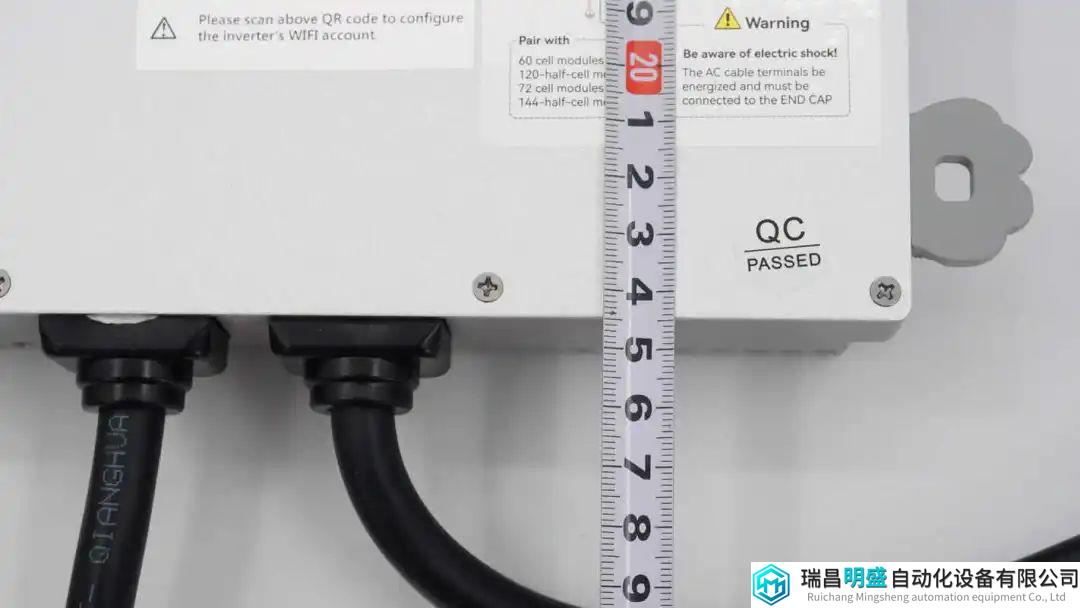

宽度约为22cm。

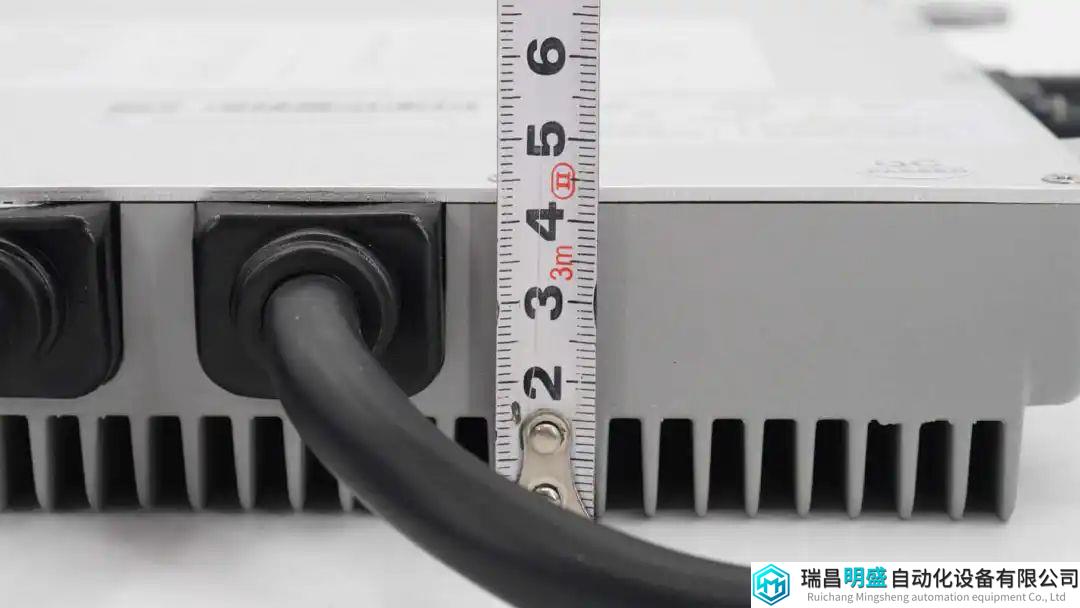

厚度约为4.5cm。
另外测得产品净重约为3.85kg。
天技新能源1200W微型逆变器拆解
看完了这款微型逆变器的外观展示，下面就进行拆解，一起看看内部的用料和设计。

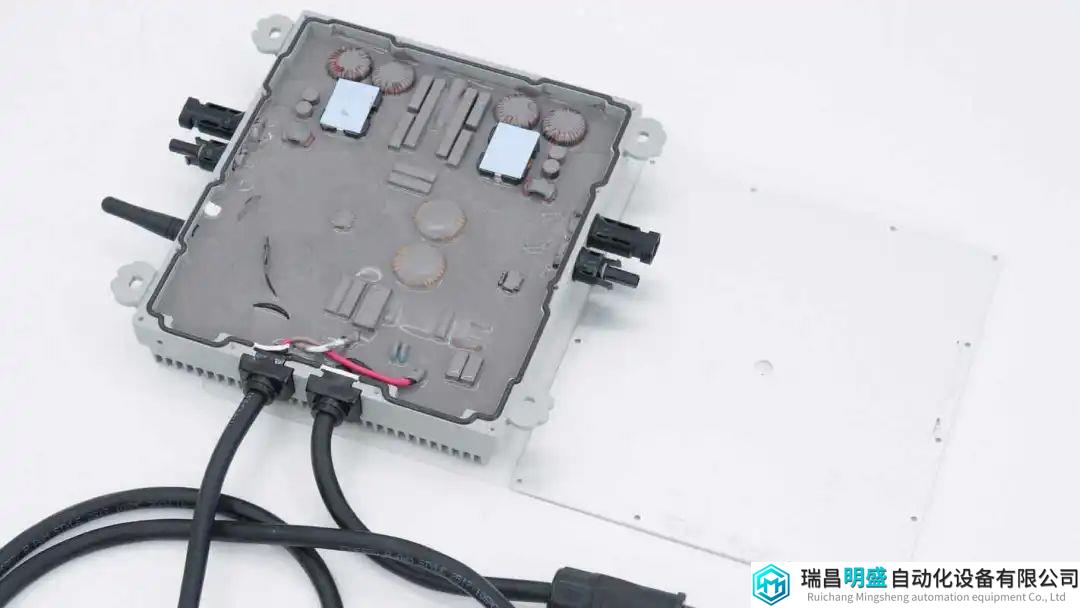

首先拧开盖板的固定螺丝，拆下金属盖板，升压变压器粘贴浅蓝色导热垫散热。

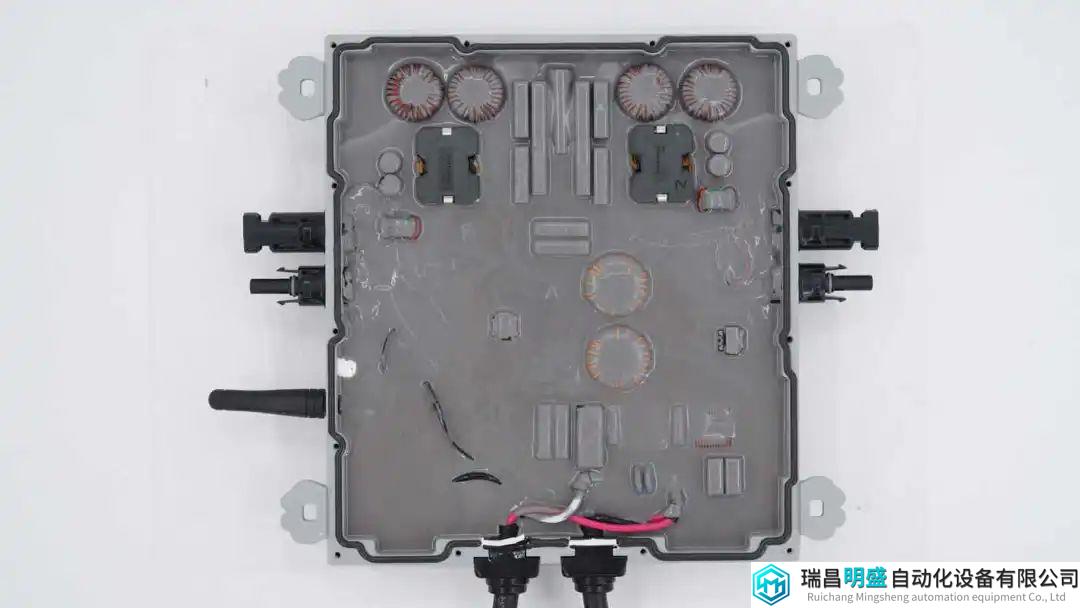

外壳内部填充灰色导热胶，提升散热性能。

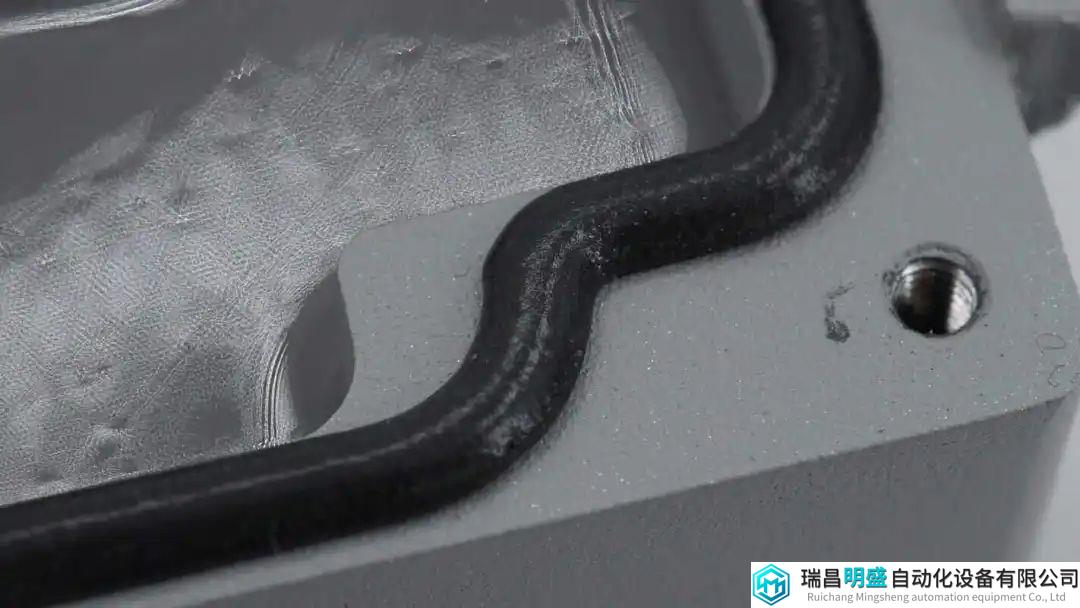

壳体边缘黑色密封圈特写，用于壳体与盖板密封。

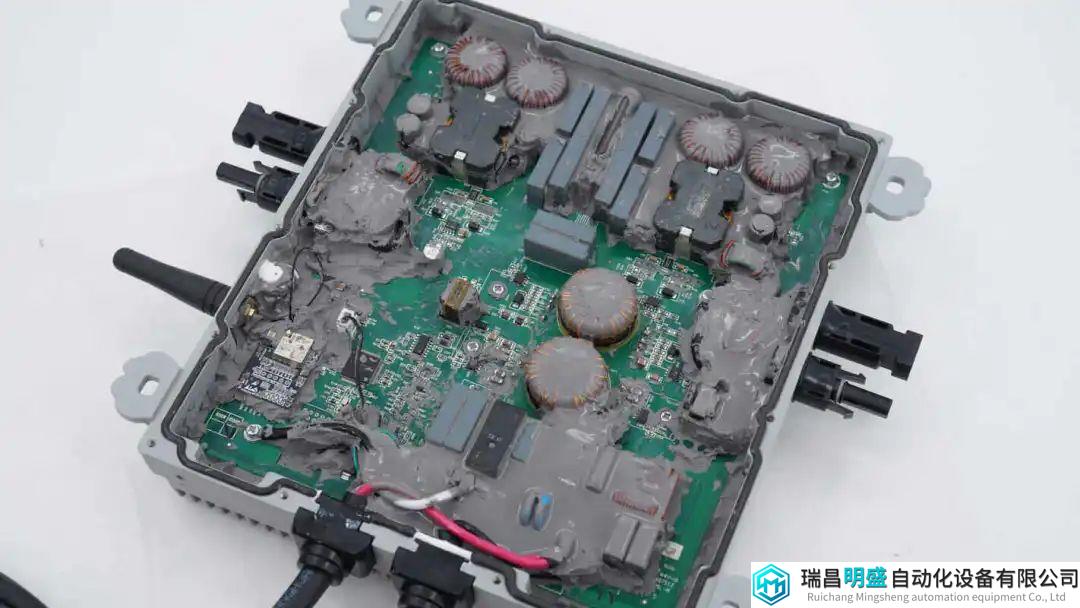

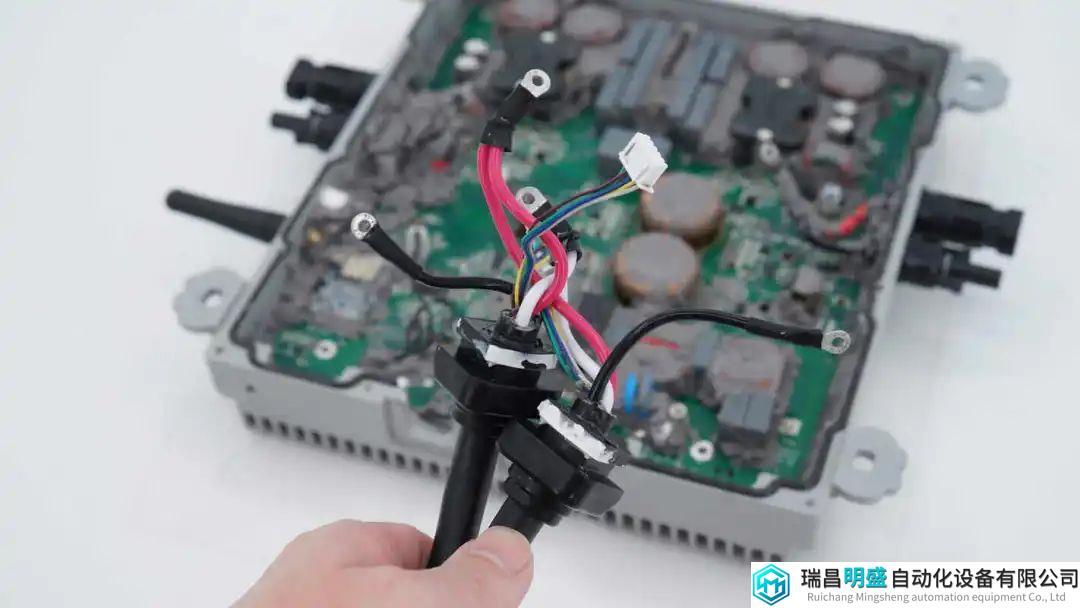

清理掉内部填充的导热胶，接线端子通过螺丝固定到PCBA模块。
取出交流接线端子。

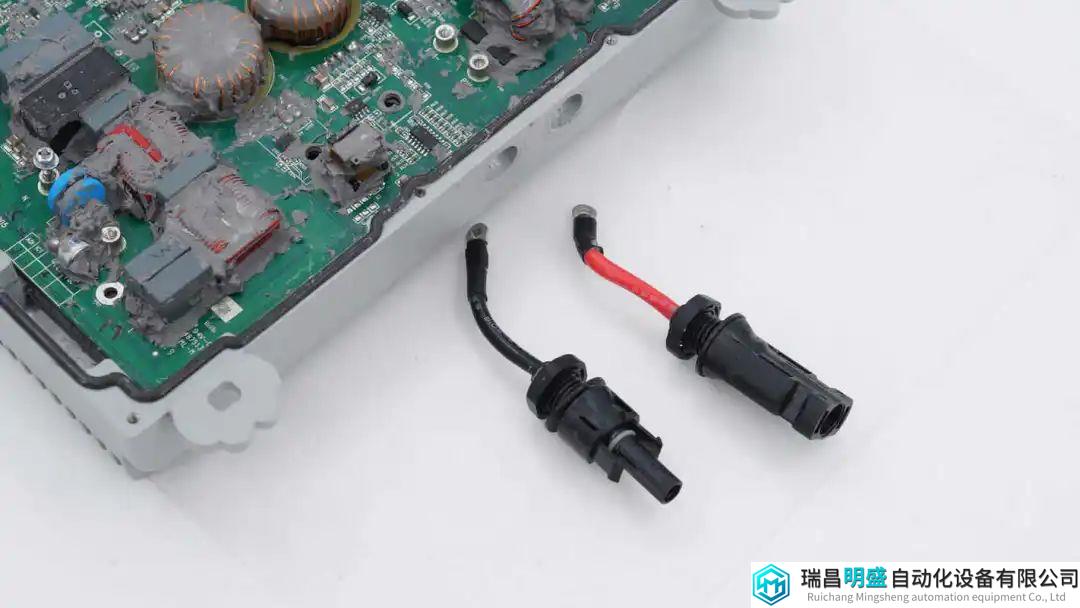

再取出直流接线端子。

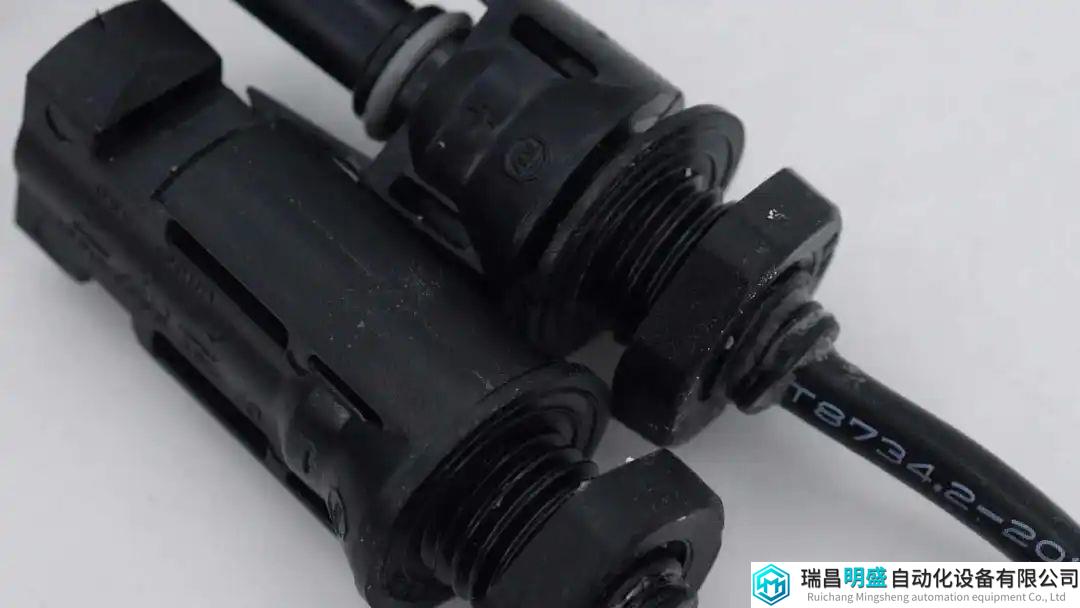

直流MC4接线端子特写，设有密封圈防水。

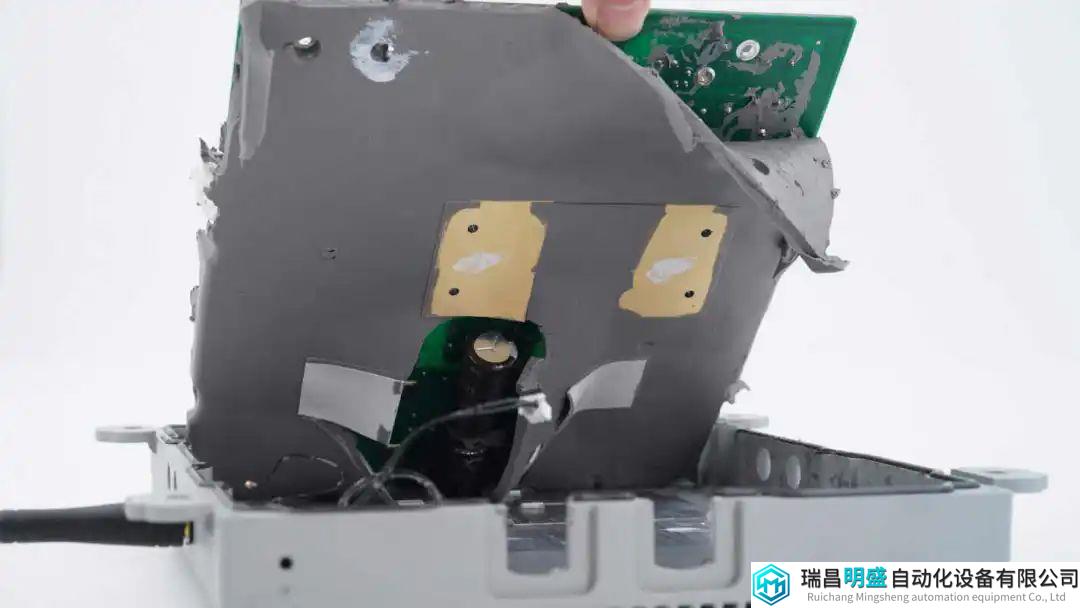

取出PCBA模块，背面同样被导热胶填充，并设有导热垫和金属板。

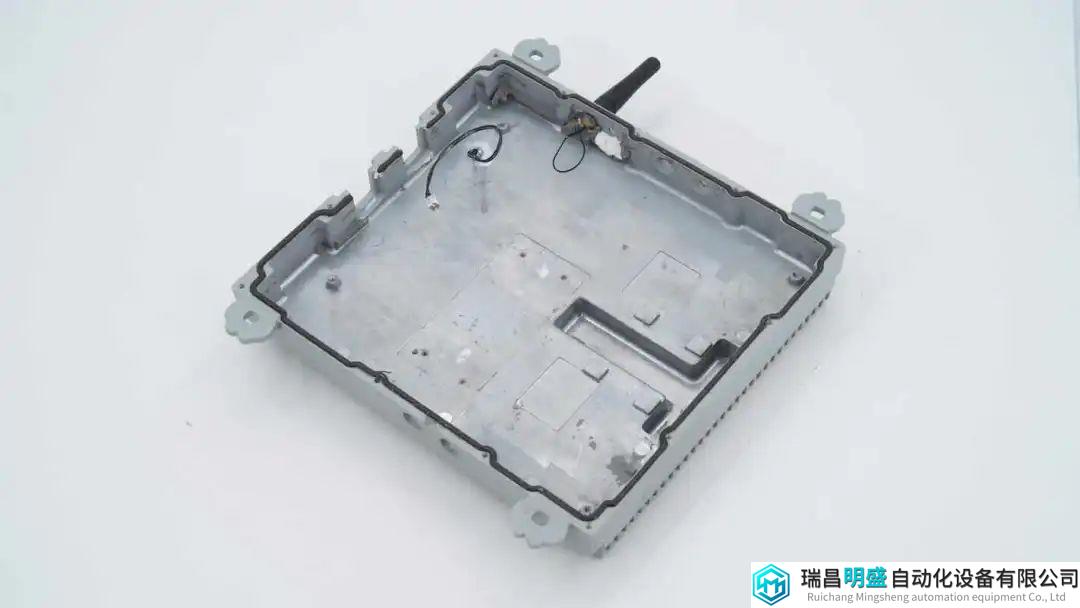

在壳体内部设有无线通信天线和热敏电阻。

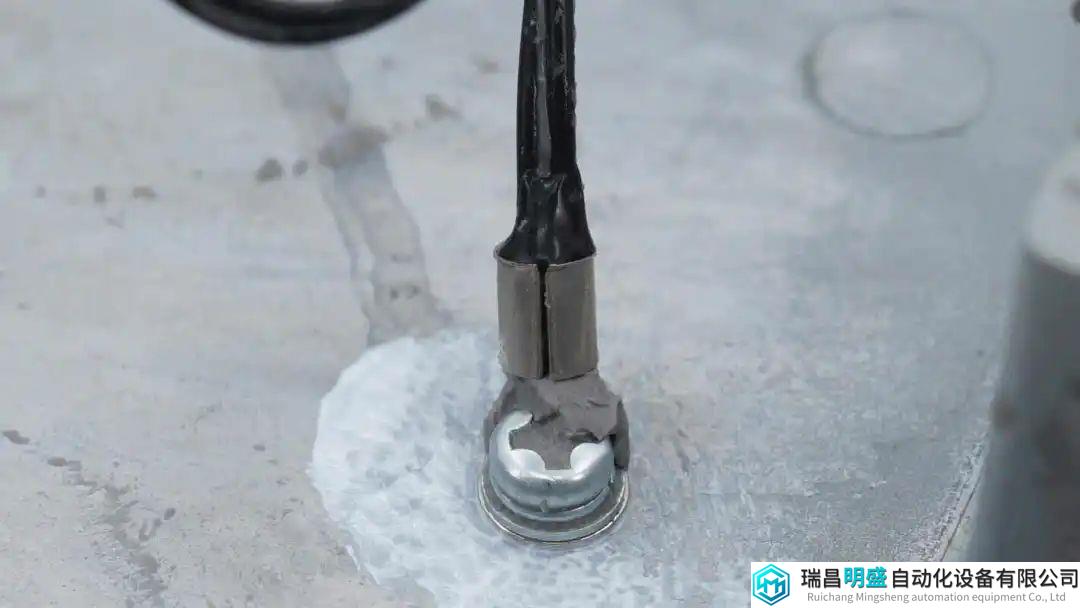

热敏电阻通过螺丝固定在壳体上，用于检测逆变器温度。

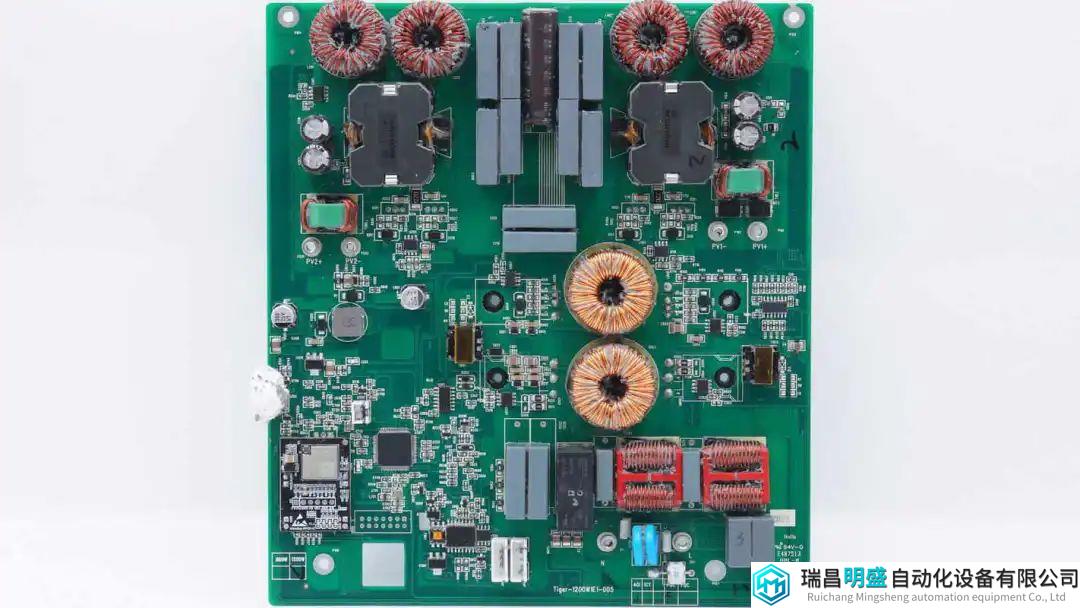

PCBA模块正面一览，上方为直流输入端，设有滤波电感，滤波电容以及升压变压器，左右为对称的两路升压电路，中间设有薄膜滤波电容。
下方左侧焊接主控MCU，无线通信模块，右侧焊接滤波电感，薄膜电容，共差模电感，继电器，压敏电阻和气体放电管等元件。

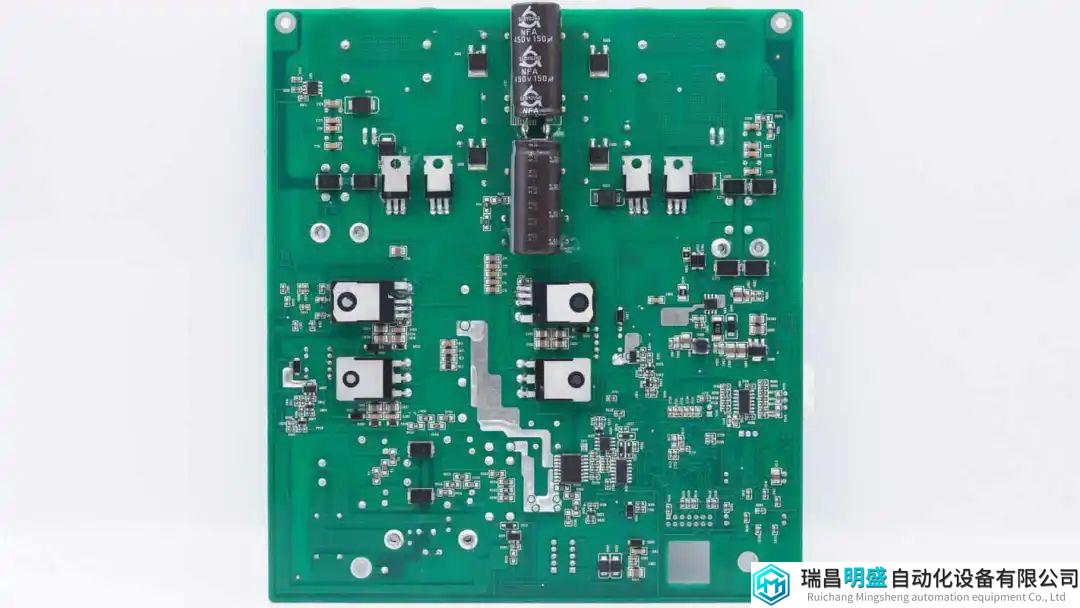

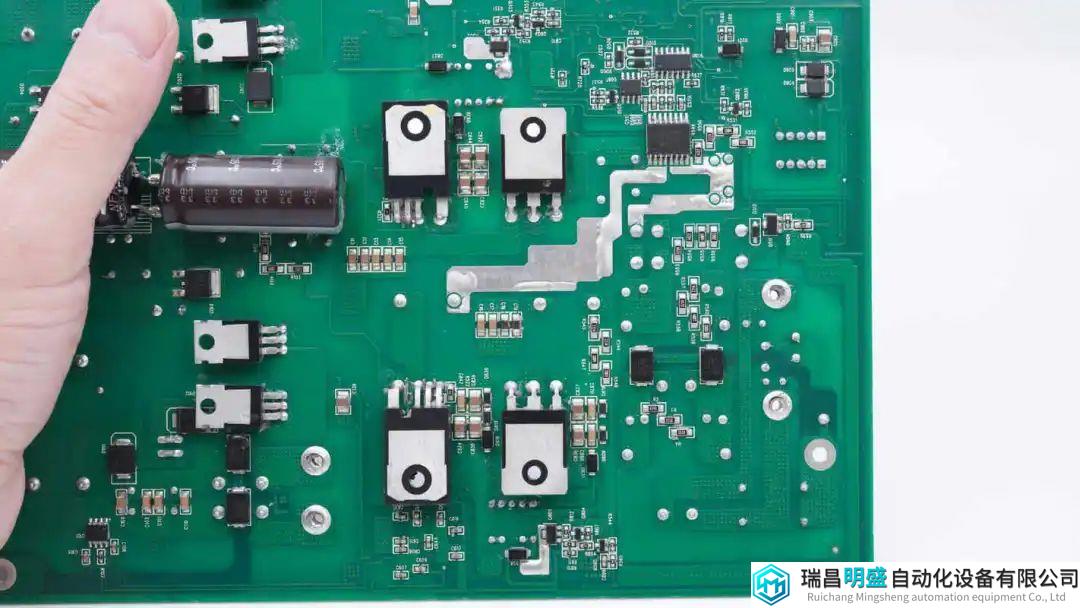

PCBA模块背面焊接贴片Y电容，升压开关管，上方中间焊接滤波电解电容。左下方焊接四颗输出调制管和霍尔电流采样芯片。

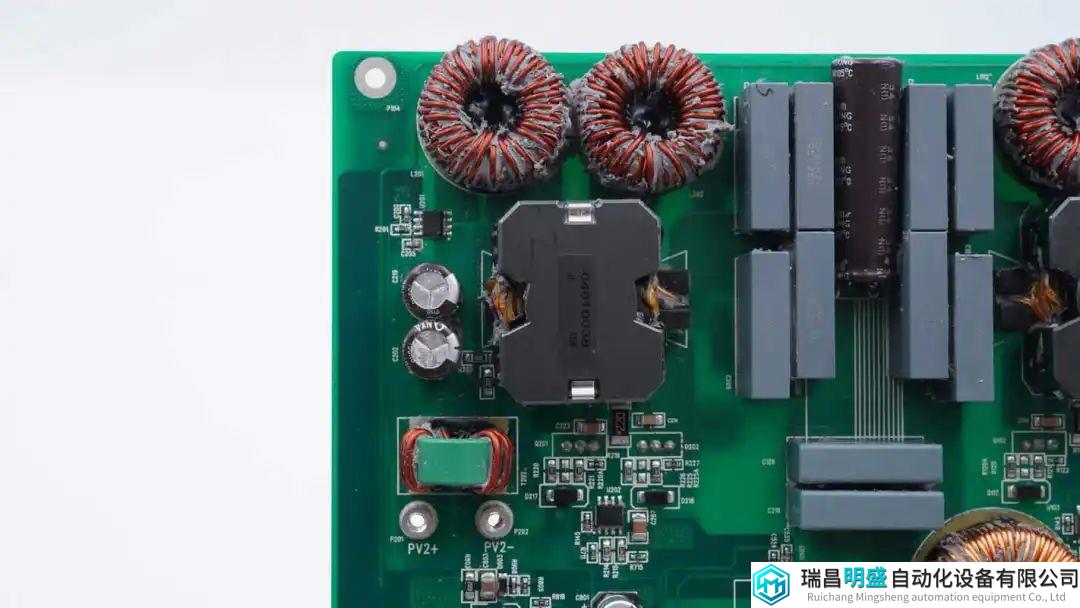

选取左上角一侧升压电路进行介绍。

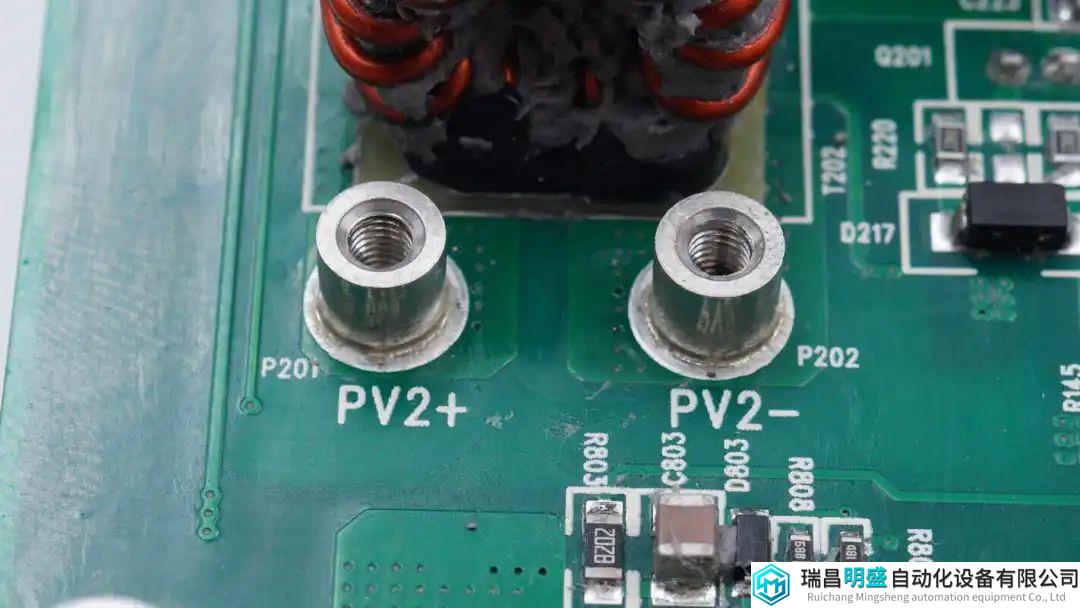

太阳能电池输入接线端子特写。

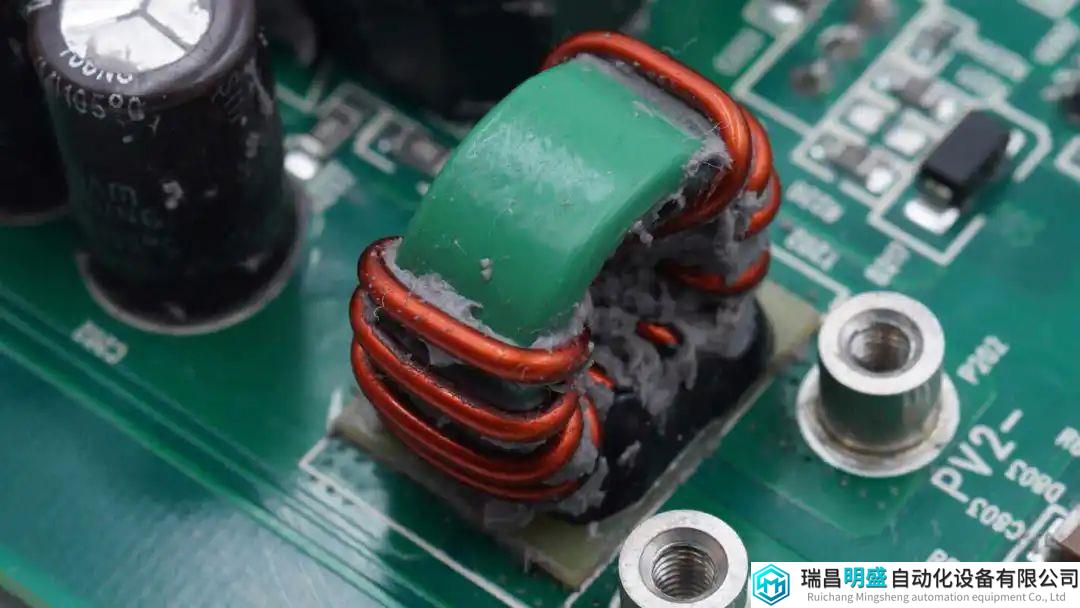

输入滤波电感采用磁环绕制，底部粘贴电木板绝缘。

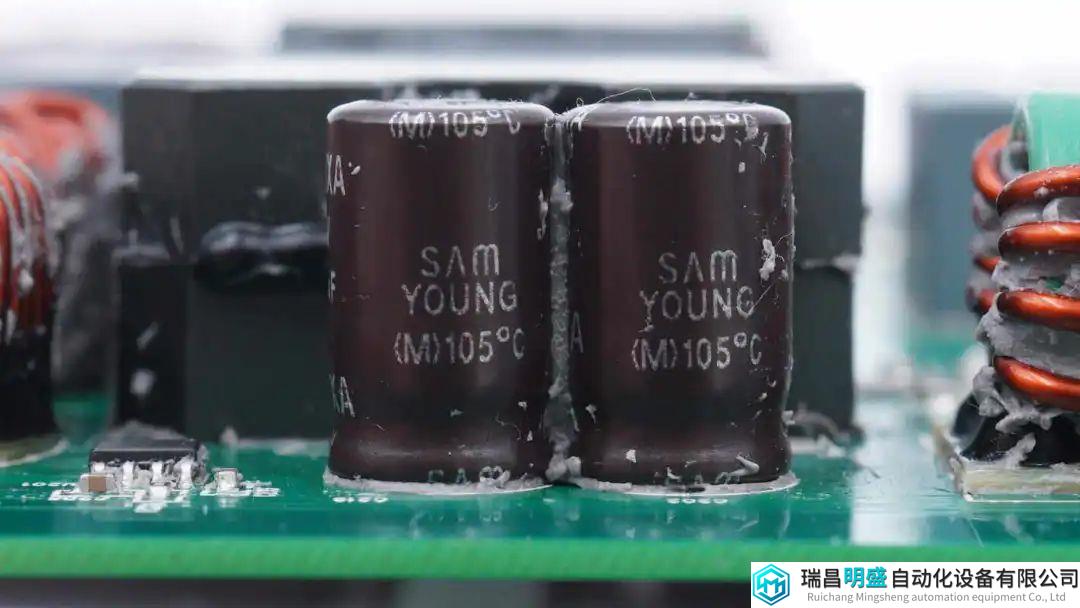

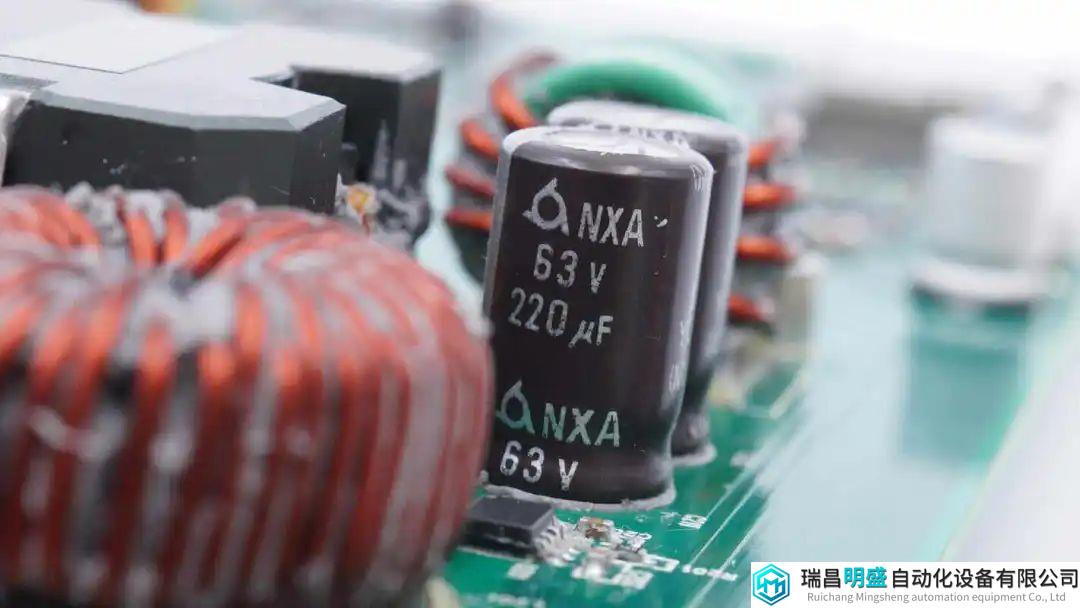

输入滤波电容来自三莹。
电容为NXA系列，规格为63V220μF，两颗并联。

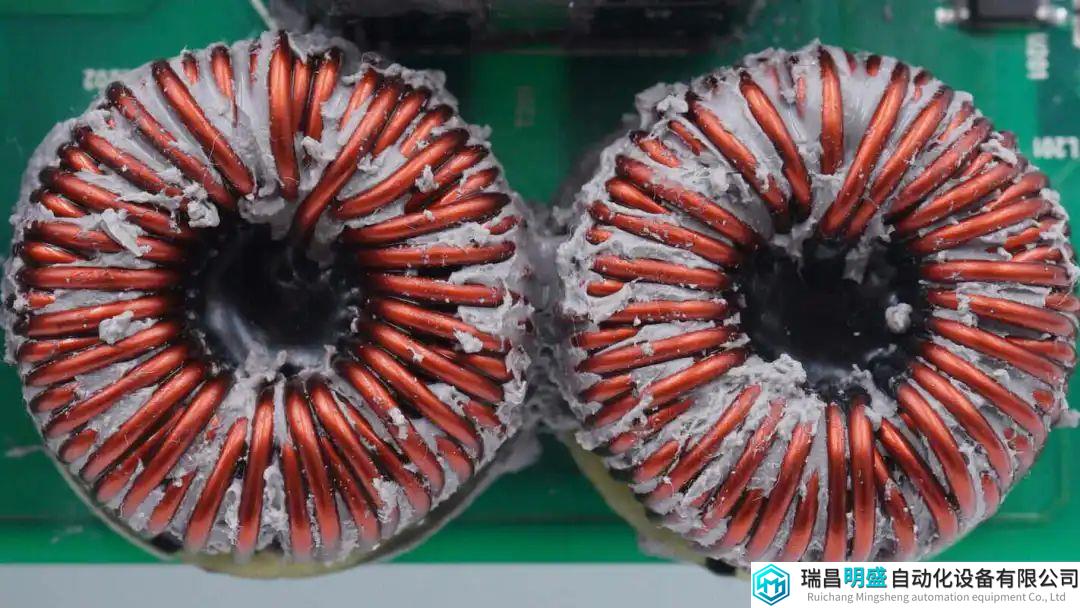

两颗滤波电感采用磁环绕制，底部设有电木板绝缘。
在PCB背面焊接贴片Y电容，升压开关管，TVS和碳化硅二极管。

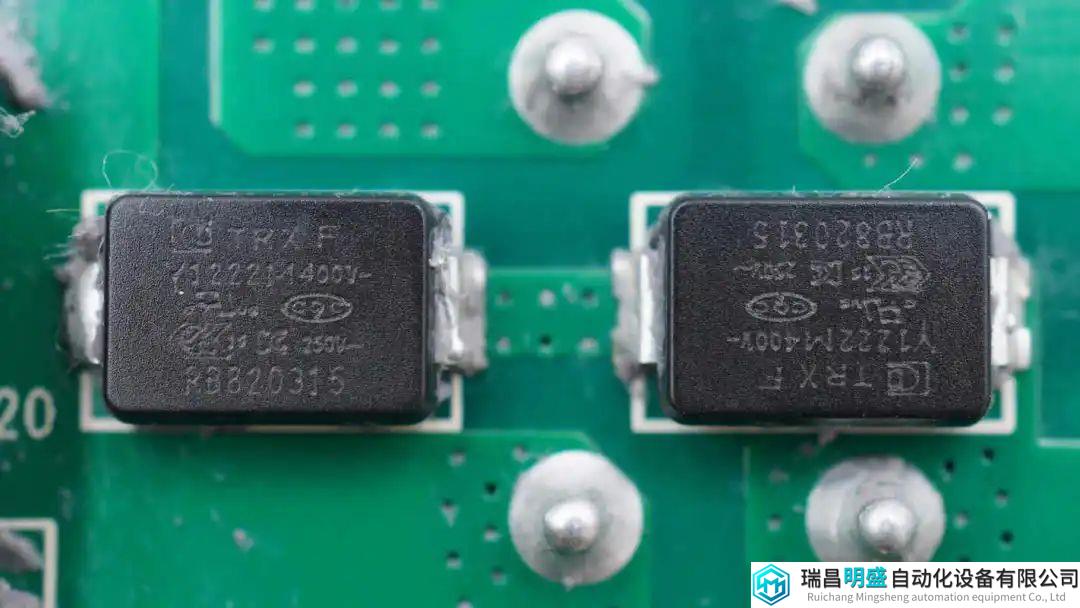

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

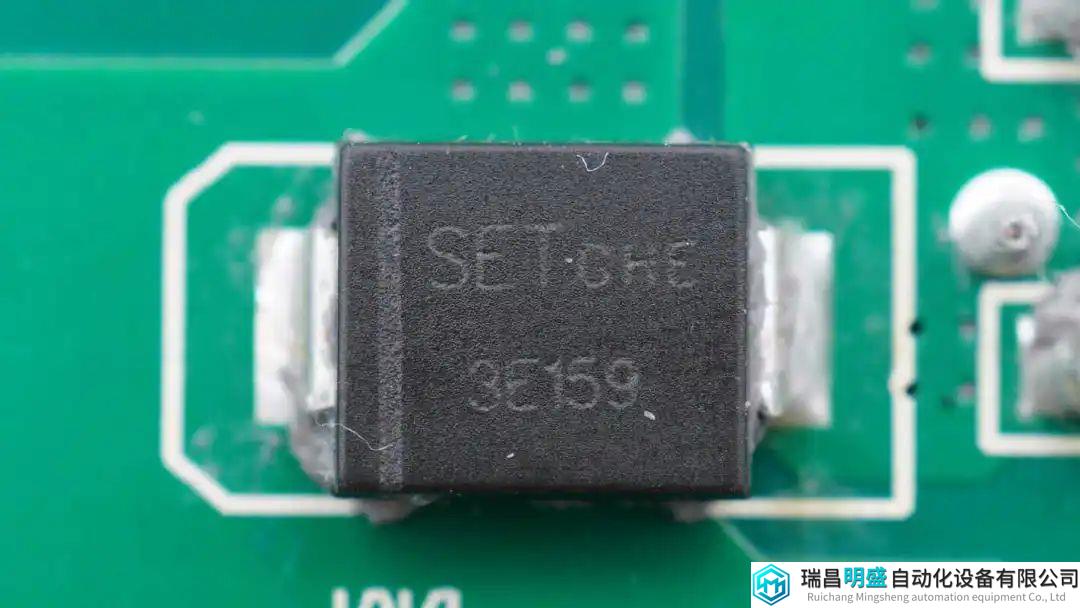

TVS来自赛尔特，型号SMCJ110A，用于吸收浪涌电压。

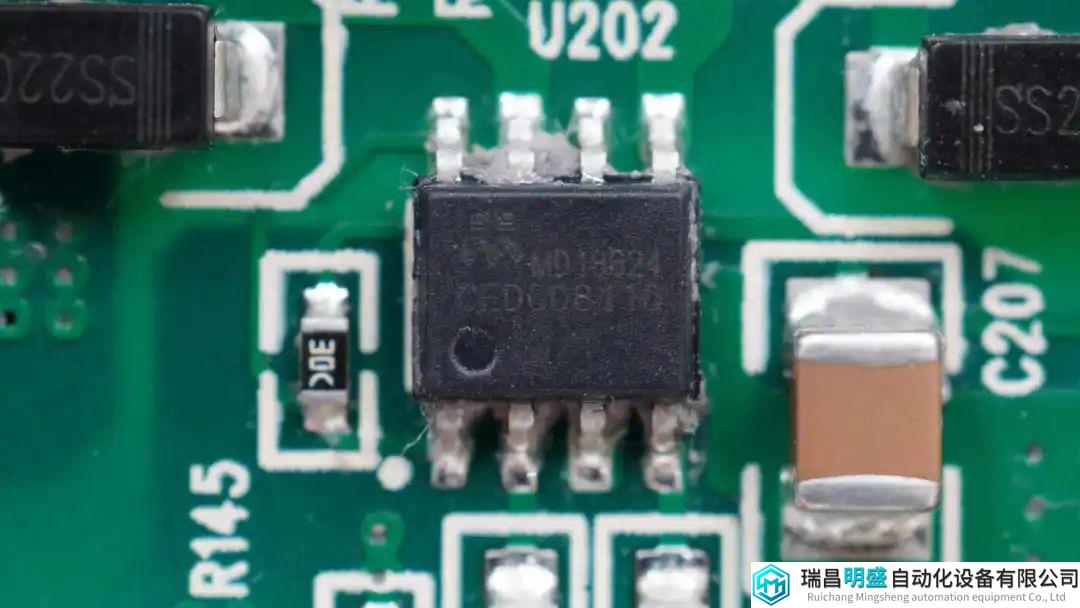

用于驱动升压MOS的驱动器来自茂睿芯，型号MD18624，是一颗5A输出电流的双路低侧驱动器，芯片支持4.5-26V供电电压，最高开关频率为1MHz，兼容TTL和CMOS输入，具备DFN-8，SOP-8和MSOP-8封装。

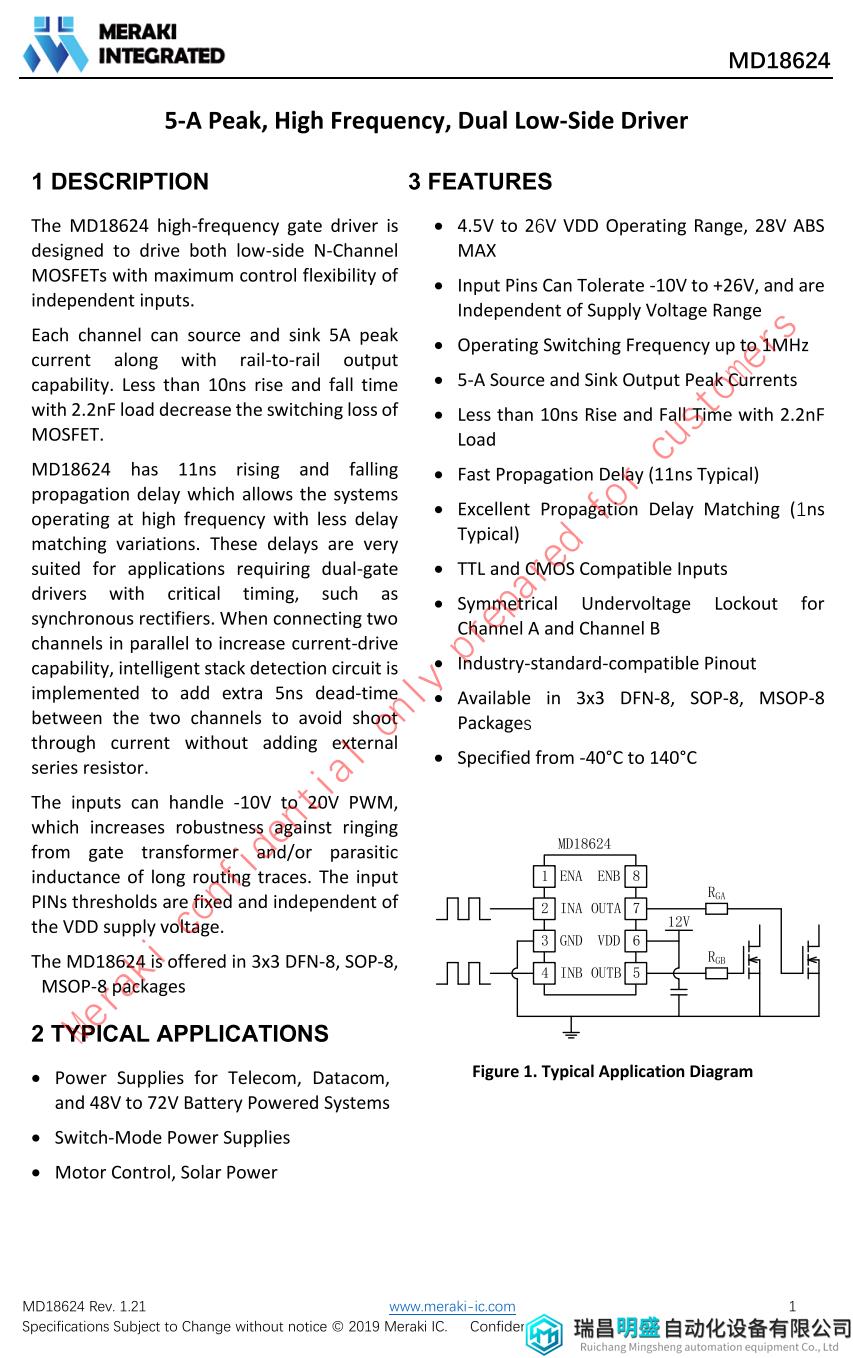

茂睿芯 MD18624 资料信息。

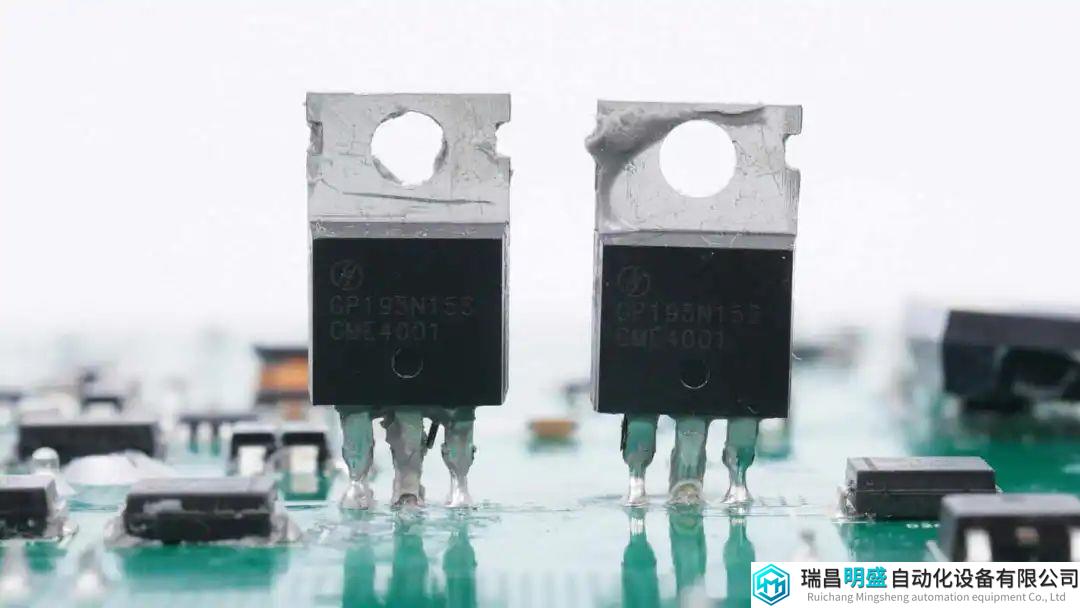

两颗升压MOS管来自恒泰柯，型号HGP195N15S，NMOS，耐压150V，导阻16.3mΩ，采用TO220封装。

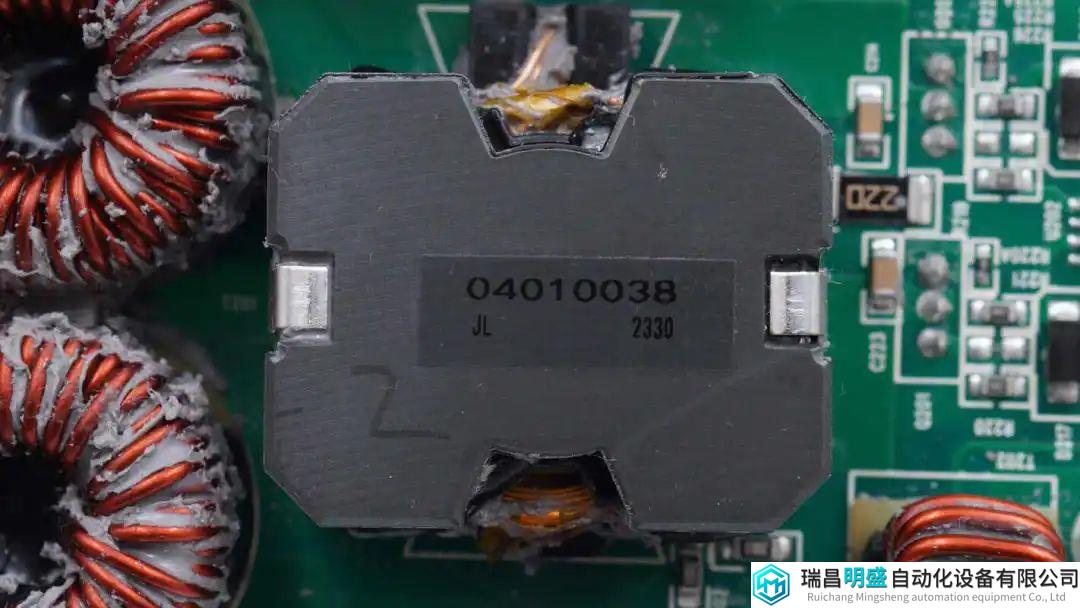

升压变压器磁芯粘贴信息标签。

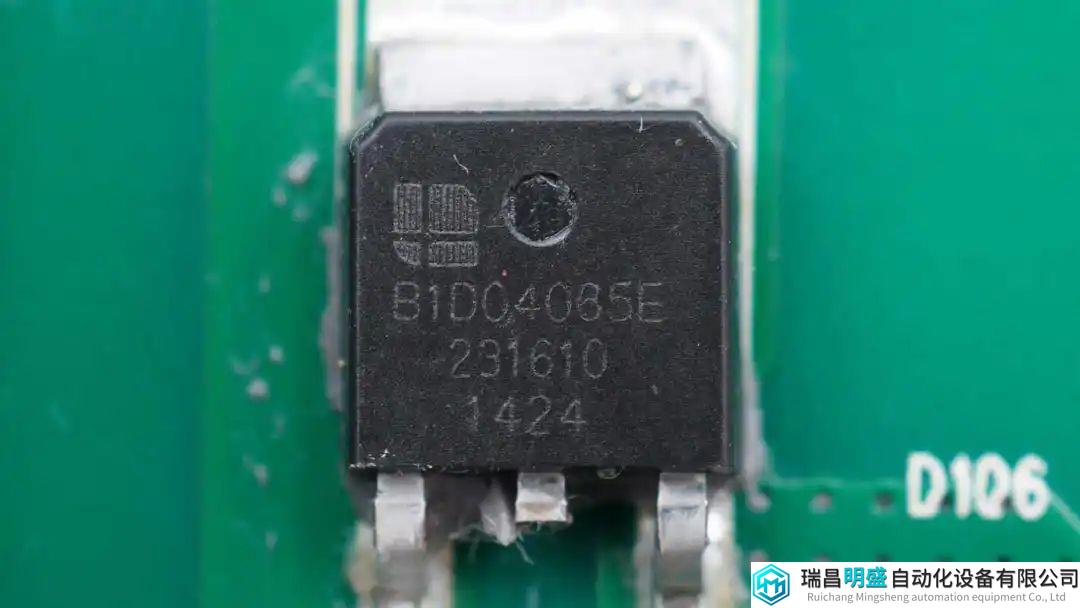

整流二极管来自基本半导体，为碳化硅二极管，型号为B1D04065E，规格为4A 650V，采用TO252封装。

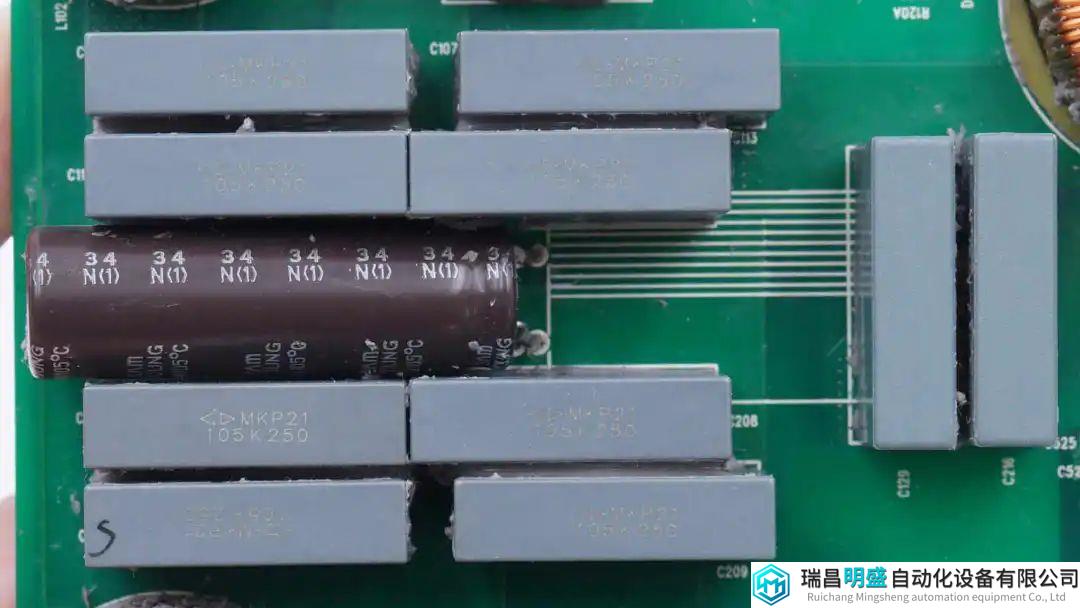

在电解电容上下两侧设有八颗薄膜电容。

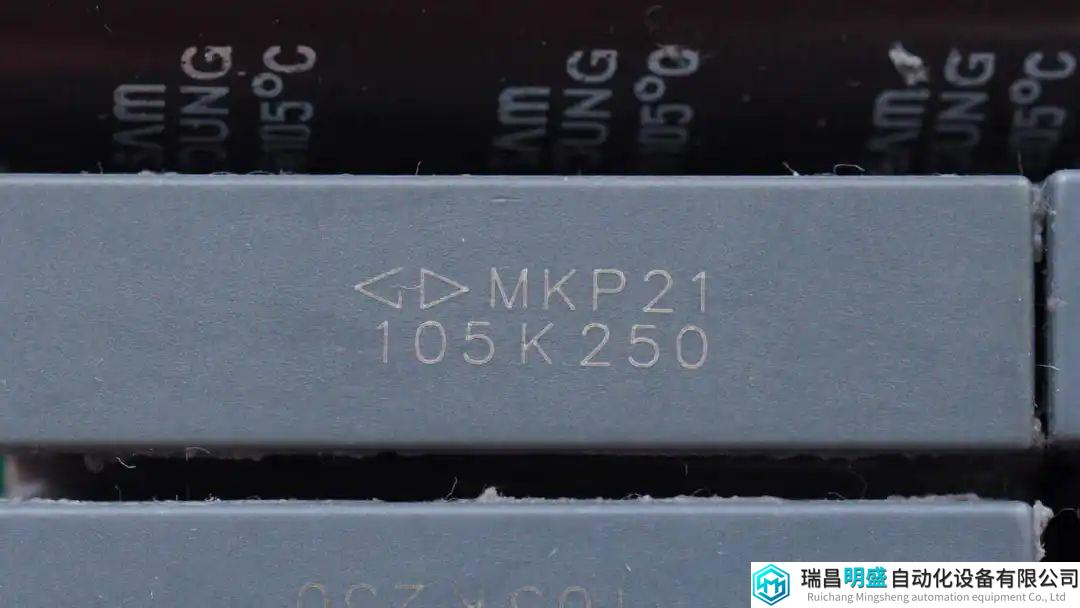

薄膜电容来自法拉电子，规格为1μF250V。

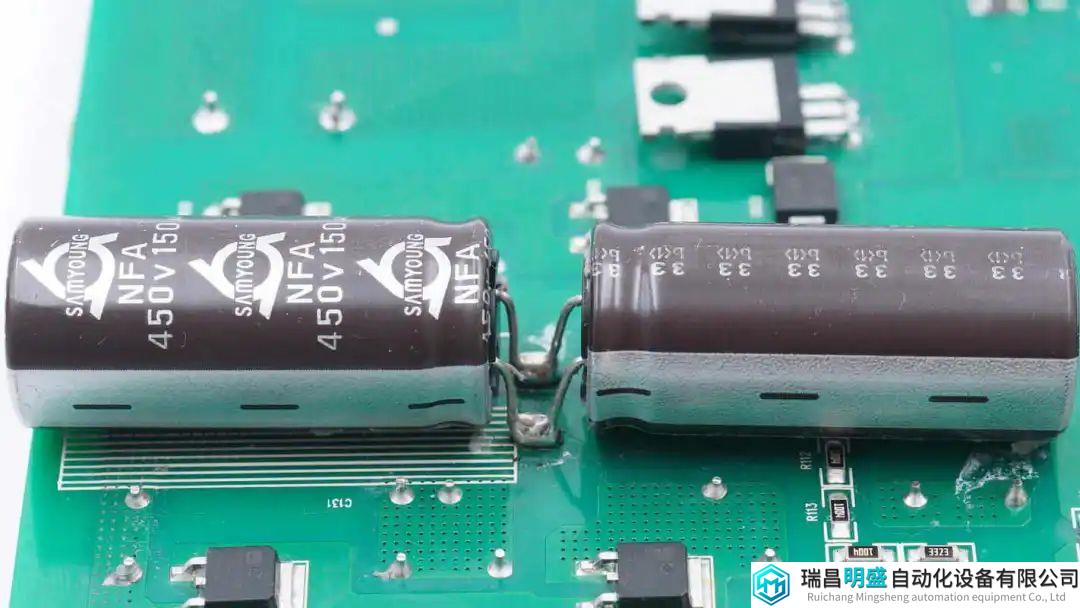

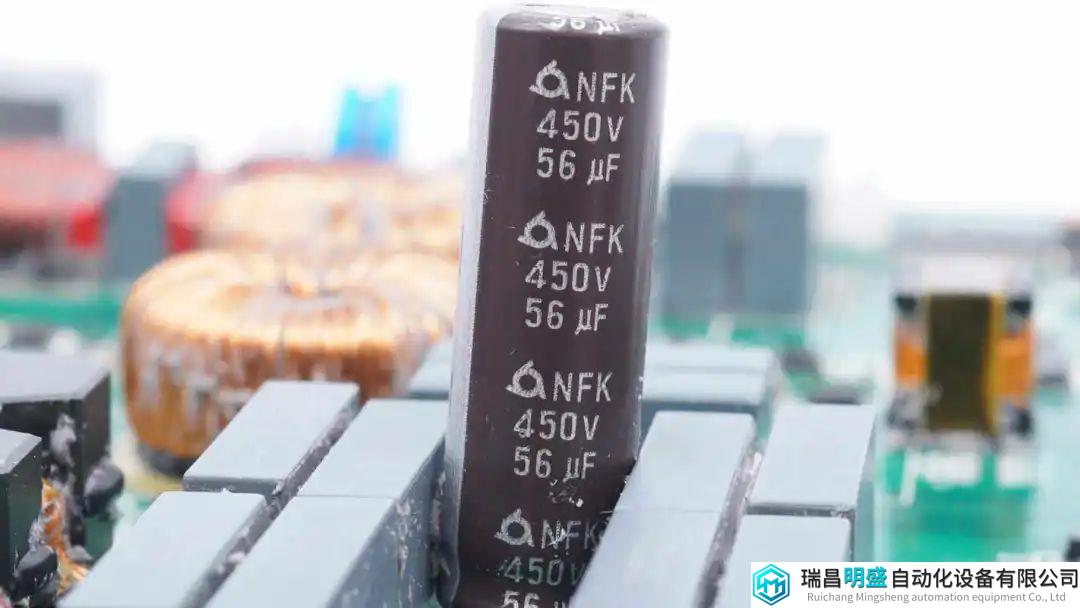

滤波电解电容规格为450V56μF。

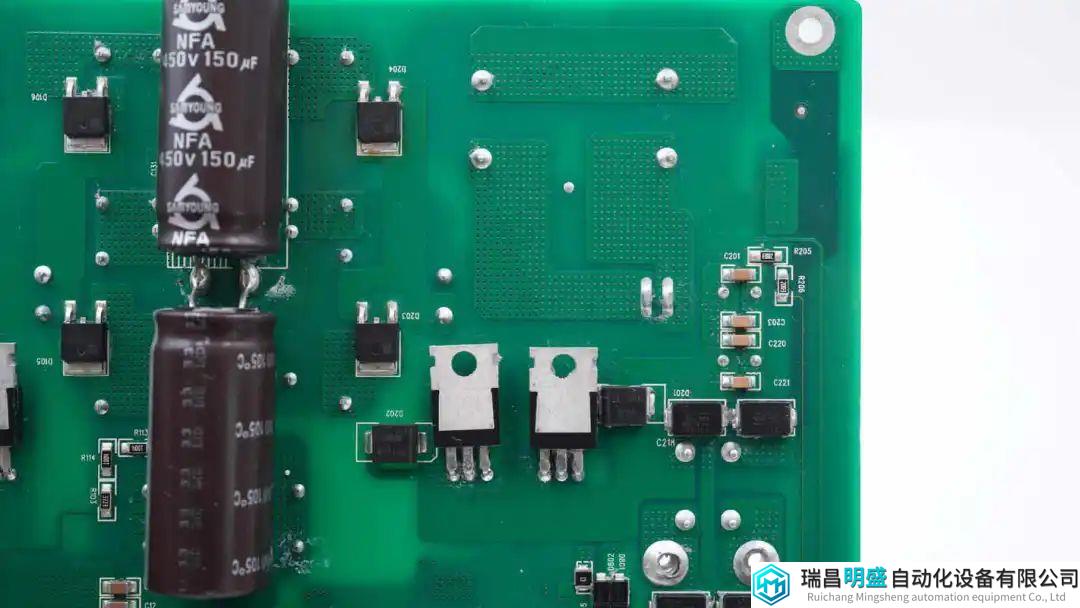

在PCB背面焊接两颗滤波电容。

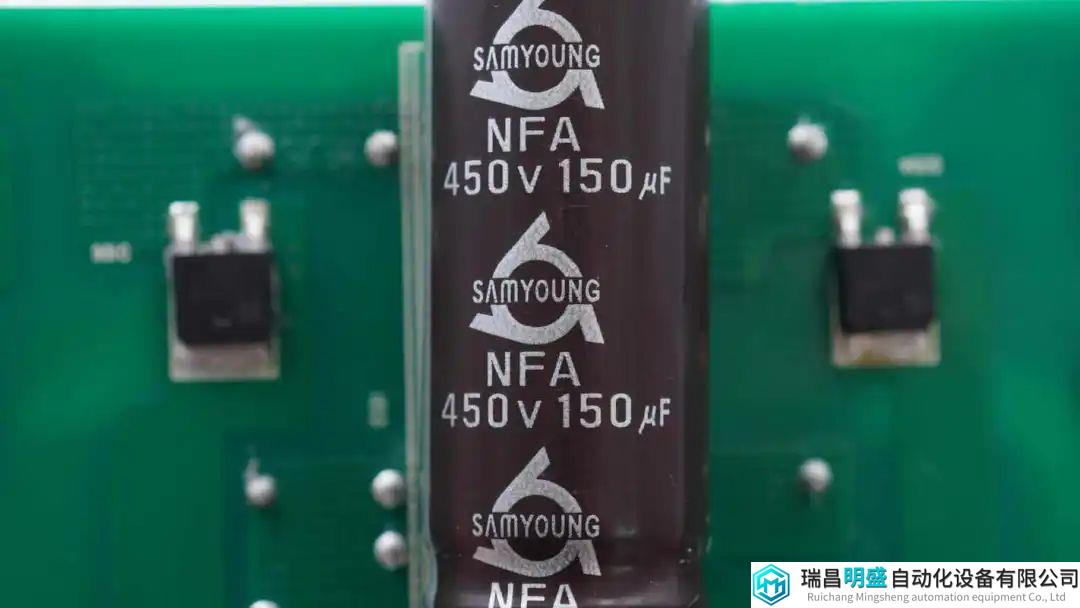

滤波电容规格为450V150μF，总计356μF容量。

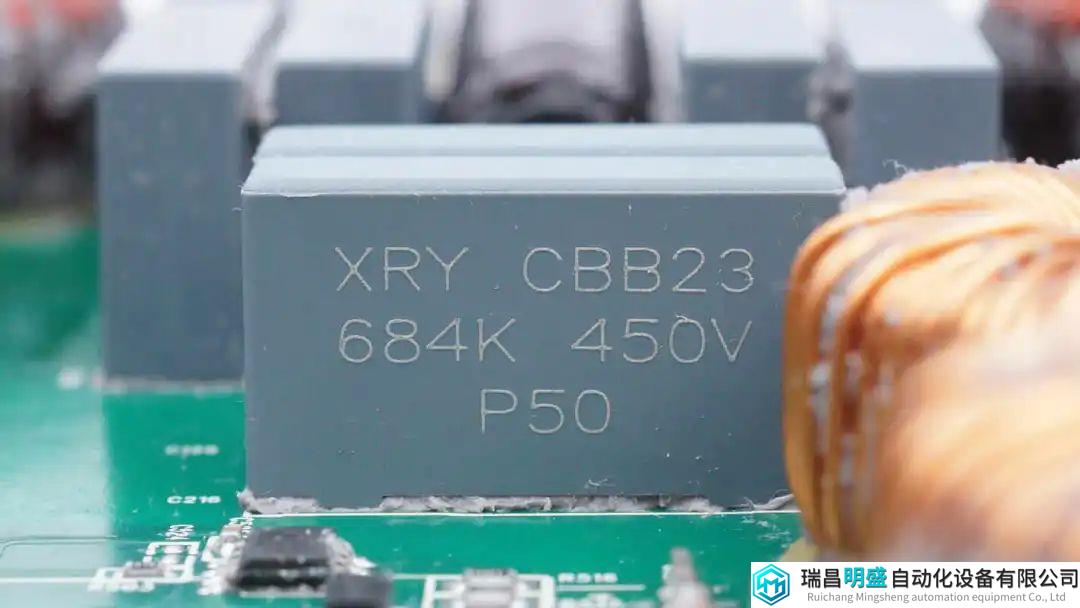

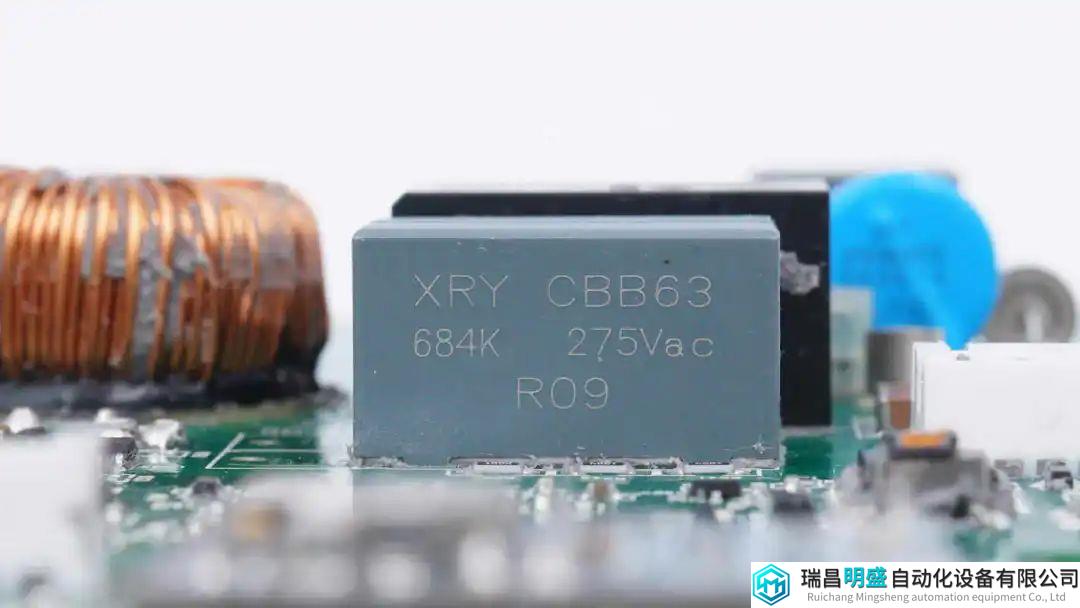

薄膜电容来自向日亚，规格为0.68μF450V。

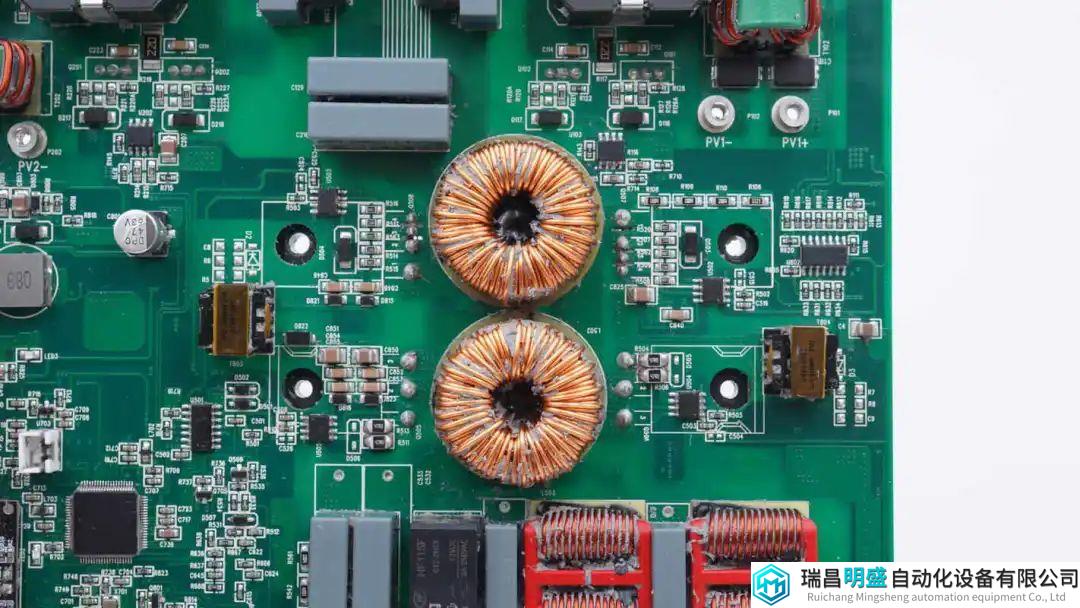

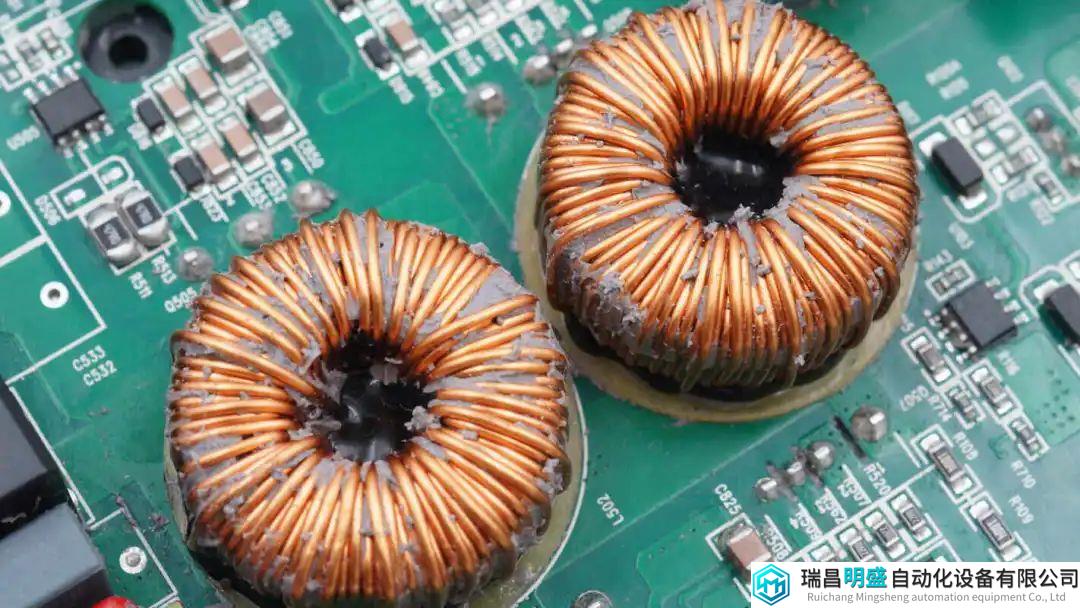

输出调制区域特写，正面焊接两颗磁环电感以及对应的隔离变压器和驱动器芯片。
两颗磁环电感底部设有电木板绝缘。
在PCBA模块背面设有四颗IGBT和电流检测芯片。
变压器用于驱动信号隔离。

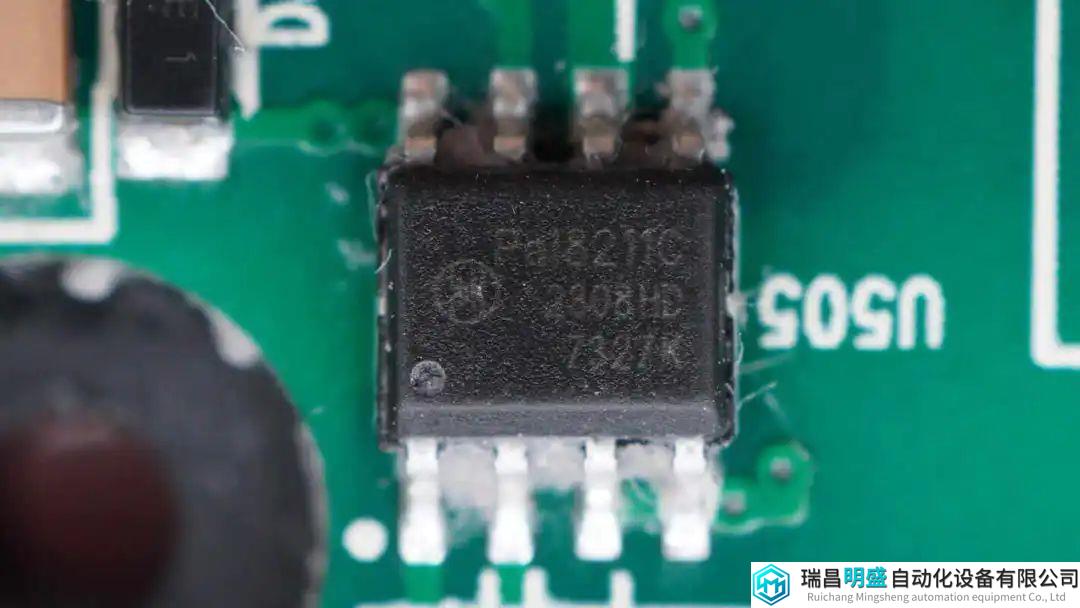

用于驱动IGBT的驱动器来自荣湃，型号Pai8211C，是一颗单通道隔离驱动器芯片，输出峰值电流为6A，内置米勒钳位。芯片支持2.5-5.5V信号供电，驱动级支持9.5-33V供电电压，适合驱动硅MOS，碳化硅MOS和IGBT。

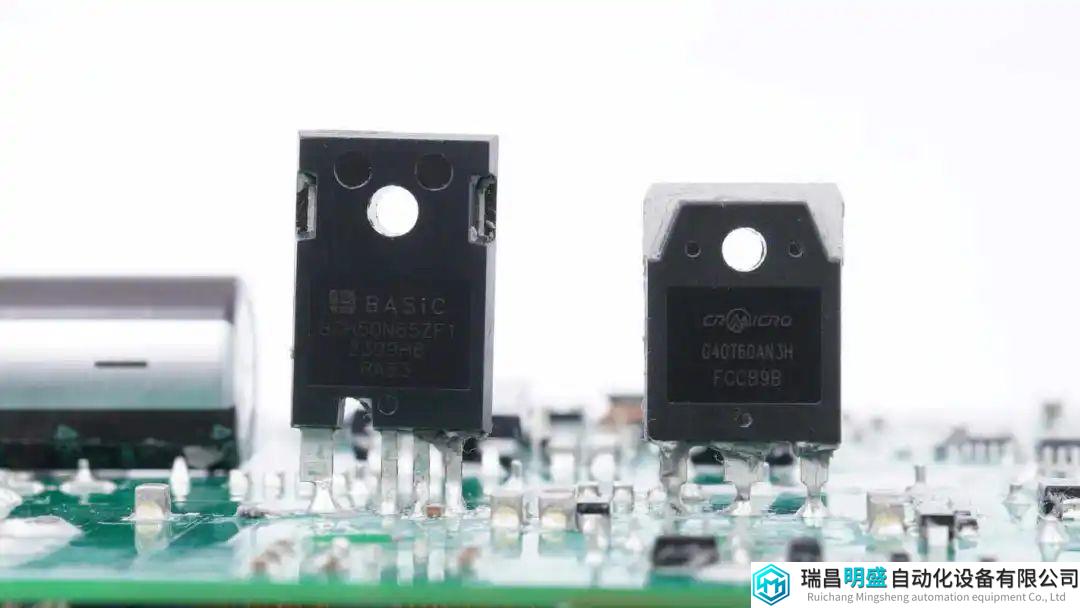

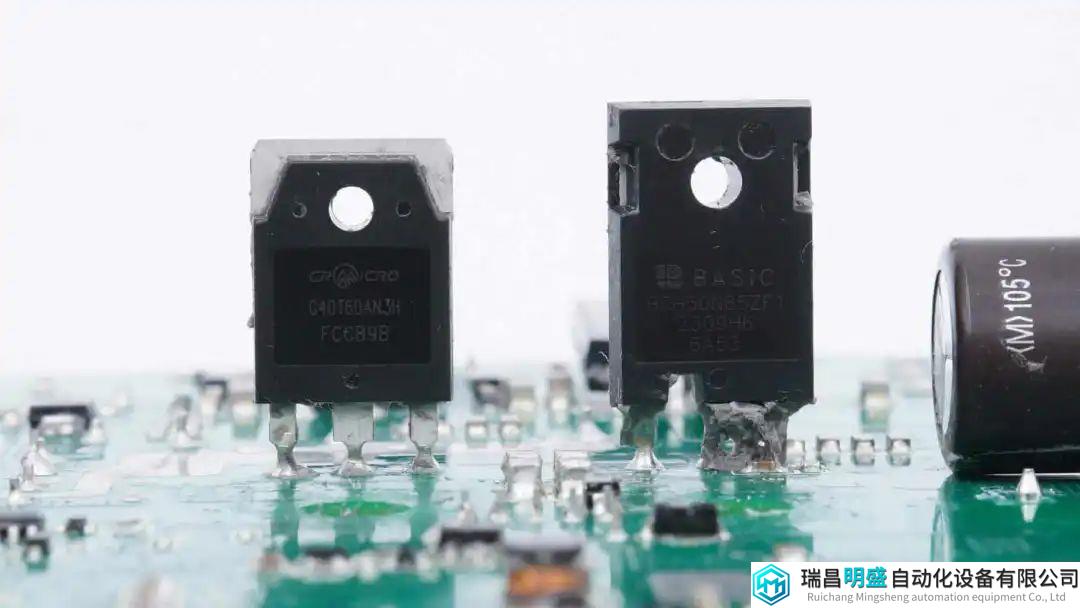

两颗IGBT开关管特写。

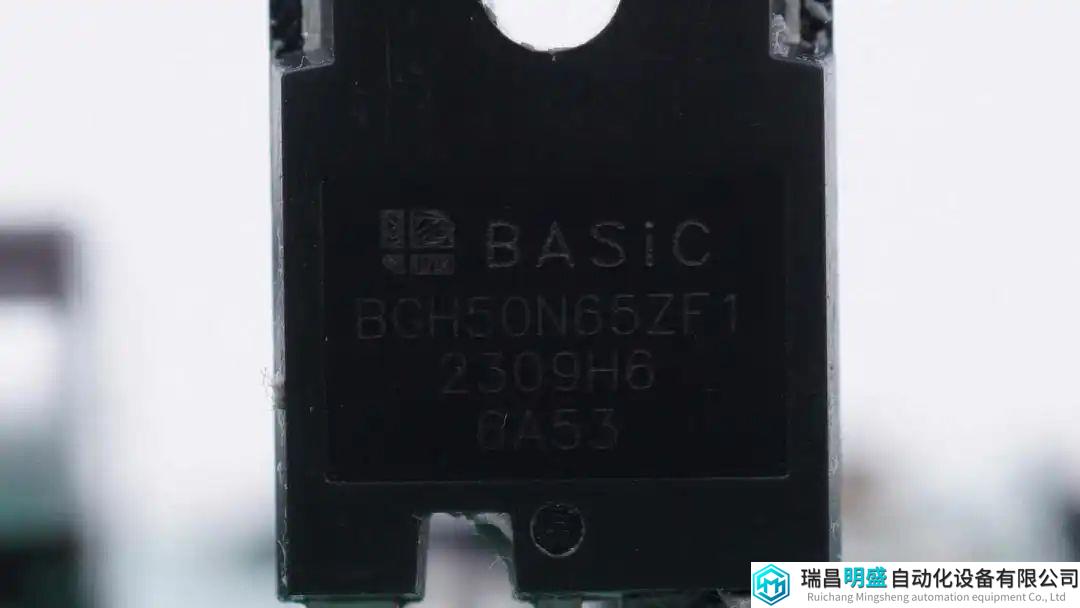

左侧的IGBT来自基本半导体，是一颗混合碳化硅器件，内部合封IGBT和碳化硅肖特基二极管，降低开关损耗。器件型号为BGH50N65ZF1，规格为650V 50A，采用TO-247-4封装。

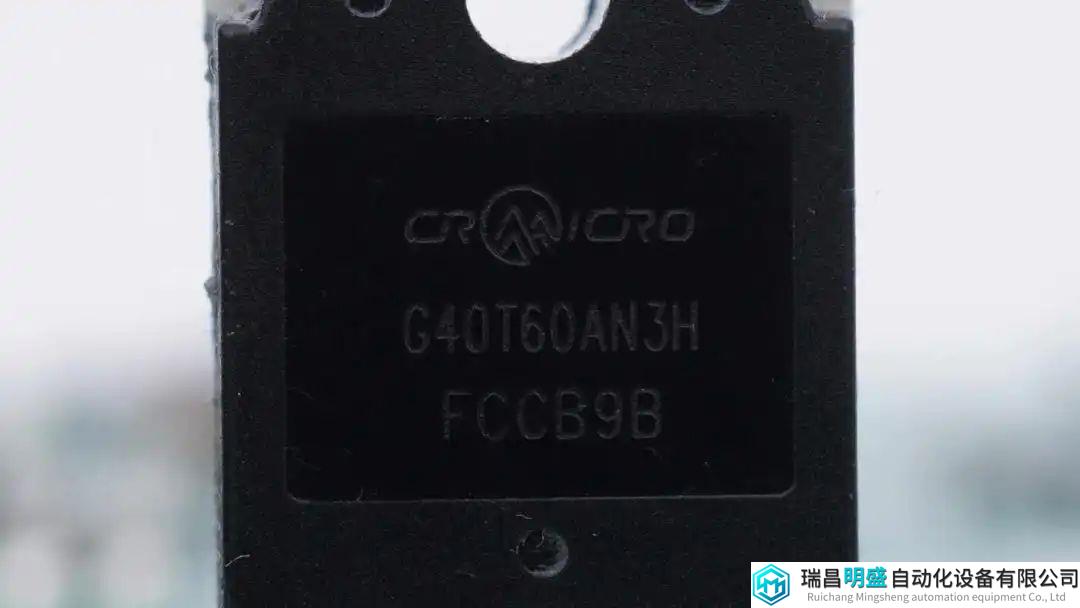

另一颗IGBT来自华润微，型号CRG40T60AN3H，规格为650V 40A，采用TO-3P封装。
另外两颗IGBT器件特写。

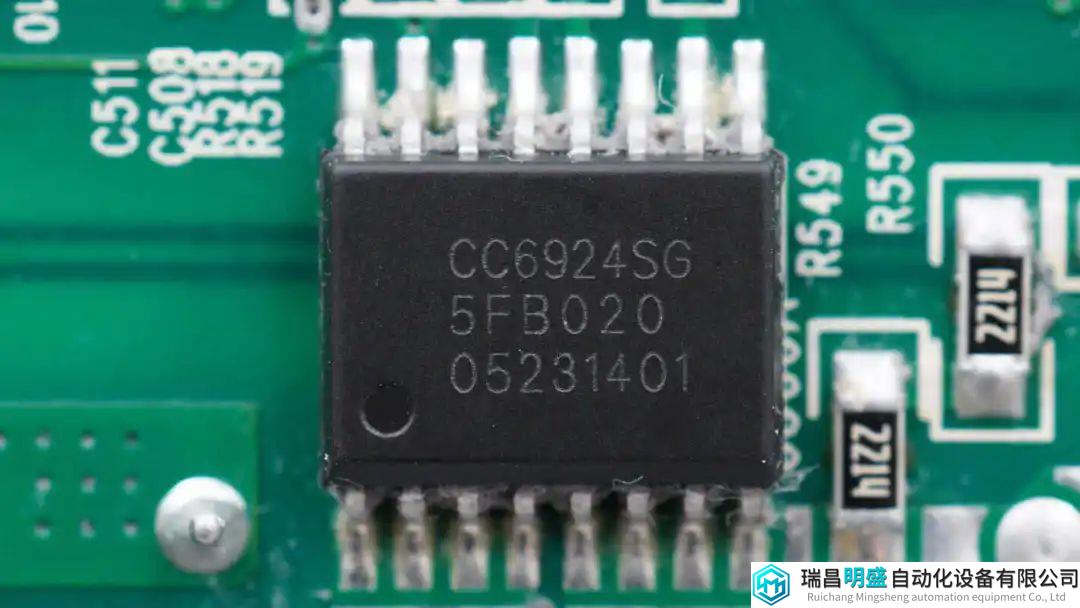

霍尔电流传感器来自芯进电子，型号CC6924SG-5FB020，支持±20A电流测量，用于逆变器输出电流检测。CC6924霍尔电流传感器具备5000V隔离耐压和25kA浪涌电流能力，具备20A，30A，40A，50A，65A，75A，80A，100A，125A，150A多档量程可选，芯片内置导线电阻仅为0.3mΩ，具备高带宽，低温漂和强干扰能力。
CC6924采用SOP16W封装，支持-40~125℃工作温度范围，适用于电机控制，负载监测，开关电源，过流保护，光伏发电及储能和新能源应用。

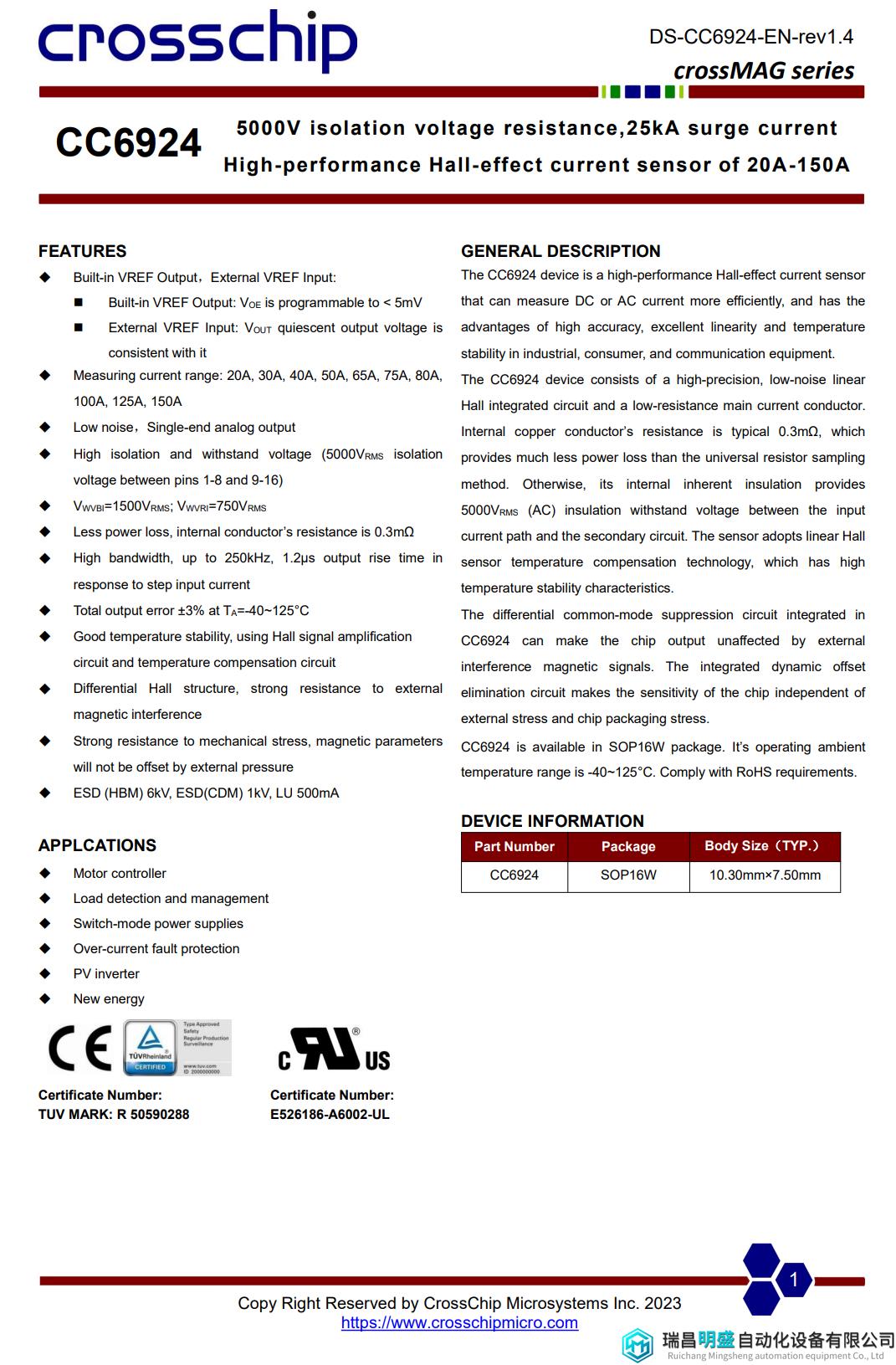

芯进电子 CC6924 资料信息。

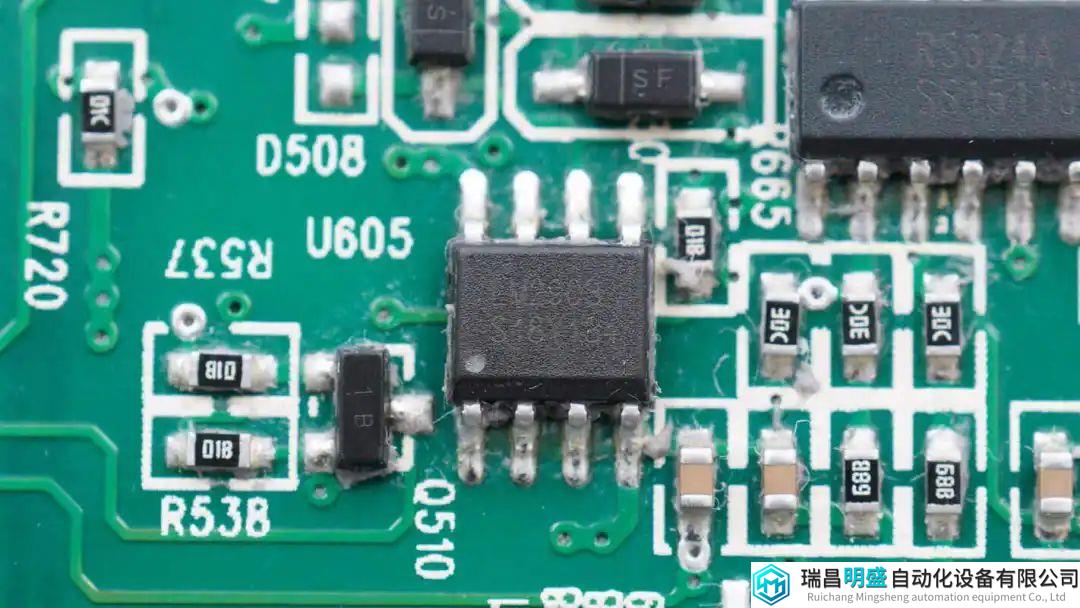

双路电压比较器型号为LM2903。
一颗四运放来自润石，型号RS324A，支持轨对轨输入输出。

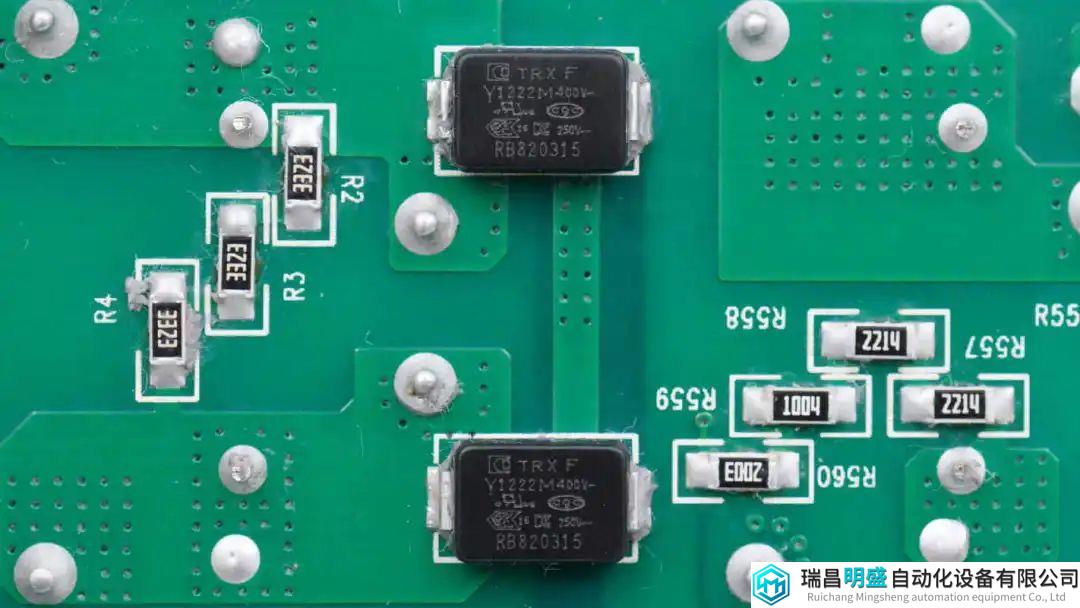

两颗贴片Y电容来自特锐祥，料号为TMY1222M。

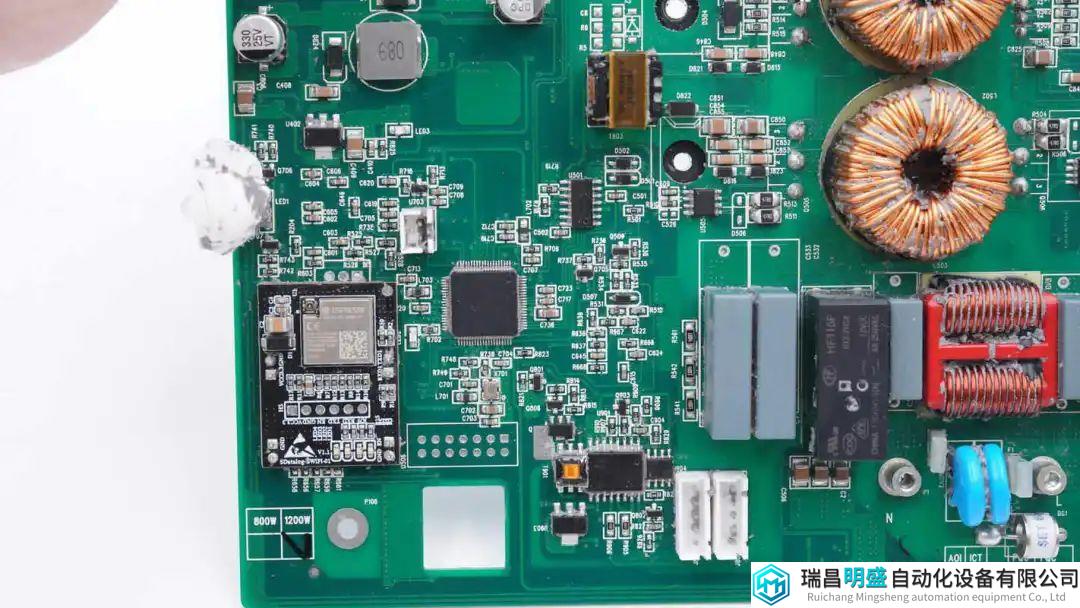

逆变器控制和无线通信模块区域特写。

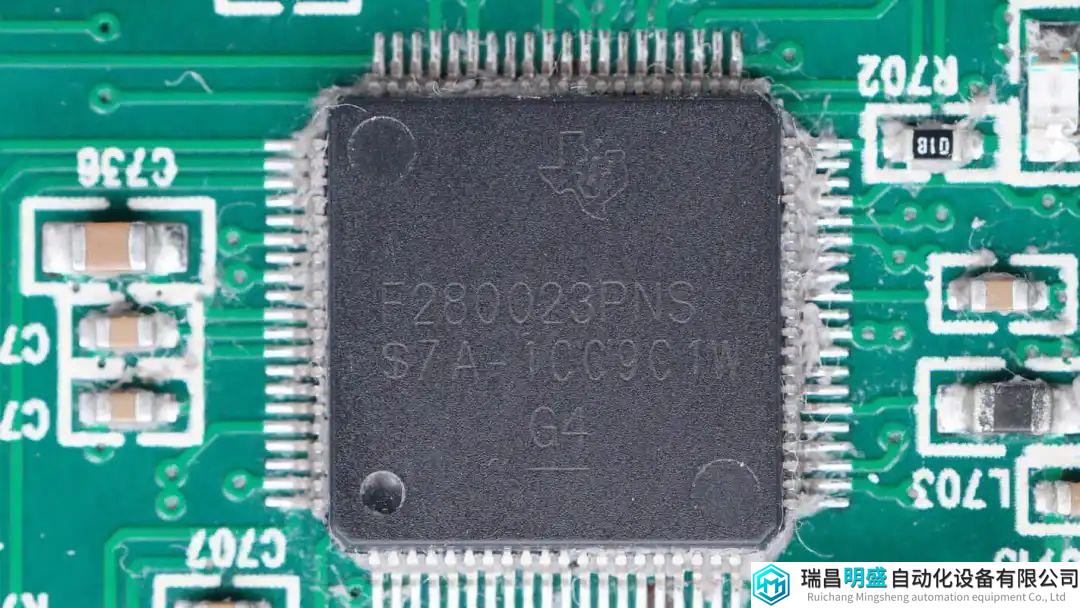

逆变器主控芯片来自德州仪器，为C2000系列实时微控制器，型号F280023PNSR，芯片主频为100MHz，内部集成FPU和TMU，内置64kB闪存和24KB RAM。可用于工业电机驱动，电机控制，光伏逆变器，数字电源，电动车辆与运输，自动控制，感应和信号调理用途。用于逆变升压和输出调制电路控制。

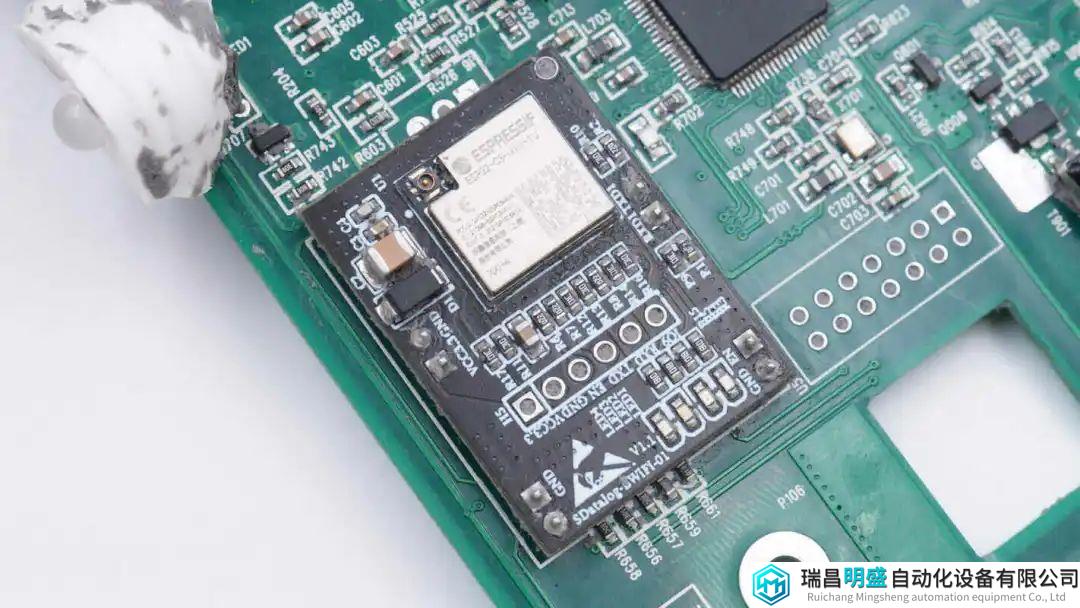

无线通信模块焊接在单独的小板上。

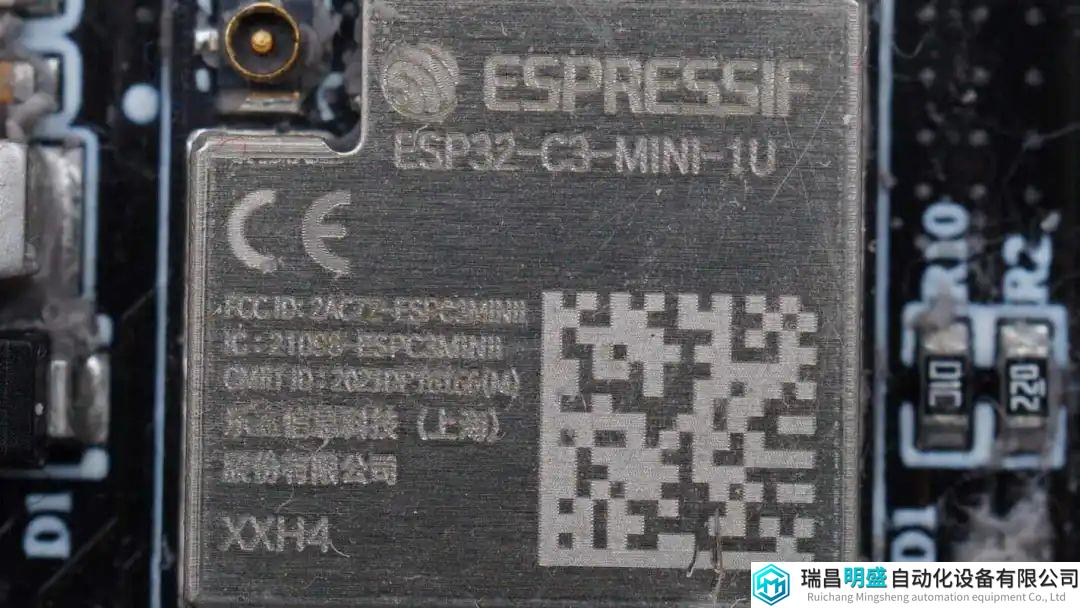

无线通信模块来自乐鑫，型号ESP32-C3-MINI-1U，通过外接的天线进行WiFi连接。

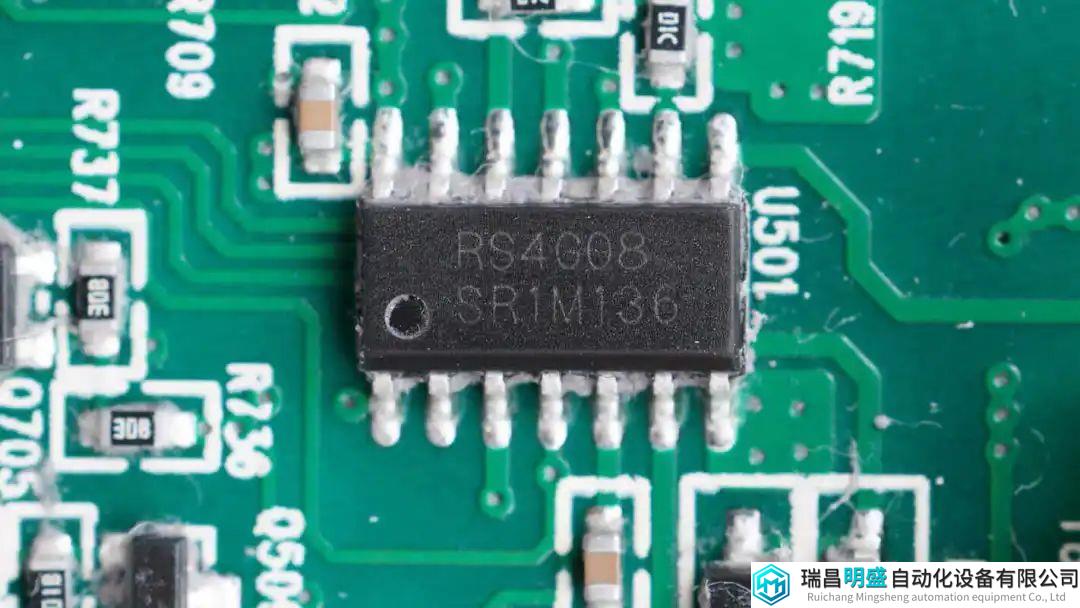

润石RS4G08 与门用于逻辑控制。

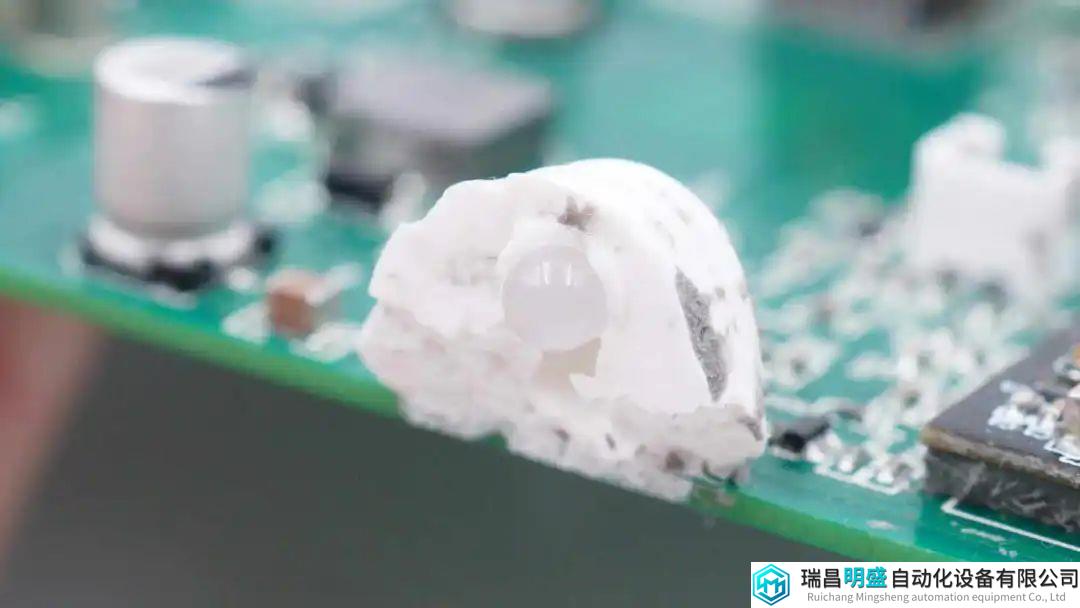

逆变器工作指示灯特写。
隔离通信芯片来自川土微，型号CA-IS3082WX，是一颗隔离式全双工/半双工RS-485收发器，用于逆变器与外部设备通信。

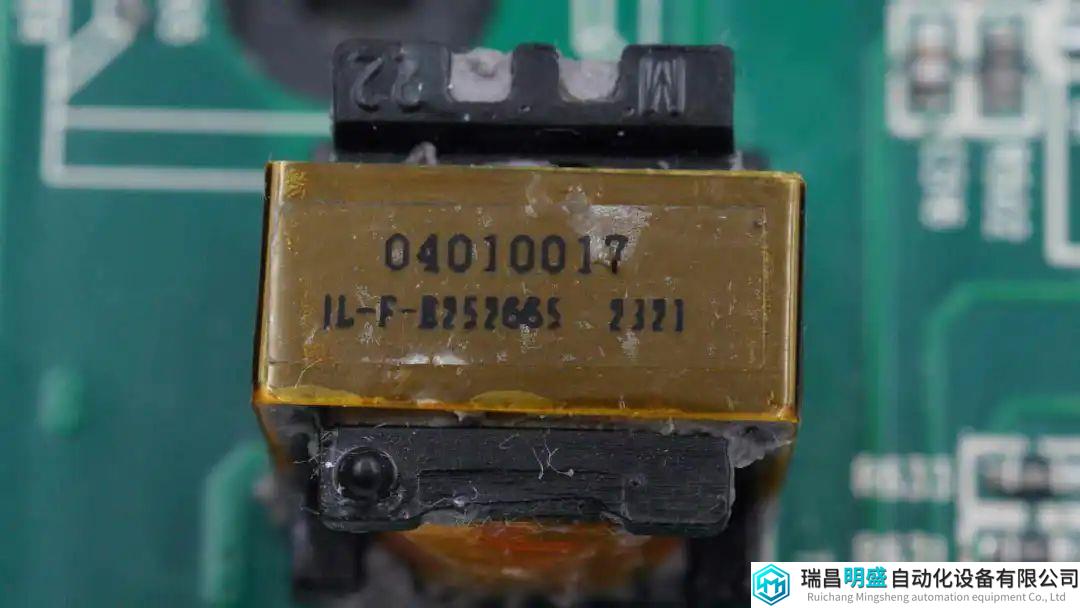

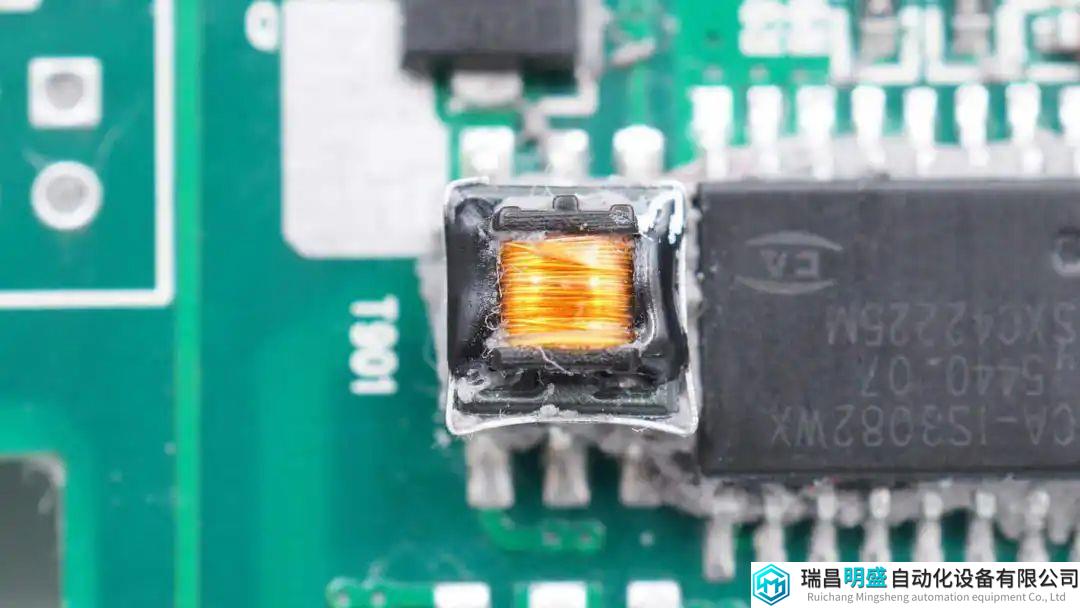

一颗贴片变压器特写。

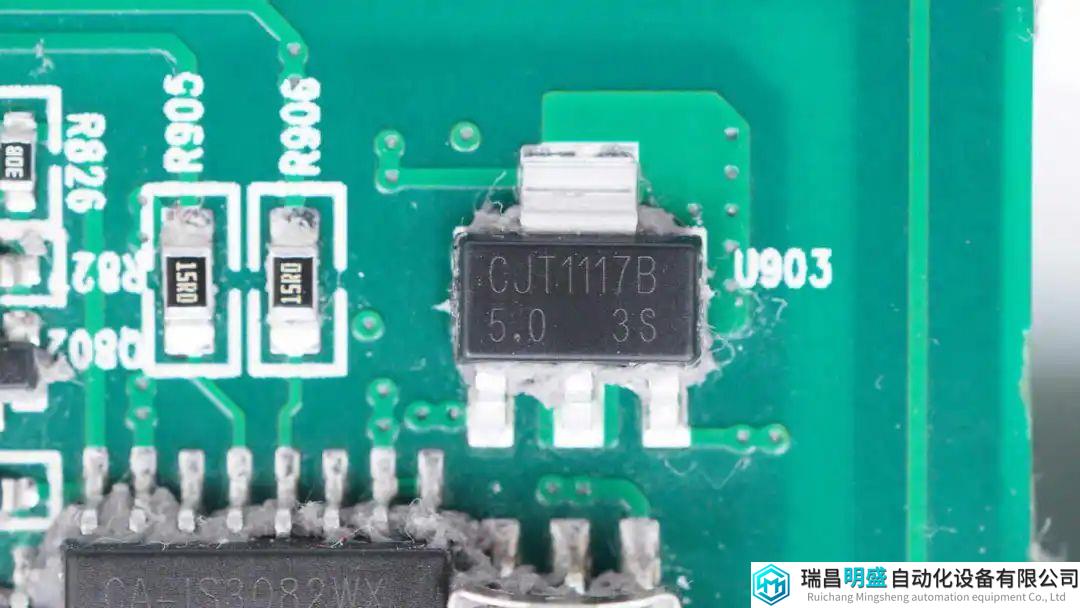

长晶科技 CJT1117B 5.0 LDO用于为隔离通信芯片供电。

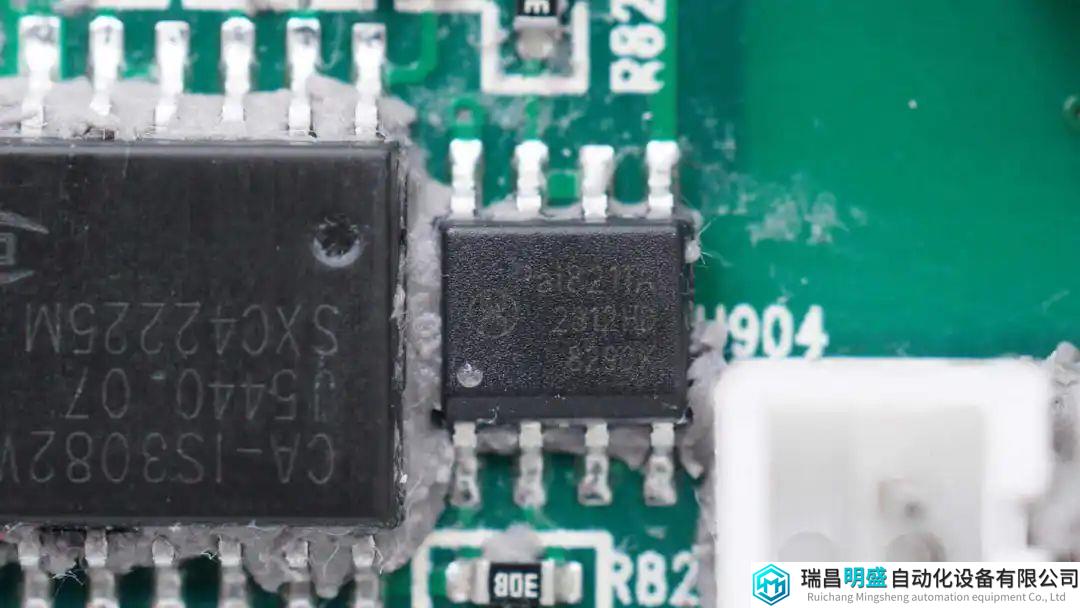

隔离驱动器芯片来自荣湃，型号Pai8211A，具备分离输出。

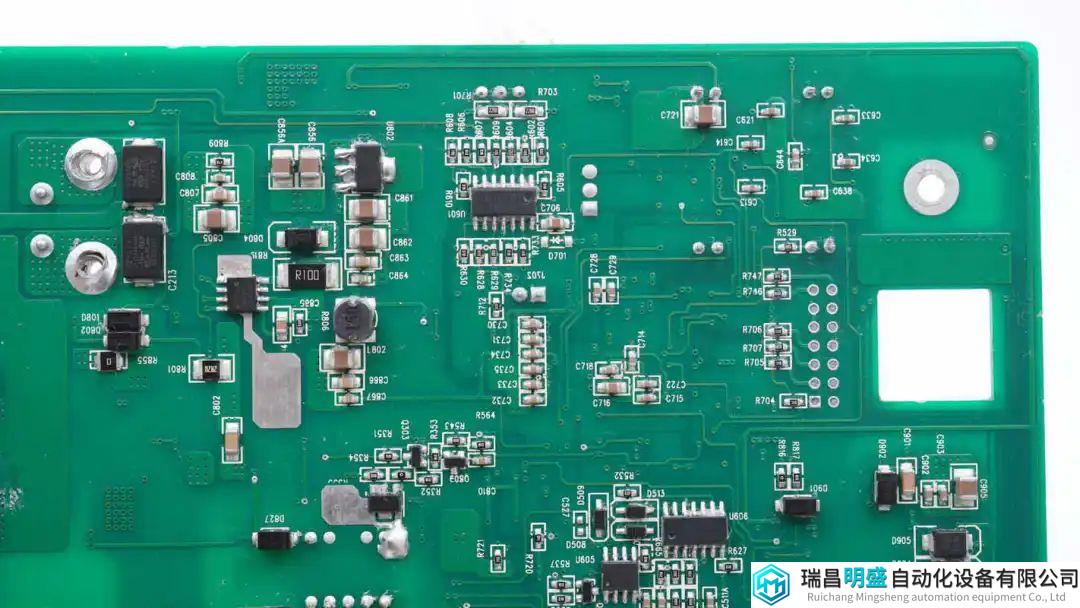

在主控芯片背面焊接供电电路和运放芯片。

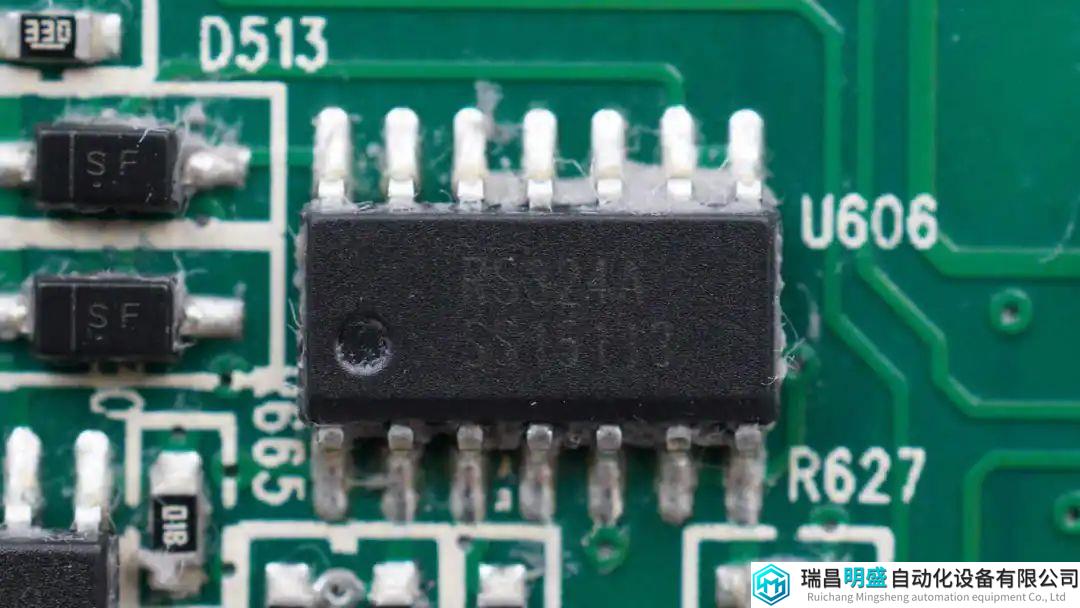

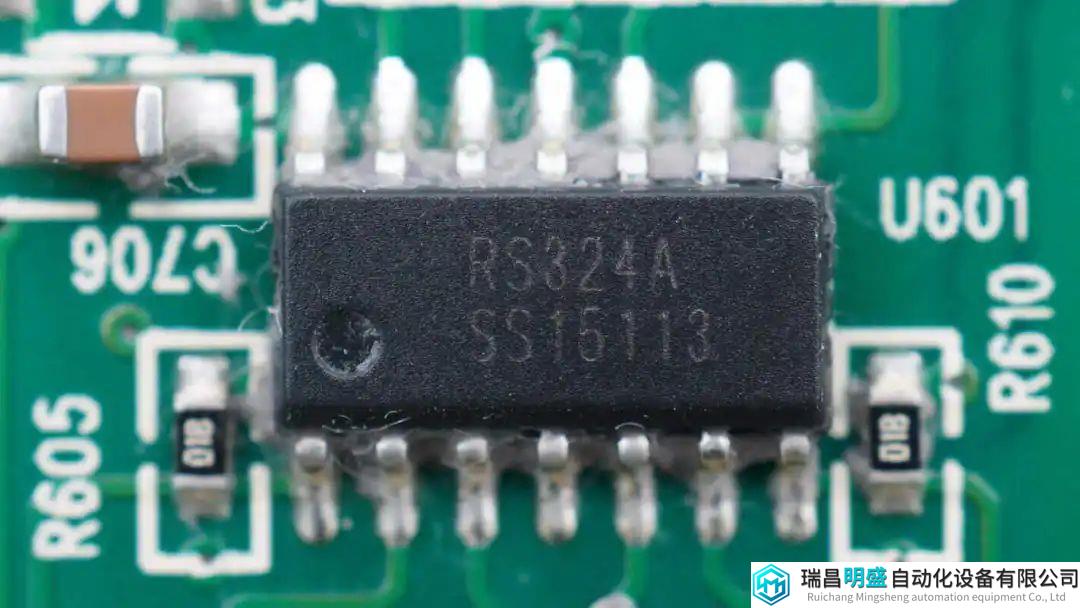

润石 RS324A 四运放特写。

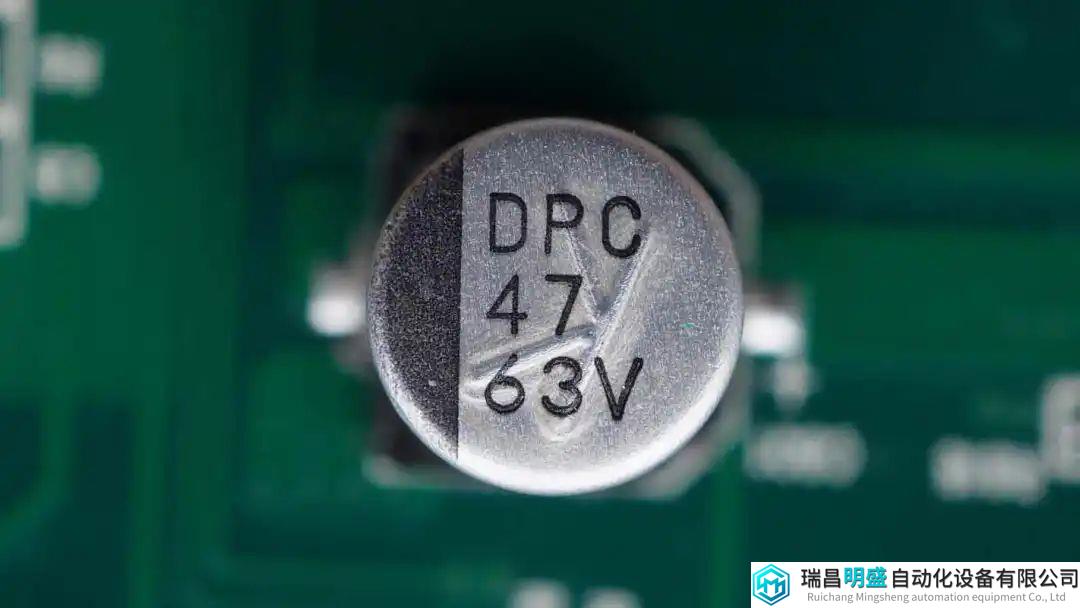

一颗滤波电容规格为47μF63V。

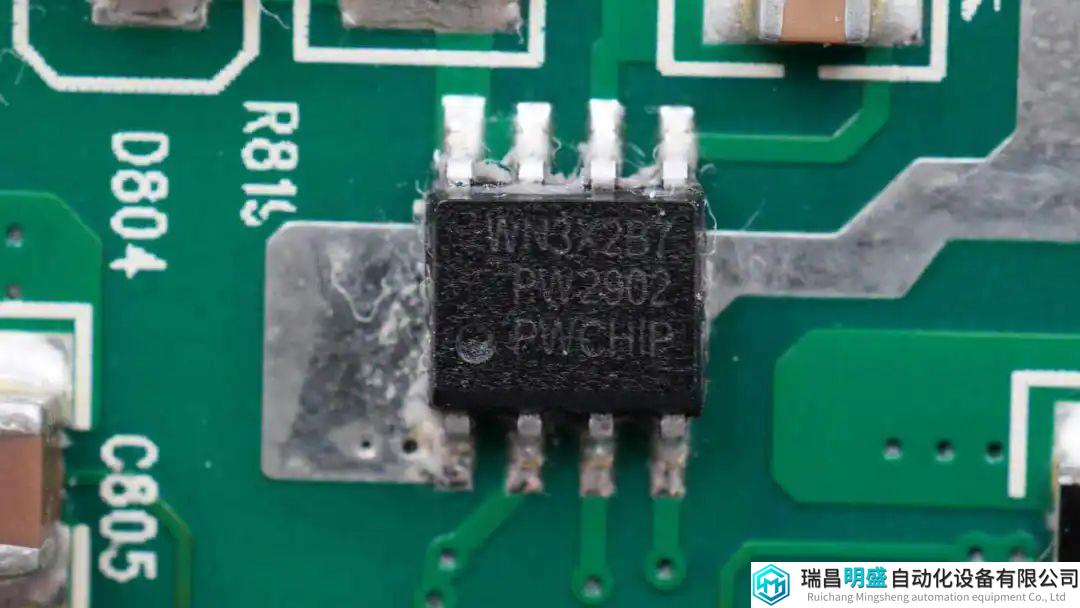

一颗降压芯片来自平芯微，型号PW2902，支持宽电压输入，芯片内部集成100V耐压开关管，最高输入电压为90V，支持2A以上输出电流，采用SOP8-EP封装。

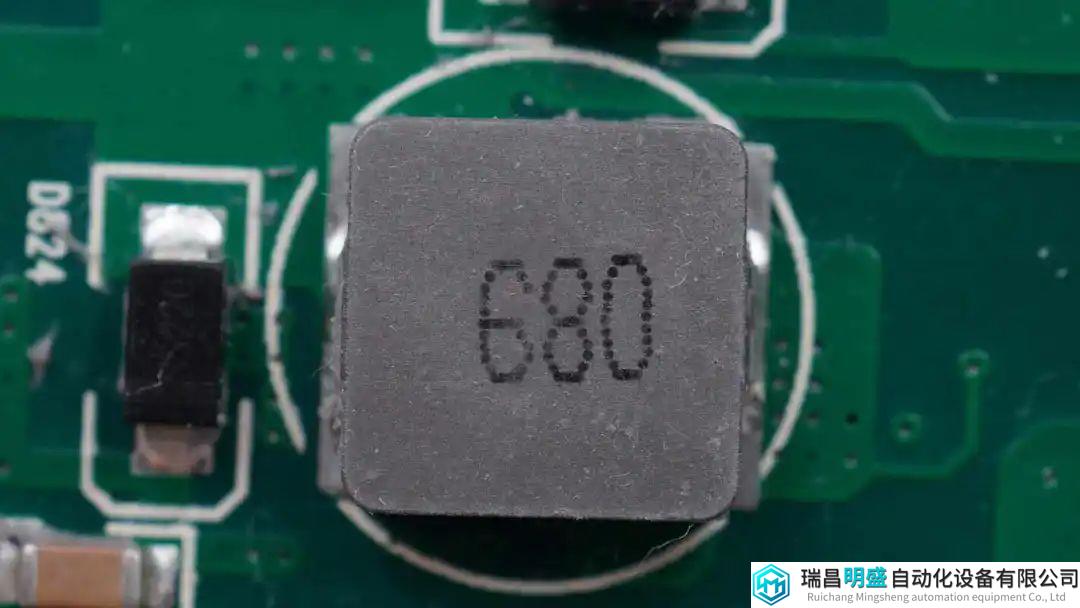

68μH降压电感特写。

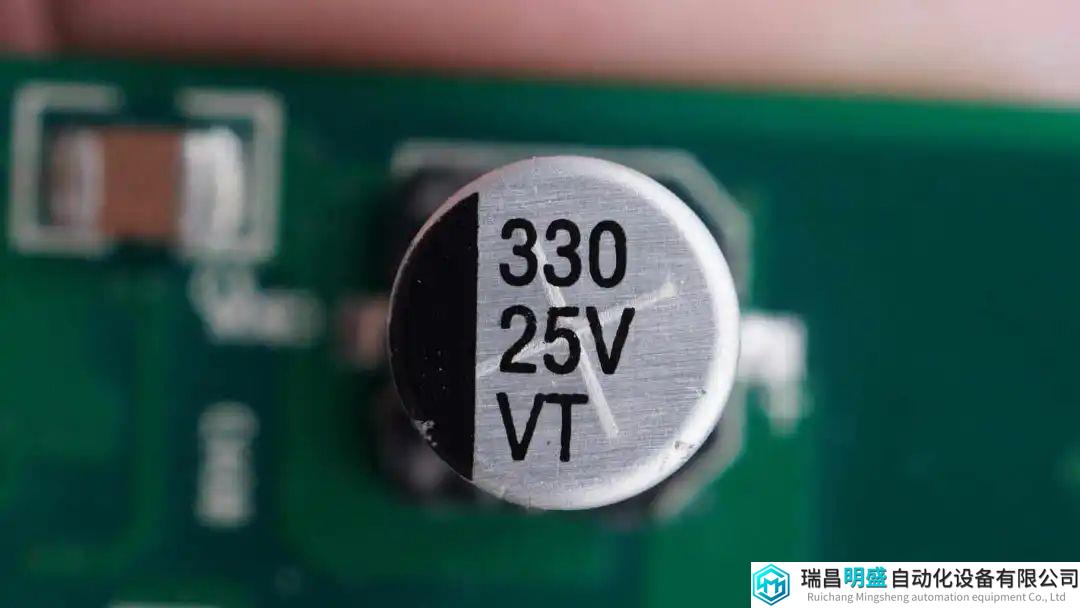

滤波电容规格为330μF25V。

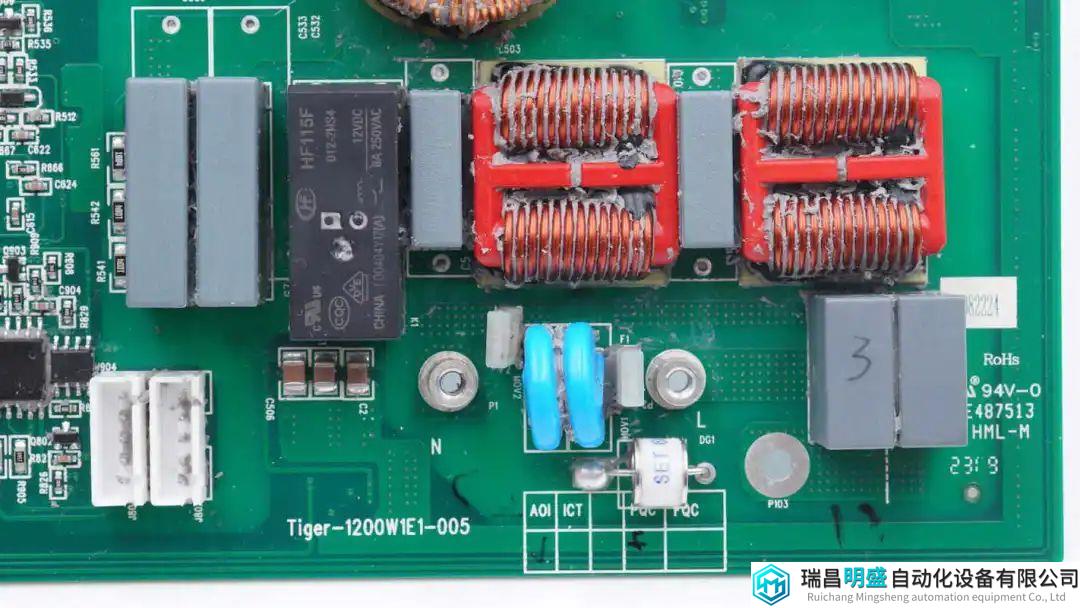

输出滤波及保护电路特写。
薄膜电容规格为0.68μF275V。

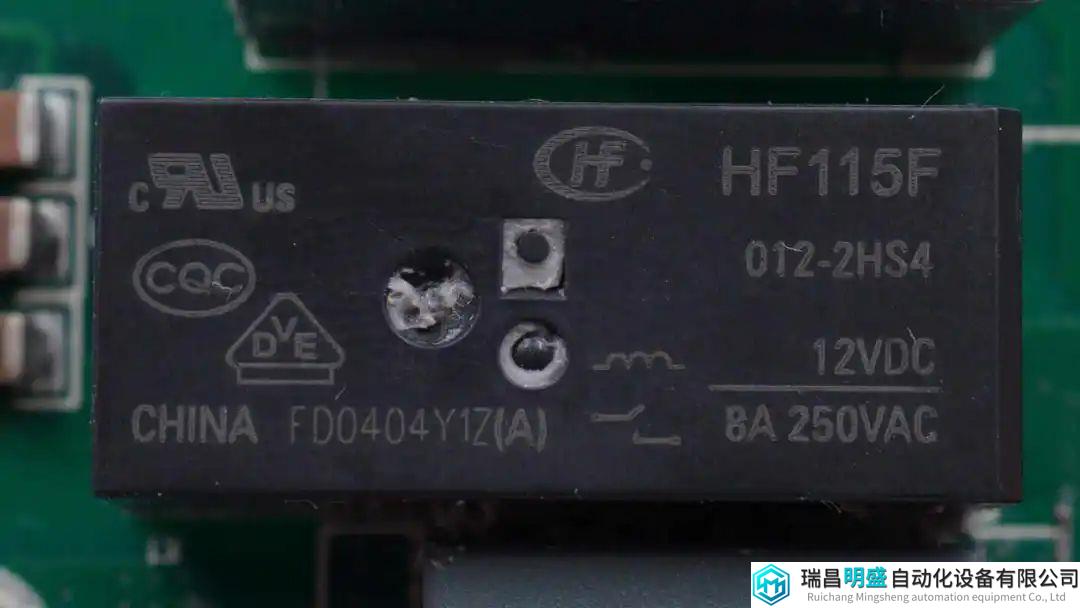

用于控制输出的继电器来自宏发，型号HF115F，为小型大功率继电器，线圈电压12V，触点容量为8A 250V。

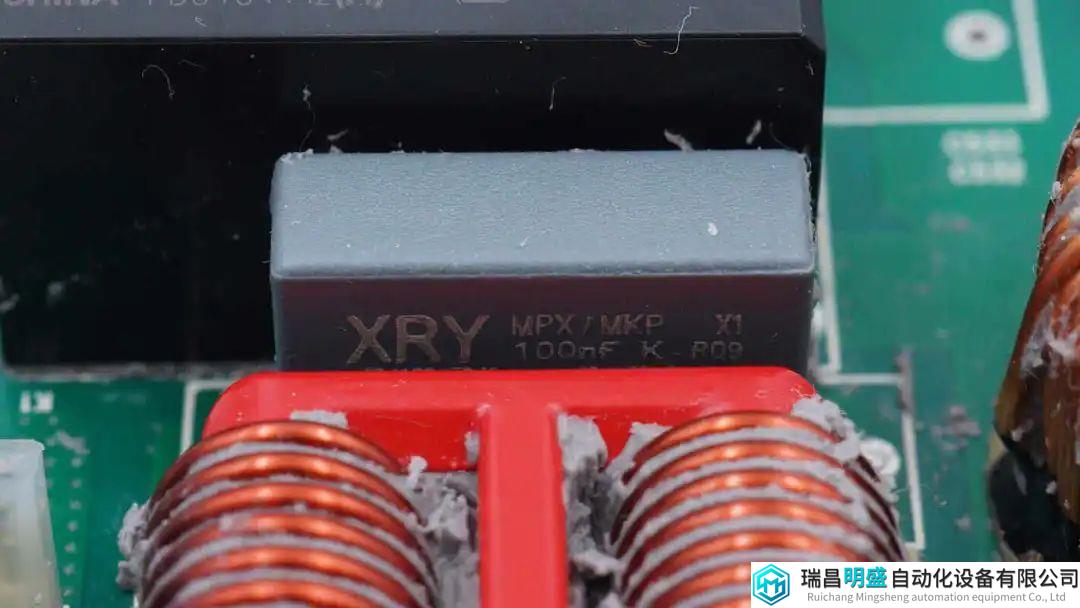

另一颗薄膜电容规格为0.1μF。

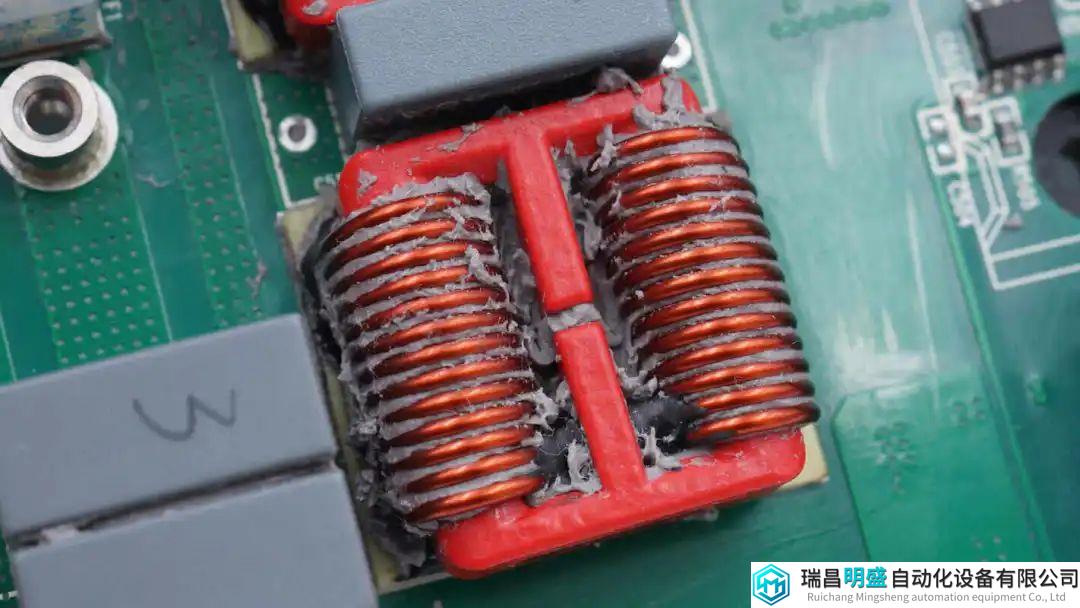

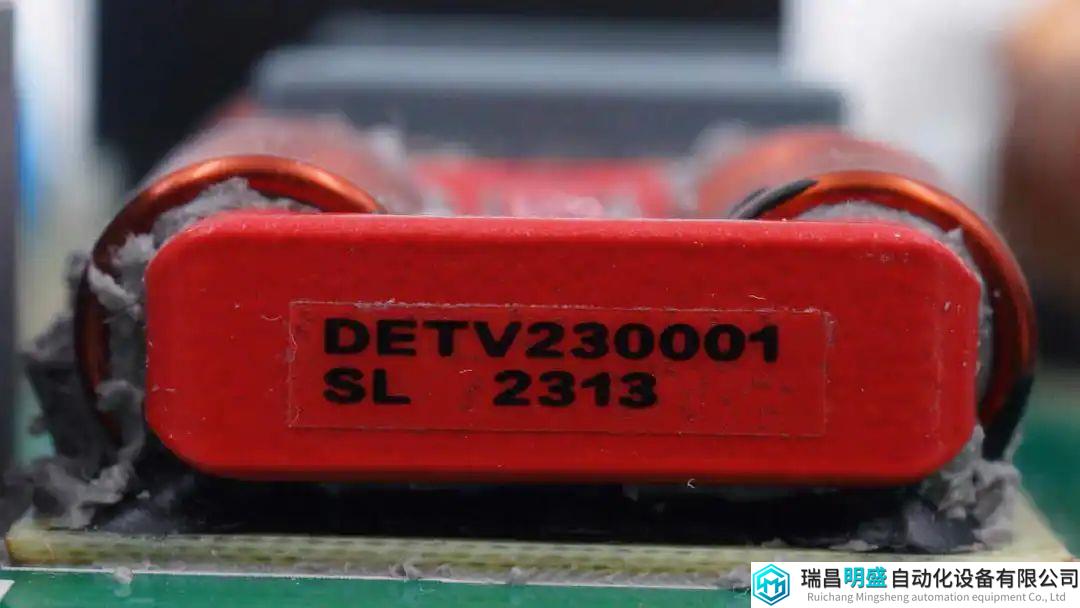

滤波电感特写，磁芯涂有红色绝缘漆。
滤波电感底部设有电木板绝缘。

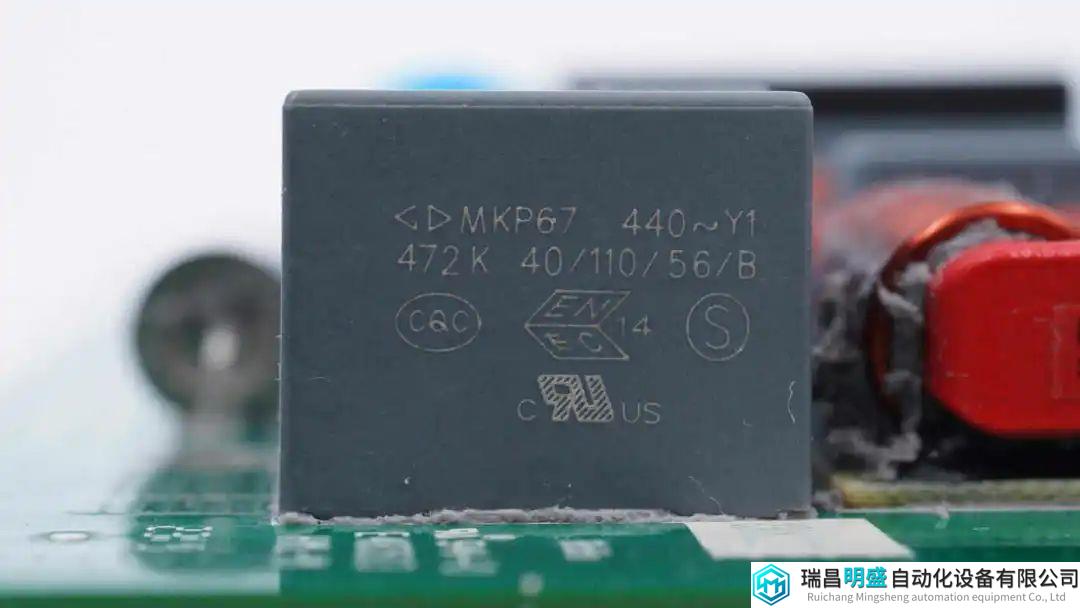

两颗薄膜Y电容来自法拉电子。

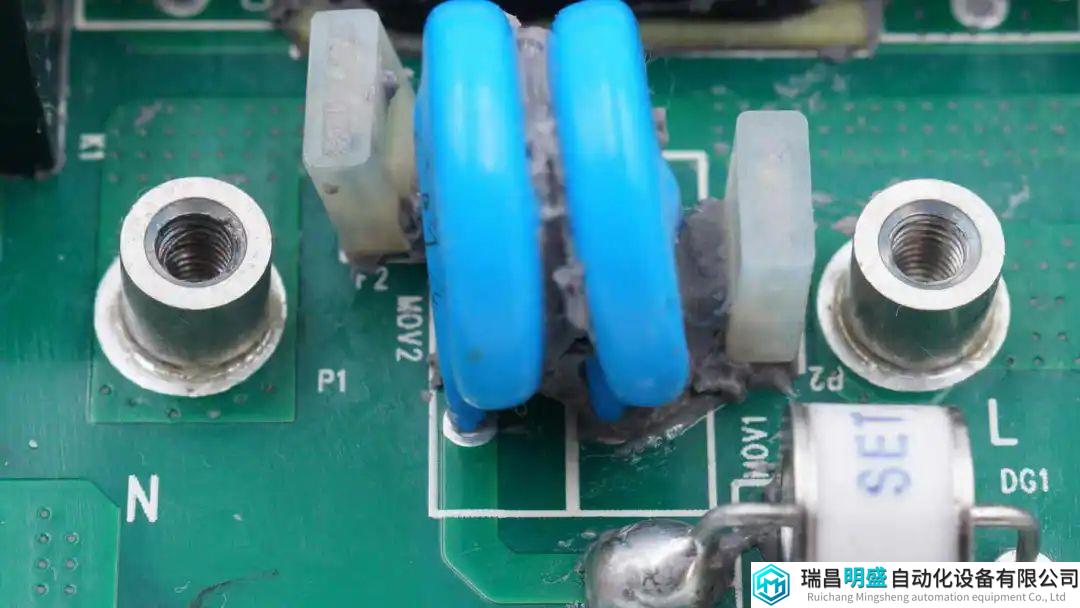

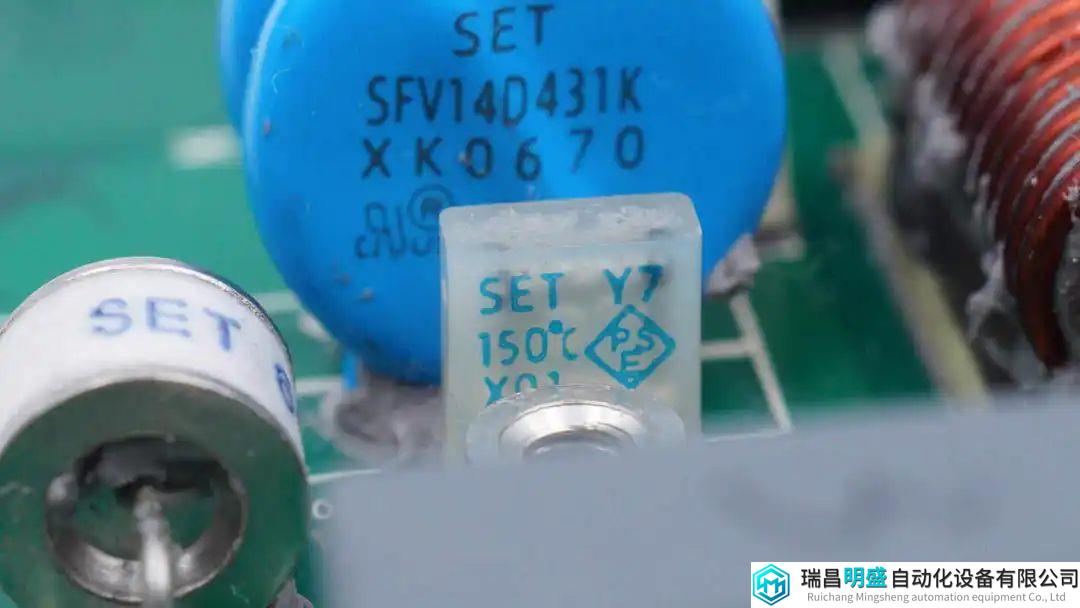

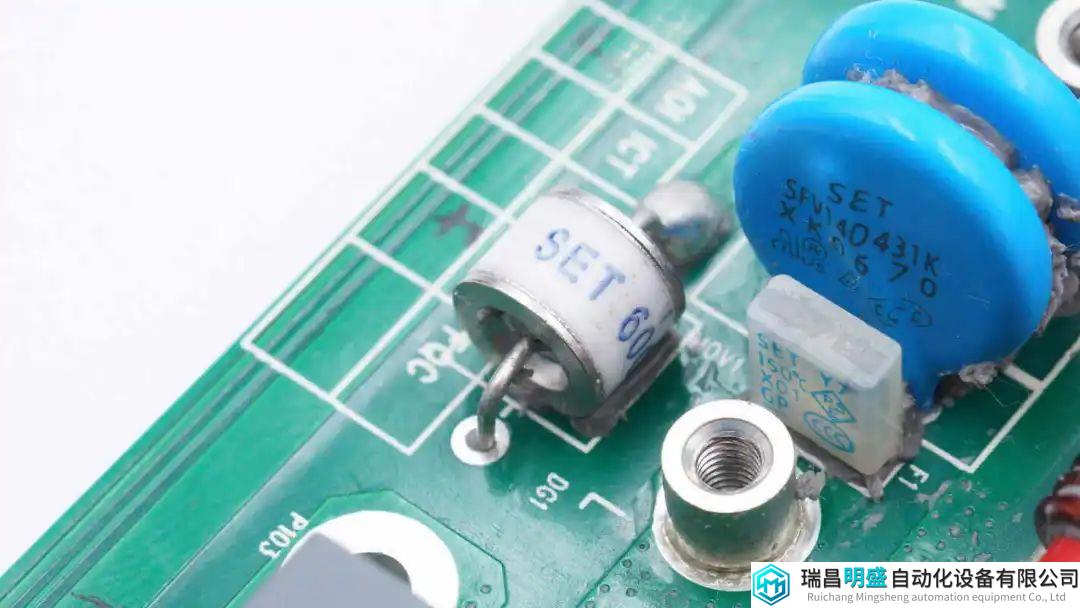

输出端压敏电阻，温度保险丝和气体放电管特写。

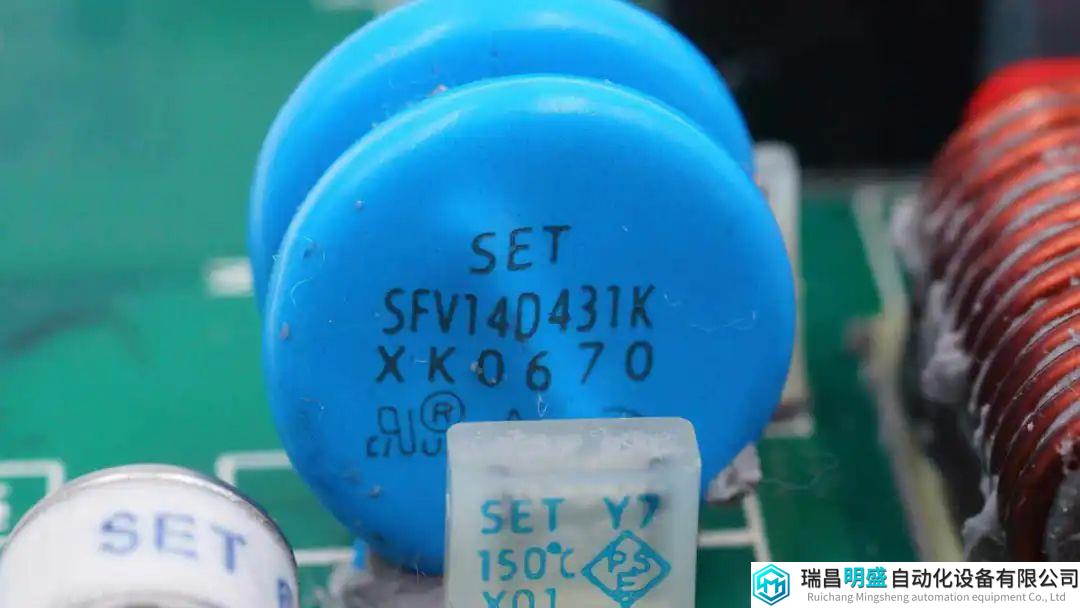

压敏电阻来自赛尔特，型号SFV14D431K，用于浪涌过电压吸收。
温度保险丝来自赛尔特，与压敏电阻串联进行过热保护。
气体放电管来自赛尔特，用于浪涌过电压吸收。

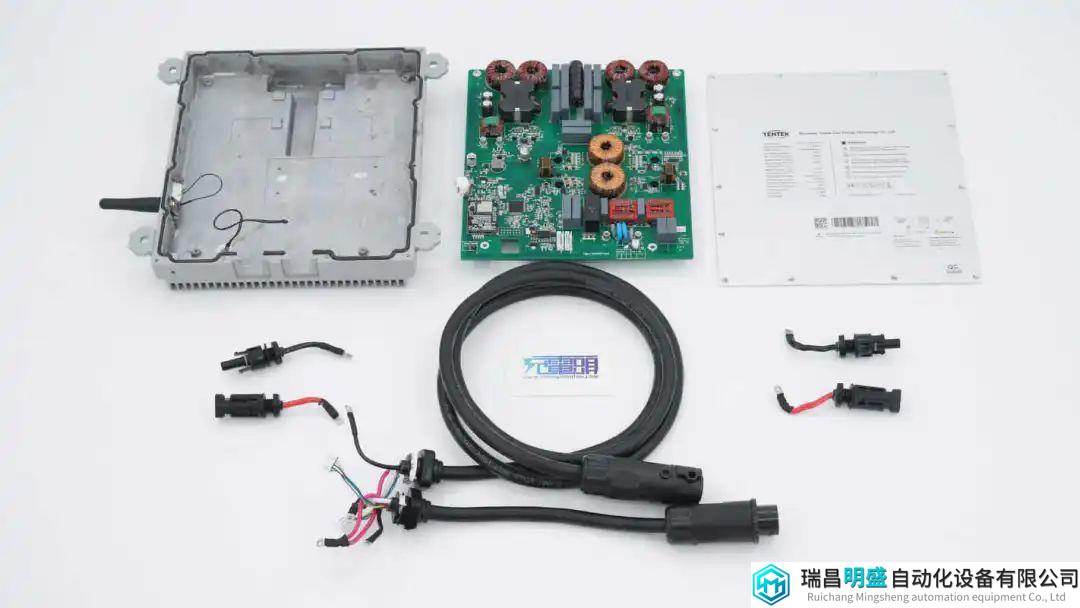

全部拆解一览，来张全家福。
充电头网拆解总结
天技新能源推出的这款微型逆变器具备两路直流输入和一路交流输出，逆变器持续输出功率为1200W，峰值输出功率为3600W。逆变器采用全铝合金密封外壳，具备IP67防护能力。逆变器内置WiFi通讯功能，支持网页监控和APP远程监控。
充电头网通过拆解了解到，天技新能源这款微型逆变器在外壳内部填充导热胶，并粘贴导热垫提升散热性能。内部采用德州仪器F280023PNSR C2000系列MCU进行整机控制，采用茂睿芯MD18624进行升压MOS管驱动，升压MOS管来自恒泰柯，型号HGP195N15S。
变压器输出采用四颗基本半导体B1D04065E碳化硅二极管整流，输出调制信号通过变压器隔离，并使用荣湃Pai8211C进行驱动，输出调制IGBT采用华润微CRG40T60AN3H和基本半导体BGH50N65ZF1，输出电流检测芯片采用芯进电子CC6924。逆变器内部用料均为一线品牌，内部采用导热胶填充，配合铝合金外壳提升散热能力，满足被动散热需求。
