鑫佳伟推出了一款自带内置充电器的二合一充电宝，充电宝内置10000mAh锂电池，并自带USB-C和Lightning充电线，在机身上设有USB-C和USB-A接口，支持连接其他接口的充电线。自带线和自充电的特性将实用性拉满，非常适合差旅人士使用。
这款二合一充电宝还支持PD快充功能，支持22.5W快充，可对主流品牌手机进行快充。充电宝在接通交流电源时，可作为充电器使用，支持边充边放，并优先为连接的手机充电。下面充电头网就对鑫佳伟这款二合一充电宝进行拆解，一起看看内部的设计和用料。
鑫佳伟22.5W自带线充电宝外观

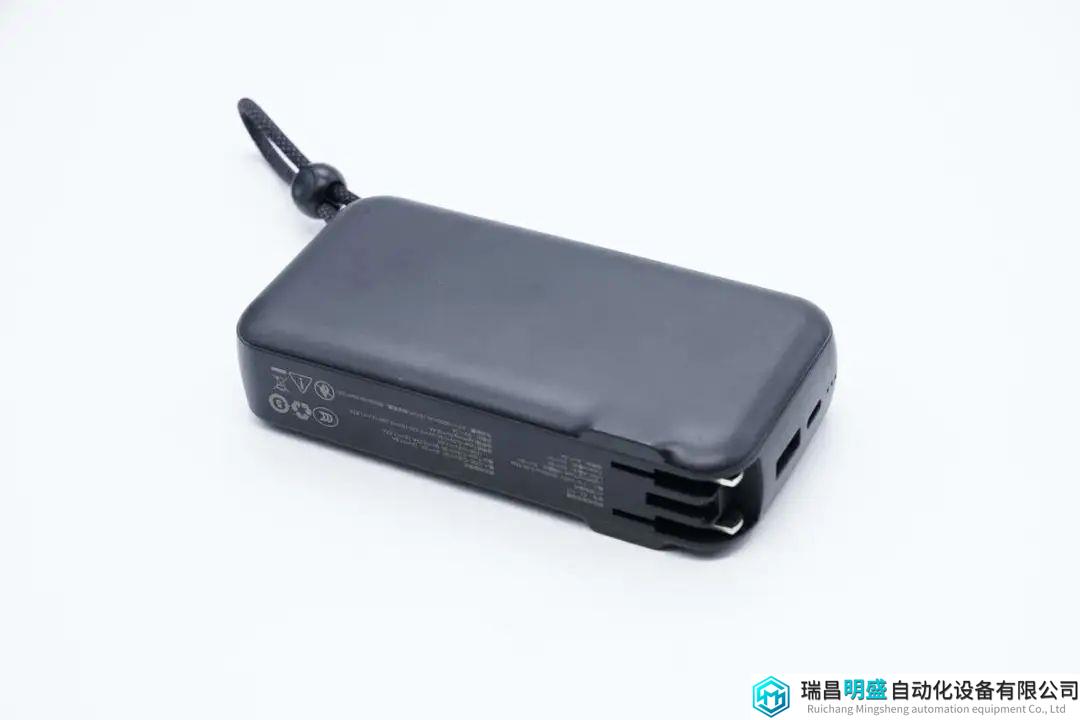

移动电源采用PC防火材质黑色外壳，机身表面磨砂工艺处理，可有效抗指纹。另外机身一端还带有提绳设计，方便携带。
机身一侧设有插脚，外壳上印有产品参数信息。
产品配备可折叠国标插脚，收纳携带方便。

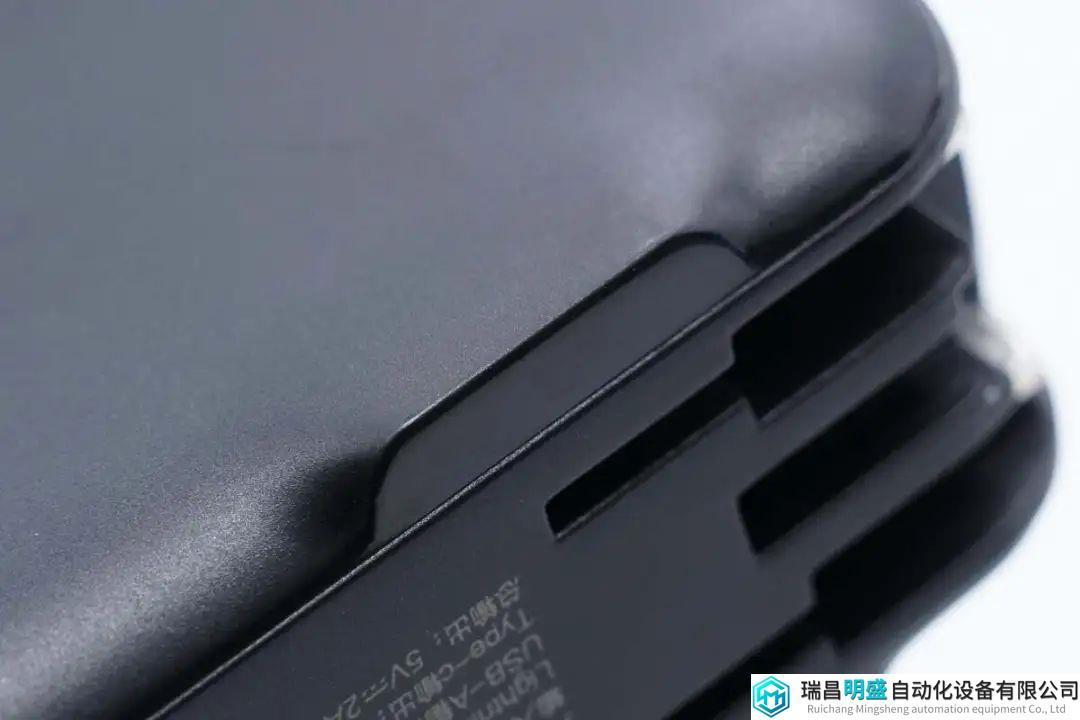

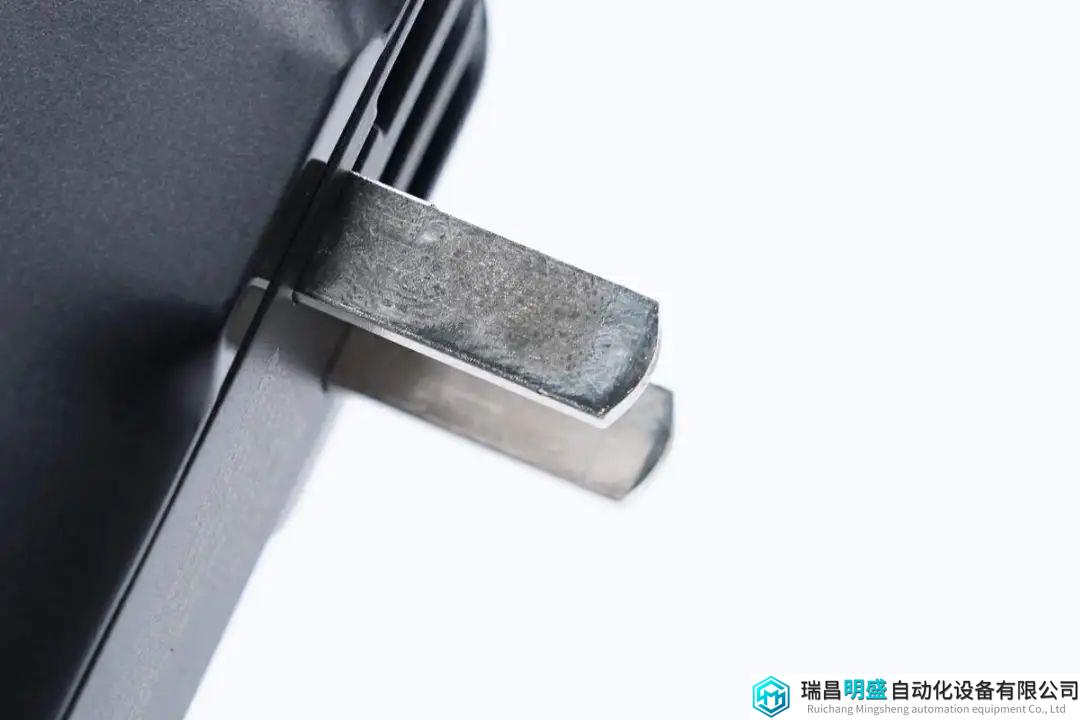

插脚两侧做了双翼设计，保证产品使用稳定性。

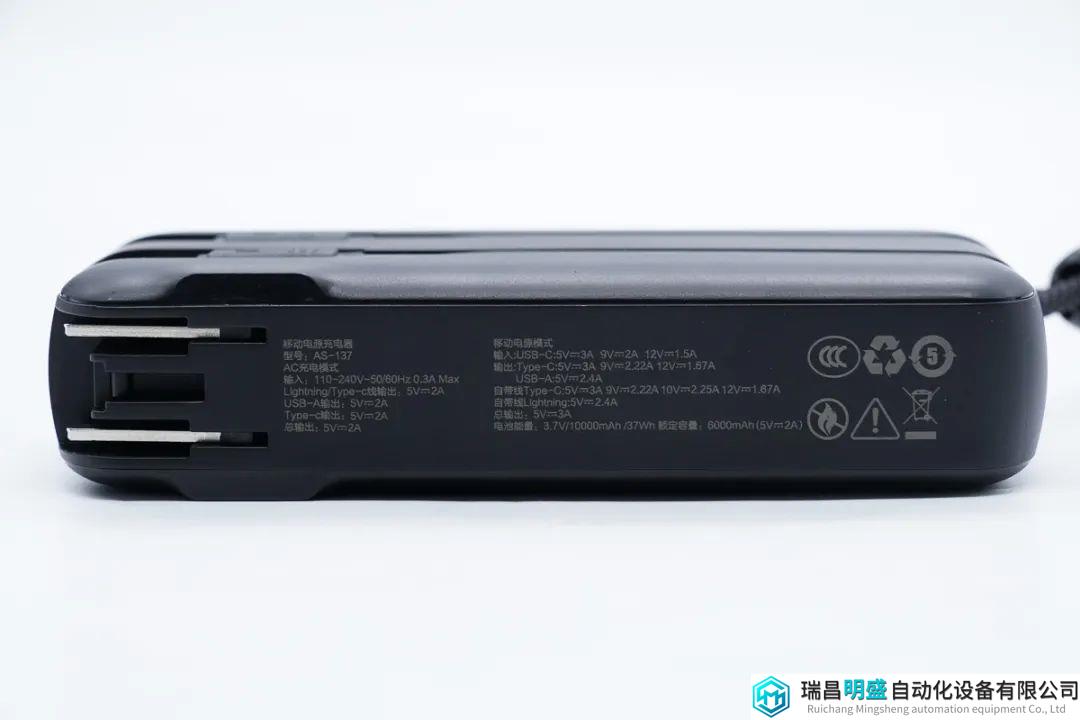

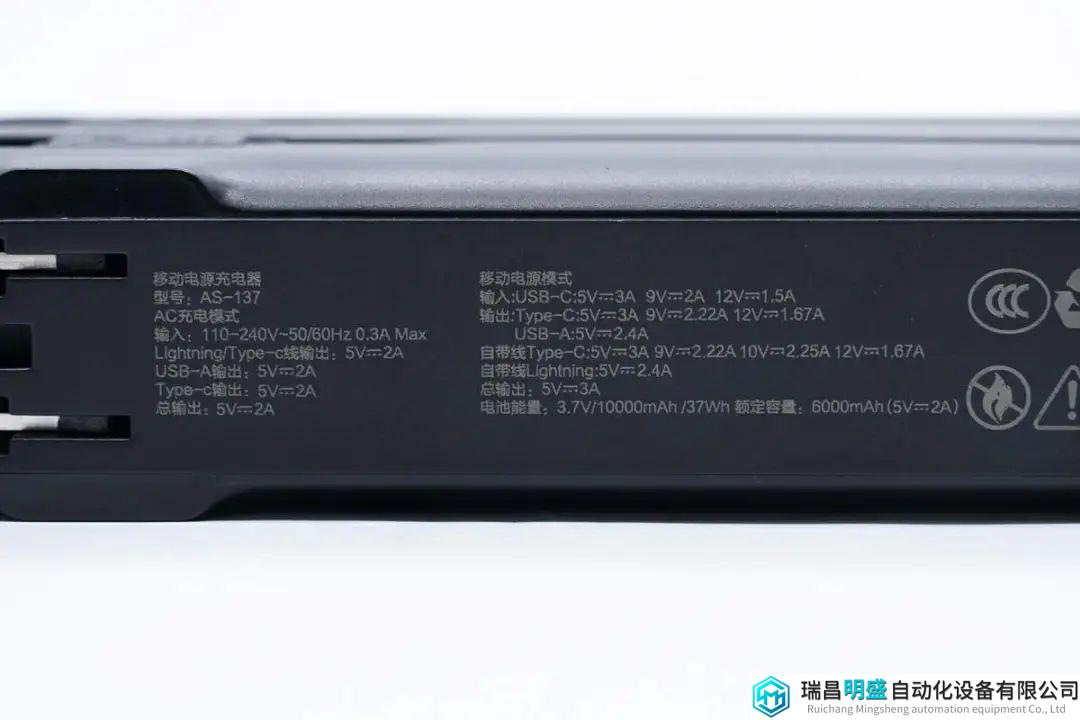

产品外壳参数特写
型号：AS-137
AC充电模式
输入：110-240V~50/60Hz 0.3A Max
Lightning/Type-C线输出：5V2A
USB-A输出：5V2A
Type-C输出：5V2A
总输出：5V2A
移动电源模式
输入：
USB-C：5V3A、9V2A、12V1.5A
输出：
Type-C：5V3A、9V2.22A、12V1.67A
USB-A：5V2.4A
自带线Type-C：5V3A、9V2.22A、10V2.25A、12V1.67A
自带线Llghtning：5V2.4A
总输出：5V3A
电池能量：3.7V/10000mAh/37Wh
额定容量：6000mAh（5V2A）
产品通过了CCC认证。

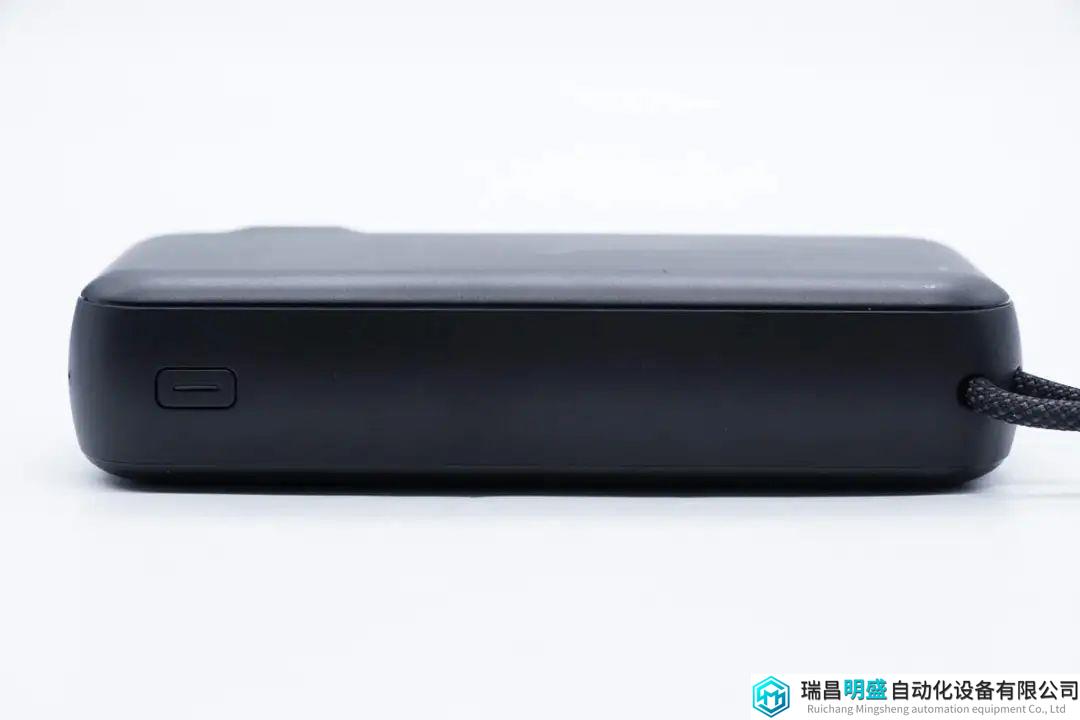

机身另一侧设有电源键。

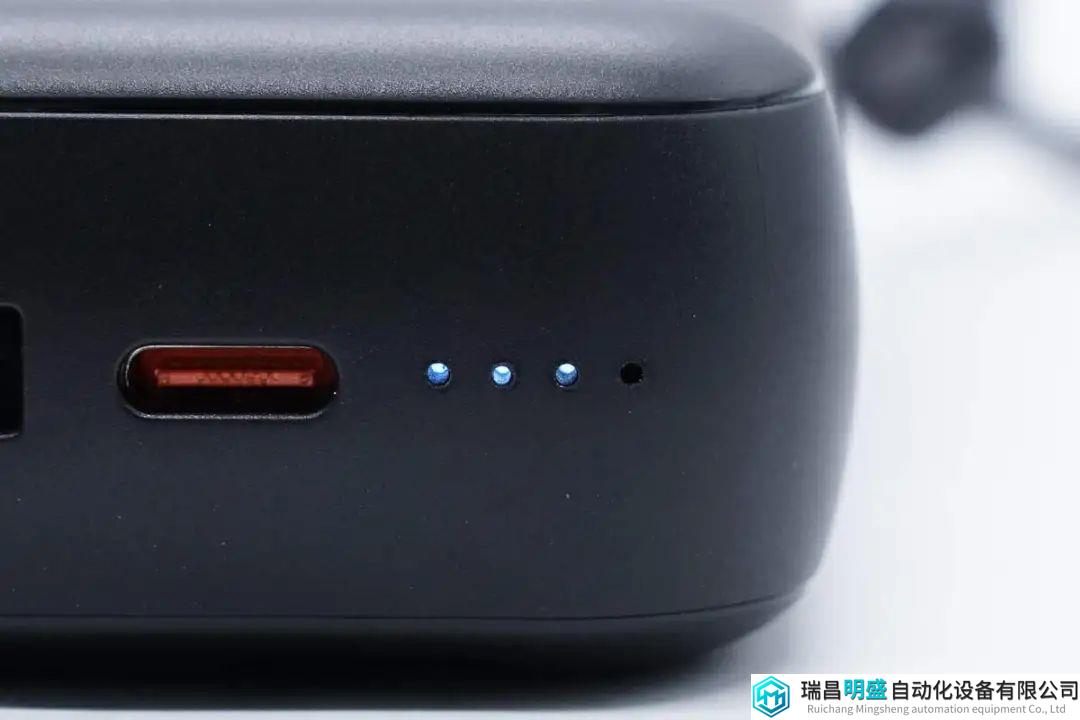

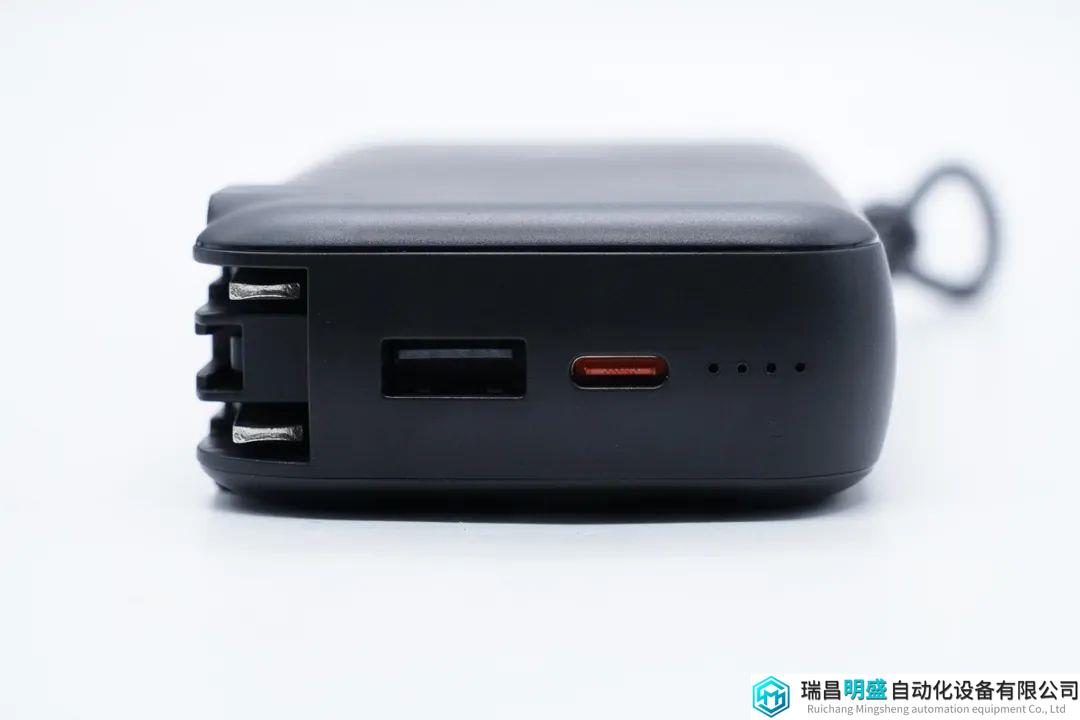

顶部配置1A1C接口以及电量指示灯。
电量指示灯亮蓝色光。

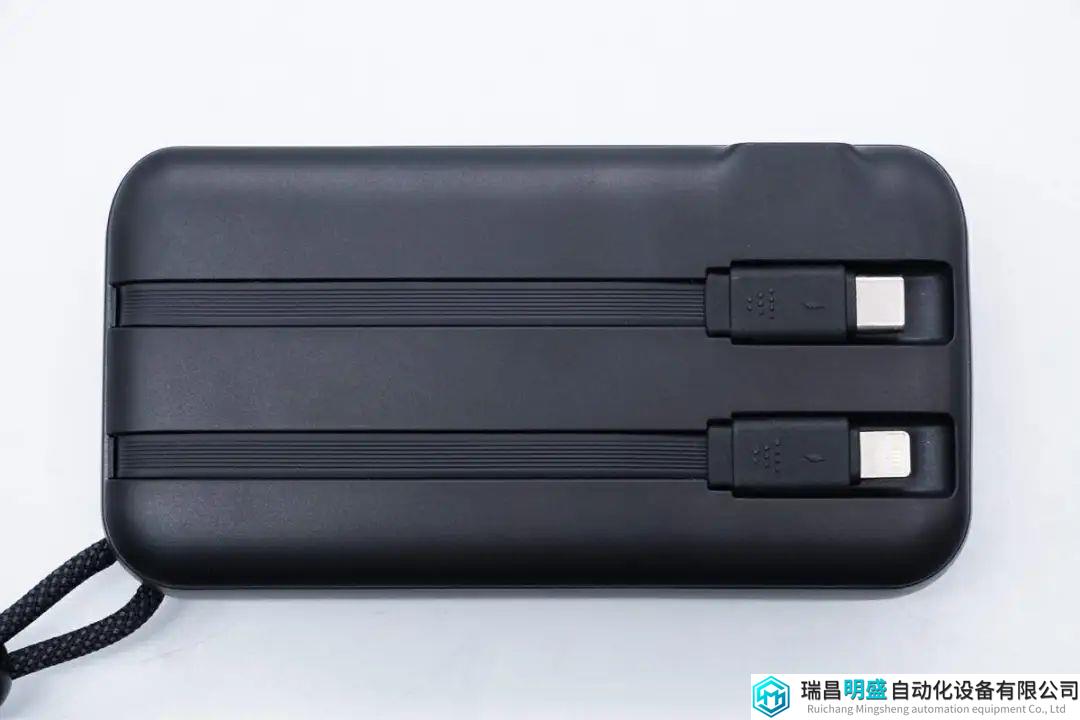

产品自带充电线，方便用户出行使用。机身底部设计有理线槽，方便线材收纳保证整体整洁便携。

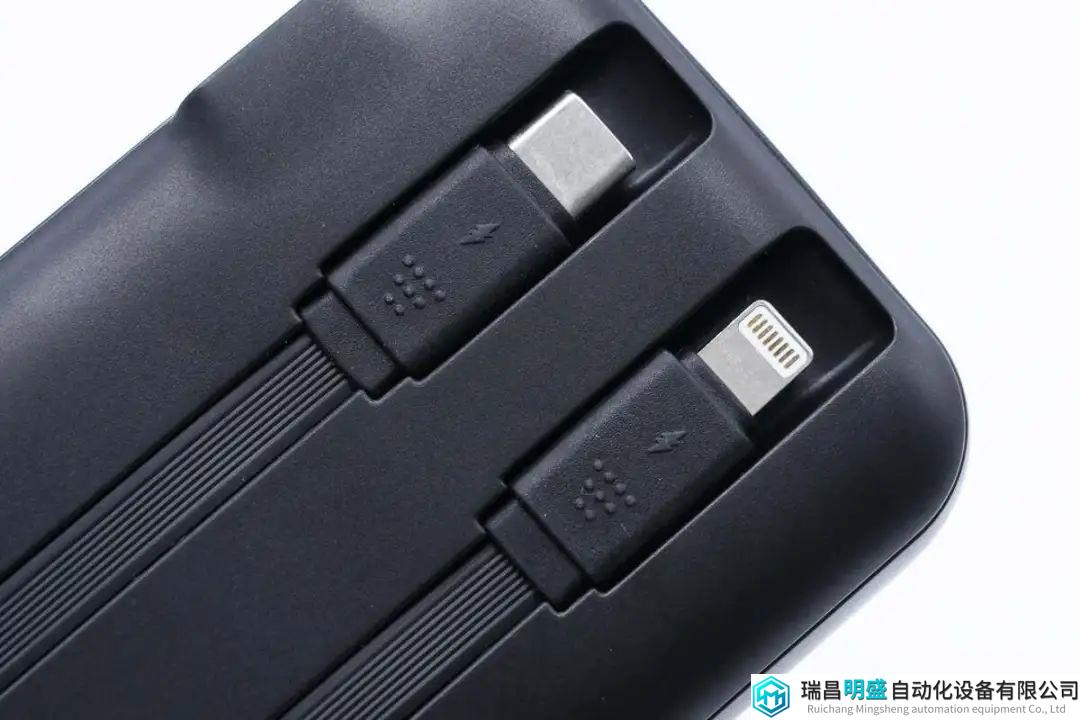

自带两条线分别为Lightning线和Type-C线。

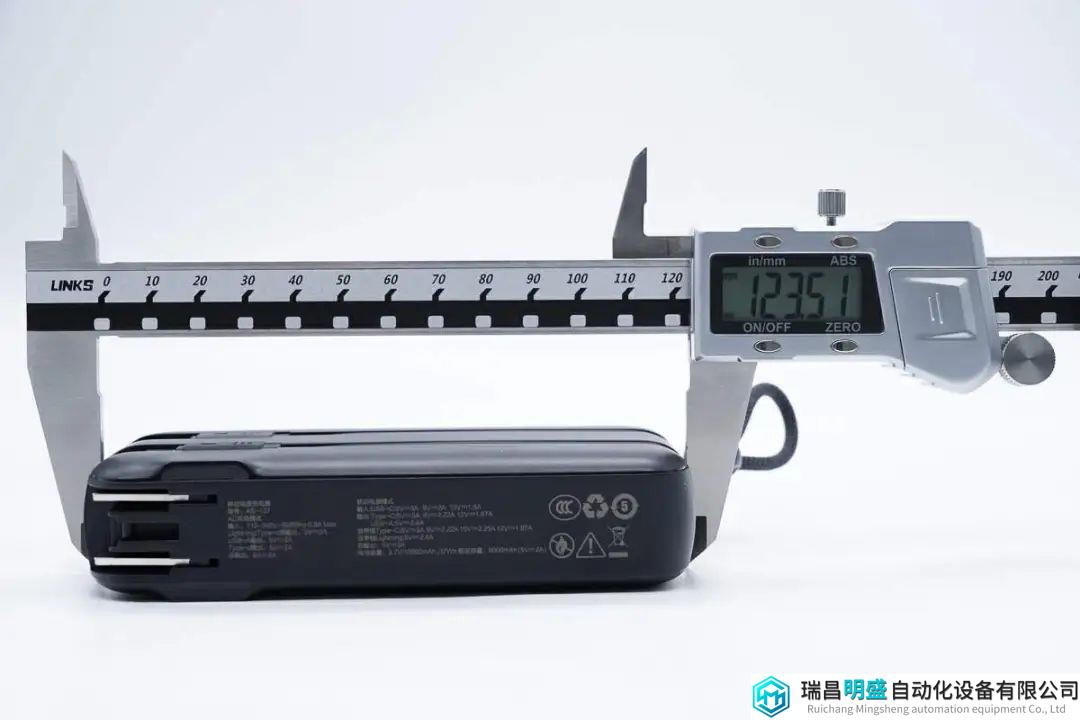

实测充电宝机身长度为123.51mm。

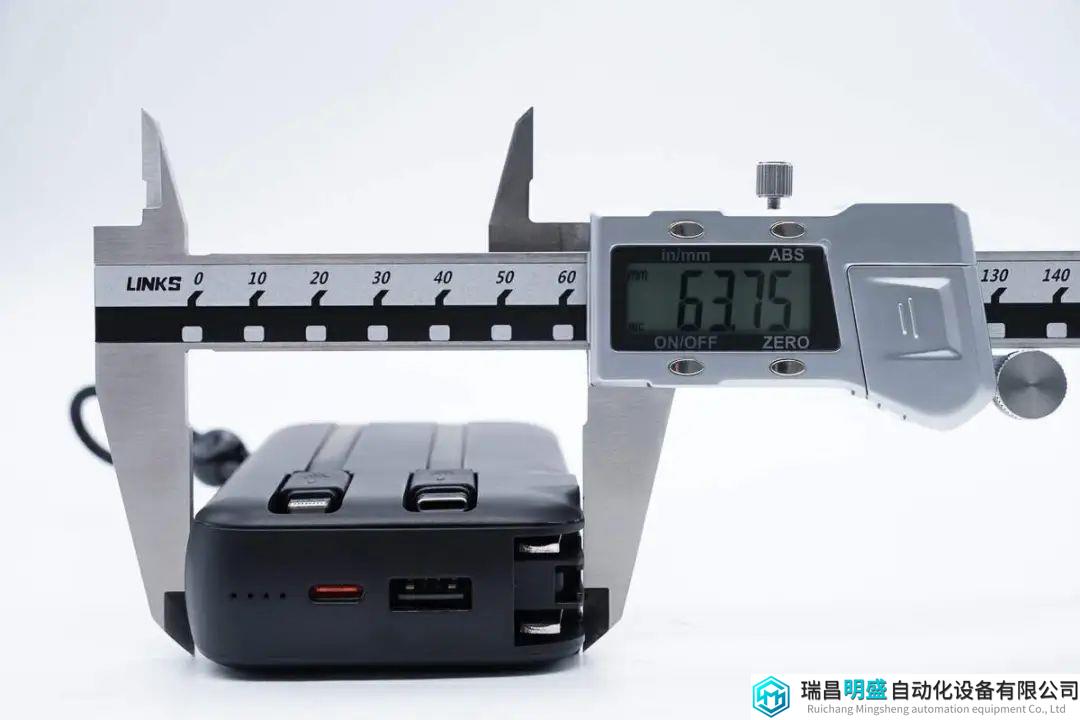

宽度为63.75mm。
厚度为27.62mm。
另外测得两条线长度均约为11cm。

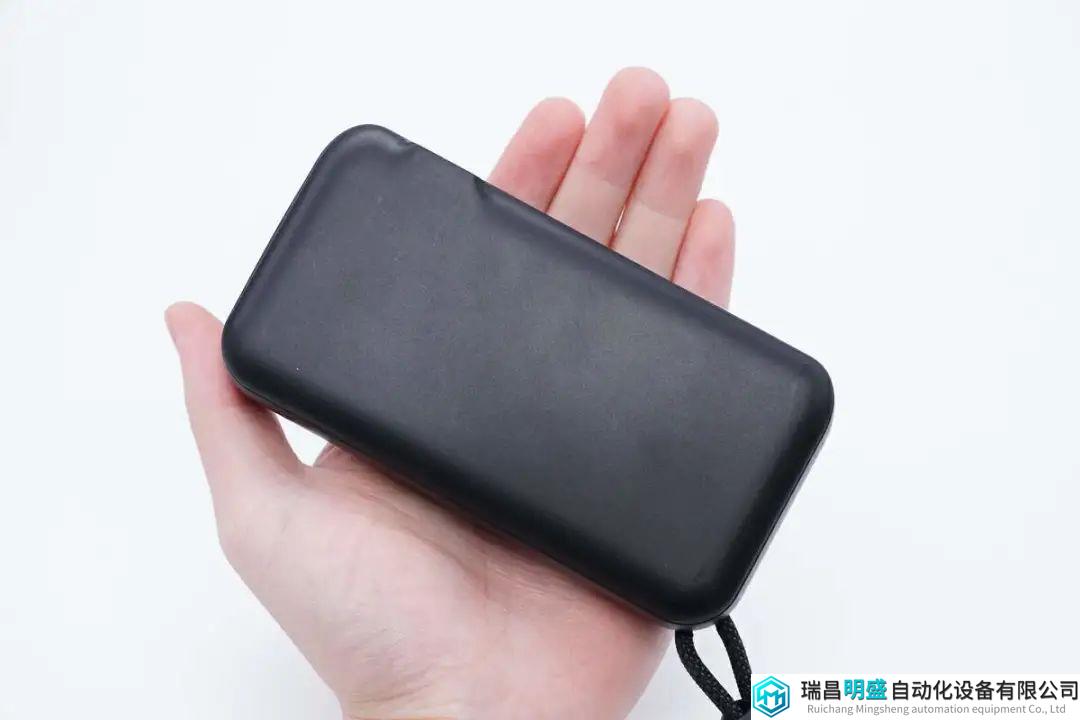

产品拿在手上的大小直观感受。

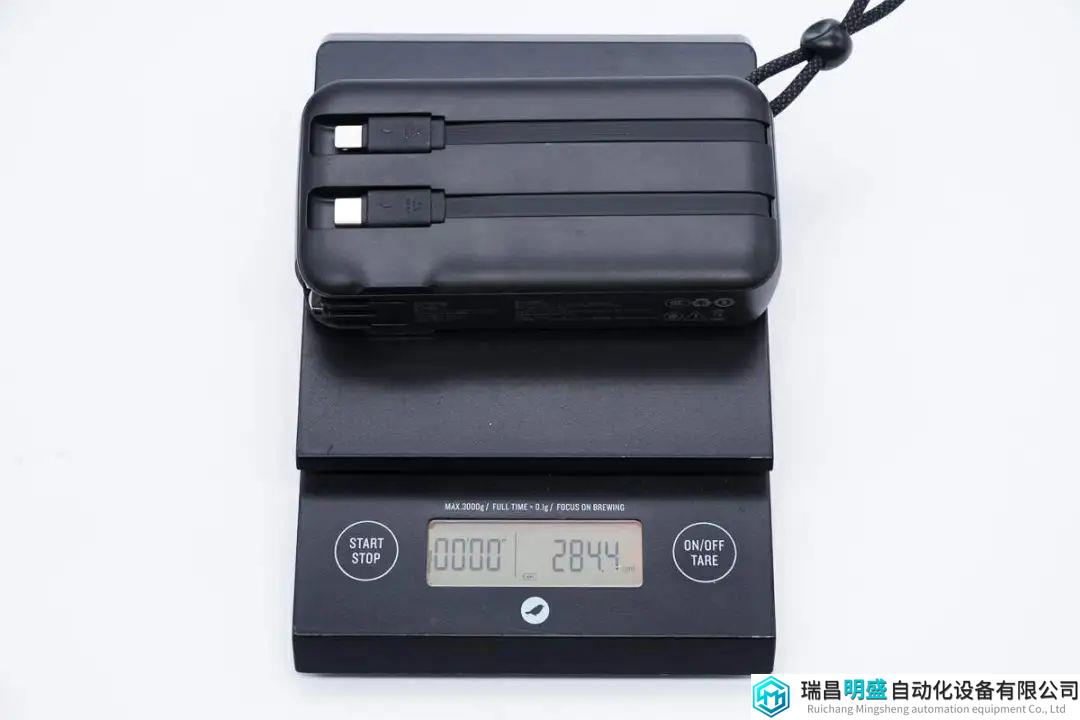

另外测得产品净重约为284g。

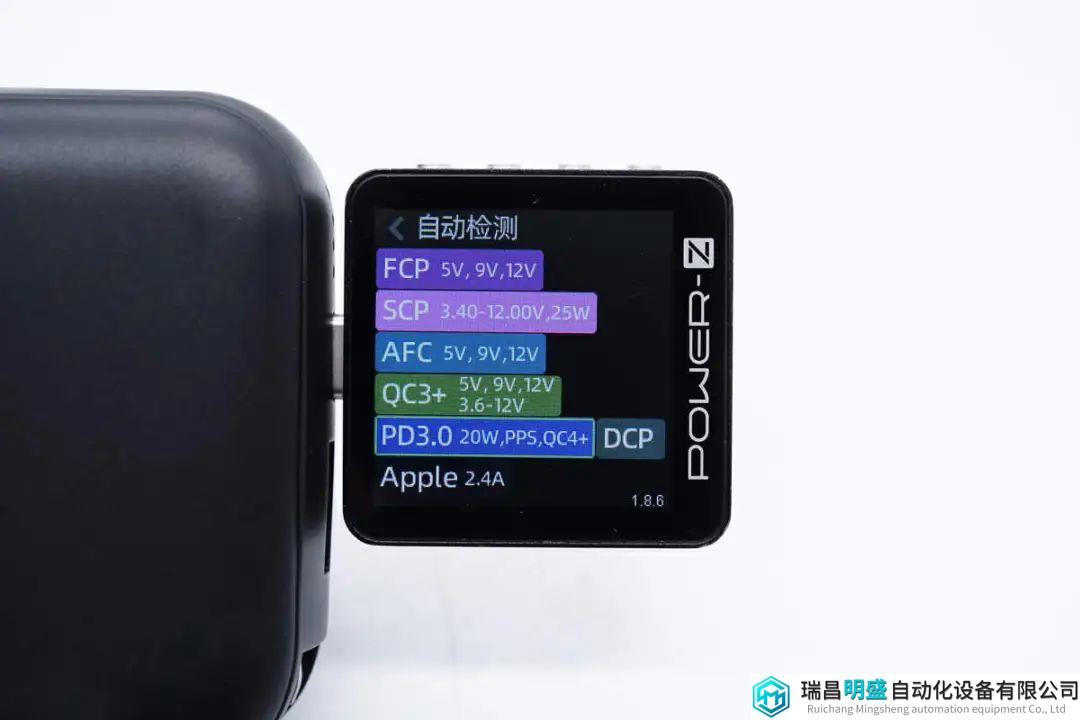

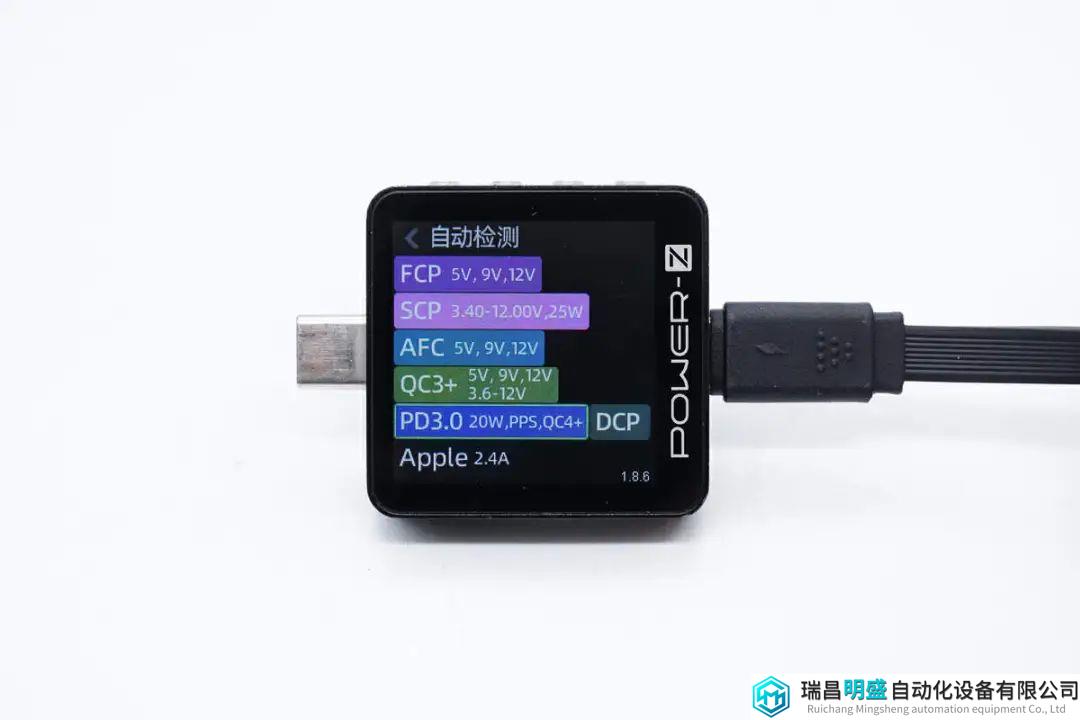

移动电源模式下，使用KM003C测得Type-C线支持FCP、SCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

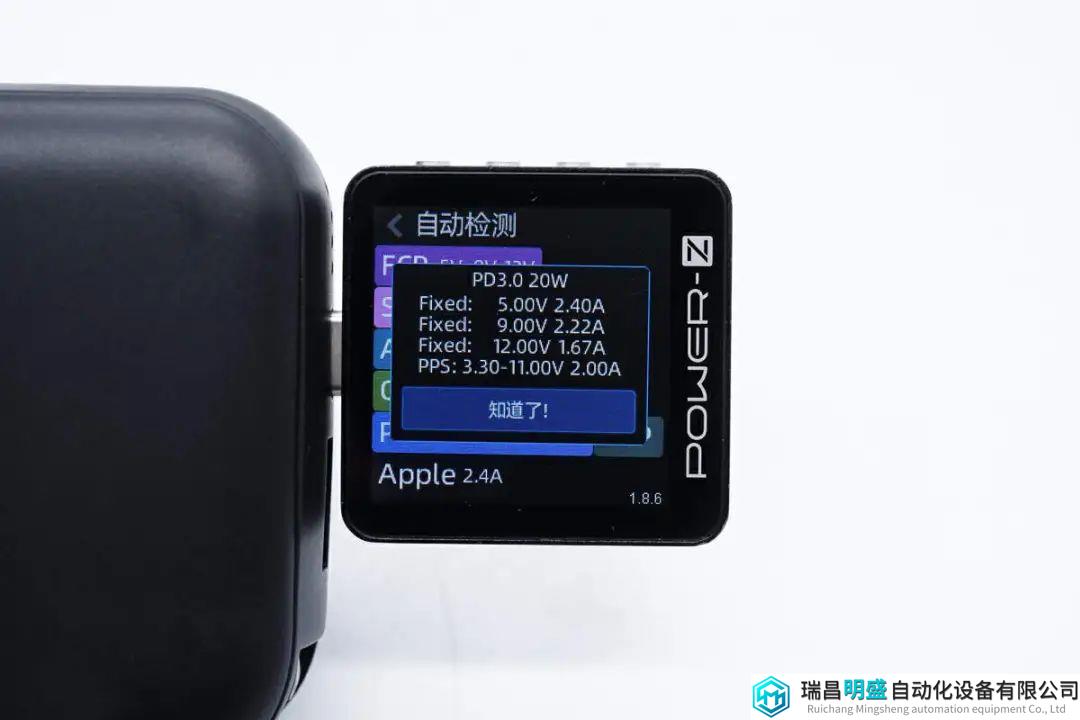

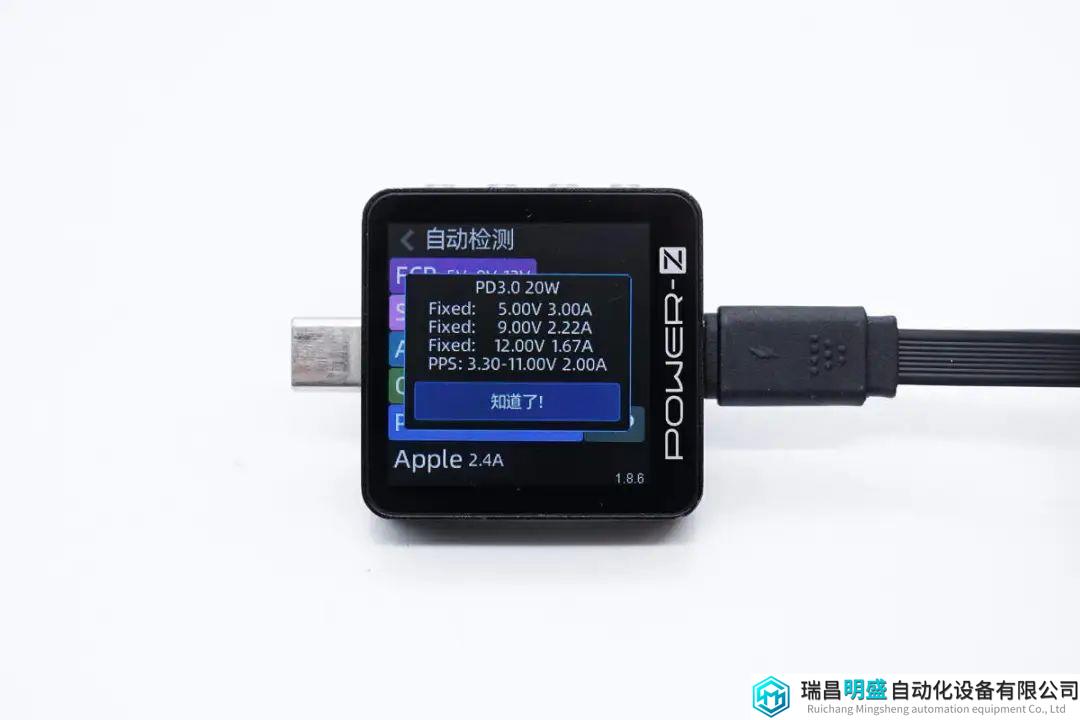

PDO报文显示Type-C线还具备5V3A、9V2.22A、12V1.67A三组电压档位，以及3.3-11V2A一组PPS电压档位。
测得Type-C口同样支持FCP、SCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。
此外测得PDO报文也和Type-C线的相同。

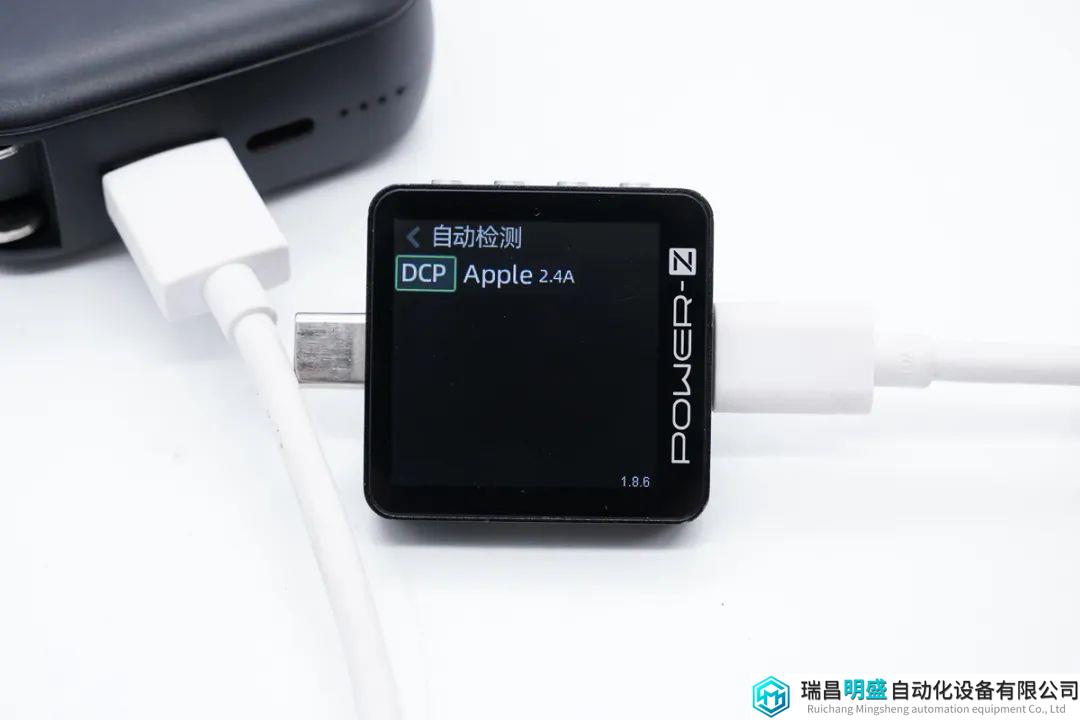

测得USB-A口支持DCP、Apple 2.4A充电协议。

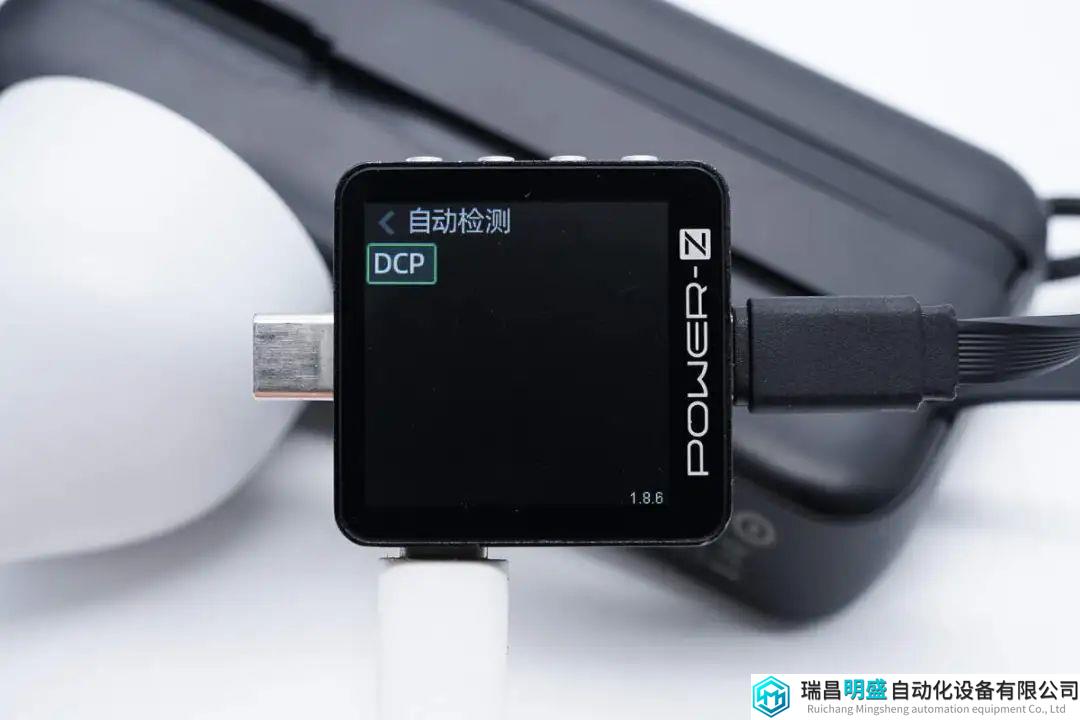

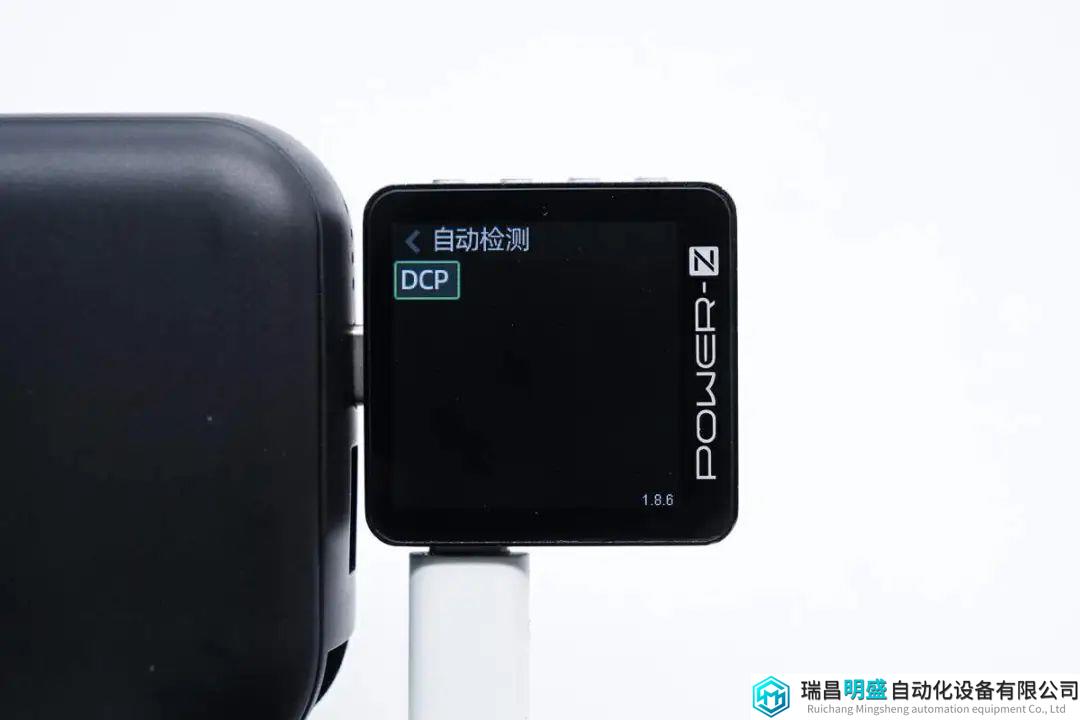

充电器模式下，测得Type-C线支持DCP充电协议。

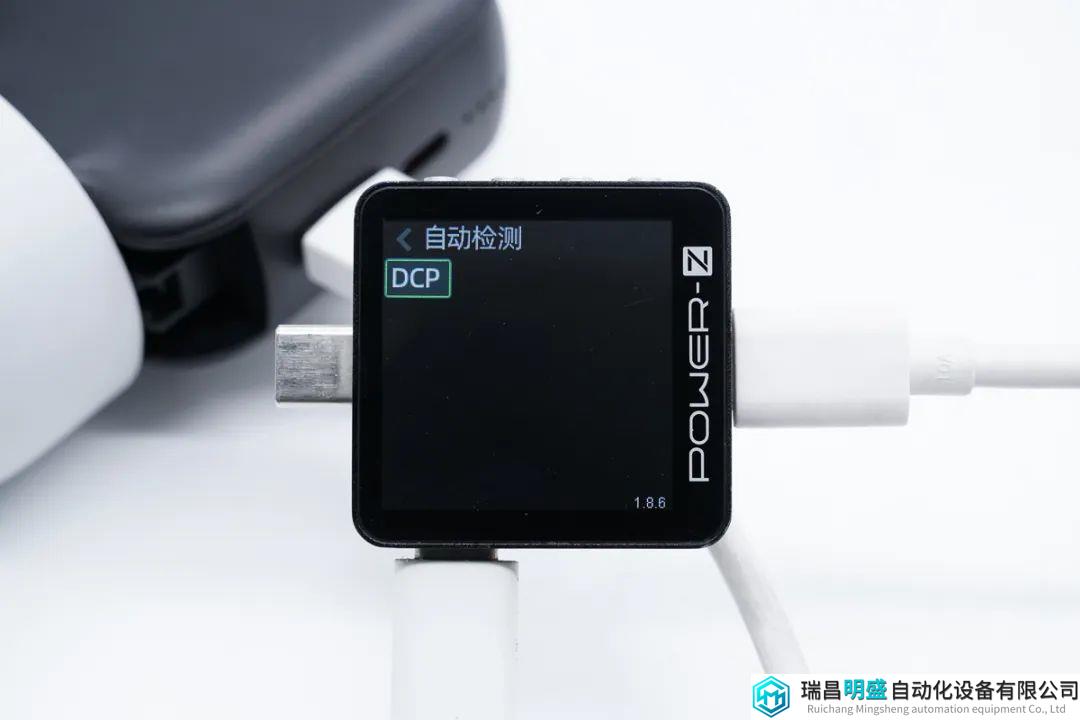

测得Type-C口同样支持DCP充电协议。
测得USB-A口同样支持DCP充电协议。
鑫佳伟22.5W自带线充电宝拆解
看完了鑫佳伟这款自带线充电宝的外观展示和输出测试，下面就进行拆解，一起看看内部的设计和用料。

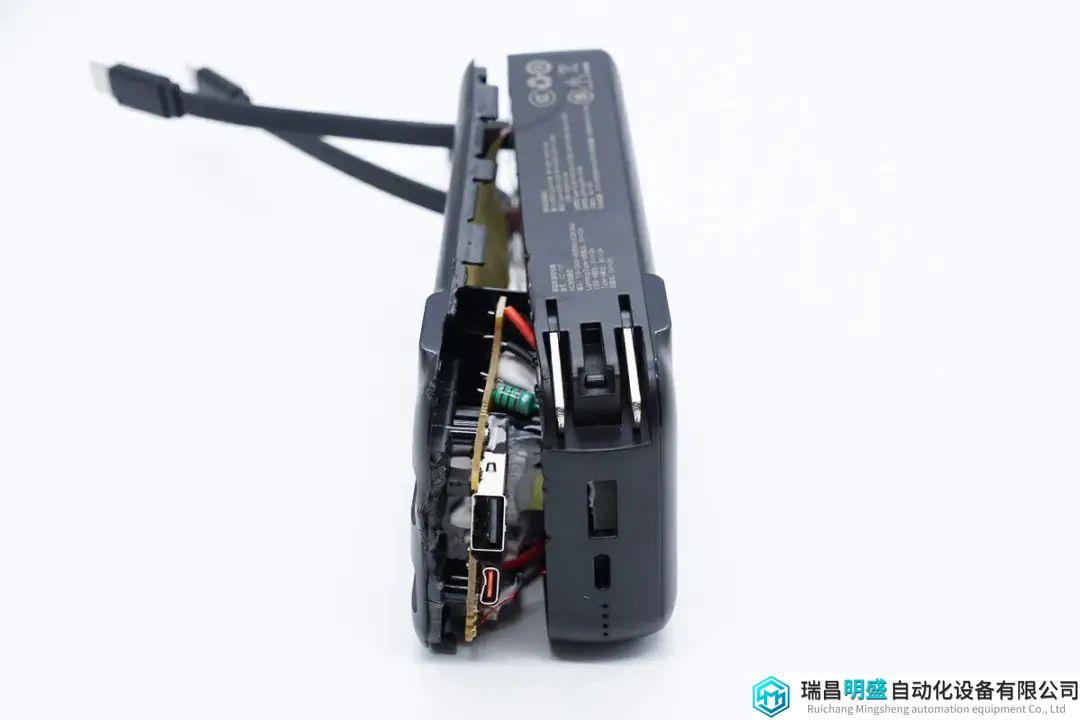

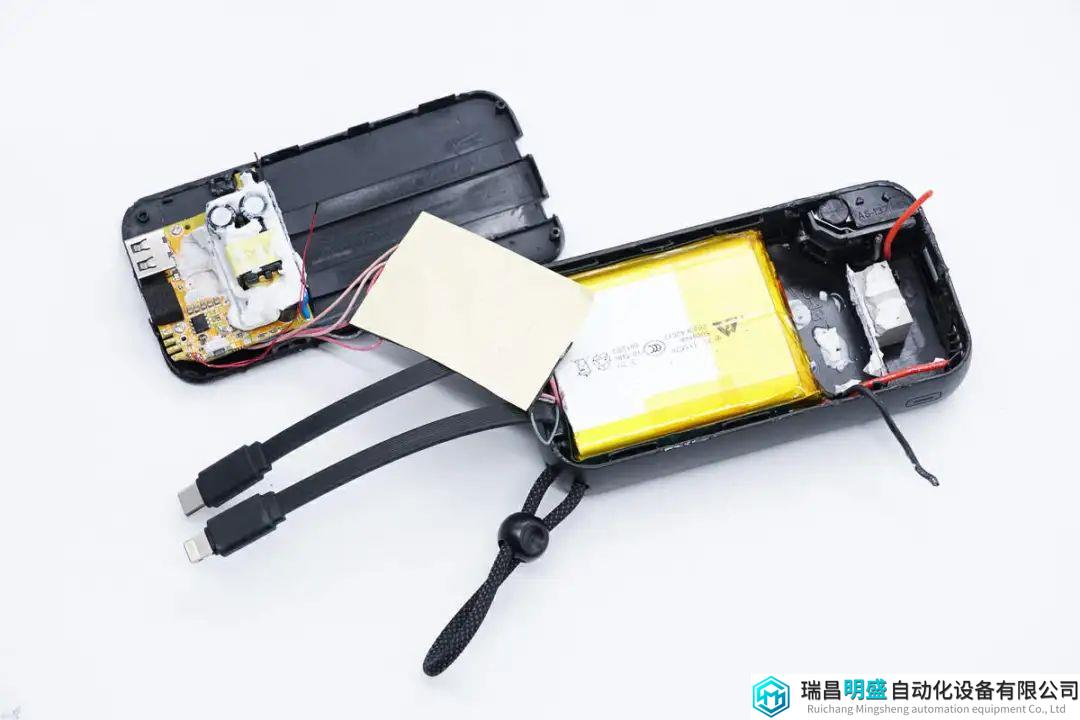

首先沿壳体接缝撬开外壳，壳体通过超声波焊接固定。

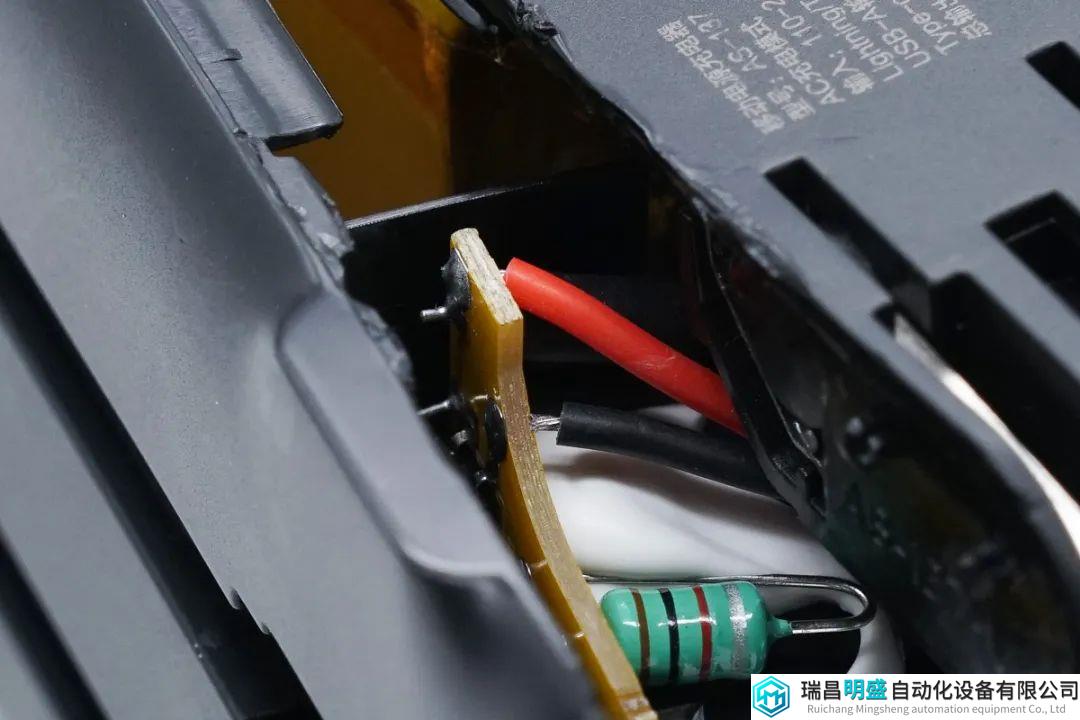

折叠插脚焊接导线连接到PCBA模块。

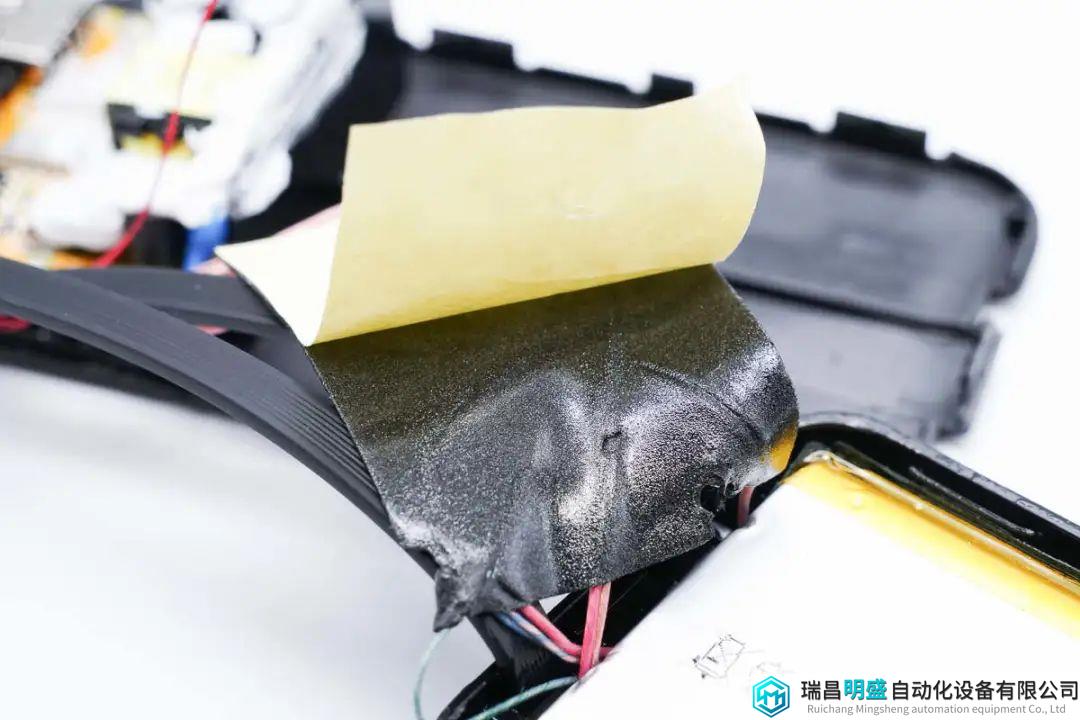

电池硅胶线通过焊接连接到PCBA模块，焊点打胶加固。

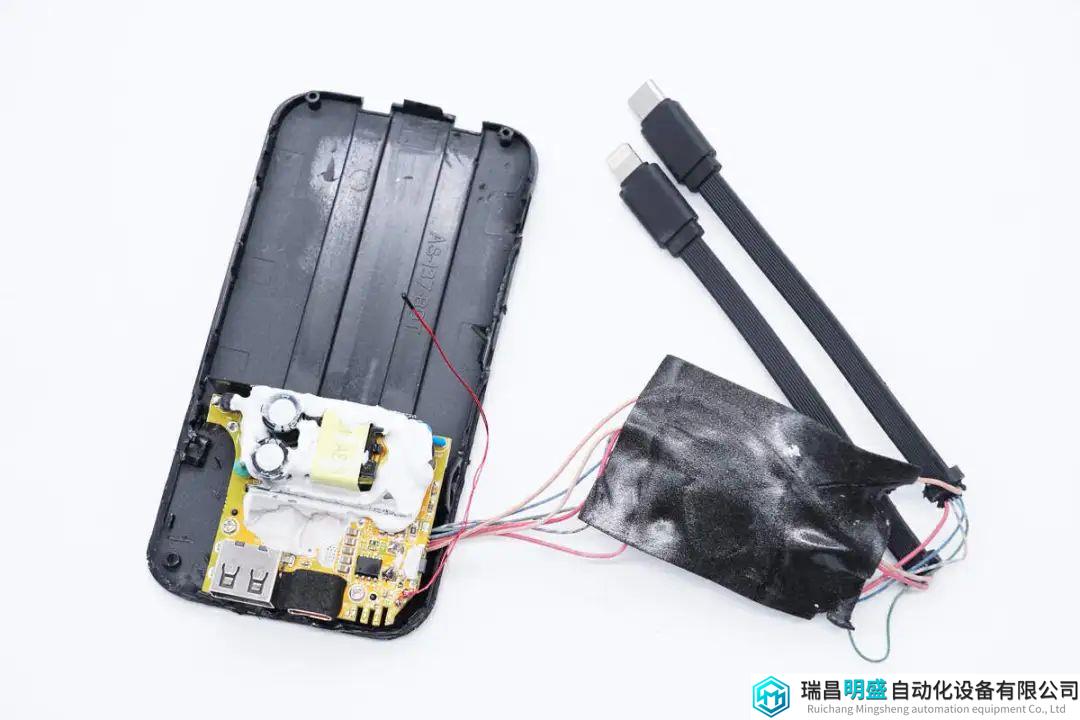

断开连接电池和折叠插脚的导线。
充电宝内部自带线通过泡棉胶粘贴固定。

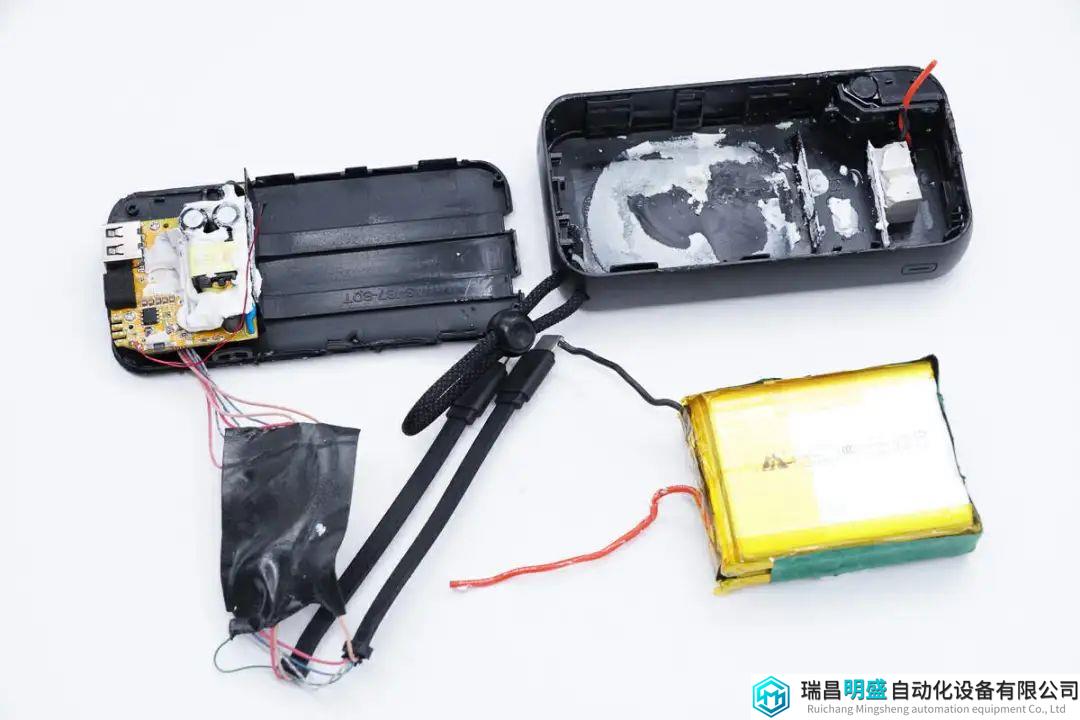

从壳体内部取出电池，继续进行拆解。

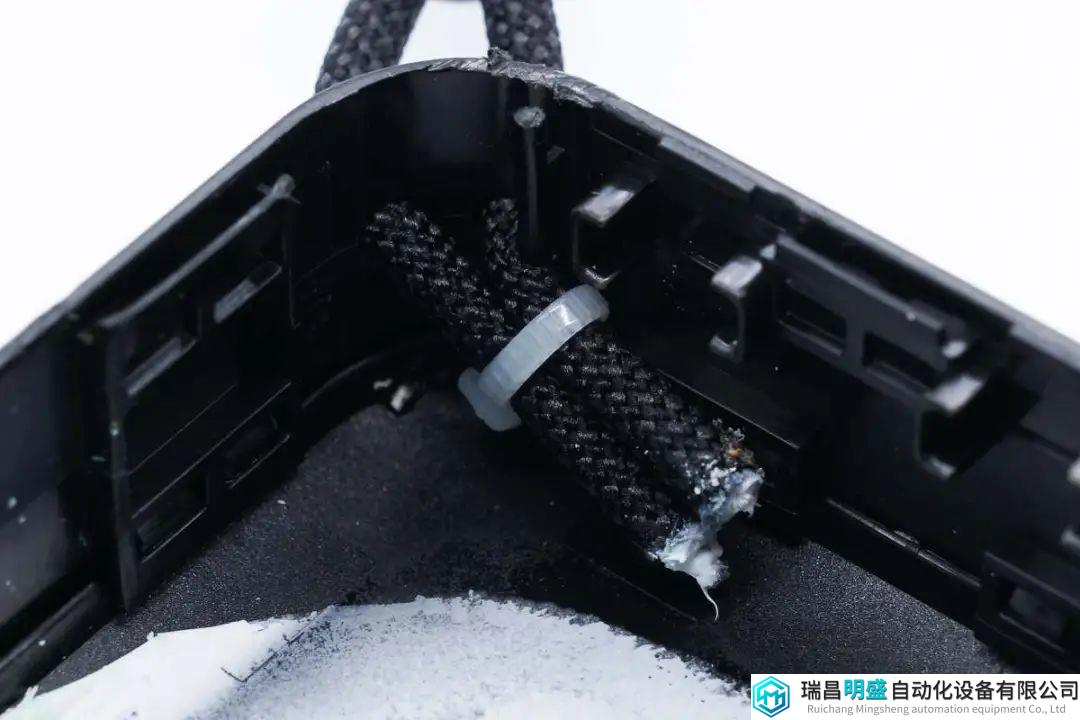

充电宝挂绳通过扎带固定。

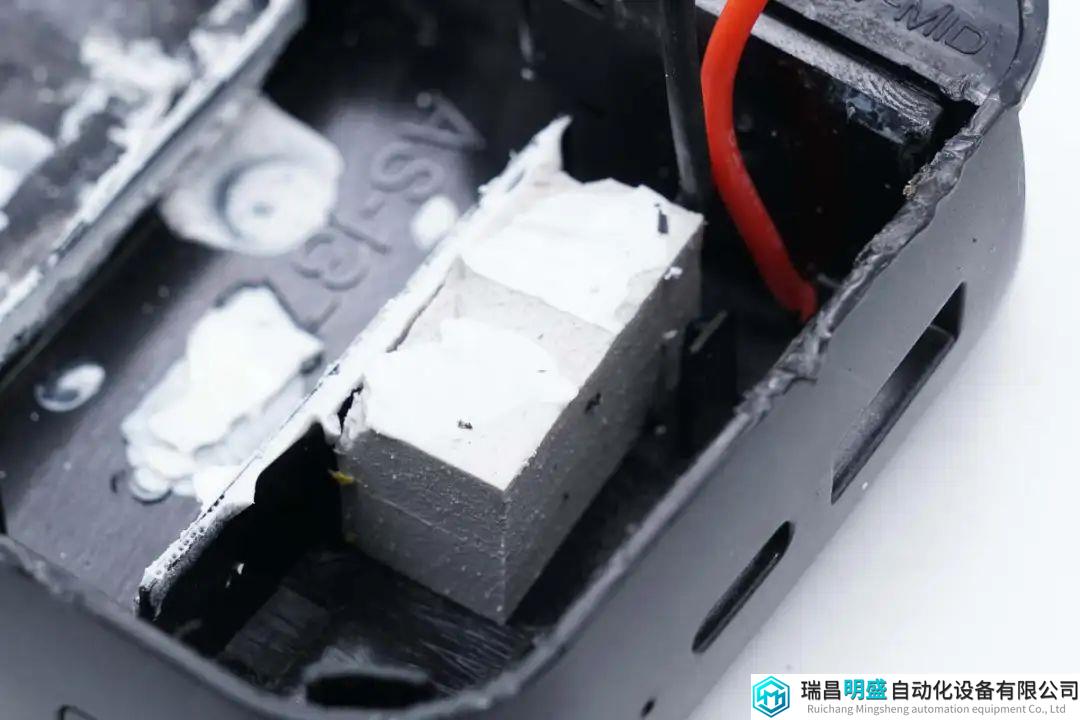

壳体内部设有导热垫，为PCBA模块散热。

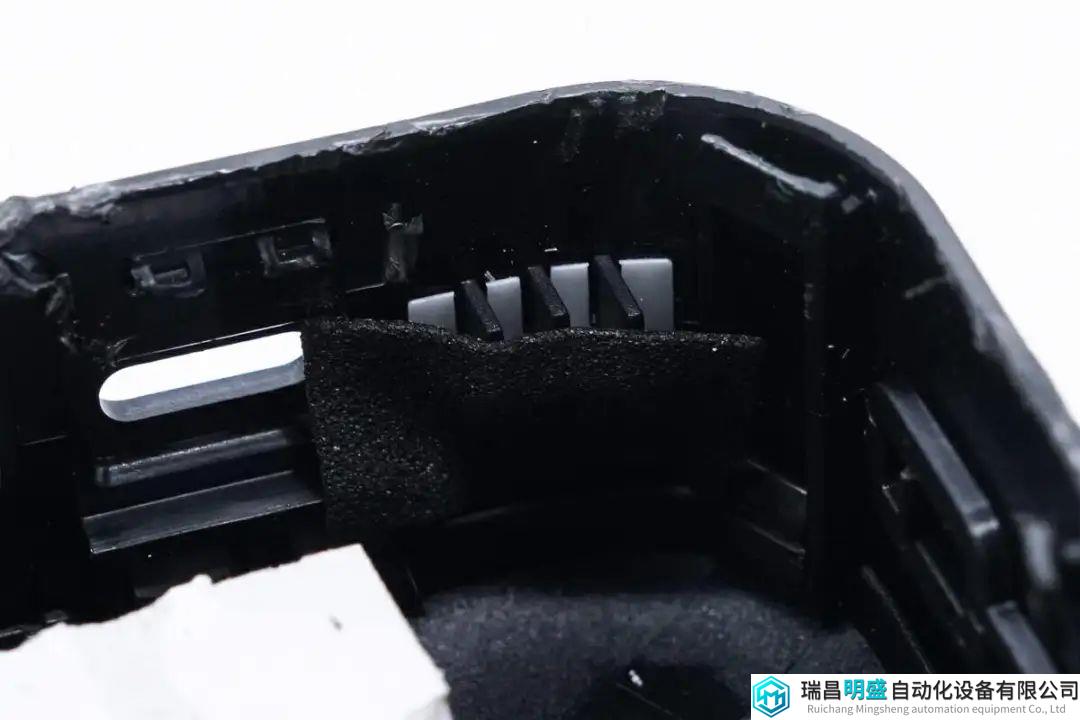

壳体内部指示灯开窗特写。

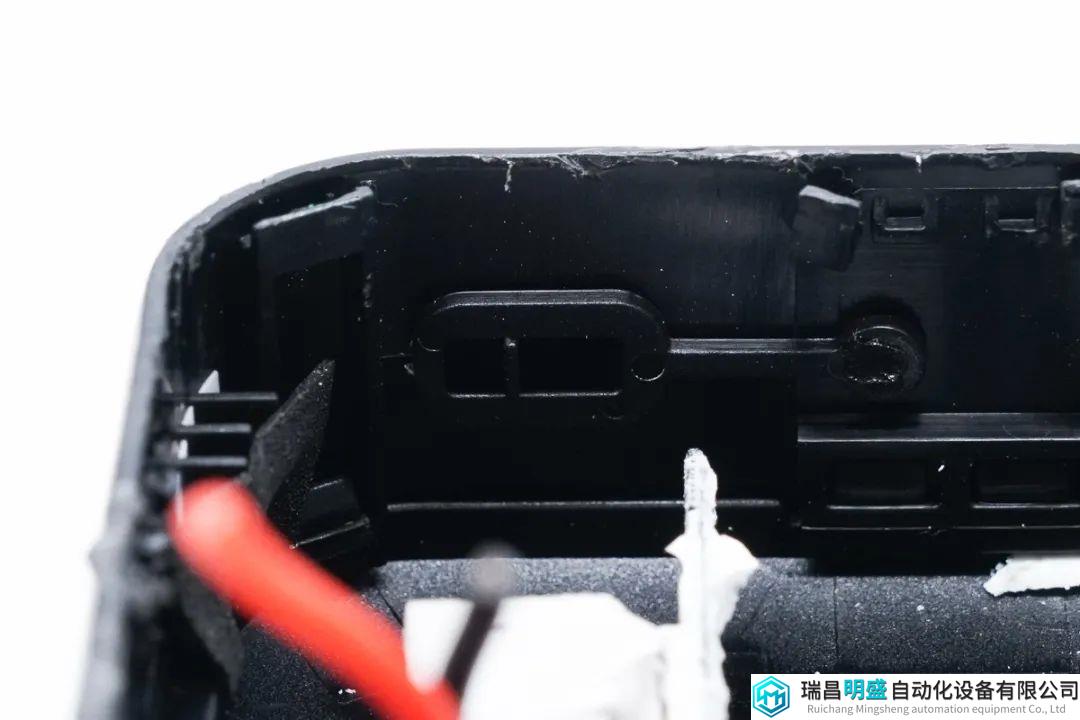

电源按键机构特写。

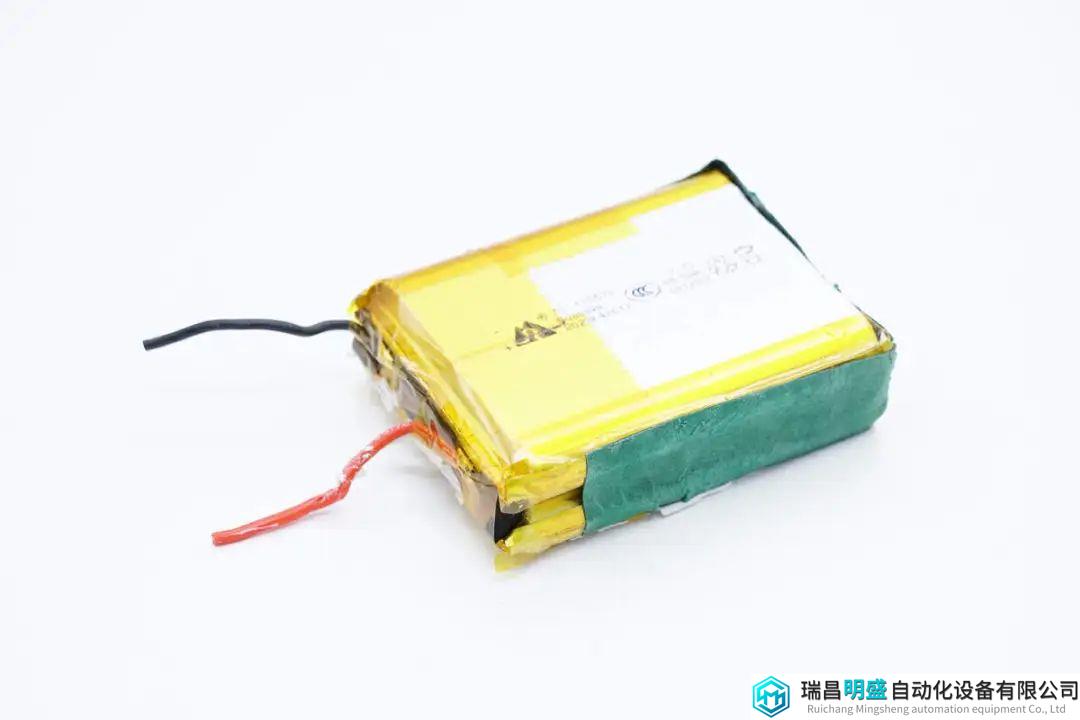

移动电源内部电池组特写，整体采用高温胶带包裹，边缘粘贴青稞纸保护。

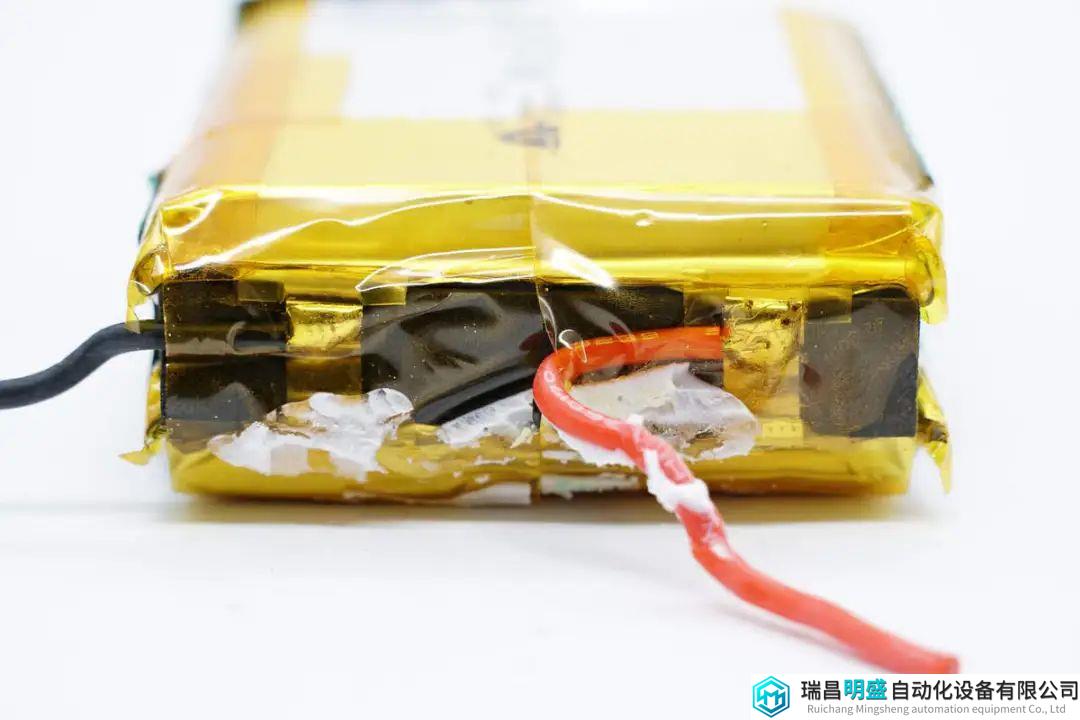

电池正负极直接并联，焊接硅胶线连接。

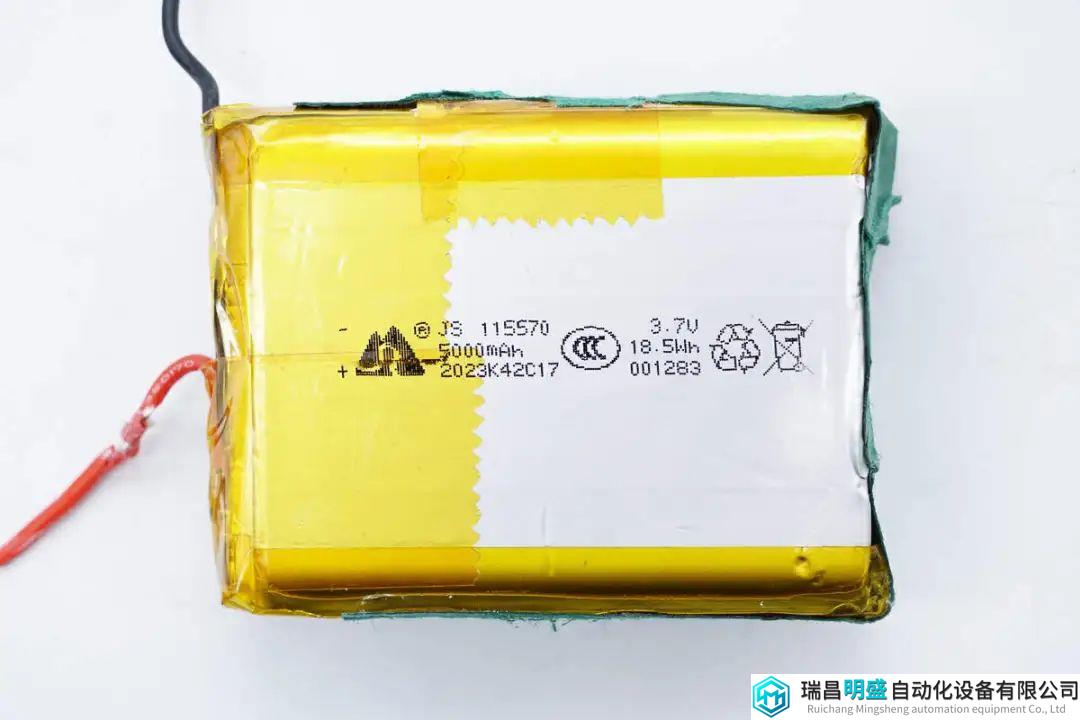

移动电源内置电池来自JS嘉尚，尺寸为115570，厚度为11mm，宽度55mm，长度70mm。电池标称电压3.7V，能量为18.5Wh。

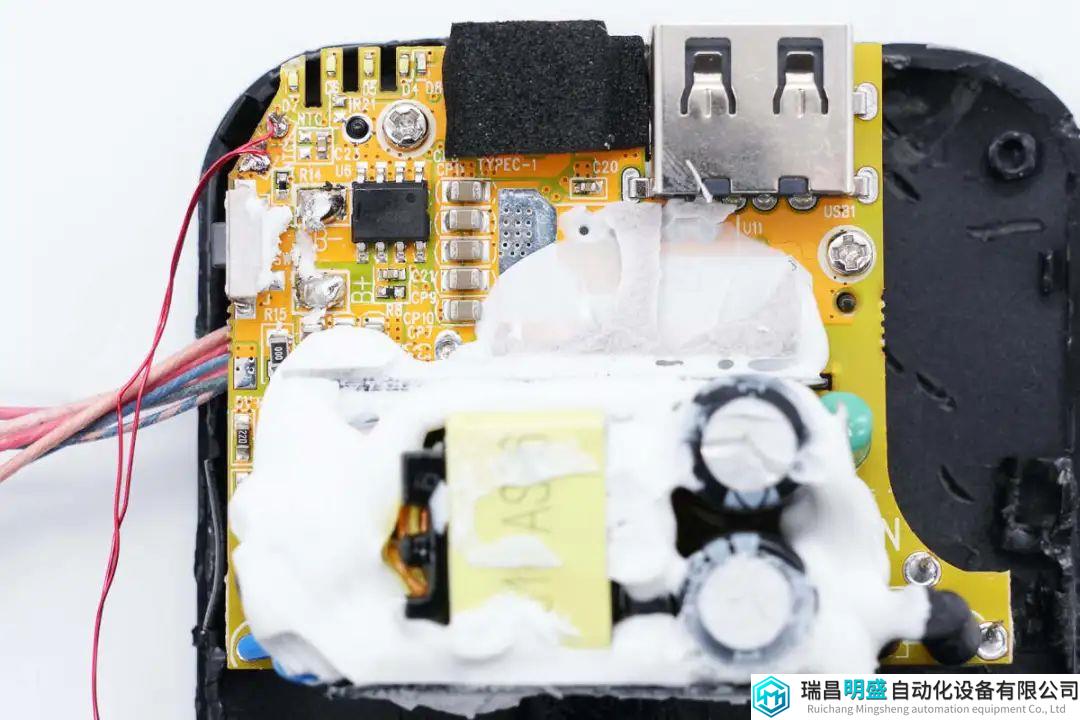

PCBA模块通过螺丝固定在壳体内部。
PCBA模块上半部分为移动电源部分，下半部分为开关电源部分。

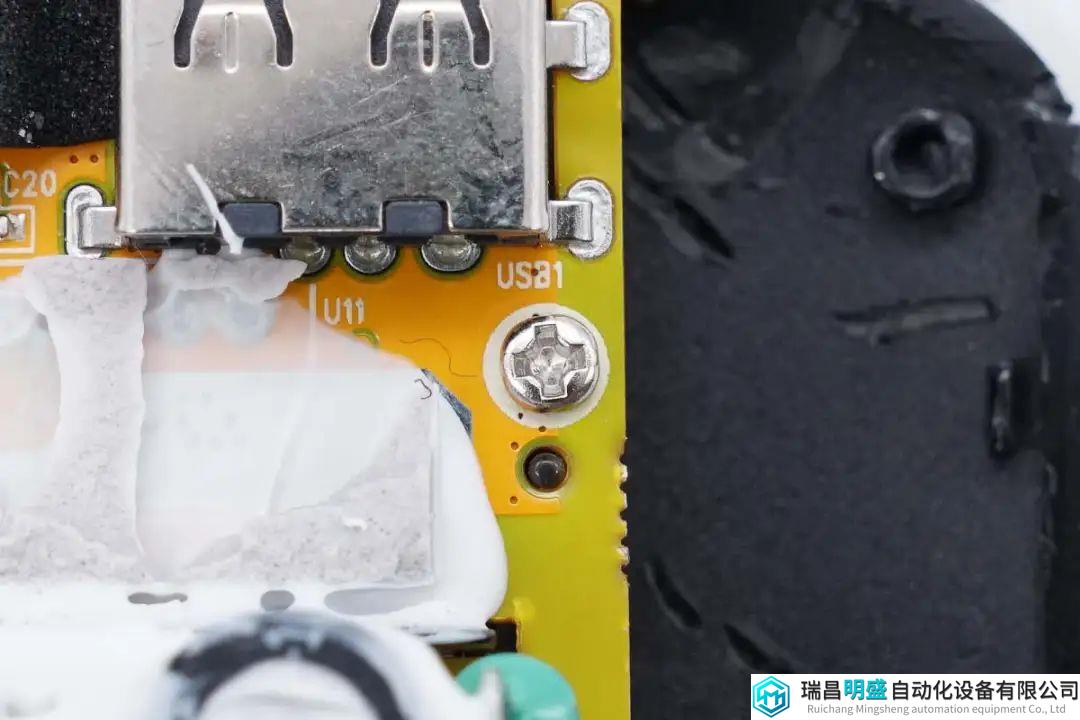

PCBA模块通过螺丝固定。

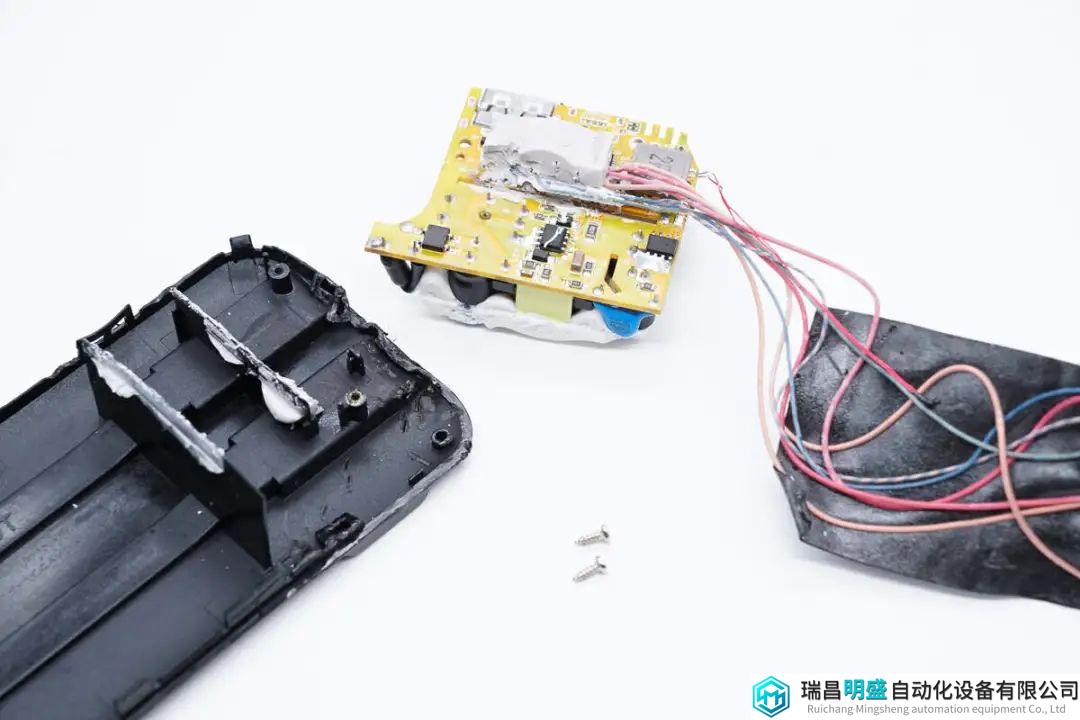

拧下固定螺丝，拆下PCBA模块。

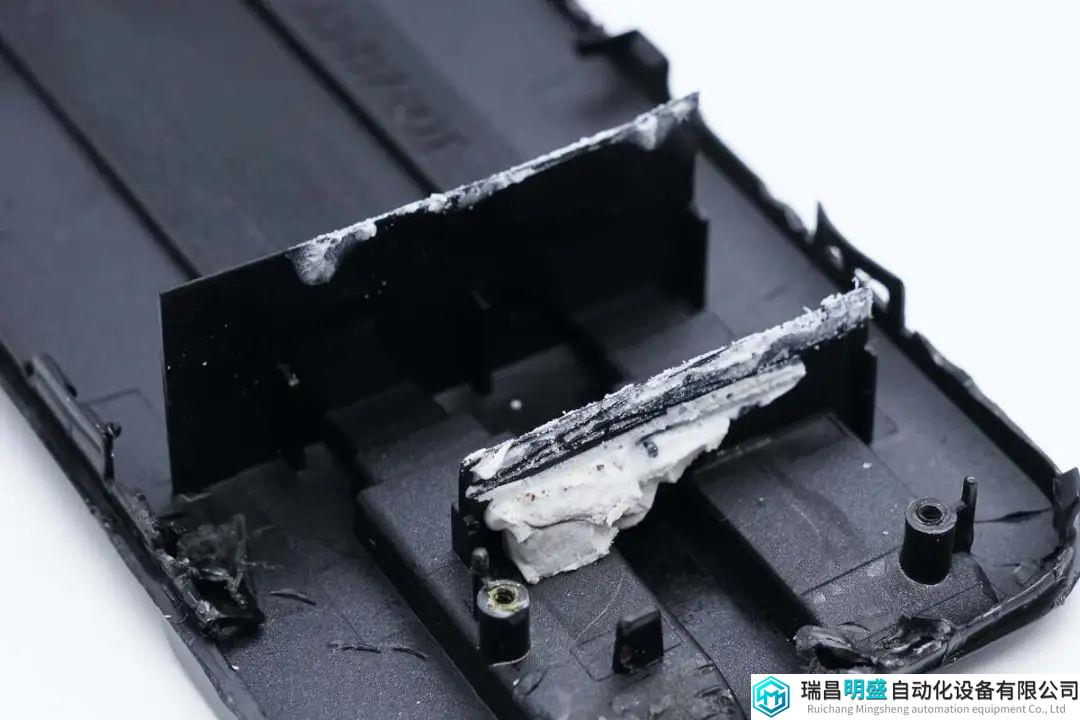

壳体设有隔离板用于绝缘，并打胶固定。

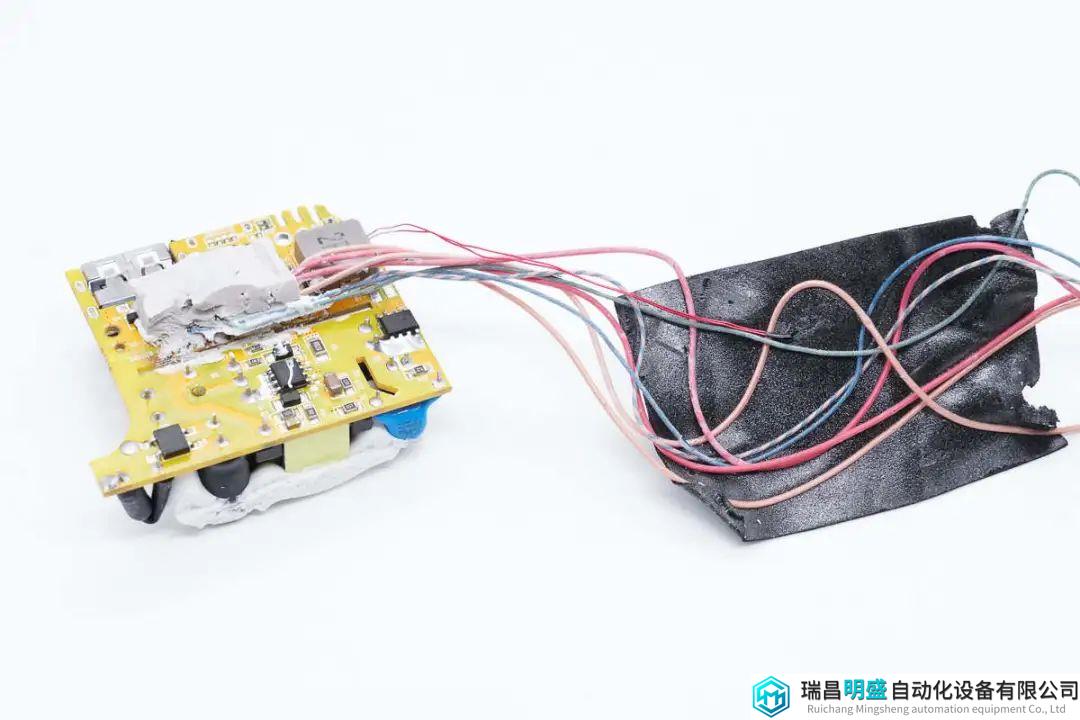

PCBA模块与自带的输出线一览。

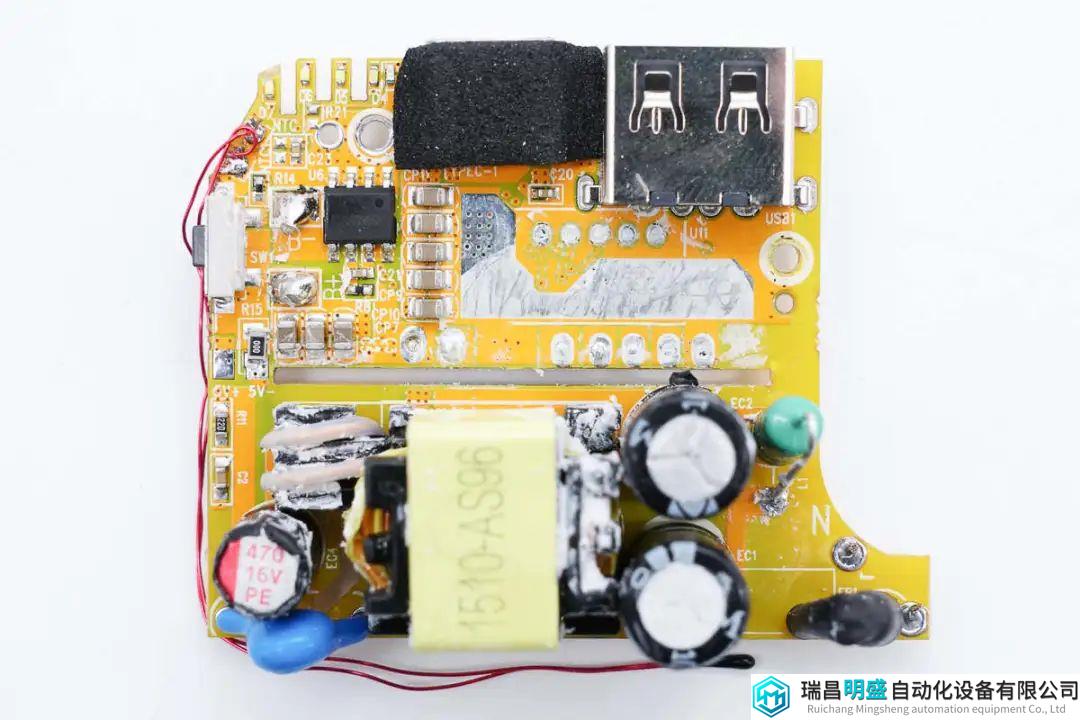

PCBA模块正面一览，在底部为开关电源部分，焊接变压器以及滤波电容等元件，上方为移动电源部分，焊接电池保护芯片和USB母座。

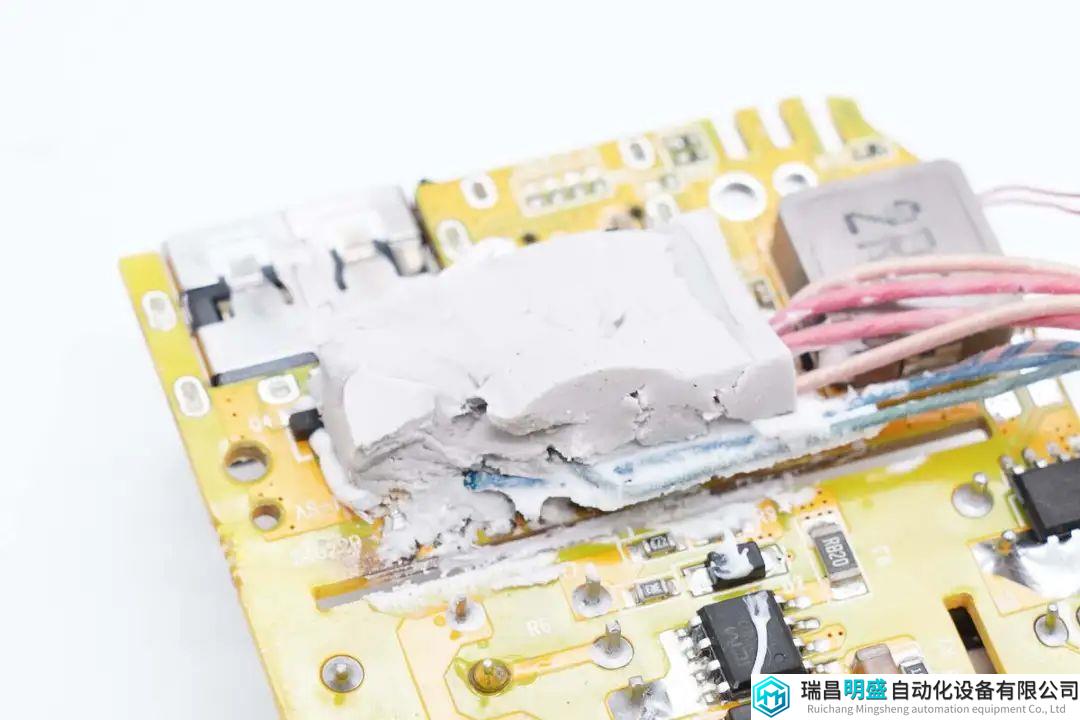

输出线焊点处覆盖导热胶加强散热，同时芯片上涂硅脂进一步提升散热效果。

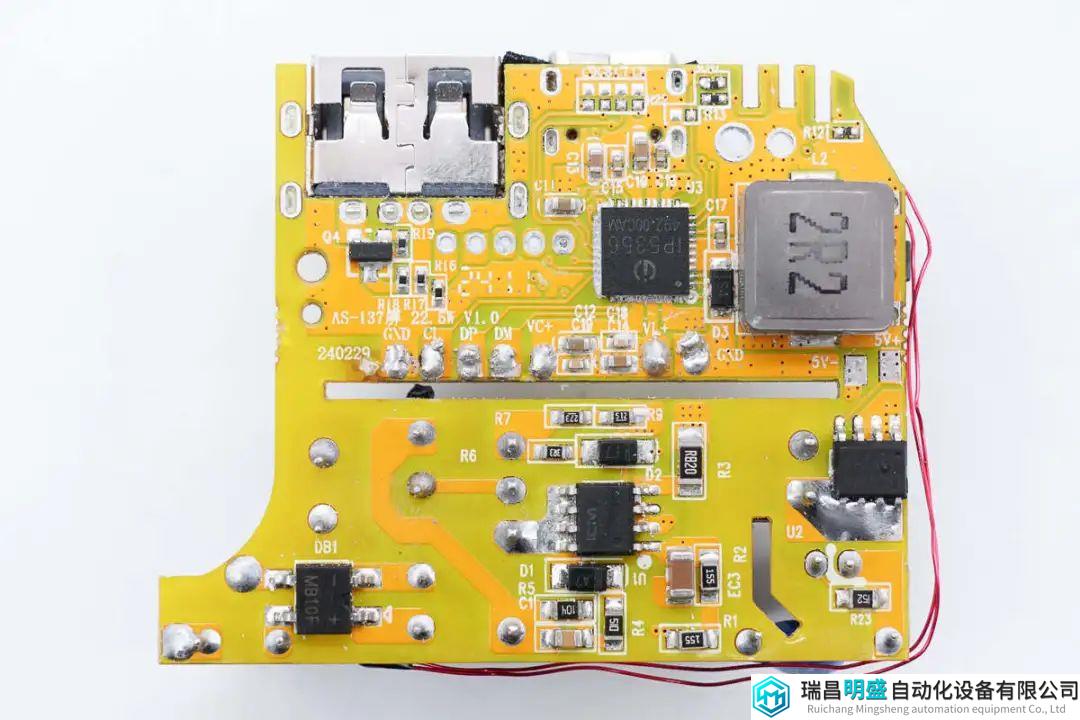

PCBA模块背面一览，底部开关电源部分左下角焊接整流桥，中间位置为开关电源芯片，右侧设有同步整流芯片。上方焊接移动电源主控芯片和合金电感。

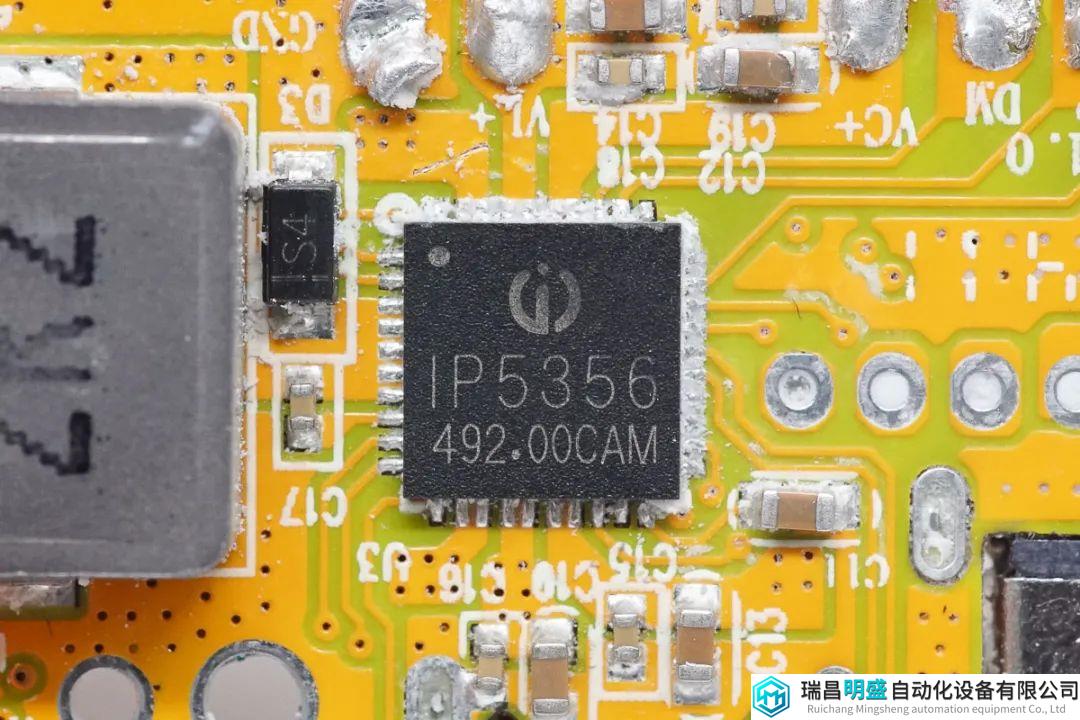

移动电源主控芯片采用的是英集芯IP5356。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。
英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。
英集芯 IP5356 资料信息。
充电头网了解到，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

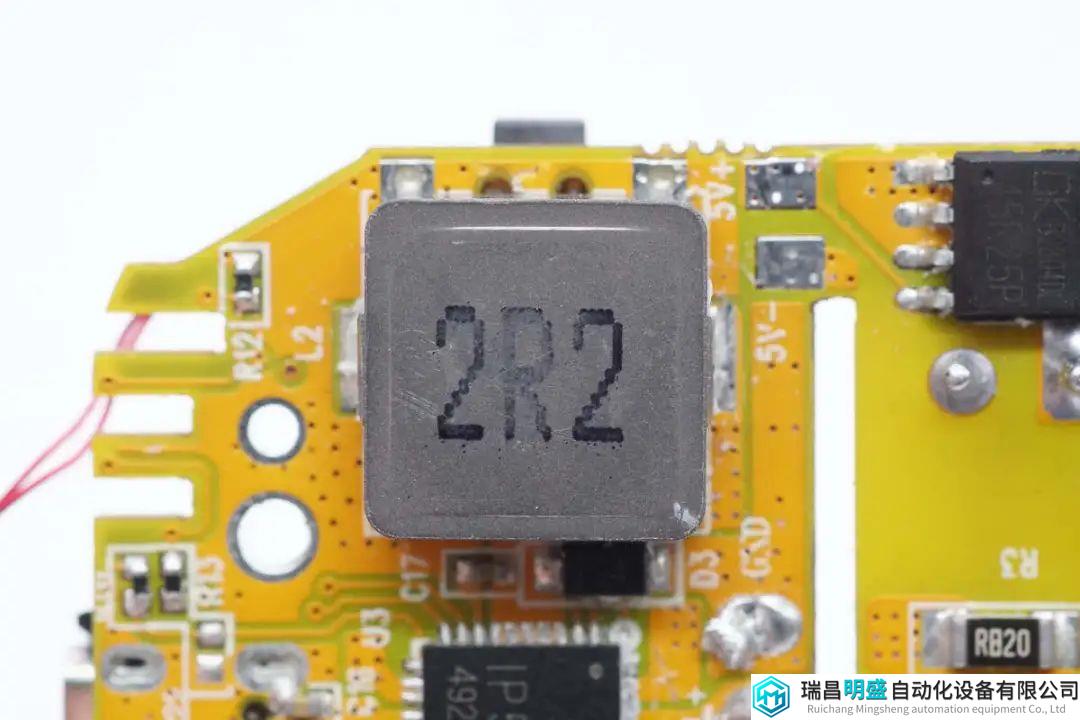

2.2μH合金电感特写，为10*10mm尺寸，降低发热，提高转换效率。

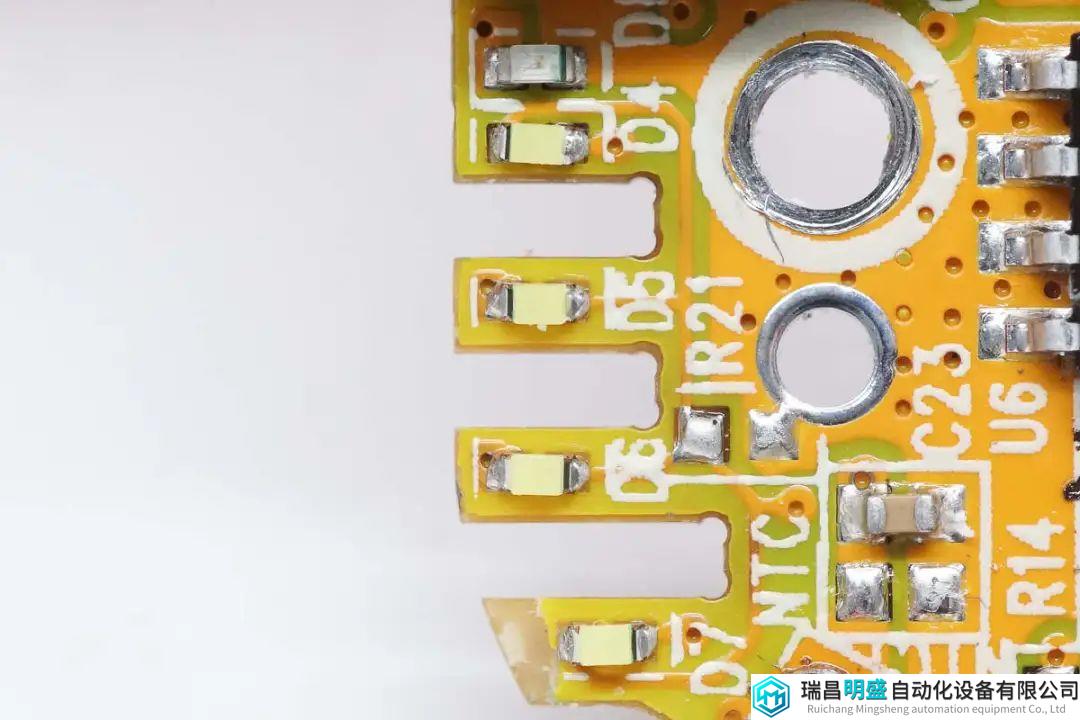

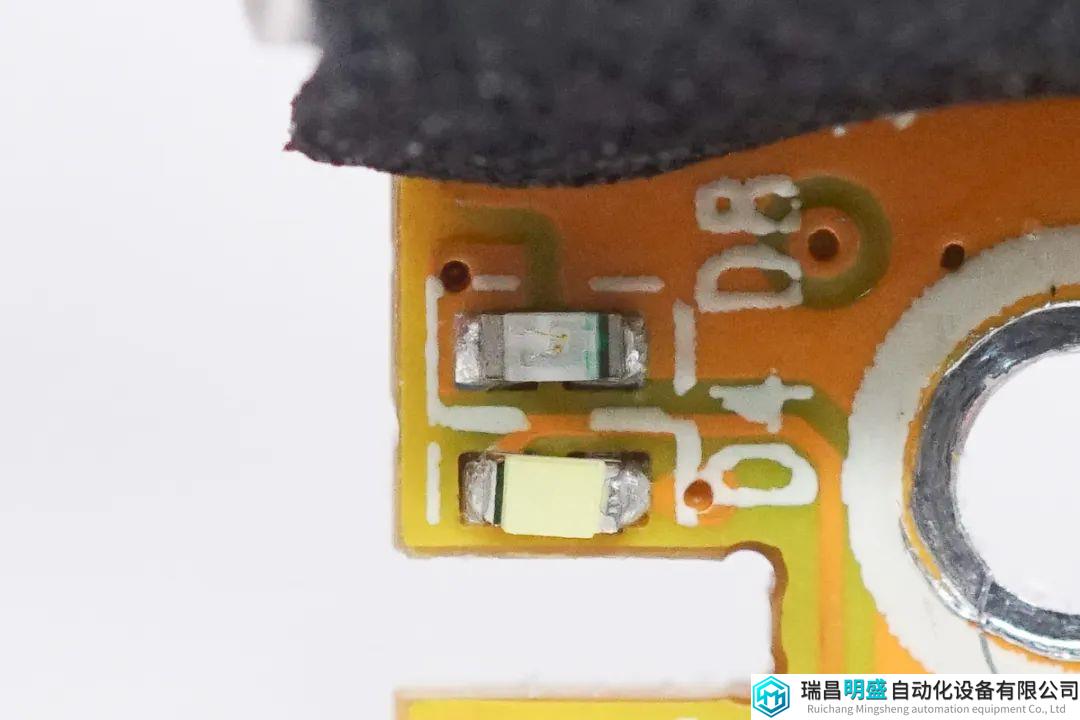

LED电量指示灯特写。
两个指示灯共用一个位置，用于指示快充状态。

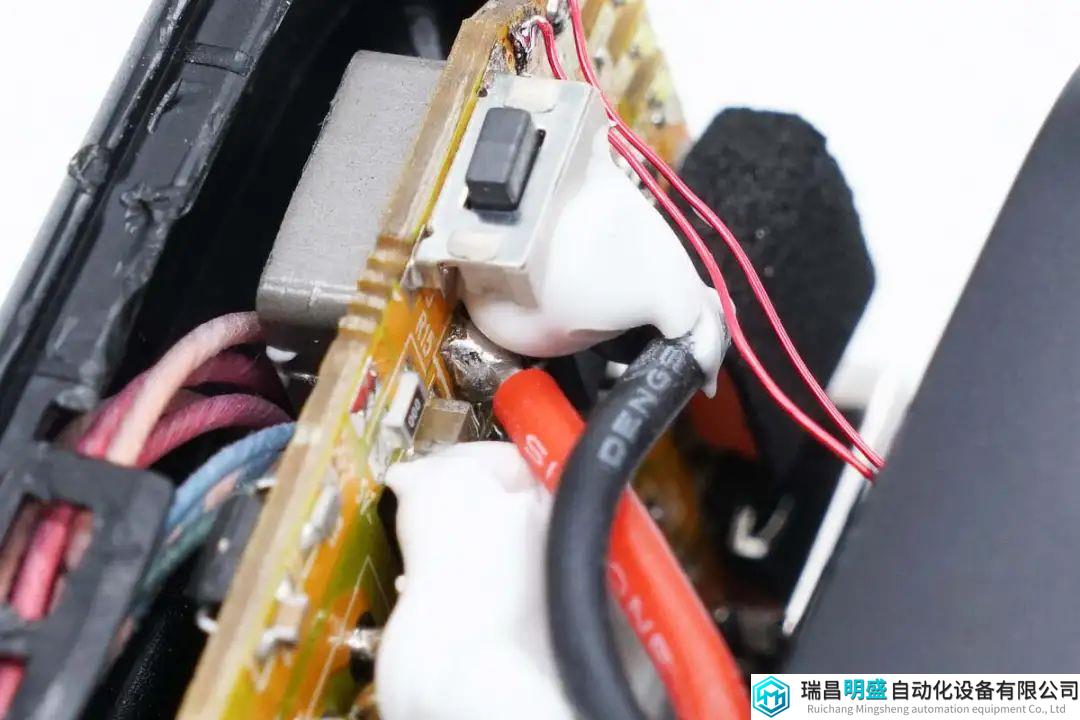

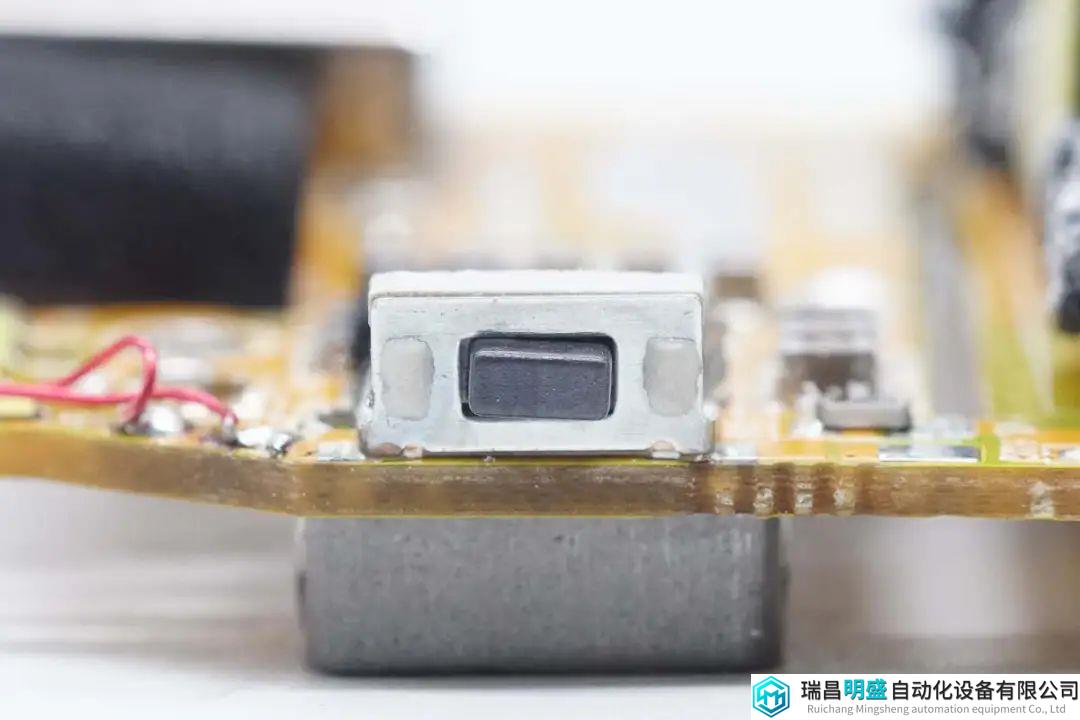

用于检测移动电源电量的按键特写。

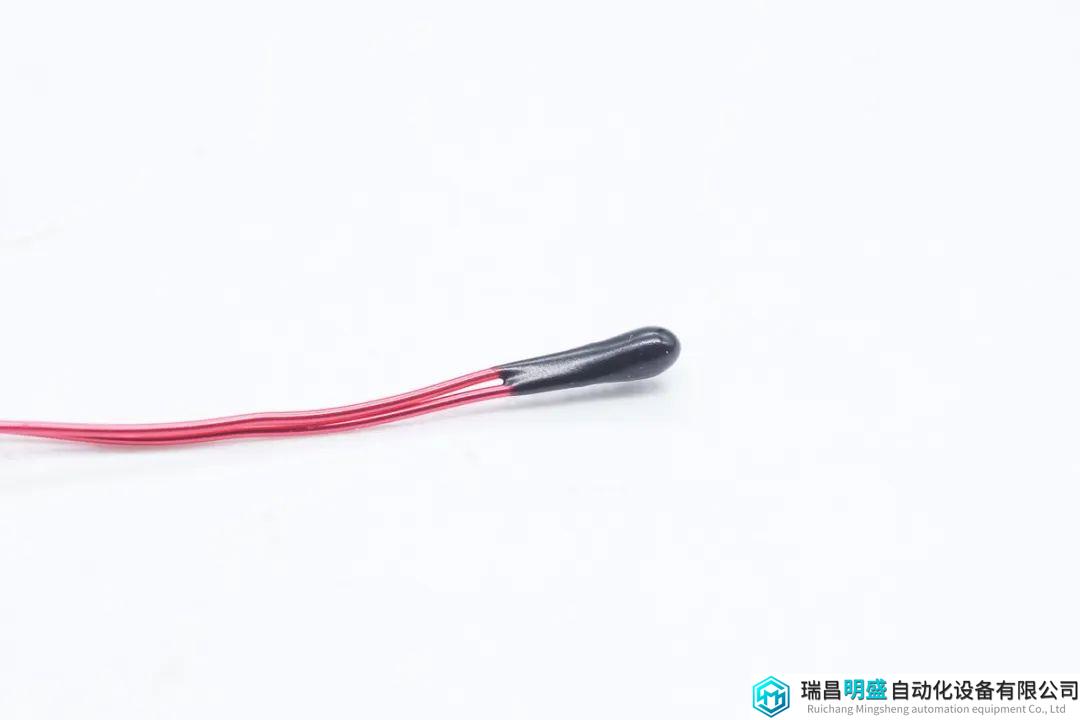

NTC热敏电阻用于检测电池温度。

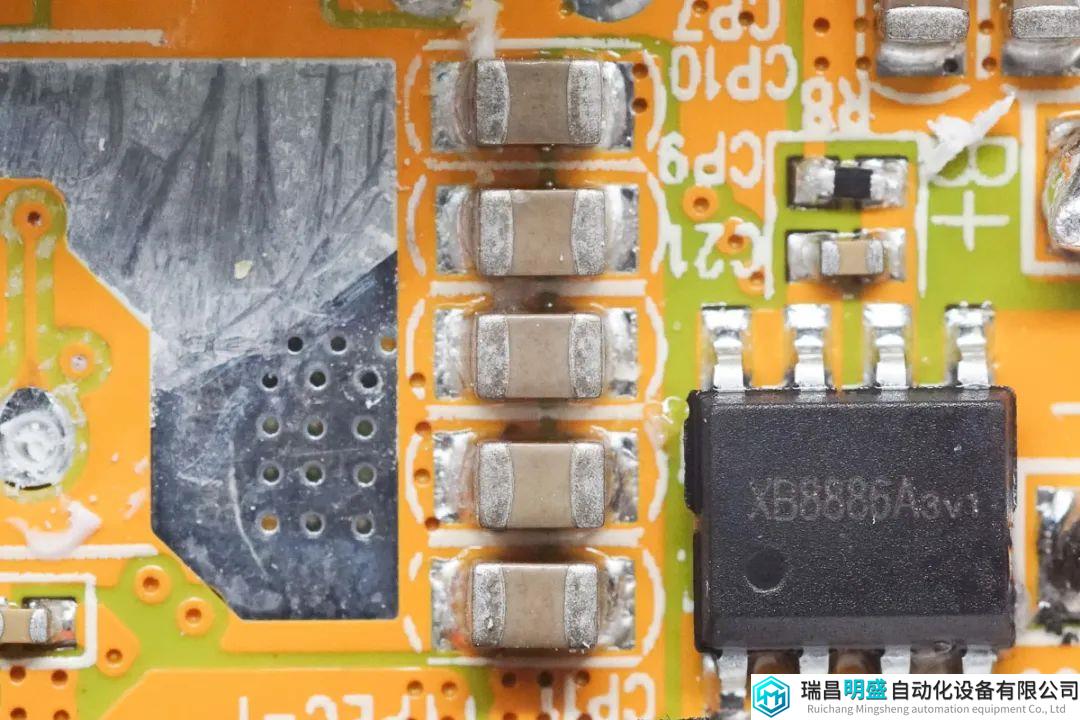

五颗并联的MLCC电容用于滤波。

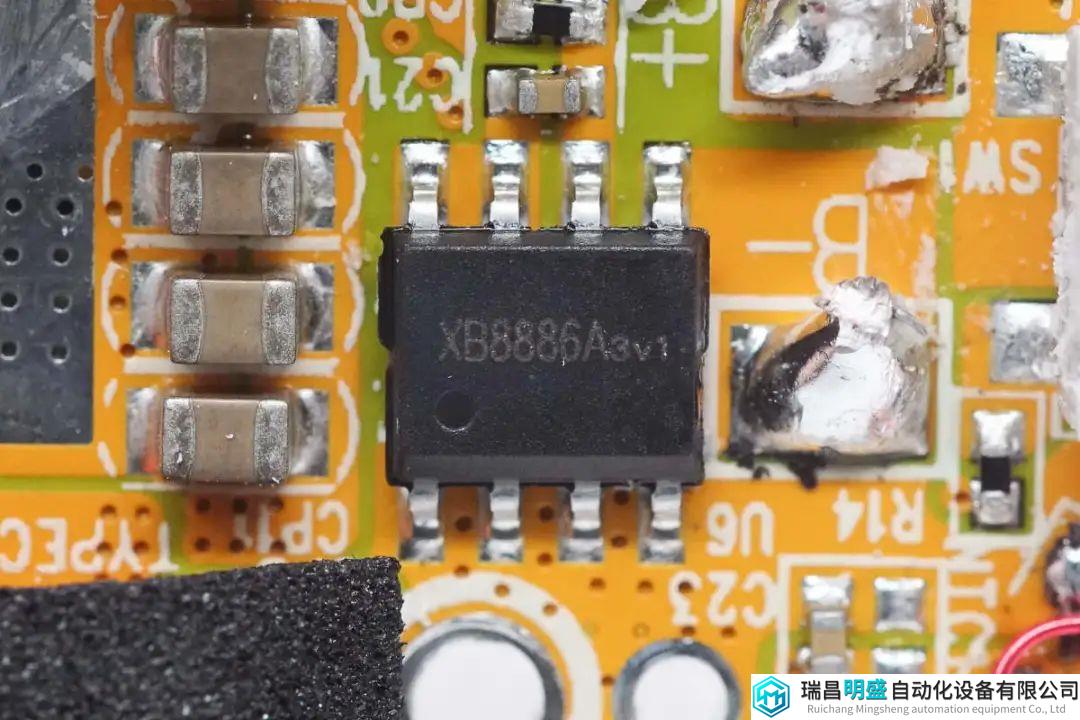

电池保护芯片来自赛芯，型号XB8886A，内部集成电池保护芯片和保护管，用于电池过充电，过放电和过流保护。
开关电源部分输入端保险电阻特写，外套热缩管绝缘。

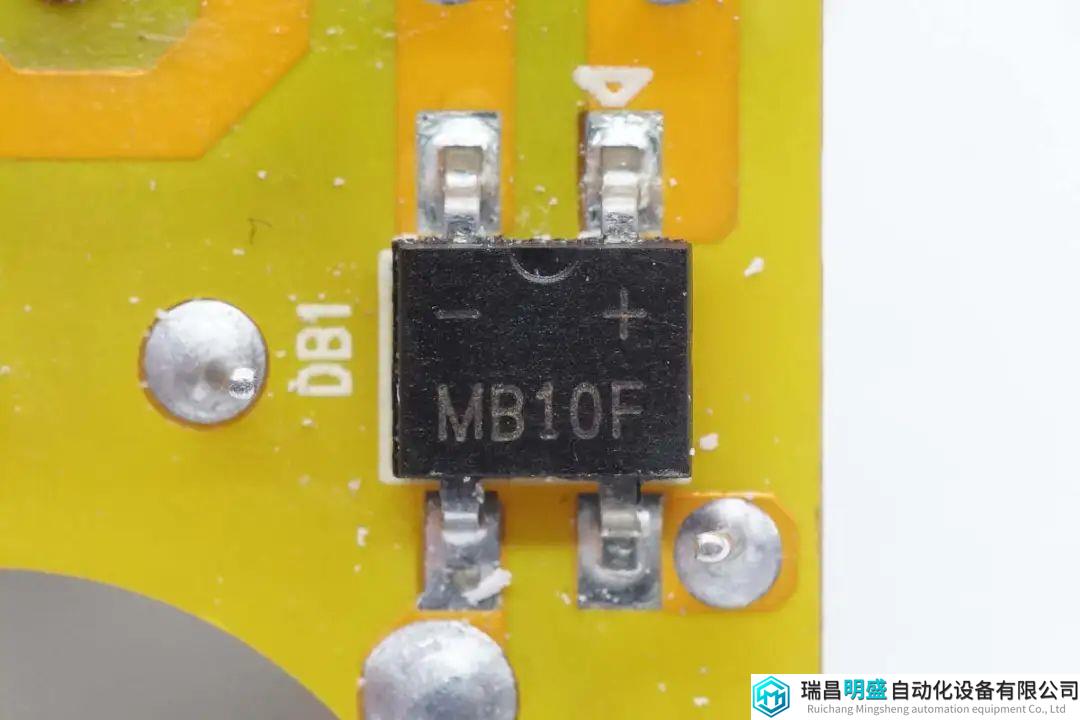

MB10F整流桥特写，规格为0.8A 1000V。

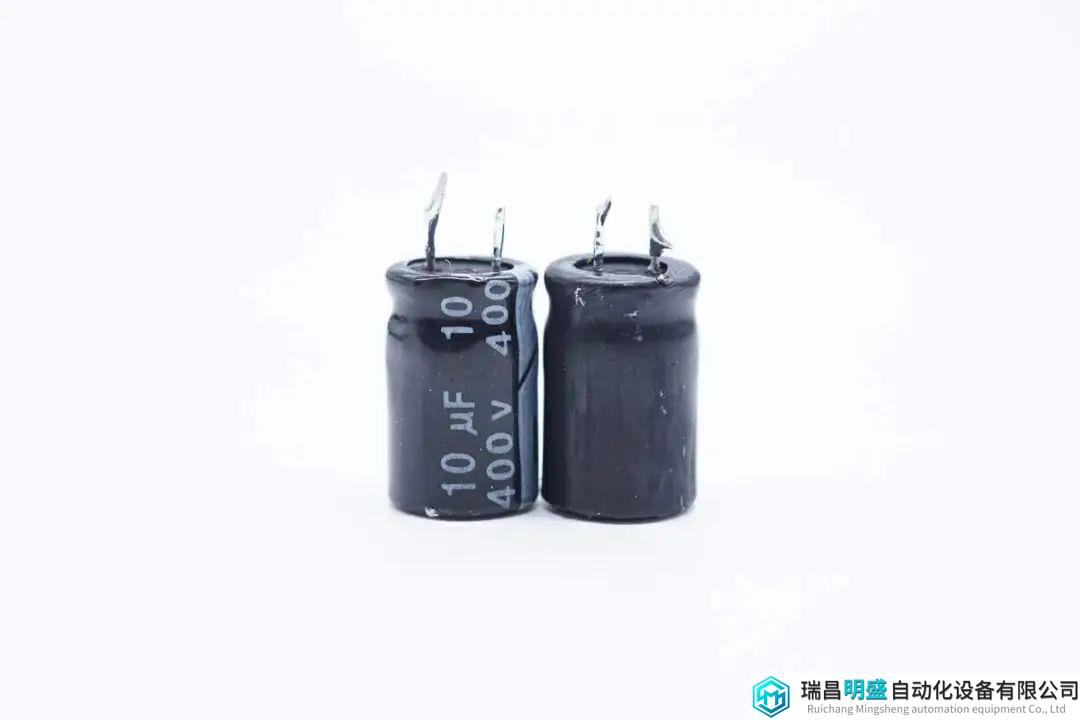

两颗高压滤波电容规格为10μF400V。

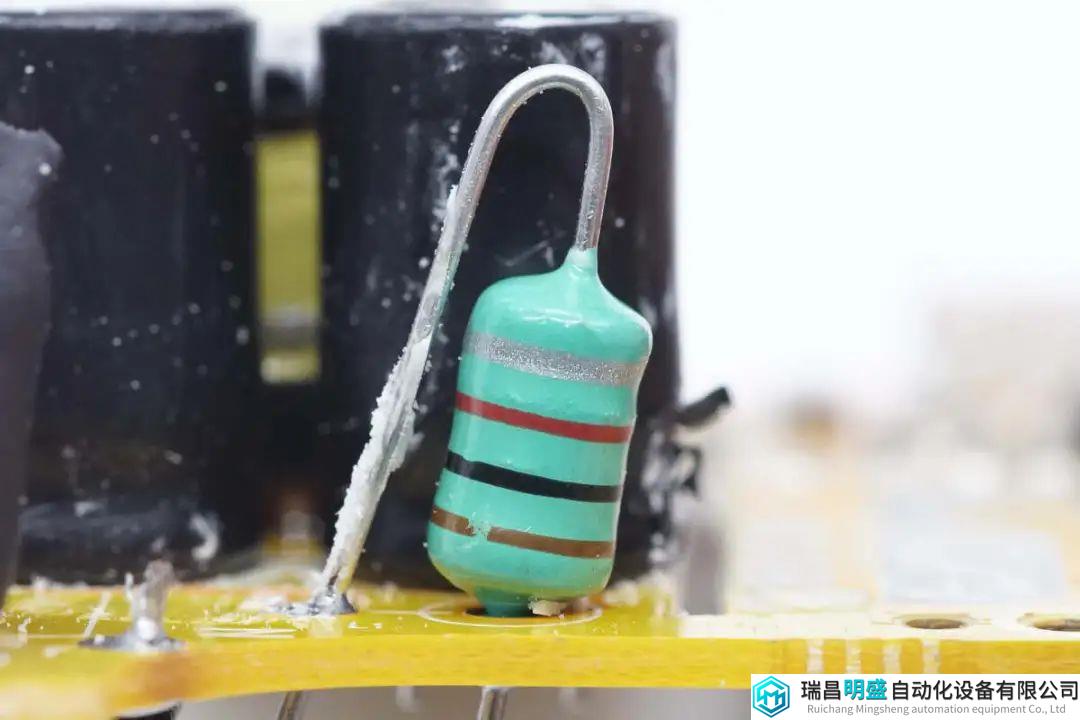

色环滤波电感特写。

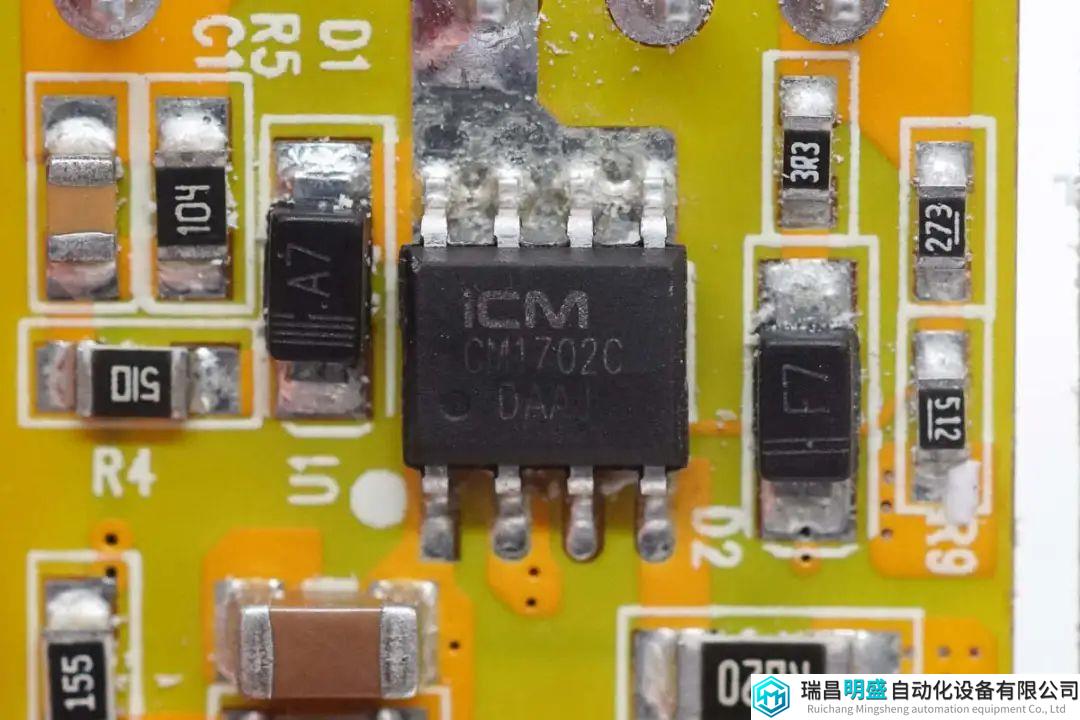

开关电源初级芯片来自创芯微，型号CM1702，是一颗高性能原边控制开关电源芯片，芯片内置750V耐压功率三极管，具备高恒压精度和高恒流精度，内部集成软启动电路，输出线补和频率抖动，集成多种保护功能，支持12W以下应用，采用SOP8封装。

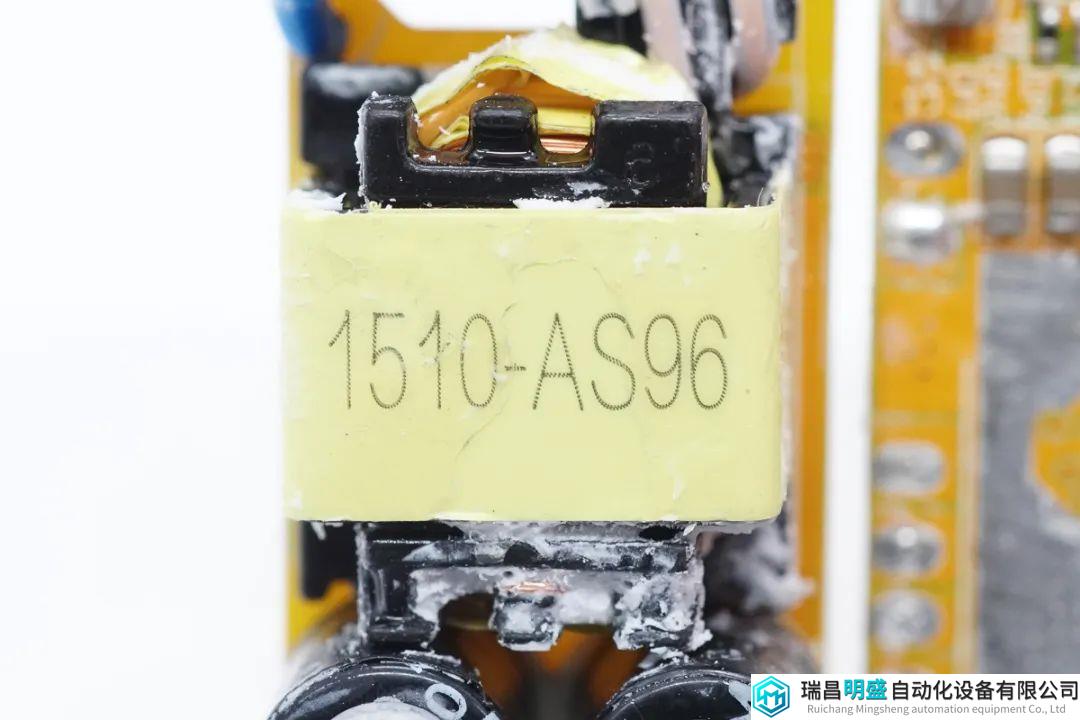

变压器磁芯采用胶带严密缠绕绝缘。

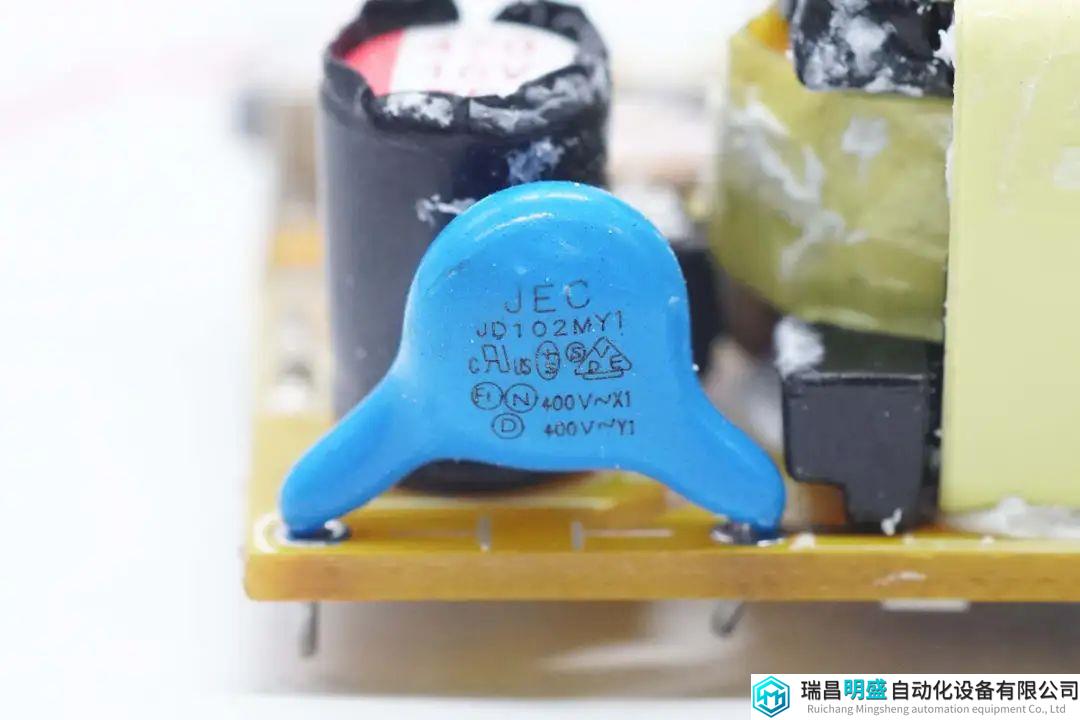

蓝色Y电容来自JEC智旭电子。

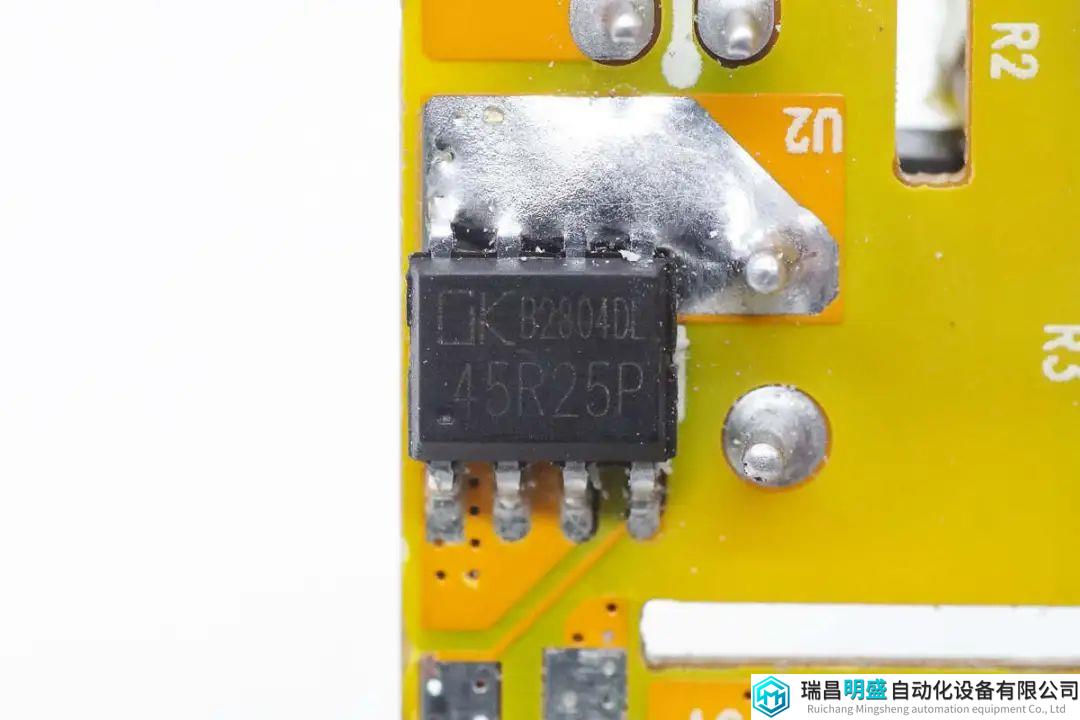

同步整流芯片来自DK东科半导体，型号DK5V45R25P，是一款简单高效的同步整流芯片，内置耐压45V，导阻25mΩ同步整流管。芯片在5V低边应用时，VCC直接连接输出正极，无需外围器件。芯片支持DCM和QR工作模式，适用于反激原边反馈应用，采用SOP-8封装。

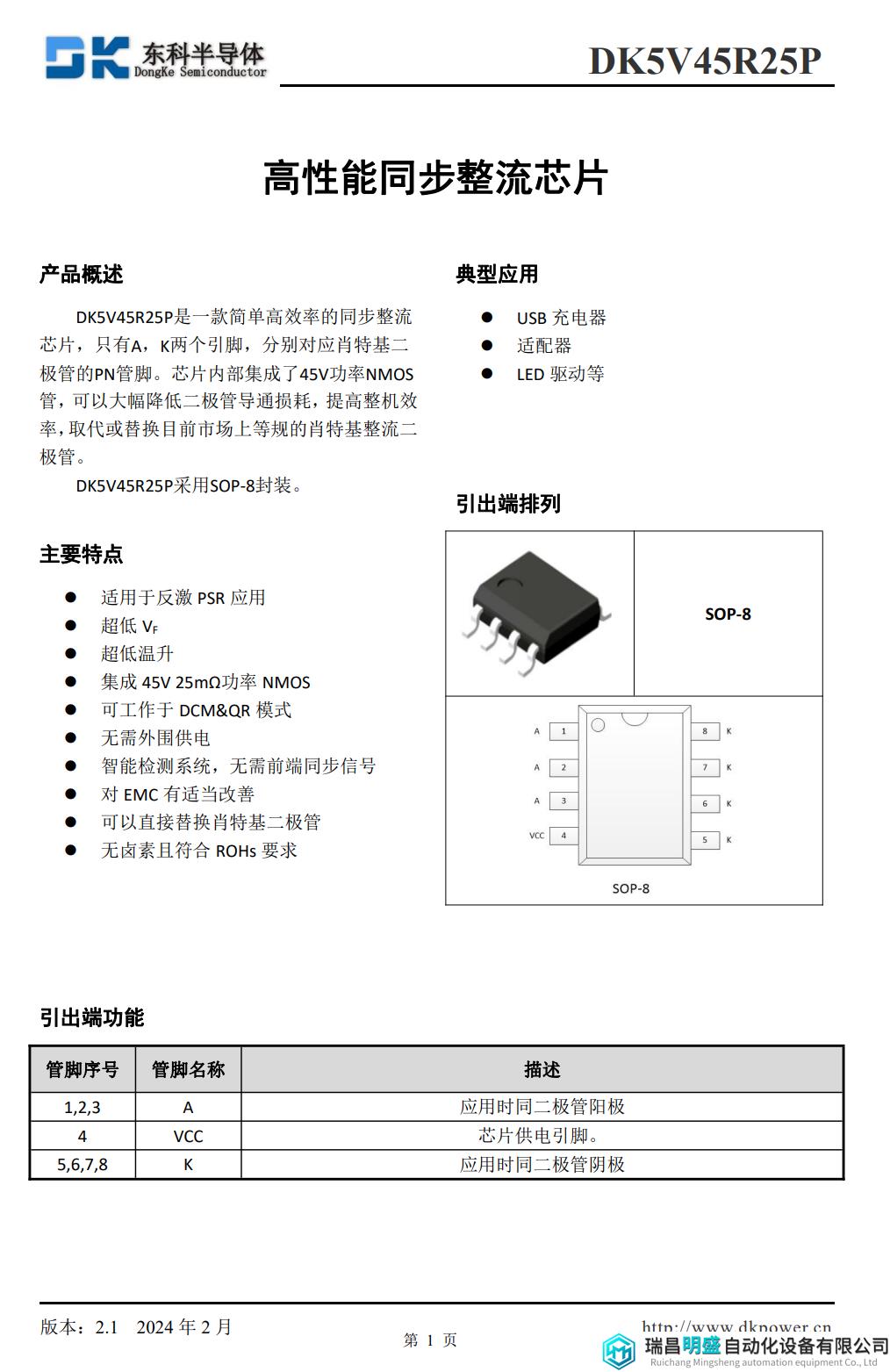

东科半导体 DK5V45R25P 资料信息。

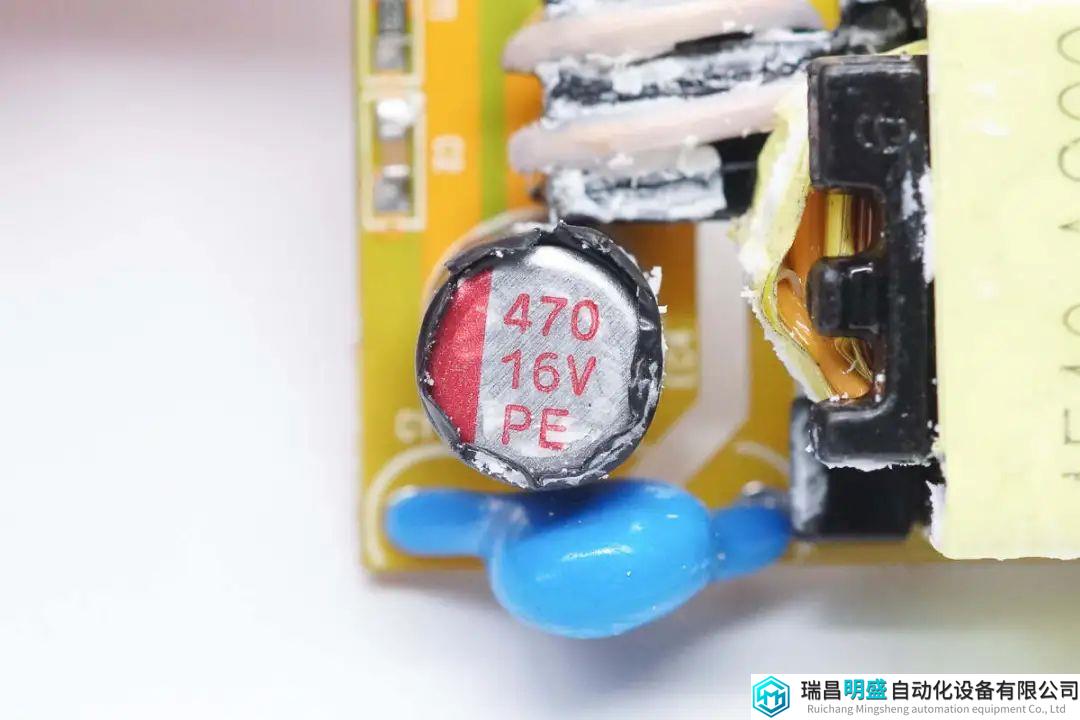

滤波固态电容规格为470μF16V，外套热缩管绝缘。

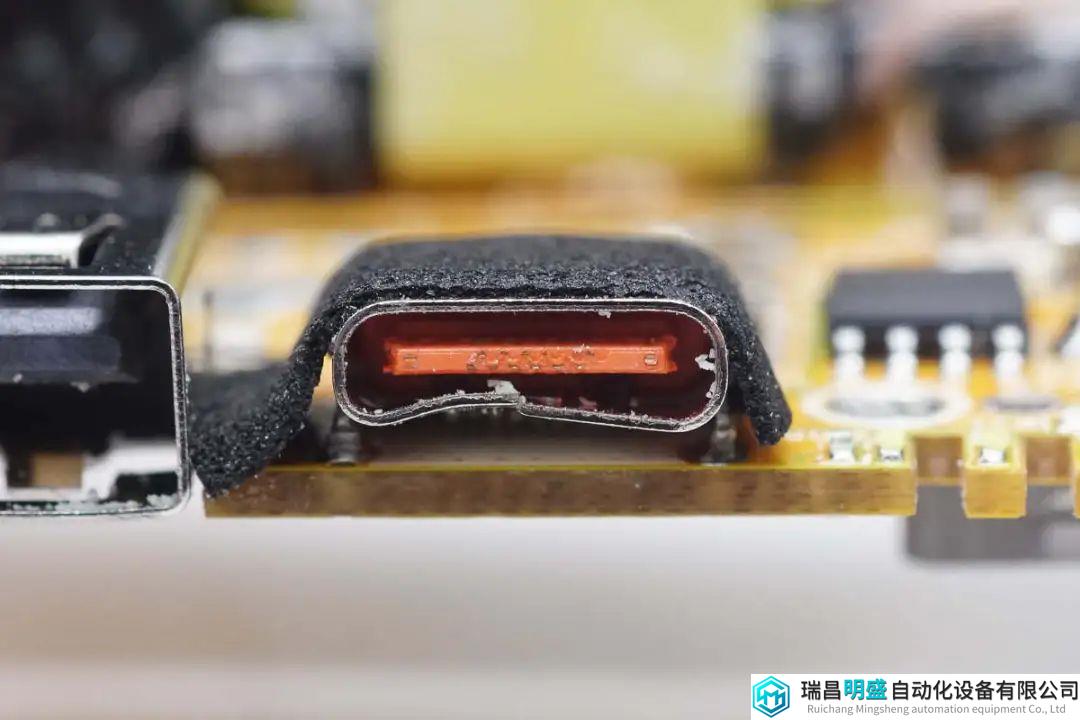

USB-C母座为过孔焊接固定，内部橙色舌片表示支持快充。在拆解过程中不慎造成接口变形。

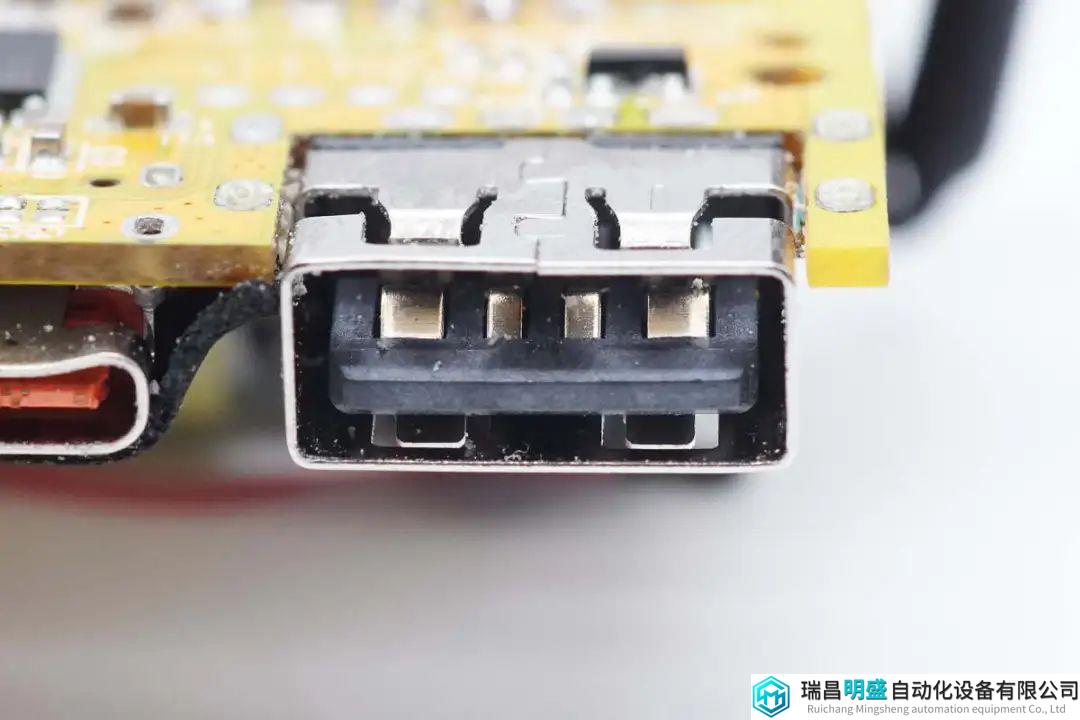

USB-A母座采用沉板焊接固定，黑色胶芯，正负极加宽设计。

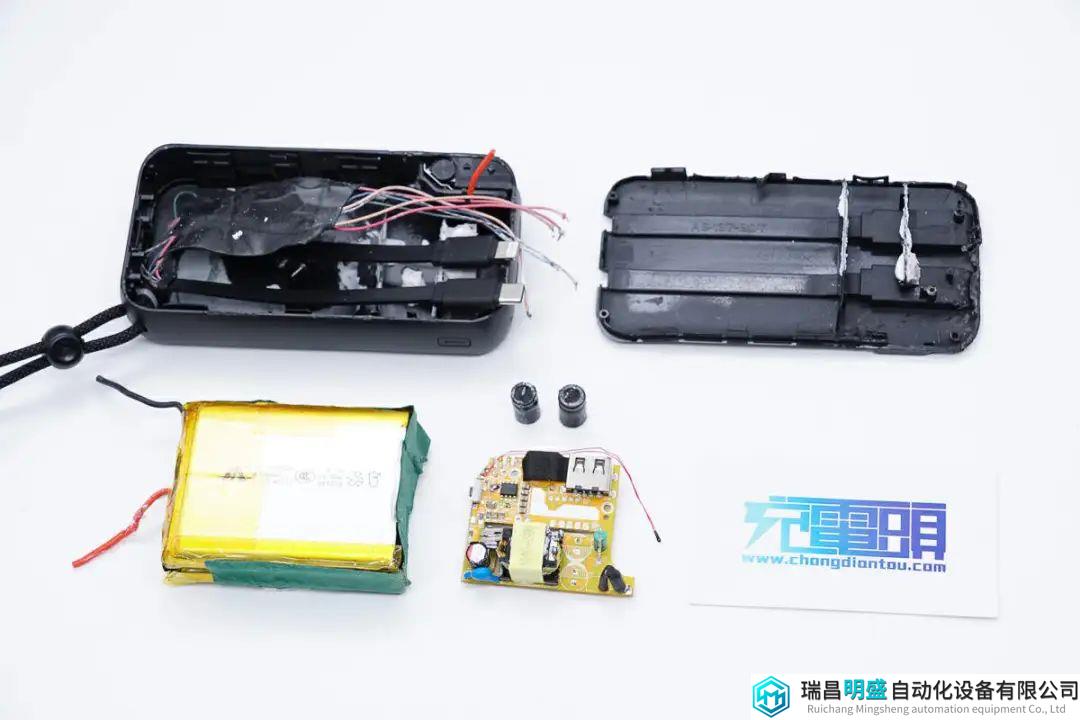

全部拆解一览，来张全家福。
充电头网拆解总结

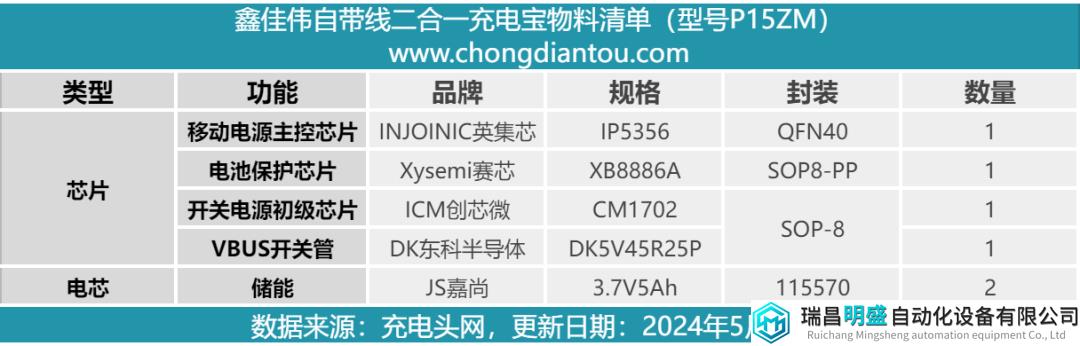

最后附上鑫佳伟二合一自带线充电宝的核心器件清单，方便大家查阅。
鑫佳伟这款二合一自带线充电宝采用黑色外壳设计，机身背面设有USB-C和Lightning充电线，在机身侧面设有折叠插脚，并内置充电器功能，可以直接连接到市电为充电宝充电，还可作为充电器使用。充电宝模式下具备22.5W输出功率，支持PD和PPS快充，能够为主流的手机快充。
充电头网通过拆解了解到，鑫佳伟这款充电宝内置两节5000mAh锂电池并联，组成10000mAh容量。充电宝内部开关电源器件和移动电源器件设置在一块PCB上，通过开槽和隔离片绝缘。其中移动电源采用英集芯IP5356全集成芯片，单芯片实现完整移动电源功能。
开关电源部分采用创芯微CM1702原边反馈芯片搭配东科半导体DK5V45R25P同步整流芯片，固定电压输出。电池配有NTC热敏电阻和保护芯片，侧面粘贴青稞纸保护。内部PCB打胶并设有导热垫加强散热，内部做工扎实，用料可靠。
