充电头网拿到了vivo推出的一款44W闪充充电器，这款充电器为固定国标插脚，白色外壳，配有USB-A接口。充电器支持11V4A 44W vivo FlashCharge，实测还支持QC2.0快充，具备5V2A，9V2A两组输出档位。
vivo这款44W闪充充电器由上市公司奥海科技代工，质量可靠，品质过硬，同时奥海科技也为国产多个品牌的手机代工充电器。下面就带来这款44W闪充充电器的拆解，一起看看内部的设计和做工。
此前充电头网还拆解过vivo 45W 1A1C双口氮化镓充电器、vivo X Fold原装80W双C口闪充氮化镓充电器、vivo 55W Super FlashCharge2.0闪充充电器等产品，欢迎查阅。
vivo 44W闪充充电器外观

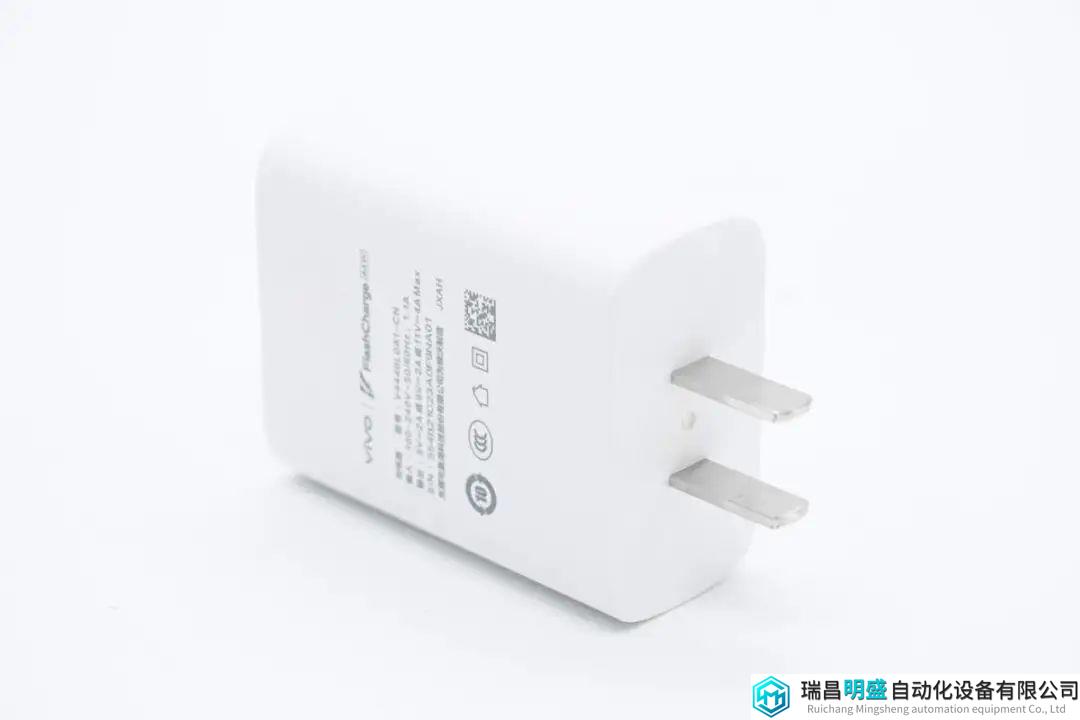

充电器采用PC防火材质塑料外壳，机身通体白色，外壳表面磨砂工艺处理，可有效抗指纹。
机身背面印有充电器详细参数信息。

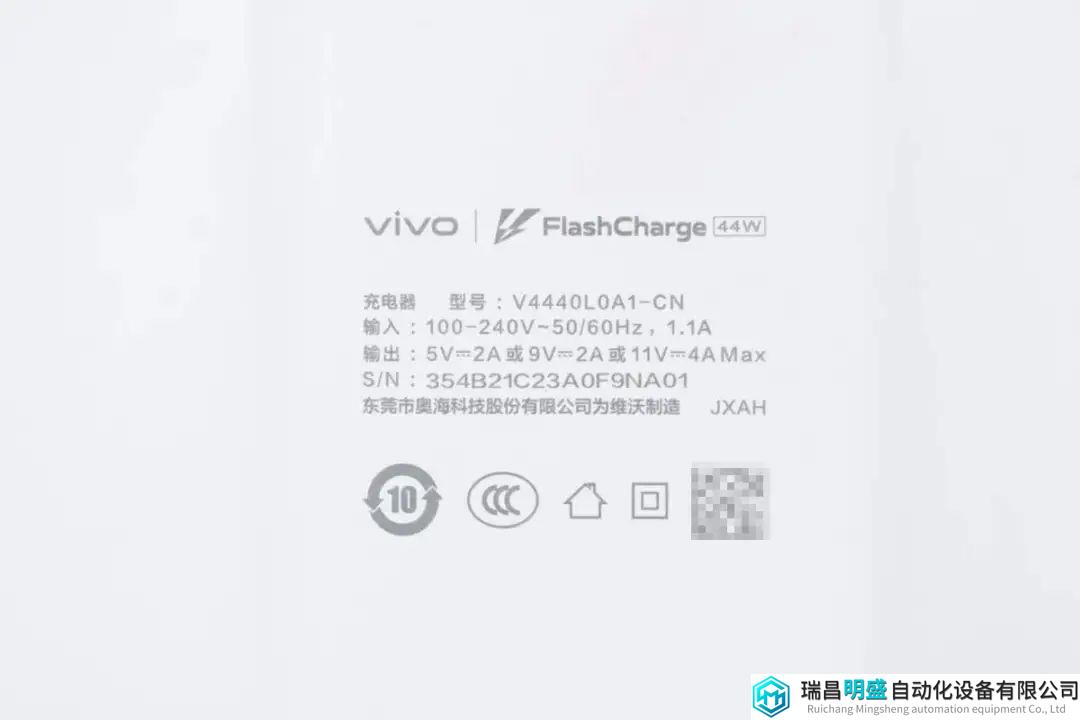

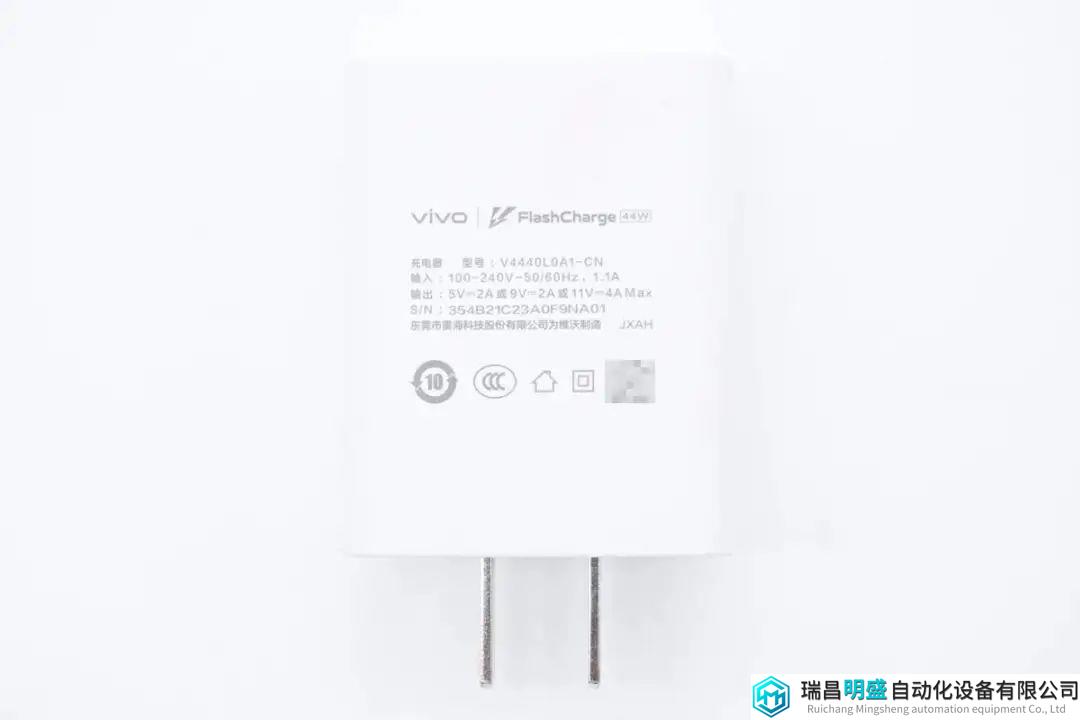

充电器参数特写
型号：V4440L0A1-CN
输入：100-240V-50/60Hz 1.1A
输出：5V2A、9V2A、11V4A Max
制造商：东莞市奥海科技股份有限公司
充电器通过了CCC认证。

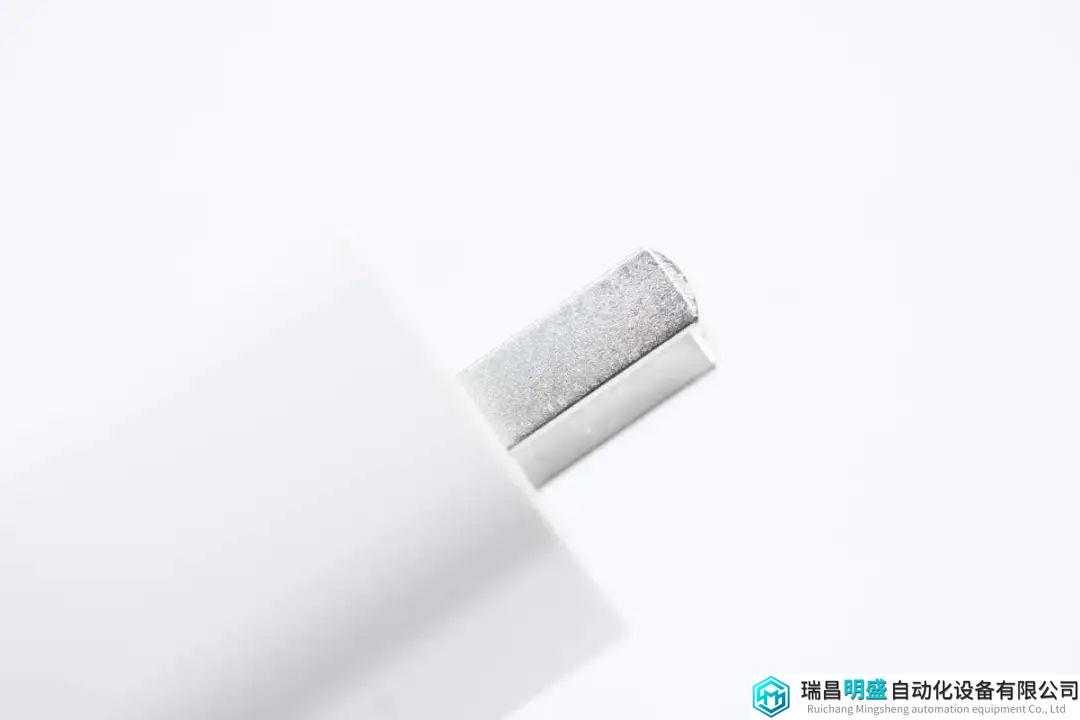

充电器配备固定式国标插脚。

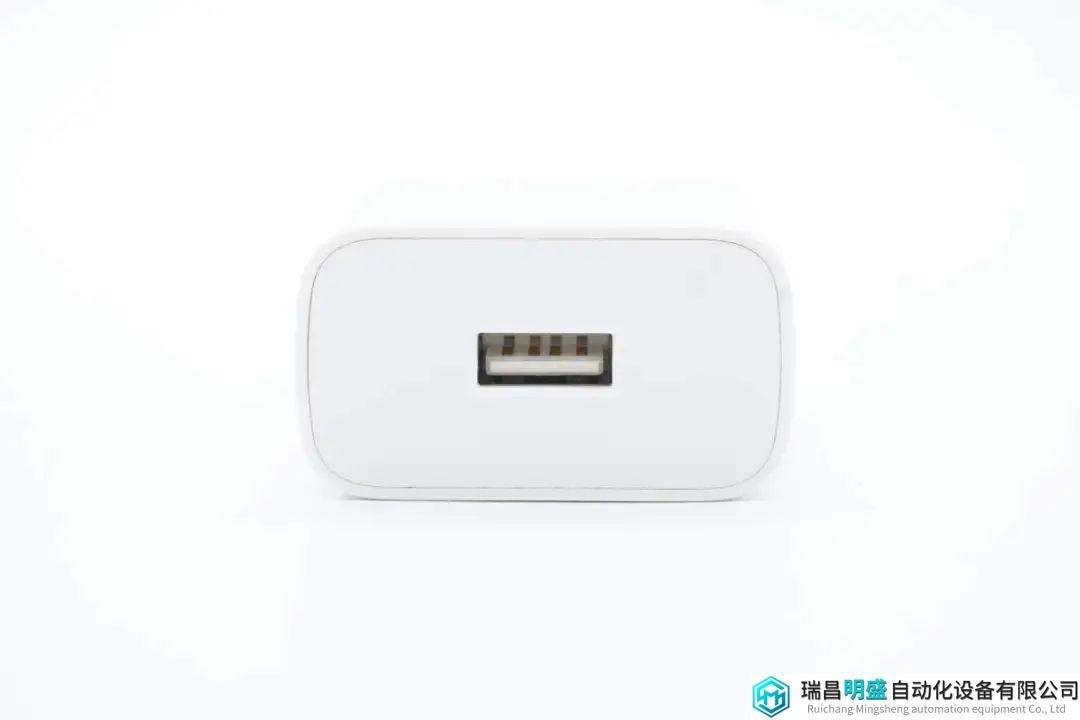

输出端配备单USB-A接口，居中布局。

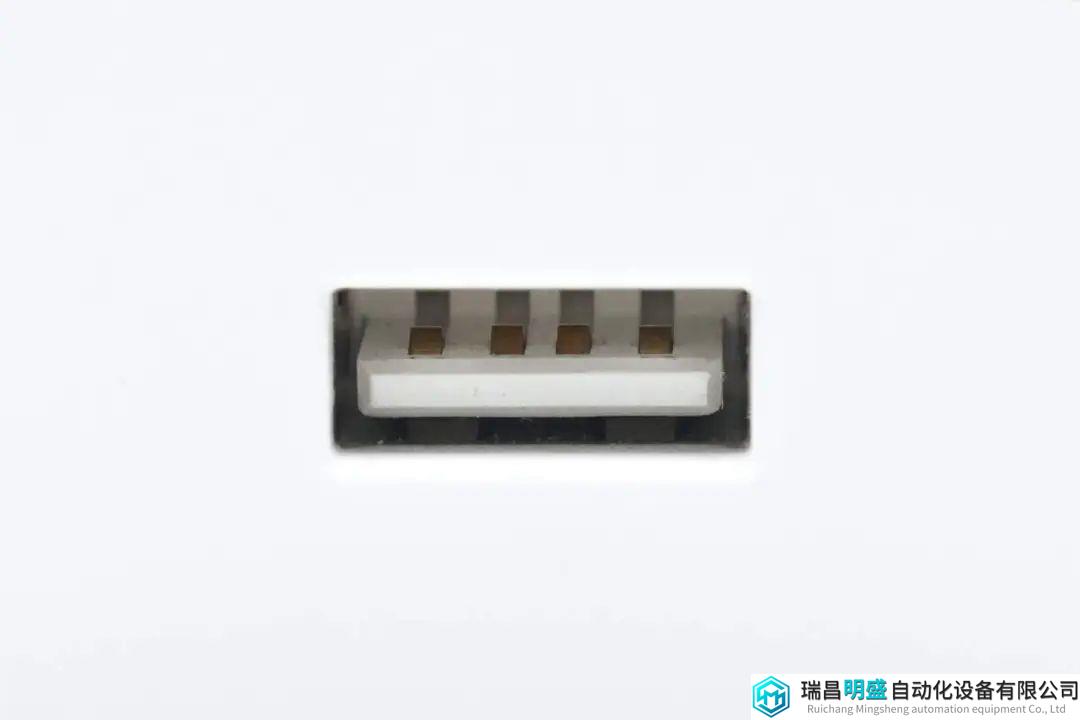

USB-A口特写。

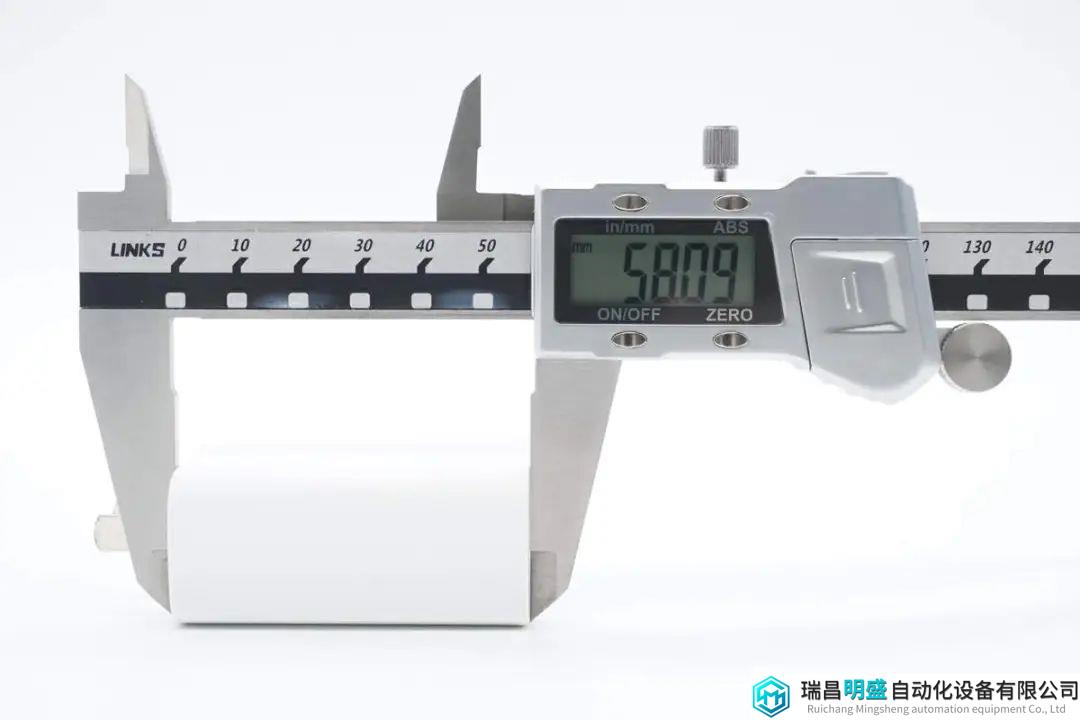

实测vivo 44W闪充充电器机身长度为58.09mm。

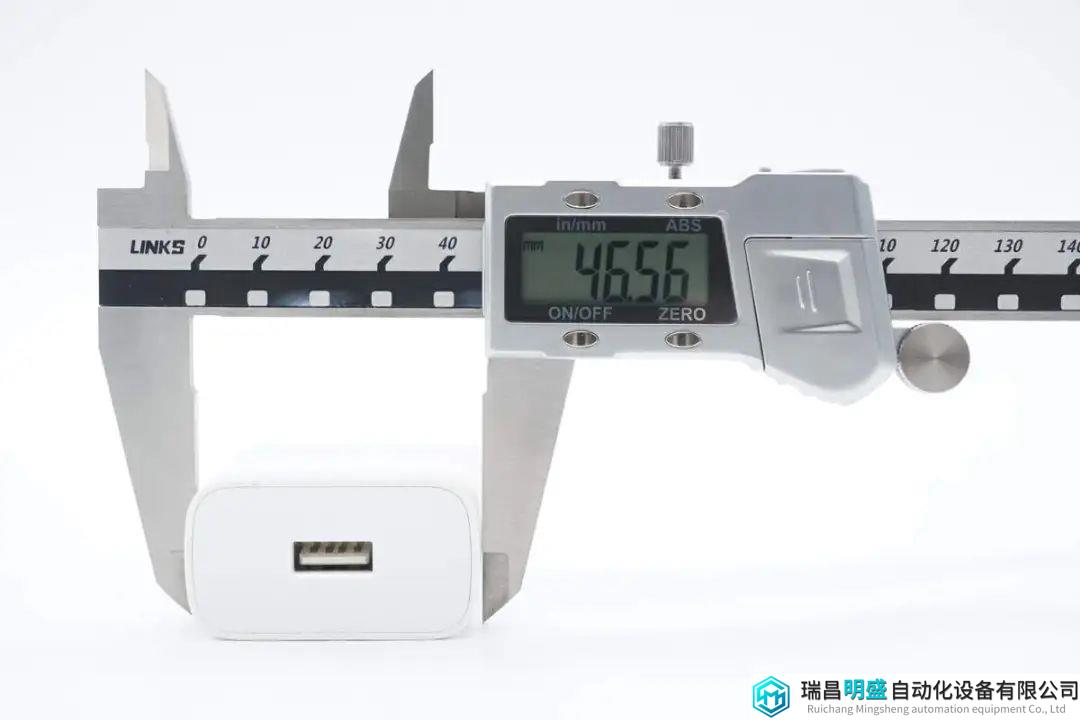

宽度为46.56mm。

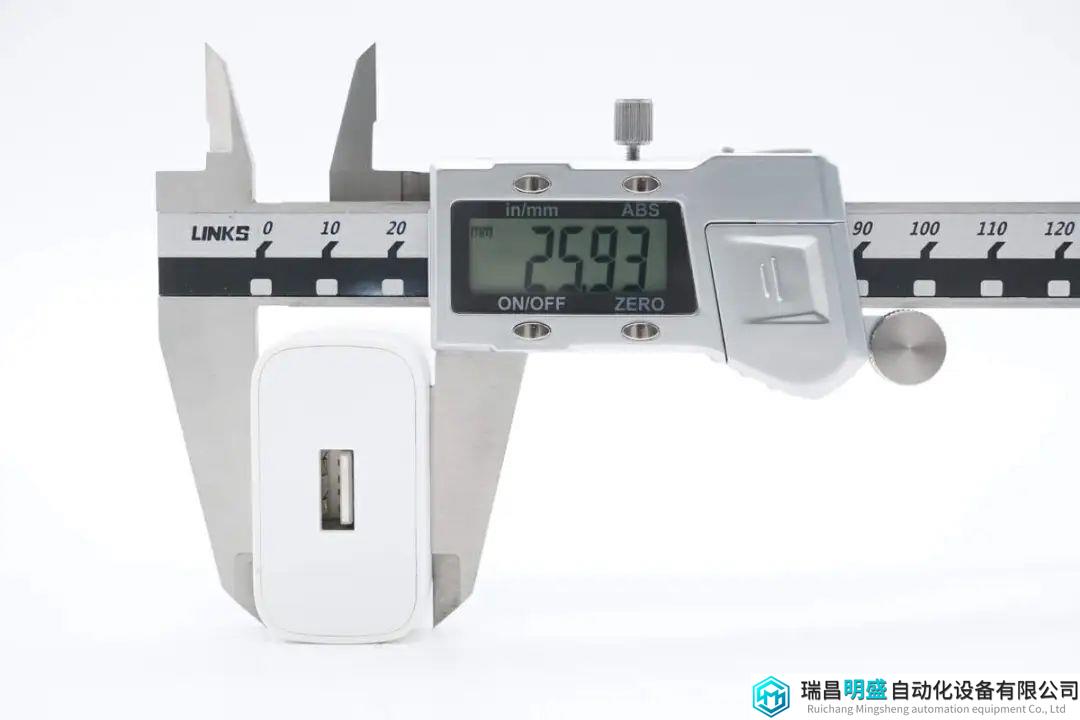

厚度为25.93mm。

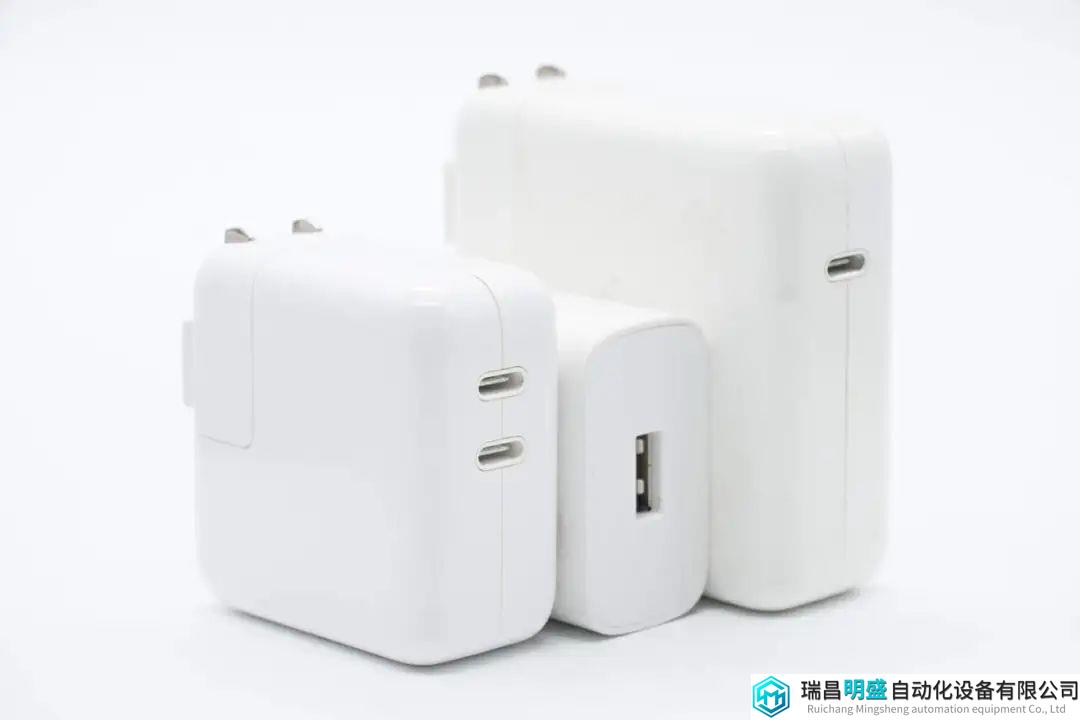

和苹果35W充电器（左）以及61W充电器（右）放在一起对比，vivo这款充电器体积优势很明显。

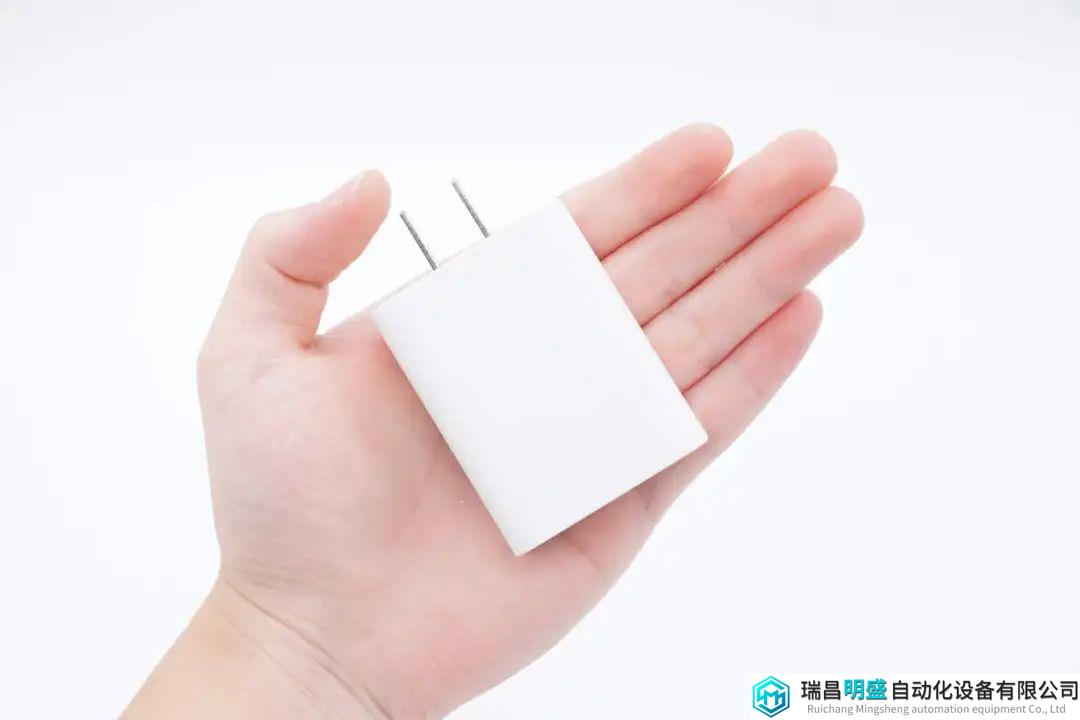

充电器拿在手上的大小直观感受。

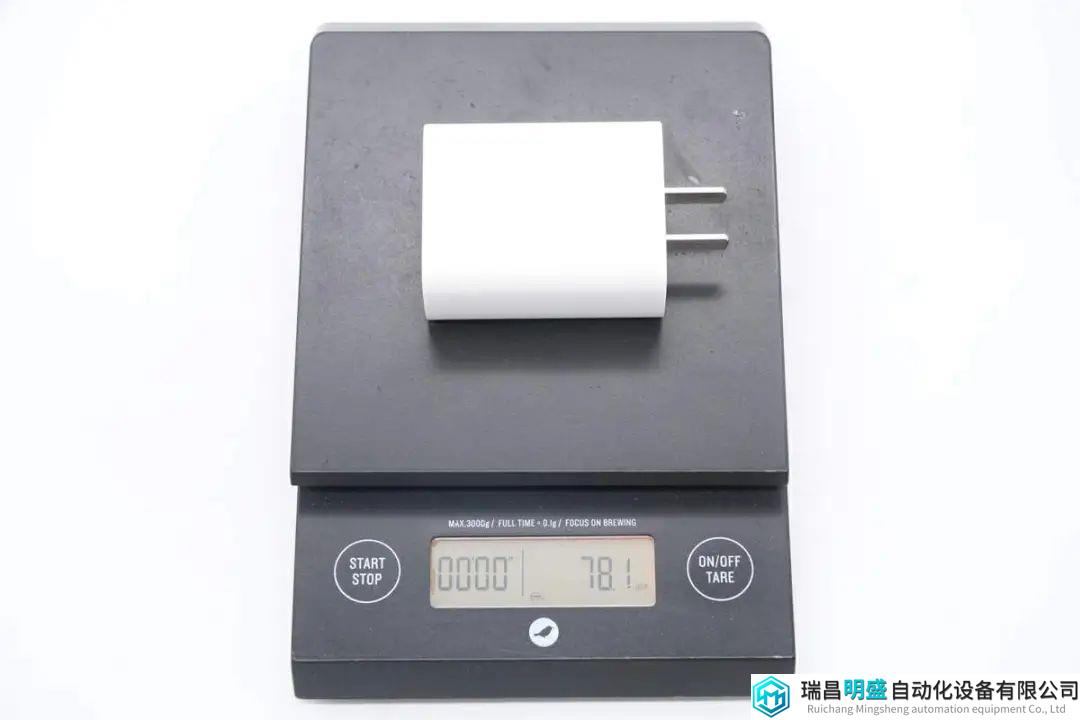

另外测得充电器净重约为78g。

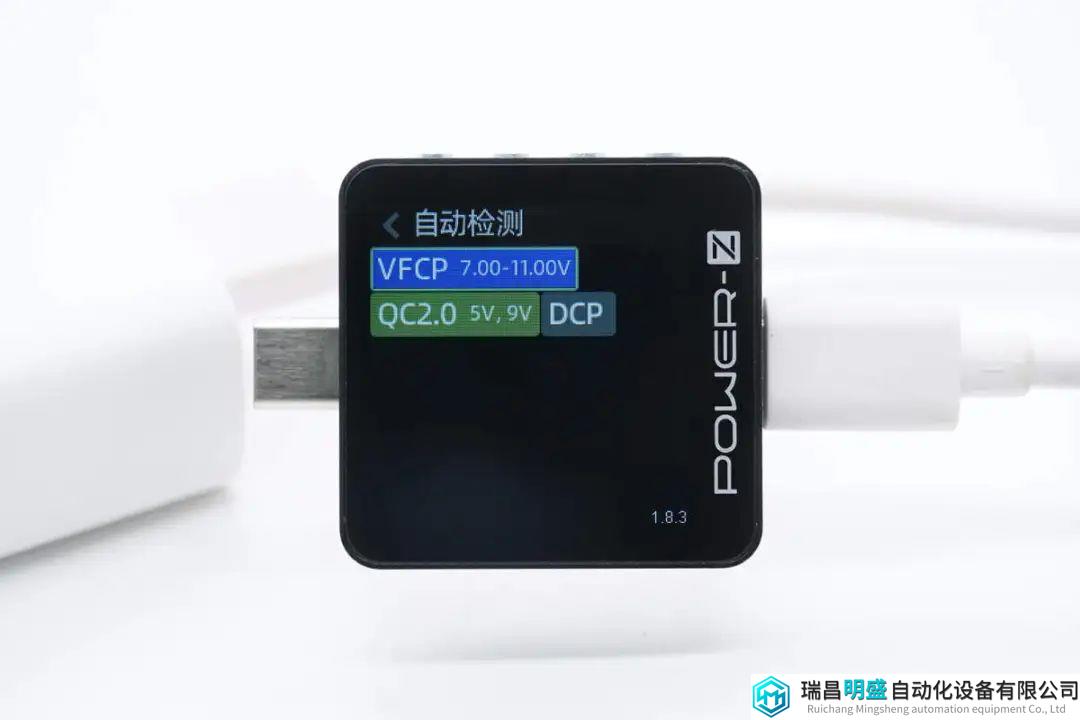

使用ChargerLAB POWER-Z KM003C测得USB-A口支持VFCP、QC2.0、DCP充电协议。

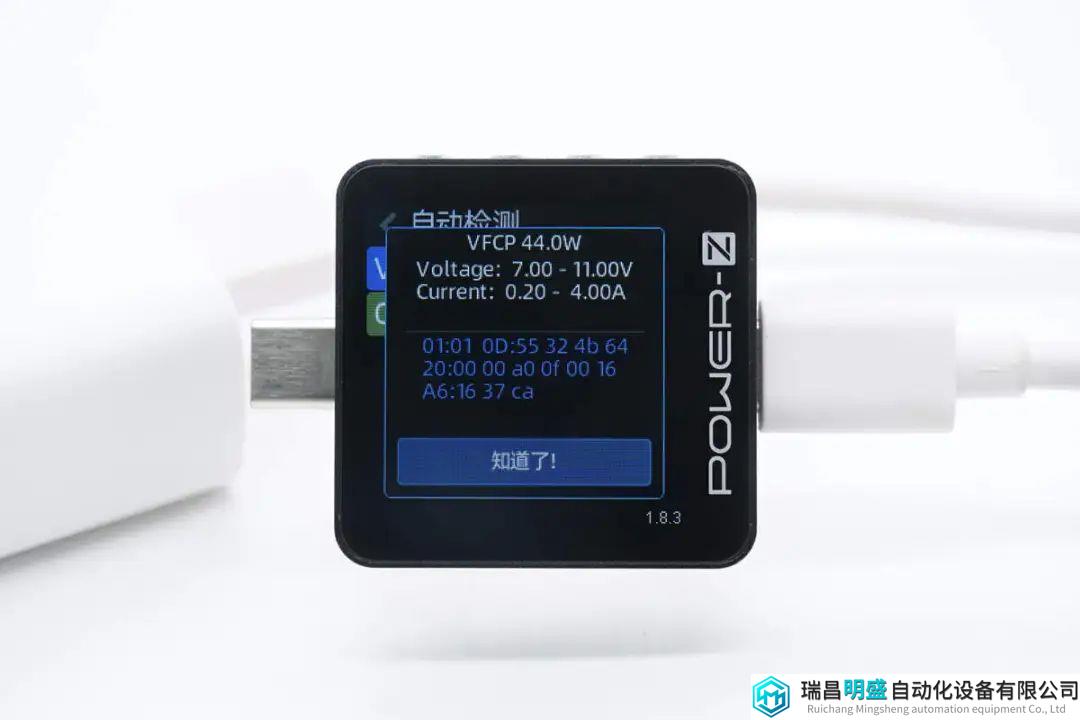

另外测得vivo VFCP私有快充具备7-11V0.2-4A一组电压档位。
vivo 44W闪充充电器拆解
看完了vivo这款44W充电器的外观和测试，下面就进行拆解，一起看看内部的设计和做工。

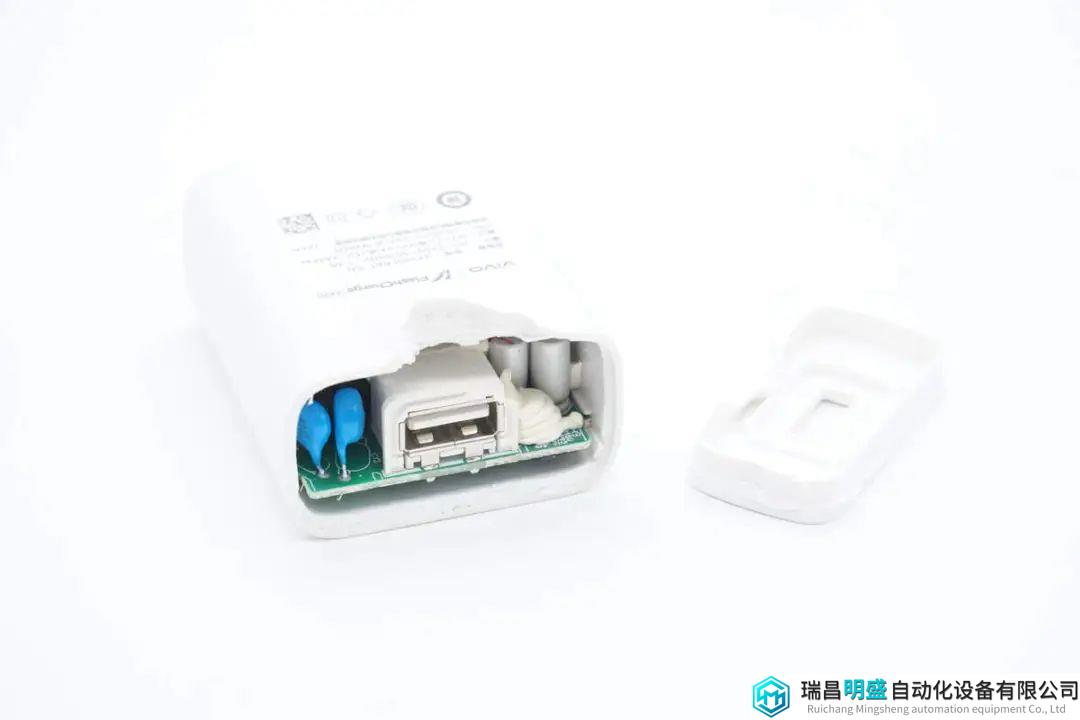

首先沿输出侧外壳接缝拆下充电器后盖。
PCBA模块通过卡槽固定。

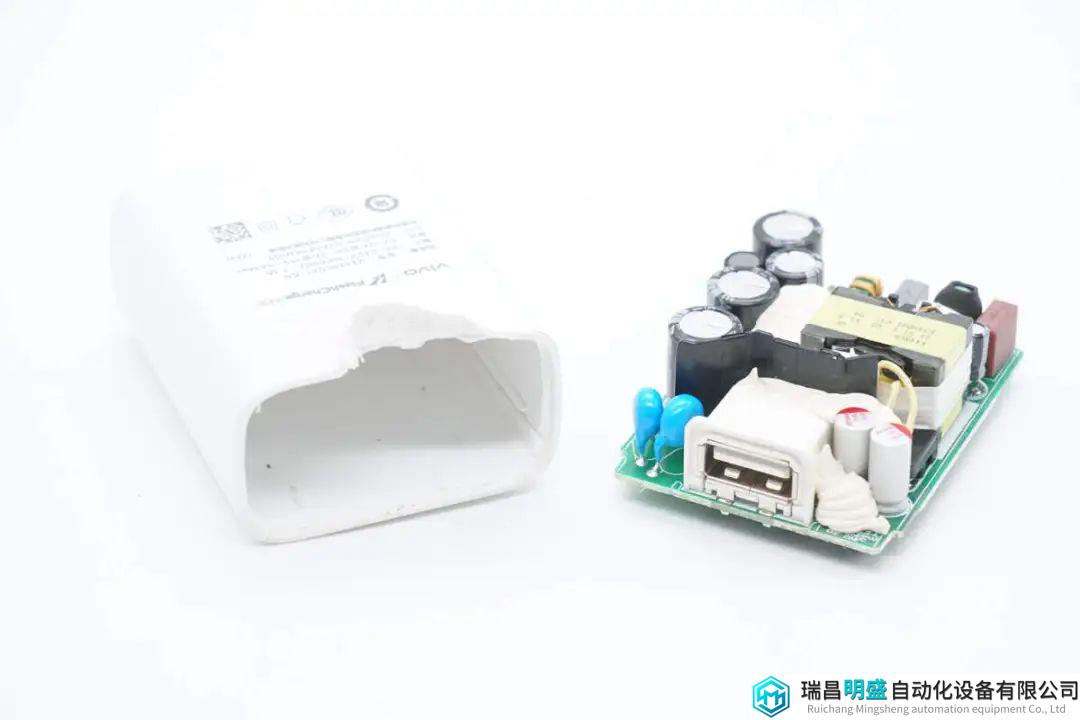

从壳体内部抽出PCBA模块。

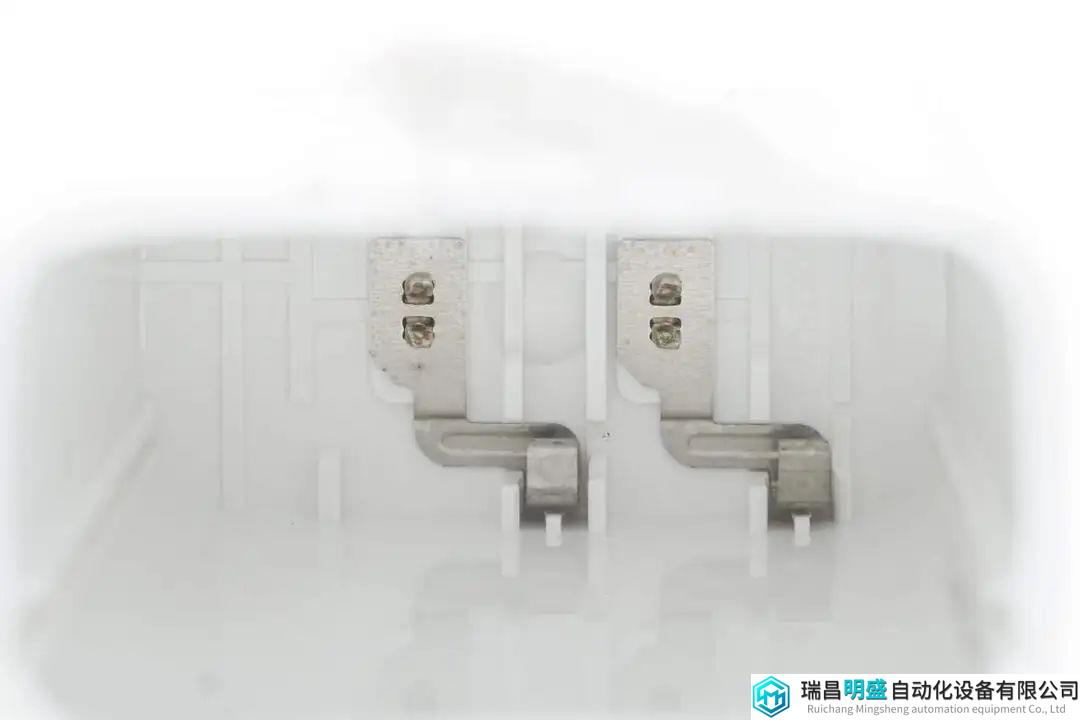

插脚冲压固定弹片连接到PCBA模块供电。
PCBA模块输入端元件与变压器之间打胶加固。

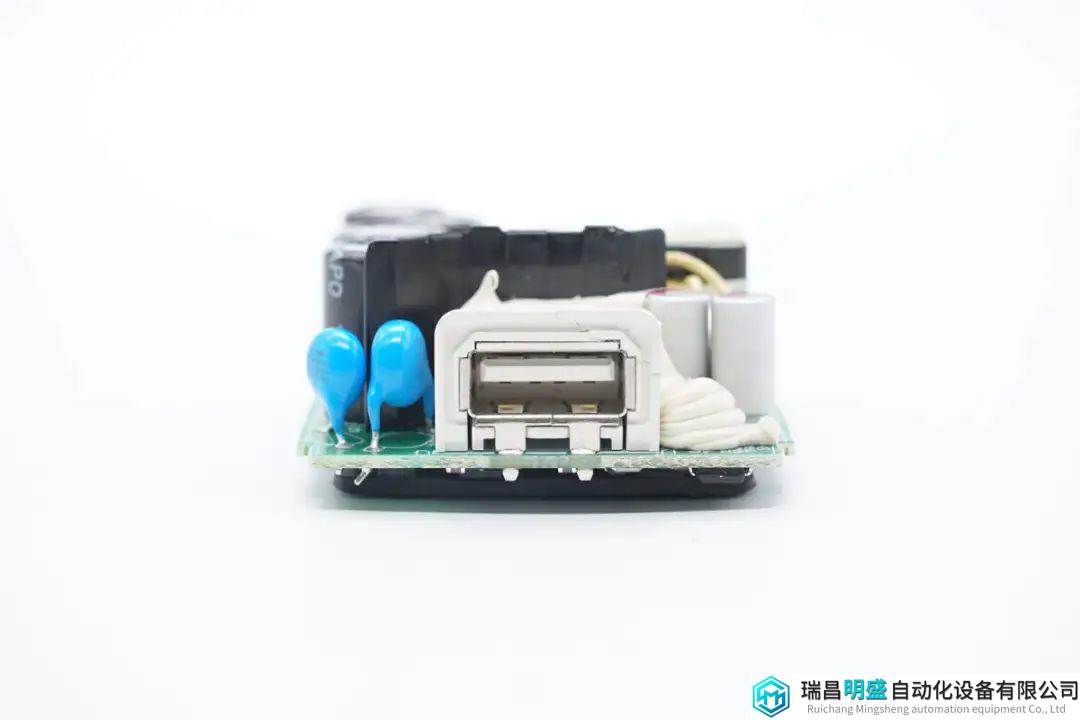

输出USB-A母座与变压器之间设有黑色塑料隔离板，并打胶加固。

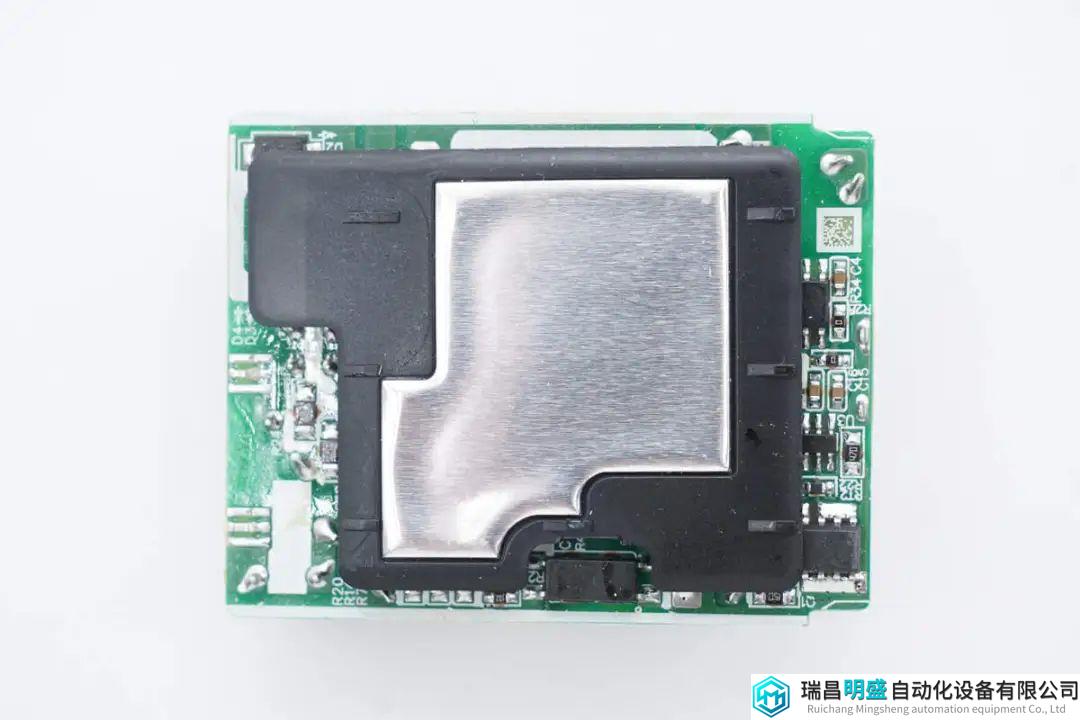

PCBA模块背面设有黑色隔离板，粘贴铝箔加强散热。

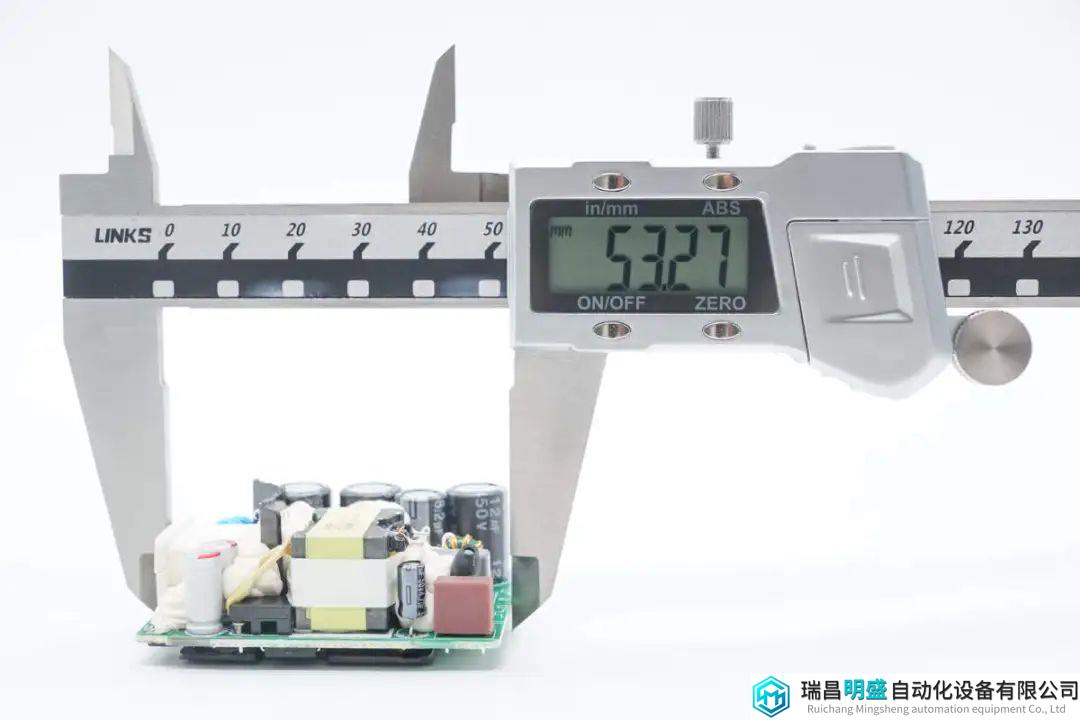

使用游标卡尺测得PCBA模块长度约为53.3mm。

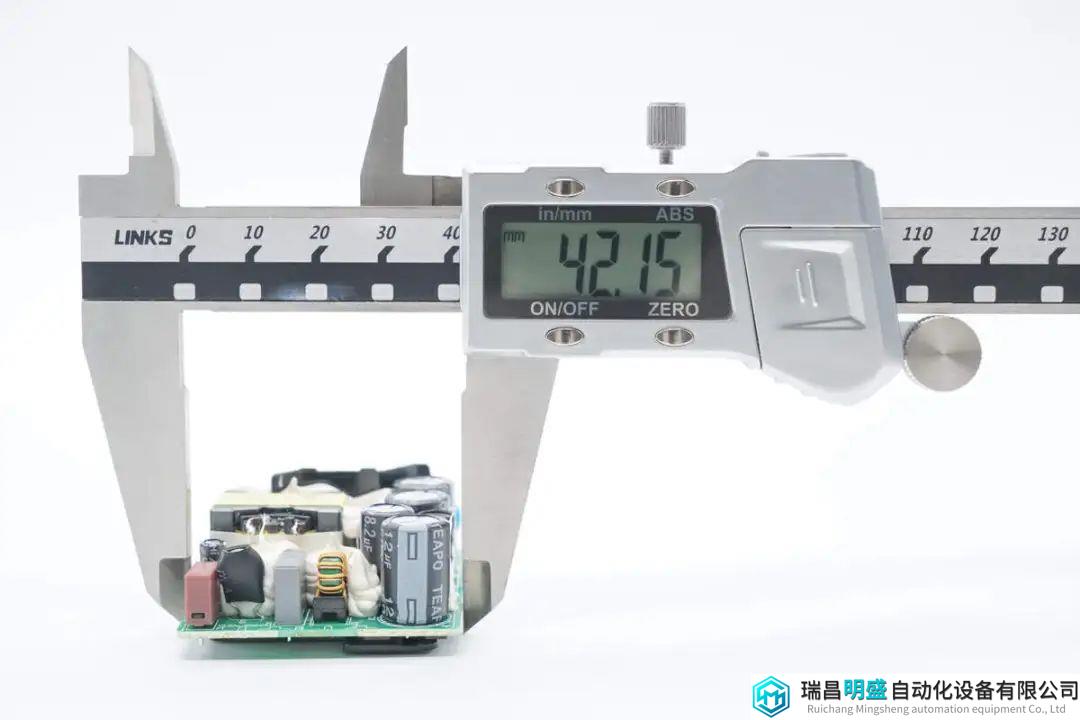

PCBA模块宽度约为42.2mm。

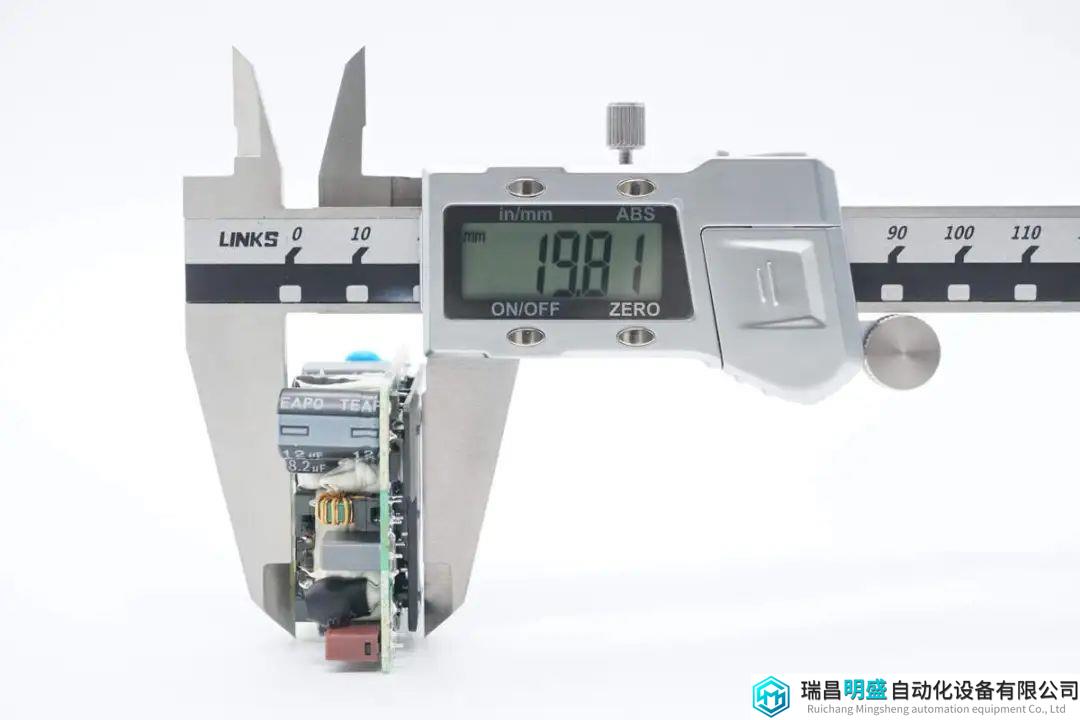

PCBA模块厚度约为19.8mm。

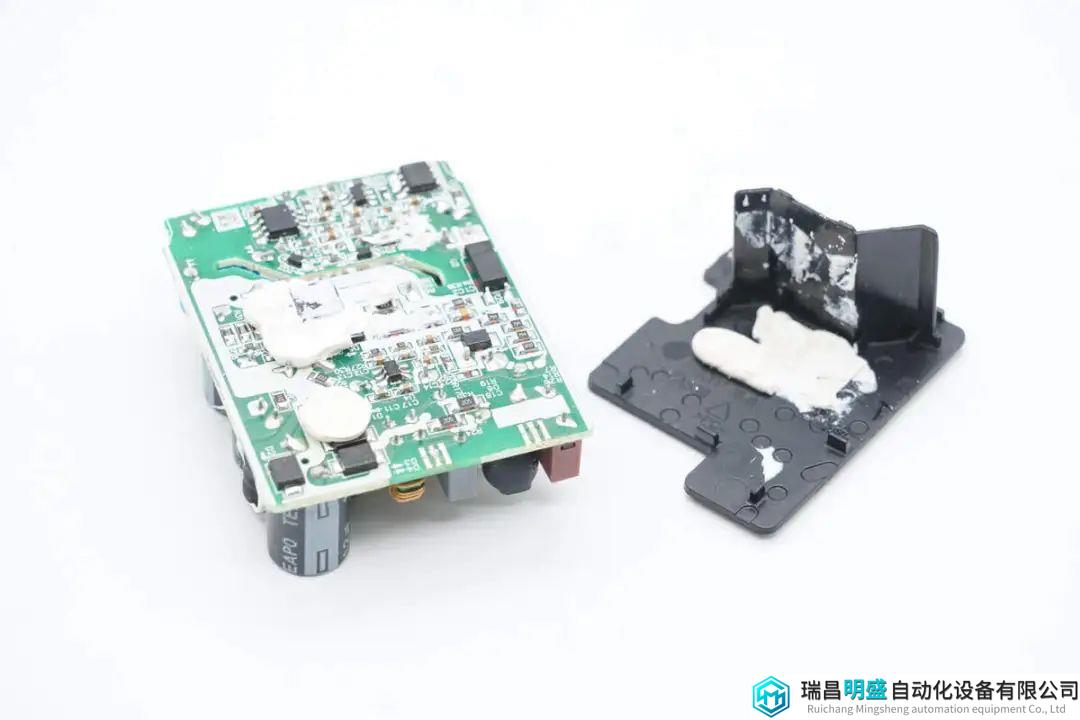

拆下PCBA模块背面的黑色隔离板。

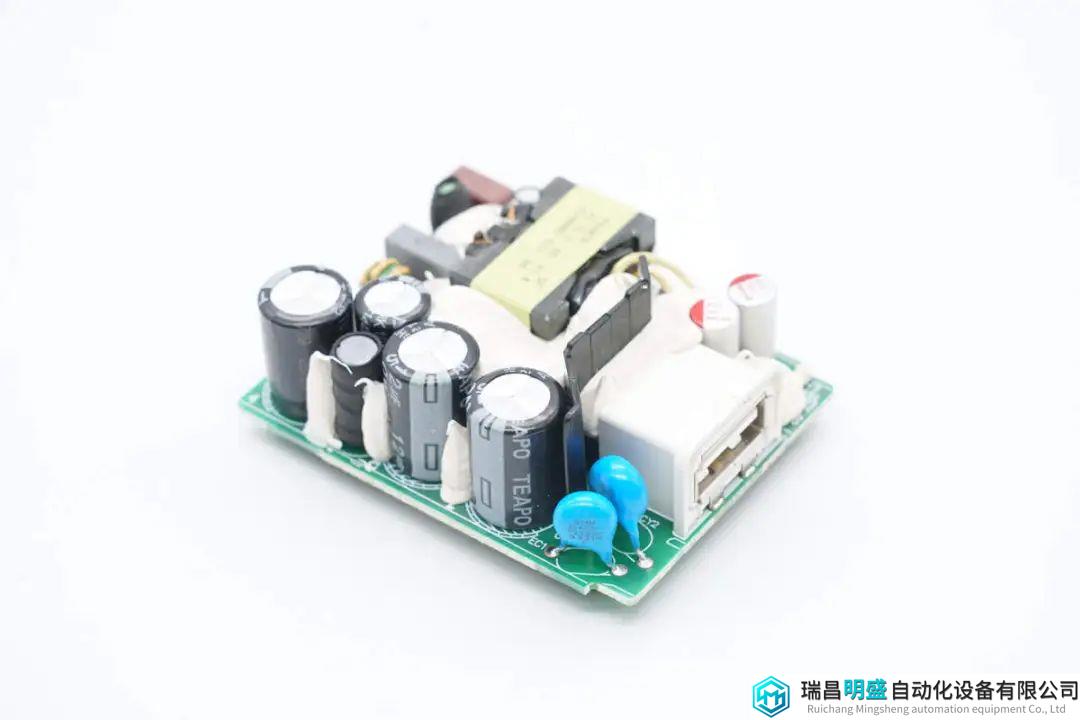

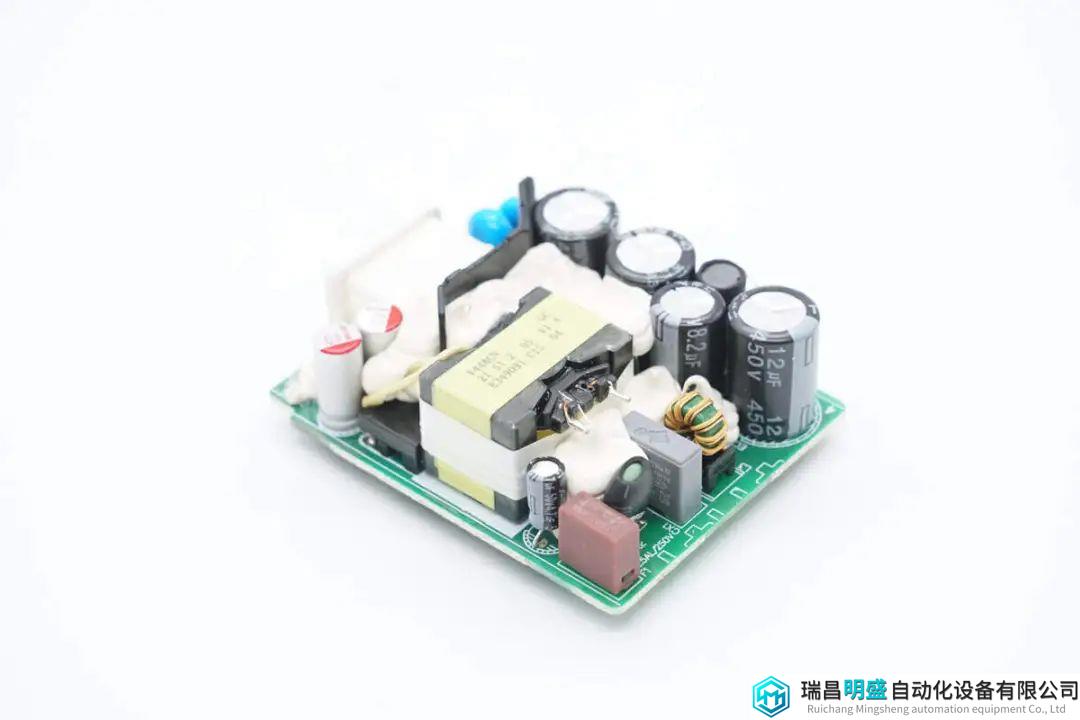

清理掉PCBA模块正面的胶水，PCBA模块正面一览，左上角焊接保险丝，NTC热敏电阻，下方焊接安规X2电容和共模电感。右侧焊接变压器，下方焊接高压滤波电容。右上角焊接输出滤波电容，下方焊接USB-A母座，右下角焊接蓝色Y电容。
PCBA模块背面一览，左上角焊接四颗二极管组成的整流桥，中间焊接初级控制器和开关管，右侧焊接同步整流控制器和同步整流管，初次级之间开槽并插入绝缘板隔离。
通过对PCBA模块的观察发现，vivo 44W闪充充电器采用QR开关电源设计，同步整流。内部使用士兰微初级开关管和同步整流管，输出电压由协议芯片通过光耦反馈调节。下面我们就从输入端开始了解各个器件的信息。
充电器输入端一览，输入端设有保险丝，NTC热敏电阻，安规X2电容，共模电感和高压滤波电容。
输入端保险丝来自华德，规格为2.5A 250V。
NTC热敏电阻外套热缩管绝缘。

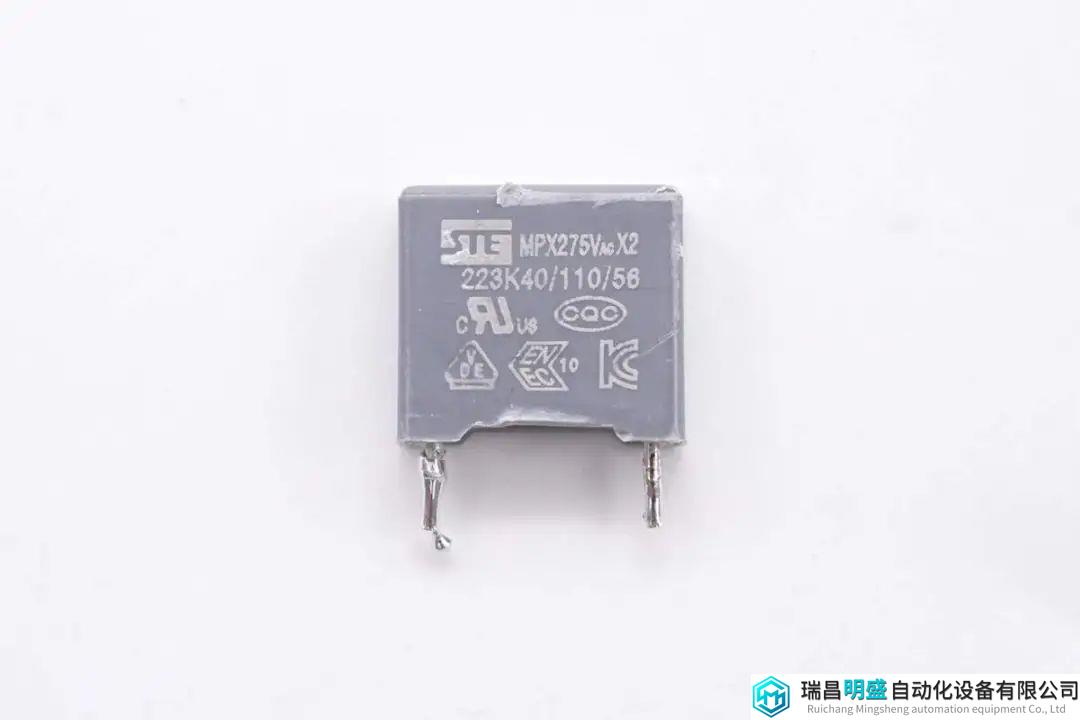

安规X2电容来自STE松田电子，规格为0.022μF。

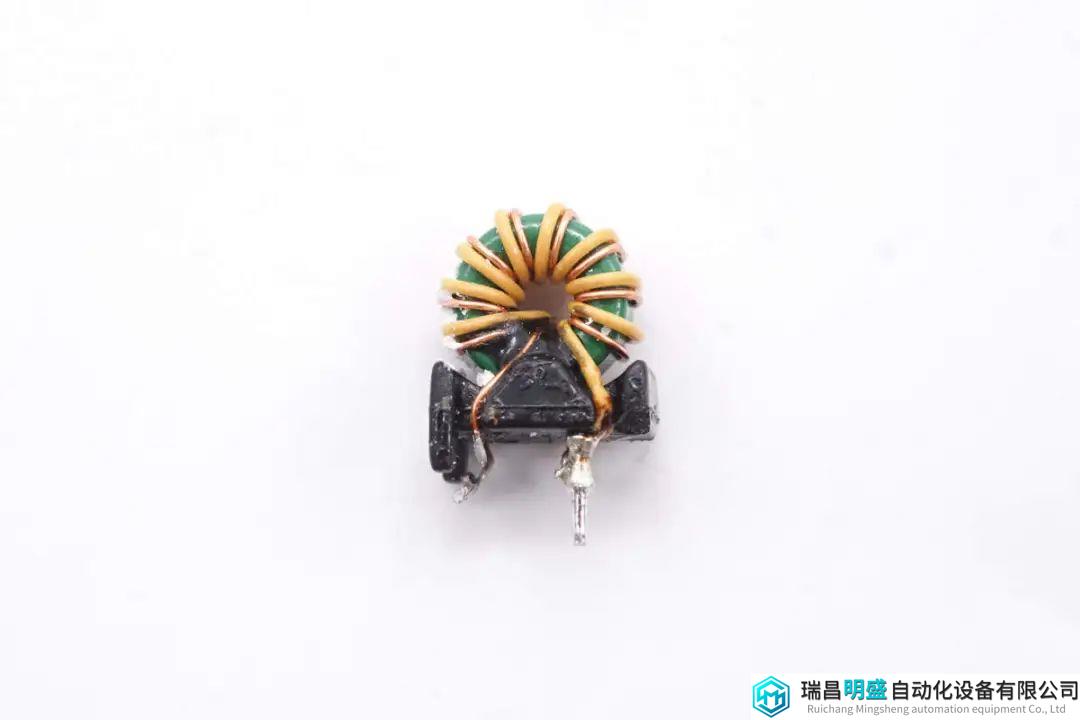

共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架。

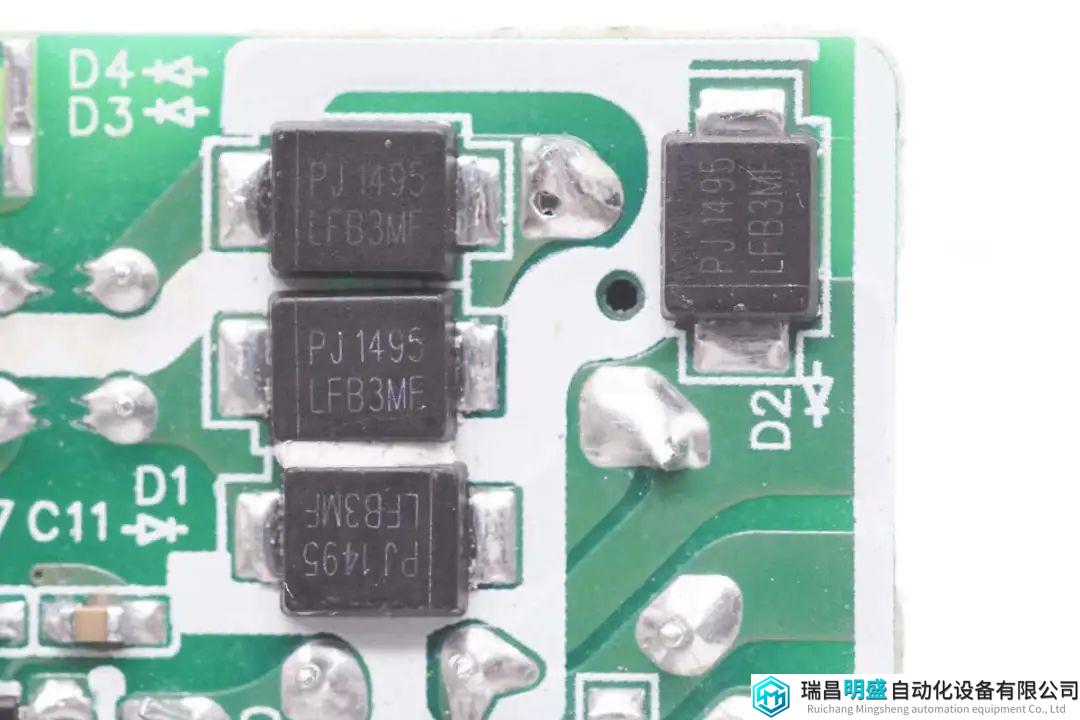

四颗LFB3MF二极管组成桥式整流电路。

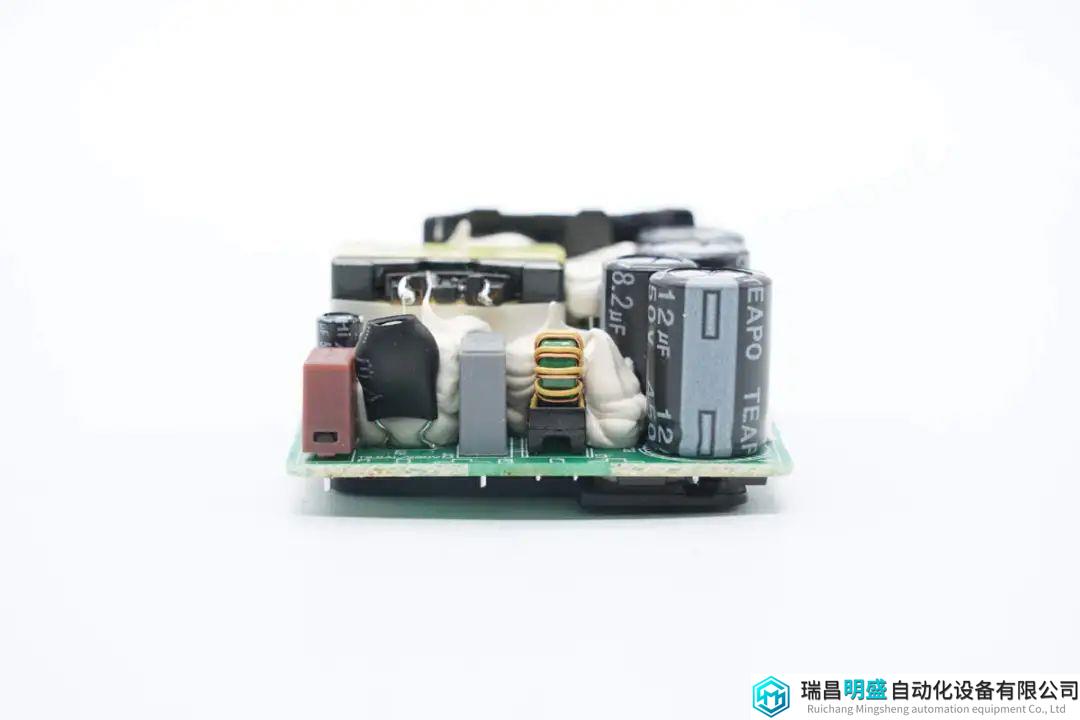

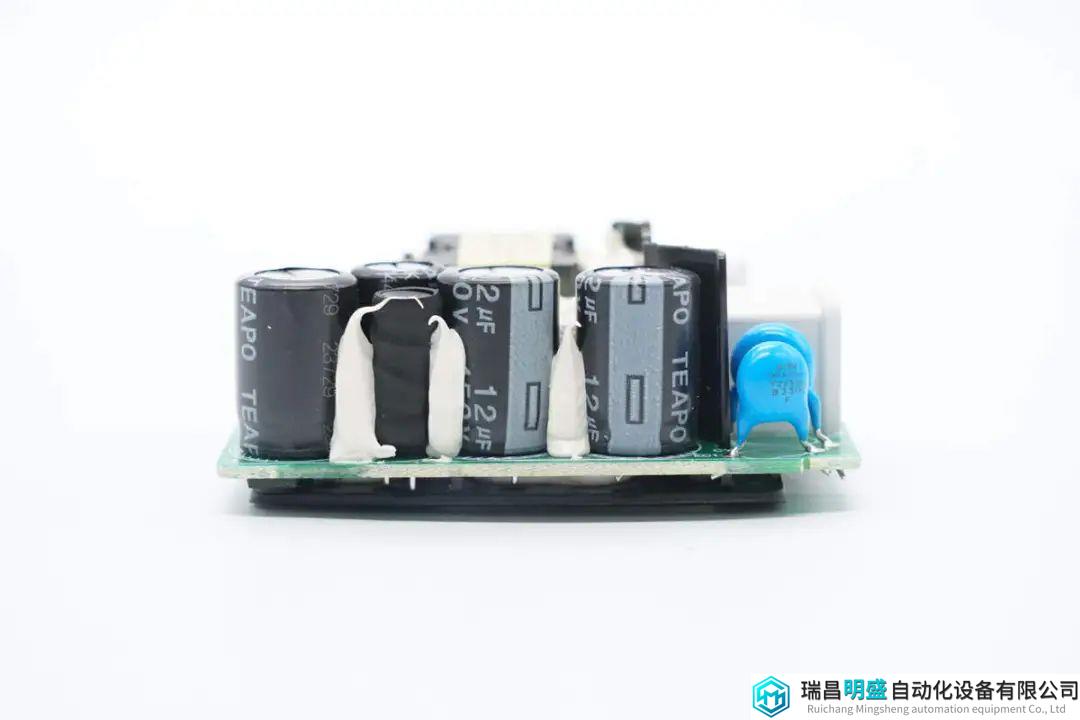

PCBA模块侧面焊接高压滤波电容和差模电感，右侧焊接蓝色Y电容。

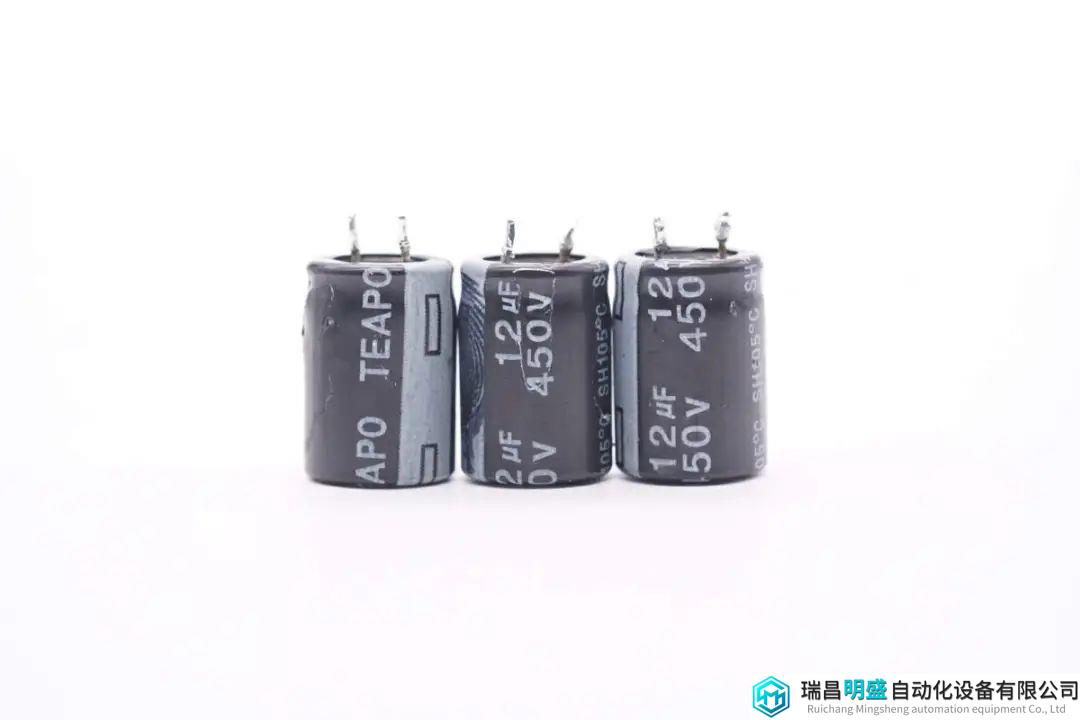

三颗高压滤波电容来自智宝，规格为12μF450V。

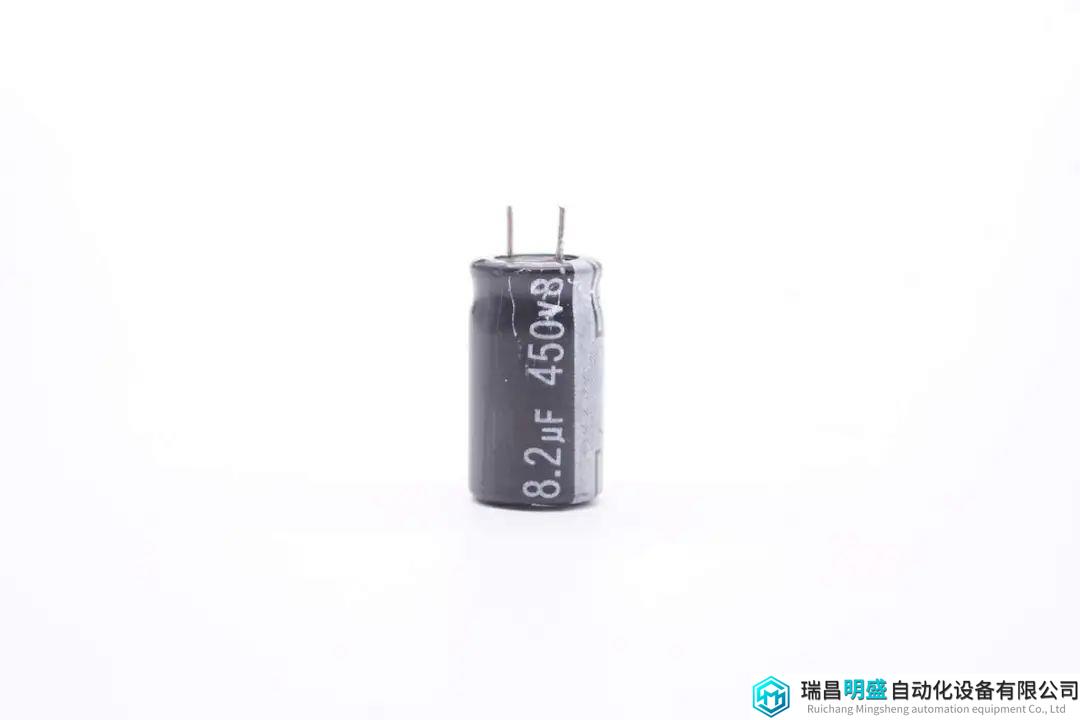

另一颗高压滤波电容来自艾华，规格为450V8.2μF。

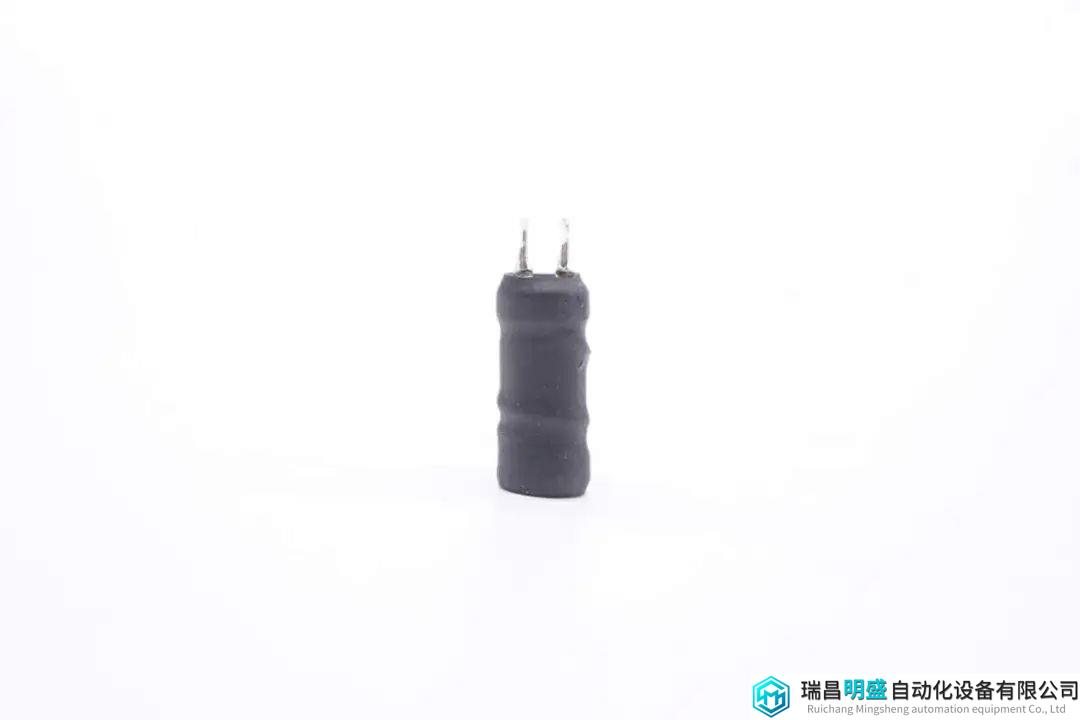

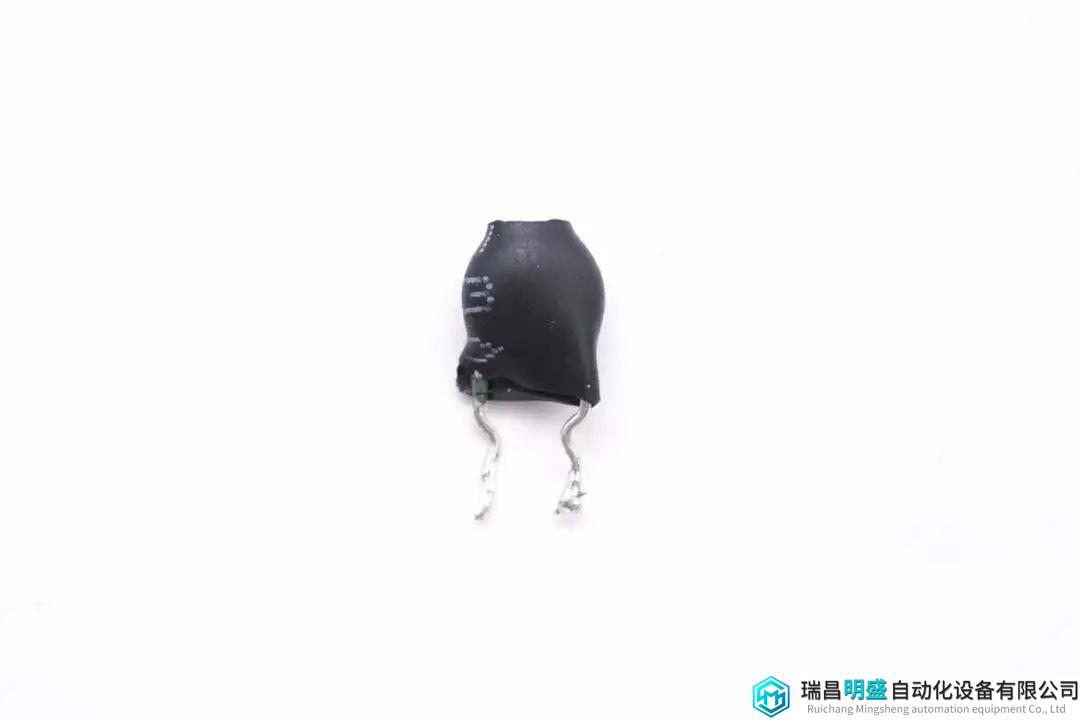

差模电感采用工字磁芯绕制，外套热缩管绝缘。

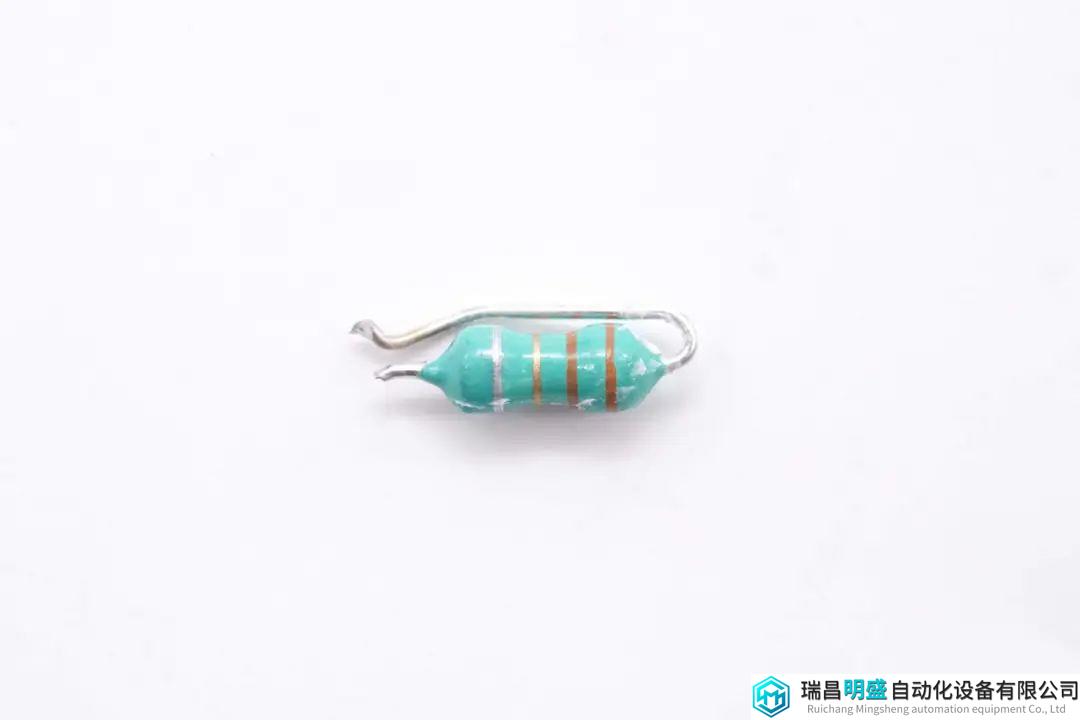

另一颗色环电感特写。

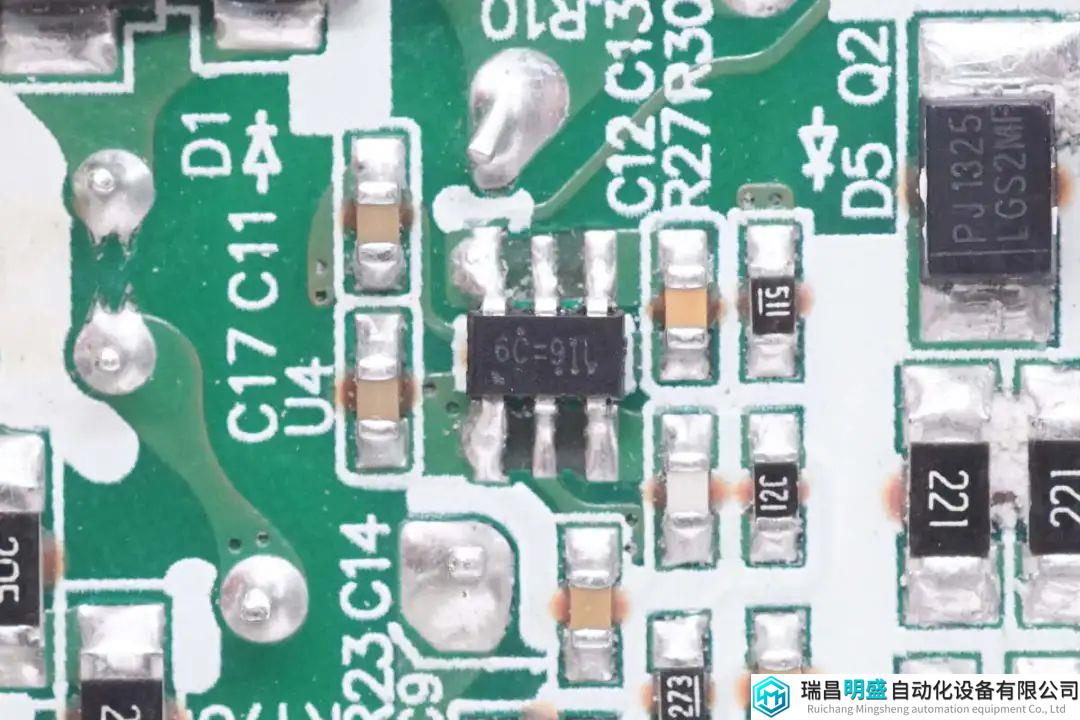

初级主控芯片丝印6C=91L，采用SOT23-6封装。

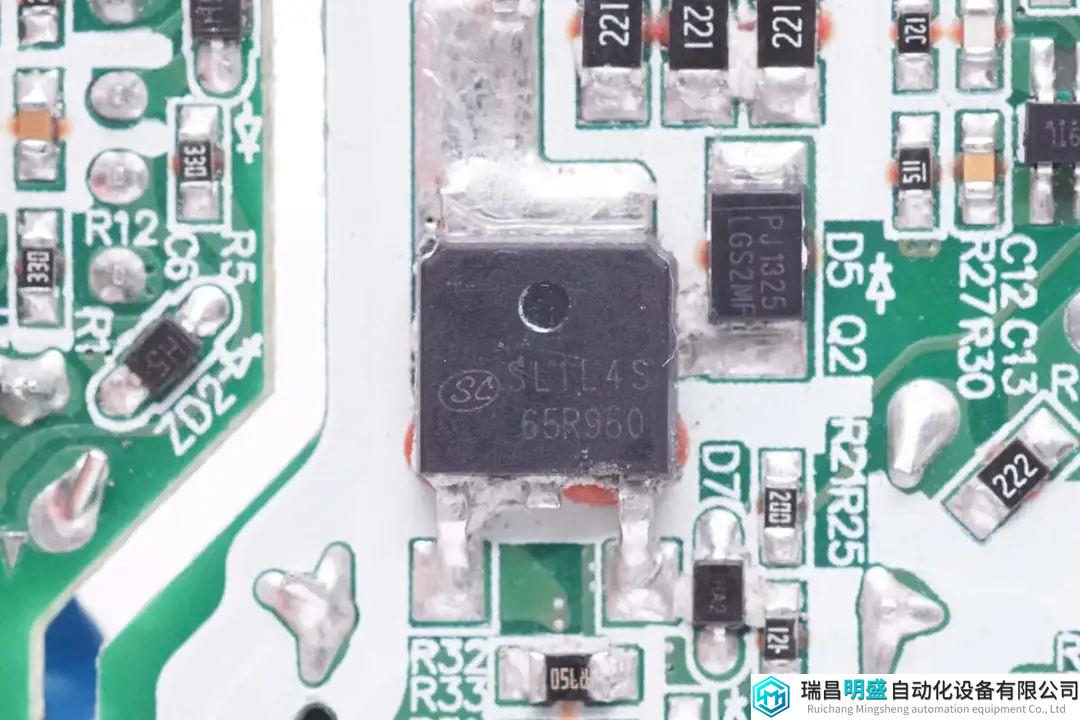

初级开关管来自士兰微电子，型号SVF65R950CD，NMOS，耐压650V，导阻850mΩ，采用TO252-2L封装。

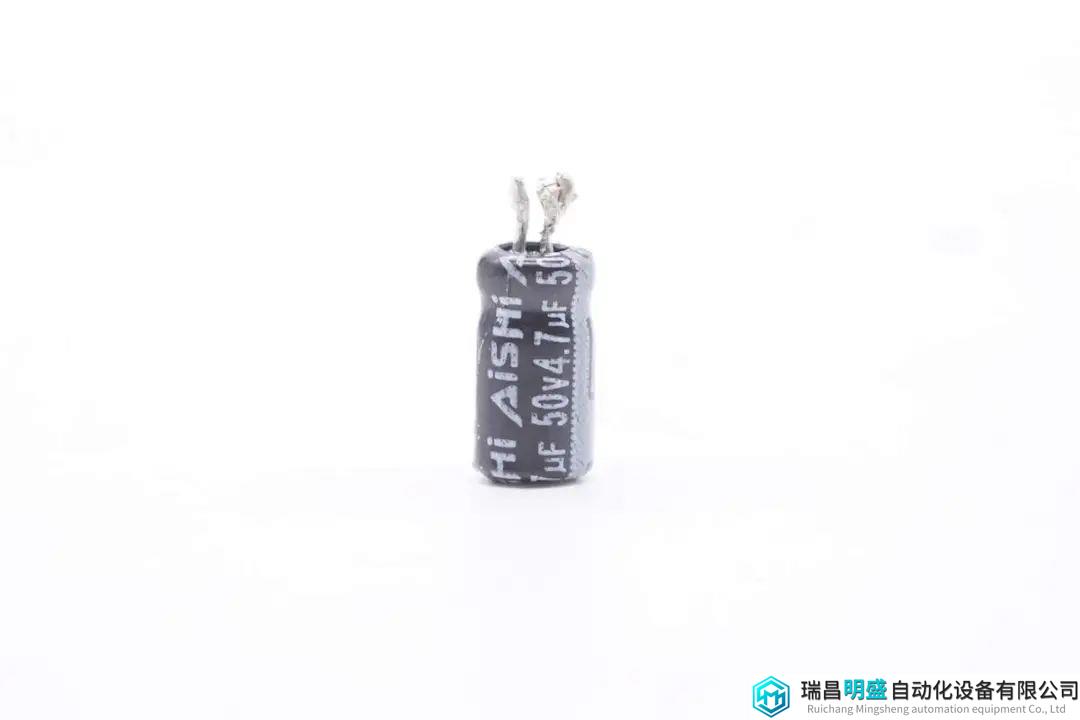

为主控芯片供电的电容来自艾华，规格为50V4.7μF。

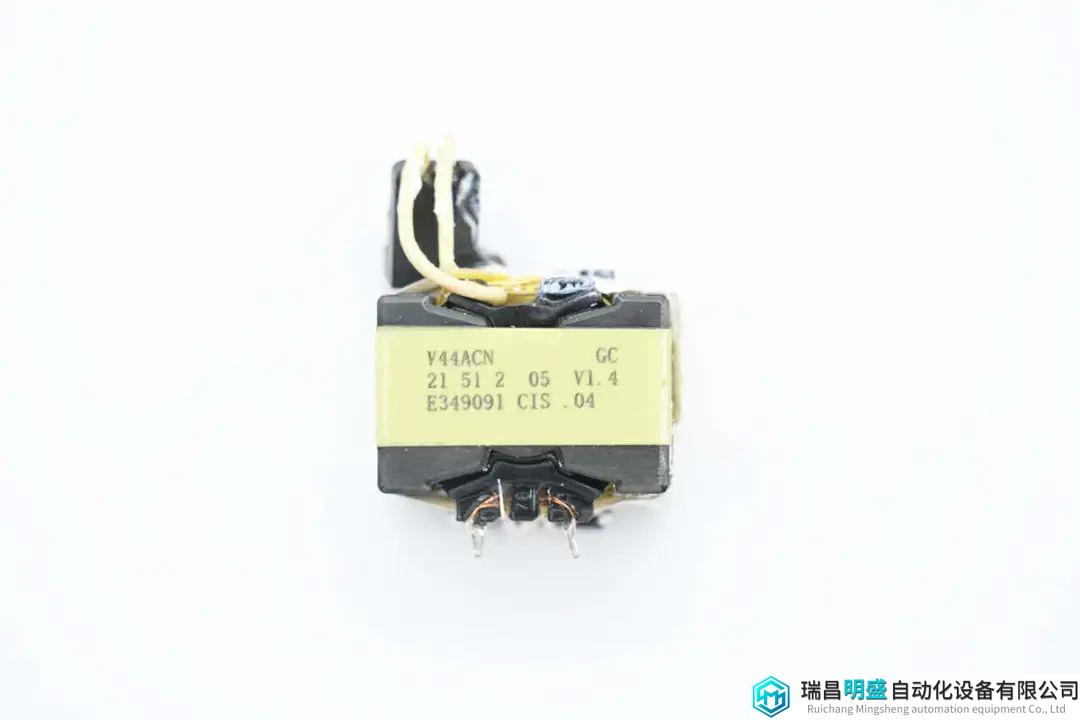

变压器磁芯采用胶带缠绕，次级采用多层绝缘线。

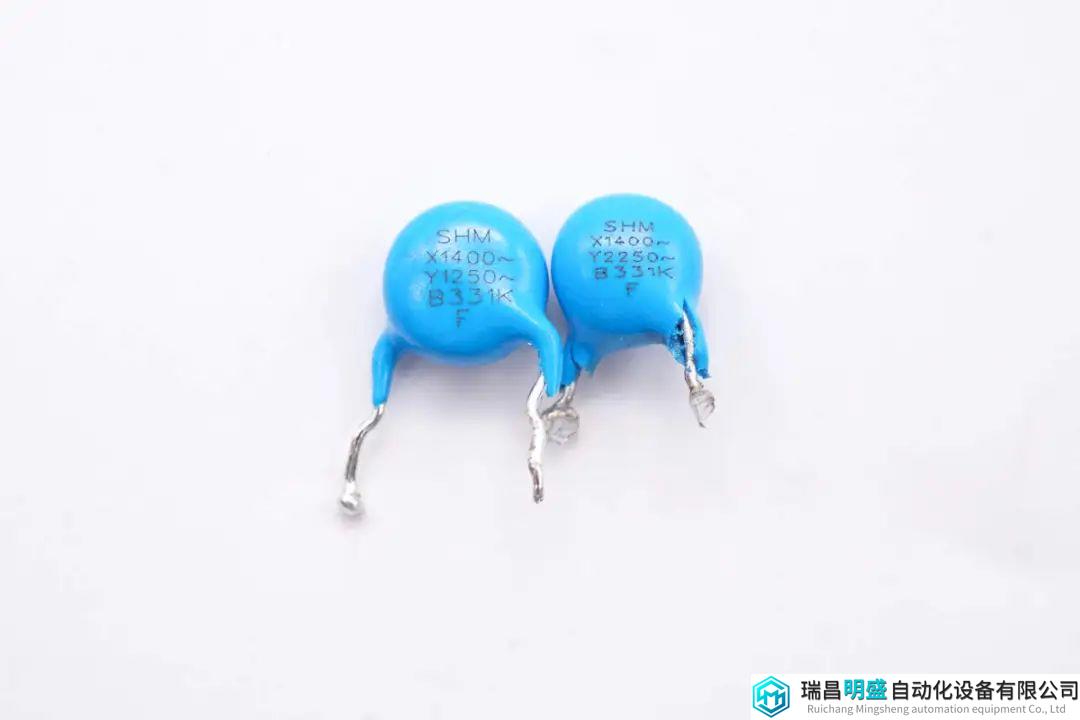

蓝色Y电容来自南方宏明。

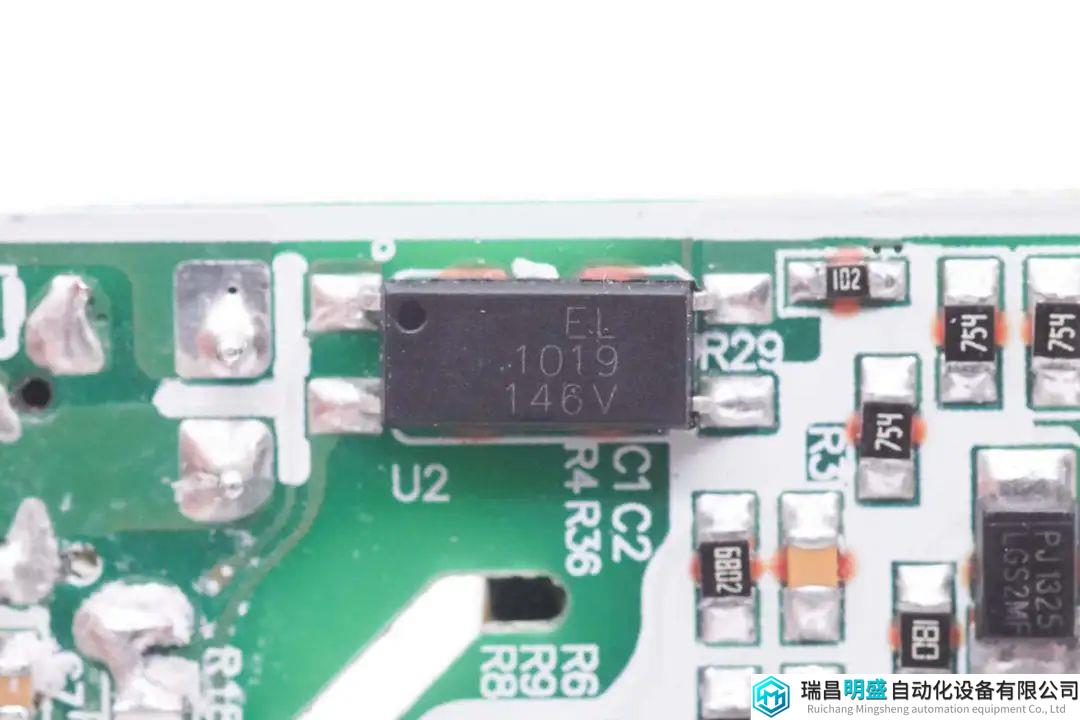

亿光 EL1019光耦用于输出电压反馈。

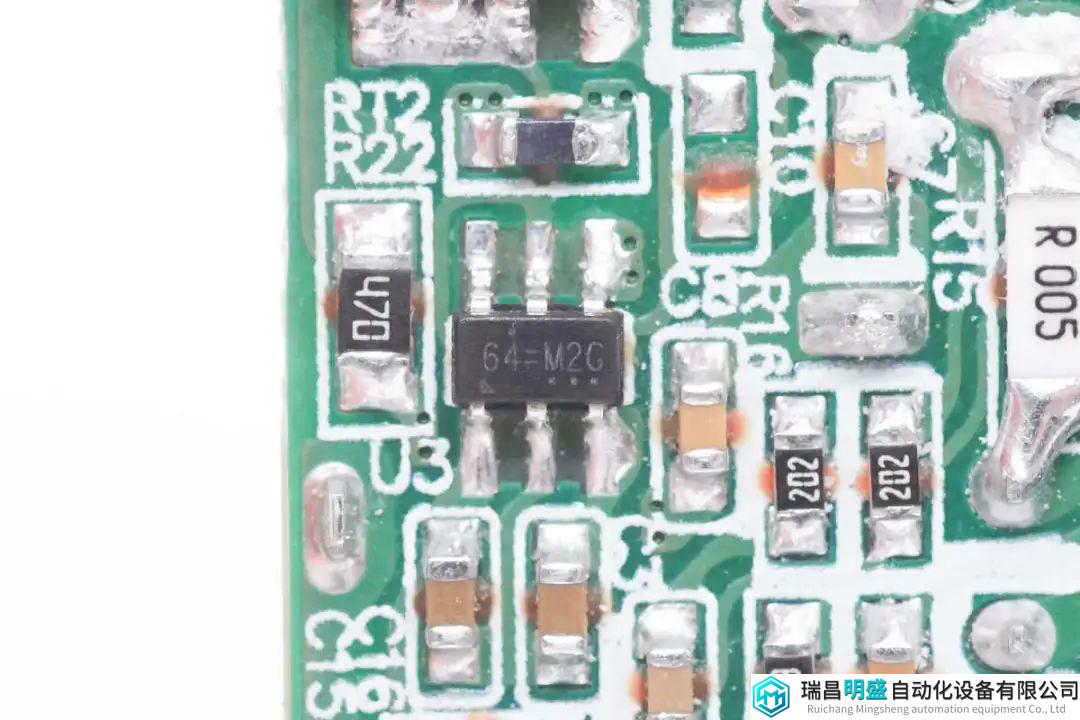

同步整流控制器丝印64=M2G，采用SOT23-6封装。

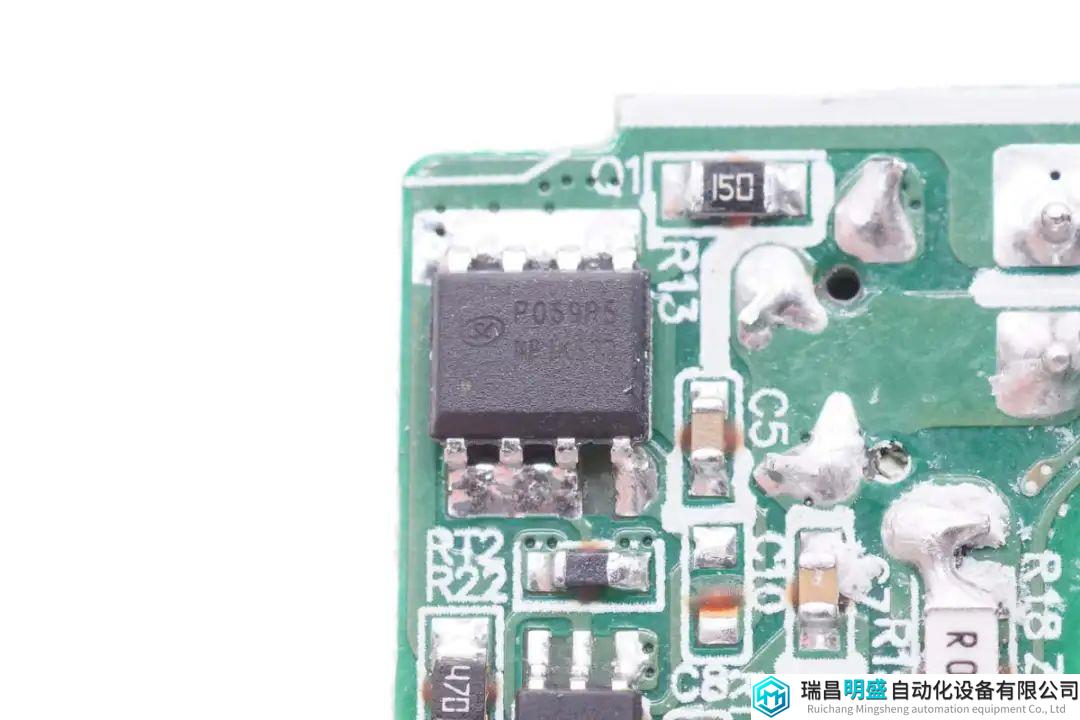

同步整流管来自士兰微电子，型号SVGP069R5NSA，NMOS，耐压60V，导阻8mΩ，采用SOP-8封装。
充电器输出端设有蓝色Y电容，USB-A母座和两颗滤波固态电容。

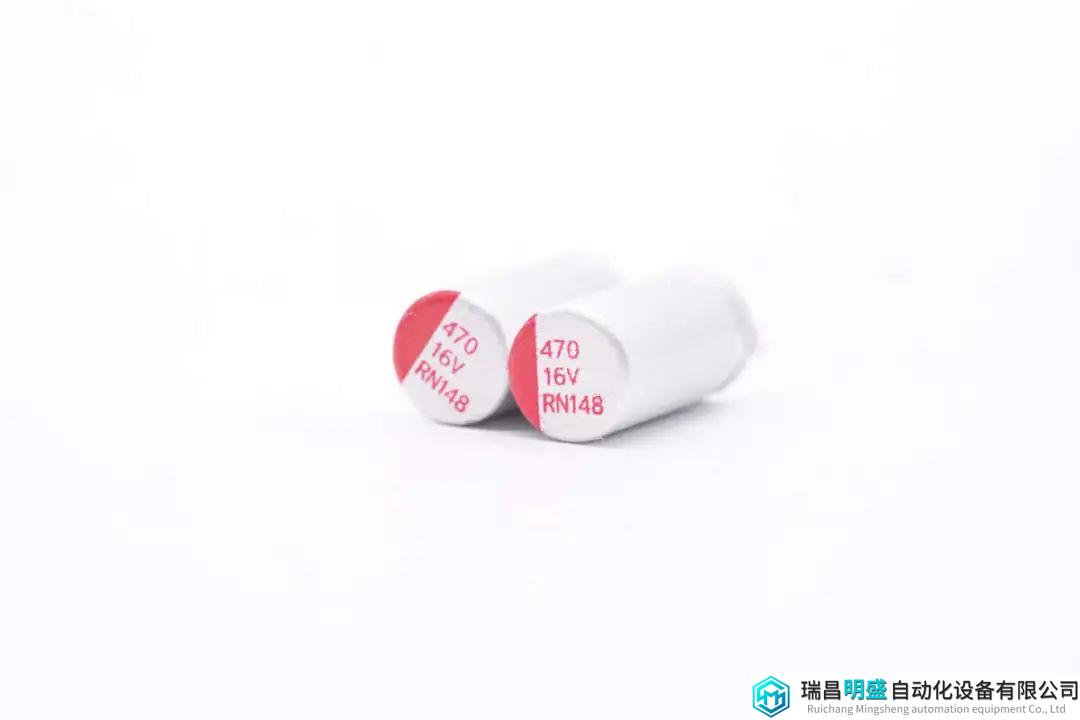

两颗输出滤波电容来自PolyCap柏瑞凯，为RN系列小型化固态电容，规格为470μF16V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

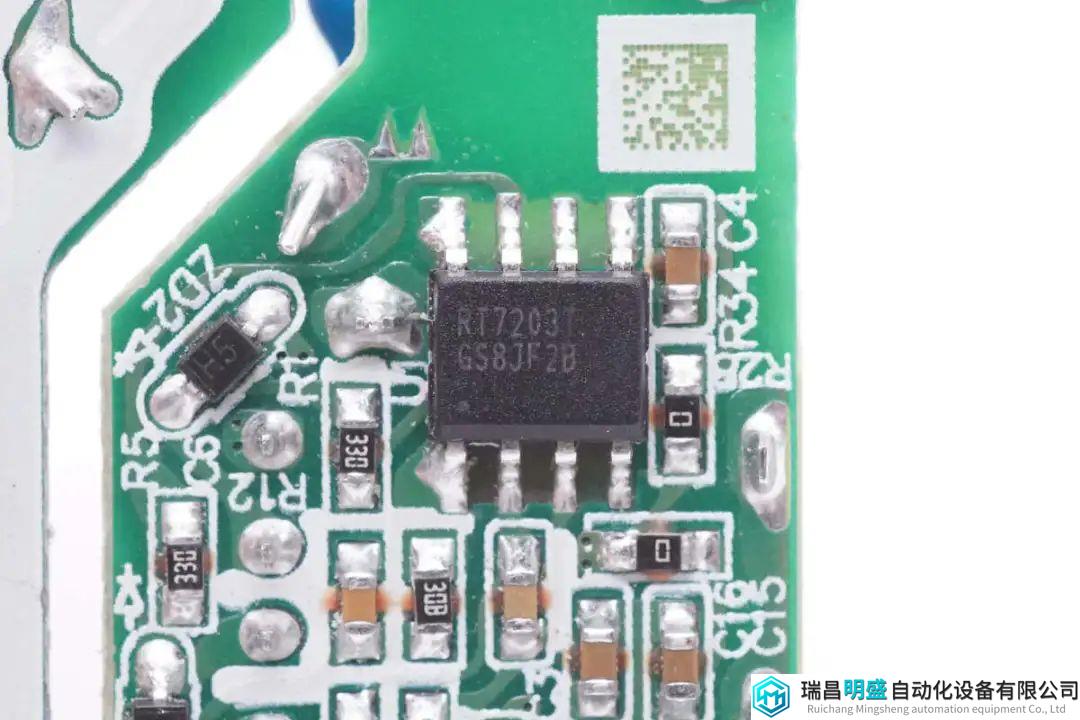

协议芯片来自立锜科技，型号RT7203T，是一颗集成反馈补偿的快充协议控制器，芯片内置CC和CV控制，内部集成MCU，ADC和输出放电功能，并集成多种保护功能。

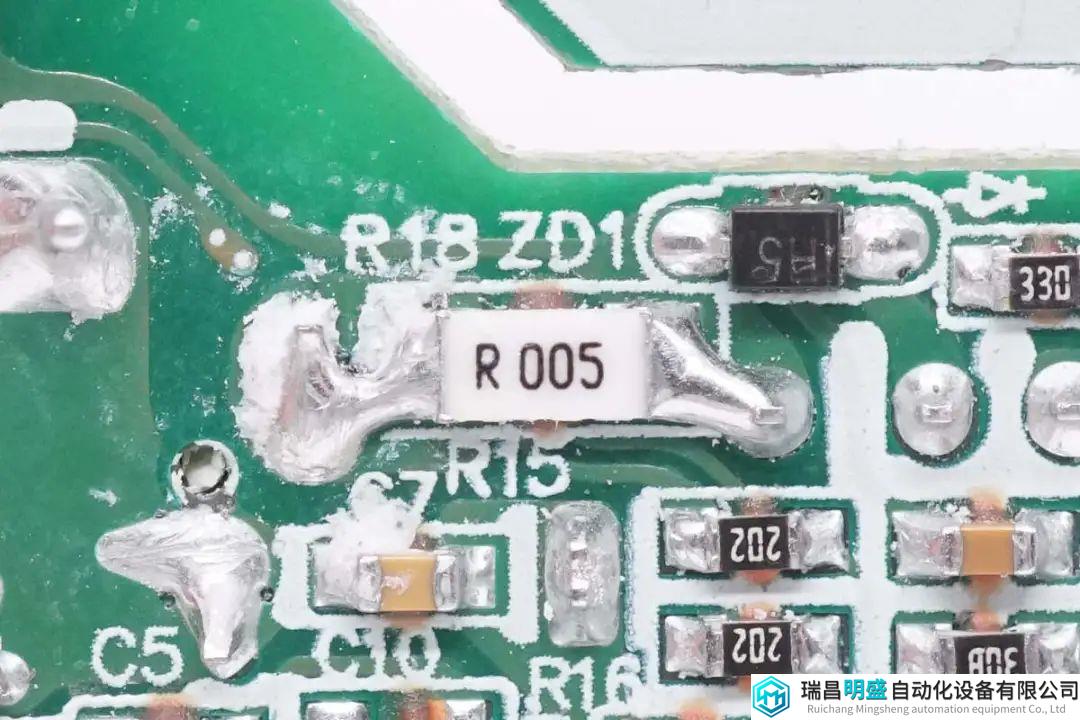

5mΩ取样电阻用于输出电流检测。

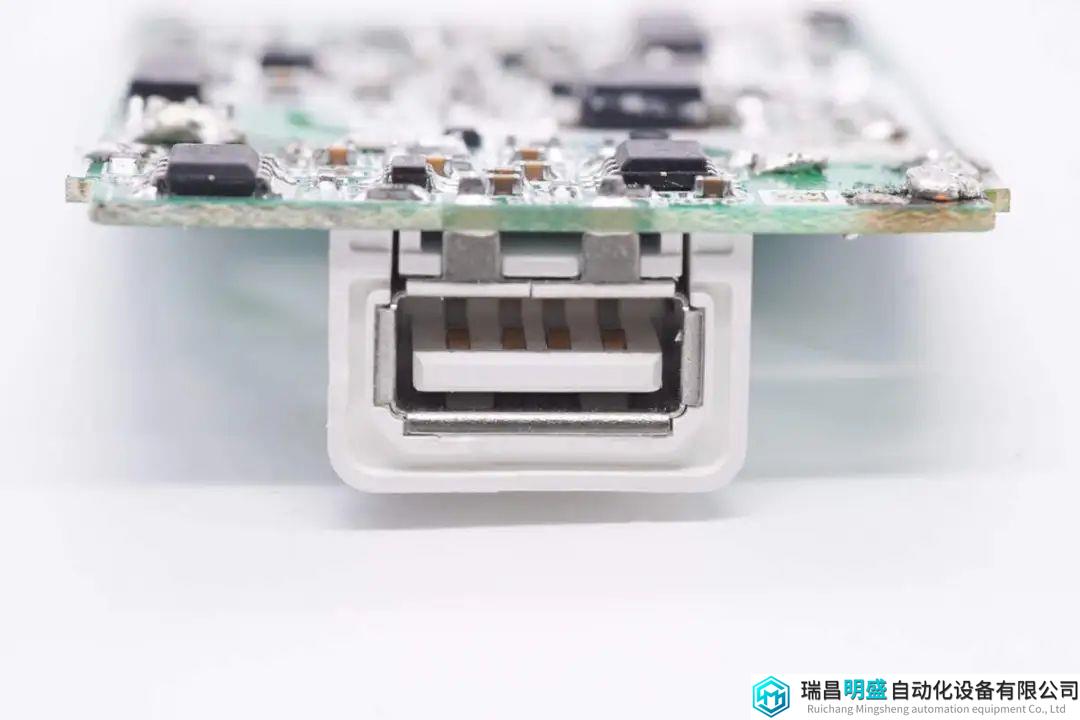

USB-A母座设有塑料外壳绝缘。

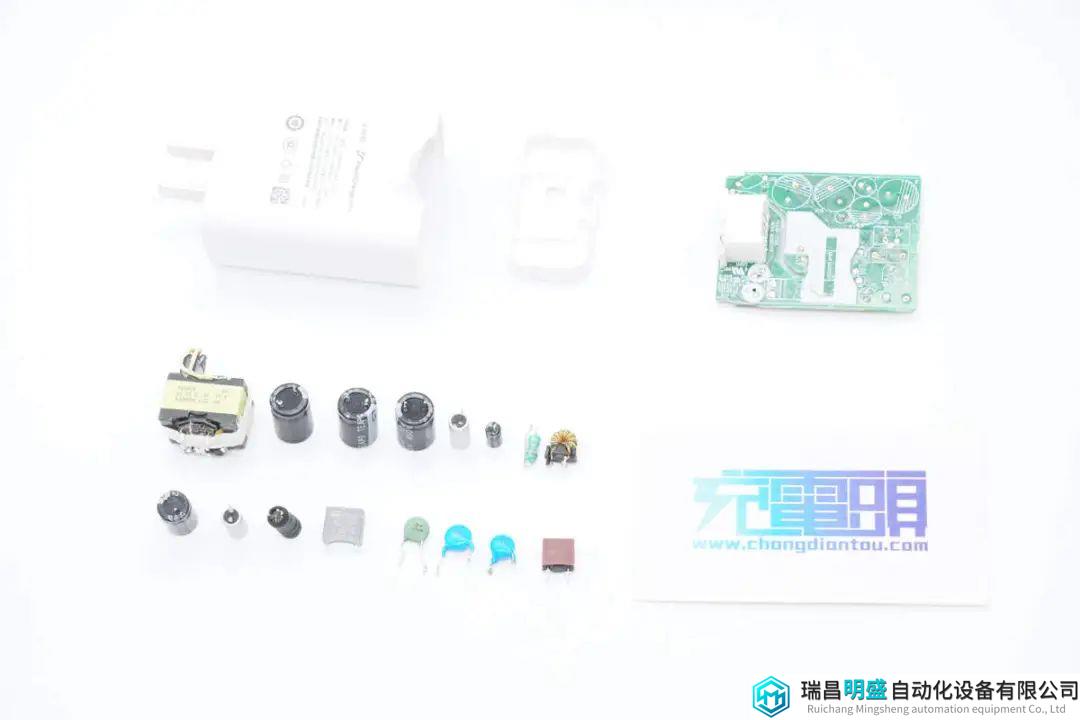

全部拆解一览，来张全家福。
充电头网拆解总结
vivo这款44W充电器为配机充电器，采用常见的直板造型，白色机身，配有固定国标插脚，支持100-240V全球宽电压输入，满足国内外使用需求。充电器输出端配有单USB-A接口，支持11V4A 44W vivo FlashCharge，还支持QC2.0快充，具备5V2A，9V2A两档输出电压。
充电头网通过拆解了解到，vivo 44W充电器采用QR开关电源架构，同步整流。内部使用士兰微高压开关管和同步整流管，协议芯片采用立锜科技RT7203T。充电器内部高压滤波电容来自智宝和艾华，输出固态滤波电容来自柏瑞凯，元件大量打胶加固，内部做工用料扎实可靠。
