ADAMS全称Automatic Dynamic Analysis of Mechanical Systems，是海克斯康（HEXAGON）集团下属公司MSC Software开发的机械系统动力学自动分析软件。其以独特的底层建模功能、专业的部件及系统分析能力、灵活多样的后处理方法等优势，广泛地应用于航空航天、铁道、船泊、军工、工程机械、汽车等诸多行业，并成为部分行业的首选仿真分析软件。
使用ADAMS软件，用户可以快速搭建所需复杂机械系统的虚拟样机，调试出足够精确的仿真模型，进行各种针对性的仿真分析及优化，在保证产品功能、性能、质量的前提下，缩短产品开发周期，降低开发费用。
ADAMS模块构成
ADAMS软件广泛应用于各种机械行业，根据不同的行业，为提高应用效率和专业化，ADAMS的诸多模块可分为基础模块、专业模块、功能扩展模板、CAD接口模块、工具箱五大类，见下表。
| ADAMS模块构成 | ||
| 模块分类 | 模块用途 | 模块名称 |
| 基础模块 | 前处理模块 | ADAMS/View |
| 求解器模块 | ADAMS/Solver | |
| 后处理模块 | ADAMS/Postprocessor | |
| 专业模块 | 汽车模块 | ADAMS/Car |
| 传动模块 | ADAMS/Driveline | |
| 柔性体处理模块 | ADAMS/Flex | |
| 底盘模块 | ADAMS/Chassis | |
| 机械专业模块 | ADAMS/Machinery | |
| … | … | |
| 功能扩展模块 | 集成优化模块 | ADAMS/Insight |
| 联合仿真模块 | ADAMS/Co-simulation | |
| 疲劳耐久模块 | ADAMS/Durability | |
| 振动分析模块 | ADAMS/Vibration | |
| 线性化求解模块 | ADAMS/Linear | |
| … | … | |
| CAD接口模块 | CAD数据接口 | ADAMS/Exchange |
| ADAMS/Translators | ||
| 工具箱 | 钢板弹簧工具箱 | Leafspring Toolkit |
基础模块也称为核心模板，其主要包含前处理模块ADAMS/View，求解器模块ADAMS/Solver，后处理模块ADAMS/Postprocessor。
（1） 前处理模块ADAMS/View
ADAMS/View模块是可视化的前处理环境，其主要建立前期的模型，并利用内嵌式ADAMS/Solver模块可以对模型进行解算分析。
实际工程中，ADAMS/View模块大多用于常规通用机械结构的仿真分析。
（2） 求解器模块ADAMS/SolverADAMS/Solver模块是ADAMS软件的求解器，其包含了稳定可靠的Fortran求解器和功能更为强大的C++求解器，供用户选择使用。该模块大多情况下集成在ADAMS/View、ADAMS/Car等模块下使用。
（3） 后处理模块ADAMS/Postprocessor其主要功能是对仿真分析结果及演示动画的处理。
ADAMS/Car模块介绍
ADAMS/Car模块是ADAMS的汽车专业模块，内置了ADAMS/Solver求解器模块及其他即插即用插件，可脱离主模块独立运行。不同于ADAMS/View，ADAMS/Car模块以汽车工程语言和思维，轻松实现车辆的建模及仿真分析，以其专业性和高效性应用于乘用车和商用车行业。ADAMS/Car在底盘动力学开发中主要应用简述如下。
（1） 悬架建模及K&C仿真分析悬架建模及K&C仿真分析是ADAMS/Car最基础的应用之一，其包含悬架模板的建立，悬架子系统和装配体的组建，衬套、弹簧、减振器等弹性元件属性文件的设置，零部件重量的调试，仿真工况设置及结果输出等内容。
悬架K&C仿真可以模拟分析悬架在不同工况下的运动特性，如平跳和侧倾工况下的车轮前束角（Toe）、外倾角（Camber）变化特性；转向工况下的主销参数等；纵向力加载工况下的纵向力轮心柔度（Longitudinal Wheel Centre Compliance）等。

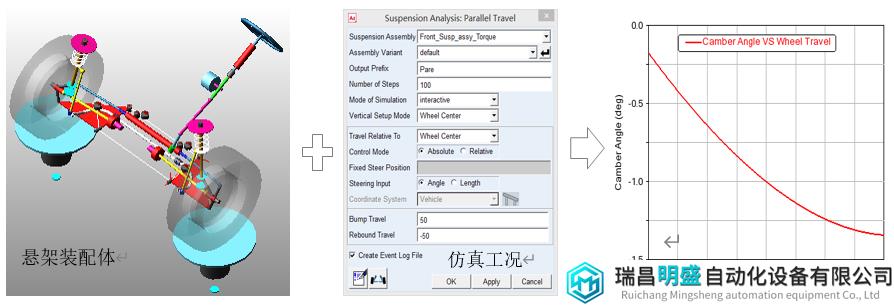

悬架K&C仿真分析是基于悬架装配体和仿真工况完成的，如下图所示。
图1.悬架K&C仿真分析基础要素
（2）整车建模及操稳仿真分析

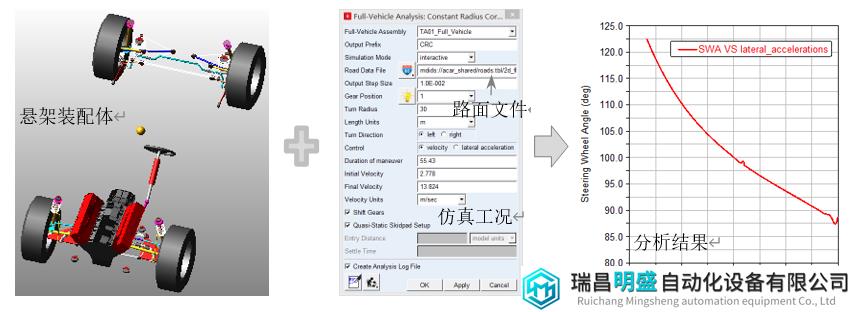

相较于悬架建模，整车建模要复杂得多，且工程量也相对较大。整车模型由多个子系统及对应试验台构成，模型调试后可以完成GB/T6323和ISO对应的各项操稳试验，同时用户也可自定义操稳试验。通过自带的数据处理功能，ADAMS/Car不仅能输出时域下的各项重要指标，也可输出频域下的关键指标。整车操稳仿真也是基于整车装配体、仿真工况（含路面文件）共同完成的，如下图所示。
图2.整车操稳仿真分析基础要素
（3） 整车建模及平顺性仿真分析 ADAMS/Car整车平顺性仿真分析有两种方式：一种是基于ADAMS/Car Ride的四立柱试验台仿真分析；另一种是基于虚拟路面模拟实车的仿真分析，分别如下图所示。

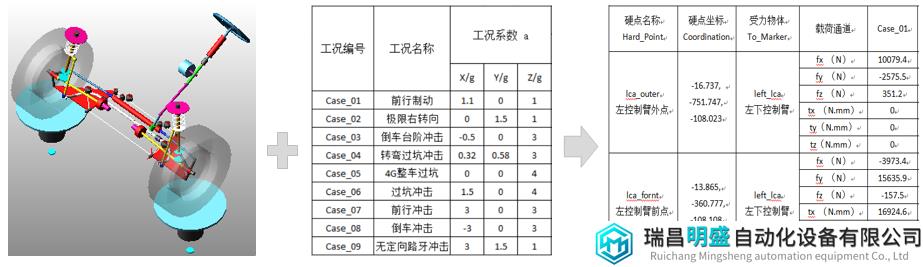

（4）静态及动态载荷提取与分解静态载荷提取与分解主要针对悬架系统，其目的是提取各工况下目标部件的静态载荷，用来分析零部件的结构强度，如下图所示。
图5.静态载荷提取与分解基础要素
动态载荷提取与分解也是提取部件硬点处的力，但不同之处在于其提取的是基于时间历程的动态力，主要用于零部件的疲劳耐久分析。动态载荷提取与分解主要有三种方法，图4所示可理解为基于VPG虚拟路面技术的方法，另两种方法分别是基于路面载荷谱的车身固定法和虚拟迭代法，其中，虚拟迭代需联合第三方软件，如FEMFAT LAB。
（5）部件分析

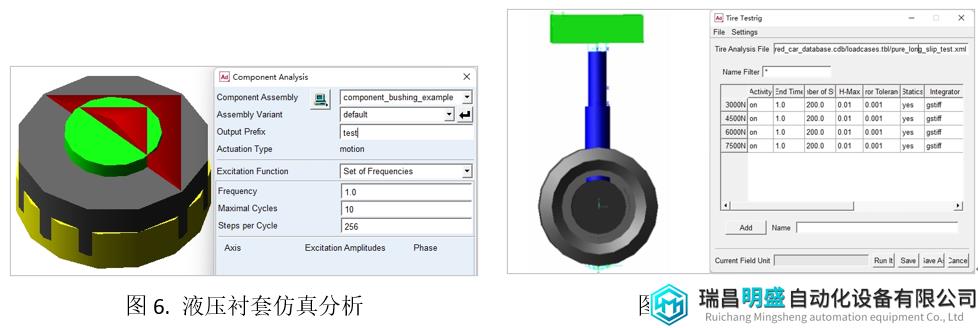

ADAMS/Car模块内嵌有特殊部件分析功能，如液压衬套分析可辨识衬套的重要特性参数，轮胎试验台可进行轮胎动力学模型的建立及分析等，分别如图6和7所示。
（6）其他分析
ADAMS/Car模块下还可完成其他仿真分析，如集成的ADAMS/Insight可进行试验设计（DOE）优化分析，内置的即插即用的插件（如ADAMS/Vibration、ADAMS/Durability）可完成相应的振动及疲劳耐久分析等。
相关图书
基于编者十多年的工作经验编著而成，主要讲解ADAMS/Car模块在汽车底盘动力学（悬架K&C、整车操纵稳定性、平顺性、载荷）开发中的应用。全书共14章，分为5个部分：第1~4章，软件基本应用；第5~7章，常见悬架、稳定杆、转向系统的结构、功能及动力学建模；第8~10章，悬架动力学模型调参、K&C仿真分析、实车K&C指标解读及应用；第11~13章，整车动力学建模、调参，整车操纵稳定性仿真分析，整车平顺性仿真分析；第14章，悬架静态载荷、整车动态载荷的提取与分解。
